MANUEL DE L'UTILISATEUR

Elo Touch Solutions

I-Series 2.0 pour Android

UM600220 Rév D, page 2 sur 46

Manuel de l'utilisateur – I-series 2.0

Aucune partie du présent document ne peut être reproduite, transmise, transcrite, stockée dans un système d’archivage et traduite dans une langue ou dans un langage informatique, sous quelle que forme ou par quelque moyen que ce soit, électronique, magnétique, optique, chimique, manuel ou

autre, sans l’autorisation écrite préalable d'Elo Touch Solutions, Inc.

Limitation de responsabilité Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Elo Touch Solutions, Inc. et ses Affiliés (collectivement « Elo ») ne font aucune représentation ni garantie quant au contenu présent et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adéquation à un objectif quelconque. Elo se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu sans qu'Elo ne soit dans l'obligation d'avertir les personnes des

révisions ou modifications qui ont eu lieu.

Reconnaissance des marques commerciales Elo, Elo (logo), Elo Touch, Elo Touch Solutions, EloView, sont des marques commerciales d'Elo et de ses Affiliés.

UM600220 Rév D, page 3 sur 46

Manuel de l'utilisateur – I-series 2.0

Table des matières

Section 1 : Introduction ........................................................................................................................................................................................................................... 4

Section 2 : Déballage et fonctionnement ............................................................................................................................................................................................ 5

Section 3 : Accessoires optionnels ....................................................................................................................................................................................................... 21

Section 4 : Assistance technique et maintenance ............................................................................................................................................................................ 35

Section 5 : Informations réglementaires .............................................................................................................................................................................................. 38

Section 6 : Informations sur la garantie ............................................................................................................................................................................................... 45

UM600220 Rév D, page 4 sur 46

Manuel de l'utilisateur – I-series 2.0

Section 1 : Introduction

Description du produit

Votre nouveau système i-Series 2.0 Interactive Signage associe les performances fiables d'Elo aux derniers développements en technologie d'écrans tactiles et en conception d'affichage. Cette combinaison de fonctionnalités crée un flux d'informations naturel entre l'utilisateur et le système I-Series 2.0.

Ce système I-Series 2.0 intègre un transistor en couches minces à matrice active et un écran LCD pour des performances d'affichage supérieures. Les fonctionnalités qui améliorent les performances du système comprennent :

• L'écran tactile capacitif projeté (PCAP)

• La compatibilité Plug & Play

• La sortie micro-HDMI

• Les LAN/Wi-Fi/Bluetooth

• Le microphone et les haut-parleurs intégré ainsi que la capacité de sortie audio (via un dongle USB

en option)

• Un connecteur d'entrée / sortie à usage général via un câble GPIO en option

Les périphériques optionnels compatibles pour l'I-Series sont listés dans la page produit à l'adresse

www.elotouch.com.

Le présent manuel contient des consignes détaillées sur le fonctionnement (sections 2 et 3) et la maintenance (section 4) de votre nouveau système I-Series 2.0.

UM600220 Rév D, page 5 sur 46

Manuel de l'utilisateur – I-series 2.0

Section 2 : Déballage et fonctionnement

Contenu de l'emballage

Vérifiez que l’emballage contient :

•

Système I-Series 2.0

•

Guide d’installation rapide

•

Module d'alimentation

•

Cordon d'alimentation pour l'Amérique du Nord

•

Cordon d'alimentation pour l'Europe

•

Deux (2) vis

Les connecteurs sont accessibles en retirant les couvercles de sécurité des câbles à l'arrière du système I-Series 2.0.

UM600220 Rév D, page 6 sur 46

Manuel de l'utilisateur – I-series 2.0

Elo I-Series 2.0

Remarque : les périphériques latéraux, la sortie micro-HDMI, le microphone et la webcam ne sont pas disponibles sur les UGS I-Series Value SKU

La sortie microHDMI

Bouton Accueil

Bouton de mise sous tension

GPIO

Baie pour périphérique

Power Over Ethernet (P.O.E.) Station d'accueil

Fente micro SD

Baie pour périphérique

Ethernet

Entrée d'alimentation CC

Baie pour périphérique

USB Type A

Baie pour périphérique

UM600220 Rév D, page 7 sur 46

Manuel de l'utilisateur – I-series 2.0

Mode Kiosque /

Système

d'exploitation géré

Livraison / Lecture du

contenu

Gestion de

l'appareil

Provisionnement

automatisé

• Navigation Android, Barre d'état et

boutons de l'appareil désactivés

• EloView maintient une application

ou une page web au premier plan

• Les pop-ups du système sont

désactivés

• Prise en charge du périphérique

intégré

• Mises à jour de sécurité

• Télécharger des applications

Android et des sites web (kits en ligne/HTML) vers une bibliothèque

• Installer à distance et

silencieusement des applications sur des appareils de terrain

• Les applications n'ont pas besoin

d'être recréées pour fonctionner sur la plate-forme Elo

• Voir l'état de la connexion, la

capture d'écran, les paramètres de l'appareil

• Régler un certain nombre de

paramètres de l'appareil; redémarrer et réinitialisation des données à distance

• Fournir des mis à niveau OTA (over-

the-air) à distance et en silence

• L'appareil appelle le domicile au

démarrage initial du boîtier afin de récupérer les instructions

• Configurer une application pour le

téléchargement automatique, l'installation et la lecture sur le périphérique connecté

• Peut être utilisé pour configurer une

gestion de périphérique ou un agent de contenu tiers

UM600220 Rév D, page 8 sur 46

Manuel de l'utilisateur – I-series 2.0

Installation du module Elo Power over Ethernet avec l'I-Series 2.0 (POE)

1. Débranchez TOUS les câbles Ethernet et d'alimentation de l'appareil avant d'installer l'adaptateur POE. L'installation de l'adaptateur avec l'un de ces câbles connecté endommage l'appareil.

2. Retirez la vis, puis soulevez le couvercle.

3. Branchez l'adaptateur Elo power-over-ethernet (POE) dans le renfoncement, en veillant à ce que le connecteur situé au bas de l'adaptateur soit aligné avec le connecteur situé à l'arrière de l'I-Series 2.0.

4. Fixez l'adaptateur à l'I-Series 2.0 à l'aide de 2 vis m3x16 (fournies)

UM600220 Rév D, page 9 sur 46

Manuel de l'utilisateur – I-series 2.0

Installation de l'entretoise POE facultative

La source POE doit être homologuée UL / CUL et présenter une marque indiquant qu'il s'agit d'un appareil agréé. La source POE doit être conforme à la norme POE+ (802.3at Type 2)

Avertissement : Lors de l'utilisation du POE, ne connectez pas le câble Ethernet avant d'avoir connecté le module POE.

Option de montage mural : Utilisez n'importe quel support VESA standard pour fixer l'I-Series 2.0 au mur une fois le PoE installé.

Installez l'entretoise facultative incluse si vous utilisez un support VESA 100x100mm. Placez-la sur l'adaptateur avant d'ajouter le support de montage VESA.

Fixez le support de montage VESA (non fourni) avec des vis suffisamment longues pour passer à travers l'adaptateur jusque dans les trous filetés du support VESA de l'I-Series 2.0. Elo recommande des vis M4x16mm. La longueur exacte des vis dépend de l'épaisseur du support VESA.

UM600220 Rév D, page 10 sur 46

Manuel de l'utilisateur – I-series 2.0

Alimentation

La première fois que l'alimentation CC est connectée au système, le système s'allume automatiquement. Maintenez le bouton de mise sous tension enfoncé lorsque le système est allumé afin de faire apparaitre les options d’arrêt.

Dans le cas où le système est figé et ne répond pas, maintenez le bouton de mise sous tension enfoncé jusqu'à ce que le système s'éteigne. Si le système ne s'éteint pas via le bouton de mise sous tension, il doit être éteint en débranchant le cordon d'alimentation de la prise.

Le bouton de mise sous tension de l'Elo I-Series 2.0 est équipé d'une DEL qui indique l'état d'alimentation du système, comme suit :

État d'alimentation

État DEL

ÉTEINTE (déconnectée de la prise)

Désactivé

ÉTEINTE (connectée à la prise)

Rouge (fixe)

SOMMEIL

Blanche (clignotante)

ALLUMÉ

Blanche (fixe)

Le système consomme peu d'électricité dans les modes veille et arrêt. Pour connaître les spécifications de consommation électrique détaillées, consultez les spécifications techniques disponibles sur le site Web d'Elo www.elotouch.com.

Pour sortir le système du mode Sommeil / Veille, appuyez une fois sur le bouton de mise sous tension. Si le système est en mode veille, le fait de toucher l'écran l'en fait sortir

Si vous prévoyez de longues périodes sans utilisation, éteignez l'Elo I-Series 2.0 pour économiser de l'énergie.

Les valeurs maximales de tension, fréquence et courant des systèmes sont fournies dans le tableau de valeurs nominales ci-dessous :

Produit

Plage des tensions de fonctionnement

Plage des fréquences de fonctionnement

Courant de fonctionnement

10.1in

100 - 240 V CA

50 – 60 Hz

1,8A

15.6in

100 - 240 V CA

50 – 60 Hz

2,0A

21.5in

100 - 240 V CA

50 – 60 Hz

2,5A

UM600220 Rév D, page 11 sur 46

Manuel de l'utilisateur – I-series 2.0

Système d'exploitation

Le système est livré avec Android 7.1 préchargé.

Technologie tactile

L'ISeries 2.0 utilise des écrans tactiles capacitifs projetés, 10 appuis simultanées peuvent être signalés en même temps.

Représentation des gestes

Gestes tactiles doubles et fonctions associées :

Balayage : L'action de déplacer un doigt à travers l'écran. La possibilité de balayer d'une image à l'autre ou de faire glisser une icône

Pincement-Zoom - Zoomer sur une image

- Placez deux doigts sur l'écran et rapprochez-les pour faire un zoom avant. Éloignez-les pour faire un zoom arrière.

Avant le zoom Après le zoom

UM600220 Rév D, page 12 sur 46

Manuel de l'utilisateur – I-series 2.0

Vidéo

La résolution native d'un écran LCD est constituée de sa largeur et de sa hauteur mesurées en nombre de pixels.

Dans la plupart des cas, une image affichée sur un moniteur LCD a un meilleur aspect si la résolution de votre image correspond à la résolution

native de l'écran LCD.

10,1” correspond à 1280 x 800, 15,6” et 21.5” tournent en 1920 x 1080.

Audio

La sortie casque et l'entrée audio sont prises en charge via le port USB à l'aide d'un dongle (Vantec NBA-120U ou similaire).

Wi-Fi + Bluetooth

Les protocoles suivants sont pris en charge pour Wi-Fi et Bluetooth :

• Prise en charge Bluetooth 4.1+ BLE, A2DP/ HID (Clavier/Souris)/scanner de code-barres

• IEEE 802.11b/g/n/ac ; compatible WEP/WPA/WPA2

Sélection dynamique de fréquence

La sélection dynamique de fréquence est disponible sur les canaux Wi-Fi 5 GHz.

Les canaux suivants sont pris en charge : Canal 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 144

Pour activer les canaux à sélection dynamique de fréquence (DFS), deux méthodes sont disponibles :

Depuis l’appareil :

• Accédez aux paramètres Android

• Ouvrez le WLAN

• Cliquez sur l’icône Engrenage

• Activez le commutateur DFS.

UM600220 Rév D, page 13 sur 46

Manuel de l'utilisateur – I-series 2.0

Sortie HDMI

L'I-Series 2.0 est équipé d'un port micro-HDMI qui peut prendre en charge un moniteur secondaire avec entrée HDMI (1920 x 1080 @ 60). Lorsque vous utilisez un écran tactile Elo comme écran secondaire, vous pouvez activer le tactile en raccordant un câble USB au port USB type A de I'ISeries 3.0.

Remarque : Cette fonctionnalité n'est pas disponible sur les SKU Value.

Prise en charge d'une entrée/sortie générique (GPIO)

L'I-Series 2.0 prend en charge une GPIO qui peut être utilisée dans les conditions suivantes :

• Courant maximal : 200mA

• Deux connexions d'entrée et une connexion de sortie sont présentes.

Broche 1 → Connexion de sortie 5 Volt Broche 2 → Connexion d'entrée 1 Broche 3 → Connexion d'entrée 2 Les broches 4 et 5 sont reliées à la terre.

Elo propose un câble GPIO optionnel (Référence : E086398) qui étend cette connexion GPIO pour que les utilisateurs puissent facilement connecter leurs propres périphériques.

Accéléromètre

Toutes les unités I-Series 2.0 sont équipées d'un accéléromètre et font pivoter la vidéo selon l'orientation de l'appareil.

UM600220 Rév D, page 14 sur 46

Manuel de l'utilisateur – I-series 2.0

Power Over Ethernet (PoE, Référence Elo : E615169)

Les appareils I-Series 2.0 prennent en charge le périphérique Elo pour le Power over Ethernet (PoE). Une fois connecté, un gestionnaire dynamique de puissance peut être utilisé pour activer ou désactiver des éléments spécifiques.

Remarque : lorsque le PoE est connecté, certaines fonctions sont désactivées afin de maximiser les fonctions disponibles. Reportez-vous au tableau ci-dessous pour savoir ce qui sera disponible avec le POE :

10.1 Value avec POE

15.6 Value avec POE

10.1 Standard avec POE

15.6 Standard avec POE

21.5 Standard avec POE

Carte micro SD

Disponible

Non disponible

WiFi

Disponible

Bluetooth

Disponible

Caméra

Non disponible

Disponible

Non disponible

Tactile

Disponible

Audio

Disponible

Ethernet

Disponible

Port de périphériques USB

1 port sélectionnable par

l'utilisateur**

1 port sélectionnable par

l'utilisateur**

1 port sélectionnable par

l'utilisateur**

USB 3.0 Type A

Non disponible

Sortie HDMI

n/a

Non disponible

GPIO

Disponible

Disponible***

* Audio – si activé, est limité à 50% du volume

** Ports de périphériques USB – 1 port de périphérique latéral peut être activé

*** La broche d'alimentation 5 V est désactivée en cas d'utilisation de PoE

Remarque : en cas d'utilisation de PoE avec le i-series 2.0 21,5 , la luminosité est limitée à 70 %.

UM600220 Rév D, page 15 sur 46

Manuel de l'utilisateur – I-series 2.0

Global Positioning Satellite (GPS)

L'I-Series 2.0 prend en charge la fonctionnalité GPS via logiciel; l'utilisateur peut entrer les coordonnées de longitude et de latitude pour localiser l'emplacement du périphérique spécifique. Ceci permet au GPS de fonctionner même en intérieur. Dans votre compte cloud EloView, passez en mode Edit (Édition) sous Details (Détails) et l'option GPS y est accessible.

Pous de plus amples détails sur l'utilisation de cette fonctionnalité, veuillez vous reporter aux notes d'application sur www.eloview.com.

UM600220 Rév D, page 16 sur 46

Manuel de l'utilisateur – I-series 2.0

Contrôle USB

L'I-Series 2.0 fournit le contrôle pour chaque port USB individuel. N'importe quel port USB spécifique peut être activé ou désactivé.

Depuis EloView :

Sélectionnez le port que vous souhaitez activer ou désactiver. Si le verrouillage est vert, le port USB est activé. Si le verrouillage est rouge, le port USB est désactivé.

UM600220 Rév D, page 17 sur 46

Manuel de l'utilisateur – I-series 2.0

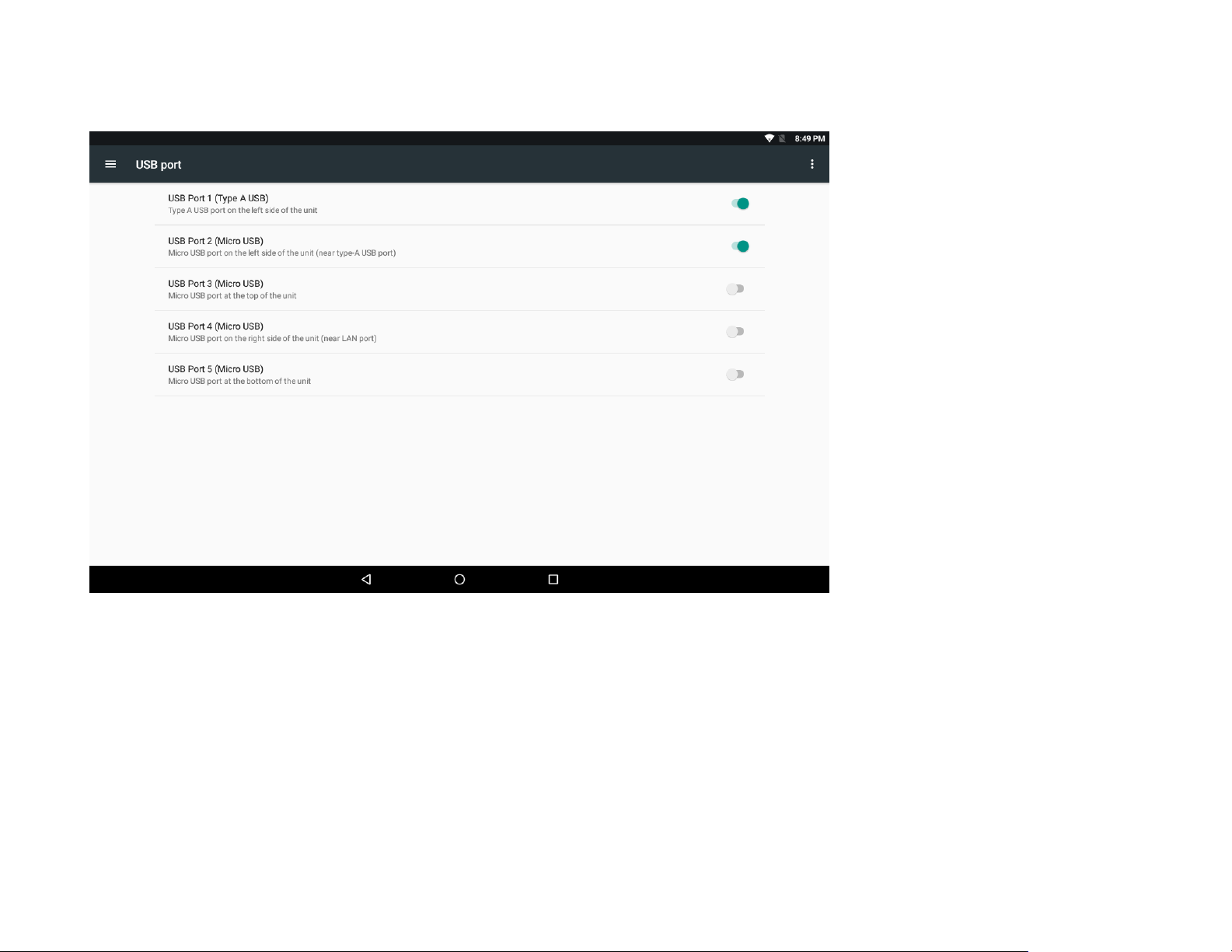

Depuis les paramètres Android → Port USB :

UM600220 Rév D, page 18 sur 46

Manuel de l'utilisateur – I-series 2.0

Contrôle Android Debug Bridge (ADB)

L'I-Series 2.0 prend en charge le débogage via Wi-Fi / Ethernet ou en utilisant le port USB Type A.

Entrez dans les paramètres Android → Tablette Android → appuyez 7 fois sur le numéro de Build pour entrer en mode développeur.

Revenez aux Paramètres et vous y voyez les “Developer Options (Options développeur).” De là, activez l'option appelée “USB debugging (Débogage USB).”

Pour connecter via Wi-Fi, veillez à ce que votre I-Series 2.0 soit en ligne, et pas derrière un pare-feu. Trouvez l'adresse IP (en allant dans Settings (Paramètres) → About Phone (À propos du téléphone)→ Status (État)→ IP Address (Adresse IP). Sur votre ordinateur hôte, utilisez la commande adb connect <adresse IP> pour pouvoir effectuer des actions ADB.

Pour vous connecter via Ethernet, entrez en mode Développeur et activez l'option “Ethernet debugging with static IP (Débogage Ethernet avec IP statique)”. Connectez le câble Ethernet et exécutez la commande adb connect 192.168.1.5 pour vous connecter à

l'appareil.

Pour vous connecter via le port USB Type A, effectuez les étapes suivantes :

• Assurez-vous que le câble USB (type A) est connecté à l'I-Series 2.0.

• Depuis les paramètres, entrez dans les Options développeur

• Activez l'option “Enable USB Debugging (Activer le débogage USB)”

• Activez l'option “Switch USB to device mode (Basculer du mode USB à périphérique)”.

Notez que l'activation de cette option interrompt la communication entre les ports des périphériques USB.

• Branchez le câble USB sur le port USB Type A.

• Sur le PC hôte, entrez “adb devices” pour vérifier si le numéro de série de l'I-Series 2.0 s'affiche. Si c'est le cas, alors vous êtes

connecté avec succès.

Remarque : Lors de la connexion à ADB via le port USB, tous les ports USB externes sont désactivés.

UM600220 Rév D, page 19 sur 46

Manuel de l'utilisateur – I-series 2.0

Contrôle intelligent de la luminosité

Pour prolonger la durée de vie de la dalle, Elo intègre un contrôle intelligent de la luminosité qui désactive le rétroéclairage de la dalle pendant les heures où le système n'est pas utilisé.

Cette fonction est entièrement contrôlable via votre compte EloView. Accédez à l'onglet Paramètres et utilisez les menus déroulants relatifs à Display Timer (minuterie d'affichage).

La valeur par défaut de cette fonction est ON (activée), ce qui éteint le rétroéclairage quotidiennement entre minuit et 6h00.

UM600220 Rév D, page 20 sur 46

Manuel de l'utilisateur – I-series 2.0

Carte Secure Digital (Carte SD)

L'i-series 2.0 prend en charge les cartes SD jusqu'à 128Go.

Caméra et microphone (uniquement pour les modèles standard)

L'I-Series 2.0 dispose d'un microphone intégré situé en bas de l'appareil lorsqu'il est en mode paysage. Il y a également une caméra intégrée situé en haut de l'appareil lorsqu'il est en mode paysage. La caméra prend en charge les résolutions jusqu'à 1080p @30hz, le contrôle d'image automatique, l'exposition automatique, la

balance des blancs automatique et le contrôle automatique du gain.

UM600220 Rév D, page 21 sur 46

Manuel de l'utilisateur – I-series 2.0

Section 3 : Accessoires optionnels

Fonctionnalité NFC (Near Field Communication) (Référence Elo : E001004)

Les protocoles NFC suivants sont pris en charge :

• ISO-14443-A

• ISO-14443-B

Interfaces

• Interfaces RS232 et USB2.0 en utilisant les câbles correspondants.

• Interface conforme USB 2.0 configurable pour prendre en charge les HID USB : Clavier ou Virtual COM USB.

• Débit en bauds de sortie des données RS232 jusqu'à 115,2 kbit/s

Applications de paiement

• American Express ExpressPay

• Discover ZIP

• MasterCard PayPass/MCHIP

• Visa MSD/qVSDC

• Google Wallet

• Softcard

Applications MIFARE

• Lecture/écriture des cartes MIFARE Plus/Classic/Ultralight/DESFire

• Prise en charge des débits en bauds supérieurs jusqu'à 424 kHz pour MIFARE

UM600220 Rév D, page 22 sur 46

Manuel de l'utilisateur – I-series 2.0

Fonctionnalité scanner de code-barres 1D (Référence Elo : E093433)

• Intègre un détecteur de proximité pour activer le scanner de code-barres.

• Performances de numérisation exceptionnelles jusqu'à 270 numérisations par seconde.

Les paramètres d'usine par défaut sont les suivants :

Éléments

Paramètre par défaut

Interface

HID USB

Langue (Clavier)

Anglais

Mode lecture

Bonne lecture

Terminator

Débit RS232 Bits de données Bits d'arrêt Parité

9600 8 bits 1 bit d'arrêt Aucun

ID Core

Désactivé

Précision

Lire 1 fois

Émuler clavier externe

Désactiver

Activer les symbologies 1D

UPC-A, UPC-E, ENA8, CODE39, CODE93, CODABAR, CODE128, MSI/Plessey, CODE32, CODE11, TELEPEN, GS1 DataBar Omnidirectionnel, GS1 DataBar limité, GS1 DataBar étendu Entrelacé 2 sur 5, Industriel 2 sur 5, Matrice 2 sur 5

UM600220 Rév D, page 23 sur 46

Manuel de l'utilisateur – I-series 2.0

Fonctionnalité scanner de code-barres 2D (Référence Elo : E926356)

Pour personnaliser le BCR, téléchargez l'application EZconfig de Honeywell sur un PC Windows. De là, tous les réglages du BCR peuvent être modifiés. Les outils peuvent être téléchargés depuis ici et en sélectionnant l'onglet Logiciel. Intègre un détecteur de proximité pour activer le scanner de code-barres 2D. Le scanner de code-barres Elo est prêt à l'emploi en mode par défaut. Le mode par défaut du scanner est :

• Interface de port COM virtuel USB

• Mode présentation (toujours activé)

• Bip en cas de numérisation

• Configurer pour lire les codes les plus courants.

Mode clavier USB

Mode HID USB

Veuillez noter que : Le mode Clavier USB ajoute automatiquement un suffixe CR (retour chariot).

Pour ramener le scanner en mode de configuration par défaut (port COM virtuel USB), scannez le code-barres ci-dessous :

our des paramètres et des configurations supplémentaires, veuillez visiter la page produit sur www.elotouch.com

UM600220 Rév D, page 24 sur 46

Manuel de l'utilisateur – I-series 2.0

Fonctionnalité de lecteur de bande magnétique (MSR) (Référence Elo : E001002)

Les paramètres par défaut incluent : Le MSR peut fonctionner en mode clavier. Possibilité de lire 3 pistes. Niveau de sécurité et fonction de chiffrement : Désactivé

Instructions pour passer de l'émulation du clavier aux données ASCII :

Appliquez les instructions suivantes en raccordant le MSR à un PC Windows. Téléchargez et installez la démo de USB Swipe and Insert Reader à l'adresse : https://www.magtek.com/Content/SoftwarePackages/99510026.exe **lorsque vous êtes invité à installer le code source pendant l'installation - choisissez non Faites un clic gauche sur Démarrer, allez dans Tous les programmes, trouvez MagTek et ouvrez la démo USBMSR. Assurez-vous que votre lecteur est branché. Au bas du programme, il indique le périphérique en mode HID détecté.

Une fois installé, ouvrez l'application USBMSR. Vous envoyez des commandes à l'appareil grâce à la zone de texte "Send Msg (Envoyer un message)" à droite du bouton "Send Msg (Envoyer un message)". Assurez-vous que les cases à cocher Set focus... (Définir le focus...) et Auto Add Length (Ajouter la longueur automatiquement) sont cochées :

UM600220 Rév D, page 25 sur 46

Manuel de l'utilisateur – I-series 2.0

Pour passer en mode ASCII, envoyez : 011701 Placez ce qui précède dans la zone de texte et cliquez sur le bouton "Send Msg (Envoyer un message)".

Pour réinitialiser l'unité (afin que les modifications prennent effet), envoyez : 02 Placez ce qui précède dans la zone de texte et cliquez sur le bouton "Send Msg (Envoyer un message)".

Si l'appareil est réglé sur le Niveau de sécurité 3, les services distants sont utilisés :

À l'aide d'un navigateur, allez à l'adresse : https://rs.magensa.net/rs2/app/publish.htm Sur cette page, sélectionnez le bouton “Install (Installer)” Enregistrez et exécutez le fichier setup.exe Une fois installé, la page d'identification vous est présentée :

Sélectionnez le bouton “Use Public Account… (Utiliser un compte public...)”.

La page utilitaire vous est alors présentée et vous devez effectuer les étapes suivantes :

• Dans la liste déroulantes Reader Config Options (Options de config du lecteur), sélectionnez “ASCII_KEYPRESS_ON”

• Cliquez sur le bouton “Change Config (Modifier config)”

• Cliquez sur le bouton “Reset (Réinitialiser)” pour que la modification prenne effet

UM600220 Rév D, page 26 sur 46

Manuel de l'utilisateur – I-series 2.0

Informations relatives au module 3G/4G LTE

Les périphériques suivantes de ConnectedIO sont pris en charge :

• Amérique du Nord : EM1000T-NA

• Europe : EM1000T-EU

Reportez-vous aux liens ci-dessus pour plus de détails au sujet des modems.

UM600220 Rév D, page 27 sur 46

Manuel de l'utilisateur – I-series 2.0

Section logicielle (Télécharger le SDK depuis www.elotouch.com)

Glossaire Abréviation

SoC : Système sur puce

1. Conditions

• IDLE_MODE : Spécification ELO pour l'interaction avec les appareils avec l'action POWER_KEY

• MSR : Lecteur de bande magnétique

• BCR : Lecteur de code-barres

• NFC : Communication en champ proche

• ELOPeripheralService : Classe fondamentale permettant de fournir différentes fonctions pour le développement d'applications

ELO

2. Vue d'ensemble du système

La Fig 3-1 présente la pile logicielle du système Android. Cette mise en œuvre basée sur une conception Android étend la fonctionnalité de l'infrastructure à la couche de services Java pour répondre aux exigences des clients. Cette fonctionnalité

étendue du service Java est nommée « ELOPeripheralService », et procure les interfaces pour le développement d'applications.

UM600220 Rév D, page 28 sur 46

Manuel de l'utilisateur – I-series 2.0

SRC

TARGET

APPLICATIONS

Home

Accueil

Contacts

Phone

Téléphone

Browser

Navigateur

APPLICATION FRAMEWORK

FRAMEWORK D'APPLICATIONS

Acivity Manager

Gestionnaire d'activité

Window Manager

Gestionnaire de fenêtres

Content Providers

Fournisseurs de contenu

View System

Visualiser le système

Notification Manager

Gestionnaire de notifications

Package Manager

Gestionnaire de paquetages

Telephony Manager

Gestionnaire de téléphonie

UM600220 Rév D, page 29 sur 46

Manuel de l'utilisateur – I-series 2.0

Resource Manager

Gestionnaire de ressources

Location Manager

Gestionnaire de localisation

XMPP Service

Service XMPP

LIBRARIES

BIBLIOTHÈQUES

Surface Manager

Gestionnaire de surface

Media Framework

Framework multimédia

SQLite

OpenGL|ES

FreeType

WebKit

SGL

SSL

Libc

ANDROID RUNTIME

Core Libraries

Bibliothèques du noyau

Dalvik Virtual Machine

Machine virtuelle Dalvik

LINUX KERNEL

NOYAU LINUX

Display Driver

Pilote d'affichage

Camera Driver

Pilote de caméra

Bluetooth Driver

Pilote Bluetooth

Flash Memory Driver

Pilote de mémoire flash

Binder (IPC) Driver

Pilote Binder (IPC)

USB Driver

Pilote USB

Keypad Driver

Pilote clavier

WiFi Driver

Pilote WiFi

Audio Driver

Pilote audio

Power Management

Gestion d'alimentation

Fig 2-1. Structure du système Android

2.1. Service Java de l'infrastructure Android

Basés sur un langage de programmation développé, les services Android peuvent être divisés en services natifs (base C) et Java. Les services Android sont un type de structure serveur-client où le côté serveur peut recevoir une demande du client et envoyer le résultat au

client. La structure serveur-client peut également gérer les problèmes de synchronisation provenant des demandes multi-clients. Ainsi, cette fonctionnalité de l'infrastructure, qui forme la classe fondamentale « ElOPeripheralService », est basée sur ce type de fonctionnalité serveurclient d'Android.

UM600220 Rév D, page 30 sur 46

Manuel de l'utilisateur – I-series 2.0

2.2. ELOPeripheralService

ELOPeripheralService est le principal module traitant les demandes clients depuis la couche d'application. Afin de compléter la conception système de l'infrastructure Android pour les services, les classes suivantes sont ajoutées au système :

• ELOPeripheralNative - Exécution de flux de fonctions C natives pour ELOPeripheralService

• ELOPeripheralManager - Procure l'interface à la couche d'application, qui est le composant client relatif à

ELOPeripheralService

• EloPeripheralEventListener - L'application étend la classe abstraite pour recevoir l'événement déclenché provenant

d'EloPeripheralManager. Utilise la méthode de notification déclenchée par événement pour notifier le programme d'application du changement d'état

• IELOPeripheralService.aidl - Langage de programmation Android pour la communication IPC pour la couche Java. Utilisé

pour la communication IPC client-serveur (ELOPeripheralManager - ELOPeripheralService) lors de l'envoi de la demande de l'application au côté serveur

• IELOPeripheralServiceListener.aidl - Langage de programmation Android pour la communication IPC pour la couche Java.

Utilisé pour que le serveur notifie le changement d'état déclenché par événement à ELOPeripheralManager, puis ELOPeripheralManager transmettra la notification à la couche d'application

UM600220 Rév D, page 31 sur 46

Manuel de l'utilisateur – I-series 2.0

Figure 2-2. ELOPeripheralService

Processus de l'application

ELOPeripheralManager

ELOPeripheralEventListener

IELOPeripheralService.aidl

IELOPeripheralServiceListener.aidl

ELOPeripheralService

ELOPeripheralNative

requête

exécuter la requête

envoi de requête avec le format IPC

Enregistrer écouteur

notifier l'événement à l'application

notifier le changement d'état d'événement pilote avec le format IPC

Étape -1 :

Étape -2 :

Étape -3 :

UM600220 Rév D, page 32 sur 46

Manuel de l'utilisateur – I-series 2.0

3. ELOPeripheralManager et ELOPeripheralEventListener

Comme indiqué dans le dernier paragraphe, ELOPeripheralManager et ELOPeripheralEventListener forment le composant qui fournit l'interface pour le développement d'applications. Ainsi, nous fournissons les données suivantes des membres internes d'ELOPeripheralEventListener et d'ELOPeripheralManager.

3.1. ELOPeripheralManager

Ce gestionnaire contient les membres de classe interne suivants et chaque classe interne fournit des fonctionnalités spécifiques aux équipements périphériques ou un flux d'actions définies.

ELOPeripheralManager

mBCR_APIs

mMSR_APIs

mNFC_APIs

mGPIO_APIs

mIDLE_APIs

public void registerListener(ELOPeripheralEventListener listener)

public void unregisterListener(ELOPeripheralEventListener listener)

⚫ public void registerListener(ELOPeripheralEventListener listener)

Procure l'interface pour que l'application enregistre l'instance de structure de retour d'information Doit être enregistré avant la demande (Cycle de vie d'activité : onResume) ⚫ public void unregisterListener(ELOPeripheralEventListener listener) Procure l'interface pour que l'application annule l'enregistrement de l'instance de structure de retour d'information L'enregistrement doit être annulé avant de quitter l'application (Cycle de vie d'activité : onPause)

ELOPeripheralManager

public void registerListener(ELOPeripheralEventListener listener)

public void unregisterListener(ELOPeripheralEventListener listener)

UM600220 Rév D, page 33 sur 46

Manuel de l'utilisateur – I-series 2.0

3.1.1 BCR

• activeBCR - Active l'appareil BCR pour la lecture des données de code-barres. BCR est actif et lit avec succès les données de la

séquence de code-barres, puis le système avec « ElOPeripheralEventListener » pour notifier l'application des données reçues

• disactiveBCR - Désactive l'action de lecture de l'appareil BCR

• isBCRDeviceConnected - Vérifie si l'appareil BCR est connecté à l'appareil Android ou non

3.1.1. GPIO

• pullHighGPIO - Augmente l'état de GPIO-iface

• PullLowGPIO - Baisse l'état de GPIO-iface disactiveBCR

• getGPIOInterfaces - Obtient les données des chaînes de listes des GPIO d'intérêt sur le système désigné.

Voir la liste des GPIO dans le Tableau 3-1 Remarque :

L'action d'impulsion ne fonctionne qu'avec une GPIO définie par broche de sortie La GPIO définie par broche d'entrée peut également notifier l'application concernant le changement d'état avec « ELOPeripheralEventListener »

GPIO

Définition de broche

gpio80

Sortie

gpio81

Entrée

gpio82

Entrée

Liste des GPIO - Tableau 3-1

UM600220 Rév D, page 34 sur 46

Manuel de l'utilisateur – I-series 2.0

3.1.2. INACTIF

• activeIdleMode - Forcer le système à entrer en IDLE_MODE (IDLE_MODE on)

• disactiveIdleMode - Forcer le système à quitter le IDLE_MODE (IDLE_MODE off)

3.2. ELOPeripheralEventListener

• onBCR_StateChange - Reportez-vous au tableau 3-2. Notifie l'application concernant les données de changement d'état du BCR

• onGPIO_StateChange - Reportez-vous au tableau 3-2. Notifie l'application concernant les données de changement d'état des GPIO

État BCR

valeur

ELOPeripheralManager.BCR_STATE_DEVICE_CONNECTION

1 << 0

ELOPeripheralManager.BCR_STATE_DEVICE_DISCONNECTION

1 << 1

ELOPeripheralManager.BCR_STATE_DATA_RECEIVIED

1 << 2

ELOPeripheralManager.BCR_STATE_PIN_AUTO_DISABLE

1 << 3

État GPIO

valeur

ELOPeripheralManager.GPIO_STATE_HIGH

1 << 4

ELOPeripheralManager.GPIO_STATE_LOW

1 << 5

Données

GPIO

gpio81

gpio82

Tableau 3-2

UM600220 Rév D, page 35 sur 46

Manuel de l'utilisateur – I-series 2.0

Section 4 : Assistance technique et maintenance

Solutions aux problèmes courants

Problème

Dépannage conseillé

L'Elo I-Series 2.0 ne s'allume pas lorsque l'alimentation est appliquée au système.

Vérifiez que le câble d'alimentation est correctement connecté au mur et à l'Elo iseries 2.0. Si la DEL d'alimentation est blanc fixe, le système est sous tension. Si la DEL d'alimentation est rouge, le système est hors tension. Si le système reste à l'état hors tension, essayez les étapes suivantes :

Débranchez le câble d'alimentation, puis rebranchez-le après cinq secondes Dans le cas où la DEL du bouton de mise sous tension s’allume en blanc de façon

fixe, il peut y avoir un problème d’affichage ou de rétroéclairage du LCD. Veuillez

contacter le support Elo.

Écran vide

Si la DEL du bouton de mise sous tension clignote, le système est peut être en mode SOMMEIL. Appuyez sur le bouton de mise sous tension pour sortir l'unité du mode SOMMEIL.

UM600220 Rév D, page 36 sur 46

Manuel de l'utilisateur – I-series 2.0

Assistance technique

Reportez-vous à la dernière page de ce manuel de l'utilisateur pour les numéros de téléphone du support technique dans le monde entier.

Caractéristiques techniques

visitez www.elotouch.com/products

pour les spécifications techniques de cet appareil

Support

visitez www.elotouch.com/support pour l'assistance

technique

UM600220 Rév D, page 37 sur 46

Manuel de l'utilisateur – I-series 2.0

Entretien et nettoyage de l'Elo I-Series 2.0

Les astuces suivantes vous aideront à maintenir le fonctionnement optimal de votre Elo I-Series 2.0 :

• Débranchez le câble d'alimentation avant nettoyage.

• Pour nettoyer l'unité (hors écran tactile), utilisez du coton doux ou un chiffon à microfibre légèrement humidifié avec un détergent

doux.

• Il est important que votre appareil reste sec. Ne laissez pas de liquides sur ou dans l'appareil. Si du liquide pénètre à l'intérieur,

demandez à un technicien qualifié d'inspecter l'appareil avant de l'allumer à nouveau.

• N'essuyez pas l'écran avec un chiffon ou une éponge qui pourrait rayer la surface.

• Lors du nettoyage de l'écran tactile, utilisez du nettoyant pour fenêtre ou verre sur un chiffon propre. N'appliquez jamais de nettoyant

directement sur l'écran tactile. N'utilisez pas d'alcool (méthyle, éthyle ou isopropyle), de diluant, de benzène ou d'autre solvant fort.

UM600220 Rév D, page 38 sur 46

Manuel de l'utilisateur – I-series 2.0

Section 5 : Informations réglementaires

Informations de sécurité électrique

La conformité est requise pour la tension, la fréquence et le courant indiqués sur l'étiquette du fabricant. La connexion à une source d'alimentation différente de celle indiquée sur l'étiquette peut causer un mauvais fonctionnement, des dégâts à l'équipement ou des risques d'incendie si les exigences ne sont pas respectées.

Aucune pièce réparable par l'utilisateur ne se trouve dans cet équipement. Cet équipement contient des tensions dangereuses pouvant constituer un risque de sécurité. Les réparations doivent être effectuées uniquement par un technicien qualifié.

Contactez un électricien qualifié ou le fabricant si vous avez des questions concernant l'installation avant de connecter l'équipement au secteur.

Informations sur les émissions et l'immunité

Avis pour les utilisateurs aux États-Unis : Cet appareil a été testé et déclaré conforme aux limites définies

pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont

destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie radioélectrique et, s’il n’est pas installé et utilisé conformément aux recommandations, peut provoquer des interférences nuisibles aux communications radio.

Avis pour les utilisateurs au Canada : Cet équipement est conforme aux limites de la classe A pour les émissions de bruit radio des appareils numériques définies par les règlements sur les interférences radio d'Industry Canada.

Avis pour les utilisateurs dans l'Union européenne : Utilisez uniquement les cordons d'alimentation et câbles d'interconnexion fournis avec cet équipement. Tout remplacement des cordons fournis et des câblages peut compromettre la sécurité électrique ou la certification de la marque CE pour les émissions ou l'immunité comme requis par les normes suivantes :

UM600220 Rév D, page 39 sur 46

Manuel de l'utilisateur – I-series 2.0

Cet équipement informatique (Information Technology Equipment, ITE) doit disposer d'une marque CE sur l'étiquette du fabricant qui signifie que l'équipement a été testé sur base des directives et des normes suivantes : Cet équipement a été testé conformément aux exigences pour la marque CE, comme requis par la directive CEM 2014/30/UE indiquée dans la norme européenne EN 55032 classe A et la directive sur les basses tensions 2014/35/UE indiquée dans la norme européenne EN 60950-1.

Informations générales pour tous les utilisateurs : Ce matériel génère, utilise et peut émettre de l’énergie de fréquence radio. S'il n'est pas installé et utilisé conformément à ce manuel, l'équipement peut provoquer des interférences avec les communications radio et télévisuelles. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière à cause de particularités propres au site.

Pour répondre aux exigences d'émission et d'immunité, l'utilisateur doit respecter ce qui suit :

Utilisez uniquement les câbles d'E/S fournis pour connecter cet appareil numérique à un ordinateur.

Pour assurer la conformité, utilisez uniquement le cordon de ligne approuvé fourni par le fabricant.

L'utilisateur est averti que les changements ou modifications non approuvés sur l'équipement par le responsable de la conformité peuvent annuler l'autorité de l'utilisateur à utiliser l'équipement.

Si cet équipement semble causer des interférences avec la réception radio ou télévisuelle, ou tout autre dispositif :

Vérifiez la source d'émission en éteignant et en allumant l'appareil. Si vous déterminez que cet appareil cause les interférences, essayez de les corriger en appliquant une ou plusieurs des mesures suivantes :

Déplacez l'appareil numérique à l'écart du récepteur affecté.

ii.

Repositionnez (tournez) l'appareil numérique par rapport au récepteur affecté.

iii.

Réorientez l'antenne du récepteur affecté.

iv.

Branchez l'appareil numérique sur une prise CA différente de sorte que l'appareil numérique et le récepteur soient sur des dérivations différentes.

Débranchez et enlevez tous les câbles d'E/S que l'appareil numérique n'utilise pas. (les câbles d'E/S non reliés sont une source potentielle de niveaux d'émissions RF élevés.)

vi.

Branchez l'appareil numérique uniquement sur une prise mise à la terre. N'utilisez pas d'adaptateurs. (Retirer ou couper le fil de mise à la terre peut augmenter les niveaux d'émission RF et représenter un risque mortel pour l'utilisateur.)

Si vous avez besoin d'aide, consultez votre revendeur, fabricant ou un technicien radio ou télé expérimenté.

UM600220 Rév D, page 40 sur 46

Manuel de l'utilisateur – I-series 2.0

Directive relative aux équipements radio

Elo déclare par la présente que le type d'équipement radio, I-Series 2.0, est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité à l'UE est disponible à l'adresse Internet suivante : www.elotouch.com

Cet appareil est conçu et destiné pour une utilisation en intérieur uniquement.

La fréquence de fonctionnement et la puissance de radio-fréquence sont indiquées ci-dessous :

o WLAN 802.11b/g/n/ac

▪ 2400 - 2483,5MHz < 17 dBm EIRP ▪ 5150 - 5 250MHz < 18 dBm EIRP

o BT 2400-2483,5MHz < 11 dBm EIRP

Cet appareil est limité à une utilisation en intérieur

UM600220 Rév D, page 41 sur 46

Manuel de l'utilisateur – I-series 2.0

ECC/DEC/(04)08 :

L'utilisation de la bande de fréquences 5 150-5 350 MHz est limitée au fonctionnement en intérieur en raison des exigences de protection des services par satellite

FCC: Cet appareil est conforme à la section 15 de la réglementation de la FCC. Le fonctionnement est soumis aux conditions suivantes : (1) cet

appareil ne peut causer d'interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Les modifications ou tous changements effectués sans l’accord exprès de la partie responsable de la conformité aux normes peut annuler le droit de l’utilisateur à utiliser l’équipement.

Avis pour les utilisateurs au Canada : Cet équipement est conforme aux limites de la classe A pour les émissions de bruit radio des appareils numériques telles que fixées par les règlements sur les interférences radio d'Industry Canada.

CAN ICES3(A)/NMB3(A)

Ce produit répond aux exigences RSS exemptes de licence d'Industry Canada. Le fonctionnement est soumis aux conditions suivantes : (1) Cet appareil ne doit pas causer d’interférences et (2) Cet appareil doit accepter toutes les interférences, y compris les interférences pouvant entraîner un fonctionnement non désiré de l'appareil.

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée

aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage; et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

UM600220 Rév D, page 42 sur 46

Manuel de l'utilisateur – I-series 2.0

Certifications d'agence

Les certifications et marques suivantes ont été émises ou déclarées pour ce périphérique :

•

FCC/IC

•

UL/cUL/CB

•

MIC Japon

•

VCCI

•

CCC Chine

•

SRRC Chine

Directive sur les déchets d'équipements électriques et électroniques (DEEE)

Ce produit ne doit pas être jeté avec les ordures ménagères. Il doit être mis au rebut dans un centre de dépôt spécialisé pour un recyclage approprié.

Elo a mis en place des dispositifs de recyclage dans certaines parties du monde. Pour plus d'informations sur l'accès à ces dispositifs, veuillez visiter www.elotouch.com/e-waste-recycling-

program/.

Mise en Garde : Risque d'explosion si la pile est remplacée par une autre d'un mauvais type.

Débarrassez-vous de la batterie usagée conformément aux lois et réglementations locales.

UM600220 Rév D, page 43 sur 46

Manuel de l'utilisateur – I-series 2.0

中国 RoHS (China RoHS)

根据中国法律《电器电子产品有害物质限制使用管理办法》，以下部分列出了产品中可能包含的有害物质的名称和含量。

中国电子电气产品环境信息

触控一体机

有害物质

铅

(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(Cr(VI))

多溴联

苯

(PBB)

多溴二苯

醚

(PBDE)

电缆组件

X O O O O

玻璃外罩

X O O O O

液晶面板

X O O O O

金属框架

X O O O O

塑胶盖

O O O O O

印制线路板

X O O O O

本表格依据 SJ/T 11364 的规定编制.

表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下.

表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求.

标志说明

根据 SJ/T11364 的要求, 电子信息产品标有以下污染控制标识。此产品在 10 年内不会对环境产生影响。

UM600220 Rév D, page 44 sur 46

Manuel de l'utilisateur – I-series 2.0

Spécifications de l'alimentation

Valeurs électriques nominales

Entrée

110/240V CA

Conditions de fonctionnement

Température

0°C - 40°C

Humidité

20% à 80% (sans condensation)

Conditions de stockage

Température

-20℃ - 50℃

Humidité

10% à 95% (sans condensation)

UM600106 Rév. A, page 45 sur 46

Manuel de l'utilisateur – I-series 2.0

Section 6 : Informations sur la garantie

Pour plus d'informations sur la garantie, voir http://support.elotouch.com/warranty/

Manuel de l'utilisateur – I-series 2.0

www.elotouch.com

Visitez notre site Web pour les dernières

• Informations sur le produit

• Spécifications

• Événements à venir

• Communiqués de presse

• Pilotes logiciels

Pour en savoir plus sur la vaste gamme de solutions tactiles Elo, visitez le site Web www.elotouch.com, ou appelez votre bureau le plus proche :

Amérique du Nord

Tél +1 408 597 8000 Fax +1 408 597 8001 elosales.na@elotouch.com

Europe Tél +32 (0)16 70 45 00 Fax +32 (0)16 70 45 49 elosales@elotouch.com

Asie-Pacifique

Tél +86 (21) 3329 1385 Fax +86 (21) 3329 1400 www.elotouch.com.cn

Amérique latine

Tél +52 55 2281-6958

elosales.latam@elotouch.com

Elo Touch Solutions User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
