Page 1

234567890123456789012345678901212345678901234567890123456789012123

MP 110 MP 110TG MP 110 M

MP 110 M TG

Centrale di allarme Manuale Utente

IS0099-AE

Page 2

SOMMARIO

GESTIONE DEL SISTEMA TRAMITE

TASTIERA A DISPLAY ALFANUMERICO KP100D ...............3

1 Descrizione tastiera ........................................................................ 3

2 Codici di accesso............................................................................ 4

3 Attivare/disattivare il sistema .......................................................... 7

4 Esclusione/Inclusione sensori ........................................................ 9

5 Visualizzazione stato degli ingressi ................................................ 10

6 Impostazione orologio .................................................................... 11

7 Test del sistema .............................................................................. 13

8 Programmazione numeri telefonici ................................................. 13

9 Test linea telefonica ........................................................................ 14

10 Visualizzazione esito chiamate ....................................................... 15

11 Ascolto messaggi vocali ................................................................. 15

12 Blocco allarmi in corso ................................................................... 16

13 Controchiamata .............................................................................. 16

14 Elenco messaggi a display ............................................................. 17

GESTIONE DEL SISTEMA TRAMITE

TASTIERA CON DISPLAY A SEGMENTI KP100 .................. 18

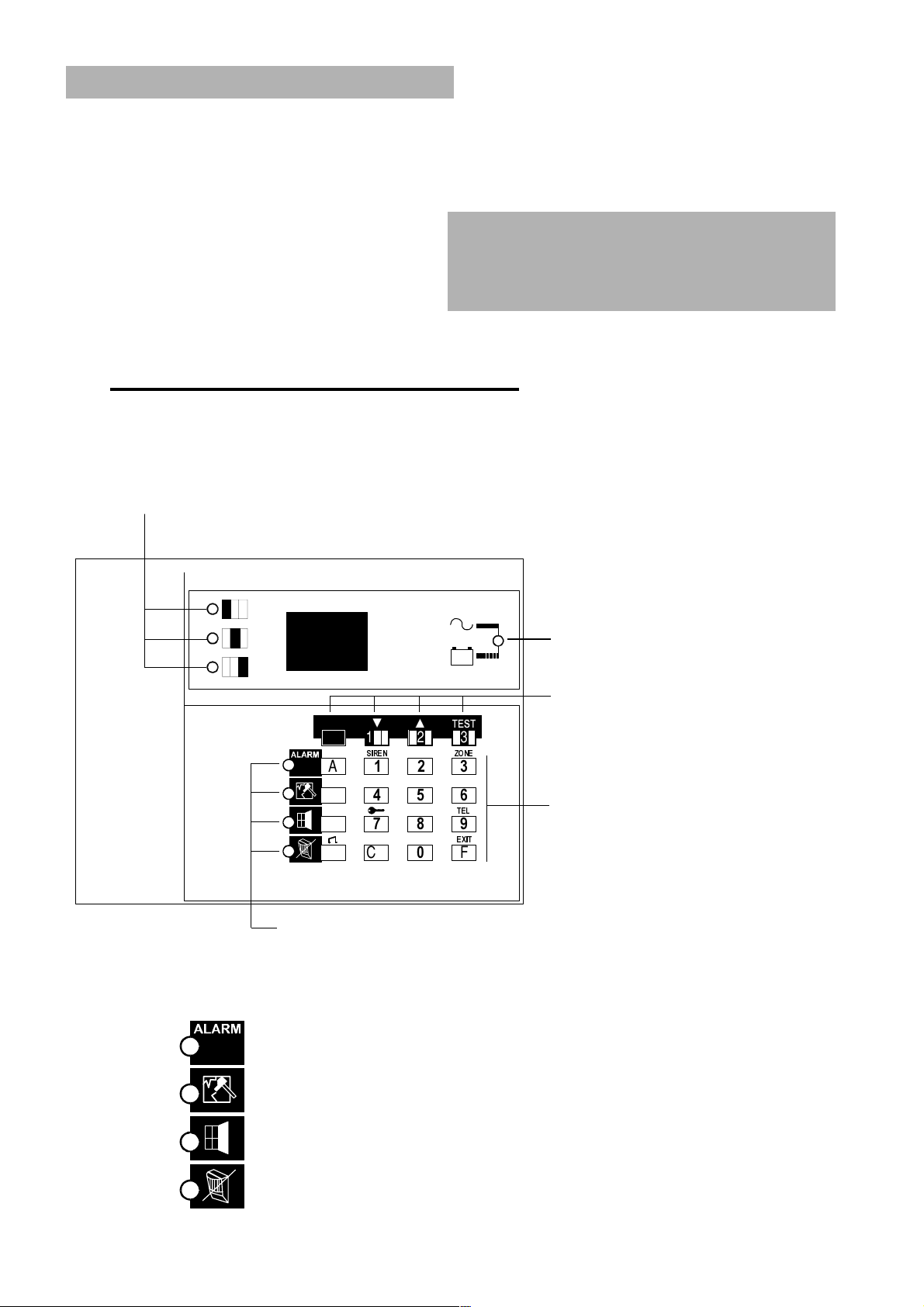

1 Descrizione tastiera ........................................................................ 18

2 Codici di accesso............................................................................ 19

3 Attivare/disattivare il sistema .......................................................... 22

4 Esclusione/Inclusione sensori ........................................................ 24

5 Visualizzazione stato degli ingressi ................................................ 25

6 Impostazione orologio .................................................................... 26

7 Test del sistema .............................................................................. 28

8 Programmazione numeri telefonici ................................................. 29

9 Test linea telefonica ........................................................................ 29

10 Visualizzazione esito chiamate ....................................................... 30

11 Ascolto messaggi vocali ................................................................. 30

12 Blocco allarmi in corso ................................................................... 31

13 Controchiamata .............................................................................. 31

GESTIONE DEL SISTEMA TRAMITE

CHIAVE ELETTRONICA DK2000M ....................................... 32

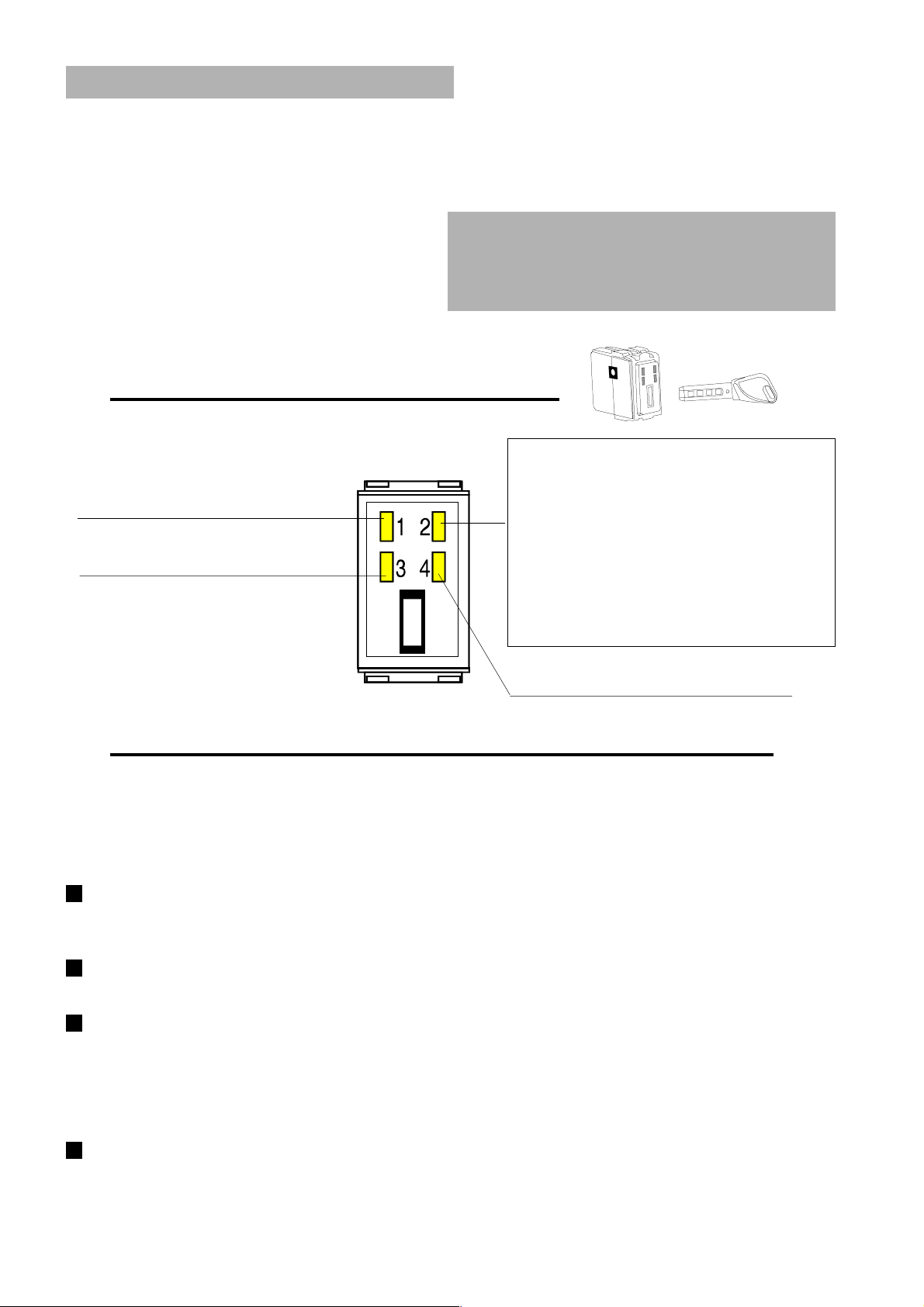

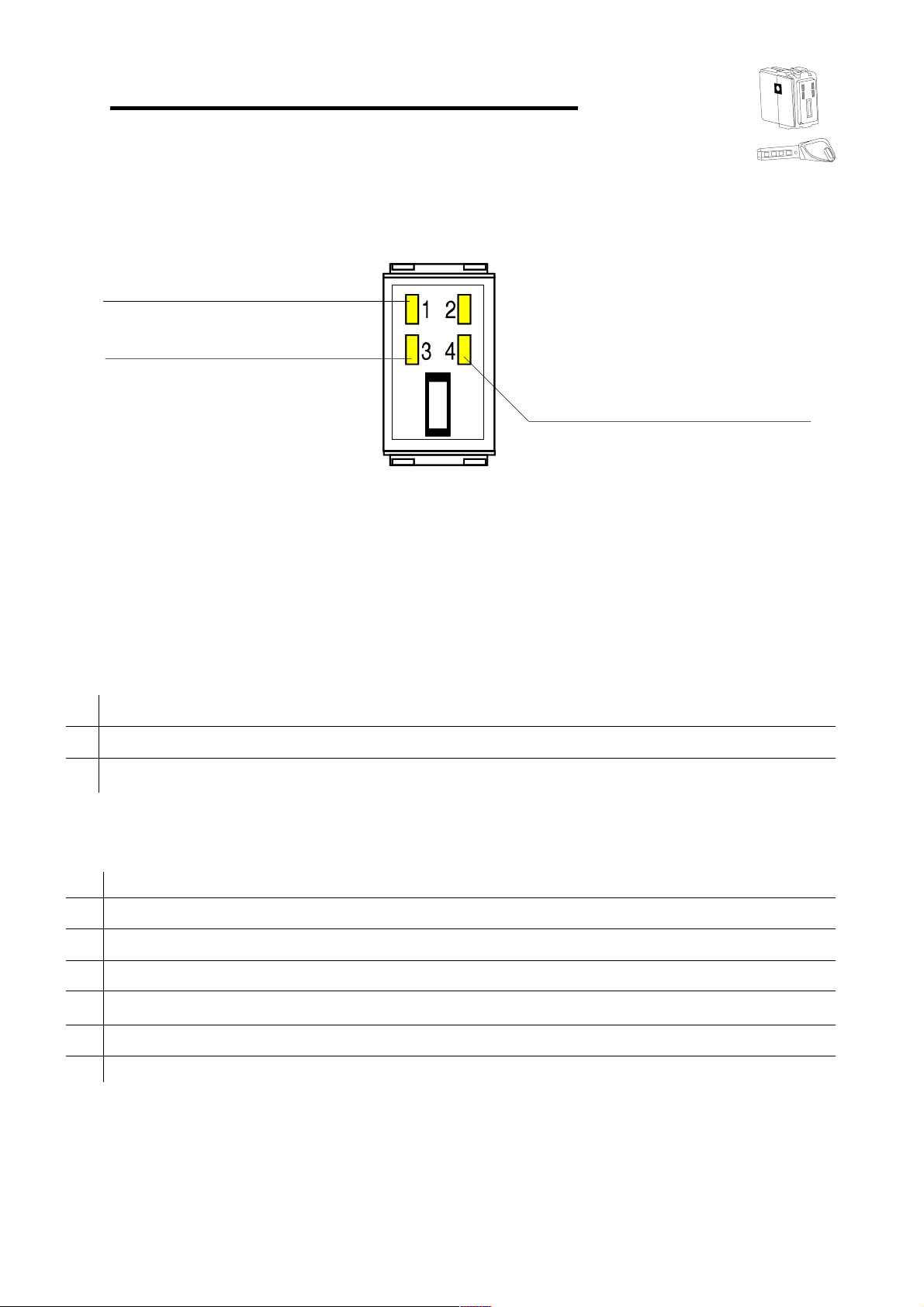

1 Descrizione inseritore ..................................................................... 32

2 Programmazione chiave elettronica ............................................... 33

3 Attivazione/disattivazione ............................................................... 37

MANUALE UTENTE MP110 - (((ELKRON)))

Page 3

GESTIONE DEL SISTEMA TRAMITE

TASTIERA A DISPLAY ALFANUMERICI

KP100D

1. Descrizione tastiera

Visualizzano lo stato dei 3 settori in cui è suddiviso limpianto di allarme: ACCESO = settore attivato SPENTO = settore disattivato

Visualizza la presenza della tensione di

TOTAL

123

6,5(1











KP100D

TEST

=21(





7(/



(;,7

rete ed il livello della batteria: SPENTO = rete 220V~ assente ACCESO FISSO = rete 220V~ presente LAMPEGGIANTE = Batteria insufficiente

Tasti utilizzati per attivare/disattivare il sistema (vedi par. Attivazione/disattivazione del sistema). Sono inoltre utilizzati per scorrere i menu di programmazione

Tasti utilizzati per comporre il codice segreto e per selezionare alcune funzioni nei menu di programmazione della centrale di allarme

Questi Leds lampeggiano per indicare che vi sono degli eventi da visualizzare vedi paragrafo 5 Visualizzazione stato degli ingressi

acceso lampeggiante segnala che vi sono stati degli allarmi

acceso lampeggiante segnala che vi sono stati delle manomissioni su uno o più elementi del sistema

acceso lampeggiante segnala che vi sono degli ingressi protetti (porte o finestre protette con dei contatti) che sono rimasti aperti

acceso lampeggiante segnala che vi sono dei sensori/contatti esclusi

MANUALE UTENTE MP110 - (((ELKRON)))

Page 4

2. Codici di accesso

 E possibile programmare la centrale in modo da permettere ad un

utilizzatore secondario (ad esempio personale di servizio, custode, portineria, telesorveglianza, vigilanza privata, etc.) di avere un proprio codice segreto di accesso che gli permetterà di attivare/disattivare la centrale ma non di effettuare altre operazioni.

 La centrale riconosce fino ad un massimo di 8 codici diversi assegnati

ad altrettanti utilizzatori:

CODICE DI FABBRICA

CODICE 1 - MASTER

CODICE 2 - UTENTE 2 2 22222

CODICE 3 - INSTALLATORE 3 33333

CODICE 4 - TELESORVEGLIANZA 4 44444

CODICE 5 - UTENTE 5 5 55555

CODICE 6 - UTENTE 6 6 66666

CODICE 7 - UTENTE 7 7 77777

(utente principale)

1 11111

Ad ogni utilizzatore viene assegnato un numero di riconoscimento (da 1 a 8) da battere prima del codice; tale numero permetterà alla centrale di riconoscere chi sta utilizzando il sistema. Il proprietario dellimpianto dovrà digitare, per farsi riconoscere dalla centrale, il numero 1 seguito dal proprio codice; gli eventuali altri utilizzatori dovranno invece digitare il numero 2, 3, 4, 5, 6, 7 oppure 8 seguito dal proprio codice

CODICE 8 - UTENTE 8 8 88888

 Introdotto un codice corretto e abilitato, il buzzer della centrale emette

un doppio bip altrimenti viene emesso un bip lungo di errore. Il codice dellutente principale è sempre abilitato; è necessario invece abilitare gli altri codici (vedi par. Abilitazione Codici)

 Di fabbrica il codice installatore è abilitato e resta abilitato fino ad una

nuova introduzione del codice utente principale che attivi parzialmente o totalmente, o alla prima attivazione da chiave elettronica.

 Ogni procedura di visualizzazione-inclusione-esclusione, una volta

attivata, fa partire un ritardo di 1 minuto (che viene azzerato ad ogni pressione di tasto). Se il ritardo scade si esce automaticamente dalla procedura senza salvare le modifiche fatte.

 Durante l'introduzione del codice segreto la pressione di ogni tasto

provoca la visualizzazione di un asterisco

MANUALE UTENTE MP110 - (((ELKRON)))

Page 5

2.1 Cambio del proprio codice

1. Digitare il codice di accesso che si intende modificare. La correttezza dello stesso viene confermata da un doppio beep del buzzer o diversamente da un beep di errore.

2. Premere il tasto

"INS.NUOVO CODICE"

3. Introdurre il nuovo codice. Il display LCD visualizza il messaggio: "REINS. NUOVO COD."

4. Reintrodurre una seconda volta il nuovo codice. Se il nuovo codice è stato introdotto correttamente viene assunto come definitivo e a conferma di ciò il buzzer genera un doppio beep di conferma; in caso contrario si ha segnalazione di errore e si esce dalla procedura.

Esempio di cambio codice

- L'utente principale (MASTER) vuole cambiare il codice di fabbrica

1-11111.

. Il display visualizza il messaggio:

Nota: la prima cifra del codice deve essere necessariamente l'identificativo dell'utente: 1 per lutente principale (MASTER)

2 per l'utente 2 3 per l'installatore 4 per la telesorveglianza 5 per l'utente 5 6 per l'utente 6 7 per l'utente 7 8 per l'utente 8.

- Digita sulla tastiera 111111 e preme il tasto

il messaggio: "INS.NUOVO CODICE" .

- Introduce il nuovo codice, ad esempio 165744. Il display LCD

visualizza il messaggio: "REINS. NUOVO COD.", a questo punto ribatte le cifre 165744.

- Se il buzzer emette un doppio beep il nuovo codice è stato accetta-

to.

. Il display visualizza

2.2 Abilitare/disabilitare i codici utente 2,

installatore, telesorveglianza e cod. chiave

1. Introdurre il codice MASTER

CODICE

2. Premere il tasto

messaggio: ABILITA CODICI

A questo punto è possibile abilitare/disabilitare il codice installatore, il codice telesorveglianza, il codice utente 2 ed il codice chiave. Questi 4 codici sono associati a 4 leds presenti sulla tastiera:

INSTALLATORE

TELESORVEGLIANZA

UTENTE 2

seguito dal tasto

. Il display visualizza il

I led visualizzano rispettivamente lo stato dei codici Led acceso = Codice abilitato Led spento = Codice disabilitato

Il codice chiave non è modificabile: se abilitato permette lutilizzo delle chiavi elettroniche e degli inseritori. Se disabilitato rende inoperativi tutti gli inseritori e le chiavi esistenti (sarà permessa esclusivamente la visulizzazione dello stato del sistema tramite i leds degli inseritori stessi)

CHIAVE

CODICE CHIAVE (EK)

3. Premere il tasto a fianco del led per abilitare/disabilitare il codice corrispondente

4. Premere il tasto

MANUALE UTENTE MP110 - (((ELKRON)))

(;,7

per uscire dalla procedura

Page 6

2.3 Abilitare/disabilit. i codici utente 5, 6, 7 e 8 e associazione codici/settori

1. Introdurre il codice MASTER

2. Premere il tasto

visualizzerà il messaggio: CODICE AUX 05.

3. Per scegliere un altro codice utente da abilitare/disabilitare (tra 5, 6, 7

e 8) premere il tasto

4. Tramite i leds 1, 2 e 3 vengono visualizzati i settori dellimpianto con-

trollati dal codice in esame. Led acceso = settore controllato dal codice Led spento = settore non controllato dal codice

Se ad esempio sono accesi tutti e 3 i leds significa che lutente in esame può attivare o disattivare tutto limpianto; se invece è acceso solo il led 1 significa che lutente può gestire solo il settore 1 Se tutti e 3 i led sono spenti il codice in esame risulta disabilitato

5. Per modificare lassociazione visualizzata premere il tasto

Il led dei settori associati lampeggiano

e mediante i tasti

S2, S3) associare o meno i settori che si desidera allutente in esame. Lindicazione di settore associato, viene segnalato dal lampeggio del led corrispondente; se il led è spento significa che il settore corrispondente non è operativo.

e poi premere 2 volte il tasto

oppure

(corrispondenti ai settori S1,

; il display

settore 1

settore 2

settore 3

associa il settore 1

associa il settore 2

associa il settore 3

6. Terminata la configurazione del codice in esame, premere il tasto

. I led dei settori associati si accenderanno fissi.

7. Per modificare lassociazione dei settori di un altro codice, proseguire

come dal punto 3.

8. Per terminare le operazioni di abilitazione/disabilitazione codici ausi-

liari, memorizzando le scelte fatte e uscire dalla programmazione,

premere 2 volte il tasto

(;,7

MANUALE UTENTE MP110 - (((ELKRON)))

Page 7

3. Attivare/disattivare il sistema

3.1 Attivazione/disattivazione totale

 Per ATTIVARE il sistema in modo totale introdurre un codice valido e

premere il tasto

introdotto, i led corrispondenti ai settori attivati lampeggiano e dopo circa 5 secondi si accendono fissi.

Se vi è un ritardo di uscita esso viene segnalato in modo intermittente dal buzzer.

 Per DISATTIVARE il sistema introdurre un codice valido e premere il

tasto

TOTAL

attivi si spengono e il buzzer emette 2 bip di conferma.

. I led

TOTAL

: si attivano tutti i settori di competenza del codice

corrispondenti ai settori

3.2 Attivazione parziale

 Per ATTIVARE il sistema in modo parziale introdurre un codice valido

e premere il tasto del settore o dei settori (di competenza del codice introdotto) che si intendono attivare

per attivare il Settore 1 - il led

si accende fisso

per attivare il Settore 2 - il led

si accende fisso

per attivare il Settore 3 - il led

si accende fisso

 Per DISATTIVARE il sistema introdurre un codice valido e premere il

tasto

TOTAL

. I led dei settori prima attivati si spengono e il buzzer emette

2 bip.

 Durante lattivazione parziale si hanno circa 5 sec. di tempo (lampeggio

dei led) entro i quali è possibile correggere il tipo di attivazione, scaduto tale tempo i led si accendono fissi e i settori corrispondenti si attivano.

 Scelta la configurazione dei settori desiderata, è possibile confermare

lattivazione premendo il tasto

tempo a disposizione per lattivazione.

lampeggia. dopo 4 secondi

lampeggia dopo 4 secondi

senza attendere che termini il

MANUALE UTENTE MP110 - (((ELKRON)))

Page 8

3.3 Attivazione con codice ridotto

 E' sufficiente introdurre le prime 2 cifre del codice seguite dal tasto

TOTAL

per lattivazione totale oppure

parziale

 Lattivazione rapida è possibile solo se il sistema è totalmente disattivo

o 3 per lattivazione

3.4 Blocco inserimento con zone aperte

 Se si è programmato il blocco inserimento con zone aperte, non sarà

possibile attivare nè da tastiera nè con chiave DK i settori ai quali sono associate delle zone che in quel momento sono aperte. Tentando una attivazione di questo tipo da tastiera, viene dato un opportuno avviso sul display e l'attivazione non ha luogo

3.5 Autoesclusione zone aperte

 Se è stato programmato sia il blocco inserimento che l'autoesclusione,

le zone rimaste aperte vengono escluse automaticamente quando si effettua una attivazione sia tastiera che con chiave DK. Se l'attivazione viene fatta da tastiera l'autoesclusione viene segnalata apportunamente sul display. L'attivazione avviene regolarmente e non vengono generati allarmi. Le zone autoescluse vengono reincluse in modo automatico alla loro richiusura (anche con il sistema attivato). Una successiva apertura genererà quindi l'allarme.

3.6 Disattivazione con codice antirapina

Se il sistema dispone del combinatore telefonico integrato o di altro sistema di trasmissione a distanza è possibile inviare un segnale di allarme panico nel caso di costrizione alla disattivazione del sistema antifurto.

 Si esegue la procedura di disattivazione descritta nel par. 3.1, ma

occorre introdurre il codice segreto aumentando di una unità l'ultima cifra.

 Esempio: il codice 123456 diventerebbe 123457; il codice 132459

diventerebbe 132450.

 Disattivare la centrale, se entro 30 sec. circa non viene introdotto il

codice corretto la centrale invierà lallarme panico a tutti i numeri telefonici programmati.

3.7 Codice non valido

 Nel caso di introduzione di un codice errato per 4 volte consecutive il

sistema visualizza sulle tastiere e sui lettori un sabotaggio. Nellintroduzione per la quinta volta consecutiva di un codice errato il sistema va in allarme per sabotaggio.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 9

4. Esclusione/Inclusione Sensori

4.1 Esclusione sensori

1. Introdurre il codice MASTER e premere il tasto

2. Viene proposto il primo sensore disponibile per l'esclusione. A display appare il messaggio ESCLUSIONE Z. nn (dove nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

3. Mediante il tasto

Mediante il tasto

4. Per lesclusione del sensore in esame, premere

La tastiera visualizza il messaggio: ZONA nn ESCLUSA.

Se tutti i sensori sono esclusi, il display a LCD visualizza il messaggio: Z. TUTTE ESCLUSE

(;,7

5. Premere per

si scorre la lista dei sensori in avanti

si scorre la lista dei sensori a ritroso

TOTAL

si ritorna allinizio della lista

uscire dalla programmazione

4.2

1. Introdurre il codice MASTER e premere il tasto

2. Viene proposta l'inclusione del primo sensore escluso con il messag-

3. Mediante il tasto

4. Per includere l'ingresso in esame, premere

5. La tastiera visualizza il messaggio: ZONA nn INCLUSA. Per sele-

6. Premere per

Inclusione sensori precedentemente esclusi

gio INCLUSIONE Z. nn (dove nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

si scorre la lista dei sensori esclusi in avanti

Mediante il tasto

zionare l'ingresso successivo, premere i tasti

vi sono ingressi esclusi il display visualizza il messaggio: Z. TUTTE INCLUSE

(;,7

si scorre la lista dei sensori esclusi a ritroso

TOTAL

si ritorna allinizio della lista

uscire dalla programmazione

. Se non

MANUALE UTENTE MP110 - (((ELKRON)))

Page 10

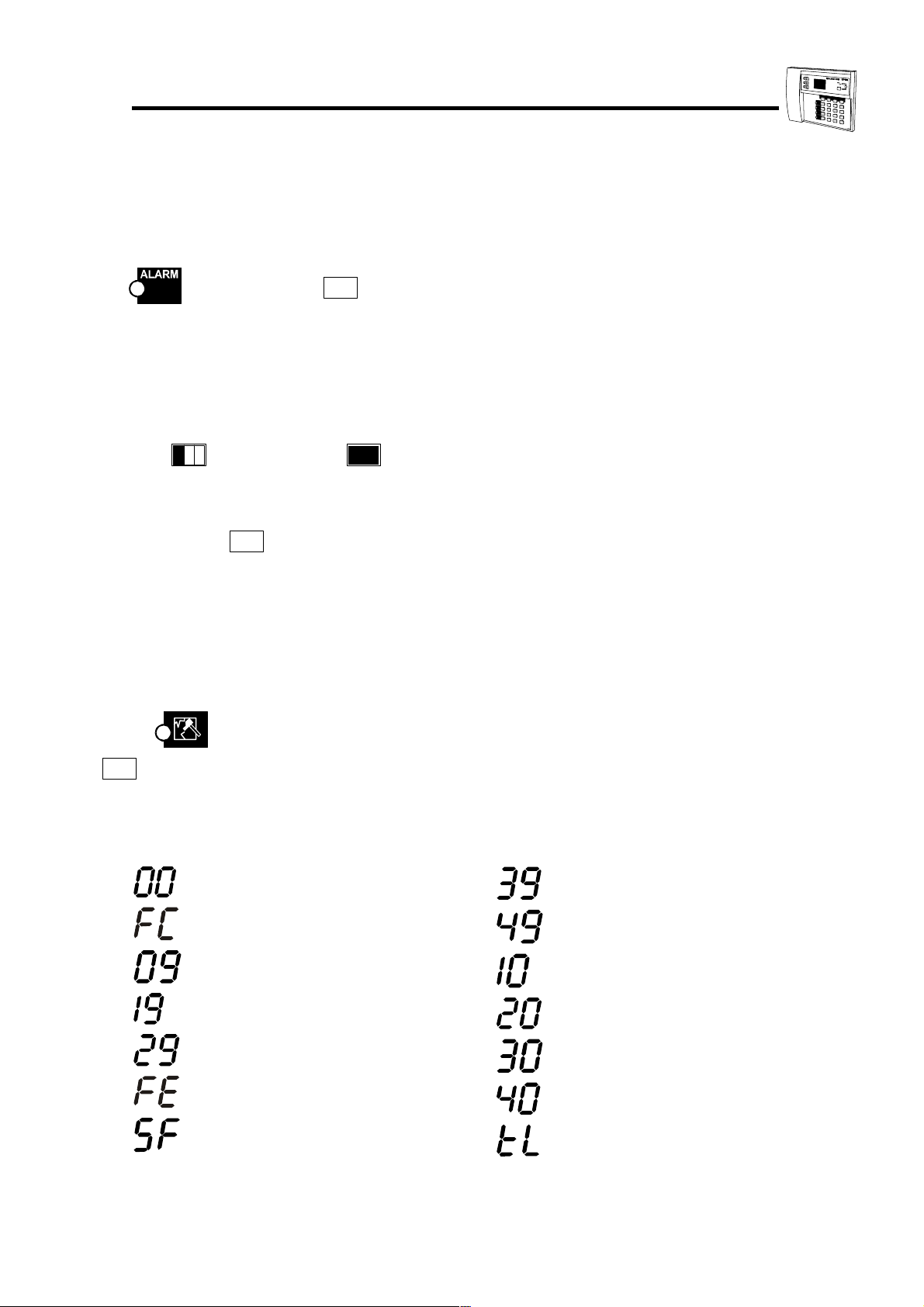

Visualizzazione stato degli ingressi

5.1 Visualiz. allarmi memorizzati

 Uno o piu allarmi memorizzati vengono segnalati dal lampeggio del

led

degli allarmi memorizzati;

 Sul display verrà visualizzato il messaggio: Allarme Zona nn (dove

nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

 Per visualizzare a rotazione gli altri ingressi premere consecutivamen-

te il tasto

viene riproposto il primo ingresso della lista. Al termine della lista il display visualizza FINE DATI

 Premendo il tasto

visualizza il messaggio "ASSENZA DATI"

. Premendo il tasto

in assenza di allarmi memorizzati, il display

si accede alla visualizzazione

TOTAL

durante la visualizzazione,

5.2 Visualiz. manomissioni memorizzate

 Uno o più manomissioni memorizzate vengono segnalate dal lampeggio

del led . Per accedere alla visualizzazione, premere il tasto

 Sul display verrà visualizzato il messaggio: TAMPER ZONA nn (dove

nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

5.3 Visualiz. ingressi aperti

 Uno o più ingressi aperti vengono segnalati dal lampeggio del led

. Per accedere alla visualizzazione, premere il tasto

 Sul display verrà visualizzato il messaggio: ZONA APERTA nn (dove

nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

MANUALE UTENTE MP110 - (((ELKRON)))

Page 11



5.4 Visualizzazione data/ora

 Premere tasto

 Il display visualizza data e ora nel formato: gg mm aa hh-mm in

sostituzione del messaggio impostato in fabbrica ((ELKRON)) MP110

 Per riattivare il messaggio impostato in fabbrica in sostituzione della

data/ora premere il tasto

seguito dal tasto

5.5 Visualiz. dei sensori esclusi

 Uno o piu ingressi esclusi vengono segnalati dal lampeggio del led

 Per visualizzare i sensori esclusi, digitare il codice MASTER e preme-

re il tasto

Per impostare la data/ora vedi par. 6

 Viene visualizzato il primo ingresso escluso con il messaggio INCLU-

SIONE Z. nn (dove nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

 Mediante il tasto

Mediante il tasto

 Premere

(;,7

per uscire dalla visualizzazione

si selezionano i sensori esclusi in avanti

si selezionano sensori esclusi a ritroso

TOTAL

si ritorna allinizio della lista

MANUALE UTENTE MP110 - (((ELKRON)))

Page 12

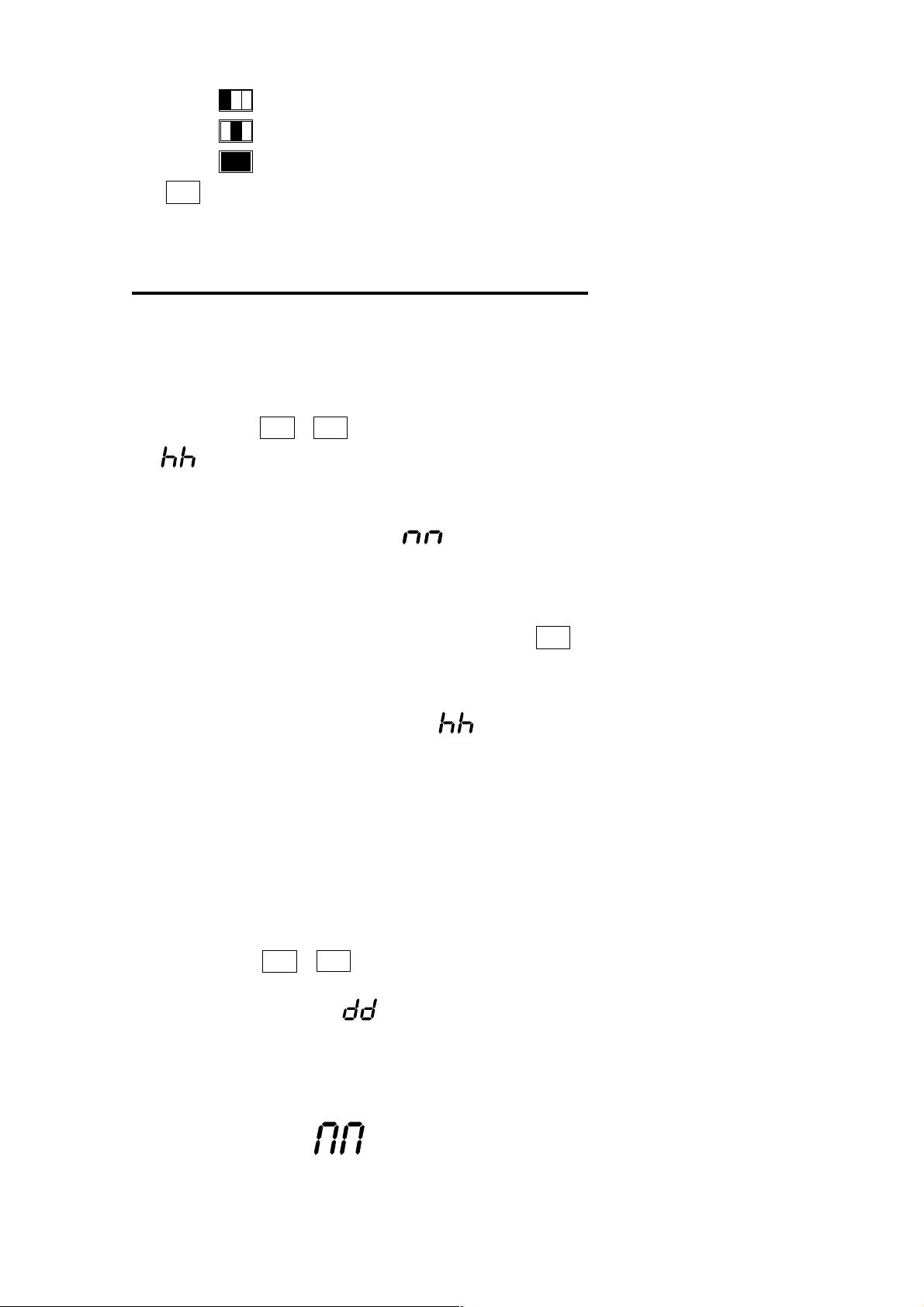

6. Impostazione orologio





6.1 Modifica ore/minuti

1 - Introdurre il codice Master

2 - Premere il sequenza

3- Il display indica : Prog. Ora hh:mm

4- Introdurre un valore da 00 a 23 (2 cifre obbligatorie) per le ore

5- Introdurre un valore da 00 a 59 (2 cifre obbligatorie) per i minuti

 Per confermare e memorizzare lora introdotta, premere il tasto

 Prima di registrare lora introdotta vi è un controllo dei dati introdotti.

In caso di incoerenza, viene emesso un beep di errore e si torna al punto 3. In caso di dati corretti, si registra la nuova ora e viene segnalato con un beep di OK che loperazione è andata a buon fine. Uscendo per time-out, la modifica non viene salvata.

6.2 Modifica data

1 - Introdurre il codice MASTER

2 - Presmere in sequenza

3 - Il display visualizza : PRG DATA gg-mm-aa

4- Mediante i tasti numerici introdurre la data del giorno desiderato (2

cifre da 0 a 31)

5- Introdurre un valore da 01 a 12 (2 cifre) corrispondenti al mese desi-

derato

6- Introdurre un valore da 00 a 99 (2 cifre) corrispondenti allanno desi-

derato

7- Per confermare e memorizzare la data introdotta, premere il tasto

 Il sistema non effettua il controllo sulla coerenza dei dati immessi,

pertanto l'operatore si deve accertare che i dati giorno/mese programmati siano corretti prima di confermare. Uscendo per time-out, la modifica non viene salvata.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 13

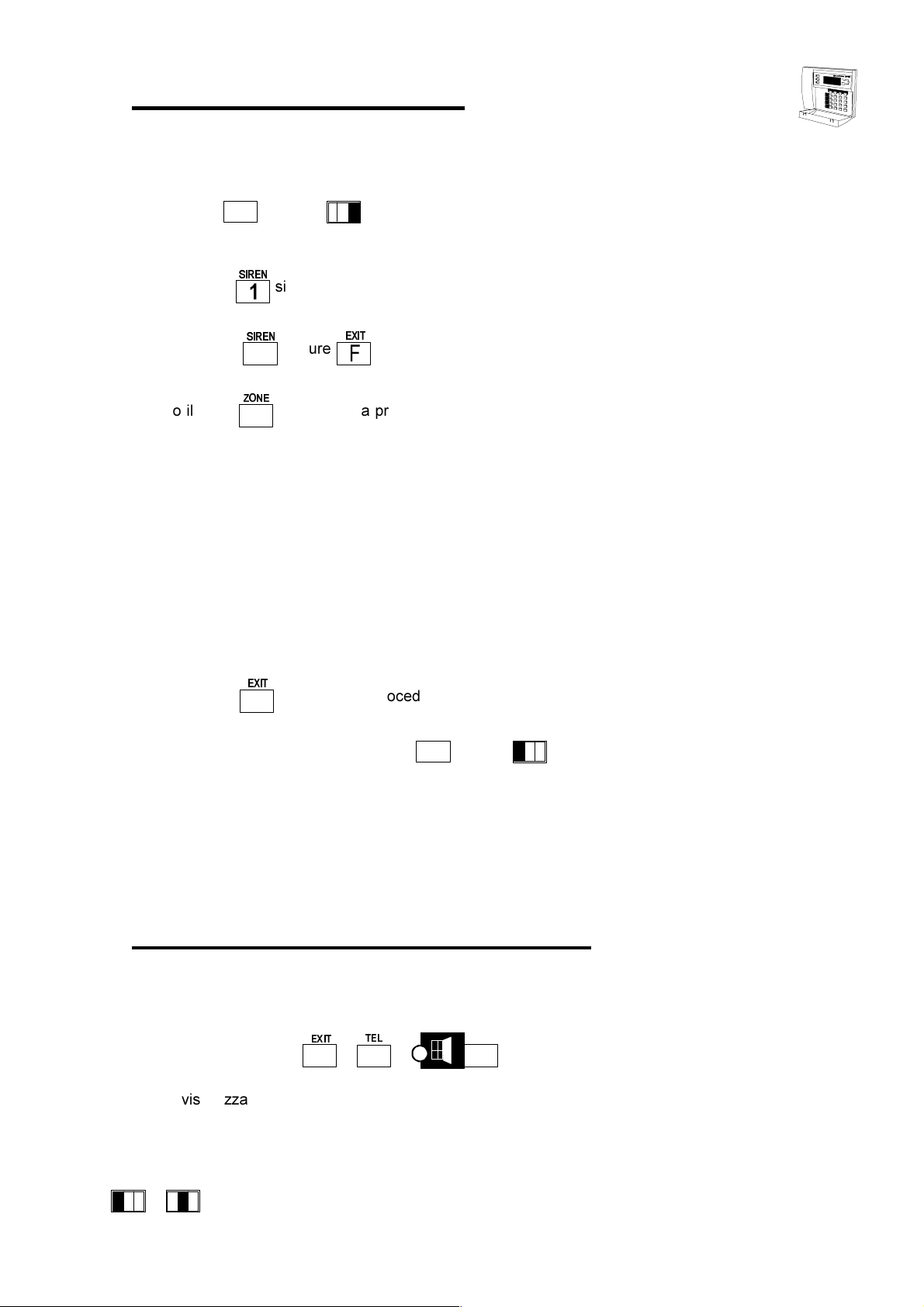

7. Test del sistema



- Introdurre il codice di accesso MASTER

- Premere il tasto

un ritardo di 30s entro i quali si effettua il test del sistema.

- Premendo il tasto

mettendo di testare tutti gli attuatori di allarme per 5s. Per interrrompere

l'allarme ripremere

- Premendo il tasto

spengono le eventuali memorie di allarme e si attiva un ritardo di 10min scaduto il quale si esce automaticamente dal test.

- Attivata la procedura di test è possibile testare lefficenza dei sensori effettuando il WALK-TEST (si cammina davanti al sensore) . Sul display sarà visualizzato il numero del sensore in allarme, mentre il buzzer emetterà un suono per 5 secondi.

- Se si passa davanti ad un sensore escluso esso viene visualizzato a display, ma non viene attivato il suono del buzzer. Questo ad indicare che un ingresso escluso viene solo memorizzato ma non scatena allarmi.

+ il tasto

6,5(1

si accede al test delle sirene di allarme per-

6,5(1

oppure

=21(

si accede alla procedura di test ingressi, si

accendono tutti i led. Si attiva

(;,7

- Premendo il tasto

consultare gli ingressi testati e risultati efficenti usando la procedura

di visualizzazione allarmi memorizzati (tasto

NOTA:  la fase di test viene segnalata su tutte le tastiere e su tutti gli inseritori

presenti nell'impianto tramite opportune indicazioni sui display ed il lampeggio lento dei 3 led dei settori

(;,7

si esce dalla procedura ed è possibile poi

+ tasto

)

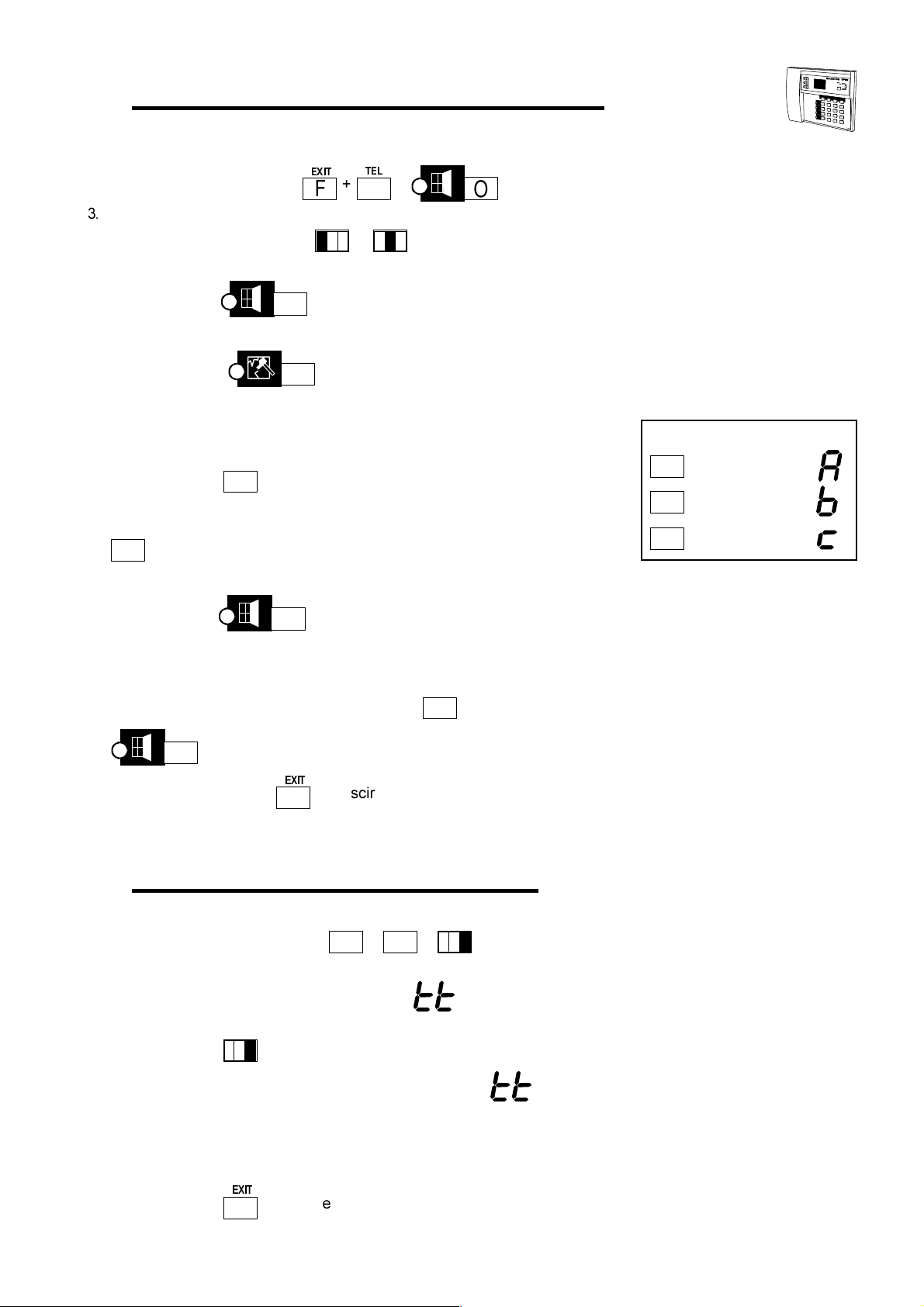

8. Prog. numeri telefonici

1. Introdurre il codice UTENTE PRINCIPALE

7(/



2. Premere in sequenza i tasti

(;,7

3. Il display visualizza il primo numero telefonico programmato: Tn: nnnn----n (se non vi è alcun numero telefonico già programmato vi saranno i caratteri vuoti)

4. Per spostarsi su altri numeri eventualmente disponibili utilizzare i tasti

MANUALE UTENTE MP110 - (((ELKRON)))

Page 14



5. Confermare la scelta del numero telefonico mediante il tasto

, sul display invece del numero apparirà una serie di

trattini - - - - - - - - - - -

6. Mediante i tasti numerici, introdurre il numero desiderato. Ogni trattino -, viene rimpiazzato con la cifra digitata. Per introdurre una pau-

sa premere

durata della pausa desiderata: la pausa scelta sarà visualizzata sul trattino successivo allultima cifra digitata. Per cancellare una cifra

premere il tasto

7. Premere il tasto

introdotto. Il buzzer genera un doppio beep di conferma operazione e si ritorna al punto 3.

8. Se si desidera programmare o cancellare altri numeri, utilizzare i tasti

5 in poi

9. Per cancellare un numero telefonico precedentemente programmato

premere 2 volte il tasto

telefonico da cancellare. Il buzzer genera un doppio bip di conferma cancellazione

10.Premere il tasto

seguito da un tasto numerico corrispondente alla

per confermare e salvare il numero

per posizionarsi sul numero voluto e procedere dal punto

quando si visualizza il numero

(;,7

per uscire

PAUSE POSSIBILI

, 1 = 1sec. ----> A

, 5 = 5sec. ----> B

, 9 = 9sec. ----> C

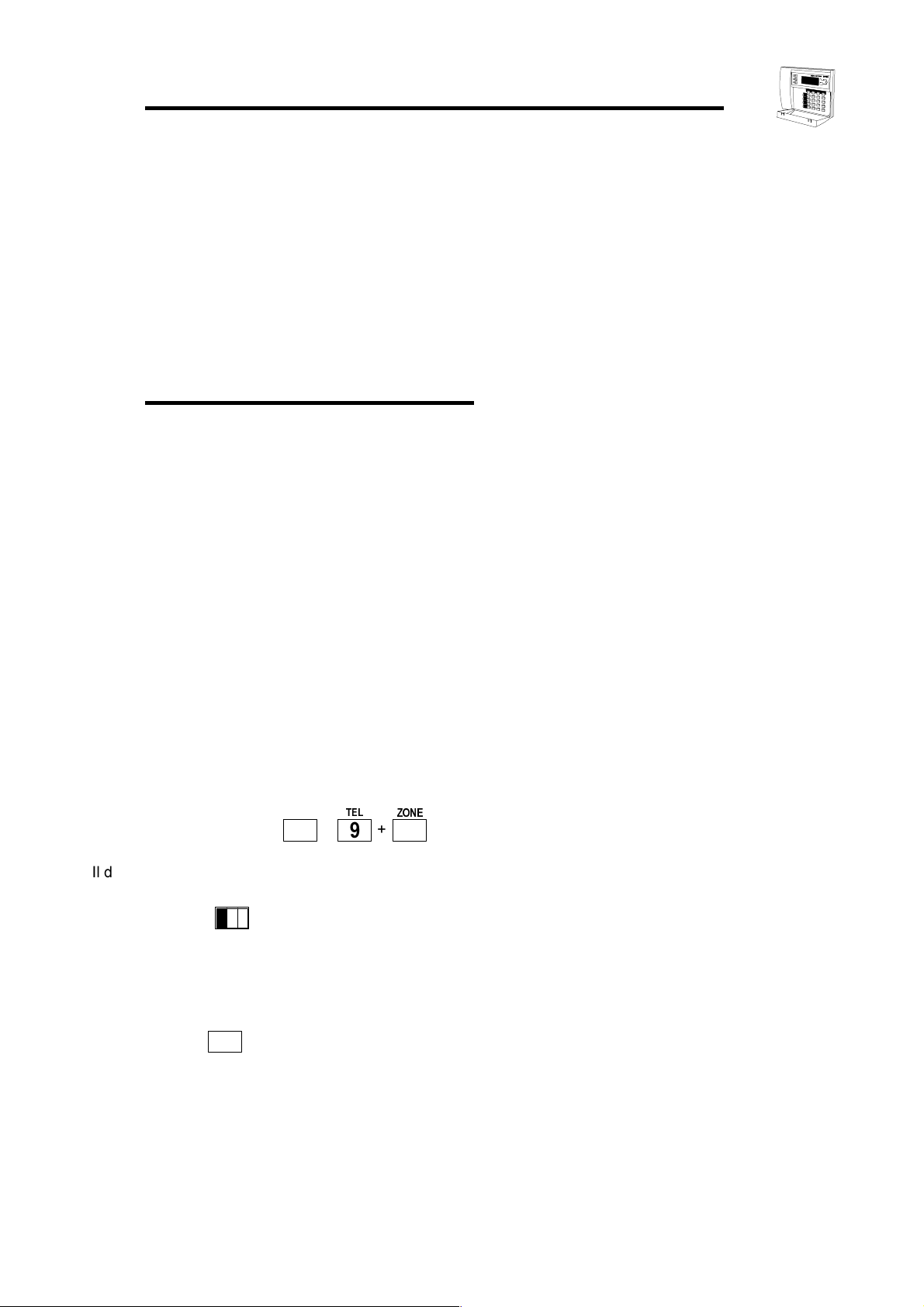

9. Test linea telefonica

1. Introdurre il codice MASTER +

2. Il display della tastiera visualizza il seguente messaggio: CHIAMATA DI TEST

3. Premere il tasto

Il display della tastiera visualizza il seguente messaggio: TEST IN CORSO...

4. Concluso il test si esce automaticamente dalla procedura

per dare il via alla procedura.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 15

10. Visualizzazione esito chiamate



1. A seguito di un allarme, questa procedura permette di verificare quali

numeri telefonici sono stati chiamati e quali di questi hanno risposto correttamente.

2. Introdurre il codice MASTER +

3. Viene visualizzato il messaggio:



#:nnnnnn*:nnnnnn

Il primo gruppo di numeri (a sinistra) identifica i numeri chiamati, il gruppo di destra quelli che hanno risposto correttamente.

Nellesempio seguente, sono stati chiamati tutti i numeri e tutti hanno risposto correttamente: #:123456*:123456

Nellesempio seguente sono stati chiamati i numeri 2, 4, 5, 6 ma hanno risposto correttamente i numeri 2, 5 e 6: #:-2-456*:-2--56

4. In caso di assenza informazioni i display visualizzeranno i seguenti

messaggi: #:*:

5. Se si desidera cancellare le informazioni premere il tasto

6. Per uscire dalla procedura, premere 2 volte il tasto

 dove n=numero di telefono corrispondente.

(;,7

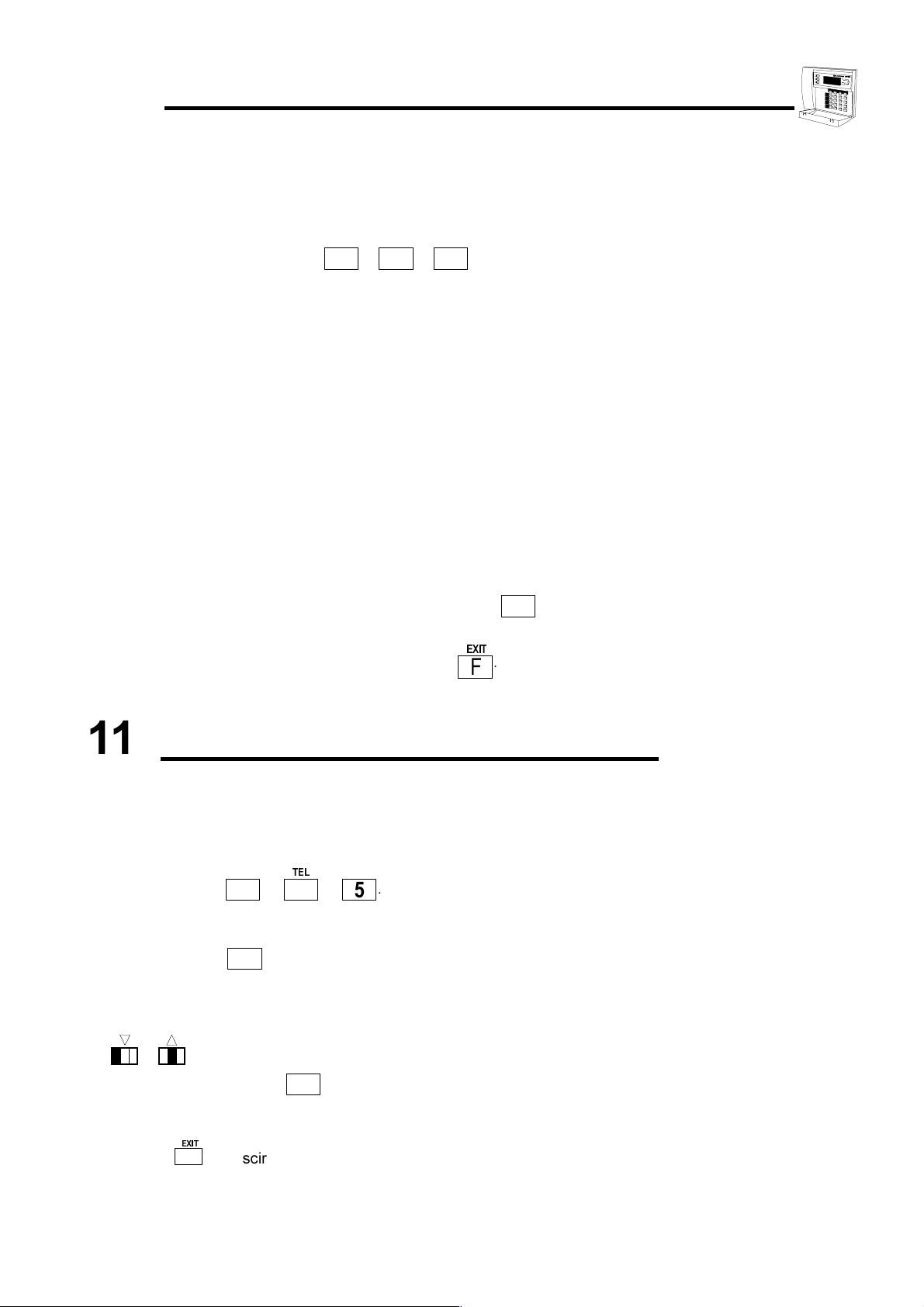

11. Ascolto messaggi vocali

 Lascolto avviene tramite laltoparlante connesso alla scheda vocale in

centrale

1. Introdurre il codice di accesso MASTER

7(/

2. Premere i tasti

Messaggi

3. Premere il tasto

registrati; ad esaurimento messaggi, si ritorna al menu communicator.

4. Se si desidera ascoltare un messaggio in particolare, usare i tasti

lascolto mediante il tasto

5. A fine riproduzione è possibile selezionare un successivo messaggio.

Premere

per selezionare il messaggio desiderato e dare il via al-

(;,7

per uscire dalla procedura.

per avviare la riproduzione di tutti i messaggi



. Il display visualizza Ascolto

MANUALE UTENTE MP110 - (((ELKRON)))

Page 16

12. Blocco degli allarmi in corso

 Il riconoscimento di un codice corretto (Digitazione da tastiera, lettura di

una chiave o azionamento chiave meccanica) arresta immediatamente tutti gli allarmi eventualmente in atto ma non interrompe le chiamate telefoniche.

 Per bloccare il communicator (eventi di intrusione) disattivare il sistema

tramite tastiera, inseritore o chiave meccanica. Se il communicator ha già iniziato una trasmissione, viene completata la chiamata in corso e vengono annullate le successive chiamate vocali.

13. Controchiamata

La funzione permette alla centrale che riceve una chiamata telefonica di telegestione dallinstallatore (FASTLINK+MODEM) di richiamarlo subito dopo aver confrontato i codici di sicurezza.

NOTA: la funzione di risponditore deve essere abilitata

La funzione di fabbrica è disabilitata e potrà essere abilitata solo dallUTENTE PRINCIPALE con due modalità diverse.

- mod. A la centrale richiama il primo numero di tipo MODEM tra quelli

programmati

- mod. B la centrale richiama un numero telefonico specifico inviato

dal FASTLINK

Si accede alla procedura :

1. introdurre il codice UTENTE PRINCIPALE

7(/

2. premere in sequenza i tasti

3. Il display visualizza : CONTROCHIAMATA - 0 - (valore di default)

4. attraverso il tasto

CONTROCHIAMATA - A 

CONTROCHIAMATA - B 

è possibile selezionare



=21(



5. Premere il tasto

zione

per confermare ed uscire dalla programma-

MANUALE UTENTE MP110 - (((ELKRON)))

Page 17

14. Elenco messaggi a display

MESSAGGIO: ANNOTAZIONI:

01 No PWR zone cen. Cortocircuito o mancanza alimentazione ingressi.

02 No PWR uscite Cortocircuito o mancanza alimentazione sirene.

03 No PWR seriale  Cortocircuito o mancanza alimentazione seriale periferiche.

04 No PWR ascolto  Cortocircuito o mancanza alimentazione moduli ascolto ambiente.

05 BATTERIA SCARICA Batteria scarica, assente o esaurita.  06 NO RETE CENTRALE Assenza rete in centrale.

07 ALIM.SENS.CENTR. Scarsa alimentazione sensori di centrale.

(ccc)=Codice di accesso usato per operare (ove compare).

01 No PWR zone cen. Guasto alimentazione ingressi.

02 No PWR uscite  Guasto alimentazione sirene.

03 No PWR seriale  Guasto alimentazione seriale periferiche.

04 No PWR ascolto  Guasto alimentazione moduli ascolto ambiente.

05 BATTERIA SCARICA Batteria scarica, assente o esaurita.

06 BATTERIA CARICA  Batteria ricaricata.

07 NO RETE CENTRALE Assenza rete in centrale.

08 RITORNO RETE 220 Ritorno rete in centrale.

09 ALIM.SENS.CENTR. Scarsa alimentazione sensori di centrale.

10 On/Off ccc Cambio stato (On/off).

11 On da Remoto  Attivazione da remoto (via FASTLINK)

12 Test sistema ccc Inizio test impianto.

13 Fine Test ccc Fine test impianto.

14 Start Teleg. ccc Inizio Telegestione (FASTLINK).

15 Fine Teleg. ccc Fine Telegestione (FASTLINK).

16 ALLARME ZONA xx Messaggio di allarme zona xx.

17 TAMPER ZONA xx Messaggio di tamper zona xx. (Per ingressi a doppio bil.)

18 I24H DI CENTRALE Autoprotezione centrale.

19 TAMPER SIR. INT. Autoprotezione sirena interna.

20 TAMPER SIR. EXT. Autoprotezione sirena esterna.

21 FALSO COD.UTENTE Allarme per digitazione falso codice da tastiera.

22 FALSO COD.CHIAVE Allarme per falso codice chiave.

23 TAMPER TASTIERAx Autoprotezione tastiera x.

24  BUS Inserit. x Manomissione linea seriale iseritore x.

25  BUS Tastiera x Manomissione linea seriale tastiera x.

26 ccc Escluso Z.nn Messaggio esclusione zona xx effettuato dallutente ccc

27 ccc Incluso Z.xx Messaggio inclusione zona xx effettuato dallutente ccc

MANUALE UTENTE MP110 - (((ELKRON)))

Page 18

GESTIONE DEL SISTEMA TRAMITE

TASTIERA CON DISPLAY A SEGMENTI

KP100

1. Descrizione tastiera

Visualizzano lo stato dei 3 settori in cui è suddiviso limpianto di allarme: ACCESO = settore attivato SPENTO = settore disattivato

Visualizza la presenza della tensione di rete ed il livello della batteria:

TOTAL

123

6,5(1











KP100

=21(





7(/



(;,7

SPENTO = rete 220V~ assente ACCESO FISSO = rete 220V~ presente LAMPEGGIANTE = Batteria insufficiente

Tasti utilizzati per attivare/disattivare il sistema (vedi par. Attivazione/disattivazione del sistema). Sono inoltre utilizzati per scorrere i menu di programmazione

Tasti utilizzati per comporre il codice segreto e per selezionare alcune funzioni nei menu di programmazione della centrale di allarme

Questi Leds lampeggiano per indicare che vi sono degli eventi da visualizzare vedi paragrafo 5 Visualizzazione stato degli ingressi

acceso lampeggiante segnala che vi sono stati degli allarmi

acceso lampeggiante segnala che vi sono stati delle manomissioni su uno o più elementi del sistema

acceso lampeggiante segnala che vi sono degli ingressi protetti (porte o finestre protette con dei contatti) che sono rimasti aperti

acceso lampeggiante segnala che vi sono dei sensori/contatti esclusi

MANUALE UTENTE MP110 - (((ELKRON)))

Page 19

2. Codici di accesso

 E possibile programmare la centrale in modo da permettere ad un

 La centrale riconosce fino ad un massimo di 8 codici diversi assegnati

ad altrettanti utilizzatori:

CODICE 1 - MASTER 1 11111

CODICE DI FABBRICA

CODICE 2 - UTENTE 2 2 22222

CODICE 3 - INSTALLATORE 3 33333

CODICE 4 - TELESORVEGLIANZA 4 44444

CODICE 5 - UTENTE 5 5 55555

CODICE 6 - UTENTE 6 6 66666

CODICE 7 - UTENTE 7 7 77777

Ad ogni utilizzatore viene assegnato un numero di riconoscimento (da 1 a 8) da digitare prima del codice; tale numero permetterà alla centrale di riconoscere chi sta utilizzando il sistema. Il proprietario dellimpianto dovrà digitare, per farsi riconoscere dalla centrale, il numero 1 seguito dal proprio codice; gli eventuali altri utilizzatori dovranno invece digitare il numero 2, 3, 4, 5, 6, 7 oppure 8 seguito dal proprio codice

CODICE 8 - UTENTE 8 8 88888

 Introdotto un codice corretto e abilitato, il buzzer della centrale emette

 Se viene abilitato il codice installatore esso resta abilitato fino ad una

nuova introduzione del codice utente principale che attivi parzialmente o totalmente, o alla prima attivazione da chiave elettronica.

 Ogni procedura di visualizzazione-inclusione-esclusione, una volta

attivata, fa partire un ritardo di 1 minuto (che viene azzerato ad ogni pressione di tasto). Se il ritardo scade si esce automaticamente dalla procedura senza salvare le modifiche fatte.

 Durante l'introduzione del codice segreto, sulla tastiera KP100 (display

a segmenti) ogni volta che si preme un tasto si accende un segmento del display, allo scopo di visualizzare, man mano, le digitazioni che vengono fatte.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 20

2.1 Cambio del proprio codice

1. Introdurre il codice di accesso che si intende modificare. La correttezza dello stesso viene confermata da un doppio beep del buzzer o diversamente da un beep di errore.

2. Premere il tasto

modo fisso

3. Introdurre il nuovo codice.

Il display visualizza il carattere lampeggiante

4. Reintrodurre una seconda volta il nuovo codice.

Se il nuovo codice è stato introdotto correttamente viene assunto come definitivo e a conferma di ciò il buzzer genera un doppio beep di conferma; in caso contrario si ha segnalazione di errore e si esce dalla procedura.

Esempio di cambio codice

- L'utente MASTER vuole cambiare il codice di fabbrica 1-11111.

. Il display visualizza il carattere acceso in

Nota: la prima cifra del codice deve essere necessariamente l'identificativo dell'utente:

1 per lutente principale 2 per l'utente 2 3 per l'installatore 4 per la telesorveglianza 5 per l'utente 5 6 per l'utente 6 7 per l'utente 7 8 per l'utente 8.

- Digita sulla tastiera 111111 e preme il tasto

acceso in modo fisso.

- Introduce il nuovo codice, ad esempio 165744. La a display

diventa lampeggiante, a questo punto ribatte le cifre 165744.

- Se il buzzer emette un doppio beep il nuovo codice è stato accetta-

to.

, il carattere è

2.2 Abilitare/disabilitare i codici utente 2,

installatore, telesorveglianza e cod. chiave

1. Introdurre il codice MASTER.

2. Premere il tasto

una linea lampeggiante.

INSTALLATORE

TELESORVEGLIANZA

UTENTE 2

CODICE CHIAVE (EK)

3. Premere il tasto a fianco del led per abilitare/disabilitare il codice corrispondente

4. Premere il tasto

seguito dal tasto

I led visualizzano rispettivamente lo stato dei codici Led acceso = Codice abilitato Led spento = Codice disabilitato

(;,7

per uscire dalla procedura

. Il display visualizza

CODICE

CHIAVE

MANUALE UTENTE MP110 - (((ELKRON)))

Page 21

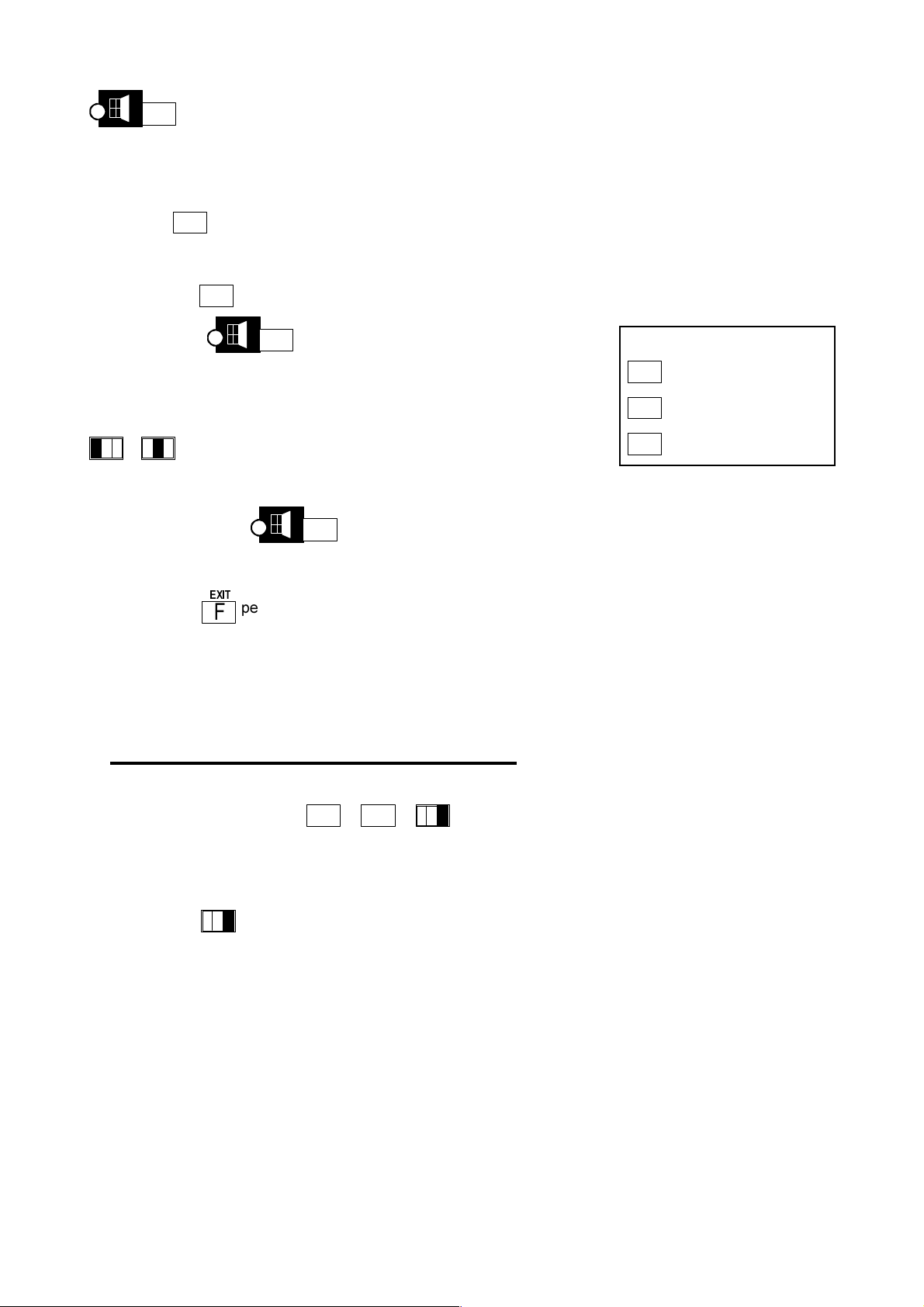

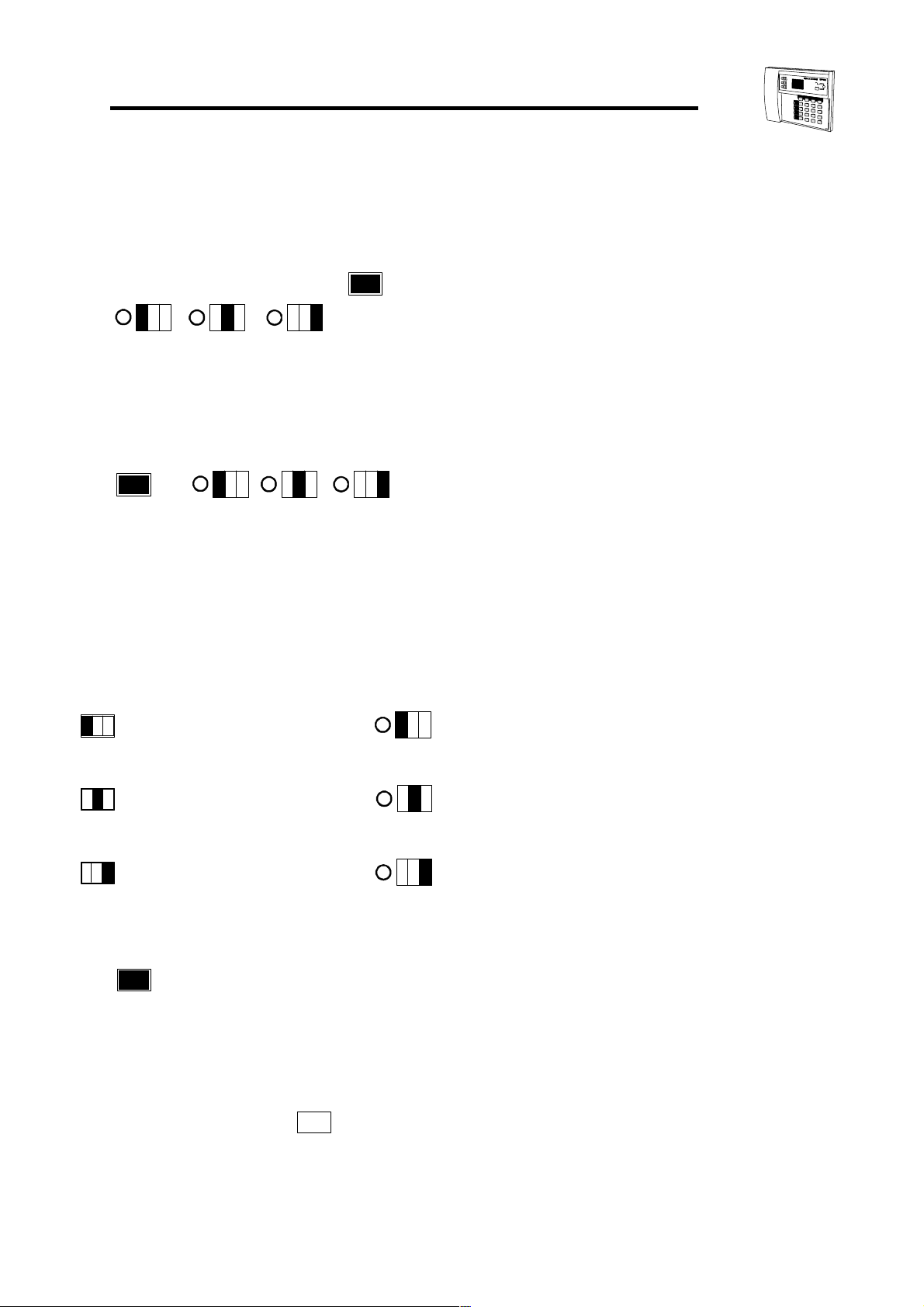

2.3 Abilitare/disabilit.

i codici utente 5, 6, 7 e 8 e associazione codici/settori

1. Introdurre il codice utente MASTER

2. Premere il tasto

visualizza il numero 05 (codice utente 5).

3. Per scegliere un altro codice da abilitare/disabilitare premere i tasti

4. Tramite i leds 1, 2 e 3 vengono visualizzati i settori controllati dal

codice in esame. Led acceso = settore controllato dal codice in esame Led spento = settore non controllato dal codice in esame Se tutti e 3 i led sono spenti, il codice in esame risulta disabilitato

5. Per modificare lassociazione visualizzata premere il tasto

(I led dei settori associati lampeggiano) e mediante i tasti

che si desidera allutente in esame. Lindicazione di settore associato, viene segnalata dal lampeggio del led corrispondente. Se il led è spento significa che il settore corrispondente non è operativo (per il codice in esame).

(corrispondenti ai settori S1, S2, S3) associare o meno i settori

(;,7

e poi premere 2 volte il tasto

: il display visualizzerà il codice scelto.

. Il display

settore 1

settore 2

settore 3

associa il settore 1

associa il settore 2

associa il settore 3

6. Terminata la configurazione del codice in esame, premere il tasto

, i led lampeggianti si accenderanno fissi. Per modificare lasso-

ciazione dei settori di un altro codice, proseguire come dal punto 3.

7. Per terminare le operazioni di abilitazione/disabilitazione codici ausi-

liari memorizzando le scelte fatte e uscire dalla programmazione pre-

mere 2 volte il tasto

(;,7

MANUALE UTENTE MP110 - (((ELKRON)))

Page 22

3. Attivare/disattivare il sistema

3.1 Attivazione/disattivazione totale

 Per ATTIVARE il sistema in modo totale introdurre un codice valido

associato ai 3 settori e premere il tasto

TOTAL

I led

accendono fissi.

Se vi è un ritardo di uscita esso viene segnalato in modo intermittente dal buzzer.

 Per DISATTIVARE il sistema introdurre un codice valido e premere il

tasto

TOTAL

attivi si spengono e il buzzer emette 2 bip.

. I led

lampeggiano, dopo 4 secondi si

corrispondenti ai settori

3.2 Attivazione/disattivazione parziale

 Per ATTIVARE il sistema in modo parziale introdurre un codice valido

e premere il tasto del settore o dei settori (di competenza dei codici introdotti) che si intendono attivare

per attivare il settore Settore 1 - il led

4 secondi si accende fisso

lampeggia. dopo

per attivare il settore Settore 2 - il led

4 secondi si accende fisso

per attivare il settore Settore 3 - il led

4 secondi si accende fisso

 Per DISATTIVARE il sistema introdurre un codice valido e premere il

tasto

TOTAL

. I led dei settori prima attivati si spengono e il buzzer emette

2 bip.

 Durante lattivazione parziale si hanno circa 5 sec. di tempo (lampeggio

dei led) entro i quali è possibile correggere il tipo di attivazione, scaduto tale tempo i led si accendono fissi e i settori corrispondenti si attivano.

 Scelta la configurazione dei settori desiderata, è possibile confermare

lattivazione premendo il tasto

tempo a disposizione per lattivazione.

senza attendere che termini il

lampeggia dopo

MANUALE UTENTE MP110 - (((ELKRON)))

Page 23

3.3 Attivazione con codice ridotto

 E' sufficiente introdurre le prime 2 cifre del codice seguite dal tasto

TOTAL

per lattivazione totale oppure

parziale

 Lattivazione rapida è possibile solo se il sistema è totalmente disattivo

o 3 per lattivazione

3.4 Blocco inserimento con zone aperte

 Se si è programmato il blocco inserimento con zone aperte, non sarà

3.5 Autoesclusione zone aperte

 Se è stato programmato sia il blocco inserimento che l'autoesclusione,

3.6 Disattivazione con codice antirapina

 Si esegue la procedura di disattivazione descritta nel par. 3.1, ma

occorre introdurre il codice segreto aumentando di una unità l'ultima cifra.

 Esempio: il codice 123456 diventerebbe 123457; il codice 132459

diventerebbe 132450.

 Disattivare la centrale, se entro 30 sec. circa non viene introdotto il

codice corretto la centrale invierà lallarme panico a tutti i numeri telefonici programmati.

3.7 Codice non valido

 Nel caso di introduzione di un codice errato per 4 volte consecutive il

sistema visualizza sulle tastiere e sui lettori un sabotaggio. Nellintroduzione per la quinta volta consecutiva di un codice errato il sistema va in allarme per sabotaggio.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 24

4. Esclusione/Inclusione Sensori

4.1 Esclusione sensori

1. Introdurre il codice MASTER principale e premere il tasto

2. Viene proposto il primo sensore disponibile per l'esclusione. A display appare nn (dove nn è il numero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

3. Mediante il tasto

Mediante il tasto

4. Per lesclusione del sensore in esame, premere

La tastiera visualizza il numero del sensore in modo lampeggiante

Se tutti i sensori sono esclusi, il display visualizza: - - (due trattini)

5. Premere per

4.2

Inclusione sensori precedentemente esclusi

(;,7

si selezionano i sensori in avanti

si selezionano sensori a ritroso

TOTAL

si ritorna allinizio della lista

uscire dalla programmazione

1. Introdurre il codice MASTER principale e premere il tasto

2. Viene proposta l'inclusione del primo sensore escluso. A display appare nn (dove nn è il numero del sensore escluso, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

3. Mediante il tasto

Mediante il tasto

4. Per includere l'ingresso in esame, premere

5. La tastiera visualizza il numero del sensore in modo lampeggiante.

Per selezionare l'ingresso successivo, premere i tasti

Se non vi sono ingressi esclusi il display il display visualizza: - - (due trattini)

(;,7

6. Premere per

si selezionano i sensori esclusi in avanti

si selezionano sensori esclusi a ritroso

TOTAL

si ritorna allinizio della lista

uscire dalla programmazione

MANUALE UTENTE MP110 - (((ELKRON)))

Page 25

Visualizzazione stato degli ingressi

5.1 Visualiz. allarmi memorizzati

 Uno o piu allarmi memorizzati vengono segnalati dal lampeggio del

led

degli allarmi memorizzati;

 Sul display verrà visualizzato il numero: nn (dove nn è il numero del

sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

 Per visualizzare a rotazione gli altri ingressi premere consecutivamen-

te il tasto

viene riproposto il primo ingresso della lista. Al termine della lista il display visualizza - - (due trattini)

 Premendo il tasto

visualizza il messaggio "- -" (due trattini)

. Premendo il tasto

in assenza di allarmi memorizzati, il display

si accede alla visualizzazione

TOTAL

durante la visualizzazione,

5.2 Visualiz. manomissioni memorizzate

 Uno o più manomissioni memorizzate vengono segnalate dal lampeggio

del led . Per accedere alla visualizzazione, premere il tasto

 Sul display verrà visualizzato il numero: nn (dove nn è il numero

corrispondente al tipo di manomissione avvenuta: vedi tabella sotto)

TAMPER APERTURA CENTRALE

FALSO CODICE

INGRESSO T/A DELLA CENTRALE

INGRESSO FILARE t/A EXP.1

INGRESSO FILARE t/A EXP.2

FALSA CHIAVE

MANOMISSIONE BUS

INGRESSO FILARE t/A EXP.3

INGRESSO FILARE t/A EXP.4

TAMPER APERTURA EXP.1

TAMPER APERTURA EXP.2

TAMPER APERTURA EXP.3

TAMPER APERTURA EXP.4

GUASTO LINEA TELEFONICA

MANUALE UTENTE MP110 - (((ELKRON)))

Page 26



5.3 Visualiz. ingressi aperti

 Uno o più ingressi aperti vengono segnalati dal lampeggio del led

. Per accedere alla visualizzazione, premere il tasto

 Sul display verrà visualizzato il numero: nn (dove nn è il numero del

sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

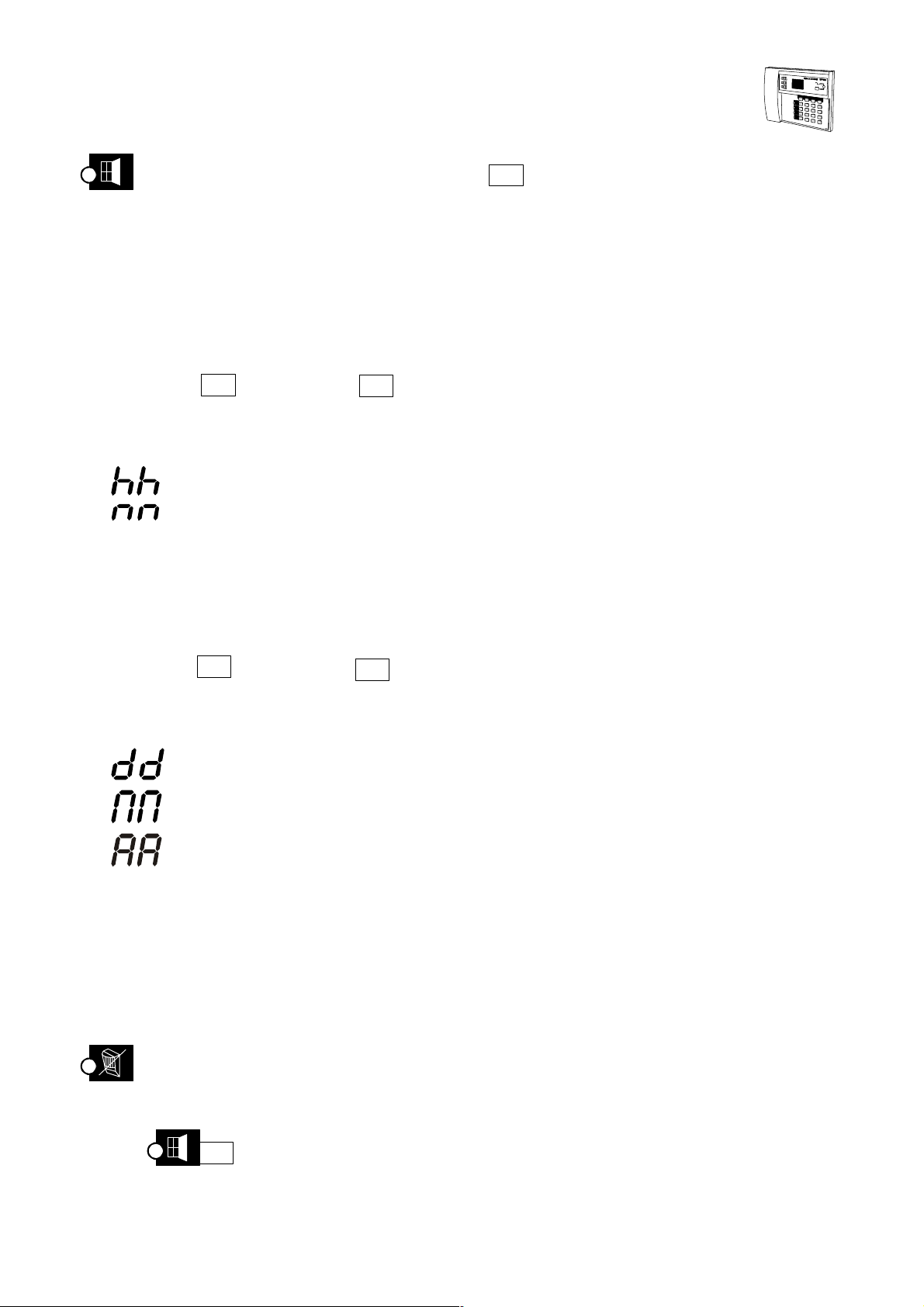

5.4 Visualizzazione dellora

- Premere il tasto

- Il display visualizza in sequenza alla cadenza di circa 1 secondo le seguenti informazioni:

 lampeggiante: ore da 00 a 12.

 lampeggiante: minuti da 00 a 59.  esce dalla procedura.

seguito dal tasto



5.5 Visualizzazione data

- Premere il tasto

- Il display visualizza in sequenza alla cadenza di circa 1 secondo le seguenti informazioni:

 nn lampeggiante dove nn = giorno del mese

 nn dove nn = mese da 1 a 12

 nn lampeggiante dove nn = anno da 00 a 99 (00 = 2000,

01 = 2001, etc..)  esce dalla procedura

seguito dal tasto

5.6 Visualizzazione dei sensori esclusi

 Uno o più sensori esclusi vengono segnalati dal lampeggio del led

 Per visualizzare i sensori esclusi, digitare il codice MASTER e preme-

re il tasto

 Viene visualizzato il primo ingresso escluso con nn (dove nn è il nu-

mero del sensore, fare riferimento alla tabella dei sensori per sapere a quale zona corrisponde)

MANUALE UTENTE MP110 - (((ELKRON)))

Page 27

 Mediante il tasto





si selezionano i sensori esclusi in avanti

Mediante il tasto

Premere

per uscire dalla programmazione

si selezionano sensori esclusi a ritroso

TOTAL

si ritorna allinizio della lista

6. Impostazione orologio

6.1 Modifica ore/minuti

1 - Introdurre il codice MASTER

2 - Premere in sequenza

i caratteri   ad indicare lintroduzione delle ore.

 Digitare un valore tra 00 a 23 (obbligatorio 2 cifre). Il display visualizza

in modo fisso il dato digitato.

 A display appaiono lampeggianti i caratteri   ad indicare lintro-

duzione dei minuti.

a display appaiono lampeggianti

 Digitare un valore da 00 a 59 (obbligatorio 2 cifre).

 Per confermare e memorizzare lora introdotta premere il tasto

 Prima di registrare lora introdotta vi è un controllo dei dati introdotti.

In caso di incoerenza, viene emesso un beep di errore, si esce senza

modificare i dati e il display indicherà i caratteri   lampeggianti

per indicare una nuova introduzione dei dati. In caso di dati corretti, si registra la nuova ora e viene segnalato con un beep di OK che loperazione è andata a buon fine. Uscendo per time-out, la modifica non viene salvata.

6.2 Modifica data

1 - Introdurre il codice MASTER

2 - Premere in sequenza

 Il display visualizza i caretteri   lampeggianti per invitare

lutilizzatore a introdurre il giorno del mese

 Mediante i tasti numerici introdurre la data del giorno desiderato (2

cifre da 0 a 31). Il display indica in modo fisso il numero del giorno scelto.

 Il display visualizza i caratteri   lampeggianti per indicare lin-

troduzione del mese

 Introdurre un valore da 01 a 12 (2 cifre)

MANUALE UTENTE MP110 - (((ELKRON)))

Page 28

 Il display visualizza i caratteri "  lampeggianti per indicare



lintroduzione dellanno

 Introdurre un valore da 00 a 99 (2 cifre)

 Per confermare e registrare la data introdotta, premere il tasto

 Il sistema non effettua il controllo sulla coerenza dei dati immessi,

pertanto l'operatore si deve accertare che i dati giorno/mese programmati siano corretti prima di confermare. In caso di dati corretti, si registra la nuova data e viene segnalato con un beep di OK che loperazione è andata a buon fine. Uscendo per time-out, la modifica non viene salvata.

7. Test del sistema

- Introdurre il codice di accesso MASTER

- Premere il tasto

gono le eventuali memorie di allarme. Si attiva un ritardo di 30s entro i quali si effettua il test del sistema.

- Premendo il tasto

mettendo di testare tutti gli attuatori di allarme per 5s. Per interrompere

l'allarme ripremere

- Premendo il tasto

attiva un ritardo di 10min scaduto il quale si esce automaticamente dal test.

+ il tasto

6,5(1

si accede al test delle sirene di allarme per-

6,5(1

oppure

=21(

si accede alla procedura di test ingressi e si

. accendono tutti i led e si spen-

(;,7

- Premendo il tasto

sultare gli ingressi testati e risultati efficenti utilizzando la procedura

di visualizzazione allarmi memorizzati (tasto

(;,7

si esce dalla procedura ed è possibile con-

+ tasto

)

MANUALE UTENTE MP110 - (((ELKRON)))

Page 29

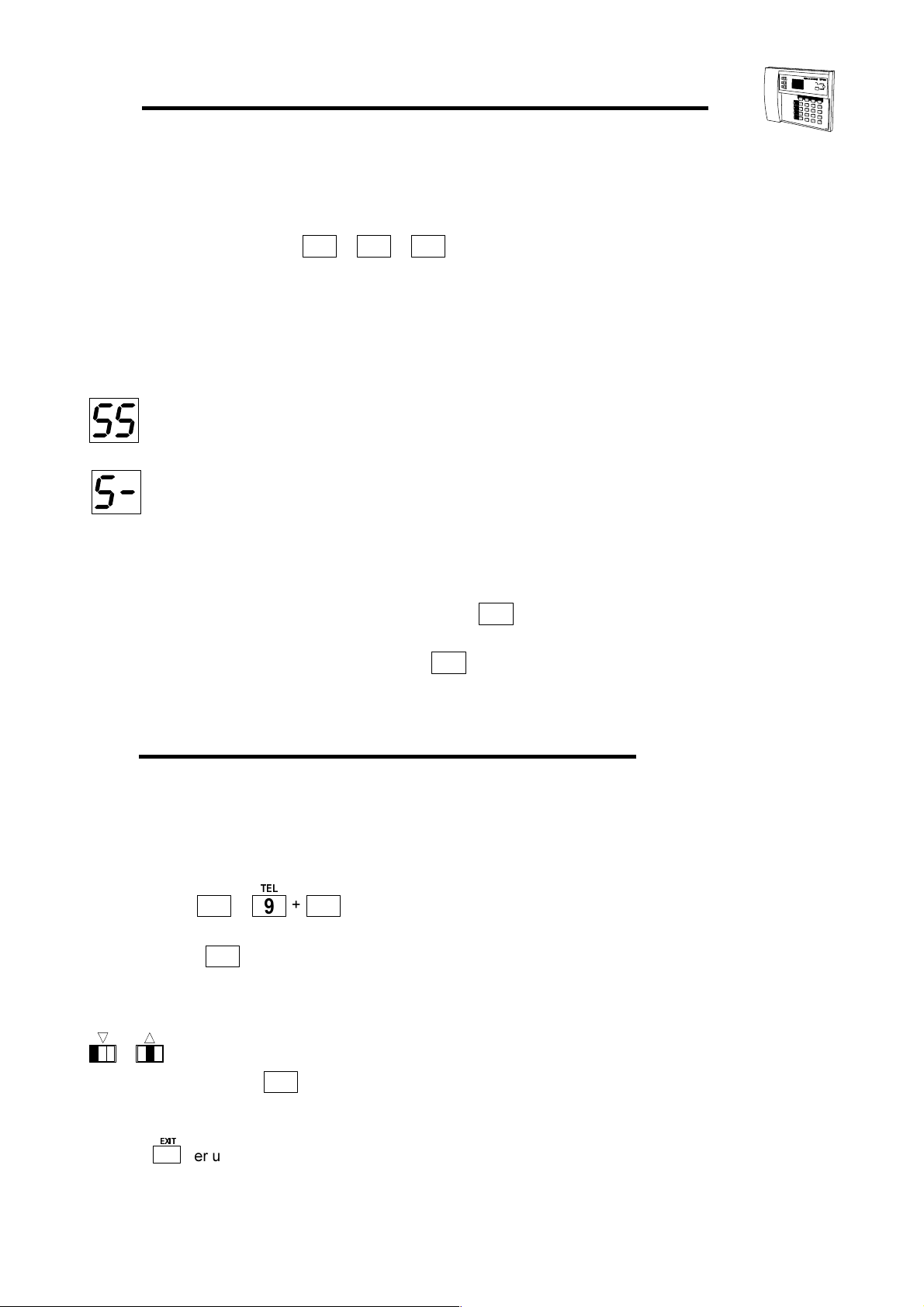

8. Prog. numeri telefonici



1. Introdurre il codice MASTER

7(/



è possibile spostarsi su

2. Premere in sequenza i tasti

3. Vengono visualizzate le due cifre lampeggianti corrispondenti al pri-

mo numero vocale; con i tasti

altri numeri da programmare

(;,7

4. Premere il tasto

co da programmare. Le cifre rimangono accese fisse.

5. Premere il tasto

numero telefonico (una cifra alla volta) alla cadenza di circa 1s. Per ogni cifra visualizzata il buzzer genera un doppio beep (se non ci sono cifre programmate il display visualizza - -. Completata la visualizzazione del numero, si ritorna al punto 3).

6. Premere il tasto

mero (il display visualizza n lampeggiante). Mediante i tasti numerici, introdurre il numero desiderato. Per introdurre una pausa digitare

seguito da un tasto numerico corrispondente alla durata della

pausa desiderata (vedi tabella a lato).

7. Premere il tasto

trodotto. Il buzzer genera un doppio beep di conferma operazione e si ritorna al punto 3)

8. Per cancellare un numero telefonico precedentemente programmato

procedere fino al punto 4 e poi premere il tasto

. Il numero telefonico viene così cancellato

9. Premere 2 volte il tasto

per accedere allintroduzione di un nuovo nu-

in corrispondenza del numero telefoni-

: vengono visualizzate le cifre del 1°

per confermare e salvare il numero in-

seguito dal tasto

(;,7

per uscire dalla programmazione

PAUSE POSSIBILI

, 1 = 1sec. ---->

, 5 = 5sec. ---->

, 9 = 9sec. ---->

9. Test linea telefonica

1. Introdurre il codice MASTER +

2. Il display della tastiera visualizza il simbolo : (acceso fisso)

3. Premere il tasto

Il display della tastiera visualizza il seguente messaggio: (lam-

peggiante)

4. Concluso il test, si ritorna al menù principale dei parametri

communicator.

5. Premere il tasto

MANUALE UTENTE MP110 - (((ELKRON)))

per dare il via alla procedura.

(;,7

per uscire

Page 30

10.





1. A seguito di un allarme, questa procedura permette di verificare quali numeri telefonici sono stati chiamati e quali di questi hanno risposto correttamente.

Visualizzazione esito chiamate

2. Introdurre il codice MASTER +

3. I numeri chiamati vengono visualizzati in sequenza alla cadenza di circa 1 secondo con la seguente modalità: sulla cifra di sinistra viene visualizzato il numero di telefono, su quella di destra viene visualizzato lo stesso numero in caso di messaggio andato a buon fine o un trattino orizzontale in caso di non risposta.

Esempio di chiamata telefono n.5 che ha risposto correttamente.

Esempio di chiamata telefono n.5 che non ha risposto

4. In caso di assenza informazioni il display visualizzerà il simbolo: - - (due trattini)

5. Se si desidera cancellare le informazioni premere il tasto

6. Per uscire dalla procedura premere 2 volte il tasto

11. Ascolto messaggi vocali

 Lascolto avviene tramite laltoparlante connesso alla scheda vocale in

centrale

1. Introdurre il codice di accesso UTENTE PRINCIPALE

7(/

2. Premere i tasti

3. Premere il tasto

registrati; ad esaurimento messaggi, si ritorna al menu communicator.

4. Se si desidera ascoltare un messaggio in particolare, usare i tasti

lascolto mediante il tasto

5. A fine riproduzione è possibile selezionare un successivo messaggio.

Premere

per selezionare il messaggio desiderato e dare il via al-

(;,7

per uscire dalla procedura di ascolto

per avviare la riproduzione di tutti i messaggi



MANUALE UTENTE MP110 - (((ELKRON)))

Page 31

12. Blocco degli allarmi

in corso

 Il riconoscimento di un codice corretto (Digitazione da tastiera, lettura

di una chiave o azionamento chiave meccanica) arresta immediatamente tutti gli allarmi eventualmente in atto ma non interrompe le chiamate telefoniche.

 Per bloccare il communicator (eventi di intrusione) disattivare il siste-

ma tramite tastiera, inseritore o chiave meccanica. Se il communicator ha già iniziato una trasmissione, viene completata la chiamata in corso e vengono annullate le successive chiamate vocali.

13. Controchiamata

La funzione permette alla centrale che riceve una chiamata telefonica di telegestione dallinstallatore (FASTLINK+MODEM) di richiamarlo subito dopo aver confrontato i codici di sicurezza.

NOTA: la funzione di risponditore deve essere abilitata

La funzione di fabbrica è disabilitata e potrà essere abilitata solo dallUTENTE PRINCIPALE con due modalità diverse.

- mod. A la centrale richiama il primo numero di tipo MODEM tra quelli

programmati

- mod. B la centrale richiama un numero telefonico specifico inviato

dal FASTLINK

Si accede alla procedura :

1. Introdurre il codice UTENTE PRINCIPALE

7(/

2. Premere in sequenza i tasti

3. Il display visualizza : c 0 (valore di default)

4. Attraverso il tasto 1 è possibile selezionare

c A (controchiamata mod.A)



=21(



c b (controchiamata mod.B)

5. Premere il tasto

zione

MANUALE UTENTE MP110 - (((ELKRON)))

per confermare ed uscire dalla programma-

Page 32

GESTIONE DEL SISTEMA TRAMITE

CHIAVE ELETTRONICA

DK2000M

1. Descrizione inseritore

ACCESO = allarmi memorizzati, batteria bas-

sa, assenza rete, guasti sistema,

ACCESO = SETTORE 1 ATTIVATO SPENTO = SETTORE 1 DISATTIVATO

ACCESO = SETTORE 2 ATTIVATO SPENTO = SETTORE 2 DISATTIVATO

LAMPEGGIANTE LENTO

manomissione

durante la programmazione chiavi e per segnalare ingressi aperti. In caso di concomitanza di allarmi memorizzati, guasto, etc. con ingressi aperti il led avrà un lampeggio rapido

ACCESO = SETTORE 3 ATTIVATO SPENTO = SETTORE 3 DISATTIVATO

Programmazione chiavi elettroniche

Una volta installato il Vs. impianto, se è prevista una gestione tramite chiavi elettroniche, sarà necessario far acquisire alla centrale le chiavi che intendete utilizzare. Si consiglia di effettuare la prima memorizzazione insieme al V. installatore. E possibile memorizzare le chiavi in 3 modi diversi:

- MEMORIZZAZIONE DI UNA CHIAVE NUOVA Permette la memorizzazione di un codice chiave in un impianto nuovo o il cambio di codice su tutte le chiavi in caso di smarrimento di una chiave

- AGGIUNTA DI UNA CHIAVE Permette di aggiungere una o più chiavi in un impianto esistente

DUPLICAZIONE DI UN CODICE CHIAVE

Permette di memorizzare in un secondo impianto un codice chiave copiandolo da una chiave precedentemente progammata. Questa prestazione permette il controllo di due o più impianti con una sola chiave. Ad esempio limpianto dellabitazione e quello dellufficio riconoscono entrambi la stessa chiave (evitando quindi di usare 2 chiavi diverse)

CONTROLLO CHIAVI MEMORIZZATE

Permette il controllo di chiavi precedentemente programmate, rilevando la correttezza del codice, il numero di chiave e i settori controllati.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 33

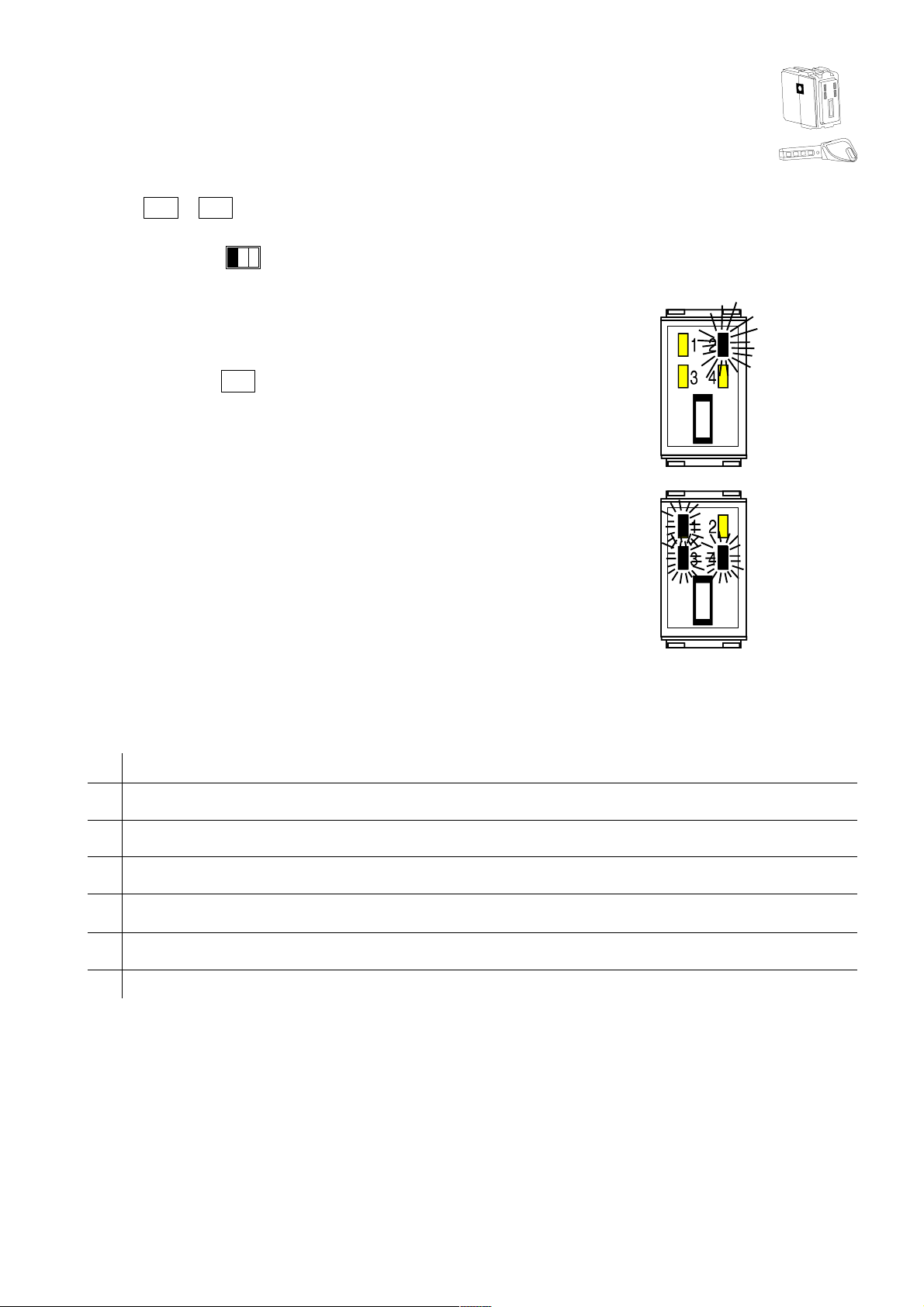

2.1 Memorizzazione di una

chiave nuova

1. Introdurre sulla tastiera il codice MASTER e premere in sequenza i

tasti



2. Premere il tasto

messaggio:  tastiera a display alfanumerico: PROGRAMMA CHIAVI  tastiera con display a segmenti: - (un trattino lampeggiante)

3. Premere il tasto

ad indicare che il sistema è in attesa dellintroduzione della prima chiave.

4. Introdurre la chiave nellinseritore. A questo punto viene proposta labi-

litazione della chiave su tutti e tre i settori con laccensione dei led 1, 3 e 4. Se si desidera tale configurazione, estrarre la chiave durante la fase in cui il led 2 lampeggia velocemente.

5. Lasciando la chiave permanentemente inserita, attraverso laccen-

sione dei led 1, 3 e 4 vengono proposte le varie combinazioni dei settori ai quali associare la chiave secondo la seguente tabella:

più volte finchè a display appare il seguente

. Il led 2 dellinseritore lampeggia in modo lento



lampeggio lento

led 1, 3 e 4 accesi

1 1 acceso 3 acceso 4 acceso la chiave è associata ai 3 settori

2 1 acceso 3 spento 4 spento la chiave è associata al settore 1

3 1 spento 3 acceso 4 spento la chiave è associata al settore 2

4 1 acceso 3 acceso 4 spento la chiave è associata ai settori 1 e 2

5 1 spento 3 spento 4 acceso la chiave è associata al settore 3

6 1 acceso 3 spento 4 acceso la chiave è associata a settori 1 e 3

7 1 spento 3 acceso 4 acceso la chiave è associata a settori 2 e 3

6. Estrarre la chiave sulla combinazione desiderata SOLO DURANTE

LA FASE IN CUI LAMPEGGIA VELOCEMENTE IL LED 2.

7. Reintrodurre la chiave. Se loperazione è andata a buon fine, si ac-

cendono i led dei settori precedentemente associati alla chiave ed il led 2 lampeggia in modo lento in attesa delle altre eventuali chiavi da programmare.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 34

Se loperazione non è andata a buon fine (per esempio per non aver



estratto la chiave durante il lampeggio veloce del led 4), si ha il lampeggio veloce di tutti i led ad indicare che loperazione è fallita e necessita ripetere loperazione di programmazione. In tal caso, sul display alfanumerico viene mostrato il messaggio ERRORE PROGRAM" mentre sul display a led appare il simbolo - e lampeggiano i tre led di settore.

8. Estrarre la chiave. Ritornare al punto 4 per la programmazione delle

altre chiavi oppure premere il tasto

per uscire

2.2 Aggiunta di una chiave

1. Introdurre sulla tastiera il codice MASTER e premere in sequenza i

tasti



2. Premere il tasto

messaggio:  tastiera a display alfanumerico: AGGIUNTA CHIAVI

 tastiera con display a segmenti: a (lampeggiante)

3. Premere il tasto

ad indicare che il sistema è in attesa dellintroduzione della chiave da aggiungere.

4. Procedere di seguito come descritto ai punti 4, 5, 6, 7 e 8 del capitolo precedente per associare i settori desiderati alla chiave.

più volte finchè a display appare il seguente

. Il led 2 dellinseritore lampeggia in modo lento



2.3 Duplicazione di un

codice chiave

1. Introdurre sulla tastiera il codice MASTER e premere in sequenza i

tasti

2. Premere il tasto

messaggio:  tastiera a display alfanumerico: LEGGE COD. CHIAVE

 tastiera con display a segmenti: L (lampeggiante)

3. Premere il tasto

ad indicare che il sistema è in attesa dellintroduzione della chiave da duplicare.

4. Introdurre la chiave da leggere. Dopo circa 2 secondi sarà emesso un doppio bip di conferma dell'avvenuta lettura del codice. La procedura è così conclusa ed il sistema ha memorizzato il codice chiave. Pre-

mere il tasto

desiderate seguire la procedura Aggiunta di una chiave par. 2.2

più volte finchè a display appare il seguente

. Il led 2 dellinseritore lampeggia in modo lento



per uscire. Per rendere poi operative le chiave

MANUALE UTENTE MP110 - (((ELKRON)))

Page 35

2.4 Controllo Chiavi

Memorizzate

1. Introdurre sulla tastiera il codice MASTER e premere in sequenza i

tasti



2. Premere il tasto

messaggio:  tastiera a display alfanumerico: CONTROLLO CHIAVI

 tastiera con display a segmenti: C (lampeggiante)

3. Premere il tasto

ad indicare che il sistema è in attesa dellintroduzione della chiave da controllare.

4. Introdotta la chiave da controllare, se il suo codice risulta corrispon-

dente a quello memorizzato, sui led 1, 3 e 4 di tutti i dispositivi vengono visualizzati i settori da essa controllati. Sui display a segmenti viene visualizzato il numero della chiave introdotta, mentre sui display alfanumerico il messaggio "CHIAVE NUMERO nn" dove "nn" corrisponde al numero della chiave letta.

Se il codice della chiave introdotta non corriponde a quello memorizzato, tutti i led di settore lampeggiano velocemente e sui display alfanumerico appare il messaggio CHIAVE ESTRANEA!. Il lampeggio perdurrà finchè non si estrae la chiave.

Premere il tasto

più volte finchè a display appare il seguente

. Il led 2 dellinseritore lampeggia in modo lento



per uscire

MANUALE UTENTE MP110 - (((ELKRON)))

Page 36

Attivazione/disattivazione

I Led 1 (settore 1), 3 (settore 2) e 4 (settore 3) degli inseritori indicano lo stato corrente dell'impianto: Accesi = settori attivati Spenti = settori disattivati

ACCESO = SETTORE 1 ATTIVATO SPENTO = SETTORE 1 DISATTIVATO

ACCESO = SETTORE 2 ATTIVATO SPENTO = SETTORE 2 DISATTIVATO

1. Introdurre la chiave nell'inseritore e lasciarla inserita.

2. Se la chiave introdotta controlla solo uno dei tre settori, cambia immediatamente lo stato del settore sul quale la chiave è abilitata ad operare.

ACCESO = SETTORE 3 ATTIVATO SPENTO = SETTORE 3 DISATTIVATO

3. Se la chiave controlla più di un settore vengono proposte ciclicamente per massimo di 4 volte le possibili combinazioni assumibili. Nel caso la chiave controlli due dei settori, verrà proposta la sequenza come di seguito:

1 1 acceso - 3 acceso estraendo la chiave si attivano entrambi i settori

2 1 acceso - 3 spento estraendo la chiave si attiva il settore 1

3 1 spento - 3 acceso estraendo la chiave si attiva il settore 2

Nel caso la chiave controlli tutti e tre i settori, la sequenza proposta risulterà la seguente:

1 1 acceso 3 acceso 4 acceso estraendo la chiave si attivano tutti i settori

2 1 acceso 3 spento 4 spento estraendo la chiave si attiva il settore 1

3 1 spento 3 acceso 4 spento estraendo la chiave si attiva il settore 2

4 1 acceso 3 acceso 4 spento estraendo la chiave si attivano i settori 1 e 2

5 1 spento 3 spento 4 acceso estraendo la chiave si attiva il settore 3

6 1 acceso 3 spento 4 acceso estraendo la chiave si attivano i settori 1 e 3

7 1 spento 3 acceso 4 acceso estraendo la chiave si attivano i settori 2 e 3

Estraendo la chiave su una di queste combinazioni, lo stato scelto verrà assunto definitivamente innescando la procedura del ritardo di uscita (se programmato). In caso di chiave permanentemente inserita, alla fine del quarto ciclo, si esce dalla procedura lasciando il sistema nello stato precedente.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 37

4. Per disattivare il sistema inserire la chiave e quando si spengono i led

estrarla.

Riconoscimento chiave con sistema mascherato

 Con sistema mascherato, tutti i led degli inseritori risultano spenti. In

tal modo non è possibile sapere se il sistema è attivato e mascherato o se è effettivamente spento.

 Introducendo una chiave con codice valido, si provoca laccensione

per 0,5S di tutti e 4 i led dellinseritore ad indicare che il codice chiave è stato letto correttamente dopo di che, per 3,5 secondi, viene visualizzato lo stato del sistema.

 Estraendo la chiave prima della scadenza di tale tempo, il sistema

ritorna ad essere mascherato; se invece si continua a lasciare inserita la chiave si attiva la modifica dello stato del sistema come gia visto nella procedura di attivazione disattivazione con chiave elettronica.

 Mentre gli inseritori mascherano sempre lo stato del sistema, le ta-

stiere lo fanno solo se la centrale è attiva, mentre in OFF tutte le informazioni sono visibili come se limpianto non fosse mascherato.

Riconoscimento codici con sistema mascherato

 Con sistema mascherato, tutti i led della tastiera risultano spenti, tranne

il led di rete. In tal modo non è possibile sapere se il sistema è attivato e mascherato o se è effettivamente spento.

 Introducendo un codice valido la tastiera su cui si opera visualizza

per un minuto lo stato dellimpianto: entro questo tempo è possibile operare.

 Dopo 1 minuto dallintroduzione del codice il sistema torna ad essere

mascherato.

MANUALE UTENTE MP110 - (((ELKRON)))

Page 38

Tabella dei sensori

La tabella seguente deve essere completata in collaborazione con linstallatore che annoterà nella caselle, per ogni zona della centrale e per ogni settore, il sensore corrispondente, la sua tipologia dallarme ed il luogo di installazione, per esempio:

Z1 1 Furto corridoio

B_ 2 Furto Porta dingresso

SETTORE

Tipologia LUOGO DI INSTALLAZIONE

MANUALE UTENTE MP110 - (((ELKRON)))
