Elkay OFA25-1E Installation Manual

OFA25*1E

Installation/Care/Use Manual

Manual de Instalación/Cuidado/Utilización

Manuel d’installation/entretien/utilisation

USES HFC-134A REFRIGERANT
USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

SEE FIG. 3

VEA LA FIG . 3
VOIR FIG . 3

23

28

31

26

SEE FIG. 5

VEA LA FIG . 5

7

VOIR FIG . 5

10 & 1 1

29 & 30

25

13

27

21, 22, & 24

12

9

3233 & 34

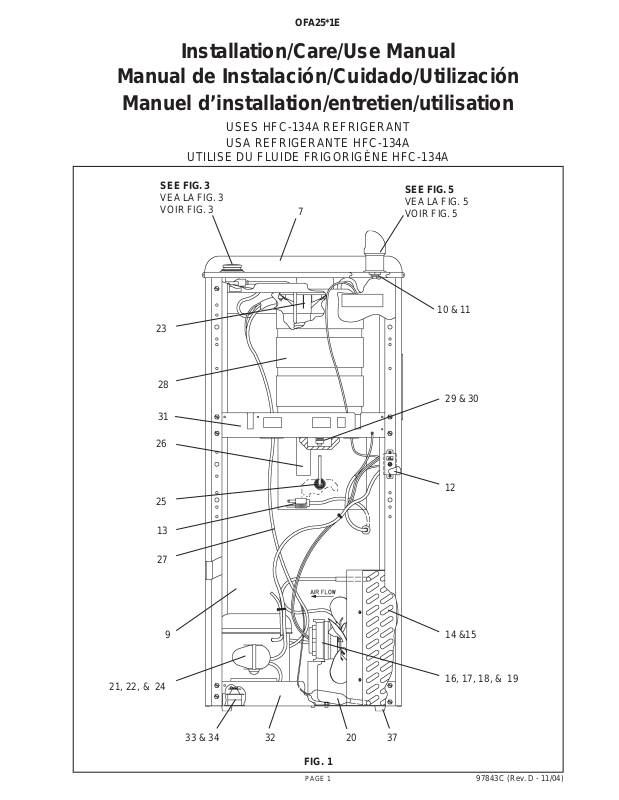

FIG. 1

PAGE 1

20

37

14 &15

16, 17, 18, & 19

97843C (Rev. D - 11/04)

OFA25*1E

FIG. 2

FINISHED FLOOR

PISO ACABADO

PLANCHER FINI

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESP ACIO E 12" (305mm) (MÍN.) DE HOLGURA ENTRE LA

REJILLA DE VENTILACIÓN DEL MUEBLE Y LA P ARED

E = INSURE PROPER VENTILATION BY MAINTAINING 12" (305mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 12" (305mm) (MIN.) ENTRE LES ÉVENTS DE L ’ENCEINTE ET LE

MUR.

CABLE ELÉCTRICO DE 4 PIE (1219mm), DE LARGO

CORDON D’ALIMENTA TION 4' (1219mm)

UBICACIÓN AL T. DE LA TOMA DE ELECTRICIDAD

EMPLACEMENT AL TERNA TIF DE LA PRISE DE COURANT

F = POWER CORD 4 FEET (1219mm) LONG

G = AL T. ELECTRICAL OUTLET LOCATION

H = TWO 1/2" DIAMETER HOLES TO SECURE UNIT TO FLOOR.

97843C (Rev. D - 11/04)

PAGE 2

FROM WALL SHUT OFF BY OTHERS

CONNECTANT UNE T UY AUTERIE DE 1 1/2 P.O. (38 mm) DEPUIS LE ROBINET D'ARRÊT FOURNI P AR D'AUTRES.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE D’EAU.

SE RECOMIENDA UBICAR EL TUBO COR TO DE CONEXIÓN AL TUBO DE COBRE SIN CHAP AR DE 3/8" DE DIÁM. EXT. A

1-1/2" (38 mm) FUERA DE LA LLA VE DE P ASO EN LA P ARED COLOCADA POR TERCEROS.

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED W ATER SUPPL Y LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB 1-1/2 IN. (38 mm) OUT

EMPLACEMENT RECOMMANDÉ D'ALIMENTA TION EN EAU P AR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

PURGADOR DE 1¼ NO PROPORCIONADO

UBICACIÓN RECOMENDADA P ARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4" O.D. DRAIN.

C = 1-1/4 TRAP NOT FURNISHED

SIPHON 1-1/4 NON FOURNI

D = ELECTRICAL OUTLET LOCATION

UBICACIÓN DE LA TOMA DE ELECTRICIDAD

EMPLACEMENT DE LA PRISE DE COURANT
