Elkay EBFATL8-1B Installation Manual

EBFATL8*1B LIEATL8*1B

With FLEXI-GUARD

®

Installation, Care & Use Manual

Manual de Instalación, Cuidado y Utilización

Manuel dinstallation/entretien/utilisation

USES HFC-134A REFRIGERANT

USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

51

50

27

Vea la Fig. 3

54, 56

See Fig. 3

Voir Fig. 3

19

20, 21,

22, 23

24, 25

26

See Fig. 5

Veo la Fig. 5

Voir Fig. 5

47, 48
49, 52

45

18

61

34

33

37

62

55

36

53

42, 43,

57, 63

38, 39,

40

46

31

32

44

41

35

37

60

FIG. 1

97283C - (Rev. B - 8/01)PAGE 1

EBFATL8*1B LIEATL8*1B

*ADA REQUIREMENT

*REQUISITO DE A.D.A.

*EXIGENCE ADA

FINISHED FLOOR

PISO ACABADO

PLANCHER FINI

FIG. 2

CAJA RECESIVA DE ALAMBRES (3) DE SUMINISTRO ELÉCTRICO

BOÎTE ENCASTRÉE DALIMENTATION ÉLECTRIQUE (3) FILS

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6" (152 mm) (MÍN.) DE HOLGURA ENTRE LA

REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6" (152 mm) (MIN.) ENTRE LES ÉVENTS DE LENCEINTE ET

LE MUR.

AGUJEROS DE LAS TUERCAS DE 7/16 PARA SUJETAR LA UNIDAD A LA PARED

WALL.

D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX

E = INSURE PROPER VENTILATION BY MAINTAINING 6" (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO

TROUS DÉCROUS 7/16 POUR FIXER LAPPAREIL AU MUR

F = 7/16 BOLT HOLES FOR FASTENING UNIT TO WALL

97283C - (Rev. B - 8/01) PAGE 2

FROM WALL SHUT OFF BY OTHERS

(38 mm) FUERA DE LA LLAVE DE PASO EN LA PARED COLOCADA POR TERCEROS.

CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38 mm) DEPUIS LE ROBINET D'ARRÊT FOURNI PAR D'AUTRES.

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼ DE DIÁMETRO.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE DEAU.

SE RECOMIENDA UBICAR EL TUBO CORTO DE CONEXIÓN AL TUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT. A 1-1/2"

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB 1-1/2 IN. (38 mm) OUT

EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

PURGADOR DE 1¼ NO PROPORCIONADO**

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4 O.D. DRAIN

C = 1-1/4 TRAP NOT FURNISHED**

SIPHON 1-1/4 NON FOURNI**

EBFATL8*1B LIEATL8*1B

ALL SERVICE TO BE PERFORMED BY

IMPORTANT

AN AUTHORIZED SERVICE PERSON

CAUTION: Cleaning of Bronzetone Mod-

els requires special care. Outer surfaces
must be cleaned with a mild detergent or
mixture of vinegar and water only, rinsed
and wiped dry. Abrasive and acidic
cleaners may eventually damage the
Bronzetone finish.

HANGER BRACKETS & TRAP

INSTALLATION

1) Remove hanger bracket fastened to
back of cooler by removing one (1)
screw.

2) Mount the hanger bracket and trap
as shown in Figure 2.

NOTE: Hanger Bracket MUST be sup-

ported securely. Add fixture support
carrier if wall will not provide adequate
support.

IMPORTANT:

 7-3/4 in. (197mm) dimension from wall

to centerline of trap must be main­tained for proper fit.

 Anchor hanger securely to wall us-

ing all six (6) 1/4 in. dia. mounting
holes.

3) Install straight valve for 3/8" O.D.
tube.

TODO EL SERVICIO DEBERÁ SER EFECTUADO POR

IMPORTANTE

UNA PERSONA DE SERVICIO AUTORIZADA

PRECAUCIÓN: La limpieza de los modelos color tono

de bronce requiere un cuidado especial. Las superfi­cies externas deben de ser limpiadas con un
detergente suave o una mezcla de vinagre y agua
únicamente, enjuagadas y secadas con un paño. Los
limpiadores abrasivos y acídicos pueden
eventualmente causar daños al acabado tono de
bronce.

INSTALACIÓN DE FIJADOR DE

SUSPENSIÓN Y DEL PURGADOR

1) Quite el fijador de suspensión sujetados a la parte
posterior del enfriador quitando un (1) tornillo.

2) Monte el fijador de suspensión y quite el purgador
como se muestra en la Fig. 2.

NOTA: El fijador de suspensión DEBE de ser sostenido

con seguridad. Coloque portadores de soporte de
instalaciones fijas si la pared no proveerá un
soporte adecuado.

IMPORTANTE:

 Se debe mantener una dimensión de 7-3/4 pulgadas

(197mm) desde la pared hasta la línea central del
purgador para que calce de forma adecuada.

 Ancle el suspensor de forma segura a la pared

usando todos los seis (6) agujeros de montaje de
1/4" de diámetro.

3) Instale la válvula directa para el tubo de 3/8" de
diámetro externo.

TOUT ENTRETIEN DOIT ÊTRE EFFECTUÉ PAR

IMPORTANT

UN REPRÉSENTANT AUTORISÉ

ATTENTION: Pour nettoyer les modèles

Bronzetone, il faut prendre certaines
précautions. Les surfaces extérieures
doivent être nettoyées avec un détergent
doux ou avec de leau et du vinaigre
seulement puis rincées et asséchées avec
un chiffon. Les nettoyants abrasifs et acides
peuvent éventuellement endommager le fini
de ces modèles.

INSTALLATION DU SIPHON ET DU

SUPPORT DE SUSPENSION

1) Retirez le support de suspension à larrière
du refroidisseur en enlevant une (1) vis.

2) Installez le support et le siphon tel quindiqué
à la fig. 2.

NOTE: Le support de suspension DOIT être

bien retenu en place. Ajoutez des ferrures
de fixation si le mur noffre pas le soutien
voulu.

IMPORTANT :

 Pour avoir une bonne position, on doit garder

une dimension de 7-3/4 po. (197mm) du mur
à laxe central du siphon.

 Ancrez solidement le support au mur à laide

des six (6) trous de fixation dun diam. 1/4
po.

3) Installez la soupape droite dans le tuyau de
D.E. 3/8".

INSTALLATION OF COOLER

4) Hang the cooler on the hanger
bracket. Be certain the hanger
bracket is engaged properly in the
slots on the cooler back as shown in
Figure 2.

5) Loosen the two (2) screws holding
the lower front panel at the bottom of
cooler base and two (2) screws at
the top. Remove the front panel and
set aside.

6) Connect water inlet line--See Note 4
of General Instructions.

7) Remove the slip nut and gasket from
the trap and install them on the cooler
waste line making sure that the end
of the waste line fits into the trap.
Assemble the slip nut and gasket to
the trap and tighten securely.

START UP

Also See General Instructions

8) Stream height is factory set at 35 PSI.
If supply pressure varies greatly from
this, adjust screw, accessible by re­moving front push panel (Item 6, Fig.

3). CW adjustment will raise stream
and CCW adjustment will lower
stream. For best adjustment, stream
should hit basin approximately 6-1/2
(165mm) from bubbler.

9) Replace the front panel and secure
by retightening four (4) screws.

INSTALACIÓN DEL ENFRIADOR DE AGUA

4) Suspenda el enfriador en el fijador de suspensión.
Asegúrese que el fijador de suspensión calce
correctamente en las ranuras de la parte posterior
del enfriador como se indica en la figura 2.

5) Afloje los dos (2) tornillos que sostienen la parte
inferior del panel en la parte inferior de la base del
enfriador y los dos (2) tornillos en la parte superior.
Quite el panel frontal y póngalo a un lado.

6) Conectar el tubo de entrada de agua. Ver la Nota 4
en las Instrucciones Generales.

7) Quite la tuerca de retención y el obturador del
purgador y instálelos en el tubo de desagüe
asegurándose que la parte final del tubo de
desagüe calce en el purgador. Ensamble la tuerca
de la ranura y el obturador y apriete en forma
segura.

PUESTA EN MARCHA

Ver también las Instrucciones Generales

8) La altura del chorro se determina en la fábrica a 35
PSI. Si la presión del suministro varía demasiado
de este valor, ajuste el tornillo, sacando el panel
frontal de empuje (Artículo 6, Figura 3). El ajuste
en el sentido de las manecillas del reloj elevará el
chorro y contra el sentido de las manecillas del
reloj lo bajará. Para un mejor juste, el chorro deberá
pegar en el estanque a una distancia de
aproximadamente 6½ (165mm) del borboteador.

9) Vuelva a colocar el panel frontal y asegúrelo
apretando nuevamente los cuatro (4) tornillos.

INSTALLATION DU REFROIDISSEUR

4) Installez le refroidisseur sur le support en
vous assurant que ceux-ci sont bien installés
dans les fentes à larrière du refroidisseur
tel quindiqué à la figure 2.

5) Dégagez les deux (2) vis retenant le
panneau inférieur avant au bas de la base
du refroidisseur ainsi que deux (2) vis sur le
dessus. Retirez le panneau avant et mettez­le de côté.

6) Connectez lalimentation en eau. - Voir note
4 des instructions générales.

7) Retirez lécrou coulissant et le joint du si­phon et installez-les sur la conduite résiduaire
du refroidisseur en vous assurant que le
bout de la conduite entre bien dans le si­phon. Installez lécrou coulissant et le joint
au siphon et resserrez bien.

MISE EN MARCHE

Voir aussi les Instructions Générales

8) Le niveau découlement est réglé en usine à
35 PSI. Si la pression varie beaucoup de ce
point, ajustez la vis que lon peut atteindre
en retirant le panneau avant (article 6, fig.3).
Si vous ajustez dans le sens des aiguilles
dune montre, le jet augmentera et dans le
sens contraire, le jet diminuera. Le meilleur
ajustement est lorsque le jet frappe le bassin
à environ 6-1/2" (165mm) du barboteur.

9) Replacez le panneau avant et fixez le en
place en resserrant les quatre (4) vis.

97283C - (Rev. B - 8/01)PAGE 3

EBFATL8*1B LIEATL8*1B

PUSH BAR MECHANISM

MECANISMO DE BARRA DE EMPUJE

MÉCANISME DU BOUTON-POUSSOIR

WATER VALVE MECHANISM - ADJUSTMENT PROCEDURE:

- Turn adjustment screw (Item 16) "Counter-Clockwise" until water flow from bubbler starts.

- Turn adjustment screw "Clockwise" until water flow stops, THEN turn an additional 1/2 turn.
NOTE: Adjustments stated above are viewed from underneath unit (bottom side of dispenser panel Item 1).
NOTE: If continuous flow occurs at the end of the compressor cycle, turn cold control (Item 53) counterclockwise 1/4 turn.

MECANISMO DE LA VÁLVULA DE AGUA - PROCEDIMIENTO DE AJUSTE:

- Gire el tornillo de ajuste (artículo 16) en sentido contrario de las manecillas del reloj hasta que comience el flujo de agua del borboteador.

- Gire el tornillo de ajuste en el sentido de las manecillas del reloj hasta que el flujo de agua se detenga, DESPUÉS gire una media vuelta
adicional.

NOTA: Los ajustes especificados anteriormente son correctos viendo desde la parte de abajo de la unidad (parte inferior del panel del
distribuidor Artículo 1).
NOTA: Si hay un flujo continuo al final del ciclo del compresor, girar el tornillo del control (Artículo 53) en contra del sentido de las agujas
del reloj 1/4 de vuelta.

MÉCANISME DE SOUPAPE DEAU - PROCÉDURE DE RÉGLAGE :

- Tournez la vis de réglage (article 16) dans le sens contraire aux aiguilles dune montre jusquà ce que le débit deau du barboteur commence.

- Tournez la vis de réglage dans le sens des aiguilles dune montre jusquà ce que le débit deau du barboteur sarrête, PUIS tournez encore
de 1/2 tour.

NOTE: Les ajustements sont décrits tels quon les voit den dessous de lappareil (côté inférieur du panneau distributeur article 1)
NOTE: Sil y a débit continu à la fin du cycle du compresseur, tournez la commande deau froide (article 53) vers le côté gauche de 1/4 de tour.

LEGEND/LEYENDA/LÉGENDE

A) Note: Water flow direction
Nota: Dirección del flujo de agua
Note: Direction de leau

B) Adjust this screw to eliminate mechanism Free Play or continuous flow from bubbler conditions. (See ADJUSTMENT PROCEDURE)
Adjuste este tornillo para eliminar el mecanismo de juego libre o el flujo continuo del borboteador. (vea PROCEDIMIENTO DE AJUSTE)
Ajustez cette vis pour éliminer tout jeu du mécanisme ou tout débit continu du barboteur. (voir PROCÉDURE DE RÉGLAGE)

C) Stream height adjustment (see note #8)
Ajuste de la altura del chorro (vea la nota #8)
Ajustement de la hauteur du jet (voir la note #8)

FIG. 3 (See Page 5 For Parts List)

11

12

5

9

3

8

19

6

13

14

A

15

1

4

2

7

19

C

97283C - (Rev. B - 8/01) PAGE 4

10

16 (B)

17

18

9

9

9

EBFATL8*1B LIEATL8*1B

ITEM NO. PART NO.

1
2
3
4
5
6
7

8

9
10
11
12
13
14
15
16
17
18
19

Bronzetone
Gray Beige
Almond
Stainless Stl
Sandalwood
Granite

22897C
51531C

111411743620
See Color Table
See Color Table
See Color Table

51559C
51560C
22900C
70864C
51667C
40045C
23003C
15005C
61314C
50986C
70935C
75532C

See Color Table

50212C

PANEL

COLOR

Tono de bronce
Crema grisáceo
Almendra
Acero inoxidable
Maderade sándalo
Granito

DESCRIPTION DESCRIPTIONDESCRIPCIÓN

Panel-Bottom Dispenser
Block-Pivot
Nut-1/4", Self Threading
Panel-Right Side
Panel-Left Side
Panel-Front
Insert-Pushbar, Gray
Insert-Pushbar, Brown
Bracket-Front Push
Screw-#8 x 5/8" Lg. Torx/Slot
Bumper-Pressbar
Hex Nut
Bracket-Regulator Mounting
Retaining Nut
Regulator
Holder-Regulator
Screw-Shoulder x 1/2" Lg.
Screw-#10 x 1/2" Lg. THSM
Cover-Dispenser Bottom
Rivet - Drive Type

COLOR DEL

PANEL

COULEUR DU

PANNEAU

Bronze
Gris beige
Amande
Acier inoxydable
Santal
Granite

Panel- Dispensador Inferior
Pivote del Bloque
Tuerca 1/4, Auto-Ajustable
Panel-Lado derecho
Panel-Lado izquierdo
Panel-Presión Frontal
Barra de Empuje - Frontal, Gris
Barra de Empuje - Frontal, Café
Fijador-Presión Frontal
Tornillo-#8 x 5/8" Lg.Torx/Ranura
Parachoques-Barra de Empuje
Tuerca exagonal
Fijador-Montaje Regulador
Tuerca de Retención
Regulador
Sostenedor -Regulador
Tornillo-Hombro x 1/2"Lg.
Tornillo-#10 x 1/2" Lg. THSM
CubiertaDispensador Inferior
Remache - Tipo Conductor

Item No. 4

Part No.

Artículos No.

No. de Pieza
Article Pièce

27502C
23015C
23016C
22822C
23017C
23020C

Item No. 5

Part No.
Artículos No.
No. de Pieza
Article Pièce

27432C
23008C
23009C
22814C
23010C
23013C

Panneau - distributeur inférieur
Bloc - pivot
Écrou - 1/4, à filetage automatique
Panneau - côté droit
Panneau - côté gauche
Panneau - avant
Barre-poussoir - avant, gris
Barre-poussoir - avant, brun
Support - poussée avant
Vis #8 x 5/8" lg.
Butée - barre pression
Hex. - écrou
Support - montage du régleur
Retenue - écrou
Régleur
Porte- régleur
Vis - épaulement x 1/2" lg.
Vis - #10 x 1/2" lg. THSM
Couvercle-Distributeur Inférieur
Rivet - type à expansion

Item No. 6

Part No.

Artículos No.

No. de Pieza
Article Pièce

27494C
22932C
22933C
22934C
22935C
27211C

Item No. 18

Part No.

Artículos No.

No. de Pieza
Article Pièce

55930C
55931C
55930C
55931C
55930C
55931C

97283C - (Rev. B - 8/01)PAGE 5

FIG. 4

EBFATL8*1B LIEATL8*1B

1

2

When Provided

- Cuando es proporcionado

7

Si fourni

6

DESIGN 2000

ITEM

NO.

PA RT

NO.

1

51294C

2

70792C

3

70823C

4

70822C

5

51299C

6

70818C

7

22490C

8

70683C

4

8

®

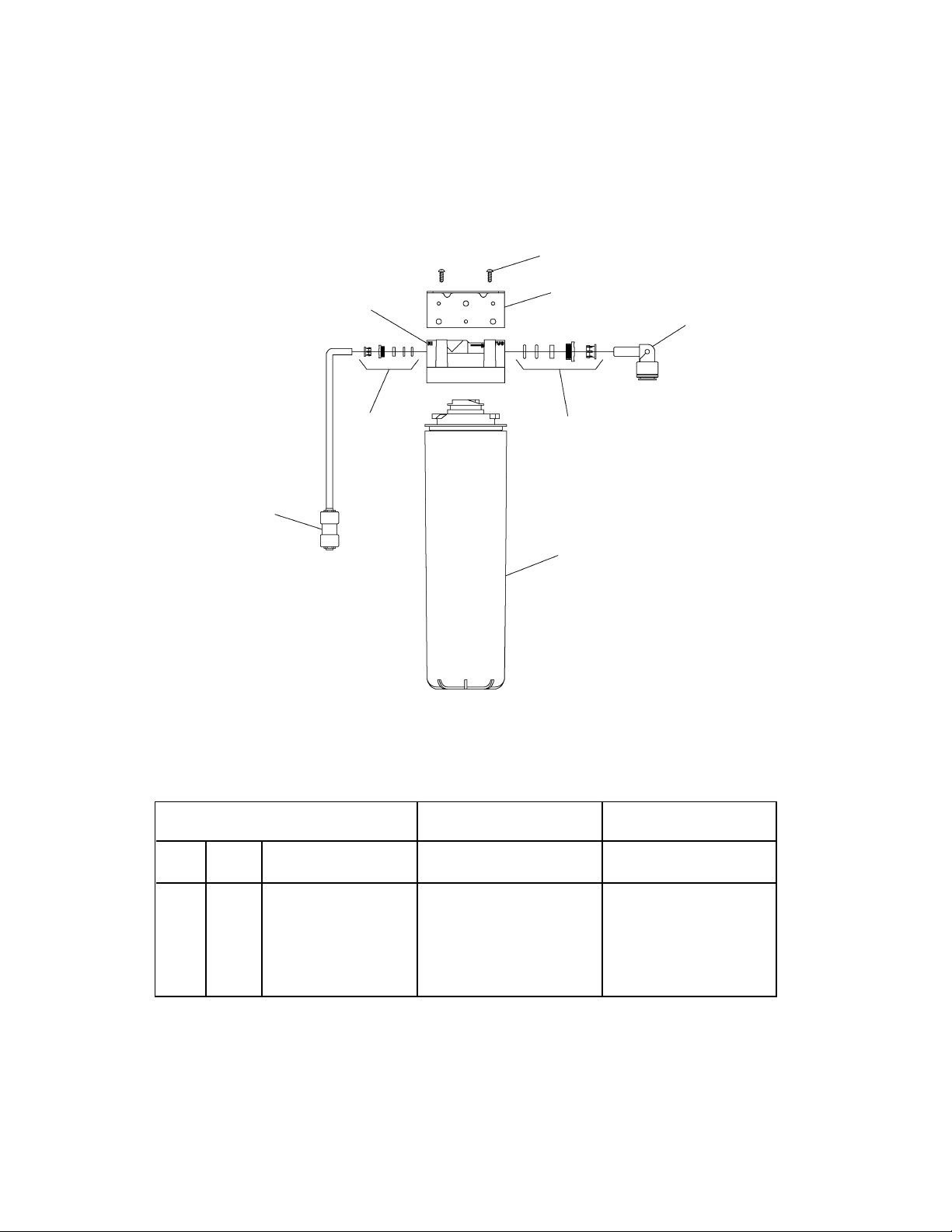

FILTER PARTS LIST

DESCRIPTION

Filter Head Assy
Screw-#8-18 x .75" PH
Fitting-Superseal 3/8" (10mm)
Fitting-Superseal 1/4" (6mm)
Filter Assy
Elbow-3/8" (10mm)
Bracket
Union-1/4"

3

5

LISTA DE PIEZAS

LISTE DES PIÈCES

DEL FILTRO

DESCRIPCIÓN DESCRIPTION

Ensamblado de la Cabeza del Filtro
Tornillo #8-18 x .75 PH
Accesorio - Supersello 3/8" (10mm)
Accesorio - Supersello 1/4" (6 mm)
Ensamblado del Filtro
Codo - 3/8" (10 mm)
Fijador
Union de 1/4"

Ens. de tête de filtre
Vis #8-18 x .75 hp
Raccord - Superseal 3/8" (10mm)
Raccord - Superseal 1/4" (6mm)
Ens. filtre
Coude - 3/8" (10mm)
Support
Raccord Union 1/4"

DU FILTRE

97283C - (Rev. B - 8/01) PAGE 6

FIG. 5

EBFATL8*1B LIEATL8*1B

58

29

28

59

BASIN
ESTANQUE
BASSIN

30

NOTE: When installing replacement bubbler and
pedestal, tighten nut (Item 30) only to hold parts snug
in position. DO NOT OVER TIGHTEN.

NOTA: Cuando se instale el borboteador de repuesto
y el pedestal, apriete la tuerca (articulo 30) solamente
para sostener las piezas en su posición.

NO APRIETE EMASIADO.

NOTE: Lorsque vous installez un nouveau barboteur

et socle, resserrez lécrou (article 30) seulement
suffisamment pour garder les pièces bien en place.

NE PAS TROP SERRER.

PANEL

COLOR

Bronzetone
Gray Beige
Almond
Stainless Stl
Sandalwood
Granite

Bronzetone
Gray Beige
Almond
Stainless Stl
Sandalwood
Granite

COLOR TABLE/TABLA DE LOS COLORES/TABLE DE COULEURS

COLOR DEL

PANEL

Tono de bronce
Crema grisáceo
Almendra
Acero inoxidable
Maderade sándalo
Granito

PANEL

COLOR

COULEUR DU

PANNEAU

Bronze
Gris beige
Amande
Acier inoxydable
Santal
Granite

COLOR DEL

PANEL

Tono de bronce
Crema grisáceo
Almendra
Acero inoxidable
Maderade sándalo
Granito

Item No. 33

Part No.

Artículos No.

No. de Pieza
Article Pièce

27510C
26771C
26772C
26776C
26773C
27226C

COULEUR DU

PANNEAU

Bronze
Gris beige
Amande
Acier inoxydable
Santal
Granite

Artículos No.

No. de Pieza
Article Pièce

Item No. 34

Part No.

Artículos No.

No. de Pieza
Article Pièce

27486C
22960C
22961C
22854C
22962C
22965C

Item No. 37

Part No.

Artículos No.

No. de Pieza
Article Pièce

27498C
22953C
22954C
22955C
22956C
27214C

Item No. 35

Artículos No.

No. de Pieza
Article Pièce

Item No. 51

Part No.

51552C
51551C
51552C
51551C
51552C
51551C

Part No.

27490C
22967C
22968C
22862C
22969C
22972C

Artículos No.

Item No. 36

Part No.

Artículos No.

No. de Pieza
Article Pièce

27506C
26764C
26765C
26800C
26766C
26769C

Item No. 62

Part No.

No. de Pieza
Article Pièce

27514C
26842C
26843C
26847C
26844C
27223C

97283C - (Rev. B - 8/01)PAGE 7

ITEM

NO

19

20, 20a

20b

21

22, 22a

22b

23
24
25
26
27
28

29

30
31
32
33
34
35
36
37
38
39
40

41*
41a*
41b*
41c*

42
42a
42b
42b
42c

43, 43a

43b
43c

44, 44b

44a
44c

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62
63c

NS

PART NO

31517C
30699C
30664C
70018C
31490C
31491C
70009C
22899C

38417001

75524C
55996C
40322C
40066C
51349C
51350C
75580C
62152C

66202C
See Color Table
See Color Table
See Color Table
See Color Table
See Color Table

101516143550
100806740570

19037000

35767C

35761C

35807C

35947C

31025C

31026C

35801C

35795C

31039C

35766C

30181C

35768C

66214C

66215C

66386C

45332C

45331C

50400C

50401C

70444C

21903C

21905C
See Color Table

70016C

31513C

62220C

111411443890

70767C

194243901550

50934C

51577C

50373C

70836C

40022C
See Color Table

35935C

400660943730

EBFATL8*1B LIEATL8*1B

PARTS LIST/ LISTA DE PIEZAS/ LISTE DES PIÈCES

DESCRIPTION DESCRIPCIÓN

Power Cord
Fan Blade
Fan Blade
Hex Nut - Fan Blade
Fan Motor 115V
Fan Motor 115V
Screw - (Fan Motor)
Shroud - Fan
Screw - #8-18 x 3/8 Lg. (Fan Shroud)
Clip (Front and Rear Panels)
Strainer
Orifice Assembly
Orifice Assembly Bronzetone
Bubbler Assembly
Bubbler Assembly Bronzetone
Locknut
Condenser
Drier
Panel - Right Rear (Left Unit)
Panel - Left Rear (Left Unit)
Panel - Right Rear (Right Unit)
Panel - Left Rear (Right Unit)
Panel - Front Lower
Stud - Compressor Mtg.
Grommet - Compressor Mtg.
Clip - Compressor Mtg.
Compressor Serv. Pak FF7.5HBK
Compressor Serv. Pak FF6HBK
Compressor Serv. Pak AE3425Y
Compressor Serv. Pak EM65
Overload/Relay
Overload/Relay
Relay
Overload
Overload/Relay P600B/427NFBYY
Cover - Relay
Cover - Terminal
Cover - Relay
Heat Exchanger
Heat Exchanger
Heat Exchanger
Drain Tube (Left Unit)
Drain Tube (Right Unit)
Gasket - Drain
Ring Support - Drain
Clamp - Drain Gasket
Basin - Stainless Steel
Basin - Bronzetone
Adaptor - Basin
Hex Nut #10-32
Cold Control
Evaporator Assembly
Screw - #10 x 1/2" Lg. HHSM
Clip - Evaporator Retaining
Cover - Electrical Shield
Housing Assembly
Pedestal
Pedestal - Bronzetone
Elbow
Drain Tube Assembly
Drain Trim Strip
Capacitor - Run
Hanger Bracket (Not Shown)

*REPLACE WITH SAME COM­PRESSOR USED IN ORIGINAL
ASSEMBLY.
NOTE: All correspondence pertain-

ing to any of the above water cool­ers or orders for repair parts MUST
include Model No. and Serial No. of
cooler, name and part number of
replacement part.

Cable Eléctrico
Aspa del Ventilador
Aspa del Ventilador
Tuerca exagonal-Aspa del Ventilador
Motor del Ventilador
Motor del Ventilador
Tornillo-(Motor del Ventilador)
Cubierta-Ventilador
Tornillo-#8-18x3/8"Lg. (Cubierta del Ventilador)
Brida (Paneles frontales y posteriores)
Filtro Bifurcado
Ensamblado del orificio
Ensamblado del orificio, Tono de bronce
Ensamblado del borboteador
Ensamblado del borboteador, Tono de bronce
Obturador-Borboteador (Superior e Inferior)
Condensador
Secador
Panel-Retrovisor Derecho (Unidad izquierda)
Panel-Retrovisor Izquierdo (Unidad izquierda)
Panel-Retrovisor Derecho (Unidad derecha)
Panel-Retrovisor Izquierdo (Unidad derecha)
Panel-Frente Inferior
Perno- Mtg del Compresor
Arandela Aislante-Mtg del Compresor
Traba - Mtg. Compresor
Paquete de Serv. del Compresor FF7.5HBK
Paquete de Serv. del Compresor FF6HBK
Paquete de Serv. del Compresor AE3425Y
Paquete de Serv. del Compresor EM65
Relé/Sobrecarga
Relé/Sobrecarga
Relé
Sobrecarga
Relé/Sobrecarga/Cubierta P600B/427NFBYY
Cubierta de Relé
Cubierta-Terminal
Cubierta de Relé
Intercambiador de Calor
Intercambiador de Calor
Intercambiador de Calor
Tubo de Desagüe (Unidad izquierda)
Tubo de Desagüe (Unidad derecha)
Obturador-Desagüe
Apoyo de anillo - desague
Bloque - Obturador de desague
Estanque
Estanque - Tono de bronce
Adaptador - estanque
Tuerca exagonal #10-32
Control del Frío
Ensamblado del Evaporizador
Tornillo-#10 x 1/2" Lg. HHSM
Brida - Retenedor del evaporador
Cubierta-Protector Eléctrico
Ensamblado de la caja
Pedestal
Pedestal - Tono de bronce
Codo
Conjunto de tubo de desagüe
Annillo de adorno del desagüe
Capacitor
Fijador de suspensión (No se muestra)

*REEMPLACE CON EL MISMO COMPRESOR
USADO EN EL ENSAMBLADO INICIAL.
NOTA: Toda la correspondencia relacionada con

el enfriador de agua anterior o con una orden de
reparación piezas DEBERÁ incluir el número de
modelo y número de serie del enfriador, el nombre
y número de pieza de la pieza de repuesto.

Cordon dalimentation
Pale de ventilateur
Pale de ventilateur
Écrou hex. - pale de ventilateur
Moteur de ventilateur
Moteur de ventilateur
Vis - (moteur de ventilateur)
Carénage - ventilateur
Vis - #8-18 x 3/8"lg. (carénage de ventilateur)
Pince (panneaux avant et arrière)
Grille
Ens. orifice
Ens. orifice - bronze
Ens. barboteur
Ens. barboteur - bronze
Écrou de retenu
Condensateur
Déshydrateur
Panneau - arrière droit (Ensemble de gauche)
Panneau - arrière gauche (Ensemble de gauche)
Panneau - arrière droit (Ensemble de droite)
Panneau - arrière gauche (Ensemble de droite)
Panneau - avant inférieur
Goujon - montage du compresseur
Anneau - montage du surpresseur
Pince - montage du surpresseur
Trousse dentr. surpresseur FF7.5HBK
Trousse dentr. surpresseur FF6HBK
Trousse dentr. surpresseur AE3425Y
Trousse dentr. surpresseur EM65
Surcharge/Relais
Surcharge/Relais
Relais
Ens. surcharge
Surcharge/Relais/Couvercle P600B/427NFBYY
Couvercle de relais
Couvercle - boîte
Couvercle de relais
Échangeur thermique
Échangeur thermique
Échangeur thermique
Canalisation deaux résiduaires(Ensemble de gauche)
Canalisation deaux résiduaires (Ensemble de droite
Oeillet - drain
Support annulaire - drain
Pince - oeillet de drain
Bassin
Bassin - bronze
Adaptateur - bassin
Écrou hex. #10-32
Commande deau froide
Ens. dévaporateur
Vis - #10 x 1/2" lg. HHSM
Pince - retenue de lévaporateur
Couvercle - écran électrique
Ens. boîtier
Socle
Socle - bronze
Coude
Tube de vidange
Anneau de garniture de trou d'évacuation
Capaciteur
Support de suspension (Non Illustrée)

*REMPLACEZ AVEC LE MÊME SURPRESSEUR
QUE CELUI UTILISÉ ORIGINALEMENT.
NOTE: Toute correspondance au sujet des

refroidisseurs deau courante ou toute commande
de pièce de rechange DOIT inclure le numéro de
modèle et le numéro de série du refroidisseur ainsi
que le nom et le numéro de pièce à remplacer.

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.323.0620

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620

DESCRIPTION

PRINTED IN U.S.A.
IMPRESO EN LOS E.E.U.U.
IMPRIMÉ AUX É.-U.

ELKAY MANUFACTURING COMPANY  2222 CAMDEN COURT  OAK BROOK, IL 60523  630.574.8484

97283C - (Rev. B - 8/01) PAGE 8
