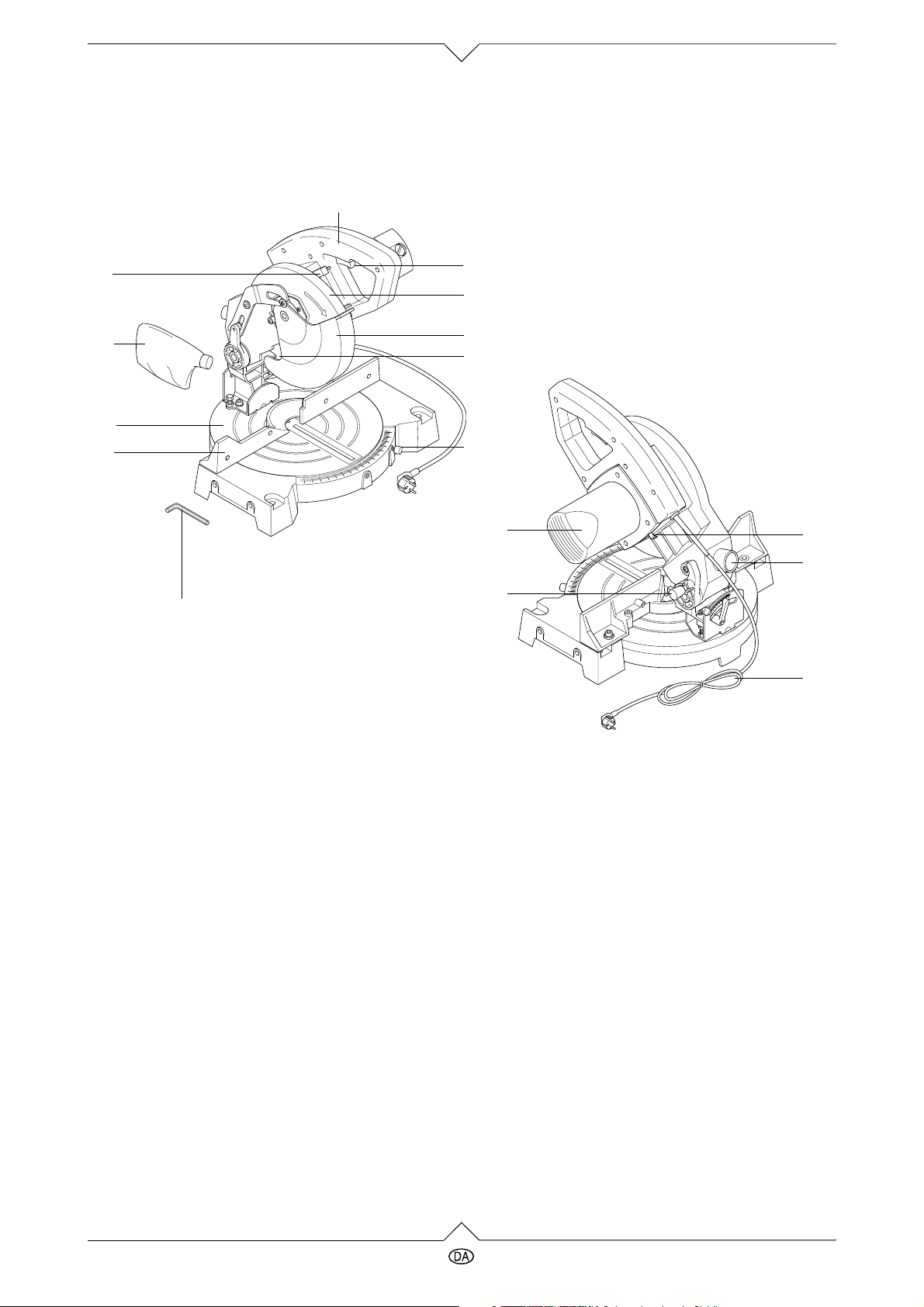

Kapsaven i overblik
1Danmark
1
10
2
3
9
8
7
11
4
5
6
12
16
13
14
15

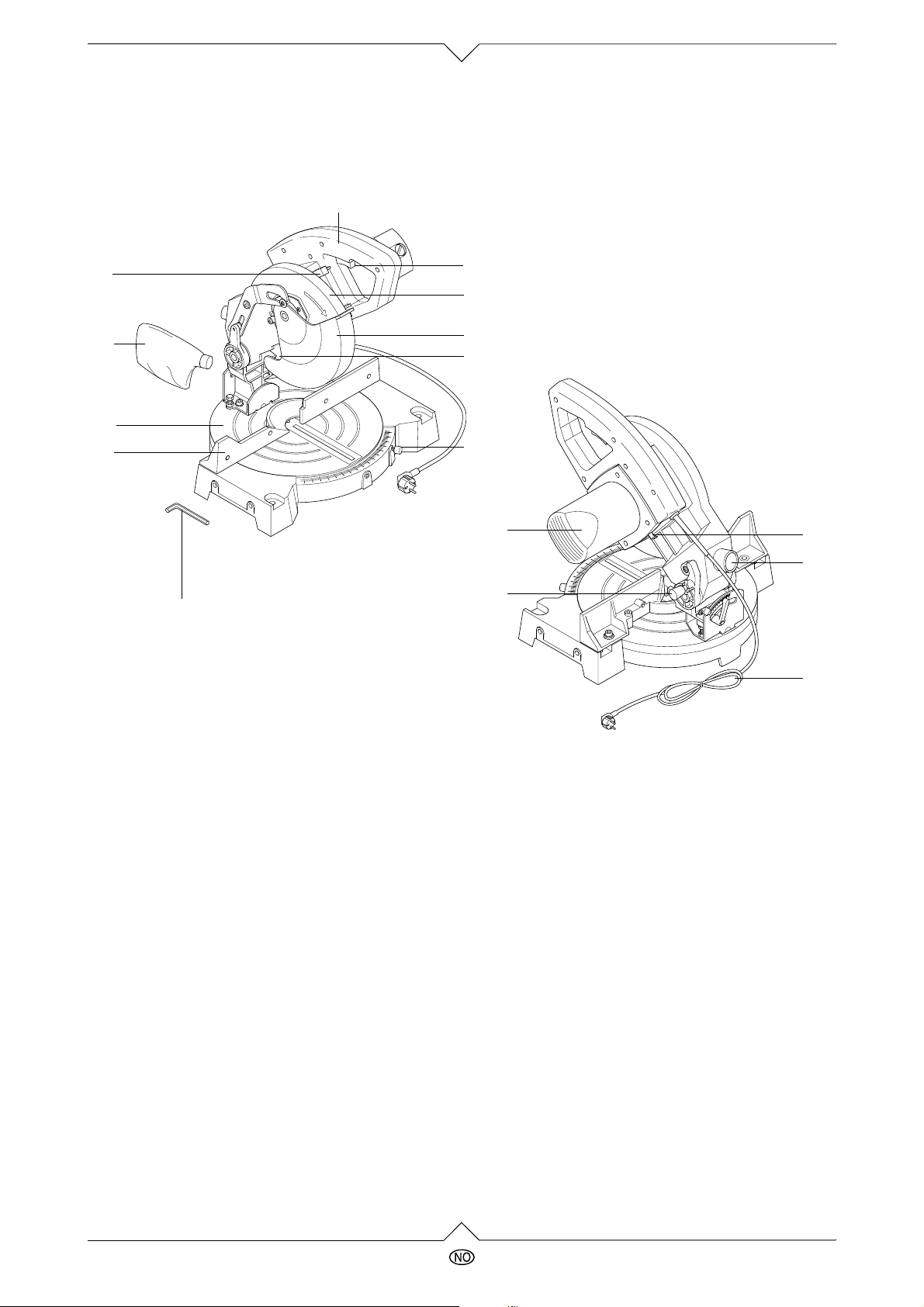

Front Værktøj
1 Håndtag
2 Start-/Stop-kontakt
3 Låseknap (kun på KS 210) ikke synlig på
illustrationen
4 Bevægelig savklingeafdækning
5 Savklinge
6 Låseskrue for drejebord
7 Anslag for arbejdsemner
8 Drejebord
9 Støvpose
10 Sikkerhedslås
11 Unbraconøgle
Bagside
12 Motor
13 Låseknap (kun på KS 210 HM Plus)
14 Tilslutning for spånudsugning
15 Strømkabel
16 Låsestift
KS 210 / KS 210 HM Plus
1.3
Page 4
Læs venligst først!
• Læs denne betjeningsvejledning før apparatet tages i brug. Vær særlig opmærksom på sikker­hedsanvisningerne.
• Hvis De skulle konstatere en transportskade kontakt venligst omgående Deres forhandler. Tag apparatet ikke i brug!
• Vær venlig at bortskaffe emballagen miljøvenligt. Aflevér den f. eks. til et dertil bereg­net samlested.
• Opbevar denne betjeningsvejledning omhygge­ligt, så De altid kan slå op i den hvis der skulle opstå tvivl.
• Hvis De skulle udlåne eller sælge apparatet lad altid betjeningsvejledningen følge med.
Sikkerhedsanvisninger
Tiltænkt formål
Maskinen er egnet til at foretage langsgående og tværgående snit i såvel træ som også kunststof. Runde emner må kun saves over med en egnet holdeindretning tværs til længdeaksen, ellers kan de fordrejes af den roterende savklinge.
Enhver anden anvendelse gælder som formålsstri­dig og er forbudt. For skader som opstår ved en for­målsstridig anvendelse overtager producenten intet ansvar.
Ombygning af saven eller anvendelse af dele, som ikke er afprøvet og godkendt af producenten, kan under driften medføre uforudseelige skader.
Generelle sikkerhedsanvisninger
Følg de grundlæggende forholdsregler for sikker­hed under arbejdet med elektriske værktøjer, for dermed at minimere risikoen for
− ulykker
− brand
− elektrisk stød.
so gering wie möglich zu halten.
Vær særlig opmærksom:
En kapsav er et farligt værktøj, som kan medføre alvorlige ulykker hvis den bruges uforsigtigt. Følg derfor altid nedenstående sikkerhedsanvisninger og de gældende lovbestemmelser for omgangen med kapsaver.
Følgende restrisici består generelt ved omgangen med kapsaver og kan ikke udeluk­kes fuldstændigt ved hjælp af sikkerhedsind­retninger:
− Fare ved berøring af den roterende sav­klinge: Hold under savning tilstrækkelig afstand til savklingen. Undgå om muligt ufordelagtige kropshold­ninger. Sørg for sikkert fodfæste og hold ligevægten til hver en tid.
− Fare for at skære sig på den stillestående klinge. Klap saven ned efter brug og lås den fast. Brug handsker under savkklinge­skift.
− Fare pga. af uorden indenfor arbejdsområ­det (f. eks. afsavede emner, som samles på gulvet): Hold orden i arbejdsområdet.
− Fare pga. emner, som gribes af savklingen under arbejdet (f. eks. på savbordet lig­gende værktøj, i emnet gemte metaldele eller hvis flere emner saves ad gangen): Hold savbordet rent. Hvis De skulle være i tvivl undersøg arbejdsemnet for fremmed­legemer. Sav altid kun et emne ad gangen.
− Fare pga. ekstern indflydelse: Tag kapsaven ikke i brug i regnvejr eller i fugtige omgivelser. Sørg for tilstrækkelig belysning. Tag kapsaven ikke i brug i nær­heden af brandfarlige væsker eller gasser.
− Fare for andre personer i arbejdsområdet: Hold uvedkommende borte fra fareområ­det, dette gælder særligt for børn.
− Fare pga. overbelastning af kapsaven: Vær opmærksom på at kapsaven ikke udsættes for opgaver som overstiger det angivne effektområde. Brug kapsaven kun til de formål den er beregnet til.
− Fare pga. defekter på kapsaven: Kontroller kapsaven for defekter før hver brug. Kontroller at alle nøgler hhv. indstil­lingsværktøjer er fjernet før kapsaven star­tes. Tag kapsaven ikke i brug hvis start/ stop-kontakten er defekt. Sørg for at hånd­tag er fri for olie og fedt.
Fare!
A
Kapsaven må kun betjenes af personer, som er kendt med kapsaver og som til enhver tid er sig bevidst om faren ved omgangen med sådanne. Personer under 16 år må kun betjene maski­nen under uddannelse og under tilsyn af en uddannelsesledern.
1.4
KS 210 / KS 210 HM Plus
Page 5
Sikkerhedsindretninger
Betjeningselementer

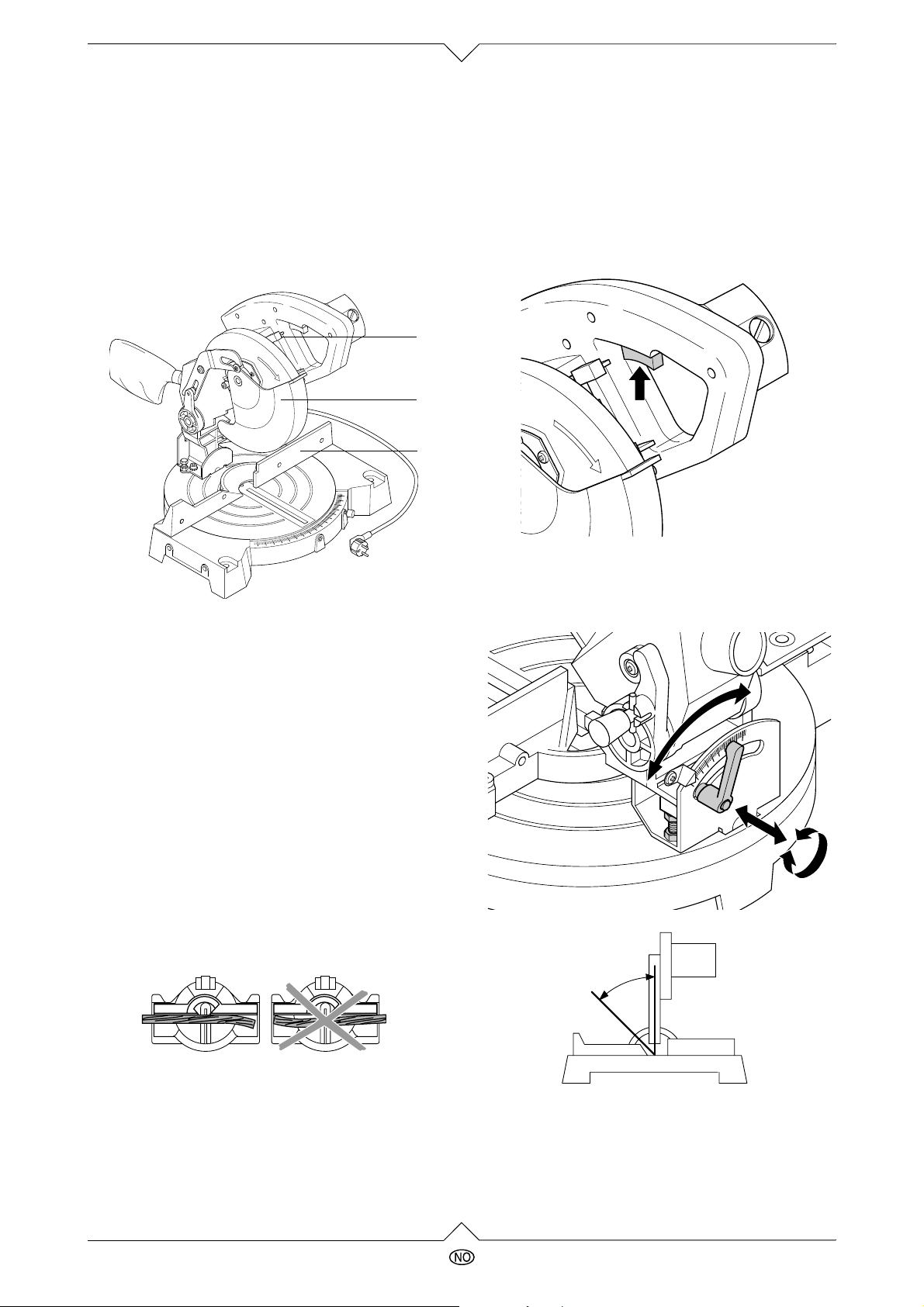

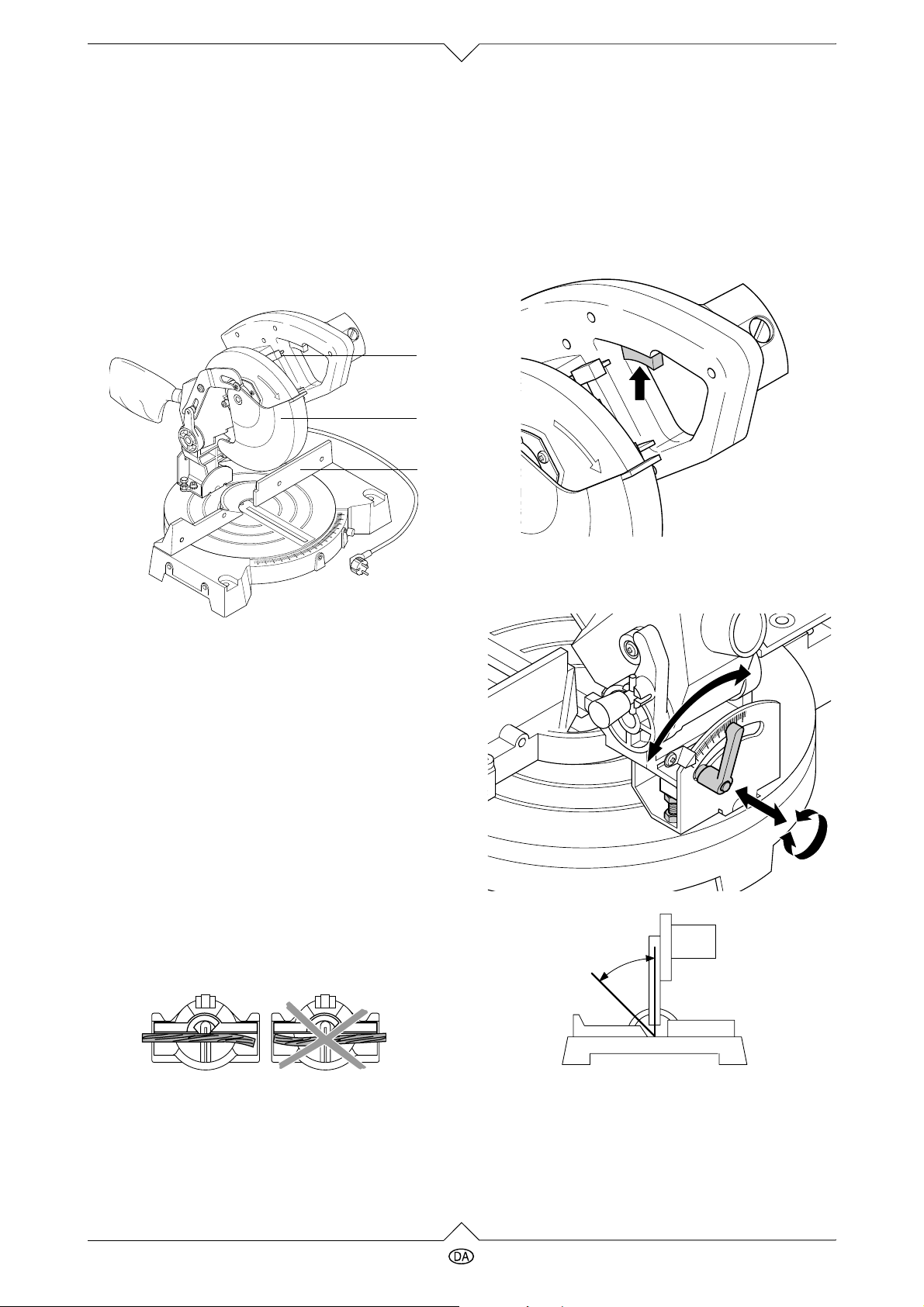

Bevægelig savklingeafdækning (1)
Den bevægelige savklingeafdækning beskytter mod utilsigtet berøring af savklingen og mod omflyvende spåner.
Den bevægelige savklingeafdækning skal altid vende tilbage til udgangspositionen af sig selv; når kapsaven er løftet op skal savklingen være afdæk­ket hele vejen rundt.
2
1
3
Start-/Stop-kontakt
• Start af motor:
− Start-/Stop-kontakten trykkes.
• Stop af motor:
− Start-/Stop-kontakten slippes.
Klemmeskrue til fastlåsning af smigvinklen

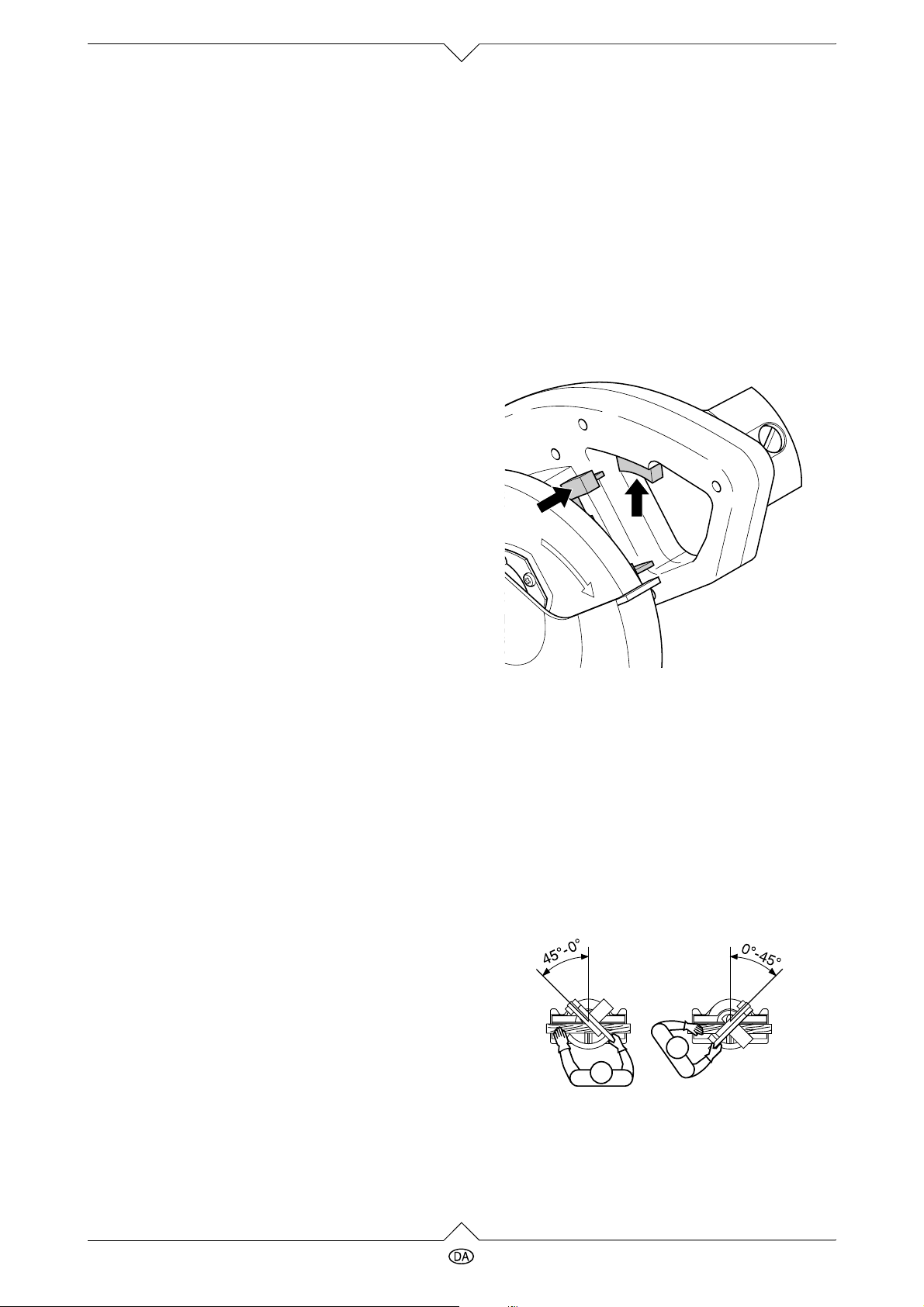

Når klemmeskruen på bagsiden er løsnet kan sav­klingen hældes lodret mellem 0° og 45° smigvinkel.
Sikkerhedslås (2)
Sikkerhedslåsen blokerer den bevægelige savklin­geafdækning: savklingen forbliver afdækket og kap­saven kan ikke sænkes så længe sikkerhedslåsen ikke svinges ud til siden.
Anslag for arbejdsemner (3)
Anslaget forhindrer at emnet bevæges under sav­ningen.
• Anslaget skal altid være monteret under arbej­det.
• Arbejdsemnet skal under savning trykkes mod anslaget og savbordet:
− med den størst mulige anlægsflade;
− uden at være under spænding (ellers kan
arbejdsemnet springe væk efter gennemsav­ning eller klemme savklingen fast).
45°-0°
KS 210 / KS 210 HM Plus
1.5
Page 6
Drejebord
Når klemmeskruen på savens fod løsnes kan dreje­bordet drejes. På denne måde kan skærevinklen indstilles i forhold til anslaget. Saven kan drejes med en vinkel op til 45° til hver side.
Låseknap
Ved hjælp af låseknappen fastlåses savklingen under savklingeskift.
Fare!
A
Låseknappen må aldrig trykkes så længe net­stikket ikke er trukket fra eller savklingen endnu er i bevægelse! Låseindretningen kan ødelægges hvis den betjenes så længe sav­klingen er i bevægelse.
• Låseknap KS 210:
Låsestift
Ved hjælp af låsestiften kan saven fastlåses i ned­klappet position. Dette er f. eks. praktisk efter afslut­tet arbejde eller for transport.
• Låseknap KS 210 HM Plus:
Ibrugtagning
Fastgørelse af saven
Fare for ulykker når saven vakler eller væl-
A
ter!
For at kunne arbejde sikkert skal saven fast­gøres til et stabilt underlag.
• Som underlag kan man bruge en fast monteret arbejdsplade eller en arbejdsbænk.
• Saven kan dog også for mobil brug monteres på en finérplade eller limtræsplade ( 500 mm x 500 mm, mindst 19 mm tyk). Under savning skal pladen så fastgøres til en arbejdsbænk med skruetvinger.
1.6
KS 210 / KS 210 HM Plus
Page 7

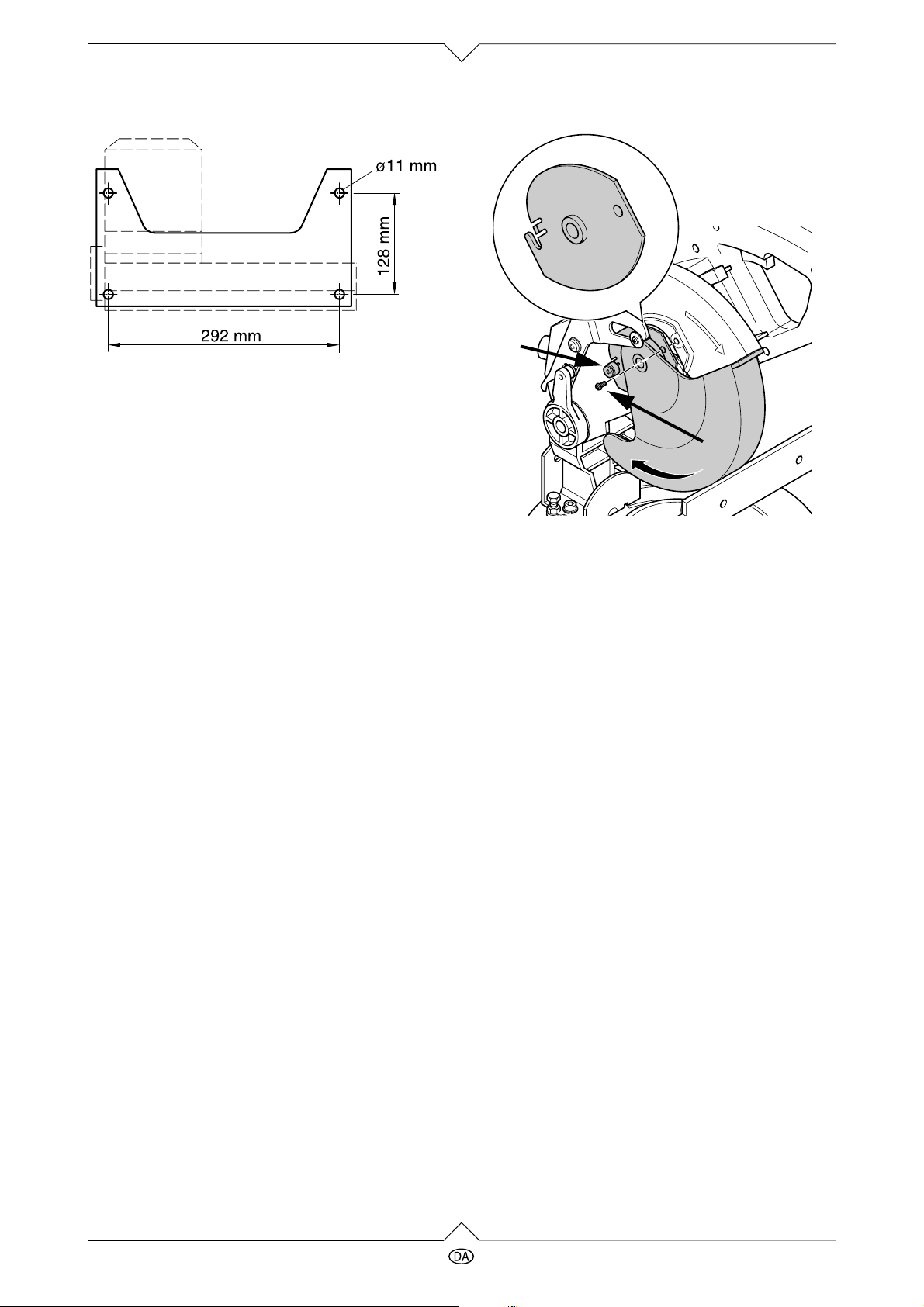

1. Underlaget forsynes med fire boringer..
2. Saven skrues fast til underlaget.
Montering af støvposen
Fare!
A
Forskellige træstøvarter (f. eks. fra ege-, bøgetræ og ask) kan forårsage kræft når de inhaleres.
− Arbejd kun med monteret støvpose eller med tilsluttet støudsugningsanlæg (luft­strømningshastighed ved savens udsug­ningsstuds Š 20 m/s).
− Brug for en sikkerheds skyld også en støv­maske, da ikke alt støv kan opfanges hhv. udsuges.
− Tøm støvposen i jævne afstande. Bær for en sikkerheds skyld en støvmaske under tømning af støvposen.
• Sæt støvposen på kapsavens støvudsugnings­studs (vær opmærksom på, at støvposens lyn­lås er lukket).
• Alternativt kan de tilslutte et støvudsugningsan­læg eller en industristøvsuger til kapsavens udsugningsstuds med et egnet adapterstykke.
Montering af savklingeafdækning
Den bevægelige savklingeafdækning sørger for, at kun den del af savklingen kommer fri, som bruges til savning af emnet.
Den bevægelige savklingeafdækning er en
A
virkningsfuld beskyttelse mod alvorlige ulyk­ker og skal altid være monteret under arbej­det.
1. Kapsaven klappes op (i udgangsstilling).
2. Venstre skrue (A) løsnes ca. fem omdrejninger.
3. Højre skrue (B) skrues helt ud..
TOP
R
L
A
B
4. Savklingeafdækningen føres hen over den frie side af savklingen.
5. Savklingeafdækningens monteringsplade dre­jes ca. 90° med uret - venstre skrue (A) skal der­efter være i langhullet bagved den lille metaltap.
6. Monteringspladen positioneres således, at højre skrue (B) kan skrues i.
7. Begge skruer (A) og (B) skrues fast.
8. Foretage en funktionskontrol. Dertil skal sikker­hedslåsen svinges til side og kapsaven klappes ned:
− Når savklingen klappes ned skal den bevæ-
gelige savklingeafdækning give savklingen fri uden at røre andre dele.
− Når saven klappes op til udgangsstilling skal
savklingeafdækningen automatisk afskærme savklingen.
Elektrisk tilslutning
Fare! Elektrisk spænding
B
Saven må kun tages i brug i tørre omgivelser. Tilslut saven kun til strømkilder som opfylder nedenstående betingelser (se også „Tekni­ske data„):
− Afsikring med en HFI-afbryder med en mærkestrøm på 30 mA;
− Stikdåserne skal være jordet forskriftmæs­sig.
Læg strømkablet sådan at det hverken for­styrrer eller beskadiges under arbejdet. Beskyt strømkablet mod varme, aggressive væsker og skarpe kanter.
Brug kun gummikabel med en tilstrækkelig stor diameter (H07RN-F 3 x 15 mm).
Træk netstikket ikke fra stikkontakten ved at trække i kablet.
KS 210 / KS 210 HM Plus
1.7
Page 8
Betjening
• Følgende skal kontrolleres for upåklagelig til­stand før arbejdet påbegyndes:
− Savklinge;
− bevægelig savklingeafdækning;
− sikkerhedslås.
• Brug personlige værnemidler:
− Støvbeskyttelsesmaske;
− høreværn;
− beskyttelsesbriller.
• Indtag den korrekte arbejdsposition under arbej-
det med saven:
− foran på operatørsiden;
− frontal til saven;
− til venstre for savklingens flugtlinje.
• Brug til arbejdet alt efter krav:
− Underlag til arbejdsemnet – for lange emner,
hvis disse ville falde ned fra bordet efter gen­nemsavning;
− støvpose eller spånudsugningsanlæg;
Fare for at blive grebet!
c
Bær ikke løse klæder, smykker eller hand­sker under savningen, disse kan blive grebet af roterende dele. Langt hår skal samles under et hårnet. Sav aldrig emner på hvilke der fastsat
− tove,
− snore,
− bånd,
− kabel eller
− ståltråd
eller som indeholder sådanne materialer.
Giv agt!
A
Sav kun emner med dimensioner som sikrer at de kan holdes sikkert under savningen.
Tryk emnet altid ned mod bordet og samtidigt mod anslaget.
Hold emnet lige, så det ikke klemmer fast. Sav aldrig flere emner ad gangen - heller ikke bundte som består af flere enkeltemner.– Der er fare for ulykker hvis enkelte stykker gribes ukontrolleret af savklingen. Brug en egnet holdeanordning for savning af runde emner, sådan at emnet ikke drejes rundt under savningen. Brems aldrig savklingen ved at trykke mod dette fra siden. Udskift stumpe savklinger omgående med en ny.
Lige snit
Udgangsposition:
− Saven er klappet op (om nødvendig trækkes låsestiften ud);
− drejebordet skal være fastlåst i 0° -position;
− savklingen skal stå vinkelret til savbordet.
1. Emnet trykkes mod anslaget.
2. Tænd-/Sluk-kontakten trykkes og holdes ned­trykt.
3. Sikkerhedslåsen svinges til side og savklingen føres ned mod emnet ved hjælp af håndtaget.
Tryk savklingen kun så hårdt mod emnet, at
3
omdrejningshastigheden ikke falder for stærkt.
4. Gennemsav emnet i en arbejdsgang.
5. Slip Tænd-/Sluk-kontakten og før saven tilbage til sin øverste udgangsposition.
Geringssnit
Ved geringssnit gennemsaves emnet med en
3
vinkel mellem 0° og 45° i forhold til emnets bageste anlægningskant.
1.8
Udgangsposition:
− Saven er klappet op (om nødvendig trækkes låsestiften ud);
− savklingen skal stå vinkelret til savbordet.
KS 210 / KS 210 HM Plus
Page 9

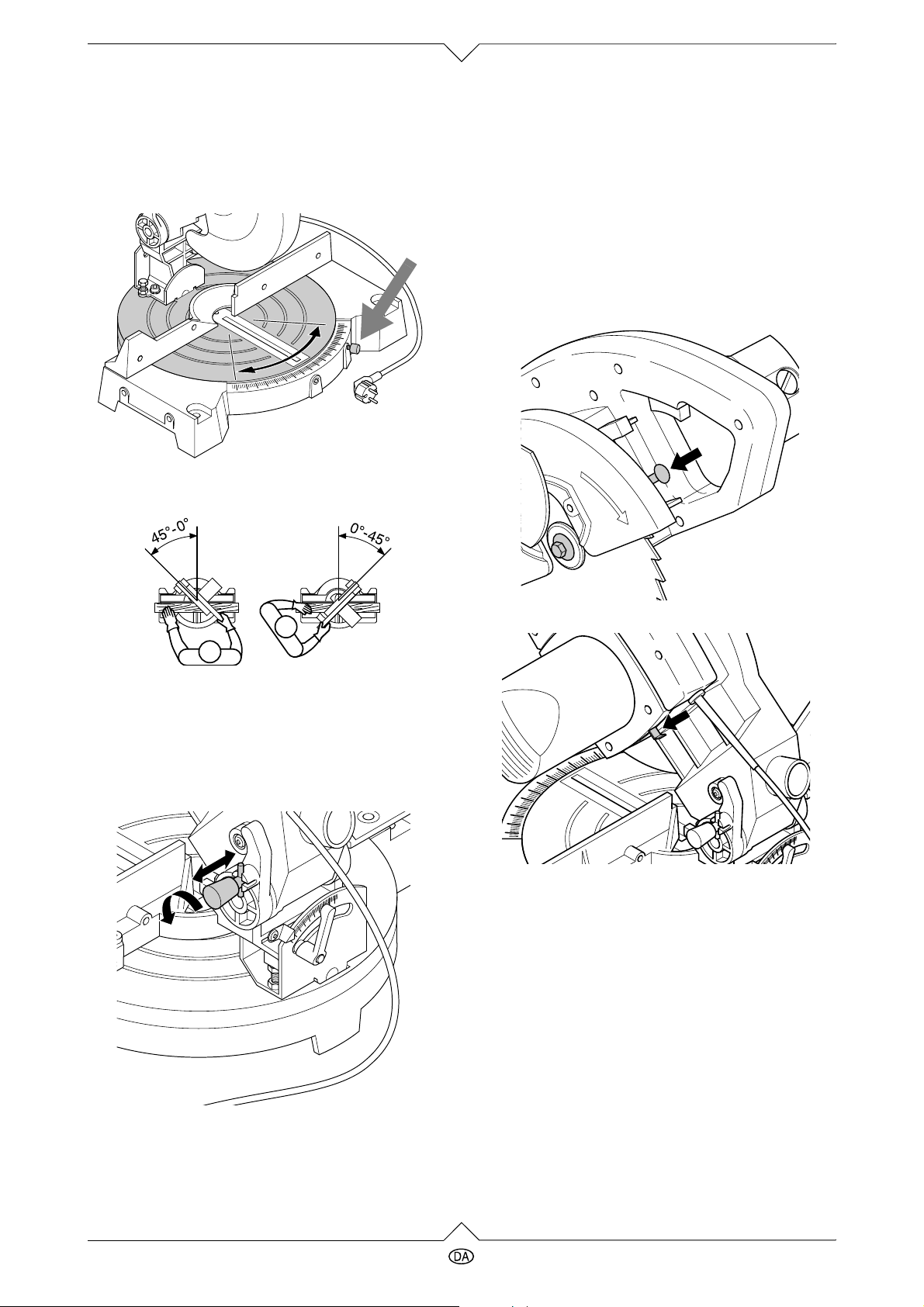

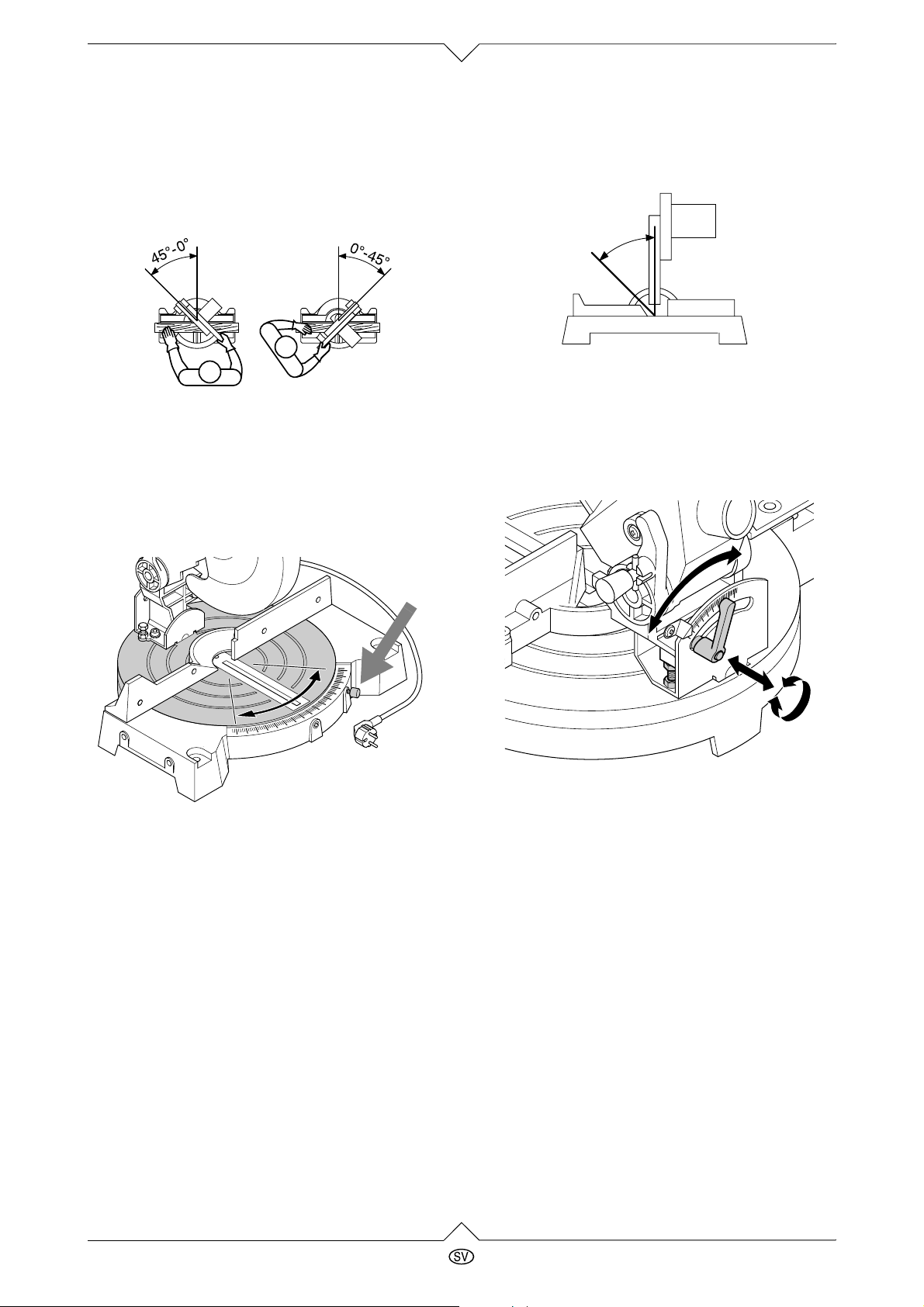

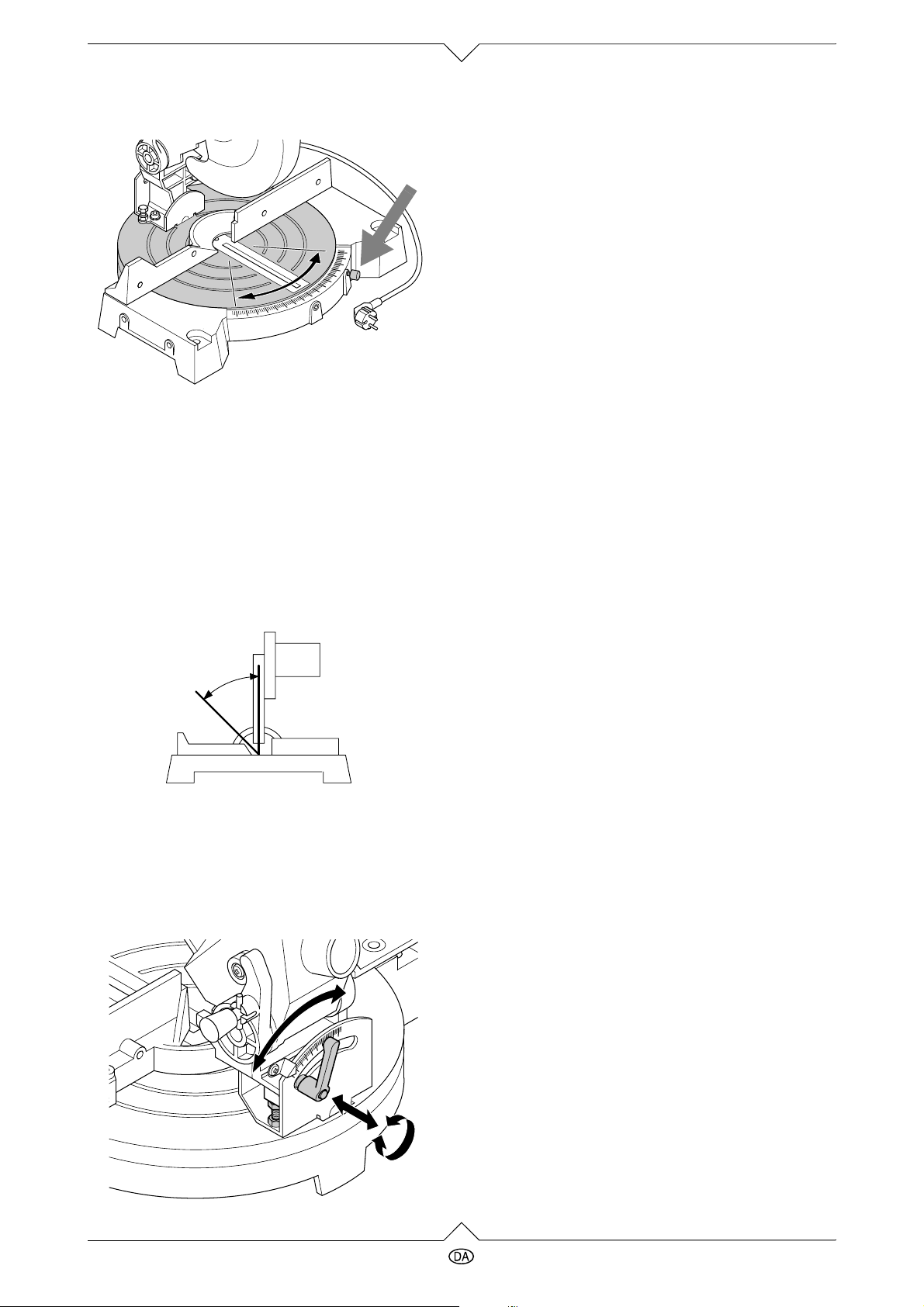

1. Drejebordets fastlåsningsskrue (grå pil) løsnes.
2. Drejebordet indstilles på den ønskede vinkel. På skalaen på savbordet kan gradindstillingen aflæses.
3. Drejebordets fastlåsningsskrue skrues fast.
Savningen gennemføres ligesom beskrevet for „Lige snit„.
2. Saven indstilles nu på den ønskede vinkel i for­hold til emnets overflade.
3. Klemmeskruen skrues fast.
Savningen gennemføres ligesom beskrevet for „Lige snit„.
Doppelt-geringssnit
Doppelt-geringssnittet er en kombination af
3
geringssnit og smigsnit. Dvs. at emnet gen­nemsaves både skråt til emnets bageste anlægningskant og dets overflade.
Udgangsposition:
− Saven er klappet op (om nødvendig trækkes låsestiften ud);
− Drejebordet fastlåses i den ønskede position.
− Saven indstilles nu på den ønskede vinkel i for-
hold til emnets overflade og fastlåses.
Savningen gennemføres ligesom beskrevet for „Lige snit„.
Smigsnit
Ved smigsnit gennemsaves emnet i en vinkel
3
mellem 0° og 45° i forhold til den lodrette akse.
45°-0°
Udgangsposition:
− Saven er klappet op (om nødvendig trækkes låsestiften ud);
− Drejebordet fastlåses i 0°-position.
1. Klemmeskruen på bagsiden af saven til indstil­ling af smigvinklen løsnes.
Vedligeholdelse og pleje
Fare!
A
Før påbegyndelse af vedligeholdelses- eller rengøringsarbejder:
− Sluk for maskinen.
− Træk strømkablet fra.
− Vent indtil savklingen står stille.
• Efter at vedligeholdelses- og rengøringsarbej-
derne er afsluttet skal alle sikkerhedsindretnin­ger igen tages i drift og kontrolleres.
• Defekte dele, særlige sikkerhedsindretninger, må kun udskiftes med originale dele, fordi dele som ikke er afprøvet og godkendt af producen­ten kan medføre uforudseelige skader.
• Vedligeholdelsesarbejder eller reparationer, som går ud over det som er beskrevet i dette kapitel, må kun gennemføres af dertil faguddan­net personale.
Udskiftning af savklinge
Fare!
A
Direkte efter savning kan savklingen være meget varm fare for forbrændinger!– Lad en varm savklinge afkøle. Rens savklingen ikke med brandfarlige væsker. Selvom savklingen står stille er der fare for at skære sig. Bær derfor handsker til udskiftning af savklingen. Ved montering af en ny savklinge skal De være opmærksom på inderflangens, savklin­gens og yderflangens drejeretning!
KS 210 / KS 210 HM Plus
1.9
Page 10

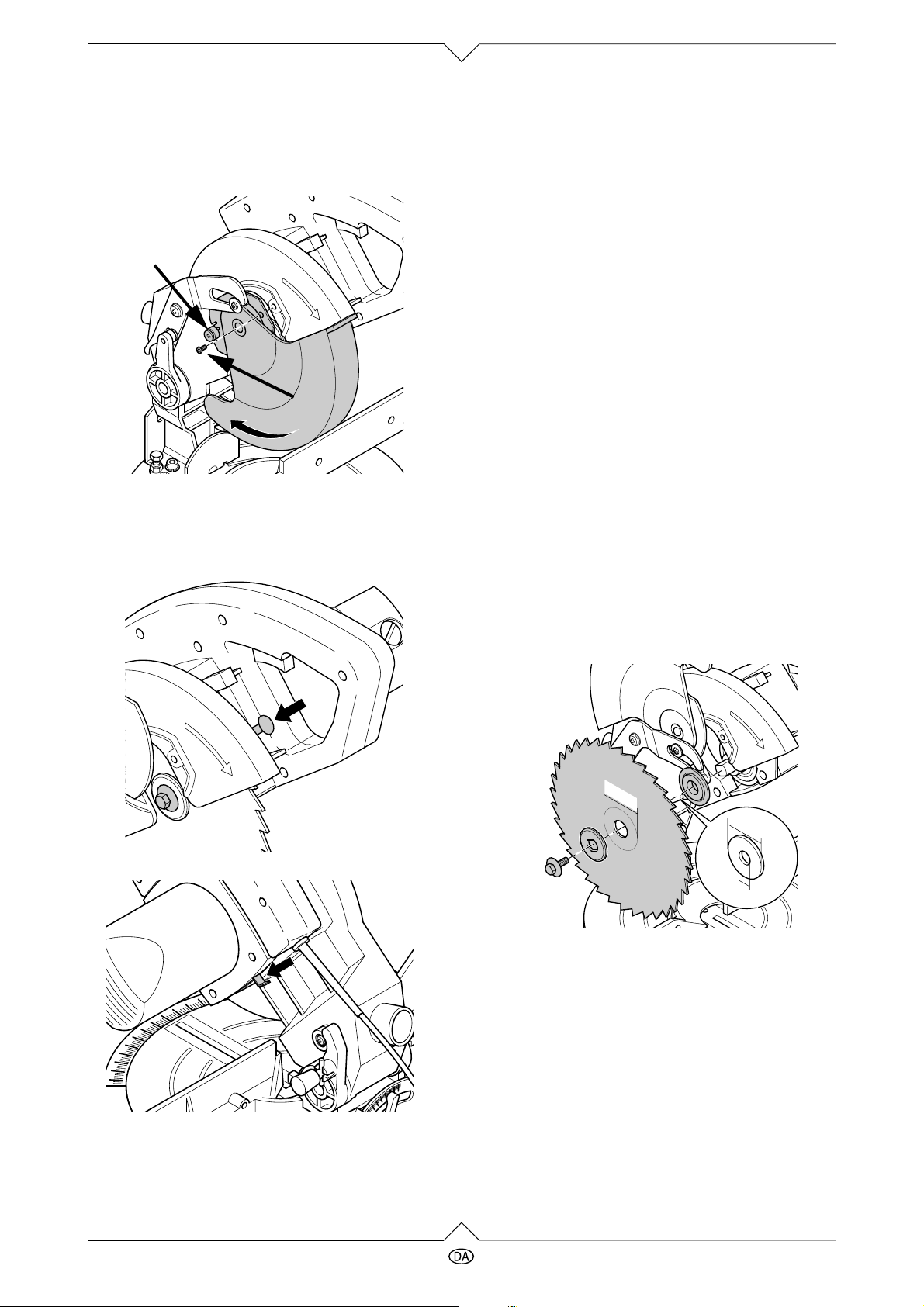

1. Skru den højre skrue (B) på savklingeafdæknin­gens monteringsplade ud, løsn den venstre skrue (A) og sving savklingeafdækningen opef­ter.
A
B
2. For at fastlåse savklingen trykkes låseknappen og savklingen drejes med hånden indtil det går i hak.
Låseknap KS 210:
5. Kontaktfladerne renses på:
− Savklingeakslen,
− savklingen,
− yderflangen,
− inderflangen.
Fare!
A
Brug ikke rengøringsmidler (f. eks. til at fjerne harpiksrester) som angriber letmetalkompo­nenterne, savens stabilitet kan ellers lide.
6. Inderflangen sættes på – vær opmærksom på drejeretningen: Den skrå side skal vende mod motoren!
7. Den nye savklinge sættes på – vær opmærksom på drejeretningen: Set fra ven­stre (den åbne) side skal pilen på savklingen vise med uret!
Fare!
A
− Montér kun egnede savklinger (se „Tekni­ske data„) – ved brug af uegnede eller beskadigede savklinger kan det pga. cen­tripedalkraften ske, at dele slynges eksplo­sionsartet væk.
− Savklinger med en indvendig diameter på 30 mm må kun monteres på en 18 mm­savklingeholdeanordning sammen med reduceringsstykke 30 x 18 x1,2, bestil­lingsnr. 138 5648797!
Låseknap KS 210 HM Plus:
3. Savklingeakslens spændeskrue løsnes med en topnøgle (venstregevind!).
4. Yderflangen, savklingen og inderflangen afmon­teres fra savklingeakslen.
30 mm
30 mm
18 mm
Fare!
A
− Montér savklingen kun med originale dele.
− Savklinger skal være monteret således, at
de ikke er i ubalance og ikke har noget udslag og at de ikke kan løsne sig under driften.
Følgende må ikke anvendes:
− Savklinger af højlegeret hurtigstål (HSS);
− savklinger med synlige skader;
− skæreskiver.
8. Yderflangen sættes på – vær opmærksom på drejeretningen: Den skrå side skal vende udefter!
1.10
KS 210 / KS 210 HM Plus
Page 11

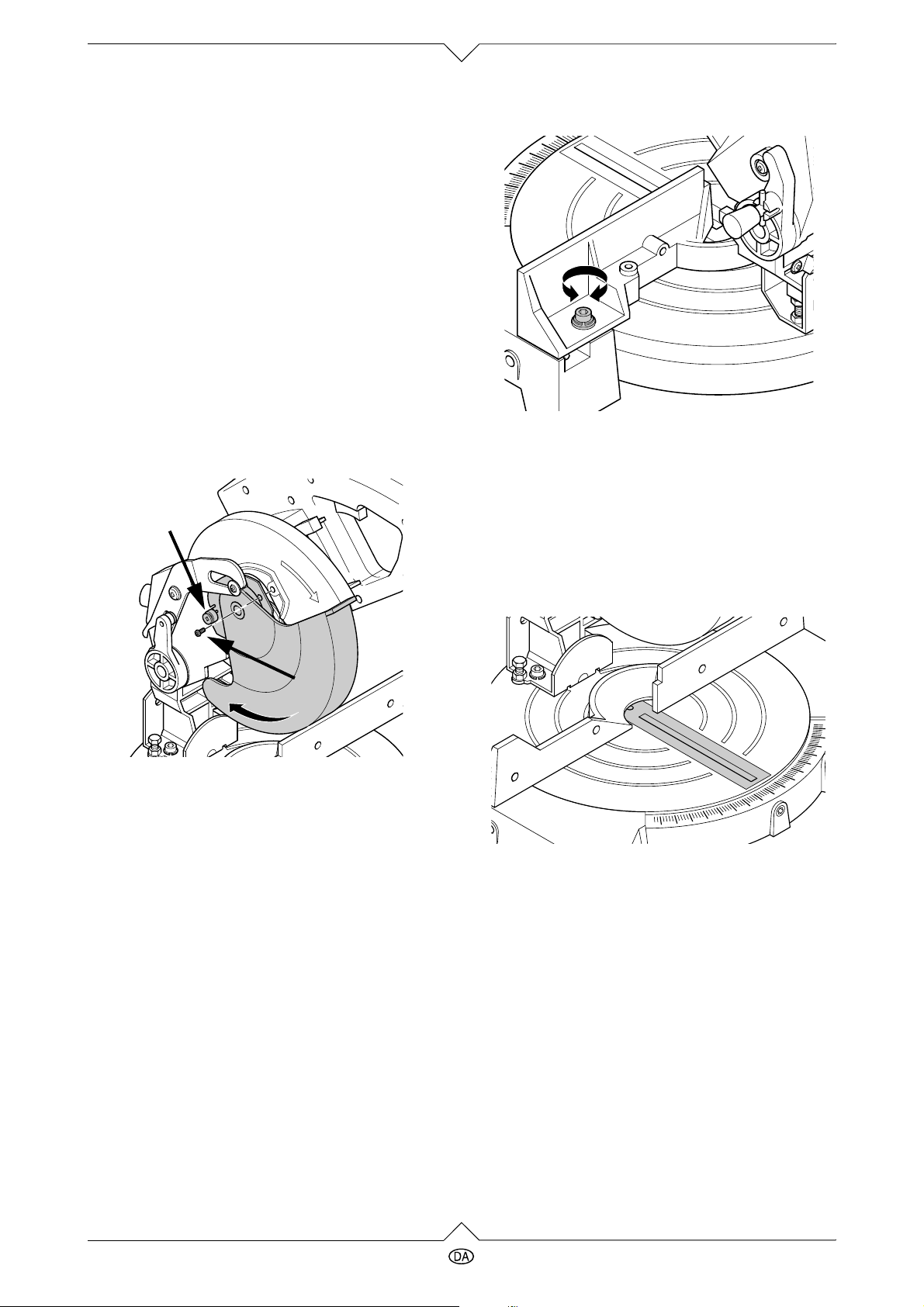

9. Spændeskruen skrues på (venstregevind!) og skrues fast med hånden. For at fastlåse savklingen trykkes låseknappen og savklingen drejes med hånden indtil det går i hak.
Fare!
A
− Værktøjet til fastspænding af savklingen må ikke forlænges.
− Spændeskruen må ikke strammes ved at slå på nøglen.
− Efter at spændeskruen er strammet løsnes låseknappen, sådan at savklingen drejer frit.
10. Savlklingeafdækningen føres hen over den frie del af savklingen.
11. Drej savklingeafdækningens monteringsplade ca. 90 ° med uret og juster den således at den højre skrue (B) kan skrues i.
5. Begge emneanslagets skruer løsnes..
6. Emneanslaget indstilles på en eksakt 90°-vinkel i forhold til savklingen.
7. Begge emneanslagets skruer strammes.
A
B
12. Begge skruer strammes.
13. Foretag en funktionskontrol. Dertil skal sikker­hedslåsen svinges til side og kapsaven klappes ned:
− Når savklingen klappes ned skal den bevæ-
gelige savklingeafdækning give savklingen fri uden at røre andre dele.
− Når saven klappes op til udgangsstilling skal
savklingeafdækningen automatisk afskærme savklingen.
− Drej savklingen med hånden. Savklingen skal
dreje sig i enhver position uden at den rører andre dele.
Justering af drejebordet
For at drejebordet indstilles til den eksakte vinkel i hvert trin, skal emneanslaget justeres:
1. Emneanslagets låseskrue løsnes.
2. Drejebordet bringes i "0°"-grad-stilling.
3. Emneanslagets spændeskrue strammes.
4. Saven klappes ned og fastlåses med låseknap­pen.
Bordprofil skiftes
Bordprofilen skal udskiftes når savespalten er ska­det.
1. Den skadede profil fjernes fra savbordet (sæt en skruetrækker i spalten og løft profilen ud).
2. Den nye profil sættes i.

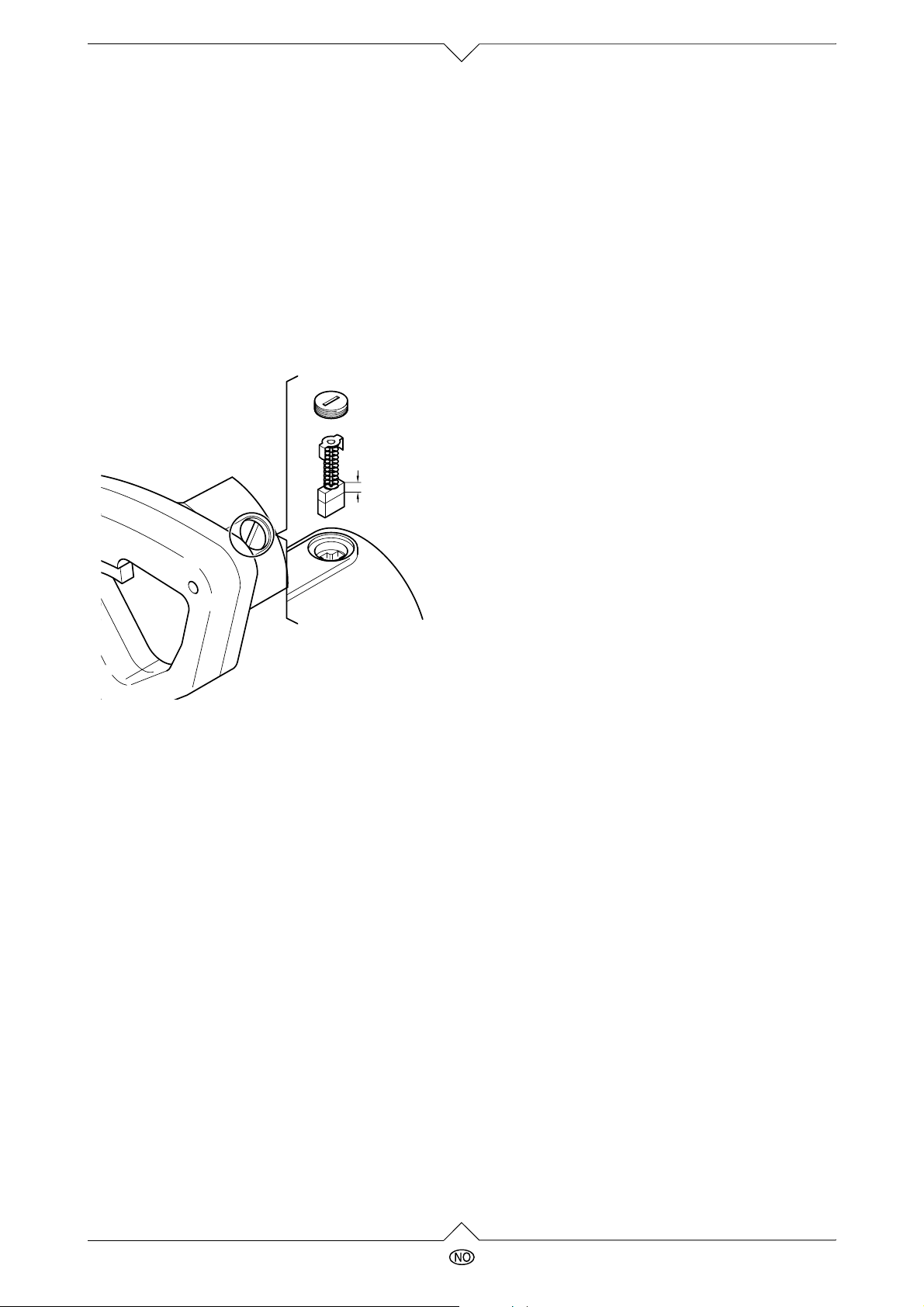

Kontrol og skift af kulbørster
Slidte kulbørster kan mærkes på
3
− at motoren går hakkende;
− at radio og fjernsyn forstyrres når saven er
i gang;
− at motoren går i stå.
for kontrol eller udskiftning af kulbørster:
1. Træk strømkablet fra.
2. Kulbørsternes lukkeskrue på motorhuset afskrues med en egnet skruetrækker. Illustrationen viser udskiftningen af den forreste kulbørste. Den bageste kulbærste befinder sig på den modsatte side.
KS 210 / KS 210 HM Plus
1.11
Page 12
.

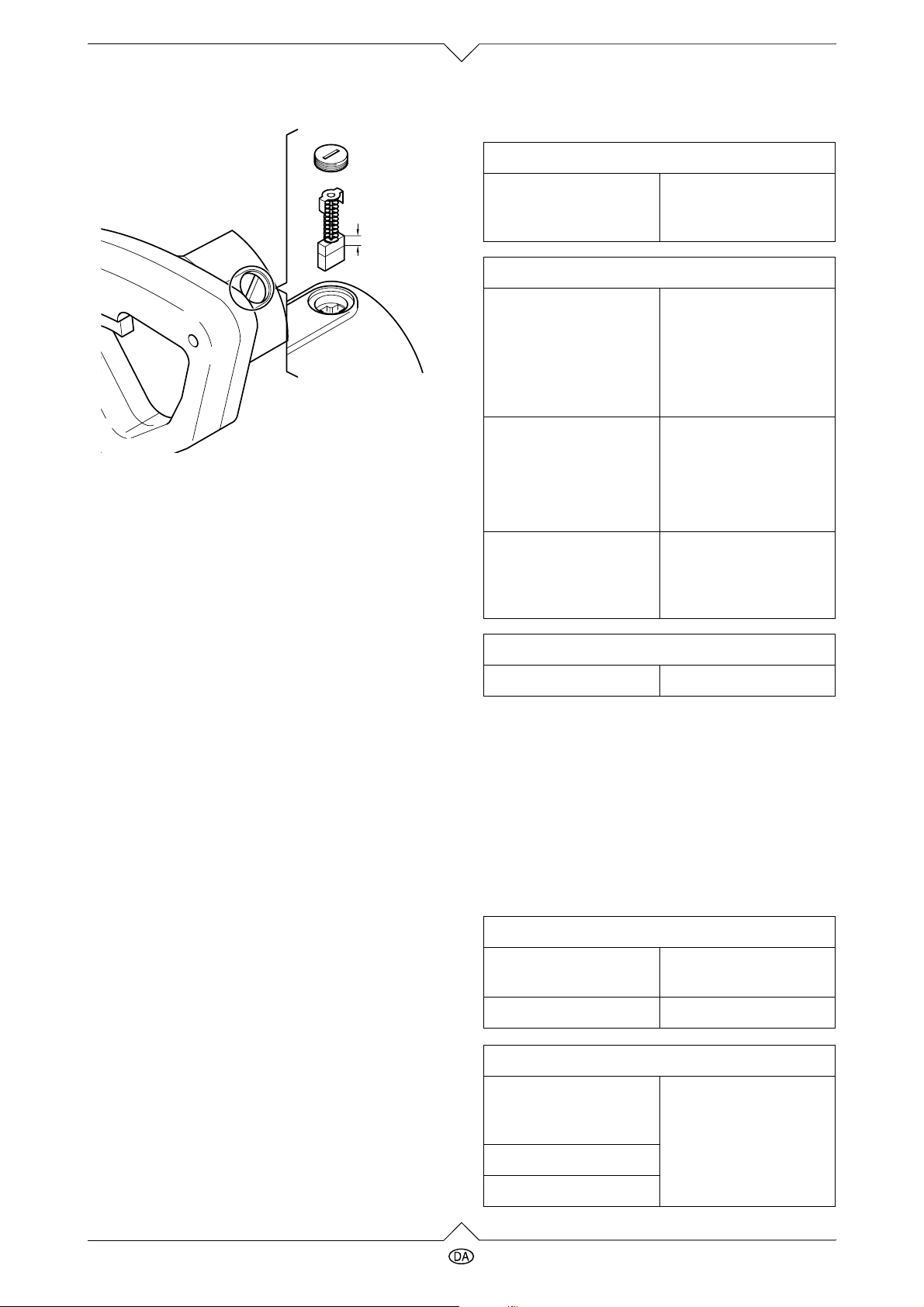

Vedligeholdelsestabel
Før maskinen startes
6mm
3. Kulbørsterne trækkes ud og kontrolleres. Hver kulkontakt skal mindst være 6 mm lang.
4. Kulbørster som er i orden sættes tilbage. De små tapper i siden af metalpladen skal gribe ind i husets sidlige noter.
5. Lukkeskruen skrues på igen.
6. Foretag en funktionskontrol på saven.
Rensning af saven
• Fjern savspåner og støv med en børste eller støvsuger fra:
− Motorens ventilationsåbninger;
− hulrummet under drejebordet;
− indstillingsmekanismerne;
− betjeningselementerne.
Fjern om nødvendig også savspåner og støv fra maskinens indre.
Transport af saven
1. Klap saven ned.
2. Sæt låsestiften i.
3. Påmonteringsdele som rage du over saven afmonteres.
Til forsendelse bør den originale emballage anven­des.
Opbevaring af saven
Spånudsugningsstuds (hvis der arbejdes uden spånudsugning)
1x om måneden (ved daglig brug)
Føringselementer til indstilling af saven
Beskyttelsesanordnin­ger:
− Bevægelig savklin­geafdækning
− Sikkerhedslås
Strømkabel Kontrollér for skader,
Hver 50 driftstimer
Motorens kul Udskiftes af elektriker.
Synskontrol, den skal være fri for savspåner.
− Savspåner fjernes med en støvsuger eller pensel;
− føringselemen­terne smøres en smule med olie.
Funktionskontrol.
om nødvendig lad det udskifte af en elektri­ker.
Problemer og forstyrrelser
Fare!
A
Før hver afhjælpning af forstyrrelser:
− Sluk for maskinen.
− Træk strømkablet fra.
− Vent indtil savklingen står stille.
Efter hver afhjælpning af forstyrrelser skal alle beskyttelsesanordninger igen tages i drift og kon­trolleres.
Motoren kører ikke
Ingen strøm. Kabel, stik, stikdåse og
sikring kontrolleres.
Fare!
A
Opbevar maskinen således,
− at den ikke kan tages i brug af uvedkom­mende og
− at ingen kan såre sig på den stående maskine.
Giv agt! Opbevar maskinen ikke ubeskyttet i
A
det fri eller i fugtige omgivelser.
1.12
Kul er opslidte Kulbørster udskiftes.
Saveeffekt for lav
Savklingen er stump (klingen er evtl. anlø­ben på siden).
Savklingen er uegnet
Savklingen er skæv
Savklingen udskiftes (se „Vedligeholdelse„).
KS 210 / KS 210 HM Plus
Page 13
Saven vibrerer ualmindelig stærk
Savklingen er skæv Savklingen udskiftes
(se „Vedligeholdelse„).
Saven vakler
Fastgørelsesskruer er løse
Fastgørelsesskruer efterspændes.
Savklingen er ikke kor­rekt monteret
Montér savklingen kor­rekt (se „Vedligeholdelse„).
Drejebordet drejer tungt
Spåner under dreje­bordet
Emneanslag bøjet Montér et lige emnean-
Spåner fjernes.
slag.
Tekniske Data
Spænding V 230 (1∼ 50 Hz)
Strømforbrug A 5,0
Sikringer A 10
Effekt kW 1,2
mm mm mm
-1
5000
53 x 130 38 x 130 53 x 88
Motordrehzahl min
Snitthastighet m/s 55
Diameter savklinge (udvendig) mm 210
Boring savklinge (indvendig) mm 18 / 30
Maksimalt tværsnit for emner
for lodret savklinge for 45° smigsnit for 45° geringssnit
Dimensioner længde
bredde højde (løftet) højde (sænket)
Vægt ca. kg 8,5
Lydtryksniveau, jf. PREN-ISO 3743-1 dB (A) 97
Lydtrykseffekt, jf. EN-ISO 9614-1 dB (A) 95
Leverbare savklinger
Anvendelsesområde Størrelse Bestillingsnr.
Snit i massivt træ HM 210 x 2,2/1,4 x 30 Z 30 W-Zähne 091 001 8965
Snit af høj kvalitet i massivt træ og spånplader
Snit i laminerede plader og finer­plader
HM 210 x 2,2/1,4 x 30 Z 42 W-Zähne 091 001 8973
HM 210 x 2,2/1,4 x 30 Z 64 W-Zähne 091 001 8981
mm mm mm mm
440 440 420 290
KS 210 / KS 210 HM Plus
1.13
Page 14

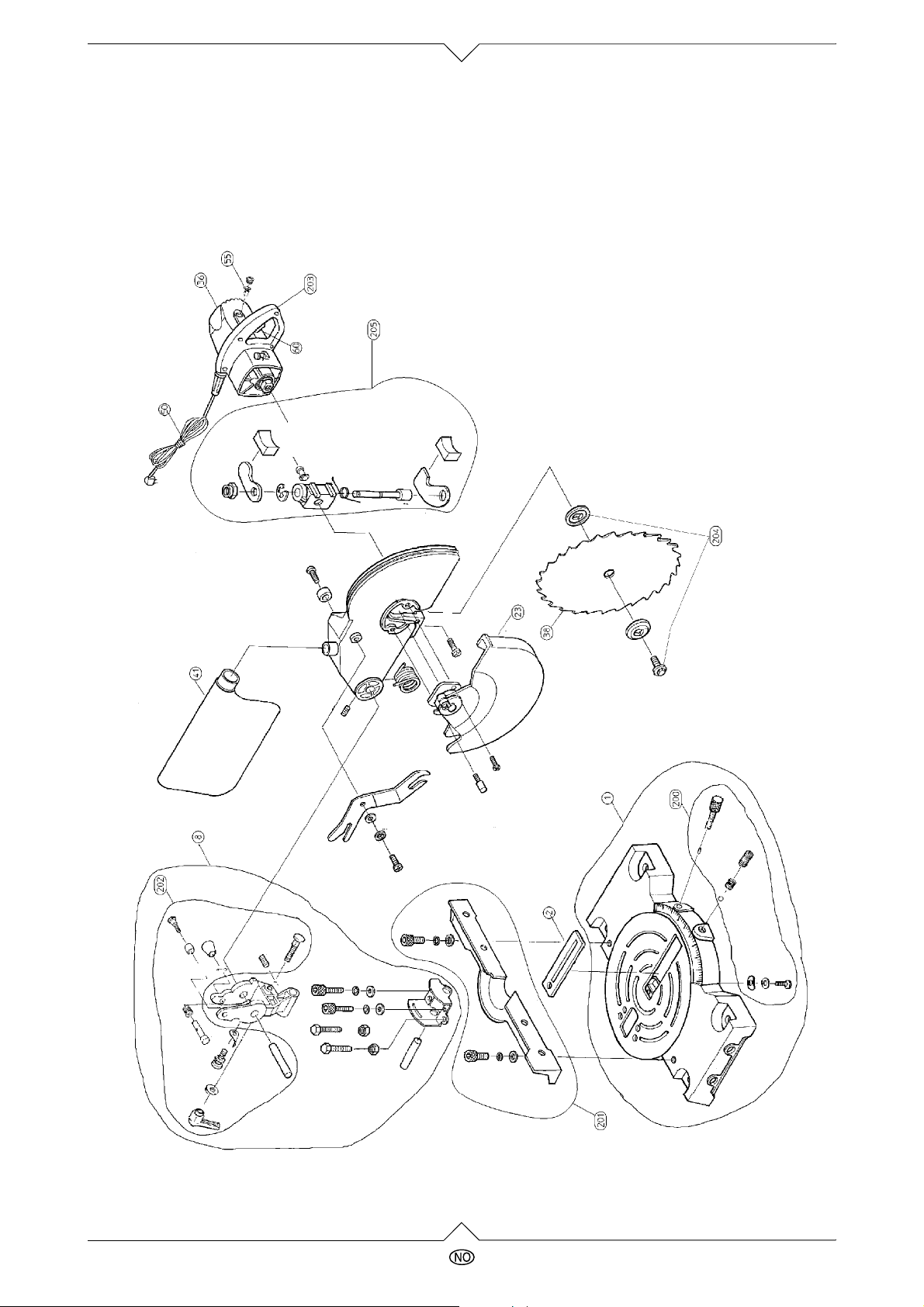

Reservedelsliste
YA0015C1.fm
1.14
KS 210 / KS 210 HM Plus
Page 15
Pos. KS 210
1 x x Bord kpl. med skruer 101 062 9388 2 xxPlastprofil 138 162 6985
8 x x Vippesegment kpl. 101 062 9353 23 x – Pendulafskærmning komplet 138 862 6964 23 – x Pendulafskærmning komplet 101 063 9928 36 x – Motor kpl. 101 062 9396 36 – x Motor kpl. 101 063 9910 38 x – Savklinge 210/100 W-tænder bor. Ø 210 mm 138 663 5737 38 – x Savklinge HM 210 x 2,2/1,4*30 30 W-tand Ø 210 mm 091 001 8965 41 x x Støvpose KS 210 138 862 6972
50 x x Tilslutningskabel med tud 101 062 9418
55 x – Kulbørste 138 862 6956 55 – x Kulbørste 138 863 9969 60 x x Start-/Stop-kontakt 811 162 6945
PK 200 x x Pose med skruer til bordet 101 062 9370
201 x x Parallelanslag 138 862 6999 202 x x Pose med skruer til vippesegment 101 062 9361 203 x – Greb højre og venstre 101 062 9345 203 – x Greb højre og venstre 101 063 9952 204 x – Holde- og kontraflange 101 062 9400 204 – x Holde- og kontraflange 101 063 9901 205 x x Aflåsningsarm kpl. 101 062 9337
KS 210
HM Plus
x – Kapsav KS 210 010 210 0018 – x Kapsav KS 210 HM 010 210 0026
Betegnelse Størrelse Artikel-Nr.
KS 210 / KS 210 HM Plus
1.15
Page 16
XA0014N2.fm
Oversikt over kappsagen
2Norge
1
10
2
3
9
8
7
11
4
5
6
12
16
13
14
15
Forside Verktøy
1 Håndtak
2 På-/av-bryter
3 Låseknapp (bare på KS 210)
– vises ikke på illustrasjonen –
4 Bevegelig bladbeskytter
5 Sagblad
6 Låsebolt for dreieskiven
7 Anlegg for arbeidsstykket
8 Dreieskive
9 Støvpose
10 Sikkerhetslås
11 Sekskantet toppnøkkel
Bakside
12 Motor
13 Låseknapp (bare på KS 210 HM Plus)
14 Tilkopling for sponavsuging
15 Elektrisk kabel
16 Låsebolt
2.16
KS 210 / KS 210 HM Plus
Page 17
Les dette først!
• Les denne bruksanvisningen før du starter uts­tyret. Legg spesielt merke til sikkerhetsveiled­ningen.
• Hvis du oppdager transportskader under utpakningen, må du omgående gjøre forhandle­ren oppmerksom på dette. Ikke start sagen! Kvitt deg med emballasjen på en miljøvennlig måte. Henvend deg til en egnet opp­samlingsplass.
• Oppbevar denne bruksanvisningen på et trygt sted, slik at du kan slå opp i den når det oppstår noe du lurer på.
• Dersan du låner velck eller selger sagen noen gang, så la denne bruksanvisningen telge med.
Sikkerhetsregler
Bruk i henhold til sikkerhetsbestemmel­sene
Apparatet er beregnet til saging på langs og på tvers av tre og plast. Runde emner må bare sages på tvers av den langs­gående aksen med egnet fastspenningsanordning, da de kan bli satt i rotasjon av det roterende sagbla­det.
Enhver annen bruk er å anse som i strid med bestemmelsene og er forbudt. Produsenten har ikke ansvar for skader som oppstår på grunn av bruk i strid med bestemmelsene. Ombygging av sagen eller bruk av deler, som ikke er prøvd og godkjent av produsenten, kan føre til uforutsigelige skader under drift.
Generelle sikkerhetsinstrukser
Følg de grunnleggende sikkerhetskravene ved omgang med elektroverktøy, slik at risikoen for
− personskader
− brann
− elektriske støt
blir så lav som mulig.
Vær særlig oppmerksom på:
En kappsag er et farlig verktøy som kan forårsake alvorlige personskader ved uaktsom bruk. Det er derfor viktig at du tar hensyn til følgende sikkerhets­instrukser samt lovbestemte forskrifter for bruk av kappsager.
Fare!
A
Kappsagen må kun startes og brukes av per­soner som er kjent med denne typen kappsag og som til enhver tid er klar over farene ved bruken. Personer under 16 år har kun lov til å bruke maskinen i forbindelse med yrkesutdan­nelse og under oppsyn av lærepersonell.
Følgende faremomenter er i hovedsak alltid tilstede, og kan heller ikke unngås helt gjen­nom sikkerhetsforanstaltninger:
− Det er farlig å berøre det roterende sagbla­det: Under saging må du holde tilstrekkelig avstand til sagbladet. Unngå ugunstige arbeidsstillinger. Sørg for å stå stødig, og hold balansen hele tiden.
− Det er kuttefare ved stillestående sagblad: Vipp sagen ned etter bruk, og lås den. Bruk hansker ved skifte av sagblad.
− Fare ved uorden i arbeidsområdet (f. eks. kapp som samler seg opp på gulvet): Hold arbeidsområdet ryddig til enhver tid.
− Fare på grunn av gjenstander som kom­mer mot sagbladet under saging (f. eks. verktøy på sagbordet eller metalldeler som er skjult i arbeidsstykket). Hold sagbordet ryddig. I tvilstilfeller bør du undersøke om det kan være fremmedlege­mer i arbeidsstykket. Sag alltid bare ett arbeidsstykke om gangen.
− Fare fra omgivelsene: Ikke still sirkelsagen opp i regn eller i fuk­tige omgivelser. Sørg for tilstrekkelig belys­ning. Ikke bruk kappsagen i nærheten av brennbare væsker eller gasser.
− Fare for andre personer i arbeidsområdet: Hold uvedkommende, særlig barn, borte fra fareområdet.
− Fare ved overbelastning av kappsagen: Bruk sirkelsagen kun i angitt effektområde. Sirkelsagen må kun brukes til det formål den er bestemt for.
− Fare ved mangler på kappsagen: Sjekk om sirkelsagen har skader før hver gangs bruk. Sjekk alltid om skrunøkler eller innstillingsverktøy er blitt fjernet før sagen settes i gang. Ikke bruk kappsagen dersom på-/av-bryteren er defekt. Hold håndtaket fritt for olje og fett.
KS 210 / KS 210 HM Plus
2.17
Page 18
Sikkerhetsinstrukser
Betjeningselementer
Bevegelig sagbladbeskytter (1)
Det bevegelige bladbeskytteren verner mot utilsiktet berøring av sagbladet og mot sponsprut.
Den bevegelige bladbeskytteren skal alltid falle til­bake i utgangsposisjon av seg selv: Når kappsagen befinner seg i øvre stilling, skal hele sagbladet være dekket.
2
1
3
Sikkerhetslås (2)
Sikkerhetslåsen sperrer den bevegelige sagbladbe­skytteren: Sagbladet forblir tildekket og kappsagen kan ikke senkes før sikkerhetslåsen svinges til side.
På-/av-bryter
• Slå på motoren:
− Press på-/av-bryteren inn.
• Slå av motoren:
− Slipp på-/av-bryteren.
Låsespak for innstilling av bladvinklingen
Ved å løsne låsespaken på baksiden, kan sagen vinkles trinnløst mellom 0° og 45° i forhold til loddrett stilling.
Anlegg for arbeidsstykket (3)
Anlegget for arbeidsstykket forhindrer at arbeids­stykket kan bevege seg under sagingen.
• Anlegget for arbeidsstykket må alltid være påmontert under bruk.
• Arbeidsstykket må presses mot anlegget for arbeidsstykket og mot sagbordet under sagin­gen:
− med størst mulig arbeidsflate;
− uten å stå i spenn (ellers kan arbeidsstykket
slynges vekk under gjennomsaging, eller sagbladet klemmer seg fast).
45°-0°
2.18
KS 210 / KS 210 HM Plus
Page 19
Dreieskive
Ved å løsne låsebolten på sagfoten, kan dreieski­ven justeres. På denne måten innstilles skjærevin­kelen i forhold til arbeidsstykkets anleggsside. Det er mulig med en vinkel inntil 45° mot hver sideh.

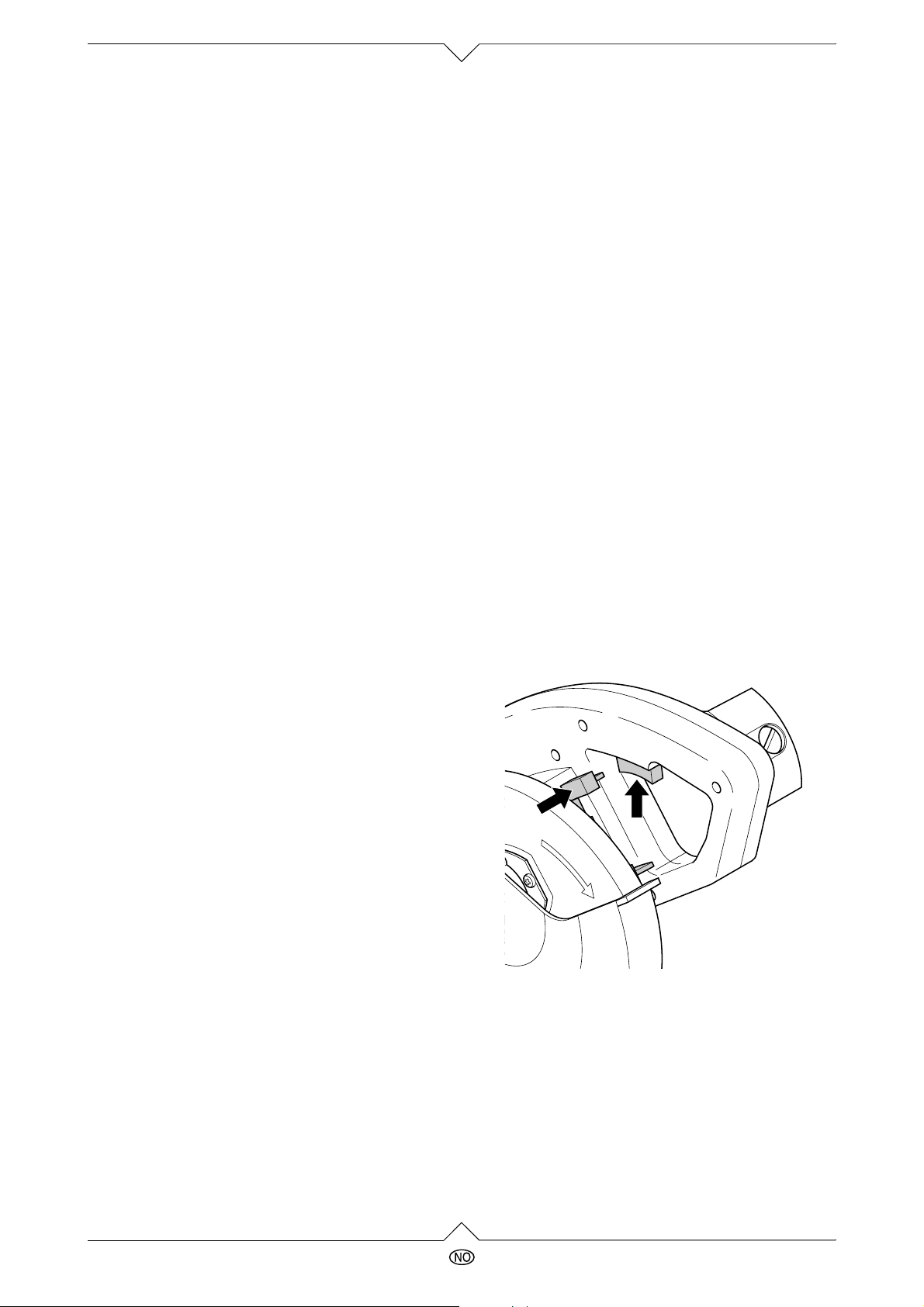

Låseknapp
Med låseknappen sperrer sagbladet under skifte av blad.
Fare!
A
Trykk aldri på låseknappen før nettstøpselet er tatt ut og så lenge sagbladet roterer! Låse­innretningen kan bli ødelagt hvis man trykker på knappen mens sagbladet ennå roterer.
• Låseknapp KS 210:
Låsebolt
Med låsebolten kan sagen låses i sammenlagt posi­sjon. Dette er fordelaktig ved avslutning av et arbeid eller ved transport av sagen.
• Låseknapp KS 210 HM Plus:
KS 210 / KS 210 HM Plus
2.19
Page 20
Igangsetting

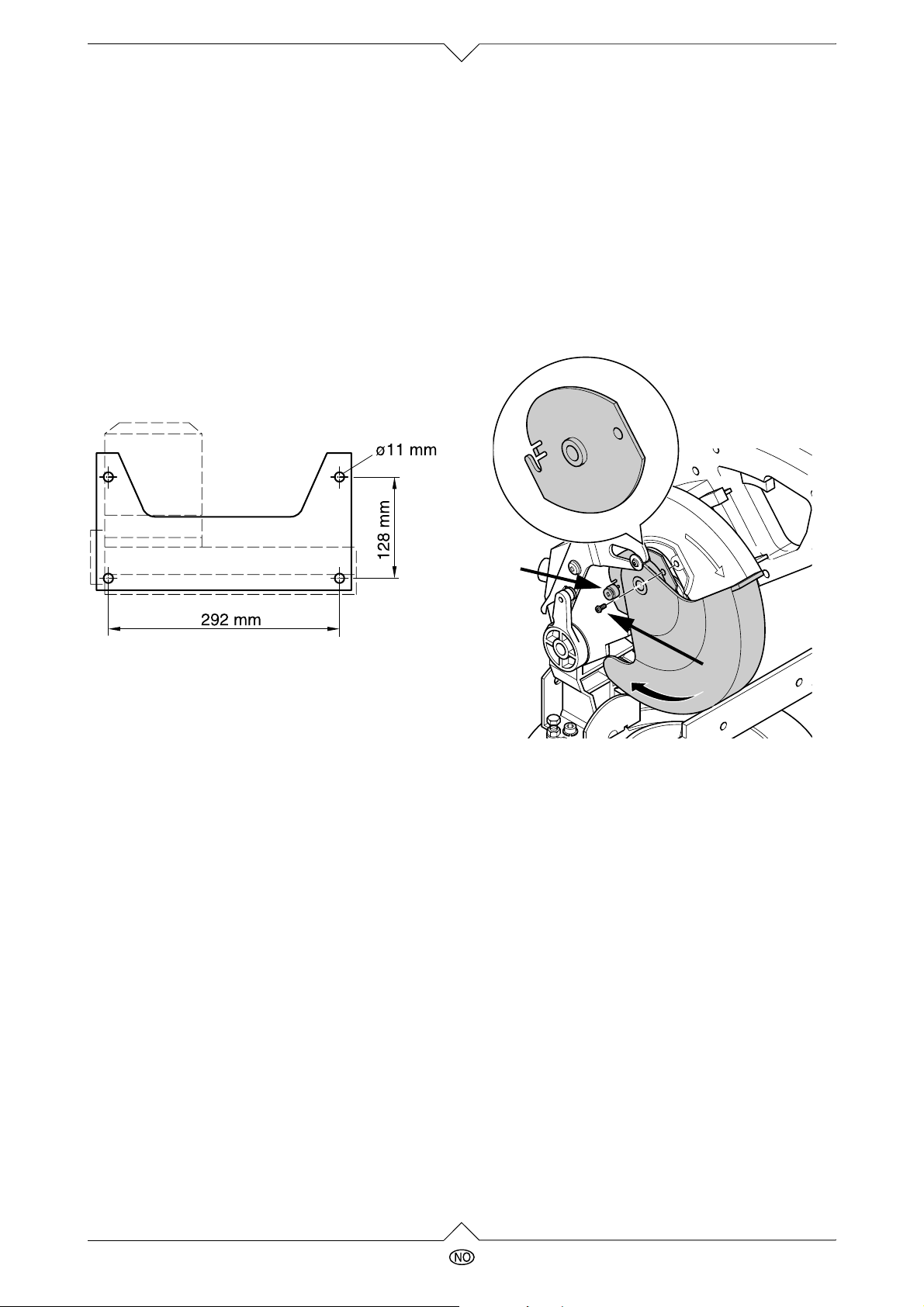

Fastgjøring av sagen
Fare for skader hvis sagen står ustøtt eller
A
kan velte!
For å kunne arbeide trygt, må sagen monte­res på et stødig underlag.
• Som underlag kan kan man bruke en fast mon­tert arbeidsplate eller arbeidsbenk.
• For mobil bruk kan sagen imidlertid også skrues på en kryssfiner- eller bordplate (500 mm x 500 mm, minst 19 mm tykk). Når sagen skal brukes, må platen festes til en arbeidsbenk med skruetvinger.
1. Det bores fire huller i underlaget.
Montere sagbladbeskytter
Den bevegelige sagbladbeskytteren sørger for at sagbladet ikke blottes mer enn det som behøves under skjæringen.
Den bevegelige sagbladbeskytteren er et
A
effektivt vern mot alvorlige skader og skal all­tid være påmontert under bruk.
1. Kappsagen vippes opp (i utgangsstilling).
2. Venstre skrue (A) løsnes omtrent fem omdrei­ninger.
3. Høyre skrue (B) skrues helt ut.
TOP
R
L
A
2. Sagen skrues fast på underlaget.
Montere sponoppsamlingspose
Fare!
A
Støvet fra noen tresorter (f. eks. fra tresor­tene eik, bøk og ask) kan forårsake kreft ved innånding:
− Bruk bare sagen når sponoppsamlings­pose eller sponavsugingsanlegg er påmontert (lufthastighet ved avsugings­stussen Š 20 m/s).
− Bruk dessuten vernemaske mot støv, for alt sagstøv blir ikke fanget opp eller suget bort.
− Tøm sponoppsamlingsposen regelmessig. Bruk vernemaske mot støv under tømmin­gen.
• Stikk sponoppsamlingsposen inn på kappsa­gens sponavsugingsstuss (pass på at glidelå­sen på sponoppsamlingsposen er lukket).
• Eller monter et sponavsugingsanlegg eller en industristøvsuger med passende adapter på sponavsugingsstussen.
B
4. Sagbladbeskytteren føres over sagbladets fritt­liggende side.
5. Sagbladbeskytterens montasjeplate dreies ca. 90° i urviserretningen - venstre skrue (A) skal stå i langhullet bak den lille platenesen.
6. Montasjeplaten justeres slik at høyre skrue (B) kan skrues inn.
7. Begge skruer (A) og (B) trekkes til.
8. Kontroller funksjonen. Sving spaken på sikker­hetslåsen til siden og vipp kappsagen ned:
− Den bevegelige sagbladbeskytteren skal frigi
sagbladet når den slås ned uten å berøre andre deler.
− Når sagen vippes opp i utgangsstilling, skal
sagbladbeskytteren automatisk dekke sag­bladet.
2.20
KS 210 / KS 210 HM Plus
Page 21
Elektrisk tilkopling
Fare! Elektrisk spenning
B
Sagen må kun stilles opp i tørre omgivelser. Sagen må kun drives over strømkilde som oppfyller følgende betingelser (se også "Tek­niske data"):
− Sikring med et feilstrømsrelé på 30 mA;
− Alle stikkontakter må være forskriftsmes-
sig jordet.
Plasser den elektriske kabelen slik at den ikke er i veien eller kan bli skadet under arbei­det. Den elektriske kabelen må ikke utsettes for varme, aggressive væsker eller skarpe kan­ter.
Bruk bare gummikabel med tilstrekkelig dia­meter (H07RN-F 3 x 15 mm).
Ikke dra støpselet ut av stikkontakten etter kabelen.
Betjening
• Før arbeidet må det kontrolleres at følgende er i orden:
− Sagbladet
− Bevegelig bladbeskytter
− Sikkerhetslås<}>
• Bruk personlig verneutstyr:
− Vernemaske mot støv
− Hørselsvern
− Vernebriller.
• Innta riktig arbeidsstilling under arbeidet:
− Foran på siden med betjeningselementer
− Frontalt til sagen
− Til venstre ved siden av bladflukten.
• Bruk følgende under arbeidet etter behov:
− Benk for arbeidsstykket – ved lange arbeids-
stykker, dersom de kan falle ned fra sagbor­det etter gjennomsaging;
− Sponoppsamlingspose eller sponavsugings-
innretning.
Forsiktig!
A
Arbeidsstykker må kun sages etter mål som gjør det mulig å holde arbeidsstykket på en sikker måte under saging.
Press arbeidsstykket jevnt ned mot sagbor­det og mot anlegget under sagingen. Arbeidsstykket må ikke kantes.
Sag aldri flere arbeidsstykker samtidig heller ikke bunter som består av flere enkeltstyk­ker.– Det er fare for skader hvis enkeltstykker gripes ukontrollert av sagbladet.
Ved saging av runde arbeidsstykker må du bruke egnet holdeinnretning, slik at arbeids­stykket ikke kan komme ut av stilling. Ikke brems sagbladet ved å presse fra siden.
Skift straks ut uskarpe sagblader.
Rette kutt
Utgangsstilling:
− Sving sagen oppover (eller dra ut låsestiften);
− Lås dreieskiven i 0° -stilling;
− Sagbladet står loddrett mot sagbordet.
1. Press arbeidsstykket mot anslaget.
2. Press på-/av-bryteren, og hold den nede.
3. Sving sikkerhetslåsen til siden og senk sagen mot arbeidsstykket ved hjelp av håndtaket.
Fare for inntrekk!
c
Ikke bruk vide klær, smykker eller hansker som kan vikle seg opp i roterende maskinde­ler. Dersom du har langt hår, må du bruke hår­nett. Sag aldri arbeidsstykker der det finnes
− tau
− snorer
− bånd
− kabel eller
− jerntråd
eller som inneholder slike materialer.
KS 210 / KS 210 HM Plus
Under sagingen må sagen presses akkurat
3
så fast mot arbeidsstykket, at motorens omdreiningstall ikke reduseres for mye.
4. Sag gjennom arbeidsstykket i en arbeidsgang.
5. Slipp på-/av-bryteren, og sving sagen tilbake i øvre utgangsstilling igjen.
2.21
Page 22

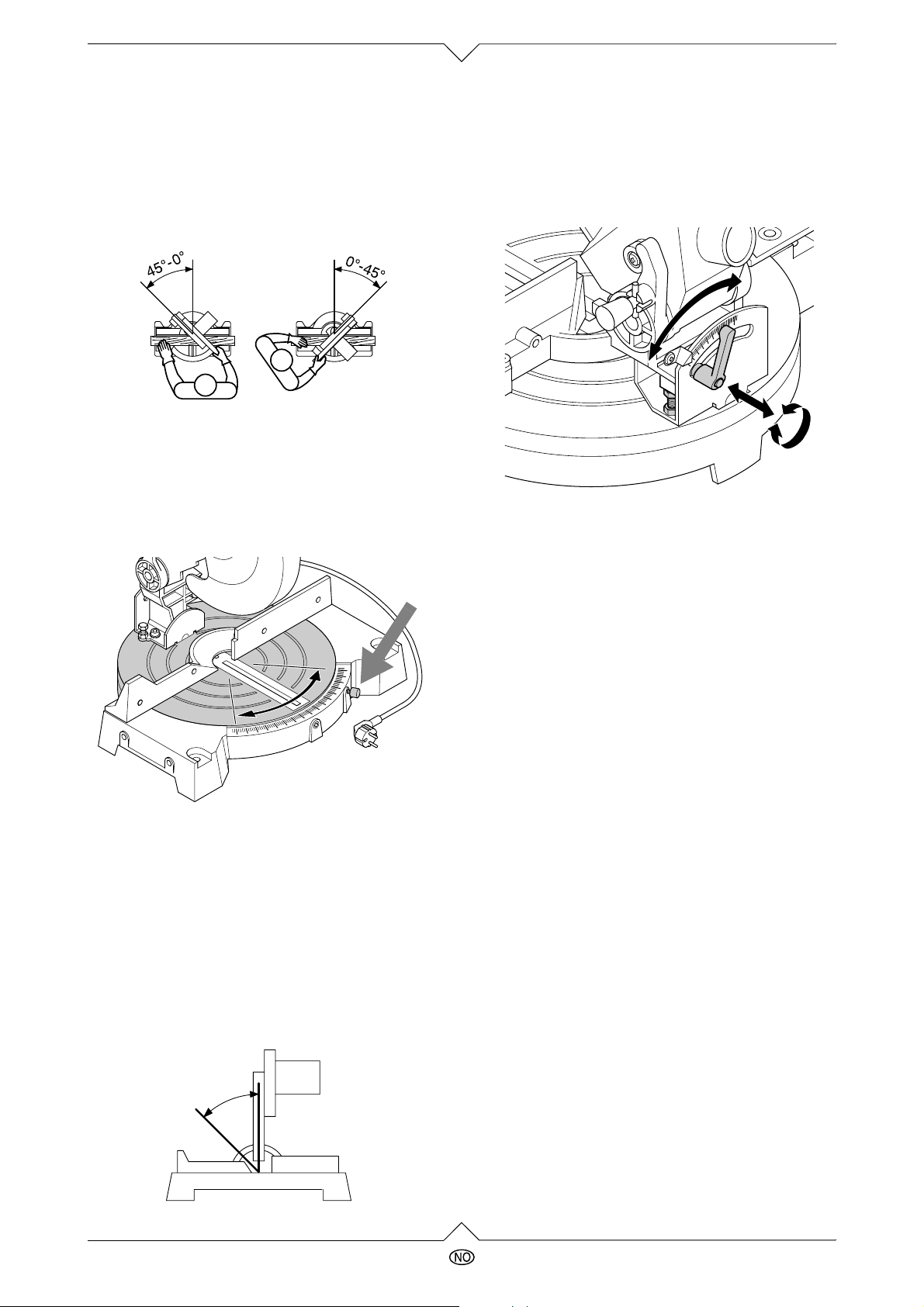

Gjæringskutt

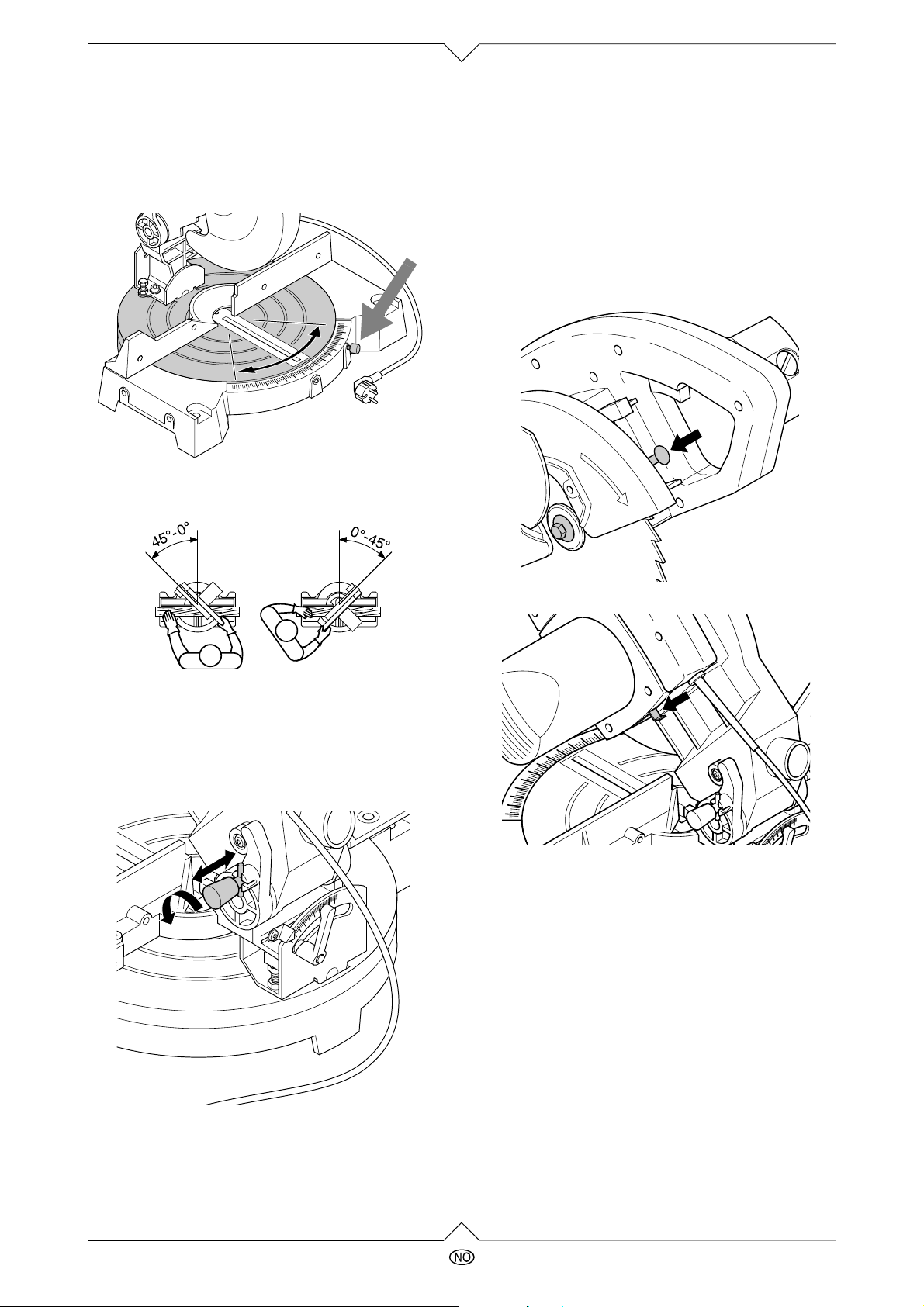

Ved gjæringskutting blir arbeidsstykket saget
3
i en vinkel mellom 0° og 45° mot bakre anleggskant.
Utgangsstilling:
− Sving sagen oppover (eller dra ut låsestiften);
− Sagbladet står loddrett mot sagbordet.
1. Låsebolten for dreieskiven (grå pil) løsnes.
Utgangsstilling:
− Vipp sagen opp (eller dra ut låsebolten);
− Sagbladet står loddrett mot sagbordet.
1. Låsebolten for dreieskiven (grå pil) løsnes.
2. Dreieskiven stilles i ønsket vinkel. Den innstilte vinkelen kan avleses på skalaen på sagbordet.
3. Låsebolten for dreieskiven skrues til.
Sageprosessen skjer akkurat som beskrevet under "Rette kutt".
2. Still dreieskiven på ønsket vinkel. Den innstilte vinkelen kan avleses på skalaen på sagbordet.
3. Låsebolten for dreieskiven skrues til.
Sagingen utføres på samme måte som beskrevet under “Rette kutt”.
Gjæringskutt
Ved gjæring skjæres arbeidsstykket i en vin-
3
kel mellom 0° og 45° i forhold til bakre anlegg­skant.
45°-0°
Doble gjæringskutt
Det doble gjæringskuttet er en kombinasjon
3
av gjæringskutt og skrått kutt. Dette vil si at arbeidsstykket sages på skrått mot bakre anleggskant og på skrått mot oversiden.
Utgangsstilling:
− Sving sagen oppover (eller dra ut låsestiften);
− Lås dreieskiven i ønsket stilling.
− Hell og lås sagen i ønsket vinkel mot arbeids-
stykkets overflate.
Gjennomføring: Sagingen utføres på samme måte som beskrevet
under “Rette kutt”.
Vedlikehold og stell
Fare!
A
Før alt vedlikeholds- og rengjøringsarbeid:
− Slå av apparatet.
− Dra ut kontakten.
− Vent til sagen står stille.
• Etter at vedlikeholds- og rengjørignsarbeider er
gjort, må du sette alle sikkerhetsanordninger i drift igjen og kontrollere dem.
2.22
KS 210 / KS 210 HM Plus
Page 23
• Skadde deler, særlig sikkerhetsanordninger, må bare byttes med originaldeler, da deler som ikke er prøvd og godkjent av produsenten kan føre til uopprettelige skader.
• Ytterligere vedlikeholds- eller reparasjonsarbei­der, som de som er beskrevet i dette kapittelet, kan bare utføres av fagfolk.

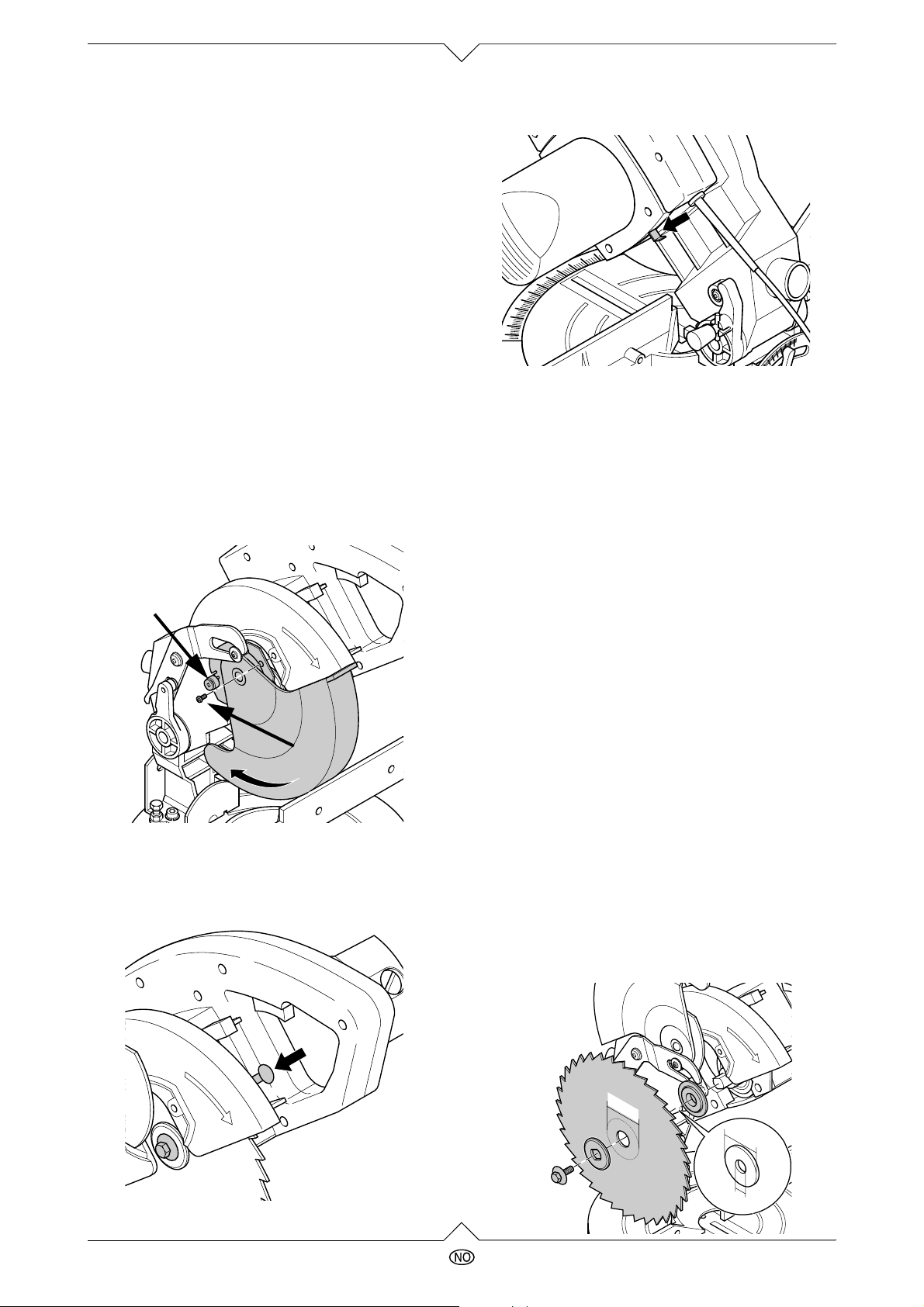

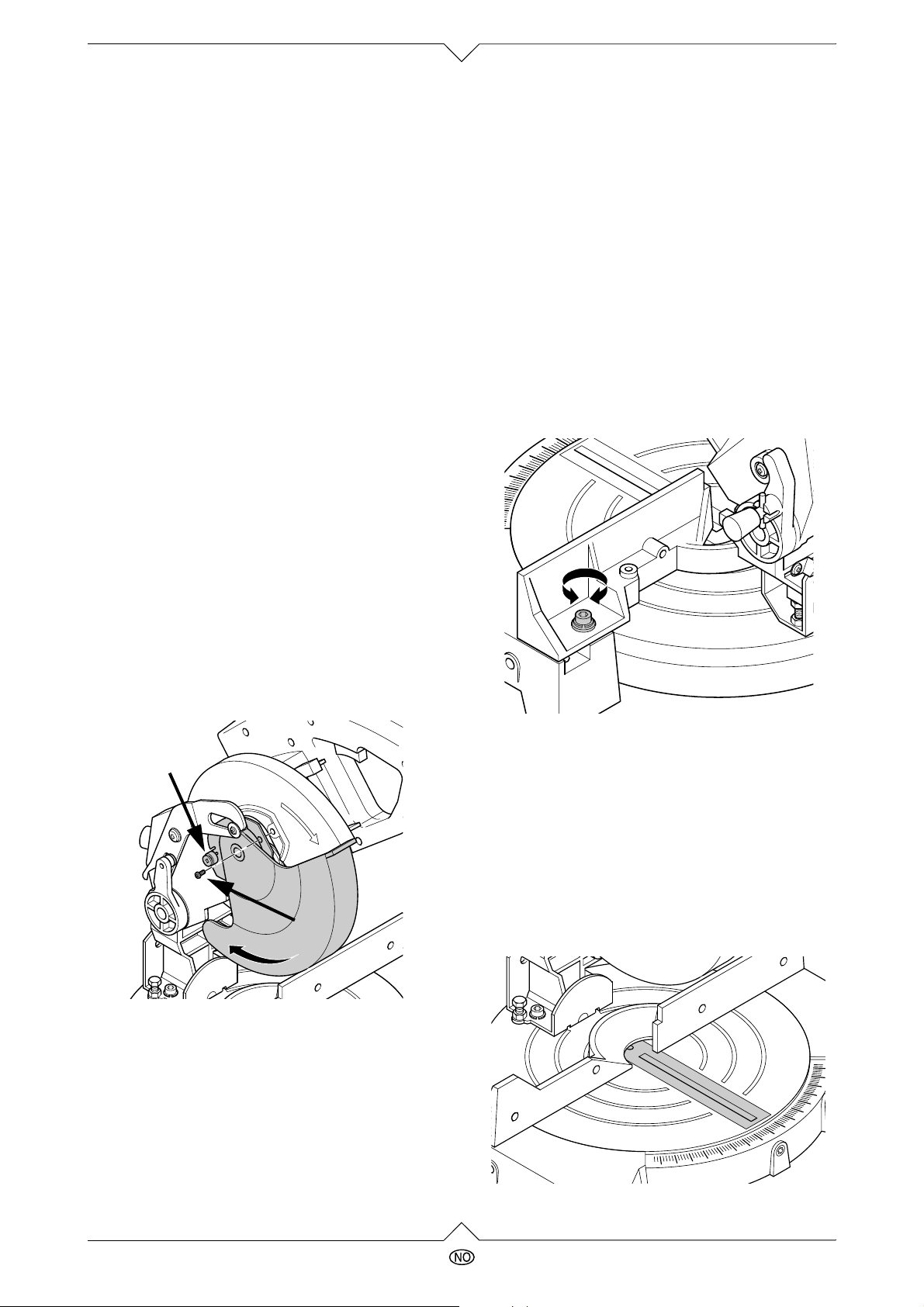

Skifting av sagblad
Fare!
A
Like etter saging kan sagbladet være svært varmt fare for forbrenning!– La et varmt sag­blad avkjøles. Rengjør ikke sagbladet med brennbare væsker. Det er fortsatt kuttefare ved sagblad som står i ro. Bruk hansker ved skifte av sagblad. Vær oppmerksom på sagbladets og den indre og ytre flensens rotasjonsretning ved sammenbygging av sagen!
1. Skru ut høyre skrue (B) på monteringsplaten for sagbladdekslet, løsne venstre skrue (A) og sving sagbladdekslet oppover..
Låseknapp KS 210 HM Plus:
3. Løsne spennskruen på bladakselen med en skrunøkkel (venstregjenget!).
4. Ta bort ytre flens, sagblad og indre flens fra bla­dakselen.
5. Rengjør spennflatene på:
− sagbladaksel,
− sagblad,
− ytre flens,
− indre flens.
A
B
2. For å låse sagbladet trykkes låseknappen inn mens sagbladet dreies med den andre hånden til låseknappen går i lås. Låseknapp KS 210:
Fare!
A
Ikke bruk rengjøringsmidler (f. eks. for å få bort harpiksflekker) som kan angripe deler i lettmetall; ellers kan sagens stabilitet bli påvirket.
6. Legg på indre flens – vær oppmerksom på rotasjonsretningen: Den skrå siden skal peke mot motoren!
7. Legg på det nye sagbladet – vær oppmerksom på rotasjonsretningen: Sett fra venstre (den åpnede) side må pilen på sag­bladet stemme overens med urviserretningen!
Fare!
A
− Bruk kun egnete sagblad (se „Tekniske data“) – ved ikke egnete eller defekte sag­blad kan deler bli eksplosjonsaktig slynget ut på grunn av sentrifugalkraften.
− Sagblad med 30 mm innvendig diameter må bare monteres på 18 mm sagbladfeste med reduksjonsring 30 x 18 x1,2, bestil­lings-nr. 138 5648797!
KS 210 / KS 210 HM Plus
30 mm
30 mm
18 mm
2.23
Page 24
Fare!
A
− Sagbladet må kun monteres med original­deler.
− Sagbladet må være montert slik at det ikke løper i ubalanse, får slag eller kan løsne under bruk.
Følgende må ikke brukes:
− Sagblad av høylegert hurtigstål (HS-stål)
− Sagblad med synlige defekter
− Avstandsskiver.
8. Skyv opp den ytre flensen – vær oppmerksom på rotasjonsretningen: Den skrå siden skal peke utover!
9. Spannschraube aufschrauben (Linksgewinde!) og trekk den til for hånd. For å låse sagbladet trykkes låseknappen inn mens sagbladet dreies med den andre hånden til låseknappen går i lås.
Fare!
A
− Ikke bruk annet verktøy for å skru fast sag­bladet.
− Låsebolten må ikke trekkes til ved å banke på skrunøkkelen.
− Når låsebolten er trukket til, løsnes låse­knappen slik at sagbladet kan rotere fritt.
10. Sagbladbeskytteren føres over sagbladets fritt­liggende side.
11. Drei monteringsplaten for sagbladdekslet ca. 90 ° med urvisren og rett opp slik at den høyre skruen (B) kan skrus inn..
A
− Drei sagbladet for hånd. Sagbladet må kunne dreies i alle mulige innstillingsposisjoner uten å berøre andre deler.
Justering av dreieskiven
For at dreieskiven på alle låsetrinn skal stå i eksakt oppgitt vinkel, må anlegget for arbeidsstykket juste­res:
1. Låsebolten på anlegget for arbeidsstykket løs­nes.
2. Dreieskiven settes i ”0°”-grad-stilling.
3. Låsebolten på anlegget for arbeidsstykket trek­kes til.
4. Sagen vippes ned og låses med låsebolten.
5. Begge skruer på anlegget for arbeidsstykket løsnes.
6. Anlegget for arbeidsstykket justeres eksakt rett­vinklet i forhold til sagbladet med 90°-vinkel.
7. Begge skruer på anlegget for arbeidsstykket trekkes til.
B
12. Begge skruer trekkes til.
13. Kontroller funksjonen. Sving spaken til sikker­hetslåsen til siden og vipp kappsagen ned:
− Den bevegelige sagbladbeskytteren skal frigi
sagbladet når den slås ned uten å berøre andre deler.
− Når sagen vippes opp i utgangsstilling, skal
sagbladbeskytteren automatisk dekke sag­bladet.
2.24
Skifte bordinnsatsprofil
Bordinnsatsprofilen må skiftes hvis sagsporet er skadet.
1. Den skadede bordinnsatsprofilen fjernes fra sagbordet (stikk en skruetrekker i sagsporet og løft profilen ut).
2. Sett ny bordinnsatsprofil på plass.
KS 210 / KS 210 HM Plus
Page 25

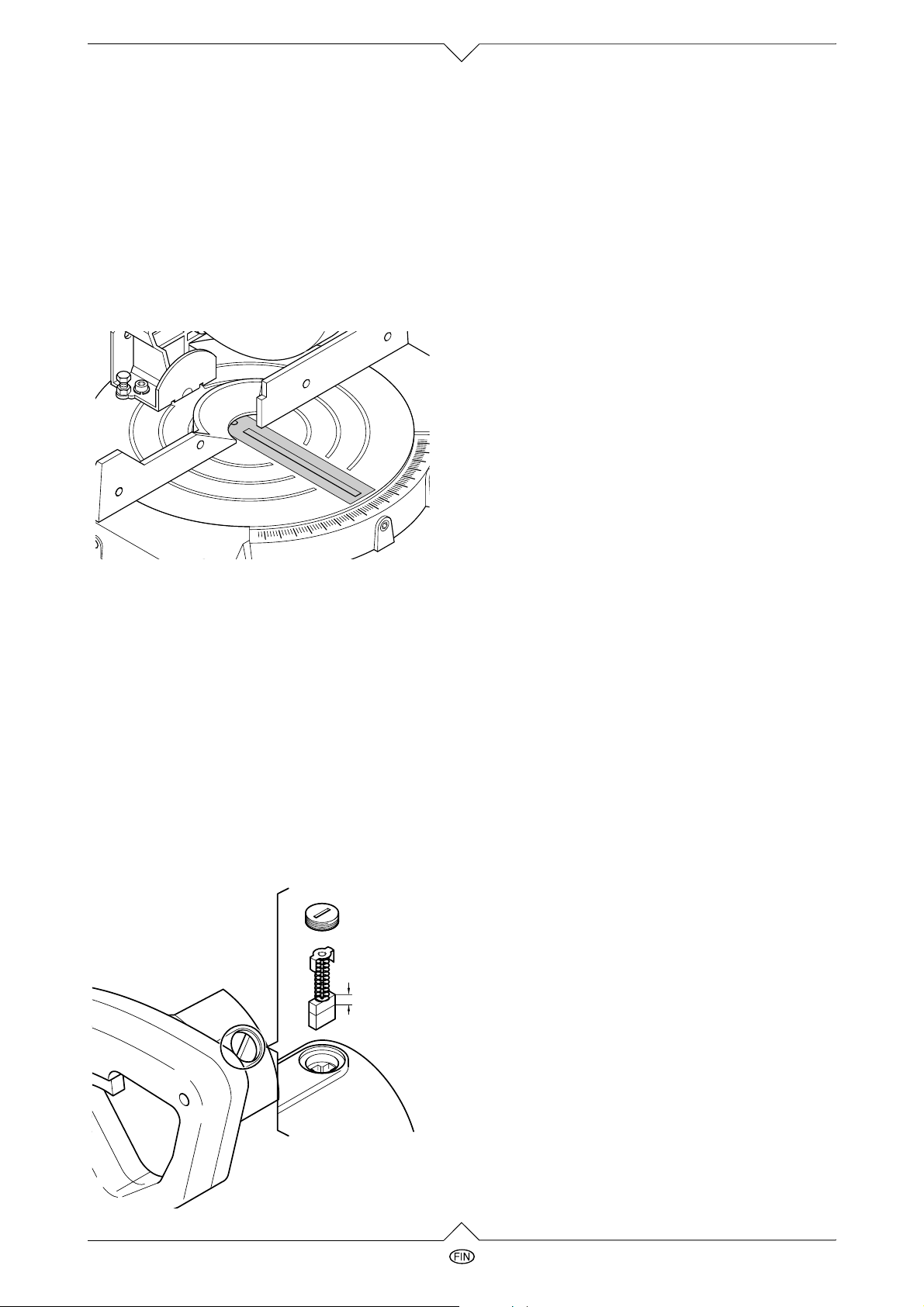

Kontrollere og skifte kullbørster
Slitte kullbørster merkes ved
3
− at motoren går ujevnt
− at det oppstår forstyrrelser på radio og TV
når motoren er i gang
− at motoren stopper.
Ved kontroll eller skifting av kullbørster:
1. Trekk støpselet ut
2. Skru proppene på kullbørsteholderne på motor­huset ut med en passende skruetrekker. Illustrasjonen viser skifting av fremre kullbørste. Bakre kullbørste befinner seg på motsatt side.
6mm
Transport av sagen
1. Kjør sagen ned i nedre posisjon.
2. Skyv inn låsestiften.
3. Demonter verktøydeler som rager utover sagen. Ved forsendelse sendes sagen i originalemballasje,
så sant dette er mulig.
Oppbevaring av sagen
Fare!
A
Sagen skal oppbevares slik
− at den ikke kan settes i gang av uvedkom­mende,
− og at ingen kan skade seg på sagen.
Merk! Sagen må ikke oppbevares under
A
åpen himmel eller i fuktige omgivelser.
3. Trekk kullbørstene ut og kontroller dem. Hver kullbørste skal være minst 6 mm lang.
4. Intakte kullbørster stikkes i holderen. De to side­stilte laskene på den lille metallplaten skal gripe inn i de sideordnede sporene i holderen.
5. Proppene skrues på igjen.
6. Sagens funksjon kontrolleres.
Rengjøring av sagen
• Fjern sagspon og støv med en børste eller støv­suger fra:
− Motorens kjøleåpning;
− Hulrommet under dreieskiven;
− Innstillingsinnretningene;
− Betjeningselementene.
Fjern evt. sagspon og støv fra sagens indre på samme måte.
KS 210 / KS 210 HM Plus
2.25
Page 26
Vedlikeholdstabell
Problemer og feil
Før hver igangsetting
Sponavsugsstusser (dersom det arbeides uten avsug)
1x i måneden (ved daglig drift)
Føringselementene for innstilling av sagen
Sikkerhetsinnretnin­ger:
− Bevegelig bladbe­skytter
− Sikkerhetslås
Elektrisk tilkoplingska­bel
Kontroller at maskinen er fri for sagspon.
− fjern sagspon med støvsuger eller børste;
− påfør litt olje på føringselemen­tene.
Sjekk funksjonen.
Sjekk om den er defekt, i så fall må den skiftes av fagmann.
Fare!
A
Før gjenoppretting ved feil:
− Slå sagen av
− Trekk støpselet ut
− Vent til sagbladet stopper.
Sett alle sikkerhetsinnretninger i drift igjen, og sjekk dem hver gang etter at en feil er blitt eliminert.
Motoren går ikke
Ingen elektrisk spen­ning.
Kullbørstene er slitte Skift kullbørster.
Sageffekten er for lav
Sagbladet er uskarpt (bladet har evt. frik­sjonsmerker på sidene).
Ikke egnet sagblad
Sagbladet er skjevt
Sjekk kabel, stikkon­takt, støpsel og sikring.
Skift sagblad (se „Vedlikehold“).
Hver 50. driftstime
Kullbørstene på driv­motoren
Kontrolleres og skiftes hvis nødvendig.
Sagen vibrerer sterkt
Sagbladet er skjevt Skift sagblad
(se „Vedlikehold“).
Sagbladet er ikke riktig montert
Sagen slår
Låsebolten er løs Skru låsebolten til.
Dreieskiven går tregt
Spon under dreieski­ven
Anlegget for arbeids­stykket er bøyd
Monter sagbladet riktig (se „Vedlikehold“).
Fjern sponen med støvsuger.
Skift anlegg.
2.26
KS 210 / KS 210 HM Plus
Page 27
Tekniske data
Spenning V 230 (1∼ 50 Hz)
Inngangseffekt A 5,0
Sikring A 10
Nominell strøm kW 1,2
mm mm mm
-1
5000
53 x 130 38 x 130 53 x 88
Motorturtall min
Kuttehastighet m/s 55
Diameter sagblad (ytre) mm 210
Hull i sagbladet (indre) mm 18 / 30
Arbeidsstykkets maksimale tverrsnitt
ved loddrett sagblad ved 45° skrått kutt ved 45° gjæringskutt
Dimensjoner Lengde
Bredde Høyde (utklappet) Høyde (sammenklappet)
Vekt ca. kg 8,5
Støynivå i henhold til PREN-ISO 3743-1 dB (A) 97
Støynivå i henhold til EN-ISO 9614-1 dB (A) 95
mm mm mm mm
440 440 420 290
Leveringsklare sagblad
Bruksområde Dimensjon Bestillingsnummer
Saging av massivt tre HM 210 x 2,2/1,4 x 30 Z 30 W-tenner 091 001 8965
Saging i høy kvalitet av massivt tre og sponplater
Saging av laminerte plater og kryssfiner
HM 210 x 2,2/1,4 x 30 Z 42 W-tenner 091 001 8973
HM 210 x 2,2/1,4 x 30 Z 64 W-tenner 091 001 8981
KS 210 / KS 210 HM Plus
2.27
Page 28
Reservedelsliste
YA0015N1.fm
2.28
KS 210 / KS 210 HM Plus
Page 29
Pos. KS 210
1 x x Bord kompl. med skruer 101 062 9388 2 x x Kunststoffinnlegg 138 162 6985
8 x x Vippesegment kompl. 101 062 9353 23 x – Bevegelig bladbeskytter komplett 138 862 6964 23 – x Bevegelig bladbeskytter komplett 101 063 9928 36 x – Motor kompl. 101 062 9396 36 – x Motor kompl. 101 063 9910 38 x – Sagblad 210/100 W-tenner Bohr. Ø 210 mm 138 663 5737 38 – x Sagblad HM 210 x 2,2/1,4*30 30 W-tenner Ø 210 mm 091 001 8965 41 x x Støvpose KS 210 138 862 6972 50 x x Tilslutningskabel med hylse 101 062 9418 55 x–Kullbørste 138 862 6956 55 –xKullbørste 138 863 9969 60 x x På-/av-bryter 811 162 6945
200 x x Skruepose til bordet 101 062 9370 201 x x Parallellanslag 138 862 6999 202 x x Skruepose for vippesegment 101 062 9361 203 x – Håndtakskåler høyre og venstre 101 062 9345 203 – x Håndtakskåler høyre og venstre 101 063 9952 204 x – Tilkoplings- og motflens 101 062 9400 204 – x Tilkoplings- og motflens 101 063 9901 205 x x Låsespak kompl. 101 062 9337
KS 210
HM Plus
x – Kappsag KS 210 010 210 0018 – x Kappsag KS 210 HM 010 210 0026
Betegnelse
Dimen-
sjon
Artikel-Nr.
KS 210 / KS 210 HM Plus
2.29
Page 30
Översikt
XA0014A2.fm
1
3Sverige
10
2
3
9
8
7
11
4
5
6
12
16
13
14
15
Framsida Verktyg
1 Såghandtag
2 Till-/Från-knapp
3 Låsknapp (endast vid KS 210) syns ej i bild
4 Rörligt klingskydd
5 Sågklinga
6 Låsskruv för svängskiva
7 Anhåll
8 Svängskiva
9 Spånsäck
10 Säkerhetslåsning
11 Insexnyckel
Baksida
12 Motor
13 Låsknapp (endast vid KS 210 HM Plus)
14 Anslutning för spånsug/dammsugare
15 Nätkabel
16 Låsstift
3.30
KS 210 / KS 210 HM Plus
Page 31
Läs detta innan!
• Läs detta innan du börjar såga. Observera spe­ciellt våra säkerhetsföreskrifter.
• Om materielen verkar ha blivit skadad under transporten skall leverantören omedelbart underrättas. Använd under inga som helst omständigheter skadad materiel.
• I övriga fall skall förpackningen lämnas till lämplig miljöstation.
• Förvara instruktionsboken på ett säkert ställe, så att du alltid kan finna den när den behövs.
• Om du säljer eller lånar ut utrustningen skall instruktionsboken medfölja.
Säkerhetsregler
Använd maskinen enligt anvisningarna
Sågmaskinen är lämplig för klyvning och kapning av trä och plast. Runda stycken får kapas endast om stöd används eftersom den roterande klingan kan vrida dem.
Alla annan användning betraktas som olämplig och strängt förbjuden. Tillverkaren kan inte hållas ansvarig för någon skada som orsakas av sådan användning.
Ändringar och användning av delar som inte god­känts av tillverkaren kan förorsaka skada på sågma­skinen.
Allmänna säkerhetsanvisningar
Det är viktigt att följa grundläggande säkerhetskrav vid hantering av elverktyg. Detta för att minska ris­kerna för
− skador
− eld
− elchock
så mycket som möjligt.
Observera särskilt:
En kapsåg är ett farligt verktyg, som kan orsaka svåra skador vid oaktsamhet. Därför måste nedan­stående säkerhetsanvisningar och allmänna före­skrifter för användning av kapsågar ovillkorligen föl­jas.
Nedanstående riskmoment finns alltid vid kapsågning och går inte att helt komma ifrån ens vid noggranna säkerhetsföreskrifter:
− Farligt att röra vid den roterande klingan. Håll alltid tillräckligt avstånd till klingan vid sågning. Undvik olämplig kroppsställning. Det är viktigt att stå stadigt och att alltid hålla jäm­vikten.
− Risk för skärskador vid stillastående klinga. Sväng ner sågen efter användning och lås den. Använd handskar vid byte av klinga.
− Risk genom oordning på arbetsplatsen (t ex avsågade stycken, som samlas på gol­vet): Håll alltid god ordning på arbetsplatsen.
− Risk genom föremål, som kan slungas iväg av sågklingan (t ex verktyg, som ligger på sågbordet, dolda metallstycken i arbets­stycket eller när flera arbetsstycken sågas samtidigt): Håll alltid sågbordet rent. Vid tveksamhet måste arbetsstycket undersökas vad gäller innehåll av främmande föremål. Såga alltid bara ett arbetsstycke åt gången.
− Risk genom yttre påverkan: Kapsågen får inte användas i regn eller i fuktig lokal. Det måste finnas tillräcklig belysning. Använd inte sågen i närheten av brännbara vätskor eller gaser.
− Risk för andra personer i arbetsområdet: Obehöriga, speciellt barn, får inte vistas i riskområdet.
− Risk genom överbelastning av kapsågen: Sågen bör användas endast inom angivet effektområde. Använd kapsågen endast för avsett ändamål.
− Risk genom fel på kapsågen: Kontrollera att kapsågen är hel innan den sätts igång. Kontrollera alltid innan sågen startas, att nycklar eller inställningsverktyg är bortplockade. Använd inte kapsågen när Till/Från-brytaren är trasig. Handtag måste alltid vara fria från olja och fett.
Fara!
A
Kapsågen får endast startas och användas av personer, som har vana vid kapsågar och som är medvetna om de faror som finns. Personer under 16 år får endast använda sågen inom ramen för yrkesutbildning under uppsikt av en handledare.
KS 210 / KS 210 HM Plus
3.31
Page 32
Säkerhetsanordningar
Manöverenheter

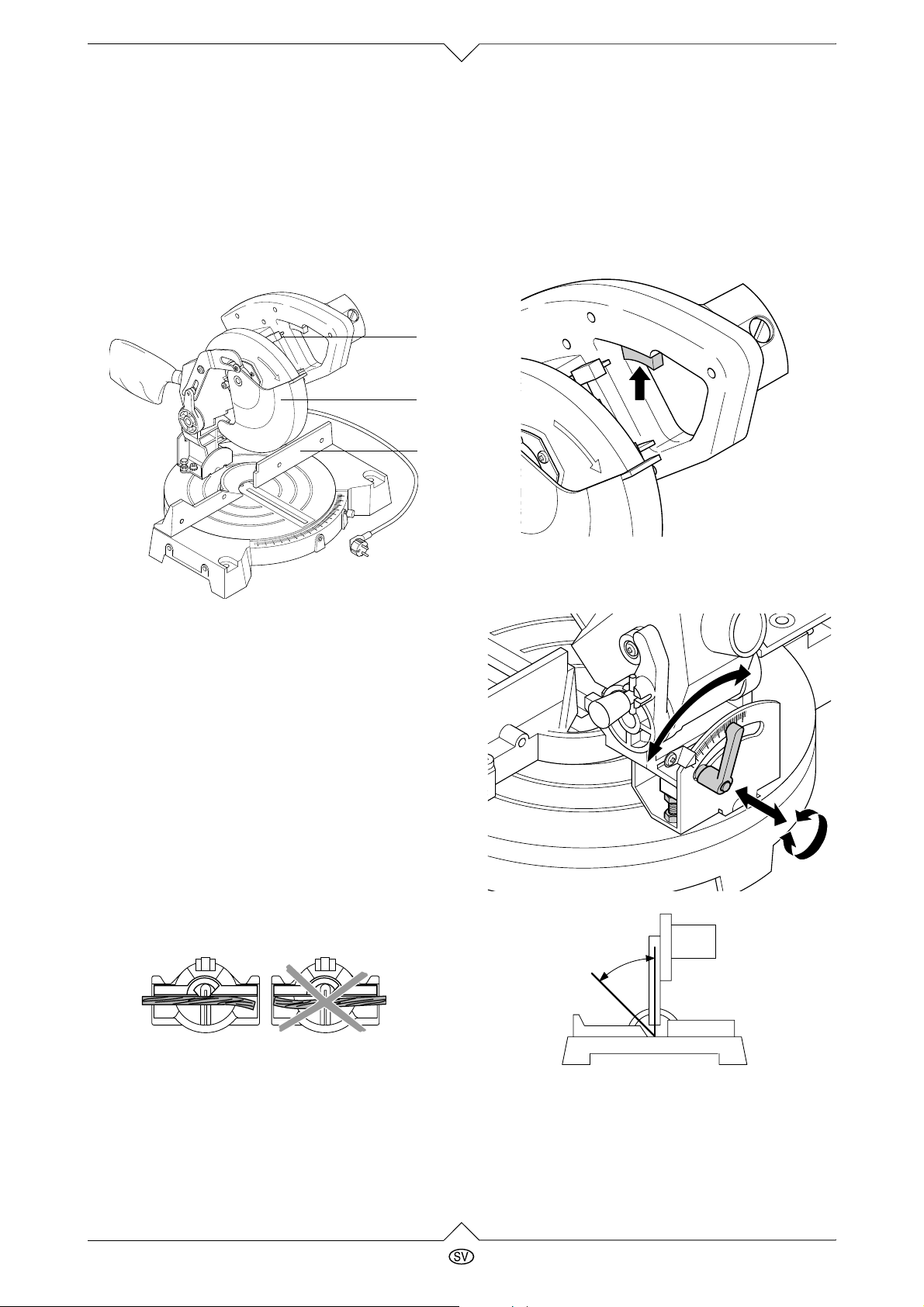

Rörligt klingskydd (1)
Det rörliga klingskyddet skyddar från oavsiktlig beröring med klingan och från omkringflygande spån.
Det rörliga klingskyddet måste alltid återgå till grundläget. När kapsågen är uppsvängd, måste sågklingan vara täckt runtom.
2
1
3
Säkerhetslåsning (2)
Säkerhetslåsningen blockerar det rörliga klingskyd­det: Sågklingan förblir skyddad och sågen kan inte sänkas, så länge säkerhetslåsningen inte har vridits åt sidan.
Till-/Från-knapp
• Start av motorn:
− Tryck in Till-/Från-knappen.
• Avstängning av motorn:
− Släpp Till-/Från-knappen.
Spännarm för lutningsinställning
Lossa spännarmen på sågens baksida för lutnings­inställning mellan 0° ° och 45° ° mot lodlinjen.
Anhåll (3)
Anhållet förhindrar, att ett arbetsstycke rör sig vid sågning.
• Anhållet måste alltid vara monterat under drift.
• Arbetsstycket måste under sågningen tryckas
mot anhållet och sågbordet:
− med största möjliga anliggningsyta ;
− utan spänningar (annars kan arbetsstycket
vid sågningen flyga iväg eller klämma klingan).
45°-0°
3.32
KS 210 / KS 210 HM Plus
Page 33
Svängskiva
Lossa spännskruven vid sågfoten för vridning av svängskivan. På detta sätt kan snittvinkeln föränd­ras mot arbetsstyckets anliggningskant. En vinkel på upptill 45° åt båda håll är möjlig.
Låsknapp
Sågklingan låses med låsknappen vid klingbyte.
Fara!
A
Tryck aldrig in låsknappen medan stickkon­takten är ansluten eller när sågklingan fortfa­rande roterar. Låsanordningen kan gå sönder om den aktiveras medan klingan roterar.
• Låsknapp KS 210:
Låsstift
Sågen kan låsas med låsstiftet i nerfällt läge. Detta är användbart t ex efter avslutat arbete eller vid transport av maskinen.
• Låsknapp KS 210 HM Plus:
KS 210 / KS 210 HM Plus
3.33
Page 34
Driftsättning
Infästning av sågen
Skaderisk genom att sågen står ostadigt
A
eller välter!
Sågen måste vara fästad vid ett stabilt under­lag för att man ska kunna arbeta säkert.
• Den kan placeras på ett stativ eller en arbets­bänk.
• Den kan också för att vara flyttbar skruvas fast vid en plywoodskiva (– – 500 mm x 500 mm, minst 19 mm tjock). Vid användning måste då plywoodskivan fästas på en arbetsbänk med skruvtvingar.
1. Stativ med fyra borrhål.
Montering av klingskydd
Det rörliga klingskyddets funktion är att låta endast så stor del av klingan komma fram, som behövs för sågningen.
Det rörliga klingskyddet är ett mycket effektivt
A
skydd mot svåra skador och måste alltid vara monterat under drift.
1. För upp sågen i sitt övre läge (utgångsläget).
2. Lossa den vänstra skruven (A) ungefär fem varv.
3. Skruva ut den högra skruven (B) helt och hållet.
TOP
R
L
A
2. Skruva fast sågen i underlaget.
Montering av spånsäck
Fara!
A
Några sågspånssorter (t ex från ek- bok- och askträ) kan orsaka cancer vid inandning.
− Arbeta alltid med monterad spånsäck eller ansluten spånsug/dammsugare (lufthas­tighet vid sågens dammsugaruttag = 20 m/ s).
− Använd dessutom en dammskyddsmask, eftersom inte allt damm fångas upp eller sugs upp.
− Töm spånsäcken regelbundet. Använd dammskyddsmask även vid tömning.
• Stick fast spånsäcken på kapsågens dammsu­garuttag (var noga med att spånsäckens drag­kedja är stängd).
• Eller anslut en spånsug eller en industridamm­sugare till sågen med hjälp av en lämplig adap­ter.
B
4. För klingskyddet över sågklingans friliggande sida.
5. Vrid klingskyddets monteringsbleck ungefär 90° medurs – den vänstra skruven (A) måste sitta i slitshålet bakom den lilla haken..
6. Rikta monteringsblecket så att den högra skru­ven (B) kan skruvas i.
7. Dra åt de två skruvarna (A) och (B).
8. Kontrollera funktionen. Vrid säkerhetslåsarmen åt sidan och fäll ner sågen::
− Klingskyddet ska åka åt sidan när sågen
sänks. Detta utan att vidröra andra delar.
− När sågen höjs upp igen till utgångsläget,
måste klingskyddet automatiskt återgå till "skyddsläget".
3.34
KS 210 / KS 210 HM Plus
Page 35
Elanslutning
Fara! Elektrisk spänning
B
Sågen får endast användas i torr lokal. Sågen får bara köras från en strömkälla som uppfyller följande krav (se även ”Tekniska data”):
− säkrad med jordfelsbrytare med felström 30 mA;
− Stickkontakten måste vara jordad på före­skrivet sätt.
Lägg nätkabeln på ett sådant sätt att den inte stör eller kan bli skadad under arbetet. Skydda nätkabeln mot värme, frätande väts­kor och vassa kanter.
Använd endast gummikabel med tillräcklig area (H07RN-F 3 x 1,5 mm2).
Dra inte ur stickkontakten genom att bara dra i kabeln.
Manövrering
• Kontrollera följande innan arbetet påbörjas:
− Klinga;
− Rörligt klingskydd;
− Säkerhetslåsning.
• Använd personlig skyddsutrustning:
− Dammskyddsmask;
− Hörselskydd;
− Skyddsglasögon.
• Stå på rätt ställe under sågning:
− framme på manöversidan;
− mitt framför sågen;
− till vänster om klingans syftlinje.
• Använd följande tillbehör vid behov:
− Skivstöd – vid långa arbetsstycken, när
dessa efter sågning skulle ha ramlat ner från sågbordet.
− Spånsäck eller spånsug;
OBS!
A
Såga endast så stora arbetsstycken, att de kan hållas fast på ett säkert sätt under såg­ningen.
Tryck alltid arbetsstycket mot sågbordet och mot anhållet. Ställ inte arbetsstycket på högkant!
Såga aldrig mer än ett arbetsstycke åt gången inte heller buntar, som består av flera stycken.– Det är stor risk för kroppsskada, när ett stycke slungas iväg okontrollerat av sågklingan.
Använd en passande hållaranordning vid sågning av runda arbetsstycken, så att de inte kan vrida sig. Bromsa inte klingan genom tryck från sidan.
Byt genast slöa klingor.
Rak sågning
Utgångsläge:
− Sågen uppåtsvängd (dra ur låsstiftet vid behov);
− Lås svängskivan i 0°-läget;
− Klingan står lodrätt mot sågbordet.
1. Tryck arbetsstycket mot arbetsstyckeanhållet.
2. Tryck in Till-/Från-brytaren och håll den intryckt.

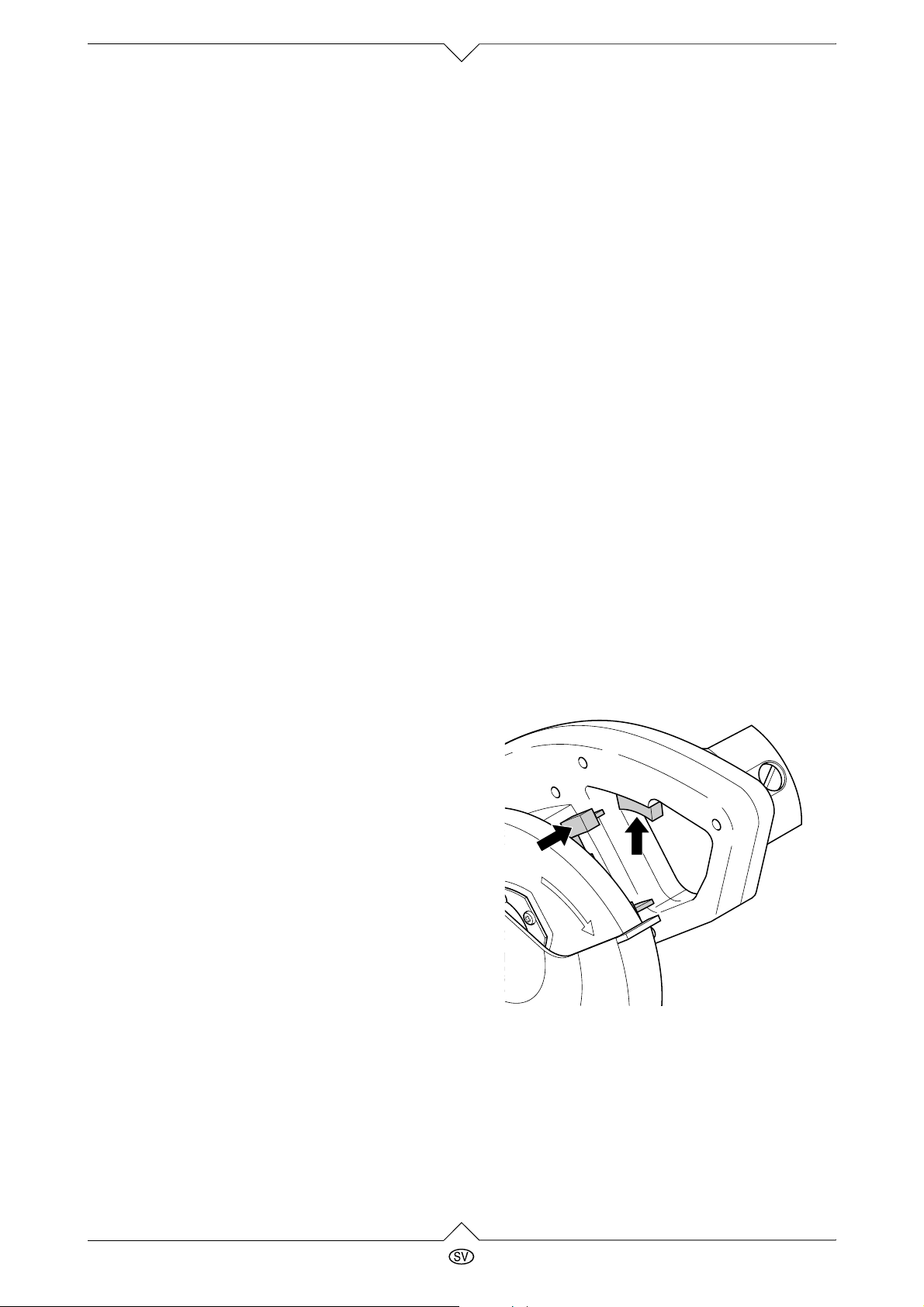

3. För säkerhetslåsningen åt sidan och sänk sågen mot arbetsstycket genom att dra i hand­taget.
Risk för indragning!
c
Använd inte löst hängande klädsel, smycken eller handskar, som kan snurras upp av rote­rande delar. Den som har långt hår måste ovillkorligen använda hårnät. Såga aldrig arbetsstycken som innehåller
− rep,
− snöre,
− band,
− kabel,
− tråd
eller liknande material.
KS 210 / KS 210 HM Plus
Vid sågning får sågen bara tryckas så hårt
3
mot arbetsstycket, att motorns varvtal sjunker marginellt.
4. Såga av arbetsstycket i ett arbetsmoment.
5. Släpp Till-/Från-brytaren och sväng tillbaka sågen till dess övre utgångsläge.
3.35
Page 36
Geringssågning
Lutningssågning
Vid geringssågning sågas arbetsstycket i en
3
vinkel mellan 0° och 45° mot bakre anligg­ningskanten.
Utgångsläge:
− Sågen uppåtsvängd (dra ur låsstiftet vid behov);
− Klingan står lodrätt mot sågbordet.

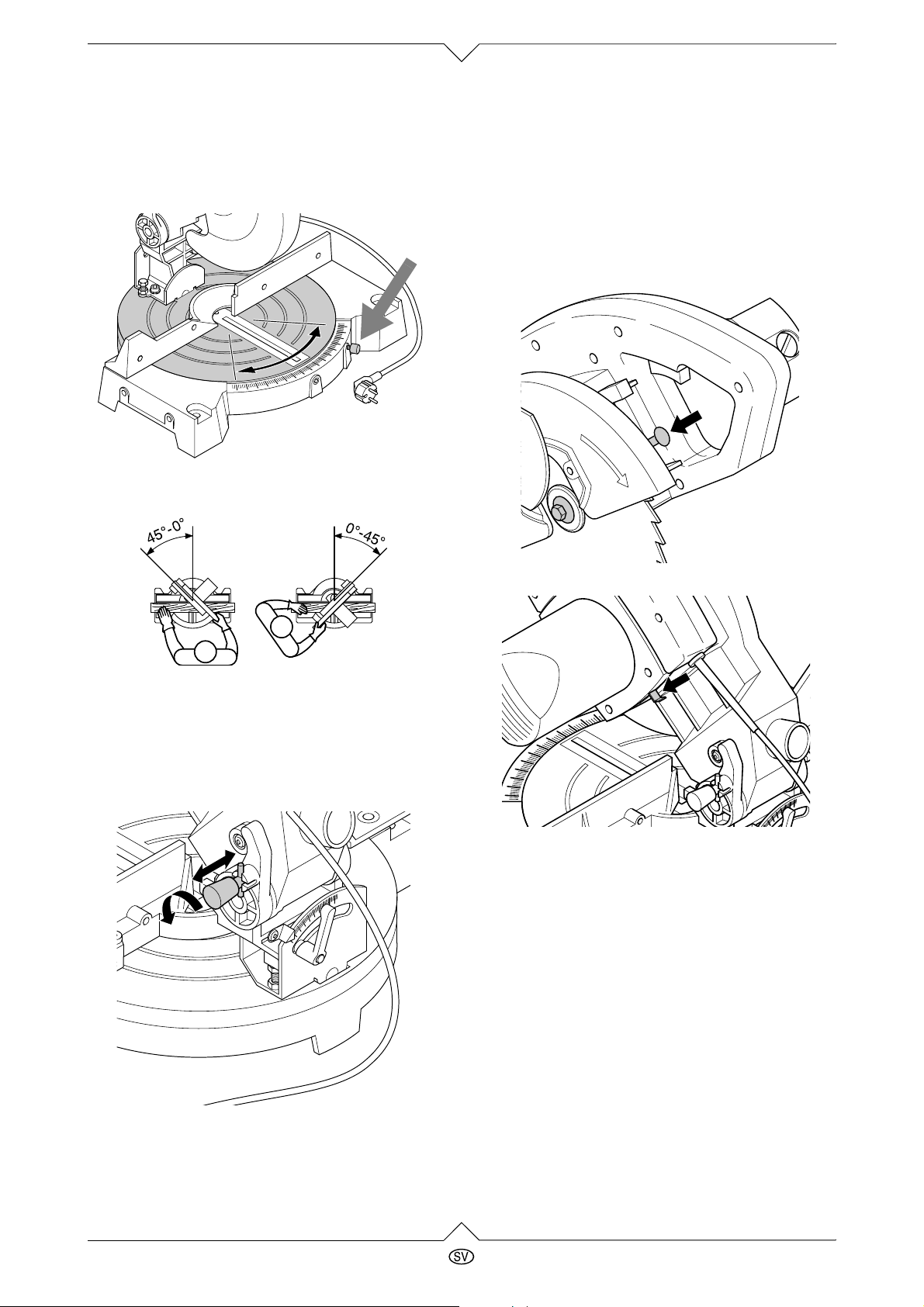

1. Lossa svängskivans låsskruv (grå pil).
Vid snedsågning sågas arbetsstycket i en
3
vinkel mellan 0° och 45° mot lodlinjen.
45°-0°
Utgångsläge:
− Sågen uppåtsvängd (dra ur låsstiftet vid behov);
− Svängskivan låst i 0°-ställning .
1. Lossa spännarmen för snedinställningen på sågens baksida.
2. Ställ in svängskivan i önskad vinkel. Den inställda vinkeln kan avläsas på sågbordets skala.
3. Dra åt svängskivans låsskruvar..
Sågningen utförs på samma sätt som beskrivits vid ”Rak sågning“.
2. Luta sågen i önskad vinkel mot arbetsstyckets ovansida.
3. Spänn fast spännarmen.
Sågningen utförs på samma sätt som beskrivits vid ”Rak sågning“.
Dubbelgeringssågning
Dubbelgeringssågning är en kombination av
3
geringssågning och snedsågning. Det inne­bär att arbetsstycket sågas snett mot bakre anliggningskanten och snett mot ovansidan.
Utgångsläge:
− Sågen uppåtsvängd (dra ur låsstiftet vid behov);
− Svängskivan låst i önskat läge.
− Sågen lutad och låst i önskad vinkel mot arbets-
styckets ovansida.
Genomförande: Sågningen utförs på samma sätt som beskrivits vid
”Rak sågning“.
3.36
KS 210 / KS 210 HM Plus
Page 37
Reparation och underhåll
Fara!
A
Före underhålls- eller rengöringsarbete skall:
− Apparaten stängas av.
− Kontakten dras ur.
− Sågbladet stå stilla.
• Efter underhålls- och rengöringsarbete skall alla
säkerhetsanordningar kopplas in och kontrolle­ras.
• Använd bara originaldelar när någon del i sågen behöver bytas. Reservdelar som inte godkänts av tillverkaren kan förorsaka skada. Detta gäller speciellt för reservdelar till säkerhetsanordning­arna.
• Allt annat reparations- och underhållsarbete än det som beskrivits ovan skall utföras av en auk­toriserad reparatör.
Byte av klinga
Fara!
A
Efter sågning kan klingan vara mycket het ­risk för brännskador!– Låt den heta klingan svalna. Ingen rengöring av klingan med brännbara vätskor. Risk för skärskador finns även vid stillastå­ende klinga. Använd alltid handskar vid byte av klinga. Vid montering är det mycket viktigt att rota­tionsriktningen för innerfläns, sågblad och ytterfläns blir korrekt!

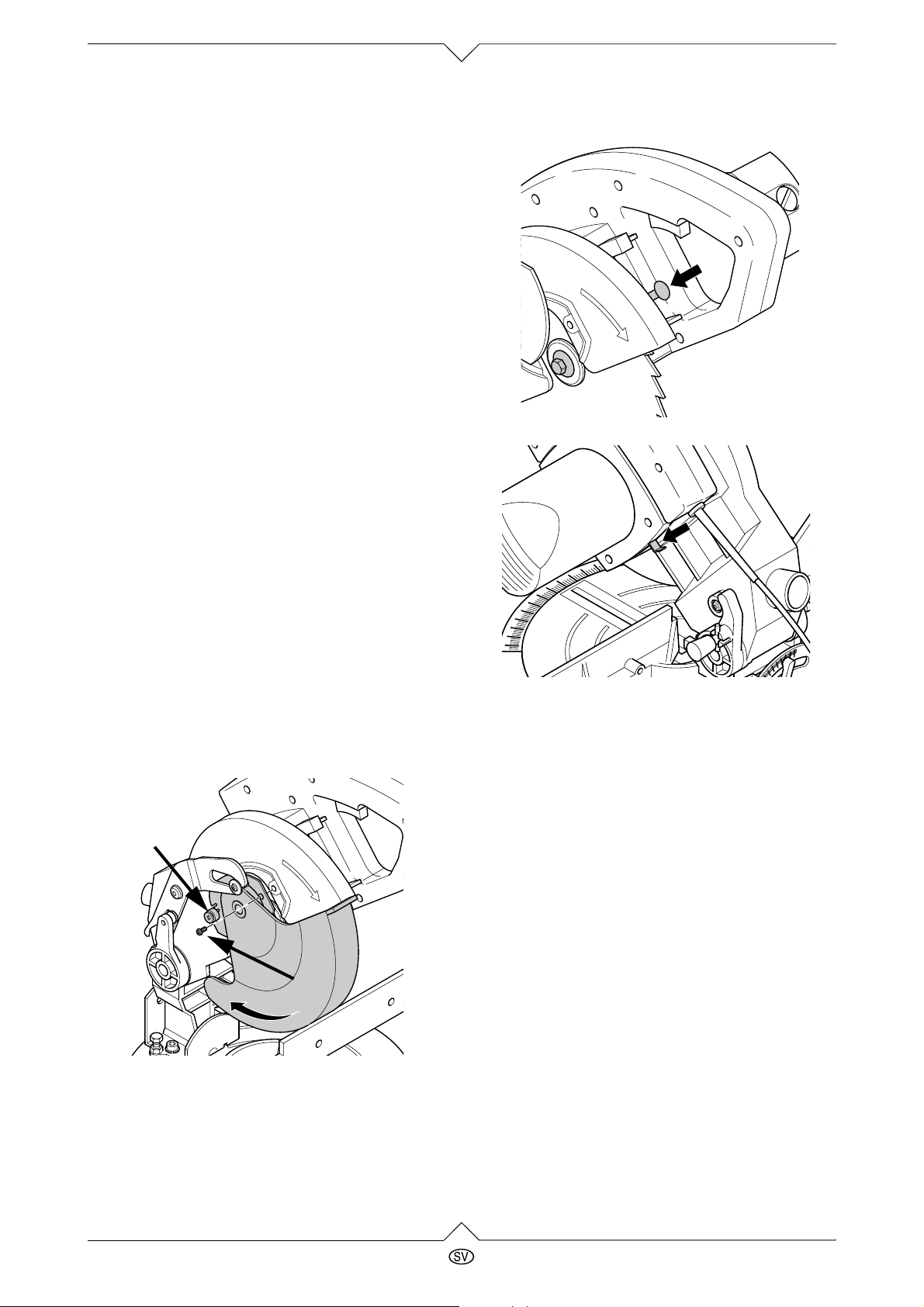

1. Skruva ut den högra skruven (B) på sågblads­skyddets montageplåt, lossa vänstra skruven (A) och vrid sågbladsskyddet uppåt.
A
Låsknapp KS 210:
Låsknapp KS 210 HM Plus:
3. Lossa sågbladsaxelns spännskruv med hyls­nyckeln (vänstergänga!).
4. Ta bort ytterfläns, sågblad och innerfläns från sågbladsaxeln.
5. Rengör spännytan:
− Klingaxeln,
− Sågklingan,
− Ytterflänsen,
− Innerflänsen.
B
2. För att låsa sågklingan: Tryck in låsknappen och vrid klingan med den andra handen tills låsknap­pen hakar i.
KS 210 / KS 210 HM Plus
Fara!
A
Använd inga rengöringsmedel (t ex för att ta bord kådrester), som kan angripa sågens lätttmetalldelar. Sågens stabilitet kan därige­nom påverkas.

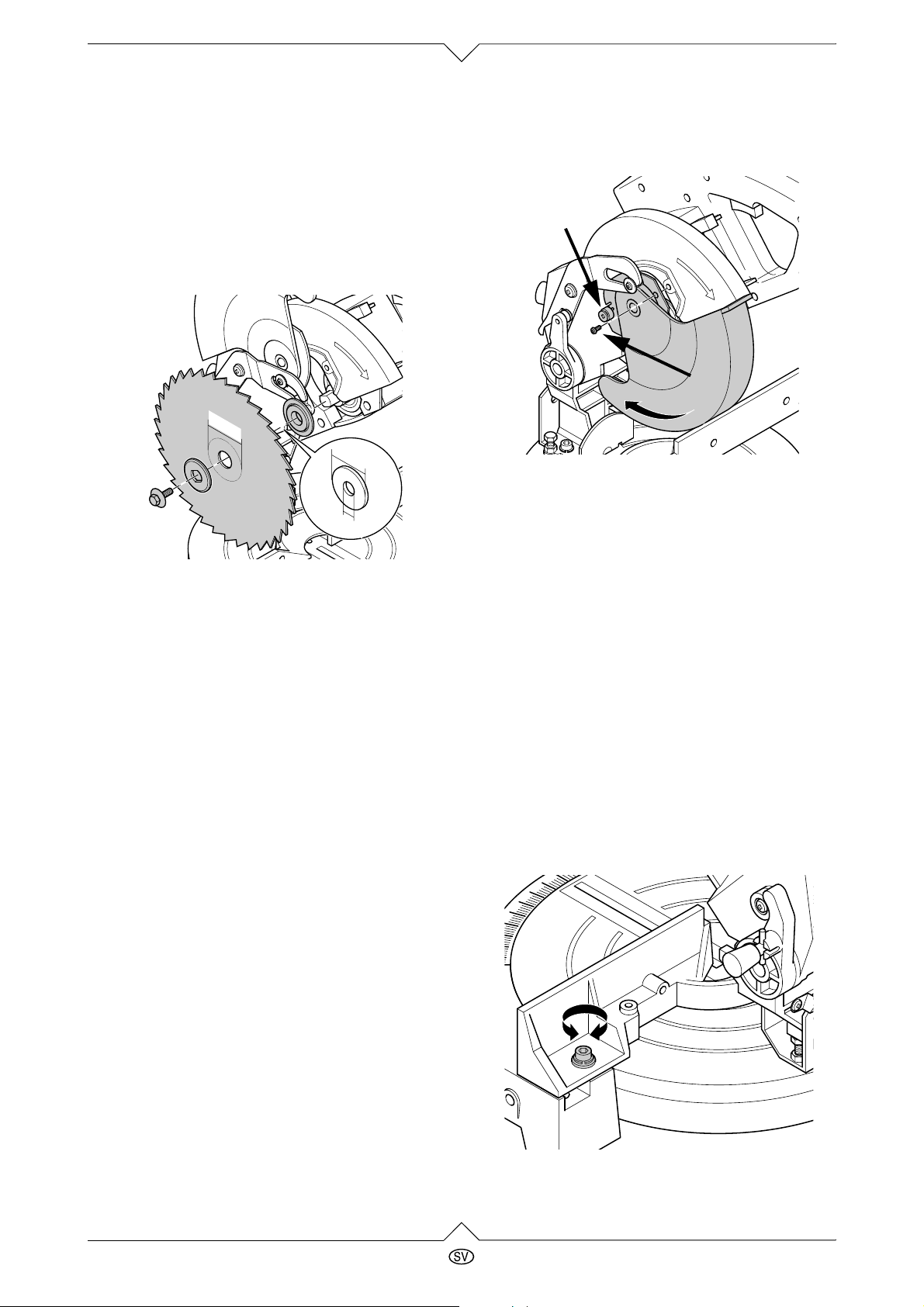

6. Sätt på innerflänsen – Kontrollera rotationsriktningen: Den sneda sidan måste sitta mot motorn!
7. Sätt på nytt sågblad – Kontrollera rotationsriktningen: Sett från vänster sida (den öppnade sidan) måste pilen på klingan peka åt höger!
3.37
Page 38
Fara!
A
− Använd endast avsedda sågblad (se ”Tek­niska data“) – vid olämpliga eller skadade sågblad kan delar slungas iväg genom centrifugalkraften.
− Sågklingor med 30 mm innerdiameter får endast monteras med en insatsring 30 x 18 x 1,2, beställningsnr 138 564 8797 på en 18 mm klinghållare!
30 mm
30 mm
18 mm
Fara!
A
− Montera klingan endast med originaldelar.
− Sågklingan måste vara monterad på ett
sådant sätt, att den roterar utan obalans och inte kan lossna under drift.
Följande sågblad får inte användas:
− Sågklingor av höglegerat snabbstål (HSS);
− Sågklingor med synliga skador;
− Kapskivor.
8. Skjut på ytterflänsen – Kontrollera rotationsriktningen: Den sneda sidan måste peka utåt!
9. Skruva i spännskruven (vänstergänga!) och dra åt för hand. För att låsa sågklingan: Tryck in låsknappen och vrid klingan med den andra handen tills låsknap­pen hakar i.
11. Vrid sågbladsskyddets montageplåt medsols ungefär 90 ° och placera det så att den högra skruven (B) kan skruvas in.
A
B
12. Dra åt de två skruvarna.
13. Kontrollera funktionen. Börja med att vrida säkerhetslåsarmen åt sidan och dra ner sågen:
− Klingskyddet ska åka åt sidan när sågen
sänks. Detta utan att vidröra andra delar.
− När sågen höjs upp igen till utgångsläget,
måste klingskyddet automatiskt återgå till "skyddsläget".
− Rotera klingan för hand. Klingan måste
kunna rotera i alla inställningspositioner, utan att beröra andra delar.
Justering av svängskivan
För att svängskivan ska stå i exakt angiven vinkel i de fasta lägena, måste anhållet justeras:
1. Lossa låsskruven på anhållet.
2. Ställ svängskivan i "0°"-gradersläget.
3. Dra åt låsskruven på anhållet.
4. Dra ner sågen och lås den med låsstiftet.
5. Lossa de två skruvarna på anhållet.
Fara!
A
− Verktyget för infästning av klingan får inte förlängas.
− Spännskruven får inte dras åt genom slag på verktyget.
− Lossa låsknappen när spännskruven är åtdragen, så att klingan kan rotera fritt.
10. För klingskyddet över sågklingans friliggande sida.
3.38
6. Rikta anhållet med en 90°-vinkel exakt i rät vin­kel mot klingan.
KS 210 / KS 210 HM Plus
Page 39
7. Dra åt de två skruvarna på anhållet.

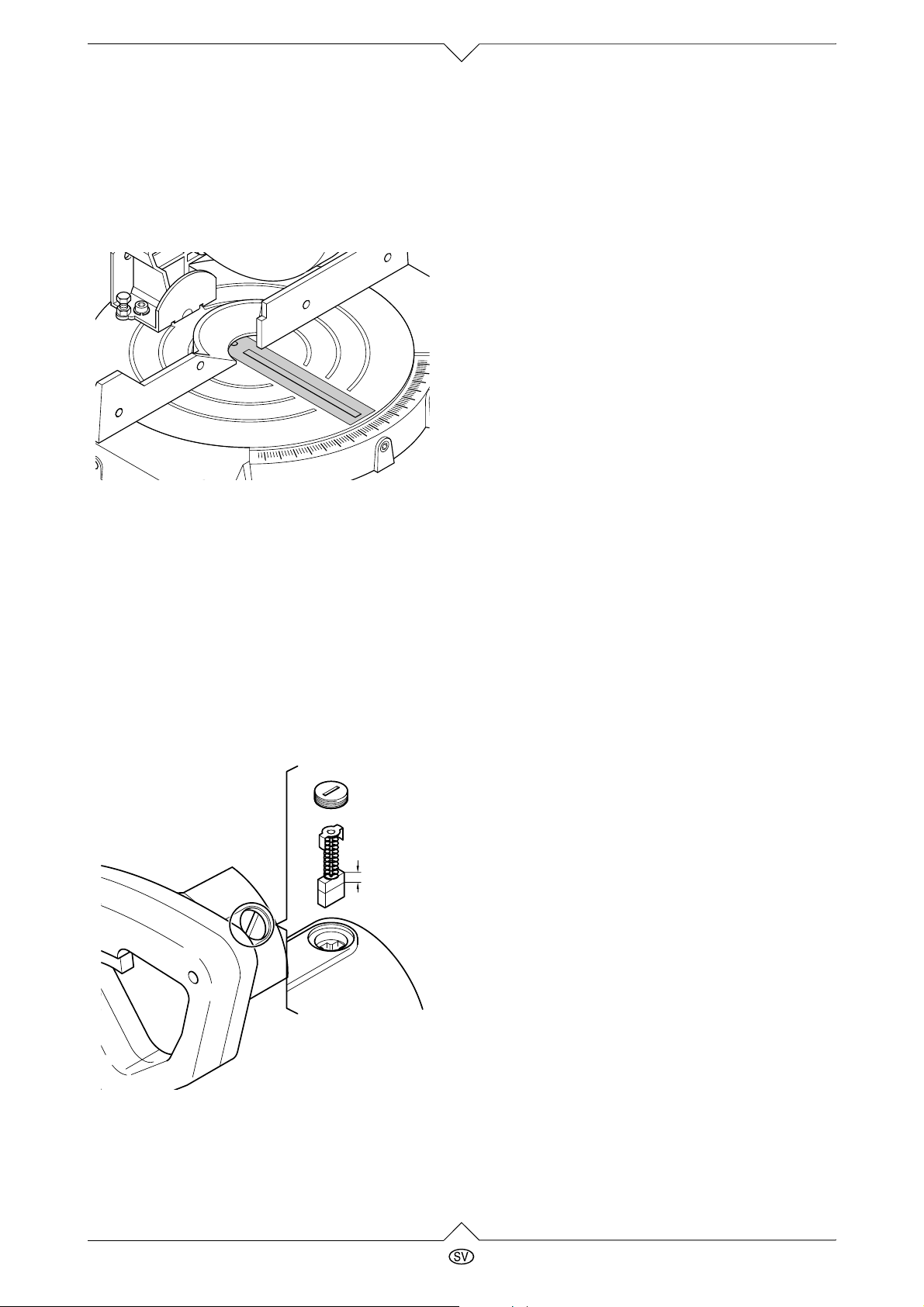

Byte av bordsilägg
Bordsilägget måste bytas när sågspalten är skadad.
1. Ta bort det skadade bordsilägget från sågbordet (stick i en skruvmejsel och bänd uppåt).
2. Sätt i ett nytt bordsilägg.
Kontroll och byte av motorkol
Rengöring av sågen
• Ta bort sågspån och damm med borste eller dammsugare:
− Motorns kylöppning;
− Hålrum under svängskivan;
− Inställningar;
− Manöverenheter.
Ta även bort sågspån och damm från sågens inre.
Transport av sågen
1. Sväng ner sågen.
2. Skjut in låsstiftet.
3. Demontera tillbehör, som sticker utanför sågen. Vid transport används om möjligt originalförpack-
ningen.
Förvaring av sågen
Fara!
A
Sågen måste förvaras så,
− att den inte kan startas av obehörig
− att ingen kan skada sig på sågen.
Slitna kol visar sig på följande sätt:
3
− Motorn går ojämnt;
− Radio- och TV-störningar när motorn går;
− Motorn startar inte.
För kontroll eller byte av motorkol:
1. kontakten dras ur.
2. Skruva ur kolhållaren på motorhuset med en lämplig skruvmejsel. Bilden visar byte av det främre kolet. Det bakre kolet sitter på motsatt sida.
6mm
Varning! Förvara inte sågen oskyddad utom-
A
hus eller i fuktigt utrymme.
3. Dra ut kolen och kontrollera dem. Alla kol måste vara minst 6 mm långa.
4. Stick tillbaka hela kol i hålet. De två stiften på metallplattan vrids sidledes så att de låses fast.
5. Skruva fast kolhållaren igen.
6. Kontrollera sågens funktion.
KS 210 / KS 210 HM Plus
3.39
Page 40
Underhållstabell
Felsökningsschema
Varje gång före start
Dammsugaruttag (om arbetet utförs utan spånsug)
1 gång/månad (vid daglig användning)
Styrningsdetaljer för justering av sågen
Säkerhetsanordningar:
− Rörligt klingskydd
− Säkerhetslåsning
Anslutningskabel Kontrollera att den är
Efter 50 drifttimmar
Motorkol Kontrollera och byt vid
Okulärbesiktning, finns sågspån i vägen?
− Ta bort sågspån med dammsugare eller pensel;
− Smörj med WD 40
Kontrollera funktionen.
hel. Låt en elektriker byta den vid behov.
behov.
Fara!
A
Före felsökning och reparation:
− apparaten stängas av.
− kontakten dras ur.
− man vänta tills klingan står stilla.
Efter reparation måste alla säkerhetsanordningar sättas på plats igen och därefter kontrolleras.
Motorn går inte
Ingen nätspänning Kontrollera kabel,
stickkontakt, uttag och säkring.
Motorkol slitna Byt motorkol.
Sågen tar dåligt
Sågklingan är slö (såg­klingan har ev anlöp­ning på sidan)
Sågklingan olämplig
Sågklingan skev
Byt sågblad (se ”Underhåll”).
Sågen vibrerar starkt
Sågklingan skev Byt sågblad
(se ”Underhåll”).
Sågklingan felaktigt monterad
Sågen rör sig
Fästskruvar lösa Efterdra fästskruvar.
Svängskivan går trögt
Spån under svängski­van
Anhållet böjt Montera ett rakt anhåll.
Montera sågbladet kor­rekt (se ”Underhåll”).
Sug upp spånen.
3.40
KS 210 / KS 210 HM Plus
Page 41
Tekniska data
Spänning V 230 (1~ 50 Hz
Märkström A 5,0
Säkring A 10
Effekt kW 1,2
Motorns varvtal r/min 5000
Snitthastighet m/s 55
Klingdiameter (yttre) mm 210
Centrumhål mm 18 / 30
Arbetsstyckets max-storlek
vid lodrätt sågblad vid 45° snedsågning vid 45° geringssågning
Mått: Längd
Bredd Höjd (uppfälld) Höjd (nedfälld)
Vikt ca kg 8,5
mm mm mm
mm mm mm mm
53 x 130 38 x 130 53 x 88
440 440 420 290
)
Ljudtrycksnivå, enl PREN-ISO 3743-1 dB (A) 97
Ljudeffektnivå, enl EN-ISO 9614-1 dB (A) 95
Lagerförda sågklingor
Användningsområde Storlek Beställningsnummer
Sågning av massivt trä HM 210 x 2,2/1,4 x 30 Z 30 W-tandn 091 001 8965
Sågning med fina snitt av massivt trä och spånskivor
Sågning av skivor med belag och faner
HM 210 x 2,2/1,4 x 30 Z 42 W-tandn 091 001 8973
HM 210 x 2,2/1,4 x 30 Z 64 W-tandn 091 001 8981
KS 210 / KS 210 HM Plus
3.41
Page 42
Reservedelslista
YA0015A1.fm
3.42
KS 210 / KS 210 HM Plus
Page 43
Pos. KS 210
1 x x Bord kompl med skruvar 101 062 9388 2 x x Plastmellanlägg 138 162 6985
8 x x Geringshus kompl 101 062 9353 23 x – Pendelskydd kompl 138 862 6964 23 – >x Pendelskydd kompl 101 063 9928 36 x – Motor kompl 101 062 9396 36 – x Motor kompl 101 063 9910 38 x – Sågklinga 210/100 W-tandning, centrumhål Ø 210 mm 138 663 5737 38 – x Sågklinga HM 210 x 2,2/1,4*30 30 W-tandning Ø 210 mm 091 001 8965 41 x x Spånsäck KS 210 138 862 6972 50 x x Anslutningskabel med kabelskydd 101 062 9418 55 x – Motorkol 138 862 6956 55 – x Motorkol 138 863 9969 60 x x Till/Från-brytare 811 162 6945
200 >x x Skruvsortiment för bord 101 062 9370 201 x x Parallellanhåll 138 862 6999 202 x x Skruvsortiment för geringshus 101 062 9361 203 x – Handtag höger- + vänsterdel 101 062 9345 203 – >x Handtag höger- + vänsterdel 101 063 9952 204 x – Hållar- och motfläns 101 062 9400 204 – x Hållar- och motfläns 101 063 9901 205 x x Upplåsningsarm kompl 101 062 9337
KS 210
HM Plus
x – Kap/geringssåg KS 210 010 210 0018 – x Kap/geringssåg KS 210 HM 010 210 0026
Beteckning Storlek Artikelnummerr
KS 210 / KS 210 HM Plus
3.43
Page 44
XA0014B2.fm
Katkaisusahan yleisesittely
1
4Finland
10
2
3
9
8
7
11
4
5
6
12
16
13
14
15
Etupuoli Työkalut
1 sahan käyttökahva
2 käyttökytkin (Ein/Aus)
3 lukitusnuppi (vain mallissa KS 210)
- ei näy kuvassa -
4 liikkuva sahanteränsuojus
5 sahanterä
6 kääntöalustan lukitusruuvi
7 työkappaleen vaste
8 kääntöalusta
9 pölypussi
10 turvalukitus
11 kuusiokoloavain
Takapuoli
12 moottori
13 lukitusnuppi (vain mallissa KS 210 HM
Plus)
14 puruimurin liitäntä
15 verkkokaapeli
16 lukitsintappi
4.44
KS 210 / KS 210 HM Plus
Page 45
Lue ensin!
• Lue tämä ohjekirja ennen laitteen käyttöönottoa. Huomioi erityisesti turvasuositukset.
• Mikäli huomaat kuljetuksessa syntyneitä vahin­koja pakkauksen purkamisen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön!
• Hävitä pakkaus ympäristöystävällisesti. Toimita pakkaus asianmukaiseen jätteidenkeräilypaik­kaan.
• Pidä tämä ohjekirja tallessa, jotta voit aina tarvit­taessa käyttää sitä.
• Mikäli lainaat laitetta tai myyt sen, luovuta aina myös tämä ohjekirja mukaan.
Turvaohjeita
Ohjeiden mukainen käyttö
Laite soveltuu puun ja muovien pitkittäis- ja poikit­taissahaukseen. Pyöreitä työkappaleita saa sahata vain soveltuvan kiinnityslaitteen kanssa pituusakse­liin nähden poikittain, koska pyörivä sahanterä voi kääntää työkappleen vinoon.
Kaikki muut käyttötavat ovat ohjeiden vastaisia ja kiellettyjä. Ohjeiden vastaisen käytön aiheuutta­mista vahingoista valmistaja ei ota vastuuta.
Sahaan tehdyt muutokset tai sellaisten osien käyttö, jotka eivät ole valmistajan tarkastamia ja toimitta­mia, voivat aiheuttaa käytössä arvaamattomia vahinkoja.
Yleisiä turvallisuusohjeita
Noudata yleisiä turvaohjeita sähkölaitteiden käsitte­lyssä, jotta
− loukkaantumisen
− tulipalon
− sähköiskun
vaara pysyisi mahdollisimman pienenä.
Huomioi erityisesti:
Katkaisusaha on vaarallinen työkalu, joka voi aihe­uttaa varomattomassa käytössä vakavia loukkaan­tumisia. Noudata siksi ehdottomasti seuraavia tur­vaohjeita ja katkaisusahojen käyttöä koskevia lakimääräyksiä.
Vaara!
A
Katkaisusahaa saavat käyttää vain sellaiset henkilöt, joille katkaisusahat ovat tuttuja ja jotka ovat tietoisia kaikista käyttöön liittyvistä vaaroista. Alle 16-vuotiaat saavat käyttää laitetta ainoa­staan ammattikoulutuksen yhteydessä kou­luttajan valvonnassa.
Seuraavat vaaratekijät liittyvät katkaisusahoi­hin luonnostaan, eikä niitä voi täysin poistaa turvalaitteidenkaan avulla:
− Pyörivän sahanterän koskemisesta aiheu­tuva vaara: säilytä sahattaessa riittävä etäisyys sahanterään. Vältä hankalia työasentoja. Seiso tukevasti ja säilytä aina tasapainoinen asento.
− Liikkumattomasta sahanterästä aiheutuva loukkaantumisvaara. Taita saha käytön jäl­keen alas ja lukitse se. Käytä sahanterän vaihdossa käsineitä.
− Työtilan epäsiisteydestä eiheutuva vaara (esim. lattialle kertyneet sahatut kappa­leet): Pida työtila aina siistinä.
− Sahauksen aikana sahanterään tarttuvien kappaleiden aiheuttama vaara (esim. jos sahapöydälle on jätetty työkaluja tai työ­kappaleen sisällä piilee metalliosia tai jos samalla kertaa sahataan useampia työ­kappaleita): Pidä sahapöytä siistinä. Tutki työkappale, jos epäilet siinä olevan vieraita esineitä. Sahaa aina vain yksi työkappale kerral­laan.
− Ympäristöoloista aiheutuva vaara: Älä ota katkaisusahaa käyttöön sateessa tai kosteassa ympäristössä. Huolehdi riit­tävästä valaistuksesta. Älä käytä katkaisu­sahaa palonarkojen nesteiden tai kaasujen lähellä.
− Työtilassa oleville ihmisille aiheutuva vaara: Pidä ulkopuoliset, varsinkin lapset, poissa koneen vaara-alueilta.
− Katkaisusahan ylikuormituksesta aiheu­tuva vaara: Käytä katkaisusahaa ainoastaan ilmoite­tulla tehoalueella. Käytä katkaisusahaa vain siihen tarkoitukseen, johon se on suunniteltu.
− Katkaisusahan viallisuudesta aiheutuva vaara: Tarkista katkaisusaha aina ennen käyt­töönottoa vaurioiden varalta. Tarkista aina ennen käynnistämistä, että avaimet ja sää­tötyökalut on irrotettu koneesta. Älä käytä katkaisusahaa, jos käyttökytkin on epä­kunnossa. Pidä kädensijat puhtaana öljystä ja rasvasta.
KS 210 / KS 210 HM Plus
4.45
Page 46
Turvalaitteet
Hallintalaitteet
Liikkuva sahanteränsuojus (1)
Liikkuva sahanteränsuojus suojelee sahanterän tahattomalta koskettamiselta ja lentelevältä purulta.
Liikkuvan sahanteränsuojuksen on aina palattava alkuasentoonsa itsestään: kun katkaisusaha on ylöstaivutettuna, on sahanterän oltava joka puolelta suojattu.
2
1
3
Turvalukitus (2)
Turvalukitsin lukitsee liikkuvan sahanteränsuojuk­sen: Sahanterä pysyy peitettynä ja katkaisusahaa ei voi laskea alas, niin kauan kun turvalukitsin ei ole taitettu sivulle.
käyttökytkin (Ein/Aus)
• Moottorin käynnistäminen:
− Paina käyttökytkin päälle.
• Moottorin sammuttaminen:
− Laske ON/EI-katkaisin pois päältä.
Kiristysvipu kallistuksen säätöön
Takapuolella sijaitsevan kiristysvivun avaamisen jälkeen voi sahaa kallistaa portaattomasti 0° - 45° pystysuoraan tasoon nähden.
Työkappaleen vaste (3)
Työkappaleen vaste estää työkappaleen liikuttami­sen sahauksen aikana.
• Työkappaleen vasteen on oltava aina asennet­tuna käytön aikana.
• Työkappaletta on painettava sahauksen aikana vastetta ja sahapöytää vasten siten, että:
− tukipinta on mahdollisimman suuri;
− työkappale ei ole jännittynyt (muuten kappale
voi halkaistaessa ponnahtaa paikaltaan tai takertua sahanterään).
45°-0°
4.46
KS 210 / KS 210 HM Plus
Page 47

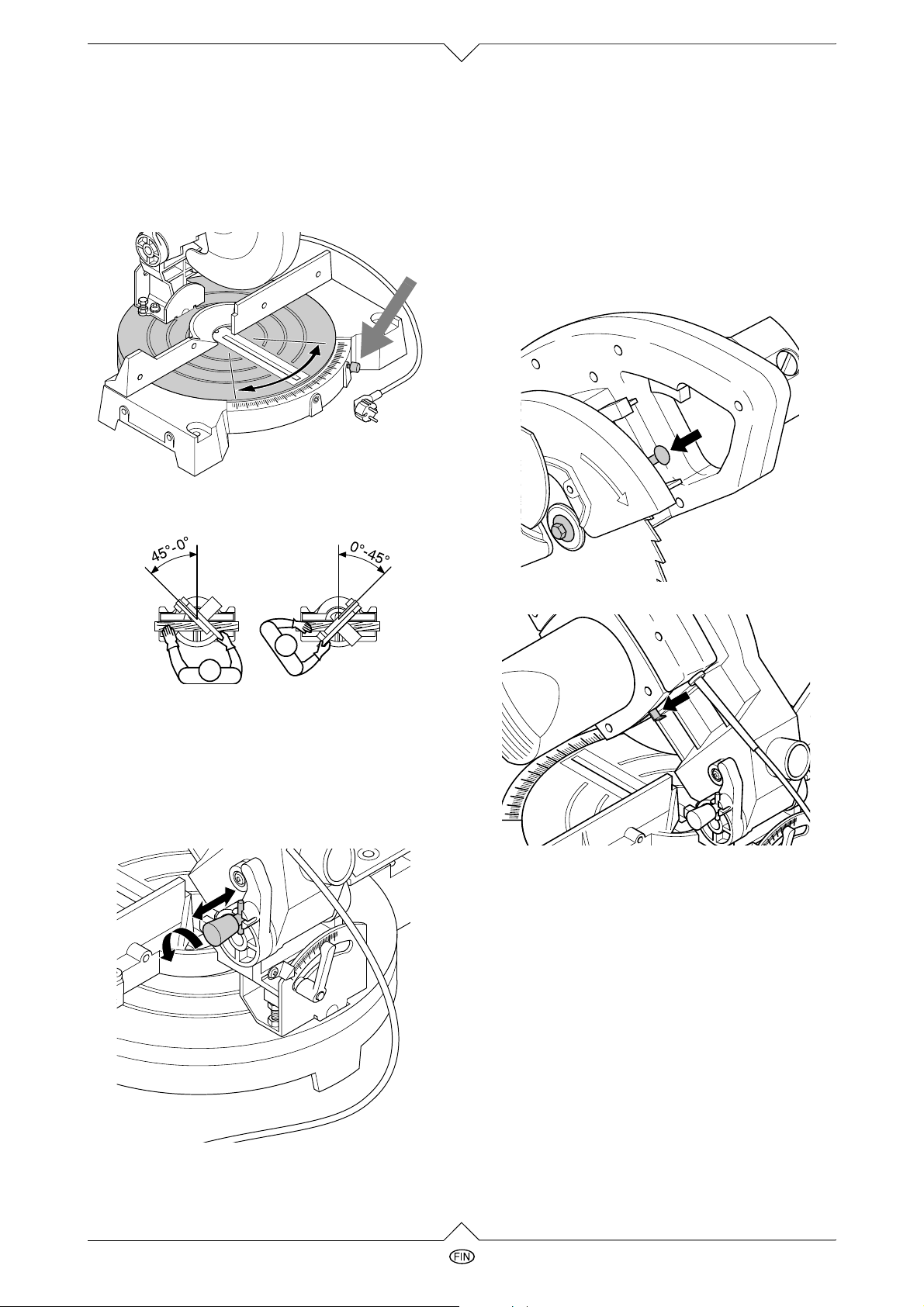

Kääntöalusta
Sahan jalassa olevan lukitusruuvin avaamisen jäl­keen voi kääntöalustan asentoa säätää. Tällä tavoin säädetään leikkauskulmaa työkappaleen sivusyr­jään nähden. Sahaa voi kääntää kullakin puolella 45° een asti.
Lukitusnuppi
Lukitusnupilla sahanterä lukitaan sahanterän vaih­don yhteydessä.
Vaara!
A
Älä koskaan paina lukitusnappia, kun verkko­pistoketta ei ole irrotettu tai kun sahanterä vielä pyörii! Lukituslaite voi rikkoutua, jos se painetaan päälle sahanterän pyöriessä.
• Lukitustappi KS 210:
lukitsintappi
Lukitsintapin avulla sahan voi lukita alaslaskettuun asentoon. Näin kannattaa tehdä esimerkiksi työs­kentelyn lopettamisen jälkeen tai sahan kuljetuksen yhteydessä.
• Lukitustappi KS 210 HM Plus:
KS 210 / KS 210 HM Plus
4.47
Page 48
Käyttöönotto
Sahan kiinnittäminen
Sahan heilumisesta tai kaatumisesta
A
aiheutuu loukkaantumisvaara!
Turvallisen työskentelyn varmistamiseksi on saha kiinnitettävä vakaalle alustalle.
• Alustana voi toimia joko kiinteästi asennettu pöytälevy tai työpenkki.
• Sahan voi myös – sahan liikuttelun mahdollista­miseksi – ruuvata kiinni vaneri- tai ristivanerile­vyyn (500 mm x 500 mm, vähintään 19 mm paksu). Kun saha otetaan käyttöön, on levy sit­ten kiinnitettävä työpenkkiin ruuvipuristimilla.
1. Poraa alustaan neljää reikää.
Sahanteränsuojuksen asentaminen
Liikkuva sahanteränsuojus huolehtii siitä, että sahanterästä on esillä aina vain sen verran kuin sahaamisessa on tarpeen.
Liikkuva sahanteränsuojus suojaa tehok-
A
kaasti vakavilta loukkaantumisilta, ja sen on aina oltava asennettuna käytön aikana.
1. Taita katkaisusaha ylös (alkuasentoon).
2. Avaa vasenta ruuvia (A) noin viiden kierroksen verran.
3. Ruuvaa oikea ruuvi (B) kokonaan irti.
TOP
R
L
A
2. Ruuvaa saha kiinni alustaan.
Lastunkeräyspussin asennus
Vaara!
A
Joistakin puista (esim. tammi-, pyökki- ja saarnipuusta) sahattaessa lähtevä pöly voi sisäänhengitettynä aiheuttaa syöpää:
− Työskentele sahalla vain, kun lastunkerä­yspussi on asennettuna tai käytössä on lastunimuri (ilmavirran nopeus sahan imu­putkessa ð 20 m/s).
− Käytä lisäksi pölysuojamaskia, koska kaik­kea sahapölyä ei saa kerättyä tai imettyä talteen.
− Tyhjennä lastunkeräyspussi säännölli­sesti. Käytä pölysuojamaskia kun tyhjen­nät pussia.
• Työnnä lastunkeräyspussi katkaisusahan lastu­nimuputkeen (huolehdi siitä, että pussin veto­ketju on suljettu).
• Tai liitä lastunimuputkeen lastunimuri tai teolli­suuspölynimuri sopivan sovittimen avulla.
B
4. Tuo sahanteränsuojus terän vapaan sivun yli paikalleen.
5. Käännä sahanteränsuojuksen asennuslevyä noin 90° myötäpäivään — vasemman ruuvin (A) tulee olla pitkittäisreiässä pienen levynnokan takana.
6. Suuntaa asennuslevy siten, että oikean ruuvin (B) voi kiertää kiinni.
7. Kiristä molemmat ruuvit (A) ja (B).
8. Tarkista suojuksen toiminta. Käännä sitä varten turvalukitusvipu sivuun ja taita katkaisusaha alas.
− Liikkuvan sahanteränsuojuksen täytyy
vapauttaa sahanterä alas taitettaessa otta­matta kiinni muihin osiin.
− Kun saha taitetaan ylös alkuasentoonsa, täy-
tyy sahanteränsuojuksen peittää terä auto­maattisesti.
4.48
KS 210 / KS 210 HM Plus
Page 49
Sähköliitäntä
Vaara! Sähköjännite
B
Käytä sahaa ainoastaan kuivassa ympäris­tössä. Kytke saha vain sellaiseen virtalähteeseen, joka täyttää seuraavat edellytykset (ks. myös "Tekniset tiedot"):
− suojana vikavirtakatkaisin, jossa vikavirta = 30 mA;
− Pistorasiat maadoitettu ohjeiden mukai­sesti;
Aseta johto siten, että se ei häiritse työsken­telyä eikä voi vahingoittua. Suojele verkkojohtoa kuumuudelta, vahingol­lisilta nesteiltä ja teräviltä kulmilta.
Käytä ainoastaan kumieristeistä kaapelia, jolla on riittävän suuri halkaisija (H07RN-F 3 x 15 mm).
Älä irrota pistoketta seinästä vetämällä joh­dosta.
Käyttö
• Ennen työskentelyn aloittamista tarkista seuraa­vien osien moitteeton kunto:
− sahanterä;
− liikkuva sahanteränsuojus;
− turvalukitus
• Käytä henkilökohtaista suojavarustusta:
− pölysuojamaski;
− kuulosuojaimet;
− suojalasit.
• Työskentele oikeassa asennossa ja paikassa:
− edessä käyttöpuolella;
− suoraan sahan edessä;
− sahanterän suunnan vasemmalla puolella.
• Käytä työskennellessä tarvittaessa:
− työkappaleen tukea – sahattaessa pitkiä työ-
kappaleita; jotka katkaisemisen jälkeen muu­ten putoaisivat pöydältä
− lastunkeräyspussia tai lastunimulaitetta;
Huomio!
A
Sahaa ainoastaan mitoiltaan sellaisia työkap­paleita, jotka pysyvät sahattaessa varmasti ja turvallisesti paikallaan.
Paina työkappaletta sahattaessa koko ajan pöytää ja sahausvastetta vasten. Älä kallista työkappaletta.
Älä koskaan sahaa useita eri kappaleita yhtä­aikaisesti - älä myöskään nippuja, jotka koos­tuvat useista irtokappaleista.– Syntyy onnet­tomuuden vaara, kun sahanterä ottaa kiinni yksittäisiin kappaleisiin kontrolloimatta.
Käytä pyöreitä työkappaleita sahattaessa sopivaa kiinnityslaitetta, jotta kappale ei pääse kääntymään paikaltaan. Älä jarruta sahanterää sivuttaisella paineella.
Vaihda tylsyneet sahanterät heti uusiin.
Suora sahaus
Alkuasento:
− Saha ylöstaitettuna (Vedä tarvittaessa lukitsintappi pois);
− Kääntöalusta 0°-asentoon lukittuna;
− Sahanterä kohtisuorassa sahapöytään nähden.
1. Paina työkappaletta sahausvastetta vasten.
2. Paina ON/EI-katkaisinta ja pidä se päällä-asen­nossa.
3. Käännä turvalukitsin sivuun ja laske saha käyt­tökahvasta kiinni työkappaleeseen.
Vaara!
c
Älä käytä työskennellessä pitkiä vaatekappa­leita, koruja tai käsineitä, jotka voivat tarttua ja kietoutua pyöriviin sahanosiin. Pitkähiuksisten on ehdottomasti käytettävä hiusverkkoa. Älä koskaan sahaa kappaleita, joiden pin­nassa on
− köyttä,
− narua,
− nauhaa,
− johtoa tai
− lankaa
tai joihin sisältyy näitä materiaaleja.
KS 210 / KS 210 HM Plus
Paina terää työkappaleeseen vain sellaisella
3
voimalla, että moottorin kierrosluku ei laske liikaa.
4. Sahaa työkappale poikki yhdessä työvaiheessa.
5. Laske irti ON/EI-katkaisimesta ja nosta saha ylös alkuasentoon.
4.49
Page 50
Viistesahaus
Vinosahaus
Viistesahauksessa työkappale sahataan 0° –
3
45° een kulmassa taempaan sivusyrjään nähden.
Alkuasento:
− Saha ylöstaitettuna (Vedä tarvittaessa lukitsintappi pois);
− Sahanterä kohtisuorassa sahapöytään nähden.
1. Avaa kääntöalustan lukitusruuvi (harmaa nuoli.
Vinosahauksessa työkappale sahataan 0° –
3
45° een kulmassa kohtisuoraan nähden.
45°-0°
Alkuasento:
− Saha ylöstaitettuna (Vedä tarvittaessa lukitsintappi pois);
− Kääntöalusta 0°-asentoon lukittuna.
1. Avaa kallistuksensäädön kiristysvipu sahan takapuolella.
2. Asenna kääntöalusta haluttuun kulmaan. Sahapöydän asteikosta voi lukea säädetyn kul­man.
3. Kiristä kääntöalustan säätöruuvi.
Sahaaminen tapahtuu kohdassa "Suora sahaus" kuvatulla tavall
2. Käännä saha haluttuun kulmaan työkappaleen pintaan nähden.
3. Kiristä kiristysvipu.
Sahaaminen tapahtuu kohdassa "Suora sahaus" kuvatulla tavall
Kaksoisviistesahaus
Kaksoisviistesahaus on viistesahauksen ja
3
vinosahauksen yhdistelmä. Työkappale sahataan kappaleen taempaan sivusyrjään ja yläpintaan nähden vinottain.
Alkuasento:
− Saha ylöstaitettuna (Vedä tarvittaessa lukitsintappi pois);
− Kääntöalusta haluttuun kulmaan säädettynä;
− Saha käännettynä haluttuun kulmaan työkappa-
leen pintaan nähden ja lukittuna.
Toteutus: Sahaaminen tapahtuu kohdassa "Suora sahaus"
kuvatulla tavall
4.50
KS 210 / KS 210 HM Plus
Page 51
Huolto ja hoito
Vaara!
A
Aina ennen huolto- ja puhdistustöitä:
− Sammuta kone.
− Irrota pistotulppa.
− Odota kunnes saha pysähtyy.
• Huolto- ja puhdistustöiden jälkeen aseta kaikki
turvalaitteet taas toimintaan ja tarkasta ne.
• Korvaa vahingoittuneet osat, varsinkin turvalait­teet, ainoastaan alkuperäisiä vastaavilla osilla, koska osat, joita valmistaja ei ole toimittanut ja tarkastanut, voivat aiheuttaa arvaamattomia vahinkoja.
• Tässä kappaleessa kuvattuja huolto- ja korjaus­töitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

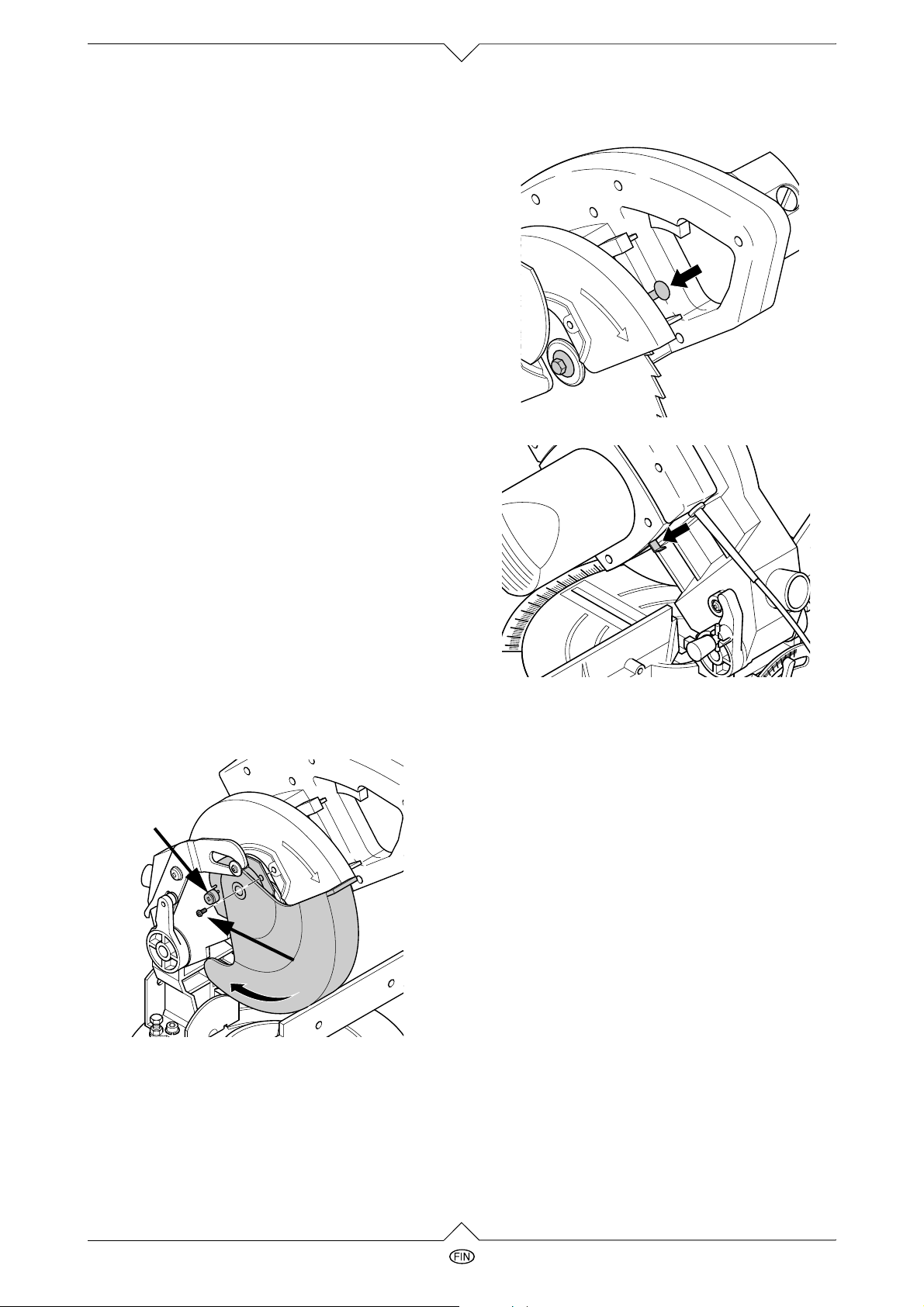

Sahanterän vaihto
Vaara!
A
Sahanterä saattaa olla erittäin kuuma heti sahaamisen jälkeen <\emdash > palovaara!– Anna kuuman sahanterän viilentyä. Älä puh­dista sahanterää palonaroilla nesteillä. Myös liikkumattomasta sahanterästä aiheu­tuu loukkaantumisvaara. Käytä sahanterän vaihdossa käsineitä. Koottaessa on ehdottomasti kiinnitettävä huomiota sisälaipan, sahanterän ja ulkolai­pan pyörimissuuntaan!
1. Ruuvaa sahanterän suojuksen asennuspellin oikea ruuvi (B) irti, löysää vasen ruuvi (A) ja käännä sahanterän suojusta ylöspäin.
A
Lukitustappi KS 210:
Lukitustappi KS 210 HM Plus:
3. Avaa sahanterän akselin kiristysruuvi hylsyavai­mella (vasenkierteinen!).
4. Irrota ulkolaippa, sahanterä ja sisälaippa terän akselilta.
5. Puhdista kiristyspinnat:
− sahanterän akseli,
− sahanterä,
− ulkolaippa,
− sisälaippa.
B
2. Sahanterän kiristämistä varten paina lukitus­nuppia ja pyöritä samalla toisella kädellä sahan­terää, kunnes lukitusnuppi lukittuu.
KS 210 / KS 210 HM Plus
Vaara!
A
Älä käytä puhdistusaineita (esim. pihkajälkien poistamiseen), jotka voivat vahingoittaa kevytmetalliosia; sahan kestävyys voi muu­ten heikentyä.
6. Asenna sisälaippa – Huomioi pyörimissuunta: Viiston puolen pitää osoittaa moottoriin päin!
7. Asenna uusi sahanterä – Huomioi pyörimissuunta: vasemmalta (avoi­melta) puolelta katsottuna on terässä olevan nuolen osoitettava myötäpäiväänt!
4.51
Page 52

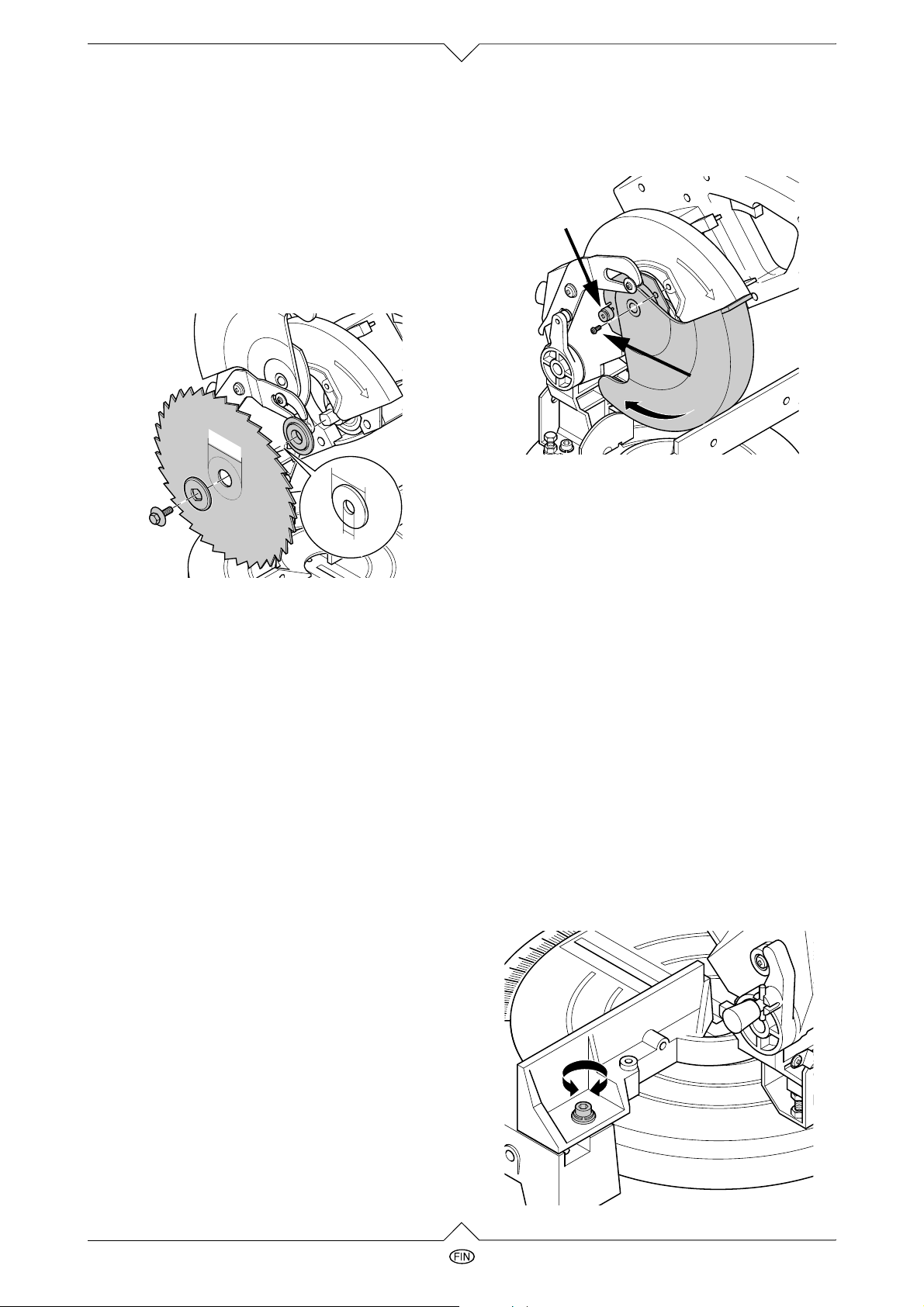

Vaara!
A
− Käytä ainoastaan sopivia sahanteriä (ks. "Tekniset tiedot") – epäsopivia tai viallisia teriä käytettäessä voi osia sinkoutua terältä räjähdysmäisesti keskipakovoiman vaikutuksesta.
− Sahanteriä, joiden sisähalkaisija on 30 mm, saa asentaa 18 mm -teränkiinnitti­meen vain 30 x 18 x1,2 - supistusrenkaan kanssa, tilausnro. 138 5648797 !
30 mm
11. Kierrä sahanterän suojuksen asennuspeltiä noin 90 ° myötäpäivään ja kohdista se siten, että oikea ruuvi (B) voidaan kiertää sisään.
A
B
30 mm
18 mm
Vaara!
A
− Asenna sahanterä aina alkuperäisosien kanssa.
− Terät on asennettava siten, että ne pyöri­vät tasapainoisesti, eivät heilu pyöriessään eivätkä voi irrota käytössä.
Seuraavien käyttö on kielletty:
− runsaspitoisesta pikaterässeoksesta (HSS) tehdyt terät;
− näkyvästi vialliset terät;
− katkaisulaikat.
8. Työnnä ulkolaippa paikalleen – Huomioi pyörimissuunta: Viiston puolen pitää osoittaa ulospäin!
9. Ruuvaa kiritysruuvi paikalleen (vasenkiertei­nen!) ja kiristä se tukevasti Sahanterän kiristämistä varten paina lukitus­nuppia ja pyöritä samalla toisella kädellä sahan­terää, kunnes lukitusnuppi lukittuu.
12. Kiristä molemmat ruuvit.
13. Tarkista toiminta. Käännä sitä varten turvaluki­tusvipu sivuun ja taita katkaisusaha alas.
− Liikkuvan sahanteränsuojuksen täytyy
vapauttaa sahanterä alas taitettaessa otta­matta kiinni muihin osiin.
− Kun saha taitetaan ylös alkuasentoonsa, täy-
tyy sahanteränsuojuksen peittää terä auto­maattisesti.
− pyöräytä terää kädellä. Terän on pyörittävä
vapaasti kaikissa mahdollisissa asennois­saan ottamatta kiinni muihin osiin.
Kääntöalustan asentaminen
Jotta kääntöalusta olisi kaikissa säätöasennoissaan täsmälleen tarkoitetussa kulmassa, on työkappa­leeen vastetta säädettävä:
1. Avaa vasteen kiristysruuvi.
2. Aseta kääntöalusta 0°-säätöasentoon.
3. Kiristä vasteen kiristysruuvi.
4. Taita saha ala-asentoon ja lukitse se lukitsinta­pilla.
5. Avaa molemmat työkappaleen vasteen ruuvit.
Vaara!
A
− Älä käytä terän ruuvauksessa pidempää työkalua.
− Älä kiristä kiristysruuvia lyömällä asennus­avaimeen.
− Avaa lukitusnuppi kiristysruuvin kiristämi­sen jälkeen, niin että sahanterä pääsee vapaasti pyörimään.
10. Tuo sahanteräsuojus paikalleen terän vapaan puolen yli.
4.52
KS 210 / KS 210 HM Plus
Page 53
6. Suuntaa vaste 90°-kulmalla tarkalleen suoraan kulmaan sahanterään nähden.
7. Kiristä molemmat vasteen ruuvit.
Pöydän sahausalustan vaihto
Pöydän sahausalusta on vaihdettava, kun sahaus­vako on vahingoittunut.
1. Irrota vahingoittunut sahausalusta sahapöy­dästä (työnnä ruuvimeisseli sahausvakoon ja nosta alusta ylös).
2. Aseta uusi alusta paikalleen.
Hiiliharjojen tarkastus ja vaihto
Hiiliharjojen kuluneisuuden huomaa siitä, että
3
− moottori käy epätasaisesti;
− moottorin käydessä esiintyy häiriöitä radio-
ja TV-vastaanottimissa;
− moottori pysähtyy.
Hiiliharjojen tarkastusta tai vaihtoa varten:
1. Irrota pistotulppa.
2. Ruuvaa auki hiiliharjojen sulkutulpat moottorin­suojuksessa sopivalla ruuvimeisselillä. Kuvassa esitetään etummaisen harjan vaihto. Taempi hiiliharja sijaitsee vastakkaisella puo­lella.
3. Vedä hiiliharjat irti ja tarkasta niiden kunto. Jokaisen harjahiilen täytyy olla vähintään 6 mm:n pituinen.
4. Työnnä vahingoittumattomat hiiliharjat pesään. Pienen metallilevyn kummallakin sivulla olevien liitososien on otettava kiinni pesän sivuilla ole­viin uriin.
5. Kierrä sulkutulpat taas kiinni.
6. Tarkista sahan toiminta.
Sahan puhdistaminen
• Poista sahanpuru ja pöly harjalla tai pölynimu­rilla:
− moottorin tuuletusaukko;
− kääntöalustan alla oleva tyhjä tila;
− säätölaitteet;
− hallintalaitteet.
Poista tarvittaessa myös sahan sisällä oleva puru ja pöly.
Sahan kuljetus
1. Laske saha ala-asentoon.
2. Työnnä lukitsintappi paikalleen.
3. Pura sahasta esiin nousevat osat. Käytä laitteen lähetyksessä mahdollisuuksien
mukaan alkuperäispakkausta.
KS 210 / KS 210 HM Plus
6mm
4.53
Page 54
Sahan säilyttäminen
Vaara!
A
Säilyttäkää laitetta siten,
− että asiattomat eivät pääse käyttämään sitä ja
− että kukaan ei voi loukata itseään pysäh­dyksissä olevaan sahaan.
Huomio! Älkää säilyttäkö konetta ulkoil-
A
massa suojatta tai kosteassa ympäristössä.
Huoltotaulukko
aina ennen käynnistämistä
puruimuputket (jos työskennellään ilman puruimuria)
1x kuukaudessa (päivittäisessä käytössä)
sahan säätöjen ohjain­osat
turvalaitteet:
− liikkuva sahante­ränsuojus
− turvalukitus
liitäntäkaapeli tarkasta vaurioiden
silmämääräinen tar­kastus kertyneen purun varalta.
− poista puru pölyn­imurilla tai harjalla;
− öljyä johdinosat kevyesti.
tarkasta toiminta.
varalta, anna säh­köammattilaisen vaih­taa tarvittaessa.
Ongelmat ja häiriöt
Vaara!
A
Aina ennen häiriönpoistoa:
− Sammuta kone.
− Irrota pistotulppa.
− Odota sahanterän pysähtymistä.
Asenna kaikki turvalaitteet käyttöön ja tarkasta nii­den toiminta aina häiriönpoiston jälkeen.
moottori ei käy
ei verkkojännitettä tarkasta kaapeli, pis-
toke, pistorasia ja sulakkeet.
hiiliharjat kuluneet vaihda hiiliharjat.
sahausteho liian alhainen
tylsä sahanterä (terän sivulla voi olla palojäl­kiä
sopimaton sahanterä
vääntynyt sahanterä
saha tärisee rajusti
vääntynyt sahanterä vaihda sahanterä (ks
sahanterä väärin asen­nettu
vaihda sahanterä (ks "Huolto“).
"Huolto“).
asenna terä oikein (ks. "Huolto").
50 käyttötunnin välein
käyttömoottorin hiili­harjat
Tarkasta ja vaihda tar­vittaessa.
saha heiluu
kiinnitysruuvit löysällä kiristä kiinnitysruuvit.
kääntöalusta raskasliikkeinen
kääntöalustan alla purua
työkappaleen vaste vääntynyt
poista puru imurilla.
asenna suora sahaus­vaste.
4.54
KS 210 / KS 210 HM Plus
Page 55
Tekniset tiedot
jännite V 230 (1~50 Hz)
virrankäyttö A 5,0
sulakkeet A 10
teho kW 1,2
mm mm mm
-1
5000
53 x 130 38 x 130 53 x 88
moottorin käyntinopeus min
leikkuunopeus m/s 55
sahanterän ulkohalkaisija mm 210
sahanterän reiän sisähalkaisija mm 18 / 30
työkappaleen enimmäisläpimitat
sahanterä pystysuorassa 45° een vinosahauksessa 45° een viistesahauksessa
mitat pituus
leveys korkeus (ylöskäännettynä) korkeus (alaslaskettuna)
paino n. kg 8,5
äänipainetaso PREN-ISO 3743-1:n mukaan dB (A) 97
äänitehotaso EN-ISO 9614-1:n mukaan dB (A) 95
mm mm mm mm
Saatavilla olevat sahanterät
käyttöalue koko tilausnumero
massiivipuun sahaus HM 210 x 2,2/1,4 x 30 Z 30 W-ham-
paissa vuoroharitus
korkealaatuiset massiivipuun ja lastulevyn sahaukset
pinnoitettujen ja vaneroitujen levy­jen sahaus
HM 210 x 2,2/1,4 x 30 Z 42 W-ham­paissa vuoroharitus
HM 210 x 2,2/1,4 x 30 Z 64 W-ham­paissa vuoroharitus
440 440 420 290
091 001 8965
091 001 8973
091 001 8981
KS 210 / KS 210 HM Plus
4.55
Page 56
Varaosaluettelo
YA0015B1.fm
4.56
KS 210 / KS 210 HM Plus
Page 57
sija KS 210
1 x x pöytä, täydell. ruuveineen 101 062 9388 2 x x muovialusta 138 162 6985
8 x x kääntörakenne, täydell. 101 062 9353 23 x – heilahtelunsuoja, täydell. 138 862 6964 23 – x heilahtelunsuoja, täydell. 101 063 9928 36 x – moottori, täydell. 101 062 9396 36 – x moottori, täydell. 101 063 9910 38 x – sahanterä 210/100 W-hampaissa vuoroharitus, reikä Ø 210 mm 138 663 5737 38 – x sahanterä HM 210 x 2,2/1,4*30 30 W-hampaissa vuoroharitus Ø 210 mm 091 001 8965 41 x x pölypussi KS 210 138 862 6972 50 x x liitoskaapeli ja päätekappale 101 062 9418 55 x – hiiliharja 138 862 6956 55 – x hiiliharja 138 863 9969 60 x x käyttökytkin 811 162 6945
200 x x ruuvipussi pöytää varten 101 062 9370 201 x x sivuttaisvaste 138 862 6999 202 x x ruuvipussi kääntörakennetta varten 101 062 9361 203 x – kädensijat, oikea ja vasen 101 062 9345 203 – x kädensijat, oikea ja vasen 101 063 9952 204 x – kiinnitys- ja vastalaippa 101 062 9400 204 – x kiinnitys- ja vastalaippa 101 063 9901 205 x x vapautusvipu, täydell. 101 062 9337
KS 210
HM Plus
x – katkaisusaha KS 210 010 210 0018 – x katkaisusaha KS 210 HM 010 210 0026
kuvaus koko osan nro.
KS 210 / KS 210 HM Plus
4.57
Page 58
X_1Leer.fm
58
Page 59
D DEUTSCH ENG ENGLISH
Ñ
Ê
ÖRSÄ
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit
den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien** EG-Baumusterprüfung *** durchgeführt von ****
F FRANÇAIS NL NEDERLANDS DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives ** Contrôle européen du modèle type *** effectué par ****
We herewith declare in our sole repsonsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives** EC type examination *** conducted by ****
Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** EG-typeonderzoek *** uitgevoerd door ****
IT ITALIANO ES ESPA DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative ** Omologazione CE *** eseguita da ****
PT PORTUGU DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos ** controle de amostra de Construção da CE *** efectuado por ****
FIN SUOMI NO NORGE VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen** EY-tyyppitarkastustesti *** testin suorittaja: ****
DA DANSK POL POLSKI OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne** EF­typekontrol *** gennemført af ****
EL ΕΛΛHNIKA HU MAGYAR ∆ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZŐSÉGI NYILATKOZAT
∆ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύµφωνα µε τις διατάξεις των οδηγιών** Έλεγχος-ΕΟΚ δοµικού πρωτοτύπου*** πραγµατοποιούµενος από το****
S SV SVENSKA
OL
Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices** Homologación de tipo CE *** llevada a cabo por ****
F
KRAN OM ÖVERENSSTÄMMELSE
Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven** EG-materialprovning *** genomfört av ****
Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv** EU-typegodkjennelse *** utstilt av ****
Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt odpowiada wymogom następujących norm* według ustaleń wytycznych **Kontrola wzorców UE *** przeprowadzone przez ****
Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek előírásainak** által végzett vizsgálat szerint megegyezik az alábbi építési mintapéldánnyal *** a ****
KS 210 HM
* EN 61029-1, EN 61029-2-9
** 98/73/EG, 73/23 EWG, 89/336/EWG, 93/68/EWG
Ing. grad. Hans-Joachim Schaller
Leitung Entwicklung und Konstruktion
Metabowerke GmbH
Business Unit Elektra Beckum
Daimlerstr. 1
Meppen,14.11.2003 1001121
D - 49716 Meppen
Page 60
263-1 Ipchung-Dong, Chung-Gu; Seoul; (+82) 2 - 22 76 09 14/5; (+82) 2 - 2 78 62 62;
Rodney Bay, Gros Islet, West Indies; Santa Lucia; (+1)758 - 452-99 14;
(+1)758 - 452-99 15; [email protected];
Ruwi; (+968)70 31 70; (+968)70 83 05; [email protected];
Ruwi; (+968)70 31 70; (+968)70 83 05; [email protected];
(+46) 36 - 10 06 60; (+46) 36 - 16 07 54; [email protected];
(+46) 35 - 154400; (+46) 35 - 104835; [email protected];
Pomprab Bangkok 10100; (+66) 2 - 3 28 11 89; (+66) 2 - 3 28 13 04; [email protected];
(+216) 1 - 25 83 92; (+216) 1 - 35 18 45; [email protected];
(+90) 212 - 2 56 49 50; (+90) 212 - 2 38 98 26; [email protected];
03 151 Kiev; (+380) 44 - 2 45 94 34; (+380) 44 - 2 45 96 57; [email protected];
Edificio Principal II, Piso 4; Caracas 1071; (+58) 212 - 2 37 30 22;
(+58) 212 - 2 39 23 65; [email protected];
Tan Binh District; Ho Chi Minh City; (+84) 8 - 811 74 54; (+84) 8 - 811 63 38;
(+38) 12 15 28 56; (+38) 12 15 24 57; [email protected];
South Corea; Metabo-Korea Co. Ltd.; Room No. 101, Daesung Building;
St. Lucia; Eurotools Int`l Ltd; P.O.Box RB 2484;
Sultanate of Oman; AHMED RAMADHAN JUMA & CO.L.L.C.; P.O. Box 3566; Postal Code 112;
Sultanate of Oman; AHMED RAMADHAN JUMA & CO.L.L.C.; P.O. Box 3566; Postal Code 112;
Sverige; Metabo Sverige AB; Skiffervägen 6; ; 553 03 Jönköping;
Sverige; HDF - Bolagen AB ; Svarvaregatan 5; P.O.Box 525; 30180 Halmstad;
Thailand; SSM - Sri Siam Mongkol Co., Ltd; 1570-1576 Krung Kasem RD.; ;
Tunesia; L´Equipment Moderne; 86, Ave. de Carthage; ; 1000 Tunis;
Turkey; Burla A.S.; Voyvoda Cad. 61-65; ; 80003 Karaköy-Istanbul;
Ukraine; Comservice; Ukraian-Russian Joint Venture 2; Narodnogo Opolcheniaya;
Venezuela; OLY-COPIA C.A.; 3 ra Transversal Los Ruices ;
Vietnam; HUU HONG MACHINERY CO., LTD.; 157-159 Xuan Hong Street, Ward 12;
(+81) 4 - 28 77 05 06; (+81) 4 - 28 77 05 07; ;
Amman 111 18; (+962) 6 - 465 56 80; (+962) 6 - 464 54 39; [email protected];
siehe Süd Afrika; siehe Süd Afrika;
P.O.Box 11429; Jeddah 21453; (+96) 62 - 6 82 04 58; (+96) 62 - 6 91 12 67;
13007 State of Kuwait; (+965) 47 47 137; (+965) 47 47 944;
(+262) 262 48 47 77; (+262) 262 48 47 80; [email protected];
(+41) 52 - 354 34 34 ; (+41) 52 - 354 34 35; [email protected];
(+49) 7022 - 720; (+49) 7022 - 72 25 95; [email protected];
siehe Süd Afrika; siehe Süd Afrika;
56100 Kuala Lumpur; (+60) 3 - 92002966 / 92003966; (+60) 3 - 92007599;
Japan; Metabo Japan Co., Ltd.; 5-1024-3, Baigou, Ohme-city; ; Tokyo 198-0063;
Jordan; Newport Trading Agency; P.O.Box 6166 / 151 Hashimi Str.; City Center;
Kenia; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika; siehe Süd Afrika;
Kingdom of Saudi Arabia; Saudi Industrial Tools Corporation; Madinah Road, Kilo 9;
Kuwait; Naser Moh. Al-Sayer ; Gen. Trading & Contracting Co.; P.O. Box 663 SAFAT;
La Reunion; Catoi; 15 rue Jules Hermann; ; Ste Clotilde - La Réunion;
Liechtenstein; Metabo (Schweiz) AG; Ringstr. 30; ; 8317 Tagelswangen ;
Luxembourg; Metabowerke GmbH ; Metabo-Allee 1; ; 72622 Nuertingen;
Malawi; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika; siehe Süd Afrika;
51700 Kuala Lumpur; (+60)3 - 6 18 88 88; (+60)3 - 6 17 66 16; ;
Malaysia; Finetools SDN BHD; No. 7 Jalan 1/92C; Batu 3 1/4 Jalan Cheras;
Malaysia; LINTREX (Malaysia) SON: BHD.; 68100 BATU Caves, Box S 24 Sentul; ;
Malta; G + T Imports Limited; Metabo Shop, Birkirkara By-Pass; ; Iklin BZN 11;
siehe Süd Afrika; siehe Süd Afrika;
Yugoslavia; WHM WOBY HAUS MARKT; Brace Ribnikara 55; ; 21000 Novi Sad;
Zimbabwe; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika; siehe Süd Afrika;
(+356) 21 - 43 54 24; (+356) 21 - 41 73 58; [email protected];
(+230) 2 12 64 05; (+230) 2 10 74 57; [email protected];
(+230) 2 08 01 99; (+230) 2 11 24 04; [email protected];
Mauritanie; S.T.A.F; B.P.: 40246; ; Nouakchott; (+222) 525 33 85; (+222) 525 14 09;
(+373) 2 - 27 77 87; [email protected];
Mauritius; Dema - Supplies Ltd.; 2A Deschartres Street; ; Port Louis;
Mauritius; Albert Trading Ltd.; 17 Brabant Street; ; 87897 MS Port Louis;
Modova; BRISAR-COM S.R.L.; str. Sciusev, 78; ; 2012 Chisinau; (+373) 2 - 22 24 50;
Morocco; Sté Yyes Rouger; 20 Bd. Ibn Tachfine; ; 20300 Casablanca;
(+212) 2 31 25 06; (+212) 2 - 31 24 62; [email protected];
siehe Süd Afrika; siehe Süd Afrika; siehe Süd Afrika;
siehe Süd Afrika; siehe Süd Afrika;
(+31) 346 - 259 060; (+31) 346 - 263 554; [email protected];
98845 Nouméa; (+687) 27 20 02; (+687) 27 30 94; [email protected];
(+64) 3 - 36 55 931; (+64) 3 - 36 55 932; [email protected];
(+44) 20 - 8992 5727; (+44) 20 - 8992 5335; [email protected];
(+234) 1 - 774 1305; (+234) 1 - 774 1305; [email protected];
(+47) 33 - 44 55 50; [email protected];
(+595) 981 - 43 15 13; (+595) 21 - 33 36 77; [email protected];
(+63) 2 - 3 63 01 59; (+63) 2 - 3 61 48 41; [email protected];
(+48) 91 - 5 78 11 95; (+48) 91 - 5 78 07 76; [email protected];
Apartado 53; 7000-171 Evora Codex; (+351) 266 - 74 93 00; (+351) 266 - 74 93 09;
Mosambique; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika;
Namibia; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika; siehe Süd Afrika;
Nederland; Metabo Nederland b.v.; Postbus 180; ; 3620 AD Breukelen;
New Caledonia; Ets. Szemmelveisz; 3, Rue Fernand Forest; Boite Postale 668;
New Zealand; Tooline Ltd.; 49 A Sonter Road; P.O. Box 797; Christchurch;
Nigeria; Mathani Brothers Ltd.; 60 Park View North Action; ; London W3 OPT;
Nigeria; Bestline Nigeria Ltd.; 15, Hospital Road; Olodi Apapa; Lagos ;
Norway; Metabo Norge AS; Postboks 1296; ; 3205 Sandefjord; (+47) 33 - 44 55 55;
Paraguai; Taguato S.A.; Avda.Gra.Santos No. 1948/Tte. Garay; ; Asuncion;
Philippines; Mach Tools Inc.; 185 A & B del Monte Avenue; ; Manresa, Quezon City;
Polska; Metabo Polska Sp. z o.o.; Gdynska 28; ; 73-110 Stargard Szczecinski;
Portugal; BOLAS-Maq. e Ferramentas de Qualidade, S.A.; Rua B, Lotes 8-10-12;
Qatar; Gulf Incon; P.O.Box 4076; ; Doha; (+974) 4 68 35 11; (+974) 4 68 40 65;
- 8 -
Apartado 342, Zona 9-A; Panamá; (+507) 2 23 77 05; (+507) 2 69 18 66;
165 Van DER BIJL STREET; MEADOWDALE - Germiston; Johannesburg;
(+27) 11 - 372 - 96 00; (+27) 11 - 453-41 63; [email protected];
Santo Domingo; (+1) 809 - 531 50 80; (+1) 809 - 531 53 38;
(+40) 1 - 3 46 31 31; (+40) 1 - 3 46 31 51; [email protected];
(+7) 095 - 198 43 14/198 17 13; (+7) 095 - 198 43 14; [email protected];
siehe Süd Afrika; siehe Süd Afrika; siehe Süd Afrika;
(+41 ) 52 - 3 54 34 44; (+41) 52 - 3 54 34 45; [email protected];
Number One Building; Singapore 408563; (+65) 67 48 28 66; (+65) 67 45 38 72;
Rep. de Panamá; German-Tec (Panamá) S.A.; Via Argentina 46-70;
Republic of South Africa; Metabo Power Tools SA (Pty.) Ltd.;
Republica Dominicana; Agroindustrial Ferretera S.A.; Av. Luperon No. 42; ;
Rumania; S.C. Agent Trade S.R.L.; Splaiul Unirii 235-237; ; 74299 Bucuresti 3;
Russia; OOO ITA-Strojinkom; Uliza Alabjana 3; ; 125057 Moskau;
Sambia; siehe Süd Afrika; siehe Süd Afrika; siehe Süd Afrika; siehe Süd Afrika;
Schweiz; Metabo (Schweiz) AG; Lindauerstr. 17; ; 8317 Tagelswangen;
(+386) 1 - 568 16 16; [email protected];
Singapore; HOMELY HARDWARE PTE LTD; No. 1 Ubi Crescent #01-01;
Slovenia; Dilex d.o.o.; Ogrinceva 17; ; 1000 Ljubljana; (+386) 1 - 568 16 20;
(+355) 42 - 3 30 62; [email protected];
(+213) 21 - 85 49 05; (+213) 21 - 85 57 72; [email protected];
78180 Montigny-le-Bretonneux; (+33) 1 - 30 64 55 30; (+33) 1 - 30 44 37 68;
siehe Süd Afrika; siehe Süd Afrika;
1702 - Ciudadela - Buenos Aires; (+54) 11 - 44 88 - 9180;
(+54) 11 - 44 88 - 39 89; [email protected];
(+61) 3 - 97 65 01 99; (+61) 3 - 97 65 01 89; [email protected];
(+973)40 43 23; [email protected];
(+880) 2 - 9 56 94 77 / 9 55 04 00; ;
(+32) 2 - 4 67 32 10; (+32) 2 - 4 66 75 28; [email protected];
(+387) 51 - 785 708; [email protected];
siehe Süd Afrika; siehe Süd Afrika;
Diadema - Sao Paulo - Cep 09911-630; (+55) 11 - 40 51 - 25 11;
(+55) 11 - 4056 - 4152; [email protected];
(+420) 326 904 455; (+420) 326 904 456; [email protected];
(+56) 2 - 55 67 84 12; (+56) 2 - 55 55 376; [email protected];
San José; (+506) 2 32 91 11; (+506) 2 32 93 53; [email protected];
Country; Company; Address 1; Address 2; City; Phone; Fax; E-mail;
Albania; Extra Industrial Goods; Rl. Fadil Rada 88; ; Tirana; (+355) 42 - 3 30 62;
Algerie; Haddad Equipement Professionel; 98 A, Site du Lycée; ; 16012 Rouiba;
Andorra; Metabo S.A.S; Z.A.C. 2, Avenue des Ormeaux; ;
Angola; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika; siehe Süd Afrika;
Argentina; Metabo Argentia S.A.; Teniente Gral. Richieri 4773; ;
Australia; Metabo Pty. Ltd; 10 Dalmore Drive; ; Scoresby, Melbourne, Vic. 3179;
Bahrain; AL-MAHROOS; P.O. Box 65, Manama; ; Bahrain; (+973)40 06 96;
Bangladesh; East Bengal Impex; 175, Nawabpur Road (4th floor); ; Dhaka; ;
Belgique; Metabo Belgium; ´t Hofveld 3 - 5; ; 1702 Groot Bijgaarden;
Bosna i Hercegovina; Agrarkombinat; Majevicka 1; ; Banja Luka; (+387) 51 - 302 718;
Botswana; siehe Süd Afrika; siehe Süd Afrika; ; siehe Süd Afrika; siehe Süd Afrika;
Brazil; Metabo do Brasil Ltda.; Rua Guicurus 306 - Vila Conceicao; ;
Ceska Republica; Metabo s.r.o; Kralovicka 1793; ; 250 01 Brandys nad Labem;
1641 Lefkosia, Cyprus; (+357) 22 - 34 95 77; (+357) 22 - 34 93 94;
Chile; A Casanova Maquinarias Ltda; Av. Matta 1300; ; Santiago de Chile;
Costa Rica; Capris S.A.; Frente la Imprenta Nacional, La Uruca; P.O. Box 7-2400;
Cyprus; Med Marketing Ltd. (eurotools); P.O. Box 27017; 17, Digenis Akritas Ave;
(+45) 43 - 31 34 00; (+45) 43 - 31 34 01; [email protected];
0180 -3 33 34 57; [email protected];
(+372) 620 11 12; [email protected];
Down Town - Cairo; Cairo; (+20)2 -25 91 32 77; (+20)2 -25 90 02 23; [email protected];
siehe Großbritannien; siehe Großbritannien; siehe Großbritannien;
siehe Großbritannien;
Pasaje 2, casa #7, Colonia Escalón; San Salvador; (+503) ? 2759761, 2759762;
(+503) ? 2980481; [email protected];
28660 Boadilla del Monte (Madrid); (+34) 91 - 6 32 47 40; (+34) 91 - 6 32 41 47;
(+251) 1- 52 68 19; (+251) 1-53 53 85; [email protected];
(+358) 9 - 41 58 15; (+358) 9 - 41 58 22 07; [email protected];
(+33) 1 - 30 64 55 30; (+33) 1 - 30 44 37 68; [email protected];
Accra; (+233) 21 - 66 39 94; (+233) 21 - 78 02 90; [email protected];
Danmark; Metabo Danmark A/S; Helgeshoj Allé 12; ; 2630 Tastrup;
Deutschland; Elektra-Beckum AG; Daimlerstr. 2; ; 49716 Meppen; 0180 - 3 33 34 56;
Eestlane; A/S MECRO; Peterburi tee 44; ; 11415 Tallinn; (+372) 620 11 11;
Egypt; EGYPTIAN ENGINEERING AGENCIES; 16 Naguib El-Rihani Street;
Eire; siehe Großbritannien; siehe Großbritannien; siehe Großbritannien;
El Salvador; Metabo S.A. de C.V.; Final Calle Nueva #2;
Espana; Herramientas Metabo S.A.; Polígono Ind. Prado del Espino; C/Forjadores, 12;
Ethiopia; SUTCO Pvt. Ltd. Co.; W. 19 K. 50 HN new, Wollo Sefer; ; Addis Ababa;
Finland; Wihuri Oy Autola; P.O. Box 58 Manttaalitie 9; ; 01511 Vantaa;
France; Metabo S.A.S; Z.A.C. 2, Avenue des Ormeaux; ; 78180 Montigny-le-Bretonneux;
Southampton / SO 16 OYT; (+44) 2380 - 73 20 00; (+44) 2380 - 74 75 00;
Ghana; Emmnock Powercom Ltd.; Knutsford. Avenue opp. Morocco House; P.O. Box 1783;
Great Britain; Metabo (UK) Ltd.; 25 Majestic Road ; Nursling Industrial Estate;
(+502) 3 32 47 24; (+502) 3 32 47 81; [email protected];
(+30) 2 - 42 10 95 282; [email protected];
924-926 Cheung Sha Wan Road; Kowloon / Hong Kong; (+852) 29 26 22 00;
(+852) 28 82 19 78; [email protected];
(+354) 57 57 605; [email protected];
(+354) 5 641135; [email protected];
Ambethan Road, Kharabwadi; Chakan, Tal.: Khed, Dist.-Pune(Pin410 501);
(+91) 213 - 55 22 03; (+91) 213 - 55 21 61; [email protected];
Meruya - Kembangan; Jakarta 11610; (+62) 21 - 5 82 82 82; (+62) 21 - 5 82 55 88;
33033 Haifa; (+972) 4 - 8 64 04 69; (+972) 4 - 859 7825; [email protected];
20 097 San Donato Milanese (MI); (+39) 02 - 52 77 71; (+39) 02 - 55 60 03 22;
Guatemala; Almacen la Palma S.A.; 2a Calle 4-38, Zona 9; ; Guatemala Ciudad, 01009;
Hellas; Forulis S.A.; A`Indust Area; ; 38000 Volos; (+30) 2 - 42 10 95 071;
Hong Kong; Jebsen & Co. Ltd. ; 9/F, Jebsen Motor Group Building;
Iceland; Fossberg Ltd; Sudurlandsbraut 14; ; 108 Reykjavik; (+354) 57 57 600;
Iceland; ASBORG S.F.; Smidjuvegi 11; ; 200 Kopavogi; (+354) 5 641212;
India; Metabo Power Tools PVT Ltd.; Plot No. 40, WMDC Industrial Complex;
Indonesia; P.T. Kawan Lama Sejahtera pt; Gedung Kawan Lama Jl. Puri Kencana No. 1;
Israel; Proter + Cohn Ltd; Technical Supply P.O.Box 33215 / 3; Haatzmaut Road;
Italia; Carlo Stechel & Figli S.rl; Via Buozzi, 22; ;
Loading...
