Yleiskatsaus sahaan

4Suomi/ Finland

10

3

2

1
3

9

8

4

3

19

18
17

5

7

3

16

15

14

11

12

13

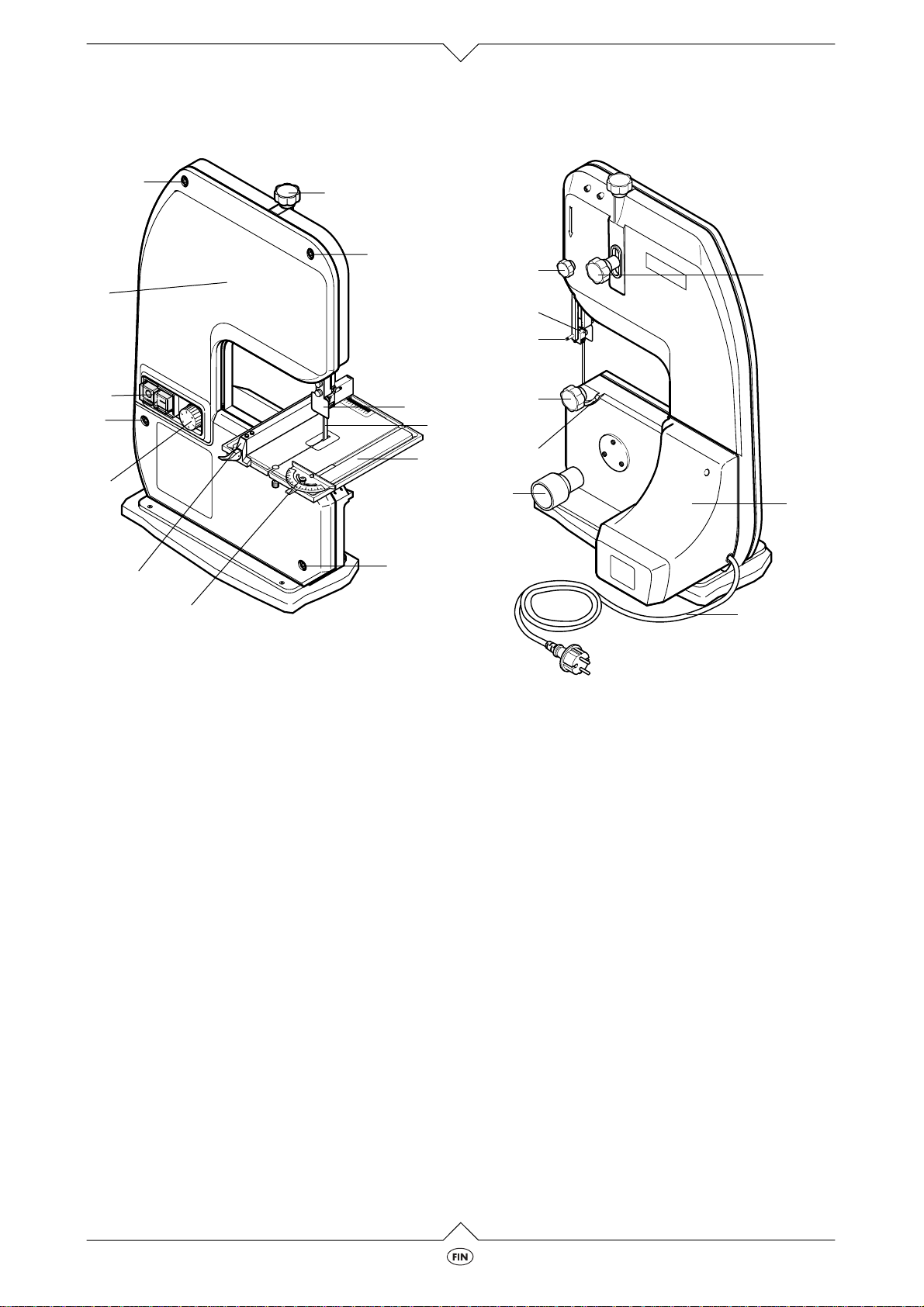

Etupuoli

1 ON/EI-katkaisin
2 Sahapesän luukku
3 Luukun kiinnitysruuvit
4 Terän kireyden säätöpyörä
5 Sahanterän suojus
6 Sahanterä
7 Sahapöytä
8 Poikittaisrajoitin
9 Sivuttaisrajoitin

10 Nopeuden säätönuppi

Takapuoli

11 Teränkiristyksen lukitusruuvi
12 Moottorikotelo
13 Tulpallinen sähkökaapeli
14 Pölynpoistoputki liitynnällä pölynpoistolait-

teeseen

15 Kulma-asteikko
16 Pöydänkallistuksen lukitusruuvi
17 Liityntä jäähdytysletkulle
18 Terän yläohjain
19 Yläohjaimen lukitusruuvi

BS 150

4.1

Lue ensin!

· Lue tämä ohjekirja ennen laitteen käyttöönot­toa. Huomioi erityisesti turvasuositukset.

· Mikäli huomaat kuljetuksessa syntyneitä vahin­koja pakkauksen purkamisen yhteydessä,
ilmoita niistä heti tavaran toimittajalle. Älä ota
laitetta käyttöön!

· Hävitä pakkaus ympäristöystävällisesti. Toi­mita pakkaus asianmukaiseen jätteidenkeräily­paikkaan.

· Pidä tämä ohjekirja tallessa, jotta voit aina tar­vittaessa käyttää sitä.

· Mikäli lainaat laitetta tai myyt sen, luovuta aina
myös tämä ohjekirja mukaan.

Turvaohjeita

Ohjeidenmukainen käyttö

Tämä vannesaha sopii puun, muovin, NF-metallien
(ei kovametalli tai karkaistu metalli), kumin, nahan,
lasin tai keramiikan sahaukseen. Lasia ja keramiik­kaa voidaan sahata vain, kun jäähdytys on kytketty.

Pyöreitä työkappaleita saa sahata vain sopivan
kiinnityslaitteen kanssa pituusakseliin nähden poi­kittain, koska muutoin ne voivat luiskahtaa paikal­taan pyörivän terän vaikutuksesta.

Sahattaessa litteitä kappaleita korkean sivun suun­taisesti on käytettävä sopivaa kulmaohjainta, jotta
kappaleen syöttö sujuu varmasti ja turvallisesti.

Kaikki muut käyttötavat ovat ohjeidenvastaisia.
Ohjeidenvastaisesta käytöstä aiheutuvista vahin­goista valmistaja ei ota vastuuta.

Koneeseen tehdyt muutokset tai sellaisten osien
käyttö, joita valmistaja ei ole tarkastanut ja taannut,
voivat käytössä johtaa arvaamattomiin vahinkoihin.

Yleisiä turvaohjeita

Noudata yleisiä turvallisuusohjeita sähkölaitteiden
käytöstä, jotta

- loukkaantumisen

- tulipalon

- sähköiskun

vaara pysyisi mahdollisimman pienenä.

Huomioi erityisesti:

Vannesaha on vaarallinen työkalu, joka voi varo­mattomassa käytössä aiheuttaa vakavia loukkaan­tumisia. Noudata siksi ehdottomasti seuraavia tur­vaohjeita.

Vaara!

A

Vannesahaa saavat käyttää vain henkilöt,
jotka tuntevat vannesahat ja ovat tietoisia
kaikista niiden käyttöön liittyvistä vaaroista.

Alle 16-vuotiaat saavat käyttää laitetta vain
ammattikoulutuksen yhteydessä kouluttajan
valvonnassa.

Seuraavat vaaratekijät liittyvät vannes­ahoihin yleisesti eikä niitä voi kokonaan poi­staa edes turvalaitteiden avulla:

- Pyörivän terän kosketusvaara aiheutuva
vaara: Pidä sahatessasi riittävä etäisyys
sahanterään. Vältä hankalia työasentoja.
Seiso aina tukevasti ja säilytä tasapainoi­nen asento kaikissa tilanteissa. Käytä
sahaa ainoastaan silloin, kun turvalaitteet
on asennettu toimintaan ja ne myös toimi­vat. Säädä ylempi sahanteränohjain siten,
että se on aina mahdollisimman lähellä
työkappaletta.

- Lohkeilleen terän käytöstä aiheutuva
vaara: Älä käytä lohkeilleita tai vääntyneitä
teriä. Tarkista terä vaurioiden varalta aina
ennen työskentelyn aloittamista. Käytä
ainoastaan sallittuja sahanteriä (ks.
„Tekniset tiedot“). Huolehdi terän oikeasta
kireydestä.

- Työympäristön epäjärjestyksestä aiheu­tuva vaara (esim. lattialle kertyneet saha­tut kappaleet):
Pidä työtila aina järjestyksessä.

- Terään takertuvien esineiden aiheuttama
vaara (esim. työpöydällä olevat työkalut tai
työkappaleen sisällä piilevät metalliosat):
Pidä sahapöytä siistinä. Tutki työkappa­leet, jos epäilet niissä olevan vieraita
esineitä.

-Työkappaleen takaiskun vaara (työkap­pale takertuu sahanterään ja sinkoutuu
päin käyttäjää):
Käytä aina teräviä sahanteriä äläkä kalli­sta työkappaletta.

- Melusta aiheutuva vaara:
Käytä sahatessasi kuulosuojaimia.

- Liikkumattoman sahanterän kosketus­vaara : säädä ylempi teränohjain sahauk­sen jälkeen ala-asentoonsa. Käytä terän
vaihdossa käsineitä.

Ympäristöoloista aiheutuva vaara:

A

Älä käytä vannesahaa sateessa tai
kosteassa ympäristössä. Huolehdi riittävä­stä valaistuksesta. Älä käytä vannesahaa
palonarkojen nesteiden tai kaasujen lähetty­villä.

- Työympäristössä oleskeleville ihmisille
aiheutuva vaara:
Pidä ulkopuoliset, varsinkin lapset, poissa
koneen vaara-alueelta.

4.2

BS 150

-

Vannesahan ylikuormituksesta aiheutuva
vaara:
Käytä vannesahaa ainoastaan koneen
ilmoitetulla tehoalueella. Käytä sahaa vain
siihen tarkoitukseen, johon se on tarko­itettu.

-

Vannesahan viallisuudesta aiheutuva
vaara:
Tarkasta saha aina ennen käyttöä vaurio­iden varalta. Tarkista aina ennen käynnis­tystä, että avaimet ja säätötyökalut on irro­tettu sahasta. Älä käytä sahaa, jos ON/EI­katkaisin on epäkunnossa. Pidä kädensi­jat puhtaina öljystä ja rasvasta

Käyttöönotto

Sahan kiinnittäminen

Jotta saha ei liikkuisi tärinän vaikutuksesta tai pää­sisi kaatumaan, voi sahan kiinnittää työpöytään,
perustalle tai muulle vastaavalle alustalle:

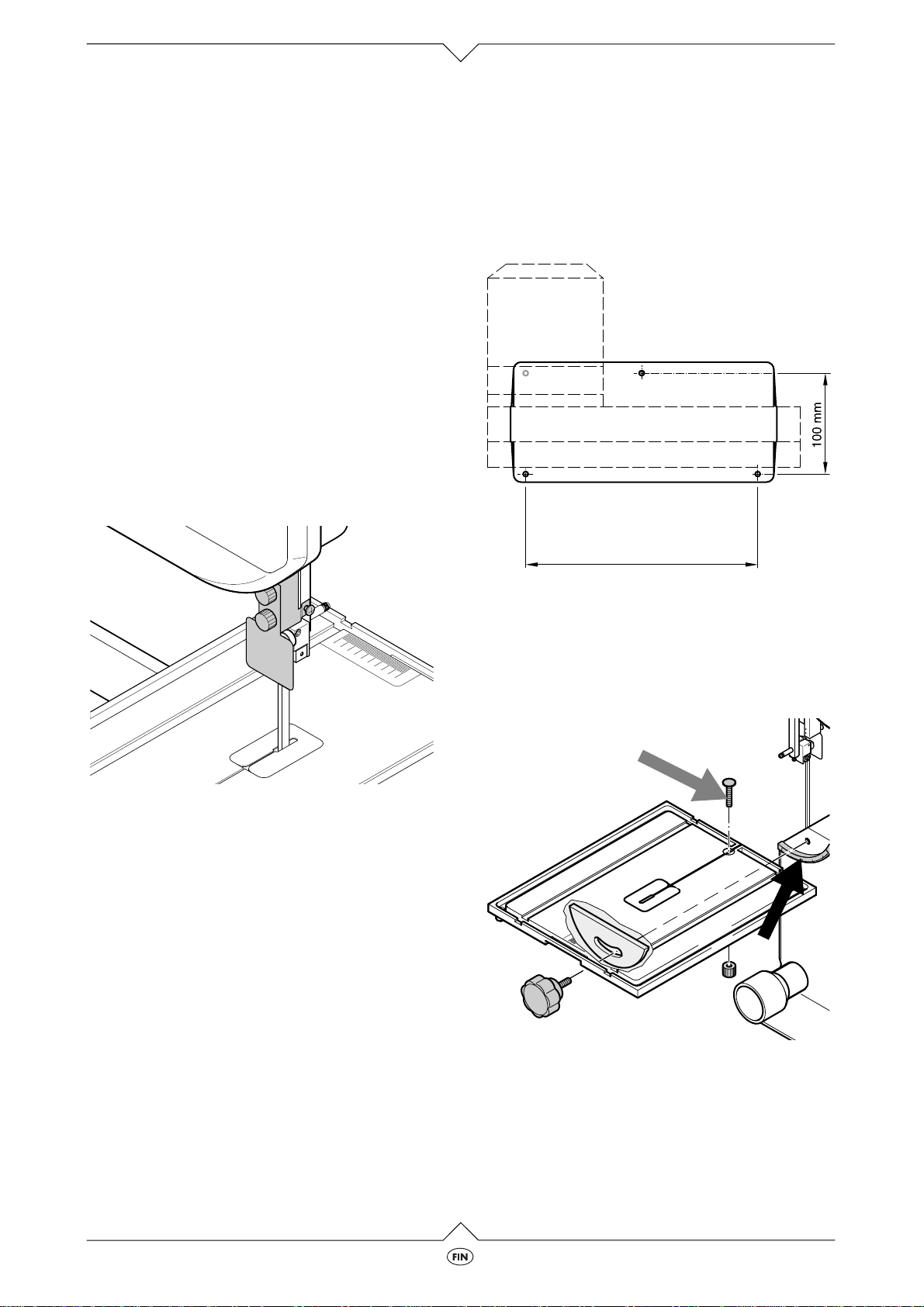

1. Kohdista reiät alatukeen.

Turvalaitteet

Sahanterän suojus

Sahanterän suojus suojaa terän tahattomalta kos­kettamiselta ja lentäviltä lastuilta.

Sahanterän suojuksen on oltava asennettuna aina
käytön aikana.

Sahanpesän luukku

Sahanpesän luukku suojaa koneen sisällä olevien
liikkuvien osien koskettamiselta ja estää purua pää­semästä sahan sisään.

Sahanpesän luukun on oltava suljettuna aina käy­tön aikana.

230 mm

2. Avaa kotelon luukku ruuvimeisselillä.

3. Aseta ruuvit paikalleen ja ruuvaa kiinni.

4. Sulje kotelon luukku.

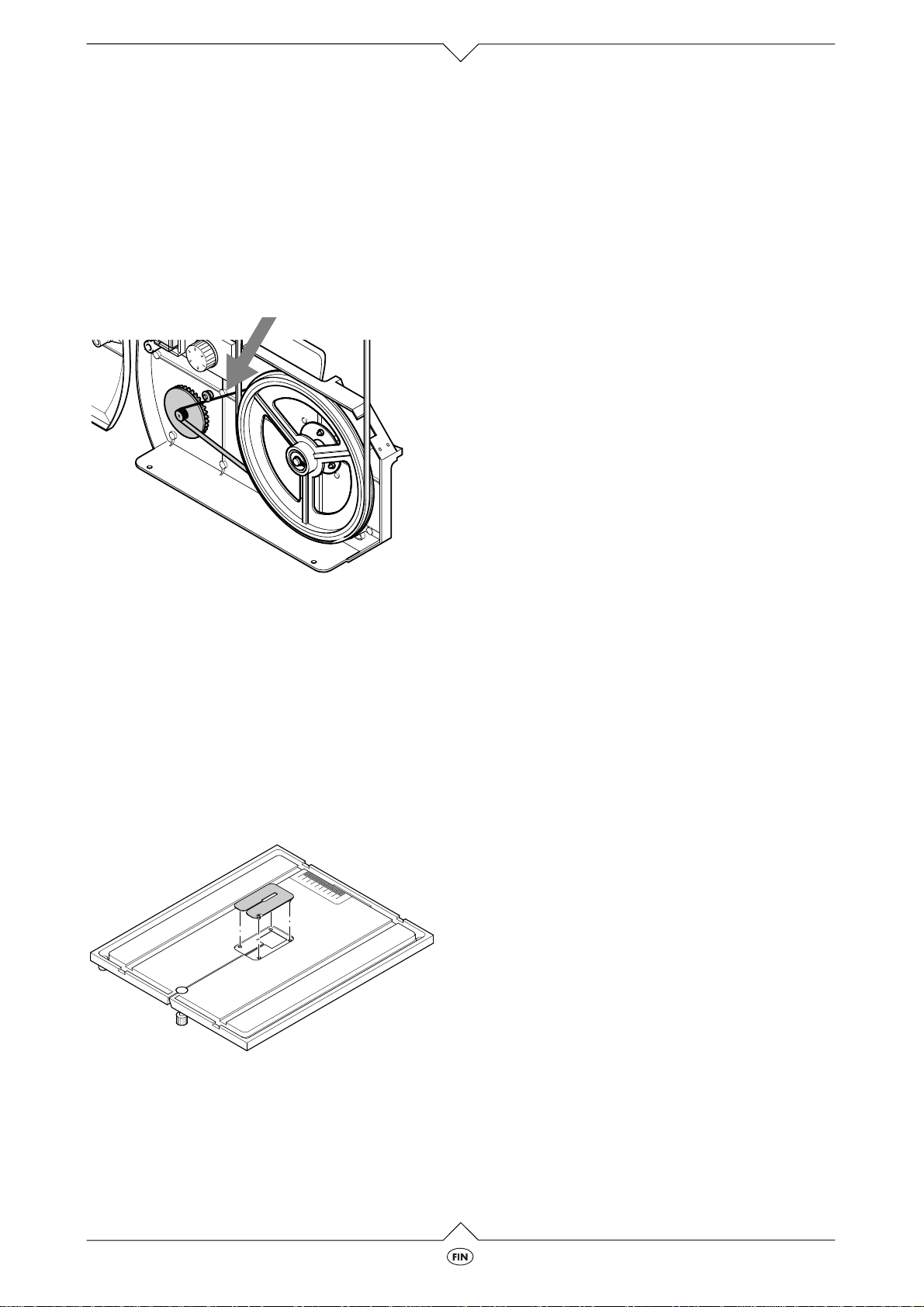

Sahauspöydän asentaminen

1. Irroita tukiruuvi (harmaa nuoli) urastaan

.

BS 150

2. Ohjaa pöytä terän yli ja aseta tuki kulma-astei­kolle (musta nuoli).

3. Kiinnitä sahauspöytä lukitusruuvilla koteloon.

4. Ruuvaa tukiruuvi paikalleen.

4.3

Puruimurin liitäntä

Vaara!

A

Joistakin puista (esim. tammi-, pyökki- ja
saarnipuusta) sahattaessa lähtevä pöly voi
sisäänhengitettynä aiheuttaa syöpää: työs­kentele suljetuissa tiloissa ainoastaan purui­murin kanssa (ilmannopeus sahan imuput­kessa ³ 20 m/s).

Huomio! Työskentely ilman puruimuria on

A

mahdollista ainoastaan:

- ulkoilmassa;

- lyhyellä käyttöajalla

(korkeintaan 30 minuutin käyttöajalla);

- pölysuojainta käyttäen.
Jos puruimuria ei käytetä, kerääntyy laittee-

seen purua, joka on poistettava säännöllisin
väliajoin.

· Liitä puruimuri tai teollisuuspölynimuri sahan
puruimuputkeen sopivan sovittimen avulla.

Terän kiristys

Varoitus! Liiallinen kiristys voi aiheuttaa

A

terän murtumisen. Liian vähäinen kiristys voi
kuluttaa vetävää pyörää, mikä pysäyttää
terän.

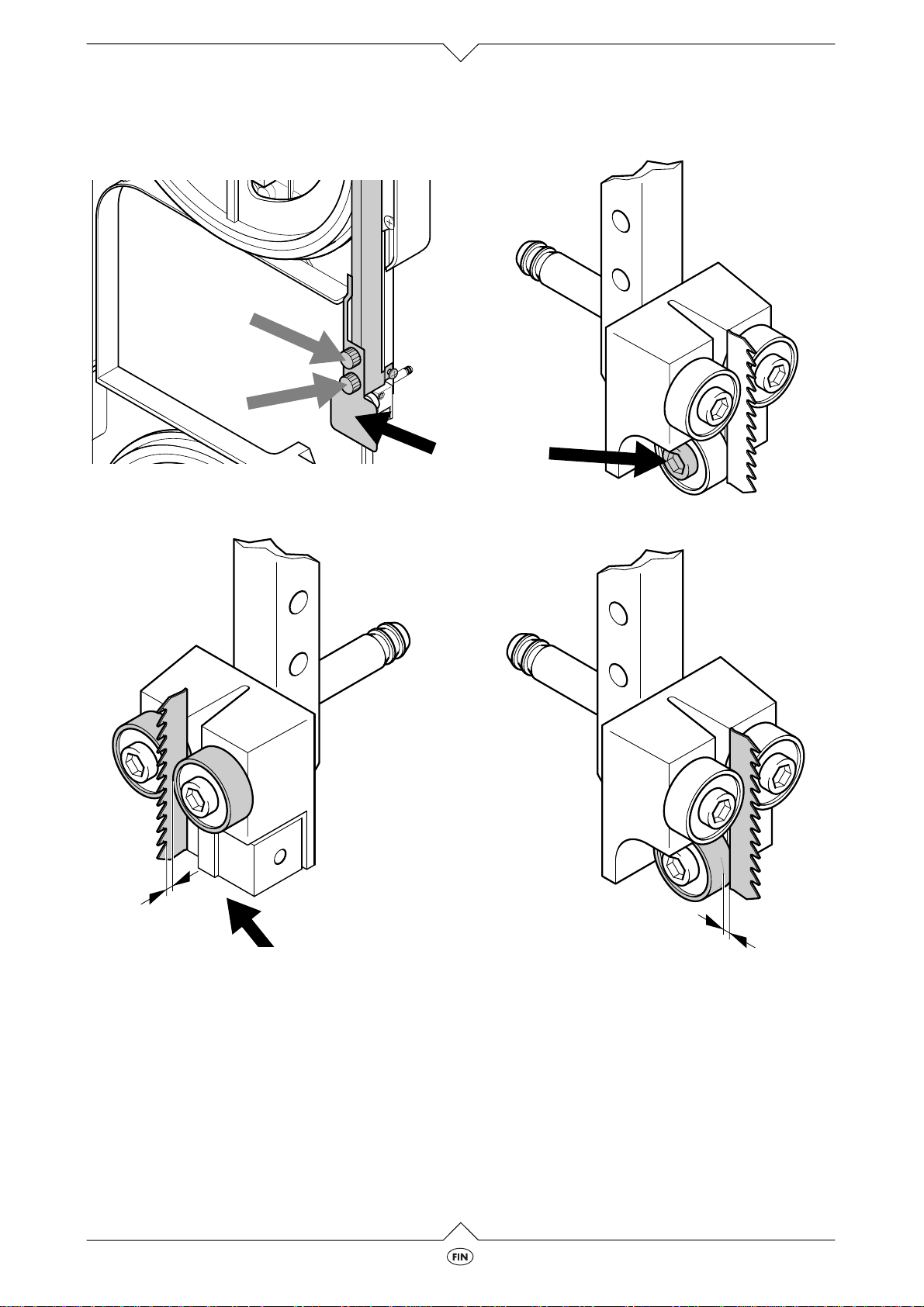

1. Kohota kokonaan terän yläohjain (ks. "Käyttö").

2. Kiristyksen tarkastus, kokeile terän sivukiristys
sormella yläohjainen ja sahapöydän puolivä­listä (terän sivuliike saa olla 1 – 2 mm).

Säädä kiristys tarvittaessa:

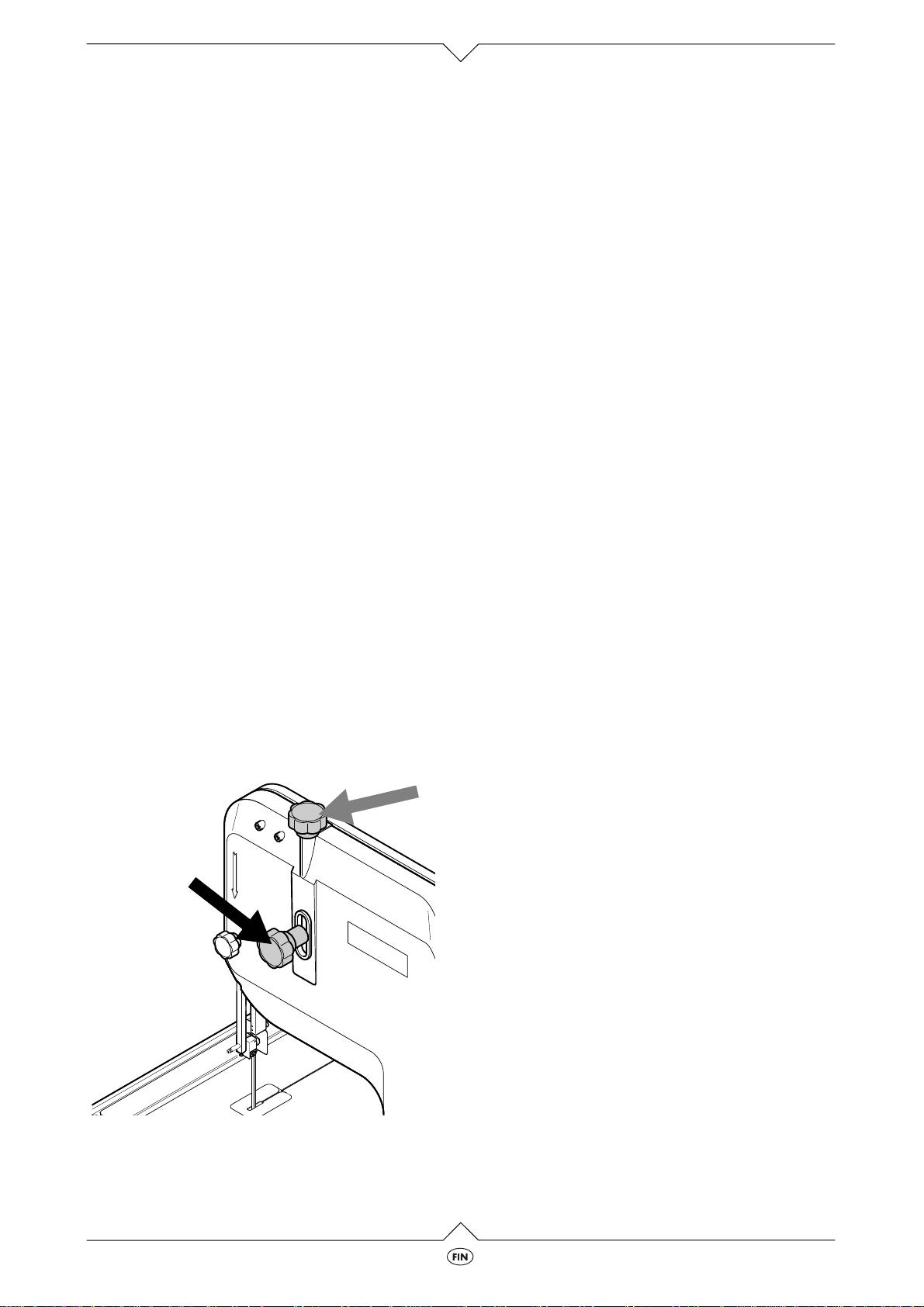

3. Löysää terän kiristyksen lukitusruuvi (musta
nuoli).

Sahan hallinta

Tarkista ennen käynnistystä:

- sahanterän suuntaus,

- teränohjaimen säätö.

ks. „Huolto ja hoito“.

Verkkoliitäntä

Vaara! Sähköjännite

B

Käytä sahaa ainoastaan kuivassa ympäris­tössä.
Kytke saha vain sellaiseen virtalähteeseen,
joka täyttää seuraavat edellytykset (ks. myös
"Tekniset tiedot"):

- suojana vikavirtakatkaisin, jossa vikavirta
= 30 mA;

- pistorasiat maadoitettu määräysten
mukaisesti;

Aseta johto siten, että se ei häiritse työsken­telyä eikä voi vahingoittua.

Suojele verkkojohtoa kuumuudelta, vahingol­lisilta nesteiltä ja teräviltä kulmilta.

Käytä aina riittävän paksua kumipäällysteistä
johtoa.

Älä irrota pistoketta seinästä vetämällä joh­dosta.

Käyttö

Terän säätö

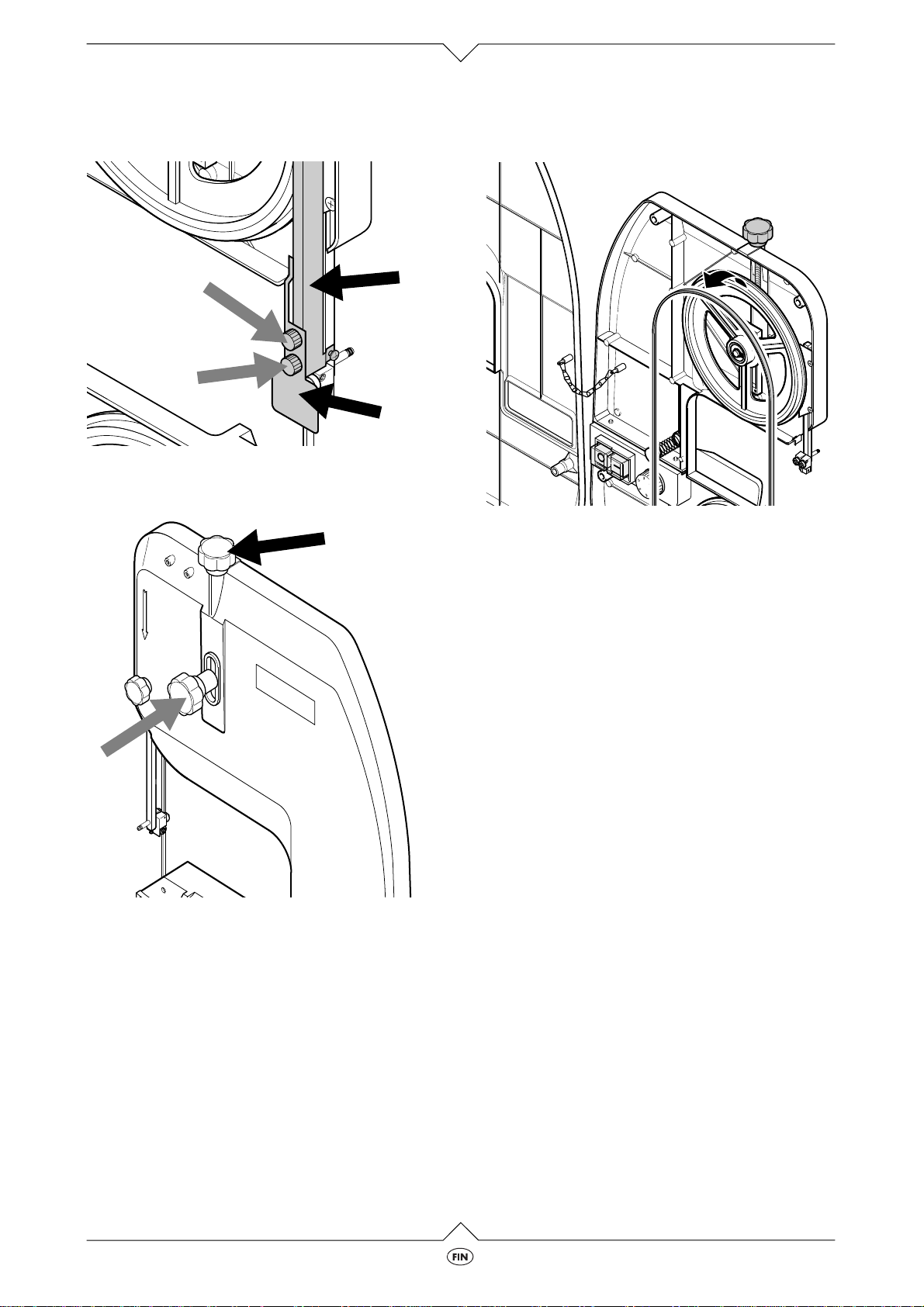

Terän yläohjain tulee säätää:

- ennen jokaista sahauskertaa työkappaleen kor­keuden mukaan (ylempi ohjain tulee olla noin 3
mm työkappaleen yläpuolella);

- terän tai sahauspöydän säädön yhteydessä
(esim terän vaihdon, terän kiristyksen, sahaus­pöydän säädön)

4. Säädä kireys säätöpyörällä (harmaa nuoli):

- käännä myötäpäivään kireyden lisäämiseksi;

- käännä vastapäivään kireyden vähentämi-

seksi.

5. Kiristä terän kireyden lukitusruuvi.

4.4

Vaara!

A

Ennen terän yläohjainen tai muuta säätöä:

- Kytke saha pois päältä.

- Irroita sähköjohto.

- Odota, että terä pysähtyy.

BS 150

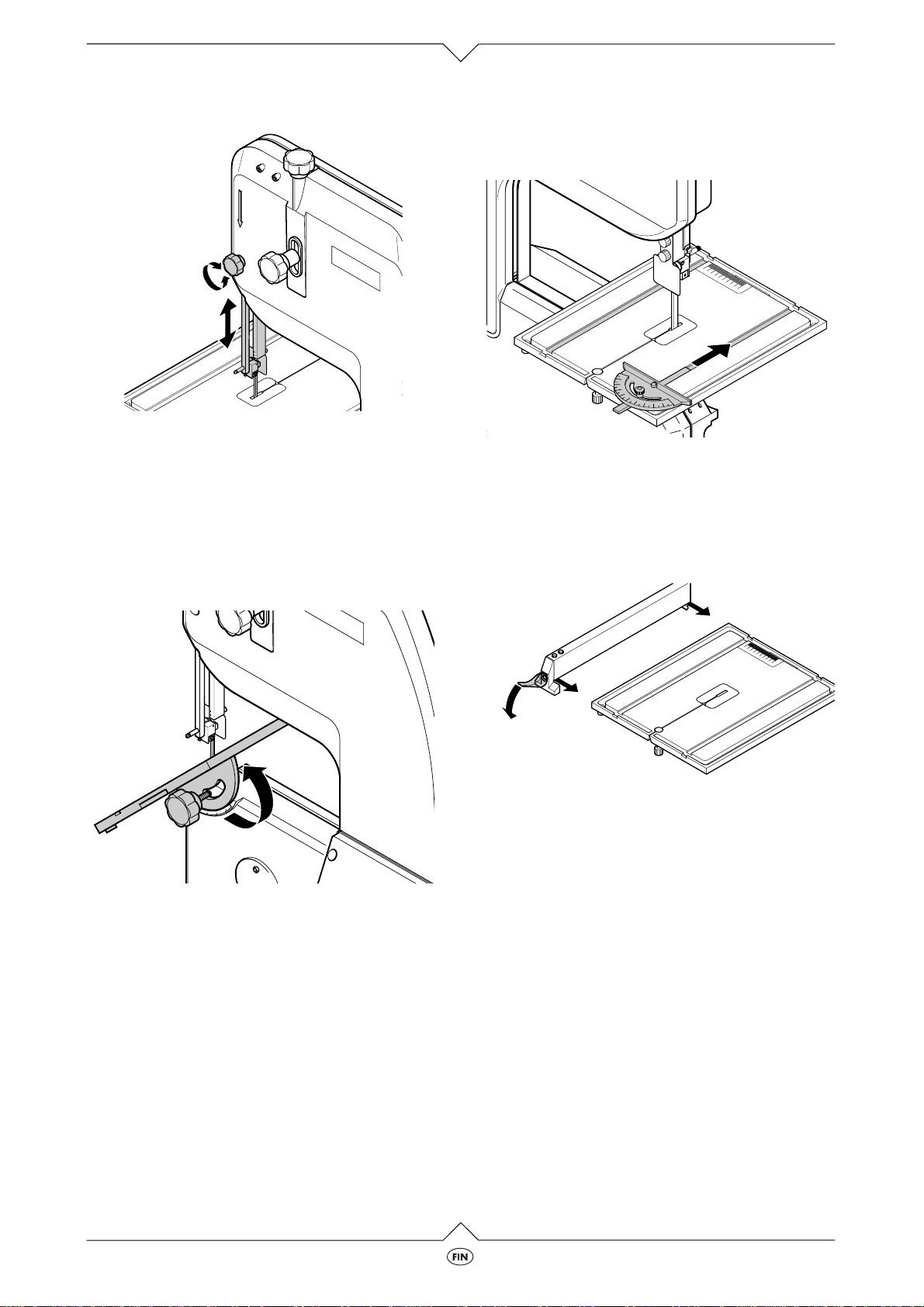

1. Löysää lukitusruuvi.

2. Siirrä yläohjain haluttuun asentoon.

3. Kiristä lukitusruuvi.

Kulmarajoittimen asennus

1. Työnnä kulmarajoittimen johdetanko toiseen
sahapöydän urista.

2. Käännä kulmarajoitin haluttuun asentoon.

Sahapöydän kallistaminen

Sahapöytää voi kallistaa portaattomasti 45° terää
vasten:

1. Avaa säätöruuvi.

2. Kallista sahapöytä haluttuun kulmaan.

3. Kiristä kiinnitysruuvi.

Sivuttaisrajoittimen kiinnittäminen

1. Taita lukitsinvipu auki.

2. Työnnä sivuttaisrajoitinta sivuttain sahapöydän
yli ja tuo se haluttuun asentoon.

3. Taita lukitsinvipu kiinni.

Teränopeuden säätö

- Aseta säätönupilla haluttu nopeus.
Mustat viivat nopeudensäätönupin alla ole-

3

vassa taulukossa osoittavat kullekin materi­aalille sopivan leikkuunopeuden.

ON-/EI-katkaisimen käyttö

· Kytke päälle = paina oikeaa nuppia (-)

· Kytke pois = paina vasenta nuppia (0)

BS 150

Jännitteen kadotessa laukeaa alijänniterele.

3

Näin estyy koneen käynnistyminen itsestään,
kun jännite taas palaa. Koneen käynnistämi­seksi uudelleen on painettava käynnistyskat­kaisinta.

4.5

Työkappaleiden sahaaminen

Sahaaminen

Vaara!

c

Älä käytä pitkiä vaatekappaleita, koruja tai
käsineitä, jotka voivat tarttua ja tempautua
pyörivän sahanterän mukaan.

Pitkähiuksisten on ehdottomasti käytettävä
hiusverkkoa.

Tarkista ennen työn aloittamista turvalaittei­den moitteeton kunto.

Työskentele oikeassa paikassa ja asen­nossa (sahanterän hampaiden on osoitet­tava käyttäjään päin).

Käytä henkilökohtaista suojavarustusta:

- pölysuojain;

- kuulosuojaimet;

- suojalasit.

Vaara!

A

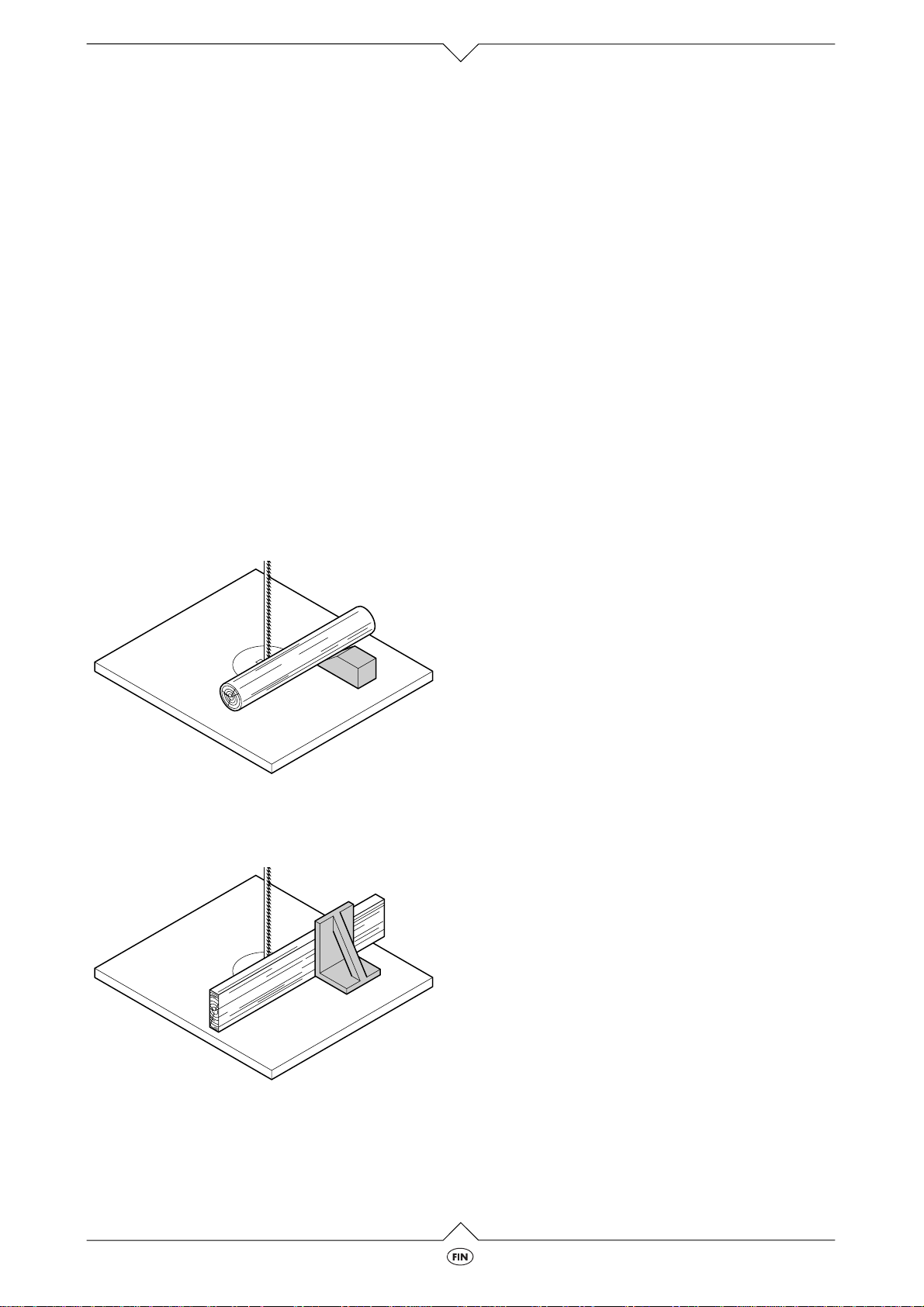

Pyöreitä työkappaleita saa sahata vain sopi­van kiinnityslaitteen kanssa, pituusakseliin
nähden poikittain. Kiinnityslaitteen on estet­tävä työkappaleen luiskahtaminen pois pai­kaltaan pyörivän terän vaikutuksesta.

Kun litteätä kappaletta sahataan korkean
sivunsa suuntaan, on käytettävä sopivaa
rajoitinkulmaa, joka estää työkappaletta tait­tumasta.

Ohje: suorita aina ennen työkappaleen

3

sahaamista koesahaus ja korjaa säätöjä tar­vittaessa.

1. Aseta viisteen este ja pöydänkallistus sahauk­sen mukaan.

2. Aseta työkappale sahapöydälle.

3. Säädä ylempi sahanteränohjain siten, että se
on 3 mm työkappaleen yläpuolella.

4. Esivalitse sahan teränopeus nopeudensäätö­nupilla.

5. Työnnä pistoke seinään.

6. Käynnistä saha.

7. Sahaa työkappale kerralla poikki .

8. Sammuta saha, jos sitä ei käytetä heti uudes­taan.

Huolto ja hoito

Vaara!

A

Aina ennen huolto- ja puhdistustöitä:

- Sammuta kone.

- Irrota pistotulppa.

- Odota kunnes saha pysähtyy.

· Huolto- ja puhdistustöiden jälkeen aseta kaikki

turvalaitteet taas toimintaan ja tarkasta ne.

· Korvaa vahingoittuneet osat, varsinkin turvalait­teet, ainoastaan alkuperäisiä vastaavilla osilla,
koska osat, joita valmistaja ei ole toimittanut ja
tarkastanut, voivat aiheuttaa arvaamattomia
vahinkoja.

· Tässä kappaleessa kuvattuja huolto- ja korja­ustöitä laajempia töitä saavat suorittaa vain
alan ammattilaiset.

Terän vaihto

Vaara!

A

Loukkaantumisvaara, vaikka terä on pysäh­tynyt. Käytä teränvaihdossa käsineitä. Käytä
ainoastaan käyttötarkoitukseen sopivia teriä
(katso "Teknillinen erittely“).

1. Irroita tukiruuvi sahapöydän urasta.

2. Löysää neljä lukitusruuvia ja avaa kotelon
luukku.

4.6

BS 150

3. Löysää asennusruuvit (harmaa nuoli) ja irroita
molemmat teräkannet (mustat nuolet).

4. Löysää teränkiristyksen lukitusruuvi (harmaa
nuoli).

6. Irroita terä teräpyöriltä ja ohjaa se pöydän loven
läpi.

7. Laita uusi terä paikalleen. Varmista terän oikea
kulkusuunta:

- Hampaitten tulee osoittaa sahan etupuolelle

(luukun kiinnitys),

- keskellä muovisia teränpitimiä;

- teränohjaimen välissä.

8. Väännä teränkiristyspyörää myötäpäivään kun­nes terä ei liu’u enää

9. Asenna teräsuojat paikalleen.

10. Asenna tukiruuvi paikalleen sahapyödän uraan.

11. Sulje ja ruuvaa kiinni kotelon luukku.

12. Jälkeenpäin:

- tarkista terän kireys (ks „Käyttöönotto“);

- säädä terän yläohjain (ks alla).

5. Väännä teränkiristyksen käsipyörää (musta
nuoli) vastapäivään teränkireyden löysäämi­seksi.

BS 150

Terän yläohjaimen säätö

Terän yläohjain koostuu:

- kahdesta ohjainlaakerista (terän sivuttaisoh­jaus);

- painelaakerista (tukee terää takaa).

Nämä laakerit tulee säätää jokaisen teränvaihdon
ja säädön jälkeen.

4.7

Ohjainlaakerien säädöt

1.Löysää kaksi uritettua peukalopyörää (harmaat
nuolet) ja irroita terän suojakansi (musta nuoli).

2.Löysää ruuvi terän tukiohjaimen alapäässä
(nuoli). Säädä tuki niin, että vain terän ham­paat työntyvät yli ohjainlaakerien.

Painelaakerin säätö

1.Löysää ruuvi (nuoli).

2.Säädä painelaakeri: poispäältä-asennossa
terä ei saa koskettaa painelaakeria.

3.Kiristä ruuvi.

3.Kiristä ruuvi.

4.Laita teräkansi paikalleen.

4.8

BS 150

Vetohihnan kiristys

Vetohihna on moottorin akselin ja terän alapyörän
välillä. Se tulee kiristää uudelleen, mikäli se antaa
periksi alaspäin enemmän kuin 3 mm peukalolla
painettuna.

Kiristyksen tarkistus

1. Löysää neljä lukitusruuvia ja kotelon luukku.

2. Tarkista hihnan kireys painamalla hihnaa peu­kalolla moottorin akselin ja teräpyörän puolivä­listä.

Mikäli hihna vaatii kiristystä:

3. Löysää hihnan kiristysruuvit.

4. Säädä hihnan kireys niin, että kireys on sopiva.

5. Kiristä hihnan kiristysruuvit.

6. Sulje ja lukitse kotelon luukku.

Sahan puhdistus

· Poista sahanpuru ja pöly harjalla tai pölynimu­rilla:

- sahanterän ohjaimet;

- hallintalaitteet.

Poista tarvittaessa myös laitteen sisällä oleva pöly
ja sahanpuru.

Sahan säilyttäminen

Vaara!

A

Säilyttäkää laitetta siten,

- että asiattomat eivät pääse käyttämään
sitä ja

- että kukaan ei voi loukata itseään pysäh­dyksissä olevaan sahaan.

Huomio! Älkää säilyttäkö konetta ulkoil-

A

massa suojatta tai kosteassa ympäristössä.

Sahan kuljetus

· Säädä ylempi teränohjain ala-asentoonsa.

· Ruuvaa irti esiintyöntyvät osat.

· Käytä lähetyksessä mahdollisuuksien mukaan

alkuperäispakkausta

Pöydän sisäosan vaihto

Pöydän sisäosa tulee vaihtaa, jos ura on vahingoit­tunut.

1. Irroita sahapöytä sahasta.

2. Irroita vahingoittunut sisäosa (työnnä ylös pöy­dän alapuolelta).

3. Asenna paikalleen uusi sisäosa

4. Asenna pöytä sahaan.

BS 150

4.9

Ongelmat ja häiriöt

Vaara!

A

Aina ennen häiriönpoistoa:

- Sammuta laite.

- Irrota pistoke.

- Odota kunnes sahanterä on pysähtynyt.

Tarkasta ja aseta kaikki turvalaitteet toimintaan
aina häiriönpoiston jälkeen.

Moottori ei toimi

alijänniterele on lauen­nut hetkellisen jännite­häviön takia

ei verkkojännitettä tarkista johto, pistoke,

käynnistä uudestaan.

pistorasia ja sulakkeet.

Saha tärisee

puutteellinen kiinnitys kiinnitä saha sopivalle

alustalle.

moottorin kiinnitys
löysä

Puruimuputki tukkeutuu

imuri ei käytössä tai
imuteho liian alhainen

tarkista kiinnitysruuvit
ja kiristä tarvittaessa.

liitä laitteeseen imuri
tai nosta imutehoa
(ilmavirran nopeus ³
20 m/s puruimuput­kessa).

moottori ylikuumenee,
koska esim

- sahanterä on tylsä

- sahapesässä on

purutukos

Sahanterä ei sahaa leikkauslinjassa

tai sahaa vinoon

sahanterä ei asetu
keskeisesti ohjainpyö­rille

sahanterä liian löysä jännitä terä uudestaan.
sahanterän ohjaimet

väärin säädetty

Sahanterä murtuu

terä on kiristetty liian
kireälle

liian kova rasitus vähennä terään kohdi-

poista ylikuumenemi­sen syy, anna koneen
jäähtyä pari minuuttia,
käynnistä sitten uude­staan.

aseta sahanterä oik­ein ja säädä ylempi
ohjainpyörä.

säädä ohjaimet.

löysää terän kiristystä.

stuvaa rasitusta.

väärä terä vaihda sopiva terä:

ohut työkappale =
kapea terä,
paksu työkappale =
leveä terä.

Sahanterä vääntynyt

terään on kohdistunut
kova sivuttainen rasi­tus tai
terä vääntynyt liian
kapeasäteisen
sahauksen tuloksena

vaihda terä.

4.10

BS 150

Tekninen erittely

Jännite 230 V (1~ 50 Hz)
Teho 0,12 kW
Nimellisvirta 0,6 A
Sulake 10 A
Suojausluokka IP 23
Leikkuunopeus ( 230V) 3,3 ... 11,2 m/s ±10%
Max. kitaleveys/kapasiteetti 150 mm
Max. leikkuusyvyys 50 mm
Sahanterän pituus 1067 mm
Max. teräleveys 5,0 mm
Max. teräpaksuus 0,5 mm
Mitat kokonaispituus

kokonaisleveys
kokonaiskorkeus
sahauspöydän pituus

sahauspöydän leveys
Paino ilman varusteita 6,4 kg
Äänen paine ilman kuormaa, pölynpoisto pois päältä < 77 dB (A)

300 mm
390 mm
500 mm
240 mm
200 mm

Toimitettavat terät

Käyttötarkoitus Mitat mm Varastono.

Teräs, messinki 1067 x 5,0 x 0,5 24 hammasta 090 905 2920
Puu ja muovi 1067 x 5,0 x 0,5 14 hammasta 090 905 2939
Alumiini ja muovi 1067 x 3,5 x 0,4 14 hammasta 090 905 2947
Kivi, keramiikka, lasi, GFK 1067 x 3,0 x 0,3 090 905 2955

BS 150

4.11
