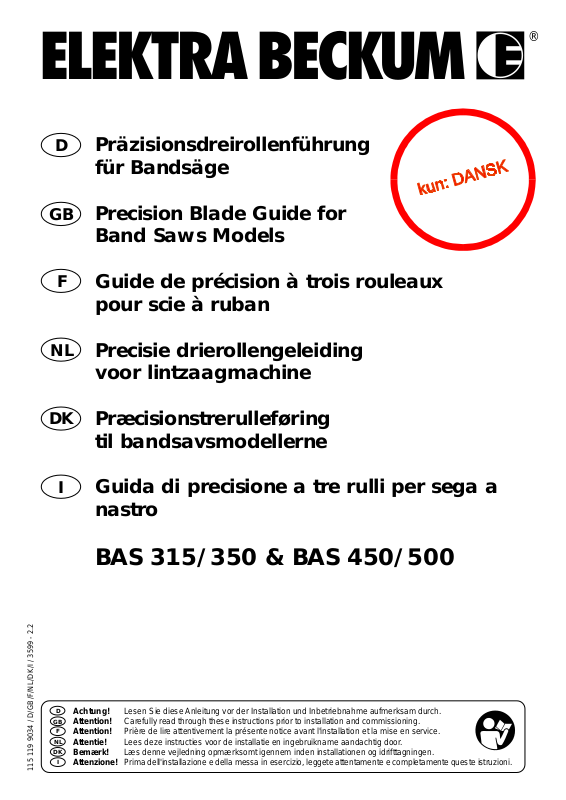

Page 1
®
D
GB
F
NL
DK
Präzisionsdreirollenführung
für Bandsäge
Precision Blade Guide for
Band Saws Models
Guide de précision à trois rouleaux
pour scie à ruban
Precisie drierollengeleiding
voor lintzaagmachine
Præcisionstrerulleføring
til bandsavsmodellerne
I
Guida di precisione a tre rulli per sega a
nastro
BAS 315/350 & BAS 450/500
D
Achtung! Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme aufmerksam durch.
GB
Attention! Carefully read through these instructions prior to installation and commissioning.
F
Attention! Prière de lire attentivement la présente notice avant l'installation et la mise en service.
NL
Attentie! Lees deze instructies voor de installatie en ingebruikname aandachtig door.
DK
Bemærk! Læs denne vejledning opmærksomt igennem inden installationen og idrifttagningen.
I
115 119 9034 / D/GB/F/NL/DK/I / 3599 - 2.2
Attenzione! Prima dell'installazione e della messa in esercizio, leggete attentamente e completamente queste istruzioni.
Page 2
DK
BAS 315/450
Anvendelse
Passer specielt til at føre båndsavklingen, hvor der kræves præcise snit. Selve trerulleføringen er hærdet og føringsrullerne er lavet af hårdmetal. Fordelene med en præcisionstrerulleføring i forhold til standard trerulleføringen er:
- Forbedrer maskinens alsidighed.
- Længere holdbarhed.
- Der kræves ikke værktøj til indstilling og udskiftning.
- Passer til maskiner med omdrejningsretning med og mod uret.
Brugeransvar
Dette tillbehør er designet efter og har til hensigt, at det skal bruges på båndsavsmaskiner. Det kan udføre de ting, der
står beskrevet i denne brugsanvisning. Dette udstyr eller dets dele bør ikke ændres fra standard specifikationerne.
Brugere af dette tilbehør har ene ansvaret for funktionsfejl, der opstår som følge af forkert anvendelse eller uatoriseret
ændringer af standard specifikationerne, fejlagtig vedligeholdese beskadigelse eller fejlagtige reparationer af andre end
kvalificerede personer godkendt af Elektra Beckum eller deres repræsentanter.
Vi forbeholder os retten til ændringer

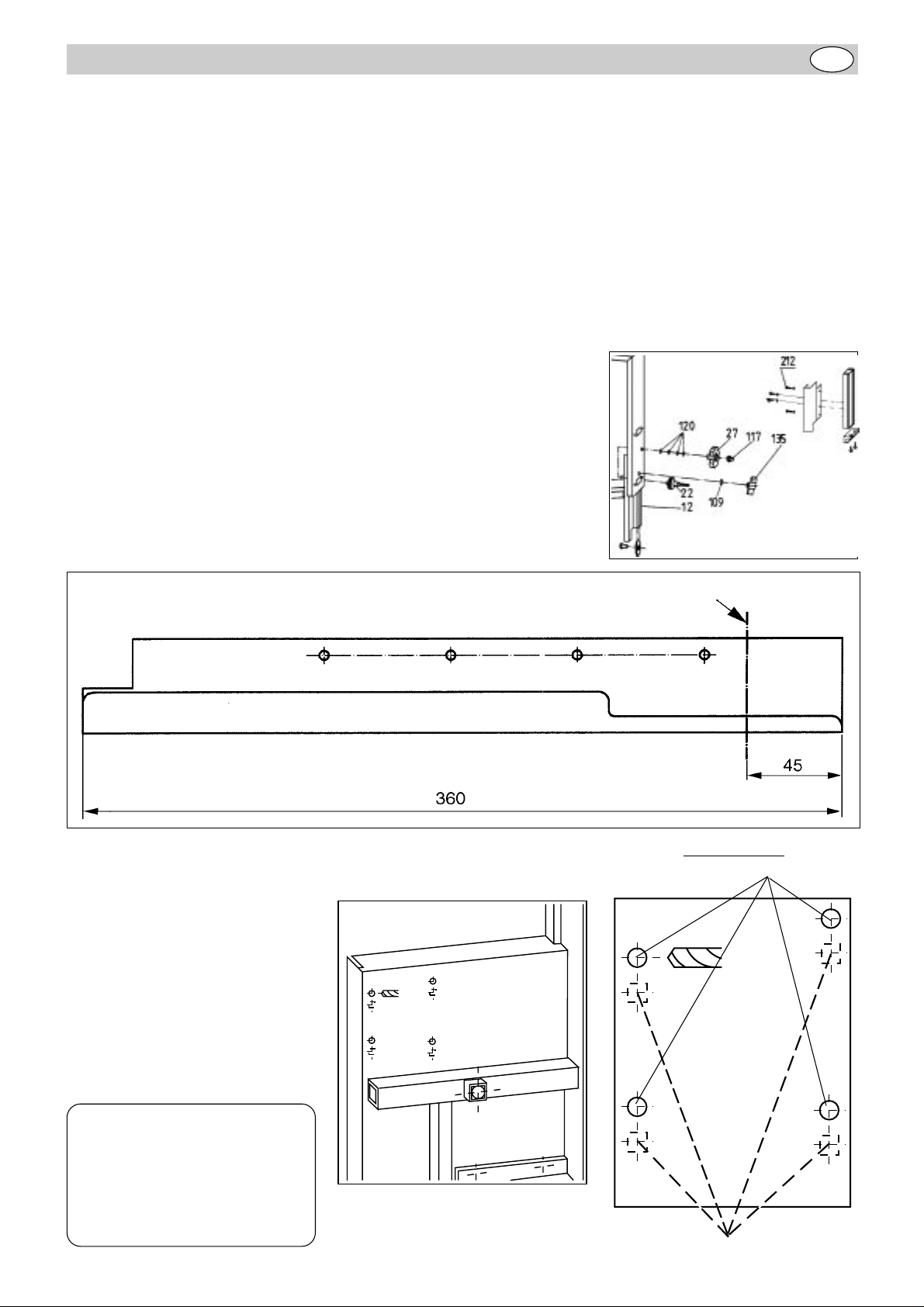

Vigtigt!
Inden præcisionstrerulleføringen monteres skal klingeafdækningen forkortes
med 45 mm, så klingen stadigvæk kan udskiftes når præcisionstrerulleføringen
er monteret.
Løsen fløjmøtrik (135) og indstil føringsskinnen (12) til den laveste indstilling
indtil præcisions-trerulleføringen hviler på bordet. Fjern de 4 stk. skruer (212)
med en Philips # 2 skruetrækker. Anvend en nedstyger for at save 45 mm af
klingeafdækningen som vist på tegningen herunder.
Monter klingeafdækningen igen.
Sænkning af bordet
Montering af præcisionstrerulleføringen kræver at bordet sænkes.
Fjern bordet fra rammen, og anvend
den skabelon, der følger med for at
afmærke positionene af de nye huller,
som hræves. Bor 4 huller Ø 8,5 mm i
nøjagtig stilling og afgrat kanterne.
Med præcisionstrerulleføringen
monteret er maximum højden
reduceret med 15 mm.
Snitte linie
Bore mønster
Nye huller
Bemærk: Bræddebolten M8x30
placeret på undersiden af bordet
skal udskiftes med bræddebolt
M8x50 der følger med (pos. 100 og
afstandsbøsning 8x24). Denne bolt
gør det ud for et stop, når bordet
stilles til en position på 90gr.
14
Eksisterende huller
Page 3

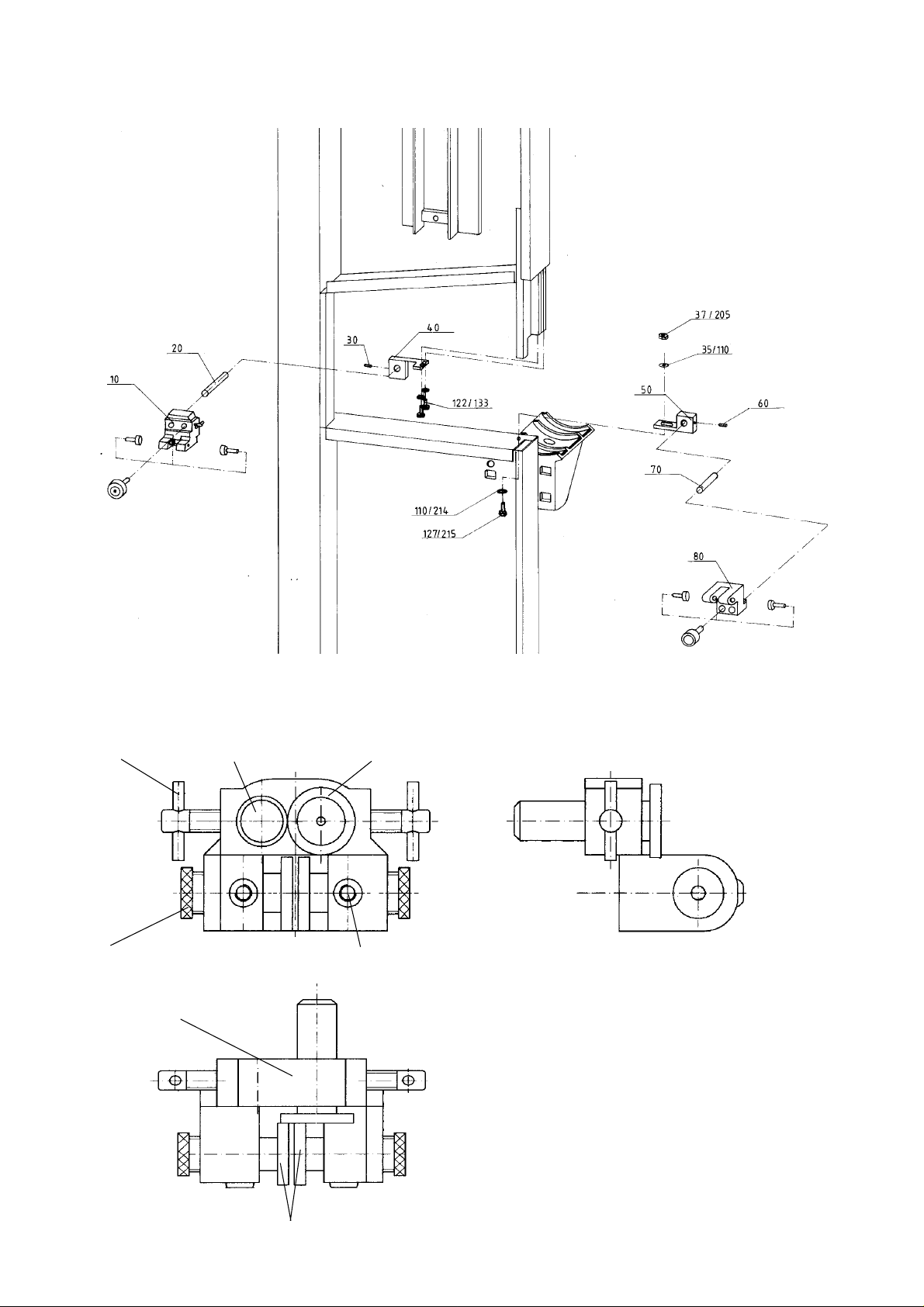

Montering af præcisionstrerulleføring
Løsen skrue 127, og fjern stiftsføringen. Monter præ-cisionstrerulleføringen med skrue 127.
Fastspænd bordpladen til rammen ved at bruge de nye huller.
Fjern standard trerulleføringen og monter præcisions-trerulleføringen med holderen til trerulleføringen, anvend
skruerne 122.
Indstilling
De to side ruller justeres med fingergrebene, og låses i stilling med sikkerhedsskruerne. Det bagerste trykleje kan
indstilles efter at fløjmøtrikken er løsnet.
Fløjmøtrik
Fingergreb
Holder for føringsrulle
Trerulleføring
Føringsrulle, stor
Sikkerhedsskrue
(kun til små emner)
Føringsrulle
15
Page 4
Eftersyn og rengøring
Det eneste eftersyn der kræves er smøring af føringsrulle akslerne regelmæssigt gennem smøreniplerne. Dette vil
forlænge levetiden betragteligt.

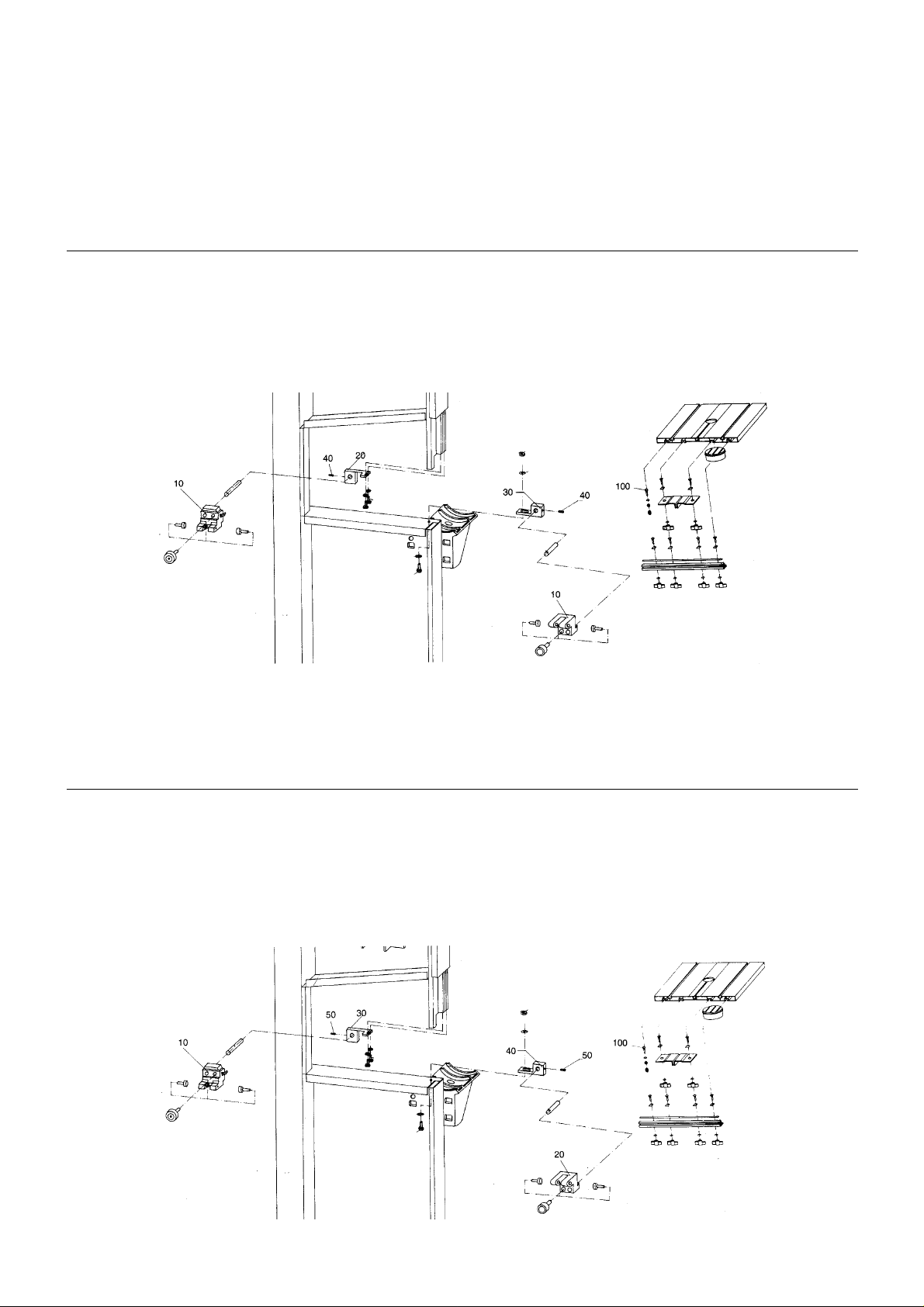

Reservedelsliste
Præcisionstrerulleføring BAS 315/350 - best. nr. 090 901 0900
Pos. Beskrivelse Best. nr.
10 Præcisionstrerulleføring, lille 138 813 9885
20 Holder for 3-rulleføring, øverste 138 040 6442
30 Holder for 3-rulleføring, nederste 138 040 6450
40 Gevindstift M6x8, galvaniseret 616 106 3817
100 Bræddebolt M8x50, galvaniseret 611 008 0245
Afstandsstykke DW 8x24 644 212 6818
Præcisionstrerulleføring BAS 450/500 - best. nr. 090 901 0896
Pos. Beskrivelse Best. nr.
10 Præcisionstrerulleføring, stor 138 813 9877
20 Præcisionstrerulleføring, lille 138 813 9885
30 Holder for 3-rulleføring, øverste 138 040 6469
40 Holder for 3-rulleføring, nederste 138 040 6450
50 Gevindstift M6x8, galvaniseret 616 106 3817
100 Bræddebolt M8x50, galvaniseret 611 008 0245
Afstandsstykke DH 8x24 644 212 6818
16
