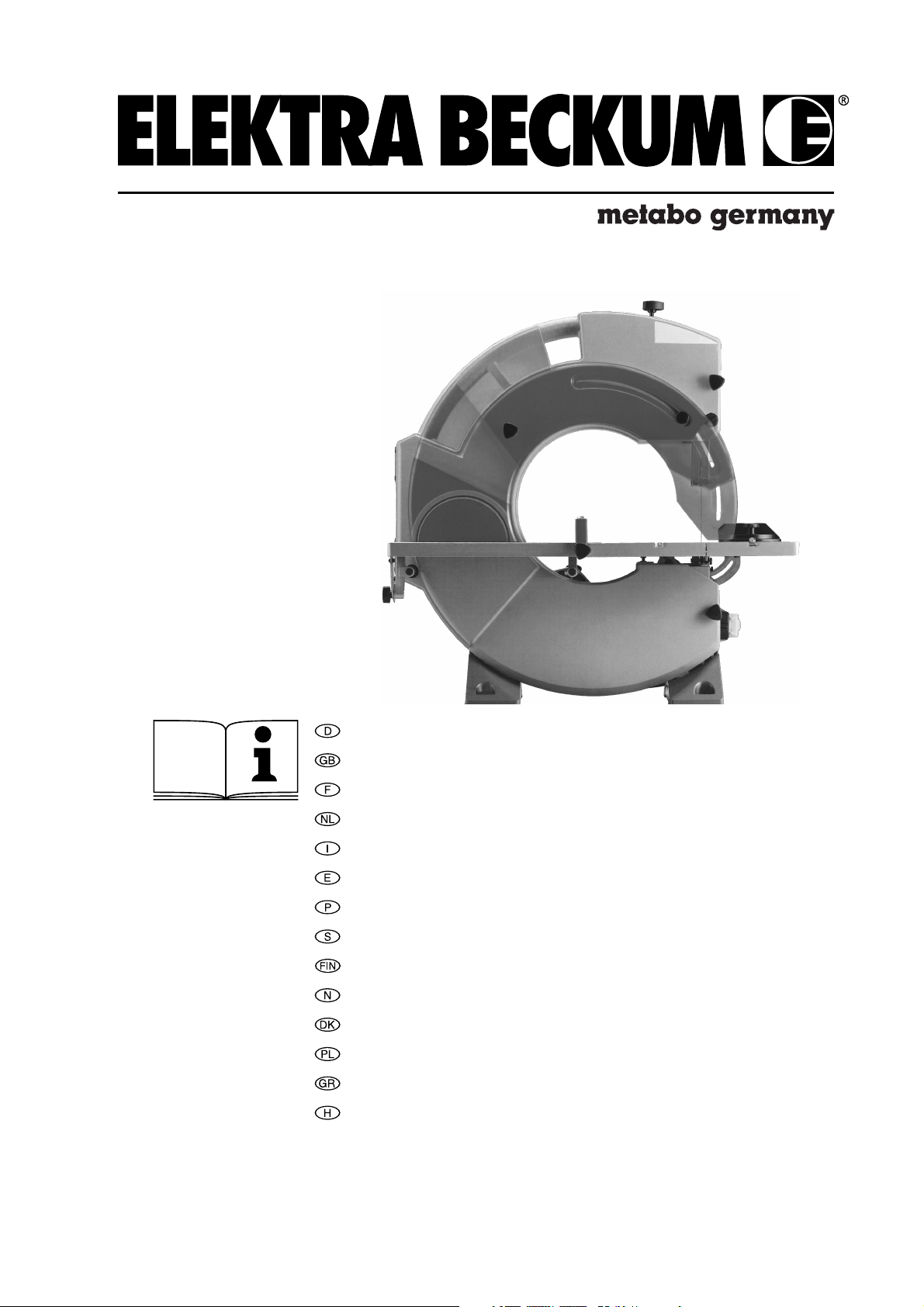

Page 1
Made in Germany
Gebrauchsanleitung . . . . . . . . . . . . . . . . . . . . . .03
Operating Instructions . . . . . . . . . . . . . . .10
Mode d’emploi . . . . . . . . . . . . . . . . . . . . .
17
Gebruiksaanwijzing . . . . . . . . . . . . . . . . .24
Istruzioni d'uso . . . . . . . . . . . . . . . . . . . . 31
Instrucciones de manejo . . . . . . . . . . . . . .38
Instruções de serviço . . . . . . . . . . . . . . . 45
Bruksanvisning . . . . . . . . . . . . . . . . . . . . .52
Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . .59
Bruksanvisning . . . . . . . . . . . . . . . . . . . . .
66
Betjeningsvejledning . . . . . . . . . . . . . . . . .
73
Instrukcja obsługi . . . . . . . . . . . . . . . . . . .80
Οδηγίες χρήσεως . . . . . . . . . . . . . . . . . . . . . .87
Kezelési utasítás . . . . . . . . . . . . . . . . . . .94
BAS 380
115 169 5988 / 0604 - 1.0
Page 2
2
D DEUTSCH ENG ENGLISH
Ñ
Ê
ÖRSÄ
KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY
Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit
den folgenden Normen übereinstimmt* gemäß den Bestimmungen
der Richtlinien**
EG-Baumusterprüfung *** durchgeführt von ****
F FRANÇAIS NL NEDERLANDS
DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en
conformité avec les normes ou documents normatifs suivants* en
vertu des dispositions des directives **
Contrôle européen du modèle type *** effectué par ****
We herewith declare in our sole repsonsibility that this product
complies with the following standards*
in accordance with the regulations of the undermentioned Directives**
EC type examination *** conducted by ****
Wij verklaren als enige verantwoordelijke, dat dit product in
overeenstemming is met de volgende normen*
conform de bepalingen van de richtlijnen** EG-typeonderzoek ***
uitgevoerd door ****
IT ITALIANO ES ESPA
DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente
prodotto è conforme alle seguenti norme* in conformità con le
disposizioni delle normative ** Omologazione CE *** eseguita da ****
PT PORTUGU
DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que este produto está de
acordo com as seguintes normas* de acordo com as directrizes dos
regulamentos ** controle de amostra de Construção da CE ***
efectuado por ****
FIN SUOMI NO NORGE
VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on
direktiivien määräysten mukainen**
EY-tyyppitarkastustesti *** testin suorittaja: ****
DA DANSK POL POLSKI
OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens
ed følgende standarder* iht bestemmelserne i direktiverne** EFtypekontrol *** gennemført af ****
EL ΕΛΛHNIKA HU MAGYAR
∆ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZŐSÉGI NYILATKOZAT
∆ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις
ακόλουθες προδιαγραφές*
σύµφωνα µε τις διατάξεις των οδηγιών**
Έλεγχος-ΕΟΚ δοµικού πρωτοτύπου*** πραγµατοποιούµενος από
το****
S SV SVENSKA
Declaramos bajo nuestra exclusiva responsabilidad, que el presente
producto cumple con las siguientes normas* de acuerdo a lo
dispuesto en las directrices** Homologación de tipo CE *** llevada a
cabo por ****
F
Vi försäkrar på eget ansvar att denna produkt överensstämmer med
följande standarder* enligt bestämmelserna i direktiven**
EG-materialprovning *** genomfört av ****
Vi erklærer under eget ansvar at dette produkt samsvarer med
følgende normer* henhold til bestemmelsene i direktiv**
EU-typegodkjennelse *** utstilt av ****
Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt
odpowiada wymogom następujących norm* według ustaleń
wytycznych **Kontrola wzorców UE *** przeprowadzone przez ****
Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a
termék kielégíti az alábbi szabványokban lefektetett követelményeket*
megfelel az alábbi irányelvek előírásainak**
által végzett vizsgálat szerint megegyezik az alábbi építési
mintapéldánnyal *** a ****
OL
KRAN OM ÖVERENSSTÄMMELSE
BAS 380 W/ D
*EN 61029-1, EN 61029-2-5
** 98/37/EG, 89/336/EWG, 73/23/EWG, 93/68/EWG
*** M6 03 10 13037 058
**** TÜV Product Service, Sylvesterallee 2, D - 22525 Hamburg
Ing. grad. Hans-Joachim Schaller
Leitung Entwicklung und Konstruktion
Metabowerke GmbH
Business Unit Elektra Beckum
Daimlerstr. 1
D - 49716 Meppen
Meppen,14.10.2003 1001119
Page 3
DEUTSCH
3
Gebrauchsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Elektra Beckum Elektrowerkzeugs entgegengebracht haben. Die
Lebensdauer eines Elektrowerkzeuges wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Elektra Beckum
Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen
dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Elektrowerkzeug behandeln, um so länger wird es
zuverlässig seinen Dienst erfüllen.
Inhaltsverzeichnis Seitel
CE-Konformitätserklärung 3
1 Bestimmungsgemäße Verwendung 3
2 Sicherheitshinweise 3
2.1 Bandsägen 4
2.2 Tellerschleifen 4
2.3 Bandschleifen 5
3 Überblick 6
4 Kontrollen nach dem Auspacken 6
5 Überprüfen der Funktionen 6
6 Montage und Einstellarbeiten 6
6.1 Montieren des Bandsägetisches 6
6.2 Montieren des Schleiftisches 6
6.3 Einstellen der Tische 6
6.4 Neigung einstellen 7
6.5 Gradskala des Bandsägetisches
einstellen 7
6.6 Höhe d. Schleiftisches einstellen 7
6.7 Abstand Schleiftisch/Teller einst. 7
6.8 Gradskala des Schleiftisches
einstellen 7
7 Bandsägeblatt 7
7.1 Bandsägeblätter 7
7.2 Wechseln d. Bandsägeblattes 7
7.3 Einstellen des Bandsägeblattes 8
7.4 Einstellen d. Bandsägeführung 8
8 Kontrollen vor dem Einschalten 8
9 Netzanschluß 8
9.1 Umlaufrichtung des
Bandsägeblattes 8
10 Späneabsaugung 8
11 Sägen von Holz u. ä. Werkstoffen 9
11.1 Arbeitsplatz der Bedienung 9
11.2 Längsschnitte auftrennen 9
11.3 Bogenschneiden 9
11.4 Querschnitte liegend 9
11.5 Querschnitte hochkant 9
11.6 Auftrennen nach Maß 9
11.7 Auftrennen am Anschlag 9
11.8 Rundholzschneiden 10
12 Zubehör zum Bandsägen 10
12.1 Feinschnitteinrichtung 10
12.2 Kreisschneideeinrichtung 10
13 Bandschleifen 10
13.1 Montage des Schleifbandes 11
14 Tellerschleifen 11
14.1 Umbau von Bandsägen
auf Tellerschleifen 11
14.2 Montage und Einstellen 11
15 Wartung 11
15.1 Abstreifbürste 11
15.2 Tischeinlage 11
15.3 Führungsstifte 11
16 Technische Daten 11
16.1 Elektrische Daten 11
16.2 Schalldruckpegel 11
1 Bestimmungsgemäße
Verwendung
Das Gerät ist geeignet für das Schneiden
von Holz, holzähnlichen Werkstoffen und
Kunststoffen.
Runde Werkstücke dürfen nur mit geeigneter Haltevorrichtung quer zur Längsachse
gesägt werden, da sie durch das umlaufende Sägeblatt verdreht werden können.
Beim Hochkantsägen von flachen Werkstücken muss ein geeigneter Anschlagwinkel zur sicheren Führung verwendet werden.
Jede andere Verwendung gilt als bestimmungswidrig. Für Schäden, die durch
bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.
Umbauten an diesem Gerät oder der
Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können
beim Betrieb zu unvorhersehbaren Schäden
führen.
2 Sicherheitshinweise
• Lesen Sie diese Betriebsanleitung vor der
Inbetriebnahme ganz durch. Beachten Sie
insbesondere die Sicherheitshinweise.
• Diese Betriebsanleitung richtet sich an
Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier
beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie
zunächst die Hilfe von erfahrenen Personen
in Anspruch nehmen.
• Das Gerät darf nur von Personen in
Betrieb gesetzt und benutzt werden, die mit
Bandsägen vertraut sind und sich der
Gefahren beim Umgang jederzeit bewusst
sind.
• Personen unter 18 Jahren dürfen dieses
Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.
• Wenn Sie das Gerät einmal verleihen oder
verkaufen, geben Sie alle mitgelieferten
Geräteunterlagen mit.
• Für Schäden, die entstehen, weil diese
Betriebsanleitung nicht beachtet wurde,
übernimmt der Hersteller keine Haftung.
Allgemeine Sicherheitshinweise
• Beachten Sie gegebenenfalls gesetzliche
Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Bandsägen.
• Vergleichen Sie vor Inbetriebnahme, ob
die auf dem Typenschild angegebene
Netzpannung und Netzfrequenz mit den
Daten Ihres Stromnetzes übereinstimmen.
Allgemeine Gefahren!
• Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich kann Unfälle
zur Folge haben.
• Seien Sie aufmerksam. Achten Sie darauf,
was Sie tun. Gehen Sie mit Vernunft an die
Arbeit. Benutzen Sie das Gerät nicht, wenn
Sie unkonzentriert sind.
• Berücksichtigen Sie Umgebungseinflüsse.
Sorgen Sie für gute Beleuchtung.
• Vermeiden Sie abnormale Körperhaltung.
Sorgen Sie für sicheren Stand und halten
Sie jederzeit das Gleichgewicht.
• Benutzen Sie bei langen Werkstücken
geeignete Werkstückauflagen.
• Benutzen Sie dieses Gerät nicht in der
Nähe von brennbaren Flüssigkeiten oder
Gasen.
• Halten Sie Unbeteiligte, insbesondere
Kinder, aus dem Gefahrenbereich fern.
• Lassen Sie während des Betriebs andere
Personen nicht das Gerät oder das Netzkabel berühren.
• Überlasten Sie dieses Gerät nicht –
benutzen Sie dieses Gerät nur im Leistungsbereich, der in den Technischen
Daten angegeben ist.
Gefahr durch Elektrizität!
• Setzen Sie dieses Gerät nicht dem Regen
aus.
• Benutzen Sie dieses Gerät nicht in feuchter oder nasser Umgebung.
• Vermeiden Sie beim Arbeiten mit diesem
Gerät Körperberührung mit geerdeten Teilen
(z.B. Heizkörpern, Rohren, Herden, Kühlschränken).
• Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt
werden!
• Verwenden Sie das Netzkabel nicht für
Zwecke, für die es nicht bestimmt ist.
Vor allen Wartungs- und Reinigungsarbeiten oder Störungsbeseitigungen:
– Gerät ausschalten.
– Netzstecker ziehen.
– Warten bis Sägeband steht.
Nach jeder Wartungsarbeit oder
Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und
überprüfen.
• Stellen Sie sicher, dass sich beim Einschalten (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losen
Teile mehr im Gerät befinden.
• Wenn das Gerät nicht benutzt wird, ziehen
Sie den Netzstecker.
Schnittgefahr auch bei stehendem
Schneidwerkzeug!
• Benutzen Sie beim Wechsel von Schneidwerkzeugen Handschuhe.
• Bewahren Sie Sägebänder so auf, dass
sich niemand daran verletzen kann.
.
Konformitätserklärung
Wir erklären in alleiniger Verantwortlichkeit,
daß dieses Produkt mit den auf Seite 2
angegebenen Normen oder normativen
Dokumenten übereinstimmt.
Page 4
DEUTSCH
4
Einzugsgefahr!
• Achten Sie darauf, dass beim Betrieb
keine Körperteile oder Kleidungsstücke von
rotierenden Bauteilen erfasst und eingezogen werden können (keine Krawatten, keine
Handschuhe, keine Kleidungsstücke mit
weiten Armeln; bei langen Haaren unbedingt
ein Haarnetz benutzen).
• Niemals Werkstücke sägen, die folgende
Materialien enthalten:
– Seile
– Schnüre
– Bänder
– Kabel
– Drähte
Gefahr durch unzureichende persönliche
Schutzausrüstung!
• Tragen Sie einen Gehörschutz.
• Tragen Sie eine Schutzbrille.
• Tragen Sie eine Staubschutzmaske.
• Tragen Sie geeignete Arbeitskleidung.
• Bei Arbeiten im Freien ist rutschfestesSchuhwerk empfehlenswert.
Gefahr durch Holzstaub!
Einige Sägestaubarten (z.B. von Eichen-,
Buchen- und Eschenholz) können beim
Einatmen Krebs verursachen: Arbeiten Sie
in geschlossenen Räumen nur mit einer
Späneabsauganlage (Luftgeschwindigkeit
am Absaugstutzen der Säge ≥ 20 m/s).
Achtung!
Ein Betrieb ohne Späneabsauganlage ist
nur möglich:
– im Freien;
– bei kurzzeitigem Betrieb
(bis max. 30 Betriebsminuten);
– mit Staubschutzmaske.
Wenn keine Späneabsauganlage benutzt
wird, sammeln sich Sägespäne an, die
regelmäßig entfernt werden müssen. Achten
Sie darauf, dass beim Arbeiten möglichst
wenig Holzstaub in die Umgebung gelangt:
• Ablagerungen von Holzstaub im Arbeitsbereich entfernen (nicht wegpusten!);
• Undichtigkeiten in der Absauganlage
beseitigen;
• Für gute Belüftung sorgen.
Gefahr durch technische Veränderungen
oder durch den Gebrauch von Teilen, die
nicht vom Hersteller geprüft und freigegeben sind!
• Montieren Sie dieses Gerät genau entsprechend dieser Anleitung.
• Verwenden Sie nur vom Hersteller freigegebene Teile. Dies betrifft insbesondere:
– Sägebänder;
– Sicherheitseinrichtungen
(Bestellnummern siehe Ersatzteilliste).
• Nehmen Sie an den Teilen keine Veränderungen vor.
Gefahr durch Mängel am Gerät!
• Pflegen Sie das Gerät sowie das Zubehör
sorgfältig. Befolgen Sie die Wartungsvorschriften.
• Überprüfen Sie das Gerät vor jedem
Betrieb auf eventuelle Beschädigungen: Vor
weiterem Gebrauch des Geräts müssen
Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig
auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
Überprüfen Sie, ob die beweglichen Teile
einwandfrei funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um
den einwandfreien Betrieb des Gerätes zu
gewährleisten.
• Beschädigte Schutzvorrichtungen oder
Teile müssen sachgemäß durch eine
anerkannte Fachwerkstatt repariert oder
ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie dieses
Gerät nicht, wenn sich der Schalter nicht
ein- und ausschalten lässt.
• Halten Sie Handgriffe trocken und frei von
Öl und Fett.
Gefahr!
Nehmen Sie die Säge erst dann in
Betrieb, wenn die folgenden Vorbereitungen abgeschlossen sind:
– Säge befestigt;
– Sägetisch montiert und ausgerichtet;
– Späneabsauganlage angeschlossen;
– Sicherheitseinrichtungen überprüft.
• Schließen Sie die Säge erst dann an das
Stromnetz an, wenn alle hier genannten
Vorbereitungen abgeschlossen sind!
Andernfalls besteht die Gefahr, dass die
Säge versehentlich anläuft und schwere
Verletzungen verursacht.
• Vor dem Einstellen der oberen Bandführung und der Sägetischneigung Gerät
ausschalten und warten bis das Sägeband
steht.
Gefahr durch Verkanten des
Werkstückes!
• Beim Sägen mit Parallelanschlag und
geneigtem Sägetisch muss der Parallelanschlag an der nach unten geneigten Seite
des Sägetisches befestigt werden.
Gefahr durch falsch gespanntes Sägeband!
Zu hohe Spannung kann zum Bruch des
Sägebandes führen. Zu niedrige Spannung
kann zum Durchrutschen des Antriebsrades
und damit zum Stillstand des Sägebandes
führen.
Gefahr!
Bewahren Sie das Gerät so auf,
dass es nicht von Unbefugten in Gang
gesetzt werden kann und
sich niemand am stehenden Gerät verletzen
kann.
Achtung!
Gerät nicht ungeschützt im Freien oder in
feuchter Umgebung aufbewahren.
2.1 Bandsägen
• Bandsägeschutz immer auf Werkstückhöhe absenken. Blattspannung vor dem
Einschalten überprüfen.
• Stets nur mit scharfen und geschränkten
Bandsägeblättern arbeiten.
• Eingerissene Sägeblätter oder solche, die
ihre Form verändert haben, dürfen nicht
verwendet werden.
• Die Tischeinlage verhindert, daß während
des Sägens kleine von einem Werkstück
abgesägte Teile vom Bandsägeblatt in das
Maschineninnere hineingezogen werden
und sich verklemmen,
• Niemals ohne Tischeinlage arbeiten!
• Bei ausgelaufenem Sägespalt ist die
Tischeinlage auszuwechseln.
Verletzungsgefahr an beweglichen
Teilen!
• Nehmen Sie dieses Gerät nicht ohne
montierte Schutzvorrichtungen in Betrieb.
• Halten Sie immer ausreichend Abstand
zum Sägeband. Benutzen Sie gegebenenfalls geeignete Zuführhilfen. Drücken Sie
das Werkstück beim Sägen stets auf den
Tisch.
• Benutzen Sie bei der Arbeit je nach
Erfordernis:
– Schiebestock – wenn der Abstand
Anschlagprofil – Sägeband ≤ 120 mm;
– Werkstückauflage – bei langen Werkstücken, wenn diese nach dem Durchtrennen vom Tisch fallen würden;
– beim Sägen von runden Werkstücken
eine geeignete Haltevorrichtung, so dass
das Werkstück nicht verdreht werden kann;
• beim Hochkantsägen von flachen Werkstücken einen geeigneten Anschlagwinkel,
der verhindert, dass das Werkstück umklappen kann.
• Warten Sie, bis das Sägeband still steht,
bevor Sie kleine Werkstückabschnitte,
Holzreste usw. aus dem Arbeitsbereich
entfernen.
• Sägen Sie nur Werkstücke mit solchen
Abmessungen, welche ein sicheres Halten
beim Sägen ermöglichen.
• Bremsen Sie das auslaufende Sägeband
nicht durch seitlichen Druck ab.
Gefahr durch Rückschlag von Werkstücken (Werkstück wird vom Sägeband
erfasst und gegen den Bediener
geschleudert)!
• Verkanten Sie Werkstücke nicht.
• Sägen Sie dünne oder dünnwandige
Werkstücke nur mit feinzahnigen Sägebändern. Benutzen Sie stets scharfe Sägebänder.
• Suchen Sie im Zweifel Werkstücke auf
Fremdkörper (zum Beispiel Nägel oder
Schrauben) ab.
• Sägen Sie nur Werkstücke mit solchen
Abmessungen, welche ein sicheres Halten
beim Sägen ermöglichen.
• Sägen Sie niemals mehrere Werkstücke
gleichzeitig – auch keine Bündel, die aus
mehreren Einzelstücken bestehen. Es
besteht Unfallgefahr, wenn einzelne Stücke
unkontrolliert vom Sägeband erfasst werden.
• Benutzen Sie zum Sägen von runden
Werkstücken eine geeignete Haltevorrichtung, so dass das Werkstück nicht verdreht
werden kann.
2.2 Tellerschleifen
• Nie ohne Schleiftisch arbeiten.
Das Kourundschleifpapier soll möglichst
plan am Schleifteller haften. Uneben-
Page 5
DEUTSCH
5
heiten würden baldiges Durchschleifen
und Reißen zur Folge haben.
• Nur auf dem nach unten rotierenden Teil
des Schleiftellers schleifen, sonst wird
das Werkstück vom Tisch abgehoben.
• Eingerissenes Schleifpapier ersetzen.
• Stumpfes Schleifpapier ersetzen.
Stumpfes Schleifpapier erzeugt Brandstellen am Werkstück.
2.3 Bandschleifen
• Eingerissene Schleifbänder ersetzen.
Stumpfe Schleifbänder erzeugen Brandstellen am Werkstück.
Page 6
DEUTSCH
6
1 Bandsägetisch mit 4 Sechskantschrau-
ben M8x16 und Scheiben
2 Schraube mit Flügelmutter, zum stabili-
sieren des geschlitzten Bandsägetisches
3 Doppelmaulschlüssel SW17/13
4 Sechskantschraubendreher SW4
5 Exzenterachse des Schleiftisches
(höhenverstellbar zum Bandsägetisch)
Schleiftischklemmung und Gradskala
(–2, 0, 45 Grad)
6 Schleiftisch mit 2 Griffschrauben
7 Spannschraube zum Spannen des
Bandsägeblattes
8 3-Rollen-Bandsäge mit Motor, Schalter,
Netzkabel und Stecker
9 Griffschrauben zum Öffnen des Gehäu-
sedeckels
10 Verriegelung für Schiebedeckel, entrie-
gelt sich bei abgesenktem Bandsäge-
schutz (11)
11 Bandsägeschutz immer auf Werkstück-
höhe absenken
12 Rückenführungsrolle oben
13 Führungsstifte oben
14 Bandsägeblatt 10 mm
15 Griffschrauben zum Klemmen des
Bandsägetisches
17 Griffschrauben zur Befestigung des
Schleiftisches
18 Späneabsaugstutzen Ø 100 mm
19 Höhenverstellbare Maschinenfüße
20 Schalter mit Unterspannungsauslösung
21 Gradskala mit einstellbaren Anschlägen
22 Griffschraube zum Klemmen des
Bandsägeschutzes
23 Anzeige der Blattspannung, bezogen auf
die Blattbreite
24 Einstellschraube mit Kontermutter, zum
Verstellen der Lage des Bandsägeblat-
tes auf den Laufrollen
25 Kletthaftscheibe – Schleifpapier Korn 80
26 Griffschraube zum Klemmen des
Schiebedeckels
27 Schiebedeckel; zum Tellerschleifen die
Griffschraube (26) lockern und Schiebe-
deckel nach rechts schwenken
28 Bandschleifeinrichtung ohne Schleifband
29 Gehrungslineal
30 Parallelanschlag
4 Kontrollen nach dem
Auspacken
Untersuchen Sie die Tischbandsägemaschine nach dem Auspacken auf eventuelle Transportschäden.
Überzeugen Sie sich, daß die auf dem
Leistungsschild der Maschine angegebene
Spannung und Frequenz mit der Netzspannung und Netzfrequenz übereinstimmen.
5 Überprüfen der
Funktionen
Überprüfen Sie alle Funktionen der Bandsägemaschine nach der Betriebsanleitung
(ohne daß die Maschine an das Netz angeschlossen ist).
6 Montage und
Einstellarbeiten
6.1 Montieren des
Bandsägetisches
1
Bild 2
Da der Schleiftisch auch als erweiterter
Bandsägetisch verwendet wird, sollen beide
Tische gemeinsam und zueinander eingestellt werden.
Eine gerade Leiste (A) an die Nut der
Tische anlegen und den Bandsägetisch
danach ausrichten und Sechskantschrauben
festziehen.
Aus verpackungstechnischen Gründen ist
der Bandsägetisch bei Auslieferung nicht
montiert.
Bandsägetisch mit 4 Sechskantschrauben
M8x16 (1) und Scheiben montieren (noch
nicht festziehen).
6.2 Montieren des
Schleiftisches (Bild 3)
Schleiftisch (6) auf Maschine stecken und
von Rückseite der Maschine mit 2 Griffschrauben (17) klemmen.
6.3 Einstellen von Bandsägetisch und Schleiftisch
Bild 3
17
6
A
3 Überblick
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Bild 1
Page 7
DEUTSCH
7
6.4 Neigung des Bandsägetisches einstellen
Bild 4
Einen Winkel (B) auf den Bandsägetisch
stellen.
Das Bandsägeblatt darf während des
Meßvorganges die oberen und unteren
Führungsstifte und Rückenführungsrollen
nicht berühren.
Die beiden Griffschrauben (15) lockern und
den Bandsägetisch zum Bandsägeblatt
exakt im rechten Winkel stellen.
6.5 Gradskala des Bandsägetisches einstellen (Bild 4)
Schraube (36) lockern, den Zeiger auf die
0°-Marke der Gradskala stellen und mit
Schraube klemmen.
Den 0°-Anschlag (37) lockern, an das Gehäuse anstellen und mit Sechskantmutter
kontern.
Anschließend Bandsägetisch auf 45°
schwenken, den 45°-Anschlag an das
Gehäuse anstellen und mit Sechskantmutter
kontern.
6.6 Höhe des Schleiftisches
einstellen
Bild 5
Eine gerade Leiste (A) über die beiden
Tische legen und die Höhe des Schleiftisches nach dem Bandsägetisch ausrichten.
Durch Verdrehen der beiden Exzenterachsen (5) verstellen Sie die Tischhöhe. Dazu
Stiftschrauben (38) mit Sechskantschraubendreher SW4 (4) lockern, eventuell
Griffschrauben lockern und die Exzenterachse (5) mit dem Maulschlüssel SW13
verdrehen.
6.7 Abstand zwischen
Schleiftisch und
Schleifteller (Bild 5)
Stiftschrauben (38) am linken und rechten
Tischfuß lockern und den Abstand zwischen
Schleiftisch und Schleifteller auf ca. 2–3 mm
einstellen.
6. 8 Gradskala des Schleiftisches einrichten
Bild 6
Einen Winkel (B) auf den Schleiftisch
stellen, Griffschraube (44) öffnen und den
Schleiftisch zum Schleifteller exakt im
rechten Winkel stellen und klemmen.
Schraube (43) lockern, den Zeiger auf die
0°-Marke der Gradskala stellen und Schraube klemmen.
Den 0°-Anschlag (45) lockern, nach rechts
schieben und klemmen.
Den Schleiftisch auf 45° schwenken, den
45°-Anschlag (42) lockern, nach unten
schieben und klemmen.
7 Bandsägeblatt
7.1 Bandsägeblätter
Vorsicht:
Nur scharfe und ausreichend geschärfte
Sägeblätter verwenden.
Nur maschinell geschärfte und geschränkte
Sägeblätter ergeben ein optimales Schnittergebnis.
Keine beschädigten Sägeblätter verwenden.
Die Sägebandbreite richtet sich nach
dem Arbeitsgang!
Für enge Kurvenschnitte, mit
Radien ab 5 mm, nur mit Fein-
schnitteinrichtung arbeiten . . . . . 3 mm breit
Für Kurvenschnitte mit
Radien ab 20 mm. . . . . . . . . . . . 6 mm breit
Für Längs- und Quer-
schnitte, Kurvenschnitte
mit Radien ab 40 mm . . . . . . . 10 mm breit
Für gerade Schnitte und
dicke Werkstücke . . . . . . . . . 15 mm breit
7.2 Wechseln des
Bandsägeblattes (Bild 1)
Vorsicht:
Bandsäge ausschalten und
Stromzufuhr unterbrechen.
Netzstecker ziehen!
Zwei Griffschrauben (9) aufschrauben und
Maschinendeckel aufschwenken.
Flügelmutter öffnen und Schraube (2) nach
rechts schieben.
Deckel (11) des Bandsägeschutzes aufklappen.
Bandsägeblatt durch Linksdrehen der
Spannschraube (7) lockern.
Bandsägeblatt abnehmen und neues Blatt
um die Laufrollen legen.
Bandsägeblatt zwischen die oberen und
unteren Führungsstifte (13) fädeln und mit
Spannschraube (7) spannen. Deckel (11)
des Bandsägeschutzes und Maschinendeckel schließen.
Läßt sich der Deckel nicht schließen, so
müssen Sie zuerst den Bandsägeschutz
(11) nach unten schieben.
Schraube (2) nach links schieben und
Flügelmutter klemmen. Dadurch kann sich
der geschlitzte Bandsägetisch nicht verwinden.
Handschuhe tragen!
7.2.1 Zusammenlegen des
Bandsägeblattes
Das Bandsägeblatt mit einer Hand so
halten, daß es senkrecht zum Boden hängt,
mit einem Fuß auf das Blatt steigen, die
Hand um 360° (eine volle Umdrehung)
drehen und dabei gleichzeitig zum Boden
hin bewegen.
7.2.2 Auseinanderlegen
Das Bandsägeblatt mit der gestreckten
Hand vom Körper weghalten, danach eine
Blattwindung halten und die beiden anderen
Windungen fallen lassen-das Bandsägeblatt
springt selbsttätig auseinander.
B
3736
15
A
5
38
4
43
44
45
42
B
Page 8
DEUTSCH
8
7.3 Einstellen des Bandsägeblattes
7.3.1 Richtige Spannung des
Bandsägeblattes
Bild 7
Das Bandsägeblatt wird durch Rechtsdrehen der Spannschraube (7) gespannt. Die
Zahlen 3, 6, 10, 15 stehen für die verschiedenen Bandsägeblätter.
Das Bandsägeblatt so fest spannen, bis der
Zeiger (23) auf die entsprechende Zahl
zeigt.
7.3.2 Lage des Blattes auf den
Laufrollen (
Bild 7)
Das Bandsägeblatt soll in der Mitte der
Laufrollen laufen. Zum Einstellen müssen
Sie die Kontermutter (24) lockern, die obere
Laufrolle von Hand in Laufrichtung drehen
und die Einstellschraube (35) entsprechend
verstellen.
Einstellschraube im Uhrzeigersinn ,das
Bandsägeblatt wandert nach hinten.
Einstellschraube gegen Uhrzeigersinn ,
das Bandsägeblatt wandert nach vorne.
Das Bandsägeblatt darf dabei nicht an einer
der beiden Rückenführungsrollen (12) anstehen. Nach dem Einstellvorgang die
Kontermutter (3) festziehen und gegebenenfalls die Spannung des Bandsägeblattes
berichtigen.
7.4 Einstellen der Bandsägeführung
Das Bandsägeblatt wird durch eine obere
und untere Führungseinheit gegen Ausweichen und Verdrehen geführt. Die Führungseinheiten bestehen aus je 2 Führungsstiften
(13) und je 1 Rückenführungsrolle (12).
Die obere Führungseinheit muß immer so
nahe wie möglich an das Werkstück abgesenkt werden.
7.4.1 Führungsstifte
Die Stifte (13) führen das Sägeblatt seitlich.
Die Graphiteinlagerungen schmieren und
vermindern das Verharzen.
Einstellung
Führungskopf (32) mit Rändelschraube (33)
so klemmen, daß die Führungsstifte (13) die
gesamte Blattbreite führen, jedoch die
Zähne nicht berühren. Führungsstifte (13)
mit Rändelschrauben (31) so klemmen, daß
sie das Blatt leicht streifen, jedoch nicht
klemmen.
Der gleiche Vorgang ist bei der unteren
Führungseinheit zu wiederholen.
7.4.2 Rückenführungsrolle
Die Rolle (12) verhindet das Ausweichen
des Sägeblattes nach hinten.
Einstellung
Die Rückenführungsrolle (12) so klemmen,
daß der Abstand zum Bandsägeblatt ca.
0,5 mm beträgt. Die Rückenführungsrolle ist
auf ihrer Achse exzentrisch gelagert.
Durch Drehen der Achse ändert die Rolle
(12) ihre Lage zum Bandsägeblatt.
Der gleiche Vorgang ist bei der unteren
Führungseinheit zu wiederholen. (34)
Klemmschraube für Rückenführungsrolle.
8 Kontrollen vor dem
Einschalten
Die Zähne des Bandsägeblattes müssen
nach unten schauen.
Richtige Spannung des Bandsägeblattes.
Richtige Einstellung der Führungsstifte und
Rückenführungsrollen.
Bandsägeschutz muß auf Werkstückdicke
abgesenkt sein.
9 Netzanschluß
Zum Anschluß der Tischbandsägemaschine
für Einphasen-Wechselstrom an das Netz
benötigt man eine 3-adrige Leitung mit
1,5 mm2Aderquerschnitt und eine zum
Kragenstecker passende Kupplungsdose.
Die Drehstrommaschine hat einen Kragenstecker in CEE-Ausführung. Zum Netzanschluß benötigt man eine 5-adrige Leitung
mit 1,5 mm2Aderquerschnitt und eine
entsprechende Kupplungsdose.
Die Netzsteckdose, an die die Maschine
angeschlossen wird, muß vorschriftsmäßig
geerdet und mit mindestens 10 A (träge
Schmelzsicherung; bei 16 A genügt eine
flinke Sicherung) oder einem entsprechenden Leistungsschutzschalter abgesichert
sein.
9.1 Umlaufrichtung des
Bandsägeblattes
Das Bandsägeblatt muß so umlaufen, daß
sich seine Zähne auf der abwärtslaufenden
Seite von oben nach unten bewegen.
Wenn bei der Drehstrommaschine die
Umlaufrichtung nicht stimmt (Unfallgefahr),
kann das dadurch geändert werden, daß
zwei der Außenleiter der Anschlußleitung
miteinander vertauscht werden. Diese Arbeit
darf nur durch eine Elektrofachkraft vorgenommen werden.
Die falsche Umlaufrichtung des Sägeblattes
der Drehstrommaschine kann auch darauf
zurückzuführen sein, daß die Netzsteckdose, an die die Maschine angeschlossen
wird, nicht richtig geschaltet ist. Lassen Sie
dann die Steckdose von einer Elektrofachkraft auf die Richtigkeit der Anschlüsse
überprüfen und (gegebenenfalls) in Ordnung
bringen.
Die Maschine ist im Werk auf die richtige
Drehrichtung der unteren Bandsägerolle
geprüft worden.
10 Späneabsaugung
Wenn die Bandsägemaschine längere Zeit
zum Sägen von Holz oder bei gewerblichem
Einsatz von Materialien, bei deren Bearbeitung gesundheitsgefährdende Stäube
entstehen (z. B. Buchen- und Eichenholz)
verwendet wird, muß sie an eine für diesen
Zweck geeignete Absaugvorrichtung angeschlossen sein.
24
35
23
7
Bild 8
✘✘
Bild 9
Bild 10
Bild 11
✘✘
31
13 12 32 33 34
Page 9
DEUTSCH
9
In Deutschland werden für Holzstäube aufgrund TRGS 553 geprüfte Absaugvorrichtungen gefordert. Für andere Materialien
muß der gewerbliche Anwender die speziellen Anforderungen an die Absaugvorrichtung
mit der Berufsgenossenschaft klären.
An den Saugstutzen der Maschine kann ein
Saugschlauch Ø 100 mm, zum Absaugen
der Späne, angeschlossen werden.
11 Sägen von Holz und
holzähnlichen Werkstoffen
11.1 Arbeitsplatz der Bedienung
Bild 12
Bild 13 Bild 16
Richtige Arbeitsstellung:
vor der Maschine in Schnittrichtung
stehend (A).
Werkstückhandhabung:
Hände außerhalb der Schneidebene flach
auf dem Werkstück aufliegend. Gleichmäßig
vorschieben, Schnitt durchgehend ausführen, nicht zurückziehen.
Breite und lange Werkstücke durch Rollenböcke abstützen.
Der Helfer (B) steht in Schnittrichtung hinter
der Maschine.
Arbeitshinweise
Nur mit scharfem und
ausreichend geschränktem
Sägeblatt arbeiten!
Bei der Bearbeitung langer
oder breiter Werkstücke Rollbock hinter der Maschine
benutzen, um das Abkippen
der Werkstücke zu verhindern.
Im Schneidbereich zusätzlich
Schiebestock und Zuführlade
verwenden!
11.2 Längsschnitte auftrennen 11.5 Querschnitte hochkant
Werkstück gleichmäßig dem Rißverlauf
folgend vorschieben.
Bei Schnittende Werkstück in Pfeilrichtung
bewegen, nicht zurückziehen.
11.3 Bogenschneiden
Bild 14
Bild 17
Bild 18
Bild 15
Werkstück in Richtung des angezeichneten
Risses dem Sägeblatt zuführen und durch
Drehen den Schnittverlauf nach Riß bestimmen. Werkstück nicht zurückziehen, es
besteht die Gefahr, daß das Sägeband von
den Laufrollen abläuft.
11.4 Querschnitte liegend
Bandsägeschutz mit oberer Führungseinheit
entsprechend den Werkstückabmessungen
einstellen.
Vorsicht:
Nie so zuführen, daß der Schnitt an der
oberen Werkstückkante beginnt.
11.6 Auftrennen nach Maß
Hände so auf das Werkstück auflegen und
Vorschubdruck so ausüben, daß ein gleichmäßiger Vorschub erreicht wird und ein
Druck vermieden wird, der zum Schließen
der Schnittfuge führt (Pfeilrichtung beachten).
Schnittverlauf anreißen.
Werkstück durch Druck in Schnittrichtung
und durch seitliche Führung dem Riß
entsprechend führen. Anlagewinkel als
Schutz gegen Kippen des Werkstückes und
zur seitliche Führung verwenden. Anlagewinkel stets vor dem Sägeblatt ansetzen
(hinter dem Sägeblatt besteht die Gefahr
des Zusammendrückens der Schnittfuge).
Bei langen Werkstücken einen Rollenbock
verwenden.
11.7 Auftrennen am Anschlag
Das Werkstück wird am Parallelanschlag
geführt. Obere Bandsägeführung immer so
nahe wie möglich am Werkstück klemmen.
Das Bandsägeblatt wird dadurch optimal
geführt. Je langsamer das Werkstück
geführt wird, desto weniger wird das
Bandsägeblatt seitlich ausweichen.
Beim Auftrennen schmaler
Werkstücke zur sicheren
Führung eine Zuführlade
und zum Vorschieben den
Schiebestock verwenden.
Page 10
DEUTSCH
10
11.8 Rundholzschneiden
Bild 19
Bild 20
Rundholz mit geeigneter Vorrichtung gegen
Drehen durch den Schnittdruck sichern.
Arbeitshilfe Keilstützen
Als Sicherung für gelegentliches Rundholzschneiden sind die Keilstützen geeignet.
Stahlspitzen so anordnen und befestigen,
daß Rundhölzer unterschiedlichen
Durchmessers durch die Spitzen gehalten
werden.
Arbeitshilfe Rundholzlade
Für häufig wiederkehrende Rundholzschneidarbeiten wird eine den Werkstückabmessungen entsprechende Rundholzlade
verwendet.
12 Zubehör zum Band-
sägen
12.1 Feinschnitteinrichtung
52
51
Bild 21
Mit der Feinschnitteinrichtung können
kleine Radien geschnitten werden (kleinster
Radius 5 mm).
Lieferumfang
Obere (51) und untere Sägeblattführung
(52)
Erforderliches Zubehör
Bandsägeblatt, 3 mm breit.
Montage
Bild 22
12
51
Breites Bandsägeblatt abnehmen.
Obere Führungseinheit abnehmen und stattdessen die obere Sägeblattführung (51) aufstecken. Die Rückenführungsrolle (12) mit
Achse als Verdrehsicherung mit-montieren.
Untere Führungseinheit analog umrüsten.
Bandsägeblatt (3 mm) montieren und so
einstellen, daß es auf den Laufrollen mittig
läuft.
Die obere und untere Sägeblattführung an
den Rücken des Bandsägeblattes anstellen
und klemmen.
Vorschub
Langsamer Sägeblattvorschub, da kleine
Sägeblattverzahnung.
Sicherheitshinweise
Bandsägen beachten.
Bandsägeblatt darf beim Schneiden enger
Radien nicht verdreht werden, es muß sich
selbst freischneiden.
Beim Rückfädeln eines Schnittes darauf
achten, daß das Bandsägeblatt nicht aus
dem Schlitz der Rolle gezogen wird (RückFädeln wenn möglich vermeiden).
12.2 Kreisschneideeinrichtung
Bild 23
61
62
63
61
Technische Daten
Größte Werkstückdicke . . . . . . . . . 160 mm
Größter Werkstück . . . . . . . Ø ca. 400 mm
Lieferumfang
Die Kreisschneidvorrichtung besteht
aus Ausleger (62), Zentrierspitze (63) und
2 Rändelschrauben (61).
Funktion
Das Werkstück dreht sich um die Zentrierspitze (63), dabei wird ein Kreis geschnitten.
Bei Schrägstellung des Bandsägetisches
wird ein Kegel geschnitten.
Montage
Ausleger (62) auf Bandsägeschutz stecken
und mit Rändelschraube (61) klemmen.
Einstellung
Bandsägeschutz auf Werkstückhöhe absenken.
Ausleger (62) soweit in Bandsägeschutz
einschieben, bis der gewünschte Werkstückradius entsteht.
Der Drehpunkt des Werkstückes soll auf
Höhe der Blattmitte oder etwas davor liegen. Diese Einstellung erreicht man durch
Verdrehen der gebogenen Zentrierspitze
(63).
13 Bandschleifen
Erforderliches Zubehör
Formschleifband (20 mm breit)
Der Schleifbock (28) mit Sechskantschraube
und Scheibe sind Grundausstattung der
Maschine.
Montage
Anstatt des Bandsägeblattes kann ein
Schleifband montiert werden.
Das Schleifband nur leicht spannen.
Rückenführungsrolle und Führungsstifte so
klemmen, daß sie nicht am Schleifband
streifen.
Bandsägeschutz (11) soweit als möglich
nach unten stellen.
Je nachdem, ob gerade oder gekrümmte
Flächen geschliffen werden, muß die
gerade oder die gekrümmte Anlagefläche
des Schleifbockes (28) zur Abstützung
hinter das Schleifband geklemmt werden.
Bild 24
28
11
Page 11
DEUTSCH
11
13.1 Hinweise zur Montage
des Schleifbandes
14.1 Umbau von Bandsägen
auf Tellerschleifen
Bild 25
14 Tellerschleifen
Bild 26
Lieferumfang der
Tellerschleifeinrichtung
Schleiftisch mit 2 Griffschrauben
Klett-Haftscheibe
Schleifpapier Korn 80
Weiteres Zubehör
Schleifpapier Korn 60
Schleifpapier Korn 100
Vorsicht:
Nie ohne Schleiftisch arbeiten.
Das Kourundschleifpapier muß plan am
Schleifteller haften. Unebenheiten würden
baldiges Durchschleifen und Reißen zur
Folge haben.
Nur auf dem nach unten rotierenden Teil
des Schleiftellers schleifen, sonst wird das
Werkstück abgehoben.
Eingerissene Schleifbänder ersetzen.
Stumpfes Schleifpapier ersetzen. Es
Achten Sie auf die Überlappung der Klebestelle. Bei verkehrter Montage würde das
Schleifband an der Klebestelle aufreißen.
Das angebotene Formschleifband ist durch
spezielles Klebeverfahren in beiden Richtungen einsetzbar.
Vorsicht:
Eingerissene Schleifbänder ersetzen.
Stumpfes Schleifband ersetzen.
Stumpfe Schleifbänder erzeugen Brandstellen am Werkstück.
Absaugung verwenden, damit nicht zu
große Staubentwicklung entsteht.
Diverse tropische Hölzer und Harthölzer
wie Buche und Eiche liefern sehr feinen
Staub, der in größeren Konzentrationen
als krebserregend eingestuft wird.
Holzstaub ist explosiv.
erzeugt Brandstellen am Werkstück.
Absaugung verwenden, damit nicht zu
große Staubentwicklung entsteht.
Diverse tropische Hölzer und Harthölzer
liefern sehr feinen Staub, der in größeren
Konzentrationen als krebseregend eingestuft wird.
Holzstaub ist explosiv.
Bild 27
26
27
11
10
Bandsägeschutz (11) ganz nach unten stellen, damit öffnet sich die Verriegelung (10).
Zum Schwenken des Schiebedeckels (27)
Griffschraube (26) lockern, den roten
Schiebedeckel (27) nach rechts schwenken
und klemmen.
14.2 Montage und Einstellungen
Das Einstellen des Schleiftisches erfolgt
gemeinsam mit dem Bandsägetisch und ist
im Kapitel „Montage- und Einstellarbeiten“
beschrieben.
15 Wartung
39
Bild 28
Bild 28
15.1 Abstreifbürste
Wenn die Abstreifbürste (39) abgenutzt ist,
muß sie ersetzt werden, weil sich sonst die
Sägespäne auf dem Gummibelag der
Bandsägerollen festsetzen und die Beläge
beschädigen können.
15.2 Tischeinlage
Wenn der Schlitz der Tischeinlage ausgeschlagen ist, muß die Einlage ausgewechselt werden.
15.3 Führungsstifte
Die Führungsstifte nur paarweise (gleichzeitig oberhalb und unterhalb des Tisches)
auswechseln.
16 Technische Daten
Bandsägen
Schnitthöhe . . . . . . . . . . . . . . . . . .160 mm
Ausladung . . . . . . . . . . . . . . . . . . .380 mm
Tischgröße . . . . . . . . . . . . . .400 x 460 mm
Schwenkbereich . . . . . . . . . . . .–2 / 0 / 45°
Laufrollendurchmesser . . . . . . . . . .220 mm
Sägeblattlänge . . . . . . . . . . . .2225 ±6 mm
Sägeblattbreite . . . . . . . . . . . . . . .3–15 mm
Blattstärke . . . . . . . . . . . . . . .0,3 –0,36 mm
Schnittgeschwindigkeit . . . . . . .1000 m/min
Werkstückgewicht . . . . . . . . . . .max. 15 kg
Tellerschleifen
Schleifteller-Ø . . . . . . . . . . . . . . . .200 mm
Schleiftellerdrehzahl . . . . . . . . .1450 U/min
Tischgröße . . . . . . . . . . . . . .168 x 413 mm
Schwenkbereich . . . . . . . . . . . .–2 / 0 / 45°
Werkstückgewicht . . . . . . . . . . . .max. 5 kg
Maschinenabmessungen
Breite . . . . . . . . . . . . . . . . . . . . . . .900 mm
Höhe . . . . . . . . . . . . . . . . . . . . . . .920 mm
Tiefe . . . . . . . . . . . . . . . . . . . . . . .510 mm
Aufstellfläche . . . . . . . . . . . .350 x 560 mm
Gewicht . . . . . . . . . . . . . . . . . . . .ca. 45 kg
16.1 Elektrische Daten
Wechselstrom-Motor
Netzspannung . . . . . . . . . . .230V ~1/N/PE
Absicherung . . . . . . . . . . . . . . . . . . . .10 A
Max. Spannungsschwankungen . .+6/–10%
Frequenz . . . . . . . . . . . . . . . . . . . . . .50 Hz
Aufnahmeleistung . . . . . . . . . . . . . . .740 W
Abgabeleistung (S3 = 60%) . . . . . . .500 W
Drehstrom-Motor
Netzspannung . . . . . . . . . . . . .400V ~/3/PE
Absicherung . . . . . . . . . . . . . . . . . . . . .10A
Max. Spannungsschwankungen . .+6/–10%
Frequenz . . . . . . . . . . . . . . . . . . . . . .50 Hz
Aufnahmeleistung . . . . . . . . . . . . . . .740W
Abgabeleistung (S6 = 60%) . . . . . . .500 W
16.2 Schalldruckpegel
Leerlauf . . . . . . . . . . . . . . . . . . .74,1 dB(A)
Bearbeitung . . . . . . . . . . . . . . . .83,7 dB(A)
bei folgenden Bedingungen:
– Meßverfahren:
Hüllflächen-Verfahren nach DIN 45 6 35
– Meßpunkt:
1 m im Abstand; 1,6 m über dem Boden
Holzstaubgeprüft
Page 12
12
Operating Instructions
Dear Customer,
Many thanks for the confidence you have shown in us with the purchase of your new Elektra Beckum power tool. Every Elektra Beckum power
tool is carefully tested and is subjected to the strict quality controls of the Elektra Beckum Quality Assurance section. However, the service life
of any power tool is to a great degree dependent on yourself as the user. Please read and understand the information contained in these
Operating Instructions and the accompanying documents. The more care you exercise in handling your Elektra Beckum power tool, the longer
will be the reliable service it provides for you.
Contents Pagel
CE Declaration of compliance 12
1 Proper use 12
2 Safety instructions 12
2.1 Bandsawing 13
2.2 Disc sanding 13
2.3 Belt sanding 14
3 Overview 15
4 Checks on unpacking 15
5 Functional checks 15
6 Assembly and adjustment 15
6.1 Mounting the bandsaw table 15
6.2 Mounting the sanding table 15
6.3 Adjusting the bandsaw table
and sanding table 15
6.4 Adjusting the angle of the
bandsaw table 16
6.5 Adjusting the graduated scale
of the bandsaw table 16
6.6 Adjusting the height of the
sanding table 16
6.7 Setting the distance between the
sanding table and the sanding disc 16
6.8 Adjusting the graduated scale
of the sanding table 16
7 Bandsaw blade 16
7.1 Bandsaw blades 16
7.2 Changing the bandsaw blade 16
7.3 Adjusting the bandsaw blade 17
7.4 Adjusting the bandsaw guide 17
8 Checks before switching on 17
9 Mains power connection 17
9.1 Direction of bandsaw
blade rotation 17
10 Vacuum chip extraction 17
11 Sawing wood and similar materials 18
11.1 Operator’s working position 18
11.2 Longitudinal cuts 18
11.3 Cutting arcs 18
11.4 Cross cuts, flat 18
11.5 Cross cuts, on edge 18
11.6 Cutting to a marked line 18
11.7 Cutting at the fence 18
11.8 Cutting round timber 19
12 Bandsawing accessories 19
12.1 Fine-cutting equipment 19
12.2 Circle-cutting equipment 19
13 Belt sanding 19
13.1 Fitting the sanding belt 20
14 Disc sanding 20
14.1 Changing over from
bandsawing to disc sanding 20
14.2 Fitting and adjusting 20
15 Maintenance 20
15.1 Stripping brush 20
15.2 Table insert 20
15.3 Guide pins 20
16 Technical specifications 20
16.1 Electrical data 20
16.2 Acoustic pressure level 20
1 Proper use
The machine is suitable for cutting wood,
wood-derived materials and plastics.
Do not cut round stock transverse to its
longitudinal axis without suitable jigs or
fixtures. The rotating saw blade could turn
the workpiece.
When sawing thin stock layed on edge, a
suitable guide must be used for firm support.
Any other use is not as specified. The
manufacturer is not liable for any damage
caused by unspecified use.
Alteration of the machine or use of parts not
approved by the equipment manufacturer
can cause unforeseeable damage!
2 Safety instructions
• Read these instructions before use. Pay
special attention to the safety information.
• These instructions are intended for persons having a basic technical knowledge of
the operation of machines such as the one
described herein. If you have no experience
whatsoever, we strongly recommend to
seek the advise of an experienced person.
• The machine shall only be started and
operated by persons familiar with bandsaws
and who are at any time aware of the
dangers associated with the operation of
such tool.
• Persons under 18 years of age shall use
this tool only in the course of their vocational training, under the supervision of an
instructor.
• If you lend or sell this machine be sure to
have all machine documents supplied go
with it.
• The equipment manufacturer is not liable
for any damage resulting from neglect of
these operating instructions.
General safety information
• Where applicable, follow the legal
directives or regulations for the prevention of
accidents pertaining to the use of band
saws.
• Before initial use, check that the mains
voltage and mains frequency stated on the
rating plate match the figures for your own
mains supply.
General hazards!
• Keep your work area tidy – a messy work
area invites accidents.
• Be alert. Know what you are doing. Set out
to work with reason. Do not operate tool
while under the influence of drugs, alcohol or
medication.
• Consider environmental conditions: keep
work area well lighted.
• Prevent adverse body positions. Ensure
firm footing and keep your balance at all
times.
• When working long stock use suitable
supports.
• Do not operate tool near inflammable
liquids or gases.
• Keep bystanders, particularly children, out
of the danger zone.
• Do not permit other persons to touch the
tool or power cable while it is running.
• Do not overload tool – use it only within the
performance range it was designed for (see
"Technical specifications").
Danger! Risk of electric shock!
• Do not expose tool to rain.
• Do not operate tool in damp or wet
environment.
• Prevent body contact with earthed objects
such as radiators, pipes, cooking stoves,
refrigerators when operating this tool.
• Repairs to power tools must be carried out
by qualified electricians only!
• Do not use the power cable for any
purpose it is not intended for.
Prior to all servicing:
– switch machine OFF.
– unplug power cable.
– wait until the saw has come to a complete
stop.
Check that all safety devices are
operational again after each service.
• Ensure that when switching on (e.g. after
servicing) no tools or loose parts are left on
or in the tool.
• Unplug if the tool is not used.
Cutting hazard, even with the cutting tool
at standstill!
• Wear gloves when changing cutting tools.
• Store band saw blades in such manner
that nobody will get hurt.
Declaration of compliance
On our own responsibility, we hereby
declare that this product complies with the
standards or standard-setting documents
listed on page 2.
ENGLISH
Page 13
13
Drawing-in/trapping hazard!
• Ensure that no parts of the body or clothing can be caught and drawn in by rotating components (no neckties, no gloves, no
loose-fitting clothes; contain long hair with
hairnet).
• Never saw workpieces containing the
following materials:
– ropes
– strings
– cords
– cables
– wires
Hazard generated by insufficient personal protection gear!
• Wear hearing protection.
• Wear safety glasses.
• Wear dust mask.
• Wear suitable work clothes.
• When working outdoors wearing of nonslip shoes is recommended.
Risk of injury by inhaling wood dust!
Some types of saw dust (e.g. of oak, beech
and ash wood) can cause cancer when
inhaled: always used a dust collector when
working indoors (required air speed at the
saw's suction connector ≥ 20 m/s).
Caution!
Operation without a dust collector is only
possible:
– outdoors;
– for short-term operation
(up to max. 30 minutes);
– with dust respirator.
If no dust collector is used chips will accumulate, which need to be removed periodically. See to it that only as little as possible
wood dust will get into the environment:
• Remove wood dust deposit in the work
area (do not blow away!);
• fix any leakages on the dust collector;
• ensure good ventilation.
Hazard generated by modification of the
machine, or use of parts not tested and
approved by the equipment manufacturer!
• Assemble tool in strict accordance with
these instructions.
• Use only parts approved by the equipment
manufacturer. This applies especially for:
– Sägebänder;
– Safety devices
(see "Technical specifications" for stock
nos.).
• Do not change any parts.
Hazard generated by tool defects!
• Keep tool and accessories in good repair.
Observe the maintenance instructions.
• Before any use check tool for possible
damage: before operating the tool all safety
devices, protective guards or slightly damaged parts need to be checked for proper
function as specified. Check to see that all
moving parts work properly and do not jam.
All parts must be correctly installed and
meet all conditions necessary for the proper
operation of the tool.
• Damaged protection devices or parts must
be repaired or replaced by an qualified
specialist. Have damaged switches replaced
by a service centre. Do not operate tool if
the switch can not be turned ON or OFF.
• Keep handles free of oil and grease.
Danger!
Start the saw only after the following
preparations are completed:
– the saw is fastened;
– the saw table is installed and aligned;
– a dust collector is hooked up;
– safety devices have been checked.
• Connect the saw to the mains supply only
after all of the above preparations are
completed! Otherwise there is a risk of an
unintentional starting of the saw, which can
cause severe personal injury.
• Turn the machine OFF and wait for the
band saw blade to stop before adjusting the
upper blade guide or the saw table.
Hazard generated by a jamming workpiece!
• When sawing with the rip fence and a
tilted saw table, the rip fence must be
installed on that side of the saw table which
is tilted downward.
Danger!
Too much tension can cause the band saw
blade to break. Too little tension can cause
the driven band saw wheel to slip and the
band saw blade to stop.
Danger!
Store saw so that
it can not be started by unauthorized
persons and
nobody can get hurt.
Caution!
Do not store saw unprotected outdoors or in
damp environment.
2.1 Bandsawing
• Always lower the blade guard onto the
workpiece. Check proper blade tension
before switching on.
• Use only sharp saw blades with the teeth
properly set.
• Cracked or deformed saw blades must not
be used.
• During operation, the table insert prevents
the bandsaw blade from drawing particles of
the workpiece into the machine itself where
they may cause a blockage.
• Never work without a table insert.
• If the saw gap is worn or damaged, the
table insert must be replaced.
Risk of injury by moving parts!
• Do not operate the tool without installed
guards.
• Always keep sufficient distance to the
band saw blade. Use suitable feeding aids,
if necessary. Always hold the workpiece
down on the table.
• If the type of work requires, use the
following:
– push stick – if distance rip fence – band
saw blade 120 mm;
– work support – for long stock, which would
otherwise fall off the table on completion of
the cut;
– an appropriate jig when cutting round
stock, to keep it from turning;
• a suitable guide for firm support when
cutting thin stock layed on edge.
• Wait for the band saw blade to come to a
complete stop before removing cutoffs,
scrap, etc. from the work area.
• Cut only stock of dimensions that allow for
safe and secure holding while cutting.
• Do not attempt to stop the band saw blade
by pushing the workpiece against its side.
Risk of kickback (workpiece is caught by
the band saw blade and thrown against
the operator)!
• Do not jam workpieces.
• Cut thin or thin-walled workpieces only
with fine-toothed band saw blades. Always
use sharp band saw blades.
• If in doubt, check workpiece for inclusion
of foreign matter (e.g. nails or screws).
• Cut only stock of dimensions that allow for
safe and secure holding while cutting.
• Never cut several workpieces at the same
time – and also no bundles containing
several individual pieces. Risk of personal
injury if individual pieces are caught by the
band saw blade uncontrolled.
• When cutting round stock, use a suitable
jig to prevent the workpiece from turning.
2.2 Disc sanding
• Always use the sanding table.
The corundum sanding sheet must always
adhere as flat as possible to the sanding
disc. Any unevenness will rapidly cause the
sheet to wear and tear.
ENGLISH
Page 14
14
• Use only the downwards rotating part of
the sanding disc to prevent the workpiece
from lifting off the table.
•
Replace any torn sanding sheet immediate-
ly.
• Replace worn sanding sheets immediately.
Worn sanding sheets burn the workpiece.
2.3 Belt sanding
• Replace any torn sanding belts immediately. Replace worn sanding belts immediately.
Worn sanding belts burn the workpiece.
ENGLISH
Page 15
15
1 Bandsaw table with 4x M8x16 hexagon-
head screws and washers
2 Screw with wing nut, to stabilise the
grooved bandsaw table
3 Double open-ended spanner, 17/13 AF
4 Allen key, size 4 AF
5 Eccentric axis of sanding table (height-
adjustable to bandsaw table)
Sanding table clamp and graduated
scale (-2o, 0o, 45o)
6 Sanding table with 2 knob screws
7 Tightening screw for bandsaw blade
8 3-pulley bandsaw with motor, switch,
mains cable and plug
9 Knob screws for opening the machine
cover
10 Sliding cover lock, unlocks when blade
guard (11) is lowered.
11 Blade guard - always lower to workpiece
height.
12 Upper back guide roller
13 Upper guide pins
14 10 mm bandsaw blade
15 Knob screws for clamping bandsaw
table
17 Knob screws for securing sanding table
18 100 mm dia. chip extraction nozzle
19 Height-adjustable machine feet
20 Switch with undervoltage release.
21 Graduated scale with adjustable stops
22 Knob screws for clamping blade guard
23 Bandsaw-blade tension indicator,
corresponding to blade width
24 Adjuster screw with lock-nut, for adju-
sting the position of the blade on the
pulleys.
25 Self-adhesive Velcro sanding disc - 80
grain sanding sheet
26 Knob screw for clamping sliding cover
27 Sliding cover; for disc sanding, slacken
off the knob screw (26) and push cover
to the right.
28 Bandsawing device (without sanding
belt)
29 Mitre gauge
30 Fence
4 Cecks on unpacking
After unpacking, carefully inspect the
bandsawing machine for any damage which
may have occurred during transportation.
Check that the mains voltage and mains
frequency stated on the rating plate match
the figures for your local mains supply.
5 Functional checks
Before connecting the machine to the mains
supply, check all of the functions of the
bandsawing machine against the Operating
Instructions.
6 Assembly and
adjustment
6.1Mounting the
bandsaw table
1
Fig. 2
As the sanding table can be used as an
extension to the bandsaw table, both tables
should be adjusted at the same time and to
the same settings.
Lay a straight edge (A) along the groove on
both tables. Adjust the bandsaw table
accordingly and tighten the four hexagonhead screws.
For packing reasons, the bandsaw table is
not mounted on delivery.
Mount the table, securing with the 4x M8x16
hexagon-head screws (1) and washers - do
not tighten fully at this stage.
6.2 Mounting the
sanding table (Fig 3)
Mounting the sanding table (Fig. 3)
Locate the sanding table (6) on the machine. Secure the table with the two knob
screws (17) at the back of the machine.
6.3 Adjusting the bandsaw
table and sanding table
3 Overview
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Fig. 1
Fig. 3
17
6
A
ENGLISH
Page 16
16
6.4 Adjusting the angle of
the bandsaw table
Place a set square (B) on the bandsaw
table.
The bandsaw blade must not touch the
upper and lower guide pins and back guide
rollers
during measuring.
Loosen the two knob screws (15). Adjust the
bandsaw table to form an exact right angle
with the bandsaw blade.
6.5 Adjusting the
graduated scale of the
bandsaw table (Fig. 4)
Adjustment of the graduated scale of the
bandsaw table (Fig. 4)
Loosen screw (36). Set the pointer to the 0o
mark and tighten the screw.
Loosen the 0° stop (37). Bring it up to the
machine casing and secure with the hexagon-head lock nut.
Swivel the table to 45°. Bring the 45° stop
up to the machine casing and secure with
the hexagon-head lock nut.
6.6 Adjusting the high of
the sanding table
Lay a straight edge (A) over both tables.
Adjust the height of the sanding table to the
height of the bandsaw table.
The height of the table can be adjusted by
turning the two eccentric axes (5). Loosen
the set screws (38) with the size 4AF Allen
key (4). Loosen the knob screws if necessary. Turn eccentric axis (5) with the size
13AF open-ended spanner.
6.7 Setting the distance
between the sanding table
and the sanding disc (Fig. 5)
Setting the distance between the sanding
table and the sanding disc (Fig. 5)
Loosen the set screws (38) on the left and
right table mounting. Set the distance
between table and disc to approx. 2-3 mm.
6.8 Adjusting the graduated
scale of the sanding table
Adjusting the graduated scale of the sanding table
Place a set square (B) over the sanding
table. Loosen the securing screw (44). Set
the sanding table to form an exact right
angle with the sanding disc and secure in
position. Slacken off the screw (43), set the
pointer to the 0° mark on the scale and
tighten the screw.
Loosen the 0° stop (45). Move it to the right
and secure in position.
Swivel the table to 45°. Loosen the 45° stop
(42), shift it down and clamp it.
7 Bandsaw blade
7.1 Bandsaw blades
Attention:
Use only sharp and properly set saw
blades.
Only machine-sharpened and correctly set
saw blades give proper cutting results.
Never use damaged saw blades.
The choice of correct bandsaw blade
width depends on the cutting operation
to be undertaken.
For cutting tight curves
with radii from 5 mm, work
only with the fine-cutting
equipment . . . . . . . . . . . . . . . . . 3 mm wide
For cutting curves with
radii from 20 mm . . . . . . . . . . . . 6 mm wide
For longitudinal and cross
cuts, cutting curves with
radii from 40 mm . . . . . . . . . . . 10 mm wide
For straight cutting, and
thick workpieces . . . . . . . . . . . 15 mm wide
7.2 Changing the
bandshaw blade (Fig. 1)
Caution:
Switch off the machine and
disconnect from the mains
supply. Remove the plug!
Unscrew the two knob screws (9) and open
the machine cover.
Slacken off the wing nut (2) on the bandsaw
table and push the screw to the right.
Open the cover (11) of the blade guard.
Turn the screw (7) securing the blade to the
left to slacken off the saw blade.
Remove the bandsaw blade and fit the new
blade around the three pulleys.
Thread the blade between the upper and
lower guide pins (13). Secure the blade with
the screw (7). Close the cover (11) and the
machine cover.
If the cover refuses to close, push the blade
guard down.
Push the screw (2) to the left and tighten
the wing nut to ensure that the grooved
bandsaw table cannot be distorted.
Always wear protective
gloves!
7.2.1 Folding the
bandsaw blade
Hold the bandsaw blade in one hand. Let it
hang down vertically and hold it to the floor
with a foot. Turn your hand through 360°(a
complete circle), as you move it down
towards the floor.
7.2.2 Unfolding the
bandsaw blade
Hold the bandsaw blade away from your
body. Then hold one loop of the blade and
the two other loops will be released. The
bandsaw blade unfolds itself.
Fig. 4
B
3736
15
Fig. 6
43
44
45
42
B
Fig. 5
A
5
38
4
ENGLISH
Page 17
17
7.3 Adjusting the
bandsaw blade
7.3.1 Correct tension of
bandsaw blade
Turn the tightening screw (7) to the right to
tension the saw blade. The numbers 3, 6,
10, 15 indicate the width of the corresponding saw blades.
Tension the saw blade until the pointer (23)
indicates the relevant number.
7.3.2 Position of the blade on
the pulleys (Fig. 7)
The bandsaw blade must run in the middle
of the pulleys. To adjust, loosen the locknut (24) of the adjusting screw. Rotate the
upper bandsaw pulley by hand in the cutting
direction. Set the adjuster screw (35)
accordingly.
Turn the adjusting screw clockwise
and the bandsaw blade moves backwards.
Turn the adjusting screw anti-clockwise
‹ and the bandsaw blade moves
forwards.
The bandsaw blade must not touch either of
the back guide rollers (12). After adjusting,
re-tighten the lock-nut (3) on the adjustment
screw. Adjust the tension of the saw blade if
necessary.
7.4 Adjusting the
bandsaw guide
The blade is supported against lateral
movement and twisting by means of an
upper and a lower guide unit.
Each guide unit consists of two guide pins
(13) and a back guide roller (12).
Always lower the upper guide unit until it lies
as close to the workpiece as possible.
7.4.1 Guide pins
The pins (13) guide the saw blade at the
side. The graphite applied lubricates the
blade and reduces resin build-up.
Adjusting
Clamp the guide head (32) with the knurled
screw (33) so that the guide pins (13) guide
the entire width of the saw blade, but do not
touch the teeth. Clamp the guide pins (13)
with the knurled screws (31). The pins
should lightly touch the saw blade but not
cause it to jam.
Repeat the same procedure with the lower
guide unit.
7.4.2 Back guide roller
The roller (12) prevents the saw blade from
being pushed out at the back.
Adjusting
Secure the back guide roller (12) so that the
distance between it and the saw blade is
approx. 0.5 mm. The travel of the back
guide roller is eccentric around its axis.
Turn the eccentric axis to change the
position of the roller (12) relative to the saw
blade.
Repeat the procedure with the lower guide
unit. (34) - securing screw for the back
guide roller.
8 Checks before
switching on
The teeth of the bandsaw blade must be
facing downwards.
Check that the bandsaw blade is correctly
tensioned.
Adjust the guide pins and the guide rollers.
Lower the blade guard to the workpiece.
9 Mains power connection
Connection of the single-phase alternating
current bandsawing machine to the mains
requires a 1.5 mm2section 3-core cable and
an extension socket suitable for use with a
shrouded-contact plug.
The rotary current machine is fitted with a
CEE-type shrouded-contact plug. For mains
connection it requires a 1.5 mm2section 5core cable and a suitable extension socket.
The mains socket to which the machine is to
be connected must be earthed in accordance with regulations and be protected by at
least a 10 A slow-blow fuse (for 16 A, a
fast-blow fuse is adequate) or an appropriate power circuit breaker.
9.1 Direction of bandsaw
blade rotation
The bandsaw blade must rotate so that on
the downward travel side its teeth are
moving from top to bottom. If, in the case of
the rotary current machine, the direction of
rotation is wrong (risk of accident), this can
be remedied by switching over two of the
outer wires in the mains connection cable.
This operation should be carried out by a
qualified electrician only.
Incorrect direction of saw blade rotation can
also be due to incorrect wiring of the mains
socket to which the machine is connected.
Have the socket checked by a qualified
electrician to ensure that the connections
are correct, and have the socket wired
correctly, if necessary.
The machine has been checked to ensure
that the lower bandsaw pulley turns in the
correct direction before it leaves the factory.
10 Vacuum chip extraction
If the bandsawing machine is used over an
extended period for sawing wood or for
commercial use with materials producing
dust which represents a threat to health
(e.g. beech and oak woods), it must be
connected up to a suitable vacuum extraction device.
Fig. 8
✘✘
Fig. 10
Fig. 11
✘✘
Fig. 7
24
35
23
7
Fig. 9
31
13 12 32 33 34
ENGLISH
Page 18
18
In Germany, for wood dust, vacuum extraction devices are required which have been
tested for suitability in accordance with the
regulations represented by TRGS 553 . For
other materials, the commercial operator
must clarify the specific requirements
imposed on the extraction device with the
appropriate professional association.
For wood chip extraction, a ø 100 mm dia.
suction hose can be fitted to the vacuum
nozzle of the machine.
11 Sawing wood and
similar materials
11.1 Operator´s working position
Fig. 12
Fig. 13 Fig. 16
Correct working position:
In front of the machine standing in the
direction of cutting (A).
Workpiece handling:
Hands placed flat on the workpiece outside
the cutting area, with fingers closed, and
thumbs tight to fingers.
Push the workpiece steadily forward,
complete the cut as a single movement and
do not draw the workpiece back.
Support long and wide workpieces with a
roller block. The helper (B) stands behind
the machine in the direction of the cut.
Operating hints
Work only with a saw blade
with sharp and properly set
teeth.
When processing long or wide
workpieces, position a roller
block behind the machine to
prevent the workpiece from
falling. In the cutting area,
make sure you also use a
pusher and feeder device.
11.2 Longitudinal cuts 11.5 Cross cuts, on edge
Push the workpiece forward steadily,
following the line marked.
At the end of the cut, move the workpiece
forward in the direction indicated by the
arrows - do not draw back.
11.3 Cutting arcs
Fig. 14
Fig. 17
Fig. 18
Fig. 15
Feed the workpiece towards the saw blade
in the direction of the line drawn, and cut as
required by turning to follow the line drawn.
Do not draw the workpiece back, as this
could cause the bandsaw to run off its
pulleys.
11.4 Cross cuts, flat
Adjust the saw blade guard with the upper
guide unit according to the workpiece
dimensions.
Caution:
Never feed into the blade in such a way that
the cut starts at the upper edge of the
workpiece.
11.6 Cutting to a marked line
Position your hands on the workpiece and
push forward so that a balanced pressure is
exerted on the workpiece and there is no
pressure tending to close the cut around the
saw blade (follow direction indicated by
arrows).
Mark the line of the cut.
Guide the workpiece, pushing in the direction of the cut and guiding along the line by
exerting the appropriate lateral pressure.
Use a set square to prevent the workpiece
from falling over and for safe lateral guidance. Always place the set square in front of
the saw blade (behind the saw blade there
is the risk that it might close the cut around
the blade). With long workpieces, use a
roller block.
11.7 Cutting at the fence
Guide the workpiece along the fence.
Always secure the upper guide as close as
possible to the workpiece for the best
possible degree of control. The more slowly
the workpiece is pushed forward, the less
lateral deviation there will be in the travel of
the bandsaw blade.
When cutting narrow workpieces, use a suitable
feeding device and pusher
to ensure safe operation.
ENGLISH
Page 19
19
11.8 Cutting round timber
Fig. 19
Fig. 20
Use a suitable wedge to prevent round
timber from turning under the pressure of
the cut.
Auxiliary wedge supports
Wedge supports should be used when
cutting round timber. Position and secure
steel tips so that round timbers of varying
diameters can be held by the tips.
Auxiliary round timber holder
When round timber cutting is carried out
frequently, a suitable holder corresponding
to the current workpiece dimensions should
be used.
12 Bandsawing
accessories
12.1 Fine-cutting equipment
Small radii can be cut with the fine-cutting
equipment (smallest radius 5 mm).
Parts supplied
Upper (51) and lower (52) saw blade
guides.
Accessory equipment required
Bandsaw blade, 3 mm wide
Fitting
Remove the wide bandsaw blade.
Remove the upper guide unit and replace
with the upper saw blade guide (51) from
the fine-cutting equipment. Mount the back
guide roller (12) with its axis to prevent
distortion.
Change the lower guide unit in the same
way.
Fit the bandsaw blade (3 mm). Adjust the
blade to run in the middle of the pulleys.
Set the upper and lower saw blade guides
to the back of the saw blade and secure in
position.
Feeding the workpiece
Feed the workpiece in slowly because of the
blade’s narrow toothing.
Observe the safety recommendation for bandsawing.
When cutting small radii, the bandsaw blade
must not be caused to twist. It must be
allowed to cut itself free.
Avoid unnecessary retracing. Take care that
the blade is not pulled out of the groove in
the roller if retracing is required.
12.2 Circle-cutting
equipment
Technical specifications:
Max. workpiece thickness . . . . . . . 160 mm
Max. workpiece diameter . . Ø ca. 400 mm
Parts supplied
The circle-cutting equipment consists of an
arm (62), centring pin (63) and two knurled
screws (61).
Function
The workpiece rotates around the centring
pin (63) and the circle is cut. For cutting a
cone, set the bandsaw table at an angle.
Mounting
Push the arm (62) into the blade guard and
secure in position with the knurled screw
(61).
Adjusting
Lower the blade guard onto the workpiece.
Push the arm (62) into the blade guard until
the desired workpiece radius is reached.
The centre of rotation should be at approximately the height of the middle of the blade
or slightly in front of it. This setting is
achieved by twisting the bent centring pin
(63)
13 Belt sanding
Accessory equipment required
Sanding belt (20 mm wide)
The sanding block (28) with its hexagonhead screw and washer are supplied as
standard parts of the machine equipment.
Fitting
A sanding belt can be fitted in place of the
bandsaw blade.
Tighten the belt only lightly.
Secure the back guide roller and guide pins,
so that they do not touch the belt.
Lower the blade guard (11) as far as possible.
Depending on whether straight or curved
surfaces are to be sanded, the straight or
curved side of the sanding block (28) should
be secured in position to provide support
behind the sanding belt.
52
51
Fig. 21
Fig. 22
12
51
Fig. 23
61
62
63
61
Fig. 24
28
11
ENGLISH
Page 20
20
13.1 Fitting the
sanding belt
14.1 Changing over from bandsawing to disc sanding
Fig. 25
14 Disc sanding
Fig. 26
Disc sanding equipment parts supplied
Sanding table with two knob screws
Self-adhesive Velcro sanding disc
80 grain sanding sheet
Accessories:
60 grain sanding sheet
100 grain sanding sheet
Caution:
Always use the sanding table.
The corundum sanding sheet must lie flat
on the sanding disc.
Any unevenness will result in the sheet
wearing out and tearing prematurely.
Use the downwards rotating part of the
sanding disc only, so as to prevent the
workpiece from lifting.
Replace a torn sanding sheet immediately.
Replace a worn sanding sheet before it
Note the position of the adhesive joint.
Incorrect fitting will result in the belt tearing
at the joint. The sanding belt supplied can
be used in both directions as a special
adhesive process has been used.
Caution:
Replace any torn sanding belts immediately.
Replace any worn sanding belts immediately.
Worn sanding belts burn the workpiece.
Use vacuum dust-extraction equipment to
avoid generating excessive dust.
Dust from some tropical woods and from
hardwood such as beech and oak, generates a very fine dust which, in significant
concentrations, is classified as a carcinogenic substance.
Wood dust is explosive.
burns the workpiece.
Use a vacuum extraction device to avoid
generating excessive dust.
Dust from some tropical woods and from
hardwood such as beech and oak, generates a very fine dust which, in significant
concentrations, is classified as a carcinogenic substance.
Wood dust is explosive
Lower the blade guard (11) fully. The lock
(10) opens to allow the sliding cover (27) to
be moved.
Loosen the knob screw (26) and shift the
red sliding cover (27) to the right and secure
in position.
14.2 Fitting and
adjusting
The sanding disc is adjusted along with the
bandsawing table, as described in the
section on ”Assembly and adjustment”.
15 Maintenance
15.1 Stripping brush
The sanding disc (39) is adjusted along with
the bandsawing table, as described in the
section on ”Assembly and adjustment”.
15.2 Table insert
If the saw gap in the table insert is damaged, the insert must be replaced.
15.3 Guide pins
Replace the guide pins in pairs only (top
and underside of the table at the same
time).
16 Technical specifications
Bandsawing
Cutting height 160 mm
Throat clearance 380 mm
Size of table 400 x 460 mm
Swivel range –2 / 0 / 45°
Roller diameter 220 mm
Saw blade length 2225 ±6 mm
Saw blade width 3 –15 mm
Saw blade thickness 0,3– 0,36 mm
Cutting speed 1000 m/min
Weight of workpiece max. 15 kg
Disc sanding
Sanding disc diameter 200 mm
Sanding disc speed 1450 U/min
Size of table 168 x 413 mm
Swivel range –2 / 0 / 45°
Weight of workpiece max. 5 kg
Dimensions
Width 900 mm
Height 920 mm
Depth 510 mm
Installation area 350 x 560 mm
Weight ca. 45 kg
16.1 Electrical specifications
Single-phase motor
Main voltage 230V ~1/N/PE
Fuse 10 A
Max. voltage fluctuation +6/–10%
Frequency 50 Hz
Power consumption 740 W
Output power (60% duty cycle) 500 W
Three-phase motor
Mains voltage 400V ~/3/PE
Fuse 10A
Max. voltage fluctuation +6/–10%
Frequency 50 Hz
Power consumption 740W
Output power (60% duty cycle) 500 W
16.2 Acoustic pressure level
Idling 74,1 dB(A)
In operation 83,7 dB(A)
under the following conditions:
- measurement method:
enveloping surface method according to
DIN 45 6 35
- measurement point:
at a distance of 1 m and 1.6 m above
ground
Tested for use with wood dust.
Fig. 27
26
27
11
10
39
Fig. 28
Fig. 28
ENGLISH
Page 21
21
FRANÇAIS
Mode d´emploi
Cher client,
Nous vous remercions de la confiance que vous nous avez témoignée par l'achat de votre nouvel outillage électrique Elektra Beckum. Chaque
outillage électrique Elektra Beckum est soigneusement testé et subit les contrôles de qualité particulièrement sévères du programme
d'assurance-qualité Elektra Beckum. Toutefois, la longévité d'un outillage électrique dépend grandement de vous. Veuillez donc tenir compte
des informations du présent mode d'emploi ainsi que des documents joints. La longévité et la fiabilité de votre outillage électrique Elektra
Beckum seront d'autant plus élevées que vous le traiterez avec soin.
Table des matières Pagel
Déclaration de conformité communautaire
1 Utilisation en conformité 21
2 Consignes de sécurité 21
2.1 Travail avec la scie à ruban 21
2.2 Ponçage sur disque 22
2.3 Ponçage à la bande 22
3 Vue d'ensemble 23
4 Contrôle après déballage 23
5 Contrôle des fonctions 23
6 Montage et réglages 23
6.1 Montage de la table de sciage 23
6.2 Montage de la table de ponçage 23
6.3 Réglage de la table de sciage et
de la table de ponçage 23
6.4 Réglage de l'inclinaison 24
6.5 Réglage de l'échelle graduée de
la table de sciage 24
6.6 Réglage de la hauteur de la
table deponçage 24
6.7 Réglage de la distance table de
ponçage/disque de ponçage 24
6.8 Réglage de l'échelle graduée de
la table de ponçage 24
7 Lame de scie à ruban 24
7.1 Lames de scie à ruban 24
7.2 Remplacement de la lame
de scie à ruban 24
7.3 Réglage de la lame de scie 25
7.4 Réglage du guide-lame 25
8 Contrôles avant la mise en marche 25
9 Raccordement au secteur 25
9.1 Sens de rotation de la
lame de scie 25
10 Aspiration des copeaux 25
11 Sciage de bois et des dérivés du bois 26
11.1 Poste de travail de l'opérateur 26
11.2 Coupes rectilignes, découpe 26
11.3 Découpe en chantournage 26
11.4 Coupes transversales à plat 26
11.5 Coupes transversales debout 26
11.6 Coupes selon tracé 26
11.7 Coupes le long de la butée 26
11.8 Coupes de bois rond 27
12 Accessoires pour la scie à ruban 27
12.1 Dispositif pour coupes
de précision 27
12.2 Dispositif pour coupes
circulaires 27
13 Ponçage à la bande abrasive 27
13.1 Conseils pour le montage de la
bande abrasive 28
14 Ponçage sur disque
14.1 Transformation de la scie à ruban
en dispositif de ponçage sur
disque 28
14.2 Montage et réglages 28
15 Maintenance 28
15.1 Brosse 28
15.2 Garniture de la table 28
15.3 Goupilles de guidage 28
16 Caractéristiques techniques 28
16.1 Caractéristiques électriques 28
16.2 Niveau de pression sonore 28
1 Utilisation en
conformité
L'appareil convient à la coupe de bois, de
matériaux semblables au bois et de matières plastiques.
Les pièces rondes ne peuvent être sciées
qu’avec un dispositif de maintien approprié
et transversalement par rapport à l’axe
longitudinal, étant donné qu'elles pourraient
être retournées par la lame de scie en
rotation.
En cas de sciage sur chant de pièces
plates, utiliser une équerre butée appropriée
afin d'assurer un guidage parfaitement sûr.
Toute autre utilisation est considérée
comme contraire aux prescriptions. Le
fabricant décline toute responsabilité en cas
de dommages dus à une utilisation contraire
aux prescriptions.
Des changements de construction de cet
appareil ou l'utilisation de pièces, qui ne
sont pas contrôlées et autorisées par le
constructeur, peuvent entraîner des dommages imprévisibles lors du fonctionnement.
2 Consignes de sécurité
Lisez toutes les instructions d'utilisation
avant de mettre en service la machine.
Observez en particulier les consignes de
sécurité.
Ces instructions d'utilisation sont destinées
à des personnes possédant des connaissances techniques sur les machines du
genre de celle décrite ici. Si vous ne possédez aucun type d'expérience dans ce genre
de machines, vous devrez d'abord demander l'aide d'une personne qualifiée.
Cette machine devra être mise en service et
utilisée par une personne familiarisée dans
l'utilisation de scies à ruban et consciente
des dangers de ces appareils.
Les personnes mineures n'ont le droit de se
servir de l'appareil que dans le cadre d'une
formation professionnelle et sous le contrôle
d'un instructeur.
Si vous prêtez ou vendez la machine,
fournissez-en toute la documentation.
Le fabricant ne pourra être tenu responsable de dommages découlant de la non
observation de ces instructions d'utilisation.
Consignes générales de sécurité
Veuillez, le cas échéant, tenir compte des
directives légales ou des prescriptions sur la
prévention des accidents.
• Avant la mise en service, s'assurer que la
tension secteur et la fréquence indiquées
sur la plaquette signalétique correspondent
à celles du courant disponible.
Principaux dangers:
Maintenir le lieu de travail en ordre – un
désordre sur le lieu de travail peut entraîner
des accidents.
Il convient de rester vigilant et concentré sur
son travail. Aborder le travail avec bon sens.
Ne pas utiliser l'appareil en cas d'inattention.
Prendre les influences de l'environnement
en considération: veiller à un éclairage
correct.
Eviter de prendre une position du corps
inconfortable. Veillez à adopter une position
stable et à garder constamment votre
équilibre.
Employer, pour des pièces de grande
longueur, des porte-pièces adaptés.
Ne pas utiliser la machine en présence de
liquides ou de gaz inflammables.
Les personnes non concernées par la
machine, et tout particulièrement les
enfants, doivent être tenues à distance de la
zone de danger.
Ne laisser aucune tierce personne toucher
la machine ni le câble d'alimentation pendant l'utilisation de l'appareil.
Ne pas surcharger l'appareil – n'utiliser cette
machine que dans la plage de puissance
indiquée dans les caractéristiques techniques.
Danger dû à l'électricité !
Ne pas exposer l'appareil à la pluie.
Ne pas utiliser cette machine en présence
d'eau ou d'humidité relative de l'air trop
élevée.
Eviter, lors du travail avec la machine, tout
contact corporel avec des pièces reliées à
la terre (p. ex. radiateurs, tuyaux, cuisinières, réfrigérateurs).
La réparation des outils électriques doit être
exclusivement confiée à un électricien
professionnel !
Ne pas utiliser le câble d'alimentation à
d'autres fins que celles pour lesquelles il a
été conçu.
Avant tout travail de maintenance ou de
nettoyage ou avant chaque intervention
suite à une panne :
Mettre la machine hors tension.
Retirer la fiche de la prise d’alimentation.
Attendre que le ruban de scie se soit
immobilisé.
Après chaque intervention, remettre en
service tous les dispositifs de sécurité et
les contrôler.
Vérifier avant la mise en marche (par
exemple après des travaux de maintenance) qu'aucun outil de montage ni de pièce
détachée ne se trouve dans l'appareil.
Si la machine ne doit pas être utilisée,
déconnectez l'interrupteur du réseau.
Risque de coupure même avec l'outil de
coupe immobile !
Pour scier des pièces rondes, utiliser un
dispositif de maintien adéquat, de sorte que
la pièce ne puisse pas se tourner en travers.
Déclaration de conformité
Par la présente, et sous notre responsabilité
exclusive, nous déclarons que le présent
produit satisfait aux normes ou documents
normatifs indiqués page 2.
Page 22
22
Risque d‘accrochage !
S'assurer, pendant le fonctionnement,
qu'aucun composant tournant ne happe une
partie du corps ou des vêtements, (ne pas
utiliser de cravates, ni de gants, ni de
vêtements ayant des manches ; il faut
utiliser un filet à cheveux en cas de porter
les cheveux longs).
Ne jamais scier des pièces de travail
contenant les matériaux suivants :
des cordes,
des lacets,
des rubans,
des câbles,
des fils de métal.
Danger dû à un équipement de protection personnel insuffisant !
Porter une protection acoustique.
Porter des lunettes de protection.
Porter un masque antipoussière.
Porter un vêtement de travail adapté.
Le port de chaussures anti-dérapantes est
recommandé pour les travaux en extérieur.
Danger dû aux sciures de bois !
L'aspiration de certains types de sciure (par
exemple de chêne, de hêtre ou de frêne)
peut provoquer un cancer : ne travailler
dans des espaces fermés qu'avec une
installation d'aspiration de copeaux (La
vitesse de l'air dans les buses d'aspiration
de la scie doit être de ≥ 20 m/s).
Attention !
Le fonctionnement sans aspiration de
copeaux est uniquement possible :
à l’extérieur ;
– pour des travaux de courte durée
(jusqu’à 30 minutes maximum) ;
avec un masque anti-poussières.
Lorsque aucun dispositif d'aspiration des
sciures n'est utilisé, les sciures de bois
s'amoncellent et doivent être régulièrement
éliminées. Pendant le travail, il est important
que le minimum de poussière de bois soit
projeté dans l'air :
Nettoyer les résidus de poussière de bois
dans la zone de travail (mais il ne faut pas y
souffler dessous!) ;
Eliminer les fuites de l'installation d'aspiration ;
Essayer d'avoir une bonne ventilation.
Danger dû à des modifications apportées
à l'appareil ou à l'emploi de pièces qui
n'ont pas été contrôlées ni approuvées
par le fabricant !
Monter la machine en respectant scrupuleusement ces instructions.
Utilisez uniquement des pièces de rechange
validées par le fabricant. Nous nous
référons essentiellement :
– Sägebänder;
Dispositifs de sécurité
(pour les numéros de commande, consulter
la liste des pièces de rechange).
N'effectuer aucune modification sur les
pièces de la machine.
Danger dû à un défaut de l'appareil !
Entretenir la machine et les accessoires
avec soin. Suivre les instructions de mainte-
nance.
Avant de mettre en marche la machine,
vérifier toujours s'il s'est produit un dommage : pour continuer à utiliser la machine, il
faudra vérifier méticuleusement que les
dispositifs de sécurité, les dispositifs de
protection ou les pièces peu endommagées
fonctionnent correctement et conformément
à leur finalité. Vérifier que les pièces mobiles fonctionnent correctement et ne grippent
pas. Toutes les pièces doivent être montées
correctement et répondre à toutes les
conditions afin d'assurer un fonctionnement
parfait de l'appareil.
Les dispositifs de protection ou les pièces
détériorés doivent être réparés ou remplacés dans les règles de l'art par un atelier
spécialisé et reconnu. Faire remplacer les
interrupteurs défectueux par un atelier de
service après-vente. Ne pas utiliser cet
appareil lorsque l'interrupteur est défectueux.
Maintenir les poignées sèches et exemptes
d'huile ou de graisse.
Danger !
Ne mettez la scie en marche que lorsque
les préparatifs suivants ont été effectués :
scie fixée ;
table de scie montée et ajustée ;
installation d'aspiration des copeaux raccordée;
dispositifs de sécurité vérifiés.
Ne raccordez la scie au secteur qu'une fois
toutes ces étapes préliminaires achevées ! Il
est sinon possible que la scie se mette en
marche de façon intempestive et provoque
de graves dommages corporels.
Avant de régler le guide supérieur du ruban
et de l'inclinaison de la table de scie,
déconnecter la machine et attendre jusqu'à
ce que le ruban de la scie s'arrête.
Danger dû au blocage de la pièce !
En cas de sciage avec une butée parallèle
et une table de scie adaptée, la butée
parallèle doit être fixée sur le côté de la
table de scie orienté vers le bas.
Danger !
Une tension trop élevée peut rompre le
ruban de scie. Une tension trop faible peut
faire que le ruban glisse de la roue d'entraînement et donc provoquer l'arrêt du ruban
de scie.
Danger !
Conserver l’appareil de sorte :
qu'il ne puisse pas être mis en marche par
des personnes non autorisées et
que personne ne puisse se blesser avec la
machine immobile.
Attention !
Ne pas garder la machine sans protection
en plein air ni dans un endroit humide.
2.1 Travail avec la scie à ruban
Du fait du danger de battement en cas de
rupture du ruban, personne ne doit se
trouver à côté de la machine durant le
sciage (zone de danger à droite de
l'opérateur).
Toujours abaisser le protecteur de lame à
hauteur de la pièce. Contrôler la tension de
la lame avant la mise en marche.
Travailler uniquement avec des lames
aiguisées et avoyées.
Ne pas utiliser de lames abîmées ou
déformées. Pour le sciage de baguettes
étroites (largeur inférieure à 120 mm) à
partir d'une pièce le long de la butée, utiliser
un bâton poussoir.
La garniture de la table empêche que, lors
du sciage, de petits morceaux découpés ne
puissent être entraînés par la lame dans
l'intérieur de la machine où ils resteraient
coincés.
Ne jamais travailler sans garniture de table !
Si la lumière de sciage est endommagée,
remplacer la garniture de la table.
Après arrêt du moteur, ne pas freiner la lame
de la scie en exerçant une pression latérale.
Danger de blessures provoquées par les
pièces mobiles!
Ne pas faire fonctionner la machine lorsque
les dispositifs de sécurité ne sont pas
montés.
Il faut toujours se tenir suffisamment à
l'écart de la scie à ruban. Utiliser éventuellement des aides d'attaques adaptées.
Pendant le sciage, pressez toujours la pièce
à usiner contre la table.
Utiliser pour le travail, selon les besoins :
Tige coulissante – quand l'écart profil de
butée l – ruban de scie ≤ 120 mm
une surface d’appui – pour les pièces de
travail longues, si celles-ci risquent de
tomber de la table après avoir été
tronçonnées ;
lors du sciage de pièces rondes, utiliser un
dispositif de maintien adéquat, de sorte que
la pièce ne puisse pas se tourner en travers.
lors du sciage sur chant de pièces plates,
utiliser une équerre butée adaptée qui
empêche à la pièce de se rabattre.
Attendre jusqu'à ce que le ruban de la scie
s'arrête avant de retirer de la zone de travail
les morceaux de pièces de travail, les
restes de bois, etc.
Ne scier que des pièces ayant des dimensions permettant de bien les tenir pendant
la coupe.
Ne pas freiner le ruban de la scie en mouvement en le poussant latéralement.
2.2 Ponçage sur disque
Ne jamais travailler sans la table de
ponçage.
Le papier abrasif au corindon doit adhérer
parfaitement à plat sur le plateau portedisque. Des inégalités rendraient rapidement
le papier lisse et entraîneraient des
déchirures.
FRANÇAIS
Ne poncer que sur la partie du plateau
porte-disque en rotation vers le bas, sinon la
pièce risquerait d'être soulevée de la table.
Remplacer le papier abrasif déchiré.
Remplacer le papier abrasif lorsqu'il est usé,
car il peut provoquer des traces de brûlure
sur le bois.
2.3 Ponçage à la bande
Remplacer les bandes abrasives déchirées.
Remplacer les bandes abrasives lorsqu'elles
sont usées, car elles peuvent provoquer des
traces de brûlure sur le bois.
Page 23
23
FRANÇAIS
1 Table de sciage avec 4 vis à six pans
M8x16 et rondelles
2 Vis avec écrou à oreilles, pour la
stabilisation de la table de sciage
rainurée
3 Clé plate double de 17/13
4 Clé mâle coudée de 4
5 Axe excentrique de la table de ponçage
(réglable en hauteur par rapport à la
table de sciage). Blocage de la table de
ponçage et échelle graduée (-2°,0°, 45°)
6 Table de ponçage avec 2 vis-poignées
7 Vis de serrage pour la tension de la lame
de scie à ruban
8 Scie à ruban à 3 galets avec moteur,
interrupteur, câble secteur et fiche
9 Vis-poignées pour l'ouverture du
couvercle du carter
10 Verrouillage du couvercle coulissant, se
déverrouille lorsque le protecteur de
lame (11) est abaissé
11 Protecteur de lame. Doit être
systématiquement abaissé à hauteur de
la pièce
12 Galet de guidage arrière supérieur
13 Goupilles de guidage supérieures
14 Lame de scie à ruban, 10 mm
15 Vis-poignées pour le serrage de la table
de sciage
17 Vis-poignées pour la fixation de la table
de ponçage
18 Tubulure d’aspiration des copeaux
ø 100 mm
19 Pieds réglables en hauteur
20 Interrupteur à déclenchement par sous-
tension
21 Echelle graduée
22 Vis-poignée pour le serrage du
protecteur de la lame
23 Affichage de la tension de la lame,
rapportée à la largeur de lame
24 Vis de réglage avec contre-écrou, pour
le réglage de la position de la lame sur
les galets
25 Disque abrasif velcro - papier abrasif,
grain 80
26 Vis-poignée pour le serrage du
couvercle coulissant
27 Couvercle coulissant. Pour le ponçage
sur disque, desserrer la vis-poignée (26)
et basculer le couvercle coulissant vers
la droite
28 Dispositif de ponçage à bande, sans
bande abrasive
29 Règle pour coupes d'onglet
30 Guide parallèle
4 Contrôle après
déballage
Après déballage, s'assurer que la machine à
scier à ruban ne présente pas de dommages
dus au transport.
Vérifier que la tension et la fréquence
indiquées sur la machine correspondent
bien à celles du courant disponible.
5 Contrôle des
fonctions
Contrôler toutes les fonctions de la machine
à scier à ruban en se référant au mode
d'emploi (sans raccorder la machine au
secteur).
6 Montage et réglages
6.1 Montage de la
table de sciage
1
Fig. 2
Etant donné que la table de ponçage peut
être utilisée comme une extension de la
table de sciage, les deux tables doivent être
réglées ensemble et l'une par rapport à
l'autre.
Disposer une baguette droite (A) sur la
rainure des tables et aligner en
conséquence la table de sciage. Bloquer
ensuite les vis à six pans.
Pour des raisons d'emballage, la table de
sciage n'est pas montée à la livraison.
Monter la table de sciage avec quatre vis à
six pans M8x16 (1) et avec des rondelles
(ne pas les serrer à fond).
6.2 Montage de la table
de ponçage (Fig. 3)
Placer la table de ponçage (6) sur la
machine, et la bloquer au moyen des deux
vis-poignées (17) au dos de la machine.
6.3 Réglage de la table de
sciage et de la table de
ponçage
3 Vue d’ensemble
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Fig. 1
Fig. 3
17
6
A
Page 24
24
6.4 Réglage de l'inclinaison de
la table de sciage
Placer une équerre (B) sur la table.
Pendant la mesure, la lame de scie ne doit
toucher ni les goupilles de guidage
supérieures et inférieures ni les galets de
guidage arrière.
Desserrer les deux vis-poignées (15) et
placer la table de sciage parfaitement à
angle droit par rapport à la lame de scie.
6.5 Réglage de l'échelle graduée
de la table de sciage (Fig. 4)
Desserrer la vis (36), placer l'aiguille sur le
repère 0° de l'échelle, puis serrer la vis.
Desserrer la butée 0° (37), l'appliquer contre
le carter et la bloquer en faisant contreécrou à l'aide de l'écrou hexagonal.
Basculer ensuite la table de sciage à 45°,
appliquer la butée 45° contre le carter et la
bloquer en faisant contre-écrou à l'aide de
l'écrou hexagonal.
6.6 Réglage de la hauteur de
la table de ponçage
ponçage sur celle de la table de sciage.
Le réglage de la hauteur de la table
s'effectue en tournant les deux axes
excentriques (5). Pour ce faire, desserrer les
boulons (38) à l'aide de la clé mâle coudée
de 4 (4), desserrer éventuellement les vispoignées, et tourner l'axe excentrique (5)
avec la clé plate de 13.
6.7 Réglage de la distance
table de ponçage/disque
de ponçage (Fig. 5)
Desserrer les boulons (38) au niveau du
pied gauche et du pied droit de la table, et
régler à environ 2-3 mm la distance entre la
table de ponçage et le plateau de ponçage.
6.8 Réglage de l'échelle graduée
de la table de ponçage
Placer une équerre (B) sur la table de
ponçage, desserrer la vis-poignée (44),
placer la table parfaitement à angle droit par
rapport au disque de ponçage, puis la
bloquer.
Desserrer la vis (43), placer l'aiguille sur le
repère 0° de l'échelle graduée, puis bloquer
la vis.
Desserrer la butée 0° (45), la déplacer vers
la droite, puis la bloquer.
Basculer la table de ponçage à 45°,
desserrer la butée 45° (42), la déplacer vers
le bas, puis la bloquer.
7 Lame de scie à ruban
7.1 Lames de scie à ruban
Attention:
Utiliser uniquement des lames de scie
affûtées et suffisamment avoyées.
Seules les lames affûtées et avoyées à la
machine permettent une coupe optimale.
Ne pas utiliser de lames de scie
endommagées.
La largeur de la lame de scie à ruban est
fonction de l'application !
Pour des découpes curvilignes à faible
rayon à partir de 5 mm, utiliser
exclusivement le dispositif pour
coupes de précision . . . . . . . . largeur 3 mm
Pour des découpes curvilignes
avec des rayons à partir
de 20 mm . . . . . . . . . . . . . . . . largeur 6 mm
Pour des découpes longitudinales
et transversales, pour des découpes
curvilignes avec des rayons
à partir de 40 mm . . . . . . . . . largeur 10 mm
Pour des découpes rectilignes
et pour des pièces de forte
épaisseur . . . . . . . . . . . . . . . largeur 15 mm
7.2 Remplacement de la
lame de scie à ruban (Fig. 1)
Attention:
Arrêter la scie à ruban et
couper l'alimentation
électrique. Retirer la fiche de la
prise de courant !
Dévisser les deux vis-poignées (9) et
rabattre le capot de la machine.
Desserrer l'écrou à oreilles (2) et déplacer la
vis vers la droite.
Ouvrir le couvercle (11) du protecteur de
lame.
Détendre la lame en tournant la vis de
tension (7) vers la gauche.
Retirer la lame et placer une nouvelle lame
autour des galets.
Faire passer la lame entre les goupilles de
guidage supérieures et inférieures (13) et la
tendre à l'aide de la vis de tension (7).
Fermer le couvercle (11) et le capot de la
machine.
S'il n'est pas possible de fermer le
couvercle, repousser tout d'abord le
protecteur de lame vers le bas.
Déplacer la vis (2) vers la gauche et bloquer
l'écrou à oreilles. Ceci empêche tout
gauchissement de la table à scier rainurée.
Porter des gants !
7.2.1 Pliage de la lame
D'une seule main, tenir la lame de sorte
qu'elle pende perpendiculairement au sol.
Bloquer la lame avec un pied, et tourner la
main d'un tour complet (360°) tout en la
déplaçant vers le sol.
7.2.2 Dépliage
Tenir la lame loin du corps, main tendue,
tenir ensuite une spire de la lame et laisser
tomber les deux autres – la lame de scie se
déplie automatiquement.
Placer une baguette droite (A) sur les deux
tables et aligner la hauteur de la table de
Fig. 4
B
3736
15
Fig. 5
A
5
38
4
Fig. 6
43
44
45
42
B
FRANÇAIS
Page 25
25
FRANÇAIS
7.3 Réglage de la lame
de scie
7.3.1 Tension correcte
Pour augmenter la tension de la lame,
tourner la vis de tension (7) vers la droite.
Les chiffres 3, 6, 10 et 15 indiquent la
largeur des différentes lames de scie.
Tendre la lame jusqu'à ce que l'aiguille (23)
soit sur le chiffre correspondant.
7.3.2 Position de la lame sur les
galets de guidage (Fig. 7)
La lame doit se trouver au centre des galets.
Pour le réglage, il faut desserrer le contreécrou (24), tourner le galet supérieur à la
main dans le sens de la marche et régler en
conséquence la vis de réglage (35).
Rotation de la vis de réglage dans le sens
des aiguilles d'une montre: la lame
recule vers l'arrière.
Rotation de la vis de réglage dans le sens
inverse des aiguilles d'une montre: la
lame se déplace vers l'avant.
Ce faisant, la lame ne doit pas toucher l'un
des deux galets arrière (12). Au terme du
réglage, serrer le contre-écrou (3) et rectifier
si nécessaire la tension de la lame de scie.
7.4 Réglage du
guide-lame
La lame est guidée par une unité de guidage
supérieure et une unité inférieure qui
empêchent tout risque de dérive et de
torsion de la lame. Les unités de guidage
comprennent chacune 2 goupilles de
guidage (13) et 1 galet de guidage arrière
(12).
L'unité supérieure doit toujours être
abaissée le plus près possible de la pièce.
7.4.1 Goupilles de guidage
Les goupilles (13) assurent le guidage
latéral de la lame. Les inserts graphités
lubrifient la lame et réduisent l'encrassement
par la résine.
Réglage
Bloquer la tête de guidage (32) avec la vis
moletée (33) de sorte que les goupilles de
guidage (13) guident toute la largeur de la
lame sans toutefois toucher les dents. Serrer
les goupilles de guidage (13) avec les vis
moletées (31) de sorte qu'elles effleurent la
lame, sans la coincer. Répéter la même
opération pour l'unité de guidage inférieure.
7.4.2 Galet de guidage arrière
Le galet (12) empêche la lame de reculer
vers l'arrière.
Fig. 8
✘✘
Fig. 10
Fig. 11
✘✘
Fig. 7
24
35
23
7
Fig. 9
31
13 12 32 33 34
Réglage
Serrer le galet de guidage arrière (12) de
sorte que la distance par rapport à la lame
soit d'environ 0,5 mm. Ce galet est monté de
manière excentrée sur son axe. Il suffit de
tourner l'axe pour modifier la position du
galet (12) par rapport à la lame. Répéter la
même opération pour l'unité de guidage
inférieure.
(34) Vis de blocage pour galet de guidage
arrière.
8 Contrôles avant la
mise en marche
Les dents de la lame doivent être dirigées
vers le bas.
La tension de la lame doit être correcte.
Contrôler le bon réglage des goupilles de
guidage et des galets de guidage arrière.
Le protecteur de lame doit être abaissé à
hauteur de la pièce.
9 Raccordement au secteur
Pour le raccordement secteur de la machine
à scier à ruban à une alimentation en
courant alternatif monophasé, il faut prévoir
un câble à 3 conducteurs de 1,5 mm2de
section et un connecteur femelle adapté à la
fiche mâle à collet. La machine en version
triphasée est dotée d'un connecteur à
épaulement en version CEE. Pour le
raccordement au secteur, il faut prévoir un
câble à 5 conducteurs de 1,5 mm2de
section et un connecteur femelle adapté.
La prise secteur utilisée pour le
raccordement de la machine doit être mise à
la terre conformément aux prescriptions et
protégée par un fusible d'au moins 10 A
(fusible à déclenchement lent. Pour 16 A, un
fusible à déclenchement rapide suffit) ou par
un disjoncteur de puissance approprié.
9.1 Sens de rotation de
la lame de scie
La lame de scie doit circuler de sorte que
ses dents se déplacent de haut en bas du
côté descendant.
En cas de sens de rotation incorrect de la
machine en version triphasée (risque
d'accident), il est possible d'y remédier en
permutant deux des conducteurs extérieurs
du câble de raccordement. Cette opération
doit être réalisée uniquement par un
électricien spécialisé.
Le sens de rotation incorrect de la lame de
scie de la machine triphasée peut aussi être
provoqué par une polarité incorrecte de la
prise secteur à laquelle la machine est
raccordée. Il convient alors de faire contrôler
et (éventuellement) remettre en état la prise
secteur par un électricien spécialisé.
Le sens de rotation correct du galet inférieur
de la scie à bande a été contrôlé en usine.
10 Aspiration des copeaux
Lorsque la machine à scier à ruban est
utilisée pendant longtemps pour le sciage de
bois ou en cas d'utilisation professionnelle
de matériaux dont l'usinage provoque des
poussières nocives pour la santé (par
exemple hêtre et chêne), il convient alors de
la raccorder à un dispositif d'aspiration
approprié.
Page 26
26
Pour les poussières de bois, la
réglementation allemande impose
l'utilisation de dispositifs d'aspiration
homologués sur la base de la directive
TRGS 553. Pour d'autres matériaux,
l'utilisateur professionnel doit consulter sa
caisse d'assurance-maladie pour connaître
les exigences spécifiques imposées au
dispositif d'aspiration.
La tubulure d'aspiration de la machine est
prévue pour le raccordement d'un flexible
d'aspiration de ø 100 mm pour l'aspiration
des copeaux.
11 Sciage du bois et des
dérivés du bois
11.1 Poste de travail de
l'opérateur
Fig. 12
Fig. 13 Fig. 16
Position de travail correcte :
debout devant la machine, dans le sens de
la coupe (A).
Manipulation des pièces :
Mains posées à plat sur la pièce, en-dehors
du plan de coupe. Pousser régulièrement la
pièce. Exécuter la coupe en entier, ne pas
reculer.
Soutenir les pièces larges et longues par
des supports à rouleaux.
L'aide (B) se trouve derrière la machine,
dans le sens de la coupe.
Consignes de travail
Travailler uniquement avec
des lames aiguisées et
suffisamment avoyées !
Lors du sciage de pièces
longues ou larges, utiliser un
support à rouleaux derrière la
machine afin d'empêcher la
pièce de basculer.
Utiliser en plus un bâton
poussoir et un dispositif de
guidage dans la zone de
coupe !
11.2 Coupes rectilignes,découpe 11.5
Coupes transversales debout
Avancer régulièrement la pièce en suivant le
trait de coupe.
A la fin de la coupe, déplacer les pièces
dans le sens des flèches, ne pas les reculer.
11.3 Découpe en chantournage
Fig. 14
Fig. 17
Fig. 18
Fig. 15
Amener la pièce vers la lame dans la
direction du trait de coupe et suivre le tracé
en tournant la pièce. Ne pas reculer la pièce,
car le ruban pourrait sauter des galets.
11.4 Coupes transversales à plat
Régler le protecteur de scie avec l'unité de
guidage supérieure en fonction des
dimensions de la pièce.
Attention:
Veiller à guider la pièce de telle sorte que la
coupe ne commence pas au niveau de
l'arête supérieure de la pièce.
11.6 Coupes selon tracé
Poser les mains sur la pièce et exercer une
pression de manière à obtenir une avance
régulière, en veillant à ne pas exercer une
pression qui entraînerait la fermeture du trait
de coupe (respecter la direction des
flèches).
Tracer le trait de coupe.
Guider la pièce par pression dans le sens de
coupe et en la guidant latéralement le long
du tracé. Utiliser l'équerre pour empêcher la
pièce de basculer et pour assurer son
guidage latéral. Toujours placer l'équerre
devant la lame (si elle était placée derrière la
lame, elle fermerait le trait de coupe).
Pour les pièces longues, utiliser un support
à rouleaux.
11.7 Coupes le long de la butée
La pièce est guidée le long de la butée
parallèle. Toujours fixer le guide-lame
supérieur le plus près possible de la pièce,
ce qui permet de guider la lame de manière
optimale. Plus le guidage de la pièce
s'effectue lentement, moins la lame risque
de dévier latéralement.
Pour la coupe de pièces
étroites, utiliser un dispositif
de guidage pour conduire la
pièce et un bâton poussoir
pour la faire avancer.
FRANÇAIS
Page 27
27
FRANÇAIS
11.8 Coupes de bois rond
Fig. 19
Fig. 20
Utiliser un dispositif approprié pour
empêcher le bois de tourner sous l'effet de
la pression de coupe.
Cales d'appui
Les cales d'appui servent de sécurité en cas
de découpe occasionnelle de bois rond.
Disposer et fixer des pointes en acier de
manière à ce que des bois ronds de
diamètres différents soient maintenus par
les pointes.
Support pour bois rond
Pour des découpes fréquentes de bois rond,
on utilisera un dispositif de support pour bois
rond adapté aux dimensions des pièces à
scier.
12 Accessoires pour la
scie à ruban
12.1 Dispositif pour coupes de
précision
Ce dispositif permet la découpe de faibles
rayons (rayon minimal 5 mm).
Etendue de la livraison
Guide-lame supérieur (51) et inférieur (52).
Accessoires nécessaires
Lame, 3 mm de large.
Montage
Retirer la lame large.
Déposer l'unité de guidage supérieure et la
remplacer par le guide-lame supérieur (51).
Monter aussi le galet de guidage arrière
avec axe (12) à titre de protection antitorsion.
Procéder de même au niveau de l'unité
inférieure.
Monter la lame (3 mm) et la régler de sorte
qu'elle soit centrée sur les galets.
Appliquer les guides-lame supérieur et
inférieur au dos de la lame et les fixer.
Avance
Veiller à adopter une avance lente du fait de
la denture serrée de la lame.
Respecter les consignes de
sécurité en vigueur pour les
scies à ruban.
La lame ne doit pas se tordre lors de la
coupe de rayons étroits ; elle doit se
dégager d'elle-même.
Lors du dégagement en arrière, veiller à ce
que la lame ne soit pas entraînée hors de la
fente du galet (éviter si possible un
dégagement en arrière).
12.2 Dispositif pour coupes
circulaires
Caractéristiques techniques
Epaisseur maxi de pièce 160 mm
Diamètre maxi de pièce ø env. 400 mm
Etendue de la livraison
Le dispositif pour coupes circulaires
comprend le bras (62), la pointe de centrage
(63) et deux vis moletées (61).
Fonctionnement
La pièce tourne autour de la pointe de
centrage (63), ce qui permet une coupe
circulaire. L'inclinaison de la table de sciage
permet une découpe de forme conique.
Montage
Placer le bras (62) sur le protecteur de lame,
et le bloquer avec la vis moletée (61).
Réglage
Abaisser le protecteur de lame à hauteur de
la pièce.
Introduire le bras (62) dans le protecteur de
lame jusqu'à atteindre le rayon voulu pour la
pièce.
Le point de rotation de la pièce doit se
trouver environ au niveau du centre de la
lame ou légèrement en avant. Ce réglage
est obtenu en tournant la pointe de centrage
coudée (63).
13 Ponçage à la bande
abrasive
Accessoires nécessaires
Bande abrasive (largeur 20 mm)
Le touret (28) avec vis à six pans et rondelle
fait partie de l'équipement de base de la
machine.
Montage
La lame de scie à ruban peut être remplacée
par une bande abrasive.
Le bande abrasive doit être juste légèrement
tendue.
Bloquer les galets de guidage arrière et les
goupilles de guidage de sorte qu'ils ne
frottent pas sur la bande abrasive.
Abaisser le protecteur de lame (11) le plus
bas possible.
Selon qu'il s'agit de surfaces rectilignes ou
courbes, il convient de fixer la surface
d'appui rectiligne ou courbe du touret (28)
comme support derrière la bande abrasive.
52
51
Fig. 21
Fig. 24
28
11
Fig. 22
12
51
Fig. 23
61
62
63
61
Page 28
28
Ne poncer que sur la partie du plateau
porte-disque en rotation vers le bas, sinon
la pièce risquerait d'être soulevée de la
table.
Remplacer le papier abrasif déchiré.
Remplacer le papier abrasif lorsqu'il est
usé, car il peut provoquer des traces de
brûlure sur le bois.
Utiliser un dispositif d'aspiration afin
d'éviter une concentration de poussière
trop importante.
Certains bois exotiques ainsi que des bois
durs tels que le hêtre et le chêne
produisent une poussière très fine qui est
considérée comme cancérigène en forte
concentration.
LA POUSSIERE DE BOIS EST
EXPLOSIBLE.
13.1 Conseils pour le montage
de la bande abrasive
14.1 Transformation de la scie
á ruban en dispositif de
ponçage sur disque
Fig. 25
14 Ponçage sur disque
Fig. 26
Etendue de la livraison du
dispositif de ponçage sur disque
Table de ponçage avec 2 vis-poignées
Disque adhésif velcro
Papier abrasif, grain 80
Autres accessoires
Papier abrasif, grain 60
Papier abrasif, grain 100
Attention :
Ne jamais travailler sans table de ponçage.
Le papier abrasif au corindon doit adhérer
parfaitement à plat sur le plateau portedisque. Des inégalités rendraient
rapidement le papier lisse et entraîneraient
des déchirures.
Veillez au chevauchement de la bande à
l'endroit du collage. En cas de montage
dans le sens inverse, la bande adhésive se
déchirerait au niveau du point de collage.
Grâce à un procédé de collage spécial, la
bande adhésive proposée peut être utilisée
dans les deux sens.
Attention :
Remplacer les bandes abrasives
déchirées.
Remplacer la bande abrasive lorsqu'elle
est usée, car elle peut provoquer des
traces de brûlure sur le bois.
Utiliser un système d´aspiration pour éviter
une trop forte concentration de poussière.
Certains bois exotiques ainsi que des bois
durs tels que le hêtre et le chêne
produisent une poussière très fine qui est
considérée comme cancérigène en forte
concentration.
LA POUSSIERE DE BOIS EST
EXPLOSIBLE.
Placer le protecteur de lame (11)
complètement vers le bas, ce qui a pour
effet d'ouvrir le verrouillage (10). Pour
basculer le couvercle coulissant (27),
desserrer la vis-poignée (26), déplacer le
couvercle coulissant rouge (27) vers la
droite, puis le bloquer.
14.2 Montage et réglages
Le réglage de la table de ponçage se fait en
même temps que celui de la table de sciage.
Il est décrit au chapitre «Montage et
réglages».
15 Maintenance
15.1 Brosse
En cas d'usure, il convient de remplacer la
brosse (39), sinon les copeaux se
déposeraient sur le revêtement caoutchouc
des galets de la scie à bande et risqueraient
d'endommager ce revêtement.
15.2 Garniture de la table
Il convient de remplacer la garniture de la
table dès que sa rainure est usée.
15.3 Goupilles de guidage
Les goupilles de guidage doivent
uniquement être remplacés par paires (à la
fois au-dessus et en dessous de la table).
16 Caractéristiques
techniques
Scies à ruban
Hauteur de coupe 160 mm
Col de cygne 380 mm
Dimensions de la table 400 x 460 mm
Plage de pivotement -2 / 0 / 45°
Diamètre des galets 220 mm
Longueur de la lame 2225 ± 6 mm
Largeur de la lame 3 - 15 mm
Epaisseur de la lame 0,3 - 0,36 mm
Vitesse de coupe 1000 m/min
Poids de la pièce à usiner max. 15 kg
Ponçage sur disque
Diamètre du disque ø 200 mm
Vitesse du disque 1450 tr/min
Dimensions de la table 168 x 413 mm
Plage de pivotement -2 / 0 / 45°
Poids de la pièce à usiner max. 5 kg
Dimensions de la machine
Largeur 900 mm
Hauteur 920 mm
Profondeur 510 mm
Encombrement au sol 350 x 560 mm
Poids env. 45 kg
16.1 Caractéristiques électriques
Moteur monophasé
Tension 230V~/1/N/PE
Fusible 10 A
Variations de tension maxi +6/-10%
Fréquence 50 Hz
Puissance absorbée 740 W
Puissance utile (S3 = 60 %) 500 W
Moteur triphasé
Tension 400V~3./PE
Fusible 10 A
Variations de tension maxi +6/-10%
Fréquence 50 Hz
Puissance absorbée 740 W
Puissance utile (S6 = 60 %) 500 W
16.2 Niveau de pression sonore
Marche à vide 74,1 dB(A)
En service 83,7 dB(A)
dans les conditions suivantes :
– Méthode de mesure :
Méthode de la surface enveloppante selon
DIN 45635
– Point de mesure :
1 m de distance ; 1,6 m au-dessus du sol
Contrôle relatif à la poussière de bois
39
Fig. 28
Fig. 28
Fig. 27
26
27
11
10
FRANÇAIS
Page 29
29
Gebruiksaanwijzing
Geachte klant,
Hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuw elektrisch gereedschap van Elektra Beckum.
Elektrisch gereedschap van Elektra Beckum wordt zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van
Elektra Beckum. De levensduur van elektrisch gereedschap hangt echter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan
de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten.
Hoe zorgvuldiger u omgaat met uw Elektra Beckum elektrisch gereedschap, des te langer zult u er plezier van hebben.
Inhoudsopgave Bladzijde
CE-conformiteitsverklaring 29
1 Toepassingen 29
2 Veiligheidsinstructies 29
2.1 Lintzagen 30
2.2 Schotelslijpen 30
2.3 Bandslijpen 30
3 Overzicht 31
4 Controles na het uitpakken 31
5 Controleren van de functies 31
6 Montage- en instelwerkzaamheden 31
6.1 Monteren van het lintzaagblad 31
6.2 Monteren van de slijptafel 31
6.3 Instellen van de tafels 31
6.4 Helling instellen 32
6.5 Graadverdeling van de
lintzaagtafel instellen 32
6.6 Hoogte van de slijptafel
instellen 32
6.7 Afstand tussen slijptafel en
slijpschotel instellen 32
6.8 Graadverdeling van de
slijptafel instellen
7 Lintzaagblad 32
7.1 Lintzaagbladen 32
7.2 Wisselen van het lintzaagblad 32
7.3 Instellen van het lintzaagblad 33
7.4 Instellen van de
lintzaaggeleiding 33
8 Controles vóór het inschakelen 33
9 Netaansluiting 33
9.1 Omlooprichting van het
lintzaagblad 33
10 Spaanafzuiging 33
11 Zagen van hout en dergelijke
materialen 34
11.1 Werkplek van het
bedieningspersoneel 34
11.2 Lengtesneden scheiden 34
11.3 Bochten snijden 34
11.4 Dwarssneden liggend 34
11.5 Dwarssneden rechtop 34
11.6 Scheiden na aftekening 34
11.7 Scheiden bij de aanslag 34
11.8 Rondhoutsnijden 35
12 Toebehoren voor het lintzagen 35
12.1 Fijnsnij-inrichting 35
12.2 Cirkelsnij-voorziening 35
13 Bandslijpen 35
13.1 Montage van de slijpband 36
14 Schotelslijpen 36
14.1 Ombouw van lintzagen op
schotelslijpen 36
14.2 Montage en instellen 36
15 Onderhoud 36
15.1 Afstroopborstel 36
15.2 Tafelinlegstuk 36
15.3 Geleidingspennen 36
16 Technische gegevens 36
16.1 Elektrische gegevens 36
16.2 Geluidsniveau 36
1 Toepassingen
De machine is geschikt voor het zagen van
hout, gelijkaardige materialen en kunststoffen.
Het zagen van ronde werkstukken loodrecht
op de draaias is uitsluitend toegestaan als
het werkstuk stevig vastgezet wordt. Ronde
werkstukken hebben de neiging door de
roterende beweging van het zaagblad los te
komen.
Bij het smalkantzagen van vlakke werkstukken moet een geschikte aanslag gebruikt
worden om een veilige geleiding te garanderen.
Het is ten stelligste verboden de machine te
gebruiken voor een doel waarvoor ze niet
ontworpen werd of waarvoor ze niet
geschikt is. De fabrikant wijst alle verantwoordelijkheid af als de machine niet gebruikt
wordt zoals voorgeschreven of als ze
gebruikt wordt voor een doel waarvoor ze
niet ontworpen werd of waarvoor ze niet
geschikt is.
Een ombouw van de machine of het gebruik
van onderdelen die niet gekeurd en vrijgegeven zijn door de fabrikant kunnen tijdens
het gebruik onvoorzienbare beschadigingen
veroorzaken.
2 Veiligheidsinstructies
Lees de handleiding helemaal door voor u
de machine in gebruik neemt. Vooral het
hoofdstuk „Veiligheidsvoorschriften“ verdient
uw aandacht.
Deze handleiding is gericht tot personen
met technische basiskennis en ervaring in
de omgang met machines van het hier
beschreven type. Als u geen ervaring met
zulke machines heeft, moet u de hulp
inroepen van ervaren personen.
De machine mag alleen ingeschakeld en
gebruikt worden door personen die vertrouwd zijn met lintzagen en de gevaren bij de
omgang ermee.
Personen beneden de 18 jaar mogen deze
machine alleen bedienen in het kader van
een beroepsopleiding en onder het voortdurend toezicht van een ervaren leraar.
Als u de machine uitleent of doorverkoopt,
moet u ook alle bijbehorende documentatie
overhandigen.
De fabrikant wijst alle verantwoordelijkheid
af voor schade die ontstaat door nietinachtneming van deze handleiding.
Algemene veiligheidsvoorschriften
Neem eventueel geldende wettelijke richtlijnen of voorschriften ter preventie van
ongevallen voor de omgang met lintzagen in
acht.
Vergelijk vóór de inbedrijfstelling of de op het
typeplaatje aangegeven netspanning en
netfrequentie overeenstemmen met de
gegevens van uw stroomnet.
Algemeen gevaar!
Houd uw werkplek schoon – een wanordelijke werkplek kan ongevallen tot gevolg
hebben.
Wees aandachtig. Let op wat u doet. Ga
verstandig te werk. Gebruik de machine niet
wanneer u niet geconcentreerd bent. Zorg
voor een goede verlichting.
Zorg voor een goede lichaamshouding. Zorg
ervoor dat u op een stevige ondergrond
staat en let er vooral op dat u altijd goed in
evenwicht bent.
Gebruik geschikte oppervlakken voor het
zagen van lange werkstukken.
Gebruik de machine niet in de nabijheid van
ontvlambare vloeistoffen of gassen.
Let erop dat er zich geen onbevoegde
personen, voornamelijk kinderen, in de
gevarenzone begeven.
Zorg ervoor dat geen andere personen de
machine of het snoer kunnen aanraken.
Zorg dat u de machine niet overbelast –
gebruik deze machine uitsluitend binnen het
vermogensbereik dat in de technische
gegevens vermeld wordt.
Gevaar door elektrische stroom!
Stel de machine niet bloot aan regen.
Gebruik de machine niet in een vochtige of
natte omgeving.
Vermijd dat u tijdens werkzaamheden met
de machine in contact komt met geaarde
elementen zoals radiatoren, buizen, ovens,
koelkasten).
Herstellingen van elektrische machines
mogen uitsluitend door een elektromonteur
uitgevoerd worden!
Gebruik het snoer niet voor doeleinden
waarvoor het niet bedoeld is.
Voordat u met de service of met het
onderhoud begint. Alvorens een storing
te verhelpen, moet u:
de machine uitschakelen;
de stekker uit het stopcontact trekken;
wachten tot het zaaglint stilstaat.
Nadat de storing verholpen is, moet u
eerst de goede werking van alle veiligheidsvoorzieningen controleren.
Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen
montagegereedschap of losse onderdelen
meer in de machine bevinden.
Trek de stekker uit het stopcontact wanneer
de machine niet gebruikt wordt.
Gevaar voor snijwonden, ook bij rechtopstaand snijwerktuig!
Trek veiligheidshandschoenen aan als u
snijwerktuigen moet vervangen.
Bewaar de zaaglinten zorgvuldig zodat
niemand er zich kan aan verwonden.
Conformiteitsverklaring
Wij verklaren en wij stellen ons er alleen
aansprakelijk voor dat dit product voldoet
aan de op pagina 2 genoemde normen of
normatieve documenten.
NEDERLANDS
Page 30
30
Klemgevaar!
Zorg ervoor dat tijdens het gebruik geen
lichaamsdelen of kledij door roterende
onderdelen gegrepen en meegetrokken
kunnen worden (geen dassen, geen handschoenen, geen kledij met brede mouwen;
personen met lang haar zijn verplicht een
haarnetje te dragen).
Zaag nooit werkstukken die de volgende
materialen bevatten:
touwen
snoeren
riemen
kabels
draden
Gevaar door onvoldoende persoonlijke
veiligheidsuitrusting!
Draag oordoppen.
Draag een veiligheidsbril.
Draag een stofmasker.
Draag aangepaste werkkledij.
Bij werkzaamheden buiten is schoeisel met
antislipzool aanbevolen.
Gevaar door zaagsel!
Het zaagstof van enkele houtsoorten (bijv.
eik, beuk en es) kan bij het inademen
kankerverwekkend zijn: werk in gesloten
ruimten uitsluitend met een zaagselafzuiginstallatie (luchtsnelheid aan de afzuigstomp
van de zaag ≥ 20 m/s).
Opgelet!
Het werken zonder zaagselafzuiginstallatie
is alleen toegestaan:
in openlucht;
– bij kortstondig werken
(gedurende max. 30 minuten);
met stofmasker.
Als er zonder afzuigsysteem gewerkt wordt,
dan hoopt er zich binnenin de lintzaag
zaagsel op. Deze ophopingen moeten
regelmatig verwijderd worden. Zorg ervoor
dat tijdens het werken zo weinig mogelijk
houtstof in de omgeving raakt:
houtstofafzettingen in het werkbereik
verwijderen (niet wegblazen!);
lekken in de afzuiginstallatie herstellen;
voor een goede verluchting zorgen.
Gevaar door technische wijzigingen aan
de machine of het gebruik van onderdelen die niet door de fabrikant goedgekeurd zijn, kunnen onvoorspelbaar
persoonlijk letsel veroorzaken!
Monteer de machine zoals in de handleiding
wordt aangegeven.
Gebruik hiervoor uitsluitend onderdelen die
door de fabrikant vrijgegeven werden. Dat
geldt in het bijzonder voor:
– Sägebänder;
Veiligheidsvoorzieningen
Voer geen wijzigingen aan deze onderdelen
uit.
Gevaar door gebreken aan de machine!
Zorg dat de machine evenals het toebehoren goed onderhouden worden. Neem
hierbij de onderhoudsvoorschriften in acht.
Controleer de machine voor het inschakelen
telkens op eventuele beschadigingen: voor
elk gebruik moet de goede werking van de
veiligheidsinrichtingen en van licht beschadigde onderdelen zorgvuldig gecontroleerd
worden. Controleer of de scharnierende
onderdelen correct functioneren en niet
klemmen. Alle onderdelen moeten correct
gemonteerd zijn en aan alle voorwaarden
voldoen om een feilloze bediening van de
machine te garanderen.
Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde
vakman herstellen of vervangen. Laat
beschadigde schakelaars door de servicedienst vervangen. Gebruik de machine niet
wanneer u de schakelaar niet kan in- en
uitschakelen.
Zorg ervoor dat er zich geen oliën of vetten
op de handgrepen bevinden en dat deze
droog blijven.
Gevaar!
Neem de zaagmachine pas in gebruik
wanneer de volgende voorbereidingen
getroffen zijn:
zaag bevestigd;
tafelblad gemonteerd en uitgelijnd;
zaagselafzuiginstallatie aangesloten;
veiligheidsvoorzieningen gecontroleerd.
Sluit de zaagmachine pas op het stroomnet
aan als alle hierboven vernoemde voorbereidingen getroffen zijn! Anders bestaat het
gevaar dat de zaag ongewild start en
ernstige verwondingen veroorzaakt.
Schakel de machine uit en wacht tot het
zaaglint stilstaat voor u de bovenste lintgeleding en de helling van het tafelblad instelt.
Gevaar door kantelen van het werkstuk!
Bij het zagen met parallelle aanslag en
hellend tafelblad moet de parallelle aanslag
aan de naar onder wijzende kant van het
tafelblad bevestigd worden.
Gefahr durch falsch gespanntes Sägeband!
Een te hoge spanning kan leiden tot een
breuk in het zaaglint. Bij een te lage spanning kan het aandrijfwiel beginnen slippen,
waardoor het zaaglint komt stil te staan.
Gevaar!
Berg de zaagmachine steeds op
waar onbevoegden ze niet kunnen inschakelen en
waar niemand zich eraan kan bezeren, ook
al is ze uitgeschakeld.
Opgelet!
De machine mag niet in openlucht of in een
vochtige ruimte opgeborgen worden.
2.1 Lintzagen
De lintzaagbescherming altijd laten zakken
tot werkstukhoogte. Zaagspanning vóór het
inschakelen controleren.
Altijd alleen met scherpe en gezette
lintzaagbladen werken.
Ingescheurde zaagbladen of bladen
waarvan de vorm is veranderd, mogen niet
worden gebruikt. Voor het afzagen van
smalle latten (breedte kleiner dan 120 mm)
van een werkstuk langs de aanslag moet
men een duwhout gebruiken.
Het tafelinlegstuk voorkomt dat tijdens het
zagen kleine van een werkstuk afgezaagde
delen van het lintzaagblad in het
binnengedeelte van de machine worden
getrokken en klem gaan zitten.
Nooit zonder tafelinlegstuk werken!
Bij een uitgesleten zaagsleuf moet het
tafelinlegstuk worden vervangen.
Het zaagblad mag na het uitschakelen van
de aandrijving niet door zijdelings
aandrukken worden geremd.
Verwondingsgevaar aan bewegende
delen!
Neem de machine nooit in gebruik zonder
gemonteerde veiligheidsvoorzieningen.
Houd steeds voldoende afstand tot het
zaaglint. Gebruik desnoods geschikte
invoerhulpmiddelen. Zorg ervoor dat het
werkstuk tijdens het zagen steeds goed
tegen het tafelblad ligt.
Naargelang het soort werk dat u verricht,
gebruikt u:
een duwhout – als de afstand aanslagprofiel
– zaaglint 120 mm;
een werkstuksteun – voor lange werkstukken, wanneer ze na het doorzagen van de
tafel zouden vallen;
een geschikte kleminrichting bij het doorzagen van ronde werkstukken, zodat het
werkstuk niet kan doordraaien;
een geschikte aanslag bij het smalkantzagen van vlakke werkstukken, om een veilige
geleiding te garanderen.
Wacht tot het zaaglint stilstaat voor u kleine
werkstukdelen, houtresten enz. uit het
werkbereik verwijdert.
Zaag alleen werkstukken die groot genoeg
zijn, zodat ze bij het zagen veilig vastgeklemd kunnen worden.
Probeer het uitlopende zaaglint nooit af te
remmen door er zijdelings tegenaan te
drukken.
2.2 Schotelslijpen
Nooit zonder slijptafel werken.
Het korund slijppapier moet zo vlak mogelijk
tegen de slijpschotel aansluiten.
Oneffenheden hebben snel plaatselijk
doorslijpen en scheuren tot gevolg.
Alleen op het naar beneden roterende deel
van de slijpschotel slijpen, anders wordt het
werkstuk van de tafel afgeheven.
Ingescheurd slijppapier vervangen.
Stomp slijppapier vervangen.
Stomp slijppapier veroorzaakt brandplekken
op het werkstuk.
2.3 Bandslijpen
Ingescheurde slijpbanden vervangen.
Stompe slijpbanden veroorzaken
brandplekken op het werkstuk.
NEDERLANDS
Page 31
31
1 Lintzaagtafel met vier zeskantschroeven
M8x16 en ringen
2 Schroef met vleugelmoer, voor het
stabiliseren van de gesleufde
lintzaagtafel
3 Dubbele steeksleutel SW17/13
4 Zeskantschroevendraaier SW4
5 Excentrische as van de slijptafel (in
hoogte verstelbaar t.o.v. lintzaagtafel)
Slijptafelklemming en graadverdeling
(–2, 0, 45 graden)
6 Slijptafel met 2 knopschroeven
7 Spanschroef voor het spannen van het
lintzaagblad
8 3-rollen-lintzaag met motor, schakelaar,
netkabel en stekker
9 Knopschroeven voor het openen van het
machinedeksel
10 Vergrendeling voor schuifdeksel,
ontgrendelt bij gezakte
lintzaagbescherming (11)
11 Lintzaagbescherming altijd op
werkstukhoogte laten zakken
12 Achtergeleidingsrol boven
13 Geleidingspennen boven
14 Lintzaagblad 10 mm
15 Knopschroeven voor het vastklemmen
van de lintzaagtafel
17 Knopschroeven voor het bevestigen van
de slijptafel
18 Spaanafzuigopening, 100 mm Ø
19 In hoogte verstelbare machinepoten
20 Schakelaar met
onderspanningsuitschakeling
21 Graadverdeling met instelbare
aanslagen
22 Knopschroef voor het klemmen van de
lintzaagbescherming
23 Aanwijzing van de bladspanning,
gerelateerd aan de bladbreedte
24 Instelschroef met tegenmoer, voor het
verzetten van de positie van het
lintzaagblad op de looprollen
25 Slijpschotel met klithechting – slijppapier
korund 80
26 Knopschroef voor het klemmen van het
schuifdeksel
27 Schuifdeksel; voor het schotelslijpen de
knopschroef (26) losdraaien en het
schuifdeksel naar rechts zwenken
28 Bandslijpinrichting zonder slijpband
29 Verstekaanslag
30 Parallelaanslag
4 Controles na het
uitpakken
Controleer de lintzaagtafel na het uitpakken
op eventuele transportschade.
Vergewist u zich ervan dat de op het
typeplaatje van de machine aangegeven
spanning en frequentie overeenkomen met
de netspanning en netfrequentie.
5 Controleren van de
functies
Controleer alle functies van de
lintzaagmachine volgens de
gebruiksaanwijzing (zonder dat de machine
aan het net is aangesloten.)
6 Montage- en
instelwerkzaamheden
6.1 Monteren van de
lintzaagtafel
1
Afb. 2
Omdat de slijptafel ook wordt gebruikt als
uitgebreide lintzaagtafel, moeten beide tafels
gemeenschappelijk t.o.v. elkaar worden
ingesteld.
Een rechte lat (A) tegen de rand van de
tafels leggen en de lintzaagtafel daarnaar
uitrichten; vervolgens de zeskantschroeven
stevig aandraaien.
Om verpakkingstechnische redenen is de
lintzaagtafel bij aflevering niet gemonteerd.
Lintzaagtafel met vier zeskantschroeven
M8x16 (1) en ringen monteren (nog niet
vastdraaien).
6.2 Monteren van de
slijptafel (Afb. 3)
De slijptafel (6) op de machine steken en
aan de achterkant van de machine
vastklemmen met twee knopschroeven (17).
6.3 Instellen van de lintzaagtafel en de slijptafel
3 Overzicht
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Afb. 1
Afb. 3
17
6
A
NEDERLANDS
Page 32
32
6.4 Helling van de lintzaagtafel instellen
Een winkelhaak (B) op de lintzaagtafel
leggen.
Het lintzaagblad mag tijdens het meten de
bovenste en onderste geleidingspennen en
achtergeleidingsrollen niet raken.
De beide knopschroeven (15) losdraaien en
de lintzaagtafel exact haaks t.o.v. het
lintzaagblad instellen.
6.5 Graadverdeling van de
lintzaagtafel instellen (Afb. 4)
Schroef (36) losdraaien, de wijzer op de
0°-markering van de graadverdeling zetten
en de schroef vastdraaien.
De 0°-aanslag (37) losmaken, tegen het huis
plaatsen en met de zeskantmoer borgen.
Dan de lintzaagtafel op 45° zwenken, de
45°-aanslag tegen het huis plaatsen en met
de zeskantmoer borgen.
6.6 Hoogte van de slijptafel
instellen
Door de beide excentrische assen (5) te
verdraaien kunt u de tafelhoogte instellen.
Daarvoor moeten de draadeinden (38) met
de zeskantschroevendraaier SW4 (4)
losgedraaid worden, eventueel moeten de
knopschroeven losgedraaid worden en moet
de excentrisch as (5) met de steeksleutel
SW 13 worden gedraaid.
6.7 Afstand tussen slijptafel
en slijpschotel (Afb. 5)
De draadeinden (38) aan de linker en
rechter tafelpoot losdraaien en de afstand
tussen de slijptafel en de slijpschotel
instellen op ca. 2–3 mm.
6.8 Graadverdeling van de
slijptafel instellen
Een winkelhaak (B) op de slijptafel leggen,
knopschroef (44) losdraaien en de slijptafel
exact haaks t.o.v. de slijpschotel instellen en
vastklemmen.
Schroef (43) losdraaien, de wijzer op de
0°-markering van de schaalverdeling zetten
en de schroef vastdraaien.
De 0°-aanslag (45) losdraaien, naar rechts
schuiven en vastdraaien.
De slijptafel naar 45° zwenken, de
45°-aanslag (42) losmaken, naar beneden
schuiven en vastdraaien.
7. Lintzaagblad
7.1 Lintzaagbladen
Voorzichtig:
Alleen scherpe en voldoende geslepen
zaagbladen gebruiken.
Alleen machinaal geslepen en gezette
zaagbladen geven een optimaal
snijresultaat.
Geen beschadigde zaagbladen gebruiken.
De zaagbandbreedte is afhankelijk van
het te verrichten werk!
Voor kleine cirkelvormige
sneden met een radius vanaf
5 mm alleen met fijne
snij-instelling werken . . . . . . . . 3 mm breed
Voor gebogen sneden met
een radius vanaf 20 mm . . . . . 6 mm breed
Voor lengte- en dwarssneden,
gebogen sneden met een
radius vanaf 40 mm . . . . . . . . 10 mm breed
Voor rechte sneden en
dikke werkstukken . . . . . . . . 15 mm breed
7.2 Verwisselen van het
lintzaagblad (Afb. 1)
Voorzichtig:
Lintzaag uitschakelen en
beveiligen tegen onbevoegd
inschakelen. Stekker uit de
contactdoos nemen!
Twee knopschroeven (9) indraaien en het
machinedeksel omhoog zwenken.
Vleugelmoer (2) losdraaien en schroef naar
rechts schuiven.
Deksel (11) van de lintzaagbescherming
omhoogklappen.
Lintzaagblad loszetten door de spanschroef
(7) linksom te draaien.
Lintzaagblad verwijderen en nieuw blad om
de looprollen leggen.
Lintzaagblad tussen de bovenste en
onderste geleidingspennen (13) schuiven en
met spanschroef (7) spannen. Deksel (11)
en machinedeksel sluiten.
Kan het deksel niet gesloten worden, dan
moet u eerst de lintzaagbescherming naar
onderen schuiven.
Schroef (2) naar links schuiven en de
vleugelmoer aandraaien. Daardoor kan de
gesleufde lintzaagtafel zich niet verplaatsen.
Handschoenen
dragen!
7.2.1 Bijeenleggen van het
lintzaagblad
Het lintzaagblad met één hand zo houden
dat het loodrecht naar beneden hangt, met
één voet op het blad gaan staan, de hand
360° (één volledige slag) draaien en daarbij
gelijktijdig in de richting van de vloer
bewegen.
7.2.2 Losleggen
Het lintzaagblad met gestrekte hand
weghouden van het lichaam, daarna een
bladwinding vasthouden en de beide andere
bladwindingen laten vallen – het lintzaagblad
springt vanzelf uit elkaar.
Een rechte lat (A) over de beide tafels
leggen en de hoogte van de slijptafel
uitrichten op de lintzaagtafel.
Afb. 4
B
3736
15
Afb. 5
A
5
38
4
Afb. 6
43
44
45
42
B
NEDERLANDS
Page 33
33
7.3 Instellen van het
lintzaagblad
7.3.1 Juiste spanning van het
lintzaagblad
Het lintzaagblad wordt gespannen door de
spanschroef (7) rechtsom te draaien. De
getallen 3, 6, 10, 15 staan voor de breedte
van de verschillende lintzaagbladen.
Het lintzaagblad zó vast spannen tot de
wijzer (23) het betreffende getal aangeeft.
7.3.2 Positie van het blad op de
looprollen (Afb. 7)
Het lintzaagblad moet over het midden van
de looprollen draaien. Voor het instellen
moet U de tegenmoer (24) losdraaien, de
bovenste looprol met de hand in de
draairichting draaien en de instelschroef (35)
dienovereenkomstig verzetten.
Instelschroef met de wijzers van de klok
mee het lintzaagblad schuift naar
achteren.
Instelschroef tegen de wijzers van de klok in
het lintzaagblad schuift naar voren.
Het lintzaagblad mag daarbij niet tegen één
van de achtergeleidingsrollen (12)
aanleunen. Na de instelhandeling de
tegenmoer (3) vastdraaien en eventueel de
spanning van het lintzaagblad aanpassen.
7.4 Instellen van de
lintzaaggeleiding
Het lintzaagblad wordt door een bovenste en
onderste geleidingseenheid geleid als
bescherming tegen uitwijken en verdraaien. Elke
geleidingseenheid bestaat uit twee geleidingspennen (13) en één achtergeleidingsrol (12).
De bovenste geleidingseenheid moet zich altijd
zo dicht mogelijk bij het werkstuk bevinden.
7.4.1 Geleidingspennen
De pennen (13) geleiden het zaagblad
zijdelings. De grafiettoevoegingen smeren
en verminderen het verharsen.
Instelling
De geleidingsknop (32) met kartelschroef
(33) zo klemmen dat de geleidingspennen
(13) de hele bladbreedte geleiden, maar niet
in contact komen met de tanden. De
geleidingspennen (13) met de kartelschroeven (31) zo klemmen dat ze iets tegen
het zaagblad aankomen, maar het niet
klemmen.
Dezelfde handeling moet voor de onderste
geleidingseenheid worden uitgevoerd.
7.4.2 Achtergeleidingsrol
De rol (12) voorkomt het uitwijken van het
zaagblad naar achteren.
Instelling
De achtergeleidingsrol (12) zodanig
klemmen dat de afstand t.o.v. het
lintzaagblad ca. 0,5 mm bedraagt. De
achtergeleidingsrol is excentrisch op zijn as
bevestigd. Door de as te draaien verandert
de rol (12) zijn positie t.o.v. het lintzaagblad.
Dezelfde handeling moet voor de onderste
geleidingseenheid worden uitgevoerd. (34)
Klemschroef voor achtergeleidingsrol.
8 Controle vóór het
inschakelen
De tanden van het lintzaagblad moeten naar
beneden gericht zijn.
Juiste spanning van het lintzaagblad.
Juiste instelling van de geleidingspennen en
de achtergeleidingsrollen.
De lintzaagbescherming moet gezakt zijn op
werkstukdikte.
9 Netaansluiting
Voor het aansluiten van de lintbandzaag
voor eenfase-wisselstroom aan het net heeft
men een 3-aderige leiding met een
aderdwarsdoorsnede van 1,5 mm en een bij
de kraagstekker passende koppelingsdoos
nodig. De draaistroommachine heeft een
kraagstekker in CEE-uitvoering. Voor de
netaansluiting heeft men een 5-aderige
leiding met een dwarsdoorsnede van de
ader van 1,5 mm en een bijpassende
koppelingsdoos nodig.
De contactdoos, waarop de machine wordt
aangesloten, moet volgens de voorschriften
geaard worden en beveiligd zijn met een
smeltveiligheid van 10 A (langzaam; bij 16 A
is een snelle veiligheid voldoende) of met
een dienovereenkomstige contactverbreker.
9.1 Omlooprichting van het
lintzaagblad
Het lintzaagblad moet zo omlopen dat de
tanden op de afwaarts lopende kant van
boven naar beneden bewegen. Indien de
omlooprichting bij de draaistroommachine
niet klopt (gevaar van ongelukken), dan kan
dat daardoor worden veranderd dat twee
buitengeleiders van de aansluitleiding met
elkaar worden verwisseld. Dit werk mag
alleen door een vakkundige elektricien
worden uitgevoerd.
De verkeerde omlooprichting van het
zaagblad van de draaistroommachine kan
ook daardoor worden veroorzaakt dat de
contactdoos, waarop de machine
aangesloten wordt, niet juist geschakeld is.
Laat in dat geval de contactdoos door een
elektricien op correcte aansluiting nakijken
en (eventueel) in orde brengen.
De machine is in de fabriek op de juiste
draairichting van de onderste lintzaagrol
gecontroleerd.
10 Spaanafzuiging
Wanneer de lintzaagmachine vrij lange tijd
wordt gebruikt voor het zagen van hout of bij
industrieel gebruik van materialen, bij de
bewerking waarvan stof ontstaat dat
schadelijk is voor de gezondheid (bijv.
beuken- en eikenhout), dan moet deze aan
een voor dit doel geschikte afzuiginstallatie
aangesloten zijn.
Afb. 8
✘✘
Afb. 10
Afb. 11
✘✘
Afb. 7
24
35
23
7
Afb. 9
31
13 12 32 33 34
NEDERLANDS
Page 34
34
In Duitsland zijn voor houtstof op grond van
TRGS 553 geteste afzuiginstallaties voorgeschreven. Voor andere materialen moet
de industriële gebruiker bij de ongevallenverzekering navraag doen wat de eisen met
betrekking tot de afzuiginstallatie zijn.
Aan de afzuigopening van de machine kan
een zuigslang met een diameter van 100
mm worden aangesloten voor het afzuigen
van de spanen.
11 Zagen van hout
en op hout lijkende
materialen
11.1 Werkplek van het
bedieningspersoneel
Afb. 12
Afb. 13 Afb. 16
Juiste werkstand:
vóór de machine staand in snijrichting (A).
Werkstukbehandeling:
De handen buiten het snijniveau vlak op het
werkstuk rustend. Gelijkmatig naar voren
schuiven, de snede aan één stuk uitvoeren,
niet terugtrekken.
Brede en lange werkstukken ondersteunen
door rolbokken.
De helper (B) staat in de snijrichting achter
de machine.
Aanwijzingen voor het werk
Alleen met een scherp en
voldoende gezet zaagblad
werken!
Bij het bewerken van lange of
brede werkstukken een rolbok
achter de machine gebruiken
om te voorkomen dat het
werkstuk naar beneden
kantelt. In het snijbereik
bovendien duwhout en
toevoerlade gebruiken!
11.2 Lengstesneden scheiden 11.5 Dwarssneden rechtop
Werkstuk gelijkmatig volgens de aftekening
naar voren schuiven.
Bij het einde van de snede de werkstukken
in pijlrichting bewegen, niet terugtrekken.
11.3 Bochten snijden
Afb. 14
Afb. 17
Afb. 18
Afb. 15
Werkstuk in de richting van de aftekening
aan het zaagblad toevoeren en door draaien
het snedeverloop volgens de aftekening
bepalen. Het werkstuk niet terugtrekken,
omdat dan het gevaar bestaat, dat het
zaaglint van de draairollen loopt.
11.4 Dwarssneden liggend
Lintzaagbescherming met de bovenste
geleidingseenheid overeenkomstig de
werkstukafmeting instellen.
Voorzichtig:
Nooit zodanig toevoeren dat de snede aan
de bovenkant van het werkstuk begint.
11.6 Scheiden na aftekening
De handen zo op het werkstuk leggen en
toevoerdruk uitoefenen dat een gelijkmatig
transport worden bereikt en druk wordt
vermeden, waardoor sluiting van de snede
wordt veroorzaakt (pijlrichting aanhouden).
Snedeverloop aftekenen.
Werkstuk door druk in de snijrichting en door
zijdelingse geleiding volgens de aftekening
geleiden. Een hoeksteun als bescherming
tegen kantelen van het werkstuk en voor
zijdelingse geleiding gebruiken. De
hoeksteun altijd vóór het zaagblad gebruiken
(achter het zaagblad bestaat het gevaar dat
de snedenopening wordt samengedrukt. Bij
lange werkstukken een rolbok gebruiken.
11.7 Scheiden bij de aanslag
Het werkstuk wordt langs de parallelaanslag
geleid. De bovenste lintzaaggeleiding altijd
zo dicht mogelijk bij het werkstuk klemmen.
Het lintzaagblad wordt daardoor optimaal
geleid. Hoe langzamer het werkstuk wordt
geleid, des te minder zal het lintzaagblad
zijdelings uitwijken.
Bij het scheiden van smalle
werkstukken voor de veilige
geleiding een toevoerlade en
voor het naar voren
schuiven een duwhout
gebruiken.
NEDERLANDS
Page 35
35
11.8 Rondhoutsnijden
Afb. 19
Afb. 20
Rondhout met een geschikte voorziening
tegen draaien door de snedendruk beveiligen.
Hulpstuk wigsteun
Als beveiliging voor eventueel rondhoutsnijden zijn de wigsteunen geschikt. De
stalen punten moeten zodanig worden
geplaatst en bevestigd, dat rondhout met
verschillende diameters door de punten
worden vastgehouden.
Hulpstuk rondhoutlade
Voor vaak terugkerende snijdwerkzaamheden aan rondhout wordt een rondhoutlade
met geschikte afmetingen gebruikt.
12 Toebehoren voor het
lintzagen
12.1 Fijnsnij-inrichting
Met de fijnsnij-inrichting kunnen kleine radii
worden gesneden (kleinste radius 5 mm).
Standaarduitvoering
Bovenste (51) en onderste zaagbladgeleiding (52)
Benodigd toebehoren
Lintzaagblad, 3 mm breed
Montage
Breed lintzaagblad verwijderen.
Bovenste geleidingseenheid verwijderen en in
plaats daarvan de bovenste zaagbladgeleiding
(51) opsteken. De achtergeleidingsrol (12) met
as als beveiliging tegen verdraaien
meemonteren.
De onderste geleidingseenheid analoog
ombouwen.
Lintzaagblad (3 mm) monteren en zodanig
instellen dat het in het midden over de rollen
draait.
De bovenste en onderste zaagbladgeleiding
tegen de rug van het lintzaagblad richten en
klemmen.
Transport
Langzaam werkstuktransport i.v.m. kleine
zaagbladvertanding.
Veiligheidsinstructies
voor lintzagen
opvolgen.
Het lintzaagblad mag bij het zagen van
kleine radii niet worden verdraaid. Het moet
zichzelf vrijsnijden.
Bij het opnieuw hechten van een snede
moet ervoor worden gezorgd dat het
lintzaagblad niet uit de sleuf van de rol wordt
getrokken (opnieuw hechten vermijden,
indien mogelijk).
12.2 Cirkelsnij-voorziening
Technische gegevens
Grootste werkstukdikte . . . . . . . . 160 mm
Grootste werkstukdiameter . . . ca. 400 mm
Standaarduitvoering
De cirkelsnij-installatie bestaat uit een
dwarsarm (62), centreerpen (63) en twee
kartelschroeven (61).
Functie
Het werkstuk draait om de centreerpen (63),
daarbij wordt een cirkel gesneden.
Bij schuine opstelling van de lintzaagtafel
wordt een kegel gesneden.
Montage
Dwarsarm (62) op de lintzaagbescherming
steken en met de kartelschroef (61)
vastklemmen.
Instelling
Lintzaagbescherming laten zakken tot
werkstukhoogte.
Dwarsarm (62) zover in de lintzaagbescherming schuiven tot de gewenste
werkstukradius ontstaat.
Het draaipunt van het werkstuk moet
ongeveer op hoogte van het bladmidden
liggen of er iets voor. Deze instelling bereikt
men door de gebogen centreerpen (63) te
verdraaien.
13 Bandslijpen
Benodigd toebehoren
Vormslijpband (20 mm breed).
De slijpbok (28) met de zeskantschroef en
ring horen bij de basisuitrusting van de
machine.
Montage
In plaats van het lintzaagblad kan een
slijpband worden gemonteerd.
De slijpband slechts licht spannen.
Achtergeleidingsrol en geleidingspennen zo
klemmen dat ze niet tegen de slijpband
aankomen.
Lintzaagbescherming (11) zo ver mogelijk
naar beneden plaatsen.
Afhankelijk van het feit of rechte dan wel
kromme vlakken worden geslepen moet de
rechte of gekromde kant van de slijpbok (28)
als steun tegen de slijpband worden
geklemd.
52
51
Afb. 21
Afb. 23
61
62
63
61
Afb. 22
12
51
Afb. 24
28
11
NEDERLANDS
Page 36
36
13.1 Aanwijzingen voor de
montage van de slijpband
14.1 Ombouw van lintzagen
op schotelslijpen
Afb. 25
14 Schotelslijpen
Afb. 26
Standaarduitvoering van de
schotelslijpinrichting
Slijptafel met twee knopschroeven
Schijf met klithechting
Slijppapier met korrel 80
Verdere uitrusting
Slijppapier met korrel 60
Slijppapier met korrel 100
Voorzichtig:
Nooit zonder slijptafel werken.
Het korund slijppapier moet zo vlak
mogelijk op de slijpschotel zitten.
Oneffenheden hebben voortijdig
doorslijpen en scheuren tot gevolg.
Alleen op het naar beneden roterende
deel van de slijpschijf slijpen, anders wordt
het werkstuk van de tafel afgeheven.
Ingescheurd slijppapier vervangen.
Stomp slijppapier vervangen.
Let op de overlapping van het kleefpunt. Bij
verkeerde montage wordt de slijpband op
het kleefpunt opengescheurd.
De aangeboden vormslijpband is door het
speciale lijmproces in beide richtingen
inzetbaar.
Voorzichtig:
Ingescheurde slijpbanden vervangen.
Stompe slijpband vervangen.
Stompe slijpbanden kunnen brandplekken
op het werkstuk veroorzaken.
Afzuiging gebruiken, zodat geen te grote
stofontwikkeling ontstaat.
Diverse tropische en harde houtsoorten,
zoals beuken- en eikenhout, leveren zeer
fijn stof, dat in grote concentraties als
kankerverwekkend is geclassificeerd.
Houtstof is explosief.
Het veroorzaakt brandplekken op het
werkstuk. Afzuiging gebruiken, zodat geen
te grote stofontwikkeling ontstaat.
Diverse tropische en harde houtsoorten,
zoals beuken- en eikenhout, leveren zeer
fijn stof, dat in grote concentraties als
kankerverwekkend is geclassificeerd.
Houtstof is explosief.
Lintzaagbescherming (11) helemaal naar
beneden zetten. Daardoor gaat de
vergrendeling (10) open voor het zwenken
van het schuifdeksel (27).
Knopschroef (26) losdraaien, het rode
schuifdeksel (27) naar rechts zwenken en
klemmen.
14.2 Montage en instellen
Het instellen van de slijptafel gebeurt samen
met de lintzaagtafel en is in het hoofdstuk
”montage- en instelwerkzaamheden”
beschreven.
15 Onderhoud
15.1 Afstroopborstel
Als de afstroopborstel (39) versleten is, moet
deze worden vervangen, omdat anders de
zaagspanen op de rubberlaag van de
lintzaagrollen gaan vastzitten en de
rubberlagen kunnen beschadigen.
15.2 Tafelinlegstuk
Wanneer de sleuf van het tafelinlegstuk
uitgesleten is, dam moet het inlegstuk
worden vervangen.
15.3 Geleidingspennen
De geleidingspennen slechts per paar
(gelijktijdig boven en onder de tafel)
vervangen.
16 Technische gegevens
Lintzagen
Snijhoogte 160 mm
Vlucht 380 mm
Tafelafmeting 400 x 460 mm
Zwenkbereik –2 / 0 / 45°
Looproldiameter 220 mm
Zaagbladlengte 2225 ±6 mm
Zaagbladbreedte 3–15 mm
Bladdikte 0,3–0,36 mm
Snijsnelheid 1000 m/min
Werkstukgewicht max. 15 kg
Schotelslijpen
Slijpschoteldiameter 200 mm
Slijpschoteltoerental 1450 omw./min
Tafelafmeting 168 x 413 mm
Zwenkbereik –2 / 0 / 45°
Werkstukgewicht max. 5 kg
Maschineafmetingen
Breedte 900 mm
Hoogte 920 mm
Diepte 510 mm
Opstelvlak 350 x 560 mm
Gewicht ca. 45 kg
16.1 Elektrische gegevens
Eenfasemotor
Netspanning 230 V ~1/N/PE
Beveiliging 10 A
Max. spanningsschommelingen +6/–10%
Frequentie 50 Hz
Opgenomen vermogen 750 W
Afgegeven vermogen (S3 = 60%) 500 W
Driefasenmotor
Netspanning 400 V ~/3/PE
Max. spanningsschommelingen +6/–10%
Frequentie 50 Hz
Opgenomen vermogen 750 W
Afgegeven vermogen (S6 = 60%) 500 W
16.2 Geluidniveau
Vrijdraaiend 74,1 dB(A)
Bewerking 83,7 dB(A)
onder de volgende voorwaarden:
– Meetproces:
mantelvlakproces volgens DIN 45 6 35
– Meetpunt:
1 mm afstand; 1,6 m boven de vloer.
Op houtstof getest.
Afb. 27
26
27
11
10
39
Afb. 28
Afb. 28
NEDERLANDS
Page 37
37
ITALIANO
Istruzioni d'uso
Gentile Cliente!
La ringraziamo per la fiducia accordataci con l’acquisto di un utensile elettrico Elektra Beckum. Ogni singolo utensile elettrico Elektra Beckum
viene sottoposto a test accurati ed a severi controlli di qualità da parte del Servizio Controllo Qualità Elektra Beckum. Tuttavia, la durata
dell’utensile elettrico dipende in buona parte anche da Lei. Per questo motivo La preghiamo di leggere attentamente la informazioni che
seguono e la documentazione allegata. Quanto più attento sarà l’utilizzo da parte Sua dell’utensile elettrico, tanto maggiore saranno la sua
durata e affidabilità.
IIndice Paginal
Dichiarazione di conformità CE 37
1 Uso adeguato 37
2 Istruzioni di sicurezza 37
2.1 Sega a nastro 38
2.2 Molatura a disco 38
2.3 Molatura a nastro 38
3 Sommario 39
4 Controlli dopo il disimballo 39
5 Controllo delle funzioni 39
6 Montaggio e lavori d'aggiustaggio 39
6.1 Montaggio del tavolo
sega a nastro 39
6.2 Montaggio del tavolo
per molatura 39
6.3 Regolazione del tavolo sega a
nastro e del tavolo per molatura 39
6.4 Regolazione dell'inclinazione
del tavolo sega a nastro 40
6.5 Regolazione della scala graduata
del tavolo sega a nastro 40
6.6 Regolazione altezza del
tavolo per molatura 40
6.7 Regolazione della distanza tra il
tavolo per molatura e la mola
a disco 40
6.8 Impostazione della scala graduata
del tavolo per molatura 40
7 Lama della sega a nastro 40
7.1 Lame delle seghe a nastro 40
7.2 Cambio lama sega a nastro 40
7.3 Regolazione della lama sega a
nastro 41
7.4 Aggiustaggio guida della
sega nastro 41
8 Controlli prima dell'accensione 41
9 Allacciamento elettrico 41
9.1 Senso di rotazione del tavolo
sega a nastro 41
10 Aspirazione trucioli 41
11 Lavorazione del legno e di materiali
affini 42
11.1 Posto di lavoro dell'operatore 42
11.2 Troncatura dei tagli longitudinali 42
11.3 Taglio ad arco 42
11.4 Tagli trasversali orizzontali 42
11.5 Tagli trasversali di costa 42
11.6 Troncatura secondo tracciato 42
11.7 Troncatura in corrispondenza
della squadra di guida 42
11.8 Taglio del legno in tronchi 43
12 Accessori per sega a nastro 43
12.1 Dispositivo di taglio fine 43
12.2 Dispositivo di taglio circolare 43
13 Smerigliatura a nastro 43
13.1 Avvertenze per il montaggio del
nastro abrasivo 44
14 Molatura a disco 44
14.1 Conversione da sega a nastro in
molatura a disco 44
14.2 Montaggio e aggiustaggi 44
15 Manutenzione 44
15.1 Spazzola di raschiamento 44
15.2 Inserto del tavolo 44
15.3 Spine di guida 44
16 Dati tecnici 44
16.1 Dati elettrici 44
16.2 Livello di pressione acustica 44
1 Uso adeguato
L'apparecchio è progettato per il taglio di
legno, legno plastificato e altri materiali ad
esso analoghi.
I pezzi a forma rotonda possono essere
segati esclusivamente utilizzando l'apposito
dispositivo di blocco in quanto, altrimenti,
potrebbero girarsi trainati dal nastro della
sega.
Quando si segano di taglio pezzi piatti
bisogna utilizzare una battuta adeguata per
avere una guida sicura.
Qualsiasi altro utilizzo non è idoneo. Il
costruttore non si assume alcuna responsabilità per eventuali danni che dovessero
verificarsi a causa di un utilizzo improprio
dell'apparecchio.
Eventuali modifiche apportate all'apparecchio oppure l'uso di parti non collaudate
e autorizzate dal produttore possono
provocare danni imprevisti durante il funzionamento.
2 Istruzioni di sicurezza
Prima di mettere in funzione l'apparecchio,
leggere interamente le istruzioni prestando
particolare attenzione alle indicazioni sulla
sicurezza.
Queste istruzioni d'uso sono destinate a
persone con conoscenze tecniche sugli
apparecchi descritti. Se non si ha alcun tipo
di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti.
Questo apparecchio può essere azionato e
utilizzato soltanto da coloro che conoscono
bene le seghe a nastro e sono consapevoli,
in qualsiasi momento, dei pericoli connessi
all'utilizzo delle stesse.
Le persone sotto i 18 anni d'età possono
utilizzare il presente apparecchio soltanto
nell'ambito dell'addestramento professionale
e sotto la supervisione di un istruttore.
Se si presta o si vende l'apparecchio,
includere anche la relativa documentazione.
Per eventuali danni derivati dalla mancata
osservanza di queste istruzioni d'uso, il
produttore declina ogni responsabilità.
Istruzioni generali per la sicurezza
all'occorrenza applicare le disposizioni di
legge e le norme antinfortunistiche vigenti
per l'uso e la manipolazione delle seghe a
nastro.
Prima di mettere in funzione la macchina,
assicurarsi che i dati riportati sulla sua
targhetta corrispondano alla vostra tensione
e frequenza di rete.
Pericolo generico
Tenere sempre in ordine l'ambiente di lavoro
per evitare il rischio di incidenti causati da
oggetti fuori posto.
Agire con la massima attenzione badando
bene alle azioni svolte e ragionando sempre. Evitare di azionare l'apparecchio in
momenti di scarsa concentrazione.
Tenere in debita considerazione gli effetti
dell'ambiente circostante. Provvedere ad
una buona illuminazione.
Evitare di assumere posizioni anomale,
lavorando sempre in situazioni di stabilità e
di equilibrio.
Per i pezzi lunghi utilizzare supporti adeguati.
Non utilizzare l'apparecchio in prossimità di
liquidi o gas infiammabili.
Tenere lontano dall'ambiente di lavoro il
personale non autorizzato e in particolare i
bambini.
Durante il funzionamento, verificare che
nessuno tocchi l'apparecchio e/o il cavo di
alimentazione.
Non sovraccaricare l'apparecchio e usarlo
esclusivamente con la potenza indicata
nella sezione "Dati tecnici".
Pericolo di scosse elettriche
Non esporre mai l'apparecchio alla pioggia.
Non utilizzarlo in ambienti umidi o bagnati.
Durante l'uso dell'apparecchio, evitare il
contatto del corpo con elementi muniti di
messa a terra (ad esempio corpi riscaldanti,
tubi, fornelli, frigoriferi).
Le riparazioni di apparecchi elettrici devono
essere effettuate esclusivamente da elettricisti specializzati.
Utilizzare il cavo di alimentazione esclusivamente per gli scopi a cui è destinato.
Prima di ogni intervento:
Spegnere l'apparecchio.
Estrarre il connettore di rete.
Attendere fino a che il nastro si arresti.
Alla fine di ogni intervento di riparazione
reinserire, attivare e controllare tutti i
dispositivi di sicurezza.
Prima di accendere l'apparecchio (ad
esempio dopo gli interventi di manutenzione) verificare che nel suo interno non siano
rimasti degli utensili di montaggio o degli
accessori.
Non lasciare l'apparecchio acceso quando
non viene utilizzato.
Pericolo di tagli anche con utensili da
taglio fermi
Per sostituire gli utensili da taglio, utilizzare i
guanti.
Conservare il nastro della sega in modo tale
che nessuno possa ferirsi.
Dichiarazione di conformità
Dichiariamo sotto nostra esclusiva
responsabilità che questo prodotto è
conforme alle disposizioni e normative citate
a pagina 2.
Page 38
38
Pericolo di trascinamento
Durante l'uso, prestare molta attenzione pe
evitare che parti del corpo o di indumenti
rimangano impigliate tra i componenti in
rotazione. Si consiglia pertanto di non
indossare cravatte, guanti e indumenti a
maniche larghe; in caso di capelli lunghi,
raccoglierli sotto una retina di protezione.
Non segare mai pezzi su cui si trovino
funi,
corde,
nastri,
cavi,
fili metallici.
Pericolo causato da protezione personale insufficiente
Munirsi di paraorecchie.
Indossare occhiali protettivi.
Utilizzare una mascherina parapolvere.
Indossare indumenti da lavoro adeguati.
Se si lavora all'aperto è opportuno l'uso di
calzature antiscivolo.
Pericolo causato dalla segatura
Alcuni tipi di segatura (ad esempio quella
ottenuta da legno di quercia, faggio e
frassino) possono essere cancerogeni se
inspirati: lavorare esclusivamente con un
impianto di aspirazione (velocità dell'aria al
bocchettone di aspirazione della sega di
≥ 20 m/s).
Attenzione
L'utilizzo della sega senza impianto di
aspirazione dei trucioli è possibile soltanto:
all'aperto;
– per un funzionamento breve
(fino a un massimo di 30 minuti);
utilizzando una mascherina.
Se non si utilizza alcun impianto di aspirazione dei trucioli, la segatura si accumula e
dovrà essere periodicamente asportata. In
fase di lavoro, fare in modo di produrre la
quantità minima possibile di segatura
nell'ambiente:
rimuovere i depositi di segatura dall'area di
lavoro (non spanderli da una parte all'altra);
eliminare i difetti di tenuta dell'impianto di
aspirazione;
garantire una buona ventilazione.
Pericolo causato da modifiche tecniche
e/o uso di parti non collaudate e approvate dal produttore
Montare il presente apparecchio seguendo
scrupolosamente le istruzioni del presente
manuale.
Utilizzare esclusivamente parti omologate
dal produttore, in particolare per:
– Sägebänder;
Dispositivi di sicurezza
(numero d'ordine, vedere Elenco pezzi di
ricambio).
Evitare di apportare modifiche di qualunque
tipo sui componenti.
Pericolo causato da eventuali anomalie
dell'apparecchio
Usare la massima cura nella manutenzione
dell'apparecchio e dei relativi accessori,
seguendo scrupolosamente le istruzioni.
Prima di utilizzare l'apparecchio, verificarne
il perfetto funzionamento controllando la
conformità dei dispositivi di sicurezza, dei
dispositivi di protezione e intervenendo su
eventuali componenti lievemente danneggiati. Verificare che i componenti mobili
funzionino perfettamente e che non si
inceppino. Tutte le parti devono essere
montate correttamente e soddisfare le
condizioni necessarie al corretto funzionamento dell'apparecchio.
I dispositivi di sicurezza o i componenti
danneggiati devono essere riparati, o
eventualmente sostituiti, da tecnici specializzati e qualificati. La sostituzione di interruttori danneggiati va effettuata presso un
centro di assistenza tecnica del cliente. Non
utilizzare l'apparecchio se l'interruttore di
accensione non funziona.
Le impugnature devono essere sempre
pulite, asciutte e prive di tracce d'olio e di
grasso.
Pericolo!
Mettere in funzione la sega solo dopo
aver portato a termine i preparativi
indicati di seguito.
La sega deve essere fissata.
Il banco della sega deve essere montato e
regolato.
Il sistema di aspirazione dei trucioli deve
essere collegato.
I dispositivi di sicurezza devono essere stati
controllati.
Collegare la sega alla presa di corrente solo
quando tutti i preparativi qui elencati sono
stati portati a termine. In caso contrario, la
sega potrebbe avviarsi inavvertitamente e
causare gravi lesioni.
Prima di regolare la guida superiore del
nastro e l'inclinazione del banco della sega,
spegnere l'apparecchio e attendere che il
nastro della sega si fermi.
Pericolo dovuto alla posizione inclinata
del pezzo da lavorare
Quando si effettuano tagli avvalendosi della
battuta parallela e di un banco della sega
adatto, la battuta parallela deve essere
fissata sul lato inclinato verso il basso del
banco della sega.
Gefahr durch falsch gespanntes Sägeband!
Una tensione troppo elevata può portare
alla rottura del nastro della sega. Una
tensione troppo bassa può portare allo
slittamento della ruota conduttrice e dunque
all'arresto del nastro.
Pericolo!
Custodire l'apparecchio in maniera tale
che non possa essere acceso accidentalmente e
che nessuno possa ferirsi in prossimità di
esso.
Attenzione
Non custodire l'apparecchio all'aperto o in
un ambiente umido senza adeguata protezione. r
2.1 Sega a nastro
Poiché esiste il rischio che l'incrinatura della
lama ne provochi la fuoriuscita dalla sega, è
vietato sostare durante il lavoro in prossimità
della macchina (area di rischio : a destra
dell'operatore).
Abbassare la protezione della sega a nastro
sempre all'altezza del pezzo. Controllare la
tensione del nastro prima dell'accensione.
Lavorare sempre con lame affilate ed
allicciate.
Evitare l'uso di lame incrinate o deformate.
Per la troncatura di pezzi stretti (larghezza
inferiore a 120 mm) utilizzare un bastone di
spinta lungo la squadra di guida.
L'inserto del tavolo fa sì che durante la
lavorazione nessun frammento del nastro a
sega, asportato dal pezzo, possa essere
trascinato all'interno della macchina e
rimanervi bloccato.
Non lavorare mai senza tale inserto.
Se la scanalatura della sega è usurata si
deve cambiare l'inserto del tavolo.
Dopo la disattivazione, evitare di frenare la
lama premendovi contro lateralmente.
Pericolo di ferite e contusioni per effetto
delle parti mobili
Prima di mettere in funzione l'apparecchio,
verificare che siano montati tutti i dispositivi
di protezione.
Tenersi sempre a una distanza sufficiente
dal nastro della sega. Se necessario,
utilizzare strumenti di accesso ausiliari.
Durante l'operazione di taglio, premere
sempre il pezzo sul banco.
Se necessario, utilizzare:
l'elemento spintore se la distanza tra il
profilo di arresto e il nastro della sega è ≤
120 mm;
un supporto per i pezzi da segare di una
certa lunghezza che altrimenti, una volta
tagliati, cadrebbero a terra;
se si devono segare dei pezzi a forma
circolare, utilizzare un dispositivo di blocco
adeguato in modo che il pezzo non possa
ruotare;
quando si segano di taglio i pezzi piatti,
bisogna utilizzare un angolo di battuta
adatto che impedisca che il pezzo possa
rovesciarsi.
Attendere l'arresto del nastro della sega
prima di rimuovere trucioli, resti di legno,
ecc. dall'ambiente di lavoro.
Segare soltanto pezzi di dimensioni adatte a
consentire un blocco sicuro durante le
operazioni di taglio.
Non esercitate mai una pressione laterale
per frenare il nastro della sega in movimento.
2.2 Molatura a disco
Non lavorare mai senza il tavolo per
molatura.
La carta abrasiva al corindone deve aderire
quanto più possibile alla mola a disco.
Eventuali dislivelli causerebbero una
carteggiatura eccessiva e quindi la rottura.
Molare esclusivamente sulla parte della
mola a disco rotante verso il basso, poiché
in caso contrario il pezzo viene sollevato dal
tavolo.
Sostituire la carta abrasiva strappata.
Sostituire la carta abrasiva consumata. La
carta abrasiva consumata produce delle
bruciature sul pezzo.
2.3 Molatura a nastro
Sostituire i nastri strappati.
I nastri abrasivi usurati producono delle
bruciature sul pezzo.
ITALIANO
Page 39
39
ITALIANO
1 Tavolo sega a nastro con 4 viti esagonali
M8x16 e rondelle
2 Vite con dado ad alette per stabilizzare il
tavolo della sega a nastro scanalato
3 Chiave doppia SW17/13
4 Giravite per viti esagonali SW4
5 Asse eccentrico del tavolo per molatura
(regolabile in altezza rispetto al tavolo
della sega a nastro). Serraggio tavolo
per molatura e scala graduata (-2°, 0°,
45°).
6 Tavolo per molatura con 2 viti a maniglia
7 Vite di bloccaggio per serrare la sega a
nastro
8 Sega a nastro a 3 rulli con motore,
interruttore, cavo di rete e spina di rete
9 Viti a maniglia per aprire il coperchio del
carter
10 Bloccaggio per coperchio scorrevole, si
sblocca quando la protezione della sega
a nastro (11) è abbassata
11 Protezione sega a nastro, da abbassare
sempre all'altezza del pezzo
12 Rullo di guida posteriore lato superiore
13 Spine di guida lato superiore
14 Lama della sega a nastro 10 mm
15 Viti a maniglia per serrare il tavolo della
sega a nastro
17 Viti a maniglia per fissare il tavolo per
molatura
18 Raccordo aspiratrucioli ø 100 mm
19 Piedi macchina regolabili in altezza
20 Interruttore con meccanismo di scatto a
tensione minima
21 Scala graduata con squadre di guida
regolabili
22 Vite a maniglia per serrare la protezione
della sega nastro
23 Indicazione della tensione lama riferita
alla larghezza lama
24 Vite di regolazione con dado di
bloccaggio per regolare la posizione
della lama della sega a nastro sulle
carrucole di guida
25 Disco di velcro - Carta abrasiva da 80
26 Vite a maniglia per serrare il coperchio
scorrevole
27 Coperchio scorrevole, per la molatura a
disco allentare la vite a maniglia (26) e
girare il coperchio scorrevole a destra
28 Smerigliatrice a nastro abrasivo senza
nastro abrasivo
29 Squadra di guida obliqua
30 Squadra di guida parallela
4 Controlli dopo il
disimballo
Controllare il tavolo sega a nastro
verificando la presenza di eventuali danni
causati durante il trasporto.
Verificare se i dati riportati sulla sua
targhetta corrispondono alla vostra tensione
e frequenza di rete.
5 Controllo delle
funzioni
Controllate tutte le funzioni della macchina
seguendo le istruzioni d'uso (senza ancora
allacciare la macchina alla rete).
6 Montaggio e lavori
d'aggiustaggio
6.1 Montaggio del
tavolo sega a nastro
1
Fig. 2
Essendo il tavolo per molatura utilizzabile
anche come tavolo della sega a nastro
ampliato, è necessario eseguire una
regolazione comune e reciproca di entrambi
i tavoli.
Collocare un listello dritto (A) sulla
scanalatura dei tavoli, allineando quindi il
tavolo della sega a nastro e serrando a
fondo le viti esagonali.
Per motivi tecnici d'imballaggio, il tavolo
della sega a nastro non viene consegnato
montato.
Montare il tavolo della sega a nastro con
quattro viti esagonali M8x16 (1) e le
rispettive rondelle (non serrare ancora a
fondo).
6.2 Montaggio del tavolo
per molatura (Fig. 3)
Inserire il tavolo per molatura (6) sulla
macchina e serrarlo sulla parte posteriore
della macchina con due viti a maniglia (17).
6.3 Regolazione del tavolo
sega a nastro e del
tavolo per molatura
3 Sommario
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Fig. 1
Fig. 3
17
6
A
Page 40
40
6.4 Regolazione dell'inclinazione
del tavolo sega a nastro
Collocare un angolare (B) sul tavolo della
sega a nastro.
Durante l'operazione la lama della sega a
nastro non deve toccare le spine di guida
superiori ed inferiori ed i rulli di guida
posteriori.
Allentare le due le viti a maniglia (15) e
posizionare il tavolo della sega a nastro
esattamente ad angolo retto con la lama
della sega a nastro.
6.5 Regolazione della scala
graduata del tavolo
sega a nastro (Fig. 4)
Allentare la vite (36), posizionare l'indicatore
sul segno di riferimento 0° della scala
graduata e serrare la vite.
Allentare la squadra di guida da 0° (37),
avvicinarla al carter e fissare con i dadi
esagonali.
Quindi orientare il tavolo della sega a nastro
a 45°, avvicinare la squadra di guida da 45°
al carter e fissare con i dadi esagonali.
6.6 Regolazione altezza del
tavolo per molatura
Collocare un listello dritto (A) attraverso i
due tavoli e allineare l'altezza del tavolo per
molatura secondo il tavolo della sega a
nastro. Ruotando i due assi eccentrici (5) si
regola l'altezza del tavolo. A tal fine,
allentare le viti prigioniere (38) con il giravite
per viti esagonali SW4 (4), allentare
eventualmente le viti a maniglia e l'asse
eccentrico (5) con una chiave a bocca
SW13.
6.7 Regolazione della distanza
tra il tavolo per molatura e
la mola a disco (Fig. 5)
Allentare le viti prigioniere (38) sul piede
sinistro e destro del tavolo e regolare la
distanza tra il tavolo per molatura e la mola
a disco a circa 2-3 mm.
6.8 Impostazione della scala
graduata del tavolo per
molatura
Collocare un angolare (B) sul tavolo per
molatura. Aprire la vite a maniglia (44),
posizionando e serrando il tavolo per
molatura esattamente ad angolo retto con la
mola a disco.
Allentare la vite (43), posizionare l'indicatore
sul segno di riferimento 0° della scala
graduata e serrare la vite.
Allentare la squadra di guida da 0° (45),
spingerla verso destra e serrarla.
Orientare il tavolo per molatura a 45°,
allentare la squadra di guida da 45° (42),
spingerla in basso e serrarla.
7 Lama della sega a nastro
7.1 Lame delle seghe a nastro
Attenzione:
Usare esclusivamente lame affilate ed
allicciate sufficientemente.
Solo se le lame sono affilate ed allicciate
meccanicamente, si potrà conseguire un
taglio di ottima qualità .
Non usare lame danneggiate.
La larghezza della lama dipende dal tipo
di lavorazione!
Per tagli a curva stretta, con raggio a
partire da 5 mm, operare esclusivamente
utilizzando il dispositivo per tagli
fine larghezza . . . . . . . . . . . . . . . . . . 3 mm
Per tagli a curva con raggi da
20 mm larghezza . . . . . . . . . . . . . . . . 6 mm
Per tagli longitudinali e trasversali,
tagli a curva con raggi da 40 mm
larghezza . . . . . . . . . . . . . . . . . . . . . 10 mm
per tagli rettilinei e pezzi di notevole
spessore larghezza . . . . . . . . . . . . . 15 mm
7.2 Cambio lama
sega a nastro (Fig. 1)
Attenzione:
Disattivare la sega a nastro e
staccare l'alimentazione
elettrica sfilando la spina.
Avvitare due viti a maniglia (9) e ribaltare
verso l'alto il coperchio della macchina.
Aprire il dado ad alette (2) e spingere la vite
verso destra.
Sollevare il coperchio (11) della protezione
della sega a nastro.
Allentare la lama della sega a nastro girando
verso sinistra la vite di serraggio (7).
Togliere la lama della sega a nastro e
applicare una nuova lama della sega a
nastro intorno alle 3 carrucole di guida.
Infilare la lama della sega a nastro tra le
spine di guida (13) superiori ed inferiori e
serrare con la vite di serraggio (7).
Chiudere il coperchio (11) e il coperchio
della macchina. Qualora non si possa
chiudere il coperchio, si dovrà prima
spingere in basso la protezione della sega a
nastro.
Spingere la vite (2) verso sinistra e serrare il
dado ad alette per evitare torsioni al tavolo
della sega a nastro scanalato.
Indossare guanti di lavoro!
7.2.1 Ripiegamento della lama
Tenere la lama della sega a nastro con la
mano in modo tale che penda verticalmente
verso il pavimento, bloccare la lama con un
piede, girare la mano di 360° (compiere
un'intera rotazione) muovendola
simultaneamente verso il pavimento.
7.2.2 Distensione della lama
Con la mano tesa allontanare dal corpo la
lama della sega a nastro, quindi trattenere
un avvolgimento della lama e lasciare
cadere gli altri due avvolgimenti: la lama
della sega si distende automaticamente.
Fig. 4
B
3736
15
Fig. 5
A
5
38
4
Fig. 6
43
44
45
42
B
ITALIANO
Page 41
41
ITALIANO
7.3 Regolazione della lama
sega a nastro
7.3.1 Tensione corretta
La lama della sega a nastro si tende girando
la vite di serraggio (7) verso destra. Le cifre
3, 6, 10, 15 indicano le diverse larghezze
delle lame della sega a nastro.
Serrare saldamente la lama della sega a
nastro, in modo che l'indicatore (23) indichi
la cifra corrispondente.
7.3.2 Posizione della lama sulle
carrucole di guida (
Fig. 7)
La lama della sega a nastro deve scorrere al
centro delle carrucole di guida. Per
l'aggiustaggio si deve allentare il dado di
bloccaggio (24), girare manualmente la
carrucola superiore di guida nel senso di
rotazione e posizionare opportunamente la
vite di regolazione (35).
Girando la vite di regolazione in senso orario
, la lama della sega a nastro scorre
all'indietro.
Girando la vite di regolazione in senso
antiorario , la lama della sega a nastro
scorre in avanti.
Così facendo si deve evitare che la lama
della sega a nastro tocchi uno dei due rulli di
guida posteriori (12). Dopo il procedimento
d'aggiustaggio serrare a fondo il dado di
bloccaggio (3) e, se necessario, correggere
la tensione della lama della sega a nastro.
7.4 Aggiustaggio della guida
sega a nastro
Per evitare deviazioni e torsioni, la lama della
sega a nastro viene guidata attraverso una
unità superiore e inferiore di guida. Ogni unità
di guida è composta da 2 spine di guida (13)
e da 1 rullo di guida posteriore (12).
L'unità di guida superiore deve sempre
essere abbassata il più vicino possibile al
pezzo.
7.4.1 Spine di guida
Le spine (13) guidano la lama della sega
lateralmente. Gli inserti di grafite servono a
lubrificare e ad evitare fenomeni di
resinificazione.
Aggiustaggio
Serrare la testa di guida (32) con la vite
zigrinata (33) in modo tale che le spine di
guida (13) guidino l'intera larghezza della
lama, senza però toccare i denti.
Serrare le spine di guida (13) con le viti
zigrinate (31) in modo tale che sfiorino
leggermente (ma senza bloccare) la lama
della sega a nastro.
Procedere allo stesso modo per l'unità
inferiore di guida.
7.4.2 Rullo di guida posteriore
Il rullo (12) evita una deviazione della lama
della sega all'indietro.
Aggiustaggio
Serrare il rullo di guida posteriore (12) in
modo tale che la distanza dalla lama della
sega a nastro sia di circa 0,5 mm. Il rullo di
guida posteriore è alloggiato
eccentricamente sul suo asse. Girando
l'asse il rullo (12) cambia la sua posizione
rispetto alla lama della sega a nastro.
Ripetere lo stesso procedimento con l'unità
inferiore di guida. (34) Vite di serraggio per
rullo di guida posteriore.
8 Controlli prima
dell'accensione
I denti della lama a sega devono guardare
verso il basso.
Tensione corretta della lama della sega a
nastro.
Aggiustaggio corretto delle spine di guida e
dei rulli posteriori di guida.
La protezione della sega a nastro deve
essere abbassata a livello del pezzo.
9 Allacciamento elettrico
Per l'allacciamento della macchina alla rete
elettrica (C.A. monofase) si richiede un cavo
tripolare con una sezione pari a 1,5 mm
2
nonché una presa per spina a collare.
L'alternatore è dotato di spina a collare di
tipo CE. Per l'allacciamento a rete si richiede
un cavo pentapolare i cui fili abbiano una
sezione di 1,5 mm2nonché una presa per
spina a collare.
La presa elettrica, a cui la macchina verrà
collegata, dovrà avere una messa a terra
regolamentare ed essere protetta da un
fusibile da min. 10 A (fusibile ad azione
ritardata, mentre a 16A è sufficiente un
fusibile rapido) oppure da un interruttore di
sicurezza.
9.1 Senso di rotazione del
tavolo sega a nastro
Il nastro deve girare in modo che i denti si
muovano, sul lato in discesa, dall'alto verso
il basso.
Se l'alternatore gira in senso inverso
(pericolo d'infortunio), potrà essere
modificato scambiando i conduttori esterni
del cavo elettrico. Tale operazione dovrà
essere effettuata da un elettricista esperto.
Una rotazione errata del nastro a sega può
essere anche dovuta al fatto che la presa
elettrica, cui la macchina è stata allacciata, è
collegata male. Fate esaminare la presa
elettrica da un elettricista facendo verificare,
ed eventualmente correggere gli
allacciamenti.
Il corretto senso di rotazione del rullo
inferiore della sega a nastro è stato
controllato in produzione.
10 Aspirazione trucioli
Se la macchina viene utilizzata in modo
prolungato per segare legno o per la
lavorazione professionale di materiali le cui
polveri siano nocive alla salute (esempio:
faggio e quercia), essa dovrà essere munita
di un opportuno sistema d'aspirazione.
In Germania, in base alla norma TRGS 553,
per le polveri di legno si richiede l'uso di
Fig. 8
✘✘
Fig. 10
Fig. 11
✘✘
Fig. 7
24
35
23
7
Fig. 9
31
13 12 32 33 34
Page 42
42
dispositivi omologati. Per gli altri materiali,
l'utente professionale deve definire il
sistema d'aspirazione con la propria
associazione di categoria.
La macchina è provvista di un raccordo
aspiratrucioli cui può essere collegato un
tubo d'aspirazione ø 100 mm.
11 Lavorazione del legno
e di materiali affini
11.1 Posto di lavoro dell'
operatore
Fig. 12
Fig. 13 Fig. 16
Posizione di lavoro corretta:
In piedi davanti alla macchina in direzione
del taglio (A).
Manipolazione del pezzo:
Le mani devono restare al di fuori della zona
di taglio e rimanere appoggiate in piano sul
pezzo. Far avanzare in modo uniforme,
eseguire un taglio continuo senza arretrare.
Collocare pezzi larghi e lunghi attraverso le
staffe della puleggia.
L'assistente (B) si trova in direzione del
taglio dietro alla macchina.
Avvertenza:
Lavorare sempre con lame
affilate ed allicciate.
Lavorando su pezzi lunghi o
larghi, fare uso della staffa
della puleggia dietro la
macchina per evitare il
ribaltamento dei pezzi da
lavorare.
Nell'area di taglio utilizzare
inoltre un bastone di spinta e
un cassetto d'alimentazione.
11.2 Troncatura dei tagli
longitudinali
11.5 Tagli trasversali di costa
Fare avanzare uniformemente il pezzo
seguendo il percorso creato dal taglio.
Al termine del taglio, muovere il pezzo in
direzione della freccia senza retrarlo.
11.3 Taglio ad arco
Fig. 14
Fig. 17
Fig. 18
Fig. 15
Avvicinare il pezzo alla lama in direzione del
taglio tracciato e ruotarlo, determinando così
il percorso di taglio. Non retrarre il pezzo,
poiché si rischia che la lama della sega esca
dai rulli di guida.
11.4 Tagli trasversali orizzontali
Regolare la protezione della sega a nastro
con l'unità di guida superiore in funzione
delle dimensioni del pezzo.
Attenzione:
Evitare sempre che il taglio cominci dal
bordo superiore del pezzo.
11.6 Troncatura secondo
tracciato
Appoggiare le mani sul pezzo ed esercitare
una pressione tale da ottenere un
avanzamento uniforme, evitando così che la
pressione causi la chiusura del giunto di
taglio (osservare la direzione della freccia).
Tracciare il percorso di taglio.
Guidare il pezzo conformemente al tracciato
facendo pressione in direzione del taglio e
aiutandosi con la guida laterale. Usare
l'angolare d'appoggio come protezione
contro il ribaltamento del pezzo e come
guida laterale. Collocare l'angolare
d'appoggio sempre davanti alla lama della
sega (dietro alla lama si rischia di
comprimere il giunto di taglio). Per i pezzi
lunghi usare una staffa della puleggia.
11.7
Troncatura in corrispondenza
della squadra di guida
Il pezzo viene condotto fino alla guida
parallela. Serrare sempre la guida superiore
della sega a nastro il più vicino possibile al
pezzo. Facendo così la lama della sega a
nastro viene guidata al meglio. Quanto più
lentamente verrà condotto il pezzo, tanto
minore sarà la deviazione laterale della lama
della sega a nastro.
Per la troncatura dei pezzi
stretti usare un cassetto
d'alimentazione per garantire una guida sicura e un
bastone di spinta per l'avanzamento.
ITALIANO
Page 43
43
ITALIANO
11.8 Taglio del legno in tronchi
Fig. 19
Fig. 20
Assicurare i legni in tronchi con un
dispositivo adatto a prevenire la rotazione
del legno per effetto della pressione di taglio.
Accessorio ausiliario: sostegni a cuneo
I sostegni a cuneo sono indicati come
sicurezza per il taglio occasionale di legno in
tronchi. Disporre e fissare le punte di acciaio
in modo tale che i tronchi di legno con
diametri diversi siano trattenuti dalle punte.
Accessorio ausiliario: cassetto per legno
in tronchi
Per il taglio ricorrente di legno in tronchi ,
viene usato un cassetto conforme alle
dimensioni del pezzo.
12 Accessori per sega
a nastro
12.1 Dispositivo di taglio fine
Con il dispositivo di taglio fine è possibile
eseguire tagli su raggi di piccole dimensioni
(raggio minimo 5 mm)
Dotazione
Guida superiore (51) e inferiore (52) della
lama
Accessorio necessario
Lama sega a nastro, larghezza 3 mm .
Motaggio
Rimuovere la lama larga della sega a nastro.
Togliere l'unità superiore di guida ed inserire
invece la guida superiore della lama (51).
Allo stesso tempo montare anche il rullo di
guida posteriore completo di asse (12) come
sicurezza contro eventuali torsioni.
Riattrezzare ugualmente anche l'unità
inferiore di guida.
Montare la lama della sega a nastro (3 mm)
e regolarla in modo tale che scorra
centralmente alle carrucole di guida.
Disporre la guida superiore ed inferiore della
lama sul dorso della lama della sega a
nastro e serrare.
Avanzamento
Il pezzo avanza lentamente, poiché la
dentatura della lama della sega a nastro ha
dimensioni ridotte.
Osservare le istruzioni di
sicurezza sull'uso della sega
a nastro
La lama della sega a nastro non si deve
torcere durante il taglio di raggi ridotti, ma
deve eseguire il taglio liberamente.
Durante la riaffilatura di un taglio verificare
che la lama della sega a nastro fuoriesca
dalla fessura della carrucola (evitare, se
possibile, la riaffilatura.)
12.2 Dispositivo di taglio
circolare
Dati tecnici
Spessore massimo del pezzo 160 mm
Diametro massimo del pezzo ù ca. 400 mm
Dotazione
Il dispositivo di taglio circolare è composto
da 1 braccio (62), 1 punta di centraggio (63)
e 2 viti zigrinate (61).
Funzionamento
Il pezzo gira intorno alla punta di centraggio
(63), tagliando così un cerchio.
Inclinando il tavolo della sega a nastro si
esegue un taglio a cono.
Montaggio
Collocare il braccio (62) sulla protezione
della sega a nastro e serrare la vite zigrinata
(61).
Aggiustaggio
Abbassare la protezione della sega a nastro
all'altezza del pezzo.
Inserire il braccio (62) nella protezione della
sega a nastro fino a creare il raggio
desiderato.
Il punto di rotazione del pezzo deve trovarsi
più o meno all'altezza del centro della lama
o in posizione leggermente più avanzata.
Quest'aggiustaggio si ottiene regolando la
punta di centraggio arcuata (63).
13 Smerigliatura a nastro
Accessorio necessario
Nastro abrasivo profilato (larghezza 20 mm).
La testa portamola (28) con vite esagonale e
rondella è inclusa nell'equipaggiamento
base della macchina.
Montaggio
Al posto della lama della sega a nastro è
possibile montare un nastro abrasivo.
Il nastro abrasivo va teso solo leggermente.
Serrare il rullo di guida posteriore e le spine
di guida in modo tale che non sfiorino il
nastro abrasivo.
Abbassare quanto più possibile la
protezione della sega a nastro (11).
A seconda che vengano carteggiate
superfici rettilinee o curve, la superficie di
contatto rettilinea o curva della testa
portamola (28) dovrà essere serrata a scopo
di sostegno dietro al nastro abrasivo.
52
51
Fig. 21
Fig. 22
12
51
Fig. 23
61
62
63
61
Fig. 24
28
11
Page 44
44
13.1 Avvertenze per il montaggio
del nastro abrasivo
14.1 Conversione da sega a
nastro in molatura a disco
Fig. 25
14 Molatura a disco
Fig. 26
Dotazione per il dispositivo per
molatura a disco
Tavolo per molatura con 2 viti a maniglia
Disco di velcro
Carta abrasiva da 80
Ulteriore attrezzatura
Carta abrasiva da 60
Carta abrasiva da 100
Attenzione:
Non lavorare mai senza il tavolo per
molatura.
La carta abrasiva al corindone deve
aderire quanto più possibile alla mola a
disco.
Eventuali dislivelli causerebbero una
carteggiatura eccessiva e quindi la rottura.
Molare esclusivamente sulla parte della
Fare attenzione alla sovrapposizione del
giunto. In caso di montaggio errato il nastro
abrasivo si lacererebbe in corrispondenza
del giunto.
Il nastro abrasivo profilato offerto dalla
EMCO è utilizzabile in entrambe le direzioni
grazie all'impiego di una tecnica speciale di
incollaggio.
Attenzione:
Sostituire i nastri abrasivi rotti.
Sostituire il nastro abrasivo consumato.
I nastri abrasivi consumati producono delle
bruciature sul pezzo.
Usare l'aspiratore per evitare un eccessivo
sviluppo di polvere.
Diversi legni tropicali e i legni duri, come
faggio e quercia, producono polvere molto
fine considerata cancerogena se in
concentrazione elevata.
La polvere di legno è esplosiva.
mola a disco rotante verso il basso, poiché
in caso contrario il pezzo viene sollevato
dal tavolo.
Sostituire la carta abrasiva strappata.
Sostituire la scarta abrasiva consumata. La
carta abrasiva consumata produce delle
bruciature sul pezzo.
Usare l'aspiratore per evitare uno sviluppo
eccessivo di polvere.
Diversi legni tropicali e i legni duri, come
faggio e quercia, producono polvere molto
fine considerata cancerogena se in
concentrazione elevata.
La polvere di legno è esplosiva.
Abbassare al massimo la protezione (11)
della sega per aprire il bloccaggio (10) e per
ruotare quindi il coperchio scorrevole (27).
Allentare la vite a maniglia (26), girare a
destra il coperchio scorrevole (27) e
bloccarlo.
14.2 Montaggio e aggiustaggi
L'aggiustaggio del tavolo per molatura viene
effettuato insieme al tavolo della sega a
nastro ed è perciò descritta nel capitolo"
Montaggio ed aggiustaggio".
15 Manutenzione
15.1 Spazzola di raschiamento
Se la spazzola di raschiamento si è logorata,
dovrà essere sostituita. Diversamente, i
trucioli si fissano sul rivestimento gommato
dei rulli della sega a nastro danneggiandolo.
15.3 Spine di guida
Le spine di guida vanno sostituite
esclusivamente in coppia
(contemporaneamente sopra e sotto il
tavolo).
16 Dati tecnici
Sega a nastro
Altezza di taglio 160
mm
Sbalzo 380 mm
Dimensione del tavolo 400 x 460 mm
Orientamento -2° -0° -45°
Diametro delle carrucole di guida 220 mm
Lunghezza lama 2225 ± 6 mm
Larghezza lama 3-15 mm
Spessore lama 0,3-0,36 mm
Velocità di taglio 1000 m/min
Peso del pezzo da lavorare max. 15 kg
Molatura a disco
Diametro mola a disco 200 mm
Velocità mola a disco 1450 giri/min
Dimensione tavolo 168 x 413 mm
Orientamento -2° -0° -45°
Peso del pezzo da lavorare max. 5 kg
Dimensioni della macchina
Larghezza 900 mm
Altezza 920 mm
Profondità 510 mm
Superficie d'installazione 350 x 560 mm
Peso ca. 45 kg
16.1 Dati elettrici
Motore monofase:
Tensione d'alimentazione 230V-/1/N/PE
Fusibile 10A
Fluttuazioni max. della tensione +6/-10%
Frequenza 50 Hz
Potenza assorbita 740 W
Potenza erogata (S3 = 60%) 500 W
Motore trifase
Tensione d'alimentazione 400V-/300/PE
Fusibile 10A
Fluttuazioni max. della tensione +6/-10%
Frequenza 50 Hz
Potenza assorbita 740 W
Potenza erogata (S6 = 60 %) 500 W
16.2 Livello di pressione acustica
Funzionamento a vuoto 74,1 dB(A)
In lavorazione 83,7 dB(A)
Alle seguenti condizioni:
- procedimento di misurazione:
procedimento di inviluppo conf. a DIN
45635
- punto di misurazione:
1 m di distanza, 1,6 m sopra il pavimento
Collaudato contro la polvere di legno
15.2 Inserto del tavolo
Se la scanalatura dell'inserto del tavolo si è
deformata, è necessario sostituire l'inserto.
Fig. 27
26
27
11
10
39
Fig. 28
Fig. 28
ITALIANO
Page 45
45
Page 46
46
Instrucciones de manejo
Muy estimado Señor Cliente:
Le agradecemos la confianza puesta en nosotros al adquirir su herramienta eléctrica Elektra Beckum. Toda herramienta eléctrica Elektra
Beckum es comprobada minuciosamente siendo sometida a un estricto control de calidad por la sección de aseguramiento de calidad de
Elektra Beckum. No obstante, la vida útil de una herramienta eléctrica depende esencialmente de Vd. Por esta razón, le rogamos que preste
atención a las informaciones entregadas en el presente manual de instrucciones para el manejo y en los documentos anexos. Cuanto más
cuidadosamente maneje Vd. la herramienta eléctrica Elektra Beckum, tanto mayor será su fiabilidad operativa y su vida útil.
Indice Páginal
Declaración de conformidad CE 46
Aplicación de acuerdo a la finalidad 46
2 Instrucciones de seguridad 46
2.1 Cortar con la sierra de cinta 47
2.2 Lijar con plato 48
2.3 Lijar con cinta 48
3 Vista de conjunto 49
4 Control después del desembalaje 49
5 Control de las funciones 49
6 Trabajos de montaje y de ajuste 49
6.1 Montar la mesa de la sierra de cinta 49
6.2 Montar la mesa de lijar 49
6.3 Ajustar las mesas 49
6.4 Ajustar la inclinación 50
6.5 Ajustar la escala de grados de
la mesa
50
6.6 Ajustar la altura de la mesa de lijar 50
6.7 Distancia entre la mesa de lijar y el
plato de lijar 50
6.8 Ajustar la escala de grados de la mesa
de lijar 50
7 Hoja de sierra de cinta 50
7.1 Hojas de sierra de cinta 50
7.2 Cambiar la hoja de la sierra de cinta 50
7.3 Ajustar la hoja de la sierra de cinta 51
7.4 Ajustar la guía de la hoja de la sierra
de cinta 51
8 Control antes de la conexión 51
9 Conexión a la red de alimentación 51
9.1 Dirección de circulación de la hoja de
la sierra de cinta 51
10 Aspiración de las virutas 51
11 Cortar madera y materiales similares 52
11.1 Puesto de mando 52
11.2 Cortes longitudinales 52
11.3 Cortes curvados 52
11.4 Cortes transversales horizontales 52
11.5 Cortes transversales verticales 52
11.6 Cortes a medida 52
11.7 Separar en el tope 52
11.8 Cortes en madera redonda 53
12 Accesorios para cortar con la sierra de
cinta 53
12.1 Dispositivo para cortes finos 53
12.2 Dispositivo de corte circular 53
13 Lijado con cinta 53
13.1 Montaje de la cinta de lijar 54
14 Lijar con plato 54
14.1 Transformar la máquina de corte con
sierra de cinta para lijar con plato 54
14.2 Montaje y ajustes 54
15 Mantenimiento 54
15.1 Escobilla de rascado 54
15.2 Suplemento de mesa 54
15.3 Espigas de guía 54
16 Especificaciones técnicas 54
16.1 Especificaciones eléctricas 54
16.2 Nivel de intensidad acústica 54
1 Aplicación de acuerdo a
la finalidad
La sierra de cinta de mesa es apta para cortar y lijar maderas y materiales sustitutivos de
la madera.
Las piezas de trabajo redondas deben
cortarse solamente usando un adecuado
soporte perpendicular al eje longitudinal, ya
que la cinta de la sierra en rotación podría
girar las piezas.
Para cortar de canto piezas de trabajo
planas debe utilizarse un tope angular
adecuado como guía segura de la pieza.
Cualquier otra aplicación se considerará en
desacuerdo a la finalidad. El fabricante
rechazará toda responsabilidad por daños
derivados de una utilización de la máquina
que no estuviera de acuerdo a la finalidad
mencionada.
Si se llevan a cabo modificaciones en este
aparato o si se utiliza aplicando piezas que
no han sido comprobadas ni autorizadas
por el fabricante, podrían producirse daños
imprevisibles durante la operación.
2 Instrucciones de seguridad
Lea todo el manual de uso antes de poner
en marcha la máquina. Observe especialmente las instrucciones de seguridad.
Este manual de uso está dirigido a personal
con conocimientos técnicos sobre máquinas
como la que aquí se describe. En caso de
no tener experiencia con este tipo de
aparatos, deberá solicitar, antes que nada,
la ayuda de una persona experimentada.
Esta máquina sólo deberá ser puesta en
marcha y utilizada por personal familiarizado con el uso de sierras de cinta consciente
de los peligros que dichos aparatos conllevan.
Las personas menores de 18 años de edad
podrán usar este aparato solamente bajo la
supervisión de un instructor, durante el
curso de su formación profesional.
En caso de prestar o vender la máquina,
adjunte toda la documentación de la misma.
En caso de que se produzca algún daño
derivado de la no observación de este
manual de uso, el fabricante no asumirá
ningún tipo de responsabilidad.
Recomendaciones generales de seguridad
Dado el caso, tenga en cuenta la normativa
legal o bien las prescripciones para la
prevención de accidentes en el trabajo
estipuladas para el uso de sierras de cinta.
•
Antes de poner en marcha la máquina, se
debe controlar si la tensión y la frecuencia
de la red especificadas en la placa de tipo
coinciden con los datos de la red de
alimentación de corriente eléctrica a la que
se desea conectar la máquina.
¡Peligros generales!
Mantenga limpio el puesto de trabajo. El
desorden en esta zona podría causar
accidentes.
Sea prudente. Preste atención a lo que
hace. Lleve a cabo el trabajo con sentido
común. No utilice el aparato si no puede
concentrarse en el trabajo.
Tenga en cuenta las influencias ambientales: asegúrese de que exista una buena
iluminación.
Evite posturas incómodas. Asegúrese de
estar siempre parado de forma segura y de
poder mantener en cualquier momento el
equilibrio.
Si se trata de piezas de trabajo largas,
utilice soportes apropiados para apoyar las
piezas.
No utilice este aparato cerca de gases o
líquidos inflamables.
Mantenga a terceras personas, especialmente a los niños, fuera de la zona de
peligro.
Durante el trabajo impida que otras personas toquen el aparato o el cable de alimentación de corriente eléctrica.
No sobrecargue este aparato. Utilice este
equipo solamente dentro de los márgenes
de potencia indicados en las características
técnicas.
¡Peligro por descarga eléctrica!
No permita que este aparato se moje por la
lluvia.
No utilice nunca este aparato en un ambiente húmedo o mojado.
Durante el trabajo con este aparato evite
que su cuerpo entre en contacto con piezas
con toma de tierra (por ejemplo, radiadores,
tuberías, cocinas eléctricas, neveras).
¡Los trabajos de reparación en herramientas
eléctricas deben ser llevados a cabo
exclusivamente por electricistas especializados!
No utilice el cable de alimentación de
corriente eléctrica para usos ajenos a su
finalidad.
Antes de empezar el trabajo de mantenimiento y de limpieza; Antes de los
trabajos de reparación:
Desconecte la máquina.
Desenchufe el cable de red.
Espere hasta que la sierra se detenga.
Después de corregir la avería coloque todos
los elementos de seguridad en funcionamiento y pruebe la máquina.
Asegúrese de que al conectar (por ejemplo,
después de llevar a cabo trabajos de
mantenimiento) no se encuentren herramientas de montaje o piezas sueltas en el
aparato.
Desconecte la máquina si no se va a
utilizar.
¡Existe peligro de lesiones por cortaduras, incluso si la herramienta de corte
está parada!
Declaración de conformidad
Declaramos bajo nuestra exclusiva
responsabilidad, que este producto cumple
con las normas o documentos normativos
especificados en la página 2.
ESPAÑOL
Page 47
47
Utilice guantes para cambiar las herramientas de corte.
Guarde las cintas de sierra de modo que
nadie puede resultar herido.
¡Peligro de arrastre!
Tenga cuidado de que durante el funcionamiento no haya partes del cuerpo o
piezas de ropa que puedan ser arrastradas
o estiradas por las piezas giratorias (no
llevar corbatas, ni guantes, ni piezas de
ropa con mangas anchas; es imprescindible
utilizar una red para el pelo si se lleva el
pelo largo).
Nunca sierre piezas de trabajo que contengan los siguientes materiales:
Cuerdas
Cordones
Cintas
Cables
Alambre
¡Peligro si el equipo de protección
personal es insuficiente!
Use protecciones para el oído.
Use gafas protectoras.
Use máscara de protección contra el polvo.
Use ropa de trabajo adecuada.
Para trabajar a la intemperie se recomienda
utilizar calzado antideslizante.
¡Peligro por el polvo de madera!
La inhalación de algunos tipos de serrín
(por ejemplo, roble, haya y fresno) puede
producir cáncer. En habitaciones cerradas
trabaje siempre sólo con una instalación de
aspiración de virutas (velocidad del aire en
la boca de aspiración de la sierra 20 m/s).
¡Atención!
El funcionamiento sin la aspiración de
virutas solamente está permitido:
en exteriores;
– en períodos de funcionamiento cortos
(máximo 30 minutos);
con mascarilla contra el polvo.
Si no se utiliza un equipo de aspiración de
virutas, el serrín se acumulará, por lo que
deberá ser eliminado periódicamente.
Procure que durante el trabajo se produzca
el menor polvo de serrín posible:
Limpie los residuos de polvo de madera de
la zona de trabajo (pero no los sople bajo
ningún concepto);
Elimine posibles fugas en la instalación de
aspiración;
Procure que haya una buena ventilación.
¡Peligro debido a modificaciones técnicas o bien a la utilización de piezas no
comprobadas ni aprobadas por el fabricante de la máquina!
Monte este aparato siguiendo estrictamente
estas instrucciones.
Utilice exclusivamente piezas autorizadas
por el fabricante. Con ello nos referimos
sobre todo a:
– Cintas de sierra;
– Mecanismos de seguridad
dispositivos de seguridad (para los números
de pedido, véase la lista de piezas de
recambio).
No modifique las piezas.
¡Peligro por defectos en la máquina!
Limpie cuidadosamente el aparato y los
accesorios. Observe las prescripciones para
el mantenimiento.
Antes de cualquier puesta en servicio,
controle que el aparato no presente ningún
desperfecto: antes de continuar utilizando el
aparato es necesario examinar los dispositivos de seguridad, los dispositivos de
protección o las piezas ligeramente dañadas para determinar si cumplen perfectamente con la función de acuerdo a su
finalidad. Controle si las piezas móviles
funcionan perfectamente y que no estén
atascadas. Todas las piezas deben estar
montadas correctamente y cumplir con
todas las condiciones para poder garantizar
el perfecto funcionamiento del aparato.
Los dispositivos de protección o las piezas
dañadas deben ser reparadas o cambiadas
por un taller especializado autorizado.
Encargue el cambio de interruptores dañados a un taller de servicio postventa. No
utilice este aparato si no es posible conectarlo o desconectarlo mediante el interruptor.
Mantenga las empuñaduras secas y libres
de aceite y grasa.
¡Peligro!
Poner en marcha la sierra solamente si
se han llevado a cabo los siguientes
trabajos preparatorios:
sierra fijada;
mesa de aserrado montada y alineada;
– sistema de aspiración de virutas conectado;
mecanismos de seguridad comprobados.
¡Conecte la sierra a la red de corriente
eléctrica sólo después de haber sido
llevados a cabo los trabajos preparatorios
anteriormente mencionados! De otro modo
existe el peligro de que la sierra se ponga
en marcha accidentalmente y que cause
graves heridas.
• Antes del ajuste de la guía superior de la
cinta y de la inclinación de la mesa de
aserrado desconecte la máquina y espere
hasta que la cinta de sierra se pare.
¡Peligro debido al bloqueo de la pieza de
trabajo!
Al serrar con tope paralelo y una mesa
de aserrado inclinada, el tope paralelo
deberá estar sujeto en el lado inclinado
hacia abajo de la mesa de aserrado.
¡Peligro!
Si la tensión es excesiva es posible que se
rompa la cinta de sierra. Si la tensión es
insuficiente es posible que resbale la rueda
de accionamiento y que se detenga la cinta
de sierra.
¡Peligro!
Guarde la máquina de modo que
no pueda ser puesta en marcha por personas no autorizadas
no pueda causar daños a las personas
cerca de ella.
¡Atención!
Nunca guarde la máquina a la intemperie
sin protección ni en un ambiente húmedo.
2.1 Cortar con la sierra de cinta
Bajar siempre la protección de la sierra de
cinta a la altura de la pieza de trabajo. Antes
de poner en marcha la máquina controlar la
tensión de la hoja de la sierra. Trabajar
siempre con hojas de sierra de cinta afiladas
y triscadas. No utilizar hojas de sierra rotas o
deformadas. Para cortar listones angostos
(anchura menor que 120 mm) de una pieza
de trabajo a lo largo del tope se debe utilizar
un taco de empuje. El suplemento de mesa
se utiliza para evitar durante el corte que las
partes cortadas pequeñas de la pieza de
trabajo sean expulsadas hacia el interior de la
máquina por la hoja de sierra de cinta y la
atasquen. ¡Nunca trabajar sin el suplemento
de mesa! Si la ranura de corte del suplemento de mesa se hubiera desgastado será
necesario cambiar el suplemento. Después
de desconectarse el motor de accionamiento
de la máquina, nunca frenar la sierra de cinta
presionándola lateralmente para detenerla.
¡Peligro de sufrir heridas con las piezas
móviles!
• No ponga en funcionamiento esta máquina sin haber montado los dispositivos de
protección.
• Mantenga siempre una distancia suficiente
con la cinta de la sierra.. En caso necesario,
utilice dispositivos adecuados de alimentación. Presione constantemente la pieza de
trabajo contra la mesa durante el trabajo.
• Si fuese necesario, utilice según el tipo de
trabajo:
– Un dispositivo de arrastre, cuando la
distancia perfil de tope – cinta de sierra ≤
120 mm;
– Un soporte para piezas de trabajo de gran
longitud, si existe riesgo de caerse de la
mesa después de cortarlas;
– Para cortar piezas redondas use los
elementos de sujeción adecuados, de forma
que la pieza no pueda girar;
• Para cortar de canto piezas de trabajo
planas debe utilizarse un ángulo de tope
adecuado para evitar que la pieza sea
abatida.
• Espere hasta que la cinta de sierra se
detenga, antes de retirar de la zona de
trabajo trozos de las piezas de trabajo,
restos de madera, etc.
• Sierre sólo piezas cuyas dimensiones
permitan una sujeción segura durante el
trabajo.
• No frene la cinta de sierra en movimiento
empujándola lateralmente.
¡Peligro de retroceso de las piezas de
trabajo (pueden ser enganchadas por la
cinta y disparadas contra el usuario)!
• No incline las piezas de trabajo.
• Sierre piezas de trabajo delgadas o de
pared delgada solamente con cintas de
sierra con dentado fino. Utilice siempre
cintas de sierra afiladas.
• En caso de duda, controle las piezas de
trabajo por si tienen cuerpos extraños (por
ejemplo, clavos o tornillos).
• Sierre sólo piezas cuyas dimensiones
permitan una sujeción segura durante el
trabajo.
• No corte nunca varias piezas a la vez, ni
tampoco paquetes que contengan varias
piezas individuales. Existe peligro de
ESPAÑOL
Page 48
48
accidentes, si las piezas individuales son
agarradas por la cinta de la sierra sin estar
sujetas.
• Para serrar piezas redondas utilice un
dispositivo de sujeción adecuado, de modo
que la pieza no pueda moverse.
2.2 Lijar con plato
Nunca trabajar sin la mesa de lijar. El papel
de lijar de corindón debe estar pegado de la
forma más plana posible al plato de lijar, dado
que de otro modo las irregularidades causarían un rápido desgaste y roturas del papel de
lijar. Lijar solamente utilizando la parte del
plato de lijar que rota hacia abajo, ya que de
otro modo la pieza de trabajo será elevada
violentamente de la mesa. Cambiar el papel
de lijar si está roto. Cambiar el papel de lijar
si está desgastado. Si el papel de lijar está
desgastado se producirán quemaduras en la
pieza de
trabajo.
2.3 Lijar con cinta
Cambiar la cinta de lijar si está rota. Si la
cinta de lijar está desgastada se producirán
quemaduras en la pieza de trabajo.
ESPAÑOL
Page 49
49
1 Mesa de la sierra de cinta con 4 torni-
llos hexagonales M8 x 16 y arandelas
2 Tornillo con tuerca de mariposa para
estabilizar la mesa ranurada de la sierra
de cinta
3 Llave de dos bocas de 17/13 mm
4 Llave de macho hexagonal de 4 mm
5 Eje excéntrico de la mesa de lijar (altura
ajustable respecto a la mesa de la hoja
de la sierra de cinta), sujeción de la
mesa de lijar y escala de grados (-2, 0,
45 grados)
6 Mesa de lijar con 2 tornillos de manilla
7 Tornillo tensor de la hoja de la sierra de
cinta
8 Sierra de cinta de 3 rodillos con motor,
interruptor, cable de alimentación de red
y enchufe
9 Tornillos de manilla para abrir la tapa de
la carcasa
10 Enclavamiento para la tapa corrediza,
se desenclava al bajarse la protección
de la sierra de cinta (11)
11 Protección de la sierra de cinta, bajarla
siempre a la altura de la pieza de
trabajo
12 Rodillos de guía de lomo arriba
13 Espigas de guía arriba
14 Hoja de sierra de cinta 10 mm
15 Tornillos de manilla para fijar la mesa de
sierra de cinta
17 Tornillos de manilla para el montaje de
la mesa de lijar
18 Tubuladura de aspiración de virutas
ø 100 mm
19 Patas de la máquina de altura ajustable
20 Interruptor con desconexión a tensión
mínima
21 Escala de grados con topes ajustables
22 Tornillo de manilla para sujetar la
protección de la sierra de cinta
23 Indicación de la tensión de la hoja de
sierra, referida a la anchura de la hoja
24 Tornillo de ajuste con contratuerca, para
ajustar la posición de la hoja de sierra
de cinta sobre los rodillos
25 Disco de lijar con sujeción Velcro -
papel de lijar grano 80
26 Tornillo de manilla para fijar la tapa
corrediza
27 Tapa corrediza; para lijar con plato
aflojar el tornillo de manilla (26) y girar
la tapa corrediza hacia la derecha
28 Dispositivo lijador de cinta sin cinta de
lijar
29 Regla de inglete
30 Tope paralelo
4 Control después del
desembalaje
Después de desembalar la máquina, examinar la sierra de cinta de mesa por si eventualmente ha sido dañada durante el transporte.
Asegurarse de que la tensión y frecuencia
especificadas en la placa indicadora de potencia de la máquina sean idénticas a la tensión y frecuencia de la red de alimentación.
5 Control de las
funciones
Controlar todas las funciones de la sierra de
cinta de mesa de acuerdo al manual de
instrucciones de manejo (sin haberse
conectado la máquina a la red).
6 Trabajos de montaje
y de ajuste
6. 1 Montar la mesa de la
sierra de cinta
1
Figura 2
Debido a que la mesa de lijar se utiliza
también como mesa ampliada de la sierra
de cinta es necesario que ambas mesas
estén ajustadas una a la otra.
Apoyar una regla recta (A) a la ranura de
las mesas y alinear luego la mesa de la
sierra de cinta fijándola con los tornillos de
cabeza hexagonal.
La mesa de la sierra de cinta no se suministra montada por razones técnicas de
embalaje.
Montar la mesa de la sierra de cinta con los
4 tornillos de cabeza hexagonal M8x16 (1) y
las arandelas (no apretarlos aún).
6.2 Montar la mesa de
lijar (Figura 3)
Enchufar la mesa de lijar (6) en la máquina
y fijarla desde el lado trasero de la máquina
con los dos tornillos de manilla (17).
6.3 Ajustar la mesa de la sierra
de cinta y la mesa de lijar
3 Vista de conjunto
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Figura 1
Figura 3
17
6
A
ESPAÑOL
Page 50
50
6.4 Ajustar la inclinación de la
mesa de la sierra de cinta
Colocar una escuadra (B) sobre la mesa de
la sierra de cinta.
Durante el proceso de medición, la hoja de
la sierra de cinta no debe tocar las espigas
de guía superior e inferior, ni los rodillos de
guía del lomo. Aflojar ambos tornillos de
manilla (15) y ajustar la mesa de la sierra
de cinta de tal modo que quede posicionada
exactamente en ángulo recto respecto a la
hoja de la sierra de cinta.
6.5 Ajustar la escala de grados
de la mesa (Figura 4)
Aflojar el tornillo (36), colocar el indicador
sobre la marca de 0° en la escala de grados y
fijarlo con el tornillo.
Aflojar el tope de 0° (37), apoyarlo a la
carcasa y bloquearlo con la tuerca hexagonal.
A continuación, girar la mesa de la sierra de
cinta a 45°, apoyar el tope de 45° a la
carcasa y bloquearlo con la tuerca hexagonal.
6.6 Ajustar la altura de
la mesa de lijar
Colocar una regla recta (A) sobre ambas
mesas y alinear la altura de la mesa de lijar
de acuerdo a la mesa de la sierra de cinta.
Girando ambos ejes excéntricos (5) se
modifica la altura de la mesa. Para este
efecto aflojar los espárragos (38) con la
llave de macho hexagonal de 4 mm (4), en
caso necesario aflojar los tornillos de
manilla y girar luego los ejes excéntricos (5)
con la llave de boca de 13 mm.
6.7 Distancia entre la mesa
de lijar y el plato
de lijar (Figura 5)
Aflojar los espárragos (38) en la pata
izquierda y derecha de la mesa y ajustar la
distancia entre la mesa de lijar y el plato de
lijar a 2-3 mm aproximadamente.
6.8 Ajustar la escala de grados
de la mesa de lijar
Colocar una escuadra (B) sobre la mesa de
lijar, aflojar el tornillo de manilla (44) posicionar la mesa de lijar exactamente a un
ángulo recto respecto al plato de lijar y
luego fijarla.
Aflojar el tornillo (43), colocar el indicador
sobre la marca de 0° en la escala de grados
y luego apretar el tornillo.
Aflojar el tope de 0° (45), desplazarlo hacia
la derecha y fijarlo.
Girar la mesa de lijar a 45°, aflojar el tope
de 45° (42), desplazarlo hacia abajo y
fijarlo.
7 Hoja de sierra de cinta
7.1 Hojas de sierra de cinta
Cuidado:
Utilizar exclusivamente hojas de sierra
afiladas y suficientemente triscadas.
Para obtener óptimos resultados de corte
deben utilizarse siempre hojas de sierra
afiladas y triscadas a máquina.
Nunca utilizar hojas de sierra dañadas.
¡La anchura de la sierra de cinta depende del proceso de trabajo respectivo!
Para cortes en curva estrecha con radios
a partir de 5 mm se debe trabajar solamente
con el dispositivo de
corte fino . . . . . . . . . . . . . . 3 mm de anchura
Para cortes en curva con radios
a partir de 20 mm . . . . . . . 6 mm de anchura
Para cortes longitudinales y
transversales, cortes en curva
con radios a partir
de 40 mm . . . . . . . . . . . . 10 mm de anchura
Para cortes derechos
y para piezas de trabajo
gruesas . . . . . . . . . . . . . 15 mm de anchura
7.2 Cambiar la hoja de la
sierra de cinta (Figura 1)
¡Cuidado!:
Desconectar la sierra de cinta
e interrumpir la alimentación
de corriente
¡Desenchufar el cable de
alimentación de corriente!
Destornillar ambos tornillos de manilla (9) y
abrir la tapa de la máquina.
Destornillar la tuerca de mariposa (2) y
desplazar el tornillo hacia la derecha.
Abrir la tapa (11) de la protección de la
sierra de cinta.
Aflojar la sierra de cinta girando hacia la
izquierda el tornillo tensor (7).
Sacar la hoja de la sierra de cinta y colocar
la hoja nueva alrededor de los rodillos.
Introducir la hoja de la sierra de cinta entre
las espigas de guía superior e inferior (13) y
tensarla con el tornillo tensor (7).
Cerrar la tapa (11) y la tapa de la máquina.
Si no fuera posible cerrar la tapa, es
necesario desplazar primero la protección
de la sierra de cinta hacia abajo.
Desplazar hacia la izquierda el tornillo (2) y
apretar la tuerca de mariposa. De este
modo se evitan deformaciones en la mesa
ranurada de la sierra de cinta.
¡Llevar guantes!
7.2.1 Plegar la hoja de la
sierra de cinta
Sujetar la hoja de la sierra de cinta con una
mano de tal modo que quede suspendida
verticalmente sobre el suelo. Colocar un pie
sobre la hoja, girar la mano una vuelta
(360°) y moverla al mismo tiempo hacia el
suelo.
7.2.2 Desplegar
Sujetar la hoja de la sierra de cinta en la
mano con el brazo extendido hacia adelante, luego retener en la mano solamente un
bucle de la hoja dejando caer los otros dos.
De este modo, la hoja de la sierra de cinta
se despliega por sí sola.
Figura 4
B
3736
15
Figura 5
A
5
38
4
Figura 6
43
44
45
42
B
ESPAÑOL
Page 51
51
7.3 Ajustar la hoja de la
sierra de cinta
7.3.1 Tensión correcta de la hoja
de la sierra de cinta
La hoja de la sierra de cinta se tensa
girando hacia la derecha el tornillo tensor
(7). Los números 3, 6, 10, 15 representan
las hojas de la sierra de cinta de diferentes
anchuras. La hoja de la sierra de cinta debe
ser tensada hasta que el indicador (23) se
encuentre sobre el número correspondiente.
7.3.2 Posición de la hoja sobre
los rodillos (
Figura 7)
La hoja de la sierra de cinta debe rodar en
el centro de los rodillos. Para ajustar esta
posición debe aflojarse la contratuerca (24),
girar manualmente el rodillo superior en la
dirección de marcha y ajustar de forma
correspondiente el tornillo de ajuste (35).
Al girar el tornillo de ajuste en el sentido
horario , la hoja de la sierra de cinta se
desplaza hacia atrás.
Al girar el tornillo de ajuste contra el sentido
horario , la hoja de la sierra de cinta se
desplaza hacia adelante.
Durante este ajuste la hoja de la sierra de
cinta no debe tocar ninguno de ambos
rodillos de guía de lomo (12). Una vez
terminado el ajuste, apretar la contratuerca
(3) y, en caso dado, corregir la tensión de la
hoja de la sierra de cinta.
7.4 Ajustar la guía de la hoja de
la sierra de cinta
La hoja de la sierra de cinta se encuentra
guiada por una unidad de guía superior y una
inferior para evitar desviamientos y torsiones.
Cada unidad de guía consta de dos espigas
de guía (13) y de un rodillo de guía de lomo
(12). La unidad de guía superior debe
bajarse siempre a una distancia mínima
posible de la pieza de trabajo
7.4.1 Espigas de guía
Las espigas (13) se usan para guiar lateralmente la hoja de la sierra. Los depósitos de
grafito se utilizan para lubricar la hoja y
evitar una resinificación.
Ajuste
Fijar el cabezal de guía (32) con el tornillo
moleteado (33) de tal modo que las espigas
de guía (13) guíen la hoja de la sierra en
toda su anchura, pero sin tocar sus dientes.
Fijar las espigas de guía (13) con los
tornillos moleteados (31) de tal modo que
toquen levemente la hoja de la sierra pero
sin apretarla. El mismo procedimiento debe
repetirse para la unidad de guía inferior.
7.4.2 Rodillo de guía de lomo
El rodillo (12) evita que la hoja de la sierra de
cinta se desvíe hacia atrás.
Ajuste
Fijar el rodillo de guía de lomo (12) de tal
modo que la distancia hacia la hoja de la
sierra de cinta sea de 0,5 mm aproximadamente. El rodillo de guía de lomo está montado en su eje sobre una excéntrica. Girando el
eje se varía la posición del rodillo (12) respecto a la hoja de la sierra de cinta. El mismo
procedimiento debe repetirse para la unidad
de guía inferior. Con el tornillo de sujeción
(34) se fija el rodillo de guía de lomo.
8 Control antes
de la conexión
Los dientes de la hoja de la sierra de cinta
deben estar dirigidos hacia abajo. La tensión
correcta de la hoja de la sierra de cinta.
El ajuste correcto de las espigas de guía y de
los rodillos de guía de lomo. La protección de
la hoja de la sierra de cinta debe estar bajada
al espesor de la pieza de trabajo.
9 Conexión a la red de
alimentación
Para conectar la sierra de cinta de mesa a la
corriente monofásica de la red de alimentación se necesita un cable de tres conductores, cada uno con una sección transversal de
1,5 mm2, y una caja de acoplamiento correspondiente al enchufe de cuello. El motor
trifásico está equipado con un enchufe de
cuello en versión CEE. Para la conexión de la
red se necesita un cable de cinco conductores, cada uno con una sección transversal de
1,5 mm2, y una caja de acoplamiento correspondiente. La caja de toma de red a la cual
se conecta la máquina debe tener, de acuerdo a las prescripciones pertinentes, una toma
a tierra y estar asegurada con un fusible de
por lo menos 10 A (si el fusible utilizado es de
acción lenta; si se utiliza un fusible de 16 A es
suficiente que sea de reacción rápida) o bien
con un interruptor automático de características equivalentes.
9.1 Dirección de circulación de
la hoja de la sierra de cinta
La hoja de la sierra de cinta debe circular de
tal modo que los dientes en el lado de trabajo
se muevan desde arriba hacia abajo. Si el
sentido de rotación del motor trifásico fuera
incorrecto (peligro de accidente), puede
corregirse éste intercambiando dos de los
conductores exteriores del cable de conexión.
Este trabajo debe ser llevado a cabo exclusivamente por un electricista especializado.
Si el sentido de rotación del motor trifásico de
la hoja de la sierra de cinta fuera incorrecto,
también puede deberse a que la caja de toma
de red, a la cual se encuentra conectada la
máquina, no está conmutada correctamente.
En este caso un electricista especializado
deberá controlar las conexiones y en caso
dado corregirlas. El correcto sentido de rotación del rodillo inferior de la hoja de la sierra
de cinta ha sido controlado en la fábrica.
10 Aspiración de las virutas
Si la sierra de cinta de mesa se utiliza
durante un largo periodo de tiempo para
cortar madera o si se utiliza de forma industrial para cortar materiales cuyos polvos son
Figura 8
✘✘
Figura 10
Figura 11
✘✘
Figura 7
24
35
23
7
Figura 9
31
13 12 32 33 34
ESPAÑOL
Page 52
52
nocivos para la salud (por ejemplo, madera
de haya o de encina), será necesario conectarla a un sistema de aspiración de polvo
adecuado para este efecto.
En Alemania se prescriben para entornos
conteniendo polvos de madera, sistemas de
aspiración de polvo comprobados conforme al
reglamento técnico TRGS 553. Si se trata de
otro tipo de materiales, el usuario industrial
debe aclarar con la Caja de Previsión contra
Accidentes cuales son los requerimientos
especiales a cumplir por el sistema de
aspiración.
En la tubuladura de aspiración de la máquina
se puede conectar una manguera de aspiración de ø 100 mm para aspirar las virutas.
11
Cortar madera y materiales
similares a la madera
11.1 Puesto de mando
Figura 12
Figura 13
Figura 16
Posición correcta de trabajo:
Pararse delante de la máquina en la dirección de corte (A)
Manejo de la pieza de trabajo:
Colocar las manos fuera del plano de corte
planamente sobre la pieza de trabajo.
Desplazar la pieza de trabajo uniformemente hacia adelante, llevar a cabo el corte de
forma continua y sin retroceder.
Las piezas de trabajo muy anchas y largas
deben ser apoyadas mediante caballetes de
rodillos.
La persona auxiliar (B) debe encontrarse en
la dirección de corte detrás de la máquina.
Instrucciones para el trabajo
¡Trabajar únicamente con la
hoja de sierra afilada y triscada suficientemente!
Para cortar piezas de trabajo
largas o anchas utilizar el
caballete de rodillos detrás de
la máquina, con el fin de evitar
que las piezas de trabajo se
ladeen. ¡Utilizar adicionalmente un taco de empuje y un
dispositivo de alimentación en
la zona de corte!
11.2 Cortes longitudinales 11.5 Cortes transversales
verticales
Figura 14
Figura 17
Figura 18
Figura 15
Acercar la pieza de trabajo a la hoja de la
sierra de cinta en la dirección de corte
dibujada y girarla durante el corte siguiendo
la línea de corte. No retroceder la pieza de
trabajo dado que de otro modo existe el
peligro de que la hoja de la sierra de cinta
se salga de los rodillos de guía.
11.4 Cortes transversales
horizontales
Ajustar la protección de la hoja de la sierra
de cinta con la unidad de guía superior de
acuerdo a la altura de la pieza de trabajo.
Cuidado:
Nunca acercar la pieza de trabajo a la hoja
de la sierra de cinta de modo que el corte
se inicie en el canto superior de la pieza.
11.6 Cortes a medida
Colocar las manos sobre la pieza de trabajo
ejerciendo una presión de avance que
permita avanzarla uniformemente, evitando
al mismo tiempo que la ranura de corte se
cierre detrás de la hoja de la sierra de cinta
(observar la dirección indicada por las
flechas).
Trazar la línea de corte. Dirigir la pieza de
trabajo ejerciendo presión en la dirección de
corte guiándola lateralmente de acuerdo a la
línea trazada para el corte. Utilizar el ángulo
de apoyo para evitar que la pieza de trabajo
se vuelque y para guiarla lateralmente.
Colocar el ángulo de apoyo siempre delante
de la hoja de la sierra de cinta (detrás de la
hoja de la sierra de cinta existe el peligro de
que se cierre la ranura de corte). Si se trata
de una pieza de trabajo de gran longitud
utilizar un caballete de rodillos.
11.7 Separar en el tope
La pieza de trabajo se guía en el tope paralelo. Fijar siempre la guía superior de la hoja de
la sierra de cinta lo más cerca posible de la
pieza de trabajo. De este modo la hoja de la
sierra de cinta se puede guiar de forma óptima. Cuanto más lenta la velocidad de avance
de la pieza de trabajo tanto menor será la dessviación lateral de la hoja de la sierra de cinta.
¡Con el fin de poder guiar
correctamente piezas de
trabajo angostas al separarlas al final del corte, utilizar
un dispositivo de alimentación y el taco de empuje
para desplazar la pieza!
Desplazar la pieza de trabajo uniformemente hacia adelante siguiendo la línea de
corte.
Al final del corte mover las piezas de trabajo
en la dirección indicada por las flechas y no
retrocederlas.
11.3 Cortes curvados
ESPAÑOL
Page 53
53
11.8 Cortes en madera redonda
Figura 19
Figura 20
Asegurar la madera redonda contra rotación
por la presión de corte utilizando un dispositivo adecuado.
Ayuda de trabajo con cuñas de apoyo
Si se debe cortar sólo ocasionalmente piezas
de trabajo redondas es recomendable utilizar
cuñas de apoyo para asegurar las maderas
redondas. Colocar y fijar las puntas de metal
de las cuñas de tal modo que las maderas
redondas queden bien sujetadas, independientemente de su diámetro.
Ayuda de trabajo con dispositivo de
alimentación para maderas redondas
Si se debe cortar con mayor frecuencia
piezas de trabajo redondas, será necesario
utilizar un dispositivo de alimentación para
maderas redondas adecuado para las
dimensiones de las piezas de trabajo.
12 Accesorios para cortar
con la sierra de cinta
12.1
Dispositivo para cortes finos
Mediante el dispositivo para cortes finos es
posible hacer cortes de radios pequeños
(radio mínimo 5 mm).
Volumen de suministro
Guía superior (51) e inferior (52) de la hoja
de la sierra de cinta.
Accesorios necesarios
Hoja de la sierra de cinta de 3 mm de
anchura.
Montaje
Desmontar la hoja de la sierra de cinta
ancha.
Desmontar la unidad de guía superior y
colocar en su lugar la guía superior de la
hoja de la sierra de cinta (51). Montar
también el rodillo de guía de lomo (12) con
el eje como seguro contra torsión.
Proceder de la misma forma para equipar la
unidad de guía inferior.
Montar la hoja de la sierra de cinta (de 3
mm) y ajustarla de tal modo que quede
centrada sobre los rodillos de guía.
Ajustar las guías superior e inferior de la
hoja de la sierra de cinta al lomo de la hoja
de la sierra y fijarlas.
Avance
Trabajar con un avance lento de la hoja de
la sierra de cinta, debido a que el dentado
de la sierra es pequeño.
Prestar atención a las
instrucciones de seguridad
para sierras de cinta.
La hoja de la sierra de cinta no debe
torcerse para hacer cortes con radios
pequeños; la sierra debe liberarse cortando
por sí misma.
Para reenfilar un corte es necesario tener
cuidado de que la hoja de la sierra de cinta
no se salga de la ranura del rodillo (en lo
posible evitar reenfilar los cortes).
12.2 Dispositivo de corte circular
Especificaciones técnicas
Espesor máximo de la pieza
de trabajo . . . . . . . . . . . . . . . . . . . 160 mm
Tamaño máximo de la pieza
de trabajo . . . . . . . . . . . . ø aprox. 400 mm
Volumen de suministro
El dispositivo de corte circular consta de un
brazo radial (62), una punta de centraje (63)
y dos tornillos moleteados (61).
Función
La pieza de trabajo gira alrededor de la
punta de centraje (63); durante el giro se
corta un círculo. Si la mesa de la sierra de
cinta está inclinada se cortará un cono.
Montaje
Enchufar el brazo radial (62) en la protección de la hoja de la sierra de cinta y fijarlo
con el tornillo moleteado (61).
Ajuste
Bajar la protección de la hoja de la sierra de
cinta a la altura de la pieza de trabajo.
Introducir el brazo radial (62) en la protección de la hoja de la sierra de cinta hasta
que quede ajustado el radio de corte
deseado.
El punto de rotación de la pieza de trabajo
debe quedar a la altura del centro de la hoja
de la sierra de cinta o bien poco antes del
centro. Este ajuste se obtiene girando la
punta de centraje (63) curvada.
13 Lijado con cinta
Accesorios requeridos
Cinta de lijar en perfil (20 mm de anchura)
El soporte para lijar (28) con el tornillo de
cabeza hexagonal y la arandela están
contenidos en el equipamiento básico de la
máquina
Montaje
En lugar de la hoja de la sierra de cinta es
posible montar una cinta de lijar.
La cinta de lijar debe tensarse sólo levemente.
Fijar el rodillo de guía de lomo y las espigas
de guía de tal modo que no rocen contra la
cinta de lijar.
Bajar la protección de la hoja de la sierra de
cinta (11) al máximo.
Fijar detrás de la cinta de lijar el soporte
para lijar (28), apoyando la cinta sobre la
superficie recta o bien la superficie curvada
del soporte, de acuerdo a si la forma de las
superficies a lijar es recta o curvada.
52
51
Figura 21
Figura 22
12
51
Figura 23
61
62
63
61
Figura 24
28
11
ESPAÑOL
Page 54
54
13.1 Indicaciones para el montaje
de la cinta de lijar
Figura 25
14 Lijar con plato
Figura 26
Volumen de suministro del
dispositivo de lijar con plato
Mesa de lijar con dos tornillos de manilla
Disco de sujeción Velcro
Papel de lijar grano 80
Otros accesorios
Papel de lijar grano 60
Papel de lijar grano 100
¡Cuidado!:
Nunca trabajar sin la mesa de lijar.
El papel de lijar de corindón debe quedar
adherido planamente al plato de lijar.
Irregularidades en la superficie causarían
un rápido desgaste y la rotura del papel
de lijar.
Lijar utilizando solamente la parte rotatoria inferior del plato de lijar, de otro modo
la pieza de trabajo podría elevarse
violentamente.
Al montar la cinta observar la posición del
recubrimiento de la junta. Si la posición
fuera incorrecta, la cinta de lijar se romperá
en el lugar de la junta. La cinta de lijar en
perfil ofrecida puede emplearse en ambas
direcciones gracias a un método de pegamento especial de la junta.
¡Cuidado!:
Cambiar la cinta de lijar si está rota.
Cambiar la cinta de lijar desgastada.
Si la cinta de lijar está desgastada se
producirán quemaduras en la pieza de
trabajo. Utilizar un sistema de aspiración
de polvo para evitar una formación de
polvo excesiva.
Diversas maderas tropicales y maderas
duras tales como la haya y la encina
producen un polvo muy fino que figura
entre las sustancias cancerígenas, si se
presenta en altas concentraciones.
El polvo de madera es explosivo.
Cambiar las cintas de lijar si están rotas.
Cambiar el papel de lijar desgastado.
De otro modo se producirán quemaduras
en la pieza de trabajo.
Utilizar un sistema de aspiración de polvo
para evitar una formación de polvo
excesiva. Diversas maderas tropicales y
maderas duras tales como la haya y la
encina producen un polvo muy fino que
figura entre las sustancias cancerígenas,
si se presenta en altas concentraciones.
El polvo de madera es explosivo.
14.1 Transformar la máquina de
corte con sierra de cinta
para lijar con plato
Colocar la protección de la hoja de la sierra
de cinta (11) en su posición inferior; de este
modo se abre el enclavamiento (10) para
girar la tapa corrediza (27). Aflojar el tornillo
de manilla (26), girar la tapa corrediza roja
(27) hacia la derecha y fijarla.
14.2 Montaje y ajustes
El ajuste de la mesa de lijar tiene lugar
junto con la mesa de la sierra de cinta y se
encuentra descrito en el capítulo "Trabajos
de montaje y de ajuste".
15 Mantenimiento
15.1 Escobilla de rascado
Una vez desgastada la escobilla de rascado
(39) deberá ser cambiada, ya que de otro
modo podrían adherirse las virutas en el
revestimiento de goma de los rodillos de la
hoja de la sierra de cinta, dañando los
revestimientos.
15.3 Espigas de guía
Cambiar las espigas de guía solamente en
pares (es decir, cambiar las espigas bajo y
sobre la mesa al mismo tiempo).
15.2 Suplemento de mesa
Si la ranura de corte del suplemento de
mesa se hubiera desgastado demasiado,
será necesario cambiar el suplemento.
16 Especificaciones técnicas
Cortar con cinta
Altura de corte 160 mm
Alcance 380 mm
Tamaño de mesa 400 x 460 mm
Area de giro -2 / 0 / 45°
Diámetro de rodillos 220 mm
Longitud de la hoja de la sierra
de cinta 2225 ±6 mm
Anchura de la hoja de la sierra
de cinta 3-15 mm
Espesor de la hoja de la sierra
de cinta 0,3-0,36 mm
Velocidad de corte 1000 m/min
Peso de la pieza a trabajar máx. 15 kg
Lijar con plato
ø del plato de lijar 200 mm
Número de revoluciones plato
de lijar 1450 rpm
Tamaño de mesa 168 x 413 mm
Area de giro -2 / 0 / 45°
Peso de la pieza a trabajar max. 5 kg
Dimensiones de la máquina
Anchura 900 mm
Altura 920 mm
Profundidad 510 mm
Superficie de emplazamiento 350 x 560 mm
Peso 45 kg apróx
16.1 Especificaciones eléctricas
Motor monofásico
Tensión de la red 230 V ~1/N/PE
Fusible 10 A
Fluctuaciones máximas
de la tensión +6/-10%
Frecuencia 50 Hz
Potencia absorbida 740 W
Potencia suministrada (S3 = 60%) 500 W
Motor trifásico
Tensión de la red 400 V ~3/PE
Fusible 10 A
Fluctuaciones máximas
de la tensión +6/-10%
Frecuencia 50 Hz
Potencia absorbida 740 W
Potencia suministrada (S6 = 60%) 500 W
16.2 Nivel de intensidad acústica
Durante marcha en vacío 74,1 dB(A)
Durante operación 83,7 dB(A)
bajo las siguientes condiciones:
– Método de medición:
Método de superficie envolvente conforme
a DIN 45635
– Punto de medición:
1 m de distancia; 1,6 m sobre el suelo
A prueba de polvo de madera
Figura 27
26
27
11
10
39
Figura 28
Figura 28
ESPAÑOL
Page 55
55
PORTUGUÊS
Instruções de serviço
Estimado cliente,
muito obrigado pela confiança demonstrada ao comprar a nova ferramenta eléctrica da Elektra Beckum. Cada ferramenta eléctrica da Elektra
Beckum é cuidadosamente testada e submetida aos rigorosos controlos de qualidade especificados na garantia de qualidade da Elektra
Beckum. No entanto, a duração da ferramenta eléctrica depende muito de si. Por favor, tenha em atenção as informações constantes nestas
instruções de serviço e nos documentos em anexo. Quanto mais cuidadosamente tratar a ferramenta eléctrica da Elektra Beckum, mais tempo
ela irá realizar o seu serviço com fiabilidade.
Índice Página
Declaração de conformidade da CE 55
1 Utilização adequada 55
2 Indicações de segurança 55
2.1 Corte com serra sem fim 56
2.2 Lixagem com lixadeira de prato 57
2.3 Lixagem com lixadeira de cinta 57
3 Geral 58
4 Controlos após o desempacotamento 58
5 Verificação das funções 58
6 Trabalhos de montagem e ajuste 58
6.1 Montagem da lâmina de serra
sem fim 58
6.2 Montagem da mesa de lixagem 58
6.3 Ajuste das mesas 58
6.4 Ajuste da inclinação 59
6.5 Ajuste da escala graduada da
mesa de serra sem fim 59
6.6 Ajuste da altura da mesa de
lixagem 59
6.7 Ajuste da distância mesa de
lixagem/prato 59
6.8 Ajuste da escala graduada da
mesa de lixagem 59
7 Lâmina de serra sem fim 59
7.1 Lâminas de serra sem fim 59
7.2 Substituição da lâmina de serra
sem fim 59
7.3 Ajuste da lâmina de serra
sem fim 60
7.4 Ajuste da guia da serra sem fim 60
8 Controlos antes da activação 60
9 Ligação à rede 60
9.1 Direcção de rotação da lâmina
de serra sem fim 60
10 Aspiração de aparas 61
11 Serrar madeira e materiais similares 61
11.1 Posição de trabalho do operador 61
11.2 Cortar em comprimento 61
11.3 Cortar em arco 61
11.4 Corte transversal com peça
deitada 61
11.5 Corte transversal com peça
ao alto 61
11.6 Abrir à medida 61
11.7 Abrir no encosto 61
11.8 Cortar madeira redonda 62
12 Acessórios para a serra sem fim 62
12.1 Dispositivo de corte de precisão 62
12.2 Dispositivo de corte circular 62
13 Lixagem com cinta de lixagem 62
13.1 Montagem da cinta de lixagem 63
14 Lixagem com prato de lixagem 63
14.1 Substituição da serra sem
fim para lixagem com prato
de lixagem 63
14.2 Montagem e ajuste 63
15 Manutenção 63
15.1 Escova raspadora 63
15.2 Peça para inserção da mesa 63
15.3 Pernos-guia 63
16 Dados técnicos 63
16.1 Dados do sistema eléctrico 63
16.2 Nível de pressão acústica 63
1 Utilização da máquina de
acordo com o fim a que
se destina
Das Gerät ist geeignet für das Schneiden
von Holz, holzähnlichen Werkstoffen und
Kunststoffen.
As peças circulares a processar só podem
ser serradas com um dispositivo de suporte
apropriado, pois caso contrário poderiam
rodar através da lâmina da serra em
rotação.
Ao serrar peças planas em posição vertical,
deverá ser utilizada uma esquadria apropriada para guiar a peça com segurança.
Não está autorizado e está proibido qualquer outro tipo de utilização. O fabricante
não se responsabiliza por danos causados
por uma utilização não autorizada.
Se o operário efectuar modificações no
aparelho ou se o utilizar com peças que não
foram devidamente verificadas nem autorizadas pelo fabricante, podem produzir-se
danos imprevisíveis durante o funcionamento.
2 Recomendações de
segurança
leia todo o manual de utilização antes de
pôr a máquina em funcionamento. Em
especial cumpra as recomendações de
segurança.
este manual de utilização vai dirigido a
pessoas com conhecimentos técnicos sobre
máquinas análogas à que aqui se descreve.
Caso não tenha experiência de trabalho
com este tipo de máquinas, deverá antes
de mais solicitar ajuda a pessoal qualificado.
Esta máquina apenas deverá ser posta em
funcionamento e utilizada por pessoas
familiarizadas com a utilização de serras de
fita e que sejam conscientes dos perigos
associados à utilização destas máquinas.
Os menores de 18 anos somente poderão
utilizar o aparelho estando supervisionados
por um instrutor, durante o curso de formação profissional.
se emprestar ou vender a máquina, juntelhe toda a documentação.
o fabricante não assume qualquer tipo de
responsabilidade sempre que se produza
algum dano devido à não observação das
instruções indicadas neste manual de
utilização.
Recomendações gerais de segurança
Dependendo da situação, observe pormenorizadamente as normas legais ou as
indicações relativas à prevenção de acidentes de trabalho estipuladas para o uso de
serras de fita.
• a voltagem e a frequência de alimentação
eléctricas devem coincidir com os dados
indicados na placa de características da
máquina.
Perigos gerais!
Mantenha o posto de trabalho sempre
limpo, dado que a desordem nesta zona
poderia ser causa de acidentes.
Seja prudente. Preste muita atenção à
tarefa que realiza. Realize o trabalho
seguindo o senso comum. Não utilize o
aparelho se não é capaz de se concentrar
no trabalho.
Tenha em conta as condições ambientais:
assegure uma boa iluminação do local de
trabalho.
Evitar as posturas incómodas. Garanta uma
postura firme dos pés e assegure sempre o
seu equilíbrio.
Para trabalhar peças compridas, utilize os
suportes adequados para apoiar a peça a
processar.
Não utilize o aparelho nas proximidades de
gases ou líquidos inflámaveis.
Mantenha terceiras pessoas, em especial
crianças, afastadas da zona de perigo.
Durante a execução do trabalho deverá
impedir que outras pessoas toquem no
aparelho ou no cabo de alimentação ligado
à tomada eléctrica.
Nunca sobrecarregue este aparelho. O
equipamento só deverá ser utilizado dentro
das margens de potência indicadas nas
respectivas características técnicas.
Atenção: perigo de descargas eléctricas!
Não deixe o aparelho apanhar chuva.
Não utilize o aparelho em ambientes
húmidos ou molhados.
Durante o trabalho com este aparelho,
nunca permita o contacto entre o seu corpo
e outros aparelhos com ligação à terra,
como por exemplo, radiadores, canalizações, fogões eléctricos, frigoríficos, etc.
Quaisquer reparações em ferramentas
eléctricas devem ser executadas apenas
por electricistas especializados!
Nunca utilize o cabo de alimentação do
aparelho para outros fins.
Antes de qualquer reparação ou operação de manutenção; Antes de qualquer
reparação:
desligue o aparelho.
retire a ficha da tomada.
aguarde até que a fita da serra esteja
parada.
Depois de cada reparação active todos
os dispositivos de segurança e verifiqueos.
Antes de ligar o aparelho (por exemplo,
para efectuar trabalhos de manutenção)
deverá verificar a não existência de ferramentas de montagem ou peças soltas no
aparelho.
Quando o aparelho não for utilizado, retire a
ficha de alimentação.
Declaração de conformidade
Declaramos sob nossa única e exclusiva
responsabilidade, que este produto está em
conformidade com as normas indicadas na
página 2 ou nos documentos normativos.
Page 56
56
Atenção: perigo de corte mesmo com a
ferramenta de corte parada!
Utilize luvas de protecção para efectuar a
substituição de ferramentas de corte.
Guarde as fitas da serra de forma a que
não exista o risco de alguém se ferir.
Perigo de aprisionamento!
• Assegure-se de que durante o funcionamento da máquina nenhuma peça em
movimento aprisiona alguma parte do corpo
ou alguma peça de roupa (não utilize
gravatas, nem luvas, nem roupa com
mangas largas). Se tiver cabelo comprido,
use uma protecção para o cabelo.
Nunca serre peças que contenham os
seguintes materiais:
cordas
cordões
faixas
cabos
arames
Atenção: perigo caso o equipamento de
protecção pessoal seja insuficiente.
Use protecção para os ouvidos.
Use óculos de protecção.
Use máscara de protecção contra o pó.
Use roupa de trabalho adequada.
Utilize sapatos com sola antideslizante
sempre que trabalhe sob a acção de certos
agentes atmosféricos (chuva, neve, etc.).
Atenção: perigo ocasionado pelo pó de
madeira!
Alguns tipos de pó de madeira (por exemplo, de faia, carvalho ou freixo) podem
causar cancro ao ser aspirados: sempre
que trabalhe em recintos fechados deverá
existir uma instalação de aspiração de
aparas (a velocidade do ar nas bocas de
aspiração da serra deverá ser ≥ 20 m/s).
Cuidado!
A operação sem o aspirador de sucção só é
permitida em:
espaços ao ar livre;
– operações de curta duração;
(máx. 30 minutos);
com máscara.
As aparas que não sejam removidas pelo
aspirador ficam na cobertura da serra, pelo
que esta deverá ser limpa com frequência.
Ao trabalhar, tente espalhar a menor
quantidade possível de pó de madeira:
limpe os resíduos de pó de madeira da
zona de trabalho (sem soprar!);
elimine eventuais fugas que existam na
instalação de aspiração;
mantenha sempre a melhor ventilação
possível.
Atenção: perigo devido a modificações
técnicas ou à utilização de peças não
comprovadas nem aprovadas pelo
fabricante da máquina!
Monte o aparelho seguindo estritamente as
instruções do fabricante.
Utilize apenas peças autorizadas pelo
fabricante, especialmente no caso das
peças seguintes:
– fitas de serra;
Dispositivos de segurança
(consulte o número de referência na lista de
peças de substituição).
Não efectue modificações em nenhuma
peça.
Atenção: perigo de danos no aparelho!
Limpe cuidadosamente o aparelho e os
respectivos acessórios. Cumpra as indicações do fabricante sobre tarefas de
manutenção.
• Antes de pôr a máquina em funcionamento deverá comprovar em primeiro lugar que
esta não apresenta qualquer dano; para
continuar a utilizar a máquina deverá
sempre verificar cuidadosamente que os
mecanismos de segurança, os dispositivos
de protecção ou as peças com pequenas
imperfeições funcionam correctamente e de
acordo com o fim a que se destinam.
Comprove que as peças móveis funcionam
correctamente e que não estão presas.
Todas as peças deverão ser correctamente
montadas e cumprir todas as condições
para assim garantir o perfeito funcionamento do aparelho.
Os dispositivos de protecção ou as peças
danificadas devem ser reparados ou trocados numa oficina especializada autorizada.
Para a substituição de interruptores danificados dirija-se a uma oficina de serviço
pós-venda autorizada. Não utilize o aparelho se não for possível ligá-lo ou desligá-lo
mediante o interruptor.
Conserve todos os puxadores secos e sem
óleo ou gordura.
Perigo!
Ponha a serra em funcionamento apenas
depois de concluir os seguintes preparativos:
fixação da serra;
montagem e alinhamento da mesa de
serragem;
– Späneabsauganlage angeschlossen;
verificação e controlo dos dispositivos de
segurança.
Conecte a serra à corrente eléctrica só
depois de que todos os preparativos anteriormente citados estejam concluídos! Caso
contrário existe o risco de que a serra
arranque acidentalmente e provoque
ferimentos graves.
• Antes de ajustar a guia superior da fita e a
inclinação da mesa de serragem, desligue a
máquina e espere até que a fita da serra
esteja completamente parada.
Perigo devido à inclinação da peça!
• Ao serrar com esquadria paralela e com a
mesa de serragem inclinada, a esquadria
paralela deve estar fixada no lado inclinado
para baixo da mesa de serragem.
Perigo!
Um excesso de tensão pode causar a
ruptura da fita da serra. Se a tensão for
insuficiente pode fazer com que a roda de
tracção deslize, provocando a paragem da
fita da serra.
Perigo!
Guarde o aparelho de tal maneira que:
não possa ser posto em funcionamento por
pessoas não autorizadas;
não possa ferir ninguém que passe junto da
máquina.
Cuidado!
Não guarde o aparelho sem protecção ao ar
livre ou em ambientes húmidos.
2.1 Corte com serra sem fim
Baixar a protecção da serra sem fim sempre
para a altura da peça a trabalhar. Verificar a
tensão da lâmina antes da activação.
Trabalhar sempre apenas com lâminas de
serra sem fim afiadas e com travação.
Não devem ser utilizadas lâminas de serra
fissuradas ou com forma alterada. Para
serrar réguas estreitas (largura menor que
120 mm) de uma peça ao longo do encosto,
deve utilizar-se uma vareta de empurrar.
A peça de inserção da mesa evita que, ao
serrar, pequenas partes serradas de uma
peça sejam puxadas pela lâmina de serra
sem fim para o interior da máquina, ficando
encravadas.
Nunca trabalhar sem a peça de inserção da
mesa!
No caso de a fenda da serra estar
desgastada, deve substituir-se a peça de
inserção.
A lâmina de serra não deve ser parada por
pressão exercida lateralmente, após a
desactivação do accionamento.
Perigo de ferimentos provocados por
peças em movimento!
Não coloque o aparelho em funcionamento
ser antes ter instalado os respectivos
dispositivos de protecção.
Mantenha sempre uma distância suficiente
entre o seu corpo e a fita da serra. Se for
necessário, utilize os dispositivos de alimentação previstos para o efeito. Ao serrar,
pressione sempre a peça de trabalho sobre
a mesa de serragem.
Se for necessário, utilize:
um dispositivo de arraste – quando a
distância entre o perfil da esquadria e a fita
da serra for inferior a 120 mm;
um suporte para a peça a cortar – adequado para peças compridas que possam cair
depois de cortadas;
um dispositivo de suporte apropriado para
serrar peças circulares de forma a que a
peça a trabalhar não possa girar;
um ângulo de esquadria apropriado ao
serrar peças planas na vertical, para evitar
que a peça a trabalhar possa cair.
Espere até que a fita da serra esteja
completamente parada antes de retirar
pedaços de peças trabalhadas, restos de
madeira, etc., da zona de trabalho.
Apenas deverá serrar peças cujas
dimensões permitam uma fixação segura
durante a execução do trabalho.
Nunca trave a fita da serra em movimento
exercendo pressão lateralmente.
Perigo de retrocesso das peças de
trabalho (podem ficar presas na fita e
serem projectadas contra o utilizador)!
Nunca incline as peças.
Serre as peças finas ou com paredes finas
unicamente com fitas de serra de dentes
finos. Utilize sempre fitas de serra afiadas.
Em caso de dúvidas, verifique se as peças
de trabalho contêm corpos estranhos (por
exemplo, pregos ou parafusos).
PORTUGUÊS
Page 57
57
Apenas deverá serrar peças cujas
dimensões permitam uma fixação segura
durante a execução do trabalho.
Nunca corte várias peças simultaneamente
– nem nenhum feixe, composto de diversas
peças individuais. Existe o perigo de
acidentes caso as peças individuais não se
encontrem bem fixas e sejam agarradas
pela fita da serra.
Para serrar peças redondas, deverá utilizar
um dispositivo de fixação adequado de
forma a que a peça não se possa deslocar.
2.2 Lixagem com lixadeira
de prato
Nunca trabalhar sem mesa de lixagem.
A lixa de corindo deve aderir, de modo o mais
plano possível, ao prato de lixagem.
Rugosidades teriam como consequência
rápidos desgastes e rasgues .
Lixar apenas na parte do prato de lixagem
que roda para baixo, caso contrário a peça é
levantada da mesa.
Substituir lixa rasgada .
Substituir lixa gasta. A lixa gasta provoca
marcas de queimadura na peça.
2.3 Lixagem com lixadeira
de cinta
Substituir cintas de lixagem gastas.
Cintas de lixagem gastas provocam marcas
de queimadura na peça.
PORTUGUÊS
Page 58
58
PORTUGUÊS
1 Mesa de serra sem fim com 4 parafusos
sextavados M8x16 e anilhas
2 Parafuso com porca de orelhas, para
estabilizar a mesa fendida da serra sem
fim
3 Chave de boca dupla SW 17/13
4 Chave de sextavado interior SW4
5 Veio excêntrico da mesa de lixagem
(regulável em altura para a mesa da
serra sem fim) – fixação da mesa de
lixagem e escala graduada (-2,o,45
graus)
6 Mesa de lixagem com 2 parafusos de
aperto manual
7 Parafuso de tensão para a tensão da
lâmina de serra sem fim
8 Serra sem fim de 3 roletos com motor,
interruptor, cabo de alimentação e ficha
9 Parafusos de aperto manual para abrir a
tampa da blindagem
10 Travamento para tampa de corrediça,
desbloqueia com a descida da
protecção da serra sem fim (11)
11 Baixar a protecção da serra sem fim
sempre à altura da peça a trabalhar
12 Roleto-guia superior de encosto
13 Pernos-guia superiores
14 Lâmina de serra sem fim de 10 mm
15 Parafusos de aperto manual, para
apertar a mesa da serra sem fim
17 Parafusos de aperto manual para
fixação da mesa de lixagem
18 Bocal de aspiração de aparas Ø 100
mm
19 Pés da máquina reguláveis em altura
20 Interruptor com activação por subtensão
21 Escala graduada com encostos
reguláveis
22 Parafuso de aperto manual para fixação
da protecção da serra sem fim
23 Indicador da tensão da lâmina, relativa à
largura da lâmina
24 Parafuso de ajuste com contraporca,
para ajuste da posição da lâmina de
serra sem fim nas roldanas
25 Disco de velcro aderente – lixa de grão
80
26 Parafuso de aperto manual para fixação
da tampa de corrediça
27 Tampa de corrediça; para a lixagem com
prato de lixagem, soltar o parafuso de
aperto manual (26) e girar a tampa de
corrediça para a direita
28 Dispositivo de lixagem por cinta sem
cinta de lixagem
29 Régua de esquadriar
30 Encosto paralelo
4 Controlos após o
desempacotamento
Após o desempacotamento, verifique se a
sua máquina de serra sem fim de bancada
sofreu eventuais danos de transporte.
Confirme se a tensão e a frequência
indicadas na placa de características da
máquina correspondem à tensão e
frequência de rede.
5 Verificação de
funções
Verifique todas as funções da máquina de
serra sem fim, segundo as instruções de
serviço (sem que a máquina esteja ligada
à rede).
6 Trabalhos de montagem
e ajuste
6.1 Montagem da lâmina da
serra sem fim
1
Figura 2
Dado que a mesa de lixagem também é
utilizada como prolongamento da mesa de
serra sem fim, ambas as mesas devem ser
ajustadas juntas e uma à outra.
Encostar uma régua direita (A) contra a
ranhura das mesas; depois, alinhar a mesa
de serra sem fim e apertar os parafusos
sextavados.
Por razões técnicas de embalagem, a mesa
da serra sem fim não se encontra montada
no momento de entrega.
Montar a mesa da serra sem fim com 4
parafusos sextavados M8x16 (1) e anilhas
(não apertar ainda).
6.2 Montagem da mesa
de lixagem (Figura 3)
Engatar a mesa de lixagem (6) à máquina e
fixá-la com 2 parafusos de aperto manual
(17), pelo lado de trás da máquina.
6.3 Ajuste das mesas de serra
sem fim e de lixagem
3 Geral
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Figura 1
Figura 3
17
6
A
Page 59
59
PORTUGUÊS
6.4 Ajuste da inclinação
Colocar um esquadro (B) na mesa de serra
sem fim.
Durante o processo de medição, a lâmina
da serra sem fim não deve tocar nem nos
pernos-guia nem nos roletos-guia de
encosto superiores e inferiores.
Soltar ambos os parafusos de aperto
manual (15) e alinhar a mesa de serra sem
fim para a lâmina de serra sem fim,
exactamente em ângulo recto.
6.5 Ajuste da escala graduada da
mesa de serra sem fim (fig. 4)
Soltar o parafuso (36), colocar o ponteiro na
marca 0º da escala graduada e fixar com um
parafuso.
Soltar o encosto de 0º (37), colocar contra a
blindagem e contra-apertar com a porca
sextavada.
De seguida, rodar a mesa de serra sem fim em
45º, colocar o apoio de 45º contra a blindagem
e contra-apertar com a porca sextavada.
6.6 Ajuste da altura da
mesa de lixagem
Colocar uma régua direita (A) sobre ambas
as mesas e alinhar a altura da mesa de
lixagem pela mesa da serra sem fim.
Rodando ambos os veios excêntricos (5),
regule a altura da mesa. Para o efeito, soltar
os pernos roscados (38) com a chave de
sextavado interior SW4 (4); eventualmente
soltar os parafusos de aperto manual e
rodar os veios excêntricos (5) com a chave
de boca SW13.
6.7 Ajuste da distância entre a
mesa de lixagem e o prato
de lixagem (figura 5)
Soltar os pernos roscados (38) no pé
esquerdo e no pé direito da mesa e ajustar a
distância entre a mesa de lixagem e o prato
de lixagem, para cerca de 2-3 mm.
6.8 Ajuste da escala graduada
da mesa de lixagem
Colocar um esquadro (B) na mesa de
lixagem, desaparafusar o parafuso de
aperto manual (44) e colocar e fixar a mesa
de lixagem exactamente em ângulo recto,
em relação ao prato de lixagem.
Soltar o parafuso (43), colocar o ponteiro na
marcação 0º da escala graduada e fixar o
parafuso.
Soltar o encosto de 0º (45), puxar para a
direita e fixar.
Rodar a mesa de lixagem em 45º, soltar o
encosto de 45º (42), empurrar para baixo e
fixar.
7 Lâmina de serra sem fim
7.1 Lâminas de serra sem fim
Atenção:
Utilizar unicamente lâminas de serra
cortantes e suficientemente afiadas.
Apenas lâminas de serra afiadas e travadas
maquinalmente permitem um resultado de
corte ideal.
Não utilizar lâminas de serra danificadas.
A largura da cinta de serra orienta-se
pelo processo de trabalho!
Para cortes apertados em curva,
com raios a partir de 5 mm,
trabalhar apenas com dispositivo
de corte de precisão . . . . . 3 mm de largura
Para cortes em curva com
raios a partir de 20 mm . . . 6 mm de largura
Para cortes em comprimento
e transversais, cortes em
curva com raios a partir
de 40 mm . . . . . . . . . . . . 10 mm de largura
Para cortes a direito e
peças grossas . . . . . . . . 15 mm de largura
7.2 Substituição da lâmina de
serra sem fim (figura 1)
Atenção:
Desligar a serra sem fim e
interromper a alimentação de
corrente. Retirar a ficha da
corrente!
Soltar os dois parafusos de aperto manual
(9) e abrir a tampa da máquina.
Soltar a porca de orelhas (2) e empurrar o
parafuso para a direita.
Levantar a tampa (11) da protecção da serra
sem fim.
Soltar a lâmina da serra sem fim, rodando
para a esquerda o parafuso de tensão .
Retirar a lâmina da serra sem fim e colocar
uma lâmina nova nas roldanas.
Enfiar a lâmina da serra sem fim entre os
pernos-guia superior e inferior (13) e com o
parafuso de tensão (7) fechar a tampa
detensão (11) e a tampa da máquina.
Se não se conseguir fechar a tampa, terá
primeiro de se empurrar para baixo a
protecção da serra sem fim.
Empurrar o parafuso (2) para a esquerda e
fixar a porca de orelhas. Assim, a mesa
fendida da serra sem fim não se pode torcer.
Utilizar luvas!
7.2.1 Dobrar a lâmina da
serra sem fim
Com uma mão, segurar a lâmina da serra
sem fim de modo a que ela fique
perpendicular ao chão; pisar a lâmina com
um pé; rodar a mão em 360º (uma volta
completa) e, ao mesmo tempo, movê-la em
direcção ao chão.
7.2.2 Desdobrar
Com a mão esticada, manter a lâmina da
serra sem fim afastada do corpo; depois,
segurar uma volta da lâmina e deixar cair as
duas restantes voltas – a lâmina da serra
sem fim separa-se por si mesma.
Figura 4
B
3736
15
Figura 5
A
5
38
4
Figura 6
43
44
45
42
B
Page 60
60
PORTUGUÊS
7.3 Ajuste da lâmina de
serra sem fim
7.3.1 Tensão ionamento correcta
da lâmina da serra sem fim
A lâmina da serra sem fim é esticada com
uma rotação para a direita do parafuso de
tensão ionamento (7). Os números 3, 5, 10,
15 indicam as diferentes lâminas da serra
sem fim.
Esticar a lâmina da serra sem fim de modo a
que o ponteiro (23) indique o número
correspondente.
7.3.2 Posição da lâmina sobre
as roldanas (figura 7)
A lâmina da serra sem fim deverá correr no
centro das roldanas. Para o ajuste, deverá
soltar a contraporca (24), rodar à mão a
roldana superior em direcção ao movimento
e ajustar correspondentemente o parafuso
de ajuste (35).
Parafuso de ajuste no sentido dos ponteiros
do relógio , a lâmina da serra sem fim
desloca-se para trás.
Parafuso de ajuste no sentido contrário ao
dos ponteiros do relógio , a lâmina da
serra sem fim desloca-se para a frente.
A lâmina de serra não pode tocar em um
dos dois roletos-guia de encosto (12). Após
o procedimento de ajuste, fixar a
contraporca (3) e, eventualmente, ajustar a
tensão da lâmina da serra sem fim.
7.4 Ajuste da guia da
serra sem fim
A lâmina da serra sem fim é guiada contra
um desvio e um enviesamento, através de
uma unidade de guias superior e inferior.
Cada uma das unidades de guias é
constituída por 2 pernos-guia (13) e 1 roletoguia de encosto (12).
A unidade de guias superior deve estar
sempre colocada tão próxima quanto
possível da peça a trabalhar.
7.4.1 Pernos-guia
Os pernos (13) guiam a lâmina da serra
lateralmente.As inserções de grafite
lubrificam e reduzem a resinificação.
Ajuste
Fixar a cabeça de guia (32) com o parafuso
de cabeça recartilhada (33), de modo a que
os pernos-guia (13) conduzam toda a
largura da lâmina, não tocando porém nos
dentes. Fixar os pernos-guia (13) com
parafusos de cabeça recartilhada, de modo
a que toquem levemente na lâmina, mas
não a apertem.
Deve repetir-se o mesmo procedimento para
a unidade de guias inferior.
7.4.2 Roleto-guia de retrocesso
O roleto (12) evita o desvio da lâmina da
serra para trás.
Ajuste
Fixar o roleto-guia de encosto (12), de modo
a que a distância à lâmina da serra sem fim
seja de cerca de 0,5 mm. O roleto-guia de
encosto está colocado excentricamente no
seu eixo. Rodando o eixo, o roleto (12)
altera a sua posição em relação à lâmina da
serra sem fim.
Deve repetir-se o mesmo procedimento para
a unidade de guias inferior. (34) Parafuso de
fixação para roleto-guia de encosto.
8 Controlos antes da
activação
Os dentes da lâmina da serra sem fim
devem estar voltados para baixo.
Tensão correcta da lâmina da serra sem fim.
Ajuste correcto dos pernos-guia e dos
roletos-guia de retrocesso.
A protecção da serra sem fim deve estar
rebaixada à espessura da peça a trabalhar.
9 Ligação à rede
Para ligar a máquina de serra sem fim de
bancada para corrente alterna monofásica à
rede, é necessário um cabo de 3 condutores
com 1,5 mm2de secção e uma tomada de
ligação adequada à ficha de colar.
A máquina de corrente trifásica possui uma
ficha de colar CEE. Para a ligação à rede, é
necessário um cabo de 5 condutores com
1,5 mm2 de secção e uma tomada de
ligação adequada.
A tomada de ligação à rede, à qual a
máquina é ligada, deve ser ligada à terra
segundo os regulamentos e ter um fusível
de, pelo menos, 10 A (fusível de acção
lenta; com 16 A é suficiente um fusível
rápido) ou um disjuntor de protecção de
potência correspondente.
9.1 Direcção de rotação da
lâmina de serra sem fim
A lâmina de serra sem fim deve rodar de
modo a que os seus dentes no lado
descendente se movam de cima para baixo.
Se, na máquina de corrente trifásica, a
direcção de rotação não estiver correcta
(perigo de acidente), ela pode ser alterada
trocando-se entre si dois condutores
externos do cabo de ligação. Esta tarefa
deve ser executada unicamente por um
electricista especializado.
A rotação errada da lâmina de serra da
máquina de corrente trifásica também pode
ser causada pelo facto de a ficha de ligação
à rede, à qual a máquina está ligada, não
estar correctamente conectada. Mande,
então, um electricista especializado verificar
se a tomada de corrente está correctamente
conectada e (eventualmente) corrigir as
ligações.
Na fábrica, controlou-se na máquina a
direcção de rotação correcta do roleto
inferior da serra sem fim.
Figura 8
✘✘
Figura 10
Figura 11
✘✘
Figura 7
24
35
23
7
Figura 9
31
13 12 32 33 34
Page 61
61
PORTUGUÊS
10 Aspiração de aparas
Se a máquina for utilizada durante muito
tempo, para serrar madeira ou, na aplicação
industrial, para serrar materiais em que se
produzam pós que ponham a saúde em
perigo (por exemplo, madeira de faia e de
carvalho), ela deve estar ligada a um
dispositivo de aspiração apropriado para
este efeito.
Na Alemanha, são necessários, para os pós
de madeira, dispositivos de aspiração
aprovados segundo TRG 553. Para outros
materiais, o utilizador industrial deve
esclarecer-se junto da associação
profissional acerca das exigências para o
dispositivo de aspiração.
Pode ligar-se um tubo de aspiração de
Ø 100 mm ao bocal de aspiração da
máquina, para a aspiração de aparas.
11 Serrar madeira e
materiais similares
11.1 Posição de trabalho
do operador
Figura 12
Figura 13 Figura 16
Posição de trabalho correcta:
de frente para a máquina, na direcção do
corte (A).
Manuseamento da peça a trabalhar:
colocar as mãos abertas sobre a peça a
trabalhar, fora da área de corte. Empurrar
uniformemente para a frente, efectuar o
corte sem interrupções, não puxar para trás.
Apoiar as peças a trabalhar largas e
compridas em cavaletes com rolos.
O ajudante (B) coloca-se na direcção do
corte, por detrás da máquina.
Indicações de trabalho
Trabalhar apenas com lâmina
de serra suficientemente
afiada e com travação!
Ao trabalhar peças compridas
ou largas, utilizar um cavalete
com rolos para evitar que a
peça tombe.
Na área de corte, utilizar
adicionalmente uma vareta de
empurrar e um batente de
alimentação!
11.2 Cortar em comprimento 11.5 Corte transversal com
peça ao alto
Empurrar uniformemente a peça a trabalhar,
seguindo a linha de marcação.
No fim do corte, mover a peça a trabalhar na
direcção das setas, não a fazer recuar.
11.3 Cortar em arco
Figura 14
Figura 17
Figura 18
Figura 15
Conduzir a peça a trabalhar para a lâmina
da serra na direcção da linha marcada e,
rodando, definir a linha de corte de acordo
com a marcação. Não puxar para trás a
peça a trabalhar, pois existe o perigo de que
a cinta da serra saia das roldanas.
11.4 Corte transversal com
peça deitada
Ajustar a protecção da serra sem fim com a
unidade de guias superior, de acordo com
as medidas da peça a trabalhar.
Cuidado:
Nunca conduzir a peça a trabalhar de modo
a que o corte se inicie no canto superior.
11.6 Abrir à medida
Colocar as mãos sobre a peça a trabalhar e
exercer uma pressão de avanço, de modo a
que se consiga um avanço uniforme e se
evite uma pressão que leve a que a fenda
de corte se feche (tomar atenção à direcção
das setas).
Marcar a linha de corte.
Conduzir a peça a trabalhar de acordo com
a marcação, pressionando na direcção de
corte e guiando lateralmente. Utilizar o
esquadro de encosto como protecção contra
um virar da peça e como guia lateral.
Colocar sempre o esquadro de encosto em
frente à lâmina de serra (por trás da lâmina
de serra existe o perigo de que a fenda de
corte se comprima). No caso de peças a
trabalhar compridas, utilizar um cavalete
com rolos.
11.7 Abrir no encosto
A peça a trabalhar é guiada no encosto
paralelo. Manter sempre a guia superior da
serra sem fim tão junto da peça a trabalhar
quanto possível. Deste modo, a peça a
trabalhar é conduzida de forma optimizada.
Quanto mais devagar a peça a trabalhar for
conduzida, menos a lâmina de serra sem
fim irá desviar-se lateralmente.
Ao cortar peças estreitas,
deve utilizar-se um batente de
alimentação, para se poder
guiar a peça com segurança,
e uma vareta de empurrar,
para se poder empurrar a
peça para a frente.
Page 62
62
PORTUGUÊS
11.8 Cortar madeira redonda
Figura 19
Figura 20
Segurar a madeira redonda com um
dispositivo apropriado, para que não rode
devido à pressão de corte.
Apoios em cunha como auxiliar de
trabalho
Os apoios em cunha são apropriados, como
segurança para um eventual corte de
madeira redonda.
Colocar e fixar as ponteiras em aço de
modo a que, através delas, se segurem
madeiras redondas de diferentes diâmetros.
Batente para madeira redonda como
auxiliar de trabalho
Com o dispositivo de corte de precisão,
podem cortar-se pequenos raios (raio mais
pequeno, 5 mm).
Âmbito do fornecimento
Guia superior (51) e inferior da lâmina de
serra (52).
Acessório necessário
Lâmina de serra sem fim, 3 mm de largura.
Montagem
Retirar a lâmina de serra sem fim larga.
Retirar a unidade de guias superior e, no
lugar dela, engatar a guia superior da lâmina
de serra (51). Montar juntamente o roletoguia de encosto (12) com eixo, como
protecção contra torção.
Modificar a unidade de guias inferior de
forma análoga.
Montar a lâmina da serra sem fim (3 mm) e
ajustar, de modo a que a lâmina corra no
centro dos roletos.
Encostar a guia superior e inferior da lâmina
da serra nas costas da lâmina da serra sem
fim e fixar.
Avanço
Avanço lento da lâmina da serra, pois os
dentes da lâmina da serra são pequenos.
Tomar atenção às
indicações de segurança da
serra sem fim.
A lâmina de serra sem fim não deve ser
torcida durante o corte de raios mais
apertados; ela deve libertar-se por corte.
Ao recuar num corte, deve tomar-se atenção
a que a lâmina da serra sem fim não seja
puxada para fora da ranhura dos roletes (se
possível, evitar um recuo).
12.2 Dispositivo de corte circular
Dados técnicos
Máxima espessura da peça
a trabalha . . . . . . . . . . . . . . . . . . . . 160 mm
Máximo da peça
a trabalhar . . . . . . . . . . Ø cerca de 400 mm
Âmbito de fornecimento
O equipamento de corte circular é
constituído por braço (62), ponta centradora
(63) e 2 parafusos de cabeça recartilhada
(61).
Funcionamento
A peça a trabalhar roda em volta da ponta
centradora (63), cortando-se assim um
círculo. Se se inclinar a mesa da serra sem
fim, corta-se um cone.
Montagem
Colocar o braço (62) sobre a protecção da
serra sem fim e fixar com um parafuso de
cabeça recartilhada (61).
Ajuste
Rebaixar a protecção da serra sem fim à
altura da peça a trabalhar.
Introduzir o braço (62) até que o raio de
corte pretendido na peça a trabalhar seja
atingido.
O ponto de rotação da peça a trabalhar
deve estar colocado à altura do centro da
lâmina ou um pouco antes. Este ajuste é
atingido rodando-se a ponta centradora
curvada (63).
13 Lixagem com cinta
de lixagem
Acessórios necessários
Cinta de lixagem de perfilar (20 mm de
largura)
O apoio de lixagem (28) com parafuso
sextavado e o disco fazem parte do
equipamento base da máquina.
Montagem
Em vez da lâmina de serra sem fim, pode
ser montada uma cinta de lixagem.
Esticar apenas ligeiramente a cinta de
lixagem.
Fixar o roleto-guia de encosto e os pernosguia, de modo a que não raspem na cinta de
lixagem.
Colocar a protecção da serra sem fim o
mais para baixo possível.
Dependendo de as superfícies a lixar serem
planas ou curvas, deve fixar-se a superfície
plana ou curva do encosto de lixagem (28)
para o apoio, por detrás da cinta de lixagem.
Para trabalhos frequentes de corte de
madeira redonda, é utilizado um batente
para madeira redonda, adequado às
medidas da peça a trabalhar.
12 Acessórios para a serra
sem fim
12.1 Dispositivo de corte
de precisão
52
51
Figura 21
Figura 22
12
51
Figura 23
61
62
63
61
Figura 24
28
11
Page 63
63
PORTUGUÊS
13.1 Indicações para a montagem
da cinta de lixagem
14.1 Substituição da serra sem
fim para lixagem com prato
de lixagem
Figura 25
14 Lixagem com prato
de lixagem
Figura 26
Âmbito de fornecimento do
dispositivo de lixagem com prato
de lixagem
Mesa de lixagem com 2 parafusos de aperto
manual
Disco de aderência por velcro
Lixa de grão 80
Outro equipamento
Lixa de grão 60
Lixa de grão 100
Cuidado:
Nunca trabalhar sem mesa de lixagem.
A lixa de corindo deve aderir, de modo
plano, ao prato de lixagem. Rugosidades
Tome atenção à sobreposição do local de
colagem. No caso de montagem invertida, a
cinta de lixagem iria rasgar no local de
colagem. A cinta de lixagem de perfilar
proposta pode ser operada em ambas as
direcções, devido a um método de colagem
especial.
Cuidado:
Substituir cintas de lixagem rasgadas.
Substituir uma cinta de lixagem gasta.
Cintas de lixagem gastas provocam
pontos de queimaduras na peça a
trabalhar.
Utilizar uma aspiração para que não se
forme demasiado pó.
Várias madeiras tropicais e madeiras
duras, como faia e carvalho, libertam um
pó muito fino que, em grandes
concentrações, é considerado
cancerígeno.
O pó de madeira é explosivo.
teriam como consequência um rápido
desgaste e um rompimento.
Lixar apenas na parte rotativa inferior do
prato de lixagem, caso contrário a peça é
levantada. Substituir cintas rasgadas.
Substituir lixas gastas. A lixa gasta
provoca pontos de queimadura na peça.
Utilizar uma aspiração para que não se
forme demasiado pó.
Várias madeiras tropicais e madeiras
duras libertam um pó muito fino que, em
grandes concentrações, é considerado
cancerígeno.
O pó dei madeira é explosivo.
Colocar a protecção da serra sem fim (11)
totalmente para baixo; abre-se o fecho (10)
para rodar a tampa da corrediça (27). Soltar
o parafuso de aperto manual (26), rodar a
tampa de corrediça vermelha (27) para a
direita e fixar.
14.2 Montagem e ajuste
O ajuste da mesa de lixagem é feito
juntamente com o da mesa da serra sem fim
e está descrito no capítulo ”Trabalhos de
montagem e ajuste”.
15 Manutenção
15.2 Peça de inserção da mesa
Quando a fenda da peça de inserção da
mesa estiver gasta, a peça de inserção deve
ser substituída.
15.3 Pernos-guia
Substituir apenas os pernos-guia aos pares
(acima e abaixo da mesa,
simultaneamente).
15.1 Escova raspadora
A escova raspadora (39) deve ser
substituída quando está gasta, pois, caso
contrário, as aparas acumulam-se no
revestimento de borracha dos roletos da
serra sem fim e o revestimento pode ficar
danificado.
16 Dado técnicos
Serrar com serra sem fim
Altura de corte 160 mm
Alcance 380 mm
Tamanho da mesa 400 x 460 mm
Faixa de inclinação –2 / 0 / 45º
Diâmetro das roldanas 220 mm
Comprimento da lâmina
da serra 2226 ± 6 mm
Largura da lâmina da serra 3–15 mm
Espessura da lâmina 0,3–0,36 mm
Velocidade de corte 1000m/min
Peso da peça a trabalhar máx. 15 kg
Lixagem com prato de lixagem
Ø do prato de lixagem 200 mm
Rotação do prato de lixagem 1450 r.p.m.
Tamanho da mesa 168 x 413 mm
Faixa de inclinação –2 / 0 / 45º
Peso da peça a trabalhar máx. 5 kg
Dimensões da máquina
Largura 900 mm
Altura 920 mm
Profundidade 510 mm
Superfície de colocação 350 x 560 mm
Peso cerca de 45 kg
16.1 Dados do sistema eléctrico
Motor monofásico
Tensão de rede 230V –1/N/PE
Protecção 10A
Oscilação máx. da tensão +6/–10%
Frequência 50 Hz
Potência de admissão 740W
Potência de débito (S3 = 60%) 500W
Motor trifásico
Tensão de rede 400V –/3/PE
Protecção 10A
Oscilação máx. da tensão +6/–10%
Frequência 50 Hz
Potência de admissão 740W
Potência de débito (S6 = 60%) 500W
16.2 Nível de pressão acústica
Rotação em vazio 74,1 dB(A)
Trabalho 83,7 dB(A)
nas seguintes condições:
– Processo de medição:
Processo de áreas cobertas segundo DIN
45 6 35
– Ponto de medição:
1 m em distância; 1,6 m acima do chão
Aprovado em relação a pó da madeira.
Figura 27
26
27
11
10
39
Figura 28
Page 64
64
Bruksanvisning
Till våra kunder
Tack för förtroendet som du visat oss genom att köpa det nya Elektra Beckum-elverktyget. Varje enskilt Elektra Beckum-elverktyg provas
noggrant och är underkastat den stränga kvalitetskontrollen hos Elektra Beckums kvalitetssäkring. Livslängden på ett elverktyg beror emellertid i
hög grad på dig.
Följ informationen i den här bruksanvisningen och bifogade dokument. Ju varsammare du hanterar ditt Elektra Beckum-elverktyg, desto längre
kommer det att fungera på ett tillförlitligt sätt.
Innehållsförteckning sida
EG-konformitetsförklaring 64
1 Avsedd användning 64
2 Säkerhetsanvisningar 64
2.1 Bandsågning 65
2.2 Skivputsning 65
2.3 Bandslipning 65
3 Översikt 66
4 Kontroll efter uppackning 66
5 Funktionskontroll 66
6 Monterings- och inställningsarbeten 66
6.1 Montering av bandsågbord 66
6.2 Montering av slipbord 66
6.3 Inställning av bord 66
6.4 Inställning av lutning 67
6.5 Inställning av bandsågbordets
gradskala 67
6.6 Inställning av slipbordets höjd 67
6.7 Avstånd mellan slipbord och
sliptallrik 67
6.8 Inställning av slipbordets
gradskala 67
7 Bandsågblad 67
7.1 Bandsågblad 67
7.2 Byte av bandsågblad 67
7.3 Inställning av bandsågblad 68
7.4 Inställning av bladstyrning 68
8 Kontroller före tillkoppling 68
9 Nätanslutning 68
9.1 Bandsågbladets
rotationsriktning 68
10 Spånutsugning 68
11 Sågning av trä och liknande material 69
11.1 Användarens arbetsplats 69
11.2 Längssnitt, klyvning 69
11.3 Kurvsågning 69
11.4 Tvärsnitt, liggande 69
11.5 Tvärsnitt, högkant 69
11.6 Klyvning efter ritsning 69
11.7 Klyvning med anslag 69
11.8 Sågning av rundvirke 70
12 Tillbehör för bandsågning 70
12.1 Figursågningstillsats 70
12.2 Cirkelsåganordning 70
13 Bandslipning 70
13.1 Montering av slipband 71
14 Skivputsanordning 71
14.1 Ombyggnad av bandsågar för
tallriksslipning 71
14.2 Montering och inställningar 71
15 Underhåll 71
15.1 Avstrykningsborste 71
15.2 Bordinlägg 71
15.3 Styrstift 71
16 Tekniska data 71
16.1 Elektriska data 71
16.2 Bullernivå 71
1 Avsedd användning
Maskinen är avsedd för sågning i trä,
träliknande material och plast.
Runda arbetstycken får endast sågas tvärs
mot längden med lämpligt hålldon. Annars
kan de vridas av det roterande sågbandet.
När smala arbetsstycken sågas på högkant
måste man använda rätt anslagsvinkel för
att kunna föra arbetstyckena på ett säkert
sätt.
Om bandsågen används på annat sätt
strider detta mot principen om normal
användning. Tillverkaren ansvarar inte för
skador som uppstår på grund av att bandsågen använts på felaktigt sätt.
Om maskinen byggs om eller om man
använder delar som inte godkänts av
tillverkaren kan detta leda till allvarliga
skador.
2 Säkerhetsanvisningar
Läs igenom hela denna bruksanvisning
innan du använder bandsågen första
gången. Observera speciellt våra säkerhetsföreskrifter.
Denna bruksanvisning vänder sig till personer med tekniska baskunskaper i samband
hanteringen av sådana maskiner som
beskrivs här. Om du inte har några erfarenheter med sådana maskiner skall du först
be om hjälp av erfarna personer.
Maskinen får endast tas i drift och användas
av personer som vet hur en bandsåg
fungerar och känner till de risker som
föreligger när man använder den.
Personer under 18 år får endast använda
maskinen i samband med utbildning under
uppsikt av en handledare.
Om du säljer eller lånar ut utrustningen skall
alla medleverade maskindokument medfölja.
Tillverkaren ansvarar ej för skador som
uppstått för att bruksanvisningen inte följt.
Allmänna säkerhetsanvisningar
Följ även eventuella lagstadgade bestämmelser eller arbetsskyddsföreskrifter för
hantering med bandsågar.
• Nätspänning och -frekvens skall överensstämma med uppgifterna på maskinens
typskylt.
Allmänna risker!
Håll ordning på arbetsplatsen – om det är
rörigt på arbetsplatsen kan det lätt hända en
olycka.
Var uppmärksam. Observera vad du gör och
arbeta med sunt förnuft. Använd inte maskinen om du är okoncentrerad.
Kom ihåg att även ta hänsyn till yttre
faktorer. Se till att du har bra belysning.
Undvik olämpliga kroppsställningar. Det är
viktigt att stå stadigt och att alltid hålla
jämvikten.
Använd lämpliga stöd för långa arbetsstycken.
Denna maskin får inte användas i närheten
av brandfarliga vätskor eller gaser.
Obehöriga personer, i synnerhet barn, får
inte vistas inom maskinens farliga område.
Låt inga andra personer komma i beröring
med sågen eller nätkabeln under drift.
Undvik att överbelasta bandsågen – använd
den endast inom det effektområde som
anges i tekniska data.
Fara pga elektricitet!
Utsätt inte bandsågen för regn.
Använd den inte heller i våta eller fuktiga
utrymmen.
Undvik att komma i beröring med jordade
delar (t ex värmeelement, rör, spisar,
kylskåp) när du arbetar med bandsågen.
Reparation på elverktyg får endast utföras
av behörig elektriker.
Nätkabeln får inte användas för ändamål
som den inte är avsedd för.
Före alla underhålls/rengöringsarbeten
skall följande rutiner utföras; Före byte
av tillbehör:
Stäng av maskinen.
Dra ur stickkontakten.
Vänta tills sågbandet har stannat.
Efter byte av sågklinga skall alla säkerhetsanordningar kopplas in och kontrolleras igen.
Kontrollera att inga vertyg eller lösa delar
ligger kvar i sågen när den startas (t ex efter
servicearbeten).
Dra ur stickkontakten när bandsågen inte
används.
Risk för skärskador även när skärverktygen står stilla!
Använd skyddshandskar vid byte av skärverktyg.
Förvara sågbanden så att ingen kan skada
sig på dem.
Risk för indragning!
• Se till att inga kroppsdelar eller kläder kan
fastna och dras in under drift av roterande
delar (använd inte slips och inte handskar
inte kläder med vida ärmar); Använd hårnät
om du har långt hår.
Såga aldrig arbetsstycken som innehåller
följande material:
Linor
Snören
Band
Kablar
Trådar
Fara pga av bristande personlig skyddsutrustning!
Använd hörselskydd.
Använd skyddsglasögon.
Konformitetsförklaring
Vi försäkrar på eget ansvar att denna
produkt överensstämmer med de standarder
eller normerande dokument som anges på
sidan 2.
SVENSKA
Page 65
65
Använd andningsskydd.
Använd rätt arbetskläder.
Vid arbete utomhus rekommenderas halkfria
skor.
Fara pga sågspån!
Vissa sågspånssorter (t.ex. från ek-, bokoch askträ) kan orsaka cancer vid inandning. Använd alltid en spånutsug när du
arbetar i slutna utrymmen (lufthastighet vid
sågens sugstos ≥ 20 m/s).
OBS!
Bandsågen får endast användas utan
spånutsug i följande fall:
Utomhus
– Vid kortvarigt arbete
(max. 30 minuter);
Med dammskyddsmask
När man inte använder spånutsug samlas
det sågspån som måste tas bort regelbundet. Se till att så lite sågspån som möjligt
sprids i omgivning när du arbetar:
Ta bort beläggningar av sågspån i arbetsområdet (blås ej bort det!);
Reparera otäta ställen i utsugningsanläggningen;
Se till att ventilationen är bra.
Fara vid tekniska förändringar på sågen
eller vid användning av delar som ej
testats och godkänts av tillverkaren!
Montera sågen exakt enligt dessa anvisningar.
Använd endast delar som godkänts av
tillverkaren. Detta gäller särskilt:
– Sågband;
Säkerhetsanordningar
(beställningsnummer se reservdelslista).
Undvik att utföra ändringar på maskindelarna.
Fara på grund av brister på bandsågen!
Vårda bandsågen och dess tillbehör noggrant. Följ serviceanvisningarna.
• Kontrollera före varje användningstillfälle
om maskinen uppvisar eventuella skador:
Innan maskinen får användas skall säkerhetsanordningar, skyddsanordningar eller
lätt skadade delar undersökas noggrant så
att de är felfria och fungerar på avsett sätt..
Kontrollera att de rörliga delarna fungerar
felfritt och inte fastnar. Alla delar måste vara
riktigt monterade och alla villkor vara
uppfyllda för att bandsågen skall kunna
fungera felfritt.
Skadade skyddsanordningar eller delar
måste omedelbart repareras eller bytas av
godkänd serviceverkstad. Låt en serviceverkstad byta trasiga strömbrytare. Bandsågen får inte användas om strömbrytaren inte
fungerar.
Handtagen skall vara torra och fria från olja
och fett.
Fara!
Sågen får inte tas i bruk förrän följande
åtgärder har vidtagits:
Montera sågen.
Montera sågbordet och justera in det.
Anslut spånutsugningsanläggningen.
Kontrollera säkerhetsanordningarna.
Sågen får inte anslutas till elnätet förrän alla
ovanstående rutiner är slutförda! I annat fall
finns det risk för att sågen startar av misstag
med allvarliga skador som följd.
Koppla från maskinen och vänta tills den
stannat innan du ställer in den övre bandledaren och sågbordslutningen.
Risk för att arbetsstycket kan förskjutas!
När man sågar med parallellanhåll och
lutande sågbord måste parallellanhållet
fästas på den sida av sågbordet som lutar
neråt.
Gefahr durch falsch gespanntes Sägeband!
Om sågbandet spänns för hårt kan det gå
av. Om det spänns för löst kan det glida av
drivhjulet och stanna.
Fara!
Maskinen skall förvaras så,
att den inte kan startas av obehöriga
att den inte kan skada personer i dess
närhet.
OBS!
Förvara inte sågen oskyddad utomhus eller i
fuktiga arbetslokaler.
2.1 Bandsågning
Sänk alltid ned sågbladskyddet till
arbetsstyckets höjd. Kontrollera
bladspänningen före tillkoppling.
Arbeta alltid med skärpta och skränkta
bandsågblad.
Spruckna eller deformerade sågblad får inte
användas. För sågning av smala lister
(bredd mindre än 120 mm) från ett
arbetsstycke utefter anslaget måste
skjutstock användas.
Bordinlägget förhindrar att små delar som
sågats av från arbetstycket dras in i
maskinen av bandsågbladet och fastnar där.
Arbeta aldrig utan bordinlägg!
Om sågspalten är nött ska bordinlägget
bytas ut.
Sågbladet får inte bromsas genom tryck från
sidan när maskinen slagits från.
Risk för skada från rörliga delar!
Bandsågen får inte användas utan skyddsanordningar.
Håll alltid tillräckligt avstånd till sågbandet
när du sågar. Använd lämpliga påskjutare
om så behövs. Tryck alltid arbetsstycket mot
bordet när du sågar.
Använd följande tillbehör vid behov:
Påskjutare – när avståndet styrprofil –
sågband 120 mm;
Stöd för arbetsstycket – när du sågar långa
arbetsstycken som faller ned på golvet när
de kapats.
När du sågar runda arbetsstycken bör du
använda ett hålldon så att arbetsstycket inte
kan vridas.
När smala arbetsstycken sågas på högkant
används ett vinkelanhåll så att arbetstycket
inte kan välta.
Vänta till sågbandet står still innan du
plockar bort sågat material, trärester osv
från arbetsområdet.
Såga endast arbetsstycken med mått som
gör att du kan hålla säkert i stycket när du
arbetar.
Undvik att bromsa det avstannande sågbandet genom att trycka till det på sidan.
Fara! Sågbandet kan slå bakåt och
slunga arbetsstycket mot användaren!
Se till att arbetsstyckena inte förskjuts.
Såga endast tunna eller tunnväggiga
arbetsstycken med fintandat sågband.
Använd alltid vassa sågband.
Sök igenom arbetsstycket efter främmande
föremål (till exempel spikar eller skruvar).
Såga endast arbetsstycken med mått som
gör att du kan hålla säkert i stycket när du
arbetar.
Såga aldrig mer än ett arbetsstycke åt
gången och inte heller buntar med flera
stycken. Det är stor risk för kroppsskada om
ett stycke slungas iväg okontrollerat av
sågbandet.
Såga runda arbetsstycken med rätt hålldon
så att de inte kan snedvridas.
2.2 Skivputsning
Arbeta aldrig utan slipbord.
Slippappret ska klistras så plant som möjligt
på sliptallriken. Ojämnheter medför snart
genomslipning och sprickor.
Slipa endast på den nedåt roterande delen
av sliptallriken, annars lyfts arbetsstycket
upp från bordet.
Byt ut sönderrivna slippapper.
Byt ut slöa slippapper, eftersom de ger
brännmärken på arbetsstycket.
2.3 Bandslipning
Byt ut sönderrivna slipband.
Byt ut slöa slipband, eftersom de ger
brännmärken på arbetsstycket.
SVENSKA
Page 66
66
1 Bandsågbord med 4 sexkantskruvar
M8x16 och brickor
2 Skruv med vingmutter för stabilisering av
det slitsade bandsågbordet
3 Dubbelskruvnyckel 17/13 mm
4 Sexkantskruvmejsel 4 mm
5 Slipbordets excenteraxel (kan
höjdinställas i förhållande till
bandsågbordet), slipbordfastspänning
och gradskala (–2, 0, 45 grader)
6 Slipbord med 2 stjärnrattar
7 Spännratt för att spänna bandsågbladet
8 3-rullar-bandsåg med motor, brytare,
nätkabel och stickkontakt
9 Stjärnrattar för öppning av kåpan
10 Låsning av skjutlock; öppnar sig vid
nedsänkt bandsågskydd (11)
11 Sågbladskydd, ska alltid sänkas ned så
nära arbetsstycket som möjligt
12 Ryggstödlager upptill
13 Styrstift upptill
14 Bandsågblad 10 mm
15 Låsrattar för fastspänning av
bandsågbordet
17 Stjärnrattar för fastspänning av
slipbordet
18 Spånutsugningsstos Ø 100 mm
19 Höjdinställbara maskinfötter
20 Brytare med nollspänningsutlösning
21 Gradskala med justerbara anslag
22 Handtagsskruv för låsning av
sågbladskyddet
23 Indikering av bladspänning med hänsyn
till bladbredd
24 Inställningsskruv med kontermutter för
justering av bandsågbladets läge på
bandsåghjulen
25 Häftskiva med kardborrfäste - slippapper
kornstorlek 80
26 Ratt för fastspänning av skjutlocket
27 Skjutlock; för tallriksslipning öppnar man
ratten (26) och svänger skjutlocket åt
höger
28 Bandslipanordning utan slipband
29 Geringslinjal
30 Parallellanslag
4 Kontroll efter
uppackning
Undersök efter uppackningen om
bandsågen fått några transportskador.
Kontrollera att spänning och frekvens enligt
maskinens effektskylt överensstämmer med
nätspänning och nätfrekvens.
5 Funktionskontroll
Kontrollera bandsågens samtliga funktioner
enligt bruksanvisningen (utan att maskinen
är ansluten till nätet).
6 Monterings- och
inställningsarbeten
6.1 Montering av
bandsågbord (Bild 3)
1
Bild 2
Eftersom slipbordet även används som
utvidgat bandsågbord, ska båda borden
ställas in gemensamt och i förhållande till
varandra.
Lägg en rak list (A) vid bordets spår och rikta
bandsågbordet efter denna samt drag fast
sexkantskruvarna.
Av förpackningsskäl är bandsågbordet inte
monterat vid leverans.
Montera bandsågbordet med fyra
sexkantskruvar M8x16 (1) och brickor (drag
inte åt).
6.2 Montering av
slipbord
Sätt slipbordet (6) på maskinen och spänn
fast det från maskinens baksida med två
låsrattar (7).
6.3 Inställning av
bord
3 Översikt
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Bild 1
Bild 3
17
6
A
SVENSKA
Page 67
67
6.4 Inställning av lutning
Ställ en vinkel (B) på bandsågbordet.
Bandsågbladet får under mätningen inte
vidröra de övre och undre styrstiften och
ryggstödlagren.
Lossa de båda stjärnrattarna (15) och ställ
bandsågbordet exakt i rät vinkel till
bandsågbladet.
6.5 Inställning av bandsågbordets gradskala (Bild 4)
Lossa skruven (36), ställ visaren på
gradskalans 0°-märke och drag åt skruven.
Lossa 0°-anslaget (37), ställ an den mot
kåpan och kontra med sexkantmutter.
Sväng sedan bandsågbordet till 45°, ställ an
45°-skruven mot kåpan och kontra med
sexkantmutter.
6.6 Inställning av
slipbordets höjd
4 mm (4), lossa ev. stjärnrattar och och vrid
excenteraxeln (5) med en fast nyckel
13 mm.
6.7 Avstånd mellan slipbord
och sliptallrik (Bild 5)
Lossa stiftskruvarna (38) vid vänster och
höger bordsfot och ställ in avståndet mellan
slipbord och sliptallrik på ca 2-3 mm.
6.8 Inställning av
slipbordets gradskala
Ställ en vinkel (B) på slipbordet. Lossa
stjärnratten (44) och ställ in och spänn fast
slipbordet exakt i rät vinkel till sliptallriken.
Lossa skruven (43), ställ visaren på
gradskalans 0°-märke och drag åt skruven.
Lossa 0°-anslaget (45), skjut det åt höger
och spänn fast det.
Sväng slipbordet till 45°, lossa 45°-anslaget
(42), skjut det nedåt och spänn fast det.
7 Bandsågblad
7.1 Bandsågblad
Varning:
Använd endast skärpta och tillräckligt
skränkta sågblad.
Endast maskinellt skärpta och skränkta
sågblad ger optimalt sågresultat.
Använd aldrig skadade sågblad.
Sågbladsbredden är beroende av aktuell
arbetsoperation
För smala kurvsnitt, med
radie från 5 mm, arbeta
endast med
figursågningstillsats . . . . . . . . . 3 mm bredd
För kurvsnitt med radie
från 20 mm . . . . . . . . . . . . . . . . 6 mm bredd
För längd- och tvärsnitt,
kurvsnitt med radie
från 40 mm . . . . . . . . . . . . . . . 10 mm bredd
För raka snitt och tjocka
arbetsstycken . . . . . . . . . . . . . 15 mm bredd
7.2 Byte av bandsågblad (Bild 1)
OBS!
Koppla från bandsågen och
bryt strömmen.
Drag ur kontakten!
Skruva av två stjärnrattar (9) och sväng ut
maskinkåpan.
Öppna vingmuttern (2) och skjut skruven åt
höger.
Fäll upp bandsågskyddets lock (11).
Lossa bandsågbladet genom att vrida
spännskruven (7) åt vänster. Tag av
bandsågbladet och lägg ett nytt
bandsågblad på de tre bandsåghjulen. Trä
bandsågbladet mellan övre och undre
styrstift (13) och spänn fast det med
spännskruven (7).
Stäng locket (11) och maskinkåpan.
Om locket inte går att stänga måste man
först skjuta ned bandsågskyddet.
Skjut skruven (2) åt vänster och drag åt
vingmuttern. På så sätt kan det slitsade
bandsågbordet inte vrida sig.
Använd
handskar!
7.2.1 Ihopvikning av
bandsågblad
Håll bandsågbladet med en hand så att det
hänger lodrätt till golvet. Sätt ena foten på
sågbladet, vrid handen 360° (ett helt varv)
och flytta den samtidigt i riktning mot golvet.
7.2.2 Isärtagning av
bandsågblad
Håll bandsågbladet med utsträckt hand bort
från kroppen. Håll därefter ett bladvarv och
låt de båda andra bladvarven falla.
Bandsågbladet vecklar automatiskt ut sig.
Lägg en rak list (A) över de båda borden och
rikta slipbordets höjd efter bandsågbordet.
Genom att vrida de båda excenteraxlarna
(5) ställer man in bordshöjden. Lossa
stiftskruvarna (38) med sexkantskruvmejsel
Bild 4
B
3736
15
Bild 5
A
5
38
4
Bild 6
43
44
45
42
B
SVENSKA
Page 68
68
7.3 Inställning av
bandsågblad
7.3.1 Bandsågbladets rätta
spänning
Bandsågbladet spänns genom att man
vrider på spännskruven (7) åt höger.
Siffrorna 3, 6, 10, 15 står för de olika
bandsågbladens bredd.
Spänn bandsågbladet tills visaren (23) pekar
på motsvarande siffra.
7.3.2 Sågbladets läge på
bandsåghjulen (Bild 7)
Bandsågbladet ska löpa på mitten av
bandsåghjulen. För inställning måste man
lossa kontermuttern (24), vrida det övre
bandsåghjulet manuellt i löpriktningen och
justera inställningsskruven (35) på
motsvarande sätt.
Inställningsskruven medurs
bandsågbladet vandrar bakåt.
Inställningsskruven moturs
bandsågbladet vandrar framåt.
Bandsågbladet får därvid inte ligga an mot
ett av de båda ryggstödlagren (12). Drag
efter inställningen åt kontermuttern (3) och
korrigera ev. bandsågbladets spänning.
7.4 Inställning av
bladstyrning
Bandsågbladet styrs av en undre och en
övre bandstyrning så att det inte avviker eller
vrider sig. Varje styrenhet består av två
styrstift (13) och ett ryggstödlager (12).
Den övre bladstyrningen måste alltid sänkas
ned så nära arbetsstycket som möjligt.
7.4.1 Styrstift
Stiften 13) styr sågbladet i sidled.
Grafitinlagringarna smörjer och minskar
beläggningen på bandet.
Inställning
Spänn fast styrhuvudet (32) med skruven
(33) så att styrstiften (13) styr hela
bladbredden men inte vidrör sågtänderna.
Spänn fast styrstiften (13) med skruven (31)
så att de nuddar lätt vid bandsågbladet men
inte klämmer.
Hela proceduren ska upprepas vid den
undre bladstyrningen.
7.4.2 Ryggstödlager
Stödlagret (12) förhindrar att sågbladet
avviker bakåt.
Inställning
Spänn fast ryggstödlagret (12) så att
avståndet till bandsåglagret uppgår till ca 0,5
mm. Ryggstödlagret är lagrat excentriskt på
sin axel. Genom vridning av axeln ändrar
stödlagret (12) sitt läge i förhållande till
bandsågbladet. Samma procedur ska
upprepas vid den undre styrningen. (34)
Låsskruv för ryggstödlager.
8 Kontroller före
tillkoppling
Bandsågbladets tänder måste peka nedåt.
Rätt spänning av bandsågbladet.
Rätt inställning av styrstift och ryggstödlager.
Bandsågskyddet måste vara nedsänkt till
arbetsstyckets tjocklek.
9 Nätanslutning
För att ansluta bandsågen för enfas
växelström till nätet krävs en 3-ledarkabel
med 1,5 mm
2
ledartvärsnitt och en
kopplingsdosa som passar till
stickkontakten. 3-fas-växelströmsmaskinen
har en stickkontakt i CEE-utförande. För
nätanslutningen krävs en 5-ledarkabel med
1,5 mm
2
ledartvärsnitt och en passande
kopplingsdosa.
Nätuttaget som maskinen ansluts till måste
vara jordat enligt föreskrift och ha en minst
10 A säkring (trög smältsäkring; med 16 A
räcker det med en snabb säkring) eller vara
säkrad med passande motorskyddsbrytare.
9.1 Bandsågbladets
rotationsriktning
Bandsågbladet måste rotera så att tänderna
på den nedåtgående sidan rör sig uppifrån
och ned. Om rotationsriktningen inte
stämmer på en 3-fas-växelströmsmaskin
(olycksrisk), kan detta ändras genom att två
ytterledare i anslutningskabeln växlas. Detta
arbete får endast utföras av en elektriker.
Felaktig rotation av sågbladet på en 3-fasväxelströmsmaskin kan också bero på att
nätuttaget som maskinen är ansluten till inte
är riktigt kopplat. Låt en elektriker i så fall
kontrollera att anslutningarna är riktiga och
vid behov åtgärda dem.
Rätt rotationsriktning för undre
bandsågrullen har kontrollerats i fabriken.
10 Spånutsugning
Om bandsågen en längre tid används för
sågning av trä eller vid industriell
användning av material som medför att
hälsofarligt damm bildas (t.ex. bok- och
ekträ), måste en lämplig
utsugningsanordning anslutas.
I Tyskland krävs för trädamm en
utsugningsanordning som testats enligt
TRGS 553. För andra material måste
användare inom industrin klarlägga kraven
på utsugningsanordning med yrkesförbundet
(Berufsgenossenschaft).
Till maskinens utsugningsstoser kan en
sugslang Ø 100 mm anslutas för utsugning
av spån.
Bild 8
✘✘
Bild 10
Bild 11
✘✘
Bild 7
24
35
23
7
Bild 9
31
13 12 32 33 34
SVENSKA
Page 69
69
11 Sågning av trä och
liknande material
11.1 Användarens arbetsplats
Bild 12
Bild 13 Bild 16
Rätt arbetsställning:
Framför maskinen i snittriktningen (A).
Hantering av arbetsstycken:
Låt händerna ligga platt på arbetsstycket
utanför snittplanet. Mata fram arbetsstycket i
jämn takt, utför hela snittet, drag inte tillbaka
det.
Stöd breda och långa arbetsstycken med
rullstöd. Medhjälparen (B) står i
snittriktningen bakom maskinen.
Arbetsanvisningar
Använd endast skärpta och
tillräckligt skränkta sågblad!
Använd rullstöd bakom
maskinen vid bearbetning av
långa eller breda
arbetsstycken för att inte
arbetsstycket ska tippa.
Använd även påskjutare och
matarlåda inom snittområdet.
11.2 Längssnitt, klyvning 11.5 Tvärsnitt, högkant
Mata fram arbetsstycket jämnt och följ
ritsningen.
Vid snittslutet måste arbetsstycket föras i
pilens riktning, inte dras tillbaka.
11.3 Kurvsågning
Bild 14
Bild 17
Bild 18
Bild 15
Mata fram arbetsstycket mot sågbladet i
ritsningens riktning och bestäm genom
vridning snittets riktning i enlighet med
ritsningen. Drag aldrig tillbaka arbetsstycket.
Det finns risk för att sågbladet hoppar av
bandsåghjulen.
11.4 Tvärsnitt, liggande
Ställ in bandsågskyddet med övre
bladstyrning med hänsyn till arbetsstyckets
dimensioner.
Varning:
Mata aldrig in arbetsstycket så att snittet
börjar i den övre kanten.
11.6 Klyvning efter ritsning
Lägg händerna på arbetsstycket och mata
fram jämnt och utan tryck, eftersom detta
gör att snittfogen sluter sig (beakta pilens
riktning).
Ritsa snittets förlopp. För arbetsstycket
genom att trycka i snittets riktning och
genom sidostyrning enligt ritsningen. Använd
anläggningsvinkel som skydd mot tippning
av arbetsstycket och för sidostyrning. Fäst
alltid anläggningsvinkeln framför sågbladet.
(Bakom sågbladet finns det risk för att
snittfogen trycks samman.) Vid långa
arbetsstycken ska rullstöd användas.
11.7 Klyvning med anslag
Arbetsstycket styrs efter parallellanslaget.
Spänn alltid fast den övre
bandsågstyrningen så nära arbetsstycket
som möjligt. Bandsågbladet styrs därigenom
optimalt. Ju långsammare arbetsstycket förs,
desto mindre viker bandsågbladet av i
sidled.
Använd matarlåda vid
klyvning av smala
arbetsstycken för att få en
säker styrning och även
påskjutare för
frammatningen.
SVENSKA
Page 70
70
11.8 Sågning av rundvirke
Bild 19
Bild 20
Säkra rundvirket med lämplig anordning mot
vridning genom snittrycket.
Arbetshjälp kilstöd
Som säkring vid enstaka sågning av
rundvirke lämpar sig kilstöd. Anordna och
fäst stålspetsarna så att rundvirke av olika
diameter hålls fast av spetsarna.
Arbetshjälp rundvirkeslåda
För ofta återkommande sågning av
rundvirke används en rundvirkeslåda som
motsvarar arbetsstyckets dimensioner.
12 Tillbehör för
bandsågning
12.1 Figursågningstillsats
Med figursågningstillsatsen kan man såga
små radier (minsta radie 5 mm).
Leveransomfång
Övre (51) och undre sågbladstyrning (52).
Erforderligt tillbehör
Bandsågblad, 3 mm brett.
Montering
Tag av det breda bandsågbladet.
Tag av den övre bladstyrningen och sätt i
stället på den övre sågbladstyrningen (51).
Montera också ryggstödlagret (12) med axel
som skydd mot vridning. Ställ in den undre
bladstyrningen på motsvarande sätt.
Montera och ställ in bandsågbladet (3 mm)
så att det löper mitt på bandsåghjulen.
Lägg an den övre och undre
sågbladsstyrningen mot bandsågbladets
rygg och spänn fast.
Matning
Mata arbetsstycket långsamt, eftersom
sågbladständerna är små.
Beakta
säkerhetsanvisningarna
för bandsågning.
Bandsågningsbladet får inte vridas vid
sågning av små radier, det måste sågas
färdigt utan påverkan.
Se till när du trär tillbaka ett snitt att
bandsågbladet inte dras ut ur valsens slits
(undvik om möjligt att dra tillbaka).
12.2 Cirkelsåganordning
Tekniska data
Största tjocklek på arbetsstycke . . . . 60 mm
Största diameter på
arbetsstycke . . . . . . . . . . . . . . Ø ca 400 mm
Leveransomfång
Cirkelsåganordningen består av konsol (62);
centreringsspets (63) och två räfflade
skruvar (61).
Funktion
Arbetsstycket vrider sig runt centreringsstiftet
(63), varvid en cirkel sågas.
Vid lutning av bandsågbordet sågas en kona.
Montering
Sätt konsolen (62) på bandsågskyddet och
spänn fast den med den räfflade skruven
(61).
Inställning
Sänk ned bandsågskyddet på arbetsstyckets
höjd.
Skjut in konsolen (62) så långt i
bandsågskyddet att den önskade radien på
arbetsstycket erhålls.
Arbetsstyckets vridpunkt ska ligga ungefär
på bladcentrumhöjd eller något framför.
Denna inställning uppnår man genom att
den böjda centreringsspetsen (63) vrids.
13 Bandslipning
Erforderligt tillbehör
Formslipband (20 mm brett)
Slipbock (28) med sexkantskruv och bricka
ingår i maskinens grundutrustning.
Montering
I stället för bandsågband kan ett slipband
monteras.
Spänn slipbandet helt lätt.
Spänn fast ryggstödlager och styrstift så att
de inte snuddar vid slipbandet.
Sänk ned bandsågskyddet (11) så mycket
som möjligt.
Beroende på om plana eller böjda ytor ska
slipas måste slipbockens (28) raka eller
böjda anläggningsyta spännas fast som stöd
bakom slipbandet.
52
51
Bild 21
Bild 22
12
51
Bild 23
61
62
63
61
Bild 24
28
11
SVENSKA
Page 71
71
13.1 Montering av
slipband
14.1 Ombyggnad av bandsågar
för tallriksslipning
Bild 25
14 Skivputsanordning
Bild 26
Skivputsanordningens
leveransomfång
Slipbord med 2 stjärnrattar.
Häftskiva
Slippapper kornstorlek 80
Ytterligare utrustning
Slippapper kornstorlek 60
Slippapper kornstorlek 100
Varning:
Arbeta aldrig utan slipbord.
Slippappret ska klistras så plant som
möjligt på sliptallriken.
Ojämnheter medför snart genomslipning
och sprickor.
Slipa endast på den nedåt roterande delen
av sliptallriken, annars lyfts arbetsstycket
upp från bordet.
Byt ut sönderrivna slippapper.
Byt ut slöa slippapper. Dessa ger
Se upp med klisterställets överlappning. Vid
felaktig montering river slipbandet upp vid
klisterstället. Slipbandet som ställs till
förfogande kan genom ett särskilt
klistringsförfarande användas i båda
riktningarna.
Varning:
Byt ut sönderrivna slipband.
Byt ut slöa slipband.
Slöa slipband ger brännmärken på
arbetsstycket.
Använd utsugning så att ingen större
dammutveckling uppstår.
Diverse tropiska träslag och hårda träslag
som bok och ek ger mycket fint damm,
som i större koncentrationer klassas som
cancerframkallande.
Trädamm är explosivt.
brännmärken på arbetsstycket.
Använd utsugning så att ingen större
dammutveckling uppstår.
Diverse tropiska träslag och hårda träslag
som bok och ek ger mycket fint damm,
som i större koncentrationer klassas som
cancerframkallande.
Trädamm är explosivt.
Sänk ned bandsågskyddet (11) helt så att
låsningen (10) för svängning av skjutlocket
(27) öppnas.
Lossa stjärnratten (26), sväng det röda
skjutlocket (27) åt höger och spänn fast det.
14.2 Montering och
inställningar
Inställning av slipbordet görs tillsammans
med bandsågbordet och beskrivs i kapitlet
"Monterings- och inställningsarbeten".
15 Underhåll
15.1 Avstrykningsborste
När avstrykningsborsten (39) är nött måste
den bytas ut, eftersom sågspån annars
sätter sig fast på bandsågrullarna och kan
skada beläggningarna.
15.2 Bordinlägg
Om slitsen i bordinlägget är nött ska det
inlägget bytas ut.
15.3 Styrstift
Byt styrstiften endast parvis (samtidigt
ovanför och under bordet).
16 Tekniska data
Bandsågar
Såghöjd 160 mm
Utliggning 380 mm
Bordets storlek 400 x 460 mm
Sågbordet ställbart i gering –2° / 0° / 45°
Bandsåghjuldiameter 220 mm
Sågbladets längd 2225 ± 6mm
Sågbladets bredd 3–15 mm
Bladtjocklek 0,3-0,36 mm
Såghastighet 1000 m/min
Arbetsstyckets vikt max 15 kg
Tallriksslipning
Sliptallrikens diameter 200 mm
Sliptallrikens varvtal 1450 v/min
Bordets storlek 168 x 413 mm
Slipbordet ställbart i gering –2° / 0° / 45°
Arbetsstyckets vikt max 5 kg
Maskindimensioner
Bredd 900 mm
Höjd 920 mm
Djup 510 mm
Uppställningsyta 350 x 560 mm
Vikt ca 45 kg
16.1 Elektriska data
1-fasmotor
Nätspänning 230 V~1/N/PE
Säkring 10 A
Max spänningsvariationer +6/–10%
Frekvens 50 Hz
Upptagen effekt 740 W
Avgiven effekt (S3 = 60%) 500 W
3-fasmotor
Säkring 10 A
Max spänningsvariationer +6/–10%
Frekvens 50 Hz
Upptagen effekt 740 W
Avgiven effekt (S6 = 60%) 500 W
16.2 Bullernivå
Tomgång 74,1 dB(A)
Bearbetning 83,7 dB(A)
vid följande villkor:
– Mätning:
Hölje enligt DIN 45 6 35
– Mätpunkt:
1 m avstånd; 1,6 m över golv.
Trädammtestad
Bild 27
26
27
11
10
39
Bild 28
Bild 28
SVENSKA
Page 72
72
Käyttöohje
Hyvä asiakas!
Kiitos, että olet osoittanut luottamusta ostamalla uuden Elektra Beckum-sähkötyökalun. Jokainen Elektra Beckum-sähkötyökalu testataan
huolellisesti ja kuuluu Elektra Beckum laadunvalvonnan tiukkojen tarkastusten piiriin. Sähkötyökalun käyttöikä riippuu kuitenkin paljolti myös
sinusta itsestäsi. Noudata tätä käyttöohjetta ja liitteenä olevissa asiakirjoissa annettuja tietoja. Mitä huolellisemmin käsittelet Elektra Beckumtyökaluasi, sitä kauemmin se palvelee sinua luotettavasti.
Sisällysluettelo sivú
Vaatimustenmukaisuusvakuutus 72
1 Käyttötarkoitus 72
2 Turvallisuusmääräykset 72
2.1 Vannesahaus 73
2.2 Lautashionta 73
2.3 Nauhahionta 73
3 Yleiskuva 74
4 Vastaanottotarkastukset 74
5 Toimintojen tarkastus 74
6 Asennus ja säädöt 74
6.1 Sahauspöydän asennus 74
6.2 Hiomapöydän asennus 74
6.3 Sahaus- ja hiomapöydän
säätö 74
6.4 Sahauspöydän kallistuksen
säätö 75
6.5 Sahauspöydän asteikon säätö 75
6.6 Sahauspöydän korkeuden
säätö 75
6.7 Hiomapöydän ja -lautasen
etäisyyden säätö 75
6.8 Hiomapöydän asteikon säätö 75
7 Vannesahan terä 75
7.1 Vannesahan terät 75
7.2 Vannesahan terän vaihto 75
7.3 Vannesahan terän säätö 76
7.4 Vannesahan terän ohjaimen
säätö 76
8 Tarkastukset ennen käynnistystä 76
9 Verkkoliitos 76
9.1 Vannesahan terän kulkusuunta 76
10 Lastujen imurointi 76
11 Puun ja puuntapaisten aineiden
sahaus 77
11.1 Käyttöpaikka 77
11.2 Pitkittäisleikkaus, erotus 77
11.3 Kaarileikkaus 77
11.4 Poikittaisleikkaus
vaakasuorassa 77
11.5 Poikittaisleikkaus pystyssä 77
11.6 Erotus piirron mukaan 77
11.7 Erotus vastetta vasten 77
11.8 Pyöreän puun leikkaus 78
12 Vannesahauksen tarvikkeet 78
12.1 Hienoleikkuulaite 78
12.2 Ympyräohjain 78
13 Nauhahionta 78
13.1 Neuvoja hiomanauhan
asentamiseen 79
14 Lautashionta 79
14.1 Vannesahan muuttaminen
lautashiontaa varten 79
14.2 Asennus ja säätö 79
15 Huolto 79
15.1 Poistoharja 79
15.2 Pöytälevy 79
15.3 Ohjauspuikot 79
16 Tekniset tiedot 79
16.1 Sähkötekniset tiedot 79
16.2 Äänitehotaso 79
1 Tarkoituksenmukainen
käyttö
Tämä laite on soveltuva puun, puunkaltaisten materiaalien ja muovien sahaamiseen.
Pyöreitä työkappaleita saadaan sahata
ainoastaan soveltuvaa pidätinlaitetta käyttäen, poikittain pituusakselin suuntaan,
koska ne voivat alkaa pyöriä liikkuvan
sahanterän mukana.
Sahattaessa matalia työkappaleita pystyasennossa täytyy turvalliseen ohjaukseen
käyttää soveltuvaa vastetta.
Kaikenlainen muu käyttö on määräysten
vastaista. Valmistaja ei vastaa mistään
vaurioista, jotka aiheutuvat määräysten
vastaisesta käytöstä.
Tälle laitteelle tehdyt muutokset tai sellaisten osien käyttö, jotka eivät ole valmistajan
tarkastamia ja toimittamia, voivat aiheuttaa
käytössä arvaamattomia vahinkoja.
2 Turvallisuusohjeet
Lue tämä ohjekirja kokonaan ennen laitteen
käyttöönottoa. Huomioi erityisesti turvallisuusohjeet.
Tämä ohjekirja on suunnattu teknisten
perustietojen omaaville henkilöille, laitteiden
käsittelyssä kuten tässä kuvattu. Mikäli
sinulla ei ole minkäänlaista kokemusta
tällaisista laitteista, pitäisi sinun ensin
pyytää kokemuksen omaavan henkilön
apua.
Laitetta saavat käyttää vain henkilöt, jotka
ovat perehtyneet vannesahoihin ja tuntevat
käytön vaarat.
Alle 18-vuotiaat henkilöt saavat käyttää tätä
laitetta ammattikoulutuksen yhteydessä,
ainoastaan kouluttajan valvonnan alaisuudessa.
Mikäli lainaat laitetta tai myyt sen, luovuta
aina myös kaikki laitteen mukana toimitetut
asiakirjat mukaan.
Valmistaja ei ota mitään vastuuta vaurioista,
jotka aiheutuivat siitä, ettei tätä käyttöohjetta
huomioitu.
Yleiset turvallisuusohjeet
Huomioi tarvittaessa lakisääteiset ohjesäännöt tai vannesahojen käytölle määrätyt
tapaturmantorjuntamääräykset.
• Verkkojännitteen ja -taajuuden täytyy
vastata laitteen tyyppikilvessä olevia arvoja;
Yleiset vaarat!
Pidä työalue järjestyksessä – työalueen
epäjärjestyksestä voi seurata onnettomuuksia.
Ole tarkkaavainen. Ajattele mitä teet.
Työskentele järkevästi. Älä käytä laitetta,
kun keskittymiskykysi on heikko.
Ota ympäristötekijät huomioon: Huolehdi
kunnollisesta valaistuksesta.
Vältä epänormaaleja asentoja. Seiso
tukevasti ja säilytä aina tasapainoinen
asento.
Käytä pitkiä työkappaleita sahattaessa
soveltuvia työkappaleen tukia.
Älä käytä tätä laitetta palavien nesteiden tai
kaasujen läheisyydessä.
Pidä ulkopuoliset henkilöt, erityisesti lapset,
poissa vaara-alueelta.
Älä, käytön aikana, anna muiden koskea
laitteeseen tai verkkokaapeliin.
Älä ylikuormita tätä laitetta – käytä tätä
laitetta ainoastaan sillä tehoalueella, mikä
on annettu teknisissä tiedoissa.
Sähkövirrasta aiheutuva vaara!
Älä jätä tätä laitetta sateeseen.
Älä käytä tätä laitetta kosteassa tai märässä
ympäristössä.
Työskenneltäessä tämän laitteen kanssa,
vältä kehon kosketuksia maadoitettujen
osien (esim. lämpöpatterit, putket, hellat,
jääkaapit) kanssa.
Sähkötyökalujen korjaukset saa suorittaa
ainoastaan sähköalan ammattilainen!
Älä käytä verkkokaapelia sellaisiin tarkoituksiin, mihin sitä ei ole tarkoitettu.
Aina ennen huolto- ja puhdistustöitä;
Aina ennen häiriön selvitystä:
kytke laite pois päältä.
irrota verkkopistoke virtalähteestä.
odota kunnes sahanterä on pysähtynyt.
Aina häiriön poiston jälkeen, aseta kaikki
turvalaitteet toimintaan ja tarkasta niiden
toiminta.
Varmistu, että päällekytkettäessä (esimerkiksi huoltotöiden jälkeen) laitteessa ei ole
enää asennustyökaluja tai löysiä osia.
Kun laitetta ei käytetä, vedä verkkopistoke
irti.
Loukkaantumisvaara myös pysähtyneenä
olevaan leikkuutyökaluun!
Käytä suojakäsineitä leikkuutyökalun
vaihdon aikana.
Säilytä vannesahanteriä siten, ettei kukaan
voi loukkaantua niiden johdosta.
Vaara!
• Huomioi käytön aikana, etteivät laitteen
pyörivät rakenneosat voi koskettaa
mihinkään ruumiinosaan tai vaatetukseen ja
vetää sitä sisään (ei solmioita, ei käsineitä,
ei vaatetusta pitkillä hihoilla). Pitkähiuksisten
henkilöiden on ehdottomasti käytettävä
Vaatimustenmukaisuusvakuutus
Vakuutamme, että tuote on sivulla 2
ilmoitettujen standardien tai
standardinomaisten asiakirjojen mukainen.
SUOMI
Page 73
73
hiusverkkoa.
Älä koskaan sahaa työkappaleita, jotka
sisältävät seuraavia materiaaleja:
vaijereita
naruja
hihnoja
johtoja
teräslankoja
Riittämättömästä henkilökohtaisesta
varustuksesta aiheutuvat vaarat!
Käytä kuulosuojaimia.
Käytä suojalaseja.
Käytä pölysuojamaskia.
Käytä soveltuvaa työvaatetusta.
Työskenneltäessä ulkona on suositeltavaa
käyttää liukumattomia jalkineita.
Puupölystä johtuvat vaarat!
Tietyt puupölytyypit (esim. tammi, pyökki ja
saarni) voivat sisään hengitettäessä aiheuttaa syöpää. Työskentele tämän vuoksi
suljetuissa tiloissa ainoastaan lastunimulaitteiston kanssa (ilman nopeus sahan imuputkella ≥ 20 m/s).
Huomio!
Käyttö ilman sahanpurun imulaitteistoa on
mahdollista ainoastaan:
ulkona;
– lyhytaikaisessa käytössä
(enintään 30 minuutin käyttöaika);
pölysuojamaskia käyttäen.
mikäli sahanpurun imulaitteistoa ei käytetä,
koneelle kertyy sahanpurua, joka on poistettava säännöllisin väliajoin. Pidä huolta,
että työskentelyn aikana ympäristöön
pääsee mahdollisimman vähän puupölyä:
Poista puupölykerääntymät työalueelta (älä
puhalla niitä pois!);
Korjaa imulaitteiston vuotokohdat;
Huolehdi kunnollisesta tuuletuksesta.
Laitteen teknisistä muutoksista tai osien
käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, aiheutuvat vaarat!
Asenna tämä laite noudattaen tarkasti tätä
käyttöohjetta.
Käytä ainoastaan valmistajan hyväksymiä
osia. Tämä koskee erityisesti:
– vannesahanteriä;
Turvalaitteet
(katso tilausnumerot varaosalistasta).
Älä tee osiin mitään muutoksia.
Laitteen vioista aiheutuvat vaarat!
Hoida laitetta ja tarvikkeita huolellisesti.
Noudata huoltomääräyksiä.
• Tarkasta laite mahdollisten vaurioiden
varalta ennen jokaista käyttöä: Ennen
laitteen käyttämistä täytyy turvalaitteiden,
suojalaitteiden tai vähäisesti vaurioituneiden
osien moitteeton ja tarkoituksenmukainen
toiminta tarkastaa. Tarkasta, toimivatko
liikkuvat osat moitteettomasti ja etteivät ne
ole jumissa. Kaikkien osien täytyy olla
asennettuna oikein ja niiden tulee täyttää
kaikki niille asetetut vaatimukset, jotta
laitteen moitteeton käyttö varmistettaisiin.
Vaurioituneet suojalaitteet tai osat täytyy
korjata tai vaihtaa asianmukaisesti, valtuutetun ammattikorjaamon toimesta. Anna
asiakaspalvelukorjaamon vaihtaa vaurioituneet virtakytkimet. Älä käytä laitetta, mikäli
virtakytkintä ei voida kytkeä päälle tai pois
päältä.
Pidä käsikahvat kuivina ja vapaana öljystä
ja rasvasta.
Vaara!
Ota saha käyttöön vasta sitten kun
seuraavat esivalmistelut on suoritettu:
saha kiinnitetty;
sahapöytä asennettu ja kohdistettu;
lastujen imulaitteisto on liitetty;
turvalaitteet tarkastettu.
Yhdistä saha verkkovirtaan vasta sitten kun
kaikki tässä esitetyt esivalmistelut on
suoritettu! Muuten on olemassa vaara, että
saha käynnistyy tahattomasti ja siitä voi
aiheutua vakavia loukkaantumisia.
Ennen sahanterän ylemmän ohjauksen ja
sahapöydän kaltevuuden säätöä, kytke laite
pois päältä ja odota kunnes vannesahanterä
on pysähtynyt.
Vaara työkappaleen kanttautumisen
johdosta!
Sahattaessa rinnakkaisvasteen ja kallistetun
sahapyörän kanssa täytyy rinnakkaisvaste
kiinnittää sahapöydän alaspäin kallistetulle
puolelle.
Vaara!
Liian korkea kiristys voi johtaa vannesahanterän katkeamiseen. Mikäli vannesahanterä
on liian löysällä voi käyttöpyörä luisua ja
tällöin sahanterä pysähtyy.
Vaara!
Säilytä laitetta siten,
että asiattomat eivät voi käynnistää konetta
ja
että kukaan ei voi loukata itseään paikallaan
olevaan laitteeseen.
Huomio!
Älä säilytä laitetta suojaamattomana ulkona
tai kosteissa tiloissa.
2.1 Vannesahaus
Laske vannesahan terän suojus aina
työstökappaleen korkeudelle. Tarkasta terän
kireys ennen käynnistystä.
Käytä vain teräviä ja haritettuja vannesahan
teriä.
Revenneitä ja muotoaan muuttaneita
sahanteriä ei saa käyttää. Sahattaessa
työstökappaleesta kapeita listoja (leveys alle
120 mm) vasteen avulla on käytettävä
työnnintä.
Pöytälevy estää pieniä sahattaessa
irronneita kappaleita joutumasta
vannesahan terästä koneen sisälle ja
tarttumasta kiinni.
Älä koskaan työskentele ilman pöytälevyä!
Kun pöytälevyn sahausrako suurenee, levy
pitää vaihtaa.
Sahanterää ei saa jarruttaa moottorin
pysäytyksen jälkeen terää sivuttain
painamalla.
Loukkaantumisvaara pyörivillä osilla!
Älä ota tätä laitetta käyttöön, ilman asennettuna olevaa suojalaitteistoa.
Pidä aina riittävää etäisyyttä vannesahanterään. Käytä tarvittaessa soveltuvaa
syöttöapuvälinettä. Paina työkappaletta
sahattaessa koko ajan pöytää vasten.
Käytä työskennellessä tarvittaessa:
syöttökeppiä – kun etäisyys vasteprofiili –
vannesahanterä on 120 mm;
työkappaleen tukea – pitkillä työkappaleilla,
kun nämä muuten putoaisivat sahauksen
jälkeen alas pöydältä;
pyöreitä työkappaleita sahattaessa soveltuvaa pitolaitteisto, siten että työkappale ei voi
pyöriä.
soveltuvaa vastekulmaa, joka estää työkappaleen kaatumisen, kun matalia työkappaleita sahataan pystyasennossa.
Odota kunnes vannesahanterä on pysähtynyt, ennen kuin poistat pieniä työkappaleita, puunjäänteitä yms. työalueelta.
Sahaa ainoastaan mitoiltaan sen kokoisia
työkappaleita, joita voidaan turvallisesti pitää
kiinni sahauksen aikana.
Älä jarruta ulostulevaa vannesahanterää
sivuttaisella paineella.
Työkappaleen takaiskun vaara (työkappale tarttuu vannesahanterään ja sinkoutuu
koneen käyttäjää kohti)!
Älä kanttaa työkappaletta.
Sahaa ohuita tai ohutseinäisiä työkappaleita
ainoastaan hienohampaisilla vannesahanterillä. Käytä ainoastaan teräviä vannesahanteriä.
Tarkasta epävarmoissa tilanteissa, ettei
työkappaleessa ole vieraita esineitä (esimerkiksi nauloja tai ruuveja).
Sahaa ainoastaan mitoiltaan sen kokoisia
työkappaleita, joita voidaan turvallisesti pitää
kiinni sahauksen aikana.
älä koskaan sahaa useita eri kappaleita
yhtäaikaisesti – älä myöskään nippuja, jotka
koostuvat useista irtokappaleista. On
olemassa onnettomuusvaara, kun vannesahanterä ottaa kontrolloimattomasti kiinni
yksittäisiin kappaleisiin.
Käytä pyöreitä työkappaleita sahattaessa
soveltuvaa pitolaitetta, siten etteivät ne voi
alkaa pyörimään.
2.2 Lautashionta
Älä koskaan työskentele ilman hiomapöytää.
Korundihiomapaperin pitää olla
mahdollisimman tasaisesti kiinnitettynä
hiomalautaseen. Epätasaisuudet kuluttavat
hiomapaperin nopeasti rikki.
Hio vain hiomalautasen alaspäin pyörivällä
osalla, muuten työstökappale nousee irti
pöydästä.
Vaihda rikkoutunut hiomapaperi heti.
Vaihda kulunut hiomapaperi heti.
Kulunut hiomapaperi jättää
työstökappaleeseen palojälkiä.
2.3 Nauhahionta
Vaihda rikkoutuneet hiomanauhat heti.
Kuluneet hiomanauhat jättävät
työstökappaleeseen palojälkiä.
SUOMI
Page 74
74
SUOMI
1 sahauspöytä, 4 kuusiokantaruuvia
M8x16 ja levyt
2 ruuvi ja siipimutteri halkaistun
sahauspöydän pitämiseksi paikoillaan
3 kaksipäinen kiintoavain SW17/13
4 kuusiokoloavain SW4
5 hiomapöydän epäkeskoakseli (korkeus
säädettävissä sahauspöydäksi)
hiomapöydän kiinnitys ja asteikko
(–2, 0, 45 astetta)
6 hiomapöytä, 2 kahvaruuvia
7 kiinnitysruuvi vannesahan terän
kiristämistä varten
8 3-rullainen vannesaha, moottori,
katkaisin, verkkojohto ja verkkopistoke
9 kahvaruuvit koneen suojuksen
avaamiseksi
10 työntökannen lukitus, aukeaa
vannesahaussuojuksen (11) alaslaskun
yhteydessä
11 vannesahaussuojus laskettava aina
työstökappaleen korkeudelle
12 ylempi ohjausrulla
13 ylempi ohjauspuikko
14 vannesahanterä 10 mm
15 sahauspöydän lukituksen kahvaruuvit
17 hiomapöydän lukituksen kahvaruuvit
18 lastunimun liitäntä Ø 100 mm
19 koneen korkeussäädettävät jalat
20 katkaisin, jossa alijännitelaukaisin
21 asteikko, jossa säädettävät vasteet
22 vannesahaussuojuksen lukituksen
kahvaruuvi
23 teränkiristyksen näyttö teränleveyteen
nähden
24 säätöruuvi ja lukitusmutteri
vannesahanterän aseman säätämiseksi
teräpyörien päällä
25 tarrapintainen hiomalautanen –
hiomapaperin karkeus 80
26 työntökannen lukituksen kahvaruuvi
27 työntökansi; lautashiontaa varten avaa
kahvaruuvi (26) ja käännä työntökantta
oikealle
28 nauhahiomalaite ilman hiomanauhaa
29 kulmavaste
30 yhdensuuntaisvaste
4 Vastaanottotarkastukset
Tarkasta pöytävannesaha vastaanoton
jälkeen mahdollisten kuljetusvaurioiden
varalta.
Varmista, että koneen tehokilvessä ilmoitettu
jännite ja taajuus ovat samat kuin
verkkojännite ja -taajuus.
5 Toimintojen tarkastus
Tarkasta kaikki pöytävannesahan toiminnot
käyttöohjeessa kuvatulla tavalla (koneen
ollessa irti sähköverkosta).
6 Asennus ja säädöt
6.1 Sahauspöydän asennus
1
kuva 2
Koska hiomapöytää käytetään myös
sahauspöydän jatkona, molemmat pöydät
tulee asentaa yhdessä ja toisiinsa nähden.
Sijoita suora kisko (A) pöytien uraan, säädä
sahauspöytä sen mukaan ja kiristä
kuusiokantaruuvit.
Pakkausteknisistä syistä sahauspöytää ei
toimiteta asennettuna.
Asenna sahauspöytä neljän
kuusiokantaruuvin M8x16 (1) ja levyn avulla
(älä kiristä vielä).
6.2 Hiomapöydän
asennus (kuva 3)
Aseta hiomapöytä (6) koneeseen ja lukitse se
koneen takaosasta kahdella kahvaruuvilla (7).
6.3 Sahaus- ja
hiomapöydän säätö
3 Yleiskuva
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
kuva 1
kuva 3
17
6
A
Page 75
75
SUOMI
6.4 Sahauspöydän kallistuksen
säätö
Aseta sahauspöydälle suorakulma (B).
Vannesahan terä ei saa mittauksen aikana
koskettaa ylempää eikä alempaa
ohjauspuikkoa eikä selän ohjausrullaa.
Avaa molemmat kahvaruuvit (15) ja säädä
sahauspöytä tarkasti kohtisuoraan asentoon
vannesahan terään nähden.
6.5 Sahauspöydän asteikon
säätö (kuva 4)
Avaa ruuvi (36), aseta osoitin asteikon 0°merkin kohdalle ja lukitse ruuvi.
Avaa 0°-vaste (37), säädä se runkoa vasten
ja lukitse se kuusiokantamutterilla.
Kallista sahauspöytää sitten 45°:een, säädä
45°-vaste runkoa vasten ja lukitse se
kuusiokantamutterilla.
6.6 Sahauspöydän korkeuden
säätö
Sijoita molempien pöytien päälle suora kisko
(A) ja säädä hiomapöydän korkeus
sahauspöydän mukaan.
Pöytäkorkeutta säädetään
epäkeskoakseleita (5) kääntämällä: Avaa
vaarnaruuvit (38) kuusiokoloavaimella SW4
(4), avaa tarvittaessa kahvaruuveja ja
käännä epäkeskoakselia (5) kiintoavaimella
SW13.
6.7 Hiomapöydän ja
-lautasen etäisyyden
säätö (kuva 5)
Avaa vasemman ja oikean pöydänjalan
vaarnaruuvit (38) ja säädä hiomapöydän ja
-lautasen väliseksi etäisyydeksi noin 2–3 mm.
6.8 Hiomapöydän asteikon
säätö
Aseta hiomapöydän päälle suorakulma (B),
avaa kahvaruuvi (44), säädä hiomapöytä
tarkasti suoraan kulmaan hiomalautaseen
nähden ja lukitse se.
Avaa ruuvi (43), säädä asteikon osoitin
0°:een kohdalle ja lukitse ruuvi.
Avaa 0°-vaste (45), siirrä sitä oikealle ja
lukitse se.
Käännä hiomapöytää 45°, avaa 45°-vaste
(42), työnnä sitä alas ja lukitse.
7 Vannesahan terä
7.1 Vannesahan terät
Varoitus:
Käytä vain teräviä ja riittävästi haritettuja
teriä.
Vain koneellisesti teroitetut ja haritetut
sahanterät tuottavat parhaan mahdollisen
leikkuutuloksen.
Älä käytä vaurioituneita sahanteriä.
Sahanterän leveys riippuu työvaiheesta!
Jyrkät mutkat, säteet alkaen
5 mm, käyttö vain
hienoleikkuulaitteen kanssa . . . . . lev. 3 mm
Mutkat, säteet alkaen 20 mm . . . . lev. 6 mm
Pitkittäis- ja poikittaisleikkuu,
mutkat, säteet alkaen 40 mm . . . lev. 10 mm
Suorat leikkuut ja paksut
työstökappaleet . . . . . . . . . . . . . lev. 15 mm
7.2 Vannesahan terän
vaihto (kuva 1)
Varo:
Pysäytä vannesaha ja estä
tahaton käynnistys irrottamalla
pistoke!
Avaa kaksi kahvaruuvia (9) ja käännä
koneen suojus auki.
Avaa siipimutteri ja työnnä ruuvia (2)
oikealle.
Avaa vannesahaussuojuksen kansi (11).
Löysää vannesahan terää kiertämällä
kiinnitysruuvia (7) vastapäivään.
Poista vannesahan terä ja sijoita uusi
vannesahan terä vapaasti kolmen
teräpyörän päälle.
Ohjaa vannesahan terä ylemmän ja
alemman ohjauspuikon (13) väliin ja kiristä
kiinnitysruuvi (7). Sulje koneen suojus ja
kansi (11). Jos kansi ei mene kiinni,
vannesahaussuojus (11) on ensin
työnnettävä alas.
Siirrä ruuvia (2) vasemmalle ja lukitse
siipimutteri. Tällöin halkaistu sahauspöytä ei
pääse kiertymään.
Käytä käsineitä!
7.2.1 Vannesahan terän
kokoontaitto
Pidä vannesahan terää yhdessä kädessä
siten, että se riippuu pystysuoraan lattiaa
kohden, astu yhdellä jalalla terän päälle,
käännä kättä 360° (täysi kierros) ja siirrä
terää samanaikaisesti lattiaa kohden.
7.2.2 Aukitaitto
Pidä vannesahan terää kädessä
mahdollisimman kaukana kehosta, siirrä ote
yhteen teräkierrokseen ja päästä kaksi
muuta irti – vannesahan terä ponnahtaa
itsestään auki.
kuva 4
B
3736
15
kuva 5
A
5
38
4
kuva 6
43
44
45
42
B
Page 76
76
SUOMI
7.3 Vannesahan terän säätö
7.3.1 Vannesahan terän
oikea kiristys
Vannesahan terä kiristetään kiertämällä
kiinnitysruuvia (7) oikealle. Luvut 3, 6, 10 ja
15 tarkoittavat erilaisten vannesahan terien
leveyksiä.
Kiristä vannesahan terää, kunnes osoitin
(23) on teräleveyttä vastaavan luvun
kohdalla.
7.3.2 Vannesahan terän asema
teräpyörien päällä (kuva 7)
Vannesahan terän pitää liikkua teräpyörien
keskikohdalla. Avaa säätöä varten
lukitusmutteri (24), kierrä ylempää
teräpyörää käsin kulkusuuntaan ja säädä
säätöruuvia (35) haluamaasi suuntaan.
Säätöruuvia kierretään myötäpäivään
vannesahan terä siirtyy taaksepäin
Säätöruuvia kierretään vastapäivään
vannesahan terä siirtyy eteenpäin
Vannesahan terä ei saa tällöin nojata
kumpaakaan terän selän ohjausrullaa (12)
vasten. Lukitse säädön jälkeen lukitusmutteri
(3) ja korjaa tarvittaessa terän kiristyksen
säätöä.
7.4 Vannesahan terän
ohjaimen säätö
Vannesahan terää ohjataan ylemmällä ja
alemmalla ohjausyksiköllä taipumisen ja
kiertymisen estämiseksi. Kummassakin
ohjausyksikössä on kaksi ohjauspuikkoa
(13) ja terän selän ohjausrulla (12).
Ylempi ohjausyksikkö tulee laskea aina
mahdollisimman lähelle työstökappaletta.
7.4.1 Ohjauspuikot
Puikot (13) ohjaavat terää sivusuunnassa.
Grafiittipinta voitelee ja estää pihkaantumista.
Säätö
Lukitse ohjauspää (32) pyälletyllä ruuvilla
(33) siten, että ohjauspuikot (13) ohjaavat
koko terän leveydellä mutta eivät kosketa
hampaita. Säädä ohjauspuikot (13)
pyälletyllä ruuvilla (31) siten, että ne
koskettavat kevyesti vannesahan terää,
mutta eivät jarruta sitä.
Tee sama toimenpide alemmalle
ohjausyksikölle.
7.4.2 Selän ohjausrullat
Rulla (12) estää vannesahan terää
taipumasta taaksepäin.
Säätö
Säädä selän ohjausrullaa (12) siten, että sen
etäisyys vannesahan terään on noin 0,5
mm. Selän ohjausrulla on laakeroitu
akselilleen epäkeskisesti. Akselia
kierrettäessä rullan (12) asema muuttuu
vannesahan terään nähden.
Tee sama toimenpide alemmalle
ohjausyksikölle. (34) Selän ohjausrullan
lukitusruuvi.
8 Tarkastukset ennen
käynnistystä
Vannesahan terien hampaiden pitää osoittaa
alaspäin.
Vannesahan terän kireyden pitää olla oikea.
Ohjauspuikkojen ja terän selän ohjausrullien
on oltava oikein säädetyt.
Vannesahan terän suojuksen pitää olla
laskettu alas työstökappaleen paksuuden
mukaisesti.
9 Verkkoliitos
Pöytävannesahan liittämiseksi
sähköverkkoon yksivaihevirralla tarvitaan 3johtiminen johto, johtimen poikkipinta-ala 1,5
mm2, ja kauluspistokkeeseen sopiva
liitospistorasia. Vaihtovirtakoneessa on CEEmallinen kauluspistoke. Verkkoliitokseen
tarvitaan 5-johtiminen johto, johtimen
poikkipinta-ala 1,5 mm2, ja sopiva
liitospistorasia.
Verkkopistorasia, johon kone liitetään, on
maadoitettava määräysten mukaisesti ja
varmistettava vähintään 10 A sulakkeella
(hidas sulake; 16 ampeeria käytettäessä
riittää nopea sulake) tai riittävällä
tehonsuojakytkimellä.
9.1 Vannesahan terän
kulkusuunta
Vannesahan terän on pyörittävä niin, että
sen hampaat kulkevat alaspäin liikkuvalla
puolella ylhäältä alas. Jos vaihtovirtakoneen
pyörimissuunta ei ole oikea
(tapaturmavaara), tilanne voidaan korjata
siten, että liitosjohdon kaksi ulkojohdinta
vaihdetaan keskenään. Työn saa suorittaa
vain sähköalan ammattilainen.
Terän väärä pyörimissuunta voi johtua myös
siitä, että verkkopistorasia, johon kone on
liitetty, ei ole oikein kytketty. Pyydä
sähköalan ammattilaista tarkastamaan
liitokset ja korjaamaan tilanne tarvittaessa.
Koneen alemman terärullan pyörimissuunta
on tarkastettu tehtaalla.
10 Lastujen imurointi
Kun vannesahalla sahataan puuta pitemmän
aikaa tai sillä sahataan ammattikäytössä
sellaisia materiaaleja, joita työstettäessä
syntyy terveydelle vaarallisia pölyjä (esim.
pyökki- ja tammi), se on liitettävä
tarkoitukseen sopivaan imulaitteeseen.
kuva 8
✘✘
kuva 10
kuva 11
✘✘
kuva 7
24
35
23
7
kuva 9
31
13 12 32 33 34
Page 77
77
SUOMI
Saksassa vaaditaan TRGS 553 -tarkastetut
imulaitteet. Muita materiaaleja työstettäessä
ammattikäyttäjän tulee selvittää imulaitteita
koskevat ammattikunnan erityisvaatimukset.
Lastujen imemiseksi koneen imuliitäntään
voidaan liittää imuletku, Ø 100 mm.
11 Puun ja puuntapaisten
aineiden sahaus
11.1 Käyttöpaikka
kuva 12
kuva 13 kuva 16
Oikea työskentelyasento:
koneen edessä leikkuusuuntaan seisoen (A).
Työstökappaleen käsittely:
Pidä kädet leikkuutason ulkopuolella
työstökappaleen päällä. Siirrä
työstökappaletta eteenpäin tasaisesti,
suorita leikkuu loppuun saakka, älä vedä
takaisinpäin.
Tue pitkät ja leveät työstökappaleet
rullapukkien avulla.
Avustaja (B) seisoo koneen takana
leikkuusuunnassa.
Työohjeita
Käytä vain teräviä ja riittävästi
haritettuja vannesahan teriä.
Pitkiä tai leveitä
työstökappaleita työstettäessä
käytä rullapukkia koneen
takana työstökappaleiden
taittumisen estämiseksi. Käytä
lisäksi työnnintä ja syöttölevyä
leikkuualueella!
11.2 Pitkittäisleikkaus, erotus 11.5 Poikittaisleikkaus pystyssä
Työnnä työstökappaletta tasaisesti
eteenpäin piirretyn viivan suuntaisesti.
Leikkuun lopussa siirrä työstökappaletta
nuolien suuntaan, älä vedä takaisin.
11.3 Kaarileikkaus
kuva 14
kuva 17
kuva 18
kuva 15
Ohjaa ja kääntele työstökappaletta
sahanterän leikkuukohdalla seuraten
piirrettyä viivaa. Älä vedä työstökappaletta
takaisinpäin, sahanterä voi siirtyä pois terän
selän ohjausrullasta.
11.4 Poikittaisleikkaus
vaakasuorassa
Säädä vannesahan terän suojus ylemmän
ohjausyksikön kanssa työstökappaleen
mittoihin sopivaksi.
Varo:
Älä koskaan ohjaa niin, että leikkuu alkaa
työstökappaleen yläreunasta.
11.6 Erotus piirron mukaan
Pidä kädet työstökappaleen päällä ja syötä
tasaisesti, vältä painamasta liikaa, jotta
leikkuurako ei pääse sulkeutumaan (huomaa
nuolien suunta).
Leikkuulinja piirroitetaan.
Ohjaa työstökappaletta sivusta piirroitusta
myöten leikkuusuuntaan painamalla. Käytä
kulmatukea sivuohjauksena ja estämään
työstökappaleen kallistuminen. Sijoita
kulmatuki aina sahanterän etupuolelle (terän
takana leikkuurako voi painua yhteen).
Käytä pitkille työstökappaleille rullapukkia.
11.7 Erotus vastetta vasten
Ohjaa työstökappaletta
yhdensuuntaisvasteen avulla. Lukitse ylempi
vannesahan terän ohjain niin lähelle
työstökappaletta kuin mahdollista.
Vannesahan terää ohjataan näin parhaalla
mahdollisella tavalla. Mitä hitaammin
työstökappaletta syötetään, sitä vähemmän
vannesahan terä taipuu sivusuunnassa.
Turvallisuuden vuoksi käytä
kapeiden työstökappaleiden
ohjaamisessa apuna
syöttölevyä ja eteenpäin
siirrossa työnnintä.
Page 78
78
SUOMI
11.8 Pyöreän puun leikkaus
kuva 19
kuva 20
Lukitse pyöreä työstökappale sopivalla
apulaitteella pyörähtämisen estämiseksi.
Kiilatuet
Kiilatuet sopivat silloin tällöin tapahtuvaan
pyöreän puun leikkaamiseen. Sijoita ja
kiinnitä teräskärjet siten, että eripaksuiset
pyöreät puut pysyvät kärkien avulla
paikallaan.
Pyöreän puun teline
Usein toistuvaa pyöreän puun leikkausta
varten käytetään työstökappaleen mittojen
mukaista pyöreän puun telinettä.
12 Vannesahauksen
tarvikkeet
12.1 Hienoleikkuulaite
Hienoleikkuulaitteella voidaan leikata pieniä
säteitä (pienin säde 5 mm).
Vakiovarusteet
Ylempi (51) ja alempi vannesahanterän
ohjain (52).
Tarvittava lisävaruste
Vannesahanterä, leveys 3 mm.
Asennus
Poista leveä vannesahanterä.
Poista ylempi ohjausyksikkö ja asenna sen
tilalle ylempi vannesahan terän ohjain (51).
Asenna myös terän selän ohjausrulla (12)
akseleineen terän kiertymisen estämiseksi.
Muuta ylempi ohjausyksikkö samalla tavalla.
Asenna vannesahan terä (3 mm) paikalleen
ja säädä se siten, että se kulkee teräpyörien
keskikohdassa.
Sijoita ylempi ja alempi vannesahan terän
ohjain terän selkää vasten ja lukitse se.
Syöttö
Hidas työstökappaleen syöttö, koska
vannesahan terän hammastus on tiheä.
Noudata
vannesahauksen
turvallisuusohjeita.
Vannesahan terä ei saa kiertyä sahattaessa
jyrkkiä kaaria, sen pitää leikata itsensä
vapaaksi.
Pujotettaessa leikkuusta takaisinpäin on
varottava, ettei terä irtoa rullan urasta (vältä
paluupujotusta aina kun se on mahdollista).
12.2 Ympyrän
leikkuulaite
Tekniset tiedot
Työstökappaleen suurin
paksuus . . . . . . . . . . . . . . . . . . . . . . 160 mm
Työstökappaleen suurin
halkaisija . . . . . . . . . . . . . . . . . . . n. 400 mm
Vakiovarusteet
Ympyrän leikkuulaite sisältää ulokevarren
(62), keskiökärjen (63) ja kaksi pyällettyä
ruuvia (61).
Toiminta
Työstökappale pyörii keskiökärjen (63)
ympäri, jolloin ympyrä leikkautuu. Kartio
leikataan kallistamalla sahauspöytää.
Asennus
Aseta ulokevarsi (62) vannesahan terän
suojukseen ja lukitse pyälletyllä ruuvilla (61).
Säätö
Laske vannesahan terän suojus
työstökappaleen korkeudelle.
Työnnä ulokevarsi (62) niin pitkälle
vannesahan terän suojuksen sisään, että
saat aikaan työstökappaleen halutun säteen.
Työstökappaleen pyörityspisteen pitää olla
teräkeskiön kohdalla tai hieman sen edessä.
Tämä säätö suoritetaan kiertämällä
taivutettua keskiökärkeä (63).
13 Nauhahionta
Tarvittava lisävaruste
Muotohiomanauha (leveys 20 mm)
Hiomatuki (28) kuusiokantaruuveineen ja
levyineen ovat koneen vakiovarusteita.
Asennus
Vannesahan terän tilalle voidaan asentaa
hiomanauha.
Hiomanauhaa kiristetään vain kevyesti.
Lukitse terän selän ohjausrulla ja
ohjauspuikot siten, että ne eivät hankaa
hiomanauhaa.
Aseta vannesahan terän suojus (11) niin
alas kuin mahdollista.
Hiomanauhan takana käytetään hiomatuen
(28) suoraa tai kaarevaa tukipintaa sen
mukaan, onko hiottava pinta suora vai
kaareva.
52
51
kuva 21
kuva 22
12
51
kuva 24
28
11
kuva 23
61
62
63
61
Page 79
79
SUOMI
13.1 Neuvoja hiomanauhan
asentamiseen
14.1 Vannesahan muuttaminen
lautashiontaa varten
kuva 25
14 Lautashionta
kuva 26
Lautashiomalaitteen
vakiovarusteet
hiomapöytä ja kaksi kahvaruuvia
tarrapintainen hiomalaikka
hiomapaperi, karkeus 80
Muut varusteet
hiomapaperi, karkeus 60
hiomapaperi, karkeus 100
Varoitus:
Älä koskaan työskentele ilman hiomapöytää.
Korundihiomapaperin pitää olla
mahdollisimman tasaisesti kiinni
hiomalautasessa. Epätasaisuudet
aiheuttavat nopeasti reikiä ja repeytymiä.
Hio vain hiomalautasen alaspäin pyörivällä
osalla, muuten työstökappale nousee ylös
pöydästä.
Vaihda repeilleet hiomanauhat.
Vaihda kulunut hiomapaperi. Se jättää
Ota huomioon liimauskohdan limitys. Jos
asennus suoritetaan väärinpäin,
hiomanauha repeilee liimauskohdasta.
Valmistajan tarjoamaa muotohiomanauhaa
voidaan käyttää molempiin suuntiin erikoisen
liimausmenetelmän ansiosta.
Varo:
Vaihda repeilleet hiomanauhat.
Vaihda kulunut hiomanauha.
Kuluuneet hiomanauhat jättävät
kappaleeseen palojälkiä.
Käyttä imuria, jotta pölyä ei keräänny
liikaa.
Erilaisista trooppisista puulajeista ja kovista
puista, kuten tammesta ja pyökistä, irtoaa
erittäin hienoa pölyä, jota suurina
annoksina pidetään syövälle altistavana.
Puupöly on räjähdysherkkää.
palojälkiä työstökappaleeseen.
Käytä imuria, jotta pölyä ei keräänny liikaa.
Erilaisista trooppisista puulajeista ja
kovista puista, kuten tammesta ja
pyökistä, irtoaa erittäin hienoa pölyä, jota
suurina annoksina pidetään syövälle
altistavana.
Puupöly on räjähdysherkkää.
Aseta vannesahanterän suojus (11) aivan
alas, jolloin työntökannen (27) käännön
lukitus (10) avautuu.
Avaa kahvaruuvi (26), käännä punainen
työntökansi (27) oikealle ja lukitse se.
14.2 Asennus ja
säätö
Hiomapöydän säätö suoritetaan yhdessä
sahauspöydän kanssa kappaleen ”Asennus
ja säädöt” mukaisesti.
15 Huolto
15.1 Poistoharja
Kun poistoharja (39) on kulunut, se on
vaihdettava heti, koska sahanpurut tarttuvat
muutoin kiinni teräpyörien
kumipäällysteeseen ja voivat vahingoittaa
päällysteitä.
15.2 Pöytälevy
Kun pöytälevyn sahausrako suurenee, levy
pitää vaihtaa.
15.3 Ohjauspuikot
Vaihda ohjauspuikot aina pareittain (pöydän
ylä- ja alapuolinen puikko samalla kertaa).
16 Tekniset tiedot
Vannesahaus
sahauskorkeus 160 mm
kitakorkeus 380 mm
pöydän koko 400 x 460 mm
kääntöalue –2 / 0 / 45°
teräpyörän halkaisija 220 mm
vannesahan terän pituus 2225 ±6 mm
vannesahan terän leveys 3 –15 mm
terän paksuus 0,3– 0,36 mm
leikkuunopeus 1000 m/min
työkappaleen suurin paino max. 15 kg
Lautashionta
hiomalautasen halkaisija 200 mm
hiomalautasen kierrosluku 1450 U/min
pöydän koko 168 x 413 mm
kääntöalue –2 / 0 / 45°
työkappaleen suurin paino max. 5 kg
Koneen mitat
leveys 900 mm
korkeus 920 mm
syvyys 510 mm
asennuspinta 350 x 560 mm
paino n. 45 kg
16.1 Sähkötekniset tiedot
Yksivaihemoottori
verkkojännite 230V ~1/N/PE
sulake 10 A
suurin jännitevaihtelu +6/–10%
taajuus 50 Hz
ottoteho 750 W
antoteho (S3 = 60%) 500 W
Kolmivaihemoottori
verkkojännite 400V ~/3/PE
sulake 10A
suurin jännitevaihtelu +6/–10%
taajuus 50 Hz
ottoteho 750W
antoteho (S6 = 60 %) 500 W
16.2 Äänitehotaso
tyhjäkäynti 74,1 dB(A)
työstö 83,7 dB(A)
mitattu seuraavissa olosuhteissa:
– mittausmenetelmä:
kuorimenetelmä DIN 45 6 35 mukaan
– mittauspiste:
etäisyys 1 m, 1,6 m lattian yläpuolella
Puupölytarkastettu
kuva 27
26
27
11
10
39
kuva 28
kuva 28
Page 80
80
Bruksanvisning
Kære kunde.
vi takker for tilliten du har vist oss ved å kjøpe ditt nye Elektra Beckum elektroverktøy. Hvert Elektra Beckum elektroverktøy testes omhyggelig
og gjennomgår de strenge kvalitetskontrollene i Elektra Beckum kvalitetssikringssystemet. Et elektroverktøys levetid er imidlertid sterkt avhengig
av brukeren. Følg informasjonene i denne bruksanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler Elektra Beckum
elektroverktøyet, desto lenger vil det stå til disposisjon for deg.
Innholdsfortegnelse Sidel
CE-konformitetserklæring 80
1 Korrekt anvendelse 80
2 Sikkerhetsinformasjoner 80
2.1 Båndsaging 81
2.2 Tallerkensliping 81
2.3 Båndsliping 81
3 Oversikt 82
4 Kontroller etter utpakking 82
5 Kontroll av funksjonene 82
6 Montasje- og innstillingsarbeider 82
6.1 Montasje av båndsagbladet 82
6.2 Montasje av slipebordet 82
6.3 Innstilling av bordene 82
6.4 Innstilling av skråstillingen 83
6.5 Innstilling av båndsagbordets
gradskala 83
6.6 Innstilling av slipebordets høyde 83
6.7 Innstilling av avstanden
slipebord/tallerken 83
6.8 Innstilling av slipebordets
gradskala 83
7 Båndsagblad 83
7.1 Båndsagbla 83
7.2 Utskiftning av båndsagbladet 83
7.3 Innstilling av båndsagbladet 84
7.4 Innstilling av båndsagføringen 84
8 Kontroller før innkopling 84
9 Nettilkopling 84
9.1 Båndsagbladets rotasjonsretning 84
10 Sponavsug
11 Saging av tre og lignende materialer 85
11.1 Betjeningspersonalets
arbeidsplass 85
11.2 Lengdesnitt, skilling 85
11.3 Bueskjæring 85
11.4 Tverrsnitt liggende 85
11.5 Tverrsnitt høykant 85
11.6 Skilling etter mål 85
11.7 Skilling på anslaget 85
11.8 Skjæring av runde emner 86
12 Tilbehør for båndsaging 86
12.1 Finsnittinnretning 86
12.2 Sirkelskjæreinnretning 86
13 Båndsliping 86
13.1 Montasje av slipebåndet 86
14 Tallerkensliping 86
14.1 Ombygging fra båndsaging til
tallerkensliping 87
14.2 Montasje og innstilling 87
15 Vedlikehold 87
15.1 Avstrykerbørste 87
15.2 Bordinnlegg 87
15.3 Føringsstifter 87
16 Tekniske data 87
16.1 Elektriske data 87
16.2 Lydtrykknivå 87
1 Formålsmessig bruk
Maskinen er egnet for skjæring i treverk,
treaktige materialer og plast.
Runde arbeidsstykker må kun sages på
tvers av lengdeaksen og med egnet holdeinnretning, fordi de kan bli vridd av det
roterende båndsagbladet.
Bruk et egnet anslag for sikker føring når du
sager flate arbeidsstykker på høykant.
All annen bruk betraktes som ikke formålsmessig. Produsenten er ikke ansvarlig for
skader som oppstår på grunn av bruk i strid
med bestemmelsene.
Ombygging av dette apparatet eller bruk av
deler som ikke er kontrollert og godkjent av
produsenten kan forårsake uforutsigelige
skader.
2 Sikkerhetshenvisninger
Les denne bruksanvisningen helt gjennom
før du tar apparatet i bruk. Følg sikkerhetshenvisningene nøye.
Denne bruksanvisningen henvender seg til
personer med tekniske grunnkjennskaper
om omgang med utstyr som det som er
beskrevet her. Hvis du ikke har noen
erfaring med slikt utstyr, bør du først søke
hjelp hos folk som har slik erfaring.
Apparatet må kun startes og brukes av
personer som er fortrolig med båndsager og
som til enhver tid er seg bevisst om farene
ved bruken av det.
Personer under 18 år må kun bruke denne
maskinen i forbindelse med yrkesopplæring
og under oppsyn av lærerpersonale.
Send med alle medleverte dokumenter hvis
du noen gang låner bort eller selger maskinen.
Produsenten overtar intet ansvar for skader
som oppstår fordi denne bruksanvisningen
ikke ble fulgt.
Generelle sikkerhetshenvisninger
Følg eventuelt lovbestemte direktiver eller
ulykkesforebyggende forskrifter for bruk av
båndsager.
• Nettspenning og -frekvens må stemme
overens med de data som er angitt på
apparatets typeskilt.
Generelle farer!
Hold arbeidsområdet ditt i orden – uorden i
arbeidsområdet kan forårsake ulykker.
Vær oppmerksom. Pass på hva du gjør.
Bruk fornuft når du arbeider. Ikke bruk
maskinen når du er ukonsentrert.
Ta hensyn til påvirkninger fra miljøet: Sørg
for god belysning.
Unngå unormal holdning. Sørg for å stå
stødig, og hold alltid balansen.
Bruk egnete underlag til lange arbeidsstykker.
Ikke bruk denne maskinen i nærheten av
brennbare væsker eller gasser.
Hold uvedkommende, særlig barn, borte fra
fareområdet.
Ikke la andre personer berøre maskinen
eller nettkabelen under drift.
Maskinen må ikke overbelastes – bruk
maskinen kun i det ytelsesområdet som er
oppgitt i de tekniske data.
Fare ved elektrisitet!
Ikke utsett denne maskinen for regn.
Ikke bruk denne maskinen i fuktige eller
våte omgivelser.
Når du arbeider med denne maskinen må
du ikke berøre jordete deler (f.eks. radiatorer, rør, komfyrer, kjøleskap).
Reparasjoner av elektroverktøy må kun
utføres av elektrofagfolk!
Ikke bruk nettkabelen for noe den ikke er
bestemt for.
Alltid før vedlikeholds- og rengjøringsarbeid; Før du forsøker å utbedre enhver
driftsforstyrrelse:
Slå av maskinen.
Trekk ut støpselet.
Vent til sagbladet står stille.
Sett alle sikkerhetsinnretninger i drift og
kontroller dem igjen hver gang en feil er
blitt rettet.
Når du kopler inn maskinen (for eksempel
etter vedlikeholdsarbeider) skal du forsikre
deg om at det ikke finnes noe monteringsverktøy eller løse deler i maskinen.
Trekk ut ledningen når apparatet ikke er i
bruk.
Kuttfare også når skjæreverktøyet står
stille!
Bruk hansker når du skifter skjæreverktøy.
Oppbevar sagbladene slik at ingen kan
skade seg på dem.
Fare for å bli trukket inn!
• Pass på at ingen legemsdeler eller klesplagg blir grepet og trukket inn av roterende
komponenter (ingen slips, ingen hansker,
ingen klesplagg med vide ermer; hvis du har
langt hår må du bruke hårnett).
Ikke sag arbeidsstykker som inneholder
følgende materialer:
Tau
Snorer
Bånd
Kabel
Ståltråd
Fare ved utilstrekkelig personlig verneutstyr!
Bruk hørselsvern.
Bruk vernebrille.
Bruk støvmaske.
Konformitetserklæring
Vi erklærer på eget ansvar at dette produktet
stemmer overens med standardene eller de
normative dokumentene som er oppgitt på
side 2.
NORSK
Page 81
81
Bruk egnet arbeidstøy.
Det anbefales å bruke sklisikre sko ved
arbeider utendørs.
Fare ved trestøv!
Noen typer trestøv (f.eks. fra eik, bøk og
ask) kan forårsake kreft ved innånding. Bruk
alltid et avsugsanlegg når du arbeider i
lukkete rom (lufthastighet på sagens
avsugsstuss ≥ 20 m/s).
Forsiktig!
Drift uten sponavsugsanlegg er bare tillatt:
Utendørs
– Ved kortvarig drift
(inntil maks. 30 driftsminutter);
Med støvmaske
Hvis det ikke brukes sponavsugsanlegg,
oppsamles det sagspon som må fjernes
regelmessig. Pass på at det kommer så lite
trestøv som mulig inn i omgivelsene under
arbeidet:
Fjern oppsamlinger av trestøv i arbeidsområdet (ikke pust det vekk!);
Utbedre utettheter i avsugsanlegget;
Sørg for god beluftning.
Fare ved tekniske endringer eller ved
bruk av deler som ikke er prøvet og
godkjent av produsenten!
Monter denne maskinen nøyaktig etter
anvisningen.
Bruk kun deler som er godkjent av produsenten. Dette gjelder særlig for:
– Sagblad;
Sikkerhetsinnretninger
(bestillingsnummer se Reservedelsliste).
Ikke gjør noen forandringer på delene.
Fare ved feil på maskinen!
Stell maskinen og tilbehøret omhyggelig.
Følg vedlikeholdsforskriftene.
• Kontroller apparatet før hver bruk om det
er skadet: Før videre bruk av apparatet må
det undersøkes omhyggelig om sikkerhetsinnretninger, verneinnretninger eller lett
skadete deler funksjonerer feilfritt og formålsmessig. Kontroller om de bevegelige
delene funksjonerer feilfritt og ikke klemmer.
Alle deler må være riktig montert og oppfylle
alle betingelser for å sikre at maskinen kan
brukes riktig.
Skadete verneinnretninger eller deler må
repareres riktig eller skiftes ut av et anerkjent verksted. La et kundeserviceverksted
skifte ut skadete brytere. Ikke bruk denne
maskinen når bryteren ikke kan slås av og
på.
Hold håndtakene tørre og frie for olje og fett.
Fare!
Ikke ta i bruk maskinen før følgende
forberedelser er gjort:
Sagen må være festet.
Sagbordet må være montert og innstilt
Sponavsugsanlegg tilkoplet;
Sikkerhetsinnretningene må være kontrollert.
Ikke koble sagen til strømnettet før alle
forberedelsene som er nevnt her er gjort!
Ellers er det fare for at sagen starter utilsiktet og forårsaker store personskader.
Slå av apparatet og vent til sagbladet står
stille før du stiller inn den øvre båndstyringen og sagbordhellingen.
Fare hvis arbeidsstykket blir vridd!
Ved saging med parallellanslag og skråstilt
sagbord må parallellanslaget være festet på
den siden av sagbordet som heller nedover.
Gefahr durch falsch gespanntes Sägeband!
For stor spenning kan føre til at sagbladet
brister. For liten spenning kan føre til at
drivhjulet slurer og at sagbladet stopper.
Fare!
Oppbevar maskinen slik at:
Den ikke kan settes i gang av uvedkommende
Ingen kan skade seg på den stillestående
maskinen.
Forsiktig!
Ikke oppbevar maskinen ubeskyttet utendørs eller i fuktige omgivelser.
2.1 Båndsaging
Senk alltid ned båndsagbeskyttelsen til
arbeidsstykkets høyde. Kontroller
bladspenningen før maskinen slåes på.
Bruk alltid kun skarpe og viggede
båndsagblad.
Sprukne eller deformerte sagblad må ikke
brukes. For saging av smale lister (bredde
mindre enn 120 mm) langs parallellanslaget
må det brukes en skyvestokk.
Bordinnlegget forhindrer at båndsagbladet
trekker små deler som er saget av et
arbeidsstykke inn i maskinens indre under
saging, hvor de kan sette seg fast.
Bruk aldri maskinen uten bordinnlegget!
Hvis sagespalten er slitt, skal bordinnlegget
skiftes ut.
Sagbladet må ikke bremses ved å trykke på
det fra siden etter at maskinen er slått av.
Fare for personskader på bevegelige
deler!
Ikke bruk denne maskinen uten at beskyttelsesinnretningene er montert.
Hold alltid tilstrekkelig avstand til båndsagbladet. Bruk eventuelt egnete hjelpemidler til
mating. Trykk alltid arbeidsstykket ned på
bordet når du sager.
Bruk følgende etter behov mens arbeidet
pågår:
Skyvepinne – når avstanden anslagsprofil –
sagblad 120 mm;
Underlag for arbeidsstykker – for lange
arbeidsstykker, hvis de kan falle ned fra
bordet etter kapping
Bruk en egnet fastspenningsinnretning til
runde arbeidsstykker, slik at de ikke kan bli
vridd under saging.
Ved saging av flate arbeidsstykker på
høykant, bruk en egnet anslagsvinkel som
forhindrer at arbeidsstykket klapper ned.
Vent til sagbladet står stille før du fjerner
små biter av arbeidsstykket, trerester osv.
fra arbeidsområdet.
Sag kun arbeidsstykker som er så store at
du kan holde dem sikkert under sagingen.
Ikke bruk trykk fra siden for å bremse
sagbladet når det holder på å stanse.
Fare for at arbeidsstykket kastes tilbake
(arbeidsstykket gripes av båndsagbladet
og slenges mot operatøren)!
Ikke legg arbeidsstykkene på kant.
Sag tynne arbeidsstykker kun med fintannet
båndsagblad. Bruk alltid skarpe båndsagblad.
I tvilstilfelle, se om det finnes fremmedlegemer (f.eks. spiker eller skruer) i arbeidsstykket.
Sag kun arbeidsstykker som er så store at
du kan holde dem sikkert under sagingen.
Sag aldri flere arbeidsstykker samtidig –
heller ikke bunter av enkeltstykker. Det er
fare for ulykker hvis båndsagbladet ukontrollert får tak i enkelte stykker.
Bruk en egnet holdeinnretning når du sager
runde arbeidsstykker, slik at arbeidsstykket
ikke blir vridd.
2.2 Tallerkensliping
Arbeid aldri uten slipebord.
Korundslipepapiret skal sitte så plant som
mulig på slipetallerkenen. Ujevnheter vil
raskt føre til gjennomsliping og sprekker.
Det må kun slipes på den delen av
slipetallerkenen som roterer nedover, ellers
løftes arbeidsstykket opp fra bordet.
Sprukkent slipepapir skal skiftes ut. Slitt
slipepapir skal skiftes ut. Slitt slipepapir
etterlater brennmerker på arbeidsstykket.
2.3 Båndsliping
Sprukne slipebånd skal skiftes ut. Slitte
slipebånd etterlater brennmerker på
arbeidsstykket.
NORSK
Page 82
82
NORSK
1 Båndsagbord med 4 sekskantskruer
M8x16 og skiver
2 Skrue med vingemutter, for stabilisering
av det slissede båndsagbordet
3 Dobbeltfastnøkkel NV17/13
4 Sekskantskrutrekker NV4
5 Slipebordets eksenteraksel
(høydejusterbar i forhold til
båndsagbordet) Slipebordfastspenning
og gradskala (-2, 0, 45 grader)
6 Slipebord med 2 håndtakskruer
7 Spennskrue for fastspenning av
båndsagbladet
8 3-rulls-båndsag med motor, bryter,
nettkabel og plugg
9 Håndtakskruer for å åpne husets deksel
10 Lås for skyvedekselet, låses opp når
båndsagbeskyttelsen (11) er senket ned
11 Båndsagbeskyttelsen skal alltid senkes
ned til arbeidsstykkets høyde
12 Ryggføringsrull oppe
13 Føringsstifter oppe
14 Båndsagblad 10 mm
15 Håndtakskruer for fastspenning av
båndsagbordet
17 Håndtakskruer for festing av slipebordet
18 Sponavsugstuss Ø 100 mm
19 Høydejusterbare maskinføtter
20 Bryter med underspenningsutløsning
21 Gradskala med innstillbare anslag
22 Håndtakskrue for fastspenning av
båndsagbeskyttelsen
23 Indikering av bladspenningen, i forhold til
bladets bredde
24 Innstillingsskrue med kontramutter, for
justering av båndsagbladets stilling på
løperullene
25 Borrelåsskive - slipepapir kornstørrelse
80
26 Håndtakskrue for fastklemming av
skyvedekselet
27 Skyvedeksel; for tallerkensliping skal
håndtakskruen (26) løsnes og
skyvedekselet svinges mot høyre
28 Båndslipeinnretning uten slipebånd
29 Gjæringslinjal
30 Parallellanslag
4 Kontroller etter
utpakking
Etter utpakking skal bordbåndsagen
undersøkes med hensyn til eventuelle
transportskader.
Kontroller at spenningen og frekvensen som
er oppgitt på maskinens typeskilt stemmer
overens med nettspenningen og
nettfrekvensen.
5 Kontroll av
funksjonene
Kontroller alle funksjonene til
bordbåndsagen som beskrevet i
bruksanvisningen (uten at maskinen er
koplet til nettet).
6 Montasje- og
innstillingsarbeider
6.1 Montasje av
båndsagbordet
1
Fig. 2
Da slipebordet også brukes som utvidet
båndsagbord, må de to bordene innstilles
samtidig og i forhold til hverandre.
Legg en rett list (A) inntil sporet i bordene,
posisjoner båndsagbordet etter denne og
trekk til sekskantskruene.
Av emballeringstekniske årsaker er
båndsagbordet ikke montert ved levering.
Båndsagbordet skal monteres ved hjelp av 4
sekskantskruer M8x16 (1) og skiver (må
ennå ikke trekkes til).
6.2 Montasje av
slipebordet (Fig. 3)
Sett slipebordet (6) på maskinen og spenn
det fast fra maskinens bakside ved hjelp av
2 håndtakskruer (17).
6.3 Innstilling av båndsagbordet
og slipebordet
3 Oversikt
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Fig. 1
Fig. 3
17
6
A
Page 83
83
6.4 Innstilling av båndsagbordets skråstilling
Sett en vinkel (B) på båndsagbordet.
Under målingen må båndsagbladet ikke
berøre de øvre og nedre føringsstiftene og
ryggføringsrullene.
Løsne de to håndtakskruene (15) og sett
båndsagbordet eksakt i rett vinkel i forhold til
båndsagbladet.
6.5 Innstilling av båndsagbordets gradskala (Fig. 4)
Løsne skruen (36), sett viseren på
gradskalaens 0°-merke og spenn den fast
ved hjelp av skruen.
Løsne 0°-anslaget (37), sett det inntil huset
og sikre det ved hjelp av sekskantmutteren.
Sving deretter båndsagbordet til 45°, sett
45°-anslaget inntil huset og sikre det ved
hjelp av sekskantmutteren.
6.6 Innstilling av
slipebordets høyde
Legg en rett list (A) over de to bordene og
innstill slipebordets høyde etter
båndsagbordet.
Ved å dreie de to eksenterakslene (5) kan
bordets høyde justeres. For å gjøre dette
skal stiftskruene (38) løsnes ved hjelp av
sekskantskrutrekkeren NV4 (4), eventuelt
håndtakskruene løsnes og eksenterakselen
(5) dreies ved hjelp av fastnøkkelen NV13.
6.7 Avstand mellom
slipebordet og
slipetallerkenen (Fig. 5)
Løsne stiftskruene (38) på det høyre og
venstre bordbenet og innstill avstanden
mellom slipebordet og slipetallerkenen til ca.
2-3 mm.
6.8 Innstilling av
slipebordets gradskala
Sett en vinkel (B) på slipebordet, åpne
håndtakskruen (44), sett slipebordet eksakt i
rett vinkel i forhold til slipetallerkenen og
spenn det fast. Løsne skruen (43), sett
viseren på gradskalaens 0°-merke og trekk
til skruen.
Løsne 0°-anslaget (45), skyv det mot høyre
og spenn det fast.
Sving slipebordet til 45°, løsne 45°-anslaget
(42), skyv det ned og spenn det fast.
7 Båndsagblad
7.1 Båndsagblad
Forsiktig: Bruk kun skarpe og tilstrekkelig
godt skjerpede sagblad.
Kun maskinell skjerpede og viggede sagblad
gir et optimalt sageresultat.
Ikke bruk et sagblad som er skadet.
Sagbladets bredde retter seg etter
arbeidsgangen!
For smale kurvesnitt, med
radier på over 5 mm, må kun
finsnittinnretningen brukes . . . . . 3 mm bred
For kurvesnitt med radier på
over 20 mm . . . . . . . . . . . . . . . . . 6 mm bred
For lengde- og tverrsnitt,
kurvesnitt med radier på
over 40 mm . . . . . . . . . . . . . . . 10 mm bred
For rette snitt og tykke
arbeidsstykker . . . . . . . . . . . . . 15 mm bred
7.2 Utskiftning av
båndsagbladet (Fig. 1)
Forsiktig:
Slå av båndsagen og bryt
strømtilførselen. Kople fra
nettstøpselet!
Skru opp to håndtakskruer (9) og slå opp
maskindekselet.
Åpne vingemutteren og skyv skruen (2) mot
høyre.
Slå opp båndsagbeskyttelsens deksel (11).
Løsne båndsagbladet ved å dreie
spennskruen (7) mot venstre.
Ta av båndsagbladet og legg et nytt blad
rundt løperullene.Trekk båndsagbladet
mellom de øvre og nedre føringsstiftene (13)
og spenn det fast ved hjelp av spennskruen
(7). Lukk dekselet (11) på
båndsagbeskyttelsen og maskindekselet.
Hvis dekselet ikke lar seg lukke, må først
båndsagbeskyttelsen (11) skyves ned.
Skyv skruen (2) mot venstre og trekk til
vingemutteren. På denne måten kan det
slissede båndsagbordet ikke vri seg.
Bruk hansker!
7.2.1 Sammenlegging
av båndsagbladet
Hold båndsagbladet med den ene hånden,
slik at det henger loddrett ned mot gulvet.
Trå på båndsagbladet med den ene foten,
drei hånden 360° (en hel omdreining) og
beveg den samtidig ned mot gulvet.
7.2.2 Opptagning
Hold båndsagbladet bort fra kroppen med
utstrekt hånd, hold deretter i en bladvinding
og la de to andre vindingene falle ned båndsagbladet vikles automatisk ut.
Fig. 4
B
3736
15
Fig. 6
43
44
45
42
B
Fig. 5
A
5
38
4
NORSK
Page 84
84
NORSK
7.3 Innstilling av
båndsagbladet
7.3.1 Riktig spenning
på båndsagbladet
Båndsagbladet spennes ved å dreie
spennskruen (7) mot høyre. Tallene 3, 6, 10,
15 står for de forskjellige båndsagbladene.
Spenn båndsagbladet så stramt at viseren
(23) peker på det tilsvarende tallet.
7.3.2 Bladets stilling på
løperullene (Fig. 7)
Båndsagbladet skal gå i midten av
løperullene. For å stille inn bladet skal
kontramutteren (24) løsnes, den øvre
løperullen dreies for hånd i
bevegelsesretningen og innstillingsskruen
(35) justeres tilsvarende.
Innstillingsskruen dreies med urviseren
, båndsagbladet beveges bakover.
Innstillingsskruen dreies mot urviseren,
båndsagbladet beveges fremover.
Båndsagbladet må ikke ligge an mot en av
de to ryggføringsrullene (12). Etter
innstillingen skal kontramutteren (3) trekkes
til og om nødvendig båndsagbladets
spenning korrigeres.
7.4 Innstilling av
båndsagføringen
Båndsagbladet føres av en øvre og nedre
føringsenhet, slik at det ikke viker unna eller
vris. Føringsenhetene består av 2
føringsstifter (13) hver og 1 ryggføringsrull
(12) hver. Den øvre føringsenheten må alltid
senkes ned så den står så nær
arbeidsstykket som mulig.
7.4.1 Føringsstifter
Stiftene (13) fører sagbladet sideveis.
Grafittinnleggene smører og reduserer
harpiksdannelsen.
Innstilling
Spenn fast føringshodet (32) ved hjelp av
rifleskruen (33), slik at føringsstiftene (13)
fører hele bladets bredde, men ikke berører
tennene. Spenn fast føringsstiftene (13) ved
hjelp av rifleskruene (31), slik at de stryker
lett inntil bladet, men ikke klemmer det fast.
Det samme skal gjøres for den nedre
føringsenheten.
7.4.2 Ryggføringsrull
Rullen (12) forhindrer at sagbladet viker
bakover.
Innstilling
Spenn fast ryggføringsrullen (12), slik at
avstanden til båndsagbladet er på ca. 0,5
mm. Ryggføringsrullen er lagret eksentrisk
på akselen. Ved å dreie akselen endrer
rullen (12) sin stilling i forhold til
båndsagbladet. Det samme skal gjøres for
den nedre føringsenheten, (34) klemskrue
for ryggføringsrull.
8 Kontroller før
innkopling
Båndsagbladets tenner må peke nedover.
Riktig spenning på båndsagbladet.
Riktig innstilling av føringsstiftene og
ryggføringsrullene.
Båndsagbeskyttelsen må være senket ned
til arbeidsstykkets tykkelse.
9 Nettilkopling
For tilkopling av bordbåndsagen for enfaset
vekselstrøm til strømnettet behøves det en
3-leders ledning med et ledertverrsnitt på 1,5
mm
2
og en koplingsboks som passer til
kragepluggen. Trefasemaskinen er utstyrt
med en krageplugg i CEE-utførelse. Ved
nettilkopling er det nødvendig med en 5leders ledning med et ledertverrsnitt på 1,5
mm2og en tilsvarende koplingsboks.
Nettstikkontakten som maskinen koples til
må være jordet på forskriftsmessig måte og
den må være sikret med minst 10 A (treg
smeltesikring; ved 16 A holder det med en
kvikk sikring) eller en tilsvarende
effektvernbryter.
9.1 Båndsagbladets
rotasjonsretning
Båndsagbladet må rotere slik at tennene på
den nedovergående siden beveges ovenfra
og ned. Hvis rotasjonsretningen ikke
stemmer for trefasemaskinen (fare for
ulykker), kan dette endres ved at to av
ytterlederne i tilkoplingsledningen byttes om
mot hverandre. Dette arbeidet må kun
utføres av en elektriker.
Feil rotasjonsretning av trefasemaskinens
sagblad kan også forårsakes av at
nettstikkontakten som maskinen er koplet til,
ikke er koplet riktig. La i dette tilfellet en
elektriker kontrollere stikkontakten med
hensyn til om tilkoplingene er riktige og (om
nødvendig) rette opp dette.
I fabrikken er maskinen kontrollert med
hensyn til den nedre båndsagrullens
dreieretning.
10 Sponavsug
Hvis båndsagen brukes i lengre tid til saging
av tre eller ved ervervsmessig bruk av
materialer som det dannes helsefarlig støv
under bearbeidelsen av (f.eks. bøke- og
eiketre), må den koples til en
avsuginnretning som er egnet til dette
formålet.
I Tyskland kreves det for trestøv
avsuginnretninger som er prøvet i samsvar
med TRGS 553. For andre materialer må
det ved bruk av maskinen til ervervsmessige
formål innhentes opplysninger hos
yrkesorganisasjonen om kravene som stilles
til avsuginnretningene.
Til maskinens sugestuss kan det koples en
sugeslange Ø 100 mm for avsuging av spon.
Fig. 8
✘✘
Fig. 10
Fig. 11
✘✘
Fig. 7
24
35
23
7
Fig. 9
31
13 12 32 33 34
Page 85
85
11 Saging av tre og
trelignende materialer
11.1 Betjeningspersonalets
arbeidsplass
Fig. 12
Fig. 13 Fig. 16
Riktig arbeidsstilling:
Stående foran maskinen i snittretning (A).
Håndtering av arbeidsstykkene:
La hendene ligge flatt på arbeidsstykket
utenfor snittflaten. Skyv arbeidsstykket jevnt
fremover, utfør hele snittet, ikke trekk tilbake.
Brede og lange arbeidsstykker skal støttes
ved hjelp av rullebukker .
Medhjelperen (B) skal stå i snittretning bak
maskinen.
Arbeidsinformasjoner
Bruk kun skarpe og
tilstrekkelig viggede sagblad!
Ved bearbeiding av lange eller
brede arbeidsstykker skal det
settes en rullebukk bak
maskinen, slik at
arbeidsstykket ikke tipper. I
snittområdet skal det i tillegg
brukes skyvestokk og
tilføringsboks!
11.2 Lengdesnitt, skilling 11.5 Tverrsnitt høykant
Skyv arbeidsstykket sakte fremover etter
risset.
Ved slutten av snittet skal arbeidsstykket
beveges i pilens retning, ikke trekkes tilbake.
11.3 Bueskjæring
Fig. 14
Fig. 17
Fig. 18
Fig. 15
Tilfør arbeidsstykket til sagbladet i retning av
det påtegnede risset og bestem snittets
forløp etter risset ved å dreie arbeidsstykket.
Ikke trekk arbeidsstykket tilbake, det er fare
for at sagbåndet hopper av løperullene.
11.4 Tverrsnitt liggende
Innstill båndsagbeskyttelsen med den øvre
føringsenheten i samsvar med
arbeidsstykkets dimensjoner.
Forsiktig:
Arbeidsstykket må aldri tilføres slik at snittet
begynner på arbeidsstykkets øvre kant.
11.6 Skilling etter mål
Legg hendene på arbeidsstykket og utøv et
slikt matetrykk at arbeidsstykket tilføres jevnt
og det unngås et trykk som fører til at
snittfugen lukkes (se pilens retning).
Riss opp snittets forløp.
Før arbeidsstykket i snittets retning ved hjelp
av trykk og tilsvarende risset ved hjelp av
sideveis føring. Bruk anleggsvinkel som
beskyttelse mot at arbeidsstykket tipper og
for å føre arbeidsstykket sideveis. Sett alltid
anleggsvinkelen foran sagbladet (bak
sagbladet er det fare for at snittfugen trykkes
sammen). For lange arbeidsstykker skal det
brukes en rullebukk.
11.7 Skilling på anslaget
Arbeidsstykket føres på parallellanslaget.
Den øvre båndsagføringen skal alltid
spennes fast så nær inntil arbeidsstykket
som mulig. På denne måten føres
båndsagbladet optimalt. Jo langsommere
arbeidsstykket føres, desto mindre vil
båndsagbladet vike unna til siden.
Ved skilling av smale
arbeidsstykker skal det
brukes en tilføringsboks for
sikker føring og en
skyvestokk for å skyve
arbeidsstykket fremover.
NORSK
Page 86
86
NORSK
11.8 Skjæring av runde emner
Fig. 19
Fig. 20
Runde emner skal sikres mot å rotere
(grunnet snittrykket) ved hjelp av en egnet
innretning.
Arbeidshjelpemiddel kilestøtter
Hvis det sages runde emner kun av og til er
kilestøttene velegnet som sikring.
Stålspissene skal plasseres og festes slik at
runde emner med forskjellig diameter holdes
av spissene.
Arbeidshjelpemiddel rundemneboks
Ved hyppig saging av runde emner skal det
brukes en rundemneboks som er tilpasset til
arbeidsstykkets dimensjoner.
12 Tilbehør for
båndsaging
12.1 Finsnittinnretning
Ved hjelp av finsnittinnretningen kan det
sages små radier (minste radius 5 mm).
Leveranseomfang
Øvre (51) og nedre sagbladføring (52).
Nødvendig tilbehør
Båndsagblad, 3 mm bredt.
Montasje
Ta av det brede båndsagbladet. Ta av den
øvre føringsenheten og sett i stedet på den
øvre sagbladføringen (51). Monter
ryggføringsrullen (12) med aksel som sikring
mot vridning. Skift ut den nedre
føringsenheten på samme måte. Monter
båndsagbladet (3 mm) og innstill det slik at
det går midt på løperullene.
Sett den øvre og nedre sagbladføringen mot
ryggen av båndsagbladet og spenn den fast.
Mating
Langsom sagbaldmating, da sagbladets
fortanning er liten.
Følg
sikkerhetsinformasjonene
for båndsager.
Båndsagbladet må ikke vris ved saging av
små radier, det må skjære seg fri selv.
Ved tilbaketrekking i snittet skal det påsees
at båndsagbladet ikke trekkes ut av rullens
sliss (unngå om mulig å trekke tilbake
sagbladet).
12.2 Sirkelskjæreinnretning
Tekniske data
Største arbeidsstykke-tykkelse . . . . 160 mm
Største arbeidsstykke . . . . . . Ø ca. 400 mm
Leveranseomfang
Sirkelskjæreinnretningen består av arm (62),
sentreringsspiss (63) og 2 rifleskruer (61).
Funksjon
Arbeidsstykket dreies rundt
sentreringsspissen (63), og det skjæres en
sirkel. Ved skråstilling av båndsagbordet
skjæres det en kjegle.
Montasje
Sett armen (62) på båndsagbeskyttelsen og
spenn den fast ved hjelp av rifleskruen (61).
Innstilling
Senk båndsagbeskyttelsen ned til
arbeidsstykkets høyde.
Skyv armen (62) så langt inn i
båndsagbeskyttelsen at ønsket
arbeidsstykkeradius oppnås.
Arbeidsstykkets dreiepunkt skal ligge på
høyde med bladets sentrum eller litt foran
dette. Denne innstillingen oppnår man ved å
vri den bøyde sentreringsspissen (63).
13 Båndsliping
Nødvendig tilbehør
Formslipebånd (20 mm bredt)
Slipebukken (28) med sekskantskrue og
skive hører til maskinens grunnutstyr.
Montasje
I stedet for båndsagbladet kan det monteres
et slipebånd.
Slipebåndet skal kun spennes litt.
Ryggføringsrullen og føringsstiftene skal
spennes fast på en slik måte at de ikke
berører slipebåndet.
Båndsagbeskyttelsen (11) skal stilles så
langt ned som mulig.
Avhengig av om det slipes rette eller
krumme flater må slipebukkens (28) rette
eller krumme anleggsflate spennes fast bak
slipebåndet som støtte.
52
51
Fig. 21
Fig. 22
12
51
Fig. 23
61
62
63
61
Fig. 24
28
11
Page 87
87
13.1 Informasjoner om montasje
av slipebåndet
14.1 Ombygging fra båndsaging
til tallerkensliping
Fig. 25
14 Tallerkensliping
Fig. 26
Tallerkenslipeinnretningens
leveranseomfang
Slipebord med 2 håndtakskruer
Heftende skive med borrelås
Slipepapir kornstørrelse 80
Annet utstyr
Slipepapir kornstørrelse 60
Slipepapir kornstørrelse 100
Forsiktig:
Arbeid aldri uten slipebord.
Korundslipepapiret må ligge plant på
slipetallerkenen. Ujevnheter vil raskt føre til
gjennomsliping og sprekker.
Det må kun slipes på den delen av
slipetallerkenen som roterer nedover, ellers
løftes arbeidsstykket opp.
Sprukne slipebånd skal skiftes ut. Slitt
slipepapir skal skiftes ut. Det etterlater
brennmerker på arbeidsstykket. Bruk en
Vær oppmerksom på klebestedets
overlapping. Ved feil montasje vil
slipebåndet rives opp på klebestedet. På
grunn av en spesiell klebemetode kan
formslipebåndet som tilbys brukes i begge
retninger.
Forsiktig:
Sprukne slipebånd skal skiftes ut.
Slitte slipebånd skal skiftes ut.
Slitte slipebånd fører til brennmerker på
arbeidsstykket.
Bruk en avsuginnretning, slik at
støvutviklingen ikke er for stor.
Forskjellige tropiske treslag og harde
treslag som bøk og eik danner et svært fint
støv som er klassifisert som
kreftfremkallende i større konsentrasjoner.
Trestøv er eksplosivt.
avsuginnretning, slik at støvutviklingen ikke
er for stor.
Forskjellige tropiske treslag og harde
treslag danner et svært fint støv som er
klassifisert som kreftfremkallende i større
konsentrasjoner.
Trestøv er eksplosivt.
Sett båndsagbeskyttelsen (11) helt ned, slik
at låsen (10) for svinging av skyvedekselet
(27) åpnes. Løsne håndtakskruen (26),
sving det røde skyvedekselet (27) mot høyre
og klem det fast.
14.2 Montasje og
innstillinger
Innstillingen av slipebordet utføres samtidig
med båndsagbordet og er beskrevet i
kapittelet "Montasje- og innstillingsarbeider".
15 Vedlikehold
15.1 Avstrykerbørste
Når avstrykerbørsten (39) er slitt, må den
skiftes ut. Hvis dette ikke gjøres vil
sagsponet sette seg fast på båndsagrullenes
gummibelegg, slik at beleggene kan skades.
15.2 Bordinnlegg
Hvis slissen i bordinnlegget er slitt, må
innlegget skiftes ut.
15.3 Føringsstifter
Føringsstiftene må kun skiftes ut parvis
(samtidig på over- og undersiden av bordet).
16 Tekniske data
Båndsaging
Sagehøyde 160 mm
Arbeidsområde 380 mm
Bordstørrelse 400 x 460 mm
Svingeområde -2 / 0 / 45°
Løperull-diameter 220 mm
Sagbladets lengde 2225 ± 6 mm
Sagbladets bredde 3-15 mm
Bladtykkelse 0,3 - 0,36 mm
Sagehastighet 1000 m/min
Arbeidstykkets vekt maks. 15 kg
Tallerkensliping
Slipetallerken-Ø 200 mm
Slipetallerken-turtall 1450 o/min
Bordstørrelse 168 x 413 mm
Svingeområde -2 / 0 / 45°
Arbeidstykkets vekt maks. 5 kg
Maskindimensjoner
Bredde 900 mm
Høyde 920 mm
Dybde 510 mm
Oppstillingsflate 350 x 560 mm
Vekt ca. 45 kg
16.1 Elektriske data
Enfasemotor
Nettspenning 230V ~1/N/PE
Sikring 10 A
Maks. spenningsvariasjoner +6/-10%
Frekvens 50 Hz
Opptatt effekt 740 W
Avgitt effekt (S3 = 60%) 500 W
Trefasemotor
Nettspenning 400V ~3/PE
Sikring 10 A
Maks. spenningsvariasjoner +6/-10%
Frekvens 50 Hz
Opptatt effekt 740 W
Avgitt effekt (S6 = 60%) 500 W
16.2 Lydtrykknivå
Tomgang 74,1 dB(A)
Bearbeiding 83,7 dB(A)
Under følgende betingelser:
- Målemetode
Omhyllingsflate-metode jf. DIN 45 6 35
- Målepunkt
1 m avstand; 1,6 m over gulvet
Trestøvtestet
Fig. 27
26
27
11
10
39
Fig. 28
Fig. 28
NORSK
Page 88
88
Betjeningsvejledning
Kære kunde.
Tak for den tillid, du har vist os ved at købe dit nye elektroværktøj fra Metabo. Alle Elektra Beckums elektroværktøjer testes omhyggeligt og
underkastes Elektra Beckums kvalitetssikrings strenge kvalitetskontrol. Men levetiden for et elektroværktøj afhænger i høj grad også af dig selv.
Læs omhyggeligt informationerne i denne betjeningsvejledning og i vedlagte dokumentation. Jo mere omhyggeligt du behandler dit Elektra
Beckum elektroværktøj, desto længere har du glæde af det.
Indholdsfortegnelse Sidel
CE-overensstemmelseserklæring 88
1 Tilsigtet anvendelse 88
2 Sikkerhedsforskrifter 88
2.1 Båndsavning 89
2.2 Rondelslibning 89
2.3 Båndslibning 89
3 Oversigt 90
4 Kontrol efter udpakning 90
5 Kontrol af funktionerne 90
6 Montage- og indstillingsopgaver 90
6.1 Montering af båndsavplanet 90
6.2 Montering af slibeplanet 90
6.3 Indstilling af planerne 90
6.4 Indstilling af hældning 91
6.5 Indstilling af gradskala for
båndsavplan 91
6.6 Indstilling af højden på slibeplan 91
6.7 Indstilling af afstand på
slibeplan/-skive 91
6.8 Indstilling af gradskala for
slibeplan 91
7 Båndsavklinge 91
7.1 Båndsavklinger 91
7.2 Udskiftning af båndsavklingen 91
7.3 Indstilling af båndsavklingen 91
7.4 Indstilling af klingestyr 91
8 Kontrol før maskinen tændes 92
9 Tilslutning til nettet 92
9.1 Båndsavklingens rotationsretning 92
10 Spånbortsugning 92
11 Savning af træ og lign. materialer 93
11.1 Brugerens arbejdsplads 93
11.2 Langsnit gennem materialet 93
11.3 Kurveskæring 93
11.4 Tværsnit i liggende materiale 93
11.5 Tværsnit i materiale på højkant 93
11.6 Skæring efter mål 93
11.7 Langsnit med anslag 93
11.8 Skæring af rundholt 93
12 Tilbehør til båndsavning 94
12.1 Finskæreanordning 94
12.2 Cirkelskæreanordning 94
13 Båndsliber 94
13.1 Montering af slibebåndet 95
14 Rondelsliber 95
14.1 Ommontering fra båndsav til
rondelsliber 95
14.2 Montage og indstilling 95
15 Vedligeholdelse 95
15.1 Afstrygerbørste 95
15.2 Planindlæg 95
15.3 Føringsstifter 95
16 Tekniske specifikationer 95
16.1 El-specifikationer 95
16.2 Lydtryksniveau 95
1 Tilsigtet anvendelse
Apparatet egner sig til skæring af træ,
lignende materialer samt plast.
Runde emner må kun skæres på tværs af
længdeaksen med en egnet holdemekanisme, da de kan forvrides af den roterende
savklinge.
Ved savning på højkant af flade emner skal
der anvendes et egnet anslag for at sikre en
stabil føring.
Enhver anden brug er i modstrid med
anvendelsesformålet. Producenten påtager
sig intet ansvar for skader, som opstår som
følge af ukorrekt anvendelse.
Ved ukorrekt anvendelse, ved ændringer på
apparatet eller ved brug af dele, som ikke er
testet eller godkendt af producenten, kan
der opstå alvorlige skader.
2 Sikkerhedsforskrifter
Læs denne betjeningsvejledning helt
igennem før apparatet tages i brug. Vær
særlig opmærksom på sikkerhedsanvisningerne.
Denne betjeningsvejledning er rettet mod
personer med tekniske kendskaber til
omgangen med apparater som der er
beskrevet her. Har du ingen erfaringer med
sådanne apparater, bør du hente hjælp fra
en mere erfaren person.
Apparatet må kun betjenes af personer, som
har kendskab til båndsave og som til enhver
tid er sig bevidst om faren ved omgangen
med sådanne.
Personer under 18 år må kun betjene
maskinen i forbindelse med en uddannelse
og under opsyn af en uddannelsesleder.
Hvis du skulle låne apparatet ud eller sælge
det, lad altid samtlige leverede dokumenter
følge med.
Producenten påtager sig intet ansvar for
skader, der opstår, fordi denne betjeningsvejledning ikke er blevet overholdt.
Generelle sikkerhedsanvisninger
Overhold de lovpligtige direktiver eller
forskrifter vedrørende ulykkesforebyggelse
for omgangen med båndsave.
• Kontrollér, at netspændingen og -frekvensen på typeskiltet stemmer overens med det
aktuelle forsyningsnet.
Generelle farer!
Hold orden på arbejdsområdet – Uorden i
arbejdsområdet kan medføre alvorlige
ulykker.
Vær opmærksom. Vær opmærksom på,
hvordan du arbejder. Arbejd altid fornuftigt.
Apparatet må ikke anvendes, hvis du er
ukoncentreret.
Tag altid hensyn til eksterne påvirkninger:
Sørg altid for ordentlig belysning.
Undgå usikre arbejdsstillinger. Sørg for
sikkert fodfæste og hold altid balancen.
Anvend egnede emneunderlag til lange
emner.
Apparatet må ikke anvendes i nærheden af
brændbare væsker eller gasser.
Hold uvedkommende, særligt børn, borte fra
fareområdet.
Lad aldrig andre personer røre ved apparatet eller strømkablet under anvendelsen.
Apparatet må ikke overbelastes – Apparatet
må kun anvendes inden for det effektområde, der er angivet i de tekniske data.
Der er fare på grund af elektricitet!
Udsæt aldrig apparatet for regn.
Apparatet må ikke anvendes i fugtige eller
våde omgivelser.
Undgå al kontakt med jordede dele under
arbejdet med dette apparat (f.eks. radiatorer, rør, komfurer, køleskabe).
Reparationer på el-værktøjet må kun
udføres af en elektriker!
Anvend aldrig strømkablet til andre formål,
det ikke er beregnet til.
Før vedligeholdelses- eller rengøringsarbejder startes:
Sluk for maskinen.
Træk strømkablet fra.
Vent indtil båndsavbladet står stille.
Efter hver afhjælpning af driftsforstyrrelser skal alle sikkerhedsindretninger
igen tages i brug og kontrolleres.
Det skal sikres, når apparatet slås til (for
eksempel efter vedligeholdelsesarbejder) at
der ikke er monteringsværktøj eller løse
dele i apparatet.
Når apparatet ikke benyttes, skal netstikket
trækkes ud.
Der er fare for at skære sig på selv
slukket el-værktøj!
Ved udskiftning af det skarpe skæreværktøj
bør der anvendes handsker.
Opbevar båndsavbladene således, at ingen
kan komme til skade på dem.
Der er fare for at blive trukket ind!
• Vær særligt opmærksom på, at legemsdele eller klædningsstykker ikke kan gribes
fast af de roterende dele og trækkes ind af
maskinen under driften (Bær ikke slips eller
ingen handsker, ingen klædningsstykker
med bredde ærmer; anvend altid hårnet ved
langt hår).
Sav aldrig emner, som indeholder følgende
materialer:
Tov
Snore
Bånd
Kabel
Metaltråde
Der er fare ved utilstrækkelig brug af
personlige værnemidler!
Anvend altid høreværn.
Anvend altid beskyttelsesbriller.
Overensstemmelseserklæring
Hermed erklærer vi på eget ansvar, at dette
produkt er i overensstemmelse med de på
side 2 anførte normer eller normative
dokumenter.
DANSK
Page 89
89
Bær altid en støvbeskyttelsesmaske.
Brug egnet arbejdsbeklædning.
Ved arbejder i det fri anbefales skridsikkert
fodtøj.
Træstøv udgør en sundhedsrisiko!
Forskellige træstøvarter (f. eks. af bøge-,
egetræ og ask) kan forårsage kræft hvis de
inhaleres. Arbejde derfor altid med en
spånudsugningsanlæg i lukkede rum
(luftstrømningshastighed ved savens
udsugningsstuds ≥ 20 m/s)
NB!
Anvendelse af maskinen uden spånudsugningsanlæg er kun mulig:
udendørs i det frie;
– under kort drift
(op til maks. 30 driftsminutter);
ved brug af ansigtsmaske.
Når der ikke anvendes et spånudsugningsanlæg, samler der sig savspån, som skal
fjernes regelmæssigt. Sørg under arbejdet
for, at der kommer mindst muligt træstøv ud
i omgivelserne:
Fjern altid aflejringer af træstøv fra arbejdsområdet (må ikke pustes væk!);
Reparer utætheder i udsugningsanlægget;
Sørg for en god udluftning.
Der opstår fare som følge af tekniske
ændringer på maskinen eller ved brugen
af dele, som producenten ikke har
kontrolleret eller godkendt:
Monter dette apparat nøjagtig som beskrevet i denne vejledning.
Anvend derfor kun dele, der er godkendt af
producenten. Dette gælder især:
– Sägebänder;
Sikkerhedsindretninger
(bestillingsnummer se reservedelslisten).
Foretag ingen ændringer på delene.
Mangler på apparatet kan udgøre en
risiko!
Apparatet samt tilbehør skal altid behandles
ordentligt. Følg altid vedligeholdelsesforskrifterne.
• Kontroller apparatet før hver ibrugtagning
om der skulle være eventuelle beskadigelser: Før brugen af apparatet skal sikkerhedsudstyr, beskyttelsesanordninger eller let
beskadigede dele omhyggeligt kontrolleres
om de er i orden og fungerer korrekt.
Kontroller, om de bevægelige dele fungerer
fejlfrit og ikke klemmer. Samtlige dele skal
være korrekt monteret og overholde alle
betingelser for at sikre at apparatet fungerer
fejlfrit.
Beskadigede beskyttelsesanordninger eller
dele skal repareres eller udskiftes af en
elektriker. Beskadigede kontakter skal
udskiftes i en serviceafdeling. Apparatet må
ikke anvendes, når en kontakt ikke kan slå
korrekt til eller fra.
Hold håndgrebene tørre og fri for olie og
fedtstoffer.
Fare!
Saven bør først tages i brug, når følgende forberedelser er blevet gennemført:
Saven er fastgjort;
Savbordet er monteret og positioneret;
– Späneabsauganlage angeschlossen;
Sikkerhedsindretningerne er kontrolleret.
Tilslut først saven til strømforsyningen, når
alle de her nævnte forberedelser er gennemført! I modsat fald er der risiko for,
saven starter utilsigtet og medfører alvorlige
kvæstelser.
• Før det øverste båndstyrs og savbordets
hældning indstilles skal apparatet slukkes
og vent indtil båndsavbladet står stille.
Der er fare for at emnet klemmes fast!
• Ved savning med parallelanslag og hældet
savbord, skal parallelanslaget fastgøres på
den side af savbordet, som hælder nedad.
Fare!
For høj spænding kan medføre brud på
båndsavbladet. For lav spænding kan føre
til at drivhjulet glider igennem og dermed
medføre at båndsavbladet står stille.
Fare!
Opbevar apparatet således,
at den ikke kan sættes i gang af uvedkommende og
at ingen kommer til skade på den stillestående maskine.
NB!
Opbevar ikke maskinen ubeskyttet i det fri
eller i fugtige omgivelser.
2.1 Båndsavning
Under savning må der aldrig opholde sig
nogen ved siden af maskinen, da en
knækket båndsavklinge kan springe af
(risikozone til højre for brugeren).
Savbeskytteren skal altid sænkes ned i
emnehøjde. Kontrollér klingens spænding,
før maskinen startes.
Arbejd altid kun med klinger, der er skarpe
og korrekt udlagt.
Der må ikke benyttes klinger med revner
eller deformeringer. Hvis der skal afsaves
smalle lister (under 120 mm i bredden) fra et
emne langs med anslaget, skal der benyttes
en skubbestok.
Planindlægget forhindrer, at savklingen
under savningen kan trække små afsavede
dele fra emnet ind i maskinen, hvor de kan
sætte sig fast.
Arbejd aldrig uden planindlæg!
Hvis savespalten er blevet for bred, skal
planindlægget udskiftes.
Når der er slukket for motoren, må
savklingen ikke bremses ved at trykke på
siden af den.
Der er fare for komme til skade på de
bevægelige dele!
Tag aldrig apparatet i brug uden de nødvendige beskyttelsesanordninger.
Hold altid tilstrækkelig afstand til båndsavbladet. Anvend eventuelt en egnet fremføringshjælp. Tryk altid emnet ned mod
bordet under skæringen.
Brug til arbejdet alt efter krav:
Skubbestok – når afstanden anslagsprofil –
båndsavblad 120 mm;
Underlag til arbejdsemner – ved lange
emner, når disse vil falde fra bordet efter
gennemskæringen;
Ved savning af runde emner skal der
anvendes en egnet holdemekanisme,
således at emnet ikke bliver fordrejet.
Ved savning på højkant af flade emner skal
der anvendes en egnet anslagsvinkel, som
forhindrer, at emnet kan tippe.
Vent indtil båndsavbladet står stille, før
mindre afskårne emner, trærester osv.
fjernes fra arbejdsområdet.
Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under
skæringen.
Stop aldrig det udkørende båndsavbladet
ved at trykke det på siden.
Fare ved at emner kastes tilbage (emnet
gribes af båndsavbladet og slynges mod
operatøren)!
Hold emnet lige, så det ikke sætter sig fast.
Sav kun tynde eller tyndvæggede emner
med fintandede båndsavblade. Anvend altid
skarpe båndsavblade.
Undersøg i tilfælde af tvivl emnerne for
fremmedlegemer (for eksempel søm eller
skruer).
Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under
skæringen.
Sav aldrig flere emner ad gangen – heller
ikke bundter, der består af flere delemner.
Der er risiko for ulykker, hvis et enkelt emne
ukontrolleret fanges af båndsavbladet.
Anvend altid en egnet holdemekanisme til
skæring af runde dele, således at emnet
ikke kan fordrejes.
2.2 Rondelslibning
Arbejd aldrig uden slibeplan.
Korund-slibepapiret skal helst ligge helt plant
an mod slibeskiven. Ujævnheder kan
medføre, at papiret slides hurtigt og går itu.
Der må kun slibes på den del at slibeskiven,
der roterer nedad, idet emnet ellers løftes op
fra planet.
Slibepapir, der er revnet, skal udskiftes.
Slidt slibepapir skal udskiftes.
Slidt slibepapir afsætter brandmærker på
arbejdsemnet.
2.3 Båndslibning
Slibebånd med revner skal udskiftes.
Slidte slibebånd afsætter brandmærker på
arbejdsemnet.
DANSK
Page 90
90
DANSK
1 Båndsavplan med 4 sekskantskruer M8
x 16 og skiver
2 Skrue med vingemøtrik, til stabilisering
af det med spor opbyggede båndsavplan
3 Dobbeltgaffelnøgle SV 17/13
4 Sekskantskruetrækker SV 4
5 Excenteraksel til slibeplanet
(højdeindstillelig i.f.t. båndsavplanet)
Slibeplanklemning og gradskala
(-2°, 0°, 45°)
6 Slibeplan med 2 spændeskruer
7 Spændeskrue til stramning af
båndsavklingen
8 Båndsav (3 løbehjul) med motor,
afbryder, netkabel og stik
9 Spændeskruer til åbning af
kabinetdækslet
10 Lås til skydedækslet frigøres, når
savbeskytteren (11) er sænket ned
11 Bagstøtterulle, øverst
12 Savbeskytter, skal altid sænkes ned til
emnets højde
13 Føringsstifter, øverst
14 Båndsavklinge 10 mm
15 Spændeskruer til klemning af
båndsavplanet
17 Spændeskruer til fastgørelse af
slibeplanet
18 Spånbortsugningsstuds 100 mm Ø
19 Maskinfødder med højdeindstilling
20 Afbryder med spændingsfaldsafbryder
21 Gradskala med indstillelige anslag
22 Spændeskrue til fastklemning af
savbeskytteren
23 Visning af båndspænding, i forhold til
båndbredden
24 Stilleskrue med kontramøtrik, til justering
af båndsavklingens position på
løbehjulene
25 Velcro-skive - slibepapir, korn 80
26 Spændeskrue til fastklemning af
skydedækslet
27 Skydedæksel; til rondelslibning løsnes
spændeskruen (26) og skydedækslet
svinges til højre
28 Båndslibeanordning uden slibebånd
29 Geringslineal
30 Parallelanslag
4 Kontrol efter
udpakning
Efter udpakningen undersøges
bænkbåndsaven for transportskader.
Kontrollér, at netspændingen og -frekvensen
på typeskiltet stemmer overens med det
aktuelle forsyningsnet.
5 Kontrol af
funktionerne
Kontrollér alle funktioner på båndsaven i
henhold til betjeningsvejledningen (uden at
maskinen er tilsluttet til strømmen).
6 Montage- og
indstillingsopgaver
6. 1 Montering af
båndsavplanet
1
Fig. 2
Da slibeplanet også anvendes som
forlængelse til båndsavplanet, skal begge
planer indstilles samtidigt, så de er
parallelle.
Læg en retteskinne (A) mod planernes not,
justér savplanet ind derefter og spænd
sekskantskruerne fast.
Af emballagetekniske årsager er
båndsavplanet ikke monteret ved leveringen.
Montér savplanet med 4 sekskantskruer
M8x16 og skiver (skal ikke spændes fast
endnu).
6.2 Montering af
slibeplanet (Fig. 3)
Sæt slibeplanet (6) på maskinen og spænd
det fast fra bagsiden af maskinen med de 2
spændeskruer (7).
6.3 Indstilling af
planerne
3 Oversigt
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Fig. 1
Fig. 3
17
6
A
Page 91
91
DANSK
6.4 Indstilling af
savplanets hældning
Stil en vinkel (B) på savplanet.
Båndsavklingen må ikke berøre
føringsstifterne foroven og forneden eller
bagstøtterullerne under målingen.
Løsn de to spændeskruer (15) og indstil
savplanet nøjagtigt vinkelret på
båndsavklingen.
6.5 Indstilling af gradskala for
båndsavplan (Fig. 4)
Løsn skruen (36), stil viseren på
gradskalens 0°-mærke og spænd den fast
med skruen.
Løsn 0°-anslaget (37), sæt det an mod
huset og spænd det fast igen med
sekskantmøtrikken.
Tip derefter båndsavplanet til 45°, sæt 45°anslaget an mod huset og spænd det fast
med sekskantmøtrikken.
6.6 Indstilling af højden
på slibeplanet
.
6.7 Indtilling af afstand på
slibeplan/-skive (Fig. 5)
Løsn tapskruerne (38) på planets venstre og
højre fod og indstil afstanden mellem
slibeplan og slibeskive til ca. 2-3 mm.
6.8 Indstilling af gradskala
for slibeplan
Stil en vinkel (B) på slibeplanet, løsn
spændeskruen (44), indstil slibeplanet
nøjagtigt vinkelret på slibeskiven og spænd
skruen fast igen
Løsn skruen (43), stil viseren på
gradskalaens 0°-mærke og spænd skruen
fast igen.
Løsn 0°-anslaget (45), skyd det til højre og
spænd det fast igen.
Tip slibeplanet til 45°, løsn 45°-anslaget
(42), skyd det nedad og spænd det fast igen.
7 Båndsavklinge
7.1 Båndsavklinger
Advarsel:
Der må kun anvendes skarpe og godt
slebne savklinger.
Kun korrekt slebne og udlagte savklinger
giver et optimalt skæreresultat.
Anvend aldrig beskadigede savklinger.
Båndsavklingens bredde afhænger af
arbejdets art!
Til små kurvesnit med en
radius fra 5 mm må der kun
arbejdes med
finskæreanordning . . . . . . . . . . . 3 mm bred
Til kurvesnit med en radius
fra 20 mm . . . . . . . . . . . . . . . . . . 6 mm bred
Til længde- og tværsnit,
kurvesnit med en radius
fra 40 mm . . . . . . . . . . . . . . . . . 10 mm bred
Til lige snit og tykke emner . . . . 15 mm bred
7.2 Udskiftning af
båndsavklingen (Fig. 1)
Advarsel:
Sluk for båndsaven og afbryd
strømtilførslen. Tag stikket ud
af stikkontakten!
Løsn de to spændeskruer (9) og vip
maskindækslet op.
Løsn vingemøtrik (2) og skyd skruen til
højre.
Klap dækslet (11) på savbeskytteren op.
Løsn savklingen ved at dreje spændeskruen
(7) til venstre.
Tag savklingen af og læg en ny klinge
omkring de 3 løbehjul.
Før savklingen ind mellem føringsstifterne
foroven og forneden (13) og spænd den fast
med spændeskruen (7). Luk dækslet (11) og
maskindækslet.
Hvis dækslet ikke kan lukkes, skal
savbeskytteren først skubbes nedad.
Skyd skruen (2) til venstre og spænd
vingemøtrikken. Derefter kan det
sporopbyggede båndsavplan ikke kaste sig.
Brug handsker!
7.2.1 Sammenfoldning
af klingen
Hold båndsavklingen med den ene hånd
således, at den hænger lodret ned mod
gulvet. Sæt den ene fod på klingen, drej
hånden 360° (en hel omdrejning) og buk
samtidig klingen ned mod gulvet.
7.2.2 Udfoldning af klingen
Hold båndsavklingen ud i strakt arm og væk
fra kroppen. Hold nu fast på én båndvinding
og giv slip på de to andre - båndsavklingen
folder sig automatisk ud.
Læg en retteskinne (A) over de to planer og
indstil slibeplanets højde efter
båndsavplanet.
Planhøjden indstilles ved at dreje de to
excenteraksler (5). Løsn først tapskruerne
(38) med sekskantskruetrækkeren SV4 (4),
løsn eventuelt spændeskruerne og drej
excenterakslen (5) med gaffelnøglen SV13.
Fig. 4
B
3736
15
Fig. 5
A
5
38
4
Fig. 6
43
44
45
42
B
Page 92
92
DANSK
7.3 Indstilling af
båndsavklingen
7.3.1 Korrekt spænding
af klingen
Båndsavklingen spændes ved at dreje
spændeskrue (7) mod højre. Tallene 3, 6,
10, 15 refererer til de forskellige savklinger.
Spænd savklingen fast, indtil viseren (23)
står ud for den klinge, der anvendes.
7.3.2 Klingens stilling på
løbehjulene (Fig. 7)
Båndsavklingen skal køre midt på
løbehjulene. Stillingen kan indstilles ved at
løsne kontramøtrik (24), derefter drejes det
øverste løbehjul i løberetningen og der
justeres samtidig på stilleskruen (35).
Stilleskruen drejes med uret , klingen
flyttes bagud. Stilleskruen drejes mod uret
, klingen flyttes fremad. Men
båndsavklingen må ikke berøre nogen af de
to bagstøtteruller (12). Efter indjusteringen
spændes kontramøtrikken (3) fast igen og
spændingen på båndsavklingen
efterjusteres om nødvendigt.
7.4 Indstilling af
klingestyr
Båndsavklingen styres af et klingestyr
foroven og forneden, således at den ikke
kan skride ud eller sno sig. Hvert klingestyr
består af 2 føringsstifter (13) og 1
bagstøtterulle (12).
Det øverste klingestyr skal altid sænkes så
langt ned mod emnet som muligt.
7.4.1 Føringsstifter
Stifterne (13) styrer savklingen i
sideretningen. Grafitten afkøler og smører
klingen og mindsker muligheden for, at der
sætter sig harpiks fast.
Indstilling
Spænd føringshovedet (32) fast med
fingermøtrik (33) således, at føringsstifterne
(13) styrer klingen i hele dens bredde, dog
uden at berøre tænderne. Spænd
føringsstifterne (13) fast med
fingermøtrikkerne (31) således, at de lige
akkurat berører klingen let, dog uden at
klemme om den. Samme fremgangsmåde
gentages med det nederste klingestyr.
7.4.2 Bagstøtterulle
Rullen (12) forhindrer, at klingen kan skride
bagud.
Indstilling
Spænd bagstøtterullen (12) fast således, at
der er et spillerum på 0,5 mm mellem rullen
og klingen. Bagstøtterullen kører excentrisk
på sin aksel. Ved at dreje på akslen ændres
rullens (12) position i forhold til savklingen.
Samme fremgangsmåde gentages med det
nederste klingestyr. (34) Klemmeskrue til
bagstøtterullen.
8 Kontrol før maskinen
tændes
Tænderne på båndsavklingen skal pege
nedad.
Er klingespændingen rigtig?
Er føringsstifterne og bagstøtterullerne
indstillet rigtigt?
Savbeskytteren skal være sænket ned til
emnets tykkelse.
9 Tilslutning til nettet
Bænkbåndsaven tilsluttes 1-faset
vekselstrøm med en 3-polet ledning med 1,5
mm2lederareal og en stikdåse passende til
stikproppen. Den 3-fasede
vekselstrømsmaskine er forsynet med en
CEE-stikprop. For tilslutning til el-nettet
kræves en 5-polet ledning med 1,5 mm
2
lederareal og en stikdåse passende til
stikproppen.
El-kontakten, som maskinen tilsluttes til, skal
være reglementeret jordet og sikret med
mindst 10 A (træg smeltesikring; ved 16 A er
en sikring af typen "flink" tilstrækkelig) eller
også skal der anvendes et tilsvarende
sikkerhedsrelæ.
9.1 Båndsavklingens
rotationsretning
Båndsavklingen skal roterer således, at
tænderne på den nedadgående side
bevæger sig oppefra og ned. Hvis
rotationsretningen på den 3-fasede
vekselstrømsmaskine er forkert (risiko for
uheld!), kan rotationsretningen ændres ved
at bytte to af de yderste ledere på
tilslutningsledningen om. Dette må dog kun
gøres af en autoriseret elektriker.
Forkert rotationsretning på savklingen kan
på den 3-fasede vekselstrømsmaskine også
skyldes, at el-kontakten, som maskinen er
tilsluttet til, ikke er koblet rigtigt. Få i dette
tilfælde stikkontakten kontrolleret af en
autoriseret elektriker og få dette rettet, hvis
det er nødvendigt.
Inden leveringen er det på fabrikken
kontrolleret, at rotationsretningen på
maskinens nederste båndsavsrulle er rigtig.
10 Spånbortsugning
Hvis båndsaven over en længere periode
anvendes til savning af træ, eller hvis den i
forbindelse med erhvervsmæssig brug
anvendes til savning af materialer, der under
bearbejdningen kan afgive sundhedsfarligt
støv (f.eks. bøge- og egetræ), skal der
tilsluttes et egnet bortsugningsaggregat.
I Tyskland kræves der for træs
vedkommende et bortsugningsaggregat
godkendt efter TRGS 553. For andre
materialers vedkommende skal den
professionelle bruger efter samråd med
Arbejdstilsynet selv afklare, hvilke krav der
skal stilles til bortsugningen.
Fig. 8
✘✘
Fig. 10
Fig. 11
✘✘
Fig. 7
24
35
23
7
Fig. 9
31
13 12 32 33 34
Page 93
93
DANSK
Der kan tilsluttes en sugeslange med 100
mm Ø til maskinens sugestuds til
bortsugning af spåner.
11 Savning af træ
og lignende materialer
11.1 Brugerens arbejdsplads
Fig. 12
Fig. 13
Fig. 16
Korrekt arbejdsstilling:
Stå foran maskinen i skæreretning (A).
Håndtering af arbejdsemnet:
Hænderne skal lægges fladt på
arbejdsemnet uden for skæreområdet. Skyd
emnet fremad med et jævnt tryk.
Overskæringen skal ske i ét snit, undgå at
standse bevægelsen og at trække emnet
baglæns.
Brede og lange emner skal understøttes
med rullebukke.
Hjælperen (B) skal stå bag ved maskinen
set i skæreretningen.
Bemærkninger vedrørende
arbejdets udførelse
Anvend kun skarpe og godt
udlagte savklinger! Ved
bearbejdning af lange eller
brede emner skal der benyttes
en rullebuk efter maskinen,
således at arbejdsemnet ikke
kan vippe nedad. I
skæreområdet anvendes
desuden skubbestok og
skubbeplade!
11.2 Langsnit gennem materialet 11.5 Tværsnit i materiale på
højkant
Før arbejdsemnet jævnt fremad, idet
afmærkningen følges.
Ved snittets afslutning bevæges emnet i
pilenes retning ud til siden; det må ikke
trækkes baglæns.
11.3 Kurveskæring
Fig. 14
Fig. 17
Fig. 18
Fig. 15
Før arbejdsemnet ind mod savklingen, idet
afmærkningen følges, og styr skæreforløbet
efter afmærkningen. Emnet må ikke trækkes
tilbage, da der så er risiko for, at savklingen
kan glide af løbehjulene.
11.4 Tværsnit i liggende
materiale
Indstil savbeskytteren med det øverste
klingestyr således, at den svarer til emnets
mål.
Advarsel:
Undgå at føre emnet ind, så snittet begynder
på emnets øverste kant.
11.6 Skæring efter mål
Læg hænderne på arbejdsemnet og før det
fremad, så fremføringen bliver jævn og der
ikke udøves et tryk, som kan få skærefugen
til at lukke sig (se pilens retning).
Afmærk snittets forløb på emnet.
Bevæg emnet fremad ved at presse det
fremad i skæreretningen og ved at styre det
på siden, samtidig med at det følger
afmærkningen. Brug en anlægsvinkel, så
emnet ikke vælter og til at styre det på siden.
Anlægsvinklen skal altid anbringes foran
savklingen (sættes den mod emnet bag ved
savklingen, er der risiko for, at skærefugen
trykkes sammen). Anvend rullebuk til lange
emner.
11.7 Langsnit med anslag
Emnet føres langs med parallelanslaget. Det
øverste klingestyr spændes altid så tæt som
muligt mod emnet. Det giver en optimal
føring af båndsavklingen. Jo langsommere
emnet føres fremad, desto mindre vil
savklingen skride ud i sideretningen.
Ved skæring af smalle emner
skal der benyttes
skubbeplade for at styre
emnet sikkert, og der skal
benyttes en skubbestok til
fremføringen.
Page 94
94
DANSK
11.8 Skæring af rundholt
Fig. 19
Fig. 20
Rundtræet sikres med en egnet anordning
således, at det ikke drejes med rundt af
skæretrykket.
Kiler som arbejdshjælp
Kilerne egner sig som støtte, hvis der af og
til skal skæres rundtræ.
Placér og fastgør stålspidserne, så rundtræ
med varierende diameter fastholdes af
spidserne.
Rundtræsholder som arbejdshjælp
Til hyppigt tilbagevendende rundtræsskæreopgaver anvendes en rundtræsstøtte,
som passer til emnemålene.
12 Tilbehør til båndsavning
12.1 Finskæreanordning
Med finskæreanordningen kan der skæres
små radier (mindste radius 5 mm).
Leveringsomfang
Øverste (51) og nederste savklingestyr (52)
Nødvendigt tilbehør
Båndsavklinge, 3 mm bred.
Montage
Afmonter den brede båndsavklinge.
Øverste klingestyr udskiftes med
specialklingestyr (51), bagstøtterullen (12)
med aksel som sikring mod drejning
medmonteres.
Nederste klingestyr udskiftes på samme
måde.
Båndsavklingen (3 mm) monteres og
indstilles således, at den kører midt på
løbehjulene.
Det øverste og nederste klingestyr sættes
an mod ryggen af klingen og spændes.
Tilspændingsbevægelse
Savklingens tilspændingsbevægelse
(fremfæring) skal foregå langsomt, da
båndsavklingen har lille fortanding.
Læs sikkerhedsafsnittet om
båndsavning.
Savklingen må ikke vrides ved skæring af
små radier, den skal selv skære sig fri.
Når klingen trækkes ud af snittet, skal man
passe på, at den ikke trækkes ud af slidsen
på rullen (undgå så vidt muligt
tilbagetrækning).
12.2 Cirkelskæreanordning
Tekniske specifikationer
Største emnetykkelse 160 mm
Største emnediameter ca. 400 mm
Leveringsomfang
Cirkelskæreanordningen består af vinkelarm
(62), centrerspids (63) og 2 fingerskruer
(61).
Funktion
Emnet drejer sig om centrerspidsen (63),
hvorved der skæres en cirkel. Hvis
savplanet stilles skråt, skæres der en kegle.
Montage
Vinkelarmen (62) monteres på
savbeskytteren og spændes fast med
skruen (61).
Indstilling
Savbeskytteren sænkes ned i emnehøjde.
Vinkelarmen (62) skydes ind i
savbeskytteren, til den ønskede radius er
nået.
Emnets drejepunkt skal flugte med klingens
midte eller ligge lidt foran dette punkt. Denne
indstilling opnås ved at dreje den buede
centrerspids (63).
13 Båndsliber
Nødvendigt tilbehør
Formslibebånd (20 mm bredt)
Slibebuk (28) med skrue og skive er
standardudstyr på maskinen.
Montage
I stedet for båndsavklingen kan der
monteres et slibebånd. Slibebåndet skal kun
spændes let.
Bagstøtterullen og føringsstifterne skal
indstilles således, at de ikke berører
slibebåndet.
Savbeskytteren (11) justeres så tæt ned på
emnet som muligt.
Afhængig af, om der skal slibes lige eller
buede flader, skal den lige eller krumme
anlægsflade på slibebukken (28) spændes
på bag ved slibebåndet som støtte.
52
51
Fig. 21
Fig. 22
12
51
Fig. 23
61
62
63
61
Fig. 24
28
11
Page 95
95
DANSK
13.1 Monteringsvejledning
for slibebåndet
14.1 Ommontering fra
båndsav til rondelsliber
Fig. 25
14 Rondelsliber
Fig. 26
Leveringsomfang for
rondelsliberanordning
Slibeplan med 2 spændeskruer
Velcro-slibeskive
Sliberondel korn 80
Yderligere udstyr
Sliberondel korn 60
Sliberondel korn 100
Advarsel:
Arbejd aldrig uden slibeplan.
Placér altid korund-sliberondellen således,
at den ligger plant an mod skiven.
Ujævnheder vil hurtigt medføre, at
rondellen slides og går i stykker.
Der må kun slibes på den del af
slibeskiven, der roterer nedad, ellers løftes
arbejdsemnet op fra planet.
Slibepapir med revner skal udskiftes.
Slidt slibepapir skal udskiftes, da det vil
Vær opmærksom på slibebåndets limede
overlappende samling. Ved forkert
montering vil den limede samling blive revet
op. Det specielle formslibebånd kan køre i
begge retninger på grund af en speciel
limemetode.
Advarsel:
Slibebånd med revner skal udskiftes.
Et slidt slibebånd skal udskiftes, da det vil
afsætte brandmærker på emnet.
Brug bortsugning, således at der ikke ikke
dannes for meget støv under arbejdet.
Nogle tropiske træsorter og hårdt træ som
bøg og eg afgiver meget fine støvkorn,
som i større koncentrationer er
kategoriseret som kræftfremkaldende.
Træstøv er eksplosionsfarligt.
afsætte brandmærker på emnet.
Brug støvbortsugning, da der kan dannes
meget støv under dette arbejde.
Nogle tropiske træsorter og hårdt træ som
bøg og eg afgiver meget fine støvkorn,
som i større koncentrationer er
kategoriseret som kræftfremkaldende.
Træstøv er eksplosionsfarligt.
Klingebeskytteren (11) skydes helt ned;
herved frigøres låsen (10) for svingning af
skydedækslet (27). Skruen (26) løsnes og
den røde skærm (27) skydes mod højre og
skruen spændes.
14.2 Montage og indstilling
Indstilling af slibeplanet foregår sammen
med båndsavplanet og er beskrevet under
”Montage- og indstillingsopgaver”.
15 Vedligeholdelse
15.1 Afstrygerbørste
Når afstrygerbørsten (39) er slidt, skal den
udskiftes, da der ellers sætter sig savspåner
fast på båndsavrullerne gummibelægning og
kan beskadige denne.
15.2 Planindlæg
Hvis spalten i planindlægget er blevet for
bred, skal indlægget udskiftes.
15.3 Føringsstifter
Føringsstifterne skal altid skiftes parvis
(samtidigt over og under planet).
16 Tekniske specifikationer
Båndsav
Skærehøjde 160 mm
Udladning 380 mm
Planstørrelse 400 x 460 mm
Svingområde -2°/ 0°/ 45°
Løbehjulsdiameter 220 mm
Savklingelængde 2225 ± 6 mm
Savklingebredde 3-15 mm
Klingetykkelse 0,3 - 0,36 mm
Skærehastighed 1000 m/min.
Emnets vægt maks. 15 kg
Rondelsliber
Sliberondeldiameter 200 mm
Slibehastighed 1450 o/min.
Planstørrelse 168 x 413 mm
Svingområde -2°/ 0°/ 45°
Emnets vægt maks. 5 kg
Maskinmål
Bredde 900 mm
Højde 920 mm
Dybde 510 mm
Opstillingsflade 350 x 560 mm
Vægt ca. 45 kg
16.1 El-specifikationer
1-faset motor
Spænding 230 V~ /1/N/PE
Sikring 10 A
Maks. spændingsudsving +6/-10%
Frekvens 50 Hz
Optagen effekt 740 W
Afgiven effekt (S3 = 60%) 500 W
3-faset motor
Spænding 400 V~ /3/PE
Sikring 10 A
Maks. spændingsudsving +6/-10%
Frekvens 50 Hz
Optagen effekt 740 W
Afgiven effekt (S6 = 60%) 500 W
16.2 Lydtryksniveau
Friløb 74,1 dB(A)
Bearbejdning 83,7 dB(A)
– Målemetode:
Indkapsling efter DIN 45 6 35
– Målested:
1 m fra maskinen samt i 1,6 m højde
Træstøvstestet
Fig. 27
26
27
11
10
39
Fig. 28
Fig. 28
Page 96
96
Instrukcja obsługi
Szanowny Kliencie,
Serdecznie dziękujemy za zaufanie, którego wyrazem jest zakup nowego elektronarzędzia wyprodukowanego przez firmę Elektra Beckum.
Każde elektronarzędzie ze znakiem Elektra Beckum jest poddawane wszechstronnym próbom i podlega surowej kontroli jakości prowadzonej
przez dział jakości firmy Elektra Beckum. Trwałość użytkowa elektronarzędzia jest jednak w wysokim stopniu uzależniona także od
postępowania użytkownika. Z tego względu zalecamy przestrzeganie wskazówek zawartych w niniejszej instrukcji użytkowania oraz w
dołączonej dokumentacji. Im więcej uwagi użytkownik poświęci prawidłowej obsłudze elektronarzędzia Elektra Beckum, tym dłużej będzie mu
ono niezawodnie służyło.
Spis treści Stronal
Oświadczenie zgodności z normami 80
Unii Europejskiej 80
1 Wykorzystanie zgodne z
przeznaczeniem 80
2 Wskazówki bezpieczeństwa 80
2.1 Przecinanie pilarką taśmową 80
2.2 Szlifowanie tarczą 80
2.3 Szlifowanie taśmą 81
3 Przegląd 81
4 Kontrola po rozpakowaniu 81
5 Kontrola funkcji 81
6 Czynności montażu i regulacji 81
6.1 Montaż brzeszczotu piły taśmowej 81
6.2 Montaż stołu szlifierskiego 81
6.3 Regulacja położenia stołów 81
6.4 Regulacja nachylenia stołu
pilarki taśmowej 82
6.5 Regulacja położenia skali kątowej
stołu pilarki taśmowej 82
6.6 Regulacja wysokości stołu
szlifierskiego 82
6.7 Regulacja odległości stół
szlifierski/tarcza 82
6.8 Regulacja położenia skali kątowej
stołu szlifierskiego 82
7 Brzeszczot pilarki taśmowej 82
7.1 Brzeszczoty taśmowe 82
7.2 Wymiana brzeszczotu taśmowego 82
7.3 Regulacja ustawienia brzeszc
zotu piły taśmowej 83
7.4 Regulacja prowadzenia
brzeszczotu piły taśmowej 83
8 Kontrole przed włączeniem 83
9 Podłączenie do sieci 83
9.1 Kierunek ruchu obiegowego
brzeszczotu pilarki taśmowej 83
10 Odsysanie wiórów 84
11 Piłowanie drewna i innych materiałów 84
11.1 Stanowisko pracy operatora 84
11.2 Rozcinanie wzdłużne 84
11.3 Piłowanie po łuku 84
11.4 Piłowanie poprzeczne -
przedmiot w ułożeniu leżącym 84
11.5 Piłowanie poprzeczne -
przedmiot w ułożeniu pionowym 84
11.6 Przecinanie na wymiar 84
11.7 Przecinanie z wykorzystaniem
prowadnicy 84
11.8 Przecinanie drewna okrągłego 85
12 Wyposażenie dodatkowe do pilarek
taśmowych 85
12.1 Wyposażenie do cięcia
dokładnego 85
12.2 Wyposażenie do cięcia kołowego 85
13 Szlifowanie taśmowe 85
13.1 Montaż taśmy ściernej 86
14 Szlifowanie tarczą 86
14.1 Przezbrojenie pilarki taśmowej na
potrzeby szlifowania tarczą 86
14.2 Montaż i regulacja 86
15 Konserwacja 86
15.1 Szczotka zgarniająca 86
15.2 Wkładka stołu 86
15.3 Trzpienie prowadzące 86
16 Dane techniczne 86
16.1 Dane elektryczne 86
16.2 Poziom ciśnienia akustycznego 86
1 Wykorzystanie zgodne z
przeznaczeniem
Urządzenie jest przeznaczone do przycinania drewna, materiałów drewnopodpbnych
oraz tworzyw sztucznych.
Okrągłe materiały mogą być przecinane
wyłącznie przy pomocy odpowiednich
uchwytów skośnie do osi podłużnej, ponieważ mogą zostać przekrzywione przez
poruszającą się tarczę tnącą.
Przy przycinaniu płaskich materiałów po
stronie wysokiego obrzeża należy zastosować odpowiedni kąt ogranicznika w celu
bezpiecznego prowadzenia materiału.
Każde inne zastosowanie jest niezgodne z
przeznaczeniem. Za szkody spowodowane
niezgodnym z przeznaczeniem zastosowaniem producent nie ponosi odpowiedzialności.
Przebudowy urządzenia oraz stosowanie
części nie sprawdzonych i nie dopuszczonych przez prodcenta mogą doprowadzić
w trakcie użytkowania do nieprzewidywalnych szkód.
2 Wskazówki bezpieczeństwa
Przed pierwszym uruchomieniem urządzenia
proszę przeczytać całą instrukcję. Należy
przestrzegać szczególnie wskazówek
dotyczących bezpieczeństwa pracy.
Niniejsza instrukcja skierowana jest do osób
posiadających podstawową wiedzę techniczną w posługiwaniu się urządzeniami
podobnymi do opisanego tu. Jeśli nie macie
Państwo żadnego doświadczenia z tego
rodzaju urządzeniami, powinniście poprosić
najpierw o pomoc bardziej doświadczonej
osoby.
Urządzenie mogą uruchomić i używać
wyłącznie osoby obeznane z piłami taśmowymi i świadome są zagrożeń wynikających
z ich używania.
Osoby poniżej 18 lat mogą pracować z tym
urządzeniem wyłącznie w ramach kształcenia zawodowego i pod nadzorem nauczyciela.
Jeśli będziecie Państwo wypożyczać bądź
sprzedawać to urządzenie, proszę przekazać
je wraz ze wszystkimi materiałami.
Za szkody powstałe w wyniki nieprzestrzegania niniejszej instrukcji obsługi producent
nie ponosi odpowiedzialności.
Ogólne wskazówki dotyczące bezpieczeństwa pracy
Proszę się również zapoznać z ewentualnymi
wytycznymi prawnymi czy przepisami bhp
dotyczącymi pracy z piłą taśmową.
• Vergleichen Sie vor Inbetriebnahme, ob
die auf dem Typenschild angegebene
Netzpannung und Netzfrequenz mit den
Daten Ihres Stromnetzes übereinstimmen.
Ogólne zagrożenia!
W miejscu pracy należy zawsze zachować
porządek – Nieporządek w miejscu pracy
może spowodować wypadki.
Proszę być uważnym. Proszę zwracać
uwagę na to, co robicie. Proszę podejść do
pracy z rozsądkiem. Proszę nie pracować z
urządzeniem, gdy nie jesteście Państwo
skoncentrowani.
Należy uwzględnić oddziaływanie środowiska: Troszczyć się o dobre oświetlenie.
Proszę wystrzegać się nienaturalnych
pozycji. Proszę pamiętać o pewnej postawie
i zawsze trzymać równowagę.
Przy długich przedmiotach należy używać
odpowiednich podpór materiału ).
Nie używać urządzenia w pobliżu łatwopalnych płynów i gazów.
Proszę trzymać z dala osoby nie uczestniczące w procesie pracy, szczególnie
dzieci.
Nie wolno zezwolić na to, by podczas pracy
osoby postronne dotykały urządzenia lub
kabla napięcia.
Nie należy przeciążać urządzenia – Proszę
używać niniejsze urządzenie wyłącznie z
taką mocą, jaka podana jest w Danych
Technicznych.
Zagrożenie prądem!
Proszę nie wystawiać urządzenia na deszcz.
Proszę nie używać tego urządzenia w
mokrym lub wilgotnym otoczeniu.
Należy wystrzegać się przy pracy z tym
urządzeniem dotyku do uziemionych części
(np. grzejniki, rury, piekarniki, lodówki).
Napraw elektronarzędzi dokonywać mogą
wyłącznie fachowcy!
Proszę nie używać kabla napięcia do celów,
dla jakich nie jest przeznaczony.
Przed rozpoczźciem jakichkolwiek prac
konserwacyjnych naleņy:
wyłączyć urządzenie,
wyciągnąć wtyczkę,
Odczekać do zatrzymania się taśmy piły.
Po każdym usuwaniu usterek ponownie
uruchomić wszystkie urządzenia zabezpieczające i sprawdzić je.
Proszę się upewnić, że przy włączaniu (na
przykład po dokonaniu prac
konserwacyjnych) w urządzeniu nie znajdują
się żadne narzędzia montażowe czy luźne
części.
Jeśli urządzenie nie będzie dalej używane,
proszę wyciągnąć wtyczkę.
Zagrożenie przecięciem również przy
nieruchomych częściach tnących!
Przy wymianie narzędzi tnących należy
używać rękawic.
Proszę tak przechowywać taśmy pił, by nikt
nie mógł się zranić.
Oświadczenie zgodności
Świadomi wyłącznej odpowiedzialności
oświadczamy, że opisany tutaj produkt
spełnia wymagania norm lub dokumentów
normatywnych wskazanych na stronie 2.
POLSKI
Page 97
97
POLSKI
Niebezpieczeństwo wciągnięcia!
Proszź uwaņaĺ, by podczas pracy ņadne
czźŌci ciała czy ubioru nie zostały chwycone i wci∂gniźte przez obracaj∂ce siź czźŌci
maszyny (pracowaĺ bez krawatów, bez
rźkawic, bez ubiorów o luŔnych rźkawach,
przy długich włosach koniecznie nakładaĺ
siatkź ochronn∂ na włosy).
Nie wolno przycinać materiałów zawierających:
liny
sznury
taśmy
kable
pręty
Zagrożenie spowodowane niewystarczającym wyposażeniem o osobiste środki
ochrony!
Należy nosić nauszniki ochronne.
Należy nosić okulary ochronne.
Należy nosić maskę przeciwpyłową.
Należy nosić odpowiednie ubranie robocze.
Podczas pracy na świeżym powietrzu
zaleca się noszenie obuwia antypoślizgowego.
Zagrożenie przez pył drzewny!
Niektóre rodzaje pyłu drzewnego (np. dębu,
buku czy jesionu) mogą powodować raka.
W zamkniźtych pomieszczeniach proszź
pracowaĺ z instalacj∂ odsysaj∂c∂ (prźdkoŌĺ
powietrza na króĺcu odsysacza pilarki ≥ 20
m/s).
Uwaga!
Praca bez użycia instalacji odsysającej
wióry możliwa jest tylko:
na powietrzu;
– przy krótkiej pracy
(max. do 30 minut pracy);
z założoną maską przeciwpyłową.
podczas pracy bez instalacji odsysającej
wióry gromadzą się wióry, które należy
regularnie usuwać. Proszę uważać, by
podczas pracy jak najmniej pyłu drzewnego
przedostawało się do otoczenia:
usuwać nagromadzenie pyłu drzewnego z
obszaru pracy (nie zdmuchiwać!);
usuwać nieszczelności instalacji odsysającej;
dbać o odpowiednie wietrzenie.
Zagrożenie spowodowane zmianami
technicznymi lub stosowaniem części,
które nie zostały sprawdzone i dopuszczone przez producenta!
Proszę montować nieniejsze urządzenie
zgodnie z instrukcją.
Należy stosować wyłącznie części dopuszczone przez producenta. Dotyczy to w
szczególności:
– Sägebänder;
Urządzenia zabezpieczające
(numer katalogowy patrz lista części
zamiennych).
Nie należy wprowadzać żadnych zmian w
częściach.
Zagrożenie brakami w urządzeniu!
Należy starannie czyścić urządzenie i
osprzęt. Należy przestrzegać przepisów
konserwacji.
• Przed kaņdym uruchomieniem naleņy
sprawdziĺ urz∂dzenie pod k∂tem ewentualnych uszkodzeĖ: przed dalszym uņyciem
urz∂dzenia naleņy dokładnie skontrolowaĺ
urz∂dzenia zabezpieczaj∂ce, ochronne i
lekko uszkodzone czźŌci pod k∂tem ich
poprawnego i zgodnego z przeznaczeniem
fukcjonowania. Proszź sprawdziĺ, czy
czźŌci ruchome funkcjonuj∂ bez zastrzeņeĖ
i czy siź nie zakleszczaj∂. Wszystkie czźŌci
naleņy poprawnie zamontowaĺ i naleņy
spełniĺ wszystkie warunki, by zapewniĺ
bezusterkow∂ pracź urz∂dzenia.
Uszkodzone urządzenia ochronne lub
części muszą zostać fachowo wymienione
lub naprawione w uznanym warsztacie.
Uszkodzone przełączniki należy wymieniać
w serwisie klienta. Nie wolno używać
niniejszego urządzenia, jeśli włącznik nie
działa.
Wszystkie uchwyty muszą być suche i nie
zatłuszczone.
Niebezpieczeństwo!
Piłę można uruchamiać dopiero po
zakończeniu następujących przygotowań:
piła umocowana;
stół pilarki zamontowany i ustawiony;
instalacja odsysająca wióry podłączona;
urządzenia zabezpieczające sprawdzone.
Dopiero po zakończeniu wszystkich wymienionych przygotowań można podłączyć piłę
do sieci! W innym wypadku istnieje zagrożenie, że piła zostanie nieopatrznie uruchomiona i spowoduje ciężkie obrażenia.
Przed ustawieniem górnej prowadnicy
taśmy i pochylenia stołu należy wyłączyć
urządzenie i odczekać, aż taśma się zatrzyma.
Niebezpieczeństwo przechylenia materiału przycinanego!
Podczas przycinania z użyciem ogranicznika wzdłużnego i odpowiedniego stołu piły
ogranicznik wzdłużny należy zamocować po
stronie stołu pilarki pochylonej w dół.
Uwaga!
Zbyt duże napięcie może doprowadzić do
złamania taśmy piły. Zbyt małe napięcie
może doprowadzić do przeskakiwania koła
napędowego i tym samym do zatrzymania
piły taśmowej.
Niebezpieczeństwo!
Należy tak przechowywać urządzenie,
by nie mogło być uruchomione przez osoby
nie powołane i
by nikt nie mógł się zranić przy stojącym
urządzeniu.
Uwaga!
Nie przechowywać urządzenia bez podpórki
lub w wilgotnym otoczeniu.
2.1 Przecinanie pilarką taśmową
Osłonę brzeszczotu piły należy zawsze
opuścić do wysokości przedmiotu
obrabianego. Przed włączeniem maszyny
skontrolować naprężenie brzeszczotu.
Należy zawsze stosować wyłącznie ostre
brzeszczoty taśmowe o rozwiedzionych
zębach. Nie wolno stosować pękniętych lub
zdeformowanych brzeszczotów taśmowych.
Przy odcinaniu wąskich listew (szerokość
mniejsza niż 120 mm) wzdłuż przykładni
pilarki konieczne jest wykorzystanie drążka
popychowego.
Wkładka stołu zapobiega wciąganiu do
wnętrza maszyny przez brzeszczot taśmowy
drobnych części odciętych w czasie obróbki
przedmiotu obrabianego, które mogłyby
ulec zakleszczeniu w maszynie.
Nigdy nie podejmować pracy bez osadzenia
wkładki stołu!
Przy nadmiernym poszerzeniu szczeliny
należy wymienić wkładkę stołu.
Po wyłączeniu napędu maszyny nie wolno
wyhamowywać brzeszczotu przez
wywieranie nacisku z boku.
Niebezpieczeństwo zranienia częściami
ruchomymi!
Nie należy uruchamiać urządzenia bez
zamontowanych urządzeń ochronnych.
Zawsze zachować odpowiedni odstęp od
piły taśmowej. Proszę stosować odpowiednie pomocnicze przystawki podające.
Zawsze podczas przycinania przyciskać
materiał do przycinania do stołu.
W zależności od potrzeb używać:
drążka popychowego – gdy odległość profil
ogranicznika – piła taśmowa 120 mm;
podpórki przedmiotu przycinanego – w
przypadku długich materiałów
przecinanych, gdy po przecięciu mogą
upaść ze stołu;
przy przycinaniu okrągłych materiałów
przyjąć odpowiednią postawę, tak by
materiał nie mógł się przekręcić.
przy przycinaniu płaskich materiałów po
wysokiej krawędzi stosować odpowiedni kąt
ogranicznika, który zapobiega opadaniu
materiału przycinanego.
Proszę odczekać do zatrzymania taśmy piły,
zanim zaczniecie Państwo usuwać małe
odcinki materiałów przycinanych, resztki
drewna itp. z obszaru pracy.
Należy przycinać wyłącznie przedmioty o
takich wymiarach, które gwarantują pewną
postawę przy przycinaniu.
Nie hamować zatrzymującej się piły taśmy
poprzez nacisk z boku.
2.2 Szlifowanie tarczą
Nigdy nie podejmować czynności
szlifowania bez stołu szlifierskiego.
Korundowy papier ścierny winien możliwie
płasko przylegać do tarczy szlifierskiej.
Nierówności powodują szybkie przetarcie i
naddzieranie papieru ściernego.
Szlifowanie jest dopuszczalne wyłącznie od
spodu obrotowej części tarczy szlifierskiej w
innym przypadku przedmiot obrabiany
zostaje podniesiony ponad stół szlifierski.
Naddarty papier ścierny należy wymienić.
Zużyty papier ścierny należy wymienić.
Zużyty papier ścierny powoduje powstanie
nadpaleń na powierzchni przedmiotu
obrabianego.
2.3 Szlifowanie taśmą
Naddarte taśmy ścierne należy wymienić.
Zużyte taśmy ścierne powodują powstanie
nadpaleń na powierzchni przedmiotu
obrabianego.
Page 98
POLSKI
98
1 Stół pilarki taśmowej z 4 śrubami z łbem
sześciokątnym M8x16 wraz z podkładkami
2 Śruba z nakrętką skrzydełkową do
unieruchomienia stołu pilarki taśmowej z
rowkami
3 Dwustronny klucz maszynowy płaski
SW 17/13
4 Klucz do śrub z łbem o gnieździe
sześciokątnym SW4
5 Oś mimośrodowa stołu szlifierskiego
(o regulowanej wysokości ustawienia
względem stołu pilarki taśmowej)
Mocowanie stołu szlifierskiego i skala
kątowa (-2, 0, 45 stopni)
6 Stół szlifierski z 2 śrubami z gałką
7 Śruba naprężająca do naprężania
brzeszczotu taśmowego
8 Trójkrążkowa pilarka taśmowa z silnikiem,
wyłącznikiem, przewodem zasilania
sieciowego i wtyczką
9 Śruby z gałką do otwierania osłony obudowy
10 Ryglowanie pokrywy przesuwnej -
ryglowanie ulega zwolnieniu po opuszczeniu
osłony brzeszczotu taśmowego (11)
11 Osłonę brzeszczotu taśmowego należy
zawsze obniżyć na wysokość przedmiotu
obrabianego
12 Krążek prowadzący grzbietu brzeszczotu
górny
13 Trzpienie prowadzące u góry
14 Brzeszczot taśmowy piły 10 mm
15 Śruby z gałką do unieruchamiania stołu
pilarki taśmowej
17 Śruby z gałką do mocowania stołu
szlifierskiego
18 Króciec odsysania wiórów Ņ 100 mm
19 Nóżki maszyny o regulowanej wysokości
20 Wyłącznik z wyzwalaczem niedomiarowo-
napięciowym
21 Skala kątowa z regulowanymi
ogranicznikami
22 Śruba z gałką do unieruchamiania osłony
brzeszczotu taśmowego
23 Wskaźnik naprężenia brzeszczotu
taśmowego zależnie do szerokości
brzeszczotu
24 Śruba regulacyjna z przeciwnakrętką do
zmiany położenia brzeszczotu taśmowego
na krążkach prowadzących
25 Tarcza z przylepcem rzepowym - papier
ścierny o ziarnie 80
26 Śruba z gałką do unieruchomienia pokrywy
przesuwnej
27 Pokrywa przesuwna; na potrzeby szlifowania
tarczą należy zwolnić śrubę z gałką (26) i
odchylić pokrywę przesuwną w prawo.
28 Wyposażenie do szlifowania taśmą (bez
taśmy szlifierskiej)
29 Liniał do cięcia pod kątem
30 Prowadnica równoległa
4 Kontrola po rozpakowaniu
Po rozpakowaniu należy skontrolować
pilarkę taśmową na obecność ewentualnych
uszkodzeń transportowych.
Sprawdzić czy napięcie i częstotliwość
wskazane na tabliczce znamionowej są
zgodne z napięciem i częstotliwością
lokalnej sieci.
5 Kontrola funkcji
Skontrolować wszystkie funkcje pilarki
taśmowej na podstawie instrukcji obsługi
(bez podłączenia maszyny do sieci).
6 Czynności montażu i
regulacji
6.1 Montaż brzeszczotu piły
taśmowej
1
Rys. 2
Ponieważ stół szlifierski jest
wykorzystywany także jako rozszerzony stół
do cięcia piłą taśmową należy
przeprowadzić wspólną regulację
wzajemnego ustawienia stołów.
Ułożyć prostą listwę (A) w rowku stołów i
wyregulować ustawienie stołu wg tej listwy,
po czym dokręcić śruby z łbem
sześciokątnym.
Ze względów podyktowanych wymogami
pakowania stół pilarki taśmowej nie jest
zamontowany na maszynie w chwili
dostawy.
Stół pilarki taśmowej należy zamontować 4
śrubami z łbem sześciokątnym M8x16 (1)
wraz z podkładkami (bez dociągania).
6.2 Montaż stołu
szlifierskiego (rys. 3)
Nasadzić stół szlifierski (6) na maszynę i
unieruchomić z tyłu maszyny przy pomocy 2
śrub z gałkami (7).
6.3 Regulacja położenia stołu
pilarki taśmowej i stołu
szlifierskiego
3 Przegląd
18
17
8
1
2
3
4
5
6
9
10
11
12
13
14
15
9
7
27
28
29
30
26
25
20
21
22
23
24
19
Rys. 1
Rys. 3
17
6
A
Page 99
99
6.4 Regulacja nachylenia stołu
pilarki taśmowej
Położyć kątownik stolarki (B) na stole pilarki
taśmowej.
W czasie pomiaru brzeszczot piły taśmowej
nie powinien stykać się z górnymi i dolnymi
trzpieniami prowadzącymi i krążkami
prowadzącymi grzbietu brzeszczotu.
Zwolnić obie śruby z gałką (15) i ustawić stół
pilarki taśmowej dokładnie pod kątem
prostym względem brzeszczotu piły.
6.5 Regulacja położenia skali kątowej stołu pilarki tasmowej
(Rys. 4)
Zwolnić śrubę (36), ustawić strzałkę na
oznaczeniu 0° skali kątowej i ustalić
położenie przy pomocy śruby. Zwolnić
ogranicznik 0° (37), wyregulować jego
położenie względem obudowy i
unieruchomić przy pomocy nakrętek
sześciokątnych. Następnie przechylić stół
pilarki taśmowej do położenia 45° i
wyregulować położenie ogranicznika 45° na
obudowie po czym unieruchomić przy
pomocy nakrętki sześciokątnej.
6.6 Regulacja wysokości stołu
szlifierskiego
Położyć prostą listwę (A) na obu stołach i
ustawić stół szlifierski na wysokości stołu
pilarki taśmowej.
Przez obracanie obu osi mimośrodowych (5)
możliwa jest regulacja wysokości ustawienia
stołów. W tym celu należy poluzować śruby
dwustronne (38) przy pomocy klucza do
śrub z łbem o gnieździe sześciokątnym SW
(4), ewentualnie zwolnić śruby z gałką i
obrócić oś mimośrodową (5) przy pomocy
klucza płaskiego SW13.
6.7 Regulacja odległości między
stołem szlifierskim i tarczą
szlifierską (Rys.5)
Zwolnić śruby dwustronne (38) na lewej i
prawej nóżce stołu, po czym nastawić
odległość pomiędzy stołem szlifierskim a
tarczą szlifierską na ok. 2-3 mm.
6.8 Regulacja położenia skali
kątowej stołu szlifierskiego
Ustawić kątownik stolarski (B) na stole
szlifierskim, poluzować śrubę z gałką (44)
po czym ustawić stół szlifierski dokładnie
pod kątem prostym względem tarczy
szlifierskiej i unieruchomić go w tym
położeniu.
Zwolnić śrubę (43), ustawić strzałkę na
oznaczeniu 0° skali kątowej i unieruchomić
przez dokręcenie śruby. Zwolnić ogranicznik
0° (45), przesunąć w prawo i unieruchomić
w tym położeniu. Odchylić stół szlifierski o
45°, zwolnić ogranicznik 45° (42), przesunąć
w dół i unieruchomić.
7 Brzeszczot pilarki taśmowej
7.1 Brzeszczoty taśmowe
Ostrożnie:
Należy stosować wyłącznie ostre
brzeszczoty taśmowe o prawidłowo
rozwiedzionych zębach.
Tylko maszynowo naostrzone i rozwiedzione
brzeszczoty taśmowe zapewniają uzyskanie
optymalnych wyników piłowania.
Nie używać uszkodzonych brzeszczotów
taśmowych.
Szerokość brzeszczotu taśmowego jest
uzależniona od wykonywanej pracy!
Do piłowania krzywoliniowego przy
małych promieniach krzywizny począwszy
od 5 mm należy zawsze stosować
wyposażenie do cięcia dokładnego . . . . . . .
szerokość 3 mm
Do piłowania krzywoliniowego przy
promieniach od 20 mm . . . szerokość 6 mm
Do piłowania wzdłużnego i poprzecznego
oraz krzywoliniowego przy promieniach od
40 mm . . . . . . . . . . . . . . . szerokość 10 mm
Do piłowania prostoliniowego i
przecinania grubych przedmiotów
obrabianych . . . . . . . . . . . szerokość 15 mm
7.2 Wymiana brzeszczotu
taśmowego (Rys.1)
Ostrożnie:
Wyłączyć pilarkę taśmową i
odłączyć zasilanie. Wyjąć
wtyczkę z gniazda sieciowego!
Wykręcić dwie śruby z gałkami (9) i odchylić
pokrywę maszyny.
Zwolnić nakrętkę skrzydełkową (2) i
przesunąć śrubę w prawo.
Odchylić pokrywę (11) osłony brzeszczotu
taśmowego.
Poluzować brzeszczot taśmowy przez
obracanie śruby naprężającej (7) w lewo.
Zdjąć brzeszczot taśmowy i nałożyć nowy
brzeczot na krążki prowadzące.
Wsunąć brzeszczot taśmowy pomiędzy
trzpienie prowadzące górny i dolny (13) i
naprężyć przy pomocy śruby naprężającej
(7). Zamknąć pokrywę (11) i pokrywę
maszyny.
Jeśli wystąpią trudności z zamykaniem
pokrywy należy najpierw przesunąć osłonę
brzeszczotu piły taśmowej w dół.
Przesunąć śrubę (2) w lewo i unieruchomić
przy pomocy nakrętki skrzydełkowej.
Zapobiegnie to przemieszczeniu kątowemu
stołu pilarki taśmowej ze
szczeliną.
Należy nosić rękawice
robocze!
7.2.1 Zestawianie brzeszczotu
Przytrzymać brzeszczot taśmowy jedną
ręką, tak aby zwisał pionowo względem
podłoża, docisnąć brzeszczot stopą do
podłogi, obrócić dłoń o 360° (pełny obrót)
przesuwając ją równocześnie w kierunku
podłogi.
7.2.2 Rozkładanie brzeszczotu
Przytrzymać brzeszczot taśmowy na
wyciągnięcie ręki od siebie, przytrzymać
jeden zwój brzeszczotu, pozwalając na
opadnięcie obu pozostałych zwojów.
Brzeszczot ulega samoczynnemu
rozdzieleniu pod działaniem sił sprężystości.
Rys. 4
B
3736
15
Rys. 5
A
5
38
4
Rys. 6
43
44
45
42
B
POLSKI
Page 100
100
POLSKI
7.3 Regulacja ustawienia brzeszczotu piły taśmowej
7.3.1 Prawidłowe naprężenie
brzeszczotu taśmowego
Brzeszczot taśmowy należy naprężyć przez
obracanie śruby naprężającej (7) w prawo.
Liczby 3, 6, 10, 15 oznaczają różne
brzeszczoty taśmowe. Brzeszczot piły
taśmowej należy naprężyć tak, aby strzałka
(23) wskazywała odpowiednią liczbę.
7.3.2 Ułożenie brzeszczotu na
krążkach prowadzących (rys7)
Brzeszczot taśmowy winien poruszać się w
środku krążków prowadzących. Dla
przeprowadzenia regulacji należy zwolnić
przeciwnakrętki (24), obrócić dłonią górny
krążek prowadzący w kierunku ruchu i
odpowiednio zmienić położenie śruby
regulacyjnej (35).
Obracanie śruby regulacyjnej zgodnie z
kierunkiem ruchu wskazówek zegara -
brzeszczot taśmowy przesuwa się do tyłu.
Obracanie śruby regulacyjnej przeciwnie do
kierunku ruchu wskazówek zegara
brzeszczot taśmowy przesuwa się do
przodu.
Brzeszczot taśmowy nie powinien wówczas
stykać się z jednym z obu krążków
prowadzących grzbietu brzeszczotu (12). Po
zakończeniu czynności regulacji należy
dokręcić przeciwnakrętkę (3) i w razie
potrzeby dokonać ponownej regulacji
naprężenia brzeszczotu taśmowego.
7.4 Regulacja prowadzenia
brzeszczotu piły taśmowej
Brzeszczot taśmowy jest prowadzony przez
górną i dolną jednostkę prowadzącą zapobiegającą odchylaniu i skręcaniu brzeszczotu. Jednostki prowadzące składają się
z 2 trzpieni prowadzących (13) i 1 krążka
prowadzącego grzbietu brzeszczotu (12).
Górną jednostkę prowadzącą należy zawsze
opuścić na tyle na ile to możliwe w
bezpośrednie sąsiedztwo przedmiotu
obrabianego.
7.4.1 Trzpienie prowadzące
Trzpienie prowadzące (13) zapewniają boczne
prowadzenie brzeszczotu taśmowego.
Warstwa grafitu zapewnia smarowanie i
zapobiega gromadzeniu żywicy.
Regulacja
Głowicę prowadzącą (32) unieruchomić przy
pomocy śruby radełkowanej (33) w taki
sposób, aby trzpienie prowadzące (13)
prowadziły brzeszczot taśmowy na całej
szerokości lecz nie stykały się z zębami
brzeszczotu. Unieruchomić trzpienie
prowadzące (13) przy pomocy śrub
radełkowanych (31) w taki sposób, aby
trzpienie te ocierały się nieznacznie o
brzeszczot, lecz nie powodowały
zakleszczenia brzeszczotu. Powyższą
czynność należy powtórzyć dla dolnej
jednostki prowadzącej.
7.4.2 Kr
ążek grzbietu brzeszczotu
Krążek (12) zapobiega przemieszczeniu
brzeszczotu taśmowego do tyłu.
Regulacja
Unieruchomić krążek prowadzący grzbietu
brzeszczotu (12) w taki sposób, aby
odległość od brzeszczotu taśmowego
wynosiła ok. 0,5 mm. Krążek prowadzący
grzbietu brzeszczotu jest ułożyskowany
mimośrodowo na osi.
Na skutek obracania osi zmienia się
położenie krążka (12) względem brzeszczotu
taśmowego.
Powyższą czynność należy powtórzyć dla
dolnej jednostki prowadzącej. Do
unieruchomienia krążka prowadzącego
grzbietu brzeszczotu służy śruba zaciskowa
(34).
8 Kontrole przed
włączeniem
Zęby brzeszczotu piły taśmowej muszą być
zwrócone w dół.
Skontrolować prawidłowość naprężenia
brzeszczotu taśmowego.
Skontrolować prawidłowość ustawienia
trzpieni prowadzących i krążków
prowadzących grzbietu brzeszczotu.
Osłona brzeszczotu taśmowego musi być
opuszczona na przedmiot obrabiany.
9 Podłączenie do sieci
W celu podłączenia do sieci pilarki
taśmowej przeznaczonej do zasilania
prądem jednofazowym należy wykorzystać
przewód 3-żyłowy o przekroju żył 1,5 mm2
oraz gniazdo zasilania dostosowane do
wtyczki kołnierzowej. Maszyna zasilana
prądem trójfazowym jest wyposażona we
wtyczkę kołnierzową w wykonaniu CEE. W
celu podłączenia maszyny do sieci należy
wykorzystać przewód 5-żyłowy o przekroju
żył 1,5 mm2 oraz odpowiednie gniazdo.
Gniazdo sieciowe wykorzystywane do
podłączenia maszyny musi być uziemione
zgodnie z przepisami. Gniazdo to musi być
chronione bezpiecznikiem co najmniej 10 A
(bezpiecznik topikowy zwłoczny - przy
wykorzystaniu bezpiecznika 16 A można
zastosować bezpiecznik bezzwłoczny) lub
wyłącznikiem ochronnym.
9.1 Kierunek ruchu obiegowego
brzeszczotu pilarki taśmowej
Brzeszczot taśmowy musi wykonywać ruch
obiegowy w kierunku, przy którym zęby
zwrócone w dół przesuwają się z góry na
dół.
Jeśli w przypadku maszyny trójfazowej
kierunek ruchu obiegowego jest
nieprawidłowy (groźba wypadku) należy
zmienić kierunek ruchu przez zamianę
miejscami dwóch zewnętrznych żył
przewodu zasilającego. Czynność tę może
wykonać tylko elektryk.
Przyczyną nieprawidłowego kierunku ruchu
obiegowego brzeszczotu taśmowego w
przypadku maszyny trójfazowej może być
także nieprawidłowe podłączenie gniazda
sieciowego, do którego podłączona została
maszyna. Należy zlecić elektrykowi
sprawdzenie prawidłowości podłączenia
gniazda, a w razie potrzeby wykonanie
prawidłowego podłączenia.
Prawidłowy kierunek ruchu obrotowego
Rys. 8
✘✘
Rys. 10
Rys.11
✘✘
Rys. 7
24
35
23
7
Rys. 9
31
13 12 32 33 34
