FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you
impeccable performance for many years, with innovative technologies that help
make life simpler – features you might not nd on ordinary appliances. Please
spend a few minutes reading to get the very best from it.

ACCESSORIES AND CONSUMABLES

In the AEG webshop, you’ll nd everything you need to keep all your AEG
appliances looking spotless and working perfectly. Along with a wide range of
accessories designed and built to the high quality standards you would expect,
from specialist cookware to cutlery baskets, from bottle holders to delicate laundry
bags…

Visit the webshop at:
www.aeg.com/shop

ENVIRONMENT CONCERNS

ENGLISH

3

Recycle the materials with the symbol Put the packaging in applicable
containersto recycle it.
Help protect the environment and human health and to recycle waste of
electricaland electronic appliances. Do not dispose appliances marked with the
symbol with the household waste. Return the product to your local recycling
facility orcontact your municipal ofce.

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available
The information can be found on the rating plate.

Model ___________________________

PNC ____________________________

Serial Number ____________________

4

RECOMMENDATIONS AND
SUGGESTIONS

• The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may nd descriptions of individual
features that do not apply to your specic
appliance.

• The manufacturer will not be held liable
for any damages resulting from incorrect
or improper installation.

• The minimum safety distance between
the cooker top and the extractor hood is
650 mm (some models can be installed
at a lower height, please refer to the
paragraphs on working dimensions and
installation).

• Check that the mains voltage corresponds
to that indicated on the rating plate xed to
the inside of the hood.

• For Class I appliances, check that the
domestic power supply guarantees
adequate earthing.

• Connect the extractor to the exhaust ue
through a pipe of minimum diameter 120
mm. The route of the ue must be as
short as possible.

• Do not connect the extractor hood to
exhaust ducts carrying combustion fumes
(boilers, replaces, etc.).

• If the extractor is used in conjunction
with non-electrical appliances (e.g. gas
burning appliances), a sufcient degree
of aeration must be guaranteed in the
room in order to prevent the backow of
exhaust gas. The kitchen must have an
opening communicating directly with the
open air in order to guarantee the entry of
clean air. When the cooker hood is used in
conjunction with appliances supplied with
energy other than electric, the negative
pressure in the room must not exceed
0,04 mbar to prevent fumes being drawn
back into the room by the cooker hood.

• If the supply cord is damaged, it must
be replaced from the manufacturer or its
service agent.

• Never leave high naked ames under the
hood when it is in operation.

• Adjust the ame intensity to direct it onto
the bottom of the pan only, making sure
that it does not engulf the sides.

• Deep fat fryers must be continuously
monitored during use: overheated oil can
burst into ames.

• Do not ambè under the range hood; risk
of re.

• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge,
unless they have been given supervision or
instruction concerning use of the appliance
by a person responsible for their safety.

• Children should be supervised to ensure
that they do not play with the appliance.

• “ CAUTION: Accessible parts may become
hot when used with cooking ap-pliances”.

MAINTENANCE

1. Switch off or unplug the appliance from

the mains supply before carrying out any
maintenance work.

• Clean and/or replace the Filters after the
specied time period (Fire hazard).

- 4 months: for the Activated Charcoal
Filters.

- 2 months: for the Metal Grease Filters.

USE

• The extractor hood has been designed
exclusively for domestic use to eliminate
kitchen smells.

• Never use the hood for purposes other
than for which it has been designed.

- Control lights, if present.

• Clean the hood using a damp cloth and a
neutral liquid detergent.

ENGLISH

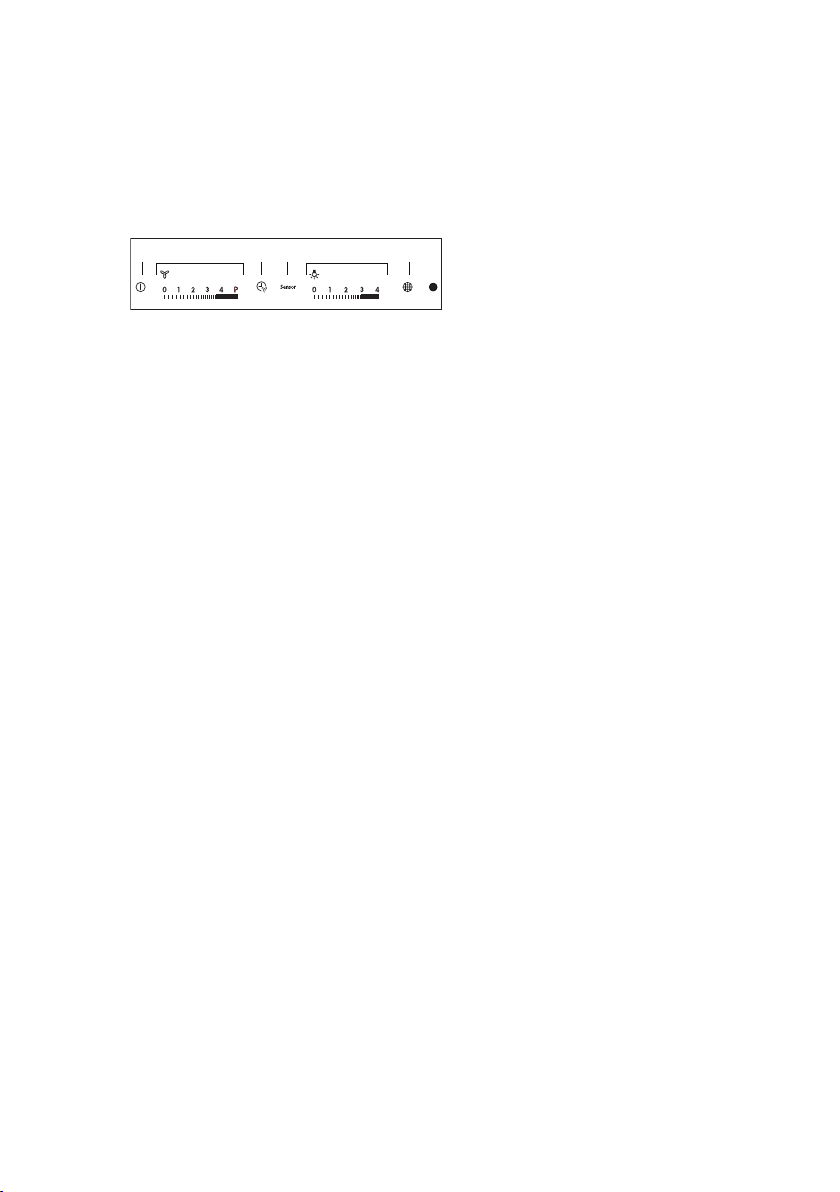

A B C D FE

5

CONTROLS

A: Hood Functions On/Off.

When the button is touched with the hood
turned off, all functions light up (intensity
50%) and are enabled.
When the button is touched with the hood
in operation, all functions are turned off and
disabled (Motor Off + Lights Off).

B: Manages motor speed:
0-V1-V2-V3-V4-P.

When the area is touched, the motor starts
at the speed required.
P = Intensive Speed, timed for 5 minutes,
after which the system returns to the
previous speed.
When activated from Motor Off it returns
to speed V1.When the required speed is
touched, it will become brighter (intensity
100%) than the other functions (intensity 50%).

C: Delay function.

Touching this button activates automatic
shutdown of the Motor, the Fans and the
Lighting with a 10 minute delay. It can only
be activated with the motor on, running at
any speed except Intensive, and with the
Sensor = Off.

Enables/DisablestheRemoteControl
Receiver.

When this button is pressed and held for
4 seconds (Motor Off + Lights Off, in the
absence of other alarms, the Led will light
up for:
4 seconds to indicate that the Remote
Control has been Activated
2 seconds to indicate that the Remote
Control has been Deactivated.

D: Sensor.

In this mode the Hood operates
automatically for a maximum of 5 hours,
after which it switches the Motor off. The
hood modies the speed of the motor
according to the ndings of the sensor.
Buttons B and C do not work. The function
is disabled by pressing the Button or turning
the hood off.

E: Manages Lighting Intensity:
0-L1-L2-L3-LMax.

When this area is touched, the Lights turn on
at the required intensity. When the lighting
intensity is touched, it will become brighter
(intensity 100%) than the other functions
(intensity 50%).

F: Filter ResetResets the Filter
Saturation alarm when the
button is touched with the motor
and lighting turned off.

After 100 hours operation the Led lights
up continuously to indicate saturation of
the Metal Grease Filters. After 200 hours
operation the Led ashes to indicate
saturation of the Activated Charcoal Filters.

Enables/DisablestheActivatedCharcoal
FilterAlarm.

When this button is pressed and held for
4 seconds(Motor Off + Lights Off), in the
absence of other alarms, the Led will light
up for:
4 seconds to indicate the Activated Charcoal
Filter Alarm has been activated
2 seconds to indicate the Activated Charcoal
Filter Alarm has been deactivated.

After connecting the hood to the mains, the
commands are activated after 4seconds.
When the Hood is switched off, none of the
functions is displayed, and only the normal
lettering on the control panel is visible.
All the rest will light up (intensity 50%) when
button A is touched.
The controls are activated by touching the
selected function, which will light up more
brightly (intensity 100%) with respect to
the other hood functions (intensity 50%).
When no commands are given for at least
10 seconds, only the selected functions will
be lighted (Intensity 100%) and all the rest
will turn off (Intensity 50%). After 7 hours in
operation, if no further commands are given
the hood will switch off (Motor Off + Lights
Off), from here you can touch for activated
the function, and the next touch you can
select the desired function.It is possible to
activate one of the hood functions (Speed
and Lighting) not just by touching the control
panel, but also by placing a nger on the
panel and sliding it towards the chosen

6

function without lifting it off. If the motor and
lights are turned off, by setting them to zero,
all the command LEDs will remain on at
50%, and if no further commands are given
in the next 10 seconds, then all the LEDs
will be turned off with the exception of the “0”
LEDs, which will remain on for a further 15
minutes.

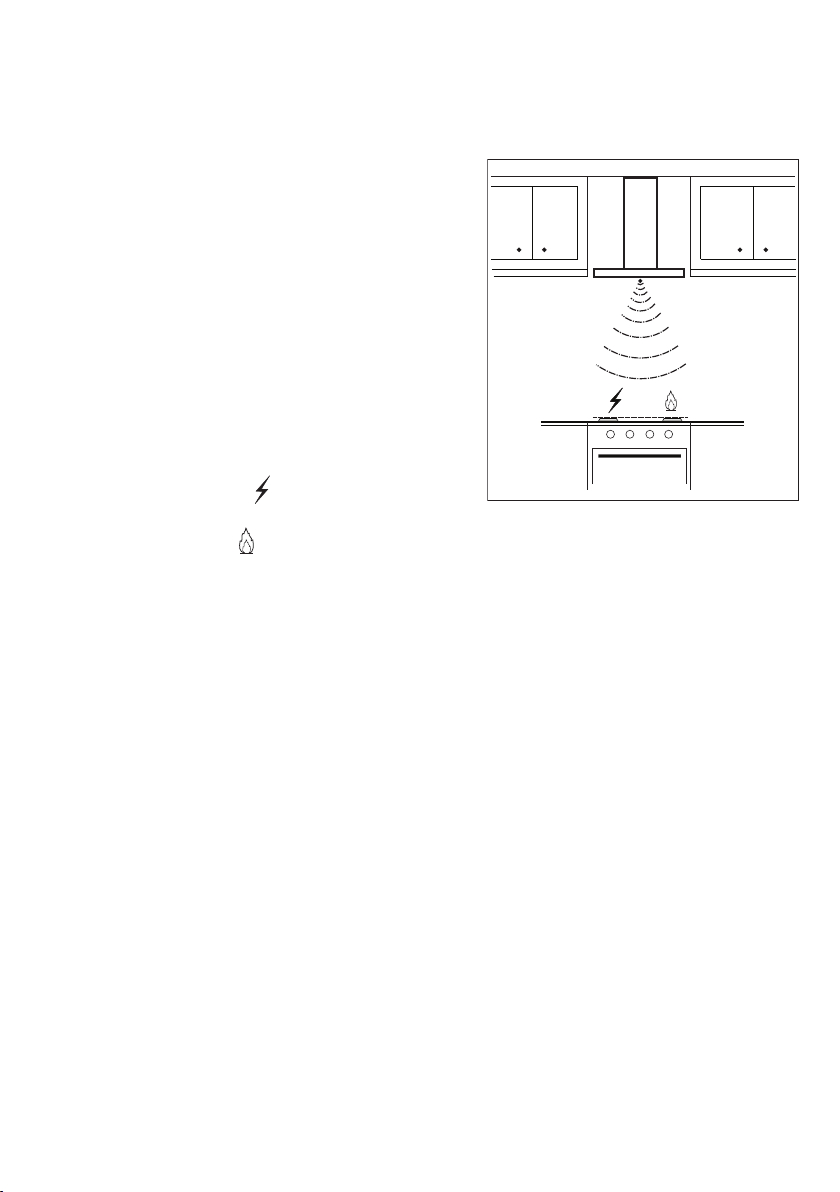

HOOD OPTIONS IN SENSOR
MODE

When operating in Sensor mode, the type
of hob being used has an inuence. Two
options are available:

Electric hob;

Gas hob;

Initially it is set to electric hob. To change the
setting, proceed as follows:

• Turn the hood off using the hood on/off
button

• Press and hold the Sensor button for
8 seconds until the LED ashes as
described:

- 4 ashes indicate selection of the
electric hob;

- 2 ashes indicate selection of the gas
hob;

• Remove power for 10 seconds and then
reconnect it.

The calibration procedure is carried out
every time the type of hob is changed.

Calibrationprocedure:every time the
hood is turned on or the type of hob is
changed, the sensor calibration procedure
is run. During this time the hood must not be
used for cooking or subjected to particularly
intense smells, for example solvents or
detergents.
This process requires:

• 13 minutes if the electric hob has been
selected;

• 1 minute if the gas hob has been selected;

This phase is marked by ashing of the LED
on the sensor button, if it has been pressed.
Do not turn the motor on during calibration.

Warning:Do not spray directly on the grill
cleaning products but only clean with a
cloth soaked in detergent. Avoid cleaning
the grill alcohol or silicone products.

LIGHTING

Warning: This appliance is tted with a
white LED lamp classed as 1M according
to EN 60825-1: 1994 + A1:2002 + A2:2001
standards; maximum optical power emitted
@439nm: 7µW. Do not look directly at the
light through optical devices (binoculars,
magnifying glasses…).

• For replacement contact technical
support. (“To purchase contact technical
support”).

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es
geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den
innovativen Technologien, die Ihnen das Leben erleichtern, protieren können.
Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden
sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge
kennen zu lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop nden Sie alles, was Sie für ein makelloses Aussehen und
perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein
umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt,
vom Pro-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu
Wäschebeuteln für empndliche Wäsche...

Besuchen Sie den Webshop unter:
www.aeg.com/shop

GERMAN

7

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in
den entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische
Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.
Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.

KUNDENDIENST UND -BETREUUNG

Wir empfehlen die Verwendung von Originalersatzteilen.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden.
Die Informationen nden Sie auf dem Typenschild.

Modell ___________________________

Produkt-Nummer PNC ______________

Seriennummer ____________________

8

EMPFEHLUNGEN UND
HINWEISE

• Diese Gebrauchsanleitung gilt für mehrere
Geräte-Ausführungen. Es ist möglich, dass
einzelne Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.

• Der Hersteller haftet nicht für Schäden, die
auf eine fehlerhafte und unsachgemäße
Montage zurückzuführen sind.

• Der minimale Sicherheitsabstand zwischen
Kochmulde und Haube muss 650 mm
betragen (einige Modelle können an
einer geringeren Höhe installiert werden,
beziehen Sie sich dazu auf den Absatz
Raumbedarf und Installation).

• Prüfen, ob die Netzspannung mit dem Wert
auf dem im Haubeninneren angebrachten
Schild übereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen,
dass die elektrische Anlage des
Wohnhauses über eine vorschriftsmäßige
Erdung verfügt.

• Das Anschlussrohr der Haube zur
Luftaustrittsöffnung muss einen Durchmesser
von 120 mm oder darüber aufweisen. Der
Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine
Entlüftungsschächte angeschlossen
werden, in die Verbrennungsgase
(Heizkessel, Kamine usw.) geleitet werden.

• Werden im Raum außer der
Dunstabzugshaube andere, nicht elektrisch
betriebene (z.B. gasbetriebene) Geräte
verwendet, muss für eine ausreichende
Belüftung gesorgt werden. Sollte die Küche
diesbezüglich nicht entsprechen, ist an einer
Aussenwand eine Öffnung anzubringen,
die Frischluftzufuhr gewährleistet. Der
Gebrauch ist dann sachgemäß und sicher,
wenn der max. Unterdruck des Raums nicht
mehr als 0,04 mbar beträgt.

• In caso di danneggiamento del cavo
alimentazione, esso deve essere sostituito
dal costruttore o dal servizio di assistenza
tecnica, in modo da prevenire ogni rischio.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich
zum Einsatz im privaten Haushalt und
zur Beseitigung von Küchengerüchen
vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu
unterlassen.

• Große Flammen bei eingeschalteter Haube
niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu
regulieren, dass sie den Topfboden nicht
überragt.

• Frittiergeräte müssen während des
Gebrauchs stets beaufsichtigt werden:
überhitztes Öl kann sich entzünden.

• Keine ambierten Speisen unter der
Abzugshaube zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Personen, auch
Kindern, mit verminderten psychi-schen,
sensorischen und geistigern Fähigkeiten,
oder von Personen ohne Erfahrung und
Kenntnisse benutzt werden, sofern sie nicht
von für ihre Sicherheit verantwortlichen
Personen beaufsichtigt und beim Gebrauch
des Geräts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt
in der Nähe des Geräts aufhalten und auf
keinen Fall mit dem Gerät spielen.

• “ACHTUNG: Die zugänglichen Teile
können sehr heiß werden, wenn sie mit
Kochgeräten eingesetzt werden.”

WARTUNG

• Bevor Wartungsarbeiten durchgeführt
werden, muss die Stromzufuhr zur
Haube unterbrochen werden, indem der
Stecker gezogen oder der Hauptschalter
abgeschaltet wird.

• Bei der Filterwartung müssen die vom
Hersteller empfohlenen Zeiträume zum
Austauschen der Filter genauestens
eingehalten werden (Brandgefahr).

- 4 Monate für die Aktivkohlelter.

- 2 Monate für die Fettlter aus Metall.

GERMAN

A B C D FE

9

- Kontrolllampen der Steuerungen, wo
vorhanden.

• Zur Reinigung der Haubenächen Wir
empfehlen ein feuchtes Tuch und ein mildes
Flüssigreinigungsmittel.

BEDIENELEMENTE

A: On/Off Haubenbetrieb

Mit Berühren der Taste bei ausgeschalteter
Haube werden alle Funktionen beleuchtet
(Intensität 50%) und freigegeben.
Mit Berühren der Taste bei eingeschalteter
Haube werden alle Funktionen unterbunden
(Motore Off + Beleuchtung Off)

B: Verwaltet die Motordrehzahl:
0-V1-V2-V3-V4-P

Mit Berühren des Bereichs wird der Motor
bei der gewünschten Geschwindigkeit
eingeschaltet.
P = Intensivgeschwindigkeit, auf 5 Minuten
eingestellt, nach deren Ablauf wieder zur
vorherigen Geschwindigkeit zurückgekehrt
wird, wenn bei Motor Off aktiviert, erfolgt der
Wechsel zu V1.Bei Berühren der gewünschten
Geschwindigkeit wird diese im Vergleich zu
den anderen Funktionen (Intensität 50%)
stärker beleuchtet (Intensität 100%)

C: Funktion Delay

Aktiviert mit Berühren der Taste das um 10
Minuten verzögerte automatische Abschalten
von Motor und Beleuchtung.
Nur bei eingeschaltetem Motor bei nicht
intensiver Geschwindigkeit und Sensor = Off
aktivierbar.

Aktiviert/DeaktiviertdenEmpfängerder
Fernbedienung.

Bei 4 Sekunden langem Berühren der Taste
und Fehlen anderer Alarme blinkt die LED wie
folgt(Motore Off + Beleuchtung Off):
4 Sekunden für Aktivierung der Fernbedienung
2 Sekunden für Deaktivierung der
Fernbedienung

D:Sensor.

In diesem Modus funktioniert die Haube für
max. 5 Stunden automatisch und nach Ablauf
dieser Frist wird der Motor ausgeschaltet.
Die Haube ändert die Motordrehzahl auf
Grundlage der Erfassungen des Sensors.
Die Tasten B und C funktionieren nicht, der
Sensor wird durch Drücken der Taste oder
Ausschalten der Haube deaktiviert.

E: Verwaltet die Lichtintensität:
0-L1-L2-L3-LMax

Mit Berühren des Bereichs schaltet sich die
Beleuchtung mit der gewünschten Intensität
ein.
Bei Berühren der gewünschten Lichtintensität
wird diese im Vergleich zu den anderen
Funktionen (Intensität 50%) stärker beleuchtet
(Intensität 100%)

F: Filter-Reset:Führt durch
Berühren der Taste bei
ausgeschaltetem Motor+
Lichtintensität ein Reset des
Filtersättigungsalarms aus

Nach 100 Betriebsstunden zeigt die bleibend
eingeschaltete LED die Sättigung der
Metalllter an.
Nach 200 Betriebsstunden zeigt die blinkende
LED die Sättigung der Aktivkohlelter an.

Aktiviert/DeaktiviertdenSättigungsalarms
desAktivkohlelters.

Bei 4 Sekunden langem Berühren der Taste
und Fehlen anderer Alarme blinkt die LED wie
folgt(Motore Off + Beleuchtung Off):
4 Sekunden für Aktivierung des
Sättigungsalarms des Aktivkohlelters
2 Sekunden für Deaktivierung des
Sättigungsalarms des Aktivkohlelters

Nach dem Anschluss der Haube an das
Stromnetz, sind die Befehle nach 4 Sekunden
aktiviert. Bei ausgeschalteter Haube wird keine
Funktion visualisiert und nur der helle Teil
des Steuerpaneels ist sichtbar. Alles andere
wird durch Berühren der Taste A beleuchtet
(Intensität 50%).Die Steuerungen werden
durch Berühren der betreffenden Funktion
aktiviert, die daraufhin im Vergleich zu den
anderen Haubenfunktionen (Intensität 50%)
stärker beleuchtet wird (Intensität 100%).

10

Nachdem 10 Sekunden lang kein Befehl
erfolgt ist, bleiben nur die selektierten
Funktionen eingeschaltet (Intensität100%) und
die anderen werden ausgeschaltet (Intensität
50%). Nach 7 Stunden des Betriebs ohne
Befehle schaltet sich die Haube aus (Motor Off
+ Beleuchtung Off), Von hier aus können Sie
die Funktion für activiting berühren, und die
nächsten können Sie die gewünschte Funktion
auszuwählen.Eine Funktion der Haube
(Geschwindigkeit und Beleuchtung), kann nicht
nur durch Berühren der Schalttafel, sondern
auch durch Auegen und zur gewünschten
Funktion ziehen eines Fingers aktiviert
werden. Wird das Ausschalten von Motor und
Beleuchtung auf Null gesteuert, bleiben alle
LEDs der Steuerungen zu 50% leuchtend, und
sofern in den folgenden 10sec keine anderen
Befehle gegeben werden, verlöschen alle
LEDs, mit Ausnahme der LEDs “0”, die noch
weitere 15min eingeschaltet bleiben.

OPTIONEN DER ABZUGSHAUBE
IM SENSOR-MODUS

Bei Funktion im Sensor-Modus sind zwei Arten
von Kochfeldern möglich:

Elektrokochfeld;

Gaskochfeld;

Anfangs ist Elektrokochfeld selektiert. Dies
kann mit der folgenden Prozedur geändert
werden:

• Die Abzugshaube mit der On/Off Taste

ausschalten

• Die Sensor-Taste 8 Sekunden lang

drücken, bis die LED zur Bestätigung blinkt:

- 4 Mal Blinken zeigt an,das
Elektrokochfeld selektiert ist;

- 2 Mal Blinken steht für Gaskochfeld;

• Unterbrechen Sie die Stromversorgung für
10 Sekunden und schließen Sie es wieder.

Bei jedem Wechsel des Kochfelds erfolgt eine
Kalibrierprozedur.

wie Löse- oder Reinigungsmittel, ausgesetzt
werden.
Dieser Prozess erfordert jeweils die folgenden
Zeiträume:

• 13min bei Selektion des Elektrokochfelds;

• 1 min bei Selektion des Gaskochfelds;
Dieser Vorgang wird durch Blinken der LED
der Sensor-Taste angezeigt, wenn diese
gedrückt wurde.
Während des Kalibriervorgangs darf der Motor
nicht eingeschaltet werden.

Achtung:Sprühen Sie niemals direkt auf dem
Grill Putzmittel, sondern nur mit einem Tuch
mit Reiniger getränkten sauber. Vermeiden Sie
die Reinigung des Grills Alkohol oder Silikon.

BELEUCHTUNG

Achtung: Dieses Gerät ist mit einer weißen
LED-Lampe der Klasse 1M gemäß EN 60825­1 ausgestattet: 1994 + A1:2002 + A2:2001;
max. gelieferte Lichtleistung @439nm: 7µW.
Nicht direkt mit optischen Instrumenten
(Fernglas, Lupe, usw.) in das Licht schauen.

• Ersatz für Kunden-Support kontaktieren
(“Fuer den Einkauf von Ersatzlampen bitte
wenden Sie sich an den Kundendienst”).

Kalibrierprozedur:jedes Mal, wenn die
Haube gespeist oder das Kochfeld gewechselt
wird, erfolgt eine Kalibrierprozedur des
Sensors, während der die Haube keinen
Garprozessen oder sehr starken Gerüchen,

POUR DES RÉSULTATS PARFAITS

Merci d’avoir choisi ce produit AEG. Nous l’avons conçu pour qu’il vous offre
des performances irréprochables pour longtemps, en intégrant des technologies
innovantes qui vous simplient la vie grâce à des caractéristiques que vous ne
trouverez pas forcément sur des appareils ordinaires. Veuillez prendre quelques
instants pour lire cette notice an d’utiliser au mieux votre appareil.

ACCESSOIRES ET CONSOMMABLES

Dans la boutique en ligne d’AEG, vous trouverez tout ce qu’il vous faut pour que
vos appareils AEG soient toujours impeccables et fonctionnent parfaitement, sans
oublier une vaste gamme d’accessoires conçus et fabriqués selon les critères
de qualité les plus élevés qui soient, des ustensiles de cuisine spécialisés aux
range-couverts, des porte-bouteilles aux sacs à linge délicats...

Visitez notre boutique en ligne
www.aeg.com/shop

FRENCH

11

EN MATIÈRE DE PROTECTION DE L’ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de l’environnement et à votre sécurité, recyclez
vos produits électriques et électroniques. Ne jetez pas les appareils portant le
symbole avec les ordures ménagères. Emmenez un tel produit dans votre
centre local de recyclage ou contactez vos services municipaux.

SERVICE APRÈS-VENTE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes:
Vous trouverez ces informations sur la plaque signalétique.

Modèle __________________________

PNC ____________________________

Numéro de série ___________________

12

CONSEILS ET SUGGESTIONS

• La présente notice d’emploi vaut pour
plusieurs versions de l’appareil. Elle peut
contenir des descriptions d’accessoires
ne gurant pas dans votre appareil.

• Le fabricant décline toute responsabilité
en cas de dommage dû à une installation
non correcte ou non conforme aux règles
de l’art.

• La distance minimale de sécurité entre
le plan de cuisson et la hotte doit être de
650 mm au moins.

• Vérier que la tension du secteur
correspond à la valeur qui gure sur la
plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à Ia Ière
Classe, veiller à ce que la mise à la terre
de l’installation électrique domestique ait
été effectuée conformément aux normes
en vigueur.

• Connecter la hotte à la sortie d’air aspiré
à l’aide d’une tuyauterie d’un diamètre
égal ou supérieur à 120 mm. Le parcours
de la tuyauterie doit être le plus court
possible.

• Ne pas connecter la hotte à des
conduites d’évacuation de fumées issues
d’une combustion tel que (Chaudière,
cheminée, etc…).

• Si vous utilisez des appareils qui ne
fonctionnent pas à l’électricité dans
la pièce ou est installée la hotte (par
exemple: des appareils fonctionnant au
gaz), vous devez prévoir une aération
sufsante du milieu. Si la cuisine en est
dépourvue, pratiquez une ouverture
qui communique avec l’extérieur pour
garantir l’inltration de l’air pur. Pour
un emploi correct et sans risque, la
dépression maximum dans la pièce ne
doit pas dépasser 0,04 mbar.

• En cas d’endommagement du cordon
d’alimentation, faites-le remplacer par
le constructeur ou par le service après­vente, an de prévenir tout risque.

• Toujours régler les ammes de manière à
éviter toute sortie latérale de ces dernières
par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car
l’huile surchauffée pourrait s’enammer.

• Ne pas préparer d’aliments ambés sous
la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par
des personnes (y compris les enfants)
ayant des capacités psychiques,
sensorielles ou mentales réduites,
ni par des personnes n’ayant pas
l’expérience et la connaissance de ce
type d’appareils, à moins d’être sous le
contrôle et la formation de personnes
responsables de leur sécurité.

• Les enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec
l’appareil.

• “ATTENTION : Les parties accessibles
peuvent devenir très chaudes si utilisées
avec des appareils de cuisson.”

ENTRETIEN

• Avant de procéder à toute opération
d’entretien, débrancher la hotte en
retirant la che ou en actionnant
l’interrupteur général.

• Effectuer un entretien scrupuleux et
en temps dû des Filtres, à la cadence
conseillée (Risque d’incendie).

- 4 mois pour les ltres à charbon actif.

- 2 mois pour les ltres à gra isse
métalliques.

UTILISATION

• La hotte a été conçue exclusivement pour
l’usage domestique, dans le but d’éliminer
les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les ammes libres à forte
intensité quand la hotte est en service.

- Voyants commandes si présents.

FRENCH

A B C D FE

13

• Pour le nettoyage des surfaces de la
hotte, il suft d’utiliser un chiffon humide
et détersif liquide neutre.

COMMANDES

A: On/Off Fonctions hotte.

En touchant la touche lorsque la hotte est
éteinte, les fonctions s’éclairent (intensité
50%) et elles sont toutes validées.En
touchant la touche lorsque la hotte est en
fonction, la touche éteint toutes les fonctions
en les invalidant (Moteur Off + Éclairage Off)

B: Gère la vitesse du moteur:
0-V1-V2-V3-V4-P

En touchant l’aire, le moteur démarre à
la vitesse désirée.P = Vitesse Intensive,
temporisée à 5 minutes, à la n du délai, le
système retourne à la vitesse précédente,
si activée à partir de Moteur Off elle passe
à V1. Au toucher de la vitesse désirée, son
éclairage s’intensie (intensité 100%) par
rapport aux autres fonctions (intensité 50%)

C: Fonction Départ différé.

En touchant la touche, on active l’extinction
automatique retardée de 10 minutes du
moteur et du système d’éclairage. Activable
seulement à partir du moteur allumé, vitesse
non intensive et Sensor = Off.

Active/Désactivelerécepteurdela
Télécommande.

En touchant la touche pendant secondes
(Moteur Off + Éclairage Off), en l’absence
d’autres alarmes, la led clignote pendant:
4 secondes en indiquant l’activation de la
télécommande
2 secondes, en indiquant la désactivation de
la télécommande.

D:Sensor.

Dans ce mode, la hotte fonctionne en mode
automatique pendant un maximum de 5
heures, à la n la fonction éteint le moteur. La
hotte modie la vitesse sur la base de ce qui
est perçu par le capteur.Les touches B et C
ne fonctionnent pas, désactiver en appuyant
sur la touche ou en éteignant la hotte.

E: Gère l’Intensité de l’éclairage:
0-L1-L2-L3-LMax

En touchant l’aire, l’éclairage s’allume
à l’intensité désirée. Lorsqu’on touche
l’Intensité éclairage désirée, celle-ci
s’éclairera davantage (intensité 100%) par
rapport aux autres fonctions (Intensité 50%)

F: Restauration ltres Effectue
la restauration de l’alarmede
saturation ltres en touchant la
touche lorsque le moteur est
arrêté.

Après 100 heures de fonctionnement, la led
est allumée xe pour signaler la saturation
des ltres métalliques.Après 200 heures de
fonctionnement, la led clignote pour signaler
la saturation des ltres à charbon actif.

Active/Désactivel’alarmedesaturation
ltresàcharbonactif

En touchant la touche pendant 4 secondes
(Moteur Off + Éclairage Off), en l’absence
d’autres alarmes, la led clignote pendant:
4 secondes, en indiquant l’activation
Alarmes ltres à charbon
2 secondes, en indiquant la désactivation
Alarmes ltres à charbon

Au branchement de la hotte au secteur
électrique, les commandes seront validées
après environ 4 secondes. Durant cette
période, la led “0” de la touche moteur
clignote. Lorsque la hotte est éteinte, aucune
fonction ne s’afche, seule la partie en clair
du panneau des commandes est visible.
Tout le reste s’éclaire, (intensité 50%) en
touchant la touche A. Les commandes
s’activent en touchant la fonction
sélectionnée qui s’éclairera davantage
(intensité 100%) par rapport aux autres
fonctions de la hotte (intensité 50%). Après
10 secondes d’absence de commandes,
seules les fonctions sélectionnées
demeureront allumées (intensité 100%)
en éteignant tout le reste ‘intensité 50%).
Après 7 heures d’utilisation en l’absence
de commandes, la hotte s’éteint (Moteur
Off + Éclairage Off), à partir de cette
situation il sufra de toucher pour valider de
nouveau les fonctions, un second toucher
vous permettra de sélectionner la fonction
désirée.

14

Vous pouvez activer une fonction de la hotte
(Vitesse et Éclairage) non seulement en
touchant le tableau des commandes, mais
aussi en y appuyant le doigt et en le faisant
coulisser vers la fonction choisie, sans le
soulever. Si vous commandez l’extinction
du moteur et de l’éclairage, en les plaçant
à zéro, toutes les leds des commandes
demeurent allumées à 50% et si aucune
autre commande n’est donnée durant les
10 secondes suivantes, toutes les leds
seront éteintes à l’exception des leds “0”,
qui demeureront On pendant encore 15
minutes.

OPTIONS HOTTE MODE
SENSOR

Dans le fonctionnement en mode Sensor, le
type de plaque utilisée a une inuence. Deux
possibilités ont été prévues:

Plaque électrique;

Plaque à gaz;

Au départ, la plaque sélectionnée est la
plaque électrique, pour commuter, suivre la
marche ci-dessous:

• Éteindre la hotte en intervenant sur la

touche on/off hotte

• Garder appuyée la touche Sensor

pendant 8 secondes jusqu’à ce que le led
clignote:

- 4 clignotements indiquent la sélection
de la plaque électrique;

- 2 clignotements pour la plaque à gaz;

• Couper l’alimentation pendant 10
secondes, puis la rebrancher.

À chaque changement du type de plaque,
une procédure d’étalonnage est effectuée.

Procédured’étalonnage: Chaque fois
que la plaque est alimentée ou à chaque
commutation de la plaque de cuisson, la
procédure d’étalonnage du capteur s’active,
durant laquelle la hotte ne doit pas être
exposée à des processus de cuisson, ni
investie par des odeurs particulièrement
intenses, comme des solvants ou des
détergents.

Ce processus prévoit un temps de :

• 13 min si la plaque électrique est
sélectionnée;

• 1 min si la plaque à gaz est sélectionnée;

Cette phase est signalée par le clignotement
de la led de la touche sensor, si cette touche
a été appuyée. Durant l’étalonnage, ne pas
brancher le moteur.

Attention:Ne pas vaporiser directement
sur la grille des produits de nettoyage, mais
la nettoyer exclusivement avec un chiffon
imprégné de détergent. Pour le nettoyage de
la grille, éviter les produits à base d’alcool ou
de silicone

ÉCLAIRAGE

Attention : Cet appareil est doté d’une
lumière LED blanche de classe 1M
conformément à la norme EN 60825-1: 1994
+ A1:2002 + A2:2001 : puissance optique
maximum émise à 439nm : 7µW. Ne pas
observer directement avec des instruments
optiques (jumelles, lentilles grossissantes…).

• Pour le remplacement, contacter le
service après-vente. (« Pour l’achat,
s’adresser au service après-vente »).

VOOR PERFECTE RESULTATEN

Bedankt dat u voor dit AEG product heeft gekozen. Dit apparaat is ontworpen
om vele jaren uitstekend te presteren, met innovatieve technologieën die het
leven gemakkelijker helpen maken – functies die gewone apparaten wellicht niet
hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal
van kunt proteren.

ACCESSOIRES EN VERBRUIKSARTIKELEN

In de AEG webshop vindt u alles wat u nodig heeft om al uw apparaten van AEG
mooi te houden en perfect te laten functioneren. Ook vindt u hier een groot aantal
accessoires die zijn ontworpen en gebouwd volgens de hoge kwaliteitsnormen
die u verwacht, van speciaal kookgerei tot bestekmandjes en van essenhouders
tot waszakken…

Bezoek de webshop op:
www.aeg.com/shop

DUTCH

15

MILIEUBESCHERMING

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte
verzamelcontainer om het te recyclen.
Help om het milieu en de volksgezondheid te beschermen en recycle het afval
van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met
het symbool niet weg met het huishoudelijk afval. Breng het product naar het
milieustation bij u in de buurt of neem contact op met de gemeente.

KLANTENSERVICE

Wij raden altijd het gebruik van originele onderdelen aan.
Zorg er als u contact opneemt met de klantenservice voor dat u de volgende
gegevens bij de hand hebt.
De informatie staat op het typeplaatje.

Model ___________________________

PRODUCTNUMMER _______________

Serienummer _____________________

16

ADVIEZEN EN SUGGESTIES

• Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een aantal
kenmerken worden beschreven die niet
van toepassing zijn op uw apparaat.

• De fabrikant aanvaardt geen enkele
aansprakelijkheid voor schade
die voortkomt uit onjuiste of niet
overeenkomstig de regels der kunst
uitgevoerde installaties.

• De minimale veiligheidsafstand tussen
de kookplaat en de wasemkap bedraagt
650 mm (sommige modellen kunnen
lager worden geïnstalleerd, raadpleeg de
paragrafen afmetingen en installatie).

• Controleer of de netspanning
correspondeert met de spanning die
aangegeven is op het plaatje aan de
binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich
ervan te verzekeren dat het elektriciteitsnet
in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat
door middel van een leiding met een
diameter van 120 mm of groter. De leiding
moet een zo kort mogelijke route aeggen.

• Sluit de wasemkap niet aan op
afvoerpijpen van rook die geproduceerd
is door verbranding (verwarmingsketels,
open haarden etc.).

• Als er in het vertrek zowel de wasemkap
als apparaten die niet op elektriciteit
werken (bijvoorbeeld gasapparaten)
worden gebruikt, moet ervoor worden
gezorgd dat het vertrek voldoende
geventileerd wordt. Indien de keuken
geen gat in de buitenmuur heeft om de
aanvoer van schone lucht te garanderen,
dient dit gemaakt te worden. Een juist
gebruik zonder gevaren wordt verkregen
wanneer de maximale onderdruk in het
vertrek niet hoger is dan 0,04 mbar.

• Om elk risico te voorkomen moet een
beschadigde voedingskabel door
de fabrikant of door de technische
servicedienst worden vervangen.

• Laat geen hoog brandende branders
onbedekt onder de wasemkapterwijl deze
in werking is.

• Regel de vlammen altijd zo dat ze niet
langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik:
de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap
geambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door
personen (inclusief kinderen) met beperkte
psychische, sensorische en geestelijke
vermogens, of door personen zonder
ervaring en kennis, tenzij ze onder toezicht
staan of worden geïnstrueerd over het
gebruik van het apparaat door personen die
verantwoordelijk zijn voor hun veiligheid.

• Kinderen moeten worden gecontroleerd
om er zeker van te zijn dat ze niet met
het apparaat spelen.

• “LET OP: de toegankelijke onderdelen
kunnen erg warm worden als ze met
kookap paraten worden gebruikt.”

ONDERHOUD

• Alvorens onderhoudswerkzaamheden
uit te voeren, moet de wasemkap
uitgeschakeld worden door de stekker
uit het stopcontact te halen of de
hoofdschakelaar om te zetten.

• Voer het onderhoud van de lters altijd
tijdig en nauwgezet uit,volgens de
aanbevolen intervallen (Brandgevaar).

- 4 maanden voor de actieve koolstoflters.

- 2 maanden voor de metalen vetlters.

GEBRUIK

• De wasemkap is uitsluitend ontworpen
voor huishoudelijk gebruik, voor het
elimineren van kookgeuren. Gebruik de
kap nooit op oneigenlijke wijze.

- Lampjes bedieningen, indien aanwezig

DUTCH

A B C D FE

17

• Om de oppervlakken van de kap schoon
te maken is het voldoende een vochtige
doek en een neutraal reinigingsmiddel te
gebruiken.

BEDIENINGSELEMENTEN

A: Aan/Uit functies afzuigkap.

Als de toets bij uitgeschakelde afzuigkap
wordt aangeraakt, gaan de functielampjes
branden (lichtsterkte 50%) en worden
alle functies ingeschakeld.Als de toets bij
werkende afzuigkap wordt aangeraakt,
gaat de kap uit en worden alle functies
uitgeschakeld (motor uit + verlichting uit).

B: Beheer snelheid motor:
0-V1-V2-V3-V4-P

Bij aanraking van de zone wordt de motor
op de gewenste snelheid ingeschakeld.P
= hoge snelheid, ingesteld op 5 minuten.
Na deze periode keert het systeem terug
naar de eerder ingestelde snelheid. Als
deze functie bij uitgeschakelde motor is
geactiveerd, dan wordt op V1 overgegaan.
Wanneer de gewenste snelheid wordt
aangeraakt, licht deze sterker op (lichtsterkte
100%) dan de andere functies (lichtsterkte
50%).

C: Delay-functie.

Bij aanraking van de toets wordt de met
10 minuten vertraagde automatische
uitschakeling van de motor en van de
verlichting geactiveerd. Deze functie kan
alleen bij ingeschakelde motor worden
geactiveerd en als de hoge snelheid niet
ingeschakeld is en de sensor op ‘uit’ staat.

In-/uitschakelingvandeontvangervan
deafstandsbediening.

Als de toets 4 seconden wordt aangeraakt
(motor uit + verlichting uit), gaat de led bij
afwezigheid van andere alarmen knipperen
gedurende:
4 seconden om de inschakeling van de
afstandsbediening aan te geven
2 seconden om de uitschakeling van de
afstandsbediening aan te geven

D:Sensor.

In deze modus werkt de afzuigkap in de
automatische modus gedurende maximaal 5
uur. Na deze periode schakelt de functie de
motor uit. De afzuigkap past de snelheid van
de motor aan op basis van de waarneming van
de sensor.De toetsen B en C werken niet. De
functie wordt uitgeschakeld door op de toets te
drukken of door de afzuigkap uit te schakelen.

E: Beheer lichtsterkte:
0-L1-L2-L3-LMax.

Bij aanraking van de zone gaan de lichten
op de gewenste lichtsterkte branden. Als de
gewenste lichtsterkte wordt aangeraakt, licht
deze sterker op (lichtsterkte 100%) dan de
andere functies (lichtsterkte 50%).

F: Reset lters Reset het alarm
lters verzadigd, als de toets
bij uitgeschakelde motor wordt
aangeraakt.

Na 100 bedrijfsuren gaat de led voortdurend
branden om de verzadiging van de metalen
lters te signaleren.Na 200 bedrijfsuren gaat
de led knipperen om de verzadiging van de
actieve koolstoflters te signaleren.

In-/uitschakelingvanhetalarm
verzadigingactievekoolstoflters.

Als de toets 4 seconden wordt aangeraakt
(motor uit + verlichting uit), gaat de led bij
afwezigheid van andere alarmen knipperen
gedurende:
4 seconden om de inschakeling van het
alarm koolstoflters aan te geven
2 seconden om de uitschakeling van het
alarm koolstoflters aan te geven

Nadat de afzuigkap op het elektriciteitsnet
is aangesloten, worden de bedieningen
na ongeveer 4 seconden ingeschakeld.
In deze periode gaat de led ‘0’ van de
toets motor knipperen. Bij uitgeschakelde
afzuigkap wordt geen enkele functie
weergegeven. Alleen het lichte gedeelte van
het bedieningspaneel is zichtbaar. De rest
gaat branden (lichtsterkte 50%) bij aanraking
van de toets A. De bedieningen worden
geactiveerd door de gekozen functie aan te
raken die sterker gaat branden (lichtsterkte
100%) dan de andere functies van de
afzuigkap (lichtsterkte 50%).

18

Als gedurende 10 seconden geen bedieningen
worden aangeraakt, blijven alleen de
geselecteerde functies branden (lichtsterkte
100%) en gaat de rest uit (lichtsterkte 50%).
Als na 7 gebruiksuren geen bedieningen zijn
aangeraakt, gaat de afzuigkap uit (motor uit
+ verlichting uit). Vanuit deze situatie kunnen
alle functies met één aanraking weer worden
ingeschakeld, daarna kan de gewenste
functie worden geselecteerd. Niet alleen door
het bedieningspaneel aan te raken kan een
functie van de afzuigkap worden geselecteerd
(snelheid en verlichting), maar ook door de
vinger erop te zetten en naar de gekozen
functie te schuiven zonder de vinger op te
tillen. Als de motor en de verlichting worden
uitgeschakeld door ze op nul in te stellen,
blijven alle leds van de bedieningen voor 50%
branden. Als er binnen 10 seconden geen
andere bedieningen zijn, gaan alle leds uit,
behalve de leds ‘0’, die nog 15 minuten blijven
branden.

OPTIES AFZUIGKAP
SENSORMODUS

Tijdens de werking in de sensormodus is
het type kookplaat van invloed. Er zijn twee
mogelijkheden:

Elektrische kookplaat;

Kalibratieprocedure: telkens wanneer
de afzuigkap wordt gevoed of wanneer
het type kookplaat wordt gewijzigd, wordt
de kalibratieprocedure van de sensor
geactiveerd. Tijdens deze procedure mag
de afzuigkap niet aan kookprocessen
worden onderworpen of aan zeer sterke
geuren, bijvoorbeeld van oplosmiddelen of
schoonmaakmiddelen, worden blootgesteld.
Dit proces heeft een duur van:

• 13 min als de elektrische kookplaat is
geselecteerd;

• 1 min als de kookplaat op gas is geselecteerd;

Deze fase wordt gesignaleerd door het
knipperen van de led van de sensortoets,
als deze is ingedrukt. Schakel tijdens de
kalibratie de motor niet in.

Kookplaat op gas;

Aanvankelijk is de elektrische kookplaat
geselecteerd. Volg onderstaande procedure
om dit te veranderen:

• Zet de afzuigkap uit met de toets aan/uit
afzuigkap

• Houd de toets sensor 8 seconden
ingedrukt totdat de led gaat knipperen:

- 4 maal knipperen geeft aan dat de
elektrische kookplaat geselecteerd is;

- 2 maal knipperen geeft aan dat de
kookplaat op gas geselecteerd is;

• Sluit de elektrische voeding 10 seconden
af en sluit hem weer aan.

Telkens wanneer het type kookplaat wordt
gewijzigd, wordt de kalibratieprocedure
uitgevoerd.

Letop:spuit geen schoonmaakproducten
direct op het rooster, maar maak het alleen
schoon met een met een schoonmaakmiddel
bevochtigde doek. Maak het rooster niet
schoon met schoonmaakmiddelen met
alcohol of siliconen.

VERLICHTING

Let op: dit apparaat is voorzien van een wit
ledlampje van de klasse 1 M volgens de norm
EN 60825-1: 1994 + A1:2002 + A2:2001;
maximaal uitgestraald optisch vermogen bij 439
nm: 7µW. Niet direct met optische instrumenten
(verrekijker, vergrootglas…) waarnemen.

• Neem voor de vervanging contact op
met de klantenservice. (‘Wend u voor de
aankoop tot de klantenservice’).

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Lo hemos creado para ofrecerle un
rendimiento impecable durante muchos años, con tecnologías innovadoras
que le facilitarán la vida: características que probablemente no encontrará en
electrodomésticos corrientes. Lea durante algunos minutos este documento para
aprovechar al máximo este electrodoméstico..

ACCESORIOS Y CONSUMIBLES

En la página web de AEG, encontrará todo lo necesario para la perfecta limpieza
y funcionamiento de todos sus electrodomésticos AEG. Junto con una amplia
gama de accesorios diseñados y fabricados conforme a los elevados estándares
de calidad característicos de la marca, desde utensilios de cocina especializados
a cestos de cubiertos, desde portabotellas a bolsas para el lavado de prendas
delicadas...

Visite la tienda virtual en:
www.aeg.com/shop

SPANISH

19

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los
contenedores adecuados para su reciclaje.
Ayude a proteger el medio ambiente y la salud pública, así como a reciclar
residuos de aparatos eléctricos y electrónicos. No deseche los aparatos
marcados con el símbolo junto con los residuos domésticos. Lleve el producto
a su centro de reciclaje local o póngase en contacto con su ocina municipal.

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.
Al contactar con Servicio, cerciórese de tener la siguiente información a la mano.
La información se puede encontrar en la placa de datos técnicos.

Modelo __________________________

Número de producto (PNC) __________

Número de serie ___________________

20

CONSEJOS Y SUGERENCIAS

• Las presentes instrucciones de servicio son
válidas para diferentes modelos de aparato;
por ello puede ser posible que se describan
detalles y características de equipamiento
que no concuerden íntegramente con las de
su aparato concreto.

• El fabricante declina cualquier
responsabilidad debida a los daños
provocados por una instalación
incorrecta o no conforme con las reglas.

• La distancia mínima de seguridad entre
la encimera y la campana debe ser de
650mm (algunos modelos pueden ser
instalados a una altura por debajo, se
reeren al párrafo huella y la instalación).

• Comprobar que la tensión de red
corresponda a la indicada en la placa
situada en el interior de la campana.

• Para los aparatos Clase I asegurarse de
que la instalación eléctrica doméstica
posea una toma de tierra ecaz.

• Conectar la campana a la salida del aire
de aspiración mediante un tubo de 120mm
de diámetro como mínimo. El recorrido del
tubo debe ser lo más corto posible.

• No conectar la campana a tubos de
descarga de humos producidos por
combustión (calderas, chimeneas, etc.).

• En el caso que en la cocina se utilice
de manera silmultánea la campana y
otros aparatos no eléctricos (por ejemplo
aparatos de gas), debe existir un sistema
de ventilación suciente para todo el
ambiente. Si la cocina no posee un oricio
que comunique con el exterior, hay que
realizarlo para garantizar el recambio
del aire. Un uso propio y sin riesgos se
obtiene cuando la depresión máxima del
local no supera los 0,04 mBar.

• En el caso se dañe el cable de
alimentación, éste debe ser sustituido por
el constructor o por el servicio de asistencia
técnica, para prevenir cualquier riesgo.

• Regular siempre las llamas de manera
que éstas no sobresalgan lateralmente
con respecto al fondo de las ollas.

• Controlar las freídoras durante su uso: el
aceite muy caliente se puede inamar.

• No ambear bajo la campana extractora.

• Este aparato no tiene que ser utilizado
por personas (niños incluídos) con
capacidades psíquicas, sensoriales o
mentales reducidas, o bien por personas
sin experiencia y conocimientos en la
materia, a menos que no lo hagan bajo
el control, o instruídos, por personas
responsables de su seguridad.

• Controlar que los niños no jueguen con
el aparato.

• “ATENCIÓN: Las partes accesibles
pueden calentarse mucho si utilizadas
con aparatos de cocción.”

MANTENIMIENTO

• Antes de efectuar cualquier operación de
mantenimiento, desenchufar la campana
de la red eléctrica o apagar el interruptor
general.

• Efectuar un mantenimiento escrupuloso
e inmediato de los ltros, según los
intervalos de tiempo aconsejados (riesgo
de incendio).

- 4 meses para los ltros al carbono
activo.

- 2 meses para los ltros metálicos
antigrasa.

USO

• La campana ha sido concebida
exclusivamente para un uso doméstico,
para eliminar los olores de la cocina. No
utilizarla de manera inadecuada.

• No dejar llamas libres de fuerte
intensidad mientras la campana esté
funcionando.

- Luces testigo mandos donde estén
presentes.

SPANISH

A B C D FE

21

• Para limpiar las supercies de la
campana es suciente utilizar un trapo
mojado y detergente líquido neutro.

MANDOS

A: On/off Funciones Campana.

Toccando il tasto a Cappa spenta si
illuminano (intensità 50%) e vengono
abilitate tutte le funzioni.
Toccando il tasto a Cappa funzionante
spegne disabilitando tutte le funzioni
(Motore Off + Luci Off).

B: Gobierna la velocidad del
motor: 0-V1-V2-V3-V4-P.

Tocando el área se activa el motor a la
velocidad deseada.P= Velocidad intensiva,
temporizada en 5 minutos, al nal del
tiempo el sistema regresa a la velocidad
precedente, si se activa desde motor off
pasa a V1. Al tocar la velocidad deseada,
ésta se iluminará más intensamente
(intensidad 100%) respecto a las otras
funciones (intensidad 50%).

C: Función Delay.

Tocando la tecla se activa el apagado
automático retrasado del motor y de la
instalación de Iluminación en 10 minutos.
Sólo se puede activar con el motor
encendido, velocidad no intensiva y sensor
= Off.

Activa/Desactivaelreceptordel
telemando.

Tocando la tecla por 4 segundos (motor
off+luces off) en ausencia de otras alarmas,
el led parpadea por:
4 segundos indicando la activación del
telemando
2 segundos indicando la desactivación del
telemando

D:Sensor.

En esta modalidad la campana funciona
de manera automática por un máximo de 5
horas, al nal la función apaga el motor. La
campana modica la velocidad del motor
según lo percibido por el sensor.

Las teclas B y C no funcionan, se desactiva
presionando la Tecla o apagando la
campana.

E: Gobierna la intensidad de la
luz: 0-L1-L2-L3-LMax.

Tocando el área se encienden las luces a la
intensidad deseada. Al tocar la intensidad
de la luz deseada, ésta se iluminará más
intensamente (intensidad 100%) respecto a
las otras funciones (intensidad 50%).

F: Reset ltrosEfectúa el reset
de la alarma Saturación ltros
tocando la tecla con el motor
apagado.

Después de 100 horas de funcionamiento
el led está encendido jo para señalar la
saturación de los ltros metálicos.Después
de 200 horas de funcionamiento el led
parpadea para señalar la saturación de los
ltros al carbono activo.

Activa/Desactivaalarmadesaturación
ltrosalcarbonoactivo.

Tocando la tecla por 4 segundos (motor
off+luces off) en ausencia de otras alarmas,
el led parpadea por:
4 segundos indicando la activación alarmas
ltros al carbono
2 segundos indicando la desactivación
alarmas ltros al carbono

Después de haber conectado la campana a
la red eléctrica, los mandos serán habilitados
después de aproximadamente 4 segundos.
En dicho período parpadea el led “0” de la
tecla motor. Con la campana apagada no
se visualiza ninguna función, está visible
sólo la parte en claro del panel de mandos.
Todo el resto se iluminará (intensidad 50%)
tocando la tecla A. Los mandos se activan
al tocar la función seleccionada que se
iluminará más intensamente (intensidad
100%) respecto a las otras funciones de
la campana (intensidad 50%). Después
de 10 segundos de ausencia de mandos,
permanecerán encendidas sólo las
funciones seleccionadas (intensidad 100%)
apagando todo el resto (intensidad 50%).
Después de 7 horas de uso en ausencia
de mandos la campana se apaga (motor
off+luces off), desde esta situación con un

22

toque se rehabilitan las funciones, al toque
sucesivo es posible seleccionar la función
deseada. Es posible activar una función
de la campana,(velocidad y luz), no sólo
tocando el tablero de mandos sino que
además apoyando el dedo y desplazándolo
hacia la función seleccionada sin levantarlo.
Si se manda el apagado del motor y
luces, llevándolos a cero, permanecen
encendidos al 50% todos los leds de los
mandos y si no hay otros mandos en los
sucesivos 10 segundos, todos los leds se
apagarán a excepción de los leds “0”, que
permanecerán on por otros 15 minutos.

OPCIONES CAMPANA
MODALIDAD SENSORES

En el funcionamiento en modalidad Sensor
inuye el tipo de plano utilizado, se han
previsto dos posibilidades:

Plano eléctrico;

Plano de gas;

Inicialmente seleccionado el piano eléctrico, a
cambio que debe seguir los siguientes pasos:

• Apague la campana con la tecla de

encendido / apagado campana

• Mantener presionada la tecla Sensor por

8 segundos hasta el parpadeo del led:

- 4 parpadeos indican la selección del
plano eléctrico;

- 2 parpadeos para el plano de gas;

• Quitar la alimentación por 10 segundos y
luego volverla a conectar.

Cada vez que se cambia el tipo de plano, se
ejecuta el procedimiento de calibrado.

Esta fase está marcada por el parpadeo del
led de la tecla sensor si ha sido presionada.
Durante el calibrado no encender el motor.

Atención: no rociar directamente en la rejilla
los productos de limpieza, sino que limpiarla
únicamente con paños humedecidos con
detergente. Evitar para la limpieza de la
rejilla productos alcohólicos o silicónicos.

ILUMINACIÓN

Atención: Este aparato está provisto de una
luz LED blanca de clase 1 M según la norma
EN 60825-1: 1994 + A1:2002 + A2:2001;
máxima potencia óptica emitida@439nm:
7µW. No observar directamente con
instrumentos ópticos (catalejo, lupa..)

• Para la sustitución ponerse en contacto
con la asistencia técnica. (“Para la
compra dirigirse a la asistencia técnica”).

Procedimientodecalibrado: cada vez que
la campana es alimentada o se cambia el
plano de cocción se activa el procedimiento
de calibrado del sensor, durante el cual
la campana no debe quedar expuesta
a procesos de cocción o ser atacada
por olores particularmente intensos, tipo
solventes o detergentes.
Dicho proceso prevé un tiempo de:

• 13min si está seleccionado el plano
eléctrico;

• 1 min si está seleccionado el plano de gas;
