Page 1

TW L4 E

................................................ .............................................

DE WÄSCHETROCKNER BENUTZERINFORMATION 2 FR SÈCHE-LINGE NOTICE D'UTILISATION 21

Page 2

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise 2 Gerätebeschreibung 5 Zubehör 6 Bedienfeld 7 Vor der ersten Inbetriebnahme 7 Programme 7 Gebrauch des Geräts 9

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

Warnung! Es besteht Erstickungs- und

Verletzungsgefahr sowie die Gefahr einer dauerhaften Behinderung.

• Das Gerät kann durch Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhielten, wie das Gerät sicher zu bedienen ist.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie alle Reinigungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

Tipps und Hinweise 11 Reinigung und Pflege 12 Fehlersuche 17 Technische Daten 18 Montage 19 Umwelttipps 20

Änderungen vorbehalten.

MONTAGE

• Entfernen Sie das gesamte Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.

• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35 °C steigen kann.

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier, das dem des Gerätes gegenüber liegt und eine vollständige Öffnung der Gerätetür verhindert, aufgestellt werden.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Transportieren oder bewegen Sie das Gerät stets aufrecht.

• Die Geräterückseite muss gegen die Wand zeigen.

• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.

• Wenn das Gerät auf einem Teppichboden aufgestellt wird, stellen Sie sicher, dass die Lüftungsschlitze im Gerätesockel nicht blockiert werden (falls zutreffend).

• Die Abluft darf nicht über denselben Abzug abgeleitet werden, durch den der

Page 3

electrolux 3

Dunstabzug von mit Gas oder sonstigen Brennstoffen betriebenen Geräten gewährleistet wird. (falls zutreffend)

• Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

• Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, stammen.

• Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen waagerecht aus.

Elektrischer Anschluss

Warnung! Brand- und

Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdo-

se. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.

• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

• Das Gerät entspricht den EWG-Richtlinien.

GEBRAUCH

Warnung! Bei unsachgemäßer

Verwendung besteht Verletzungs- und Stromschlaggefahr, und das Gerät könnte beschädigt werden.

• Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Während der letzten Phase (Abkühlphase) des Trockengangs wird keine Wärme zugeführt, um Wäschestücke vor Beschädigung zu schützen. Wenn die Trockentrommel vor dem Ende des Trockengangs angehalten werden muss, entnehmen Sie sofort die gesamte Wäsche aus der Trommel und breiten Sie diese zur Wärmeableitung aus.

• Wenn Sie Weichspüler oder ähnliche Produkte benutzen, beachten Sie unbedingt die auf der Verpackung angegebenen Herstelleranweisungen.

• Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.

• Wischen Sie die um das Gerät ggf. angesammelten Flusen weg.

• Beschädigte Wäschestücke mit Wattierungen oder Füllungen dürfen nicht im Gerät getrocknet werden.

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.

• Wäschestücke, die mit Speiseöl verschmutzt oder mit Aceton, Alkohol, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen oder Wachsentfernern behan-

Page 4

4 electrolux

delt worden sind, müssen vor dem Trocknen in heißem Wasser und unter Zugabe einer höheren Waschmitteldosierung gewaschen werden.

• Trocknen Sie keine Wäschestücke im Gerät, die chemisch gereinigt wurden.

• Vergewissern Sie sich, dass sich keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken befinden.

• Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett.

• Trocknen Sie keine ungewaschenen Wäschestücke im Gerät.

• Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.

• Das Kondenswasser/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.

• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.

• Beachten Sie die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmtabelle“).

• Trocknen Sie keine tropfnassen Wäschestücke im Trockner.

REINIGUNG UND PFLEGE

Warnung! Andernfalls besteht

Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

Warnung! Verletzungs- und

Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

Kompressor

Warnung! Das Gerät könnte

beschädigt werden.

• Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

Page 5

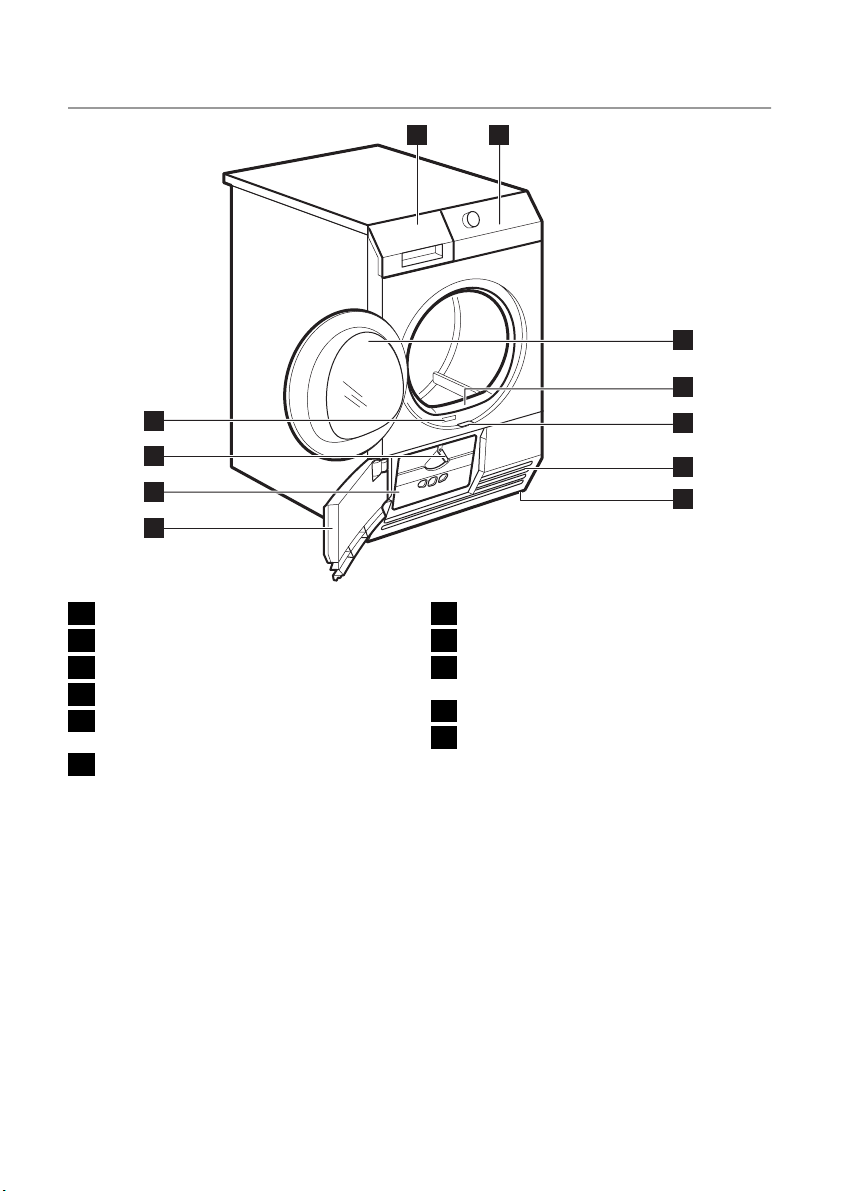

GERÄTEBESCHREIBUNG

electrolux 5

1 2

Wasserbehälter

Bedienfeld

Einfülltür (Türanschlag wechselbar)

Hauptfilter

Schiebetaste zum Öffnen der Wärme-

tauschertür Luftschlitze

Schraubfüße

Zugangstür zum Wärmetauscher

Abdeckung des Wärmetauscherfilters

Verriegelungsknopf

Typenschild

Page 6

6 electrolux

ZUBEHÖR

BAUSATZ WASCH-TROCKEN-SÄULE

Zubehörbezeichnung: SKP11, STA8, STA9 Sie erhalten den Bausatz bei Ihrem Vertragshändler. Der Bausatz Wasch-TrockenSäule kann nur mit den in der Broschüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

BAUSATZ ZUR ABLEITUNG DES KONDENSWASSERS

werden. Der Schlauch darf keine Schleife bilden. Kürzen Sie den Schlauch bei Bedarf. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

SOCKEL MIT SCHUBLADE

Zubehörbezeichnung: PDSTP10. Sie erhalten den Bausatz bei Ihrem Vertragshändler. Damit wird das Gerät auf eine höhere Ebene gebracht und das Be- und Entladen erleichtert. Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte u.v.m. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

Zubehörbezeichnung: DK11. Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden) Zubehör für die Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, einen Gully o. ä.. Nach der Montage wird der Wasserbehälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben. Der Schlauch muss mindestens 50 cm und höchstens 1 m über dem Boden installiert

TROCKENKORB

Zubehörbezeichnung: RA5, RA6, RA11, RA12 Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden). Informieren Sie sich bei Ihrem Händler oder auf der

Page 7

electrolux 7

Website, ob das Zubehör mit Ihrem Gerät kompatibel ist. Trockenkorb zum sicheren Trocknen im Wäschetrockner von:

• Turnschuhen

BEDIENFELD

1 2 3 4 5 6 7 8 9

Programmwahlschalter

Taste Ein/Aus

Taste Knitterschutz

Taste Signal

Taste Zeitwahl

Taste Zeitvorwahl

• Wolle

• Stofftieren

• Dessous

Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

Display

Taste Start/Pause

Kontrolllampen: Wasserbehälter leeren ,

Hauptfilter reinigen, Wärmetauscherfil- ter reinigen

VOR DER ERSTEN INBETRIEBNAHME

Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm ein (z. B. 30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern beladen. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein etwas höherer Geräuschpe-

gel vorhanden sein. Dieser wird vom Kompressoranlauf erzeugt, was bei Geräten, die mit einem Kompressor ausgestatteten sind normal ist wie z.B. Kühl- und Gefrierschränke.

PROGRAMME

Programme

Extratrocken 7 kg

Starktrocken 7 kg

Bela-

dung

Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Extratrocken.

Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Starktrocken.

Wäscheart

Baumwolle

Verfügbare Funktionen

alle außer:

Zeitwahl

alle außer:

Zeitwahl

Pfle-

gesym-

bol

Page 8

8 electrolux

Programme

Schranktrocken

Bügeltrocken

Bela-

dung

Zum Trocknen von Kleidungsstücken aus

7 kg

Baumwolle. Trockengrad: Schranktrocken.

Zum Trocknen von Kleidungsstücken aus

7 kg

Baumwolle. Trockengrad: Bügelwäsche.

Wäscheart

Verfügbare Funktionen

alle außer:

Zeitwahl

alle außer:

Zeitwahl

Zum Trocknen von Freizeitkleidung wie

Jeans 7 kg

Jeans, Sweatshirts mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Man-

alle außer:

Zeitwahl

schetten und Nähten).

Daunenkissen 3 kg

Zum Trocknen von Bettwäsche wie: Einzel-/ Doppelbettlaken, Kissenbezügen, Bettüberzügen.

alle außer: Knitterschutz und Zeitwahl

Zum Trocknen der Wäsche in einer benutzerdefinierten Zeit. Die Zeitdauer ist entspre-

Zeitprogramm 7 kg

chend der Wäschemenge einzustellen. Zum Trocknen eines einzelnen Teils oder geringer

Alle

Wäschemengen sollten kurze Zeiten ausgewählt werden.

Mischgewebe

Extratrocken 3,5 kg

Schranktrocken

3,5 kg

Bügeltrocken 3,5 kg

Zum Trocknen von Kleidungsstücken aus Mischgewebe. Trockengrad: Extratrocken.

Zum Trocknen von Kleidungsstücken aus Mischgewebe. Trockengrad: Schranktrocken.

Zum Trocknen von Kleidungsstücken aus Mischgewebe. Trockengrad: Bügelwäsche.

alle außer:

Zeitwahl

alle außer:

Zeitwahl

alle außer:

Zeitwahl

Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blusen); das Bügeln wird erheblich erleichtert. Die Ergebnisse können je

1 kg

Leichtbügeln

(oder 5

Hem-

nach Gewebeart und -veredelungen unterschiedlich ausfallen. Legen Sie die Kleidung direkt in den Trockner. Nehmen Sie die Texti-

den)

lien nach dem Trocknen sofort aus dem

alle außer:

Zeitwahl

Trockner und hängen Sie sie auf Kleiderbügel.

Sportkleidung 2 kg

Seide 1 kg

Zum Trocknen von dünner, bügelfreier Sportkleidung aus Polyester oder Mikrofaser.

Zum Trocknen von Seide und Damenwäsche mit Warmluft und sanfter Bewegung.

alle außer:

Zeitwahl

alle außer: Knitterschutz und Zeitwahl

Zum Auffrischen von Textilien aus Wolle. Die

Wollpflege 1 kg

Kleidungsstücke werden weich und anschmiegsam. Wir empfehlen, die Wäsche sofort nach dem Programmende zu entneh-

Signal , Zeit-

, Zeit-

wahl

vorwahl

men.

1) Höchstgewicht der trockenen Wäsche

2) Nur für Prüfinstitute: Verwenden Sie für die Leistungsprüfung die im Dokument EN 61121 angegebenen Standardprogramme.

Pfle-

gesym-

bol

Page 9

Reinigen Sie den Wärmetauscherfilter nach jedem dritten Trockengang.

3) Nur mit Trockenkorb – siehe ZUBEHÖR

GEBRAUCH DES GERÄTS

VORBEREITEN DER WÄSCHE Wichtig! Nur Textilien trocknen, die für

Wäschetrockner geeignet sind. Vergewissern Sie sich, dass die Wäsche für Wäschetrockner geeignet ist. Achten Sie auf das Pflegesymbol an den Kleidungsstücken.

Pfle-

gesym-

bol

Kann im Wäschetrockner getrocknet werden

Kann im Trockner mit Standardtemperatur getrocknet werden

Kann im Trockner mit reduzierter Temperatur getrocknet werden

Kann nicht im Wäschetrockner getrocknet werden

Eigenschaften

Bereiten Sie die Wäsche vor:

• Reißverschlüsse schließen, Bettbezüge

zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden, damit die Wäsche sich nicht verheddert

• darauf achten, dass die Taschen leer

sind und Metallgegenstände (Heftklammern, Sicherheitsnadeln usw.) entfernen

• Wäschestücke mit zwei Stoffschichten

nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen)

Trocknen Sie nur:

• Baumwolle und Leinen mit Baumwolle -

Programmen

• Mischgewebe mit Mischgewebe -Pro-

grammen

• Textilien mit dunklen Farben getrennt von

Textilien mit hellen Farben - Textilien könnten sonst abfärben

• Trikotwäsche und Strickwaren nur mit

den entsprechenden Programmen - die Wäschestücke könnten sonst einlaufen

Wichtig! Trocknen Sie nicht mehr Wäsche als das maximale Fassungsvermögen von

7kg.

EINFÜLLEN DER WÄSCHE

1. Ziehen Sie die Gerätetür auf.

2. Legen Sie die Wäsche locker ein.

3. Schließen Sie die Gerätetür.

EINSCHALTEN DES GERÄTES

Schalten Sie das Gerät mit der Ein/Aus Taste ein oder aus. Wenn das Gerät eingeschaltet ist, erscheinen auf dem Display einige Anzeigen.

STANDBY-AUTOMATIK

Die automatische Standbyfunktion schaltet das Gerät automatisch in folgenden Fällen aus, um den Energieverbrauch zu senken:

• Wenn die Start/Pause -Taste nicht innerhalb von 5 Min. betätigt wird.

• 5 Min. nach Programmende.

Drücken Sie die Ein/Aus -Taste, um das Gerät einzuschalten.

EINSTELLUNG EINES PROGRAMMS

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Die mögliche Programmdauer erscheint im Display.

electrolux 9

Vorsicht! Die Wäsche nicht zwischen Gerätetür und Gummidichtung einklemmen.

Die angegebene Trockenzeit bezieht sich auf eine Beladung mit 5 kg für Baumwoll- und Jeansprogramme. Für andere Programme bezieht sich die Trockenzeit auf die empfohlene Beladungsmenge. Die Trockenzeit für Baumwoll- und Jeansprogramme ist länger, wenn die Beladung 5 kg übersteigt.

Page 10

10 electrolux

OPTIONEN

Sie können zusammen mit dem Programm eine oder mehrere Optionen wählen. Drücken Sie die entsprechende Taste, um die Option ein- oder auszuschalten.

Ist die Option eingeschaltet, leuchtet die Kontrolllampe über der Taste auf.

KNITTERSCHUTZ -OPTION

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 90 Minuten. Diese Option beugt Knitterfalten in den Textilien vor. Während der Knitterschutzphase kann Wäsche entnommen werden.

FUNKTION SIGNAL

Wenn die Funktion „Signal“ eingeschaltet ist, ertönt das Signal:

• am Programmende

• zu Beginn und Ende der Knitterschutzphase

• bei einer Unterbrechung des Programms

Das Signal ist standardmäßig eingeschaltet. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

OPTION ZEITWAHL

Funktioniert nur zusammen mit dem Zeitprogramm . Damit kann die Dauer des Trockenprogramms von min. 10 Min. bis max. 2 Stunden (in Schritten von 10 Min.) eingestellt werden.

ZEITVORWAHL -OPTION

Zur Verzögerung des Programmstarts um mindestens 30 Minuten bis höchstens 20 Stunden.

1. Wählen Sie ein Trockenprogramm und

Optionen.

2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitverzögerung im Display angezeigt wird

, wenn das Programm nach

(z. B. einer Verzögerung von 12 Stunden gestartet werden soll.)

3. Drücken Sie die Zeitvorwahl -Taste, um die Start/Pause -Option einzuschalten. Auf dem Display wird angezeigt, wie viel Zeit noch bis zum Programmstart verbleibt.

STARTEN EINES PROGRAMMS

Zum Starten eines Programms drücken Sie die Start/Pause -Taste. Das Gerät startet und die Kontrolllampe über der Taste hört auf zu blinken und leuchtet kontinuierlich.

ÄNDERN EINES PROGRAMMS

Zum Ändern eines Programms drehen Sie den Programmwahlschalter auf Stop und stellen Sie dann das Programm neu ein.

FUNKTION „KINDERSICHERUNG“

Die Kindersicherung kann eingeschaltet werden, um zu verhindern, dass Kinder mit dem Gerät spielen. Wenn die Kindersicherung eingeschaltet ist, sind alle Tasten sowie der Programmwahlschalter gesperrt (diese Funktion sperrt nicht die Ein/Aus Taste). Zum Einschalten der Kindersicherung drücken Sie die Tasten Zeitwahl und

Zeitvorwahl gleichzeitig, bis das Symbol im Display erscheint. Zum Ausschalten drücken Sie die obigen Tasten erneut, bis das Symbol im Display erlischt. Die Kindersicherung kann eingeschaltet werden:

• Bevor Sie die Taste Start/Pause drücken

- das Gerät kann nicht starten

• Nachdem Sie die Taste Start/Pause ge-

drückt haben - alle Tasten und der Programmwahlschalter sind ausgeschaltet

Page 11

electrolux 11

AM ENDE DES PROGRAMMS

Nach Abschluss des Trockenprogramms blinkt das Symbol Funktion Signal eingeschaltet, ertönt etwa eine Minute lang eine akustische Signalfol-

ge. So entnehmen Sie die Wäsche:

1. Halten Sie die Ein/Aus -Taste 2 Sekunden gedrückt, um das Gerät auszuschalten.

im Display. Ist die

TIPPS UND HINWEISE

UMWELTTIPPS

• Benutzen Sie keinen Weichspüler für Wä-

sche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.

• Das Kondenswasser kann als destilliertes

Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Reinigen Sie das Kondensat zuvor (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zu entfernen.

• Halten Sie die Lüftungsschlitze unten am

Gerät stets frei.

• Halten Sie sich an die in der Programm-

tabelle aufgeführten Füllmengen.

• Achten Sie darauf, dass am Installation-

sort des Geräts eine gute Luftzirkulation herrscht.

• Reinigen Sie den Hauptfilter nach jedem

Trockenprogramm.

• Reinigen Sie die Wärmetauscherfilter,

wenn die entsprechende Kontrolllampe auf dem Bedienfeld leuchtet.

• Schleudern Sie die Wäsche vor dem

Trocknen gut.

EINSTELLEN DES RESTFEUCHTEGRADS DER WÄSCHE

Ändern des werkseitig eingestellten Restfeuchtegrads:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.

2. Öffnen Sie die Gerätetür.

3. Entnehmen Sie die Wäsche.

4. Schließen Sie die Gerätetür. Wichtig! Nach jedem Trockenprogramm:

• Filter reinigen

• Behälter leeren (Siehe Kapitel REINIGUNG UND PFLEGE.)

2. Drücken Sie gleichzeitig die Tasten Knitterschutz und Zeitwahl . Halten Sie die Tasten gedrückt, bis eines dieser Symbole im Display erscheint: – –

–

3. Drücken Sie die Taste Start/Pause wiederholt, bis der gewünschte Grad eingestellt ist.

4. Drücken Sie gleichzeitig die Tasten Knitterschutz und Zeitwahl , um die Einstellung zu speichern.

KONTROLLLAMPE „WASSERBEHÄLTER LEEREN“

Die Kontrolllampe ist standardmäßig eingeschaltet. Sie leuchtet am Ende des Programms oder wenn der Wasserbehälter voll ist. Wenn Sie ein externes Abpumpsystem für den Behälter benutzen, kann die Kontrolllampe ausgeschaltet werden.

Ein- oder Ausschalten der Kontrolllampe:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.

2. Halten Sie gleichzeitig die Tasten Knitterschutz und Zeitvorwahl gedrückt, bis die gewünschte Einstellung angezeigt wird: – Die Kontrolllampe ist aus und das

– Die Kontrolllampe leuchtet und das

höchster Trocknungsgrad stärkerer Trocknungsgrad voreingestellter Trocknungs-

grad

Symbol trolllampe ist dauerhaft ausgeschaltet

Symbol trolllampe ist eingeschaltet

erscheint - Die Kon-

Page 12

12 electrolux

REINIGUNG UND PFLEGE

REINIGEN DES HAUPTFILTERS

Am Ende eines jeden Programms leuchtet die Kontrolllampe (Hauptfilter reinigen), um darauf hinzuweisen, dass der Hauptfilter gereinigt werden muss.

So reinigen Sie den Hauptfilter:

Der Filter hält Flusen zurück. Die Flusen lösen sich während des Trockengangs von der Wäsche.

1. Öffnen Sie die Tür.

2. Ziehen Sie den Filter heraus.

3. Öffnen Sie den Filter.

4. Reinigen Sie den Filter mit der feuchten Hand.

Page 13

electrolux 13

5. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

6. Entfernen Sie die Flusen vom Filtersockel. Hierfür können Sie einen Staubsauger benutzen.

7. Setzen Sie den Filter in den Filtersockel.

Vorsicht! Benutzen Sie den Trockner niemals ohne Hauptfilter oder mit einem beschädigten oder verstopften Filter.

Wichtig! Reinigen Sie den Hauptfilter nach jedem Trockenprogramm. Ein verstopfter Filter verlängert den Trockengang und erhöht den Energieverbrauch.

Ist der Kondensatbehälter voll, bricht das Programm automatisch ab und die Kontrolllampe Kondensatbehälter leeren leuchtet. Zur Fortsetzung des Programms leeren Sie den Kondensatbehälter und drücken Sie die Starttaste.

Sie können auch den Bausatz zur externen Ableitung des Kondenswassers installieren (siehe Kapitel: ZUBEHÖR).

LEEREN DES KONDENSATBEHÄLTERS

Der Kondensatbehälter muss nach jedem Trockengang entleert werden.

So leeren Sie den Kondensatbehälter:

1. Ziehen Sie den Kondensatbehälter heraus und halten Sie ihn waagerecht.

Warnung! Vergiftungsgefahr! Das Kondenswasser darf nicht getrunken

2. Ziehen Sie die Kunststoffverbindung heraus und entleeren Sie den Kondensatbehälter in ein Waschbecken.

3. Schieben Sie die Kunststoffverbindung ein und setzen Sie den Kondensatbehälter ein.

oder für die Zubereitung von Speisen verwendet werden.

Page 14

14 electrolux

Das Kondenswasser kann als destilliertes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Filtern Sie das Kondenswasser gegebenenfalls (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten.

REINIGEN DER WÄRMETAUSCHERFILTER

Wenn die Anzeige (Wärmetauscherfilter reinigen) leuchtet, müssen die Filter gereinigt

werden.

So reinigen Sie die Filter:

Das Reinigungsintervall der Filter hängt vom Wäschetyp und der -menge ab. Trocken Sie stets die maximale Beladungsmenge, reinigen Sie die Filter nach jedem Trockengang.

1. Öffnen Sie die Einfülltür.

2. Schieben Sie den Entriegelungsknopf am unteren Rand der Einfülltür zur Seite und öffnen Sie die Wärmetauschertür.

3. Drehen Sie die Verriegelung, um die Wärmetauscherabdeckung zu öffnen.

4. Klappen Sie die Abdeckung des Wärmetauscherfilters nach unten.

Page 15

electrolux 15

5. Ziehen Sie den Hauptfilter nach oben. Halten Sie den Wärmetauscherfilter fest und ziehen Sie ihn aus dem unteren Fach heraus.

6. Drücken Sie auf den Haken, um den Filter zu öffnen.

7. Reinigen Sie den Filter mit der feuchten Hand. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

Page 16

16 electrolux

8. Reinigen Sie den kleinen Filter im Sockel.

9. Entfernen Sie, je nach Bedarf, alle 6 Monate die Flusen aus dem Wärmetauscherfach. Hierfür können Sie einen Staubsauger benutzen.

10. Setzen Sie den kleinen Filter und den Wärmetauscherfilter wieder ein.

11. Schließen Sie die Wärmetauscherabdeckung.

12. Verriegeln Sie die Abdeckung, bis sie einrastet.

13. Schließen Sie die Abdeckung des Wärmetauscherfilters.

14. Schließen Sie die Wärmetauschertür.

15. Setzen Sie den Hauptfilter wieder ein.

Vorsicht! Benutzen Sie den Wäschetrockner nie mit von Flusen zugesetzten Wärmetauscherfiltern. Dies könnte zur Beschädigung des Wäschetrockners führen. Außerdem erhöht sich auch der Energieverbrauch. Verwenden Sie für die Reinigung des Wärmetauscherfachs keine scharfen Gegenstände. Benutzen Sie den Trockner nie ohne Filter.

REINIGEN DER TROMMEL

Warnung! Ziehen Sie vor der

Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheabweiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

Vorsicht! Verwenden Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel.

Page 17

electrolux 17

BEDIENFELD UND GEHÄUSE REINIGEN

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses. Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

FEHLERSUCHE

Problem

Das Gerät funktioniert nicht.

Nicht zufriedenstellende Trockenergebnisse.

Die Einfülltür schließt nicht.

Err (Fehler) auf dem Display.

Der Wäschetrockner ist nicht an die Stromversorgung angeschlossen.

Die Einfülltür ist offen. Schließen Sie die Einfülltür. Die Ein/Aus -Taste wurde nicht ge-

drückt. Die Start/Pause -Taste wurde nicht ge-

drückt. Das Gerät befindet sich im Standby-Mo-

dus. Es wurde ein falsches Programm einge-

stellt. Der Filter ist verstopft. Die Funktion Trocken Plus war auf mini-

mal gestellt. Die Wärmetauscherfilter sind verstopft.

Die Beladung des Geräts ist zu hoch.

Das Lüftungsgitter ist verstopft.

Die Innenflächen der Trommel sind verschmutzt.

Die Wasserhärte ist zu hoch.

Der Filter ist nicht eingerastet. Setzen Sie den Filter korrekt ein. Zwischen der Tür und der Dichtung ist

Wäsche eingeklemmt. Sie haben nach dem Programmstart

versucht, das Programm oder die Funktion zu ändern.

Die Funktion, die Sie einschalten möchten, lässt sich nicht mit dem ausgewählten Programm kombinieren.

Mögliche Ursache Abhilfe

Vorsicht! Verwenden Sie keine

Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstallation.

Drücken Sie die Ein/Aus -Taste.

Drücken Sie die Start/Pause -Taste.

Drücken Sie die Ein-/Aus -Taste.

Wählen Sie ein geeignetes Programm.

Reinigen Sie den Filter. Stellen Sie die Funktion Trocken Plus

auf mittel oder maximal. Reinigen Sie die Wärmetauscherfilter.

Stellen Sie sicher, dass das maximale Fassungsvermögen nicht überschritten wurde.

Reinigen Sie das Lüftungsgitter am Boden des Geräts.

Reinigen Sie die Innenflächen der Trommel.

Stellen Sie die entsprechende Wasserhärte ein.

Laden Sie die Wäsche richtig in die Trommel.

Schalten Sie den Wäschetrockner aus und wieder ein. Wählen Sie ein neues Programm.

Page 18

18 electrolux

Problem

Keine Trommelbeleuch-

tung. Ungewöhnli-

cher Zeitablauf im Display.

Defekte Trommelbeleuchtung.

Die voraussichtliche Programmdauer wird unter Berücksichtigung der Menge und des Feuchtegrades der Wäsche errechnet.

Mögliche Ursache Abhilfe

Kontaktieren Sie den Kundendienst und lassen Sie die Trommelbeleuchtung austauschen.

Dieser Vorgang erfolgt automatisch; es handelt sich nicht um eine Gerätestörung.

Das Programm ist ausgeschal-

Der Wasserbehälter ist voll.

Leeren Sie den Behälter3), drücken Sie die Taste Start/Pause .

tet.

Wählen Sie ein Zeitprogramm. Die Zeitdauer ist entsprechend der Wäschemenge einzustellen. Zum Trocknen eines einzelnen Teils oder geringer Wäschemengen sollten kurze Zeiten ausgewählt werden.

Der Trockengang ist zu kurz.

Es befindet sich nicht genügend Wäsche in der Trommel.

Wählen Sie ein Zeitprogramm oder eine

Die Wäsche ist zu trocken.

höhere Trocknungsstufe (z. B. Extratrocken ).

Der Filter ist verstopft. Reinigen Sie den Filter.

Stellen Sie sicher, dass das maximale

Die Beladung des Geräts ist zu hoch.

Der Trockengang ist zu

lang.

Die Wäsche wurde nicht genug geschleudert.

Die Raumtemperatur ist zu hoch, es handelt sich nicht um eine Gerätestörung.

1) Das Display zeigt eine Fehlermeldung an (z. B. E51): Schalten Sie den Wäschetrockner aus und wieder ein. Wählen Sie ein neues Programm. Drücken Sie die Start/Pause -Taste. Funktioniert das Gerät nicht? - Wenden Sie sich an den Kundendienst unter Angabe des Fehlercodes.

2) Lesen Sie die Programmbeschreibung - siehe PROGRAMME

3) Siehe Kapitel REINIGUNG UND PFLEGE

4) Siehe Abschnitt WASSERHÄRTE im Kapitel TIPPS UND HINWEISE

5) Nur Trockner mit Trommelbeleuchtung.

6) Hinweis: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

Fassungsvermögen nicht überschritten wurde.

Schleudern Sie die Wäsche richtig.

Falls möglich, senken Sie die Raumtemperatur.

TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 600 x 600 mm (maximal 640 mm) Trommelvolumen 118 Liter maximale Tiefe bei geöffneter Einfülltür 1090 mm maximale Breite bei geöffneter Einfülltür 950 mm Höhenverstellbarkeit 850 mm (+ 15 mm - Fußeinstellung) Gewicht des Geräts 50 kg Max. Fassungsvermögen 7 kg Elektrische Spannung 230 V

Page 19

electrolux 19

Frequenz 50 Hz Erforderliche Sicherung 5 A Gesamte Leistungsaufnahme 950 W Energie-Effizienzklasse

Energieverbrauch kWh/Trockengang Jährlicher Energieverbrauch

Leistungsaufnahme im Ein-Zustand 0,44 W Leistungsaufnahme im Aus-Zustand 0,44 W Verwendungsart Haushalt Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen im Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme.. Der tatsächliche Energieverbrauch pro Trockenprogramm ist abhängig von der Nutzung des Gerätes (VERORDNUNG (EU) Nr. 392/2012).

A+ 2,17 kWh

260 kWh

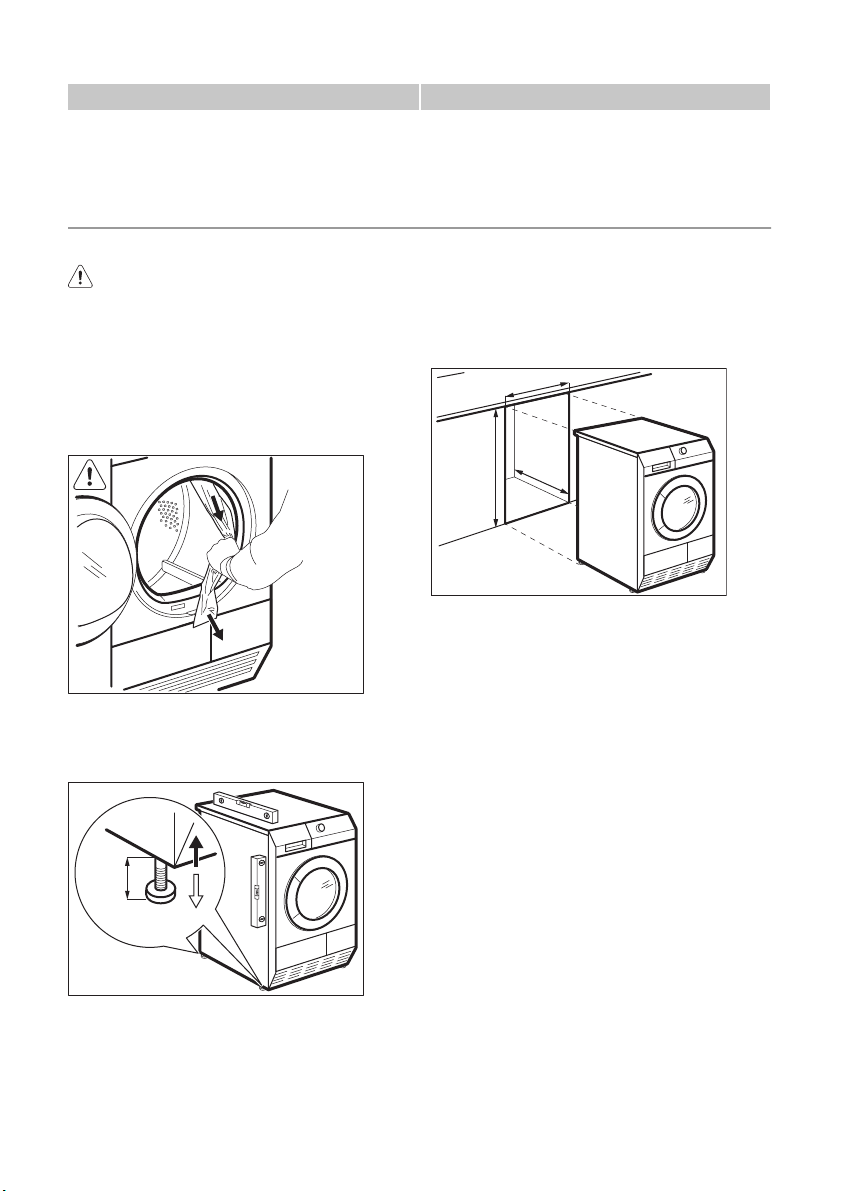

MONTAGE

AUSPACKEN

Vorsicht!

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial. Entfernen der Styroporteile:

1. Öffnen Sie die Einfülltür.

2. Ziehen Sie den Kunststoffschlauch mit

den Styroporteilen aus der Trommel heraus.

15mm

Die Höhe des Wäschetrockners ist verstellbar. Justieren Sie dazu die Füße (siehe Abbildung).

MONTAGE ALS EINBAUGERÄT

Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Abbildung).

600 mm

> 850 mm

600 mm

Page 20

20 electrolux

TÜRANSCHLAG DER EINFÜLLTÜR WECHSELN

Die Einfülltür kann vom Benutzer an der gegenüberliegenden Seite angebracht wer-

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol Hausmüll. Bringen Sie das Gerät zu Ihrer

örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Wohin mit den Altgeräten?

nicht mit dem

den. So kann die Wäsche in einigen Fällen einfacher eingelegt und entnommen werden. (Siehe separates Blatt.)

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENSSammelstellen findet sich unter www.sens.ch.

VERPACKUNGSMATERIALIEN

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

Page 21

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Instructions de sécurité 21 Description de l'appareil 24 Accessoires 25 Bandeau de commande 26 Avant la première utilisation 26 Programmes 26 Utilisation de l'appareil 28

INSTRUCTIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES

Avertissement Risque d'asphyxie, de

blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utili-

sé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu’ils sont sans surveillance ou en l’absence d’instruction d’une personne responsable qui puisse leur assurer une utilisation de l’appareil sans danger.

• Ne laissez pas les enfants jouer avec

l'appareil.

• Ne laissez pas les emballages à la portée

des enfants.

• Ne laissez pas les détergents à la portée

des enfants.

• Tenez les enfants et les animaux éloignés

du hublot de l'appareil lorsque celui-ci est ouvert.

• Les enfants ne doivent pas nettoyer ni

entreprendre une opération de maintenance sur l'appareil sans surveillance.

electrolux 21

Conseils 30 Entretien et nettoyage 31 En cas d'anomalie de fonctionnement 37 Caractéristiques techniques 38 Installation 39 En matière de protection de l'environnement 40

Sous réserve de modifications.

INSTALLATION

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Assurez-vous que le sol sur lequel vous installez l'appareil est plat, stable, résistant à la chaleur et propre.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 5 °C ou supérieure à 35 °C.

• L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'appareil qui pourrait empêcher l'ouverture complète du hublot.

• L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité.

• Déplacez toujours l'appareil à la verticale.

• La surface arrière de l'appareil doit être positionnée contre le mur.

• Assurez-vous que de l'air circule entre l'appareil et le sol.

• Assurez-vous que les aérations se trouvant à la base de l'appareil (si présentes) ne sont pas bouchées par de la moquette.

• L'air d'échappement ne doit pas être déchargé dans un tuyau utilisé pour les fumées d'échappement d'appareils à combustion de gaz et autres combustibles. (si présent)

Page 22

22 electrolux

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu'avec l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livret d'installation).

• Aérez suffisamment la pièce pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.

• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livret d'installation).

• Une fois l'appareil installé à son emplacement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

Branchement électrique

Avertissement Risque d'incendie ou

d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.

• Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise.

• Ne touchez jamais le câble d'alimentation ou la prise avec des mains mouillées.

• Cet appareil est conforme aux directives CEE.

UTILISATION

Avertissement Risque d'incendie,

d'explosion, de choc électrique ou d'endommagement de l'appareil

• Utilisez cet appareil uniquement dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne subisse des dommages. Si vous arrêtez l'appareil avant la fin du cycle de séchage, retirez et étalez immédiatement tous les articles afin que la chaleur puisse se dissiper.

• Si vous utilisez un assouplissant ou des produits similaires, respectez les instructions figurant sur l'emballage.

• N'utilisez pas l'appareil sans filtre. Nettoyez le filtre à peluches avant ou après chaque utilisation.

• Retirez les peluches accumulées dans l'appareil.

• Ne séchez pas d'articles endommagés contenant un rembourrage ou un garnissage.

• Ne séchez pas d'articles en mousse de caoutchouc (mousse de latex), de bonnets de bains, de textiles imperméables ni d'articles doublés en caoutchouc.

• Avant de sécher des articles ayant été en contact avec des produits tels que huile de cuisson, acétone, alcool, essence, kérosène, produit détachant, térébenthine, cire ou décapant pour cire, nettoyez-les avec de l'eau chaude et une plus grande quantité de lessive.

• Ne séchez pas d'articles sur lesquels ont été utilisés des produits de nettoyage chimiques industriels.

• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ni d'allumettes.

• Séchez uniquement les textiles adaptés au séchage dans un sèche-linge. Suivez les instructions figurant sur l'étiquette des textiles.

• Ne faites sécher que du linge propre dans l'appareil.

• Si vous avez lavé votre linge avec un produit détachant, lancez un cycle de rinça-

Page 23

electrolux 23

ge supplémentaire avant de démarrer le sèche-linge.

• N'utilisez pas l'eau de condensation/distillée pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.

• Ne montez pas sur le hublot ouvert de votre appareil ; ne vous asseyez pas dessus.

• Respectez la charge maximale de 7 kg (reportez-vous au chapitre « Tableau des programmes »).

• N'introduisez pas de linge non essoré dans le sèche-linge.

ENTRETIEN ET NETTOYAGE

Avertissement Risque de blessure

corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits

de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

MISE AU REBUT

Avertissement Risque de blessure ou

d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Compresseur

Avertissement Risque de dommage

de l'appareil.

• Dans le sèche-linge, le compresseur et son système sont remplis d'un agent spécial ne contenant pas d'hydrochlorofluorocarbures. Ce circuit doit rester hermétique. Tout endommagement du circuit peut entraîner une fuite.

Page 24

24 electrolux

DESCRIPTION DE L'APPAREIL

1 2

Bac d'eau de condensation

Bandeau de commande

Hublot (réversible)

Filtre principal

Levier coulissant pour ouvrir la trappe

du condenseur thermique Fentes de circulation d'air

Pieds réglables

Trappe du condenseur thermique

Couvercle des filtres du condenseur

thermique Manette de verrouillage

Plaque signalétique

Page 25

ACCESSOIRES

KIT DE SUPERPOSITION

Nom de l'accessoire : SKP11, STA8, STA9 Disponible auprès de votre magasin vendeur agréé. Le kit de superposition ne peut être utilisé qu'avec les lave-linge indiqués dans le livret. Reportez-vous au livret joint. Lisez attentivement la notice fournie avec l'accessoire.

KIT D'ÉVACUATION

electrolux 25

Le tuyau doit être installé à une hauteur comprise entre 50 cm au minimum et 1 m au maximum du niveau du sol. Ce tuyau ne doit pas faire de boucle. Si nécessaire, réduisez la longueur du tuyau. Lisez attentivement la notice fournie avec l'accessoire.

SOCLE À TIROIR

Nom de l'accessoire : PDSTP10. Il est disponible auprès de votre magasin vendeur agréé. Sert à surélever l'appareil à un niveau permettant la charge et le retrait aisés du linge. Le tiroir peut servir au stockage du linge comme par ex. : les serviettes ainsi que des produits de nettoyage et autres. Lisez attentivement la notice fournie avec cet accessoire.

Nom de l'accessoire : DK11. Il est disponible chez votre magasin vendeur agréé (peut se fixer à certains types de sèche-linge) L'accessoire est destiné à la vidange directe de l'eau de condensation dans une cuvette, un siphon, une rigole, etc. Après l'installation, le bac d'eau de condensation est vidangé automatiquement. Le bac d'eau de condensation doit demeurer dans l'appareil.

GRILLE DE SÉCHAGE

Nom de l'accessoire : RA5, RA6, RA11, RA12

Page 26

26 electrolux

Il est disponible chez votre magasin vendeur agréé (peut se fixer à certains types de sèche-linge). Vérifiez auprès de votre vendeur ou sur le site Internet que l'accessoire est compatible avec votre appareil. Grille de séchage pour laisser sécher le linge délicat en toute sécurité dans le sèchelinge :

BANDEAU DE COMMANDE

1 2 3 4 5 6 7 8 9

Sélecteur de programme

Touche Marche/Arrêt

Touche Anti-froissage

Touche Alarme

Touche Minuterie

Touche Départ Différé

• chaussures de sport

•laine

•peluches

• lingerie

Lisez attentivement la notice fournie avec l'accessoire.

Affichage

Touche Départ/Pause

Voyants : videz le bac d'eau de con-

densation, nettoyez le filtre principal, nettoyez les filtres du condenseur thermique

AVANT LA PREMIÈRE UTILISATION

Nettoyez le tambour du sèche-linge avec un chiffon humide ou sélectionnez un programme court (par ex. un programme de 30 minutes) avec une charge de chiffons humides. Au début du programme de séchage (pendant 3 à 5 min), l'appareil fera un peu plus

PROGRAMMES

Programmes

Char-

Propriétés

Coton

de bruit. Ceci est lié au démarrage du compresseur et ceci est normal comme pour tous les appareils alimentés par un compresseur comme : les réfrigérateurs, les congélateurs

Éti-

quette

Fonctions

disponibles

d'en-

tretien

des

texti-

les

Page 27

Programmes

Char-

Très Sec 7 kg

Sec 7 kg

Prêt à Ranger

Prêt à Repas-

ser

7 kg

Jeans 7 kg

Oreillers 3 kg

Minuterie 7 kg

Très Sec 3,5 kg

Prêt à Ranger

Prêt à Repasser

3,5 kg

1 kg Repassage Facile

(ou 5 chemises)

Textiles Sports 2 kg

Propriétés

Séchage de vêtements en coton. Niveau de séchage : très sec.

Séchage de vêtements en coton. Niveau de séchage : bien sec.

Séchage de vêtements en coton. Niveau de séchage : prêt à ranger.

Séchage de vêtements en coton. Niveau de séchage : prêt pour le repassage.

Séchage des vêtements décontractés tels que les jeans, les sweats, avec différentes épaisseurs de tissu (par ex. au niveau du poignet, du col ou des coutures).

Pour le séchage du linge de lit comme : draps, taies d'oreillers, couvre-lits.

Séchage complet du linge pendant la durée de séchage sélectionnée par l'utilisateur. La durée doit être proportionnelle à la charge. Pour sécher un seul article ou de petites quantités de linge, nous vous recommandons d'utiliser des durées courtes.

Synthétiques

Séchage de vêtements en textiles synthétiques. Degré de séchage : extra sec.

Séchage de vêtements en textiles synthétiques. Degré de séchage : prêt à ranger.

Séchage de vêtements en textiles synthétiques. Degré de séchage : prêt à repasser.

Séchage des vêtements faciles à entretenir, tels que les chemises et chemisiers ; pour limiter l'effort de repassage. Les résultats peuvent varier en fonction des différents types de tissus et de finitions. Mettez le linge directement dans le sèche-linge. Une fois le cycle terminé, sortez le linge sec immédiatement et accrochez-le sur un cintre.

Séchage des tenues de sport, textiles fins, à micro-fibres, en polyester, ne nécessitant pas de repassage.

Fonctions

disponibles

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Anti-froissage

et Minuterie

tous

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Minuterie

tous sauf :

Minuterie

electrolux 27

Éti-

quette

d'en-

tretien

des

texti-

les

Page 28

28 electrolux

Programmes

Soie / Lingerie 1 kg

Rafraichir Laine 1 kg

1) Poids maximal des vêtements secs

2) Uniquement pour les instituts de test : pour effectuer un test de performance, utilisez les programmes standard spécifiés dans le document EN 61121. Les filtres du condenseur thermique doivent être nettoyés tous les 3 cycles.

3) Uniquement avec la grille de séchage (reportez-vous au chapitre ACCESSOIRES).

Char-

Séchage de la soie/lingerie au moyen d'air chaud et d'un mouvement délicat.

Pour rafraîchir les vêtements en laine. Les vêtements seront doux et confortables. Nous vous recommandons de sortir immédiatement les vêtements sitôt le programme terminé.

Propriétés

Fonctions

disponibles

tous sauf :

Anti-froissage

et Minuterie

Alarme et Mi-

nuterie

, Dé-

part Différé

UTILISATION DE L'APPAREIL

PRÉPARATION DU LINGE Important Séchez uniquement le linge

adapté au séchage dans le sèche-linge. Veillez à ce que le linge soit adapté au séchage dans le sèche-linge. Vérifiez le symbole tissu sur les vêtements.

Sym-

bole

tissu

Séchable au sèche-linge

Séchable au sèche-linge à température standard

Séchable au sèche-linge à température réduite

Non séchable au sèche-linge

Propriété

Préparez le linge de manière adéquate :

• fermez les fermetures éclair, boutonner

les housses de couettes et nouez les liens ou rubans (par ex. ceintures de tabliers) - le linge peut s'entremêler ;

• veillez à vider les poches - retirez les piè-

ces métalliques (trombones, épingles de sûreté, etc.) ;

• retournez sur l'envers les articles doublés

(par ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur).

Séchage indépendant :

• coton et lin avec les programmes Coton

• tissus synthétiques et mélangés avec les programmes Synthétiques

• de manière séparée, les textiles de couleur vive et ceux de couleur claire - les couleurs peuvent déteindre

• lainages et bonneterie uniquement avec les programmes applicables - les vêtements peuvent rétrécir

Important Ne mettez pas une quantité de linge dépassant la charge maximale de 7 kg.

CHARGEMENT DU LINGE

1. Ouvrez la porte de l'appareil

2. Introduisez le linge, sans le comprimer.

3. Fermez la porte de l'appareil.

Attention Ne coincez pas de linge entre la porte de l'appareil et le joint en caoutchouc.

MISE EN FONCTIONNEMENT DE L'APPAREIL

Appuyez sur la touche Marche/Arrêt pour mettre l'appareil en fonctionnement ou à l'arrêt. Quand l'appareil est en fonctionnement, certaines indications sont affichées sur l'écran.

FONCTION VEILLE AUTOMATIQUE

Pour réduire la consommation d'énergie, la fonction Veille automatique éteint l'appareil :

Éti-

quette

d'en-

tretien

des

texti-

les

Page 29

electrolux 29

• si la touche Départ/Pause n'a pas été actionnée dans un délai de 5 minutes.

• 5 minutes après la fin du programme.

Appuyez sur la touche Marche/Arrêt pour mettre l'appareil en fonctionnement.

RÉGLAGE D'UN PROGRAMME

Utilisez le sélecteur pour régler le programme. La durée possible jusqu'à la fin du programme s'affiche sur l'écran.

La durée de séchage qui s'affiche correspond à une charge de 5 kg pour les programmes Coton et Jeans. Pour les autres programmes, la durée du séchage correspond aux charges recommandées. La durée du séchage d'une charge supérieure à 5 kg est plus importante pour les programmes Coton et Jeans.

FONCTIONS SPÉCIALES

Conjointement au programme, il vous est possible de régler 1 ou plusieurs fonctions spéciales. Appuyez sur la touche correspondant à la fonction souhaitée pour activer ou désactiver la fonction.

tes. Cette fonction empêche le froissage du linge. Le linge peut être retiré au cours de la phase anti-froissage.

FONCTION ALARME

Lorsque la fonction alarme est activée, vous pouvez entendre l'alarme :

• à la fin du cycle ;

• au démarrage et à la fin de la phase antifroissage ;

• lors de l'interruption du cycle.

Le fonction alarme est activée par défaut. Vous pouvez utiliser cette fonction pour activer ou désactiver le son.

FONCTION MINUTERIE

FOnctionne uniquement avec le programme Minuterie . Elle permet à l'utilisateur de régler une durée spéciale du programme de séchage d'un minimum de 10 min jusqu'à un maximum de 2 heures (par paliers de 10 min).

FONCTION DÉPART DIFFÉRÉ

Permet de retarder le départ du programme de séchage d'un minimum de 30 min jusqu'à un maximum de 20 heures.

1. Sélectionnez le programme et les fonc-

tions de séchage.

2. Appuyez plusieurs fois sur la touche

Départ Différé jusqu'à ce que l'heure de départ différé requise apparaisse sur

l'affichage (par exemple

si le programme doit démarrer après 12 heures.)

3. Pour activer la fonction Départ Différé , appuyez sur la touche Départ/Pause . Le temps restant avant le départ diminue sur l'affichage.

Lorsque la fonction est activée, le voyant au-dessus de la touche s'affiche.

FONCTION ANTI-FROISSAGE

Prolonge la phase anti-froissage (30 minutes) à la fin du cycle de séchage à 90 minu-

DÉPART D'UN PROGRAMME

Page 30

30 electrolux

Pour activer le programme, appuyez sur la touche Départ/Pause . Le voyant au-dessus de la touche passe au rouge.

CHANGEMENT DE PROGRAMME

Pour changer de programme, tournez le sélecteur de programmes sur Stop puis sélectionnez à nouveau le programme.

FONCTION SÉCURITÉ ENFANTS

La sécurité enfants peut être activée pour empêcher les enfants de jouer avec l'appareil. La sécurité enfants verrouille toutes les touches et le sélecteur de programme (cette fonction ne verrouille pas la touche Marche/Arrêt ). Pour activer la fonction Sécurité enfants, appuyez simultanément sur les touches Minuterie et Départ Différé jusqu'à ce que le symbole l'écran. Pour la désactiver, appuyez de nouveau sur les touches ci-dessus jusqu'à ce que le symbole disparaisse. Vous pouvez activer la fonction Sécurité enfants :

• avant d'appuyer sur la touche Départ/ Pause , ce qui empêche l'appareil de démarrer

apparaisse sur

CONSEILS

CONSEILS ÉCOLOGIQUES

• N'utilisez pas d'assouplissant pour le lavage et le séchage. Le sèche-linge adoucit automatiquement le linge.

• Utilisez l'eau de condensation comme de l'eau distillée, par ex. dans un fer à repasser à vapeur. Nettoyez si nécessaire l'eau de condensation (par ex. avec un filtre à café) pour enlever les petites peluches qui peuvent s'y trouver.

• Maintenez toujours dégagées les fentes de circulation d'air au fond de l'appareil.

• Respectez les charges indiquées au chapitre consacré aux programmes.

• Veillez à maintenir une bonne circulation d'air autour de l'appareil.

• Nettoyez le filtre principal après chaque cycle de séchage.

• Nettoyez les filtres du condenseur thermique lorsque le voyant correspondant s'allume sur le bandeau de commande.

• Essorez suffisamment le linge avant de le sécher.

• après avoir appuyé sur la touche Départ/ Pause , ce qui désactive toutes les touches et le sélecteur de programme

À LA FIN DU PROGRAMME

Une fois le cycle de séchage terminé, le symbole

tion Alarme est active, un signal sonore retentit à intervalles répétés pendant une minute. Pour retirer le linge :

1. Appuyez sur la touche Marche/Arrêt

2. Ouvrez le hublot de l'appareil.

3. Sortez le linge.

4. Fermez le hublot de l'appareil.

Important Après chaque cycle de séchage :

• nettoyez le filtre

• vidangez le bac d'eau de condensation

(Voir le chapitre ENTRETIEN ET NETTOYA- GE.)

RÉGLAGE DU DEGRÉ D'HUMIDITÉ RÉSIDUELLE DANS LE LINGE

Pour modifier le degré d'humidité résiduelle dans le linge par défaut :

1. Tournez le sélecteur de programme sur

2. Appuyez simultanément sur les tou-

3. Appuyez à plusieurs reprises sur la tou-

4. Pour enregistrer le réglage, appuyez si-

SYMBOLE DE RAPPEL DE VIDANGE DU BAC D'EAU DE CONDENSATION

Par défaut, le voyant correspondant est toujours allumé. Il s'allume en fin de cycle

clignote sur l'écran. Si la fonc-

pendant 2 secondes pour mettre l'appareil à l'arrêt.

un programme disponible.

ches Anti-froissage et Minuterie . Maintenez-les enfoncées jusqu'à ce que l'un des symboles s'affiche : –

– –

che Départ/Pause jusqu'à atteindre le niveau souhaité.

multanément sur les touches Anti-froissage et Minuterie .

linge séché au maximum linge plus sec linge séché par défaut

Page 31

electrolux 31

ou lorsque le bac d'eau de condensation est plein. Si vous utilisez un équipement externe pour vidanger le bac d'eau de condensation, le voyant peut être éteint.

Pour activer ou désactiver le symbole :

1. Tournez le sélecteur de programme sur un programme disponible.

ENTRETIEN ET NETTOYAGE

NETTOYAGE DU FILTRE PRINCIPAL

À la fin de chaque cycle, le voyant approprié (nettoyez le filtre principal) s'allume pour vous indiquer que le filtre principal doit être nettoyé.

Pour nettoyer le filtre principal :

2. Appuyez simultanément sur les touches Anti-froissage et Départ Différé et maintenez l'appui jusqu'à l'affichage du réglage approprié : – le voyant est éteint et le symbole

s'affiche - le voyant est

éteint en permanence

– le voyant est allumé et le symbole

s'affiche - le voyant est acti-

vé

Le filtre recueille les peluches. Des peluches apparaissent lors du séchage des textiles dans le sèche-linge.

1. Ouvrez le hublot.

2. Retirez le filtre.

3. Ouvrez le filtre.

Page 32

32 electrolux

4. Nettoyez le filtre après vous être humecté la main.

5. Au besoin, nettoyez le filtre à l'eau tiède à l'aide d'une brosse. Refermez le filtre.

6. Enlevez les peluches du logement du filtre. Un aspirateur peut être utilisé à cet effet.

7. Insérez le filtre dans son logement.

Attention N'utilisez jamais votre sèche-linge sans le filtre principal ou avec un filtre endommagé ou obstrué.

Important Nettoyez le filtre principal après chaque cycle de séchage. Un filtre obstrué augmente la durée du cycle et entraîne une consommation d'énergie plus élevée.

Si le bac d'eau de condensation est plein, le programme s'arrête automatiquement et le voyant Vidanger le bac d'eau de conden- sation s'allume. Pour poursuivre le programme, vidangez le bac d'eau de condensation et appuyez sur la touche Départ.

Pour vidanger le bac d'eau de condensation automatiquement, vous pouvez

VIDANGE DU BAC D'EAU DE CONDENSATION

installer un kit de vidange (reportezvous au chapitre : ACCESSOIRES)

Vidangez le bac d'eau de condensation après chaque cycle de séchage.

Page 33

electrolux 33

Pour vidanger le bac d'eau de condensation :

Avertissement Risque d'empoisonnement. L'eau de condensation est impropre à la consommation.

L'eau de condensation récupérée peut être utilisée dans un fer à repasser à vapeur. Si nécessaire, filtrez l'eau de condensation (par ex. avec un filtre à café) pour en éliminer les résidus et les petites peluches.

Pour nettoyer les filtres :

1. Tirez sur le bac d'eau de condensation et maintenez-le en position horizontale.

2. Sortez le raccord en plastique et vidangez le bac d'eau de condensation dans un évier ou un réceptacle équivalent.

3. Remettez le raccord en plastique en place et réinstallez le bac d'eau de condensation.

NETTOYAGE DES FILTRES DU CONDENSEUR THERMIQUE

Si le voyant (Nettoyez les filtres du condenseur thermique) est allumé, les filtres doi-

vent être nettoyés. La fréquence de nettoyage des filtres dépend du type et de la quantité de linge. Si vous séchez des charges maximales, nettoyez les filtres après chaque cycle.

1. Ouvrez le hublot.

2. Déplacez le curseur de verrouillage situé en bas du hublot et ouvrez la porte du condenseur thermique.

Page 34

34 electrolux

3. Tournez le loquet pour déverrouiller le capot du condenseur thermique.

4. Abaissez le capot des filtres du condenseur thermique.

5. Soulevez le filtre principal. Tenez le filtre du condenseur thermique et sortez-le du compartiment inférieur.

Page 35

electrolux 35

6. Poussez sur le crochet pour ouvrir le filtre.

7. Nettoyez le filtre après vous être humecté la main. Au besoin, nettoyez le filtre à l'eau tiède à l'aide d'une brosse. Refermez le filtre.

8. Nettoyez le petit filtre situé à la base.

Page 36

36 electrolux

9. Si nécessaire, une fois tous les 6 mois, retirez les peluches du compartiment du condenseur thermique. Vous pouvez utiliser un aspirateur.

10. Remettez en place le petit filtre et le filtre du condenseur thermique.

11. Fermez le capot du condenseur thermique.

12. Fermez le loquet jusqu'à ce qu'un déclic se fasse entendre.

13. Fermez le capot des filtres du condenseur thermique.

14. Fermez la porte du condenseur thermique.

15. Mettez en place le filtre principal.

Attention N'utilisez pas le sèche-linge quand les filtres du condenseur thermique sont obstrués par des peluches. Cela peut endommager le sèche-linge. Cela augmente par ailleurs la consommation d'énergie. N'utilisez pas d'objets pointus pour nettoyer le compartiment du condenseur thermique. N'utilisez pas le sèche-linge sans les filtres.

NETTOYAGE DU TAMBOUR

Avertissement Débranchez l'appareil

avant de le nettoyer.

Utilisez un détergent savonneux neutre standard pour nettoyer la surface interne du tambour et les nervures de ce dernier. Sé-

chez les surfaces nettoyées avec un chiffon doux.

Attention N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le tambour.

NETTOYAGE DU BANDEAU DE COMMANDE ET DU BOÎTIER

Utilisez un détergent savonneux neutre standard pour nettoyer le bandeau de commande et le boîtier. Nettoyez-les à l'aide d'un chiffon humide. Séchez les surfaces nettoyées avec un chiffon doux.

Attention Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

Page 37

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème

Le sèche-linge ne fonctionne pas.

Résultats de séchage insatisfaisants.

Le hublot ne ferme pas.

Err (Erreur) s'affiche à l'écran.

Aucun éclairage du tam-

bour Durée affi-

chée à l'écran anormalement longue.

Programme inactif.

Le sèche-linge n'est pas branché électriquement.

Le hublot est ouvert. Fermez le hublot. Vous n'avez pas appuyé sur la touche

Marche/Arrêt . Vous n'avez pas appuyé sur la touche

Départ/Pause . L'appareil est en mode Veille. Appuyez sur la touche Marche/Arrêt . Sélection d'un programme inapproprié.

Le filtre est obstrué. La fonction Séchage + était en mode

minimal. Les filtres du condenseur thermique

sont obstrués. Charge excessive. Respectez la charge maximale.

La grille d'aération est obstruée.

Salissure sur la surface interne du tambour.

La dureté de l'eau est trop élevée. Le filtre n'est pas verrouillé en position. Mettez le filtre dans la bonne position. Le linge est coincé entre le hublot et le

joint. Vous essayez de modifier le programme

ou la fonction alors que le cycle a commencé.

La fonction que vous essayez d'activer ne s'applique pas au programme que vous avez sélectionné.

Éclairage du tambour défectueux.

La durée du cycle est calculée sur la base du volume et de l'humidité du linge.

Le bac d'eau de condensation est plein.

Cause probable Solution

Branchez l'appareil sur le secteur. Vérifiez le fusible dans la boîte à fusibles (installation domestique).

Appuyez sur la touche Marche/Arrêt .

Appuyez sur la touche Départ/Pause .

Sélectionnez un programme adapté. Nettoyez le filtre.

Réglez la fonction Séchage + sur le mode modéré ou maximal.

Nettoyez les filtres du condenseur ther-

mique.

Nettoyez la grille d'aération qui se trouve en bas de l'appareil.

Nettoyez la surface interne du tambour.

Réglez la dureté appropriée de l'eau 4).

Placez la charge correctement dans le tambour.

Éteignez puis rallumez le sèche-linge. Faites une nouvelle sélection.

Contactez le service après-vente pour remplacer l'éclairage du tambour.

La procédure automatique ; il ne s'agit pas d'une anomalie de l'appareil.

Vidangez le bac d'eau de condensa-

, puis appuyez sur la touche Dé-

tion part/Pause .

electrolux 37

Page 38

38 electrolux

Problème

Cause probable Solution

Sélectionnez la durée du programme. La durée doit être proportionnelle à la charge. Pour sécher un seul article ou de petites quantités de linge, nous vous recommandons d'utiliser des durées courtes.

Cycle de séchage trop court.

Il n'y a pas assez de linge.

Sélectionnez la durée du programme ou

Le linge est trop sec.

un niveau de séchage plus élevé (par exemple Très Sec )

Le filtre est obstrué. Nettoyez le filtre.

Cycle de séchage trop

long

1) Si un message d'erreur s'affiche sur l'écran (par exemple E51) : Éteignez puis rallumez le sèche-linge. Sélectionnez le nouveau programme. Appuyez sur la touche Départ/Pause . Cela ne fonctionne pas ? - contactez votre service après-vente et indiquez le code d'erreur.

2) suivez le descriptif du programme ; reportez-vous au chapitre PROGRAMMES

3) reportez-vous au chapitre ENTRETIEN ET NETTOYAGE

4) reportez-vous à la section DURETÉ DE L'EAU au chapitre CONSEILS

5) Uniquement pour les sèche-linge avec éclairage du tambour.

6) Remarque : au bout de 5 heures au maximum, le cycle de séchage se termine automatiquement (reportez-vous à la section Fin du cycle de séchage).

Charge excessive. Respectez la charge maximale. Le linge n'est pas bien essoré. Essorez correctement le linge. La température de la pièce est très éle-

vée ; il ne s'agit pas d'une anomalie de l'appareil.

Si possible, réduisez la température de la pièce.

CARACTÉRISTIQUES TECHNIQUES

hauteur x largeur x profondeur 850 x 600 x 600 mm (maximum 640 mm) capacité du tambour 118 l profondeur maximale avec hublot ouvert 1090 mm largeur maximale avec hublot ouvert 950 mm hauteur réglable 850 mm (+ 15 mm - réglage des pieds) poids de l'appareil 50 kg charge maximale

7 kg tension 230 V fréquence 50 Hz fusible nécessaire 5 A puissance totale 950 W classe d'efficacité énergétique A+

consommation d'énergie en kWh/cycle consommation énergétique annuelle

2,17 kWh

260 kWh puissance absorbée en mode « Veille » 0,44 W puissance absorbée en mode éteint 0,44 W type d'utilisation Domestique

Page 39

electrolux 39

température ambiante autorisée + 5 °C à + 35 °C

1) 7 kg de coton, essoré à 1 000 tr/min conformément à la norme EN 61121

2) Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes basse consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil (NORME (EU) No 392/2012).

INSTALLATION

DÉBALLAGE

Attention

Avant de mettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport. Pour retirer les cales en polystyrène :

1. Ouvrez le hublot.

2. Sortez le tuyau en plastique et les cales

en polystyrène du tambour.

INSTALLATION SOUS UN PLAN DE TRAVAIL

L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (voir schéma).

600 mm

> 850 mm

600 mm

Il est possible de régler la hauteur du sèche-linge. Pour ce faire, réglez les pieds (reportez-vous au schéma).

15mm

RÉVERSIBILITÉ DE LA PORTE

L'utilisateur peut installer le hublot de sorte qu'il s'ouvre dans l'autre sens. Cela est utile si l'espace autour de l'appareil est restreint et rend le chargement et le retrait du linge difficile. (Reportez-vous à la notice séparée.)

Page 40

40 electrolux

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le

symbole Emmenez un tel produit dans votre centre

local de recyclage ou contactez vos services municipaux.

avec les ordures ménagères.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

MATÉRIAUX D’EMBALLAGE

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les con-

teneurs prévus à cet effet.

Page 41
