Por favor, leia todas as instruções relacionadas ao seu produto e guarde este manual para sua referência futura.

Siga todas as advertências e instruções descritas neste manual para melhor utilizar seu produto e obter melhores resultados.

Por favor, lea todas las instrucciones relacionadas con su producto y guarde este manual para su referencia futura.

Siga todas las advertencias e instrucciones descritas en este manual para utilizar mejor su producto y obtener mejores resultados.

: : DE USO EXCLUSIVAMENTE DOMÉSTICO : :

Manual do usuário

Manual del usuario

SUPER SUP11

Português

O design que foi feito pensando em você!

Você se lembra da última vez que abriu um presente que o fez dizer: “Uau! Como foi que você adivinhou? Era exatamente o que eu queria!”? Esse é o tipo de sentimento que os designers da Electrolux procuram despertar em todos os que escolhem ou usam os nossos produtos.

Nós dedicamos muito tempo, utilizamos muito conhecimento e pensamos muito para criar o tipo de produto que os nossos consumidores realmente precisam e desejam. Esse tipo de cuidado, pensado para você, significa inovar com reflexão. Não é apenas design pelo design. É design para o consumidor.

Para nós, significa criar produtos mais fáceis de usar e que tornam as tarefas mais agradáveis, permitindo que os nossos consumidores experimentem o que há de mais valioso no século XXI: o bem-estar.

Nossa intenção é tornar esse bemestar acessível para mais pessoas, com maior frequência no cotidiano e em todo o mundo.

Portanto, quando dizemos que estamos pensando em você, é exatamente isso que queremos dizer.

Saiba mais sobre o que fazemos pensando em você no site: www.electrolux.com.br

Índice

Leitura do manual: uma atitude natural do consumidor consciente.

Ao ler este manual, você está diante de um direito e de uma atitude responsável: conhecer as instruções de uso do produto evita sérios danos ao usuário, diminui drasticamente acidentes domésticos e permite a você utilizar melhor a tecnologia do produto, obtendo um retorno inteligente do investimento feito.

Informações de segurança	3
Especificações técnicas	4
Conheça o aspirador Supercyclone e seus acessórios	4
Cuidados antes de aspirar	6
Limpeza e manutenção	10
Solucionando problemas	14
Guía rápido	15
Serviço de Atendimento ao Consumidor	15
Meio ambiente	16

2 • Supercyclone

Informações de segurança

Verifique se a tensão da rede elétrica é a mesma da etiqueta do produto antes de ligá-lo. Desligue o produto da tomada sempre que fizer limpeza/manutenção.

Não utilize o cabo elétrico para puxar ou arrastar o produto.

Evitedeixarocaboelétricoemcontatocomobjetoscortantesouquinasparanãodanificá-lo. Nunca desligue o produto da tomada puxando pelo cabo elétrico. Use o plugue. Não prenda, torça, estique ou amarre o cabo elétrico.

Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo Serviço Autorizado Electrolux ou por técnicos qualificados para evitar situações de risco.

Para evitar riscos de choque elétrico, não molhe, nem utilize o produto com as mãos molhadas, nem submerja o cabo elétrico, o plugue ou o próprio produto na água ou em outros tipos de líquidos ou materiais inflamáveis.

Esteprodutonãodeveserutilizadoporpessoas(incluindocrianças)comcapacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência e conhecimento, a menos que sejam supervisionadas ou instruídas em relação ao uso do produto por alguém que seja responsável por sua segurança.

Crianças devem ser supervisionadas para que não brinquem com o produto.

Apósdesembalaroproduto,mantenhaomaterialdaembalagem foradoalcance,decrianças. Utilize peças originais. Isso evita danos ao produto e riscos a quem o manipula.

Conecte o aspirador em uma tomada exclusiva e em perfeito estado para evitar sobrecarga na rede elétrica e/ou mau contato na tomada.

Nunca utilize o aspirador sem os filtros. Nunca deixe o aspirador ligado sem supervisão.

Produtos em spray aerosol podem ser inflamáveis.Não os utilize perto do aspirador.

Para produto que possui enrolador de cabo, ao acionar o pedal de enrolamento do cabo, oriente, com as mãos a trajetória do cabo, para que ele não chicoteie no ar atingindo quem o opera e/ou danificando o produto.

Nunca aspire: Qualquer tipo de líquidos inflamáveis, nem brasas de pontas de cigarro, pode haver risco de explosão.

Partícula de poeira muito fina,como toner,gesso e cimento:esses resííduos podem ir para o motor, uma vez que tem uma espessura que dificulta a retenção da partícula no filtro.

Objetos grandes,como pedaços de tecido,pedaços grandes de papel revestimento de maços de cigarro: eles podem obstruir a passagem do ar pela mangueira. Objetos cortantes,como grampos,alfinetes,agulhas e vidros:eles podem danificar os filtros.

Para sua segurança e comodidade, apenas os profissionais treinados pela Electrolux

estão autorizados a consertar o produto.

Supercyclone • 3

Português

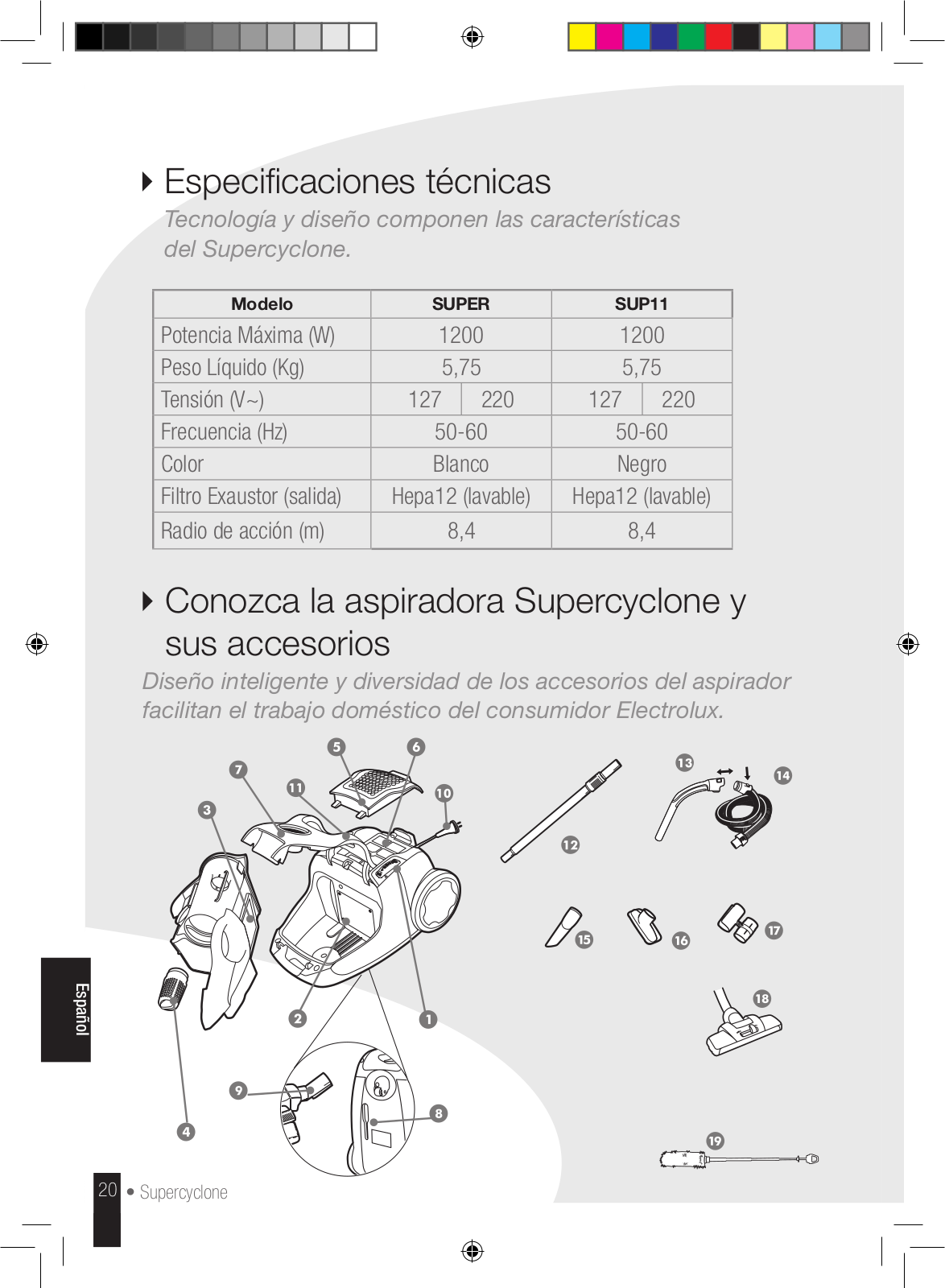

Especificações técnicas

Tecnologia e design compõem as características do Supercyclone.

Modelo	SUPER	SUP11

Potência Máxima (W)	1200	1200
Peso Líquido (kg)	5,75	5,75

Tensão (V~)	127	127

Frequência (Hz)	50-60	50-60

Cor	Branco	Preto

Filtro Exaustor (saída)	Hepa12 (lavável)	Hepa12 (lavável)

Raio de ação (m)	8,4	8,4

Conheça o aspirador Supercyclone e seus acessórios

Design inteligente e diversidade dos acessórios do aspirador facilitam o trabalho doméstico do consumidor Electrolux.

4 • Supercyclone

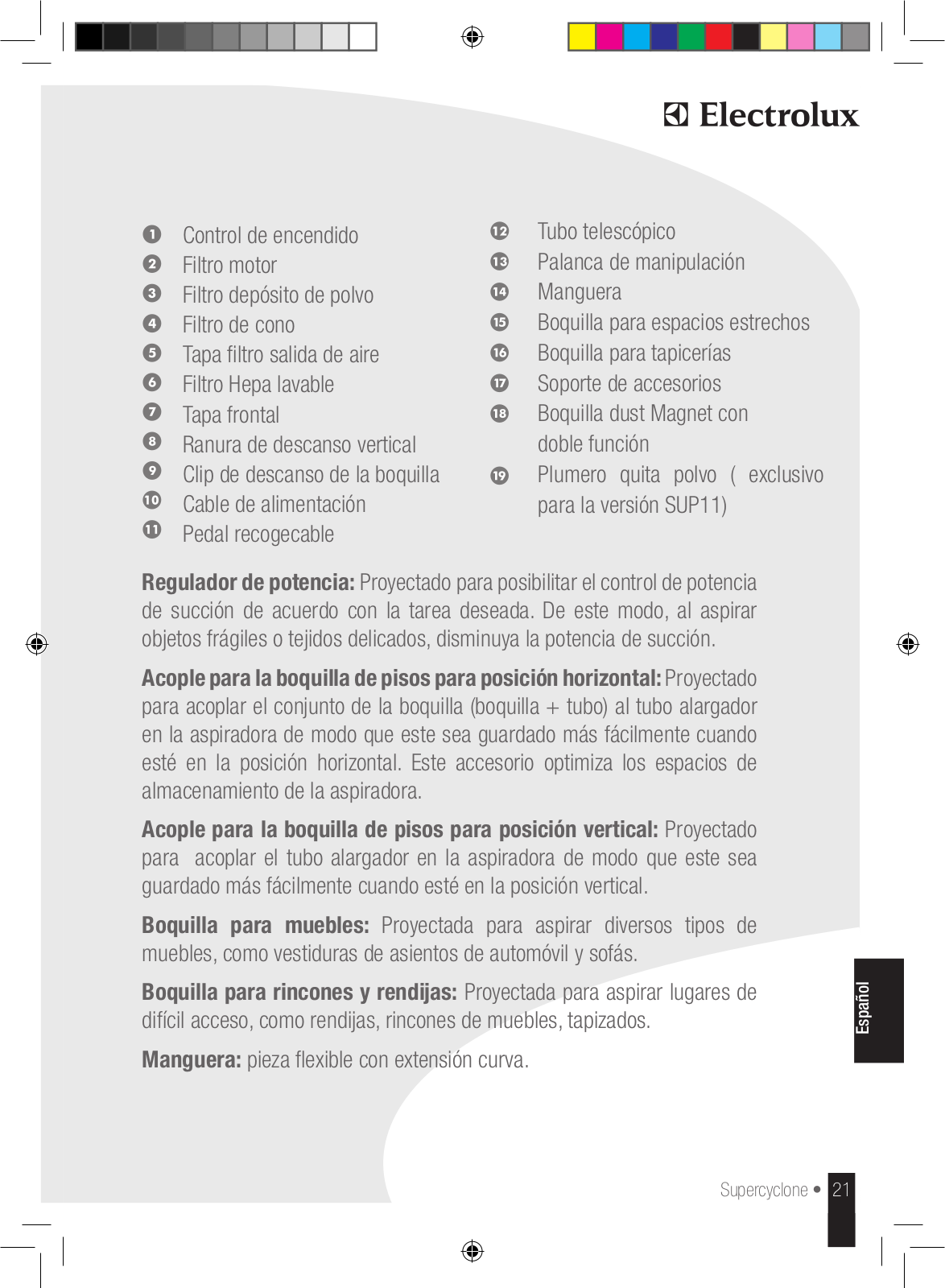

Controle de potência rotativo Filtro do motor

Filtro do depósito do pó (no interior do depósito)

Filtro do cone

Tampa do filtro de exaustão Filtro HEPA lavável

Tampa frontal

Encaixe de descanso vertical Grampo de descanso do bocal Cabo

Pedal do enrolador do cabo

Tubo telescópico Alça de manuseio Mangueira

Bocal para cantos e frestas Bocal para estofados Suporte de acessórios

Bocal dust magnet com dupla função Espanador (exclusivo para versão SUP11)

Regulador de potência: Projetado para possibilitar o controle da potência de sucção de acordo com a tarefa desejada. Desse modo, se for aspirar objetos frágeis ou tecidos delicados, diminua a potência de sucção.

Encaixe para o bocal de pisos para posição horizontal: Projetado para encaixar o Conjunto (Bocal + tubo) ao aspirador de modo que este seja guardado mais facilmente quando estiver na posição horizontal. Este acessório otimiza os espaços de armazenamento do aspirador.

Encaixe para o bocal de pisos posição vertical: Projetado para encaixar o Conjunto (Bocal + tubo) ao aspirador de modo que este seja guardado mais facilmente quando estiver na posição vertical. Este acessório otimiza os espaços de armazenamento do aspirador.

Bocal para estofados: Projetado para aspirar diversos tipos de estofamento, como tecidos de bancos de carro e sofás.

Bocal para cantos e frestas: Projetado para aspirar locais de difícil acesso, como frestas, cantos de sofás, estofamentos.

Mangueira: Peça flexível com extensão curva.

Português

Supercyclone • 5

Português

Dust Magnet: Projetado para ser usado tanto em pisos frios quanto em carpetes e tapetes. É um único bocal para executar duas funções diferentes. Por isso não é preciso substituir este acessório por outro na realização de tarefas distintas.

Tubo telescópico: Projetado para aumentar o alcance do aspirador em pisos, tetos e cortinas. Deve ser conectado nos bocais. É possível regular o tamanho do tubo de acordo com a altura do usuário.

Espanador (exclusivo para versão SUP11): O novo espanador eletrostático auxilia na remoção do pó. Ideal para limpeza diária, com um simples gesto pode remover o pó de superfícies sem esforço e dispersão, otimizando e tornando o processo de limpeza mais rápido e imediato.

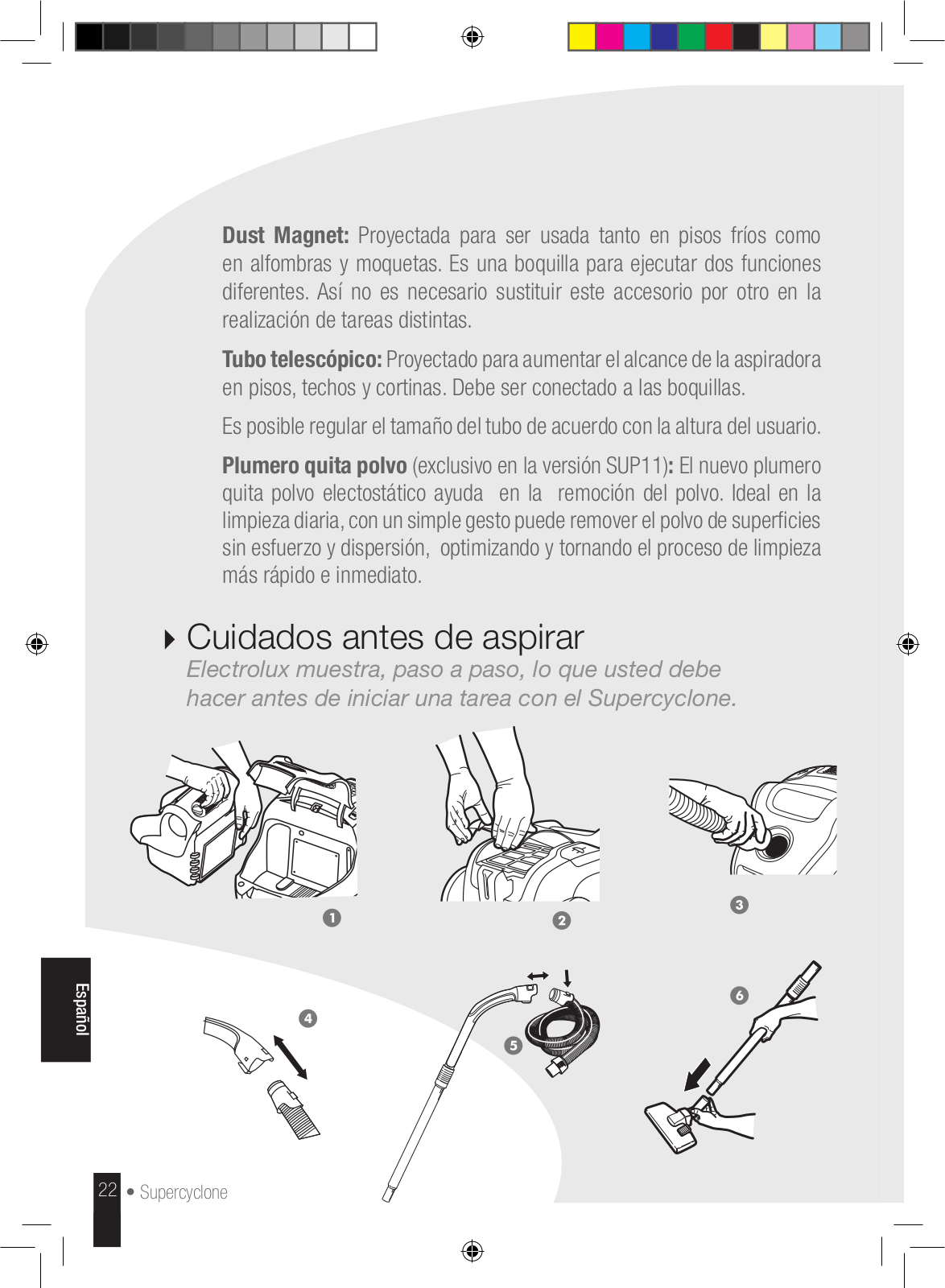

Cuidados antes de aspirar

A Electrolux mostra, passo-a-passo, o que você deve fazer antes de iniciar uma tarefa com o Supercyclone.

6 • Supercyclone

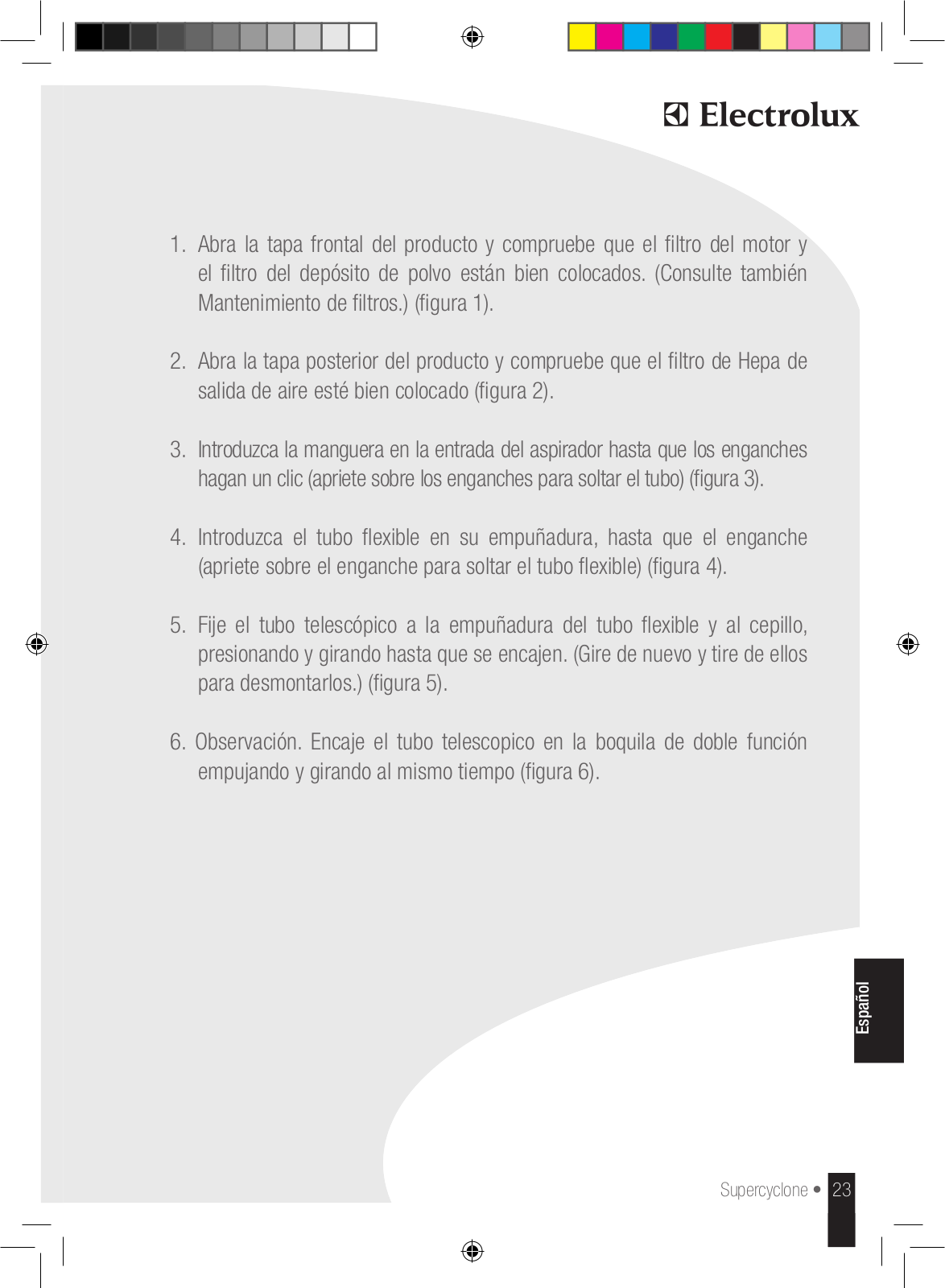

Abra a tampa frontal do produto e verifique se o filtro do motor e o filtro

do depósito do pó estão corretamente colocados. (Consulte também

Limpeza/substituição dos filtros) (figura 1).

Português

Abra a tampa traseira do produto e verifique se o filtro Hepa de saída de

ar está corretamente colocado. (figura 2).

Insira a mangueira na entrada do aspirador até o engate fazer clique

(aperte o engate para libertar a mangueira). (figura 3).

Introduza a mangueira na alça de manuseio até o engate fazer clique ao

prender (pressione o engate para libertar a mangueira) (figura 4).

Prenda o tubo telescópico à pega e ao bocal da mangueira empurrando

e rodando o mesmo. (Rode e separe para desmontar.) (figura 5).

Encaixe o tubo telescópico no bocal de dupla função empurrando e

girando o mesmo (figura 6).

10	10
	10	10
	a	10
		b

Supercyclone • 7

Português

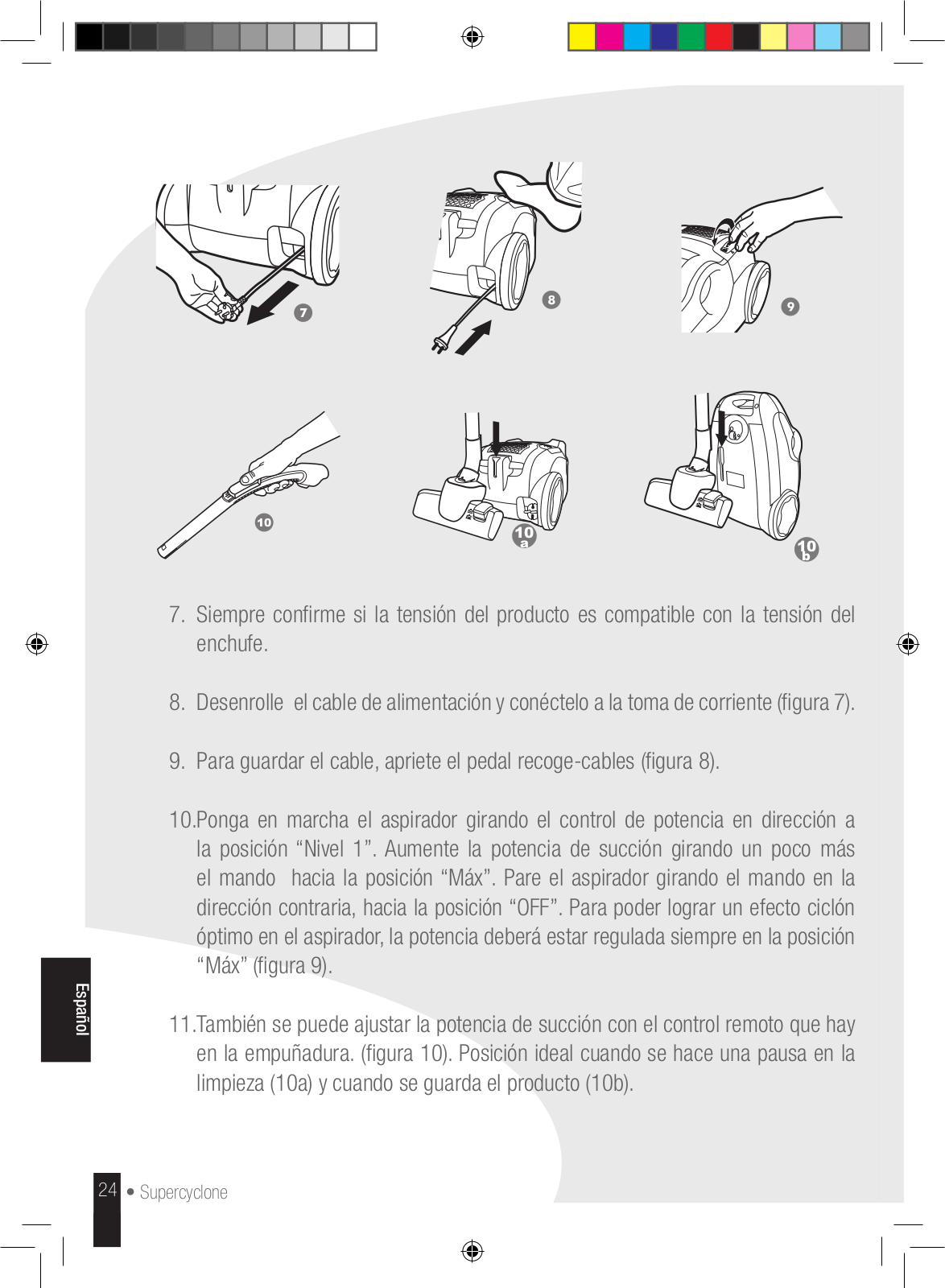

7.Sempre confira se a tensão do produto é compatível com a tensão do local.

8.Estique o cabo e ligue-o à corrente (figura 7).

9.Para guardar o cabo, aperte o pedal do enrolador de cabo (figura 8).

10.Ligue o aspirador ajustando o controle de potência na direção do nível

1.Aumente a potência de sucção ajustando o controle para a posição “Max”. Desligue o aspirador ajustando para a posição “OFF”. Para conseguir obter o efeito de ciclone no aspirador, o controle de potência deve estar na posição “Max” (figura 9).

11.A potência de sucção também pode ser ajustada utilizando o controle manual localizado na alça de manuseio (figura 10). Posição de descanso horizontal (ideal para pausas) (10a) e posição de descanso vertical (arrumação) (10b).

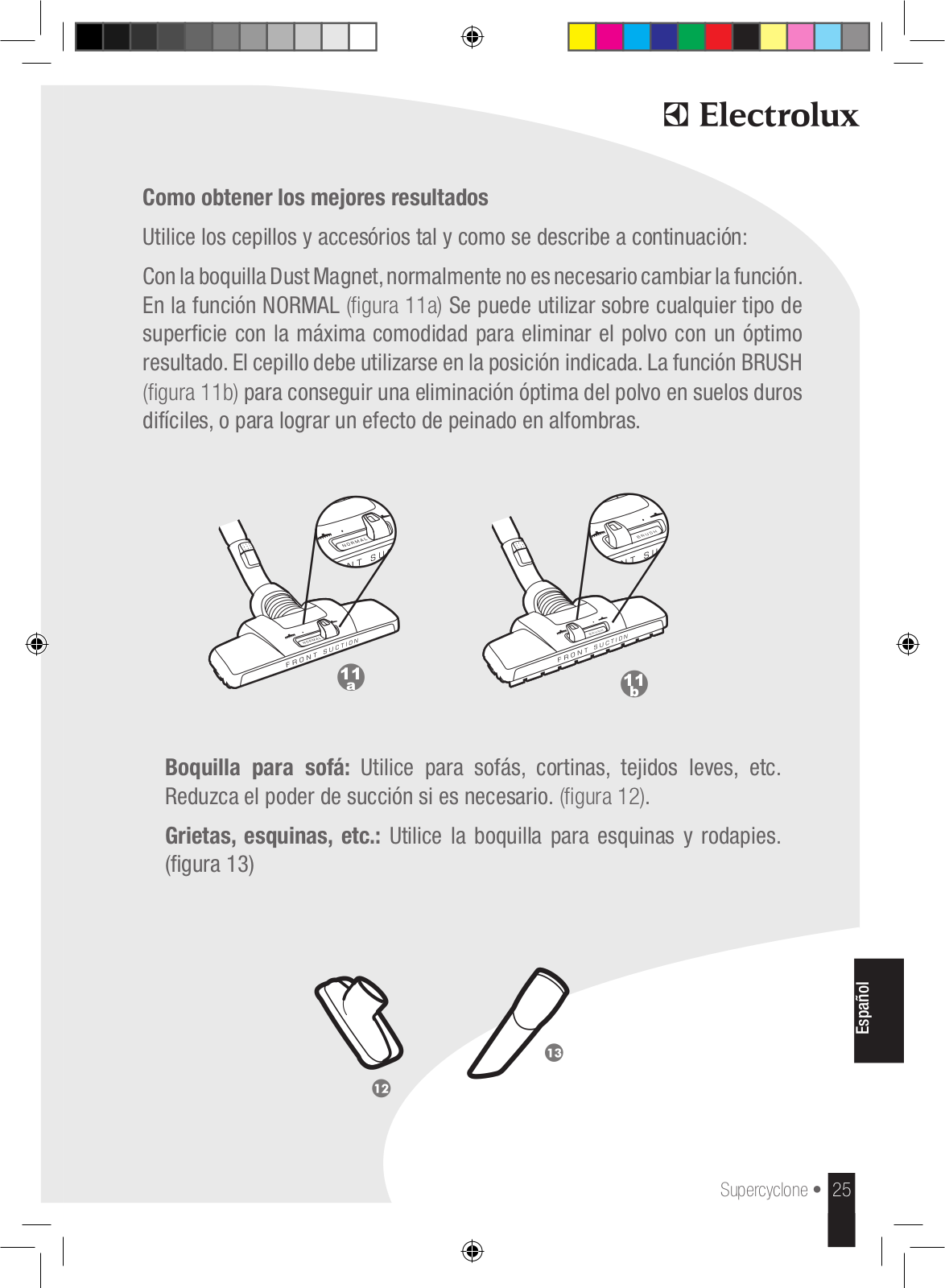

Obtenha os melhores resultados

Use as escovas e acessórios conforme abaixo:

Com o bocal Dust Magnet não existe a necessidade de fazer ajustes e alterar a função. Na função NORMAL (figura 11a) com cerdas para cima aspira em todas as superfícies para obter o máximo de comodidade com excelentes resultados de remoção de pó. A função BRUSH (figura 11b) deve ser utilizada para obter uma remoção de pó otimizada, principalmente nas fendas dos assoalhos, ou para escovar tapetes.

	11	11
		b
	a

Bocal para estofados: Utilize	para sofás,		estofados, cortinas, tecidos
leves, etc. Reduza o poder	de	sucçao	se necessário. (figura 12).
Bocal para fendas, cantos, etc: Utilize		o bocal para frestas e rodapés (figura 13).

8 • Supercyclone

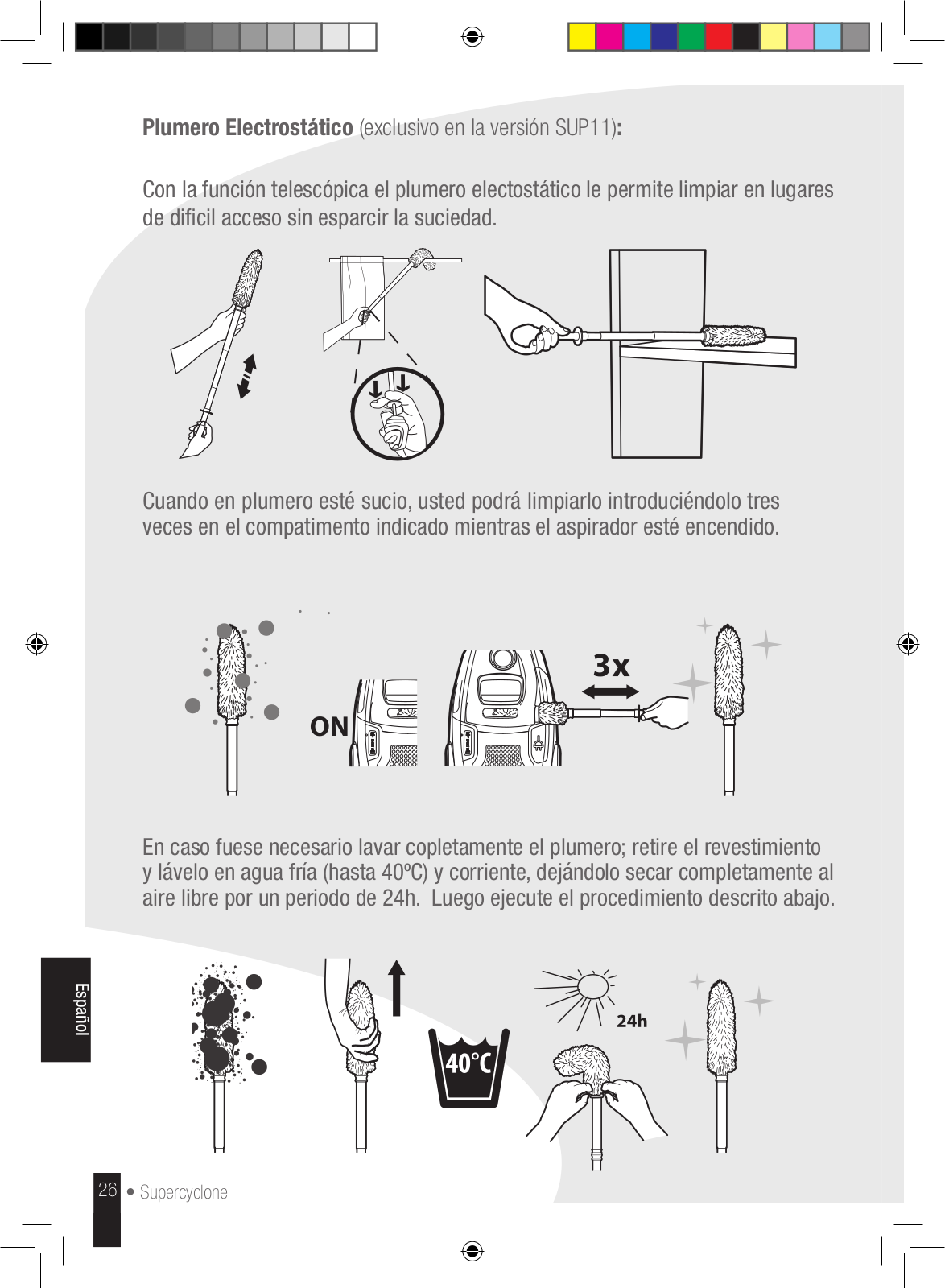

Espanador Eletrostático (exclusivo para versão SUP11):

Com a função telescópica o espanador eletrostático permite você fazer a limpeza em lugares de difícil acesso sem espalhar a sujeira.

Quando o espanador estiver sujo você conseguirá fazer a limpeza completa introduzindo-o no local indicado com o aspirador ligado.

Em casos que se fizer necessária a lavagem completa;retire o revestimento e lave-o em água fria (até 40ºC) e corrente deixando-o secar completamente ao ar livre por um período de 24h. Em seguida execute o procedimento conforme figura abaixo.

Português

Supercyclone • 9

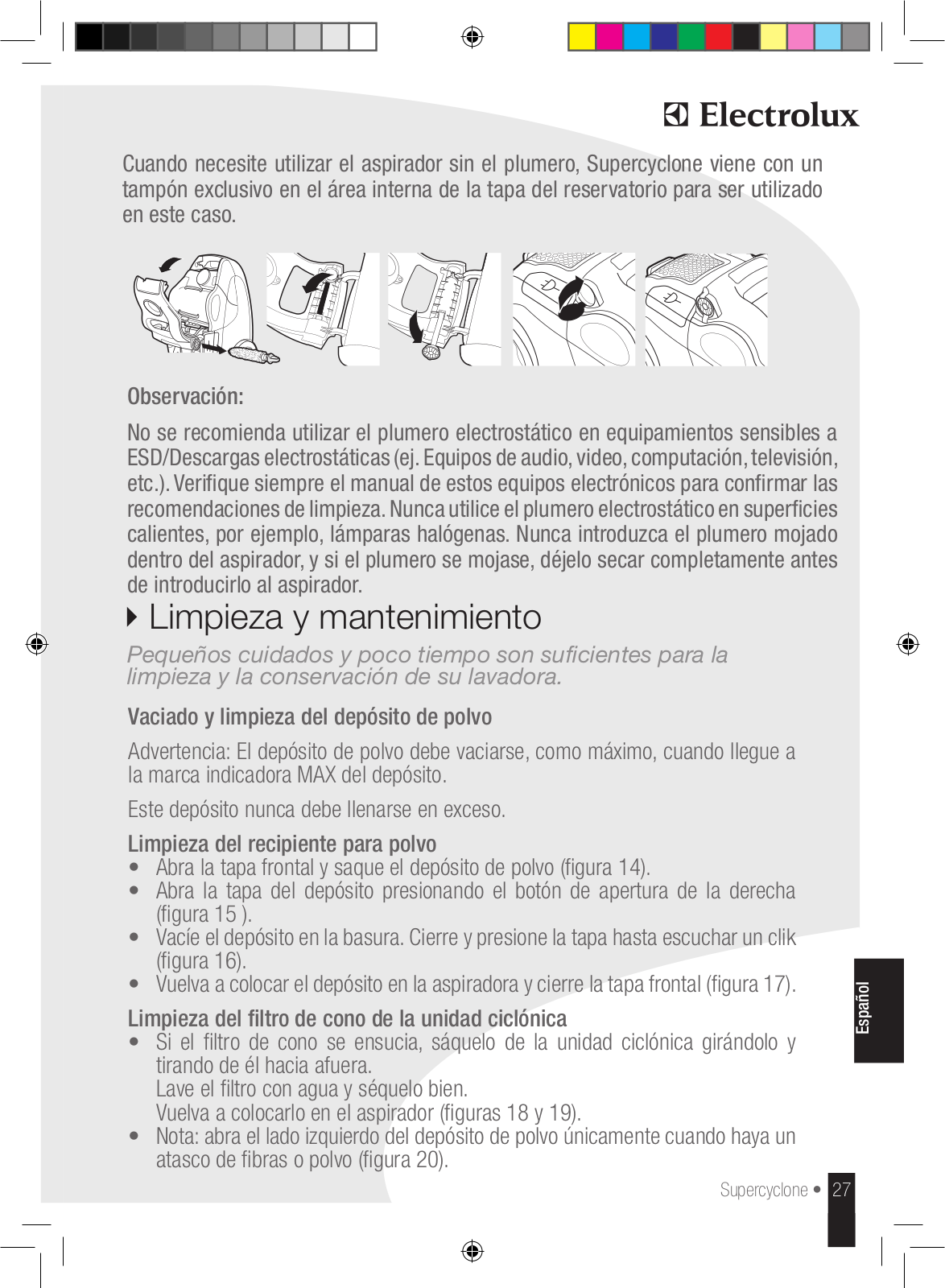

Quando precisar utilizar o aspirador sem o espanador,o Supercyclone vem com um tampão exclusivo na área interna da tampa do reservatório para ser utilizado neste caso.

Português

Observação;

Não é recomendado utilizar o espanador eletrostático em equipamentos sensíveis a ESD/Descargas electrostáticas (exemplo, equipamentos áudio, vídeo, computadores, televisões, etc.). Verifique sempre o manual destes equipamentos eletrônicos para confirmar as recomendações sobre a sua limpeza. Nunca utilize o espanador eletrostático em superfícies quentes por exemplo, lâmpadas de halogêneo. Nunca introduza o espanador eletrostático molhado no aspirador, e se o espanador ficar molhado, deixe-o secar completamente antes de o voltar a introduzir no aspirador.

10 • Supercyclone

Limpeza e manutenção

Pequenos cuidados e pouco tempo bastam para manter a limpeza e a conservação do seu aspirador.

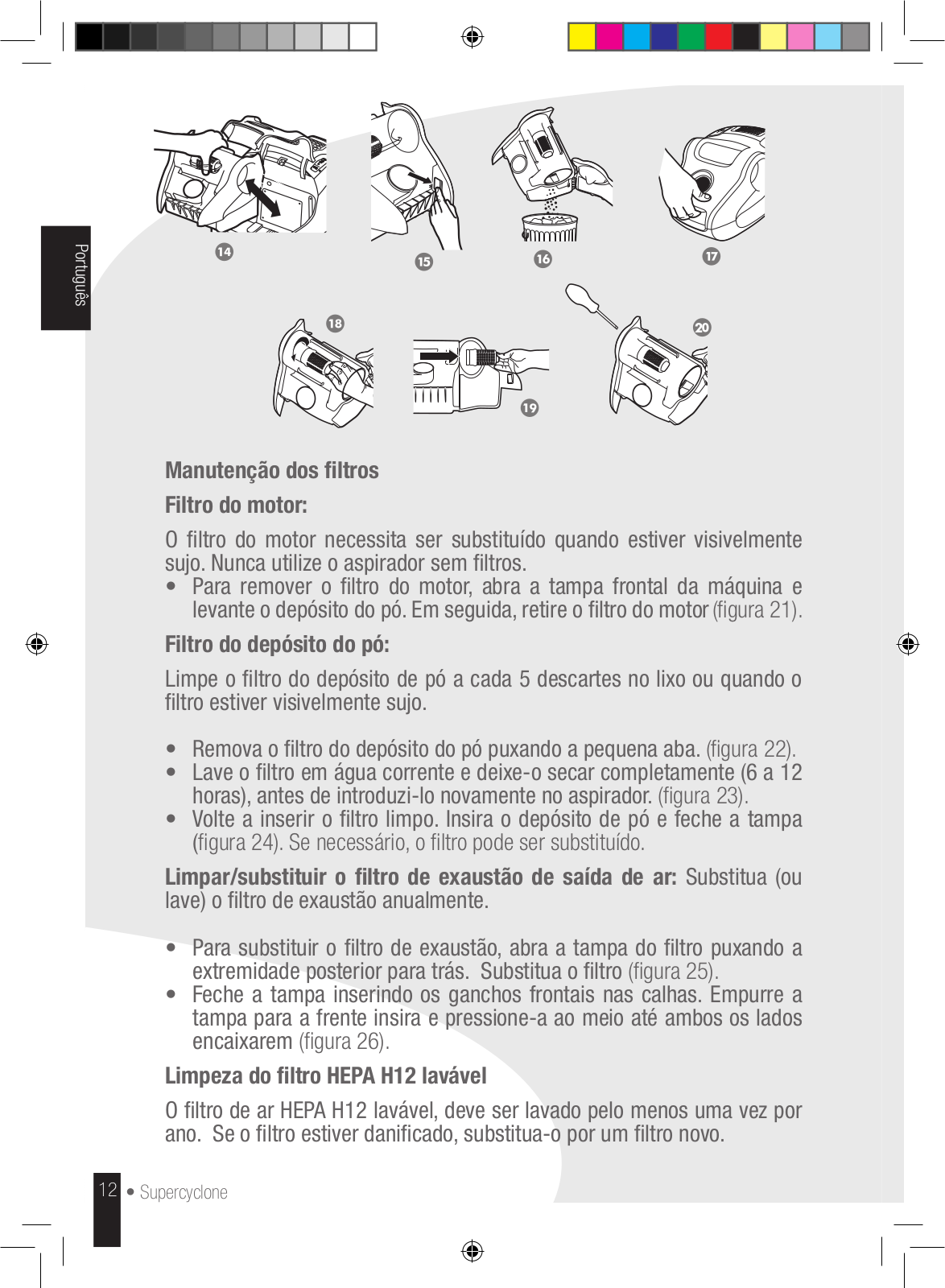

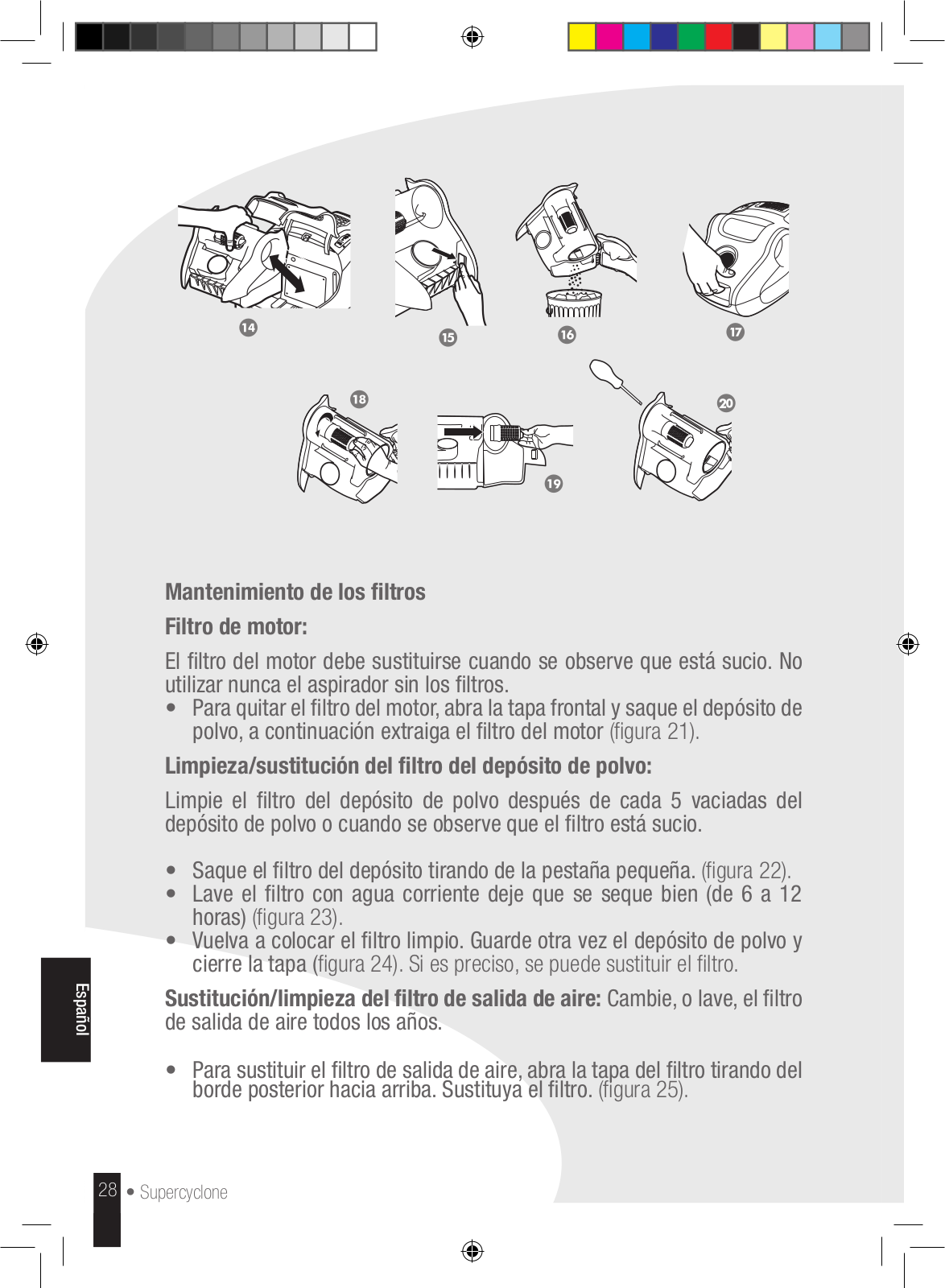

Esvaziamento e limpeza do depósito do pó

Aviso! Quando atingir a marca MAX, o compartimento de pó deverá ser esvaziado. Deve-se evitar exceder sua capacidade máxima para uma melhor performance.

Esvaziar o depósito de pó

•Abra a tampa frontal e retire o depósito do pó (figura 14).

•Abra a tampa do depósito de pó pressionando o botão de abertura à direita.(figura 15 ).

•Esvazie o conteúdo no lixo. Feche e pressione a tampa até um clique

(figura 16).

•Volte a colocar o depósito do pó no aspirador e, em seguida, feche a tampa frontal (figura 17).

Limpeza do filtro do cone do Supercyclone

•Se o filtro do cone ficar sujo, remova o filtro da unidade Supercyclone rodando-o e retirando-o do seu local.

Lave o filtro do cone com água e seque-o cuidadosamente. Volte a inseri-lo no aspirador (figuras 18 e 19).

•Nota: abra o lado esquerdo do depósito do pó apenas quando notar que há pó ou fibras presas.(figura 20).

Português

Supercyclone • 11
