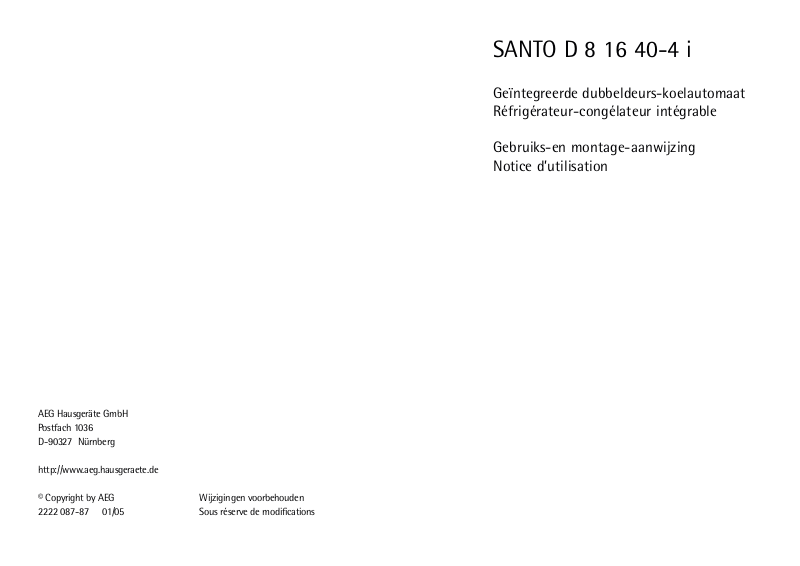

ELECTROLUX SD816406I, SD816404 User Manual

SANTO D 8 16 40-4 i

Geïntegreerde dubbeldeurs-koelautomaat
Réfrigérateur-congélateur intégrable

Gebruiks-en montage-aanwijzing
Notice d’utilisation

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG Wijzigingen voorbehouden
2222 087-87 01/05 Sous réserve de modifications

2

Geachte klant,

Lees eerst aandachtig de gebruiksaanwijzing door voordat u uw nieuwe
koelapparaat in gebruik neemt. Hierin staat belangrijke informatie over een
veilig gebruik, over het opstellen en over het onderhoud van het apparaat.

De gebruiksaanwijzing s.v.p. bewaren om lager nog eens iets na te kunnen
lezen.. Aan eventuele volgende bezitters van het apparaat doorgeven.

Deze gebruiksaanwijzing is voor meerdere, technisch vergelijkbare modellen
in diverse uitvoeringen bestemd. S.v.p. alleen op de aanwijzingen letten die
op uw apparaat betrekking hebben.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waar-
schuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd op aanwij­zingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren
van het apparaat. Hier absoluut op letten.

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch
gebruik van het apparaat.

Met het klaverblad worden tips en aanwijzingen voor een economischen
milieuvriendelijk gebruik van het apparaat aangegeven.

Voor eventueel optredende storingen staan in de handleiding aanwijzingen
om deze zelf op te lossen, zie Hoofdstuk "Wat te doen als...". Als deze aanwij­zingen niet voldoende informatie bieden staat onze service-afdeling u te
allen tijde ter beschikking.

Gedrukt op milieuvriendelijk vervaardigd papier

wie ecologisch denkt, handelt ook zo ...

3

Inhoud

Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Weggooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Informatie over de verpakking van het apparaat . . . . . . . . . . . . . . . . . .6

Weggooien van oude apparaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Transportbescherming verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Scapblokkering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Opstelplaats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Uw koelaparaat heeft lucht nodig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Overzetten van het deurscharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Nismaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Aanwijzingen voor de geintegreerde inbouw . . . . . . . . . . . . . . . . . . . . .9

Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Voor ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

In gebruik nemen en temperatuurregeling . . . . . . . . . . . . . . . . . . .14

Interieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Legvlakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Variabele binnendeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Vochtigheidsregeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Variabele box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Koelen van levensmiddelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Invriezen en diepgevroren bewaren . . . . . . . . . . . . . . . . . . . . . . . . .17

Maken van ijsblokjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Diepvrieskalender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Ontdooien van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Apparaat uitzetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Tips om energie te besparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Wat te doen als . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Lamp vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Doel, normen, richtlijnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

46

Fixer par encliquetage le couver­cle (Hd) sur la glissière (Hb).

Remettre l’équerre en place sur la
glissière et fixer avec les vis four­nies.

Pour effectuer l’éventuel aligne­ment de la porte du meuble, uti­liser le jeu des trous ovales.

A la fin des opérations, il est
nécessaire de contrôler que la
porte de l’appareil se ferme par­faitement.

En cas de fixation latérale de l’appa­reil au meuble colonne, desserrez les
vis des équerres (G) et déplacez cel­les-ci d’aprés la Fig; Fixez à nouveau;
Appliquez le couvercle (H).

PR168

Hb

Hb

PR167/1

Hd

D729

G

G

H

4

Veiligheid

De veiligheid van onze koelapparaten voldoet aan de Europese en Neder­landse normen. Desondanks zien wij ons genoodzaakt u met de volgende
veiligheidsaanwijzingen vertrouwd te maken:

Reglementaire toepassing

• Het koelapparaat is voor huishoudelijk gebruik bestemd. Het is geschikt
voor het koelen, invriezen en diepgevroren bewaren van levensmiddelen
en voor het maken van ijs. Als het apparaat voor andere doeleinden
gebruikt wordt kan de fabrikant geen verantwoording nemen voor even­tuele schaden.

• Het ombouwen van of veranderingen aan het koelapparaat aanbrengen
is uit veiligheidsoverwegingen niet toegestaan.

• Als het koelapparaat commercieel of voor andere doeleinden dan voor het
koelen, diepgevroren bewaren en invriezen van levensmiddelen gebruikt
wordt, s.v.p. letten op de hiervoor van kracht zijnde wettelijke bepalingen.

Voordat het apparaat voor de eerste keer in gebruik
genomen wordt

• Controleer het koelapparaat op transportschaden. Een beschadigd appa­raat in geen geval aansluiten! Wend u in geval van schade tot de leve­rancier.

Koelmiddelen

Het apparaat bevat in het koelvloeistofcircuit de koelvloeistof Isobutan
(R600a), een natuurlijk, zeer milieuvriendelijk gas, dat echter wel brandbaar
is.

• Bij het transport en het opstellen van het apparaat erop letten dat geen
onderdelen van het koelvloeistofcircuit beschadigd worden.

• Bij beschadiging van het koelvloeistofcircuit:

– open vuur en brandhaarden absoluut vermijden;
– het vertrek waar het apparaat staat goed ventileren.

Veiligheid van kinderen

• Verpakkingsdelen (bijv. folies, piepschuim) kunnen voor kinderen gevaar­lijk zijn. Verstikkingsgevaar! Verpakkingsmateriaal van kinderen weghou­den!

• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit het

45

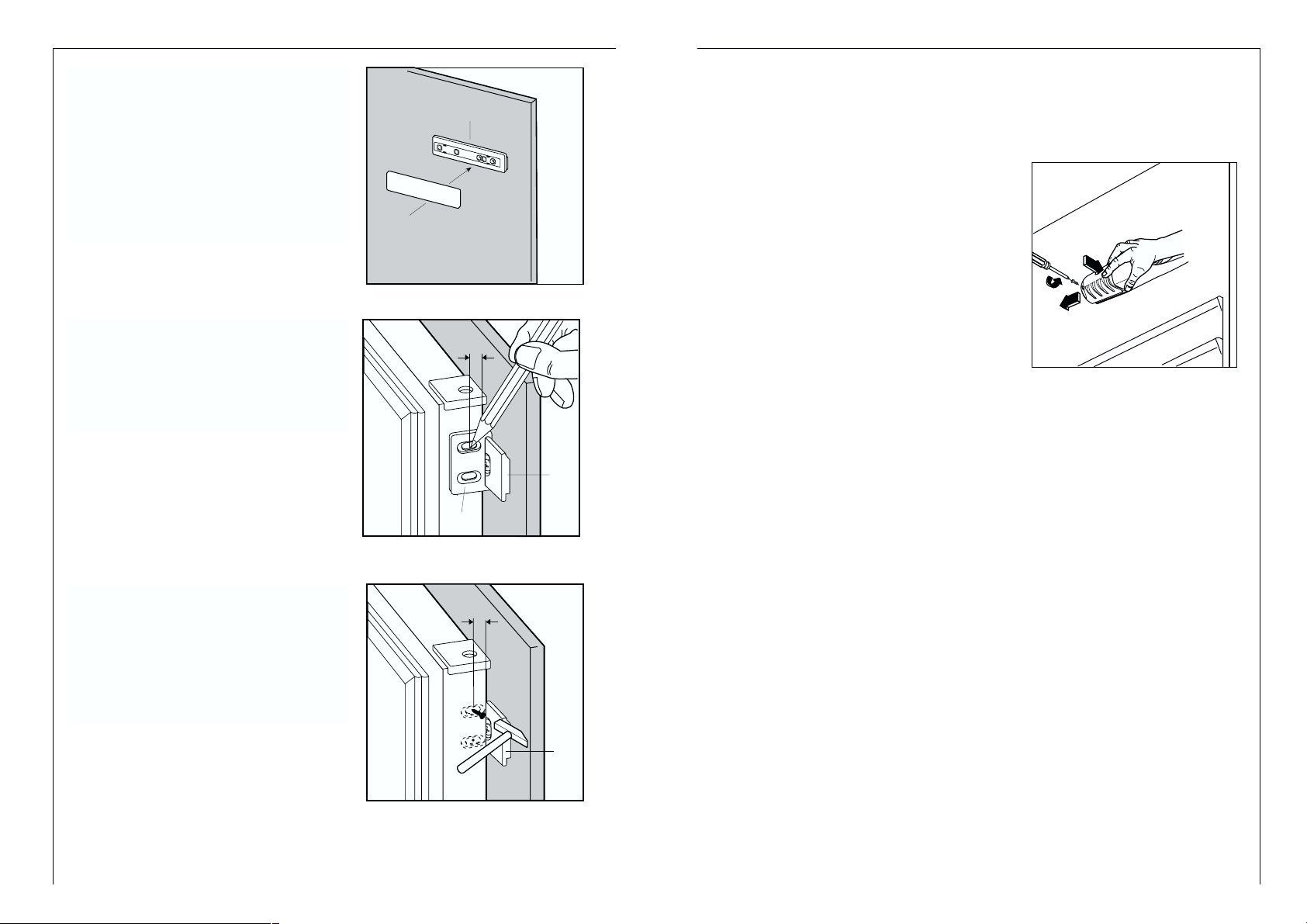

Fixer par encliquetage le couver­cle (Hc) sur la glissière (Ha).

PR33

Hc

Ha

Ouvrir la porte de l’appareil et
celle du meuble à 90° environ.
Introduire l’équerre (Hb) dans la
glissière (Ha). Tenir ensemble la
porte de l’appareil et celle du
meuble et marquer la position
des trous comme l’indique la
figure.

PR167

Ha

Hb

8mm

Enlever les équerres et marquer à
8 mm du bord extérieur de la
porte avec le clou (K).

Ha

8mm

K

5

stopcontact trekken, stroomkabel doorknippen, eventueel aanwezige
snap– of grendelsloten verwijderen of kapotmaken. Daardoor wordt
voorkomen dat spelende kinderen in het apparaat opgesloten raken (ver­stikkingsgevaar!) of in andere levensgevaarlijke situaties terecht komen.

• Kinderen kunnen gevaren die in het omgaan met huishoudelijke appara­ten schuilen vaak niet herkennen. Zorg daarom voor de nodige toezicht
en laat kinderen niet met het apparaat spelen.

Bij dagelijks gebruik

• Containers met brandbare gassen of vloeistoffen kunnen lek raken door
de inwerking van koude. Explosiegevaar! Leg geen containers met brand­bare stoffen zoals bijv. spraybussen, aanstekers, navullingen van aan­stekers etc. in het koelapparaat.

• Flessen en blikken mogen niet in het vriesvak. Ze kunnen springen als de
inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg
nooit limonades, sappen, bier, wijn, champagne etc. in het vriesvak. Uit­zondering: sterke drank met een zeer hoog alcoholpercentage kan in het
vriesvak gelegd worden.

• Consumptie-ijs en ijsblokjes niet direct vanuit de vriesruimte in de mond
steken. Zeer koud ijs kan aan de lippen of de tong vastvriezen en verwon­dingen veroorzaken.

• Niet met natte handen aan diepvriesartikelen komen. De handen kunnen
daaraan vastvriezen.

• Geen elektrische apparaten (bijv. elektrische ijsmachines, mixers etc.) in het
koelapparaat gebruiken.

• Voor het schoonmaken het apparaat altijd uitzetten en de stekker uit het
stopcontact trekken of de zekering in de uitschakelen huisinstallatie.

• De stekker altijd aan de stekker zelf uit het stopcontact trekken, nooit aan
het snoer.

Bij storing

• Als er een storing aan het apparaat optreedt eerst in de gebruiksaanwij­zing kijken onder “Wat te doen als ...”. Als de daar gegeven aanwijzingen
niet verder helpen zelf niet verder aan het apparaat werken.

• Koelapparaten mogen alleen dooor geschoold personeel gerepareerd wor­den. Door ondeskundige reparaties kunnen grote gevaren ontstaan. Wend
u zich bij reparaties tot uw vakhandel of tot onze service-afdeling.

44

PR266

Ha

Hb

Hc

Hd

Séparer les pièces Ha, Hb, Hc, Hd
comme l’indique de la figure.

Poser la glissière (Ha) sur la partie
interne de la porte du meuble
dessus et dessous comme l’indi­que la figure et marquer la posi­tion des trous externes. Après
avoir pratiqué les trous, fixer la
glissière avec les vis fournies.

ca. 50 mm

ca. 50 mm

90°

90°

2

1

m

m

2

1

m

m

6

Transportbescherming verwijderen

Het apparaat alsmede de onderdelen van het interieur zijn voor het trans­port beschermd.

• Alle plakband alsmede bekledingsdelen uit het interieur verwijderen.

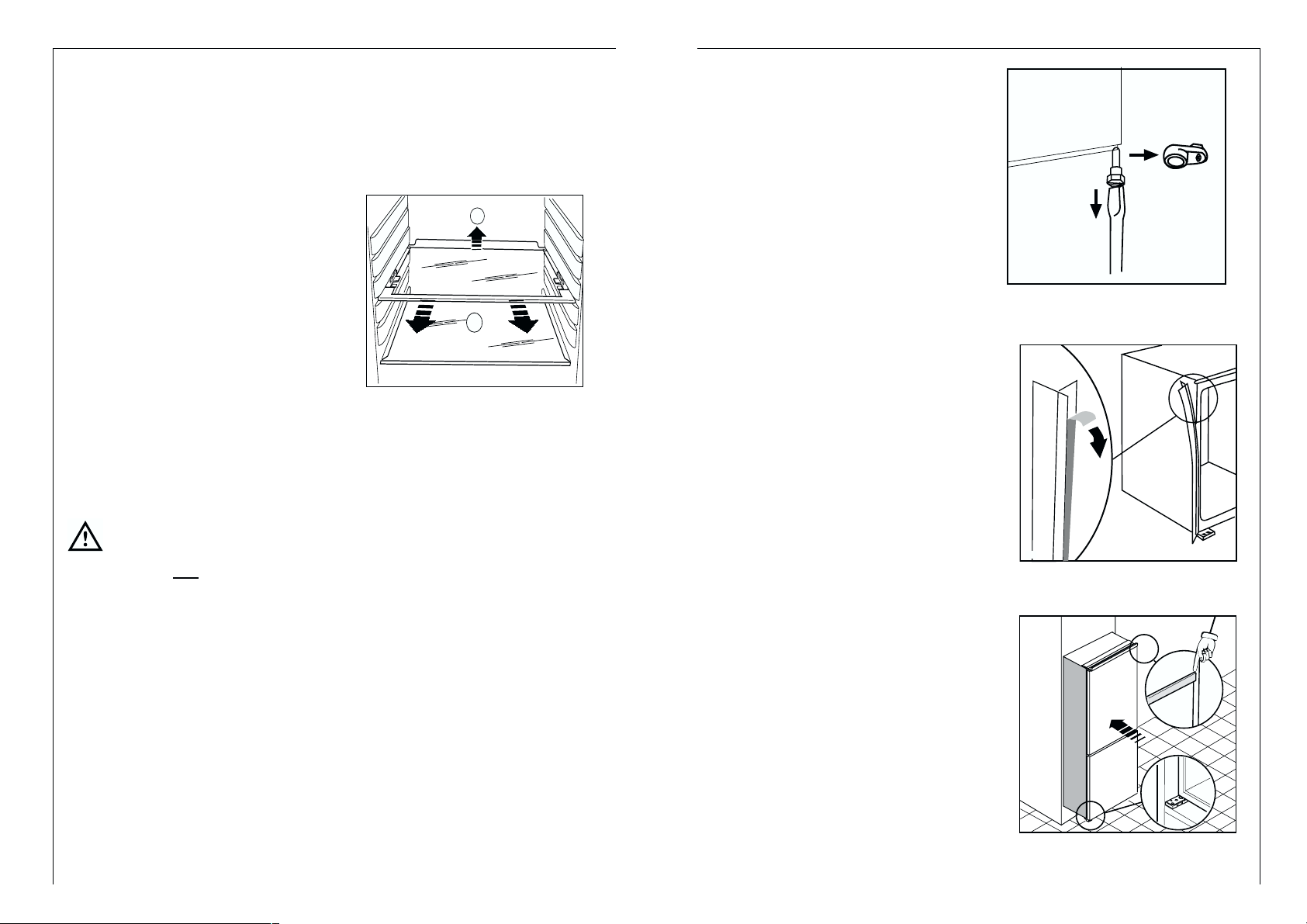

Schapblokkering

Uw apparatuur is voorzien van

Weggooien

Informatie over de verpakking van het apparaat

Alle gebruikte grondstoffen zijn milieuvriendelijk! Ze kunnen zonder gevaar
weggegooid of in de vuilverbrandingsoven verbrand worden!

De grondstoffen: de kunststoffen kunnen ook opnieuw gebruikt worden en
worden als volgt gekarakteriseerd:

>PE< voor polyethyleen, bijv. bij de buitenste verpakking en de zakken bin­nenin.

>PS< voor schuimpolystyrol, bijv. bij de bekledingsdelen, in principe CFK­vrij.

De kartonnen delen zijn van oud papier gemaakt en kunnen ook weer bij
het oud-papier gedaan worden.

Weggooien van oude apparaten

Wegens milieuredenen dienen koelapparaten vakkundig ontmanteld te
worden. Dit geldt voor uw huidige apparaat en - als het ook aan vervanging
toe is - ook voor uw nieuwe apparaat.

Waarschuwing! Apparaten die hun tijd gehad hebben onbruikbaar maken
voordat ze weggegooid worden. Stekker er afhalen, netsnoer doorknippen,
eventuele snap- of grendelsloten verwijderen of kapotmaken. Hierdoor
wordt voorkomen dat spelende kinderen in het apparaat opgesloten wor­den (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terechtko­men.

Aanwijzingen voor het weggooien:

• Het apparaat mag niet bij het huis- of grofvuil gezet worden.

• Het koelvloeistofcircuit, in het bijzonder de warmtewisselaar aan de ach­terkant, mag niet beschadigd worden.

• Informatie over afhaaltijden of inzamelplaatsen zijn te verkrijgen bij de
plaatselijke reinigingsdienst of op het gemeentehuis.

43

Insérer l'appareil dans la niche en
l'appuyant contre la paroi
intérieure, correspondant au côté
d'ouverture de la porte, jusqu'à ce
que le cache supérieur soit à fleur
(1) et veiller à ce que la charnière
du bas soit alignée sur la paroi du
meuble (2).

D023

1

2

B

E

C

D

Appliquez les cahes (C-D) sur les
ailettes des butées et dans les
trous des charnières.
Appliquez la grille d’aération (B)
et le couvre- charniére (E).

I

P

Fixez l’appareil à l’aide des 4 vis
livrées dans le kit. Fixez l’appareil
à l’aide des 4 vis livrées dans le kit.
(I = courtes) - (P = longues)

7

Klimaatklasse voor een omgevingstemperatuur van

SN +10 tot +32 °C

N +16 tot +32 °C

ST +18 tot +38 °C

T +18 tot +43 °C

Opstellen

Opstelplaats

Het apparaat in een goed geventileerde en droge ruimte neerzetten.
De omgevingstemperatuur heeft invloed op het stroomverbruik.
Het apparaat daarom
– niet aan directe straling van de zon blootstellen;
– niet bij radiatoren, naast een kachel of andere warmtebronnen plaatsen;
– alleen op een plaats neerzetten waarvan de omgevingstemperatuur over-

eenkomt met de klimaatklasse waarvoor het apparaat is ontworpen.

De klimaatklassees staan op het typeplaatje dat zich links aan de binnenkant
van het apparaat bevindt.

De volgende tabel geeft aan welke omgevingstemperatuur bij welke kli­maatklasse behoort:

Als het onvermijdelijk is het apparaat naast een warmtebron te plaat-sen,
aan weerszijden minimaal de volgende afstanden aanhouden:

– tot elektrische fornuizen 3 cm;
– tot olie- en kolenfornuizen 30 cm.
Als men zich niet aan deze afstanden kan houden, is een warmte-isoleren-

deplaat tussen fornuis en koelapparaat aan te bevelen.
Als het koelapparaat naast een ander koel- of diepvriesapparaat staat, is een

afstand van 5 cm aan weerszijden aan te bevelen, zodat zich geen condens
vormt aan de buitenkant van de apparaten.

B

A

blokkeringen, waardoor de plaats tij­dens het

Til het plaat aan de achterkant op en
duw het in de richting van de pijl tot
het los raakt en verwijder de blokke­ringen.

42

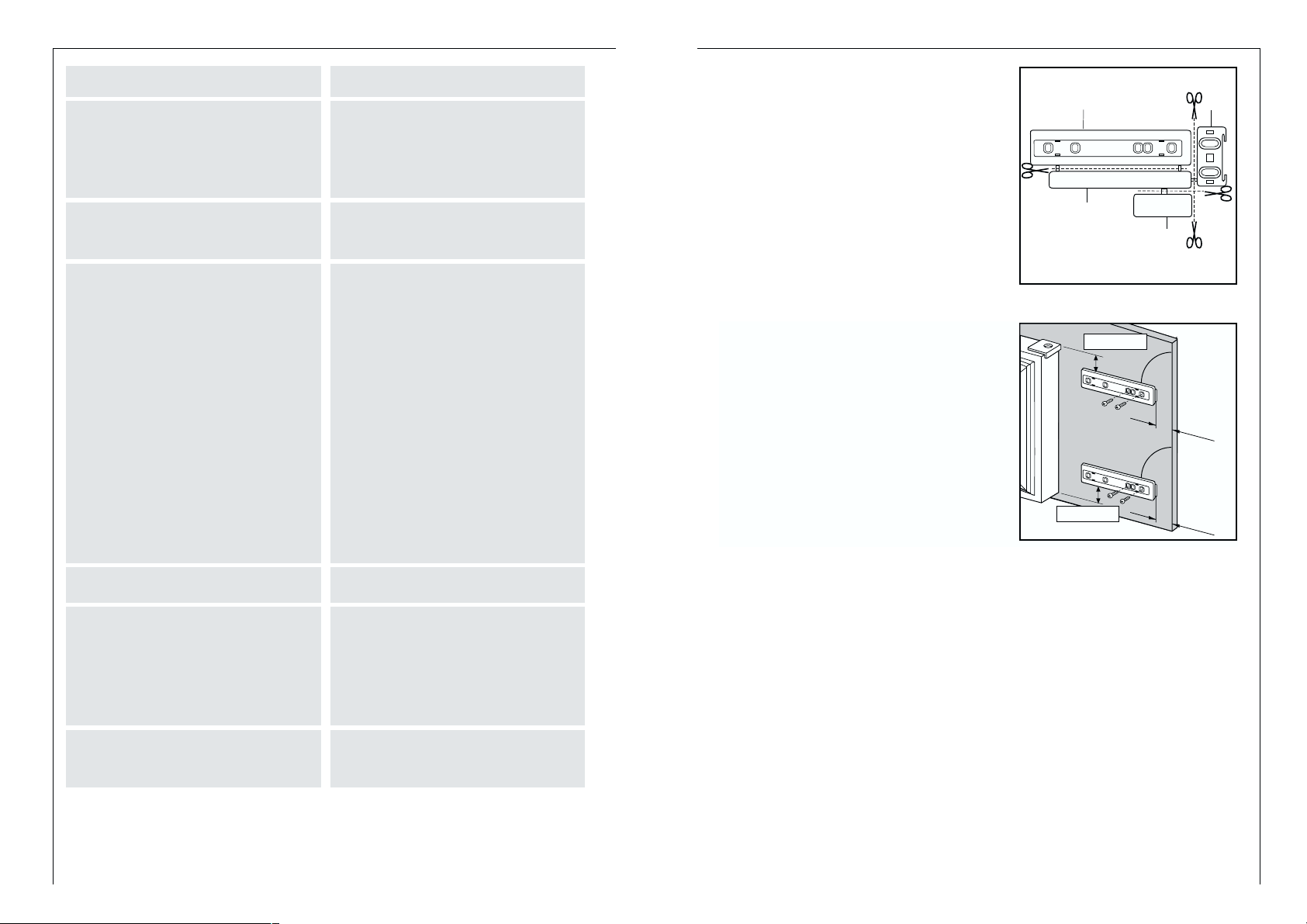

Instructions pour l’encastrement

Coller le cache-jointure sur l’ap­pareil comme l’indique le dessin.

n’adhèrent pas parfaitement. Dans ce
cas, si on ne veut pas attendre que les
joints reprennent leurs dimensions
naturelles après un certain temps, on
pourra accélérer ce processus en
chauffant la partie intéressée à l’aide
d’un sèche-cheveux.

Dimensions de la niche

Hauteur 1580 mm
Profondeur 550 mm
Largeur 560 mm

Votre appreil a besoin d’air

Pour des raisons de sécurité, la venti­lation doit être prévue comme indi­qué ci-contre.

Attention: veillez à ne pas obstruer
les ouvertures de ventilation.

Il est également nécessaire que la
niche soit équipée d’un conduit d’aé­ration ayant les mesures suivantes:

profondeur 50 mm
largeur 540 mm

50 mm

min.
200 cm

2

min.

2

200 cm

D567

D765

8

Uw koelapparaat heeft lucht
nodig

Om veiligheidsredenen moet de venti­latie zodanig zijn als aangegeven de
afbeelding.

Attentie: zorg ervoor dat de ventilatie
openingen tijdens gebruik niet
worden afgedekt.

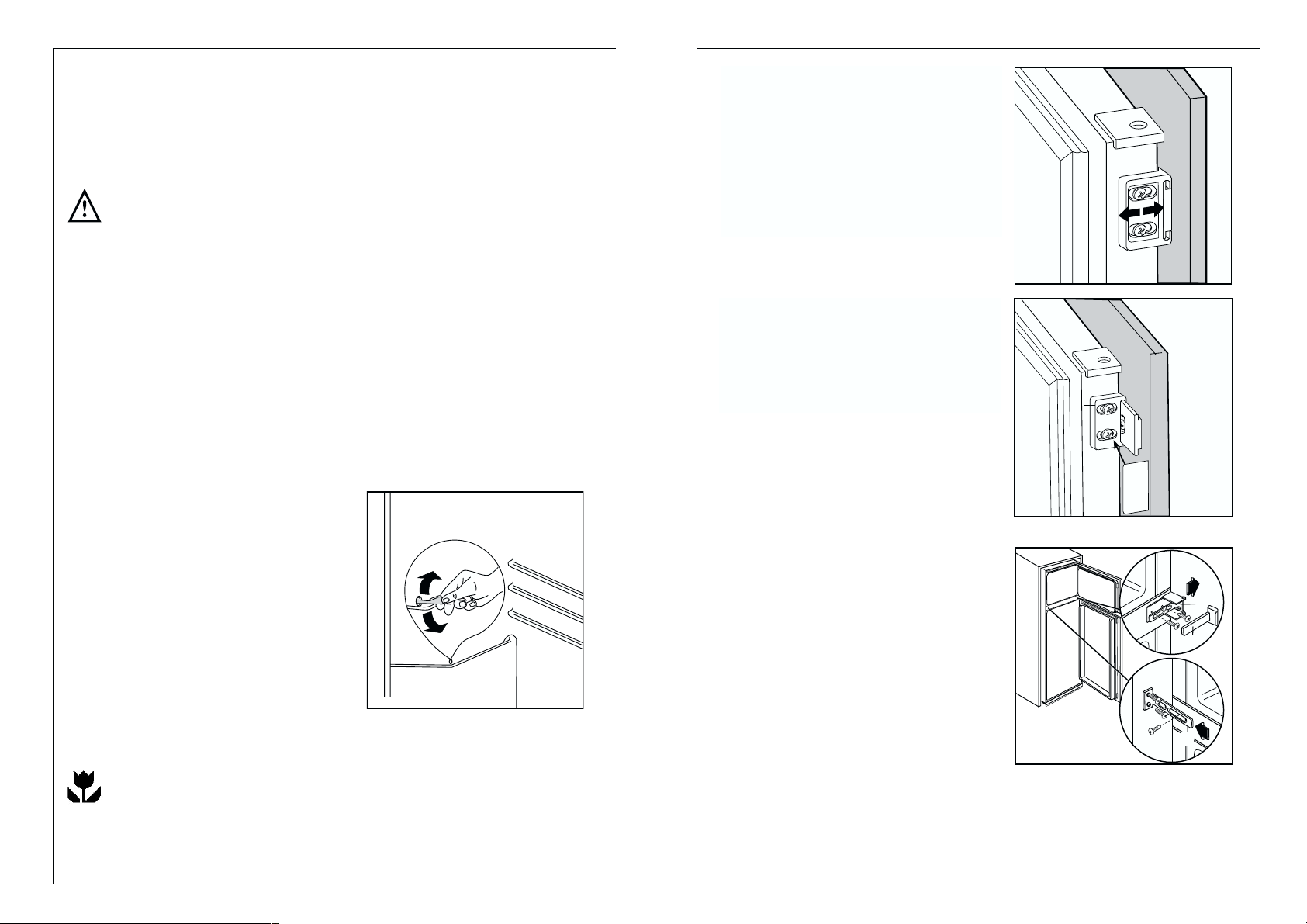

Overzetten van het deurscharnier

Het deurscharnier kan van rechts
(stand waarin het wordt afgeleverd)
naar links overgezet worden als dat
voor de opstelplaats nodig is.

Waarschuwing! Bij het overzetten
van de deurscharnieren mag het
apparaat niet op het lichtnet aange­sloten zijn. Van te voren de stekker
uit het stopcontact halen.

1. Draai de bovenste stift uit en
verwijder de afstandshouder.

2. Neem de bovenste deur los.

3. Draai het middelste scharnier en
het profiel uit en bevestig ze aan
de andere kant.

4. Bevestig de bovenste deur, de
bovenste stift en de afstandshou­der aan de andere kant.

41

Si le câble d'alimentation est endommagé, il doit être remplacé par un
câble d'alimentation certifié .

Cette opération ne peut être effectuée que par une personne habilitée,
par votre vendeur, ou par le fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une pri­se multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'in­cidents provoqués par une mise à la terre inexistante ou défectueuse.

Instructions pour l’encastrement

Révérsibilité des portes

L’appareil est livré avec l’ouverture à
droite. Pour changer le sens d’ouver­ture de la porte suivez les indications
ci-dessous avant l’installation.

Attention! Pendant le déplacement
de la butée de porte, l’appareil ne
doit pas être branché sur le secteur.
Débrancher préalablement la fiche
secteur.

1. Dévissez le pivot supérieur et enlevez
la charnière

2. Dégagez la porte supérieure

3. Dévissez la charnière intermédiaire et
remontez-le0 sur le côté opposé

4. Remontez la porte supérieure, le
pivot supérieur et la charnière sur le
côté opposé

5. Dévissez le pivot inférieur et enlevez
la charnière et remontez-les sur le
côté opposé

La réversibilité des portes une fois
effectuée, contrôlez que les joints
magnétiques adhèrent à la carrosse­rie. Si la température à l’intérieur de
la pièce est trop basse (en hiver, par
exemple), il se peut que les joints

50 mm

D567

min.

200 cm

2

min.

2

200 cm
