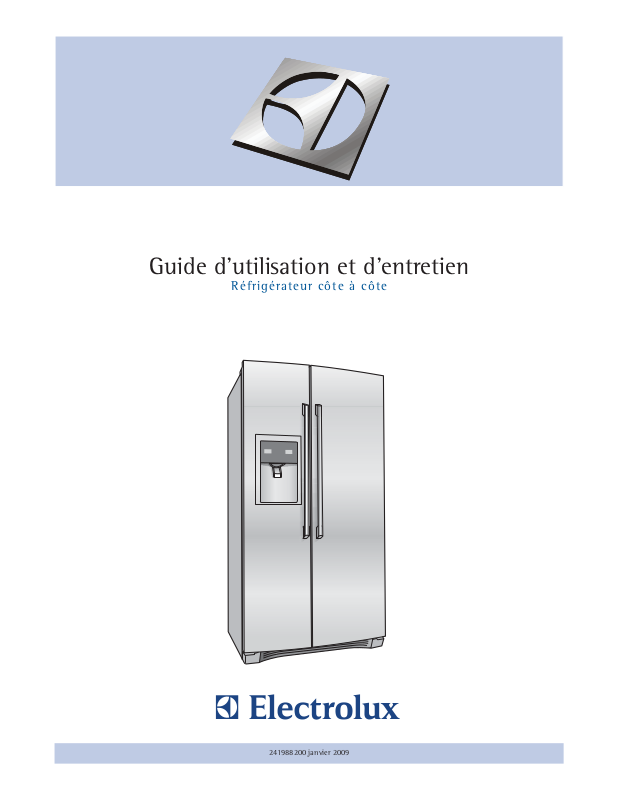

Guide d'utilisation et d'entretien

Réfrigérateur côte à côte

241988200 janvier 2009

RENSEIGNEMENTS POUR LE CLIENT

SECURITE

Renseignements pour le client ?

Pour obtenir de l'aide et des informations sur les produits en ligne, visitez le http://www.electrolux-ﬁ lters.com

Table des matières

Renseignements pour le client .................................................. 2

Instructions de sécurité importantes ............................................ 2

Instructions .......................................................................... 3

Désinstallation des portes......................................................... 4

Installation des poignées de porte ............................................... 4

Raccordement à l’alimentation en eau .......................................... 5

Commandes ......................................................................... 6

Caractéristiques de rangement ................................................... 7

Distributeur d’eau et de glaçons automatique ................................. 8

Remplacement des ﬁ ltres .........................................................9

Entretien et nettoyage .............................................................10

Solutions aux problèmes courants ..............................................11

Mesures de sécurité importantes

La mention DANGER indique un danger imminent qui causera la mort ou de graves blessures, s'il n'est pas évité.

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire la mort.

La mention ATTENTION signale la présence d'une situation potentiellement dangereuse qui, si elle n'est pas évitée, est susceptible de causer des blessures mineures ou moyennement graves.

Important - Cette mention précède des renseignements importants

relatifs à l'installation, au fonctionnement ou à l'entretien. Toutefois, ceux-ci n'impliquent aucune notion de danger.

Sécurité générale

• N’entreposez pas et n’utilisez pas d’essence ni d’autres liquides inﬂ ammables à proximité de cet appareil ou de tout autre appareil électroménager. Lisez les étiquettes du produit concernant les risques d’inﬂ ammabilité et autres avertissements.

• Ne faites pas fonctionner le réfrigérateur en présence de vapeurs explosives.

• Evitez tout contact avec les pièces mobiles de la machine à glaçons automatique.

• Enlevez toutes les agrafes du carton pour éviter les coupures. Les agrafes peuvent aussi endommager les surfaces de vos autres appareils ménagers ou meubles si elles entrent en contact avec ceux-ci.

• N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.

• N'utilisez pas d'autres appareils électroménagers (comme des sorbetières) à l'intérieur d'appareils de réfrigération, à moins qu'ils n'aient été approuvés pour cette utilisation par le fabricant.

• L'isobutane (R600a) contenu dans le circuit réfrigérant de l'appareil électroménager est un gaz naturel qui a un niveau élevé de compatibilité avec l'environnement, mais qui est inﬂ ammable.

Lors du transport et de l'installation de l'appareil électroménager,

veillez à ce qu'aucun des composants du système de réfrigération ne soit endommagé. Si le circuit réfrigérant est endommagé :

- Evitez les ﬂ ammes nues et les sources d'allumage.

- Aérez bien la pièce dans laquelle se situe l'appareil électroménager.

• Il est dangereux d'altérer les caractéristiques de ce produit ou de le modiﬁ er de quelque manière que ce soit. Tous dommages au cordon peuvent provoquer un court-circuit et/ou une électrocution.

• Cet appareil électroménager est lourd. Faites attention lorsque vous le déplacez.

• Ne bougez pas et ne touchez pas les éléments du compartiment congélateur si vos mains sont humides/mouillées, cela pourrait vous causer des abrasions de la peau ou des brûlures par le froid.

• Eviter à l'appareil toute exposition prolongée aux rayons directs du soleil.

Pour assurer votre sécurité et l'utilisation adéquate de l'appareil, avant d'installer et d'utiliser celui-ci, veuillez lire attentivement le manuel de l'utilisateur, y compris les conseils et les mises en garde. Aﬁ n d'éviter les erreurs et accidents inutiles, il est important de veiller à ce que chaque personne qui utilise l'appareil connaisse son fonctionnement et ses caractéristiques de sécurité. Conservez toujours ces instructions avec l'appareil. Ainsi, si l'appareil est déplacé ou vendu, toute personne qui l'utilisera pendant son cycle de vie le fera d'une manière adéquate et en toute sécurité.

Pour votre propre sécurité et celle de vos biens, conservez les précautions de ce manuel d'utilisateur, car le fabricant ne peut être tenu responsable des dommages causés par omission.

Sécurité des enfants et des personnes à risque

• Cet appareil n'est pas conçu pour être utilisé par une personne (y compris un enfant) avec des capacités physiques, sensorielles ou mentales réduites, ou qui ne possède pas l'expérience et les connaissances requises, sauf si elle est supervisée ou formée sur son utilisation par la personne qui est responsable de sa sécurité. Il est important de toujours s'assurer que les enfants ne jouent pas avec l'appareil.

• Gardez l'emballage hors de la portée des enfants. Il pourrait provoquer la suffocation.

• Si vous mettez l'appareil au rebut, débranchez-le, coupez le cordon d'alimentation (le plus près possible de l'appareil) et retirez la porte pour empêcher tout enfant de s'électrocuter ou de s'enfermer dans l'appareil.

• Si cet appareil, doté de joints de porte aimantés, remplace un modèle moins récent doté d'un verrou à ressort sur la porte ou le couvercle, assurez-vous que le verrou est inutilisable avant de jeter le vieil appareil. Cela empêchera tout enfant de s'y enfermer.

• Cet appareil est conçu pour conserver des aliments et des boissons dans un foyer normal, comme cela est expliqué dans ce manuel d'instructions.

Installez cet appareil à un endroit où la température ambiante correspond à la catégorie de climat indiquée sur la plaque signalétique de l'appareil :

Catégorie de climat Température ambiante

+10 °C à +32 °C +16 °C à +32 °C

+18 °C à +36 °C

+18 °C à +43 °C

Protection de l'environnement

Cet appareil ne contient aucun gaz qui pourrait altérer la couche d'ozone, que ce soit dans son circuit réfrigérant ou ses matériaux d'isolation. Cet appareil électroménager ne doit pas être mis au rebut avec les ordures ménagères. La mousse isolante contient des gaz inﬂ ammables : l'appareil électroménager doit être mis au rebut conformément aux réglementations applicables, consultables auprès des autorités locales. Evitez d'endommager le dispositif de refroidissement, particulièrement à l'arrière, près de l'échangeur thermique. Les matériaux utilisés sur cet appareil électroménager et marqués du symbole sont recyclables.

INSTALLATION / DESINSTALLATION DES PORTES

Electricité

AVERTISSEMENT - Vous devez suivre ces directives pour que les mécanismes de sécurité de votre réfrigérateur fonctionnent correctement.

• Le réfrigérateur doit être branché sur sa propre prise électrique (CA seulement) de 220-240 V et de 50/60 Hz. La prise murale doit

être installée selon les ordonnances et les codes locaux. Consultez un technicien qualiﬁ é. N'utilisez pas de rallonge électrique ni de ﬁ che

d'adaptation.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, un technicien de service après-vente ou une personne qualiﬁ ée aﬁ n d’éviter tout danger.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon. Agrippez fermement la ﬁ che et tirez-la hors de la prise électrique en la tenant droit pour éviter d'endommager le cordon d'alimentation.

• Aﬁ n d'éviter les électrocutions, débranchez le réfrigérateur avant de le nettoyer ou de remplacer une ampoule.

• Une tension variant de 10 % ou plus risque de nuire aux performances de votre appareil. L’utilisation du réfrigérateur sans une alimentation électrique sufﬁ sante peut endommager le compresseur. De tels dommages ne sont pas couverts par la garantie.

• Ne branchez pas le réfrigérateur sur une prise commandée par un interrupteur mural ou un cordon de tirage pour éviter qu’il ne soit accidentellement éteint.

• Evitez de raccorder le réfrigérateur à un circuit muni d'un disjoncteur de fuite à la terre.

• Les électrocutions et les risques d'incendie peuvent causer des blessures graves ou mortelles. Cet appareil doit être réparé par une personne qualiﬁ ée uniquement.

Important - Pour couper l'alimentation de votre réfrigérateur, débranchez la ﬁ che de la prise murale.

Ce guide d'utilisation et d'entretien contient des instructions d'utilisation spéciﬁ ques à votre modèle. Utilisez votre réfrigérateur en suivant uniquement les instructions présentées dans ce guide. Avant de mettre le réfrigérateur

en marche, suivez ces étapes initiales importantes.

Ouverture de la porte

REMARQUE - Les portes du réfrigérateur sont conçues pour se refermer

d'elles-mêmes lorsqu'elles ont un angle d'ouverture de 20 degrés ou moins.

Votre réfrigérateur doit être placé près d’un comptoir de manière à vous permettre d’y déposer facilement la nourriture. Pour faciliter l’utilisation des bacs du réfrigérateur et des paniers du congélateur, placez le réfrigérateur de manière à permettre à la porte du réfrigérateur et à celle du congélateur de s’ouvrir complètement.

Dimensions de la cavité

Hauteur Largeur

Profondeur

Durée

Directives pour la mise en place ﬁ nale de votre réfrigérateur :

• Les quatre coins de la caisse doivent reposer fermement sur le plancher.

• La caisse doit être mise à niveau à l'avant et à l'arrière.

• La caisse doit s'incliner de 6,4 mm d'avant en arrière (pour que les portes ferment correctement et soient étanches).

• Les portes doivent être alignées et être à niveau.

Toutes ces conditions peuvent être satisfaites en soulevant ou en abaissant les roulettes avant réglables.

Pour mettre à niveau la caisse au moyen des roulettes avant :

1 Ouvrez les deux portes et enlevez la grille de protection en la tirant

lentement vers l'avant (reportez-vous à l'illustration).

2 Fermez les portes et utilisez un tournevis à lame plate ou une clé à

douille de 9,5 mm (3/8 po) pour soulever ou abaisser les roulettes avant.

3 Assurez-vous que les deux portes ne présentent aucune obstruction

et que les joints d'étanchéité sont en contact avec la caisse des quatre côtés.

1 788 mm

905 mm 716 mm

20 h

Relever

Emplacement

• Placez l'appareil près d’une prise électrique mise à la terre. N'utilisez pas de rallonge électrique ni de ﬁ che d'adaptation.

• Si possible, ne placez pas le réfrigérateur directement sous la lumière du soleil et installez-le loin de la cuisinière, du lave-vaisselle et des autres sources de chaleur.

• Le réfrigérateur doit être installé sur un plancher à niveau et sufﬁ samment solide pour supporter le poids du réfrigérateur une fois celui-ci rempli.

• Prenez en considération la proximité de l’alimentation en eau pour les modèles équipés d’une machine à glaçons automatique.

ATTENTION - N'INSTALLEZ PAS le réfrigérateur dans un endroit où la température descend en dessous de 13 °C ou monte au-dessus de 43 °C. Le compresseur ne sera pas en mesure de maintenir la température adéquate à l'intérieur de l'appareil.

N'OBSTRUEZ PAS la grille de protection située dans la partie avant inférieure de votre réfrigérateur. Une bonne circulation d’air est essentielle pour que votre réfrigérateur fonctionne correctement.

Installation

Dégagement nécessaire pour l’installation

• Respectez les distances suivantes pour faciliter l’installation, assurer une circulation d'air appropriée, raccorder la plomberie et effectuer les branchements électriques :

Côtés et dessus 9,5 mm Arrière 25,4 mm

Pour mettre à niveau les portes au moyen de la charnière inférieure réglable (certains modèles) :

1 Si la porte du réfrigérateur est plus basse que celle du congélateur,

soulevez-la en tournant la vis de réglage vers la droite à l'aide d'une clé à douille de 11 mm. (Reportez-vous à l'illustration.)

2 Si la porte du congélateur est plus basse que celle du réfrigérateur,

soulevez-la en tournant la vis de réglage vers la droite à l'aide d'une clé à douille de 11 mm. (Reportez-vous à l'illustration.)

3 Après la mise à niveau, vériﬁ ez si la butée d'arrêt de la porte touche

la charnière inférieure et que le dessus de la porte ne touche pas la charnière supérieure lorsque vous ouvrez complètement la porte (de la position complètement fermée à complètement ouverte).

4 Remettez la grille de protection en place.

Porte ouverte

Rebord de la charnière

Charnière

SOULEVEZ LA PORTE

PORTE

SOULEVEZ

LA PORTE

Butée de la porte

Clé ou douille de 11,1 mm (7/16 po)

DESINSTALLATION DES PORTES / INSTALLATION DES POIGNEES DE PORTE

Passage dans les espaces étroits

Si votre réfrigérateur ne passe pas par une entrée, vous pouvez réduire ses dimensions en enlevant les portes. Vériﬁ ez d’abord la dimension de la porte d’entrée.

Pour préparer la désinstallation des portes :

1 Assurez-vous que la ﬁ che du cordon d’alimentation est débranchée de

la prise de courant.

2 Ouvrez les deux portes et enlevez la grille de protection (tel qu'expliqué

dans les instructions d’installation fournies avec votre appareil).

3 Enlevez tous les aliments qui se trouvent dans les balconnets. 4 Fermez les portes.

Pour enlever le couvre-charnière supérieur du réfrigérateur :

1 Enlevez les trois vis de chaque couvre-charnière qui cache les

charnières supérieures de la porte.

2 Enlevez les couvre-charnières en les soulevant dans un mouvement

vertical droit.

Pour désinstaller la porte du réfrigérateur :

1 A l'aide d'un crayon, tracez légèrement le contour de la charnière

supérieure de la porte. Ceci facilitera la réinstallation.

Porte

Ensemble de charnière

Vis avant du couvre-charnière

Couvre-charnière

Fermeporte

Charnière

supérieur

Vis de charnière

Charnière supérieure

Tige

Porte

Ensemble de charnière

Vis

Charnière non réglable

(certains modèles)

Vis arrière du couvre-charnière

2 Enlevez les deux vis de la charnière supérieure. Retirez la porte de la

charnière, puis mettez-la de côté.

Vis

Charnière réglable (certains modèles)

3 Au besoin, retirez les deux vis de la charnière inférieure, ainsi que la

charnière.

Pour réinstaller la porte du réfrigérateur, suivez les étapes ci-dessus dans l’ordre inverse.

2 A l'aide d'un crayon, tracez légèrement le contour de la charnière. Ceci

facilitera la réinstallation.

3 Débranchez le tube d’alimentation en eau du raccord situé en dessous

de la porte du congélateur. Le tube se libère lorsque vous appuyez sur la collerette du raccord.

Fermeporte

Charnière

Porte

Tige

Ensemble de charnière

Charnière réglable (certains modèles)

Canalisation d’eau

Vis

Charnière non réglable

(certains modèles)

Ensemble de charnière

Porte

Canalisation d’eau

Vis

4 Enlevez les vis de la charnière supérieure et faites passer le câble à

plusieurs conducteurs. Soulevez la porte et enlevez-la de la charnière inférieure.

5 Au besoin, retirez les deux vis de la charnière inférieure, ainsi que la

charnière.

6 Posez la porte sur le côté pour éviter d’endommager le tube

d’alimentation en eau dépassant de la charnière inférieure.

Pour réinstaller la porte du congélateur, suivez les étapes ci-dessus dans l’ordre inverse.

Une fois les deux portes en place, assurez-vous qu'elles sont alignées et qu'elles sont à niveau (veuillez vous reporter à la section « Pour mettre à niveau les portes au moyen de la charnière inférieure » pour les modèles munis de charnières inférieures réglables, ou à la section « Pour mettre à niveau la caisse au moyen des roulettes avant » pour les modèles munis de charnières inférieures non réglables dans la section de ce manuel qui concerne l'installation), puis remettez le couvre-charnière supérieur en place.

Instructions d'installation des poignées de porte

1 Sortez les poignées de la boîte et enlevez tous les autres emballages

de protection.

2 Positionnez les capuchons situés aux extrémités de la poignée du

congélateur sur les boulons à épaulement supérieur et inférieur (A) qui sont ﬁ xés à la porte, en vériﬁ ant que les trous des vis de pression font face à la porte du réfrigérateur.

3 Tout en maintenant fermement la poignée contre la porte, ﬁ xez les vis de

réglage à six pans supérieures et inférieures (B) avec la clé Allen fournie.

4 Répétez les étapes 2 et 3 pour installer la porte du réfrigérateur. Assurez-

vous que les trous des vis de réglage font face à la porte du congélateur.

ATTENTION - Assurez-vous que les portes sont mises de côté dans une position sûre, de manière à ce qu’elles ne puissent pas tomber et causer des blessures.

Pour enlever le couvre-charnière supérieur du congélateur :

1 Enlevez les deux vis de chaque couvre-charnière qui cache les

charnières supérieures de la porte.

2 Enlevez les couvre-charnières en les soulevant dans un mouvement

vertical droit.

Pour désinstaller la porte du congélateur :

1 Détachez le connecteur du câble à plusieurs conducteurs situé

au-dessus de la charnière supérieure. Maintenez fermement les deux côtés du connecteur et séparez-les.

Vis avant du couvre-charnière

Couvre-charnière supérieur

Vis de charnière

Câble à

plusieurs

conducteurs

Vis arrière du couvre-charnière

Charnière supérieure

Assurez-vous que les vis de réglage

du manche se font face lorsque

les portes sont fermées.

REMARQUE - Toutes les vis de réglage doivent être serrées et enfoncées de manière à ne pas afﬂ eurer au niveau du capuchon d'extrémité de la poignée (toutes les vis de réglage Allen devraient être enfoncées juste sous la surface du capuchon d'extrémité). Les capuchons d'extrémité doivent reposer complètement sur la porte du congélateur et celle du réfrigérateur sans qu'il y ait d'espace entre les deux.

RACCORDEMENT DE L'ALIMENTATION EN EAU / COMMANDES

Capuchon d'extrémité

supérieur

Capuchon d'extrémité

inférieur

A propos de l'alimentation en eau de votre réfrigérateur

Le distributeur automatique d’eau et de glaçons de votre réfrigérateur nécessite une alimentation permanente en eau fonctionnant correctement. Pendant l’installation, vous (ou un réparateur professionnel) devez établir cette alimentation en eau en raccordant un tuyau d'eau provenant du système de distribution d’eau de votre domicile et se terminant par une vanne à l’arrière de votre réfrigérateur.

Il se peut que vous ayez déjà suivi ces directives dans les instructions d'installation pour raccorder l'alimentation en eau. Ces nformations sont répétées ci-dessous pour vous permettre de vous y reporter ultérieurement, si jamais vous devez changer le réfrigérateur d'endroit.

ATTENTION - Pour éviter les dommages matériels :

• Utilisez une conduite d'eau pour l’alimentation en eau (un tube en plastique risque davantage de fuir). Le fabricant n’est pas responsable des dommages si un tube en plastique est utilisé pour l’alimentation en eau.

• Assurez-vous que l'alimentation en eau et l'installation sont conformes aux lois et aux règlements provinciaux et locaux.

• Pour que le distributeur fonctionne correctement, la pression de l’alimentation en eau doit être comprise entre 210 kPa (2,1 bar) et 690 kPa (6,9 bar). Une pression excessive peut entraîner un mauvais fonctionnement du ﬁ ltre à eau.

Vous aurez besoin de ceci :

• Un accès à une canalisation d’eau froide dotée d'une pression de

210 kPa (2,1 bar) à 690 kPa (6,9 bar). (Le système doit être alimenté par de l'eau froide seulement.)

• Un tuyau d'eau de 6,4 mm de diamètre extérieur. Pour connaître la

longueur de conduite dont vous avez besoin, additionnez 2,1 m à la distance qui sépare l'arrière du réfrigérateur et la conduite d'eau du système de distribution de votre domicile.

• Un robinet d'arrêt pour le raccord situé entre la conduite d'eau du

système de distribution de votre domicile et la conduite d'alimentation du réfrigérateur.

N'utilisez pas de robinets d'arrêt de type auto-perceur.

• Un écrou à compression et une bague (un manchon) pour le raccord

de l'alimentation en eau situé à l'arrière du réfrigérateur.

Raccordement de l’alimentation en eau à l’arrière de votre réfrigérateur :

1 Assurez-vous que le réfrigérateur n’est pas branché. 2 Placez l’extrémité de la conduite d'alimentation dans un évier ou un

seau, et ouvrez le robinet d’arrêt pour laisser couler l’eau jusqu’à ce qu’elle soit propre.

3 Enlevez le capuchon en plastique du robinet d'arrivée d’eau situé à

l’arrière du réfrigérateur. Jetez le capuchon.

4 Faites glisser l’écrou à compression en laiton et la bague (manchon)

sur la conduite.

5 Poussez la conduite d'eau dans le robinet d'arrivée d’eau aussi loin

que possible (6,4 mm).

6 Faites glisser la bague (le manchon) dans le robinet et serrez l'écrou

à compression sur le robinet avec les doigts. Serrez d’un autre demitour avec une clé. Ne serrez pas trop.

7 Fixez la conduite d'eau au panneau arrière du réfrigérateur à l'aide

d'un collier en acier et d'une vis (reportez-vous à l’illustration).

8 Enroulez l'excédent de conduite d'eau (deux tours et demi environ)

derrière votre réfrigérateur, tel qu'illustré. Disposez la conduite enroulée de manière à éviter les vibrations ou son usure contre d’autres surfaces.

9 Ouvrez le robinet d’alimentation en eau et serrez tous les

raccordements qui fuient.

Collier

Tube en plastique relié

au tube de remplissage

de la machine

à glaçons

compression en

(manchon)

Conduite pour

l’alimentation

Support du

robinet d’eau

d’arrivée d’eau

Robinet d'eau

REMARQUE - Après avoir raccordé

en acier

l'alimentation en eau, reportezvous à la section « Pour amorcer

Écrou à

le système d'alimentation en eau »

laiton

pour obtenir des renseignements

Bague

importants sur l'amorçage des systèmes d'alimentation en eau.

Le système d'alimentation en eau

en eau

de votre réfrigérateur comporte de nombreuses conduites, un

Robinet

ﬁ ltre à eau, un robinet d'eau et un réservoir. Aﬁ n d'assurer le bon fonctionnement de votre distributeur d'eau, ce système

Conduite pour l’alimentation en eau du système de distribution domestique

(La boucle comprend une longueur de conduite suffisante pour pouvoir déplacer le réfrigérateur

lors du nettoyage.)

doit être entièrement rempli d'eau lorsque votre réfrigérateur est branché pour la première fois au système d'alimentation en eau de votre domicile.

Wave-TouchTM (certains modèles)

Votre réfrigérateur est équipé d'un écran d'interface utilisateur muni d'un panneau Wave-Touch activer les commandes. Il est inutile d'exercer une forte pression. Cet écran possède trois modes d'afﬁ chage.

1er mode : Mode de veille

Le mode de veille afﬁ che seulement les options concernant l'eau (WATER), les glaçons (CUBES) et la glace pilée (CRUSHED). Appuyez sur un des icones pour activer le mode du distributeur désiré. Le mode activé du distributeur est mis en surbrillance.

2e mode : Ecran en mode actif

L'écran sera activé si vous appuyez à n'importe quel endroit où se trouve un indicateur. Il est impossible d'activer l'écran en appuyant sur les espaces noirs. Après 10 secondes d'inactivité, l'écran reviendra au mode de veille.

Les options suivantes du distributeur sont allumées :

fast ice (fabrication rapide de glaçons) - Augmente la production de glaçons.

fast freeze (congélation rapide) - Active un cycle plus rapide de congélation des

aliments.

dispenser light (éclairage du distributeur) - Marche/arrêt

control lock (verrouillage des commandes) - Appuyez sur cette touche et maintenez-

la enfoncée pendant trois secondes pour activer ou désactiver le verrouillage. Cette fonction permet d'empêcher d'apporter des changements non voulus aux réglages du réfrigérateur et d'utiliser le distributeur d'eau et de glaçons.

. Il vous sufﬁ t d'efﬂ eurer le verre de l'écran pour

+ 10 hidden pages
