Manual do Usuário
Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o aparelho e guarde-as para futuras referências.
Em caso de qualquer dúvida, li-
gue gratuitamente para o Serviço
de Atendimento ao Consumidor 0800 728 8778
(0800 728 8778).
Guarde a nota fiscal de compra. A garantia só é válida
mediante sua apresentação no ServiçoAutorizado Electrolux.
Aetiqueta de identificação onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo Serviço Autorizado Electrolux caso sua Lavadora necessite reparo. Não retire-a do local onde está adesivada.
Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.
Dicas Ambientais
O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.
Este produto não pode ser tratado
como lixo doméstico. Em vez disso deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.
Índice |
|
Segurança....................................................... |
02 |
Descrição da Lavadora.................................. |
03 |
Instalação........................................................ |
04 |
Como Usar...................................................... |
06 |

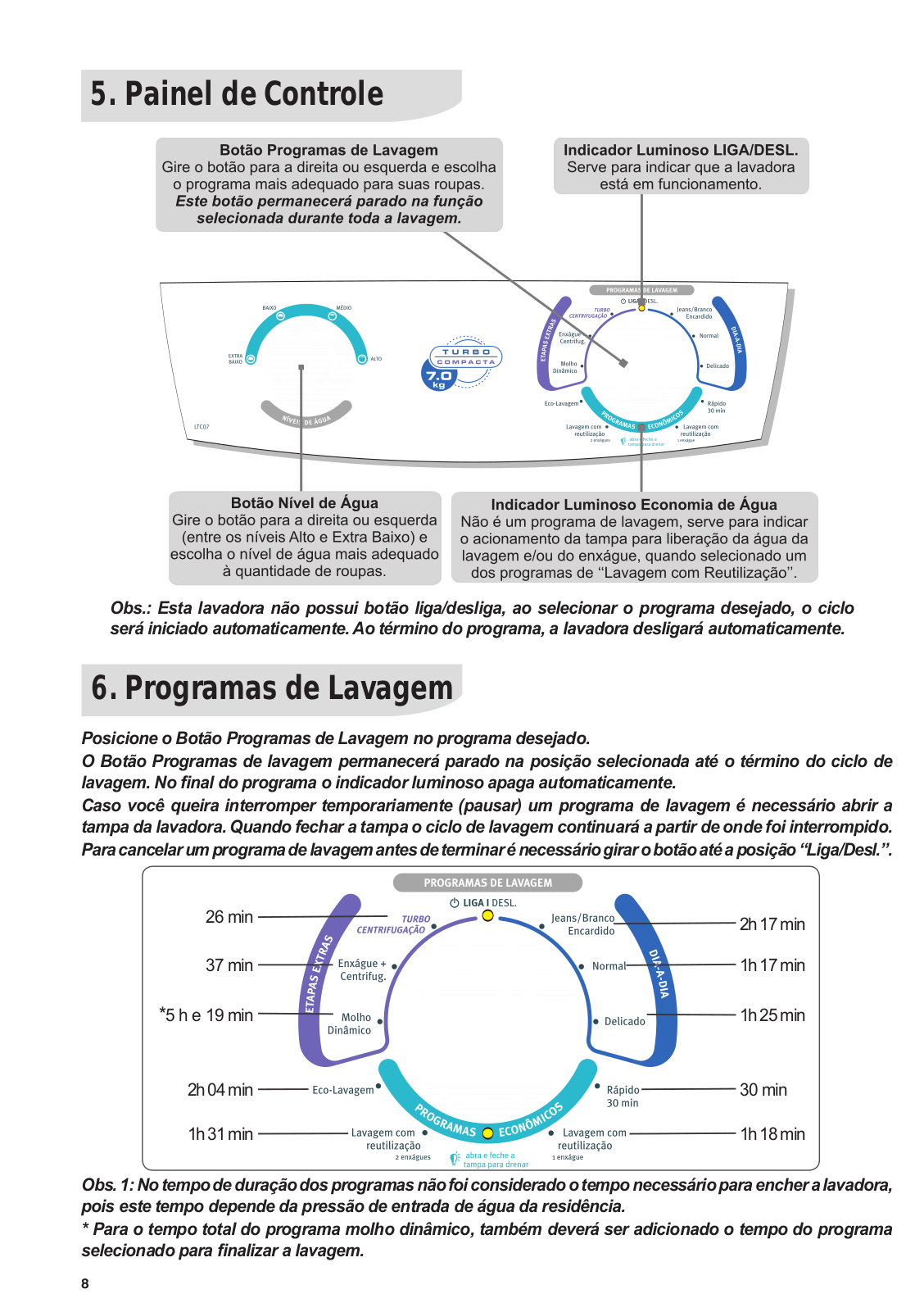

Painel de Controle.......................................... |
08 |
Programas de Lavagem................................. |
08 |

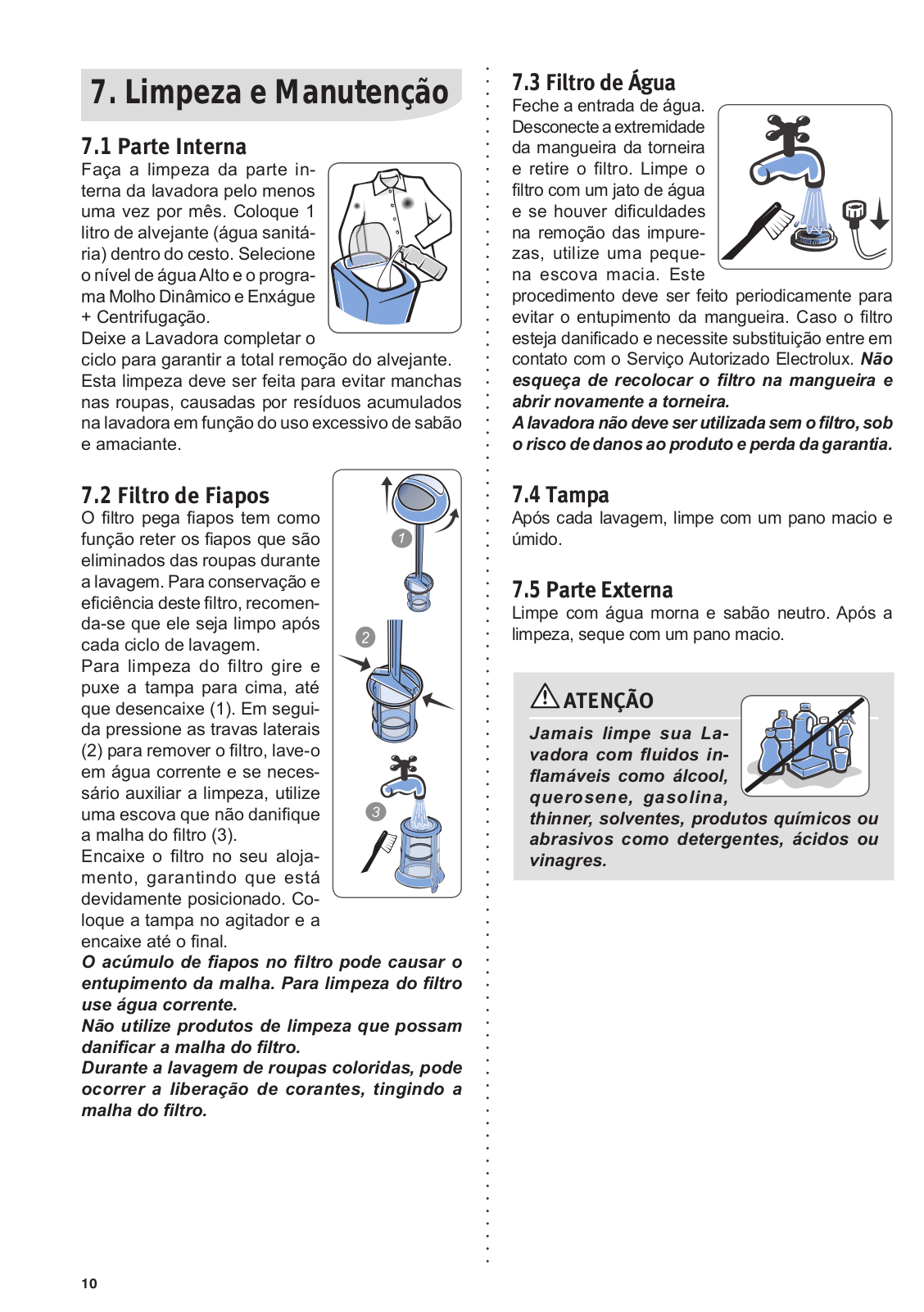

Limpeza e Manutenção.................................. |
10 |

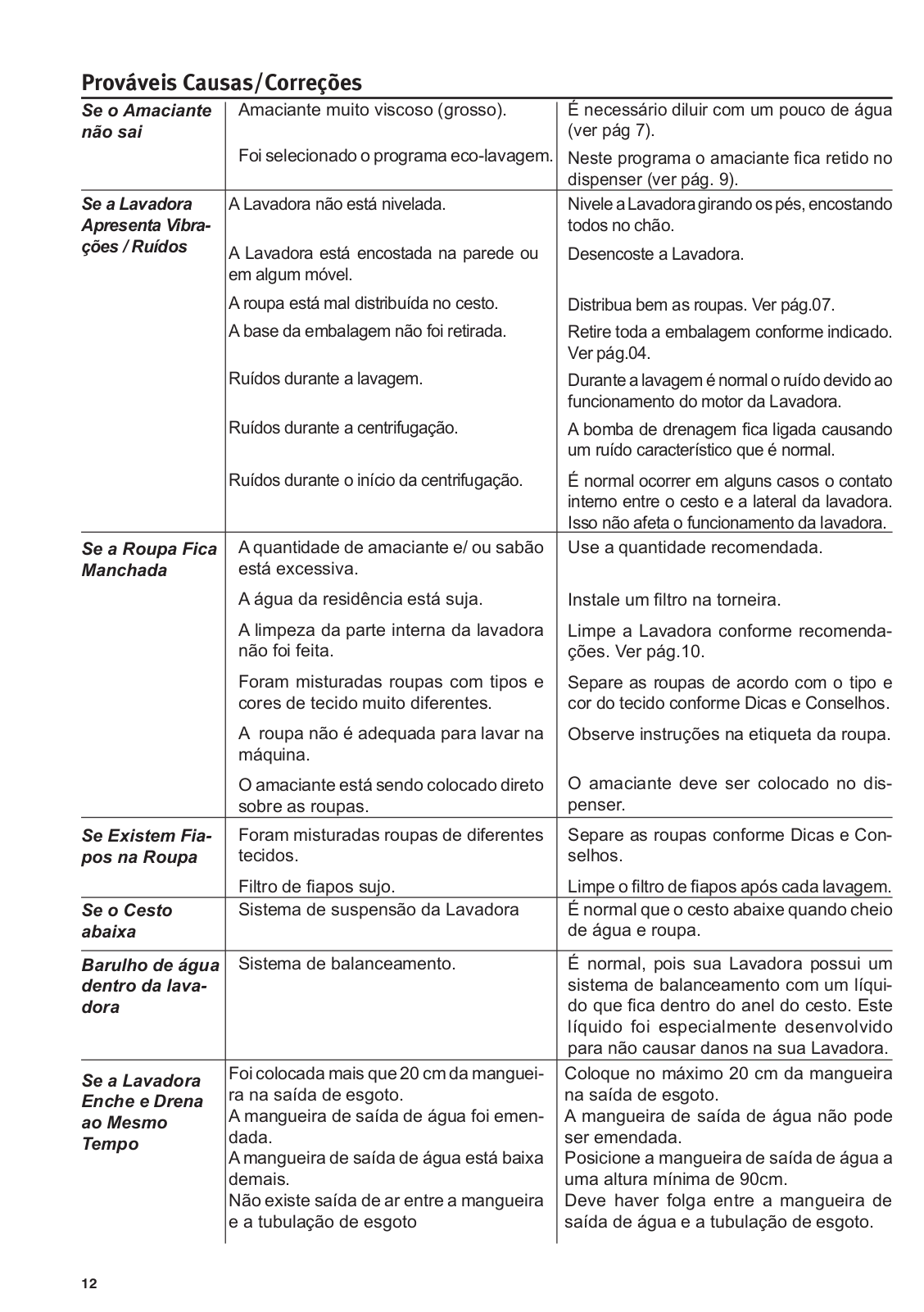

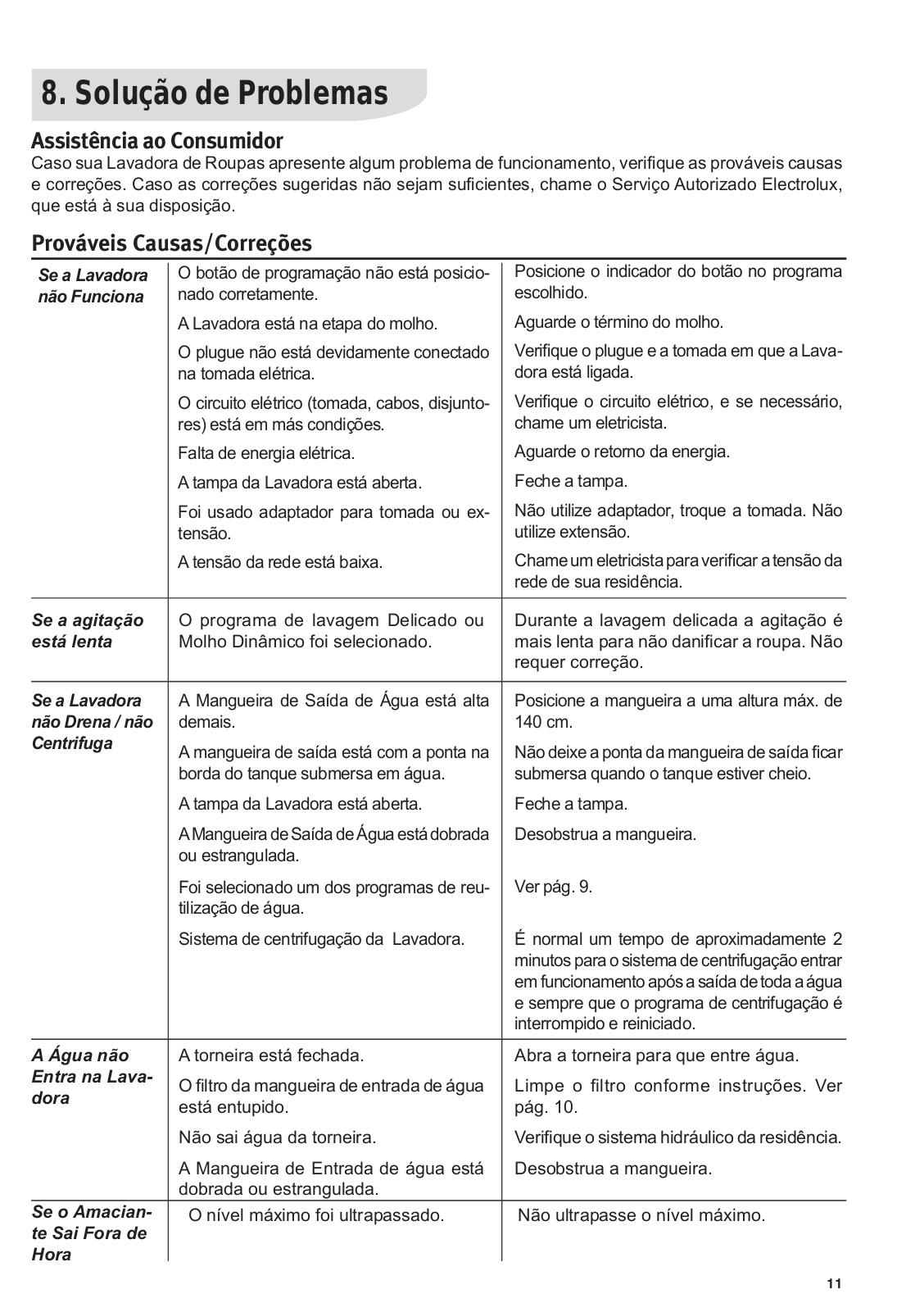

Solução de Problemas................................... |
11 |

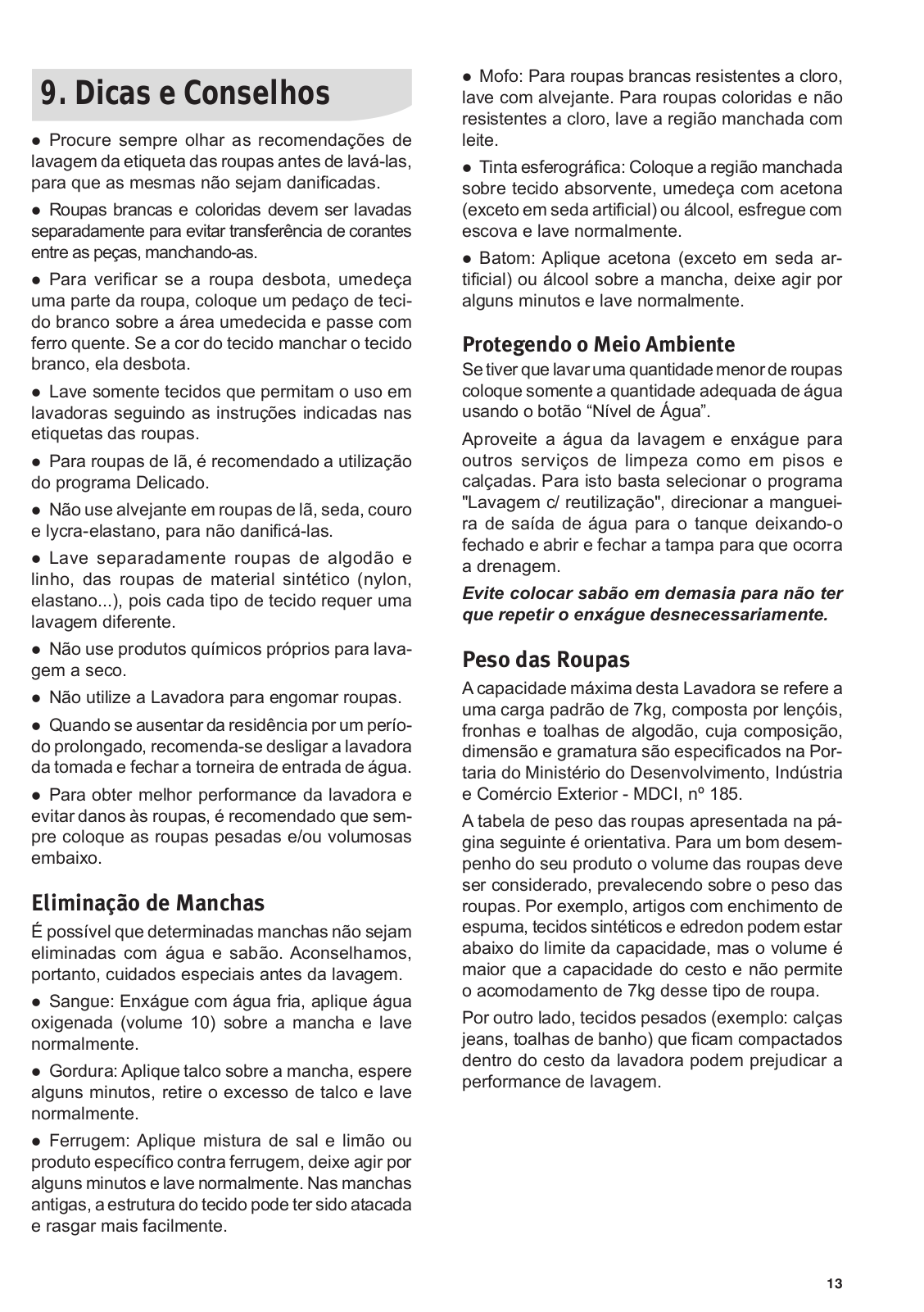

Dicas e Conselhos......................................... |
13 |

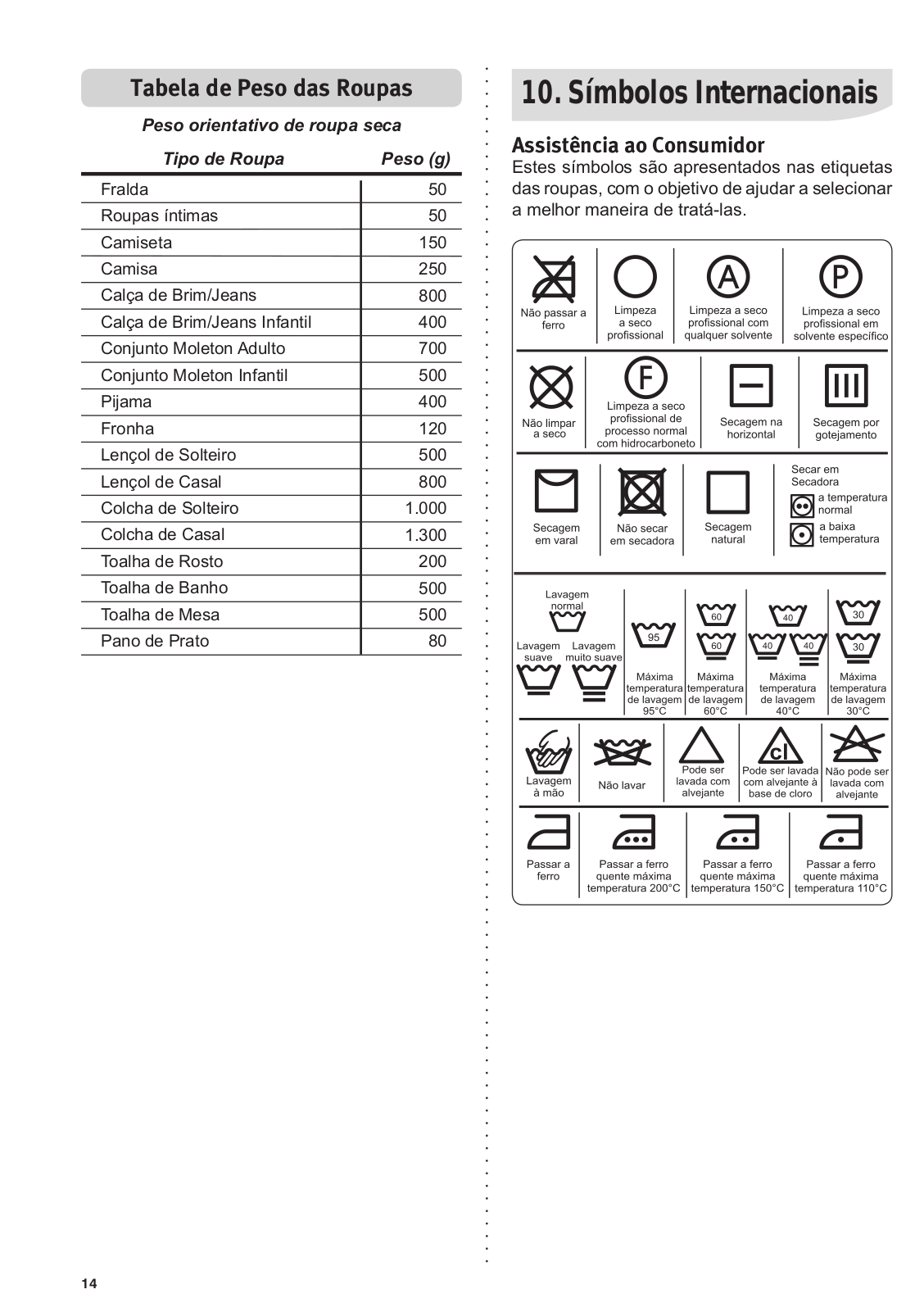

Símbolos Internacionais................................ |
14 |

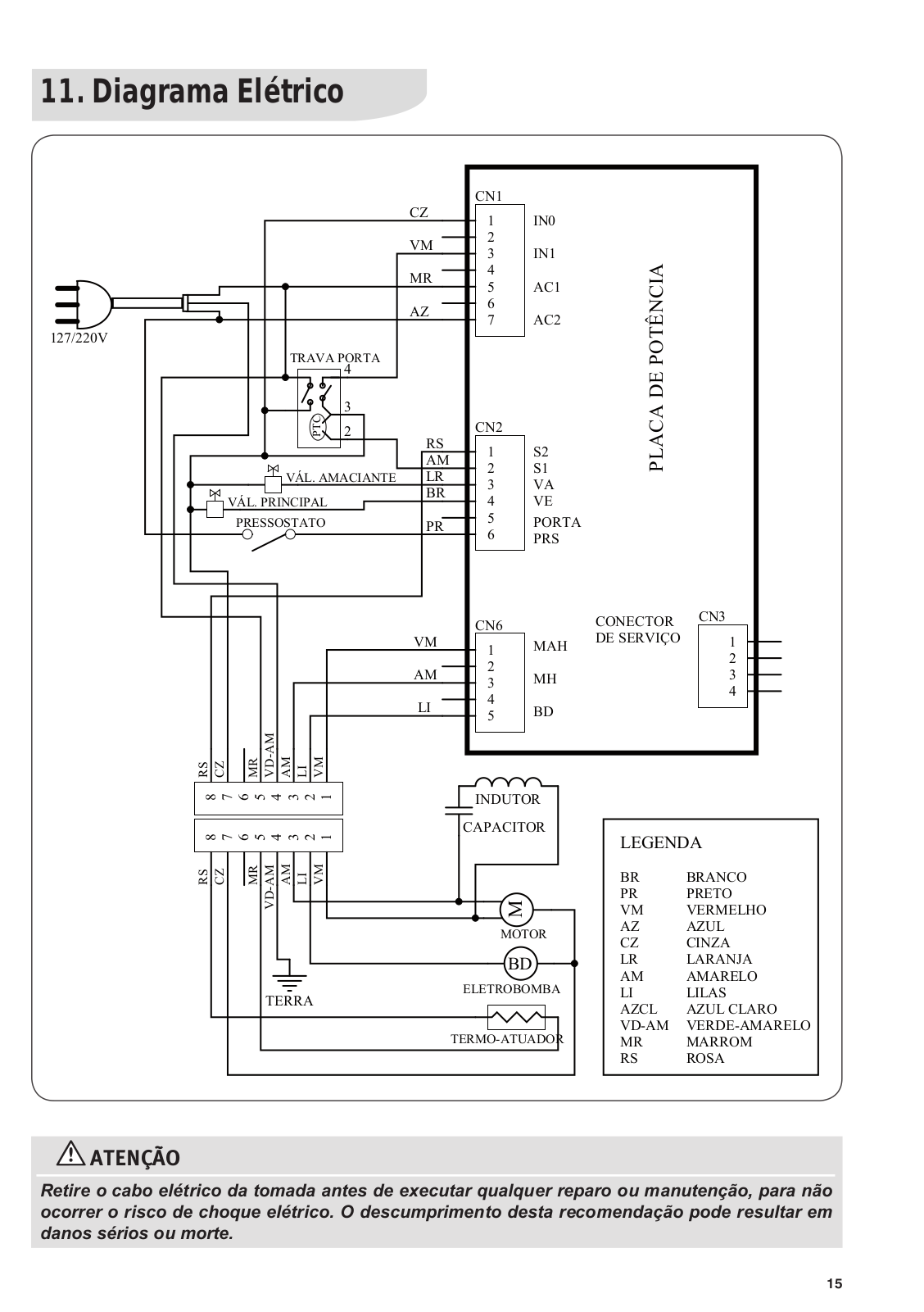

Diagrama Elétrico........................................... |
15 |

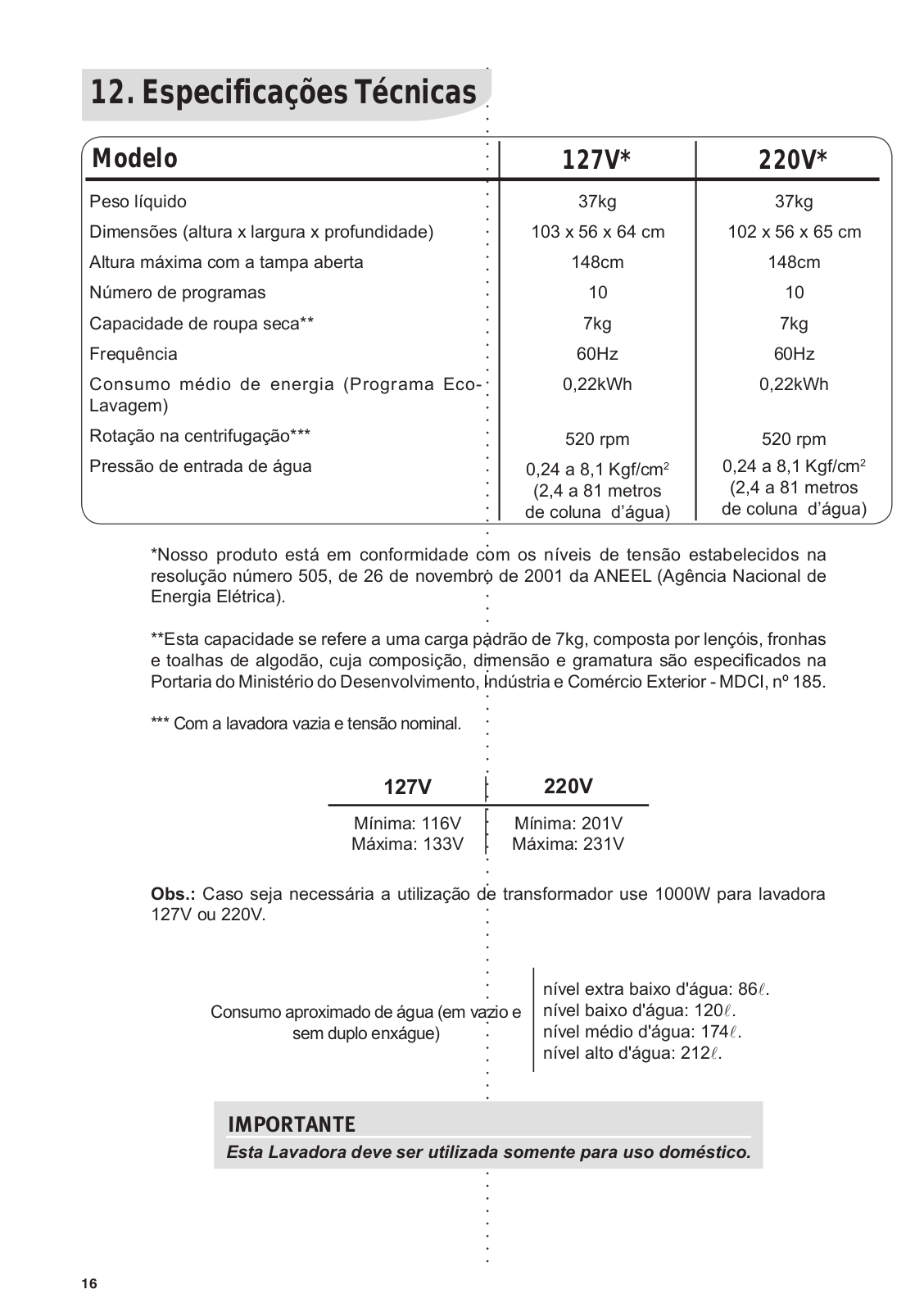

Especificações Técnicas............................... |
16 |

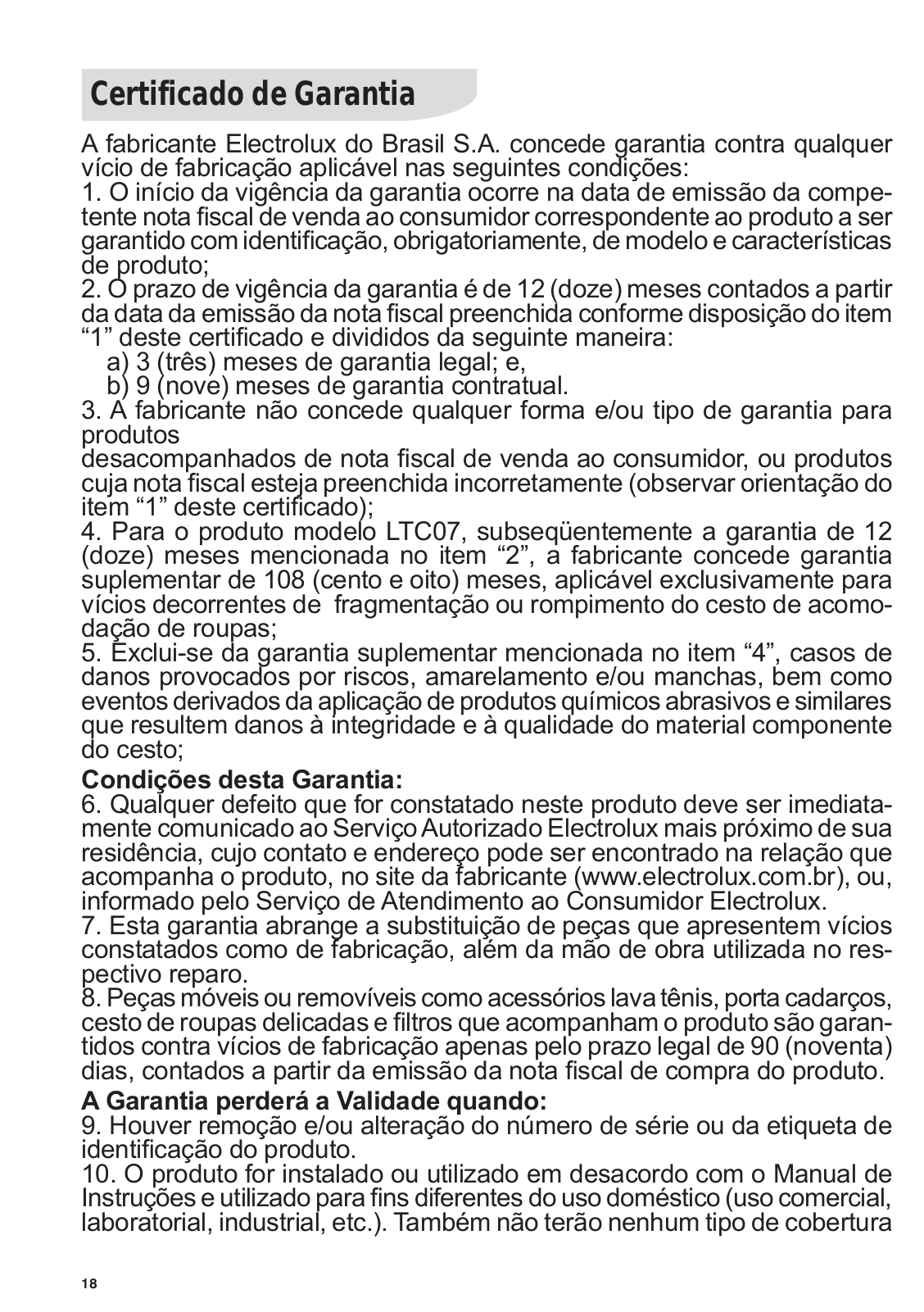

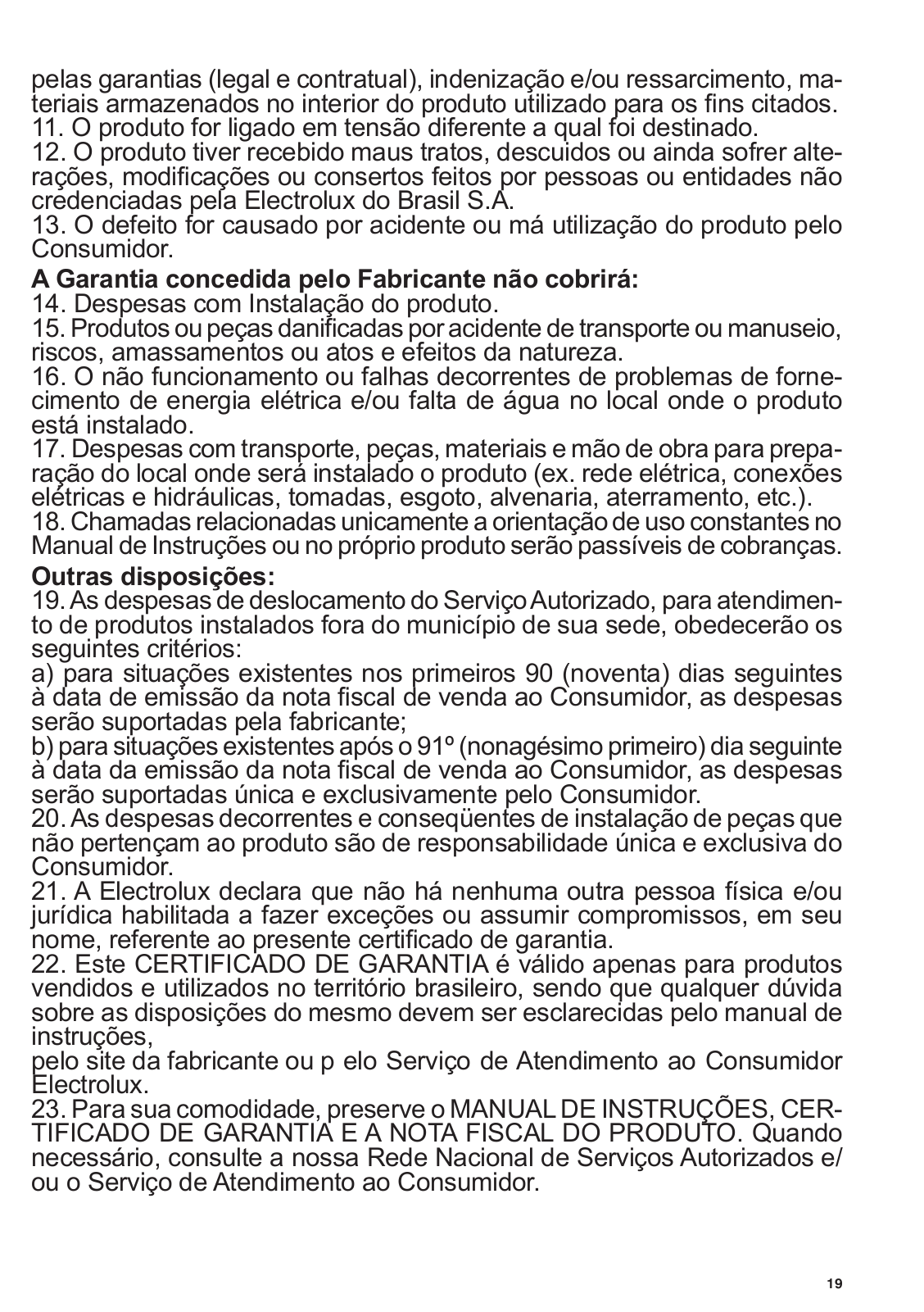

Certificado de Garantia.................................. |
18 |
1.Segurança
1.1Para Crianças
Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.
Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.
1.2 Para o Usuário / Instalador
IMPORTANTE
Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.
Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.
Não altere o plugue de sua Lavadora.
Nãoprenda,torçaouamarreocaboelétrico. Não tente consertá-lo, caso ocorram danos chameoServiçoAutorizadoElectroluxafim de evitar riscos.
Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.
É perigoso modificar as especificações ou características da Lavadora.
Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.
Nunca instale a lavadora sobre tapetes e carpetes.
ATENÇÃO
Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.
1.3 Sistema de Segurança
Sua Lavadora possui uma trava de segurança na tampa para evitar acidentes. Esta trava será acionada durante algumas etapas do enxágue e durante toda a centrifugação.
Após qualquer interrupção do processo de enxágue ou centrifugação, aguarde alguns minutos para liberação da tampa. Este tempo é suficiente para evitar acidentes.
2
2. Descrição da Lavadora
Peças
1.Painel de controle (ver página 8)
2.Tampa
3.Dispenser amaciante
4.Dispenser sabão
5.Dispenser alvejante
6.Cesto
7.Agitador
8.Pé nivelador (4)
9.Mangueira de entrada de água e filtro (já conectado à mangueira)
10.Mangueira de saída de água
11.Curva plástica da mangueira de saída de água
12.Filtro pega fiapos (dentro do agitador)
Sistema “Best-Cleaning”
O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar as roupas para baixo e a parte inferior que efetivamente faz a lavagem da
roupa. Durante a agitação o cesto eventualmente pode girar, depen-
dendo do nível de água e da quantidade de roupa.
Filtro Pega Fiapos
Tem a função de reter os fiapos que são eliminados das roupas durante a lavagem. Ver pág. 10.

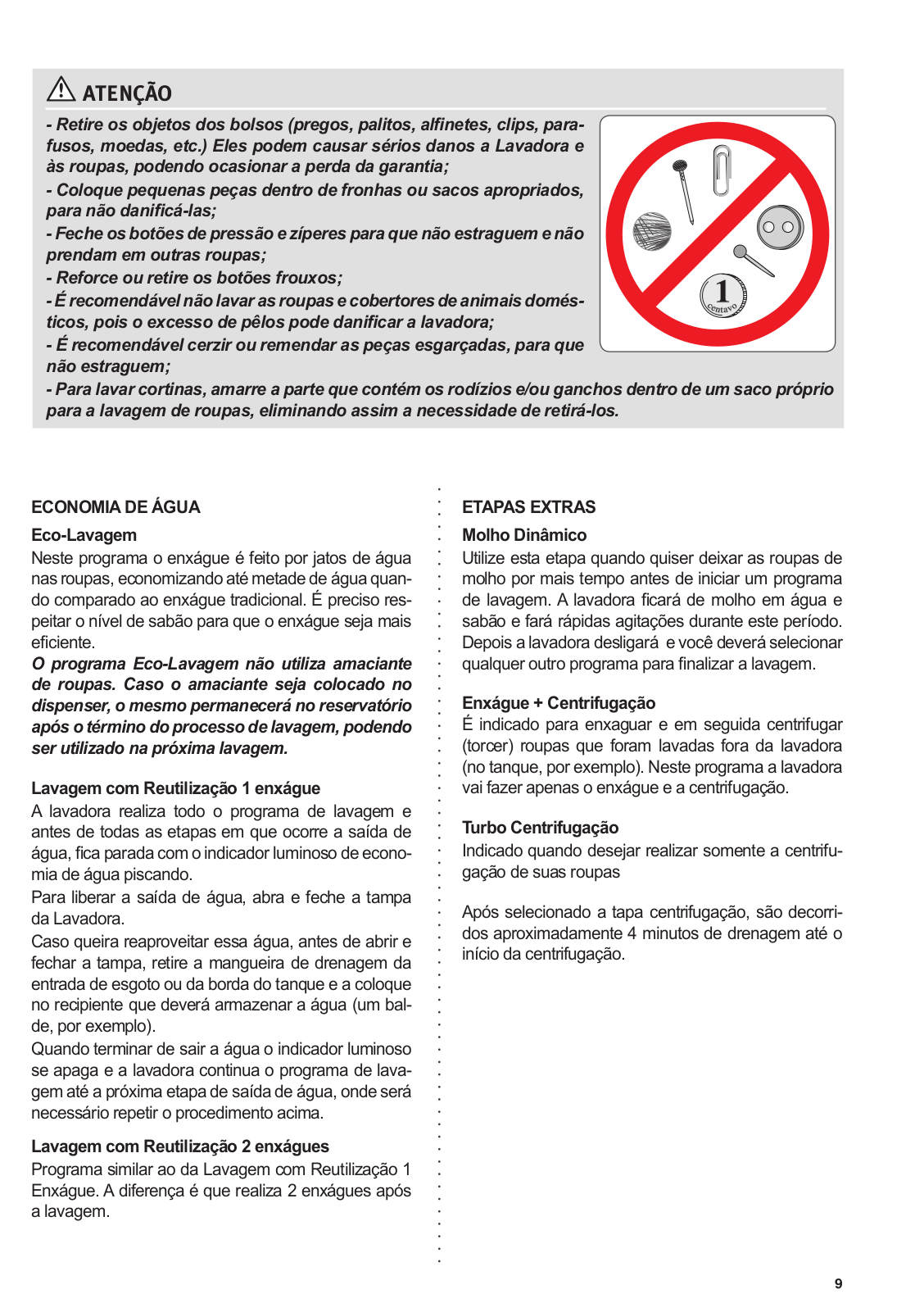

Eco-Lavagem
Esta função é utilizada quando se deseja economizar a água do enxágue. Ver pág. 9.
Sistema de Reutilização de Água
Esta função é utilizada quando se deseja reutilizar a água da lavagem e/ou do enxágue. Para utilizála selecione um dos programas "Lavagem com
Reutilização". Ver pág. 9.
Turbo Centrifugação
Utilizada quando desejar realizar somente a centrifugação das roupas. Ver pág. 9.
Molho Dinâmico
Utilizado quando desejar deixar as roupas de molho por um período prolongado. Ver pág. 9.
3
3. Instalação
Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos ServiçosAutorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.
Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.
Retirada da Embala-
gem
Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.
Escolher o Local
Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.
Para a limpeza do painel use apenas um pano úmido.
Nivelamento
Verifique no indicador de
nível (localizado no topo da
Lavadora) se a Lavadora
está corretamente nivelada
(a pequena bolha deverá estar dentro do círculo preto) e com os quatro pés firmemente apoiados no chão.
Caso a pequena bolha não esteja dentro do círculo
preto, nivele a Lavadora. Para isso, certifique-se que
a Lavadora esteja sem água e/ ou roupas, incline-a cuidadosamente e gire os pés até que a pequena bolha fique dentro do círculo preto.
Não utilize pés diferentes dos originais.
Instalação Elétrica
ATENÇÃO
Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde a Lavadora será ligada é igual a tensão indicada na etiquetalocalizadapróxima
ao plugue (no cabo elétrico).
Caso a Lavadora seja ligada na tensão diferente da indicada na etiqueta (127V ou 220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.
Para sua segurança, solicite a um eletricista de sua confiança que verifique a condição da rede elétrica do local de instalação da Lavadora. Para mais informações entre em contato com o Serviço Autorizado Electrolux.
ATENÇÃO
Ligue sua Lavadora a uma tomadaexclusiva,nãoutilize extensões ou conectores tipo T (benjamim).
Não use adaptadores.
Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da
Associação Brasileira de Normas Técnicas –
ABNT, e pela Portaria nº 02/2007, do Conmetro.
Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua confiança.
Os benefícios do novo padrão de tomada são:
•Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;
•Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de mau contato elétrico;
•Diminuição das perdas de energia.
Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 daABNT. Em caso de dúvidas, consulte um profissional da área.
4
Fio Terra
Sua lavadora já possui fio terra embutido no cabo elétrico.
Para sua segurança solicite a um eletricista que instale o cabo terra ao lado da tomada de sua residência (caso não exista).
Disjuntores
É obrigatória a instalação de disjuntores exclusivos para a Lavadora.
Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.
Tensão 127V
Tomada |
Neutro |
|
|
Tripolar |
Chave |
|
Disjuntora |
Plugue |
20A |
Tripolar |
|
Fio Terra |
Fio Fase |
|
Para a Lavadora 127V, utilize um disjuntor de 20A na fase.
Tensão 220V
Tomada Tripolar
Chave
Plugue |
|
Disjuntora |
|
15A |
|
Tripolar |
|
Bipolar |
|
Fio Terra |
Fio Fase |
|
|
Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.
Tensão 220V - Monopolar
Tomada |
Neutro |
|
|
|
|
Tripolar |
|
Chave |
|
|
|
Plugue |
|
Disjuntora |
|
15A |
|
Tripolar |
|
|
|
|
|
|
Fio Terra |
Fio Fase |
|
|
Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15A na fase.
InstalaçãoHidráulica
Mangueira de Entrada de Água
Encaixe o outro lado da mangueira na torneira de maneira que fique bem rosqueada
;
Abra a torneira e verifique se não há vazamentos.
É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).
Nunca instale a lavadora em torneira de água quente.
Ousodetorneirasdebaixaqualidadeirádanificaramangueira da sua lavadora causando vazamento de água.
IMPORTANTE
A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.
Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.
Pressão de água
Para garantir uma pressão adequada de enchimento, deve-se ter uma altura mínima entre a base da caixa d'água e a entrada da lavadora de 2,20m.
5
Mangueira de Saída de Água
Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;
Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.
Quando colocar a mangueira na borda do tanque, certifique-se que a ponta da mangueira não fique submersa em água do tanque, pois a água poderá retornar para dentro da lavadora.
Nunca emende a mangueira de saída de água em outra mangueira para aumentar o comprimento, pois poderá danificar o sistema interno de saída de água.
Obs.: A pressão de entrada de água deve estar entre 0,24 a 8,1 Kgf/cm2 (2,4 e 81 metros de coluna d’água). Caso a pressão da água de sua residência seja maior, use redutor de pressão.
Se o tempo de enchimento for maior que 6 a 8 minutos até o nível mínimo de água da lavadora, verifique os filtros, pois podem estar tampados ou pode existir algum problema de pressão; sendo assim, consulte seu encanador.
Em alguns locais é possível que a água seja fornecida suja. Neste caso instale um filtro de passagem de água na torneira para evitar manchas na roupa.
Este filtro pode ser adquirido na Rede Nacional de Serviço Autorizado Electrolux.
4. Como Usar
Para melhor desempenho de sua lavadora, siga as instruções abaixo.

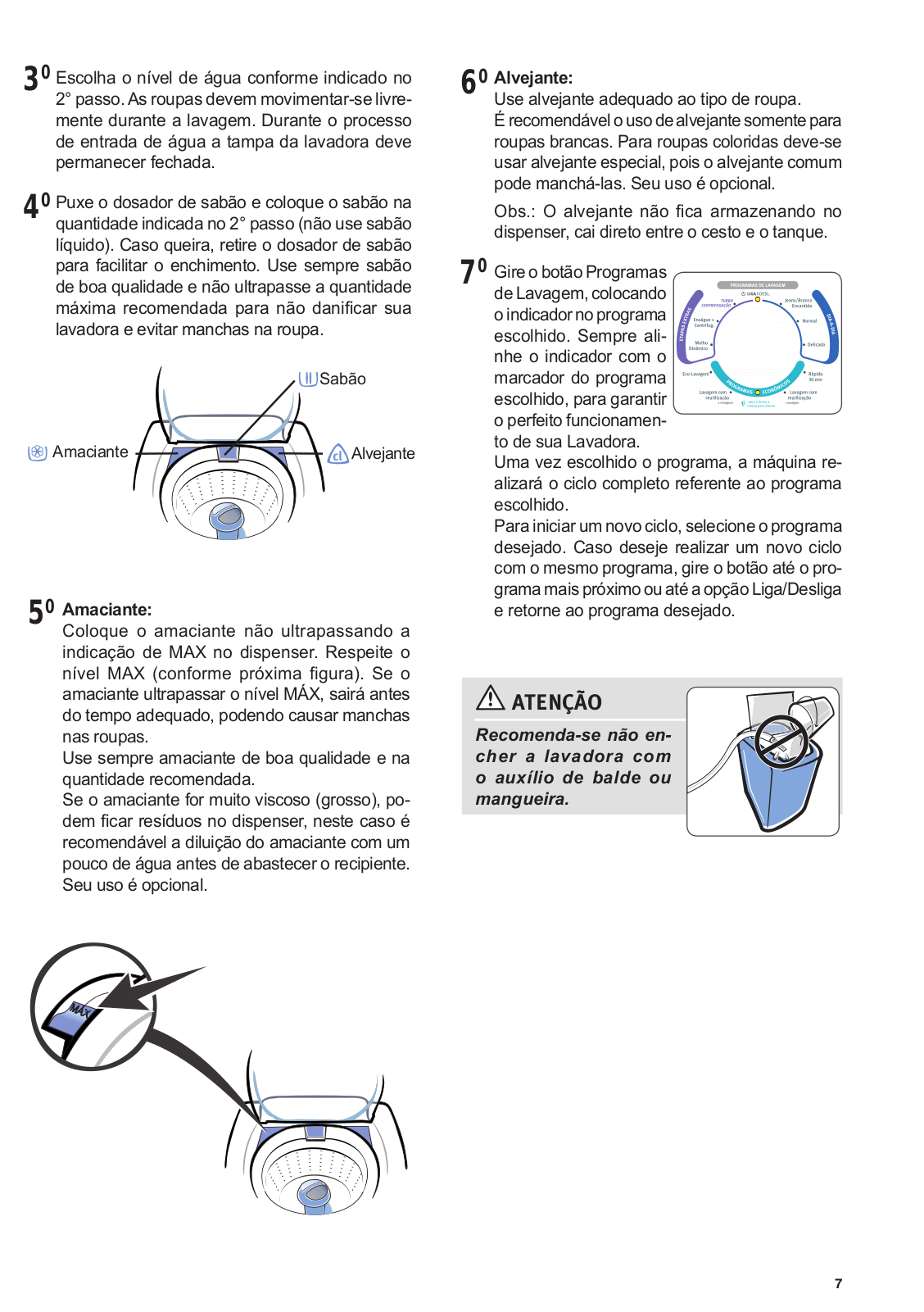

10 Separe as roupas brancas das coloridas e por tipo de tecido. Abra as roupas e as coloque peça por peça em montinhos, distribuindo-as de maneira uniforme ao redor do agitador, cuidando para não enrolar as roupas no agitador. Peças pesadas e volumosas deverão ser colocadas primeiro de forma que fiquem embaixo (ver peso das roupas pág.14).
20 Após colocar as roupas, verifique na régua, que fica dentro do cesto, o nível que as roupas atingiram. Esta marcação indicará o nível de água e a quantidade de sabão que deverão ser utilizados na lavagem. Ver indicação abaixo.
6
