Page 1

Aby uzyskać szybki dostęp do porad, instrukcji

obsługi, pomocy technicznej itp., zarejestruj

urządzenie: electrolux.com/register

W pełni wykorzystaj potencjał swoich urządzeń

KOCDH71X LOC6H71Z

PL Piekarnik parowy Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. INSTALACJA......................................................................................................8

4. OPIS URZĄDZENIA......................................................................................... 10

5. PANEL STEROWANIA.....................................................................................10

6. PRZED PIERWSZYM UŻYCIEM......................................................................11

7. CODZIENNA EKSPLOATACJA....................................................................... 11

8. FUNKCJE ZEGARA......................................................................................... 14

9. KORZYSTANIE Z AKCESORIÓW................................................................... 16

10. DODATKOWE FUNKCJE...............................................................................21

11. WSKAZÓWKI I PORADY............................................................................... 22

12. KONSERWACJA I CZYSZCZENIE................................................................ 38

13. ROZWIĄZYWANIE PROBLEMÓW................................................................ 43

14. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 45

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać dzieciom na zabawę urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie powinny zbliżać się do

pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się podczas jego użytkowania.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

Page 4

www.electrolux.com4

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Instalacji urządzenia i wymiany jego przewodu

zasilającego może dokonać wyłącznie osoba o

odpowiednich kwalifikacjach.

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej

temperatury. Należy zachować ostrożność, aby

uniknąć kontaktu z elementami grzejnymi.

• Podczas wyjmowania i wkładania akcesoriów lub

naczyń należy zawsze używać rękawic kuchennych.

• Przed przystąpieniem do jakichkolwiek czynności

konserwacyjnych należy odłączyć urządzenie od

zasilania.

• OSTRZEŻENIE: Aby uniknąć porażenia prądem,

przed przystąpieniem do wymiany żarówki należy

upewnić się, że urządzenie jest wyłączone.

• Nie uruchamiać urządzenia przed zainstalowaniem go

w zabudowie.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Do czyszczenia szyb w drzwiach nie używać

ściernych środków czyszczących ani ostrych,

metalowych myjek, ponieważ mogą one porysować

powierzchnię, co może skutkować pęknięciem szkła.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum

serwisowe lub inna wykwalifikowana osoba, aby

zapobiec ryzyku porażenia prądem.

• Aby wymontować prowadnice blach, należy odciągnąć

najpierw ich przednią, a następnie tylną część od

bocznych ścianek. Zamontować prowadnice blach w

odwrotnej kolejności.

• Należy stosować wyłącznie termosondę zalecaną do

danego modelu urządzenia.

Page 5

POLSKI 5

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu.

• Urządzenie wyposażono w elektryczny układ chłodzenia. Wymaga on zasilania elektrycznego.

Minimalna wyso‐ kość szafki (mini‐ malna wysokość szafki pod blatem)

Szerokość szafki 560 mm

Głębokość szafki 550 (550) mm

Wysokość przedniej części urządzenia

Wysokość tylnej części urządzenia

Szerokość przedniej części urządzenia

Szerokość tylnej części urządzenia

590 (600) mm

594 mm

576 mm

595 mm

559 mm

Głębokość urządze‐ nia

Głębokość części urządzenia do zabu‐ dowy

Głębokość z otwar‐ tymi drzwiami

Minimalna wielkość otworu wentylacyj‐ nego. Otwór umiejs‐ cowiony w tylnej do‐ lnej części szafki

Długość przewodu zasilającego Prze‐ wód jest umiejsco‐ wiony w prawym tyl‐ nym rogu

Wkręty mocujące 4x25 mm

569 mm

548 mm

1022 mm

560x20 mm

1500 mm

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu

Page 6

www.electrolux.com6

drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączniki automatyczne, bezpieczniki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki różnicowoprądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

Rodzaje przewodów przeznaczo‐

nych do montażu lub wymiany w kra‐

jach europejskich:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Dobór przekroju przewodu należy przeprowadzić na podstawie mocy całkowitej podanej na tabliczce znamionowej. Można również skorzystać z informacji zawartych w tabeli:

Moc całkowita (W)

maksymalnie 1380 3 x 0.75

maksymalnie 2300 3 x 1

maksymalnie 3680 3 x 1.5

Przewód ochronny (żółto-zielony) musi być o 2 cm dłuższy od przewodu fazowego i neutralnego (niebieski i brązowy).

Przekrój przewo‐ du (mm²)

2.3 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Wyłączać urządzenie po każdym użyciu.

• Podczas pracy urządzenia należy zachować ostrożność przy otwieraniu jego drzwi. Może dojść do uwolnienia gorącego powietrza.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie opierać się o otwarte drzwi urządzenia.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Należy ostrożnie otwierać drzwi urządzenia. Stosowanie składników zawierających alkohol może spowodować powstanie mieszanki alkoholu i powietrza.

• Podczas otwierania drzwi urządzenia nie wolno zbliżać do niego iskrzących przedmiotów ani otwartego płomienia.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów

Page 7

nasączonych łatwopalnymi substancjami.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub odbarwieniu się emalii:

– Nie należy kłaść naczyń ani

innych przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy kłaść folii aluminiowej

bezpośrednio na dnie komory urządzenia.

– Nie należy wlewać wody

bezpośrednio do rozgrzanego urządzenia.

– Nie należy pozostawiać

wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Należy zachować ostrożność

podczas wyjmowania i wkładania akcesoriów.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast należy używać głębokiej blachy. Sok z owoców może trwale zaplamić emalię.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

• Podczas pieczenia drzwi piekarnika powinny być zawsze zamknięte.

• Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), drzwi nie wolno zamykać podczas użytkowania urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki, aż urządzenie całkowicie ostygnie po użyciu.

POLSKI 7

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• Stosując aerozol do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na opakowaniu.

• Nie czyścić emalii katalitycznej (jeśli dotyczy) przy użyciu detergentów.

2.5 Pieczenie parowe

OSTRZEŻENIE!

Zagrożenie oparzeniem i uszkodzeniem urządzenia.

• Wydostająca się para może wywołać poparzenia:

– Nie otwierać drzwi urządzenia

podczas pieczenia parowego.

– Po zakończeniu pieczenia

parowego otworzyć drzwi z zachowaniem ostrożności.

Page 8

594

589

114

21548

595

+-1

min. 550

600

min. 560

520

198

523

www.electrolux.com8

2.6 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Żarówka zwykła lub halogenowa zastosowana w tym urządzeniu jest przeznaczona wyłącznie do urządzeń domowych. Nie należy używać jej do oświetlania pomieszczeń.

• Przed przystąpieniem do wymiany lampki należy odłączyć urządzenie od źródła zasilania.

• Używać wyłącznie żarówek tego samego typu.

2.7 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

• Należy stosować wyłącznie oryginalne części zamienne.

2.8 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

3.1 Zabudowa urządzenia

Page 9

min. 550

595

+-1

590

min. 560

594

589

114

21548

520

198

523

3.2 Mocowanie piekarnika do szafki

POLSKI 9

Page 10

32 41

www.electrolux.com10

4. OPIS URZĄDZENIA

4.1 Widok urządzenia

Panel sterowania

Pokrętło wyboru funkcji pieczenia

Wyświetlacz

Pokrętło sterowania (temperatury)

Szuflada na wodę

Grzałka

Gniazdo termosondy

Oświetlenie

Wentylator

Wnęka komory – zbiornik systemu

czyszczenia wodą Prowadnice blach, wyjmowane

Rurka odpływowa

Zawór spustowy wody

Poziomy umieszczenia potraw

Otwór wlotowy pary

4.2 Akcesoria

• Ruszt Do ustawiania naczyń, form do ciast oraz do pieczenia mięs.

• Blacha do pieczenia Do pieczenia ciast i ciastek.

• Głęboka blacha Do pieczenia mięsa lub ciasta oraz do zbierania skapującego tłuszczu.

5. PANEL STEROWANIA

5.1 Przyciski

Pole czujnika/przycisk Funkcja Opis

• Termosonda Do mierzenia stopnia upieczenia potrawy.

• Prowadnice teleskopowe Do umieszczania rusztów i blach do ciasta.

MINUTNIK Ustawianie MINUTNIKA. Przytrzymać

przez ponad 3 sekundy, aby włączyć

ZEGAR Ustawianie funkcji zegara.

TEMPERATU‐RAKontrola temperatury w piekarniku lub

lub wyłączyć oświetlenie piekarnika.

temperatury czujki temperatury (jeśli dotyczy). Używać tylko, gdy działa funkcja pieczenia.

Page 11

5.2 Wyświetlacz

A B C

EH FG

A. Zegar / Temperatura B. Wskaźnik nagrzewania i ciepła

C. Szuflada na wodę D. Termosonda (tylko w wybranych

E. Blokada drzwi (tylko w wybranych

F. Godziny / minuty G. Tryb demo (tylko w wybranych

H. Funkcje zegara

6. PRZED PIERWSZYM UŻYCIEM

POLSKI 11

resztkowego

modelach)

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Aby ustawić aktualną godzinę, patrz rozdział „Funkcje zegara”.

6.1 Czyszczenie wstępne

Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach.

Patrz rozdział „Konserwacja i czyszczenie”.

Wyczyścić piekarnik i akcesoria przed pierwszym użyciem. Umieścić akcesoria i wyjmowane prowadnice blach w początkowym położeniu.

7. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Chowane pokrętła sterujące

Aby użyć urządzenia, należy nacisnąć pokrętło. Pokrętło wysunie się.

6.2 Wstępne nagrzewanie

Przed pierwszym użyciem należy wstępnie nagrzać pusty piekarnik.

1. Wybrać funkcję maksymalną temperaturę.

2. Pozostawić włączony piekarnik na 1 godzinę.

3. Wybrać funkcję . Ustawić maksymalną temperaturę.

4. Pozostawić włączony piekarnik na 15 minut.

5. Wyłączyć i piekarnik i odczekać, aż ostygnie.

Akcesoria mogą rozgrzać się mocniej niż zwykle. Z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić wystarczający dopływ świeżego powietrza do pomieszczenia.

.Ustawić

7.2 Funkcje pieczenia

Funkcja pie‐ karnika

Położenie wy‐

łączenia

Zastosowanie

Piekarnik jest wyłączo‐ ny.

Page 12

www.electrolux.com12

Funkcja pie‐ karnika

Szybkie na‐

grzewanie

Termoobieg

Funkcja Pizza

Górna/dolna

grzałka / Czy‐

szczenie wo‐

dą

Grzałka dolna

Rozmrażanie

Zastosowanie

Umożliwia skrócenie czasu nagrzewania.

Do jednoczesnego pie‐ czenia na trzech pozio‐ mach i do suszenia żywności. Ustawić temperaturę o 20-40°C niższą niż dla funkcji Górna/dolna grzałka.

Do wypieku pizzy. Do intensywnego przyru‐ mieniania i pieczenia w celu uzyskania kruche‐ go spodu.

Do pieczenia mięsa lub ciasta na jednym pozio‐ mie. W rozdziale „Konserwa‐ cja i czyszczenie” moż‐ na znaleźć więcej infor‐ macji na temat funkcji: Czyszczenie wodą.

Do pieczenia ciast na kruchym spodzie oraz do pasteryzowania żyw‐ ności.

Do rozmrażania produk‐ tów (warzyw i owoców). Czas rozmrażania uza‐ leżniony jest od ilości i grubości mrożonej po‐ trawy.

Funkcja pie‐ karnika

Termoobieg

wilgotny

Szybki grill

Turbo grill

Zastosowanie

Funkcja zapewnia oszczędność energii podczas pieczenia. Wskazówki dotyczące pieczenia – patrz roz‐ dział „Wskazówki i po‐ rady”, Termoobieg wil‐ gotny. Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a pie‐ karnik działał z najwyż‐ szą możliwą wydajnoś‐ cią energetyczną. Pod‐ czas używania tej funk‐ cji temperatura w komo‐ rze może się różnić od temperatury ustawionej. Wykorzystywane jest ciepło resztkowe.Można zmniejszyć moc grza‐ nia. Ogólne zalecenia dotyczące oszczędza‐ nia energii znajdują się w rozdziale „Wydajność energetyczna”, Oszczę‐ dzanie energii. Funkcji tej użyto do zapewnie‐ nia zgodności z klasą energetyczną urządze‐ nia zgodnie z normą EN 60350-1. Podczas ko‐ rzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach.

Do grillowania płaskich potraw w dużych iloś‐ ciach oraz do opiekania pieczywa.

Do pieczenia większych kawałków mięsa lub drobiu z kością na jed‐ nym poziomie. Do przy‐ rządzania zapiekanek i przyrumieniania.

Page 13

POLSKI 13

Funkcja pie‐ karnika

Termoobieg +

para

Zastosowanie

Do pieczenia na parze. Funkcja umożliwia skró‐ cenie czasu pieczenia oraz zachowanie wita‐ min i składników odży‐ wczych w potrawie. Wy‐ brać funkcję i ustawić temperaturę w zakresie od 130°C do 230°C.

7.3 Ustawianie funkcji pieczenia

1. Obrócić pokrętło wyboru funkcji pieczenia w celu wybrania funkcji pieczenia.

2. Obrócić pokrętło sterujące, aby wybrać temperaturę.

Kontrolka włącza się, gdy piekarnik pracuje.

3. Aby wyłączyć piekarnik, należy obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia.

7.4 Szybkie nagrzewanie

Funkcja szybkiego nagrzewania skraca czas nagrzewania.

Nie wkładać żywności do piekarnika, gdy włączona jest funkcja szybkiego nagrzewania.

1. Obrócić pokrętło wyboru funkcji piekarnika, aby ustawić funkcję szybkiego nagrzewania.

2. Obrócić pokrętło regulacji temperatury na żądaną temperaturę.

Gdy piekarnik osiągnie ustawioną temperaturę, rozlegnie się sygnał.

3. Wybrać funkcję piekarnika.

7.5 Wskaźnik rozgrzania

Podczas działania funkcji piekarnika wraz ze wzrostem temperatury na wyświetlaczu kolejno pojawiają się kreski

i znikają, gdy temperatura obniża się.

7.6 Pieczenie parowe

Używać wyłącznie wody. Nie używać wody filtrowanej (demineralizowanej) ani destylowanej. Nie używać innych cieczy. Nie wlewać do szuflady na wodę łatwopalnych cieczy ani cieczy zawierających alkohol.

1. Włączyć funkcję .

2. Nacisnąć pokrywę szuflady na wodę,

aby ją otworzyć.

3. Napełniać szufladę na wodę, aż na wyświetlaczu pojawi się wskaźnik pełnego zbiornika. Maksymalna pojemność zbiornika wynosi 900 ml. Taka ilość wody wystarcza na ok. 55-60 minut pieczenia.

4. Wsunąć szufladę na wodę do pierwotnego położenia.

5. Ustawić temperaturę między 130°C a 230°C. Pieczenie parowe zapewnia odpowiednie rezultaty w tym zakresie temperatury.

6. Opróżniać zbiornik na wodę po każdym pieczeniu parowym.

Odczekać co najmniej 60 minut po każdym użyciu funkcji parowej, aby uniknąć wypływania gorącej wody przez zawór spustowy wody.

UWAGA!

Urządzenie jest gorące. Występuje ryzyko poparzenia. Zachować ostrożność podczas opróżniania szuflady na wodę.

7.7 Wskaźnik zbiornika na

wodę

Podczas pieczenia parowego wskaźnik zbiornika na wodę pokazuje poziom wody w zbiorniku.

• Gdy zbiornik jest pełny, na

wyświetlaczu pojawia się wskazanie

i emitowany jest sygnał. Nacisnąć

Page 14

www.electrolux.com14

dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

• Gdy zbiornik jest w połowie pełny, na wyświetlaczu pojawia się wskazanie

• Gdy zbiornik jest pusty, na wyświetlaczu pojawia się wskazanie

i emitowany jest sygnał. Napełnić

zbiornik.

Po nalaniu do zbiornika zbyt dużej ilości wody, jej nadmiar przelewa się przez otwór bezpieczeństwa na dno piekarnika. Usunąć wodę gąbką.

7.8 Opróżnianie zbiornika na

wodę

UWAGA!

Przed opróżnieniem zbiornika należy upewnić się, że piekarnik ostygł.

1. Przygotować rurkę odpływową (C),

która znajduje się w opakowaniu z instrukcją obsługi. Założyć złączkę (B) na jeden z końców rurki odpływowej.

2. Umieścić drugi koniec rurki

odpływowej (C) w pojemniku. Umieścić pojemnik poniżej zaworu spustowego (A).

3. Otworzyć drzwi piekarnika i umieścić złączkę (B) w zaworze spustowym (A).

4. Naciskać wielokrotnie złączkę podczas opróżniania zbiornika. Woda może pozostawać wewnątrz, gdy na wyświetlaczu widnieje

wskazanie: Należy zaczekać, aż woda przestanie wypływać z zaworu spustowego.

5. Po usunięciu wody wyjąć złączkę z zaworu.

Nie używać raz wykorzystanej wody do ponownego napełnienia zbiornika.

8. FUNKCJE ZEGARA

8.1 Tabela funkcji zegara

Funkcja ze‐ gara

AKTUAL‐

NA GODZI‐

CZAS

Zastosowanie

Wyświetlanie lub zmia‐ na aktualnej godziny. Zmiany aktualnej godzi‐ ny można dokonać tylko wtedy, gdy piekarnik jest wyłączony.

Ustawianie czasu pracy piekarnika. Można użyć tylko, jeśli ustawiono funkcję pieczenia.

Funkcja ze‐ gara

KONIEC

OPÓŹNIENIE

Zastosowanie

Do ustawienia czasu wyłączenia piekarnika. Można użyć tylko, jeśli ustawiono funkcję pie‐ czenia.

Łączy funkcje CZAS i KONIEC.

Page 15

POLSKI 15

Funkcja ze‐ gara

MINUTNIK

Zastosowanie

Służy do odliczania us‐ tawionego czasu. Funk‐ cja nie ma wpływu na działanie piekarnika. MI‐ NUTNIK można ustawić w dowolnym czasie – również wtedy, gdy pie‐ karnik jest wyłączony.

8.2 Ustawianiei zmiana aktualnego czasu

Po podłączeniu urządzenia po raz pierwszy do zasilania należy zaczekać, aż na wyświetlaczu pojawi się wskazanie

i „12:00”. „12” będzie migać.

1. Obrócić pokrętło regulacji temperatury, aby ustawić godziny.

2. Nacisnąć , aby potwierdzić i ustawić minuty.

Na wyświetlaczu pojawi się ustawiona godzina. „00” będzie migać.

3. Obrócić pokrętło regulacji temperatury, aby ustawić aktualną liczbę minut.

4. Nacisnąć odczekać 5 sekund na automatyczne zapisanie ustawienia aktualnej godziny.

Na wyświetlaczu pojawi się nowo ustawiony czas. Aby zmienić ustawienie czasu, należy

nacisnąć kilkakrotnie aktualnej godziny

, aby potwierdzić lub

, aż wskaźnik

zacznie migać.

oraz

8.3 Ustawianie funkcji CZAS

1. Ustawić funkcję pieczenia.

2. Naciskać

3. Obrócić pokrętło regulacji

temperatury, aby ustawić minuty, i nacisnąć , aby potwierdzić.

Obrócić pokrętło regulacji temperatury, aby ustawić godziny, i

nacisnąć , aby potwierdzić.

Po upływie czasu ustawionego w funkcji Czas przez 2 minuty będzie emitowany

, aż zacznie migać.

sygnał. Symbol i ustawienie czasu będą migać na wyświetlaczu. Piekarnik wyłączy się automatycznie.

4. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

5. Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia.

8.4 Ustawianie funkcji KONIEC

1. Ustawić funkcję pieczenia.

2. Naciskać , aż zacznie migać.

3. Obrócić pokrętło regulacji

temperatury, aby ustawić godziny, i nacisnąć , aby potwierdzić.

Obrócić pokrętło regulacji temperatury, aby ustawić minuty, i

nacisnąć

O godzinie ustawionej w funkcji Koniec przez 2 minuty będzie emitowany sygnał.

Symbol i ustawienie czasu będą migać na wyświetlaczu. Piekarnik wyłączy się automatycznie.

4. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

5. Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia.

, aby potwierdzić.

8.5 Ustawianie funkcji

OPÓŹNIENIE

1. Ustawić funkcję pieczenia.

2. Naciskać , aż zacznie migać.

3. Obrócić pokrętło regulacji

temperatury, aby ustawić minuty dla funkcji CZAS, i nacisnąć

potwierdzić. Obrócić pokrętło regulacji temperatury, aby ustawić godziny dla funkcji CZAS, i nacisnąć

, aby potwierdzić.

Na wyświetlaczu pojawi się migające wskazanie .

4. Obrócić pokrętło regulacji temperatury, aby ustawić godziny dla

funkcji KONIEC, i nacisnąć , aby potwierdzić. Obrócić pokrętło regulacji temperatury, aby ustawić minuty dla funkcji KONIEC, i

nacisnąć wyświetlaczu pojawi się i

ustawiona temperatura.

, aby potwierdzić. Na

, aby

Page 16

www.electrolux.com16

Piekarnik włączy się później automatycznie, będzie działać przez czas ustawiony w funkcji CZAS i zakończy pracę o godzinie ustawionej w funkcji KONIEC. O godzinie ustawionej w funkcji KONIEC przez 2 minuty będzie emitowany sygnał.

Symbol i ustawienie czasu będą migać na wyświetlaczu. Piekarnik wyłączy się.

5. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

6. Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia.

8.6 Ustawianie MINUTNIKA

Minutnik można ustawić przy włączonym i wyłączonym piekarniku.

1. Dotknąć kilkakrotnie , aż na wyświetlaczu zacznie migać

i „00”.

2. Obrócić pokrętło regulacji temperatury, aby ustawić sekundy, a następnie minuty. Jeśli zostanie ustawiony czas dłuższy niż 60 minut, na

wyświetlaczu zacznie migać .

3. Ustawić godziny.

4. MINUTNIK uruchomi się

automatycznie po 5 sekundach. Po upływie 90% ustawionego czasu zostanie wyemitowany sygnał.

5. Gdy upłynie ustawiony czas, przez 2 minuty będzie emitowany sygnał.

„00:00” i będą migać na wyświetlaczu. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

9. KORZYSTANIE Z AKCESORIÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Korzystanie z czujki temperatury

Czujka temperatury mierzy temperaturę wewnątrz mięsa. Gdy mięso osiągnie ustawioną temperaturę, piekarnik wyłączy się.

Do ustawienia są dwie wartości temperatur:

• Temperatura piekarnika. Patrz tabela pieczenia mięsa.

• Temperatura wewnątrz produktu. Patrz tabela dla czujki temperatury.

UWAGA!

Należy stosować wyłącznie czujkę temperatury w zestawie z piekarnikiem lub oryginalną część zamienną.

1. Ustawić funkcję i temperaturę

piekarnika.

2. Włożyć końcówkę czujki temperatury (z symbolem na uchwycie) w

środek mięsa.

3. Włożyć wtyczkę czujki temperatury do gniazda znajdującego się w górnej części komory.

Należy upewnić się, że podczas pieczenia czujka temperatury pozostaje w mięsie, a jej wtyczka jest podłączona do gniazda w urządzeniu. Podczas pierwszego użycia czujki temperatury domyślna temperatura wewnątrz produktu wynosi 60°C. Gdy

miga , można zmienić domyślną

Page 17

temperaturę wewnątrz produktu za pomocą pokrętła regulacji

temperatury. Na wyświetlaczu pojawi się symbol czujki temperatury i domyślna temperatura wewnątrz produktu.

4. Nacisnąć , aby zapisać w pamięci

nową temperaturę wewnątrz

produktu lub zaczekać 10 sekund,

aby ustawienie zostało zapisane

automatycznie. Nowa domyślna temperatura wewnątrz produktu zostanie wyświetlona przy następnym użyciu czujki temperatury. Gdy mięso osiągnie ustawioną temperaturę, zacznie migać symbol

czujki temperatury i wskazanie domyślnej temperatury wewnątrz produktu. Przez 2 minuty będzie emitowany sygnał.

5. Nacisnąć dowolny przycisk, aby

wyłączyć sygnał dźwiękowy.

6. Wyjąć wtyczkę czujki temperatury z

gniazda. Wyjąć mięso z piekarnika.

7. Wyłączyć piekarnik.

OSTRZEŻENIE!

Należy zachować ostrożność podczas wyjmowania końcówki i wtyczki czujki temperatury. Czujka temperatury jest gorąca. Występuje zagrożenie poparzeniem.

POLSKI 17

• jednokrotnie – na wyświetlaczu pojawi się ustawiona temperatura wewnątrz produktu, w razie potrzeby można ją zmienić w ciągu 5 sekund.

• dwukrotnie – na wyświetlaczu pojawi się wskazanie bieżącej temperatury piekarnika.

• trzykrotnie – na wyświetlaczu pojawi się ustawiona temperatura piekarnika, w razie potrzeby można ją zmienić w ciągu 5 sekund. Informacje te są dostępne tylko podczas fazy nagrzewania.

2. Obrócić pokrętło regulacji temperatury, aby zmienić temperaturę.

9.2 Wkładanie akcesoriów

Ruszt: Wsunąć ruszt między prowadnice

jednego z poziomów umieszczania potraw i upewnić się, że nóżki są skierowane w dół.

Przy każdym podłączeniu czujki temperatury do gniazda należy ponownie ustawić czas czujki temperatury. Nie można wybrać czasu trwania i zakończenia.

Gdy piekarnik po raz pierwszy oblicza szacowany czas trwania pieczenia, na

wyświetlaczu miga symbol . Gdy obliczanie dobiegnie końca, na wyświetlaczu pojawia się czas pieczenia. Podczas pieczenia urządzenie stale przelicza czas i w razie potrzeby aktualizuje jego wartość na wyświetlaczu.

Podczas pieczenia można w dowolnej chwili zmienić ustawienie temperatury:

1. Nacisnąć :

Blacha do pieczenia ciasta/głęboka blacha:

Wsunąć blachę do pieczenia ciasta/ głęboką blachę między prowadnice blachy.

Page 18

°C

www.electrolux.com18

Ruszt wraz z blachą do pieczenia ciasta/ głęboką blachą:

Wsunąć blachę do pieczenia ciasta/ głęboką blachę między prowadnice blachy, a ruszt między prowadnice powyżej.

Niewielkie występy na górze mają na celu zapewnienie większego bezpieczeństwa. Występy służą także jako zabezpieczenie przed wypadnięciem. Wysoka krawędź wokół rusztu zapobiega zsuwaniu się naczyń z rusztu.

9.3 Prowadnice teleskopowe

2. Umieścić ruszt na prowadnicach

teleskopowych i ostrożnie wsunąć je do wnętrza piekarnika.

Należy zachować instrukcję instalacji prowadnic teleskopowych do wykorzystania w przyszłości.

Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie blach.

UWAGA!

Nie myć prowadnic teleskopowych w zmywarce. Nie smarować prowadnic teleskopowych.

1. Wyciągnąć prawą i lewą prowadnicę teleskopową.

Przed zamknięciem drzwi upewnić się, że prowadnice teleskopowe całkowicie wsunięto do wnętrza piekarnika.

9.4 Akcesoria do pieczenia parowego

Akcesoria do pieczenia parowego nie są dostarczane z piekarnikiem. Więcej informacji można uzyskać od miejscowego dostawcy.

Naczynie do potraw dietetycznych przeznaczone do użycia z funkcjami pieczenia parowego

Naczynie składa się ze szklanej miski, pokrywki w otworem na rurkę dyszy (C) oraz stalowego rusztu do umieszczenia na dnie naczynia.

Page 19

POLSKI 19

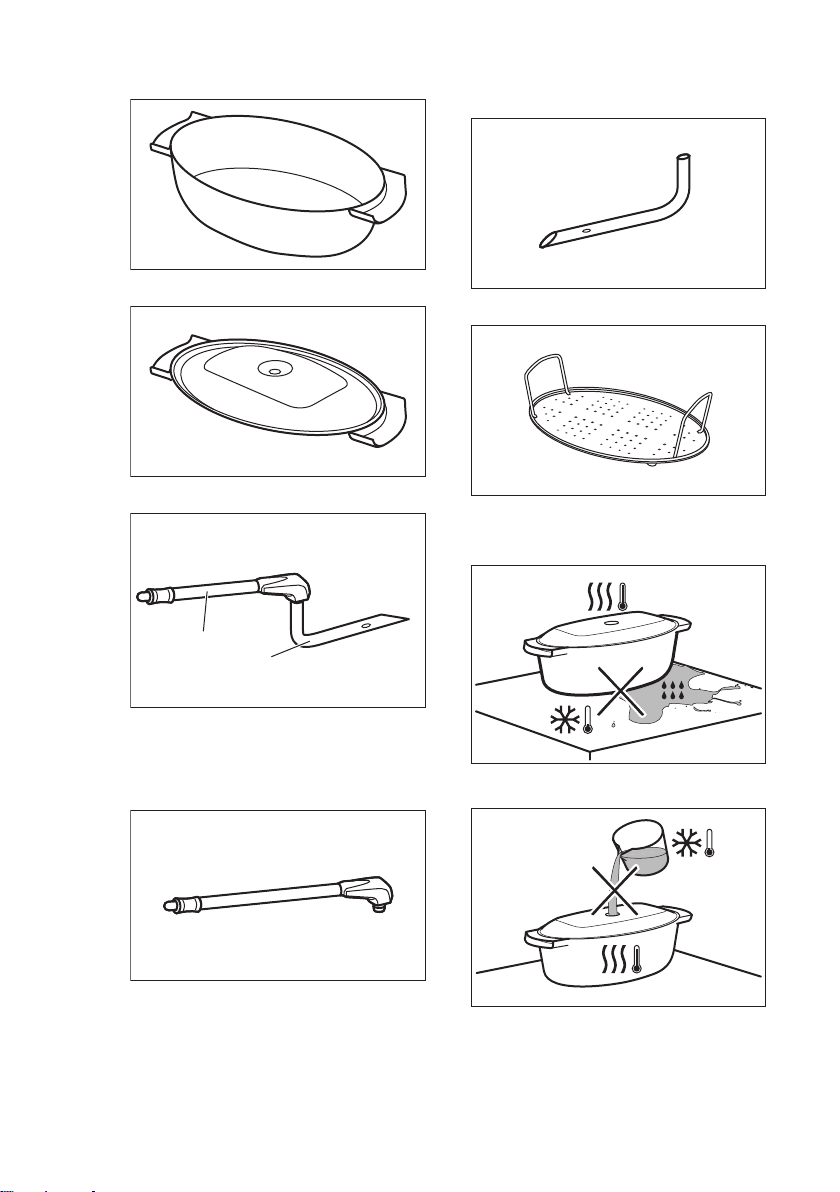

Szklana miska (A)

Pokrywka (B)

Dysza i rurka dyszy

Dysza do bezpośredniego pieczenia parowego (D)

Stalowy ruszt (E)

• Nie stawiać gorącego naczynia do pieczenia na zimnych/mokrych powierzchniach.

Literą „C” oznaczono rurkę dyszy do pieczenia parowego, a literą „D” – dyszę do bezpośredniego pieczenia parowego.

Rurka dyszy (C)

• Nie wlewać zimnych płynów do gorącego naczynia do pieczenia.

• Nie stawiać naczynia do pieczenia na rozgrzanej powierzchni gotowania.

Page 20

www.electrolux.com20

• Nie używać do czyszczenia naczynia ściernych środków czyszczących, szorstkich myjek ani proszków do czyszczenia.

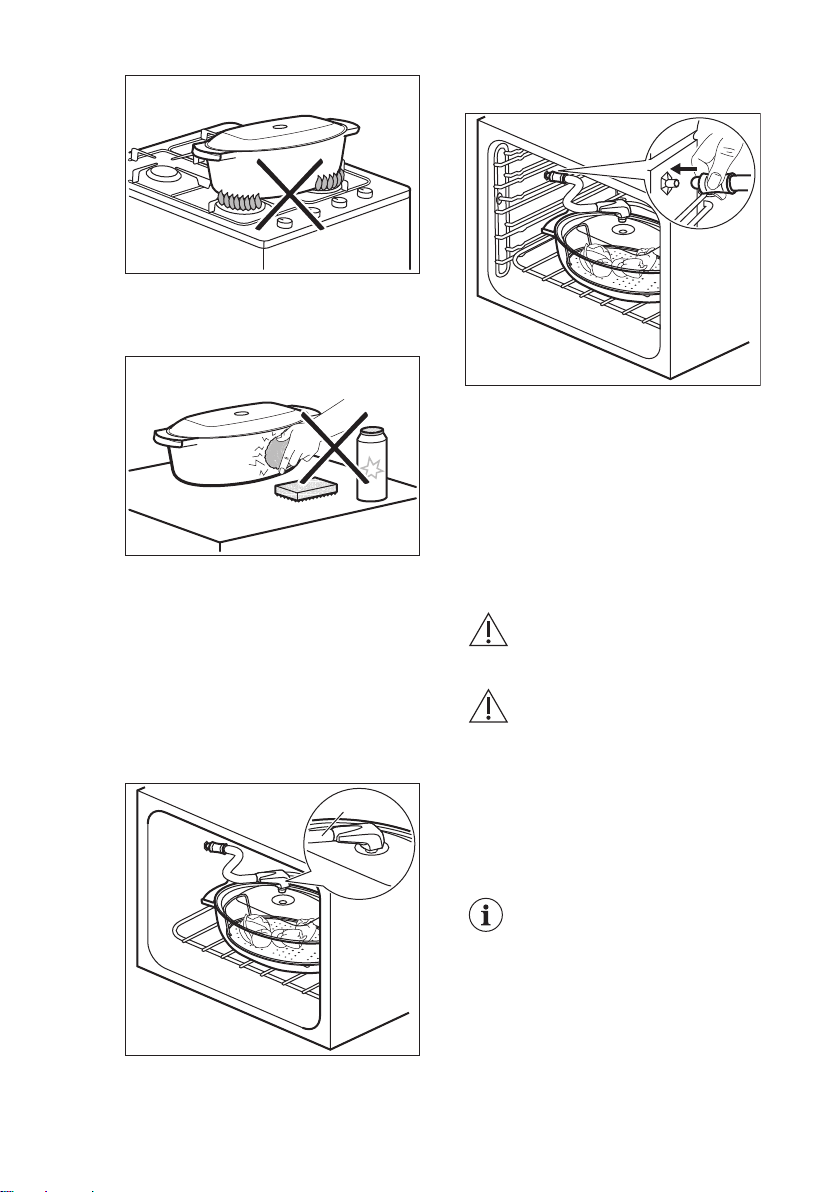

9.5 Pieczenie parowe w

naczyniu do potraw dietetycznych

Umieścić potrawę na stalowym ruszcie w naczyniu do pieczenia i przykryć je pokrywką.

1. Umieścić rurkę dyszy w specjalnym

otworze w pokrywce naczynia do potraw dietetycznych.

3. Umieścić drugi koniec rurki dyszy w otworze wlotowym pary.

Uważać, aby nie przygnieść rurki dyszy. Nie może ona również dotykać grzałki w górnej części piekarnika.

4. Ustawić funkcję pieczenia parowego.

9.6 Bezpośrednie pieczenie

parowe

Umieścić potrawę na stalowym ruszcie w naczyniu do pieczenia. Dodać niewielką ilość wody.

UWAGA!

Nie przykrywać naczynia pokrywką.

OSTRZEŻENIE!

Zachować ostrożność, używając dyszy podczas pracy piekarnika. Aby dotknąć dyszy, gdy piekarnik jest gorący, należy założyć rękawice kuchenne. Jeśli nie używa się funkcji pieczenia parowego, należy wyjąć dyszę z piekarnika.

2. Umieścić naczynie do pieczenia na drugim poziomie od dołu.

Rurka dyszy jest specjalnie przeznaczona do użycia w piekarniku i nie zawiera szkodliwych substancji.

1. Połączyć dyszę (D) z rurką dyszy (C). Umieścić drugi koniec rurki w otworze wlotowym pary.

Page 21

2. Umieścić naczynie do pieczenia na pierwszym lub drugim poziomie od dołu.

Uważać, aby nie przygnieść rurki dyszy. Nie może ona również dotykać grzałki w górnej części piekarnika.

3. Ustawić funkcję pieczenia parowego.

10. DODATKOWE FUNKCJE

POLSKI 21

Piekąc potrawy takie, jak kurczak, kaczka, indyk czy duża ryba, należy umieścić dyszę (D) bezpośrednio w pustej przestrzeni w mięsie. Uważać, aby nie zatkać otworów.

Więcej informacji na temat pieczenia parowego znajduje się w tabelach pieczenia dla funkcji pieczenia parowego w rozdziale „Wskazówki i porady”.

10.1 Użycie funkcji Blokada

uruchomienia

Funkcja Blokada uruchomienia uniemożliwia przypadkowe włączenie piekarnika.

1. Sprawdzić, czy pokrętło wyboru funkcji piekarnika znajduje się w położeniu wyłączenia.

2. Nacisnąć jednocześnie i przytrzymać

i przez 2 sekundy. Rozlegnie się sygnał. Na wyświetlaczu pojawi się wskaźnik SAFE . Aby wyłączyć funkcję Blokada uruchomienia, należy powtórzyć krok 2.

10.2 Korzystanie z funkcji Blokada panelu

Funkcję blokady panelu można włączyć tylko podczas pracy piekarnika.

Funkcja blokady panelu uniemożliwia przypadkową zmianę ustawień temperatury i czasu uruchomionej funkcji piekarnika.

1. Wybrać funkcję piekarnika i ustawić

ją według potrzeb.

2. Nacisnąć jednocześnie i przytrzymać przez 2 sekundy i

Rozlegnie się sygnał. Na wyświetlaczu przez 5 sekund będzie wyświetlane wskazanie Loc.

Gdy włączona jest funkcja Blokada panelu, po obróceniu pokrętła regulacji temperatury lub naciśnięciu przycisku na wyświetlaczu pojawi się wskazanie Loc.

Obrócenie pokrętła wyboru funkcji piekarnika spowoduje wyłączenie piekarnika.

Jeśli piekarnik zostanie wyłączony przy włączonej funkcji Blokada panelu, przełączy się ona automatycznie na funkcję Blokada uruchomienia. Patrz „Użycie funkcji Blokada uruchomienia”.

Aby wyłączyć funkcję Blokada panelu, należy powtórzyć krok 2.

10.3 Wskaźnik ciepła

resztkowego

Po wyłączeniu piekarnika, jeśli temperatura w komorze przekracza

Page 22

www.electrolux.com22

40°C, na wyświetlaczu pojawia się wskaźnik ciepła resztkowego .

10.4 Samoczynne wyłączenie

Ze względu na bezpieczeństwo piekarnik wyłącza się samoczynnie po upływie pewnego czasu, jeśli działa funkcja pieczenia i nie zostaną zmienione żadne ustawienia.

(°C) (godz.)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 – maksimum 3

Funkcja samoczynnego wyłączenia nie działa z funkcjami: Oświetlenie piekarnika, Termosonda,Czas, Koniec.

11. WSKAZÓWKI I PORADY

10.5 Wentylator chłodzący

Podczas pracy piekarnika wentylator chłodzący włącza się automatycznie, aby utrzymywać powierzchnie piekarnika w niskiej temperaturze. Po wyłączeniu piekarnika wentylator chłodzący może nadal działać do czasu schłodzenia piekarnika.

10.6 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub uszkodzone podzespoły mogą spowodować niebezpieczne przegrzanie urządzenia. Aby temu zapobiec, piekarnik wyposażono w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie.

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Temperatury i czasy pieczenia podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisu, jakości oraz ilości użytych składników.

11.1 Zalecenia dotyczące pieczenia

Potrawy można umieszczać w piekarniku na pięciu poziomach.

Poziomy półek liczone są od dna piekarnika.

Nowy piekarnik może piec inaczej niż dotychczas używany. W poniższej tabeli znajdują się standardowe ustawienia temperatury, czasu pieczenia i poziomu umieszczenia potrawy.

W przypadku braku ustawień dla specjalnego przepisu należy znaleźć ustawienia dla podobnej potrawy.

Piekarnik wyposażono w specjalny układ obiegu powietrza oraz stałej recyrkulacji pary. System ten, dzięki obecności pary, umożliwia przygotowanie delikatnych potraw z chrupiącą skórką. Pozwala skrócić czas pieczenia, a także zmniejszyć zużycie energii.

Pieczenie ciast

Drzwi piekarnika nie należy otwierać przed upływem co najmniej 3/4 ustawionego czasu pieczenia.

Jeśli wykorzystywane są dwie blachy do pieczenia jednocześnie należy pozostawić jeden pusty poziom między nimi.

Pieczenie mięsa i ryb

Do pieczenia bardzo tłustych potraw należy używać głębokiej blachy, aby nie dopuścić do trwałego zabrudzenia piekarnika.

Page 23

POLSKI 23

Po upieczeniu mięsa należy odczekać około 15 minut przed jego pokrojeniem, aby nie wyciekły soki.

Aby uniknąć nadmiaru dymu w piekarniku podczas pieczenia, należy do głębokiej blachy wlać nieco wody. Aby zapobiec gromadzeniu się dymu, należy dolewać wodę za każdym razem, gdy wyparuje.

Czasy pieczenia

Czasy pieczenia zależą od rodzaju potrawy, jej konsystencji oraz ilości.

W początkowym okresie należy kontrolować wyniki pieczenia. Pozwoli to odnaleźć najlepsze ustawienia (mocy grzania, czasu pieczenia itp.) dla posiadanych naczyń, przepisów i ilości potraw pieczonych przy użyciu omawianego urządzenia.

11.2 Termoobieg + para

Nagrzać wstępnie pusty piekarnik.

CIASTA / CIASTKA

(°C) (min)

Tarty, wstępne na‐ grzewanie nie jest potrzebne

Ciasto owocowe, wstępne nagrzewa‐ nie nie jest potrzeb‐ ne

Panettone 150 - 160 70 - 100 2 Foremka do ciasta, Ø

Ciasto ze śliwkami 160 40 - 50 2 Forma do chleba

Ciasteczka, wstępne nagrzewanie nie jest potrzebne

Drożdżówki 180 - 200 12 - 20 2 Blacha do pieczenia

Maślane bułeczki 180 15 - 20 3 (2 i 4) Blacha do pieczenia

175 30 - 40 2 Foremka do ciasta, Ø

26 cm

160 80 - 90 2 Foremka do ciasta, Ø

26 cm

20 cm

150 20 - 35 3 (2 i 4) Blacha do pieczenia

ciasta

Nagrzać wstępnie pusty piekarnik. Użyć blachy do pieczenia ciasta.

Page 24

www.electrolux.com24

CHLEB / PIZZA

(°C) (min)

Biały chleb, 2 x 0,5 kg 180 - 190 45 - 60 2

Bułki, 6-8, 0,5 kg 190 - 210 20 - 30 2 (2 i 4)

Pizza 200 - 220 20 - 30 2

Użyć foremki do ciasta.

TARTY

(°C) (min)

Z nadzieniem warzywnym 170 - 180 30 - 40 1

Lasagne 170 - 180 40 - 50 2

Zapiekanka ziemniaczana 160 - 170 50 - 60 1 (2 i 4)

Użyć drugiego poziomu piekarnika. Użyć rusztu.

MIĘSO

(°C) (min)

Pieczeń wie‐

180 90 - 110

przowa, 1 kg

Cielęcina, 1 kg 180 90 - 110

Pieczeń woło‐

210 45 - 50 wa, lekko wy‐ pieczona, 1 kg

Pieczeń woło‐

200 55 - 65 wa, średnio wy‐ pieczona, 1 kg

Pieczeń woło‐

190 65 - 75 wa, dobrze wy‐ pieczona, 1 kg

Użyć drugiego poziomu piekarnika.

(°C) (min)

Udziec jagnię‐

175 110 - 130

cy, 1 kg

Cały kurczak,

200 55 - 65

1 kg

Cały indyk, 4kg170 180 - 240

Cała kaczka,

170 - 180 120 - 150

2-2,5 kg

Królik, pokro‐

170 - 180 60 - 90 jony na kawał‐ ki

Użyć pierwszego poziomu piekarnika.

Page 25

Ustawić temperaturę 130°C.

POLSKI 25

(°C) (min)

Cała gęś, 3 kg 160 - 170 150 - 200

Użyć drugiego poziomu piekarnika.

RYBY

(°C) (min)

Pstrąg, 3-4 ry‐ by, 1,5 kg

Tuńczyk, 4-6 fi‐ letów, 1,2 kg

Morszczuk 200 20 - 30

Odgrzać potrawę na talerzu. Nagrzać wstępnie pusty piekarnik. Użyć drugiego poziomu piekarnika.

ODGRZEWANIE NA PARZE

Casserole/ zapiekanki

Makaron z so‐ sem

Przystawki 130 10 - 15

Dania jedno‐ garnkowe

Mięso 130 10 - 15

Warzywa 130 10 - 15

180 25 - 35

175 35 - 50

(°C) (min)

130 15 - 25

130 10 - 15

WARZYWA

(min)

Pomidory 15

Bakłażany 15 - 20

Brokuły, cząstki 20 - 25

Cukinia, plastry 20 - 25

Papryka, paski 20 - 25

Kalafior, cząstki 25 - 30

Kalarepa 25 - 30

Szparagi białe 25 - 35

Seler, plastry 30 - 35

Koper włoski 30 - 35

Szparagi zielone 35 - 45

Marchew 35 - 40

Ustawić temperaturę 130°C.

MIĘSO

(min)

Gotowana pierś kurcza‐ka25 - 35

Szynka gotowana 55 - 65

Kasseler 80 - 100

Ustawić temperaturę 130°C.

11.3 Pieczenie w naczyniu do potraw dietetycznych

Użyć funkcji: Termoobieg + para. Użyć drugiego poziomu piekarnika.

Page 26

www.electrolux.com26

RYBY

(min)

Pstrąg / Filet z łososia 25 - 30

Ustawić temperaturę 130°C.

PRZYSTAWKI

(min)

Ryż 35 - 40

PRZYSTAWKI

(min)

Gotow. ziemniaki, ćwiartki

Polenta 40 - 45

Ziemniaki w mundur‐ kach, średniej wielkości

35 - 45

50 - 60

11.4 Pieczenie ciast i mięs

CIASTA

Górna/dolna grzałka

(°C) (°C)

Ciasta uciera‐ne170 2 160 3 (2 i 4) 45 - 60 Foremka

Kruche ciasto 170 2 160 3 (2 i 4) 20 - 30 Foremka

Sernik 170 1 165 2 60 - 80 Foremka

Strudel 175 3 150 2 60 - 80 Blacha do

Tarta z dże‐ mem

Keks, na‐ grzać pusty piekarnik

170 2 165 2 30 - 40 Foremka

160 2 150 2 90 - 120 Foremka

Termoobieg

(min)

do ciasta

do ciasta, Ø 26 cm

pieczenia ciasta

do ciasta, Ø 26 cm

do ciasta, Ø 20 cm

Page 27

POLSKI 27

CIASTA

Górna/dolna

Termoobieg

grzałka

(min)

(°C) (°C)

Ciasto ze śliwkami, na‐

175 1 160 2 50 - 60 Forma do

chleba grzać pusty piekarnik

Babeczki 170 3 140 - 150 3 20 - 30 Blacha do

pieczenia

ciasta

Babeczki, na dwóch pozio‐ mach

Babeczki, na trzech pozio‐ mach

- - 140 - 150 2 i 4 25 - 35 Blacha do pieczenia ciasta

- - 140 - 150 1, 3 i 5 30 - 45 Blacha do pieczenia ciasta

Ciasteczka 140 3 140 - 150 3 30 - 35 Blacha do

pieczenia ciasta

Ciasteczka, na dwóch po‐ ziomach

Ciasteczka, na trzech po‐ ziomach

- - 140 - 150 2 i 4 35 - 40 Blacha do pieczenia ciasta

- - 140 - 150 1, 3 i 5 35 - 45 Blacha do pieczenia ciasta

Bezy 120 3 120 3 80 - 100 Blacha do

pieczenia ciasta

Bezy, na dwóch pozio‐ mach, na‐

- - 120 2 i 4 80 - 100 Blacha do pieczenia ciasta

grzać pusty piekarnik

Drożdżówki, nagrzać pusty piekarnik

190 3 190 3 12 - 20 Blacha do

pieczenia ciasta

Eklery 190 3 170 3 25 - 35 Blacha do

pieczenia ciasta

Page 28

www.electrolux.com28

CIASTA

Górna/dolna

Termoobieg

grzałka

(min)

(°C) (°C)

Eklery, na

- - 170 2 i 4 35 - 45 Blacha do dwóch pozio‐ mach

Tarty płaskie 180 2 170 2 45 - 70 Foremka

Ciasto owo‐ cowe z dużą

160 1 150 2 110 -

120 ilością owo‐ ców

Nagrzać wstępnie pusty piekarnik.

CHLEB I PIZZA

Górna/dolna grzał‐kaTermoobieg

pieczenia ciasta

do ciasta, Ø 20 cm

Foremka do ciasta, Ø 24 cm

(min)

(°C) (°C)

Biały chleb, 1-2

190 1 190 1 60 - 70 szt., 0,5 kg każ‐ da

Chleb żytni, wstępne nagrze‐

190 1 180 1 30 - 45 Forma do

chleba wanie nie jest potrzebne

Bułki, 6-8 bułek 190 2 180 2 (2 i 4) 25 - 40 Blacha do

pieczenia

ciasta

Pizza 230 - 250 1 230 - 250 1 10 - 20 Blacha

emaliowa‐

Drożdżówki 200 3 190 3 10 - 20 Blacha do

pieczenia

ciasta

Page 29

POLSKI 29

Nagrzać wstępnie pusty piekarnik. Użyć foremki do ciasta.

TARTY

Górna/dolna grzałka Termoobieg

(min)

(°C) (°C)

Tarta makaronowa,

200 2 180 2 40 - 50 wstępne nagrzewanie nie jest potrzebne

Zapiekanka warzywna,

200 2 175 2 45 - 60 wstępne nagrzewanie nie jest potrzebne

Quiche 180 1 180 1 50 - 60

Lasagne 180 - 190 2 180 - 190 2 25 - 40

Cannelloni 180 - 190 2 180 - 190 2 25 - 40

Użyć drugiego poziomu piekarnika. Użyć rusztu.

MIĘSO

Górna/dolna

Termoobieg

grzałka

(min)

(°C) (°C)

Wołowina 200 190 50 - 70

Wieprzowina 180 180 90 - 120

Cielęcina 190 175 90 - 120

Angielska pieczeń wołowa, lekko

210 200 50 - 60

wypieczona

Angielska pieczeń wołowa, średnio

210 200 60 - 70

wypieczona

Angielska pieczeń wołowa, dobrze

210 200 70 - 75

wypieczona

Page 30

www.electrolux.com30

MIĘSO

Górna/dolna grzał‐kaTermoobieg

(°C) (°C)

Łopatka wieprzowa, ze skórą

Golonka wieprzowa, 2 po‐ rcje

Udziec jagnięcy 190 2 175 2 110 - 130

Cały kurczak 220 2 200 2 70 - 85

Cały indyk 180 2 160 2 210 - 240

Cała kaczka 175 2 220 2 120 - 150

Cała gęś 175 2 160 1 150 - 200

Królik, pokrojony na kawał‐ki190 2 175 2 60 - 80

Zając, pokrojony na kawał‐ki190 2 175 2 150 - 200

180 2 170 2 120 - 150

180 2 160 2 100 - 120

(min)

Cały bażant 190 2 175 2 90 - 120

Użyć drugiego poziomu piekarnika.

RYBA

Górna/dolna grzał‐kaTermoobieg

(min)

(°C) (°C)

Pstrąg / Dorada, 3-4 ryby 190 175 40 - 55

Tuńczyk / Łosoś, 4-6 filetów 190 175 35 - 60

11.5 Grill

Nagrzać wstępnie pusty piekarnik. Użyć czwartego poziomu piekarnika. Grill z maksymalnym ustawieniem temperatury.

Page 31

GRILL

POLSKI 31

(kg)

Steki, 4 szt. 0.8 12 - 15 12 - 14

Befsztyk, 4 szt. 0.6 10 - 12 6 - 8

Kiełbasa, 8 - 12 - 15 10 - 12

Kotlety wieprzowe, 4 szt. 0.6 12 - 16 12 - 14

Kurczak, połowa, 2 1 30 - 35 25 - 30

Kebaby, 4 - 10 - 15 10 - 12

Pierś kurczaka, 4 szt. 0.4 12 - 15 12 - 14

Hamburgery, 6 0.6 20 - 30 -

Filet rybny, 4 szt. 0.4 12 - 14 10 - 12

Zapiekane kanapki, 4 - 6 - 5 - 7 -

Tosty, 4 - 6 - 2 - 4 2 - 3

(min)

1. strona

(min)

2. strona

11.6 Turbo grill

Nagrzać wstępnie pusty piekarnik. Użyć pierwszego lub drugiego poziomu

piekarnika. Aby obliczyć czas pieczenia, należy

pomnożyć czas podany w poniższej tabeli przez liczbę centymetrów grubości filetu.

WOŁOWINA

Pieczeń wołowa lub filet, dobrze wypieczone

(°C) (min)

170 - 180 8 - 10

WOŁOWINA

Pieczeń wołowa lub filet, lekko wypieczone

Pieczeń wołowa lub filet, średnio wypieczone

(°C) (min)

190 - 200 5 - 6

180 - 190 6 - 8

WIEPRZOWINA

Łopatka / Kar‐ kówka / Szynka, 1-1,5 kg

Kotlety / Żeber‐ ka, 1-1,5 kg

(°C) (min)

160 - 180 90 - 120

170 - 180 60 - 90

Page 32

www.electrolux.com32

WIEPRZOWINA

(°C) (min)

Klops, 0,75-1 kg 160 - 170 50 - 60

Golonka wieprzo‐

150 - 170 90 - 120 wa, podgot., 0,75-1 kg

CIELĘCINA

(°C) (min)

Pieczeń cielęca,

160 - 180 90 - 120

1 kg

Gicz cielęca,

160 - 180 120 - 150

1,5-2 kg

JAGNIĘCINA

(°C) (min)

Udziec jagnięcy /

150 - 170 100 - 120 Pieczeń jagnię‐ ca, 1-1,5 kg

Comber jagnię‐

160 - 180 40 - 60 cy, 1-1,5 kg

DRÓB

(°C) (min)

Drób, porcjowa‐

200 - 220 30 - 50 ny, 0,2-0,25 kg porcja

Kurczak, połowa,

190 - 210 35 - 50 0,4-0,5 kg porcja

Kurczak, pular‐

190 - 210 50 - 70 da, 1-1,5 kg

Kaczka, 1,5-2 kg 180 - 200 80 - 100

Gęś, 3,5-5 kg 160 - 180 120 - 180

Indyk, 2,5-3,5 kg 160 - 180 120 - 150

Indyk, 4-6 kg 140 - 160 150 - 240

RYBA (NA PARZE)

(°C) (min)

Cała ryba, 1-1,5kg210 - 220 40 - 60

Page 33

11.7 Rozmrażanie

POLSKI 33

(kg)

Kurczak 1 100 - 140 20 - 30 Położyć kurczaka

Mięso 1 100 - 140 20 - 30 Obrócić po upływie

0.5 90 - 120

Krem 2 x 0,2 80 - 100 10 - 15 Także lekko zmro‐

Pstrąg 0.15 25 - 35 10 - 15 -

Truskawki 0.3 30 - 40 10 - 20 -

Masło 0.25 30 - 40 10 - 15 -

Tort 1.4 60 60 -

Czas rozmra‐ żania (min)

Dalszy czas roz‐ mrażania (min)

na odwróconym spodku i umieścić na dużym talerzu. Obrócić po upływie połowy czasu.

połowy czasu.

żona śmietana daje się dobrze ubić.

11.8 Suszenie - Termoobieg

Przykryć blachy pergaminem lub papierem śniadaniowym.

Aby uzyskać lepszy efekt, można zatrzymać proces w połowie czasu suszenia, otworzyć drzwi i pozostawić na noc w celu dokończenia suszenia.

W przypadku użycia jednej blachy umieścić ją na trzecim poziomie piekarnika.

W przypadku użycia dwóch blach umieścić je na pierwszym i czwartym poziomie piekarnika.

WARZYWA

(°C) (godz.

)

Papryka 60 - 70 5 - 6

Warzywa na zupę 60 - 70 5 - 6

Grzyby 50 - 60 6 - 8

Zioła 40 - 50 2 - 3

WARZYWA

(°C) (godz.

)

Fasola 60 - 70 6 - 8

Ustawić temperaturę 60-70°C.

OWOCE

(godz.)

Śliwki 8 - 10

Page 34

www.electrolux.com34

OWOCE

(godz.)

Morele 8 - 10

Krojone jabłka 6 - 8

Gruszki 6 - 9

11.9 Termosonda

(°C)

Pieczeń cielęca 75 - 80

Gicz cielęca 85 - 90

Angielska pieczeń woło‐ wa, lekko wypieczona

Angielska pieczeń woło‐ wa, średnio wypieczona

45 - 50

60 - 65

(°C)

Angielska pieczeń woło‐ wa, dobrze wypieczona

Łopatka wieprzowa 80 - 82

Golonka wieprzowa 75 - 80

Jagnięcina 70 - 75

Kurczak 98

Zając 70 - 75

Pstrąg / Dorada 65 - 70

Tuńczyk / Łosoś 65 - 70

70 - 75

11.10 Termoobieg wilgotny – zalecane akcesoria

Należy używać używać naczyń i pojemników w ciemnym kolorze o matowej powierzchni. Pochłaniają one lepiej ciepło niż naczynia w jasnym kolorze o błyszczącej powierzchni.

Blacha do pizzy

W ciemnym kolorze,

matowa

średnica: 28 cm

Forma do pieczenia

W ciemnym kolorze,

matowa

średnica: 26 cm

11.11 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli.

Kokilki

Ceramiczne

średnica: 8

cm, wyso‐

kość: 5 cm

Forma do tarty

W ciemnym kolorze,

matowa

średnica: 28 cm

Page 35

Słodkie bułecz‐ ki, 16 szt.

blacha do pieczenia ciasta lub głęboka bla‐ cha

Bułki, 9 szt. blacha do pieczenia

ciasta lub głęboka bla‐ cha

Pizza mrożona,

ruszt 220 2 10 - 15

0,35 kg

Rolada biszkop‐ towa

blacha do pieczenia ciasta lub głęboka bla‐ cha

Brownie blacha do pieczenia

ciasta lub głęboka bla‐ cha

Suflet, 6 szt. ceramiczne kokilki na

ruszcie

Biszkoptowy spód tarty

Biszkopt królo‐ wej Wiktorii

Gotowana ryba, 0,3 kg

forma do tarty na rusz‐ cie

naczynie do pieczenia na ruszcie

blacha do pieczenia ciasta lub głęboka bla‐ cha

Cała ryba, 0,2kgblacha do pieczenia

ciasta lub głęboka bla‐ cha

Filet rybny, 0,3kgblacha do pieczenia

pizzy na ruszcie

Mięso z wody, 0,25 kg

blacha do pieczenia ciasta lub głęboka bla‐ cha

Szaszłyk, 0,5 kg blacha do pieczenia

ciasta lub głęboka bla‐ cha

Ciasteczka, 16 szt.

blacha do pieczenia ciasta lub głęboka bla‐ cha

POLSKI 35

(°C) (min)

180 2 20 - 30

180 2 30 - 40

170 2 25 - 35

175 3 25 - 30

200 3 25 - 30

180 2 15 - 25

170 2 40 - 50

180 3 20 - 25

180 3 25 - 35

180 3 25 - 30

200 3 35 - 45

200 3 25 - 30

180 2 20 - 30

Page 36

www.electrolux.com36

Makaroniki, 24 szt.

Babeczki, 12 szt.

Ciasto na słono, 20 szt.

Kruche ciastecz‐ ka, 20 szt.

Babeczki, 8 szt. blacha do pieczenia

Warzywa, z wo‐ dy, 0,4 kg

Omlet wegeta‐ riański

Warzywa śró‐ dziemnomor‐ skie, 0,7 kg

blacha do pieczenia ciasta lub głęboka bla‐ cha

ciasta lub głęboka bla‐ cha

blacha do pieczenia ciasta lub głęboka bla‐ cha

blacha do pieczenia pizzy na ruszcie

blacha do pieczenia ciasta lub głęboka bla‐ cha

(°C) (min)

180 2 25 - 35

170 2 30 - 40

180 2 25 - 30

150 2 25 - 35

170 2 20 - 30

180 3 35 - 45

200 3 25 - 30

180 4 25 - 30

11.12 Informacje dla ośrodków przeprowadzających testy

Testy zgodne z normą IEC 60350-1.

Małe ciastecz‐ ka, 20 sztuk na blasze

Górna/ dolna grzał‐ ka

Blacha do pie‐ czenia ciasta

3 170 20 - 30 -

(°C) (min)

Page 37

Małe ciastecz‐ ka, 20 sztuk na blasze

Szarlot‐ ka, 2 fo‐ remki Ø 20 cm

Biszkopt, foremka do ciasta Ø 26 cm

Ciastecz‐ ka ma‐ ślane

POLSKI 37

(°C) (min)

Termoobieg Blacha

do pie‐

3 150 -

160

20 - 35 -

czenia ciasta

Termoobieg Blacha

do pie‐

2 i 4 150 -

160

20 - 35 -

czenia ciasta

Górna/

Ruszt 2 180 70 - 90 dolna grzał‐ ka

Termoobieg Ruszt 2 160 70 - 90 -

Górna/ dolna grzał‐ ka

Ruszt 2 170 40 - 50 Nagrzewać

wstępnie piekar‐ nik przez 10 mi‐ nut.

Termoobieg Ruszt 2 160 40 - 50 Nagrzewać

wstępnie piekar‐ nik przez 10 mi‐ nut.

Termoobieg Ruszt 2 i 4 160 40 - 60 Nagrzewać

wstępnie piekar‐ nik przez 10 mi‐ nut.

Termoobieg Blacha

do pie‐

3 140 -

150

20 - 40 -

czenia

ciasta

Termoobieg Blacha

do pie‐

2 i 4 140 -

150

25 - 45 -

czenia

ciasta

Górna/ dolna grzał‐ ka

Blacha

do pie‐

czenia

3 140 -

150

25 - 45 -

ciasta

Page 38

www.electrolux.com38

(°C) (min)

Tosty, 4-6 szt.

Burger wołowy, 6 szt., 0,6 kg

Grill Ruszt 4 maks. 2-3 minuty

Grill Ruszt i

ociekacz

4 maks. 20 - 30 Umieścić ruszt

12. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

pierwsza stro‐ na; 2-3 minu‐ ty druga stro‐ na

Nagrzewać wstępnie piekar‐ nik przez 3 mi‐ nut.

na czwartym po‐ ziomie, a ocie‐ kacz na trzecim poziomie piekar‐ nika. Obrócić produkt w poło‐ wie czasu pie‐ czenia. Nagrzewać wstępnie piekar‐ nik przez 3 mi‐ nut.

12.1 Uwagi dotyczące czyszczenia

Przód piekarnika należy myć miękką ściereczką zwilżoną ciepłą wo‐ dą z dodatkiem łagodnego płynu do mycia naczyń.

Do czyszczenia powierzchni metalowych należy stosować łagodny

Środki czy‐ szczące

Codzienne użytkowanie

środek czyszczący.

Uporczywe zabrudzenia należy usuwać za pomocą specjalnego środka do czyszczenia piekarników.

Po każdym użyciu należy oczyścić komorę piekarnika. Nagromadze‐ nie się tłuszczu lub resztek potraw może skutkować pożarem. Zagro‐ żenie jest większe dla blachy do opiekania.

Wewnątrz piekarnika lub na szybach drzwi może skraplać się para wodna. Aby ograniczyć zjawisko skraplania pary wodnej, należy uru‐ chamiać piekarnik na 10 minut przed rozpoczęciem pieczenia. Po każdym użyciu osuszyć komorę miękką ściereczką.

Page 39

POLSKI 39

Po każdym użyciu akcesoriów należy wyczyścić je i pozostawić do wyschnięcia. Do czyszczenia należy użyć miękkiej ściereczki zwilżo‐ nej ciepłą wodą z dodatkiem płynu do mycia naczyń. Nie myć akce‐ soriów w zmywarce do naczyń.

Akcesoria

Nie czyścić akcesoriów pokrytych powłoką zapobiegającą przywiera‐ niu agresywnymi środkami czyszczącymi, ostrymi przedmiotami ani nie myć ich w zmywarce.

12.2 Piekarniki wykonane ze stali nierdzewnej lub aluminium

Drzwi piekarnika należy czyścić wyłącznie za pomocą wilgotnej ściereczki lub gąbki. Osuszyć miękką ściereczką.

Nie należy używać myjek stalowych, kwasów ani produktów ściernych, ponieważ mogą one uszkodzić powierzchnię piekarnika. Panel sterowania piekarnika należy czyścić stosując się do tych samych zaleceń.

2. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je.

12.3 Czyszczenie uszczelki drzwi

Należy regularnie sprawdzać uszczelkę drzwi. Uszczelka drzwi jest założona wokół obramowania komory piekarnika. Nie wolno korzystać z piekarnika, jeśli uszczelka drzwi jest uszkodzona. Skontaktować się z autoryzowanym centrum serwisowym.

Aby wyczyścić uszczelkę drzwi, należy zapoznać się z ogólnymi informacjami na temat czyszczenia.

12.4 Sposób wyjmowania: prowadnice blach

Aby wyczyścić piekarnik, należy wyjąć prowadnice blach.

UWAGA!

Podczas wyjmowania prowadnic blach należy zachować ostrożność.

1. Odciągnąć przednią część prowadnic blach od bocznej ścianki.

Zamontować akcesoria w odwrotnej kolejności.

Kołki ustalające prowadnic teleskopowych muszą być skierowane do przodu.

12.5 Czyszczenie wodą

W systemie czyszczenia wykorzystano wodę do usuwania pozostałości tłuszczu i resztek żywności z piekarnika.

1. Nalać 300 ml wody do wnęki komory w dolnej części piekarnika.

2. Wybrać funkcję: .

3. Ustawić temperaturę 90°C.

4. Pozostawić włączony piekarnik na 30

minut.

5. Wyłączyć piekarnik.

6. Gdy piekarnik ostygnie, osuszyć

komorę miękką szmatką.

Page 40

www.electrolux.com40

OSTRZEŻENIE!

Przed dotknięciem piekarnika należy upewnić się, że jest chłodny. Występuje zagrożenie poparzeniem.

12.6 Czyszczenie zbiornika wody

OSTRZEŻENIE!

Nie wlewać wody do zbiornika wody podczas procedury czyszczenia.

Podczas procedury czyszczenia z otworu wlotowego pary może wyciec nieco wody do komory piekarnika. Umieścić ociekacz na poziomie piekarnika znajdującym się bezpośrednio pod otworem wlotowym pary, aby zapobiec ściekaniu wody na dno komory piekarnika.

TABELA ZAWARTOŚCI WAPNIA OPRACOWANA PRZEZ WHO (Światowa Organizacja Zdrowia)

Zawartość wapnia

0 - 60 mg/l 0 - 6 0 - 3 Miękka 75 cykli – 2,5

60 - 120 mg/l 6 - 12 3 - 7 Średnio twarda 50 cykli – 2

120 - 180 mg/l 12 - 18 8 - 10 Twarda 40 cykli – 1,5

ponad 180 mg/l ponad 18 ponad 10 Bardzo twarda 30 cykli – 1

Twardość wody Klasyfikacja

(stopnie fran‐ cuskie)

(stopnie nie‐ mieckie)

Po pewnym czasie w piekarniku może dojść do nagromadzenia się kamienia. Aby zapobiec temu zjawisku, należy czyścić elementy piekarnika wytwarzające parę. Opróżniać zbiornik po każdym użyciu funkcji pieczenia parowego.

Rodzaje wody

• Miękka woda z niewielką zawartością wapnia – zalecana.

Pozwala zmniejszyć częstotliwość czyszczenia.

• Woda wodociągowa – można jej używać, jeżeli domowa instalacja doprowadzająca wodę jest wyposażona w urządzenia oczyszczające lub zmiękczające wodę.

• Twarda woda o dużej zawartości wapnia – nie ma żadnego wpływu na działanie piekarnika, ale trzeba je częściej czyścić.

wody

Odkamienia‐ nie co

miesiąca

miesiące

miesiąca

miesiąc

1. Wlać do zbiornika 850 ml wody i dodać 50 ml kwasku cytrynowego (pięć łyżeczek). Wyłączyć piekarnik i odczekać około 60 minut.

2. Włączyć piekarnik i wybrać funkcję: Termoobieg + para. Ustawić temperaturę 230°C. Po upływie 25

minut wyłączyć piekarnik i odczekać 15 minut, aby ostygł.

3. Włączyć piekarnik i wybrać funkcję: Termoobieg + para. Ustawić temperaturę od 130°C do 230°C. Wyłączyć piekarnik po upływie 10 minut.

Page 41

Odczekać, aż ostygnie i opróżnić zawartość zbiornika. Patrz rozdział „Codzienna eksploatacja”, Opróżnianie zbiornika na wodę.

4. Opłukać zbiornik na wodę i za pomocą szmatki usunąć z piekarnika pozostałości kamienia.

5. Umyć ręcznie rurkę odpływową w ciepłej wodzie z dodatkiem mydła. Aby uniknąć uszkodzenia elementów urządzenia, nie należy używać substancji zawierających kwas, preparatów w aerozolu ani podobnych środków czyszczących.

12.7 Zdejmowanie i zakładanie

drzwi

W drzwiach piekarnika znajdują się trzy szyby. Drzwi piekarnika i wewnętrzne szyby można wymontować do wyczyszczenia. Przed przystąpieniem do demontażu szyb należy zapoznać się z instrukcją „Zdejmowanie i zakładanie drzwi”.

Niezdemontowane drzwi mogą się gwałtownie zamknąć podczas wyjmowania z nich szyb.

POLSKI 41

3. Znaleźć zawias po lewej stronie

drzwi.

4. Unieść i całkowicie obrócić dźwignię przy lewym zawiasie.

UWAGA!

Nie używać piekarnika bez szyb.

1. Otworzyć całkowicie drzwi i znaleźć zawias po prawej stronie drzwi.

2. Za pomocą śrubokręta unieść i całkowicie obrócić dźwignię przy prawym zawiasie.

5. Przymknąć drzwi piekarnika do połowy, do pierwszej pozycji otwarcia. Następnie unosząc i pociągając drzwi do siebie, wyjąć je z mocowania.

Page 42

A B

www.electrolux.com42

6. Umieścić drzwi na stabilnej

powierzchni przykrytej miękką szmatką.

7. Chwycić z obu stron górną listwę drzwi (B) i nacisnąć do środka, aby zwolnić zatrzaski.

Sprawdzić symbol/nadruk na boku szyby. Każda z szyb wygląda inaczej, aby ułatwić procedurę demontażu i montażu.

Zamontować prawidłowo listwę drzwi (powinno było słyszalne kliknięcie).

Upewnić się, że środkową szybę prawidłowo umieszczono w mocowaniu.

8. Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

9. Chwycić szyby drzwi za górne krawędzie i ostrożnie wyjmować je po kolei. Zacząć od górnej szyby. Upewnić się, że szyba całkowicie wysunie się z prowadnic.

10. Umyć szyby wodą z płynem do mycia naczyń. Ostrożnie wytrzeć szyby do sucha. Nie myć szyb w zmywarce.

Po umyciu zamontować szyby oraz drzwi piekarnika.

Umieścić szyby (A i B) we właściwych miejscach w odpowiedniej kolejności.

12.8 Wymiana żarówki

OSTRZEŻENIE!

Zagrożenie porażeniem prądem. Żarówka może być gorąca.

1. Wyłączyć piekarnik. Odczekać, aż piekarnik ostygnie.

2. Odłączyć piekarnik od zasilania.

3. Umieścić szmatkę na dnie komory.

UWAGA!

Aby uniknąć zabrudzenia żarówki halogenowej tłuszczem, należy chwytać ją przez szmatkę.

Tylne oświetlenie

1. Obrócić szklany klosz, aby go zdjąć.

2. Wyczyścić szklany klosz.

Page 43

3. Wymienić żarówkę na nową,

odpowiednią do piekarnika i odporną na działanie temperatury do 300°C.

4. Zamontować klosz.

13. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

13.1 Co zrobić, gdy…

POLSKI 43

Problem Prawdopodobna przy‐

Nie można uruchomić pie‐ karnika ani nim sterować.

Piekarnik nie nagrzewa się.

Nie działa oświetlenie. Przepaliła się żarówka. Wymienić żarówkę.

Termosonda nie działa. Wtyczka termosondy jest

czyna

Piekarnika nie podłączono do zasilania lub podłączo‐ no nieprawidłowo.

Piekarnik jest wyłączony. Włączyć piekarnik.

Nie jest ustawiony aktualny czas.

Nie wprowadzono wyma‐ ganych ustawień.

Uruchomiona jest funkcja samoczynnego wyłącze‐ nia.

Włączona jest blokada uru‐ chomienia.

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

nieprawidłowo włożona do gniazda.

Środek zaradczy

Sprawdzić, czy piekarnik prawidłowo podłączono do zasilania (patrz schemat połączeń, jeśli jest dostęp‐ ny).

Ustawić aktualny czas.

Upewnić się, że wprowa‐ dzono prawidłowe ustawie‐ nia.

Patrz rozdział „Samoczyn‐ ne wyłączenie”.

Patrz „Użycie funkcji Blo‐ kada uruchomienia”.

nieprawidłowego działania jest bezpiecznik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem.

Włożyć wtyczkę termoson‐ dy jak najgłębiej do gniaz‐ da.

Page 44

www.electrolux.com44

Problem Prawdopodobna przy‐

czyna

Na potrawach i w komorze piekarnika osiadają para i

Potrawa pozostawała za długo w piekarniku.

skropliny.

Na wyświetlaczu pojawia się kod błędu niewymienio‐

Usterka układu elektrycz‐ nego.

ny w tej tabeli.

W piekarniku pozostała woda.

Nie świeci się wskaźnik

Świeci się wskaźnik .

Funkcja pieczenia parowe‐

Do zbiornika wlano za du‐ żo wody.

W zbiorniku jest za mało wody.

W zbiorniku nie ma wody. Napełnić zbiornik. Jeśli

Kamień zatyka otwór. Sprawdzić otwór wlotowy

go nie działa.

Funkcja pieczenia parowe‐

W zbiorniku nie ma wody. Napełnić zbiornik na wo‐

go nie działa.

Opróżnianie zbiornika wo‐ dy zajmuje więcej niż trzy

W piekarniku osadził się

kamień. minuty lub woda wycieka z otworu wlotowego pary.

Środek zaradczy

Nie należy pozostawiać potraw w piekarniku na dłużej niż 15-20 minut po zakończeniu procesu pie‐ czenia.

• Wyłączyć piekarnik za pomocą bezpiecznika lub wyłącznika bezpie‐ czeństwa w szafce z bezpiecznikami, a na‐ stępnie ponownie włą‐ czyć.

• Jeżeli na wyświetlaczu nadal wyświetla się kod błędu, należy skontak‐ tować się z serwisem.

Wyłączyć piekarnik i usu‐ nąć wodę za pomocą ście‐ reczki lub gąbki.

Wlewać wodę, aż zaświeci się wskaźnik sygnalizujący napełnienie zbiornika. Je‐ żeli wskaźnik sygnalizujący napełnienie zbiornika nie zaświeci się, a woda zacz‐ nie wylewać się do komory piekarnika, należy wezwać wykwalifikowanego serwi‐ santa.

wskaźnik będzie się nadal świecił, należy wezwać wy‐ kwalifikowanego serwisan‐ ta.

pary. Usunąć kamień.

dę.

Wyczyścić zbiornik wody. Patrz „Czyszczenie zbiorni‐ ka wody”.

Page 45

POLSKI 45

Problem Prawdopodobna przy‐

Urządzenie jest włączone, ale nie nagrzewa się. Nie działa wentylator. Na wy‐ świetlaczu pojawi się "De‐ mo".

Wyświetlacz pokazuje „12.00”.

13.2 Informacje serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka

czyna

Włączony jest tryb demon‐ stracyjny.

Wystąpiła przerwa w zasi‐ laniu.

znamionowa znajduje się na przednim obramowaniu komory piekarnika. Nie usuwać tabliczki znamionowej z komory piekarnika.

Środek zaradczy

1. Wyłączyć piekarnik.

2. Nacisnąć jednocześnie

i przytrzymać

3. Na wyświetlaczu zacz‐ nie migać pierwsza cy‐ fra oraz wskaźnik De‐ mo.

4. Wprowadzić kod 2468, obracając pokrętło re‐ gulacji temperatury w prawo lub w lewo, aby zmieniać wartości, i na‐

cisnąć dzić.

5. Zacznie migać następ‐ na cyfra.

6. Jeśli kod jest prawidło‐ wy, tryb Demo wyłączy się po potwierdzeniu ostatniej cyfry.

Ponownie ustawić zegar.

, aby potwier‐

Zalecamy wpisanie danych w tym miejscu:

Model (MOD.) .........................................

Numer produktu (PNC) .........................................

Numer seryjny (S.N.) .........................................

14. EFEKTYWNOŚĆ ENERGETYCZNA

14.1 Informacje o produkcie i karta produktu*

Nazwa dostawcy Electrolux

Page 46

www.electrolux.com46

Oznaczenie modelu

Wskaźnik efektywności energetycznej 81.2

Klasa efektywności energetycznej A+

Zużycie energii przy standardowym obciążeniu w trybie tradycyjnym

Zużycie energii przy standardowym obciążeniu w trybie z termoobiegiem

Liczba komór 1

Źródło ciepła Zasilanie elektryczne

Pojemność 72 l

Typ piekarnika Piekarnik do zabudowy

Masa

* Dla Unii Europejskiej zgodnie z rozporządzeniami UE 65/2014 i 66/2014. Dla Republiki Białorusi zgodnie z normą STB 2478-2017, aneks G oraz STB 2477-2017, aneksy A i B. Dla Ukrainy zgodnie z normą 568/32020.

Klasa efektywności energetycznej nie dotyczy Rosji.

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego – Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i opiekacze – Metody badań cech funkcjonalnych.

KOCDH71X 949494466 LOC6H71Z 949494474

0.93 kWh/cykl

0.69 kWh/cykl

KOCDH71X 31.7 kg

LOC6H71Z 32.7 kg

14.2 Oszczędzanie energii

Piekarnik wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia.

Należy sprawdzić, czy podczas pracy drzwi piekarnika są prawidłowo zamknięte. Nie otwierać drzwi zbyt często podczas pieczenia. Utrzymywać uszczelkę drzwi w czystości i upewnić się, że jest prawidłowo przymocowana.

Korzystanie z metalowych naczyń pozwala oszczędzać energię.

Gdy nie jest to konieczne, nie należy wstępnie nagrzewać piekarnika przed rozpoczęciem pieczenia.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

W ramach niektórych funkcji piekarnika, jeśli wybrano program z wyborem czasu (Czas lub Koniec), a czas pieczenia przekracza 30 minut, grzałki wyłączają się wcześniej.

Wentylator i oświetlenie nadal działają. Po wyłączeniu piekarnika na wyświetlaczu pokazana jest obecność ciepła resztkowego. Ciepło resztkowe można wykorzystać do utrzymania temperatury potrawy.

Page 47

Gdy pieczenie trwa dłużej niż 30 minut, należy zmniejszyć temperaturę piekarnika do minimum na 3-10 minut przed zakończeniem pieczenia. Ciepło resztkowe zgromadzone w piekarniku pozwoli dokończyć pieczenie.

Używać ciepła resztkowego do podgrzewania innych potraw.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy. Na wyświetlaczu pojawi się wskaźnik ciepła resztkowego lub temperatura.

15. OCHRONA ŚRODOWISKA

POLSKI 47

Pieczenie z wyłączonym oświetleniem

Wyłączyć oświetlenie podczas pieczenia. Oświetlenie należy włączać tylko wtedy, gdy jest potrzebne.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia.

Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach. Oświetlenie można ponownie włączyć, ale wpłynie to niekorzystnie na oszczędność energii.

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 48

www.electrolux.com/shop

867355550-C-452019
