Electrolux LOC3S40X2 User guide [en, de, fr, it]

Page 1

LOC3S40X2

Page 2

Welcome to Electrolux! Thank you for choosing our appliance.

In our drive to be sustainable, we are reducing paper assets and provide full user manuals online. Access your full user manual at electrolux.com/manuals

Get usage advice, brochures, trouble shooter, service and repair information at

electrolux.com/support

For more recipes, hints, troubleshooting download My Electrolux Kitchen app.

Subject to change without notice.

1. SAFETY INFORMATION................................................................................ 2

2. SAFETY INSTRUCTIONS.............................................................................. 4

3. INSTALLATION...............................................................................................7

4. PRODUCT DESCRIPTION............................................................................. 8

5. CONTROL PANEL.......................................................................................... 9

6. BEFORE FIRST USE......................................................................................9

7. DAILY USE....................................................................................................10

8. CLOCK FUNCTIONS.................................................................................... 12

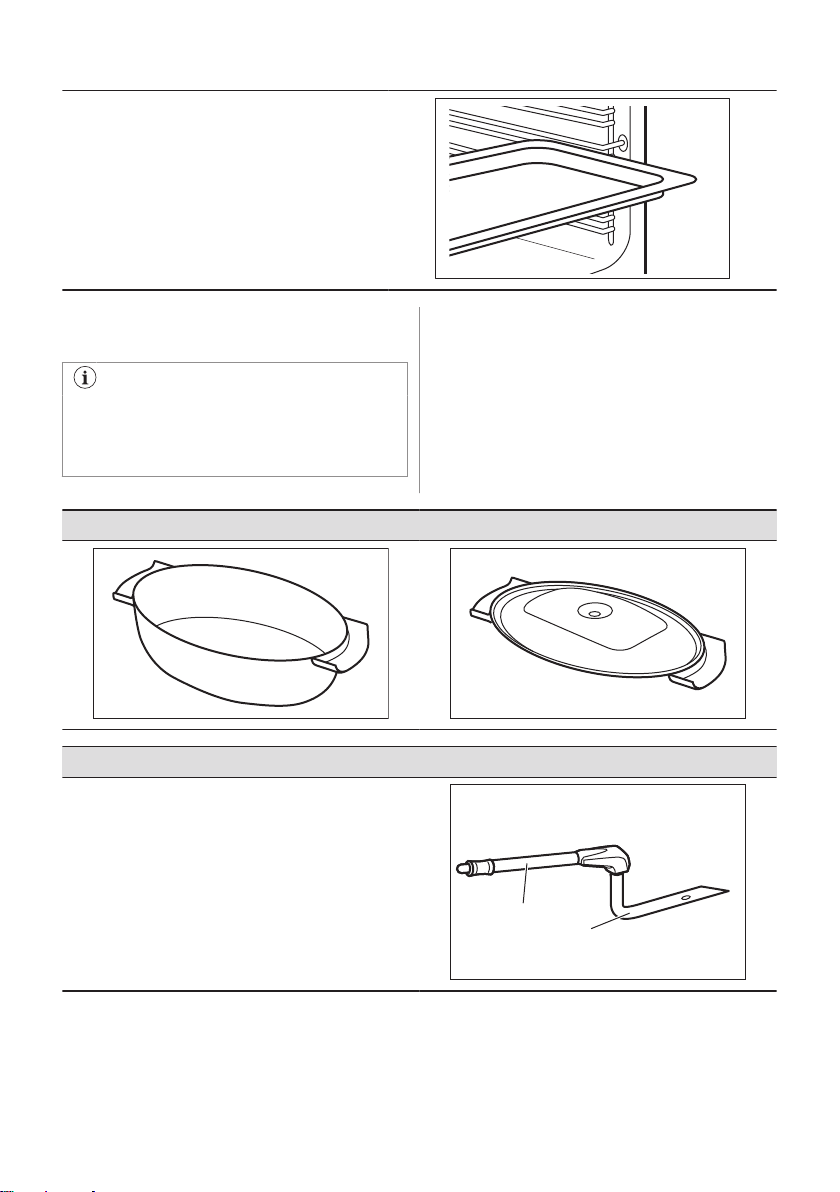

9. USING THE ACCESSORIES........................................................................13

10. ADDITIONAL FUNCTIONS.........................................................................15

11. HINTS AND TIPS........................................................................................ 16

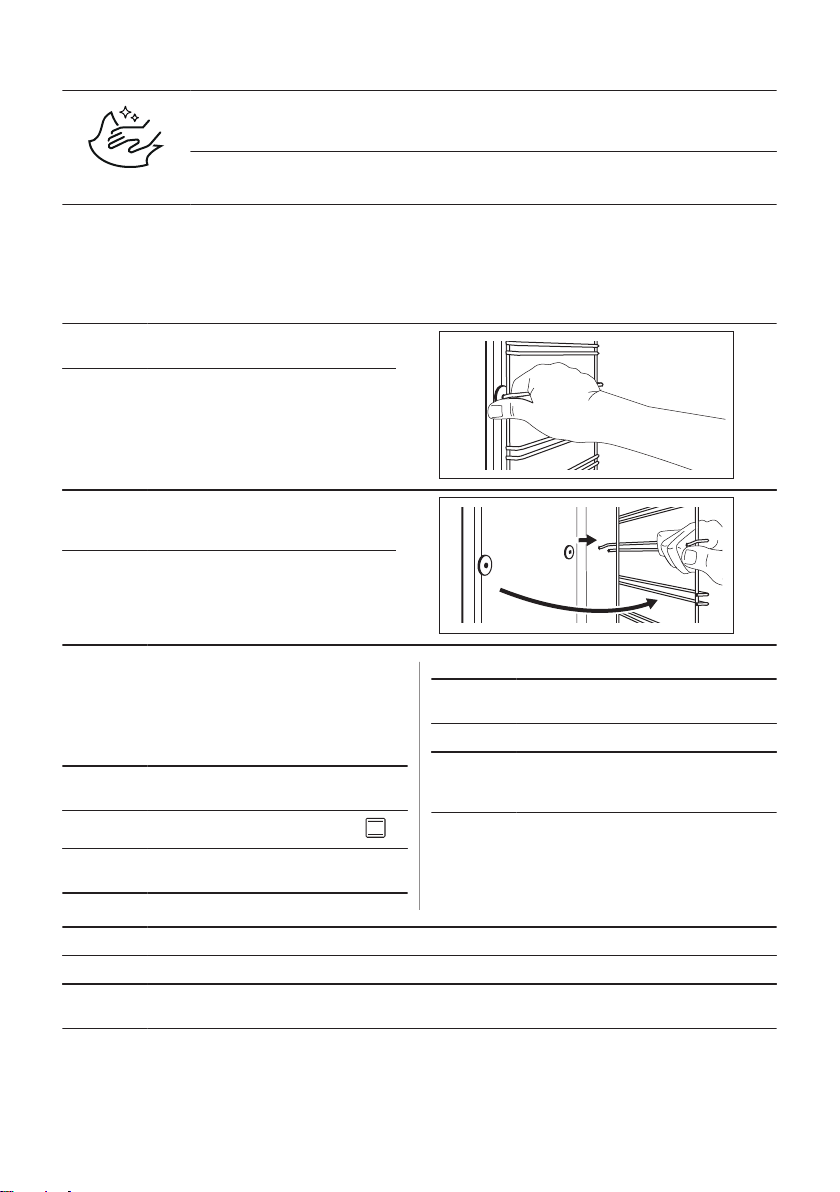

12. CARE AND CLEANING.............................................................................. 19

13. TROUBLESHOOTING................................................................................ 23

14. ENERGY EFFICIENCY...............................................................................23

15. ENVIRONMENTAL CONCERNS................................................................24

1. SAFETY INFORMATION

Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible for any injuries or damage that are the result of incorrect installation or usage. Always keep the instructions in a safe and accessible location for future reference.

1.1 Children and vulnerable people safety

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning

2 ENGLISH

Page 3

the use of the appliance in a safe way and understand the hazards involved. Children of less than 8 years of age and persons with very extensive and complex disabilities shall be kept away from the appliance unless continuously supervised.

• Children should be supervised to ensure that they do not play with the appliance.

• Keep all packaging away from children and dispose of it appropriately.

• WARNING: The appliance and its accessible parts become hot during use. Keep children and pets away from the appliance when in use and when cooling down.

• If the appliance has a child safety device, it should be activated.

• Children shall not carry out cleaning and user maintenance of the appliance without supervision.

1.2 General Safety

• This appliance is for cooking purposes only.

• This appliance is designed for single household domestic use in an indoor environment.

• This appliance may be used in, offices, hotel guest rooms, bed & breakfast guest rooms, farm guest houses and other similar accommodation where such use does not exceed (average) domestic usage levels.

• Only a qualified person must install this appliance and replace the cable.

• Do not use the appliance before installing it in the built-in structure.

• Disconnect the appliance from the power supply before carrying out any maintenance.

• If the supply cord is damaged, it must be replaced by the manufacturer, its Authorised Service Centre or similarly qualified persons to avoid an electrical hazard.

• WARNING: Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock.

ENGLISH 3

Page 4

• WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements or the surface of the appliance cavity.

• Always use oven gloves to remove or insert accessories or ovenware.

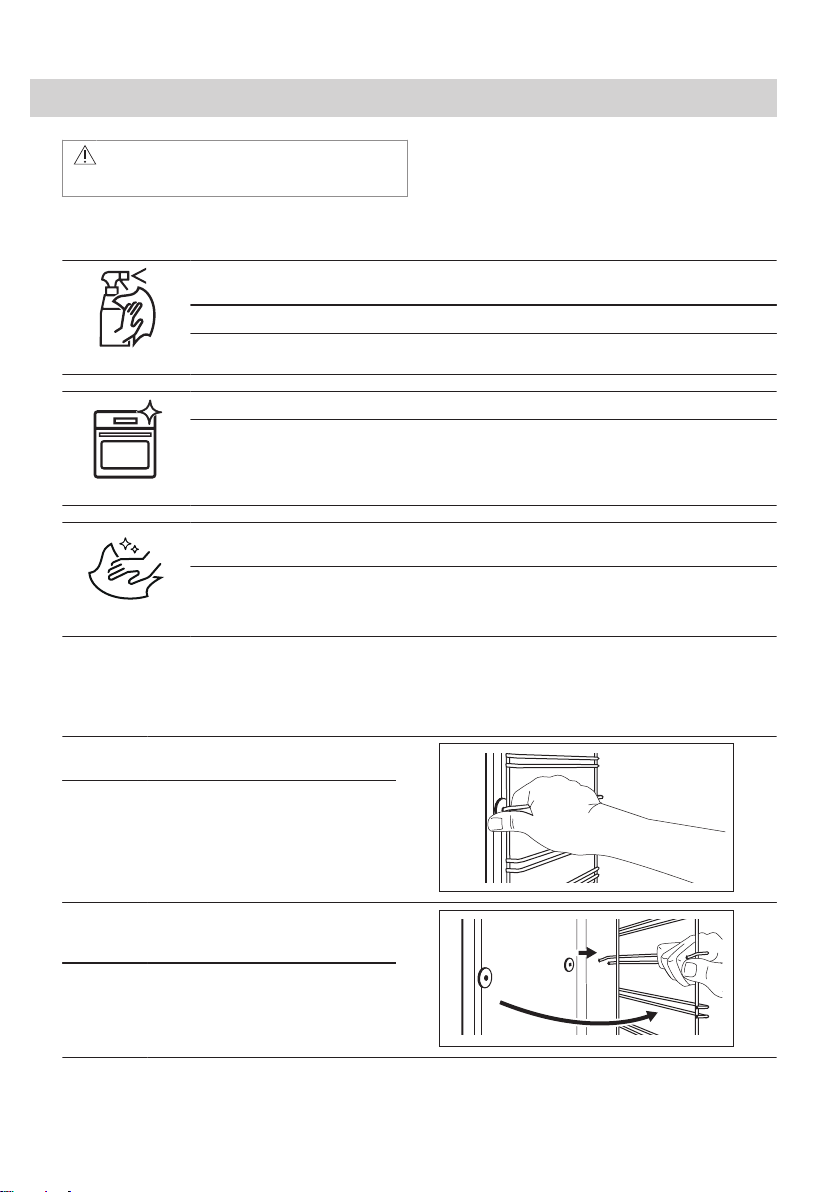

• To remove the shelf supports first pull the front of the shelf support and then the rear end away from the side walls. Install the shelf supports in the opposite sequence.

• Do not use a steam cleaner to clean the appliance.

• Do not use harsh abrasive cleaners or sharp metal scrapers to clean the glass door since they can scratch the surface, which may result in shattering of the glass.

2. SAFETY INSTRUCTIONS

2.1 Installation

WARNING!

Only a qualified person must install this appliance.

• Remove all the packaging.

• Do not install or use a damaged appliance.

• Follow the installation instructions supplied with the appliance.

• Always take care when moving the appliance as it is heavy. Always use safety gloves and enclosed footwear.

• Do not pull the appliance by the handle.

• Install the appliance in a safe and suitable place that meets installation requirements.

• Keep the minimum distance from other appliances and units.

• Before mounting the appliance, check if the appliance door opens without restraint.

• The appliance is equipped with an electric cooling system. It must be operated with the electric power supply.

Cabinet minimum height (Cabinet under the worktop minimum height)

Cabinet width 560 mm

Cabinet depth 550 (550) mm

580 (600) mm

Height of the front of the appliance

Height of the back of the appliance

Width of the front of the ap‐ pliance

Width of the back of the ap‐ pliance

Depth of the appliance 569 mm

Built in depth of the appli‐ ance

Depth with open door 1022 mm

Ventilation opening mini‐ mum size. Opening placed on the bottom rear side

Mains supply cable length. Cable is placed in the right corner of the back side

Mounting screws 4x25 mm

589 mm

571 mm

595 mm

559 mm

548 mm

560x20 mm

1500 mm

2.2 Electrical connection

WARNING!

Risk of fire and electric shock.

• All electrical connections should be made by a qualified electrician.

4 ENGLISH

Page 5

• The appliance must be earthed.

• Make sure that the parameters on the rating plate are compatible with the electrical ratings of the mains power supply.

• Always use a correctly installed shockproof socket.

• Do not use multi-plug adapters and extension cables.

• Make sure not to cause damage to the mains plug and to the mains cable. Should the mains cable need to be replaced, this must be carried out by our Authorised Service Centre.

• Do not let mains cables touch or come near the appliance door or the niche below the appliance, especially when it operates or the door is hot.

• The shock protection of live and insulated parts must be fastened in such a way that it cannot be removed without tools.

• Connect the mains plug to the mains socket only at the end of the installation. Make sure that there is access to the mains plug after the installation.

• If the mains socket is loose, do not connect the mains plug.

• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

• Use only correct isolation devices: line protecting cut-outs, fuses (screw type fuses removed from the holder), earth leakage trips and contactors.

• The electrical installation must have an isolation device which lets you disconnect the appliance from the mains at all poles. The isolation device must have a contact opening width of minimum 3 mm.

• This appliance is supplied only with a main cable.

Cable types applicable for installation or re‐

placement for Europe:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

For the section of the cable refer to the total power on the rating plate. You can also refer to the table:

Total power (W) Section of the cable

(mm²)

maximum 1380 3x0.75

maximum 2300 3x1

maximum 3680 3x1.5

The earth cord (green / yellow cable) must be 2 cm longer than the brown phase and blue neutral cables.

2.3 Use

WARNING!

Risk of injury, burns and electric shock or explosion.

• Do not change the specification of this appliance.

• Make sure that the ventilation openings are not blocked.

• Do not let the appliance stay unattended during operation.

• Deactivate the appliance after each use.

• Be careful when you open the appliance door while the appliance is in operation. Hot air can release.

• Do not operate the appliance with wet hands or when it has contact with water.

• Do not apply pressure on the open door.

• Do not use the appliance as a work surface or as a storage surface.

• Open the appliance door carefully. The use of ingredients with alcohol can cause a mixture of alcohol and air.

• Do not let sparks or open flames to come in contact with the appliance when you open the door.

• Do not put flammable products or items that are wet with flammable products in, near or on the appliance.

WARNING!

Risk of damage to the appliance.

• To prevent damage or discoloration to the enamel:

– do not put ovenware or other objects

in the appliance directly on the bottom.

– do not put aluminium foil directly on

the bottom of cavity of the appliance.

ENGLISH 5

Page 6

– do not put water directly into the hot

appliance.

– do not keep moist dishes and food in

the appliance after you finish the cooking.

– be careful when you remove or install

the accessories.

• Discoloration of the enamel or stainless steel has no effect on the performance of the appliance.

• Use a deep pan for moist cakes. Fruit juices cause stains that can be permanent.

• Always cook with the appliance door closed.

• If the appliance is installed behind a furniture panel (e.g. a door) make sure the door is never closed when the appliance operates. Heat and moisture can build up behind a closed furniture panel and cause subsequent damage to the appliance, the housing unit or the floor. Do not close the furniture panel until the appliance has cooled down completely after use.

2.4 Care and cleaning

WARNING!

Risk of injury, fire, or damage to the appliance.

• Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket.

• Make sure the appliance is cold. There is the risk that the glass panels can break.

• Replace immediately the door glass panels when they are damaged. Contact the Authorised Service Centre.

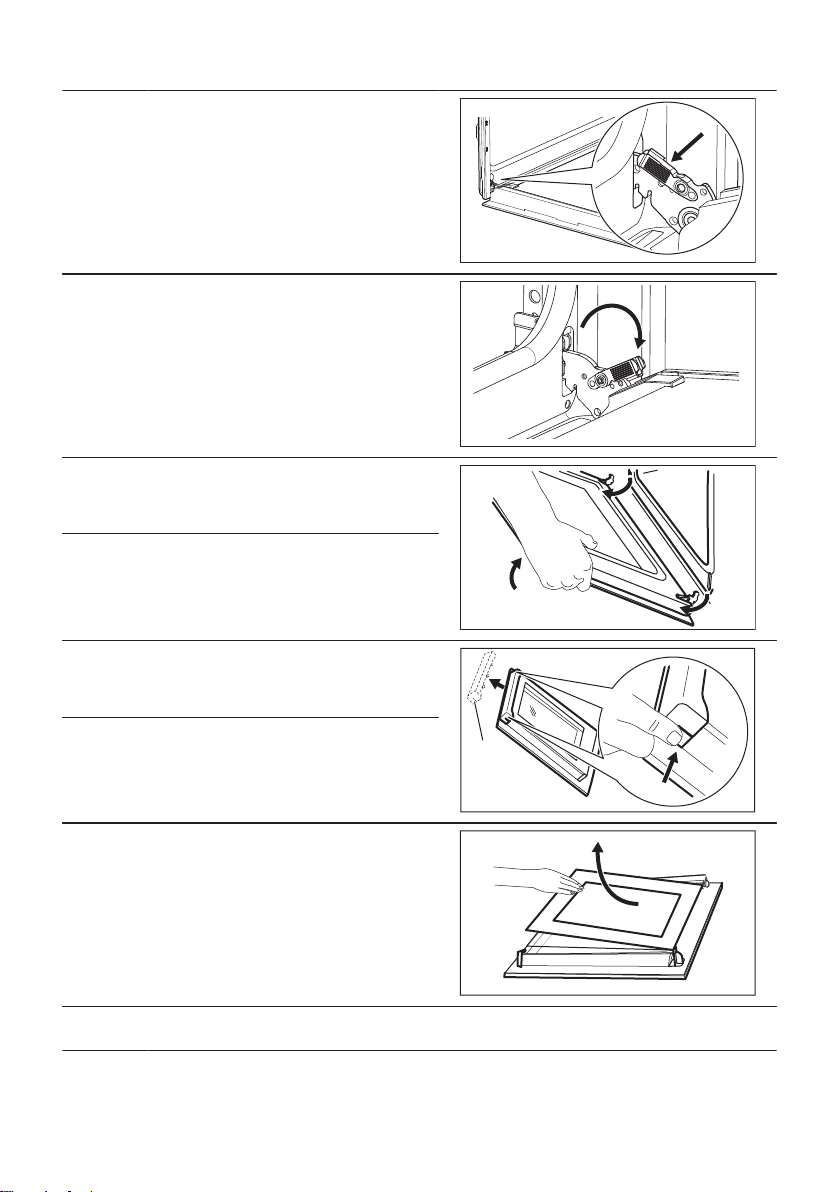

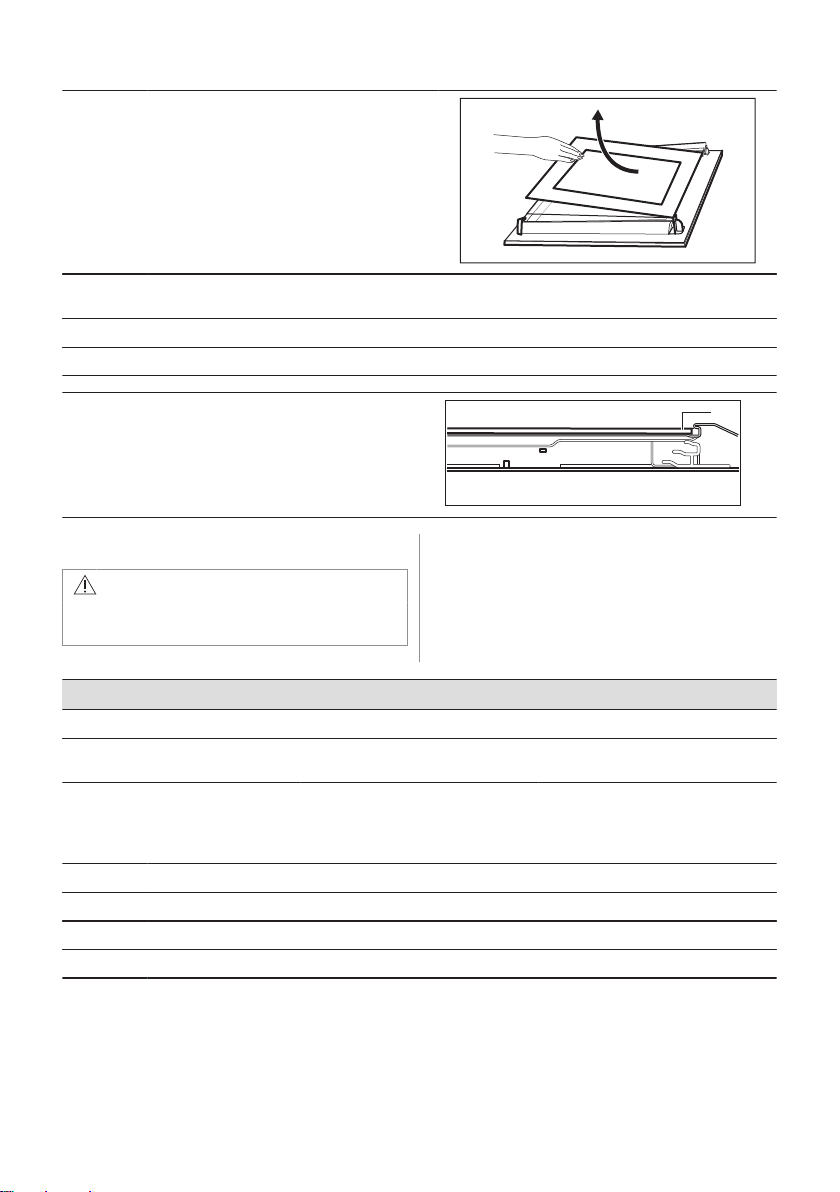

• Be careful when you remove the door from the appliance. The door is heavy!

• Clean regularly the appliance to prevent the deterioration of the surface material.

• Clean the appliance with a moist soft cloth. Use only neutral detergents. Do not use abrasive products, abrasive cleaning pads, solvents or metal objects.

• If you use an oven spray, follow the safety instructions on its packaging.

2.5 Steam Cooking

WARNING!

Risk of burns and damage to the appliance.

• Released Steam can cause burns: – Do not open the appliance door during

the steam cooking operation.

– Open the appliance door with care

after the steam cooking operation.

2.6 Internal lighting

WARNING!

Risk of electric shock.

• Concerning the lamp(s) inside this product

and spare part lamps sold separately: These lamps are intended to withstand extreme physical conditions in household appliances, such as temperature, vibration, humidity, or are intended to signal information about the operational status of the appliance. They are not intended to be used in other applications and are not suitable for household room illumination.

• This product contains a light source of

energy efficiency class G.

• Use only lamps with the same

specifications.

2.7 Service

• To repair the appliance contact the

Authorised Service Centre.

• Use original spare parts only.

2.8 Disposal

WARNING!

Risk of injury or suffocation.

• Contact your municipal authority for

information on how to dispose of the appliance.

• Disconnect the appliance from the mains

supply.

• Cut off the mains electrical cable close to

the appliance and dispose of it.

6 ENGLISH

Page 7

• Remove the door catch to prevent children

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

589

595

±1

114

min. 550

600

min. 560

21548

520

198

518

(*mm)

min. 550

589

114

580

min. 560

595

±1

21548

520

198

518

(*mm)

or pets from becoming trapped in the appliance.

3. INSTALLATION

WARNING!

Refer to Safety chapters.

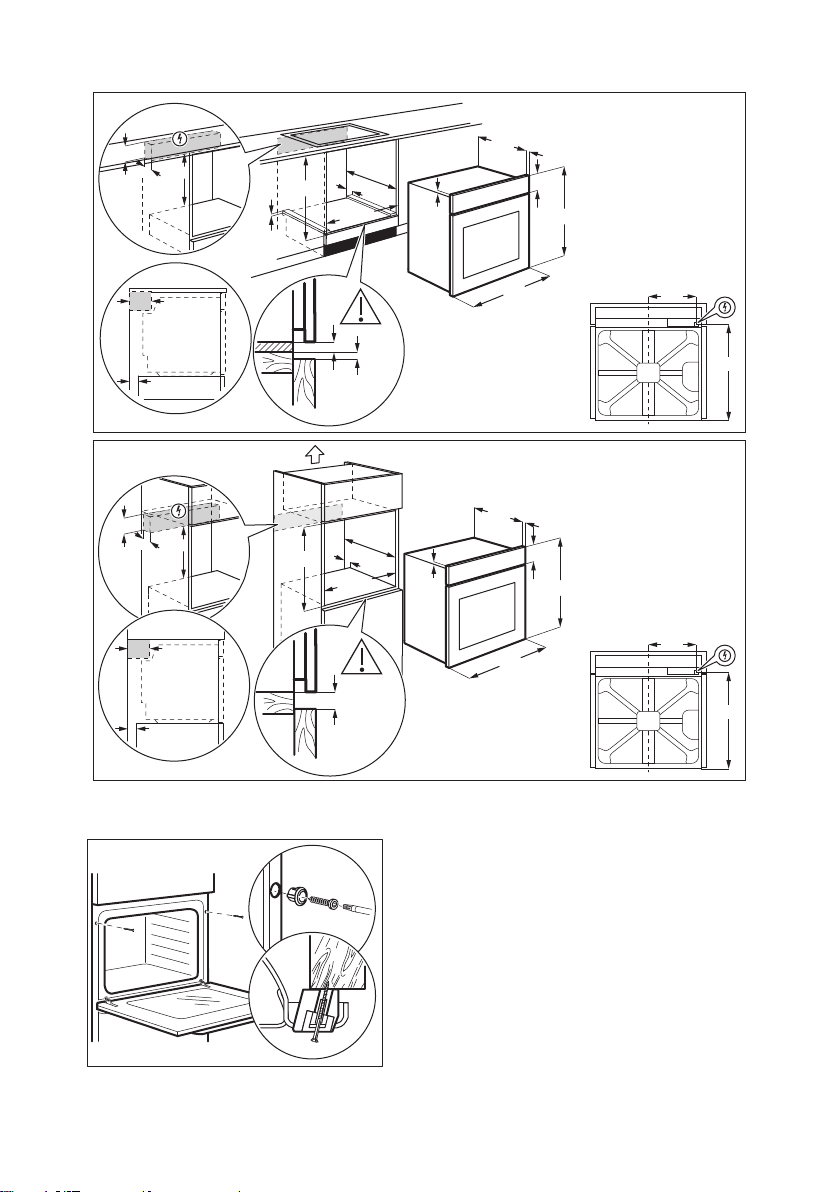

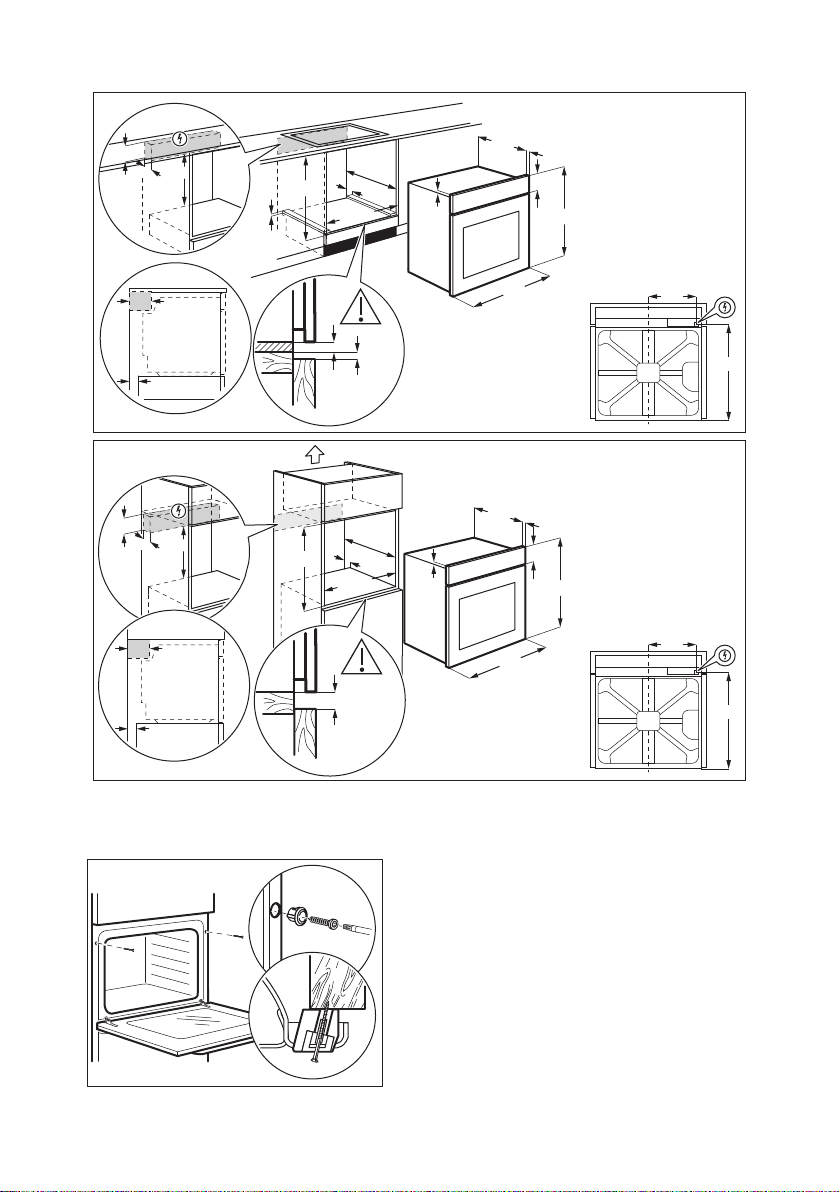

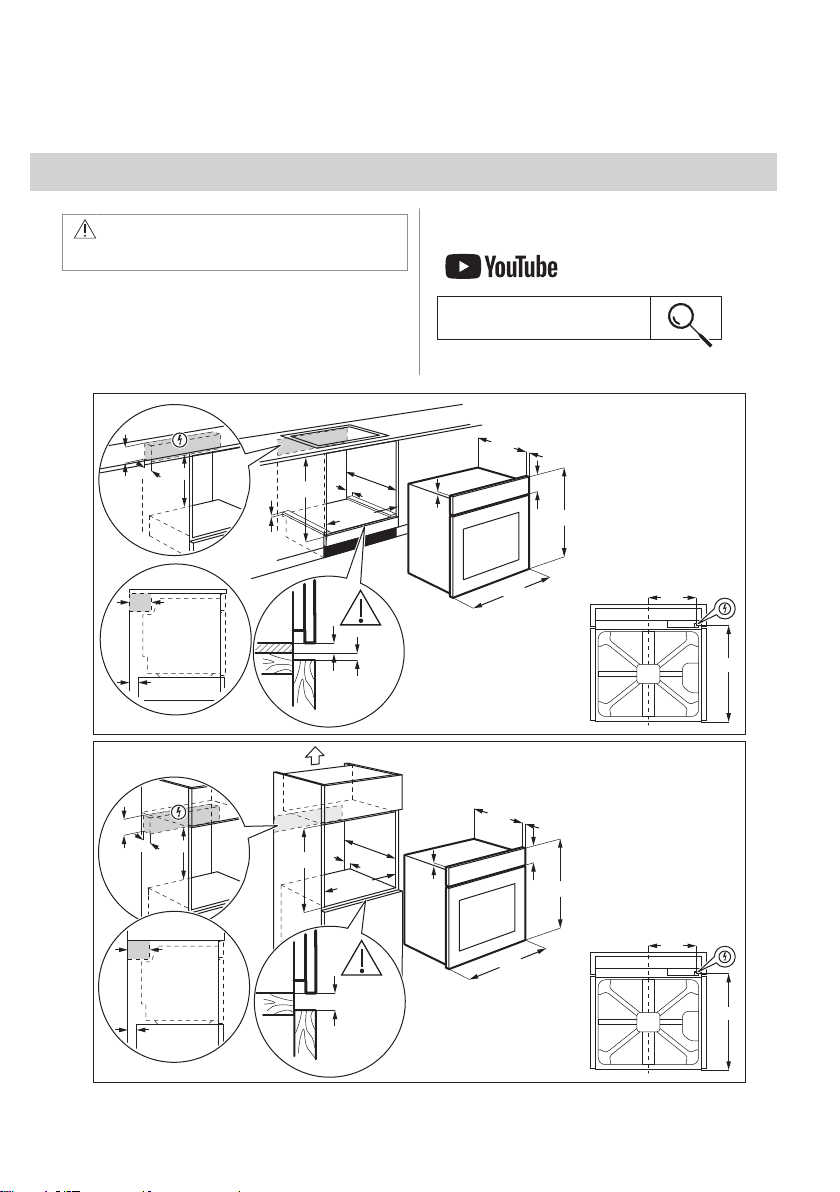

3.1 Building in

ENGLISH 7

Page 8

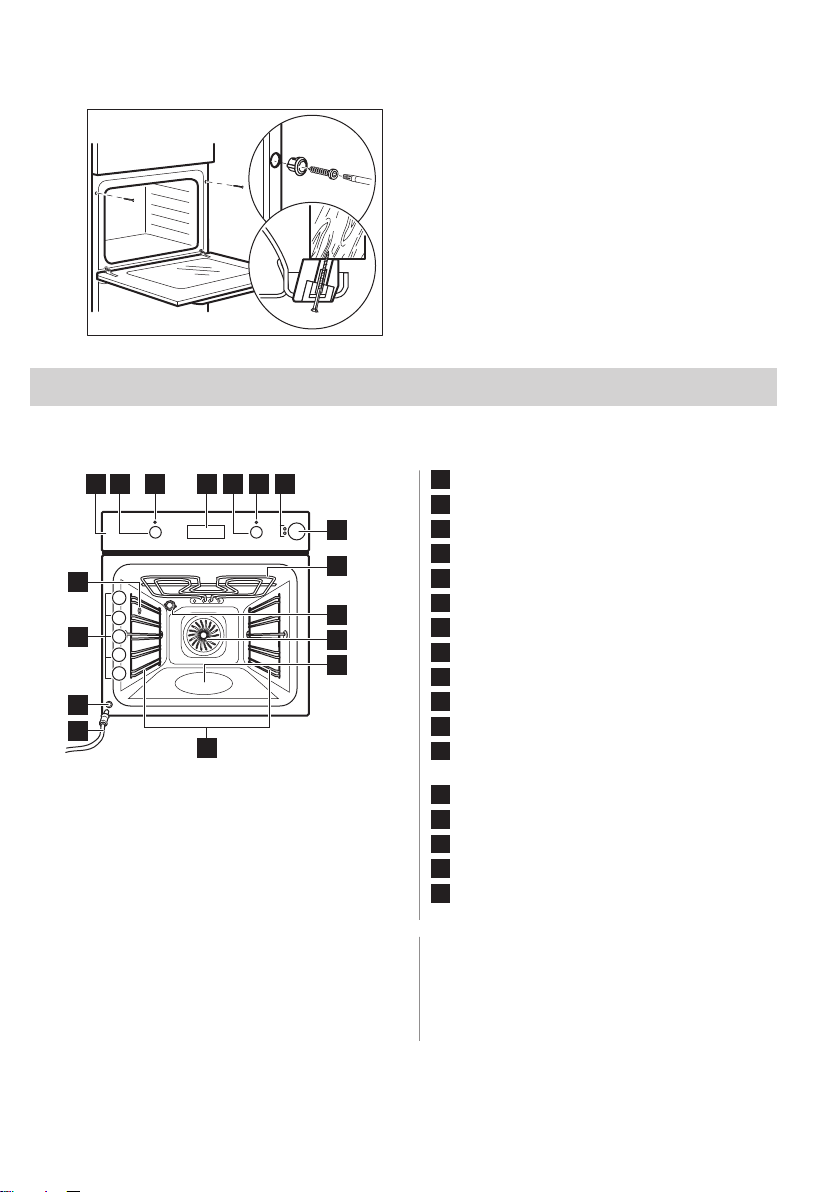

3.2 Securing the oven to the cabinet

4 63 5 721

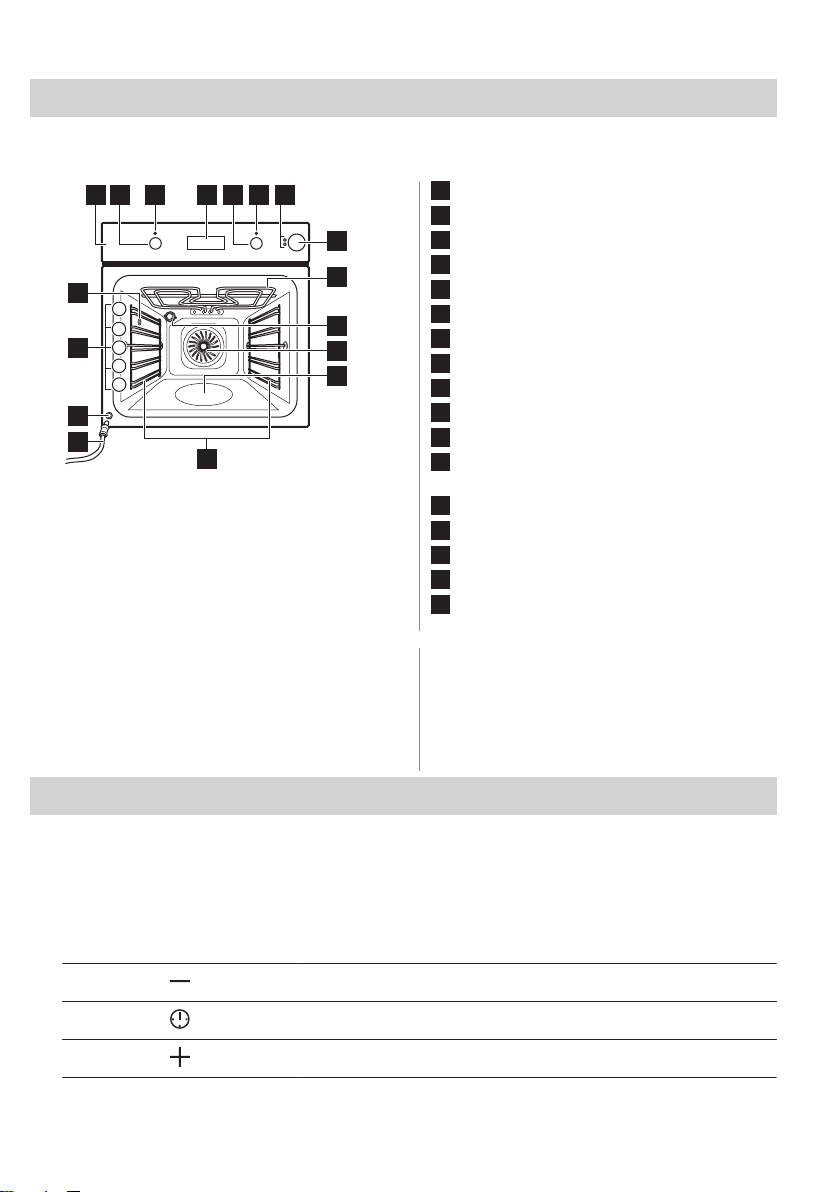

4. PRODUCT DESCRIPTION

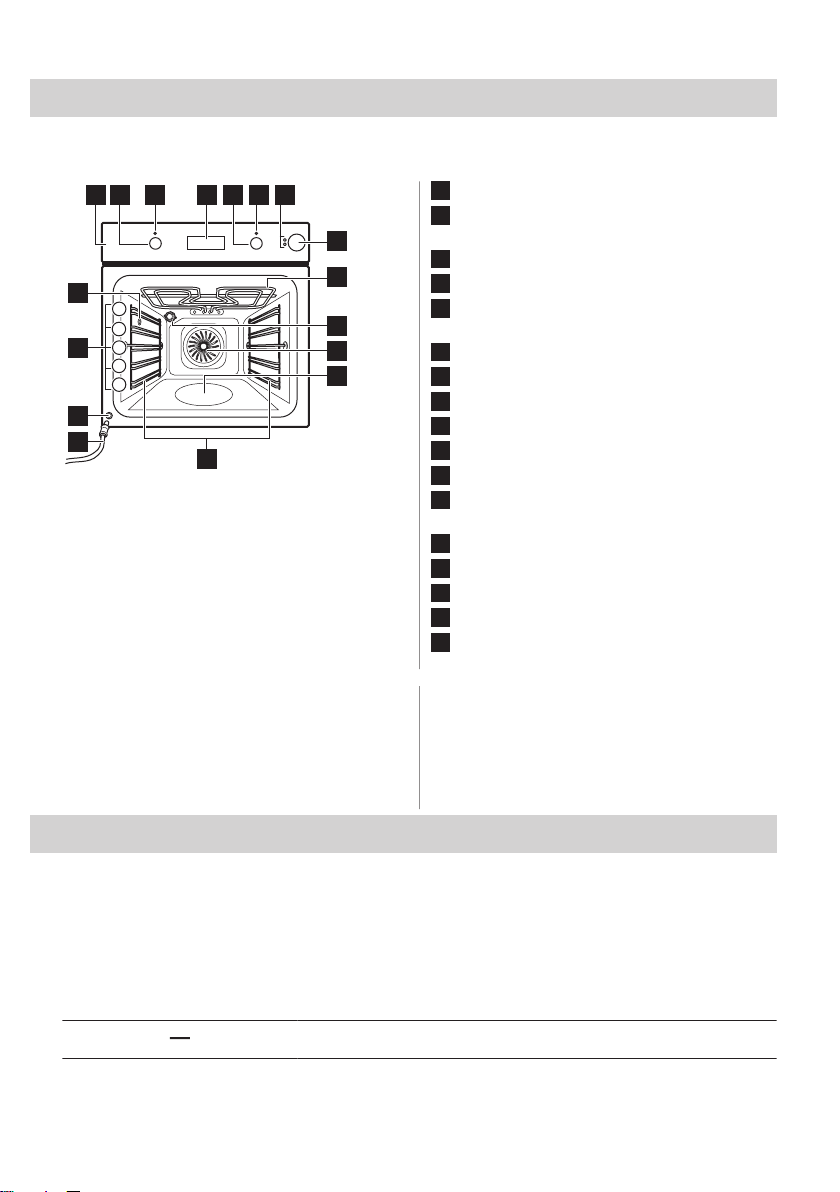

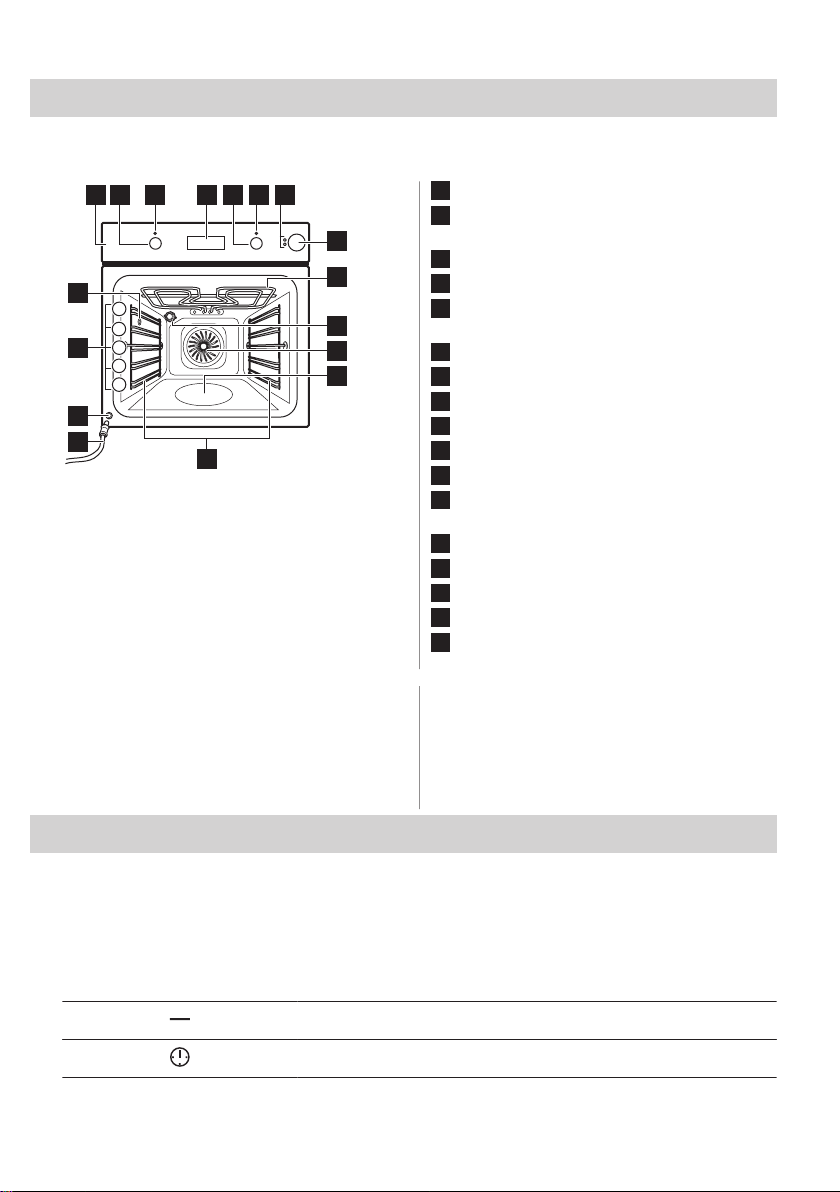

4.1 General overview

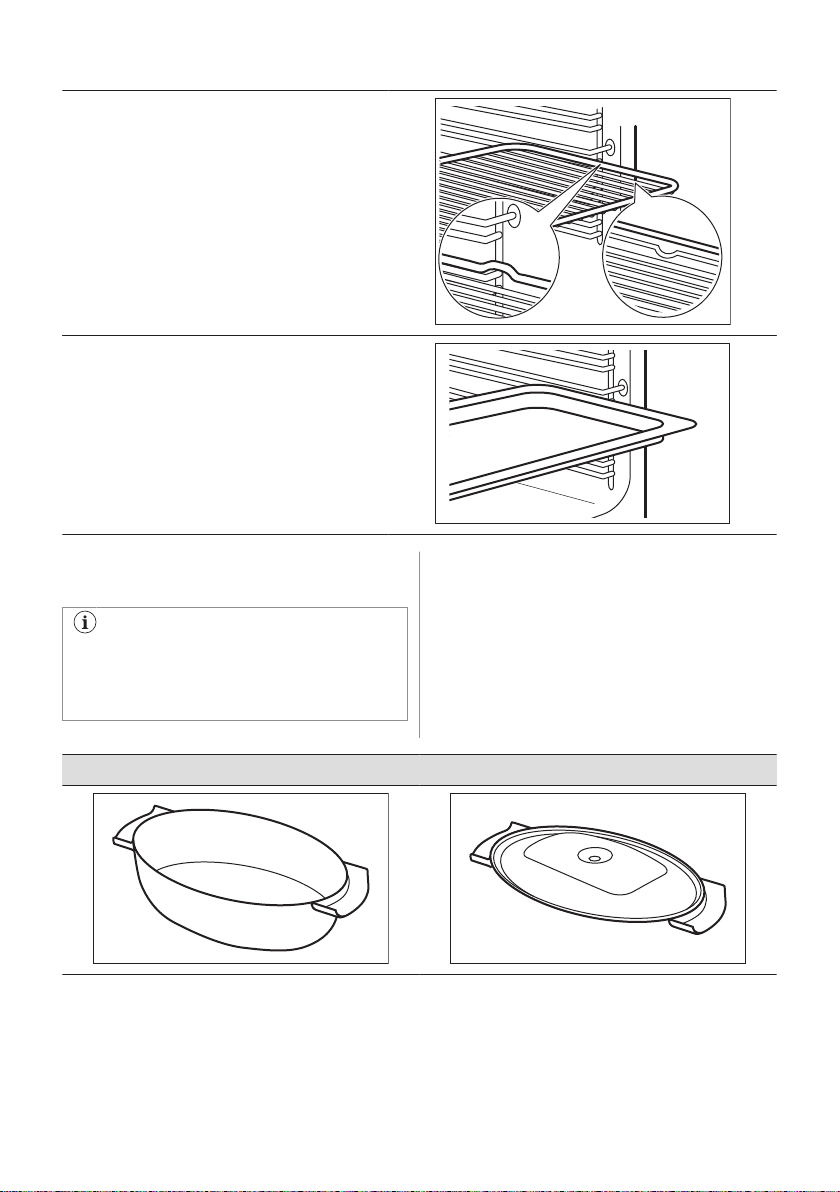

4.2 Accessories

• Wire shelf

For cookware, cake tins, roasts.

• Baking tray

8 ENGLISH

Control panel

Knob for the heating functions

Power lamp / symbol

Display

Control knob (for the temperature)

Temperature indicator / symbol

Water tank indicator

Water drawer

Heating element

Lamp

Fan

Cavity embossment - Aqua cleaning

container Shelf support, removable

Draining pipe

Water outlet valve

Shelf positions

Steam inlet

For cakes and biscuits.

• Grill- / Roasting pan

To bake and roast or as pan to collect fat.

Page 9

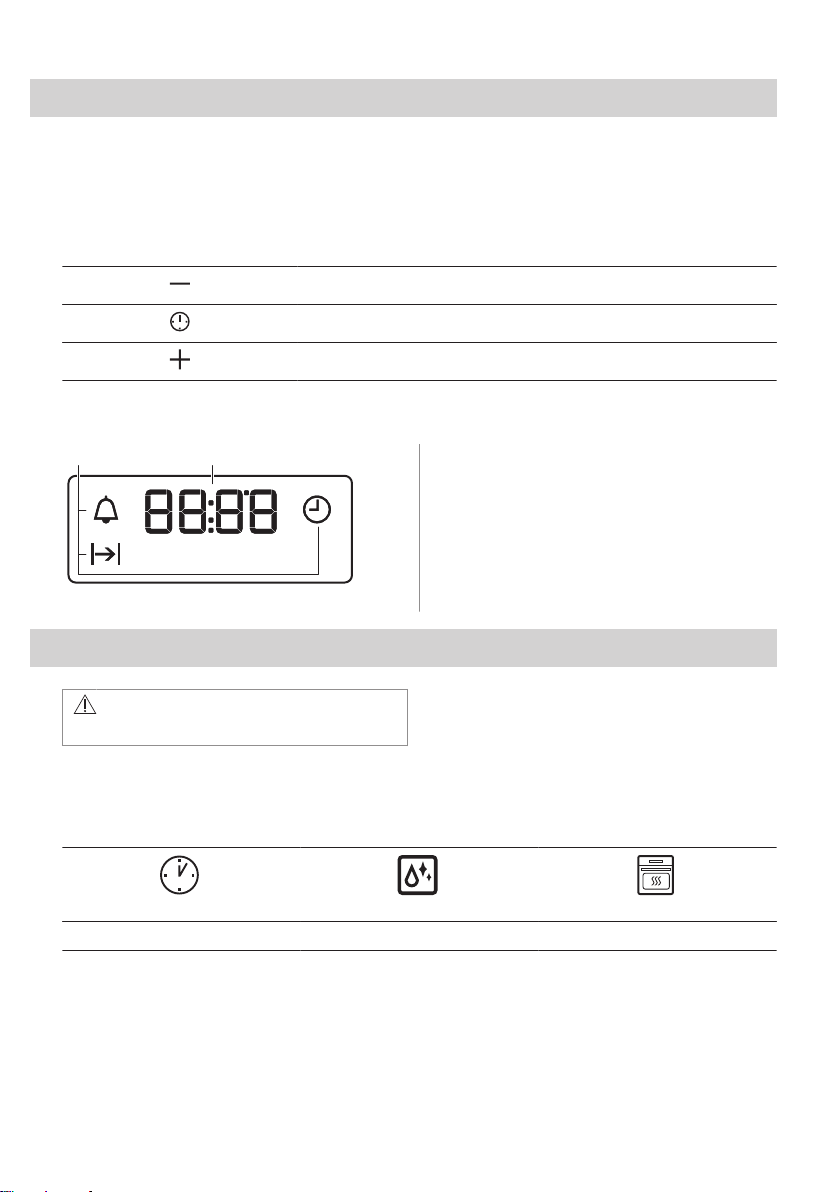

5. CONTROL PANEL

A B

5.1 Retractable knobs

To use the appliance press the knob. The knob comes out.

5.2 Sensor fields / Buttons

To set the time.

To set a clock function.

To set the time.

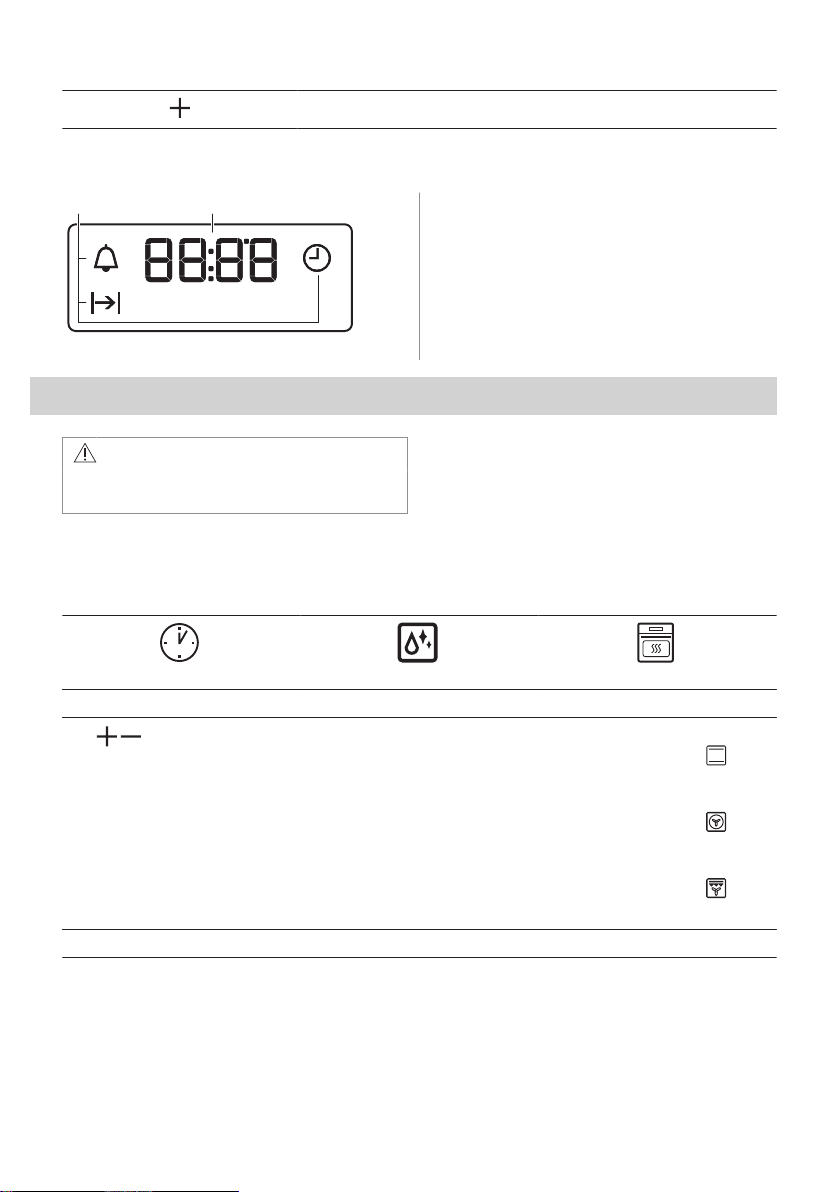

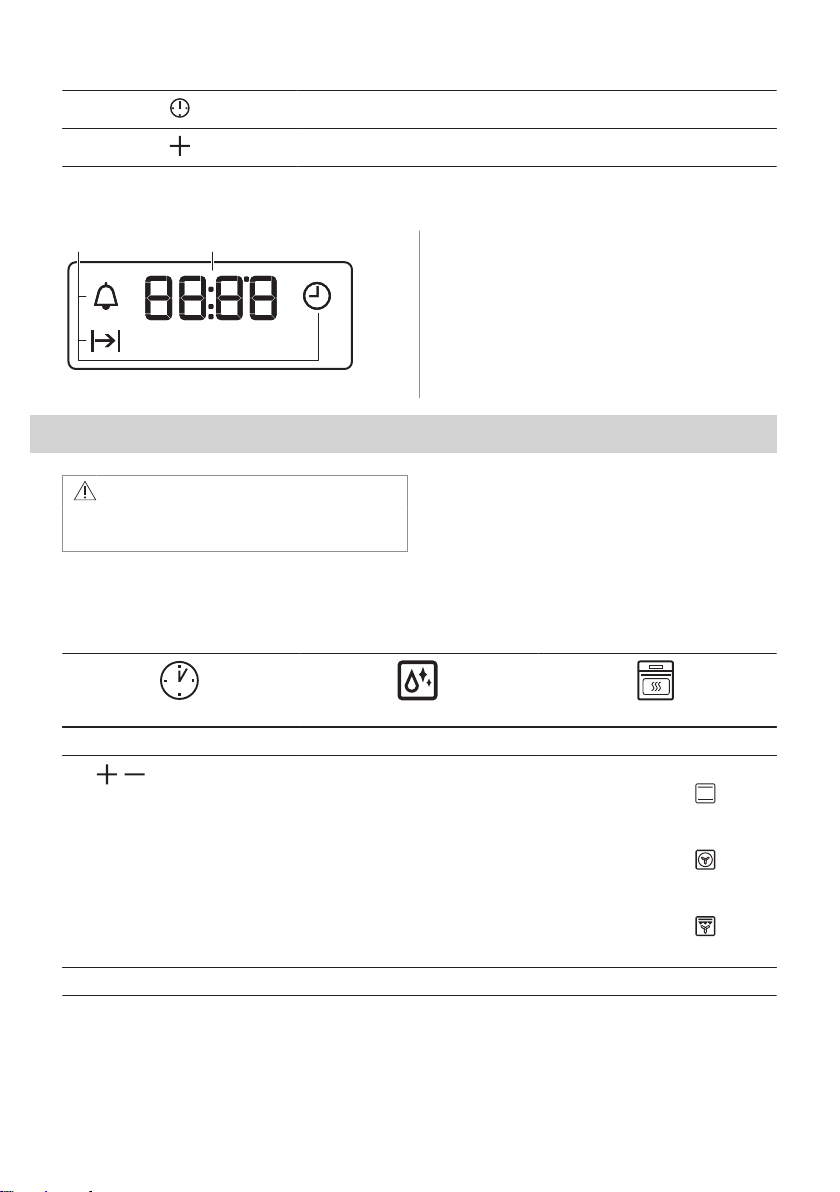

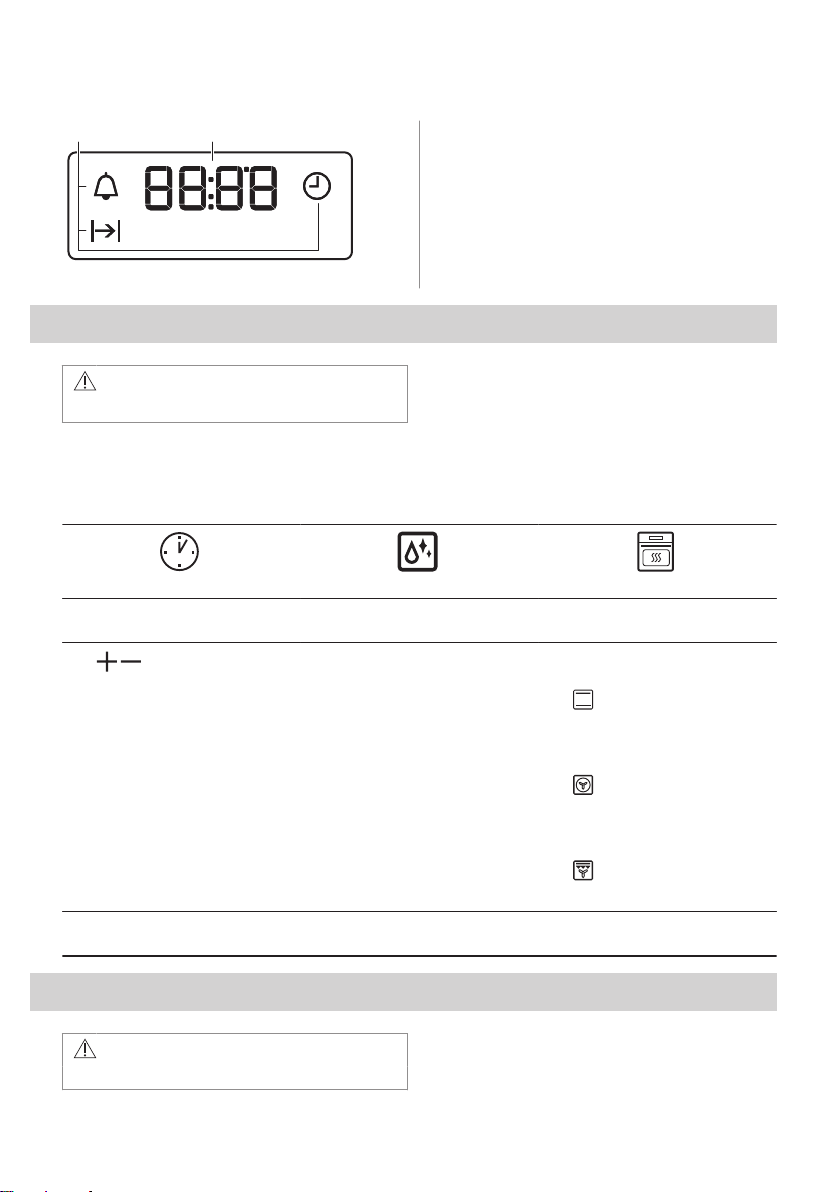

5.3 Display

6. BEFORE FIRST USE

A. Clock functions B. Timer

WARNING!

Refer to Safety chapters.

6.1 Before first use

The oven can emit an odour and smoke during preheating. Make sure that the room is ventilated.

Step 1 Step 2

Set the clock Clean the oven Preheat the empty oven

Step 3

ENGLISH 9

Page 10

1. , - press to set the time. After approximately 5 sec., the flashing stops and the display shows the time.

Turn off the oven and wait until it is cold. Place the accessories and the removable shelf supports in the oven.

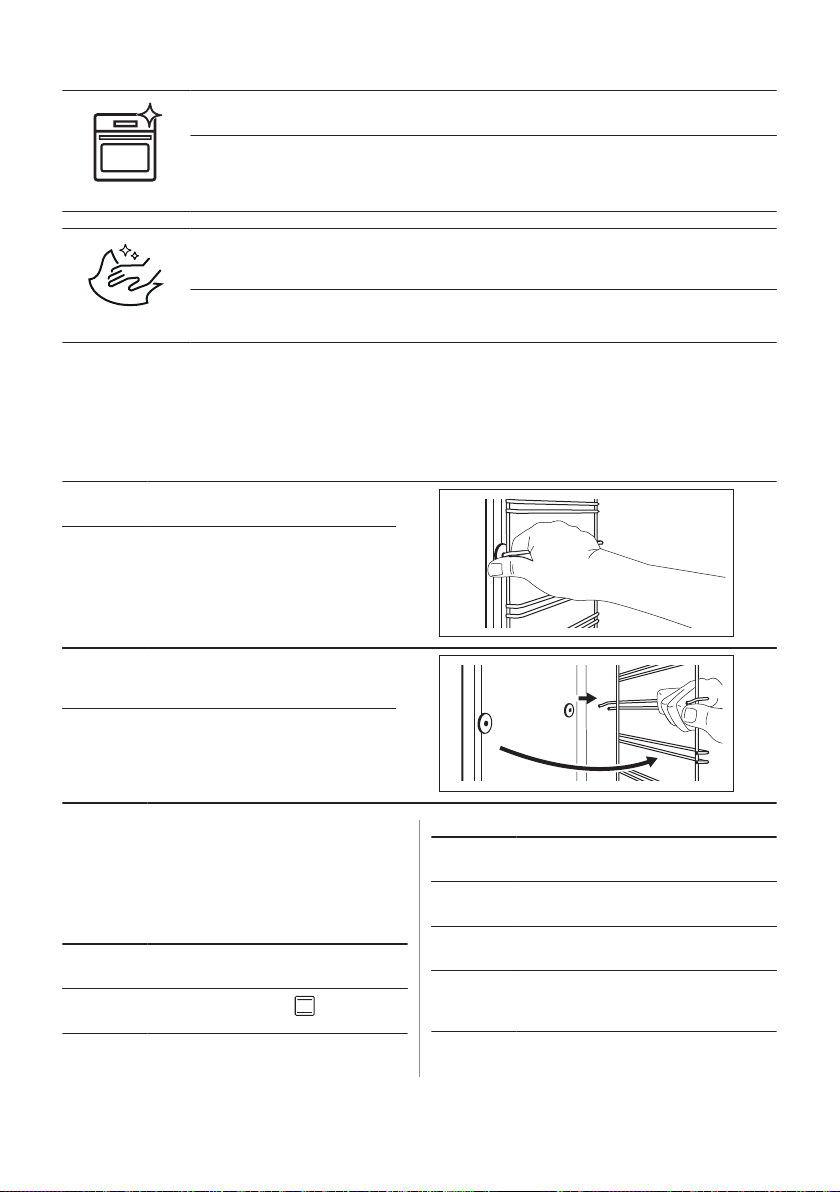

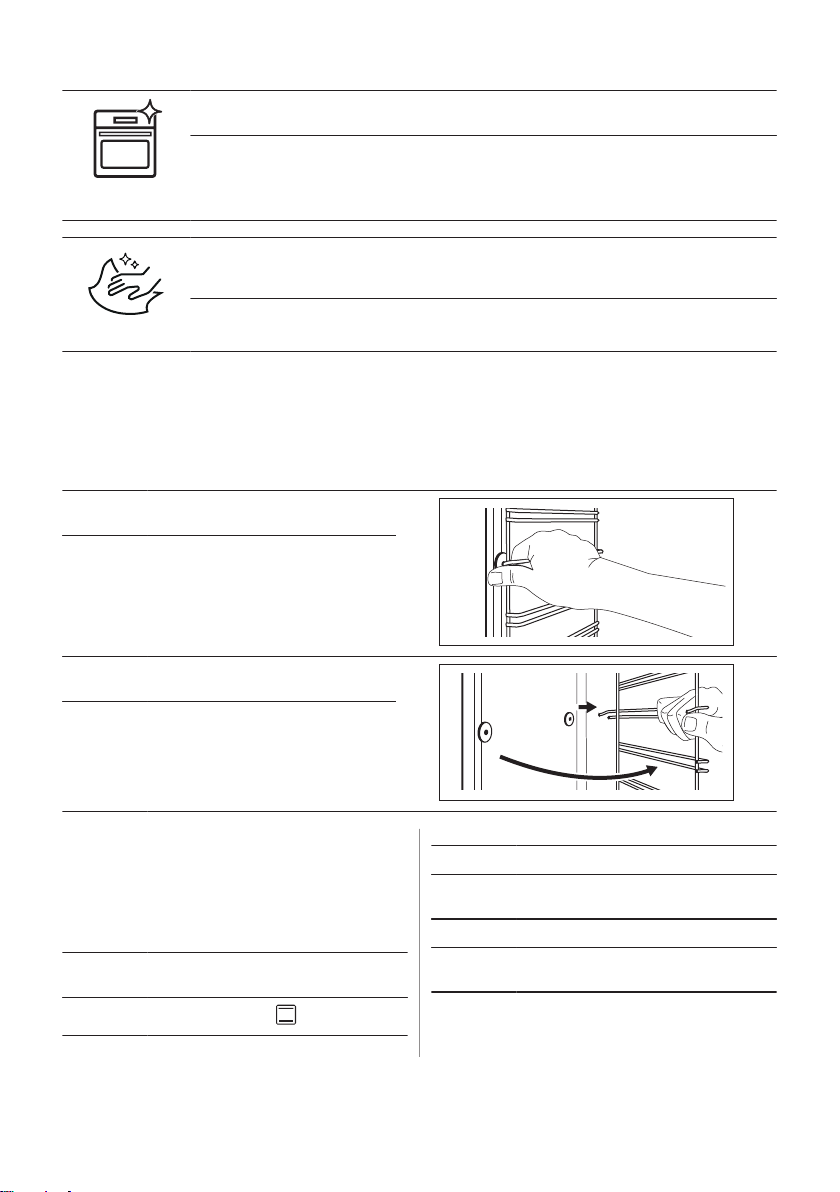

1. Remove all accessories and re‐ movable shelf supports from the oven.

2. Clean the oven and the acces‐ sories only with a microfibre cloth, warm water and a mild detergent.

1. Set the maximum temperature

for the function: . Time: 1 h.

2. Set the maximum temperature

for the function: . Time: 15 min.

3. Set the maximum temperature

for the function: . Time: 15 min.

7. DAILY USE

WARNING!

Refer to Safety chapters.

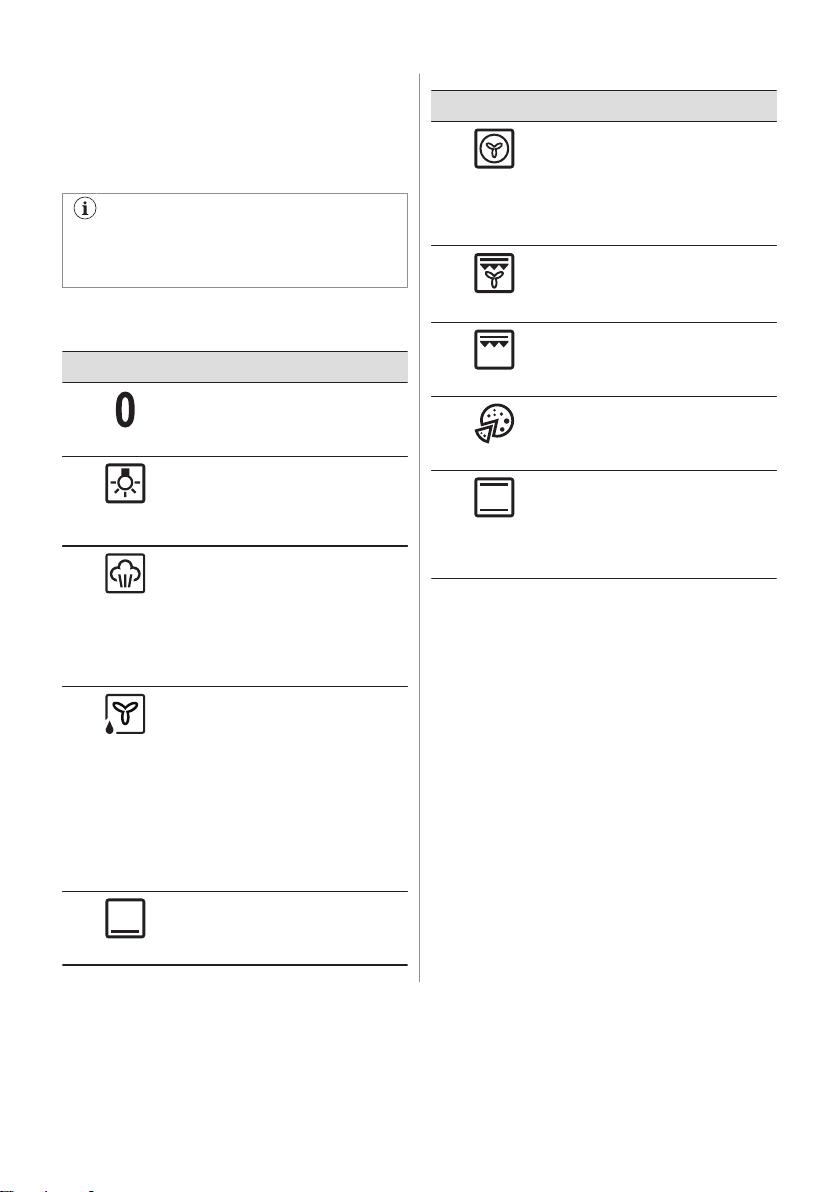

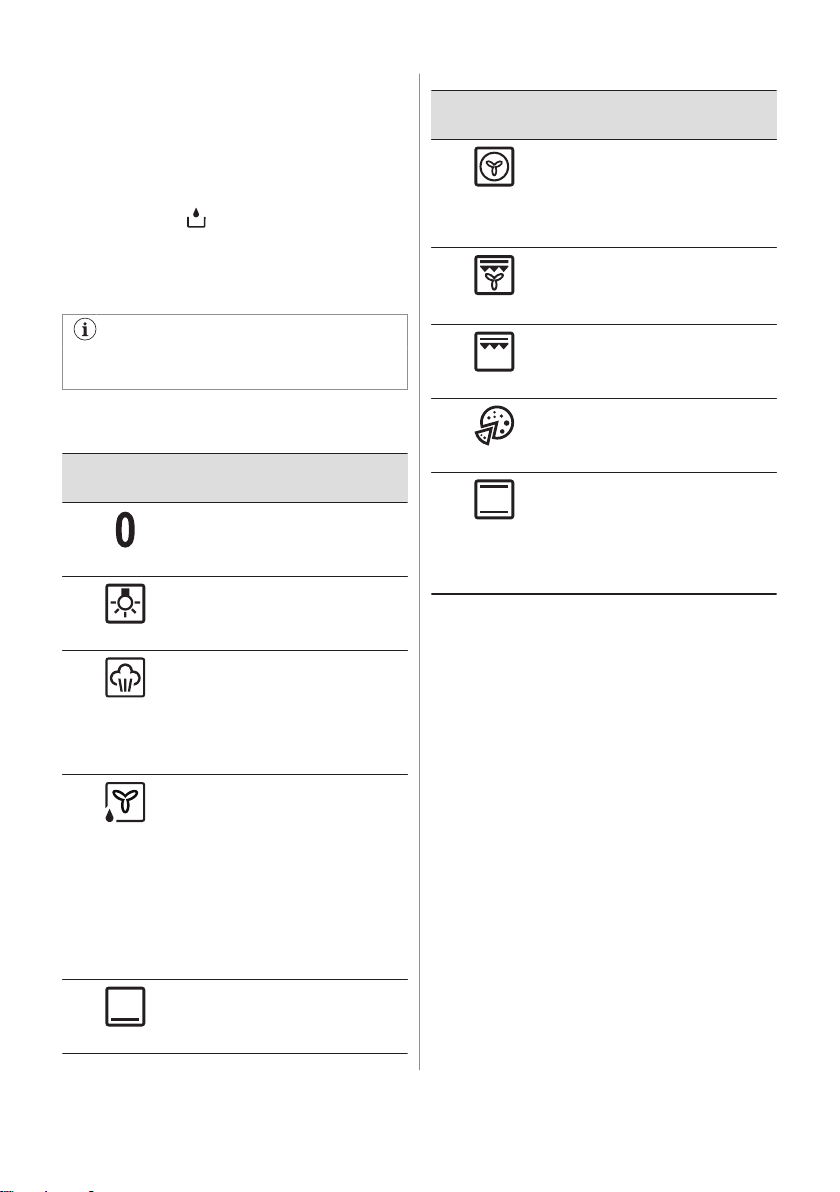

7.1 How to set: Heating function

Step 1 Turn the knob for the heating functions

to select a heating function.

Step 2 Turn the control knob to select the tem‐

perature.

Step 3 When the cooking ends, turn the knobs

to the off position to turn off the oven.

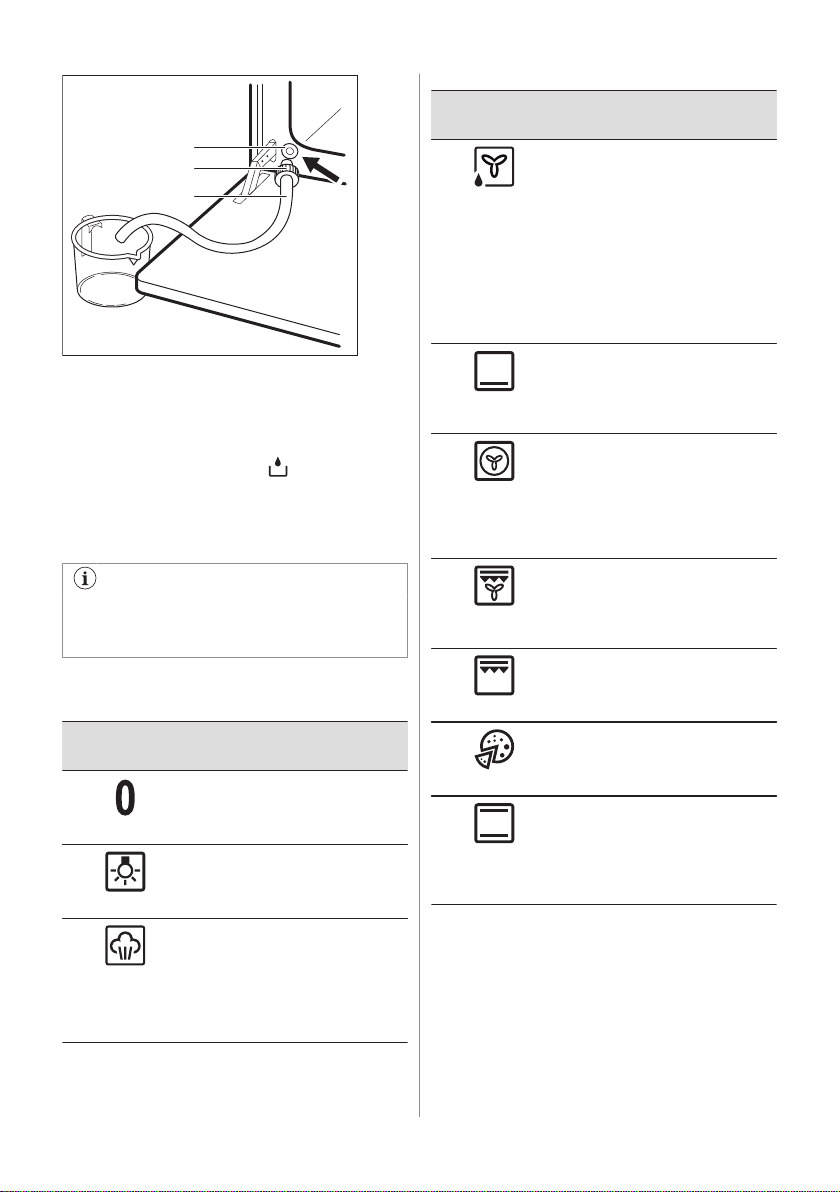

7.2 Steam Cooking

Use only water. Do not use filtered (demineralised) or distilled water. Do not use other liquids. Do not put flammable or alcoholic liquids into the water drawer.

1. Set the function .

2. Press the cover of the water drawer to

open it.

3. Fill the water drawer with water until the

Tank Full indicator is on. The maximum capacity of the tank is 900 ml. It is sufficient for approximately 55 60 minutes of cooking.

4. Push the water drawer to its initial

position.

5. Set the temperature between 130 °C and

230 °C.

Steam cooking gives good results with this temperature range.

6. Empty the water tank after the steam

cooking is completed.

Wait for at least 60 minutes after each use of the steam function to prevent hot water from exiting the water outlet valve.

CAUTION!

The appliance is hot. There is a risk of burns. Be careful when you empty the water drawer.

7.3 Water tank indicator

The tank is full.

The tank is empty. Re‐ fill the tank.

If you put too much water into the tank, the safety outlet moves the excess water to the bottom of the cavity. Remove the water with a sponge.

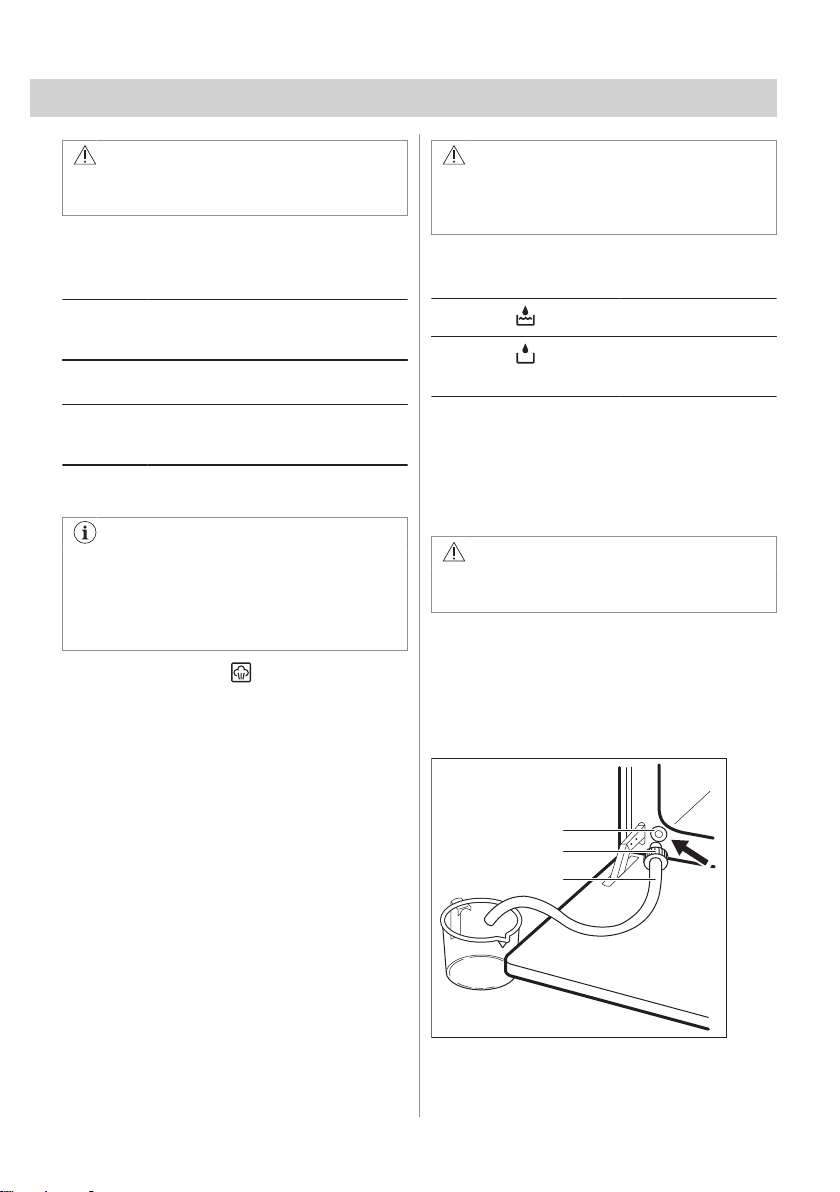

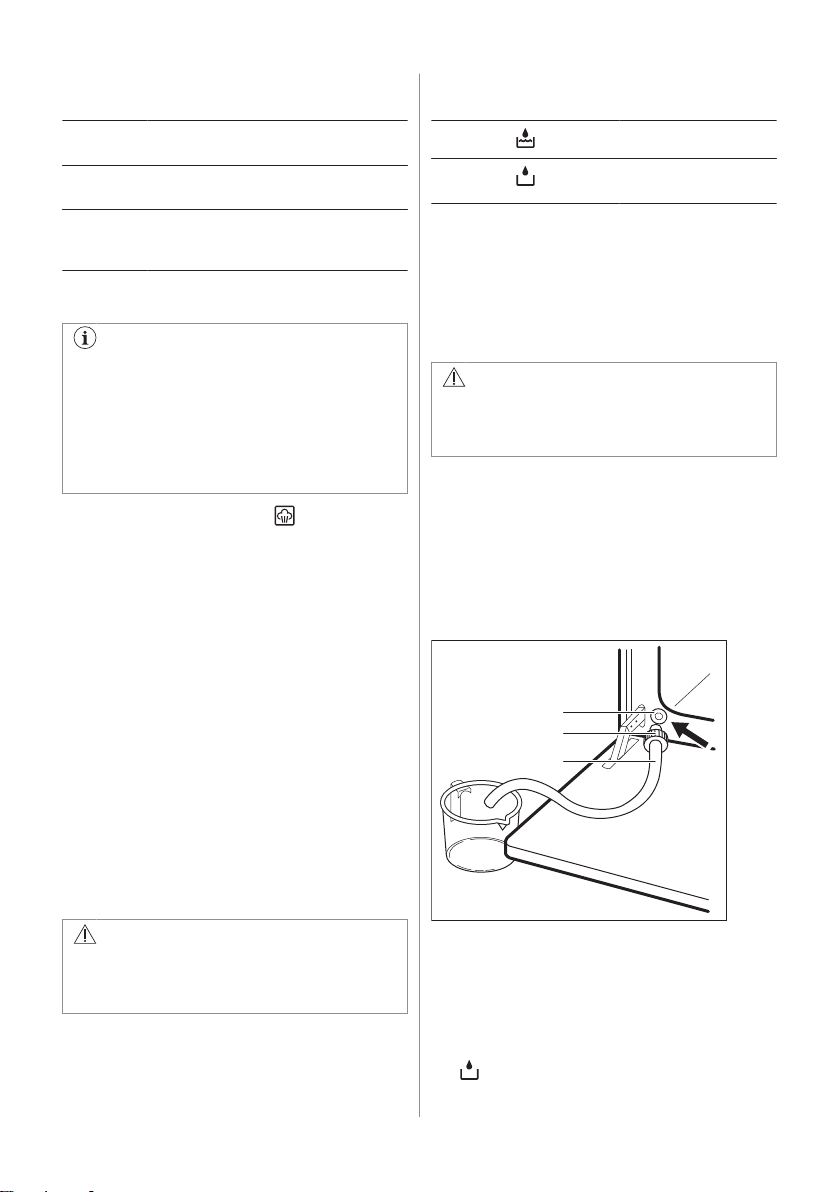

7.4 Emptying the water tank

CAUTION!

Make sure that the oven is cold before you start to empty the water tank.

1. Prepare the draining pipe (C), included in

the package with the user manual. Put

the connector (B) onto one of the ends of

the draining pipe.

10 ENGLISH

Page 11

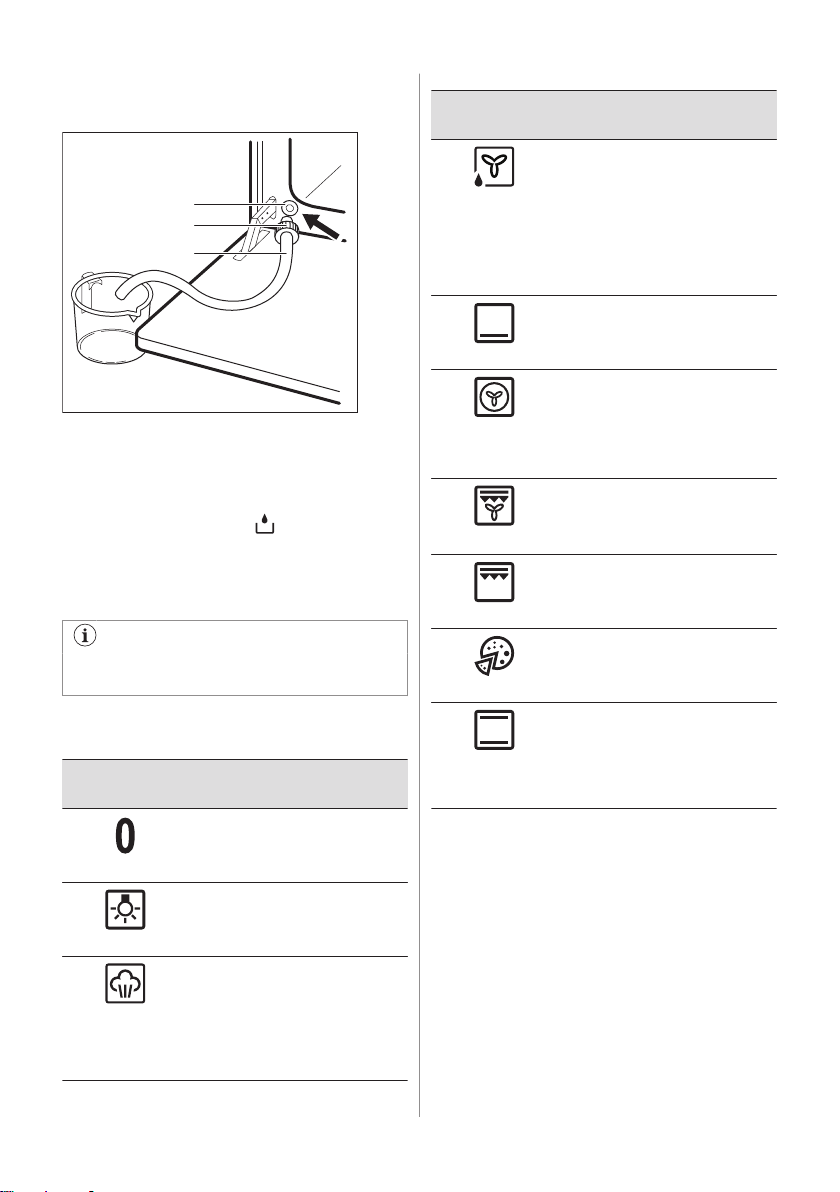

2. Put the second end of the draining pipe

3. Open the oven door and put the

connector (B) into the outlet valve (A).

4. Push the connector again and again to

empty the water tank. The water may remain inside after the

Tank Empty indicator is on. Wait until the water flow from the water outlet valve stops.

5. Remove the connector from the valve

when the water stops flowing.

Do not use the drained water to fill the water tank again.

7.5 Heating functions

Heating func‐ tion

Off position

Light

True Fan + Steam

Application

The oven is off.

To turn on the lamp.

To steam dishes. Use this func‐ tion to decrease the length of the cooking time and to preserve the vitamins and nutrients in the food. Select the function and set the temperature between 130 °C to 230 °C.

Heating func‐

Application

tion

This function is designed to save energy during cooking. When

Moist Fan Baking

Bottom Heat

True Fan Cooking

Turbo Grilling

Fast Grilling

Pizza Function

Conventional

Cooking / Aqua

Clean

you use this function, the tem‐ perature in the cavity may differ from the set temperature. The heating power may be reduced. For more information refer to "Daily Use" chapter, Notes on: Moist Fan Baking.

To bake cakes with crispy bot‐ tom and to preserve food.

To bake on up to three shelf po‐ sitions at the same time and to dry food. Set the temperature 20 - 40 °C lower than for Conventional Cooking.

To roast large meat joints or poultry with bones on one shelf position. To make gratins and to brown.

To grill thin pieces of food in large quantities and to toast bread.

To bake pizza. To make inten‐ sive browning and a crispy bot‐ tom.

To bake and roast food on one shelf position. Refer to "Care and cleaning" chapter for more information about: Aqua Clean.

7.6 Notes on: Moist Fan Baking

This function was used to comply with the energy efficiency class and ecodesign requirements (according to EU 65/2014 and EU 66/2014). Tests according to: IEC/EN 60350-1.

The oven door should be closed during cooking so that the function is not interrupted and the oven operates with the highest energy efficiency possible.

For the cooking instructions refer to "Hints and tips" chapter, Moist Fan Baking. For

ENGLISH 11

Page 12

general energy saving recommendations refer to "Energy Efficiency" chapter, Energy Saving.

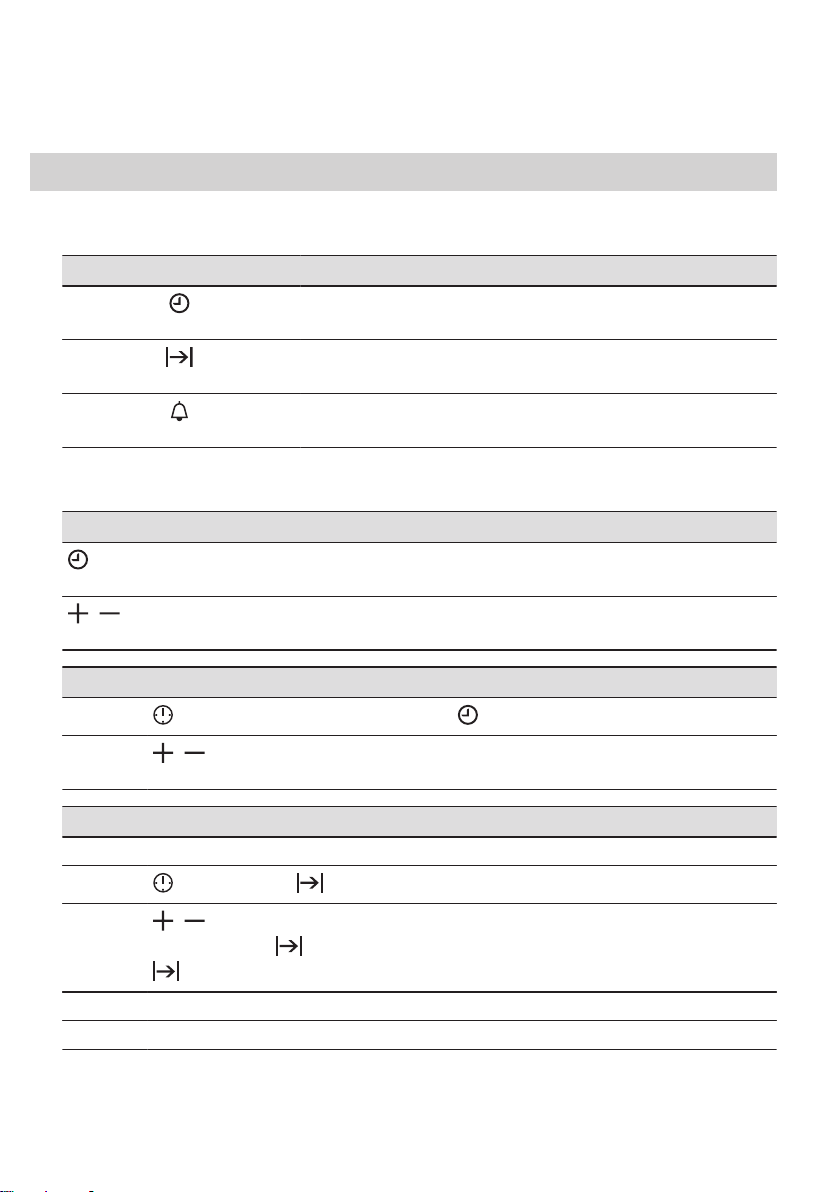

8. CLOCK FUNCTIONS

8.1 Clock functions

Clock function Application

To set, change or check the time of day.

Time of Day

To set how long the oven works.

Duration

To set a countdown. This function has no effect on the operation of the

Minute Minder

8.2 How to set: Clock functions

How to set: Time of Day

- flashes when you connect the oven to the electrical supply, when there was a power cut or when the timer is

not set.

, - press to set the time.

After approximately 5 sec., the flashing stops and the display shows the time.

oven. You can set this function at any time, also when the oven is off.

How to change: Time of Day

Step 1

Step 2

- press repeatedly to change the time of day. - starts to flash.

, - press to set the time.

After approximately 5 sec., the flashing stops and the display shows the time.

How to set: Duration

Step 1 Set an oven function and the temperature.

Step 2

Step 3

Step 4 Press any button to stop the signal.

Step 5 Turn the knobs to the off position.

- press repeatedly. - starts to flash.

, - press to set the duration.

The display shows: .

- flashes when the set time ends. The signal sounds and the oven turns off.

12 ENGLISH

Page 13

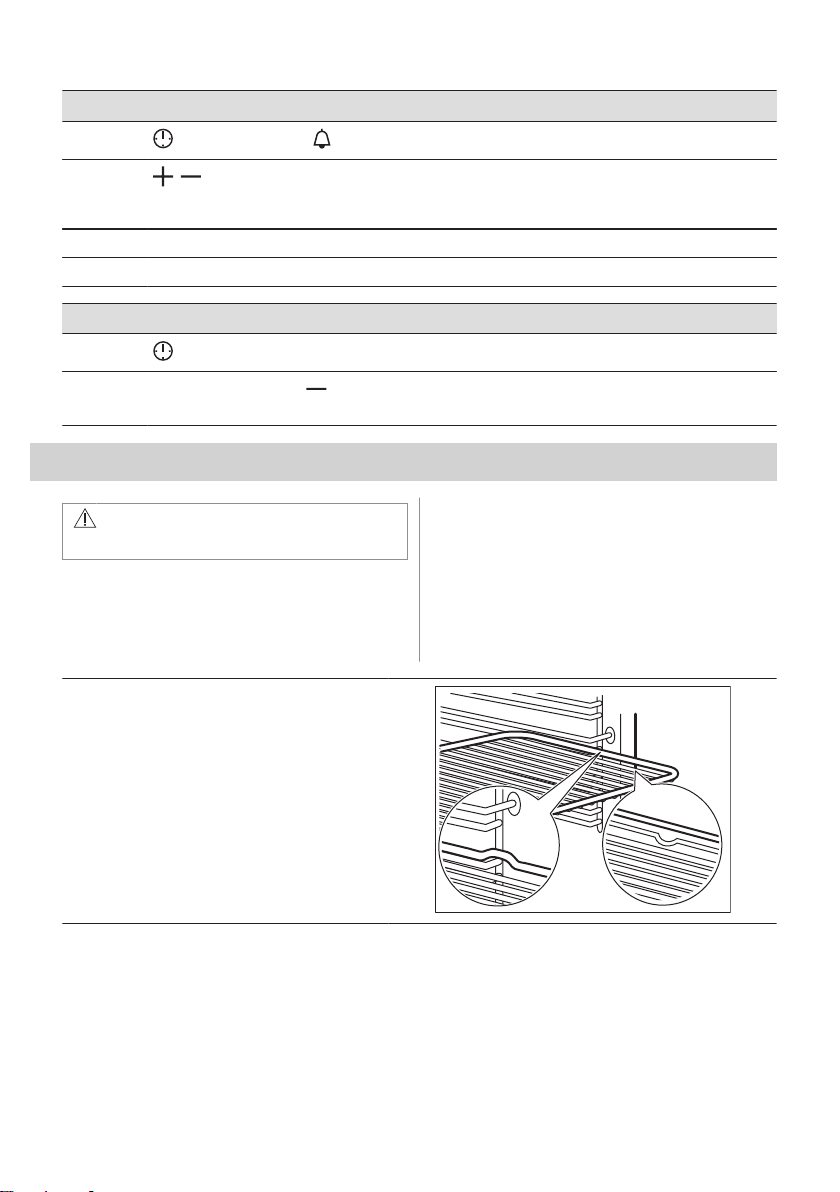

How to set: Minute Minder

Step 1

Step 2

Step 3 Press any button to stop the signal.

Step 4 Turn the knobs to the off position.

- press repeatedly. - starts to flash.

, - press to set the time. The function starts automatically after 5 sec. When the set time ends, the signal sounds.

How to cancel: Clock functions

Step 1

Step 2

- press repeatedly until the clock function symbol starts to flash.

Press and hold: . The clock function turns off after few seconds.

9. USING THE ACCESSORIES

WARNING!

Refer to Safety chapters.

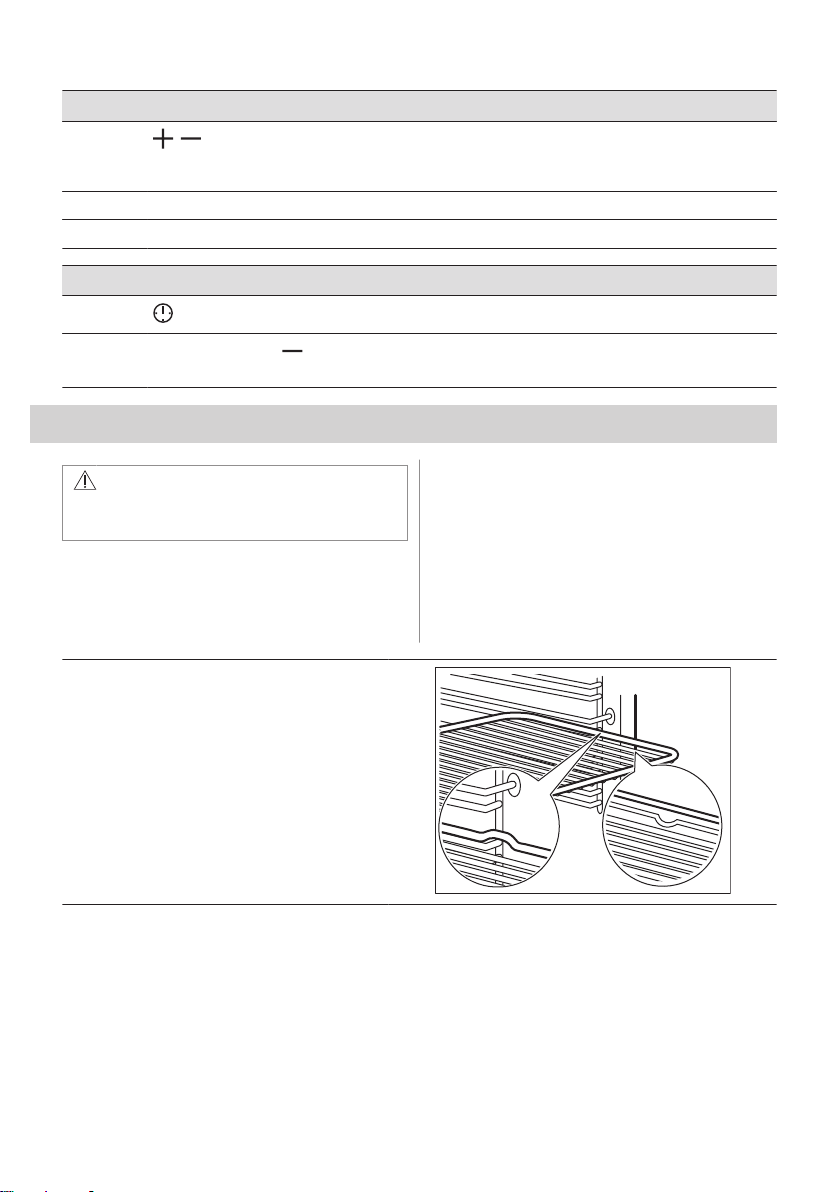

9.1 Inserting accessories

A small indentation at the top increases safety. The indentations are also anti-tip

Wire shelf: Push the shelf between the guide bars of the shelf support and make sure that the feet point down.

devices. The high rim around the shelf prevents cookware from slipping of the shelf.

ENGLISH 13

Page 14

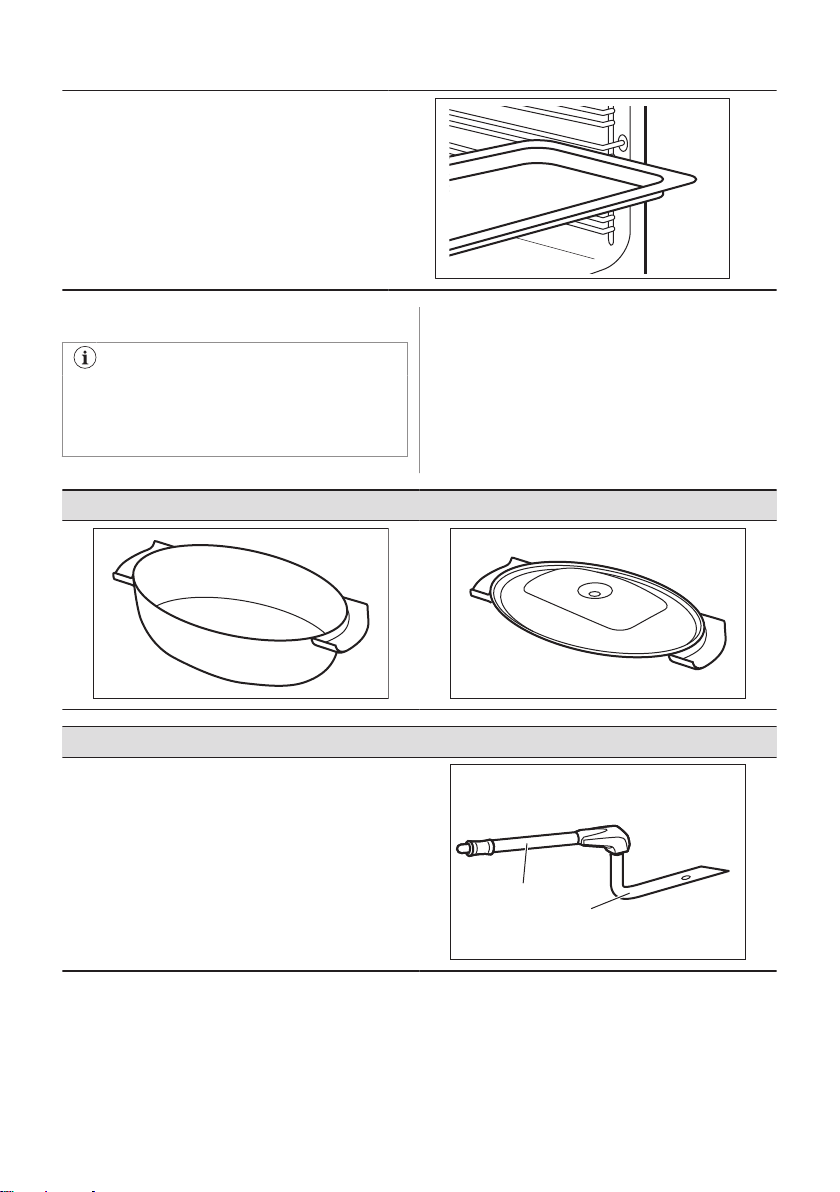

Baking tray / Deep pan:

Push the tray between the guide bars of the shelf support.

9.2 Accessories for steam cooking

The steam kit accessories are not supplied with the oven. For more information, please contact your local supplier.

Glass bowl (A) Lid (B)

Injector, injector tube, and a steel grill.

Injector tube (C) is for steam cooking, injector (D) is for

direct steam cooking.

The dietary baking dish for steam cooking functions

Dietary Baking dish consists of a glass bowl (A), a lid (B), injector tube (C), injector (D), and a steel grill (E).

14 ENGLISH

Page 15

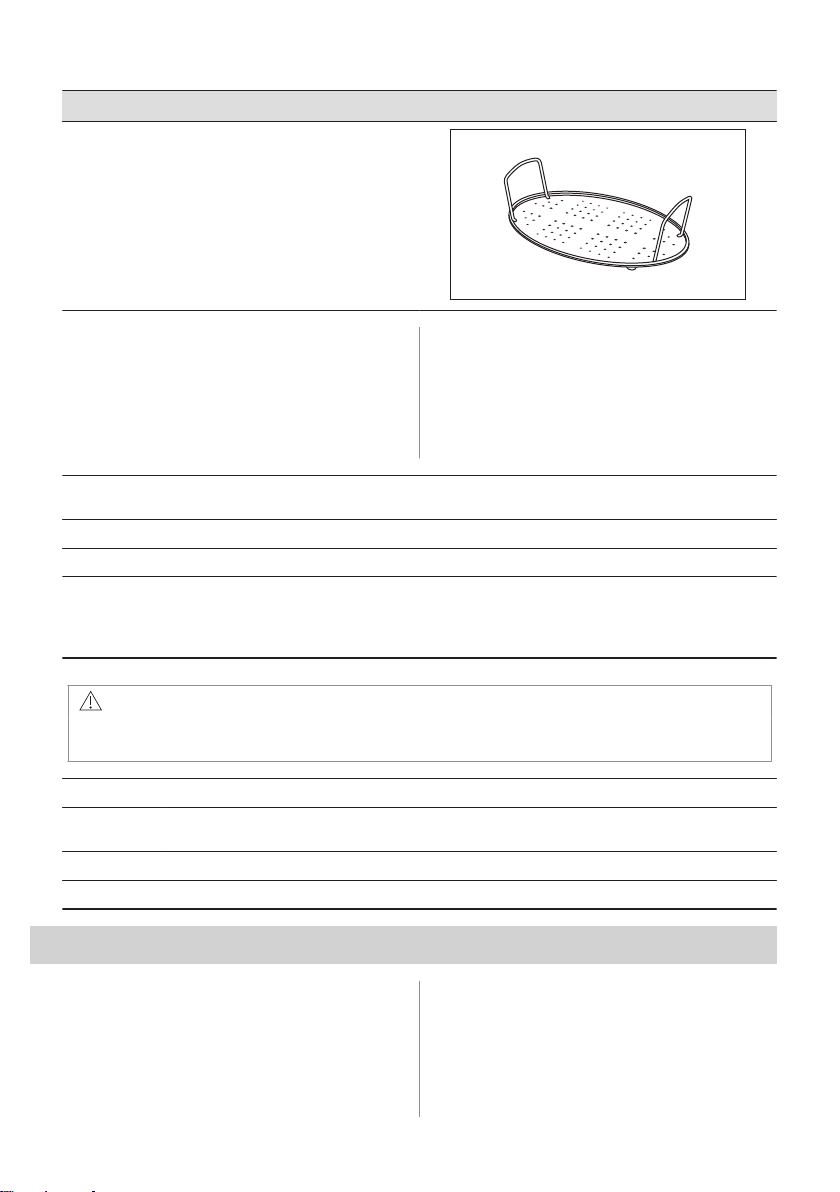

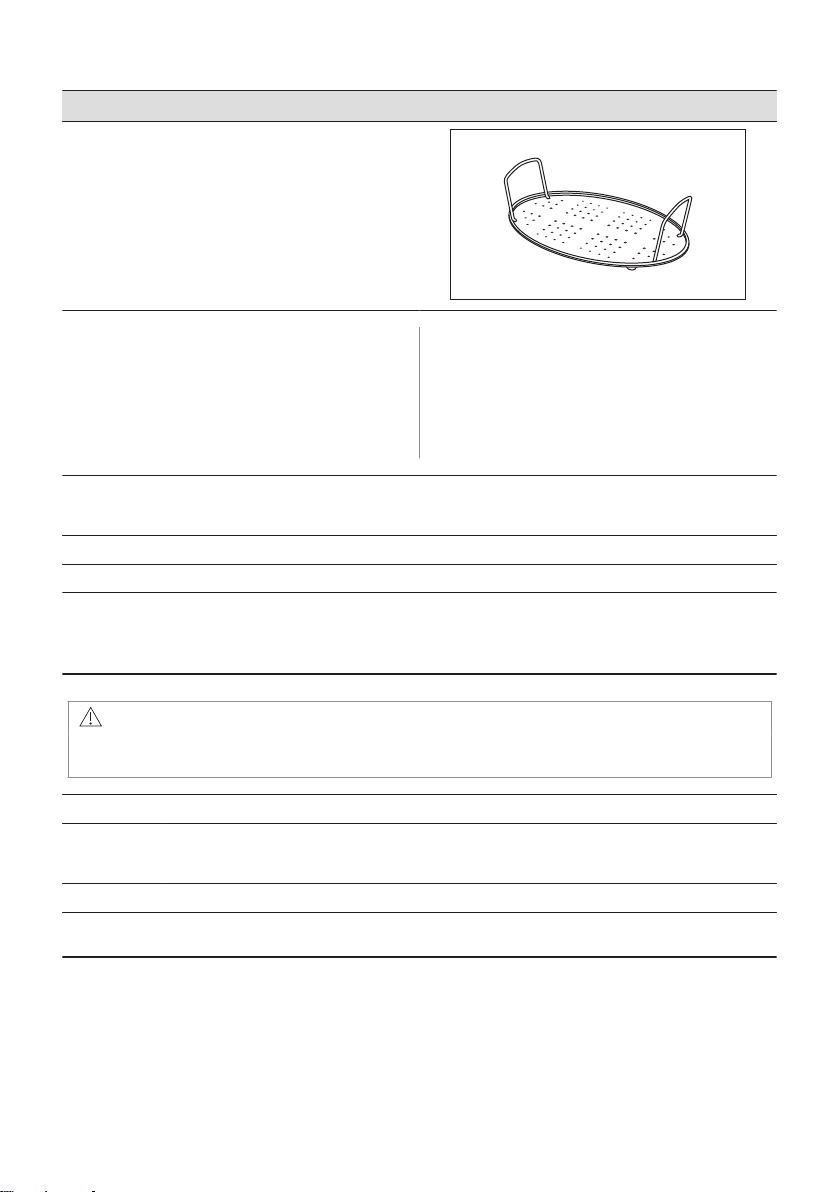

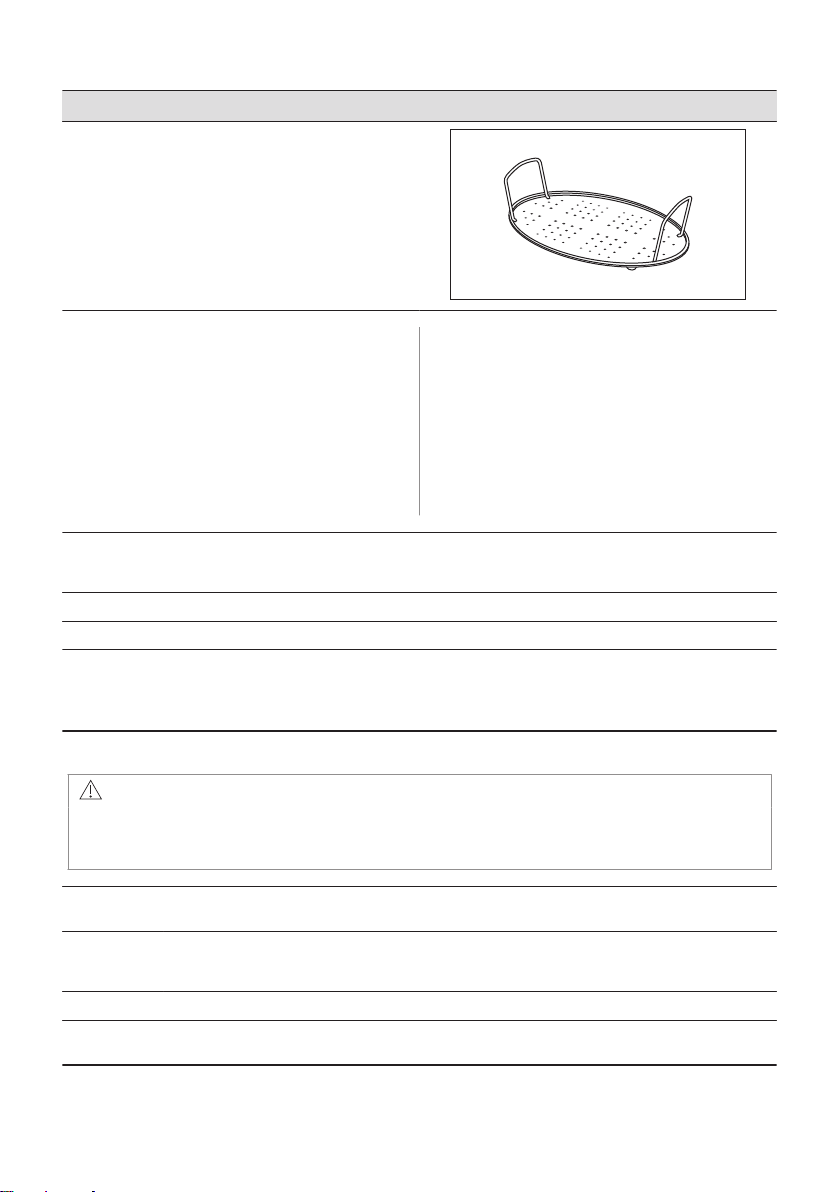

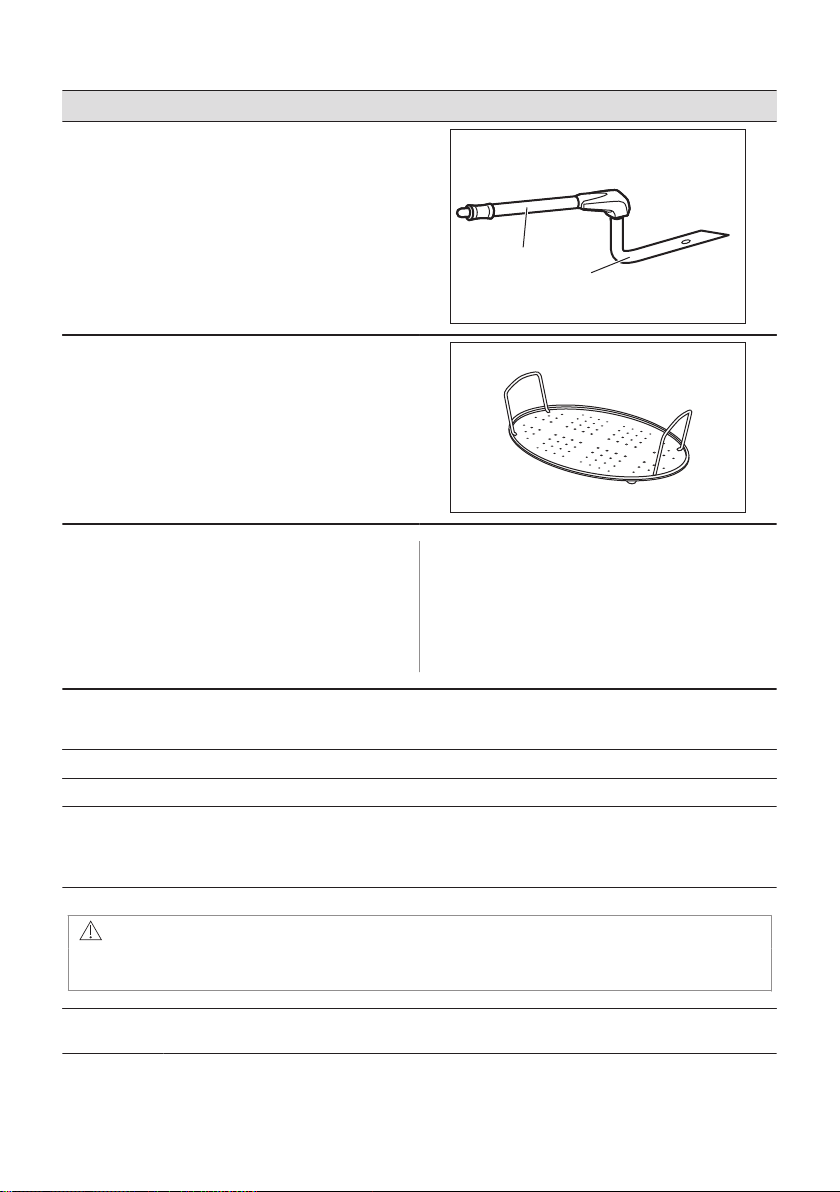

Steel grill (E)

Injector, injector tube, and a steel grill.

• Do not put the hot baking dish on cold / wet surfaces.

• Do not clean the baking dish with abrasives, scourers and powders.

• Do not pour cold liquids into the baking dish when it is hot.

• Do not use the baking dish on a hot

9.3 Steam cooking in a dietary baking dish

cooking surface.

Step 1

Step 2 Connect the injector tube to the steam inlet.

Step 3 Set the oven for the steam cooking function.

Put the baking dish on the steel grill and cover it with the lid. Put the injector tube into the hole in the lid. Put the baking dish onto the second shelf position from the bottom.

9.4 Direct steam cooking

Put the baking dish on the steel grill. Add some water. Do not use the lid.

WARNING!

The injector may be hot when oven operates. Always use oven gloves. Remove the in‐ jector from the oven when you do not use steam function.

Step 1 Connect injector with injector tube. Connect injector tube to the steam inlet.

Step 2

Step 3 Set the oven for the steam cooking function.

When you cook food such as chicken, duck, turkey or large fish, put the injector inside the food.

Put the baking dish onto the first or second shelf position from the bottom. Make sure that injector tube is not jammed. Keep the injector away from the heating element.

10. ADDITIONAL FUNCTIONS

10.1 Cooling fan

When the appliance operates, the cooling fan turns on automatically to keep the surfaces of the appliance cool. If you turn off the

appliance, the cooling fan can continue to operate until the appliance cools down.

ENGLISH 15

Page 16

10.2 Safety thermostat

Incorrect operation of the oven or defective components can cause dangerous overheating. To prevent this, the oven has a

11. HINTS AND TIPS

Refer to Safety chapters.

11.1 Cooking recommendations

The oven has five shelf positions. Count the shelf positions from the bottom of

the oven floor. Your oven may bake or roast differently to the

oven you had before.

Baking cakes

Do not open the oven door before 3/4 of the set cooking time is up.

If you use two baking trays at the same time, keep one empty level between them.

Cooking meat and fish

Use a deep pan for very fatty food to prevent the oven from stains that can be permanent.

safety thermostat which interrupts the power supply. The oven turns on again automatically when the temperature drops.

Leave the meat for approximately 15 minutes before carving so that the juice does not seep out.

To prevent too much smoke in the oven during roasting, add some water into the deep pan. To prevent the smoke condensation, add water each time after it dries up.

Cooking times

Cooking times depend on the type of food, its consistency, and volume.

Initially, monitor the performance when you cook. Find the best settings (heat setting, cooking time, etc.) for your cookware, recipes and quantities when you use this appliance.

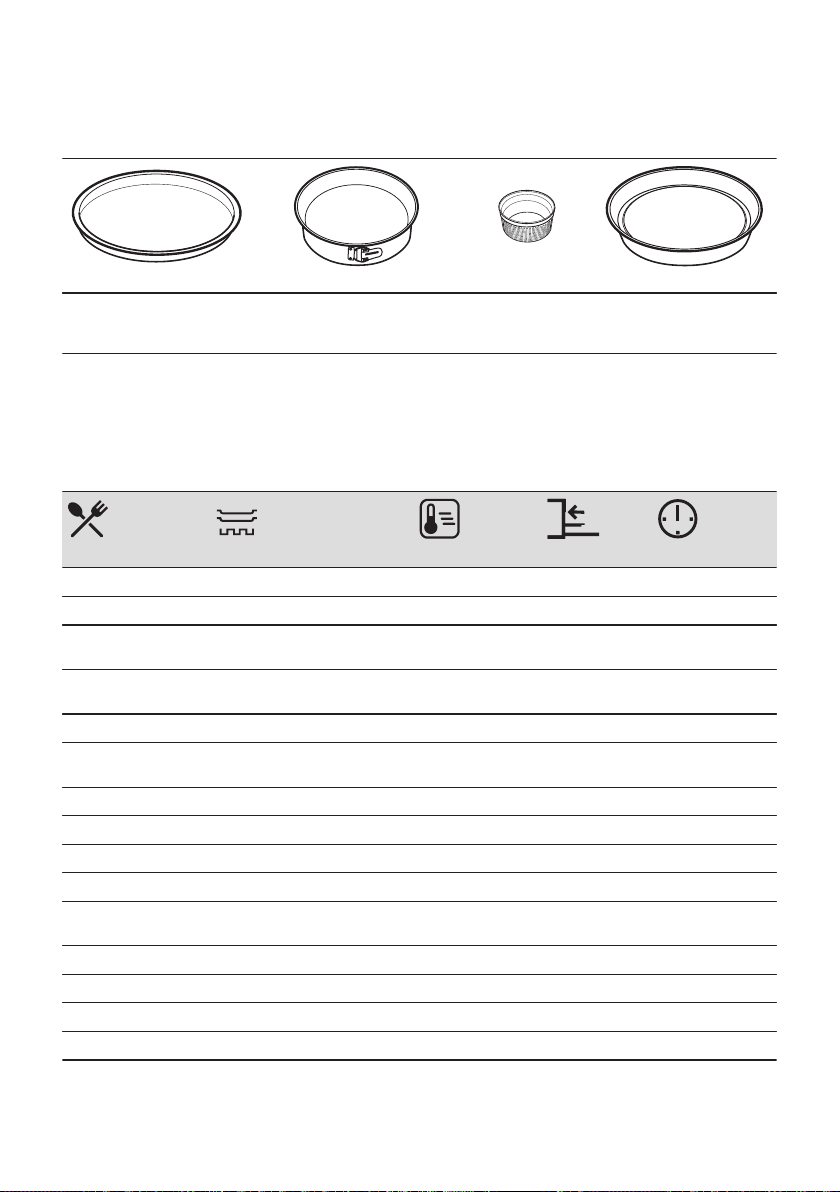

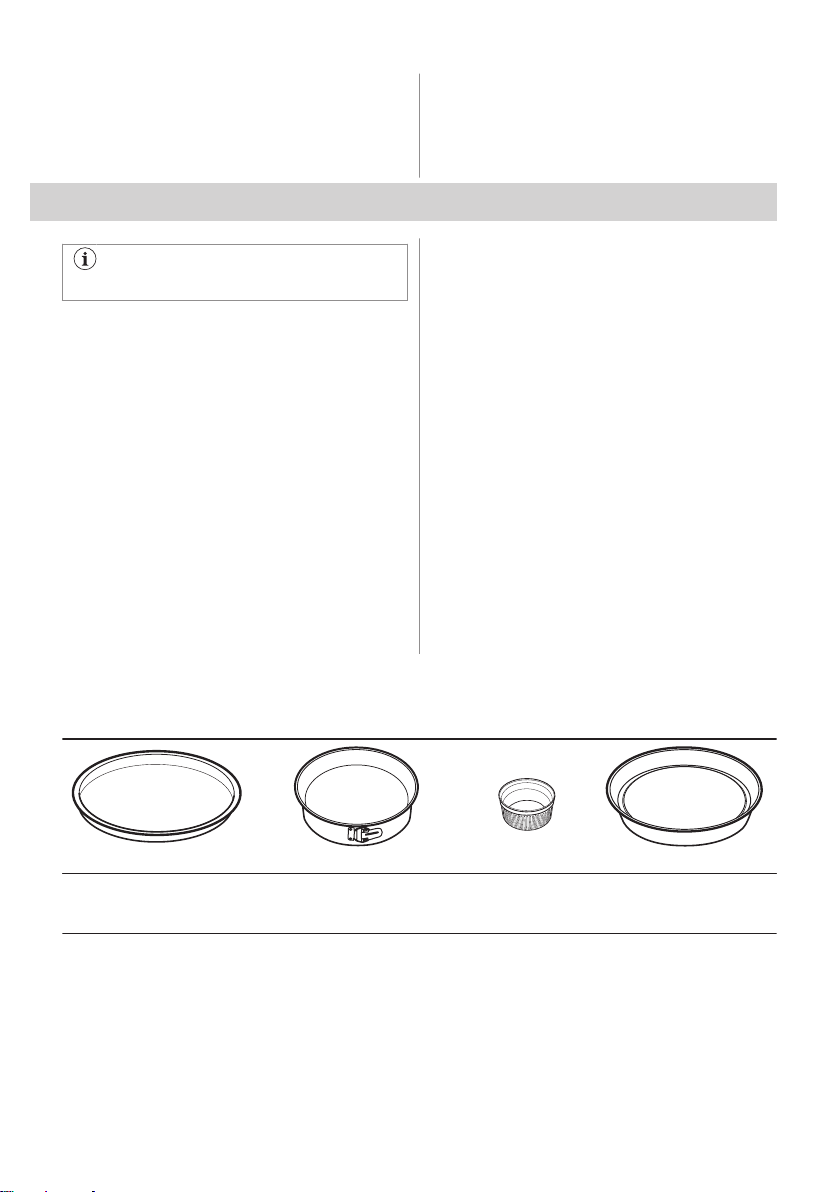

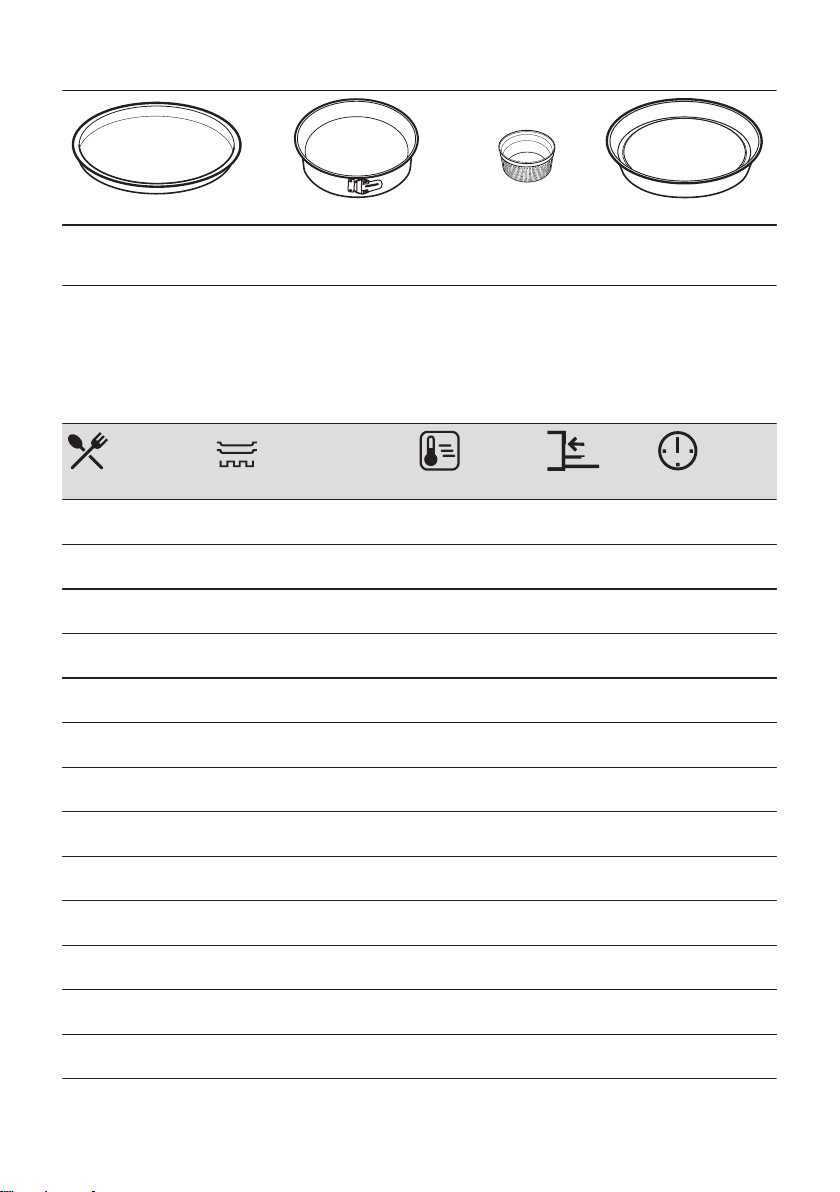

11.2 Moist Fan Baking - recommended accessories

Use the dark and non-reflective tins and containers. They have better heat absorption than the light colour and reflective dishes.

Pizza pan

Dark, non-reflective

28 cm diameter

Baking dish

Dark, non-reflective

26 cm diameter

Ramekins

Ceramic

8 cm diameter, 5

cm height

Flan base tin

Dark, non-reflective

28 cm diameter

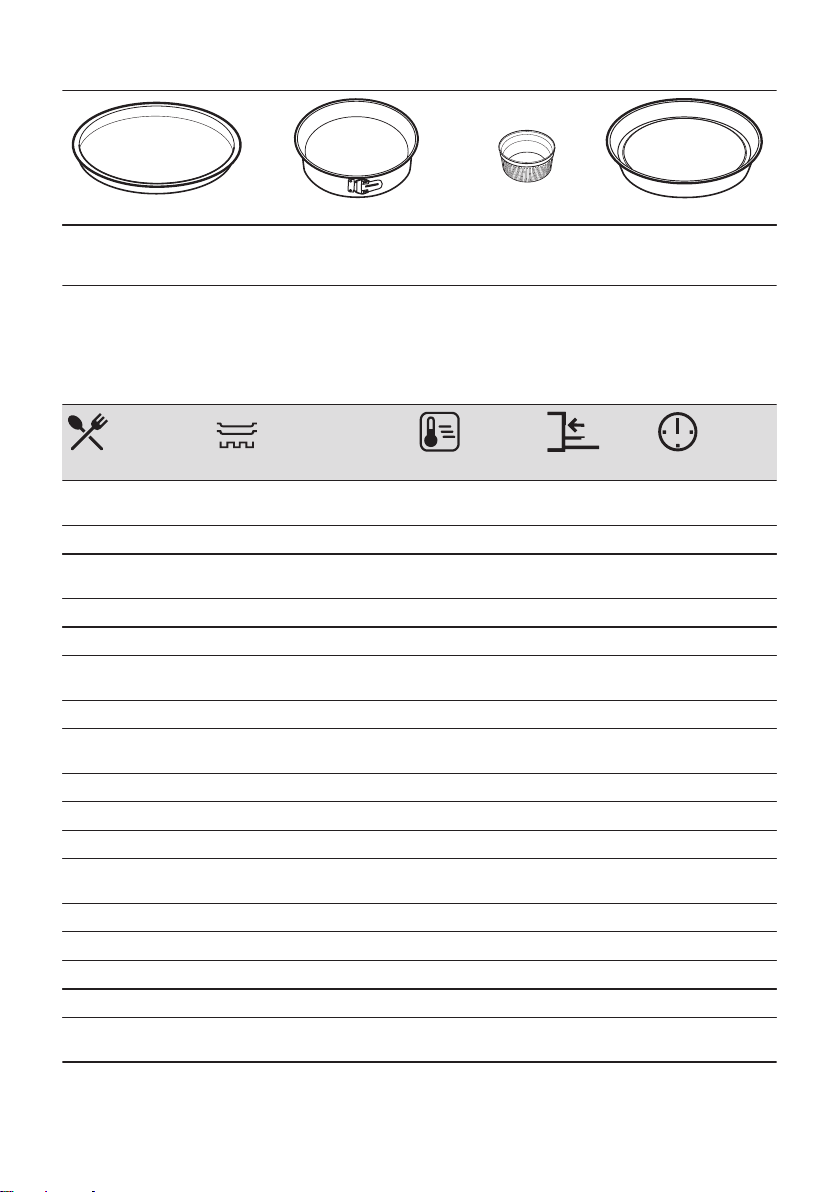

11.3 Moist Fan Baking

For the best results follow suggestions listed in the table below.

16 ENGLISH

Page 17

(°C) (min)

Sweet rolls, 12 pieces baking tray or dripping pan 175 3 40 - 50

Rolls, 9 pieces baking tray or dripping pan 180 2 35 - 45

Pizza, frozen, 0.35 kg wire shelf 180 2 45 - 55

Swiss roll baking tray or dripping pan 170 2 30 - 40

Brownie baking tray or dripping pan 170 2 45 - 50

Soufflè, 6 pieces ceramic ramekins on wire

Sponge flan base flan base tin on wire shelf 180 2 35 - 45

Victoria sandwich baking dish on wire shelf 170 2 35 - 50

Poached fish, 0.3 kg baking tray or dripping pan 180 2 35 - 45

Whole fish, 0.2 kg baking tray or dripping pan 180 3 25 - 35

Fish fillet, 0.3 kg pizza pan on wire shelf 170 3 30 - 40

Poached meat, 0.25kgbaking tray or dripping pan 180 3 35 - 45

Shashlik, 0.5 kg baking tray or dripping pan 180 3 40 - 50

Cookies, 16 pieces baking tray or dripping pan 150 2 30 - 45

Macaroons, 20 pieces baking tray or dripping pan 180 2 45 - 55

Muffins, 12 pieces baking tray or dripping pan 170 2 30 - 40

Savory pastry, 16 pieces

Short crust biscuits, 20 pieces

Tartlets, 8 pieces baking tray or dripping pan 170 2 30 - 40

Vegetables, poached,

0.4 kg

Vegetarian omelette pizza pan on wire shelf 180 3 35 - 45

Mediterranean vege‐ tables, 0.7 kg

shelf

baking tray or dripping pan 170 2 35 - 45

baking tray or dripping pan 150 2 40 - 50

baking tray or dripping pan 180 2 35 - 45

baking tray or dripping pan 180 4 35 - 45

190 3 45 - 55

11.4 Information for test institutes

Tests according to IEC 60350-1.

ENGLISH 17

Page 18

Small cakes, 20 per tray

Apple pie, 2 tins Ø20 cm

Fatless sponge cake, cake mould Ø26 cm

Short bread True Fan

Short bread Conventional

Toast, 4 - 6 pieces

Beef bur‐ ger, 6 pieces, 0.6 kg

Conventional Cooking

True Fan Cooking

Conventional Cooking

True Fan Cooking

Conventional Cooking

True Fan Cooking

Cooking

Grill Wire shelf 4 max. 1 - 5 Preheat the oven for

Grill Wire shelf,

( °C) (min)

Baking tray 3 170 20 - 35 -

Baking tray 3 150 - 160 20 - 35 -

Baking tray 2 and 4 150 - 160 20 - 35 -

Wire shelf 2 180 70 - 90 -

Wire shelf 2 160 70 - 90 -

Wire shelf 2 170 40 - 50 Preheat the oven for

Wire shelf 2 160 40 - 50 Preheat the oven for

Wire shelf 2 and 4 160 40 - 60 Preheat the oven for

Baking tray 3 140 - 150 20 - 40 -

Baking tray 2 and 4 140 - 150 25 - 45 -

Baking tray 3 140 - 150 25 - 45 -

4 max. 20 - 30 Put the wire shelf on

dripping pan

10 min.

the fourth level and the dripping pan on the third level of the oven. Turn the food halfway through the cooking time. Preheat the oven for 10 min.

18 ENGLISH

Page 19

12. CARE AND CLEANING

WARNING!

Refer to Safety chapters.

12.1 Notes on cleaning

Clean the front of the appliance only with a microfibre cloth with warm water and a mild de‐ tergent. Clean and check the door gasket around the frame of the cavity.

Use a cleaning solution to clean metal surfaces.

Cleaning Agents

Everyday Use

Accessories

12.2 How to remove: Shelf supports

Remove the shelf supports to clean the oven.

Clean stains with a mild detergent.

Clean the cavity after each use. Fat accumulation or other residue may cause fire.

Moisture can condense in the appliance or on the door glass panels. To decrease the con‐ densation, let the appliance work for 10 minutes before cooking. Do not store the food in the appliance for longer than 20 minutes. Dry the cavity only with a microfibre cloth after each use.

Clean all accessories after each use and let them dry. Use only a microfibre cloth with warm water and a mild detergent. Do not clean the accessories in a dishwasher.

Do not clean the non-stick accessories using abrasive cleaner or sharp-edged objects.

Step 1 Turn off the oven and wait until it is

Step 2 Pull the front of the shelf support

Step 3 Pull the rear end of the shelf support

Step 4 Install the shelf supports in the oppo‐

cold.

away from the side wall.

away from the side wall and remove it.

site sequence.

ENGLISH 19

Page 20

12.3 How to use: Aqua Clean

This cleaning procedure uses humidity to remove remaining fat and food particles from the oven.

Step 1 Pour water into the cavity embossment:

Step 2

Step 1 Turn off the oven.

Step 2 Place a deep pan below the steam inlet.

Step 3 Pour water into the water drawer: 850 ml. Add citric acid: 5 teaspoons. Wait for 60 min.

Step 4 Turn on the oven and set the function: True Fan + Steam. Set the temperature to 230 °C. Turn off

Step 5 Turn on the oven and set the function: True Fan + Steam. Set the temperature between 130 and

To prevent limestone residue empty the water tank after each steam cooking.

300 ml.

Set the function: .

the oven after 25 min and wait until it is cold.

230 °C. Turn off the oven after 10 minutes and wait until it is cold.

When the cleaning ends:

Turn off the oven. Empty the water tank.

Refer to Daily use,

"Emptying the water

tank" chapter.

The table below shows water hardness range (dH) with the corresponding level of calcium deposit and the quality of water. When water hardness exceeds level 4, fill the water drawer with bottled water.

Step 3 Set the temperature to 90 °C.

Step 4 Let the oven work for 30 min.

Step 5 Turn off the oven.

Step 6 Wait until the oven is cold. Dry the cavi‐

ty with a soft cloth.

12.4 How to clean: Water tank

Rinse the water tank and clean

the remaining limestone residue

with a soft cloth.

Clean the drain pipe with

warm water and a mild

detergent.

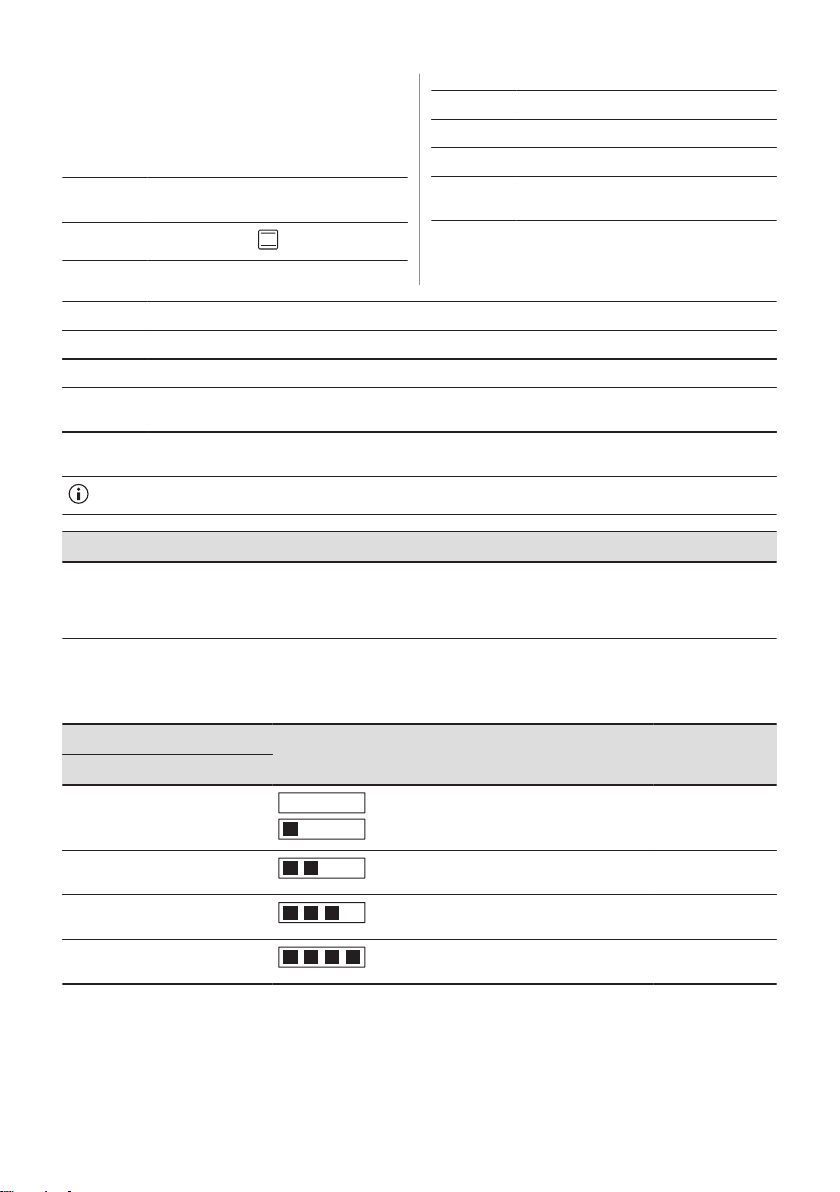

Water hardness Test strip Calcium deposit

Level dH

1 0 - 7 0 - 50 soft 75 cycles - 2.5

2 8 - 14 51 - 100 moderately hard 50 cycles - 2

3 15 - 21 101 - 150 hard 40 cycles - 1.5

4 22 - 28 over 151 very hard 30 cycles - 1

(mg/l)

Water classi‐ fication

Clean the wa‐ ter tank every

months

month

20 ENGLISH

Page 21

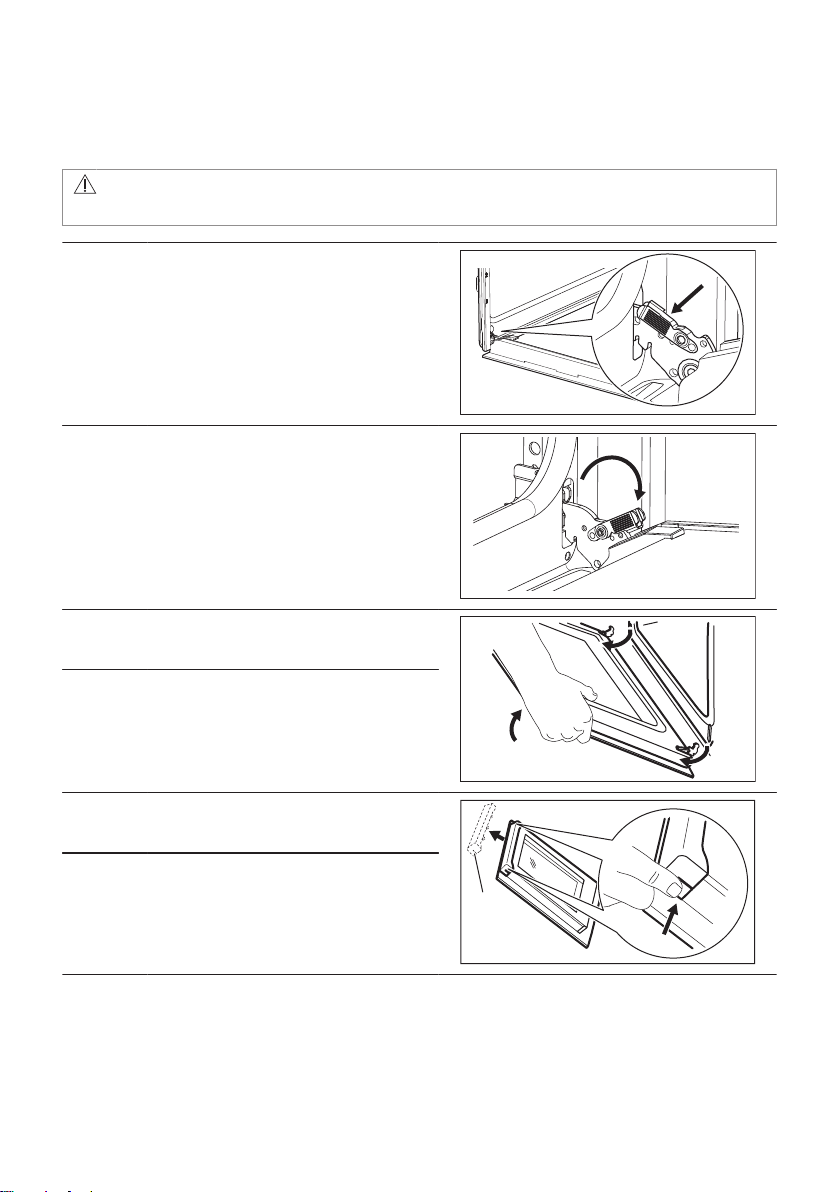

12.5 How to remove and install: Door

The oven door has two glass panels. You can remove the oven door and the internal glass panel to clean it. Read the whole "Removing and installing door" instruction before you remove the glass panels.

CAUTION!

Do not use the oven without the glass panels.

Step 1 Open the door fully and hold both hinges.

Step 2 Lift and pull the latches until they click.

Step 3 Close the oven door halfway to the first

opening position. Then lift and pull to remove the door from its seat.

Step 4 Put the door on a soft cloth on a stable sur‐

face.

Step 5 Hold the door trim (B) on the top edge of the

door at the two sides and push inwards to re‐ lease the clip seal.

Step 6 Pull the door trim to the front to remove it.

ENGLISH 21

Page 22

Step 7 Hold the door glass panel by its top edge

and carefully pull it out. Make sure the glass slides out of the supports completely.

Step 8 Clean the glass panels with water and soap. Dry the glass panels carefully. Do not clean the glass

Step 9 After cleaning, install the glass panel and the oven door.

If the door is installed correctly, you will hear a click when closing the latches.

The screen-printing zone must face the inner side of the door. Make sure that after the installation the sur‐ face of the glass panel frame on the screen-printing zones is not rough when you touch it. When installed correctly the door trim clicks. Make sure that you install the internal glass panel in the seats correctly.

12.6 How to replace: Lamp

panels in the dishwasher.

Always hold the halogen lamp with a cloth to prevent grease residue from burning on the

WARNING!

lamp.

Risk of electric shock. The lamp can be hot.

Before you replace the lamp:

Step 1 Step 2 Step 3

Turn off the oven. Wait until the

oven is cold.

Disconnect the oven from the

mains.

Put a cloth on the bottom of the cav‐

ity.

Back lamp

Step 1 Turn the glass cover to remove it.

Step 2 Clean the glass cover.

Step 3 Replace the lamp with a suitable 300 °C heat-resistant lamp.

Step 4 Install the glass cover.

22 ENGLISH

Page 23

13. TROUBLESHOOTING

WARNING!

Refer to Safety chapters.

13.1 What to do if...

In any cases not included in this table please contact with an Authorised Service Centre.

Problem Check if...

The oven does not heat up.

The door gasket is dam‐ aged.

The display shows "12.00".

There is water in the oven cavity.

- indicator is off.

The fuse is blown.

Do not use the oven. Contact an Authorised Service Centre.

There was a power cut. Set the time of day.

There is not too much water in the tank.

There is enough water in the water tank. If water starts to leak in the oven, and the indicator is still off contact an Authorised Service Centre.

Problem Check if...

- indicator is on.

The steam cooking does not work.

It takes more than three minutes to empty the wa‐ ter tank or the water leaks from the steam inlet opening.

The lamp does not work. The lamp is burnt out.

There is enough water in the tank. If the tank is full and the indicator is still on contact an Authorised Service Centre.

There is no lime residue in the steam inlet open‐ ing.

There is water in the wa‐ ter tank.

There is no lime residue in the steam inlet open‐ ing. Clean the water tank.

13.2 Service data

If you cannot find a solution to the problem yourself, contact your dealer or an Authorised Service Centre.

The necessary data for the service centre is on the rating plate. The rating plate is on the front frame of the appliance cavity. Do not remove the rating plate from the appliance cavity.

We recommend that you write the data here:

Model (MOD.) .........................................

Product number (PNC) .........................................

Serial number (S.N.) .........................................

14. ENERGY EFFICIENCY

14.1 Product Information and Product Information Sheet according to EU

Ecodesign and Energy Labelling Regulations

Supplier's name Electrolux

ENGLISH 23

Page 24

Model identification LOC3S40X2 949494046

Energy Efficiency Index 95.3

Energy efficiency class A

Energy consumption with a standard load, conventional mode 0.93 kWh/cycle

Energy consumption with a standard load, fan-forced mode 0.81 kWh/cycle

Number of cavities 1

Heat source Electricity

Volume 72 l

Type of oven Built-In Oven

Mass 28.4 kg

IEC/EN 60350-1 - Household electric cooking appliances - Part 1: Ranges, ovens, steam ovens and grills - Meth‐ ods for measuring performance.

14.2 Energy saving

Cooking with fan

When possible, use the cooking functions with fan to save energy.

The appliance has features which help you save energy during everyday cooking.

Make sure that the appliance door is closed when the appliance operates. Do not open the appliance door too often during cooking. Keep the door gasket clean and make sure it is well fixed in its position.

Use metal cookware to improve energy saving.

When possible, do not preheat the appliance before cooking.

Keep breaks between baking as short as possible when you prepare a few dishes at

Residual heat

When the cooking duration is longer than 30 min, reduce the appliance temperature to minimum 3 - 10 min before the end of cooking. The residual heat inside the appliance will continue to cook.

Use the residual heat to warm up other dishes.

Keep food warm

Choose the lowest possible temperature setting to use residual heat and keep a meal warm.

Moist Fan Baking

Function designed to save energy during cooking.

one time.

15. ENVIRONMENTAL CONCERNS

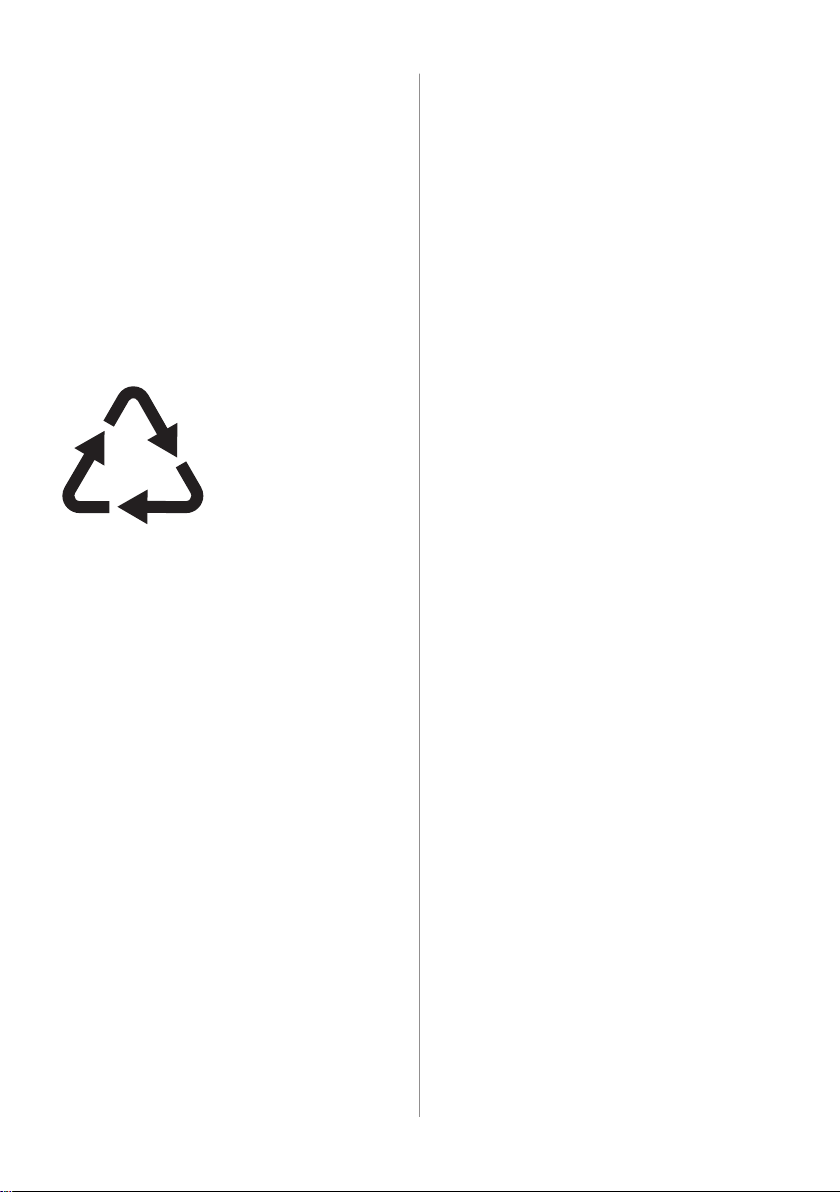

Recycle materials with the symbol . Put the packaging in relevant containers to recycle it. Help protect the environment and human health by recycling waste of electrical and electronic appliances. Do not dispose of

appliances marked with the symbol with the household waste. Return the product to your local recycling facility or contact your municipal office.

24 ENGLISH

Page 25

Bienvenue chez Electrolux ! Nous vous remercions d’avoir choisi l’un de nos appareils.

Dans un souci de durabilité, nous réduisons les supports papier et proposons les manuels d’utilisation complets en ligne. Accédez à votre manuel d’utilisation complet sur electrolux.com/manuals Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations sur electrolux.com/support

Pour plus de recettes, conseils, informations de dépannage, téléchargez l’application My Electrolux Kitchen.

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATION SUR LA SÉCURITÉ............................................................ 25

2. CONSIGNES DE SÉCURITÉ........................................................................27

3. INSTALLATION.............................................................................................30

4. DESCRIPTION DE L'APPAREIL...................................................................32

5. BANDEAU DE COMMANDE.........................................................................32

6. AVANT LA PREMIÈRE UTILISATION.......................................................... 33

7. UTILISATION QUOTIDIENNE...................................................................... 34

8. FONCTIONS DE L'HORLOGE......................................................................36

9. UTILISATION DES ACCESSOIRES.............................................................37

10. FONCTIONS SUPPLÉMENTAIRES........................................................... 40

11. CONSEILS ET ASTUCES...........................................................................40

12. ENTRETIEN ET NETTOYAGE................................................................... 43

13. DÉPANNAGE..............................................................................................47

14. RENDEMENT ÉNERGÉTIQUE.................................................................. 48

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT.......................49

1. INFORMATION SUR LA SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

FRANÇAIS 25

Page 26

1.1 Sécurité des enfants et des personnes

vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.

• Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.

• Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.

• Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.

26 FRANÇAIS

Page 27

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente agréé ou toute personne disposant de qualifications similaires afin d'éviter tout danger électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavité de l'appareil.

• Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four.

• Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse.

• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.

• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

• Avant de monter l'appareil, vérifiez si la porte de l'appareil s'ouvre sans retenue.

FRANÇAIS 27

Page 28

• L’appareil est équipé d’un système de refroidissement électrique. Il doit être utilisé avec l’alimentation électrique.

Hauteur minimale du meu‐ ble (Hauteur minimale du meuble sous le plan de tra‐ vail)

Largeur du meuble 560 mm

Profondeur du meuble 550 (550) mm

Hauteur de l’avant de l’ap‐ pareil

Hauteur de l’arrière de l’ap‐ pareil

Largeur de l’avant de l’ap‐ pareil

Largeur de l’arrière de l’ap‐ pareil

Profondeur de l'appareil 569 mm

Profondeur d’encastrement de l’appareil

Profondeur avec porte ou‐ verte

Dimensions minimales de l’ouverture de ventilation. Ouverture placée sur la partie inférieure de la face arrière

Longueur du câble d’ali‐ mentation secteur. Le câble est placé dans le coin droit de la face arrière

Vis de montage 4x25 mm

580 (600) mm

589 mm

571 mm

595 mm

559 mm

548 mm

1022 mm

560x20 mm

1500 mm

2.2 Branchement électrique

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé.

• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

• Cet appareil est fourni uniquement avec un câble d’alimentation.

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

28 FRANÇAIS

Types de câbles compatibles pour l'instal‐

lation ou le remplacement pour l’Europe :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau :

Page 29

Puissance totale (W) Section du câble

(mm²)

maximum 1 380 3x0.75

maximum 2 300 3x1

maximum 3 680 3x1.5

Le fil de terre (câble vert/jaune) doit être de 2 cm plus long que les câbles de phase marron et neutre bleu

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.

• Éteignez l'appareil après chaque utilisation.

• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.

• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.

• N'exercez pas de pression sur la porte ouverte.

• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.

• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l’émail :

– ne posez pas de plats allant au four ou

d'autres objets directement dans le fond de l'appareil.

– ne placez jamais de feuilles

d'aluminium directement sur le fond de la cavité de l'appareil.

– ne versez pas d'eau directement dans

l'appareil chaud.

– ne conservez pas de plats et de

nourriture humides dans l'appareil après avoir terminé la cuisson.

– Installez ou retirez les accessoires

avec précautions.

• La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.

• Cuisinez toujours avec la porte de l’appareil fermée.

• Si l’appareil est installé derrière la paroi d’un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l’appareil fonctionne. La chaleur et l’humidité peuvent s’accumuler derrière la porte fermée du meuble et provoquer d’importants dégâts sur l’appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l’appareil n’a pas refroidi complètement.

2.4 Entretien et Nettoyage

AVERTISSEMENT!

Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé.

• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de

FRANÇAIS 29

Page 30

produits abrasifs, de tampons à récurer,

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.

2.5 Cuisson à la vapeur

AVERTISSEMENT!

Risque de brûlures et de dommages matériels à l'appareil.

• La vapeur qui s'échappe peut provoquer des brûlures :

– Au cours de la cuisson à la vapeur,

n'ouvrez pas la porte de l'appareil.

– Soyez prudent en ouvrant la porte de

l'appareil après une cuisson à la vapeur.

2.6 Éclairage interne

AVERTISSEMENT!

Risque d'électrocution !

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou

sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

• Ce produit contient une source lumineuse de classe d’efficacité énergétique G.

• Utilisez uniquement des ampoules ayant les mêmes spécifications.

2.7 Service

• Pour réparer l'appareil, contactez le service après-vente agréé.

• Utilisez uniquement des pièces de rechange d'origine.

2.8 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l’appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

30 FRANÇAIS

3.1 Encastrement

Page 31

589

595

±1

114

min. 550

600

min. 560

21548

520

198

518

(*mm)

min. 550

589

114

580

min. 560

595

±1

21548

520

198

518

(*mm)

3.2 Fixation du four au meuble

FRANÇAIS 31

Page 32

4. DESCRIPTION DE L'APPAREIL

4 63 5 721

4.1 Vue d’ensemble

Bandeau de commande

Manette de sélection des modes de

cuisson Voyant/symbole de mise sous tension

Affichage

Manette de commande (pour la

température) Indicateur/symbole de température

Affichage de la réserve d'eau

Bac à eau

Élément chauffant

Éclairage

Chaleur tournante

Bac de la cavité- Bac de nettoyage Aqua

Clean Support de grille, amovible

Tuyau de vidange

Vanne de vidange de l'eau

Niveaux de la grille

Tuyau d'arrivée de la vapeur

4.2 Accessoires

• Grille métallique

Pour les plats de cuisson, les moules à gâteaux, les rôtis.

• Plateau de cuisson

5. BANDEAU DE COMMANDE

5.1 Manettes rétractables

Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement.

5.2 Touches sensitives

32 FRANÇAIS

Pour les gâteaux et biscuits.

• Plat à rôtir Pour cuire et rôtir ou comme plat pour récupérer la graisse.

Pour régler l'heure.

Page 33

Pour régler une fonction de l'horloge.

A B

Pour régler l'heure.

5.3 Affichage

A. Fonctions de l’horloge B. Minuteur

6. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Avant la première utilisation

Une odeur et de la fumée peuvent s'échapper du four durant le préchauffage. Assurez-vous que la pièce est ventilée.

Étape 1 Étape 2

Réglez l’horloge Nettoyez le four Préchauffez le four à vide

1. , - appuyez pour régler l’heure. Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche.

Éteignez le four et attendez qu’il soit froid. Placez les accessoires et les supports de grille amovibles dans le four.

1. Retirez du four les accessoires et les supports de grille amovi‐ bles.

2. Nettoyez le four et les acces‐ soires avec un chiffon en micro‐ fibre, de l’eau chaude et un dé‐ tergent doux.

1. Réglez la température maxima‐

2. Réglez la température maxima‐

3. Réglez la température maxima‐

Étape 3

le pour la fonction : . Durée : 1 h.

le pour la fonction : . Durée : 15 min.

FRANÇAIS 33

Page 34

7. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Comment régler : Mode de cuisson

Étape 1 Tournez la manette des modes de cuis‐

Étape 2 Tournez la manette pour sélectionner la

Étape 3 Une fois la cuisson terminée, tournez

son pour sélectionner un mode de cuis‐ son.

température.

les manettes sur la position Arrêt pour éteindre le four.

7.2 Cuisson à la vapeur

Utilisez exclusivement de l'eau. N’utilisez pas d’eau filtrée (déminéralisée) ou distillée. N’utilisez pas d’autres liquides. Ne mettez pas de liquides inflammables ou alcooliques dans le bac d’eau.

1. Réglez la fonction .

2. Appuyez sur le couvercle du bac à eau

pour l'ouvrir.

3. Versez de l'eau dans le bac à eau jusqu'à

ce que le voyant Réservoir plein s'allume. Le réservoir a une contenance maximale de 900 ml. Cette quantité est suffisante pour environ 55 à 60 minutes de cuisson.

4. Replacez le bac à eau dans sa position

initiale.

5. Réglez la température entre 130 °C et

230 °C. La cuisson à la vapeur donne de bons résultats dans cette plage de températures.

6. Videz le réservoir à la fin de la cuisson à

la vapeur.

Attendez au moins 60 minutes après chaque utilisation de la fonction vapeur afin d'éviter que de l'eau chaude ne s'écoule de la vanne de vidange de l'eau.

ATTENTION!

L'appareil est chaud. Risque de brûlure ! Faites attention lorsque vous videz le bac à eau.

7.3 Voyant du réservoir d’eau

Le réservoir est plein.

Le réservoir est vide. Remplissez le réser‐ voir.

Si vous versez trop d'eau dans le réservoir, le dispositif de sécurité déversera l'excédent d'eau dans le fond de la cavité. Épongez l'excédent d'eau.

7.4 Vidange du réservoir d'eau

ATTENTION!

Assurez-vous que le four a refroidi avant de commencer à vider le réservoir d'eau.

1. Préparez le tuyau de vidange (C) fourni

dans le sachet du mode d'emploi. Placez l'embout (B) sur l'une des extrémités du tuyau de vidange.

2. Placez l'autre extrémité du tuyau de

vidange (C) dans un récipient. Placez-le plus bas que la vanne de vidange (A).

34 FRANÇAIS

Page 35

3. Ouvrez la porte du four puis insérez

l'embout (B) dans la vanne de vidange

(A).

4. Appuyez à plusieurs reprises sur l'embout

lorsque vous videz le réservoir d'eau.

Il peut rester un peu d'eau dans le

réservoir lorsque le voyant « Réservoir

d'eau vide » s'allume. Attendez que

l'eau cesse de s'écouler de la vanne de

vidange de l'eau.

5. Retirez l'embout de la vanne lorsque l'eau

cesse de s'écouler.

N'utilisez pas l'eau de vidange pour remplir de nouveau le réservoir d'eau.

7.5 Modes de cuisson

Mode de cuis‐ son

Position Arrêt

Eclairage four

Chaleur tournante

+ Vapeur

Chaleur tournante

humide

Cuisson de sole

Application

Le four est à l’arrêt.

Pour allumer l’éclairage.

Pour cuire des plats à la vapeur. Utilisez cette fonction pour dimi‐ nuer la durée de cuisson et pré‐ server les vitamines et nutri‐ ments des aliments. Sélection‐ nez la fonction et réglez la tem‐ pérature entre 130 °C et 230 °C.

Cette fonction est conçue pour économiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, la tempé‐ rature à l’intérieur de la cavité peut différer de la température sélectionnée. La puissance peut être réduite. Pour plus d’informa‐ tions, consultez la partie sur les remarques du chapitre « Utilisa‐ tion quotidienne ». Chaleur tour‐ nante humide.

Pour cuire des gâteaux avec dessous croustillant et pour sté‐ riliser des aliments.

Mode de cuis‐

Application

son

Pour faire cuire sur 3 niveaux en même temps et pour sécher des

Chaleur tournante

Turbo gril

Gril rapide

Fonction Pizza

Chauffage

Haut/Bas / Net‐

toyage Aqua

Clean

aliments. Diminuez les températures du four de 20 à 40 °C par rapport à Chauffage Haut/Bas.

Pour rôtir de gros morceaux de viande ou de volaille avec os sur un seul niveau. Pour gratiner et faire dorer.

Pour faire griller des aliments peu épais en grandes quantités et pour griller du pain.

Pour cuire des pizzas. Pour faire dorer de façon intensive et obte‐ nir un dessous croustillant.

Pour cuire et rôtir des aliments sur un seul niveau. Reportez-vous au chapitre « En‐ tretien et nettoyage » pour obte‐ nir plus d'informations sur : Aqua Clean.

7.6 Remarques sur : Chaleur tournante humide

Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux exigences Ecodesign (selon les normes EU 65/2014 et EU 66/2014). Tests conformes à la norme : IEC/EN 60350-1.

La porte du four doit être fermée pendant la cuisson pour que la fonction ne soit pas interrompue et que le four fonctionne avec la plus grande efficacité énergétique possible.

Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Chaleur tournante humide.Pour obtenir des recommandations générales sur l'économie d'énergie, reportez-vous au chapitre « Efficacité énergétique », « Économie d'énergie ».

FRANÇAIS 35

Page 36

8. FONCTIONS DE L'HORLOGE

8.1 Fonctions de l’horloge

Fonction de l'horloge Utilisation

Pour régler, changer ou vérifier l'heure.

Heure actuelle

Pour régler la durée de fonctionnement du four.

Durée

Pour régler la minuterie. Cette fonction est sans effet sur le fonctionnement

Minuteur

8.2 Comment régler : Fonctions de l’horloge

Comment régler : Heure actuelle

- clignote lorsque vous branchez le four à l'alimentation électrique, lorsqu'il y a eu une coupure de courant ou

que le minuteur n'est pas réglé.

, - appuyez pour régler l’heure.

Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche.

Comment modifier : Heure actuelle

Étape 1

Étape 2

- appuyez à plusieurs reprises pour modifier l'heure actuelle. - commence à clignoter.

, - appuyez pour régler l’heure.

Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche.

du four. Vous pouvez régler cette fonction à tout moment, même quand le four est éteint.

Comment régler : Durée

Étape 1 Sélectionnez la fonction et la température du four.

Étape 2

Étape 3

Étape 4 Appuyez sur n’importe quelle touche pour arrêter le signal sonore.

Étape 5 Tournez la manette sur la position Arrêt.

- appuyez à plusieurs reprises. - commence à clignoter.

, - appuyez pour régler la durée.

L'affichage indique : .

- clignote lorsque la durée définie est écoulée. Le signal sonore retentit et le four s'éteint.

Comment régler : Minuteur

Étape 1

- appuyez à plusieurs reprises. - commence à clignoter.

36 FRANÇAIS

Page 37

Comment régler : Minuteur

Étape 2

Étape 3 Appuyez sur n’importe quelle touche pour arrêter le signal sonore.

Étape 4 Tournez la manette sur la position Arrêt.

, - appuyez pour régler l’heure. La fonction démarre automatiquement au bout de 5 s. Lorsque la durée définie s’est écoulée, un signal sonore retentit.

Comment annuler : Fonctions de l’horloge

Étape 1

Étape 2

- appuyez plusieurs fois jusqu’à ce que le symbole de la fonction horloge se mette à clignoter.

Maintenez la touche . La fonction horloge est désactivée au bout de quelques secondes.

9. UTILISATION DES ACCESSOIRES

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

9.1 Insertion des accessoires

Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont

Grille métallique: Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille.

FRANÇAIS 37

Page 38

Plateau de cuisson / Plat à rôtir:

Poussez la plaque entre les rails du support de grille.

9.2 Accessoires pour la cuisson à la vapeur

Le kit d'accessoires pour la cuisson à la vapeur n'est pas fourni avec le four. Pour plus d'informations, veuillez contacter votre revendeur local.

Récipient en verre (A) Couvercle (B)

Injecteur, tuyau d’injection et gril en acier.

Le tuyau d’injection (C) est destiné à la cuisson à la va‐

peur, l’injecteur (D) est destiné à la cuisson à la vapeur

directe.

Le plat de cuisson alimentaire pour les fonctions de cuisson à la vapeur

Le plat de cuisson alimentaire est composé d’un récipient en verre (A), d’un couvercle (B), d’un tuyau d’injection (C), d’un injecteur (D) et d’un gril en acier (E).

38 FRANÇAIS

Page 39

Injecteur, tuyau d’injection et gril en acier.

Gril en acier (E)

• Ne posez pas le plat de cuisson chaud sur des surfaces froides ou mouillées.

• Ne nettoyez pas le plat de cuisson avec des éponges et des poudres abrasifs.

• Ne versez pas de liquides froids dans le plat de cuisson lorsqu’il est chaud.

• Ne mettez pas le plat de cuisson sur une

9.3 Cuisson à la vapeur dans un plat de cuisson alimentaire

surface de cuisson chaude.

Étape 1

Étape 2 Raccordez le tuyau d’injection à l’arrivée de la vapeur.

Étape 3 Réglez le four sur la fonction de cuisson à la vapeur.

Placez le plat de cuisson sur le gril en acier et couvrez-le avec le couvercle. Insérez le tuyau d’injection dans l’orifice du couvercle. Placez le plat de cuisson sur le deuxième niveau de grille partant du bas.

9.4 Cuisson à la vapeur directe

Placez le plat de cuisson sur le gril en acier. Ajoutez de l’eau. N’utilisez pas le couvercle.

AVERTISSEMENT!

L’injecteur peut être chaud lorsque le four est en fonctionnement. Utilisez toujours des gants de cuisine. Retirez l’injecteur du four lorsque vous n’utilisez pas la fonction vapeur.

Étape 1 Raccorder l’injecteur au tuyau d’injection. Raccordez le tuyau d’injection à l’arrivée de la vapeur.

Étape 2

Étape 3 Réglez le four sur la fonction de cuisson à la vapeur.

Lorsque vous cuisinez des aliments tels que du poulet, du canard, de la dinde ou de gros poissons, mettez l’in‐ jecteur à l’intérieur des aliments.

Placez le plat de cuisson sur le premier ou le deuxième niveau de grille partant du bas. Assurez-vous que le tuyau d’injection ne soit pas coincé. Éloignez l’injecteur de de l'élément chauffant.

FRANÇAIS 39

Page 40

10. FONCTIONS SUPPLÉMENTAIRES

10.1 Ventilateur de refroidissement

Lorsque l'appareil fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement peut continuer à fonctionner jusqu'à ce que l'appareil refroidisse.

10.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent causer une

11. CONSEILS ET ASTUCES

Reportez-vous aux chapitres concernant la sécurité.

11.1 Recommandations de cuisson

Le four dispose de cinq niveaux de grille. Comptez les niveaux de grille à partir du bas

du four. Votre four peut cuire les aliments d’une

manière complètement différente de celle de votre ancien four.

Cuisson de gâteaux

N’ouvrez pas la porte du four avant que les 3/4 du temps de cuisson défini ne soient écoulés.

Si vous utilisez deux plateaux de cuisson en même temps, gardez un niveau vide entre eux.

Cuisson de la viande et du poisson

Utilisez un plat à rôtir pour les aliments très gras afin d’éviter que le four ne se tache de façon permanente.

surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

Laissez la viande pendant environ 15 minutes avant de la découper afin d’éviter que le jus ne s’écoule.

Pour éviter qu’il y ait trop de fumée dans le four pendant le rôtissage, ajoutez un peu d’eau dans le plat à rôtir. Pour éviter la condensation de la fumée, ajoutez de l’eau à chaque fois qu’elle sèche.

Heures de cuisson

Les durées de cuisson dépendent du type, de la consistance et du volume des aliments.

Au départ, surveillez les performances lorsque vous cuisinez. Trouvez les meilleurs réglages (niveau de cuisson, temps de cuisson, etc.) pour vos récipients, recettes et quantités lorsque vous utilisez cet appareil.

11.2 Chaleur tournante humide - accessoires recommandés

Utilisez les moules et récipients foncés et non réfléchissants. Ils offrent une meilleure absorption de la chaleur que les plats réfléchissants de couleur claire.

40 FRANÇAIS

Page 41

Plaque à pizza

Sombre, non réfléchissant

Diamètre de 28 cm

Plat de cuisson

Sombre, non réfléchissant

Diamètre : 26 cm

Ramequins

Céramique

8 cm de diamètre,

5 cm de hauteur

Moule pour fond de tarte

Sombre, non réfléchissant

Diamètre de 28 cm

11.3 Chaleur tournante humide

Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau cidessous.

(°C) (min)

Petits pains sucrés, 12 pièces

Petits pains, 9 pièces Plateau de cuisson ou plat à

Pizza, surgelée, 0,35kggrille métallique 180 2 45 - 55

Plateau de cuisson ou plat à rôtir

rôtir

175 3 40 - 50

180 2 35 - 45

Gâteau Roulé Plateau de cuisson ou plat à

Brownie Plateau de cuisson ou plat à

Soufflé, 6 pièces ramequins en céramique sur

Fond de tarte en gé‐ noise

Gâteau à étages Plat de cuisson sur la grille

Poisson poché, 0,3kgPlateau de cuisson ou plat à

Poisson entier, 0,2 kg Plateau de cuisson ou plat à

Filet de poisson, 0,3kgplaque à pizza sur la grille mé‐

Viande pochée, 0,25kgPlateau de cuisson ou plat à

Chachlyk, 0.5 kg Plateau de cuisson ou plat à

rôtir

une grille métallique

moule à tarte sur une grille métallique

métallique

rôtir

tallique

rôtir

170 2 30 - 40

170 2 45 - 50

190 3 45 - 55

180 2 35 - 45

170 2 35 - 50

180 2 35 - 45

180 3 25 - 35

170 3 30 - 40

180 3 35 - 45

180 3 40 - 50

FRANÇAIS 41

Page 42

(°C) (min)

Cookies, 16 pièces Plateau de cuisson ou plat à

Meringues, 20 pièces Plateau de cuisson ou plat à

Muffins, 12 pièces Plateau de cuisson ou plat à

Petite pâtisserie sa‐ lée, 16 pièces

Biscuits à pâte sa‐ blée, 20 pièces

Tartelettes, 8 pièces Plateau de cuisson ou plat à

Légumes, pochés,

0.4 kg

Omelette végétarien‐neplaque à pizza sur la grille mé‐

Légumes méditerra‐ néens, 0.7 kg

rôtir

Plateau de cuisson ou plat à rôtir

rôtir

Plateau de cuisson ou plat à rôtir

tallique

Plateau de cuisson ou plat à rôtir

150 2 30 - 45

180 2 45 - 55

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 30 - 40

180 2 35 - 45

180 3 35 - 45

180 4 35 - 45

11.4 Informations pour les organismes de contrôle

Tests conformément à la norme IEC 60350-1.

( °C) (min)

Petits gâ‐ teaux, 20 par plateau

Tarte aux pommes, 2 moules Ø20 cm

Chauffage Haut/Bas

Chaleur tour‐ nante

Chauffage Haut/Bas

Chaleur tour‐ nante

Plateau de cuisson

Grille métalli‐ que

3 170 20 - 35 -

3 150 - 160 20 - 35 -

2 et 4 150 - 160 20 - 35 -

2 180 70 - 90 -

2 160 70 - 90 -

42 FRANÇAIS

Page 43

Génoise, moule à gâ‐ teau Ø26 cm

Sablé Chaleur tour‐

Sablé Chauffage

Pain grillé, 4 à 6 mor‐ ceaux

Steak ha‐ ché de bœuf, 6 pièces, 0,6 kg

Chauffage Haut/Bas

Chaleur tour‐ nante

nante

Haut/Bas

Gril Grille métalli‐

Grille métalli‐ que

Plateau de cuisson

que

que, lèchef‐ rite

( °C) (min)

2 170 40 - 50 Préchauffez le four

pendant 10 min.

2 160 40 - 50 Préchauffez le four

pendant 10 min.

2 et 4 160 40 - 60 Préchauffez le four

pendant 10 min.

3 140 - 150 20 - 40 -

2 et 4 140 - 150 25 - 45 -

3 140 - 150 25 - 45 -

4 max. 1 - 5 Préchauffez le four

pendant 10 min.

4 max. 20 - 30 Placez la grille métalli‐

que sur le quatrième niveau et la lèchefrite sur le troisième niveau du four. Retournez les aliments à la moitié du temps de cuisson. Préchauffez le four pendant 10 min.

12. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

12.1 Remarques concernant le nettoyage

Nettoyez l’avant de l’appareil uniquement avec un chiffon en microfibre imbibé d’eau tiède et d’un détergent doux. Nettoyez et contrôlez le joint de la porte autour du cadre de la cavité.

Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.

Agent nettoyant

Nettoyez les taches avec un détergent doux.

FRANÇAIS 43

Page 44

Nettoyez la cavité après chaque utilisation. L’accumulation de graisse ou d’autres résidus

peut provoquer un incendie.

De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Pour diminuer la condensation, laissez fonctionner l'appareil pendant 10 minutes avant la cuisson.

Utilisation quoti‐

dienne

Accessoires

Ne conservez pas les aliments dans l'appareil pendant plus de 20 minutes. Séchez la cavité uniquement avec un chiffon en microfibre après chaque utilisation.

Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez unique‐ ment un chiffon en microfibre avec de l’eau tiède et un détergent doux. Ne lavez pas les ac‐ cessoires au lave-vaisselle .

Ne nettoyez pas les accessoires anti-adhésifs avec un produit nettoyant abrasif ou des ob‐ jets tranchants.

12.2 Comment retirer : Supports de

grille

Retirez les supports de grille pour nettoyer le four.

Étape 1 Éteignez le four et attendez qu’il soit

Étape 2 Écartez l'avant du support de grille de

Étape 3 Écartez l'arrière du support de grille

Étape 4 Installez les supports de grille dans

froid.

la paroi latérale.

de la paroi latérale et retirez-le.

l'ordre inverse.

12.3 Comment utiliser : Nettoyage

Aqua Clean

Ce processus de nettoyage utilise l'humidité pour retirer la graisse et les particules alimentaires restant dans le four.

Étape 1 Versez de l'eau dans le bac de la cavi‐

Étape 2

té : 300 ml.

Réglez la fonction : .

Étape 3 Réglez la température sur 90 °C.

Étape 4 Laissez le four fonctionner pendant

30 minutes.

Étape 5 Mettez à l’arrêt le four.

Étape 6 Attendez que le four ait refroidi. Séchez

la cavité avec un chiffon doux.

44 FRANÇAIS

Page 45

12.4 Comment nettoyer : Réservoir

d'eau

Étape 1 Éteignez le four.

Étape 2 Placez un plat profond sous le tuyau d'arrivée de la vapeur.

Étape 3 Versez de l'eau dans le bac à eau : 850 ml. Ajoutez l'acide citrique : 5 cuillères à café. Attendez

Étape 4 Allumez le four et réglez la fonction : Chaleur tournante + Vapeur. Réglez la température sur

Étape 5 Allumez le four et réglez la fonction : Chaleur tournante + Vapeur. Réglez la température entre 130

Pour empêcher la formation de résidus de calcaire, vidangez le réservoir d'eau après chaque cuisson à la

vapeur.

Éteignez le four. Vidangez le réservoir

Le tableau ci-dessous indique la plage de dureté de l'eau (dH) avec le niveau correspondant de dépôt calcaire et la qualité de l'eau. Si la dureté de l'eau dépasse le niveau 4, remplissez le bac à eau avec de l'eau en bouteille.

60 min.

230 °C. Éteignez le four au bout de 25 minutes et attendez qu'il refroidisse.

et 230 °C. Éteignez le four au bout de 10 minutes et attendez qu'il refroidisse.

Une fois le nettoyage terminé :

d'eau. Reportez-vous à

Utilisation quotidienne,

chapitre « Vidange du

réservoir d'eau ».

Rincez le réservoir d'eau et net‐

toyez les résidus de calcaire res‐

tants avec un chiffon doux.

Nettoyez le tuyau de vi‐

dange avec de l'eau

chaude et un détergent

doux.

Dureté de l'eau Bandelette de

Niveau dH

1 0 - 7 0 - 50 douce 75 cycles -

2 8 - 14 51 - 100 modérément du‐re50 cycles -

3 15 - 21 101 - 150 dure 40 cycles -

4 22 - 28 plus de 151 très dure 30 cycles -

test

Dépôt calcaire (mg/l)

Classification de l'eau

Nettoyez le ré‐ servoir d'eau tous les

2,5 mois

2 mois

1,5 mois

1 mois

12.5 Comment démonter et installer : Couvercle

La porte du four dispose de deux panneaux de verre. Vous pouvez retirer la porte du four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre.

ATTENTION!

N'utilisez pas le four sans les panneaux de verre.

FRANÇAIS 45

Page 46

Étape 1 Ouvrez complètement la porte et saisissez

les 2 charnières de porte.

Étape 2 Soulevez et tirez les loquets jusqu’à ce qu'ils

Étape 3 Fermez la porte du four à mi-chemin de la

Étape 4 Posez la porte sur un chiffon doux placé sur

Étape 5 Tenez la garniture de porte (B) sur le bord

Étape 6 Retirez le cache de la porte en le tirant vers

Étape 7 Prenez le panneau de verre de la porte par

produisent un clic.

première position d’ouverture. Puis, soulevez et tirez pour retirer la porte de son emplace‐ ment.

une surface stable.

supérieur de la porte des deux côtés et poussez vers l'intérieur pour libérer le joint du clip.

l'avant.

son bord supérieur et tirez-le doucement. Assurez-vous que la vitre glisse entièrement hors de ses supports.

Étape 8 Nettoyez les vitres à l'eau savonneuse. Essuyez soigneusement les panneaux de verre. Ne passez

pas les panneaux en verre au lave-vaisselle.

46 FRANÇAIS

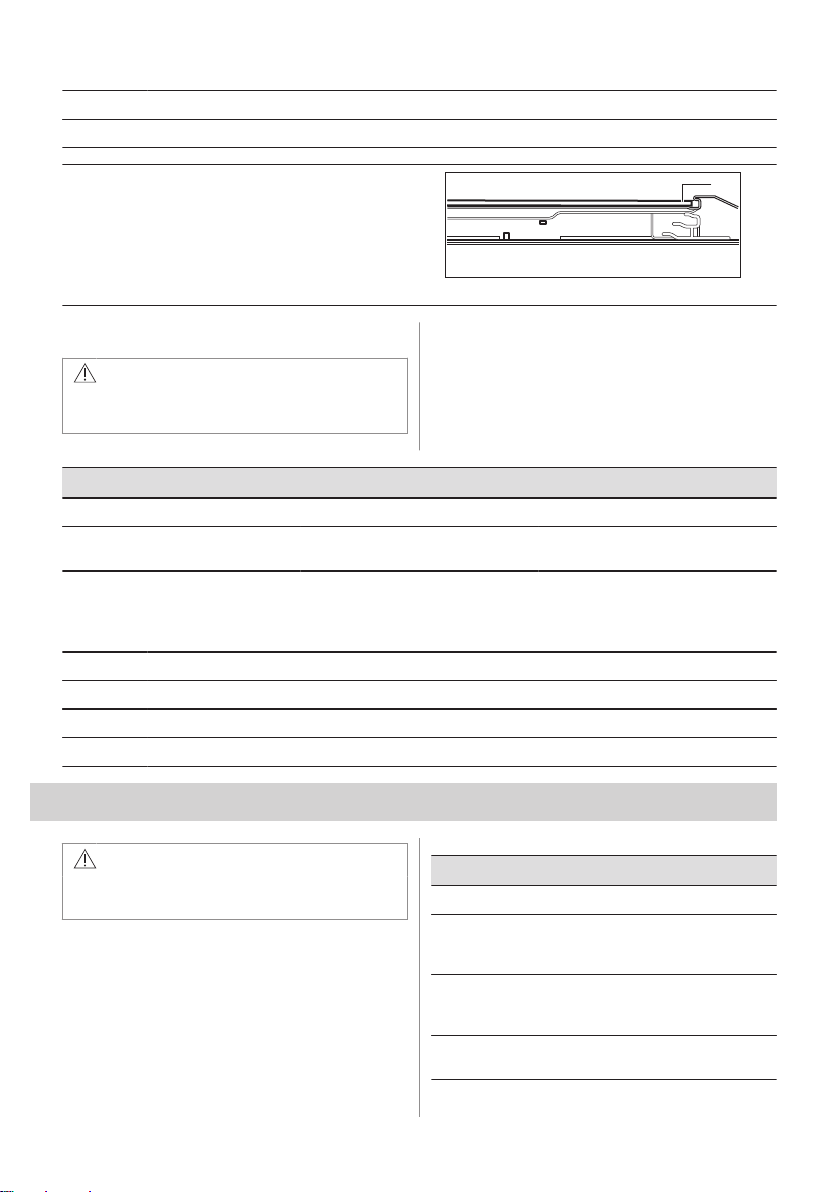

Page 47

Étape 9 Après le nettoyage, installez le panneau de verre et la porte du four.

Si la porte est installée correctement, vous entendrez un clic lors de la fermeture des loquets.

La zone imprimée doit faire face à l'intérieur de la por‐ te. Après l'installation, vérifiez que la surface du pan‐ neau de verre où se trouve les zones imprimées est lisse au toucher (le relief doit être de l'autre côté). Lorsque le cadre de la porte est installé correctement, il émet un clic. Veillez à installer correctement le panneau de verre intérieur dans son logement.

12.6 Comment remplacer : Éclairage

Tenez toujours l'ampoule halogène avec un chiffon afin d'éviter que des résidus de

AVERTISSEMENT!

graisse ne brûlent sur l'ampoule.

Risque d'électrocution. L'éclairage peut être chaud.

Avant de remplacer l'éclairage :

Étape 1 Étape 2 Étape 3

Éteignez le four. Attendez que le

four ait refroidi.

Débranchez le four de l'alimentation

secteur.

Placez un chiffon au fond de la cavi‐

té.

Lampe arrière

Étape 1 Tournez le diffuseur en verre pour le retirer.

Étape 2 Nettoyez le diffuseur en verre.

Étape 3 Remplacez l’ampoule par une ampoule adéquate résistant à une température de 300 °C.

Étape 4 Installez le diffuseur en verre.

13. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

13.1 Que faire si...

Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service aprèsvente agréé.

Problème Vérifiez si...

Le four ne chauffe pas. Le fusible a disjoncté.

Le joint de porte est en‐ dommagé.

L’affichage indique « 12.00 ».

De l’eau est présente dans la cavité du four.

N'utilisez pas le four. Contactez un service après-vente agréé.

Une coupure de courant s’est produite. Réglez l’heure actuelle.

Le réservoir d’eau n’est pas trop rempli.

FRANÇAIS 47

Page 48

Problème Vérifiez si...

Le voyant est éteint.

Le voyant est allumé.

La cuisson à la vapeur ne fonctionne pas.

Le réservoir d'eau est as‐ sez rempli. Si de l'eau commence à fuir dans le four et que le voyant est toujours éteint, contactez un service après-vente agréé.

Il y a assez d’eau dans le réservoir. Si le réservoir est plein et que le voyant est toujours allumé, con‐ tactez un service aprèsvente agréé.

Il n’y a aucun résidu de calcaire dans l'ouverture du tuyau d’arrivée de la vapeur.

Problème Vérifiez si...

La cuisson à la vapeur ne fonctionne pas.

Il faut plus de trois minu‐ tes pour vidanger le ré‐ servoir d'eau ou l’eau fuit de l’ouverture du tuyau d’arrivée de la vapeur.

L’éclairage ne fonctionne pas.

De l'eau est présente dans le réservoir d'eau.

Il n’y a aucun résidu de calcaire dans l'ouverture du tuyau d’arrivée de la vapeur. Nettoyez le réser‐ voir de l’eau.

L’ampoule est grillée.

13.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de la cavité de l'appareil.

Nous vous recommandons d’écrire les informations ici :

Modèle (Mod.) .........................................

Référence produit (PNC) .........................................

Numéro de série (SN) .........................................

14. RENDEMENT ÉNERGÉTIQUE

14.1 Informations sur le produit et fiche d'information sur le produit

conformément aux réglementations européennes sur l'écoconception et l'étiquetage énergétique

Nom du fournisseur Electrolux

Identification du modèle LOC3S40X2 949494046

Indice d’efficacité énergétique 95.3

Classe d’efficacité énergétique A

Consommation d’énergie avec charge standard, en mode conven‐ tionnel

Consommation d’énergie avec charge standard, en mode chaleur tournante

48 FRANÇAIS

0.93kWh/cycle

0.81kWh/cycle

Page 49

Nombre de cavités 1

Concerne la France uniquement :

Source de chaleur Électricité

Volume 72l

Type de four Four encastrable

Masse 28.4kg

IEC/EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.

14.2 Économie d'énergie

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

Assurez-vous que la porte de l'appareil est fermée lorsque l'appareil est en fonctionnement. Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurezvous qu’il est bien en place.

Utilisez des plats en métal pour accroître les économies d'énergie.

Dans la mesure du possible, ne préchauffez pas l'appareil avant la cuisson.

Lorsque vous préparez plusieurs plats à la

l'énergie.

Chaleur résiduelle

Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour réchauffer d'autres plats.

Maintien des aliments au chaud

Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud.

Chaleur tournante humide

Fonction conçue pour économiser de

l'énergie en cours de cuisson. fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible.

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

FRANÇAIS 49

Page 50

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

In unserem Bestreben, nachhaltig zu sein, reduzieren wir Papierbestände und stellen vollständige Benutzerhandbücher online zur Verfügung. Greifen Sie auf Ihr vollständiges Benutzerhandbuch zu unter electrolux.com/manuals Holen Sie sich Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen unter electrolux.com/support

Für weitere Rezepte, Tipps und Fehlerbehebung laden Sie die App My Electrolux Kitchen herunter.

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE............................................................................ 50

2. SICHERHEITSANWEISUNGEN................................................................... 52

3. MONTAGE.................................................................................................... 55

4. GERÄTEBESCHREIBUNG...........................................................................57

5. BEDIENFELD................................................................................................57

6. VOR DER ERSTEN INBETRIEBNAHME..................................................... 58

7. TÄGLICHER GEBRAUCH............................................................................ 58

8. UHRFUNKTIONEN....................................................................................... 61

9. VERWENDUNG DES ZUBEHÖRS...............................................................62

10. ZUSATZFUNKTIONEN............................................................................... 65

11. TIPPS UND HINWEISE.............................................................................. 65

12. REINIGUNG UND PFLEGE........................................................................ 68

13. FEHLERSUCHE..........................................................................................72

14. ENERGIEEFFIZIENZ.................................................................................. 73

15. INFORMATIONEN ZUR ENTSORGUNG................................................... 74

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

50 DEUTSCH

Page 51

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern

fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile

werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist,

empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts

ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt

in Innenräumen konzipiert.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern

in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

DEUTSCH 51

Page 52

• Die Montage des Geräts und der Austausch des Kabels

muss von einer Fachkraft vorgenommen werden.

• Verwenden Sie das Gerät nicht, bevor es in den

Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen

Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom

Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät

ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• ACHTUNG: Das Gerät und die zugänglichen Geräteteile

werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.

• Verwenden Sie stets Topfhandschuhe, um Zubehör oder

Geschirr herauszunehmen oder zu verstauen.

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten

von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.

• Reinigen Sie das Gerät nicht mit einem

Dampfstrahlreiniger.

• Benutzen Sie zum Reinigen der Glastür keine scharfen

Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

52 DEUTSCH

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen

Page 53

Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.

• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau‐ möbels (Mindesthöhe des Schranks unter der Arbeits‐ platte)

Schrankbreite 560 mm

Schranktiefe 550 (550) mm

Höhe der Gerätevordersei‐ te

Höhe der Geräterückseite 571 mm

Breite der Gerätevordersei‐ te

Breite der Geräterückseite 559 mm

Gerätetiefe 569 mm

Geräteeinbautiefe 548 mm

Tiefe bei geöffneter Tür 1022 mm

Mindestgröße der Belüf‐ tungsöffnung. Öffnung auf der Rückseite unten

Länge des Netzanschluss‐ kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite

Befestigungsschrauben 4x25 mm

580 (600) mm

589 mm

595 mm

560x20 mm

1500 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.

• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Dieses Gerät wird nur mit einem Netzkabel geliefert.

DEUTSCH 53

Page 54

Einsetzbare Kabeltypen für Einbau oder

Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild.Du kannst auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt

(mm²)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.

• Üben Sie keinen Druck auf die offene Tür aus.

• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.

• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:

– Stellen Sie feuerfestes Geschirr oder

andere Gegenstände nicht direkt auf den Boden des Geräts.

– Legen Sie keine Alufolie direkt auf den

Boden des Garraums.

– Füllen Sie kein Wasser direkt in das

heiße Gerät.

– Lassen Sie nach Abschluss des

Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

– Gehen Sie beim Herausnehmen oder

Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.

• Kochen Sie immer bei geschlossener Gerätetür.

• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

54 DEUTSCH

Page 55

• Vergewissern Sie sich, dass das Gerät

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Dampfgaren

WARNUNG!

Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Freigesetzter Dampf kann Verbrennungen verursachen:

– Öffnen Sie während des Dampfgarens

nicht die Gerätetür.

– Öffnen Sie die Gerätetür vorsichtig

nach dem Dampfgaren.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der gleichen Leistung .

2.7 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

DEUTSCH 55

Page 56

589

595

±1

114

min. 550

600

min. 560

21548

520

198

518

(*mm)

min. 550

589

114

580

min. 560

595

±1

21548

520

198

518

(*mm)

3.2 Befestigung des Ofens am Möbel

56 DEUTSCH

Page 57

4. GERÄTEBESCHREIBUNG

4 63 5 721

4.1 Gesamtansicht

Bedienfeld

Einstellknopf für die Ofenfunktionen

Betriebskontrolllampe / -symbol

Einstellknopf (für die Temperatur)

Temperaturanzeige / -symbol

Wassertank-Füllstandsanzeige

Wassertank

Heizelement

Lampe

Ventilator

Garraumvertiefung- Behälter für die

Aqua-Reinigungsfunktion Einschubschienen, herausnehmbar

Ablaufschlauch

Wasserauslassventil

Einschubebenen

Dampfeinlass

4.2 Zubehör

• Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

• Backblech

Für Kuchen und Plätzchen.

5. BEDIENFELD

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

5.2 Sensorfelder/Tasten

Einstellen der Zeit.

Einstellen einer Uhrfunktion.

Einstellen der Zeit.

• Brat- und Fettpfanne Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

DEUTSCH 57

Page 58

5.3 Display

A B

A. Uhrfunktionen B. Timer

6. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Vor der ersten Inbetriebnahme

Der Backofen kann während des Aufheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

Schritt 1 Schritt 2

Stellen Sie die Uhrzeit ein. Reinigen Sie den Backofen. Heizen Sie den leeren Backofen

1. , - zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken und das Display zeigt die Zeit an.

Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Setzen Sie die Zubehörteile und die heraus‐

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

58 DEUTSCH

1. Entfernen Sie alle Zubehörteile und die herausnehmbaren Ein‐ hängegitter aus dem Backofen.

2. Reinigen Sie das Gerät und das Zubehör nur mit einem Mik‐ rofasertuch, warmem Wasser und einem milden Reinigungs‐ mittel.

nehmbaren Einhängegitter in den Backofen ein.

1. Stellen Sie die Höchsttempera‐

2. Stellen Sie die Höchsttempera‐

3. Stellen Sie die Höchsttempera‐

Schritt 3

vor.

tur für folgende Funktion ein:

Zeit: 1 Std.

tur für folgende Funktion ein:

Zeit: 15 Min.

tur für folgende Funktion ein:

Zeit: 15 Min.

Page 59

7.1 Einstellung: Ofenfunktion

7.3 Wassertank-Füllstandsanzeige

Schritt 1 Drehen Sie den Backofen-Einstellknopf

auf eine Ofenfunktion.

Schritt 2 Drehen Sie den Wahlknopf, um die

Temperatur auszuwählen.

Schritt 3 Drehen Sie nach Beendigung des Gar‐

vorgangs die Knöpfe in die Aus-Positi‐ on, um den Backofen auszuschalten.

7.2 Dampfgaren

Verwenden Sie nur Wasser. Verwenden Sie kein gefiltertes (entmineralisiertes) oder destilliertes Wasser. Es dürfen keine anderen Flüssigkeiten außer Wasser verwendet werden. Füllen Sie keine brennbaren oder alkoholischen Flüssigkeiten in den Wassertank.

1. Stellen Sie die Funktion ein.

2. Drücken Sie auf den Deckel des

Wassertanks, um ihn zu öffnen.

3. Füllen Sie Wasser in den Wassertank, bis

die Anzeige Wassertank voll aufleuchtet. Die maximale Kapazität des Wassertanks beträgt 900 ml. Diese Menge reicht für ca. 55 - 60 Minuten Dampfgaren.

4. Schieben Sie den Wassertank in seine

ursprüngliche Position.

5. Stellen Sie die Gartemperatur zwischen

130 °C und 230 °C ein. Beim Dampfgaren erzielen Sie gute Ergebnisse mit diesem Temperaturbereich.

6. Leeren Sie den Wassertank nach dem

Dampfgaren.

Warten Sie nach jedem Gebrauch der Dampfgarfunktion mindestens 60 Minuten, damit ein Auslaufen von heißem Wasser aus dem Wasserauslassventil vermieden wird.

Der Tank ist voll.

Der Tank ist leer. Fül‐ len Sie den Tank auf.

Wenn Sie zu viel Wasser in den Tank füllen, leitet der Sicherheitsauslass das überschüssige Wasser in den Boden des Garraums. Saugen Sie das Wasser mit einem Schwamm auf.

7.4 Entleeren des Wasserbehälters

VORSICHT!

Vergewissern Sie sich, dass der Ofen abgekühlt ist, bevor Sie den Wasserbehälter entleeren.

1. Halten Sie den Ablaufschlauch (C) bereit,

der in dem Beutel mit der Gebrauchsanleitung enthalten ist. Schließen Sie das Verbindungsstück (B) an ein Ende des Ablaufschlauchs an.

2. Legen Sie das andere Ende des

Ablaufschlauchs (C) in einen Behälter. Der Behälter sollte tiefer als das Auslassventil (A) positioniert sein.

VORSICHT!

Das Gerät ist heiß. Es besteht Verbrennungsgefahr. Seien Sie beim Entleeren des Wassertanks vorsichtig.

3. Öffnen Sie die Backofentür und stecken

Sie das Verbindungsstück (B) in das Auslassventil (A).

4. Drücken Sie wiederholt auf das

Verbindungsstück, um den Wasserbehälter zu entleeren. Wenn die Anzeige Wasserbehälter leer

leuchtet, kann sich noch Wasser im

DEUTSCH 59

Page 60

Behälter befinden. Warten Sie, bis kein

Wasser mehr aus dem

Wasserauslassventil austritt.

5. Sobald kein Wasser mehr austritt,

trennen Sie das Verbindungsstück vom

Ventil.

Verwenden Sie das abgelassene Wasser nicht zum erneuten Befüllen des Wasserbehälters.

7.5 Ofenfunktionen

Ofenfunktion Gerät

Der Backofen ist ausgeschaltet.

Aus-Position

Zum Einschalten der Lampe.

Backofenbeleuch‐

tung

Zum Dampfgaren von Speisen. Verwenden Sie diese Funktion,

Heißluft mit Dampf

Feuchte Umluft

Unterhitze

um die Gardauer zu verkürzen und die Vitamine und Nährstoffe der Lebensmittel zu erhalten. Wählen Sie die Funktion und stellen Sie eine Temperatur von 130 °C bis 230 °C ein.

Diese Funktion ist entwickelt worden, um während des Koch‐ vorgangs Energie zu sparen. Wenn Sie diese Funktion nut‐ zen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.

Zum Backen von Kuchen mit knusprigen Böden und zum Ein‐ kochen von Lebensmitteln.

Ofenfunktion Gerät

Zum Backen auf bis zu drei Ein‐ schubebenen gleichzeitig und

Heißluft

Heißluftgrillen

Schnelles Grillen

Pizzastufe

Ober- / Unterhit‐

ze / Aqua Reini‐

gung

zum Dörren von Lebensmitteln. Verwenden Sie eine um 20 40 °C niedrigere Backofentem‐ peratur als bei Ober- / Unterhit‐ ze.

Zum Braten großer Fleischstü‐ cke oder von Geflügel mit Kno‐ chen auf einer Ebene. Gratinie‐ ren und Überbacken.

Zum Grillen dünner Lebensmittel in größeren Mengen und zum Toasten von Brot.

Zum Backen von Pizza. Für ein intensives Überbacken und ei‐ nen knusprigen Boden.

Backen und Braten von Speisen auf einer Einschubebene. Weitere Informationen zu folgen‐ den Themen finden Sie im Kapi‐ tel „Pflege und Reinigung“: Aqua-Reinigung.

7.6 Hinweise zum:Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklassen- und Umweltdesignanforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß:IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Kochanweisungen finden Sie im Kapitel „Tipps und Hinweise“,Feuchte Umluft.Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

60 DEUTSCH

Page 61

8. UHRFUNKTIONEN

8.1 Uhrfunktionen

Uhrfunktion Anwendung

Zum Einstellen, Ändern oder Abfragen der Uhrzeit.

Uhrzeit

Einstellen der Einschaltdauer für den Backofen.

Dauer

Zum Einstellen eines Countdowns. Diese Funktion wirkt sich nicht auf den

Kurzzeit-Wecker

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit

blinkt, wenn Sie den Backofen an die Stromversorgung anschließen, nach einem Stromausfall und wenn der

Timer nicht eingestellt ist.

, – zum Einstellen der Zeit drücken.

Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Änderung: Uhrzeit

Schritt 1

Schritt 2

– wiederholt drücken, um die Tageszeit zu ändern. – beginnt zu blinken.

, – zum Einstellen der Zeit drücken.

Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Betrieb des Backofens aus. Sie können diese Funktion jederzeit und auch bei ausgeschaltetem Backofen einstellen.

Einstellung: Dauer

Schritt 1 Stellen Sie eine Ofenfunktion und die Temperatur ein.

Schritt 2

Schritt 3

Schritt 4 Drücken Sie eine beliebige Taste, um das Signal abzustellen.

Schritt 5 Drehen Sie den Knopf in die Aus-Position.

– wiederholt drücken. – beginnt zu blinken.

, – zum Einstellen der Dauer drücken.

Im Display wird Folgendes angezeigt: .

– blinkt, wenn die eingestellte Zeit abgelaufen ist. Der Signalton ertönt, und der Backofen wird

ausgeschaltet.

DEUTSCH 61

Page 62

Einstellung: Kurzzeit-Wecker

Schritt 1

Schritt 2

Schritt 3 Drücken Sie eine beliebige Taste, um das Signal abzustellen.

Schritt 4 Drehen Sie den Knopf in die Aus-Position.

– wiederholt drücken. – beginnt zu blinken.

, – zum Einstellen der Zeit drücken. Die Funktion startet automatisch nach 5 Sekunden. Nach Ablauf der eingestellten Zeit ertönt der Signalton.

Abbrechen: Uhrfunktionen

Schritt 1

Schritt 2

– wiederholt drücken, bis das Symbol der Uhrfunktion zu blinken anfängt.

Drücken und halten Sie: . Die Uhrfunktion wird nach einigen Sekunden ausgeschaltet.

9. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind

Kombirost: Schieben Sie den Rost zwischen die Führungs‐ schienen der Einhängegitter mit den Füßen nach unten zeigend.

auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

62 DEUTSCH

Page 63

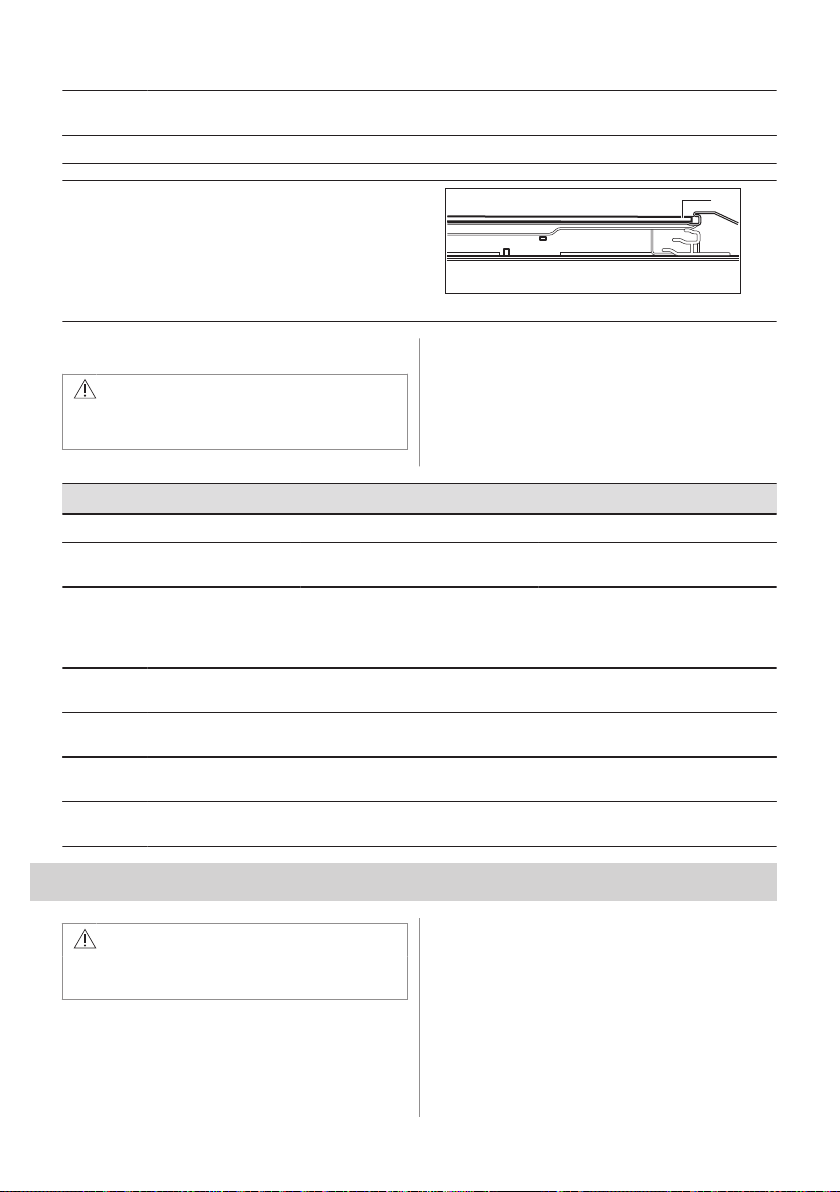

Backblech / Auflaufpfanne:

Schieben Sie das Backblech zwischen die Füh‐ rungsstäbe der Einhängegitter.

9.2 Zubehör für das Dampfgaren

Die Zubehörteile für das Dampfgaren sind nicht im Lieferumfang des Backofens enthalten. Wenden Sie sich bitte für weitere Informationen an Ihren Händler vor Ort.

Glasschüssel (A) Deckel (B)

Dampfstrahldüse, Dampfstrahlrohr und Stahlgitter.

Das Dampfstrahlrohr (C) ist für das Dampfgaren vorge‐

sehen, die Dampfstrahldüse (D) für direktes Dampfga‐

ren.

Die Nahrungsmittelauflaufform für Dampfgarfunktionen

Die Nahrungsmittelauflaufform besteht aus einer Glasschale (A), einem Deckel (B), einem Dampfstrahlrohr (C), einer Dampfstrahldüse (D) und einem Stahlgrill (E).

DEUTSCH 63

Page 64

Dampfstrahldüse, Dampfstrahlrohr und Stahlgitter.

Stahlgrill (E)

• Stellen Sie die heiße Auflaufform nicht auf kalte oder nasse Oberflächen.

9.3 Dampfgaren in einer Nahrungsmittelauflaufform

• Geben Sie keine kalten Flüssigkeiten in die Auflaufform, wenn sie heiß ist.

• Verwenden Sie die Auflaufform nicht auf einer heißen Kochfläche.

• Reinigen Sie die Auflaufform nicht mit Scheuermitteln, Scheuerschwämmchen und Scheuerpulvern.

Schritt 1

Schritt 2 Schließen Sie das Dampfstrahlrohr an den Dampfeinlass an.

Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.

Geben Sie die Auflaufform auf den Stahlrost und decken Sie sie mit dem Deckel ab. Setzen Sie das Dampfstrahlrohr in die Öffnung im Deckel. Setzen Sie die Auflaufform in die zweite Ein‐ schubebene von unten ein.

9.4 Direktdampfgaren

Setzen Sie die Auflaufform auf den Stahlrost. Geben Sie etwas Wasser hinzu. Verwenden Sie den Deckel nicht.

WARNUNG!

Die Dampfstrahldüse kann beim Betrieb des Backofens heiß sein. Tragen Sie stets Ofen‐ handschuhe. Entfernen Sie die Dampfstrahldüse aus dem Backofen, wenn Sie keine Dampffunktion verwenden.

Schritt 1

Schritt 2

Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.

Wenn Sie Speisen wie Hähnchen, Ente, Pute oder große Fische garen, stecken Sie die Dampfstrahldüse in die Speise.

Dampfstrahldüse mit Dampfstrahlrohr verbinden. Verbinden Sie das Dampfstrahlrohr mit dem Dampfeinlass.

Setzen Sie die Auflaufform in die erste oder zweite Einschubebene von unten ein. Vergewissern Sie sich, dass das Dampfstrahlrohr nicht verstopft ist. Halten Sie die Dampfstrahl‐ düse vom Heizelement fern.

64 DEUTSCH

Page 65

10. ZUSATZFUNKTIONEN

10.1 Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

10.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer

11. TIPPS UND HINWEISE

Siehe Kapitel Sicherheitshinweise.

11.1 Garempfehlungen

Der Backofen hat fünf Einschubebenen. Die Ebenen werden vom Boden des

Backofens aus gezählt. Ihr Backofen backt oder brät möglicherweise

anders als der Backofen, den Sie zuvor hatten.

Kuchen backen

Öffnen Sie die Backofentür nicht, bevor 3/4 der eingestellten Garzeit abgelaufen ist.

Wenn Sie zwei Backbleche gleichzeitig verwenden, lassen Sie eine Zwischenebene frei.

Garen von Fleisch und Fisch

Verwenden Sie für sehr fetthaltige Speisen eine tiefe Pfanne, um den Backofen vor

gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

Flecken zu schützen, die dauerhaft sein können.

Lassen Sie das Fleisch vor dem Tranchieren ca. 15 Minuten ruhen, damit der Bratensaft nicht austritt.

Um während des Bratens zu viel Rauch im Backofen zu vermeiden, geben Sie etwas Wasser in die tiefe Pfanne. Um die Rauchkondensation zu verhindern, fügen Sie jedes Mal nach dem Austrocknen Wasser hinzu.

Garzeitdauer

Die Kochzeiten hängen von der Lebensmittelart, ihrer Konsistenz und ihrem Volumen ab.

Überwachen Sie zunächst die Leistung, wenn Sie kochen. Finden Sie die besten Einstellungen (Heizeinstellung, Garzeit usw.) für Ihr Kochgeschirr, Ihre Rezepte und Mengen, wenn Sie dieses Gerät verwenden.

11.2 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

DEUTSCH 65

Page 66

Pizzapfanne

Dunkel, nicht reflektierend

28 cm Durchmesser

Backform

Dunkel, nicht reflektierend

26 cm Durchmesser

Förmchen

Keramikform

8 cm Durchmes‐

ser, 5 cm Höhe

Tortenbodenform

Dunkel, nicht reflektierend

28 cm Durchmesser

11.3 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

(°C) (Min.)

Brötchen, süß, 12 Stück

Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 35 - 45

Pizza, gefroren, 0,35kgKombirost 180 2 45 - 55

Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40

Brownie Backblech oder tiefes Blech 170 2 45 - 50

Soufflé, 6 Stück Keramikförmchen auf Kombi‐

Biskuitboden Biskuitform auf Kombirost 180 2 35 - 45

Englischer Sandwich‐ kuchen à la Victoria

Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 180 2 35 - 45

Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 180 3 25 - 35

Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 170 3 30 - 40

Fleisch, pochiert, 0,25kgBackblech oder tiefes Blech 180 3 35 - 45

Backblech oder tiefes Blech 175 3 40 - 50

190 3 45 - 55

rost

Backform auf Kombirost 170 2 35 - 50

Schaschlik, 0,5 kg Backblech oder tiefes Blech 180 3 40 - 50

Plätzchen, 16 Stück Backblech oder tiefes Blech 150 2 30 - 45

Makronen, 20 Stück Backblech oder tiefes Blech 180 2 45 - 55

Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40

Kleingebäck, pikant, 16 Stück

Backblech oder tiefes Blech 170 2 35 - 45

66 DEUTSCH

Page 67

(°C) (Min.)

Mürbeteigplätzchen, 20 Stück

Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 30 - 40

Gemüse, pochiert, 0,4 kg

Vegetarisches Ome‐ lett

Mediterranes Gemü‐ se, 0,7 kg

Backblech oder tiefes Blech 150 2 40 - 50

Backblech oder tiefes Blech 180 2 35 - 45

Pizzapfanne auf Kombirost 180 3 35 - 45

Backblech oder tiefes Blech 180 4 35 - 45

11.4 Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

( °C) (Min)

Törtchen, 20 pro Blech

Apfelku‐ chen, 2 Formen à Ø 20 cm

Fettfreier Biskuit, Ku‐ chenform Ø 26 cm

Ober- / Unter‐ hitze

Heißluft Backblech 3 150 - 160 20 - 35 -

Heißluft Backblech 2 und 4 150 - 160 20 - 35 -

Ober- / Unter‐ hitze

Heißluft Kombirost 2 160 70 - 90 -

Ober- / Unter‐ hitze

Heißluft Kombirost 2 160 40 - 50 Backofen für 10 Min

Backblech 3 170 20 - 35 -

Kombirost 2 180 70 - 90 -

Kombirost 2 170 40 - 50 Backofen für 10 Min

aufheizen.

DEUTSCH 67

Page 68

Fettfreier Biskuit, Ku‐ chenform Ø 26 cm

Mürbeteig‐ gebäck

Toast, 4 - 6 Stück

Hamburger aus Rind‐ fleisch, 6 Stück, 0,6 kg

Heißluft Kombirost 2 und 4 160 40 - 60 Backofen für 10 Min

Heißluft Backblech 3 140 - 150 20 - 40 -

Heißluft Backblech 2 und 4 140 - 150 25 - 45 -

Ober- / Unter‐ hitze

Grill Kombirost 4 Max. 1 - 5 Backofen für 10 Min

Grill Kombirost,

Backblech 3 140 - 150 25 - 45 -

4 Max. 20 - 30 Kombirost in die vierte

Fettpfanne

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

( °C) (Min)

aufheizen.

und Fettpfanne in die dritte Einschubebene des Backofens ein‐ schieben. Wenden Sie das Gericht nach der Hälfte der Gardauer. Backofen für 10 Min aufheizen.

12.1 Hinweise zur Reinigung

Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Türdichtung um den Garraumrahmen.

Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.

Reinigungsmittel

Täglicher Ge‐

brauch

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speise‐ reste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

68 DEUTSCH

Page 69

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwen‐

den Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkan‐

Zubehör

tigen Gegenständen.

12.2 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1 Schalten Sie den Backofen aus und

Schritt 2 Ziehen Sie das Einhängegitter vorne

Schritt 3 Ziehen Sie das Einhängegitter hinten

Schritt 4 Setzen Sie die Einhängegitter in um‐

warten Sie, bis er abgekühlt ist.

von der Seitenwand weg.

von der Seitenwand weg und nehmen Sie es heraus.

gekehrter Reihenfolge ein.

12.3 Benutzung: Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Backofen entfernt.

Schritt 1 Füllen Sie Wasser in die Garraumver‐

Schritt 2

Schritt 3 Stellen Sie die Temperatur auf 90 °C

tiefung: 300 ml.

Stellen Sie folgende Funktion ein: .

ein.

Schritt 4 Lassen Sie den Backofen 30 Min. lang

eingeschaltet.

Schritt 5 Schalten Sie den Backofen aus.

Schritt 6 Warten Sie, bis der Backofen kalt ist.

Trocknen Sie den Garraum mit einem weichen Tuch ab.

12.4 Reinigung: Wassertank

Schritt 1 Schalten Sie den Backofen aus.

Schritt 2 Setzen Sie eine Auflaufpfanne unter dem Dampfeinlass ein.

Schritt 3 Füllen Sie Wasser in den Wassertank: 850 ml. Zitronensäure hinzugeben: 5 Teelöffel. Warten Sie

60 Min.

DEUTSCH 69

Page 70

Schritt 4 Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Heißluft mit Dampf. Stellen Sie die

Schritt 5 Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Heißluft mit Dampf. Stellen Sie die

Leeren Sie den Wassertank nach dem Dampfgaren, um Kalkrückstände zu verhindern.

Temperatur auf 230 °C. Schalten Sie den Backofen nach 25 Min. aus und warten Sie, bis er abge‐ kühlt ist.

Temperatur auf 130 bis 230 °C. Schalten Sie den Backofen nach 10 Min. aus und warten Sie, bis er abgekühlt ist.

Nach Abschluss der Reinigung:

Schalten Sie den Back‐

ofen aus.

Leeren Sie den Wasser‐

tank. Siehe Kapitel Tägli‐

cher Gebrauch, „Entlee‐

ren des Wassertanks“.

Spülen Sie den Wassertank aus

und reinigen Sie die restlichen

Kalkrückstände mit einem wei‐

chen Tuch.

Reinigen Sie das Ablauf‐

rohr mit warmem Was‐

ser und einem milden

Spülmittel.

Die Tabelle unten zeigt den Wasserhärtebereich (dH) mit dem zugehörigen Kalkgehalt und die Qualität des Wassers. Übersteigt die Wasserhärte 4, füllen Sie den Wassertank mit abgefülltem Wasser.

Wasserhärte Teststreifen Kalkgehalt

Ebene dH

1 0 - 7 0 - 50 weich 75 Zyklen - 2,5

2 8 - 14 51 - 100 mittelhart 50 Zyklen - 2 Mo‐

3 15 - 21 101 - 150 hart 40 Zyklen - 1,5

4 22 - 28 über 151 sehr hart 30 Zyklen - 1 Mo‐

(mg/l)

Wasserein‐ stufung

Reinigen Sie den Wasser‐ tank alle

Monate

nate

Monate

nat

12.5 Aus- und Einbau: Tür

Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne Glasscheibe entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

VORSICHT!

Verwenden Sie den Backofen nicht ohne die Glasscheiben.

70 DEUTSCH

Page 71

Schritt 1 Öffnen Sie die Backofentür vollständig und

halten Sie beide Scharniere fest.

Schritt 2 Heben und ziehen Sie die Verriegelungen

Schritt 3 Schließen Sie die Backofentür halb bis zur

Schritt 4 Legen Sie die Tür auf einer stabilen Oberflä‐

Schritt 5 Fassen Sie die Türabdeckung (B) an der

Schritt 6 Ziehen Sie die Türabdeckung nach vorn, um

Schritt 7 Halten Sie die Oberkante der Türglasscheibe

an, bis sie einrasten.

ersten Öffnungsstellung. Anschließend he‐ ben und ziehen Sie die Tür aus der Aufnah‐ me heraus.

che auf ein weiches Tuch.

Oberkante der Tür an beiden Seiten an. Drü‐ cken Sie sie nach innen, um den Klippver‐ schluss zu lösen.

sie abzunehmen.

fest und ziehen Sie sie vorsichtig heraus. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

Schritt 8 Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfäl‐

tig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

DEUTSCH 71

Page 72

Schritt 9 Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein

Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken.

Die bedruckte Zone muss der Innenseite der Tür zu‐ gewandt sein. Vergewissern Sie sich nach der Monta‐ ge, dass sich der Glasscheibenrahmen an den be‐ druckten Zonen nicht rau anfühlt. Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch. Stellen Sie sicher, dass Sie die interne Glasplatte kor‐ rekt in der Aufnahme installieren.

12.6 Austausch: Lampe

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände

WARNUNG!

auf der Lampe einbrennen.

Stromschlaggefahr. Die Lampe kann heiß sein.

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3

Schalten Sie den Backofen aus.

Warten Sie, bis der Ofen kalt ist.

Trennen Sie den Ofen von der Netz‐

versorgung.

Breiten Sie ein Tuch auf dem Gar‐

raumboden aus.

Hintere Lampe

Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.

Schritt 2 Reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

Schritt 4 Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn …

In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.

Störung Prüfen Sie, ob Fol‐

gendes zutrifft ...

Der Backofen heizt nicht auf.

Die Türdichtung ist be‐ schädigt.

Die Sicherung ist durch‐ gebrannt.

Benutzen Sie den Ofen nicht. Wenden Sie sich an einen autorisierten Kundendienst.

72 DEUTSCH

Page 73

Störung Prüfen Sie, ob Fol‐

gendes zutrifft ...

Im Display wird „12.00“ angezeigt.

Es befindet sich Wasser in der Trommel.

- Anzeige leuchtet

nicht.

- Anzeige leuchtet.

Es gab einen Stromaus‐ fall. Stellen Sie die Uhr‐ zeit ein.

Es ist nicht zu viel Was‐ ser im Tank.

Es ist genug Wasser im Wassertank. Wenn be‐ reits Wasser in den Ofen‐ innenraum dringt, die An‐ zeige jedoch noch immer nicht aufleuchtet, wenden Sie sich an den autori‐ sierten Kundendienst.

Es ist nicht genug Was‐ ser im Wassertank. Wenn der Tank voll ist und die Anzeige immer noch leuchtet, wenden Sie sich an den autorisierten Kun‐ dendienst.

Störung Prüfen Sie, ob Fol‐

gendes zutrifft ...

Die Funktion Dampfgaren wird nicht ausgeführt.

Das Entleeren des Was‐ sertanks dauert länger als drei Minuten, oder es tritt Wasser aus der Dampf‐ einlassöffnung aus.

Die Lampe funktioniert nicht.

Es sind keine Kalkrück‐ stände in der Dampfein‐ lassöffnung vorhanden.

Wasser ist im Wasser‐ tank.

Es sind keine Kalkrück‐ stände in der Dampfein‐ lassöffnung vorhanden. Reinigen Sie den Was‐ sertank.

Die Lampe ist durchge‐ brannt.

13.2 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.): .........................................

Produktnummer (PNC) .........................................

Seriennummer (S.N.) .........................................

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt gemäß den EU-

Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Electrolux

Modellbezeichnung LOC3S40X2 949494046

Energieeffizienzindex 95.3

Energieeffizienzklasse A

DEUTSCH 73

Page 74

Energieverbrauch mit einer Standardbeladung, konventioneller Mo‐ dus

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.81kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 72l

Art des Backofens Eingebauter Backofen

Masse 28.4kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

0.93kWh/Programm

14.2 Energiesparen

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig

Restwärme

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

Feuchte Umluft

Diese Funktion soll während des

Garvorgangs Energie sparen. zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

15. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit

einer durchgestrichenen Abfalltonne auf

Rädern gekennzeichnet. Das Gerät darf

deshalb nur getrennt vom unsortierten

Siedlungsabfall gesammelt und

zurückgenommen werden, es darf also nicht

in den Hausmüll gegeben werden. Das Gerät

kann z. B. bei einer kommunalen

Sammelstelle oder ggf. bei einem Vertreiber

(siehe zu deren Rücknahmepflichten unten)

74 DEUTSCH

Page 75

abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in

keiner äußeren Abmessung größer als 25 cm

sind (kleine Elektrogeräte), im

Einzelhandelsgeschäft oder in unmittelbarer

Nähe hierzu unentgeltlich zurückzunehmen;

die Rücknahme darf in diesem Fall nicht an

den Kauf eines Elektro- oder

Elektronikgerätes geknüpft, kann aber auf

drei Altgeräte pro Geräteart beschränkt

werden.

Ort der Abgabe ist auch der private Haushalt,

wenn das neue Elektro- oder Elektronikgerät

dorthin geliefert wird; in diesem Fall ist die

Abholung des Altgerätes für den Endnutzer

kostenlos.

Die vorstehenden Pflichten gelten auch für

den Vertrieb unter Verwendung von

Fernkommunikationsmitteln, wenn die

Vertreiber Lager- und Versandflächen für

Elektro- und Elektronikgeräte bzw.

Gesamtlager- und -versandflächen für

Lebensmittel vorhalten, die den oben

genannten Verkaufsflächen entsprechen. Die

unentgeltliche Abholung von Elektro- und

Elektronikgeräten ist dann aber auf

Wärmeüberträger (z. B. Kühlschrank),

Bildschirme, Monitore und Geräte, die

Bildschirme mit einer Oberfläche von mehr

als 100 cm² enthalten, und Geräte

beschränkt, bei denen mindestens eine der

äußeren Abmessungen mehr als 50 cm

beträgt. Für alle übrigen Elektro- und

Elektronikgeräte muss der Vertreiber

geeignete Rückgabemöglichkeiten in

zumutbarer Entfernung zum jeweiligen

Endnutzer gewährleisten; das gilt auch für

kleine Elektrogeräte (s.o.), die der Endnutzer

zurückgeben will, ohne ein neues Gerät zu

kaufen.

Rücknahmepflichten von Vertreibern und

andere Möglichkeiten der Entsorgung von

Elektro- und Elektronikgeräten in der

Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte

verkaufen, sind verpflichtet, bei der Lieferung

von Neugeräten Altgeräte desselben Typs,

die im Wesentlichen die gleichen Funktionen

wie die Neugeräte erfüllen, kostenlos vom

Endverbraucher zurückzunehmen. Dies gilt

auch bei der Lieferung von neuen Elektro-

und Elektronikgeräten oder beim Fernabsatz.

DEUTSCH 75

Page 76

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und

Elektronikgeräten kann auch auf

Containerplätzen oder zugelassenen

Recyclinghöfen erfolgen. Für weitere

Informationen wenden Sie sich bitte an Ihre

Gemeindeverwaltung.

76 DEUTSCH

Page 77

Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.

Nel nostro intento di essere sostenibili stiamo riducendo le risorse cartacee e forniamo manuali d'uso completi online. È possibile accedere al manuale d'uso completo all'indirizzo electrolux.com/manuals Ricevere consigli per l’uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione su: electrolux.com/support

Per ulteriori ricette, suggerimenti, indicazioni per la risoluzione dei problemi scaricare l’app My Electrolux Kitchen.

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA.................................................................. 77

2. ISTRUZIONI DI SICUREZZA........................................................................ 79

3. INSTALLAZIONE.......................................................................................... 82

4. DESCRIZIONE DEL PRODOTTO................................................................ 84

5. PANNELLO DEI COMANDI.......................................................................... 84

6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................85

7. UTILIZZO QUOTIDIANO...............................................................................86

8. FUNZIONI DEL TIMER................................................................................. 88

9. UTILIZZO DEGLI ACCESSORI.................................................................... 89

10. FUNZIONI AGGIUNTIVE............................................................................ 92

11. CONSIGLI E SUGGERIMENTI UTILI......................................................... 92

12. PULIZIA E CURA........................................................................................ 95

13. RISOLUZIONE DEI PROBLEMI................................................................. 99

14. EFFICIENZA ENERGETICA..................................................................... 100

15. CONSIDERAZIONI SULL'AMBIENTE...................................................... 101

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,

ITALIANO 77

Page 78

sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non

giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo

adeguato.

• AVVERTENZA: L’elettrodomestico e le parti accessibili si

riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall’apparecchiatura durante l’uso e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i

bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.

• Quest’apparecchiatura è progettata per un uso domestico

singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• L'installazione dell'apparecchiatura e la sostituzione dei

cavideve essere effettuata unicamente da personale qualificato.

• Non utilizzare l'apparecchiatura prima di installarla nella

struttura a incasso.

78 ITALIANO

Page 79

• Prima di ogni operazione di manutenzione, scollegare

l’apparecchiatura dall’alimentazione elettrica.

• Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• AVVERTENZA: Assicurarsi che l'elettrodomestico sia

spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.

• AVVERTENZA: L’elettrodomestico e le parti accessibili si

riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavità dell’apparecchiatura.

• Utilizzare sempre guanti da forno per rimuovere o inserire

accessori o pirofile.

• Per rimuovere i supporti del ripiano, tirare prima la parte

anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

• Non utilizzare detergenti abrasivi o raschietti di metallo per

pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare

l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme

all'apparecchiatura.

• Prestare sempre attenzione in fase di

spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non tirare l’apparecchiatura per la maniglia.

• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prima di montare l'apparecchiatura controllare che la porta dell’apparecchio si apra senza limitazioni.

• L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest’ultimo funziona a corrente elettrica.

ITALIANO 79

Page 80

Altezza minima del mobilet‐ to (mobiletto sotto all'altez‐ za minima del piano di la‐ voro)

Larghezza del mobiletto 560 mm

Profondità del moibiletto 550 (550) mm

Altezza della parte anterio‐ re dell'apparecchiatura

Altezza della parte poste‐ riore dell'apparecchiatura

Larghezza della parte ante‐ riore dell'apparecchiatura

Larghezza della parte po‐ steriore dell'apparecchiatu‐ ra

Profondità dell'apparec‐ chiatura

Profondità di incasso del‐ l'apparecchiatura

Profondità con porta aperta 1022 mm

Dimensioni minime dell'a‐ pertura di ventilazione. Apertura collocata sul lato posteriore inferiore

Lunghezza del cavo di ali‐ mentazione. Il cavo è collo‐ cato nell'angolo destro del lato posteriore

Viti di montaggio 4x25 mm

580 (600) mm

589 mm

571 mm

595 mm

559 mm

569 mm

548 mm

560x20 mm

1500 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba

essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

• L'apparecchiatura è fornita solo con un cavo di rete.

Tipi di cavi disponibili per l'installazione o

la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo fare riferimento alla potenza totale sulla targhetta dei dati. È anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo

(mm²)

massimo 1.380 3x0.75

massimo 2.300 3x1

80 ITALIANO

Page 81

Potenza totale (W) Sezione del cavo

(mm²)

massimo 3.680 3x1.5

Il cavo di terra (cavo verde/giallo) deve essere 2 cm più lungo rispetto al cavo di fase marrone e a quello neutro blu.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Assicurarsi che le aperture di ventilazione non siano bloccate.

• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

• Spegnere l'elettrodomestico dopo ogni utilizzo.

• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.

• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Non esercitare pressione sullo sportello aperto.

• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.

• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Per evitare danni o lo scolorimento dello smalto:

– Non collocare pirofile o altri oggetti

all’interno dell’elettromestico direttamente sul fondo.

– Non collocare la pellicola di alluminio

direttamente sul fondo della cavità dell’elettrodomestico.

– Non versare acqua direttamente

all'interno dell’elettrodomestico caldo.

– Non conservare piatti e alimenti umidi

all'interno dell'elettrodomestico dopo aver terminato la cottura.

– Prestare attenzione in fase di

rimozione o installazione degli accessori.

• Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

• Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.

• Eseguire sempre la cottura con lo sportello dell’apparecchiatura chiuso.

• Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all’alloggiamento o al pavimento. Dopo l’uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.

• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.

• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!

ITALIANO 81

Page 82

• Pulire regolarmente l'apparecchiatura per

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

evitare il deterioramento dei materiali che compongono la superficie.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

2.5 Cottura a vapore

destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.

• Servirsi unicamente di lampadine con le stesse specifiche tecniche .

AVVERTENZA!

Vi è il rischio di ustioni o di danni all'apparecchiatura.

• Il vapore che fuoriesce può provocare ustioni:

– Non aprire la porta

dell'apparecchiatura durante la cottura a vapore.

– Dopo aver impiegato la cottura al

vapore aprire la porta dell'apparecchiatura con cautela.

2.6 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

2.7 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.

• Utilizzare solo ricambi originali.

2.8 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l’apparecchiatura.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3.1 Incasso

82 ITALIANO

Page 83

589

595

±1

114

min. 550

600

min. 560

21548

520

198

518

(*mm)

min. 550

589

114

580

min. 560

595

±1

21548

520

198

518

(*mm)

3.2 Fissaggio nel mobile

ITALIANO 83

Page 84

4. DESCRIZIONE DEL PRODOTTO

4 63 5 721

4.1 Panoramica generale

10 11 12

13 14 15 16 17

Pannello dei comandi

Manopola di regolazione delle funzioni

cottura Spia/simbolo alimentazione

Display

Manopola di regolazione (per la

temperatura) Indicatore/simbolo della temperatura

Indicatore del serbatoio d’acqua

Vaschetta dell’acqua

Resistenza

Lampadina Ventola Goffratura cavità- Contenitore pulizia con

acqua Supporto ripiano, rimovibile Tubo di scarico Valvola di scarico dell’acqua Posizioni ripiano Foro di entrata vapore

4.2 Accessori

• Ripiano a filo

Per stoviglie, stampi per dolci, arrosti.

• Lamiera dolci

Per torte e biscotti.

5. PANNELLO DEI COMANDI

5.1 Manopola incassabile

Per utilizzare l'apparecchiatura, premere la manopola. La manopola fuoriesce.

5.2 Campo sensore / Pulsante

84 ITALIANO

• Leccarda

Per impostare l'ora.

Per impostare una funzione orologio.

Per cuocere al forno e arrostire o per raccogliere il grasso.

Page 85

Per impostare l'ora.

A B

5.3 Display

A. Funzioni dell’orologio B. Timer

6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Prima di utilizzare l’apparecchiatura per la prima volta

Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata.

Passaggio 1 Passaggio 2

Imposta l’orologio Pulire il forno Preriscaldare il forno vuoto

1. , - premere per imposta‐ re l’ora. Dopo 5 secondi circa, la spia smette di lampeggiare e l’orologio indica l’ora impostata.

Spegnere il forno e attendere che si raffreddi. Collocare gli accessori e i supporti ripiano rimovibili nel forno.

1. Rimuovere gli accessori e i supporti ripiano rimovibili dal forno.

2. Per pulire il forno e gli accesso‐ ri, utilizza solo un panno in mi‐ crofibra imbevuto di acqua tie‐ pida e detergente delicato.

Passagio 3

1. Impostare la temperatura mas‐

sima per la funzione: . Tempo: 1 h

2. Impostare la temperatura mas‐

sima per la funzione: . Tempo: 15 min.

3. Impostare la temperatura mas‐

sima per la funzione: . Tempo: 15 min.

ITALIANO 85

Page 86

7. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Come impostare: Funzione cottura

Fase 1 Ruotare la manopola delle funzioni di ri‐

scaldamento per selezionare una fun‐ zione di riscaldamento.

Fase 2 Ruotare la manopola di controllo per

selezionare la temperatura.

Fase 3 Al termine della cottura, ruotare le ma‐

nopole fino alla posizione off per spe‐ gnere il forno.

7.2 Cottura a vapore

Utilizzare solo acqua. Non utilizzare acqua filtrata (demineralizzata) o distillata. Non utilizzare altri liquidi. Non versare liquidi infiammabili o alcolici nella vaschetta dell’acqua.

1. Impostare la funzione .

2. Premere il coperchio per aprire la

vaschetta dell'acqua.

3. Riempire la vaschetta dell'acqua finché

non si accende l'indicatore del Serbatoio d'acqua pieno. La capacità massima del serbatoio è 900 ml. È sufficiente per una cottura della durata di circa 55 – 60 minuti.

4. Spingere la vaschetta dell'acqua nella

sua posizione iniziale.

5. Impostare la temperatura tra 130°C e

230°C. La cottura a vapore offre buoni risultati con questa gamma di temperatura.

6. Una volta terminata la cottura a vapore,

svuotare il serbatoio dell'acqua.

Attendere almeno 60 minuti dopo ogni utilizzo della cottura a vapore per evitare che fuoriesca acqua calda dalla valvola di scarico dell’acqua.

ATTENZIONE!

L'apparecchiatura è incandescente. Pericolo di ustione. Fare attenzione quando si tocca la vaschetta dell'acqua.

7.3 Indicatore del serbatoio d'acqua

Il serbatoio è pieno.

Il serbatoio è vuoto. Riempire nuovamente il serbatoio.

Se si versa troppa acqua nel serbatoio, lo scarico di sicurezza fa defluire l’acqua in eccesso dal fondo della cavità. Togliere l’acqua con una spugna.

7.4 Svuotamento del serbatoio dell'acqua

ATTENZIONE!

Prima di iniziare a svuotare il serbatoio dell'acqua, controllare che il forno sia freddo.

1. Preparare il tubo di scarico (C) incluso nel

sacchetto contenente il libretto istruzioni. Collegare il connettore (B) ad una delle estremità del tubo di scarico.

2. Sistemare l'altra estremità del tubo di

scarico (C) in un recipiente. Posizionarla in modo tale che risulti più bassa della valvola di scarico (A).

86 ITALIANO

Page 87

3. Aprire la porta del forno e collegare il

connettore (B) alla valvola di scarico (A).

4. Per svuotare il serbatoio dell'acqua

spingere ripetutamente il connettore.

L'acqua può restare all'interno dopo che

la spia Serbatoio vuoto è accesa.

Attendere fino a che il flusso dalla valvola

di scarico dell'acqua non si interrompe.

5. Togliere il connettore dalla valvola

quando termina il deflusso dell'acqua.

Non utilizzare l'acqua di scarico per riempire nuovamente il serbatoio dell'acqua.

7.5 Funzioni cottura

Funzione cot‐ tura

Posizione spento

Luce forno

Cottura ventilata +

Vapore

Applicazione

Il forno è spento.

Per accendere la lampadina.

Per cuocere al vapore. Utilizzare questa funzione per ridurre la durata del tempo di cottura e conservare le vitamine e i nu‐ trienti negli alimenti. Selezionare la funzione e impostare una tem‐ peratura tra 130°C e 230°C.

Funzione cot‐

Applicazione

tura

Questa funzione è progettata per il risparmio energetico du‐

Cottura ventilata

umida

Resistenza inferio‐

Cottura ventilata

Doppio grill venti‐

lato

Grill rapido

Funzione Pizza

Cottura convenzio‐

nale / Pulizia con

acqua

rante la cottura. Quando viene usata questa funzione, la tempe‐ ratura all’interno della cavità po‐ trebbe essere diversa rispetto al‐ la temperatura impostata. La po‐ tenza riscaldante potrebbe esse‐ re ridotta. Per ulteriori informa‐ zioni, consultare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida.

Per dorare torte con base croc‐ cante e per conservare gli ali‐ menti.

Per cuocere su massimo tre po‐ sizioni della griglia contempora‐ neamente ed essiccare i cibi. Impostare la temperatura di 20-40 °C in meno rispetto a quella per Cottura convenziona‐ le.

Per arrostire grandi tagli di carne o pollame con ossa su una posi‐ zione della griglia. Per gratinare e dorare.

Per grigliare alimenti di ridotto spessore in grandi quantità e to‐ stare il pane.

Per preparare la pizza. Per una doratura intensa e una base croccante.

Per cuocere e arrostire alimenti su una sola posizione della gri‐ glia. Rimandiamo al capitolo "Cura e pulizia" per ulteriori informazioni in merito: Pulizia con acqua.

7.6 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformemente a: IEC/EN 60350-1.

ITALIANO 87

Page 88

La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il

ventilata umida.Per indicazioni generali sul risparmio energetico rimandiamo al capitolo

“Efficienza energetica”, Risparmio energetico. forno funzioni con la più elevata efficienza energetica possibile.

Per le istruzioni di cottura rimandiamo al capitolo “Consigli e suggerimenti”, Cottura

8. FUNZIONI DEL TIMER

8.1 Funzioni dell’orologio

Funzione orologio Applicazione

Permette di modificare o controllare l'ora.

Ora del giorno

Per impostare la durata di funzionamento del forno.

Durata

Per impostare il conto alla rovescia. Questa funzione non ha effetto sull'u‐

Contaminuti

8.2 Come impostare: Funzioni orologio

Come impostare: Ora del giorno

- lampeggia quando si collega il forno all’alimentazione elettrica, quando c’è stato un blackout o quando il

timer non è impostato.

so del forno. È possibile impostare questa funzione in qualsiasi momento, anche quando il forno è spento.

, - premere per impostare l’ora.

Dopo 5 secondi circa, la spia smette di lampeggiare e l’orologio indica l’ora impostata.

Come modificare: Ora del giorno

Passaggio 1

Passaggio 2

- premere ripetutamente per cambiare l’ora del giorno. - inizia a lampeggiare.

, - premere per impostare l’ora.

Dopo 5 secondi circa, la spia smette di lampeggiare e l’orologio indica l’ora impostata.

Come impostare: Durata

Passaggio1Selezionare una funzione del forno e regolare la temperatura.

Passaggio 2

- premere ripetutamente. - inizia a lampeggiare.

88 ITALIANO

Page 89

Come impostare: Durata

Passaggio 3

Passaggio4Premere un tasto per interrompere il segnale.

Passaggio5Portare la manopola nella posizione di spegnimento.

, - premere per impostare la durata.

Il display visualizza: .

- lampeggia al termine del tempo impostato. Viene emesso un segnale acustico e il forno si

spegne.

Come impostare: Contaminuti

Passaggio 1

Passaggio 2

Passaggio3Premere un tasto per interrompere il segnale.

Passaggio4Portare la manopola nella posizione di spegnimento.

- premere ripetutamente. - inizia a lampeggiare.

, - premere per impostare l’ora. La funzione si attiva automaticamente dopo 5 secondi. Quando si conclude il tempo impostato, viene emesso un segnale acustico.

Come annullare: Funzioni orologio

Passaggio 1

Passaggio 2

- premere ripetutamente fino a quando il simbolo della funzione orologio inizia a lampeggiare.

Tenere premuto: . La funzione orologio si disattiva dopo pochi secondi.

9. UTILIZZO DEGLI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

9.1 Inserimento di accessori

Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono

anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.

ITALIANO 89

Page 90

Ripiano a filo:

Spingere il ripiano fra le guide del supporto e veri‐ ficare che i piedini siano rivolti verso il basso.

Lamiera dolci / Teglia profonda:

Spingere la lamiera tra le guide del supporto ripia‐ no.

9.2 Accessori per la cottura a vapore

Gli accessori del kit per la cottura a vapore non sono forniti con il forno. Per maggiori informazioni, contattare il fornitore locale.

Ciotola di vetro (A) Coperchio (B)

Teglia dietetica per le funzioni di cottura a vapore

La teglia dietetica è costituita da una ciotola di vetro (A), un coperchio (B), un tubicino dell'iniettore (C), un iniettore (D) e un grill in acciaio (E).

90 ITALIANO

Page 91

Iniettore, tubicino dell'iniettore e un grill in acciaio.

Il tubicino dell'iniettore (C) è per la cottura a vapore, l'i‐

niettore (D) è per la cottura a vapore diretto.

Griglia in acciaio (E)

• Non posizionare la teglia calda su superfici fredde/bagnate.

• Non pulire la teglia con detergenti abrasivi, pagliette e polveri.

• Non versare liquidi freddi nella teglia quando è calda.

• Non utilizzare la teglia su una superficie di

9.3 Cottura a vapore in una teglia dietetica

cottura calda.

Fase 1

Passaggio 2 Collegare il tubo dell'iniettore al foro di entrata del vapore.

Fase 3 Impostare il forno per la funzione di cottura a vapore.

Sistemare la teglia sulla griglia in acciaio e coprirla con il coperchio. Inserire il tubicino dell'iniet‐ tore nel foro nel coperchio. Mettere la teglia sulla seconda posizione del ripiano partendo dal basso.

9.4 Cottura a vapore diretto

Posizionare la teglia sul grill in acciaio. Aggiungere dell'acqua. Non utilizzare il coperchio.

AVVERTENZA!

L'iniettore può essere caldo quando il forno è in funzione. Usare sempre le presine da forno. Rimuovere l'iniettore dal forno quando non si utilizza la funzione vapore.

Fase 1

Collegare l'iniettore al tubo dell'iniettore. Collegare il tubo dell'iniettore al foro di entrata del vapo‐ re.

ITALIANO 91

Page 92

Passaggio 2

Fase 3 Impostare il forno per la funzione di cottura a vapore.

Quando si cucinano alimenti come pollo, anatra, tacchino o pesce grande, inserire l'iniettore all'interno degli ali‐ menti.

Mettere la teglia sulla prima o seconda posizione del ripiano dal basso. Assicurarsi che il tubo dell'iniettore non sia ostruito. Tenere l'iniettore lontano dalla resistenza.

10. FUNZIONI AGGIUNTIVE

10.1 Ventola di raffreddamento

Quando l’apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l’apparecchiatura, la ventola di raffreddamento continua a funzionare finché l’apparecchiatura non si è raffreddata.

surriscaldamento pericoloso. Per evitare che questo accada, il forno è dotato di un termostato di sicurezza che interrompe l'alimentazione della corrente elettrica. All'abbassamento della temperatura, il forno si riaccende automaticamente.

10.2 Termostato di sicurezza

Un utilizzo inappropriato del forno o componenti difettose possono provocare un

11. CONSIGLI E SUGGERIMENTI UTILI

Lasciar riposare la carne per circa 15 minuti prima di tagliarla in modo che il succo non

Fare riferimento ai capitoli sulla sicurezza.

11.1 Consigli di cottura

Il forno presenta cinque posizioni di inserimento.

Contare le posizioni della griglia dal basso del forno.

Il forno potrebbe cuocere o arrostire in modo diverso rispetto a quello utilizzato in precedenza.

Preparazione di dolci da forno

Non aprire la porta del forno prima che 3/4 del tempo di cottura impostato sia trascorso.

Se si utilizzano due lamiere dolci contemporaneamente, lasciare un livello vuoto tra di esse.

Cottura di carne e pesce

Utilizzare una leccarda per alimenti molto grassi per evitare la formazione di macchie potenzialmente permanenti nel forno.

fuoriesca. Per evitare troppo fumo nel forno durante la

cottura arrosto, aggiungere dell'acqua nella leccarda. Per evitare la condensazione di fumo, aggiungere acqua ogni volta che si asciuga.

Tempi di cottura

I tempi di cottura dipendono dal tipo di cibo, dalla sua consistenza e dal volume.

All’inizio, controllare il rendimento durante la cottura. Quando si utilizza questa apparecchiatura, trovare le impostazioni migliori (calore, tempo di cottura, ecc.) per le pentole, le ricette e le quantità.

92 ITALIANO

Page 93

11.2 Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

Pirofile monopor‐

Teglia da pizza

Scura, non riflettente

28 cm di diametro

Pirofila

Scura, non riflettente

26 cm di diametro

zione

Ceramica

diametro 8 cm, al‐

tezza 5 cm

Tortiera per flan

Scura, non riflettente

28 cm di diametro

11.3 Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.

(°C) (min.)

Roll dolci, 12 pezzi vassoio di cottura o leccarda 175 3 40 - 50

Panini, 9 pezzi vassoio di cottura o leccarda 180 2 35 - 45

Pizza, surgelata, 0,35kgripiano a filo 180 2 45 - 55

Rotolo con marmella‐tavassoio di cottura o leccarda 170 2 30 - 40

Brownie vassoio di cottura o leccarda 170 2 45 - 50

Soufflé, 6 pezzi stampini di ceramica sulla gri‐

glia

Base pan di spagna teglia per timballo su griglia 180 2 35 - 45

Pasticcini per il tè piatto da forno su griglia 170 2 35 - 50

Pesce lesso, 0,3 kg vassoio di cottura o leccarda 180 2 35 - 45

Pesce intero, 0,2 kg vassoio di cottura o leccarda 180 3 25 - 35

Filetto di pesce, 0,3kgteglia per pizza su griglia 170 3 30 - 40

Carne lessa, 0,25 kg vassoio di cottura o leccarda 180 3 35 - 45

Shashlik, 0,5 kg vassoio di cottura o leccarda 180 3 40 - 50

Dolcetti, 16 pezzi vassoio di cottura o leccarda 150 2 30 - 45

Meringhe, 20 pezzi vassoio di cottura o leccarda 180 2 45 - 55

190 3 45 - 55

ITALIANO 93

Page 94

(°C) (min.)

Muffin, 12 pezzi vassoio di cottura o leccarda 170 2 30 - 40

Pasta saporita, 16 pezzi

Biscotti di pasta frolla, 20 pezzi

Tartellette, 8 pezzi vassoio di cottura o leccarda 170 2 30 - 40

Verdure, lesse, 0,4 kg vassoio di cottura o leccarda 180 2 35 - 45

Omelette vegetariana teglia per pizza su griglia 180 3 35 - 45

Verdure alla mediter‐ ranea, 0,7 kg

vassoio di cottura o leccarda 170 2 35 - 45

vassoio di cottura o leccarda 150 2 40 - 50

vassoio di cottura o leccarda 180 4 35 - 45

11.4 Informazioni per gli istituti di test

Test in conformità alla norma IEC 60350-1.

( °C) (min)

Tortine, 20 per teglia

Torta di mele ameri‐ cana, 2 stampi Ø20 cm

Pan di Spa‐ gna senza grassi, stampo per torta Ø 26 cm

Cottura con‐ venzionale

Cottura venti‐ lata

Cottura con‐ venzionale

Cottura venti‐ lata

Cottura con‐ venzionale

Lamiera dolci 3 170 20 - 35 -

Lamiera dolci 3 150 - 160 20 - 35 -

Lamiera dolci 2 e 4 150 - 160 20 - 35 -

Ripiano a filo 2 180 70 - 90 -

Ripiano a filo 2 160 70 - 90 -

Ripiano a filo 2 170 40 - 50 Preriscaldare il forno

per 10 min.

94 ITALIANO

Page 95

Pan di Spa‐ gna senza grassi, stampo per torta Ø 26 cm

Frollini al burro

Toast, 4 - 6 pezzi

Hamburger di manzo, 6 pezzi, 0,6 kg

( °C) (min)

Cottura venti‐ lata

Cottura con‐ venzionale

Grill Ripiano a filo 4 max 1 - 5 Preriscaldare il forno

Grill Ripiano a fi‐

Ripiano a filo 2 160 40 - 50 Preriscaldare il forno

Ripiano a filo 2 e 4 160 40 - 60 Preriscaldare il forno

Lamiera dolci 3 140 - 150 20 - 40 -

Lamiera dolci 2 e 4 140 - 150 25 - 45 -

Lamiera dolci 3 140 - 150 25 - 45 -

4 max 20 - 30 Sistemare il ripiano a

lo, leccarda

per 10 min.

filo sul quarto livello e la leccarda sul terzo li‐ vello del forno. A metà cottura girare gli ali‐ menti. Preriscaldare il forno per 10 min.

12. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Note sulla pulizia

Pulire la parte anteriore dell’apparecchiatura solo con un panno in microfibra imbevuto di ac‐ qua tiepida e detergente delicato. Pulire e controllare la guarnizione della porta attorno al te‐ laio della cavità.

Servirsi di una soluzione detergente per pulire le superfici metalliche.

Agenti di pulizia

Pulire le macchie con un detergente delicato.

ITALIANO 95

Page 96

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un

incendio.

L'umidità può formare condensa nell’apparecchiatura o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione l’apparecchiatura 10 minuti prima di iniziare a

Uso quotidiano

Accessori

cucinare. Non lasciare le vivande nell’apparecchiatura per più di 20 minuti. Asciugare la ca‐ vità dopo ogni utilizzo solo con un panno in microfibra.

Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in microfibra imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in la‐ vastoviglie.

Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

12.2 Come rimuovere: Supporti del

ripiano

Rimuovere i supporti ripiano per pulire il forno.

Passaggio1Spegnere il forno e attendere che si

Passaggio2Sfilare dapprima la guida di estrazio‐

Passaggio3Estrarre la parte posteriore del sup‐

Passaggio4Installare i supporti ripiani seguendo

raffreddi.

ne dalla parete laterale tirandola in avanti.

porto ripiano dalla parete laterale e ri‐ muoverla.

al contrario la procedura indicata.

12.3 Istruzioni d'uso: Pulizia con

acqua

Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residui di grasso e di cibo dal forno.

Passaggio1Versare l'acqua nella goffratura della

Passaggio 2

cavità: 300 ml.

Impostare la funzione: .

Passaggio3Impostare la temperatura a 90°C.

Passaggio4Lasciare in funzione il forno per 30 mi‐

Passaggio5Spegnere il forno.

Passaggio6Attendi che il forno si sia raffreddato.

nuti.

Asciugare la cavità con un panno mor‐ bido.

96 ITALIANO

Page 97

12.4 Come eseguire la pulizia:

Serbatoio dell'acqua

Passaggio1Spegnere il forno.

Passaggio2Collocare una leccarda sotto al foro di entrata vapore.

Passaggio3Versare acqua nella vaschetta: 850 ml. Aggiungere l'acido citrico: 5 cucchiaini. Attendere 60 minuti.

Passaggio4Attivare il forno e impostare la funzione: Cottura ventilata + Vapore.Impostare la temperatura a 230

Passaggio5Attivare il forno e impostare la funzione: Cottura ventilata + Vapore.Impostare una temperatura tra

Per evitare residui di calcare, svuotare il serbatoio dell'acqua dopo ogni cottura a vapore.

°C. Spegnere il forno dopo 25 minuti e attendere che si raffreddi.

130 e 230°C. Spegnere il forno dopo 10 minuti e attendere che si raffreddi.

Al termine della pulizia:

Spegnere il forno. Svuotare il serbatoio del‐

l'acqua. Fare riferimento al capitolo Uso quotidia‐

no, “Svuotamento del serbatoio dell'acqua”.

Sciacquare il serbatoio dell'ac‐

qua ed eliminare i residui di cal‐

care rimanenti con un panno

morbido.

Pulire il tubo di scarico

con acqua tiepida e de‐

tergente delicato.

La tabella seguente mostra il valore di durezza dell'acqua (dH) con il corrispondente livello di deposito di calcio e la qualità dell'acqua. Quando la durezza dell'acqua supera il livello 4, riempire la vaschetta con acqua in bottiglia.

Durezza dell’acqua Striscia di

Livello dH

1 0 - 7 0 - 50 dolce 75 cicli - 2,5 mesi

2 8 - 14 51 - 100 moderatam. dura 50 cicli - 2 mesi

3 15 - 21 101 - 150 dura 40 cicli - 1,5 mesi

4 22 - 28 oltre 151 molto dura 30 cicli - 1 mese

prova

Deposito di cal‐ cio (mg/l)

Classificazio‐ ne dell'acqua

Pulire il serba‐ toio dell'acqua ogni

12.5 Procedura di rimozione e installazione: Sportello

La porta del forno ha due pannelli in vetro. È possibile rimuovere la porta del forno e il pannello in vetro interno per pulirlo. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzare il forno senza i pannelli in vetro.

ITALIANO 97

Page 98

Passaggio1Aprire completamente la porta e tenere le

due cerniere.

Passaggio2Sollevare e tirare i fermi fino a quando non

Passaggio3Chiudere la porta del forno fino alla prima

Passaggio4Appoggiare la porta su un panno morbido su

Passaggio5Tenere il rivestimento della porta (B) sul bor‐

Passaggio6Rimuovere il rivestimento tirandolo in avanti.

Passaggio7Tenere il pannello in vetro della porta per l'e‐

fanno clic.

posizione di apertura. Quindi sollevare e tira‐ re per rimuovere la porta dalla sua sede.

una superficie stabile.

do superiore della porta da entrambi i lati e spingere verso l'interno per sbloccare la guarnizione a clip.

stremità, ed estrarlo facendo attenzione. Ve‐ rificare che il vetro scorra completamente fi‐ no a uscire dai supporti.

Passaggio8Pulire i pannelli in vetro con acqua e sapone. Asciugare accuratamente i pannelli in vetro. Non puli‐

re i pannelli in vetro in lavastoviglie.

98 ITALIANO

Page 99

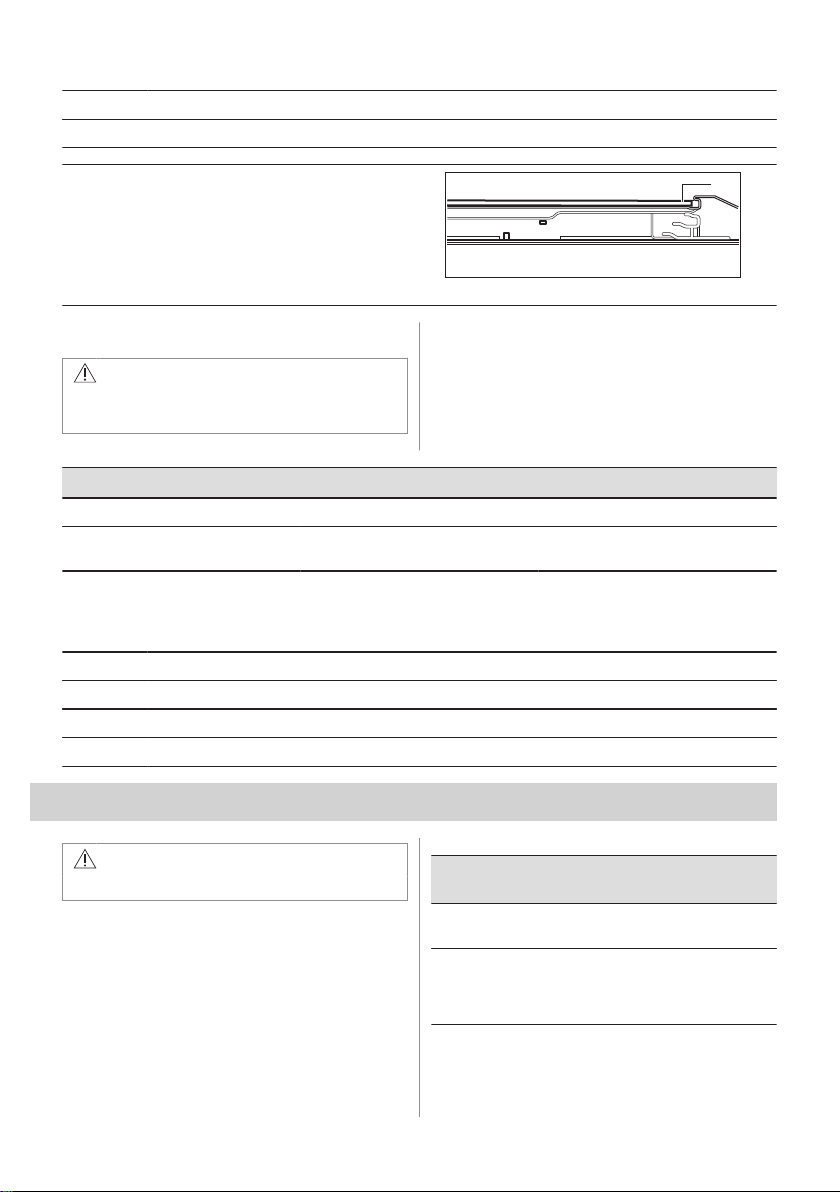

Passaggio

Se la porta è installata correttamente, si sentirà uno clic quando si chiudono i fermi.

La zona serigrafata deve essere rivolta verso il lato in‐ terno della porta. Verificare che dopo l'installazione, la superficie della cornice del pannello in vetro, nelle zo‐ ne serigrafate, non risulti ruvida al tatto. Se installato correttamente, il profilo della porta emet‐ te un clic. Assicurarsi di installare correttamente nelle sedi il pannello in vetro interno.

Al termine della pulizia installare il pannello in vetro e la porta del forno.

12.6 Come sostituire: Lampadina

Tenere sempre la lampadina alogena con uno straccio, per evitare che dei residui di

AVVERTENZA!

grasso vi brucino sopra.

Pericolo di scosse elettriche. La lampada potrebbe essere calda.

Prima di sostituire la lampadina:

Passagio 1 Passagio 2 Passagio 3

Spegnere il forno. Attendere che il

forno sia freddo.

Estrarre la spina dalla presa di cor‐

rente.

Lampadina posteriore

Passaggio1Girare il rivestimento di vetro per toglierlo.

Passaggio2Pulire il coperchio in vetro.

Passaggio3Sostituire la lampadina con una resistente al calore fino a 300 °C.

Passaggio4Installare il coperchio in vetro.

13. RISOLUZIONE DEI PROBLEMI

Appoggiare un panno sul fondo del‐

la cavità.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Cosa fare se…

Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.

ITALIANO 99

Page 100

Problema Controllare se...

Il forno non scalda. È saltato il fusibile.

La guarnizione della porta è danneggiata.

Il display mostra “12.00”. Si è verificata un'interru‐

È presente dell’acqua al‐ l’interno della goffratura del forno.

- la spia è spenta.

- la spia è accesa.

Non utilizzare il forno. Contattare un Centro As‐ sistenza Autorizzato.

zione dell'alimentazione elettrica. Impostare l'ora.

La quantità di acqua nel serbatoio non è sufficien‐ te.

La quantità di acqua nel serbatoio è sufficiente. Se si verificano delle perdite di acqua nel forno e la spia resta spenta, contat‐ tare un Centro di assi‐ stenza autorizzato.

Il serbatoio contiene una quantità sufficiente di ac‐ qua. Se il serbatoio è pie‐ no e la spia resta accesa, contattare un Centro di assistenza autorizzato.

Problema Controllare se...

La cottura a vapore non funziona.

Per svuotare il serbatoio dell'acqua o per il verifi‐ carsi di acqua dall'apertu‐ ra di entrata del vapore occorrono più di tre minu‐ ti.

La lampadina non funzio‐ na.

Non vi sono residui di cal‐ care nel foro di entrata del vapore.

L’acqua è presente nel serbatoio.

Non vi sono residui di cal‐ care nel foro di entrata del vapore. Pulire il ser‐ batoio dell'acqua.

La lampadina è bruciata.

13.2 Dati dell’Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità dell’apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell’apparecchiatura.

Consigliamo di annotare i dati qui:

Modello (Mod.) .........................................

Codice prodotto (PNC) .........................................

Numero di serie (S.N.) .........................................

14. EFFICIENZA ENERGETICA

14.1 Informazioni sul prodotto e scheda informativa del prodotto in

conformità alla normativa europea sull’ecodesign e sull’etichettatura energetica

Nome del fornitore Electrolux

Identificazione modello LOC3S40X2 949494046

100 ITALIANO

Electrolux LOC3S40X2 User guide [en, de, fr, it]

CONTENTS

1. SAFETY INFORMATION

1.1 Children and vulnerable people safety

1.2 General Safety

2. SAFETY INSTRUCTIONS

2.1 Installation

2.2 Electrical connection

2.3 Use

2.4 Care and cleaning

2.5 Steam Cooking

2.6 Internal lighting

2.7 Service

2.8 Disposal

3. INSTALLATION

3.1 Building in

3.2 Securing the oven to the cabinet

4. PRODUCT DESCRIPTION

4.1 General overview

4.2 Accessories

5. CONTROL PANEL

5.1 Retractable knobs

5.2 Sensor fields / Buttons

5.3 Display

6. BEFORE FIRST USE

6.1 Before first use

7. DAILY USE

7.1 How to set: Heating function

7.2 Steam Cooking

7.3 Water tank indicator

7.4 Emptying the water tank

7.5 Heating functions

7.6 Notes on: Moist Fan Baking

8. CLOCK FUNCTIONS

8.1 Clock functions

8.2 How to set: Clock functions

9. USING THE ACCESSORIES

9.1 Inserting accessories

9.2 Accessories for steam cooking

9.3 Steam cooking in a dietary baking dish

9.4 Direct steam cooking

10. ADDITIONAL FUNCTIONS

10.1 Cooling fan

10.2 Safety thermostat

11. HINTS AND TIPS

11.1 Cooking recommendations

11.2 Moist Fan Baking - recommended accessories

11.3 Moist Fan Baking

11.4 Information for test institutes

12. CARE AND CLEANING

12.1 Notes on cleaning

12.2 How to remove: Shelf supports

12.3 How to use: Aqua Clean

12.4 How to clean: Water tank

12.5 How to remove and install: Door

12.6 How to replace: Lamp

Back lamp

13. TROUBLESHOOTING

13.1 What to do if...

13.2 Service data

14. ENERGY EFFICIENCY

14.2 Energy saving

TABLE DES MATIÈRES

1. INFORMATION SUR LA SÉCURITÉ

1.2 Sécurité générale

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

2.2 Branchement électrique

2.3 Utilisation

2.4 Entretien et Nettoyage

2.5 Cuisson à la vapeur

2.6 Éclairage interne

2.7 Service

2.8 Mise au rebut

3. INSTALLATION

3.1 Encastrement

3.2 Fixation du four au meuble

4. DESCRIPTION DE L'APPAREIL

4.1 Vue d’ensemble

4.2 Accessoires
