Page 1

LKI64020BX

PL Kuchenka Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 6

3. OPIS URZĄDZENIA........................................................................................... 9

4. PRZED PIERWSZYM UŻYCIEM......................................................................10

5. PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA...................................... 10

6. PŁYTA GRZEJNA – WSKAZÓWKI I PORADY................................................ 16

7. PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE................................. 18

8. PIEKARNIK – CODZIENNA EKSPLOATACJA ............................................... 18

9. PIEKARNIK – FUNKCJE ZEGARA.................................................................. 22

10. PIEKARNIK – WSKAZÓWKI I PORADY........................................................ 23

11. PIEKARNIK – KONSERWACJA I CZYSZCZENIE......................................... 35

12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 38

13. INSTALACJA..................................................................................................40

14. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 42

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To przydatne i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania doskonałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy do naszej witryny internetowej, aby:

Uzyskać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/support

Zarejestrować produkt, aby otrzymać lepszą obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Te informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• OSTRZEŻENIE: Dzieci i zwierzęta nie powinny zbliżać

się do pracującego lub stygnącego urządzenia. Podczas pracy urządzenia niektóre jego elementy mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

Page 4

www.electrolux.com4

1.2 Ogólne zasady bezpieczeństwa

• Instalacji urządzenia i wymiany jego przewodu

zasilającego może dokonać wyłącznie osoba o

odpowiednich kwalifikacjach.

• Urządzenie należy podłączyć do sieci za pomocą

przewodu typu H05VV-F, dostosowanego do

temperatury tylnego panelu.

• Urządzenie jest przeznaczone do użytku na wysokości

do 2000 m nad poziomem morza.

• Urządzenie nie jest przeznaczone do użytkowania na

statkach, łodziach ani okrętach.

• Aby uniknąć przegrzania urządzenia, nie wolno

instalować go za drzwiami dekoracyjnymi.

• Nie instalować urządzenia na platformie.

• Nie sterować urządzeniem za pomocą zewnętrznego

programatora czasowego ani niezależnego układu

zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Do czyszczenia szyb w drzwiach lub szkła w

uchylnych pokrywach płyty grzejnej nie należy

ściernych środków czyszczących ani ostrych,

metalowych myjek, ponieważ mogą one porysować

powierzchnię, co może skutkować pęknięciem szkła.

Page 5

POLSKI 5

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Jeśli na powierzchni szkła ceramicznego / powierzchni

szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.

• Po zakończeniu gotowania należy wyłączyć pole

grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby uniknąć kontaktu z elementami grzejnymi.

• Podczas wyjmowania i wkładania akcesoriów lub

naczyń należy zawsze używać rękawic kuchennych.

• Przed przystąpieniem do konserwacji urządzenia

należy odłączyć je od zasilania.

• OSTRZEŻENIE: Aby uniknąć porażenia prądem,

przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• Zachować ostrożność, dotykając szuflady. Może się

ona silnie nagrzewać.

• Aby wymontować prowadnice blach, należy odciągnąć

najpierw ich przednią, a następnie tylną część od bocznych ścianek. Zamontować prowadnice blach w odwrotnej kolejności.

• W stałej instalacji należy zastosować wyłącznik

umożliwiający odłączenie zasilania zgodnie z zasadami dotyczącymi instalacji elektrycznych.

Page 6

www.electrolux.com6

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta

urządzenia lub określonych w instrukcji przez

producenta urządzenia jako odpowiednich, lub

dostarczonych z urządzeniem. Użycie

nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Szafka kuchenna i wnęka na urządzenie muszą mieć odpowiednie wymiary.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Niektóre elementy urządzenia przewodzą prąd. Należy zabudować urządzenie, aby zakryć części, których dotknięcie mogłoby być niebezpieczne.

• Boki urządzenia powinny sąsiadować z urządzeniami lub meblami o tej samej wysokości.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• Aby zapobiec przewróceniu się urządzenia, należy je odpowiednio

ustabilizować. Patrz rozdział Instalacja.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

Page 7

POLSKI 7

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Przed podłączeniem wtyczki przewodu zasilającego do gniazda elektrycznego należy całkowicie zamknąć drzwi urządzenia.

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń i oparzeniem. Zagrożenie porażeniem prądem.

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Wyłączać urządzenie po każdym użyciu.

• Podczas pracy urządzenia należy zachować ostrożność przy otwieraniu jego drzwi. Może dojść do uwolnienia gorącego powietrza.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

• Podczas otwierania drzwi urządzenia nie wolno zbliżać do niego iskrzących przedmiotów ani otwartego płomienia.

• Należy ostrożnie otwierać drzwi urządzenia. Stosowanie składników zawierających alkohol może spowodować powstanie mieszanki alkoholu i powietrza.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub przebarwieniu się emalii:

– Nie należy kłaść naczyń ani

innych przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy kłaść folii aluminiowej

na urządzeniu ani bezpośrednio na dnie komory urządzenia.

– Nie należy wlewać wody

bezpośrednio do rozgrzanego urządzenia.

– Nie należy pozostawiać

wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

Page 8

www.electrolux.com8

– Należy zachować ostrożność

podczas wyjmowania i wkładania akcesoriów.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast należy używać głębokiej blachy. Sok z owoców może trwale zaplamić emalię.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie dopuszczać do wygotowania się potrawy.

• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym dnem mogą spowodować zarysowanie. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji wyłączyć urządzenie. Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!

• Pozostałości tłuszczu lub potraw w urządzeniu mogą stać się przyczyną pożaru.

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Po każdym użyciu wytrzeć do sucha komorę i drzwi. Para powstała w wyniku działania urządzenia skrapla się na ściankach komory i może powodować korozję. Aby ograniczyć zjawisko skraplania pary wodnej, należy uruchamiać urządzenie na 10 minut przed rozpoczęciem pieczenia.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• W przypadku stosowania aerozolu do piekarników należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na opakowaniu.

• Nie używać detergentów do czyszczenia emalii katalitycznej (jeśli dotyczy).

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

• Używać wyłącznie żarówek tego samego typu.

2.6 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

Page 9

3 4

1 1

POLSKI 9

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

3. OPIS URZĄDZENIA

3.1 Ogólne informacje

3.2 Widok płyty grzejnej

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

Pokrętło wyboru funkcji pieczenia

Wyświetlacz

Pokrętło sterowania (temperatury)

Wskaźnik/symbol temperatury

Grzałka

Oświetlenie

Prowadnice blach, wyjmowane

Wentylacja

Poziomy umieszczenia potrawy

Indukcyjne pole grzejne

Panel sterowania

3.3 Wyposażenie

• Ruszt Do ustawiania naczyń, form do ciast oraz do pieczenia mięs.

• Blacha uniwersalna Do pieczenia ciast i ciastek. Do pieczenia mięsa lub ciasta oraz do zbierania skapującego tłuszczu.

• Prowadnice teleskopowe Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie akcesoriów.

• Szuflada do przechowywania Szuflada znajduje się poniżej komory piekarnika.

Page 10

www.electrolux.com10

4. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

4.1 Czyszczenie wstępne

Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach.

Patrz rozdział „Konserwacja i czyszczenie”.

Wyczyścić piekarnik i akcesoria przed pierwszym użyciem.

Umieścić akcesoria i wyjmowane prowadnice blach w początkowym położeniu.

4.2 Używanie pól czujników

Aby włączyć funkcję, należy nacisnąć i przytrzymać wybrany symbol na wyświetlaczu przez co najmniej 1 sekundę.

4.3 Ustawianie godziny

Przed użyciem piekarnika należy ustawić czas.

Wskaźnik urządzenia do zasilania, po przerwie w zasilaniu lub gdy zegar nie jest ustawiony.

Nacisnąć lub , aby ustawić prawidłową godzinę.

Po upływie około pięciu sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona aktualna godzina.

miga po podłączeniu

Nacisnąć kilkakrotnie, aż wskaźnik aktualnej godziny zacznie migać.

Aby ustawić nowy czas, patrz rozdział „Ustawianie czasu”.

4.5 Chowane pokrętła sterujące

Aby użyć urządzenia, należy nacisnąć pokrętło. Pokrętło wysunie się.

4.6 Wstępne nagrzewanie

Przed pierwszym użyciem należy wstępnie nagrzać pusty piekarnik.

1. Wybrać funkcję .Ustawić maksymalną temperaturę.

2. Pozostawić włączony piekarnik na 1 godzinę.

3. Wybrać funkcję . Ustawić maksymalną temperaturę.

4. Pozostawić włączony piekarnik na 15 minut.

5. Wybrać funkcję . Ustawić maksymalną temperaturę.

6. Pozostawić włączony piekarnik na 15 minut.

7. Wyłączyć i piekarnik i odczekać, aż ostygnie.

Akcesoria mogą rozgrzać się mocniej niż zwykle. Z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić wystarczający dopływ świeżego powietrza do pomieszczenia.

4.4 Zmiana czasu

Nie można zmienić aktualnej godziny, jeśli działa jakakolwiek funkcja.

5. PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Page 11

21 3 4 5 6 7

11 10

POLSKI 11

5.1 Panel sterowania płyty grzejnej

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czuj‐ nika

- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.

- Wskaźniki funkcji zegara

- Wyświetlacz zegara Pokazuje czas w minutach.

Funkcja Uwagi

WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.

Hob²Hood Włączanie i wyłączanie trybu ręcznego

Blokada / Blokada uru‐ chomienia

Pauza. Włączanie i wyłączanie funkcji.

dla poszczególnych pól grzejnych

- Wybór pola grzejnego.

- Przedłużanie lub skracanie czasu.

- Ustawianie mocy grzania.

PowerBoost Włączanie funkcji.

funkcji.

Blokowanie/odblokowanie panelu stero‐ wania.

Wskazują, dla którego pola ustawiono czas.

5.2 Wskazania ustawień mocy grzania

Wskazanie Opis

Pole grzejne jest wyłączone.

Page 12

www.electrolux.com12

Wskazanie Opis

Pole grzejne jest włączone.

Działa funkcja Pauza..

Działa funkcja Automatyczne podgrzewanie..

Działa funkcja PowerBoost.

+ cyfra

/ /

Nieprawidłowe działanie.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): go‐ towanie / podtrzymywanie temperatury / ciepło resztkowe.

Działa funkcja Blokada / Blokada uruchomienia.

Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe na‐ czynie bądź nie umieszczono na nim żadnego naczynia.

Działa funkcja Samoczynne wyłączenie.

5.3 OptiHeat Control (3stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ / Gdy świeci się wskaźnik, występuje zagrożenie poparzenia ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Płyta ceramiczna jest podgrzewana przez ciepło naczynia.

Wskaźniki / / pojawia się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych.

Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,

• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,

• gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

5.4 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.5 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlega się sygnał dźwiękowy i urządzenie wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia. Wyświetla się symbol

2 minut pole grzejne wyłącza się samoczynnie.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym

czasie wyświetla się i urządzenie wyłącza się.

i po upływie

Page 13

POLSKI 13

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania

, 1 - 2

3 - 4 5 godz.

5 4 godz.

6 - 9 1,5 godz.

Płyta grzejna wy‐ łącza się po

6 godz.

5.6 Ustawienie mocy grzania

Dotknąć , aby zwiększyć moc grzania. Dotknąć , aby zmniejszyć moc grzania. Dotknąć jednocześnie

aby wyłączyć pole grzejne.

i ,

5.7 Automatyczne podgrzewanie.

Włączenie tej funkcji pozwala w krótszym czasie uzyskać potrzebną moc grzania. Funkcja ta uruchamia na pewien czas maksymalną moc grzania, a następnie obniża ją do właściwego poziomu.

Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć

). Szybko dotknąć (wyświetli się ). Szybko dotknąć , aby wybrać

odpowiednie ustawienie mocy grzania. Po upływie 3 sekund wyświetli się .

Aby wyłączyć funkcję: dotknąć .

(wyświetli się

5.8 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Aby włączyć funkcję dla pola grzejnego: dotknąć . Wyświetli się

Aby wyłączyć funkcję: dotknąć

lub

5.9 Timer

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego w ramach pojedynczej sesji gotowania.

Najpierw należy wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Ustawianie pola grzejnego: dotykać kilkukrotnie, aż włączy się wskaźnik odpowiedniego pola grzejnego.

Aby włączyć funkcję lub zmienić czas: dotknąć lub zegara, aby ustawić

czas (00-99 minut). Gdy zacznie powoli migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Wyświetlanie pozostałego czasu:

ustawić pole grzejne za pomocą . Wskaźnik pola grzejnego zacznie szybko migać. Na wyświetlaczu pojawi się pozostały czas.

Aby wyłączyć funkcję: ustawić pole grzejne za pomocą i dotknąć .

Pozostały czas powróci do wartości 00. Wskaźnik pola grzejnego zgaśnie.

Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie

00. Pole grzejne wyłączy się.

Aby wyciszyć sygnał dźwiękowy:

należy dotknąć .

Minutnik

Funkcja ta możne służyć jako Minutnik, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Na wyświetlaczu mocy grzania widoczne jest wskazanie

Page 14

www.electrolux.com14

Aby włączyć funkcję: dotknąć .

Dotknąć lub stopera, aby ustawić czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy:

należy dotknąć

Aby wyłączyć funkcję: dotknąć i następnie dotknąć . Pozostały czas

powróci do wartości 00.

Funkcja nie ma wpływu na działanie żadnego pola grzejnego.

5.10 Pauza.

Funkcja ta służy do przestawiania wszystkich włączonych pól grzejnych na najniższą moc grzania.

Gdy funkcja działa, wszystkie inne symbole na panelach sterowania są zablokowane.

Funkcja nie blokuje funkcji zegara.

Dotknąć , aby włączyć funkcję.

Wyświetli się grzania zmniejszy się do wartości 1. Aby wyłączyć funkcję, należy dotknąć

. Włączy się poprzednie ustawienie

mocy grzania.

.Ustawienie mocy

5.11 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć . Na 4

sekundy wyświetli się . Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.12 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się . Wyłączyć płytę grzejną za pomocą Aby wyłączyć funkcję, należy: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się . Wyłączyć płytę grzejną za pomocą

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włączyć

płytę grzejną za pomocą . Wyświetli się . Dotknąć przez 4 sekundy. W

ciągu 10 sekund ustawić moc grzania.

Teraz można korzystać z płyty. Po wyłączeniu płyty grzejnej za pomocą

funkcja będzie ponownie aktywna.

. Nie ustawiać

5.13 Hob²Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Należy go włączyć przed użyciem funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja działała automatycznie, należy dla trybu automatycznego wybrać ustawienie H1 – H6. Domyślne

Page 15

POLSKI 15

ustawienie płyty grzejnej to H5. Okap reaguje na działanie płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczyń i odpowiednio dostosowywać prędkość wentylatora.

Tryby automatyczne

Auto‐

matycz‐ ne oś‐

Goto‐ wanie

Smaże‐

nie

wietle‐ nie

Tryb H0 Wył. Wył. Wył.

Tryb H1 Wł. Wył. Wył.

Tryb H2

Wł. Pręd‐

kość wentyla‐ tora 1

Pręd‐ kość wentyla‐ tora 1

Tryb H3 Wł. Wył. Pręd‐

kość wentyla‐ tora 1

Tryb H4 Wł. Pręd‐

kość wentyla‐ tora 1

Tryb H5 Wł. Pręd‐

kość wentyla‐ tora 1

Tryb H6 Wł. Pręd‐

kość wentyla‐ tora 2

Urządzenie rozpoznaje proces gotowa‐ nia i uruchamia wentylator zgodnie z usta‐ wieniem trybu automatycznego.

Urządzenie rozpoznaje proces smażenia i uruchamia wentylator zgodnie z ustawie‐ niem trybu automatycznego.

W tym trybie włączanie wentylatora i oś‐ wietlenia jest niezależne od temperatury.

Pręd‐ kość wentyla‐ tora 1

Pręd‐ kość wentyla‐ tora 2

Pręd‐ kość wentyla‐ tora 3

Zmiana trybu automatycznego

1. Wyłączyć urządzenie.

2. Dotknąć przez 3 sekundy.

Wyświetlacz włączy się i wyłączy.

3. Dotknąć przez 3 sekundy.

4. Dotknąć kilka razy, aż wyświetli

się .

5. Dotknąć zegara, aby wybrać tryb automatyczny.

Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania.

Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu może nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund.

Ręczne sterowanie prędkością wentylatora

Funkcję można również uruchomić ręcznie. Aby to zrobić, należy dotknąć ,

gdy płyta grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczne zmianę prędkości wentylatora.

Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną

prędkością, ponowne naciśniecie powoduje ustawienie prędkości wentylatora na wartość 0 i jego wyłączenie. Aby ponownie włączyć wentylator z prędkością 1, należy

dotknąć .

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Płyta grzejna umożliwia automatyczne włączanie oświetlenia podczas uruchamiania płyty grzejnej. W tym celu należy ustawić tryb automatyczny na H1 – H6.

Oświetlenie okapu wyłącza się po 2 minutach od wyłączenia płyty grzejnej.

Page 16

www.electrolux.com16

5.14 Funkcja Zarządzanie

energią

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Patrz rysunek.

• Każda faza ma maksymalne obciążenie elektryczne.

• Funkcja rozdziela moc między pola grzejne podłączone do tej samej fazy.

• Funkcja włącza się, zostaje przekroczona łączna moc pól grzejnych podłączonych do jednej fazy.

• Funkcja zmniejsza moc pozostałych pól grzejnych podłączonych do tej samej fazy.

• Wskazanie dla pól o zmniejszonej mocy grzania zmienia się w zakresie dwóch poziomów.

6. PŁYTA GRZEJNA – WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

Materiał naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.

6.2 Minimalna średnica naczynia

Dno naczynia musi być jak najgrubsze i płaskie. Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.

Pole grzejne

Lewe tyl‐ne125 - 140 1400/2500

Prawe tylne

Prawe przednie

Lewe przednie

Średnica na‐ czynia (mm)

145 - 180 1800/2800

180 - 210 2300/3600

Moc (W)

Page 17

POLSKI 17

6.3 Odgłosy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzęczenia: ustawiono wysoką moc grzania.

• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.

• odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.4 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi

Ustawienie mocy grza‐ nia

- 1

1 - 2 Sos holenderski, roztapianie:

1 - 2 Ścinanie: puszystych omle‐

2 - 3 Gotowanie ryżu lub potraw

3 - 4 Gotowanie na parze warzyw,

4 - 5 Gotowanie ziemniaków na

4 - 5 Gotowanie większej ilości

Zastosowanie: Czas

Podtrzymywanie temperatury ugotowanych potraw.

masła, czekolady, żelatyny.

tów, smażonych jajek.

mlecznych, podgrzewanie gotowych potraw.

ryb, mięsa.

parze.

składników, potraw duszo‐ nych i zup.

sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

6.5 Przykłady zastosowania w gotowaniu

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

(min)

zależ‐ nie od potrzeb

5 - 25 Mieszać od czasu do czasu.

10 - 40 Gotować pod przykryciem.

25 - 50 Dodać co najmniej dwukrot‐

20 - 45 Dodać kilka łyżek wody.

20 - 60 Użyć maksymalnie ¼ l wody

60 150

Wskazówki

Przykryć naczynie.

nie więcej płynu niż ryżu. Potrawy mleczne mieszać od czasu do czasu.

na 750 g ziemniaków.

Do 3 litrów wody + składniki.

Page 18

www.electrolux.com18

Ustawienie mocy grza‐ nia

6 - 7 Delikatne smażenie: eska‐

7 - 8 Intensywne smażenie np.

9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz,

Zastosowanie: Czas

lopków, cordon bleu z cielę‐ ciny, kotletów, bryzoli, kiełba‐ sek, wątróbki, zasmażek, ja‐ jek, naleśników, pączków.

placków ziemniaczanych, po‐ lędwicy, steków.

mięso duszone w sosie własnym), smażenie frytek.

Gotowanie dużej ilości wody. Funkcja PowerBoost jest włączona.

(min)

zależ‐ nie od potrzeb

5 - 15 Obrócić po upływie połowy

Wskazówki

Obrócić po upływie połowy czasu.

czasu.

7. PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Używać specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia

z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

8. PIEKARNIK – CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Page 19

8.1 Funkcje piekarnika

OSTRZEŻENIE!

Nie wlewać płynów do wnęki komory przed i w trakcie procesu gotowania. Istnieje ryzko uszkodzenia.

Symbol Funkcja piekarnika Zastosowanie

Położenie wyłączenia Piekarnik jest wyłączony.

POLSKI 19

Termoobieg Do równoczesnego pieczenia na mak‐

Pizza Do pieczenia na jednym poziomie po‐

Górna/dolna grzałka Do pieczenia ciasta na jednym pozio‐

Osuszanie Do suszenia krojonych owoców, wa‐

Szybkie grillowanie Do grillowania płaskich potraw w du‐

Turbo grill Do pieczenia dużych kawałków mięsa

symalnie dwóch poziomach oraz do suszenia żywności. Ustawić temperaturę o 20-40°C niższą od temperatury dla funkcji Górna/dolna grzałka.

traw wymagających intensywnego przyrumienienia i kruchego spodu.

mie oraz do suszenia żywności.

rzyw i grzybów.

żych ilościach oraz do opiekania chle‐ ba.

lub drobiu z kośćmi na jednym pozio‐ mie. Do przyrządzania zapiekanek i przyrumieniania.

Page 20

www.electrolux.com20

Symbol Funkcja piekarnika Zastosowanie

Termoobieg wilgotny Funkcja zapewnia oszczędność ener‐

gii podczas pieczenia. Wskazówki do‐ tyczące pieczenia znajdują się w roz‐ dziale „Wskazówki i porady”, Termoo‐ bieg wilgotny. Drzwi piekarnika powin‐ ny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłó‐ cane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną. Podczas używania tej funkcji tempera‐ tura w komorze może się różnić od temperatury ustawionej. Może nastą‐ pić zmniejszenie mocy grzania. Ogól‐ ne zalecenia dotyczące oszczędzania energii znajdują się w rozdziale „Wy‐ dajność energetyczna”, Oszczędzanie energii. Funkcji tej użyto do zapewnie‐ nia zgodności z klasą energetyczną urządzenia zgodnie z normą EN 60350-1. Podczas korzystania z tej funkcji oś‐ wietlenie automatycznie się wyłącza.

Wybierając funkcję Termoobieg wilgotny bez ustawiania temperatury, można rozmrażać żywność.

8.2 Włączanie i wyłączanie piekarnika

W zależności od modelu na urządzeniu mogą znajdować się symbole przy pokrętłach, wskaźniki lub kontrolki:

• Wskaźnik włącza się, gdy piekarnik się nagrzewa.

• Kontrolka zapala się, gdy piekarnik pracuje.

• Symbol informuje, czy za pomocą pokrętła modyfikowane są ustawienia dotyczące któregoś z pól grzejnych, funkcji piekarnika czy temperatury.

1. Obrócić pokrętło wyboru funkcji piekarnika w celu wybrania żądanej funkcji.

2. Obrócić pokrętło regulacji temperatury w celu wybrania żądanej temperatury.

3. Aby wyłączyć piekarnik, należy obrócić pokrętło wyboru funkcji piekarnika i pokrętło regulacji temperatury do położenia wyłączenia.

8.3 Wentylator chłodzący

Podczas pracy piekarnika wentylator chłodzący włącza się automatycznie, aby utrzymywać powierzchnie piekarnika w niskiej temperaturze. Po wyłączeniu piekarnika wentylator chłodzący nadal działa do czasu schłodzenia piekarnika.

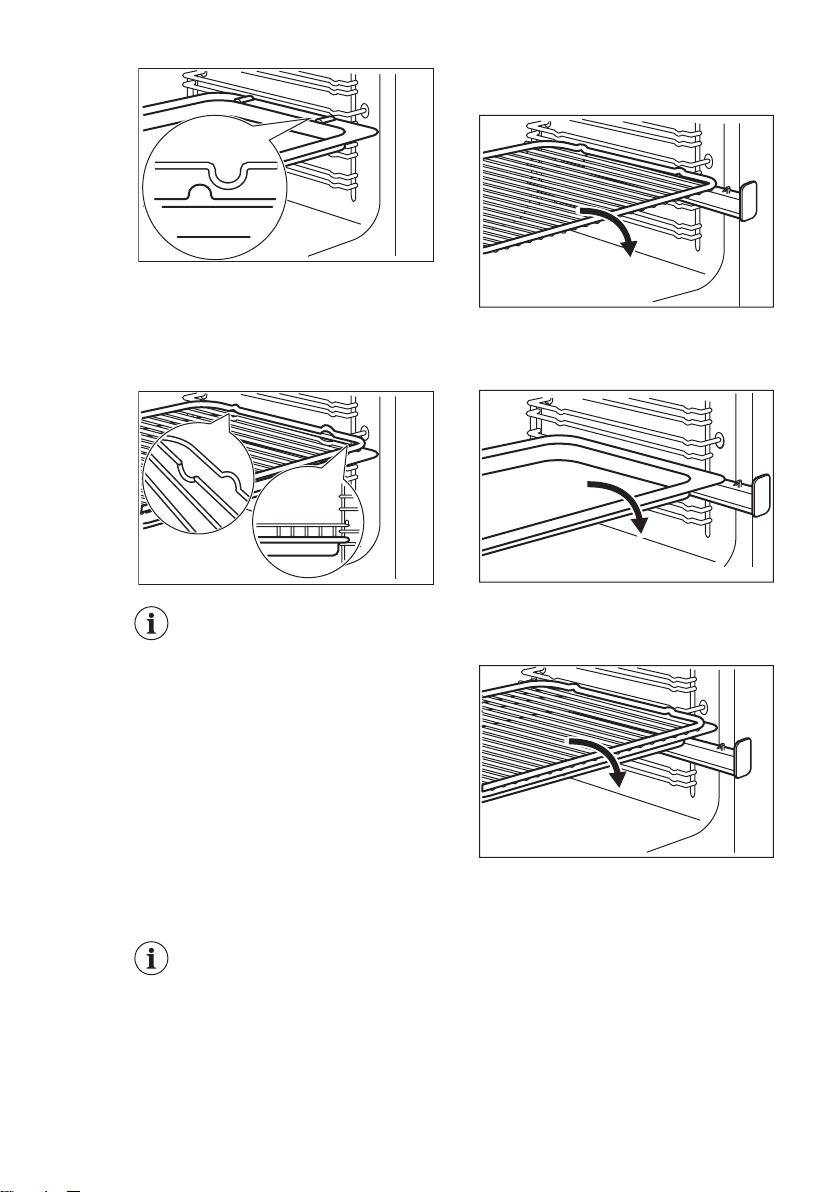

8.4 Wkładanie akcesoriów

piekarnika

Blacha uniwersalna:

Wsunąć głęboką blachę między prowadnice blachy.

Page 21

Ruszt wraz z głęboką blachą do pieczenia:

Wsunąć głęboką blachę między prowadnice blachy, a ruszt między prowadnice na wyższym poziomie.

• Wszystkie akcesoria mają niewielkie wgłębienia w górnej i lewej części, aby zwiększyć bezpieczeństwo. Wgłębienia zapobiegają również przewróceniu.

• Wysoka krawędź wokół rusztu zapobiega zsuwaniu się naczyń.

POLSKI 21

Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie blach.

Umieścić ruszt na prowadnicach teleskopowych w taki sposób, aby jego nóżki były skierowane w dół.

Umieścić blachę do pieczenia ciasta lub głęboką blachę na prowadnicach teleskopowych.

8.5 Prowadnice teleskopowe – wkładanie akcesoriów piekarnika

Należy zachować instrukcję instalacji prowadnic teleskopowych do wykorzystania w przyszłości.

Umieścić ruszt na głębokiej blasze. Umieścić ruszt wraz z głęboką blachą na prowadnicach teleskopowych.

Page 22

A B

www.electrolux.com22

9. PIEKARNIK – FUNKCJE ZEGARA

9.1 Wyświetlacz

A. Funkcje zegara B. Wyłącznik czasowy

9.2 Przyciski

Przycisk Funkcja Opis

MINUS Ustawianie czasu.

ZEGAR Ustawianie funkcji zegara.

PLUS Ustawianie czasu.

9.3 Funkcje zegara

Funkcja zegara Zastosowanie

AKTUALNA GODZI‐NAUstawianie, zmiana lub sprawdzanie ak‐

tualnej godziny.

9.4 Ustawianie funkcji CZAS

1. Ustawić funkcję piekarnika i

2. Naciskać

3. Nacisnąć lub , aby ustawić

Na wyświetlaczu widoczne jest wskazanie .

4. Gdy upłynie czas pieczenia, będzie

CZAS TRWANIA Ustawianie czasu pracy piekarnika.

MINUTNIK Ustawianie odliczania. Funkcja ta nie

temperaturę piekarnika.

, aż zacznie migać.

funkcję CZAS.

migać i zostanie wyemitowany sygnał dźwiękowy. Urządzenie wyłączy się automatycznie.

ma wpływu na działanie piekarnika. Funkcję tę można włączyć w dowolnej chwili – również wtedy, gdy piekarnik jest wyłączony.

5. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

6. Obrócić pokrętło wyboru funkcji piekarnika i pokrętło regulacji temperatury w położenie wyłączenia.

9.5 Ustawianie MINUTNIKA

1. Naciskać , aż zacznie migać.

2. Nacisnąć

żądany czas.

Minutnik uruchomi się automatycznie po 5 sekundach.

3. Gdy upłynie ustawiony czas, zostanie wyemitowany sygnał dźwiękowy.

lub , aby ustawić

Page 23

POLSKI 23

Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

4. Ustawić pokrętło funkcji piekarnika i pokrętło temperatury w położeniu wyłączenia.

2. Nacisnąć i przytrzymać przycisk .

Funkcja zegara wyłączy się po kilku sekundach.

9.6 Anulowanie funkcji zegara

1. Nacisnąć kilkakrotnie , aż zacznie

migać wskaźnik żądanej funkcji.

10. PIEKARNIK – WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Temperatury i czasy pieczenia podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisu, jakości oraz ilości użytych składników.

10.1 Pieczenie ciast

Do pierwszego pieczenia ustawić niższą temperaturę.

Piekąc ciasta na więcej niż jednym poziomie, można wydłużyć czas pieczenia o 10-15 minut.

Ciasta i ciastka na różnych poziomach nie zawsze przyrumieniają się równomiernie. Nie ma potrzeby zmiany ustawienia temperatury w takim przypadku. W trakcie pieczenia produkty przyrumienią się równomiernie.

Blachy mogą odkształcać się podczas pieczenia. Po ostygnięciu blach odkształcenia znikną.

10.2 Wskazówki dotyczące pieczenia ciast

Efekt pieczenia Prawdopodobna przy‐

Spód ciasta nie jest odpowiednio upieczo‐ ny.

Ciasto zapada się, robi się zakalcowate, roz‐ miękłe lub jest nierów‐ nomiernie upieczone.

Ciasto jest za suche. Temperatura piekarnika

czyna

Wybrano nieodpowiedni poziom piekarnika.

Temperatura piekarnika jest za wysoka.

Temperatura piekarnika jest za wysoka, a czas pieczenia za krótki.

jest za niska.

Za długi czas pieczenia. Następnym razem ustawić krót‐

Środek zaradczy

Umieścić ciasto na niższym po‐ ziomie piekarnika.

Następnym razem ustawić nie‐ co niższą temperaturę piekarni‐ ka.

Następnym razem ustawić dłuż‐ szy czas pieczenia i obniżyć temperaturę piekarnika.

Następnym razem ustawić wy‐ ższą temperaturę piekarnika.

szy czas pieczenia.

Page 24

www.electrolux.com24

Efekt pieczenia Prawdopodobna przy‐

Środek zaradczy

czyna

Ciasto piecze się nie‐ równomiernie.

Temperatura piekarnika jest za wysoka, a czas pieczenia za krótki.

Ciasto nie jest równomier‐ nie rozprowadzone.

Następnym razem ustawić dłuż‐ szy czas pieczenia i obniżyć temperaturę piekarnika.

Następnym razem rozprowa‐ dzić równomiernie ciasto na blasze.

Ciasto nie jest gotowe po upływie czasu pie‐ czenia podanego w

Temperatura piekarnika jest za niska.

Następnym razem ustawić nie‐ co wyższą temperaturę piekar‐ nika.

przepisie.

10.3 Termoobieg

Pieczenie na jednym poziomie

Pieczenie w formach

Produkt Temperatura

(°C)

Kołacz lub bułeczki maślane 150 - 160 50 - 70 2

Tort biszkoptowy / ciasta owocowe 140 - 160 50 - 90 1 - 2

Biszkopt beztłuszczowy

Spód placka – ciasto kruche

150 - 160

170 - 180

Spód tarty – ciasto ukręcane 150 - 170 20 - 25 2

Szarlotka (2 formy Ø 20 cm, umie‐

160 60 - 90 2 - 3

szczone po przekątnej)

Nagrzać wstępnie piekarnik.

Ciasta / ciastka / chleb na blachach do pieczenia

Produkt Temperatura

(°C)

Ciasto z kruszonką (suche) 150 - 160 20 - 40 3

Placki owocowe (na cieście droż‐ dżowym/biszkoptowym)

150 35 - 55 3

Tarty owocowe na kruchym cieście 160 - 170 40 - 80 3

Użyć głębokiej blachy do pieczenia.

Czas (min) Poziom

piekarnika

25 - 40 3

10 - 25 2

Czas (min) Poziom

piekarnika

Page 25

Ciastka

Produkt Temperatura

Czas (min) Poziom

(°C)

Kruche ciasteczka 150 - 160 10 - 20 3

Ciasteczka maślane / Ciasta prze‐

140 20 - 35 3

kładane

Ciasteczka z ciasta biszkoptowego 150 - 160 15 - 20 3

Ciasteczka z białek jaj, bezy 80 - 100 120 - 150 3

Makaroniki 100 - 120 30 - 50 3

Ciasteczka z ciasta drożdżowego 150 - 160 20 - 40 3

Ciasteczka z ciasta francuskiego

Bułki

Małe ciasteczka (20 sztuk na bla‐ sze)

Nagrzać wstępnie piekarnik.

170 - 180

160

150

20 - 30 3

10 - 35 3

20 - 35 3

Tabela wypieków i zapiekanek

Produkt Temperatura

Czas (min) Poziom

(°C)

Bagietki posypane serem

160 - 170

15 - 30 1

Nadziewane warzywa 160 - 170 30- 60 1

Nagrzać wstępnie piekarnik.

POLSKI 25

piekarnika

Pieczenie na kilku poziomach

Ciasta / ciastka / chleb na blachach do pieczenia

Produkt Temperatura

(°C)

Czas (min) Poziom

piekarnika

2 poziomy

Ptysie / Eklery

160 - 180

25 - 45 2 / 4

Strucla sucha 150 - 160 30 - 45 2 / 4

Nagrzać wstępnie piekarnik.

Ciasteczka/small cakes / ciastka / bułki

Produkt Temperatura

(°C)

Czas (min) Poziom

piekarnika

2 poziomy

Kruche ciasteczka 150 - 160 20 - 40 2 / 4

Page 26

www.electrolux.com26

Produkt Temperatura

(°C)

Czas (min) Poziom

piekarnika

2 poziomy

Ciasteczka maślane / Ciasta prze‐

140 25 - 45 2 / 4

kładane

Ciasteczka z ciasta biszkoptowe‐go160 - 170 25 - 40 2 / 4

Ciasteczka z białek jaj, bezy 80 - 100 130 - 170 2 / 4

Makaroniki 100 - 120 40 - 80 2 / 4

Ciasteczka z ciasta drożdżowego 160 - 170 30 - 60 2 / 4

Ciasteczka z ciasta francuskiego

Bułki

Małe ciasteczka (20 sztuk na bla‐ sze)

Nagrzać wstępnie piekarnik.

170 - 180

180

150

30 - 50 2 / 4

25- 40 2 / 4

20 - 40 2 / 4

10.4 Pieczenie tradycyjne na jednym poziomie

Pieczenie w formach

Produkt Temperatura

(°C)

Kołacz lub bułeczki maślane 160 - 180 50 - 70 2

Tort biszkoptowy / Ciasta owocowe 150 - 170 50 - 90 1 - 2

Biszkopt niskokaloryczny

Spód placka – ciasto kruche

170

190 - 210

Spód placka – ciasto ukręcane 170 - 190 20 - 25 2

Szarlotka (2 formy, Ø 20 cm, usta‐

180 60 - 90 1 - 2

wione po przekątnej)

Tarta pikantna (np. Quiche Lorrai‐

180 - 220 35 - 60 1

ne)

Sernik 160 - 180 60 - 90 1 - 2

Rozgrzać wstępnie piekarnik.

Ciasta / ciastka / chleb na blachach do pieczenia

Produkt Temperatura

(°C)

Plecionka drożdżowa / Wieniec

170 - 190 40 - 50 2

drożdżowy

Czas (min) Poziom

piekarnika

25 - 40 3

10 - 25 2

Czas (min) Poziom

piekarnika

Page 27

POLSKI 27

Produkt Temperatura

Czas (min) Poziom

(°C)

Strucla bożonarodzeniowa

Chleb (chleb żytni):

1. Pierwszy etap pieczenia.

2. Drugi etap pieczenia.

Ptysie / Eklery

Rolada biszkoptowa

160 - 180

1. 230

2. 160 - 180

190 - 210

180 - 200

50 - 70 2

1. 20

2. 30 - 60

20 - 35 3

10 - 20 3

Ciasto z kruszonką (suche) 160 - 180 20 - 40 3

Maślane ciasto migdałowe / Ciasta cukrowe

Tarty owocowe (na cieście droż‐ dżowym / ukręcanym)

190 - 210

170 35 - 55 3

20 - 30 3

Tarty owocowe na kruchym cieście 170 - 190 40 - 60 3

Ciasta drożdżowe z delikatnymi dodatkami (np. twarogiem, kre‐

160 - 180

40 - 80 3

mem, słodkim sosem)

Pizza (z dużą ilością dodatków)

Pizza (na cienkim cieście)

190 - 210

220 - 250

30 - 50 1 - 2

15 - 25 1 - 2

Podpłomyk 230 - 250 10 - 15 1

Tarty (CH) 210 - 230 35 - 50 1

Rozgrzać wstępnie piekarnik.

Użyć głębokiej blachy do pieczenia.

Ciastka

Produkt Temperatura

Czas (min) Poziom

(°C)

Ciasteczka kruche 170 - 190 10 - 20 3

Ciasteczka maślane / Ciasta prze‐ kładane

160

20 - 35 3

Ciasteczka z ciasta biszkoptowego 170 - 190 20 - 30 3

Ciasteczka z białek jaj, bezy 80 - 100 120 - 150 3

Makaroniki 120 - 130 30 - 60 3

Ciasteczka z ciasta drożdżowego 170 - 190 20 - 40 3

Ciasteczka z ciasta francuskiego

Bułki

190 - 210

20 - 30 3

10 - 55 3

piekarnika

1 - 2

piekarnika

Page 28

www.electrolux.com28

Produkt Temperatura

(°C)

Małe ciasteczka (20 sztuk na bla‐ sze)

Rozgrzać wstępnie piekarnik.

170

Czas (min) Poziom

piekarnika

20 - 30 3 - 4

Tabela wypieków i zapiekanek

Produkt Temperatura

(°C)

Czas (min) Poziom

piekarnika

Makaron zapiekany 180 - 200 45 - 60 1

Lasagne 180 - 200 35 - 50 1

Zapiekanka warzywna

Bagietki posypane serem

180 - 200

200 - 220

15 - 30 1

Słodkie suflety 180 - 200 40 - 60 1

Suflety z rybą 180 - 200 40 - 60 1

Nadziewane warzywa 180 - 200 40 - 60 1

Rozgrzać wstępnie piekarnik.

10.5 Pizza

Produkt Temperatura

(°C)

Pizza (na cienkim cieście)

Pizza (z dużą ilością dodatków)

200 - 230

180 - 200 20 - 35 1 - 2

Tarty 170 - 200 35 - 55 1 - 2

Tarta szpinakowa 160 - 180 45 - 60 1 - 2

Quiche Lorraine (tarta pikantna) 170 - 190 45 - 55 1 - 2

Tarta szwajcarska 170 - 200 35 - 55 1 - 2

Sernik 140 - 160 60 - 90 1 - 2

Ciasto z jabłkami, przykryte 150 - 170 50 - 60 1 - 2

Zapiekanka warzywna 160 - 180 50 - 60 1 - 2

Podpłomyk

Zapiekanka z ciasta francuskiego

Flammekuchen

230 - 250

160 - 180

230 - 250

Czas (min) Poziom

piekarnika

10 - 20 1 - 2

10 - 20 2 - 3

45 - 55 2 - 3

12 - 20 2 - 3

Page 29

POLSKI 29

Produkt Temperatura

Czas (min) Poziom

(°C)

Pierogi (rosyjska wersja calzone)

Użyć głębokiej blachy do pieczenia.

Rozgrzać wstępnie piekarnik.

180 - 200

15 - 25 2 - 3

10.6 Termoobieg wilgotny

Chleb i pizza

Produkt Temperatura

(°C)

Drożdżówki 180 25 - 35 3

Mrożona pizza 350 g 190 25 - 35 3

Ciastka na blasze do pieczenia

Produkt Temperatura

(°C)

Rolada biszkoptowa 180 20 - 30 3

Brownie 180 30 - 40 3

Ciasta w foremce

Produkt Temperatura

(°C)

Suflet 200 30 - 40 3

Biszkoptowy spód tarty 180 20 - 30 3

Biszkopt królowej Wiktorii 150 25 - 35 3

Czas (min) Poziom pie‐

piekarnika

karnika

Ryby

Produkt Temperatura

Czas (min) Poziom pie‐

(°C)

Ryby w woreczkach 300 g 180 25 - 35 3

Cała ryba 200 g 180 25 - 35 3

Filet rybny 300 g 180 25 - 35 3

Mięso

Produkt Temperatura

Czas (min) Poziom pie‐

(°C)

Mięso w woreczku 250 g 200 25 - 35 3

Szaszłyki mięsne 500 g 200 30 - 40 3

karnika

Page 30

www.electrolux.com30

Małe wypieki

Produkt Temperatura

Ciasteczka 180 25 - 35 3

Makaroniki 160 25 - 35 3

Babeczki 180 25 - 35 3

Krakersy 170 20 - 30 3

Kruche ciasteczka 150 25 - 35 3

Tartaletki 170 15 - 25 3

Wegetariańskie

Produkt Temperatura

Mieszane warzywa w woreczku 400 g

Omlet 200 20 - 30 3

Warzywa na blasze 700 g 180 25 - 35 3

(°C)

180 25 - 35 3

Czas (min) Poziom pie‐

karnika

10.7 Wskazówki dotyczące

pieczenia mięs

Używać tylko żaroodpornych naczyń do pieczenia.

Chude mięso piec pod przykryciem (można użyć folii aluminiowej).

Duże kawałki mięsa można piec bezpośrednio na blasze lub na ruszcie umieszczonym nad blachą.

Wlać trochę wody do blachy do pieczenia, aby zapobiec przypalaniu się skapującego tłuszczu.

Obrócić pieczeń po upływie 1/2-2/3 czasu pieczenia.

Piec mięso i ryby w większych kawałkach (1 kg lub więcej).

Podczas pieczenia polać kilkakrotnie kawałki mięsa wydobywającym się z nich sosem.

10.8 Pieczenie tradycyjne

Wołowina

Produkt Ilość Temperatura

Mięso duszone 1 - 1,5 kg 200 - 230 105 - 150 1

Pieczeń wołowa lub fi‐ let: lekko wypieczone

na każdy cm grubości

(°C)

230 - 250

Czas (min) Poziom

6 - 8 1

piekarni‐ ka

Page 31

POLSKI 31

Produkt Ilość Temperatura

Czas (min) Poziom

(°C)

Pieczeń wołowa lub fi‐ let: średnio wypieczo‐

na każdy cm grubości

220 - 230 8 - 10 1

Pieczeń wołowa lub fi‐ let: dobrze wypieczone

Rozgrzać wstępnie piekarnik.

na każdy cm grubości

200 - 220 10 - 12 1

Wieprzowina

Produkt Ilość Temperatura

Czas (min) Poziom

(°C)

Łopatka, karkówka,

1 - 1,5 kg 210 - 220 90 - 120 1

szynka

Kotlet, żeberka 1 - 1,5 kg 180 - 190 60 - 90 1

Klops 750 g - 1 kg 170 - 190 50 - 60 1

Golonka wieprzowa

750 g - 1 kg 200 - 220 90 - 120 1

(podgotowana)

Cielęcina

Produkt Ilość Temperatura

Czas (min) Poziom

(°C)

Pieczeń cielęca

1 kg 210 - 220 90 - 120 1

Gicz cielęca 1,5 - 2 kg 200 - 220 150 - 180 1

Użyć naczynia z pokrywką.

Jagnięcina

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Udziec jagnięcy, pie‐

1 - 1,5 kg 210 - 220 90 - 120 1

czeń jagnięca

Comber jagnięcy 1 - 1,5 kg 210 - 220 40 - 60 1

piekarni‐ ka

Dziczyzna

Produkt Ilość Temperatu‐

ra (°C)

Comber z zająca, udko zajęcze

do 1 kg

220 - 240

Czas (min) Poziom

30 - 40 1

piekarni‐ ka

Page 32

www.electrolux.com32

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Comber z sarny/jelenia 1,5 - 2 kg 210 - 220 35 - 40 1

Udziec z sarny 1,5 - 2 kg 200 - 210 90 - 120 1

Rozgrzać wstępnie piekarnik.

Drób

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Kawałki drobiu po 200 - 250 g 220 - 250 20 - 40 1

Połówka kurczaka po 400 - 500 g 220 - 250 35 - 50 1

Kurczak, pularda 1 - 1,5 kg 220 - 250 50 - 70 1

Kaczka 1,5 - 2 kg 210 - 220 80 - 100 1

Gęś 3,5 - 5 kg 200 - 210 150 - 180 1

Indyk 2,5 - 3,5 kg 200 - 210 120 - 180 1

Indyk 4 - 6 kg 180 - 200 180 - 240 1

Ryba

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Cała ryba 1 - 1,5 kg 210 - 220 40 - 70 1

piekarni‐ ka

piekarnika

10.9 Pieczenie z funkcją Turbo grill

Wołowina

Produkt Ilość Temperatura

Pieczeń wołowa lub filet: lekko wypieczone

Pieczeń wołowa lub filet: średnio wypieczone

Pieczeń wołowa lub filet: dobrze wypieczone

Rozgrzać wstępnie piekarnik.

na każdy cm grubości

(°C)

190 - 200

180 - 190 6 - 8 1

170 - 180 8 - 10 1

Czas (min)

5 - 6 1

Poziom piekarni‐ ka

Page 33

Wieprzowina

Produkt Ilość Temperatura

(°C)

Czas (min)

Łopatka, karkówka, szyn‐ka1 - 1,5 kg 160 - 180 90 - 120 1

Kotlet, żeberka 1 - 1,5 kg 170 - 180 60 - 90 1

Klops 750 g - 1 kg 160 - 170 50 - 60 1

Golonka wieprzowa (pod‐

750 g - 1 kg 150 - 170 90 - 120 1

gotowana)

Cielęcina

Produkt Ilość Temperatura

(°C)

Czas (min)

Pieczeń cielęca 1 kg 160 - 180 90 - 120 1

Gicz cielęca 1,5 - 2 kg 160 - 180 120 - 150 1

Jagnięcina

Produkt Ilość Temperatu‐

ra (°C)

Udziec jagnięcy, pieczeń

1 - 1,5 kg 150 - 170 100 - 120 1

Czas (min)

jagnięca

Comber jagnięcy 1 - 1,5 kg 160 - 180 40 - 60 1

POLSKI 33

Poziom piekarni‐ ka

Drób

Produkt Ilość Temperatu‐

ra (°C)

Czas (min)

Kawałki drobiu po 200 - 250 g 200 - 220 30 - 50 1

Połówka kurczaka po 400 - 500 g 190 - 210 35 - 50 1

Kurczak, pularda 1 - 1,5 kg 190 - 210 50 - 70 1

Kaczka 1,5 - 2 kg 180 - 200 80 - 100 1

Gęś 3,5 - 5 kg 160 - 180 120 - 180 1

Indyk 2,5 - 3,5 kg 160 - 180 120 - 150 1

Indyk 4 - 6 kg 140 - 160 150 - 240 1

Poziom piekarnika

Page 34

www.electrolux.com34

10.10 Ogólne wskazówki

dotyczące korzystania z grilla

OSTRZEŻENIE!

Podczas grillowania drzwi piekarnika powinny być zawsze zamknięte.

• Funkcji grilla należy zawsze

używać przy maksymalnym ustawieniu temperatury.

• Ruszt należy umieścić na poziomie piekarnika zalecanym w tabeli grillowania.

• Głęboką blachę do zbierania tłuszczu należy zawsze umieszczać na pierwszym poziomie.

• Należy grillować tylko płaskie porcje mięsa lub ryb.

Grillowane potrawy należy umieszczać w środkowej części rusztu.

10.11 Szybki grill

Produkt Temperatura (°C) Czas (min) Poziom

1. stro‐na2. strona

Hamburgery

Filet wieprzowy maks. 10 - 12 6 - 10 4

Kiełbaski maks. 10 - 12 6 - 8 4

Steki wołowe, steki cielęce maks. 7 - 10 6 - 8 4

Tosty

Grzanki z dodatkami maks. 6 - 8 - 4

Rozgrzać wstępnie piekarnik

maks.

9 - 15 8 - 13 4

1 - 4 1 - 4 4 - 5

piekarni‐ ka

10.12 Suszenie

Umieścić pergamin na ruszcie piekarnika.

Aby zapewnić optymalny rezultat: wyłączyć urządzenie, gdy upłynie połowa

Warzywa

Produkt

Fasola 60 - 70 6 - 8 3 2 / 4

Papryka 60 - 70 5 - 6 3 2 / 4

Temperatura (°C)

potrzebnego czasu. Otworzyć drzwi urządzenia i poczekać, aż urządzenie ostygnie. Następnie dokończyć proces suszenia.

Czas (godz.)

Poziom piekarnika

1 poziom

2 pozio‐ my

Page 35

POLSKI 35

Produkt

Warzywa (kwaśne) 60 - 70 5 - 6 3 2 / 4

Grzyby 50 - 60 6 - 8 3 2 / 4

Zioła 40 - 50 2 - 3 3 2 / 4

Owoce

Produkt

Śliwki 60 - 70 8 - 10 3 2 / 4

Morele 60 - 70 8 - 10 3 2 / 4

Krojone jabłka 60 - 70 6 - 8 3 2 / 4

Gruszki 60 - 70 6 - 9 3 2 / 4

Temperatura (°C)

Czas (godz.)

Poziom piekarnika

1 poziom

Poziom piekarnika

1 po‐ ziom

2 pozio‐ my

11. PIEKARNIK – KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

11.1 Uwagi dotyczące czyszczenia

Środki czy‐

szczące

Codzienne

użytkowanie

Umyć przód piekarnika miękką ściereczką zwilżoną ciepłą wodą z do‐ datkiem łagodnego detergentu.

Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie.

Usunąć plamy za pomocą łagodnego detergentu.

Czyścić komorę po każdym użyciu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Nie pozostawiać gotowych potraw w piekarniku na dłużej niż 20 mi‐ nut. Po każdym użyciu osuszyć komorę miękką ściereczką.

Page 36

www.electrolux.com36

Wyposaże‐

nie

Po każdym użyciu akcesoriów należy wyczyścić je i pozostawić do wyschnięcia. Do czyszczenia należy użyć miękkiej ściereczki zwilżo‐ nej ciepłą wodą z dodatkiem łagodnego detergentu. Nie myć akceso‐ riów w zmywarce.

Do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu nie należy używać ściernych środków czyszczących ani przedmiotów o ostrych krawędziach.

11.2 Piekarniki wykonane ze stali nierdzewnej lub aluminium

Drzwi piekarnika należy czyścić wyłącznie za pomocą wilgotnej ściereczki lub gąbki. Osuszyć miękką ściereczką.

Nie należy używać myjek stalowych, kwasów ani produktów ściernych, ponieważ mogą one uszkodzić powierzchnię piekarnika. Panel sterowania piekarnika należy czyścić stosując się do tych samych zaleceń.

11.3 Demontaż prowadnic blach

Aby wyczyścić piekarnik, należy wyjąć prowadnice blach.

1. Odciągnąć przednią część prowadnic blach od bocznej ścianki.

Kołki ustalające prowadnic teleskopowych muszą być skierowane do przodu.

Zamontować prowadnice blach w odwrotnej kolejności.

UWAGA!

Upewnić się, że dłuższy element ustalający znajduje się z przodu. Końce obu elementów ustalających powinny być skierowane do tyłu. Ich nieprawidłowe zamontowanie może spowodować uszkodzenie emalii.

11.4 Demontaż drzwi piekarnika

Należy wymontować drzwi, aby ułatwić ich czyszczenie.

2. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je.

1. Całkowicie otworzyć drzwi.

2. Przesunąć suwak, aż słyszalne

będzie kliknięcie.

3. Zamknąć drzwi aż do zablokowania suwaka.

4. Zdjąć drzwi. Aby zdjąć drzwi, należy najpierw wyciągnąć je z jednej strony, a następnie z drugiej.

Page 37

POLSKI 37

Po zakończeniu czyszczenia założyć drzwi piekarnika, wykonując powyższe czynności w odwrotnej kolejności. Upewnić się, że po założeniu drzwi dało się usłyszeć kliknięcie. W razie potrzeby użyć siły.

11.5 Wyjmowanie i czyszczenie szyb drzwi

Rodzaj i kształt szyb w zakupionym produkcie mogą różnić się od przykładów prezentowanych na ilustracjach. Również liczba szyb może być inna.

1. Chwycić z obu stron górną listwę drzwi B i nacisnąć do środka, aby zwolnić zatrzaski.

2. Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

3. Przytrzymując pojedynczo szyby przy górnej krawędzi, wyciągnąć je do góry wzdłuż prowadnicy.

1. Wyłączyć piekarnik. Odczekać, aż piekarnik ostygnie.

2. Odłączyć piekarnik od zasilania.

3. Umieścić ściereczkę na dnie komory.

Oświetlenie tylne

Klosz oświetlenia znajduje się z tyłu komory.

1. Obrócić szklany klosz w kierunku przeciwnym do ruchu wskazówek zegara, aby go zdjąć.

2. Wyczyścić klosz.

3. Wymienić żarówkę oświetlenia

piekarnika na nową, odporną na działanie wysokiej temperatury do 300°C. Użyć żarówki tego samego typu.

4. Zamontować klosz.

11.7 Wyjmowanie szuflady

OSTRZEŻENIE!

Podczas pieczenia w piekarniku szuflada może się nagrzewać. Nie należy przechowywać w niej produktów łatwopalnych, takich jak materiały do czyszczenia, torebki foliowe, papier, środki do czyszczenia w aerozolu itp.

Szufladę pod piekarnikiem można wyjąć w celu wyczyszczenia.

1. Wyciągnąć szufladę do oporu.

4. Wyczyścić szyby drzwi piekarnika.

Aby zamontować szyby, należy wykonać wyżej opisane czynności w odwrotnej kolejności.

11.6 Wymiana oświetlenia

OSTRZEŻENIE!

Zagrożenie porażeniem prądem. Żarówka może być gorąca.

2. Unieść szufladę pod niewielkim kątem i wyjąć ją z prowadnic szuflady.

Wkładanie szuflady:

Page 38

www.electrolux.com38

1. Aby włożyć szufladę, umieścić ją na

prowadnicach. Zaczepy należy prawidłowo osadzić w prowadnicach

2. Opuścić szufladę do poziomu i popchnąć.

12. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

12.1 Co zrobić, gdy…

Problem Prawdopodobna przy‐

Urządzenie nie włącza się. Urządzenie nie jest podłą‐

Urządzenie nie włącza się. Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

Nie można uruchomić płyty grzejnej lub sterować nią.

Rozlega się sygnał dźwię‐ kowy i urządzenie wyłącza się. Gdy płyta grzejna jest wy‐ łączona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłącza się. Położono przedmiot na po‐

Wskaźnik ciepła resztko‐ wego nie włącza się.

Nie działa funkcja automa‐ tycznego podgrzewania.

czyna

czone do zasilania lub jest podłączone nieprawidłowo.

Dotknięto równocześnie dwóch lub więcej pól czuj‐ ników.

Na panelu sterowania znajdują się plamy tłuszczu lub woda.

Zakryto jedno lub więcej pól czujników.

lu czujnika .

Pole grzejne nie jest gorą‐ ce, ponieważ działało za krótko.

Pole jest gorące. Należy zaczekać, aż pole

Środek zaradczy

Sprawdzić, czy urządzenie prawidłowo podłączono do zasilania.

nieprawidłowego działania jest bezpiecznik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem.

Dotknąć tylko jednego pola czujnika.

Wyczyścić panel sterowa‐ nia.

Usunąć przedmiot z pól czujników.

Zdjąć przedmiot z pola czujnika.

Jeśli pole działało wystar‐ czająco długo, aby było gorące, należy skontakto‐ wać się z autoryzowanym punktem serwisowym.

ostygnie.

Page 39

POLSKI 39

Problem Prawdopodobna przy‐

czyna

Nie działa funkcja automa‐ tycznego podgrzewania.

Moc grzania przełącza się między dwoma poziomami.

Pola czujników nagrzewają się.

Ustawiono maksymalną moc grzania

Włączona jest funkcja za‐ rządzania energią.

Naczynie jest za duże lub ustawione za blisko ele‐ mentów sterowania.

Brak sygnałów dźwięko‐ wych podczas dotykania

Sygnały dźwiękowe są wy‐ łączone.

pól czujników na panelu.

Na wyświetlaczu płyty grzejnej wyświetla się .

Piekarnik nie nagrzewa

Włączona jest funkcja sa‐ moczynnego wyłączenia.

Włączona jest funkcja blo‐ kady uruchomienia lub blo‐ kady.

Brak naczynia na polu grzejnym.

Użyto nieodpowiedniego naczynia.

Średnica dna naczynia jest za mała w stosunku do po‐ la grzejnego.

Piekarnik jest wyłączony. Włączyć piekarnik.

się.

Piekarnik nie nagrzewa się.

Nie ustawiono aktualnego czasu.

Nie wprowadzono wyma‐ ganych ustawień.

Nie działa oświetlenie. Wystąpiła usterka oświetle‐

nia.

Na wyświetlaczu widoczne jest wskazanie „12.00”.

Wystąpiła przerwa w zasi‐ laniu.

Środek zaradczy

Maksymalna moc grzania jest równa mocy urucha‐ mianej funkcji.

Patrz rozdział „Płyta grzej‐ na – codzienna eksploata‐ cja”.

Jeśli to możliwe, duże na‐ czynia należy ustawiać na tylnych polach.

Włączyć sygnały dźwięko‐ we. Patrz rozdział „Płyta grzejna – codzienna eks‐ ploatacja”.

Wyłączyć płytę grzejną i włączyć ją ponownie.

Patrz rozdział „Płyta grzej‐ na – codzienna eksploata‐ cja”.

Postawić naczynie na polu grzejnym.

Użyć odpowiedniego na‐ czynia. Patrz rozdział „Pły‐ ta grzejna – wskazówki i porady”.

Stosować naczynia o od‐ powiednich wymiarach. Patrz rozdział „Płyta grzej‐ na – wskazówki i porady”.

Ustawić aktualny czas.

Upewnić się, że wprowa‐ dzono prawidłowe ustawie‐ nia.

Wymienić żarówkę.

Ponownie ustawić zegar.

Page 40

www.electrolux.com40

Problem Prawdopodobna przy‐

Na potrawach i w komorze piekarnika osiadają para i skropliny.

12.2 Informacje serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka

Zalecamy wpisanie danych w tym miejscu:

Model (MOD.) .........................................

Numer produktu (PNC) .........................................

Numer seryjny (S.N.) .........................................

13. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

czyna

Potrawa pozostawała za długo w piekarniku.

znamionowa znajduje się na przednim obramowaniu komory piekarnika. Nie usuwać tabliczki znamionowej z komory piekarnika.

Środek zaradczy

Nie należy pozostawiać potraw w piekarniku na dłużej niż 15-20 minut po zakończeniu procesu pie‐ czenia.

13.1 Dane techniczne

Wymiary

Wysokość 847 - 867 mm

Szerokość 596 mm

Głębokość 600 mm

13.2 Miejsce instalacji urządzenia

Urządzenie wolnostojące można ustawić obok szafek kuchennych (z jednej lub obu stron) oraz w rogu pomieszczenia.

Minimalne odległości

Wymiar mm

A 685

Page 41

13.3 Poziomowanie urządzenia

24 mm

176 mm

POLSKI 41

W celu ustawienia górnej powierzchni urządzenia na równi z przylegającymi powierzchniami należy użyć regulowanych nóżek umieszczonych na dole urządzenia.

13.4 Zabezpieczenie przed przechyleniem

UWAGA!

Zabezpieczenie przed przechyleniem pozwala zapobiec przewróceniu się urządzenia po jego nieprawidłowym obciążeniu. Zabezpieczenie przed przechyleniem działa jedynie wtedy, gdy urządzenie jest ustawione w odpowiednim miejscu. To urządzenie oznaczono symbolami przedstawionymi na ilustracjach (jeśli dotyczą), które przypominają o konieczności zainstalowania zabezpieczenia przed przechyleniem.

UWAGA!

Zamontować zabezpieczenie na odpowiedniej wysokości.

Sprawdzić, czy powierzchnia za urządzeniem jest gładka.

1. Przed zamocowaniem zabezpieczenia przed przechyleniem należy ustalić odpowiednią wysokość i miejsce ustawienia urządzenia.

2. Zamocować zabezpieczenie przed przechyleniem w odległości 176 mm poniżej górnej powierzchni urządzenia i 24 mm od lewej bocznej krawędzi urządzenia, wykorzystując okrągły otwór w uchwycie. Patrz rysunek. Przykręcić uchwyt do stabilnego materiału lub zastosować odpowiednie wzmocnienie ściany.

3. Specjalny otwór znajduje się po lewej stronie z tyłu urządzenia. Patrz rysunek. Umieścić urządzenie pośrodku przestrzeni między szafkami (1). Jeśli przestrzeń między szafkami jest większa niż szerokość urządzenia, należy dokonać regulacji bocznych odległości, aby wyśrodkować urządzenie.

Page 42

www.electrolux.com42

13.5 Instalacja elektryczna

OSTRZEŻENIE!

Producent nie ponosi odpowiedzialności za nieprzestrzeganie zaleceń dotyczących bezpieczeństwa zawartych w rozdziałach poświęconych bezpieczeństwu.

Urządzenia nie wyposażono we wtyczkę ani w przewód zasilający.

Odpowiednie rodzaje przewodów stosowane dla różnych faz:

Faza Min. przekrój

przewodu izolo‐ wanego

1 3x6,0 mm²

Faza Min. przekrój

3 z przewodem ze‐ rowym

OSTRZEŻENIE!

Przewód zasilający nie może dotykać części urządzenia zaciemnionej na ilustracji.

14. EFEKTYWNOŚĆ ENERGETYCZNA

14.1 Informacje o płycie grzejnej zgodnie z normą UE 66/2014

Dane identyfikacyjne modelu LKI64020BX

Typ płyty grzejnej Płyta grzejna w kuchence wolnostojącej

Liczba pól grzejnych 4

Technologia grzania Płyta indukcyjna

Średnica okrągłych pól grzejnych (Ø)

Zużycie energii na pole grzejne (EC electric cooking)

Zużycie energii przez płytę grzejną (EC electric hob) 183,8 Wh/kg

Lewe przednie Lewe tylne Prawe przednie Prawe tylne

przewodu izolo‐ wanego

5x1,5 mm²

21,0 cm 14,0 cm 18,0 cm 18,0 cm

191,0 Wh/kg 177,0 Wh/kg 189,0 Wh/kg 178,0 Wh/kg

EN 60350-2 - Elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności.

14.2 Płyta grzejna – oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

Page 43

POLSKI 43

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Przed włączeniem pola grzejnego należy postawić na nim naczynie.

• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.

• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

14.3 Informacje o produkcie dotyczące piekarników oraz karta produktu*

Nazwa dostawcy Electrolux

Oznaczenie modelu LKI64020BX

Wskaźnik efektywności energetycznej 95.3

Klasa efektywności energetycznej A

Zużycie energii przy standardowym obciążeniu w trybie tradycyjnym

Zużycie energii przy standardowym obciążeniu w trybie z termoobiegiem

Liczba komór 1

Źródło ciepła Zasilanie elektryczne

Pojemność 73 l

Typ piekarnika Piekarnik w kuchence wolnosto‐

Masa 50.2 kg

0.95 kWh/cykl

0.82 kWh/cykl

jącej

* Dla Unii Europejskiej zgodnie z rozporządzeniami UE 65/2014 i 66/2014. Dla Republiki Białorusi zgodnie z normą STB 2478-2017, aneks G oraz STB 2477-2017, aneksy A i B. Dla Ukrainy zgodnie z normą 568/32020.

Klasa efektywności energetycznej nie dotyczy Rosji.

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego – Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i opiekacze – Metody badań cech funkcjonalnych.

14.4 Piekarnik – oszczędzanie energii

Piekarnik wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia.

Podczas działania piekarnika sprawdzić, czy jego drzwi są prawidłowo zamknięte. Nie otwierać zbyt często drzwi piekarnika podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i umieszczona prawidłowo na swoim miejscu.

Korzystanie z metalowych naczyń pozwala oszczędzać energię.

Page 44

www.electrolux.com44

Gdy nie jest to konieczne, nie należy wstępnie nagrzewać piekarnika przed rozpoczęciem pieczenia.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę piekarnika do minimum na 3-10 min przed

15. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

zakończeniem pieczenia. Ciepło resztkowe zgromadzone w piekarniku pozwoli dokończyć pieczenie.

Używać ciepła resztkowego do podgrzewania innych potraw.

Utrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia.

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 45

Page 46

Page 47

Page 48

www.electrolux.com/shop

867363257-A-482020
