electrolux GA60LI101 User Manual

benutzerinformation

notice d'utilisation

Geschirrspüler

Lave-vaisselle

GA60LI101

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 2
Gerätebeschreibung 5
Bedienblende 6
Vor der ersten Inbetriebnahme 7
Einstellen des Wasserenthärters 8
Gebrauch von Salz für Geschirrspüler 9
Verwendung von Reinigungsmittel und
Klarspüler 9
Funktion "Multitab" 10

Änderungen vorbehalten

Laden von Besteck und Geschirr 11
Auswählen und Starten eines
Spülprogramms 14
Spülprogramme 15
Reinigung und Pflege 16
Was tun, wenn … 18
Technische Daten 20
Umwelttipps 20

Sicherheitshinweise

Lesen Sie vor der Installation und Anwen­dung sorgfältig dieses Handbuch:

• Für Ihre persönliche Sicherheit und die Si­cherheit Ihres Eigentums.

• Für die Achtung der der Umwelt.

• Für die korrekte Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in
der Nähe des Geräts auf, auch wenn Sie die­ses anderswo aufstellen oder verkaufen.
Der Hersteller ist nicht dafür verantwortlich,
wenn eine inkorrekte Installation und Ver­wendung Schäden verursacht.

Sicherheit von Kindern und
schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich
Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten
oder fehlenden Erfahrungen und Kennt­nissen dieses Gerät benutzen. Solche Per­sonen müssen von einer Person beauf­sichtigt oder bei der Bedienung des Geräts
angeleitet werden, die für ihre Sicherheit
verantwortlich ist.

• Halten Sie das Verpackungsmaterial von
Kindern fern. Andernfalls besteht Ersti­ckungs- oder Verletzungsgefahr.

• Bewahren Sie alle Reinigungsmittel an ei­nem sicheren Ort auf. Reinigungsmittel
dürfen nicht in die Hände von Kindern ge­langen.

• Halten Sie Kinder und kleine Tiere vom ge­öffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderun­gen am Gerät vor. Hierdurch besteht Ver­letzungsgefahr und das Gerät kann be­schädigt werden.

• Beachten Sie die Sicherheitsanweisungen
des Reinigungsmittelherstellers, um Verät­zungen an Augen, Mund oder im Hals zu
vermeiden.

• Trinken Sie kein Wasser aus dem Ge­schirrspüler. Es können Reinigungsmittel­rückstände im Gerät zurückbleiben.

• Schließen Sie nach dem Beladen oder Ent­laden des Gerätes stets die Tür, um Ver­letzungen oder das Stolpern über die of­fene Tür zu vermeiden.

• Setzen oder stellen Sie sich nie auf die of­fene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im
Haushalt bestimmt und darf nicht für ge­werbliche, industrielle oder sonstige Zwe­cke verwendet werden.

• Verwenden Sie das Gerät nicht für andere
Zwecke, als für die es gefertigt wurde. Sie
vermeiden damit Verletzungen von Perso­nen oder Schäden am Eigentum.

• Spülen Sie in diesem Gerät ausschließlich
spülmaschinengeeignete Haushaltsuten­silien.

• Laden Sie keine entflammbaren Produkte
oder Gegenstände, die mit entflammbaren
Produkten benetzt sind, in das Gerät und

electrolux 3

stellen Sie solche nicht in die Nähe oder
auf das Gerät. Dabei besteht Explosions­und Brandgefahr.

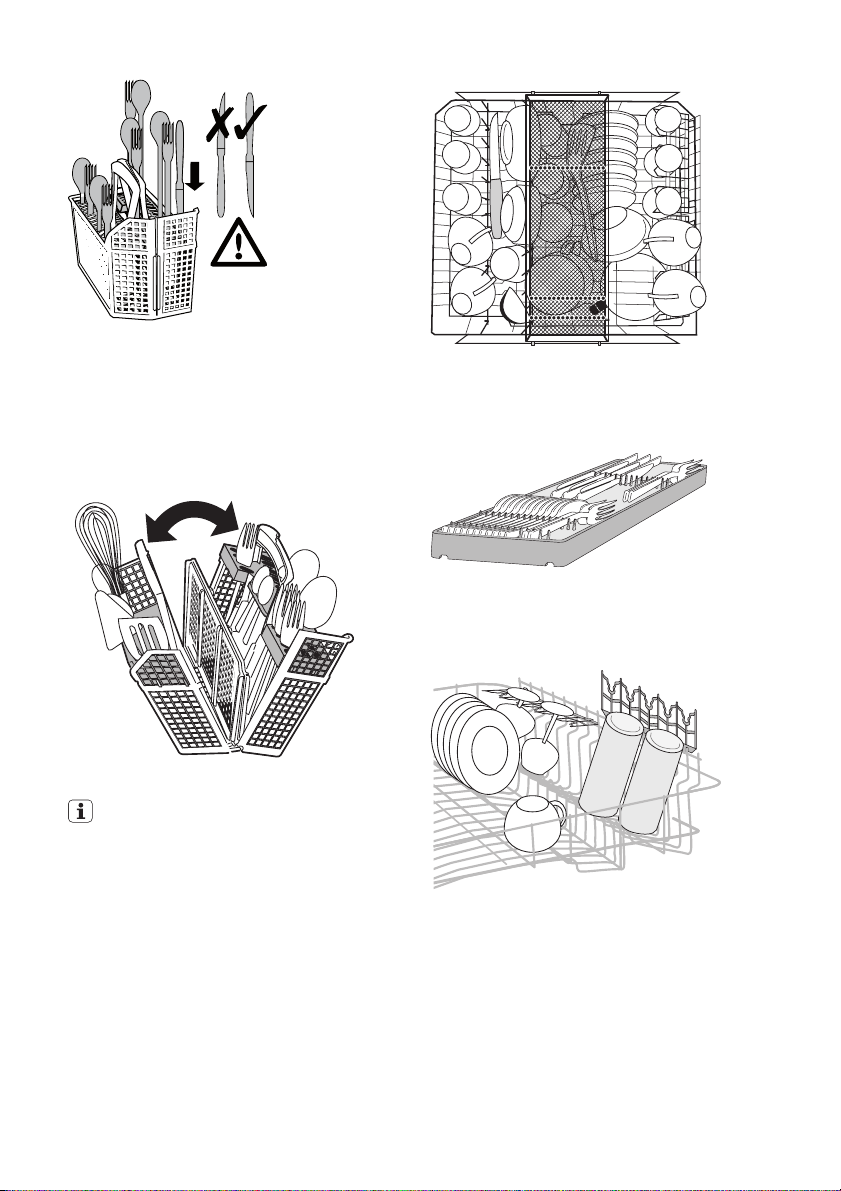

• Stellen Sie Messer und andere spitze Ge­genstände mit der Spitze nach unten in
den Besteckkorb. Wenn dies nicht mög­lich ist, legen Sie sie horizontal in den
Oberkorb oder in den Messerkorb. (Nicht
alle Modelle sind mit einem Messerkorb
ausgestattet.)

• Verwenden Sie für Geschirrspüler aus­schließlich dafür vorgesehene Produkte
(Reinigungsmittel, Salz, Klarspülmittel).

• Die Verwendung von Salzarten, die nicht
für Geschirrspüler vorgesehen sind, kann
zur Beschädigung des Wasserenthärters
führen.

• Füllen Sie das Gerät mit Salz, bevor Sie ein
Spülprogramm starten. Die Salzkörner
und das Salzwasser können Korrosion
und damit ein Loch im Boden Ihres Geräts
verursachen.

• Füllen Sie nie andere Produkte als Klar­spülmittel (wie z. B. Reinigungsmittel für
Geschirrspüler, Flüssigreiniger) in den
Klarspülmittel-Dosierer. Dadurch kann das
Gerät beschädigt werden.

• Vergewissern Sie sich, dass die Sprühar­me sich ungehindert bewegen können,
bevor Sie ein Spülprogramm starten.

• Wenn Sie die Tür öffnen, während das Ge­rät in Betrieb ist, kann heißer Dampf aus­treten. Dabei besteht die Gefahr von Haut­verbrennungen.

• Nehmen Sie vor dem Ende des Spülpro­gramms kein Geschirr aus dem Gerät.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzste­cker aus der Steckdose.

• Verwenden Sie keine entflammbaren Pro­dukte oder Produkte, die Korrosion verur­sachen.

• Benutzen Sie den Geschirrspüler nie ohne
Filter. Vergewissern Sie sich, dass die Filter
ordnungsgemäß eingesetzt sind. Falsch
eingesetzte Filter führen zu nicht zufrie­denstellenden Spülergebnissen und einer
Beschädigung des Geräts.

• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl. Dabei besteht

Stromschlaggefahr und das Gerät könnte
beschädigt werden.

Installation

• Stellen Sie sicher, dass das Gerät während
des Transports nicht beschädigt wurde.
Schließen Sie ein beschädigtes Gerät nicht
an. und wenden Sie sich bei Bedarf an den
Lieferanten.

• Entfernen Sie vor dem ersten Gebrauch
alle Verpackungsmaterialien.

• Die Elektro- und Sanitärinstallation, In­betriebnahme und Wartung des Geräts
dürfen nur durch qualifizierte Personen er­folgen, damit Geräteschäden oder Verlet­zungen vermieden werden.

• Achten Sie darauf, dass der Netzstecker
während der Installation nicht an einer
Netzsteckdose angeschlossen ist.

• Bohren Sie keine Löcher ins Gehäuse des
Geräts. Dabei könnten hydraulische oder
elektrische Bauteile beschädigt werden.

• Wichtig! Halten Sie sich für folgende Tä­tigkeiten an die Anweisungen auf der bei­liegenden Schablone:
– Installation des Geräts.
– Montage der Küchenmöbeltür.
– Anschluss des Wasserzulaufs und -ab-

laufs.

• Stellen Sie sicher, dass das Gerät unter
und an angrenzenden sicheren Konstruk­tionen installiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort
auf, an dem die Temperatur unter 0 °C ab­sinken kann.

• Der Hersteller haftet nicht für Frostschä­den.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine
gebrauchten Schläuche für den Anschluss
der Wasserversorgung.

• Schließen Sie das Gerät nicht an neue
oder lange nicht mehr benutzte Schläuche
an, sondern lassen Sie zunächst das Was­ser ein paar Minuten durch den Schlauch
fließen und schließen Sie erst dann den
Zulaufschlauch an.

• Achten Sie darauf, die Wasserschläuche
bei der Geräteinstallation nicht zu quet­schen oder zu beschädigen.

4 electrolux

• Vergewissern Sie sich, dass alle Wasser­anschlüsse vollkommen dicht sind, damit
kein Wasser austreten kann.

• Prüfen Sie bei der ersten Verwendung des
Gerätes, dass die Schläuche keine Was­serlecks aufweisen.

• Der Wasserzulaufschlauch ist doppelwan­dig und besitzt ein inneres Netzkabel und
ein Sicherheitsventil. Der Wasserzulauf­schlauch steht nur unter Druck, wenn das
Wasser durchläuft. Wenn der Wasserzu­laufschlauch eine undichte Stelle aufweist,
unterbricht das Sicherheitsventil den Was­serzulauf.
– Gehen Sie beim Anschluss des Wasser-

zulaufschlauchs vorsichtig vor:
– Tauchen Sie den Wasserzulauf-

schlauch oder das Sicherheitsventil
nicht in Wasser.

– Ziehen Sie sofort den Netzstecker aus

der Steckdose, wenn der Wasserzu­laufschlauch oder das Sicherheits­ventil beschädigt sind.

– Wenden Sie sich für den Austausch

des Wasserzulaufschlauchs mit Si­cherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten Ih-

rer Haushaltsstromversorgung entspre­chen.

• Schließen Sie das Gerät unbedingt an eine
sachgemäß installierte Schutzkontakts­teckdose an.

• Verwenden Sie keine Mehrfachsteckdo­sen, Steckerleisten oder Verlängerungs­kabel, da andernfalls Brandgefahr besteht.

• Ersetzen oder wechseln Sie nicht selbst
das Netzkabel, sondern wenden Sie sich
an den Kundendienst.

• Achten Sie darauf, den Netzstecker und
das Netzkabel hinter dem Gerät nicht zu
quetschen oder zu beschädigen.

• Wählen Sie eine Netzsteckdose, die auch
nach der Installation des Gerätes noch zu­gänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie
das Gerät vom Stromnetz trennen möch­ten, sondern ziehen Sie dazu immer direkt
am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem
Gerät Reparaturarbeiten durchführen.
Wenden Sie sich hierzu an einen zugelas­senen Kundendienst.

• Es dürfen nur Originalersatzteile verwen­det werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder
Sachschäden zu vermeiden:
– Ziehen Sie den Netzstecker aus der

Netzsteckdose.

– Schneiden Sie das Netzkabel ab und

entsorgen Sie es.

– Entfernen Sie die Türverriegelung und

entsorgen Sie diese. So wird verhindert,
dass Kinder oder kleine Tiere im Gerät
eingeschlossen werden können. An­dernfalls besteht Erstickungsgefahr.

Gerätebeschreibung

electrolux 5

10

9

1 Oberer Sprüharm
2 Oberkorb
3 Wasserhärtestufen-Wähler
4 Salzbehälter
5 Reinigungsmittelbehälter

6 Klarspülmittel-Dosierer
7 Typenschild
8 Filter
9 Unterer Sprüharm

10 Oberer Sprüharm

6 electrolux

Bedienblende

5

1

A

C

B

6

23 4

DE

1 Programmwahltasten
2 Zeitvorwahltaste
3 Kontrolllampen
4 Ein-/Aus-Taste
5 Display
6 Funktionstasten

Kontrolllampen

Spülen Leuchtet während des Spülgangs oder Klarspülgangs auf.

Trocknen Leuchtet während des Trocknungsgangs auf.

Programmende Leuchtet auf:

Multitab Leuchtet beim Einschalten der Funktion Multitab auf. Siehe den Abschnitt „Funktion

Klarspülmittel

• Wenn das Spülprogramm beendet ist.

• Bei der Einstellung der Wasserenthärterstufe.

• Beim Ein-/Abschalten der Klarspüldosierung.

• Bei einer Gerätestörung.

Multitab“.

1)

Leuchtet auf, wenn der Klarspülmittelbehälter nachgefüllt werden muss. Siehe Ab­schnitt „Verwendung von Reinigungsmittel und Klarspüler“.

electrolux 7

Kontrolllampen

1)

Salz

1) Die Kontrolllampen für Salz und Klarspülmittel leuchten bei leerem Salz- und Klarspülmittelbehälter nie
während eines laufenden Spülprogramms auf.

Programmwahltasten

Mit diesen Tasten erfolgt die Auswahl des
Spülprogramms. Wenn Sie eine Programm­wahltaste drücken, leuchtet die zugehörige
Kontrolllampe auf.
Nähere Informationen über die Spülprogram­me finden Sie im Abschnitt „Spülprogram­me“.

Zeitvorwahltaste

Benutzen Sie diese Taste, um den Start des
Spülprogramms zwischen 1 und 9 Stunden
zu verzögern. Siehe Abschnitt „Auswählen
und Starten eines Spülprogramms“

Display

Das Display zeigt an:

• Wenn sich das Gerät im Einstellmodus be-

findet.

• Dauer des Waschprogramms.

• Restzeit bis zum Ende der Startverzöge-

rung.

Funktionstasten

Benutzen Sie die Funktionstasten für folgen­de Vorgänge:

• Bei der elektronischen Einstellung der

Wasserenthärterstufe. Siehe den Ab­schnitt „Einstellen des Wasserenthärters“.

• Zum Ein-/Ausschalten der Funktion Multi-

tab. Siehe den Abschnitt „Funktion Multi­tab“.

• Zum Ein-/Abschalten des Klarspülmittel-

Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Abschnitt „Ge­brauch von Salz für Geschirrspüler“.
Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden
leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

• Zum Abbrechen des laufenden Spülpro­gramms oder einer laufenden Zeitvorwahl.
Siehe Abschnitt „Auswählen und Starten
eines Spülprogramms“.

Einstellmodus

Das Gerät muss sich für folgende
Einstellungen im Einstellmodus befinden:

• Zur Auswahl und Start eines Spülpro­gramms und/oder der Zeitvorwahl.

• Bei der elektronischen Einstellung der
Wasserenthärterstufe.

• Zum Ein-/Ausschalten der Funktion Multi­tab.

• Zum Aktivieren/Deaktivieren des Klarspül­mittel-Dosierers.

Drücken Sie die Ein-/Aus-Taste. Das Gerät
ist im Einstellmodus, wenn:
– Alle Programmkontrolllampen aufleuch-

ten.

– Das Display drei Linien anzeigt.
Drücken Sie die Ein-/Aus-Taste. Das Gerät

ist nicht im Einstellmodus, wenn:
– Nur eine Programmkontrolllampe auf-

leuchtet.

– Das Display eine einzelne Linie anzeigt.

– Um in den Einstellmodus zurückzukeh-

ren, müssen Sie das Programm oder
den Start der Zeitvorwahl abbrechen.
Siehe Abschnitt „Auswählen und Star­ten eines Spülprogramms“.

Dosierers, wenn die Funktion Multitab ein­geschaltet ist. Schlagen Sie dazu bitte un­ter „Was tun, wenn...“ nach.

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte
genau an die Anweisung:

1. Prüfen Sie, ob die Einstellung des Was­serenthärters der Wasserhärte in Ihrem
Gebiet entspricht und stellen Sie ihn bei
Bedarf entsprechend ein.

2. Füllen Sie den Salzbehälter mit Geschirr­spülsalz.

3. Füllen Sie den Klarspülmittel-Dosierer mit
Klarspülmittel auf.

4. Ordnen Sie Geschirr und Besteck in den
Geschirrspüler ein.

8 electrolux

5. Stellen Sie je nach Spülgut und Ver­schmutzungsgrad das passende Spül­programm ein.

6. Füllen Sie den Reinigungsmittelbehälter
mit der passenden Menge an Reini-

7. Starten Sie das Spülprogramm.
Wenn Sie Reinigertabletten („3 in 1“, „4

in 1“, „5 in 1“ etc.) verwenden, siehe Ab­schnitt „Funktion Multitab“.

gungsmittel.

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt im Wasser ent­haltene Minerale und Salze. Minerale und
Salze können sich negativ auf die Funktion
des Gerätes auswirken.
Gleichwertige Messeinheiten der Wasserhär­te:

• Deutsche Wasserhärtegrade (dH°)

• Französische Wasserhärtegrade (°TH)

Wasserhärte Wasserhärteeinstellung

°dH °TH mmol/l Clarke Manuell Elektronisch

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Werkseinstellung.

2) Kein Salz erforderlich.

Sie müssen den Wasserenthärter ma­nuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler
auf Härtestufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein.

• mmol/l (Millimol pro Liter - internationale

Einheit für Wasserhärtegrade)

• Clarke-Werte.

Stellen Sie den Wasserenthärter entspre­chend der Wasserhärte in Ihrem Gebiet ein.
Bei Bedarf erfahren Sie den Härtegrad bei
Ihrem Wasserversorger.

1)

2

1)

2

1)

2

1)

2

1)

2

1)

2

2)

1

2. Das Gerät muss sich im Einstellmodus

befinden.

3. Halten Sie die Funktionstasten B und C

gedrückt, bis die Kontrolllampen der
Funktionstasten A, B und C zu blinken
beginnen.

4. Lassen Sie die Funktionstasten B und C

los.

5. Drücken Sie Funktionstaste A.

– Die Kontrolllampen für die Funktions-

tasten B und C erlöschen.

– Die Kontrolllampe der Funktionstaste A

beginnt zu blinken.

– Die Programmendeanzeige beginnt zu

blinken. Die Anzahl der Blinkzeichen

zeigt die gegenwärtige Einstellung.
Beispiel: 5 Blinkzeichen, Pause, 5 Blink­zeichen, Pause usw... = Härtestufe 5

10

9
8
7
6

1)

5

2)

1

20

30

M

A

X

1

2

3

4

+

-

electrolux 9

6. Drücken Sie zur Einstellungsänderung
die Taste A. Mit jedem Drücken der Funk-

7. Drücken Sie die Ein-/Aus-Taste, um die
Einstellung zu speichern.

tionstaste A wechselt die Einstellung auf
die nachfolgende Härtestufe.

Gebrauch von Salz für Geschirrspüler

Gehen Sie wie folgt vor, um den Salzbe­hälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhr­zeigersinn, um den Salzbehälter zu öff­nen.

2. Füllen Sie den Salzbehälter mit 1 Liter
Wasser (nur vor der ersten Benutzung).

3. Verwenden Sie den Trichter, um den Be­hälter mit Salz zu füllen.

4. Entfernen Sie das Salz, das sich um die
Öffnung des Salzbehälters herum ange­sammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn,
um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit
Salz Wasser aus dem Salzbehälter über­läuft.

Wenn der Wasserenthärter elektronisch
auf Stufe 1 eingestellt ist, bleibt die Salz­kontrollleuchte dunkel.

Verwendung von Reinigungsmittel und Klarspüler

1

2

7

3

4

6

Gebrauch von Reinigungsmitteln

Um die Umwelt zu schützen, verwenden
Sie nicht mehr als die korrekte Reiniger­menge.

5

Beachten Sie die Empfehlungen des
Reinigungsmittelsherstellers auf der Rei­nigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungs­mittelbehälter zu füllen:

1.

Drücken Sie zum Öffnen des Deckels
die Freigabetaste 7 des Reinigungsmit-

telbehälters.

2. Füllen Sie das Reinigungsmittel in den
Behälter.

1

.

3. Wenn das Spülprogramm einen Vorspül­gang hat, schütten Sie eine kleine Menge
Reinigungsmittel auf die Innenseite der
Gerätetür.

4. Wenn Sie Geschirrspüler-Tabs verwen­den, legen Sie diese in den Reinigungs-

mittelbehälter.

5. Schließen Sie den Reinigungsmittelbe­hälter, indem Sie auf den Deckel drücken,
bis er einrastet.

2

1

.

10 electrolux

Reinigungsmittel unterschiedlicher Mar­ken lösen sich unterschiedlich schnell
auf. Einige Geschirrspüler-Tabs erbrin­gen bei kurzen Spülprogrammen keine
optimalen Ergebnisse. Wählen Sie lange
Spülprogramme, wenn Sie Geschirrspü­ler-Tabs verwenden, damit sich das Rei­nigungsmittel vollständig auflösen kann.

Verwendung von Klarspülmittel

Klarspülmittel ermöglichen das Trock­nen des Geschirrs ohne Streifen und Fle­cken.
Der Klarspülmittel-Dosierer fügt wäh­rend des letzten Spülgangs automatisch
Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspülmit­tel-Dosierer aufzufüllen:

1.

Drücken Sie zum Öffnen des Deckels
die Freigabetaste 5 des Klarspülmittel-

Dosierers.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwen­dung von Kombi-Reinigungstabletten.
Diese Tabletten enthalten das Reinigungs­mittel, Klarspülmittel und Geschirrspülsalz.
Einige Tabletten-Sorten können auch andere
Zusätze enthalten.
Stellen Sie sicher, dass diese Reinigungstab­letten für Ihre Wasserhärte geeignet sind. Be­achten Sie hierzu die Herstellerangaben.
Wenn Sie die Funktion Multitab einschalten,
bleibt sie so lange aktiv, bis Sie sie wieder
abschalten.
Die Funktion Multitab sperrt automatisch den
Zufluss von Klarspülmittel und Salz.
Die Funktion Multitab deaktiviert die Kontroll­lampen für Salz und Klarspülmittel.
Die Programmdauer kann sich erhöhen,
wenn Sie die Funktion Multitab verwenden.

Aktivieren Sie die Funktion Multitab vor
dem Start des Spülprogramms.
Sie können die Funktion Multitab nicht
mehr ein- oder ausschalten, wenn das
Programm bereits angelaufen ist.

Schalten Sie die Funktion Multitab wie folgt
ein:

1. Schalten Sie das Gerät ein.

2.

Füllen Sie den Klarspülmittel-Dosierer
mit Klarspülmittel. Die Markierung „max“
zeigt den maximalen Pegel an.

3. Wischen Sie verschüttetes Klarspülmittel
mit einem saugfähigen Tuch auf, um zu
große Schaumbildung während des
Spülprogramms zu vermeiden.

4. Schließen Sie den Klarspülmittel-Dosie­rer, indem Sie auf den Deckel drücken,
bis er einrastet.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.
Sie können den Klarspülmittel-Dosierer auf
die Stufen 1 (niedrigste Dosierung) bis 4
(höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler
Erhöhung oder Verringerung der Dosierung.

6

2. Das Gerät muss sich im Einstellmodus
befinden.

3. Halten Sie die Funktionstasten D und E
gedrückt, bis die Multitab-Kontrollanzei­ge aufleuchtet.

Zur Deaktivierung der Funktion Multitab für
die separate Verwendung von
Reinigungsmittel, Salz und Klarspülmittel:

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus
befinden.

3. Halten Sie die Funktionstasten D und E
gedrückt, bis die Multitab-Kontrollanzei­ge erlischt.

4. Füllen Sie den Salzbehälter und den Klar­spülmittel-Dosierer.

5. Stellen Sie den Wasserenthärter auf die
höchste Stufe ein.

6. Führen Sie ein Spülprogramm ohne Ge­schirr aus.

7. Stellen Sie den Wasserenthärter entspre­chend der Wasserhärte in Ihrem Gebiet
ein.

8. Stellen Sie die Klarspülmitteldosierung
ein.

3

4

zur

Laden von Besteck und Geschirr

Hinweise und Tipps

Benutzen Sie das Gerät nicht zur Reinigung
von Wasser absorbierenden Gegenständen
(z. B. Schwämme und Geschirrtücher).

• Bevor Sie das Gerät mit Geschirr und Be­steck beladen, gehen Sie wie folgt vor:
– Entfernen Sie alle Lebensmittelreste

vom Geschirr.

– Weichen Sie angebrannte Reste in Pfan-

nen oder Töpfen ein.

• Achten Sie beim Einordnen von Geschirr
und Besteck auf Folgendes:
– Ordnen Sie Hohlgefäße (z. B. Tassen,

Gläser, Pfannen) mit der Öffnung nach
unten ein.

– Achten Sie darauf, dass sich kein Was-

ser in Behältnissen oder Vertiefungen
sammeln kann.

– Stellen Sie sicher, dass Geschirr und

Besteck nicht aneinander klebt.

– Achten Sie darauf, dass die Gläser sich

nicht gegenseitig berühren.

– Legen Sie kleine Gegenstände in den

Besteckkorb.

– Mischen Sie Löffel mit anderem Be-

steck, so können sie nicht zusammen­kleben.

– Ordnen Sie das Spülgut so an, dass das

Wasser die Oberflächen aller Geschirr­teile erreicht.

• Kunststoffgeschirr und Töpfe mit Antihaft­beschichtung neigen dazu, Wassertropfen
zurückzuhalten.

• Ordnen Sie leichte Gegenstände in den
Oberkorb ein. Achten Sie darauf, dass die­se nicht verrutschen können.

Unterkorb

Stellen Sie Töpfe, Deckel, Teller, Salatschüs­seln und Besteck in den Unterkorb. Ordnen
Sie Servierplatten und große Deckel am
Rand des Unterkorbs an.

electrolux 11

Die Stachelreihen am Unterkorb können
flach umgeklappt werden, um Töpfe, Pfan­nen und Schüsseln einzuordnen.

Bierglashalter

Die Bierglashalter auf der linken Seite im Un­terkorb können maximal vier Biergläser auf­nehmen.

12 electrolux

Wenn Sie die Bierglashalter nicht benutzen,
klappen Sie sie nach oben.
Sie können die Bierglashalter durch zwei
Tassenablagen ersetzen. Diese Tassenabla­gen können Sie für Tassen oder für langstie­lige Gläser benutzen.

Gehen Sie zum Entfernen der Bierglashalter
wie folgt vor:

1. Ziehen Sie die Haken hoch und drücken

Sie leicht von unten darauf.

Drücken Sie den Träger nach vorne, um den
Träger der Bierglashalter anzubringen.

Warnung! Seien Sie beim
Herausnehmen und beim Einsetzen des
Trägers vorsichtig.

Besteckkorb

2. Benutzen Sie die Haken, um die Tasse-

nablagen auf die horizontale Leiste zu

setzen.
Drücken Sie den Träger nach hinten, um den
Träger der Bierglashalter zu entfernen.

• Setzen Sie die Gitter auf den Besteckkorb.

• Benutzen Sie für größere Besteckteile nur
ein Besteckgitter.

• Stellen Sie Gabeln und Löffel mit den Grif­fen nach unten hinein.

• Stellen Sie Messer mit den Griffen nach
oben hinein.

• Mischen Sie Löffel mit anderem Besteck,
so können sie nicht zusammenkleben.

Der Besteckkorb kann zur leichteren Entnah­me des Bestecks geöffnet werden. Gehen
Sie wie folgt vor, um das Besteck zu entneh­men:

1. Stellen Sie den Besteckkorb auf einen

Tisch oder eine Arbeitsfläche.

2. Öffnen Sie den Griff.

electrolux 13

• Legen Sie Messer und kleinere Besteck­teile in die Besteckablage. Stellen Sie Be­steck, das zu groß für die Besteckablage
ist, in den Besteckkorb.

• Klappen Sie die Tassenablagen zum Ein­ordnen höherer Gegenstände nach oben.

3. Entnehmen Sie das Besteck.
Halten Sie beim Bewegen des Besteck-

korbs die beiden Griffteile fest zusam­men.

Oberkorb

Der Oberkorb ist zur Aufnahme von Unter­tassen, Salatschüsseln, Tassen, Gläsern,
Töpfen und Deckeln bestimmt. Ordnen Sie
das Spülgut so an, dass das Wasser die
Oberflächen aller Geschirrteile erreicht.

• Langstielige Gläser können mit dem Stiel
nach oben in die Tassenablagen gestellt
werden.

• Drehen Sie den Glashalter für langstielige
Gläser nach links oder rechts.

14 electrolux

• Die Stachelreihe auf der linken Seite des
Oberkorbs kann für eine flexiblere Bela­dung umgeklappt werden.

Maximale Geschirrhöhe im

Oberkorb Unterkorb

Obere Stel­lung

Untere Stel­lung

22 cm 30 cm

24 cm 29 cm

Gehen Sie folgendermaßen vor, um den
Oberkorb in die untere oder obere Stel­lung zu bringen:

1. Ziehen Sie den Oberkorb bis zum An­schlag heraus.

2. Halten Sie den Oberkorb am Griff, heben
Sie ihn so weit wie möglich an und sen­ken Sie ihn dann senkrecht ab.
Der Oberkorb rastet in der unteren oder
oberen Stellung ein.

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Bela­dung in zwei verschiedenen Höhen in den
Geschirrspüler eingeschoben werden.

Auswählen und Starten eines Spülprogramms

Einstellen und Starten eines
Spülprogramms ohne Zeitvorwahl

1. Öffnen Sie die Tür.

2. Schalten Sie das Gerät ein.

3. Das Gerät muss sich im Einstellmodus
befinden.

4. Wählen Sie ein Spülprogramm. Siehe
hierzu „Spülprogramme“.
– Die entsprechende Kontrolllampe des

Programms leuchtet auf.

– Alle anderen Programmkontrolllampen

erlöschen.

– Das Display zeigt drei Linien an.

5. Schließen Sie die Gerätetür. Das Spül­programm startet automatisch.

– Das Display zeigt eine einzelne Linie an.

Diese Anzeige bleibt während des ge­samten Spülprogramms bestehen.

Sie können das Spülprogramm auch bei
geschlossener Tür wählen. Wenn Sie ei­ne Programmtaste drücken, haben Sie
nur 3 Sekunden Zeit, um ein anderes
Spülprogramm zu wählen. Nach diesen
3 Sekunden beginnt das ausgewählte
Programm automatisch.

Einstellen und Starten eines
Spülprogramms mit Zeitvorwahl

1. Öffnen Sie die Tür und schalten Sie das
Gerät ein.

2. Wählen Sie ein Spülprogramm.

electrolux 15

3. Drücken Sie die Zeitvorwahltaste so oft,
bis das Display die gewünschte Anzahl
der Stunden bis zum verzögerten Start
anzeigt.

4. Schließen Sie die Gerätetür.
– Der Ablauf der Zeitvorwahl beginnt au-

tomatisch.

– Nach Ablauf der Zeitvorwahl startet

das Spülprogramm automatisch.

Das Öffnen der Gerätetür unterbricht
den Ablauf der Zeitvorwahl. Wenn Sie
die Tür wieder schließen, läuft die Zeit­vorwahl ab dem Zeitpunkt der Unterbre­chung weiter.

Sie können die Zeitvorwahl auch bei ge­schlossener Tür wählen. Wenn Sie ein
Spülprogramm auswählen, haben Sie
nur 3 Sekunden, um die Zeitvorwahl
auszuwählen. Nach diesen 3 Sekunden
beginnt das ausgewählte Spülpro­gramm automatisch.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.

– Das Spülprogramm stoppt.

• Schließen Sie die Gerätetür.

– Das Spülprogramm wird an der Stelle

fortgesetzt, an der es unterbrochen
wurde.

Abbruch eines Spülprogramms oder der
Zeitvorwahl

Wenn ein Spülprogramm oder die Zeit­vorwahl noch nicht gestartet sind, kön­nen Sie die Auswahl ändern.
Wenn ein Spülprogramm oder die Zeit­vorwahl in Betrieb sind, kann die Aus-

wahl nicht mehr geändert werden. Für
eine neue Auswahl muss das Spülpro­gramm oder die Zeitvorwahl abgebro­chen werden.

Wenn Sie die Zeitvorwahl abbrechen,
wird automatisch auch das ausgewählte
Spülprogramm gelöscht. In diesem Fall
müssen Sie das Spülprogramm erneut
auswählen.

1. Halten Sie die beiden Funktionstasten B
und C gedrückt, bis
– das Display drei Linien anzeigt und
– alle Programmkontrolllampen auf-

leuchten.

2. Bevor Sie ein neues Spülprogramm wäh­len, kontrollieren Sie, ob der Reinigungs­mittelbehälter gefüllt ist.

Am Ende des Spülprogramms

• Das Gerät stoppt automatisch.

• Das Display erlischt.

• Die Programmendeanzeige leuchtet.

1. Schalten Sie das Gerät aus.

2. Öffnen Sie die Tür des Gerätes.

3. Öffnen Sie für bessere Trocknungsergeb­nisse für einige Minuten spaltbreit die Tür.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor

Sie es aus dem Geschirrspüler entneh­men. Heißes Geschirr ist stoßempfindlich.

• Entladen Sie zuerst den Unter- und dann

den Oberkorb.

• An den Innenseiten und an der Gerätetür

kann sich Wasser niederschlagen, da sich
Edelstahl schneller abkühlt als das Ge­schirr.

Spülprogramme

Spülprogramme

Programm Verschmut-

Intensiv

zungsgrad

Stark ver­schmutzt

Spülgut Programmbeschreibung

Geschirr, Besteck,
Töpfe und Pfannen

Vorspülen
Hauptspülgang 70 °C
1 mittlerer Spülgang
Klarspülgang
Trocknen

16 electrolux

Programm Verschmut-

Normal

1)

ECO

2)

Kurz

Gläser

1) Testprogramm für Testinstitute. Informationen zu den Testdaten finden Sie in der mitgelieferten
Broschüre.

2) Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks­und Abendessensgeschirr samt Besteck spülen möchte.

zungsgrad

Normal ver­schmutzt

Normal ver­schmutzt

Normal/leicht
verschmutzt

Normal/leicht
verschmutzt

Spülgut Programmbeschreibung

Geschirr und Besteck Vorspülen

Geschirr und Besteck Vorspülen

Geschirr und Besteck Hauptspülgang 65 °C

Empfindliches Ge­schirr und Gläser

Hauptspülgang 65 °C
1 mittlerer Spülgang
Klarspülgang
Trocknen

Hauptspülgang bis zu 50 °C
1 Zwischenklarspülgang
Klarspülgang
Trocknen

Spülgang

Hauptspülgang 45 °C
1 mittlerer Spülgang
Klarspülgang
Trocknen

Verbrauchswerte

Programm Dauer (in Minuten) Energie (kWh) Wasser (in Litern)

130 - 140 1,4 - 1,6 16 - 18

Intensiv

90 - 100 1,4 - 1,6 18 - 20

Normal

150 - 160 1,0 - 1,1 12 - 13

ECO

30 0,9 9

Kurz

60 - 70 0,8 - 0,9 14 - 15

Gläser

Der Druck und die Temperatur des Was­sers, die Schwankungen in der Strom-

versorgung und die Geschirrmenge
können diese Werte verändern.

Reinigung und Pflege

Entfernen und Reinigen der Filter

Schmutzige Filter beeinträchtigen das Spül­ergebnis.
Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)

2. Mikrofilter (B)

3. Flachfilter (C)

A

B

C

1. Um das Filtersystem zu entriegeln, dre-

hen Sie den Griff des Mikrofilters (B) etwa
1/4 Drehung gegen den Uhrzeigersinn.

electrolux 17

6. Reinigen Sie die Filter unter fließendem
Wasser.

7. Setzen Sie den Flachfilter (C) unten in
das Gerät ein.

8. Setzen Sie den Grobfilter (A) in den Mik­rofilter (B) ein und drücken Sie die Filter
zusammen.

9. Setzen Sie das Filtersystem wieder ein.

10. Um das Filtersystem zu verriegeln, dre­hen Sie den Griff des Mikrofilters (B) im
Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus.
Falls die Löcher in den Sprüharmen verstopft
sind, reinigen Sie sie mit einem Cocktail­spieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und die Be­dienblende des Gerätes mit einem weichen
feuchten Tuch. Verwenden Sie ausschließ­lich Neutralreiniger. Benutzen Sie keine
Scheuermittel, Metallschwämmchen oder
Lösungsmittel (Azeton usw.).

2. Nehmen Sie das Filtersystem heraus.

3. Fassen Sie den Grobfilter (A) am Hand­griff mit dem Loch.

4. Nehmen Sie den Grobfilter (A) aus dem
Mikrofilter (B).

5. Nehmen Sie den Flachfilter (C) unten aus
dem Gerät heraus.

18 electrolux

Was tun, wenn …

Das Gerät startet nicht oder hält während
des Betriebs an.
Versuchen Sie zuerst, eine Lösung für das
Problem zu finden (beachten Sie die Tabelle).

Störung Fehlercode Mögliche Ursache Mögliche Abhilfe

Es läuft kein
Wasser in das
Gerät.

Der Wasserdruck ist zu

Der Wasserhahn ist zu-

Der Filter im Wasserzu-

Der Wasserzulauf-

Der Wasserzulauf-

Das Gerät pumpt
das Wasser nicht
ab.

Der Wasserablauf-

Der Ablaufschlauch ist

Die Aquasafe­Einrichtung ist
ausgelöst.

Das Programm
startet nicht.

Der Netzstecker ist nicht

Die Sicherung im Haus-

• Die Kontrollleuchte des
laufenden Programms
blinkt.

• Die Programmendeanzei­ge blinkt einmal.

• Die Kontrollleuchte des
laufenden Programms
blinkt.

• Die Programmendeanzei­ge blinkt zweimal.

• Die Kontrollleuchte des
laufenden Programms
blinkt.

• Die Programmendeanzei­ge blinkt dreimal.

Die Gerätetür ist offen. Schließen Sie die Tür

Ist dies nicht möglich, wenden Sie sich an
den Kundendienst.

Der Wasserhahn ist blo­ckiert oder durch Kal­kablagerungen ver­stopft.

niedrig.

gedreht.

laufschlauch ist ver­stopft.

schlauch ist nicht richtig
angeschlossen.

schlauch ist beschädigt.

Der Siphon ist verstopft. Reinigen Sie den Si-

schlauch ist nicht richtig
angeschlossen.

beschädigt.

Drehen Sie den Wasser-

eingesteckt.

sicherungskasten ist
durchgebrannt.

Reinigen Sie den Was­serhahn.

Wenden Sie sich an Ih­ren lokalen Wasserver­sorger.

Drehen Sie den Wasser­hahn auf.

Reinigen Sie den Filter.

Vergewissern Sie sich,
dass die Schlauchver­bindung in Ordnung ist.

Stellen Sie sicher, dass
der Wasserzulauf­schlauch nicht beschä­digt ist.

phon.

Vergewissern Sie sich,
dass die Schlauchver­bindung in Ordnung ist.

Stellen Sie sicher, dass
der Wasserablauf­schlauch keine Beschä­digungen aufweist.

hahn zu und wenden Sie
sich an den Kunden­dienst.

richtig.
Stecken Sie den Netz-

stecker in die Steckdo­se.

Wechseln Sie die Siche­rung aus.

Störung Fehlercode Mögliche Ursache Mögliche Abhilfe

Die Zeitvorwahl ist ein-

Schalten Sie das Gerät wieder ein, nachdem
Sie es überprüft haben. Das Programm wird
an der Stelle fortgesetzt, an der es unterbro­chen wurde.
Tritt die Störung erneut auf, wenden Sie sich
an den Kundendienst.
Bei anderen Fehlercodes, die in dieser Ta­belle nicht gezeigt werden, wenden Sie sich
bitte an den Kundendienst.

gestellt. (Nur an Geräten
mit Zeitvorwahl.)

Die vom Kundendienst benötigten Daten fin­den Sie auf dem Typenschild.
Wir empfehlen, dass Sie diese Daten hier no­tieren:

Modell (MOD.) ....................

Produkt-Nummer (PNC) ....................

Seriennummer (S.N.) ....................

Um das Programm so­fort zu starten, brechen
Sie die Zeitvorwahl ab.

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe

Das Geschirr ist nicht sauber. Das ausgewählte Spülpro-

Die Körbe waren nicht richtig

Aufgrund falsch angeordneten

Die Filter sind verschmutzt, nicht

Die Reinigungsmittelmenge war

Kalkablagerungen auf dem Ge­schirr.

Falsche Einstellung des Was-

Verschlusskappe des Salzbe-

Schlieren, Streifen, milchige Fle­cken oder blauschimmernder
Belag auf Gläsern und Geschirr.

Flecken von getrockneten Was­sertropfen auf Gläsern und Ge­schirr.

Die Ursache kann auch beim

gramm ist für das Spülgut und
den Verschmutzungsgrad nicht
geeignet.

beladen, so dass das Wasser
nicht alle Oberflächen berührte.

Spülguts konnte sich der Sprüh­arm nicht frei drehen.

richtig montiert oder nicht kor­rekt eingesetzt.

nicht ausreichend oder es wur­de kein Reinigungsmittel ver­wendet.

Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit

serenthärters

hälters nicht richtig geschlos­sen.

Klarspülmitteldosierung zu
hoch.

Klarspülmitteldosierung zu nied­rig.

Reinigungsmittel liegen.

Stellen Sie sicher, dass für das
Spülgut und den Verschmut­zungsgrad das geeignete Spül­programm ausgewählt wird.

Beladen Sie die Körbe richtig.

Stellen Sie sicher, dass keine in­korrekte Beladung die Sprühar­me blockieren kann.

Kontrollieren Sie, ob die Filter
sauber, richtig montiert und kor­rekt eingesetzt sind.

Stellen Sie sicher, dass die Rei­nigungsmittelmenge ausrei­chend ist.

Geschirrspülsalz.
Stellen Sie den Wasserenthärter

entsprechend ein.
Stellen Sie sicher, dass der Salz-

behälter richtig geschlossen ist.

Klarspülmitteldosierung verrin­gern.

Klarspülmitteldosierung erhö­hen.

Verwenden Sie eine andere Rei­nigungsmittelmarke.

electrolux 19

20 electrolux

Problem Mögliche Ursache Mögliche Abhilfe

Das Geschirr ist nass. Sie haben ein Spülprogramm

Das Geschirr ist nass und glanz­los.

Die Funktion Multitab ist einge-

Einschalten des Klarspülmittel­Dosierers

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus
befinden.

3. Halten Sie die Funktionstasten B und C
gedrückt, bis die Kontrolllampen der
Funktionstasten A, B und C zu blinken
beginnen.

4. Lassen Sie die Funktionstasten B und C
los.

5. Drücken Sie Funktionstaste B.

ohne Trocknungsgang oder mit
einem verkürzten Trocknungs­gang gewählt.

Der Klarspülmittel-Dosierer ist
leer.

schaltet. (Der Klarspülmittel-Do­sierer wird automatisch abge­schaltet.)

– Die Kontrolllampe der Funktionstaste B

blinkt weiter.

6. Drücken Sie Funktionstaste B erneut.
– Die Programmendeanzeige leuchtet

auf.

7. Schalten Sie das Gerät aus, damit die
Einstellung gespeichert wird.

Führen Sie zum Abschalten des Klar­spülmittel-Dosierers die vorangehenden
Anweisungen aus, bis die Programmen­deanzeige erlischt.

– Die Kontrolllampen für die Funktions-

tasten A und C erlöschen.

Lassen Sie die Tür des Geschirr­spülers für einige Minuten einen
Spaltbreit geöffnet, bevor Sie
das Geschirr entnehmen.

Füllen Sie den Klarspülmittel-Do­sierer mit Klarspülmittel auf.

Schalten Sie den Klarspülmittel­Dosierer ein. Siehe Abschnitt
„Einschalten des Klarspülmittel­Dosierers“.

Technische Daten

Abmessungen Breite 596 mm
Höhe 818 - 898 mm
Tiefe 575 mm
Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)
Höchstdruck 8 bar (0,8 MPa)

Wasserversorgung
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4''-Außengewinde anschließen.

1)

Das Typenschild am inneren Rand der
Gerätetür zeigt die elektrischen An­schlussdaten.

Wenn Sie Heißwasser mithilfe umwelt-

Kalt- oder Warmwasser maximal 60 °C

(z. B. Solar- oder Photovoltaikanlagen
oder Windkraft) aufbereiten, können Sie
durch den Anschluss des Geräts an die
Heißwasserversorgung Energie sparen.

freundlicher, alternativer Energiequellen

Umwelttipps

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten

abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen

electrolux 21

über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.

Die Liste der offiziellen SENS­Sammelstellen findet sich unter
www.sens.ch.

Recyceln Sie die Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

22 electrolux

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 22
Description de l'appareil 25
Bandeau de commande 26
Avant la première utilisation 27
Réglage de l'adoucisseur d'eau 28
Utilisation du sel régénérant 29
Utilisation du produit de lavage et du liquide
de rinçage 29
Fonction "Tout en 1" 30
Rangement des couverts et de la vaisselle

Sous réserve de modifications

Sélection et départ d'un programme de
lavage 34
Programmes de lavage 35
Entretien et nettoyage 36
En cas d'anomalie de fonctionnement

Caractéristiques techniques 40
En matière de protection de
l'environnement 40

31

Consignes de sécurité

Lisez attentivement cette notice d'utilisation
avant l'installation et l'utilisation de l'appareil :

• Pour votre propre sécurité et la sécurité de
votre appareil.

• Pour le respect de l'environnement.

• Pour le bon fonctionnement de l’appareil.

Conservez cette notice d'utilisation avec
l'appareil. Si l'appareil devait être vendu ou
cédé à une autre personne, assurez-vous
que la notice d'utilisation l'accompagne, afin
que le nouvel utilisateur soit correctement in­formé du fonctionnement de celui-ci et des
avertissements s'y rapportant.
Le fabricant n'est pas responsable des dom­mages liés à une mauvaise installation ou uti­lisation.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utilisé
par des enfants dont les capacités physi­ques, sensorielles ou mentales, ou le man­que d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque
lorsqu'ils sont sans surveillance ou en l'ab­sence d'instruction d'une personne res­ponsable qui puisse leur assurer une utili­sation de l'appareil sans danger.

• Ne laissez pas les emballages à portée de
main des enfants. Risque d'asphyxie ou
de blessure corporelle.

• Conservez tous les produits de lavage
dans un endroit sûr. Ne laissez pas les en­fants toucher les produits de lavage.

• Tenez les enfants et les animaux éloignés
de l’appareil lorsque la porte est ouverte.

Consignes générales de sécurité

• Ne modifiez pas les spécifications de cet
appareil. Vous risqueriez de vous blesser
et d'endommager l'appareil.

• Les produits de lavage pour lave-vaisselle
peuvent occasionner des brûlures chimi­ques au niveau des yeux, de la bouche et
de la gorge. Respectez les instructions de
sécurité du fabricant de produit de lavage
pour lave-vaisselle.

• L'eau de votre lave-vaisselle n'est pas po­table. Des résidus de produits de lavage
peuvent subsister dans votre lave-vaissel­le.

• Fermez toujours la porte après avoir char­gé ou vidé le lave-vaisselle pour éviter tou­te blessure ou toute chute sur la porte ou­verte.

• Ne montez pas ou ne vous asseyez pas
sur la porte ouverte de votre appareil.

Utilisation de l'appareil

• Cet appareil est destiné à un usage do­mestique normal. N'utilisez pas cet appa­reil à des fins commerciales ou industriel­les ou pour d'autres usages.

37

electrolux 23

• N'utilisez pas cet appareil pour des usages
autres que celui pour lequel il a été conçu.
Vous éviterez ainsi des risques matériel et
corporel.

• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles de cuisine pou­vant être lavés en lave-vaisselle.

• Ne placez pas de produits inflammables
ou d'éléments imbibés de produits inflam­mables à l'intérieur, à proximité ou sur l'ap­pareil. Risque d'explosion ou d'incendie.

• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas, ou placez-les en position horizontale
dans le panier supérieur ou dans le panier
à couteaux (tous les modèles ne sont pas
équipés d'un panier à couteaux).

• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.

• Tout autre type de sel non spécialement
étudié pour être utilisé dans un lave-vais­selle, en particulier le sel de cuisine, peut
endommager l'adoucisseur d'eau.

• Approvisionnez en sel juste avant de dé­marrer un programme de lavage. Les
grains de sel et l'eau salée qui a débordé
peuvent provoquer de la corrosion ou per­forer la cuve de l'appareil.

• Ne remplissez jamais le distributeur de li­quide de rinçage avec d'autres produits
(par ex. un agent de nettoyage pour lave­vaisselle, un produit de lavage liquide).
Vous risqueriez d'endommager l'appareil.

• Assurez-vous que les bras de lavage tour­nent librement avant de lancer le program­me de lavage.

• Évitez d'ouvrir la porte pendant que l'ap­pareil fonctionne : une vapeur brûlante
peut s'en échapper. Risque de brûlures
cutanées.

• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.

Entretien et nettoyage

• Avant toute opération de nettoyage, met­tez l'appareil hors tension et débranchez­le électriquement.

• N'utilisez pas de produits inflammables ou
corrosifs.

• N’utilisez pas l'appareil sans les filtres.
Contrôlez que les filtres sont correctement

installés. Si les filtres ne sont pas correc­tement installés, les performances de la­vage pourraient être compromises et l'ap­pareil endommagé.

• Ne projetez pas d'eau ou de vapeur sur
l'appareil pour son nettoyage. Risque
d'électrocution ou de dommage de l'ap­pareil

Installation

• Vérifiez que l'appareil n'a subi aucun dom­mageau cours du transport. Ne branchez
jamais un appareil endommagé. Si l'appa­reil est endommagé, contactez votre ma­gasin vendeur.

• Retirez tous les emballages avant la pre­mière utilisation.

• Seul un professionnel qualifié doit effectuer
l'installation, les raccordements électrique
et hydraulique, la mise en service et la
maintenance de l'appareil. Vous éviterez
ainsi des risques mobilier, immobilier et
corporel.

• Pendant l'installation et avant toute inter­vention sur le lave-vaisselle, il est néces­saire de débrancher l'appareil.

• Les parois de votre lave-vaisselle ne doi­vent jamais être percées pour éviter d'en­dommager les composants hydrauliques
et électriques.

•

Attention ! Respectez les instructions
fournies pour :
– Installer l'appareil.
– Monter la porte du meuble.
– Raccorder les tuyaux d'arrivée d'eau et

de vidange.

• Vérifiez que l'appareil est installé sous et à
proximité de structures sûres.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit
où la température ambiante est inférieure
à 0 °C.

• Le fabricant ne pourra être tenu respon­sable en cas de dommages dus au gel.

Tuyau d’arrivée d’eau

• Utilisez des tuyaux neufs pour raccorder
l'appareil à l'arrivée d'eau. N’utilisez pas
des tuyaux usagés.

• Ne raccordez pas l’appareil à des condui­tes neuves ou qui n’ont pas été utilisées
depuis longtemps. Laissez couler l’eau

24 electrolux

pendant quelques minutes avant de bran­cher le tuyau d’arrivée d’eau.

• Veillez à ne pas écraser ou endommager
les tuyaux d'eau lorsque vous installez
l'appareil.

• Assurez-vous que tous les raccords de
tuyaux d’eau sont bien serrés afin d’éviter
les fuites.

• Lorsque vous utilisez l'appareil pour la pre­mière fois, vérifiez que les tuyaux ne fuient
pas.

• Le tuyau d'arrivée d'eau est à double paroi
et comporte un câble d'alimentation intér­ieur ainsi qu'une soupape de sécurité. Le
tuyau d'arrivée d'eau est sous pression
uniquement lorsque l'eau s'écoule. Si le
tuyau d'arrivée d'eau fuit, la soupape de
sécurité coupe automatiquement l'eau.
– Faites attention au moment de raccor-

der le tuyau d'arrivée d'eau :
– N'immergez pas le tuyau d'arrivée

d'eau ou la soupape de sécurité dans
l'eau.

– Si le tuyau d'arrivée d'eau ou la sou-

pape de sécurité est endommagé,
débranchez immédiatement la prise
secteur.

– Contactez le service Après-vente de

votre magasin vendeur pour rempla­cer le tuyau d'arrivée d'eau avec sou­pape de sécurité.

Avertissement Tension dangereu­se.

Raccordement électrique

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figu­rant sur la plaque signalétique correspon­dent à celles de votre réseau.

• Utilisez toujours une prise correctement in­stallée, protégée contre les chocs.

• L'appareil ne doit pas être raccordé à l'ai­de d'un prolongateur, d'une prise multiple
ou d'un raccordement multiple. Risque
d'incendie.

• Ne remplacez pas ou ne changez pas le
câble d'alimentation. Contactez votre ser­vice Après-vente.

• Attention à ne pas écraser ou endomma­ger la prise et le câble d'alimentation situés
à l'arrière de l'appareil.

• Vérifiez que la prise est accessible après
l'installation.

• Ne tirez pas sur le câble d'alimentation
électrique pour débrancher l'appareil.
Mais tirez toujours sur la prise.

Service Après-vente

• Toute intervention ou réparation sur votre
appareil ne doit être effectuée que par un
professionnel qualifié. Contactez votre
service Après-vente.

• Utilisez exclusivement des pièces d'origi­ne.

Mise au rebut de l'appareil

• Pour éviter tout risque corporel ou maté­riel :
– Débranchez l'appareil électriquement.
– Coupez le câble d'alimentation au ras

de l'appareil et mettez-le au rebut.

– Éliminez le dispositif de verrouillage de

porte. Il empêche les enfants ou les pe­tits animaux de s'enfermer à l'intérieur
de l'appareil. Risque d'asphyxie.

Description de l'appareil

electrolux 25

10

9

1 Bras d'aspersion supérieur
2 Panier supérieur
3 Sélecteur de dureté de l'eau
4 Réservoir à sel régénérant
5 Distributeur de produit de lavage

6 Distributeur de liquide de rinçage
7 Plaque signalétique
8 Filtres
9 Bras d'aspersion inférieur

10 Bras d'aspersion supérieur

26 electrolux

Bandeau de commande

5

1

A

C

B

6

23 4

DE

1 Touches de sélection des programmes
2 Touche Départ différé
3 Voyants
4 Touche Marche/Arrêt
5 Affichage
6 Touches de fonction

Voyants

Lavage S'allume quand la phase de lavage ou de rinçage est en cours.

Séchage S'allume quand la phase de séchage est en cours.

Fin de program-meS'allume quand :

Tout en 1 S'allume lorsque vous activez la fonction "Tout en 1". Reportez-vous à la fonction

Liquide de rin-

1)

çage

• Le programme de lavage est terminé.

• Vous réglez le niveau de dureté de l'adoucisseur d'eau.

• Vous activez/désactivez le distributeur de liquide de rinçage.

• L'appareil rencontre une anomalie de fonctionnement.

"Tout en 1".

S'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous
au chapitre « Utilisation du produit de lavage et du liquide de rinçage ».

electrolux 27

Voyants

1)

Sel

1) Lorsque les réservoirs à sel et liquide de rinçage sont vides, les voyants correspondants ne s'allument
pas pendant qu'un programme est en cours.

Touches de sélection des programmes

Avec ces touches vous pouvez sélectionner
le programme de lavage. Le voyant corres­pondant s'allume lorsque vous appuyez sur
une touche.
Pour plus de détails sur les programmes de
lavage, reportez-vous au chapitre « Pro­grammes de lavage ».

Touche Départ différé

Utilisez la touche Départ différé pour différer
l'heure de départ du programme de 1 à 9
heures. Reportez-vous au chapitre « Sélec­tion et départ d'un programme de lavage ».

Affichage

L'affichage indique :

• Si l'appareil est en mode Programmation.

• La durée du programme de lavage.

• Le temps restant avant la fin du program-

me Départ différé.

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler électroniquement le niveau de

l'adoucisseur d'eau. Reportez-vous au
chapitre « Réglage de l’adoucisseur
d'eau ».

• Activer/désactiver la fonction "Tout en 1".

Reportez-vous à la fonction "Tout en 1".

• Activer/désactiver le distributeur de liquide

de rinçage lorsque la fonction "Tout en 1"
est activée. Reportez-vous au chapitre

S'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au
chapitre « Utilisation du sel régénérant ».
Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs
heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement
de l'appareil.

• Annuler le départ différé ou le programme
de lavage en cours. Reportez-vous au
chapitre « Sélection et départ d'un pro­gramme de lavage ».

Mode programmation

L'appareil doit être en mode Programmation
pour effectuer les opérations suivantes :

• Régler et démarrer un programme de la­vage et/ou un départ différé.

• Régler électroniquement le niveau de
l'adoucisseur d'eau.

• Activer/désactiver la fonction "Tout en 1".

• Activer/désactiver le distributeur de liquide
de rinçage.

Appuyez sur la touche Marche/Arrêt.
L'appareil se trouve en mode
Programmation lorsque :
– Tous les voyants du programme s'allu-

ment.

– Trois barres s'affichent.
Appuyez sur la touche Marche/Arrêt.

L'appareil n'est pas en mode
Programmation lorsque :
– Un seul voyant de programme s'allume.
– Une seule barre s'affiche.

– Pour revenir au mode Programmation,

annulez le programme ou le départ dif­féré. Reportez-vous au chapitre « Sé­lection et départ d'un programme de la­vage ».

« En cas d'anomalie de fonctionne­ment... ».

Avant la première utilisation

Appliquez la procédure pas à pas en vous
reportant aux instructions suivantes :

1. Vérifiez si le réglage de dureté de l'adou­cisseur d'eau correspond à la dureté de
l'eau de votre région. Si nécessaire, ajus­tez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant
avec du sel spécial pour lave-vaisselle.

3. Remplissez le distributeur de liquide de
rinçage.

4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.

28 electrolux

5. Sélectionnez le programme de lavage en
fonction de la charge et du degré de sa­lissure.

6. Versez la quantité appropriée de produit
de lavage dans le réservoir correspon­dant.

7. Démarrez le programme de lavage.
Si vous utilisez des pastilles de détergent

multifonctions ('3 en 1', '4 en 1', '5 en
1', etc.), reportez-vous au chapitre
« Fonction Tout en 1 ».

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur
d'eau conçu pour éliminer les minéraux et les
sels de l'eau d'alimentation. Ces minéraux et
sels sont susceptibles de nuire au bon fonc­tionnement de l'appareil.
Ces échelles d'équivalence mesurent la du­reté de l'eau :

• Degrés allemands (dH°).

Dureté de l'eau Réglage de la dureté de l'eau

°dH °TH mmol/l degrés

51 - 70 91 - 125 9,1 - 12,5 64 - 88
43 - 50 76 - 90 7,6 - 9,0 53 - 63
37 - 42 65 - 75 6,5 - 7,5 46 - 52
29 - 36 51 - 64 5,1 - 6,4 36 - 45
23 - 28 40 - 50 4,0 - 5,0 28 - 35
19 - 22 33 - 39 3,3 - 3,9 23 - 27
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Réglage usine.

2) Inutile d'utiliser du sel régénérant.

L’adoucisseur d’eau doit être réglé ma­nuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur 1
ou 2 (reportez-vous au tableau).

• Degrés français (°TH).

• mmol/l (millimole par litre - unité internatio-

nale de mesure de la dureté de l'eau).

• Degrés Clarke.

Réglez l'adoucisseur d'eau en fonction de la
dureté de l'eau de votre région. Si nécessai­re, contactez votre Compagnie locale de dis­tribution des eaux.

Clarke

manuel électronique

1)

2

1)

2

1)

2

1)

2

1)

2

1)

2

2)

1

Réglage électronique

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Pro-

grammation.

3. Appuyez sur les touches de fonction B et

C et maintenez-les appuyées jusqu'à ce
que les voyants des touches de fonction
A, B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A.

– Les voyants des touches de fonction B

et C s'éteignent.

– Le voyant de la touche de fonction A

continue de clignoter.

– Le voyant de fin du programme cligno-

te. Le nombre de clignotements indi­que le réglage en cours.

10

9
8
7
6

1)

5

2)

1

20

30

M

A

X

1

2

3

4

+

-

electrolux 29

Exemple : 5 clignotements / pause / 5
clignotements = niveau 5.

6. Appuyez sur la touche de fonction A pour
modifier le réglage. Chaque fois que vous

Utilisation du sel régénérant

Pour remplir le réservoir de sel régéné­rant, procédez comme suit :

1. Dévissez le bouchon du réservoir de sel
en le tournant dans le sens inverse des
aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du réser­voir (uniquement lorsque vous remplissez
le réservoir pour la première fois).

3. Versez le sel à l'aide de l'entonnoir jus­qu'à ce que le réservoir soit rempli.

4. Éliminez toute trace de sel autour de l'ou­verture du réservoir de sel régénérant.

5. Remettez le bouchon en place et serrez­le en le tournant dans le sens des aiguilles
pour fermer le réservoir de sel régénérant.

Il est normal que de l'eau s'écoule du
réservoir lorsque vous le remplissez de
sel.

Si l'adoucisseur d'eau est réglé électro­niquement au niveau 1, le voyant de sel
restera éteint.

appuyez sur la touche de fonction A, le
réglage passe au niveau suivant.

7. Appuyez sur la touche Marche/Arrêt pour
mémoriser l'opération.

Utilisation du produit de lavage et du liquide de rinçage

1

2

7

3

6

Utilisation du produit de lavage

Afin de préserver l'environnement, n'uti­lisez que la quantité nécessaire de pro­duit de lavage.

4

5

Respectez les recommandations four­nies par le fabricant du produit de lavage
qui figurent sur l'emballage du produit.

Pour remplir le distributeur de produit de la­vage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage

2

afin d'ouvrir le couvercle 7 du réser-

voir du produit de lavage.

2. Introduisez le produit de lavage dans le
réservoir

1

.

3. Si le programme de lavage comporte une
phase de prélavage, versez une petite
quantité de produit de lavage à l'intérieur
de la porte de l'appareil.

4. Si vous utilisez des pastilles de détergent,
placez-les dans le distributeur.

5. Fermez le réservoir du produit de lavage.
Appuyez sur le couvercle jusqu'à ce qu'il
soit verrouillé.

1

.

30 electrolux

Les produits de lavage de différents fa­bricants présentent un taux de dissolu­tion variable. Certains produits de lavage
en pastilles n'atteignent pas leurs pou­voirs de nettoyage optimal au cours de
programmes courts. Sélectionnez un
programme de lavage long si vous utili­sez des produits de lavage en pastilles,
afin d'éliminer complètement les résidus
de produit de lavage.

Utilisation du liquide de rinçage

Le liquide de rinçage assure un rinçage
optimal et un séchage sans taches ni
striures.
Le distributeur de liquide de rinçage li­bère automatiquement le liquide de rin­çage durant la dernière phase de rinça­ge.

Pour remplir le distributeur de liquide de rin­çage, procédez comme suit :

Fonction "Tout en 1"

La fonction "Tout en 1" utilise les pastilles de
détergent multifonctions.
Ces produits combinent les fonctions de pro­duit de lavage, de liquide de rinçage et de sel
régénérant. Certains types de pastilles con­tiennent d'autres agents.
Vérifiez que ces pastilles sont appropriées à
votre degré local de dureté de l'eau. Consul­tez à cet effet les instructions du fabricant.
La fonction "Tout en 1" une fois sélectionnée
reste allumée sauf si vous la désactivez.
La fonction "Tout en 1" désactive le débit du
liquide de rinçage et du sel.
La fonction "Tout en 1" désactive les voyants
du sel régénérant et du liquide de rinçage.
La durée du programme peut augmenter si
vous utilisez la fonction "Tout en 1".

Activez la fonction ''Tout en 1'' avant de
lancer un programme de lavage.
Vous ne pouvez pas activer la fonction
"Tout en 1" en cours de programme.

Pour activer la fonction "Tout en 1" :

1. Mettez l'appareil en fonctionnement.

1. Appuyez sur la touche de déverrouillage

6

afin d'ouvrir le couvercle 5 du distri-

buteur de liquide de rinçage.

2. Remplissez le distributeur de liquide de
rinçage

père 'max.' indique le niveau maximum.

3. Essuyez tout débordement de liquide de
rinçage à l'aide de papier absorbant, afin
d'éviter une formation excessive de
mousse lors du lavage.

4. Vérifiez que le couvercle est fermé après
chaque remplissage. Appuyez sur le cou­vercle jusqu'à ce qu'il soit verrouillé.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3.
Vous pouvez régler le dosage du liquide de
rinçage entre 1 (minimum) et 4 (maximum).
Tournez le sélecteur de liquide de rinçage

4

afin d'augmenter ou diminuer le dosage.

2. Contrôlez que l'appareil est en mode Pro­grammation.

3. Appuyez sur les touches de fonction D et
E et maintenez-les appuyées jusqu'à ce
que le voyant "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1" et
utiliser le produit de lavage, le sel régénérant
et le liquide de rinçage séparément :

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Pro­grammation.

3. Appuyez sur les touches de fonction D et
E et maintenez-les appuyées jusqu'à ce
que le voyant "Tout en 1" s'éteigne.

4. Approvisionnez à nouveau le réservoir à
sel et le distributeur de liquide de rinçage.

5. Réglez la position maximale du degré de
dureté de l'eau.

6. Effectuez un programme de lavage sans
charger l'appareil.

7. Réglez l'adoucisseur d'eau en fonction
de la dureté de l'eau de votre région.

8. Réglez le dosage du liquide de rinçage.

3

de liquide de rinçage. Le re-

Rangement des couverts et de la vaisselle

Conseils et astuces

N'utilisez pas le lave-vaisselle pour nettoyer
des objets absorbant l'eau (chiffon, éponges
de nettoyage...).

• Avant de charger la vaisselle et les cou­verts, veillez à :
– Retirer les restes d'aliments.
– Laisser tremper les casseroles au fond

desquelles adhèrent des restes d'ali­ments brûlés ou attachés.

• Lorsque vous chargez les couverts et la
vaisselle, veillez à :
– Charger les articles creux tels que tas-

ses, verres et casseroles, etc. en les re­tournant.

– Vous assurer que l'eau ne s'accumule

pas dans un creux ou dans un fond
bombé.

– Vous assurer que les couverts et la vais-

selle ne s'emboîtent pas.

– Vérifier que les verres ne se touchent

pas pour éviter qu'ils ne se brisent.

– Placer les petites pièces dans le panier

à couverts.

– Intercaler les cuillères aux autres cou-

verts, afin d'éviter qu'elles ne s'emboî­tent.

– Placer les ustensiles dans la machine de

façon à ce que l’eau puisse accéder à
toutes les surfaces.

• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau.

• Placez les objets légers dans le panier su­périeur. Disposez-les de façon à ce qu'ils
ne puissent pas se retourner.

Panier inférieur

Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.

Abaissez les rangées d'ergots du panier in­férieur pour pouvoir charger des grands
plats, des casseroles, des poêles et des sa­ladiers.

Support pour verres à bière

Vous pouvez mettre jusqu'à 4 verres à bière
sur le support pour verres à bière situé sur le
côté gauche du panier inférieur.

electrolux 31

32 electrolux

Si vous n'utilisez pas le support pour verres
à bière, rabattez-le vers le haut.
Vous pouvez remplacer le support pour ver­res à bière par deux supports pour tasses.
Vous pouvez utiliser les supports pour tasses
pour des tasses ou des verres à long pied.

Pour ôter le support pour verres à bière, pro­cédez comme suit :

1. Soulevez et poussez légèrement sous les

crochets d'attache.

Poussez le support vers l'avant pour fixer le
support pour verres à bière.

Avertissement Faites attention en
retirant ou en installant le support.

Panier à couverts

2. À l'aide des crochets d'attache, insérez

les supports pour tasses sur l'entretoise

transversale.
Poussez le support vers l'arrière pour ôter le
support pour verres à bière.

• Placez les séparateurs à couverts sur le
panier à couverts.

• Pour les gros ustensiles, utilisez un seul
séparateur à couverts.

• Placez les fourchettes et les cuillères,
manche tourné vers le bas.

• Placez les couteaux, manche tourné vers
le haut.

• Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.

Vous pouvez ouvrir le panier à couverts pour
retirer plus facilement les couverts. Pour re­tirer les couverts, procédez comme suit :

1. Placez le panier à couverts sur une table

ou sur le plan de travail.

2. Ouvrez la poignée.

electrolux 33

• Placez les couteaux et les petits couverts
dans le range couverts. Placez dans le pa­nier à couverts les couverts qui ne peuvent
pas être rangés dans le range couverts.

• Pour les articles de plus grande dimension,
rabattez les supports pour tasses vers le
haut.

3. Retirez les couverts.
Tenez fermement les deux parties de la

poignée lorsque vous déplacez le panier
à couverts.

Panier supérieur

Le panier supérieur est conçu pour des sous­tasses, saladiers, tasses, verres, casseroles
et couvercles. Placer les ustensiles dans la
machine de façon à ce que l’eau puisse ac­céder à toutes les surfaces.

• Placez les verres à long pied dans les sup­ports pour tasses en les retournant.

• Pour les verres à long pied, vous pouvez
relever le support vers la gauche ou vers la
droite.

34 electrolux

• Vous pouvez relever ou abaisser la rangée
d'ergots de gauche du panier supérieur
pour faciliter le chargement.

Hauteur maximale de la vaisselle dans :

le panier su-

Position haute 22 cm 30 cm
Position bas-

se

périeur

24 cm 29 cm

le panier in-

férieur

Pour régler en hauteur le panier supéri­eur, procédez comme suit :

1. Tirez le panier supérieur jusqu'à la butée.

2. Tout en le maintenant par la poignée, re­levez complètement le panier supérieur
puis abaissez-le verticalement.
Le panier supérieur se verrouille dans sa
position la plus haute ou la plus basse.

Réglage de la hauteur du panier
supérieur

Vous pouvez placer le panier supérieur dans
deux positions pour faciliter le chargement.

Sélection et départ d'un programme de lavage

Régler et démarrer un programme de
lavage sans départ différé

1. Ouvrez la porte.

2. Mettez l'appareil en fonctionnement.

3. Contrôlez que l'appareil est en mode Pro­grammation.

4. Sélectionnez un programme de lavage.
Reportez-vous au chapitre « Program­mes de lavage ».
– Le voyant du programme correspon-

dant s'allume.

– Trois minutes après la fin du program-

me, tous les voyants s'éteignent.

– Trois barres s'affichent.

5. Fermez la porte de l'appareil. Le pro­gramme de lavage démarre automati­quement.

– Une seule barre s'affiche. Elle reste al-

lumée pendant toute la durée du pro­gramme de lavage.

Vous pouvez également sélectionner le
programme de lavage lorsque la porte
est fermée. N'oubliez pas dans ce cas
que, lorsque vous appuyez sur la touche
d'un programme, vous disposez de 3
secondes seulement pour sélectionner
un autre programme. Au bout de ces 3
secondes, le programme sélectionné
démarre automatiquement.

Régler et démarrer un programme de
lavage avec départ différé

1. Ouvrez la porte et mettez l'appareil en
fonctionnement.

electrolux 35

2. Sélectionnez un programme de lavage.

3. Appuyez sur la touche Départ différé plu­sieurs fois de suite jusqu'à ce que le nom­bre d'heures correspondant au départ
différé souhaité apparaisse sur l'affichage
numérique.

4. Fermez la porte de l'appareil.
– Le décompte démarre automatique-

ment.

– Lorsque le décompte est terminé, le

programme de lavage démarre auto­matiquement.

L'ouverture de la porte de l'appareil in­terrompt le décompte. Lorsque vous re­fermez la porte, le décompte reprend là
où il a été interrompu.

Vous pouvez également sélectionner le
départ différé lorsque la porte est fer­mée. Lorsque vous sélectionnez un pro­gramme de lavage, vous disposez de 3
secondes seulement pour sélectionner
le départ différé. Au bout de ces 3 se­condes, le programme de lavage dé­marre automatiquement.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil.

– Le programme de lavage s'arrête.

• Fermez la porte de l'appareil.

– Le programme de lavage reprend là où

il a été interrompu.

Pour annuler un programme de lavage
ou un départ différé

Si un programme de lavage ou un départ
différé n'a pas encore démarré, vous
pouvez changer la sélection.
Lorsqu'un programme de lavage ou un
départ différé est en cours, il est impos­sible de modifier la sélection. Pour ef-

fectuer une nouvelle sélection, annulez
le programme de lavage ou le départ dif­féré.

Lorsque vous annulez le départ différé,
cela annule automatiquement le pro­gramme de lavage sélectionné. Vous
devez répéter la sélection du program­me de lavage.

1. Appuyez sur les touches de fonction B et
C et maintenez-les appuyées jusqu'à ce
que :
– Trois barres s'affichent.
– Tous les voyants du programme s'al-

lument.

2. Avant de démarrer un nouveau program­me de lavage, vérifiez qu'il y a du produit
de lavage dans le distributeur correspon­dant.

À la fin d'un programme de lavage

• L'appareil se met à l'arrêt automatique-

ment.

• L'affichage numérique s'éteint.

• Le voyant Fin de programme s'allume.

1. Mettez l'appareil à l'arrêt.

2. Ouvrez la porte de l'appareil.

3. Pour de meilleurs résultats de séchage,
entrouvrez la porte pendant quelques mi­nutes.

Retirez la vaisselle

• Attendez que la vaisselle refroidisse avant

de la retirer du lave-vaisselle. La vaisselle
encore chaude est sensible aux chocs.

• Déchargez d'abord le panier inférieur, puis

le panier supérieur.

• Les côtés et la porte de l'appareil peuvent

être mouillés. L’acier inox refroidit plus ra­pidement que la vaisselle.

Programmes de lavage

Programmes de lavage

Programme Degré de salis-

sure

Très sale Vaisselle, couverts,

Intensif

Type de vaisselle Description du programme

plats et casseroles

Prélavage
Lavage principal à 70 °C
1 rinçage intermédiaire
Dernier rinçage
Séchage

36 electrolux

Programme Degré de salis-

Normal

1)

ECO

2)

Bref

Verres

1) Programme de test des organismes de contrôle. Reportez-vous à la brochure fournie pour connaître
les résultats des tests.

2) Programme quotidien pour une famille de 4 personnes qui souhaite laver seulement la vaisselle et les
couverts du dîner et du petit déjeuner.

sure

Normalement sa-leVaisselle et couverts Prélavage

Normalement sa-leVaisselle et couverts Prélavage

Normalement ou
légèrement sale

Normalement ou
légèrement sale

Type de vaisselle Description du programme

Lavage principal à 65 °C
1 rinçage intermédiaire
Dernier rinçage
Séchage

Lavage principal jusqu'à 50 °C
1 rinçage intermédiaire
Rinçage final
Séchage

Vaisselle et couverts Lavage principal à 65 °C

Vaisselle délicate et
verres

Rinçage

Lavage principal à 45 °C
1 rinçage intermédiaire
Dernier rinçage
Séchage

Valeurs de consommation

Programme Durée (minutes) Énergie (kWh) Eau (litres)

130 - 140 1,4 - 1,6 16 - 18

Intensif

90 - 100 1,4 - 1,6 18 - 20

Normal

150 - 160 1,0 - 1,1 12 - 13

ECO

30 0,9 9

Bref

60 - 70 0,8 - 0,9 14 - 15

Verres

Ces valeurs peuvent changer en fonc­tion de la pression et de la température

tion électrique et de la quantité de vais­selle.

de l'eau, des variations dans l'alimenta-

Entretien et nettoyage

Pour retirer et nettoyer les filtres

Avec des filtres sales, les résultats du lavage
sont moins satisfaisants.
Le lave-vaisselle possède 3 filtres :

1. filtre grossier (A)

2. microfiltre (B)

3. filtre plat (C)

A

B

C

1. Pour déverrouiller le système de filtrage,

tournez la poignée du micro-filtre (B)
d'environ 1/4 de tour vers la gauche.

electrolux 37

6. Nettoyez les filtres sous l'eau courante.

7. Réinstallez le filtre plat (C) dans le fond
de la cuve.

8. Placez le filtre grossier (A) dans le micro­filtre (B) et appuyez sur les deux filtres à
la fois.

9. Remettez le système de filtre en place.

10. Bloquez-le en tournant la poignée du mi­crofiltre (B) dans le sens des aiguilles
d'une montre jusqu'à la butée.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d’aspersion
Si des résidus ont bouché les orifices des
bras d'aspersion, éliminez-les à l'aide d'un
cure-dent.

Pour nettoyer les surfaces externes

Nettoyez les surfaces externes de l'appareil,
de même que le bandeau de commandes, à
l'aide d'un chiffon doux humide. Utilisez uni­quement un peu d'eau savonneuse. N'utili­sez en aucun cas de substances abrasives,
de tampons à récurer ou de solvants (acéto­ne).

2. Retirez le système de filtrage.

3. Saisissez le filtre grossier (A) par la poi­gnée annulaire.

4. Retirez le filtre grossier (A) du microfiltre
(B).

5. Retirez le filtre plat (C) du fond de la cuve.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt
en cours de programme.

Essayez d'abord de trouver une solution au
problème (reportez-vous au tableau). Si vous

38 electrolux

n'y arrivez pas, contactez votre service
Après-vente.

Anomalie Code d’erreur Cause possible Solution possible

L'appareil n'est
pas approvision­né en eau.

La pression d'eau est

Le robinet d'arrivée

Le filtre situé dans le

Le tuyau d'arrivée d'eau

Le tuyau d'arrivée d'eau

L'appareil ne vi­dange pas.

Le tuyau de vidange n'a

Le tuyau de vidange est

Le système de
sécurité anti-dé­bordement s'est
déclenché.

Le programme
ne démarre pas.

La fiche secteur n'est

Un fusible a disjoncté

La fonction Départ diffé-

Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Le programme

• Le voyant du programme
en cours clignote.

• Le voyant de fin du pro­gramme clignote une fois.

• Le voyant du programme
en cours clignote.

• Le voyant de fin du pro­gramme clignote deux
fois.

• Le voyant du programme
en cours clignote.

• Le voyant de fin du pro­gramme clignote trois
fois.

La porte de l'appareil est

Le robinet d'arrivée
d'eau est obstrué ou in­crusté de tartre.

trop basse.

d’eau est fermé.

tuyau d'arrivée d'eau est
bouché.

n'a pas été raccordé
correctement.

est endommagé.

Le robinet de l'évier est
bouché.

pas été installé correcte­ment.

endommagé.

Fermez le robinet d'eau

ouverte.

pas branchée.

dans la boîte à fusibles
de votre habitation.

ré a été réglée. (Unique­ment pour les appareils
avec la fonction Départ
différé).

Si l'anomalie persiste, contactez le service
Après-vente.

Nettoyez le robinet d'ar­rivée d'eau.

Contactez votre Com­pagnie locale de distri­bution des eaux.

Ouvrez le robinet d'arri­vée d'eau.

Nettoyez le filtre.

Vérifiez que le tuyau est
bien raccordé.

Assurez-vous que le
tuyau d'arrivée d'eau
n'est pas endommagé.

Nettoyez le robinet de
l'évier.

Vérifiez que le tuyau est
bien raccordé.

Assurez-vous que le
tuyau de vidange n'est
pas endommagé.

et contactez votre servi­ce Après-vente.

Fermez la porte correc­tement.

Insérez la fiche dans la
prise secteur.

Remplacez le fusible.

Pour démarrer immé­diatement le program­me, annulez le départ
différé.

reprend là où il a été interrompu.

electrolux 39

Si des codes d'erreurs non décrits dans le
tableau s'affichent, contactez le Service
Après-vente.
Les informations nécessaires pour le service
Après-vente figurent sur la plaque signaléti-

Modèle (MOD.) ....................

Numéro du produit (PNC) ....................

Numéro de série (S.N.) ....................

que.
Nous vous recommandons de noter les in­formations ici :

Les résultats de lavage et de séchage ne sont pas satisfaisants

Anomalie Cause possible Solution possible

La vaisselle n’est pas propre. Vous n'avez pas sélectionné le

Les paniers n'ont pas été char-

Les bras d’aspersion ne peu-

Les filtres sont encrassés ou mal

Vous avez utilisé trop peu de

Traces de tartre sur la vaisselle. Le réservoir de sel est vide. Remplissez le réservoir de sel ré-

L'adoucisseur d'eau a été mal

Le bouchon du réservoir à sel

Les verres et la vaisselle présen­tent des rayures, des taches
blanches ou un film bleuâtre.

Traces de gouttes d'eau séchée
sur les verres et la vaisselle.

Il se peut que le produit de lava-

La vaisselle est mouillée. Vous avez sélectionné un pro-

La vaisselle est mouillée et terne. Le distributeur de liquide de rin-

programme approprié pour ce
type de vaisselle et de salissure.

gés correctement, l'eau n'a pas
pu accéder à toutes les surfa­ces.

vent pas tourner parce que la
vaisselle est mal positionnée.

montés et installés.

produit de lavage ou avez oublié
d'approvisionner le distributeur
de produit de lavage.

réglé.

n'a pas été vissé correctement.

Le dosage du liquide de rinçage
est trop élevé.

Le dosage du liquide de rinçage
est insuffisant.

ge soit en cause.

gramme de lavage sans phase
de séchage ou avec une phase
de séchage courte.

çage est vide.

Vérifiez que ce programme de
lavage est approprié pour ce ty­pe de vaisselle et de salissure.

Chargez les paniers correcte­ment.

Vérifiez qu'une disposition incor­recte de la vaisselle ne bloque
pas les bras d'aspersion.

Assurez-vous que les filtres sont
propres et correctement montés
et installés.

Vérifiez que la quantité de pro­duit de lavage est suffisante.

générant avec du sel spécial
pour lave-vaisselle.

Réglez l'adoucisseur d'eau.

Assurez-vous que le bouchon
du réservoir à sel est correcte­ment fermé.

Réduisez le dosage du liquide de
rinçage.

Augmentez le dosage du liquide
de rinçage.

Utilisez une autre marque de
produit de lavage.

Laissez la porte du lave-vaisselle
entrouverte pendant quelques
minutes avant de retirer la vais­selle.

Remplissez le distributeur de li­quide de rinçage.

40 electrolux

Anomalie Cause possible Solution possible

La fonction "Tout en 1" est acti-

Pour activer le distributeur de liquide de
rinçage

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Pro­grammation.

3. Appuyez sur les touches de fonction B et
C et maintenez-les appuyées jusqu'à ce
que les voyants des touches de fonction
A, B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction B.
– Les voyants des touches de fonction A

et C s'éteignent.

vée. (Le distributeur de liquide
de rinçage s'arrête automati­quement).

– Le voyant de la touche de fonction B

clignote.

6. Appuyez à nouveau sur la touche de
fonction B.
– Le voyant de fin du programme s'allu-

me.

7. Mettez l'appareil à l'arrêt pour mémoriser
l'opération.

Pour désactiver le distributeur de liquide
de rinçage, répétez la même procédure
jusqu'à ce que le voyant de fin du pro­gramme s'éteigne.

Activez le distributeur de liquide
de rinçage. Reportez-vous au
chapitre « Pour activer le distri­buteur de liquide de rinçage ».

Caractéristiques techniques

Dimensions Largeur 596 mm
Hauteur 818 - 898 mm
Profondeur 575 mm
Pression de l'eau d'alimentation Minimale 0,5 bars (0,05 MPa)
Maximale 8 bars (0,8 MPa)

Arrivée d'eau
Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

1)

La plaque signalétique située sur le bord
intérieur de la porte de l'appareil donne
des informations sur le branchement
électrique.

Si l'eau chaude est produite à partir de
sources énergétiques alternatives plus

Eau froide ou eau chaude maximum 60 °C

respectueuses de l'environnement (par
ex. panneaux solaires ou photovoltaï­ques et énergie éolienne), utilisez un rac­cordement à l'eau chaude pour réduire
la consommation énergétique.

En matière de protection de l'environnement

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
plutôt être remis au point de ramassage
concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous
assurant que ce produit est éliminé
correctement, vous favorisez la prévention
des conséquences négatives pour
l’environnement et la santé humaine qui,
sinon, seraient le résultat d’un traitement
inapproprié des déchets de ce produit. Pour

obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec le
bureau municipal de votre région, votre
service d’élimination des déchets ménagers
ou le magasin où vous avez acheté le produit.

electrolux 41

Où aller avec les appareils usagés?

Partout où des appareils neufs sont
vendus, mais aussi dans un centre de
collecte ou une entreprise de
récupération officiels SENS.

La liste des centres de collecte officiels
SENS est disponible sous
www.sens.ch.

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les bacs

de recyclage prévus à cet effet.

42 electrolux

electrolux 43

www.electrolux.com

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.electrolux.ch

Pour les accessoires et le pièces détachées visité notre Web Shop: www.electrolux.ch

117949750-00-102009
