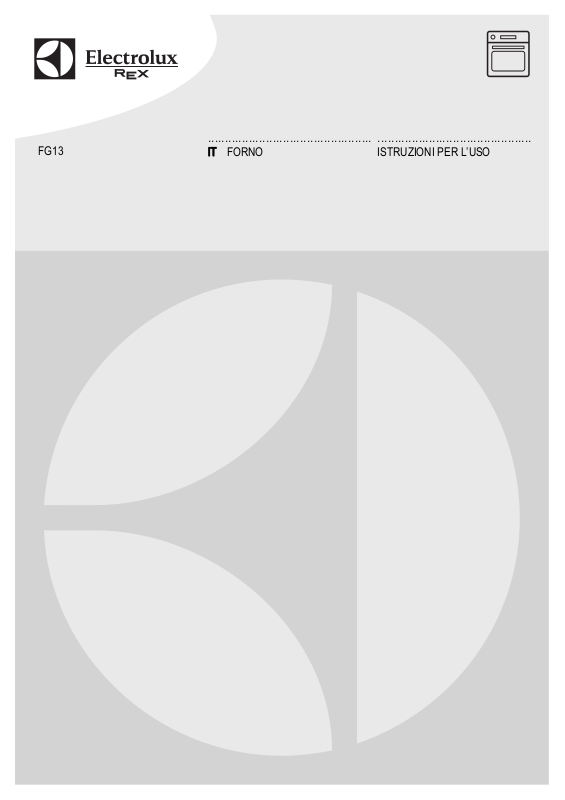

Electrolux FG13N User Manual [it]
FG13
................................................ .............................................
IT FORNO ISTRUZIONI PER L’USO
www.electrolux.com
2
INDICE
1. INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. PREPARAZIONE AL PRIMO UTILIZZO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. FUNZIONI DEL TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. UTILIZZO DEGLI ACCESSORI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.
FUNZIONI AGGIUNTIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
10.
PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
11. COSA FARE SE… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
12.
DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
13. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle
spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato
progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi
di ottenere sempre i migliori risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza.
www.electrolux.com
registrare il vostro prodotto e ricevere un servizio migliore:
www.electrolux.com/productregistration
acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.
Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale
Con riserva di modifiche.
1. INFORMAZIONI PER LA SICUREZZA
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.
1.1 Sicurezza dei bambini e delle persone vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità permanente.
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, se sorvegliati
o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata
dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono
essere eseguiti dai bambini senza supervisione.
ITALIANO 3
1.2 Avvertenze di sicurezza generali
• L'installazione dell'apparecchiatura e la sostituzione del
cavo devono essere svolte unicamente da personale
qualificato.
www.electrolux.com
4
• All'interno l'apparecchiatura si scalda mentre è in fun-
• Non usare una pulitrice a vapore per pulire l'apparec-
• Prima di eseguire qualsiasi intervento di manutenzione,
• Non utilizzare detergenti abrasivi o raschietti di metallo
• Per rimuovere i supporti ripiano, sfilare innanzitutto la
zione. Non toccare le resistenze dell'apparecchiatura.
Servirsi sempre degli appositi guanti da forno per
estrarre o inserire accessori o pentole resistenti al calore.
chiatura.
scollegare l'apparecchiatura dalla rete elettrica.
per pulire il vetro della porta per non rigare la superficie
e causare la rottura del vetro.
parte anteriore del supporto, quindi quella posteriore,
dalle pareti laterali. Installare i supporti ripiano seguendo al contrario la procedura indicata.
2.
ISTRUZIONI DI SICUREZZA
Questa apparecchiatura è adatta ai
seguenti mercati: IT
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere svolta unicamente
da personale qualificato.
• Rimuovere tutti i materiali di imballag-
gio.
• Non installare e utilizzare l'apparecchia-
tura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura, dato
che è molto pesante. Indossare sempre
di guanti di sicurezza.
• Non tirare l’apparecchiatura per la ma-
niglia.
• È necessario rispettare le distanze mini-
me dalle altre apparecchiature.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa.
• I lati dell'apparecchiatura devono restare adiacenti ad apparecchiature o unità
con la stessa altezza.
Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
• Tutti i collegamenti elettrici dovrebbero
essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una
messa a terra.
• Verificare che i dati elettrici riportati sulla
targhetta del modello corrispondano a
quelli dell'impianto. In caso contrario,
contattare un elettricista.
• Utilizzare sempre una presa antishock
elettrico correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina
e il cavo. Contattare il Centro di assistenza o un elettricista qualificato per
sostituire un cavo danneggiato.
• Evitare che i cavi rimangano a contatto
della porta dell'apparecchiatura, in particolare quando la porta è calda.
• I dispositivi di protezione da scosse
elettriche devono essere fissati in modo
tale da non poter essere disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella
presa solo al termine dell'installazione.
Verificare che la spina di alimentazione
rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia
allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare solo
la spina.
• Servirsi unicamente di dispositivi di isolamento adeguati. interruttori automatici, fusibili (quelli a tappo devono essere
rimossi dal portafusibile), sganciatori
per correnti di guasto a terra e relé.
• L'impianto elettrico deve essere dotato
di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura
dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una
larghezza dell'apertura di contatto non
inferiore ai 3 mm.
Collegamento gas
• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
• Prima di procedere con l’installazione,
verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i
valori preimpostati dell’apparecchiatura
siano compatibili.
• Adottare le misure necessarie per garantire una corretta circolazione d'aria
intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione
del gas si trovano sulla targhetta dei
dati.
• La presente apparecchiatura non è collegata a un dispositivo per l’evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura con-
ITALIANO 5
formemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.
2.2 Utilizzo
AVVERTENZA!
Rischio di ferite, ustioni, scosse
elettriche o esplosioni.
• Utilizzare l’apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche
di questa apparecchiatura.
• Accertarsi che le fessure di ventilazione
non siano ostruite.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Spegnere l'apparecchiatura dopo ogni
utilizzo.
• Prestare attenzione in fase di apertura
della porta dell'apparecchiatura quando
quest'ultima è in funzione. Può fuoriuscire aria calda.
• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un
contatto con l'acqua.
• Non esercitare pressione sulla porta
aperta.
• Non utilizzare l'apparecchiatura come
superficie di lavoro o come piano di appoggio.
• Tenere sempre chiusa la porta dell'apparecchiatura quando quest'ultima è in
funzione.
• Aprire la porta dell'apparecchiatura con
cautela. L'uso di ingredienti contenenti
alcol può causare una miscela di alcol e
aria.
• Evitare la presenza di scintille o fiamme
aperte vicino all'apparecchiatura quando si apre la porta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente
incendiabili sull'apparecchiatura, al suo
interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
• Per evitare danni o scolorimento dello
smalto:
www.electrolux.com
6
• Lo scolorimento dello smalto non influi-
• Per le torte molto umide, usare una lec-
• L'apparecchiatura è destinata solo alla
• La cottura deve sempre essere esegui-
2.3 Pulizia e manutenzione
• Prima di eseguire qualunque intervento
• Controllare che l'apparecchiatura sia
• Sostituire immediatamente i pannelli in
• Prestare attenzione quando si rimuove
- Non mettere pentole resistenti al calore o altri oggetti direttamente sulla superficie inferiore dell'apparecchiatura.
- Non appoggiare la pellicola di alluminio direttamente sulla superficie inferiore dell'apparecchiatura.
- Non mettere direttamente acqua all'interno dell'apparecchiatura calda.
- Non tenere piatti umidi e cibo all'interno dell'apparecchiatura dopo aver terminato la fase di cottura.
- Prestare attenzione quando si tolgono
o inseriscono gli accessori.
sce sulle prestazioni dell'apparecchiatura. Non si tratta di un'anomalia ai sensi
di legge.
carda. I succhi di frutta provocano
macchie che possono essere permanenti.
cottura. Non deve essere utilizzata per
altri scopi, come per esempio il riscaldamento di un ambiente.
ta con la porta del forno chiuso.
AVVERTENZA!
Vi è il rischio di lesioni, incendio o
danni all'apparecchiatura
di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
fredda. Vi è il rischio che i pannelli di vetro si rompano.
vetro della porta nel caso in cui siano
danneggiati. Contattare il Centro Assistenza.
la porta dall'apparecchio. La porta è
pesante!
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei materiali che compongono la superficie.
• I residui di grassi o alimenti all'interno
dell'apparecchiatura possono causare
incendi.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Nel caso in cui si usino spray per il forno, attenersi alle istruzioni di sicurezza
indicate sulla confezione.
• Non pulire lo smalto catalitico (ove presente) con detergente di alcun tipo.
2.4 Luce interna
• Il tipo di lampadine utilizzate in questa
apparecchiatura sono lampade speciali
per elettrodomestici. Non usarle per l'illuminazione di casa.
AVVERTENZA!
Rischio di scosse elettriche.
• Prima di sostituire la lampada, scollegare l’apparecchiatura dalla rete elettrica.
• Servirsi unicamente di lampadine con le
stesse specifiche tecniche.
2.5 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
• Contattare le autorità locali per ricevere
informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.
• Rimuovere il blocco porta per evitare
che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura.
3. DESCRIZIONE DEL PRODOTTO
21 3 4 5 6
7
13
12
4
3
2
1
3.1 Accessori del forno
Ripiano a filo
•
Per pentole, torte in stampo, arrosti.
• Piastra da forno in alluminio
Per la cottura di torte e biscotti.
• Grill/Leccarda
8
9
10
11
ITALIANO 7
Pannello dei comandi
1
Spia di accensione
2
Spia grill
3
Manopola di regolazione del forno a
4
gas
Manopola di regolazione delle funzioni
5
del forno
Contaminuti
6
Fessure di ventilazione per la ventola
7
di raffreddamento
Grill
8
Lampadina del forno
9
Foro per girarrosto
10
Targhetta inferiore della cavità del for-
11
no
Targhetta dei dati
12
Supporti ripiano, smontabili
13
Per cuocere al forno, arrostire o come
recipiente per raccogliere i grassi.
Girarrosto
•
Per la cottura arrosto di pezzi di carne
piuttosto grandi e pollame.
4. PREPARAZIONE AL PRIMO UTILIZZO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
4.1 Prima pulizia
• Togliere tutti gli accessori e i supporti ripiani rimovibili (se presenti).
• Pulire il forno prima di utilizzarlo per la
prima volta.
Vedere capitolo "Pulizia e cura".
4.2 Preriscaldamento
Preriscaldare l'apparecchiatura vuota per
bruciare eventuali residui presenti sulla superficie della cavità.
1.
Impostare la funzione e la temperatura massima.
2.
Lasciare in funzione l'apparecchiatura
per 5 - 10 minuti.
Gli accessori possono riscaldarsi più del
solito. L'apparecchiatura può produrre un
odore sgradevole e fumo. Non si tratta di
un’anomalia. Arieggiare bene l'ambiente.
www.electrolux.com
8
5. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Funzioni del forno
Funzione forno Applicazione
Posizione di
spento
L'apparecchiatura è spenta.
Lampadina del
Per accendere la lampadina del forno senza una funzione
forno
Grill elettrico e
girarrosto
Gamma di regolazioni tem-
peratura
Per carne alla griglia o kebab e pezzi di carne più piccoli.
Per regolare la temperatura del grill elettrico (da un mini-
mo di circa 50ºC a un massimo di circa 200ºC).
5.2 Spia di accensione
La spia di accensione si accende solo
quando viene girata la manopola di regolazione delle funzioni del forno.
5.3 Manopola di regolazione del
forno a gas
Simbolo
Funzione
Il bruciatore del forno è spento
min.
Gamma di regolazioni tempe-
- 240
ratura.
di cottura.
5.4 Cottura con forno a gas
Accensione del bruciatore del forno a
gas:
1.
Aprire la porta del forno.
2.
Premere la manopola di regolazione
del forno a gas e ruotarla su
nerla premuta per alcuni secondi, ma
comunque non più di 15. Non rila-
sciare fino a che non si accende la
fiamma.
Accensione manuale:
Nel caso in cui manchi, provvisoriamente,
fornitura di corrente elettrica.
1.
Aprire la porta del forno.
2.
Tenere una fiamma vicino all'apposito
foro nella parte inferiore della cavità
del forno.
3.
Contemporaneamente, premere la
manopola di regolazione del forno a
gas e ruotarla in senso antiorario fino
alla temperatura massima.
4.
Quando la fiamma si accende, tenere
premuta la manopola di regolazione
per circa 15 secondi.
. Te-
Controllare la fiamma attraverso i
fori sul fondo del forno.
Nel caso in cui il bruciatore del
forno a gas non si accenda oppure nel caso in cui si spenga accidentalmente:
1.
Rilasciare la manopola di regolazione e ruotarla in posizione di spento.
2.
Lasciare la porta del forno
aperta.
3.
Dopo un minuto, provare nuovamente ad accendere il bruciatore.
Dopo l'accensione:
1.
Rilasciare la manopola di regolazione
del forno a gas.
2.
Chiudere la porta del forno.
3.
Ruotare la manopola di regolazione fino ad ottenere la regolazione di temperatura desiderata.
Dispositivo di sicurezza del forno:
Il forno a gas è dotato di una termocoppia. Se la fiamma si spegne, provvede ad
interrompere il flusso di gas.
Non è possibile utilizzare il forno a
gas e la griglia elettrica con girarrosto (se presente) contemporaneamente.
5.5 Grill
1.
Girare la manopola di regolazione delle funzioni del forno in senso orario
nella posizione
sulla manopola di regolazione
indica la gamma di temperatura.
. Il simbolo
ITALIANO 9
2.
Regolare la posizione del grill e delle
guide della griglia in base al diverso
spessore dei cibi. Sistemare il cibo vi-
cino alla resistenza superiore per una
cottura più veloce e, distante dalla
stessa per una cottura più delicata.
– La maggior parte degli alimenti devono
essere posizionati sulla griglia della piastra del grill per consentire la massima
circolazione dell'aria e per far colare
fuori grassi e sughi di cottura. Se lo si
preferisce, alimenti come pesce, fegato
e reni possono essere collocati direttamente sulla piastra del grill.
– Per ridurre al minimo gli spruzzi, asciu-
gare completamente gli alimenti prima
di posizionarli sulla griglia. Spennellare
leggermente le carni magre ed il pesce
con un filo d'olio o burro sciolto per
conservare la loro umidità durante la
cottura.
– I contorni come pomodori e funghi pos-
sono essere posti al di sotto della griglia
durante la cottura al grill della carne.
– Durante la tostatura del pane, si consi-
glia di utilizzare la guida più in alto.
– Girare il cibo durante la cottura, come
richiesto.
5.6 Spia grill
La spia grill (vedere "Descrizione del prodotto") si accende quando si seleziona la
funzione di cottura con il grill e si spegne
non appena il forno ha raggiunto la temperatura impostata. In seguito, la spia si
accende a intermittenza per indicare la regolazione della temperatura sul valore impostato.
6. FUNZIONI DEL TIMER
6.1 Contaminuti
Per impostare il conto alla rovescia per
una funzione del forno.
Questa funzione non ha alcun effetto sul funzionamento del forno.
1.
Ruotare la manopola del timer fino al
limite massimo, quindi portarla sul
tempo necessario.
2.
Una volta trascorso il tempo imposta-
to, viene emesso un segnale acusti-
co.
Loading...
