Page 1

návod k použití

instrukcja obsługi

Pračka

Pralka

EWP 106200 W

Page 2

2 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

OBSAH

Bezpečnostní informace 2 Ochrana před mrazem 4 Poznámky k ochraně životního prostředí

Popis spotřebiče 5 Technické údaje 5 Instalace 6

BEZPEČNOSTNÍ INFORMACE

Důležité Pečlivě si je přečtěte a uložte pro budoucí potřebu.

•Bezpečnost spotřebiče odpovídá prů- myslovým normám a splňuje zákonné požadavky na bezpečnost spotřebičů. Nicméně se jako výrobci domníváme, že je naší povinností poskytnout vám následující bezpečnostní upozornění.

• Je nezbytně nutné, abyste si tento návod k použití uschovali a mohli ho používat i v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k použití, aby se i nový vlastník mohl seznámit s používáním spotřebiče a příslušným varováním.

•Před instalací nebo používáním spotřebi- če, je NUTNÉ, abyste si přečetli zde uvedené informace.

•Před prvním použitím spotřebič zkontro- lujte, zda při p škození. Poškozený spotřebič nikdy nepřipojujte. Jestliže jsou nějaké díly poškozeny, obraťte se na dodavatele.

•V případě, že je pračka dodána v zimních měsících, kdy je teplota pod bodem mrazu. Spotřebič uskladněte na dobu 24 hodin při pokojové teplotě před jeho prvním použitím.

•Spotřebič je určen k domácímu použití. Výrobce není odpovědný za škody způ- sobené mrazem. Viz „Ochrana před mrazem“.

řepravě nedošlo k jeho po-

Speciální příslušenství 10 Při prvním použití 10 Denní používání 10

Prací programy 18 Údaje o spotřebě 21 Čištění a údržba 21 Co dělat, když... 25

Zmĕny vyhrazeny

VŠEOBECNÉ BEZPEČNOSTNÍ INFORMACE

•Změna technických parametrů nebo ja- kákoli jiná úprava spotřebiče je nebezpečná.

•V průběhu programů s vysokou teplotou se dvířka ohřejí na vysokou teplotu. Nedotýkejte se jich!

• Dbejte na to, aby se do bubnu nemohly dostat malé děti či malá domácí zvířata. Před použitím radě vnitřek bubnu.

• Jakékoliv předměty jako mince, zavírací špendlíky, hřebíky, šrouby, kameny či jiné tvrdé nebo ostré předměty mohou spotřebič značně poškodit, a proto se do spotřebiče nesmí dostat.

• Používejte pouze doporučené množství aviváže a pracího prostředku. Pokud použijete větší množství než doporučené, může se poškodit tkanina. Vždy používejte množství doporučené výrobcem.

• Malé kousky prádla jako ponožky, tkanič- ky, prací pásky atd. perte v pracím pytli k tomu určeném nebo v povlečení na polštář, protože jednotlivé kusy by mohly uvíznout mezi vanou a otočným bubnem.

• Nepoužívejte spotřebič na praní výrobků s kosticemi a tkanin, které nejsou zaobroubené nebo se zatrhávají.

•Po použití, čištění a údržbě pračku vždy odpojte od zdroje napájení a vypněte přívod vody.

• Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážnému poškození spotřebi-

ji vždy zkontrolujte

Page 3

electrolux 3

če. S opravami se obraťte na místní servisní středisko. Vždy žádejte originální náhradní díly.

INSTALACE

•Tento spotřebič je těžký. Při přemísťování spotřebiče buďte proto opatrní.

•Před použitím spotřebiče je nutné odstra- nit všechny obalové a přepravní prvky. Pokud nedodržíte tyto pokyny, může dojít k vážnému poškození spotřebiče nebo ostatního majetku. Viz příslušná část tohoto návodu k použití.

•Tento spotřebič je určen pouze pro volné umístění. NEINSTALUJTE jej pod pracovní desku a z žádných důvodů NE- SUNDÁVEJTE jeho horní desku.

•Po dokončení instalace zkontrolujte, zda spotřebič nestojí na přívodní a vypouštěcí hadici a vrchní deska netiskne elektrický přívodní kabel ke zdi.

• Instalujte spotřebič na tvrdé rovné podlaze.

• Nikdy nevyrovnávejte případné nerovnosti podlahy podkládáním kartonu, dřeva nebo podobných materiálů pod spotřebič.

• Pokud je spotřebič umístěn na koberci, upravte nožičky tak, aby mohl pod spotřebičem volně proudit vzduch.

• Zkontrolujte, zda se spotřebič nedotýká zdi ani jiných kuchyňských zařízení.

Tento spotřebič musí být připojen k

•

přívodu studené vody.

•Pro přívod vody nepoužívejte hadice z předchozího spotřebiče. Vždy použijte hadici dodávanou se spotřebičem.

•Přívodní hadice nesmí být nastavována. Jestliže je příliš krátká a nechcete přemí- stit kohoutek, musíte koupit novou delší hadici, která je speciálně určená pro tento účel.

• Vždy zkontrolujte, zda po instalaci neuniká z hadic ani z míst připojení voda.

• Pokud je spotřebič umístěn v místnosti, kde je vystaven mrazu, přečtěte si část „Ochrana před mrazem“. Výrobce odmítá jakoukoliv odpově

dnost za škody způso-

bené mrazem.

• Jakékoliv instalatérské práce, nutné pro zapojení pračky, smí provádět pouze kvalifikovaný instalatér nebo osoba s příslušným oprávněním.

• Jakékoli elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

POUŽITÍ SPOTŘEBIČE

•Tento spotřebič je určen k domácímu použití. Nesmí se používat pro jiné účely než pro ty, pro které byl vyroben.

• Perte jen prádlo určené pro praní v automatické pračce. Dodržujte pokyny na etiketách oděvů.

•Spotřebič nepřeplňujte. Viz „Tabulka pra- cích programů“.

•Před praním se přesvědčte, že jsou vše- chny kapsy prázdné a knoflíky a zipy zapnuté. Neperte roztrhané nebo natržené prádlo a před praním odstraňte z prádla skvrny od barvy, inkoustu, rzi a trávy. Podprsenky s kovovými kosticemi se NESMÍ prát v pračce.

•Zásuvka dávkovače pracího prostředku obsahuje odměrku pro tekuté prací prostředky. Tuto odměrku nepoužívejte pro gelové prací prostředky, s programy s předpírkou a s funkcí odloženého startu. Ve všech těchto případech můžete použít odměrné kuličky nebo sáčky dodávané s pracím přípravkem. Odměrku na konci pracího cyklu vyndejte.

•Oděvy, které přišly do styku s těkavými ropnými produkty, se nesmí prát v prač- ce. Pokud jste na oděv použili těkavé či- sticí prostředky, musíte je z oděvu nejprve odstranit, než je vložíte do spotřebi- če.

• Nikdy nevytahujte zástrčku ze zásuvky tahem za kabel; vždy vytahujte uchopením zástrčky.

• Nikdy nepoužívejte nový spotřebič, jestliže je přívodní kabel, ovládací panel, pracovní plocha nebo podstavec poškozený tak, že je vnitřek spotřebiče přístupný.

DĚTSKÁ POJISTKA

•Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pokud tak nečiní pod dohledem nebo vedením osoby odpovědné za jejich bezpečnost.

Page 4

4 electrolux

•Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Obalový materiál (např. plastové fólie, polystyren) může být pro děti nebezpečný – nebezpečí udušení! Uložte je z dosahu dětí.

• Všechny prací prostředky uložte na bezpečné místo z dosahu dětí.

•Zajistěte, aby se do bubnu nemohly do- stat děti nebo malá domácí zvířata. Spotřebič je vybaven speciální funkcí, která brání zavření dětí nebo domácích zvířat v bubnu. Toto zařízení se aktivuje pootočením tlačítka (bez jeho stisknutí) uvnitř dvířek ve směru hodinových ručiček, dokud není zářez vodorovně. V případě potřeby můžete použít i minci.

OCHRANA PŘED MRAZEM

Pokud je spotřebič instalován na místě, kde mohou teploty klesnout pod 0 °C, odstraň- te následujícím způsobem ze spotřebiče všechnu zbývající vodu:

1. spotřebič odpojte ze zásuvky;

2. zavřete vodovodní kohoutek;

3. odšroubujte přívodní hadici od kohout-

ku;

4. uvolněte vypouštěcí hadici ze zadního

držáku a vyhákněte ji ze dřezu nebo sifonu;

Dvířka můžete opět zavřít po vypnutí tohoto zařízení, které provedete otočením tlačítka proti směru hodinových ručiček, dokud není zářez svisle.

5. na podlahu postavte nádobu;

6. vypouštěcí hadici položte na podlahu, konce přívodní a vypouštěcí hadice vložte do nádoby na podlaze a nechte vytéct všechnu vodu;

7. přívodní hadici přišroubujte zpět a vypouštěcí hadici vraťte zpět na své místo;

Když budete chtít pračku znovu uvést do provozu, ujistěte se, že je teplota prostředí vyšší než 0 °C.

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného

místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

OBALOVÉ MATERIÁLY

Materiály označené symbolem cyklovatelné. >PE <=polyethylene >PS <=polystyrene >PP <=polypropylen

jsou re-

Page 5

electrolux 5

Tyto materiály je nutné vhodit do přísluš- ných sběrných kontejnerů, aby mohlo dojít k jejich druhotnému využití.

EKOLOGICKÉ RADY

Chcete-li ušetřit vodu i energii a přispět k ochraně životního prostředí, doporučujeme řídit se následujícími radami:

•Normálně zašpiněné prádlo můžete prát bez předpírky, ušetříte prací prostředek,

POPIS SPOTŘEBIČE

1 2 3

vodu i čas (a ochráníte tak i životní prostředí).

• Praní je úspornější při plné náplni prádla.

•Vhodným předběžným ošetřením můžete před praním odstranit skvrny a zašpiněná místa; prádlo pak můžete vyprat při nižší teplotě.

• Prací prostředky dávkujte podle tvrdosti vody, množství praného prádla a stupně zašpinění.

Zásuvka dávkovače pracích prostředků

Horní deska

Ovládací panel

Držadlo dvířek

Typový štítek (na vnitřní hraně)

Přední seřiditelné nožičky

Vypouštěcí hadice

Držák vypouštěcí hadice

Držáky hadice

Přívodní hadice

Napájecí kabel

Zadní nožičky

TECHNICKÉ ÚDAJE

Rozměry Šířka

Připojení k elektrické síti Napětí - celkový výkon - pojistka

Tlak přívodu vody Minimální

Maximální množství prádla Bavlna 6 kg Rychlost odstředění Maximální 1000 ot/min

Výška Hloubka Hloubka (Celkové rozměry)

Informace o připojení k elektrické síti jsou uvedeny na typovém štítku na vnitřním okraji dvířek pračky.

Maximální

60 cm 85 cm 50 cm 54 cm

0,05 MPa 0,8 MPa

Page 6

6 electrolux

INSTALACE

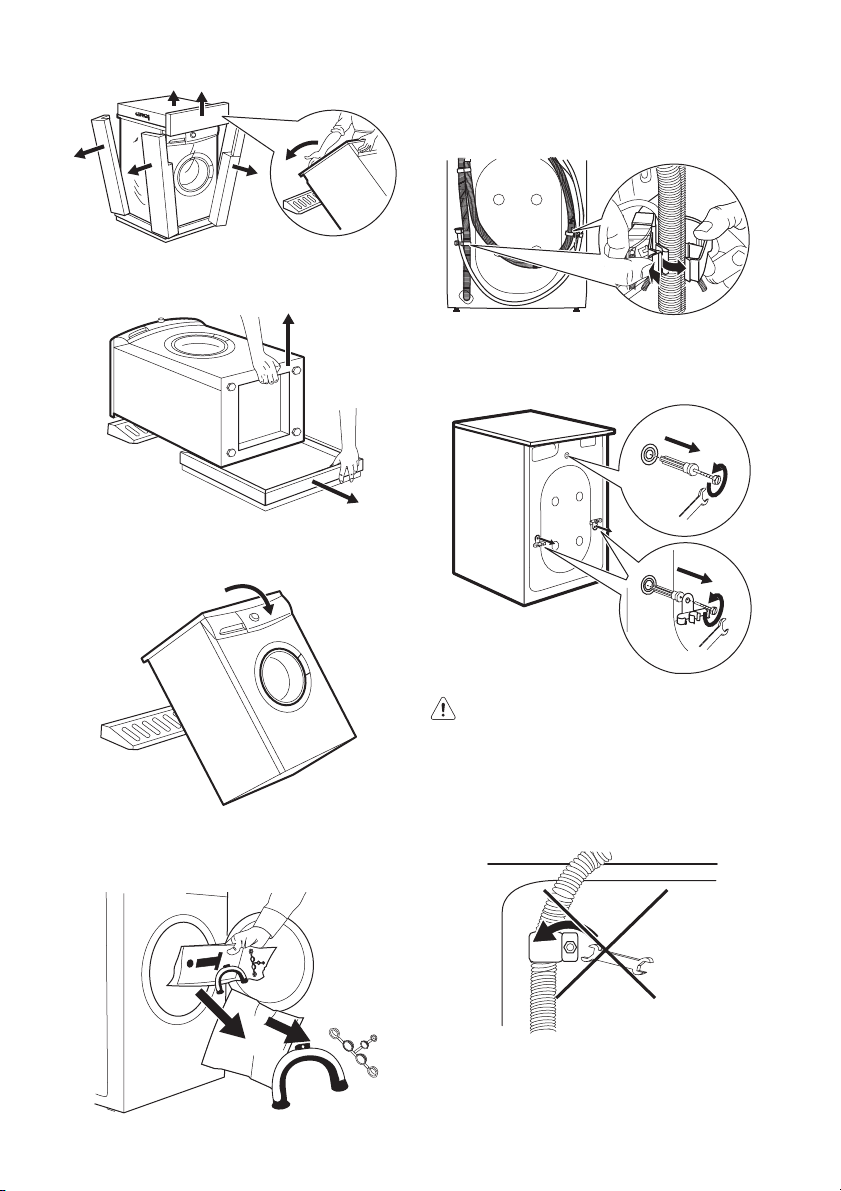

VYBALENÍ

Upozornění

•Před instalací spotřebiče si pozorně pročtěte kapitolu „Bezpečnostní informace“.

Upozornění Odstraňte a uschovejte všechny ochranné přepravní prvky,

abyste je mohli použít při případné další dopravě spotřebiče.

x 3

•Odstraňte polystyrénový podstavec ze spodní části spotřebiče.

x 2

Potřebné nástroje

10 mm 30 mm

x 1

•Odstraňte vnější fólii. V případě potřeby použijte řezák.

•Odstraňte kartónový vršek.

•Odstraňte polystyrénový obalový mate- riál.

•Přední kus rozprostřete na zem za spotřebičem a spotřebič na něj opatrně položte zadní stranou. Přesvědčte se, že hadice nejsou nikde přiskříplé.

•Spotřebič vraťte do vzpřímené polohy.

•Otevřete dvířka a z bubnu vyndejte pla- stové koleno, sáček s návodem k použití a plastové krytky.

1) Tyto nástroje nejsou dodávány spolu se spotřebičem.

Page 7

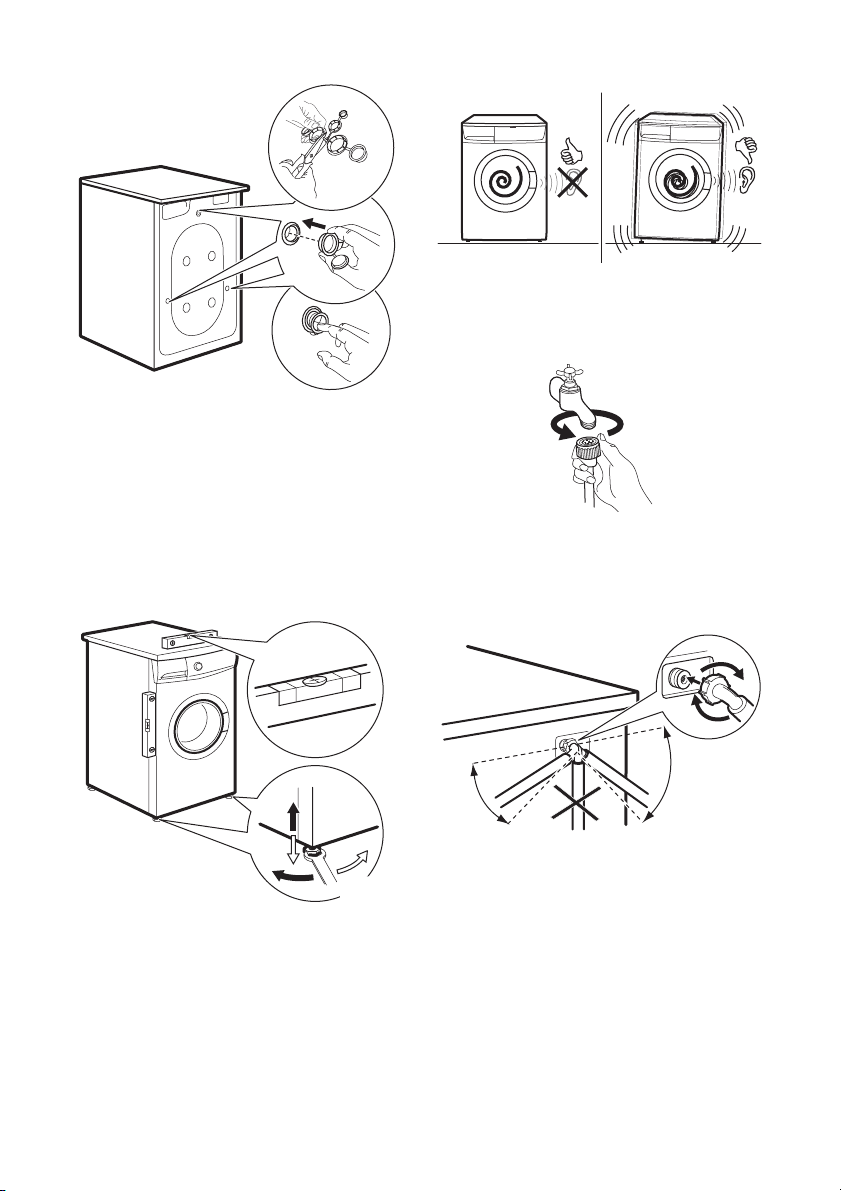

•Z držáků (C) na zadní straně pračky vy- jměte elektrický napájecí kabel, vypouště- cí a přívodní hadici.

• Odšroubujte tři šrouby (A) a odstraňte držáky hadice (C).

•Vytáhněte příslušné plastové rozpěrky (B).

electrolux 7

UMÍSTĚNÍ A VYROVNÁNÍ

Vyrovnejte spotřebič do vodorovné polohy zvýšením nebo snížením nožiček. Spotřebič MUSÍ být vyrovnaný a stabilně usazený na tvrdé rovné podlaze. Podle potřeby zkontrolujte správné vyrovnání pomocí vodováhy. Nezbytné úpravy můžete provádět pomocí klíče.

Upozornění Neuvolňujte vypouštěcí hadici ze zadního držáku. Tuto hadici uvolněte pouze v případě, že je nutné vypustit vodu. Viz „Ochrana před mrazem“ a „Co dělat, když...“.

• Plastové krytky odpovídající velikosti zastrčte do malého horního otvoru a dvou velkých dolních otvorů.

x 2

Přesné vyrovnání zabraňuje vibracím, hluku a pohybu spotřebiče během provozu. Pokud není spotřebič vyrovnaný a stabilní, zopakujte postup vyrovnávání.

Page 8

8 electrolux

PŘÍVOD VODY

•Přívodní hadici připojte ke kohoutku s 3/4" závitem.

• Povolte kruhovou matici a otočte hadici doleva nebo doprava podle polohy vodovodního kohoutku. Neumisťujte přívod-

ní hadici směrem dolů.

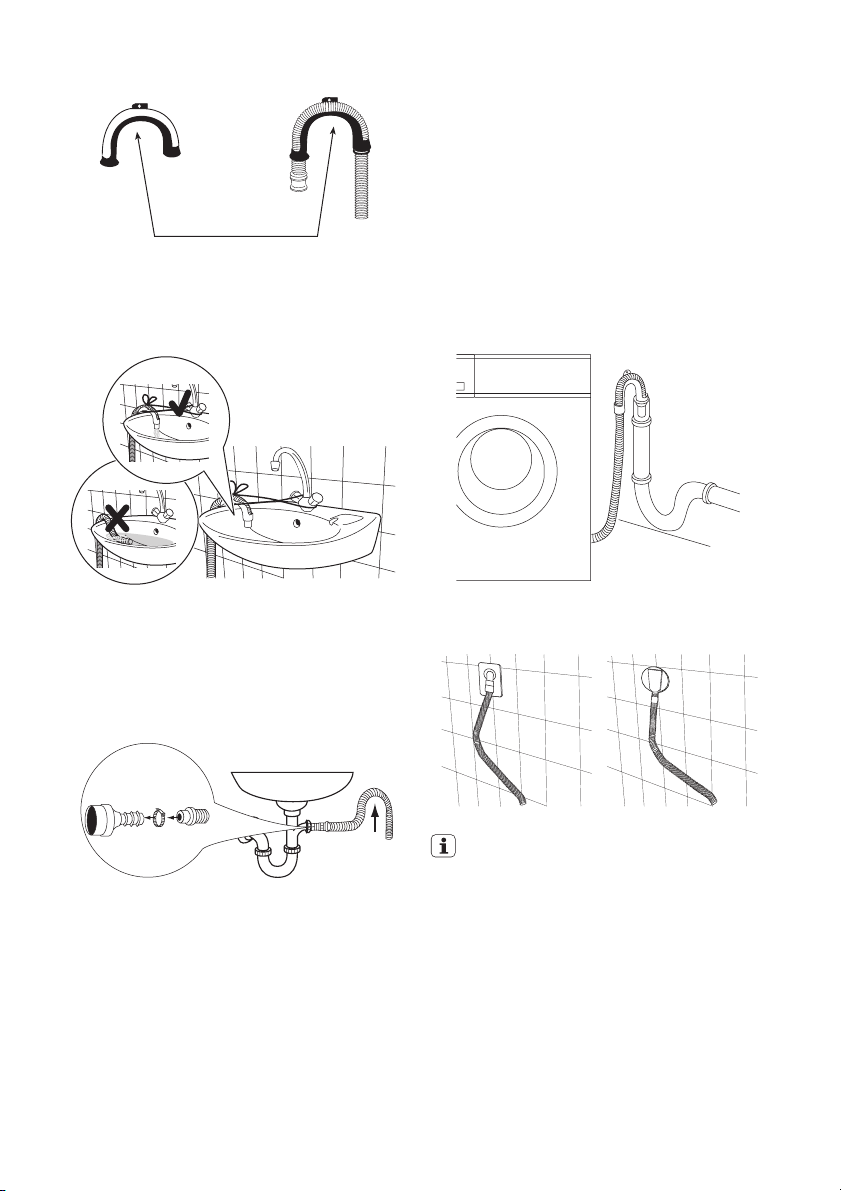

Konec vypouštěcí hadice můžete umístit čtyřmi různými způsoby:

• Zavěšený přes hranu umyvadla po-

mocí plastového kolena.

Plastové koleno přivažte k vodovodnímu kohoutku pomocí provázku, čímž zabráníte vyháknutí hadice při vypouštění vody ze spotřebiče.

K boční hubici sifonu umyvadla.

•

45°

35°

•Po úpravě polohy přívodní hadice neza- pomeňte znovu dotáhnout kruhovou matici, aby nedocházelo k únikům vody.

VYPOUŠTĚNÍ VODY

V případě potřeby, pomocí plastového kolena vytvořte na konci vypouštěcí hadice hák.

Vypouštěcí hadici nasuňte na hubici sifonu a zajistěte svěrkou a ujistěte se, že je na vypouštěcí hadici oblouk, aby voda vypouštěná z umyvadla nemohla téct do spotřebiče. Jestliže boční hubice nebyla dosud použita, odstraňte případnou zaslepovací zástrčku.

• Přímo do odpadní trubky ve výšce mi-

nimálně 60 cm a maximálně 100 cm. Konec vypouštěcí hadice musí být odvě- trán, tzn. že vnitřní průměr odpadní trub- ky musí být větší než vnější průměr vypouštěcí hadice. Vypouštěcí hadice nesmí být nikde přehnutá.

Page 9

• Přímo do odpadního potrubí zabudovaného do stěny místnosti.

PŘEHLED PŘIPOJENÍ

115 cm 140 cm

115 cm 90 cm

electrolux 9

Je-li to nutné, můžete vypouštěcí hadici prodloužit na maximálně 4 m. Další vypouštěcí hadici a spojovací díl můžete zakoupit v místním servisním středisku.

max 100 cm

min. 60 cm

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

•Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry vaší domácí elektrické sítě.

• Vždy používejte správně instalovanou síťovou zásuvku odolnou proti rázovému proudu.

• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Hrozí nebezpečí požáru.

•Nevyměňujte nebo neupravujte sami síťo- vý kabel. Obraťte se na poprodejní servis.

max 100 cm

150 cm100 cm

min. 60 cm

• Zkontrolujte, zda není síťová zástrčka stlačená nebo poškozená zadní stranou spotřebiče.

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

• Neodpojujte síťový kabel ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

•Tento spotřebič je v souladu s směrnice- mi EHS.

Page 10

10 electrolux

SPECIÁLNÍ PŘÍSLUŠENSTVÍ

SOUPRAVA GUMOVÝCH NOŽIČEK (4055126249)

Dostupná u vašeho autorizovaného prodejce. Gumové nožičky se obzvláště hodí na plovoucích, kluzkých či dřevěných podlahách.

PŘI PRVNÍM POUŽITÍ

• Zkontrolujte, zda je elektrické a vodovodní připojení v souladu s pokyny k instalaci.

•Zkontrolujte, zda je buben prázdný.

•Před prvním praním spusťte cyklus pro bavlnu na maximální teplotu s

DENNÍ POUŽÍVÁNÍ

TŘÍDĚNÍ PRÁDLA

Sledujte symboly s kódy pro praní na každé etiketě oděvu a dodržujte pokyny výrobce pro praní. Prádlo třiďte takto: bílé, barevné, syntetické, jemné, vlněné.

PŘED VLOŽENÍM PRÁDLA Důležité Ujistěte se, že v prádle nezůstaly

žádné kovové předměty (např. sponky do vlasů, špendlíky zavírací i obyčejné apod.). Zapněte knoflíky polštářů, zatáhněte zipy, zapněte háčky a patenty. Svažte všechny pásky nebo dlouhé stužky. Odstraňte všechny háčky (např. u záclon).

• Nikdy neperte bílé a barevné prádlo dohromady. Bílé prádlo by při takovém praní ztratilo svoji „bělost“.

• Nové barevné prádlo může při prvním praní pouštět barvu. Poprvé byste jej tedy měli vyprat odděleně.

• Silně zašpiněné plochy je třeba promnout se speciálním čistidlem nebo čisticí pastou.

2) aceton nepoužívejte na umělé hedvábí.

Montáží těchto nožiček zabráníte vibracím, hluku a přemisťování spotřebiče během jeho provozu. Pozorně si přečtěte pokyny dodané s příslušnou soupravou.

prázdným spotřebičem, aby se z bubnu a vany odstranily všechny zbytky z výroby. Do komory pro hlavní praní dejte poloviční množství pracího prostředku a spusťte spotřebič.

• Se záclonami zacházejte se zvláštní péčí.

• Ponožky a rukavice perte v sáčku nebo síťce.

Před praním odstraňte zvlášť odolné skvrny: Krev: čerstvé skvrny odstraňte studenou

vodou. Zaschlé skvrny nechte přes noc namočené ve speciálním pracím přípravku a pak je odstraňte ručně vodou a mýdlem.

Olejové barvy: navlhčete benzinovým čisti- čem skvrn. Poté oblečení položte na měk-

kou látku a skvrnu vytřete. Několikrát opakujte. Zaschlé olejové skvrny: navlhčete ter- pentýnem. Oblečení položte na měkkou látku. Skvrnu vytírejte ruč látky. Rez: použijte kyselinu šťavelovou rozpuště- nou v horké vodě nebo odstraňovač rzi používaný za studena. U starých skvrn od rzi si počínejte opatrně, protože celulózová struktura bude již poškozená a tkanina by se mohla proděravět. Plíseň: ošetřete je bělicím prostředkem a dobře vymáchejte (jen bílé a stálobarevné prádlo). Tráva: lehce namydlete a ošetřete bělicím prostředkem (jen bílé a stálobarevné prádlo). Kuličkové pero nebo lepidlo: navlhčete

acetonem a skvrnu ručně vytřete.

, položte oděv na měkkou látku

ně pomocí bavlněné

Page 11

electrolux 11

Rtěnka: navlhčete acetonem jako v předchozím případě, a pak skvrny ošetřete denaturovaným lihem. Zbylé stopy odstraň- te pomocí bělícího prostředku. Červené víno: namočte do vody s pracím prostředkem, vymáchejte a ošetřete kyselinou octovou nebo citrónovou a opět vymáchejte. Zbylé stopy odstraňte pomocí bělící- ho prostředku. Inkoust: v závislosti na typu inkoustu na-

vlhčete látku nejprve acetonem

a poté kyselinou octovou. Zbytky skvrn na bílé tkanině ošetřete bělicím prostředkem a poté důkladně vymáchejte. Skvrny od dehtu: nejprve skvrny ošetřete odstraňovačem skvrn, metylalkoholovým nebo benzinovým, a pak vytřete pastovým čisticím prostředkem.

DVÍŘKA OTEVŘETE OPATRNÝM ZATAŽENÍM ZA DRŽADLO DVÍŘEK SMĚREM VEN

VLOŽTE PRÁDLO

Prádlo vkládejte do bubnu po jednotlivých kusech a důkladně ho rozprostřete.

• Jemné prádlo a vlna: buben plný do jedné třetiny.

OPATRNĚ DVÍŘKA ZAVŘETE

Upozornění Ujistěte se, že se žádné

prádlo nezachytilo při zavírání dvířek.

PRACÍ PROSTŘEDKY A PŘÍSADY

Dobré výsledky praní závisí také na volbě pracího prostředku a použití správného množství, aby nedocházelo k plýtvání a poškozování životního prostředí. Ačkoli jsou prací prostředky biologicky rozložitelné, obsahují látky, které ve velkých množstvích mohou změnit jemnou rovnováhu v přírodě. Volba pracího prostředku závisí na druhu tkaniny (jemná, vlněná, bavlněná apod.), barvě, prací teplotě a stupni zašpinění. V této pračce se mohou používat všechny běžně dostupné prací prostředky, určené pro automatické pračky:

•práškové prostředky pro všechny druhy tkanin,

•práškové prostředky pro jemné tkaniny (max. 40°C) a vlnu,

• tekuté prostředky, přednostně pro prací programy s nízkou prací teplotou (max. 60 °C), pro všechny druhy tkanin nebo speciální prostředky pouze pro vlnu.

MAXIMÁLNÍ MNOŽSTVÍ PRÁDLA

Doporučená množství jsou uvedena v kapitole „Prací programy“.

Obecné zásady:

• Bavlna, len: plný buben, ale ne napěchovaný;

• Syntetika: buben plný pouze do poloviny;

MNOŽSTVÍ POUŽITÉHO PRACÍHO PROSTŘEDKU

Druh a množství pracího prostředku bude záviset na druhu tkaniny, množství prádla, stupni zašpinění a tvrdosti použité vody. Ohledně množství pracího prostředku se vždy řiďte informacemi uvedenými na jeho balení. Menší množství pracího prostředku použijte tehdy, když:

• perete malé množství prádla,

• prádlo je lehce zašpiněné,

•při praní se tvoří velké množství pěny.

Page 12

12 electrolux

STUPNĚ TVRDOSTI VODY

Tvrdost vody se označuje tzv. „stupni“ tvrdosti. Tvrdost vody ve své domácnosti zjistíte u místního vodárenského podniku, nebo na místním úřadě. Je-li stupeň tvrdosti vody střední nebo vysoký, doporučujeme přidávat podle návodu výrobce změkčovač vody. Odpovídá-li stupeň tvrdosti měkké vodě, upravte znovu množství pracího prostředku.

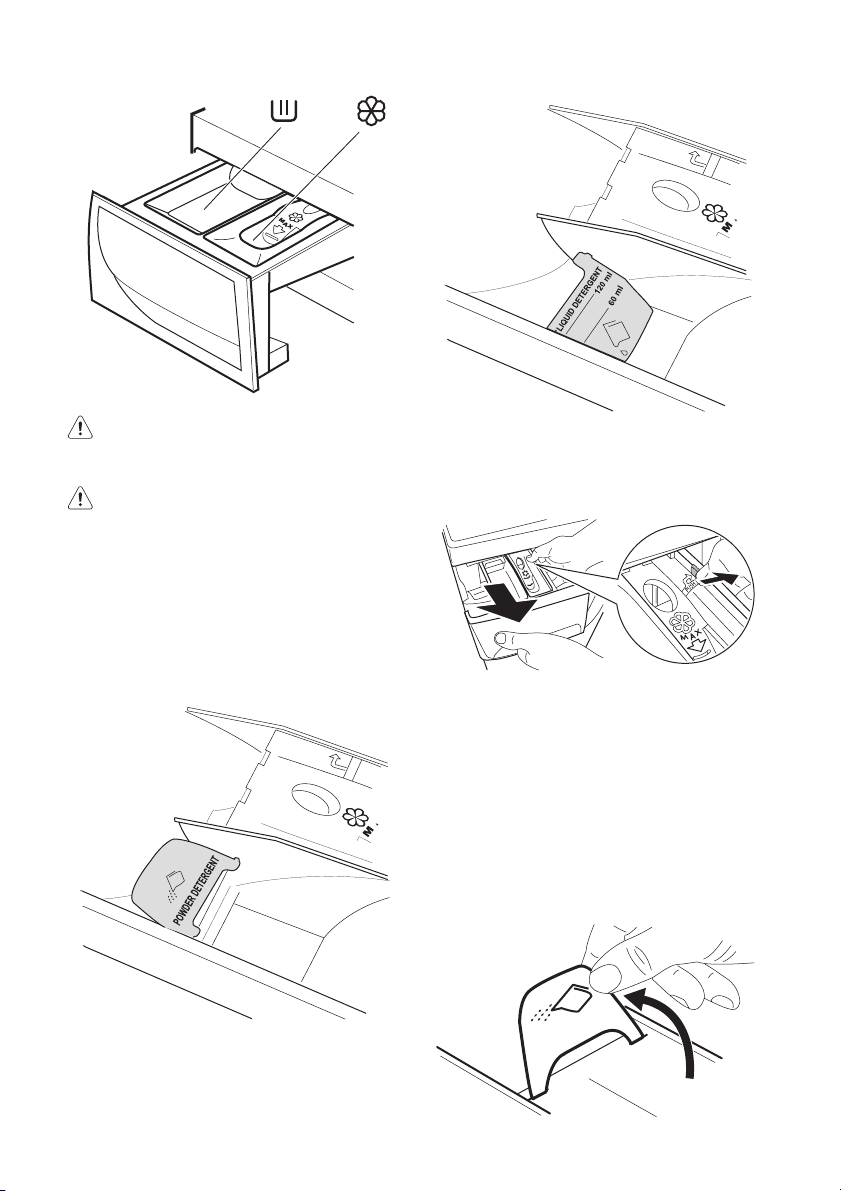

OTEVŘETE ZÁSUVKU DÁVKOVAČE PRACÍHO PROSTŘEDKU

Komora na práškový nebo tekutý prací

prostředek používaná pro hlavní praní. Komora pro tekuté přísady (aviváž, škrob).

REMOVE

TO CLEAN

PUSH

Klapku nechte v DOLNÍ poloze, pokud pro hlavní praní použijete TEKUTÝ prací prostředek

Upozornění Pokud si přejete provést

předpírku, prací prostředek nalijte do prádla v bubnu.

Upozornění V závislosti na použitém druhu pracího prostředku (práškový nebo tekutý) se ujistěte, že je klapka umístěna v dávkovači pracích prostředků pro hlavní praní v požadované poloze.

KLAPKA PRO PRÁŠKOVÝ NEBO TEKUTÝ PRACÍ PROSTŘEDEK

Klapku nechte v HORNÍ poloze, pokud použijete PRÁŠKOVÝ prací prostředek

REMOVE

TO CLEAN

PUSH

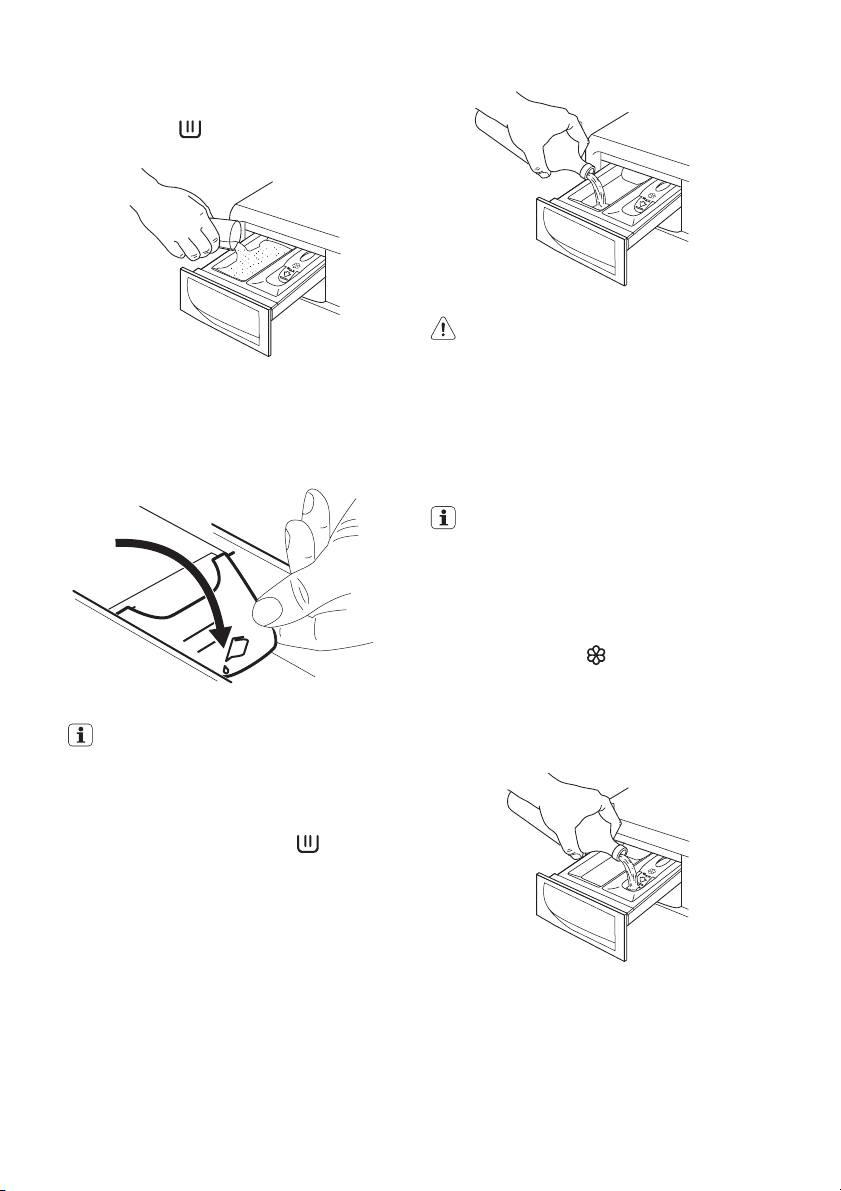

Pokud není klapka v požadované poloze:

Page 13

electrolux 13

• Zásuvku vyndejte. V místě označeném šipkou zatlačte na zásuvku směrem ven (PUSH), a snáze ji tak vyndáte.

Klapka je sklopená dolů a vy si přejete použít práškový prací prostředek:

•Otočte klapku nahoru. Klapka musí zcela dosednout.

•Opatrně vložte zásuvku zpět.

•Odměřte prací prostředek.

• Nasypte práškový prací prostředek do komory pro hlavní praní

Klapka je sklopená nahoru a vy si přejete použít tekutý prací prostředek:

•Otočte klapku dolů.

•Opatrně vložte zásuvku zpět.

Ohledně množství pracího prostředku se vždy řiďte informacemi uvedenými na jeho balení a ujistěte se, že prací prostředek lze do zásuvky nalít.

• Tekutý prací prostředek nalijte do komory , množství však nesmí překročit znač-

ku uvedenou na klapce. Před spuštěním pracího programu musíte do příslušné komory zásuvky dávkovače přidat prací prostředek.

Upozornění Klapku v „DOLNÍ“ poloze nepoužívejte s:

• Gelovými nebo hustými pracími prostředky.

• Práškovými pracími prostředky.

•Programy s předpírkou.

• Tekuté prací prostředky nepoužívejte, pokud se prací program nespustí okamžitě.

Ve všech výše uvedených případech použijte klapku v „HORNÍ“ poloze.

ODMĚŘTE AVIVÁŽ

Do komory označené

odměřte aviváž nebo přísady (nepřekračujte značku „MAX“ uvedenou na zásuvce). Jakékoliv přísady musíte do příslušné komory zásuvky dávkovače přidat těsně před spuštěním pracího programu.

•Odměřte prací prostředek.

Page 14

14 electrolux

ZAVŘETE DÁVKOVAČ PRACÍHO PROSTŘEDKU

NASTAVTE PRACÍ PROGRAM

Pomocí ovládacího panelu můžete zvolit prací program a různé možnosti. Při stisknutí tlačítka možností se rozsvítí příslušná kontrolka. Kontrolka jinak nesvítí.

Povolené kombinace pracích programů a možností viz „Tabulka pracích programů“. Při nesprávné volbě možnosti zabudovaná červená kontrolka tlačítka 6 třikrát zabliká.

123456

Otočný volič progra-muOtočte voličem programu na požadovaný program.

Voličem programu můžete otáčet ve směru i proti směru hodinových ručiček. Zelená kontrolka tlačítka 6

začne blikat: spotřebič je nyní zapnutý.

Pokud voličem programu otočíte za chodu na jiný program, červená kontrolka tlačítka 6 třikrát zabliká na znamení nesprávné volby. Spotřebič nově zvolený program neprovede.

• Spotřebič vypnete otočením voliče programu do po-

lohy

• Probíhající program zrušíte nebo změníte vypnutím

spotřebiče tak, že otočíte voličem programu do polohy

. Zvolte nový program otočením voliče programu do požadované polohy. Nový program spustíte opě- tovným stisknutím tlačítka 6. Voda se z prací vany spotřebiče nevypustí.

Page 15

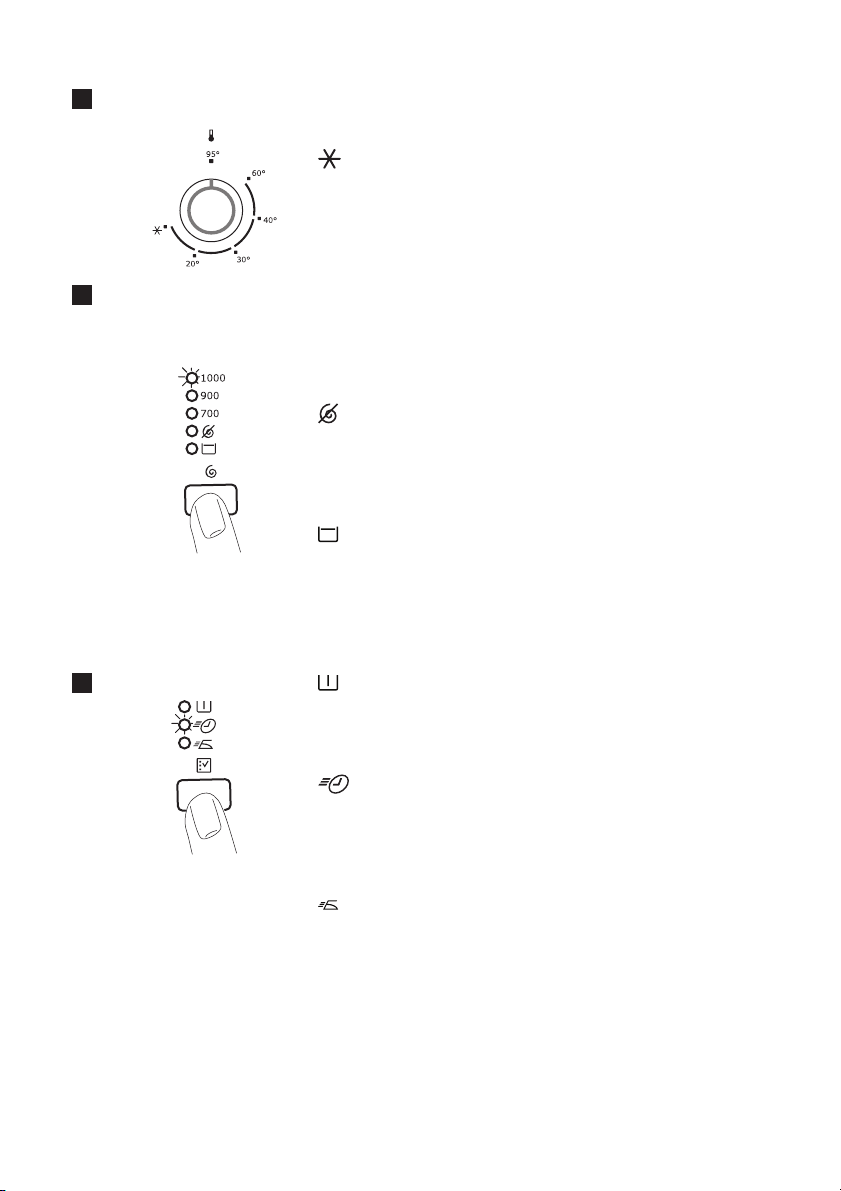

Volič teploty Otočte tímto voličem po směru hodinových ručiček,

a nastavte nejvhodnější teplotu pro vaše prádlo.

: Studené praní.

electrolux 15

Snížení rychlosti

odstřeďování, Bez odstředění a Zastavení máchání

Funkce

Po zvolení požadovaného programu spotřebič automaticky nabídne maximální rychlost odstřeďování pro daný program. Opakovaným stisknutím tohoto tlačítka můžete rychlost odstřeďování změnit, pokud prádlo chcete odstředit jinou rychlostí otáček. Rozsvítí se příslušná kontrolka.

Bez odstředění

Po volbě této funkce jsou všechny fáze odstřeďování zrušeny a nahrazeny odčerpáním vody, aby se prádlo nezmačkalo. Doporučeno pro velmi jemné prádlo. U ně- kterých programů se máchání provádí s použitím většího množství vody.

Zastavení máchání Jestliže zvolíte tuto funkci, spotřebič nevypustí vodu z posledního máchání, aby se prádlo nezmačkalo. Předtím, než otevřete dvířka, musíte vypustit vodu.

Kroky nutné k vypuštění vody jsou popsány v části „Na konci programu“.

Předpírka Při zvolení této funkce pračka provede ještě před hlavním praním fázi předpírky. Doba praní bude delší. Tuto funkci doporučujeme pro velmi znečištěné prádlo.

Extra krátký Krátký cyklus pro lehce znečištěné prádlo nebo pro prádlo, které potřebuje pouze osvěžit. U této funkce se doporučuje snížená náplň prádla:

• Bavlna 3 kg

• Syntetické a jemné prádlo 1,5 kg

Snadné žehlení Jestliže zvolíte tento program, prádlo se vypere a odstředí šetrným způsobem, aby se nezmačkalo. Žehlení pak bude jednodušší. Pro bavlnu a syntetiku spotřebič navíc provede několik přídavných máchání. U bavlněných programů je maximální rychlost odstřeďování snížena.

Page 16

16 electrolux

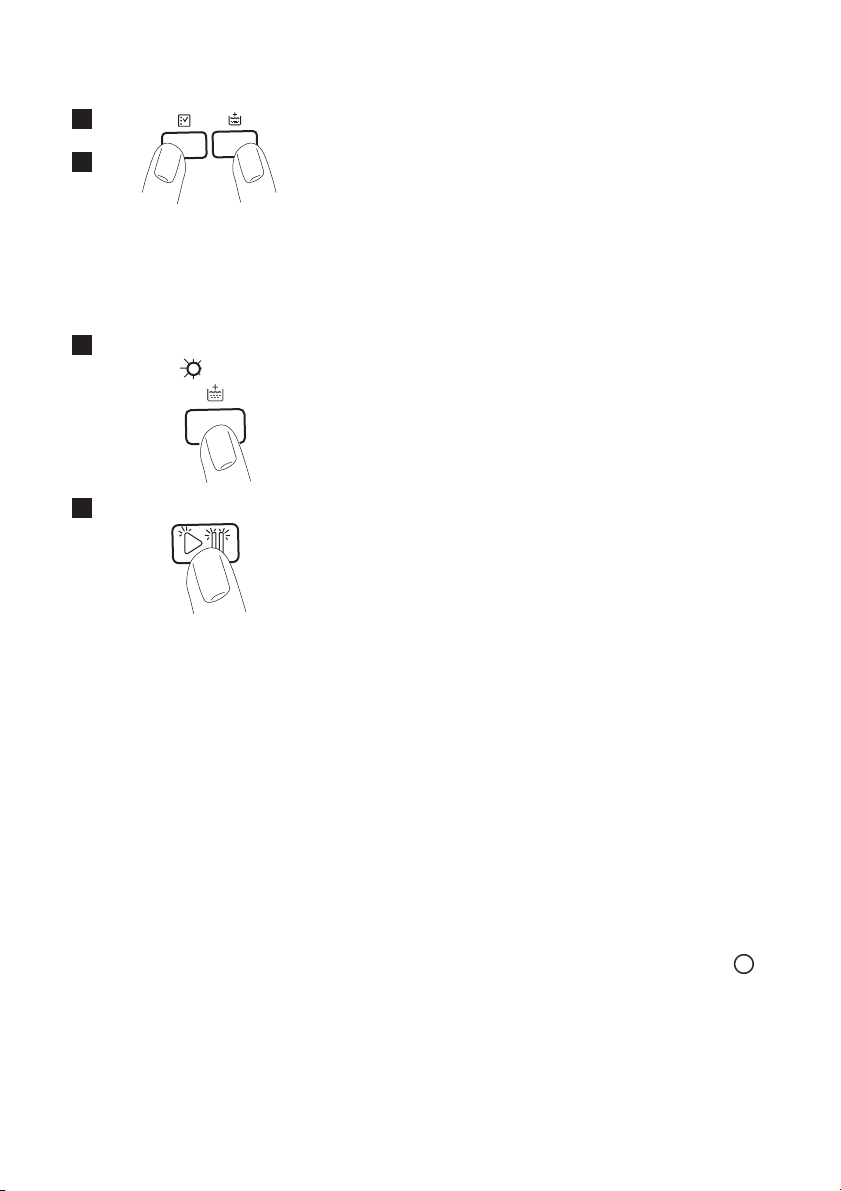

Extra máchání Tento spotřebič je navržen tak, aby šetřil vodou. Pro oso-

by s velmi citlivou kůží (alergickou na prací prostředky) však může být nutné máchat prádlo ve větším množství vody. Stiskněte současně tlačítka 4 a 5 na několik sekund:

•kontrolka tlačítka 5 se rozsvítí;

• funkce extra máchání je aktivována a zůstane trvale

zapnuta. Chcete-li ji vypnout, stiskněte opět stejná tlačítka, dokud kontrolka tlačítka 5 nezhasne.

Extra máchání Stisknutím tohoto tlačítka provedete extra máchání.

Příslušná kontrolka se rozsvítí. V tomto případě funkce nezůstává trvale zapnutá.

Start/Pauza Program spustíte stisknutím tlačítka 6

•Zvolený program spustíte stisknutím tlačítka 6,

příslušná zelená kontrolka přestane blikat. Kontrolka

7.1 svítí na znamení, že spotřebič začíná pracovat a

dvířka jsou zablokovaná. Pokud jste zvolili odložení

startu, zahájí se odpočítávání zbylé doby.

• Probíhající program přerušíte stisknutím tlačítka 6:

příslušná zelená kontrolka začne blikat. Některé funkce

probíhajícího programu lze změnit, než je program

provede.

•Program opět spustíte v místě, ve kterém byl přeru-

šen, stisknutím tlačítka 6.

•Po spuštění programu se dvířka zablokují. Chcete-li z

jakéhokoliv důvodu otevřít dvířka, musíte nejprve

PŘERUŠIT chod spotřebiče stisknutím tlačítka 6. Po

několika minutách můžete dvířka otevřít.

Pokud jsou dvíř

ka stále zablokovaná, znamená to, že se již ohřívá voda, nebo že je hladina vody příliš vysoko. V žádném případě neotvírejte dvířka silou! Pokud dvířka nelze otevřít a vy je i přesto potřebujete otevřít, vypněte spotřebič otočením voliče programu

do polohy

. Po několika minutách můžete dvířka otevřít (pozor na hladinu vody a její teplotu!). Po zavření dvířek je nutné opět zvolit program a funkce a stisknout tlačítko 6.

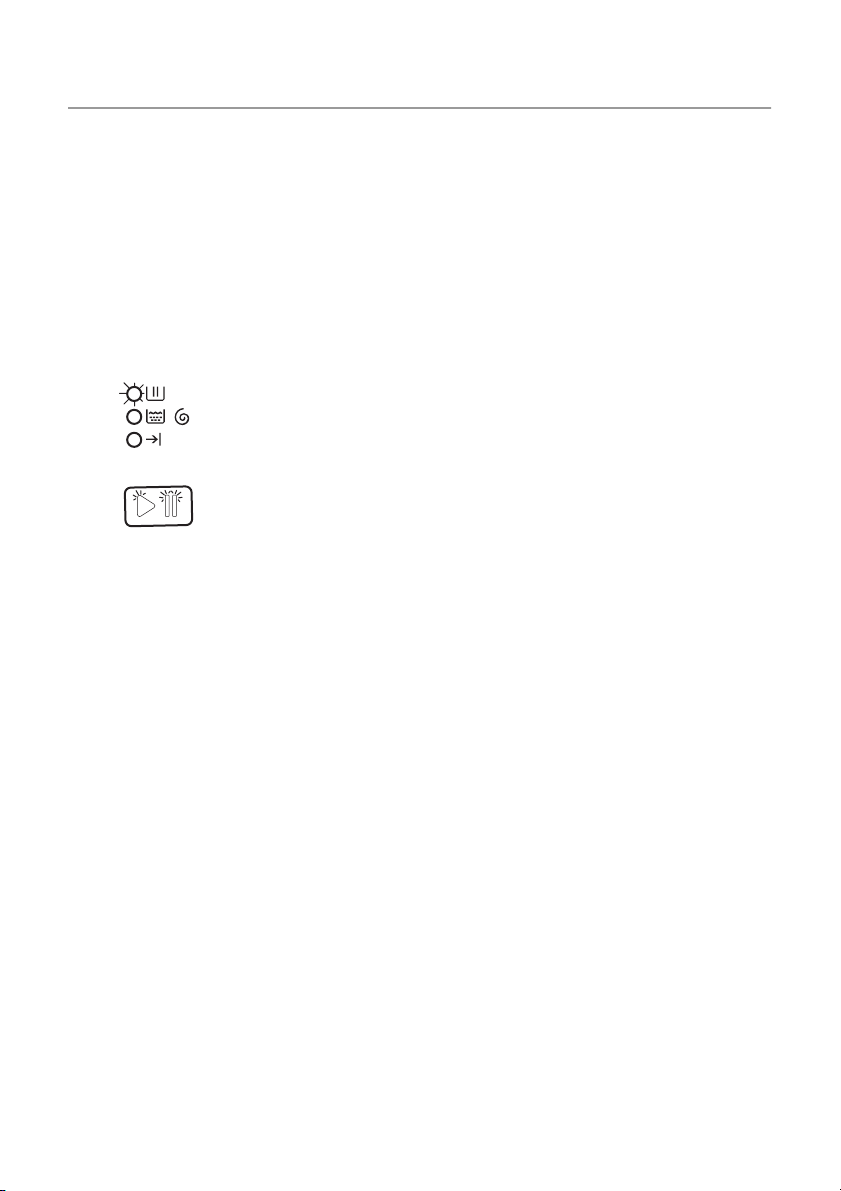

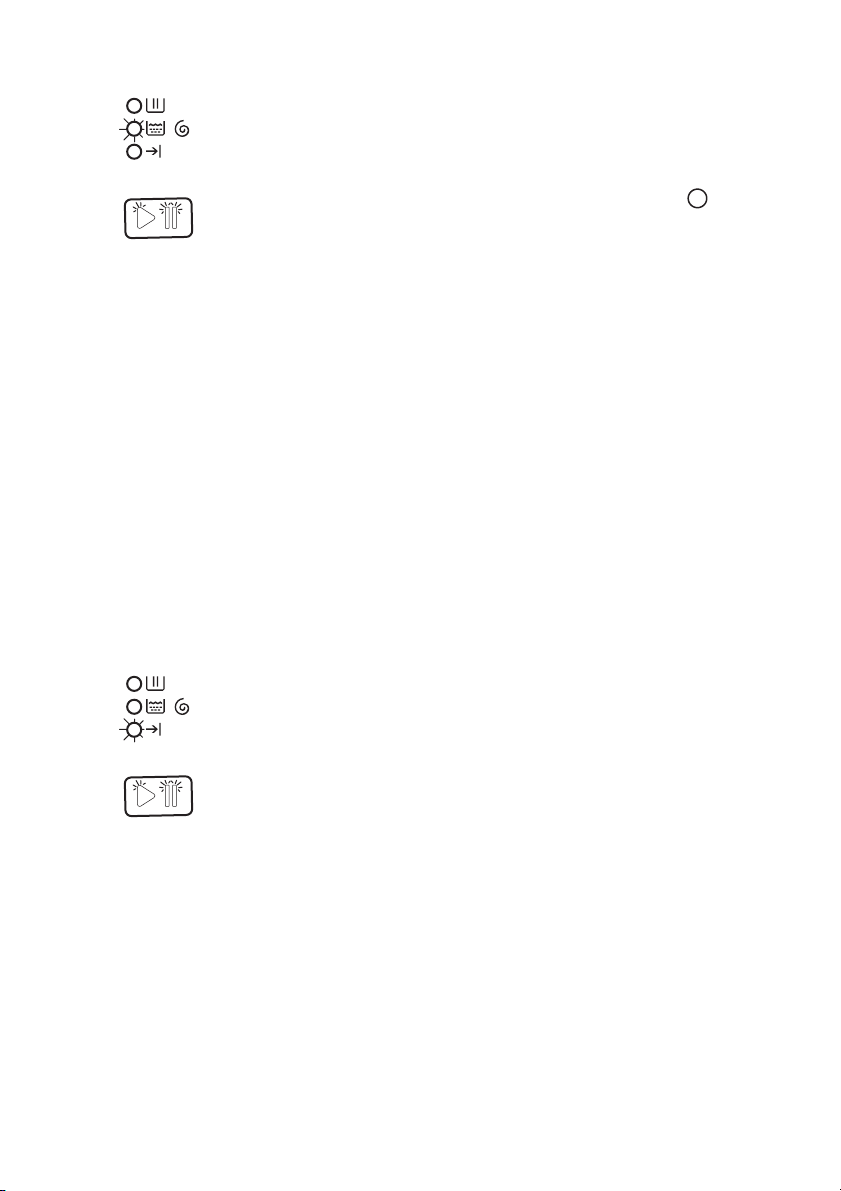

Ukazatele fází

7.1

• Když spustíte program stisknutím tlačítka 6, rozsvítí se kontrolka prací fáze (7.1). To znamená, že spotřebič pracuje.

7.2

7.3

• Tato kontrolka (7.2) se rozsvítí, když spotřebič provádí fázi máchání nebo odstřeďování.

• Po skončení programu se rozsvítí kontrolka konce cyklu (7.3).

Page 17

electrolux 17

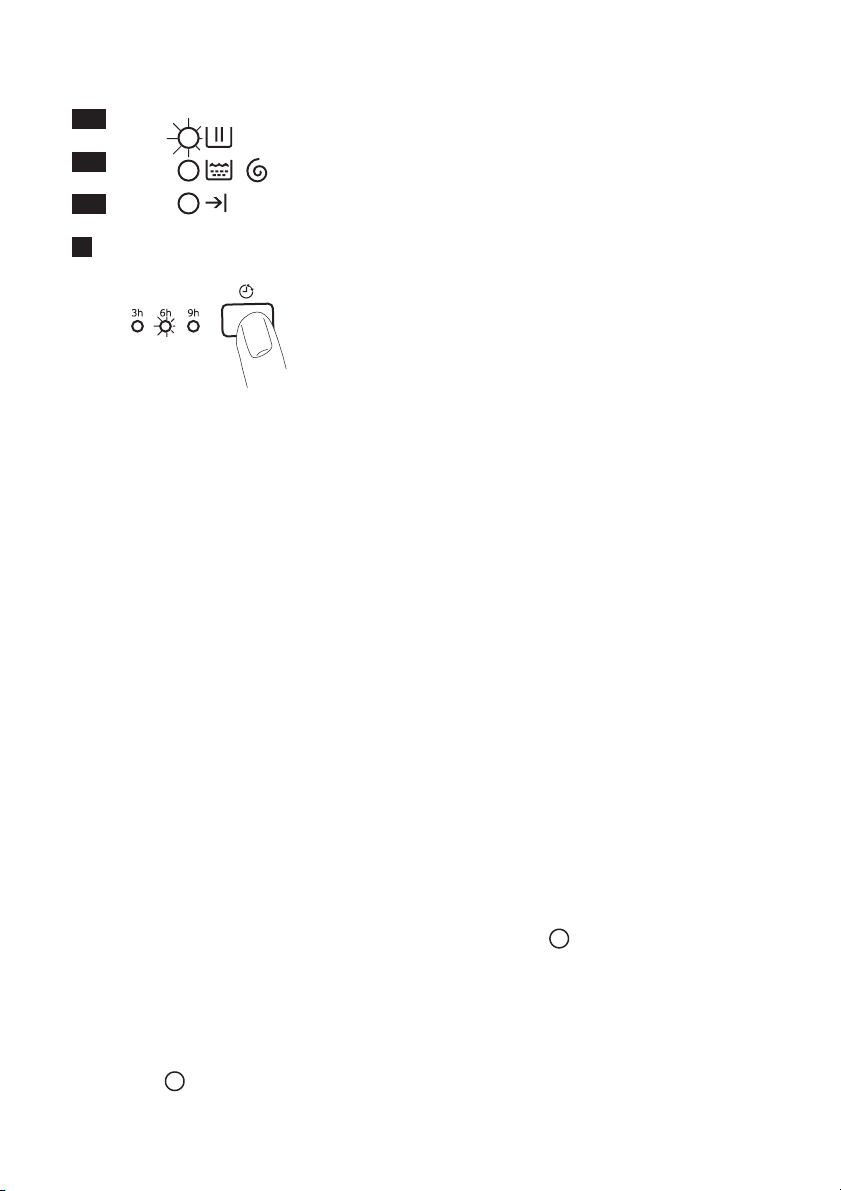

Odložený start Pomocí tohoto tlačítka můžete prací program odložit o 9,

6 nebo 3 hodin. Rozsvítí se příslušná kontrolka. Tuto funkci musíte zvolit po nastavení programu a před jeho spuštěním.

Volba odloženého startu:

• zvolte program a požadované funkce;

• zvolte odložený start stisknutím tlačítka 8;

•stiskněte tlačítko 6: –spotřebič zahájí odpočítávání zbylé doby po hodi-

nách.

– Po uplynutí nastaveného času odloženého startu se

spustí zvolený program.

Zrušení odloženého startu po spuštění programu:

•PŘERUŠTE chod spotřebiče stisknutím tlačítka 6;

•stiskněte jednou tlačítko 8, kontrolka odpovídající zvo- lenému odložení zhasne;

•opětovným stisknutím tlačítka 6 program spustíte.

ODLOŽENÝ START nelze zvolit u programu vypouštění.

Důležité Zvolenou dobu odloženého startu můžete změ-

nit až po opětovné volbě pracího programu. Dvířka budou zablokovaná po celou dobu trvání odloženého startu. Jestliže potřebujete dvířka otevřít, musíte nejprve

ERUŠIT chod spotřebiče (stisknutím tlačítka 6) a po-

PŘ čkat několik minut. Po zavření dvířek stiskněte opět tlačítko 6.

NA KONCI PROGRAMU

Spotřebič se automaticky zastaví. Kontrolka tlačítka 6 a kontrolka právě skončené prací fáze zhasne. Rozsvítí se kontrolka 7.3. Pokud zvolíte program nebo možnost, která končí s nevypuštěnou vodou v bubnu, dvířka zůstanou zablokovaná na znamení, že před otevřením dvířek je nejdříve nutné vypustit vodu. Vodu z pračky vypustíte následujícím postupem:

•

Otočte voličem programu do polohy

• Zvolte program vypouštění nebo odstředění.

•Pokud je třeba, snižte rychlost odstřeďo- vání pomocí příslušného tlačítka.

•Stiskněte tlačítko 6.

Na konci programu už můžete dvířka otevřít. Otočením voliče programu na spotřebič vypnete.

Upozornění Pokud se ve vaší domácnosti nachází malé děti nebo zvířata, zapněte dětskou pojistku na vnitřní straně rámu dvířek (více podrobností viz odstavec „Dětská pojistka“ v kapitole „Bezpečnostní informace“).

Pohotovostní režim: pokud se bě- hem volby programu a po dokončení zvoleného programu nedotknete voliče programu nebo tlačítek, po několika málo minutách se zapne energeticky úsporný režim. Kontrolky zhasnou. Zelená kontrolka tlačítka 6 bude pomalu blikat. Stisknutím jakéhokoliv tlačítka se úsporný režim spotřebiče zruší.

TĚSNĚNÍ DVÍŘEK

Na konci každého cyklu zkontrolujte těsnění dvířek a odstraňte jakékoliv případné předměty, které se v záhybu zachytily.

Vyjměte prádlo z bubnu a pečlivě zkontrolujte, zda je buben prázdný. Jestliže již nebudete spotřebič používat, zavřete přívod vody. Nechte dvířka pootevřená, abyste zabránili vzniku plísní a nepříjemných pachů.

Page 18

18 electrolux

PRACÍ PROGRAMY

Program - Maximální a minimální teplota - Popis cyklu - Maximální rychlost odstřeďování - Maximální náplň prádla - Druh prádla

BAVLNA 95 °C – studená Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Max. náplň 6 kg – Snížená náplň 3 kg Bílá a barevná bavlna a len. Normálně znečištěné prá- dlo.

SYNTETIKA 60 °C – studená Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Max. náplň 3 kg – Snížená náplň 1,5 kg Syntetické nebo směsové tkaniny: spodní prádlo, barevné prádlo, nesrážlivé košile, blůzy. Normálně znečiště- né prádlo.

JEMNÉ 40 °C – studená Hlavní praní - Máchání - Maximální rychlost odstřeďování: 700 ot/min

Max. náplň 3 kg - Snížená náplň 1,5 kg

Jemné prádlo: akryl, viskóza, polyester. Normálně zne- čištěné prádlo.

Funkce

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ SNADNÉ ŽEHLENÍ

EXTRA KRÁTKÝ

PŘEDPÍRKA

EXTRA MÁCHÁNÍ

ODLOŽENÝ START

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ SNADNÉ ŽEHLENÍ

EXTRA KRÁTKÝ

EXTRA MÁCHÁNÍ

ODLOŽENÝ START

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ

EXTRA KRÁTKÝ

EXTRA MÁCHÁNÍ

ODLOŽENÝ START

Komora pra-

cího

prostředku

Page 19

electrolux 19

Program - Maximální a minimální teplota - Popis cyklu - Maximální rychlost odstřeďování - Maximální náplň prádla - Druh prádla

VLNA / RUČNÍ PRANÍ 40 °C – studená Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Max. náplň 2 kg

Vlna vhodná k praní v pračce, ručně prané vlněné a jemné prádlo označené symbolem ručního praní. Poznámka: Při praní jediného nebo objemného kusu

může být spotřebič nevyvážený. Pokud spotřebič neprovede závěrečné odstředění, přidejte další prádlo, rovnoměrně ho rozložte rukou a pak zvolte program odstředění.

DÁMSKÉ PRÁDLO 40 °C – studená Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Max. náplň 1 kg Tento program se hodí pro velmi jemné prádlo jako dámské prádlo, podprsenky, spodní prádlo apod.

NAMÁČENÍ

30° Předpírka – namáčení asi 40 minut – zastavení s vodou v bubnu Max. náplň 6 kg Speciální program pro velmi znečištěné prádlo. Pračka provádí namáčení při teplotě 30 °C. Po uplynutí doby namáčení se pračka automaticky zastaví s vodou v bubnu. Před spuštěním nové prací fáze je nutné vodu odčerpat:

• Pouze vypouštění: otočte voličem programů na pro-

gram Vypouštění. Stiskněte tlačítko 6.

•Vypouštění a odstředění: otočte voličem programu na

program Odstředění, snižte rychlost odstřeďování po- mocí tlačítka 3, a potom stiskněte tlačítko 6.

Důležité Tento program nelze použít pro velmi jemné tkaniny jako hedvábí nebo vlnu. Nalijte prací prostředek mezi prádlo v bubnu. Na konci namáčení (po odčerpání vody), můžete zvolit prací program. (Nejdřív otočte voli-

čem programu na

, potom na program a stiskněte

tlačítko 6).

MÁCHÁNÍ Máchání - Rychlost krátkého odstřeďování 700 ot/min. Pokud stisknutím příslušného tlačítka zvolíte rychlost odstřeďování vyšší než 700 ot/min, spotřebič provede dlouhé odstředění. (Maximální rychlost odstřeďování při 1000 ot/min) Max. náplň 6 kg Slouží k vymáchání a odstředění bavlněného prádla, které bylo vypráno ručně. Intenzivnější máchání provedete zvolením funkce EXTRA MÁCHÁNÍ. Spotřebič provede přídavná máchání.

Funkce

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ

ODLOŽENÝ START

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ

ODLOŽENÝ START

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ SNADNÉ ŽEHLENÍ

EXTRA MÁCHÁNÍ

ODLOŽENÝ START

Komora pra-

cího

prostředku

Page 20

20 electrolux

Program - Maximální a minimální teplota - Popis cyklu - Maximální rychlost odstřeďování - Maximální náplň prádla - Druh prádla

VYPOUŠTĚNÍ

Vypuštění vody Slouží k vypuštění zbylé vody z bubnu.

ODSTŘEDĚNÍ Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Max. náplň 6 kg Samostatné odstředění pro ručně prané prádlo a po programech se zapnutou funkcí Zastavení máchání nebo Bez odstředění. Rychlost odstřeďování můžete zvolit stisknutím příslušného tlačítka podle druhu prádla, které má být odstředěno. Pokud stisknutím příslušného tlačítka zvolíte rychlost odstřeďování nižší než 700 ot/min, spotřebič provede krátké odstředění.

+ BAVLNA ÚSPORNÝ 95°- 40° Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Bílá a barevná bavlna. Tento program je vhodný pro lehce nebo normálně znečištěné bavlněné prádlo. Teplota bude nižší a doba praní bude delší. Tím dosáhnete dobrého pracího výsledku a ušetříte energii.

MINI 30 30° Hlavní praní - Máchání - Maximální rychlost odstřeďování: 700 ot/min Max. náplň 3 kg Syntetické a jemné prádlo. Pro lehce znečištěné prádlo, které potřebuje pouze osvěžit.

5 KOŠIL 30° Hlavní praní - Máchání - Maximální rychlost odstřeďování: 900 ot/min Syntetické a směsové tkaniny. Vhodné pro 5—6 lehce znečištěných košilí.

DŽÍNY 60 °C – studená Hlavní praní - Máchání - Maximální rychlost odstřeďování: 1000 ot/min Max. náplň 3 kg Kalhoty, košile nebo bundy z džínoviny a žerzeje vyrobené z moderních materiálů. Funkce Extra máchání je automaticky zapnutá.

Funkce

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ODLOŽENÝ START

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ SNADNÉ ŽEHLENÍ

PŘEDPÍRKA

EXTRA MÁCHÁNÍ

ODLOŽENÝ START

BEZ ODSTŘEDĚNÍ

ODLOŽENÝ START

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

BEZ ODSTŘEDĚNÍ

ODLOŽENÝ START

SNÍŽENÍ RYCHLOSTI

ODSTŘEĎOVÁNÍ

ZASTAVENÍ MÁCHÁNÍ

BEZ ODSTŘEDĚNÍ SNADNÉ ŽEHLENÍ

ODLOŽENÝ START

Komora pra-

cího

prostředku

Page 21

electrolux 21

Program - Maximální a minimální teplota - Popis cyklu - Maximální rychlost odstřeďování - Maximální náplň prádla - Druh prádla

PŘIKRÝVKA

40°- 30° Hlavní praní - Máchání - Maximální rychlost odstřeďování: 700 ot/min Max. náplň 2 kg Speciální program pro jednu syntetickou deku, přikrývku, přehoz přes postel apod. Funkce Extra máchání je automaticky zapnutá.

1) Zvolíte-li stisknutím tlačítka 4 funkci EXTRA KRÁTKÝ, doporučujeme snížit maximální množství prádla podle uvedených pokynů. Plná náplň prádla je možná, ale výsledky praní budou o něco horší.

Funkce

ODLOŽENÝ START

Komora pra-

cího

prostředku

ÚDAJE O SPOTŘEBĚ

Program Spotřeba energie

Bílá bavlna 95 °C 2.1 78 175 Bavlna 60 °C 1.2 72 170 Bavlna 40 °C 0.75 72 145 Syntetika 40 °C 0.6 57 95 Jemné 40 °C 0.60 65 75 Vlna / Ruční praní 30 °C 0.3 48 55

1) Údaje uvedené v této tabulce jsou pouze orientační. Mohou se měnit v závislosti na množství a druhu prádla, teplotě přiváděné vody a okolní teplotě.

(kWh)

Standardní programy s hodnotami spotřeby uvedenými na energetickém štítku

Bavlna úsporný 60 °C a bavlna úsporný 40 °C jsou standardní programy pro běžně zašpiněné bavlněné prádlo. Tyto programy jsou vhodné pro praní běžně zašpiněného bavlněného prádla a představují nejúspor-

Spotřeba vody

(litry)

Délka programu

(minuty)

nější programy v oblasti kombinované spotřeby energie a vody při praní tohoto typu bavlněného prádla. Splňují normu EN60456.

Skutečná teplota vody se může od uvedené teploty cyklu lišit.

ČIŠTĚNÍ A ÚDRŽBA

Upozornění Před jakýmkoliv čištěním spotřebič vypněte a vtáhněte síťovou zástrčku ze zásuvky.

ÚDRŽBOVÉ PRANÍ

Při nízkých pracích teplotách se uvnitř bubnu mohou vytvářet usazeniny. Doporučujeme proto pravidelně provádět údržbové praní. Při údržbovém praní:

• V bubnu nesmí být prádlo.

• Zvolte prací program pro bavlnu s nejvyš-

ší teplotou.

• Použijte normální dávku pracího prostředku s biologickými vlastnostmi.

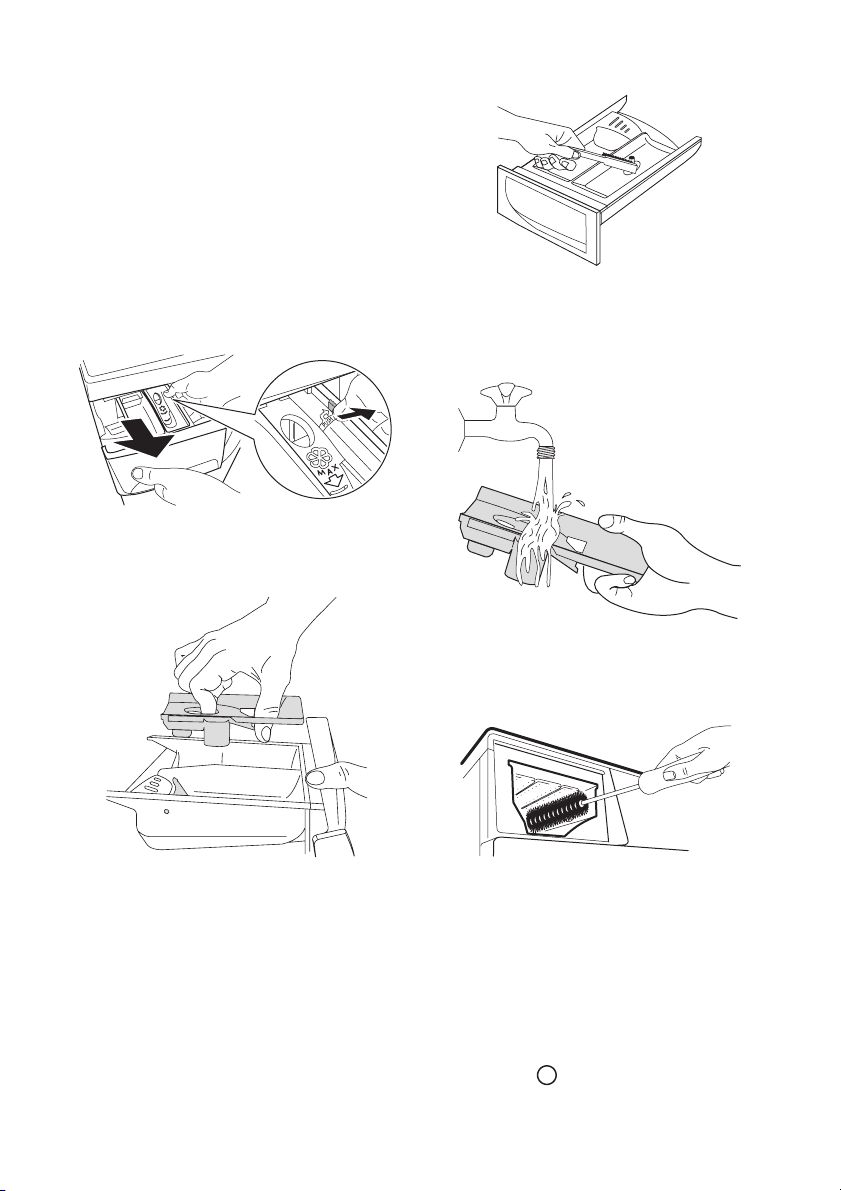

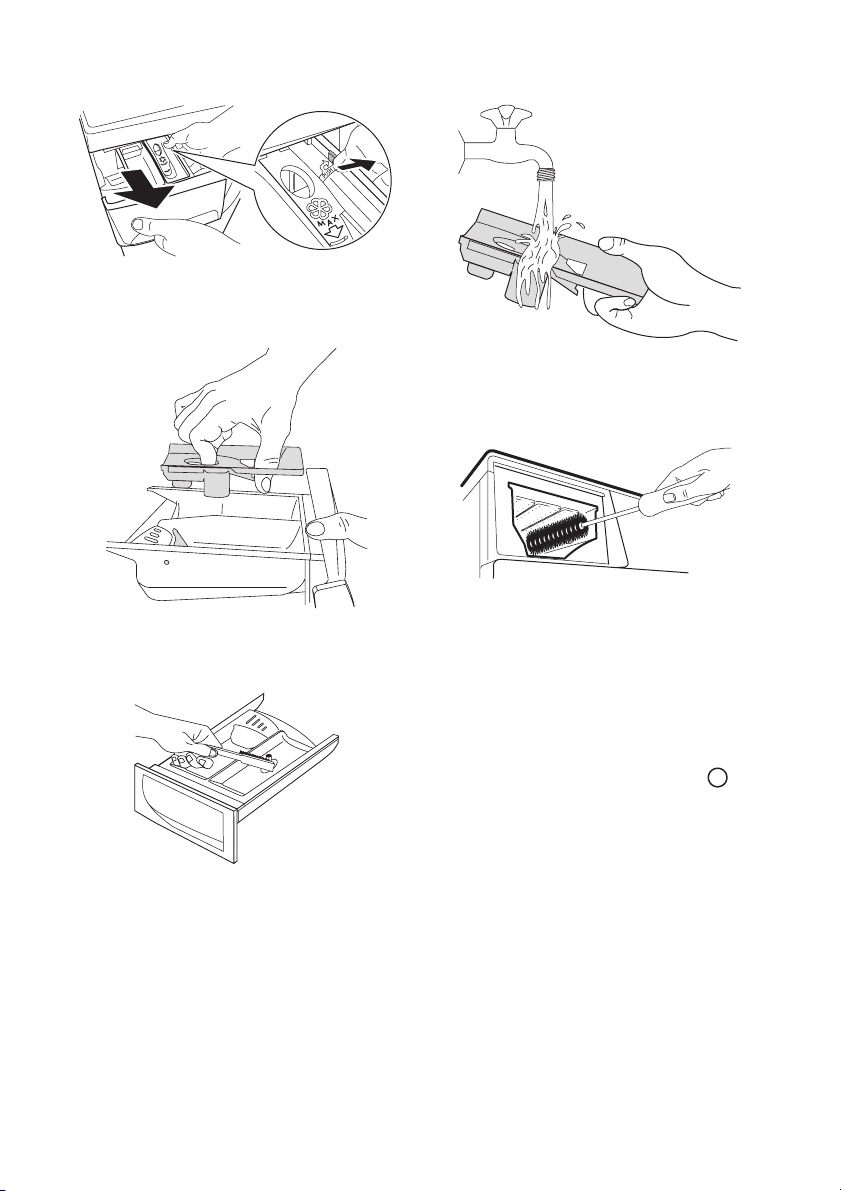

ČIŠTĚNÍ ZÁSUVKY DÁVKOVAČE PRACÍCH PROSTŘEDKŮ

Zásuvku dávkovače pracího prostředku a přísady pracího prášku je nutné čistit pravidelně.

• Zásuvku vyndejte.

Page 22

22 electrolux

• Pro snazší čištění lze vrchní díl komor na přísady vyjmout.

•Odstraňte všechny zbytky pracího prostředku pomocí tvrdého kartáče.

•Pomocí kartáče vyčistěte prostor dávko- vače a ujistěte se, že je jeho horní a dolní část zcela čistá.

Po vyčištění dávkovače a prostoru pro zásuvku vraťte vše zpět.

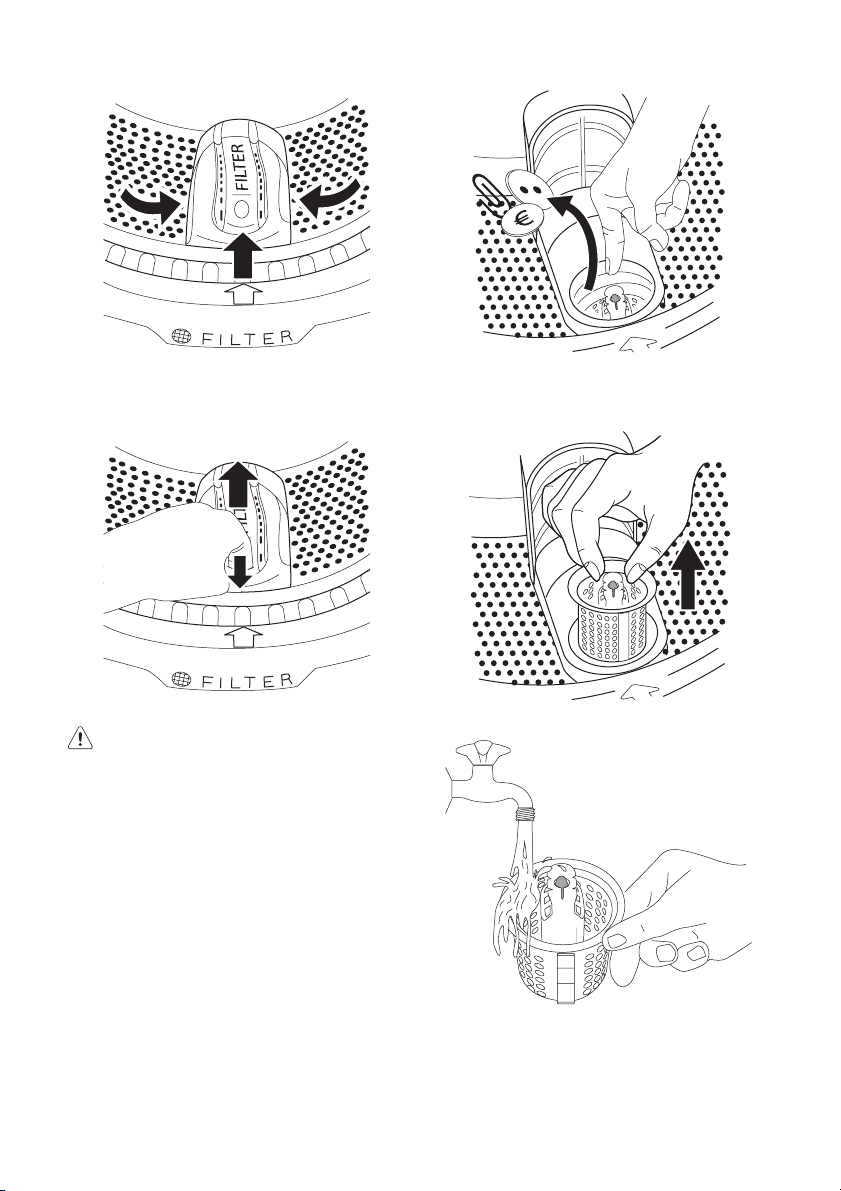

ČIŠTĚNÍ VYPOUŠTĚCÍHO FILTRU

Tento filtr umožňuje zachytávat vlákna nebo cizí předměty omylem zanechané v prádle. Čerpadlo je nutné čistit pravidelně. Při čištění filtru postupujte následujícím způsobem:

•

Volič programu otočte do polohy

•Vytáhněte zástrčku ze zásuvky.

•Otevřete dvířka spotřebiče.

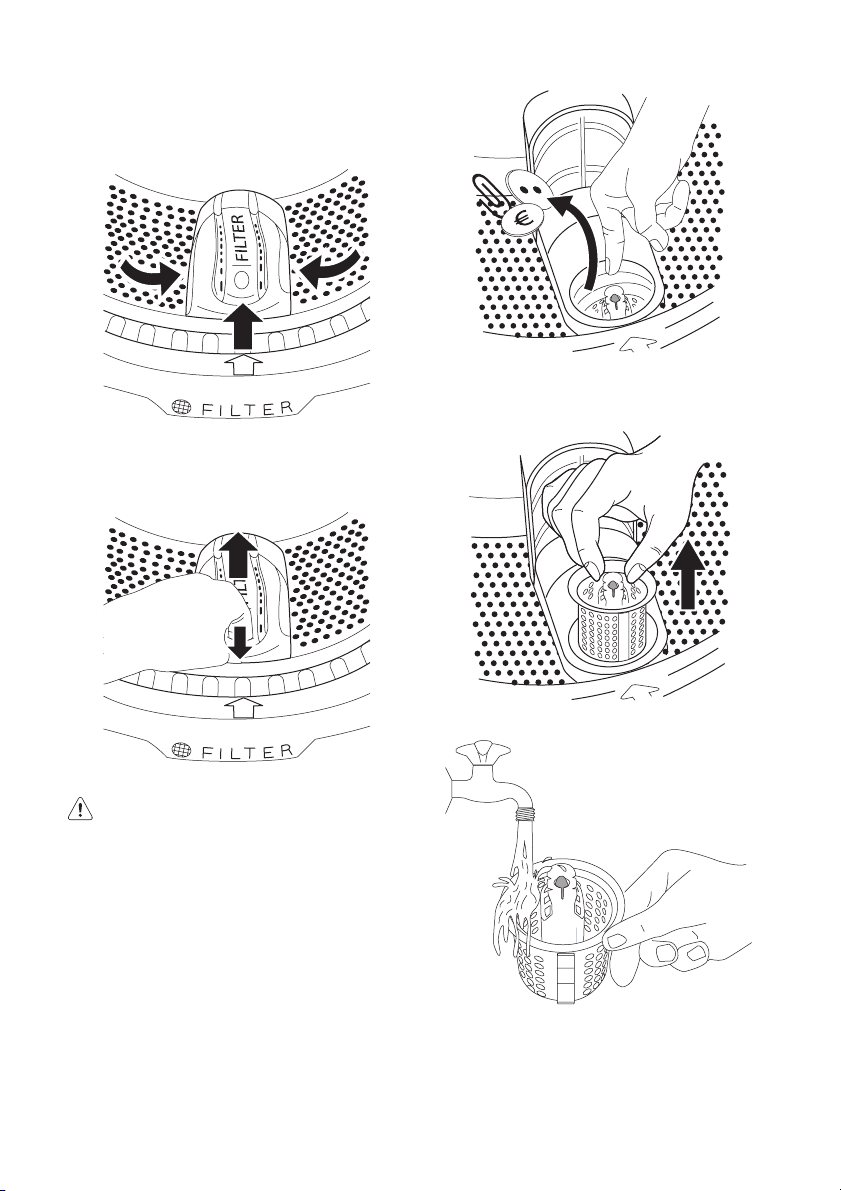

•Otočte bubnem a vyrovnejte kryt filtru („FILTER“) se šipkou na těsnění dvířek.

• Všechny demontované části dávkovače pracího prostředku vyčistěte pod proudem vody z vodovodního kohoutku a odstraňte jakékoliv nahromaděné zbytky pracího prostředku.

Page 23

electrolux 23

•Otevřete kryt filtru stisknutím speciálního háčku a otočením krytu směrem nahoru.

Upozornění Kryt filtru ponechejte otevřený po celou dobu odstranění filtru.

•Před odstraněním filtru z jeho okolí vy- ndejte všechna vlákna nebo malé předměty.

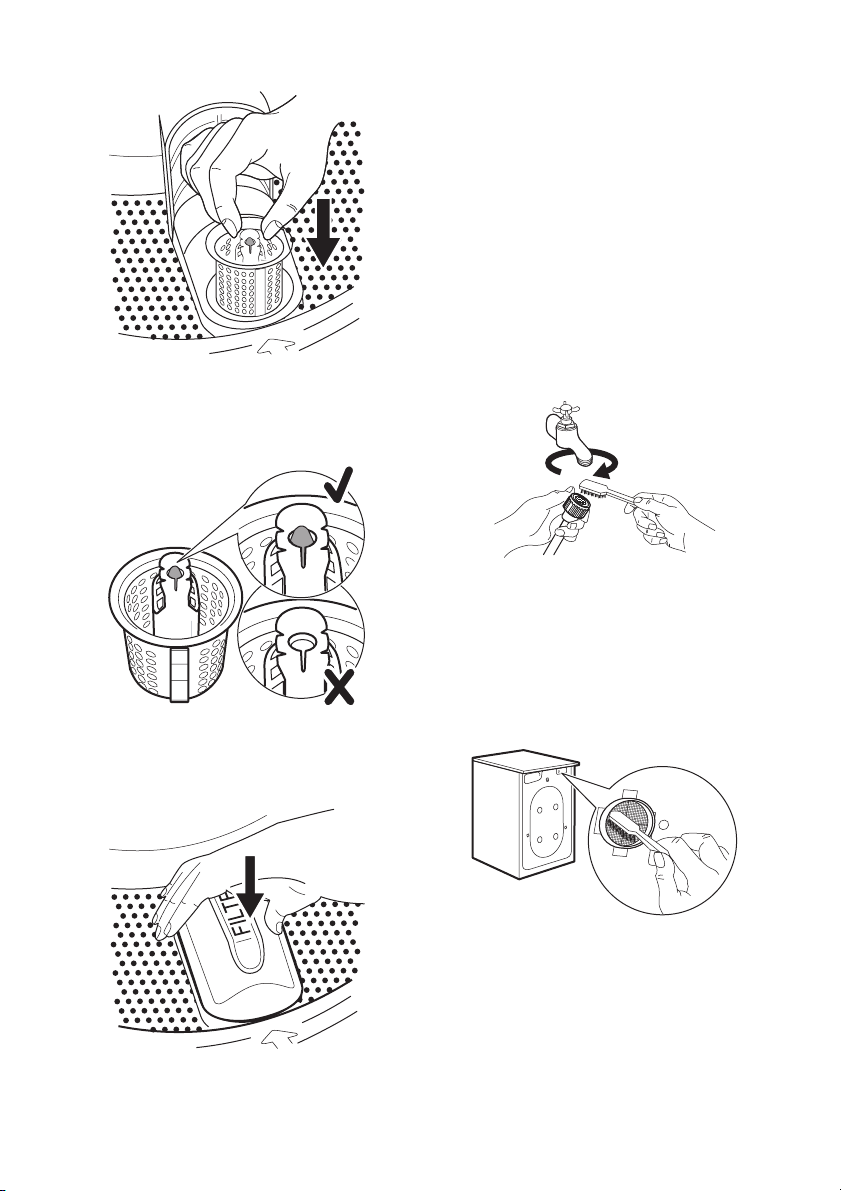

• Vyndejte filtr a vyčistěte jej pod proudem tekoucí vody.

•V případě potřeby dejte kryt filtru zpět do správné polohy.

•Otevřete kryt filtru a zasuňte filtr zpět.

Page 24

24 electrolux

Filtr je vložený správně, pokud je

•

ukazatel na jeho horní straně viditelný a zablokovaný.

•Zavřete kryt filtru.

•Zasuňte zpět síťovou zástrčku.

ČIŠTĚNÍ FILTRŮ PŘÍVODU VODY Důležité Jestliže zjistíte, že se spotřebič

neplní vodou, trvá delší dobu než se naplní vodou, kontrolka tlačítka Start bliká červeně, nebo že displej (je-li součástí výbavy) zobrazuje příslušnou výstrahu (další podrobnosti viz část „Co dělat, když...“), zkontrolujte, zda nejsou filtry přívodu vody zanesené.

Čistění filtrů na přívodu vody:

•Zavřete vodovodní kohoutek.

• Odšroubujte hadici od vodovodního kohoutku.

•Vyčistěte filtr v hadici tvrdým kartáčkem.

•Přívodní hadici našroubujte zpět na vodo- vodní kohoutek. Zkontrolujte, zda je spoj těsný.

• Odšroubujte hadici od spotřebiče. Připravte si hadr, protože může vytéct trochu vody.

•Vyčistěte filtr ventilu v hadici tvrdým kar- táčkem nebo hadříkem.

•Přišroubujte hadice zpět ke spotřebiči a zkontrolujte, zda je spoj těsný.

•Otevřete vodovodní kohoutek.

Page 25

electrolux 25

CO DĚLAT, KDYŽ...

Spotřebič nezačne pracovat, nebo se bě- hem provozu zastavuje. Některé problémy jsou způsobeny pouze zanedbáním údržby nebo přehlédnutím a můžete je snadno odstranit sami pomocí uvedených pokynů bez volání do servisu.

Poruchový kód a závada

Kontrolka tlačítka 6 bliká a kontrolka 7.1 svítí: Problém s přívodem vody

Kontrolka tlačítka 6 bliká a kontrolka 7.2 svítí: Problém s vypouštěním vody

Kontrolka tlačítka 6 bliká a kontrolka 7.3 svítí: Otevřená dvíř

Možná příčina - Řešení

Vodovodní kohoutek je zavřený.

•Otevřete vodovodní kohoutek. Přívodní hadice je přiskřípnutá nebo přehnutá.

•Zkontrolujte připojení přívodní hadice. Filtr v přívodní hadici nebo filtr přívodního ventilu je zanesený.

•Vyčistěte filtry přívodu vody (další podrobnosti viz „Čištění fil- trů přívodu vody“).

Vypouštěcí hadice je přiskřípnutá nebo přehnutá.

•Zkontrolujte připojení vypouštěcí hadice.

Došlo k ucpání vypouštěcího filtru.

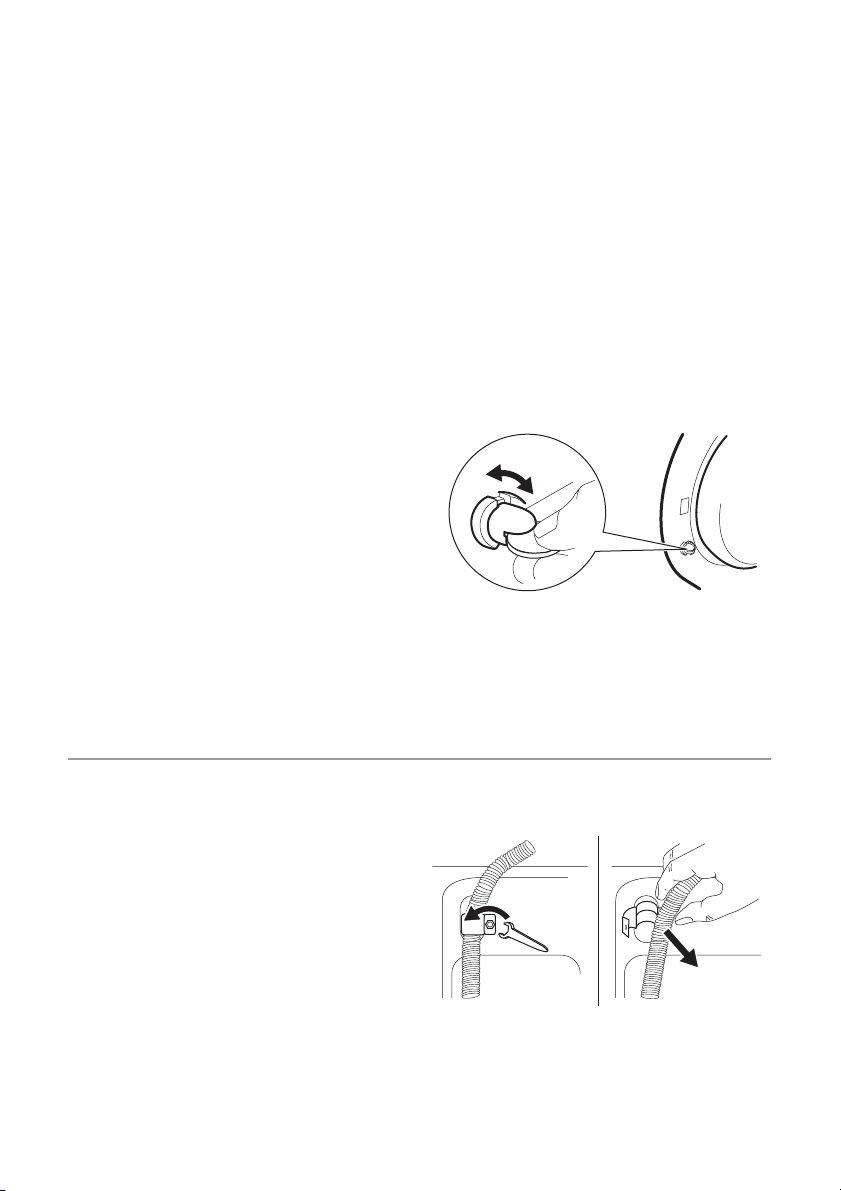

•Pokud přestane spotřebič pracovat bez vypuštění vody, nej- prve proveďte nouzové vypuštění: –

Otočte voličem programu do polohy –Vytáhněte zástrčku ze zásuvky; –Zavřete vodovodní kohoutek; –Podle potřeby počkejte, dokud se voda neochladí; – Odšroubujte vypouštěcí hadici ze zadního držáku (viz

„Ochrana před mrazem“ a vyhákněte ji ze dřezu nebo sifo-

nu; – Nechte ji ležet na podlaze; – Na podlahu položte nádobu a vložte do ní konec vypouště-

cí hadice. Voda vyteče sama do nádoby. Když se nádoba

naplní, vylijte ji. Opakujte postup, dokud voda vytéká. –Přišroubujte vypouštění hadici zpět do držáku na zadní

straně spotřebiče; –Otevřete dvířka a vyjměte prádlo; –Vyčistěte vypouštěcí filtr dle postupu uvedeného v sekci

„Čištění vypouštěcího filtru“; –Na konci čištění zavřete dvířka a zasuňte zpět síťovou zá-

strčku do zásuvky; –Spusťte vypouštěcí program a zkontrolujte, zda spotřebič

již funguje.

Je možné, že během provozu spotřebiče začne blikat červená kontrolka tlačítka 6 a jedna z kontrolek se rozsvítí na znamení, že spotřebič nefunguje. Než zavoláte do servisního střediska, proveďte nejprve níže uvedené kontroly.

;

Page 26

26 electrolux

Dvířka jsou otevřená nebo byla špatně zavřena.

•Zavřete dobře dvířka.

Spotřebič nezačne pracovat, nebo se bě- hem provozu zastavuje bez jakékoliv viditel-

Než zavoláte do servisního střediska, proveďte nejprve níže uvedené kontroly.

né výstrahy.

Problém Možná příčina/Řešení

Zástrčka není řádně zasunutá do síťové zásuvky.

•Zasuňte zástrčku do síťové zásuvky. V zásuvce není proud.

Spotřebič nelze spustit:

Spotřebič napustí vodu a hned ji vypustí:

Spotřebič nevypouští vodu nebo neodstřeďuje:

Na podlaze je voda:

Dvířka nejdou otevřít:

Spotřebič hlučně vibruje:

• Zkontrolujte elektrickou instalaci v domácnosti. Je spálená síťová pojistka.

•Vyměňte pojistku (aktivujte jistič). Nenastavili jste správně volič programu a nestiskli tlačítko 6.

•Otočte voličem programu a stiskněte opět tlačítko 6. Zvolili jste odložený start.

•Přejete-li si vyprat prádlo hned, zrušte odložený start. Konec vypouštěcí hadice je příliš nízko.

• Viz odstavec „Vypouštění vody“ v kapitole „Instalace“. Zvolili jste funkci nebo program končící s nevypuštěnou vodou v pračce

nebo funkci či program, u kterého jsou zrušeny všechny odstřeďovací fáze.

• Zvolte program vypouštění nebo odstředění. Prádlo uvnitř bubnu je nesprávně rozloženo.

• Rozložte prádlo jinak. Bylo použito nadměrné množství nebo nevhodný typ pracího prostředku

(dochází k nadměrné tvorbě pěny).

• Snižte množství pracího prostředku nebo použijte jiný. Zkontrolujte, zda se nevyskytují netěsnosti ve spojkách přívodní hadice. V některých případech není únik vody z hadice bezprostředně viditelný. Zkontrolujte, zda hadice není vlhká.

•Zkontrolujte připojení přívodní hadice vody. Přívodní nebo vypouštěcí hadice je poškozená.

•Vyměňte ji za novou. Program ještě pracuje.

•Počkejte na konec pracího cyklu. Zablokování dvířek není uvolněno.

•Počkejte několik minut, dokud se dvířka neuvolní. V bubnu je voda.

• Zvolte program vypouštění nebo odstředění a vodu tak vypusťte. Nebyly odstraněny přepravní šrouby a obal.

• Zkontrolujte správnou instalaci spotřebiče. Spotřebič není řádně vyrovnaný.

•Seřiďte nožičky. Prádlo uvnitř bubnu je nesprávně rozloženo.

• Rozložte prádlo jinak. V pračce může být příliš málo prádla.

• Vložte více prádla.

Page 27

Problém Možná příčina/Řešení

Elektronické zařízení na kontrolu stability přerušilo odstřeďování, protože prádlo není v bubnu rovnoměrně rozloženo. Otáčením bubnu v opač- ném směru se systém snaží o lepší rozložení prádla. Může se o to pokusit několikrát, dokud nerovnováha nezmizí a může pokračovat normální

Odstřeďování se spustí později nebo vůbec:

V bubnu není vidět žádnou vodu:

Prádlo není dobře vyprané:

Spotřebič vydává nezvyklý hluk:

Po provedení kontroly zapněte spotřebič a stisknutím tlačítka 6 znovu spusťte příslušný program. Pokud se závada objeví znovu, obraťte se na servisní středisko. Potřebné údaje pro servisní středisko najdete na typovém štítku. Doporučujeme, aby-

odstředění. V případě, že se prádlo v bubnu rovnoměrně nerozloží ani po 10 minutách, pračka odstředění neprovede. V takovém případě rozložte prádlo rukou a zvolte odstřeďovací program.

• Vložte více prádla. Příliš málo prádla.

•Přidejte další prádlo, rovnoměrně ho rozložte rukou a pak zvolte pro- gram odstředění.

Spotřebiče s moderní technologií fungují velmi úsporně s menší spotřebou vody při zachování stejného výkonu.

Použili jste málo pracího prostředku nebo nevhodný prostředek.

• Zvyšte množství pracího prostředku nebo použijte jiný.

Odolné skvrny nebyly před praním nijak ošetřeny.

•K odstranění odolných skvrn používejte čisticí prostředky na skvrny.

Nezvolili jste správnou teplotu.

• Zkontrolujte, zda jste zvolili správnou teplotu.

Nadměrné množství prádla.

• Snižte množství prádla.

Spotřebič je vybaven typem motoru, který vydává ve srovnání s tradičními motory nezvyklý zvuk. Nový motor zajišťuje měkčí spuštění, rovnoměrnější rozložení prádla v bubnu při odstřeďování a zvýšenou stabilitu spotřebiče.

Označení modelu (MOD)

Výrobní číslo (PNC)

Sériové číslo (SN) ...............................

ste si údaje napsali zde:

electrolux 27

...............................

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Page 28

28 electrolux

Electrolux. Thinking of you.

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

stronę internetową www.electrolux.com

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa 28 Środki ostrożności w przypadku mrozu

Ochrona środowiska 31 Opis urządzenia 31 Dane techniczne 32 Instalacja 32

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego

powiadomienia

Specjalne akcesoria 36 Pierwsze użycie 36

Codzienna eksploatacja 37 Programy prania 45 Parametry eksploatacyjne 48 Konserwacja i czyszczenie 48 Co zrobić, gdy… 52

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Ważne! Prosimy uważnie przeczytać i zachować instrukcję na przyszłość.

• Zakupione urządzenie jest pod względem bezpieczeństwa zgodne z wymaganiami norm branżowych oraz przepisów dotyczących bezpieczeństwa urządzeń. Jednakże jako producenci czujemy się zobowiązani do przedstawienia następujących wskazówek bezpieczeństwa.

• Jest rzeczą niezmiernie ważną zachowanie niniejszej instrukcji wraz z urządze- niem, aby można było z niej zawsze skorzystać. W razie sprzedaży lub przekazania urządzenia innemu użytkownikowi bądź w razie przeprowadzki i pozostawienia go na miejscu, należy pamiętać o tym, aby nowy użytkownik miał dostęp do instrukcji obsługi tak, aby mógł zapoznać się z zasadami pracy urządzenia oraz stosownymi ostrzeżeniami.

•Należy OBOWIĄZKOWO uważnie je przeczytać przed instalacją lub użyciem urządzenia.

• Przed pierwszym uruchomieniem urzą- dzenia sprawdzić, czy nie zostało ono uszkodzone w czasie transportu. Zabrania się podłączania uszkodzonego urzą- dzenia do źródła zasilania. W przypadku uszkodzenia elementów urządzenia należy skontaktować się z dostawcą.

•Jeśli urządzenie zostało dostarczone podczas miesięcy zimowych przy ujemnych temperaturach. Przed pierwszym użyciem należy je przechowywać w temperaturze pokojowej przez 24 godziny.

•Urządzenie jest przeznaczone do użytku w normalnych warunkach domowych. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane zamarznięciem. Patrz punkt „Środki ostrożności w przypadku mrozu”.

OGÓLNE ZASADY BEZPIECZEŃSTWA

•Ze wzglę się dokonywania jakichkolwiek modyfikacji lub zmian konstrukcyjnych w urządze- niu.

• Podczas prania w wysokich temperaturach szyba w drzwiach urządzenia może się być gorąca. Nie należy dotykać!

•Należy sprawdzić, czy dzieci lub zwierzę- ta domowe nie weszły do bębna. W tym celu przed włączeniem urządzenia należy sprawdzić zawartość bębna.

• Monety, agrafki, gwoździe, śrubki, kamienie lub inne twarde lub ostre przedmioty mogą spowodować poważne uszkodzenia i nie wolno ich wkładać do urządze- nia.

•Używać tylko zalecanej ilości detergentu oraz płynu zmiękczającego do tkanin. Nadmierna ilość może spowodować uszkodzenie tkanin. Informacje o odpowiednich ilościach środków pior ją się w zaleceniach producenta.

•Małe rzeczy, takie jak skarpetki, sznuro- wadła, paski itp. należy włożyć do specjalnego worka lub poszewki na poduszkę, ponieważ mogą się one dostać pomiędzy zbiornik a bęben.

dów bezpieczeństwa zabrania

ących znajdu-

Page 29

electrolux 29

•Nie należy prać w urządzeniu ubrań z fiszbinami, ani materiałów o nieobszytych brzegach lub rozdartych.

•Po zakończeniu prania, czyszczenia i konserwacji należy zawsze odłączać urządzenie od źródła zasilania i zamknąć zawór doprowadzający wodę.

•W żadnym wypadku nie wolno podejmo- wać samodzielnych prób naprawy. Naprawy wykonywane przez osoby niedoświadczone mogą spowodować obrażenia lub wadliwe działanie urządzenia. Należy skontaktować się z lokalnym serwisem. Należy zawsze domagać się oryginalnych części zamiennych.

INSTALACJA

•Urządzenie jest ciężkie. Należy zachować ostrożność podczas jego przenoszenia.

•Przed włączeniem urządzenia należy usu- nąć całość opakowania i wszystkie blokady zał

ożone na czas transportu. W przeciwnym wypadku może dojść do poważnego uszkodzenia urządzenia i mienia. Patrz odpowiedni rozdział w instrukcji obsługi.

•Urządzenie jest wolnostojące. NIE WOL-

NO zabudowywać go pod ladą i NIE WOLNO pod żadnym pozorem zdejmo-

wać blatu.

• Po zainstalowaniu urządzenia należy sprawdzić, czy nie stoi ono na wężu doprowadzającym wodę lub wężu spustowym, a blat nie przyciska przewodu zasilającego do ściany.

•Urządzenie musi zostać zainstalowane na stabilnej i poziomej powierzchni.

• Nigdy nie podkładać pod urządzenie kartonu, drewna lub podobnych materiałów w celu wyrównania ewentualnych nierówności podłogi.

•Jeśli urządzenie zostanie postawione na miękkiej wykładzinie, należy za pomocą nóżek wyregulować

jego wysokość w taki sposób, aby zapewnić pod nim swobodną cyrkulację powietrza.

•Urządzenie nie może dotykać ścian ani mebli kuchennych.

Urządzenie należy podłączyć do in-

•

stalacji z zimną wodą.

•Nie należy używać węża dołączonego do starej pralki, aby podłączyć wodę do no-

wego urządzenia. Należy zawsze używać węża dostarczonego w komplecie.

• Nie wolno przedłużać węża dopływowe- go. Jeśli jest on za krótki i nie można przenieść zaworu wody, należy kupić nowy, dłuższy wąż, specjalnie przeznaczony do tego celu.

• Po zainstalowaniu urządzenia należy sprawdzić, czy z węży oraz ich podłączeń nie wycieka woda.

•Jeśli urządzenie jest instalowane w miejs- cu narażonym na działanie temperatur poniżej zera, należy zapoznać się z rozdziałem „Środki ostrożności w przypadku mrozu”. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku zamarznięcia.

• Wszelkie prace hydrauliczne wymagane w celu instalacji urządzenia muszą być wykonywane przez uprawnionego instalatora lub inną kompetentną osobę.

• Wszelkie prace elektryczne wymagane w celu instalacji urządzenia muszą być wykonywane przez uprawnionego elektryka lub inną kompetentną osobę.

EKSPLOATACJA

•Urządzenie jest przeznaczone do użytku w gospodarstwie domowym. Nie wolno go używać do celów innych niż te, do których zostało ono przeznaczone.

•Prać można jedynie materiał

y nadające się do prania w pralce automatycznej. Przestrzegać zaleceń producenta odzieży umieszczonych na metkach.

•Nie przeładowywać urządzenia. Patrz „Tabela programów prania”.

• Przed rozpoczęciem prania należy opróżnić wszystkie kieszenie i zapiąć wszystkie guziki oraz zamki błyskawiczne. Nie należy prać wystrzępionych lub podartych ubrań. Przed praniem należy zaprać plamy z farby, tuszu, rdzy i trawy. W pralce NIE WOLNO prać biustonoszy z fiszbinami.

• Szufladka dozownika detergentu jest wyposażona we wkładkę na płynne środki piorące. Nie należy używać tej wkładki w dolnym położeniu z detergentami w żelu ani podczas programów z praniem wstępnym bądź z opcją opóźnienia rozpoczęcia programu. We wszystkich tych przypadkach należy u

żyć specjalnego

Page 30

30 electrolux

dozownika lub saszetek dołączonych do detergentu. Pod koniec cyklu prania należy wyjąć dozownik.

•Ubrania, które miały kontakt z lotnymi po- chodnymi ropy naftowej nie powinny być prane w pralce automatycznej. W przypadku użycia lotnych płynów do czyszczenia należy usunąć je z odzieży przed umieszczeniem w urządzeniu.

• Nigdy nie wyciągać wtyczki z gniazdka ciągnąc za przewód zasilający; należy zawsze chwytać za samą wtyczkę.

• Nigdy nie należy używać urządzenia z uszkodzonym przewodem zasilającym lub gdy panel sterowania, blat czy podstawa są uszkodzone w taki sposób, że dostępne jest wnętrze urządzenia.

BEZPIECZEŃSTWO DZIECI

• Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń wane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

• Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

, chyba, że będą one nadzoro-

• Elementy opakowania (np. folia, styropian) mogą stanowić zagrożenie dla dzieci – niebezpieczeństwo uduszenia się! Należy je przechowywać w miejscu niedostępnym dla dzieci.

• Wszystkie detergenty należy przechowywać w miejscu niedostępnym dla dzieci.

•Należy upewnić się, że dzieci lub zwierzę- ta domowe nie weszły do bębna. Urzą- dzenie posiada specjalne zabezpieczenie przed zamknięciem się dzieci lub zwierząt w bębnie. Aby uruchomić ten mechanizm, należ trzpień znajdujący się wewnątrz drzwi zgodnie z ruchem wskazówek zegara, aż nacięcie znajdzie się w położeniu poziomym. Można w tym celu użyć monety.

Aby wyłączyć mechanizm oraz przywrócić możliwość zamknięcia drzwi, należy obrócić trzpień w kierunku przeciwnym do ruchu wskazówek zegara, aż nacięcie znajdzie się w położeniu pionowym.

y obrócić (bez naciskania)

ŚRODKI OSTROŻNOŚCI W PRZYPADKU MROZU

Jeżeli urządzenie jest zainstalowane w miejscu, w którym temperatura może spaść poniżej 0°C, należy wykonać następujące czynności, aby usunąć pozostałą wodę z wewnątrz maszyny:

1. wyjąć wtyczkę przewodu zasilającego z gniazdka;

2. zamknąć zawór wody;

3. odkręcić wąż dopływowy od zaworu doprowadzającego wodę;

4. odkręcić tylny wspornik węża spustowego i wyjąć końcówkę tego węża ze zlewu lub odłączyć od syfonu;

5. ustawić na podłodze naczynie;

6. położyć wąż spustowy na ziemi, umieś- cić końce węża dopływowego i spustowego w naczyniu stojącym na podło- dze i pozwolić wodzie całkowicie spły- nąć;

Page 31

electrolux 31

7. Dokręcić wąż dopływowy wody i odpowiednio ułożyć wąż spustowy.

OCHRONA ŚRODOWISKA

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

MATERIAŁY OPAKOWANIOWE

Materiały oznaczone symbolem się do ponownego przetworzenia. >PE<=polietylen >PS<=polistyren >PP<=polipropylen Aby materiały te mogły zostać ponownie wykorzystane, muszą zostać umieszczone

nadają

Jeśli urządzenie ma być ponownie uruchomione, należy sprawdzić, czy temperatura w pomieszczeniu jest wyższa niż 0°C.

w wyznaczonych miejscach (lub pojemnikach).

WSKAZÓWKI DOTYCZĄCE EKOLOGII

W celu zaoszczędzenia wody i energii elektrycznej oraz przyczynienia się do ochrony środowiska, prosimy o przestrzeganie następujących zaleceń:

• Średnio zabrudzona bielizna może być prana bez prania wstępnego. W ten sposób oszczędzamy detergent, wodę i czas (dbając tym samym o ochronę środowiska!).

• Pralka pracuje oszczędnie, jeśli jest cał- kowicie załadowana.

•Stosując odpowiednie zabiegi, można usunąć plamy i brud z niewielkich powierzchni; Następnie można wykonać cykl prania z zastosowaniem niższej temperatury.

•Ilość używanego detergentu powinna za- leżeć od poziomu twardości wody, stopnia zabrudzenia bielizny i jej ilo

ści.

OPIS URZĄDZENIA

1 2 3

Szuflada na detergenty

Blat roboczy

Page 32

32 electrolux

Panel sterowania

Uchwyt otwierania drzwi

Tabliczka znamionowa (na wewnętrznej

krawędzi)

Przednie regulowane nóżki

Wąż spustowy

Wspornik węża spustowego

Uchwyty węża

Wąż dopływowy

Przewód zasilający

Tylne nóżki

DANE TECHNICZNE

Wymiary Szerokość

Podłączenie elektryczne Napięcie - Moc całkowita Bezpiecznik

Ciśnienie doprowadzanej wody Wartość minimalna

Maksymalny wsad Bawełniane 6 kg Prędkość wirowania Wartość maksymalna 1000 obr./min.

Wysokość Głębokość Głębokość (wymiary całkowite)

Informacje dotyczące podłączenia elektrycznego znajdują się na tabliczce znamionowej umieszczonej na wewnętrznej krawędzi drzwi urządzenia.

Wartość maksymalna

60 cm 85 cm 50 cm 54 cm

0,05 MPa 0,8 MPa

INSTALACJA

ROZPAKOWANIE

Ostrzeżenie!

• Przed instalacją urządzenia uważnie przeczytać rozdział „Informacje dotyczące bezpieczeństwa”.

Ostrzeżenie! Zdemontować i zachować wszystkie zabezpieczenia transportowe, aby

można było je zamontować w przypadku ponownego transportu urządzenia.

10 mm 30 mm

• Zdjąć zewnętrzną folię. W razie potrzeby użyć noża.

x 3

Potrzebne narzędzia

3) Te narzędzia nie zostały dostarczone razem z urządzeniem.

x 2

x 3

x 1

• Zdjąć kartonową przykrywkę.

• Zdjąć styropianowe opakowanie.

•Położyć przednią część opakowania na podłodze za urządzeniem i ostrożnie po-

łożyć maszynę na tylnej ściance. Uwa- żać, aby w trakcie wykonywania tej czyn-

ności nie przygnieść węży.

Page 33

•Usunąć blok styropianu z podstawy urzą- dzenia.

electrolux 33

• Zdjąć przewód zasilający oraz wąż dopływowy i spustowy z uchwytów (C) znajdujących się z tyłu urządzenia.

• Z powrotem postawić urządzenie pionowo.

•Otworzyć drzwiczki i wyjąć z bębna plas- tikową prowadnicę węża, torebkę z instrukcją oraz plastikowe zatyczki.

•Odkręcić trzy śruby (A) i zdjąć uchwyty węży (C).

•Wyciągnąć plastikowe rozpórki (B).

Ostrzeżenie! Nie wyjmować węża spustowego z tylnego uchwytu. Należy to robić wyłącznie wtedy, gdy konieczne jest spuszczenie wody. Patrz „Środki ostrożności w przypadku mrozu” i „Rozwiązywanie problemów”.

•Włożyć plastikowe zatyczki do mniejszej górnej i dwóch dolnych dużych otworów.

Page 34

34 electrolux

UMIEJSCOWIENIE I WYPOZIOMOWANIE

Wypoziomować urządzenie odpowiednio regulując nóżki. Urządzenie MUSI równo i stabilnie stać na twardej podłodze. W razie konieczności sprawdzić ustawienie za pomocą poziomicy. Wszelkie konieczne regulacje można wykonać za pomocą klucza.

DOPROWADZENIE WODY

•Podłączyć wąż do zaworu wody ze stan- dardowym gwintem 3/4''.

•Poluzować nakrętkę, aby skierować wąż w lewo lub w prawo w zależności od po-

łożenia zaworu dopływu wody. Nie kie- rować końcówki węża dopływowego w dół.

x 2

Dokładne wypoziomowanie zapobiega wibracjom, hałasowi i przemieszczaniu się urządzenia w trakcie pracy. Jeżeli urządzenie nie jest odpowiednio wypoziomowane i stabilne, należy powtórzyć operację.

45°

35°

•Po ustawieniu węża dokręcić nakrętkę, aby nie doszło do wycieków.

PODŁĄCZANIE WĘŻA SPUSTOWEGO

W razie potrzeby można uformować haczyk z plastikowej prowadnicy na końcu węża spustowego.

Page 35

Końcówkę węża spustowego można umieścić w czterech różnych miejscach:

Na krawędzi zlewu za pomocą plasti-

•

kowej prowadnicy.

electrolux 35

w podkowę, aby woda za zlewu nie wpływała do urządzenia. Jeśli to rozgałęzienie w syfonie nie było wcześniej używane, należy najpierw usunąć z niego zaślepkę.

• Bezpośrednio do rury kanalizacyjnej na wysokości nie mniejszej niż 60 cm i nie większej niż 100 cm. Należy zawsze zapewnić dostęp powietrza do końcówki węża spustowego, tj. wewnętrzna średnica rury kanalizacyjnej powinna być większa niż zewnętrzna średnica węża. Wąż spustowy nie może być zagię

ty.

Plastikową prowadnicę węża należy przywiązać sznurkiem do zaworu, aby wąż nie mógł spaść podczas odprowadzania wody.

• Do rozgałęzienia w syfonie zlewoz-

mywaka.

Nałożyć wąż na syfon i zabezpieczyć opaską zaciskową oraz uformować wąż

• Bezpośrednio do węzła sanitarnego zabudowanego w ścianie.

Wąż spustowy może zostać wydłużony maksymalnie do 4 metrów. Dodatkowy wąż oraz element łączący są dostępne w lokalnym serwisie.

Page 36

36 electrolux

SCHEMAT POŁĄCZEŃ

115 cm 90 cm

115 cm 140 cm

max 100 cm

min. 60 cm

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

•Urządzenie musi zostać uziemione.

•Upewnić się, że parametry elektryczne podane na tabliczce znamionowej są zgodne z parametrami domowej instalacji elektrycznej.

•Używać wyłącznie prawidłowo zainstalo- wanego gniazdka z uziemionym stykiem ochronnym.

•Nie używać rozgałęziaczy, łączników ani przedłużaczy. Istnieje ryzyko pożaru.

•Nie zmieniać ani nie wymieniać samo- dzielnie przewodu zasilającego. Skontaktować się w tym celu z serwisem.

SPECJALNE AKCESORIA

ZESTAW GUMOWYCH NÓŻEK (4055126249)

Dostępny u autoryzowanego sprzedawcy. Zastosowanie gumowych nóżek jest szczególnie zalecane w przypadku luźno przytwierdzonych (panele podłogowe), śliskich lub drewnianych podłóg.

max 100 cm

150 cm100 cm

min. 60 cm

•Należy upewnić się, że wtyczka i prze- wód zasilający nie zostały przygniecione ani uszkodzone przez tylną ściankę urzą- dzenia.

• Dopilnować, aby gniazdo elektryczne było dostępne po zakończeniu instalacji.

•Przy odłączaniu urządzenia nigdy nie ciągnąć za przewód zasilaj

ący. Zawsze

ciągnąć za wtyczkę.

•Urządzenie spełnia wymogi Dyrektyw Wspólnoty Europejskiej.

Zamontowanie gumowych nóżek zapobiega wibracjom, hałasowi i przemieszczaniu się urządzenia podczas pracy. Należy uważnie przeczytać instrukcję dołączoną do zestawu.

PIERWSZE UŻYCIE

•Upewnić się, czy podłączenia elek- tryczne i wodne zostały wykonane zgodne z instrukcją instalacji.

•Upewnić się, czy bęben jest pusty.

• Przed pierwszym praniem wybrać program dla tkanin bawełnianych w najwyższej temperaturze bez wkładania ubrań do pralki, aby usunąć z bębna i zbiornika pozostałości z procesu produkcji. Wsypać 1/2 dawki

Page 37

detergentu do komory prania zasadniczego i włączyć pralkę.

CODZIENNA EKSPLOATACJA

SORTOWANIE PRANIA

Należy przestrzegać umieszczonych na metkach zaleceń producenta odzieży dotyczących prania. Posortować ubrania w następujący sposób: białe, kolorowe, syntetyczne, delikatne, wełniane.

PRZED WŁOŻENIEM PRANIA Ważne! Należy opróżnić ubranie z

wszelkich metalowych przedmiotów (takich jak spinki do włosów, agrafki, szpilki itp.). Pozapinać poszewki i zatrzaski oraz zasunąć zamki błyskawiczne. Związać długie paski lub tasiemki. Zdjąć wszelkie haczyki (np. z firanek).

•Białych i kolorowych tkanin nigdy nie na- leży prać razem. Białe tkaniny mogą stracić swoją „biel” podczas prania.

• Nowe kolorowe tkaniny mogą farbować podczas pierwszego prania. Za pierwszym razem powinny być więc prane oddzielnie.

• Szczególnie zabrudzone miejsca zaprać specjalnym detergentem lub pastą do prania.

• Firany należy prać z zachowaniem szczególnej ostrożności.

• Skarpetki i rękawiczki należy prać w torebce lub siatce.

Wszelkie trudne do usunięcia plamy należy uprzednio zaprać. Plamy z krwi: świeże plamy zaprać zimną

wodą. Stare plamy namoczyć przez noc w zimnej wodzie ze specjalnym detergentem, a następnie zaprać w wodzie z mydłem. Plamy z farb olejnych: zwilżyć środkiem do wywabiania plam na bazie benzyny, położyć tkaninę na mi

4) nie używać acetonu do tkanin zawierających sztuczny jedwab.

ękkiej szmatce i usunąć

plamę poprzez poklepywanie tkaniny; powtórzyć czynność wielokrotnie. Plamy z zaschniętego smaru: nasączyć terpentyną, położyć tkaninę na miękkiej powierzchni i usunąć plamę, poklepując tkaninę opuszkami palców przy użyciu bawełnianej ściereczki. Plamy z rdzy: zastosować kwas szczawio- wy rozpuszczony w gorącej wodzie lub śro- dek do usuwania rdzy na zimno. Należy uważać na stare plamy z rdzy, ponieważ powodują one uszkodzenie struktury celulozy i mają tendencję do dziurawienia tkani- ny. Plamy z pleśni: czyścić wybielaczem, do- brze wypłukać (tylko tkaniny białe i kolorowe o trwałych kolorach). Plamy z trawy: lekko namydlić, a następ- nie czyś i kolorowe o trwałych kolorach). Plamy z atramentu i kleju: zwilżyć aceto-

nem i usunąć plamę poprzez poklepywanie tkaniny. Plamy ze szminki: przetrzeć acetonem, a następnie użyć spirytusu skażonego. Pozostałości plam należy usunąć za pomocą wybielacza. Plamy z czerwonego wina: zamoczyć w wodzie z dodatkiem detergentu, wypłukać lub przetrzeć kwasem octowym lub cytrynowym i spłukać. Pozostałości plam należy usunąć za pomocą wybielacza. Plamy z tuszu: zależnie od rodzaju tuszu,

zwilżyć tkaninę acetonem kwasem octowym; pozostałości plam na białych tkaninach usunąć wybielaczem, a następnie dokładnie wypłukać. Plamy ze smoły: najpierw czyścić odpla- miaczem, spirytusem skażonym lub benzyną, a następnie wyczyścić pastą do prania.

electrolux 37

cić wybielaczem (tylko tkaniny białe

, położyć tkaninę na miękkiej szmatce

, a następnie

Page 38

38 electrolux

OTWORZYĆ DRZWI, OSTROŻNIE POCIĄGAJĄC ZA UCHWYT

WŁOŻYĆ PRANIE

Pranie należy wkładać do bębna pojedynczo, wytrząsając dokładnie każdą sztukę.

MAKSYMALNY WSAD

Zalecane ilości prania podano w tabeli programów.

Ogólne wskazówki:

• Bawełna, len: bęben załadować do pełna, ale nie przeładowywać;

• Syntetyki: nie więcej niż do połowy bębna;

• Tkaniny delikatne i wełniane: do 1/3 bębna.

DELIKATNIE ZAMKNĄĆ DRZWI

Ostrzeżenie! Upewnić się, czy żadne

tkaniny nie zostały przytrzaśnięte przez drzwi.

Zwłaszcza, że nawet środki ulegające biodegradacji zawierają w swoim składzie substancje, które w zbyt dużych ilościach szkodzą środowisku. Wybór odpowiedniego detergentu uzależ- niony jest od rodzaju tkaniny (delikatna, wełniana, bawełniana, itp.), koloru, temperatury prania i stopnia zabrudzenia ubrań przeznaczonych do prania. W tym urządzeniu można stosować wszystkie ogólnie dostępne detergenty do prania w pralkach automatycznych:

• detergenty w proszku do wszystkich rodzajów tkanin,

• detergenty w proszku do tkanin delikatnych (maksymalnie 40°C) i wełnianych,

• detergenty w płynie, najlepiej do prania w niskiej temperaturze (maksymalnie 60°C) do wszystkich rodzajów tkanin lub specjalne tylko do tkanin wełnianych.

DOZOWANIE DETERGENTÓW

Rodzaj i ilość detergentu zależy od rodzaju, ilości i stopnia zabrudzenia ubrań oraz twar-

ści wody.

do Aby dobrać odpowiednią dawkę detergentu, należy zawsze trzymać się wytycznych na opakowaniu. Należy stosować mniej detergentów, jeśli:

• prana jest mniejsza ilość rzeczy,

• pranie jest lekko zabrudzone,

• podczas prania tworzy się dużo piany.

STOPNIE TWARDOŚCI WODY

Twardość wody jest klasyfikowana w tzw. „stopniach” twardości. Informacje o twardości wody w danym rejonie można uzyskać w miejscowym zakładzie wodociągowym lub od właściwych władz lokalnych. Jeśli stopień twardości wody jest średni lub wysoki, zalecamy dodawanie zmiękczacza wody, przestrzegając przy tym zawsze zaleceń producenta. Jeśli woda jest miękka, należy dostosować ilość detergentu.

ŚRODKI PIORĄCE I ZMIĘKCZAJĄCE

Dobre rezultaty prania zależą również od wybranego detergentu oraz jego ilości (tak, aby unikać jego marnowania i chronić śro- dowisko naturalne).

WYSUNĄĆ SZUFLADĘ NA DETERGENTY

Komora na detergent w proszku lub w

płynie używany do prania zasadniczego. Komora na płynne dodatki (zmiękczacz, krochmal).

Page 39

electrolux 39

Ostrzeżenie! W przypadku prania wstępnego należy wlać detergent bezpośrednio do bębna.

Ostrzeżenie! W zależności od używanego detergentu (płynnego lub w proszku) należy upewnić się, że klapka w komorze prania zasadniczego znajduje się w odpowiednim położeniu.

KLAPKA DO DETERGENTU W PROSZKU LUB W PŁYNIE

DO GÓRY — klapka ustawiona na detergent w PROSZKU

REMOVE

TO CLEAN

PUSH

REMOVE

TO CLEAN

PUSH

Jeżeli klapka nie znajduje się w odpowiednim położeniu:

•Wyjąć szufladę. Wypchnąć krawędź szu- flady w miejscu oznaczonym strzałką (PUSH), aby ułatwić jej wyjęcie.

Klapka jest skierowana do dołu, a istnieje konieczność użycia detergentu w proszku:

DO DOŁU — klapka ustawiona na PŁYNNY detergent do prania zasadniczego

•Przekręcić klapkę do góry. Sprawdzić, czy klapka wskoczyła na miejsce.

•Ostrożnie wsunąć szufladę na miejsce.

Page 40

40 electrolux

•Odmierzyć wymaganą ilość detergentu.

• Wsypać detergent do komory prania zasadniczego

Klapka jest skierowana do góry, a istnieje konieczność użycia detergentu w płynie:

•Przekręcić klapkę do dołu.

•Ostrożnie wsunąć szufladę na miejsce.

Ostrzeżenie! Nie należy używać klapki w „DOLNYM” położeniu wraz z:

• detergentami w żelu lub gęstymi środkami;

• detergentami w proszku;

• programami z praniem wstępnym.

•Nie należy używać detergentu w pły- nie, jeżeli program prania nie zaczyna się natychmiast.

We wszystkich powyższych przypadkach klapka musi się znajdować w „GÓRNYM” położeniu.

•Odmierzyć wymaganą ilość detergentu. W celu odmierzenia właściwej ilości de-

tergentu należy zawsze kierować się wytycznymi na opakowaniu oraz sprawdzać, czy detergent można wlać do szufladki.

•

Wlać detergent do komory

nie przekraczając granicy zaznaczonej na klapce. Detergenty należy umieszczać we właści- wych komorach szuflady przed rozpoczęciem prania.

ODMIERZYĆ ODPOWIEDNIĄ ILOŚĆ ZMIĘKCZACZA DO TKANIN

Wlać płyn zmiękczający lub inne dodatki do komory oznaczonej

(nie przekroczyć znaku „MAX” na szufladce). Wszelkie dodatki należy umieszczać we właściwych komorach szuflady tuż przed rozpoczęciem prania.

WSUNĄĆ SZUFLADĘ NA DETERGENTY

Page 41

electrolux 41

USTAWIĆ PROGRAM PRANIA

Panel sterowania pozwala wybrać program prania i różnorodne opcje. Po wybraniu opcji przyciskiem zapala się odpowiednia kontrolka. W innym przypadku kontrolka się nie świeci.

Informacje dotyczące możliwości uruchomienia poszczególnych funkcji z programami prania podano w „Tabeli programów prania”. W przypadku wybrania niewłaściwej opcji, wbudowana czerwona kontrolka przycisku 6 mignie 3 razy.

123456

Pokrętło wyboru pro-

gramów

Ustawić pokrętło wyboru programów na żądanym programie. Pokrętło wyboru programu można obracać w obie strony. Zielona kontrolka przycisku 6 za-

czyna migać: urządzenie zostało włączone.

Jeśli podczas pracy urządzenia pokrętło wyboru programów zostanie ustawione na inny program, czerwona kontrolka przycisku 6 mignie 3 razy, sygnalizując niewłaściwe ustawienie. Urządzenie nie rozpocznie nowego programu.

•Aby wyłączyć urządzenie, należy obrócić pokrętło

wyboru programów w położenie

•Aby anulować lub zmienić bieżący program, należy

wyłączyć urządzenie poprzez obrócenie pokrętła wyboru programów w położenie

. Wybrać nowy program poprzez przekręcenie pokrętła na żądaną pozycję. Uruchomić nowy program, ponownie naciskając przycisk 6. Woda znajdująca się w zbiorniku nie zostanie odpompowana.

Page 42

42 electrolux

Pokrętło wyboru tem-

peratury

Zmniejszenie pręd-

kości wirowania, Bez wirowania i Stop z wodą

Opcje

Obrócić pokrętło zgodnie z ruchem wskazówek zegara, aby wybrać temperaturę odpowiednią dla pranych tkanin.

: Pranie w zimnej wodzie.

Podczas wybierania programu urządzenie automatycznie sugeruje maksymalną prędkość wirowania dla danego programu. Nacisnąć kilkakrotnie ten przycisk, aby zmienić prędkość wirowania, jeśli pranie ma być odwirowane z inną pręd- kością. Zaświeci się odpowiednia kontrolka.

Bez wirowania Wybranie tej opcji spowoduje pominięcie wszystkich faz wirowania (pralka jedynie odpompuje wodę), aby nie pognieść bielizny. Zalecane w przypadku bardzo delikatnych tkanin. W niektórych programach płukanie jest wykonywane z większą ilością wody.

Stop z wodą Po wybraniu tej funkcji woda z ostatniego płukania nie jest odpompowywana, co zapobiega wygnieceniu prania. Przed otwarciem drzwi należy odpompować wodę.

W celu odpompowania wody należy przeczytać informacje zawarte w rozdziale „Po zakończeniu programu”.

Pranie wstępne Wybranie tej opcji powoduje, że pralka wykona cykl prania wstępnego przed rozpoczęciem prania zasadniczego. Czas prania zostanie wydłużony. Opcja ta jest zalecana w przypadku mocno zabrudzonych rzeczy.

Super szybkie Krótki program dla lekko zabrudzonych rzeczy lub takich, które wymagają jedynie odświeżenia. Dla tej opcji zaleca się zmniejszyć wsad:

•Tkaniny bawełniane 3 kg

• Tkaniny syntetyczne i delikatne 1,5 kg

Łatwe prasowanie

Po wybraniu tej opcji ubrania są delikatnie prane i wirowane tak, aby można było uniknąć ich zagniecenia. Ułat- wia to późniejsze prasowanie. Oprócz tego w niektórych programach pralka wykona kilka dodatkowych cykli płu- kania. Dla programów do prania bawełny maksymalna prędkość wirowania zostaje automatycznie zmniejszona.

Page 43

Dodatkowe płukanie Urządzenie zaprojektowano z myślą o oszczędzaniu wo-

dy. Jednakże w przypadku osób o bardzo delikatnej skórze (z alergią na detergenty) konieczne może być płuka- nie w większej ilości wody. Nacisnąć jednocześnie i przez kilka sekund przytrzymać przyciski 4 i 5:

•zaświeci się kontrolka przycisku 5;

•włączana jest funkcja dodatkowego płukania — zosta-

je ona włączona na stałe.

Aby ją wyłączyć, należy ponownie nacisnąć te same przyciski i przytrzymać je, dopóki nie zgaśnie kontrolka przycisku 5.

Dodatkowe płukanie Nacisnąć ten przycisk, aby wykonać dodatkowe płuka-

nie. Zaświeci się odpowiednia kontrolka. W tym przypadku funkcja nie pozostaje włączona na stałe.

Start/Pauza Uruchomić program za pomocą przycisku 6

•Aby uruchomić wybrany program, należy nacisnąć

przycisk 6; odpowiednia zielona kontrolka przestanie migać. Zaświeci się kontrolka 7.1 oznaczająca, że urządzenie rozpoczęło pracę, a drzwi są zablokowane. Jeśli wybrano opóźnienie rozpoczęcia programu, urzą- dzenie rozpocznie odliczanie czasu.

•Aby przerwać wykonywany program, należy nacisnąć

przycisk 6: odpowiednia zielona kontrolka zacznie migać. Można zmienić niektóre funkcje zanim zostaną wykonane przez program.

•Aby wznowić program od miejsca, w którym został

przerwany, należy nacisnąć przycisk 6.

• Po uruchomieniu programu drzwi zostaną zablokowa-

ne. Jeśli z jakiegokolwiek powodu konieczne jest ot- warcie drzwi, należy włączyć tryb PAUZA, naciskając przycisk 6. Po up

ływie kilku minut można będzie otworzyć drzwi. Jeśli nie można otworzyć drzwi, oznacza to, że urzą- dzenie zaczęło już podgrzewać wodę lub jej poziom jest zbyt wysoki. W żadnym przypadku nie wolno próbować otwierać drzwi na siłę! Jeśli zachodzi konieczność otwarcia drzwi, należy wy-

łączyć urządzenie, ustawiając pokrętło w położeniu . Po upływie kilku minut można otworzyć drzwi (należy zwrócić uwagę na poziom i temperaturę wody!). Po zamknięciu drzwi należy ponownie ustawić program oraz opcje, a następnie nacisnąć przycisk 6.

electrolux 43

Page 44

44 electrolux

Wskaźniki faz

7.1

• Po rozpoczęciu programu przyciskiem 6 kontrolka fazy prania (7.1) zaczyna świecić. Oznacza to, że urządze- nie pracuje.

7.2

7.3

Opóźnienie rozpoczę-

cia programu

•Kontrolka (7.2) świeci się, gdy urządzenie wykonuje fa- zę płukania lub wirowania.

•Po zakończeniu programu włącza się kontrolka końca programu (7.3).

Przycisk ten umożliwia opóźnienie rozpoczęcia programu o 9, 6 lub 3 godzin. Zaświeci się odpowiednia kontrolka. Tę opcję należy wybrać po ustawieniu programu, ale przed jego uruchomieniem.

Wybranie opóźnienia rozpoczęcia programu:

•wybrać program i żądane opcje;

•wybrać opcję „Opóźnienie rozpoczęcia programu” za pomocą przycisku 8;

• nacisnąć przycisk 6: –urządzenie rozpocznie odliczanie w cyklu godzin-

nym.

– Program rozpocznie się po upływie ustawionego

czasu opóźnienia.

Anulowanie opóźnienia rozpoczęcia programu po jego uruchomieniu:

•ustawić tryb PAUZA, naciskając w tym celu przycisk 6;

• nacisnąć jednokrotnie przycisk 8 – zgaśnie kontrolka odpowiadająca wybranemu opóźnieniu;

• ponownie nacisnąć przycisk 6, aby uruchomić program.

Opcji OPÓŹNIENIE ROZPOCZĘCIA PROGRAMU

nie

można wybrać z programem odpompowania.

Ważne! Wybrane opóźnienie można zmienić jedynie po

ponownym wybraniu programu prania. Drzwi urządzenia będą zablokowane przez cały czas opóźnienia. Aby otworzyć drzwi, należy włączyć tryb PAUZA (wciskając przycisk 6), a następnie odczekać kilka minut. Po zamknięciu drzwi ponownie nacisnąć przycisk 6.

PO ZAKOŃCZENIU PROGRAMU

Urządzenie zatrzyma się automatycznie. Zgaśnie kontrolka przycisku 6 oraz kontrolka odpowiadająca właśnie zakończonej fazie prania. Włączy się kontrolka 7.3. Jeśli wybrano program lub opcję z funkcją zatrzymania wody, drzwi pozostaną zablokowane, aby przypomnieć o potrzebie odpompowania wody przed ich otwarciem. W celu odpompowania wody należy postę- pować zgodnie z poniższymi wskazówkami:

•Ustawić pokrętło wyboru programów w położenie

• W razie potrzeby zmniejszyć prędkość wirowania za pomocą odpowiedniego przycisku.

• Nacisnąć przycisk 6.

Po zakończeniu programu drzwi będzie można otworzyć. Ustawić pokrętło wyboru programów na

, aby wyłączyć urządze- nie. Wyjąć pranie z bębna i dokładnie sprawdzić, czy bęben jest pusty. Jeśli było to ostatnie pranie, należy zamknąć zawór dopły- wu wody. Pozostawić otwarte drzwi, aby zapobiec powstawaniu pleśni i nieprzyjemnych zapachów.

•Wybrać program odpompowania lub wi- rowania.

Page 45

electrolux 45

Ostrzeżenie! Jeżeli w domu są dzieci lub zwierzęta, należy uruchomić blo-

kadę zamknięcia drzwi przez dzieci

na wewnętrznej stronie drzwi (więcej szczegółów w akapicie „Bezpieczeń-

USZCZELKA DRZWI

Po zakończeniu każdego programu należy sprawdzić uszczelkę drzwi i usunąć przedmioty, które mogły zostać w jej fałdach.

stwo dzieci” rozdziału „Informacje doty- czące bezpieczeństwa”).

Tryb czuwania: w trakcie ustawiania opcji i po zakończeniu programu, jeśli nie dotknięto pokrętła wyboru programów ani żadnego przycisku, po kilku minutach uruchomi się system oszczę- dzania energii. Kontrolki zgasną. Zielona kontrolka przycisku 6 zacznie migać z niską częstotliwością. Naciśnięcie dowolnego przycisku urządzenia powoduje wyłączenie trybu energooszczęd- nego.

PROGRAMY PRANIA

Program – Maksymalna i minimalna temperatura – Opis programu – Maksymalna prędkość wirowania – Maksymalny ciężar wsadu – Rodzaj prania

BAWEŁNA

95° – pranie w zimnej wodzie Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Maks. wsad 6 kg, zmniejszony wsad 3 kg Biała i kolorowa bawełna oraz len. Normalnie zabrudzone rzeczy.

SYNTETYKI 60° – pranie w zimnej wodzie Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Maks. wsad 3 kg, zmniejszony wsad 1,5 kg Tkaniny syntetyczne lub mieszane: bielizna, ubrania kolorowe, niezbiegające się koszule, bluzki. Normalnie zabrudzone rzeczy.

DELIKATNE 40° – pranie w zimnej wodzie Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 700 obr/min

Maks. wsad 3 kg - Zmniejsz. wsad 1,5 kg Tkaniny delikatne: akryl, wiskoza, poliester. Normalnie zabrudzone rzeczy.

Opcje

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA

ŁATWE PRASOWANIE

SUPER SZYBKIE

PRANIE WSTĘPNE

DODATKOWE PŁUKA-

NIE

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA

ŁATWE PRASOWANIE

SUPER SZYBKIE

DODATKOWE PŁUKA-

NIE

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

STOP Z WODĄ

BEZ WIROWANIA

SUPER SZYBKIE

DODATKOWE PŁUKA-

NIE

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

Pojemnik na

detergenty

Page 46

46 electrolux

Program – Maksymalna i minimalna temperatura – Opis programu – Maksymalna prędkość wirowania – Maksymalny ciężar wsadu – Rodzaj prania

WEŁNIANE/PRANIE RĘCZNE 40° – pranie w zimnej wodzie Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Maks. wsad 2 kg

Ubrania wełniane do prania w pralce, wełniane do prania ręcznego oraz delikatne tkaniny z symbolem „pranie ręczne”.Uwaga: Pojedyncze rzeczy lub rzeczy

o dużej objętości mogą powodować problemy z wywa- żeniem prania. Jeśli urządzenie nie przeprowadza końco- wego cyklu wirowania, należy dodać więcej rzeczy i roz- łożyć pranie w bębnie, a następnie wybrać program wi-

rowania.

BIELIZNA 40° – pranie w zimnej wodzie Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Maks. wsad 1 kg Ten program jest przeznaczony do prania rzeczy bardzo delikatnych, takich jak bielizna, staniki, figi itp.

NAMACZANIE 30° Pranie wstępne – Namaczanie przez ok. 40 minut – Zatrzymanie wody w bębnie Maks. wsad 6 kg Specjalny program do mocno zabrudzonego prania. Pralka przeprowadza namaczanie w temperaturze 30°C. Po jego zakończeniu pralka automatycznie się zatrzymuje, a woda pozostaje w bębnie. Przed rozpoczęciem nowej fazy prania należy opróżnić bęben z wody poprzez:

• Tylko odpompowanie: ustawić pokrętło wyboru pro-

gramów w położeniu „Odpompowanie”. Nacisnąć przycisk 6.

• Odpompowanie i odwirowanie: ustawić pokrętło wy-

boru programów na program „Wirowanie”, zmniejszyć prędkość wirowania przyciskiem 3, a następnie nacisnąć przycisk 6.

Ważne! Tego programu nie można używać do namacza- nia bardzo delikatnych tkanin, np. jedwabnych lub weł- nianych. Wlać detergent do bębna z rzeczami do prania. Po zakończeniu namaczania (i odpompowaniu wody) można wybrać program prania. (najpierw ustawić pokrę

ło wyboru programów na

, a następnie wybrać pro-

gram i nacisnąć przycisk 6).

Opcje

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

Pojemnik na

detergenty

Page 47

electrolux 47

Program – Maksymalna i minimalna temperatura – Opis programu – Maksymalna prędkość wirowania – Maksymalny ciężar wsadu – Rodzaj prania

PŁUKANIE

Płukanie – Krótkie odwirowanie z prędkością 700 obr/ min. Jeśli przy pomocy odpowiedniego przycisku wybrano wirowanie z prędkością większą niż 700 obr/min, urządzenie przeprowadzi długie odwirowanie. (Maksymalna prędkość wirowania: 1000 obr/min) Maks. wsad 6 kg Do płukania i odwirowywania bawełnianych ubrań, które wyprano ręcznie. Aby zwiększyć intensywność płukania, wybrać opcję DODATKOWE PŁUKANIE. Urządzenie wykona dodatkowe fazy płukania.

ODPOMPOWANIE Odpompowanie wody Do odpompowywania wody pozostałej w bębnie.

WIROWANIE Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Maks. wsad 6 kg Osobne wirowanie dla tkanin pranych ręcznie i po programach z wybraną opcją „Stop z wodą” lub „Bez wirowania”. Prędkość wirowania można ustawić przy pomocy odpowiedniego przycisku, aby dostosować ją do tkanin, które mają być odwirowywane. Jeśli przy pomocy odpowiedniego przycisku wybrano wirowanie z prędkością 700 obr/min lub mniejszą, urządze- nie przeprowadzi krótkie odwirowanie.

+ BAWEŁNA EKO 95°- 40° Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Biała i kolorowa bawełna. Ten program można wybrać dla lekko lub średnio zabrudzonych tkanin bawełnianych. Temperatura zostanie obniżona, a czas prania wydłużony. Pozwala to uzyskać dobre efekty prania przy jednoczesnej oszczędności energii.

MINI 30 30° Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 700 obr/min Maks. wsad 3 kg Tkaniny syntetyczne i delikatne. Lekko zabrudzone ubrania lub tkaniny wymagające odświeżenia.

5 KOSZUL 30° Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 900 obr/min Tkaniny syntetyczne i mieszane. Odpowiedni dla 5–6 lekko zabrudzonych koszul.

Opcje

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA ŁATWE PRASOWANIE DODATKOWE PŁUKA-

NIE

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA ŁATWE PRASOWANIE

PRANIE WSTĘPNE

DODATKOWE PŁUKA-

NIE

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

BEZ WIROWANIA

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

BEZ WIROWANIA

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

Pojemnik na

detergenty

Page 48

48 electrolux

Program – Maksymalna i minimalna temperatura – Opis programu – Maksymalna prędkość wirowania – Maksymalny ciężar wsadu – Rodzaj prania

JEANS 60° – pranie w zimnej wodzie Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 1000 obr/min Maks. wsad 3 kg Dżinsowe spodnie, koszule lub kurtki wykonane z nowoczesnych tkanin. Funkcja „Dodatkowe płukanie” zostanie uruchomiona automatycznie.

KOCE 40°- 30° Pranie zasadnicze – Płukania – Maksymalna prędkość wirowania: 700 obr/min Maks. wsad 2 kg Specjalny program przeznaczony do prania pojedynczo syntetycznych koców, narzut, pościeli lub kołder. Funkcja „Dodatkowe płukanie” zostanie uruchomiona automatycznie.

1) Po wybraniu opcji SUPER SZYBKIE za pomocą przycisku 4 zaleca się zmniejszyć maksymalny wsad zgodnie ze wskazówkami. Pełny wsad jest możliwy, jednak efekty prania będą nieco mniej zadowalające.

Opcje

ZMNIEJSZENIE PRĘD-

KOŚCI WIROWANIA

STOP Z WODĄ

BEZ WIROWANIA

ŁATWE PRASOWANIE

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

OPÓŹNIENIE ROZPO-

CZĘCIA PROGRAMU

Pojemnik na

detergenty

PARAMETRY EKSPLOATACYJNE

Program Zużycie energii

Białe tkaniny bawełniane 95°C 2.1 78 175 Bawełniane 60°C 1.2 72 170 Bawełniane 40°C 0.75 72 145 Syntetyczne 40°C 0.6 57 95 Delikatne 40°C 0.60 65 75 Wełniane/Pranie ręczne 30°C 0.3 48 55

1) Informacje na temat zużycia przedstawione w tabeli są wartościami orientacyjnymi. Mogą one różnić się w zależności od ilości i rodzaju prania, temperatury wody oraz temperatury otoczenia.

(kWh)

Standardowe programy do określenia parametrów eksploatacyjnych dla klasy energetycznej

Programy ekonomiczne 60°C i 40°C dla tkanin bawełnianych są standardowymi programami do prania średnio zabrudzonych tkanin bawełnianych. Nadają się one do prania średnio zabrudzonych tkanin ba-

Zużycie wody (li-

try)

Czas trwania

programu (minu-

ty)

wełnianych i są najbardziej wydajnymi programami pod względem zużycia wody i energii dla tego typu prania. Są one zgodne z normą EN60456.

Rzeczywista temperatura wody może różnić się od deklarowanej dla programu.

KONSERWACJA I CZYSZCZENIE

Ostrzeżenie! Przed czyszczeniem urzą- dzenia należy je wyłączyć i wyjąć wtyczkę przewodu zasilającego z gniazdka.

PRANIE KONSERWACYJNE

Pranie w niskiej temperaturze może spowodować gromadzenie się osadów wewnątrz bębna. Zaleca się regularne przeprowadzanie prania konserwacyjnego.

Page 49

Aby przeprowadzić pranie konserwacyjne:

•Bęben powinien być pusty.

•Należy wybrać program prania tkanin ba-

wełnianych w najwyższej temperaturze.

•Użyć zwykłej ilości detergentu w formie

proszku o właściwościach biologicznych.

CZYSZCZENIE SZUFLADY DOZOWNIKA DETERGENTU

Należy regularnie czyścić szufladę na proszek do prania i dodatki.

•Wyjąć szufladkę.

•Aby ułatwić czyszczenie, należy wyjąć

górną część przegródki na dodatki.

electrolux 49

•Przepłukać pod kranem wszystkie wy- montowane części szuflady dozownika, aby usunąć pozostałości proszku.

•Za pomocą twardej szczotki wyczyścić i usunąć wszelkie pozostałości proszku do prania.

•Wyczyścić wnękę wcześniej używaną szczotką, dbając o to by górna i dolna jej część była dokładnie oczyszczona.

Po wyczyszczeniu dozownika i szuflady należy ją wsunąć na miejsce.

CZYSZCZENIE FILTRA SPUSTOWEGO

Filtr zatrzymuje włókna i przedmioty pozostawione niechcący w praniu. Pompę należy regularnie czyścić. W celu oczyszczenia filtra należy wykonać poniższe czynności:

•przekręcić pokrętło wyboru programów na pozycję

•Wyjąć wtyczkę przewodu zasilającego z gniazdka.

Page 50

50 electrolux

•Otworzyć drzwi.

•przekręcić bęben i wyrównać osłonę filtra (FILTER) ze strzałką na uszczelce drzwi;

•otworzyć osłonę filtra naciskając specjal- ny haczyk i przekręcając ją do góry;

•wyjąć filtr i przepłukać go pod bieżącą wodą;

Ostrzeżenie! Nie zamykać osłony filtra przed jego wyjęciem.

• przed wyjęciem filtra usunąć wszelkie fragmenty włókien oraz niewielkie przedmioty zebrane wokół filtra;

• w razie konieczności ponownie założyć osłonę filtra w prawidłowej pozycji;

•otworzyć osłonę filtra i z powrotem wło- żyć filtr;

Page 51

Filtr został prawidłowo zamontowa-

•

ny, jeśli wskaźnik na jego górnej części jest widoczny i zablokowany.

•zamknąć osłonę filtra;

•podłączyć urządzenie do zasilania.

electrolux 51

CZYSZCZENIE FILTRÓW DOPŁYWU WODY

Ważne! Jeżeli urządzenie nie napełnia się

wodą lub napełnia się zbyt długo, kontrolka przycisku Start miga na czerwono lub na wyświetlaczu (jeśli występuje) widoczny jest odpowiedni alarm (patrz rozdział „Co zrobić, gdy…”, aby uzyskać szczegółowe informacje), należy sprawdzić, czy filtry dopływu wody nie są zatkane.

Aby wyczyścić filtry dopływu wody, należy:

•Zamknąć zawór wody.

•Odkręcić wąż od zaworu.

•Oczyścić filtr w wężu szczotką o twardym włosiu.

•Przykręcić wąż z powrotem do zaworu. Upewnić się, że połączenie jest szczelne.

•Odkręcić wąż od urządzenia. Dobrze jest mieć w pobliżu szmatkę do wycierania wyciekającej wody.

•Wyczyścić filtr w zaworze szczotką o twardym włosiu lub szmatką.

•Przykręcić wąż z powrotem do urządze- nia i upewnić się, że połączenie jest szczelne.

•Otworzyć zawór wody.

Page 52

52 electrolux

CO ZROBIĆ, GDY…

Urządzenie nie daje się uruchomić lub przestaje działać podczas pracy. Niektóre problemy są wynikiem niedopełnienia prostych czynności konserwacyjnych lub przeoczeń i można je rozwiązać stosując się do wskazówek podanych w niniejszej instrukcji, bez konieczności kontaktowania się z lokalnym autoryzowanym serwisem.

Kod błędu i nieprawidłowe działanie

Kontrolka przycisku 6 miga oraz świeci się kontrolka 7.1: Problem z dop wody

Kontrolka przycisku 6 miga oraz świeci się kontrolka 7.2: Problem z odpompowaniem wody

Możliwa przyczyna – rozwiązanie

Zawór wody jest zamknięty.

•Otworzyć zawór wody. Przygnieciony bądź zagięty wąż dopływowy.

• Sprawdzić podłączenie węża dopływowego. Zatkany filtr w wężu dopływowym lub filtr w zaworze dopływu wody w urządzeniu.

• Wyczyścić filtry dopływu wody (więcej informacji na ten temat można znaleźć w punkcie „Czyszczenie filtrów dopływu wody”).

W trakcie działania urządzenia możliwe jest, iż czerwona kontrolka przycisku 6 zacznie migać, a jedna z kontrolek sygnalizacyjnych zapali się na stałe, informując o tym, że urządzenie nie pracuje. Przed skontaktowaniem się z lokalnym serwisem należy wykonać poniższe czynności kontrolne.

ływem

Page 53

Wąż spustowy jest przygnieciony lub zagięty.

Kontrolka przycisku 6 miga oraz świeci się kontrolka 7.3: Otwarte drzwi

• Sprawdzić podłączenie węża spustowego.

Filtr spustowy jest zatkany.

•Jeżeli urządzenie przestanie działać, a nie odpompuje wody, należy najpierw przeprowadzić awaryjny spust wody: –

ustawić pokrętło wyboru programów w położeniu –wyjąć wtyczkę przewodu zasilającego z gniazdka; –zakręcić zawór wody; – w razie potrzeby odczekać, aż woda ostygnie; –odkręcić tylny uchwyt węża spustowego (patrz „Środki os-

trożności w przypadku mrozu”) i wyjąć końcówkę tego

węża ze zlewu lub odłączyć od syfonu; –ułożyć wąż na podłodze; –ustawić na podłodze pod pompą naczynie na wodę i

umieścić w nim końcówkę węża spustowego. Woda po-

winna sama spłynąć do naczynia. Gdy naczynie się napeł-

ni, należy je opróżnić. Powtarzać te czynności, aż cała wo-

da zostanie odprowadzona; – przymocować wąż spustowy tylnym wspornikiem i ułożyć

go; –otworzyć drzwi i wyjąć pranie; –wyczyścić filtr spustowy zgodnie z instrukcjami w rozdziale

„Czyszczenie filtra spustowego”; – po wyczyszczeniu filtra zamknąć drzwi i ponownie podłą-

czyć urządzenie do prądu; – przeprowadzić program odpompowania, aby sprawdzić,

czy urządzenie działa.

Drzwi nie zostały zamknięte lub nie są domknięte.

•Dokładnie zamknąć drzwi.

electrolux 53

;

Urządzenie nie daje się uruchomić lub przestaje działać bez widocznej sygnalizacji alarmu.

Przed skontaktowaniem się z lokalnym serwisem należy wykonać poniższe czynności kontrolne.

Page 54

54 electrolux

Nieprawidłowe działa-

nie

Urządzenie nie rozpoczyna pracy:

Urządzenie napełnia się wodą i natychmiast ją wypompowuje:

Urządzenie nie odprowadza wody i/lub nie wiruje:

Wyciek wody na podłodze:

Nie można otworzyć drzwi:

Wibracje lub głośna praca urządzenia:

Możliwa przyczyna/Rozwiązanie

Wtyczka nie została prawidłowo włożona do gniazdka elektrycznego.

•Włożyć wtyczkę do gniazdka elektrycznego. Brak napięcia w gniazdku elektrycznym.

• Sprawdzić domową instalację elektryczną. Przepalił się bezpiecznik główny.

•Wymienić bezpiecznik. Pokrętło wyboru programów nie zostało ustawione we właściwym położeniu i nie został naciśnięty przycisk 6.

•Przekręcić pokrętło wyboru programów i ponownie nacisnąć przycisk

Wybrano funkcję opóźnienia rozpoczęcia programu.

•Jeśli pranie ma się rozpocząć od razu, wyłączyć opcję „Opóźnienie rozpoczęcia programu”.

Zbyt nisko położona końcówka węża spustowego.

• Patrz akapit „Odpompowanie wody” w rozdziale „Instalacja”.

Wybrano opcję lub program, który kończy się pozostawieniem wody w bębnie lub w którym nie ma wirowania.

•Wybrać program odpompowania lub wirowania.

Pranie jest nierównomiernie rozmieszczone w bębnie.

•Zmienić rozłożenie prania.

Użyto zbyt dużo lub niewłaściwego rodzaju detergentu (tworzy się nadmierna ilość piany).

• Zmniejszyć ilość detergentu lub użyć innego.

Sprawdzić, czy nie ma wycieków w okolicy jednego z mocowań węża dopływowego. Nie zawsze można to łatwo sprawdzić, gdyż woda ścieka po wężu; sprawdzić, czy wąż nie jest wilgotny.

• Sprawdzić podłączenie węża doprowadzającego wodę.

Wąż spustowy lub dopływowy jest uszkodzony.

•Wymienić na nowy.

Program nie dobiegł końca.

•Odczekać do końca programu prania.

Blokada drzwi nie została zwolniona.

•Odczekać aż zwolni się blokada drzwi.

W bębnie pozostała woda.

•Wybrać program odpompowania lub wirowania, aby odprowadzić wodę.

Nie usunięto blokad transportowych i elementów opakowania.

• Sprawdzić, czy urządzenie zostało prawidłowo zainstalowane.

Urządzenie nie jest dobrze wypoziomowane.

•Wyregulować nóżki.

Pranie jest nierównomiernie rozmieszczone w bębnie.

•Zmienić rozłożenie prania.

Możliwe, że w bębnie znajduje się zbyt mała ilość prania.

•Włożyć więcej prania.

Page 55

electrolux 55

Nieprawidłowe działa-

nie

Wirowanie rozpoczyna się z opóźnieniem, bądź urządzenie nie wiruje:

W bębnie nie widać wody:

Niezadowalające wyniki prania

Urządzenie wydaje nietypowe dźwięki

Elektroniczna kontrola wyważenia anulowała wirowanie, gdyż pranie jest nierównomiernie rozmieszczone w bębnie. Pranie jest rozmieszczane poprzez obroty bębna w przeciwnych kierunkach. Czynność ta może zostać powtórzona kilka razy, dopóki bęben nie uzyska równowagi i nie rozpocznie normalnego wirowania. Jeżeli po upływie 10 minut pranie nadal nie jest równomiernie rozłożone w bębnie, urządzenie nie będzie wirować. W takim przypadku należy ręcznie ułożyć pranie i wybrać program wirowania.

•Włożyć więcej prania.

Zbyt mała ilość prania.

•Dodać więcej rzeczy, ręcznie rozłożyć pranie, a następnie wybrać program wirowania.

Urządzenia opracowane z wykorzystaniem nowoczesnych technologii są znacznie bardziej ekonomiczne i zużywają o wiele mniej wody bez uszczerbku dla parametrów pracy.

Użyto zbyt małej ilości lub niewłaściwego detergentu.

•Zwiększyć ilość detergentu lub użyć innego.

Uporczywe plamy nie zostały odpowiednio wywabione przed praniem.

• Do wywabiania trudnych do usunięcia plam stosować produkty dostępne na rynku.

Nie wybrano odpowiedniej temperatury.

• Sprawdzić, czy wybrano odpowiednią temperaturę.

Włożono za dużo prania.

• Zmniejszyć wielkość wsadu.

Urządzenie jest wyposażone w nowy rodzaj silnika, który wydaje inne dźwięki w porównaniu z tradycyjnymi silnikami. Nowy silnik zapewnia łagodniejszy start bębna, a pranie jest lepiej rozłożone w bębnie podczas wirowania. W konsekwencji zwiększa się stabilność urządzenia.

Możliwa przyczyna/Rozwiązanie

Po przeprowadzeniu kontroli włączyć urzą- dzenie i nacisnąć przycisk 6, aby ponownie uruchomić dany program. W przypadku ponownego pojawienia się usterki należy skontaktować się z lokalnym punktem serwisowym. Niezbędne dane wymagane dla autoryzowanego serwisu znajdują się na tabliczce znamionowej. Zalecamy wpisanie danych w tym miejscu:

Opis modelu (MOD.)

Numer produktu (PNC)

Numer seryjny (S.N.)

...............................

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

Page 56

www.electrolux.com/shop

192989051-A-382011

Electrolux EWP 106200 W User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
