electrolux EWF895, EWF695 User Manual

LAVATRICE

LAVE-LINGE

WASCHVOLLAUTOMA T

WASHING MACHINE

ISTRUZIONI PER L'USO

NOTICE DUTILISATION

GEBRAUCHSANWEISUNG

WASHING MACHINE

132 978 230

EWF 695

EWF 895

Chère cliente, Cher client,

veuillez lire attentivement cette notice d’utilisation. Tenez compte surtout des avertissements importants donnés dans les premières pages de cette notice.

Gardez cette notice d’utilisation pour toute consultation future. Remettez-la à l’acheteur éventuel de votre appareil.

Dégâts de transport

A la réception de l'appareil, nous vous prions de faire les «réserves d'usage» en présence du livreur (dégâts esthétiques par exemple).

Comment lire votre notice d’utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation:

Instructions de sécurité.

Conseils et recommandations.

Informations liées à la protection de l’environnement.

Notre contribution à la protection de l’environnement:

nous utilisons du papier recyclé.

Sommaire

Avertissements importants

Recyclage 24

Conseils écologiques 24

Caractéristiques techniques 25

Installation 25-27

●

Débridage 25

●

Emplacement 26

●

Arrivée d'eau 26

●

Vidange 26

●

Branchement électrique 27

Votre nouveau lave-linge 27

Description de l’appareil 27

●

Tiroir des bacs à produits 27

Utilisation 28

●

Le bandeau de commande 28

●

Description des commandes 28-29

●

Conseils pour le lavage 30 Le tri du linge par catégorie 30

23-24

Températures 30 Charge 30 Avant de charger le linge 30 Traitement des taches 30-31 Produits de lavage 31

●

Comment faire votre lessive 32-33

Symboles internationaux pour l'entretien des textiles 34

Tableau des programmes 35-36

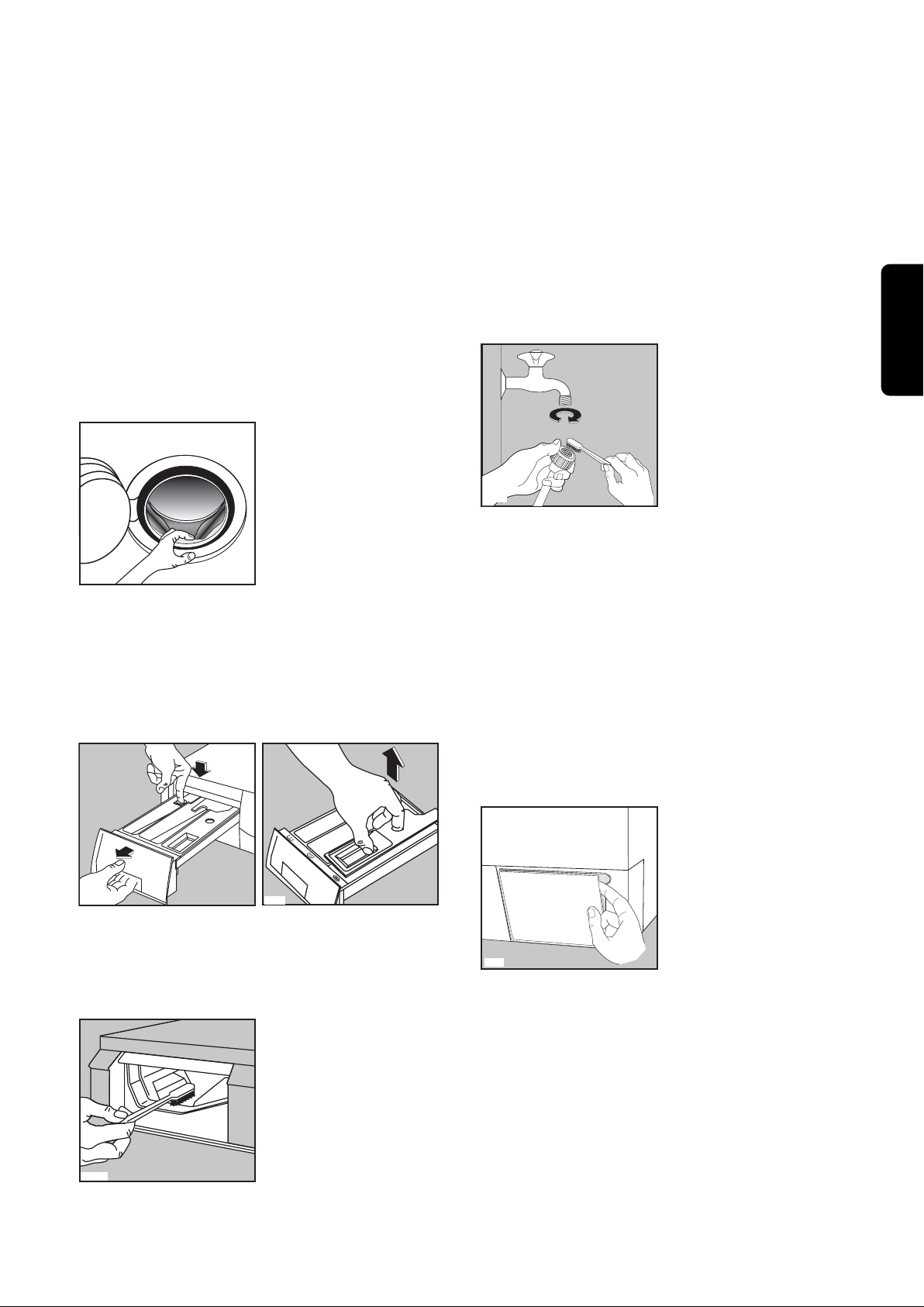

Entretien 37

●

La carrosserie 37

●

Le hublot 37

●

Le tiroir des bacs à produits 37

●

Le filtre du tuyau d’arrivée d’eau 37

●

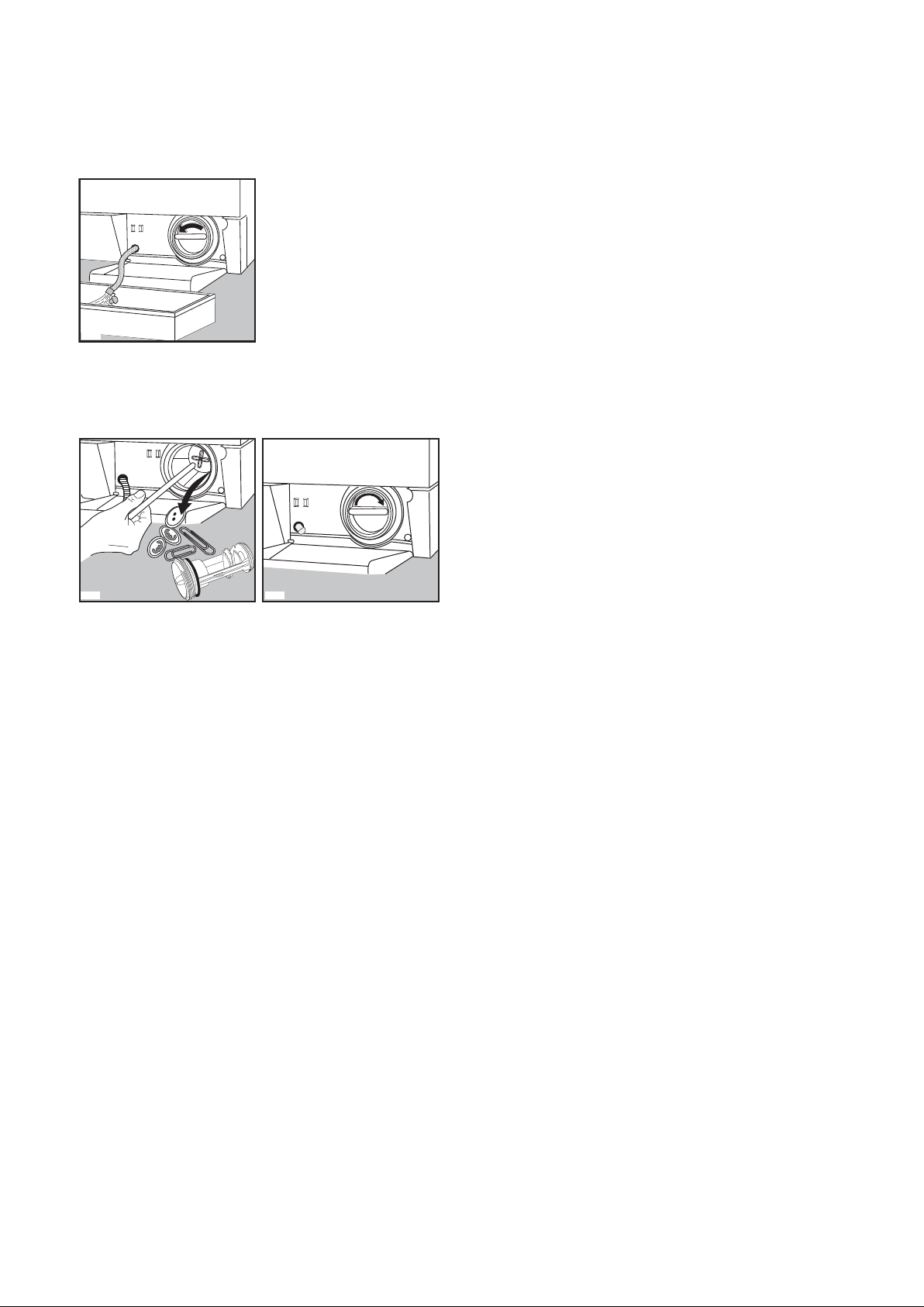

La pompe de vidange 37-38

●

Vidange de secours 38

●

Précautions contre le gel 38

En cas d’anomalie de fonctionnement 39-40

Avertissements importants

Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

●

Règles de sécurité générales

●

En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et exigez des pièces d’origine.

●

Ne tirez jamais sur le câble, mais saisissez-le par la fiche pour débrancher l’appareil.

Installation

●

L'appareil doit être débridé avant l'utilisation. La non élimination ou l'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suivez à ce propos le paragraphe relatif dans la notice d'utilisation.

●

Si l'installation de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

●

Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.

●

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.

●

Si la machine est installée sur un sol recouvert de moquette, réglez les pieds de façon à ce que l’air puisse circuler librement autour de l’appareil.

●

Toujours contrôlez qu’il n y a aucune fuite d’eau au niveau des tuyaux et des raccords après l’installation.

Utilisation

●

Votre appareil est destiné à un usage domestique. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

●

Lavez en machine uniquement les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.

●

Ne surchargez pas l'appareil. Suivez les instructions données dans la notice d'utilisation.

●

Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit évaporé avant d'introduire les articles dans l'appareil.

Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.

●

Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants.

●

Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie, afin d'éviter que ces pièces ne puissent se glisser entre le tambour et la cuve.

●

N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait endommager le linge.

●

Contrôlez toujours, avant d'ouvrir le hublot, que l'eau ait été évacuée. Dans le cas contraire effectuez la vidange suivant les indications de la notice d'utilisation.

●

Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour de votre machine avant de mettre l'appareil en fonctionnement.

●

Débranchez toujours la prise de courant et fermez le robinet de l'eau après l'utilisation de l'appareil.

●

Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé, afin de préserver le joint du hublot et d'éviter la formation d'odeur de moisi.

Sécurité des enfants

●

Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Ne les laissez pas jouer avec le lavelinge!

●

Les éléments constituant l'emballage (les films en plastique, les morceaux de styropor par ex.) peuvent présenter un danger pour les enfants. Risque d'asphyxie! Gardez les éléments d'emballage hors de la portée des enfants.

●

Pendant le fonctionnement, l'appareil se réchauffe sensiblement au niveau du hublot. Assurez-vous par conséquent que les enfants en bas âge ne s'en approchent pas.

●

Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger: coupez le câble d'alimentation au ras de l'appareil et détériorez le dispositif de fermeture du hublot. Vous éviterez ainsi que les enfants s’y enferment en se mettant ainsi en danger de mort.

FRANCAIS

●

Cette machine est équipée d’un dispositif de sécurité pour éviter que de petits enfants ne puissent s’enfermer dans l’appareil. Pour l’activer, tournez le bouton situé sur le côté interne du hublot vers la droite de sorte que la rainure se trouve en position horizontale. Si nécessaire, utilisez une pièce de monnaie. Pour désactiver le dispositif et donc pouvoir fermer le hublot, tournez le bouton vers la gauche afin que la rainure soit en position verticale.

Recyclage

●

Recyclage de l’emballage

Tous les matériaux marqués par le symbole sont recyclables. Pour qu’ils puissent être récupérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).

●

Mise à la casse de l’ancien appareil

Informez-vous auprès de la municipalité au sujet de l’endroit où déposer l’ancien appareil pour qu’il puisse être ensuite recyclé ou détruit.

P1131

Le symbole sur le produit ou son emballage indique que ceproduit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Conseils écologiques

Afin de réaliser des économies d’eau et d’énergie et de contribuer à la protection de l’environnement, nous vous conseillons de respecter les instructions suivantes:

●

Utilisez si possible l’appareil à pleine capacité plutôt qu’avec des charges partielles. Veillez toutefois à ne pas surcharger le tambour.

●

N’utilisez le prélavage que pour du linge très sale.

●

Adaptez la dose de lessive à la dureté de l’eau ainsi qu’à la charge et au degré de salissure du linge.

●

En traitant préalablement le linge, il est possible d’éliminer les taches et les zones de saleté limitées; il sera donc ensuite possible d’effectuer le lavage à une température plus basse, économisant ainsi de l’énergie.

Caractéristiques techniques

P0001

P1129

Dimensions Hauteur 85 cm

Largeur 60 cm Profondeur 60 cm

Charge maximum coton 5 kg

synthétiques 2 kg délicats 2 kg laine /lavage à la main 1.kg

Vitesse d’essorage maximum 650 t/min. (EWF 695)

850 t/min. (EWF 895)

Tension/fréquence 220-230 V/50 Hz Puissance totale 2200 W Puissance minimum du fusible 10 A

Pression de l’eau minimum 0,05 MPa

maximum 0,8.0 MPa

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;

Installation

Débridage

Avant de mettre la machine en marche il est indispensable d'enlever les dispositifs de sécurité utilisés pour le transport.

Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l’appareil (déménagement par exemple).

●

Dévissez et ôtez les deux vis arrière avec une clé. Enlevez les deux goujons en plastique.

P1124

●

Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.

Sortez avec soin le sachet droit en nylon, en le tirant vers la gauche et vers le haut.

Retirez la base en polystyrène.

FRANCAIS

●

Appuyez l’appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrène. Veillez à ne pas écraser les tuyaux.

●

Retirez le bloc en polystyrène du fond de la machine.

●

Libérez les deux sachets en nylon à la partie avant de l’appareil.

P1126

●

Remettez l’appareil debout et dévissez l’autre vis.

P1127

Enlevez le goujon en plastique.

●

Bouchez tous les trous à l’aide des caches plastiques se trouvant dans l’enveloppe contenant la notice d’utilisation.

Si le branchement se fait sur des tuyauteries neuves ou qui n’ont pas servi depuis longtemps, il est préférable de faire couler une certaine quantité d’eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l’intérieur du tuyau.

P1128

P0002

Emplacement

Placez l’appareil sur un sol plat et dur. Veillez à ce que l’appareil ne touche pas au mur ou aux autres meubles de la cuisine. Le robinet, l’installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d’alimentation.

Mettez l’appareil à niveau en vissant ou en dévissant les vérins. Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement.

P1051

Arrivée d'eau

Branchez le tuyau d'arrivée au dos de l’appareil à un robinet fileté au pas de gaz de 3/4". N’utilisez jamais un tuyau déjà employé précédemment.

L'autre extrémité du tuyau d'arrivée, du côté de la machine, peut être orientée dans n'importe quelle direction.

Dévissez un peu la bague de serrage, tournez le bout du tuyau et revissez solidement la bague.

Vidange

La crosse du tuyau de vidange peut être placée de deux manières différentes:

●

Sur le bord d’un lavabo à l’aide du coude en plastique livré avec l’appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, Ia fixer avec une petite ficelle au robinet ou l'accrocher au mur.

P0022

●

Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la

distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude.

La rallonge éventuelle du tuyau de vidange ne peut pas dépasser 200 cm de longueur. Elle doit avoir le même diamètre intérieur que le tuyau original. Utilisez pour le raccordement un raccord prévu à cet effet.

P0021P0021

Le tuyau d'arrivée ne peut pas être prolongé. Si le tuyau est trop court, achetez un tuyau pour haute pression plus long, spécialement conçu pour lavelinge.

P1118

L’inobservation de ces règles pourrait entraîner un fonctionnement irrégulier de la pompe de vidange.

Important!

Pour un fonctionnement correct de l’appareil le tuyau de vidange doit rester accroché au support en plastique se trouvant à la partie arrière, en haut.
