Lave-linge

Informations pour les utilisateurs

132 974 190-01-150207-01

Swissline SL EWF 1880

Page 2

Chère cliente, cher client,

Veuillez lire attentivement la notice d’utilisation dans son intégralité et la conserver pour pouvoir la consulter ultérieurement. Veuillez la transmettre à l’éventuel propriétaire ultérieur de l’appareil.

Les symboles suivants sont utilisés dans ce document :

1 Consignes de sécurité

Avertissement ! Conseils pour votre sécurité personnelle. Avertissement ! Consignes permettant d’éviter d’endommager l’appareil.

3 Conseils généraux et pratiques

2 Informations environnementales

Page 3

Sommaire

Notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Première mise en service : sélection de la langue. . . . . . . . . . . . . . . . . . . 7

Description de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bandeau de commande avec écran d’affichage . . . . . . . . . . . . . . . . . . . . . . 8

Menu de l’écran d’affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Commandes de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Tableau des programmes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Avant la toute première lessive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Réglage de l’horloge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Effectuer un nettoyage préliminaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Préparation et triage du linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Effectuer un cycle de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Mettre l’appareil sous tension. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Sélectionner un programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Modifier la température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Modifier la vitesse d’essorage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Sélectionner des options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

GAIN DE TEMPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

DEPART DIFFERE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

SENSIBLE/TACHES/PRELAVAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Ouvrir le hublot/Insérer le linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Voyant CHARGE/DOSAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Produits de lavage /additifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Démarrage du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Déroulement du programme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Interrompre un programme/Ajouter du linge. . . . . . . . . . . . . . . . . . . . . . . . . . 20

Fin du programme de lavage/Enlever le linge. . . . . . . . . . . . . . . . . . . . . . . . . 21

Sélectionner des fonction Extras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

MEMOIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Mémoriser une programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Effacer une programmation de la mémoire . . . . . . . . . . . . . . . . . . . . . . . . 23

RINCAGE+, ESSORAGE DELICAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

LANGUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

HORLOGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

VOLUME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Page 4

Protection du programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sécurité enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Que faire, si… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Remédier soi-même aux anomalies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Lorsque la qualité du lavage n’est pas satisfaisante . . . . . . . . . . . . . . . . . . . 30

Effectuez une vidange. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Pompe de vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Consommations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Instructions de montage et de raccordement . . . . . . . . . . . . . . 34

Consignes de sécurité pour l’installateur . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Installation de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Transport de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Enlevez les protections de transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Lieu d’installation de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Stabiliser l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Raccordement électrique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Raccordement de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Raccordement de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Vidange de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Garantie/service-clientèle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Page 5

Notice d'utilisation

1 Sécurité

Avant la première mise en service

• Veuillez respecter les “Instructions d’installation et de raccordement”.

• Si votre appareil est livré au cours d’un mois d’hiver, lorsque la températu-

re est inférieure à 0°C: laissez le lave-linge dans un local à température ambiante pendant 24 heures avant de le mettre en service.

Pour une utilisation réglementaire de l’appareil

• Ce lave-linge est uniquement destiné à laver le linge domestique courant.

• Il est interdit d’effectuer des transformations ou des modifications sur les

lave-linge.

• Utilisez uniquement des produits de lavage ou des additifs adéquats pour lave-linge domestiques.

• Le linge ne doit contenir aucun solvant inflammable. Danger d’explosion !

• N’utilisez pas le lave-linge pour effectuer un nettoyage à sec.

• Utilisez uniquement teintures/agents décolorants dans le lave-linge lors-

que cela est expressément spécifié par les fabricants de ce type de produits. Nous déclinons toute responsabilité en cas de dommages éventuels.

Mesures de sécurité pour les enfants

• Eloignez les enfants des éléments d’emballage. Danger d’étouffement !

• Les enfants ne sont souvent pas conscients des dangers qu’ils encourent

en manipulant les appareils électriques. Soyez particulièrement vigilant(e) lorsque des enfants se trouvent dans le voisinage du lave-linge.

• Assurez-vous qu’aucun enfant ou animal domestique ne pénètre dans le tambour du lave-linge. Danger de mort !

Consignes générales de sécurité

• Les réparations du lave-linge sont du ressort exclusif de professionnels agréés et qualifiés.

• N’utilisez jamais le lave-linge si le câble d’alimentation, le bandeau de commande, le plan de travail ou le socle sont à tel point endommagés que l’intérieur de l’appareil soit librement accessible.

• Avant tous travaux de nettoyage, d’entretien ou de maintenance, mettez le lave-linge hors tension. Débranchez en outre la fiche de la prise murale et, en cas de raccordement fixe, débranchez le coupe-circuit situé dans le boîtier à fusibles. Dévissez complètement le fusible à vis.

Page 6

• En cas de non utilisation de l’appareil, débranchez-le et fermez le robinet d’arrivée d’eau.

• Ne tirez jamais sur le câble d’alimentation pour débrancher l’appareil mais saisissez-le au niveau de la fiche.

• Il est interdit d’utiliser une prise multiple, un raccord ou un câble de rallonge. Risque d’incendie par surchauffe !

• Ne nettoyez pas le lave-linge à l’aide d’un jet d’eau. Danger de choc électrique !

• Au cours des programmes de lavage à haute température, la vitre du hublot devient brûlante. Ne pas toucher !

• Avant d’effectuer une vidange de secours, de nettoyer la pompe de vidange ou d’ouvrir le hublot en urgence, laissez refroidir l’eau de lessive.

• Les animaux domestiques peuvent ronger les câbles électriques et les flexibles d’eau. Danger de choc électrique et d’inondation ! Maintenez les animaux domestiques à l’écart des lave-linge.

Protection de l’environnement

2 Elimination du matériel d’emballage

Les matériaux d’emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

2 Appareils usagés

Le symbole peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat.

W sur le produit ou son emballage indique que ce produit ne

3 Où aller avec les appareils usagés ?

Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels S.EN.S. La liste des centres de collecte officiels S.EN.S est disponible sous www.sens.ch.

1 Avertissement ! Débranchez tout appareil usagé de la prise secteur. Cou-

pez le câble d’alimentation au ras de l’appareil et mettez-le au rebut avec la prise. Détruisez la poignée du hublot. Cela évite que des enfants ne s’enferment dans l’appareil et qu’ils se mettent en danger.

Page 7

Première mise en service : sélection de la langue

Il est impératif de sélectionner la langue dans laquelle les informations apparaîtront sur la fenêtre d'affichage avant la première mise en service de l’appareil.

1. Appuyez sur la manette rotative.

L’appareil est mis sous tension. Le menu du choix des langues apparaît à droite de la fenêtre d'affichage. La langue est présélectionnée en usine.

Attention : Si la fenêtre d'affichage n’indique aucune langue, cela signifie que l’appareil a déjà été utilisé. Dans ce cas, reportez-vous au chapitre “Sélectionner Extras : Langue“, si vous souhaitez modifier la sélection de la langue.

2. A l’aide de la manette rotative, affichez la langue souhaitée.

3. Appuyez sur la touche SELECT. Toutes les indications de la fenêtre d'affichage apparaissent immédiatement dans la langue sélectionnée.

4. Appuyez sur la manette rotative pour mettre l’appareil hors tension.

EXTRAS

SPRACHE

ANWÄHLEN

ZURÜCK

EXTRAS

LANGUE

ENGLISH§

DEUTSCH)

ITALIANO§

FRANÇAIS§

SELECT.

RETOUR

EXTRAS

LANGUE

§§

ENGLISH§§

DEUTSCH§§

ITALIANO§§

FRANÇAIS!)

SELECT.

RETOUR

§§

ENGLISH§§

DEUTSCH§§

ITALIANO§§

FRANÇAIS!)

Page 8

Description de l’appareil

Boîte à produits pour produits de lavage et additifs

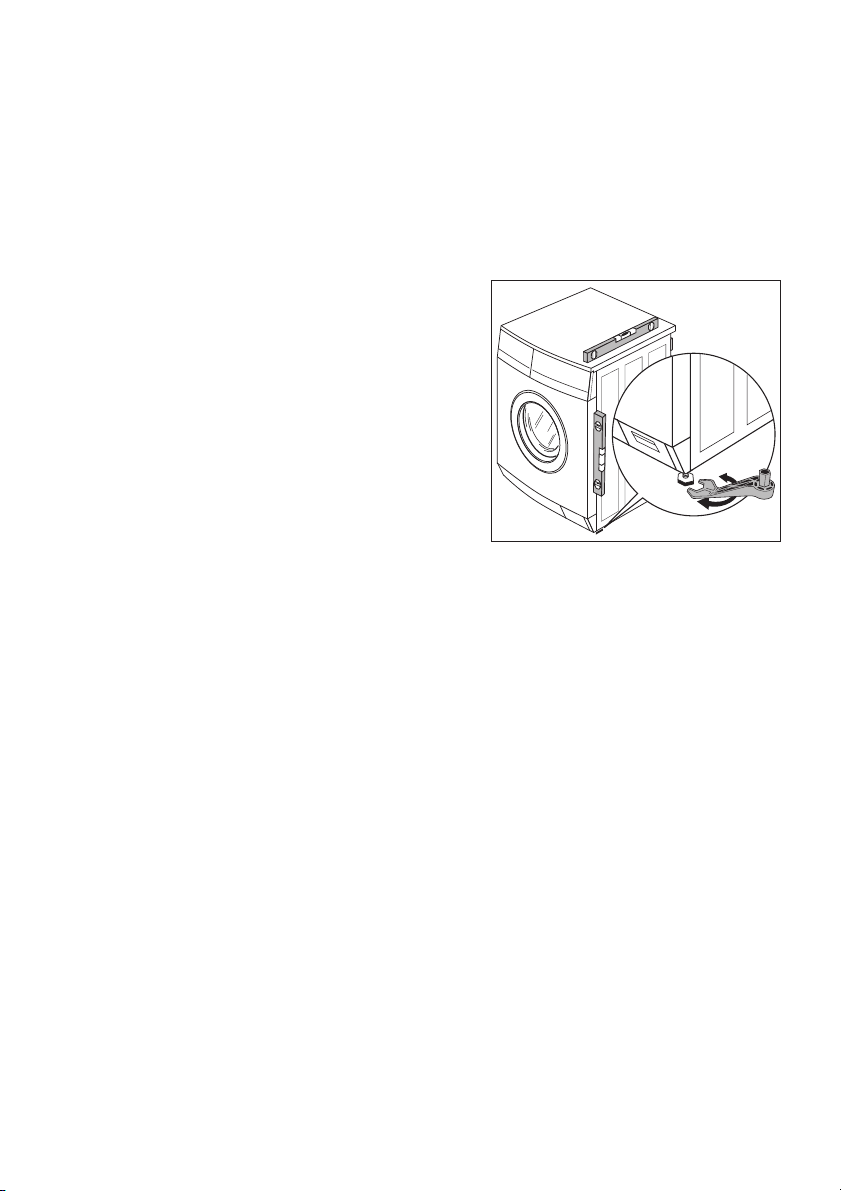

Trois pieds à vis réglables en hauteur; à l’arrière, du côté gauche: pied automatique

Bandeau de commande avec écran d’affichage

Touches

Bandeau de commande avec fenêtre d'affichage

COTON/SYNTH. 60°C

1800 T/MIN 10:17-12:16

MARCHE

60°

1800

OPTIONS LAINE

COTON/SYNTH.)

ECONOMIE D’ENER.

BLANC

DELICAT

Hublot

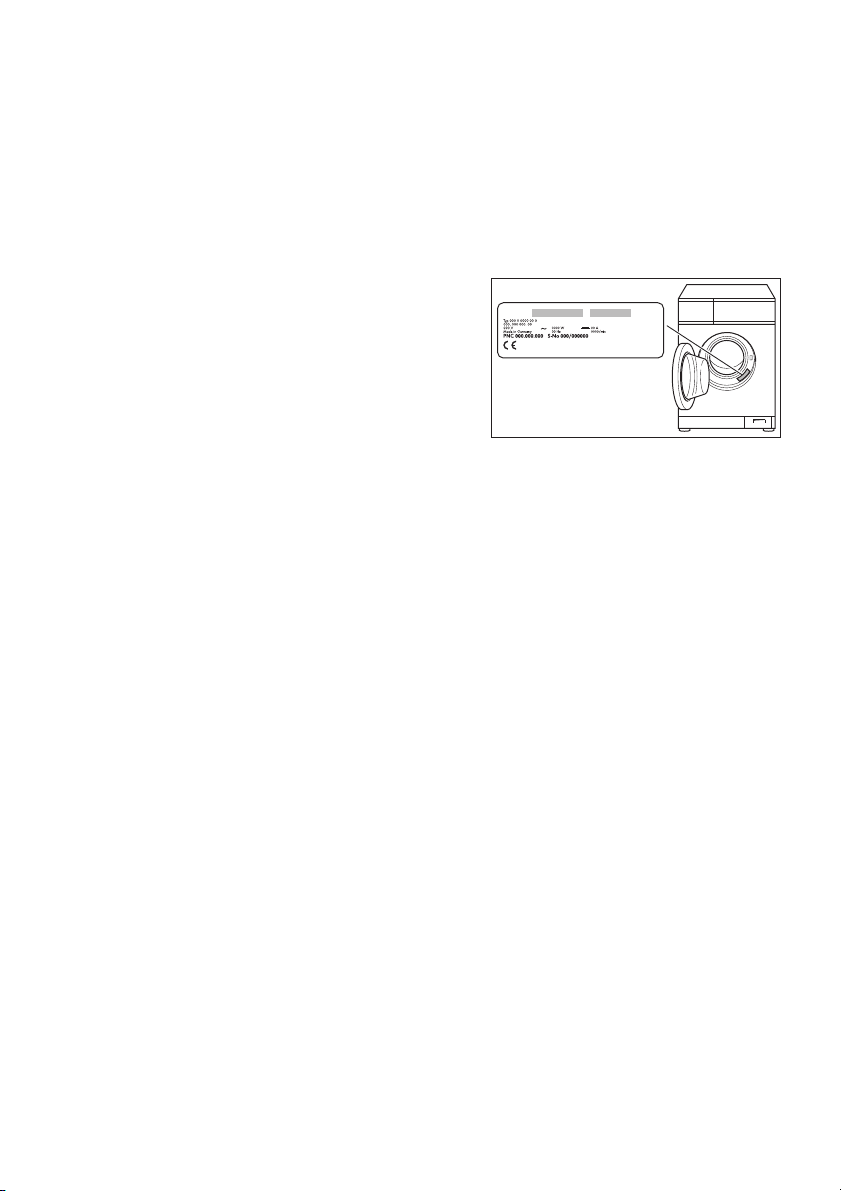

Plaque signalétique (derrière le hublot)

Trap pe de fermeture de la pompe de vidange

Bouton rotatif

Écran d’affichage

Menu de l’écran d’affichage

Champ d’informations

affichage programme, température ou vitesse d’essorage

Ligne d’affichage des symboles

permet de visualiser les options ou les «extras» sélectionnés

COTON/SYNTH. 60°C

1800 T/MIN 10:17-12:16

MARCHE

60°

1800

OPTIONS

COTON/SYNTH.)

ECONOMIE D’ENER.

BLANC

DELICAT

LAINE

Heure réelle -

heure de fin du

programme

Visualisation du niveau de

navigation

Sélection

Programmes,

options, «extras»

Page 9

Commandes de base

Manette rotative

Activer/Désactiver

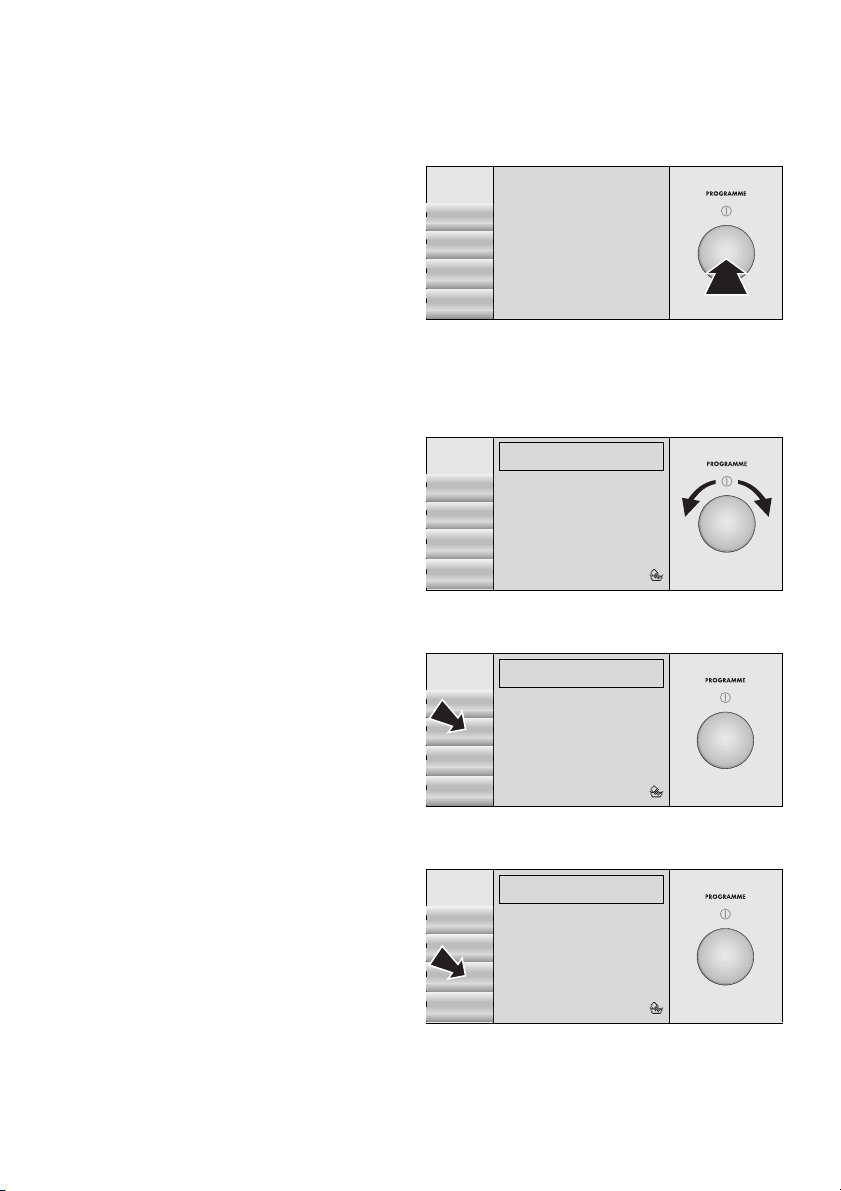

Appuyez sur la manette rotative pour mettre l’appareil sous tension ou hors tension.

Affichage des fonctions

Tournez la manette rotative pour afficher les fonctions à droite de la fenêtre d'affichage.

Effacer les programmations

Pour effacer une programmation effectuée par mégarde, mettez l’appareil hors tension à l’aide de la manette rotative puis de nouveau sous tension. Vous pouvez ensuite sélectionner un nouveau programme.

LAINE 40°C

1200 T/MIN 10:17-10:54

MARCHE

40°

1200

OPTIONS LAINE )

ECONOMIE D´ENER.

COTON/SYNTH.

BLANC

DELICAT

Touches

Les touches permettent : – d’activer une fonction à gauche

sur la fenêtre d'affichage, parex. MARCHE

– modifier la température et la vi-

tesse d’essorage

– sélectionner OPTIONS et EX-

TRAS.

COTON/SYNTH. 60°C

1400 T/MIN 10:17-12:16

MARCHE

60°

1400

OPTIONS LAINE

ECONOMIE D´ENER.

COTON/SYNTH.)

BLANC

DELICAT

3 Il est possible de sélectionner une ou plusieurs options pour chaque pro-

gramme. En principe, procédez comme suit : sélectionnez d’abord le programme, puis l’option.

3 Les programmes et les fonctions sont répartis sur différents niveaux et en

pages. Le navigateur vous permet de visualiser à quel niveau et à quelle page vous vous trouvez exactement (par ex. ì au niveau 3, à la page 1 de

2).

Page 10

Tableau des programmes

GAIN DE

Programme

COTON/SYNTH. 60, 50, 40, 30, 20

charge maximum

5kg

2,5kg

TEMPS

(linge sec)

COURT

•

Options Vitesse d’essorage

DEPART DIFFERE

SENSIBLE

TACHES

PRELAVAGE

1800/1600 /1400

EXTRA

COURT

•

•••

•• • •

1200/1000 /

800/600/400

SANS ESSORAGE

ECONOMIE D’ENERGIE

BLANC 95 5kg1)•

DELICAT 40, 30, 20 2,5kg

LAINE (lavage à la main) 40, 30, FROID

SOIE (lavage à la main) 30 1kg

LINGERIE 40 1kg

40-60 MIX 5kg

FACILE REPASSER 60, 50, 40, 30, 20

RAFRAICHIR 30 2,5kg

1) Si le linge est en grande partie très volumineux et doux au toucher, comme le tissu éponge et la flanelle, il se peut que le tambour soit déjà rempli avant que le volume de remplissage maximal soit atteint.

2) Le volume de remplissage conseillé en cas de programmes courts est de 2,5kg; il est possible de remplir complètement la machine, mais le résultat de lavage n’est pas aussi optimal.

3) L’option TACHES n’est disponible qu’à partir de 40° car les détachants n’agissent avec efficacité qu’à partir de températures élevées.

4) Programmations destinées aux essais et conforme à la norme EN 60 456 et à IEC 60 456 décrites dans le chapitre “Consommations ”.

5kg

2,5kg

1kg

•• • • • • •

•

•• • • • • •

•• •3)•••

•••

•• • • • • •

••• •3)•••

•••

Page 11

Utilisation/Caractéristiques

Etiquettes

d’entretien

Programme de lavage universel pour linge couleurs et d’entretien facile en coton/ lin ainsi que pour les textiles mélangés d’entretien facile et les synthétiques. Le programme s’adapte automatiquement aux différents types et quantités de linge. Si le linge est exclusivement composé de textiles mélangés, la charge ne devrait pas excéder 2,5kg.

Programme économe en énergie et en eau à 60 °C pour linge blanc/couleurs en coton/lin peu à normalement sale.

Programme pour linge blanc en coton/lin normalement sale à très sale.

Programme délicat pour textiles fragiles tels que les multifibres, les microfibres, les synthétiques, les rideaux (introduire seulement des rideaux de max. 15 à

20m

). Egalement avec SANS ESSORAGE pour textiles avec membrane climati-

que, par ex. pour les vêtements de plein air.

Programme particulièrement délicat pour laine ou laine mélangée lavable en machine et à la main.

Programme particulièrement délicat pour soie lavable en machine et à la main. Lavez les vêtements très fragiles séparément.

Programme délicat pour les textiles délicats et fragiles. la lingerie avec armatures dans un filet à linge ou dans un sachet !

Programme pour linge couleurs dont l’étiquette indique différentes températures. Divers vêtements qui, selon leur étiquette, devraient normalement être lavés séparément à 40 °C ou à 60 °C peuvent être lavés ensemble dans le même programme. Vous obtenez le résultat de lavage d’un programme normal à 60°.

Programme spécial pour textiles mélangés n’ayant ensuite pas besoin d’être repassés ou nécessitant seulement un léger repassage.

Programme spécial d’env. 20 minutes permettant de rafraîchir du linge l’égèrement sale ou des vêtements neufs.

1) Les températures indiquées sur les étiquettes d’entretien sont des valeurs maximales.

ATTENTION :

Enveloppez

I K N J M

M O

O I K

Q L H

K L

J M

K N

J M O I K N

Page 12

Options Vitesse d’essorage

GAIN DE

TEMPS

Programme

charge maximum

(linge sec)

COURT

EXTRA

COURT

DEPART DIFFERE

SENSIBLE

TACHES

PRELAVAGE

1800/1600 /1400

1200/1000 /

800/600/400

SANS ESSORAGE

TEXTILE MODERNE 2,5kg

ESSORAGE DELICAT 2,5kg

ESSORAGE 5kg

AMIDONNAGE 5kg

VIDANGE

•• •• • •

••

•••

••••

•

Page 13

Utilisation/Caractéristiques

Etiquettes

d’entretien

Programme spécial délicat pour textiles en viscose, modal, cupor, lyocell requerrant un traitement plus délicat encore qu’avec le programme Délicat et un nettoyage plus intensif qu’avec les programmes de lavage à la main.

Vidange et essorage délicat après un arrêt cuve pleine ou essorage délicat séparé pour linge délicat en laine ou en soie lavé à la main.

Vidange et essorage, par ex. après un arrêt cuve pleine ou essorage séparé pour linge blanc/couleurs lavé à la main et pour les synthétiques.

Amidonnage, assouplissant, défroissage et trempage séparé de linge humide.

Vidange après un arrêt cuve pleine.

1) Les tempértures indiquées sur les étiquettes d’entretien sont des valeurs maximales.

K L

I K N Q L

J M O

J M O I K N

Page 14

Avant la toute première lessive

Réglage de l’horloge

Cette fonction permet d’afficher l’heure actuelle et celle de la fin du programme. Pour éviter toute erreur, vérifiez les données de la fenêtre d'affichage et le cas échéant, mettez l’horloge à l’heure (voir chapitre “Sélection Extras : Horloge“).

Effectuer un nettoyage préliminaire

Avant la première lessive, effectuez un lavage préliminaire sans linge (programme BLANC 95°, option GAIN DE TEMPS/EXTRA COURT, avec env. 1/4 de la dose de produit de lavage). Ce lavage permet d’éliminer les résidus de fabrication restant dans le tambour et dans la cuve.

Préparation et triage du linge

Préparation du linge

• Videz les poches. Enlevez les corps étrangers (par ex. les pièces de monnaie, clous, etc.).

• Pour éviter d’endommager le linge, fermez les fermetures-éclairs et boutonnez les housses de couette et les taies d’oreillers.

• Enlevez les crochets des rideaux ou enveloppez-les dans un filet à linge ou dans un sachet.

• Lavez les pièces fragiles ou de petite taille dans un filet/une taie d’oreiller, par ex. les rideaux, les collants, les chaussettes, les mouchoirs, les soutien-gorge.

Attention ! Lavez les soutien-gorge et autres vêtements dotés d’une armature dans un filet. Les armatures peuvent se détacher et endommager l’appareil.

Triage du linge

• Selon la couleur : lavez séparément le linge blanc et le linge de couleurs. Le linge pourraît déteindre.

• Selon la température, le type de linge et l’étiquette d’entretien.

Attention ! Ne lavez pas les textiles dotés de l’étiquette d’entretien G (= non lavable en machine !) à la machine.

Page 15

Effectuer un cycle de lavage

Mettre l’appareil sous tension

Appuyez sur la manette rotative. L’appareil est sous tension.

3 Avant de mettre l’appareil sous

tension, vérifiez que le tambour est vide. Sinon, le capteur de charge ne pourra pas ensuite déterminer avec exactitude la charge de linge.

Sélectionner un programme

1. A l’aide de la manette rotative, affichez le programme souhaité, par ex. DELICAT.

Modifier la température

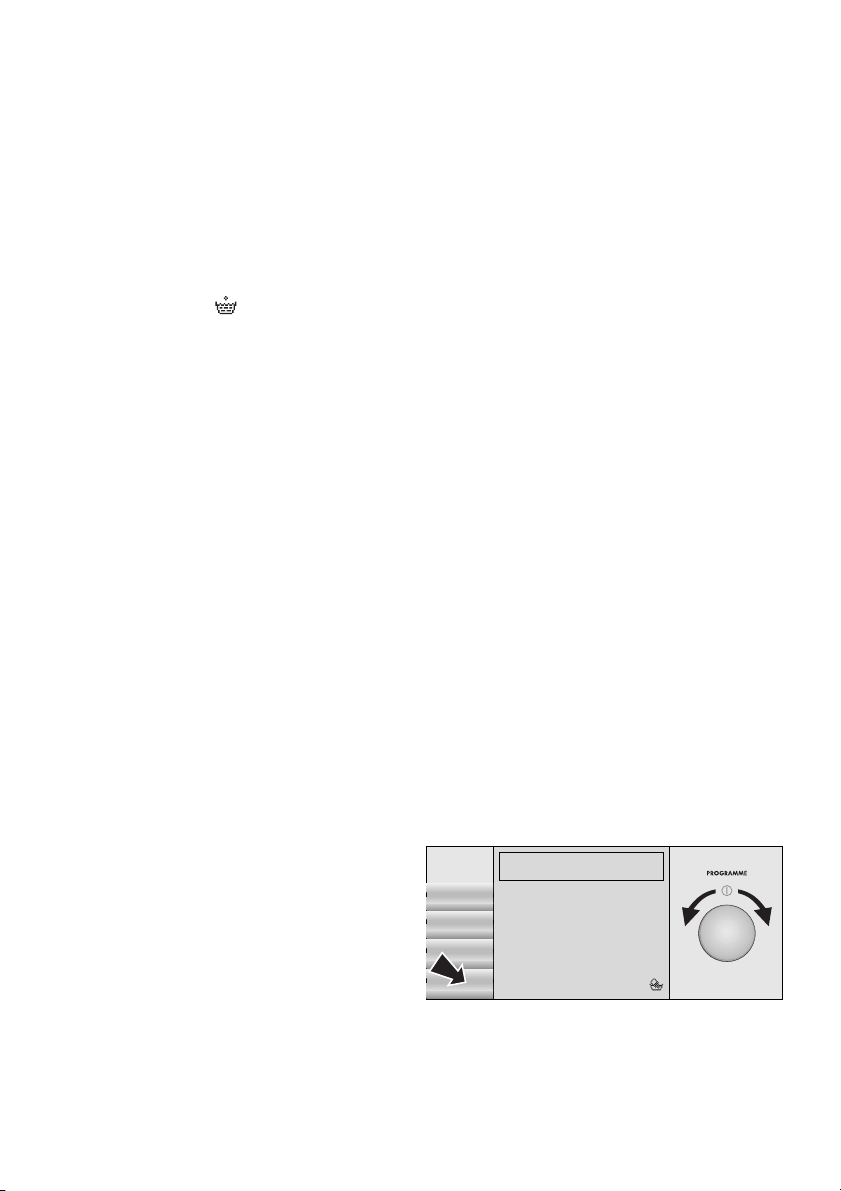

2. Appuyez sur la touche température jusqu’à ce que la température souhaitée s’affiche, par ex. 30°C.

DELICAT 40°C

1200 T/MIN 11:25-12:36

MARCHE

40°

1200

OPTIONS LAINE

DELICAT 30°C

1200 T/MIN 11:25-12:36

MARCHE

30°

1200

OPTIONS LAINE

COTON/SYNTH.

ECONOMIE D´ENER.

BLANC

DELICAT)

COTON/SYNTH.

ECONOMIE D´ENER.

BLANC

DELICAT)

Modifier la vitesse d’essorage

3. Appuyez sur la touche Vitesse d’essorage jusqu’à ce que la vitesse souhaitée s’affiche, parex. 1000 ou SANS ESS.

3 SANS ESSORAGE signifie que: le

linge reste dans la dernière eau de rinçage et qu’il n’est pas essoré. Si vous le souhaitez, vous pouvez sélectionner une option.

1000 T/MIN 11:25-12:36

MARCHE

30°

1000

OPTIONS LAINE

DELICAT 30°C

COTON/SYNTH.

ECONOMIE D´ENER.

BLANC

DELICAT)

Page 16

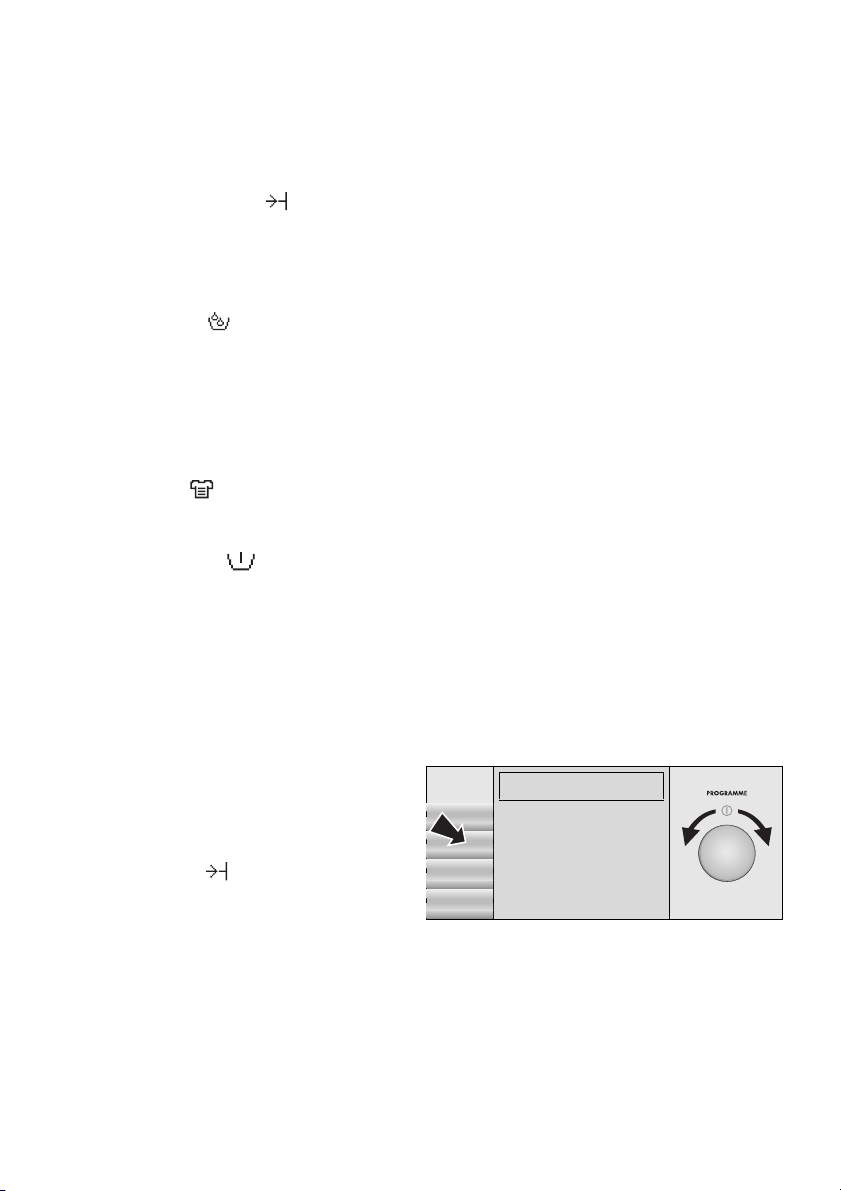

Sélectionner des options

En plus d’un programme, vous pouvez sélectionner plusieurs options. Seules sont offertes les options susceptibles d’être compatibles avec le programme sélectionné.

GAIN DE TEMPS Programme de lavage écourté pour du linge peu

sale.

DEPART DIFFERE Cette option permet de différer le départ d’un pro-

gramme par phases de 30 minutes jusqu’à 20 heures maximum.

SENSIBLE Cycle de rinçage supplémentaire permettant un rin-

çage amélioré et de préserver particulièrement des tissus (moindre mouvement du tambour). Idéal pour des lavages répétés, par exp. pour les personnes dont la peau est très sensible. Cette option peut faire l’objet d’une programmation mémorisée (voir “Sélectionner des fonction Extras : Rinçage+“).

TACHES Pour linge très sale ou taché. Le détachant est

d’autant plus efficace qu’il est introduit au cours du programme.

PRELAVAGE Prélavage à l’eau chaude avant le démarrage auto-

matique du cyle de lavage.

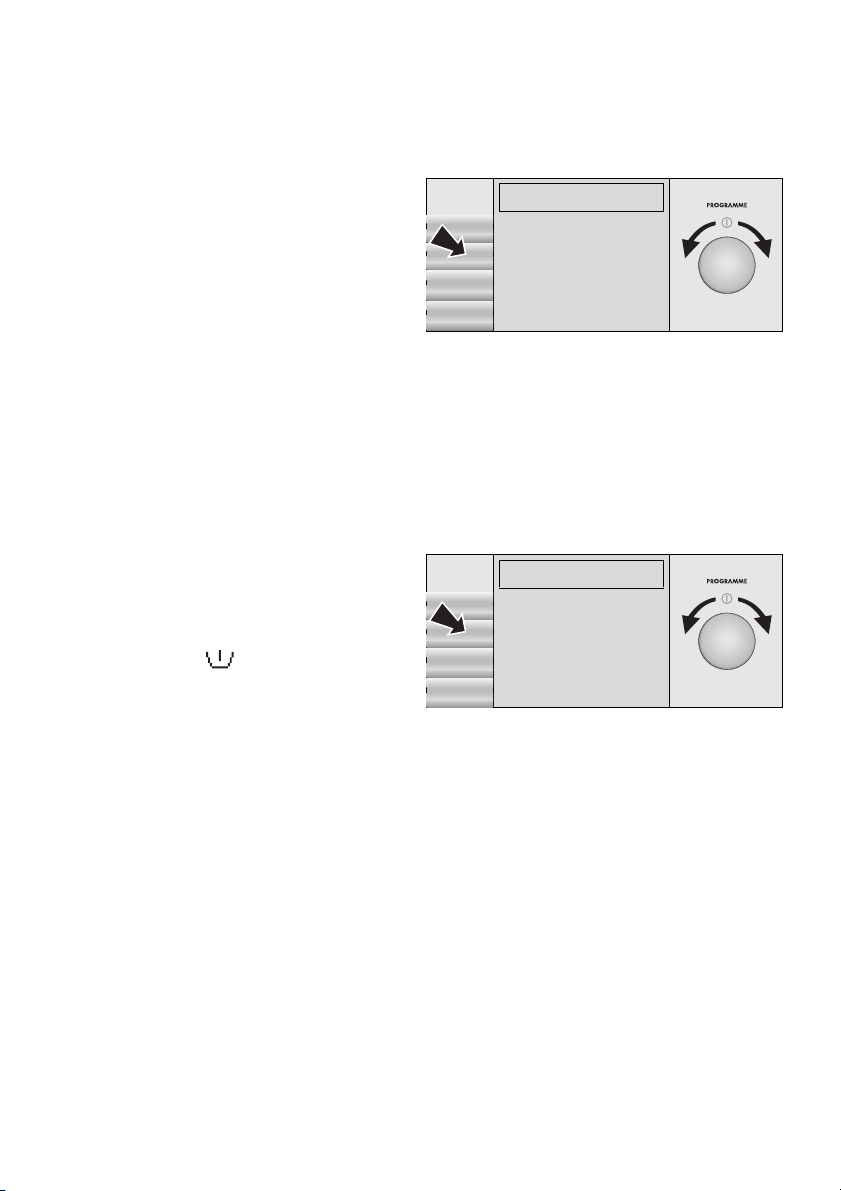

GAIN DE TEMPS

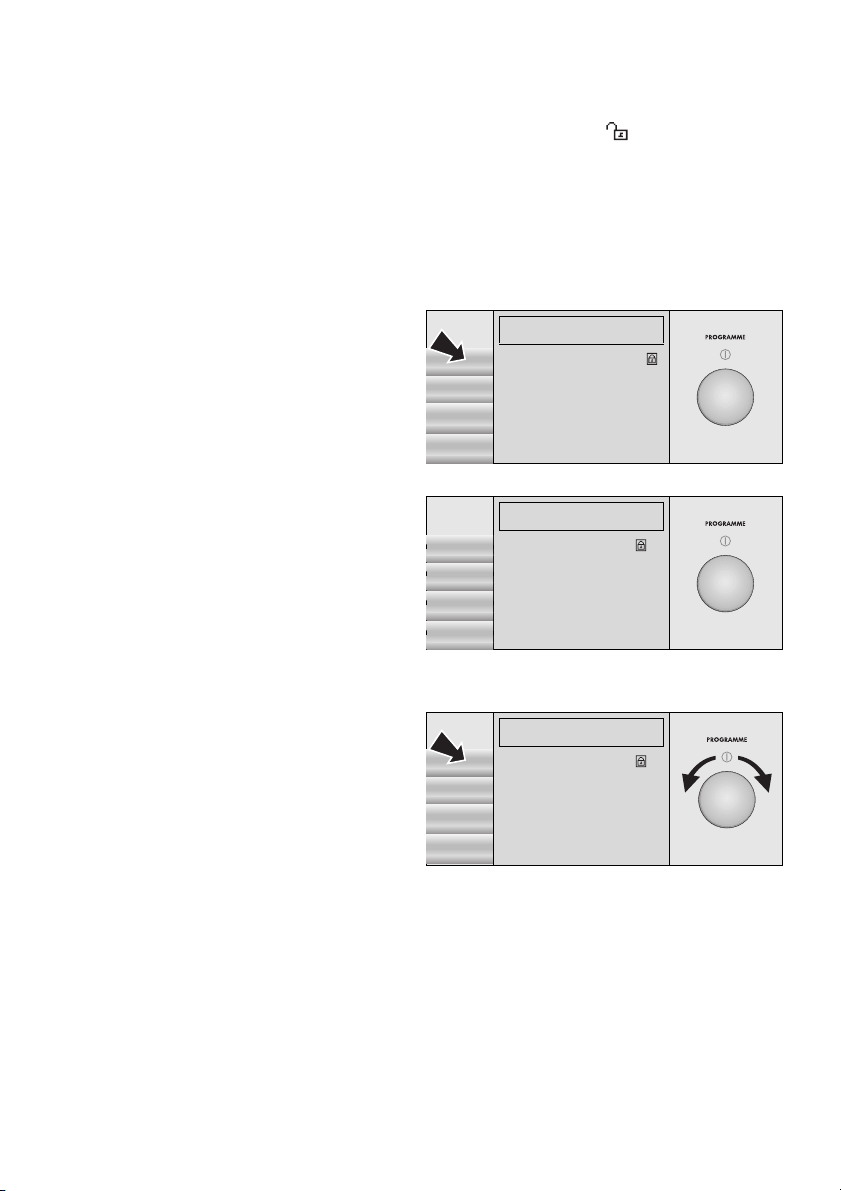

1. Appuyez sur la touche OPTIONS.

2. A l’aide de la manette rotative, affichez GAIN DE TEMPS.

3. Appuyez sur la touche SELECT.

4. A l’aide de la manette rotative,

affichez EXTRA COURT.

5. Appuyez sur la touche SELECT. La fenêtre d'affichage indique le symbole .

1000 T/MIN 11:25-12:36

SELECT.

RETOUR

DELICAT 30°C

GAIN DE TEMPS¶¶¶¶

NORMAL!¶

EXTRA COURT¶¶)

Page 17

DEPART DIFFERE

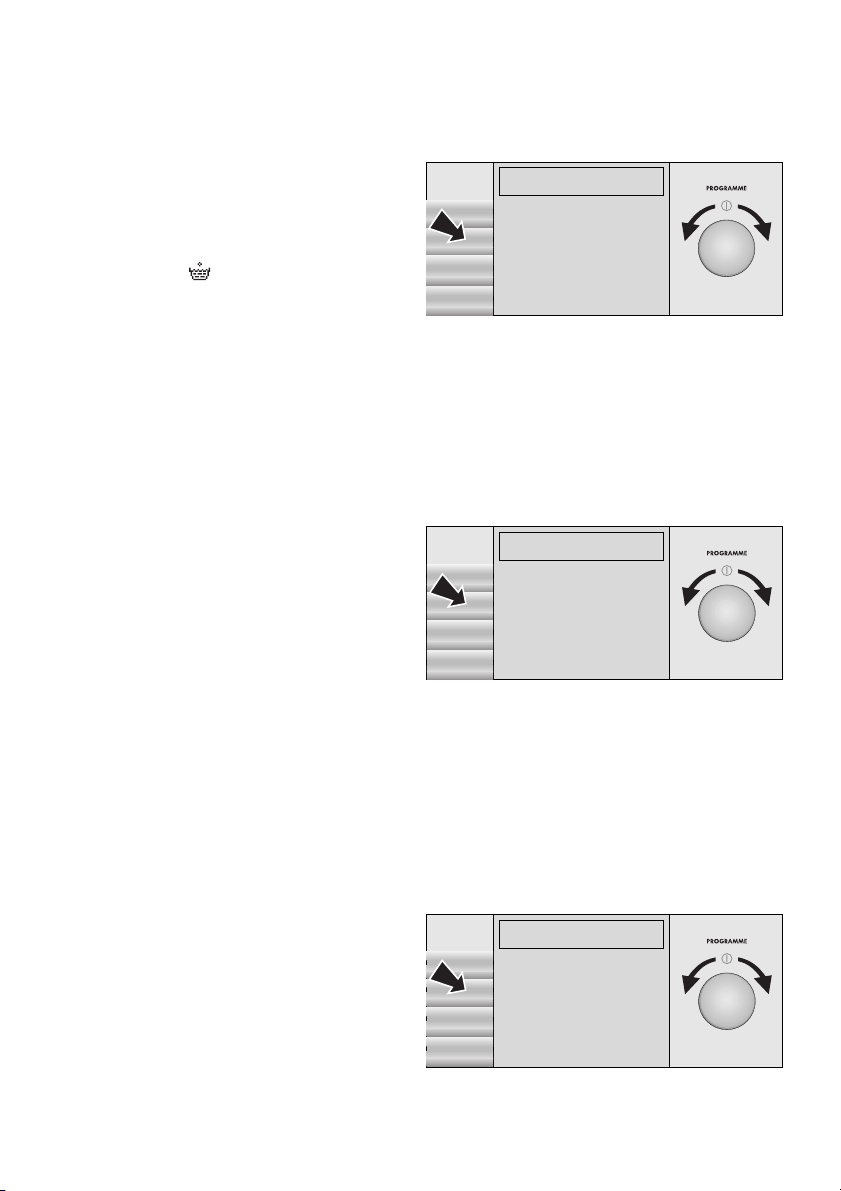

1. Appuyez sur la touche OPTIONS.

2. A l’aide de la manette rotative, affichez DEPART DIFFERE.

3. Appuyez sur la touche SELECT.

4. A l’aide de la manette rotative,

sélectionnez l’heure à laquelle le

DELICAT 30°C

1000 T/MIN 11:25-14:06

programme devra se terminer.

5. Appuyez sur la touche SELECT. Le champ d’informations affiche

SELECT.

RETOUR

l’heure de la fin du programme.

6. Appuyez sur la touche MARCHE.

Interrompre le DEPART DIFFERE :

Appuyez de nouveau sur la touche MARCHE. Le programme de lavage démarre immédiatement.

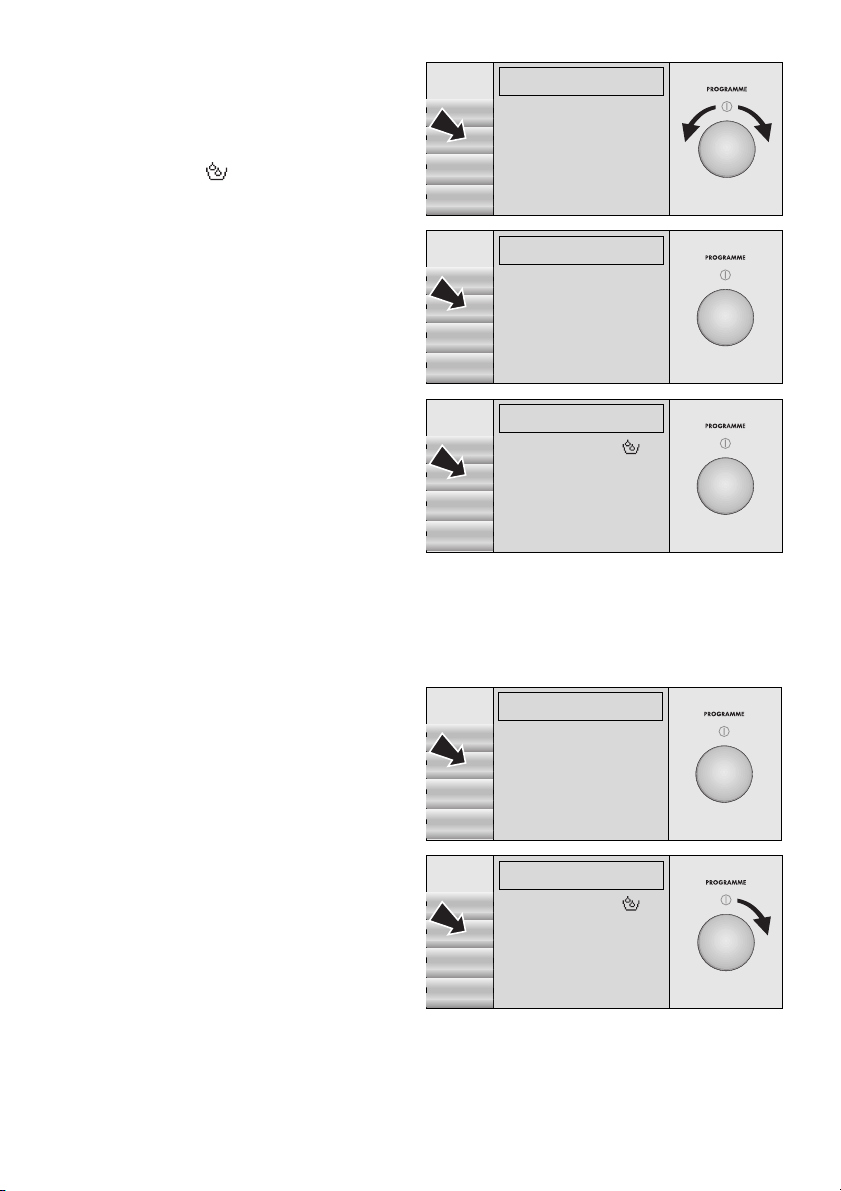

SENSIBLE/TACHES/PRELAVAGE

1. Appuyez sur la touche OPTIONS.

2. A l’aide de la manette rotative,

affichez PRELAVAGE.

3. Appuyez sur la touche SELECT. La fenêtre d'affichage indique le symbole .

DELICAT 40°C

1000 T/MIN 11:25-12:36

MARCHE

SELECT.

RETOUR

EXTRAS

FIN

14:06 H:MIN (

GAIN DE TEMPS

DEPART DIFFERE

TACHES

PRELAVAGE(

Page 18

Ouvrir le hublot/Insérer le linge

1. Pour ouvrir le hublot : tirez sur la poignée.

2. Dépliez le linge et disposez-le dans le

lave-linge sans le tasser. Mélangez les pièces de petite et de grande taille. Attention ! Ne coincez pas de linge entre le hublot et le joint en caoutchouc.

3. Poussez fortement sur le hublot.

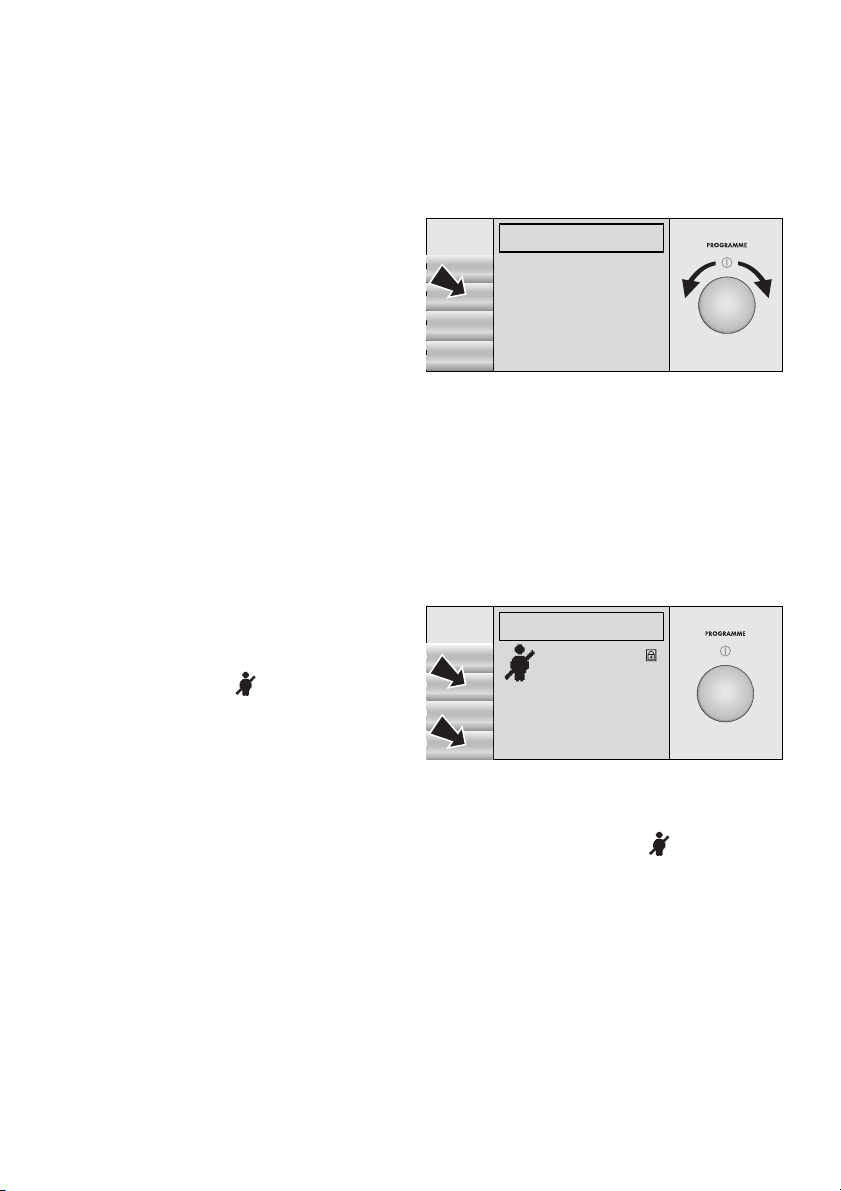

Voyant CHARGE/DOSAGE

3 Si rien ne se passe au bout de

quelques secondes après avoir réglé le programme et mis le linge dans le lave-linge, certains voyants s’allument sur le bandeau de commande lorsque la porte est ouverte, indiquant :

– la charge maximale autorisée pour le programme sélectionné, – la charge actuelle, cette dernière étant également indiquée sur la ligne

d’affichage des symboles (les charges inférieures à 0,5kg ne sont pas affichées).

– ainsi que le dosage du produit lessiviel en fonction de la quantité recom-

mandée par le fabricant du produit.

Si la charge de linge est trop importante, le voyant SURCHARGE s’affiche sur le panneau multifonctionnel. Dans ce cas, retirez une quantité suffisante de linge.

Appuyez sur n’inporte quelle touche ou tournez le bouton rotatif pour procéder à d’autres sélections.

DELICAT 30°C

1000 T/MIN 11:25-12:36

§ §

##################======] CHARGE MAXI.¶¶¶¶¶ 2,5 KG CHARGE ACTU.¶¶ ¶¶¶1,5 KG DETERGENT ¶¶¶¶¶¶¶¶¶¶75 %

3 Si le linge est retiré avant le démarrage du programme, il se peut que le

voyant CHARGE ACTU. ne se repositionne pas sur 0. Dans ce cas, désactivez l’appareil puis réactivez-le au bout d’env. 3 secondes. Resélectionnez le programme et insérez le linge à nouveau.

Le voyant CHARGE ACTU. s’éteint lorsque le hublot est fermé.

Page 19

Produits de lavage /additifs

Attention ! Utilisez uniquement des produits de lavage ou des additifs com-

patibles avec les lave-linge domestiques. Conformez-vous aux dosages de produits de lavage/d’additifs préconisés

par les fabricants. Suivez les recommandations indiquées sur les paquets. Le dosage dépend :

– du degré de salissure du linge, – de la quantité de linge, – du degré de dureté de l’eau.

Il est recommandé d’utiliser un anticalcaire à partir du degré 2 de dureté de l’eau (moyen). Le produit de lavage pourra toujours être dosé par la suite en fonction de la plage de dureté 1 (= douce). Pour obtenir le degré de dureté de l’eau de votre région, contactez l’organisme de distribution de l’eau compétent de vogre région.

Le dosage conseillé sur l’écran n’est qu’une valeur de référence.

1. Tirez le bac-tiroir pour produits lessiviels jusqu’à la butée.

2. Versez le produit lessiviel/l’additif.

3. Repoussez complètement le bac-tiroir pour produits lessiviels.

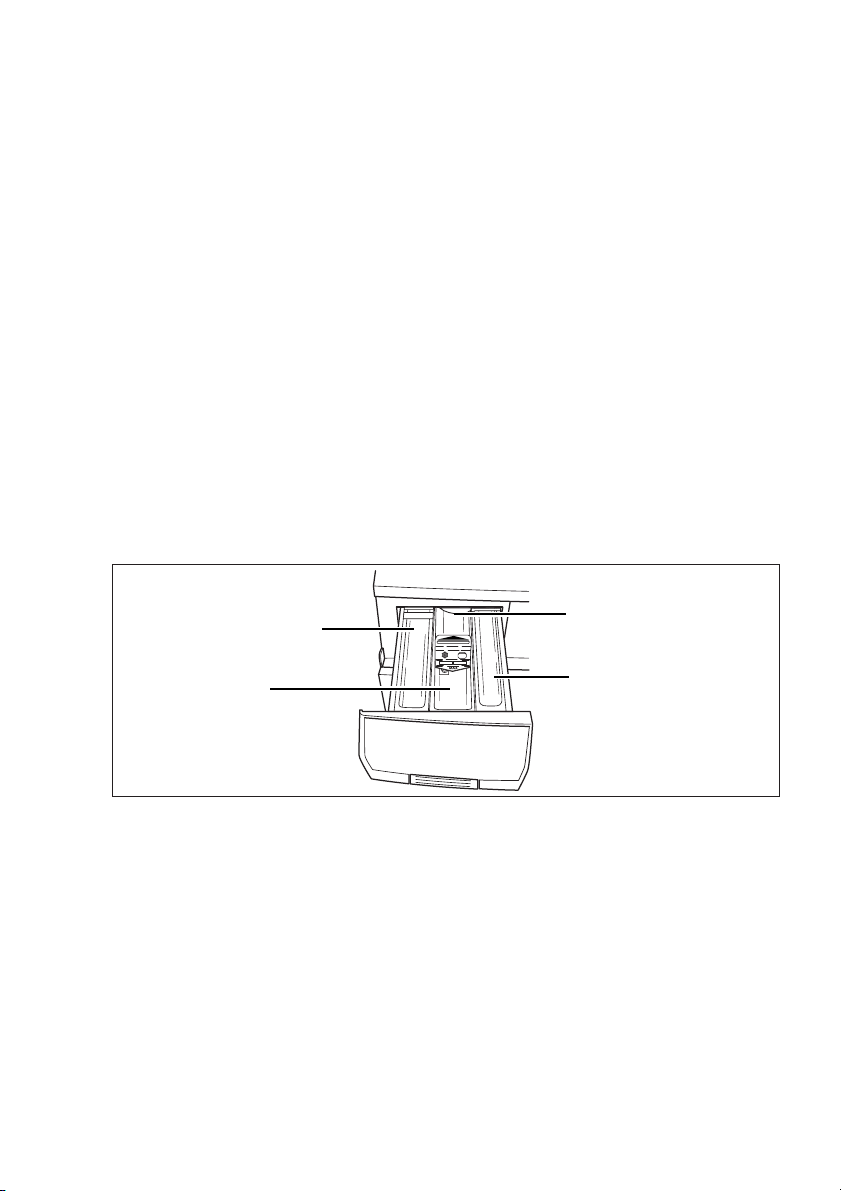

Produit de lavage en poudre/Pastilles pour le cycle principal de lavage

Assouplissant/ Défroissant/ Amidon

Sel détachant/tablettes

Produit de lavage en poudre/Pastilles pour prélavage ou anticalcaire

Produit de lavage en poudre/pastilles pour le cycle de lavage principal Si vous utilisez un anticalcaire et que vous devez simultanément verser le

produit de lavage de prélavage dans le compartiment droit, versez le produit de lavage pour cycle de lavage principal dans le compartiment gauche.

Assouplissant, Défroissant, Amidon Remplissez le compartiment seulement jusqu’au repère MAX. Diluez les produits lessiviels concentrés liquides avant de les insérer dans la boîte en vous conformant aux consignes du fabricant. Diluez les amidons en poudre.

Si vous utilisez un produit de lavage liquide : Utilisez un doseur fourni généralement par les fabricants de produits de lavage liquides pour doser le produit.

Page 20

Démarrage du programme

1. Vérifiez si le robinet d’eau est ouvert.

2. Appuyez sur la touche MARCHE. Le programme de lavage démarre.

DELICAT 30°C

1000 T/MIN 11:25-12:36

MARCHE

30°

1000

OPTIONS LAINE

COTON/SYNTH.

ECONOMIE D´ENER.

BLANC

DELICAT)

Déroulement du programme

Au cours du déroulement du programme, la fenêtre d'affichage indique, entre autre : – les cycles respectifs du

programme, parex. LAVAGE,

– une barre de déroulement du

programme,

– l’humidité résiduelle du linge

prévue à la fin du programme.

DELICAT 30°C

1000 T/MIN 11:25-12:36 PAUSE

1000

###############=========]

HUMIDITE RES. 50 %

LAVAGE

Interrompre un programme/Ajouter du linge

Interrompre un programme

• La touche PAUSE permet à tout moment d’interrompre un programme puis de le poursuivre en appuyant de nouveau sur cette même touche.

• Pour arrêter prématurément un programme, mettez l’appareil hors tension (appuyez sur le bouton rotatif).

Ajouter du linge

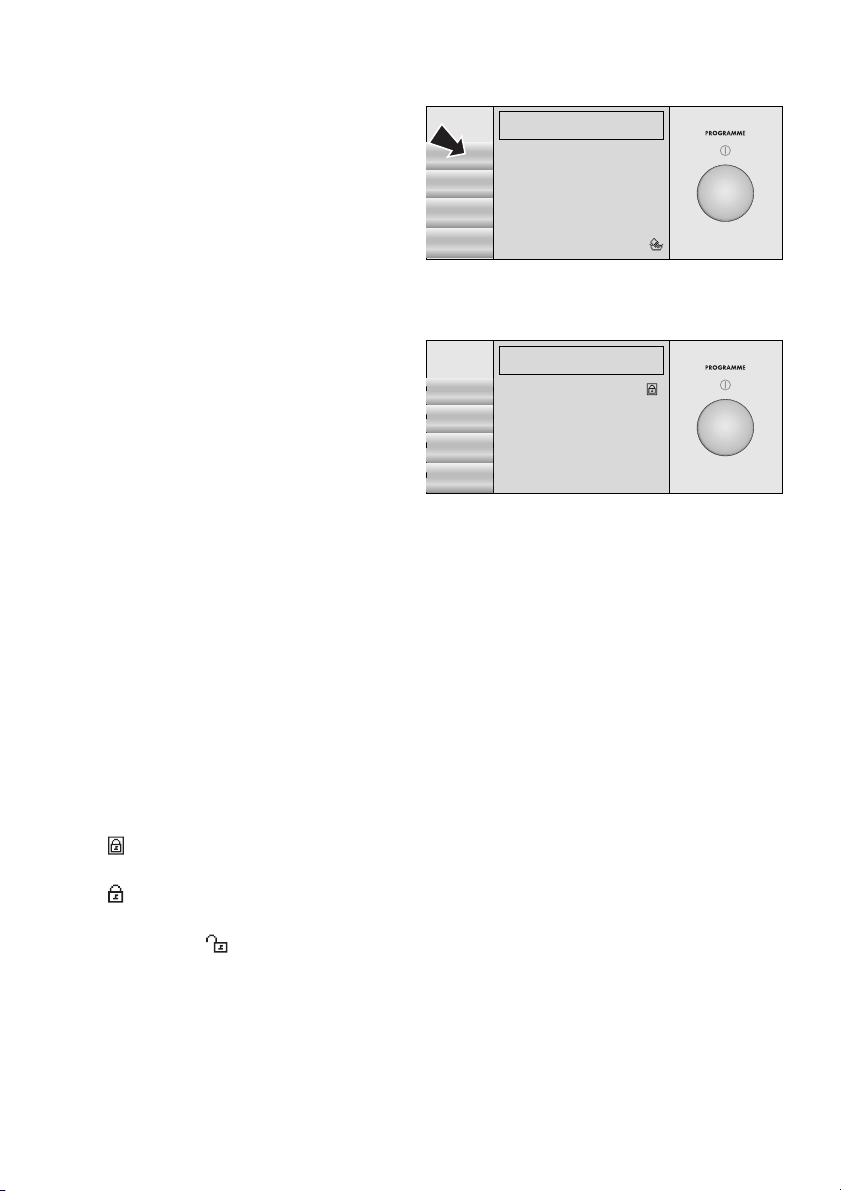

Le symbole de la clé sur le panneau multifonctionnel indique s’il est possible d’ajouter du linge après le démarrage du programme.

Impossible d’ajouter du linge (le hublot est verrouillé car le niveau de l’eau est trop haut et la température trop élevée). Vous pouvez ajouter du linge.

1. Appuyez sur la touche PAUSE. Le panneau multifonctionnel affiche le symbole .

2. Ouvrez le hublot.

3. Ajoutez le linge et refermez le hublot.

4. Appuyer sur le bouton MARCHE.

Page 21

Fin du programme de lavage/Enlever le linge

A la fin du programme de lavage, le panneau multifonctionnel affiche le message ENLEVEZ LE LINGE SVP. Dès que le symbole pouvez ouvrir le hublot.

1. Ouvrez le hublot en tirant sur la poignée.

2. Enlevez le linge.

3. Mettez l’appareil hors tension.

Si vous avez sélectionné l’arrêt cuve pleine :

1. Appuyez sur la touche MARCHE.

DELICAT 30°C

SANS ESS 11:28-11:28

MARCHE

SANS ESS

######################

§s’affiche, vous

ARRET CUVE PLEINE

Le panneau multifonctionnel permute automatiquement sur le premier programme de lavage. En fonction du programme sélectionné, le message ESSORAGE ou ESSORAGE DELICAT s’affiche.

ESSORAGE DELIC.

1200 T/MIN 12:28-12:34

MARCHE

1200

OPTIONS ESSORAGE

FACILE REPASSER

TEXTILE MODERNE ESSORAGE DELIC.)

RAFRAÎCHIR

Si vous souhaitez effectuer un essorage ou une vidange : Positionnez le bouton rotatif soit sur

– ESSORAGE ou sur – VIDANGE.

2. Réduisez éventuellement la vitesse d’essorage.

ESSORAGE

1200 T/MIN 11:28-11:39

MARCHE

TEXTILE MODERNE

1200

OPTIONS VIDANGE

ESSORAGE DELIC.

ESSORAGE)

AMIDONNAGE

3. Appuyez sur la touche MARCHE.

3 L’affichage, à la fin d’un cycle de lavage, du message SURDOSAGE signifie

qu’il y a eu un surdosage de produit lessiviel pour ce programme de lavage. Lors de la prochaine lessive, veuillez respecter les dosages indiqués par le fabricant de produit lessiviel ainsi que les charges de remplissage.

Page 22

Sélectionner des fonction Extras

Vous pouvez, indépendamment du programme de lavage, sélectionner plusieurs fonctions de base. Ces fonctions de base restent actives aussi longtemps qu’elles sont programmées.

MEMOIRE 1, 2, 3, 4

Les programmations les plus utilisées peuvent être mémorisées. Elles peuvent être ensuite sélectionnées comme un programme normal. Il existe quatre emplacements de mémorisation des programmations.

RINCAGE+ Rinçage additionnel uniquement compatible avec les

programmes BLANC, COTON/SYNTH., ECONOMIE D’ENERGIE, DELICAT, 40°-60°MIX, FACILE REPASSER

et TEXTILE MODERNE. ESSORAGE DELICAT

Le linge adhère moins aux parois du tambour et s’avère

plus facile à retirer. Uniquement compatible avec les pro-

grammes BLANC, COTON/SYNTH., ECONOMIE

D’ENERGIE, 40°-60°MIX, AMIDONNAGE et ESSORAGE. LANGUE Pour programmer la langue d’affichage des informations HORLOGE Pour régler l’heure réelle. VOLUME Lorsque l’on appuie sur les touches, un signal sonore re-

tentit. Il est possible de régler le volume de ce signal ou

d’en programmer la tonalité. Il est en revanche impossi-

ble de modifier le volume des signaux d’alarme qui signa-

lent une anomalie.

MEMOIRE

Mémoriser une programmation

Sélectionner d’abord le programme (par ex. COTON/SYNTH., 40°C, 1200 t/ min, avec option SENSIBLE) puis mémorisez-les.

1. A l’aide de la manette rotative,

affichez COTON/SYNTH.

2. Sélectionnez la température et

la vitesse d’essorage.

3. Appuyez sur la touche

OPTIONS.

COTON/SYNTH. 40°C

1200 T/MIN 10:17-12:16

MARCHE

40°

1200

OPTIONS LAINE

ECONOMIE D´ENER.

COTON/SYNTH.)

BLANC

DELICAT

Page 23

4. A l’aide de la manette rotative,

affichez l’option SENSIBLE.

5. Appuyez sur la touche SELECT.

La fenêtre d'affichage indique le symbole .

6. Appuyez sur la touche EXTRAS.

MEMOIRE s’affiche :

7. Appuyez sur la touche SELECT.

MEMOIRE 1 s’affiche :

8. Appuyez sur la touche SAUVER.

La programmation est sauvegardée sous M1 : COTON/ SYNTH.

9. Appuyez ensuite sur la touche

RETOUR 3 fois.

Effacer une programmation de la mémoire

1. Appuyez sur la touche OPTIONS.

2. Appuyez sur la touche EXTRAS.

MEMOIRE s’affiche :

3. Appuyez sur la touche SELECT.

4. Affichez MEMOIRE 1 à l’aide de

la manette rotative.

5. Appuyez sur la touche EFFA-

CER. La programmation est effacée de la mémoire.

6. Appuyez ensuite 3 fois sur la

touche RETOUR.

COTON/SYNTH. 40°C

1200 T/MIN 10:17-12:16

MARCHE

SELECT.

RETOUR

EXTRAS PRELAVAGE

GAIN DE TEMPS

DEPART DIFFERE

SENSIBLE)

TACHES

EXTRAS

SELECT.

RETOUR

MEMOIRE

COTON/SYNTH. 40°C 1200

MEMOIRE(

RINÇAGE+

ESSORAGE DELIC.

LANGUE

SAUVER

RETOUR

MEMOIRE 1(

MEMOIRE 2 MEMOIRE 3 MEMOIRE 4

EXTRAS

SELECT.

RETOUR

MEMOIRE

COTON/SYNTH. 40°C 1200

MEMOIRE(

RINÇAGE+

ESSORAGE DELIC.

LANGUE

EFFACER

RETOUR

MEMOIRE 1!( MEMOIRE 2§§ MEMOIRE 3§§ MEMOIRE 4§§

Page 24

RINCAGE+, ESSORAGE DELICAT

1. Appuyez sur la touche OPTIONS.

2. Appuyez sur la touche EXTRAS.

3. Sélectionnez le programme Ex-

tra souhaité, par ex. RINCAGE+. Appuyez sur la touche SELECT.

La fenêtre d'affichage indique le symbole .

4. Appuyez 2 fois sur la touche

RETOUR.

LANGUE

1. Appuyez sur la touche OPTIONS.

2. Appuyez sur la touche EXTRAS.

3. A l’aide de la manette rotative, affichez LANGUE.

4. Appuyez sur la touche SELECT.

5. A l’aide de la manette rotative,

sélectionnez la langue souhaitée, parex. ENGLISH.

6. Appuyez sur la touche SELECT

pour mémoriser la langue souhaitée.

7. Appuyez 3 fois sur la touche

BACK.

SELECT.

RETOUR

SELECT

BACK

EXTRAS

ESSORAGE DELIC.

EXTRAS

LANGUAGE

MEMOIRE

RINÇAGE +)

LANGUE

ENGLISH)

DEUTSCH§

ITALIANO§

FRANÇAIS§

HORLOGE

1. Appuyez sur la touche OPTIONS.

2. Appuyez sur la touche EXTRAS.

3. A l’aide de la manette rotative, sélectionnez HORLOGE.

4. Appuyez sur la touche SELECT.

5. A l’aide de la manette rotative,

sélectionnez l’heure souhaitée.

6. Appuyez sur la touche SELECT.

7. Appuyez 3 fois sur la touche

RETOUR.

SELECT.

RETOUR

EXTRAS

HORLOGE¶¶¶¶¶¶¶¶¶¶

15:11 H:MIN

)

Page 25

VOLUME

1. Appuyez sur la touche OPTIONS.

2. Appuyez sur la touche EXTRAS.

3. A l’aide de la manette rotative, sélectionnez VOLUME.

4. Appuyez sur la touche SELECT.

5. A l’aide de la manette rotative,

affichez ARRET, NORMAL ou FORT.

6. Appuyez sur la touche SELECT.

7. Appuyez 3 fois sur la touche

RETOUR.

EXTRAS

VOLUME

SELECT.

§§§

RETOUR

ARRET

NORMAL

FORT

§§§

Protection du programme

Afin de protéger les réglages sélectionnés d’un programme contre des modifications pouvant avoir lieu par mégarde, il est possible de verrouiller les boutons.

Activation de la protection du programme:

1. Démarrez le programme.

2. Appuyez en même temps sur le

deuxième et le quatrième boutons pendant env. 3 secondes. Le symbole apparaît sur l’écran. Les boutons sont verrouillés.

DELICAT 30°C

1000 T/MIN 11:25-12:36

LAVAGE

##======================]

HUMIDITE RES. 50 %

Désactivation de la protection du programme:

Appuyez à nouveau pendant environ 3 secondes sur le deuxième et le quatrième boutons. Les boutons sont déverrouillés. Le symbole disparaît.

3 Les boutons restent verrouillés même après la mise à l’arrêt de l’appareil.

Veuillez à nouveau procéder à une désactivation avant le nouveau lavage, afin qu’un nouveau programme puisse être sélectionné. Si l’appareil est arrêté par inadvertance lors d’un programme, veuillez tout d’abord désactiver la protection du programme. Veillez ensuite à sélectionner à nouveau le programme et à le démarrer.

Page 26

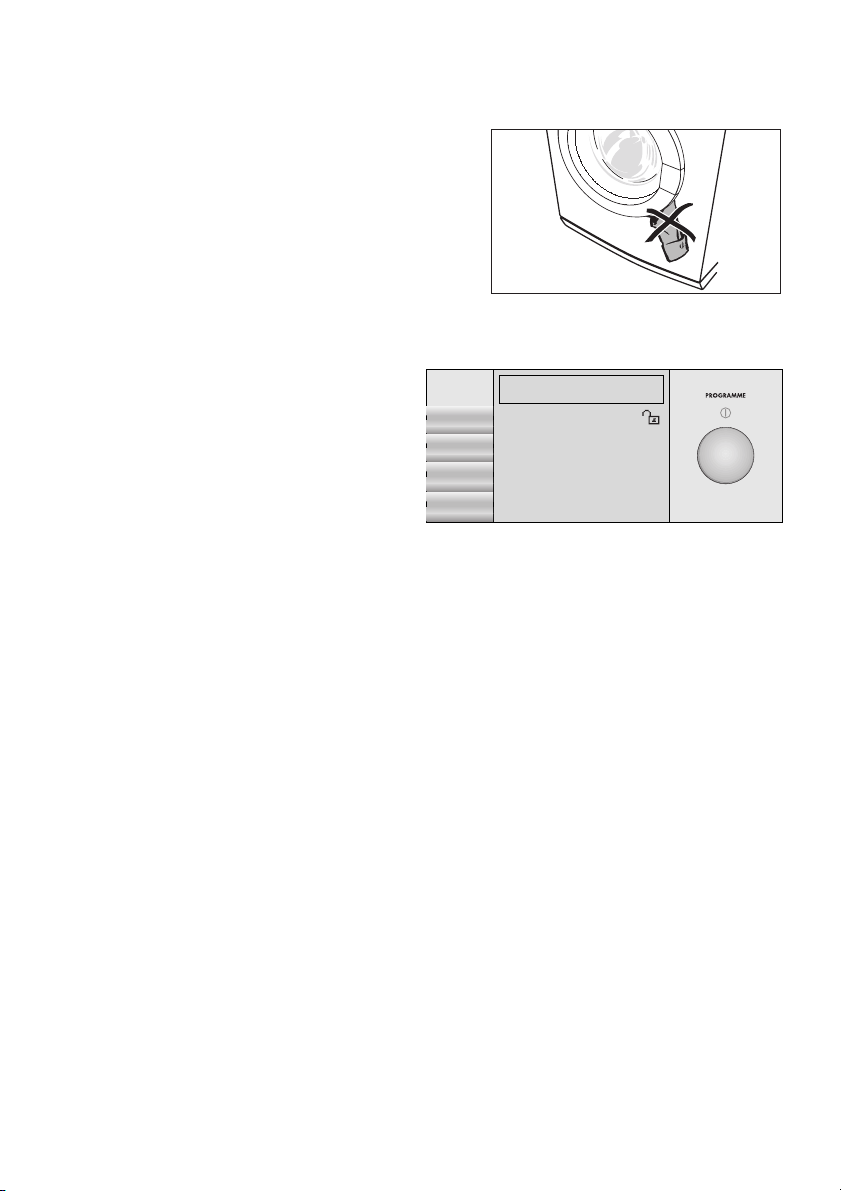

Sécurité enfants

Lorsque la sécurité enfants est enclenchée, il est impossible de fermer le hublot.

Pour activer la sécurité enfants :

A l’aide d’une pièce de monnaie, tournez le bouton rotatif (situé à l’intérieur du hublot) dans le sens des aiguilles d’une montre jusqu’à la butée.

1 Avertissement ! Si après cette manipu-

lation le bouton rotatif se trouve en position enfoncée, la sécurité enfants n’est pas enclenchée. Le bouton rotatif doit être positionné comme indiqué sur la figure.

Pour désactiver la sécurité enfants :

Tournez le bouton rotatif jusqu’à la butée dans le sens inverse des aiguilles d’une montre.

Nettoyage et entretien

Attention ! N’utilisez pas de produits d’entretien pour meubles ou des pro-

duits de nettoyage agressifs pour nettoyer l’appareil. Essuyez le bandeau de commande et le corps de l’appareil à l’aide d’un chiffon humide.

Nettoyage

Si vous lavez la plupart du temps à basse température, veuillez effectuer de temps en temps un programme á haute température (60 ou 90°). Ceci évite d’éventuels dépôts et l’appareil sera nettoyé de l’intérieur.

Page 27

Boîte à produits lessiviels

Il est recommandé de nettoyer régulièrement la boîte à produits.

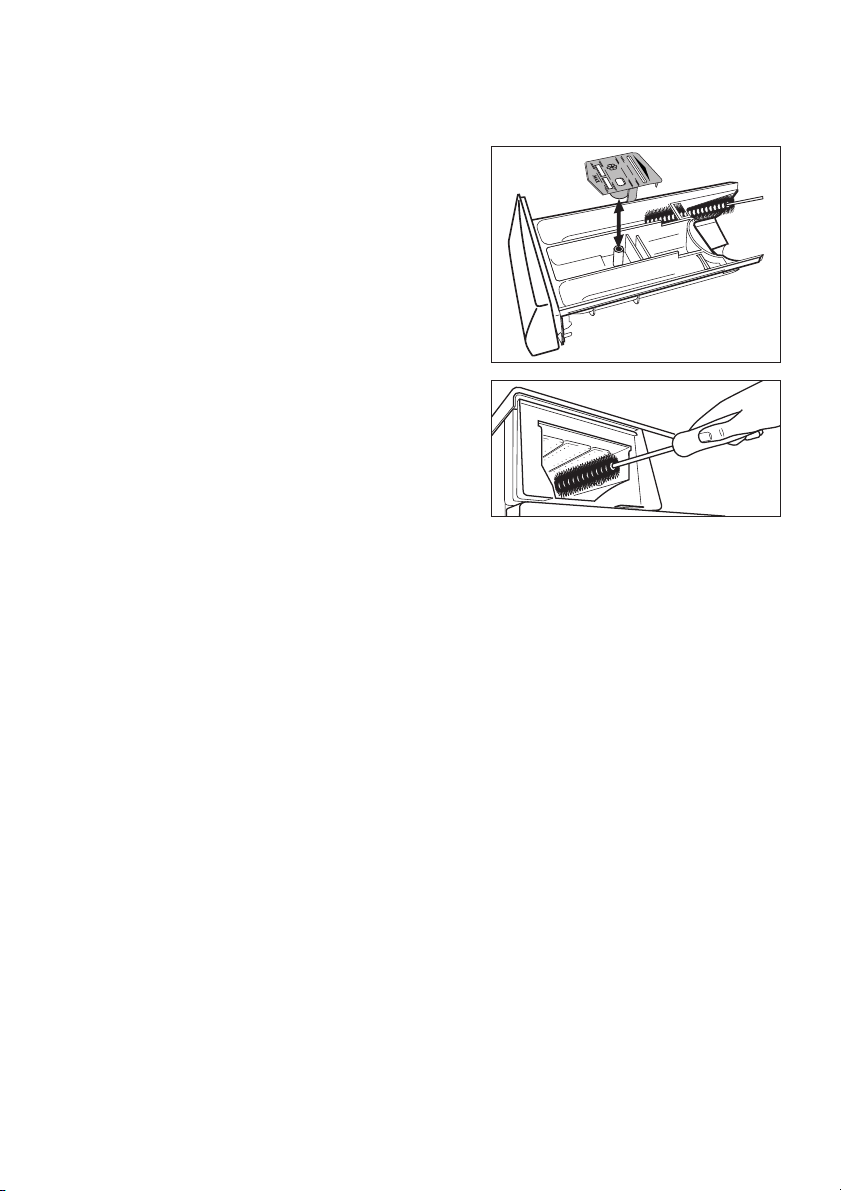

1. Tirez d’un coup sec sur la boîte à produits.

2. Enlevez l’élément supérieur du

compartiment pour asssouplissant.

3. Nettoyez tous les éléments avec de

l’eau.

4. Repoussez l’élément pour assouplis-

sant jusqu’à la butée de sorte qu’il soit correctement en place.

5. Nettoyez l’intégralité du logement inter-

ne de la boîte à produits lessiviels, en particulier les buses situées sur la partie supérieure du compartiment, à l’aide d’une brosse.

6. Replacez la boîte à produits lessiviels

sur les rails de guidage et enfoncez-le.

Tambour

Des corps étrangers rouillés restés dans le linge ou des conduites d’eau ferrugineuses peuvent provoquer des dépôts de rouille dans le tambour.

Attention ! Ne nettoyez pas le tambour avec des détartrants acides, avec des produits abrasifs contenant du chlore ou du fer ou avec de la laine de fer.

1. Eliminez les éventuels dépôts de rouille dans le tambour avec un produit

de nettoyage pour acier inoxydable.

2. Lavage préliminaire sans linge permettant d’éliminer les restes de produit

de nettoyage. Versez env. 1/4 d’un doseur de produit de lavage en poudre et sélectionnez le programme BLANC 95° et l’option GAIN DE TEMPS/EXTRA COURT.

Hublot et joints en caoutchouc

Verifiez régulièrement qu’il n’y a pas de dépôts ou de corps étrangers dans les fentes des joints en caoutchouc ou sur la face intérieure de la vitre du hublot. Nettoyez régulièrement la vitre du hublot et les joints en caoutchouc.

Page 28

Que faire, si…

Remédier soi-même aux anomalies

Si, au cours d’un programme, l’un des messages d’erreur ci-après apparaît sur la fenêtre d'affichage :

– ATTENTION(E41)/ FERMER LA PORTE SVP – ATTENTION ERROR CODE (E11)/OUVRIR LE ROBINET SVP – ATTENTION ERROR CODE (E21)/VERIFIER VIDANGE SVP

veuillez vous reporter au tableau ci-dessous. Après avoir remédié à l'anomalie, appuyez sur la touche MARCHE. La fenêtre d'affichage sindique ATTENTION/CONTACTER SERVICE APRES-VENTE SVP ainsi qu’un code d’erreur (parex. E..) : Désactivez puis réactivez l’appareil. Sélectionnez de nouveau le programme. Appuyez sur la touche MARCHE. Si le message d’erreur s’affiche à nouveau, veuillez contacter le service après-vente et leur communiquer le code d’erreur et le n° PNC (voir plaque signalétique).

Symptômes Cause possible Solution

Le lave-linge ne fonctionne pas.

Il est impossible de fermer le hublot.

Le programme de lavage ne démarre pas même lorsque l’on appuie sur la touche MARCHE. ATTENTION (E41)/FERMEZ LA PORTE SVP apparaît sur l’afficheur.

La pompe de vidange continue à fonctionner, même lorsque l’appareil est désactivé. ATTENTION (EF3)/CONTACTER SERVICE APRES-VENTE SVP apparaît sur l’afficheur.

La prise n’est pas branchée ou le fusible est défectueux.

Le hublot n’est pas correctement fermé.

La touche MARCHE n’a pas été actionnée.

La sécurité enfants est enclenchée.

Le hublot n’est pas correctement fermé.

Le dispositif de protection contre les inondations Aqua Control est enclenché.

Branchez la prise. Vérifiez le fusible.

Fermez correctement le hublot. Le verrouillage du hublot doit être audible.

Appuyez sur la touche MARCHE.

la sécurité enfants.

Fermez correctement le hublot, le verrouillage doit être audible. Appuyez sur la touche MARCHE.

Fermez le robinet d’arrivée d’eau, débranchez l’appareil et contactez le service après-vente.

Page 29

Symptômes Cause possible Solution

Les protections de transport

Le lave-linge vibre ou il est instable lorsqu’il est en marche.

Le linge n’est pas essoré.

Il y a une fuite d’eau sous le lave-linge.

Il reste de l’assouplissant dans le compartiment. Le compartiment additifs est rempli d’eau.

Le linge est très froissé. Surcharge de linge éventuelle. Respectez la charge maximale.

Il est impossible d’ouvrir le hublot lorsque l’appareil est sous tension. Le symbole apparaît sur la fenêtre d'affichage.

La fenêtre s’éteint en cours de programme.

L’éclairage de fond de la fenêtre s’éteint lorsque l’appareil est sous tension.

pour

n’ont pas été enlevées.

Le pieds vissables ne sont pas correctement réglés.

Il n’y a que quelques grands morceaux de linge au sein du tambour.

Le joint du raccord vissé sur le flexible d’alimentation n’est pas étanche.

Le flexible de vidange n’est pas étanche.

Le bouchon de la pompe de vidange n’est pas correctement fermé.

Du linge est coincé dans le hublot.

Le flexible de vidange de secours n’est pas étanche.

L’élément supérieur du compartiment contenant l’assouplissant n’est pas inséré correctement ou il est bouché.

Le hublot est verrouillé pour raisons de sécurité.

Panne de courant. Pour des raisons de sécurité, le hublot reste verrouillé pendant env. 15 minutes.

Le lave-linge est en mode Veille.

Enlevez les protections de transport.

Réglez les pieds conformément aux instructions de montage et d’installation.

Veuillez si possible charger le tambour au maximum. Mélangez les grands et petits morceaux de linge.

Revissez correctement et fermement le tuyau d’alimentation.

Remplacez le flexible de vidange.

Fermez correctement le bouchon.

Lors de la prochaine lessive, faites attention en insérant le linge.

Verrouillez correctement le flexible de vidange de secours.

Nettoyez la boîte à produits à produits, insérez correctement le compartiment pour assouplissant.

Attendez jusqu’à ce que le symbole

Le programme se poursuit dès que le courant est rétabli.

Pour retirer le linge : S’il reste de l’eau dans le tambour, effectuez d’abord une vidange de secours avant d’ouvrir le hublot.

Appuyez sur une touche quelconque.

s’affiche.

Page 30

Symptômes Cause possible Solution

L’eau n'entre pas dans l’appareil. Les messages ATTENTION ERROR CODE (E11)/ OUVRIR LE ROBINET SVP apparaissent sur la fenêtre d'affichage.

Le linge n’est pas correctement essoré, il reste de l’eau dans le tambour. Les messages ATTENTION ERROR CODE (E21)/VERIFIER VIDANGE SVP apparaissent sur la fenêtre d'affichage.

Le robinet d’arrivée d’eau est fermé.

Le filtre du raccord du flexible d’arrivée d’eau est bouché.

Le robinet d’arrivée d’eau est entartré ou défectueux.

Le flexible de vidange est plié. Eliminez le pli.

Dépassement de la hauteur de vidange maximale de 1m.

La pompe de vidange est obstruée.

En cas de raccordement sur un siphon : le siphon est bouché.

Ouvrez le robinet d’arrivée d’eau.

Fermez le robinet d’arrivée d’eau. Dévissez le flexible, enlevez le filtre et nettoyez-le.

Vérifiez le robinet d’arrivée d’eau et, le cas échéant, faitesle réparer.

Contactez le service aprèsvente.

Nettoyez la pompe de vidange. Retirez les corps étrangers se trouvant dans le corps de la pompe.

Nettoyez le siphon.

Lorsque la qualité du lavage n’est pas satisfaisante

Le linge est grisâtre et le tambour s’entartre

• La quantité de produit de lavage est insuffisante.

• Le produit de lavage utilisé n'est pas adéquat.

• Les salissures spécifiques n’ont pas fait l’objet d’un traitement préalable.

• Le programme ou la température sélectionné(e) ne convient pas.

Le linge présente des taches grises

• Le dosage du produit de lavage est insuffisant pour laver correctement le

linge taché par de la pommade, de la graisse ou de l’huile.

• La température de lavage est trop basse.

• Une cause récurrente est que l’assouplissant, en particulier les assouplis-

sants concentrés, se diffuse dans le linge Eliminez ces taches aussi rapidement que possible et utilisez l’assouplissant avec précaution.

Il reste de la mousse après le dernier rinçage

• Les produits de lavage actuels peuvent encore produire de la mousse lors

du dernier rinçage. Le linge est néanmoins suffisamment rincé.

Le linge présente des traces blanchâtres

• Elles sont dues à des composants insolubles des produits de lavage mo-

dernes. Elles ne sont pas la conséquence d’un rinçage insuffisant.

Page 31

Secouez ou brossez le linge. A l’avenir, il pourrait s’avérer judicieux de retourner le linge avant de faire une lessive. Vérifiez le produit de lavage choisi. Il est particulièrement conseillé d’utiliser un produit de lavage liquide pour laver le linge de couleur foncée.

Effectuez une vidange

1 Avertissement ! Avant de procéder à la vidange, mettez le lave-linge hors

tension et débranchez-le ! Avertissement ! L’eau de vidange évacuée par le flexible de vidange peut

être brûlante. Danger de brûlure par aspersion ! Laissez refroidir l’eau avant de faire la vidange !

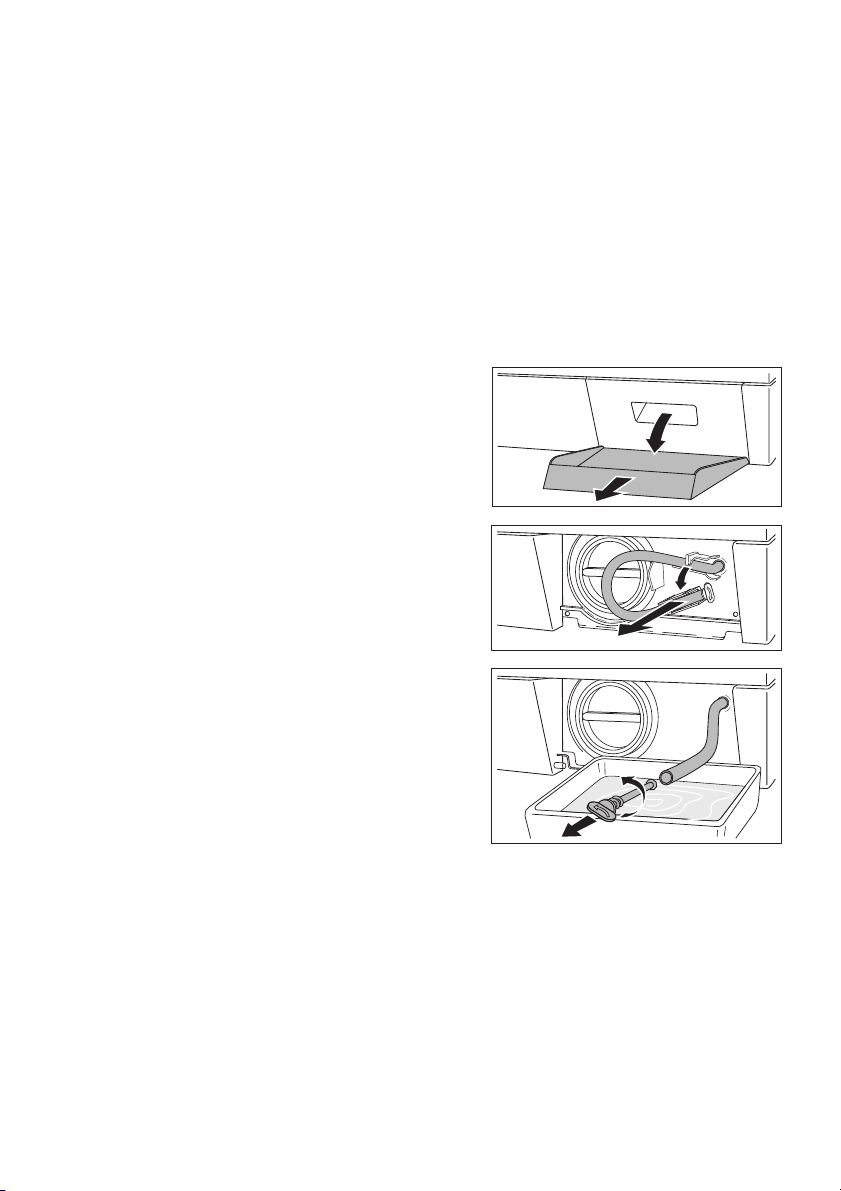

1. Abaissez la trappe du socle et enlevez-

la.

2. Enlevez le flexible de vidange de se-

cours.

3. Placez un récipient plat de récupéra-

tion de l’eau sous la trappe. Dévissez ensuite le bouchon en tournant dans le sens inverse des aiguilles d’une montre et enlevez-le.

4. L’eau de vidange s’écoule. Videz le ré-

cipient de récupération plusieurs fois si nécessaire en refermant à chaque fois le flexible de vidange avec le bouchon.

Après avoir intégralement vidé l’eau de vidange :

5. Replacez correctement le bouchon sur le flexible de vidange et revissez-le

dans le sens des aiguilles d’une montre.

6. Replacez le flexible de vidange de secours sur son support.

7. Replacez la trappe du socle et fermez-la.

Page 32

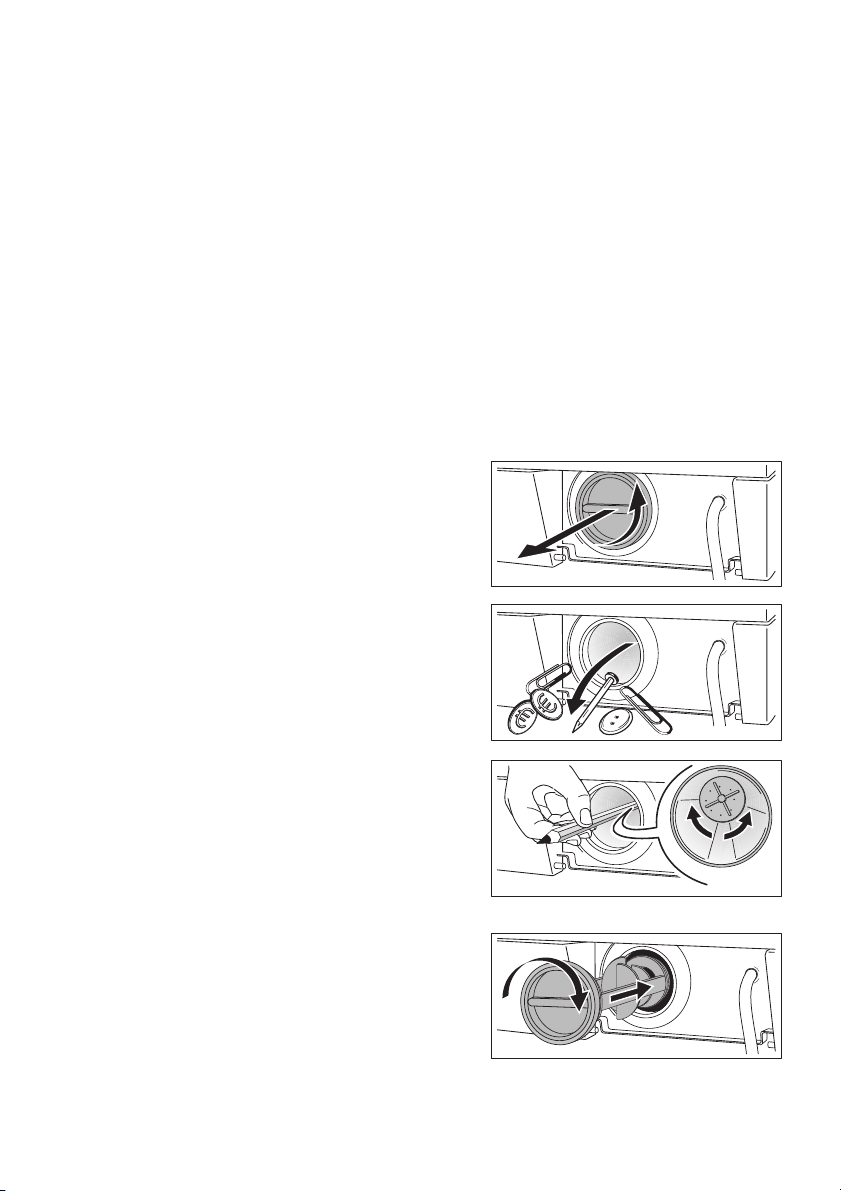

Pompe de vidange

La pompe de vidange ne nécessite aucun entretien. Il n’est pas nécessaire d’ouvrir le couvercle de la pompe sauf en cas d'anomalie, lorsque la vidange ne s’effectue pas, par ex. en cas de blocage de la roue. Avant de faire une lessive, veuillez vous assurer qu’il n’y a pas de corps étrangers dans les poches des vêtements ou entre le linge. Les trombones, punaises, etc. éventuellement introduits dans le lave-linge par le biais des vêtements restent dans le corps de la pompe (servant de piège pour les éléments étrangers et de protection de la roue).

1 Avertissement ! Avant d’ouvrir le couvercle de la pompe, mettez le lave-lin-

ge hors tension et débranchez-le !

1. Effectuez d’abord une vidange de secours.

2. Placer une serpillière sur le sol devant le couvercle de la pompe de vidan-

ge. Le résidu d’eau s’écoule.

3. Dévissez le couvercle de la pompe

dans le sens contraire des aiguilles d’une montre et enlevez-le.

4. Enlevez les corps étrangers et les pelu-

ches du linge du corps de la pompe et de la roue.

5. Vérifiez qu’il est possible de faire tour-

ner la roue située tout à fait à l’arrière du corps de la pompe. (il est normal que la roue de la pompe tourne par àcoups). S’il s’avère impossible de faire tourner la roue, veiller contacter le service après-vente.

6. Replacez le couvercle de la pompe.

Replacez le bouchon du couvercle et revissez-le soigneursement dans le sens des aiguilles d’une montre.

7. Fermez le flexible de vidange de se-

cours et replacez-le sur son support.

8. Fermez la trappe du socle.

Page 33

Caractéristiques techniques

5 Cet appareil est conforme aux directives CE suivantes :

– directive 73/23/CEE du 19.02.1973 basse tension – directive 89/336/CEE du 03.05.1989 relative à la compatibilité électroma-

gnétique (CEM) y compris la directive de révision 92/31/CEE

– directive 93/68/CEE du 22.07.1993 relative à la certification CE

Hauteur x largeur x profondeur 850 x 598 x 603mm

Profondeur, hublot ouvert 980 mm

Réglage de la hauteur env. +10/-5mm

Charge maximale

Domaine d’utilisation domestique

Vitesse de rotation du tambour voir synoptique des programmes

Pression de l’eau 1-10bar

Consommations

Les consommations des programmes indiqués sur les tableaux suivants sont conformes aux normes en vigueur. Elles peuvent différer légèrement dans le cadre d’une utilisation domestique.

(en fonction du programme)

max. 5kg

(=10–100N/cm2=0,1–1,0MPa)

Programme de lavage/ Température

ECONOMIE D’ENERGIE

BLANC 95 Coton 5 50 1,80

COTON/SYNTH. 40 Coton 5 46 0,55

COTON/SYNTH. 40 GAIN DE TEMPS (COURT)

DELICAT 30 Synthétiques 2,5 52 0,35

LAINE 30 Laine 2 44 0,28

1) La capacité de charge maximale indiquée est conforme à la norme UE 60 456.

2) Remarque : Programmations vérifiables par ou en conformité aux normes EN 60 456 et IEC

60 456. Les valeurs indiquées dans ce tableau sont données à titre indicatif et peuvent varier en fonction du type et de la quantité de linge, de la nature du produit de lavage, de la température de l'eau et de l'air, de la pression d'arrivée d'eau ainsi que la tension du secteur de votre installation électrique.

Type de textile

Coton 5 35 0,85

Synthétiques 2,5 45 0,50

Charge

maximale

en kg

Eau en

litres

Consommation

électrique

en kWh

Page 34

Instructions de montage et de raccordement

1 Consignes de sécurité pour l’installateur

• Cet appareil n’est pas encastrable.

• Avant de mettre l’appareil en service, vérifiez qu’il n’a pas subi de dom-

mages au cours du transport. Il est absolument interdit de brancher un appareil endommagé. En cas de dommage, veuillez contacter votre transporteur.

• Avant de mettre l’appareil en service, enlevez toutes les protections de

transport. Dans le cas contraire, elles peuvent endommager l’appareil au cours de l’essorage ou abîmer les meubles avoisinants.

• Avant de mettre l’appareil en service, montez la protection contre les pro-

jections d’eau (voir „Enlever les protections de transport“).

• Conformément à la réglementation, branchez toujours la fiche mâle dans

une prise de courant avec terre.

• En cas de raccordement fixe : l’installation d’un raccordement fixe relève

exclusivement de la compétence d’un électricien agréé.

• Avant de brancher l’appareil, assurez-vous que la tension nominale et le

type de courant électrique indiqués sur la plaque signalétique concordent avec les valeurs de l’installation domestique. La plaque signalétique indique également le type de fusible de sécurité requis.

• S’il s’avère nécessaire d’effectuer des travaux règlementaires de raccor-

dement d’eau pour raccorder l’appareil, ces travaux sont du ressort exclusif d’un spécialiste agréé.

• S’il s’avère nécessaire d’effectuer des travaux règlementaires de raccor-

dement électrique pour raccorder l’appareil au réseau, ces travaux sont du ressort exclusif d’un électricien agréé.

• Le remplacement de l’alimentation électrique du lave-linge relève exclusi-

vement de la compétence d’un spécialiste agréé ou du service après-vente.

Installation de l’appareil

Transport de l’appareil

1 Avertissement ! Le lave-linge est très lourd. Risque de blessures ! Attention

lorsque vous le soulevez.

• Ne posez pas l’appareil sur la face avant ou sur le côté droit (vu de face).

Certains composants électriques pourraient être mouillés.

Page 35

• Ne transportez jamais l’appareil sans les protections de transport. Enlevez

les protections de transport uniquement lorsque vous êtes sur le lieu de l’installation ! Transporter l’appareil sans les protections pourrait l’endommager.

• Ne soulevez pas l’appareil par le hublot ouvert ni par le socle.

Transport sur un diable :

• Placez le diable sur les côtés uniquement. La pelle du diable ne doit pas

excéder 24 cm de longueur au risque d’endommager le dispositif de protection contre les inondations.

Enlevez les protections de transport

1 Avant la première mise en marche, vous devez impérativement retirer de vo-

tre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous.

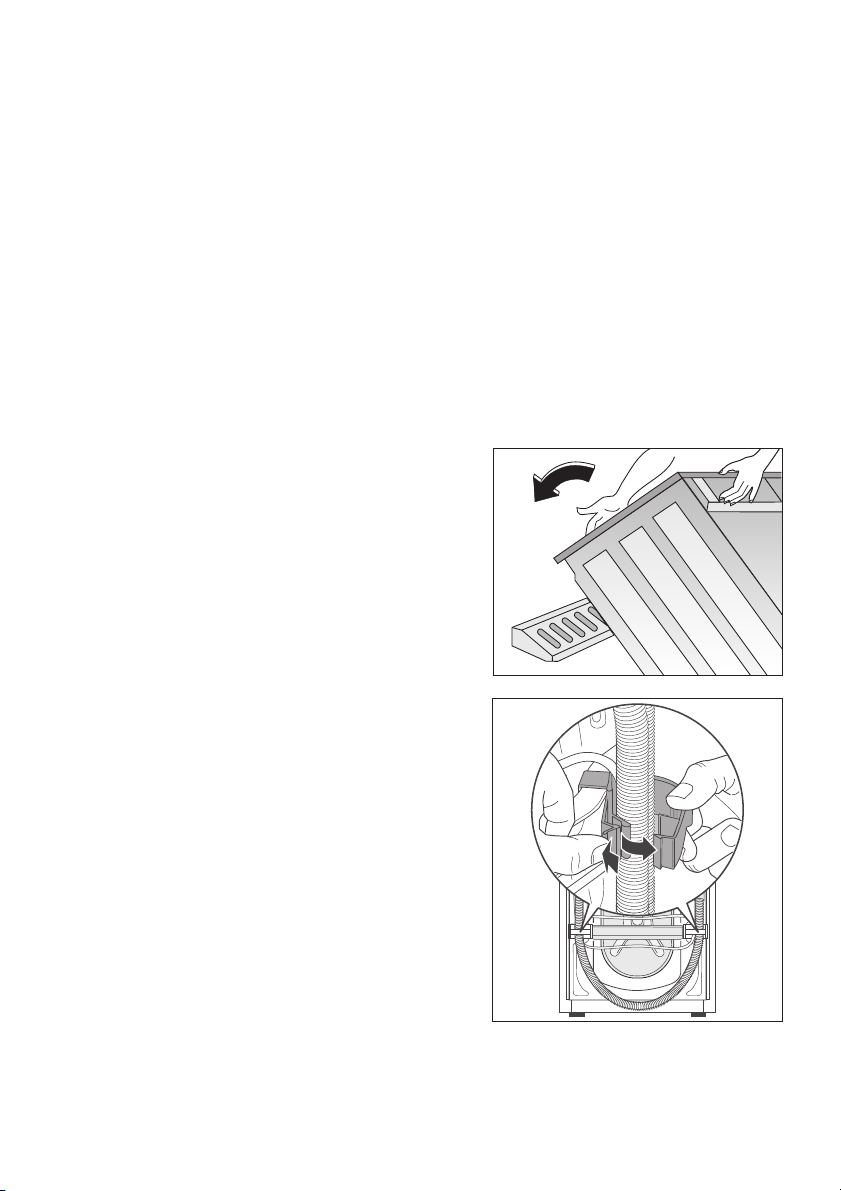

1. Apres avoir enlevé les protections de

transport, appuyez avec soin l’appareil sur la partie arrière pour retirez le bloc en polystyrène qui constitue le socle de l'emballage.

2. Redressez l'appareil et retirez la fixation

du câble d’alimentation électrique et du tuyau de vidange des leur support placé à l’arrière de l’appareil.

Page 36

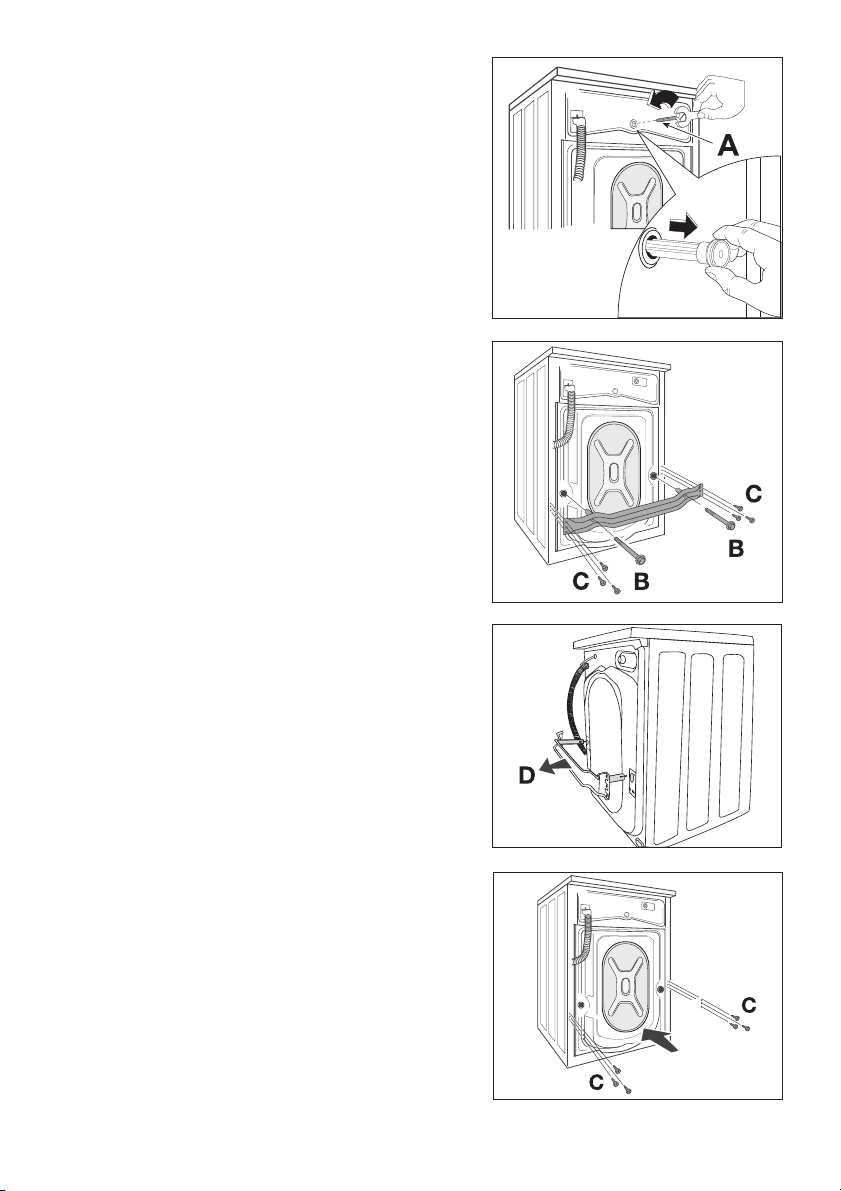

3. Avec une clé dévissez et ôtez la vis

centrale arrière A, en haut. Enlevez avec soin le goujon en plastique correspondant.

4. Dévissez et ôtez les deux grandes vis

arrière B et les six petites vis C, en bas.

5. Sortez le rail de transport D.

6. Revissez les six petites vis C à leur pla-

ce (voir figure ci-desssous).

Page 37

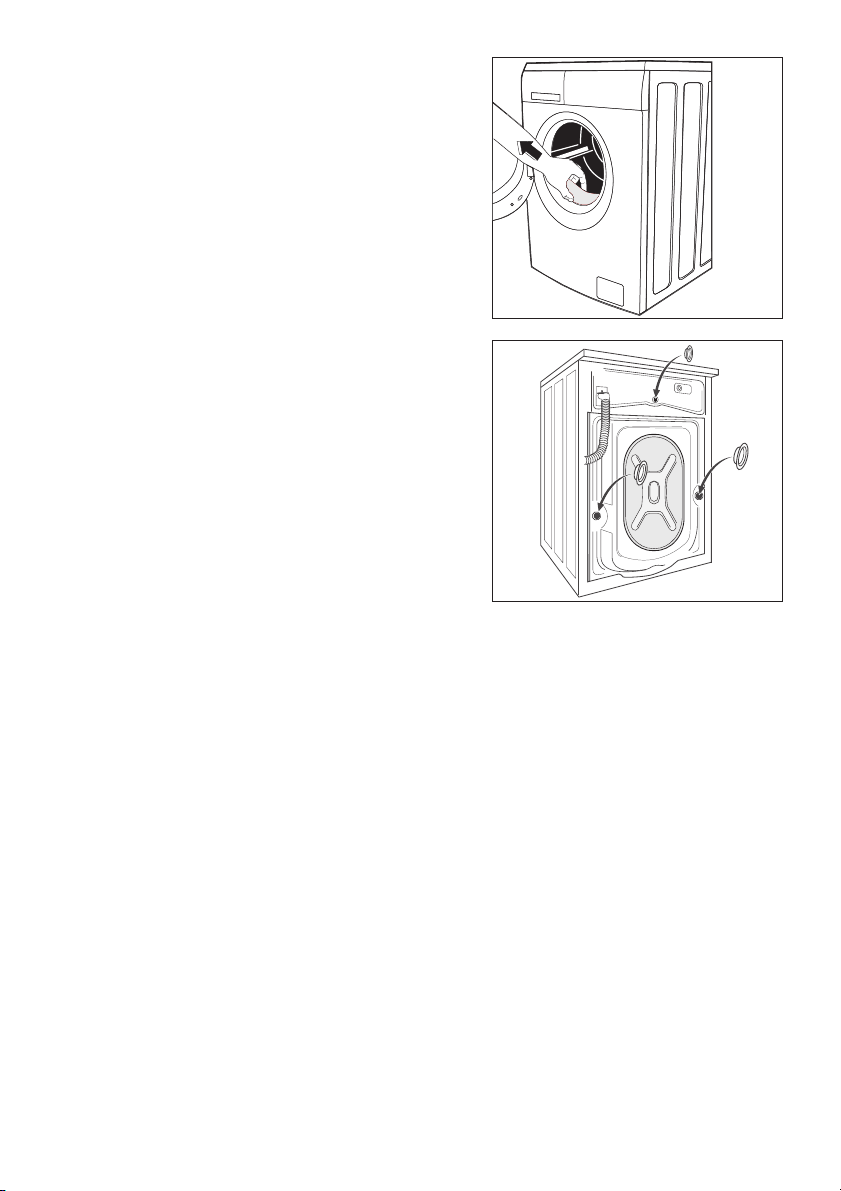

7. Ouvrez le hublot et enlevez le bloc en

polystyrène accroché avec du ruban adhésif au joint du hublot.

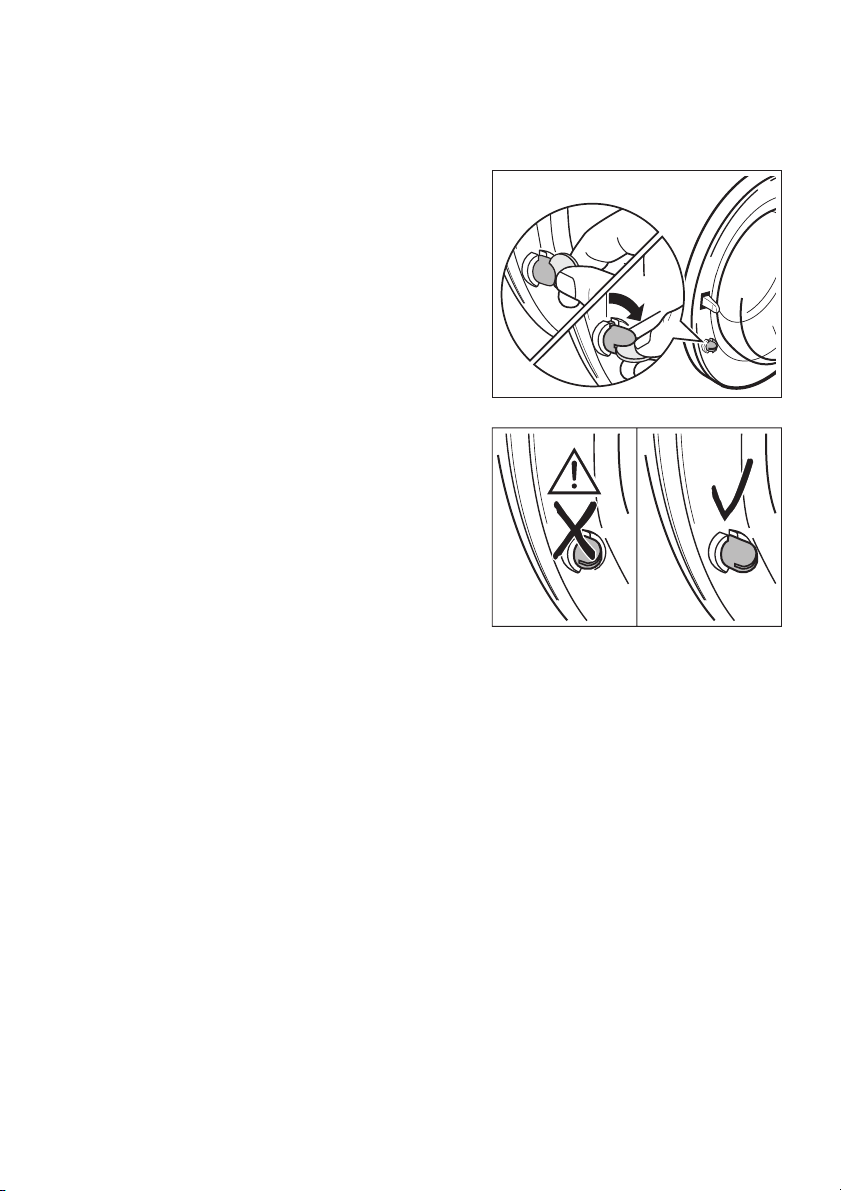

8. Bouchez l’ ouverture centrale et les

deux ouvertures (en bas) à l’aide des caches plastique se trouvant dans l’enveloppe contenant la notice d’utilisation.

Avertissement !

Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l’appareil (déménagement par exemple). Ne transportez jamais

l’appareil sans les protections de transport. Branchez le tuyau d’alimentation de la façon décrite au paragra-

phe “Raccordement d’eau”.

Lieu d’installation de l’appareil

Attention ! N’installez pas l’appareil dans un local susceptible de geler. Ris-

ques de dommages dûs au gel ou de dysfonctionnement des fonctions de l’appareil ! Les dommages dûs au gel ne sont pas couverts par la garantie !

• Le plan d’installation de l’appareil doit être compact et plat. Ne placez pas

l’appareil sur une moquette ou sur un revêtement de sol élastique.

• Le plan d’installation doit être propre et sec et ne pas être recouvert par

un revêtement glissant qui mettrait en danger la stabilité de l’appareil.

• En cas d’installation de l’appareil sur un carrelage, placez-le sur une natte

en caoutchouc habituellement disponible dans le commerce.

Page 38

Stabiliser l’appareil

3 Pied automatique : Le pied arrière gauche de votre lave-linge est conçu à

la manière d’un montant à ressort. Par conséquent, lorsque le poids est concentré sur le coin arrière gauche, l’appareil tend à pencher de ce côté. Le pied de réglage automatique confère une parfaite stabilité à l’appareil, même en cas de vitesse d’essorage élevée. En principe, il n’a pas besoin d’être réglé.

Les quatre pieds de réglage de l’appareil sont préréglés. Chaque pied à vis de l’appareil, réglable en hauteur, peut être réglé individuellement, ce qui permet de palier aux aspérités du sol les plus importantes. Utilisez à cet effet le clé spéciale accompagnant l’appareil.

Attention ! Ne nivelez pas les petites aspérités du sol à l’aide de cales en bois, en carton ou autres, mais servez-vous uniquement des pieds réglables.

Raccordement électrique

Les informations concernant la tension du secteur, le type de courant ainsi que le fusible de sécurité requis figurent sur la plaque signalétique. La plaque signalétique se trouve au niveau du hublot.

Raccordement de l’eau

Pression de l’eau admissible

La pression de l’eau doit être d’au moins 1bar (=10N/cm2=0,1MPa) et de maximum 10bar (=100 N/cm – Si elle excède 10bar : installez une soupape de régulation de la pression

en amont.

– Si la pression est inférieure à 1bar : enlevez le flexible de vidange situé au

niveau de la vanne magnétique d’alimentation ainsi que le régulateur de débit (enlevez pour ce faire le filtre et le joint en caoutchouc situé au-dessous de ce dernier à l’aide d’une pince). Replacez lez filtre.

=1MPa).

Page 39

Raccordement de l’eau

Attention !

• Le tuyau d’alimentation livré avec l’appareil se trouve dans la cuve.

• N’employez jamais pour le raccordement un tuyau déjà utilisé précé-

demment.

• Ne raccordez pas cet appareil sur une alimentation d’eau chaude !

1. Ouvrez le hublot et sortez de la cuve le tuyau d’alimentation d’eau.

2. Branchez le tuyau d’alimentation à l’ap-

pareil.

Important!

Ne raccordez jamais le tuyau verticalement. Disposez le tuyau en angle vers la direction (droite ou gauche), la plus proche au robinet de l’eau.

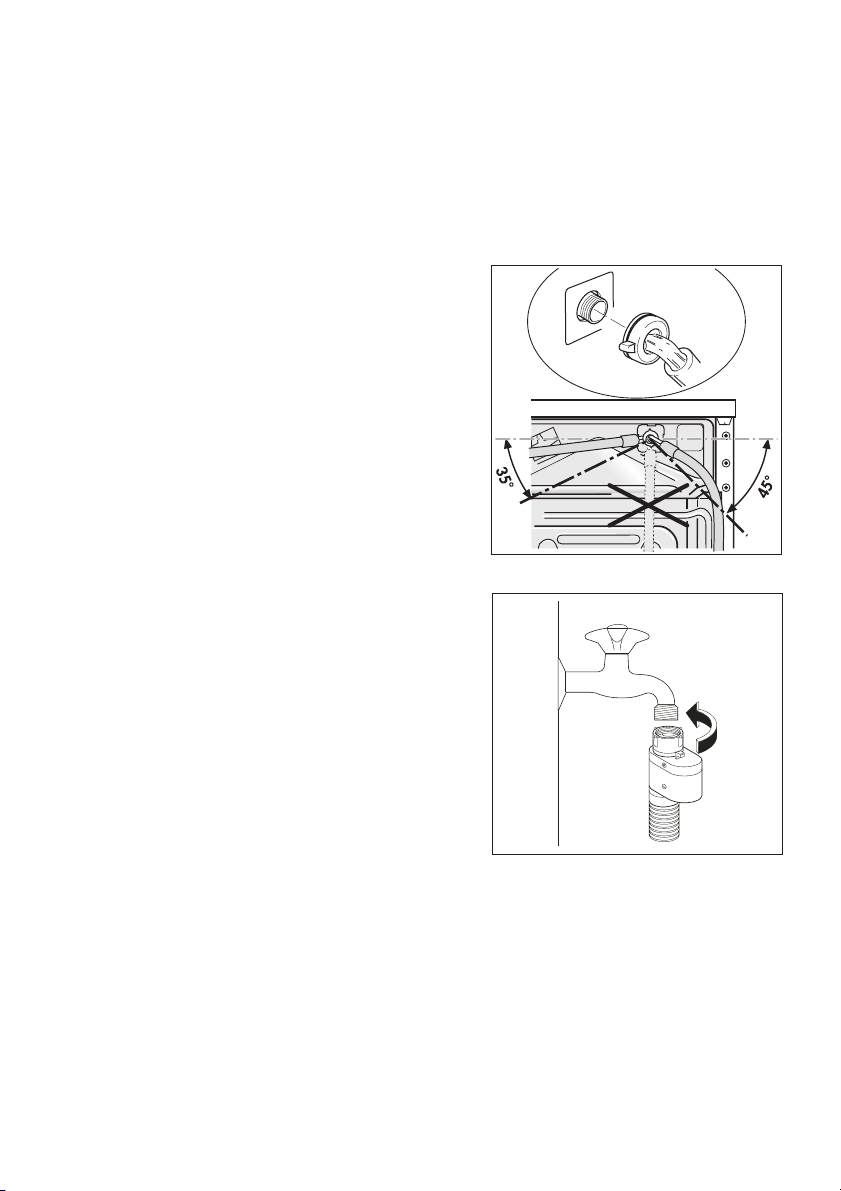

3. Pour ajuster l'orientation du raccord du

tuyau d’alimentation dévissez la bague de serrage placée à l’arrière de l’appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

4. Vissez le raccord du tuyau d’alimen-

tation sur le nez fileté du robinet d’arrivée d’eau (20x27). Utilisez toujours le tuyau d’alimentation livré avec l’appareil. Vissez correctement pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n’ont pas servi depuis longtemps, il est préférable de faire couler une certaine quantité d’eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l’intérieur de l’appareil.

Page 40

Dispositif de blocage de l’eau

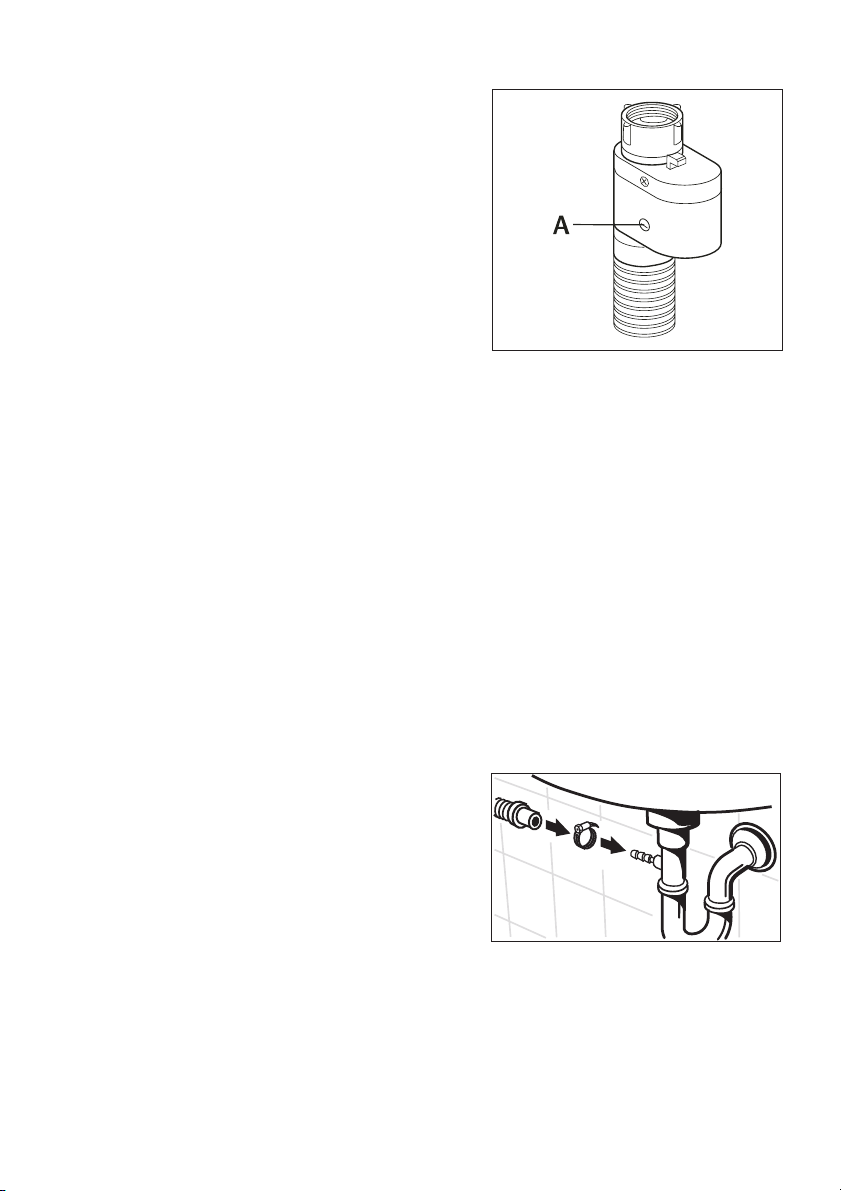

Le tuyau d'alimentation est équipé d'un dispositif de protection contre le dégât des eaux. Si le tuyau intérieur devait se détériorer à cause d'une usure naturelle, ce dispositif bloquera l'arrivée d'eau à l'appareil. Le défaut est signalé par l'apparition d'un secteur rouge dans la petite fenêtre „A“. Dans ce cas fermez le robinet de l'eau et appelez le service après-vente. Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation à l'arrière de l'appareil en dévissant la bague de serrage. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite. Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférable de faire couler une certaine quantité d'eau avant de mettre en place le tuyau d’alimentation. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à I'intérieur de l'appareil.

Vidange de l’eau

La différence de hauteur entre le plan d’installation de l’appareil et l’évacuation de l’eau de vidange ne doit pas excéder 1 mètre au maximum.

Utilisez uniquement des flexibles d’origine comme rallonge. (De max. 3 m de longeur au sol et de jusqu’à 80 cm de hauteur). Les flexibles de vidange sont disponibles auprès du service après-vente en différentes longueurs.

Vidange dans un siphon

Fixez l’embout de raccordement/siphon à l’aide d’un collier de serrage (disponible dans les magasins spécialisés).

Page 41

Vidange dans un lavabo/une baignoire

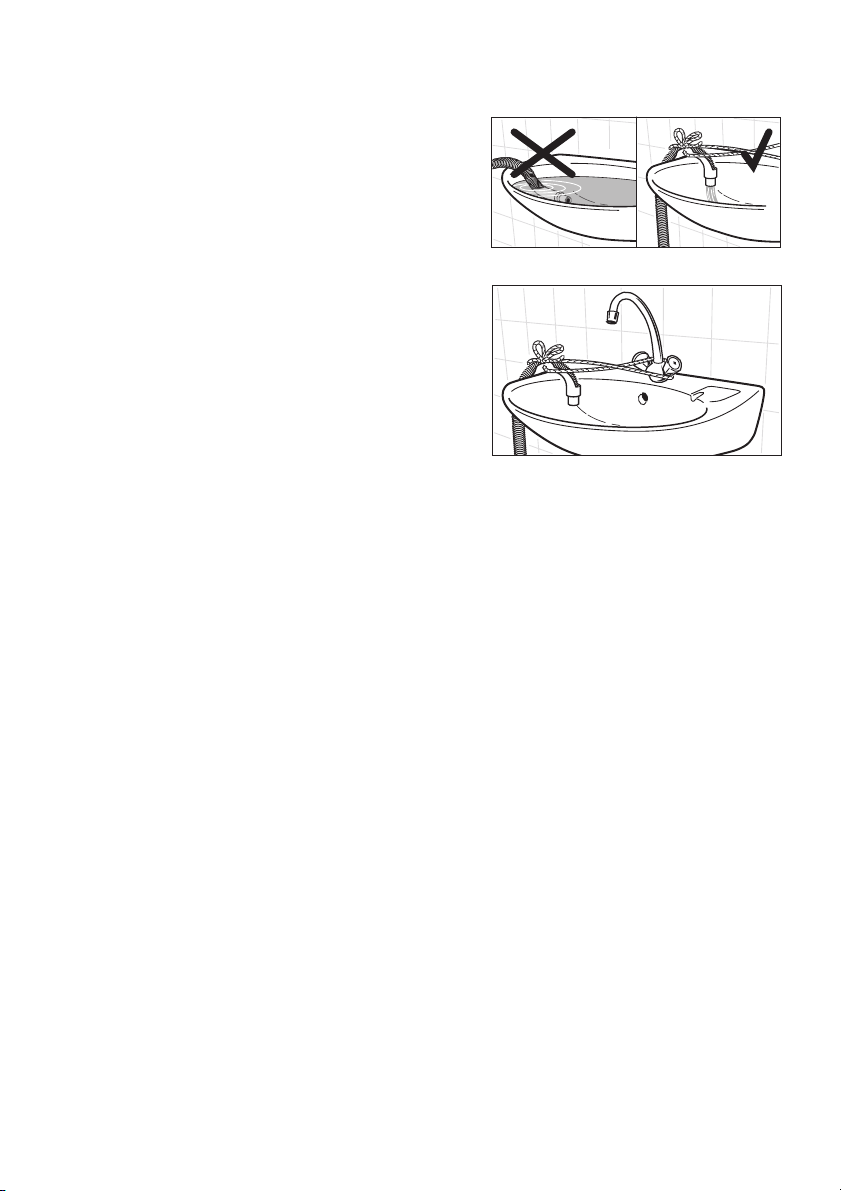

1 Attention !

– Les petits lavabos ne conviennent pas

pour une vidange. L’eau pourrait déborder !

– L’extrémité du flexible de vidange ne

doit pas être immergée dans l’eau vidangée. Dans le cas contraire, l’eau risque d’être refoulée dans l’appareil !

– En cas de vidange dans un lavabo ou

dans une baignoire, utilisez le coude livré avec l’appareil pour fixer le flexible de vidange et éviter qu’il glisse. Dans le cas contraire, la pression de l’eau risque de pousser le flexible hors du lavabo.

– En cours de vidange, assurez-vous que

le débit de l’eau est suffisamment rapide.

Hauteurs de refoulement excédant 1 mètre

La pompe de vidange du lave-linge refoule l’eau jusqu’à une hauteur de 1mètre à partir du plan d’installation de l’appareil.

Attention ! Les hauteurs de refoulement excédant 1 mètre peuvent provoquer des dysfonctionnements ou endommager l’appareil.

Le service après-vente tient à votre disposition des jeux de rallonge pour des hauteurs de vidange excédant 1mètre. Si tel est le cas, veuillez le contacter.

Page 42

Garantie/service-clientèle

Servicestellen

5506 Mägenwil/Zürich Industriestrasse 10

9000 St. Gallen Vonwilstrasse 15

4127 Birsfelden Hauptstrasse 52

8604 Volketswil Hölzliwisenstrasse 12

6032 Emmen Buholzstrasse

7000 Chur Comercialstrasse 19

3063 Ittigen/Bern Ey 5

Ersatzteilverkauf

5506 Mägenwil Industriestrasse 10 0848 848 028

Fachberatung/Verkauf

8048 Zürich Badenerstrasse 587 044 405 85 00

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-OriginalTeilen.

Points de Service

1028 Préverenges Le Trési 6

Points de vente de rechange

5506 Mägenwil Industriestrasse 10 0848 848 028

Demonstration/Vente

8048 Zürich Badenerstrasse 587 044 405 85 00

Garantie

Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobservation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

Servizio dopo vendita

6916 Grancia Zona Industriale E

Vendita pezzi di ricambio

5506 Mägenwil Industriestrasse 10 0848 848 028

Consulente (cucina)/Vendita

8048 Zürich Badenerstrasse 587 044 405 85 00

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto). Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

Pièces détachées, accessoires et produits d'entretien

Pour la Suisse : Vous pouvez commander des pièces détachées, des accessoires et des produits d'entretien en ligne sur http://www.aeg.ch

Page 43

Service après-vente

En cas de problèmes techniques, vérifiez d’abord s’il ne vous est pas possible de réparer vous-même le dysfonctionnement à l’aide de la notice d’utilisation (chapitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le dysfonctionnement, veuillez contacter notre Consumer Services.

Pour pouvoir vous dépanner dans les plus brefs délais, nous nécessitons les informations suivantes :

– Désignation du modèle – Numéro du produit (PNC) – Numéro de série (S-No.)

(ces chiffres se trouvent sur la plaque signalétique)

– Type de dysfonctionnement – eventuellement le message d’erreur affiché par l’appareil

Pour pouvoir accéder rapidement aux numéros d’identification de l’appareil, nous vous recommandons de les consigner à cet endroit.

Désignation du modèle .....................................

PNC : .....................................

S-No : .....................................

Page 44

www.electrolux.com

www.electrolux.ch

Änderungen vorbehalten Con riserva di modifiche

132 974 190-01-150207-01 Subject to change without notice

Sous réserve de modifications
