Page 1
EWF 1697 CDW
FR Lave-linge Notice d'utilisation
Page 2
www.electrolux.com2
TABLE DES MATIÈRES
1. CONSIGNES DE SÉCURITÉ............................................................................. 3
2. INSTRUCTIONS DE SÉCURITÉ........................................................................4
3. DESCRIPTION DE L'APPAREIL........................................................................6
4. BANDEAU DE COMMANDE.............................................................................. 6
5. PROGRAMMES ................................................................................................ 8
6. VALEURS DE CONSOMMATION....................................................................11
7. OPTIONS..........................................................................................................12
8. RÉGLAGES......................................................................................................14
9. AVANT LA PREMIÈRE UTILISATION............................................................. 15
10. UTILISATION QUOTIDIENNE........................................................................15
11. CONSEILS......................................................................................................20
12. ENTRETIEN ET NETTOYAGE.......................................................................21
13. EN CAS D'ANOMALIE DE FONCTIONNEMENT...........................................25
14. OUVERTURE D'URGENCE DU HUBLOT..................................................... 28
15. CARACTÉRISTIQUES TECHNIQUES...........................................................28
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com/webselfservice
Enregistrer votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations
suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l'environnement.
Sous réserve de modifications.
Page 3
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
• Cet appareil peut être utilisé par des enfants de plus
de 8 ans et par des personnes dont les capacités sont
réduites, à condition qu'ils soient surveillés ou qu'ils
aient reçu des instructions concernant l'utilisation
sécurisée de l'appareil et qu'ils comprennent les
risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants de moins de 3 ans doivent être tenus
éloignés de l'appareil en permanence lorsqu'il est en
fonctionnement.
• Ne laissez pas les emballages à la portée des enfants
et jetez-les convenablement.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte
de l'appareil lorsque celle-ci est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans
surveillance.
FRANÇAIS 3
1.2 Sécurité générale
• Ne modifiez pas les caractéristiques de cet appareil.
• Respectez la charge maximale de 9 kg (reportez-vous
au chapitre « Tableau des programmes »).
• La pression de l'eau en service au niveau du point
d'entrée en provenance de l'arrivée d'eau doit être
comprise entre 0,5 bar (0,05 MPa) et 8 bar (0,8 MPa).
Page 4
www.electrolux.com4
• Les orifices d'aération situés à la base (si présents) ne
doivent pas être obstrués par de la moquette, un tapis,
ou tout type de revêtement de sol.
• L'appareil doit être raccordé à l'arrivée d'eau à l'aide
des tuyaux neufs fournis, ou d'autres tuyaux neufs
fournis par le service après-vente agréé.
• Il convient de ne pas réutiliser des ensembles de
raccordement usagés.
• Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, un service de maintenance
agréé ou un technicien qualifié afin d'éviter tout
danger lié à l'électricité.
• Avant toute opération d'entretien, éteignez l'appareil et
débranchez la fiche de la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur à haute pression
pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon humide. Utilisez
uniquement des produits de lavage neutres. N'utilisez
pas de produits abrasifs, de tampons à récurer, de
solvants ni d'objets métalliques.
2. INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
• Retirez l'intégralité de l'emballage et
les boulons de transport.
• Conservez les boulons de transport
en lieu sûr. Si l'appareil doit être de
nouveau déplacé, les boulons doivent
être réutilisés pour maintenir le
tambour en place et éviter tout dégât
interne.
• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.
• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
• L'appareil doit être installé sur un sol
• Assurez-vous que de l'air circule entre
• Réglez les pieds pour laisser un
• N'installez pas l'appareil dans un
2.2 Branchement électrique
• L'appareil doit être relié à la terre.
• Utilisez toujours une prise de courant
• Vérifiez que les données électriques
0 °C ou dans un endroit exposé aux
intempéries.
plat, stable, résistant à la chaleur et
propre.
l'appareil et le sol.
espace suffisant entre l'appareil et le
sol.
endroit où il ne pourrait pas être
complètement ouvert.
de sécurité correctement installée.
figurant sur la plaque signalétique
correspondent à celles de votre
Page 5
réseau. Si ce n'est pas le cas,
contactez un électricien.
• N'utilisez pas d'adaptateurs
multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du cordon
d'alimentation de l'appareil doit être
effectué par notre service après-vente
agréé.
• Ne branchez la fiche d'alimentation à
la prise de courant qu'à la fin de
l'installation. Assurez-vous que la
prise de courant est accessible une
fois l'appareil installé.
• Ne touchez jamais le câble
d'alimentation ni la fiche avec des
mains mouillées.
• Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.
• Cet appareil est conforme aux
directives CEE.
2.3 Raccordement à l'arrivée
d'eau
• Veillez à ne pas endommager les
tuyaux de circulation d'eau.
• Avant d'installer des tuyaux neufs,
des tuyaux n'ayant pas servi depuis
longtemps, lorsqu'une réparation a
été effectuée ou qu'un nouveau
dispositif a été installé (compteurs
d'eau, etc.), laissez l'eau s'écouler
jusqu'à ce qu'elle soit parfaitement
propre et claire.
• Pendant et après la première
utilisation de l'appareil, vérifiez
qu'aucune fuite n'est visible.
2.4 Utilisation
AVERTISSEMENT!
Risque de blessure, de choc
électrique, d'incendie, de
brûlures ou de dommage
matériel à l'appareil.
FRANÇAIS 5
• Cet appareil est exclusivement
destiné à une utilisation domestique.
• Suivez les consignes de sécurité
figurant sur l'emballage du produit de
lavage.
• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
• Veillez à retirer tout objet métallique
du linge.
• Ne placez aucun récipient sous
l'appareil pour récupérer tout éventuel
écoulement. Contactez le service
après-vente agréé pour connaître les
accessoires disponibles.
• Ne touchez pas la vitre du hublot
pendant le déroulement d'un
programme. La vitre peut être
chaude.
2.5 Maintenance
• Pour réparer l'appareil, contactez un
service après-vente agréé.
• Utilisez exclusivement des pièces
d'origine.
2.6 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
• Débranchez l'appareil de
l'alimentation électrique et de l'arrivée
d'eau.
• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du
hublot pour empêcher les enfants et
les animaux de s'enfermer dans le
tambour.
• Jetez l'appareil en vous conformant
aux exigences locales relatives à la
mise au rebut des Déchets
d'équipements électriques et
électroniques (DEEE).
Page 6
1
2
3
5
6
7
4
53 4
1012 11
8
7
9
6
1 2
www.electrolux.com6
3. DESCRIPTION DE L'APPAREIL
3.1 Vue d'ensemble de l'appareil
1
2
3
4
5
6
7
Plan de travail
Distributeur de produit de lavage
Bandeau de commande
Poignée d'ouverture du hublot
Plaque signalétique
Filtre de la pompe de vidange
Pieds pour la mise de niveau de
l'appareil
3.2 Kit de plaques de fixation (4055171146)
Disponible auprès de votre magasin
vendeur.
Si vous installez l'appareil sur un socle,
stabilisez l'appareil à l'aide des plaques
de fixation.
4. BANDEAU DE COMMANDE
4.1 Description du bandeau de commande
1
Touche Marche/Arrêt (AutoOff)
Lisez attentivement la notice fournie
avec l'accessoire.
Sélecteur de programme
2
Page 7
Touche de réduction de la vitesse
A B C D E
FGHJ IK
3
d'essorage (Essorage)
4
Touche Température
(Température)
Affichage
5
6
Touche Prélavage (Prélavage)
7
Touche Départ différé (Départ
Différé)
8
Touche Rinçage plus (Rinçage
Plus)
4.2 Affichage
FRANÇAIS 7
9
Touche Repassage facile
(Repassage Facile)
10
Touche Départ/Pause (Départ/
Pause)
11
Touches Time Manager
(TimeManager)
12
Touche Programme préféré
(MyFavourite)
A. La zone de température :
: Indicateur de température
: Indicateur d'eau froide
B. : Charge de linge
maximale
C.
D. La zone de l'horloge :
• : La durée du programme
• : Le départ différé
• : Les codes d'alarme
•
• : Le programme est terminé.
E. : Indicateur de départ différé
1)
uniquement visible lorsque le hublot est ouvert.
1)
: Indicateur Time Manager
: Le message d'erreur
F. : Indicateur de l'activation
permanente de la fonction Rinçage
plus
G. : Indicateur de la sécurité enfants
H. : Indicateur Hublot verrouillé
• Vous ne pouvez pas ouvrir le
hublot de l'appareil lorsque ce
symbole est allumé.
• Vous ne pouvez ouvrir le hublot
de l'appareil que lorsque ce
symbole est éteint.
I. Indicateurs de lavage :
: Phase de lavage
•
• : Phase de rinçages
• : Phase d'essorage
• : Phase vapeur
Page 8
www.electrolux.com8
Lorsqu'un programme
est sélectionné, tous les
indicateurs des phases
de ce programme
s'allument.
Lorsque le programme
démarre, seul l'indicateur
de la phase en cours
clignote.
Lorsqu'une phase est
terminée, le voyant
correspondant reste
allumé.
Lorsque le programme
est terminé, le symbole
de la dernière phase
s'allume.
5. PROGRAMMES
5.1 Tableau des programmes
Programme
Plage de températu‐
res
Programmes de lavage
Blanc/Couleurs
90 °C - Froid
Coton Eco
60 °C - 40 °C
Ultra 60min
60 °C - 30 °C
Synthétiques
60 °C - Froid
Délicats
40 °C - Froid
Laine/Lavage à
la main
40 °C - Froid
1)
Charge maxi‐
male
Vitesse d'esso‐
rage maximale
9 kg
1600 tr/min
9 kg
1600 tr/min
5 kg
1600 tr/min
4 kg
1200 tr/min
4 kg
1200 tr/min
2 kg
1200 tr/min
J. : Indicateur Eco Info
K. La zone de vitesse d'essorage :
• : Indicateur de vitesse
d'essorage
• : Indicateur Sans essorage
: Indicateur Arrêt cuve pleine
•
• : Indicateur Extra Silence
Description du programme
(Type de charge et degré de salissure)
Coton blanc et couleurs. Normalement
sale ou légèrement sale.
Coton blanc et couleurs grand teint.
Normalement sale. La consommation
d'énergie diminue et la durée du pro‐
gramme de lavage est prolongée.
Programme complet pour le coton garan‐
tissant de bonnes performances de lava‐
ge rapidement.
Articles en textiles synthétiques ou
mixtes. Normalement sale.
Articles en textiles délicats tels que
l'acrylique, la viscose ou le polyester.
Normalement sale.
Lainages lavables en machine, laine
lavable à la main et textiles délicats
portant le symbole « lavable à la
2)
main ».
Page 9
FRANÇAIS 9
Programme
Plage de températu‐
res
Charge maxi‐
male
Vitesse d'esso‐
Description du programme
(Type de charge et degré de salissure)
rage maximale
Jeans
60 °C - Froid
Essorage/Vidan‐
3)
ge
Rinçage
Froid
9 kg
1200 tr/min
9 kg
1600 tr/min
9 kg
1600 tr/min
Articles en jean ou en jersey. Égale‐
ment pour les articles de couleurs fon‐
cées.
Pour essorer le linge et vidanger l'eau du
tambour. Tous textiles, excepté la laine
et les tissus délicats.
Pour rincer et essorer le linge. Tous tex‐
tiles, excepté la laine et les tissus très
délicats. Réduisez la vitesse d'essorage
en fonction du type de linge.
Couette
60 °C - 30 °C
14 Min.
30 °C
Programmes vapeur
3 kg
800 tr/min
1.5 kg
800 tr/min
4)
Programme spécial pour une couvertu‐
re, une couette, un couvre-lit, etc. en
textile synthétique.
Articles en textiles synthétiques ou
mixtes. Légèrement sale ou articles à ra‐
fraîchir.
La vapeur peut être utilisée sur du linge sec, lavé ou porté une seule fois. Ces pro‐
grammes peuvent atténuer les plis et les odeurs et rendre votre linge plus doux.
N'utilisez aucun produit de lavage. En cas de besoin, nettoyez les taches en effec‐
tuant un cycle de lavage ou à l'aide d'un produit détachant à application locale.
Les programmes Vapeur n'effectuent pas de cycle de lavage hygiénique.
Ne sélectionnez pas le programme Vapeur pour ces types d'articles :
• Articles à laver à 40 °C maximum.
• Articles pour lesquels il n'est pas précisé sur l'étiquette qu'ils sont adaptés au sè‐
che-linge.
• Tous les articles contenant des pièces en plastique, métal, bois ou équivalent.
Vapeur Rafraî‐
chir
Vapeur Synthé‐
tiques
1,5 kg Programme vapeur pour les articles en
coton et textiles synthétiques. Ce cy‐
cle élimine les odeurs du linge.
5)
1,5 kg Programme de vapeur pour les articles
synthétiques. Ce cycle contribue à dé‐
froisser le linge.
Page 10
www.electrolux.com10
Programme
Plage de températu‐
res
Charge maxi‐
male
Vitesse d'esso‐
Description du programme
(Type de charge et degré de salissure)
rage maximale
Vapeur Coton
1)
Programmes standard pour les valeurs de consommation de l'étiquette énergéti‐
que.Conformément à la norme 1061/2010, ces programmes sont respectivement le « pro‐
gramme standard à 60 °C pour le coton » et le « programme standard à 40 °C pour le co‐
ton ». Ce sont les programmes les plus économes en termes de consommation d'eau et
d'électricité pour laver du linge en coton normalement sale.
La température de l'eau de la phase de lavage peut différer de la température
indiquée pour le programme sélectionné.
2)
Durant ce cycle, le tambour tourne lentement pour garantir un lavage en douceur. Le
tambour peut donner l'impression de ne pas tourner, ou de ne pas tourner correctement,
mais son fonctionnement est normal pour ce programme.
3)
Réglez la vitesse d'essorage. Assurez-vous qu'elle est adaptée au type de linge lavé. Si
vous sélectionnez l'option Sans essorage, seule la phase de vidange est disponible.
4)
Si vous sélectionnez un programme Vapeur avec du linge sec, il sera humide à la fin du
cycle. Il est préférable de l'exposer à l'air libre pendant environ 10 minutes afin de permettre
à cette humidité de se dissiper. Lorsque le programme est terminé, retirez rapidement le lin‐
ge du tambour. Après un cycle vapeur, les vêtements peuvent être repassés, mais ils le se‐
ront avec plus de facilité.
5)
La vapeur n'élimine pas les odeurs d'animaux.
1,5 kg Programme vapeur pour le coton. Ce
cycle contribue à défroisser le linge.
Compatibilité des options avec les programmes
Programme
■ ■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■
1)
■ ■ ■
■ ■ ■ ■ ■
■ ■
Page 11
FRANÇAIS 11
Programme
■ ■ ■ ■
1)
Réglez la vitesse d'essorage. Assurez-vous qu'elle est adaptée au type de linge lavé. Si
vous sélectionnez l'option Sans essorage, seule la phase de vidange est disponible.
5.2 Woolmark Apparel Care Vert
Le cycle Laine de cet appareil a été
approuvé par la société Woolmark pour
le lavage des vêtements en laine portant
une étiquette « lavage à la main », sous
réserve que les vêtements soient lavés
conformément aux instructions
mentionnées par le fabricant de ce lavelinge. Respectez les instructions de
séchage figurant sur l'étiquette des
vêtements et toutes les autres
instructions concernant le linge. M1361
Au Royaume-Uni, en Irlande, à Hong
Kong ainsi qu'en Inde, le symbole
Woolmark est une marque de
certification.
6. VALEURS DE CONSOMMATION
Les données de ce tableau sont approximatives. Les données peuvent
varier pour différentes raisons : la quantité et le type de linge, la tempé‐
rature ambiante ou de l'eau.
Au démarrage du programme, l'affichage indique la durée du program‐
me pour la charge maximale.
Durant la phase de lavage, la durée du programme est calculée automa‐
tiquement. Elle peut être réduite si la charge de linge est inférieure à la
capacité maximale (par exemple, pour le programme Coton 60 °C, dont
la capacité maximale est de 9 kg, la durée du programme est de plus de
2 heures ; pour une charge réelle de 1 kg, la durée du programme est
inférieure à 1 heure).
Un point clignote sur l'affichage lorsque l'appareil calcule la durée réelle
du programme.
Programmes Charge
Blanc/Couleurs
60 °C
(kg)
9 1,55 87 220 44
Consom‐
mation
énergéti‐
que (kWh)
Consom‐
mation
d'eau (li‐
tres)
Durée ap‐
proximati‐
ve du pro‐
gramme
(minutes)
Humidité
résiduelle
1)
(%)
Page 12
www.electrolux.com12
Programmes Charge
Blanc/Couleurs
40 °C
Synthétiques
40 °C
Délicats 40 °C 4 0,60 59 89 35
Laine/Lavage à la
main 30 °C
Programmes coton standard
Coton 60 °C stan‐
dard
Coton 60 °C stan‐
dard
Coton 40 °C stan‐
dard
1)
Au terme de la phase d'essorage.
2)
Non disponible sur certains modèles.
Les informations fournies dans le tableau ci-dessus sont conformes à la directive
d'application 1015/2010 de la réglementation 2009/125/EC de la commission euro‐
péenne.
2)
Mode « Éteint » (W) Mode « Veille » (W)
(kg)
0.05 0.05
Consom‐
mation
énergéti‐
que (kWh)
9 0,97 87 205 44
4 0,72 55 155 35
2 0,35 58 60 30
9 0,640 57 226 44
4.5 0,349 41 185 44
4.5 0,347 40 199 44
Consom‐
mation
d'eau (li‐
tres)
Durée ap‐
proximati‐
ve du pro‐
gramme
(minutes)
Humidité
résiduelle
1)
(%)
7. OPTIONS
7.1 Température
Sélectionnez cette option pour modifier
la température par défaut.
Voyant
La température sélectionnée s'affiche.
7.2 Essorage
Cette touche vous permet de réduire la
vitesse d'essorage par défaut.
= eau froide.
Le voyant de la vitesse sélectionnée
s'affiche.
Options d'essorage supplémentaires :
Sans essorage
• Sélectionnez cette option pour
éliminer toutes les phases
d'essorage.
• Sélectionnez cette option pour les
textiles très délicats.
• Certains programmes de lavage
utilisent une quantité d'eau plus
importante lors de la phase de
rinçage.
Page 13
FRANÇAIS 13
• Le voyant s'allume.
Arrêt Cuve Pleine
• Sélectionnez cette option pour éviter
que le linge ne se froisse.
• Le programme de lavage s'arrête
avec de l'eau dans le tambour. Le
tambour tourne régulièrement pour
éviter que le linge ne se froisse.
• Le hublot reste verrouillé. Vous devez
vidanger l'eau pour pouvoir ouvrir le
hublot.
• Le voyant
Pour effectuer la vidange,
reportez-vous au chapitre
« À la fin du programme ».
Extra Silence
• Réglez cette option pour supprimer
toutes les phases d'essorage et
effectuer un lavage silencieux.
• Certains programmes de lavage
utilisent une quantité d'eau plus
importante lors de la phase de
rinçage.
• Le programme de lavage s'arrête
avec de l'eau dans le tambour. Le
tambour tourne régulièrement pour
éviter que le linge ne se froisse.
• Le hublot reste verrouillé. Vous devez
vidanger l'eau pour pouvoir ouvrir le
hublot.
• Le voyant
Pour effectuer la vidange,
reportez-vous au chapitre
« À la fin du programme ».
s'allume.
s'allume.
7.4 Repassage Facile
L'appareil lave et essore délicatement le
linge afin d'éviter de le froisser.
L'appareil réduit la vitesse d'essorage,
utilise plus d'eau et adapte la durée du
programme au type de linge.
Le voyant correspondant s'allume.
7.5 Départ Différé
Cette option vous permet de différer le
départ du programme de 30 minutes à
20 heures.
L'indicateur correspondant s'affiche.
7.6 Rinçage Plus
Cette option vous permet d'ajouter des
rinçages à un programme de lavage.
Utilisez cette option pour les personnes
allergiques aux produits de lavage et
dans les régions où l'eau est douce.
Le voyant correspondant s'allume.
7.7 Time Manager
Lorsque vous sélectionnez un
programme de lavage, sa durée par
défaut s'affiche.
Appuyez sur la touche ou pour
réduire ou augmenter la durée du
programme.
L'option Time Manager est uniquement
disponible avec les programmes
indiqués dans le tableau.
7.3 Prélavage
Cette option vous permet d'ajouter une
phase de prélavage à un programme de
lavage.
Utilisez cette option pour le linge très
sale.
Lorsque vous réglez cette option, la
durée du programme est allongée.
Le voyant correspondant s'allume.
Indicateur
2)
■ ■
■ ■ ■
■ ■
■ ■ ■ ■ ■ ■
Coton Eco
1) 1)
■
■ ■
■
Page 14
www.electrolux.com14
Indicateur
■ ■
■3)■
■ ■
4)
■ ■
1)
Si présent.
2)
Le plus court : pour rafraîchir le linge.
3)
Durée du programme par défaut.
4)
Le plus long : L'augmentation de la durée
du programme diminue graduellement la
consommation d'énergie. L'optimisation de
la phase de chauffe permet d'économiser
de l'énergie et sa durée plus longue permet
d'obtenir les mêmes résultats de lavage (en
particulier pour un linge normalement sale).
3)
■3)■
■
Coton Eco
■
3)
Eco Info
Les bandes Eco Info (uniquement
disponibles pour les programmes cotons
et synthétiques) indiquent l'efficacité d'un
programme de lavage en termes
d'économie d'énergie :
• 6 bandes : réglage le plus efficace
pour optimiser les performances du
programme de lavage.
• 1 bande : réglage le moins efficace.
Le nombre de bandes Eco Info change si
vous modifiez la durée du programme de
lavage (reportez-vous au chapitre « Time
Manager ») et la température de lavage
et la charge de linge. Pour optimiser les
performances du programme de lavage,
le nombre de bandes doit augmenter :
1) 1)
■
3)
■
■
• Si vous rallongez la durée du
programme, le nombre de bandes
Eco Info augmente. L'augmentation
de la durée du programme de lavage
permet d'obtenir des performances
constantes réduisant la
consommation d'énergie.
■
• Si vous diminuez la température de
lavage, le nombre de bandes Eco Info
■
augmente.
Quelques conseils pour obtenir le
réglage le plus efficace :
• Réglez les voyants Time Manager sur
3)
ou .
• Sélectionnez la température de
lavage la plus basse possible.
• Ne sélectionnez pas d'option de
prélavage.
7.8 MyFavourite
Cette option vous permet d'enregistrer
votre programme et vos options préférés.
Vous ne pouvez pas enregistrer l'option
de départ différé avec MyFavourite.
Comment enregistrer un programme
1. Appuyez sur la touche pour
mettre en fonctionnement l'appareil.
2. Sélectionnez le programme et les
options que vous souhaitez
enregistrer.
3. Appuyez sur MyFavourite jusqu'à ce
que l'affichage indique « MEM ».
Comment sélectionner le programme
enregistré
1. Appuyez sur la touche
mettre en fonctionnement l'appareil.
2. Appuyez rapidement sur
MyFavourite.
Le départ différé n'est pas
enregistré.
pour
8. RÉGLAGES
8.1 Sécurité enfants
Avec cette option, vous pouvez
empêcher les enfants de jouer avec le
bandeau de commande.
• Pour activer/désactiver cette option,
appuyez simultanément sur les
touches et jusqu'à ce que
le voyant s'allume/s'éteigne.
Vous pouvez activer cette option :
Page 15
FRANÇAIS 15
• Après avoir appuyé sur : les
options et le sélecteur de programme
sont verrouillés.
• Avant d'appuyer sur : l'appareil ne
peut pas démarrer.
8.2 Rinçage plus permanent
Cette fonction vous permet de maintenir
la fonction Rinçage Plus en permanence
lorsque vous sélectionnez un nouveau
programme.
• Pour activer/désactiver cette option,
appuyez simultanément sur les
touches
voyant s'allume/s'éteigne.
et jusqu'à ce que le
8.3 Signaux sonores
Les signaux sonores retentissent
lorsque :
• Le programme est terminé.
• L'appareil présente une anomalie.
Pour désactiver/activer les signaux
sonores, appuyez simultanément sur les
touches
6 secondes.
Si vous désactivez les
signaux sonores, ils
continueront à retentir si
l'appareil présente une
anomalie.
9. AVANT LA PREMIÈRE UTILISATION
1. Versez une petite quantité de
détergent dans le compartiment de la
phase de lavage.
2. Sélectionnez et faites démarrer, à
vide, un programme pour le coton à
la température la plus élevée
possible.
Cela élimine toute salissure éventuelle
du tambour et de la cuve.
10. UTILISATION QUOTIDIENNE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
et pendant
10.1 Chargement du linge
1. Ouvrez le hublot de l'appareil
2. Mettez le linge dans le tambour, un
article à la fois.
3. Dépliez-les le plus possible avant de
les placer dans l'appareil.
Assurez-vous de ne pas surcharger le
tambour.
4. Fermez bien le hublot.
10.2 Utilisation de lessive et
d'additifs
1. Dosez le produit de lavage et
l'assouplissant.
2. Mettez le produit de lavage et
l'assouplissant dans les
compartiments.
3. Fermez soigneusement la boîte à
produits.
Page 16
A
www.electrolux.com16
10.3 Compartiments
ATTENTION!
Utilisez uniquement les lessives recommandées pour le lave-linge.
Respectez toujours les instructions figurant sur l'emballage des lessives.
Compartiment à lessive pour la phase de prélavage.
Compartiment à lessive pour la phase de lavage.
Compartiment réservé aux additifs liquides (assouplissant, amidon).
Volet pour produit de lavage en poudre ou liquide.
10.4 Lessive liquide ou en poudre
1.
2.
Page 17
B
FRANÇAIS 17
3.
• Position A pour la lessive en poudre (réglage d'usine).
• Position B pour la lessive liquide.
Si vous utilisez une lessive liquide :
• N'utilisez pas de lessives liquides gélatineuses ou épaisses.
• Ne dépassez pas le niveau maximum.
• Ne sélectionnez pas de phase de prélavage.
• Ne sélectionnez pas la fonction Départ différé.
10.5 Activation de l'appareil
Appuyez sur la touche pour allumer
ou éteindre l'appareil. Un son retentit
lorsque l'appareil s'allume.
4.
10.7 Démarrage d'un programme sans départ différé
Appuyez sur .
• Le voyant cesse de clignoter
10.6 Réglage d'un programme
1. Tournez le sélecteur pour régler le
programme :
• Le voyant correspondant au
programme s'allume.
• Le voyant de la touche
clignote.
• L'affichage indique le niveau de
Time Manager, la durée du
programme et les voyants des
phases du programme.
2. Si nécessaire, modifiez la
température, la vitesse d'essorage, la
durée du cycle ou ajoutez des
options disponibles. Lorsque vous
activez une option, le voyant
correspondant s'allume.
En cas de réglage incorrect,
le message s'affiche.
• Le voyant clignote sur
• Le programme démarre, le hublot
et reste fixe.
l'affichage.
se verrouille et l'indicateur
s'affiche.
Si l'indicateur
clignote, le hublot est
en cours de
verrouillage. Si un
message d'alarme
s'affiche après que
l'indicateur a
clignoté pendant
quelques secondes,
le hublot n'est pas
correctement
verrouillé (pour plus
de détails, reportezvous au chapitre « En
cas d'anomalie de
fonctionnement »).
Page 18
www.electrolux.com18
• La pompe de vidange peut
momentanément se mettre en
route lorsque l'appareil se remplit
d'eau.
Au bout d'environ
15 minutes après le départ
du programme :
• L'appareil règle
automatiquement la
durée du programme en
fonction de la charge de
linge.
• La nouvelle valeur
s'affiche.
10.8 Départ d'un programme avec départ différé
Vous pouvez à tout moment
modifier ou annuler le départ
différé, avant d'appuyer sur
la touche . Pour annuler
le départ différé :
• Appuyez sur pour
mettre l'appareil en
pause.
• Appuyez sur
jusqu'à ce que '
s'affiche.
• Appuyez de nouveau
sur pour
démarrer le
programme
immédiatement.
1. Appuyez sur à plusieurs reprises
jusqu'à ce que le délai que vous
souhaitez sélectionner s'affiche.
Le voyant correspondant s'allume.
2. Appuyez sur :
• L'appareil commence le
décompte.
• Le hublot se verrouille, l'indicateur
s'affiche.
Si l'indicateur clignote, le
hublot est en cours de
verrouillage. Si un message
d'alarme s'affiche après que
l'indicateur
quelques secondes, le hublot
n'est pas correctement verrouillé
(pour plus de détails, reportezvous au chapitre « En cas
d'anomalie de fonctionnement »).
• Lorsque le décompte est terminé,
le programme démarre
automatiquement.
a clignoté pendant
10.9 Interruption d'un programme et modification des options
Vous ne pouvez modifier que quelques
options avant qu'elles ne soient actives.
1. Appuyez sur la touche
Le voyant clignote.
2. Modifiez les options.
3. Appuyez de nouveau sur .
Le programme se poursuit.
.
10.10 Annulation d'un programme en cours
1. Appuyez sur la touche pendant
quelques secondes pour annuler le
programme et désactiver l'appareil.
2. Appuyez à nouveau sur cette même
touche pour mettre l'appareil en
marche. Maintenant, vous pouvez
sélectionner un nouveau programme
de lavage.
Avant de lancer le nouveau
programme, l'appareil peut
vidanger l'eau. Dans ce cas,
assurez-vous qu'il y a
toujours du détergent dans
le compartiment de produit
de lavage ; si ce n'est pas le
cas, versez à nouveau du
détergent.
Page 19
10.11 Ouverture du couvercle
ATTENTION!
Si la température et le
niveau de l'eau dans le
tambour sont trop élevés et
que le tambour continue de
tourner, vous ne pouvez pas
ouvrir le hublot.
Lors du fonctionnement d'un programme
ou du départ différé, le hublot de
l'appareil est verrouillé et le voyant
est allumé.
Pour ouvrir le hublot lorsque le
programme ou le départ différé est en
cours :
1. Appuyez sur pour mettre
l'appareil en pause.
2. Attendez que le voyant Hublot
verrouillé
3. Ouvrez le hublot.
4. Fermez le hublot et appuyez à
nouveau sur .
Le programme ou le départ différé se
poursuit.
s'éteigne.
10.12 À la fin du programme
• L'appareil se met automatiquement à
l'arrêt.
• Le signal sonore retentit (s'il est
activé).
• Le symbole s'affiche.
• Le voyant Départ/Pause s'éteint.
• Le voyant de verrouillage du hublot
s'éteint.
• Vous pouvez ouvrir le hublot.
• Sortez le linge de l'appareil. Vérifiez
que le tambour est vide.
• Fermez le robinet d'eau.
• Appuyez sur la touche AutoOff
pendant quelques secondes pour
éteindre l'appareil.
• Laissez le hublot entrouvert pour
éviter la formation de moisissures et
l'apparition de mauvaises odeurs.
Le programme de lavage est terminé,
mais il y a de l'eau dans le tambour :
FRANÇAIS 19
• Le tambour tourne régulièrement pour
éviter que le linge ne se froisse.
• Le voyant de verrouillage du hublot
est allumé. Le hublot reste
verrouillé.
• Vous devez vidanger l'eau pour
pouvoir ouvrir le hublot.
Pour vidanger l'eau :
1. Appuyez sur la touche
L'appareil effectue la vidange et
l'essorage.
2. Pour effectuer uniquement la vidange
de l'appareil, sélectionnez . Si
besoin est, diminuez la vitesse
d'essorage.
3. Une fois le programme terminé et le
voyant de verrouillage du hublot
éteint, vous pouvez ouvrir le hublot.
4. Appuyez sur la touche AutoOff
pendant quelques secondes pour
éteindre l'appareil.
L'appareil effectue
automatiquement la vidange
et l'essorage au bout
d'environ 18 heures (sauf
pour le programme Laine).
.
10.13 Option ARRÊT
AUTOMATIQUE
La fonction ARRÊT AUTOMATIQUE
désactive automatiquement l'appareil
pour réduire la consommation d'énergie
lorsque :
• Vous n'utilisez pas l'appareil pendant
5 minutes avant d'appuyer sur .
Appuyez sur la touche pour
rallumer l'appareil.
• Au bout de 5 minutes après la fin du
programme de lavage.
Appuyez sur la touche pour
rallumer l'appareil.
L'affichage indique la fin du dernier
programme sélectionné.
Tournez le sélecteur pour choisir un
nouveau cycle.
Page 20
www.electrolux.com20
Si vous sélectionnez un
programme ou une option se
terminant avec de l'eau dans
le tambour, la fonction
ARRÊT AUTOMATIQUE
n'éteint pas l'appareil pour
vous rappeler qu'il faut
vidanger l'eau.
11. CONSEILS
11.1 Chargement du linge
• Répartissez le linge entre articles :
blancs, de couleurs, synthétiques,
délicats et en laine.
• Respectez les instructions de lavage
qui figurent sur les étiquettes des
vêtements.
• Ne lavez pas les articles blancs et de
couleur ensemble.
• Certains articles de couleurs peuvent
déteindre lors des premiers lavages. Il
est recommandé de les laver
séparément les premières fois.
• Boutonnez les taies d'oreiller, fermez
les fermetures à glissière et à
pression et les crochets. Attachez les
ceintures.
• Videz les poches des vêtements et
dépliez-les.
• Retournez les tissus multi-couches,
en laine et les articles portant des
illustrations imprimées vers l'intérieur.
• Enlevez les taches tenaces.
• Lavez les taches incrustées avec un
produit spécial.
• Traitez les rideaux avec précautions.
Enlevez les crochets et placez les
rideaux dans un sac de lavage ou une
taie d'oreiller.
• Ne lavez pas d'articles sans ourlet ou
déchirés. Utilisez un sac de lavage
pour les articles très petits et/ou
délicats (par exemple les soutiensgorge à armatures, les ceintures, les
bas, etc.).
• Une très petite charge peut provoquer
des problèmes d'équilibre pendant la
phase d'essorage. Si cela se produit,
répartissez manuellement les articles
dans la cuve et lancez à nouveau la
phase d'essorage.
11.2 Taches tenaces
Pour certaines taches, l'eau et les
produits de lavage ne suffisent pas.
Il est recommandé de pré-traiter ces
taches avant de mettre les articles dans
l'appareil.
Des détachants spéciaux sont
disponibles. Utilisez le détachant spécial
adapté au type de tache et de textile.
11.3 Produits de lavage et additifs
• Utilisez uniquement des produits de
lavage et des additifs spécialement
conçus pour les lave-linge :
– lessives en poudre pour tous les
types de textiles,
– lessives en poudre pour les
textiles délicats (40 °C max.) et
les lainages,
– lessives liquides, de préférence
pour les programmes de lavage à
basse température (60 °C max.)
pour tous les types de textiles, ou
lessives spéciales pour les
lainages uniquement.
• Ne mélangez pas différents types de
produits de lavage.
• Afin de préserver l'environnement,
n'utilisez que la quantité nécessaire
de produit de lavage.
• Respectez les instructions qui se
trouvent sur les emballages de ces
produits.
• Utilisez des produits adaptés au type
et à la couleur du textile, à la
température du programme et au
niveau de salissure.
• Si votre appareil ne dispose pas d'un
distributeur de produit de lavage avec
Page 21
volet, ajoutez les produits de lavage
liquides à l'aide d'une boule doseuse
(fournie par le fabriquant du produit
de lavage).
11.4 Conseils écologiques
• Commencez toujours un programme
de lavage avec une charge de linge
maximale.
• Si nécessaire, utilisez un détachant
quand vous réglez un programme à
basse température.
• Pour utiliser la bonne quantité de
produit de lavage, vérifiez la dureté de
l'eau de votre système domestique.
Reportez-vous au chapitre « Dureté
de l'eau ».
11.5 Dureté de l'eau
Si, dans votre région, la dureté de l'eau
est élevée ou modérée, il est
recommandé d'utiliser un adoucisseur
d'eau pour lave-linge. Dans les régions
où l'eau est douce, il n'est pas
nécessaire d'utiliser un adoucisseur
d'eau.
Pour connaître la dureté de l'eau dans
votre région, contactez votre compagnie
des eaux.
Utilisez la bonne quantité d'adoucisseur
d'eau. Respectez les instructions qui se
trouvent sur les emballages du produit.
12. ENTRETIEN ET NETTOYAGE
FRANÇAIS 21
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
12.1 Nettoyage extérieur
Nettoyez l'appareil uniquement à l'eau
savonneuse chaude. Séchez
complètement toutes les surfaces.
ATTENTION!
N'utilisez pas d'alcool, de
solvants ni de produits
chimiques.
12.2 Détartrage
Si, dans votre région, la dureté de l'eau
est élevée ou modérée, il est
recommandé d'utiliser un produit de
détartrage de l'eau pour lave-linge.
Examinez régulièrement le tambour pour
éviter le dépôt de particules de calcaire
et de rouille.
Pour éliminer les particules de rouille,
utilisez uniquement des produits
spéciaux pour lave-linge. Procédez
séparément d'un lavage de linge.
Respectez toujours les
instructions figurant sur
l'emballage du produit.
12.3 Lavage d'entretien
Avec les programmes à basse
température, il est possible que certains
produits de lavage restent dans le
tambour. Effectuez régulièrement un
lavage d'entretien. Pour ce faire :
• Retirez le linge du tambour.
• Sélectionnez le programme pour le
coton à température maximale avec
une petite quantité de détergent.
12.4 Joint du couvercle
Examinez régulièrement le joint et
enlevez tous les objets situés à
l'intérieur.
Page 22
1
2
1
2
2
11
www.electrolux.com22

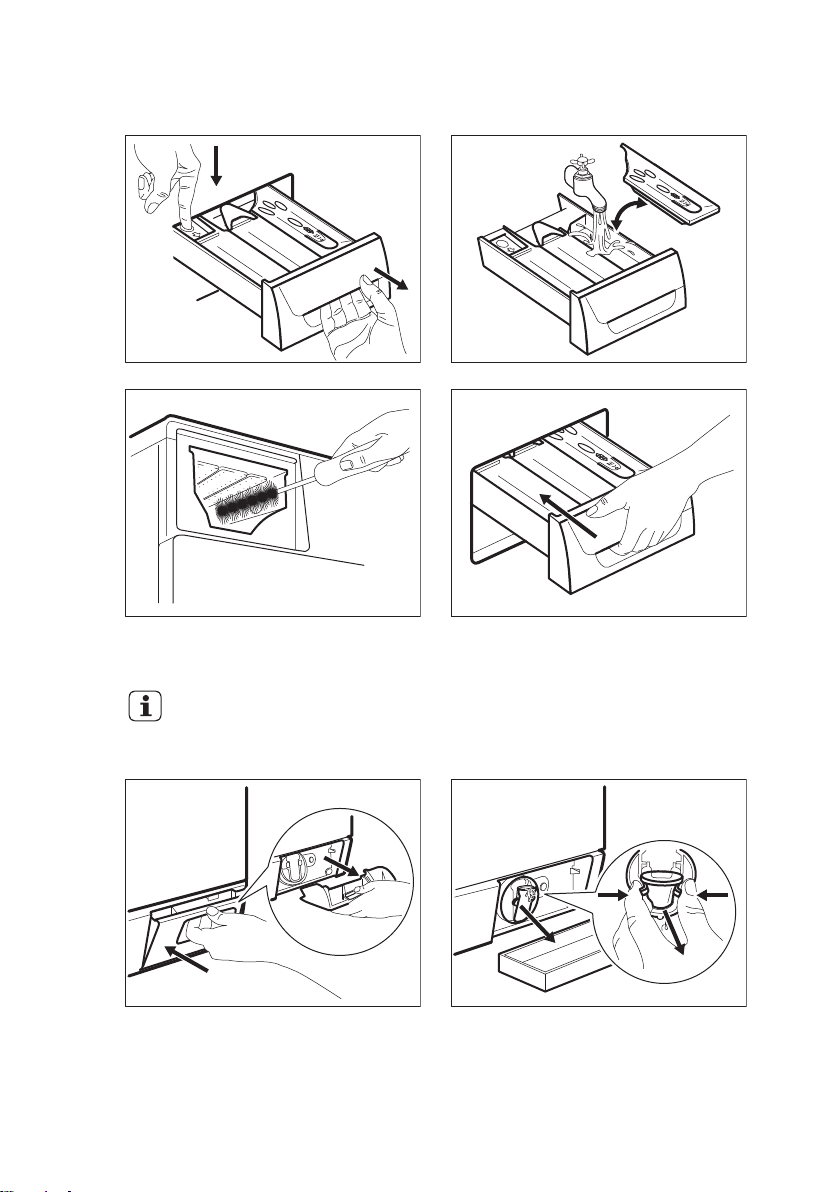

12.5 Nettoyage du distributeur de produit de lavage
1.
3. 4.

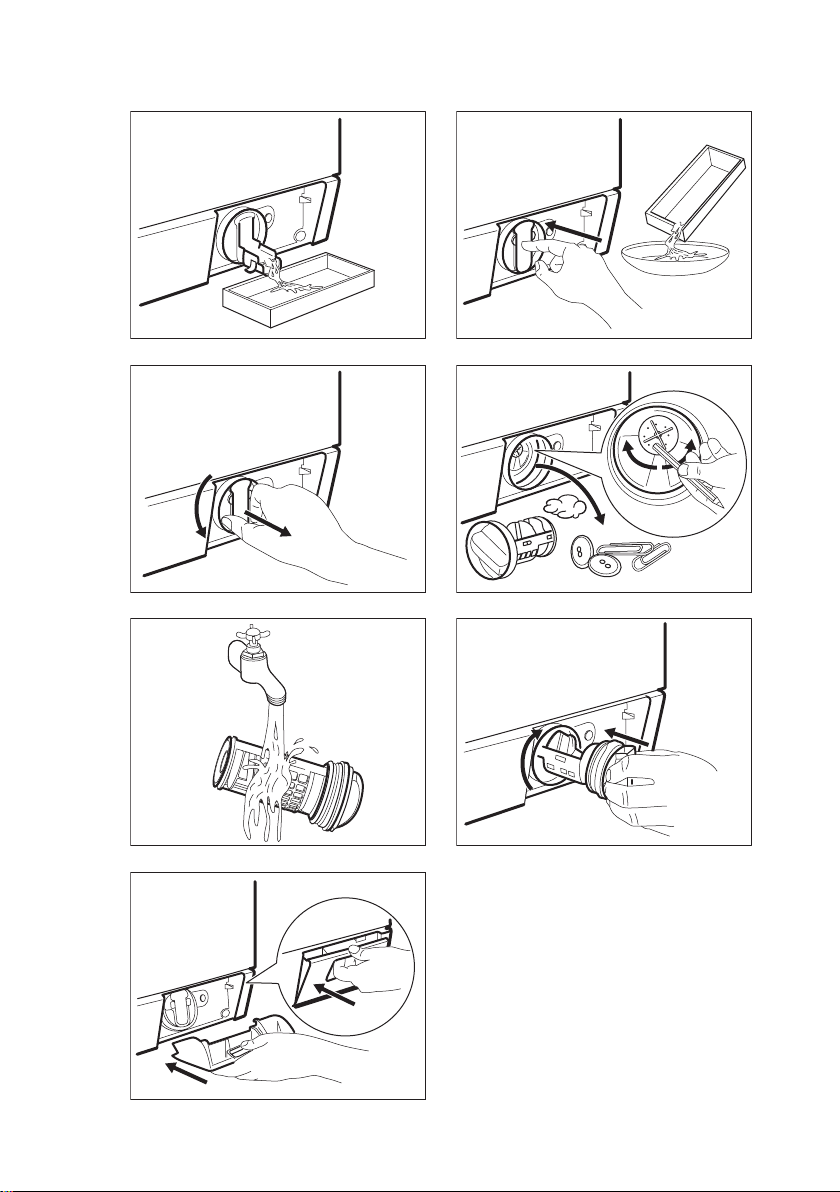

12.6 Nettoyage du filtre de vidange
Ne nettoyez pas le filtre de vidange si l'eau dans l'appareil est chaude.
2.
1.
2.
Page 23
3. 4.
1
2
1
2
1
2
1
2
FRANÇAIS 23
5.
7. 8.
9.
6.
Page 24
1
2
3
45°
20°
www.electrolux.com24
12.7 Nettoyage du tuyau d'arrivée d'eau et du filtre de la vanne
1.
3. 4.
12.8 Vidange d'urgence
En raison d'une anomalie de
fonctionnement, l'appareil ne peut pas
vidanger l'eau.
Si cela se produit, procédez aux étapes
(1) à (9) du chapitre « Nettoyage du filtre
de vidange ». Si nécessaire, nettoyez la
pompe.
Lorsque vous vidangez l'eau avec la
vidange d'urgence, vous devez réactiver
le système de vidange :
1. Versez 2 litres d'eau dans le
distributeur de produit de lavage pour
le lavage principal.
2. Démarrez le programme pour
vidanger l'eau.
12.9 Précautions contre le gel
Si l'appareil est installé dans un local où
la température peut être négative,
évacuez toute l'eau restant dans le tuyau
d'alimentation et la pompe de vidange.
2.
1. Débranchez la fiche d'alimentation
de la prise secteur.
2. Fermez le robinet d'eau.
3. Placez les deux extrémités du tuyau
d'alimentation dans un récipient et
laissez l'eau s'écouler du tuyau.
4. Videz la pompe de vidange.
Reportez-vous à la procédure de
vidange d'urgence.
5. Une fois que la pompe de vidange
est vide, réinstallez le tuyau
d'alimentation.
AVERTISSEMENT!
Assurez-vous que la
température est supérieure à
0 °C avant d'utiliser à
nouveau l'appareil.
Le fabricant ne pourra être
tenu pour responsable en
cas de dommages dus aux
basses températures.
Page 25
FRANÇAIS 25
13. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
13.1 Introduction
L'appareil ne démarre pas ou s'arrête en
cours de programme.
Dans un premier temps, essayez de
trouver une solution au problème
(reportez-vous au tableau). Si le
problème persiste, contactez le service
après-vente agréé.
Pour certaines anomalies, un signal
sonore se fait entendre et un code
d'alarme s'affiche :
- L'appareil ne se remplit pas
•
d'eau correctement.
• - L'appareil ne se vidange pas.
• - Le hublot de l'appareil n'est
pas fermé. Vérifiez le hublot !
Si l'appareil est trop
chargé, retirez des
vêtements du tambour
et/ou poussez sur le
hublot tout en appuyant
sur la touche Départ/
Pause jusqu'à ce que le
voyant arrête de
clignoter (reportez-vous à
l'illustration ci-dessous).
• - L'alimentation électrique est
instable. Attendez que l'alimentation
électrique se stabilise.
• - Il n'y a aucune communication
entre les composants électroniques
de l'appareil. Éteignez puis rallumez
l'appareil.
• - Le système de sécurité antidébordement s'est déclenché.
Débranchez l'appareil et fermez le
robinet d'arrivée d'eau. Contactez le
service après-vente agréé.
AVERTISSEMENT!
Éteignez l'appareil avant de
procéder aux vérifications.
13.2 Pannes possibles
Problème Solution possible
Le programme ne dé‐
marre pas.
Vérifiez que le hublot de l'appareil est fermé.
Assurez-vous qu'aucun fusible n'est grillé dans la boîte à
Assurez-vous que la touche Départ/Pause est enfoncée.
Si vous avez sélectionné un départ différé, annulez-le ou
Assurez-vous que la fiche du câble d'alimentation est bien
insérée dans la prise de courant.
fusibles.
attendez la fin du décompte.
Page 26
www.electrolux.com26
Problème Solution possible
Désactivez la sécurité enfants si elle a été préalablement
activée.
L'appareil ne se remplit
Assurez-vous que le robinet d'eau est ouvert.
pas d'eau correcte‐
ment.
Assurez-vous que la pression de l'arrivée d'eau n'est pas
trop basse. Pour obtenir cette information, contactez votre
compagnie des eaux.
Assurez-vous que le robinet d'eau n'est pas obstrué.
Assurez-vous que le filtre du tuyau d'arrivée d'eau et le fil‐
tre de la vanne ne sont pas obstrués. Reportez-vous au
chapitre « Entretien et nettoyage ».
Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu
ni plié.
Vérifiez que le raccordement du tuyau d'arrivée d'eau est
correct.
L'appareil ne se remplit
pas d'eau et se vidange
Vérifiez que la position du tuyau de vidange est correcte.
Le tuyau est peut-être trop bas.
immédiatement.
L'appareil ne vidange
Assurez-vous que le siphon de l'évier n'est pas obstrué.
pas l'eau.
Assurez-vous que le tuyau de vidange n'est pas tordu ni
plié.
Assurez-vous que le filtre de vidange n'est pas obstrué.
Nettoyez le filtre si nécessaire. Reportez-vous au chapitre
« Entretien et nettoyage ».
Vérifiez que le raccordement du tuyau de vidange est cor‐
rect.
Sélectionnez le programme de vidange si vous avez choisi
un programme sans phase de vidange.
Sélectionnez le programme de vidange si vous avez choisi
une option se terminant avec de l'eau dans la cuve.
La phase d'essorage
Sélectionnez le programme d'essorage.
n'a pas lieu ou le cycle
de lavage dure plus
longtemps que d'habitu‐
de.
Assurez-vous que le filtre de vidange n'est pas obstrué.
Nettoyez le filtre si nécessaire. Reportez-vous au chapitre
« Entretien et nettoyage ».
Page 27
FRANÇAIS 27
Problème Solution possible
Répartissez manuellement les vêtements dans la cuve et
lancez à nouveau la phase d'essorage. Ce problème peut
résulter de problèmes d'équilibrage.
Il y a de l'eau sur le sol. Assurez-vous que les raccords des tuyaux d'eau sont bien
serrés et qu'il n'y a aucune fuite d'eau.
Assurez-vous que le tuyau de vidange n'est pas endomma‐
gé.
Assurez-vous d'utiliser une lessive adaptée en quantité
correcte.
Impossible d'ouvrir le
Assurez-vous que le programme de lavage est terminé.
hublot de l'appareil.
Sélectionnez le programme de vidange ou d'essorage s'il y
a de l'eau dans le tambour.
Vérifiez que l'appareil est alimenté en électricité.
Ce problème peut résulter d'une anomalie de l'appareil.
Contactez le service après-vente agréé. Si vous devez ou‐
vrir le hublot, lisez attentivement le chapitre « Ouverture
d'urgence du hublot ».
L'appareil fait un bruit
inhabituel.
Vérifiez que l'appareil est de niveau. Reportez-vous au
chapitre « Installation ».
Vérifiez que l'emballage et/ou les boulons de transport ont
été retirés. Reportez-vous au chapitre « Installation ».
Ajoutez plus de linge dans le tambour. La charge est peut-
être trop légère.
Le cycle est plus court
que la durée affichée.
L'appareil calcule une nouvelle durée selon la charge de
linge. Reportez-vous au chapitre « Valeurs de consomma‐
tion ».
Le cycle est plus long
que la durée affichée.
Les résultats de lavage
ne sont pas satisfai‐
Une charge de linge mal répartie augmente la durée du cy‐
cle. L'appareil se comporte normalement.
Augmentez la quantité de produit de lavage ou utilisez-en
un autre.
sants.
Utilisez des produits spéciaux pour enlever les taches te‐
naces avant de laver le linge.
Veillez à sélectionner la bonne température.
Réduisez la charge de linge.
Impossible de régler
Assurez-vous d'avoir appuyé sur la/les bonne(s) touche(s).
une option.
Page 28
www.electrolux.com28
Après avoir effectué ces contrôles, mettez l'appareil en marche. Le programme reprend là
où il s'était interrompu.
Si le problème persiste, contactez le service après-vente agréé.
Si l'écran affiche d'autres codes d'alarme. Éteignez puis rallumez l'appareil. Si le problème
persiste, contactez le service après-vente agréé.
14. OUVERTURE D'URGENCE DU HUBLOT
En cas de panne d'alimentation ou
d'anomalie de l'appareil, le hublot reste
verrouillé. Le programme de lavage
continue dès que l'alimentation est
rétablie. Si le hublot reste verrouillé en
cas d'anomalie, il est possible de l'ouvrir
à l'aide du dispositif de déverrouillage
d'urgence.
Avant d'ouvrir le hublot :
ATTENTION!
Assurez-vous que la
température de l'eau et le
linge ne sont pas brûlants.
Si nécessaire, attendez
qu'ils refroidissent.
ATTENTION!
Assurez-vous que le
tambour ne tourne pas. Si
nécessaire, attendez que
le tambour cesse de
tourner.
Assurez-vous que le
niveau de l'eau à l'intérieur
du tambour n'est pas trop
élevé. Effectuez une
vidange d'urgence si
nécessaire (reportez-vous
à la section « Vidange
d'urgence » au chapitre
« Entretien et nettoyage »).
Pour ouvrir le hublot, procédez comme
suit :
1. Appuyez sur la touche AutoOff pour
éteindre l'appareil.
2. Débranchez la fiche d'alimentation
de la prise secteur.
3. Ouvrez le volet du filtre.
4. Maintenez le dispositif de
déverrouillage d'urgence en le tirant
vers le bas et ouvrez le hublot
simultanément.
5. Sortez le linge et refermez le hublot.
6. Fermez le volet du filtre.
15. CARACTÉRISTIQUES TECHNIQUES
Dimensions Largeur / Hauteur / Pro‐
Branchement électri‐
que
fondeur / Profondeur to‐
tale
Tension
Puissance totale
Fusible
Fréquence
600 mm / 850 mm / 605 mm / 639
mm
230 V
2 200 W
10 A
50 Hz
Page 29
FRANÇAIS 29
Niveau de protection contre l'infiltration de parti‐
cules solides et d'humidité assuré par le couver‐
cle de protection, excepté là où l'équipement
basse tension ne dispose d'aucune protection
contre l'humidité
Pression de l'arrivée
d'eau
Arrivée d'eau
Charge maximale Coton 9 kg
Classe d'efficacité énergétique A+++
Vitesse d'essorage Maximale 1600 tr/min
1)
Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 pouce).
1)
Minimale
Maximale
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Eau froide
16. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Veuillez recycler tous les matériaux
portant le symbole . Aidez à protéger
l'environnement pour les générations
futures en jetant les matériaux
d'emballage de façon adaptée. Ne jetez
pas les appareils électriques portant le
symbole avec les ordures ménagères.
Jetez tous les produits électriques dans
les points de collecte mis à disposition
par les autorités locales ou dans les
centres de recyclage commerciaux.
*
Page 30
www.electrolux.com30
Page 31
FRANÇAIS 31
Page 32
www.electrolux.com/shop
132953900-A-102016
Loading...
