electrolux EWF 14450, EWF 14460, EWF 16460 User Manual [fr]

Gebrauchsanweisung

Notice d’utilisation

Gebruiksaanwijzing

Waschautomat

Lave-linge

Wasautomaat

EWF 14450

EWF 14460 / EWF 16460

44 Sommaire electrolux

Sommaire

Consignes de sécurité............................45

Description de l’appareil.........................47

Bandeau de commande.........................48

Utilisation................................................49

Conseils pour le lavage ..........................56

Symboles internationaux pour

l’entretien des textiles.............................59

Programme de lavage.......................60-61

Informations sur les programmes .....62-63

Entretien et nettoyage ............................64

En cas d’anomalie de fonctionnement....67

Caractéristiques techniques ...................71

Valeurs de consommation......................72

Installation ..............................................73

En matière de sauvegarde de

l’environnement......................................77

Garantie/service clientèle..........................78

Centres de service après-vente..............81

Les symboles suivants sont utilisés dans le présent manuel :

Informations importantes concernant votre sécurité personnelle et consignes pour
éviter tout endommagement de l’appareil.

Informations générales et conseils

Informations en matière de sauvegarde de l’environnement

consignes de sécurité electrolux 45

Consignes de sécurité

À des fins de sécurité et dans le but de
garantir un usage correct de l’appareil,
nous vous invitons à lire attentivement le
présent manuel ainsi que les
recommandations et les avertissements
qu’il contient avant de procéder à
l’installation de la machine et de la
mettre en marche pour la première fois.
Pour éviter toute erreur ou accident,
assurez-vous que les personnes
travaillant avec l’appareil connaissent
parfaitement son fonctionnement et les
mesures à observer en matière de
sécurité. Conservez ces instructions et
transmettez-les en cas de changement
de propriétaire, afin que toutes les
personnes amenées à utiliser la machine
soient correctement informées sur son
utilisation et les consignes de sécurité à
observer.

Sécurité générale

● Il est interdit de modifier les spécifications

ou de tenter de modifier l’appareil de
quelque façon que ce soit.

● La vitre du hublot s’échauffe au cours des

programmes de lavage à température
élevée. Ne la touchez pas !

● Assurez-vous que vos animaux familiers

ne puissent pas pénétrer dans le tambour
du lave-linge. Pour éviter cela, vérifiez
l’intérieur du tambour avant d’utiliser la
machine.

● Les objets tels que les pièces de

monnaie, les épingles de sûreté, les clous,
les vis, les cailloux ou tout autre objet dur,
tranchant, peuvent provoquer
d’importants dégâts et ne doivent pas
être placés dans la machine.

● N’utilisez que les quantités de lessive et

d’assouplissant indiquées par le fabricant.

Une quantité excessive pourrait
endommager le linge. Conformez-vous
aux doses préconisées par les fabricants.

● Groupez les petits articles, tels que

chaussettes, ceintures lavables en
machine etc., dans un petit sac de toile
ou une taie, afin d’éviter que ces pièces
ne glissent entre le tambour et la cuve.

● Ne lavez pas en machine le linge avec

baleines, les tissus non ourlés ou
déchirés.

● Débranchez toujours la prise de courant

et fermez le robinet de l’eau après
l’utilisation, le nettoyage et l’entretien de
l’appareil.

● N’essayez en aucun cas de réparer la

machine vous-même. Les réparations
effectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement de la machine.
Contactez le service après-vente le plus
proche. Exigez des pièces d’origine.

Installation

Cet appareil est lourd. Faites attention lors

●

de son déplacement.

● Lors du déballage, vérifiez que l’appareil

n’est pas endommagé En cas de doute,
ne l’utilisez pas et contactez le Centre de
service après-vente.

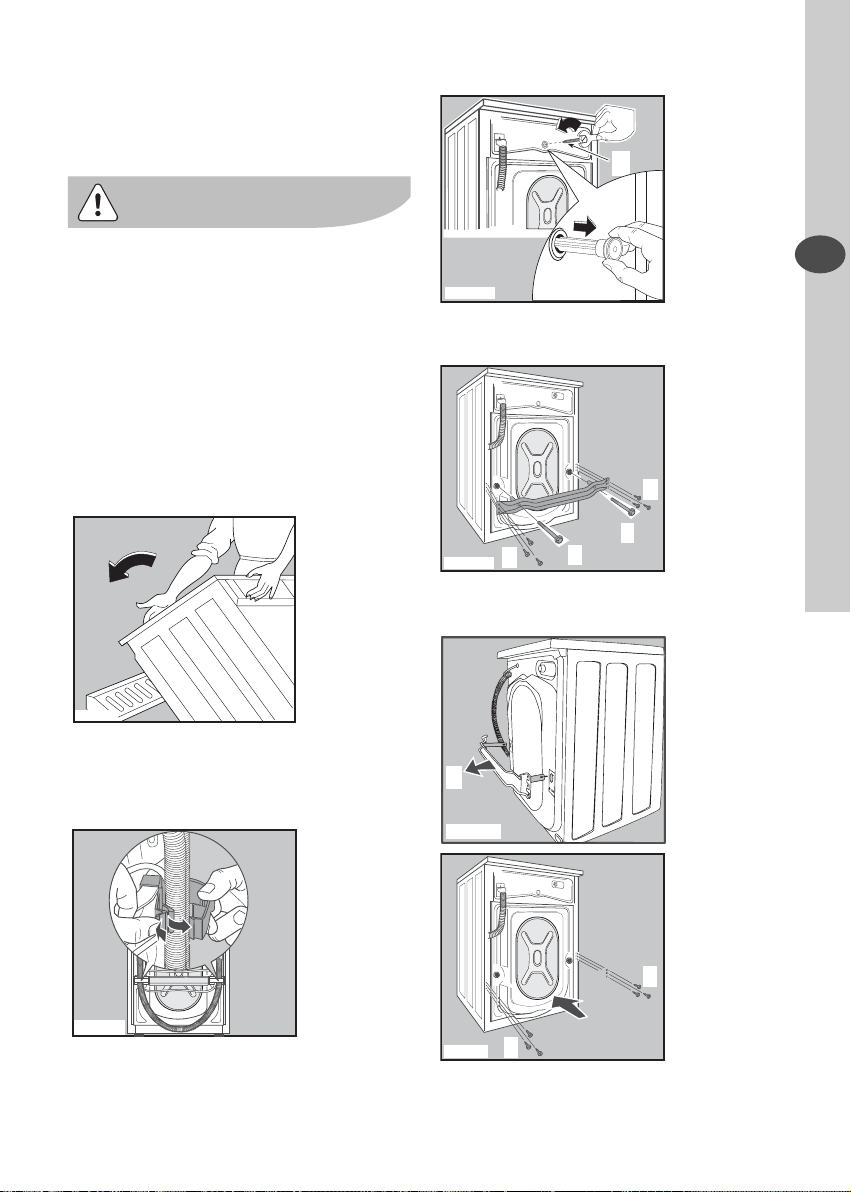

● Avant de mettre la machine en marche, il

est indispensable d’enlever les dispositifs
de sécurité utilisés pour le transport. En
cas de non respect de cette
recommandation, la machine ou les
accessoires risquent d’être sérieusement
endommagés. Voir la section appropriée
dans le manuel d’utilisation.

● Assurez-vous, après avoir installé

l’appareil, que celui-ci ne repose pas sur
le tuyau d’alimentation ou le tuyau de
vidange et que le plan de travail n’exerce
aucune pression sur le câble
d’alimentation.

FR

46 consignes de sécurité electrolux

● Si la machine est placée sur une

moquette, ajustez les pieds afin de
permettre à l’air de circuler librement.

● Assurez-vous, après avoir installé l’appareil,

qu’aucun tuyau ou raccord ne fuit.

● Si l’appareil est installé dans un endroit

exposé au gel, veuillez lire attentivement le
chapitre “Protection contre le gel”.

● Tout travail de plomberie nécessaire à

l’installation de l’appareil ne sera confié
qu’à un plombier qualifié ou à une
personne compétente.

● Tout travail d’électricité nécessaire à

l’installation de cet appareil ne sera confié
qu’à un électricien qualifié ou à une
personne compétente.

Utilisation

● Votre appareil est destiné à un usage

domestique. Il ne doit jamais être utilisé à
d’autres fins que celles pour lesquelles il a
été conçu.

● Lavez en machine uniquement les articles

pouvant supporter ce traitement. Suivez
les indications se trouvant sur l’étiquette
dont chaque article est muni.

● Ne surchargez pas l’appareil. Voir la section

appropriée dans le manuel d’utilisation.

● Avant le lavage vérifiez le linge. Videz les

poches et fermez les boutonnières et
fermetures à glissière. Évitez de laver les
articles effilochés ou déchirés, et traitez
avant le lavage les taches de peinture,
d’encre, de rouille et d’herbe. Les soutiens­gorge à armature NE doivent PAS être
lavés en machine.

● Les articles détachés à l’essence ne

doivent pas être mis dans un lave-linge. Si
de tels détachants sont utilisés avant le
lavage en machine, il faudra attendre que
le fluide se soit évaporé avant d’introduire
les articles dans l’appareil.

● La fiche d’alimentation branchée dans la

prise ne doit jamais être tirée au niveau du
câble, mais toujours au niveau de la fiche.

● N’utilisez jamais le lave-linge si le câble

d’alimentation, le bandeau de commande,
le plan de travail ou la base sont
endommagés de manière telle que
l’intérieur de l’appareil est accessible.

Sécurité des enfants

● Cette machine n’est pas prévue pour être

utilisée par de jeunes enfants ou des
personnes infirmes sans supervision.

● Veillez à ce que les jeunes enfants ne

jouent avec la machine.

● Les matériaux d’emballage (par ex. les

films plastiques, les polystyrènes)
représentent un danger pour les enfants ­risque d’asphyxie ! Conservez-les hors de
portée des enfants

● Conservez tous les détergents dans un

endroit sûr hors de portée des enfants.

● Assurez-vous que les enfants ou vos

animaux familiers ne puissent pas pénétrer
dans le tambour. Pour éviter cela, la
machine est dotée d’un dispositif spécial.
Pour activer ce dispositif, tournez le bouton
(sans appuyer) situé à l’intérieur du hublot
dans le sens des aiguilles d’une montre
jusqu’à ce que la rainure soit à
l’horizontale. Si nécessaire, utilisez une
pièce de monnaie.

P1131

Pour désactiver ce dispositif et permettre la
fermeture du hublot, tournez le bouton
dans le sens inverse des aiguilles d’une
montre jusqu’à ce que la rainure soit à la
verticale.

electrolux description de l’appareil 47

Description de l’appareil

Votre nouveau lave-linge répond à toutes les exigences de traitement moderne du linge en
économisant l'eau, l'énergie et la lessive.
L'éco clapet permet d'utiliser toute la lessive et d'économiser l'eau et donc l'énergie.

1 2

r
e
g

a

n
a
M

e
m
i
T

Cottons

Spin

Normal

1400

95º

Eco

Drain

900

60º

Synthetics

Rinse

700

40º

30º

Soak

1

Tiroir à lessive

2

Bandeau de commande

Delicates

Easy Iron

Jeans

Wool

Silk

Special

Hand Wash

Lingerie

Start/Pause

Delay

Extra rinse

Prewash

Spin

Temp.

EWF 14450

FR

3

Poignée d’ouverture de la porte

4

Pompe de vidange

5

Pieds réglables

Tiroir à lessive

Prélavage

Lavage

Assouplissant

3

4

5

EN001

48 bandeau de commande electrolux

Bandeau de commande

Normal

Cottons

Eco

Synthetics

Delicates

Easy Iron

Wool

Rinse

Soak

Special

Jeans

Drain

Spin

Silk

Hand Wash

Lingerie

1 3 4 5 872 6 9

1

Sélecteur de programmes

2

Touche Température

3

Touche Réduction d’essorage

4

Touche de prélavage

5

Touche de rinçage intensif

6

Touche de départ différé

7

Affichage

95º

60º

40º

30º

Tem p.

1400

900

700

Spin

Prewash

Extra rinse

Time Manager

Delay

Start/Pause

EWF 14450

8

Touche Départ-Pause

9

Touche “Time Manager”

utilisation electrolux 49

Utilisation

● Assurez-vous que les raccordements

électriques et les prises d’eau sont
conformes à la notice d’installation.

● Retirez le bloc en polystyrène et tout

autre matériel se trouvant dans le
tambour.

● Versez 2 litres d’eau dans le bac de

lavage principal du tiroir pour activer
l’éco clapet. Puis lancez un cycle coton à
95 °C, sans placer de linge dans la
machine, afin d’éliminer du tambour et de
la cuve les résidus de matériaux utilisés
lors de la fabrication. Versez 1/2 mesure
de lessive dans le tiroir à lessive et lancez
la machine.

Utilisation quotidienne

Dosage de la lessive et de
l’assouplissant

Tirez le tiroir des bacs à produits jusqu’à la
butée. Dosez la lessive, versez-la dans le bac

Première utilisation

pour le lavage et, si vous souhaitez
effectuer le prélavage ou le
versez-la dans le bac .

C0064

Versez, le cas échéant, l’assouplissant dans
le bac (sans dépasser le niveau «MAX»).
Fermez doucement le tiroir.

ttrreemmppaaggee

,

FR

Charger le linge

Ouvrez le hublot en tirant avec précaution
vers l’extérieur à l’aide de la poignée. Placez
les articles un à un dans le tambour, en les
dépliant le plus possible. Fermez le hublot.

P0004

C0065

50 electrolux utilisation

Sélection du programme souhaité

Tournez le sélecteur sur le programme
souhaité.
Le voyant de la touche Départ-Pause se met
à clignoter et l'affichage montre la durée du
programme sélectionné.

Normal

Cottons

Eco

Synthetics

Delicates

Easy Iron

Wool

Rinse

Soak

Special

Jeans

Drain

Spin

Silk

Hand Wash

Lingerie

Le sélecteur de programmes est divisé en
plusieurs sections :

● Coton

● Synthétiques , Délicats , Repassage

facile

,

Laine , lavage à la main

,

Lingerie, Soie, Jeans,

Trempage.

● Programmes spéciaux : Rinçages,

Vidange, Essorage.

Le sélecteur de programmes peut être tourné
vers la droite ou vers la gauche. Positionnez­le sur O pour réinitialiser le programme /
éteindre la machine.

À la fin du programme, le sélecteur doit
être tourné sur la position O pour
permettre d’éteindre la machine.

Attention !

Si vous tournez le sélecteur de programmes
sur un autre programme pendant le
fonctionnement, le voyant rouge de la touche
Départ-Pause clignote 3 fois, le message Err
s'affiche, pour signaler une erreur. La machine
n'effectuera pas le nouveau programme
sélectionné.

Touches des options de
programme

Selon le programme, différentes fonctions
peuvent être combinées. Ces dernières
doivent être sélectionnées après le choix d’un
programme et avant la sélection de la touche
Départ-Pause.
Si ces touches sont actionnées, les voyants
correspondants s’allument. Si vous
réappuyez, les voyants s’éteignent.

Sélectionnez la la température

95º

60º

40º

30º

Temp.

Appuyez sur cette touche à plusieurs
reprises pour augmenter ou diminuer la
température si vous souhaitez que votre
linge soit lavé à une température différente
de celle proposée par le lave-linge.

Les températures maximum sont 95°C
pour le coton blanc, 60°C pour le coton et
les synthétiques en couleur, 40°C pour les
tissus délicats, la laine et les tissus à laver à
la main, 30°C pour la soie, tandis que
correspond à lavage à froid.

Sélectionnez la vitesse d'essorage
ou la fonction Nuit Silence Plus
ou Arrêt Cuve Pleine

EWF14450

1400

900

700

EWF14460 EWF16460

1400

900

700

1600

900

700

Spin

Spin

Spin

utilisation electrolux 51

Appuyez à plusieurs reprises sur la touche
Essorage pour modifier la vitesse d’essorage
si vous souhaitez que le linge soit essoré à
une vitesse différente de celle que vous
propose le lave-linge.

Le voyant correspondant s’allumera.
Les vitesses maximum sont :

EWF 14450/EWF 14460;

● pour le coton : 1400 trs/min ;

● pour les synthétiques, les lainages, le lavage

à la main, jeans et la lingerie: 900 trs/min ;

● pour les tissus délicats et la soie: 700

trs/min.
EWF 16460;

● pour le coton : 1600 trs/min ;

● pour les synthétiques, les lainages, le lavage

à la main, jeans et la lingerie: 900 trs/min ;

● pour les tissus délicats et la soie: 700

trs/min.

Nuit Silence Plus : en choisissant cette

option, l’eau du dernier rinçage n’est pas
évacuée pour éviter le froissement du linge.

Toutes les phases d’essorage sont
supprimées, ce cycle de lavage est très
bruyant et peut être sélectionné la nuit ou aux
heures creuses pour profiter d’un tarif
avantageux.
Les programmes Coton et Synthétiques
utilisent plus d’eau.

Le programme une fois terminé, le voyant
(Hublot) reste allumé, le voyant de la touche
Départ-Pause est éteint, un zéro (
clignotant s’affiche sur l’écran et le hublot est
bloqué pour signaler que l’eau doit être
vidangée.

Pour vidanger l’eau :

● tournez le sélecteur de programmes sur

“O”

● sélectionnez (Vidange) ou

(Essorage)

● réduisez la vitesse d’essorage, si

nécessaire, en appuyant sur la touche
correspondante

0.00)

● appuyez sur la touche Départ-Pause

● à la fin du programme un zéro (0.00)

clignotant s’affiche sur l’écran.

Arrêt Cuve Pleine : en choisissant

cette option, l’eau du dernier rinçage n’est
pas évacuée pour éviter le froissement du
linge. Le programme une fois terminé, le
voyant (Hublot) reste allumé, le voyant de
la touche Départ-Pause et “lavage” est
éteint, un zéro (

0.00) clignotant s’affiche sur

l’écran et le hublot est bloqué pour signaler
que l’eau doit être vidangée.

Pour vidanger l’eau, procédez comme
indiqué aux points précédents.

Sélectionnez l’option Prélavage

Prewash

Si vous souhaitez effectuer un prélavage
(30°C) avant le lavage, choisissez cette
fonction (
ppoouurr llaa llaaiinnee ,, llee llaavvaaggee ““àà llaa mmaaiinn””,, llaa lliinn--
ggeerriiee,, llaa ssooiiee eett
Le prélavage se termine avec un essorage
bref pour les programmes coton et synthé­tiques alors que pour le programme linge
délicat, seule la vidange de l’eau est effec­tuée. Le voyant correspondant s'allume.

qquuii nnee ppeeuutt ppaass êêttrree sséélleeccttiioonnnnééee

llee ttrreemmppaaggee

).

FR

52 electrolux utilisation

Sélectionnez l’option Rinçage Plus

Extra Rinse

Cette option peut être sélectionnée pour tous
les programmes sauf laine et lavage à la
main. La machine effectuera quelques
rinçages supplémentaires.
Cette option est recommandée pour les
personnes allergiques aux produits de lessive,
et dans les zones où l’eau est très douce.

Sélectionnez Départ différé

90

Delay

Avant de lancer le programme, si vous
souhaitez retarder le départ, appuyez à
plusieurs reprises sur la touche Départ différé
pour sélectionner le délai souhaité. Le voyant
correspondant s'allume. La valeur du délai
sélectionné (jusqu’à 20 heures) apparaît sur
l’écran pendant environ 3 secondes, puis la
durée du programme apparaît de nouveau.

Vous devez sélectionner cette option après
avoir réglé le programme et avant d’appuyer
sur la touche Départ-Pause.

Vous pouvez annuler le Départ Différé à
n’importe quel moment, avant d’appuyer sur
la touche Départ-Pause.

Si, durant la durée du départ différé, il est
necessaire d’ajouter du linge, mettez d’abord
le lave-linge en pause en appuyant sur la
touche “Départ Pause”. Lorsque vous refer-

mez le hublot, appuyez de nouveau sur la
touche “Départ Pause”.

Le programme de lavage peut être retardé de
30 min - 60 min - 90 min, 2 heures et 1 heure
jusqu’à un maximum de 20 heures avec cette
touche.

Sélection du départ différé.

● Sélectionnez le programme et les options

requises.

● Sélectionnez Départ Différé

● Appuyez sur la touche Départ-Pause : la

machine commence son décompte.

Le programme démarrera à la fin du délai
sélectionné

Annulation du Départ Différé

● Appuyez sur la touche Départ-Pause.

● Appuyez sur la touche Départ-Pause

plusieurs fois jusqu’à ce que le symbole

0’

soit affiché.

● Appuyez de nouveau sur la touche Départ-

Pause.

Le Départ différé ne peut pas être
sélectionné avec le programme Vidange

.

Affichage

L’écran d’affichage fournit les informations
suivantes :

Durée du programme sélectionné

Après avoir sélectionné le programme, la
durée du programme s’affiche en heures et
minutes (par exemple 2,05).

La durée est calculée automatiquement sur
base de la charge maximum recommandée
pour chaque type de tissu.

2.05

Le programme une fois lancé, le temps
restant est mis à jour toutes les minutes.

utilisation electrolux 53

IIccôônneess ddeess pphhaasseess dduu pprrooggrraammmmee ddee
llaavvaaggee

En sélectionnant le programme de lavage, les
icônes des phases du programme de lavage
correspondant aux différentes phases
constituant le programme apparaissent en
bas de l'afficheur.

2.05

Après le démarrage du lave-linge, seule
l'icône de marche reste allumée. Lorsque le
programme est terminé, un zéro (
clignotant apparaît.

Départ différé

Le délai sélectionné (20 heures max.) fixé en
appuyant sur la touche correspondante
apparaît sur l’écran pendant environ 3
secondes, puis la durée du programme
sélectionné s’affiche.
La valeur du délai diminue de une unité toutes
les heures puis, lorsqu’il ne reste plus qu’une
heure, le temps diminue toutes les minutes.

2.05

0.00)

15 h

Codes d’alarme

En cas d’anomalie de fonctionnement, des
codes d’alarme s’affichent, par exemple
(voir le paragraphe “En cas d’anomalie de
fonctionnement”).

E20

E20

Fin du programme

Le programme une fois terminé, un zéro
(

0.00) clignotant s’affiche le voyant

(Hublot) s'éteint et le hublot peut être ouvert.

0.00

Si le linge n’est pas retiré pendant les 10
minutes suivants la fin du programme, l’écran
d’affichage s’éteindra et s’activera le
systhéme d’économisation d’énergie.
Seul le voyant de la touche “Depart-Pause”
clignote pour indiquer qu’il faut mettre hors
tension l’appareil.

Phase de chauffage

Pendant le cycle de lavage, l’écran affiche
une icône de température pour indiquer que
l’appareil a démarré la phase de chauffage de
l’eau dans le tambour.

FR

Mauvaise option sélectionnée

Si une option qui n’est pas compatible est
sélectionné avec le programme choisi, le
message Err s’affiche pendant environ 2
secondes et le voyant rouge intégré de la
touche Départ-Pause commence à clignoter.

2.05

54 electrolux utilisation

Sélectionnez Départ-Pause

Start/Pause

Pour lancer le programme sélectionné,
appuyez sur la touche “Départ-Pause” ; le
voyant vert arrête de clignoter.
Le voyant “hublot” s’allumé pour
indiquer que l’appareil a démarré et que le
hublot est verrouillé.

Le voyant “hublot” signale si le hublot
peut être ouvert ou non :

● voyant allumé: le hublot ne peut pas être

ouvert. L’appareil est en cours de
fonctionnement.

● voyant éteint: le hublot peut être ouvert.

Le programme de lavage est terminé.

Pour interrompre un programme en cours,
appuyez sur la touche “Départ-Pause” : le
voyant vert se met à clignoter.
Pour faire repartir le programme là où il a été
interrompu, appuyez de nouveau sur la
touche Départ-Pause .

Si vous avez sélectionné un départ différé, la
machine commence son décompte.

Lorsqu’une mauvaise option est sélectionnée,
le voyant rouge intégré de la touche “Départ­Pause” clignote 3 fois tandis que le message
Err s’affiche pendant environ 2 secondes.

Sélectionnez l'option "Time
Manager"

Time Manager

Cette fonction permet de modifier la durée
de lavage automatiquement proposée par
le lave-linge.

En appuyant plusieurs fois sur le bouton
"Time Manager" , la durée du cycle de
lavage peut être augmentée ou diminuée.

L'icône de niveau de salissure apparaît
sur l'afficheur pour indiquer le degré de
salissure choisi.

Niv. de

salis.

Intensif Pour les articles très sales

Normal

Quotidien

Léger

Court

Super

Court (*)

(*) Charge max. pour le coton : 3 kg.
Charge max. pour les tissus synthétiques et

délicats : 1 kg.
La disponibilité de ces icônes de niveau de

salissure change en fonction du type de
tissu, comme illustré sur le schéma.

Icône Type de linge

Pour les articles

normalement sales

Pour les articles peu sales

Pour les articles légerement

sales

Pour les articles pas très

sales

Pour les articles endossés

peu de temps

utilisation electrolux 55

Tissus

Coton

95°C
60°C
40°C
30°C

(froid)

Synthétiques

60°C
40°C
30°C

(froid)

Délicates

40°C
30°C

(froid)

Niveau de salissure

X X X X X X
X X X X X X
X X X X X X
X X X X X X
X X X X X X

X X X X
X X X X
X X X X
X X X X

X X X X
X X X X
X X X X

Modification d’une option ou d’un
programme en cours

Il est possible de modifier une option d’un
programme avant de le faire démarrer. Avant
d’effectuer un changement, vous devez
mettre la machine en Pause en appuyant sur
la touche “Départ-Pause”.

Si le programme est en cours, il est possible
de le modifier seulement en le
réinitialisant. Tournez le sélecteur sur “O”
puis sur le nouveau programme. L’eau reste
dans la cuve. Lancez le nouveau programme
en appuyant de nouveau sur la touche

“Départ-Pause”.

Interruption du programme

Appuyez sur la touche “Départ-Pause” pour
interrompre le programme en cours, le voyant
correspondant se met à clignoter. Appuyez
de nouveau sur la même touche pour faire
redémarrer le programme.

Ouverture du hublot au cours d’un
programme

Commencez par mettre la machine en Pause
en appuyant sur la touche Départ-Pause. Si
le voyant “hublot” s'éteint, le hublot
peut être ouvert.
Si le voyant “hublot” ne s’éteint pas,
cela signifie que la machine est déjà en phase
de chauffage, que le niveau de l’eau dépasse
la partie inférieure du hublot ou que le
tambour tourne.
Dans ce cas, le hublot ne s’ouvre pas.

S’il n’est pas possible de l’ouvrir mais que
cela est absolument nécessaire, mettez le
lave-linge hors tension en tournant le
sélecteur sur “O”. Au bout de 3 minutes le
hublot pourra être ouvert. (Attention au

niveau et à la température de l’eau dans
le lave-linge!).

Fin du programme

Le lave-linge s’arrête automatiquement.
Si vous avez sélectionné l’option “Arrêt cuve

pleine” ou “Nuit Silence Plus” , le
voyant hublot” s’allume, le
voyant “Départ-Pause” s’éteint, un zéro
(

0.00) clignotant s’affiche sur l’écran et le

hublot est bloqué pour vous rappeler qu’il faut
vider l’eau avant d’ouvrir le hublot.

Pour vidanger l’eau, reportez-vous au
paragraphe de la section Nuit Silence
Plus.

Tournez le sélecteur de programmes sur “O”
pour éteindre la machine. Sortez le linge et
vérifiez que le tambour est vide.

Fermez le robinet d’arrivée d’eau. Laissez le
hublot ouvert pour éviter la formation de
moisissures et de mauvaises odeurs.

FR

Annulation d’un programme

Pour annuler un programme en cours,
tournez le sélecteur de programmes sur “O”.
Vous pouvez à présent sélectionner un
nouveau programme.

56 electrolux conseils pour le lavage

Conseils pour le lavage

Le tri du linge par catégorie

Suivez les symboles pour l’entretien des
textiles se trouvant sur l’étiquette dont chaque
article est muni et les instructions de lavage
du fabricant. Triez le linge comme suit : blanc,
couleur, synthétiques, délicat, lainages.

Températures

Pour les articles en lin et coton

95°

50°-60°

30°-40°

Avant de charger le linge

Lavez les articles “blanc” et de couleur
séparément. Les articles blancs peuvent
perdre leur “blancheur” en cours de lavage.

Lorsqu’ils sont lavés pour la première fois, les
articles de couleur peuvent perdre de leur
couleur et déteindre sur d’autres pièces de
linge. ils doivent donc être lavés séparément
la première fois.

Retirez des poches intérieures et des
poches des pantalons les petits objets
métalliques qu’elles pourraient contenir
(clous, épingles, trombones).

Boutonnez les taies d’oreiller, fermez les
fermetures à glissière et à pression. Nouer les
ceintures et les rubans longs.

blanc normalement sales (p. ex.
linge de table, draps...)

Pour les articles couleur bon
teint normalement sales (par ex.
chemises, chemises de nuit,

pyjamas....) en lin, coton ou

fibres synthétiques et pour les
articles en coton blanc pas très
sales (par ex. linge de corps).

Idéale pour les couleurs fragiles,
les synthétiques, la soie,
l’acrylique et les articles en laine
portant l’étiquette “Pure laine,
irrétrécissable, lavable en
machine”.

Traiter les taches tenaces avant le lavage.
Frotter les zones particulièrement sales à

l’aide d’un détergent ou d’une pâte
spécifique.

Apportez un soin tout particulier aux rideaux.
Enlevez les crochets ou mettez- les dans une
housse ou un filet.

Charges maximales

Tous les textiles n’ont pas le même volume
d’encombrement et le même pouvoir de
rétention d’eau.

C’est pourquoi, d’une manière générale, le
tambour peut être rempli :

pour le linge de coton, lin, métis : en
totalité mais sans pression excessive ;

pour les cotons traités et les fibres
synthétiques : à moitié de son volume ;

pour les articles très fragiles tels que les
voilages et les lainages : au tiers environ de

son volume.
Utilisez si possible l’appareil à pleine capacité

plutôt qu’avec des charges partielles afin de
réaliser des économies d’eau et d’énergie.

Pour le linge très sale, réduisez la charge.

Poids du linge

Nous vous donnons, à titre indicatif, les poids
moyens des pièces les plus communes :

1200 gpeignoir de bain

100 gserviette de toilette
700 ggrand drap
500 gdrap
200 gtaie d’oreiller
250 gnappe
200 gessuie-mains
100 gserviette de table
200 gchemise de nuit
100 gsous-vêtement femme
600 gchemise de travail homme
200 gchemise homme
500 gpyjama homme
100 gchemisier
100 gsous-vêtement homme

conseils pour le lavage electrolux 57

Traitement des taches

Traitez avant le lavage certaines taches qui
risqueraient de ne pas partir, surtout si elles
sont anciennes, en procédant de I’extérieur
de la tache vers l’intérieur, ceci afin d’éviter de
faire des cernes.

Sang : traitez les taches fraîches avec de
l’eau froide. Pour les taches sèches, laissez
tremper toute la nuit dans de l’eau mélangée
à un produit spécial. Savonnez, frottez puis
rincez.

Peinture à l’huile : tamponnez à l’essence
après avoir étalé le vêtement sur un chiffon
propre ; répétez plusieurs fois l’opération.

Taches de gras séchées : étalez le
vêtement sur un chiffon propre et tamponnez
avec de l’essence de térébenthine.

Rouille : utilisez un produit anti-rouille en
suivant attentivement les conseils du
fabricant. Pour les vieilles taches, assurez­vous que la nature du textile supporte le
produit.

Taches de moisi : Traitez à l’eau de Javel
diluée. Rincez. (blanc et couleur bon teint
seulement).

Herbe : Savonnez légèrement, traitez à l’eau
de Javel diluée. (blanc et couleur bon teint
seulement).

Crayon à bille - feutre : Tamponnez à l’aide
d’un chiffon propre imbibé d’alcool à 90°.
Prenez soin de ne pas étaler la tache.

Rouge à lèvres : Tamponnez à l’éther s’il
s’agit de lainage ou de coton ou au
trichloréthylène si l’article est en soie.

Vin rouge : Faites tremper dans de l’eau
additionée d’un détergent. Rincez et traitez
avec de l’acide acétique ou citrique. Traitez
les marques résiduelles dans de l’eau
additionnée d’eau de Javel.

Encre : En fonction du type d’encre, imbibez
le tissu d’acétone (*), puis d’acide acétique ;
traitez les marques résiduelles sur les tissus
blancs avec de l’eau de Javel. Rincez avec
soin.

Cambouis-goudron : Étalez un peu de
beurre frais sur la tache, laissez reposer puis
tamponnez avec deI’essence de
térébenthine.

(*) ne pas utiliser d’acétone sur de la soie
artificielle.

Lessives et additifs

Les bons résultats de lavage dépendent aussi
du choix et du bon dosage de la lessive qui
permettent de faire des économies et de
protéger l’environnement. Bien qu’ils soient
biodégradables, les détergents contiennent
des substances qui, lorsqu’elles sont utilisées
en grandes quantités, peuvent bouleverser le
fragile équilibre de la nature.

La quantité de lessive à utiliser est fonction de
la charge de linge à laver, du type de tissu
(délicats, lainages, coton, etc.), de la couleur,
de la température, de la dureté de l’eau et du
degré de salissure du linge.

Toutes les marques de lessives courantes
vendues dans le commerce peuvent être
utilisées avec cet appareil :

• lessives en poudre pour tous les types de
textile,

• lessives en poudre pour les tissus délicats
(60°C max) et les lainages,

• lessives liquides, de préférence pour les
programmes de lavage à température peu
élevée (60°C max.) pour tous les types de
tissus, ou spéciales pour les lainages
seulement.

Les lessives et additifs doivent être versés
dans les bacs correspondants du tiroir à
produits avant le démarrage du programme.

Pour les lessives concentrées, en poudre ou
liquides, sélectionnez un programme sans
prélavage.

Le lave-linge contient un système à
recirculation qui permet une utilisation
optimale des lessives concentrées.

Versez la lessive liquide dans le bac juste
avant le démarrage du programme.

FR

58 electrolux conseils pour le lavage

Par contre, l’assouplissant ou l’additif doit être
versé dans le bac avant le démarrage du
programme de lavage.

Conformez-vous aux doses préconisées par
les fabricants de lessive sans dépasser le

niveau «MAX» du tiroir à lessive.

Dosage

Le type et la quantité de lessive à utiliser est
fonction de la charge de linge à laver, du type
de tissu, de la dureté de l’eau et du degré de
salissure du linge.

L’eau a plusieurs “degrés” de dureté.
Renseignez-vous auprès de la société locale
de distribution d’eau, ou toute autre autorité
compétente, pour connaître le degré de
dureté de l’eau de votre habitation.

Suivez les instructions des fabricants quant
aux quantités à utiliser.

Utilisez moins de lessive si :

• vous lavez peu de linge,

• le linge n’est pas très sale,

• vous constatez qu’il y a trop mousse
pendant le lavage.

Degrés de dureté de l’eau

Ni-

Caractéristique

veau

1 0-7 0-15douce
2 8-14 16-25moyenne
3 15-21 26-37dure
4 > 21 > 37très dure

Degrés

allemands

°dH

français

°T.H.

Symboles internationaux pour l’entretien des textiles electrolux 59

Symbole facultatif pour le

SECHAGE

après lavage

NETTOYAGE A SEC

REPASSAGE

basse (1)

(max 110°C)

ne pas

repasser

(2)

moyenne

(max 150°C)

élevée

(max 200°C)

(1) Le traitement à la vapeur présente des risques
(2) Le traitement à la vapeur est interdit

température de repassage

Symboles internationaux pour l’entretien des textiles

LAVAGE

BLANCHIMENT

traitement normal
à 95, 60 ou 40°C

agitation réduite.

essorage réduit.

lavage à tempé­rature progressi­vement décrois­sante.

agitation forte­ment réduite.
rinçage à froid,
essorage réduit

agitation fortement
réduite, rinçage à
froid, essorage ré­duit

articles en laine
ou soie lavables
à la machine à
30°C: également
pour d’autres ar­ticles très déli­cats

articles pouvant
uniquement être
lavés à la main à
une température
ne dépassant pas
40°C

lavage à la main

ne pas laver

articles en laine
lavables à la ma­chine à 40°C

articles en coton
sans apprêt in­froissable

certains articles
100% coton avec
apprêt infrois­sable

articles avec ap­prêt infroissable
ou contenant des
fibres synthé­tiques

95

60

40

95

60

50

40

40

30

blanchiment au chlore
(javel) permis (unique­ment à froid et avec une
solution diluée)

blanchiment au chlore
(javel) proscrit

tous

les solvants

usuels

(1) Nettoyage en libre service possible uniquement dans les machines

employant le solvant R 113

(2) Les restrictions concernent les sollicitations mécaniques et/ou la tempé-

rature de séchage et/ou l’addition d’eau au solvant

(1)

tous solvants

sauf le

trichloréthylène

certaines restrictions au processus

de nettoyage-nettoyage en
libre service impossible (2)

exclusivement

solvants petroliers

et R 113

ne pas

nettoyer

à sec

séchage en tambour permis

pas de restrictions
en ce qui concerne
la température

séchage à
température
modérée

ne pas sécher

en tambour

Copyright ETITEX a.s.b.l.
Avenue des Arts 20, Bte 2, 1040 Bruxelles

(2)(2)

FR

60 programmes de lavage electrolux

Programmes de lavage

Programme/
Température

Cottons
Normal
95°-

Cottons

Eco
95°-40°

Synthetics
60°-40°-30°-

Delicates
40°-30°-

Easy Iron
60°-

Charge max 1
kg

Wool

40°-30°-

Handwash
40°-30°-

Lingerie
40°-30°-

Charge max 1 kg

Type de linge Options

Coton blanc (articles

en coton très sales) :
par ex. linge de lit, de
table, de maison.

Coton blanc et
couleur éco, linge pas

très sale, chemises,
chemisiers, linge de
corps.

Synthétiques ou tissus
mélangés, linge de corps,

vêtements couleur,
chemises ne rétrécissant
pas, chemisiers.

Textiles délicats, par
ex. les rideaux.

Programme spécial
pour les synthétiques à
laver et essorer
délicatement.

Programme spécial
pour les vêtements en
laine portant l’étiquette
“Pure laine,
irrétrécissable, lavable
en machine”.

Programme spécial
pour les tissus à laver à
la main.

Programme spécial
pour les tissus à laver à
la main très délicats.

Réd. Essorage

Réd. Essorage

Réd. Essorage

Réd. Essorage

Réd. Essorage

Réd. Essorage

Réd. Essorage

Description du

programme

Lavage à 95°C ­(froid)
3 rinçages
Essorage long

Lavage à 95°C ­40°C
3 rinçages
Essorage long

Lavage à 60°C ­(froid)
3 rinçages
Essorage court

Lavage à 40° ­(froid)
3 rinçages
Essorage court

Lavage à 60°C ­(froid)
4 rinçages
Essorage court

Lavage à 40° ­(froid)
3 rinçages
Essorage court

Lavage à 40° ­(froid)
3 rinçages
Essorage court

Lavage à 40° ­(froid)
3 rinçages
Essorage court

programmes de lavage electrolux 61

Programme/
Température

Silk
30°-

Charge max 1 kg

Jeans
60°-40°-30°-

Charge max 3 kg

Soak

30°C

Rinse

Drain

Type de linge Options

Soie à laver et essorer
délicatement.

Programme spécial
pour les jeans.

Pour les articles très
sales

(ne peut pas être utilisé
avec la laine et les tis­sus à laver à la main)

Cycle de rinçage à part
pour le linge lavé à la main,
pour tous les tissus de
coton.

Pour évacuer l’eau du
dernier rinçage des
programmes effectués
avec l’option Arrêt Cuve
Pleine ou Nuit Silence Plus.

Réd. Essorage

Description du

programme

Lavage à

30°C
3 rinçages
Essorage court

Lavage à 60°C -

FR

(froid)

,

5 rinçages
Essorage court

Trempage de 20
minutes at 30°C
Eau restent dans la
cuve

3 rinçages
Essorage long

Vidange

Spin

Essorage à part pour le
coton.

Annulation du

O

programme et mise
hors tension de
l’appareil.

Charge max. coton ................................6 kg.

Charge max. synthétiques/délicats......2,5 kg.

Charge max. laine et lavage à la main....2 kg.

Charge max. soie./lingerie ......................1 kg.

Vidange et essorage
long

62 electrolux informations sur les programmes

Informations sur les programmes

Programme de lavage pour la laine lavable en machine ainsi
que pour les lainages lavables à la main et les tissus délicats

Laine et
lavage à la

main

Repassage

facile

Jeans

portant le symbole de “lavage à la main” .
Le cycle laine de cette machine à laver a été approuvé par
Woolmark pour le lavage des articles Woolmark lavables en
machine, sous réserve que ces articles soient lavés conformément
aux instructions mentionnées sur leur étiquette et celles indiquées
par le fabricant de cette machine à laver.

En choisissant cette fonction le linge est lavé et essoré délicate­ment pour éviter le froissage. Avec cette fonction la repassage
est plus facile. L’appareil effectuera des rinçages supplémenters.
La vitesse d’essorage est réduite automatiquement à 900 tr/min.

Programme spécial pour habillement du temps libre comme
pantalons et chemise en jeans et t-shirts de tissus technique por
le sport. La vitesse d’essorage est réduite automatiquement à
900 tr/min.

Trempage

Il s'agit d'un programme spécial pour le linge particulièrement
sale. Le lave-linge effectue un trempage d'environ 20 minutes à
30°C.
À la fin du trempage, le lave-linge s'arrête automatiquement et
ll''eeaauu rreessttee ddaannss llaa ccuuvvee
ment pour le programme de trempage.
Ce programme
comme la soie ou la laine.
Avant de démarrer un nouveau cycle de lavage, il faut vidanger
l'eau comme suit:

VViiddaannggee

•
programme
VViiddaannggee

•
programme
nant le bouton du sélecteur de vitesse d'essorage et appuyez
ensuite sur le bouton

IImmppoorrttaanntt!!
À la fin du trempage (après avoir vidangé l'eau), vous pouvez

sélectionner le programme de lavage. Tournez d'abord le
sélecteur de programme sur "OO", sélectionnez ensuite le pro­gramme et appuyez sur le bouton

seulement: tournez le sélecteur de programme sur le

VViiddaannggee..

eessssoorraaggee::

et

EEssssoorraaggee

. Versez de la lessive dans le comparti-

nnee ppeeuutt ppaass

être utilisé pour les tissus très délicats

(Appuyez sur le bouton
tournez le sélecteur de programme sur le
, réduisez la vitesse d'essorage en tour-

MMaarrcchhee//AArrrrêêtt

.

MMaarrcchhee//AArrrrêêtt

MMaarrcchhee//AArrrrêêtt

.

).

informations sur les programmes electrolux 63

Informations sur les programmes

Avec ce programme il est possible de rincer et d’essorer les
vêtements en coton lavés à la main. La machine effectue 3

Rinçages

Vidange

Essorage

rinçages, suivis d’un dernier essorage à la vitesse maximale.
La vitesse d’essorage peut être réduite en appuyant sur la touche

.

Pour évacuer l’eau du dernier rinçage des programmes effectués
avec l’option Arrêt cuve pleine et Nuit Silence Plus .
Tournez d’abord le sélecteur de programmes sur O, puis
sélectionnez le programme Vidange et appuyez sur la touche
Départ-Pause.

Essorage séparé pour les vêtements lavés à la main et après les
programmes avec l’option Arrêt cuve pleine et Nuit Silence
Plus . Avant de sélectionner ce programme, tournez le sélecteur
sur O. Vous pouvez choisir la vitesse par le biais de la touche
correspondante en fonction des tissus à essorer.

FR

O = Annulation/
ARRÊT

Pour réinitialiser un programme et arrêter la machine, tournez le
sélecteur sur O. Vous pouvez à présent sélectionner un nouveau
programme.

64 electrolux entretien et nettoyage

C0067

C0066

Entretien et nettoyage

Vous devez DÉBRANCHER l’appareil du
réseau électrique avant toute opération de
nettoyage ou d’entretien.

Détartrage

L’eau du robinet contient du calcaire. Il est
bon d’utiliser de temps en temps un
adoucisseur d’eau dans la machine. Faites
cela lorsque vous ne lavez pas de linge, en
vous conformant aux instructions du fabricant
de l’adoucisseur d’eau et ce pour prévenir la
formation de dépôts de calcaire.

Après chaque lavage

Laissez le hublot entrouvert pour éviter la
formation de moisissures et de mauvaises
odeurs à l’intérieur de l’appareil. Laissez le
hublot entrouvert après chaque utilisation
pour faire durer le joint plus longtemps.

Lavage d’entretien

Les lavages à basse température peuvent
provoquer l’accumulation de résidus à
l’intérieur du tambour.
Nous vous conseillons d’effectuer un lavage
d’entretien régulier.

Pour lancer un lavage d’entretien :

• Le tambour doit être vide.

• Sélectionnez le programme de lavage pour
coton le plus chaud.

• Utilisez une mesure de lessive normale, un
type de poudre ayant des propriétés
biologiques.

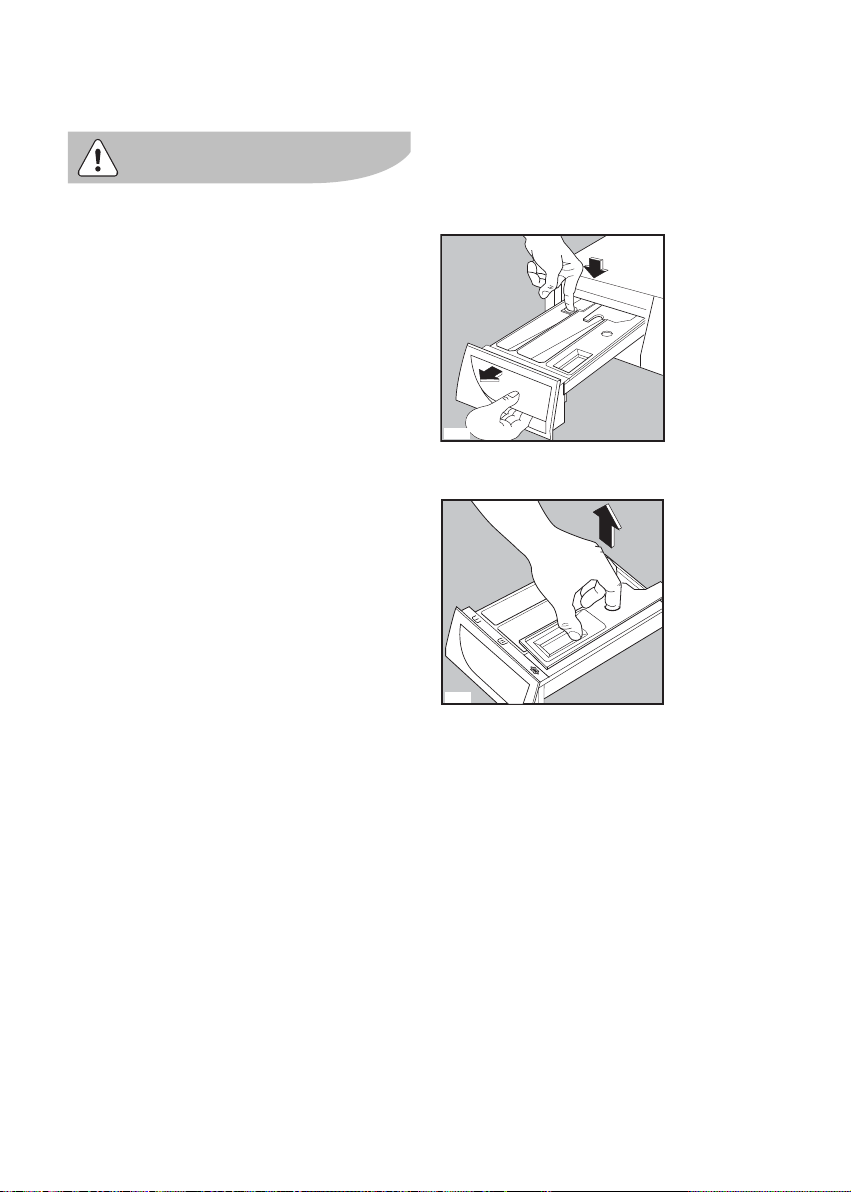

Nettoyage du tiroir des bacs à
produits

Nettoyez-le régulièrement.
Sortez-le de son logement en appuyant sur le
taquet de sécurité et tirez-le pour le faire sortir.
Lavez-le sous l’eau courante.

Pour faciliter le nettoyage, la partie supérieure
du bac réservé à l’additif peut être enlevée.

Nettoyage du logement du tiroir

Sortez le tiroir de son logement. Utilisez une
petite brosse pour enlever les résidus de
lessive qui se sont incrustés dans le logement
interne du tiroir.
Remettez le tiroir en place et lancez le
programme de rinçage sans introduire de
vêtements dans le tambour.

Nettoyage de la carrosserie

Nettoyez-la à l’eau savonneuse. Rincez et
séchez soigneusement.

P0038

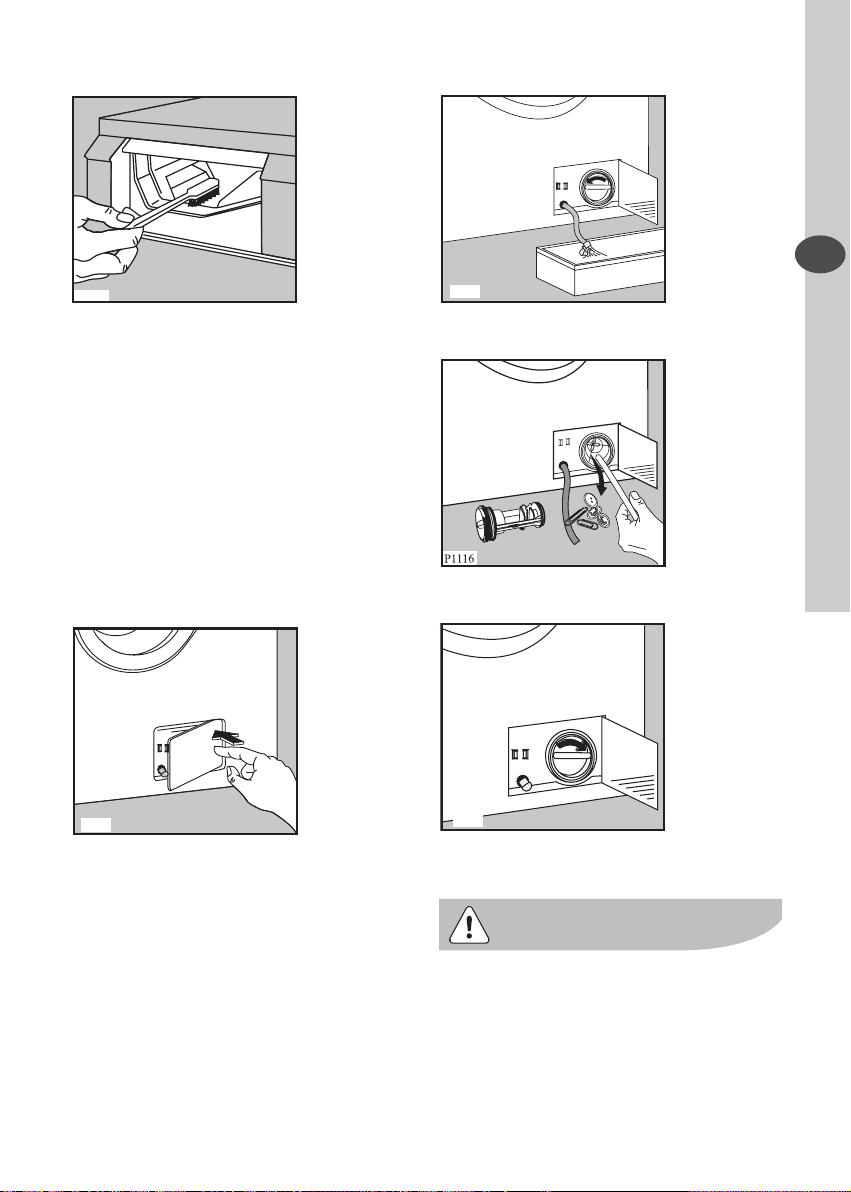

Nettoyage de la pompe

La pompe doit être contrôlée si

• le lave-linge ne vidange pas ou n’essore
pas

• le lave-linge fait un bruit inhabituel pendant
la vidange dû au blocage de la pompe par
des objets tels que épingles de sûreté,
pièces de monnaie, agrafes, etc.

Procédez comme suit :

• Débranchez l’appareil.

• Si nécessaire, attendez que l’eau
refroidisse.

• Ouvrez le volet de pompe.

entretien et nettoyage electrolux 65

FR

P1115

• Enlevez les éventuels objets bloquant la
pompe en la tournant comme indiqué.

• Bouchez à nouveau le petit tuyau
d’évacuation et remettez-le à sa place.

P1114

• Placez un récipient à proximité de la
pompe pour recueillir l’eau qui pourrait
éventuellement en sortir.

• Sortez le petit tuyau d’évacuation de son
siège, placez-le dans le récipient et enlevez
le bouchon.

• Quand l’eau ne sort plus, dévissez le
couvercle de la pompe et retirez-le.
Conservez toujours à portée de main un
chiffon pour essuyer l’eau qui s’écoule de la
pompe lors du retrait du couvercle.

P1117

• Revissez le couvercle de la pompe.

• Fermez le volet.

Avertissement !

Lorsque l’appareil fonctionne, et selon le
programme sélectionné, la pompe peut
contenir de l’eau chaude.

P1090

66 electrolux entretien et nettoyage

Ne jamais retirer le couvercle de la pompe
pendant un cycle de lavage, toujours attendre
que le cycle soit terminé et que l’appareil soit
vide. Lors de la remise en place du couvercle,
le refixer avec soin pour éviter qu’il ne fuit ou
puisse être retiré par des enfants.

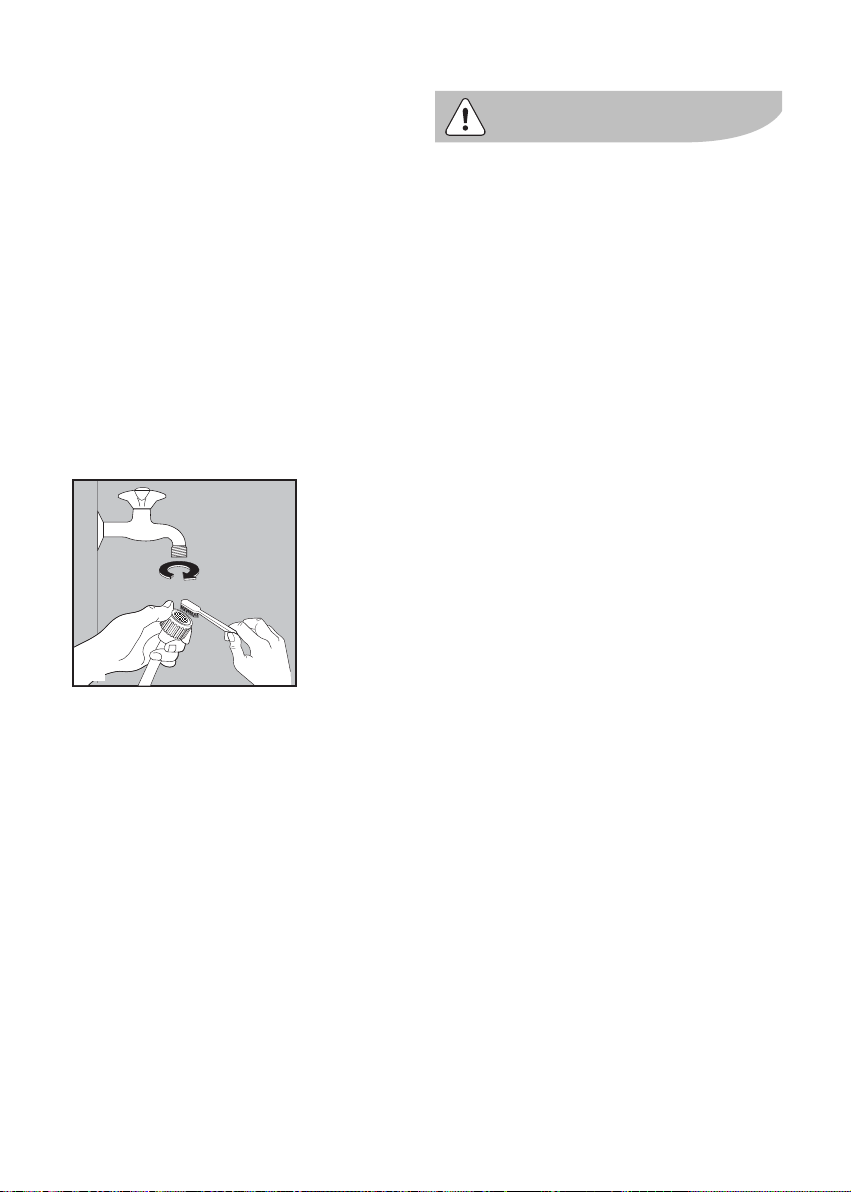

Nettoyage du filtre du tuyau
d’alimentation

Si l’eau est très dure ou contient des traces
de dépôts de calcaire, le filtre est peut-être
obstrué.

Il est bon de le nettoyer de temps en temps.
Fermez le robinet d’arrivée d’eau. Dévissez

l’embout du tuyau du robinet. Nettoyez le filtre
avec une petite brosse dure. Revissez bien
l’embout du tuyau.

Précautions contre le gel

Si votre appareil est exposé à une
température inférieure à 0°C prenez les
précautions suivantes :

• Fermez le robinet d’arrivée d’eau.

• Dévissez le tuyau d’alimentation du robinet.

• Placez l’extrémité du petit tuyau
d’évacuation et du tuyau d’alimentation
dans une cuvette sur le sol et laissez l’eau
s’écouler.

• Revissez le tuyau d’alimentation d’eau au
robinet et remettez le petit tuyau
d’évacuation à sa place, après l’avoir
bouché.

• Pour faire fonctionner de nouveau votre
appareil, assurez-vous qu’il est installé dans
un local où la température est supérieure à
0°C.

Important !

Chaque fois que l’eau est évacuée au moyen
du petit tuyau d’évacuation vous devez verser
2 litres d’eau dans le bac de lavage du tiroir et
sélectionner le programme de vidange. Cela
activera l’éco clapet, évitant ainsi qu’une
certaine quantité de lessive reste inutilisée lors
du prochain lavage.

Vidange de secours

Si l’eau n’est pas évacuée, procédez de la
façon suivante pour vidanger la machine :

• Débranchez l’appareil.

• Fermez le robinet d’arrivée d’eau.

• Si nécessaire, attendez que l’eau
refroidisse.

• Ouvrez le volet de pompe.

• Placez un récipient sur le sol, dégagez le
petit tuyau d’évacuation, placez-le dans le
récipient et enlevez le bouchon. L’eau
s’écoulera par gravité dans le récipient.
Lorsque le récipient est plein, bouchez à
nouveau le petit tuyau et videz l’eau.
Répétez l’opération jusqu’à ce que l’eau
cesse de sortir.

• Nettoyez la pompe, si nécessaire, comme
décrit plus haut.

• Remettez le petit tuyau d’évacuation à sa
place après l’avoir bouché.

• Vissez le couvercle de la pompe et fermez
le volet.

En cas d’anomalie de fonctionnement electrolux 67

En cas d’anomalie de fonctionnement

Certains problèmes sont dus à un simple manque d’entretien ou à des omissions, et peuvent
être facilement résolus sans faire appel à un spécialiste. Avant de contacter le Centre de service
après-vente le plus proche, procédez aux vérifications de la liste ci-dessous.

En cours de fonctionnement, il est possible que le voyant rouge de la touche Départ-Pause
clignote et qu’un des codes d’alarme suivants s’affiche pour indiquer une anomalie.

● E10: problème d’arrivée d’eau

● E20: problème d’évacuation de l’eau

● E40: hublot ouvert.

Le problème une fois résolu, appuyez sur la touche Départ-Pause pour redémarrer le
programme. Si le problème persiste malgré toutes les vérifications, contactez votre Centre de
service après-vente.

FR

Anomalie de fonctionnement

Le lave-linge ne se met pas
en marche :

La machine à laver ne se
remplit pas :

Causes possibles Remède

● Le hublot n’est pas fermé. E40.

● La machine n’est pas bien

branchée.

● Le courant n’arrive pas à la

machine.

● Le fusible de l’installation

électrique est endommagé.

● Le sélecteur n’a pas été

positionné correctement et la
touche Départ-Pause n’est pas
enclenchée.

● Le départ différé a été

sélectionné.

● Le robinet d'eau est fermé.

E10

● Le tuyau d’alimentation est

coincé ou plié. E10

● Le filtre du tuyau d’alimentation

est obstrué. E10

● Fermez bien le hublot.

● Insérez la fiche dans la prise

secteur.

● Vérifiez votre installation

électrique domestique.

● Remplacez le fusible.

● Tournez le sélecteur et appuyez

de nouveau sur la touche
Départ-Pause.

● Si le linge doit être lavé

immédiatement, annulez le
départ différé.

● Ouvrez le robinet d’eau.

● Vérifiez le raccord du tuyau

d'alimentation.

● Nettoyez le filtre du tuyau

d'alimentation.

● Le hublot n’est pas

correctement fermé. E40

● Fermez bien le hublot.

68 electrolux En cas d’anomalie de fonctionnement

Anomalie de fonctionnement

La machine à laver se
remplit mais vidange
immédiatement :

La machine à laver n’essore
pas ou ne vidange pas :

Le sol est recouvert d’eau :

Causes possibles Remède

● L’extrémité du tuyau de

vidange est trop basse.

● Le tuyau de vidange est écrasé

ou plié. E20

● La pompe de vidange est

obstruée. E20

● L’option ou a été

sélectionnée.

● La charge de linge n’est pas

correctement répartie dans le
tambour.

● Vous avez utilisé trop de lessive

ou une lessive qui n’est pas
adaptée au lavage en machine
(formation excessive de
mousse).

● Vérifiez si les joints des tuyaux

sont étanches. Il n’est pas
toujours facile de voir si de
l’eau coule le long d’un tuyau ;
vérifiez s’il est mouillé.

● Le tuyau de vidange est

endommagé.

● Le bouchon du petit tuyau

d’évacuation n’a pas été remis
en place après le nettoyage de
la pompe.

● Reportez-vous au paragraphe

de la section “Vidange de
l’eau”.

● Vérifiez le raccordement du

tuyau de vidange

● Nettoyez la pompe de vidange.

● Désactivez l’option ou

● Répartissez le linge.

● Utilisez moins de lessive ou

choisissez une lessive plus
adaptée.

● Vérifiez le raccordement du

tuyau d’alimentaiton.

● Remplacez-le si nécessaire.

● Bouchez à nouveau le petit

tuyau d’évacuation et remettez­le à sa place.

Les résultats de lavage ne
sont pas satisfaisants :

● Vous avez utilisé trop peu de

lessive ou une lessive qui ne
convient pas au lavage en
machine.

● Les taches tenaces n’ont pas

été traitées avant le lavage.

● Vous n’avez pas sélectionné la

bonne température.

● Il y a trop de linge.

● Augmentez la quantité de

lessive ou choisissez une
lessive plus adaptée.

● Utilisez des produits du

commerce pour traiter les
taches tenaces.

● Vérifiez si vous avez sélectionné

la bonne température.

● Introduisez moins de linge dans

le tambour.

En cas d’anomalie de fonctionnement electrolux 69

Anomalie de fonctionnement

Le hublot ne s’ouvre pas :

La machine vibre ou est
bruyante :

L’essorage démarre
tardivement ou la machine à
laver n’essore pas :

Causes possibles Remède

● Le programme n’est pas

terminé.

● Le verrou du hublot n’est pas

désactivé.

● Il y a de l’eau dans le tambour.

● Vous n’avez pas enlevé les

dispositifs de protection pour le
transport et l’emballage.

● Vous n’avez pas réglé les

pieds.

● La charge de linge n’est pas

correctement répartie dans le
tambour.

● Il y a peu de linge dans le

tambour.

● Le dispositif de sécurité anti-

balourd électronique s’est
activé parce que le linge n’est
pas bien réparti dans le
tambour. Pour mieux répartir le
linge, le tambour effectue des
rotations dans les deux sens et
ce jusqu’à ce qu’il n’y ait plus
de balourd. Ensuite, la machine
fera normalement son
essorage. Cependant, si au
bout de 10 minutes la charge
n’est toujours pas
correctement répartie,
l’essorage final n’est pas
effectué. Dans ce cas, il est
conseillé de programmer un
nouvel essorage en prenant
soin auparavant de détasser
manuellement le linge.

● Attendez la fin du cycle de

lavage.

● Patientez 2 minutes.

● Sélectionnez le programme

vidange ou essorage pour
vidanger l’eau.

● Vérifiez si l’appareil est bien

installé.

● Vérifiez si l’appareil est à niveau.

● Répartissez le linge.

● Chargez plus de linge.

● Répartissez le linge.

FR

Mod. ..........

Prod. No. ...........

Ser. No. .........

M
o
d
.

.
.
.
.
.
.
.
.
.
.

P

r

o
d
.
N
o
.
.

.
.
.
.
.
.

.
.
.
.

S
e
r

.
N
o
.

.
.
.
.
.

.
.
.
.

P0042 BD

70 electrolux En cas d’anomalie de fonctionnement

Anomalie de fonctionnement

La machine fait un bruit
inhabituel

Causes possibles Remède

● La machine est équipée d’un

moteur qui, par rapport aux
moteurs traditionnels, provoque
un bruit particulier. Ce moteur
permet un démarrage en
douceur lors de l’essorage et
une meilleure distribution du
linge dans le tambour, d’où une
plus grande stabilité de
l’appareil.

On ne voit pas d’eau dans le
tambour

● Les machines fabriquées selon

des technologies modernes
fonctionnent de façon
beaucoup plus économique, en
utilisant moins d’eau que les
anciennes, sans affecter les
performances.

S’il n’est pas possible de remédier à
l’inconvénient ou de le localiser, contactez le
service après-vente le plus proche. Avant de
téléphoner, notez le modèle, le numéro de
série et la date d’achat de l’appareil : que le
service demandera.

caractéristiques techniques electrolux 71

Caractéristiques techniques

Dimensions Largeur 60 cm

Hauteur
Profondeur

85 cm
63 cm

Branchement électrique
Tension - Puissance totale ­Fusible

Pression de l’eau minimum 0,05 MPa

Charge maximum 6 kg

Vitesse d’essorage 1200 rpm (EWF14450-

Les informations concernant le branchement
électrique figurent sur la plaque signalétique apposée
sur le bord intérieur du hublot de l’appareil

maximum

Coton
Synthétiques
Délicats
Lainages et lavage à la main
Soie/Lingerie

maximum

1600 rpm (EWF 16460)

0,8 MPa

2,5 kg
2,5 kg
2 kg
1kg

EWF14460)

FR

72 electrolux Valeurs de consommation

Valeurs de consommation

Programme Énergie

Eau

(en litres)

Cottons Normal 95° 2.061

Cottons Eco 60° (*)

Synthetics 60° 0.951

Delicates 40° 0.557

Easy Iron 60°

Wool 40° 0.453

Handwash 40° 0.453

Lingerie 40° 0.3550

Silk 30° 0.247

Jeans 60° 0.9555

Soak 0.419

Rinses 0.142

Drain --

(en kWh)

1.0249

0.3560

Durée du
programme
(en minutes)

l’affichage du bandeau de commande.

Pour la durée des programmes, reportez-vous à

Spin --

Les informations figurant dans le tableau sont
données à titre indicatif et peuvent varier en
fonction de la quantité et du type de linge, de
la température d’arrivée de l’eau ainsi que de
la température ambiante. Elles se réfèrent à
la température la plus élevée prévue pour
chaque programme.

(*) “Coton éco” à 60°C est le

programme de référence pour les
données figurant sur l’étiquette d’énergie,
d’après les normes CEE 92/75.

Installation

HEC0001

HEC0008

C

C

HEC0014

HEC0011S

D

HEC0003S

C

C

B

B

HEC0002S

A

Débridage

installation electrolux 73

Avant de mettre la machine en marche il est
indispensable d’enlever les dispositifs de
sécurité utilisés pour le transport.

Conservez ces dispositifs de sécurité : ils
devront être remontés en cas de futur
transport de l’appareil (déménagement par
exemple).

1. Après avoir enlevé les protections de
transport, appuyez avec soin l’appareil sur
la partie arrière pour retirer le bloc en
polystyrène qui constitue le socle de
l’emballage.

2. Redressez l’appareil et retirez la fixation du
câble d’alimentation électrique et du tuyau
de vidange de leur support placé à l’arrière
de l’appareil.

FR

4 Dévissez et ôtez les deux grandes vis

arrière B et les six petites vis C, en bas.

5. Sortez le rail de transport D et revissez les
six petites vis C à leur place.

3. Avec une clé dévissez et ôtez la vis

centrale arrière A, en haut. Enlevez avec
soin le goujon en plastique correspondant.

74 electrolux installation

HEC0005

HEC0010

HEC0006

HEC007S

6. Ouvrez le hublot et enlevez le bloc en
polystyrène accroché avec du ruban
adhésif au joint du hublot.

7. Bouchez l’ouverture centrale et les deux
ouvertures (en bas) à l’aide des caches
plastique se trouvant dans l’enveloppe
contenant la notice d’utilisation.

Une mise à niveau correcte évite des
vibrations, du bruit ou des déplacements de
l’appareil durant son fonctionnement.

Arrivée d’eau

Le tuyau d’alimentation livré avec l’appareil se
trouve à l’intérieur du tambour. N’employez
jamais à cet effet un tuyau déjà utilisé
précédemment.

1. Ouvrez le hublot et retirez le tuyau
d’alimentation.

2. Branchez le raccord coudé du tuyau à la
machine.

Emplacement

Placez la machine sur un sol plat et dur.
Veillez à ce que la circulation d’air autour de la
machine ne soit pas entravée par des
moquettes, tapis, etc. Veillez à ce que
l’appareil ne touche pas le mur ou les autres
meubles de la cuisine. Procédez
soigneusement à la mise à niveau en agissant
sur les pieds. La vis autobloquante des pieds
peut rendre difficile leur réglage, mais la
machine DOIT être à niveau et bien calée.
Si nécessaire, vérifiez le niveau avec un niveau
à bulle.
Utilisez une clé, si nécessaire, pour ajuster les
pieds.

Ne pas orienter le tuyau d’alimentation
vers le bas. Inclinez le tuyau vers la
gauche ou la droite selon la position du
robinet d’arrivée d’eau.

3. Placez le tuyau comme il se doit en
desserrant la bague de serrage.

Après avoir placé le tuyau d’alimentation,
veillez à revisser correctement la bague de
serrage pour éviter toute fuite.

P0351

P1088

P0022

A

P0352

installation electrolux 75

4. Vissez le raccord du tuyau d’alimentation
sur le nez fileté du robinet d’arrivée d’eau
(20x27). Utilisez toujours le tuyau livré
avec l’appareil.

EWF 14450

EWF 14460 - EWF 16460

N’utilisez pas de rallonge avec le tuyau
d’alimentation. S’il est trop court et que
vous ne souhaitez pas déplacer le robinet,
vous devrez acheter un nouveau tuyau
plus long spécialement prévu à cet effet.

Dispositif de blocage de l’eau (

EEWWFF

1144446600 -- EEWWFF 1166446600))

Ce dispositif protège contre les dégâts
causés par l’eau. Le tuyau d’arrivée peut se
détériorer à cause d’une usure naturelle: dans
ce cas ce dispositif bloque l’entrée d’eau
dans l’appareil. Le défaut est signalé par

l’apparition d’un repère rouge dans la
fenêtre “A”. Fermez le robinet de l’eau et
appelez le Service Après-Vente.

FR

Vidange de l’eau

L’extrémité du tuyau de vidange peut être
positionnée de trois façons :

Accrochée au rebord d’un lavabo en
utilisant le guide en plastique fourni avec
la machine. Dans ce cas, assurez-vous que

l’extrémité du tuyau ne peut pas être
décrochée lorsque la machine à laver est en
cours de vidange. Pour ce faire, vous pouvez
attacher le tuyau au robinet à l’aide d’une
ficelle ou le fixer au mur.

Dans une bifurcation du conduit
d’évacuation d’un lavabo. Cette bifurcation

doit se situer au-dessus du siphon, de telle
sorte que le coude se trouve au moins à 60
cm du sol.

Directement dans un conduit
d’évacuation, à une hauteur minimale de

60 cm et maximale de 90 cm. L’extrémité du
tuyau de vidange doit être ventilée en
permanence, autrement dit, le diamètre

P1118

76 electrolux installation

interne du conduit d’évacuation doit être
supérieur au diamètre externe du tuyau de
vidange.

Le tuyau de vidange ne doit pas être plié.

Le tuyau de vidange peut être allongé jusqu’à
4 mètres maximum Un tuyau de vidange
supplémentaire et un raccord sont
disponibles auprès du service après-vente le
plus proche.

Branchements électriques

Cette machine est conçue pour fonctionner
avec une alimentation 220-230 V,
monophasée, 50 Hz.

Vérifiez que votre installation électrique
domestique supporte la charge maximale
requise (2,2 kW), en prenant également en
compte les autres appareils en cours de
fonctionnement.

Branchez la machine à une prise reliée à
la terre.

La machine une fois installée, assurez-vous
que le câble d’alimentation est facilement
accessible.

Si vous ne vous conformez pas aux
consignes de sécurité mentionnées ci­dessus, le fabricant décline toute
responsabilité en cas de dommages ou
blessures. Le remplacement du câble
d’alimentation de l’appareil doit être effectué
par notre Centre de service après-vente

en matière de sauvegarde de l’environnement electrolux 77

En matière de sauvegarde
de l’environnement

Matériaux d’emballage

Tous les matériaux marqués du symbole
sont recyclables.

>PE< = polyéthylène
>PS< = polystyrène
>PP< = polypropylène
Déposez-les dans des conteneurs de collecte

adaptés afin qu’ils puissent être recyclés.

Ancien appareil

Confiez votre ancien appareil à un site de
collecte autorisé. Contribuez à la préservation
de l’environnement !

Le symbole figurant sur le produit ou son
emballage indique que ce produit ne peut pas
être traité comme un déchet ménager. Il doit
être déposé à un point de collecte se
chargeant du recyclage des équipements
électriques et électroniques. En vous assurant
que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences
néfastes sur l’environnement et la santé
humaine qui, sans cela, résulteraient d’un
traitement inapproprié des déchets de ce
produit. Pour obtenir des informations plus
détaillées sur le recyclage de ce produit,
veuillez contacter le bureau municipal de votre
secteur, le service d’élimination des déchets
ménagers dont vous dépendez ou le magasin
où vous avez acheté le produit.

Conseils écologiques

Pour réaliser des économies d’eau et
d’énergie, et ainsi contribuer à la protection
de l’environnement, nous vous conseillons de
respecter les instructions suivantes :

• Le linge normalement sale ne nécessite pas
de prélavage : vous réaliserez des
économies de lessive, d’eau et de temps
(l’environnement s’en trouvera également
protégé !).

• La machine à laver fonctionne de manière
plus économique lorsqu’elle est remplie à
pleine capacité.

• Les taches et les petites salissures peuvent
être éliminées au moyen d’un pré­traitement adéquat et le linge peut être lavé
à une température plus basse.

• Dosez la lessive en fonction de la dureté de
l’eau, du degré de salissure des textiles
ainsi que de la quantité de linge à laver.

FR

78 electrolux Garantie/service clientèle

Garantie/service clientèle

Belgique

DÉCLARATION DE CONDITIONS DE
GARANTIE.

Nos appareils sont produits avec le plus
grand soin. Malgré cela, un défaut peut
toujours se présenter. Notre service clientèle
se chargera de réparer ceci sur demande,
pendant ou après la période de garantie. La
durée de vie de l'appareil n'en sera pas pour
autant amputée. La présente déclaration de
conditions de garantie est basée sur la
Directive de l'Union Européenne 99/44/CE et
les dispositions du Code Civil. Les droits
légaux dont le consommateur dispose au titre
de cette législation ne peuvent être altérés par
la présente déclaration de conditions de
garantie. Cette déclaration ne porte pas
atteinte aux obligations de garantie du
vendeur envers l'utilisateur final. L'appareil est
garanti dans le cadre et dans le respect des
conditions suivantes:

1 Compte tenu des dispositions stipulées

aux paragraphes 2 à 15, nous
remédierons sans frais à toute
défectuosité qui se manifeste au cours de
la période de 24 mois à compter de la
date de livraison de l'appareil au premier
consommateur final. Ces conditions de
garantie ne sont pas d'application en cas
d'utilisation à des fins professionnelles ou
de façon équivalente.

2 La prestation sous garantie implique que

l'appareil est remis dans l'état qu'il avait
avant que la défectuosité ne survienne.
Les composants défectueux sont
remplacés ou réparés. Les composants
remplacés sans frais deviennent notre
propriété.

3 Afin d'éviter des dommages plus sévères,

la défectuosité doit immédiatement être
portée à notre connaissance.

4 L'application de la garantie est soumise à

la production par le consommateur des
preuves d'achat avec la date d'achat
et/ou la date de livraison.

5 La garantie n'interviendra pas si des

dommages causés à des pièces
délicates, telles que le verre
(vitrocéramique), les matières synthétiques
et le caoutchouc, résultent d'une
mauvaise utilisation.

6 Il ne peut pas être fait appel à la garantie

pour des anomalies bénignes qui
n'affectent pas la valeur et la solidité
générales de l'appareil.

7 L'obligation de garantie perd ses effets

lorsque les défectuosités sont causées
par:
– une réaction chimique ou
électrochimique provoquée par l'eau,
– des conditions environnementales
anormales en général,
– des conditions de fonctionnement
inadaptées,
– un contact avec des produits agressifs.

8 La garantie ne s'applique pas pour les

défectuosités, dues au transport,
survenues en dehors de notre
responsabilité. Celles causées par une
installation ou un montage inadéquat, par
un manque d'entretien, ou par le non­respect des indications de montage et
d'utilisation, ne seront pas davantage
couvertes par la garantie.

9 Ne sont pas couvertes par la garantie, les

défectuosités qui proviennent de
réparations ou d' interventions pratiquées
par des personnes non qualifiées ou
incompétentes, ou qui ont pour cause
l'adjonction d'accessoires ou de pièces
de rechange non d'origine.

Garantie/service clientèle electrolux 79

10 Les appareils aisément transportables

doivent être délivrés ou envoyés au
service clientèle. Les interventions à
domicile ne peuvent s'entrevoir que pour
des appareils volumineux ou pour des
appareils encastrables.

11 Si des appareils sont encastrés, sous-

encastrés, fixés ou suspendus de telle
sorte que le retrait et la remise en place
de ceux-ci dans leur niche
d'encastrement prennent plus d'une
demi-heure, les frais de prestation qui en
découlent seront portés en compte. Les
dommages connexes causés par ces
opérations de retrait et de remise en
place sont à charge de l'utilisateur.

12 Si au cours de la période de garantie, la

réparation répétée d'une même
défectuosité n'est pas concluante, ou si
les frais de réparations sont jugés
disproportionnés, le remplacement de
l'appareil défectueux par un autre de
même valeur peut être accompli en
concertation avec le consommateur.
Dans ce cas nous nous réservons le droit
de réclamer une participation financière
calculée au prorata de la période
d'utilisation écoulée.

13 La réparation sous garantie n'entraîne pas

de prolongation de la période normale de
garantie, ni le départ d'un nouveau cycle
de garantie.

14 Nous octroyons une garantie de douze

mois sur les réparations, limitée à la
même défectuosité.

15 Hormis les cas où une responsabilité est

imposée légalement, cette déclaration de
conditions de garantie exclut toute
indemnisation de dommages extérieurs à
l'appareil dont le consommateur voudrait
faire prévaloir les droits. Dans le cas d'une
responsabilité reconnue légalement, la
compensation n'excèdera pas la valeur
d'achat de l'appareil.

Ces conditions de garantie sont valables
uniquement pour des appareils achetés et
utilisés en Belgique. Pour les appareils
exportés, l'utilisateur doit d'abord s'assurer
qu'ils satisfont aux conditions techniques (p.
ex. : la tension, la fréquence, les prescriptions
d'installation, le type de gaz, etc.) pour le
pays concerné, et qu'ils supportent les
conditions climatiques et environnementales
locales. Pour les appareils achetés à
l'étranger, l'utilisateur doit d'abord s'assurer
qu 'ils répondent bien aux qualifications
requises en Belgique. Des adaptations
indispensables ou souhaitées ne sont pas
couvertes par la garantie et ne sont pas
possibles dans tous les cas. Le service
clientèle se tient à votre disposition,
également après expiration de la période de
garantie.

Adresse de notre service clientèle :
Belgique

Electrolux Home Products Belgium
ELECTROLUX SERVICE
Bergensesteenweg 719
1502 Lembeek

Service clientèle :
Téléphone : 02/363.04.44
Téléfax : 02/363.04.00 - 02/363.04.60

E-mail :
[email protected]

Pièces détachées, accessoires et
produits d'entretien

Pour la Belgique : vous pouvez commander
des pièces détachées, accessoires et
consommables online à l'adresse
http://www.aeg-home.be/fr

FR

80 electrolux Garantie/service clientèle

Luxembourg

Grand-Duché de Luxembourg
ELECTROLUX HOME PRODUCTS
Rue de Bitbourg. 7
L-1273 Luxembourg-Hamm

Service clientèle :
Téléphone : 00 352 42 431-1
Téléfax : 00 352 42 431-360

E-mail :
[email protected]

GARANTIE EUROPEENNE

Cet appareil est garanti par Electrolux dans
chacun des pays énumérés ci-après et pour
la période spécifiée par la garantie ou, à
défaut, par la législation en vigueur. Si vous
déménagez d'un pays dans un autre pays
repris dans la liste, la garantie déménagera
avec vous dans les conditions suivantes:

• La garantie commence à la date à laquelle
l'appareil a effectivement été acheté à
l'origine telle qu'elle apparaîtra sur
production d'un document d'achat valable
délivré par le vendeur de l'appareil.

• La garantie est valable pour la même
période et couvre le remplacement de
pièces détachées et la main-d'oeuvre dans
les mêmes conditions que celles prévues
pour votre nouveau pays de résidence
pour le type de modèle ou la gamme
d'appareils particuliers.

• La garantie de l'appareil est exclusivement
reconnue à l'acheteur d'origine et ne peut
être cédée à un autre utilisateur de
l'appareil.

• L'appareil devra être installé et utilisé
conformément aux instructions fournies
par Electrolux, l'usage étant limité à des
applications ménagères et à des fins non
commerciales.

• L'appareil sera installé conformément à
toutes les prescriptions et législations en
vigueur dans votre nouveau pays de
résidence.

Les dispositions de cette garantie
européenne n'affecte en aucune manière les
droits qui vous sont reconnus par la loi.

centres de service après-vente electrolux 81

Centres de service après-vente

Si vous avez besoin d’assistance, contactez votre Centre de service après-vente
local

à

Albania
Belgique/België/Belgien
Česká republika
Danmark
Deutschland
Eesti
España
France
Great Britain
Hellas
Hrvatska
Ireland
Italia
Latvija
Lituania
Luxembourg
Magyarország
Nederland
Norge
Österreich
Polska
Portugal
Romania
Schweiz-Suisse-Svizzera
Slovenija
Slovensko
Suomi
Sverige
Türkiye

Россия

 

[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]

www.electrolux.fr
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
www.electrolux.fi
[phone]
[phone]
[phone]

www.electrolux.com

Rr. Pjeter Bogdani Nr. 7 Tirane
Bergensesteenweg 719, 1502 Lembeek
Budějovická 3, Praha 4, 140 21
Sjællandsgade 2, 7000 Fredericia
Muggenhofer Str. 135, 90429 Nürnberg
Mustamäe tee 24, 10621 Tallinn
Carretera M-300, Km. 29,900 Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire LU4 9QQ
4, Limnou Str., 54627 Thessaloniki
Slavonska avenija 3, 10000 Zagreb
Longmile Road Dublin 12
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Kr. Barona iela 130/2, LV-1012, Riga
Verkiu,2 9, 09108 Vilnius, Lithuania
Rue de Bitbourg, 7, L-1273 Hamm
H-1142 Budapest XIV, Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Risløkkvn. 2 , 0508 Oslo
Herziggasse 9, 1230 Wien
ul. Kolejowa 5/7, Warsaw
Quinta da Fonte - Edificio Gonçalves Zarco - Q35 -2774-518 Paço de Arcos
Str. Garii Progresului 2, S4, 040671 RO
Industriestrasse 10, CH-5506 Mägenwil
Tr aška 132, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Tarlabași caddesi no : 35 Taksim Istanbul

129090 Москва, Олимпийский проспект, 16, БЦ “Олимпик”

FR

82 electrolux

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier
jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u
gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U
vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de
tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen
van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer
gemoedsrust. Veel succes!

www.electrolux.be

ANC Number: 132 979 060-00-302006
