WASCHMASCHINE INHALT
2
SICHERHEIT
TRANSPORTSICHERUNG
Ist die Transportsicherung (drei Schrauben an
der Maschinenrückseite) entfernt? Siehe Kapitel Mechanische Installation.
ALLGEMEINES
• Lesen Sie das Handbuch und heben Sie es auf!
• Elektro- und W asserinstallationsarbeiten müssen bei Bedarf von einem entsprechenden Fachmann durchgeführt werden.
• Entfernen Sie die Transportsicherung, bevor
Sie die Maschine verwenden (siehe mechanische
Installation).
KINDERSICHERUNG AN DER -TASTE
Um eine versehentliche Betätigung der
- Taste zu vermeiden, kann die Kindersicherung
aktiviert werden. Die - Taste muss dann
3 Sekunden gedrückt werden, um die Maschine einzuschalten.

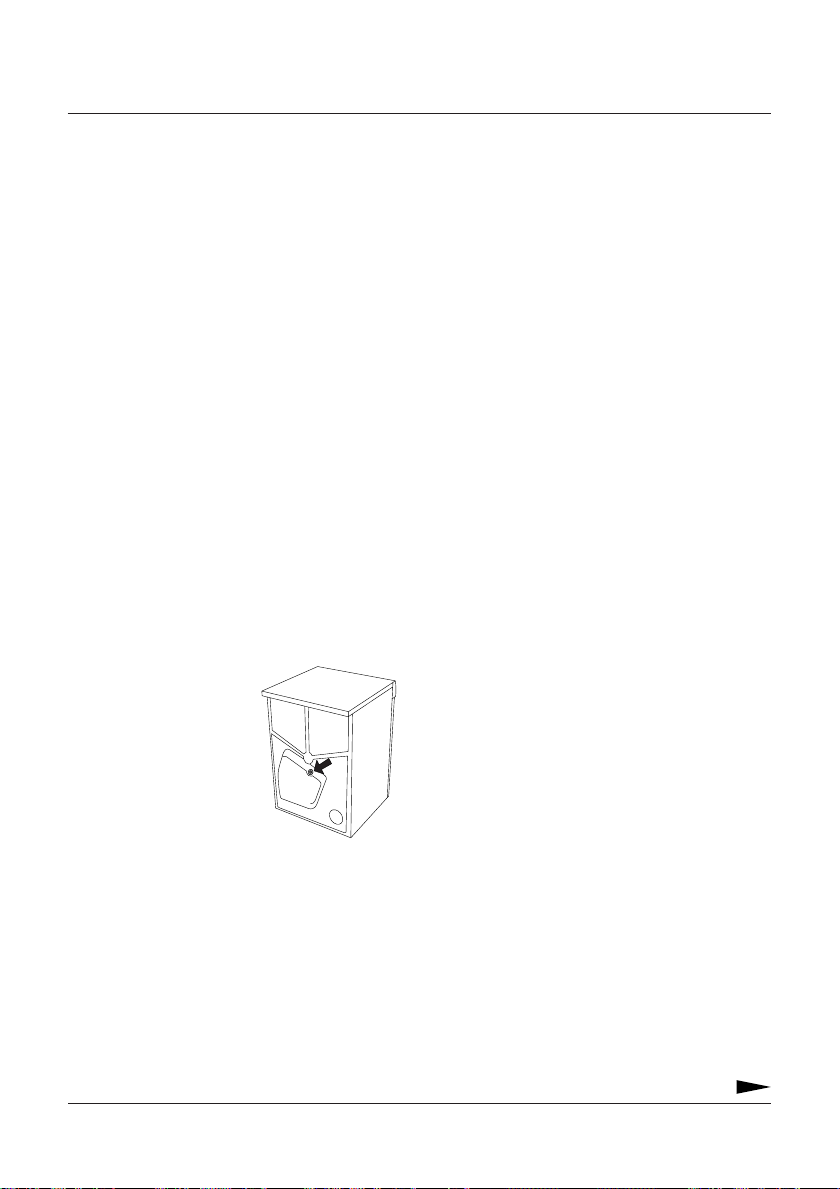

EINFÜLLTÜR
Die Einfülltür öffnet elektrisch. Daher kann die
Tür erst geöffnet werden, wenn die Maschine
an die Stromversorgung angeschlossen ist! Es
ist jedoch eine Notöffnung vorhanden (siehe
Kapitel Fehlersuche).
ÜBERFÜLLUNGSSCHUTZ
Wenn der Wasserstand in der Maschine über
den Normalwert steigt, beginnt der Überfüllungsschutz das Abpumpen und stoppt die Wasserzufuhr. Das P rogramm wir d wieder fortgesetzt,
wenn der Wasserstand gesunken ist.
VERPACKUNGSMATERIAL
Sortieren Sie das Material entsprechend den
kommunalen Empfehlungen.
TRANSPORT / LAGERUNG IM WINTER
Wenn die M aschine transportiert oder im Winter in nicht geheizten Räumen gelagert werden
soll, muss die Fremdkörperfalle und die Ablaufpumpe geleert werden (siehe Kapitel W artung).
Haben Sie Fragen? Wenden Sie sich an Ihren
Händler.
ENTSORGUNG
W enn die Maschine ausgedient hat und entsorgt
werden soll, muss diese wenn möglich unbrauchbar gemacht werden.
Wenden Sie sich an Ihre Kommune, um zu erfahren, wo Ihre Maschine korrekt entsorgt und
recycelt wird.
Die Maschine ist recyclinggerecht produziert
und gekennzeichnet.
SICHERHEIT WASCHMASCHINE
3
TEILE DER WASCHMASCHINE
1. WASCHMITTELFACH
2. HAUPTSCHALTER
3. PROGRAMMPANEEL
4. TYPENSCHILD
5. KLAPPE-ABLAUFPUMPE/NOTÖFFNUNG
6. ABLAUFPUMPE/NOTÖFFNUNG (HINTER KLAPPE)
7. EINFÜLLTÜR
1
2
3
P
1
P
2
P
3
P4
S
t
a
r
t
/
S
t
o
p
P5
P
6
P
7
P8
4
7
5
6
1. W ASCHMITTELFACH - VORWÄSCHE
2. W ASCHMITTELFACH - HAUPTWÄSCHE
3. WEICHSPÜLERFACH
WASCHMASCHINE TEILE DER WASCHMASCHINE
1
2
4
3
TECHNISCHE INFORMATIONEN
TECHNISCHE DATEN
Höhe: 850 mm.
Breite: 595 mm.
Tiefe: 585 mm.
Gewicht: 73 kg.
Trommelvolumen 50 l.
Waschleistung: 5,0 kg.
Trommeldrehzahl: 1200 U/min.
Anschlussleistung: Siehe Typenschild.
Elementleistung: Siehe Typenschild.
Wasserdruck: 0,1 - 1 MPa, 1 - 10 kp/cm
Material im Waschraum und Flüssigkeitsbehälter: Edelstahl.
Material der Verkleidung: Pulverlackiertes, feuerverzinktes Stahlblech oder
Edelstahl.
Aufstellung: Stationär auf vier einstellbaren Füßen mit
Gummiüberzug.
Wasseranschluss: 1,5 m PEX-Rohr.
Ablauf: 1,7 Polypropylenschlauch (Pumpe) oder 0,4 m
EPDM-Gummischlauch (Ventil).
2
, 10 - 100 N/cm2.
TECHNISCHE INFORMATIONEN WASCHMASCHINE
5
PROGRAMMZYKLEN
PROGRAMMZYKLEN
Ihre Maschine wird ab Werk mit EURO-, MEDICAL-, MOP- oder US-Programmierung geliefert.
Alle Programme werden in sämtlichen Ländern vertrieben. Wenn Sie sich unsicher sind, über welches Programm Ihre Maschine verfügt, können Sie das Programm mit dem beigefügten Waschleitfaden vergleichen oder sich an Ihren Händler wenden.
EURO-PROGRAMM
Max. Wäschemenge
P1 Kochwäsche 90°C
P2 Normalwäsche 60°C
P3 Kurzwäsche 60°C
P4 Normalwäsche 40°C
P5 Pflegeleicht 40°C
P6 Extra Schnell 40°C
P7 Wolle/Handwäsche 30°C (1)
P8 Schleudern
(1) Mit hohem Wasserstand und schonendem Motorgang.
Vorwäsche
Hauptwäsche
Spülen
Schleudern
Spülen
Schleudern
Spülen
Schleudern
80
110
54
40
25
20
25
4
MEDICAL-PROGRAMM
Vorwäsche
Max. Wäschemenge
P1 Kochwäsche 90°C (2)
P2 Kochwäsche 80°C (2)
P3 Normalwäsche 60°C
P4 Normalwäsche 40°C
P5 Pflegeleicht 40°C
P6 Extra Schnell 40°C
P7 Wolle/Handwäsche 30°C (1)
P8 Spülen
(1) Mit hohem Wasserstand und schonendem Motorgang. (2) Das Programm kann nicht unterbrochen werden.
Hauptwäsche
Spülen
Schleudern
Spülen
Schleudern
Spülen
Schleudern
90
86
54
40
25
20
25
11
Länge (ca. Min.)
Länge (ca. Min.)
WASCHMASCHINE PROGRAMMZYKLEN
6
SYMBOLERLÄUTERUNG
1/1 (5,0 kg)
1/2 (2,5 kg)
1/3 (1,7 kg)
Spülen
Kurzschleudern (3 Min.)
Langschleudern (6 Min.)
MOP-PROGRAMM
Max. Wäschemenge
P1 Kochwäsche 90°C
P2 Kochwäsche 60°C
P3 Normalwäsche 90°C
P4 Normalwäsche 60°C
P5 Normalwäsche 40°C
P6 Pflegeleicht 40°C
P7 Wolle/Handwäsche 30°C (1)
P8 Spülen
(1) Mit hohem Wasserstand und schonendem Motorgang.
US-PROGRAMM
Vorwäsche
Hauptwäsche
Spülen
Spülen
Schleudern
Schleudern
Spülen
Länge (ca. Min.)
Schleudern
80
54
68
54
40
25
25
11
Vorwäsche
Max. Wäschemenge
P1 Kochwäsche 60°C 140°F
P2 Normalwäsche 60°C 140°F
P3 Normalwäsche 40°C 105°F
P4 Schnellwäsche 40°C 105°F
P5 Extra Schnell (2)
P6 Pflegeleicht 40°C 105°F
P7 Wolle/Handwäsche 30°C,85°F
P8 Spülen
(1) Mit hohem Wasserstand und schonendem Motorgang. (2) Zulaufwassertemperatur .
PROGRAMMZYKLEN WASCHMASCHINE
Hauptwäsche
Spülen
Schleudern
Spülen
Schleudern
Spülen
Schleudern
Länge (ca. Min.)
52
44
38
26
20
23
25
11
7
MECHANISCHE INST ALLATION
TRANSPORTSICHERUNG
Bevor die Maschine in Betrieb genommen wird,
müssen die drei Transportsicherungen wie folgt
entfernt werden.
Jede Transportsicherung besteht aus einer
Schraube, einer Scheibe und einer Gummidistanz. Die Gummidistanz wird nach Demontage der Sicherung als Schutz für die
Bohrung der Transportsicherung verwendet.
1. Schrauben Sie die Schraube los und entfernen Sie die Scheibe.
2. Entnehmen Sie die Gummidistanz.
3. Setzen Sie die Gummidistanz auf die Boh-
rung der Transportsicherung.
2
1
WASCHMASCHINE MECHANISCHE INSTALLATION
8
P3
P1
P2
P4
P7
P5
P6
P8
AUFSTELLEN DER WASCHMASCHINE
Die Waschmaschine kann als Einbauteil oder
freistehend aufgestellt werden. Die Maschine
muss so aufgestellt werden, dass der Stecker
leicht zugänglich ist.
A. Einbau
Die Waschmaschine kann in oder unter eine
Platte mit einer Arbeitshöhe zwischen 850 und
900 mm eingebaut werden. Lassen Sie einen
Die Maschine kann im Boden verankert wer-
den (siehe beiliegenden Beutel mit Anweisung-
en und Teilen).
FÜSSE AUSRICHTEN
Richten Sie die Füße so aus, dass die Maschine
stabil und waagrecht auf dem Boden steht.
Ziehen Sie die Kontermuttern fest.
Kontermutter
mind. 600 mm
mind. 850 mm
Spalt von 5 mm rund um
die Maschine, auch zwischen der hinteren Kante der Abdeckplatte und der Wand dahinter.
B. Freistehend
Die Waschmaschine kann neben oder unter einem Schleudertrockner aufgestellt werden.
585 mm
P
1
P
2
P
3
P
4
Start/Stop
P
5
P
6
P
7
P
8
595 mm
850 mm
WASSERANSCHLUSS
Der Wasseranschluss muss durch einen Fach-
mann erfolgen.
Die Maschine wird mit einem mitgelieferten
Zulaufschlauch angeschlossen.
ACHTUNG!
Verwenden Sie unbedingt den oder die mitge-
lieferten Zulaufschläuche, keine alten Schläu-
che.
Der Wasserdruck muss 0,1–1 MPa (ca 1– 10
2
kp/cm
; 10–100 N/cm 2 ) betragen.
Die W asserleitung muss einen Absperrhahn aufweisen.
MECHANISCHE INSTALLATION WASCHMASCHINE
9
Wenn die Leitung neu verlegt wurde, kann
es sinnvoll sein, diese sorgfältig durchzuspülen,
um etwaigen Schmutz herauszuspülen. Sonst
fängt sich der Schmutz unter Umständen im
Sieb des Wasserzulaufs der Maschine und behindert dadurch die Wasserzufuhr.
WASSERANSCHLUSS - MISCH- ODER KALTWASSER
Ab Werk ist die Maschine für Kaltwasser (C)
eingestellt.
Maschinen mit US-Programm sind ab Werk
für die Zufuhr von Warm- und Kaltwasser (H)
wie folgt eingestellt:
Programm 1-3, Warmwasserzufuhr
Programm 4-6, gemischtes Warm- und Kaltwasser
Programm 7-8, Kaltwasserzufuhr
Die Wasserzufuhr der Maschine kann wie folgt
umgestellt werden:
Gehen Sie zum Ändern der Wasserzufuhrfunktion folgendermaßen vor:
Schalten Sie den Hauptschalter aus und schalten Sie ihn wieder ein, so dass sich die Maschine in der Ausgangsstellung befindet.
Drücken Sie die Taste
drücken Sie danach die Taste
8
fünf Mal und
4
fünf Mal.
Die zehn Tastenbetätigungen müssen innerhalb
von fünfzehn Sekunden erfolgen.
Innerhalb von drei Sekunden nach der letzten
Betätigung der Taste
Typ der Wasserzufuhr mit der Taste
7
oder
8
wählen Sie dann den
4
.
6
wasser (C). W enn die Maschine für Kaltwasserzufuhr programmiert wurde, darf nur der
Schlauch für Kaltwasserventile verwendet werden.
7
für die oben beschriebene US-Einstellung
(H). ACHTUNG! Nur möglich bei Maschinen
mit US-Programm.
8
für die Zufuhr von gemischtem Kalt-
und Warmwasser (E).
Im Display unten rechts wird ein C für Kaltwasserzufuhr, ein H für die oben beschriebene
Zufuhr und ein E für die gemischte Zufuhr angezeigt.

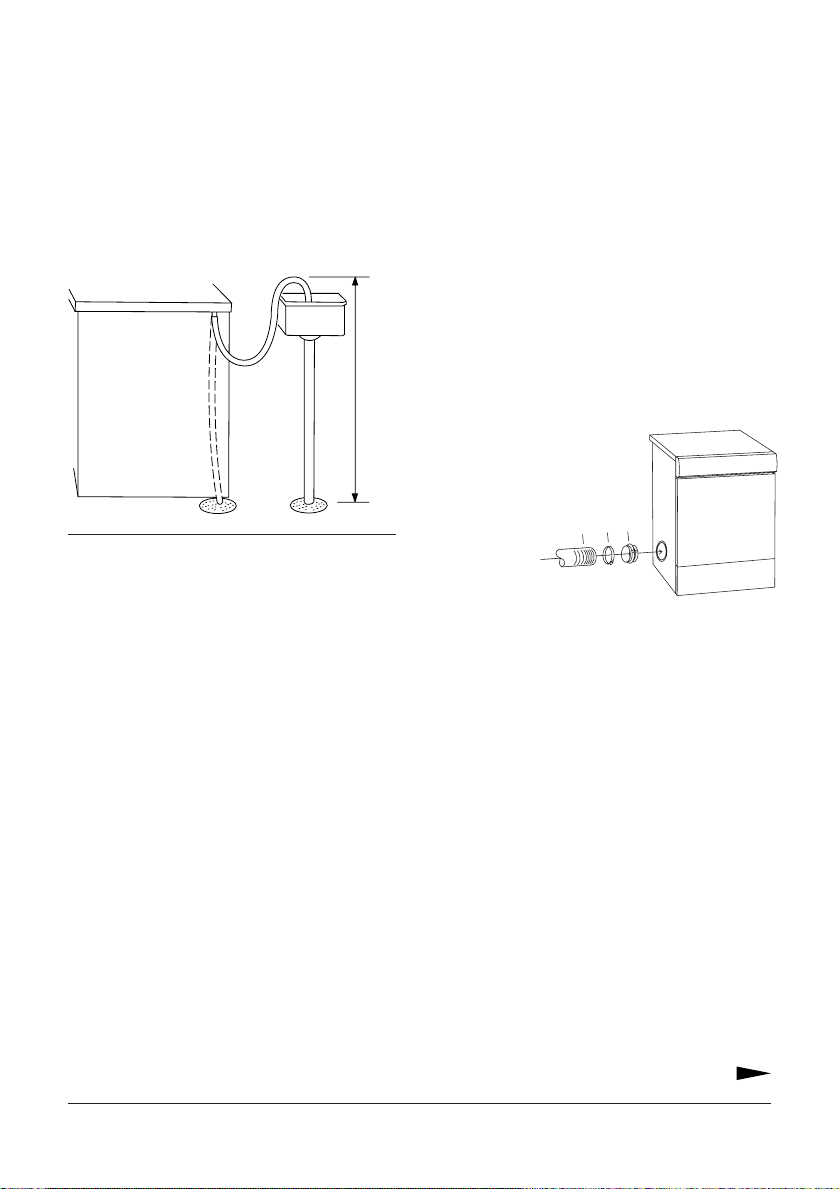

ABLAUFANSCHLUSS
Maschine mit Ablaufpumpe
Die Maschine wird mit angeschlossenem Ablaufschlauch geliefert. Dieser muss an einem
Waschbecken o. ä. befestigt werden. Die Höhe
muss 600 bis 900 mm über dem Boden betragen.
Die
niedrige Höhe (600 mm) ist stets vorzuziehen.
Achten Sie darauf, dass der Ablaufschlauch nicht
,
geknickt wird.
600-900 mm
6
für die ausschließliche Zufuhr von Kalt-
WASCHMASCHINE MECHANISCHE INSTALLATION
10
Maschine mit Ablauf nach unten
Die Maschine wird mit einem Auslaufschlauch
geliefert. Dieser wird an den Auslauf der Maschine angeschlossen und zu einer Ablaufgrube
oder -rinne geführt.
ACHTUNG!
Das Auslaufende des Auslaufschlauchs muss
niedriger liegen als die höchste Höhe des
Auslaufventils.
MECHANISCHE INSTALLATION
WASCHMASCHINE
11
ELEKTRISCHE INST ALLA TION
ELEKTROINSTALLATION
Der Elektroanschluss muss mit einem Kabel für
Festinstallation mit Unterbrechung aller Pole
von einem entsprechenden Fachmann durchgeführt werden.
Anschluss bei Lieferung
Die Maschine wird je nach Markt in einer der
folgenden Versionen ausgeliefer t (siehe Typenschild):
A. Für 3-P hasen-Anschluss 400 V, 50 Hz, 10 A.
B. Für 1-Phasen-Anschluss 230 V, 50 Hz, 13/
16 A.
A. Für 1-P hasen-Anschluss 230 V, 50 Hz, 10 A.
Ein etwaiger Fehlerstromschutzschalter muss
vom Typ A sein.
Die Maschine kann auf eine andere Version
umgestellt werden (siehe der Maschine beiliegender Schaltplan im vorderen Bereich).
ACHTUNG!
Die Umstellung darf nur von einem entsprechenden Fachmann durchgeführt wer den.
ANSCHLUSS DES MÜNZAUTOMATS
Der Anschluss des Münzautomats muss durch
einen entsprechenden Fachmann er folgen.
Zum Anschluss eines Münzautomats an die
Maschine ist ein Anschlusskabel erforderlich.
Empfehlung für die Wahl des Münzautomats
Das Anschlusskabel versorgt den Münzautomat
mit Strom (230 V). Der Münzautomat muss
zwei Signalleitungen für eine gewisse Zeit (etwa
0- 10 Minuten) kurzschließen können. Der
Anwender kann dann die Wäsche einlegen, das
Programm wählen und das Programm starten,
nachdem er die Münze eingeworfen hat.
ELEKTRISCHE INSTALLATION WASCHMASCHINE
12
Loading...
