Руководство пользователя

Návod k použití

Instrukcja dla użytkownika

Стиральная Машина

Automatická Pracka

Pralka Automatyczna

EWF 8040 W

EWF 10040W - EWF 12040 W

3 electrolux

Добро пожаловать в мир Electrolux

Благодарим за выбор первоклассного изделия Electrolux, который, будем
надеяться, доставит Вам много радостей в будущем. Предмет желаний Electrolux ­предложение широкого ассортимента высококачественных изделий, делающих
Вашу жизнь более комфортной. В этом руководстве представлены несколько
таких примеров. Уделите несколько минут просмотру этого руководства с тем,
чтобы узнать достоинства вашей новой машины и как ими воспользоваться.
Обещаем, что ценные сведения изложены здесь в легкой для понимания форме.
Удачи!

RU

4 содержание electrolux

Содержание

Информация по технике

безопасности ........................................5

Описание машины.................................7

Панель управления ...............................8

Эксплуатация.........................................9

Рекомендации по стирке ....................15

Международные символы

режимов стирки...................................18

Программы стирки ........................19-20

Сведения о программах......................21

Чистка и уход .......................................22

Если машина не работает ..................25

Технические данные ..........................29

Нормы расхода ....................................30

Установка.............................................31

Забота об окружающей среде ...........35

Гарантия/сервисная служба................36

Сервисные центры

В данном руководстве используются следующие символы:

Важная информация, касающаяся Вашей безопасности и о том, как избежать
повреждения машины.

Общая информация и полезные советы

Информация по охране окружающей среды

..........................37

Информация по технике безопасности electrolux 5

Информация по технике
безопасности

Для обеспечения Вашей безопасности и
правильной эксплуатации машины, перед
ее установкой и первым использованием
внимательно прочитайте данное
руководство, не пропуская рекомендации
и предупреждения. Чтобы избежать
нежелательных ошибок и несчастных
случаев, важно, чтобы все, кто пользуется
данной машиной, были ознакомлены с ее
работой и правилами техники
безопасности. В случае продажи машины
или передачи ее в пользование другому
лицу передайте вместе с ней и данное
руководство, чтобы новый пользователь
машины получил соответствующую
информацию о правильной эксплуатации
машины и правилах техники
безопасности.

Общие правила безопасности

● Опасно изменять технические данные
изделия или каким-либо образом его
модифицировать.

● При стирке с высокой температурой воды
стекло дверцы может сильно нагреться.
Не касайтесь его!

● Проверяйте, чтобы дети и домашние
животные не забирались в барабан.
Чтобы этого избежать, осмотрите перед
стиркой барабан изнутри.

● Такие предметы как монеты, булавки,
гвозди, винты, камешки и любые
твердые, острые предметы могут
серьезно повредить машину, т.е. в
машине их быть не должно.

● Закладывайте только рекомендованные
количества смягчающего ополаскивателя
и моющего средства. В результате
передозировки ткань может пострадать.
Смотрите рекомендации изготовителя по
дозировке.

● Мелкие предметы, такие как носки,
чулки, пояса и т.д., укладывайте в мешки
для стирки, иначе они могут застрять
между баком и барабаном.

● Не стирайте в машине изделия с
китовым усом, с необработанными
краями или с большими повреждениями
ткани.

● По завершении стирки и при чистке или
уходе отключайте машину от
электросети и водопроводной сети.

● Ни при каких обстоятельствах не
пытайтесь отремонтировать изделие
самостоятельно. Ремонт, выполненный
некомпетентным лицом, может привести
к получению травм или к серьезным
повреждениям изделия. Обращайтесь в
местный сервисный центр. Всегда
настаивайте на использовании
оригинальных запчастей.

Установка

● Масса машины велика. Передвигая ее,
будьте осторожны.

● При распаковке машины убедитесь в том,
что она не повреждена. В случае
сомнений не пользуйтесь машиной, а
обратитесь в сервисный центр.

● Вся упаковка и транспортировочные
винты перед эксплуатацией должны быть
удалены. Если этого не сделать, машина
и Ваше имущество могут серьезно
пострадать. Смотрите соответствующий
раздел в руководстве пользователя.

● После установки машины на место
проверьте, что она не стоит на шнуре
питания или не передавливает его и
заливной и выпускной шланги.

● Если машина установлена на ковровом
покрытии, отрегулируйте ножки так,
чтобы воздух циркулировал свободно.

● Внимательно проверьте, что после
установки машины нет утечек воды, как
из шлангов, так и их соединений.

RU

6 информация по безопасности electrolux

● Если машина установлена в месте, где
есть опасность низких температур,
прочтите раздел “Предотвращение
замерзания”.

● Все сантехнические работы,
необходимые для установки данной
машины должны выполняться
квалифицированным лицом.

● Все электрические и сантехнические
работы, необходимые для подключения
данной машины, должны быть
выполнены квалифицированным лицом.

Эксплуатация

● Данная машина предназначена только
для бытового применения. Она не
должна использоваться в целях,
отличных от тех, для которых она
предназначена.

● Стирайте только белье, предназначенное
для машинной стирки. Следуйте
инструкциям, помещенным на этикетке
каждой вещи.

● Не перегружайте машину. Смотрите
соответствующий раздел в руководстве
пользователя.

● Перед стиркой проверьте, что карманы
одежды пусты, а пуговицы и молнии
застегнуты. Избегайте стирать
потрепанные или оборванные вещи, а
пятна от краски, чернил, ржавчины и
травы обрабатывайте перед стиркой.
Бюстгальтеры с проволочными
вставками НЕ ПОДЛЕЖАТ машинной
стирке.

● Одежда, бывшая в контакте с летучими
нефтепродуктами, в машине стираться
не должна. Если использовались летучие
жидкие пятновыводители, убедитесь они
перед закладкой вещей в машину
улетучились.

● Никогда не тяните за кабель, чтобы
вынуть сетевой шнур из розетки; всегда
беритесь за саму вилку.

● Ни в коем случае не пользуйтесь
стиральной машиной, если поврежден
шнур питания, или панель управления,
рабочая поверхность или основание
повреждены так, что открыт доступ
внутрь.

Безопасность детей

● Эта стиральная машина не
предназначена для эксплуатации без
присмотра детьми или инвалидами.

● За маленькими детьми необходимо
присматривать, чтобы они не играли с
машиной.

● Упаковочные материалы (например,
полиэтиленовая пленка, пенопласт)
могут быть опасными для детей - могут
стать причиной удушения! Держите их
вне досягаемости детей

● Храните все моющие средства в
надежном месте, недоступном для детей.

● Проверяйте, чтобы дети и домашние
животные не забирались в барабан. Для
избежания этого в машине имеется
специальное устройство. Чтобы его
включить, поверните кнопку (не
нажимая) внутри дверцы так, чтобы
прорезь заняла горизонтальное
положение. При необходимости
воспользуйтесь монетой.

P1131

Чтобы его отключить, т.е. чтобы дверцу
можно было закрыть, поверните кнопку
против часовой стрелки, чтобы прорезь
заняла вертикальное положение.

electrolux описание машины 7

Описание машины

Ваша новая стиральная машина соответствует всем современным требованиям,
предъявляемым к эффективной стирке белья, при низком расходе воды, электроэнергии и
моющих средств.

Специальная система с ЭКО-клапаном обеспечивает полное использование моющего
средства и уменьшает расход воды, способствуя экономии электроэнергии.

RU

1

Дозатор моющих средств

2

Таблица программ

3

Панель управления

4

Ручка открывания дверцы

5

Сливной насос

6

Регулируемая ножка

Дозатор моющих средств

Предварительная стирка

Стирка

1 3

2

95°

60°

Eco

60°

Eco

40°

40°

30°

30°

40°

95°

30°

40°

60°

30°

60°

40°

50°

6

8h

4h

2h

800

700

500

4

5

Смягчающий ополаскиватель

К машине приложены таблицы программ на
нескольких языках. Одна из таких таблиц
находится на дозаторе моющего средства, а
другие - к руководству пользователя.
Таблицу на дозаторе можно легко заменить:
удалите таблицу с дозатора, потянув ее
вправо, и вставьте другую - с нужным
языком.

EN003

8 electrolux Панель управления

Панель управления

95°

60°

Eco

60°

Eco

40°

30°

40°

30°

40°

30°

40°

1 2 3 4 5 6 7

1

Положение селектора программ

2

Кнопка регулировки оборотов

3

Кнопка функций

40°

30°

95°

60°

60°

50°

1200

900

700

8h

4h

2h

4

Кнопка дополнительного полоскания

5

Кнопка Старт/Пауза

6

Кнопка отложенного пуска

7

Дисплей выполнения программы

Эксплуатация electrolux 9

Эксплуатация

Первое использование

● Проверьте, подключена ли машина к

электросети и водопроводу в
соответствии с инструкциями по
установке.

● Уберите из барабана полистироловый

блок и любые прочие предметы.

● Залейте 2 литра воды в отделение

основной стирки дозатора моющих
средств для активации ECO-клапана.
Затем без белья выполните цикл стирки
изделий из хлопка при 95°C, чтобы
прочистить бак и барабан. Насыпьте
половину рекомендованного объема
стирального порошка в отделение
основной стирки дозатора и запустите
машину.

Повседневная
эксплуатация

Отмерьте дозы моющего средства и
смягчающего ополаскивателя

Вытяните до упора дозатор моющих средств
Отмерьте требуемое количество моющего
средства и засыпьте в отделение основной
стирки дозатора и, если Вы хотите
провести предварительную стирку, засыпьте
моющее средство в отделение, помеченное

.

C0064

При необходимости насыпьте смягчающий
ополаскиватель в отделение дозатора,
помеченное (засыпанное количество не
должно быть выше метки “MAX”). Осторожно
закройте дозатор.

RU

Положите белье в барабан

Откройте дверцу, осторожно потянув ручку
на себя. Кладите белье в барабан по одной
вещи, стараясь максимально развернуть
каждую. Закройте дверцу.

P0004

C0065

10 electrolux эксплуатация

Выберите нужную программу

Поверните селектор программ на нужную
программу.
Начнет мигать индикатор Старт/Пауза.

95°

60°

Eco

60°

Eco

40°

30°

40°

30°

40°

30°

40°

50°

40°

30°

95°

60°

60°

Селектор программ разделен на следующие
секторы:

• Хлопок

• Синтетика

• Деликатные вещи

• Шерсть и Ручная стирка

• Специальные программы: Полоскания,

Слив и Отжим.

Селектор программ можно поворачивать как
по часовой, так и против часовой стрелки.
Чтобы отменить программу или выключить
машину, селектор программ следует
повернуть в положение O.

По окончании программы селектор
программ следует вернуть в положение O
для выключения машины.

Внимание!

Если повернуть селектор программ в
положение другой программы во время
работы машины, красная индикаторная
лампочка Старт/Пауза трижды мигнет,
указывая на неверный выбор. При этом
машина не будет выполнять вновь
выбранную программу.

Кнопки дополнительных функций

В зависимости от программы возможно
сочетание различных функций. Их следует
выбирать после выбора нужной программы и
до нажатия кнопки Старт/Пауза.
При нажатии этих кнопок загораются
соответствующие индикаторные лампочки.
При их повторном нажатии индикаторные
лампочки гаснут.

Выберите скорость отжима, или функции
ночного цикла или отложенного
полоскания.

EWF8040W EWF10040W EWF12040W

800

700

500

1000

900

700

1200

900

700

Несколько раз нажмите кнопку отжима для
изменения скорости отжима, если
желательно, чтобы отжим производился на
скорости, отличной от предложенной самой
машиной.

Загорится соответствующая индикаторная
лампочка.

Максимальные скорости:

EWF 8040 W;

• для хлопка, для синтетики, шерсти и ручной

стирки: 800 об/мин;

• для деликатных тканей: 700 об/мин.

EWF 10040 W;

• для стирки изделий из хлопка: 1000 об/мин;

• для синтетики, шерсти и ручной стирки:

900 об/мин;

• для деликатных тканей: 700 об/мин.

EWF 12040 W;

• для стирки изделий из хлопка: 1200 об/мин;

• для синтетики, шерсти и ручной стирки:

900 об/мин;

• для деликатных тканей: 700 об/мин.

эксплуатация electrolux 11

Ночной цикл : при выборе этой функции

вода после последнего полоскания не
сливается для предотвращения образования
складок на белье.

Так как все этапы отжима отменяются, этот
цикл стирки совсем бесшумный и может
использоваться ночью, когда действует более
низкий тариф на электроэнергию.
По программам для хлопка, синтетики и
деликатных тканей циклы полоскания
выполняются с увеличенным количеством
воды.

При окончании программы индикаторные
лампочки (Конец) и (Дверца)
загораются, индикаторная лампочка
Старт/Пауза гаснет, а дверца блокируется,
указывая, что требуется слить воду.

Для выполнения слива:

• поверните селектор программ в положение

“O”

• выберите программу (Слив) или

(Отжим)

• при необходимости уменьшите скорость

отжима с помощью соответствующей
кнопки

• нажмите кнопку "Пуск/Пауза"

• по окончании программы загорится только

контрольный индикатор (Конец).

Отложенное полоскание : при выборе
этой функции вода после последнего
полоскания не сливается для
предотвращения образования складок. При
окончании программы индикаторные
лампочки (Конец) и (Дверца)
загораются, индикаторная лампочка
Старт/Пауза гаснет, а дверца блокируется,
указывая, что требуется слить воду.

Чтобы слить воду, прочитайте
предыдущие пункты.

Выберите дополнительную функцию:
“Повседневная стирка” ,“Легкая
стирка” или “Быстрая стирка” .

Нажимайте кнопку “Дополнительные
функции” до тех пор, пока нужная
дополнительная функция не будет
установлена.

При этом загорится соответствующий
индикатор.

Вы можете выбрать одну из 3-х
дополнительных функций:

ПОВСЕДНЕВНАЯ СТИРКА : - для
среднезагрязненного белья из
хлопчатобумажных, синтетических и
деликатных тканей.

ЛЕГКАЯ СТИРКА : - для
слабозагрязненного белья из
хлопчатобумажных, синтетических и
деликатных тканей.

БЫСТРАЯ СТИРКА : - очень короткая
программа для белья с крайне
незначительными загрязнениями,
находившегося в употреблении или носке
короткое время.

(*) Макс. загрузка для хлопчатобумажных

тканей: 2,5 кг.

Макс. загрузка для синтетических и
деликатных тканей: 1,5 кг.

Эти дополнительные функции не могут быть
выбраны для ЭКО-программ .

RU

12 electrolux эксплуатация

Хлопок

темп.

95°
60°

Стандартная

Время стирки будет
уменьшено в зависимости
от типа белья и

стирка

минуты.

135
120

Повседневная

стирка

минуты

130
100

Легкая
стирка

минуты

120

90

Быстрая

стирка

минуты

90

60
50° 118 90 80 55
40°
30°

Синтетика

60°

115
100

90

85
80

80

75
70

70

55

50

50
50° 85 75 65 45
40°

30°

Деликатн

ые ткани

40°
30°

Если ни одна из 3-х дополнительных
функций не совместима с выбранной
основной программой, то красный
контрольный индикатор кнопки
"Пуск/Пауза" мигнет три раза. Контрольный
индикатор загорится и будет продолжать
светиться только в том случае, если будет
выбрана дополнительная функция,
совместимая с основной программой.

Выберите функцию дополнительного
полоскания

80
75

65
60

70
65

55
50

60
55

45
40

40

20

35

30

Нажмите кнопку Старт/Пауза

Для запуска выбранной программы нажмите
кнопку Старт/Пауза; соответствующая
зеленая индикаторная лампочка перестанет
мигать.
Индикаторные лампочки Стирка и
Дверца загораются,
указывая, что машина начинает работать, а
дверца блокируется.
Для прерывания выполняемой программы
нажмите кнопку Старт/Пауза: замигает
соответствующая зеленая индикаторная
лампочка.
Для возобновления работы программы с той
точки, в которой она была прервана, снова
нажмите кнопку Старт/Пауза.

Если был задан отложенный пуск,
стиральная машина начнет обратный отсчет
времени до начала запуска программы.

Если выбранная функция не разрешена,
красная индикаторная лампочка Старт/Пауза
трижды мигнет.

Эту функцию можно выбрать для всех
программ, кроме программ шерстяных
изделий и ручной стирки. Машина выполнит
несколько дополнительных полосканий.
Эта функция рекомендуется для людей,
страдающих аллергией на моющие средства,
а также в зонах с очень мягкой водой.

эксплуатация electrolux 13

Выберите отложенный пуск

8h

4h

2h

Перед тем, как запустите программу, если
желательно отложить пуск, несколько раз
нажмите кнопку отложенного пуска, чтобы
выбрать время требуемой задержки.
Загорится соответствующий индикатор.

Эта функция позволяет отложить запуск
программы стирки на 2, 4 и 8 часов.

Эту функцию следует устанавливать после
выбора программы и до нажатия кнопки
Старт/Пауза.
Вы можете отменить задержку старта в
любой момент до нажатия кнопки
Старт/Пауза.

Если Вы уже нажали кнопку Старт/Пауза и
хотите отменить задержку старта,
действуйте следующим образом:

• переведите стиральную машину в режим
паузы нажатием кнопки Старт/Пауза;

• нажмите один раз кнопку отложенного
пуска, и индикаторная лампочка,
соответствующая выбранной задержке,
погаснет.

• для запуска выбранной программы еще
раз нажмите кнопку Старт/Пауза.

Важное примечание!

• Заданное значение отсрочки пуска можно
изменить только после повторного выбора
программы стирки.

• Во время действия отсрочки люк машины
будет заблокирован. Если Вам нужно
открыть дверцу, переведите машину в
режим паузы, нажав кнопку Старт/Пауза, и
подождите 2 минуты. После закрытия
люка еще раз нажмите кнопку
Старт/Пауза.

Отложенный пуск нельзя выбрать в
программах Отжим и Слив .

Дисплей выполнения программы

Стирка
Дверца
Конец цикла

После выбора программы стирки загорается
индикаторная лампочка Стирка .
Когда светится индикаторная лампочка
Стирка, это означает, что машина выполняет
цикл стирки. Если выбрана функция
Предварительная стирка , эта
индикаторная лампочка будет светиться и во
время предварительной стирки.

Индикаторная лампочка Дверца
указывает, что можно открыть дверцу:

• светится: дверцу открыть нельзя.
Машина работает.

• индикаторная лампочка не светится:
дверцу можно открыть.
Программа стрики закончена.

• мигает: дверца открыта.

По окончании программы загорается
индикаторная лампочка Конец .

Изменение функции или выполняемой
программы

Любую функцию можно изменить до того, как
программа приступила к ее выполнению.
Прежде, чем вносить какие-либо изменения в
программу, Вы должны перевести стиральную
машину в режим паузы, нажав кнопку
Старт/Пауза.

После нажатия кнопки “Пуск/Пауза”
параметры выполнения дополнительных
функций “Повседневная стирка”, "Легкая
стирка” и “Быстрая стирка” уже нельзя
изменить.

Изменить текущую программу можно только
путем ее отмены. Для этого поверните
селектор программ на O и затем на новую

RU

14 electrolux эксплуатация

программу. При этом вода из бака сливаться
не будет. Запустите новую программу, нажав
еще раз кнопку Старт/Пауза.

Прерывание программы

Для прерывания выполняемой программы
нажмите кнопку Старт/Пауза, при этом
соответствующая индикаторная лампочка
начнет мигать. Снова нажмите эту кнопку
для возобновления выполнения программы.

Отмена программы

Поверните селектор программ на O, чтобы
отменить работу выполняемой программы.
Теперь Вы можете выбрать новую
программу.

Открывание дверцы после запуска
программы

Вначале установите машину на паузу, нажав
кнопку Старт/Пауза.
Если индикаторная лампочка Дверца
мигает и через 2 минуты гаснет, дверцу
можно открыть.
Если контрольный индикатор “дверца”
не гаснет, значит машина уже выполняет
нагрев и вода поднялась выше нижнего
края дверцы.

Если дверца не открывается, но Вам
необходимо открыть ее, придется
выключить машину, повернув селектор
программ на O. Примерно через 2 минуты
дверцу можно будет открыть (обращайте

внимание на уровень воды и на
температуру!).

Окончание программы

Машина останавливается автоматически.

Если задана дополнительная функция
“Остановка полоскания” или “Ночной
цикл” , контрольные индикаторы “конец”

и “дверца” продолжают светиться,
индикатор кнопки “Пуск/Пауза”погаснет, а
дверца останется заблокированной,
напоминая о том, что перед открытием
дверцы необходимо слить воду.

Чтобы слить воду, прочтите раздел
функции отложенного полоскания.

Чтобы выключить машину, поверните
селектор программ в положение O.
Извлеките белье из барабана и проверьте,
пуст ли он.

Если Вы больше не будете стирать,
закройте кран подачи воды. Оставьте
дверцу открытой для предотвращения
образования плесени и неприятных запахов.

рекомендации по стирке electrolux 15

Рекомендации по стирке

Сортировка белья

Руководствуйтесь символами на этикетке
каждой вещи и инструкциями по стирке,
данными изготовителями. Рассортируйте
белье следующим образом: белое белье,
цветное белье, синтетика, деликатное белье,
шерсть.

для среднезагрязненного белого

95°

50°/60°

(холодная

стирка)

30°-40°

Температура

Перед загрузкой белья

Никогда не стирайте вместе белое и цветное
белье. Во время стирки белое белье может
потерять свою белизну.

Новое цветное белье может полинять при
первой стирке; поэтому, в первый раз его
следует стирать отдельно.

Убедитесь, что в белье не осталось
металлических предметов (например,
заколок, шпилек, булавок).

Застегните наволочки и молнии, крючки и
кнопки. Завяжите ремешки или длинные
ленты.

Перед стиркой удалите стойкие пятна.

хлопчатобумажного и льняного белья

(кухонных и столовых скатертей,

полотенец, простыней и т. п.)

для среднезагрязненной цветной

одежды (рубашек, ночных сорочек,

пижам и т.п.) из бельевой,

хлопчатобумажной или синтетической

тканей, а также слабозагрязненных

белых хлопчатобумажных тканей

(например, нижнего белья).

для деликатных вещей (напр.,

тюлевых занавесей), смешанных

закладок с синтетикой и шерстяных

вещей с этикеткой «чистая шерсть,

для машинной стирки, не

усаживается».

Протрите особо загрязненные участки
специальным моющим средством или
чистящей пастой.

С особой осторожностью обращайтесь с
занавесями. Снимите крючки или уложите их
в сетку или мешок.

Максимальная загрузка

Рекомендованная загрузка приведена в
таблице программ.

Общие правила:
Хлопок, лен: барабан должен быть полон, но

не утрамбован;
Синтетика: барабан должен быть заполнен

не более чем наполовину;
Деликатные ткани и шерсть: барабан

должен быть заполнен не более чем на одну
треть.

Максимальная загрузка позволяет наиболее
эффективно использовать воду и
электроэнергию.

Для сильнозагрязненного белья уменьшайте
загрузку.

Вес белья

Показанные значения веса ориентировочные:

1200 г купальный халат

100 г салфетка

700 г стеганое покрывало

500 г простыня

200 г наволочка

250 г скатерть

200 г полотенце

100 г чайная салфетка

200 г ночная рубашка

100 г женские трусики

600 г толстая мужская рубашка

200 г мужская рубашка

500 г мужская пижама

100 г блузка

100 г мужские трусы

Выведение пятен

Некоторые пятна могут не отстираться
только водой и моющим средством. Поэтому
рекомендуется обработать их перед стиркой.
Кровь: промойте свежие пятна холодной

водой. Засохшие пятна следует замочить на
ночь со специальным моющим средством,
затем потереть их в мыльном растворе.

RU

16 electrolux рекомендации по стирке

Масляные краски: смочите

пятновыводителем на бензиновой основе,
положите вещь на мягкую подстилку и
промокните пятно; выполните обработку
несколько раз.

Засохшие жирные пятна: смочите
скипидаром, положите вещь на мягкую
подстилку и кончиками пальцев промокните
пятно с помощью хлопчатобумажного
тампона.

Ржавчина: используйте растворенную в
горячей воде щавелевую кислоту или
специальное средство для выведения пятен
ржавчины в холодном виде. Будьте
осторожны со старыми пятнами ржавчины,
так как структура целлюлозы под ними
повреждена, и ткань может порваться.

Пятна плесени: обработайте отбеливателем
и тщательно сполосните (только для белого и
цветного белья, устойчивого к хлору).

Травяные пятна: слегка обработайте
мылом, затем отбеливателем (только для
белого и цветного белья, устойчивого к
хлору).

Шариковая ручка и клей: смочите
ацетоном (*), положите вещь на мягкую
подстилку и промокните пятно.

Губная помада: смочите ацетоном, как
указано выше, затем обработайте пятно
денатуратом. Удалите оставшиеся на белых
тканях следы с помощью отбеливателя.

Красное вино: замочите с моющим
средством, прополощите и обработайте
уксусной или лимонной кислотой, затем еще
раз прополощите. Обработайте оставшиеся
следы отбеливателем.

Чернила: в зависимости от состава чернил
сначала смочите пятно ацетоном (*), затем
уксусной кислотой; обработайте оставшиеся
на белых тканях следы с помощью
отбеливателя и затем тщательно
прополощите.

Пятна гудрона: сначала обработайте
пятновыводителем, денатуратом или
бензином, затем потрите, используя
чистящую пасту.

(*) не используйте ацетон для чистки
предметов из искусственного шелка.

Моющие средства и добавки

Хорошие результаты стирки также зависят от
выбора моющего средства и правильности
его дозировки, это способствует
предотвращению излишнего загрязнения
окружающей среды. Несмотря на свою
биоразлагаемость, моющие средства
содержат вещества, которые при попадании
в окружающую среду в большом количестве
могут нарушить хрупкое равновесие в
природе.

Выбор моющего средства зависит от типа
ткани (тонкие деликатные ткани, шерсть,
хлопок и т.д.), цвета, температуры стирки и
степени загрязнения.

В данной стиральной машине можно
использовать все обычно имеющиеся в
продаже моющие средства для машинной
стирки:

• стиральные порошки для всех типов

тканей,

• стиральные порошки для деликатных

изделий из тонких тканей (макс. 60°C) и
шерстяных изделий,

• жидкие моющие средства,

предпочтительные для
низкотемпературных программ стирки
(макс. температура 60°C) для всех типов
тканей или специально предназначенные
для стирки шерстяных изделий.

Моющие средства и добавки следует
помещать в соответствующие отделения
дозатора моющих средств перед началом
выполнения программы стирки.

При использовании концентрированных
порошковых и жидких моющих средств
следует выбирать программу без
предварительной стирки.

Стиральная машина оборудована системой
рециркуляции, обеспечивающей оптимальное
использование концентрированных моющих
средств.

Залейте жидкое моющее средство в
отделение дозатора, помеченное символом

непосредственно перед запуском

программы стирки.

Смягчающий ополаскиватель или
крахмальные добавки необходимо залить в
отделение дозатора, помеченное символом

перед запуском программы стирки.

Соблюдайте рекомендации изготовителей,
касающиеся дозировки соответствующих
средств и не превышайте отметки «MAX»

на стенке дозатора.

Количество используемого моющего
средства

Тип и количество моющего средства зависят
от типа ткани, величины загрузки, степени
загрязнения белья и жесткости используемой
воды.

Жесткость воды измеряется в так
называемых градусах жесткости.
Информацию о жесткости воды в вашем
районе можно получить в службе
водоснабжения или от местных органов
власти.

Следуйте указаниям изготовителя моющего
средства по дозировке.

Используйте меньшее количество моющего
средства, если:

• стираете небольшое количество белья,

• белье слабо загрязнено,

• во время стирки образуется много пены.

рекомендации по стирке electrolux 17

RU

Градусы жесткости воды

Уро-

вень

1
2
3
4

Характеристика

Немецк.

°dH

0-7 0-15мягкая

8-14 16-25средняя

15-21 26-37жесткая

> 21 > 37очень жесткая

Градусы

Франц.

°T.H.

18 electrolux Международные символы режимов стирки

Программы стирки

программы стирки electrolux 19

Программа/

Температура

Хлопок 95°

Хлопок 60°
Эко

Хлопок 60°

Хлопок 40°
Эко

Хлопок

40°-30°

Тип белья

Белый хлопок (сильно

загрязненное белье):
например, простыни,
скатерти, кухонное белье
и т.п.

Белое и нелиняющее
цветное
хлопчатобумажное
белье для стирки в эко­режиме,
слабозагрязенные вещи,
рубашки, блузки,
нижнее белье.

Белое и нелиняющее
цветное
хлопчатобумажное
белье (средней степени
загрязнения): рабочая
одежда, простыни,
столовое белье, нижнее
белье, скатерти.

Цветное
хлопчатобумажное
белье для стирки в эко­режиме,
среднезагрязненные
вещи, рубашки, блузки,
нижнее белье с пятнами.

Линяющее цветное
хлопчатобумажное
белье слабой степени
загрязнения, рубашки,
блузки, нижнее белье.

Дополнительные

функции

Описание

программы

Основная стирка при
95°C
3 полоскания
Продолжительный отжим

Основная стирка при
60°C
3 полоскания
Продолжительный отжим

Основная стирка при
60°C
3 полоскания
Продолжительный отжим

Основная стирка при
40°C
3 полоскания
Продолжительный отжим

Основная стирка при 40°­30°C
3 полоскания
Продолжительный отжим

RU

Хлопок 95°+

Предварительная
стирка

Хлопок 60°+

Предварительная
стирка

Белый хлопок:
(сильнозагрязненные
хлопчатобумажные вещи):
например, простыни,
скатерти, столовое белье
с пятнами

Цветной хлопок:
(сильнозагрязненные
хлопчатобумажные вещи):
например, простыни,
скатерти, столовое белье
с пятнами

Предварительная стирка
при 30°C

Основная стирка при 95°C
3 полоскания
Продолжительный отжим

Предварительная стирка
при 30°C

Основная стирка при
60°C
3 полоскания
Продолжительный отжим

20 electrolux программы стирки

Программы стирки

Программа/

Температура

Синтетика

60°-50°-40°-30°

Деликатные
ткани
40°-30°

Шерсть

40°

Ручная
стирка
30°- Холодная

Полоскание

Слив

Отжим

Тип белья

Синтетика или
смешанные ткани,

нижнее белье, цветное
белье, рубашки из
безусадочных тканей,
блузки.

Изделия из деликатных
тканей, например,
занавески.

Специально
протестированная
программа для
шерстяных изделий с
этикеткой “чистая новая
шерсть, не дает усадки,
годна для машинной
стирки.

Специальная программа
для тканей,
подлежащих ручной
стирке

Отдельный цикл
полоскания для
выстиранных вручную
изделий из
хлопчатобумажной

ткани
Слив воды от
последнего полоскания в
программе с
дополнительной
функцией “Остановка
полоскания” или “Ночной
цикл”.

Отдельный отжим для

хлопчатобумажного

белья.

Дополнительные

функции

Описание

программы

Основная стирка при
60°-50°-40°-30°C
3 полоскания
Короткий отжим

Основная стирка при
40°-30°C
3 полоскания
Короткий отжим

Основная стирка при
40°
3 полоскания
Короткий отжим

Основная стирка при
30°- Холодная
3 полоскания
Короткий отжим

3 полоскания
Продолжительный
отжим

Слив воды

Слив воды и
продолжительный
отжим

Макс. загрузка для

хлопчатобумажного белья ..................5 кг.

Макс. загрузка для

синтетики/деликатных тканей ..........2 кг.

Макс. загрузка для шерсти

и ручной стирки ....................................1 кг.

Сведения о программах

сведения о программах electrolux 21

Эко

шерсть и
ручная стирка

Полоскания

Слив

Отжим

Эту программу можно выбирать для слабо- и среднезагрязненного

хлопчатобумажного белья. Время стирки будет увеличено, а температура

стирки - понижена. Это позволит вам хорошо выстирать белье при

экономии электроэнергии.

Программа стирки для шерстяных изделий, предназначенных для машинной

стирки а также для шерстяных вещей и деликатных тканей с символом

“ручная стирка” .

С помощью этой программы можно полоскать и отжимать

хлопчатобумажные изделия, выстиранные вручную.

Машина выполняет 3 полоскания, а затем отжим на максимальной скорости.

Скорость отжима можно снизить, нажав кнопку .

Для слива воды после последнего полоскания в программах с функциями

отложенного слива и ночного цикла .
Вначале поверните селектор программ в положение O, затем выберите

программу Отжим и нажмите кнопку Старт/Пауза.

Отдельный отжим для изделий для ручной стирки и после программ с

функцией отложенного отжима и ночного цикла . Перед выбором
этой программы селектор программ следует повернуть в положение O.

Скорость отжима можно выбрать соответствующей кнопкой.

RU

O = Отмена/Выкл

Чтобы отменить программу или выключить машину, поверните селектор
программ на O. Теперь можно выбрать новую программу.

22 electrolux чистка и уход

C0067

C0066

Чистка и уход

Необходимо ОТКЛЮяИТЬ машину от
электросети, чтобы можно было
заняться чисткой или уходом.

Удаление накипи

В воде, которой мы обычно пользуемся,
есть известь. Рекомендуется время от
времени пользоваться смягчающим воду
порошком. Делайте это отдельно от
стирки и в соответствии с инструкциями
изготовителя порошка. Это поможет
предотвратить образование накипи.

После каждой стирки

Некоторое время не закрывайте дверцу.
Это поможет предотвратить
образование в машине плесени и
неприятного запаха. Также это помогает
сохранить плотность уплотнения
дверцы.

Промывка машины

Низкотемпературные стирки
способствуют образованию наростов
внутри барабана.
Рекомендуется регулярно выполнять
«стирку» для ухода за машиной.

Выполнение такой стирки:

• Внутри барабана белья быть не
должно.

• Выберите самую горячую программу
для хлопка.

• Зпложите обычную дозу стирального
порошка, причем это должен быть
порошок с биодобавками.

Наружная чистка

Внешнюю поверхность корпуса
очищайте только мыльным раствором,
после чего тщательно высушите.

Промойте дозатор

Дозаторы стирального порошка и
добавок должны регулярно
промываться.
Выдвиньте дозатор, нажав при этом
вниз защелку. Промойте под краном,
чтобы удалить остатки накопившегося
там порошка.

Для облегчения чистки можно снять
верхнюю часть отделений для добавок.

Промывка углубления дозатора

Извлеките дозатор и почистите
небольшой щеткой углубление так,
чтобы остатки порошка были удалены и
из верхней и из нижней части
углубления.
Вставьте дозатор на место и выполните
программу полоскания с пустым
барабаном.

23 electrolux чистка и уход

RU

P0038

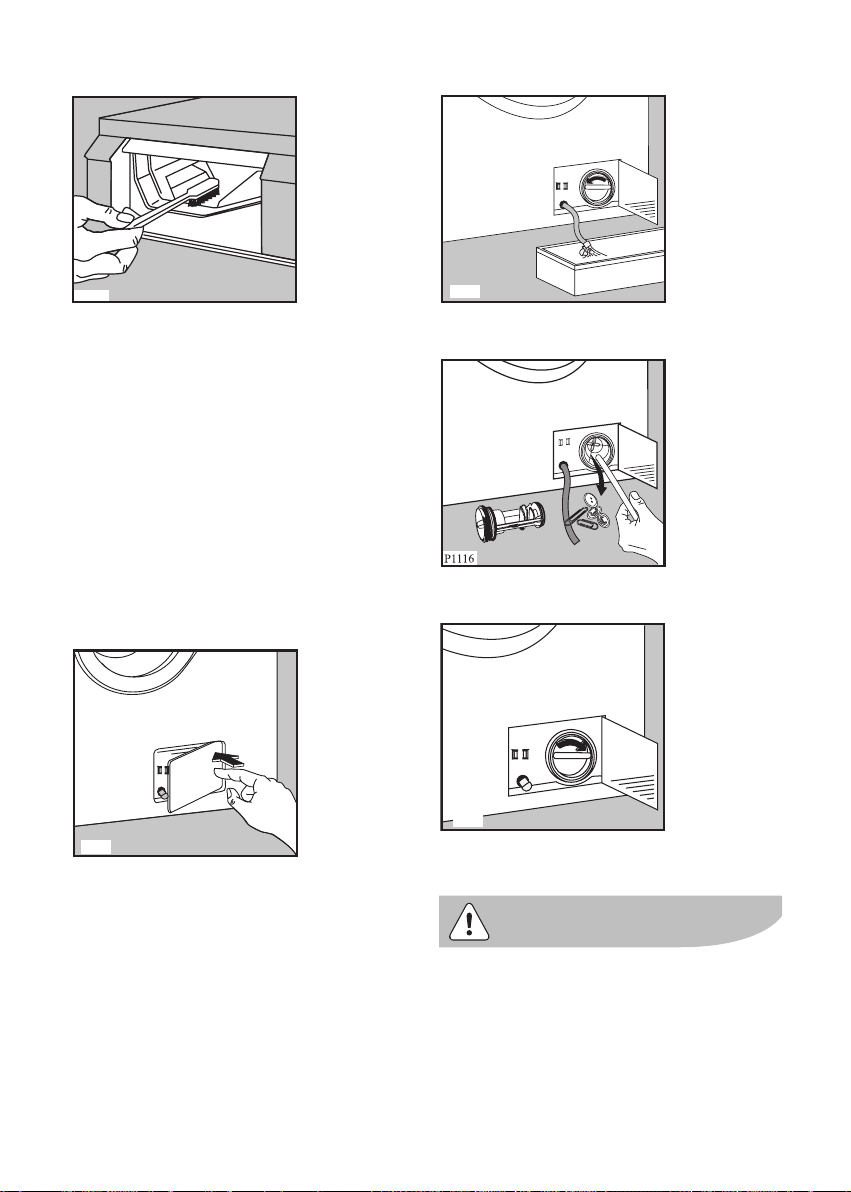

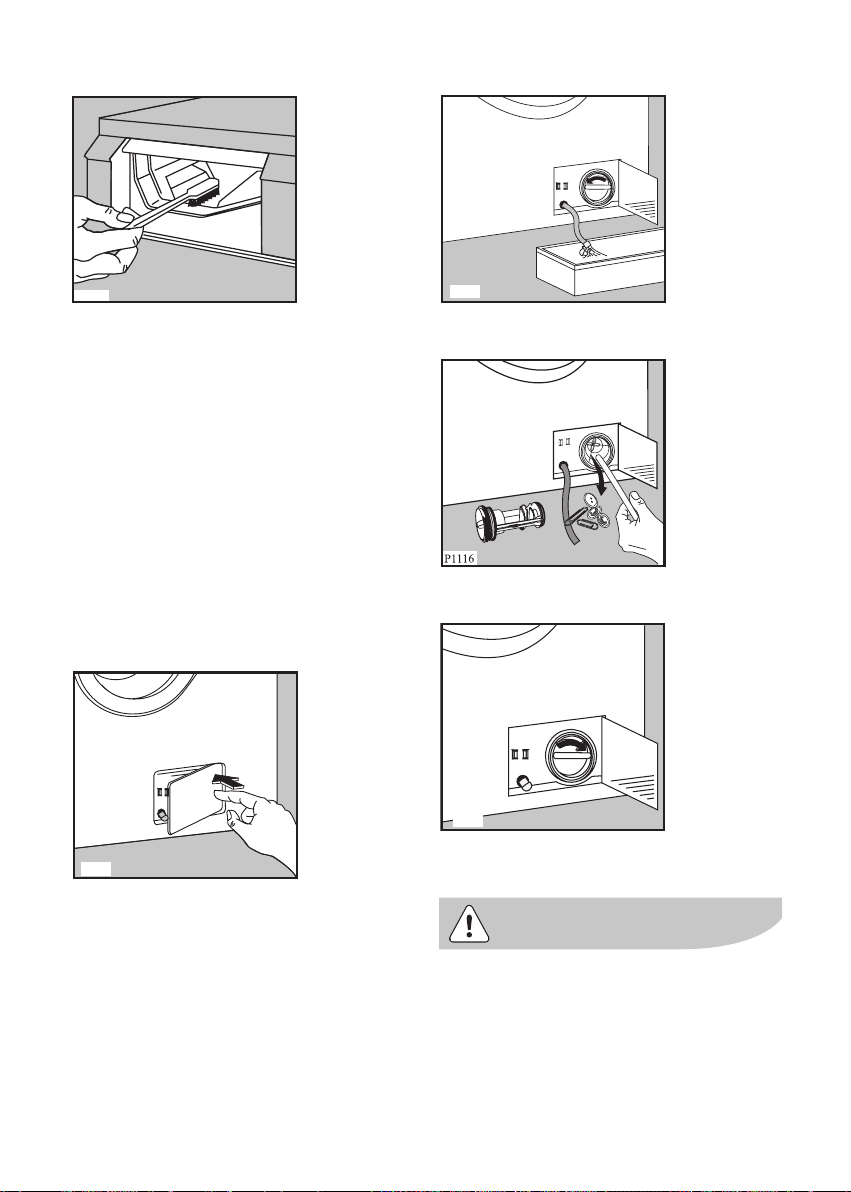

Промывка насоса

Насос следует проверять в случае, если

• Машина не выполняет слив и/или
отжим

• при сливе машина издает странный
шум, вызванный попаданием таких
предметов, как булавки, монеты и т.д.,
блокирующих насос.

Действуйте следующим образом:

• Отключите машину от электросети.

• При необходимости подождите, чтобы
вода остыла.

• Откройте дверцу насоса.

P1114

• Поставьте рядом с насосом емкость
для сбора воды, которая может
вытечь.

• Вытяните шланг аварийного слива,
поместите в емкость и снимите его
колпачок.

• Когда вода перестанет литься,
отвинтите крышку насоса и извлеките
его. Всегда держите под рукой тряпку,
чтобы вытереть воду, которая может
вылиться при снятии крышки.

P1115

• Проворачивая фильтр, извлеките из
его крыльчатки все посторонние
предметы.

• Наденьте колпачок на шланг
аварийного слива и установите его на
свое место.

P1117

• Завинтите крышку насоса до упора.

• Закройте дверцу насоса.

Внимание!

Если машина работала, и, в зависимости
от выбранной программы, в насосе
может быть горячая вода.

24 electrolux чистка и уход

P1090

Ни в коем случае не снимайте крышку
насоса во время цикла стирки, всегда
ждите окончания цикла и слива воды.
При установке крышки на место
проверьте, чтобы она была плотно
затянута, не допуская утечки, и чтобы
дети не смогли ее отвернуть.

Чистка входного водяного фильтра

Если Ваша вода слишком жесткая, или в
ней есть следы извести, входной
водяной фильтр может забиться.

Поэтому рекомендуется чистить его
время от времени.

Закройте кран подачи воды. Отвинтите
заливной шланг. Почистите фильтр
жесткой щеткой. Как следует завинтите
заливной шланг.

Опасности замерзания

Если машина подвергается
температурам ниже ноля, необходимо
предпринять определенные меры
предосторожности.

• Закройте кран подачи воды.

• Отвинтите заливной шланг.

• Поставьте на пол тазик, поместите в
него конец заливного шланга и дайте
воде полностью стечь.

• Снова привинтите заливной шланг и
установите на свое место шланг
аварийного слива, снова надев на
него крышку.

• Когда вновь решите воспользоваться
машиной, убедитесь, что температура
в помещении выше ноля.

Важное примечание!

Каждый раз при сливе воды с помощью
шланга аварийного слива Вы должны
налить 2 литра воды в отделение
основной стирки дозатора моющих
средств и затем выполнить программу
слива. Это приведет в действие ЭКO­клапан, предотвратив неиспользование
части моющего средства при следующей
стирке.

Аварийный слив

Если вода не сливается автоматически,
действуйте следующим образом:

• выньте вилку сетевого шнура из
розетки;

• закройте кран подачи воды;

• при необходимости подождите, чтобы
вода остыла;

• откройте дверцу насоса;

• поставьте на пол тазик и поместите в
него конец шланга аварийного слива.
Снимите крышку шланга. Вода станет
стекать в тазик самотеком. Когда
тазик наполнится, снова наденьте
крышку на шланг. Вылейте воду из
тазика. Повторяйте эту процедуру до
окончания слива воды;

• при необходимости прочистите
фильтр, как описано выше;

• закройте шланг крышкой и установите
его на свое место;

• снова привинтите фильтр и закройте
дверцу.

Если машина не работает electrolux 25

Если машина не работает

Некоторые неисправности, вызванные отсутствием простого ухода или недосмотром, можно
легко устранить самим, не обращаясь в сервисный центр. Перед тем, как обращаться в
авторизованный сервисный центр, пожалуйста, выполните нижеуказанные проверки.

Во время работы машины может замигать красная индикаторная лампочка Старт/Пауза,
указывая, что машина не в порядке.

Устранив причину неисправности, нажмите кнопку Старт/Пауза для возобновления выполнения
программы. Если после всех проверок проблема не устраняется, обращайтесь в местный сервисный
центр.

Неисправность Возможная причина Способ устранения

Стиральная машина не
запускается:

Машина не заполняется
водой:

● Не закрыта дверца. (мигает

красная индикаторная
лампочка Старт/Пауза).

● Вилка вставлена в розетку

неверно.

● В розетке отсутствует

напряжение.

● Перегорел предохранитель на

главном распределительном
щите.

● Селектор программ в неверном

положении, и не нажата кнопка
Старт/Пауза.

● Выбрана функция задержки

пуска.

● Закрыт кран подачи воды. (мигает

красная индикаторная лампочка
Старт/Пауза)

● Шланг подачи воды передавлен или

сильно перегнут. (мигает красная
индикаторная лампочка Старт/Пауза)

● Забит фильтр в шланге подачи воды.

(мигает красная индикаторная
лампочка Старт/Пауза)

● Неплотно закрыта дверца. (мигает

красная индикаторная лампочка
Старт/Пауза)

● Как следует закройте дверцу.

● Вставьте вилку сетевого шнура

в розетку.

● Проверьте электропроводку.

● Замените предохранитель.

● Поверните селектор программ и

еще раз нажмите кнопку
Старт/Пауза.

● Если стирку следует запустить

сразу, отмените задержку
пуска.

● Откройте кран подачи воды.

● Проверьте заливной шланг.

● Почистите фильтр подачи воды.

● Как следует закройте дверцу.

RU

Машина заполняется
водой и сразу же
производится слив:

● Конец сливного шланга

расположен слишком низко.

● См. соответствующий параграф

в разделе “Подключение к
канализации”.

26 electrolux Если машина не работает

Неисправность Возможная причина Способ устранения

Машина не выполняет
слив и/или отжим:

Вода на полу:

Неудовлетворительные
результаты стирки:

● Сливной шланг передавлен или сильно

перегнут. (мигает красная индикаторная

лампочка Старт/Пауза)

● Забит сливной насос. (мигает
красная индикаторная лампочка
Старт/Пауза)

● Была выбрана функция или

.

● Белье неравномерно распределено в

барабане.

● Слишком много моющего

средства или неверный его тип
(вызывающий избыточное
пенообразование).

● Проверьте, нет ли утечек в

соединениях заливного шланга.
Утечка воды из шланга не
всегда заметна; поэтому
проверьте, не мокрый ли он.

● Поврежден сливной шланг.

● После чистки насоса шланг

аварийного слива не был закрыт
крышкой.

● Мало моющего средства или оно

не подходит для данной
машины.

● Стойкие пятна не были

обработаны перед стиркой.

● Задана неподходящая

температура.

● Слишком много белья в

барабане.

● Проверьте подключение сливного

шланга.

● Почистите сливной насос.

● Выберите программу или .

● Перераспределите белье в барабане.

● Снизьте количество стирального

порошка или воспользуйтесь
другим.

● Проверьте подключение

заливного шланга.

● Замените его новым.

● Наденьте крышку на шланг

аварийного слива и установите
его на свое место.

● Увеличьте количество

стирального порошка или
воспользуйтесь другим.

● Воспользуйтесь

пятновыводителем.

● Проверьте, правильно ли

выбрана температура.

● Заложите в барабан поменьше

белья.

Дверца не открывается:

● Программа еще выполняется.

● Не сработала система

разблокировки дверцы.

● Вода в барабане.

● Подождите окончания цикла

стирки.

● Подождите около 2 минут.

● Выберите программу слива или

отжима, чтобы слить воду.

Если машина не работает electrolux 27

Неисправность Возможная причина Способ устранения

Машина вибрирует или
шумит:

Отжим начинается с
опозданием или не
выполняется:

● Не удалены

транспортировочные болты и
элементы упаковки.

● Не отрегулирована высота

ножек.

● Белье неравномерно

распределено в барабане.

● Возможно, в барабане слишком

мало белья.

● Электронное устройство контроля

дисбаланса сработало из-за
неравномерного распределения
белья в барабане. Белье будет
перераспределено равномерно за
счет изменения направления
вращения барабана. Это может
происходить несколько раз до тех
пор, пока дисбаланс не исчезнет и
окажется возможным нормальный
отжим. Если по истечении 10
минут белье в барабане не
разложилось равномерно, отжим
выполняться не будет. В этом
случае переложите белье вручную
и задайте программу отжима.

● Проверьте, правильно ли

установлена машина.

● Проверьте горизонтальность

машины.

● Перераспределите белье в

барабане.

● Заложите побольше белья.

● Перераспределите белье в

барабане.

RU

Машина издает
необычный шум

В машине не видна вода

● Машина оборудована

двигателем, издающим
необычный шум по сравнению с
обычными. Новый двигатель
обеспечивает плавный пуск и
более равномерное
распределение белья в
барабане при отжиме, а также
большую устойчивость машины.

● Машины, разработанные с

использованием современных
технологий, работают очень
экономично и потребляют мало
воды без снижения качества
стирки.

28 electrolux Если машина не работает

Mod. ..........

Prod. No. ...........

Ser. No. .........

M
o

d
.
.
.
.
.
.

.
.
.
.
.

P

r
o
d
.
N

o
.
.
.
.

.
.
.
.
.
.
.
.

S
e
r

.
N
o
.

.
.
.
.
.
.
.
.
.

P0042 BD

Если Вы не можете определить или
устранить причину неисправности,
обращайтесь в наш сервисный центр.
Перед тем, как звонить туда, запишите
для себя модель, серийный номер и дату
приобретения машины: эти сведения
потребуются специалистам сервисного
центра.

технические данные electrolux 29

Технические данные

Габариты Ширина 60 см

Электрическое
подключение Напряжение ­Общая мощность ­Предохранитель

Давление в водопроводной
системе

Высота

Глубина

Информация по электрическому подключению
представлена на табличке с техническими
данными, расположенной на внутренней стороне
дверцы машины

Минимум 0,05 МПа

Максимум

85 см

63 см

RU

0,8 МПа

Максимальная загрузка 5 кг

Скорость отжима 0800 об/мин (EWF 8040 W)

Хлопок
Синтетика
Деликатные ткани
Шерстяные вещи и для ручной стирки

Максимум

1000 об/мин (EWF 10040 W)
1200 об/мин (EWF 12040 W)

2кг
2кг
1 кг

30 electrolux Норма расхода

Нормы расхода

Программа Потребление

Хлопок 95°

Хлопок 60°+ (*)

Хлопок 60°

Хлопок 40°+

Хлопок 95°+

Хлопок 60°+

Синтетика 60°

Деликатные ткани 40°

Шерсть 40°

Ручная стирка 30°

Полоскания

Слив

Продолжитель-

ность программы

(минуты)

135 1,9 58

130 0,85 49

115 1,2 54

110 0,6 54

155 2,05 68

135 1,35 64

85 0,75 45

65 0,5 57

55 0,4 53

50 0,2 53

45 0,07 42

2- -

электроэнергии

(кВТч)

Потребление

воды

(литры)

Отжим

(*) “Хлопок 60° Эко”, выполняемая

при загрузке в 5 кг, является базовой
программой, параметры которой
вносятся в ярлык с информацией по
энергопотреблению бытовых
электроприборов в соответствии со
стандартами EEC 92/75.

10 - -

Приведенные в данной таблице
данные по расходу являются только
ориентировочными, так как они могут
изменяться в зависимости от
количества и типа белья,
температуры водопроводной воды и
температуры окружающей среды.
Они приведены для самой высокой
температуры, допускаемой для
каждой программы стирки.

Установка

HEC0001

HEC0008

C

C

HEC0023

E

HEC0011S

D

HEC0003S

C

C

B

B

A

HEC00022

Распаковка

установка electrolux 31

Все транспортировочные болты и
элементы упаковки должны быть сняты
перед началом эксплуатации машины.

Рекомендуем Вам сохранить все
транспортировочные приспособления
для того, чтобы их можно было снова
использовать в случае новой
транспортировки машины.

1. После снятия упаковки осторожно
положите машину назад, чтобы снять
снизу полистироловое основание.

2. Снимите шнур питания и сливной
шланг с держателей шланга на
задней стенке машины.

RU

4. Вывинтите сзади два больших винта

B и шесть маленьких C.

5. Снимите держатель D и затяните
шесть маленьких болтов C.
Выдвиньте пластмассовую
прокладку E.

3. С помощью подходящего гаечного
ключа вывинтите центральный
задний болт A.

32 electrolux установка

HEC0005

HEC0010

HEC0006

HEC007S

6. Откройте дверцу, извлеките заливной
шланг из барабана и снимите
полистироловый блок, приклеенный
клейкой лентой к уплотнению
дверцы.

7. Закройте маленькое верхнее
отверстие и два больших
соответствующими пластмассовыми
заглушками из пакета с инструкцией.

Горизонтальное пложение машины
помогает предотвратить виьрацию,
шумы и перемещения машины во время
работы. Никогда не подкладывайте под
машину картонные, деревянные или
прочие какие-либо прокладки, чтобы
компенсировать неровность пола.

Подсоединение к водопроводу

Заливной шланг находится в барабане
Вашей новой машины. Не пытайтесь
использовать заливной шланг от старой
машины.

1. Откройте дверцу и возьмите
заливной шланг.

2. Подключите шланг к машине через
коленчатый соединитель.

Размещение

Установите машину на ровный твердый
пол. Убедитесь, что ковры, дорожки и
т.д. не препятствуют циркуляции
воздуха вокруг машины. Убедитесь, что
машина не касается стен или других
кухонных приборов. Отрегулируйте
горизонтальность машины с помощью
регулировочных ножек. Ножки могут
поворачиваться с заметным усилием, но
добиться горизонтальности и
устойчивости машины следует
ОБЯЗАТЕЛЬНО.
При необходимости проверьте
горизонтальность спиртовым уровнем.
Любые требуемые регулировки
положения можно сделать с помощью
гаечного ключа.

Этот соединитель не должен быть
направлен вниз. В зависимости от
расположения водопроводного
крана поверните соединитель
вправо или влево.

3. Установите шланг в нужном
положении, ослабив кольцевую гайку.

После того, как повернете шланг на

P1088

P1118

P0022

нужный угол, не забудьте затянуть
кольцевую гайку, чтобы не допустить
утечки.

4. Подключите шланг к водопроводной
линии с резьбой 3/4”. Для
подключения используйте только
шланг из комплекта Вашей новой
машины. Шланг подачи воды
удлинять нельзя. Если он слишком
короткий, а Вы не хотите перемещать
водопроводный кран, Вам придется
купить новый, более длинный шланг,
специально предназначенный для
данной цели.

Шланг подачи воды удлинять нельзя.
Если он слишком короткий, а Вы не
хотите перемещать водопроводный
кран, Вам придется купить новый, более
длинный шланг, специально
предназначенный для данной цели.

установка electrolux 33

RU

Подключить к ответвлению сливной
трубы раковины. Это ответвление

должно находиться над сифоном
раковины так, чтобы высота места сгиба
шланга от пола составляла не менее 60
см.

Подсоединить непосредственно к
сливной трубе на высоте не менее 60

см и не более 90 cм. Конец сливного
шланга обязательно должен
вентилироваться, т.е. внутренний
диаметр сливной трубы должен быть
шире внешнего диаметра сливного
шланга.

Сливной шланг не должен иметь
перегибов.

Подсоединение к канализации

Конец сливного шланга можно
устанавливать тремя способами:

Подвесить над краем раковины,
используя пластмассовую
направляющую, входящую в
комплект поставки машины. В этом

случае убедитесь, что шланг не соскочит
во время слива воды. Для обеспечения
этого шланг можно привязать к крану
куском шпагата или прикрепить к стене.

Максимальная длина сливного шланга
не должна быть более 4 метров.
Дополнительный сливной шланг и
соединитель можно приобрести в Вашем
сервисном центре.

34 electrolux установка

Электрическое подключение

Машина рассчитана на питание от
однофазной сети переменного тока
напряжением 220-230 В частотой 50 Гц.

Убедитесь, что электрическая сеть у
Вас дома в состоянии выдержать
максимальную мощность, потребляемую
машиной, (2,2 кВт); при этом следует
учесть и другие эксплуатируемые Вами
электроприборы.

Включайте машину в заземленную
розетку.

Производитель не несет
ответственности за повреждения или
травмы, возникшие в результате
несоблюдения вышеописанных
требований безопасности. В случае
необходимости замены сетевого шнура
замена должна быть выполнена нашим
сервисным центром.

Необходимо, чтобы после установки
машины к месту подключения
обеспечивался легкий доступ.

забота об окружающей среде electrolux 35

Забота об окружающей
среде

Упаковочные материалы

Материалы, помеченные символом
подлежат вторичной переработке.

>PE< = полиэтилен

>PS< = полистирол

>PP< = полипропилен

Это означает, что они могут быть
подвергнуты повторной переработке при
условии, что выбрасывая их, Вы
поместите их в специальные
контейнеры для сбора таких отходов.

Старая машина

При утилизации Вашей старой машины
сдавайте ее в специально отведенные
места для утилизации бытовых
приборов. Способствуйте поддержанию
чистоты у себя в стране!

Советы по экологии

Для экономии воды, энергии и с целью
бережного отношения к окружающей
среде рекомендуем Вам выполнять
следующие рекомендации:

• Белье обычной степени загрязнения
можно стирать без предварительной
стирки для экономии моющих средств,
воды и времени (это означает и
меньшее загрязнение окружающей
среды!).

• Машина работает более экономично
при полной загрузке.

• При должной обработке пятна и
небольшие загрязнения могут быть
удалены перед стиркой; тогда белье
можно стирать при более низкой
температуре.

• Отмеряйте моющее средство в
зависимости от жесткости воды,
степени загрязнения и количества
стираемого белья.

RU

Символ или на его упаковке
указывает, что оно не подлежит
утилизации в качестве бытовых
отходов. Вместо этого его следует сдать
в соответствующий пункт приемки
электронного и электрооборудования
для последующей утилизации.
Соблюдая правила утилизации изделия,
Вы поможете предотвратить причинение
окружающей среде и здоровью людей
потенциального ущерба, который
возможен, в противном случае,
вследствие неподобающего обращения с
подобными отходами. За более
подробной информацией об утилизации
этого изделия просьба обращаться к
местным властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.

36 electrolux Гарантия/сервисная служба

Гарантия/сервисная служба

Сервисное обслуживание и
запасные части

В случае необходимости ремонта
прибора, или если Вы хотите
приобрести запасные части,
обращайтесь в наш ближайший
авторизованный сервисный центр
(список сервисных центров
прилагается). Если у вас возникли
вопросы по использованию
прибора или Вы хотите узнать о
других приборах концерна
ELECTROLUX, звоните на нашу
информационную линию по
телефону (495) 937 78 37 или (495)
956 29 17.

ЕВРОПЕЙСКАЯ ГАРАНТИЯ

Данное устройство
поддерживается гарантией
Electrolux в каждой из стран,
перечисленных на обороте этого
руководства, в течение срока,
указанного в гарантии на
устройство или в ином
определенном законом порядке. В
случае Вашего перемещения из
одной из этих стран в любую
другую из нижеперечисленных
стран, гарантия на устройство
переместится вместе с Вами при
условии соблюдения следующих
требований:-

• Гарантия на устройство начинает
действовать с даты, в которую
Вы впервые приобрели это
устройство, подтверждением
которой будет служить
предъявление действительного
удостоверяющего покупку
документа, выданного продавцом
устройства.

• Гарантия на устройство действует
в течение того же срока и в
пределах того же объема работ и
конструктивных частей, какие
действуют в новой стране
Вашего проживания
применительно к данной
конкретной модели или серии
устройств.

• Гарантия на устройство является
персональной для
первоначального покупателя
этого устройства и не может быть
передана другому пользователю.

• Устройство установлено и
используется в соответствии с
инструкциями, изданными
Electrolux, только в пределах
домашнего хозяйства, т.е. не
используется в коммерческих
целях.

• Устройство установлено в
соответствии со всеми
применимыми нормативными
документами, действующими в
новой стране вашего
проживания.

Положения настоящей
Европейской Гарантии не нарушают
никаких предоставленых Вам по
закону прав.

сервисные центры electrolux 37

Сервисные центры

В случае необходимости обращайтесь в Ваш местный сервисный центр

www.electrolux.com

RU

à

Albania
Belgique/België/Belgien
Česká republika
Danmark
Deutschland
Eesti
España
France
Great Britain
Hellas
Hrvatska
Ireland
Italia
Latvija
Lituania
Luxembourg
Magyarország
Nederland
Norge
Österreich
Polska
Portugal
Romania
Schweiz-Suisse-Svizzera
Slovenija
Slovensko
Suomi
Sverige
Türkiye

Россия

 

[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]

www.electrolux.fr
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
www.electrolux.fi
[phone]
[phone]
[phone]

Rr. Pjeter Bogdani Nr. 7 Tirane
Bergensesteenweg 719, 1502 Lembeek
Budějovická 3, Praha 4, 140 21
Sjællandsgade 2, 7000 Fredericia
Muggenhofer Str. 135, 90429 Nürnberg
Mustamäe tee 24, 10621 Tallinn
Carretera M-300, Km. 29,900 Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire LU4 9QQ
4, Limnou Str., 54627 Thessaloniki
Slavonska avenija 3, 10000 Zagreb
Longmile Road Dublin 12
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Kr. Barona iela 130/2, LV-1012, Riga
Verkiu, 2 9, 09108 Vilnius, Lithuania
Rue de Bitbourg, 7, L-1273 Hamm
H-1142 Budapest XIV, Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Risløkkvn. 2 , 0508 Oslo
Herziggasse 9, 1230 Wien
ul. Kolejowa 5/7, Warsaw
Quinta da Fonte - Edificio Gonçalves Zarco - Q35 -2774-518 Paço de Arcos
Str. Garii Progresului 2, S4, 040671 RO
Industriestrasse 10, CH-5506 Mägenwil
Tr aška 132, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Tarlabași caddesi no : 35 Taksim Istanbul

129090 Москва, Олимпийский проспект, 16, БЦ “Олимпик”

38 electrolux

Vítejte ve světě Electroluxu

Děkujeme vám, že jste si vybrali prvotřídní výrobek firmy Electrolux, který vám určitě
přinese mnoho radosti. Snahou Electroluxu je nabízet širokou řadu kvalitních výrobků,
které vám usnadní život. Několik příkladů najdete na obálce tohoto návodu. Věnujte
prosím několik minut přečtení tohoto návodu, abyste mohli využít všech výhod nového
spotřebiče. Jsme si jisti, že tím získáte lepší uživatelskou zkušenost a pohodu při praní.
Hodně štěstí!

Obsah

Bezpečnostní upozornění......................40

Popis výrobku........................................42

Obsah electrolux 39

Ovládací panel ......................................43

Použití....................................................44

Rady pro praní.......................................50

Mezinárodní symbol kódu pro praní ......53

Prací program...................................54-55

Informace o programu...........................56

Čištění a ošetřování...............................57

Něco nefunguje .....................................60

Technické údaje.....................................64

Údaje o spotřebě...................................65

Instalace................................................66

Poznámky k ochraně životního

prostředí ................................................70

Záruční podmínky ..................................71

Střediska služeb zákazníkům................73

CZ

V tomto návodu se používají následující symboly:

Důležité informace týkající se vaší bezpečnosti a informace o ochraně spotřebiče
před poškozením.

Všeobecné informace a rady

Upozornění k ochraně životního prostředí

40 electrolux Bezpečnostní upozornění

Bezpečnostní informace

V zájmu své bezpečnosti a správného
chodu pračky si před její instalací a
prvním použitím pozorně přečtěte návod
k použití včetně rad a upozornění. K
ochraně před nežádoucími omyly a
nehodami je důležité, aby se všechny
osoby, které budou používat tento
spotřebič, seznámily s jeho provozem a
bezpečnostními funkcemi. Tyto pokyny
uschovejte a zajistěte, aby zůstaly u
spotřebiče i v případě jeho přestěhování
na jiné místo nebo prodeje dalším
osobám, aby se tak všichni uživatelé po
celou dobu životnosti spotřebiče mohli
řádně informovat o jeho používání a
bezpečnosti.

Všeobecné bezpečnostní informace

● Změna technických parametrů, nebo

jakákoli jiná úprava spotřebiče je z
bezpečnostních důvodů nebezpečná.

● V průběhu programů s vysokou

teplotou se skleněná dvířka mohou
ohřát na vysokou teplotu. Nedotýkejte
se dvířek!

● Zajistěte, aby se děti ani malá domácí

zvířata nemohly dostat do bubnu
pračky. Raději proto před praním vždy
zkontrolujte vnitřek bubnu.

● Předměty jako mince, zavírací

špendlíky, hřebíky, šrouby, kameny a
jiné těžké nebo ostré předměty mohou
způsobit značné škody a nesmí se
proto dostat do pračky.

● Používejte pouze doporučené množství

aviváže a pracího prostředku. Pokud
použijete větší množství než
doporučené, může se poškodit tkanina.
Vždy používejte množství doporučené
výrobcem.

● Perte malé kousky prádla jako ponožky,

tkaničky, prací pásky atd. v pracím pytli
k tomu určeném nebo v povlečení na
polštář, protože jednotlivé kusy by
mohly uvíznout mezi vanou a otočným
bubnem.

● Nepoužívejte pračku na praní předmětů

s kosticemi, materiálu, který není
zaobroubený nebo který se zatrhává.

● Po použití, čištění a údržbě vždy

odpojte pračku od zdroje napájení a
vypněte přívod vody.

● V žádném případě se nepokoušejte

opravovat spotřebič sami. Opravy
prováděné nezkušenými osobami
mohou vést ke zranění nebo vážnému
poškození spotřebiče. S opravami se
obraťte na místní servisní středisko.
Vždy žádejte originální náhradní díly.

Instalace

● Pračka je těžká. Buďte opatrní při

přemisťování spotřebiče.

● Po odstranění obalu zkontrolujte, zda

není spotřebič poškozen. V případě
pochybností spotřebič nepoužívejte a
obraťte se na servisní středisko.

● Před použitím spotřebiče je nutné

odstranit všechny obalové a přepravní
prvky. Pokud se neodstraní, může se
výrobek a jeho funkce vážně poškodit.
Viz příslušná část návodu k použití.

● Když je instalace ukončena,

zkontrolujte, zda spotřebič nestojí na
elektrickém přívodním kabelu, přívodní
hadici a vypouštěcí hadici.

● Pokud je spotřebič umístěn na koberci,

upravte nožičky tak, aby mohl kolem
volně proudit vzduch.

● Vždy zkontrolujte, zda po instalaci

neuniká z hadice ani z míst napojení
voda.

Bezpečnostní upozornění electrolux 41

● V případě, že je pračka umístěna v

místnosti, kde teplota klesá pod bod
mrazu, přečtěte si kapitolu “Nebezpečí

zamrznutí

● Jakékoliv instalatérské práce, nutné pro

”.

zapojení pračky, smí provádět pouze
kvalifikovaný instalatér nebo osoba s
příslušným oprávněním.

● Jakékoliv elektrikářské práce, nutné pro

zapojení pračky, smí provádět pouze
kvalifikovaný elektrikář nebo osoba s
příslušným oprávněním.

Použití

● Tento spotřebič je určen k domácímu

použití. Nesmí se používat pro jiné
účely než pro ty, pro které byl vyroben.

● Perte jen prádlo určené pro praní v

automatické pračce. Dodržujte pokyny
na visačce prádla.

● Spotřebič nepřeplňujte. Viz příslušná

část tohoto návodu k použití.

● Před praním se přesvědčte, že jsou

všechny kapsy prázdné a knoflíky a
zipy zapnuté. Neperte roztrhané nebo
natržené prádlo a před praním
odstraňte z prádla skvrny od barvy,
inkoustu, rzi a trávy. Podprsenky s
kovovými kosticemi se NESMÍ prát v
pračce.

● Oděvy, které přišly do styku s těkavými

ropnými produkty, se nesmí prát v
pračce. Pokud byly použity těkavé čisticí
roztoky, musíme se přesvědčit, že byl
roztok z oděvu odstraněn před
umístěním do pračky.

●✝ Nikdy nevytahujte zástrčku ze zásuvky

tahem za kabel, ale vždy uchopte
zástrčku.

● Nikdy nepoužívejte pračku, jestliže

přívodní kabel, ovládací panel, pracovní
plocha nebo podstavec jsou poškozené
tak, že vnitřek pračky je přístupný.

Dětská pojistka

● Tento spotřebič nesmějí bez dozoru

obsluhovat malé děti ani nemocné či
jinak oslabené osoby.

● Na malé děti je třeba dohlédnout, aby si

s pračkou nehrály.

● Obalový materiál (např. plastové fólie,

polystyren) by mohl být nebezpečný pro
děti - nebezpečí udušení! Uložte je z
dosahu dětí.

● Všechny mycí prostředky uložte na

bezpečné místo, kde k nim děti nemají
přístup.

● Zajistěte, aby se děti ani malá domácí

zvířata nemohly dostat do bubnu
pračky. Aby k tomu nedošlo, je pračka
vybavena speciální funkcí. Toto zařízení
se aktivuje pootočením tlačítka (bez
stisknutí) uvnitř dvířek doprava, až je
zářez vodorovně. Podle potřeby použijte
i minci.

P1131

Zařízení se vypne pootočením tlačítka
doleva, až je zářez svisle; nyní se
dvířka dají opět zavřít.

CZ

42 electrolux Popis výrobku

Popis výrobku

Váš nový spotřebič splňuje všechny moderní požadavky na účinné praní prádla s nízkou
spotřebou vody, energie a pracího prostředku.
Systém ECO ventil umožňuje dokonalé využití pracího prostředku, snižuje spotřebu vody
a zajišťuje tak úsporu energie.

1

Zásuvka dávkovače pracích
prostředků

2

Tabulka programů

3

Ovládací panel

4

Držadlo dvířek

5

Vypouštěcí čerpadlo

6

Seřiditelné nožičky

Zásuvka dávkovače pracích prostředků

Předpírka

Praní

1 3

2

95°

60°

Eco

60°

Eco

40°

40°

30°

30°

40°

95°

30°

40°

60°

30°

60°

40°

50°

6

8h

4h

2h

800

700

500

4

5

Avivážní prostředek

Se spotřebičem jsou dodávány různé
tabulky programů v několika jazycích.
Jedna je na přední straně zásuvky
dávkovače pracího prostředku a ostatní
jsou přiloženy k návodu pro uživatele.
Tabulka na zásuvce dávkovače může být
jednoduše vyměněna: vyjměte tabulku ze
zásuvky posunutím směrem doprava a
vložte tabulku v požadovaném jazyce.

EN003

Ovládací panel

95°

30°

40°

30°

40°

30°

60°

40°

50°

1 2 3 4 5 6 7

1

Programový volič

2

Tlačítko snížení rychlosti
odstředění

3

Tlačítko funkcí

Ovládací panel electrolux 43

8h

4h

60°

Eco

60°

Eco

40°

40°

30°

95°

60°

1200

900

700

2h

CZ

4

Tlačítko Extra máchání

5

Tlačítko Start/Pauza

6

Tlačítko Odložený start

7

Displej průběhu programu

44 electrolux Použití

Použití

První použití

● Zkontrolujte, zda je elektrické a

vodovodní připojení v souladu s pokyny
k instalaci.

● Odstraňte polystyren a všechen další

obalový materiál z bubnu.

● Nalijte 2 litry vody do přihrádky pro

hlavní praní do zásuvky na prací
prostředky, abyste aktivovali systém
Eco. Pak spusťte cyklus pro bavlnu na
95 °C s prázdnou pračkou, aby se z
bubnu a vany odstranily poslední zbytky
pachů a mastnoty z výroby. Nalijte
polovinu pracího prostředku do zásuvky
zásobníku a zapněte spotřebič.

Denní používání

Vložte prádlo

Odměření pracího prostředku a aviváže

Vytáhněte zásuvku dávkovače až na doraz.
Odměřte množství požadovaného pracího
prostředku, nalijte ho do hlavního pracího
oddílu, a jestliže chcete použít
“Předpírku”, přidejte prací prostředek i do
příslušné přihrádky označené .

C0064

Jestliže je to třeba, nalijte prostředek pro
aviváž tkanin do označeného oddílu
(množství použitého pracího prostředku
nesmí přesáhnout značku “MAX” na
zásuvce dávkovače). Zásuvku lehce
zavřete.

Otevřete dvířka opatrným zatažením za
držadlo dvířek směrem ven. Prádlo
vkládejte do bubnu po jednotlivých kusech
a důkladně ho protřepte. Zavřete dvířka.

P0004

C0065

Použití electrolux 45

Volba požadovaného programu

Otočte programovým voličem do
požadované polohy.
Kontrolka Start/Pauza začne blikat.

95°

60°

Eco

60°

Eco

40°

30°

40°

30°

40°

30°

40°

50°

40°

30°

95°

60°

60°

Volič programu je rozdělen do následujících
částí:

• Bavlna

• Syntetické

• Jemné

• Vlna a Ruční praní

• Speciální programy: Máchání,

Čerpání a Odstředění.
Programovým voličem je možné otáčet ve

směru doprava i doleva. Poloha O slouží k
resetování programu/vypnutí pračky.

Na konci programu musíte pootočit
programovým voličem do polohy “O”,
aby se pračka vypnula.

Upozornění!

Pokud voličem programu otočíte za chodu
spotřebiče na jiný program, červená
kontrolka Start/Pauza 3x zabliká na
znamení špatného výběru. Pračka
neprovede nově zvolený program.

Tlačítka volby programu

V závislosti na zvoleném programu lze
kombinovat různé funkce. Funkce je nutné
zvolit po výběru požadovaného programu a
před stisknutím tlačítka Start/Pauza.
Po stisknutí těchto tlačítek se rozsvítí
odpovídající kontrolky. Opětným stisknutím
tlačítek se kontrolky vypnou.

Volba rychlosti odstředění, Nočního
provozu nebo funkce Stop máchání

EWF8040W EWF10040W EWF12040W

800

700

500

1000

900

700

1200

900

700

Opakovaným stisknutím tlačítka odstředění
lze změnit rychlost odstředění, pokud
chcete prádlo odstředit s jinou rychlostí,
než je rychlost přednastavená pračkou.

Příslušná kontrolka se rozsvítí.
Maximální rychlosti jsou:

EWF 8040 W;

• pro bavlnu, syntetiku, vlnu a ruční praní:
800 ot/min;

• pro jemné tkaniny: 700 ot./min.
EWF 10040 W;

• pro bavlnu: 1000 ot/min;

• pro syntetické tkaniny, vlnu a ruční praní:
900 ot/min;

• pro jemné tkaniny: 700 ot/min.
EWF 12040 W;

• pro bavlnu: 1200 ot/min;

• pro syntetické tkaniny, vlnu a ruční praní:
900 ot/min;

• pro jemné tkaniny: 700 ot./min.

CZ

46 electrolux Použití

Noční provoz : volbou této funkce

pračka neodčerpá vodu z posledního
máchání, aby se prádlo nezmačkalo.

Tento cyklus bez odstředění je velmi tichý a
může být tedy zvolen pro praní v nočních
hodinách nebo v době, kdy je levnější
sazba za elektrickou energii.
U programů pro bavlnu, syntetiku, jemné
prádlo se máchání provádí s větším
množstvím vody

Po skončení programu kontrolky
(Konec) a (Dvířka) svítí, kontrolka
Start/Pauza zhasne a dvířka jsou
blokována, což znamená, že je nutné
vypustit vodu z pračky.

Postupujte takto:

• otočte programovým voličem na “O”

• zvolte program (Čerpání) nebo

(Odstředění)

• pokud je třeba, snižte rychlost odstředění

pomocí příslušného tlačítka

• stiskněte tlačítko Start/Pauza

• po skončení programu svítí jen kontrolky

(Konec).

Zastavení máchání : jestliže zvolíte
tuto funkci, pračka neodčerpá vodu z
posledního máchání, aby se prádlo
nezmačkalo. Po skončení programu
kontrolky (Konec) a (Dvířka) svítí,
kontrolka Start/Pauza zhasne a dvířka jsou
blokována, což znamená, že je nutné
vypustit vodu z pračky.

Při vypouštění vody postupujte dle
předchozích kroků.

Zvolte funkce Denní , Lehký
nebo Rychlý

Opakovaně stiskněte tlačítko funkcí k
volbě požadované funkce.

Příslušná kontrolka se rozsvítí.

Můžete si vybrat ze tří různých funkcí:

DENNÍ : pro normálně zašpiněnou
bavlnu, syntetické nebo jemné prádlo.
LEHKÝ : pro lehce zašpiněnou
bavlnu, syntetické nebo jemné prádlo.
RYCHLÝ : velmi krátký program pro
velmi málo špinavé prádlo, které bylo
použito nebo nošeno pouze krátce.

Max. náplň pro bavlnu: 2,5 kg.

Max. náplň pro syntetické a jemné prádlo:
1,5 kg.

Tyto funkce nelze použít s programy
Úsporný

.

Použití electrolux 47

Bavlna

tepl.

95°
60°

Normální

min.

135
120

Denní

min.

130
100

Lehký

min.

120

90

Rychlý

min.

90

60
50° 118 90 80 55
40°
30°

115
100

85
80

75
70

55

50

Syntetika

60°

90

80

70

50
50° 85 75 65 45
40°

30°

80
75

70
65

60
55

40

20

Jemné

prádlo

40°
30°

65
60

55
50

45
40

35

30

Jestliže nesmí být se zvoleným programem
kombinována ani jedna ze 3 funkcí červená
kontrolka tlačítka Start/Pauza 3x zabliká.
V opačném případě se rozsvítí pouze
kontrolka vyhovující funkce.

Zvolte Extra máchání

Zvolte funkci Start/Pauza

CZ

Zvolený program spustíte stiskem tlačítka
Start/Pauza; příslušná zelená kontrolka
přestane blikat.
Kontrolky “Praní” a “Dvířka” se
rozsvítí na znamení, že je spotřebič v
provozu a dvířka zablokována před
otevřením.
Přerušení probíhajícího programu se
provádí stisknutím tlačítka Start/Pauza:
příslušná zelená kontrolka začne blikat.
K opětovnému spuštění programu v
okamžiku přerušení stiskněte opět tlačítko
Start/Pauza.

Pokud jste zvolili odložení startu, pračka
zahájí odpočítávání zbylé doby.

Při nesprávně vybrané funkci 3x
přerušovaně zabliká kontrolka Start/Pauza.

Tuto funkci lze zvolit u všech programů
kromě vlny a ručního praní. Pračka přidá
několik přídavných máchání.
Tato funkce se doporučuje hlavně pro
osoby alergické na prací prostředky a v
oblastech s měkkou vodou.

48 electrolux Použití

Volba Odloženého startu

8h

4h

2h

Před spuštěním programu, pokud chcete
odložit start, stiskněte opakovaně tlačítko
Odložený start, k volbě požadovaného
odkladu. Rozsvítí se příslušná kontrolka.

Tato funkce umožňuje odložit spuštění
pracího programu o 2, 4 a 8 hodin.

Tuto funkci musíte zvolit po nastavení
programu a před stisknutím tlačítka
Start/Pauza.
Zrušit Odložení startu je možné kdykoliv
před stisknutím tlačítka Start/Pauza.

Pokud jste již stiskli tlačítko Start/Pauza a
přejete si zrušit odložení, postupujte takto:

• uveďte pračku do stavu Pauzy stisknutím
tlačítka Start/Pauza;

• stiskněte tlačítko Odložený start hned,
jakmile zhasne příslušná kontrolka
Odloženého startu;

• stiskněte opět tlačítko Start/Pauza,
abyste znovu spustili program.

Důležité upozornění!

• Zvolenou dobu odložení lze změnit jen
po opětovné volbě pracího programu.

• Dvířka budou uzamčena po celou dobu
trvání Odloženého startu. Jestliže
potřebujete dvířka otevřít, musíte nejprve
nastavit pračku do stavu Pauzy
stisknutím tlačítka Start/Pauza a vyčkat
dvě minuty. Po zavření dvířek stiskněte
opět tlačítko Start/Pauza.

Program Odložený start nesmí být zvolen u
programů Odstředění a Vypouštění

.

Displej průběhu programu

Zvolením programu Praní se rozsvítí
příslušné kontrolky.
Jestliže kontrolka praní svítí, znamená to,
že pračka provádí prací cyklus. Pokud jste
zvolili funkci Předpírky , bude tato
kontrolka svítit i během fáze Předpírání.

Kontrolka Dvířka upozorní, kdy mohou
být dvířka otevřena:

• svítí: dvířka nemohou být otevřena.
Pračka je v provozu.

• nesvítí: dvířka je možné otevřít.
Prací program je u konce.

• bliká: dvířka se otevírají.

Po skončení programu se rozsvítí kontrolka

Konec .

Změna funkce nebo probíhajícího
programu

Každou fázi je možné změnit ještě před
jejím provedením programem. Než budete
cokoliv měnit, zastavte pračku stisknutím
tlačítka Start/Pauza.

Funkce Denní, Lehký a Rychlý nelze změnit
po stisknutí tlačítka Start/Pauza.

Změna probíhajícího programu je možná
pouze jeho resetováním. Otočte
programovým voličem do polohy “O” a
potom na nově zvolenou funkci.Voda z
pracího bubnu se nevypustí. Spusťte nový
program opětovným stisknutím tlačítka

Start/Pauza.

Použití electrolux 49

Přerušení programu

Přerušení probíhajícího programu se
provádí stisknutím tlačítka Start/Pauza,
příslušná kontrolka začne blikat. Stiskněte
stejné tlačítko k restartování programu.

Zrušení programu

Otočte voličem programu na “O”, abyste
zrušili právě probíhající program. Nyní
můžete zvolit nový program.

Otevření dvířek po spuštění programu

Nejprve nastavte pračku do stavu pauzy
stisknutím tlačítka Start/Pauza.
Jestliže kontrolka Dvířka bliká a po
dvou minutách zhasne, můžete dvířka
otevřít.
Jestliže kontrolka dvířek nebliká,
znamená to, že pračka již ohřívá, nebo že
úroveň vody přesahuje spodní okraj
dvířek.

Jestliže se dvířka nemohou otevřít, ale vy
to potřebujete, vypněte pračku otočením
programového voliče na “O”. Asi po
2 minutách můžete dvířka otevřít (dávejte

pozor na hladinu vody a na teplotu!).

Na konci programu

Pračka se automaticky zastaví.
Jestliže zvolíte funkci “Zastavení

máchání” nebo “Noční provoz” ,
kontrolky “Konec” a “Dvířka”
svítí, kontrolka “Start/Pauza” zhasne a
dvířka zůstávají zablokována na znamení,
že vodu je nutné před otevřením dvířek
vypustit.

Kroky nutné k vypuštění vody jsou
popsány u funkce Zastavení máchání.

Pračka se vypne otočením programového
voliče na “O”. Vyjměte prádlo z bubnu a
pozorně zkontrolujte, zda buben zůstal
prázdný.

Nepřejete-li si vyprat další prádlo, zavřete
přívod vody. Nechte dveře pootevřené,
abyste zabránili vzniku plísní a
nepříjemných pachů.

CZ

50 electrolux Rady pro praní

Rady pro praní

Třídění prádla

Sledujte symboly s kódy pro praní na každé
visačce oděvu a dodržujte pokyny výrobce
pro praní. Prádlo roztřiďte takto: bílé,
barevné, syntetické, jemné prádlo, vlna.

Teploty

pro normálně zašpiněné bílé

95°

50°/60°

((

studená)

30°-40°

Před vložením prádla

Nikdy neperte bílé a barevné prádlo
společně. Bílé prádlo by při takovém praní
ztratilo svoji bělost.

Nové barevné prádlo by mohlo pustit barvu,
a proto by se poprvé mělo prát samostatně.

Ujistěte se, že v prádle nezůstaly žádné
kovové předměty (např. sponky do
vlasů, špendlíky zavírací i obyčejné
apod.)

Zapněte knoflíky polštářů, zatáhněte zipy,
zapněte háčky a patenty. Utáhněte všechny
pásky nebo dlouhé pásy.

Před praním odstraňte silné skvrny.
Zvlášť odolné skvrny je třeba ošetřit již před

praním speciálním čistidlem nebo čisticí
pastou.

bavlněné a lněné prádlo (např.
utěrky, ručníky, ubrusy,
prostěradla...).

pro normálně zašpiněné,
barevně stálé oděvy (např.
košile, noční prádlo, pyžama...)
ze lněných, bavlněných nebo
syntetických tkanin a pro lehce
zašpiněné bílé bavlněné prádlo
(např. spodní prádlo).

pro choulostivé kousky prádla
(např. síťové záclony), smíšené
prádlo včetně syntetických
vláken a vlny se značkou “čistá
střižní vlna, možno prát v
pračce, nesráží se”.

Se záclonami zacházejte se zvláštní péčí.
Odstraňte háčky, nebo je vložte do
nějakého uzavřeného pytlíku nebo síťky.

Maximální náplň prádla

Doporučené náplně jsou vyznačeny v
tabulce programů.

Obecné zásady:
Bavlna, len: plný buben, ale ne

napěchovaný;

Syntetika: buben plný pouze do poloviny;
Jemné prádlo a vlna: buben plný do

jedné třetiny.
Praní s maximální náplní prádla v bubnu

umožňuje nejefektivnější využití vody a
energie.

U silně zašpiněného prádla snižte množství
náplně na polovinu.

Váha prádla

Dále uvedené hodnoty jsou jen orientační:

1200 gkoupací plášť

100 gubrousek
700 gpovlak na přikrývku
500 gprostěradlo
200 gpovlak polštáře
250 gubrus
200 gosuška
100 gutěrka
200 gnoční prádlo
100 gdámské kalhotky
600 gpánská pracovní košile
200 gpánská košile
500 gpánské pyžamo
100 gblůza
100 gpánské spodky

Odstraňování skvrn

Odolné skvrny se nedají odstranit jen vodou
a pracím prostředkem. Doporučuje se proto
odstraňovat je již před praním.

Krev: Čerstvé skvrny odstraňujte studenou
vodou. Zaschlé skvrny nechte přes noc
namočené ve speciálním pracím přípravku a
pak je odstraňte ručně vodou a mýdlem.

Rady pro praní electrolux 51

Olejové barvy: navlhčete benzinovým

čističem skvrn, položte kus na měkkou látku
a skvrnu vytřete; postup několikrát opakujte.

Zaschlé olejové skvrny: navlhčete
terpentýnem a položte kus na měkkou
látku. Skvrnu vytírejte ručně pomocí klůcku
bavlněné látky.

Rez: použijte kyselinu šťavelovou
rozpuštěnou v horké vodě, nebo
odstraňovač rzi používaný za studena. U
starých rezavých skvrn si počínejte opatrně,
protože celulózová struktura bude již
poškozená a tkanina by se mohla
proděravět.

Plísňové skvrny: ošetřete je bělicím
prostředkem a dobře vymáchejte (jen bílé a
stálobarevné prádlo).

Tráva: lehce namydlete a ošetřete bělicím
prostředkem (jen bílé a stálobarevné
prádlo).

Skvrny od kuličkového pera a lepidel:

navlhčete acetonem (*), položte kus na
měkkou látku a skvrnu ručně vytřete.

Rtěnka: navlhčete acetonem jako v
předchozím případě a pak skvrny ošetřete
metylalkoholem. Z bílého prádla zbytky
odstraňte pomocí bělicího prostředku.

Červené víno: namočte do vody s pracím
prostředkem, vymáchejte a ošetřete
kyselinou octovou nebo citrónovou a
vymáchejte. Zbylé stopy odstraňte pomocí
bělícího prostředku.

Inkoust: podle druhu inkoustu navlhčete
tkaninu nejprve acetonem (*), pak kyselinou
octovou; zbylé stopy na bílém prádle
ošetřete bělicím prostředkem a pak řádně
vymáchejte.

Skvrny od dehtu: nejprve skvrny ošetřete
odstraňovačem skvrn, metylalkoholovým
nebo benzinovým, a pak vytřete pastovým
čisticím prostředkem.

(*) na umělé hedvábí aceton nepoužívejte.

Prací prostředky a přísady

Dobré výsledky praní závisí také na volbě
pracího prostředku a použití správného
množství, aby nedocházelo k plýtvání a
poškozování životního prostředí. Ačkoli jsou
prací prostředky biologicky odbouratelné,
obsahují látky, které ve velkých množstvích
mohou změnit jemnou rovnováhu existující v
přírodě.

Volba pracího prostředku závisí na druhu
tkaniny (jemná, vlněná, bavlněná apod.),
barvě, prací teplotě a stupni zašpinění.

V této pračce se mohou používat všechny
běžně dostupné prací prostředky, určené
pro automatické pračky:

• práškové prostředky pro všechny druhy
tkanin,

• práškové prostředky pro jemné tkaniny
(max. 60°C) a vlnu,

• tekuté prostředky, přednostně pro prací
programy s nízkou prací teplotou (max.
60°C), pro všechny druhy tkanin nebo
speciální prostředky pouze pro vlnu.

Prací prostředek a jakékoli přísady se musí
před spuštěním pracího programu dávkovat
do příslušné komory zásuvky dávkovače.

Jestliže použijete koncentrovaný práškový
nebo tekutý prací prostředek, musíte zvolit
program bez předpírky.

Pračka obsahuje systém recirkulace, který
umožňuje optimální využití koncentrovaného
pracího prostředku.

Tekutý prací prostředek nadávkujte do
komory zásuvky dávkovače označené
až těsně před spuštěním programu.

Všechny avivážní nebo škrobicí přísady se
musí nalít do oddílu označeného před
spuštěním pracího programu.

CZ

52 electrolux Rady pro praní

Dodržujte doporučení výrobce ohledně
množství použitého pracího prostředku a

nepřekračujte značku MAX na zásuvce
dávkovače pracího prostředku.

Množství použitého pracího prostředku

Druh a množství pracího prostředku bude
záviset na druhu tkaniny, množství prádla,
stupni zašpinění a tvrdosti použité vody.

Tvrdost vody se označuje tzv. stupni
tvrdosti. Tvrdost vody ve své domácnosti
zjistíte u místního vodárenského podniku,
nebo na místním úřadě.

Dodržujte pokyny výrobce k množství
použitého prostředku.

Menší množství pracího prostředku použijte
tehdy, když:

• perete malé množství prádla,

• prádlo je lehce zašpiněné,

• při praní se tvoří velké množství pěny.

Stupně tvrdosti vody

Úro-

Charakteristika

veň

1 0-7 0-15měkká
2 8-14 16-25střední
3 15-21 26-37tvrdá
4 > 21 > 37velmi tvrdá

30 stupňů

německé

°dH

francouzské

°T.H.

Mezinárodní symbol kódu pro praní electrolux 53

CZ

54 electrolux Prací programy

Prací programy

Program/

Teplota

Bavlna 95°

Bavlna 60°
Eco

Bavlna 60°

Bavlna 40°
Eco

Druh prádla Funkce Popis programu

Bíá balvna (velmi

zašpiněné bavlněné
prádlo) např. prostěradla,
ubrusy, lněné prádlo.

Bílá a stálobarevná
bavlna, úsporný, lehce

zašpiněné prádlo,
košile, blůzy, spodní
prádlo.

Bílá a stálobarevná
bavlna (normálně

zašpiněná bavlna):
pracovní oděvy,
prostěradla, lněné
prádlo, spodní prádlo,
ručníky.

Barevná bavlna,
úsporný, normálně

zašpiněné prádlo,
košile, blůzy, spodní
prádlo se skvrnami.

Hlavní praní při 95°C
3 máchání
dlouhé odstředění

Hlavní praní při 60°C
3 máchání
dlouhé odstředění

Hlavní praní při 60°C
3 máchání
dlouhé odstředění

Hlavní praní při 40°C
3 máchání
dlouhé odstředění

Bavlna

40°-30°

Bavlna 95°+
Předpírka

Bavlna 60°+
Předpírka

Nestálobarevná
bavlna lehce

znečištěné např. košile,
blůzy, spodní prádlo.

Bílá bavlna:
špinavé bavlněné
prádlo): např.
prostěradla, ubrusy,
lněné prádlo se
skvrnami.

Barevná bavlna:
špinavé bavlněné prádlo):
např. prostěradla, ubrusy,
lněné prádlo se
skvrnami.

(velmi

(velmi

Hlavní praní při
40°-30°C
3 máchání,
dlouhé odstředění

Předpírka při 30°C
Hlavní praní při 95°C

3 máchání
dlouhé odstředění

Předpírka při 30°C
Hlavní praní při 60°C

3 máchání
dlouhé odstředění

Prací programy

Prací programy electrolux 55

Program/

Teplota

Synthetické

60°-50°-40°-30°

Jemné

40°-30°

Vlna

40°

Ruční praní

30°- studená

Máchání

Druh prádla Funkce Popis programu

Syntetické nebo
smíšené tkaniny,

spodní prádlo, barevné
prádlo, nemačkavé
košile, blůzy.

Jemné prádlo, např.
záclony.

Speciálně testovaný
program pro vlněné
prádlo se značkou
“Čistá střižní vlna,
nesrážlivá, možno prát v
pračce”.

Speciální program pro
ručně prané tkaniny

Samostatný máchací
cyklus pro ručně prané
bavlněné prádlo.

Hlavní praní při
60°-50°-40°-30°C
3 máchání
krátké odstředění

Hlavní praní při
40°-30°C
3 máchání
krátké odstředění

Hlavní praní při 40°
3 máchání
krátké odstředění

Hlavní praní při 30°­studená
3 máchání
krátké odstředění

3 máchání
dlouhé odstředění

CZ

Používá se pro
odčerpání vody z

Čerpání

Odstředění

Max. náplň bavlny ..........................5 kg.

Max. náplň syntetika/jemné prádlo ..2 kg.

Max. náplň vlna a ruční praní ........1 kg.

posledního máchání v
případě použití funkce
Stop máchání nebo
funkce Noční provoz.

Samostatné odstředění
pro bavlněné prádlo.

Čerpání vody

Čerpání a dlouhé
odstředění

56 electrolux Informace o programu

Informace o programu

Tento program je vhodný pro lehce nebo normálně zašpiněné bavlněné

Eco

prádlo. Teplota bude nižší a doba praní bude delší. S tímto programem
dosáhnete dobrého pracího výsledku a ušetříte energii

Vlna a

ruční praní

Máchání

Čerpání

Odstředění

O = Zrušení/VYP

Prací program pro praní vlněných oděvů v pračce stejně jako pro

ruční praní vlny a jemných látek se symbolem péče “ruční praní” .

S tímto programem je možné vymáchat a odstředit bavlněné a lněné
oblečení vyprané ručně.
Pračka provede 3 máchání a závěrečné odstředění s maximální
rychlostí.
Rychlost odstředění může být zkrácena stisknutím tlačítka .

Používá se pro odčerpání vody z posledního máchání v případě použití
funkce Zastavení máchání nebo funkce Noční provoz .
Nejprve otočte programovým voličem do polohy “O”potom vyberte
program , Čerpání a stiskněte tlačítko Start/Pauza.

Samostatné odstředění pro ručně prané prádlo a po programech
Zastavení máchání a Noční provoz . Před zvolením tohoto
programu je nutné pootočit programový volič do polohy O.. Můžete zvolit
rychlost odstředění prostřednictvím příslušného tlačítka podle typu
prádla, které má být odstředěno.

Vynulování programu a vypnutí pračky zajistíte otočením programového
voliče na “O”. Nyní můžete zvolit nový program.

Čištění a údržba electrolux 57

C0067

C0066

Čištění a údržba

Před každou údržbou nebo čištěním musíte
pračku ODPOJIT od zdroje elektrického
napájení.

Odvápnění

Běžně používaná voda obsahuje vápenec.
Je užitečné pravidelně používat v pračce
změkčovač vody v prášku.Tento postup
provádějte samostatně, nikoliv při praní, a
dodržujte pokyny výrobce ohledně
změkčovacího prášku. Tím se zabrání
ukládání vodního kamene.

Po každém vyprání

Nechte dvířka na chvíli otevřená. To
pomůže zabránit vlhkosti a vytváření
zápachu uvnitř v pračce. Otevřením dvířek
po praní se také chrání dveřní těsnění.

Údržbové praní

Při nízkých pracích teplotách se uvnitř
bubnu mohou vytvořit usazeniny.
Doporučujeme proto provádět pravidelně
údržbové praní.

K provedení údržbového praní:

• V bubnu nesmí být prádlo.

• Zvolte prací program pro bavlnu s
nejvyšší teplotou.

• Použijte normální dávku pracího
prostředku s biologickými vlastnostmi.

Čištění vnějších ploch

Venkovní plochy pračky umývejte pouze
vodou a mýdlem a poté důkladně vysušte.

Čištění zásuvky dávkovače pracích
prostředků

Zásuvka dávkovače na prací prostředek a
přísady musí být pravidelně čištěna.
Vyjměte zásuvku stisknutím páčky směrem
dolů a vytažením. Propláchněte ji pod
kohoutkem a odstraňte stopy
nahromaděného prášku.

Aby čištění bylo snazší, lze vrchní díl komor
na přísady vyjmout.

Čištění prostoru pro zásuvku na prací
prostředek

Po vyjmutí zásuvky použijte malý kartáček
na čištění komor tak, aby všechny
usazeniny pracího prášku byly odstraněny z
vrchních i spodních částí.
Vraťte zásuvku na místo a nechte
proběhnout program máchání bez prádla v
bubnu.

CZ

58 electrolux Čištění a údržba

P0038

Čištění čerpadla

Vypouštěcí čerpadlo musí být
zkontrolováno, jestliže

• pračka nevypouští vodu a/nebo
neodstřeďuje,

• pračka je během vypouštění vody
neobvykle hlučná, což je způsobeno
předměty, jako jsou zavírací špendlíky,
mince apod., které blokují čerpadlo.

Postupujte následovně:

• Spotřebič odpojte od sítě.

• Jestliže je to nutné, počkejte, až se voda
ochladí.

• Otevřete dvířka čerpadla.

P1114

• Umístěte pod čerpadlo nádobu na vodu,
která vyteče z pračky.

• Vytáhněte nouzovou vypouštěcí hadičku,
vložte ji do nádoby a odšroubujte uzávěr.

• Když voda přestane vytékat, odšroubujte
kryt čerpadla a čerpadlo vyjměte.
Připravte si hadřík na utírání vody, která
by mohla vytéct při odmontování krytu.

P1115

• Otáčením vyjměte všechny předměty z
oběžného kola čerpadla.

• Nasaďte uzávěr na nouzovou vypouštěcí
hadičku a vraťte na původní místo.

P1117

• Kryt čerpadla úplně zašroubujte.

• Zavřete dvířka čerpadla.

Varování!

Jestliže je pračka v provozu, může být v
závislosti na vybraném programu v čerpadle
horká voda.

Nikdy nesnímejte kryt čerpadla během

P1090

pracího cyklu, vždy čekejte, dokud pračka
neskončí cyklus a je prázdná. Jestliže
nasazujete kryt, ujistěte se, že je bezpečně
utaženo tak, aby se nemohlo uvolnit, a malé
děti ho nemohly odšroubovat.

Čištění filtru přívodní hadice

Jestliže je voda příliš tvrdá, nebo obsahuje
stopy vápence, může se filtr přívodní hadice
zanést.

Proto je dobré ho čas od času vyčistit.
Zavřete vodovodní kohoutek. Odšroubujte

přívodní hadici od kohoutu.Vyčistěte filtr
tvrdým kartáčkem. Přívodní hadici opět
upevněte.

Nebezpečí zamrznutí

Jestliže je spotřebič vystaven teplotám pod
bodem mrazu, je třeba provést určitá
opatření.

• Zavřete vodovodní kohoutek.

• Odšroubujte přívodní hadici.

• Vložte konec nouzové vypouštěcí hadičky
a konec přívodní hadice do nádoby
umístěné na podlaze a nechte vytéct
vodu z pračky.

• Přívodní hadici přišroubujte opět ke
kohoutu a nouzovou vypouštěcí hadičku
vraťte po nasazení uzávěru zpět na její
místo.

• Když budete chtít pračku znovu uvést do
provozu, zkontrolujte, jestli teplota
prostředí dosahuje 0 °C.

Čištění a údržba electrolux 59

Důležité upozornění!

Pokaždé, když vypustíte vodu z pračky
pomocí nouzové vypouštěcí hadice, musíte
opět nalít asi 2 l vody do komory pro prací
prostředek k hlavnímu praní a zapnout
vypouštěcí program. Tím se aktivuje Eco
VENTIL, který zabrání tomu, aby při
následujícím praní část pracího prostředku
zůstala v pračce nevyužitá.

Nouzové vypouštění

Když se voda z pračky nevypustí, vypusťte ji
následujícím postupem:

• vytáhněte zástrčku ze zásuvky;

• zavřete vodovodní kohoutek;

• podle potřeby počkejte, až se voda
ochladí;

• otevřete dvířka;

• umístěte na podlahu nádobu a vložte do
ní konec nouzové vypouštěcí hadičky.
Sejměte uzávěr hadičky. Voda vyteče
sama do nádoby. Když je nádoba plná,
uzávěr opět zašroubujte. Nádobu vylijte.
Opakujte postup, dokud voda vytéká;

• je-li to nutné, vyčistěte čerpadlo podle
dříve uvedených pokynů.

• vraťte nouzovou vypouštěcí hadici na
místo poté, co jste ji připojili;

• zašroubujte kryt čerpadla a zavřete
dvířka.

CZ

60 electrolux Spotřebič nefunguje

Spotřebič nefunguje

Některé problémy jsou způsobeny pouze zanedbáním údržby nebo přehlédnutím a můžete
je snadno odstranit sami bez volání do servisu. Před zavoláním do servisního střediska
proveďte nejprve dále uvedené kontroly.

Je možné, že během provozu spotřebiče bliká kontrolka Start/Pauza a signalizuje, že
pračka nefunguje.

Jakmile se problém odstraní, stiskněte tlačítko “Start/Pauza”, aby program mohl
pokračovat. Pokud potíže přetrvávají i po provedení kontrol, zavolejte do místního
servisního střediska.

Chybná funkce Možná příčina Řešení

Pračka nezačne prát: ● Dvířka pračky nejsou

správně zavřená. (červená
kontrolka začne blikat).

● Zástrčka není řádně

zasunuta do síťové
zásuvky.

● V zásuvce není proud.

● Je spálená pojistka.

● Programový volič není

správně nastaven a tlačítko
Start/Pauza nebylo
stisknuto.

● Zvolili jste odložený start.

Pračka se neplní vodou: ● Vodovodní kohoutek je

zavřený. (červená kontrolka

Start/Pauza bliká)

● Přívodní hadice je zmáčknutá

nebo zkroucená. (červená
kontrolka Start/Pauza bliká)

● Flitr v přívodní hadici je

zanesený. (červená kontrolka
Start/Pauza bliká)

● Dvířka nejsou správně

zavřena. (červená kontrolka
Start/Pauza bliká)

Pračka napustí vodu a hned
ji vypustí:

● Konec vypouštěcí hadice je

příliš nízko.

● Zavřete dobře dvířka.

● Zasuňte zástrčku do síťové

zásuvky.

● Zkontrolujte elektrickou

instalaci ve své
domácnosti.

● Vyměňte pojistku.

● Otočte programovým

voličem a stiskněte opět
tlačítko Start/Pauza.

● Přejete-li si vyprat hned,

zrušte odložený start.

● Otevřete vodovodní

kohoutek.

● Zkontrolujte připojení

přívodní hadice.

● Vyčistěte filtr v přívodní

hadici.

● Zavřete dobře dvířka.

● Viz příslušný odstavec v

části “Vypouštění vody”.

Spotřebič nefunguje electrolux 61

Chybná funkce Možné příčiny Řešení

Pračka nevypouští vodu
a/nebo neodstřeďuje:

Na podlaze je voda:

Špatné prací výsledky:

● Hadice je přiskřípnutá nebo

přehnutá. (červená kontrolka
Start/Pauza bliká)

● Došlo k ucpání vypouštěcího

čerpadla. (červená kontrolka
Start/Pauza bliká)

● Byla zvolena funkce nebo

.

● Prádlo uvnitř pračky je

nesprávně rozloženo.

● Bylo použito nadměrné

množství anebo nevhodný
prací prostředek (dochází k
nadměrné tvorbě pěny).

● Zkontrolujte, zda se

nevyskytují netěsnosti ve
spojkách přívodních hadic.V
některých případech není únik
vody z hadice bezprostředně
viditelný; zkontrolujte proto,
zda není vlhká.

● Vypouštěcí hadice je

poškozená.

● Uzávěr nouzové vypouštěcí

hadičky nebyl po vyčištění
čerpadla správně nasazen.

● Přidali jste málo pracího

prostředku, nebo nevhodný
prostředek.

● Odolné skvrny nebyly před

praním nijak ošetřeny.

● Nezvolili jste správnou teplotu.

● Nadměrné množství prádla.

● Zkontrolujte připojení

vypouštěcí hadice.

● Vyčistěte vypouštěcí čerpadlo.

CZ

● Zvolte program nebo .

● Rozložte znovu prádlo.

● Snižte množství pracího

prostředku, nebo použijte jiný.

● Zkontrolujte připojení přívodní

hadice.

● Vyměňte za nový.

● Nasaďte uzávěr na nouzovou

vypouštěcí hadičku a vraťte na
původní místo.

● Zvyšte množství pracího

prostředku, nebo použijte jiný.

● K odstranění odolných skvrn

používejte čisticí prostředky.

● Zkontrolujte, zda jste zvolili

správnou teplotu.

● Dejte do bubnu méně prádla.

Dvířka nejdou otevřít.

● Program ještě běží.

● Zablokování dvířek není

uvolněno.

● V bubnu je voda.

● Počkejte na konec pracího

cyklu.

● Počkejte asi 2 minuty.

● Zvolte čerpání nebo odstředění

k vypuštění vody.

62 electrolux Spotřebič nefunguje

Chybná funkce Možné příčiny Řešení

Pračka vibruje nebo je
hlučná:

K zahájení odstředění
dochází později nebo
vůbec:

● Nebyly odstraněny přepravní

šrouby a obaly.

● Neseřídili jste nožičky.

● Prádlo uvnitř pračky je

nesprávně rozloženo.

● V pračce může být příliš málo

prádla.

● Elektronické zařízení na

kontrolu stability přerušilo
odstředění, protože prádlo
není v bubnu rovnoměrně
rozloženo. Otáčením bubnu v
opačném směru se systém
snaží o lepší rozložení prádla.
Může se o to pokusit
několikrát, než nerovnováha
zmizí a může se dokončit
normální odstředění. V
případě, že ani po uplynutí 10
minut není prádlo rovnoměrně
rozloženo v bubnu, pračka
prádlo neodstředí. V tomto
případě rozložte prádlo ručně
a znovu zvolte program
odstředění.

● Zkontrolujte správnou instalaci

spotřebiče.

● Zkontrolujte správnou regulaci

výšky spotřebiče.

● Rozložte znovu prádlo.

● Vložte více prádla.

● Rozložte znovu prádlo.

Pračka vydává zvláštní zvuk

V bubnu není vidět žádnou
vodu.

● Pračka je vybavena typem

motoru, který vydává ve
srovnání s tradičními motory
nezvyklý zvuk. Nový motor
zajišťuje měkčí začátek a
rovnoměrnější rozdělení prádla
v bubnu při odstředění, a také
zvýšenou stabilitu pračky.

● Spotřebiče s moderní

technologií fungují velmi
úsporně s menší spotřebou
vody při zachování stejného
výkonu.

Pokud problém nemůžete určit nebo vyřešit,

Mod. ..........

Prod. No. ...........

Ser. No. .........

M
o
d
.

.
.
.
.
.

.
.
.
.
.

P
r
o
d
.

N
o
.
.
.

.
.
.
.
.
.
.
.
.

S
e
r
.

N
o

.
.
.
.
.
.
.
.
.
.

P0042 BD

kontaktujte naše servisní středisko. Dříve
než budete telefonovat do servisu,
poznamenejte si model, sériové číslo a
datum zakoupení pračky; servisní středisko
se na tyto údaje bude dotazovat.

Spotřebič nefunguje electrolux 63

CZ

64 electrolux technické údaje

Technické údaje

Rozměry Šířka 60 cm

Výška

Hloubka

85 cm

63 cm

Napětí elektrické sítě ­Celkový výkon - Pojistka

Tlak přívodu vody Minimální 0,05 MPa

Maximální zatížení 5 kg

Rychlost odstřeďování 0800 ot/min (EWF 8040 W)

Informace o připojení k elektrické síti jsou uvedeny
na typovém štítku na vnitřním okraji dveří pračky.

Maximální

Bavlna
Syntetika
Jemné prádlo
Vlna a ruční praní

Maximální

1000 ot/min (EWF 10040 W)
1200 ot/min (EWF 12040 W)

0,8 MPa

2 kg
2 kg
1 kg

Údaje o spotřebě

Údaje o spotřebě electrolux 65

Program Spotřeba

Bavlna 95°

Bavlna 60°+ (*)

Bavlna 60°

Bavlna 40°+

Bavlna 95°+

Bavlna 60°+

Syntetické 60°

Jemné 40°

Vlna 40°

Ruční praní 30°

Máchání

Čerpání

Délka

programu

(v minutách)

135 1,9 58

130 0,85 49

115 1,2 54

110 0,6 54

155 2,05 68

135 1,35 64

85 0,75 45

65 0,5 57

55 0,4 53

50 0,2 53

45 0,07 42

2- -

energie
(v kWh)

Spotřeba

vody

(v litrech)

CZ

Odstředění

(*) Program “Bavlna 60°” Eco s náplní

5 kg je výchozí program pro údaje
uvedené na energetickém štítku podle
směrnice EHS 92/75.

10 - -

Údaje o spotřebě uvedené v této tabulce
jsou čistě orientační, protože se mohou lišit
podle množství a druhu prádla, teploty
přiváděné vody a teploty prostředí. Údaje se
vztahují k nejvyšší teplotě každého pracího
programu.

66 electrolux Instalace

HEC0001

HEC0008

C

C

HEC0023

E

HEC0011S

D

HEC0003S

C

C

B

B

A

HEC00022

Instalace

Vybalení

Před použitím spotřebiče je nutné odstranit
všechny přepravní šrouby a obaly.

Doporučujeme uschovat si všechny
ochranné přepravní prvky, abyste je mohli
použít při případné další dopravě
spotřebiče.

1. Po úplném odstranění obalů položte
pračku opatrně na zadní stranu, abyste
mohli odstranit polystyrenový podstavec,
na kterém je spotřebič uložen.

4. S použitím klíče odšroubujte a odstraňte

dva velké zadní dolní šrouby B a šest
malých šroubků C.

5. Odstraňte konzoli D a utáhněte šest
malých šroubků C. Vytáhněte
příslušnou plastovou rozpěrku E.

2. Odstraňte elektrický přívodní kabel a
vypouštěcí hadici z držáků na zadní
straně pračky.

3. S použitím klíče odšroubujte a odstraňte
střední dolní zadní šroub A.

HEC0005

HEC0010

HEC0006

HEC007S

Instalace electrolux 67

6. Otevřete dvířka, vytáhněte přívodní hadici
z bubnu a odstraňte polystyrenový blok,
přilepený k těsnění dvířek lepicí páskou.

7. Do malého horního otvoru a dvou
širokých otvorů vložte odpovídající
plastové krytky, které jsou uložené v
sáčku s návodem k použití.

Přesné vyrovnání zabraňuje vibracím, hluku
a pohybu pračky během provozu. Nikdy
nevyrovnávejte případné nerovnosti podlahy
podkládáním pračky kartónem, dřevem a
podobnými materiály.

CZ

Přívod vody

Přívodní hadice se dodává spolu se
zařízením a najdete ji v bubnu pračky. Pro
přívod vody nepoužívejte hadice z
předchozího spotřebiče.

1. Otevřete dvířka a vytáhněte přívodní
hadici.

2. Zapojte hadici k pračce s použitím
úhlového spoje.

Umístění

Instalujte spotřebič na tvrdé rovné podlaze.
Zkontrolujte, zda proudění vzduchu kolem
spotřebiče není znemožněno koberci,
rohožemi apod. Zkontrolujte, zda se
spotřebič nedotýká stěn nebo jiného
kuchyňského nábytku.Vyrovnejte pračku
zvýšením nebo snížením nožiček. Nožičku
lze seřídit utažením, protože je vybavena
samosvornou matkou, ale pračka MUSÍ být
vyrovnaná a stabilní.
Podle potřeby zkontrolujte správné
vyrovnání pomocí vodováhy.
Nezbytné úpravy můžete provádět pomocí
klíče.

Neumisťujte přívodní hadici směrem
dolů. Zahněte hadici doleva nebo
doprava podle polohy vodovodního
kohoutku.

3. Nasaďte správně hadici utažením
pojistné matice.

68 electrolux Instalace

P1088

P1118

P0022

Po umístění přívodní hadice se ujistěte,
že jste dotáhli matici, abyste neunikala
voda.

4. Přívodní hadici připojte ke kohoutku s
3/4” závitem.Vždy použijte hadici
dodávanou s pračkou. Přívodní hadici
nelze nastavovat. Jestliže je příliš krátká
a nechcete přemístit kohoutek, musíte
koupit delší hadici, která je speciálně
určená pro tento účel.

Přívodní hadici nelze nastavovat. Jestliže je
příliš krátká a nechcete přemístit kohoutek,
musíte koupit novou delší hadici, která je
speciálně určená pro tento účel.

Odbočkou v odpadu umyvadla. Tato
odbočka se musí nacházet nad sifonem tak,
aby byl oblouk hadice vzdálený minimálně
60 cm od podlahy.

Do odpadního potrubí, které se nachází
ve výšce minimálně 60 cm a maximálně

90 cm od podlahy. Konec vypouštěcí hadice
musí být stále větraný, tj. vnitřní průměr
odpadního potrubí musí byt širší než vnější
průměr vypouštěcí hadice.

Vypouštěcí hadice nesmí být nikde
zmáčknutá ani zkroucená.

Vypouštění

Vypouštěcí hadici můžete umístit třemi
různými způsoby:

Zaháknutím umělohmotného kolena
dodávaného s pračkou za okraj
umyvadla. Důležité je, aby koleno se

zahnutou částí hadice nemohlo při
vypouštění sklouznout z umyvadla.
Upevněte ho proto šňůrkou ke kohoutku
nebo k háčku na zdi.

Je-li to nutné, můžete vypouštěcí hadici
prodloužit na maximálně 4 metry. Přídavnou
vypouštěcí hadici a spojovací prvky můžete
získat v místním servisním středisku.

Elektrické připojení

Spotřebič je určen pro jednofázové napětí
220-230 V a 50 Hz.

Ověřte si, ze váš domácí elektrický rozvod
unese maximální zatížení pračky (2,2 kW) i
případné další současně zapnuté domácí
elektrospotřebiče.

Pračku zapojte na uzemněnou zásuvku.

Výrobce odmítá veškerou odpovědnost za
možné poškození zdraví a za škody na
majetku k nimž došlo v důsledku
nedodržení výše uvedených pokynů.
Kdybyste potřebovali vyměnit přívodní
kabel, musí být výměna provedena naším
servisním střediskem.

Přívodní kabel musí zůstat přístupný i po
instalaci spotřebiče.

Instalace electrolux 69

CZ

70 electrolux Poznámky k ochraně životního prostředí

Poznámky k ochraně
životního prostředí

Obalové materiály

Materiály označené symbolem jsou
recyklovatelné.

>PE < = polyetylen
>PS < = polystyren
>PP < = polypropylen
Tyto materiály musí být vhozeny do

příslušných kontejnerů, aby mohlo dojít k
jejich druhotnému využití.

Starý spotřebič

K likvidaci starého spotřebiče využijte
schválených likvidačních sběren.
Neznečišťuje svoji zem!

Symbol na výrobku nebo jeho obalu
znamená, že tento výrobek nepatří do
domácího odpadu. Je nutné ho odvézt do
sběrného místa pro recyklaci elektrického a
elektronického zařízení. Zajištěním správné
likvidace tohoto výrobku pomůžete zabránit
případným negativním důsledkům na životní
prostředí a lidské zdraví, které by jinak byly
způsobeny nevhodnou likvidací tohoto
výrobku. Podrobnější informace o recyklaci
tohoto výrobku zjistíte u příslušného
místního úřadu, služby pro likvidaci
domovního odpadu nebo v obchodě, kde
jste výrobek zakoupili.

Rady pro ochranu životního prostředí

Abyste ušetřili vodu i energii a přispěli k
ochraně životního prostředí, doporučujeme
dodržet následující rady:

• Normálně zašpiněné prádlo můžete prát
bez předpírky, ušetříte tak prací
prostředek, vodu i čas (a ochráníte tak i
životní prostředí).

• Praní je úspornější při plné náplni prádla.

• Vhodným předběžným ošetřením můžete
před praním odstranit skvrny a zašpiněná
místa; prádlo pak můžete vyprat při nižší
teplotě.

• Prací prostředky dávkujte podle tvrdosti
vody, množství praného prádla a stupně
zašpinění.

Záruční podmínky

Záruční podmínky electrolux 71

Záruka vyplývající z těchto záručních
podmínek je poskytována pouze
kupujícímu spotřebiteli (dále také jen
“Kupující”) a jen na výrobek sloužící k
běžnému používání v domácnosti.
Prodávající poskytuje Kupujícímu
spotřebiteli Záruku v trvání dvaceti čtyř
měsíců, a to od data převzetí
prodaného výrobku Kupujícím. Kupující
má v rámci Záruky právo na bezplatné,
včasné a řádné odstranění vady,
popřípadě - není-li to vzhledem k
povaze (tzn. příčině i projevu) vady
neúměrné - právo na výměnu výrobku.
Pokud není takový postup možný, je
Kupující oprávněn žádat přiměřenou
slevu z ceny výrobku. Právo na výměnu
výrobku nebo odstoupení od kupní
smlouvy lze uplatnit jen při splnění
všech zákonných předpokladů, a to
pouze tehdy, nebyl-li výrobek
nadměrně opotřeben nebo poškozen.
Podmínkou pro uplatnění každého
práva ze Záruky přitom je, že:

– výrobek byl instalován a uveden do

provozu i vždy provozován v
souladu s návodem k obsluze,

– veškerě záruční nebo jiné opravy či

úpravy výrobku byly vždy prováděny
v Autorizovaném servisním
středisku,

– Kupující při reklamaci výrobku

předloží platný doklad o koupi.

Právo na odstranění vady výrobku (i
všechna případná další práva ze
Záruky) je kupující povinen uplatnit v
nejbližším Autorizovaném servisním
středisku. Zároveň musí
Autorizovanému servisnímu středisku
umožnit ověření existence reklamované
vady, včetně odpovídajícího vyzkoušení
(popř. demontáže) výrobku, v provozní
době tohoto střediska.

Každé právo ze Záruky je nutno uplatnit
v příslušném Autorizovaném servisním
středisku bez zbytečného odkladu,
nejpozději však do konce záruční doby,
jinak zaniká. Autorizované servisní
středisko posoudí oprávněnost
reklamace a podle povahy vady
výrobku rozhodne o způsobu opravy.
Kupující je povinen poskytnout
Autorizovanému servisnímu středisku
součinnost potřebnou k prokázání
uplatněného práva na odstranění vady,
k ověření existence reklamované vady i
k záruční opravě výrobku.
Běh záruční doby se staví po dobu od
řádněho uplatnění práva na odstranění
vady do provedení záruční opravy
Autorizovaným servisním střediskem,
avšak jen při splnění podmínky
uvedené v předchozím bodu. Po
provedení záruční opravy je
Autorizované servisní středisko povinno
vydat Kupujícímu čitelnou kopii
Opravního listu. Opravní list slouží k
prokazování práv Kupujícího, proto ve
vlastním zájmu před podpisem
Opravního listu zkontrolujte jeho obsah
a kopii Opravního listu pečlivě
uschovejte.
Jestliže nebude reklamovaná vada
zjištěna nebo nejde-li o záruční vadu,
za kterou odpovídá Prodávající, či
neposkytne-li Kupující Autorizovanému
servisnímu středisku shora uvedenou
součinnost, je Kupující, povinen
nahradit Prodávajícímu i
Autorizovanému servisnímu středisku
veškeré případné náklady, které jim v
souvislosti s tím vzniknou.

CZ

72 electrolux Záruční podmínky

Záruka vyplývající z těchto záručních
podmínek platí pouze na území České
republiky. Nevztahuje se na opotřebení
nebo poškození výrobku (včetně
poškození způsobeného poruchami v
elektrické síti, použitím nevhodných
náplní, nevhodnými provozními
podmínkami aj.), případný nedostatek
jakosti nebo užitné vlastnosti ( který
není závadou) ani na výrobek použitý
nad rámec běžného používáni v
domácnosti (např. k podnikatelským
účelům aj.).
Poskytnutím záruky nejsou dotčena
práva Kupujícího, která se ke koupi
výrobku váží podle kogentních
ustanovení zvláštních právních
předpisů. Prodávající je povinen předat
Kupujícímu při prodeji výrobku a na
požádání Kupujícího poskytnout mu i
kdykoli poté aktuální seznam
Autorizovaných servisních středisek v
České republice, včetně jejich
telefonních čísel.
Jakékoli bližší informace o Záruce a
Autorizovaných servisních střediscích
poskytnou:

– prodávající,
– Electrolux Service, a to buď na

telefonu: 261126112, nebo na
adrese ELECTROLUX s.r.o.,
Electrolux Service, Budějovická 3,
140 21 Praha 4,

– Bezplatná telefonní INFOLINKA:

800-160016.

Středisko služeb zákazníkům electrolux 73

Střediska služeb zákazníkům

Potřebujete-li další pomoc, obraťte se na místního zástupce střediska služeb
zákazníkům.

à

Albania
Belgique/België/Belgien
Česká republika
Danmark
Deutschland
Eesti
España
France
Great Britain
Hellas
Hrvatska
Ireland
Italia
Latvija
Lituania
Luxembourg
Magyarország
Nederland
Norge
Österreich
Polska
Portugal
Romania
Schweiz-Suisse-Svizzera
Slovenija
Slovensko
Suomi
Sverige
Türkiye

Россия

 

[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]

www.electrolux.fr
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
[phone]
www.electrolux.fi
[phone]
[phone]
[phone]

www.electrolux.com

Rr. Pjeter Bogdani Nr. 7 Tirane
Bergensesteenweg 719, 1502 Lembeek
Budějovická 3, Praha 4, 140 21
Sjællandsgade 2, 7000 Fredericia
Muggenhofer Str. 135, 90429 Nürnberg
Mustamäe tee 24, 10621 Tallinn
Carretera M-300, Km. 29,900 Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire LU4 9QQ
4, Limnou Str., 54627 Thessaloniki
Slavonska avenija 3, 10000 Zagreb
Longmile Road Dublin 12
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Kr. Barona iela 130/2, LV-1012, Riga
Verkiu, 2 9, 09108 Vilnius, Lithuania
Rue de Bitbourg, 7, L-1273 Hamm
H-1142 Budapest XIV, Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Risløkkvn. 2 , 0508 Oslo
Herziggasse 9, 1230 Wien
ul. Kolejowa 5/7, Warsaw
Quinta da Fonte - Edificio Gonçalves Zarco - Q35 -2774-518 Paço de Arcos
Str. Garii Progresului 2, S4, 040671 RO
Industriestrasse 10, CH-5506 Mägenwil
Tr aška 132, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Tarlabași caddesi no : 35 Taksim Istanbul

129090 Москва, Олимпийский проспект, 16, БЦ “Олимпик”

CZ

74 electrolux

Witamy w świecie Electrolux

Dziękujemy za wybranie najwyższej klasy produktu Electrolux, mamy nadzieję,
że dostarczy on Państwu wiele radości. Ambicją Electrolux jest oferowanie
szerokiej gamy wysokiej jakości produktów, które uczynią życie bardziej
komfortowym. Przykładowe urządzenia zostały przedstawione na okładce tej
instrukcji. Proszę poświęcić kilka minut na zapoznanie się z instrukcją, tak aby
mogli Państwo w pełni wykorzystać zalety swojej nowej pralki. Obiecujemy, że
zapewni ona Państwu komfort i łatwość obsługi. Powodzenia!

Spis treści

Informacje dotyczące

bezpieczeństwa .............................76

Opis urządzenia .............................78

Panel sterowania ............................79

Eksploatacja ...................................80

Praktyczne wskazówki dotyczące

prania..............................................86

Międzynarodowe symbole

konserwacji odzieży........................89

Program prania..........................90-91

Informacje o programach................92

Konserwacja i czyszczenie ............93

Co zrobić, jeśli urządzenie nie

pracuje ...........................................96

Spis treści electrolux 75

PL

Dane techniczne...........................100

Wartości poboru ..........................101

Instalacja ......................................102

Ochrona środowiska ....................106

Gwarancja/Serwis ........................107

Centra obsługi klienta...................109

Objaśnienie symboli używanych w niniejszej instrukcji obsługi:

Ważne informacje dotyczące bezpieczeństwa użytkownika oraz prawidłowej
eksploatacji urządzenia.

Informacje i wskazówki

Informacje dotyczące środowiska naturalnego

76 Informacje dotyczące bezpieczeństwa electrolux

Informacje dotyczące
bezpieczeństwa

W celu zapewnienia bezpieczeństwa
użytkownika i bezawaryjnej pracy
urządzenia przed instalacją i pierwszym
użyciem należy uważnie przeczytać
instrukcję obsługi, zwracając
szczególną uwagę na wskazówki oraz
ostrzeżenia. Wszyscy użytkownicy pralki
powinni poznać zasady bezpiecznej
obsługi urządzenia. Pozwoli to uniknąć
niepotrzebnych pomyłek i wypadków.
Prosimy o zachowanie instrukcji obsługi
przez cały czas używania pralki oraz
przekazanie jej, w razie odstąpienia lub
sprzedaży urządzenia, kolejnemu
użytkownikowi.

Ogólne zasady bezpieczeństwa

● Zmiany parametrów lub inne

modyfikacje urządzenia grożą
niebezpieczeństwem.

● Podczas prania w wysokich

temperaturach drzwiczki pralki
nagrzewają się. Nie należy ich dotykać!

● Należy upewnić się, czy zwierzęta

domowe nie weszły do bębna pralki. W
tym celu przed użyciem proszę
sprawdzić zawartość bębna.

● Przedmioty takie jak monety, pinezki lub

śrubki mogą spowodować znaczne
uszkodzenie sprzętu i nie wolno ich
wkładać do pralki.

● Używać tylko zalecanych ilości środka

do zmiękczania tkanin i detergentu.
Użycie zbyt dużych ilości może
spowodować uszkodzenie tkanin.
Informacje o odpowiednich ilościach
środków piorących znajdują się w
zaleceniach producenta.

● Małe rzeczy takie jak skarpetki,

sznurówki, paski itp. należy włożyć do
specjalnej torebki lub poszewki na
poduszkę, ponieważ mogą one się
dostać do wnętrza pralki.

● Nie należy prać w pralce ubrań z

fiszbinami, materiałów o nieobszytych
brzegach lub rozdartych.

● Po zakończeniu prania, czyszczenia i

konserwacji należy odłączyć urządzenie
od źródła zasilania oraz zakręcić zawór
wody.

● Pod żadnym pozorem nie należy

próbować naprawiać urządzenia we
własnym zakresie. Naprawy
wykonywane przez osoby
niedoświadczone mogą spowodować
obrażenia lub wadliwe działanie
urządzenia. Należy kontaktować się z
lokalnym autoryzowanym punktem
serwisowym. Należy zawsze domagać
się oryginalnych części zamiennych.

Instalacja

● Urządzenie jest ciężkie. Należy

zachować ostrożność przy
przenoszeniu.

● Podczas wypakowywania pralki należy

sprawdzić, czy nie została ona
uszkodzona. W przypadku wątpliwości,
nie uruchamiać urządzenia, lecz
skontaktować się ze sprzedawcą.

● Przed użyciem należy usunąć całość

opakowania i wszystkie blokady na
czas transportu. W przeciwnym
wypadku może dojść do poważnego
uszkodzenia pralki i ubrań. Patrz
stosowny rozdział w instrukcji
użytkownika.

● Po zainstalowaniu pralki należy

sprawdzić, czy nie stoi ona na
przewodzie zasilającym, wężu
dopływowym lub wężu spustowym.

● Jeśli urządzenie zostało ustawione na

wykładzinie, należy wyregulować nóżki,
aby zapewnić swobodny przepływ
powietrza.

● Po zainstalowaniu należy się upewnić,

że węże i podłączenia są szczelne.

Informacje dotyczące bezpieczeństwa electrolux 77

● Jeśli urządzenie jest instalowane w

miejscu narażonym na działanie zimna,
należy przeczytać rozdział
“Niebezpieczeństwo zamarznięcia
wody”.

● Wszelkie prace hydrauliczne wymagane

w celu zainstalowania urządzenia
powinny być wykonywane przez
wykwalifikowanego hydraulika albo inną
kompetentną osobę.

● Wszelkie prace elektryczne wymagane

w celu zainstalowania urządzenia
powinny być wykonywane przez
wykwalifikowanego elektryka albo inną
kompetentną osobę.

Eksploatacja

● Urządzenie jest przeznaczone do

użytku w gospodarstwie domowym. Nie
należy go używać niezgodnie z
przeznaczeniem.

● Prać można jedynie materiały

przeznaczone do prania w pralce
automatycznej. Należy przestrzegać
zaleceń producenta odzieży
umieszczonych na metkach.

● Nie przeładowywać pralki. Patrz

stosowny rozdział w instrukcji
użytkownika.

● Przed przystąpieniem do prania należy

opróżnić wszystkie kieszenie i zapiąć
guziki oraz zamki błyskawiczne. Nie
należy prać wystrzępionych lub
podartych ubrań. Przed praniem należy
zaprać plamy z farby, tuszu, rdzy i
trawy. Biustonoszy z fiszbinami NIE
WOLNO prać w pralce.

● Ubrania, które miały styczność z

lotnymi pochodnymi ropy naftowej nie
powinny być prane w pralce. W
przypadku użycia lotnych płynów do
czyszczenia należy usunąć je z ubrania
przed włożeniem do pralki.

● Nigdy nie wyciągać wtyczki z gniazdka

ciągnąc za przewód. Zawsze wyjmować
trzymając za wtyczkę.

● Nigdy nie należy używać pralki, jeśli

przewód zasilający, panel sterowania,
powierzchnia lub podstawa są
uszkodzone w taki sposób, że widoczne
jest wnętrze pralki.

Bezpieczeństwo dzieci

● Pralki nie mogą używać małe dzieci lub

osoby chore pozostające bez opieki.

● Należy pilnować, aby dzieci nie bawiły

się urządzeniem.

● Elementy opakowania (np. folia,

tworzywo) mogą stanowić zagrożenie
dla dzieci - niebezpieczeństwo
uduszenia się! Należy trzymać je poza
zasięgiem dzieci.

● Detergenty należy trzymać w miejscu

niedostępnym dla dzieci.

● Należy upewnić się, że zwierzęta

domowe nie weszły do bębna pralki.
Aby temu zapobiec, pralka została
wyposażona w specjalny mechanizm.
Aby go uruchomić, należy obrócić
pokrętło (bez jego naciskania)
znajdujące się wewnątrz drzwiczek w
kierunku zgodnym z ruchem
wskazówek zegara, aż nacięcie
znajdzie się w położeniu poziomym.
Można do tego użyć również monety.

P1131

Aby wyłączyć mechanizm oraz
przywrócić możliwość zamknięcia
drzwiczek należy obrócić pokrętło w
kierunku przeciwnym do ruchu
wskazówek zegara, aż nacięcie
znajdzie się w położeniu pionowym.

PL

78 electrolux Opis urządzenia

Opis urządzenia

Państwa nowe urządzenie spełnia wszystkie nowoczesne wymagania związane z
efektywnym praniem przy jednoczesnym niskim zużyciu wody, energii i detergentów.
System zaworu ECO pozwala na całkowite wykorzystanie detergentu oraz znacznie
zmniejsze zużycie wody i energii.

1

Komora na detergent

2

Tabela programów

3

Panel sterowania

4

Uchwyt otwierania drzwiczek

5

Pompa odpływowa wody

6

Nóżki regulowane

Komora na detergent

PRANIE WSTĘPNE

Pranie zasadnicze

Płyn zmiękczający

1 3

2

95°

60°

Eco

60°

Eco

40°

40°

30°

30°

40°

95°

30°

40°

60°

30°

60°

40°

50°

6

8h

4h

2h

800

700

500

4

5

Do urządzenia dołączone zostały karty
programów w różnych językach. Jedna
znajduje się z przodu komory na
detergenty, a pozostałe są załączone w
zestawie instrukcji użytkownika. Karta na
komorze może zostać bez trudności
wymieniona: należy wyjąć kartę
przesuwając ją w prawo i włożyć kartę z
wybraną wersją językową.

EN003

Panel sterowania

95°

60°

Eco

60°

Eco

40°

30°

40°

30°

40°

30°

40°

1 2 3 4 5 6 7

1

Pokrętło wyboru programów

2

Przycisk zmniejszania obrotów wirowania

3

Przycisk opcji

40°

30°

95°

60°

60°

50°

1200

900

700

Panel sterowania electrolux 79

8h

4h

2h

PL

4

Przycisk dodatkowego płukania

5

Przycisk Start/Pauza

6

Przycisk opóźnionego startu

7

Wyświetlacz fazy programu

80 electrolux Eksploatacja

Eksploatacja

Pierwsze użycie

● Sprawdzić, czy podłączenia elektryczne

i hydrauliczne zostały wykonane zgodne
z instrukcją instalacji.

● Wyjąć z bębna polistyrenowy blok i

wszelkie inne materiały.

● Wlać 2 litry wody do komory prania

zasadniczego w komorze na
detergenty, aby aktywować zawór ECO.
Następnie wybrać program
“Bawełniane” z temperaturą 95°C bez
wkładania ubrań. Pozwala to usunąć
ewentualny kurz lub inne zabrudzenia,
pochodzące z procesu produkcji.
Odmierzyć połowę dozownika proszku,
wsypać do komory na detergent i
rozpocząć pranie.

Codzienna eksploatacja

Ładowanie prania

Odmierzyć ilość detergentu i płynu
zmiękczającego

Maksymalnie wysunąć szufladkę pojemnika
na detergentu. Wsypać odpowiednio
odmierzoną ilość detergentu do komory
prania zasadniczego a jeśli ubrania
mają również zostać poddane “praniu
wstępnemu”, wsypać detergent do
komory oznaczonej .

C0064

Płyn zmiękczający można wlać do
przegródki oznaczonej symbolem (nie
przekraczać oznaczenia “MAX”
znajdującego się wewnątrz komory).
Delikatnie zamknąć szufladę.

Ostrożnie otwierać drzwiczki delikatnie
pociągając za uchwyt. Pranie należy
wkładać do bębna pojedynczo,
jednocześnie uważając, aby nie było zbite.
Zamknąć drzwiczki.

P0004

C0065

Eksploatacja electrolux 81

Wybrać żądany program

Ustawić pokrętło wyboru programów
zgodnie z wybranym programem
Zaświeci się kontrolka Start/Pauza.

95°

60°

Eco

60°

Eco

40°

30°

40°

30°

40°

30°

40°

50°

40°

30°

95°

60°

60°

Tarcza pokrętła wyboru programów dzieli
się na następujące części:

Bawełniane

Syntetyczne
Delikatne

Wełna i pranie ręczne

Programy specjalne: Płukanie,
Odpompowanie i Wirowanie.

Pokrętło wyboru programów można
przekręcać w kierunku zgodnym z ruchem
wskazówek zegara, jak i w kierunku
przeciwnym. Należy wybrać ustawienie O,
aby anulować program / wyłączyć pralkę.

Aby wyłączyć pralkę po zakończeniu
programu, przekręcić pokrętło wyboru
programów w położenie “0”.

Uwaga!

Jeśli podczas pracy urządzenia pokrętło
wyboru programów zostanie ustawione na
inny program, kontrolka Start/Pauza
zaświeci się 3 razy, aby zasygnalizować
niewłaściwe ustawienie. Pralka nie wykona
nowego programu.

Przyciski opcji programów

W zależności od wybranego programu
można ustawiać jednocześnie różne
funkcje. Funkcje należy wybierać po
ustawieniu wybranego programu prania i
przed naciśnięciem przycisku
“START/PAUZA”.
Po wciśnięciu tych przycisków zaświecą się
odpowiadające im kontrolki. Po ponownym
wciśnięciu kontrolki gasną.

Wybór opcji prędkości wirowania, trybu
nocnego lub opcji stop z wodą

EWF8040W EWF10040W EWF12040W

800

700

500

1000

900

700

1200

900

700

Jeśli prędkość wirowania ma być inna niż
proponowana przez urządzenie należy
naciskać przycisk Wirowania, aby dokonać
tej zmiany.

Zapali się odpowiednia kontrolka.
Prędkość maksymalna:

EWF 8040 W;

• dla tkanin bawełnianych, syntetycznych,
wełnianych oraz prania ręcznego: 800
obr./min;

• dla tkanin delikatnych: 700 obr./min.
EWF 10040 W;

• dla tkanin bawełnianych: 1000 obr./min;

• dla tkanin syntetycznych, wełnianych oraz
prania ręcznego:
900 obr./min;

• dla tkanin delikatnych: 700 obr./min.
EWF 12040 W;

• dla tkanin bawełnianych: 1200 obr./min;

• dla tkanin syntetycznych, wełnianych oraz
prania ręcznego:
900 obr./min;

• dla tkanin delikatnych: 700 obr./min.

PL

82 electrolux Eksploatacja

Tryb nocny : Po wybraniu tej opcji

urządzenie nie odpompuje wody z
ostatniego płukania, aby nie pognieść
prania.

Pranie bez wirowania jest ciche, dlatego też
może być wykonywane w nocy lub przy
ekonomiczniejszej taryfie energetycznej.
W programach Bawełniane, Syntetyczne i
Delikatne płukane jest realizowane z
większą ilością wody.

Po zakończeniu programu zaświeci się
kontrolka (Koniec) oraz (Drzwiczki),
kontrolka Start/Pauza będzie zgaszona, a
drzwiczki zablokowane, wskazując na
konieczność odpompowania wody.

W tym celu należy:

ustawić pokrętło programatora na “O”
wybrać program (Odpompowanie) lub

(Wirowanie)
w razie potrzeby zmniejszyć prędkość
wirowania za pomocą odpowiedniego
przycisku
wcisnąć przycisk Start/Pauza
Gdy program jest zakończony zapala się
kontrolka (Koniec).

Stop z wodą : Po wybraniu tej opcji
urządzenie nie odpompuje wody z
ostatniego płukania, aby nie pognieść
prania. Po zakończeniu programu zaświeci
się kontrolka (Koniec) i (Drzwiczki)
kontrolka Start/Pauza będzie zgaszona, a
drzwiczki zablokowane, wskazując na
konieczność odpompowania wody.

Odpompować wodę jak opisano w
poprzedniej opcji.

Wybrać opcję Codziennie , Lekko

lub Szybko

Wcisnąć kilka razy przycisk Opcje , aby
wybrać żądaną funkcję.

Zapali się odpowiednia kontrolka.

Można wybrać 3 różne opcje:

CODZIENNIE : normalnie
zabrudzone tkaniny bawełniane,
syntetyczne lub delikatne.
LEKKO : lekko zabrudzone tkaniny
bawełniane, syntetyczne lub delikatne.
SZYBKO : bardzo krótki cykl prania
bardzo lekko zabrudzonych lub krótko
noszonych.
Maks. wsad rzeczy bawełnianych: 2,5 kg.
Maks. wsad rzeczy syntetycznych i
delikatnych: 1,5 kg.

Opcje te nie są dostępne w programach
trybu Economy

.

Eksploatacja electrolux 83

Bawełniane

temp.

95°
60°

Zwykłe

min.

135
120

Jeśli żadna z 3

Codziennie

opcji nie jest

130
100

min.

Lekko

min.

120

90

Szybko

min.

90

60
50° 118 90 80 55
40°
30°

Tkaniny

syntetyczne

60°

115
100

90

85
80

80

75
70

70

55

50

50
50° 85 75 65 45
40°

30°

Tkaniny

delikatne

40°
30°

80
75

65
60

70
65

55
50

60
55

45
40

40

20

35

30

dostępna w wybranym programie,
czerwona kontrolka Start/Pauza zaświeci
się 3 razy. Jeśli opcja będzie dostępna,
zaświeci się odpowiednia kontrolka

Wybór opcji Dodatkowego płukania

Wybór przycisku Start/Pauza

PL

Aby rozpocząć wybrany program należy
nacisnąć przycisk “START/PAUZA”;
odpowiednia zielona kontrolka przestanie
migać.
Kontrolki“pranie zasadnicze” i
“drzwiczki” są zapalone
sygnalizując, że urządzenie rozpoczyna
pracę, a drzwiczki są zamknięte.
Aby przerwać wykonywany program,
nacisnąć przycisk “start/pauza”:
odpowiednia zielona kontrolka zacznie
migać.
Aby wznowić program w miejscu, w którym
został przerwany, należy ponownie
nacisnąć przycisk “START/PAUZA”.

Jeśli wybrano opóźnienie startu,
rozpocznie się odliczanie czasu na
wyświetlaczu.

W przypadku wybrania niewłaściwej opcji,
zintegrowana czerwona kontrolka przycisku
“Start/ Pauza” zaświeci się 3 razy.

Przycisk ten może być stosowany we
wszystkich programach z wyjątkiem
programów do tkanin wełnianych i prania
ręcznego. Pralka wykona dodatkowe
płukania.
Funkcja ta jest szczególnie godna
polecenia dla osób, które są uczulone na
detergenty oraz na obszarach gdzie
występuje bardzo miękka woda.

84 electrolux Eksploatacja

Wybór Opóźnionego startu

8h

4h

2h

Jeśli pranie ma się rozpocząć z
opóźnieniem, przed rozpoczęciem
programu, należy naciskać przycisk

Opóźnionego startu, ustawiając
odpowiednie opóźnienie. Zapali się
odpowiednia kontrolka.

Ten przycisk umożliwia opóźnienie
rozpoczęcia programu prania o 2, 4, i 8
godzin.

Opcję tę należy wybrać po ustawieniu
programu, lecz przed wciśnięciem
przycisku Start/Pauza.
Opóźnienie można skasować w dowolnym
momencie wciskając przycisk Start/Pauza.
Aby anulować opóźnienie po wciśnięciu
przycisku START/PAUZA, należy:

• wybrać ustawienie PAUZA używając
przycisku START/PAUZA;

• nacisnąć przycisk Opóźnionego startu,
zgaśnie kontrolka odpowiadająca
wybranemu opóźnieniu.

• Aby wznowić program należy ponownie
nacisnąć przycisk Start/Pauza.

Ważne!

• Wybrane opóźnienie można zmienić
jedynie po ponownym wybraniu
programu prania.

• Drzwiczki będą zablokowane przez cały
czas opóźnienia. Aby otworzyć drzwiczki,
należy ustawić PAUZĘ wciskając
przycisk START/PAUZA, a następnie
poczekać 2 minuty. Po zamknięciu drzwi,
ponownie wcisnąć przycisk
START/PAUZA.

Opóźnienia startu nie da się ustawić w
programach Wirowanie i

Odpompowanie .

Wyświetlacz fazy programu

Po wybraniu programu prania zaświeci się
kontrolka “pranie zasadnicze” .
Kiedy kontrolka “prania” się świeci oznacza
to, że pralka realizuje cykl prania. Jeśli
wybrano funkcję “pranie zasadniczego”

, ta kontrolka będzie się świeciła

również podczas fazy prania wstępnego.
Kontrolka “drzwiczki” wskazuje, czy

drzwiczki mogą zostać otwarte:

• kontrolka zapalona: drzwiczek nie można
otworzyć. Urządzenie pracuje.

• kontrolka zgaszona: drzwiczki można
otworzyć.
Program prania się zakończył.

• migająca kontrolka: drzwiczki się
otwierają.

Po zakończeniu programu zapala się
kontrolka “Koniec” .

Zmiana opcji lub włączonego programu

Istnieje możliwość zmiany dowolnej opcji
zanim zostanie wykonana przez program.
Przed dokonaniem zmiany należy ustawić
pauzę naciskając przycisk START/PAUZA.

Opcji Codziennie, Lekko i Szybko nie
można modyfikować po naciśnięciu
przycisku Start/Pauza.

Zmiany już rozpoczętego programu można
dokonać tylko po jego anulowaniu. Należy
przekręcić pokrętło programatora w
położenie “O”, a następnie wybrać nowe
ustawienie. Woda z prania pozostaje w
pralce. Uruchomić nowy program naciskając
w tym celu przycisk “start pauza”.

Eksploatacja electrolux 85

Przerwanie trwającego programu

Aby przerwać wykonywany program,
należy nacisnąć przycisk “start/pauza”, a
odpowiednia kontrolka zacznie migać. Aby
wznowić program należy ponownie wcisnąć
przycisk.

Anulowanie programu

Aby anulować wykonywany program
należy ustawić pokrętło wyboru
programów w pozycji“O”. Teraz można
wybrać nowy program.

Otwieranie drzwiczek po rozpoczęciu
programu

Najpierw należy wybrać funkcję “Pauza”
naciskając w tym celu przycisk
“start/pauza”.
Jeśli kontrolka “drzwiczki” miga, a
po 2 minutach gaśnie, można otworzyć
drzwiczki.
Jeśli kontrolka „drzwiczki" nie miga,
oznacza to, że urządzenie już rozgrzewa
wodę, a poziom wody jest powyżej dolnej
krawędzi drzwiczek.

Jeżeli koniecznie musimy otworzyć
drzwiczki należy wyłączyć pralkę
przestawiając pokrętło wyboru programów
w położenie “O”. Po około 2 minutach
można drzwiczki otworzyć (uwaga na

poziom i temperaturę wody!).

Po zakończeniu programu

Pralka zatrzymuje się automatycznie.
Jeśli wybrano opcję “Bez płukania”

lub “Cykl nocny” zapalą się kontrolki
“Koniec”i “drzwiczki” , kontrolka
Start/Pauza gaśnie i drzwiczki pozostają
zamknięte, aby przypomnieć
użytkownikowi o potrzebie odpompowania
wody przed otwarciem drzwiczek.

Należy odpompować wodę tak, jak to
opisano w opcji Stop z wodą.

Przekręcić pokrętło wyboru programów w
położenie “O”, aby wyłączyć pralkę.
Wyjąć pranie z bębna i dokładnie
sprawdzić, czy bęben jest pusty.

Gdy nie zamierzamy więcej prać, należy
zamknąć zawór dopływu wody. Zostawić
drzwiczki otwarte, aby przewietrzyć pralkę
i zapobiec powstawaniu pleśni i
nieprzyjemnych zapachów.

PL

86 electrolux Praktyczne wskazówki dotyczące prania

Praktyczne wskazówki
dotyczące prania

Sortowanie prania

Należy przestrzegać zaleceń producenta
odzieży dotyczące prania, umieszczonych
na metkach. Ubrania posortować w
następujący sposób: białe, kolorowe,
syntetyczne, delikatne, wełniane.

Temperatury

do normalnie zabrudzonej białej

95°

50°-60°

(zimna

woda)

30°-40°

Przed włożeniem prania

Białych i kolorowych tkanin nigdy nie należy
prać razem. Białe tkaniny mogą stracić
swoją “biel” w trakcie prania.

Nowe kolorowe ubrania mogą farbować w
czasie pierwszego prania; dlatego należy je
za pierwszym razem wyprać oddzielnie.

Należy opróżnić kieszenie z wszelkich
metalowych przedmiotów (spinki do
włosów, pinezki itp.).

Przed włożeniem do pralki należy
pozapinać poszwy pościelowe, zatrzaski,
zamki błyskawiczne. Związać długie paski
lub tasiemki.

Wszelkie trudne do usunięcia plamy należy
uprzednio zaprać.

bawełny i lnu (np. obrusy, serwety,
prześcieradła, ręczniki, ścierki, itp.)

do normalnie zabrudzonych ubrań o
trwałych kolorach (np. koszule,

koszule nocne, piżamy....) z lnu,

bawełny lub włókien syntetycznych
oraz do lekko zabrudzonych białych
tkanin bawełnianych (np. bielizna).

do tkanin delikatnych (np. firanek),
prania mieszanego zawierającego
tkaniny syntetyczne i wełniane z
metką “czysta nowa wełna,
nadająca się do prania w pralce, nie
zbiega się w praniu”.

Szczególnie zabrudzone tkaniny oczyścić
specjalnym środkiem do usuwania plam.

Firany należy prać z zachowaniem
szczególnej ostrożności. Zdjąć żabki lub
włożyć je do woreczka lub siatki na pranie.

Maksymalna ilość prania

Zalecane ilości wsadu bielizny podano w
tabeli programów.

Ogólne wskazówki:
Bawełna, len: Bęben załadować do pełna,

ale nie przeładowywać;

Tkaniny syntetyczne: Do połowy bębna;
Tkaniny delikatne i wełniane: Do 1/3

bębna.
Maksymalne wykorzystywanie pojemności

bębna pozwoli Państwu zaoszczędzić wodę
i energię elektryczną.

W przypadku tkanin bardzo mocno
zabrudzonych należy zmniejszyć wielkość
wsadu.

Waga prania

Podajemy orientacyjną wagę niektórych
artykułów ubraniowych i pościelowych:

1200 gszlafrok

100 gserwetka, pieluszka
700 gposzwa
500 gprześcieradło
200 gposzewka
250 gobrus
200 gręcznik frotte
100 gserwetka
200 gkoszula nocna
100 gfigi damskie
600 gkoszula męska robocza
200 gkoszula męska
500 gpiżama męska
100 gbluzka
100 gslipy męskie

Usuwanie plam

Do usunięcia niektórych plam nie wystarczy
tylko woda i detergent. Dlatego zaleca się
ich usunięcie przed
prania.

Plamy z krwi: Świeże plamy zaprać zimną
wodą. Stare plamy odmoczyć w zimnej
wodzie przez noc, a następnie czyścić

przystąpieniem do

Praktyczne wskazówki dotyczące prania electrolux 87

enzymatycznym środkiem piorącym lub
wodą mydlaną.

Plamy z oleju: Zwilżyć środkiem do
wywabiana plam na bazie benzyny, położyć
tkaninę na suchej szmatce i usunąć plamę
poprzez poklepywanie tkaniny; czynność
powtórzyć kilka razy.

Plamy z zaschniętego smaru: Nasączyć
terpentyną, położyć tkaninę na suchej
powierzchni i usunąć plamę poklepując
tkaninę opuszkami palców przy użyciu
szmatki bawełnianej.

Plamy z rdzy: Zastosować kwas
szczawiowy rozpuszczony w gorącej wodzie
lub środek do usuwania rdzy. Należy
uważać na stare plamy z rdzy, ponieważ
powodują one uszkodzenie struktury
celulozy oraz mają tendencje do
dziurawienia tkaniny.

Plamy z wilgoci i pleśni: Czyścić przy
użyciu wybielacza (tylko tkaniny białe i
kolorowe o trwałych kolorach).

Plamy z trawy: Lekko namydlić, a
następnie czyścić wybielaczem (tylko
tkaniny białe i kolorowe o trwałych
kolorach).

Plamy z atramentu i kleju: Zwilżyć
acetonem (*), położyć tkaninę na suchej
szmatce i usunąć plamę przez
poklepywanie tkaniny.

Plamy ze szminki: Przetrzeć acetonem, a
następnie użyć spirytusu skażonego.
Pozostałości plam na białych tkaninach
należy usunąć przy pomocy wybielacza.

Plamy z czerwonego wina: Zamoczyć w
wodzie z dodatkiem mydła, wypłukać lub
przetrzeć kwasem octowym lub cytrynowym
i spłukać. Pozostałości plam należy usunąć
przy pomocy wybielacza.

Plamy z tuszu: W zależności od typu
tuszu, zwilżyć tkaninę acetonem(*), a
następnie kwasem octowym; pozostałości
plam na białych tkaninach należy usunąć
przy pomocy wybielacza, a następnie
dobrze wypłukać.

Plamy ze smoły: Najpierw czyścić
środkiem odplamiającym, spirytusem
skażonym lub benzyną, a następnie
wyczyścić proszkiem do prania.

(*) nie używać acetonu do tkanin
zawierających sztuczny jedwab.

Detergenty i środki zmiękczające

Dobre rezultaty prania zależą również od
wybranego detergentu oraz jego ilości (nie
należy marnować detergentu, aby chronić
środowisko naturalne). Zwłaszcza, że nawet
środki ulegające biodegradacji zawierają w
swoim składzie substancje, które w zbyt
dużych ilościach szkodzą środowisku.

Wybór odpowiedniego detergentu
uzależniony jest od rodzaju tkaniny
(delikatna, wełniana, bawełniana, itp.),
koloru, temperatury prania i stopnia
zabrudzenia ubrań przeznaczonych do
prania.

Do prania w opisywanej pralce można
używać wszystkich dostępnych
detergentów:

• detergenty w proszku do wszystkich
rodzajów tkanin,

• detergenty w proszku do tkanin
delikatnych (60°C max) i wełnianych,

• detergenty w płynie, preferowane do
programów prania w niskiej temperaturze
(60°C maks.) do wszystkich rodzajów
tkanin, lub specjalne detergenty tylko do
tkanin wełnianych.

Detergenty i środki zmiękczające należy
umieszczać we właściwych komorach
pojemnika przed rozpoczęciem prania.

Korzystając z koncentratów proszków i
detergentów w płynie należy wybierać
programy bez prania wstępnego.

Pralkę wyposażono w system recyrkulacji,
który pozwala na optymalne wykorzystanie
skoncentrowanego środka piorącego.

Detergent w płynie należy wlać do komory
pojemnika oznaczonej bezpośrednio
przed rozpoczęciem pracy pralki.

Płyn zmiękczający lub krochmal należy
dodać do komory oznaczonej przed
włączeniem programu prania.

PL

88 electrolux Praktyczne wskazówki dotyczące prania

Należy przestrzegać zaleceń producenta
środka dotyczących jego dozowania i nie

przekraczać poziomu “MAX”
zaznaczonego w komorze na detergent.

Dozowanie detergentów

Rodzaj i ilość detergentu zależy od rodzaju,
ilości i stopnia zabrudzenia ubrań oraz
twardości wody.

Poziom twardości wody mierzy się w tzw.
“stopniach” twardości. Informacje o stopniu
twardości wody można uzyskać w miejskich
zakładach wodociągowych lub od
właściwych organów lokalnych.

Detergenty należy dozować według zaleceń
producenta podanych na opakowaniu.

Należy stosować mniejsze ilości
detergentów, jeśli:

• prana jest mniejsza ilość wsadu,

• pranie jest lekko zabrudzone,

• podczas prania tworzy się dużo piany.

Stopień twardości wody

Po-

Rodzaj

ziom

1 0-7 0-15miękka
2 8-14 16-25średnia
3 15-21 26-37twarda
4 > 21 > 37bardzo twarda

Stopnie

niemieckie

°dH

francuskie

°T.H.

Międzynarodowe symbole konserwacji odzieży electrolux 89

PL

90 electrolux Programy prania

Programy prania

Program/

Temperatura

Bawełniane

95°

Bawełniane

60°

Eco

Bawełniane

60°

Bawełniane

40°

Eco

Bawełniane

40°-30°

Bawełniane

95°+

Pranie

wstępne

Bawełniane

60°+

Pranie

wstępne

Rodzaj rzeczy do

prania

Białe bawełniane (bardzo

zabrudzone rzeczy
bawełniane): np. pościel,
obrusy.

Tkaniny bawełniane białe i
o trwałych kolorach prane

w trybie economy, rzeczy
lekko zabrudzone, koszule,
bluzki, bielizna.

Tkaniny bawełniane białe
i o trwałych kolorach

(normalnie zabrudzone
rzeczy bawełniane): ubrania
robocze, prześcieradła,
pościel, bielizna, obrusy.

Tkaniny bawełnianie
kolorowe prane w trybie

Economy, normalnie
zabrudzone, koszule,
bluzki, bielizna z plamami.

Bawełna o nietrwałych
kolorach lekko

zabrudzona, koszule,
bluzki, bielizna.

Tkaniny bawełniane białe:
(bardzo zabrudzone rzeczy
bawełniane): np. pościel,
obrusy z plamami.

Tkaniny bawełniane
kolorowe:

zabrudzone rzeczy
bawełniane): np. pościel,
obrusy z plamami.

(bardzo

Opcje Opis programu

Pranie zasadnicze w
temp. 95°C
3 płukania
Długie wirowanie

Pranie zasadnicze w
temp. 60°C
3 płukania
Długie wirowanie

Pranie zasadnicze w
temp. 60°C
3 płukania
Długie wirowanie

Pranie zasadnicze w
temp. 40°C
3 płukania
Długie wirowanie

Pranie zasadnicze w
temp. 40°-30°C
3 płukania
Długie wirowanie

Pranie wstępne w temp.
30°C

Pranie zasadnicze w
temp. 95°C
3 płukania
Długie wirowanie

Pranie wstępne w temp.
30°C

Pranie zasadnicze w
temp. 60°C
3 płukania
Długie wirowanie

Programy prania

Programy prania electrolux 91

Program/

Temperatura

Syntetyki

60°-50°-40°-30°

Delikatne

40°-30°

Wełniane

40°

Pranie
ręczne
30°- zimne

Płukanie

Odpompowanie

Wirowanie

Rodzaj rzeczy do

prania

Tkaniny syntetyczne
lub mieszane,

bielizna, ubrania
kolorowe,
niezbiegające się
koszule, bluzki.

Tkaniny delikatne, np.
firanki.

Specjalnie testowany
program dla ubrań
wełnianych z metką
“Czysta nowa wełna,
nie zbiega się w praniu,
można prać w pralce”.

Specjalny program do
tkanin pranych ręcznie

Osobny cykl płukania
dla bawełnianych
tkanin do prania
ręcznego

Funkcja ta służy do
odpompowania wody z
bębna po ostatnim
płukaniu, gdy wybrana
została funkcja “Stop z
wodą” lub “Tryb nocny”.

Oddzielne wirowanie
dla rzeczy
bawełnianych.

Opcje Opis programu

Pranie zasadnicze w
temp. 60°-50°-40°-30°C
3 płukania
Krótkie wirowanie

Pranie zasadnicze w
temp. 40°-30°C
3 płukania
Krótkie wirowanie

Pranie zasadnicze w
temp. 40°
3 płukania
Krótkie wirowanie

Pranie zasadnicze w
temp. 30°- zimne
3 płukania
Krótkie wirowanie

3 płukania
Długie wirowanie

Odpompowanie wody

Odpompowanie i długie
wirowanie

Maks. wsad rzeczy bawełnianych....5 kg.

Maks. wsad Syntetycznych/

Delikatnych........................................2 kg.

Maks. wsad rzeczy wełnianych i do

prania ręcznego................................1 kg.

PL

92 electrolux nformacje o programach

Informacje o programach

Ten program można wybrać dla normalnie lub lekko zabrudzonych tkanin
bawełnianych. Temperatura zostanie obniżona, a czas prania przedłużony.

Eco

Pozwala to uzyskać dobre wyniki prania przy jednoczesnej oszczędności zużycia
energii

Wełniane i
Pranie ręczne

Płukanie

Odpompowanie

Wirowanie

O =
Anulowanie/WYŁ

Program prania dla ubrań wełnianych, które mogą być prane w pralce oraz
wełnianych i delikatnych z symbolem “prać ręcznie” .

Program służy do płukania i wirowania ubrań uprzednio wypranych ręcznie.
Pralka wykona 3-krotne płukanie z końcowym wirowaniem przy maksymalnej
prędkości.
Prędkość wirowania można zmniejszyć naciskając przycisk .

Funkcja ta służy do odpompowania wody z bębna po ostatnim płukaniu, gdy
wybrana została funkcja “Stop z wodą” i “Tryb nocny” .
Ustawić pokrętło wyboru programów w położeniu “O”, a następnie wybrać
program Wirowanie i wcisnąć przycisk Start/Pauza.

Osobne wirowanie dla tkanin pranych ręcznie i po programach z opcją “Stop z

wodą” oraz “Tryb nocny” . Przed wybraniem tego programu należy

ustawić pokrętło wyboru programów w położeniu O. Prędkość można ustawić

używając odpowiedniego przycisku i dostosowując ją do tkanin, które mają być

wirowane.

Aby anulować program i wyłączyć pralkę, należy ustawić pokrętło wyboru
programów w pozycji O. Następnie można wybrać nowy program.

Konserwacja i czyszczenie electrolux 93

C0067

C0066

Konserwacja i czyszczenie

Przed przystąpieniem do czyszczenia lub
konserwacji trzeba ODŁĄCZYĆ urządzenie
od zasilania.

Usuwanie kamienia

Woda zazwyczaj zawiera kamień. Dobrym
rozwiązaniem jest okresowe używanie
środka zmiękczającego wodę. Należy to
robić poza praniem ubrań i stosować się do
zaleceń producenta środka
zmiękczającego. Pozwoli to zapobiec
osadzaniu się kamienia.

Po każdym praniu

Zostawić drzwiczki otwarte na chwilę.
Pomaga to zapobiec powstawaniu pleśni i
nieprzyjemnych zapachów wewnątrz
urządzenia. Pozostawianie otwartych
drzwiczek po praniu pomoże również
zabezpieczyć uszczelkę przy drzwiczkach.

Pranie konserwacyjne

Pranie w niskiej temperaturze może
spowodować gromadzenie się osadów
wewnątrz bębna.
Zaleca się regularne przeprowadzanie
prania konserwacyjnego.

Aby przeprowadzić pranie konserwacyjne:

• Bęben powinien być pusty.

• Należy wybrać program prania tkanin

bawełnianych o najwyższej temperaturze.

• Użyć zwykłej ilości detergentu w formie

proszku o właściwościach biologicznych.

Czyszczenie powierzchni zewnętrznych

Obudowę pralki należy czyścić jedynie
wodą z mydlinami, a następnie dokładnie
wytrzeć.

Czyszczenie komory na detergent.

Komorę na proszek do prania i środki
zmiękczające należy regularnie czyścić.
Wyjąć komorę naciskając blokadę do dołu i
pociągając do siebie. Wypłukać pod bieżącą
wodą, aby usunąć wszelkie pozostałości
nagromadzonego proszku.

Aby ułatwić czyszczenie, można zdjąć
górną część przegródki na dodatki.

Czyszczenie wnęki komory

Po wyjęciu komory należy wyczyścić wnękę
używając małego pędzelka, upewniając się,
że wszelkie pozostałości proszku zostały
usunięte z dolnej i górnej części wnęki.
Włożyć komorę z powrotem i uruchomić
program płukania bez wkładania
jakichkolwiek ubrań do bębna.

PL

94 electrolux Konserwacja i czyszczenie

P0038

Czyszczenie pompy

Pompę należy sprawdzić, jeśli

• pralka nie odpompowuje wody i/lub nie

wiruje

• podczas odprowadzania wody z pralki

wydobywa się nienaturalny dźwięk
spowodowany obecnością ciał obcych,
takich jak guziki, zapinki, które powodują
zatykanie pompy odpływowej.

Należy postąpić zgodnie z poniższymi

wskazówkami:

• Wyjąć wtyczkę z gniazdka.

• Odczekać, aż woda ostygnie (jeśli to

wymagane).

• Otworzyć klapkę pompy.

P1114

• Podstawić pod pompę odpowiednie

naczynie, do którego spłynie woda.

• Wysunąć awaryjny wąż spustowy,

umieścić go w pojemniku i zdjąć
zatyczkę.

• Gdy woda przestanie wyciekać, odkręcić

pokrywę i wyciągnąć pompę. Dobrze jest
mieć w pobliżu szmatkę do wycierania
wody wyciekającej podczas zdejmowania
pokrywy.

P1115

• Obracając pompę wysunąć ewentualne
ciała obce.

• Nałożyć zatyczkę na wąż i umieścić go w
miejscu, z którego został wyjęty.

P1117

• Mocno dokręcić pokrywę pompy.

• Zamknąć klapkę pompy.

Ostrzeżenie!

W trakcie pracy urządzenia i w zależności
od wybranego programu w pompie może
się znajdować gorąca woda.

Nie wolno zdejmować pokrywy pompy w

P1090

trakcie cyklu prania. Trzeba zaczekać, aż
urządzenie zakończy cykl i będzie puste.
Zakładając pokrywę należy się upewnić, że
jest dobrze zamocowana, aby zapobiec
przeciekom i uniemożliwić jej zdjęcie przez
dzieci.

Czyszczenie filtra dopływowego

Jeśli stosowana woda jest bardzo twarda
lub zawiera kamień, filtr dopływowy może
się zatkać.

W związku z tym należy go okresowo
czyścić.

Zakręcić zawór dopływowy wody. Odłączyć
wąż dopływowy. Oczyścić filtr szczotką o
twardym włosiu. Dobrze zamocować wąż
dopływowy.

Niebezpieczeństwo zamarznięcia wody

Jeśli pralka jest narażona na działanie
temperatur poniżej 0°C, należy podjąć
pewne środki ostrożności.

• Zakręcić zawór dopływowy wody.

• Odkręcić wąż dopływowy.

• Umieścić końcówkę węża spustowego
pompy oraz końcówkę węża
dopływowego wody w specjalnie w tym
celu podstawionym naczyniu, do którego
spłynie woda z pralki.

• Dokręcić wąż dopływowy wody i
umieścić we wnęce pompy wąż
spustowy, pamiętając o tym, by
zabezpieczyć jego końcówkę specjalną
zatyczką.

• Jeśli pralka ma być ponownie
uruchomiona, należy sprawdzić, czy
temperatura w pomieszczeniu wynosi
ponad 0°C.

Konserwacja i czyszczenie electrolux 95

Ważne!

Za każdym razem, kiedy woda jest
dopompowywana przy wykorzystaniu
awaryjnego wężą spustowego, należy wlać
2 litry wody do przegródki prania
zasadniczego i uruchomić program
odpompowywania wody. Spowoduje to
uruchomienie zaworu ECO, który zapewnia
pełne zużycie detergentu.

Awaryjne odprowadzenie wody

Jeśli podczas prania woda nie została
automatycznie odpompowana, należy
postąpić według poniższych wskazówek:

• wyjąć wtyczkę przewodu zasilającego z
gniazdka;

• zakręcić zawór dopływowy wody;

• jeśli zachodzi taka konieczność,
odczekać aż woda się ochłodzi;

• otworzyć klapkę pompy;

• ustawić na podłodze pod pompą
naczynie na wodę, włożyć do niego
końcówkę węża spustowego. Zdjąć
zatyczkę węża. Woda sama powinna
spłynąć do naczynia. Po napełnieniu
naczynia nałożyć zatyczkę z powrotem
na wąż. Wylać wodę z naczynia.
Powtórzyć czynność, aż cała woda
zostanie odprowadzona;

• w razie potrzeby wyczyścić pompę
zgodnie z uprzednio podanymi
instrukcjami;

• nałożyć zatyczkę na wąż, umieścić go we
wnęce, dokręcić pompę i zamknąć
klapkę;

• dokręcić pokrywę pompy i zamknąć
klapkę.

PL

96 electrolux Co zrobić, jeśli urządzenie nie pracuje

Co zrobić, jeśli urządzenie nie pracuje

Niektóre problemy są wynikiem niedopełnienia prostych czynności konserwacyjnych lub
przeoczeń i można je rozwiązać bez konieczności kontaktu z serwisem technicznym. Przed
skontaktowaniem się z lokalnym autoryzowanym punktem serwisowym, należy wykonać
następujące kontrole.

Podczas pracy pralki może się zdarzyć, że czerwona kontrolka Start/Pauza miga
wskazując, że pralka nie pracuje.

Po usunięciu problemu należy ponownie uruchomić program wciskając w tym celu przycisk
START/PAUZA. Jeśli po wykonaniu wszystkich kontroli problem się utrzymuje, należy
skontaktować się z lokalnym autoryzowanym punktem serwisowym.

Nieprawidłowe działanie Możliwa przyczyna Rozwiązanie

Pralka nie rozpoczyna
pracy:

Pralka nie pobiera wody:

● Drzwiczki nie zostały zamknięte.

(Miga kontrolka Start/Pauza).

● Wtyczka nie została prawidłowo

podłączona do gniazdka.

● W gniazdku nie ma prądu.

● Spalił się bezpiecznik główny

instalacji elektrycznej

● Pokrętło wyboru programów nie

zostało ustawione we właściwej
pozycji i przycisk Start/Pauza nie
został wciśnięty.

● Wybrano opcję opóźnienia startu.

● Zamknięty zawór wodny. (Miga

czerwona kontrolka Start/Pauza)

● Przygnieciony bądź zgięty filtr

węża dopływowego. (Miga
czerwona kontrolka Start/Pauza)

● Filtr węża dopływowego wody jest

zablokowany. (Miga czerwona
kontrolka Start/Pauza)

● Niedomknięte drzwiczki. (Miga

czerwona kontrolka Start/Pauza)

● Zamknąć drzwiczki.

● Podłączyć urządzenie do gniazdka

zasilania.

● Sprawdzić domową instalację

elektryczną.

● Wymienić bezpiecznik.

● Przekręcić pokrętło wyboru

programów i ponownie nacisnąć
przycisk Start/Pauza.

● Jeśli pranie ma się rozpocząć od

razu, wyłączyć opóźnione
uruchomienie.

● Odkręcić zawór wody.

● Sprawdzić przyłącze węża

dopływowego.

● Wyczyścić filtr węża dopływowego.

● Dokładnie zamknąć drzwiczki.

Pralka napełnia się wodą i
natychmiast ją odprowadza:

● Zbyt nisko położona końcówka

węża odpływowego.

● Patrz “Podłączenie węża

odpływowego wody”.

Co zrobić, jeśli urządzenie nie pracuje electrolux 97

Nieprawidłowe działanie Możliwa przyczyna Rozwiązanie

Pralka nie odprowadza
wody i/lub nie wiruje:

Wyciek wody:

Niezadowalające wyniki
prania:

● Wąż odpływowy jest przygnieciony

lub zagięty. (Miga kontrolka
Start/Pauza)

● Pompa odpływowa jest zatkana.

(Miga czerwona kontrolka
Start/Pauza)

● Wybrano opcję lub .

● Pranie nie jest równomiernie

rozmieszczone w bębnie.

● Zbyt dużo lub niewłaściwa jakość

detergentów (powodują nadmierne
pienienie się).

● Sprawdzić czy nie ma wycieków w

okolicy mocowania węża
dopływowego do zaworu. Łatwo to
sprawdzić dotykając węża podczas
odprowadzania wody; wąż jest
wilgotny.

● Wąż odpływowy jest uszkodzony.

● Brak nałożonej zatyczki spustowej

na wężu spustowym po
czyszczeniu pompy.

● Użyto zbyt małej ilości lub

niewłaściwego detergentu.

● Trudne do usunięcia plamy nie

zostały zaprane.

● Nie wybrano właściwej

temperatury.

● Nadmierna waga prania.

● Sprawdzić podłączenie węża

odpływu wody.

● Przeczyścić pompę odpływową.

PL

● Wybrać program lub

● Zmienić ułożenie prania.

● Zmniejszyć ilość detergentu lub

użyć innego.

● Sprawdzić podłączenie węża

dopływu wody.

● Wymienić na nowy.

● Nałożyć zatyczkę na wąż i

umieścić go z powrotem w miejscu,
z którego został wyjęty.

● Zwiększyć ilość detergentu lub

użyć innego.

● Do prania trudnych do usunięcia

plam stosować produkty dostępne
na rynku.

● Sprawdzić, czy wybrano

odpowiednią temperaturę.

● Zmniejszyć ilość prania w bębnie.

Nie można otworzyć
drzwiczek pralki:

● Program nie dobiegł końca.

● Niezwolniona blokada drzwiowa.

● W bębnie pozostała woda.

● Poczekać, aż cykl prania się

skończy.

● Poczekać około 2 minut.

● Wybrać program odpompowywania

lub wirowania, aby odprowadzić
wodę.

98 electrolux Co zrobić, jeśli urządzenie nie pracuje

Nieprawidłowe działanie Możliwa przyczyna Rozwiązanie

Wibrowanie lub hałaśliwa
praca pralki:

Wirowanie z opóźnieniem
lub brak wirowania:

● Nie usunięto blokad

transportowych i opakowania.

● Brak regulacji nóżek.

● Pranie nie jest równomiernie

rozmieszczone w bębnie.

● Możliwe, że w bębnie znajduje się

zbyt mała ilość prania.

● Elektroniczna kontrola wyważenia

przerwała wirowanie, gdyż pranie
jest niewłaściwie rozmieszczone w
bębnie. Pralka samodzielnie
rozmieszcza pranie w bębnie
obracając go w tym celu w
przeciwnych kierunkach. Czynność
ta może zostać powtórzona kilka
razy, dopóki bęben nie uzyska
równowagi i nie rozpocznie
normalnego wirowania. Jeżeli po
upływie 10 minut pranie wciąż
będzie niewłaściwie
rozmieszczone w bębnie, pralka
nie wykona wirowania. W takim
przypadku należy ręcznie ułożyć
pranie i wybrać program
wirowania.

● Sprawdzić poprawność instalacji

pralki.

● Sprawdzić, czy urządzenie zostało

wypoziomowane.

● Zmienić ułożenie prania.

● Włożyć więcej prania.

● Zmienić ułożenie prania.

Pralka wydaje dziwne
dźwięki

● Urządzenie jest wyposażone w

nowy rodzaj silnika, który wydaje
inny dźwięk niż inne tradycyjne
silniki. Dzięki nowemu silnikowi
uzyskujemy delikatniejszy start
bębna, a pranie jest lepiej
rozłożone w bębnie podczas
wirowania. W konsekwencji
zwiększa się stabilność
urządzenia.

W bębnie nie widać wody. ● Urządzenia opracowane z

wykorzystaniem nowoczesnych
technologii są znacznie bardziej
ekonomiczne i zużywają o wiele
mniej wody bez uszczerbku dla
parametrów pracy.

Jeśli nie da się usunąć problemu we

Mod. ..........

Prod. No. ...........

Ser. No. .........

M
o
d
.

.
.
.
.
.

.
.
.
.
.

P
r
o
d
.

N
o
.
.
.

.
.
.
.
.
.
.
.
.

S
e
r
.

N
o

.
.
.
.
.
.
.
.
.
.

P0042 BD

własnym zakresie, należy skontaktować się
z autoryzowanym punktem serwisowym.
Przy zgłoszeniu usterki należy podać
model, numer produktu, numer seryjny i
datę zakupu urządzenia: informacje te są
wymagane przez serwis w celu
zapewnienia sprawnej obsługi.

Co zrobić, jeśli urządzenie nie pracuje electrolux 99

PL

100 electrolux Dane techniczne

Dane techniczne

Wymiary Szerokość 60 cm

Wysokość

Głębokość

85 cm

63 cm

Podłączenie elektryczne
Napięcie - Moc całkowita ­Bezpiecznik

Ciśnienie doprowadzenia wody Minimalne 0,05 MPa

Maksymalny wsad 5 kg

Prędkość wirowania 0800 obr./min (EWF 8040 W)

Informacje dotyczące podłączenia elektrycznego
znajdują się na tabliczce znamionowej na krawędzi
drzwiczek pralki

Maksymalne

Bawełniane
Syntetyczne
Delikatne
Wełniane i pranie ręczne

Maksymalna

1000 obr./min (EWF 10040 W)
1200 obr./min (EWF 12040 W)

0,8 MPa

2 kg
2 kg
1 kg
