Page 1

EW9HW493

IT Asciugabiancheria Istruzioni per l’uso

Page 2

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 6

3. DESCRIZIONE DEL PRODOTTO......................................................................9

4. PANNELLO DI CONTROLLO.............................................................................9

5. TABELLA DEI PROGRAMMI........................................................................... 10

6. OPZIONI...........................................................................................................12

7. IMPOSTAZIONI................................................................................................ 14

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 15

9. UTILIZZO QUOTIDIANO.................................................................................. 17

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................18

11. PULIZIA E CURA............................................................................................19

12. RISOLUZIONE DEI PROBLEMI.....................................................................22

13. DATI TECNICI................................................................................................ 24

14. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL

REGOLAMENTO UE 1369/2017..........................................................................26

15. CONSIDERAZIONI SULL'AMBIENTE............................................................27

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali

Con riserva di modifiche.

Page 3

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare questa apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Avvertenza: Rischio di incendio / Materiali infiammabili. L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

1.1 Sicurezza dei bambini e delle persone vulnerabili

ITALIANO 3

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una supervisione continua.

Page 4

www.electrolux.com4

• Non consentire ai bambini di giocare con

l’apparecchio.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• Se l'elettrodomestico ha un dispositivo di sicurezza

per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è destinata esclusivamente

all'asciugatura di bucato domestico idoneo per l’asciugatrice.

• Non utilizzare la funzione di asciugatura se il bucato è

stato sporcato con sostanze chimiche industriali.

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Se l'asciugatrice è posizionata sopra una lavatrice,

utilizzare il kit per incolonnamento. Il kit di installazione in colonna, disponibile presso il proprio rivenditore autorizzato, può essere utilizzato solo con l'apparecchiatura indicata nelle istruzioni, fornite con gli accessori. Leggerle attentamente prima di passare all'installazione (fare riferimento al libretto per l'installazione).

• L'apparecchiatura può essere installata libera oppure

sotto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).

Page 5

ITALIANO 5

• Non installare l'apparecchiatura dietro ad una porta

bloccabile, una porta scorrevole o con cerniera sul lato opposto, dove la porta dell'apparecchiatura non si potrebbe aprire completamente.

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.

• AVVERTENZA: L'apparecchiatura non deve essere

alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

• Inserire la spina di alimentazione nella presa solo al

termine del processo di installazione. Controllare che la presa sia accessibile dopo l’installazione.

• Assicurare che ci sia una buona ventilazione

nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas indesiderati nella stanza, provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.

• AVVERTENZA: Non installare l'apparecchiatura in un

ambiente senza ricambio di aria. L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

• AVVERTENZA: Nell'alloggiamento

dell'apparecchiatura o nella struttura integrata, tenere le aperture di ventilazione libere da ostruzioni.

• AVVERTENZA: Non danneggiare il circuito

refrigerante.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• Non superare il volume di carico massimo di 9 kg

(consultare il capitolo “Tabella dei programmi”).

Page 6

www.electrolux.com6

• Eliminare possibili pilucchi o altra sporcizia derivante

dall'imballaggio accumulatisi attorno all'apparecchiatura.

• Non mettere in funzione l'apparecchiatura senza un

filtro. Pulire il filtro per la lanugine prima o dopo ogni utilizzo.

• Non introdurre nell'asciugatrice capi non lavati.

• I capi che presentano macchie fatte di sostanze come

olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.

• Oggetti come gommapiuma (schiuma di lattice), cuffie

da bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nella lavasciuga.

• Ammorbidenti o prodotti simili devono essere utilizzati

solo come specificato nelle istruzioni del produttore.

• Togliere dagli indumenti tutti gli oggetti che potrebbero

causare lo scoppio di incendi, quali ad esempio accendini o fiammiferi.

• AVVERTENZA: Non arrestare mai l'asciugabiancheria

prima della fine del ciclo di asciugatura, a meno che tutti gli indumenti vengano rimossi rapidamente e stesi in modo da dissipare il calore.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell’alimentazione di rete.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

Avvertenza: Rischio di incendio /

Materiali infiammabili.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Non installare l'apparecchiatura in un ambiente senza ricambio di aria L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione

Page 7

ITALIANO 7

a non danneggiare il circuito refrigerante che contiene propano.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa essere al di sotto di 5°C o superare i 35°C.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• In fase di spostamento, tenere sempre l'apparecchiatura verticale.

• La superficie posteriore dell'apparecchiatura dovrà essere appoggiata alla parete.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• AVVERTENZA: Questa apparecchiatura è progettata per essere installata/collegata a un collegamento di messa a terra dell'edificio.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

2.3 Utilizzare

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Quest'apparecchiatura è destinata

esclusivamente all'uso domestico (al chiuso).

• Non asciugare capi danneggiati

(lacerati, rovinati) che contengono imbottiture.

• Se il bucato è stato lavato con un

prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.

• Asciugare esclusivamente tessuti

idonei all'asciugatura nell'apparecchiatura. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.

• Non bere o utilizzare l'acqua di

condensa/distillata per preparare cibi. Farlo potrebbe causare problemi alla salute di persone e animali domestici.

• Non sedersi o salire sull'oblò aperto

dell'apparecchiatura.

• Non introdurre nell'apparecchiatura

capi bagnati che gocciolano.

2.4 Illuminazione interna

AVVERTENZA!

Rischio di lesioni.

• Radiazioni LED visibili: non guardare

direttamente il fascio luminoso.

Page 8

www.electrolux.com8

• Per sostituire la luce interna, contattare il Centro di Assistenza autorizzato.

2.5 Manutenzione e pulizia

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Non nebulizzare acqua né utilizzare

vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno

inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Al fine di evitare danni al sistema di

raffreddamento invitiamo a prestare attenzione in fase di pulizia dell'apparecchiatura.

2.6 Compressore

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Il compressore e il relativo sistema

all’interno dell’asciugabiancheria vengono riempiti con un agente speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve essere a tenuta stagna. Danni al sistema potrebbero causare delle perdite.

2.7 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.

• Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.8 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

Avvertenza: Rischio di incendio / Rischio di danni materiali e danni all'apparecchiatura.

• Staccare la spina dall'alimentazione

elettrica e idrica.

• Tagliare il cavo elettrico

dell'apparecchiatura e smaltirlo.

• L'apparecchiatura contiene gas

infiammabile (R290). Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.

• Togliere il blocco porta per evitare che

bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in

conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

Page 9

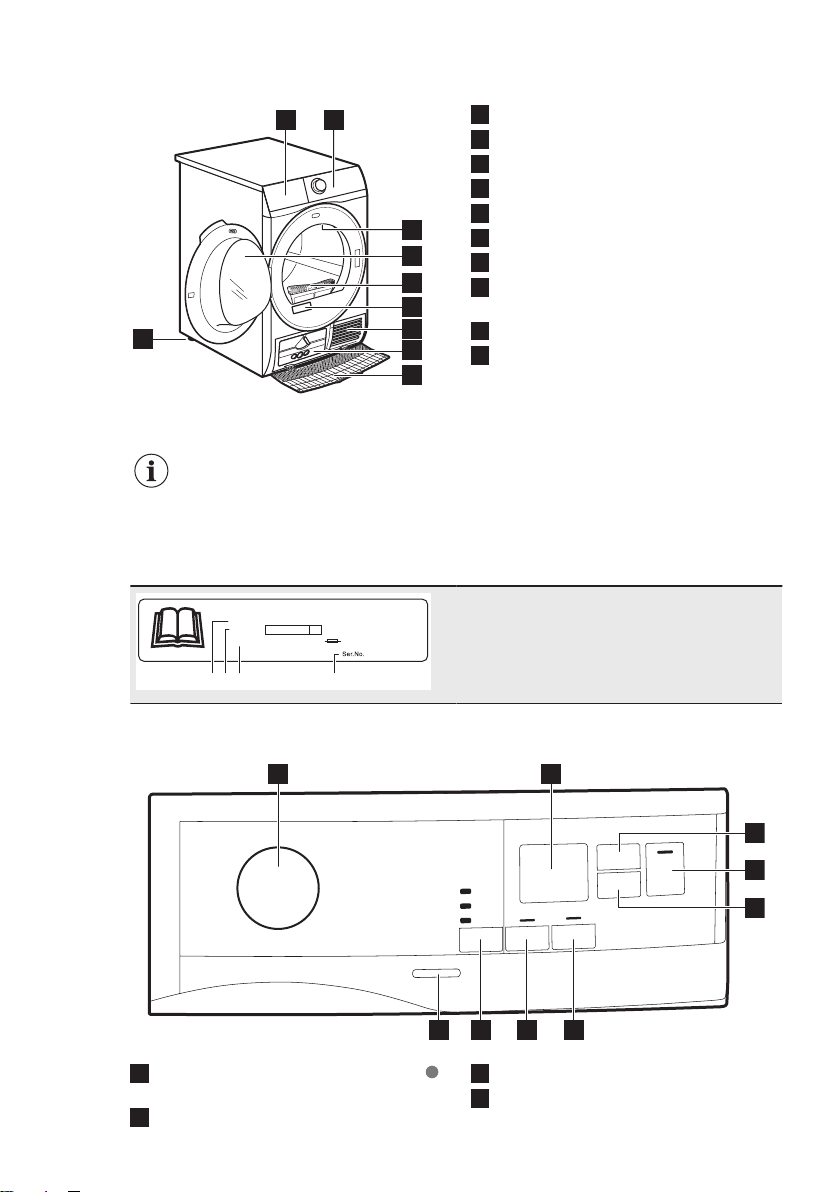

3. DESCRIZIONE DEL PRODOTTO

1 2

7 8

00000000

00A

Mod.

xxxxxxxxx

000V ~ 00Hz 0000 W

910000000

Prod.No.

A B C D

89 7 6

1 2 3 4 5 6 7 8

Per facilità di carico del bucato o comodità di installazione, la porta è invertibile (vedere opuscolo separato).

La targhetta identificativa riporta:

A. nome del modello B. codice del prodotto C. valori nominali della rete elettrica D. numero di serie

ITALIANO 9

Contenitore dell'acqua Pannello dei comandi Illuminazione interna Sportello dell'apparecchiatura Filtro Targhetta identificativa Fessure per il ricircolo dell’aria Coperchio dello scambiatore di

calore Copertura dello scambiatore di calore Piedini regolabili

4. PANNELLO DI CONTROLLO

Manopola programmi e interruttore

RESET Display

Tasto Asciugatura a Tempo

Tasto Avvio/Pausa

Page 10

www.electrolux.com10

Tasto Partenza Ritardata

Tasto Antipiega

Tasto Extra Silenzioso

Tasto Livello Asciugatura

Pulsante On/Off

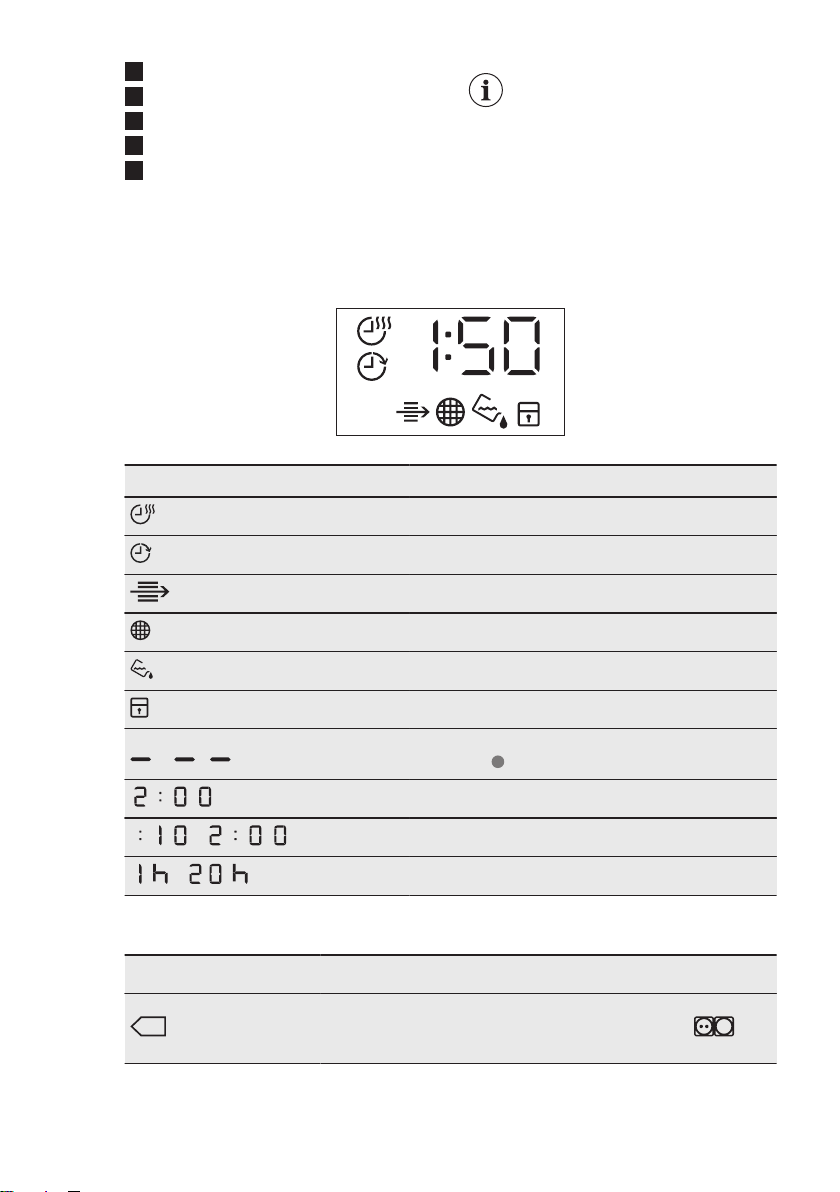

4.1 Display

Simbolo sul display Descrizione dei simboli

opzione tempo di asciugatura attiva

opzione di partenza ritardata attiva

spia:

controllare lo Scambiatore di calore

Premere i pulsanti con un dito nell'area con il simbolo o il nome dell'opzione. Non indossare guanti quando si utilizza il pannello dei comandi. Accertarsi che il pannello dei comandi sia sempre pulito e asciutto.

spia:

sicurezza bambini attiva

selezione errata oppure la manopola si trova in posizione "Reset"

durata del programma

durata Asciugatura a tempo

durata partenza ritardata

5. TABELLA DEI PROGRAMMI

Programma

3) Cotoni Eco

Carico

9 kg

Programma per tessuti in cotone progettato per il massimo rispar‐ mio energetico.

pulire il filtro

scaricare il contenitore dell’acqua

Proprietà/Tipo di tessuto

Page 11

ITALIANO 11

Programma

Carico

Cotoni 9 kg

Sintetici 4 kg

Delicati 2 kg

Hygiene

5 kg

Refresh 1 kg

Piumini

Outdoor

Seta

Lana

2 kg

0,5 kg

1 kg

Proprietà/Tipo di tessuto

Programma tessuti in cotone bianco e colorato. L'impostazio‐ ne predefinita è per il livello di asciugatura idoneo per riporre i capi nell’armadio.

Indumenti misti contenenti per lo più fibre sintetiche come polie‐ stere, poliammide, ecc.

Consigliato per tessuti delicati generici come viscosa, rayon, acrilico e loro miscele.

Asciuga e igienizza i tuoi indu‐ menti e altri capi mantenendo la temperatura al di sopra dei 60 °C nel tempo e rimuovendo il

99,9% di batteri e virus4). Nota: Questo ciclo deve essere utilizzato solo per articoli bagna‐ ti. Non adatto per capi delicati.

Ciclo breve a bassa temperatura che aiuta a rimuovere gli odori da una piccola quantità di indumenti. Indicato anche per indumenti asciutti che sono stati riposti per un periodo prolungato.

Un programma automatico che asciuga con precisione anche lo strato isolante interno delle giac‐ che con imbottitura in piume, piumino o sintetica. Mantiene l'a‐ spetto del capo e la funzionalità termica

Mantiene la funzionalità dei tes‐ suti per l’attività all’aperto, realiz‐ zati in tessuto tecnico e ripristina l'idrorepellenza di giacche imper‐ meabili e giacche aderenti con rivestimento rimovibile (asciuga‐ bili in asciugatrice).

Mantiene la forma dei capi deli‐ cati in seta lavabili a mano e in lavatrice, riducendo al minimo le pieghe grazie all’uso di aria cal‐ da delicata e movimenti morbidi.

Asciuga delicatamente i capi in lana lavabili a mano e a macchina. Estrarre subito i capi al termine del programma.

Page 12

www.electrolux.com12

Programma

Lenzuola XL 4,5 kg

Misti XL 6 kg

Il peso massimo si riferisce agli indumenti asciutti.

Per le indicazioni sul tipo di tessuto consultare il capitolo

UTILI: Preparazione del bucato.

Il programma Cotoni Normale ECO è il “Programma cotone standard” secondo il Regolamento della Commissione UE n. 392/2012. È ideale per l'asciugatura di bucato in co‐ tone bagnato a un livello normale e rappresenta il programma più efficiente in termini di ri‐ sparmio energetico per l'asciugatura dei capi in cotone umidi.

Testato per Candida albicans, batteriofago MS2 ed Escherichia coli nei test esterni ese‐ guiti da Swissatest Testmaterialien AG nel 2021 (verbale di prova n. 20212038).

Carico

Asciuga contemporaneamente fino a tre set di biancheria da let‐ to. Riduce al minimo le torsioni e gli attorcigliamenti di articoli di grandi dimensioni per garantire che tutta la biancheria da letto raggiunga un’asciugatura unifor‐ me senza aree umide.

Mix di indumenti in cotone, mi‐ scele sintetiche di cotone e tes‐ suti sintetici.

Proprietà/Tipo di tessuto

CONSIGLI E SUGGERIMENTI

5.1 Woolmark Apparel Care - Blu

Il ciclo di asciugatura della lana di questa ap‐ parecchiatura è stato testato ed approvato dalla Woolmark Company per l’asciugatura di indumenti di lana con etichetta riportante la dicitura “lavaggio a mano”, a patto che i capi vengano lavati seguendo le istruzioni riportate dal produttore di questa macchina. Seguire le istruzioni per la cura degli indumenti e le altre istruzioni per il bucato. M2140 Il simbolo Woolmark è un marchio di certifica‐ zione in molti Paesi.

6. OPZIONI

6.1 Antipiega

Prolunga la fase antipiega di 60 minuti alla fine del ciclo di asciugatura. Questa funzione riduce le pieghe. Durante la fase antipiega, la biancheria può essere estratta.

6.2 Livello Asciugatura

Questa funzione aiuta ad aumentare il livello di asciugatura del bucato. Ci sono 3 opzioni:

• Extra Asciutto

• Normale

• Pronto Stiro

6.3 Asciugatura a Tempo

È possibile impostare la durata del programma, da un minimo di 10 minuti fino a un massimo di 2 ore. La durata necessaria è legata alla quantità di biancheria all’interno dell’apparecchiatura.

Page 13

ITALIANO 13

Si consiglia di impostare una durata breve per quantità ridotte di bucato o per un solo capo.

RACCOMANDAZIONE PER L'ASCIU‐

GATURA A TEMPO

fino a 10 min

10 - 40 min

> 40 min

azione di sola aria fredda (nessun riscal‐ datore).

asciugatura aggiuntiva per migliorare la secchezza do‐ po il preceden‐ te ciclo di asciugatura.

asciugatura completa dei piccoli carichi di biancheria fino a 4 kg, ben centrifu‐ gata (>1200 giri/min).

6.6 Tabella delle opzioni

6.4 Asciugatura a Tempo sul

programma Lana

Opzione adatta per il programma Lana per regolare il livello di asciugatura finale.

6.5 Extra Silenzioso

L'apparecchiatura funziona con un basso livello di rumorosità senza alcun effetto sul risultato di asciugatura. L'apparecchiatura funziona lentamente e imposta il ciclo più lungo.

Programmi

Cotoni Eco

Cotoni ■ ■ ■ ■ ■ ■

Sintetici ■ ■ ■ ■ ■ ■

Delicati ■ ■

Hygiene

Refresh ■

Piumini

Outdoor

Livello Asciugatura Antipiega

■ ■

■

Extra Si‐ lenzioso

Asciuga‐

tura a

Tempo

Page 14

A B C

www.electrolux.com14

Programmi

Seta

Lana

Lenzuola XL ■ ■ ■ ■

Misti XL ■ ■ ■ ■

Oltre al programma è possibile impostare una o più opzioni. Per la loro attivazione o di‐ sattivazione premere il pulsante touch corrispondente.

Cfr. capitolo OPZIONI: Asciugatura a tempo sul programma Lana

7. IMPOSTAZIONI

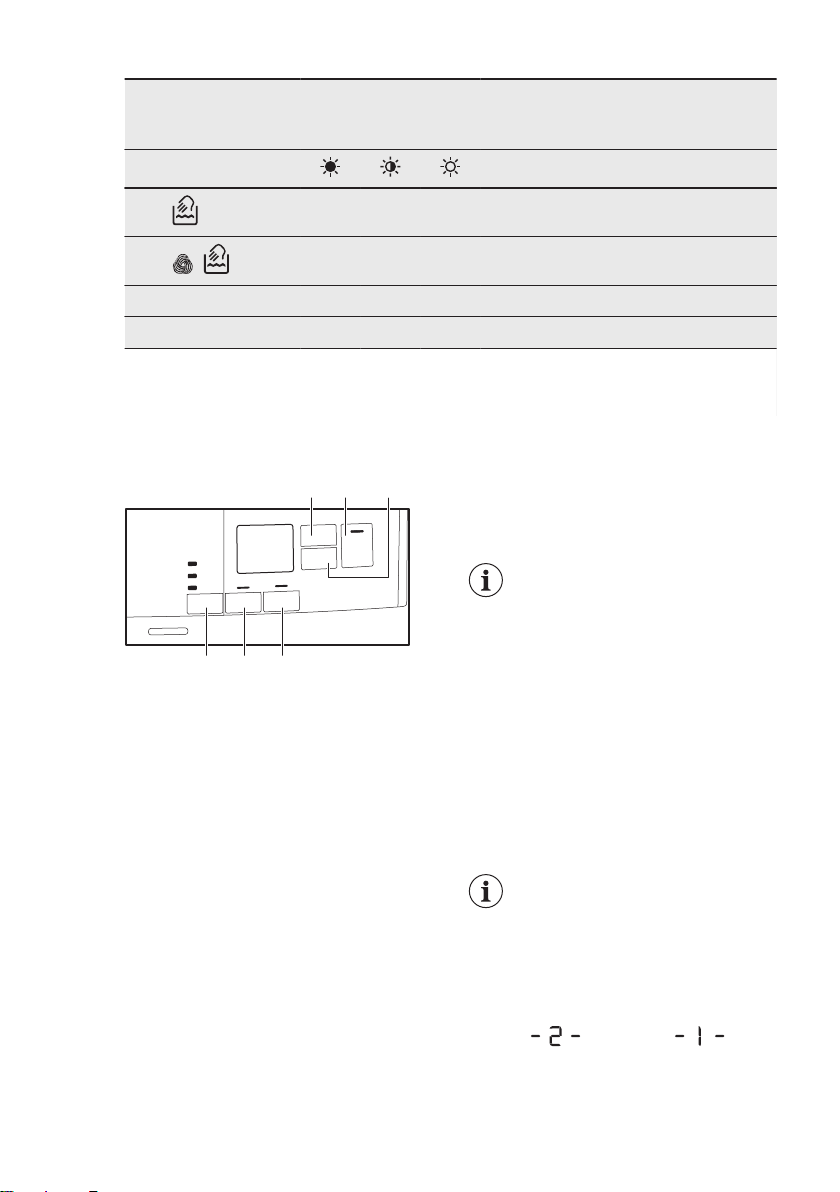

A. Tasto Asciugatura a Tempo B. Tasto Avvio/Pausa C. Tasto Partenza Ritardata D. Tasto Antipiega E. Tasto Extra Silenzioso F. Tasto Livello Asciugatura

Livello Asciugatura Antipiega

■ ■

2. Premere e tenere premuto il pulsante a sfioramento (D) per alcuni secondi.

La spia della Sicurezza bambino si accende.

È possibile disattivare la Sicurezza bambino quando è in corso un programma. Premere e tenere premuti gli stessi pulsanti a sfioramento fino a che la spia della Sicurezza bambino non si spegne. La funzione Blocco bambini non è disponibile per 8 secondi dopo l'accensione dell'apparecchiatura.

Extra Si‐ lenzioso

Asciuga‐

tura a

Tempo

■

7.1 Funzione Sicurezza bambino

Questa opzione evita che i bambini giochino con l'apparecchiatura quando un programma è in corso. I pulsanti a sfioramento sono bloccati.

Solo il tasto On/Off è sbloccato.

Attivazione dell'opzione Sicurezza bambino:

1. Premere il tasto On/Off per accendere l’apparecchiatura.

7.2 Regolazione dell'umidità ancora presente nel bucato

Ogni volta che si accede alla modalità "Regolazione dell'umidità restante nel bucato", il livello di umidità precedentemente impostato passerà al valore successivo (ad esempio quello precedentemente impostato

passerà a ).

Per modificare il livello predefinito dell'umidità restante:

Page 15

ITALIANO 15

1. Premere il tasto On/Off per

accendere l’apparecchiatura.

2. Usare il selettore dei programmi per impostare un programma qualsiasi.

3. Attendere circa 8 secondi.

4. Tenere premuti i tasti (F) e (E)

contemporaneamente.

Una di queste spie si accende:

• livello di asciugatura

massimo

• - maggiore asciugatura

della biancheria

• - asciugatura predefinita

della biancheria

5. Premere ripetutamente il tasto (F) and (E) fino a quando non si accende la spia del livello corretto.

Se il display torna alla modalità normale (l'orario del programma selezionato dal passaggio 2. verrà visualizzata), impostando il livello dell'umidità restante premere e tenere premuti i pulsanti (F) e (E) ancora una volta per accedere alla modalità "Regolazione dell'umidità restante nel bucato" (il livello impostato di umidità restante passerà al valore successivo).

6. Dopo 5 s il display torna in modalità normale.

7.3 Spia contenitore acqua

Per impostazione predefinita, la spia del contenitore dell'acqua è accesa. Si

accende quando il programma è terminato o se è necessario svuotare il contenitore dell'acqua.

Se è stato installato un kit di scarico (accessorio supplementare), l'apparecchiatura scarica automaticamente l'acqua dal relativo contenitore. In questo caso si consiglia di spegnere la spia del contenitore dell'acqua.

Disattivazione della spia del contenitore dell'acqua.

1. Premere il tasto On/Off per accendere l’apparecchiatura.

2. Attendere circa 8 secondi.

3. Tenere premuti i tasti (E) e (D)

contemporaneamente.

Il display mostra una di queste 2 configurazioni:

• Il display visualizza "Off". Dopo 5

s il display torna in modalità normale.

• Il display visualizza "On". Dopo 5

s il display torna in modalità normale.

7.4 Accensione/spegnimento

segnale acustico

Per disattivare o attivare i segnali acustici, premere e tenere premuti contemporaneamente per circa 2 secondi i pulsanti a sfioramento (A) e (C)

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

I blocchi cesto posteriori vengono rimossi automaticamente alla prima attivazione dell'asciugabiancheria. È possibile sentire alcuni rumori.

Per sbloccare i blocchi cesto posteriori:

1. Accendere l’apparecchiatura.

2. Impostare un programma qualsiasi.

3. Premere il tasto di Avvio/Pausa.

Il cesto inizia a ruotare. I blocchi cesto posteriori sono disattivati automaticamente.

Prima di utilizzare l’apparecchiatura per asciugare i capi:

Page 16

Brrrr

www.electrolux.com16

• Pulire il cesto dell'asciugabiancheria con un panno umido.

• Avviare un programma di 1 ora con bucato umido.

La fase iniziale (3 - 5 min.) del ciclo di asciugatura potrebbe essere leggermente più rumorosa. Questo è dovuto all'avvio del compressore. Non si tratta di un'anomalia di funzionamento per apparecchiature alimentate da compressore quali ad esempio frigoriferi e congelatori.

8.1 Odore insolito

L'apparecchiatura è troppo piena. Dopo il disimballaggio del prodotto si può

sentire un odore insolito. Questo è normale per prodotti nuovi.

L'apparecchiatura è realizzata con diversi tipi di materiale che, tutti insieme, possono generare un odore insolito.

Con il passare del tempo di utilizzo, dopo pochi cicli di asciugatura l'odore insolito scompare gradualmente.

Cestello che ruota.

Ventole in funzione.

Pompa in funzione e trasferimento della condensa al serbatoio.

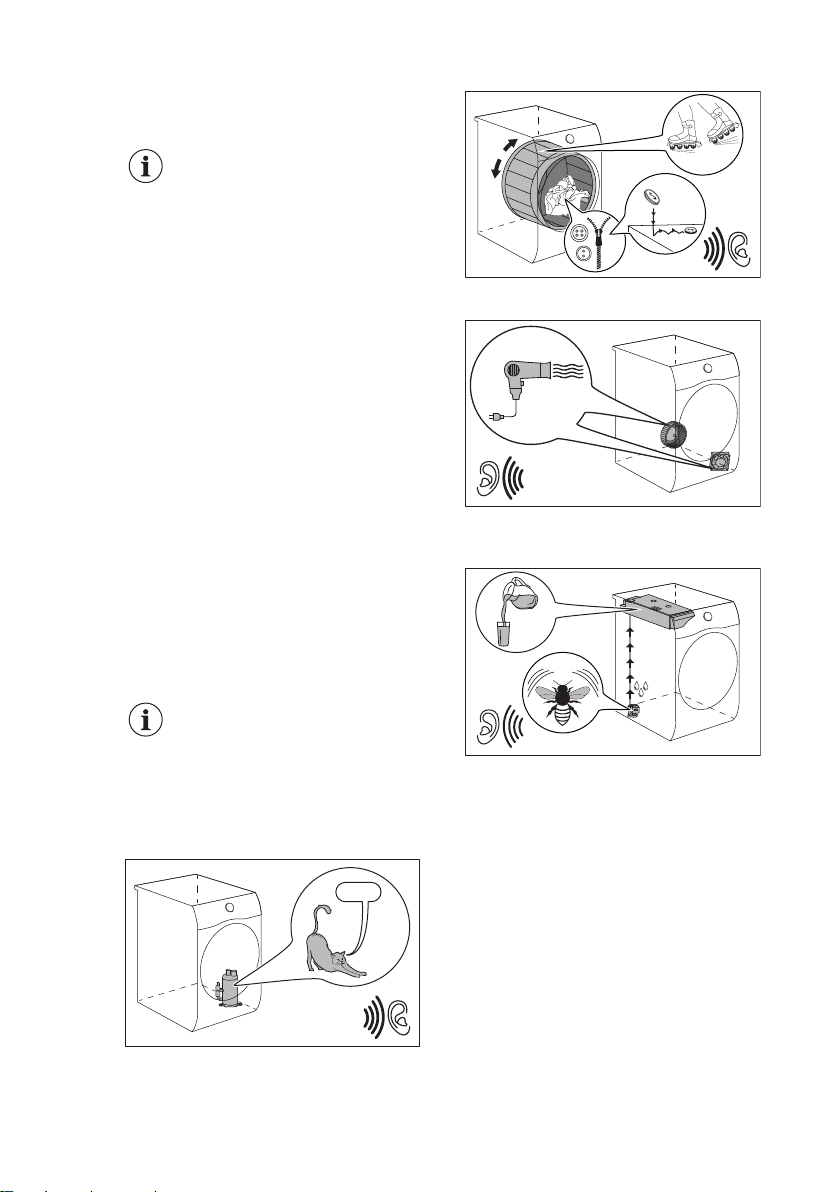

8.2 Rumori

Durante il ciclo di asciugatura si possono sentire rumori diversi in momenti diversi. Sono suoni perfettamente normali durante il funzionamento.

Compressore in funzione.

Page 17

9. UTILIZZO QUOTIDIANO

ITALIANO 17

9.1 Avvio di un programma

senza partenza ritardata

1. Preparare la biancheria e caricare l’apparecchiatura.

ATTENZIONE!

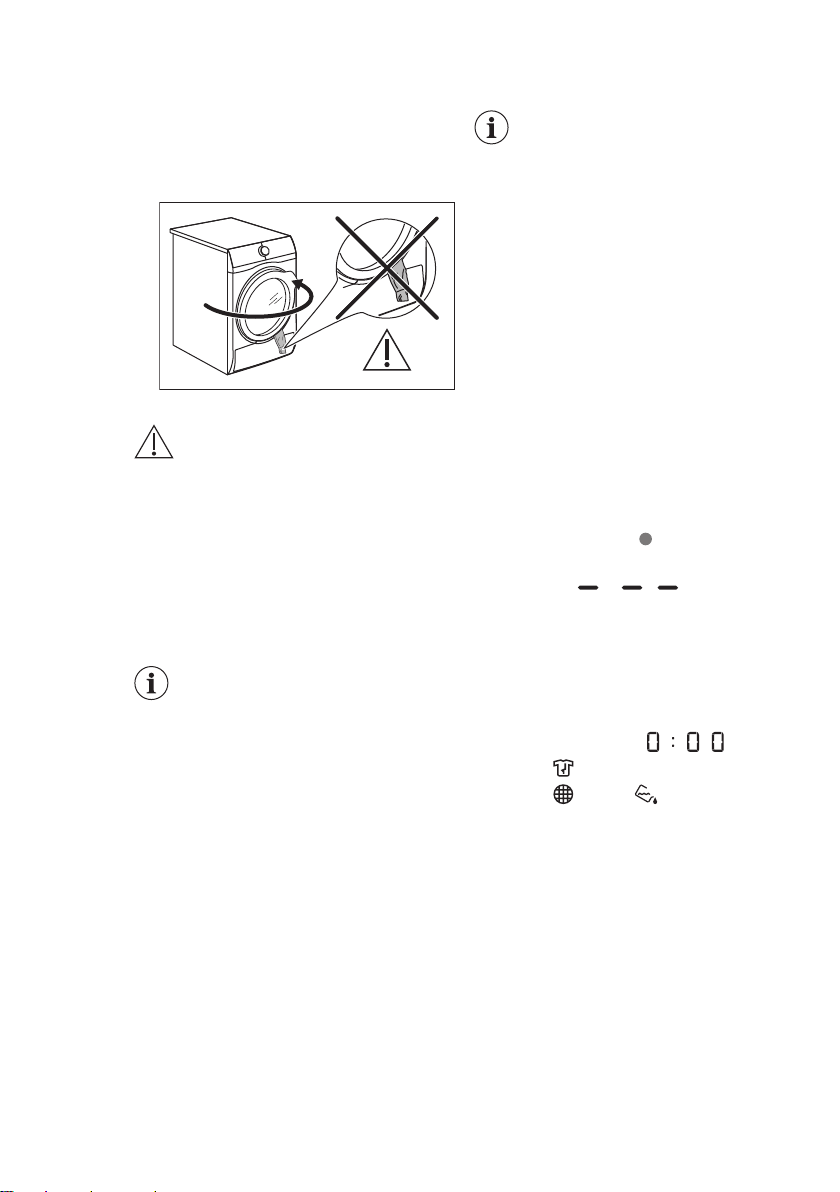

Assicurarsi che una volta chiusa la porta, il bucato non rimanga incastrato tra lo sportello dell’apparecchiatura e la guarnizione di gomma.

2. Premere il tasto On/Off per accendere l’apparecchiatura.

3. Impostare il programma e le opzioni corretti per il tipo di carico.

Il display indica la durata del programma.

Il tempo di asciugatura reale dipende dal tipo di carico (quantità e composizione), dalla temperatura ambiente, nonché dall'umidità del bucato dopo la fase di centrifuga.

4. Premere il tasto a sfioramento Avvio/ Pausa.

Il programma si avvia.

9.2 Avvio del programma con

partenza ritardata

1. Impostare il programma e le opzioni corretti per il tipo di carico.

2. Premere ripetutamente il tasto della partenza ritardata finché il display non mostra il ritardo che si desidera impostare.

È possibile ritardare l'inizio di un programma da un minimo di 1 ora fino ad un massimo di 20 ore.

3. Premere il tasto a sfioramento Avvio/ Pausa.

Il display mostra il conto alla rovescia della partenza ritardata.

Una volta terminato il conto alla rovescia, il programma si avvia.

9.3 Modifica del programma

1. Premere il tasto On/Off per spegnere

l’apparecchiatura.

2. Premere il tasto On/Off per accendere l’apparecchiatura.

3. Impostare il programma.

In alternativa:

1. Ruotare la manopola di selezione fino alla posizione "Reset".

2. Attendere 1 secondo. Il display visualizza .

3. Impostare il programma.

9.4 Al termine del programma

Il programma è terminato:

• Viene emesso un segnale acustico

intermittente.

• Il display visualizza

• La spia è accesa.

• Le spie Filtro e Serbatoio

potrebbero essere accese.

• La spia Avvio/Pausa è accesa.

L'apparecchiatura continua a funzionare con la fase anti-piega per circa 30 minuti o più se è stata impostata l'opzione Antipiega (cfr. Capitolo

Antipiega

La fase anti-pieghe riduce le pieghe. La biancheria può essere estratta prima

della conclusione della fase anti-piega. Per ottenere risultati migliori, consigliamo di estrarre la biancheria quando la fase è quasi terminata.

Quando la fase anti-piega è terminata:

Opzione -

Page 18

www.electrolux.com18

• Il display visualizza ancora

• La spia è spenta.

• Le spie restano accese.

• Avvio/Pausa si spegne.

1. Premere il tasto On/Off per spegnere

l’apparecchiatura.

2. Aprire la porta dell'apparecchiatura.

3. Estrarre la biancheria.

4. Chiudere la porta

dell’apparecchiatura.

Possibili cause di risultati di asciugatura insoddisfacenti:

• Impostazioni predefinite del livello di

asciugatura non adeguate. Consultare il capitolo

Filtro e Serbatoio

Regolazione del livello di

asciugatura predefinito

• La temperatura ambiente è troppo

bassa o troppo alta. La temperatura

ambiente ottimale è compresa fra 18° e 25°C.

Pulire sempre il filtro e svuotare il contenitore dell'acqua al termine di un programma.

9.5 Funzione Stand-by

Per ridurre il consumo di energia, la funzione disattiva automaticamente l’apparecchiatura:

• Dopo 5 minuti se non si avvia il programma.

• Dopo 5 minuti dal termine del programma.

Il tempo è ridotto a 30 secondi se la manopola del selettore punta nella direzione "Reset"

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Preparazione del bucato

Molto spesso i vestiti dopo il ciclo di lavaggio si aggrovigliano. L'asciugatura di vestiti aggrovigliati è inefficiente. Per assicurare un corretto flusso d'aria e un'asciugatura uniforme, si raccomanda di agitare e caricare uno per uno i vestiti sull'asciugatrice.

Per assicurare un corretto processo di asciugatura:

• Chiudere le chiusure lampo.

• Abbottonare le chiusure dei copripiumini.

• Non allacciare lacci e nastri (ad es. i nastri dei grembiuli). Stringerli prima di avviare un programma.

• Togliere tutti gli oggetti dalle tasche.

• Capovolgere gli indumenti con lo strato interno in cotone. Lo strato in cotone va rivolto verso l'esterno.

• Impostare sempre il programma adatto per il tipo di bucato asciugato.

• Non mettere insieme colori chiari e colori scuri.

• Usare un programma adeguato per cotone, jersey e maglieria per ridurre i restringimenti.

• Non superare il carico massimo indicato nel capitolo Programmi o visualizzato sul display.

• Asciugare solo la biancheria adatta per asciugabiancheria. Fare riferimento all'etichetta riportata su ogni singolo capo.

• Non asciugare capi grandi e piccoli insieme. I capi piccoli potrebbero restare intrappolati in quelli grandi e non asciugarsi.

• Agitare i vestiti grandi e i tessuti prima di metterli nell'asciugatrice. Questo serve a evitare umidità all'interno del tessuto dopo il ciclo di asciugatura.

Page 19

Etichetta Descrizione

Bucato adatto per un passaggio in asciugatrice.

Bucato adatto per un passaggio in asciugatrice a temperature più elevate.

Bucato adatto per un passaggio in asciugatrice solo a temperatu‐ re basse.

Bucato non adatto per un passaggio in asciugatrice.

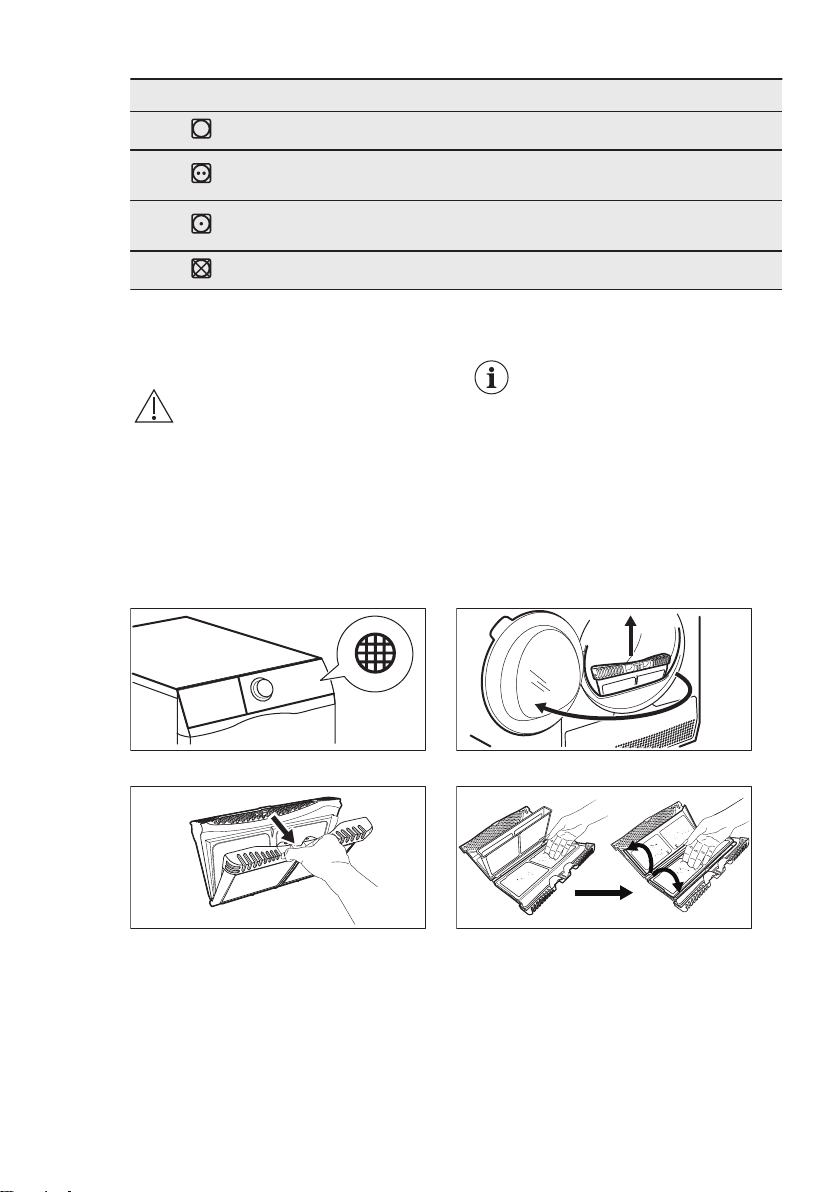

11. PULIZIA E CURA

ITALIANO 19

11.1 Pulire il filtro

ATTENZIONE!

Evitare di usare l’acqua per pulire il filtro. Invece buttare la lanugine nel cestino (evitare la dispersione delle fibre di plastica nell'acqua ambiente).

1. 2.

3. 4.

Per ottenere risultati di asciugatura ottimali, pulire il filtro a intervalli regolari, poiché l’ostruzione del filtro causa cicli di durata maggiore e un aumento del consumo energetico. Pulire il filtro con la mano e, se necessario, un aspirapolvere.

Page 20

www.electrolux.com20

Se necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile

utilizzare un aspirapolvere.

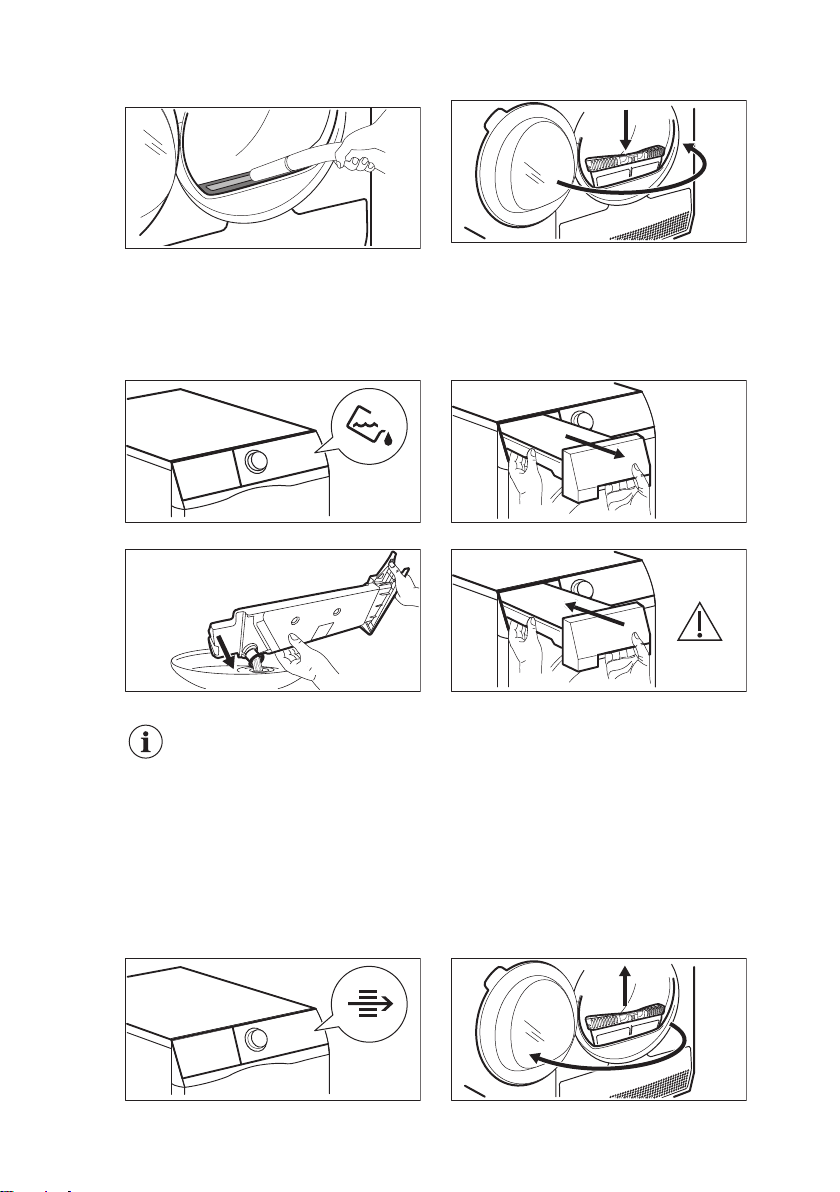

11.2 Svuotamento del contenitore dell'acqua

1. 2.

3. 4.

È possibile utilizzare l'acqua del contenitore dell'acqua come alternativa all'acqua distillata (ad es. per la stiratura a vapore). Prima di utilizzare l'acqua, rimuovere con un filtro i residui di sporco.

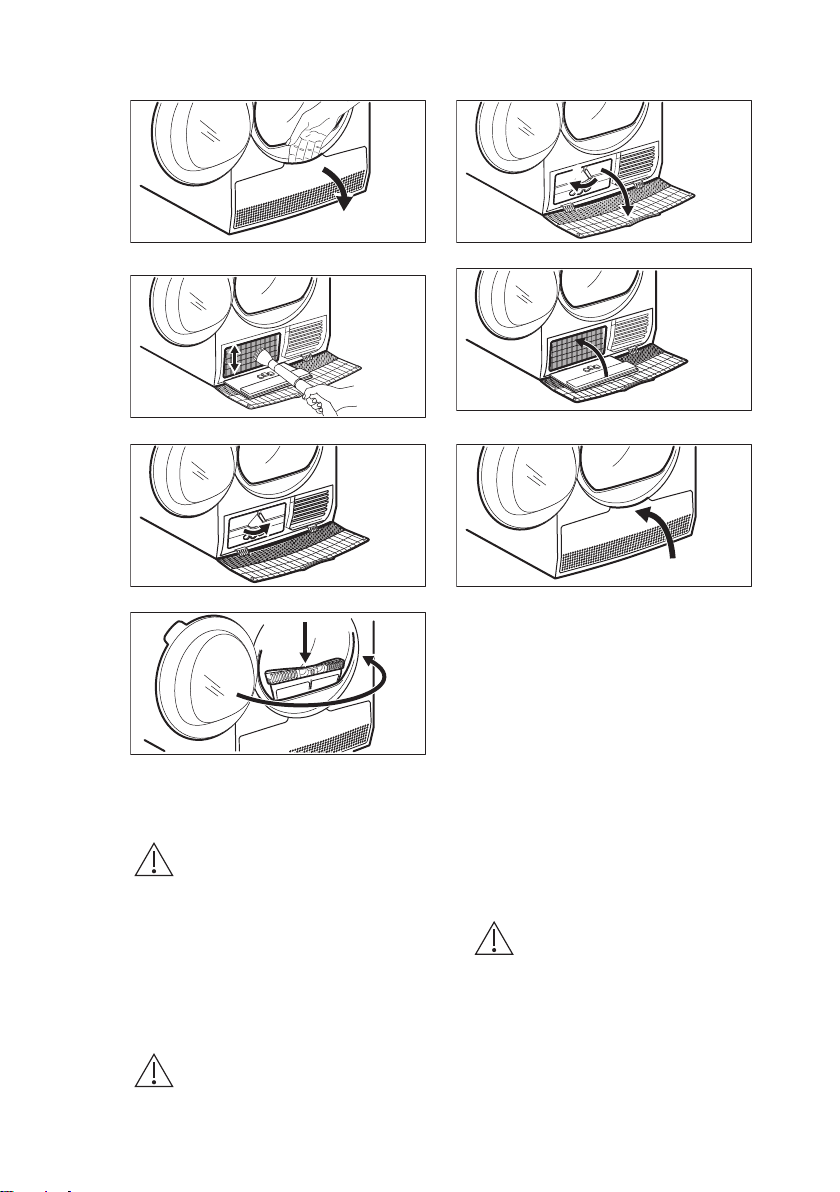

11.3 Pulizia dello scambiatore di calore

1. 2.

Page 21

3. 4.

ITALIANO 21

7. 8.

Se necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile

utilizzare un aspirapolvere.

ATTENZIONE!

Non toccare la superficie metallica a mani nude. Rischio di lesioni. Indossare guanti di protezione. Pulire con attenzione per non danneggiare la superficie metallica.

11.4 Pulizia del cesto

AVVERTENZA!

Scollegare l'apparecchiatura prima di eseguire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

11.5 Pulizia del pannello dei comandi e dell'alloggiamento

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Page 22

www.electrolux.com22

Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non utilizzare detergenti per la pulizia dei mobili o corrosivi.

11.6 Pulizia delle fessure per il

ricircolo dell'aria

Utilizzare un aspirapolvere per eliminare la lanugine dalle fessure per il ricircolo dell'aria.

12. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Codici di errore

L’apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare innanzitutto di risolvere il problema (fare riferimento alla tabella). Nel caso in

cui il problema persista, contattare il Centro di Assistenza Autorizzato.

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione, sul display compare un codice di errore e il tasto Avvio/Pausa potrebbe lampeggiare continuamente:

Codice di er‐

rore

E50

E90 oppureE91

Motore apparecchiatura sovrac‐ carico. Troppo bucato o intrappolamen‐ to nel cestello.

Guasto interno. Assenza di co‐ municazione tra gli elementi elet‐ tronici dell’apparecchiatura.

Causa possibile Soluzione

Il programma non è stato com‐ pletato. Togliere il bucato dal ce‐ stello, impostare il programma e riavviare il ciclo.

Il programma non si è concluso correttamente o l'apparecchiatu‐ ra si è fermata troppo presto. Spegnere e riaccendere l’appa‐ recchiatura. In caso di ricomparsa del codice di errore, contattare il Centro As‐ sistenza Autorizzato.

Page 23

ITALIANO 23

Codice di er‐

rore

L'alimentazione di rete è instabi‐ le.

EH0

Se il display mostra altri codici di errore, disattivarli e attivare l'apparecchiatura. Se il problema persiste, contattare il Centro Assistenza Autorizzato.

In caso di problema diverso con l'asciugatrice, vedere la tabella di seguito per le possibili soluzioni.

Causa possibile Soluzione

Quando l'apparecchiatura mo‐ stra EH0, attendere finché l'ali‐ mentazione principale non è sta‐ bile, piuttosto che premere Start. Se l'apparecchiatura mette in pausa il ciclo senza alcuna indi‐ cazione, premere per avviare il ciclo. Se appare l'avvertenza, controllare l'integrità del cavo di alimentazione/presa o dell'ali‐ mentazione principale.

12.2 Risoluzione dei problemi

Problema Possibile soluzione

Non è possibile azionare l’elettrodomesti‐ co.

Controllare il fusibile nel quadro elettrico

Il programma non si avvia. Premere Avvio/Pausa.

Assicurarsi che lo sportello dell’elettrodo‐

Lo sportello dell’elettrodomestico non si chiude.

Assicurarsi che la biancheria non resti in‐

L’elettrodomestico si arresta durante il funzionamento.

Il carico è troppo piccolo, aumentare il ca‐

La durata del ciclo è troppo lunga o i ri‐ sultati di asciugatura sono insoddisfacen‐

ti.

Assicurarsi che il filtro sia pulito.

Assicurarsi che la spina sia collegata alla presa elettrica.

(impianto domestico).

mestico sia chiuso.

Assicurarsi che il filtro sia installato cor‐ rettamente.

castrata tra lo sportello dell’elettrodome‐ stico e la guarnizione di gomma.

Assicurarsi che il contenitore dell’acqua sia vuoto. Premere Avvio/Pausa per av‐ viare nuovamente il programma.

rico o usare il programma Tempo.

Assicurarsi che il peso della biancheria sia adatto alla durata del programma.

Page 24

www.electrolux.com24

Problema Possibile soluzione

La biancheria è troppo umida. Centrifuga‐

Accertarsi che la temperatura ambiente

Impostare il programma Tempo o Extra

Il display visualizza .

Assicurarsi che le opzioni siano idonee al

Dopo massimo 5 ore il programma termina automaticamente.

Può succedere che alcune aree rimangano umide durante l'asciugatura di capi volumino‐

si (per es. lenzuola).

I risultati di asciugatura non sono soddisfacenti

• Il programma impostato non è corretto.

• Il filtro è ostruito.

• Lo scambiatore di calore è ostruito.

• È stata introdotta troppa biancheria nell'apparecchiatura.

• Il cesto è sporco.

• Impostazione errata del sensore di conduttività ( vedere il capitolo

re nuovamente la biancheria nella lavatri‐ ce.

sia maggiore di +5 °C e minore di +35 °C. La temperatura ambiente ottimale è com‐ presa tra 18 °C e 25 °C.

Asciutto.

Se si desidera impostare un nuovo pro‐ gramma, spegnere e accendere l’elettro‐ domestico.

programma.

Impostazioni - Regolazione del grado

di umidità della biancheria restante

per migliorare l'impostazione).

• Le fessure di ricircolo dell'aria sono ostruite.

• La temperatura ambiente è troppo alta o troppo bassa (temperatura ambiente ottimale tra 18°C e 25°C )

13. DATI TECNICI

Altezza x Larghezza x Profondità 850 x 596 x 638 mm (massimo 662 mm)

Profondità massima con l’oblò aperto 1107 mm

Larghezza massima con l’oblò aperto 958 mm

Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)

Volume del cestello 118 l

Volume carico massimo 9 kg

Tensione 230 V

Frequenza 50 Hz

Page 25

ITALIANO 25

Livello di potenza audio 65 dB

Potenza totale 700 W

Classe di efficienza energetica A+++

Consumo energetico sul programma co‐ tone standard a pieno carico.

Consumo energetico sul programma co‐ tone standard a carico parziale.

Consumo annuale di energia

Assorbimento potenza in modalità acce‐

Assorbimento potenza modalità spento

1,68 kWh

0,86 kWh

194,1 kWh

0,05 W

Tipo di uso Domestico

Temperatura ambiente consentita da + 5 °C a + 35 °C

Livello di protezione dall’ingresso di parti‐

IPX4

celle solide e umidità assicurato dal co‐ perchio protettivo, tranne dove l’apparec‐ chiatura a bassa tensione non ha una protezione contro l’umidità

Tipo di gas R290

Peso 0,149 kg

Con riferimento a EN 61121. 9 kg di cotone centrifugati a 1000 giri/min.

Con riferimento a EN 61121. 4,5 kg di cotone centrifugati a 1000 giri/min.

Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma standard per tessuti di cotone a pieno carico e a carico parziale e consumo dei modi a bas‐ so consumo energetico. Il consumo di energia effettivo per ciclo dipenderà da come si utiliz‐ za l'apparecchiatura (REGOLAMENTO EUROPEO N.392/2012).

Con riferimento a EN 61121.

Le informazioni riportate nel grafico qui sopra sono conformi al Regolamento della Commissione 392/2012 che implementa la direttiva 2009/125/CE.

13.1 Dati di consumo

I valori indicati sono stati ottenuti in condizioni di laboratorio con stan‐ dard pertinenti. I diversi parametri possono modificare i dati, per esem‐ pio la quantità di biancheria, il tipo di biancheria e le condizioni ambien‐ tali. Anche il contenuto iniziale di umidità del bucato, il tipo di acqua e la tensione di alimentazione possono influenzare il consumo di energia e la durata del programma di asciugatura.

Page 26

www.electrolux.com26

Tempo di

Programma Centrifugato a/umidità residua

Cotoni Eco 9 kg

Normale 1400 giri/min / 50% 163 min. 1,46 kWh

1000 giri/min / 60% 199 min. 1,68 kWh

Cotoni 9 kg

Pronto Stiro 1400 giri/min / 50% 113 min. 0,96 kWh

1000 giri/min / 60% 136 min. 1,19 kWh

Cotoni Eco 4,5 kg

Normale 1400 giri/min / 50% 87 min. 0,72 kWh

1000 giri/min / 60% 110 min. 0,86 kWh

Sintetici 4 kg

Normale 1200 giri/min / 40% 68 min. 0,53 kWh

800 giri/min / 50% 76 min. 0,62 kWh

Per i carichi parziali il tempo del ciclo è più breve e l'apparecchiatura usa meno energia.

Una temperatura ambiente non idonea e/o un bucato centrifugato in modo scorretto sono

fattori che possono prolungare la durata del ciclo e aumentare il consumo energetico.

asciugatu‐

14. FOGLIO INFORMATIVO PRODOTTO, IN

RIFERIMENTO AL REGOLAMENTO UE 1369/2017

Consumo

di ener‐

gia

Foglio informativo prodotto

Marchio Commerciale Electrolux

Modello EW9HW493

Capacità nominale in kg 9

Asciugabiancheria a espulsione o a condensazione Condensatore

Classe di efficienza energetica A+++

Consumo di energia in kWh/anno, basato su 160 cicli di asciugatura del programma standard per tessuti di cotone a pieno carico e a carico parziale e consumo dei modi a basso consumo energetico. Il consumo effettivo per ciclo dipende dalle modalità di utilizzo dell’apparecchio.

Asciugabiancheria automatica o asciugabiancheria non automatica

PNC916099586

194,1

Automatico

Page 27

ITALIANO 27

Consumo energetico del programma standard a pieno ca‐

1,68

rico per tessuti di cotone in kWh

Consumo energetico del programma standard a carico

0,86

parziale per tessuti di cotone in kWh

Consumo energetico ponderato in modo spento in W 0,05

Consumo di energia in modo left-on in W 0,05

Durata del modo left on in minuti 10

Il "programma standard per tessuti in cotone" usato a pie‐ no carico e a carico parziale è il programma di asciugatura standard cui si riferiscono l’etichetta e la scheda prodotto, che tale programma è atto ad asciugare biancheria bagna‐ ta di cotone normale e che è il programma più efficiente in termini di consumo energetico per il cotone

Durata ponderata del programma del "programma stan‐

148

dard a pieno carico e a carico parziale" in minuti

Durata ponderata del programma del "programma stan‐

199

dard a pieno carico" in minuti

Durata ponderata del programma del "programma stan‐

110

dard a carico parziale" in minuti

Classe di efficienza di condensazione su una scala da G

(efficienza minima) ad A (efficienza massima)

Efficienza di condensazione media del programma stan‐

dard a pieno carico espressa in percentuale

Efficienza di condensazione media del programma stan‐

dard a carico parziale espressa in percentuale

Efficienza di condensazione ponderata del ''programma

standard a pieno carico e a carico parziale''

Livello di potenza sonora in dB 65

Apparecchio da incasso S/N No

Le informazioni riportate nel grafico qui sopra sono conformi al Regolamento della Commissione 392/2012 che implementa la direttiva 2009/125/CE.

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Page 28

www.electrolux.com/shop

136997560-A-522022
