Electrolux EW9F941BL User guide

EW9F941BL

IT Lavabiancheria Istruzioni per l’uso

My Electrolux Care app

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 5

3. DESCRIZIONE DEL PRODOTTO......................................................................8

4. DATI TECNICI.................................................................................................... 9

5. INSTALLAZIONE..............................................................................................10

6. ACCESSORI.....................................................................................................13

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 14

8. DECALCIFICATORE DELL’ACQUA (COLOURCARE)....................................14

9. PANNELLO DEI COMANDI..............................................................................18

10.

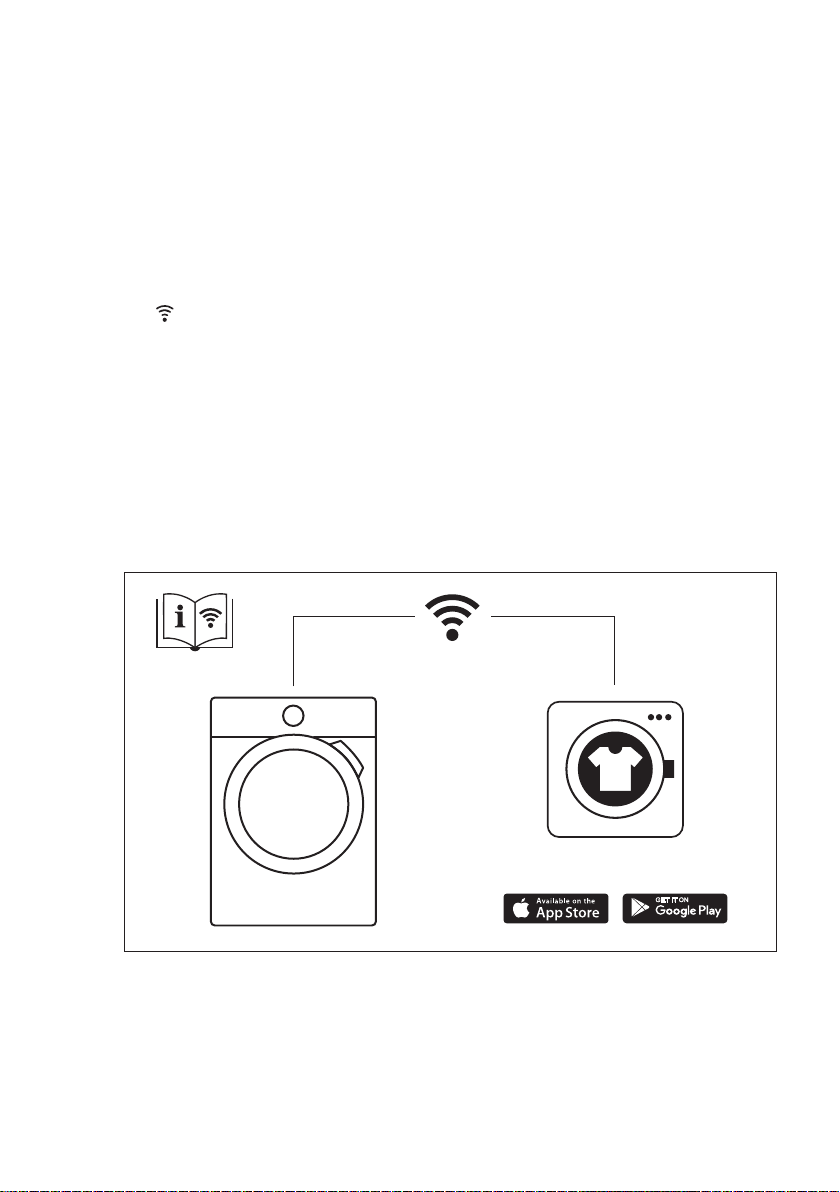

WI-FI - CONFIGURAZIONE DELLA CONNETTIVITÀ.............................. 20

11. SELETTORE E TASTI....................................................................................23

12. PROGRAMMI................................................................................................. 26

13. IMPOSTAZIONI.............................................................................................. 33

14. UTILIZZO QUOTIDIANO................................................................................ 34

15. CONSIGLI E SUGGERIMENTI UTILI.............................................................39

16. PULIZIA E CURA............................................................................................40

17. RISOLUZIONE DEI PROBLEMI.....................................................................47

18. VALORI DI CONSUMO.................................................................................. 52

19. GUIDA RAPIDA............................................................................................. 55

20. CONSIDERAZIONI SULL'AMBIENTE............................................................56

ITALIANO 3

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare questa apparecchiatura.
I produttori non sono responsabili di eventuali lesioni o
danni derivanti da un'installazione o un uso scorretti.
Conservare sempre le istruzioni in un luogo sicuro e
accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente

www.electrolux.com4

se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una
supervisione continua.

• Controllare che i bambini non giochino con

l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• Se l'elettrodomestico ha un dispositivo di sicurezza

per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere
supervisionati.

1.2 Avvertenze di sicurezza generali

• Quest’apparecchiatura è destinata esclusivamente al

lavaggio domestico in lavatrice.

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi
in agriturismi e altre sistemazioni simili in cui tale
utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Il carico massimo dell'apparecchiatura è 9 kg. Non

superare il carico massimo di ciascun programma
(fare riferimento al capitolo "Programmi").

ITALIANO 5

• La pressione di funzionamento dell'acqua nel punto di

ingresso dal collegamento esterno deve essere
compresa fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.

• L'apparecchiatura deve essere collegata alla presa

dell'acqua servendosi dei set di tubi nuovi forniti in
dotazione o altri set di tubi nuovi forniti dal Centro
Assistenza Autorizzato.

• I vecchi tubi non devono essere riutilizzati.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un centro di
assistenza tecnica autorizzato o da una persona
qualificata per evitare situazioni di pericolo elettrico.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa dell’alimentazione di rete.

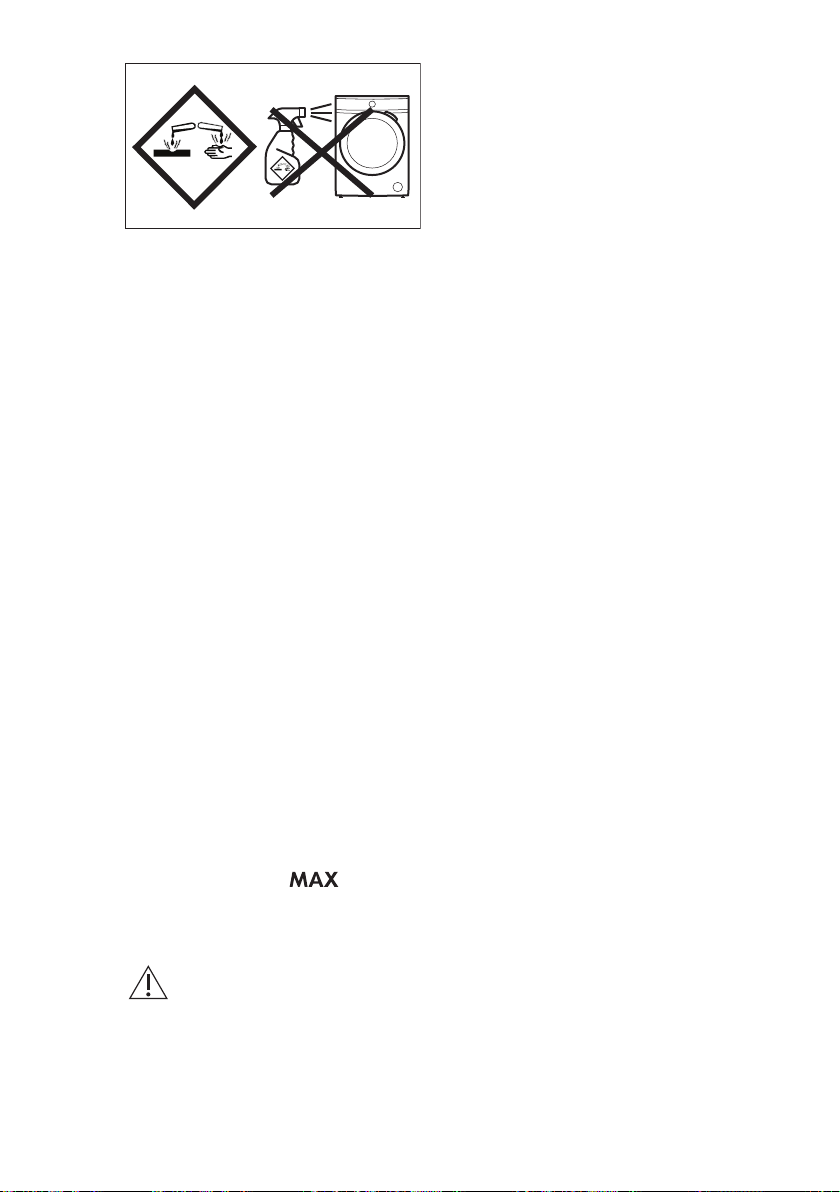

• Non usare getti d’acqua ad alta pressione e/o vapore

per pulire l'apparecchiatura.

• Pulire l’apparecchiatura con un panno inumidito.

Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

L'installazione deve essere
conforme alle normative
nazionali pertinenti.

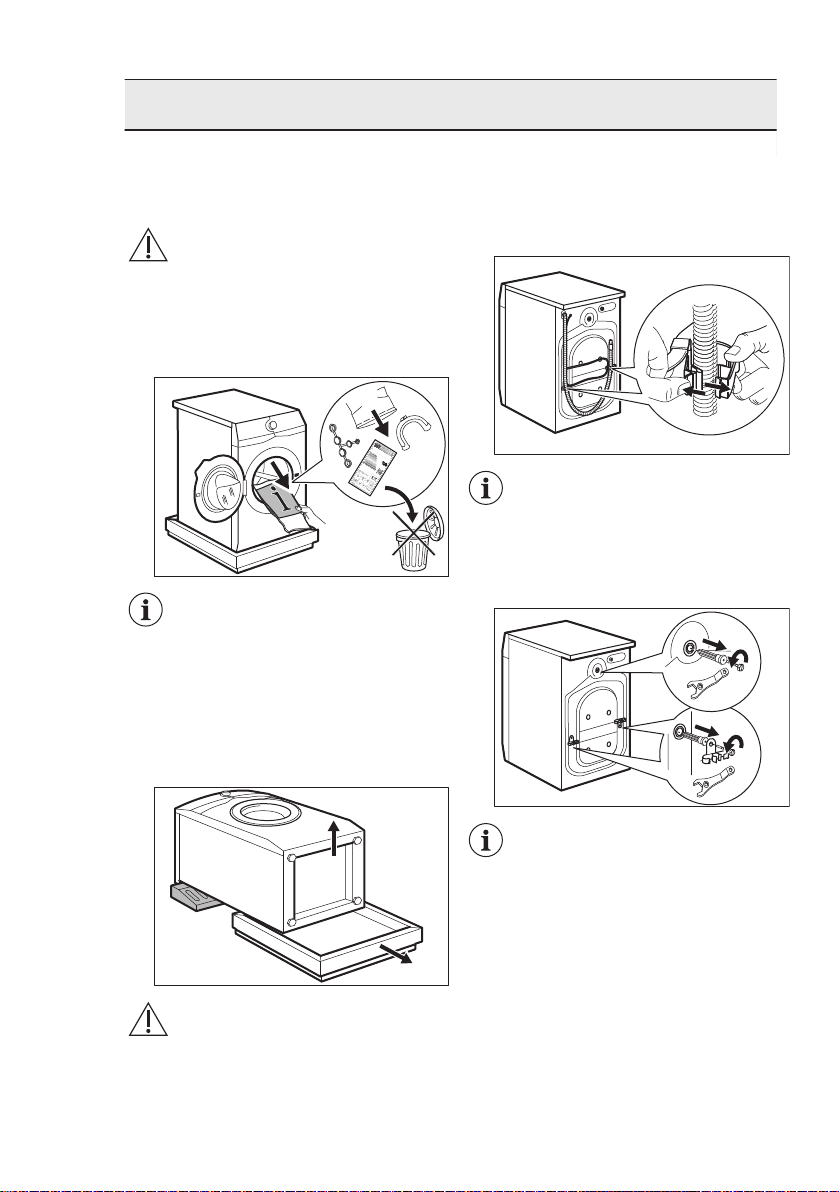

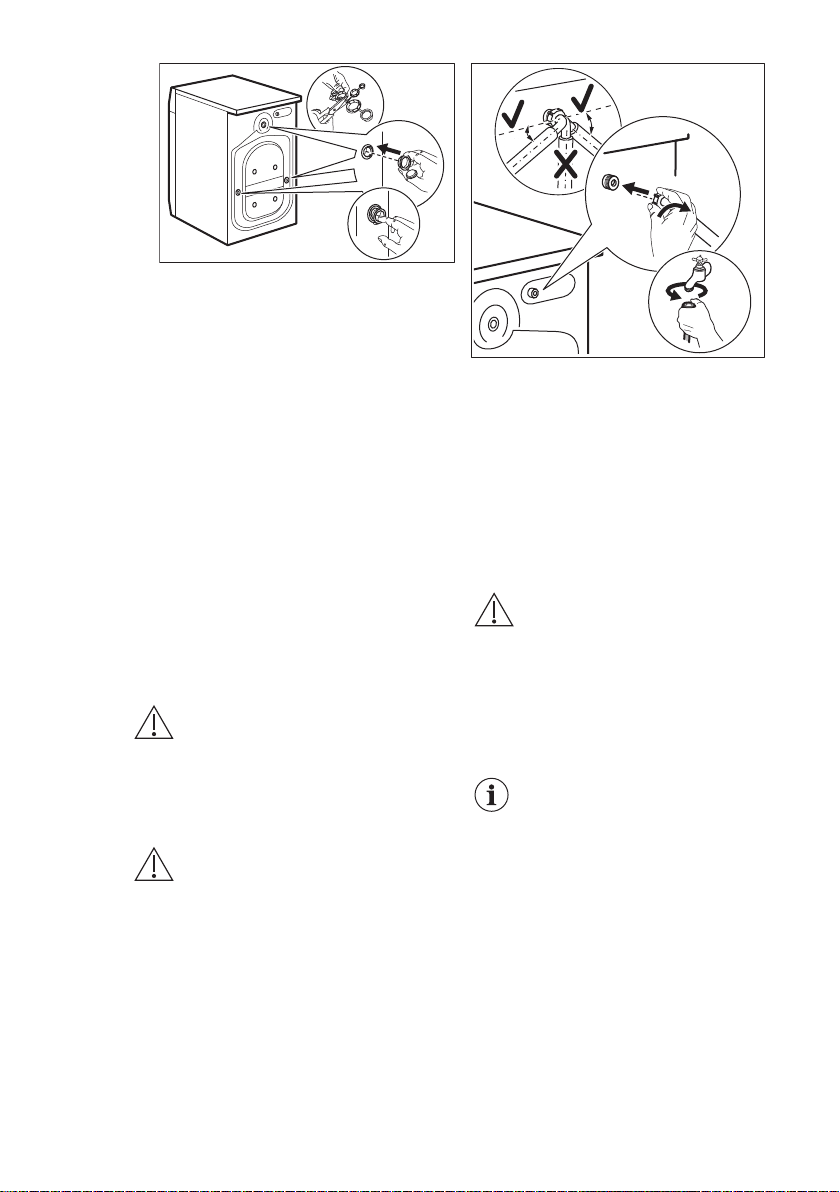

• Togliere i bulloni dell'imballaggio e di

trasporto, comprese le boccole in
gomma col distanziatore di plastica.

• Tenere i bulloni di transito in un luogo

sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.

• Prestare sempre attenzione in fase di

spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i

guanti di sicurezza e le calzature
adeguate.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.

• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.

• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.

www.electrolux.com6

• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.

• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.

• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.

• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente la porta
dell'apparecchiatura stessa.

• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.

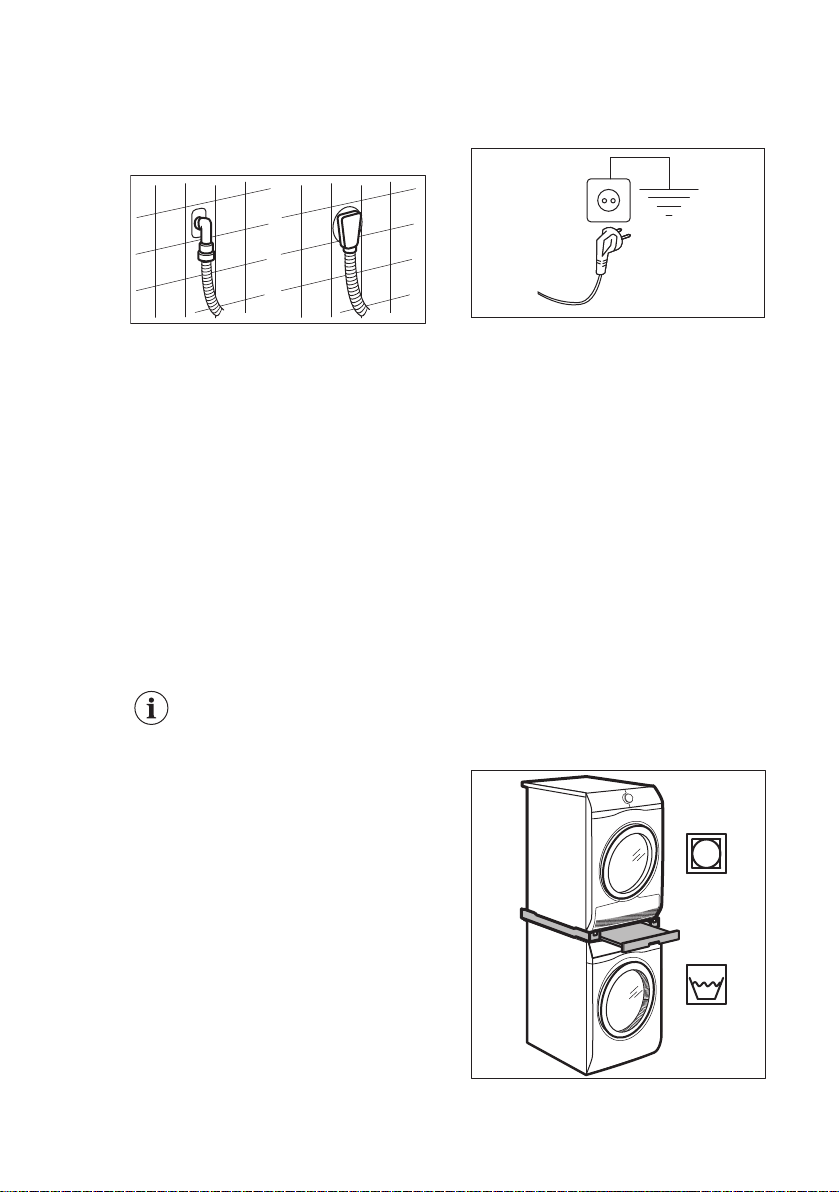

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa
elettrica.

• AVVERTENZA: Questa
apparecchiatura è progettata per
essere installata/collegata a un
collegamento di messa a terra
dell'edificio.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.

• Non utilizzare prese multiple e
prolunghe.

• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.

• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.

• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

2.3 Collegamento dell’acqua

• L'acqua in ingresso non deve avere
una temperatura superiore ai 25 °C.

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti
dispositivi nuovi (misuratori
dell'acqua, ecc.), lasciar scorrere
l'acqua fino a che non sarà
trasparente e limpida.

• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.

• Non usare una prolunga se i tubi di
carico dell’acqua sono troppo corti.
Contattare il Centro di Assistenza
autorizzato per sostituire il tubo di
carico dell'acqua.

• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di
scarico. Questa condizione è
imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.

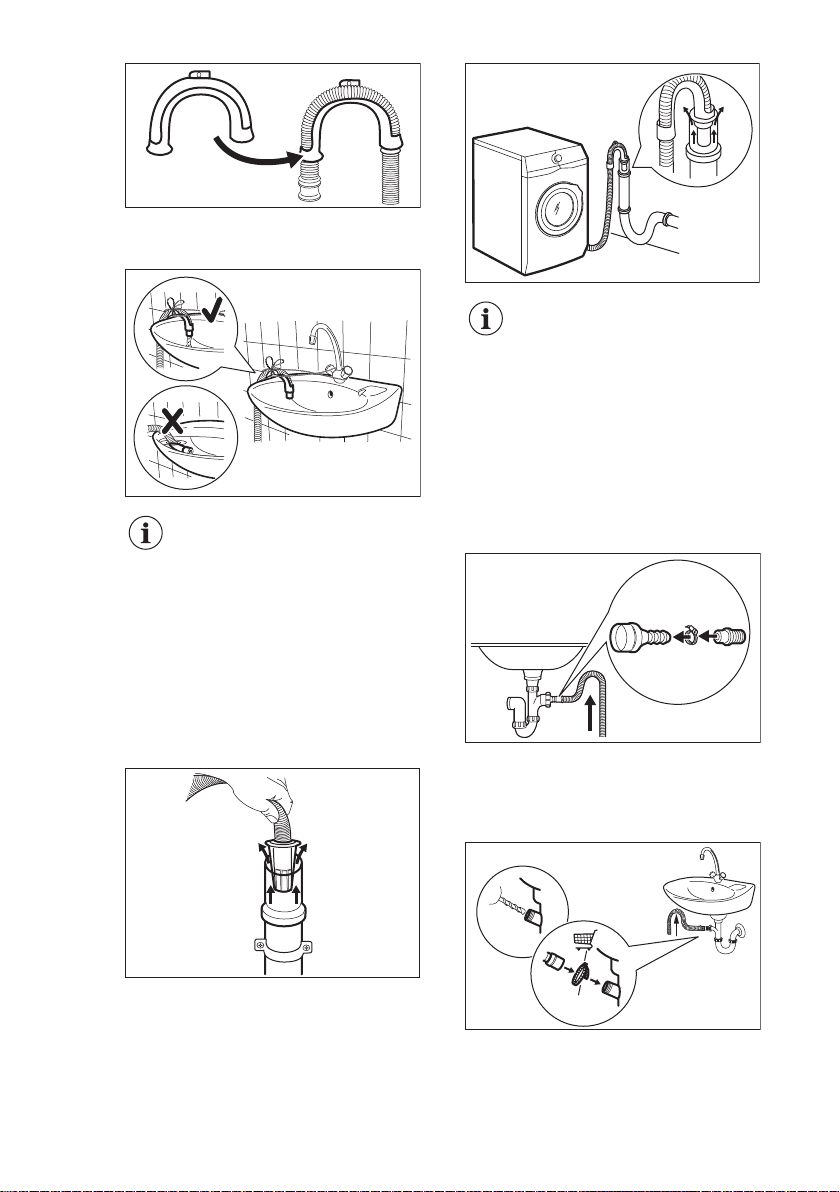

• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro di Assistenza
autorizzato per l’altro tubo di scarico e
la prolunga.

• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.

2.4 Utilizzare

AVVERTENZA!

Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.

• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.

ITALIANO 7

• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Prelavare questi
tessuti prima di metterli in lavatrice.

• Non toccare il vetro dell'oblò quando
è in corso un programma. Il vetro può
surriscaldarsi.

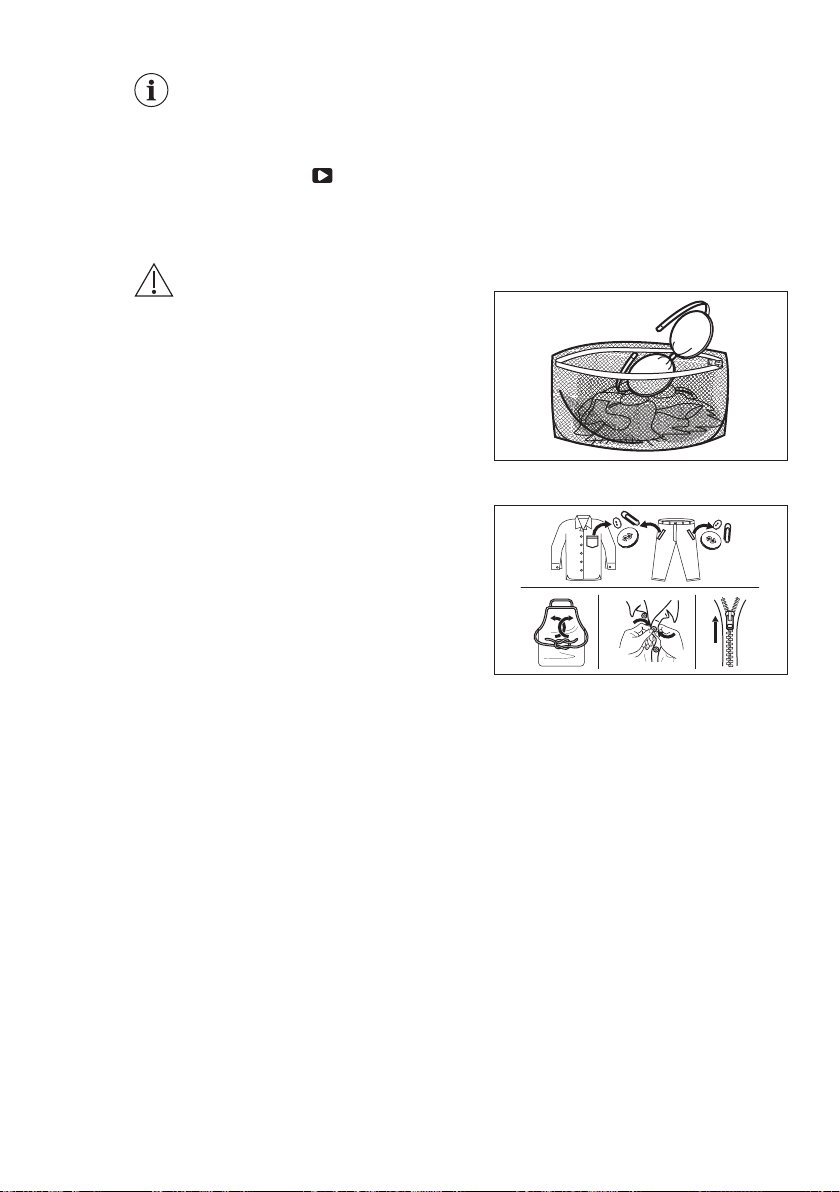

• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.

2.5 Assistenza

• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato. Utilizzare solo ricambi
originali.

• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.

• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo
l'interruzione della produzione del
modello: motore e spazzole del
motore, trasmissione tra motore e
tamburo, pompe, ammortizzatori e
molle, tamburo di lavaggio, albero del
tamburo e relativi cuscinetti a sfera,
riscaldatori ed elementi riscaldanti,
comprese pompe di calore, tubazioni
e relative attrezzature, compresi tubi
flessibili, valvole, filtri e acquastop,
circuiti stampati, display elettronici,
pressostati, termostati e sensori,
software e firmware compreso il
software di reset, porta, cerniera della
porta e guarnizioni, altre guarnizioni,

gruppo di chiusura della porta,
periferiche in plastica come i
distributori di detersivi. Si prega di
notare che alcuni di questi pezzi di
ricambio sono disponibili solo per i
riparatori professionisti e che non tutti
i pezzi di ricambio sono rilevanti per
tutti i modelli.

• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o
soffocamento.

• Staccare la spina dall'alimentazione
elettrica e idrica.

• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.

• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).

1 2 3

9

5

7

4

10

8

11 12

6

00000000

00A

Mod.

xxxxxxxxx

000V ~ 00Hz 0000 W

910000000

00

A
B
C

Prod.No.

D

www.electrolux.com8

3. DESCRIZIONE DEL PRODOTTO

3.1 Panoramica dell’apparecchiatura

Piano di lavoro

1

Erogatore del detergente e

2

scomparto sale
Pannello comandi

3

Maniglia dell'oblò

4

Targhetta dei dati

5

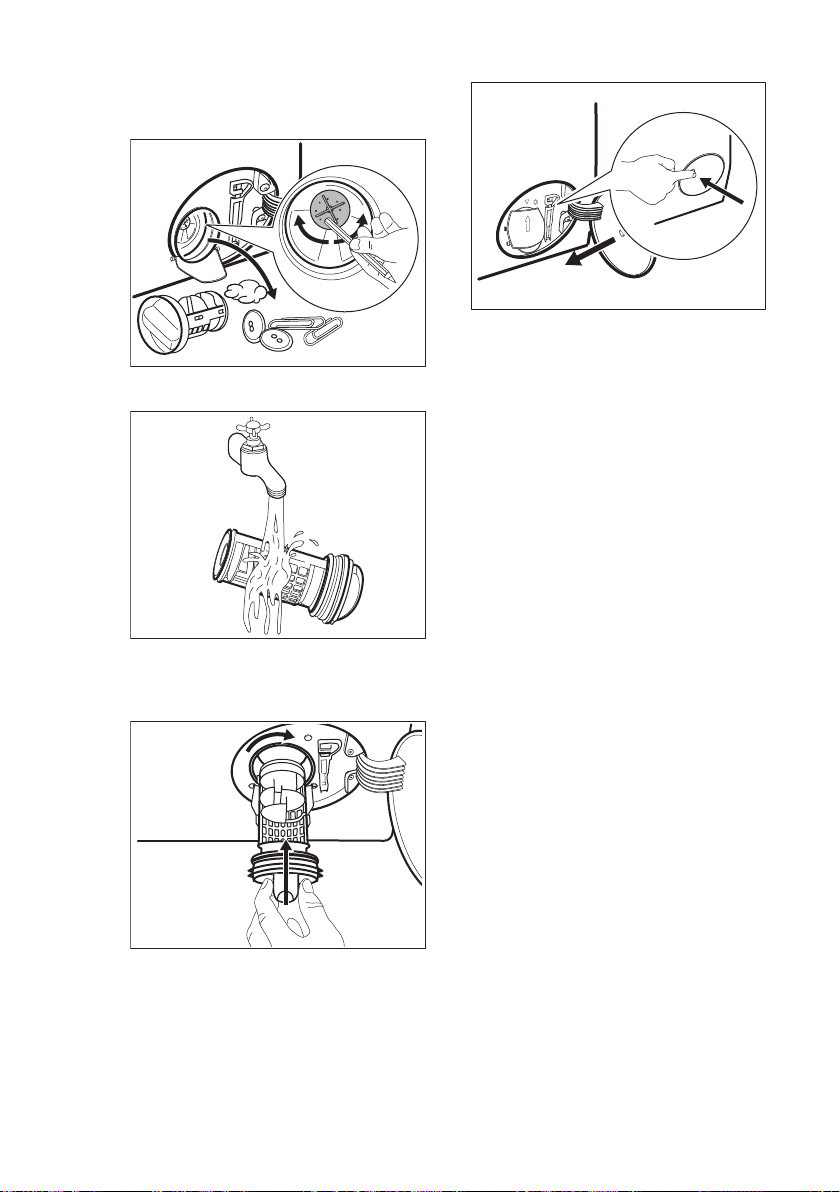

Filtro della pompa di scarico

6

Per mettere in piano

7

l'elettrodomestico

3.2 Erogatore del detergente e scomparto sale

Attenersi sempre alle
istruzioni riportate sulle
confezioni dei detersivi. In
ogni caso, consigliamo di
non superare, per ogni
scomparto, i livelli indicati

( ).

Tubo flessibile di scarico

8

Collegamento tubo di ingresso

9

Cavo di alimentazione

10

Bulloni per il trasporto

11

Supporto tubo

12

La targhetta identificativa riporta il no‐
me del modello (A), il numero di prodotto
(B), le classificazioni elettriche (C) e il nu‐
mero di serie (D).

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

Salt

Scomparto per la fase di lavaggio:

Salt

detersivo in polvere, smacchiatore.

Quando viene usato
detersivo liquido,
verificare che sia
inserito il contenitore
speciale per
detersivo liquido.
Rimandiamo alla
sezione “Aggiunta di
detersivi e additivi”
nel capitolo “Utilizzo
quotidiano”.

Scomparto degli additivi liquidi
(ammorbidente, amido).

ITALIANO 9

Scomparto per il sale.

Leggere con
attenzione “La
Tecnologia Water
Softener
(ColourCare)”.

Il riempimento del
sale quando
l’apparecchiatura lo
richiede mantiene
efficace
ColourCare.

Livello massimo per quantità di
detersivo/additivi.

Quando si seleziona una
fase di pre-lavaggio, mettere
il detersivo/additivo in una
palla dosatrice all’interno del
cestello.

Dopo un ciclo di lavaggio,
ove necessario, rimuovere
gli eventuali residui di
detersivo dal cassetto del
detersivo.

4. DATI TECNICI

Dimensioni Larghezza/Altezza/Profon‐

Collegamento elettrico Tensione

Livello di protezione dall’ingresso di particelle solide e
umidità assicurato dal coperchio protettivo, tranne do‐
ve l’apparecchiatura a bassa tensione non ha una pro‐
tezione contro l’umidità

Pressione di alimentazio‐
ne dell'acqua

Alimentazione dell'acqua

Carico massimo Cotone 9 kg

dità totale

Potenza complessiva
Fusibile
Frequenza

Minimo
Massimo

1)

59.7 cm /84.7 cm /65.8 cm

230 V
2200 W
10 A
50 Hz

IPX4

0,5 bar (0,05 MPa)
10 bar (1,0 MPa)

Acqua fredda

1

2

www.electrolux.com10

Velocità di centrifuga Velocità massima di centri‐

1)

Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.

5. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

5.1 Disimballaggio

1. Aprire la porta. Togliere tutti gli

oggetti dal cesto.

Gli accessori forniti con
l’apparecchio possono
variare a seconda del
modello.

2. Collocare l’elemento di imballaggio
sul pavimento dietro
l’apparecchiatura e poggiarlo con
cura sul suo lato posteriore.
Rimuovere la protezione di polistirolo
dal fondo.

fuga

1351 giri/min

di alimentazione e il tubo di scarico
dagli appositi supporti.

Si può vedere dell’acqua
fuoriuscire dal tubo di
scarico. Ciò avviene in
quanto la lavatrice è
stata testata in fabbrica.

4. Togliere i tre bulloni di trasporto ed
estrarre i distanziatori in plastica.

ATTENZIONE!

Non appoggiare la
lavatrice sul davanti.

3. Rimettere l’apparecchiatura in
posizione verticale. Staccare il cavo

Consigliamo di
conservare
l’imballaggio e i bulloni
per il trasporto per
quando si trasporta
l’apparecchiatura.

5. Mettere nei fori i cappucci in plastica

contenuti nel sacchetto del manuale.

20º20º

45º45º

5.2 Informazioni per l’installazione

Posizionamento e livellamento

Regolare l’apparecchiatura in modo
adeguato per evitare le vibrazioni, il
rumore e il movimento
dell’apparecchiatura stessa mentre è in
funzione.

1. Installare l'apparecchiatura su un
pavimento piano e duro.
L'apparecchiatura deve essere in piano
ed appoggiata in modo stabile. Verificare
che l'apparecchiatura non sia a contatto
con la parete o con altre unità e che vi
sia ricircolo d'aria sotto
all'apparecchiatura stessa.

2. Allentare o stringere i piedini per
regolare il livello. Tutti i piedini devono
saldamente essere appoggiati a terra.

AVVERTENZA!

Non mettere cartone, legno
o materiali equivalenti sotto i
piedini dell’apparecchiatura
per regolare il livello.

Tubo di carico

ATTENZIONE!

Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se i tubi di carico
dell’acqua sono troppo corti.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell’acqua.

ITALIANO 11

2. Posizionarlo a sinistra o destra, a
seconda della posizione del rubinetto.
Assicurarsi che il tubo di carico non sia in
posizione verticale.

3. Ove necessario, allentare il dado ad
anello per sistemarlo nella posizione
corretta.

4. Collegare il tubo di carico dell'acqua a
un rubinetto dell'acqua fredda con
filettatura 3/4".

AVVERTENZA!

L'acqua in ingresso non
deve avere una temperatura
superiore ai 25 °C.

Scarico dell'acqua

Il tubo di scarico deve trovarsi a
un'altezza non inferiore a 60 cm e non
superiore a 100 cm.

È possibile prolungare il tubo
di scarico fino a un massimo
di 400 cm. Contattare il
Centro di Assistenza
autorizzato per l’altro tubo di
scarico e la prolunga.

Sarà possibile collegare il tubo di scarico
in diversi modi:

1. Fare una forma a U col tubo di scarico
e avvolgerlo intorno alla guida del tubo in
plastica.

1. Collegare il tubo di ingresso dell'acqua
sulla parte posteriore
dell'apparecchiatura.

ø16

1

W011

2

www.electrolux.com12

2. All'estremità del secchiaio - Serrare la

guida al rubinetto dell'acqua o a parete.

Verificare che la guida in
plastica non si muova
quando l'apparecchiatura
scarica e verificare anche
che il tubo di scarico non sia
immerso in acqua. Ci
potrebbe essere un ritorno di
acqua sporca
nell'apparecchiatura.

L'estremità del tubo di
scarico deve essere sempre
ventilata, perciò il diametro
interno del tubo di scarico
(min. 38 mm = min. 1,5")
deve essere più grande del
diametro esterno del tubo di
scarico.

5. Senza la guida del tubo flessibile in
plastica, verso il sifone di un lavandino ­Fissare il tubo al sifone, e serrarlo con
una pinza. Fare riferimento all'immagine.

3. Se l'estremità del tubo di scarico è

simile all'immagine, è possibile inserirla
direttamente nel tubo verticale.

Accertarsi che il tubo di scarico formi una
curva per evitare il passaggio di
particelle dal lavandino
all'apparecchiatura.

4. A un tubo verticale dotato di foro di

ventilazione - Inserire il tubo di scarico

scarico. Fare riferimento all'immagine.

direttamente in una conduttura di

Collegare il tubo di scarico al sifone e
serrarlo con una pinza. Accertarsi che il
tubo di scarico formi una curva per

ITALIANO 13

evitare il passaggio di particelle dal
lavandino all'apparecchiatura.

6. Posizionare il tubo direttamente in una
conduttura di scarico incassata nel muro
del locale e serrare con un fermo.

5.3 Collegamento elettrico

Al termine dell'installazione è possibile
collegare la spina di rete alla presa di
corrente.

La targhetta di identificazione e il capitolo
"Dati tecnici" indicano i valori elettrici
necessari. Assicurarsi che siano
compatibili con l'alimentazione di rete.

Verificare che l'impianto elettrico
domestico possa sopportare il carico

6. ACCESSORI

6.1 Disponibile su www.electrolux.com/shop o presso un rivenditore autorizzato

massimo richiesto, tenendo conto anche
di eventuali altri apparecchi in uso.

Collegare l’apparecchiatura a una
presa elettrica con messa a terra.

Il cavo di alimentazione deve essere
facilmente accessibile dopo
l’installazione dell’apparecchiatura.

Per qualsiasi intervento elettrico
necessario per l'installazione di questa
apparecchiatura, contattare il nostro
Centro di Assistenza Autorizzato.

Il costruttore declina qualsiasi
responsabilità per danni o lesioni causati
dal mancato rispetto della suddetta
norma di sicurezza.

Solo l’uso di accessori approvati da ELECTROLUX garantisce la
conformità agli standard di sicurezza dell’apparecchiatura. In caso di
impiego di parti non approvate, eventuali reclami saranno invalidati.

6.2 Kit piastra di fissaggio

Se si installa l'apparecchiatura su di uno
zoccolo che non è un accessorio fornito
da ELECTROLUX, fissarla nelle piastre
di fissaggio.

Leggere attentamente le istruzioni fornite
con l'accessorio.

6.3 Kit di installazione in colonna

L'asciugatrice può essere installata in
colonna al di sopra della lavabiancheria

soltanto utilizzando l'appropriato kit
di installazione in colonna.

Salt

www.electrolux.com14

AVVERTENZA!

Non sistemare
l'asciugabiancheria sotto alla
lavabiancheria. Verificare il
kit di impilamento
compatibile controllando la
profondità delle
apparecchiature.

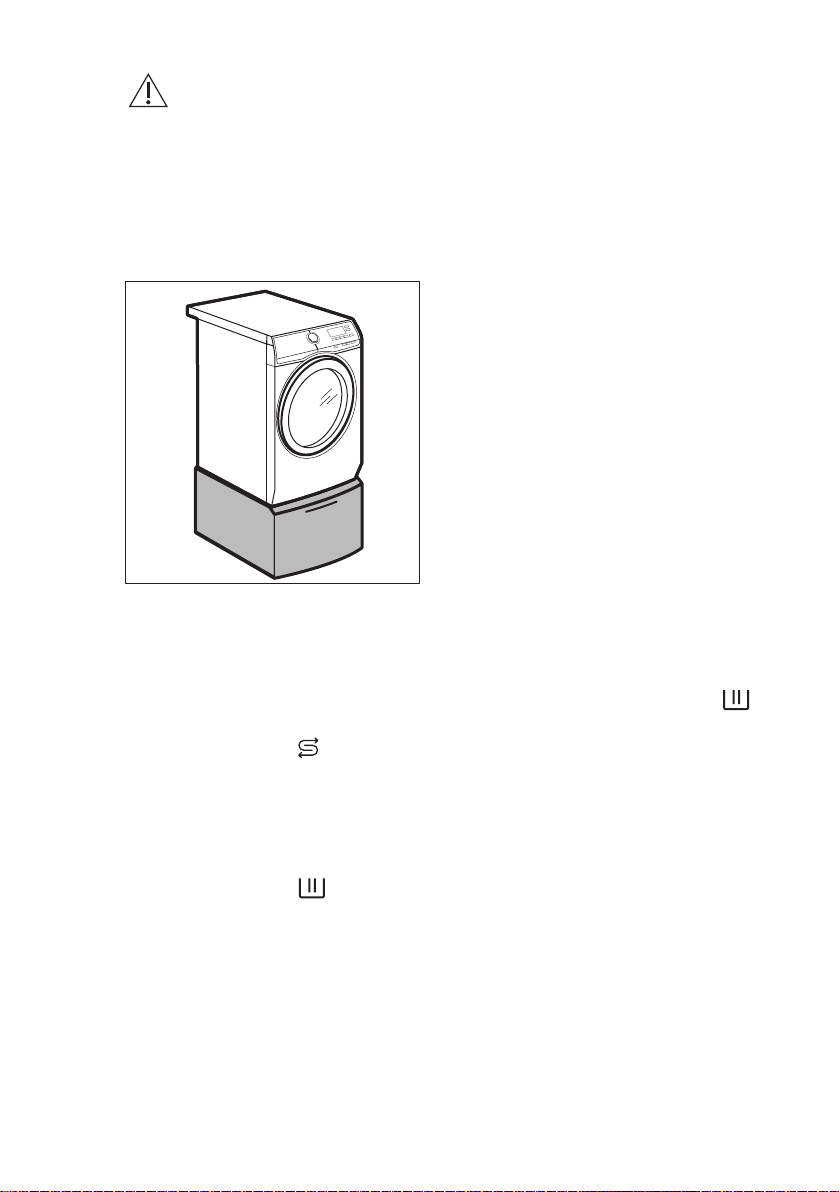

Per sollevare l'apparecchiatura; inoltre
semplifica il carico e lo scarico del
bucato. Il cassetto può essere utilizzato
per conservare tutto ciò che riguarda la
biancheria come ad esempio
asciugamani, prodotti per la pulizia ed
altro.

6.4 Piedistallo con cassetto

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Verificare che l'alimentazione

elettrica sia disponibile e che il
rubinetto dell'acqua sia aperto.

2. Assicurarsi che nello scomparto

contrassegnato da
quindi impostare il livello di durezza
dell’acqua. Rimandiamo alla sezione
“Come impostare il livello di durezza
dell’acqua”.

3. Versare 2 litri di acqua nello
scomparto del detersivo

contrassegnato da .

ci sia sale,

Questa azione attiva il sistema di scarico.

4. Versare un po' di detersivo nello
scomparto contrassegnato da .

5. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico all'interno
del cesto.

In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.

8. DECALCIFICATORE DELL’ACQUA (COLOURCARE)

8.1 Introduzione

L’acqua contiene minerali duri. Più
elevato è il contenuto di questi minerali
più elevato sarà il livello di durezza
dell’acqua.

L’acqua dura può ridurre l’efficacia del
detersivo, ridurre la morbidezza dei

tessuti e contribuire al restringimento e
allo sbiadimento dei colori.

L’apparecchiatura è dotata di un
addolcitore dell’acqua in grado di fornire
il livello giusto di addolcimento dell’acqua
per mantenere intatte le fibre, la
brillantezza dei colori oltre che per

garantire eccellenti prestazioni di
lavaggio a basse temperature.

L’addolcitore dell’acqua dovrebbe essere
regolato in linea con la durezza
dell’acqua in ingresso. Un’impostazione
corretta permette di ottenere risultati di
lavaggio ottimali oltre che una protezione
impeccabile per i tuoi indumenti.

Per impostare correttamente l’addolcitore
dell’acqua rimandiamo alla sezione
“Come impostare il livello di durezza
dell’acqua”.

8.2 Come impostare il livello di durezza dell’acqua

L’apparecchiatura consente di scegliere
fra 7 livelli che corrispondono a 7 gamme
diverse di durezza dell’acqua.

A seconda del paese, la durezza
dell’acqua viene espressa in scale
equivalenti: ad esempio gradi francesi
(°f), gradi tedeschi (°d), gradi inglesi (°e)
e mmol/l e ppm.

Ove necessario, contattare l’ente locale
di erogazione idrica per conoscere il
livello di durezza dell’acqua.

Controllare nella tabella "Livelli di
durezza dell’acqua" il livello idoneo.

Per impostare il livello di durezza
dell’acqua:

1. Premere il tasto On/Off per alcuni
secondi per attivare
l’apparecchiatura.

2. Attendere circa 10 secondi per i
controlli interni dell’apparecchiatura.

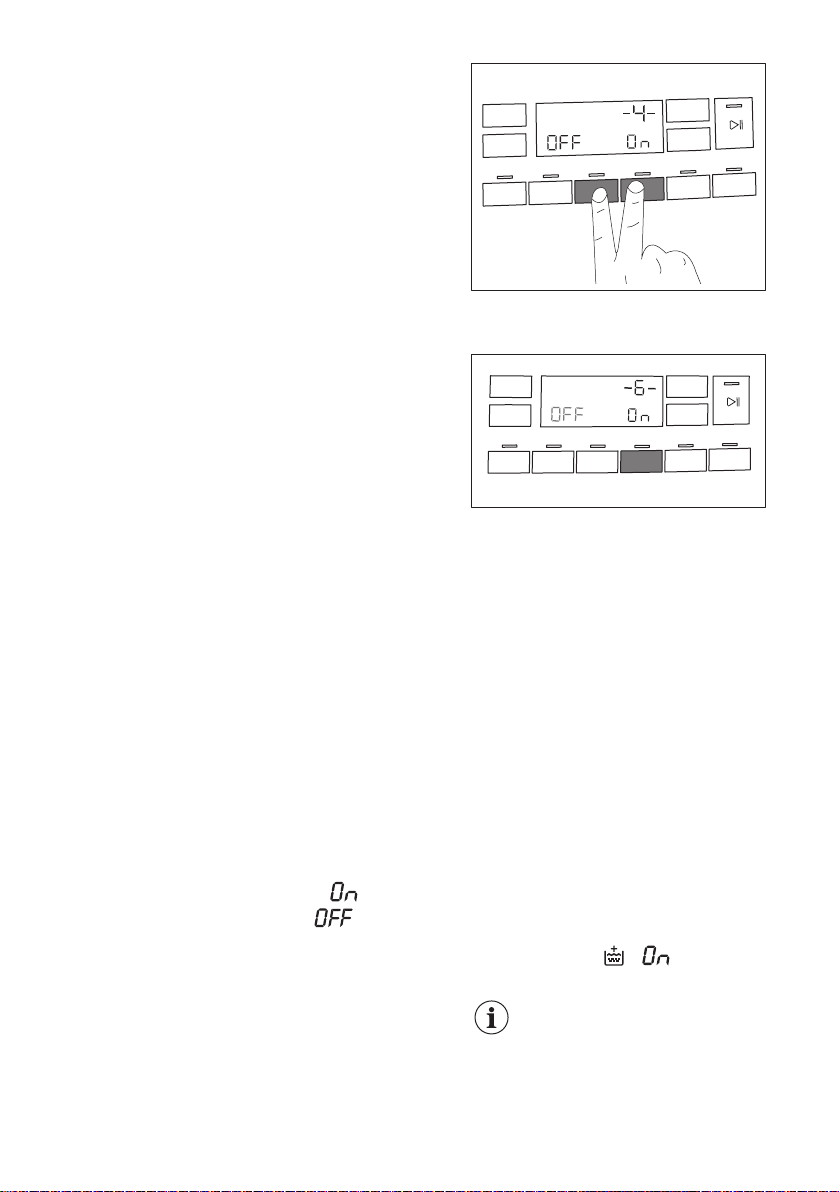

3. Tenere premuti i tasti Extra
Risciacquo e Più Morbido
contemporaneamente per alcuni
secondi finché il display mostra il

livello predefinito -4- e sul lato
destro del display e sul lato

sinistro. Ciò significa che l’addolcitore
dell’acqua è attivo unicamente in
fase di lavaggio.

ITALIANO 15

4.

Sfiorare ripetutamente il tasto Più
Morbido fino a visualizzare il livello
desiderato (da -1- a -7-).

5. Dopo alcuni secondi il display torna
alla schermata informativa del
programma.

Come impostare l’addolcitore dell’acqua anche durante la fase di risciacquo

L’impostazione di fabbrica consente di
addolcire l’acqua solo durante la fase di
lavaggio. Questa impostazione soddisfa
la maggior parte delle condizioni di
utilizzo. Tuttavia, se l’acqua in ingresso è
particolarmente dura (livelli 6 e 7),
consigliamo di impostare l’addolcitore
dell’acqua anche durante la fase di
risciacquo al fine di conservare la
morbidezza dei tessuti.

Dopo aver inserito l’impostazione
dell’addolcitore dell’acqua premendo i
tasti Extra Risciacquo e Più Morbido:

1. Toccare il tasto Extra Risciacquo una
volta. Le spie e compaiono

sul lato sinistro del display.

Questa impostazione
aumenta il consumo di
sale.

Salt

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

Salt

www.electrolux.com16

2. Dopo alcuni secondi il display torna

alla schermata informativa del
programma.

Come disattivare l’addolcitore dell’acqua

Dopo aver inserito l’impostazione
dell’addolcitore dell’acqua premendo i
tasti Extra Risciacquo e Più Morbido:

1. Toccare il tasto Più Morbido finché
l’addolcitore dell’acqua viene
completamente escluso. La spia dei
livelli scompare e sul display

compare solo il simbolo .

Livelli di durezza dell’acqua

I livelli

Gamma di durezza dell’acqua

così co‐

Livelli

me sono
indicati
sul te‐

ster

°f
(Gradi
francesi)

1)

°d
(Gradi te‐
deschi)

1 C01 ≤5 ≤3 ≤4 ≤0,5 ≤50

2 C02 6 - 13 4 - 7 5 - 9 0.6 - 1.3 60 - 130

3 C03 14 - 21 8 - 11 10 -15 1.4 - 2.1 140 - 210

2)

4

C04 22 - 29 12 - 16 16 - 20 2.2 - 2.9 220 - 290

5 C05 30 - 37 17 - 20 21 - 26 3.0 - 3.7 300 - 370

6 C06 38 - 45 21 -25 27 - 32 3.8 - 4.5 380 - 450

7 C07 ≥46 ≥26 ≥33 ≥4,6 ≥460

1)

Ove fornito in dotazione con l’apparecchiatura.

2)

Impostazioni di fabbrica, soddisfano la maggior parte delle condizioni d’uso.

2. Dopo alcuni secondi il display torna
alla schermata informativa del
programma.

°e
(Gradi in‐

mmol/l ppm

glesi)

8.3 Versamento del sale

La funzione addolcitore dell’acqua agisce
mediante resine speciali contenute
nell’apparecchiatura.

Per rigenerare le resine e prepararle per
addolcire l’acqua, versare nello

scomparto

1. Aprire il contenitore del detersivo.

un sale apposito:

2. Aprire lo scomparto

.

Max

▼

M

a

x

▼

Max

▼

Max

▼

Max

▼

Max

▼

SALT

Salt

Salt

Salt

Salt

ITALIANO 17

AVVERTENZA!

Versare il sale unicamente

3. Versare il sale specifico.

4. Chiudere lo scomparto del sale e

l’erogatore del detersivo.

Controllare a intervalli
regolari che ci sia
abbastanza sale.

Lo scomparto

può contenere circa
600 gr di sale che sono sufficienti per
circa due mesi se il livello di durezza
dell’acqua predefinito (4) è impostato e
l’addolcitore dell’acqua viene attivato
solo durante la fase di lavaggio. Un
diverso livello di durezza dell’acqua o
una diversa impostazione possono
aumentare o diminuire il consumo di
sale. Fare riferimento a ’Come impostare
il livello di durezza dell’acqua’ e ’Come
impostare l’addolcitore dell’acqua anche
durante la fase di risciacquo’.

Il display mostra l’indicatore

lo scomparto
di sale, anche se rimane ancora qualche
residuo di sale.

necessita di rifornimento

quando

nello scomparto

.

AVVERTENZA!

Non introdurre nulla ma sale

nello scomparto

. Se
viene versato qualsiasi altro
detersivo/additivo
involontariamente nello
scomparto, consultare la
sezione “Eliminare detersivo
o altri additivi dallo
scomparto del sale” nel
capitolo “Risoluzione dei
problemi”.

Usare solo sale speciale per
lavastoviglie e/o lavatrici.
Altri tipi di sale sono meno
efficaci e col passare del
tempo potrebbero
danneggiare la tecnologia di
addolcimento dell’acqua in
modo permanente. Non

usare sale fino!

L’apparecchiatura funziona
in modo normale anche
senza sale, ma senza
sfruttare appieno il suo
potenziale. Qualora
l’apparecchiatura venga
usata senza sale a lungo,
dopo aver messo il sale la
funzione di addolcimento
dell’acqua viene
completamente ripristinata
dopo alcuni cicli di lavaggio.

8.4 Rigenerazione del decalcificante

Dopo alcuni cicli, l’apparecchiatura
potrebbe aver bisogno di rigenerare il
decalcificante dell'acqua.

Il processo di rigenerazione è assicurato
automaticamente quando si eseguono
programmi come Cotoni e Sintetici
ordinariamente.

Il processo di rigenerazione è assicurato
automaticamente quando si eseguono

www.electrolux.com18

programmi come Cotoni e Sintetici
ordinariamente.

Altri programmi possono eseguire il
processo di rigenerazione
automaticamente, quando le
impostazioni e le condizioni lo
consentono.

9. PANNELLO DEI COMANDI

9.1 Funzioni speciali

La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.

• La connessione Wi-Fi e l’Avvio
Remoto consentono di avviare un
ciclo, di interagire con la lavatrice e di
controllare lo stato del ciclo di
lavaggio in modalità remota.

• Il sistema SteamCare, grazie ai
programmi vapore Cashmere e
Freshscent offre la soluzione perfetta
per rinfrescare anche gli indumenti più
delicati senza bisogno di lavarli.
Usare la fragranza delicata sviluppata
in esclusiva da ELECTROLUX per
aggiungere un piacevole profumo di
indumento "appena lavato",
rimuovendo i cattivi odori e riducendo
le pieghe.

• La tecnologia ColourCare funge da
addolcitore dell'acqua e rimuove i
minerali duri dall’acqua in ingresso
fornendo acqua dolce per il lavaggio.
Lavaggio dopo lavaggio si evitano
problemi di rigidità dei tessuti,
restringimento e sbiadimento.

• La tecnologia UltraCare è stata
progettata per proteggere le fibre dei

Se si eseguono solitamente
2 cicli molto brevi, il
processo di rigenerazione
può non avvenire: si può
notare che il sale non è stato
utilizzato, in quanto viene
consumato solo durante la
fase di rigenerazione.
Per garantire il processo di
rigenerazione eseguire un

programma Cotoni o
Sintetici una volta a
settimana o almeno una
volta ogni due settimane.

tessuti grazie alle diverse fasi di pre­miscelazione che sciolgono prima il
detersivo e poi l’ammorbidente in
acqua prima di procedere alla
distribuzione nel bucato. Quindi ogni
fibra viene raggiunta e lavata con
cura.

• Il vapore è un modo veloce e facile
per rinfrescare gli indumenti. I
programmi con vapore delicato
rimuovono i cattivi odori e riducono le
pieghe nei tessuti asciutti, di modo da
ridurre le necessità a livello di stiro.
Vapore FinaleL’opzione completa
ogni ciclo con vapore delicato che
rilassa le fibre e riduce le pieghe.
Stirare non è mai stato così facile!

• Grazie all’opzione Più Morbido,
l’ammorbidente viene diffuso in modo
uniforme nel bucato e penetra in
profondità le fibre del tessuto
favorendo una morbidezza ottimale.

• Il SensiCare System rileva il
quantitativo di bucato definendo la
durata del programma in 30 secondi.
Il programma di lavaggio è calibrato al
carico di bucato e al tipo di tessuto,
senza consumare più tempo, energia
e acqua del necessario.

9.2 Descrizione del pannello dei comandi

1 2 3 4 5 6 7

9 81011121314

MIX

ITALIANO 19

Selettore dei programmi

1

Tasto Centrifuga

2

Tasto Temperatura

3

Display

4

Tasto Partenza Ritardata

5

Tasto Time Manager

6
7

Avvio/Pausa Tasto
Tasto Silent

8

Tasto Vapore Finale

9

Tasto Più Morbido

10

Tasto Extra Risciacquo

11

Tasto Macchie

12

Tasto Prelavaggio

13

Pulsante On/Off

14

9.3 Visualizza

Area temperatura:

Indicatore della temperatura.

Spia dell'acqua fredda.

Spia Sicurezza bambino.

Indicatore connessione Wi-Fi.

MIX

Salt

www.electrolux.com20

Indicatore di avvio remoto.

Spia Oblò bloccato.

Spia della partenza ritardata.

La spia digitale può mostrare:

• Durata del programma (ad esempio ).

• Tempo di ritardo (ad esempio ).

• fine del Ciclo ( ).

• Codice di avvertenza (ad esempio:

• Spia errore ( ).

Spia Time Manager.

Spia UltraCare.

Indicatore Fase vapore.

Indicatore fase anti-piega

Indicatore Pulizia cesto. Questo è un consiglio: eseguire la pu‐
lizia del cestello.

Area Centrifuga:
Spia della velocità di centrifuga

Spia No Centrifuga finale. La fase di centrifuga è spen‐

ta.

Spia Silent.

).

Spia Stop acqua in vasca.

Indicatore riempimento sale. È necessario riempire lo scom‐

parto del sale
sale non è sufficiente.

Spia aggiungi indumenti Si accende all'inizio della fase di la‐
vaggio, quando è ancora possibile mettere in pausa l'apparec‐
chiatura e aggiungere ulteriore bucato.

Spia carico massimo (rimandiamo al paragrafo "Il rilevamento
del carico, sistema SensiCare System").

Lampeggia quando il carico del bucato supera il carico

massimo dichiarato per il programma selezionato.

: lo scomparto è vuoto oppure il quantitativo di

10. WI-FI - CONFIGURAZIONE DELLA CONNETTIVITÀ

Questo capitolo descrive come collegare
l’apparecchiatura alla rete Wi-Fi e come
collegarla ai dispositivi mobili.

Con questa funzionalità è possibile
ricevere notifiche, controllare e

ITALIANO 21

monitorare l’apparecchiatura dai propri
dispositivi mobili.

La funzionalità Wi-Fi è disattivata come
impostazione predefinita di fabbrica.

Per collegare l’apparecchiatura e
beneficiare di tutte le sue funzioni e
servizi sarà necessario:

• Connessione di rete wireless a casa
con connessione a Internet attiva.

• Dispositivo mobile connesso alla rete
wireless.

Frequenza 2.412 - 2.472 GHz

per il mercato eu‐
ropeo

Protocollo IEEE 802.11b/g/n

due stream radio

Potenza massima <20 dBm

10.1 Installazione e

configurazione "My Electrolux"

"My Electrolux" consente di
controllare il bucato
attraverso un dispositivo
mobile.
Contiene un gran numero di
programmi, funzioni utili e
informazioni sul prodotto
perfettamente adattate
all'apparecchiatura.
Attraverso l'app è possibile
selezionare i programmi già
disponibili dal pannello di
controllo
dell'apparecchiatura, oltre a
sbloccare programmi
aggiuntivi disponibili solo da
un dispositivo mobile
I programmi aggiuntivi
possono cambiare nel tempo
insieme alle nuove versioni
dell'app.
È un servizio di cura del
bucato personalizzato, che
puoi ottenere dal tuo
dispositivo mobile.

Verificare che il dispositivo smart sia
collegato alla rete wireless.

1. Accedere all'App Store del proprio
dispositivo smart.

2. Scaricare e installare l’App "My
Electrolux".

3. Verificare di aver avviato una
connessione Wi-fi con
l'apparecchiatura. In caso contrario,
consultare il paragrafo successivo
"Configurazione del collegamento
wireless dell'apparecchiatura".

4. Avviare l’applicazione. Selezionare il
paese e la lingua, quindi accedere
con e-mail e password. Qualora non
si disponga di un account, crearne
uno nuovo attendendosi alle
istruzioni in "My Electrolux".

5. Attenersi alle istruzioni sull'App per la
registrazione e la configurazione
dell'apparecchiatura.

10.2 Configurazione della

connessione wireless della
lavatrice

1. Premere il tasto On/Off per alcuni
secondi per attivare
l’apparecchiatura. Attendere
indicativamente 10 secondi prima di
procedere con la configurazione del
wireless.

2. Selezionare un programma ruotando
il selettore.

3. Premere e tenere premuti i tasti Time
Manager e Partenza Ritardata per
alcuni secondi contemporaneamente
fino a che non si sente un “clic”.

Rilasciare i tasti. compare sul
display per 5 secondi e la spia
inizia a lampeggiare.

Il modulo di connessione wireless inizia
ad avviarsi.

In fase di collegamento
dell’apparecchiatura all’applicazione,
stare vicini col proprio dispositivo smart.

Verificare che l’APP sia
pronta per la connessione.

www.electrolux.com22

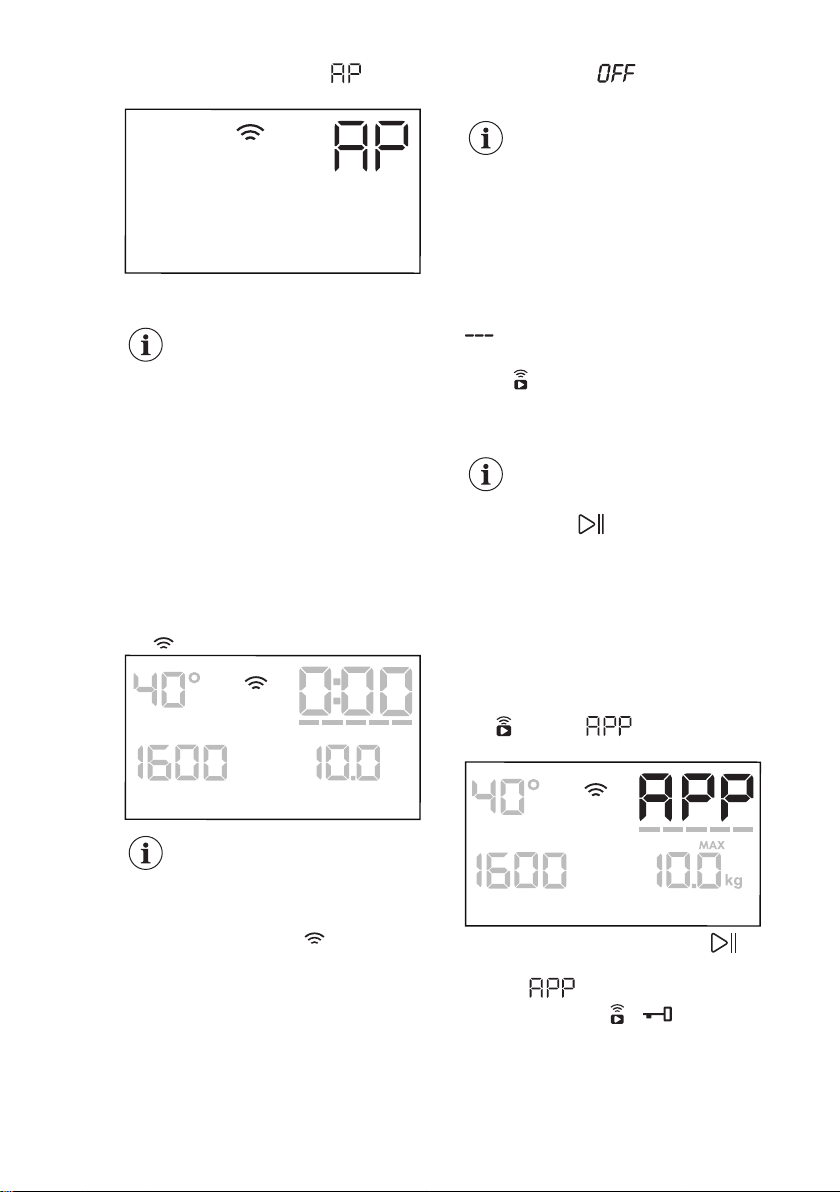

4. Dopo circa 45 secondi, (Access
Point) compare sul display.

L’access point rimarrà aperto per circa 3
minuti.

Fintanto che
l’apparecchiatura è attivata
continuerà a provare a
connettersi con le
credenziali salvate fino a che
il Wi-Fi non verrà disattivato
o fino a che non vengano
resettate le credenziali.

5. Configurare l’app "My Electrolux" sul
proprio dispositivo smart e attenersi
alle istruzioni per collegare
l’apparecchiatura alla propria rete Wi­Fi.

6. Se la connettività è configurata,
quando torna la schermata delle
informazioni sul programma, la spia

è sul display.

Rilasciare i tasti. compare sul
display per 5 secondi.

Se l’apparecchiatura viene
spenta e riaccesa, la
connessione wireless si
interrompe
automaticamente.

Per togliere le credenziali wireless,
premere e tenere premuto i tasti Time
Manager e Partenza Ritardata per 10
secondi contemporaneamente fino a che
non viene emesso un segnale acustico:

compare sul display.

10.3 Avvio Remoto

L’Avvio Remoto consente di avviare un
ciclo in modalità remota.

L’Avvio Remoto si attiva
automaticamente quando
viene premuto il tasto Avvio/

Pausa per avviare il
programma, ma è anche
possibile avviare un
programma di lavaggio in
modalità remota.

Quando l’App viene installata e la
connessione wireless è completa, sarà
possibile attivare l’Avvio Remoto:

1. Sfiorare il tasto Partenza Ritardata
e la spia compare sul

display per alcuni secondi.

Ogni volta che viene accesa
l’apparecchiatura,
quest’ultima impiega 45
secondi per collegarsi
automaticamente alla rete.
Quando la spia smette di
lampeggiare la connessione
è pronta.

Per spegnere la connessione wireless,
tenere premuti contemporaneamente per
alcuni secondi i tasti Time Manager e
Partenza Ritardata, fino a che non viene
emesso il primo segnale acustico.

2. Sfiorare il tasto Avvio/Pausa per

attivare l’Avvio Remoto prima che la
spia smetta di lampeggiare.

Compaiono le spie e sulla
schermata riassuntiva del programma e
l'oblò viene bloccato. Ora è possibile
avviare il programma in modalità remota.

ITALIANO 23

Quando viene toccato il
tasto Avvio/Pausa dopo
che la spia smette di

lampeggiare, l’Avvio Remoto
non viene attivato ma viene
avviato il programma
impostato.

Per eliminare l’Avvio Remoto, sfiorare
il tasto Partenza Ritardata e

confermare premendo il tasto Avvio/
Pausa

.

La posizione di reset
disattiva l'Avvio Remoto.

10.4 Aggiornamento Over-the­air

L'App potrebbe proporre un
aggiornamento per l'apparecchiatura.

11. SELETTORE E TASTI

11.1 Introduzione

Le opzioni/funzioni non sono
disponibili con tutti i
programmi di lavaggio.
Controllare la compatibilità
fra opzioni/funzioni e i
programmi di lavaggio nella
"Tabella dei programmi".
Un’opzione/funzione può
escludere l’altra, in questo
caso l’apparecchiatura non
consente di impostare le
opzioni/funzioni
incompatibili.

11.2 On/Off

Premere questo tasto per alcuni secondi
sarà possibile attivare o disattivare
l'apparecchiatura. Quando
l'apparecchiatura viene accesa o spenta,
si sentono due suoni diversi.

Quando la funzione Stand-by disattiva
automaticamente l'apparecchiatura dopo
alcuni minuti per ridurre il consumo
energetico, potrebbe essere necessario
attivare nuovamente l'apparecchiatura.

L'aggiornamento viene accettato solo
tramite App.

Qualora un programma sia in funzione,
l'App notifica che l'aggiornamento inizierà
alla fine del programma.

Durante l'aggiornamento,
l'apparecchiatura mostra nel

display.
Non spegnere o scollegare

l'apparecchiatura dalla presa di corrente
durante l'aggiornamento.

L'apparecchiatura sarà nuovamente
utilizzabile alla fine dell'aggiornamento,
senza notifiche su aggiornamenti andati
a buon fine.

Se si verifica un errore, l'apparecchiatura
mostra

pulsante o ruotare la manopola per
tornare al normale utilizzo.

Per ulteriori dettagli rimandiamo al
paragrafo Stand-by nel capitolo Utilizzo
quotidiano.

nel display: premere un

11.3 Temperatura

Quando viene selezionato un
programma di lavaggio,
l’apparecchiatura propone
automaticamente una temperatura
predefinita.

Toccare ripetutamente questo tasto fino
a che non compare il valore di
temperatura desiderato sul display.

Quando il display mostra le spie ,
l'apparecchiatura non scalda l'acqua.

11.4 Centrifuga

Quando viene impostato un programma,
l'apparecchiatura seleziona in modo
automatico la velocità di centrifuga
massima consentita eccetto il
programma Denim. Questa opzione
consente di ridurre la velocità di
centrifuga predefinita.

Premere ripetutamente questo tasto per:

• Ridurre la velocità di centrifuga. Il
display mostra solo le velocità di

www.electrolux.com24

centrifuga disponibili per il programma
impostato.

• Opzioni centrifuga aggiuntive
Esclusione centrifuga .

Impostare questa opzione per
disattivare tutte le fasi di centrifuga. Il

display mostra la spia .
L'apparecchiatura esegue solo la fase
di scarico del programma di lavaggio
selezionato. Impostare questa
opzione per tessuti molto delicati. La
fase di risciacquo utilizza più acqua
per alcuni programmi di lavaggio

• Attivare l'opzione No cent. finale .
La centrifuga finale non viene
eseguita. Si esclude lo scarico
dell'acqua dell'ultimo risciacquo in
modo da non sgualcire i tessuti. Il
programma di lavaggio finisce con
l’acqua nel cesto.

La spia
resta bloccato e il cesto ruota
regolarmente per ridurre la
formazione di pieghe. Prima di aprire
l'oblò si deve scaricare l'acqua.

Premendo il tasto Avvio/Pausa
l'apparecchiatura esegue la fase di
centrifuga e poi scarica l'acqua.

rimane accesa. L'oblò

L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.

11.5 Prelavaggio

Con questa opzione è possibile
aggiungere una fase di prelavaggio a un
programma di lavaggio.

L'indicatore corrispondente sopra al
touch si illumina.

• Usare questa funzione per
aggiungere una fase di pre-lavaggio a
30°C prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.

Queste opzioni possono
aumentare la durata del
programma.

11.6 Macchie

Sfiorare questo pulsante per aggiungere
ad un programma il trattamento specifico
per le macchie.

L'indicatore corrispondente sopra al
touch si illumina.

Utilizzare questa opzione per biancheria
con macchie difficili da rimuovere.

Il prodotto per rimuovere le macchie è
pre-miscelato e riscaldato col detersivo
per migliorare la sua efficacia.

Questa opzione aumenta la
durata del programma.
Questa opzione non è
utilizzabile con temperature
inferiori a 40 °C.

11.7 Impostazione permanente Extra Risciacquo

Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.

Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.

Questa opzione aumenta la
durata del programma.

La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.

11.8 Impostazione permanente Più Morbido

Impostare questa opzione per
ottimizzare la distribuzione di
ammorbidente e migliorare la
morbidezza del tessuto.

Consigliato quando viene usato
ammorbidente.

Questa opzione aumenta la
durata del programma.

La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.

ITALIANO 25

11.9 Vapore Finale

Questa opzione aggiunge una fase
vapore seguita da una rapida fase anti­pieghe al termine del programma di
lavaggio.

La fase vapore riduce le pieghe e facilita
la fase di stiro degli indumenti.

L'indicatore corrispondente sopra al
touch si illumina.

La spia
vapore.

Quando il programma si ferma, sul
display compare , la spia si
spegne e la spia e il Avvio/Pausa

led è fisso. Il cesto esegue movimenti
delicati per circa 30 minuti per
conservare i benefici del vapore.
Toccando un qualsiasi pulsante, i
movimenti anti-piega si fermano e l'oblò
si sblocca, l'apparecchiatura propone
nuovamente il programma impostato
precedentemente.

Per interrompere la fase anti-piega, è
inoltre possibile:

• Premere il tasto On/Off per alcuni

• Ruotare il selettore dei programmi in

è fissa durante la fase

Questa opzione può
aumentare la durata del
programma.

secondi per attivare o disattivare
l'apparecchiatura.

un'altra posizione.

Un carico piccolo aiuta a
raggiungere risultati migliori.

11.10 Silent

Premere questo pulsante per attivare­disattivare l'opzione Silent .

Le fasi intermedie e quella finale di
centrifuga vengono eliminate e il
programma si conclude con l'acqua nel
cesto. In questo modo vengono ridotte le
pieghe.

Il display mostra la spia . L'oblò resta
bloccato. Il cesto ruota regolarmente per
ridurre le pieghe. Prima di aprire l'oblò si
deve scaricare l'acqua.

Dato che il programma è molto
silenzioso, è adatto per essere usato di
notte quando l'energia elettrica costa
meno. In alcuni programmi, i risciacqui
saranno eseguiti con una maggiore
quantità di acqua.

Premendo il tasto Avvio/Pausa ,
l'apparecchiatura esegue unicamente la
fase di scarico.

L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.

11.11 Partenza Ritardata

Con quest’opzione è possibile ritardare
l’avvio di un programma in un orario più
comodo.

Premere ripetutamente il tasto per
impostare il ritardo necessario. Il tempo
aumenta a intervalli di 1 ora fino a 20
ore.

Il display mostra la spia
selezionato del ritardo. Dopo aver

premuto il Avvio/Pausa pulsante,
l’apparecchiatura inizia il conto alla
rovescia e lo sportello è bloccato.

e il tempo

11.12 Time Manager

Con questa opzione sarà possibile
ridurre la durata del programma a
seconda delle dimensioni del carico e del
livello di sporcizia.

Quando si imposta un programma di
lavaggio, il display mostra la durata

predefinita e trattini.
Toccare il pulsante Time Manager per

ridurre la durata del programma a
seconda delle proprie esigenze. Il display
mostra la nuova durata del programma e
il numero di trattini diminuisce di
conseguenza:

adatto per un carico completo di
indumenti con livello di sporcizia
normale.

un ciclo rapido per un carico
completo di indumenti con livello normale
di sporcizia.

www.electrolux.com26

ciclo molto rapido per un carico
inferiore leggermente sporco (ad
esempio: si consiglia al massimo un
mezzo carico).

il ciclo più rapido per rinfrescare
quantitativi ridotti di bucato.

Il Time Manager è disponibile solo con i
programmi presenti in tabella.

indicatore

1)

1)

Durata predefinita per tutti i programmi.

12. PROGRAMMI

Eco 40-60

■

■ ■ ■

■

■ ■ ■

■ ■ ■

Cotoni

■ ■

■ ■

Time Manager con i programmi a
vapore

Quando viene impostato un programma
a vapore, questo tasto consente di
scegliere tre livelli di vapore e la durata
del programma viene ridotta di
conseguenza:

• : massimo.

•

• : minimo.

: medio.

11.13 Avvio/Pausa

Premere il tasto Avvio/Pausa per

Sintetici

avviare, mettere in pausa
l'apparecchiatura o interrompere un
programma in funzione.

12.1 Tabella dei programmi

Programma
Temperatura
predefinita
Gamma di
temperatura

Programmi di lavaggio

Eco 40-60

1)

40°C

Cotoni
40°C
90°C - A fred‐
do

Velocità
di centri‐
fuga di ri‐
ferimento
Gamma
velocità
centrifuga

1400
giri/min
(1400­400 giri/
min)

1400
giri/min
(1400­400 giri/
min)

Carico
massi‐

mo

9 kg Cotone bianco e colorato sintetico. Capi

9 kg Cotone bianco e colorato. Capi normalmen‐

Descrizione del programma

(Tipo di carico e livello di sporco)

normalmente sporchi. Il consumo di energia si
riduce e la durata del programma di lavaggio
viene allungata, garantendo buoni risultati di
lavaggio.

te, molto e poco sporchi

ITALIANO 27

Programma
Temperatura
predefinita
Gamma di
temperatura

Velocità
di centri‐
fuga di ri‐
ferimento
Gamma
velocità
centrifuga

1200

Sintetici
40°C
60 °C – A fred‐
do

giri/min
(1200 ­400 giri/
min)

1200

Delicati
30 °C
40 °C – A fred‐
do

giri/min
(1200­400 giri/
min)

1200

Lana
40°C
40 °C – A fred‐
do

giri/min
(1200 ­400 giri/
min)

Programmi speciali

1200

Piumini
30 °C
40 °C – A fred‐
do

giri/min
(1200 ­400 giri/
min)

1400

Centrifuga/
Scarico

giri/min
(1400 ­400 giri/
min)

1400

Risciacquo

giri/min
(1400­400 giri/
min)

Carico
massi‐

Descrizione del programma

(Tipo di carico e livello di sporco)

mo

4 kg Capi in tessuti sintetici o misti. Capi nor‐

malmente sporchi.

2 kg Tessuti delicati quali ad esempio acrilici,

viscosa e tessuti misti che richiedono un
lavaggio più delicato. Capi normalmente e

poco sporchi.

2 kg Indumenti di lana lavabili a macchina, a

mano e altri tessuti che riportano sull’etichet‐
ta il simbolo di “lavaggio a mano”

2)3)

2 kg Programma speciale per una giacca/piumi‐

no, anche con imbottitura sintetica. Qualora

l’etichetta dell’indumento lo consenta, esegui‐
re un lavaggio completo e un ciclo di asciuga‐
tura per preservare l’aspetto e le funzionalità
termiche dell’indumento.

9 kg Tutti i tessuti, a parte i capi in lana e i tes‐

suti delicati. Per centrifugare la biancheria e
scaricare l’acqua nel cesto.

9 kg Tutti i tessuti, eccetto lana e tessuti molto

delicati. Programma per risciacquare e centri‐
fugare il bucato. La velocità di centrifuga pre‐
definita è quella usata per i programmi per il
cotone. Ridurre la velocità di centrifuga in ba‐
se al tipo di biancheria. Ove necessario, impo‐
stare l’opzione Extra Risciacquo per aggiun‐
gere ulteriori risciacqui. Con una bassa veloci‐
tà di centrifuga l’apparecchiatura effettua ri‐
sciacqui delicati e una centrifuga breve.

www.electrolux.com28

Programma
Temperatura
predefinita
Gamma di
temperatura

Velocità
di centri‐
fuga di ri‐
ferimento
Gamma

Carico
massi‐

mo

Descrizione del programma

(Tipo di carico e livello di sporco)

velocità
centrifuga

Programmi a vapore con Sistema FreshScent

Sarà possibile usare i programmi a vapore per ridurre le grinze e i cattivi odori4) di
indumenti che devono solo essere rinfrescati, evitando il lavaggio. Le fibre in tessuto
sono rilassate e poi la stiratura diventa molto facile. Al termine del programma, to‐

5)

gliere rapidamente il bucato dal cestello

Il programma a vapore non esegue un ci‐
clo di igienizzazione. Non impostare un programma a vapore con i seguenti tipi di in‐
dumenti:

• Articoli non adatti per l’asciugatrice.

• Indumenti con l’etichetta “Solo lavaggio a secco”.
ELECTROLUX fragranza. Se viene usata questa fragranza speciale il bucato profu‐
merà come appena lavato. Leggere attentamente le istruzioni fornite con la fragran‐
za. Ridurre il dosaggio della fragranza quando si gestiscono carichi più piccoli. Col
pulsante Time Manager, sarà possibile ridurre la durata del programma quando si la‐
vano indumenti che hanno un’etichettatura che indica un lavaggio a bassa tempera‐
tura.
NON:

• Mettere in lavasciuga gli indumenti lavati con la fragranza. I benefici di questo la‐

vaggio evaporerebbero.

• Usare la fragranza per scopi diversi rispetto a quelli qui descritti.

• Usare la fragranza su indumenti nuovi. I nuovi indumenti potrebbero contenere

composti residui delle finiture, non compatibili.

I flaconcini della fragranza sono disponibili sul sito di e-commerce
ELECTROLUX o presso un rivenditore autorizzato.

Freshscent

1 kg Cotone, Sintetici, Delicati. Programma va‐

pore rapido e delicato per rinfrescare anche
gli indumenti più delicati, compresi quelli mol‐
to delicati con lustrini, pizzo, ecc. Quando si
gestiscono carichi inferiori, la durata del pro‐

-

gramma può essere ridotta ulteriormente per
mezzo dell’opzione Time Manager.

AVVERTENZA!

Non usare il programma con in‐
dumenti in lana e indumenti re‐
canti la dicitura dry-clean.

ITALIANO 29

Programma
Temperatura
predefinita
Gamma di
temperatura

Velocità
di centri‐
fuga di ri‐
ferimento
Gamma

Carico
massi‐

velocità
centrifuga

1 kg Lana e cashmere. Programma veloce per rin‐

Cashmere

-

Ulteriori programmi di lavaggio

Denim
30 °C
40 °C – A fred‐
do

800
giri/min
(1200 ­400 giri/
min)

4 kg Programma speciale per gli indumenti in

Descrizione del programma

(Tipo di carico e livello di sporco)

mo

frescare al massimo 1 kg di indumenti in lana
e in cachemire lavabili a mano e a macchina
senza lavaggio. Quando si gestiscono carichi
inferiori, la durata del programma può essere
ridotta ulteriormente per mezzo dell’opzione
Time Manager.

AVVERTENZA!

Non usare il programma con in‐
dumenti in lana recanti la dicitura
dry-clean.

Denim con una fase di lavaggio delicata
per ridurre gli sbiadimenti e i segni del la‐
vaggio. Per una miglior cura degli indumenti

consigliamo un carico ridotto.

www.electrolux.com30

Programma
Temperatura
predefinita
Gamma di
temperatura

Outdoor
30 °C
40 °C – A fred‐
do

Velocità
di centri‐
fuga di ri‐
ferimento
Gamma
velocità
centrifuga

1200
giri/min
(1200­400 giri/
min)

Carico
massi‐

mo

6)

2 kg

7)

1 kg

Descrizione del programma

(Tipo di carico e livello di sporco)

Non usare ammorbidente e fare
in modo che non vi siano residui
di ammorbidente nel cassetto del
detersivo.

Capi sportivi in tessuti sintetici. Questo
programma è stato pensato per lavare in mo‐
do delicato indumenti sportivi ed è anche
adatto per abbigliamento da palestra, cicli‐
smo, jogging e articoli simili. Il carico di bucato
consigliato è 2 kg.

Tessuti impermeabili, impermeabili-traspi‐
ranti e tessuti idrorepellenti. Questo pro‐

gramma può essere usato anche come ciclo
di ripristino della funzione idro-repellente, ap‐
positamente realizzato per creare uno strato
idrofobico sugli indumenti. Per eseguire il ciclo
di impermeabilizzazione, procedere come in‐
dicato di seguito:

• Versare il detersivo nello scomparto .

• Versare un prodotto speciale per l’idrore‐
pellenza nello scomparto del cassetto dedi‐

cato all’ammorbidente

.

• Ridurre il carico del bucato a 1 kg.

Per migliorare ulteriormente la
funzione di impermeabilizzazione,
asciugare in asciugatrice impo‐
stando il programma di asciugatu‐
ra Outdoor (ove disponibile e se
l’etichetta nel consente l’asciuga‐
tura in asciugatrice).

Rapido 20'
40 °C – 30 °C

1200
giri/min
(1200 ­400 giri/
min)

3 kg Capi in cotone e sintetici leggermente spor‐

chi o indossati una volta.

ITALIANO 31

Programma
Temperatura
predefinita
Gamma di
temperatura

Velocità
di centri‐
fuga di ri‐
ferimento
Gamma

Carico
massi‐

mo

Descrizione del programma

(Tipo di carico e livello di sporco)

velocità
centrifuga

MixCare 49min
30 °C
60 °C – A fred‐
do

1400
giri/min
(1400 ­400 giri/
min)

5 kg Tessuti in cotone e misti. Sporco normale.

Ideale per il bucato di tutti i giorni. Questo pro‐
gramma lava con estrema cura il cotone e i
tessuti sintetici e, grazie alla tecnologia Co‐
lourCare, assicura risultati di lavaggio ottimali
già a 30° C e in massimo 49 minuti, proteg‐
gendo i capi dallo sbiadimento dei colori e dal‐
la formazione di lanugine. Se si lava un picco‐
lo carico di biancheria (fino a 2 kg) il program‐
ma dura solo 39 minuti e il consumo di acqua
e di energia diminuisce proporzionalmente.

Reimpostare la posizione. Il display visualizza solo trattini.

1)

Secondo la norma UE 2019/2023 della Commissione, questo programma a 40 °C è in
grado di pulire il bucato di cotone con un livello di sporco normale, dichiarato lavabile a
40 °C o 60 °C, insieme nello stesso ciclo.

Per la temperatura raggiunta nella lavanderia, la durata del programma e altri
dati, consultare il capitolo "Valori di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere
quelli che funzionano a temperature più basse e durano più a lungo.

2)

Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato.

3)

Se sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.

4)

Il programma a vapore non rimuove gli odori particolarmente intensi.

5)

Al termine del trattamento a vapore il bucato può essere umido. Appendere gli indumenti
per alcuni minuti.

6)

Programma di lavaggio.

7)

Programma di lavaggio e fase di impermeabilizzazione.

Compatibilità delle opzioni programma

Programma

1)

1)

Eco 40-60

No centrifuga

Centrifuga

Prelavaggio

Macchie

Più Morbido

Extra Risciacquo

Silent

Vapore Finale

Partenza Ritardata

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

Time Manager

www.electrolux.com32

Programma

1)

1)

Cotoni

Sintetici

Delicati

Lana

Piumini

Centrifuga/Scari‐
co

Risciacquo

Freshscent

Cashmere

No centrifuga

Centrifuga

Prelavaggio

Macchie

Più Morbido

Extra Risciacquo

Silent

Vapore Finale

Partenza Ritardata

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■ ■ ■ ■ ■

2)

■

■

■

■ ■ ■ ■ ■

■ ■

■ ■

Time Manager

Denim

Outdoor

Rapido 14'

MixCare 49min

1)

Questa opzione non è utilizzabile con temperature inferiori a 40°C.

2)

Impostando l’opzione Esclusione centrifuga, l’apparecchiatura esegue solo lo scarico del‐

l’acqua.

■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■ ■ ■ ■

■ ■ ■ ■ ■ ■

ITALIANO 33

Detersivi idonei per i programmi di lavaggio

Programma Polvere uni‐

versale

Eco 40-60 ▲ ▲ ▲ -- --

Cotoni ▲ ▲ ▲ -- --

Sintetici ▲ ▲ ▲ -- --

Lana -- -- -- ▲ ▲

Piumini -- ▲ ▲ -- ▲

Delicati -- -- -- ▲ ▲

Denim -- -- ▲ ▲ ▲

Outdoor -- -- -- ▲ ▲

Rapido 14' -- ▲ ▲ -- --

MixCare
49min

1)

A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere.

▲ = Consigliato -- = Non consigliato

▲ ▲ ▲ -- --

1)

Liquido uni‐
versale

Liquido per
colorati

Delicati in
lana

Speciale

12.2 Woolmark Wool Care - Verde

13. IMPOSTAZIONI

13.1 Segnali acustici

Questa apparecchiatura ha vari segnali
acustici, che funzionano quando:

• Viene attivata l'apparecchiatura

(breve suono speciale).

• Viene disattivata l'apparecchiatura

(breve suono speciale).

• Si toccano i tasti (suono clic).

• Viene effettuata una selezione non

valida (3 suoni brevi).

• Il programma è completato (sequenza

di suoni per circa 2 minuti).

Il ciclo di lavaggio lana di questa apparec‐
chiatura è stato testato ed approvato dalla
Woolmark Company per lavare indumenti
di lana con etichetta riportante la dicitura
“lavaggio a mano” a patto che i prodotti
vengano lavati seguendo le istruzioni ripor‐
tate sulle relative etichette e le indicazioni
del produttore della lavabiancheria. M2201
Il simbolo Woolmark è un marchio di certifi‐
cazione in molti Paesi.

• L'apparecchiatura ha un'anomalia di
funzionamento (sequenza di brevi
suoni per circa 5 minuti).

Per attivare/disattivare i segnali acustici
quando il programma è completato,
sfiorare contemporaneamente
Prelavaggio e Macchie per circa 2
secondi. Il display mostra On/Off.

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

www.electrolux.com34

Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell'apparecchiatura.

13.2 Blocco bambini

Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.

14. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

14.1 Attivazione dell'apparecchiatura

1. Collegare la spina alla presa.

2. Aprire il rubinetto dell’acqua.

3. Premere il tasto On/Off per alcuni

secondi per attivare
l’apparecchiatura.

Si sente un breve segnale acustico.

14.2 Caricamento della biancheria

1. Aprire la porta dell’apparecchiatura.

2. Svuotare le tasche e distendere gli

indumenti prima di metterli
nell'apparecchiatura.

3. Mettere il bucato nel cestello, un
capo alla volta.

Non introdurre troppa biancheria nel
cesto.

4. Chiudere saldamente lo sportello.

• Per attivare/disattivare questa
opzione, tenere premuto il tasto Child

Lock fino a che non compare/
sparisce sul display.

L'apparecchiatura torna in modo
predefinito a questa opzione dopo lo
spegnimento.

ATTENZIONE!

Verificare che non resti
bucato impigliato fra la
guarnizione e l'oblò per
evitare il rischio di perdite di
acqua e danni al bucato.

Lavando le macchie più
oleose si potrebbero
danneggiare le parti in
gomma della lavatrice.

14.3 Aggiunta di detersivi e

additivi

Si consiglia di non superare i
livelli massimi indicati

( ).

Aprire il cassetto del detersivo.

1.

2. Versare il detersivo in polvere nello

scomparto . Se si utilizza
detersivo liquido, consultare la
sezione “Riempire con detersivi
liquidi”.

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

Max

▼

Max

▼

Max

▼

Salt

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

Liquid

Max

▼

ITALIANO 35

3. Qualora lo si desideri, mettere

l’ammorbidente nello scomparto .

4. Chiudere il cassetto del detersivo.

2. Versare il detersivo liquido nello

scomparto

.

3. Chiudere il cassetto del detersivo.

14.4 Impostazione di un

programma

1. Ruotare il selettore dei programmi
per selezionare il programma di
lavaggio desiderato. Il primo
programma in alto a destra del
selettore dei programmi è Eco 40-60,
il programma a cui si riferiscono le
informazioni dell’etichetta energetica.

La spia del tasto Avvio/Pausa

Riempire con detersivo liquido

1. Inserire il contenitore adeguato per i
detersivi liquidi.

lampeggia.
Il display mostra la durata indicativa del
programma.

2. Per modificare la temperatura e/o la
velocità di centrifuga, premere i
relativi tasti.

3. Qualora lo si desideri, impostare una
o più opzioni toccando i relativi tasti.
Le spie relative si illuminano sul
display e le informazioni fornite
variano di conseguenza.

Se una selezione non è
possibile viene emesso un
segnale acustico e sul

display compare .

www.electrolux.com36

14.5 Avvio di un programma

Premere il pulsante Avvio/Pausa per
avviare il programma. Non è possibile
avviare il programma quando la spia del
pulsante è spenta e non lampeggia (ad
esempio selettore programma sulla
posizione errata).

La spia corrispondente smette di
lampeggiare e rimane accesa.
Il programma si avvia, l'oblò si blocca. Il

display mostra la spia .

La pompa di scarico
funziona brevemente prima
che l'apparecchiatura si
riempia di acqua.

14.6 Avvio del programma con partenza ritardata

1. Toccare ripetutamente il tasto
Partenza Ritardata finché il display

non mostra il ritardo desiderato. Sul
display la spia indica .

2. Sfiorare il tasto Avvio/Pausa
L'oblò dell'apparecchiatura si blocca e
inizia il conto alla rovescia della partenza

ritardata. Il display mostra la spia .
Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.

.

Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia

Per annullare la partenza ritardata:

1. Sfiorare il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto
Partenza Ritardata finché il
display non mostra e la spia si
spegne .

3. Sfiorare nuovamente il tasto Avvio/
Pausa

immediatamente il programma.

per avviare

Modifica della partenza ritardata dopo l'inizio del conto alla rovescia

Per modificare la partenza ritardata:

1. Sfiorare il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto
Partenza Ritardata finché il

display non mostra il ritardo
desiderato.

3. Sfiorare nuovamente il tasto Avvio/
Pausa

alla rovescia.

per avviare il nuovo conto

14.7 SensiCare System

Rilevamento del carico

La durata del programma nel
display si riferisce a un
carico medio/alto.

Dopo aver toccato il tasto Avvio/Pausa

, si spegne l'indicatore di carico
massimo dichiarato e l'indicatore
SensiCare System avvia il rilevamento
del carico del bucato:

1. L'apparecchiatura rileva il carico nei

primi 30 secondi. Nei programmi in
cui è disponibile Time Manager,
durante questa fase le barre Time

Manager
cifre del tempo riproducono una
semplice animazione. Il cestello gira
per alcuni istanti.

2. La durata del programma verrà

regolata di conseguenza e potrebbe
aumentare o diminuire. Dopo altri 30
secondi inizia il riempimento
dell'acqua.

Al termine del rilevamento del carico, in
caso di sovraccarico del cesto, sul

display lampeggia l'indicatore :
in questo caso, per 30 secondi, sarà

possibile mettere in pausa
l'apparecchiatura e togliere gli indumenti
in eccesso.

Dopo aver tolto gli indumenti in eccesso,
sfiorare il tasto Avvio/Pausa

collocate sotto alle

per

ITALIANO 37

avviare nuovamente il programma. La
fase SensiCare può essere ripetuta fino
a tre volte (cfr. punto 1).

Importante: se non viene ridotto il
quantitativo di bucato, il programma di
lavaggio inizia comunque, a prescindere
dal sovraccarico. In questo caso non
sarà possibile garantire risultati di
lavaggio ottimali.

Circa 20 minuti dopo l'avvio
del programma la durata del
programma potrebbe essere
modificata nuovamente a
seconda della capacità di
assorbimento dell'acqua dei
tessuti.

Il rilevamento SensiCare
viene eseguito solo con
programmi di lavaggio
completi e se la durata del
programma non è stata
ridotta col pulsante Time
Manager.

Il SensiCare System non è
disponibile con tutti i
programmi, quali: Lana,
Risciacquo e i programmi
con cicli brevi.

14.8 Interruzione di un programma e modifica delle opzioni

Quando il programma è in funzione sarà
possibile modificare solo alcune opzioni:

1. Premere il tasto Avvio/Pausa .

La spia corrispondente lampeggia.

2. Modifica delle opzioni. Le
informazioni fornite nel display
variano di conseguenza.

3. Toccare nuovamente il tasto Avvio/
Pausa .

Il programma di lavaggio prosegue.

14.9 Cancellazione di un

programma in corso

1. Premere il tasto On/Off per annullare
il programma e disattivare
l’apparecchiatura.

2. Premere nuovamente il tasto On/Off
per attivare l’apparecchiatura.

Se il SensiCare System è
stato completato e il
riempimento dell'acqua è già
iniziato, il nuovo programma
si avvia senza ripetere il
SensiCare System. L'acqua
e il detersivo non vengono
scaricati per evitare sprechi.
Il display mostra la durata
massima del programma,
aggiornandola 20 minuti
dopo l'inizio del nuovo
programma.

C'è anche un modo alternativo per
eseguire l'annullamento:

1. Ruotare la manopola di selezione fino

alla posizione "Reset" .

2. Attendere 1 secondo. Il display

visualizza
Ora è possibile impostare un programma
di lavaggio nuovo.

.

14.10 Apertura della porta -

Aggiunta di indumenti

Se la temperatura e il livello
dell'acqua nel cesto sono
troppo elevati e/o il cesto sta
ancora girando, non si
dovrebbe aprire la porta.

Durante lo svolgimento del programma o
della partenza ritardata la porta è

bloccata. Il display mostra la spia .

1. Premere il tasto Avvio/Pausa .

Nel display la spia della porta bloccata si
spegne.

2. Aprire l'porta dell'apparecchiatura.
Ove necessario, aggiungere o
rimuovere gli articoli. Chiudere l’porta

e sfiorare il tasto Avvio/Pausa .

Il programma o la partenza ritardata
prosegue.

14.11 Termine del programma

Appena il programma è completato,
l'apparecchiatura si ferma
automaticamente. Se attivi, vengono

www.electrolux.com38

emessi dei segnali acustici. Il display
visualizza

La spia del tasto Avvio/Pausa si
spegne.

La porta si sblocca e la spia
spegne.

1. Premere il tasto On/Off per spegnere
l'apparecchiatura.

Dopo cinque minuti dalla fine del
programma, la funzione di risparmio
energetico spegne automaticamente
l'apparecchiatura.

Quando si accende
nuovamente
l'apparecchiatura, il display
mostra la fine del
programma precedente.
Ruotare il selettore dei
programmi per impostare un
nuovo ciclo.

2. Togliere la biancheria
dall'apparecchiatura.

3. Assicurarsi che il cesto sia vuoto.

4. Tenere la porta e il cassetto del

detergente leggermente aperto al
fine di evitare la formazione di muffa
e cattivi odori.

si

14.12 Drenaggio dell'acqua

dopo la fine del ciclo

Qualora sia stato scelto un programma o
un’opzione che non svuota l’acqua
dell’ultimo risciacquo, il programma è
completato, ma:

• L'area tempo mostra e il

display mostra la porta bloccata .

• La spia del tasto Avvio/Pausa

inizia a lampeggiare.

• Il cesto ruota ancora a intervalli

regolari in modo da non sgualcire i
tessuti.

• L’oblò rimane bloccato.

• Prima di aprire lo sportello è

necessario scaricare l’acqua:

1. Ove necessario, premere il tasto
Centrifuga per ridurre la velocità di
centrifuga proposta
dall’apparecchiatura.

2. Premere il tasto Avvio/Pausa :
l'apparecchiatura scarica l'acqua e
centrifuga.

La spia dell'opzione Antipiega o
scompare.

Qualora sia stato impostato
Silent e la velocità della

centrifuga non venga
modificata, quando viene
premuto il pulsante Avvio/

Pausa l'apparecchiatura
si limita a scaricare l'acqua.

3. Al termine del programma, una volta
spenta la spia di porta bloccata ,

è possibile aprirlo.

4. Premere il tasto On/Off per alcuni
secondi per disattivare
l’apparecchiatura.

14.13 Funzione Stand-by

La funzione Stand-by disattiva
automaticamente l'apparecchiatura per
ridurre il consumo di energia quando:

• Non viene usata l'apparecchiatura per

5 minuti quando non c'è nessun
programma in funzione.
Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.

• Dopo 5 minuti dal termine del

programma di lavaggio.
Premere il tasto On/Off per attivare
nuovamente l’apparecchiatura.
Il display mostra il tempo dell'ultimo
programma impostato.
Ruotare il selettore dei programmi per
impostare un nuovo ciclo.

Se il selettore viene ruotato fino alla
posizione "Reset" , l'apparecchiatura

si spegne automaticamente dopo 30
secondi.

Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione Stand-by non
disattiva l'apparecchiatura
per ricordarvi di scaricare
l'acqua.

Il telecomando inibisce
l'opzione Stand-by, ma dopo
15 minuti l'apparecchiatura
entra in modalità Stand-by di
rete e sul display compare
solo l'indicatore .

15. CONSIGLI E SUGGERIMENTI UTILI

ITALIANO 39

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

15.1 Il carico di biancheria

• Dividere il bucato in: bianchi, colorati,
sintetici, delicati e lana.

• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.

• Non lavare insieme capi bianchi e
colorati.

• Alcuni capi colorati potrebbero
perdere colore al primo lavaggio. Si
consiglia di lavarli separatamente le
prime due volte.

• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.

• Pre-trattare le macchie ostinate.

• Lavare le macchie difficili con un
detersivo apposito.

• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.

• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:

a. interrompere il programma e

aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano");

b. ridistribuire manualmente il

carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;

c. premere il tasto Avvio/Pausa. La

fase di centrifuga continua.

• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere
cinture, cordoni, lacci, nastri e altri
elementi allentati.

• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad

es. reggiseni con ferretto, cinture,
calze, lacci, nastri, ecc.).

• Svuotare le tasche e distendere gli
indumenti.

15.2 Macchie ostinate

Per alcune macchie, acqua e detersivo
non è sufficiente.

Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.

Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.

Non spruzzare lo smacchiatore sugli
indumenti vicino all'apparecchio in
quanto corrosivo per le parti in plastica.

www.electrolux.com40

15.3 Tipo e quantità di

detersivo

La scelta del detersivo e l'uso di quantità
corrette non solo influisce sulle
prestazioni di lavaggio, ma aiuta anche
ad evitare sprechi e a proteggere
l'ambiente:

• Usare solo detersivi e altri additivi
adatti ai lavaggi in lavabiancheria: Per
prima cosa, attenersi a queste regole
generiche:

– detersivi in polvere per tutti i tipi di

tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato,

– detersivo liquido, preferibilmente

per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.

• La scelta e la quantità di detersivo
dipenderà da: tipo di tessuto (delicati,
lane, cotoni, ecc.), colore dei vestiti,
dimensione del carico, grado di
sporcizia, temperatura di lavaggio e
durezza dell'acqua utilizzata.

• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
prodotti senza superare il livello

massimo indicato (

).

• Non mischiare tipi diversi di detersivi.

• Utilizzare una quantità minore di
detersivo se:

– si lava poca biancheria,
– la biancheria è poco sporca,
– si forma molta schiuma durante il

lavaggio.

• Quando si usano capsule o pastiglie
di detersivo, metterle sempre
all'interno del cestello, non nel
cassetto del detersivo.

Una quantità insufficiente di detersivo
può causare:

• risultati di lavaggio insoddisfacenti,

• l’ingrigimento del carico di lavaggio,

• vestiti unti,

• muffa all'interno dell’apparecchiatura.

Una quantità eccessiva di detersivo
può causare:

• formazione di schiuma,

• riduzione dell’effetto del lavaggio,

• risciacquo inadeguato,

• un maggiore impatto sull'ambiente.

15.4 Consigli ecologici

• Impostare un programma senza la
fase di prelavaggio per lavare la
biancheria normalmente sporca.

• Avviare un programma di lavaggio
con il carico massimo di biancheria
consentito.

• Qualora le macchie vengano pre­trattate, sarà possibile usare un
prodotto per rimuovere le macchie
quando viene impostato un
programma a basse temperature.

• Per utilizzare la giusta quantità di
detersivo, rimandiamo alla quantità
indicata dal produttore del detersivo.

16. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

16.1 Programma di pulizia

periodica

La pulizia periodica aiuta a prolungare
la durata dell'apparecchiatura.

Dopo ogni ciclo, tenere lo sportello e il
cassetto del detersivo leggermente
socchiusi per far circolare l'aria e

ITALIANO 41

asciugare l'umidità all'interno
dell'apparecchiatura. In questo modo si
eviteranno muffe e odori.

Se l'apparecchiatura non viene utilizzata
per un lungo periodo di tempo, chiudere
il rubinetto dell'acqua e staccare la spina.

Programma indicativo di pulizia
periodica

Disincrostazione Due volte l’anno

Lavaggio di manu‐
tenzione

Pulizia della guar‐
nizione dell’oblò

Pulizia del cesto Ogni due mesi

Pulizia del casset‐
to del detersivo e
lo scomparto sale

Pulizia del filtro
della pompa di
scarico

Pulizia del tubo di
carico e del filtro
della valvola

I paragrafi seguenti spiegano come si
deve pulire ogni parte.

Una volta al mese

Ogni due mesi

Due volte l’anno

Due volte l’anno

Due volte l’anno

16.2 Rimuovere gli oggetti estranei

Prima di avviare il ciclo,
assicurarsi che tutte le
tasche siano vuote e le parti
sciolte siano legate. Fare
riferimento alla sezione
“Carico di biancheria” in
“Consigli e suggerimenti
utili”.

Rimuovere eventuali oggetti estranei
(come clip di metallo, bottoni, monete,
ecc.) che si possono trovare nella
guarnizione della porta, nei filtri e nel
tamburo. Fare riferimento ai paragrafi
“Guarnizione della porta con doppio
elemento di blocco dell'estremità”,
“Pulizia del cestello”, “Pulizia della
pompa di scarico” e “Pulizia del tubo di
carico e del filtro della valvola”. Se

necessario, contattare il Centro di
Assistenza Autorizzato.

16.3 Pulizia esterna

Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici. Non
utilizzare spugne abrasive o materiale
abrasivo.

ATTENZIONE!

Non utilizzare alcol, solventi
o prodotti chimici.

ATTENZIONE!

Non pulire le superfici
metalliche con detergenti a
base di cloro.

16.4 Decalcificazione

Qualora si usi il sale in
modo regolare per attivare
la tecnologia ColourCare,
non è necessario
osservare la procedura di
disincrostazione descritta
in questo paragrafo.

Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di utilizzare un
prodotto decalcificante per le
lavatrici.

Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.

I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto decalcificante.

Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.

16.5 Lavaggio di manutenzione

L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi

www.electrolux.com42

depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese).

Rimandiamo al paragrafo
dedicato alla "Pulizia del
cesto".

16.6 Guarnizione della porta con doppio elemento di blocco dell'estremità

L’apparecchiatura è progettata con un
sistema di scarico autopulente che
permette alle leggere fibre di lanugine
che cadono dai vestiti di essere scaricate
con l'acqua. Esaminare regolarmente la
guarnizione. Monete, bottoni e altri
piccoli oggetti possono essere recuperati
alla fine del ciclo.

Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua

Pulire il cesto con prodotti adatti
all’acciaio inossidabile.

Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.

Per una pulizia completa:

1. Togliere tutta la biancheria dal cesto.

2. Eseguire un programma Cotoni con

la temperatura più elevata.

3. Aggiungere una piccola quantità di

detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.

Di tanto in tanto, al termine
del ciclo sul display potrebbe

comparire l’icona : si
tratta di un consiglio che
invita a eseguire la “pulizia
del cestello”. Dopo
l'esecuzione della pulizia del
cesto, l'icona scompare.

Pulirla se necessario con un detergente
in crema a base di ammoniaca senza
graffiare la superficie della guarnizione.

Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.

Controllare e rimuovere gli oggetti (se
presenti) che potrebbero essere
intrappolati nella piega.

Assicurarsi che non vi sia della
biancheria tra la guarnizione e l’oblò.

Dopo il completamento del ciclo del
programma, pulire con un panno umido
eventuali residui di sporco o acqua
rimasti nella guarnizione dell’oblo.

16.7 Pulizia del cesto

Controllare regolarmente il cesto per
evitare depositi indesiderati.

16.8 Pulire accuratamente il

cassetto del detersivo e lo
scomparto del sale

Prima della pulizia,
assicurarsi che tutti gli
scomparti siano vuoti.

Al fine di evitare possibili depositi di
detersivo secco, oppure ostruzioni di
ammorbidente e/o formazione di muffa
nel cassetto del detersivo, consigliamo di
eseguire di tanto in tanto la procedura di
pulizia:

1. Aprire il cassetto. Premere il blocco

verso il basso, come indicato
nell’immagine, quindi estrarre il
cassetto.

Max

▼

Max

▼

Max

▼

Salt

Max

2. Rimuovere l’inserto per

Max

▼

Max

▼

Max

▼

Salt

Max

▼

Max

▼

Salt

Max

▼

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

Max

▼

Max

▼

M

ax

▼

M

a

x

▼

Ma

x

▼

Salt

l’ammorbidente e, se inserito, il
contenitore per il detersivo liquido.

ITALIANO 43

raccoglitore del detersivo. Utilizzare
un panno.

5. Verificare che tutti i residui di
detersivo vengano rimossi dalla parte
superiore e inferiore dell'incasso.
Servirsi di una spazzola piccola per
pulire l'incasso.

6. Inserire il cassetto del detersivo nei
binari della guida, quindi chiuderlo.
Avviare il programma di risciacquo
senza indumenti all'interno del cesto.

3. Lavare il cassetto e tutti gli inserti
sotto l’acqua corrente.

4. Assicurarsi che ogni residuo di
detersivo venga rimosso dal

1

2

1

2

www.electrolux.com44

16.9 Pulizia della pompa di

scarico

AVVERTENZA!

Scollegare la spina di
alimentazione dalla presa di
corrente.

Controllare a intervalli
regolari il filtro della pompa
di scarico e verificare che sia
pulito.

Pulire la pompa di scarico se:

• L’apparecchiatura non scarica
l’acqua.

• Il cesto non gira.

• L'apparecchiatura emette un rumore
insolito a causa dell'ostruzione della
pompa di scarico.

• Sul display compare il codice di
allarme .

AVVERTENZA!

• Non rimuovere il filtro
quando l'apparecchiatura
è in funzione.

• Non pulire la pompa se
l'acqua presente
nell'apparecchiatura è
calda. Attendere che
l'acqua si raffreddi

che potrebbe fuoriuscire quando si
toglie il filtro.

4. Ruotare il filtro di 180 gradi in senso
anti-orario per aprirlo, senza
rimuoverlo. Lasciare che l'acqua
fuoriesca.

Procedere come segue per effettuare
la pulizia della pompa:

1. Aprire il coperchio della pompa.

2. Collocare una ciotola adatta sotto

all'accesso della pompa di scarico
per raccogliere l'acqua che fuoriesce.

3. Aprire lo scivolo verso il basso.
Tenere sempre a portata di mano
uno straccio per asciugare l'acqua

5. Quando la ciotola è piena di acqua,
capovolgere il filtro e svuotare il
contenitore.

6. Ripetere i passaggi 4 e 5 fino a che
l'acqua non smette di fuoriuscire.

7. Ruotare il filtro in senso antiorario per
estrarlo.

8. Se necessario, togliere la lanugine e
gli oggetti dall'incasso del filtro.

2

1

2

1

ITALIANO 45

9. Assicurarsi che la girante della

pompa possa ruotare. Se non ruota,
contattare il Centro Assistenza
Autorizzato.

10. Pulire il filtro sotto al rubinetto
dell'acqua.

12. Chiudere il coperchio della pompa.

Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di
scarico:

a. Versare 2 litri di acqua nella

vaschetta del lavaggio principale
del contenitore del detersivo.

b. Avviare il programma per

scaricare l’acqua.

11. Ricollocare il filtro nelle guide speciali
ruotandolo in senso orario. Accertarsi
di chiudere correttamente il filtro per
evitare perdite.

1

2

3

45°

20°

www.electrolux.com46

16.10 Pulizia del tubo di carico e del filtro della valvola

16.11 Scarico di emergenza

Qualora il dispositivo non scarichi acqua,
eseguire la stessa procedura descritta
nel paragrafo "Pulizia della pompa di
scarico". Se necessario, pulire la pompa.

Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di
scarico:

1. Versare 2 litri d’acqua nello
scomparto del lavaggio principale del
contenitore del detersivo.

2. Avviare il programma per scaricare
l’acqua.

16.12 Precauzioni antigelo

Se si installa l’apparecchiatura in un
luogo in cui la temperatura può
raggiungere valori intorno agli 0°C
oppure scendere al di sotto di 0°C,
togliere l'acqua residua dal tubo di carico
dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di
corrente.

2. Chiudere il rubinetto dell'acqua.

3. Sistemare le due estremità del tubo

di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.

4. Svuotare la pompa di scarico. Fare
riferimento alla procedura per lo
scarico di emergenza.

5. Quando la pompa di scarico è vuota,
rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.

17. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli
sulla sicurezza.

17.1 Codici di allarme e possibili guasti

L’apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di
risolvere il problema (fare riferimento alla tabella).

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.

In alcuni casi il display visualizza un codice allarme e il
pulsante Avvio/Pausa può lampeggiare continuamente:

Se l’apparecchiatura è stata caricata
eccessivamente, estrarre alcuni capi dal cesto e/o
tenere premuto l’oblò e toccando il tasto Avvio/

Pausa finché la spia non smette di lampeggiare
(vedi figura sottostante).

ITALIANO 47

Problema Possibile soluzione

• Controllare che il rubinetto dell’acqua sia aperto.

L’apparecchiatura
non carica l’acqua in
modo appropriato.

• Controllare che la pressione dell’acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a questo
proposito, contattare l’ente erogatore locale.

• Controllare che il rubinetto dell’acqua non sia ostruito.

• Verificare che il tubo di carico non sia attorcigliato, dan‐
neggiato o piegato.

• Controllare che il collegamento del tubo di carico dell’ac‐
qua sia corretto.

• Assicurarsi che il filtro del tubo di carico e il filtro della val‐
vola non siano ostruiti. Vedere il capitolo “Pulizia e cura”.

www.electrolux.com48

L’apparecchiatura
non scarica l’acqua.

L’oblò dell’apparec‐
chiatura è aperto o
non è chiuso corret‐
tamente.

Guasto interno. As‐
senza di comunica‐
zione tra gli elementi
elettronici dell’appa‐
recchiatura.

L'alimentazione di re‐
te è instabile.

Il dispositivo antialla‐
gamento è attivo.

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato o pie‐
gato.

• Assicurarsi che il filtro di scarico non sia ostruito. Se ne‐
cessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Controllare che il raccordo del tubo di scarico sia corretto.

• Se si imposta un programma senza fase di scarico, impo‐
stare anche il programma di scarico. Se il programma di
scarico non è disponibile nel quadrante del programma,
può essere impostato tramite app.

• Se si imposta un’opzione che termina con acqua nella va‐
sca, impostare anche il programma di scarico.

• Assicurarsi che l’oblò sia chiuso correttamente.

• Il programma non si è concluso correttamente o l’apparec‐
chiatura si è fermata troppo presto. Spegnere e riaccende‐
re l’apparecchiatura.

• In caso di ricomparsa del codice allarme, contattare il Cen‐
tro Assistenza Autorizzato.

• Attendere che si stabilizzi.

• Scollegare l’apparecchiatura e chiudere il rubinetto dell’ac‐
qua. Contattare il Centro Assistenza Autorizzato.

Se il display mostra altri codici di allarme, disattivarli e attivare
l’apparecchiatura. Se il problema persiste, contattare il Centro
Assistenza Autorizzato.
In caso di problema diverso con la lavatrice, vedere la tabella di
seguito per le possibili soluzioni.

Problema Possibile soluzione

• Assicurarsi che la spina sia collegata alla presa elettrica.

• Controllare che l’oblò dell’apparecchiatura sia chiuso.

• Assicurarsi che il fusibile non sia danneggiato nella scato‐
la fusibili.

Il programma non si

avvia.

• Assicurarsi di aver premuto il tasto Avvio/Pausa .

• Se è stata impostata la partenza ritardata, annullare l’im‐
postazione o attendere il termine del conto alla rovescia.

• Disattivare la funzione Sicurezza bambini, se attiva.

• Controllare la posizione della manopola sul programma
selezionato.

Problema Possibile soluzione

L’apparecchiatura ca‐
rica e scarica l’acqua
immediatamente.

• Assicurarsi che il tubo di scarico sia nella posizione corret‐
ta. Il tubo flessibile potrebbe essere posizionato troppo
basso. Vedere il capitolo “Istruzioni di installazione”.

• Impostare il programma di centrifuga. Se il programma di
scarico non è disponibile nel quadrante del programma,

La fase di centrifuga
non si avvia o il ciclo
di lavaggio dura più a
lungo del normale.

può essere impostato tramite app.

• Assicurarsi che il filtro di scarico non sia ostruito. Se ne‐
cessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Sistemare i capi nella vasca manualmente e riavviare la
fase di centrifuga. Questo problema può essere causato
da problemi di bilanciamento.

• Assicurarsi che i giunti dei tubi dell’acqua siano serrati e
che non vi siano perdite d’acqua.

Presenza di acqua
sul pavimento.

• Verificare che i tubi di carico e/o scarico dell’acqua non
siano danneggiati.

• Assicurarsi di utilizzare il detersivo corretto, nella quantità
corretta.

• Verificare che non sia stato selezionato un programma di
lavaggio che si conclude con l'acqua nella vasca.

• Assicurarsi che il programma di lavaggio sia terminato.

• Impostare il programma di scarico o di centrifuga se è pre‐
sente dell’acqua nel cesto. Se il programma di centrifuga e
scarico non è disponibile nel quadrante del programma,

Non è possibile apri‐
re l’oblò dell’apparec‐
chiatura.

può essere impostato tramite app.

• Assicurarsi che l’apparecchiatura sia alimentata dalla cor‐
rente elettrica.

• Questo problema potrebbe essere causato da un guasto
dell’apparecchiatura. Contattare il Centro Assistenza Auto‐
rizzato.
Se è necessario aprire l’oblò, leggere attentamente la se‐
zione “Apertura d’emergenza dell’oblò”.

• Controllare che Remote Start non sia attivata. Disattivarlo.

• Controllare il segnale wireless.

• Controllare che la connessione wireless sia attiva. Consul‐
tare il paragrafo “Configurazione della connessione wire‐

Sul display non viene
mostrato l’indicatore
wireless .

less della lavatrice” nel capitolo “Wi-Fi - impostazione con‐
nettività”.

• Controllare la rete e il router domestici.

• Riavviare il router.

• Contattare il fornitore del servizio wireless qualora doves‐
sero esserci ulteriori problemi con la rete wireless.

ITALIANO 49

www.electrolux.com50

Problema Possibile soluzione

• Controllare il segnale wireless.

• Controllare se il dispositivo smart è collegato alla rete wi‐
reless.

• Controllare la rete e il router domestici.

L’App non si collega
all’apparecchiatura.

• Riavviare il router.

• Contattare l’assistenza tecnica del fornitore wireless qua‐
lora dovessero esserci problemi con la rete wireless.

• L'apparecchiatura, il dispositivo smart o entrambi devono
essere nuovamente configurati dato che è stato installato
un router oppure è stata modificata la configurazione del
router.

• Verificare che il segnale wireless raggiunga l'apparecchia‐
tura. Provare a spostare il router domestico il più vicino

Spesso non è possi‐
bile collegare l’App
all’apparecchiatura.

possibile all’apparecchiatura; in alternativa, considerare
l’eventualità di acquistare una prolunga per la copertura
wireless.

• Verificare che il segnale wireless non sia disturbato dal mi‐
croonde. Spegnere il microonde. Evitare di usare il mi‐
croonde e il telecomando contemporaneamente.

Il display visualizza

. Tutti i pulsanti
sono inattivi, eccetto
il simbolo On/Off .

• L’apparecchiatura sta scaricando gli aggiornamenti dispo‐
nibili. Attendere il completamento del processo di aggior‐
namento. Se si disattiva l’apparecchiatura durante un ag‐
giornamento, questo si riavvierà quando l’apparecchiatura
tornerà in funzione.

• Verificare che l’apparecchiatura sia livellata correttamente.
Vedere il capitolo “Istruzioni di installazione”.

L’apparecchiatura
emette un rumore
anomalo e vibra.

• Assicurarsi che la confezione e/o i bulloni per il trasporto
siano stati rimossi. Vedere il capitolo “Istruzioni di installa‐
zione”.

• Aggiungere altro bucato nel cesto. Il carico potrebbe esse‐
re insufficiente.

La durata del pro‐
gramma aumenta o
diminuisce durante
l’esecuzione del pro‐

• SensiCare System consente di regolare la durata del pro‐
gramma a seconda del tipo e delle dimensioni del carico di
bucato. Consultare la “Funzione di rilevamento del carico
SensiCare System” nel capitolo “Utilizzo quotidiano”.

gramma.

Problema Possibile soluzione

Salt

• Aumentare la quantità di detersivo o utilizzare un detersivo
diverso.

• Utilizzare prodotti speciali per rimuovere le macchie più
ostinate prima di lavare il bucato.

• Accertarsi di impostare la temperatura corretta.

I risultati del lavaggio
non sono soddisfa‐
centi.

• Ridurre il carico di bucato.

• Assicurarsi che non sia stato versato altro tipo di detersivo

nello scomparto
minare detersivo o altri additivi dallo scomparto del sale”.

• Assicurarsi che non sia stato versato sale nello scomparto

. Se si verifica, avviare un ciclo di risciacquo o avviare

nuovamente il ciclo di lavaggio.

Troppa schiuma nel
cesto durante il ciclo

• Ridurre la quantità di detersivo o il numero di pastiglie o di
detergenti monodose.

di lavaggio.

• Controllare se l’acqua e l’ammorbidente sono stati impo‐

Consumo di sale ec‐
cessivo.

stati per agire anche nella fase di risciacquo. Consultare la
sezione “Come impostare il livello di durezza dell’acqua”
nel capitolo “Addolcimento dell’acqua (ColourCare)”.

• L’apparecchiatura può necessitare di rigenerazione del

Non viene consuma‐
to sale.

decalcificante: eseguire un ciclo Cotoni o Sintetici. Vedere
“Rigenerazione del decalcificante” nel capitolo “Decalcifi‐
catore dell’acqua (ColourCare)”.

ITALIANO 51

. In questo caso, fare riferimento a “Eli‐

Dopo il controllo, attivare l’apparecchiatura. Il programma riprende
dal punto in cui era stato interrotto.
Se il problema dovesse ripresentarsi, contattare il Centro Assistenza
Autorizzato.
Le informazioni necessarie per il Centro di Assistenza si trovano
sulla targhetta dei dati.

17.2 Apertura d’emergenza della porta

In caso di un'interruzione di corrente o di
un guasto all'apparecchiatura la porta
rimane bloccato. Il programma di
lavaggio prosegue una volta ripristinata
la corrente. Se la porta resta bloccato in
caso di guasto, è possibile aprirlo
mediante la funzione di sblocco di
emergenza.

Prima di aprire lo sportello:

ATTENZIONE!
Pericolo di scottature!
Assicurarsi che la
temperatura dell'acqua
non sia troppo alta e la
biancheria non sia calda.
Se necessario, attendere
l'abbassamento della
temperatura.

ATTENZIONE!
Rischio di lesioni!
Assicurarsi che il cesto
non stia ruotando. Se
necessario, attendere che
il cesto smetta di girare.

Salt

Salt

Max

▼

Max

▼

Max

▼

Salt

Max

Salt

www.electrolux.com52

Assicurarsi che il livello
dell'acqua all'interno del
cesto non sia elevato. Se
necessario, eseguire uno
scarico di emergenza,
(fare riferimento alla
sezione "Scarico di
emergenza" nel capitolo
"Pulizia e cura").

Per aprire lo sportello, procedere come
segue:

1. Premere il tasto On/Off per spegnere
l'apparecchiatura.

2. Scollegare la spina di alimentazione
dalla presa di corrente.

3. Aprire lo sportellino del filtro.

4. Tirare l'interruttore di sblocco di

emergenza verso il basso una volta.
Tirarlo ancora verso il basso, tenerlo
tirato e aprire l'oblò
dell'apparecchiatura.

17.3 Eliminare detersivo o altri
additivi dallo scomparto del

sale

Qualsiasi tipo di detersivo o additivo che
sia stato involontariamente versato

all’interno dello scomparto
essere completamente eliminato.

Qualora ciò si verificasse, comportarsi
come indicato di seguito:

1. Estrarre il cassetto.

2. Eliminare ogni traccia di detersivo o

additivo quindi pulire lo scomparto a
fondo.

3. Reinserire il cassetto e lo scomparto

deve

5. Estrarre la biancheria e poi chiudere
lo sportello dell'apparecchiatura.

6. Chiudere lo sportellino del filtro.

18. VALORI DI CONSUMO

18.1 Introduzione

Per informazioni dettagliate sull’etichetta energetica,
vedere il sito www.theenergylabel.eu.

del sale

.

4. Chiudere il cassetto.

5. Eseguire un ciclo cotone o sintetici,

per ripristinare la funzione di
addolcimento dell'acqua.

ITALIANO 53

Il codice QR sull’etichetta energetica fornita con
l’apparecchiatura riporta un link web alle
informazioni correlate al funzionamento di questa
apparecchiatura nella banca dati EPREL dell’UE.
Conservare l’etichetta energetica come riferimento
insieme al manuale d’uso e a tutti gli altri documenti
forniti con questa apparecchiatura.
È possibile trovare le stesse informazioni anche in
EPREL utilizzando il link https://eprel.ec.europa.eu
e il nome del modello e il numero di prodotto che si
trovano sulla targhetta dell’apparecchiatura. Fare
riferimento al capitolo "Descrizione del prodotto” per
la posizione della targhetta di identificazione.

18.2 Legenda

kg Carico di biancheria. hh:mmDurata del programma:

kWh Consumo di energia. °C Temperatura nella stanza.

Litri Consumo d’acqua. giri/minVelocità di centrifuga.

% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di

centrifuga, maggiore è il rumore e minore è l’umidità residua.

I valori e la durata del programma possono variare a seconda delle
diverse condizioni (ad es. temperatura ambiente, temperatura e pressione
dell’acqua, dimensione del carico e tipo di biancheria, tensione di
alimentazione) e anche se si modifica l’impostazione predefinita di un
programma.

18.3 Conforme al regolamento UE 2019/2023 della Commissione

Eco 40-60 pro‐
gramma

Pieno carico 9 0.730 60.0 03:40 52.00 33.0 1351

Mezzo carico 4.5 0.535 50.0 02:45 52.00 31.0 1351

1)

kg kWh Litri hh:mm % °C

giri/

min

2)

www.electrolux.com54

Eco 40-60 pro‐
gramma

1)

kg kWh Litri hh:mm % °C

giri/

min

2)

1/4 di carico 2.5 0.265 40.0 02:45 54.00 24.0 1351

1)

I risultati e il risparmio a livello di energia sono due elementi garantiti dall’uso di acqua
addolcita. Al fine di conservare questi risultati nel tempo, è essenziale impostare il giusto
livello di durezza dell’acqua attenendosi alle istruzioni del manuale e usando in modo rego‐
lare di sale per rigenerare le resine.

2)

Velocità massima di centrifuga.

Consumo di potenza in diverse modalità

Spento (W) Stand-by (W)

0.30 0.30 4.00

Partenza ri‐

tardata (W)

Standby in

rete (W)

1)

2.00

La modalità Spento/Standby dura al massimo 15 minuti.

1)

Il consumo energetico della funzione collegata è di circa 17,5 kWh all’anno. Per scollega‐
re questa funzione, consultare il capitolo "Wi-fi - Impostazione della connettività".

18.4 Programmi comuni

Questi valori sono solo indicativi.

Programma

2)

Cotoni
90 °C

Cotoni
60 °C

3)

Cotoni
20 °C

Sintetici
40 °C

Delicati

4)

30 °C

Lana
30 °C

1)

Indicatore di riferimento della velocità di centrifuga.

2)

Adatto per il lavaggio di tessuti molto sporchi.

3)

Adatta per lavare cotone, tessuti sintetici e misti poco sporchi.

4)

Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.

kg kWh Litri hh:mm % °C

9 2.150 85.0 03:35 52.00 85.0 1400

9 1.550 80.0 03:50 52.00 55.0 1400

9 0.350 80.0 03:10 52.00 20.0 1400

4 0.800 50.0 02:25 35.00 40.0 1200

2 0.300 45.0 01:10 35.00 30.0 1200

2 0.250 65.0 01:05 30.00 30.0 1200

giri/

min

1)

19. GUIDA RAPIDA

1 2

3

5

4

1 32

180˚

2

1

19.1 Utilizzo quotidiano

ITALIANO 55

Collegare la spina alla presa di corrente.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti

nello scomparto adeguato del cassetto
del detersivo.

1. Premere il tasto On/Off per
accendere l'apparecchiatura.

2. Ruotare il selettore programma per
impostare il programma desiderato.

19.2 Pulizia del filtro della pompa di scarico

Pulire il filtro a intervalli regolati, e in
particolar modo se il codice allarme

viene visualizzato sul display.

3. Impostare le opzioni desiderate per
mezzo dei pulsanti touch
corrispondenti.

4. Per avviare il programma, premere il
pulsante Avvio/Pausa .

5. L'apparecchiatura si avvia.

Al termine del programma, togliere il
bucato.

Premere il tasto On/Off per spegnere
l'apparecchiatura.

www.electrolux.com56

19.3 Programmi

Programmi Carico Product description

Eco 40-60

Cotoni 9 kg Cotone bianco e colorato.

Sintetici 4 kg Capi in tessuti sintetici o misti.

Delicati 2 kg

9 kg

Cotoni bianchi e colorati. Capi normalmen‐
te sporchi.

Tessuti delicati quali capi acrilici, in viscosa
e poliestere.

Lana

Piumini

Centrifuga/Scarico 9 kg

Risciacquo 9 kg

Freshscent

Cashmere

Denim 4 kg Indumenti in denim.

Outdoor

Rapido 20' 3 kg

MixCare 49min 5 kg

1)

Programma di lavaggio.

2)

Programma di lavaggio e fase di impermeabilizzazione.

2 kg

2 kg

1 kg

1 kg Programma vapore per lana e cashmere.

2 kg
1 kg

Lana lavabile a macchina, lana lavabile a
mano e indumenti delicati.

Coperte sintetiche per letto singolo, indu‐
menti imbottiti, piumini e giacche a vento.

Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per centrifuga e scari‐
co dell'acqua.

Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma di risciacquo e centri‐
fuga.

Programma vapore per capi in cotone, sin‐
tetici e delicati.

1)

Indumenti sportivi moderni per attività all’a‐
perto.

2)

Capi in cotone e sintetici leggermente spor‐
chi o indossati una volta.

Tessuti in cotone e misti. Risultati di lavag‐
gio ottimali e cura perfetta dei tessuti in
massimo 49 minuti per il bucato di tutti i
giorni.

20. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da

apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio

più vicino o contattare il comune di
residenza.

ITALIANO 57

*

www.electrolux.com/shop

157061610-A-312022
