Page 1

EW9F149SP

PL Pralka Instrukcja obsługi

Page 2

My Electrolux Care app

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 6

3. OPIS URZĄDZENIA........................................................................................... 8

4. DANE TECHNICZNE..........................................................................................9

5. INSTALACJA....................................................................................................10

6. WYPOSAŻENIE............................................................................................... 13

7. PRZED PIERWSZYM UŻYCIEM......................................................................14

8. ZMIĘKCZANIE WODY (COLOURCARE).........................................................14

9. PANEL STEROWANIA.....................................................................................18

10.

WI-FI – KONFIGURACJA ŁĄCZNOŚCI.................................................... 20

11. POKRĘTŁO I PRZYCISKI.............................................................................. 23

12. PROGRAMY...................................................................................................26

13. USTAWIENIA................................................................................................. 34

14. CODZIENNA EKSPLOATACJA..................................................................... 34

15. WSKAZÓWKI I PORADY............................................................................... 39

16. KONSERWACJA I CZYSZCZENIE................................................................ 41

17. ROZWIĄZYWANIE PROBLEMÓW................................................................ 47

18. DANE EKSPLOATACYJNE............................................................................53

19. KRÓTKI PRZEWODNIK................................................................................ 56

Page 3

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To przydatne i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania doskonałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy do naszej witryny internetowej, aby:

Uzyskać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/support

Zarejestrować produkt, aby otrzymać lepszą obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Te informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

POLSKI 3

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

Page 4

www.electrolux.com4

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Nie zmieniać parametrów technicznych urządzenia.

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych zastosowań w takich miejscach, jak:

– kuchnie dla pracowników na zapleczach sklepów w

biurach oraz innych miejscach pracy;

Page 5

POLSKI 5

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach mieszkalnych;

– do wspólnego użytku w blokach mieszkalnych lub

pralniach samoobsługowych.

• Nie należy przekraczać maksymalnego ciężaru

ładunku, który wynosi 9 kg (patrz „Tabela

programów”).

• Ciśnienie robocze wody w punkcie podłączenia

powinno wynosić od 0,5 bara (0,05 MPa) do 8 barów

(0,8 MPa).

• Wykładzina podłogowa, dywan lub mata podłogowa

nie mogą zasłaniać otworów wentylacyjnych w

podstawie.

• Urządzenie powinno być podłączone do sieci

wodociągowej za pomocą dołączonego nowego

zestawu węży lub innego nowego zestawu węży

dostarczonego przez autoryzowane centrum

serwisowe.

• Nie wolno używać starego zestawu węży.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum

serwisowe lub inna wykwalifikowana osoba, aby

zapobiec ryzyku porażenia prądem.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z

gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Wyczyścić urządzenie za pomocą wilgotnej szmatki.

Stosować wyłącznie obojętne środki do czyszczenia.

Nie używać produktów ściernych, myjek do

szorowania, rozpuszczalników ani metalowych

przedmiotów.

Page 6

www.electrolux.com6

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

Urządzenie należy zainstalować zgodnie z odpowiednimi krajowymi przepisami.

• Usunąć wszystkie elementy opakowania i blokady transportowe, w tym gumową tuleję z plastikowym elementem dystansowym.

• Przechowywać blokady transportowe w bezpiecznym miejscu. Jeśli w przyszłości zajdzie potrzeba ponownego transportu urządzenia, należy zamontować blokady w celu unieruchomienia bębna, aby zapobiec wewnętrznym uszkodzeniom.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Nie instalować ani nie korzystać z urządzenia w miejscach, w których temperatura może spaść poniżej 0°C lub w których mogłoby być ono narażone na działanie czynników atmosferycznych.

• Podłoże, na którym będzie stało urządzenie, musi być płaskie, stabilne, odporne na działanie wysokiej temperatury i czyste.

• Zapewnić odpowiednią cyrkulację powietrza pomiędzy urządzeniem i podłogą.

• Po ustawieniu urządzenia w docelowym miejscu należy za pomocą poziomicy sprawdzić, czy jest prawidłowo wypoziomowane. W przeciwnym razie należy odpowiednio wyregulować jego nóżki.

• Nie instalować urządzenia bezpośrednio nad podłogową kratką ściekową.

• Nie rozpryskiwać wody na urządzenie i nie narażać go na nadmierny kontakt z wilgocią.

• Nie instalować urządzenia w miejscach uniemożliwiających całkowite otworzenie drzwi urządzenia.

• Nie umieszczać pod urządzeniem żadnych zamkniętych pojemników na wypadek ewentualnego wycieku wody. Skontaktować się z autoryzowanym centrum serwisowym w celu uzyskania informacji, jakich akcesoriów można używać.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękami.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży wodnych.

Page 7

POLSKI 7

• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwić wypływ wody, aż będzie ona czysta.

• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.

• Jeśli wąż dopływowy jest za krótki, nie stosować węży przedłużających. Należy skontaktować się z autoryzowanym punktem serwisowym, aby zamówić dłuższy wąż dopływowy.

• Podczas rozpakowywania urządzenia z węża spustowego może wypływać woda. Są to pozostałości wody po testach przeprowadzanych w fabryce.

• Wąż spustowy można przedłużyć maksymalnie do 400 cm. Więcej informacji na temat innych węży spustowych i przedłużających można uzyskać w autoryzowanym punkcie serwisowym.

• Należy zadbać o to, aby po zainstalowaniu urządzenia zawór wody był łatwo dostępny.

2.4 Użytkowanie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

• Nie prać odzieży mocno zaplamionej olejem, smarem lub innymi tłustymi substancjami. Mogą one uszkodzić gumowe części pralki. Przed włożeniem do pralki należy taką odzież wyprać wstępnie ręcznie.

• Nie dotykać szyby drzwi podczas trwania programu. Szyba może być gorąca.

• Upewnić się, że w praniu nie ma żadnych metalowych przedmiotów.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

• Aby wymienić wewnętrzne oświetlenie, należy skontaktować się z autoryzowanym punktem serwisem.

2.6 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Samodzielna lub nieprofesjonalna naprawa może mieć negatywny wpływ na bezpieczeństwo i spowodować utratę gwarancji.

• Następujące części zamienne będą dostępne przez 10 lat po zakończeniu produkcji modelu: silnik i szczotki silnika, przeniesienie napędu między silnikiem a bębnem, pompy, amortyzatory i sprężyny, bęben piorący, krzyżak bębna i powiązane łożyska kulkowe, grzałki i elementy grzejne, w tym pompy ciepła, sztywne przewody i powiązane elementy, w tym węże, zawory, filtry i elementy układu Aqua Stop, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie

Page 8

11 12

1 2 3

www.electrolux.com8

układowe, w tym oprogramowanie do resetowania, drzwi, zawias drzwiowy i uszczelki, inne uszczelki, zespół blokady drzwi, elementy plastikowe, takie jak dozowniki detergentu. Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie części zamienne są odpowiednie do wszystkich modeli.

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

3. OPIS URZĄDZENIA

3.1 Przegląd urządzenia

• Odłączyć urządzenie od źródła zasilania i zamknąć dopływ wody.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w bębnie.

• Utylizację urządzenia należy przeprowadzić zgodnie miejscowymi przepisami w zakresie utylizacji zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Blat roboczy

Dozownik detergentu i zbiornik soli

Panel sterowania

Uchwyt drzwi

Tabliczka znamionowa

Filtr pompy opróżniającej

Nóżki do poziomowania urządzenia

Wąż spustowy

Podłączenie węża dopływowego

Przewód zasilający

Blokady transportowe

Uchwyt węża

Page 9

00000000

00A

Mod.

xxxxxxxxx

000V ~ 00Hz 0000 W

910000000

A B C

Prod.No.

▼

Salt

POLSKI 9

Tabliczka znamionowa zawiera infor‐

macje na temat nazwy modelu (A), nu‐ meru produktu (B), parametrów zasilania (C) oraz numeru seryjnego (D).

3.2 Dozownik detergentu i przegródka na sól

Zawsze należy przestrzegać instrukcji umieszczonych na opakowaniu detergentu. Niezależnie od tego nie zaleca się przekraczania maksymalnego poziomu oznaczonego na każdej z

przegródek ( ).

Przegródka na detergent do fazy prania: detergent w proszku, odplamiacz.

Korzystając z detergentu w płynie, należy upewnić się, że włożono specjalny pojemnik na detergent w płynie. Patrz „Stosowanie detergentów i dodatków” w rozdziale „Codzienna eksploatacja”.

Komora na dodatki w płynie (płyn zmiękczający, krochmal). Przegródka na sól.

Przeczytać uważnie informacje zawarte w części „Technologia zmiękczania wody (ColourCare)”.

Napełnianie solą, gdy jest wymagane przez urządzenie, utrzymuje wydajność ColourCare.

Oznaczenie maksymalnego poziomu detergentu/dodatków.

Jeśli wybrano fazę prania wstępnego, należy umieścić detergent/dodatek w specjalnym dozowniku i włożyć go do bębna.

Po zakończeniu cyklu prania usunąć w razie potrzeby resztki detergentu z dozownika detergentu.

4. DANE TECHNICZNE

Wymiary Szerokość / wysokość / cał‐

kowita głębokość

59.7 cm / 84.7 cm / 65.8 cm

Page 10

www.electrolux.com10

Podłączenie do sieci elektrycznej

Stopień zabezpieczenia przed wnikaniem cząstek sta‐ łych i wilgoci zapewniona przez osłonę zabezpieczają‐ cą z wyjątkiem sytuacji, gdy sprzęt niskonapięciowy nie ma zabezpieczenia przed wilgocią

Ciśnienie doprowadzanej wody

Zasilanie wodą

Maksymalny ciężar wsa‐duBawełniane 9 kg

Prędkość wirowania Maksymalna prędkość wi‐

Podłączyć wąż doprowadzający wodę do zaworu z gwintem 3/4'' .

5. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Rozpakowanie

1. Otworzyć drzwi urządzenia. Wyjąć

wszystkie elementy z bębna.

Napięcie Moc całkowita Bezpiecznik Częstotliwość

Min. Maks.

rowania

230 V 2200 W 10 A 50 Hz

IPX4

0,5 bar (0,05 MPa) 8 bar (0,8 MPa)

Zimna woda

1351 obr./min

Akcesoria dołączone do urządzenia mogą różnić się zależnie od jego modelu.

2. Położyć jeden z elementów opakowania na podłodze za urządzeniem i ostrożnie położyć urządzenie na tylnej ściance. Usunąć blok styropianu ze spodu urządzenia.

UWAGA!

Nie kłaść pralki na przedniej ściance.

3. Ponownie ustawić urządzenie w pozycji pionowej. Zdjąć przewód zasilający i wąż spustowy z uchwytów.

Page 11

20º20º

45º45º

POLSKI 11

Z węża spustowego może wypłynąć woda. Są to pozostałości wody po testowaniu urządzenia w fabryce.

4. Usunąć trzy blokady transportowe i wyciągnąć plastikowe elementy dystansowe.

Zaleca się zachowanie opakowania oraz blokad transportowych na przyszłość.

5. W otwory włożyć plastikowe zatyczki

znajdujące się w torebce z instrukcją.

2. Poluzować lub dokręcić nóżki, aby wypoziomować urządzenie. Wszystkie nóżki muszą stabilnie opierać się na podłodze.

OSTRZEŻENIE!

Nie należy umieszczać pod nóżkami urządzenia kawałków kartonu, drewna lub innych materiałów w celu wypoziomowania.

Wąż dopływowy

UWAGA!

Upewnić się, że węże nie są uszkodzone i nie ma wycieków ze złączek. Jeśli wąż dopływowy jest za krótki, nie stosować węży przedłużających. Aby zamówić zamienny wąż dopływowy, należy skontaktować się z punktem serwisowym.

1. Podłączyć wąż dopływowy z tyłu urządzenia.

5.2 Informacje dotyczące

instalacji

Umiejscowienie i wypoziomowanie

Należy odpowiednio wyregulować urządzenie, aby zapobiec drganiom, hałasowi i przesuwaniu się urządzenia podczas pracy.

1. Urządzenie należy instalować na

stabilnej i poziomej powierzchni. Urządzenie musi być wypoziomowane i stabilne. Upewnić się, że urządzenie nie dotyka ściany lub innych urządzeń oraz że jest zapewniony pod nim przepływ powietrza.

2. Skierować go w prawo lub w lewo, odpowiednio do położenia zaworu wody. Upewnić się, że wąż dopływowy nie jest skierowany pionowo.

3. W razie potrzeby poluzować nakrętkę wieńcową, aby ustawić wąż w odpowiednim położeniu.

4. Podłączyć wąż dopływowy do zaworu zimnej wody z gwintem 3/4 cala.

Odprowadzanie wody

Page 12

www.electrolux.com12

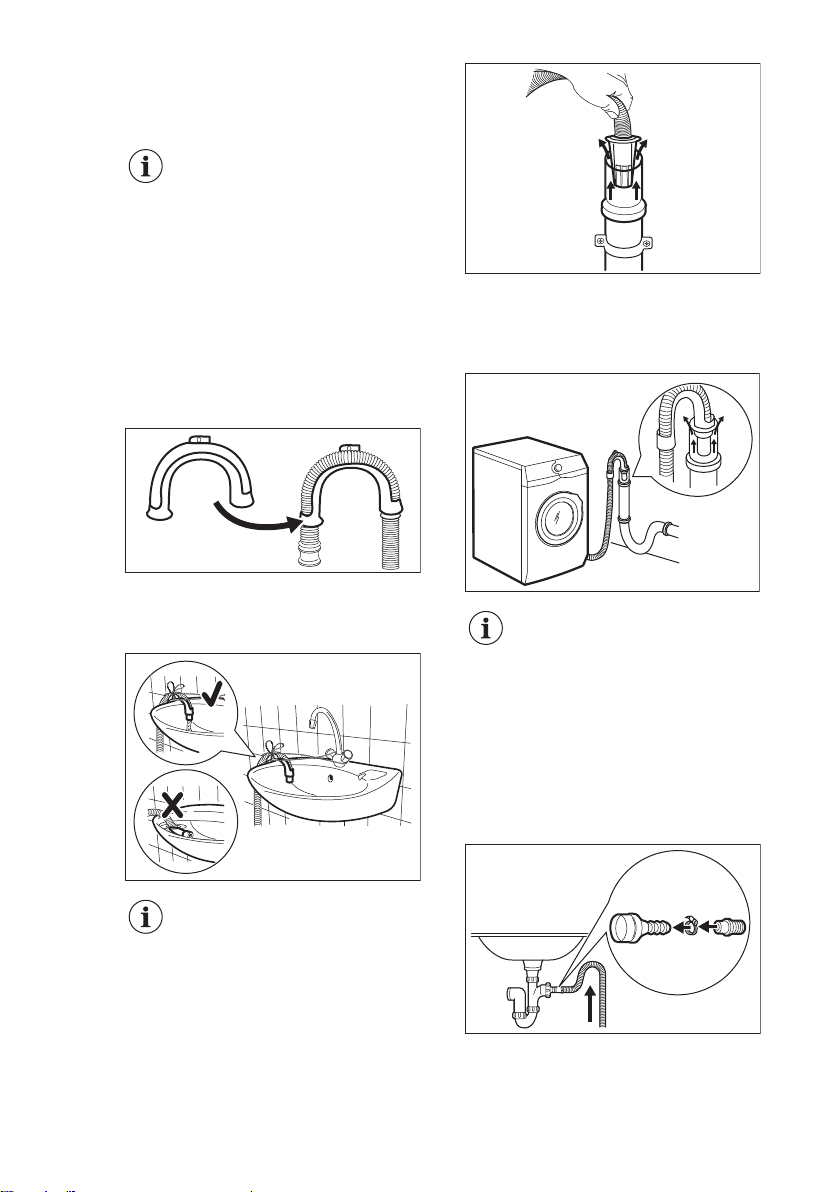

Końcówka węża spustowego powinna znajdować się na wysokości nie mniejszej niż 60 cm i nie większej niż 100 cm od powierzchni podłogi.

Wąż spustowy można przedłużyć maksymalnie do 400 cm. Więcej informacji na temat innych węży spustowych i przedłużających można uzyskać w autoryzowanym punkcie serwisowym.

Wąż spustowy można podłączyć na różne sposoby:

1. Zagiąć wąż na kształt litery U i poprowadzić go wzdłuż plastikowej prowadnicy węża.

2. Na krawędzi umywalki – przymocować prowadnicę do zaworu wody lub do ściany.

4. Do rury kanalizacyjnej z otworem wentylacyjnym – włożyć wąż spustowy bezpośrednio do rury kanalizacyjnej. Patrz ilustracja.

Należy zawsze zapewnić wentylację końcówki węża spustowego, tj. wewnętrzna średnica rury kanalizacyjnej (min. 38 mm/1,5 cala) musi być większa niż zewnętrzna średnica węża spustowego.

Upewnić się, że plastikowa prowadnica jest nieruchoma podczas odpompowywania wody, a wąż spustowy nie jest zanurzony w wodzie. Może nastąpić cofnięcie brudnej wody do urządzenia.

3. Jeśli końcówka węża spustowego wygląda w następujący sposób (patrz ilustracja), można ją włożyć bezpośrednio do rury kanalizacyjnej.

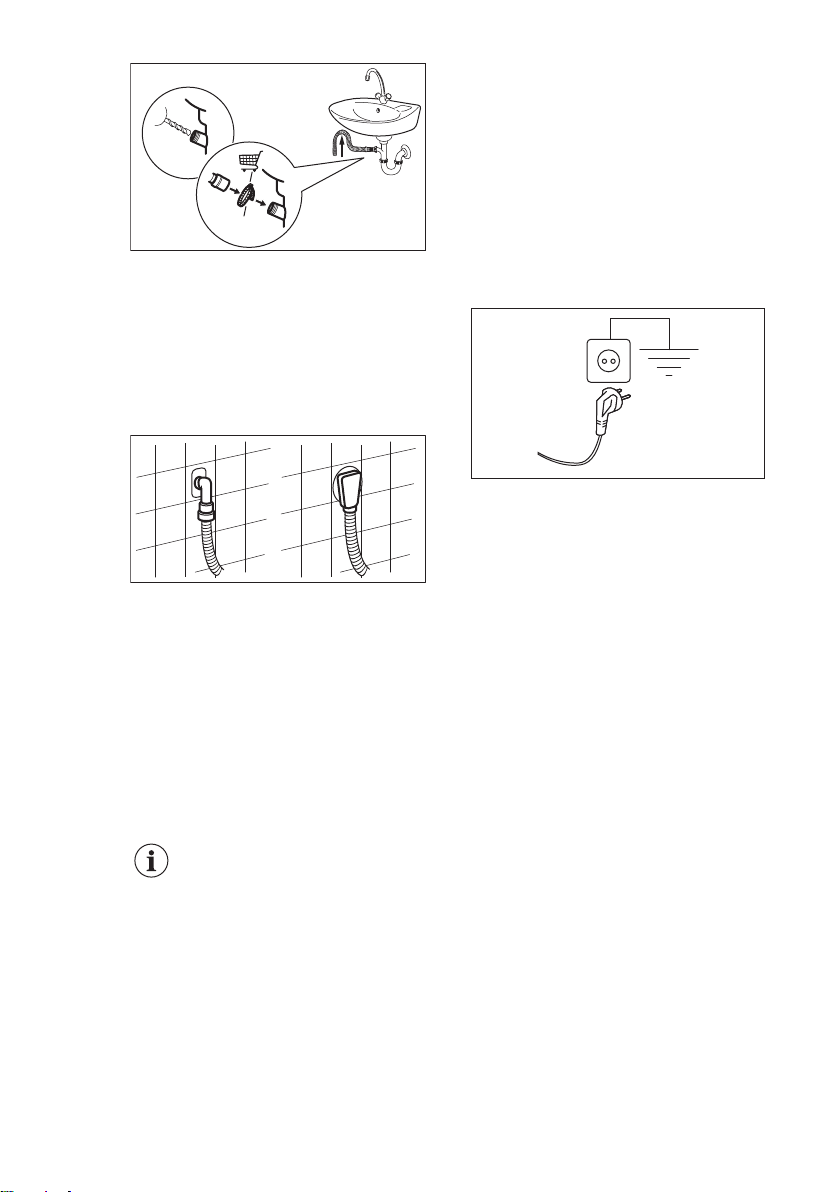

5. Bez plastikowej prowadnicy węża, do syfonu umywalki – umieścić wąż spustowy na króćcu syfonu i zabezpieczyć zaciskiem. Patrz ilustracja.

Należy ułożyć wąż spustowy w pętlę, aby nie dopuścić do przedostawania się zanieczyszczeń ze zlewu do urządzenia.

Page 13

ø16

W011

Podłączyć wąż spustowy do króćca syfonu i zabezpieczyć zaciskiem. Należy ułożyć wąż spustowy w pętlę, aby nie dopuścić do przedostawania się zanieczyszczeń ze zlewu do urządzenia.

6. Włożyć wąż bezpośrednio do rury

kanalizacyjnej zabudowanej w ścianie i zabezpieczyć zaciskiem.

5.3 Podłączenie do sieci

elektrycznej

Po zakończeniu instalacji można podłączyć wtyczkę przewodu zasilającego do gniazda elektrycznego.

POLSKI 13

Na tabliczce znamionowej i w rozdziale „Dane techniczne” podano wymagane parametry znamionowe zasilania. Należy upewnić się, że są one zgodne z parametrami sieciowego źródła zasilania.

Należy sprawdzić, czy instalacja domowa jest w stanie wytrzymać maksymalne wymagane obciążenie, biorąc pod uwagę również korzystanie z innych sprzętów gospodarstwa domowego.

Podłączyć urządzenie do gniazda z uziemieniem.

Po zainstalowaniu urządzenia przewód zasilający musi być łatwo dostępny.

Jeśli instalacja urządzenia wymaga wykonania prac elektrycznych, należy skontaktować się autoryzowanym centrum serwisowym.

Producent nie ponosi żadnej odpowiedzialności za zniszczenia i uszkodzenia spowodowane nieprzestrzeganiem powyższych zaleceń bezpieczeństwa.

6. WYPOSAŻENIE

6.1 Dostępne na stronie www.electrolux.com/shop oraz w

autoryzowanych punktach sprzedaży

Jedynie używanie odpowiednich akcesoriów zatwierdzonych przez firmę ELECTROLUX zapewni spełnienie norm bezpieczeństwa przez urządzenie. Użycie niezatwierdzonych części będzie powodem negatywnego rozpatrzenia reklamacji.

6.2 Zestaw płytek mocujących

W przypadku instalacji urządzenia na cokole, który nie jest wyposażeniem dostarczonym przez firmę ELECTROLUX, należy je zabezpieczyć za pomocą płytek mocujących.

Należy uważnie przeczytać instrukcję dołączoną do produktu.

6.3 Zestaw łączący

Suszarkę można ustawić na pralce

jedynie pod warunkiem użycia odpowiedniego zestawu łączącego.

Page 14

Salt

www.electrolux.com14

6.4 Cokół z szufladą

OSTRZEŻENIE!

Nie ustawiać pralki na suszarce. Zestaw łączący powinien być dopasowany do głębokości urządzeń.

Umożliwia instalację urządzenia na większej wysokości oraz ułatwia wkładanie i wyjmowanie prania. Szuflada może służyć do przechowywania rzeczy np.: ręczników, środków czyszczących itp.

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy dostępne jest

podłączenie do sieci elektrycznej i czy zawór wody jest otwarty.

2. Upewnić się, że w przegródce

oznaczonej symbolem i ustawić odpowiednią twardość wody. Patrz „Ustawianie twardości wody”.

3. Wlać 2 litry wody do przegródki na detergent oznaczonej symbolem .

Spowoduje to uruchomienie układu odpływowego.

nie ma soli

4. Dodać niewielką ilość detergentu do przegródki na detergent oznaczonej

symbolem .

5. Ustawić i uruchomić program do prania bawełny z ustawioną najwyższą temperaturą, nie wkładając prania do bębna.

Spowoduje to usunięcie wszelkich możliwych zabrudzeń z bębna i zbiornika.

8. ZMIĘKCZANIE WODY (COLOURCARE)

8.1 Wprowadzenie

Woda zawiera niekorzystne dla prania substancje mineralne. Im wyższa zawartość substancji mineralnych, tym twardsza jest woda.

Twarda woda może zmniejszać skuteczność działania detergentu, powodować sztywność tkanin i przyczyniać się do ich kurczenia oraz blaknięcia kolorów.

To urządzenie jest wyposażone w zmiękczacz wody, który umożliwia zapewnienie odpowiedniej twardości wody, gwarantującej ochronę tkanin, żywe kolory i dobrą skuteczność prania w niskiej temperaturze.

Zmiękczanie powinno być dostosowane do stopnia twardości wody doprowadzonej do urządzenia. Odpowiednie ustawienie pozwala zapewnić najlepsze efekty prania i maksymalną ochronę tkanin.

Page 15

Aby prawidłowo ustawić zmiękczacz wody, należy zapoznać się z punktem „Ustawianie twardości wody”.

8.2 Ustawianie twardości wody

Urządzenie umożliwia wybór jednego z 7 poziomów odpowiadających 7 zakresom twardości wody.

Twardość wody określa się w odpowiadających sobie skalach w zależności od kraju, np.: stopnie francuskie (°f), stopnie niemieckie (°d), stopnie angielskie (°e) i mmol/l.

W razie potrzeby należy skontaktować się z miejscowym zakładem wodociągowym, aby ustalić stopień twardości wody doprowadzanej do urządzenia.

Odpowiednie ustawienie można określić, korzystając z tabeli „Poziomy twardości wody”.

Aby ustawić twardość wody, należy:

1. Nacisnąć i przytrzymać przez kilka sekund przycisk Włącz/Wyłącz, aby włączyć urządzenie.

2. Odczekać około 10 sekund, aby urządzenie przeprowadziło wewnętrzny test.

3. Nacisnąć jednocześnie i przytrzymać przez kilka sekund przyciski Dodatkowe płukanie i Soft Plus, aż na wyświetlaczu pojawi się domyślny

poziom -4- oraz wskazanie prawej stronie wyświetlacza i

wskazanie po lewej stronie. Oznacza to, że zmiękczacz wody działa tylko podczas fazy prania.

4. Dotknąć kilkakrotnie przycisku Soft Plus, aż na wyświetlaczu pojawi się żądane ustawienie (od -1- do -7-).

POLSKI 15

5. Po kilku sekundach urządzenie

powróci do wyświetlania ekranu informacji o programie.

Ustawianie zmiękczacza wody, aby działał również podczas fazy płukania

Ustawienie fabryczne zapewnia zmiękczanie wody tylko podczas fazy prania. Jest ono wystarczające w większości warunków użytkowania urządzenia. Jeśli jednak doprowadzana woda jest wyjątkowo twarda (poziomy -6- i -7-), w celu zapewnienia miękkości tkanin zaleca się ustawienie zmiękczania wody również podczas fazy płukania.

Po wprowadzeniu ustawienia zmiękczania wody poprzez naciśnięcie przycisków Dodatkowe płukanie i Soft Plus:

1. Dotknąć jednokrotnie przycisku Dodatkowe płukanie. Po lewej stronie

wyświetlacza pojawi się wskaźnik i wskazanie .

Wybór tego ustawienia powoduje zwiększenie zużycia soli.

2. Po kilku sekundach urządzenie powróci do wyświetlania ekranu informacji o programie.

Wyłączanie zmiękczacza wody

Po wprowadzeniu ustawienia zmiękczania wody poprzez naciśnięcie przycisków Dodatkowe płukanie i Soft Plus:

1. Dotknąć kilkakrotnie przycisku Soft Plus aż do całkowitego wyłączenia zmiękczania wody. Zniknie wskaźnik

Page 16

Salt

▼

Salt

www.electrolux.com16

poziomu zmiękczania wody i pozostanie tylko wskazanie .

2. Po kilku sekundach urządzenie powróci do wyświetlania ekranu informacji o programie.

Poziomy twardości wody

Zakres twardości wody

°f (stopnie francu‐

skie)

°d (stopnie niemiec‐ kie)

°e (stopnie angiel‐ skie)

mmol/l ppm

Poziomy

Poziom wskaza‐ ny przez

tester

1 C01 ≤5 ≤3 ≤ 4 ≤0.5 ≤ 50

2 C02 6 - 13 4 - 7 5 - 9 0.6 - 1.3 60 - 130

3 C03 14 - 21 8 - 11 10 -15 1.4 - 2.1 140 - 210

C04 22 - 29 12 - 16 16 - 20 2.2 - 2.9 220 - 290

5 C05 30 - 37 17 - 20 21 - 26 3.0 - 3.7 300 - 370

6 C06 38 - 45 21 -25 27 - 32 3.8 - 4.5 380 - 450

7 C07 ≥46 ≥26 ≥33 ≥4.6 ≥460

Jeśli dostarczono z urządzeniem.

Ustawienie fabryczne – wystarczające w większości warunków użytkowania.

8.3 Dodawanie soli

Działanie funkcji zmiękczania wody opiera się na wykorzystaniu specjalnych żywic, które znajdują się w urządzeniu.

W celu zapewnienia regeneracji żywic, aby mogły one zmiękczać wodę, należy

wsypać specjalną sól do przegródki

1. Otworzyć dozownik detergentu.

2. Otworzyć przegródkę

Page 17

Max

▼

Max

▼

3. Wsypać specjalną sól.

Max

▼

Max

▼

Max

▼

SALT

Salt

POLSKI 17

OSTRZEŻENIE!

Nie dodawać do przegródki

żadnych innych środków. Jeśli do przegródki nieumyślnie dodano detergent lub inny dodatek, należy zapoznać się z punktem „Usuwanie detergentu lub innych dodatków z przegródki na sól” w rozdziale „Rozwiązywanie problemów”.

Należy używać wyłącznie specjalnej soli do zmywarek i/lub pralek. Sól innego typu działa mniej skutecznie i z czasem może spowodować trwałe uszkodzenie układu zmiękczania wody. Nie

stosować soli drobnoziarnistej!

4. Zamknąć przegródkę na sól i

dozownik detergentu.

Regularnie sprawdzać ilość soli.

Przegródka

może pomieścić ok. 600 g soli, która wystarcza na ok. dwa miesiące przy domyślnym ustawieniu twardości wody (4) oraz jeśli zmiękczacz wody działa tylko podczas fazy prania. Inne ustawienie twardości wody lub działania zmiękczacza może spowodować zwiększenie lub zmniejszenie zużycia soli. Patrz „Ustawianie twardości wody” oraz „Ustawianie zmiękczacza wody, aby działał również podczas fazy płukania”.

Pojawienie się na wyświetlaczu wskaźnika sygnalizuje konieczność

uzupełnienia soli przegródce

, nawet jeśli pozostała tam jeszcze jej niewielka ilość.

OSTRZEŻENIE!

Napełniać solą tylko

przegródkę

Urządzenie działa normalnie również bez soli, ale nie jest wtedy wykorzystywany jego pełen potencjał. Po długim okresie używania urządzenia bez soli, a następnie jej dodaniu, całkowite przywrócenie działania funkcji zmiękczania wody następuje po kilku długich cyklach prania.

8.4 Regeneracja zmiękczacza wody

Po kilku cyklach urządzenie może wymagać regeneracji zmiękczacza wody.

Standardowo proces regeneracji odbywa się automatycznie podczas użycia takich programów, jak Bawełna i Syntetyki.

Podczas użycia innych programów proces regeneracji może odbywać się automatycznie, jeśli pozwalają na to warunki i wybrane ustawienia.

Page 18

www.electrolux.com18

Jeśli zwykle uruchamiane są krótkie cykle, proces regeneracji może się nie odbywać. Można to rozpoznać po braku zużycia soli, ponieważ jest ona wykorzystywana tylko podczas fazy regeneracji. Aby zapewnić prawidłowy przebieg procesu regeneracji, należy

uruchamiać program Bawełna lub Syntetyki raz w tygodniu lub co najmniej raz na dwa tygodnie.

9. PANEL STEROWANIA

9.1 Funkcje specjalne

Zakupiona przez Państwa pralka spełnia wszystkie nowoczesne wymagania związane z efektywnym praniem przy jednoczesnym niskim zużyciu wody, energii i detergentów, zapewniając wyjątkową wydajność prania.

• Połączenie Wi-Fi oraz funkcja Zdalne uruchomienie umożliwiają zdalne rozpoczęcie programu, obsługę pralki oraz sprawdzenie stanu programu.

• Dzięki nowym programom parowym –

Kaszmir i FreshScent – system FreshScent umożliwia odświeżanie

nawet najbardziej delikatnych rzeczy bez potrzeby prania. Użycie łagodnego środka zapachowego opracowanego przez firmę ELECTROLUX pozwala uzyskać efekt „świeżo wypranej” odzieży przy jednoczesnym usunięciu niepożądanych zapachów i zagnieceń.

• System ColourCare pełni funkcję zmiękczacza wody, który usuwa z wody niekorzystne dla prania substancje mineralne i umożliwia pranie w miękkiej wodzie. Zapobiega to sztywnieniu tkanin, ich kurczeniu się oraz blaknięciu kolorów.

• System UltraCare służy ochronie włókien tkanin dzięki różnym fazom

wstępnego mieszania, podczas których detergent i płyn zmiękczający do tkanin mieszane są z wodą, a następnie dozowane do prania. W ten sposób docierają do każdego włókna.

• Para to szybki i łatwy sposób na odświeżenie ubrań. Delikatne programy parowe usuwają nieprzyjemne zapachy i zmniejszają zagniecenia w suchych tkaninach, co ułatwia prasowanie. Wybór opcji Plus Para powoduje dodanie delikatnej fazy parowej na końcu każdego cyklu, co sprzyja rozluźnieniu włókien i zmniejszeniu zagnieceń. Prasowanie będzie łatwiejsze!

• Dzięki opcji Soft Plus płyn zmiękczający do tkanin jest równomiernie rozprowadzany w praniu i dociera do każdego włókna, zapewniając idealną miękkość tkanin.

• SensiCare Systemwykrywa wielkość ładunku i w ciągu 30 sekund określa czas trwania programu. Program prania jest indywidualnie dostosowany do wielkości ładunku i rodzaju tkanin, nie powodując przy tym wydłużenia czasu pracy ani zwiększenia zużycia energii i wody ponad wymagany poziom.

Page 19

9.2 Opis panelu sterowania

Włącz / Wy

łącz

Eco

40-60

Bawełna

Syntetyki

Delikatne

Kaszmir

FreshScent

Wirowanie/

Odpompowanie

Płukanie

Denim

Wełna

Kurtki

Szybki 20 min

MixCare 49min

Outdoor

Temperatura

Wirowanie

Pranie

wstępne

Odplamianie

Dodatkowe

płukanie

Soft Plus

Plus Para

Tryb cichy

Opóźniony

start

Time

Manager

1 2 3 4 5 6 7

9 81011121314

MIX

POLSKI 19

Pokrętło wyboru programów

Przycisk dotykowy Wirowanie

Przycisk dotykowy Temperatura

Wyświetlacz

Przycisk dotykowy Opóźniony start

Przycisk dotykowy Time Manager

6 7

Start/Pauza Przycisk dotykowy Przycisk dotykowy Tryb cichy

Przycisk dotykowy Plus Para

Przycisk dotykowy Soft Plus

Przycisk dotykowy Dodatkowe

płukanie Przycisk dotykowy Odplamianie

Przycisk dotykowy Pranie wstępne

Przycisk Włącz/Wyłącz

9.3 Wyświetlacz

Obszar wskazań temperatury:

Wskaźnik temperatury.

Wskaźnik prania w zimnej wodzie.

Wskaźnik blokady uruchomienia.

Wskaźnik połączenia Wi-Fi.

Page 20

MIX

Salt

www.electrolux.com20

Wskaźnik zdalnego uruchomienia.

Wskaźnik blokady drzwi.

Wskaźnik opóźnienia rozpoczęcia programu.

Wskaźnik cyfrowy może pokazywać:

• Czas trwania programu (np. ).

• Czas opóźnienia rozpoczęcia programu (np. ).

• Zakończenie cyklu ( ).

• Kod ostrzeżenia (np.

• Wskaźnik błędu ( ).

Wskaźnik funkcji Time Manager.

Wskaźnik funkcji UltraCare.

Wskaźnik fazy parowej.

Wskaźnik fazy ochrony przed zagnieceniami.

Wskaźnik przypominający o czyszczeniu bębna. Sygnalizuje on potrzebę oczyszczenia bębna.

Obszar wskazań funkcji wirowania: Wskaźnik prędkości wirowania

Wskaźnik funkcji Bez wirowania. Faza wirowania jest

wyłączona.

Wskaźnik funkcji Tryb cichy.

Wskaźnik funkcji Stop z wodą.

Wskaźnik uzupełniania soli. Sygnalizuje konieczność uzupeł‐

nienia soli w przegródce wystarczająca ilość.

Wskaźnik funkcji dodawania prania. Świeci się on na początku fazy prania, gdy możliwe jest zatrzymanie pracy urządzenia i dodanie większej ilości prania.

Wskaźnik maksymalnego ładunku (patrz punkt „Funkcja wykry‐ wania ładunku SensiCare System”).

Miga, gdy wielkość ładunku przekracza maksymalny

wsad dla wybranego programu.

10. WI-FI – KONFIGURACJA ŁĄCZNOŚCI

W tym rozdziale opisano, w jaki sposób nawiązać połączenie między urządzeniem a siecią Wi-Fi oraz powiązać je z urządzeniami mobilnymi.

Funkcja ta umożliwia otrzymywanie powiadomień, a także sterowanie urządzeniem i monitorowanie jego działania za pomocą urządzeń mobilnych.

: brak soli w przegródce lub jej nie‐

Page 21

POLSKI 21

Aby podłączyć urządzenie do sieci i korzystać ze wszystkich funkcji i usług, niezbędne są:

• Domowa sieć bezprzewodowa z działającym połączeniem internetowym.

• Urządzenie mobilne połączone z siecią bezprzewodową.

Częstotliwość 2,412-2,472 GHz

dla rynku europej‐ skiego

Protokół Dwukanałowy mo‐

duł radiowy IEEE

802.11b/g/n

Maks. moc < 20 dBm

10.1 Instalacja i konfiguracja

aplikacji "My Electrolux"

Aplikacja "My Electrolux" umożliwia sterowanie pralką za pomocą urządzenia mobilnego. Zawiera ona dużą liczbę programów, przydatnych funkcji oraz informacje o produkcie idealnie dostosowane do urządzenia. Za pomocą aplikacji można wybierać programy dostępne na panelu sterowania urządzenia, a także odblokowywać dodatkowe programy dostępne tylko z poziomu urządzenia mobilnego. Z czasem, wraz z pojawianiem się nowych wersji aplikacji, dodatkowe programy mogą ulec zmianie. To sposób na dostosowaną do własnych potrzeb pielęgnację prania – z wykorzystaniem urządzenia mobilnego.

1. Przejść w smartfonie do sklepu z aplikacjami App Store.

2. Pobrać i zainstalować aplikację "My Electrolux".

3. Upewnić się, że w urządzeniu została uruchomiona funkcja łączności Wi-Fi. W przeciwnym razie zapoznać się z następnym punktem „Konfiguracja połączenia bezprzewodowego urządzenia”.

4. Uruchomić aplikację. Wybrać kraj i język, a następnie zalogować się przy użyciu adresu e-mail i hasła. W przypadku braku własnego konta należy utworzyć nowe konto, korzystając z instrukcji w aplikacji "My Electrolux".

5. Aby zarejestrować i skonfigurować urządzenie, należy postępować zgodnie ze wskazówkami w aplikacji.

10.2 Konfiguracja połączenia

bezprzewodowego pralki

1. Nacisnąć i przytrzymać przez kilka sekund przycisk Włącz/Wyłącz , aby włączyć urządzenie. Odczekać ok. 10 sekund przed przystąpieniem do dalszej części konfiguracji funkcji łączności bezprzewodowej.

2. Wybrać program za pomocą pokrętła wyboru programów.

3. Nacisnąć jednocześnie i przytrzymać przez kilka sekund przyciski Time Manager i Opóźniony start aż do usłyszenia kliknięcia. Zwolnić przyciski. Na wyświetlaczu pojawi się

na 5 sekund wskazanie i zacznie migać wskaźnik .

Nastąpi uruchomienie modułu łączności bezprzewodowej.

W celu nawiązywania połączenia między urządzeniem a aplikacją należy stanąć w pobliżu urządzenia ze smartfonem.

Upewnić się, że smartfon jest połączony z siecią bezprzewodową.

Upewnić się, że aplikacja jest gotowa do nawiązania połączenia.

4. Po upływie ok. 45 sekund na wyświetlaczu pojawi się wskazanie

Page 22

www.electrolux.com22

(ang. Access Point – punkt

dostępu).

Punkt dostępu będzie otwarty przez ok. 3 minuty.

Dopóki urządzenie będzie włączone, będzie próbować nawiązać połączenie z wykorzystaniem zapisanych danych logowania – do czasu wyłączenia funkcji WiFi lub zresetowania danych logowania.

5. Skonfigurować aplikację "My Electrolux" w smartfonie i postępować zgodnie ze wskazówkami, aby połączyć urządzenie z siecią Wi-Fi.

6. Po skonfigurowaniu łączności bezprzewodowej, gdy nastąpi powrót do ekranu z informacjami o programie, na wyświetlaczu pojawi się wskaźnik

wyświetlaczu pojawi się na 5 sekund wskazanie .

Po wyłączeniu i ponownym włączeniu urządzenia połączenie bezprzewodowe zostanie automatycznie wyłączone.

Aby skasować dane logowania do sieci bezprzewodowej, należy nacisnąć

jednocześnie i przytrzymać przez 10 sekund przyciski Time Manager i Opóźniony start, aż rozlegnie się drugi sygnał dźwiękowy: Na wyświetlaczu

pojawi się wskazanie

10.3 Zdalne uruchomienie

Funkcja zdalnego uruchomienia umożliwia zdalne uruchomienie cyklu.

Funkcja włącza się automatycznie po naciśnięciu przycisku Start/

Pauza w celu uruchomienia programu, ale można również uruchomić program prania zdalnie.

Po zainstalowaniu aplikacji i nawiązaniu połączenia bezprzewodowego można włączyć funkcję zdalnego uruchomienia:

1. Dotknąć przycisku Opóźniony start . Spowoduje to pojawienie się na

kilka sekund na wyświetlaczu wskaźnika .

Każdorazowo po włączeniu urządzenia będzie ono potrzebować 45 sekund na nawiązanie połączenia z siecią. Po nawiązaniu połączenia przestanie migać wskaźnik .

Aby wyłączyć połączenie bezprzewodowe, należy nacisnąć

jednocześnie i przytrzymać przez kilka sekund przyciski Time Manager i Opóźniony start, aż rozlegnie się pierwszy sygnał dźwiękowy: Na

2. Aby włączyć funkcję zdalnego

uruchomienia, należy dotknąć przycisku Start/Pauza zanim

przestanie migać wskaźnik .

Na ekranie z podsumowaniem parametrów programu pojawią się

wskaźniki

i i zostaną zablokowane

Page 23

POLSKI 23

drzwi. Teraz można uruchomić program zdalnie.

Dotknięcie przycisku Start/ Pauza , gdy przestanie migać wskaźnik , nie

spowoduje włączenia funkcji zdalnego uruchomienia, lecz uruchomienie ustawionego programu.

Aby wyłączyć funkcję zdalnego uruchomienia, należy dotknąć przycisku

Opóźniony start naciskając przycisk Start/Pauza .

Ustawienie pokrętła w położeniu resetowania

powoduje wyłączenie funkcji zdalnego uruchomienia.

i potwierdzić,

10.4 Aktualizacja bezprzewodowa

Aplikacja może zaproponować aktualizację oprogramowania urządzenia.

11. POKRĘTŁO I PRZYCISKI

Aktualizację można zaakceptować tylko w aplikacji.

Jeśli trwa program, aplikacja poinformuje, że aktualizacja uruchomi się po jego zakończeniu.

Podczas aktualizacji na wyświetlaczu urządzenia będzie widoczne wskazanie

Nie wyłączać ani nie odłączać urządzenia od zasilania podczas aktualizacji.

Urządzenia będzie można używać po pomyślnym zakończeniu aktualizacji, które nie jest sygnalizowane żadnym powiadomieniem.

Jeśli wystąpi błąd, na wyświetlaczu urządzenia pojawi się

powrócić do normalnego użytkowania urządzenia, wystarczy nacisnąć dowolny przycisk lub obrócić pokrętło.

. Aby

11.1 Wprowadzenie

Opcje/funkcje nie są dostępne dla wszystkich programów prania. Należy sprawdzić zgodność opcji/ funkcji z programami prania w „Tabeli programów”. Dana opcja/funkcja może wykluczać inną. W takim przypadku urządzenie nie pozwoli na jednoczesny wybór niezgodnych opcji/ funkcji.

11.2 Włącz/Wyłącz

Naciśnięcie i przytrzymanie tego przycisku przez kilka sekund umożliwia włączenie lub wyłączenie urządzenia. Podczas włączania i wyłączania urządzenia emitowane są dwa różne dźwięki.

W niektórych przypadkach funkcja trybu czuwania automatycznie wyłącza po

kilku minutach urządzenie, aby zmniejszyć pobór energii. Należy wtedy ponownie włączyć urządzenie.

Więcej informacji znajduje się w rozdziale Codzienna eksploatacja.

11.3 Temperatura

Przy wyborze programu prania urządzenie automatycznie proponuje domyślną temperaturę.

Dotykać przycisku, aż na wyświetlaczu pojawi się żądana wartość temperatury.

Gdy na wyświetlaczu widoczny jest wskaźnik , urządzenie nie podgrzewa wody.

11.4 Wirowanie

Po ustawieniu programu urządzenie automatycznie ustawia maksymalną dozwoloną prędkość wirowania (z wyjątkiem programu Dżins). Ta opcja umożliwia zmniejszenie domyślnej prędkości wirowania.

Page 24

www.electrolux.com24

Dotknąć tego przycisku, aby:

• Zmniejszyć prędkość wirowania. Na wyświetlaczu widoczne są wyłącznie prędkości wirowania dostępne dla ustawionego programu.

• Dodatkowe opcje wirowania Bez wirowania .

Wybranie tej opcji powoduje wyłączenie wszystkich faz wirowania. Na wyświetlaczu pojawi się wskaźnik

. Urządzenie wykonuje tylko fazę odpompowania wybranego programu prania. Opcję tę należy wybierać do prania bardzo delikatnych tkanin. Urządzenie zużywa więcej wody w fazie płukania niektórych programów prania.

• Włączyć opcję Stop z wodą . Wirowanie końcowe nie jest wykonywane. Urządzenie nie odpompuje wody z ostatniego płukania, aby zapobiec powstaniu zagnieceń na praniu. Po zakończeniu programu prania w bębnie pozostanie woda.

Wskaźnik Drzwi są zablokowane, a bęben obraca się regularnie, aby zmniejszyć zagniecenia. Aby otworzyć drzwi, należy odpompować wodę. Po dotknięciu przycisku Start/Pauza

urządzenie wykona fazę

wirowania i odpompuje wodę.

Urządzenie automatycznie odpompuje wodę po około 18 godzinach.

pozostanie włączony.

11.5 Pranie wstępne

Ta opcja umożliwia dodanie fazy prania wstępnego do programu prania.

Zaświeci się odpowiedni wskaźnik nad przyciskiem dotykowym.

• Ta opcja umożliwia dodanie fazy prania wstępnego w 30°C przed fazą prania. Opcja jest zalecana do mocno zabrudzonego prania, zwłaszcza zawierającego piasek, pył, błoto lub inne cząstki stałe.

Opcje te mogą wydłużyć czas trwania programu.

11.6 Odplamianie

Dotknąć tego przycisku, aby dodać do programu fazę odplamiania.

Świeci się odpowiedni wskaźnik nad przyciskiem dotykowym.

Ta opcja jest przydatna do prania rzeczy z trudnymi do usunięcia plamami.

Po włączeniu tej opcji należy dodać odplamiacz do komory . Odplamiacz jest mieszany i podgrzewany

z detergentem w celu zwiększenia jego wydajności.

Opcja ta wydłuża czas trwania programu. Funkcja nie jest dostępna z temperaturą niższą niż 40°C.

11.7 Stałe Dodatkowe płukanie

Ta opcja umożliwia dodanie kilku cykli płukania odpowiednio do wybranego programu prania.

Opcji tej należy używać w przypadku prania rzeczy osób uczulonych na detergenty lub mających wrażliwą skórę.

Opcja ta wydłuża czas trwania programu.

Wskaźnik nad danym przyciskiem dotykowym zaświeci się i pozostanie włączony podczas następnych cykli, aż użytkownik nie wyłączy tej opcji.

11.8 Stałe Soft Plus

Włączenie tej opcji zapewnia optymalizację dozowania płynu zmiękczającego i miękkość tkanin.

Zaleca się jej użycie w przypadku stosowania płynu zmiękczającego.

Opcja ta wydłuża czas trwania programu.

Wskaźnik nad danym przyciskiem dotykowym zaświeci się i pozostanie

Page 25

POLSKI 25

włączony podczas następnych cykli, aż użytkownik nie wyłączy tej opcji.

11.9 Plus Para

Opcja ta powoduje dodanie fazy parowej, a następnie krótkiej fazy chroniącej przed zagnieceniami na koniec programu prania.

Faza parowa chroni przed zagnieceniami oraz ułatwia prasowanie odzieży.

Świeci się odpowiedni wskaźnik nad przyciskiem dotykowym.

Podczas fazy parowej wskaźnik świeci się w sposób ciągły.

Opcja ta może wydłużyć czas trwania programu.

Po zakończeniu programu na wyświetlaczu pojawia się , wskaźnik gaśnie, a wskaźnik

świeci się w sposób ciągły. Bęben delikatnie obraca się przez około 30 minut, aby zachować działanie pary. Dotknięcie jakiegokolwiek przycisku spowoduje zatrzymanie fazy ochrony przed zagnieceniami i odblokowanie drzwi.

Mniejszy ładunek prania umożliwia osiągnięcie lepszych efektów.

11.10 Tryb cichy

Naciśnięcie tego przycisku spowoduje włączenie/wyłączenie opcji Tryb cichy.

Pośrednie fazy wirowania oraz ostatnia faza są wstrzymane, a program kończy się z wodą w bębnie. Pozwala to zmniejszyć zagniecenia.

Na wyświetlaczu pojawi się wskaźnik Drzwi pozostają zablokowane. Bęben obraca się regularnie, aby zmniejszyć zagniecenia. Aby otworzyć drzwi, należy odpompować wodę.

Program jest bardzo cichy, można go uruchamiać nocą, gdy dostępne są tańsze taryfy za prąd. W niektórych programach płukania pobierana jest większa ilość wody.

Po dotknięciu przycisku Start/Pauza urządzenie wykona tylko fazę odpompowania.

Urządzenie automatycznie odpompuje wodę po około 18 godzinach.

11.11 Opóźniony start

Ta opcja umożliwia późniejsze rozpoczęcie programu w bardziej dogodnym czasie.

Dotykać przycisku, aby ustawić żądany czas opóźnienia. Wartość czasu zwiększa się skokowo w zakresie od 1 godz. do 20 godz.

Na wyświetlaczu widoczny będzie wskaźnik Po dotknięciu przycisku Start/Pauza

urządzenie rozpocznie odliczanie czasu i zostaną zablokowane drzwi.

i wybrany czas opóźnienia.

11.12 Time Manager

Opcja ta umożliwia skrócenie czasu trwania programu zależnie od wielkości wsadu i stopnia jego zabrudzenia.

Po ustawieniu programu prania na wyświetlaczu pojawią się domyślny czas

jego trwania oraz kreski Dotknąć przycisku Time Manager, aby

zależnie od potrzeb skrócić czas trwania programu. Na wyświetlaczu pojawi się nowy czas trwania programu i odpowiednio zmniejszy się liczba kresek:

odpowiedni cykl do prania pełnego

wsadu średnio zabrudzonych rzeczy.

szybki cykl do prania pełnego

wsadu lekko zabrudzonych rzeczy.

bardzo szybki cykl do prania mniejszego wsadu lekko zabrudzonych rzeczy (zalecana maks. połowa wsadu).

najkrótszy cykl do odświeżania małej ilości prania.

Funkcja Time Manager jest dostępna tylko z programami wymienionymi w tabeli.

Page 26

www.electrolux.com26

wskaźnik

Domyślny czas trwania wszystkich pro‐

gramów.

12. PROGRAMY

12.1 Tabela programów

Eco 40-60

■

■ ■ ■

■

■ ■ ■

Bawełna

■ ■

Funkcja Time Manager z programami parowymi

Podczas ustawiania programu parowego ten przycisk umożliwia wybranie trzech poziomów pary, a czas trwania programu zostanie odpowiednio skrócony:

Syntetyki

• : maksymalnie.

•

• : minimalnie.

: średnio.

11.13 Start/Pauza

Dotknąć przycisku Start/Pauza , aby uruchomić urządzenie, włączyć tryb pauzy lub przerwać działanie programu.

Program Domyślna temperatura Zakres tem‐ peratury

Programy prania

Eco 40-60

40°C 60°C – 30°C

Bawełna 40°C 90°C – pranie w zimnej wo‐ dzie

Syntetyki 40°C 60°C – pranie w zimnej wo‐ dzie

Referen‐ cyjna prędkość wirowania Zakres prędkości wirowania

1400 obr./min (1400- 400 obr./min)

1200 obr./min (1200 400 obr./ min)

Maksy‐

malny ciężar

wsadu

9 kg Tkaniny bawełniane białe i o trwałych kolo‐

9 kg Białe i kolorowe tkaniny bawełniane. Śred‐

4 kg Tkaniny syntetyczne lub mieszane. Normal‐

(Rodzaj wsadu i stopień zabrudzenia pra‐

rach. Normalnie zabrudzone. Czas trwania

programu wydłuża się, a zużycie energii male‐ je przy jednoczesnym zapewnieniu dobrych efektów prania.

nio, mocno i lekko zabrudzone.

nie zabrudzone.

Opis programu

nia)

Page 27

POLSKI 27

Program Domyślna temperatura Zakres tem‐ peratury

Referen‐ cyjna prędkość wirowania Zakres prędkości wirowania

1200

Delikatne 30°C 40°C – pranie

obr./min (1200- 400 obr./min)

w zimnej wo‐ dzie

1200

Wełna 40°C 40°C – pranie w zimnej wo‐

obr./min (1200 400 obr./ min)

dzie

Programy specjalne

1200

Kurtki 30°C 40°C – pranie w zimnej wo‐

obr./min (1200 400 obr./ min)

dzie

1400

Wirowanie/ Odpompowa‐ nie

obr./min (1400 400 obr./ min)

1400

Płukanie

obr./min (1400- 400 obr./min)

Maksy‐

malny ciężar

(Rodzaj wsadu i stopień zabrudzenia pra‐

Opis programu

nia)

wsadu

2 kg Delikatne tkaniny, takie jak akryl, wiskoza

oraz tkaniny mieszane wymagające deli‐ katnego prania. Średnio i lekko zabrudzone.

2 kg Rzeczy wełniane nadające się do prania w

pralce i przeznaczone do prania ręcznego oraz inne tkaniny z symbolem „pranie ręcz‐

ne”3).

2 kg Specjalny program przeznaczony do prania

pojedynczo kurtek lub kołder wypełnionych puchem lub pierzem (także z wypełnieniem syntetycznym). Jeśli dopuszcza to producent odzieży (informacja na metce), należy włą‐ czyć pełen cykl prania i suszenia, aby zacho‐ wać jej estetyczny wygląd i właściwości ter‐ miczne.

9 kg Wszystkie tkaniny z wyjątkiem wełnianych

i bardzo delikatnych. Odwirowanie prania i odpompowanie wody z bębna.

9 kg Wszystkie tkaniny z wyjątkiem wełnianych

i bardzo delikatnych. Program do płukania i odwirowania odzieży. Domyślną prędkością wirowania jest ta stosowana w programach do prania tkanin bawełnianych. Zmniejszyć pręd‐ kość wirowania odpowiednio do rodzaju pra‐ nia. W razie potrzeby ustawić opcję Dodatko‐ we płukanie, aby dodać płukania. Przy niskiej prędkości wirowania urządzenie przeprowa‐ dza cykl delikatnego płukania i krótkiego wiro‐ wania.

Page 28

www.electrolux.com28

Program Domyślna temperatura Zakres tem‐ peratury

Referen‐ cyjna prędkość wirowania Zakres

Maksy‐

malny ciężar

wsadu

(Rodzaj wsadu i stopień zabrudzenia pra‐

Opis programu

nia)

prędkości wirowania

Programy parowe z systemem FreshScent

Programy parowe można wykorzystywać do usuwania zagnieceń i niepożądanych zapachów4) z odzieży, która wymaga jedynie odświeżenia – bez konieczności pra‐

nia. Włókna tkanin ulegają rozluźnieniu i ich późniejsze prasowanie jest łatwiejsze.

Po zakończeniu programu należy szybko wyjąć pranie z bębna

. Program parowy nie realizuje żadnych cykli higienicznych. Nie należy włączać programu parowego dla następujących rodzajów rzeczy:

• Rzeczy nieprzeznaczone do suszenia w suszarce.

• Rzeczy z oznaczeniem „Tylko pranie chemiczne”. Środek zapachowy ELECTROLUX. Dzięki zastosowaniu tego łagodnego środka za‐ pachowego pranie będzie pachniało jak świeżo wyprane: wlać jedną butelkę do ko‐

mory i normalnie uruchomić program parowy. Jeśli ładunek prania jest mniejszy, należy zmniejszyć dawkę środka zapachowego. Przycisk Time Manager umożliwia skrócenie czasu trwania programu, jeśli odświeżane są rzeczy przeznaczone do pra‐ nia w niskiej temperaturze. NIE NALEŻY:

• Suszyć odzieży odświeżonej z dodatkiem zapachu w suszarce. Spowoduje to

ulotnienie się zapachu.

• Stosować środka zapachowego do innych celów niż opisane.

• Stosować środka zapachowego do nowej odzieży. Nowa odzież może zawierać

pozostałości substancji wykończalniczych, które mogłyby wejść w reakcję ze środkiem zapachowym.

Środek zapachowy jest dostępny w sklepie internetowym ELECTRO‐ LUX oraz w autoryzowanych punktach sprzedaży.

FreshScent

1 kg Bawełniane, syntetyczne, delikatne. Krótki i

delikatnie działający program parowy, prze‐ znaczony do odświeżania nawet bardzo deli‐ katnych elementów odzieży z cekinami, ko‐ ronką itp. W przypadku mniejszych ładunków można skrócić czas trwania programu, ko‐

rzystając z opcji Time Manager.

OSTRZEŻENIE!

Nie należy stosować tego progra‐ mu do odświeżania odzieży weł‐ nianej i przeznaczonej wyłącznie do czyszczenia chemicznego.

Page 29

POLSKI 29

Program Domyślna temperatura Zakres tem‐ peratury

Referen‐ cyjna prędkość wirowania Zakres prędkości wirowania

Kaszmir

Dodatkowe programy prania

800

Dżins 30°C 40°C – pranie w zimnej wo‐

obr./min (1200 400 obr./ min)

dzie

Maksy‐

malny ciężar

(Rodzaj wsadu i stopień zabrudzenia pra‐

Opis programu

nia)

wsadu

1 kg Wełna i kaszmir. Krótki program umożliwiają‐

cy odświeżenie (bez prania) do 1 kg odzieży z wełny i kaszmiru przeznaczonej do prania w pralce lub prania ręcznego. Przy mniejszych ładunkach można skrócić czas trwania pro‐ gramu, korzystając z opcji Time Manager.

OSTRZEŻENIE!

Nie należy stosować tego progra‐ mu do odświeżania odzieży weł‐ nianej przeznaczonej wyłącznie do czyszczenia chemicznego.

4 kg Specjalny program do odzieży dżinsowej,

z delikatną fazą prania zapobiegającą blak‐ nięciu i powstawaniu przebarwień. Mniej‐

szy wsad zapewni lepszą ochronę.

Page 30

www.electrolux.com30

Program Domyślna temperatura Zakres tem‐ peratury

Odzież sporto‐ wa 30°C 40°C – pranie w zimnej wo‐ dzie

Referen‐ cyjna prędkość wirowania Zakres prędkości wirowania

1200 obr./min (1200- 400 obr./min)

Maksy‐

malny ciężar

wsadu

2 kg

1 kg

(Rodzaj wsadu i stopień zabrudzenia pra‐

Opis programu

nia)

Nie używać płynu zmiękczające‐ go do tkanin i upewnić się, że w dozowniku detergentu nie pozos‐ tał płyn.

Syntetyczna odzież sportowa. Program do delikatnego prania nowoczesnej odzieży spor‐ towej i turystycznej, odpowiedni także do pra‐ nia odzieży do gimnastyki, kolarstwa, joggingu itp. Zalecana wielkość wsadu to 2 kg.

Tkaniny nieprzemakalne, nieprzemakalnooddychające oraz o właściwościach hydro‐ fobowych. Programu można także używać

do regeneracji tkanin nieprzemakalno-oddy‐ chających – zwłaszcza tych z powłoką hydro‐ fobową. Aby przywrócić właściwości tkanin nieprzemakalno-oddychających, należy postę‐ pować zgodnie z poniższymi zaleceniami:

• Wlać detergent piorący do przegródki .

• Wlać specjalny środek regenerujący do tkanin nieprzemakalnych do przegródki na

płyn zmiękczający

• Zmniejszyć wielkość wsadu do 1 kg.

Aby dodatkowo poprawić właści‐ wości hydrofobowe odzieży, nale‐ ży wysuszyć ją w suszarce, usta‐ wiając program Odzież sportowa (jeśli jest dostępny i suszenie w suszarce jest dozwolone w in‐ strukcjach umieszczonych na metce).

Szybki 20 min 40°C - 30°C

1200 obr./min (1200 400 obr./ min)

3 kg Rzeczy bawełniane i syntetyczne, lekko za‐

brudzone lub noszone jeden raz.

Page 31

POLSKI 31

Program Domyślna temperatura Zakres tem‐ peratury

Referen‐ cyjna prędkość wirowania Zakres

Maksy‐

malny ciężar

wsadu

(Rodzaj wsadu i stopień zabrudzenia pra‐

Opis programu

nia)

prędkości wirowania

MixCare 49min 30°C 60°C – pranie w zimnej wo‐ dzie

1400 obr./min (1400 400 obr./ min)

5 kg Tkaniny bawełniane i mieszane. Średnio za‐

brudzone. Idealny program do codziennego prania. Ten program umożliwia bardzo deli‐ katne pranie tkanin bawełnianych i syntetycz‐ nych, a dzięki technologii ColourCare zapew‐ nia optymalne efekty prania już w temperatu‐ rze 30°C i w ciągu maksymalnie 49 minut. Dzięki temu chroni tkaniny przed blaknięciem kolorów i mechaceniem. W przypadku małego wsadu prania (do 2 kg) program trwa tylko 39 minut, co przekłada się na proporcjonalne zmniejszenie zużycia wody i energii.

Położenie resetowania. Na wyświetlaczu pojawią się tylko kreski.

Zgodnie z rozporządzeniem 2019/2023 Komisji UE ten program prania w temperaturze 40°C umożliwia pranie razem – w ramach tego samego cyklu – średnio zabrudzonych tka‐ nin bawełnianych przeznaczonych do prania w temperaturze 40°C lub 60°C.

Informacje dotyczące temperatury prania, czasu trwania programu i innych pa‐ rametrów są zawarte w rozdziale „Parametry eksploatacyjne”. Najbardziej wydajnymi programami pod względem zużycia energii są ogólnie te, które umożliwiają pranie w niższej temperaturze i trwają dłużej.

Standardowe programy do określenia parametrów eksploatacyjnych dla klasy energetycznej. Zgodnie z rozporządzeniem 1061/2010 UE ten program prania w tempera‐

turze 60°C jest odpowiednikiem „standardowego programu prania tkanin bawełnianych w temperaturze 60°C”, a w temperaturze 30°C – odpowiednikiem „standardowego programu prania tkanin bawełnianych w temperaturze 40°C”. Są one najbardziej wydajnymi progra‐ mami pod względem łącznego zużycia wody i energii do prania średnio zabrudzonych tka‐ nin bawełnianych.

Temperatura wody w fazie prania może różnić się od temperatury podanej dla wybranego programu.

Podczas tego cyklu bęben obraca się powoli w celu zapewnienia delikatnego prania. Mo‐ że wydawać się, że bęben nie obraca się lub że nie obraca się prawidłowo.

Program parowy nie usuwa bardzo intensywnych zapachów.

Po poddaniu działania pary pranie może być wilgotne. Należy rozwiesić rzeczy na kilka minut.

Program prania.

Program prania i faza impregnacji.

Page 32

www.electrolux.com32

Zgodność opcji programów

Program

Eco 40-60

Bawełna

Syntetyki

Delikatne

Wełna

Kurtki

Wirowanie/ Odpompowanie

Bez wirowania

Wirowanie

Pranie wstępne

Odplamianie

Soft Plus

Plus Para

Tryb cichy

Opóźniony start

Dodatkowe płukanie

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■

Time Manager

Płukanie

FreshScent

Kaszmir

Dżins

Odzież sportowa

Szybki 14 min

■ ■ ■ ■ ■

■ ■

■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

■ ■ ■ ■

Page 33

Program

POLSKI 33

Bez wirowania

Wirowanie

Pranie wstępne

Odplamianie

Soft Plus

Plus Para

Tryb cichy

Dodatkowe płukanie

MixCare 49min

Funkcja nie jest dostępna z temperaturą poniżej 40°C.

Po wybraniu opcji „Bez wirowania” urządzenie tylko odpompuje wodę.

■ ■ ■ ■ ■ ■

Odpowiednie detergenty do programów prania

Program Uniwersal‐

ny proszek do prania

Uniwersal‐ ny w płynie

W płynie do tkanin kolo‐ rowych

Do tkanin delikatnych i wełny

Specjalne

Eco 40-60 ▲ ▲ ▲ -- --

Bawełna ▲ ▲ ▲ -- --

Syntetyki ▲ ▲ ▲ -- --

Wełna -- -- -- ▲ ▲

Kurtki -- ▲ ▲ -- ▲

Delikatne -- -- -- ▲ ▲

Dżins -- -- ▲ ▲ ▲

Odzież spor‐ towa

Szybki 14 min

MixCare 49min

W temperaturze powyżej 60°C zaleca się stosowanie detergentu w proszku.

-- -- -- ▲ ▲

-- ▲ ▲ -- --

▲ ▲ ▲ -- --

Time Manager

Opóźniony start

▲ = Zalecane -- = Niezalecane

Page 34

www.electrolux.com34

12.2 Woolmark Apparel Care – zielony

13. USTAWIENIA

Firma Woolmark Company zatwierdziła cykl prania wełny dostępny w tym urządze‐ niu jako nadający się do prania odzieży wełnianej oznaczonej metką „prać ręcz‐ nie”, pod warunkiem, że pranie będzie wy‐ konane zgodnie z zaleceniami producenta pralki. Należy stosować się do informacji dotyczących suszenia oraz pozostałych wskazówek zamieszczonych na metce odzieży. M1361 W wielu krajach symbol Woolmark jest cer‐ tyfikowanym znakiem towarowym.

13.1 Sygnały dźwiękowe

Urządzenie emituje różne sygnały dźwiękowe w następujących sytuacjach:

• Włączenie urządzenia (specjalny krótki dźwięk).

• Wyłączenie urządzenia (specjalny krótki dźwięk).

• Dotknięcie przycisku (kliknięcie).

• Dokonanie niewłaściwego wyboru (3 krótkie dźwięki).

• Zakończenie programu (sekwencja dźwięków przez około 2 minuty).

• Nieprawidłowe działanie urządzenia (sekwencja krótkich dźwięków przez około 5 minut).

Aby wyłączyć/włączyć sygnały dźwiękowe informujące o zakończeniu programu, należy dotknąć jednocześnie i przytrzymać przez około 2 sekundy przyciski Pranie wstępne i Odplamianie. Na wyświetlaczu pojawi się On/Off.

13.2 BLOKADA URUCHOMIENIA

Ta opcja pozwala zapobiec manipulowaniu przez dzieci przy panelu sterowania.

• Aby włączyć/wyłączyć tę opcję,

Po wyłączeniu urządzenie zapamięta wybór tej opcji.

14. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

14.1 Włączanie urządzenia

1. Włożyć wtyczkę przewodu

zasilającego do gniazda elektrycznego.

2. Odkręcić zawór wody.

3. Nacisnąć i przytrzymać przez kilka

Rozlegnie się krótki sygnał dźwiękowy.

14.2 Wkładanie prania

1. Otworzyć drzwi urządzenia.

2. Opróżnić kieszenie i rozprostować

3. Włożyć pranie do bębna (należy

Po wyłączeniu sygnałów dźwiękowych będą one nadal emitowane w przypadku nieprawidłowego działania urządzenia.

należy nacisnąć i przytrzymać przycisk Tryb cichy, aż na wyświetlaczu zaświeci się/zgaśnie

sekund przycisk Włącz/Wyłącz, aby włączyć urządzenie.

rzeczy przed włożeniem ich do urządzenia.

robić to pojedynczo).

Page 35

▼

Salt

▼

Salt

Max

▼

Max

▼

Max

▼

Salt

▼

Salt

POLSKI 35

Nie wkładać do bębna zbyt dużej ilości prania.

4. Dokładnie zamknąć drzwi.

UWAGA!

Upewnić się, że nie doszło do przytrzaśnięcia prania między drzwiami a uszczelką, ponieważ może to spowodować wyciek wody i uszkodzenie prania.

Pranie odzieży mocno zaplamionej olejem lub smarem może spowodować uszkodzenie gumowych części pralki.

14.3 Stosowanie detergentów i dodatków

punktem „Stosowanie detergentu w płynie”.

3. W razie potrzeby wlać płyn zmiękczający do tkanin do przegródki

4. Zamknąć dozownik detergentu.

Zaleca się nieprzekraczanie maksymalnego poziomu

( ).

1. Otworzyć dozownik detergentu.

Stosowanie detergentu w płynie

1. Włożyć odpowiedni pojemnik na detergent w płynie.

2. Umieścić detergent w proszku w przegródce

w płynie należy zapoznać się z

. Stosując detergent

Page 36

▼

Salt

▼

Salt

Liquid

Max

▼

www.electrolux.com36

14.5 Uruchamianie programu

Dotknąć przycisku Start/Pauza , aby uruchomić program. Uruchomienie programu jest niemożliwe, jeśli wskaźnik przycisku jest wyłączony i nie miga (np. pokrętło wyboru programów znajduje się w nieprawidłowym położeniu).

Odpowiedni wskaźnik przestanie migać i pozostanie włączony. Program uruchomi się, a drzwi zostaną zablokowane. Na wyświetlaczu pojawi

2. Wlać detergent w płynie do przegródki .

się wskaźnik .

Gdy urządzenie napełnia się wodą, na krótki czas może włączyć się pompa opróżniająca.

14.6 Uruchamianie programu z opóźnieniem

1. Dotknąć kilkakrotnie przycisku Opóźniony start

pojawi się żądany czas opóźnienia programu. Na wyświetlaczu pojawi się

3. Zamknąć dozownik detergentu.

14.4 Ustawianie programu

1. Ustawić pokrętło wyboru programów

na żądanym programie prania.

Zacznie migać wskaźnik przycisku Start/ Pauza .

Na wyświetlaczu pojawi się orientacyjny czas trwania programu oraz maksymalny ciężar wsadu.

2. Aby zmienić temperaturę i/lub prędkość wirowania, należy dotknąć odpowiednich przycisków.

3. W razie potrzeby można wybrać jedną lub więcej opcji, dotykając odpowiednich przycisków. Na wyświetlaczu pojawią się odpowiednie wskaźniki i odpowiednio zmienią się wyświetlane informacje.

Jeśli wybór jest niemożliwy, rozlegnie się sygnał dźwiękowy, a na wyświetlaczu pojawi się

wskaźnik

2. Dotknąć przycisku Start/Pauza Nastąpi zablokowanie drzwi urządzenia i rozpocznie się odliczanie czasu opóźnienia. Na wyświetlaczu pojawi się

wskaźnik . Po zakończeniu odliczania program rozpocznie się automatycznie.

Anulowanie opóźnienia rozpoczęcia programu po rozpoczęciu odliczania

Aby anulować opóźnienie rozpoczęcia programu:

1. Dotknąć kilkakrotnie przycisku Opóźniony start , aż na

wyświetlaczu pojawi się żądany czas opóźnienia programu. Na wyświetlaczu pojawi się wskaźnik

Dotknąć przycisku Start/Pauza . Nastąpi zablokowanie drzwi urządzenia i rozpocznie się odliczanie czasu

, aż na wyświetlaczu

Page 37

POLSKI 37

opóźnienia. Na wyświetlaczu pojawi się wskaźnik .

Po zakończeniu odliczania program rozpocznie się automatycznie.

2. Dotknąć przycisku Start/Pauza , aby wstrzymać pracę urządzenia. Zacznie migać odpowiedni wskaźnik.

3. Dotknąć kilkakrotnie przycisku Opóźniony start , aż na wyświetlaczu pojawi się wskaźnik .

4. Ponownie dotknąć przycisku Start/ Pauza , aby natychmiast

uruchomić program.

i zgaśnie

Zmiana opóźnienia rozpoczęcia programu po rozpoczęciu odliczania

Aby zmienić opóźnienie rozpoczęcia programu:

1. Dotknąć przycisku Start/Pauza aby wstrzymać pracę urządzenia. Zacznie migać odpowiedni wskaźnik.

2. Dotknąć kilkakrotnie przycisku Opóźniony start

wyświetlaczu pojawi się żądany czas opóźnienia programu.

3. Ponownie dotknąć przycisku Start/ Pauza , aby rozpocząć nowe

odliczanie czasu.

, aż na

14.7 Funkcja wykrywania

ładunku SensiCare System

Czas trwania programu podany na wyświetlaczu odpowiada średniemu/ dużemu ładunkowi.

Po dotknięciu przycisku Start/Pauza wskaźnik maksymalnego ładunku gaśnie, a funkcja SensiCare System rozpoczyna wykrywanie wielkości ładunku:

1. Urządzenie wykrywa ładunek podczas pierwszych 30 sekund. W programach, w których dostępna jest funkcja Time Manager, podczas tej

fazy paski funkcji Time

Manager, widoczne pod cyfrowym wskazaniem czasu, odtwarzają prostą animację. Bęben wykonuje krótkie obroty.

2. Czas trwania programu zmienia się odpowiednio – może wydłużyć się lub skrócić. Po kolejnych 30 sekundach rozpoczyna się napełnianie wodą.

Po zakończeniu wykrywania ładunku, jeśli bęben jest przepełniony, na

wyświetlaczu miga wskaźnik : W takim przypadku w ciągu 30 sekund

można wstrzymać pracę urządzenia i wyjąć z bębna kilka rzeczy.

Po wyjęciu części prania dotknąć przycisku Start/Pauza

uruchomić program. Fazę SensiCare można powtarzać maksymalnie trzykrotnie (patrz punkt 1).

Ważne! Jeśli użytkownik nie zmniejszy ciężaru ładunku, program prania rozpocznie się pomimo przeładowania. W takim przypadku efekty prania mogą nie być zadowalające.

Około 20 minut po rozpoczęciu programu czas trwania programu może ponownie się zmienić z uwagi na ilość wody wchłoniętą przez włókna.

Funkcja wykrywania SensiCare jest przeprowadzana z pełnym programem prania, tylko gdy czasu trwania programu nie skrócono za pomocą przycisku Time Manager.

, aby ponownie

14.8 Przerywanie programu i

zmiana opcji

W czasie trwania programu można zmienić tylko niektóre opcje:

1. Dotknąć przycisku Start/Pauza .

Zacznie migać odpowiedni wskaźnik.

2. Zmienić opcje. Informacje podane na wyświetlaczu odpowiednio zmienią się.

3. Dotknąć ponownie przycisku Start/ Pauza .

Page 38

www.electrolux.com38

Program prania będzie kontynuowany.

14.9 Anulowanie programu w trakcie jego trwania

1. Nacisnąć przycisk Włącz/Wyłącz, aby anulować program i wyłączyć urządzenie.

2. Nacisnąć przycisk Włącz/Wyłącz, aby ponownie włączyć urządzenie.

Jeśli zakończyło się działanie funkcji SensiCare System i rozpoczęło napełnianie wodą, nowy program uruchomi się bez

powtarzania fazy działania funkcji SensiCare System.

Woda i detergent nie zostaną odpompowane, aby się nie zmarnowały. Na wyświetlaczu pojawi się maksymalny czas trwania programu, który zaktualizuje się około 20 minut po rozpoczęciu nowego programu.

Możliwy jest również inny sposób anulowania programu:

1. Obrócić pokrętło wyboru programów w

położenie „Reset”

2. Odczekać 1 sekundę. Na

wyświetlaczu pojawi się . Teraz można ustawić nowy program prania.

14.10 Otwieranie drzwi –

dokładanie prania

Jeśli temperatura i poziom wody w bębnie są zbyt wysokie lub bęben nadal obraca się, nie należy otwierać drzwi urządzenia.

Gdy uruchomiony jest program lub funkcja opóźnionego rozpoczęcia programu, drzwi urządzenia są zablokowane. Na wyświetlaczu pojawi

się wskaźnik .

1. Dotknąć przycisku Start/Pauza .

Na wyświetlaczu zgaśnie wskaźnik blokady drzwi.

2. Otworzyć drzwi urządzenia. W razie potrzeby dołożyć lub wyjąć rzeczy z bębna. Zamknąć drzwi i dotknąć

przycisku Start/Pauza .

Program lub opóźnienie rozpoczęcia programu będzie kontynuowane.

14.11 Zakończenie programu

Po zakończeniu programu urządzenie wyłączy się automatycznie. Rozlegnie się sygnał dźwiękowy (jeśli jest włączony). Na wyświetlaczu pojawi się wskazanie

Zgaśnie wskaźnik przycisku Start/Pauza

Drzwi odblokują się i zgaśnie wskaźnik

1. Nacisnąć przycisk Włącz/Wyłącz, aby wyłączyć urządzenie.

Po upływie pięciu minut od momentu zakończenia programu funkcja oszczędzania energii automatycznie wyłączy urządzenie.

Po ponownym uruchomieniu urządzenia na wyświetlaczu pojawi się informacja o zakończeniu poprzedniego programu. Wybrać nowy program za pomocą pokrętła wyboru programów.

2. Wyjąć pranie z bębna.

3. Upewnić się, że bęben jest pusty.

4. Drzwi oraz dozownik detergentu

należy pozostawić lekko uchylone, aby zapobiec powstawaniu pleśni i nieprzyjemnych zapachów.

14.12 Odpompowanie wody po

zakończeniu cyklu

Jeśli wybrano program lub opcję, po których urządzenie nie odpompowuje wody po ostatnim płukaniu, program jest zakończony, ale:

• W obszarze wskazań czasu widoczne

jest wskazanie wyświetlaczu – wskaźnik

zablokowanych drzwi

• Zacznie migać wskaźnik przycisku

Start/Pauza .

, a na

Page 39

POLSKI 39

• Bęben obraca się regularnie, aby nie dopuścić do powstania zagnieceń na praniu.

• Drzwi pozostają zablokowane.

• Należy odpompować wodę, aby umożliwić otworzenie drzwi:

1. W razie potrzeby dotknąć przycisku

Wirowanie, aby zmniejszyć prędkość wirowania sugerowaną przez urządzenie.

2. Nacisnąć przycisk Start/Pauza :

urządzenie odpompuje wodę i

przeprowadzi wirowanie.

Zgaśnie wskaźnik opcji Stop z wodą lub .

Jeśli wybrano Tryb cichy i nie zmieniono prędkości wirowania, naciśnięcie

przycisku Start/Pauza spowoduje tylko odpompowanie wody.

3. Po zakończeniu programu, gdy

zgaśnie wskaźnik blokady drzwi ,

można otworzyć drzwi.

4. Nacisnąć i przytrzymać przez kilka

sekund przycisk Włącz/Wyłącz, aby

wyłączyć urządzenie.

14.13 Tryb czuwania

Funkcja Tryb czuwania automatycznie wyłącza urządzenie, aby zmniejszyć zużycie energii, gdy:

• Nie używano urządzenia przez 5 minut, gdy nie działa żaden program. Nacisnąć przycisk Włącz/Wyłącz, aby ponownie włączyć urządzenie.

• Po 5 minutach od zakończenia programu prania. Nacisnąć przycisk Włącz/Wyłącz, aby ponownie włączyć urządzenie. Na wyświetlaczu pojawi się wskazanie zakończenia ostatniego programu. Wybrać nowy program za pomocą pokrętła wyboru programów.

Po obróceniu pokrętła w położenie „Reset” , urządzenie wyłączy się

automatycznie w ciągu 30 sekund.

Po wybraniu programu lub opcji prania, które kończą się zatrzymaniem wody w bębnie, funkcja Tryb czuwania nie wyłącza urządzenia, aby przypomnieć użytkownikowi o konieczności odpompowania wody.

Zdalne sterowanie powoduje wstrzymanie działania opcji trybu czuwania, jednak po upływie 15 minut urządzenie przełączy się w sieciowy tryb czuwania, a na wyświetlaczu będzie widoczny tylko wskaźnik .

15. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

15.1 Wkładanie prania

• Należy posegregować pranie: białe, kolorowe, syntetyczne, delikatne i wełniane.

• Należy przestrzegać instrukcji umieszczonych na etykietach prania.

• Nie prać razem białej i kolorowej odzieży.

• Niektóre kolorowe rzeczy mogą farbować podczas pierwszego prania.

Zaleca się, aby na początku kilkakrotnie prać je oddzielnie.

• Odwrócić na drugą stronę wielowarstwowe tkaniny, wełnę oraz rzeczy z nadrukami.

• Usunąć uporczywe plamy.

• Usunąć uporczywe plamy specjalnym detergentem.

• Należy zachować ostrożność przy obchodzeniu się z zasłonami. Odczepić żabki/haczyki i umieścić zasłony w worku do prania lub poszewce od poduszki.

• Mała ilość prania może stwarzać problemy z wyważeniem podczas wirowania i spowodować nadmierne wibracje. W takim przypadku:

Page 40

www.electrolux.com40

a. przerwać program i otworzyć

drzwi (patrz rozdział „Codzienna eksploatacja”);

b. ręcznie rozłożyć pranie, aby

rzeczy były równomiernie rozmieszczone w bębnie;

c. nacisnąć przycisk Start/Pauza.

Faza wirowania będzie wznowiona.

• Pozapinać poszewki i zatrzaski oraz zasunąć zamki błyskawiczne. Spiąć lub zawiązać paski, sznurki, sznurówki, wstążki i inne luźne elementy.

• Nie prać rozdartych tkanin lub tkanin o nieobszytych brzegach. Małe i/lub delikatne rzeczy (np. biustonosze z fiszbinami, paski, rajstopy, sznurowadła, wstążki itp.) należy prać w worku do prania.

• Opróżnić kieszenie i rozprostować rzeczy.

15.2 Uporczywe plamy

Woda i detergent nie wystarczą do usunięcia niektórych plam.

Zalecamy usunięcie takich plam przed włożeniem prania do urządzenia.

Dostępne są specjalne odplamiacze. Należy użyć specjalnego odplamiacza przystosowanego do określonego typu plamy i tkaniny.

Nie rozpylać odplamiacza na odzież w pobliżu urządzenia, ponieważ może

spowodować uszkodzenie elementów z tworzywa sztucznego.

15.3 Rodzaj i ilość detergentu

Wybór detergentu i użycie jego odpowiedniej ilości wpływa nie tylko na skuteczność prania, ale także zapobiega marnotrawstwu i sprzyja ochronie środowiska:

• Należy stosować wyłącznie detergenty i inne środki przeznaczone do pralek automatycznych. Zgodnie z ogólnymi zasadami należy stosować:

– detergenty w proszku do

wszystkich rodzajów tkanin z wyjątkiem delikatnych; detergenty w proszku zawierające wybielacz do białych tkanin i dezynfekcji prania;

– detergenty w płynie, najlepiej do

prania w niskiej temperaturze (maksymalnie 60°C), do wszystkich rodzajów tkanin lub specjalne tylko do tkanin wełnianych.

• Wybór rodzaju i ilości detergentu zależy od: rodzaju tkaniny (delikatne, wełniane, bawełniane itp.), koloru odzieży, wielkości wsadu, stopnia zabrudzenia, temperatury prania i twardości używanej wody.

• Stosować się do instrukcji podanych na opakowaniach detergentów i innych środków, nie przekraczając zaznaczonego maksymalnego

poziomu ( ).

• Nie należy mieszać różnych typów detergentów.

• Należy stosować mniej detergentów, jeśli:

– prana jest mniejsza ilość rzeczy, – pranie jest lekko zabrudzone, – podczas prania powstaje duża

ilość piany.

Page 41

POLSKI 41

• W przypadku stosowania detergentu w tabletkach lub kapsułkach należy zawsze umieszczać je w bębnie, a nie w dozowniku detergentu.

Użycie niewłaściwego detergentu może powodować:

• niezadowalające efekty prania;

• zszarzenie prania;

• efekt śliskości prania;

• rozwój pleśni w urządzeniu.

Użycie nadmiernej ilości detergentu może powodować:

• nadmierne pienienie;

• gorszy efekt prania;

• niezadowalający efekt płukania;

• niekorzystne oddziaływanie na środowisko.

15.4 Wskazówki dotyczące ekologii

• Do prania normalnie zabrudzonej odzieży należy wybrać program bez fazy prania wstępnego.

• Zawsze rozpoczynać program prania z maksymalnym dozwolonym ładunkiem w bębnie.

• Do usunięcia plam można użyć odplamiacza i programu w niskiej temperaturze.

• Aby użyć odpowiedniej ilości detergentu, należy zastosować się do wskazówek jego producenta.

16. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

16.1 Harmonogram okresowego czyszczenia

Okresowe czyszczenie pomaga wydłużyć żywotność urządzenia.

Po zakończeniu każdego cyklu należy pozostawić drzwi i dozownik detergentu lekko uchylone, aby umożliwić obieg powietrza i odparowanie wilgoci z wnętrza urządzenia – pozwoli to zapobiec rozwojowi pleśni i wydobywaniu się nieprzyjemnego zapachu.

Jeśli urządzenie nie będzie używane przez dłuższy czas: zamknąć zawór wody i odłączyć urządzenie od zasilania.

Zalecany harmonogram okresowego czyszczenia:

Podczas działania funkcji oświetlenie jest wyłączone.

Pranie konserwa‐ cyjne

Czyszczenie usz‐ czelki drzwi

Dwa razy do roku

Raz w miesiącu

Co dwa miesiące

Czyszczenie bęb‐naCo dwa miesiące

Czyszczenie do‐ zownika detergen‐ tu i przegródki na sól

Czyszczenie filtra pompy opróżniają‐ cej

Czyszczenie węża dopływowego i fil‐ tra w zaworze

Poniżej opisano, w jaki sposób należy czyścić poszczególne elementy.

16.2 Wyjmowanie obcych

przedmiotów

Wyjąć wszystkie obce przedmioty (takie jak metalowe spinacze, guziki, monety itp.), które mogą znajdować się w uszczelce drzwi, filtrach i bębnie. Patrz punkty „Uszczelka drzwi z kieszonką”, „Czyszczenie bębna”, „Czyszczenie

Dwa razy do roku

Przed uruchomieniem cyklu opróżnić kieszenie i zawiązać wszystkie luźne elementy. Patrz „Wkładanie prania” w rozdziale „Wskazówki i porady”.

Page 42

www.electrolux.com42

pompy opróżniającej” i „Czyszczenie węża dopływowego i filtra w zaworze”. W razie potrzeby należy skontaktować się z autoryzowanym centrum serwisowym.

16.3 Czyszczenie obudowy

Urządzenie należy czyścić wyłącznie za pomocą ciepłej wody z łagodnym mydłem. Dokładnie osuszyć wszystkie powierzchnie. Nie używać myjek do szorowania ani żadnych materiałów o właściwościach ściernych.

UWAGA!

Nie stosować alkoholu, rozpuszczalników ani produktów chemicznych.

UWAGA!

Nie czyścić powierzchni metalowych za pomocą detergentów z chlorem.

16.4 Usuwanie kamienia

Przy regularnym stosowaniu soli i rozwiązania ColourCare przeprowadzanie procedury usuwania kamienia opisanej w tym rozdziale nie jest konieczne.

16.5 Pranie konserwacyjne

Częste i długotrwałe stosowanie programów niskotemperaturowych może spowodować osadzanie się detergentu, pozostałości włókien, wzrost bakterii wewnątrz bębna i komory. Może to być przyczyną powstawania nieprzyjemnych zapachów i pleśni. Aby usunąć osady i oczyścić wewnętrzne części urządzenia, należy regularnie (co najmniej raz w miesiącu) przeprowadzać pranie konserwacyjne.

Należy zapoznać się z punktem „Czyszczenie bębna”.

16.6 Uszczelka drzwi z kieszonką

Urządzenie jest wyposażone w

samoczyszczący się układ odpływowy, który podczas

wypompowywania wody usuwa drobne włókna oddzielone od tkanin. Regularnie sprawdzać uszczelkę. Monety, guziki i inne małe przedmioty można wyjąć po zakończeniu cyklu.

Jeśli woda na danym obszarze jest twarda lub umiarkowanie twarda, zaleca się stosowanie środka zmiękczającego wodę przeznaczonego do pralek.

Regularnie sprawdzać bęben pod kątem tworzenia się kamienia.

Nawet zwykłe detergenty zawierają środki zmiękczające wodę, ale zaleca się okresowe uruchamianie cyklu z pustym bębnem i środkiem do odkamieniania.

Należy zawsze przestrzegać instrukcji umieszczonej na opakowaniu produktu.

W razie potrzeby wyczyścić ją środkiem do czyszczenia w kremie na bazie amoniaku, uważając, aby nie zarysować jej powierzchni.

Należy zawsze przestrzegać instrukcji umieszczonych na opakowaniu produktu.

16.7 Czyszczenie bębna

Należy regularnie sprawdzać bęben, aby nie dopuścić do tworzenia się osadów.

Osady rdzy zbierające się na bębnie mogą być spowodowane rdzewiejącymi

Page 43

ciałami obcymi obecnymi w praniu lub

Max

▼

Max

▼

Max

▼

Salt

Max

▼

Max

▼

Max

▼

Salt

Max

▼

Max

▼

Salt

Max

▼

Salt

Max

▼

Max

▼

osadami żelaza w wodzie Wyczyścić bęben specjalnym środkiem

do czyszczenia stali nierdzewnej.

Należy zawsze przestrzegać instrukcji umieszczonej na opakowaniu produktu. Nie wolno czyścić bębna żrącymi środkami do usuwania kamienia, środkami do szorowania zawierającymi chlor ani metalowymi myjkami.

Dokładne czyszczenie:

1. Wyjąć pranie z bębna.

2. Uruchomić program Bawełna z

najwyższą temperaturą.

3. Dodać niewielką ilość detergentu do pustego bębna, aby wypłukać wszelkie pozostałości zanieczyszczeń.

Od czasu do czasu, po zakończeniu cyklu, na wyświetlaczu może pojawić

się symbol – sygnalizuje on potrzebę oczyszczenia bębna. Symbol zniknie po przeprowadzeniu czyszczenia bębna.

POLSKI 43

Wyjąć wkładkę z przegródki na płyn

zmiękczający do tkanin oraz pojemnik na detergent w płynie (jeśli jest włożony).

16.8 Czyszczenie dozownika

detergentu i przegródki na sól

Przed przystąpieniem do czyszczenia należy upewnić się, że wszystkie przegródki są puste.

Aby zapobiec tworzeniu się osadów z detergentu lub zestalaniu się płynu zmiękczającego, a także powstawaniu pleśni w szufladzie dozownika i/lub zanieczyszczeniu soli w przegródce na sól, należy co pewien czas przeprowadzać następującą procedurę czyszczenia:

1. Otworzyć szufladę. Nacisnąć blokadę, jak pokazano na ilustracji, i wyjąć szufladę.

3. Umyć szufladę i wszystkie wkładki pod bieżącą wodą.

Page 44

▼

Salt

www.electrolux.com44

4. Usunąć wszystkie pozostałości

detergentu z przenośnika detergentu. Użyć szmatki.

5. Usunąć wszelkie pozostałości detergentu z dolnej i górnej części wnęki. Do czyszczenia wnęki użyć małej szczotki.

Należy regularnie sprawdzać filtr pompy opróżniającej i pilnować, aby był czysty.

Wyczyścić pompę opróżniającą, jeśli:

• Urządzenie nie wypompowuje wody.

• Bęben nie obraca się.

• Urządzenie wydaje nietypowe odgłosy z powodu zablokowania pompy opróżniającej.

• Na wyświetlaczu pojawia się kod alarmowy .

OSTRZEŻENIE!

• Nie wyjmować filtra, gdy urządzenie pracuje.

• Nie czyścić pompy opróżniającej, jeśli woda w urządzeniu jest gorąca. Odczekać, aż woda ostygnie.

Wyczyścić pompę według poniższej procedury:

1. Otworzyć pokrywę pompy.

6. Włożyć szufladę w prowadnice i

zamknąć ją. Uruchomić program płukania bez prania w bębnie.

2. Pod otworem dostępowym umieścić odpowiednie naczynie do zebrania wypływającej wody.

3. Otworzyć w dół rynienkę. Dobrze jest mieć w pobliżu szmatkę do wycierania wody wyciekającej podczas odkręcania filtra.

16.9 Czyszczenie pompy opróżniającej

OSTRZEŻENIE!

Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Page 45

4. Obrócić filtr o 180 stopni w kierunku

przeciwnym do ruchu wskazówek zegara, nie wyjmując go. Odczekać, aż woda wycieknie.

POLSKI 45

9. Sprawdzić, czy wirnik pompy

swobodnie się obraca. Jeśli nie można go obrócić, należy skontaktować się z autoryzowanym centrum serwisowym.

10. Oczyścić filtr pod bieżącą wodą.

11. Włożyć filtr z powrotem wzdłuż

5. Jeśli naczynie wypełni się wodą,

ponownie dokręcić filtr i opróżnić naczynie.

6. Powtarzać punkty 4 i 5, aż woda przestanie wypływać.

7. Obrócić filtr w kierunku przeciwnym do ruchu wskazówek zegara, aby go wyjąć.

8. W razie potrzeby usunąć włókna i inne zanieczyszczenia z wnęki filtra.

prowadnic, obracając go w prawo. Upewnić się, że filtr jest dobrze dokręcony i nie przecieka.

12. Zamknąć pokrywę pompy.

Page 46

45°

20°

www.electrolux.com46

Po spuszczeniu wody przy użyciu procedury awaryjnej należy ponownie uruchomić układ odpływowy:

a. Wlać 2 litry wody do przegródki

na detergent do prania zasadniczego dozownika detergentu.

b. Uruchomić program, aby

odpompować wodę.

16.10 Czyszczenie węża dopływowego i filtra w zaworze

16.11 Awaryjne spuszczanie

wody

Jeśli urządzenie nie spuszcza wody, należy przeprowadzić taką samą procedurę, jak opisano w rozdziale „Czyszczenie pompy opróżniającej”. W razie potrzeby wyczyścić pompę.

Po spuszczeniu wody przy użyciu procedury awaryjnej należy ponownie uruchomić układ odpływowy:

1. Wlać 2 litry wody do przegródki na detergent do prania zasadniczego dozownika detergentu.

2. Uruchomić program, aby odpompować wodę.

16.12 Środki ostrożności

podczas mrozu

Jeśli urządzenie jest zainstalowane w miejscu, w którym temperatura może osiągnąć wartość 0°C lub spaść poniżej niej, należy usunąć pozostałą wodę z węża dopływowego oraz z pompy opróżniającej.

1. Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Page 47

POLSKI 47

2. Zakręcić zawór wody.

3. Umieścić dwa końce węża

dopływowego w zbiorniku i odczekać, aż woda spłynie z węża.

4. Wyczyścić pompę opróżniającą. Przejść do awaryjnej procedury opróżniania.

5. Gdy pompa opróżniająca jest pusta, zamocować wąż dopływowy.

17. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

17.1 Kody alarmowe i możliwe usterki

Urządzenie nie daje się uruchomić lub przestaje działać podczas pracy. W pierwszej kolejności należy spróbować znaleźć rozwiązanie problemu (patrz tabele).

OSTRZEŻENIE!

Przed wykonaniem jakichkolwiek czynności należy wyłączyć urządzenie.

W przypadku niektórych usterek ma wyświetlaczu pojawia się kod alarmowy i może stale migać przycisk Start/Pauza :

Jeśli urządzenie jest przepełnione, należy wyjąć część rzeczy z bębna i/lub dociskając drzwi, nacisnąć jednocześnie przycisk Start/Pauza, aż

wskaźnik przestanie migać (patrz poniższa ilustracja).

OSTRZEŻENIE!

Przed ponownym uruchomieniem urządzenia należy upewnić się, że temperatura wynosi powyżej 0°C. Producent nie odpowiada za uszkodzenia spowodowane niskimi temperaturami.

Problem Możliwe rozwiązanie

Page 48

www.electrolux.com48

Urządzenie nie na‐ pełnia się prawidłowo wodą.

Urządzenie nie wy‐ pompowuje wody.

Drzwi urządzenia są otwarte lub nie są prawidłowo zamknię‐ te.

Usterka wewnętrzna. Brak komunikacji między podzespoła‐ mi elektronicznymi urządzenia.

Zasilanie jest niesta‐ bilne.

Włączyło się zabez‐ pieczenie przed zala‐ niem.

• Sprawdzić, czy zawór wody jest otworzony.

• Upewnić się, że ciśnienie wody nie jest za niskie. W tym celu należy skontaktować się z miejscowym zakładem wo‐ dociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że wąż dopływowy nie jest zagięty, uszko‐ dzony lub przygnieciony.

• Upewnić się, że wąż dopływowy podłączono prawidłowo.

• Upewnić się, że filtr w wężu dopływowym oraz filtr zaworu są drożne. Patrz rozdział „Konserwacja i czyszczenie”.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani przy‐ gnieciony.

• Upewnić się, że filtr odpływowy jest drożny. W razie po‐ trzeby wyczyścić filtr. Patrz „Konserwacja i czyszczenie”.

• Upewnić się, że wąż spustowy podłączono prawidłowo.

• Jeśli ustawiono program bez fazy odpompowania, należy wybrać program odpompowania. Jeśli program odpompo‐ wania nie jest dostępny na pokrętle wyboru programów, można go wybrać za pomocą aplikacji.

• Jeśli ustawiono opcję, po zakończeniu której woda pozo‐ staje w bębnie, należy wybrać program odpompowania.

• Upewnić się, że prawidłowo zamknięto drzwi.

• Program nie zakończył się prawidłowo lub został zatrzy‐ many zbyt wcześnie. Wyłączyć i ponownie włączyć urzą‐ dzenie

• Jeśli kod alarmu pojawi się ponownie, należy skontakto‐ wać się z autoryzowanym centrum serwisowym.

• Odczekać do czasu ustabilizowania się zasilania.

• Odłączyć urządzenie i zamknąć zawór wody. Należy skon‐ taktować się z autoryzowanym centrum serwisowym.

Jeśli na wyświetlaczu pojawią się inne kody alarmowe, należy wyłączyć i ponownie włączyć urządzenie. Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym centrum serwisowym. W przypadku wystąpienia problemów z pralką należy sprawdzić możliwe rozwiązania w poniższej tabeli.

Page 49

Problem Możliwe rozwiązanie

• Upewnić się, że wtyczkę przewodu zasilającego włożono do gniazdka.

• Upewnić się, że zamknięto drzwi urządzenia.

• Upewnić się, że bezpiecznik w skrzynce bezpieczników

Program nie urucha‐

mia się.

jest sprawny.

• Sprawdzić, czy dotknięto Start/Pauza .

• Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.

• Wyłączyć blokadę uruchomienia, jeśli została włączona.

• Sprawdzić, czy pokrętło ustawiono na wybranym progra‐ mie.

Urządzenie napełnia się wodą i od razu wypompowuje wodę.

• Upewnić się, że wąż spustowy ułożono prawidłowo. Wąż może być umieszczony za nisko. Patrz „Instrukcja instala‐ cji”.

• Należy ustawić program wirowania. Jeśli program odpom‐ powania nie jest dostępny na pokrętle wyboru programów,

Nie włącza się faza wirowania lub cykl prania trwa dłużej niż zwykle.

można go wybrać za pomocą aplikacji.

• Upewnić się, że filtr odpływowy jest drożny. W razie po‐ trzeby wyczyścić filtr. Patrz „Konserwacja i czyszczenie”.

• Ręcznie rozmieścić pranie w bębnie i powtórzyć próbę wi‐ rowania. Nieprawidłowe rozłożenie prania mogło wywołać problem.

• Upewnić się, że połączenia węży wody są szczelne i sprawdzić je na obecność wycieków.

Wyciek wody na pod‐ łogę.

• Sprawdzić, czy węże dopływowy oraz spustowy wody są uszkodzone.

• Sprawdzić, czy użyto odpowiedniego detergentu oraz jego odpowiedniej ilości.

• Sprawdzić, czy nie wybrano programu prania, który koń‐ czy się z wodą w bębnie.

• Sprawdzić, czy zakończył się program prania.

• Jeśli w bębnie pozostaje woda, wybrać program odpom‐ powania lub wirowania. Jeśli programy wirowania i od‐ pompowania nie są dostępne na pokrętle wyboru progra‐

Nie można otworzyć drzwi urządzenia.

mów, można je wybrać za pomocą aplikacji.

• Sprawdzić, czy do urządzenie jest zasilane.

• Awaria urządzenia mogła być przyczyną problemu. Należy skontaktować się z autoryzowanym centrum serwisowym. W razie potrzeby otworzenia drzwi należy dokładnie zapo‐ znać się z częścią „Awaryjne otwieranie drzwi”.

• Upewnić się, że nie jest włączony tryb Zdalne uruchomie‐ nie. Wyłączyć go.

POLSKI 49

Page 50

www.electrolux.com50

Problem Możliwe rozwiązanie

• Sprawdzić sygnał sieci bezprzewodowej.

• Sprawdzić, czy włączone jest połączenie bezprzewodowe. Szczegółowe informacje – patrz punkt „Konfiguracja połą‐

Na wyświetlaczu nie wyświetla się wskaź‐ nik połączenia bez‐ przewodowego .

czenia bezprzewodowego pralki” w rozdziale „Konfiguracja łączności Wi-Fi”.

• Sprawdzić sieć domową i router.

• Ponownie uruchomić router.

• Jeśli nadal występuje problem z siecią bezprzewodową, należy skontaktować się z dostawcą usług bezprzewodo‐ wych.

• Sprawdzić sygnał sieci bezprzewodowej.

• Sprawdzić, czy smartfon jest połączony z siecią bezprze‐ wodową.

• Sprawdzić sieć domową i router.

Aplikacja nie może nawiązać połączenia z urządzeniem.

• Ponownie uruchomić router.

• Jeśli nadal występuje problem z siecią bezprzewodową, należy skontaktować się z dostawcą usługi bezprzewodo‐ wych.

• Urządzenie i/lub smartfon wymagają ponownej konfigura‐ cji, ponieważ zainstalowano nowy router lub zmieniono konfigurację routera.

• Upewnić się, że urządzenie jest w zasięgu sygnału bez‐ przewodowego. Umieścić router możliwie jak najbliżej

Aplikacja często nie może nawiązać połą‐ czenia z urządze‐ niem.

urządzenia lub rozważyć zakup wzmacniacza sygnału sie‐ ci bezprzewodowej.

• Upewnić się, że kuchenka mikrofalowa nie zakłóca sygna‐ łu bezprzewodowego. Wyłączyć kuchenkę mikrofalową. Unikać jednoczesnego korzystania z kuchenki mikrofalo‐ wej i funkcji zdalnego sterowania.

Na wyświetlaczu wi‐ doczne jest wskaza‐

nie . Wszystkie przyciski są nieak‐

• Urządzenie pobiera dostępne aktualizacje. Zaczekać na zakończenie procesu aktualizacji. W przypadku wyłącze‐ nia urządzenia podczas aktualizacji zostanie ona wzno‐ wiona po ponownym włączeniu urządzenia.

tywne, z wyjątkiem przycisku Włącz/ Wyłącz .

• Upewnić się, że urządzenie jest prawidłowo wypoziomo‐

Urządzenie wydaje nietypowe dźwięki i wibruje.

wane. Patrz „Instrukcja instalacji”.

• Upewnić się, że usunięto wszystkie elementy opakowania i blokady transportowe. Patrz „Instrukcja instalacji”.

• Dołożyć do bębna więcej prania. W bębnie może być za mało prania.

Czas trwania progra‐ mu wydłuża się lub skraca podczas trwa‐ nia programu.

• Funkcja SensiCare System dostosowuje czas trwania pro‐ gramu odpowiednio do rodzaju i ilości prania. Patrz „Funk‐ cja wykrywania wsadu SensiCare System” w rozdziale „Codzienna eksploatacja”.

Page 51

Problem Możliwe rozwiązanie

Salt

• Zwiększyć ilość lub użyć innego detergentu.

• Użyć specjalnych środków do usuwania uporczywych plam przed praniem.

• Należy sprawdzić, czy ustawiono prawidłową temperaturę.

• Zmniejszyć ilość prania.

Efekty prania są nie‐ zadowalające.

• Upewnić się, że do przegródki detergentu. Jeśli tak, należy zapoznać się z punktem „Usuwanie detergentu lub innych dodatków z przegródki na sól”.

• Upewnić się, że do przegródki nie dodano soli. Jeśli tak, należy uruchomić cykl płukania lub ponowić cykl pra‐ nia.

Nadmierna ilość pia‐

• Zmniejszyć ilość detergentu.

ny w bębnie podczas cyklu prania.

• Sprawdzić, czy zmiękczacz wody ustawiono w taki spo‐

Nadmierne zużycie soli.

sób, aby działał również podczas fazy płukania. Patrz punkt „Ustawianie twardości wody” w rozdziale „Zmiękcza‐ nie wody (ColourCare)”.

• Urządzenie może wymagać regeneracji zmiękczacza wo‐

Urządzenie nie zuży‐ wa soli.

dy: uruchomić cykl Bawełna lub Syntetyki. Patrz punkt „Regeneracja zmiękczacza wody” w rozdziale „Zmiękcza‐ nie wody (ColourCare)”.

POLSKI 51

nie dodano innego typu

Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu jego przerwania. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym. Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej.

17.2 Awaryjne otwieranie drzwi

Po przerwie w zasilaniu lub awarii urządzenia drzwi urządzenia pozostają zamknięte. Program prania będzie wznowiony po przywróceniu zasilania. Jeśli drzwi są zamknięte w wyniku awarii, można je otworzyć, korzystając z funkcji awaryjnego odblokowania.

Przed otworzeniem drzwi:

UWAGA! Występuje zagrożenie poparzeniem! Upewnić się, że temperatura wody nie jest zbyt wysoka i pranie nie jest zbyt gorące. W razie potrzeby odczekać, aż ostygnie.

Aby otworzyć drzwi:

UWAGA! Zagrożenie odniesieniem obrażeń! Upewnić się, że bęben nie obraca się. W razie potrzeby odczekać, aż bęben zatrzyma się.

Upewnić się, że poziom wody w bębnie nie jest za wysoki. W razie potrzeby przeprowadzić awaryjne spuszczanie wody (patrz „Awaryjne spuszczanie wody” w rozdziale „Konserwacja i czyszczenie”).

Page 52

Salt

Max

▼

Max

▼

Max

▼

Salt

Max

Salt

www.electrolux.com52

1. Nacisnąć przycisk Włącz/Wyłącz,

aby wyłączyć urządzenie.

2. Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

3. Otworzyć osłonę filtra.

4. Pociągnąć jednokrotnie w dół

dźwignię odblokowania awaryjnego. Ponownie pociągnąć dźwignię w dół i, przytrzymując ją, otworzyć drzwi urządzenia.

5. Wyjąć pranie i zamknąć drzwi urządzenia.

6. Zamknąć pokrywę filtra.

17.3 Usuwanie detergentu lub

innych dodatków z przegródki

W tym celu należy wykonać następujące czynności:

1. Wyjąć szufladę.

2. Usunąć wszelkie ślady detergentu

lub dodatków i dokładnie oczyścić przegródkę.

3. Włożyć szufladę na swoje miejsce i

napełnić przegródkę

solą.

4. Zamknąć szufladę.

5. Uruchomić cykl prania tkanin

bawełnianych lub syntetycznych, bez skracania czasu, aby przywrócić działanie funkcji zmiękczania wody.

na sól

Jeśli do przegródki dodano detergent lub inne dodatki, należy je całkowicie usunąć.

nieumyślnie

Page 53

18. DANE EKSPLOATACYJNE

18.1 Wprowadzenie

Niniejsza instrukcja obsługi zawiera dwie różne tabele, aby ułatwić orientację w zmieniających się wymogach regulacyjnych:

• Rozporządzenie UE 1061/2010, obowiązujące do 28 lutego 2021 r. odnosi się do klas efektywności energetycznej od A+++ do D.

• Rozporządzenie UE 2019/2023, które będzie obowiązywać od 1 marca 2021 r., odnosi się do klas efektywności energetycznej od A do G, określonych przez rozporządzenie UE 2019/2014.

Na stronie www.theenergylabel.eu znajdują się szczegółowe informacje dotyczące etykiety efektywności energetycznej.

Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej z informacjami o parametrach urządzenia zawartymi w bazie danych UE EPREL. Należy zachować etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi wraz z urządzeniem w celu ewentualnego wykorzystania w przyszłości. Informacje te możne również znaleźć w bazie danych EPREL, korzystając z łącza https:// eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które znajdują się na tabliczce znamionowej urządzenia. Informacje na temat umiejscowienia tabliczki znamionowej znajdują się w rozdziale „Opis urządzenia”.

POLSKI 53

18.2 Legenda

kg Ciężar wsadu g:mm Czas trwania programu

kWh Zużycie energii °C Temperatura prania

Litry Zużycie wody obr./minPrędkość wirowania

% Wilgotność po zakończeniu fazy wirowania. Im wyższa prędkość wirowania,

tym wyższy jest poziom hałasu i niższy poziom wilgotności prania.

Page 54

www.electrolux.com54

Wartości i czas trwania programu mogą się różnić w zależności od różnych czynników (np. temperatury w pomieszczeniu, temperatury i ciśnienia wody, wielkości wsadu i rodzaju prania, napięcia zasilania), a także od ewentualnej zmiany domyślnych ustawień programu.

18.3 Zgodnie z rozporządzeniem 2019/2023 Komisji UE

Program Eco

40-60

kg kWh Litry g:mm % °C

obr./

min

Pełny wsad 9 0.730 60 3:40 52 33 1351

Połowa wsadu 4.5 0.535 50 2:45 52 31 1351

Jedna czwarta wsadu

Wykorzystanie zmiękczonej wody daje gwarancję dobrych efektów prania i niskiego zu‐ życia energii. Aby efekty te nie uległy z czasem pogorszeniu, bardzo ważne jest ustawienie odpowiedniej twardości wody zgodnie ze wskazówkami zawartymi w instrukcji obsługi, a także regularne uzupełnianie soli, niezbędnej do regeneracji żywicy.

Maksymalna prędkość wirowania.

2.5 0.265 40 2:45 54 24 1351

Zużycie energii w różnych trybach

Tryb wyłączenia (W) Tryb czuwania (W)

0.30 0.30 4.00

Tryb opó‐

źnienia roz‐

poczęcia

programu

(W)

Tryb czuwa‐

nia z aktyw‐

nym połą‐

czeniem sie‐

ciowym (W)

2.00

Czas przejścia do trybu wyłączenia/czuwania wynosi maksymalnie 15 minut.

Zużycie energii przez funkcję łączności sieciowej wynosi ok. 17,5 kWh rocznie. Aby wyłą‐ czyć tę funkcję, należy zapoznać się z informacjami zawartymi w rozdziale „Konfiguracja łączności Wi-Fi”.

Page 55

18.4 Zgodnie z rozporządzeniem 1061/2010

POLSKI 55

Standardowe programy do prania tkanin baweł‐

nianych1).

Bawełniane 60°C – program standardowy: ustawić Eco 40-60 dla 60°C

Bawełniane 40°C – program standardowy: ustawić Eco 40-60 dla 30°C

Po zakończeniu fazy wirowania.

Tryb wyłączenia (W) Tryb czuwania (W)

0.30 0.30

Zużycie energii elektrycznej w trybie

czuwania przy połączeniu z siecią (W)

2.00 15

Podane wyżej informacje są zgodne z rozporządzeniem 1015/2010 Komisji UE, wdrażającym dyrektywę 2009/125/WE oraz rozporządzeniem Komisji UE nr 1275/2008.

Wsad (kg)

Zużycie energii (kWh)

9 0.32 53 261 52

4.5 0.25 39 168 52

4.5 0.24 40 171 52

Zużycie wody (litr)

Czas przejścia do trybu czuwania przy

połączeniu z siecią (min)

Przybli‐ żony czas trwania progra‐ mu (mi‐ nuty)

Wilgot‐ ność

(%)

18.5 Często używane programy

Wartości te mają wyłącznie charakter poglądowy.

Page 56

1 2

www.electrolux.com56

Program

Bawełna 90°C

Bawełna 60°C

Bawełna 20°C

Syntetyki 40°C

Delikatne 30°C

Wełna 30°C

Wskaźnik prędkości wirowania. Program przeznaczony do prania mocno zabrudzonych tkanin. Program przeznaczony do prania lekko zabrudzonych tkanin bawełnianych. Sprawdza się również jako szybki cykl prania do lekko zabrudzonych tkanin.

kg kWh Litry g:mm % °C

9 2.15 85 3:35 52 85 1400

9 1.55 80 3:50 52 55 1400

9 0.35 80 3:10 52 20 1400

4 0.80 50 2:25 35 40 1200

2 0.30 45 1:10 35 30 1200

2 0.25 65 1:05 30 30 1200

19. KRÓTKI PRZEWODNIK

19.1 Codzienna eksploatacja

obr./

min

Włożyć wtyczkę przewodu zasilającego do gniazda elektrycznego.

Odkręcić zawór wody. Włożyć pranie.

Page 57

1 32

180˚

POLSKI 57

Dodać detergent i inne środki do właściwych przegródek dozownika detergentu.

1. Nacisnąć przycisk Włącz/Wyłącz ,

aby włączyć urządzenie.

2. Obrócić pokrętło wyboru programów,

aby ustawić żądany program.

4. Aby uruchomić program, należy dotknąć przycisku Start/Pauza .

5. Urządzenie uruchomi się.

Po zakończeniu programu wyjąć pranie. Nacisnąć przycisk Włącz/Wyłącz , aby

wyłączyć urządzenie.

3. Wybrać żądane opcje za pomocą odpowiednich przycisków dotykowych.

19.2 Czyszczenie filtra pompy opróżniającej

Regularnie czyścić filtr, zwłaszcza gdy na wyświetlaczu pojawi się kod alarmu

19.3 Programy

Programy Wsad Opis produktu

Eco 40-60

Bawełna 9 kg Białe i kolorowe tkaniny bawełniane.

Syntetyki 4 kg Tkaniny syntetyczne lub mieszane.

Delikatne 2 kg

Wełna

Kurtki

Wirowanie/Odpompo‐ wanie

Płukanie 9 kg

9 kg

2 kg

9 kg

Białe i kolorowe tkaniny bawełniane. Śred‐ nio zabrudzone.

Delikatne tkaniny, jak akryl, wiskoza, po‐ liester.

Delikatne i wełniane tkaniny nadające się do prania w pralce lub przeznaczone do prania ręcznego.

Pojedynczy syntetyczny koc, odzież piko‐ wana, kołdra, kurtki puchowe.

Wszystkie tkaniny z wyjątkiem wełnianych i bardzo delikatnych. Program umożliwiający odwirowanie prania i odpompowanie wody.

Wszystkie tkaniny z wyjątkiem wełnianych i bardzo delikatnych. Program do płukania i odwirowania odzieży.

Page 58

www.electrolux.com58

Programy Wsad Opis produktu

FreshScent

Kaszmir

1 kg

1 kg Program parowy do wełny i kaszmiru.

Dżins 4 kg Odzież jeansowa.

2 kg

Odzież sportowa

1 kg

Szybki 20 min 3 kg

MixCare 49min 5 kg

Program prania.

Program prania i faza impregnacji.

20. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

Program parowy do tkanin bawełnianych, syntetycznych i delikatnych.

Nowoczesna sportowa odzież outdoorowa.

Rzeczy bawełniane i syntetyczne, lekko za‐ brudzone lub noszone jeden raz.

Tkaniny bawełniane i mieszane. Optymalne efekty prania i doskonała pielęgnacja tka‐ nin w ciągu maksymalnie 49 minut – z myś‐ lą o codziennym praniu.

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 59

Page 60

My Electrolux Care app

The software included in this product contains copyrighted software that is licensed under the BSD, Apache

2.0 and others. It is possible to display the complete copy of the licenses in the My Electrolux Care app that can be downloaded from the corresponding App store from the License menu section. Additional information available in NIU5 subfolder at the following website: http://electrolux.opensoftwarerepository.com.

www.electrolux.com/shop

157032011-A-352020
