Page 1

EW8H492W

IT Asciugabiancheria Istruzioni per l’uso

Page 2

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 5

3. DESCRIZIONE DEL PRODOTTO......................................................................7

4. PANNELLO DI CONTROLLO.............................................................................8

5. TABELLA DEI PROGRAMMI............................................................................. 9

6. OPZIONI...........................................................................................................11

7. IMPOSTAZIONI................................................................................................ 12

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 14

9. UTILIZZO QUOTIDIANO.................................................................................. 15

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................16

11. PULIZIA E CURA............................................................................................17

12. RISOLUZIONE DEI PROBLEMI.....................................................................20

13. DATI TECNICI................................................................................................ 22

14. GUIDA RAPIDA............................................................................................. 24

15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL

REGOLAMENTO UE 1369/2017..........................................................................26

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie. Le informazioni si trovano sulla targhetta dei dati.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza. Informazioni e consigli generali Informazioni ambientali

Con riserva di modifiche.

Page 3

1. INFORMAZIONI DI SICUREZZA

Prima di iniziare, leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

- Leggere le istruzioni fornite.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini

a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni e le

persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.

• Tenere lontani dall'apparecchiatura i bambini al di

sotto dei 3 anni se non costantemente supervisionati.

• Non consentire ai bambini di giocare con

l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano

dall'apparecchiatura quando l'oblò è aperto.

• Se l'apparecchiatura ha un dispositivo di sicurezza per

i bambini sarà opportuno attivarlo.

ITALIANO 3

Page 4

www.electrolux.com4

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'apparecchiatura senza essere

supervisionati.

1.2 Avvertenze di sicurezza generali

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Se l'asciugabiancheria è installata sopra una

lavabiancheria, utilizzare il kit di installazione in

colonna. Il kit di installazione in colonna, disponibile

presso il proprio rivenditore autorizzato, può essere

utilizzato solo con l'apparecchiatura indicata nelle

istruzioni, fornite con gli accessori. Leggerle

attentamente prima di passare all'installazione (fare

riferimento al libretto per l'installazione).

• L'apparecchiatura può essere installata libera oppure

sotto il piano della cucina con la corretta spaziatura

(fare riferimento al libretto per l'installazione).

• Non installare l'apparecchiatura dietro ad una porta

bloccabile, una porta scorrevole o con cerniera sul lato

opposto, dove la porta dell'apparecchiatura non si

potrebbe aprire completamente.

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da

eventuali rivestimenti per pavimenti.

• ATTENZIONE: L'apparecchiatura non deve essere

alimentata tramite dispositivi esterni, ad esempio

timer, o collegata a un circuito regolarmente acceso e

spento da un'azienda.

• Inserire la spina di alimentazione nella presa solo al

termine del processo di installazione. Verificare che la

spina di alimentazione rimanga accessibile dopo

l’installazione.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico

autorizzato o da una persona qualificata per evitare

situazioni di pericolo.

Page 5

ITALIANO 5

• Non superare il volume di carico massimo di 9 kg

(consultare il capitolo “Tabella dei programmi”).

• Non usare l'apparecchiatura se gli indumenti sono

stati sporcati con prodotti chimici industriali.

• Eliminare possibili pilucchi o altra sporcizia derivante

dall'imballaggio accumulatisi attorno all'apparecchiatura.

• Non usare l'apparecchiatura senza i filtri. Pulire il filtro

prima o dopo ogni utilizzo.

• Non introdurre nell'asciugabiancheria capi non lavati.

• I capi con macchie di olio da cucina, acetone, alcol,

benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.

• Oggetti di gommapiuma (schiuma di lattice), cuffie da

bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugabiancheria.

• Ammorbidenti o prodotti simili devono essere utilizzati

come specificato nelle istruzioni del produttore.

• Togliere tutti gli oggetti dagli indumenti, oggetti che

potrebbero causare lo scoppio di incendi quali ad esempio accendini o fiammiferi.

• AVVERTENZA: Non arrestare mai l'asciugabiancheria

prima del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, rimuovere velocemente i capi e stenderli per disperdere il calore.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

Page 6

www.electrolux.com6

• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa essere al di sotto di 5°C o superare i 35°C.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• In fase di spostamento, tenere sempre l'apparecchiatura verticale.

• La superficie posteriore dell'apparecchiatura dovrà essere appoggiata alla parete.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

2.3 Utilizzare

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Questa apparecchiatura è stata prevista unicamente per un uso domestico.

• Non asciugare capi danneggiati (lacerati, rovinati) che contengono imbottiture.

• Se il bucato è stato lavato con un prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.

• Asciugare esclusivamente tessuti idonei all'asciugatura nell'apparecchiatura. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.

• Non bere o utilizzare l'acqua di condensa/distillata per preparare cibi. Farlo potrebbe causare problemi alla salute di persone e animali domestici.

• Non sedersi o salire sull'oblò aperto dell'apparecchiatura.

• Non introdurre nell'apparecchiatura capi gocciolanti.

2.4 Illuminazione interna

AVVERTENZA!

Rischio di lesioni.

• Radiazioni LED visibili: non guardare direttamente il fascio luminoso.

• La lampada LED è dedicata all'illuminazione del cestello. Questa lampada non può essere riutilizzata per altri tipi di illuminazione.

• Per sostituire la luce interna, contattare il Centro di Assistenza autorizzato.

2.5 Manutenzione e pulizia

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

Page 7

1 2

7 8

ITALIANO 7

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Al fine di evitare danni al sistema di raffreddamento invitiamo a prestare attenzione in fase di pulizia dell'apparecchiatura.

2.6 Compressore

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Il compressore e il relativo sistema all’interno dell’asciugabiancheria vengono riempiti con un agente speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve essere a tenuta stagna. Danni al sistema potrebbero causare delle perdite.

2.7 Assistenza tecnica

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato.

• Utilizzare esclusivamente ricambi originali.

2.8 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica e idrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

3. DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8

Per facilità di carico del bucato o comodità di installazione, la porta è reversibile. (vedere il foglietto allegato).

Svuotare tanica Pannello dei comandi Illuminazione interna Oblò dell'apparecchiatura Filter Targhetta dei dati Fessure per il ricircolo dell'aria Coperchio dello scambiatore di

calore Copertura dello scambiatore di calore Piedini regolabili

Page 8

89 7 6

www.electrolux.com8

4. PANNELLO DI CONTROLLO

Manopola programmi e interruttore

RESET Display

Tasto Tempo

Tasto Avvio/Pausa

Tasto Partenza Ritardata

Tasto Antipiega

Tasto Extra Silent

Tasto Livello Asciugatura

Pulsante On/Off

Premere i pulsanti con un dito nell'area con il simbolo o il nome dell'opzione. Non indossare guanti quando si utilizza il pannello dei comandi. Accertarsi che il pannello dei comandi sia sempre pulito e asciutto.

4.1 Display

Simbolo sul display Descrizione dei simboli

opzione tempo di asciugatura attiva

opzione di partenza ritardata attiva

spia:

controllare lo Scambiatore di calore

spia:

pulire il filtro

spia:

scaricare il contenitore dell’acqua

Page 9

Simbolo sul display Descrizione dei simboli

sicurezza bambini attiva

selezione errata oppure la manopola si trova in posizione "Reset"

ITALIANO 9

durata del programma

durata Asciugatura a tempo

durata partenza ritardata

5. TABELLA DEI PROGRAMMI

Programma

3) Cotoni Eco

Cotoni 9 kg

Sintetici 3,5 kg Tessuti sintetici e misti.

Delicati 4 kg

Piumoni 3 kg

Refresh 1 kg Rinfresca i tessuti riposti nell'armadio.

Seta

Carico

9 kg

1 kg

Ciclo da usare per asciugare il cotone col livello di asciugatura "cotone armadio", con un rispar‐ mio di energia ottimale.

Ciclo definito per asciugare in‐ sieme indumenti in cotone di di‐ mensioni diverse / tessiture di‐ verse.

Tessuti delicati quali ad esempio viscosa, acrilico e miscele degli stessi.

Asciugatura di piumoni singoli o matrimoniali e cuscini (con im‐ bottitura in piume, piumini o sin‐ tetica).

Asciugatura delicata di capi di seta che richiedono il lavaggio a mano.

Proprietà / Tipo di tessuto

Page 10

www.electrolux.com10

Programma

Lana

Outdoor

Carico

1 kg

2 kg

Denim 4 kg

Lenzuola XL 4,5 kg

Proprietà / Tipo di tessuto

Tessuti in lana. Asciugatura delicata di capi di lana che richiedono il lavaggio a mano. Estrarre subito i capi al termine del program‐ ma.

Il ciclo di asciugatura lana di questa apparec‐ chiatura è stato testato ed approvato dalla Woolmark Company per asciugare indumenti di lana con etichetta riportante la dicitura “la‐ vaggio a mano” a patto che i capi vengano la‐ vati seguendo le istruzioni riportate dal pro‐ duttore della lavabiancheria. Per ulteriori istru‐ zioni sulla biancheria fare riferimento all'eti‐ chetta. M1525 Il simbolo Woolmark è un marchio di Certifica‐ zione in molti paesi.

Asciugatura per indumenti per l'aria aperta, tecnici, sportivi, giacche impermeabili e traspi‐ ranti, giacca aderente dotata di interno in pile rimovibile o rivesti‐

mento isolante interno. Adatta per l'asciugatura in asciugabian‐ cheria.

Capi sportivi come jeans, felpe e simili, in tessuti di spessore di‐ verso (ad esempio su colletto,

polsini e cuciture).

Fino a tre set di biancheria da letto, uno dei quali può essere per letto matrimoniale.

Page 11

ITALIANO 11

Programma

Misti XL 6 kg

Il peso massimo fa riferimento ai capi asciutti.

Per le indicazioni sul tessuto rimandiamo al capitolo

LI: Preparazione del bucato.

Il programma Cotoni Armadio ECO è il “Programma cotone Standard” secondo il Regolamento (UE) n. 392/2012 della Commissione. È ideale per l'asciugatura di biancheria in cotone e rappresenta il programma più efficiente in termini di risparmio energetico per l'a‐ sciugatura di capi in cotone.

6. OPZIONI

6.1 Livello Asciugatura

Questa funzione aiuta ad aumentare il livello di asciugatura del bucato. Ci sono 3 opzioni:

Extra

•

• Armadio

• Pronto Stiro

6.2 Extra Silent

L'apparecchiatura funziona con un basso livello di rumorosità senza alcun effetto sul risultato di asciugatura. L'apparecchiatura funziona lentamente e imposta il ciclo più lungo.

6.3 Antipiega

Prolunga la fase antipiega di 60 minuti alla fine del ciclo di asciugatura. Questa funzione riduce le pieghe. Durante la

Carico

Mix di indumenti in cotone, mi‐ scele sintetiche di cotone e tes‐ suti sintetici.

Proprietà / Tipo di tessuto

CONSIGLI E SUGGERIMENTI UTI‐

fase antipiega, la biancheria può essere estratta.

6.4 Tempo

È possibile impostare la durata del programma, da un minimo di 10 minuti a un massimo di 2 ore. La durata necessaria è legata alla quantità di biancheria all'interno dell'apparecchiatura.

Si consiglia di impostare una breve durata per quantità ridotte di biancheria o per un solo capo.

6.5 Tempo sul programma Lana

Opzione adatta per il programma Lana per regolare il livello di asciugatura finale.

6.6 Tabella opzioni

Programmi

Cotoni Eco

Cotoni ■ ■ ■ ■ ■ ■

Sintetici ■ ■ ■ ■ ■ ■

Delicati ■ ■

Livello Asciugatura

■ ■

Extra Si‐

lent

Antipiega Tempo

Page 12

A B C

www.electrolux.com12

Programmi

Piumoni ■

Refresh ■

Seta

Lana

Outdoor

Denim ■ ■ ■

Lenzuola XL ■ ■ ■ ■

Misti XL ■ ■ ■ ■

Oltre al programma è possibile impostare una o più opzioni. Per attivare o disattivare le

opzioni, premere il pulsante touch corrispondente.

Cfr. il capitolo OPZIONI: Asciugatura a tempo sul programma Lana

7. IMPOSTAZIONI

A. Tasto Tempo B. Tasto Avvio/Pausa C. Tasto Partenza Ritardata D. Tasto Antipiega E. Tasto Extra Silent F. Tasto Livello Asciugatura

7.1 Funzione Sicurezza

bambino

Questa opzione evita che i bambini giochino con l'apparecchiatura quando un programma è in corso. I pulsanti a sfioramento sono bloccati.

Solo il tasto On/Off è sbloccato.

Livello Asciugatura

■ ■

■

Extra Si‐

lent

Antipiega Tempo

Attivazione dell'opzione Sicurezza bambino:

1. Premere il tasto On/Off per accendere l’apparecchiatura.

2. Premere e tenere premuto il pulsante a sfioramento (D) per alcuni secondi.

La spia della Sicurezza bambino si accende.

È possibile disattivare la Sicurezza bambino quando è in corso un programma. Premere e tenere premuti gli stessi pulsanti a sfioramento fino a che la spia della Sicurezza bambino non si spegne. La funzione Blocco bambini non è disponibile per 8 secondi dopo l'accensione dell'apparecchiatura.

■

Page 13

ITALIANO 13

7.2 Regolazione dell'umidità

ancora presente nel bucato

Ogni volta che si accede alla modalità "Regolazione dell'umidità restante nel bucato", il livello di umidità precedentemente impostato passerà al valore successivo (ad esempio quello precedentemente impostato

passerà a ).

Per modificare il livello predefinito dell'umidità restante:

1. Premere il tasto On/Off per accendere l’apparecchiatura.

2. Usare il selettore dei programmi per impostare un programma qualsiasi.

3. Attendere circa 8 secondi.

4. Tenere premuti i tasti (F) e (E)

contemporaneamente.

Una di queste spie si accende:

• livello di asciugatura massimo

• - maggiore asciugatura della biancheria

• - asciugatura predefinita della biancheria

5. Premere ripetutamente il tasto (F) and (E) fino a quando non si accende la spia del livello corretto.

Se il display torna alla modalità normale (l'orario del programma selezionato dal passaggio 2. verrà visualizzata), impostando il livello dell'umidità restante premere e tenere premuti i pulsanti (F) e (E) ancora una volta per accedere alla modalità "Regolazione dell'umidità restante nel bucato" (il livello impostato di umidità restante passerà al valore successivo).

6. Dopo 5 s il display torna in modalità normale.

7.3 Spia contenitore acqua

Per impostazione predefinita, la spia del contenitore dell'acqua è accesa. Si accende quando il programma è terminato o se è necessario svuotare il contenitore dell'acqua.

Se è stato installato un kit di scarico (accessorio supplementare), l'apparecchiatura scarica automaticamente l'acqua dal relativo contenitore. In questo caso si consiglia di spegnere la spia del contenitore dell'acqua.

Disattivazione della spia del contenitore dell'acqua.

1. Premere il tasto On/Off per accendere l’apparecchiatura.

2. Attendere circa 8 secondi.

3. Tenere premuti i tasti (E) e (D)

contemporaneamente.

Il display mostra una di queste 2 configurazioni:

• Il display visualizza "Off". Dopo 5

s il display torna in modalità normale.

• Il display visualizza "On". Dopo 5

s il display torna in modalità normale.

7.4 Accensione/spegnimento

segnale acustico

Per disattivare o attivare i segnali acustici, premere e tenere premuti contemporaneamente per circa 2 secondi i pulsanti a sfioramento (A) e (C)

Page 14

Brrrr

www.electrolux.com14

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

I blocchi cesto posteriori vengono rimossi automaticamente alla prima attivazione dell'asciugabiancheria. È possibile sentire alcuni rumori.

Per sbloccare i blocchi cesto posteriori:

1. Accendere l’apparecchiatura.

2. Impostare un programma qualsiasi.

3. Premere il tasto di Avvio/Pausa.

Il cesto inizia a ruotare. I blocchi cesto posteriori sono disattivati automaticamente.

Prima di utilizzare l’apparecchiatura per asciugare i capi:

• Pulire il cesto dell'asciugabiancheria con un panno umido.

• Avviare un programma di 1 ora con bucato umido.

La fase iniziale (3 - 5 min.) del ciclo di asciugatura potrebbe essere leggermente più rumorosa. Questo è dovuto all'avvio del compressore. Non si tratta di un'anomalia di funzionamento per apparecchiature alimentate da compressore quali ad esempio frigoriferi e congelatori.

8.2 Rumori

Durante il ciclo di asciugatura si possono sentire rumori diversi in momenti diversi. Sono suoni perfettamente normali durante il funzionamento.

Compressore in funzione.

Cestello che ruota.

Ventole in funzione.

8.1 Odore insolito

L'apparecchiatura è troppo piena. Dopo il disimballaggio del prodotto si può

sentire un odore insolito. Questo è normale per prodotti nuovi.

L'apparecchiatura è realizzata con diversi tipi di materiale che, tutti insieme, possono generare un odore insolito.

Con il passare del tempo di utilizzo, dopo pochi cicli di asciugatura l'odore insolito scompare gradualmente.

Pompa in funzione e trasferimento della condensa al serbatoio.

Page 15

9. UTILIZZO QUOTIDIANO

ITALIANO 15

9.1 Avvio di un programma

senza partenza ritardata

1. Preparare la biancheria e caricare l'apparecchiatura.

ATTENZIONE!

Assicurarsi che una volta chiuso l'oblò, la biancheria non rimanga incastrata tra questo e la guarnizione di gomma.

2. Premere il tasto On/Off per accendere l’apparecchiatura.

3. Impostare il programma e le opzioni corretti per il tipo di carico.

Il display indica la durata del programma.

Il tempo di asciugatura reale dipende dal tipo di carico (quantità e composizione), dalla temperatura della stanza nonché dall'umidità del bucato dopo la fase di centrifuga.

4. Premere il pulsante Avvio/Pausa.

Il programma si avvia.

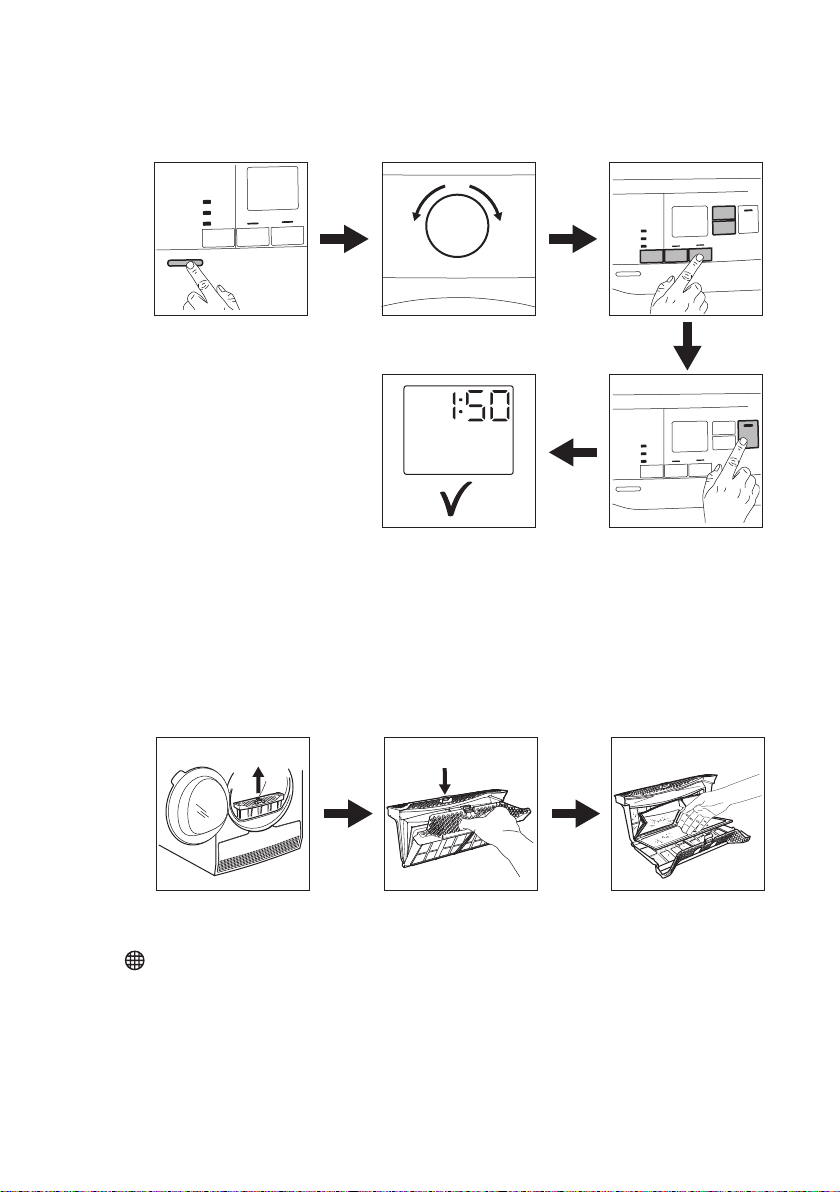

9.2 Avvio del programma con la partenza ritardata

1. Impostare il programma e le opzioni corretti per il tipo di carico.

2. Premere ripetutamente il tasto della partenza ritardata fino a quando il display non visualizza il tempo impostato.

È possibile ritardare l'inizio di un programma da un minimo di 1 ora fino ad un massimo di 20 ore.

3. Toccare il pulsante a sfioramento Avvio/Pausa.

Il display mostra il conto alla rovescia della partenza ritardata. Appena è completato il conto alla rovescia, il programma si avvia.

9.3 Modifica del programma

1. Premere il tasto On/Off per spegnere

l’apparecchiatura.

2. Premere il tasto On/Off per accendere l’apparecchiatura.

3. Impostare il programma.

In alternativa:

1. Ruotare la manopola di selezione fino alla posizione "Reset".

2. Attendere 1 secondo. Il display visualizza .

3. Impostare il programma.

9.4 Al termine del programma

Il programma è terminato:

Page 16

www.electrolux.com16

• Viene emesso un segnale acustico intermittente.

• Il display visualizza

• Le spie Filtro e Serbatoio si accendono.

• La spia Avvio/Pausa è accesa.

L'apparecchiatura continua a funzionare con la fase anti-piega per circa 30 minuti o più se è stata impostata l'opzione Antipiega (cfr. Capitolo

Antipiega

La fase anti-pieghe riduce le pieghe. La biancheria può essere estratta prima

della conclusione della fase anti-piega. Per ottenere risultati migliori, consigliamo di estrarre la biancheria quando la fase è terminata o quasi terminata.

Quando la fase anti-piega è terminata:

• Il display visualizza ancora

• Le spie Filtro e Serbatoio si

• Avvio/Pausa si spegne.

1. Premere il tasto On/Off per spegnere

2. Aprire la porta dell'apparecchiatura.

3. Estrarre la biancheria.

4. Chiudere la porta

accendono.

l’apparecchiatura.

dell’apparecchiatura.

Opzione -

Possibili cause di risultati di asciugatura insoddisfacenti:

• Impostazioni del livello di asciugatura predefinito non adeguate. Vedere il capitolo

Regolazione del livello di

asciugatura predefinito

• La temperatura ambiente è troppo alta o troppo bassa. La temperatura ambiente ottimale è compresa fra i 18° e i 25°C.

A programma completato, pulire sempre il filtro e svuotare il contenitore dell'acqua.

9.5 Funzione Stand-by

Per ridurre il consumo di energia, la funzione disattiva automaticamente l’apparecchiatura:

• Dopo 5 minuti se non si avvia il programma.

• Dopo 5 minuti dal termine del programma.

Il tempo è ridotto a 30 secondi se la manopola del selettore punta nella direzione "Reset"

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Preparazione del bucato

Molto spesso i vestiti dopo il ciclo di lavaggio si aggrovigliano. L'asciugatura di vestiti aggrovigliati è inefficiente. Per assicurare un corretto flusso d'aria e un'asciugatura uniforme, si raccomanda di agitare e caricare uno per uno i vestiti sull'asciugatrice.

Per assicurare un corretto processo di asciugatura:

• Chiudere le chiusure lampo.

• Abbottonare le chiusure dei copripiumini.

• Non allacciare lacci e nastri (ad es. i nastri dei grembiuli). Stringerli prima di avviare un programma.

• Togliere tutti gli oggetti dalle tasche.

• Capovolgere gli indumenti con lo strato interno in cotone. Lo strato in cotone va rivolto verso l'esterno.

• Impostare sempre il programma adatto per il tipo di bucato asciugato.

• Non mettere insieme colori chiari e colori scuri.

• Usare un programma adeguato per cotone, jersey e maglieria per ridurre i restringimenti.

• Non superare il carico massimo indicato nel capitolo Programmi o visualizzato sul display.

• Asciugare solo la biancheria adatta per asciugabiancheria. Fare

Page 17

ITALIANO 17

riferimento all'etichetta riportata su ogni singolo capo.

• Non asciugare capi grandi e piccoli insieme. I capi piccoli potrebbero restare intrappolati in quelli grandi e non asciugarsi.

Etichetta Descrizione

Bucato adatto per un passaggio in asciugatrice.

Bucato adatto per un passaggio in asciugatrice a temperature più elevate.

Bucato adatto per un passaggio in asciugatrice solo a temperatu‐ re basse.

Bucato non adatto per un passaggio in asciugatrice.

11. PULIZIA E CURA

11.1 Pulizia del filtro

ATTENZIONE!

Evitare di usare acqua per pulire il filtro. Anziché buttare la lanugine nel cestino (evitare la dispersione delle fibre di plastica nell'acqua ambiente).

• Agitare i vestiti grandi e i tessuti prima di metterli nell'asciugatrice. Questo serve a evitare umidità all'interno del tessuto dopo il ciclo di asciugatura.

Per ottenere risultati di asciugatura ottimali, pulire e il filtro a intervalli regolari, dato che un filtro ostruito porta a cicli di durata maggiore oltre che a un aumento del consumo energetico. Usare la mano per pulire il filtro, e - ove necessario - un aspirapolvere.

1. 2.

Page 18

www.electrolux.com18

Se necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile

utilizzare un aspirapolvere.

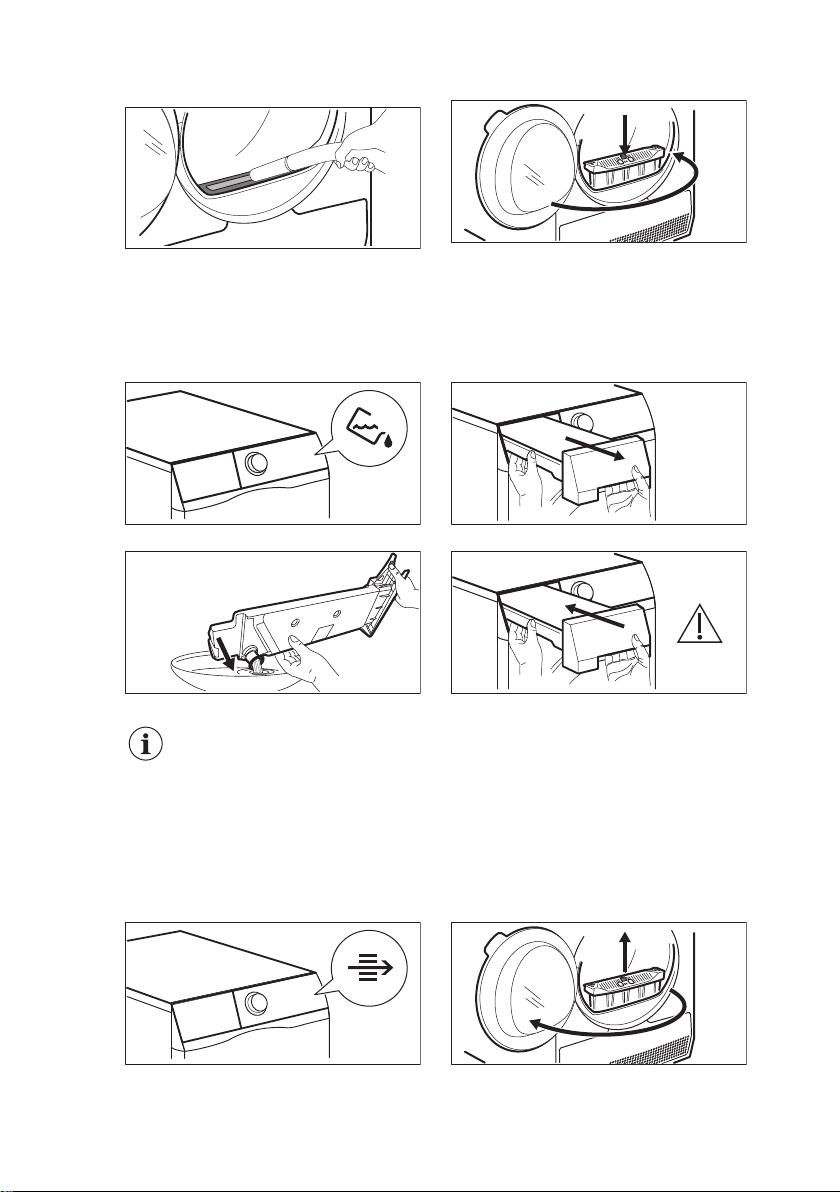

11.2 Svuotamento del contenitore dell'acqua

1. 2.

3. 4.

È possibile utilizzare l'acqua del contenitore in alternativa all'acqua distillata (ad es. per la stiratura a vapore). Prima di utilizzare l'acqua, rimuovere i residui filtrandoli.

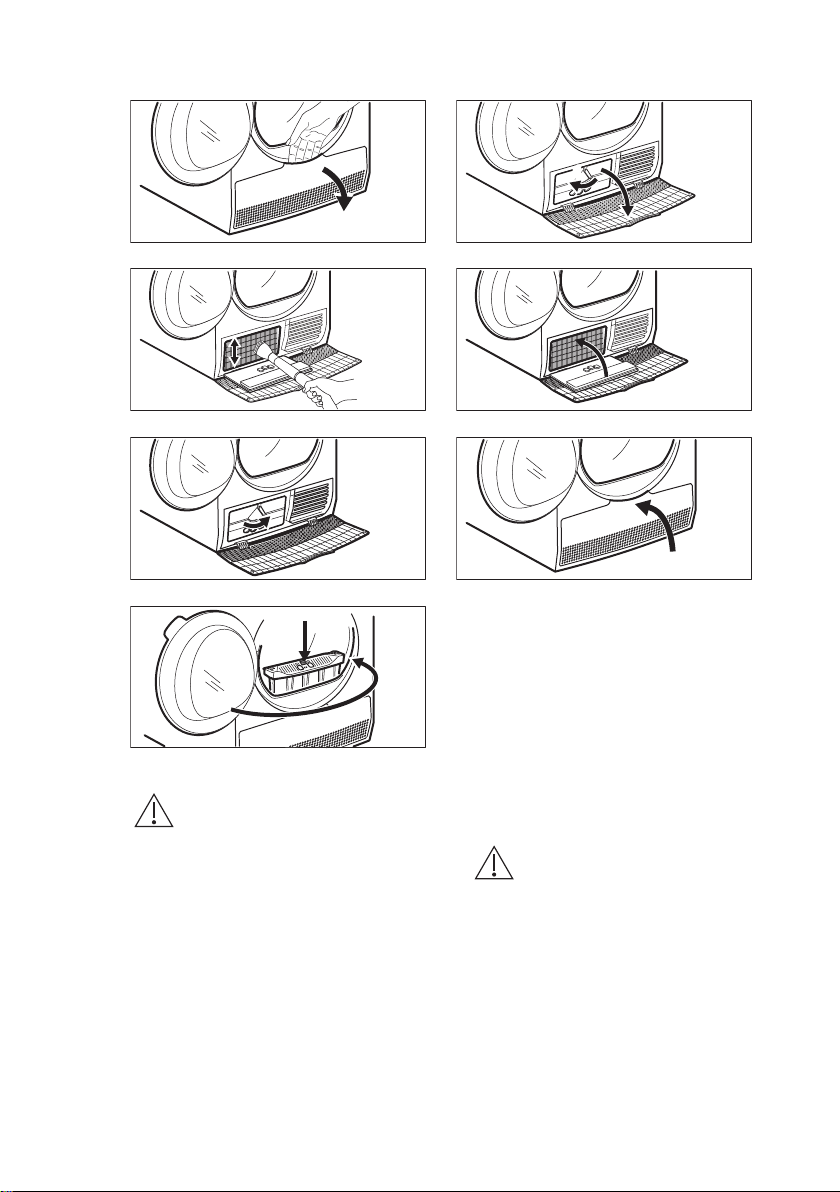

11.3 Pulizia dello scambiatore di calore

1. 2.

Page 19

3. 4.

5. 6.

7. 8.

ITALIANO 19

ATTENZIONE!

Non toccare la superficie metallica a mani nude. Rischio di lesioni. Indossare guanti di protezione. Pulire con attenzione per non danneggiare la superficie metallica.

11.4 Pulizia del sensore di

umidità

ATTENZIONE!

Pericolo di danni al sensore di umidità. Non usare detergenti corrosivi o pagliette metalliche per pulire il sensore.

Per garantire i migliori risultati di asciugatura, l'apparecchiatura è dotata di un sensore di umidità del metallo. Si trova nella parte interna della porta.

Nel corso del tempo di utilizzo la superficie del sensore può sporcarsi, il

Page 20

www.electrolux.com20

che deteriora le prestazioni di asciugatura.

Si consiglia di pulire il sensore almeno 3 o 4 volte o se si osserva un calo delle prestazioni di asciugatura.

Per la pulizia è possibile utilizzare un lato più duro della spugna per il lavaggio dei piatti e un po' di aceto o sapone per piatti.

Per pulire il sensore:

1. Aprire la porta.

2. Pulire più volte le superfici del

sensore di umidità rimuovendo la superficie metallica.

11.5 Pulizia del cesto

AVVERTENZA!

Scollegare l'apparecchiatura prima di eseguire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

11.6 Pulizia del pannello dei comandi e dell'alloggiamento

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non utilizzare detergenti per la pulizia dei mobili o corrosivi.

11.7 Pulizia delle fessure per il ricircolo dell'aria

Utilizzare un aspirapolvere per eliminare la lanugine dalle fessure per il ricircolo dell'aria.

12. RISOLUZIONE DEI PROBLEMI

Problema Possibile soluzione

Non è possibile accendere l'apparecchia‐ tura.

Controllare il fusibile nella scatola elettri‐

Il programma non si avvia. Premere Avvio/Pausa.

Controllare che la porta dell'apparecchia‐

La porta dell'apparecchiatura non si chiu‐ de.

Assicurarsi che la biancheria non resti in‐

Verificare che la spina sia collegata alla presa elettrica.

ca (installazione domestica).

tura sia chiusa.

Controllare che il filtro sia stato installato correttamente.

castrata tra la porta dell'apparecchiatura e la guarnizione di gomma.

Page 21

ITALIANO 21

Problema Possibile soluzione

L'apparecchiatura si arresta durante il funzionamento.

Il carico è troppo piccolo, aumentare il ca‐

Il ciclo di asciugatura è troppo lungo o i ri‐ sultati di asciugatura sono insoddisfacen‐

ti.

Assicurarsi che il filtro sia pulito.

La biancheria è troppo bagnata. Centrifu‐

Accertarsi che la temperatura ambiente

Impostare il programma Tempo o Ex‐

Il display mostra .

Assicurarsi che le opzioni siano disponi‐

Il display visualizza il codice di Errore (per es. E51).

Dopo massimo 5 ore, il programma termina automaticamente.

Può succedere che alcune aree rimangano umide durante l'asciugatura di capi volumino‐

si (per es. lenzuola).

Assicurarsi che il contenitore dell'acqua sia vuoto. Premere nuovamente Avvio/ Pausa per avviare il programma.

rico o usare il programma Tempo.

Assicurarsi che il peso della biancheria sia adatto alla durata del programma.

gare nuovamente la biancheria nella la‐ vabiancheria.

sia maggiore di +5°C e minore di +35°C. La temperatura ambiente ottimale è com‐ presa tra 18°C e 25°C.

tra.

Se si desidera impostare un nuovo pro‐ gramma, spegnere e riaccendere l'appa‐ recchiatura.

bili per il programma.

Attivare e disattivare l'apparecchiatura. Avviare un nuovo programma. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza.

12.1 I risultati di asciugatura non sono soddisfacenti

• Il programma impostato non è corretto.

• Il filtro è ostruito.

• Lo scambiatore di calore è ostruito.

• È stata introdotta troppa biancheria nell'apparecchiatura.

• Il cesto è sporco.

• Impostazione errata del sensore di conduttività ( vedere il capitolo

Impostazioni - Regolazione del grado

di umidità della biancheria restante

per migliorare l'impostazione).

• Le fessure di ricircolo dell'aria sono ostruite.

• La temperatura ambiente è troppo alta o troppo bassa (temperatura ambiente ottimale tra 18°C e 25°C )

Page 22

www.electrolux.com22

13. DATI TECNICI

Altezza x Larghezza x Profondità 850 x 596 x 638 mm (massimo 662 mm)

Massima profondità con l'oblò aperto 1107 mm

Massima larghezza con l'oblò aperto 958 mm

Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)

Volume del cesto 118 l

Volume carico massimo 9 kg

Tensione 230 V

Frequenza 50 Hz

Livello di potenza audio 65 dB

Potenza totale 900 W

Classe di efficienza energetica A++

Consumo energetico sul programma co‐ tone standard a pieno carico.

Consumo energetico sul programma co‐ tone standard a carico parziale.

Consumo annuale di energia

Assorbimento potenza in modalità acce‐

Assorbimento potenza in modalità spen‐

Tipo di uso Domestico

Temperatura ambiente consentita da + 5 °C a + 35 °C

Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto do‐ ve l'apparecchiatura a bassa tensione non ha una protezione contro l'umidità

Questo prodotto contiene gas fluorurati serra, ermeticamente sigillati

Tipo di gas R134a

Peso 0,26 kg

2.21 kWh

1.16 kWh

258,70 kWh

0.13 W

IPX4

Page 23

ITALIANO 23

Potenziale di Riscaldamento Globale

1430

(GWP)

Con riferimento a EN 61121. 9 kg di cotone centrifugati a 1000 giri/min.

Con riferimento a EN 61121. 4,5 kg di cotone centrifugati a 1000 giri/min.

Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma standard per la biancheria di cotone a carico pieno e parziale e consumo in standby. L'effet‐ tivo consumo di energia per ciclo dipenderà da come si utilizza l'apparecchiatura (NORMA‐ TIVA EUROPEA N.392/2012).

Con riferimento a EN 61121.

Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della Commissione Europea 392/2012 che implementa la direttiva 2009/125/CE.

13.1 Valori di consumo

Tempo di

Programma Centrifuga a/umidità residua

asciugatu‐

Cotoni Eco 9 kg

Armadio 1400 giri/min / 50% 160 min. 1.88 kWh

1000 giri/min / 60% 185 min. 2.21 kWh

Cotoni 9 kg

Pronto Stiro 1400 giri/min / 50% 107 min. 1.27 kWh

1000 giri/min / 60% 129 min. 1.57 kWh

Cotoni Eco 4,5 kg

Armadio 1400 giri/min / 50% 88 min. 0.97 kWh

1000 giri/min / 60% 103 min. 1.16 kWh

Sintetici 3,5 kg

Armadio 1200 giri/min / 40% 56 min. 0.56 kWh

800 giri/min / 50% 69 min. 0.78 kWh

Per i carichi parziali, il tempo di ciclo è più breve e l'apparecchiatura usa meno energia.

Una temperatura ambiente scorretta e/o un bucato centrifugato in modo scorretto sono fattori che possono prolungare la durata del ciclo nonché il consumo energetico.

Consumo

energeti‐

Page 24

1 2

1 32

www.electrolux.com24

14. GUIDA RAPIDA

14.1 Utilizzo quotidiano

1. Premere il tasto On/Off per attivare

l'apparecchiatura.

2. Usare il selettore dei programmi per impostare il programma.

3. Oltre al programma è possibile impostare 1 o più opzioni speciali.

14.2 Pulizia del filtro

Alla fine di ogni ciclo il simbolo del filtro

compare sul display ed è necessario

procedere alla pulizia del filtro.

Per attivare o disattivare un'opzione toccare il relativo pulsante.

4. Per avviare il programma, toccare il pulsante Start/Pausa.

5. L'apparecchiatura si avvia.

Page 25

14.3 Tabella dei programmi

ITALIANO 25

Programma

3) Cotoni Eco

Cotoni 9 kg

Sintetici 3,5 kg Tessuti sintetici e misti.

Delicati 4 kg

Piumoni 3 kg

Refresh 1 kg Rinfresca i tessuti riposti nell'armadio.

Seta

Carico

9 kg

1 kg

Ciclo da usare per asciugare il cotone col livello di asciugatura "cotone armadio", con un rispar‐ mio di energia ottimale.

Ciclo definito per asciugare in‐ sieme indumenti in cotone di di‐ mensioni diverse / tessiture di‐ verse.

Tessuti delicati quali ad esempio viscosa, acrilico e miscele degli stessi.

Asciugatura di piumoni singoli o matrimoniali e cuscini (con im‐ bottitura in piume, piumini o sin‐ tetica).

Asciugatura delicata di capi di seta che richiedono il lavaggio a mano.

Tessuti in lana. Asciugatura delicata di capi di lana che richiedono il lavaggio a mano. Estrarre subito i capi al termine del program‐ ma.

Proprietà / Tipo di tessuto

Lana

1 kg

Page 26

www.electrolux.com26

Programma

Outdoor

Denim 4 kg

Lenzuola XL 4,5 kg

Misti XL 6 kg

Il peso massimo fa riferimento ai capi asciutti.

Per le indicazioni sul tessuto rimandiamo al capitolo

LI: Preparazione del bucato.

Carico

2 kg

Asciugatura per indumenti per l'aria aperta, tecnici, sportivi, giacche impermeabili e traspi‐ ranti, giacca aderente dotata di interno in pile rimovibile o rivesti‐ mento isolante interno. Adatta per l'asciugatura in asciugabian‐ cheria.

Capi sportivi come jeans, felpe e simili, in tessuti di spessore di‐ verso (ad esempio su colletto, polsini e cuciture).

Fino a tre set di biancheria da letto, uno dei quali può essere per letto matrimoniale.

Mix di indumenti in cotone, mi‐ scele sintetiche di cotone e tes‐ suti sintetici.

Proprietà / Tipo di tessuto

CONSIGLI E SUGGERIMENTI UTI‐

15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL REGOLAMENTO UE 1369/2017

Foglio informativo prodotto

Marchio Commerciale Electrolux

Modello EW8H492W

Capacità nominale in kg 9

Asciugabiancheria a espulsione o a condensazione Condensatore

Classe di efficienza energetica A++

Consumo di energia in kWh/anno, basato su 160 cicli di asciugatura del programma standard per tessuti di cotone a pieno carico e a carico parziale e consumo dei modi a basso consumo energetico. Il consumo effettivo per ciclo dipende dalle modalità di utilizzo dell’apparecchio.

PNC916098910

258,70

Page 27

ITALIANO 27

Asciugabiancheria automatica o asciugabiancheria non

Automatico

automatica

Consumo energetico del programma standard a pieno ca‐

2.21

rico per tessuti di cotone in kWh

Consumo energetico del programma standard a carico

1.16

parziale per tessuti di cotone in kWh

Consumo energetico ponderato in modo spento in W 0.13

Consumo di energia in modo left-on in W 0.13

Durata del modo left on in minuti 10

Il "programma standard per tessuti in cotone" usato a pie‐ no carico e a carico parziale è il programma di asciugatura standard cui si riferiscono l’etichetta e la scheda prodotto, che tale programma è atto ad asciugare biancheria bagna‐ ta di cotone normale e che è il programma più efficiente in termini di consumo energetico per il cotone

Durata ponderata del programma del "programma stan‐

138

dard a pieno carico e a carico parziale" in minuti

Durata ponderata del programma del "programma stan‐

185

dard a pieno carico" in minuti

Durata ponderata del programma del "programma stan‐

103

dard a carico parziale" in minuti

Classe di efficienza di condensazione su una scala da G

(efficienza minima) ad A (efficienza massima)

Efficienza di condensazione media del programma stan‐

dard a pieno carico espressa in percentuale

Efficienza di condensazione media del programma stan‐

dard a carico parziale espressa in percentuale

Efficienza di condensazione ponderata del ''programma

standard a pieno carico e a carico parziale''

Livello di potenza sonora in dB 65

Apparecchio da incasso S/N No

Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della Commissione Europea 392/2012 che implementa la direttiva 2009/125/CE.

16. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed

elettroniche. Non smaltire le apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Page 28

www.electrolux.com/shop

136966740-A-172020
