Page 1
EW8F284SC
IT Lavabiancheria Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. INSTALLAZIONE................................................................................................6
4. ACCESSORI.....................................................................................................10
5. DESCRIZIONE DEL PRODOTTO....................................................................12
6. PANNELLO DEI COMANDI..............................................................................12
7. SELETTORE E TASTI......................................................................................14
8. PROGRAMMI................................................................................................... 17
9. IMPOSTAZIONI................................................................................................ 21
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 22
11. UTILIZZO QUOTIDIANO................................................................................ 22
12. CONSIGLI E SUGGERIMENTI UTILI.............................................................27

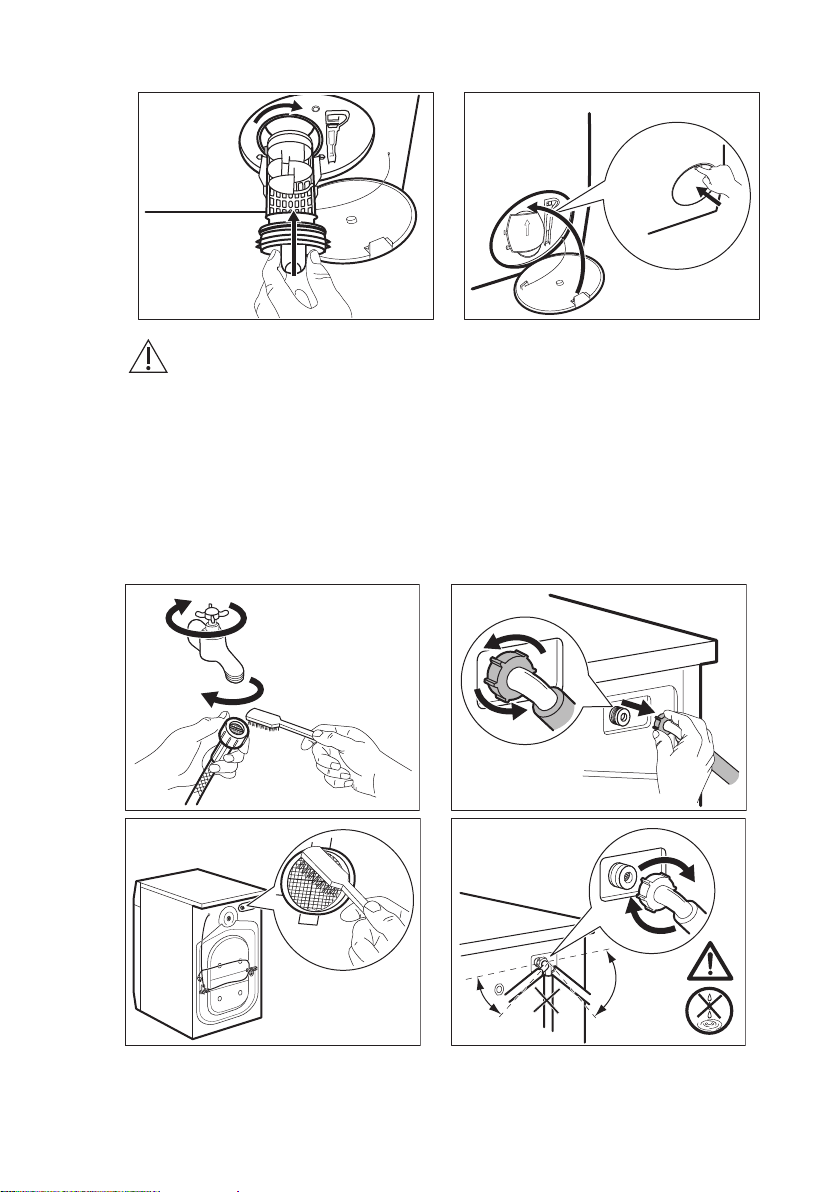

13. PULIZIA E CURA............................................................................................28
14. RISOLUZIONE DEI PROBLEMI.....................................................................33
15. VALORI DI CONSUMO.................................................................................. 36
16. DATI TECNICI................................................................................................ 37
17. GUIDA RAPIDA............................................................................................. 38
18. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL
REGOLAMENTO UE 1369/2017..........................................................................40
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Page 3
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di
sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
ITALIANO 3
Page 4
www.electrolux.com4
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Questo elettrodomestico è destinato ad un uso
domestico e applicazioni simili, quali:
– cucine di negozi, uffici e altri ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali;
– aree per uso comune in condomini o lavanderie a
gettoni.
• Non superare il volume di carico massimo di 8 kg
(consultare il capitolo “Tabella dei programmi”).
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere
compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei nuovi set di tubi forniti in
dotazione o ancora dei nuovi set di tubi forniti dal
Centro Assistenza Autorizzato.
• I tubi usati non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore
per pulire l'apparecchio.
• Pulire l'apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
Page 5
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.

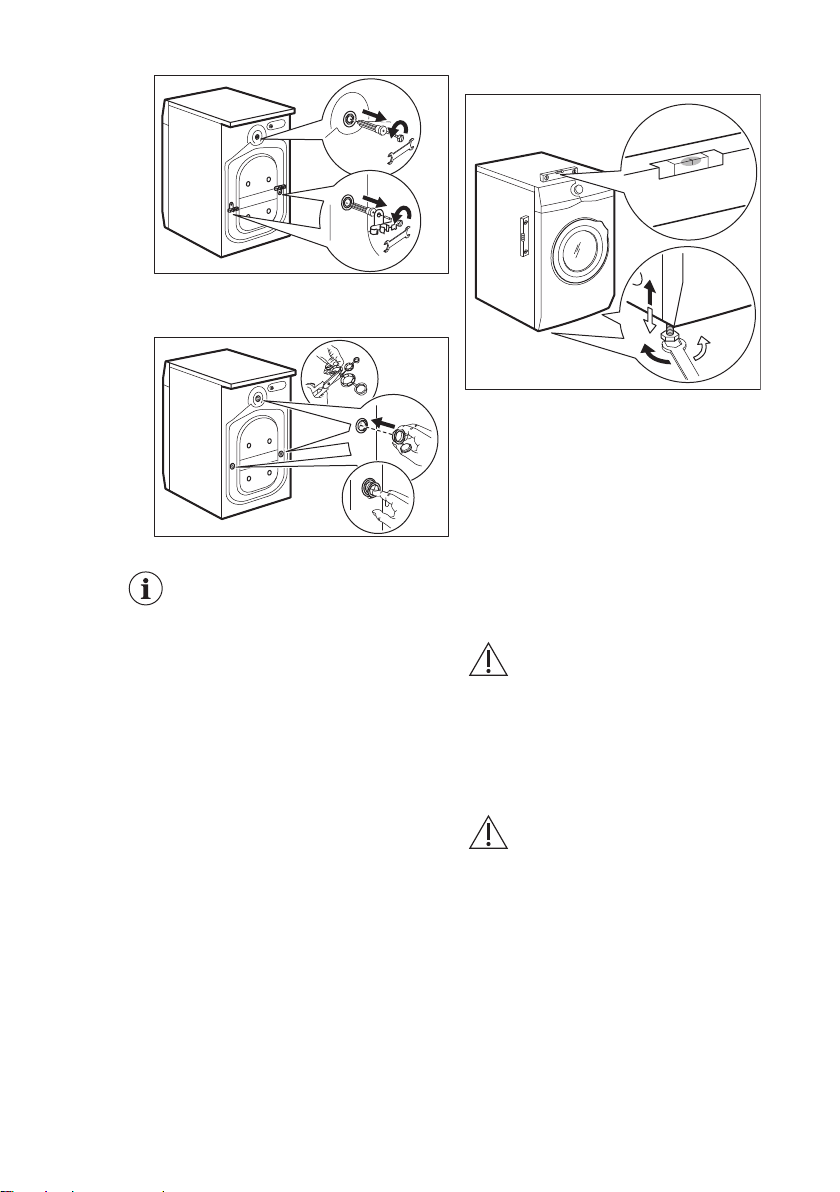

• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente la porta
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
2.3 Collegamento dell’acqua
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar scorrere l'acqua fino a
che non sarà trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
• Non usare una prolunga se il tubo di
carico dell'acqua è troppo corto.
Contattare il Centro di Assistenza
Page 6
www.electrolux.com6
autorizzato per sostituire il tubo di
carico dell'acqua.
• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di
scarico. Questa condizione è
imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.

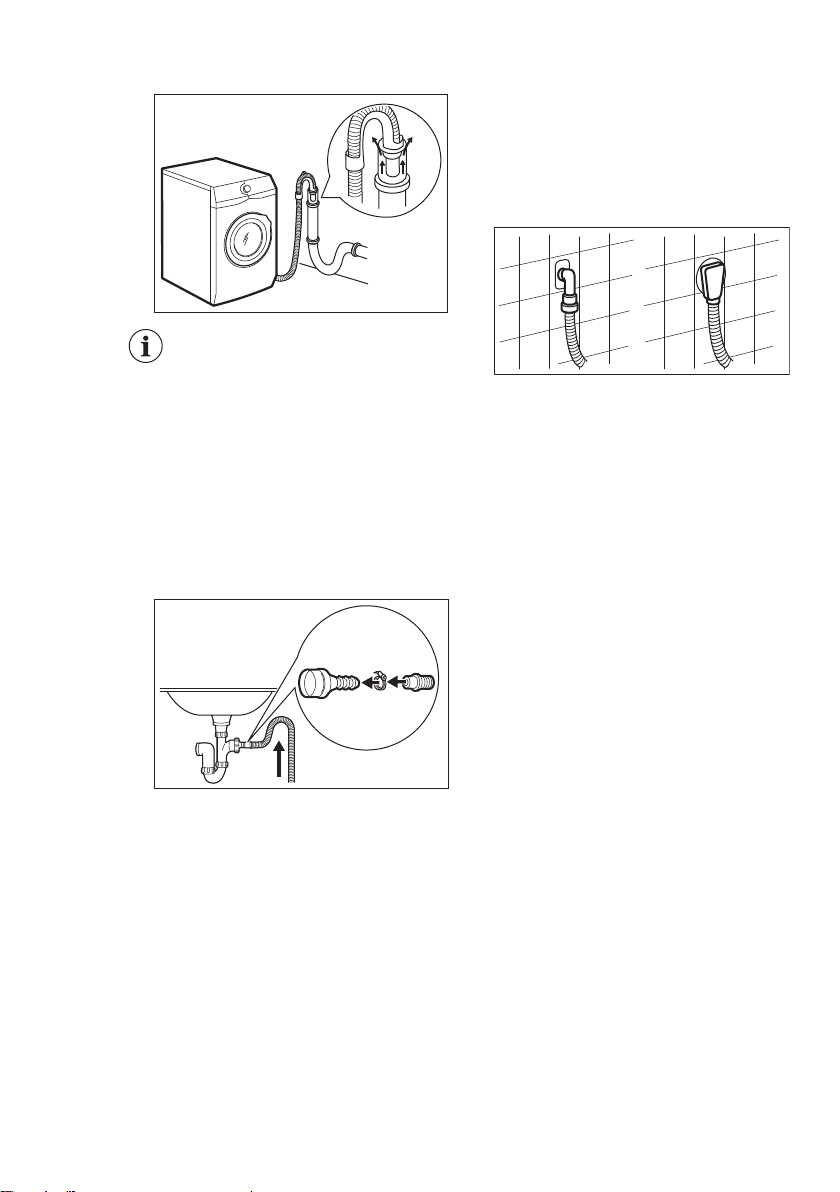

• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro Assistenza
autorizzato per l'altro tubo di scarico e
la prolunga.
• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.
2.4 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Prelavare questi
tessuti prima di metterli in lavatrice.
• Non toccare il vetro dell'oblò quando
è in corso un programma. Il vetro può
surriscaldarsi.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
2.5 Assistenza tecnica
• Per riparare l'apparecchiatura
contattare un Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.

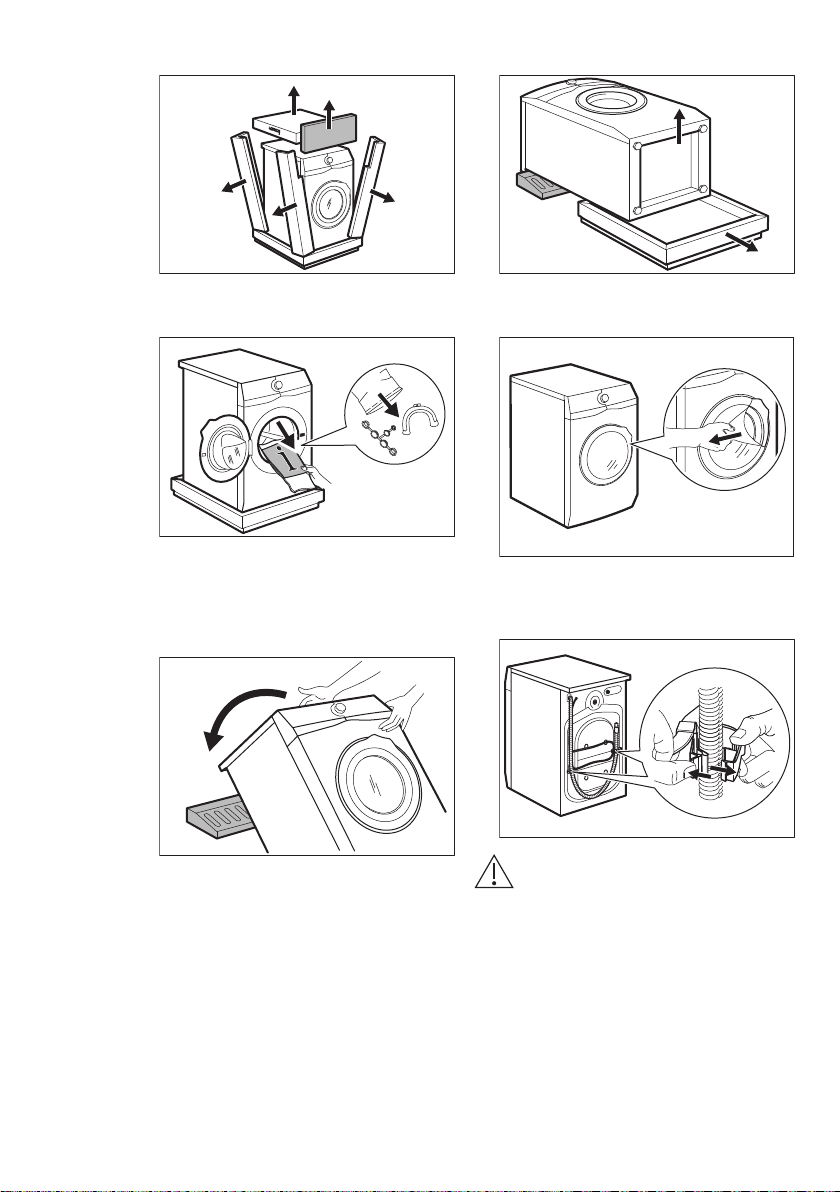

3.1 Disimballo
1. Togliere la pellicola esterna. Se
necessario, servirsi di un taglierino.
2. Togliere la parte superiore del
cartone e i materiali di imballaggio in
polistirene.
Page 7
1
2
ITALIANO 7
3. Apire l'oblò. Togliere tutti gli oggetti
dal cesto.
4. Appoggiare l'elemento frontale in
polistirolo sul pavimento, sotto
all'apparecchiatura. Appoggiare
delicatamente l'apparecchiatura sul
lato posteriore.
5. Togliere la protezione di polistirolo
dal fondo. Rimettere
l'apparecchiatura in posizione
verticale.
6. Rimuovere la pellicola protettiva dalla
superficie della porta.
7. Staccare il cavo di alimentazione e il
tubo di scarico dagli appositi
supporti.
AVVERTENZA!
Si può vedere dell'acqua
fuoriuscire dal tubo di
scarico. Ciò è dovuto al
fatto che la lavatrice è
stata testata in fabbrica.
8. Togliere i tre bulloni di trasporto ed
estrarre i distanziatori in plastica.
Page 8
x4
www.electrolux.com8
9. Mettere nei fori i cappucci in plastica
contenuti nel sacchetto del manuale.
Consigliamo di conservare
l'imballaggio e i bulloni per
il trasporto per quando si
trasporta
l'apparecchiatura.
3.2 Posizionamento e
livellamento
Regolare l'apparecchiatura in modo
adeguato per evitare le vibrazioni, il
rumore e il movimento
dell'apparecchiatura stessa mentre è in
funzione.
1. Installare l'apparecchiatura su un
pavimento piano e solido.
L'apparecchiatura deve essere in
piano ed appoggiata in modo stabile.
Verificare che l'apparecchiatura non
sia a contatto con la parete o con
altre unità e che vi sia ricircolo d'aria
sotto all'apparecchiatura stessa.
2. Allentare o stringere i piedini per
regolare il livello. Tutti i piedini
devono saldamente essere
appoggiati a terra.
AVVERTENZA!
Non mettere cartone,
legno o materiali
equivalenti sotto i piedini
dell'apparecchiatura per
regolarne il livello.
3.3 Tubo di carico
AVVERTENZA!
Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se il tubo di carico
dell'acqua è troppo corto.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell'acqua.
1. Collegare il tubo di ingresso
dell'acqua sulla parte posteriore
dell'apparecchiatura.
Page 9
20º20º
45º45º
2. Posizionarlo a sinistra o destra, a
seconda della posizione del
rubinetto. Assicurarsi che il tubo di
carico non sia in posizione verticale.
3. Ove necessario, allentare il dado ad
anello per sistemarlo nella posizione
corretta.
4. Collegare il tubo di carico dell'acqua
a un rubinetto dell'acqua fredda con
filettatura 3/4".
3.4 Scarico dell'acqua
Il tubo di scarico dovrebbe trovarsi a
un'altezza non inferiore a 600 mm e non
superiore a 1.000 mm.
È possibile prolungare il tubo
di scarico fino a un massimo
di 4.000 mm. Contattare il
Centro Assistenza
autorizzato per l'altro tubo di
scarico e la prolunga.
ITALIANO 9
2. All'estremità del secchiaio - Serrare
la guida al rubinetto dell'acqua o a
parete.
Verificare che la guida in
plastica non si muova
quando
l'apparecchiatura scarica
e verificare anche che il
tubo di scarico non sia
immerso in acqua. Ci
potrebbe essere un
ritorno di acqua sporca
nell'apparecchiatura.
3. Se l'estremità del tubo di scarico è
questa (vedere il disegno), è
possibile inserirla direttamente nel
tubo fisso.
Sarà possibile collegare il tubo di scarico
in diversi modi:
1. Fare una forma a U col tubo di
scarico e avvolgerlo intorno alla
guida del tubo in plastica.
4. A un tubo verticale dotato di foro di
ventilazione - Inserire il tubo di
scarico direttamente in una
conduttura di scarico. Fare
Page 10
www.electrolux.com10
riferimento all'immagine.
L'estremità del tubo di
scarico deve essere
sempre ventilata, perciò
il diametro interno del
condotto di scarico (min.
38 mm = min. 1,5”) deve
essere più grande del
diametro esterno del
tubo di scarico.
5. Senza la guida del tubo flessibile in
plastica, verso il sifone di un
lavandino - Fissare il tubo al sifone, e
serrarlo con una pinza. Fare
riferimento all'immagine.
Accertarsi che il tubo di scarico formi
una curva per evitare che particelle
passino dal lavandino
all'apparecchiatura.
6. Posizionare il tubo direttamente in
una conduttura di scarico incassata
nel muro del locale e serrare con un
fermo.
4. ACCESSORI
4.1 Kit piastre di fissaggio
(4055171146)
Disponibile presso il vostro distributore
autorizzato.
Se si installa l'apparecchiatura su di uno
zoccolo, fissarla nelle piastre di
fissaggio.
Leggere attentamente le istruzioni fornite
con l'accessorio.
Page 11
ITALIANO 11
4.2 Kit di installazione in
colonna
L'asciugatrice può essere installata in
colonna al di sopra della lavabiancheria
soltanto utilizzando l'appropriato kit
di installazione in colonna prodotto ed
approvato da ELECTROLUX.
Verificare il kit di impilatura
compatibile controllando la
profondità delle proprie
apparecchiature.
Il kit di installazione in colonna può
essere usato solo con le apparecchiature
indicate nel libretto fornito con
l'accessorio.
Leggere attentamente le istruzioni fornite
con l'apparecchiatura e con l'accessorio.
AVVERTENZA!
Non sistemare
l'asciugabiancheria sotto alla
lavabiancheria.
4.3 Piedistallo con cassetto
Per sollevare l'apparecchiatura; inoltre
semplifica il carico e lo scarico del
bucato.
Il cassetto può essere utilizzato per
conservare tutto ciò che riguarda la
biancheria come ad es.: asciugamani,
prodotti per la pulizia ed altro.
Leggere attentamente le istruzioni fornite
con l'accessorio.
4.4 Disponibile su www.electrolux.com/shop o da un rivenditore autorizzato
Solo l'uso di accessori approvati da ELECTROLUX garantisce la
conformità agli standard di sicurezza dell'apparecchiatura. In caso di
impiego di ricambi non approvati, i reclami non avranno seguito.
Page 12
1 2 3
9
5
6
7
4
10
8
11 12
www.electrolux.com12
5. DESCRIZIONE DEL PRODOTTO
5.1 Panoramica dell'apparecchiatura
Piano di lavoro
1
Erogatore del detersivo
2
Pannello comandi
3
Maniglia dell'oblò
4
Targhetta dei dati
5
Filtro della pompa di scarico
6
Per mettere in piano
7
l'elettrodomestico
6. PANNELLO DEI COMANDI
6.1 Funzioni speciali
La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.
• Grazie all'opzione Più Morbido ,
l'ammorbidente viene diffuso in modo
uniforme nel bucato e penetra in
profondità le fibre del tessuto
favorendo una morbidezza ottimale.
• L’opzione Macchie pre-tratta le
macchie ostinate ottimizzando
l’efficacia dello smacchiatore.
• La UltraCare System rileva il peso
del bucato definendo la durata del
Tubo flessibile di scarico
8
Collegamento tubo di ingresso
9
Cavo di alimentazione
10
Bulloni per il trasporto
11
Supporto tubo
12
programma in 30 secondi. Il
programma di lavaggio è calibrato al
carico di bucato e al tipo di tessuto,
senza consumare più tempo, energia
e acqua del necessario.
• La tecnologia Oko-Mix è stata
progettata per proteggere le fibre dei
tessuti grazie alle diverse fasi di premiscelazione che sciolgono prima il
detersivo e poi l’ammorbidente in
acqua prima di procedere alla
distribuzione nel bucato. Quindi ogni
fibra viene raggiunta e lavata con
cura.
Page 13
6.2 Descrizione del pannello dei comandi
On/Off
Outdoo r
Cotoni
Sinteti ci
Delica ti
Rapido 14'
Riscia cquo
Scarico/Ce ntrifuga
Vapore Ant i-Allergy
Piumoni
Denim
UltraWas h
Cotoni Eco
Temp.
Centrifuga
Pre
lavaggi o
Macchie
Extra
Riscia cquo
Più
Morbid o
Stiro Facile
Extra
Silent
Partenza
Ritardata
Time
Manager
Seta
Lana
1 2 3 4 5 6 7
9 81011121314
MIX
ITALIANO 13
1
2
3
4
5
6
7
8
6.3 Display
Selettore dei programmi
Centrifuga tasto opzioni riduzione
Tasto Temp.
Display
Tasto Partenza Ritardata
Tasto Time Manager
Tasto Stiro Facile
9
Tasto Più Morbido
10
Tasto Extra Risciacquo
11
Tasto Macchie
12
Tasto Prelavaggio
13
Pulsante On/Off
14
Avvio/Pausa Tasto
Tasto Extra Silent
Area temperatura:
Indicatore della temperatura
Spia dell'acqua fredda
Page 14
MIX
www.electrolux.com14
Spia Sicurezza bambino.
Spia della partenza ritardata.
Spia Oblò bloccato.
La spia digitale può mostrare:
• Durata del programma (ad esempio ).
• Tempo di ritardo (ad esempio ).
• fine del Ciclo ( ).
• Codice di avvertenza (ad esempio:
Spia di livello barre Time Manager.
Spia carico massimo bucato.
Lampeggia quando il carico del bucato supera il carico
massimo dichiarato per il programma selezionato.
Indicatore Aggiungi indumenti. Si accende durante i momenti
iniziali della fase di Lavaggio, quando l'utente può ancora met‐
tere in pausa l'apparecchiatura e aggiungere ulteriore bucato.
Indicatore Pulizia cesto.
Spia Extra Silent.
Spia Stop acqua in vasca.
).
7. SELETTORE E TASTI
7.1 Introduzione
Le opzioni/funzioni non sono
disponibili con tutti i
programmi di lavaggio.
Controllare la compatibilità
fra opzioni/funzioni e i
programmi di lavaggio nella
"Tabella dei programmi".
Un’opzione/funzione può
escludere l’altra, in questo
caso l’apparecchiatura non
consente di impostare le
opzioni/funzioni
incompatibili.
Area Centrifuga:
Spia della velocità di centrifuga
Spia No Centrifuga finale. La fase di centrifuga è spenta.
Indicatore Oko-Mix.
7.2 On/Off
Premere questo tasto per alcuni secondi
sarà possibile attivare o disattivare
l'apparecchiatura. Quando
l'apparecchiatura viene accesa o spenta,
si sentono due suoni diversi.
Quando la funzione Stand-by disattiva
automaticamente l'apparecchiatura dopo
alcuni minuti per ridurre il consumo
energetico, potrebbe essere necessario
attivare nuovamente l'apparecchiatura.
Per ulteriori dettagli rimandiamo al
paragrafo Stand-by nel capitolo Utilizzo
quotidiano.
Page 15
7.3 Temp.
Quando viene selezionato un
programma di lavaggio,
l’apparecchiatura propone
automaticamente una temperatura
predefinita.
Toccare ripetutamente questo tasto fino
a che non compare il valore di
temperatura desiderato sul display.
Quando il display mostra le spie
l'apparecchiatura non scalda l'acqua.
,
7.4 Centrifuga
Quando viene impostato un programma,
l'apparecchiatura seleziona in modo
automatico la velocità di centrifuga
massima consentita eccetto il
programma Denim. Questa opzione
consente di modificare la velocità di
centrifuga predefinita.
Premere ripetutamente questo tasto per:
• Ridurre la velocità di centrifuga. Il
display mostra solo le velocità di
centrifuga disponibili per il programma
impostato.
• Attivare l'opzione No centrifuga
.
Impostare questa opzione per
disattivare tutte le fasi di centrifuga.
L'apparecchiatura esegue solo la fase
di scarico del programma di lavaggio
selezionato. Impostare questa
opzione per tessuti molto delicati. La
fase di risciacquo per alcuni
programmi di lavaggio utilizza più
acqua. Il display mostra la spia
.
• Attivare l'opzione Antipiega .
La centrifuga finale non viene
eseguita. Si esclude lo scarico
dell'acqua dell'ultimo risciacquo in
modo da non sgualcire i tessuti. Il
programma di lavaggio finisce con
l’acqua nel cesto.
Il display mostra la spia . L'oblò
resta bloccato e il cesto ruota
regolarmente per ridurre la
formazione di pieghe. Prima di aprire
l'oblò si deve scaricare l'acqua.
Al termine del programma, premere il
tasto Avvio/Pausa: l'apparecchiatura
ITALIANO 15
esegue la fase di centrifuga e scarica
l'acqua.
L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.
7.5 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
L'indicatore corrispondente sopra al
touch si illumina.
• Usare questa funzione per
aggiungere una fase di pre-lavaggio a
30°C prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Queste opzioni possono
aumentare la durata del
programma.
7.6 Macchie
Sfiorare questo pulsante per aggiungere
ad un programma il trattamento specifico
per le macchie.
L'indicatore corrispondente sopra al
touch si illumina.
Usare questa opzione per i capi con
macchie difficili da rimuovere.
Quando si imposta questa opzione,
versare lo smacchiatore nello scomparto
.
Il prodotto per rimuovere le macchie è
pre-miscelato e riscaldato col detersivo
per migliorare la sua efficacia.
Questa opzione aumenta la
durata del programma.
Questa opzione non è
utilizzabile con temperature
inferiori a 40 °C.
7.7 Impostazione permanente
Extra Risciacquo
Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.
Page 16
www.electrolux.com16
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la
durata del programma.
La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.
7.8 Impostazione permanente Più Morbido
Impostare questa opzione per
ottimizzare la distribuzione di
ammorbidente e migliorare la
morbidezza del tessuto.
Consigliato quando viene usato
ammorbidente.
Questa opzione aumenta la
durata del programma.
La spia sopra al pulsante a sfioramento
si accende e rimane sempre accesa
durante i cicli successivi fino a che
l'opzione non viene disattivata.
7.9 Stiro Facile
L'apparecchiatura lava delicatamente e
centrifuga la biancheria per evitare
sgualciture.
L'apparecchiatura riduce la velocità di
centrifuga, utilizza più acqua ed adatta la
durata del programma al tipo di
biancheria.
La spia corrispondente si accende.
7.10 Extra Silent
Premere questo pulsante per attivaredisattivare l'opzione Extra Silent
Le fasi intermedie e quella finale di
centrifuga vengono eliminate e il
programma si conclude con l'acqua nel
cesto. In questo modo vengono ridotte le
pieghe.
Il display mostra la spia
bloccato. Il cesto ruota regolarmente per
ridurre le pieghe. Prima di aprire l'oblò si
deve scaricare l'acqua.
. L'oblò resta
Dato che il programma è molto
silenzioso, è adatto per essere usato di
notte quando l'energia elettrica costa
meno. In alcuni programmi, i risciacqui
saranno eseguiti con una maggiore
quantità di acqua.
Premendo il tasto Avvio/Pausa ,
l'apparecchiatura esegue unicamente la
fase di scarico.
L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.
7.11 Partenza Ritardata
Con questa opzione sarà possibile
ritardare l’avvio di un programma in un
orario più comodo.
Premere ripetutamente il tasto per
impostare il ritardo necessario. Il tempo
aumenta a intervalli di 1 ora fino a 20
ore.
7.12 Time Manager
Con questa opzione sarà possibile
ridurre la durata del programma a
seconda delle dimensioni del carico e del
livello di sporcizia.
Quando si imposta un programma di
lavaggio, il display mostra la durata
predefinita e trattini.
Sfiorare il pulsante Time Manager per
ridurre la durata del programma a
seconda delle proprie esigenze. Il display
mostra la nuova durata del programma e
il numero di trattini diminuisce di
conseguenza:
adatto per un carico completo di
indumenti con livello di sporcizia
.
normale.
un ciclo rapido per un carico
completo di indumenti con livello normale
di sporcizia.
ciclo molto rapido per un carico
inferiore leggermente sporco (ad
esempio: si consiglia al massimo un
mezzo carico).
Page 17
ITALIANO 17
il ciclo più rapido per rinfrescare
quantitativi ridotti di bucato.
Il Time Manager è disponibile solo coi
programmi della tabella.
spia
1)
8. PROGRAMMI
8.1 Schema del programma
Programma
Temperatura
predefinita
Intervallo di
temperatura
Cotoni
40 °C
90 °C - A fred‐
do
Cotoni Eco
1)
40 °C
60 °C - 40 °C
Sintetici
40 °C
60 °C - A fred‐
do
Cotoni
■
■ ■ ■
■
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
locità cen‐
trifuga
(giri/min)
1400 giri/
minuto
(1400- 400)
1400 giri/
minuto
(1400- 400)
1200 giri/
minuto
(1200 - 400)
■
■
spia
Cotoni
Cotoni Eco
■ ■ ■
Sintetici
Cotoni Eco
■
1)
Durata predefinita per tutti i programmi.
■ ■ ■
7.13 Avvio/Pausa
■
Cari‐
co
mas‐
simo
8 kg Cotone bianco e cotone colorato. Sporco
8 kg Cotone bianco e colorato. Sporco normale.
3 kg Capi in tessuti sintetici o misti. Sporco nor‐
Premere il tasto Avvio/Pausa per
avviare, mettere in pausa
l'apparecchiatura o interrompere un
programma in funzione.
Descrizione programma
(Tipo di carico e grado di sporco)
normale o leggero.
Il consumo di energia si riduce e la durata del
programma di lavaggio viene allungata, garan‐
tendo buoni risultati di lavaggio.
male.
Sintetici
Page 18
www.electrolux.com18
Programma
Temperatura
predefinita
Intervallo di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
locità cen‐
trifuga
(giri/min)
Delicati
40 °C
40 °C - A fred‐
1200 giri/
minuto
(1200- 400)
do
Rapido 14'
30 °C
800 giri/
minuto
(800- 400)
Risciacquo 1400 giri/
minuto
(1400- 400)
Scarico/
Centrifuga
1400 giri/
minuto
(1400 -400)
Vapore AntiAllergy
60 °C
Piumoni
40 °C
60 °C - A fred‐
1400 giri/
minuto
(1400 - 400)
800 giri/
minuto
(800 - 400)
do
Seta
30 °C
800 giri/
minuto
(800 - 400)
Cari‐
co
Descrizione programma
(Tipo di carico e grado di sporco)
mas‐
simo
3 kg Tessuti delicati quali ad esempio acrilici,
viscosa e tessuti misti che richiedono un
lavaggio più delicato. Sporco normale.
1,5 kg Capi in tessuti sintetici e misti. Sporco leg‐
gero e capi da rinfrescare.
8 kg Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per risciacquare e centri‐
fugare il bucato. La velocità di centrifuga pre‐
definita è quella usata per i programmi per il
cotone. Ridurre la velocità di centrifuga in ba‐
se al tipo di biancheria. Ove necessario, impo‐
stare l’opzione Extra Risciacquo per aggiun‐
gere ulteriori risciacqui. Con una bassa veloci‐
tà di centrifuga l'apparecchiatura effettua ri‐
sciacqui delicati ed una centrifuga breve.
8 kg Per centrifugare la biancheria e scaricare l'ac‐
qua nel cesto. Tutti i tessuti, eccetto quelli
in lana e i capi delicati.
8 kg Capi in cotone bianco. Questo programma
rimuove i micro-organismi grazie a una fase di
lavaggio con la temperatura mantenuta al di
sopra dei 60°C per alcuni minuti. Ciò consente
di aiutare in fase di rimozione di germi, batteri,
micro-organismi e particelle. L'aggiunta di va‐
pore, insieme a un'ulteriore fase di risciacquo,
garantisce una corretta rimozione dei residui
di detersivo oltre che di polline / elementi aller‐
genici, il che rende l'indumento adatto per le
pelli delicate e sensibili.
3 kg Singolo lenzuolo sintetico, indumenti im‐
bottiti, piumini, giacche e indumenti simili.
3 kg Programma speciale per capi in seta e sinte‐
tici misti.
Page 19
ITALIANO 19
Programma
Temperatura
predefinita
Intervallo di
temperatura
Lana
40 °C
40 °C - A fred‐
do
Outdoor
30 °C
40 °C - A fred‐
do
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
locità cen‐
trifuga
(giri/min)
1200 giri/
minuto
(1200- 400)
1200 giri/
minuto
(1200- 400)
Cari‐
co
Descrizione programma
(Tipo di carico e grado di sporco)
mas‐
simo
1,5 kg Lana lavabile a macchina, a mano e altri
tessuti con simbolo "lavaggio a mano".2).
2,5
kg
1 kg
3)
4)
Non usare ammorbidente e fare
in modo che non vi siano residui
di ammorbidente nel cassetto del
detersivo.
Capi sportivi in tessuti sintetici. Questo pro‐
gramma è stato pensato per lavare in modo
delicato indumenti sportivi ed è anche adatto
per abbigliamento da palestra, ciclismo, jog‐
ging e articoli simili. Il carico di bucato consi‐
gliato è 2,5 kg.
Tessuti impermeabili, impermeabili-traspi‐
ranti e tessuti idrorepellenti. Questo pro‐
gramma può essere usato anche come ciclo
di ripristino della funzione idro-repellente, ap‐
positamente realizzato per creare uno strato
idrofobico sugli indumenti. Per eseguire il ciclo
di impermeabilizzazione, procedere come indi‐
cato di seguito:
• Versare il detersivo nello scomparto .
• Versare un prodotto speciale per l'idrore‐
pellenza nello scomparto del cassetto dedi‐
cato all'ammorbidente
.
• Ridurre il carico del bucato a 1 kg.
Per migliorare ulteriormente la
funzione di impermeabilizzazione,
asciugare in asciugatrice impo‐
stando il programma di asciugatu‐
ra Outdoor (ove disponibile e se
l'etichetta nel consente l'asciuga‐
tura in asciugatrice).
Page 20
www.electrolux.com20
Programma
Temperatura
predefinita
Intervallo di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
Cari‐
co
mas‐
simo
Descrizione programma
(Tipo di carico e grado di sporco)
locità cen‐
trifuga
(giri/min)
Denim
30 °C
40 °C - A fred‐
do
800 giri/
minuto
(1200 - 400)
3 kg Programma speciale per gli indumenti in
Denim con una fase di lavaggio delicata
per ridurre gli sbiadimenti e i segni del la‐
vaggio. Per una miglior cura degli indumenti
consigliamo un carico ridotto.
UltraWash
30 °C
60 °C - 30 °C
1400 giri/
minuto
(1400 -
5 kg Capi in cotone. Questo programma garanti‐
sce buone prestazioni di lavaggio in poco tem‐
po.
400 )
1)
Programmi standard per i valori di consumo dell'etichetta energetica. Conforme‐
mente alla normativa 1061/2010, questi programmi sono rispettivamente il "Programma co‐
tone standard a 60 °C" e il "Programma cotone standard a 40 °C". Si tratta dei programmi
più efficienti in termini di consumo combinato di energia e acqua per il lavaggio della bian‐
cheria in cotone con un livello di sporco normale.
La temperatura dell’acqua può essere leggermente diversa da quella indicata
per il programma selezionato.
2)
Durante questo ciclo il tamburo ruota delicatamente per garantire un lavaggio delicato.
Può sembrare che il tamburo non ruoti o non ruoti correttamente. Non si tratta di un'anoma‐
lia di funzionamento.
3)
Programma di lavaggio.
4)
Programma di lavaggio e fase di impermeabilizzazione.
Compatibilità opzioni programma
Programma
Centrifuga
Macchie
Prelavaggio
Stiro Facile
Più Morbido
Extra Risciacquo
Extra Silent
Partenza Ritardata
Cotoni ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Cotoni Eco
■ ■ ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■ ■ ■ ■
Rapido 14' ■ ■ ■ ■
Time Manager
Page 21
Programma
ITALIANO 21
Centrifuga
Risciacquo ■ ■ ■ ■ ■
Scarico/Centrifu‐
ga
Vapore Anti-Al‐
lergy
Piumoni ■ ■ ■ ■
Seta
Lana
Outdoor
Denim ■ ■ ■ ■ ■ ■ ■ ■ ■
UltraWash ■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
■ ■ ■ ■ ■
Macchie
Prelavaggio
Stiro Facile
Più Morbido
Extra Risciacquo
Extra Silent
Partenza Ritardata
8.2 Woolmark Apparel Care - Blu
Il lavaggio lana di questa apparecchiatura
è stato approvato dalla Woolmark Compa‐
ny per lavare indumenti di lana con etichet‐
ta riportante la dicitura “lavaggio a mano” a
patto che i capi vengano lavati seguendo
le istruzioni riportate dal produttore della
lavabiancheria. Per ulteriori istruzioni sul‐
l'asciugatura e sulla biancheria fare riferi‐
mento all'etichetta. M1511
Il simbolo Woolmark è un marchio di Certi‐
ficazione in molti paesi.
Time Manager
9. IMPOSTAZIONI
9.1 Segnali acustici
Questa apparecchiatura ha vari segnali
acustici, che funzionano quando:
• Viene attivata l'apparecchiatura
(breve suono speciale).
• Viene disattivata l'apparecchiatura
(breve suono speciale).
• Si toccano i tasti (suono clic).
• Viene effettuata una selezione non
valida (3 suoni brevi).
• Il programma è completato (sequenza
di suoni per circa 2 minuti).
• L'apparecchiatura ha un'anomalia di
funzionamento (sequenza di brevi
suoni per circa 5 minuti).
Page 22
www.electrolux.com22
Per attivare/disattivare i segnali acustici
quando il programma è completato,
sfiorare contemporaneamente
Prelavaggio e Macchie per circa 2
secondi. Il display visualizza On/Off
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell'apparecchiatura.
• Per attivare/disattivare questa
opzione, tenere premuto il tasto Extra
Silent fino a che non compare/
sparisce sul display.
L'apparecchiatura torna in modo
predefinito a questa opzione dopo lo
spegnimento.
La funzione Blocco bambini non è
disponibile per alcuni secondi dopo
l'accensione dell'apparecchiatura.
9.2 Sicurezza Bambini
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
1. Verificare che l'alimentazione
elettrica sia disponibile e che il
rubinetto dell'acqua sia aperto.
2. Versare 2 litri di acqua nello
scomparto del detersivo
contrassegnato da .
Questa azione attiva il sistema di scarico.
3. Versare un po' di detersivo nello
scomparto contrassegnato da .
11. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
11.1 Attivazione
dell'apparecchiatura
1. Collegare la spina alla presa.
2. Aprire il rubinetto dell’acqua.
3. Premere il tasto On/Off per alcuni
secondi per attivare
l’apparecchiatura.
Si sente un breve segnale acustico.
11.2 Caricare la biancheria
1. Aprire l'porta dell'apparecchiatura.
2. Svuotare le tasche e distendere gli
indumenti prima di metterli
nell'apparecchiatura.
3. Mettere la biancheria nel cesto, un
capo per volta.
4. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico all'interno
del cesto.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
Non introdurre troppa biancheria nel
cesto.
4. Chiudere saldamente l'oblò.
Page 23
ITALIANO 23
ATTENZIONE!
Verificare che non resti
bucato impigliato fra la
guarnizione e l'oblò per
evitare il rischio di perdite di
acqua e danni al bucato.
11.3 Aggiunta di detersivi e additivi
Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi;
consigliamo tuttavia di non superare il livello massimo indicato ( ).
Questa quantità garantirà comunque risultati di lavaggio ottimali.
Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui
di detersivo dal cassetto del detersivo.
Lavando le macchie più
oleose si potrebbero
danneggiare le parti in
gomma della lavatrice.
Scomparto per il detersivo di
prelavaggio, ammollo o l'additivo
anti-macchia.
Scomparto del detersivo per il la‐
vaggio.
Vaschetta degli additivi liquidi
(ammorbidente, inamidante).
Livello massimo degli additivi li‐
quidi.
Inserto per detersivo liquido o in
polvere.
11.4 Controllare la posizione dell'inserto detersivo
1. Estrarre il cassetto del detersivo fino
all'arresto.
2. Abbassare la leva per estrarre il
contenitore.
3. Per utilizzare il detersivo in polvere,
ruotare l'inserto verso l'alto.
4. Per utilizzare il detersivo liquido,
ruotare l'inserto verso il basso.
Con l'inserto in posizione
ABBASSATA:
• Non utilizzare detersivi in gel o
densi.
• Non superare il dosaggio di
detersivo liquido indicato
sull'inserto.
Page 24
www.electrolux.com24
• Non impostare la fase di
prelavaggio.
• Non impostare la funzione
partenza ritardata.
5. Dosare il detersivo e l'ammorbidente.
6. Chiudere accuratamente il cassetto
del detersivo.
Accertarsi che l'inserto non venga
bloccato quando si chiude il cassetto.

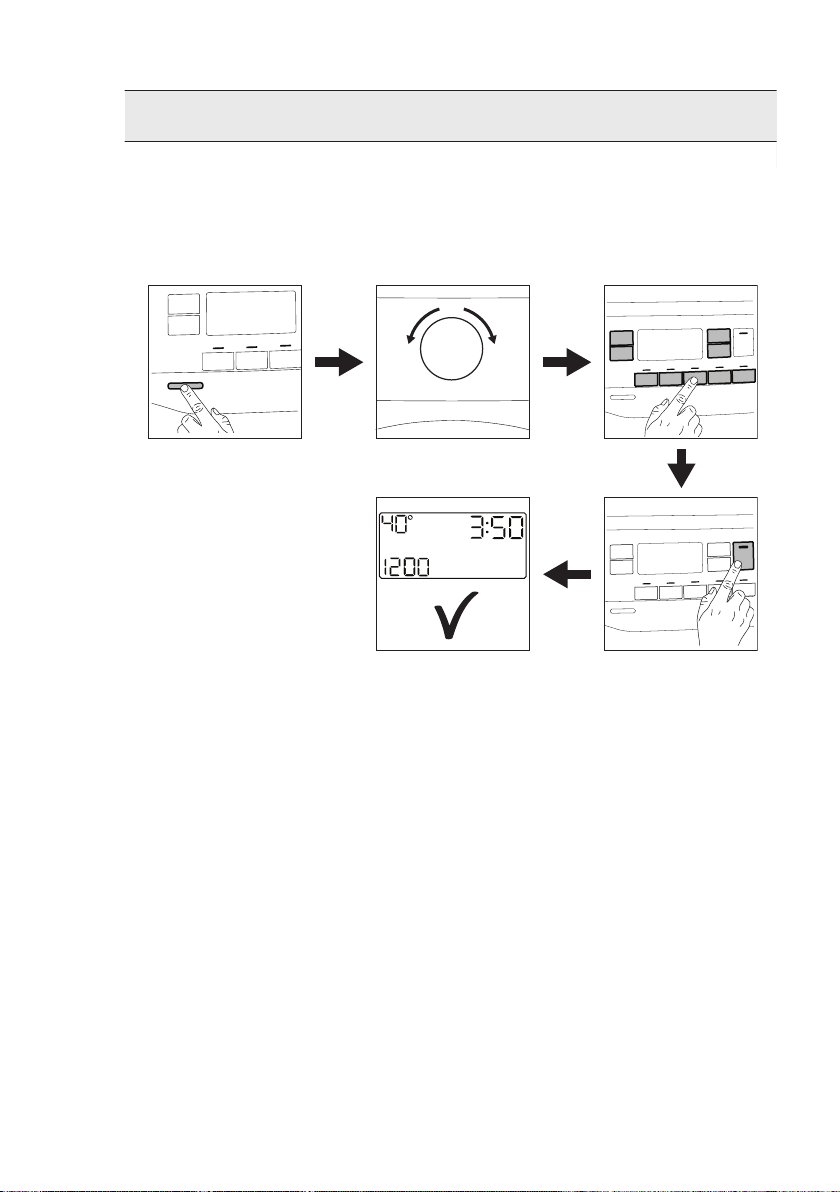

11.5 Impostazione di un programma
1. Ruotare il selettore del programma
per selezionare il programma di
lavaggio desiderato.
La spia del pulsante Avvio/Pausa
lampeggia.
Il display mostra la durata indicativa del
programma.
2. Per modificare la temperatura e/o la
velocità di centrifuga, premere i
relativi tasti.
3. Qualora lo si desideri, impostare una
o più opzioni toccando i relativi tasti.
Le spie relative si illuminano sul
display e le informazioni fornite
variano di conseguenza.
Se una selezione non è
possibile viene emesso un
segnale acustico e sul
display compare .
11.6 Avvio di un programma
Premere il pulsante Avvio/Pausa per
avviare il programma. Non è possibile
avviare il programma quando la spia del
pulsante è spenta e non lampeggia (ad
esempio selettore programma sulla
posizione errata).
La spia corrispondente smette di
lampeggiare e rimane accesa.
Il programma si avvia, l'oblò si blocca. Il
display mostra la spia .
La pompa di scarico
funziona brevemente prima
che l'apparecchiatura si
riempia di acqua.
11.7 Avvio del programma con partenza ritardata
1. Toccare ripetutamente il tasto
Partenza Ritardata finché il display
non mostra il ritardo desiderato. Sul
display la spia indica
2. Sfiorare il tasto Avvio/Pausa .
L'oblò dell'apparecchiatura si blocca e
inizia il conto alla rovescia della partenza
ritardata. Il display mostra la spia .
Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
.
Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia
Per annullare la partenza ritardata:
1. Sfiorare il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto
Partenza Ritardata finché il
display non mostra
spegne .
3. Sfiorare nuovamente il tasto Avvio/
Pausa per avviare
immediatamente il programma.
e la spia si
Modifica della partenza ritardata dopo l'inizio del conto alla rovescia
Per modificare la partenza ritardata:
Page 25
ITALIANO 25
1. Sfiorare il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto
Partenza Ritardata finché il
display non mostra il ritardo
desiderato.
3. Sfiorare nuovamente il tasto Avvio/
Pausa per avviare il nuovo conto
alla rovescia.
11.8 Rilevamento del carico
UltraCare System
La durata del programma nel
display si riferisce a un
carico medio/alto.
1. L'apparecchiatura rileva il carico nei
primi 30 secondi. Nei programmi in
cui è disponibile Time Manager,
durante questa fase le barre Time
Manager collocate sotto alle
cifre del tempo riproducono una
semplice animazione. Il cestello gira
per alcuni istanti.
2. La durata del programma verrà
regolata di conseguenza, e potrebbe
aumentare o diminuire. Dopo altri 30
secondi, inizia il riempimento
dell'acqua.
Al termine del rilevamento del carico, in
caso di sovraccarico del cesto,
l'indicatore
In questo caso, per 30 secondi, sarà
possibile mettere in pausa
l'apparecchiatura e togliere gli indumenti
in eccesso.
Importante! Qualora il quantitativo di
bucato non venga ridotto, il programma
di lavaggio inizia comunque, a
prescindere dal sovraccarico. In questo
caso non sarà possibile garantire risultati
di lavaggio ottimali.
Circa 20 minuti dopo l'avvio
del programma, la durata del
programma potrebbe essere
nuovamente modificata a
seconda della capacità di
assorbimento dell'acqua dei
tessuti.
lampeggia sul display:
Il rilevamento UltraCare
viene eseguito solo con
programmi di lavaggio
completi e se la durata del
programma non è stata
ridotta col pulsante Time
Manager.
11.9 Interruzione di un programma e modifica delle opzioni
Quando il programma è in funzione sarà
possibile modificare solo alcune opzioni:
Modifica delle opzioni. Le informazioni
fornite nel display variano di
conseguenza.
11.10 Annullamento di un programma in corso
1. Premere il tasto On/Off per annullare
il programma e per spegnere
l'apparecchiatura.
2. Premere nuovamente il tasto On/Off
per accendere l'apparecchiatura.
Se il UltraCare System si è
concluso e il riempimento
dell'acqua è già iniziato,
inizia il nuovo programma
senza ripetere il UltraCare
System. L'acqua e il
detersivo non vengono
scaricati per evitare sprechi.
Il display mostra la durata
massima del programma,
aggiornandola 20 minuti
dopo l'inizio del nuovo
programma.
C'è anche un modo alternativo per
eseguire l'annullamento:
1. Ruotare la manopola di selezione fino
alla posizione "Reset" .
2. Attendere 1 secondo. Il display
visualizza .
A questo punto è possibile impostare un
nuovo programma di lavaggio.
Page 26
www.electrolux.com26
11.11 Apertura dell'oblò -
Aggiunta di indumenti
Se la temperatura e il livello
dell'acqua nel cesto sono
troppo elevati e/o il cesto
ancora in fase di rotazione,
non è possibile aprire l’oblò.
Durante lo svolgimento del programma o
della partenza ritardata l'oblò è bloccato.
1. Sfiorare il tasto Avvio/Pausa .
Nel display la spia dell'oblò bloccato si
spegne.
2. Aprire lo sportello
dell'apparecchiatura. Ove
necessario, aggiungere o rimuovere
gli articoli.
3. Chiudere l’oblò e sfiorare il tasto
Avvio/Pausa
Il programma o la partenza ritardata
prosegue.
.
11.12 Termine del programma
Appena il programma è completato,
l'apparecchiatura si ferma
automaticamente. Se attivi, vengono
emessi dei segnali acustici. Il display
visualizza
La porta si sblocca e la spia della porta
bloccata si spegne.
1. Premere il tasto On/Off per spegnere
l'apparecchiatura.
Dopo cinque minuti dalla fine del
programma, la funzione di risparmio
energetico spegne automaticamente
l'apparecchiatura.
Quando si accende
nuovamente
l'apparecchiatura, il display
mostra la fine del
programma precedente.
Ruotare il selettore dei
programmi per impostare un
nuovo ciclo.
2. Togliere la biancheria
dall'apparecchiatura.
3. Assicurarsi che il cesto sia vuoto.
4. Tenere la porta e il cassetto del
detergente leggermente aperta al
fine di evitare la formazione di muffa
e cattivi odori.
5. Chiudere il rubinetto dell'acqua.
11.13 Scarico dell'acqua alla
fine del ciclo
Qualora sia stato scelto un programma o
un'opzione che non svuota l'acqua
dell'ultimo risciacquo, il programma è
completato, ma:
• L'area tempo mostra e il
display mostra l'oblò bloccato
• Il cesto ruota ancora a intervalli
regolari in modo da non sgualcire i
tessuti.
• L'oblò resta bloccato.
• Prima di aprire l'oblò si deve scaricare
l'acqua:
1. Ove necessario, toccare il tasto
Centrifuga per ridurre la velocità di
centrifuga proposta
dall'apparecchiatura.
2. Premere il tasto Avvio/Pausa:
• Qualora sia stato impostato
Antipiega , l'apparecchiatura
scarica l'acqua ed esegue la
centrifuga.
• Qualora sia stato impostato Extra
Silent , l'apparecchiatura
scarica solo l'acqua.
La spia opzione Antipiega e Extra
Silent scompare.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato , è
possibile aprirlo.
4. Premere il tasto On/Off per alcuni
secondi per disattivare
l’apparecchiatura.
.
11.14 Opzione Stand-by
La funzione Stand-by disattiva
automaticamente l'apparecchiatura per
ridurre il consumo di energia quando:
• Non viene usata l'apparecchiatura per
5 minuti quando non c'è nessun
programma in funzione.
Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.
• Dopo 5 minuti dal termine del
programma di lavaggio.
Page 27
Premere il tasto On/Off per attivare
nuovamente l’apparecchiatura.
Il display mostra il tempo dell'ultimo
programma impostato.
Ruotare il selettore dei programmi per
impostare un nuovo ciclo.
Se il selettore viene ruotato fino alla
posizione "Reset" , l'apparecchiatura
si spegne automaticamente dopo 30
secondi.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione Stand-by non
disattiva l'apparecchiatura
per ricordarvi di scaricare
l'acqua.
12. CONSIGLI E SUGGERIMENTI UTILI
ITALIANO 27
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Il carico di biancheria
• Suddividere la biancheria in: bianchi,
colorati, sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati possono scolorire
al primo lavaggio. Consigliamo di
lavarli separatamente le prime due-tre
volte.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un
detersivo apposito.
• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.
• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad
es. reggiseni con ferretto, cinture,
calze, lacci, nastri, ecc.).
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:
a. interrompere il programma e
aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano);
b. ridistribuire manualmente il
carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;
c. premere il tasto Avvio/Pausa. La
fase di centrifuga continua.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere
cinture, cordoni, lacci, nastri e altri
elementi allentati.
• Svuotare le tasche e distendere gli
indumenti.
12.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
12.3 Detersivi e altri trattamenti
• Usare esclusivamente detersivi e altri
additivi adatti ai lavaggi in
lavabiancheria:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato
Page 28
www.electrolux.com28
– detersivo liquido, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una
quantità di detersivo superiore a
quella consigliata.
• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
prodotti senza superare il livello
massimo indicato ( ).
• Usare i detersivi consigliati per il tipo
e il colore di tessuto, la temperatura
del programma e il livello di sporco.
12.4 Consigli ecologici
• Impostare un programma senza la
fase di prelavaggio per lavare la
biancheria normalmente sporca.
• Avviare un programma di lavaggio
con il carico massimo di biancheria
consentito.
• Qualora le macchie vengano pretrattate, sarà possibile usare un
13. PULIZIA E CURA
prodotto per rimuovere le macchie
quando viene impostato un
programma a basse temperature.
• Per usare la quantità corretta di
detersivo, verificare la durezza
dell’acqua dell'impianto domestico.
Fare riferimento a "Durezza
dell'acqua".
12.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per scoprire il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
13.1 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
13.2 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di usare un
decalcificatore dell’acqua
per lavabiancheria.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto disincrostante.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
13.3 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
Page 29
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese):
Rimandiamo al paragrafo
dedicato alla "Pulizia del
cesto".
13.4 Guarnizione della porta con doppio elemento di blocco dell'estremità
Questa apparecchiatura è stata
progettata con un sistema di scarico
auto-pulente, che consente alle fibre di
lanugine che cadono dai vestiti di essere
scaricate congiuntmente all'acqua, in
modo tale che il cliente non debba
accedere a quest'area per eseguire
interventi di normale manutenzione o
pulizia.
ITALIANO 29
Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Selezionare il programma Cotoni con
la temperatura più elevata
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.
Di tanto il tanto al termine di
un ciclo potrebbe comparire
sul display l'icona : questo
è un consiglio: eseguire la
"pulizia del cestello". Dopo
l'esecuzione della pulizia del
cesto, l'icona scompare.
Controllare regolarmente la guarnizione
e rimuovere tutti gli oggetti presenti nella
parte interna. Monete, bottoni e altri
oggetti di piccole dimensioni dimenticati
nelle tasche dei vestititi vengono
depositati - durante il ciclo di lavaggio nella porta con doppio elemento di
blocco dell'estremità nella guarnizione
del foro della porta, dove potranno poi
essere comodamente recuperati al
termine del ciclo.
13.5 Pulizia del cesto
Controllare regolarmente il cesto per
evitare depositi indesiderati.
13.6 Pulizia del cassetto del
detersivo
Al fine di evitare possibili depositi di
detersivo secco, oppure ostruzioni di
ammorbidente e/o formazione di muffa
nel cassetto del detersivo, consigliamo di
eseguire di tanto in tanto la procedura di
pulizia:
1. Aprire il cassetto. Premere il blocco
verso il basso, come indicato
nell'immagine, quindi estrarlo.
Page 30
2
1
www.electrolux.com30
2. Togliere la parte superiore della
vaschetta degli additivi per
contribuire alla pulizia, quindi
risciaquarla sotto all'acqua calda per
eliminare eventuali tracce di
detersivo accumulato. Dopo la
pulizia, ricollocare la parte superiore
in posizione.
superiore e inferiore dell'incasso.
Servirsi di una spazzola piccola per
pulire l'incasso.
4. Inserire il cassetto del detersivo nei
binari della guida, quindi chiuderlo.
Avviare il programma di risciacquo
senza indumenti all'interno del cesto.
3. Verificare che tutti i residui di
detersivo vengano rimossi dalla parte
13.7 Pulizia della pompa di scarico
Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.
Pulire la pompa di scarico se:
• L'apparecchiatura non scarica l'acqua.
• Il cesto non gira.
• L’apparecchiatura emette un rumore anomalo a causa del blocco della pompa di
scarico.
• Sul display compare il codice di allarme
Page 31
1
2
180˚
2
1
ITALIANO 31
AVVERTENZA!
• Scollegare la spina dalla presa di corrente.
• Non togliere il filtro durante il funzionamento dell'apparecchiatura.
• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda.
Attendere che l'acqua si raffreddi.
• Ripetere diverse volte il Passaggio 3 chiudendo e aprendo la valvola
fino a che l'acqua non smette di fuoriuscire.
Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe
fuoriuscire quando si toglie il filtro.
Procedere come segue per effettuare la pulizia della pompa:
1.
3.
5. 6.
2.
4.
Page 32
2
1
2
1
1
1
2
3
45°
20°
www.electrolux.com32
7.
AVVERTENZA!
Assicurarsi che il girante della pompa possa ruotare. Se non ruota,
contattare il Centro di Assistenza Autorizzato. Accertarsi inoltre di
chiudere correttamente il filtro per evitare perdite.
Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di scarico:
1. Versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del
detersivo.
2. Avviare il programma per scaricare l’acqua.
8.
13.8 Pulizia del tubo di carico e del filtro della valvola
Page 33
13.9 Scarico di emergenza
Qualora il dispositivo non scarichi acqua,
eseguire la stessa procedura descritta
nel paragrafo "Pulizia della pompa di
scarico". Se necessario, pulire la pompa.
Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di
scarico:
1. Versare 2 litri d’acqua nello
scomparto del lavaggio principale del
contenitore del detersivo.
2. Avviare il programma per scaricare
l’acqua.
1. Scollegare la spina dalla presa di
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo
4. Svuotare la pompa di scarico. Fare
5. Quando la pompa di scarico è vuota,
13.10 Precauzioni antigelo
Se si installa l’apparecchiatura in un
luogo in cui la temperatura può
raggiungere valori intorno agli 0°C
oppure scendere al di sotto di 0°C,
togliere l'acqua residua dal tubo di carico
dell'acqua e dalla pompa di scarico.
14. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
ITALIANO 33
corrente.
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.
riferimento alla procedura per lo
scarico di emergenza.
rimontare il tubo di carico.
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.
14.1 Introduzione
L'apparecchiatura non si avvia o si blocca durante il funzionamento.
Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Nel caso in cui
il problema persista, contattare il Centro di Assistenza Autorizzato.
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione,
sul display compare un codice di allarme e il tasto Avvio/Pausa potrebbe
lampeggiare continuamente:
• - La tensione è instabile. Attendere che si stabilizzi.
• - Nessuna comunicazione tra gli elementi elettronici dell'apparecchiatura.
Spegnerla e riaccenderla. Il programma non si è concluso correttamente o
l'apparecchiatura si è fermata troppo presto. In caso di ricomparsa del codice
allarme, contattare il Centro di Assistenza Autorizzato.
•
- L'apparecchiatura non carica l'acqua in modo appropriato. Dopo il controllo
corretto, avviare nuovamente l'apparecchiatura premendo il tasto Avvio/Pausa
Page 34
www.electrolux.com34
e l'apparecchiatura prova a riprendere il ciclo. Qualora l'errore persista il codice
allarme compare nuovamente.
• - L'apparecchiatura non scarica l'acqua.
• - L’oblò dell'apparecchiatura è aperto o non è chiuso correttamente.
Controllare l'oblò!
Se l’apparecchiatura è stata caricata eccessivamente, estrarre alcuni
capi dal cesto e/o tenere chiuso l’oblò premendo il tasto Avvio/Pausa
fino a che la spia non smette di lampeggiare (vedi figura
sottostante).
14.2 Possibili guasti
Problema Possibile soluzione
• Verificare che la spina sia collegata alla presa elettrica.
• Controllare che l’oblò dell’apparecchiatura sia chiuso.
• Assicurarsi che il fusibile all'interno del quadro elettrico
Il programma non si av‐
via.
L'apparecchiatura non
carica l'acqua in modo
appropriato.
L'apparecchiatura cari‐
ca e scarica immediata‐
mente l'acqua
non sia danneggiato.
• Se è stata impostata la Partenza ritardata, annullare
l'impostazione o attendere il termine del conto alla rove‐
scia.
• Disattivare la funzione Sicurezza bambino se attiva.
• Controllare la posizione della manopola sul programma
selezionato.
• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a que‐
sto proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Assicurarsi che il filtro del tubo di carico e il filtro della
valvola non siano ostruiti. Fare riferimento al capitolo
"Pulizia e cura".
• Accertarsi che il tubo di scarico sia nella posizione cor‐
retta. Il tubo flessibile potrebbe essere posizionato trop‐
po basso. Fare riferimento alla sezione "Istruzioni di in‐
stallazione".
Page 35
Problema Possibile soluzione
• Controllare che lo scarico del lavello non sia ostruito.
• Verificare che il tubo di scarico non sia attorcigliato o
piegato.
L'apparecchiatura non
scarica l'acqua.
• Controllare che il raccordo del tubo di scarico sia stato
eseguito correttamente.
• Impostare il programma di scarico se si seleziona un
programma senza fase di scarico.
• Impostare il programma di scarico se si sceglie un'op‐
zione che termina con l'acqua in vasca.
La fase di centrifuga
non si avvia o il ciclo di
lavaggio dura più a lun‐
go del normale.
• Impostare il programma di centrifuga.
• Sistemare manualmente i capi nella vasca e riavviare la
fase di centrifuga. Il problema può essere legato a pro‐
blemi di sbilanciamento.
• Assicurarsi che i raccordi dei tubi dell'acqua siano serra‐
ti e non vi siano perdite d'acqua.
Presenza di acqua sul
pavimento.
• Verificare che i tubi di carico e scarico dell'acqua non
siano danneggiati.
• Assicurarsi di utilizzare il detersivo adeguato e la giusta
quantità.
• Verificare che sia stato selezionato un programma di la‐
vaggio che si conclude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
• Impostare il programma di scarico o di centrifuga se è
Non è possibile aprire
l'oblò.
presente dell’acqua nel cesto.
• Assicurarsi che l'apparecchiatura sia alimentata dalla
corrente elettrica.
• Questo problema può essere causato da un malfunzio‐
namento dell'apparecchiatura. Contattare il Centro Assi‐
stenza Autorizzato.
• Assicurarsi che il livellamento dell'apparecchiatura sia
corretto. Fare riferimento alla sezione "Istruzioni di in‐
L'apparecchiatura
emette un rumore ano‐
malo e vibra.
stallazione".
• Assicurarsi che l'imballaggio e/o i dadi per il trasporto
siano stati rimossi. Fare riferimento alla sezione "Istru‐
zioni di installazione".
• Aggiungere altri capi nel cesto. Il carico potrebbe essere
insufficiente.
La durata del program‐
ma aumenta o diminui‐
sce durante l'esecuzio‐
ne del programma.
• UltraCare System consente di regolare la durata del
programma a seconda del tipo e delle dimensioni del
carico di bucato. Consultare la "Funzione di rilevamento
del carico UltraCare System" nel capitolo "Utilizzo quoti‐
diano".
ITALIANO 35
Page 36
www.electrolux.com36
Problema Possibile soluzione
• Aumentare la dose di detersivo o utilizzare un altro pro‐
I risultati del lavaggio
non sono soddisfacenti.
Troppa schiuma nel ce‐
sto durante il ciclo di la‐
vaggio.
Dopo il ciclo di lavaggio
ci sono alcuni residui di
detersivo del cassetto
del detersivo.
Una volta effettuati questi controlli, attivare l’apparecchiatura. Il programma riprende dal
punto in cui era stato interrotto.
In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.
Se il display mostra altri codici di allarme, disattivarli e attivare l'apparecchiatura. In caso di
ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.
dotto.
• Utilizzare un prodotto speciale per eliminare le macchie
difficili prima di lavare la biancheria.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di biancheria.
• Ridurre la quantità di detersivo.
• Verificare che l'aletta si trovi nella posizione corretta
(SU per detersivo in polvere - GIÙ per detersivo liquido).
• Verificare di aver utilizzato il cassetto del detersivo in li‐
nea con le indicazioni fornite nel presente manuale del‐
l'utente.
15. VALORI DI CONSUMO
I valori indicati sono stati ottenuti in condizioni di laboratorio con stan‐
dard pertinenti. I dati possono essere influenzati da diversi fattori: la
quantità e il tipo di biancheria e la temperatura dell'ambiente. Anche la
pressione dell'acqua, la tensione di alimentazione e la temperatura del‐
l'acqua in ingresso possono influire sulla durata del programma di lavag‐
gio.
Le specifiche tecniche possono variare senza preavviso al fine di miglio‐
rare la qualità del prodotto.
Programmi Carico
Cotoni
60°C
Cotoni
40°C
Sintetici
40°C
(kg)
8 1,40 75 210 52
8 1,00 75 210 52
3 0,60 56 140 35
Consu‐
mo di
energia
elettrica
(kWh)
Consu‐
mo d'ac‐
qua (litri)
Durata
indicati‐
va del
program‐
ma (mi‐
nuti)
Umidità
residua
1)
(%)
Page 37
ITALIANO 37
Programmi Carico
Delicati
40°C
Lana
30°C
Programmi standard per cotone
Cotone standard 60°C
Cotone standard 60°C
Cotone standard 40 °C
1)
Al termine della fase di centrifuga.
Modalità Spento (W) Modalità Acceso (W)
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 1015/2010 che implementa la direttiva 2009/125/EC.
16. DATI TECNICI
(kg)
0.30 0.30
Consu‐
mo di
energia
elettrica
(kWh)
3 0,50 59 90 35
1,5 0,40 62 75 30
8 0,61 52 270 52
4 0,45 37 240 52
4 0,45 38 240 52
Consu‐
mo d'ac‐
qua (litri)
Durata
indicati‐
va del
program‐
ma (mi‐
nuti)
Umidità
residua
1)
(%)
Dimensione Larghezza/Altezza/
Collegamento elettrico Tensione
Coperchio di protezione che impedisce l'ingresso
di sporco e umidità, eccetto dove l'apparecchia‐
tura a bassa tensione non ha una protezione
contro l'umidità
Pressione dell’acqua
di alimentazione
Alimentazione dell'acqua
Carico massimo Cotone (Cotton) 8 kg
Classe di efficienza energetica A+++
Profondità/Profondità to‐
tale
Potenza totale
Fusibile
Frequenza
Minimo
Massimo
1)
600 mm/ 850 mm/ 547 mm/ 600
mm
230 V
2200 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Acqua fredda
Page 38
1 2
3
5
4
www.electrolux.com38
Velocità di centrifuga Velocità massima di
1)
Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.
17. GUIDA RAPIDA
17.1 Utilizzo quotidiano
centrifuga
1351 giri/minuto
Collegare la spina alla presa di corrente.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti
nello scomparto adeguato del cassetto
del detersivo.
1. Premere il tasto On/Off per
accendere l'apparecchiatura.
2. Ruotare il selettore programma per
impostare il programma desiderato.
3. Impostare le opzioni desiderate per
mezzo dei pulsanti touch
corrispondenti.
4. Per avviare il programma, premere il
pulsante Avvio/Pausa .
5. L'apparecchiatura si avvia.
Al termine del programma, togliere il
bucato.
Premere il tasto On/Off per spegnere
l'apparecchiatura.
Page 39
17.2 Pulizia del filtro della pompa di scarico
1 32
180˚
2
1
Pulire il filtro a intervalli regolati, e in
particolar modo se il codice allarme
viene visualizzato sul display.
17.3 Programmi
Programmi Carico Descrizione del prodotto
Cotoni 8 kg Cotone bianco e colorato.
Cotoni Eco
8 kg
Sintetici 3 kg Capi in tessuti sintetici o misti.
Delicati 3 kg
Rapido 14' 1,5 kg
Risciacquo 8 kg
Scarico/Centrifuga 8 kg
Vapore Anti-Allergy
8 kg
Piumoni 3 kg
Cotone bianco e colorato. Programmi stan‐
dard per i valori di consumo dell'etichetta
energetica.
Tessuti delicati quali capi acrilici, in viscosa
e poliestere.
Tessuti sintetici e misti. Sporco leggero e
capi da rinfrescare.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per risciacquo e centri‐
fuga.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per centrifuga e scari‐
co dell'acqua.
Capi in cotone bianco. Questo programma
aiuta anche a rimuovere germi e batteri.
Un piumino sintetico singolo, copriletto, piu‐
mone.
ITALIANO 39
Seta
Lana
3 kg
1,5 kg
Programma speciale per capi in seta e sin‐
tetici misti.
Lana lavabile a macchina, lana lavabile a
mano e indumenti delicati.
Page 40
www.electrolux.com40
Programmi Carico Descrizione del prodotto
1)
2,5 kg
Outdoor
Denim 3 kg Indumenti in denim.
UltraWash 5 kg
1)
Programma di lavaggio.
2)
Programma di lavaggio e fase di impermeabilizzazione.
1 kg
Indumenti sportivi moderni per attività out‐
door.
2)
Capi in cotone. Programma breve intensi‐
vo.
18. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL REGOLAMENTO UE 1369/2017
Foglio informativo prodotto
Marchio Commerciale ELECTROLUX
Modello EW8F284SC,
Capacità nominale in kg 8
Classe di efficienza energetica A+++
Consumo annuo di energia in kWh/anno, basato su
220 cicli di lavaggio standard per programmi per tes‐
suti di cotone a 60 °C e 40 °C a pieno carico e a cari‐
co parziale e consumo dei modi a basso consumo
energetico. Il consumo effettivo dipende dalle modali‐
tà di utilizzo dell’apparecchio.
Consumo energetico del programma cotone standard
a 60 °C a pieno carico in kWh
Consumo energetico del programma cotone standard
a 60 °C a carico parziale in kWh
Consumo energetico del programma cotone standard
a 40 °C a carico parziale in kWh
Consumo energetico ponderato in modo spento in W 0,30
Consumo energetico ponderato in modo left-on in W 0,30
Consumo di acqua in litri/anno, basato su 220 cicli di
lavaggio standard per programmi per tessuti di cotone
a 60 °C e 40 °C a pieno carico e a carico parziale. Il
consumo effettivo dipende dalle modalità di utilizzo
dell’apparecchio.
Classe di efficienza della centrifuga su una scala da G
(efficienza minima) ad A (efficienza massima)
Velocità massima della centrifuga in giri/min 1351
PNC914917008
117,0
0,61
0,45
0,45
9999
B
Page 41
ITALIANO 41
Grado di umidità residua in % 52
Il "programma standard a 60 °C per tessuti di cotone"
e il "programma standard a 40 °C per tessuti di coto‐
ne" sono i programmi di lavaggio standard ai quali
fanno riferimento le informazioni sull’etichetta e sulla
scheda, che questi programmi sono adatti per lavare
-
biancheria di cotone che presenta un grado di sporco
normale e che sono i programmi più efficienti in termi‐
ni di consumo combinato di energia e acqua.
Durata del "programma standard per tessuti di cotone
a 60 °C" a pieno carico in minuti
Durata del "programma standard per tessuti di cotone
a 60 °C" a carico parziale in minuti
Durata del "programma standard per tessuti di cotone
a 40 °C" a carico parziale in minuti
270
240
240
Durata del modo left on in minuti 5
Emissioni di rumore aereo in db(A) lavaggio 50
Emissioni di rumore aereo in db(A) centrifugazione 74
Apparecchiatura da incasso S/N No
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 1015/2010 che implementa la direttiva 2009/125/CE.
19. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
Page 42
www.electrolux.com42
Page 43
ITALIANO 43
Page 44
www.electrolux.com/shop
192919320-A-422019
Loading...
