Page 1

EW7W474BI

IT Lavasciuga Istruzioni per l’uso

Page 2

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA

2. ISTRUZIONI DI SICUREZZA............................................................................. 6

3. INSTALLAZIONE................................................................................................8

4. DESCRIZIONE DEL PRODOTTO....................................................................17

5. PANNELLO DEI COMANDI..............................................................................17

6. SELETTORE E TASTI......................................................................................19

7. PROGRAMMI................................................................................................... 22

8. IMPOSTAZIONI................................................................................................ 30

9. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 31

10. UTILIZZO QUOTIDIANO - SOLO LAVAGGIO............................................... 31

11. UTILIZZO QUOTIDIANO - LAVAGGIO E ASCIUGATURA............................36

12. UTILIZZO QUOTIDIANO - ASCIUGATURA...................................................38

13. LANUGINE NEGLI INDUMENTI.....................................................................39

14. CONSIGLI E SUGGERIMENTI UTILI.............................................................39

15. PULIZIA E CURA............................................................................................41

16. RISOLUZIONE DEI PROBLEMI.....................................................................47

17. VALORI DI CONSUMO.................................................................................. 51

18. DATI TECNICI................................................................................................ 52

........................................................................3

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie. Le informazioni si trovano sulla targhetta di identificazione.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni e suggerimenti generali Informazioni sull'ambiente

Page 3

Con riserva di modifiche.

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini

a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini di età compresa fra i 3 e gli 8 anni e le

persone con disabilità diffuse e complesse vanno tenuti lontani a meno che non vi sia una supervisione continua.

• Tenere lontani i bambini al di sotto dei 3 anni se non

costantemente supervisionati.

• Non consentire ai bambini di giocare con

l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano

dall'apparecchiatura quando l'oblò è aperto.

• Se l'apparecchiatura ha un dispositivo di sicurezza per

i bambini sarà opportuno attivarlo.

ITALIANO 3

Page 4

www.electrolux.com4

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'apparecchiatura senza essere

supervisionati.

1.2 Avvertenze di sicurezza generali

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Questa apparecchiatura è destinata ad un uso

domestico e applicazioni simili, quali:

– cucine di negozi, uffici e altri ambienti di lavoro; – clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali;

– aree per uso comune in condomini o lavanderie a

gettoni.

• L'apparecchiatura deve essere installata come

prodotto indipendente o sotto al piano di lavoro della

cucina, spazio permettendo.

• Non installare l'apparecchiatura dietro ad una porta

bloccabile, una porta scorrevole o con cerniera sul lato

opposto, dove la porta dell'apparecchiatura non si

potrebbe aprire completamente.

• Inserire la spina di alimentazione nella presa solo al

termine del processo di installazione. Verificare che la

spina di alimentazione rimanga accessibile dopo

l’installazione.

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da

eventuali rivestimenti per pavimenti.

• AVVERTENZA: L'apparecchiatura non deve essere

alimentata tramite dispositivi esterni, ad esempio

timer, o collegata a un circuito regolarmente acceso e

spento da un'azienda.

• Assicurare la buona ventilazione nell'ambiente in cui è

installata l'apparecchiatura per evitare la circolazione

di gas indesiderati nella stanza provenienti da

apparecchiature che bruciano gas o altri combustibili,

comprese fiamme libere.

Page 5

ITALIANO 5

• L'aria non deve essere scaricata in un canale

utilizzato per i fumi di scarico di apparecchiature a gas o altri combustibili.

• La pressione di funzionamento dell'acqua nel punto di

ingresso dal collegamento esterno deve essere compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).

• Non superare il volume di carico massimo di

7 kg

(consultare il capitolo “Tabella dei programmi”).

• L'apparecchiatura deve essere collegata alla presa

dell'acqua servendosi dei nuovi set di tubi forniti in dotazione o ancora dei nuovi set di tubi forniti dal Centro Assistenza Autorizzato.

• I tubi usati non devono essere riutilizzati.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Eliminare possibili pilucchi o altra sporcizia derivante

dall'imballaggio accumulatisi attorno all'apparecchiatura.

• I capi con macchie di olio vegetale o minerale,

acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nella lavasciuga.

• Non usare l'apparecchiatura se gli indumenti sono

stati sporcati con prodotti chimici industriali.

• Non eseguire l'asciugatura di capi non lavati con la

lavasciuga.

• Oggetti di gommapiuma (schiuma di lattice), cuffie da

bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nella lavasciuga.

• Ammorbidenti o prodotti simili devono essere utilizzati

come specificato nelle istruzioni del produttore.

Page 6

www.electrolux.com6

• Togliere tutti gli oggetti dagli indumenti, oggetti che

potrebbero causare lo scoppio di incendi quali ad

esempio accendini o fiammiferi.

• Non arrestare mai la lavasciuga prima del termine del

ciclo di asciugatura. Nel caso sia assolutamente

necessario, rimuovere velocemente i capi e stenderli

per disperdere il calore residuo.

• La parte finale del ciclo della lavasciuga avviene

senza calore (ciclo di raffreddamento) al fine di

garantire che gli indumenti raggiungano una

temperatura che non causa danni agli stessi.

• Non usare acqua spray ad alta pressione né vapore

per pulire l'apparecchio.

• Pulire l'apparecchiatura con un panno inumidito.

Utilizzare solo detergenti neutri. Non usare prodotti

abrasivi, spugnette abrasive, solventi od oggetti

metallici.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

L'installazione deve essere conforme alle normative nazionali pertinenti.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

•

Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• In fase di spostamento, tenere sempre l'apparecchiatura verticale.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• Togliere tutto l'imballaggio e i bulloni per il trasporto.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Tenere i bulloni di transito in un luogo sicuro. Se l'apparecchiatura va spostata in futuro dovranno essere nuovamente fissati per evitare che il cesto causi danni interni. Prestare sempre attenzione in fase di

• spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non installare l'apparecchiatura in condizioni in cui non è possibile aprire completamente la porta dell'apparecchiatura stessa.

• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e il pavimento.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se

Page 7

l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

•

Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

• Questa apparecchiatura è conforme alle direttive CEE.

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua. Prima di eseguire il collegamento a

• tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

2.4 Utilizzo

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze. Non toccare la porta in vetro mentre

• un programma è in funzione. Il vetro può surriscaldarsi.

ITALIANO 7

• Non asciugare capi danneggiati (lacerati, rovinati) che contengono imbottiture. Se il bucato è stato lavato con un

• prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.

• Verificare che tutti gli oggetti metallici vengano tolti dal bucato.

• Asciugare esclusivamente tessuti idonei all'asciugatura nella lavasciuga. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.

• Gli oggetti in plastica non resistono al calore.

– Se viene usata una sfera per

detersivo, toglierla prima di avviare un programma di asciugatura.

– Non utilizzare la sfera per il

detersivo se viene impostato un programma non-stop.

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Non sedersi o salire sull'oblò aperto.

•

Non introdurre nell'apparecchiatura capi gocciolanti.

2.5 Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi

• originali.

2.6 Smaltimento

• Staccare la spina dall'alimentazione elettrica e idrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

Page 8

x1 x2

x4 x1 x1

BA C D

F G H L

www.electrolux.com8

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Non fatevi cogliere impreparati per l'installazione

Consigliamo di essere in due per eseguire l'installazione.

3.3 Disimballo

AVVERTENZA!

Utilizzare i guanti.

3.2 L'apparecchiatura è dotata di...

AVVERTENZA!

Prima di installare l'apparecchiatura, rimuovere tutto il materiale di imballaggio e i bulloni per il trasporto.

1. Appoggiare gli elemeni dell'imballaggio in polistirolo sul pavimento, sotto all'apparecchiatura.

AVVERTENZA!

Consigliamo di essere in due per eseguire questa azione.

2. Appoggiare con attenzione l'apparecchiatura sul lato posteriore.

Assicurarsi di non danneggiare i tubi.

Page 9

ITALIANO 9

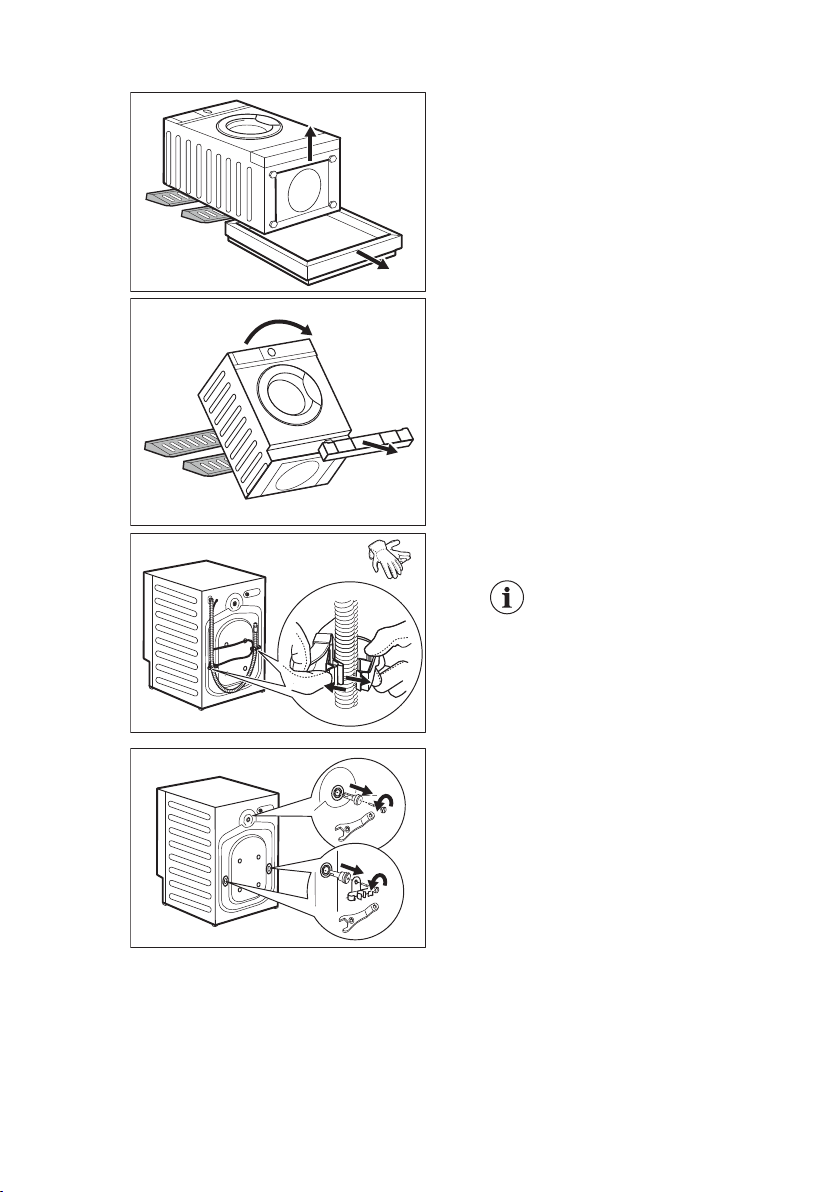

3. Togliere la protezione di polistirolo dal

fondo.

4. Riportare l'apparecchiatura in posizione verticale e togliere la protezione zoccolo in polistirolo.

5. Staccare il cavo di alimentazione e il tubo di scarico dagli appositi supporti.

Si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.

6. Togliere i tre bulloni, i supporti del tubo flessibile e i distanziatori in plastica servendosi del distanziatore fornito in dotazione con l'apparecchiatura.

Page 10

www.electrolux.com10

Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si sposta l'apparecchiatura.

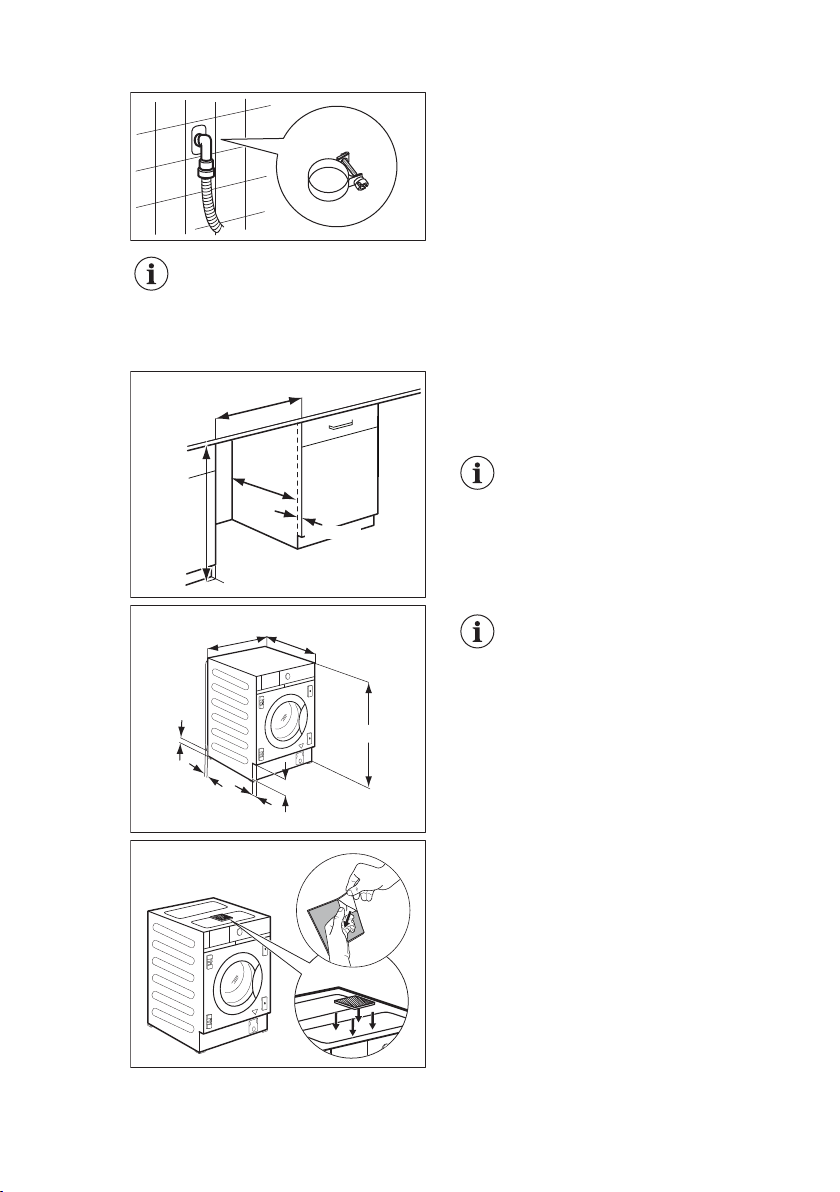

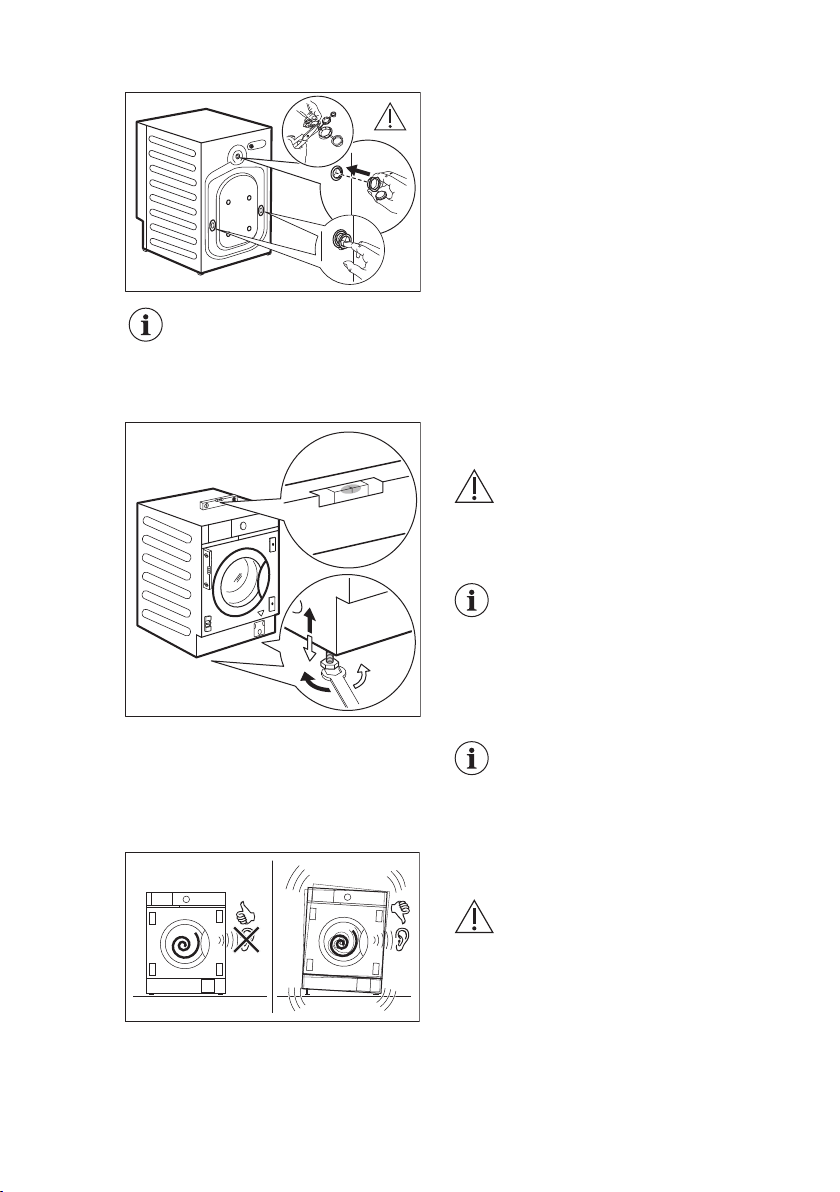

3.4 Posizionamento e livellamento

7. Chiudere i fori con i cappucci in

plastica presenti nel sacchetto del manuale dell'utente. Mettere il cappuccio più piccolo F nel foro superiore e i due cappucci più grandi G nei fori inferiori.

1. Installare l'apparecchiatura su un pavimento piano e solido.

AVVERTENZA!

Accertarsi che la moquette non impedisca la circolazione dell'aria sotto l'apparecchiatura.

Avvicinare l'apparecchiatura all'incasso del mobile prima di portarla in piano. Per ulteriori dettagli rimandiamo al paragrafo "Incasso".

2. Allentare o stringere i piedini per regolare il livello.

Una corretta regolazione del livello dell'apparecchiatura ne impedisce la vibrazione, il rumore e il movimento durante il funzionamento.

L'apparecchiatura deve essere in piano ed appoggiata in modo stabile.

ATTENZIONE!

Non mettere cartone, legno o materiali equivalenti sotto i piedini dell'apparecchiatura per regolarne il livello.

Page 11

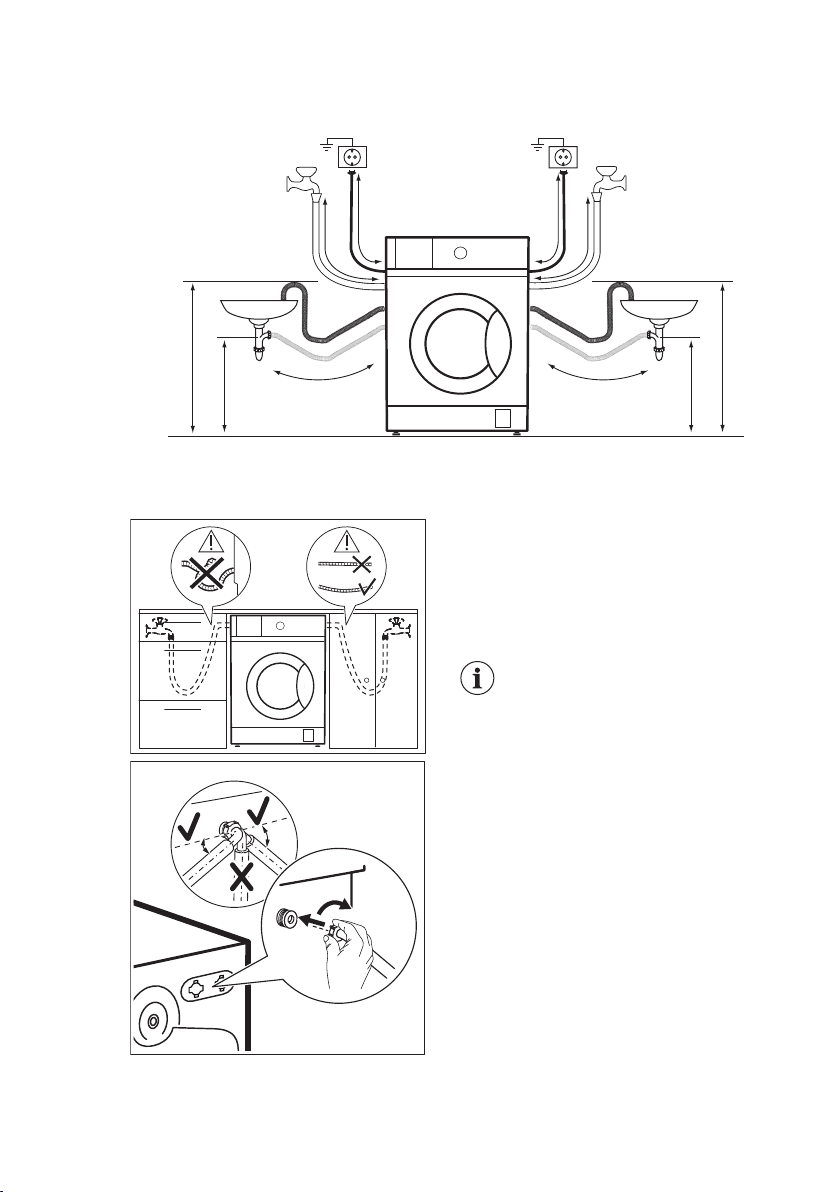

3.5 Collegamento tubi flessibili

1100 mm 1450 mm

760 mm1020 mm

900 mm

1360 mm

max 1000 mm

min. 600 mm

max 1000 mm

min. 600 mm

20O20

45O45

e cavi

Tubo di carico

ITALIANO 11

1.Togliere il tubo d'ingresso dall'interno del

cestello.

2. Per collegare il tubo di ingresso dell'acqua nella direzione corretta e con l'inclinazione giusta, controllare la posizione del rubinetto dell'acqua prima di collegarlo alla parte posteriore dell'apparecchiatura.

Verificare che il tubo flessibile non sia piegato, schiacciato o sottoposto a tensione.

3. Collegare il tubo flessibile alla parte posteriore dell'apparecchiatura. Non ruotare il tubo flessibile di ingresso acqua verso il basso; ruotarlo verso sinistra o destra a seconda della posizione del proprio rubinetto.

4. Allentare il dado ad anello per sistemarlo nella posizione corretta.

Page 12

Ø 40 mm

max.

600 mm

www.electrolux.com12

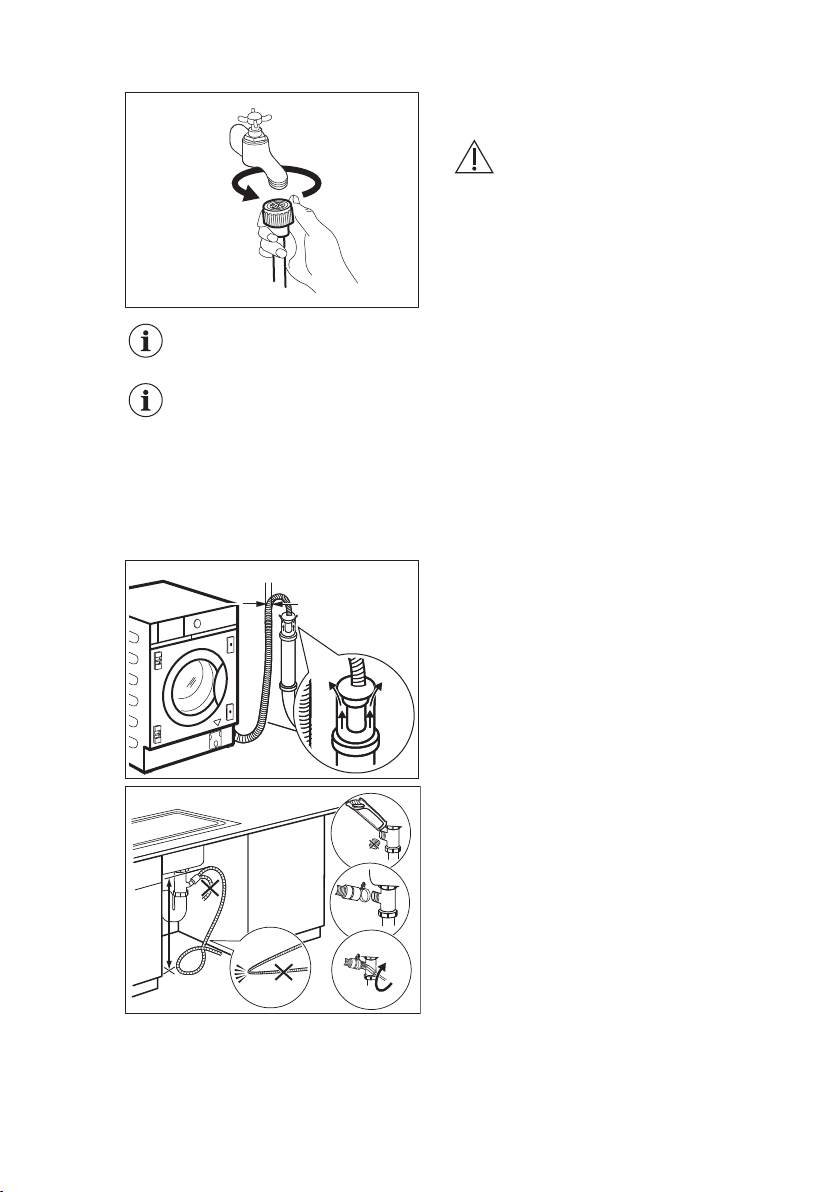

Utilizzare il tubo flessibile fornito in dotazione con l’apparecchiatura.

Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Contattare il Centro Assistenza Autorizzato per sostituire il tubo flessibile di ingresso.

Scarico dell'acqua

Sarà possibile collegare il tubo flessibile di scarico:

5. Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filettatura 3/4".

AVVERTENZA!

Accertarsi che non vi siano perdite negli attacchi.

A un tubo fisso dotato di sfiato

Direttamente in una conduttura di scarico situata a un'altezza non inferiore ai 60 cm (23,6”) e non superiore a 100 cm (39,3”). L'estremità del tubo di scarico deve essere sempre ventilata, perciò il diametro interno del condotto di scarico (min. 40 mm = min. 1,6”) deve essere più grande del diametro esterno del tubo di scarico.

Allo scarico del lavello

Mettere il tubo flessibile di scarico nello scarico e serrarlo con la fascetta fornita in dotazione L. Accertarsi che il tubo di scarico formi una curva per evitare che particelle passino dal lavandino all'apparecchiatura.

Page 13

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm.

600 mm

in.

820 mm

min.

60 mm

16-22 mm

min.

553 mm

96 mm

140 mm

76 mm

50 mm

819 mm

Contattare il Centro Assistenza per l'altro tubo di scarico e la prolunga.

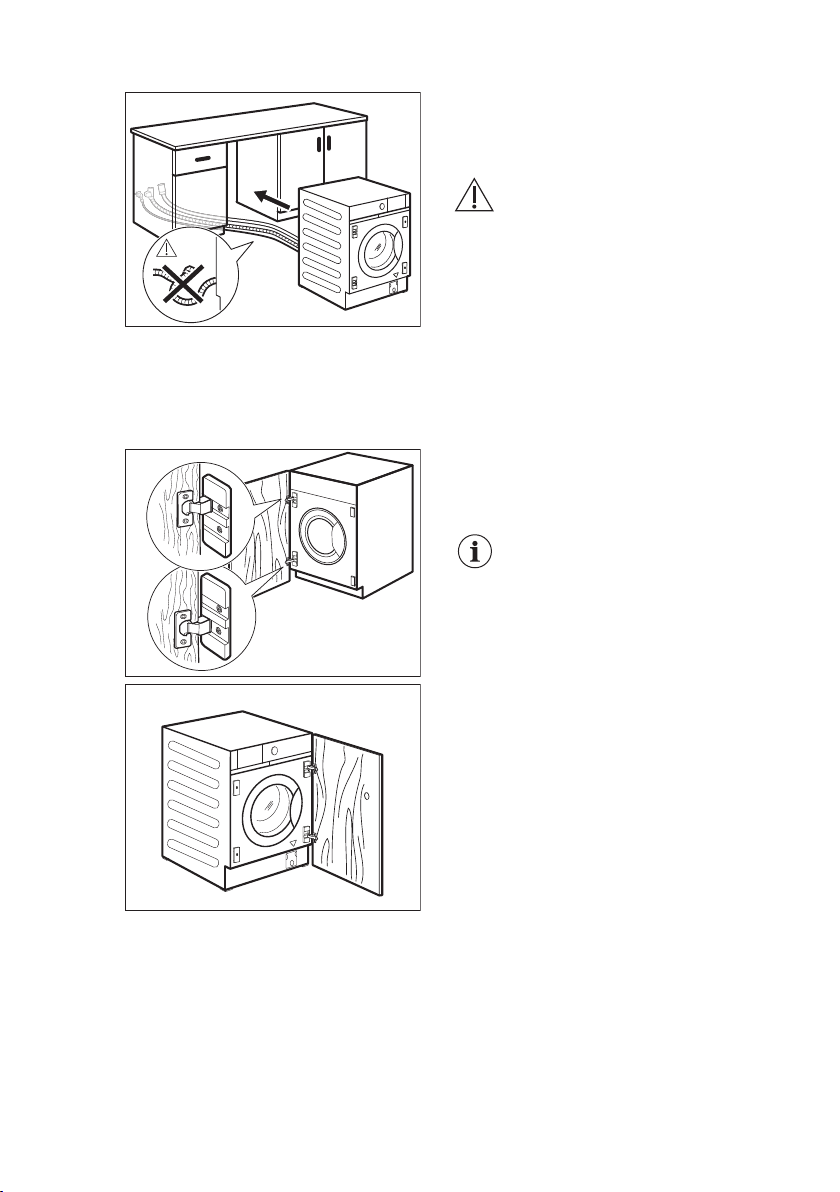

3.6 Incasso

ITALIANO 13

Ad un tubo a parete

Direttamente in una conduttura di scarico incassata nel muro del locale e serrare con la fascetta fornita in dotazione L.

Questa apparecchiatura è stata progettata per il montaggio a incasso in un mobile. Il vano d'incasso deve avere le dimensioni illustrate in figura.

Per un incasso con un'altezza diversa rispetto a 820 mm, è possibile acquistare il kit idoneo sul sito web.

Se i tubi flessibili passano dietro all'apparecchiatura, verificare che nulla ostruisca il piccolo incasso indicato con le misure 50

x 50 mm.

L'apparecchiatura è inoltre dotata di un cuscinetto-spugna adesivo H che si trova all'interno del cestello. Fissarlo sulla parte superiore dell'apparecchiatura, ove indicato nel disegno. Quando l'apparecchiatura viene messa in piano sotto ai mobili, NON schiacciare il cuscinetto-spugna.

Page 14

www.electrolux.com14

Prima di procedere con l'incasso dell'apparecchiatura, avvicinarla all'incasso e preposizionare il tubo flessibile di ingresso, il tubo di scarico e il cavo di alimentazione.

AVVERTENZA!

Verificare che non siano piegati o schiacciati

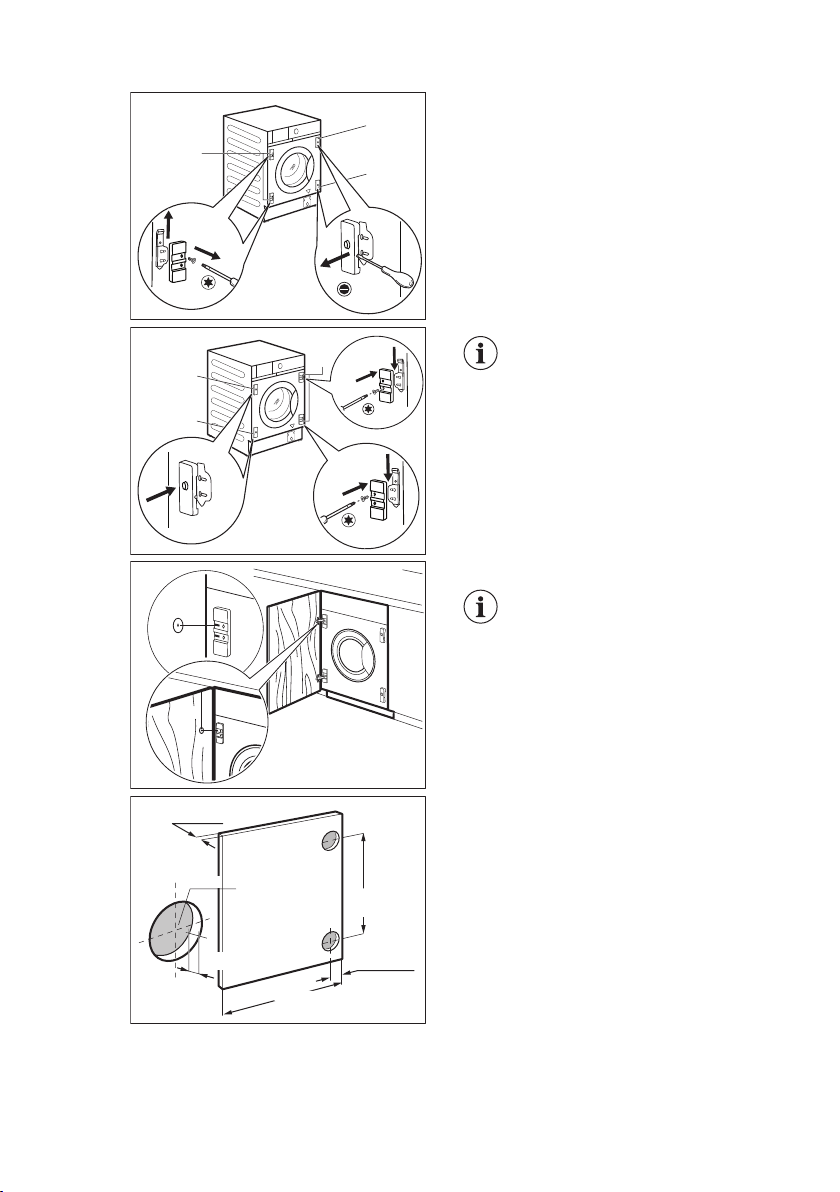

3.7 Preparazione e montaggio della porta del mobile

La porta del mobile dovrebbe avere le seguenti dimensioni:

larghezza min. 595 - max. 598 mm;

•

• spessore 16-22 mm.

Pre-impostazione di fabbrica

L'apparecchiatura è predisposta per essere incassata in un mobile con porta con apertura da destra a sinistra.

La miglior soluzione sarebbe quella di avvitare la cerniera superiore al foro superiore della piastra superiore e la cerniera inferiore al foro inferiore della piastra inferiore.

Possibilità di invertire la porta del mobile

Eseguire l'inversione della porta del mobile prima che l'apparecchiatura venga completamente incassata.

Page 15

16-22 mm

22±1,5 mm

449 mm

595-598 mm

Ø 35 mm

12,5 - 14 mm

ITALIANO 15

Se la porta del mobile deve essere aperta da sinistra a destra, invertire la posizione dei supporti ceniera M con la piastra magnetica N e la piastra inferiore O.

Verificare che la piastra con la calamita sia nella posizione superiore.

Preparazione della porta del mobile

Per svasare la porta consigliamo di rivolgersi a un professionista.

Allineare correttamente la porta del mobile agli elementi d'arredo. Misurare la distanza X per fissare l'altezza del foro e svasare la cerniera superiore. Il centro del foro Y dovrebbe trovarsi alla stessa altezza della corsa sul supporto della cerniera. Impostare la posizione del foro inferiore rispettando le dimensioni e le distanze indicate nel disegno (449 mm). Svasare i fori.

Page 16

max. 105°

www.electrolux.com16

Cerniere

Per montare le cerniere è necessario praticare due fori ciechi (diametro 35 mm, profondità 12,5 - 14 mm a seconda della profondità della porta del mobile) sul lato interno della porta. Le cerniere verranno fissate alla porta per mezzo delle quattro viti fornite in dotazione A.

Per allineare alla perfezione la porta, verificare che l'estremità del mobile sia parallela all'estremità dell'apparecchiatura e che rispetti l'angolazione di apertura adeguata (max. 105 °C).

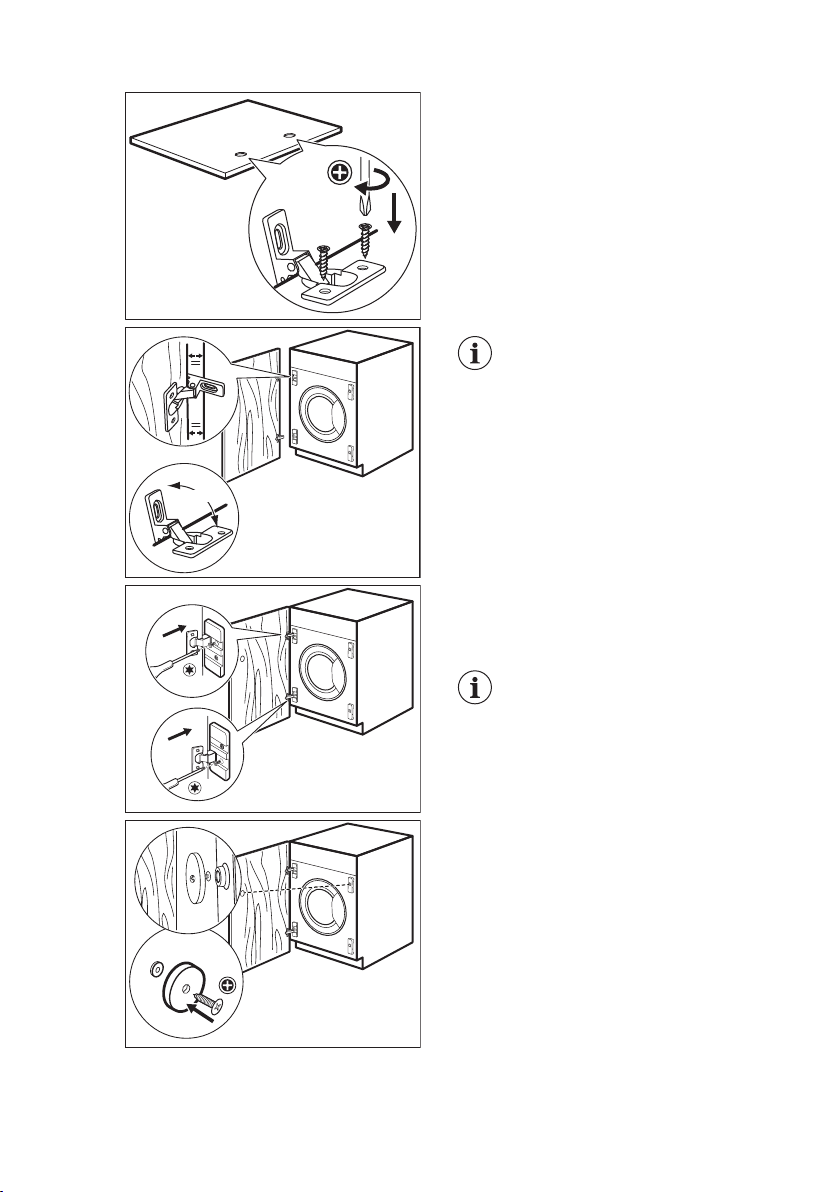

Montaggio della porta

Fissare le cerniere ai supporti della cerniera sull'apparecchiatura servendosi delle due viti fornite in dotazione B.

Le cerniere possono essere regolate in modo da compensare eventuali irregolarità di spessore della porta.

Contromagnete

L'apparecchiatura è pre-impostata per la chiusura magnetica. Per una chiusura corretta:

1. Posizionare la vite C D sulla piastra magnetica N. Appoggiare la porta del mobile sulla vite fino a che non lascia un segno.

2. Aprire la porta del mobile e avvitare il contromagnete D (disco in acciaio + anello in gomma E) con la vite C nel lato inferno della porta del mobile, dove la vite ha lasciato il segno, come indicato nel primo passaggio.

e il contromagnete

Page 17

4. DESCRIZIONE DEL PRODOTTO

11 12

21 3

60°

90°

40°

30°

20°

Centrifuga

Temperatura

Pre-

lavaggio

Time

Manager

Partenza Ritardata

Asciugatura

a Tempo

Asciugatura

automatica

Lavaggio

Asciugatura

A freddo

Modalità

Cotoni

Sintetici

Delicati

Lana

FreshScent

Centrifuga/ScaricoRisciacquo

Pulizia Macchina

Anti-allergie

Capi Sportivi

Outdoor

Denim

NonStop

1h 1kg

Cotoni

Eco

2 4

4.1 Panoramica dell'apparecchiatura

ITALIANO 17

Supporti cerniera

Erogatore del detersivo

Pannello comandi

Piastra magnetica

Maniglia dell'oblò

Targhetta dei dati

Piastra con frusta in gomma

Filtro della pompa di scarico

5. PANNELLO DEI COMANDI

5.1 Descrizione del pannello dei comandi

10 11 12 13

Piedini anteriori per mettere in piano l'elettrodomestico

Tubo flessibile di scarico Cavo di alimentazione Collegamento tubo di ingresso Piedini posteriori per mettere in piano

l'elettrodomestico

Page 18

www.electrolux.com18

Le opzioni permanenti sono impostate tenendo premuto il relativo pulsante per almeno 3 secondi.

Selettore dei programmi

Display

Tasto Asciugatura a Tempo

Tasto Asciugatura automatica

4 5

Avvio/Pausa tasto Tasto Partenza Ritardata

Time Manager toccare il tasto e

l'opzione permanente Blocco bambini

5.2 Display

Prelavaggio toccare il tasto e

l'opzione permanente Extra Risciacquo Tasto Centrifuga

Tasto Temperatura

tasto Modalità:

•

Modalità - Lavaggio

• Modalità - Asciugatura

On/Off pulsante

Spia Oblò bloccato.

La spia digitale può mostrare:

Durata del programma (ad esempio

• e/o di asciugatura)

•

Tempo di ritardo (ad esempio

•

fine del Ciclo (

•

Codice di avvertenza (ad esempio:

•

Spia errore (

Spia Time Manager.

Spia Extra Risciacquo.

Area Centrifuga: Spia della velocità di centrifuga

Spia No Centrifuga finale. La fase di centrifuga è spen‐

ta.

, fase di lavaggio

Page 19

Spia Stop acqua in vasca.

Dopo il rilevamento del SensiCare System Lampeggia quando il carico del bucato supera il carico massimo dichiarato per il programma selezionato. Rimandiamo al paragrafo "Rilevamen‐ to del carico SensiCare System

Indicatore Asciugatura automatica:

Pronto stiro Asciutto armadio Extra asciutto

Spia Sicurezza bambino.

Asciugatura a Tempo e l'indicatore di programma Non-Stop.

6. SELETTORE E TASTI

ITALIANO 19

6.1 Introduzione

Le opzioni/funzioni non sono disponibili con tutti i programmi di lavaggio. Controllare la compatibilità fra opzioni/funzioni e i programmi di lavaggio nella "Tabella dei programmi". Un’opzione/funzione può escludere l’altra, in questo caso l’apparecchiatura non consente di impostare le opzioni/funzioni incompatibili.

6.2 On/Off

Premere questo tasto per alcuni secondi sarà possibile attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura viene accesa o spenta, si sentono due suoni diversi.

Quando la funzione Stand-by disattiva automaticamente l'apparecchiatura dopo alcuni minuti per ridurre il consumo energetico, potrebbe essere necessario attivare nuovamente l'apparecchiatura.

Per ulteriori dettagli rimandiamo al paragrafo Stand-by nel capitolo Utilizzo quotidiano.

6.3 Modalità

Grazie a questo tasto un ciclo può eseguire:

• Solo lavaggio: La spia Modalità Lavaggio predefinita).

• Spia di lavaggio e asciugatura: le spie Modalità - Lavaggio e Modalità Asciugatura si accendono.

• Solo asciugatura: la spia Modalità Asciugatura è accesa.

è accesa (modalità

6.4 Temperatura

Quando viene selezionato un programma di lavaggio, l’apparecchiatura propone automaticamente una temperatura predefinita.

Toccare questo tasto per modificare la temperatura dell'acqua.

L'indicatore della temperatura impostata si accende.

La spia corrisponde all'acqua fredda.

6.5 Centrifuga

Quando viene impostato un programma, l'apparecchiatura seleziona in modo automatico la velocità di centrifuga massima consentita eccetto il programma

Denim. Questa opzione

Page 20

www.electrolux.com20

consente di ridurre la velocità di centrifuga predefinita.

Toccare ripetutamente questo tasto per:

• Ridurre la velocità di centrifuga. Il display mostra solo le velocità di centrifuga disponibili per il programma impostato. Opzioni centrifuga aggiuntive

• Esclusione centrifuga

Impostare questa opzione per disattivare tutte le fasi di centrifuga. L'apparecchiatura esegue solo la fase di scarico del programma di lavaggio selezionato. Impostare questa opzione per tessuti molto delicati. La fase di risciacquo utilizza più acqua per alcuni programmi di lavaggio

Attivare l'opzione No cent. finale

• La centrifuga finale non viene eseguita. Si esclude lo scarico dell'acqua dell'ultimo risciacquo in modo da non sgualcire i tessuti. Il programma di lavaggio finisce con l’acqua nel cesto.

L'indicatore è sul display. La porta resta bloccata e il cesto ruota regolarmente per ridurre la formazione di pieghe. Prima di aprire la porta si deve scaricare l'acqua.

Premendo il tasto l'apparecchiatura esegue la fase di centrifuga e poi scarica l'acqua.

L'apparecchiatura svuota l'acqua automaticamente dopo circa 18 ore.

6.6 Prelavaggio

Questa opzione consente di aggiungere una fase di prelavaggio ad un programma di lavaggio.

L'indicatore corrispondente sopra al touch si illumina.

Usare questa funzione per

• aggiungere una fase di pre-lavaggio a 30°C prima di quella di lavaggio. Questa opzione è consigliata per bucato molto sporco, in particolare se contiene sabbia, polvere, fango e altre componenti solide.

Avvio/Pausa

Queste opzioni possono aumentare la durata del programma.

6.7 Extra Risciacquo Permanente

Con questa opzione è possibile fare sempre un risciacquo extra quando viene impostato un nuovo programma.

Per attivare/disattivare questa opzione, tenere premuto il tasto

secondi fino a che l'indicatore compare/sparisce sul display.

Quando è attivata, l'apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o

dopo aver modificato/resettato il programma.

Questa opzione aumenta la durata del programma.

6.8 Time Manager

Con questa opzione sarà possibile ridurre la durata del programma a seconda delle dimensioni del carico e del livello di sporcizia.

Quando si imposta un programma di lavaggio, il display mostra la durata

predefinita e trattini. Premere il pulsante

ridurre la durata del programma a seconda delle proprie esigenze. Il display mostra la nuova durata del programma e il numero di trattini diminuisce di conseguenza:

adatto per un carico completo di indumenti con livello di sporcizia normale.

un ciclo rapido per un carico completo di indumenti con livello normale di sporcizia.

ciclo molto rapido per un carico inferiore leggermente sporco (ad esempio: si consiglia al massimo un mezzo carico).

Prelavaggio per 3

Time Manager per

non

Page 21

ITALIANO 21

il ciclo più rapido per rinfrescare

quantitativi ridotti di bucato. Il Time Manager

programmi della tabella.

spia

Durata predefinita per tutti i programmi.

Time Manager con i programmi a vapore

Quando viene impostato un programma a vapore, questo tasto consente di scegliere tre livelli di vapore e la durata del programma viene ridotta di conseguenza:

• : massimo.

• : medio.

•

: minimo.

è disponibile solo coi

Cotoni

■

■ ■ ■

■

■ ■ ■

Cotoni Eco

■

Sintetici

■

6.9 Sicurezza bambino

Questa opzione consente di evitare che i bambini possano giocare con il pannello dei comandi.

Per attivare/disattivare questa opzione, tenere premuto il tasto

fino a che l'indicatore sparisce

Quando è attivata, l'apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o dopo aver modificato/resettato il programma. Se viene premuto qualsiasi

sul display.

Time Manager

non compare/

pulsante, la spia che i pulsanti sono disattivati.

6.10 Asciugatura a Tempo

Premere questo tasto per impostare il tempo ideale per i capi da asciugare (rimandiamo alla tabella "Asciugatura a tempo"). Il display visualizza il valore impostato.

Ogni volta che si preme questo tasto, il tempo aumenta di 5 minuti.

Non è possibile impostare il tempo per ciascun tipo di tessuto.

6.11 Asciugatura automatica

Premere questo tasto per impostare uno dei livelli automatici di asciugatura proposti dall'apparecchiatura.

Sul display si accende l'indicatore asciugatura pertinente:

• Pronto stiro: biancheria da stirare.

• Asciutto armadio: biancheria da riporre.

• Extra asciutto: biancheria da asciugare completamente.

Non è possibile impostare tutti i livelli automatici per ciascun tipo di tessuto.

lampeggia a indicare

6.12 Partenza Ritardata

Con questa opzione sarà possibile ritardare l’avvio di un programma in un orario più comodo.

Premere ripetutamente il tasto per impostare il ritardo necessario. Il tempo aumenta a intervalli di 1 ora fino a 20 ore.

L'indicatore corrispondente sopra al touch si illumina.

Il display mostra il tempo di ritardo selezionato. Dopo aver premuto il

pulsante Avvio/Pausa , l’apparecchiatura inizia il conto alla rovescia e la porta è bloccata.

Page 22

www.electrolux.com22

6.13 Avvio/Pausa

Premere il tasto Avvio/Pausa per avviare, mettere in pausa

7. PROGRAMMI

7.1 Tabella dei programmi

l'apparecchiatura o interrompere un programma in funzione.

Programma Temperatura pre‐ definita Intervallo di tem‐ peratura

Programmi di lavaggio

Cotoni 40 °C

90 °C -

Cotoni Eco 40 °C 60 °C - 40 °C

Sintetici 40 °C

60 °C -

Delicati 30 °C

40 °C -

Lana 40 °C

40 °C -

Velocità di centri‐ fuga di ri‐ ferimento Gamma velocità centrifu‐ ga

1600 giri/ minuto (1600 400 giri/ min)

1600 giri/ minuto (1600400 giri/ min)

1200 giri/ minuto (1200400 giri/ min)

1200 giri/ minuto (1200 400 giri/ min)

1200 giri/

minuto

(1200

400 giri/

min)

Carico massi‐

7 kg Cotone bianco e cotone colorato. Livello

7 kg Cotone bianco e colorato. Sporco norma‐

3 kg Capi in tessuti sintetici o misti. Sporco

2 kg Tessuti delicati quali ad esempio acrilici,

1.5 kg Lana lavabile a macchina, a mano e altri

di sporco normale, elevato e leggero.

le. Il consumo di energia si riduce e la dura‐ ta del programma di lavaggio viene allunga‐ ta, garantendo buoni risultati di lavaggio.

normale.

viscosa e tessuti misti che richiedono un lavaggio più delicato. Sporco normale.

tessuti con simbolo "lavaggio a mano".2).

Descrizione programma

(Tipo di carico e grado di sporco)

Page 23

ITALIANO 23

Programma Temperatura pre‐ definita Intervallo di tem‐ peratura

Velocità di centri‐ fuga di ri‐ ferimento Gamma

Carico massi‐

Descrizione programma

(Tipo di carico e grado di sporco)

velocità centrifu‐ ga

Programma a vapore con Sistema FreshScent

Sarà possibile usare il programma a vapore per ridurre le grinze e i cattivi odor3) di indumenti che devono solo essere rinfrescati, evitando il lavaggio. Le fibre in tessuto sono rilassate e poi la stiratura diventa molto facile. Al termine del programma, to‐

gliere rapidamente il bucato dal cestello4) I programmi vapore non eseguono cicli di igienizzazione. Non impostare uno di questi programmi con i seguenti tipi di indu‐ menti:

Articoli non adatti per un lavaggio in asciugatrice.

•

• Tutti i capi che hanno parti in plastica, metallo, legno o simile. AEG fragranza. Se viene usata questa fragranza speciale il bucato profumerà come

appena lavato: versare una singola dose mono-flaconcino nello scomparto

e av‐ viare un programma a vapore. Ridurre il dosaggio della fragranza quando si gesti‐ scono carichi più piccoli. Col pulsante

Time Manager, sarà possibile ridurre la durata del programma quando si lavano indumenti che hanno un'etichettatura che indica un lavaggio a bassa temperatura. NON FARE:

• Mettere in lavasciuga gli indumenti lavati con la fragranza. I benefici di questo la‐

vaggio evaporerebbero.

• Usare la fragranza per scopri diversi rispetto a quelli qui descritti.

• Usare la fragranza su indumenti nuovi. I nuovi indumenti potrebbero contenere

composti residui delle finiture, non compatibili.

I flaconcini della fragranza sono disponibili sul web shop AEG o presso un rivenditore autorizzato.

FreshScent

1 kg Cotone, Sintetici, Delicati. Programma ve‐

loce e delicato a vapore per rinfrescare an‐ che gli indumenti più delicati, compresi quelli molto delicati con lustrini, pizzo, ecc. Quando si gestiscono carichi inferiori, la du‐ rata del programma può essere ridotta ulte‐

riormente per mezzo dell'opzione nager.

AVVERTENZA!

Non usare il programma con in‐ dumenti in lana e indumenti re‐ canti la dicitura dry-clean.

Time Ma‐

Page 24

www.electrolux.com24

Programma Temperatura pre‐ definita Intervallo di tem‐ peratura

Centrifuga/Scarico

Risciacquo

Pulizia Macchina 60 °C

Velocità di centri‐ fuga di ri‐ ferimento Gamma velocità centrifu‐ ga

1600 giri/ minuto

(1600 400 giri/ min)

1600 giri/ minuto

(1600 400 giri/ min)

1200 giri/ minuto (1200400 giri/ min)

Carico massi‐

Descrizione programma

(Tipo di carico e grado di sporco)

7 kg Tutti i tessuti, eccetto quelli in lana e i

capi delicati. Per centrifugare la biancheria

e scaricare l'acqua nel cesto.

7 kg Tutti i tessuti, eccetto lana e tessuti mol‐

to delicati. Programma per risciacquare e centrifugare il bucato. La velocità di centri‐ fuga predefinita è quella usata per i pro‐ grammi per il cotone. Ridurre la velocità di centrifuga in base al tipo di biancheria. Ove necessario, impostare l’opzione Extra ri‐ sciacquo per aggiungere ulteriori risciacqui. Con una bassa velocità di centrifuga l'appa‐ recchiatura effettua risciacqui delicati ed una centrifuga breve.

Ciclo di manutenzione per pulire e rinfre‐ scare il cesto e rimuovere i residui che po‐ trebbero produrre odori. Per ottenere i mi‐ gliori risultati, utilizzare questo ciclo una vol‐ ta al mese. Prima di eseguire questo ciclo, togliere tutti gli indumenti dal cesto. Nel cassetto del detersivo per la fase di lavag‐ gio, portare l'inserto dello scomparto in po‐ sizione verticale. Versare un bicchiere di candeggiante al cloro o di detersivo per la‐ vabiancheria nello scomparto per la fase di lavaggio. NON utilizzare entrambi.

Dopo la pulizia del cesto, ese‐

guire un ciclo di risciacquo con il cesto vuoto e nessun detersi‐ vo per eliminare eventuali resi‐ dui di candeggiante.

Qualora venga impostato questo program‐ ma con Modalità - Asciugatura, l'apparec‐ chiatura esegue un'azione anti-lanugine. Ri‐ mandiamo al capitolo "Lanugine nei tessu‐ ti".

Page 25

ITALIANO 25

Programma Temperatura pre‐ definita Intervallo di tem‐ peratura

Anti-allergie 60 °C

Capi Sportivi 30 °C

40 °C -

Outdoor 30 °C

40 °C -

Velocità di centri‐ fuga di ri‐ ferimento Gamma velocità centrifu‐ ga

1600 giri/ minuto

(1600 400 giri/ min)

1200 giri/ minuto

(1200 400 giri/ min)

1200 giri/ minuto (1200400 giri/ min)

Carico massi‐

Descrizione programma

(Tipo di carico e grado di sporco)

7 kg Capi in cotone bianco. Questo program‐

ma rimuove i micro-organismi grazie a una fase di lavaggio con la temperatura mante‐ nuta al di sopra dei 60°C per diversi minuti. Ciò consente di aiutare in fase di rimozione di germi, batteri, micro-organismi e particel‐ le. Un'ulteriore fase di risciacquo garantisce una corretta rimozione dei residui di detersi‐ vo e delle particelle di polline/allergeni. In questo modo il lavaggio è più efficace.

3 kg Capi sportivi in tessuti sintetici. Questo

programma è stato pensato per lavare in modo delicato indumenti sportivi ed è anche adatto per abbigliamento da palestra, cicli‐ smo, jogging e articoli simili.

2 kg

Non usare ammorbidente e fa‐ re in modo che non vi siano re‐ sidui di ammorbidente nel cas‐ setto del detersivo.

Asciugatura per indumenti per l'aria aperta, tecnici, sportivi, in pile, giacche impermeabili e traspiranti, giacca ade‐ rente dotata di interno rimovibile o rive‐ stimento isolante interno.

Eseguendo un lavaggio e un programma di asciugatura combinati, la fase di asciugatu‐ ra serve anche per ripristinare l'idro-repellenza del tessuto.

Verificare che l'etichetta per la cura dell'indumento ne consenta l'asciugatura in asciugatrice.

Denim 30 °C

40 °C -

1200 giri/ minuto (1200

400 giri/ min)

3 kg Programma speciale per gli indumenti in

Denim con una fase di lavaggio delicata per ridurre gli sbiadimenti e i segni del lavaggio. Per una miglior cura degli indu‐

menti consigliamo un carico ridotto.

Page 26

www.electrolux.com26

Programma Temperatura pre‐ definita Intervallo di tem‐ peratura

Velocità di centri‐ fuga di ri‐ ferimento Gamma

Carico massi‐

Descrizione programma

(Tipo di carico e grado di sporco)

velocità centrifu‐ ga

NonStop 1h 1kg 30 °C 40 °C - 30 °C

1200 giri/ minuto

1 kg Tessuti misti (capi in cotone e sintetici).

Completare il programma breve per lavare e asciugare carichi fino a un massimo di 1 kg in una sola volta. Dura solo 1 ora.

Resettare la posizione. Il display visualizza solo trattini.

Programma a risparmio energetico per cotone. Questo programma a 60 °C con carico

di 7 kg è il programma di riferimento per i dati contenuti nell'etichetta relativa al consumo energetico secondo la direttiva 96/60/EC. Impostare il programma per avere dei buoni risul‐ tati di lavaggio e ridurre il consumo di energia. Il tempo del programma di lavaggio viene prolungato.

Durante questo ciclo il tamburo ruota delicatamente per garantire un lavaggio delicato. Può sembrare che il tamburo non ruoti o non ruoti correttamente. Non si tratta di un'anoma‐ lia di funzionamento.

Il programma a vapore non rimuove gli odori particolarmente intensi.

Al termine del trattamento a vapore il bucato può essere umido. Appendere gli indumenti per alcuni minuti.

Compatibilità opzioni programma

Programma

Cotoni

Cotoni Eco

Sintetici

Centrifuga

Esclusione centrifuga

Prelavaggio

Time Manager

■ ■ ■ ■ ■ ■ ■

Partenza Ritardata

Page 27

Programma

ITALIANO 27

Delicati

Lana

FreshScent

Centrifuga/Scarico

Risciacquo

Pulizia Macchina

Anti-allergie

Capi Sportivi

Outdoor

Centrifuga

Esclusione centrifuga

Prelavaggio

Time Manager

■ ■ ■ ■ ■

■ ■ ■ ■

■ ■

■

■ ■ ■ ■ ■

■ ■ ■

■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■

Partenza Ritardata

Denim

NonStop 1h 1kg

Impostando l'opzione Esclusione centrifuga, l'apparecchiatura esegue solo lo scarico del‐

l'acqua.

■ ■ ■ ■ ■

■

Page 28

www.electrolux.com28

7.2 Woolmark Apparel Care

Blu

• Il ciclo di lavaggio lana di questa

apparecchiatura è stato testato ed approvato dalla per lavare indumenti di lana con etichetta riportante la dicitura “lavaggio a mano” a patto che i

Woolmark Company

prodotti vengano lavati seguendo le istruzioni riportate sulle relative etichette e i tessuti indicati dal produttore della lavabiancheria. M1380

•

Il ciclo lana di questa apparecchiatura è stato testato e approvato dalla Woolmark Company. Il ciclo è adatto ad asciugare indumenti in lana con etichetta "lavaggio a mano", purché gli indumenti siano lavati in un ciclo di lavaggio a mano approvato da Woolmark e asciugati in asciugatrice secondo le istruzioni date dal

produttore. M1381 Nel Regno Unito, Eire, Hong Kong e India, il simbolo Woolmark è un marchio di certificazione.

7.3 Asciugatura automatica

Livello asciugatura Tipo di tessuto rid.

Asciutto extra

Per capi in spugna

Cotoni e biancheria per la casa

(accappatoi, asciugamani, ecc.)

Indumenti in denim fino a 3 kg

fino a 4 kg

Page 29

ITALIANO 29

Livello asciugatura Tipo di tessuto rid.

Asciutto armadio

Per gli articoli da conservare

Cotoni e biancheria per la casa

(accappatoi, asciugamani, ecc.)

Tessuti sintetici e misti

fino a 4 kg

fino a 3 kg (felpe, camicette, bianche‐ ria, strofinacci e biancheria da letto)

Tessuti delicati

fino a 2 kg (acrilici, viscosa e tessuti misti delicati)

Capi in lana

fino a 1 kg (felpe in lana)

Indumenti sportivi da

fino a 2 kg

esterni

(Indumenti da esterno, in‐ dumenti tecnici e sportivi, giacche impermeabili e tra‐ spiranti, giacche aderenti)

Indumenti in denim fino a 3 kg

Capi Sportivi fino a 3 kg

Asciutto stiro

Consigliato per la stiratura

Selezionabile anche nel programma

Suggerimenti per l'istituto di prova Lo svolgimento del test, conformemente ad EN

50229, deve essere effettuato con un PRIMO carico per l'asciugatura della capacità massi‐ ma dichiarata (composizione carico conformemente a EN61121) impostando il programma ASCIUTTO ARMADIO AUTOMATICO per Cotoni Eco. Il SECONDO carico per l'asciugatu‐ ra con il carico residuo, deve essere testato impostando il programma ASCIUTTO ARMA‐ DIO AUTOMATICO per Cotoni Eco.

Selezionabile anche nel programma Anti-allergie (ove disponibile).

Cotoni e biancheria per la casa

(lenzuola, tovaglie, cami‐ cie, ecc.)

Cotoni Eco e Anti-allergie (ove disponibile).

fino a 4 kg

Page 30

www.electrolux.com30

7.4 Asciugatura a tempo

Livello asciu‐ gatura

Asciutto extra

Per capi in spugna

Asciutto ar‐ madio

Per gli articoli da conservare

Asciutto stiro

Consigliato per la stiratura

Tipo di tessuto Cari‐

Cotoni e biancheria per la casa

(accappatoi, asciugamani, ecc.)

Indumenti in denim 3 1200 155

Cotoni e biancheria per la casa

(accappatoi, asciugamani, ecc.)

Tessuti sintetici e misti

(felpe, camicette, biancheria, strofi‐ nacci e biancheria da letto)

Capi delicati

(acrilici, viscosa e tessuti misti deli‐ cati)

Lana

(felpe in lana)

Indumenti sportivi da esterni

(Indumenti da esterno, indumenti tecnici e sportivi, giacche impermea‐ bili e traspiranti, giacche aderenti)

Indumenti in denim 3 1200 145

Capi Sportivi 3 1200 140

Cotoni e biancheria per la casa

(lenzuola, tovaglie, camicie, ecc.)

Velo‐

cità di

(kg)

centri‐ fuga (giri/ min.)

4 1600 170 - 190

2 1600 110 - 120

1 1600 65 - 75

4 1600 160 - 180

2 1600 100 - 110

1 1600 55 - 65

3 1200 135 - 150

1 1200 45 - 55

2 1200 150

1 1200 80 - 100

2 1200 160

4 1600 110 - 125

2 1600 65 - 75

1 1600 40 - 50

Durata con‐ sigliata (in minuti)

8. IMPOSTAZIONI

8.1 Segnali acustici

Questa apparecchiatura ha vari segnali acustici, che funzionano quando:

Viene attivata l'apparecchiatura

• (breve suono speciale).

• Viene disattivata l'apparecchiatura (breve suono speciale).

• Si toccano i tasti (suono clic).

• Viene effettuata una selezione non valida (3 suoni brevi).

•

Il programma è completato (sequenza di suoni per circa 2 minuti).

• L'apparecchiatura ha un'anomalia di funzionamento (sequenza di brevi suoni per circa 5 minuti).

Page 31

ITALIANO 31

Per attivare/disattivare i segnali acustici quando il programma è completato, premere contemporaneamente Temperatura per circa 2 secondi. Il display visualizza On o Off.

Modalità e

Se si disattivano i segnali acustici, gli stessi continueranno a funzionare in caso di malfunzionamento dell'apparecchiatura.

9. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Verificare che l'alimentazione

elettrica sia disponibile e che il rubinetto dell'acqua sia aperto.

2. Versare 2 litri di acqua nello scomparto del detersivo

contrassegnato da

Questa azione attiva il sistema di scarico.

3. Versare un po' di detersivo nello scomparto contrassegnato da .

4. Impostare e avviare un programma per il cotone alla massima temperatura senza carico all'interno del cesto.

In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca.

10. UTILIZZO QUOTIDIANO - SOLO LAVAGGIO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

10.1 Attivazione dell'apparecchiatura

1. Collegare la spina alla presa.

2. Aprire il rubinetto dell’acqua.

3. Premere il tasto On/Off

secondi per attivare l’apparecchiatura.

Si sente un breve segnale acustico.

10.2 Caricare la biancheria

1. Aprire lo sportello

dell'apparecchiatura.

2. Scuotere i capi prima di introdurli nell'apparecchiatura.

3. Mettere la biancheria nel cesto, un capo per volta.

Non introdurre troppa biancheria nel cesto.

4. Chiudere saldamente l'oblò.

per alcuni

ATTENZIONE!

Verificare che non resti bucato impigliato fra la guarnizione e l'oblò per evitare il rischio di perdite di acqua e danni al bucato.

Lavando le macchie più oleose si potrebbero danneggiare le parti in gomma della lavatrice.

Page 32

www.electrolux.com32

10.3 Aggiunta di detersivi e

additivi

- Scomparto per il detersivo di prelavaggio, ammollo o l'additivo antimacchia.

- Scomparto del detersivo per il lavaggio.

- Scomparto per l'ammorbidente e altri trattamenti liquidi (ammorbidente, amido).

- Livello massimo degli additivi li‐

quidi.

2. Abbassare la leva per estrarre il contenitore.

3. Per utilizzare il detersivo in polvere, ruotare l'inserto verso l'alto.

4. Per utilizzare il detersivo liquido, ruotare l'inserto verso il basso.

- Inserto per detersivo liquido o

in polvere.

Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi; consigliamo tuttavia di non superare il livello massimo

indicato ( ). Questa quantità garantirà comunque risultati di lavaggio ottimali.

Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui di detersivo dal cassetto del detersivo.

10.4 Controllare la posizione dell'inserto detersivo

1. Estrarre il cassetto del detersivo fino all'arresto.

Con l'inserto in posizione ABBASSATA:

• Non utilizzare detersivi in gel o densi.

• Non superare il dosaggio di detersivo liquido indicato sull'inserto.

• Non impostare la fase di prelavaggio.

• Non impostare la funzione partenza ritardata.

5. Dosare il detersivo e l'ammorbidente.

6. Chiudere accuratamente il cassetto

del detersivo.

Page 33

Accertarsi che l'inserto non venga bloccato quando si chiude il cassetto.

10.5 Impostazione di un programma

1. Ruotare il selettore del programma per selezionare il programma di lavaggio desiderato.

La spia del tasto Modalità - Lavaggio illumina.

La spia del pulsante Avvio/Pausa lampeggia. Il display mostra una durata programma indicativa e il carico massimo.

2. Per modificare la temperatura e/o la velocità di centrifuga, premere i relativi tasti.

3. Qualora lo si desideri, impostare una o più opzioni toccando i relativi tasti. Le spie relative si illuminano sul display e le informazioni fornite variano di conseguenza.

Se una selezione non è possibile viene emesso un segnale acustico e sul

display compare

10.6 Avvio di un programma

Premere il pulsante Avvio/Pausa avviare il programma. Non è possibile avviare il programma quando la spia del pulsante è spenta e non lampeggia (ad esempio la porta è aperta). La spia corrispondente smette di lampeggiare e rimane accesa. Il programma si avvia, la porta si blocca.

Il display mostra la spia .

per

ITALIANO 33

La pompa di scarico funziona brevemente prima che l'apparecchiatura si riempia di acqua.

10.7 Avvio del programma con partenza ritardata

1. Toccare ripetutamente il tasto Partenza Ritardata non mostra il ritardo desiderato. La spia corrispondente si accende.

2. Premere il tasto Avvio/Pausa porta dell'apparecchiatura si blocca e inizia il conto alla rovescia della partenza ritardata. Il display mostra

la spia

Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

finché il display

. La

Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia

Per annullare la partenza ritardata:

1. Premere il tasto Avvio/Pausa per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il pulsante Partenza Ritardata

display mostra

3. Premere nuovamente il tasto Avvio/ Pausa per avviare

immediatamente il programma.

fino a quando il

Modifica della partenza ritardata dopo l'inizio del conto alla rovescia

Per modificare la partenza ritardata:

1. Premere il tasto Avvio/Pausa per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto Partenza Ritardata non mostra il ritardo desiderato.

3. Premere nuovamente il tasto Avvio/ Pausa

alla rovescia.

per avviare il nuovo conto

finché il display

Page 34

www.electrolux.com34

10.8 Rilevamento del carico

SensiCare System

La durata del programma nel display si riferisce a un carico medio/alto.

Dopo aver premuto il tasto Avvio/Pausa

, il SensiCare System avvia il

rilevamento del carico del bucato:

1. L'apparecchiatura rileva il carico nei primi 30 secondi. Durante questa

fase le barre Time Manager sotto alle cifre del tempo riproducono una semplice animazione e il cestello ruota per un po' di tempo.

2. La durata del programma verrà regolata di conseguenza, e potrebbe aumentare o diminuire. Dopo altri 30 secondi, inizia il riempimento dell'acqua.

Al termine del rilevamento del carico, in caso di sovraccarico del cesto,

l'indicatore lampeggia sul display: In questo caso, per 30 secondi, sarà

possibile mettere in pausa l'apparecchiatura e togliere gli indumenti in eccesso.

Dopo aver tolto gli indumenti in eccesso, toccare il tasto Avvio/Pausa

avviare nuovamente il programma. La fase SensiCare a tre volte (cfr. punto 1).

Importante! Qualora il quantitativo di bucato non venga ridotto, il programma di lavaggio inizia comunque, a prescindere dal sovraccarico. In questo caso non sarà possibile garantire risultati di lavaggio ottimali.

può essere ripetuta fino

Circa 20 minuti dopo l'avvio del programma, la durata del programma potrebbe essere nuovamente modificata a seconda della capacità di assorbimento dell'acqua dei tessuti.

per

Il rilevamento SensiCare viene eseguito solo con programmi di lavaggio completi e se la durata del programma non è stata ridotta col pulsante Manager.

Time

10.9 Interruzione di un programma e modifica delle opzioni

Quando il programma è in funzione sarà possibile modificare solo alcune

1. Premere il tasto Avvio/Pausa La spia corrispondente lampeggia.

2. Modifica delle opzioni. Le informazioni fornite nel display variano di conseguenza.

3. Toccare nuovamente il tasto Pausa

Il programma di lavaggio prosegue.

opzioni:

Avvio/

10.10 Annullamento di un

programma in corso

1. Premere il tasto On/Off il programma e per spegnere l'apparecchiatura.

2. Premere nuovamente il tasto On/Off per accendere l'apparecchiatura.

Se il SensiCare System si è concluso e il riempimento dell'acqua è già iniziato, inizia il nuovo programma

senza ripetere il SensiCare System. L'acqua e il

detersivo non vengono scaricati per evitare sprechi. Il display mostra la durata massima del programma, aggiornandola 20 minuti dopo l'inizio del nuovo programma.

C'è anche un modo alternativo per eseguire l'annullamento:

1. Ruotare la manopola di selezione fino

alla posizione "Reset"

2. Attendere 1 secondo. Il display

visualizza .

per annullare

Page 35

A questo punto è possibile impostare un nuovo programma di lavaggio.

10.11 Apertura della porta Aggiunta di indumenti

Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati e/o il cesto sta ancora girando, non si dovrebbe aprire la porta.

Durante lo svolgimento del programma o della partenza ritardata la porta è

bloccata. Il display mostra la spia

1. Premere il tasto Avvio/Pausa . Nel display la spia della porta bloccata si spegne.

2. Aprire la porta dell'apparecchiatura. Ove necessario, aggiungere o rimuovere gli articoli. Chiudere la porta e sfiorare il tasto Avvio/Pausa

. Il programma o la partenza ritardata prosegue.

10.12 Termine del programma

Appena il programma è completato, l'apparecchiatura si ferma automaticamente. Se attivi, vengono emessi dei segnali acustici. Il display

visualizza

La spia del tasto Avvio/Pausa si spegne.

La porta si sblocca e la spia della porta bloccata

1. Premere il tasto On/Off

l'apparecchiatura. Dopo cinque minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

si spegne.

per spegnere

ITALIANO 35

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine del programma precedente. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

2. Togliere la biancheria dall'apparecchiatura.

3. Assicurarsi che il cesto sia vuoto.

4. Tenere la porta e il cassetto del

detergente leggermente aperta al fine di evitare la formazione di muffa e cattivi odori.

5. Chiudere il rubinetto dell'acqua.

10.13 Scarico dell'acqua alla

fine del ciclo

Qualora sia stato scelto un programma o un'opzione che non svuota l'acqua dell'ultimo risciacquo, il programma è completato, ma:

L'area tempo mostra

•

display mostra la porta bloccata La spia del tasto Avvio/Pausa

•

inizia a lampeggiare. Il cesto ruota ancora a intervalli

•

regolari in modo da non sgualcire i tessuti.

• La porta resta bloccata.

• Prima di aprire la porta si deve

scaricare l'acqua:

1. Ove necessario, premere il tasto Centrifuga per ridurre la velocità di centrifuga proposta dall'apparecchiatura.

2. Premere il tasto Avvio/Pausa l'apparecchiatura scarica l'acqua ed esegue la centrifuga.

La spia dell'opzione Antipiega scompare.

Impostando l'opzione Esclusione centrifuga

, l'apparecchiatura esegue solo lo scarico dell'acqua.

e il

Page 36

www.electrolux.com36

3. Al termine del programma, una volta

spenta la spia di porta bloccata , è possibile aprirlo.

4. Premere il tasto On/Off secondi per disattivare l’apparecchiatura.

per alcuni

10.14 Funzione Stand-by

La funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

Non viene usata l'apparecchiatura per

•

5 minuti quando non c'è nessun programma in funzione. Premere il tasto On/Off per accendere nuovamente l'apparecchiatura.

• Dopo 5 minuti dal termine del

programma di lavaggio.

Premere il tasto On/Off per attivare nuovamente l’apparecchiatura. Il display mostra il tempo dell'ultimo programma impostato. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

Se il selettore viene ruotato fino alla posizione "Reset"

si spegne automaticamente dopo 30 secondi.

Se si imposta un programma o un'opzione che termina con l'acqua nel cesto, la funzione Stand-by non disattiva l'apparecchiatura per ricordarvi di scaricare l'acqua.

11. UTILIZZO QUOTIDIANO - LAVAGGIO E ASCIUGATURA

, l'apparecchiatura

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Questa apparecchiatura è una lavasciuga automatica.

11.1 Programma completo

lava&asciuga

Programma o programmi automatici Non-Stop

A seconda del modello, l'apparecchiatura potrebbe essere dotata di uno o più programmi lavaggio & asciugatura automatici dove non è necessario impostare il Modalità Asciugatura.

Procedere come segue:

1. Dopo aver caricato il bucato e il

2. Impostare il programma NonStop 1h

NonStop 1h 1kg, programmi di

detersivo, premere il pulsante On/Off per alcuni secondi per attivare l'apparecchiatura.

1kg servendosi del selettore programmi.

3. Premere il pulsante per avviare il programma.

Avvio/Pausa

Programmi di lavaggio & asciugatura non automatici

In alcuni programmi di lavaggio è possibile combinare e Modalità - Asciugatura per l'esecuzione di un programma completo di lavaggio & asciugatura.

Procedere come segue:

1. Premere il tasto On/Off per alcuni secondi per attivare l'apparecchiatura.

2. Caricare la biancheria un capo alla volta.

3. Versare il detersivo e gli additivi negli scomparti adeguati.

4. Ruotare il selettore dei programmi sul programma di lavaggio. L'apparecchiatura esegue in modalità predefinita solo il lavaggio e la spia del tasto Modalità - Lavaggio è accesa. Il display mostra la temperatura predefinita e la centrifuga. Se necessario, modificarle in base alla biancheria.

Modalità - Lavaggio

Page 37

5. Impostare le opzioni desiderate, se sono disponibili.

6. Premere una volta il tasto Modalità per attivare anche la funzione di asciugatura. Le due spie dei tasti Modalità - Lavaggio Asciugatura sono accese. Una spia

viene visualizzata sul display.

e Modalità -

11.2 Lavaggio e Asciugatura -

Livelli automatici

1. Premere ripetutamente il tasto Asciugatura automatica display non mostra il livello di asciugatura desiderato. Le spie corrispondenti nel display si illuminano di conseguenza:

Pronto stiro: per capi in

cotone;

b. Asciutto armadio: per

cotone e capi sintetici;

c. Extra asciutto: per capi in

cotone.

Il tempo sul display è uguale alla durata del ciclo di lavaggio e di asciugatura, calcolati sulla base delle dimensioni di un carico predefinite.

Per buoni risultati di asciugatura utilizzando meno energia e in breve tempo, l'apparecchiatura non permette di impostare una velocità di centrifuga troppo bassa per i capi da lavare e asciugare.

2. Premere il tasto Avvio/Pausa avviare il programma. Inizia la stima SensiCare

Sul display si accende la spia di oblò bloccato

Sul display compare anche il tempo residuo del programma.

finché il

per

11.3 Lavaggio e asciugatura a

tempo

1. Toccare il pulsante Tempo ripetutamente per impostare il

Asciugatura a

ITALIANO 37

valore tempo desiderato (cfr. la tabella "Asciugatura a tempo" nel capitolo "Programmi"). L'indicatore

del livello di asciugatura

e l'indicatore si accende. Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti. Il display mostra il nuovo valore temporale impostato.

2. Premere il pulsante Avvio/Pausa

per avviare il programma. Inizia la

stima SensiCare Sul display si accende la spia di oblò

bloccato Sul display compare anche il tempo residuo del programma.

si spegne

11.4 Al termine del programma di asciugatura

• L'apparecchiatura si ferma

automaticamente.

•

Se attivi, vengono emessi dei segnali acustici.

• Sul display

•

La spia del tasto Avvio/Pausa spegne. La spia di porta bloccata

si spegne e la porta si sblocca. Premere il tasto On/Off per alcuni

•

secondi per disattivare l'apparecchiatura.

Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

1. Togliere la biancheria

dall'apparecchiatura.

2. Assicurarsi che il cesto sia vuoto.

Dopo la fase di asciugatura, pulire il cesto, la guarnizione e l'interno della porta con uno straccio bagnato.

si accende.

Page 38

www.electrolux.com38

12. UTILIZZO QUOTIDIANO - ASCIUGATURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Questa apparecchiatura è una lavasciuga automatica.

12.1 Preparazione all'asciugatura

1. Premere il tasto On/Off secondi per attivare l'apparecchiatura.

2. Caricare la biancheria un capo alla volta.

3. Ruotare il selettore dei programmi sul programma adatto per asciugare i capi. L'apparecchiatura esegue in modalità predefinita solo il lavaggio e la spia del tasto Modalità - Lavaggio è accesa.

4. Toccare due volte il pulsante Modalità per eseguire solo l'asciugatura. La spia del tasto Modalità - Asciugatura si illumina e la spia del tasto Modalità - Lavaggio si spegne.

Quando si asciuga una grande quantità di capi, per ottenere buoni risultati di asciugatura, assicurarsi che la biancheria non sia arrotolata, ma sia uniformemente distribuita nel cesto.

per alcuni

12.2 Asciugatura - Livelli

automatici

1. Premere ripetutamente il tasto Asciugatura automatica display non mostra il livello di asciugatura desiderato. Le spie corrispondenti nel display si illuminano di conseguenza:

Pronto stiro: per capi in

cotone;

b. Asciutto armadio: per

cotone e capi sintetici;

finché il

c. Extra asciutto: per capi in

cotone.

Il display indica la durata del programma di asciugatura.

2. Premere il pulsante

per avviare il programma.

Sul display si accende la spia di porta bloccata

Sul display compare anche il tempo residuo del programma.

Avvio/Pausa

12.3 Tempo di asciugatura

1. Toccare il pulsante

Tempo ripetutamente per impostare il valore tempo desiderato (cfr. la tabella "Asciugatura a tempo" nel capitolo "Programmi"). L'indicatore

del livello di asciugatura

e l'indicatore si accende. Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti. Il display mostra il nuovo valore temporale impostato.

2. Premere il tasto Avvio/Pausa per

avviare il programma. Sul display si accende la spia di porta

bloccata . Sul display compare anche il tempo residuo del programma.

Asciugatura a

si spegne

12.4 Al termine del programma di asciugatura

• L'apparecchiatura si ferma

automaticamente.

•

Se attivi, vengono emessi dei segnali acustici.

• Sul display

•

La spia del tasto Avvio/Pausa spegne. La spia di porta bloccata

si spegne e la porta si sblocca. Premere il tasto On/Off per alcuni

•

secondi per disattivare l'apparecchiatura.

si accende.

Page 39

Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

1. Togliere la biancheria dall'apparecchiatura.

2. Assicurarsi che il cesto sia vuoto.

13. LANUGINE NEGLI INDUMENTI

ITALIANO 39

Dopo la fase di asciugatura, pulire il cesto, la guarnizione e l'interno della porta con uno straccio bagnato.

Durante la fase di lavaggio e/o di asciugatura, alcuni tipi di tessuto, (spugna, lana, felpe), potrebbero rilasciare della lanugine.

La lanugine rilasciata potrebbe attaccarsi sui tessuti nel ciclo successivo.

Questo inconveniente peggiora con i tessuti tecnici.

Per evitare il deposito di lanugine sulla biancheria, consigliamo di:

•

Non lavare i tessuti scuri dopo aver lavato e asciugato quelli colorati (asciugamano, lana e felpa) e viceversa.

• Asciugare all'aria questi tipi di tessuto

dopo il primo lavaggio, quando sono ancora nuovi.

• Per pulire il filtro di scarico.

• Dopo la fase di asciugatura, pulire

accuratamente il cesto vuoto, la

guarnizione e la porta con uno straccio bagnato.

Per rimuovere la lanugine all'interno del cesto, impostare un programma speciale:

• Vuotare il cesto.

• Pulire il cesto vuoto, la guarnizione e la porta con uno straccio bagnato.

• Impostare il programma Pulizia Macchina e Modalità - Asciugatura insieme per attivare l'azione antilanugine.

• Premere il pulsante Avvio/Pausa per avviare il programma.

Se l'apparecchiatura viene utilizzata di frequente, avviare regolarmente il programma di pulizia.

14. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

14.1 Il carico di biancheria

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana. Attenersi alle istruzioni di lavaggio

• indicate nelle etichette dei capi.

• Non lavare insieme capi bianchi e colorati.

• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime due-tre volte.

• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cinture.

•

Svuotare le tasche e distendere gli indumenti.

• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.

• Pre-trattare le macchie ostinate.

• Lavare le macchie difficili con un detersivo apposito.

• Prestare attenzione alle tende. Togliere i ganci e sistemare le tende in una retina o federa.

• Non lavare capi senza orlo o strappati.

• Utilizzare una retina per lavare piccoli capi e/o capi delicati (ad es. reggiseni con ferretto, cinture, calze, ecc.).

Page 40

www.electrolux.com40

• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga, il che può portare a vibrazioni eccessive. Qualora ciò si verifichi:

a. interrompere il programma e

aprire l'oblò (rimandiamo al capitolo "Uso quotidiano);

b. ridistribuire manualmente il

carico in modo che i capi siano disposti in modo uniforme all'interno della vasca;

c. premere il tasto

fase di centrifuga continua.

Avvio/Pausa. La

14.2 Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di pre-trattare tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

14.3 Detersivi e altri trattamenti

• Usare esclusivamente detersivi e altri additivi adatti ai lavaggi in lavabiancheria:

detersivi in polvere per tutti i tipi di

–

tessuto, esclusi i delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato

– detersivo liquido, preferibilmente

per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o speciali per la lana.

• Non mischiare tipi diversi di detersivi.

• Per motivi ecologici, non usare una quantità di detersivo superiore a quella consigliata.

• Attenersi alle istruzioni sulla confezione dei detersivi o di altri prodotti senza superare il livello

massimo indicato ( Usare i detersivi consigliati per il tipo

• e il colore di tessuto, la temperatura del programma e il livello di sporco.

14.4 Consigli ecologici

Impostare un programma senza la

• fase di prelavaggio per lavare la biancheria normalmente sporca.

• Avviare un programma di lavaggio con il carico massimo di biancheria consentito.

• Qualora le macchie vengano pretrattate, sarà possibile usare un prodotto per rimuovere le macchie quando viene impostato un programma a basse temperature.

• Per usare la quantità corretta di detersivo, verificare la durezza dell’acqua dell'impianto domestico. Fare riferimento a "Durezza dell'acqua".

14.5 Durezza acqua

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancheria. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell’acqua.

Per scoprire il livello di durezza dell'acqua locale contattare l’ente erogatore locale.

Utilizzare la quantità corretta di decalcificatore. Attenersi alle istruzioni riportate sulle confezioni del prodotto.

14.6 Preparazione del ciclo di

asciugatura

• Aprire il rubinetto dell’acqua.

•

Controllare che il tubo di scarico sia collegato correttamente. Per maggiori informazioni fare riferimento al capitolo sull'installazione.

• Per conoscere il massimo carico di biancheria ammesso per i programmi di asciugatura, fare riferimento alla tabella dei programmi di asciugatura.

14.7 Capi non idonei per

l'asciugatura a macchina

Non impostare un programma di asciugatura per i seguenti capi:

Tende sintetiche.

•

• Indumenti con parti in metallo.

• Calze di nylon.

Page 41

• Trapunte. Copriletto.

•

• Piumoni.

• Giacche a vento.

• Sacchi a pelo.

• Tessuti con residui di lacche per capelli, solventi per unghie o simili.

• Capi imbottiti di gommapiuma o materiali simili.

14.8 Etichette dei capi

Quando si asciuga la biancheria, seguire le indicazioni del produttore riportate sulle etichette:

= Il capo può essere asciugato

• nell'asciugabiancheria

• = Il ciclo di asciugatura è ad alta temperatura

•

= Il ciclo di asciugatura è a

temperatura ridotta

• = Il capo non può essere asciugato nell'asciugabiancheria.

14.9 Durata del ciclo di

asciugatura

Il tempo di asciugatura può variare in base ai seguenti fattori:

velocità di centrifuga finale

•

• livello di asciugatura

ITALIANO 41

• tipo di tessuto peso del carico

•

14.10 Asciugatura aggiuntiva

Se al termine del programma di asciugatura la biancheria è ancora umida, selezionare un ulteriore ciclo di asciugatura breve.

AVVERTENZA! Per evitare la formazione di pieghe e il restringimento non asciugare il bucato troppo a lungo.

14.11 Suggerimenti generali

Fare riferimento alla tabella "Programmi di asciugatura" per i tempi di asciugatura medi. L'esperienza aiuterà a fare il bucato in modo migliore. Si consiglia di prendere nota dei cicli già eseguiti.

Per evitare l'elettricità statica al termine del ciclo di asciugatura:

1. Aggiungere un ammorbidente nel

ciclo di lavaggio.

2. Utilizzare un ammorbidente speciale

per asciugabiancheria. Al termine del programma di asciugatura, togliere subito il bucato.

15. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

15.1 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

ATTENZIONE!

Non utilizzare alcol, solventi o prodotti chimici.

ATTENZIONE!

Non pulire le superfici metalliche con detergenti a base di cloro.

15.2 Decalcificazione

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancheria.

Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare.

I detersivi normalmente disponibili in commercio contengono già addolcitori, ma consigliamo di eseguire di tanto in tanto un ciclo col cesto vuoto e un prodotto disincrostante.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

Page 42

www.electrolux.com42

15.3 Lavaggio di manutenzione

L’uso ripetuto e prolungato di programmi a bassa temperatura può causare depositi di detersivi, residui di lanugine, crescita batterica all'interno del cesto e della vasca. Ciò potrebbe generare cattivi odori e muffa. Per eliminare questi depositi e pulire la parte interna dell'apparecchiatura, eseguire a intervalli regolari lavaggi di manutenzione (almeno una volta al mese):

Rimandiamo al capitolo dedicato alla Pulizia del cesto.

15.4 Guarnizione della porta con doppio elemento di blocco dell'estremità

Questa apparecchiatura è stata progettata con un sistema di scarico auto-pulente, che consente alle fibre di lanugine che cadono dai vestiti di essere scaricate congiuntmente all'acqua, in modo tale che il cliente non debba accedere a quest'area per eseguire interventi di normale manutenzione o pulizia.

Controllare regolarmente la guarnizione e rimuovere tutti gli oggetti presenti nella parte interna. Monete, bottoni e altri oggetti di piccole dimensioni dimenticati nelle tasche dei vestititi vengono depositati - durante il ciclo di lavaggio nella porta con doppio elemento di blocco dell'estremità nella guarnizione del foro della porta, dove potranno poi essere comodamente recuperati al termine del ciclo.

15.5 Pulizia del cesto

Controllare regolarmente il cesto per evitare depositi indesiderati.

Nel cestello si possono formare depositi di ruggine dovuti a corpi estranei o a tracce di ferro presenti nell'acqua

Pulire il cesto con prodotti adatti all’acciaio inossidabile.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti. Per la pulizia del cesto, non utilizzare prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o pagliette abrasive.

Per una pulizia completa:

1. Togliere tutta la biancheria dal cesto.

2. Avvia il programma

Per ulteriori dettagli rimandiamo alla tabella dei programmi di lavaggio.

3. Aggiungere una piccola quantità di detersivo in polvere nel cesto vuoto per risciacquare tutti i residui rimasti.

Pulizia Macchina.

15.6 Pulizia del cassetto del

detersivo

Al fine di evitare possibili depositi di detersivo secco, oppure ostruzioni di ammorbidente e/o formazione di muffa nel cassetto del detersivo, consigliamo di eseguire di tanto in tanto la procedura di pulizia:

1. Aprire il cassetto. Premere il blocco verso il basso, come indicato nell'immagine, quindi estrarlo.

Page 43

2. Togliere la parte superiore della vaschetta degli additivi per contribuire alla pulizia, quindi risciaquarla sotto all'acqua calda per eliminare eventuali tracce di detersivo accumulato. Dopo la pulizia, ricollocare la parte superiore in posizione.

ITALIANO 43

15.7 Pulizia della pompa di

scarico

AVVERTENZA!

Scollegare la spina dalla presa di corrente.

3. Verificare che tutti i residui di detersivo vengano rimossi dalla parte superiore e inferiore dell'incasso. Servirsi di una spazzola piccola per pulire l'incasso.

4. Inserire il cassetto del detersivo nei binari della guida, quindi chiuderlo. Avviare il programma di risciacquo senza indumenti all'interno del cesto.

Procedere come segue per effettuare la pulizia della pompa:

Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.

Pulire la pompa di scarico se:

• L'apparecchiatura non scarica l'acqua.

• Il cesto non gira.

• L’apparecchiatura emette un rumore anomalo a causa del blocco della pompa di scarico.

• Sul display compare il codice di allarme .

AVVERTENZA!

Non togliere il filtro

• durante il funzionamento dell'apparecchiatura.

• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda. Attendere che l'acqua si raffreddi.

Page 44

180˚

www.electrolux.com44

1. Aprire il coperchio della pompa.

2. Collocare una ciotola adatta sotto

all'accesso della pompa di scarico per raccogliere l'acqua che fuoriesce. Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il filtro.

3. Ruotare il filtro di 180 gradi in senso antiorario per aprirlo, senza rimuoverlo. Lasciare che l'acqua fuoriesca.

4. Quando la ciotola è piena di acqua, capovolgere il filtro e svuotare il contenitore.

5. Ripetere i passaggi 4 e 5 fino a che l'acqua non smette di fuoriuscire.

6. Ruotare il filtro in senso antiorario per estrarlo.

Page 45

ITALIANO 45

7. Se necessario, togliere la lanugine e gli

oggetti dall'incasso del filtro. Assicurarsi che il girante della pompa possa ruotare. Se non ruota, contattare il Centro di Assistenza Autorizzato.

8. Pulire il filtro sotto al rubinetto dell'acqua.

9. Ricollocare il filtro nelle guide speciali

ruotandolo in senso orario. Accertarsi di chiudere correttamente il filtro per evitare perdite.

10. Chiudere il coperchio della pompa.

Page 46

45°

20°

www.electrolux.com46

Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare l’acqua.

15.8 Pulizia del tubo di carico e del filtro della valvola

15.9 Scarico di emergenza

Qualora il dispositivo non scarichi acqua, eseguire la stessa procedura descritta nel paragrafo "Pulizia della pompa di scarico". Se necessario, pulire la pompa.

Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare l’acqua.

15.10 Precauzioni antigelo

Se si installa l’apparecchiatura in un luogo in cui la temperatura può raggiungere valori intorno agli 0°C oppure scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua.

3. Sistemare le due estremità del tubo

di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

4. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza.

5. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

Page 47

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

16. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

16.1 Introduzione

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Nel caso in cui

il problema persista, contattare il Centro di Assistenza Autorizzato.

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione, sul display compare un codice di allarme e il tasto Avvio/Pausa potrebbe

lampeggiare continuamente:

ITALIANO 47

• - La tensione è instabile. Attendere che si stabilizzi.

•

• - L'apparecchiatura non carica l'acqua in modo appropriato. Dopo il controllo

• - L'apparecchiatura non scarica l'acqua.

• - La porta dell'apparecchiatura è aperta o non è chiusa correttamente.

- Nessuna comunicazione tra gli elementi elettronici dell'apparecchiatura. Spegnerla e riaccenderla. Il programma non si è concluso correttamente o l'apparecchiatura si è fermata troppo presto. In caso di ricomparsa del codice allarme, contattare il Centro di Assistenza Autorizzato.

- Il dispositivo antiallagamento è attivo. Scollegare l'apparecchiatura e

chiudere il rubinetto dell'acqua. Contattare il Centro Assistenza Autorizzato.

corretto, avviare nuovamente l'apparecchiatura premendo il tasto e l'apparecchiatura prova a riprendere il ciclo. Qualora l'errore persista il codice allarme compare nuovamente.

Controllare la porta!

Se l’apparecchiatura è stata caricata eccessivamente, estrarre alcuni capi dal cesto e/o tenere chiusa la porta premendo il tasto

fino a che la spia non smette di lampeggiare (vedi figura

sottostante).

Avvio/Pausa

Page 48

www.electrolux.com48

16.2 Possibili guasti

Problema Possibile soluzione

• Verificare che la spina sia collegata alla presa elettrica.

• Controllare che l’oblò dell’apparecchiatura sia chiuso.

• Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato.

Il programma non si av‐

via.

L'apparecchiatura non carica l'acqua in modo

appropriato.

L'apparecchiatura cari‐ ca e scarica immediata‐ mente l'acqua

• Assicurarsi di aver premuto il tasto Avvio/Pausa .

•

Se è stata impostata la Partenza ritardata, annullare l'impostazione o attendere il termine del conto alla rove‐ scia.

• Disattivare la funzione Sicurezza bambino se attiva.

• Controllare la posizione della manopola sul programma selezionato.

• Controllare che il rubinetto dell'acqua sia aperto.

•

Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a que‐ sto proposito, contattare l'ente erogatore locale.

• Controllare che il rubinetto dell'acqua non sia ostruito.

• Verificare che il tubo di carico non sia attorcigliato, dan‐ neggiato o piegato.

• Controllare che il collegamento del tubo di carico del‐ l'acqua sia stato eseguito correttamente.

• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non siano ostruiti. Fare riferimento al capitolo "Pulizia e cura".

• Accertarsi che il tubo di scarico sia nella posizione cor‐ retta. Il tubo flessibile potrebbe essere posizionato trop‐ po basso. Fare riferimento alla sezione "Istruzioni di in‐ stallazione".

Page 49

Problema Possibile soluzione

• Controllare che lo scarico del lavello non sia ostruito.

•

Verificare che il tubo di scarico non sia attorcigliato o piegato.

• Controllare che il filtro di scarico non sia ostruito. Pulire il filtro, se necessario. Fare riferimento al capitolo "Puli‐

L'apparecchiatura non scarica l'acqua.

zia e cura".

• Controllare che il raccordo del tubo di scarico sia stato eseguito correttamente.

• Impostare il programma di scarico se si seleziona un programma senza fase di scarico.

• Impostare il programma di scarico se si sceglie un'op‐ zione che termina con l'acqua in vasca.

• Impostare il programma di centrifuga.

•

La fase di centrifuga non si avvia o il ciclo di lavaggio dura più a lun‐ go del normale.

Controllare che il filtro di scarico non sia ostruito. Pulire il filtro, se necessario. Fare riferimento al capitolo "Puli‐ zia e cura".

• Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga. Il problema può essere legato a pro‐ blemi di sbilanciamento.

• Assicurarsi che i raccordi dei tubi dell'acqua siano serra‐ ti e non vi siano perdite d'acqua.

Presenza di acqua sul pavimento.

•

Verificare che i tubi di carico e scarico dell'acqua non siano danneggiati.

• Assicurarsi di utilizzare il detersivo adeguato e la giusta quantità.

• Verificare che sia stato selezionato un programma di la‐ vaggio che si conclude con l'acqua nella vasca.

•

Assicurarsi che il programma di lavaggio sia terminato.

• Impostare il programma di scarico o di centrifuga se è presente dell’acqua nel cesto.

Non è possibile aprire l'oblò.

• Assicurarsi che l'apparecchiatura sia alimentata dalla corrente elettrica.

• Questo problema può essere causato da un malfunzio‐ namento dell'apparecchiatura. Contattare il Centro Assi‐ stenza Autorizzato. Se è necessario aprire l’oblò, leggere attentamente la sezione "Apertura d'emergenza dell'oblò".

• Assicurarsi che il livellamento dell'apparecchiatura sia corretto. Fare riferimento alla sezione "Istruzioni di in‐

L'apparecchiatura emette un rumore ano‐ malo e vibra.

stallazione".

•

Assicurarsi che l'imballaggio e/o i dadi per il trasporto siano stati rimossi. Fare riferimento alla sezione "Istru‐ zioni di installazione".

• Aggiungere altri capi nel cesto. Il carico potrebbe essere insufficiente.

ITALIANO 49

Page 50

www.electrolux.com50

Problema Possibile soluzione

La durata del program‐ ma aumenta o diminui‐ sce durante l'esecuzio‐ ne del programma.

I risultati del lavaggio non sono soddisfacenti.

Troppa schiuma nel ce‐ sto durante il ciclo di la‐ vaggio.

Dopo il ciclo di lavaggio ci sono alcuni residui di detersivo del cassetto del detersivo.

L’apparecchiatura non asciuga o l’asciugatura non è soddisfacente.

La biancheria è piena di lanugine di diversi colo‐ ri.

• SensiCare System consente di regolare la durata del programma a seconda del tipo e delle dimensioni del carico di bucato. Consultare la "Funzione di rilevamento del carico tidiano".

• Aumentare la dose di detersivo o utilizzare un altro pro‐ dotto.

•

Utilizzare un prodotto speciale per eliminare le macchie difficili prima di lavare la biancheria.

• Accertarsi di impostare la temperatura corretta.

• Ridurre il carico di biancheria.

• Ridurre la quantità di detersivo.

• Verificare che l'aletta si trovi nella posizione corretta (SU per detersivo in polvere - GIÙ per detersivo liquido).

•

Verificare di aver utilizzato il cassetto del detersivo in li‐ nea con le indicazioni fornite nel presente manuale del‐ l'utente.

• Aprire il rubinetto dell’acqua.

•

Controllare che il filtro di scarico non sia ostruito.

• Ridurre il carico di biancheria.

• Assicurarsi di aver impostato il ciclo corretto. Se neces‐ sario, impostare nuovamente un tempo di asciugatura ridotto.

I capi lavati nel precedente ciclo hanno rilasciato lanugine di colore diverso:

•

La fase di asciugatura aiuta ad eliminare parte della la‐ nugine.

• Pulire gli indumenti con un prodotto per eliminare la la‐ nugine.

Nel caso di una quantità eccessiva di lanugine all'interno del cesto, eseguire un programma speciale per pulirlo (per maggiori dettagli fare riferimento a "Lanugine sui tessuti").

SensiCare System" nel capitolo "Utilizzo quo‐

Una volta effettuati questi controlli, attivare l’apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato. Se il display mostra altri codici di allarme, disattivarli e attivare l'apparecchiatura. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.

16.3 Apertura d'emergenza dell'oblò

In caso di un'interruzione di corrente o di un guasto all'apparecchiatura l'oblò rimane bloccato. Il programma di lavaggio prosegue una volta ripristinata

la corrente. Se l'oblò resta bloccato in caso di guasto, è possibile aprirlo mediante la funzione di sblocco di emergenza.

Prima di aprire l'oblò:

Page 51

ATTENZIONE! Pericolo di scottature! Assicurarsi che la temperatura dell'acqua non sia troppo alta e la biancheria non sia calda. Se necessario, attendere l'abbassamento della temperatura.

ATTENZIONE! Rischio di lesioni! Assicurarsi che il cesto non stia ruotando. Se necessario, attendere che il cesto smetta di girare.

Assicurarsi che il livello dell'acqua all'interno del cesto non sia elevato. Se necessario, eseguire uno scarico di emergenza, (fare riferimento alla sezione "Scarico di emergenza" nel capitolo "Pulizia e cura").

17. VALORI DI CONSUMO

ITALIANO 51

Per aprire l’oblò, procedere come segue:

1. Premere il tasto On/Off l'apparecchiatura.

2. Scollegare la spina dalla presa di corrente.

3. Tirare due volte il dispositivo di sblocco di emergenza verso il basso ed aprire l'oblò. L'interruttore di sblocco di emergenza si trova dove indicato nella seguente immagine.

4. Estrarre la biancheria, quindi richiudere l'oblò.

per spegnere

I valori indicati sono stati ottenuti in condizioni di laboratorio con stan‐ dard pertinenti. I dati possono essere influenzati da diversi fattori: la quantità e il tipo di biancheria e la temperatura dell'ambiente. Anche la pressione dell'acqua, la tensione di alimentazione e la temperatura del‐ l'acqua in ingresso possono influire sulla durata del programma di lavag‐ gio.

Le specifiche tecniche possono variare senza preavviso al fine di miglio‐ rare la qualità del prodotto.

Programmi Carico

Cotoni 60°C 7 1.08 79 205

Cotoni Eco Programma a risparmio energetico per cotone a

60°C

(kg)

Consu‐ mo di energia elettrica (kWh)

7 0.80 52 265

Consumo d'acqua (li‐ tri)

Durata indicativa del programma (mi‐ nuti)

Page 52

www.electrolux.com52

Programmi Carico

Cotoni 40 °C 7 0.8 79 190

Sintetici 40°C 3 0.58 72 140

Delicati 40 °C 2 0.42 46 64

Lana/Lavaggio a mano 30 °C

Il "Programma a risparmio energetico per cotone" a 60°C con carico di ma di riferimento per i dati sull'etichetta del consumo energetico secondo la Direttiva 96/60/EC.

18. DATI TECNICI

Dimensione Larghezza/Altezza/

Collegamento elettrico Tensione

Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchia‐ tura a bassa tensione non ha una protezione contro l'umidità

Alimentazione dell'acqua

Pressione dell’acqua di alimentazione

Carico massimo per il lavaggio

Carico massimo per l'asciugatura

Velocità di centrifuga Velocità massima di

Collegare il tubo di carico dell'acqua a un rubinetto con

(kg)

Profondità/Profondità to‐ tale

Potenza totale Fusibile Frequenza

Minimo Massimo

Cotone (Cotton) 7 kg

Cotone (Cotton) sintetici

centrifuga

Consu‐ mo di energia elettrica (kWh)

1.5 0.15 59 70

Consumo d'acqua (li‐ tri)

596 mm/819 mm/540 mm/553 mm

230 V 2000 W 10 A 50 Hz

IPX4

Acqua fredda

0,5 bar (0,05 MPa) 8 bar (0,8 MPa)

4 kg 3 kg

1550 giri/minuto

3/4'' filettatura.

Durata indicativa del programma (mi‐ nuti)

7 kg è il program‐

19. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana

e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo

Page 53

insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio

ITALIANO 53

più vicino o contattare il comune di residenza.

Page 54

www.electrolux.com54

Page 55

ITALIANO 55

Page 56

www.electrolux.com/shop

157020540-A-332018
