Page 1

EW7H578WP

PL Suszarka Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 6

3. OPIS URZĄDZENIA........................................................................................... 8

4. PANEL STEROWANIA.......................................................................................8

5. TABELA PROGRAMÓW.................................................................................... 9

6. OPCJE..............................................................................................................11

7. USTAWIENIA................................................................................................... 12

8. PRZED PIERWSZYM UŻYCIEM......................................................................13

9. CODZIENNA EKSPLOATACJA....................................................................... 15

10. WSKAZÓWKI I PORADY............................................................................... 16

11. KONSERWACJA I CZYSZCZENIE................................................................ 17

12. ROZWIĄZANIE PROBLEMÓW...................................................................... 20

13. DANE TECHNICZNE......................................................................................22

14. KRÓTKI PRZEWODNIK................................................................................ 24

15. KARTA PRODUKTU ZGODNA Z ROZPORZĄDZENIEM UE 1369/2017......26

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed rozpoczęciem instalacji i użytkowania urządzenia należy dokładnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

– Przeczytać dołączoną instrukcję.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE!

Zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać, aby dzieci bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Przechowywać detergenty poza zasięgiem dzieci.

Page 4

www.electrolux.com4

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Nie zmieniać parametrów technicznych urządzenia.

• Jeśli suszarka jest umieszczana na pralce, należy

użyć zestawu łączącego. Zestaw łączący, który można

nabyć w autoryzowanych punktach sprzedaży, pasuje

wyłącznie do urządzeń wymienionych w dołączonej do

niego instrukcji. Należy ją uważnie przeczytać przed

zainstalowaniem zestawu (patrz ulotka dotycząca

instalacji).

• Urządzenie można zainstalować jako wolnostojące lub

pod blatem kuchennym, zachowując odpowiednią

przestrzeń (patrz ulotka dotycząca instalacji).

• Nie instalować urządzenia za zamykanymi lub

przesuwanymi drzwiami ani za drzwiami, których

zawiasy są umieszczone po przeciwnej stronie, co

uniemożliwiłoby całkowite otworzenie drzwi

urządzenia.

• Wykładzina podłogowa, dywan lub mata podłogowa

nie mogą zasłaniać otworów wentylacyjnych w

podstawie.

• UWAGA: Urządzenia nie wolno zasilać przez

zewnętrzny wyłącznik, np. programator czasowy, ani

ze źródła zasilania często wyłączanego przez zakład

energetyczny.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero

po zakończeniu instalacji. Dopilnować, aby po

zakończeniu instalacji był łatwy dostęp do gniazda

elektrycznego.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum

Page 5

POLSKI 5

serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• Nie należy przekraczać maksymalnego ciężaru

ładunku, który wynosi 8 kg (patrz „Tabela programów”).

• Nie używać urządzenia do rzeczy zanieczyszczonych

przemysłowymi środkami chemicznymi.

• Usuwać włókna z tkanin i inne zanieczyszczenia

nagromadzone wokół urządzenia.

• Nie używać urządzenia bez filtra. Przed każdym

użyciem urządzenia oczyścić filtr.

• W suszarce nie wolno suszyć niewypranych rzeczy.

• Rzeczy zabrudzone substancjami, jak olej, aceton,

alkohol, ropa, nafta, odplamiacze, terpentyna, wosk czy środki do usuwania wosku, należy przed wysuszeniem w suszarce wyprać w gorącej wodzie z większą ilością detergentu.

• W suszarce nie wolno suszyć przedmiotów, jak

gumowa pianka (pianka lateksowa), czepki prysznicowe, tkaniny nieprzemakalne, ubrania powlekane gumą i ubrania lub poduszki z wkładką z pianki lateksowej.

• Płyny zmiękczające do tkanin i podobne produkty

wolno stosować wyłącznie zgodnie z zaleceniami ich producentów.

• Wyjąć wszystkie przedmioty mogące wywołać zapłon,

takie jak zapalniczki lub zapałki.

• OSTRZEŻENIE: Nie zatrzymywać suszarki przed

zakończeniem cyklu suszenia, jeśli nie można natychmiast wyjąć z niej wszystkich rzeczy i rozłożyć ich w celu rozproszenia ciepła.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

Page 6

www.electrolux.com6

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których temperatura może być niższa niż 5°C lub wyższa niż 35°C.

• Podłoże, na którym będzie stało urządzenie, musi być płaskie, stabilne, odporne na działanie wysokiej temperatury i czyste.

• Zapewnić odpowiednią cyrkulację powietrza pomiędzy urządzeniem i podłogą.

• Podczas przenoszenia urządzenia należy zawsze je trzymać w położeniu pionowym.

• Tył urządzenia musi znajdować się przy ścianie.

• Po ustawieniu urządzenia w docelowym miejscu należy za pomocą poziomicy sprawdzić, czy jest prawidłowo wypoziomowane. W przeciwnym razie należy odpowiednio wyregulować jego nóżki.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękami.

2.3 Użytkowanie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie wolno suszyć uszkodzonych rzeczy (rozdartych, wystrzępionych itp.), w których znajduje się wypełnienie.

• Jeśli do prania dodano odplamiacz, przed uruchomieniem cyklu suszenia należy wykonać dodatkowe płukanie.

• Suszyć wyłącznie tkaniny nadające się do suszenia w urządzeniu. Należy przestrzegać zaleceń dotyczących czyszczenia umieszczonych na metce.

• Nie pić wody ze zbiornika na skropliny/wodę destylowaną ani nie używać jej do przyrządzania potraw. Jej spożycie przez ludzi lub zwierzęta może spowodować problemy zdrowotne.

• Nie siadać ani nie stawać na otworzonych drzwiach urządzenia.

• W urządzeniu nie wolno suszyć rzeczy, z których kapie woda.

Page 7

2.4 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń.

• Widoczne światło emitowane przez diodę LED — nie wpatrywać się bezpośrednio w źródło światła.

• Lampka LED jest przeznaczona do oświetlenia bębna. Nie należy jej używać do innych celów.

• Aby wymienić wewnętrzne oświetlenie, należy skontaktować się z autoryzowanym punktem serwisem.

POLSKI 7

• Sprężarka oraz jej układ w suszarce są napełnione specjalną substancją, która nie zawiera fluorochlorowęglowodorów. Układ musi być szczelny. Uszkodzenie układu może spowodować jego rozszczelnienie.

2.7 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

2.5 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• Podczas czyszczenia urządzenia należy zachować ostrożność, aby nie dopuścić do uszkodzenia układu chłodniczego.

2.6 Sprężarka

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

2.8 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania i zamknąć dopływ wody.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w bębnie.

• Utylizację urządzenia należy przeprowadzić zgodnie miejscowymi przepisami w zakresie utylizacji zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Page 8

1 2

7 8

789 6 5

www.electrolux.com8

3. OPIS URZĄDZENIA

Kierunek otwierania drzwi można zmienić, aby ułatwić wkładanie prania lub instalację. (Patrz osobna ulotka).

4. PANEL STEROWANIA

Zbiornik na skropliny

Panel sterowania

Wewnętrzne oświetlenie

Drzwi urządzenia

Filtr

Tabliczka znamionowa

Szczeliny wentylacyjne

Pokrywa wymiennika ciepła

Osłona wymiennika ciepła

Regulowane nóżki

Pokrętło wyboru programów i

przełącznik RESET Wyświetlacz

Przycisk dotykowy Suszenie na czas

Przycisk dotykowy Opóźniony start

Przycisk dotykowy Start/Pauza

Przycisk dotykowy Ochrona przed

zagnieceniami Przycisk dotykowy Bardzo ciche

Wskaźnik: wyczyścić filtr, opróżnić zbiornik na wodę,

sprawdzić skraplacz Przycisk Wł./Wył.

Page 9

Przyciski dotykowe należy dotykać palcem w miejscu, w którym znajduje się symbol lub nazwa opcji. Nie należy obsługiwać panelu sterowania w rękawiczkach. Należy dbać o to, aby panel sterowania był zawsze czysty i suchy.

4.1 Wyświetlacz

Symbol na wyświetlaczu Opis symbolu

blokada uruchomienia włączona

nieprawidłowy wybór lub pokrętło znajduje się w położeniu „Reset”

POLSKI 9

5. TABELA PROGRAMÓW

Program

3) Bawełna Eco

Bawełna Extra suche

Bawełna Suche do szafy

Bawełna Suche do prasowania

Wsad

8 kg

czas trwania programu

czas trwania suszenia

czas opóźnienia rozpoczęcia programu

Właściwości / Rodzaj tkaniny

Cykl zapewniający poziom wysu‐ szenia „tkaniny bawełniane – su‐ che do szafy” przy maksymalnej oszczędności energii.

Poziom wysuszenia: ekstra su‐ che.

Cykl przeznaczony do suszenia wszystkich rodzajów tkanin ba‐ wełnianych do przechowywania (suche do szafy).

Poziom wysuszenia: odpowied‐ nie dla rzeczy do prasowania.

Page 10

www.electrolux.com10

Program

Syntetyki Extra suche

Syntetyki Suche do szafy

Wsad

3,5 kg

Właściwości / Rodzaj tkaniny

Poziom wysuszenia: ekstra su‐ che.

Poziom wysuszenia: suche do szafy.

Delikatne tkaniny, takie jak syn‐

Delikatne 4 kg

tetyczny jedwab, akryl oraz ich mieszanki.

Z tym programem można użyć opcji Suszenie na czas oraz us‐ tawić czas trwania programu.

Suszenie na czas 5 kg

Czas suszenia należy dostoso‐ wać do ciężaru wsadu, np.

2 godz. dla 5 kg rzeczy baweł‐ nianych.

Do trzech kompletów pościeli, z

Pościel + 4,5 kg

czego jeden może być podwój‐ nej wielkości.

Do delikatnego suszenia tkanin

Jedwab 1 kg

jedwabnych nadających się do prania ręcznego.

Tkaniny wełniane. Do delikatnego suszenia

Wełna 1 kg

tkanin wełnianych nadających się do prania ręcznego. Po zakończeniu programu nie‐ zwłocznie wyjąć rzeczy z urządzenia.

Odzież turystyczna, techniczna, sportowa, kurtki z materiałów wodoodpornych i oddychają‐

Outdoor 2 kg

cych, kurtki z odpinanym futer‐ kiem lub wewnętrzną podpinką.

Odpowiednie do suszenia w su‐ szarce.

Ubrania codzienne takie jak

Denim 4 kg

dżinsy, bluzy itp., o różnej gru‐ bości materiału (np. na kołnie‐

rzu, mankietach i szwach).

Mieszana odzież z tkanin baweł‐

Mieszane + 6 kg

Maksymalny ciężar odnosi się do suchego prania.

Więcej informacji na temat oznaczeń na metkach odzieży podano w rozdziale

nianych, bawełniano-syntetycz‐ nych i syntetycznych.

WSKA‐

ZÓWKI I PORADY: Przygotowanie prania.

Program Bawełna Suche do szafy ECO jest odpowiednikiem „Standardowego pro‐ gramu do tkanin bawełnianych” zgodnie z rozporządzeniem Komisji UE nr 392/2012. Pro‐ gram jest przeznaczony do suszenia zwykłych tkanin bawełnianych i jest najbardziej wydaj‐ ny pod względem zużycia energii.

Page 11

6. OPCJE

POLSKI 11

6.1 Bardzo ciche

Urządzenie pracuje ze zmniejszoną głośnością bez pogorszenia jakości suszenia. Urządzenie pracuje wolniej, a czas trwania cyklu jest wydłużony.

6.2 Ochrona przed zagnieceniami

Wydłużenie fazy chroniącej przed zagnieceniami 60 minut na końcu cyklu suszenia. Funkcja zapewnia większą gładkość ubrań. Podczas trwania fazy ochrony przed zagnieceniami można wyjąć pranie.

godzin. Czas trwania programu należy dostosować do ilości prania w urządzeniu.

Zaleca się ustawianie krótkiego czasu suszenia dla niewielkiej ilości prania lub suszenia tylko jednej rzeczy.

6.4 Suszenie na czas w programie Wełna

Opcja odpowiednia do programu Wełna do wyboru końcowego stopnia wysuszenia.

6.3 Suszenie na czas

Istnieje możliwość ustawienia czasu trwania programu – od 10 minut do 2

6.5 Tabela opcji

Programy

Bawełna Eco

Bawełna Extra suche

Bawełna Suche do szafy

Bawełna Suche do prasowania

Syntetyki Extra suche

Syntetyki Suche do szafy

Delikatne ■

Suszenie na czas ■ ■

Pościel + ■

Jedwab ■

Wełna

Outdoor

Bardzo ciche

■

■ ■

■

■ ■

Ochrona przed

zagnieceniami

Suszenie na czas

■

Page 12

CDE

www.electrolux.com12

Programy

Denim ■

Mieszane + ■

Wraz z programem suszenia można ustawić jedną lub więcej opcji. Aby włączyć lub wy‐ łączyć daną opcję, należy nacisnąć odpowiadający jej przycisk dotykowy.

Patrz rozdział OPCJE: Suszenie z ustawieniem czasu w programie Wełna

7. USTAWIENIA

A. Przycisk dotykowy Suszenie na czas B. Przycisk dotykowy Opóźniony start C. Przycisk dotykowy Start/Pauza D. Przycisk dotykowy Ochrona przed

zagnieceniami

E. Przycisk dotykowy Bardzo ciche

7.1 Funkcja blokady

uruchomienia

Funkcja ta uniemożliwia dzieciom zabawę urządzeniem podczas trwania programu. Przyciski dotykowe są zablokowane.

Działa tylko przycisk wł./wył.

Włączanie blokady uruchomienia:

1. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie.

2. Nacisnąć i przez kilka sekund

przytrzymać przycisk dotykowy (E). Zaświeci się wskaźnik blokady uruchomienia.

Bardzo ciche

Ochrona przed

zagnieceniami

W czasie trwania programu można włączyć blokadę uruchomienia. Nacisnąć i przytrzymać te same przyciski dotykowe, aż wyłączy się wskaźnik blokady uruchomienia. Funkcja blokady uruchomienia nie jest dostępna przez 8 s po włączeniu urządzenia.

Suszenie na czas

7.2 Regulacja poziomu

resztkowej wilgotności prania

Każde uruchomienie trybu „Regulacja poziomu resztkowej wilgotności prania” powoduje zmianę dotychczas ustawionego poziomu wilgotności na następną wartość (np. dotychczas ustawiona

wartość zmieni się na ).

Aby zmienić domyślną wilgotność suszonego prania:

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

2. Ustawić program za pomocą pokrętła wyboru programów.

3. Odczekać około 8 sekund.

4. Jednocześnie nacisnąć i przytrzymać

przyciski (E) i (D).

Pojawi się jedno ze wskazań:

• maksymalny poziom

wysuszenia

Page 13

POLSKI 13

• wyższa wilgotność prania

• standardowa wilgotność prania

5. Nacisnąć i ponownie przytrzymać przyciski (E) (D), aż pojawi się wskaźnik żądanego poziomu.

Jeśli podczas ustawiania poziomu wilgotności resztkowej wyświetlacz powróci do normalnego trybu (wyświetli się czas trwania wybranego programu, opisany w punkcie 2), należy ponownie nacisnąć i przytrzymać przyciski (E) i (D), aby uruchomić tryb „Regulacja poziomu resztkowej wilgotności prania” (dotychczas ustawiona wartość wilgotności resztkowej zmieni się na następną wartość).

6. Po upływie 5 s wyświetlacz powróci do normalnego trybu.

7.3 Wskaźnik pojemnika na

skropliny

Wskazania wskaźnika pojemnika na skropliny są domyślnie włączone. Włącza się on po zakończeniu programu lub gdy konieczne jest opróżnienie pojemnika na skropliny.

Gdy zamontowany jest zestaw do odprowadzania skroplin (wyposażenie dodatkowe), urządzenie automatycznie opróżnia zbiornik na skropliny. W tym przypadku zaleca się wyłączenie wskazań wskaźnika.

Wyłączanie wskazań wskaźnika zbiornika na skropliny:

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

2. Odczekać około 8 sekund.

3. Jednocześnie nacisnąć i przytrzymać

przyciski dotykowe (B) i (D).

Na wyświetlaczu pojawi się jedna z dwóch konfiguracji:

• Na wyświetlaczu pojawi się

wskazanie „Wył.”. Po upływie 5 s wyświetlacz powróci do normalnego trybu.

• Na wyświetlaczu pojawi się

wskazanie „Wł.”. Po upływie 5 s wyświetlacz powróci do normalnego trybu.

7.4 Włączanie/wyłączanie

sygnalizacji dźwiękowej

Aby wyłączyć lub włączyć sygnalizację dźwiękową, należy nacisnąć jednocześnie i przytrzymać przez około 2 sekundy przyciski dotykowe (A) i (B).

8. PRZED PIERWSZYM UŻYCIEM

Przy pierwszym uruchomieniu suszarki automatycznie usuwane są tylne blokady bębna. Może to powodować hałas.

Aby odblokować tylne blokady bębna, należy:

1. Włączyć urządzenie.

2. Ustawić dowolny program.

3. Nacisnąć przycisk Start/Pauza.

Page 14

Brrrr

www.electrolux.com14

Bęben zacznie się obracać. Tylne blokady bębna zostaną zwolnione samoczynnie.

Przed użyciem urządzenia do suszenia prania:

• Wyczyścić bęben suszarki za pomocą wilgotnej szmatki.

• Uruchomić godzinny program z wilgotnym praniem.

Na początku cyklu suszenia (3-5 min) urządzenie może pracować nieco głośniej. Jest to związane z uruchamianiem sprężarki. Jest to normalne zjawisko w urządzeniach wyposażonych w sprężarkę, jak chłodziarki czy zamrażarki.

8.1 Nietypowy zapach

Urządzenie jest szczelnie zapakowane. Po rozpakowaniu produktu może być

wyczuwalny nietypowy zapach. Jest to normalne zjawisko w nowych produktach.

Urządzenie jest zbudowane z kilku różnych rodzajów materiałów, które wspólnie mogą wydzielać nietypowy zapach.

W miarę użytkowania urządzenia, po kilku cyklach suszenia, nietypowy zapach stopniowo zniknie.

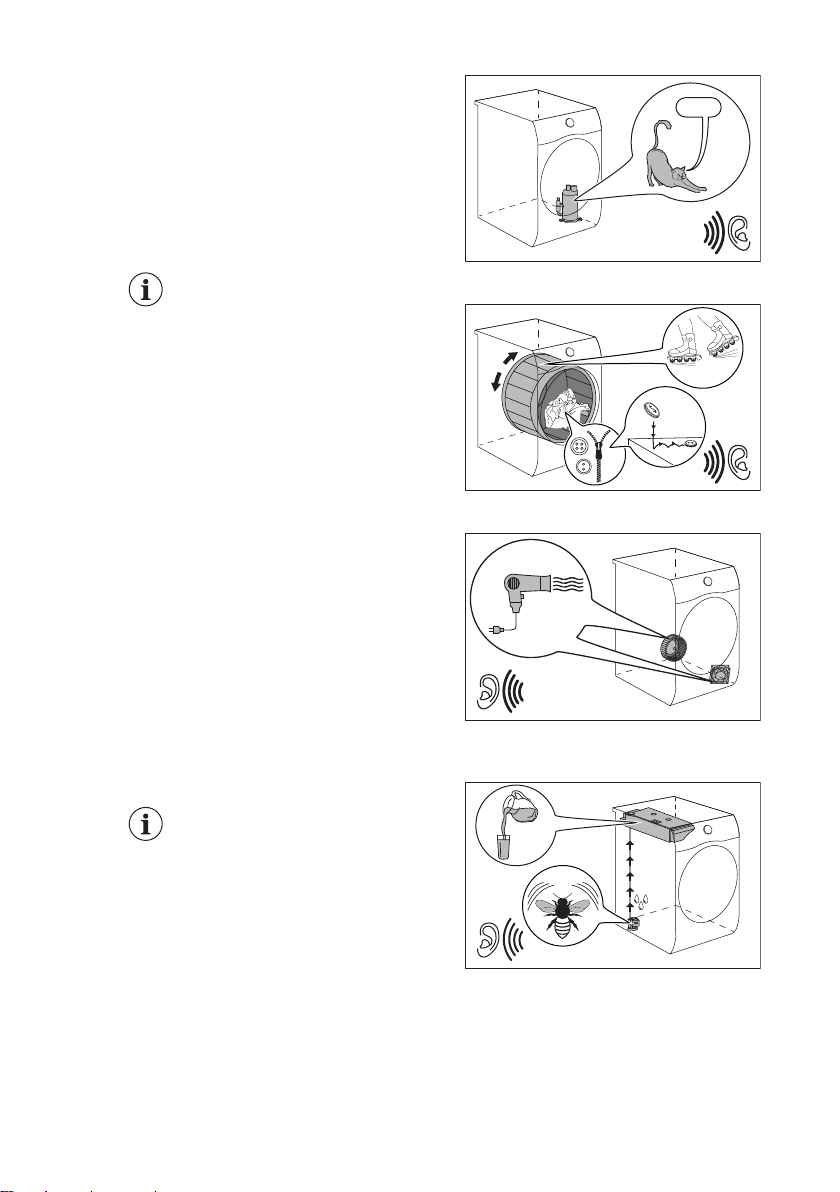

8.2 Hałas/głośna praca

Obracającego się bębna.

Pracujących wentylatorów.

Pracującej pompy i przepływu skroplin do zbiornika.

Podczas cyklu suszenia, w różnych jego fazach, urządzenie może wydawać różne odgłosy. Są to normalne odgłosy pracy.

Pracującej sprężarki.

Page 15

9. CODZIENNA EKSPLOATACJA

POLSKI 15

9.1 Uruchamianie programu

bez opóźnienia

1. Przygotować pranie i włożyć je do urządzenia.

UWAGA!

Zamykając drzwi urządzenia należy uważać, aby nie przytrzasnąć prania między drzwiami a gumową uszczelką.

2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

3. Ustawić program i opcje odpowiednie do danego rodzaju ładunku.

Wyświetlacz wyświetli czas trwania programu.

Rzeczywisty czas suszenia będzie zależał od rodzaju ładunku (ilość i skład prania), temperatury w pomieszczeniu oraz wilgotności prania po zakończeniu fazy wirowania.

4. Nacisnąć przycisk dotykowy Start/ Pauza.

Nastąpi uruchomienie programu.

9.2 Uruchamianie programu z

opóźnieniem

1. Ustawić program i opcje odpowiednie do danego rodzaju ładunku.

2. Nacisnąć kilkakrotnie przycisk opóźnienia rozpoczęcia programu, aż na wyświetlaczu pojawi się żądany czas opóźnienia.

Możliwe jest ustawienie czasu opóźnienia rozpoczęcia programu w zakresie od 1 do 20 godzin.

3. Nacisnąć przycisk dotykowy Start/ Pauza.

Na wyświetlaczu rozpocznie się odliczanie czasu opóźnienia. Po zakończeniu odliczania nastąpi uruchomienie programu.

9.3 Zmiana programu

1. Nacisnąć przycisk wł./wył., aby

wyłączyć urządzenie.

2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

3. Ustawić program.

Ewentualnie:

1. Obrócić pokrętło wyboru programów w położenie „Reset”.

2. Odczekać 1 sekundę. Na wyświetlaczu widoczne jest

wskazanie .

3. Ustawić program.

9.4 Po zakończeniu programu

Po zakończeniu programu:

• Rozlega się przerywany sygnał

dźwiękowy.

• Na wyświetlaczu pojawia się

wskazanie .

• Zapalają się wskaźniki

Zbiornik na skropliny.

• Świeci się wskaźnik Start/Pauza.

Jeśli włączono opcję Ochrona przed zagnieceniami (patrz rozdział

Ochrona przed zagnieceniami

urządzenie będzie kontynuować pracę, przechodząc do trwającej co najmniej 30 minut fazy ochrony przed zagnieceniami.

Faza ochrony przed zagnieceniami zmniejsza ilość zagnieceń.

Pranie można wyjąć przed zakończeniem fazy ochrony przed zagnieceniami. Jednak w celu uzyskania

Filtr i

Opcje –

)

Page 16

www.electrolux.com16

lepszych efektów zaleca się wyjmowanie prania po zakończeniu lub niedługo przed zakończeniem fazy ochrony przed zagnieceniami.

Po zakończeniu fazy ochrony przed zagnieceniami:

• Na wyświetlaczu nadal widoczne jest wskazanie .

• Zapalają się wskaźniki Filtr i Zbiornik na skropliny.

• Wskaźnik Start/Pauza gaśnie.

1. Nacisnąć przycisk wł./wył., aby

wyłączyć urządzenie.

2. Otworzyć drzwi urządzenia.

3. Wyjąć pranie.

4. Zamknąć drzwi urządzenia.

Możliwe przyczyny niezadowalających efektów suszenia:

• Niewłaściwe ustawienie poziomu wysuszenia. Patrz rozdział

Dostosowanie domyślnego poziomu wysuszenia

10. WSKAZÓWKI I PORADY

• Temperatura w pomieszczeniu jest za niska lub za wysoka. Optymalna temperatura powinna wynosić od 19°do 24°C.

Po zakończeniu programu należy każdorazowo oczyścić filtr i opróżnić pojemnik na skropliny.

9.5 Tryb czuwania

Aby zmniejszyć zużycie energii, funkcja ta powoduje automatyczne wyłączenie urządzenia:

• Po upływie 5 minut, jeśli nie zostanie uruchomiony program.

• Po upływie 5 minut od zakończenia programu.

Czas skraca się do 30 sekund, jeśli pokrętło wyboru programów znajduje się w położeniu „Reset”.

10.1 Przygotowanie prania

Bardzo często po zakończeniu cyklu prania ubrania są zgniecione i splątane. Suszenie zgniecionych i splątanych ubrań jest nieefektywne. W celu zapewnienia prawidłowego przepływu powietrza i równomiernego suszenia zaleca się wkładanie ubrań pojedynczo do suszarki, uprzednio nimi potrząsając.

Aby zapewnić prawidłowy przebieg procesu suszenia, należy:

• Zasunąć zamki błyskawiczne.

• Zapiąć poszwy.

• Nie pozostawiać luźnych troczków i tasiemek (np. troczków fartuchów). Zawiązać je przed uruchomieniem programu.

• Wyjąć całą zawartość z kieszeni.

• Rzeczy z bawełnianą podszewką należy wywrócić na lewą stronę. Bawełniana podszewka powinna znajdować się na zewnątrz.

• Zawsze należy ustawiać program odpowiedni do rodzaju prania.

• Nie wkładać razem rzeczy o jasnych i ciemnych kolorach.

• Używać odpowiednich programów do suszenia tkanin bawełnianych i dzianin, aby zapobiec ich zbiegnięciu się.

• Nie przekraczać maksymalnego ciężaru ładunku podanego w rozdziale „Programy” lub widocznego na wyświetlaczu.

• Suszyć wyłącznie rzeczy, które nadają się do suszenia w suszarce. Odpowiednie informacje znajdują się na metkach ubrań.

• Nie suszyć jednocześnie małych rzeczy z dużymi. Duże rzeczy mogą owinąć się wokół małych, co uniemożliwi ich prawidłowe wysuszenie.

• Przed umieszczeniem dużych rzeczy w suszarce należy nimi potrząsnąć. Pozwala to uniknąć obecności

Page 17

wilgotnych miejsc na tkaninie po

zakończeniu suszenia.

Symbol na met‐ceOpis

Można suszyć w suszarce.

Można suszyć w suszarce w wyższej temperaturze.

Można suszyć w suszarce tylko w niskiej temperaturze.

Nie można suszyć w suszarce.

11. KONSERWACJA I CZYSZCZENIE

POLSKI 17

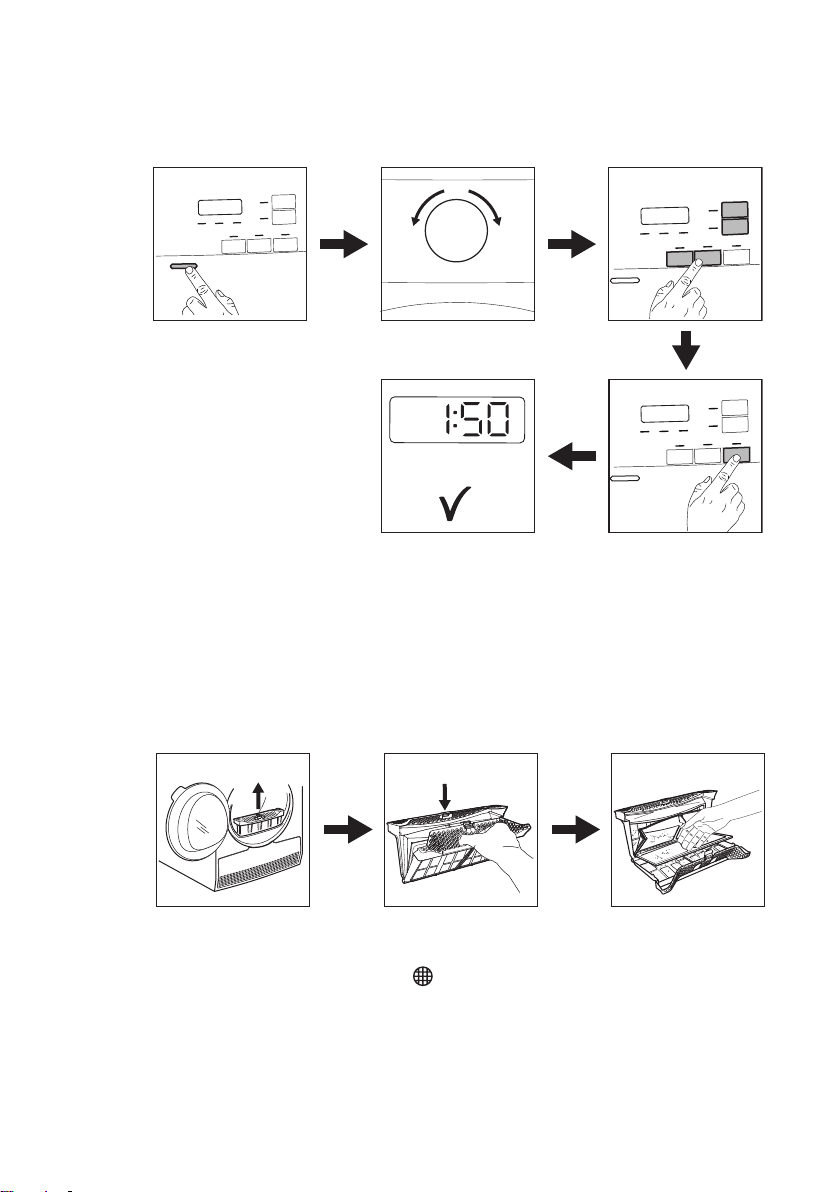

11.1 Czyszczenie filtra

UWAGA!

Nie używać do czyszczenia filtra wody. Zebrane włókna należy wyrzucać do kosza (uważać, aby sztuczne włókna nie przedostały się do środowiska wodnego).

1. 2.

Aby zapewnić najlepsze efekty suszenia, należy regularnie czyścić filtr. Niedrożny filtr powoduje wydłużenie cykli suszenia i wzrost zużycia energii. Filtr należy czyścić ręką, a w razie potrzeby można użyć odkurzacza.

Page 18

www.electrolux.com18

W razie potrzeby usunąć fragmenty włókien z kieszeni i uszczelki filtra. Można użyć w

tym celu odkurzacza.

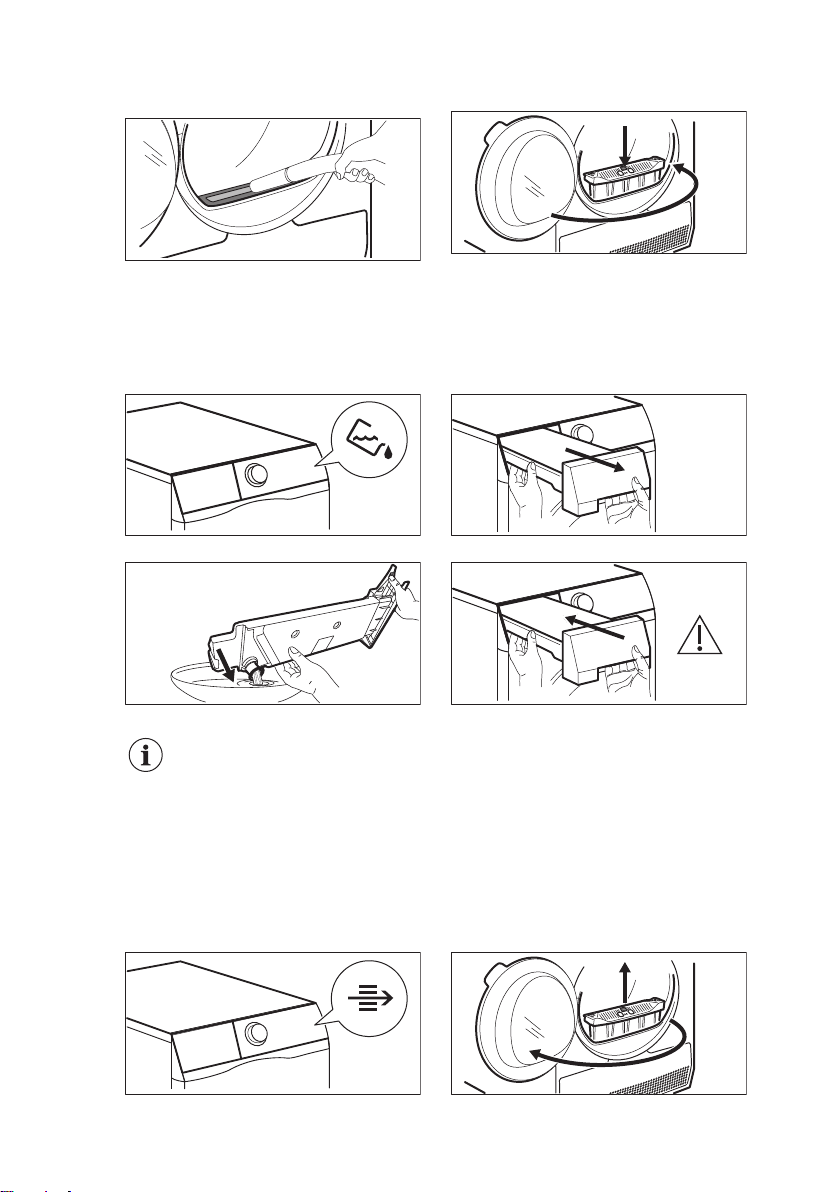

11.2 Opróżnianie zbiornika na skropliny

1. 2.

3. 4.

Wodę ze zbiornika na skropliny można stosować jako wodę destylowaną (np. do prasowania z wykorzystaniem pary). Przed użyciem wody należy ją przefiltrować.

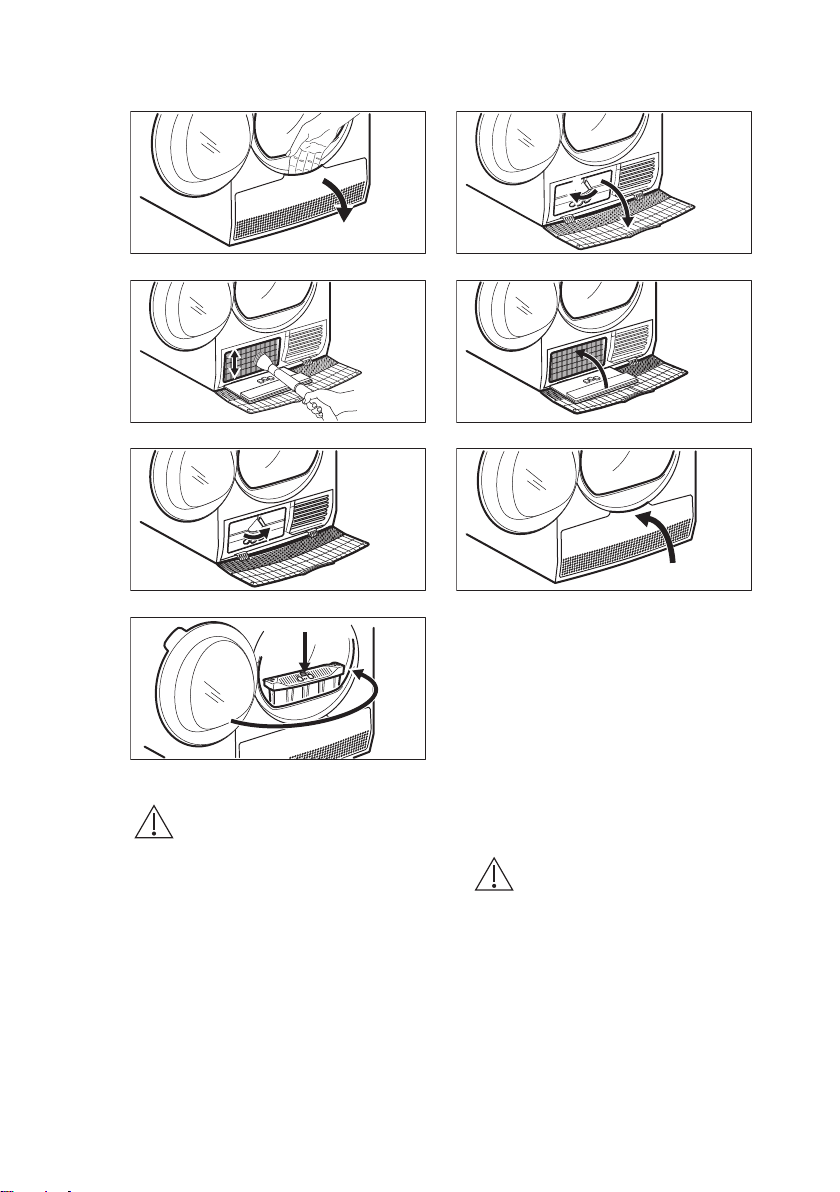

11.3 Czyszczenie wymiennika ciepła

1. 2.

Page 19

3. 4.

5. 6.

7. 8.

POLSKI 19

UWAGA!

Nie dotykać metalowej powierzchni gołymi rękami. Zagrożenie odniesieniem obrażeń. Założyć rękawice ochronne. Czyścić ostrożnie metalową powierzchnię, aby jej nie uszkodzić.

11.4 Czyszczenie czujnika wilgotności

UWAGA!

Możliwość uszkodzenia czujnika wilgotności. Do czyszczenia czujnika nie wolno używać materiałów o właściwościach ściernych.

W celu zapewnienia jak najlepszych efektów suszenia urządzenie wyposażono w metalowy czujnik wilgotności. Czujnik znajduje się po wewnętrznej stronie obszaru drzwi.

Page 20

www.electrolux.com20

W miarę użytkowania urządzenia powierzchnia czujnika może ulec zabrudzeniu, co negatywnie wpływa na skuteczność suszenia.

Zaleca się wyczyszczenie czujnika co najmniej 3- lub 4-krotnie lub gdy spadnie wydajność urządzenia.

Czujnik można czyścić twardszą stroną gąbki do mycia naczyń zwilżoną niewielką ilością octu lub płynu do mycia naczyń.

Aby wyczyścić czujnik, należy:

1. Otworzyć drzwi urządzenia.

2. Wyczyścić czujnik wilgotności,

przecierając kilkakrotnie jego metalową powierzchnię.

Do czyszczenia wewnętrznej powierzchni i chwytaków bębna należy stosować obojętny detergent na bazie mydła. Osuszyć wyczyszczone powierzchnie miękką szmatką.

UWAGA!

Do czyszczenia bębna nie wolno używać materiałów ściernych ani myjek stalowych.

11.6 Czyszczenie panelu

sterowania i obudowy

Do czyszczenia panelu sterowania i obudowy należy stosować obojętny detergent na bazie mydła.

Czyścić wilgotną szmatką. Osuszyć wyczyszczone powierzchnie miękką szmatką.

UWAGA!

Nie stosować środków do czyszczenia mebli lub środków czyszczących, które mogłyby spowodować korozję.

11.5 Czyszczenie bębna

OSTRZEŻENIE!

Przed przystąpieniem do czyszczenia urządzenia należy je odłączyć od zasilania.

11.7 Czyszczenie szczelin

wentylacyjnych

Usunąć ze szczelin wentylacyjnych nagromadzone fragmenty włókien za pomocą odkurzacza.

12. ROZWIĄZANIE PROBLEMÓW

Problem Możliwe rozwiązanie

Urządzenie nie włącza się. Upewnić się, że wtyczkę przewodu zasi‐

Sprawdzić bezpiecznik w szafce z bez‐

Program nie uruchamia się. Nacisnąć Start/Pauza.

Upewnić się, że zamknięto drzwi urzą‐

Drzwi urządzenia nie zamykają się. Upewnić się, że filtr jest prawidłowo za‐

lającego włożono do gniazdka.

piecznikami (instalacja domowa).

dzenia.

montowany.

Page 21

POLSKI 21

Problem Możliwe rozwiązanie

Upewnić się, że nie doszło do przytrzaś‐

Urządzenie zatrzymało się podczas pra‐ cy.

Ładunek jest zbyt mały – należy włożyć

Czas trwania cyklu jest zbyt długi lub nie‐ zadowalający efekt suszenia.

Sprawdzić, czy filtr jest czysty.

Pranie jest zbyt mokre. Ponownie odwiro‐

Temperatura w pomieszczeniu powinna

Wybrać program Suszenie na czas lub

Na wyświetlaczu widoczne jest wskaza‐ nie .

Upewnić się, że wybrane opcje działają z

Na wyświetlaczu widoczny jest kod błędu (np. E51).

Po upływie 5 godzin program zakończy się automatycznie.

Może okazać się, że niektóre fragmenty dużych rzeczy (np. prześcieradeł) pozostaną wil‐

gotne.

nięcia prania między drzwiami urządzenia a gumową uszczelką.

Upewnić się, że pojemnik na skropliny jest pusty. Nacisnąć Start/Pauza, aby po‐ nownie uruchomić program.

do bębna więcej prania lub wybrać pro‐ gram Suszenie na czas.

Upewnić się, że ciężar prania jest odpo‐ wiedni do czasu trwania programu.

wać pranie w pralce.

mieścić się w zakresie od +5°C do +35°C. Optymalna temperatura wynosi od 19°C do 24°C.

Extra suche.

Aby ustawić nowy program, należy wyłą‐ czyć i ponownie włączyć urządzenie.

danym programem.

Wyłączyć i ponownie włączyć urządzenie. Uruchomić nowy program. Jeśli problem wystąpi ponownie należy skontaktować się z punktem serwisowym.

12.1 Jeśli efekty suszenia są

niezadowalające

• Wybrano niewłaściwy program.

• Filtr jest niedrożny.

• Wymiennik ciepła jest niedrożny.

• Do urządzenia włożono za dużo prania.

• Bęben jest zabrudzony.

• Niewłaściwe ustawienie czujnika przewodności (patrz rozdział

„

Ustawienia – Regulacja poziomu

resztkowej wilgotności prania

wybrać lepsze ustawienie).

• Szczeliny wentylacyjne są niedrożne.

• Temperatura otoczenia jest zbyt niska lub zbyt wysoka (optymalna temperatura wynosi od 19°C do 24°C)

”, aby

Page 22

www.electrolux.com22

13. DANE TECHNICZNE

Wysokość x szerokość x głębokość 850 x 596 x 638 mm (maksymalnie 662

Maks. głębokość przy otworzonych drzwiach urządzenia

Maks. szerokość przy otworzonych drzwiach urządzenia

Wysokość 850 mm (+ 15 mm – regulacja nóżek)

Pojemność bębna 118 l

Maksymalna ładowność 8 kg

Napięcie 230 V

Częstotliwość 50 Hz

Poziom mocy akustycznej 67 dB

Łączna moc 700 W

Klasa efektywności energetycznej A+++

Zużycie energii przy standardowym pro‐ gramie suszenia tkanin bawełnianych

przy częściowym i pełnym załadunku.

Zużycie energii przy standardowym pro‐ gramie suszenia tkanin bawełnianych przy częściowym i częściowym załadun‐

ku.

Roczne zużycie energii

Zużycie energii w trybie włączenia

Zużycie energii w trybie wyłączenia

Rodzaj użytkowania W gospodarstwie domowym

Dopuszczalna temperatura otoczenia od +5°C do +35°C

Stopień zabezpieczenia przed wnikaniem cząstek stałych i wilgoci zapewniona przez osłonę zabezpieczającą z wyjąt‐ kiem sytuacji, gdy sprzęt niskonapięciowy nie ma zabezpieczenia przed wilgocią

Produkt zawiera hermetycznie zamknięte fluoropochodne gazy cieplarniane

Oznaczenie gazu R134a

Ciężar 0,28 kg

mm)

1107 mm

958 mm

1,47 kWh

0,83 kWh

176,50 kWh

0,05 W

IPX4

Page 23

POLSKI 23

Potencjał tworzenia efektu cieplarnianego

1430

(GWP)

Zgodne z normą EN 61121. 8 kg tkanin bawełnianych odwirowanych z prędkością

1000 obr./min.

Zgodne z normą EN 61121. 4 kg tkanin bawełnianych odwirowanych z prędkością

1000 obr./min.

Roczne zużycie energii w kWh przy założeniu 160 cykli suszenia ze standardowym pro‐ gramem do tkanin bawełnianych, z pełnym lub częściowym załadunkiem i przy stosowaniu trybów energooszczędnych. Rzeczywiste zużycie energii na cykl zależy od sposobu użycia urządzenia (Dyrektywa UE 392/2012).

Zgodnie z normą EN 61121.

Podane wyżej informacje są zgodne z rozporządzeniem 392/2012 Komisji UE, wdrażającym dyrektywę 2009/125/WE.

13.1 Parametry eksploatacyjne

Program Obroty / wilgotność szczątkowa

Czas susze‐

nia

Bawełna Eco 8 kg

Suche do szafy 1400 obr./min / 50% 156 min 1,31 kWh

1000 obr./min / 60% 173 min 1,47 kWh

Bawełna 8 kg

Suche do prasowa‐ nia

1400 obr./min / 50% 120 min 0,94 kWh

1000 obr./min / 60% 137 min 1,12 kWh

Bawełna Eco 4 kg

Suche do szafy 1400 obr./min / 50% 93 min 0,72 kWh

1000 obr./min / 60% 105 min 0,83 kWh

Syntetyki 3,5 kg

Suche do szafy 1200 obr./min / 40% 65 min 0,47 kWh

800 obr./min / 50% 80 min 0,60 kWh

Przy niepełnym wsadzie czas trwania cyklu jest krótszy i urządzenie zużywa mniej ener‐ gii.

Nieodpowiednia temperatura otoczenia i/lub źle odwirowane pranie mogą spowodować wydłużenie czasu trwania cyklu i zwiększenie zużycia energii.

Zużycie

energii

Page 24

1 2

1 32

www.electrolux.com24

14. KRÓTKI PRZEWODNIK

14.1 Codzienna eksploatacja

1. Nacisnąć przycisk Wł./Wył., aby

włączyć urządzenie.

2. Ustawić program za pomocą pokrętła wyboru programów.

3. Wraz z programem suszenia można ustawić jedną lub więcej opcji specjalnych. Aby włączyć lub

14.2 Czyszczenie filtra

Po zakończeniu każdego cyklu na wyświetlaczu pojawia się symbol filtra

i konieczne jest wyczyszczenie filtra.

wyłączyć opcję, należy dotknąć odpowiedniego przycisku.

4. Aby włączyć program, należy dotknąć przycisku Start/Pauza.

5. Urządzenie uruchomi się.

Page 25

14.3 Tabela programów

POLSKI 25

Program

3) Bawełna Eco

Bawełna Extra suche

Bawełna Suche do szafy

Bawełna Suche do prasowania

Syntetyki Extra suche

Syntetyki Suche do szafy

Delikatne 4 kg

Suszenie na czas 5 kg

Pościel + 4,5 kg

Jedwab 1 kg

Wełna 1 kg

Wsad

8 kg

3,5 kg

Właściwości / Rodzaj tkaniny

Cykl zapewniający poziom wysu‐ szenia „tkaniny bawełniane – su‐ che do szafy” przy maksymalnej oszczędności energii.

Poziom wysuszenia: ekstra su‐ che.

Cykl przeznaczony do suszenia wszystkich rodzajów tkanin ba‐ wełnianych do przechowywania (suche do szafy).

Poziom wysuszenia: odpowied‐ nie dla rzeczy do prasowania.

Poziom wysuszenia: ekstra su‐ che.

Poziom wysuszenia: suche do szafy.

Delikatne tkaniny, takie jak syn‐ tetyczny jedwab, akryl oraz ich mieszanki.

Z tym programem można użyć opcji Suszenie na czas oraz us‐ tawić czas trwania programu. Czas suszenia należy dostoso‐ wać do ciężaru wsadu, np. 2 godz. dla 5 kg rzeczy baweł‐ nianych.

Do trzech kompletów pościeli, z czego jeden może być podwój‐ nej wielkości.

Do delikatnego suszenia tkanin jedwabnych nadających się do prania ręcznego.

Tkaniny wełniane. Do delikatnego suszenia tkanin wełnianych nadających się do prania ręcznego. Po zakończeniu programu nie‐ zwłocznie wyjąć rzeczy z urządzenia.

Page 26

www.electrolux.com26

Program

Outdoor 2 kg

Denim 4 kg

Mieszane + 6 kg

Maksymalny ciężar odnosi się do suchego prania.

Więcej informacji na temat oznaczeń na metkach odzieży podano w rozdziale

ZÓWKI I PORADY: Przygotowanie prania.

Wsad

Właściwości / Rodzaj tkaniny

Odzież turystyczna, techniczna, sportowa, kurtki z materiałów wodoodpornych i oddychają‐ cych, kurtki z odpinanym futer‐ kiem lub wewnętrzną podpinką. Odpowiednie do suszenia w su‐ szarce.

Ubrania codzienne takie jak dżinsy, bluzy itp., o różnej gru‐ bości materiału (np. na kołnie‐ rzu, mankietach i szwach).

Mieszana odzież z tkanin baweł‐ nianych, bawełniano-syntetycz‐ nych i syntetycznych.

15. KARTA PRODUKTU ZGODNA Z ROZPORZĄDZENIEM UE 1369/2017

Karta produktu

Znak towarowy Electrolux

Model EW7H578WP

Pojemność znamionowa, wyrażona w kg 8

Czy suszarka bębnowa jest suszarką wywiewową czy su‐ szarką kondensacyjną

Klasa efektywności energetycznej A+++

Zużycie energii wynoszące kWh rocznie na podstawie 160 cykli suszenia w przypadku standardowego programu su‐ szenia tkanin bawełnianych przy pełnym i częściowym za‐ ładowaniu oraz zużycia energii w trybach niskiego zużycia energii. Rzeczywiste zużycie energii na cykl zależy od sposobu użytkowania urządzenia.

Suszarka automatyczna czy suszarka nieautomatyczna Automatyczne

Zużycie energii dla standardowego programu suszenia tkanin bawełnianych przy pełnym załadowaniu w kWh

WSKA‐

PNC916098744

Umyć wymiennik

176,50

1,47

Page 27

POLSKI 27

Zużycie energii dla standardowego programu suszenia tkanin bawełnianych przy częściowym załadowaniu w kWh

Ważone zużycie energii w trybie wyłączenia (W) 0,05

Zużycie energii w trybie wyłączenia w trybie czuwania (W) 0,05

Czas trwania trybu czuwania w minutach 10

„Standardowy program suszenia tkanin bawełnianych” przy pełnym i częściowym załadowaniu oznacza standar‐ dowy program suszenia, do którego odnoszą się informa‐ cje zawarte na etykiecie oraz w karcie, że jest on odpo‐ wiedni do suszenia tkanin bawełnianych o normalnym po‐ ziomie wilgotności oraz że jest najbardziej efektywnym programem pod względem zużycia energii w przypadku tkanin bawełnianych

Ważony czas programu (Tt ) dla standardowego programu suszenia tkanin bawełnianych przy pełnym i częściowym załadowaniu,

Czas programu dla 'standardowego programu suszenia tkanin bawełnianych przy pełnym załadowaniu' w minu‐ tach

Czas programu dla „standardowego programu suszenia tkanin bawełnianych przy częściowym załadowaniu” w mi‐ nutach

Klasa wydajności skraplania w skali od G (najmniejsza wy‐ dajność) do A (największa wydajność)

Średnia wydajność skraplania dla standardowego progra‐ mu suszenia tkanin bawełnianych przy pełnym załadowa‐ niu wyrażona w procentach

Średnia wydajność skraplania dla standardowego progra‐ mu suszenia tkanin bawełnianych przy częściowym zała‐ dowaniu wyrażona w procentach

Ważona wydajność skraplania dla standardowego progra‐ mu suszenia tkanin bawełnianych przy pełnym i częścio‐ wym załadowaniu

Poziom mocy akustycznej w dB 67

Przeznaczony do zabudowy T/N Nie

0,83

134

173

105

Podane wyżej informacje są zgodne z rozporządzeniem 392/2012 Komisji UE, wdrażającym dyrektywę 2009/125/WE.

16. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego

pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby

Page 28

www.electrolux.com28

chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać

urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy

zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 29

POLSKI 29

Page 30

www.electrolux.com30

Page 31

POLSKI 31

Page 32

www.electrolux.com/shop

136964481-A-012020
