Page 1
EW6T562L
IT Lavabiancheria Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. DATI TECNICI.................................................................................................... 8
5. INSTALLAZIONE................................................................................................8
6. PANNELLO DEI COMANDI..............................................................................11
7. SELETTORE E TASTI......................................................................................12
8. PROGRAMMI................................................................................................... 14
9. IMPOSTAZIONI................................................................................................ 19
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 20
11. UTILIZZO QUOTIDIANO................................................................................ 20
12. CONSIGLI E SUGGERIMENTI UTILI.............................................................23

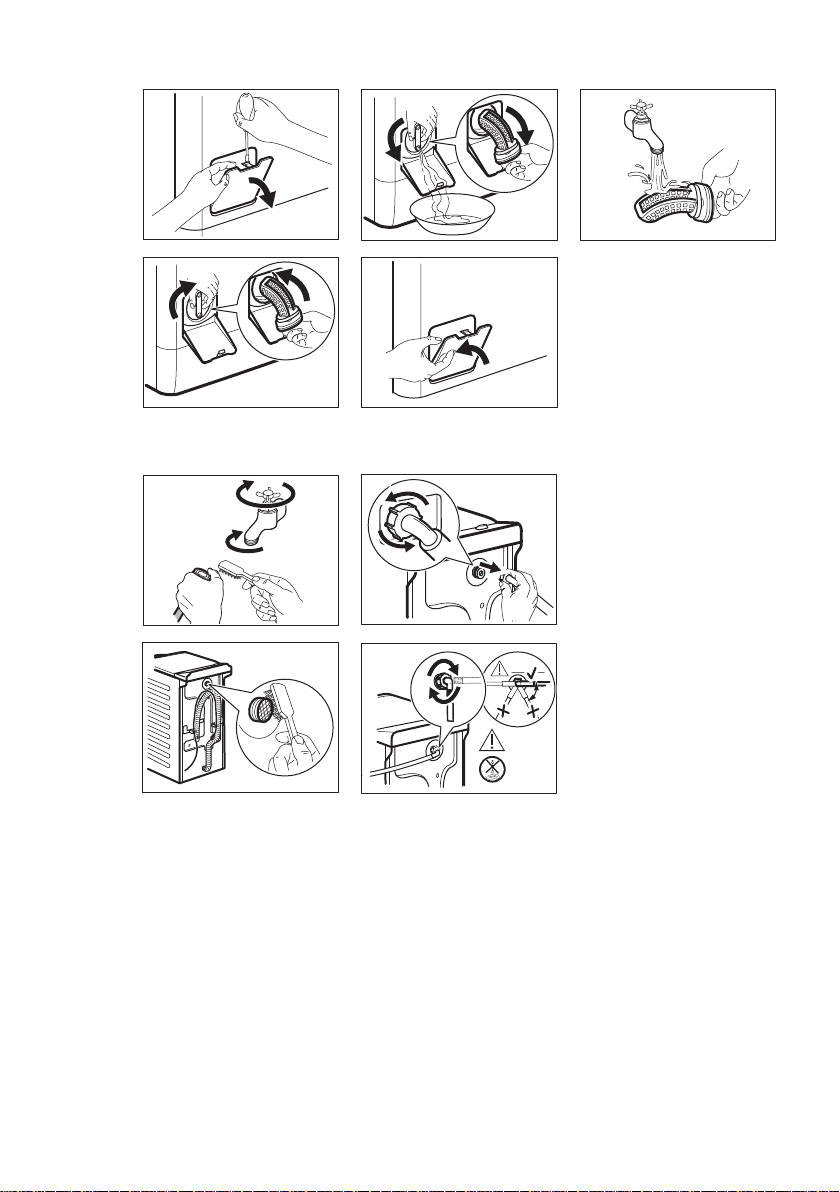

13. PULIZIA E MANUTENZIONE......................................................................... 25
14. RISOLUZIONE DEI PROBLEMI.....................................................................29
15. VALORI DI CONSUMO.................................................................................. 32
16. GUIDA RAPIDA............................................................................................. 34
PENSIAMO A TE
Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
Page 3
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Quest’apparecchiatura può essere usata da bambini a
partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.
• I bambini tra i 3 e gli 8 anni e le persone con disabilità
diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Tenere i bambini al di sotto dei 3 anni lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Controllare che i bambini non giochino con
l’apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani
dall’apparecchiatura quando la porta è aperta.
• Se l'elettrodomestico ha un dispositivo di sicurezza
per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'elettrodomestico senza essere
supervisionati.
ITALIANO 3
Page 4
www.electrolux.com4
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• L’apparecchiatura è destinata all’uso domestico e
applicazioni simili, come:
– cucine di negozi, uffici e altri ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali;
– aree per uso comune in condomini o lavanderie a
gettoni.
• Il carico massimo dell'apparecchiatura è 6 kg. Non
superare il carico massimo di ciascun programma
(fare riferimento al capitolo "Programmi").
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere
compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei nuovi set di tubi forniti in
dotazione o ancora dei nuovi set di tubi forniti dal
Centro Assistenza Autorizzato.
• I tubi usati non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore
per pulire l'apparecchio.
• Pulire l'apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
Page 5
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.
• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente il coperchio
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
2.3 Collegamento dell’acqua
• L'acqua in ingresso non deve avere
una temperatura superiore ai 25 °C.
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti
dispositivi nuovi (misuratori
dell'acqua, ecc.), lasciar scorrere
l'acqua fino a che non sarà
trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
• Non usare una prolunga se i tubi di
carico dell’acqua sono troppo corti.
Contattare il Centro di Assistenza
Page 6
www.electrolux.com6
autorizzato per sostituire il tubo di
carico dell'acqua.
• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di
scarico. Questa condizione è
imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.
• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro di Assistenza
autorizzato per l’altro tubo di scarico e
la prolunga.
• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.
2.4 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Prelavare questi
tessuti prima di metterli in lavatrice.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
2.5 Assistenza
• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato. Utilizzare solo ricambi
originali.
• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.
• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo
l'interruzione della produzione del
modello: motore e spazzole del
motore, trasmissione tra motore e
tamburo, pompe, ammortizzatori e
molle, tamburo di lavaggio, albero del
tamburo e relativi cuscinetti a sfera,
riscaldatori ed elementi riscaldanti,
comprese pompe di calore, tubazioni
e relative attrezzature, compresi tubi
flessibili, valvole, filtri e acquastop,
circuiti stampati, display elettronici,
pressostati, termostati e sensori,
software e firmware compreso il
software di reset, porta, cerniera della
porta e guarnizioni, altre guarnizioni,
gruppo di chiusura della porta,
periferiche in plastica come i
distributori di detersivi. Si prega di
notare che alcuni di questi pezzi di
ricambio sono disponibili solo per i
riparatori professionisti e che non tutti
i pezzi di ricambio sono rilevanti per
tutti i modelli.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
Page 7
3. DESCRIZIONE DEL PRODOTTO
7
8
11
5
6
9
10
2
3
1
4
ITALIANO 7
3.1 Funzioni speciali
La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.
• Il SensiCare System regola
automaticamente la durata del
3.2 Panoramica dell'apparecchiatura
programma per il bucato presente nel
cesto in modo da ottenere i migliori
risultati di lavaggio nel minor tempo
possibile. Leggere il paragrafo "Il
SensiCare System rilevamento del
carico " per ulteriori dettagli.
Pannello comandi
1
Coperchio
2
Maniglia di apertura del coperchio
3
Filtro della pompa di scarico
4
Per mettere in piano
5
l'elettrodomestico
Tubo di carico
6
Tubo flessibile di scarico
7
Cavo di alimentazione
8
Bulloni per il trasporto
9
Supporto tubo
10
Targhetta dei dati
11
Page 8
00000000
00A
Mod.
xxxxxxxxx
000V ~ 00Hz 0000 W
910000000
00
A
B
C
Prod.No.
D
A
B
C
www.electrolux.com8
Informazioni per il prodotto di registro.
La targhetta identificativa riporta il
nome del modello (A), il numero di
prodotto (B), le classificazioni elettriche
(C) e il numero di serie (D).
4. DATI TECNICI
Dimensioni Larghezza/Altezza/Profon‐
Collegamento elettrico Tensione
Coperchio di protezione che impedisce l'ingresso di
sporco e umidità, eccetto dove l'apparecchiatura a
bassa tensione non ha una protezione contro l'umidità
Pressione dell’acqua di
alimentazione
Alimentazione dell'acqua
Carico massimo Cotone 6 kg
Velocità di Centrifuga Velocità massima di centri‐
1)
Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4'' .
dità totale
Potenza totale
Fusibile
Frequenza
Minimo
Massimo
1)
fuga
La targhetta identificativa riporta il nome
del modello (A), il numero di prodotto (B ) e
il numero di serie (C).
39,7 cm /90,8 cm /59,9 cm
230 V
2200 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Acqua fredda
1151 giri/min
5. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
Page 9
5.1 Disimballaggio e posizionamento
2
1
1
2
1
2
ITALIANO 9
1.
3. 4.
2.
Consigliamo di conservare l'imballaggio e i bulloni per il trasporto
per quando si trasporta l'apparecchiatura.
Regolare l'apparecchiatura in modo adeguato per evitare le vibrazioni, il rumore e il
movimento dell'apparecchiatura stessa mentre è in funzione.
AVVERTENZA!
Non mettere cartone, legno o materiali equivalenti sotto i piedini
dell'apparecchiatura per regolarne il livello.
Page 10
90O90
O
3/4”
3/4”
1/2”
3/4”
0.3-10 bar
FI
DK
SE
NO
min.600 mm
max.1000 mm
www.electrolux.com10
5.2 Tubo di carico
5.3 Scarico dell'acqua
Gli accessori forniti con l'apparecchio
possono variare a seconda del modello.
Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se il tubo di carico
dell'acqua è troppo corto.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell'acqua.
Il tubo di scarico dovrebbe trovarsi a un'altezza non inferiore a 600 mm e non superiore a
1000 mm.
È possibile prolungare il tubo di scarico fino a un massimo di 4000 mm. Contattare il Centro
Assistenza autorizzato per l'altro tubo di scarico e la prolunga.
5.4 Collegamento elettrico
Al termine dell'installazione è possibile
collegare la spina di rete alla presa di
corrente.
La targhetta di identificazione e il capitolo
"Dati tecnici" indicano i valori elettrici
necessari. Assicurarsi che siano
compatibili con l'alimentazione di rete.
Verificare che l'impianto elettrico
domestico possa sopportare il carico
Page 11
1
2
3
4
9 6 578
10
ITALIANO 11
massimo richiesto, tenendo conto anche
di eventuali altri apparecchi in uso.
Collegare l’apparecchiatura a una
presa elettrica con messa a terra.
6. PANNELLO DEI COMANDI
6.1 Descrizione del pannello dei comandi
Il cavo di alimentazione deve essere
facilmente accessibile dopo
l’installazione dell’apparecchiatura.
Per qualsiasi intervento elettrico
necessario per l'installazione di questa
apparecchiatura, contattare il nostro
Centro di Assistenza Autorizzato.
Il costruttore declina qualsiasi
responsabilità per danni o lesioni causati
dal mancato rispetto della suddetta
norma di sicurezza.
Selettore dei programmi
1
Display
2
Tasto Risparmio Tempo
3
Tasto Partenza Ritardata
4
5
Avvio/Pausa Tasto
Tasto Prelavaggio
6
Centrifuga tasto opzioni riduzione
7
Tasto Temperatura
8
Pulsante On/Off
9
Spie:
10
• Extra Risciacquo
• Notturna
• Acqua in vasca
Page 12
A B C
www.electrolux.com12
6.2 Visualizza
A Spia coperchio bloccato.
B Spia Sicurezza bambino.
7. SELETTORE E TASTI
7.1 Introduzione
Le opzioni/funzioni non sono
disponibili con tutti i
programmi di lavaggio.
Controllare la compatibilità
fra opzioni/funzioni e i
programmi di lavaggio nella
"Tabella dei programmi".
Un’opzione/funzione può
escludere l’altra, in questo
caso l’apparecchiatura non
consente di impostare le
opzioni/funzioni
incompatibili.
7.2 Risparmio Tempo
Questa opzione potrebbe abbreviare il
programma di lavaggio.
Impostare questa opzione per capi
leggermente sporchi o da rinfrescare.
Toccare una volta questo tasto per
ridurre la durata.
In caso di un carico più piccolo, toccare
due volte questo tasto per impostare un
programma extra rapido.
Dopo ogni tocco, viene visualizzata sul
display la durata del nuovo programma.
C La spia digitale può mostrare:
La spia corrispondente si accende.
Questa opzione non è disponibile per
ogni programma. Per ulteriori dettagli
rimandiamo alla compatibilità delle
opzioni Programma nel capitolo
"Programmi".
• Durata del programma (ad
esempio ).
• Tempo di ritardo (ad esem‐
pio ).
• fine del Ciclo ( ).
• Codice di avvertenza (ad
esempio:
• Temperatura ( )
• Velocità centrifuga ( ,
nessuna spia centrifuga
).
).
7.3 Partenza Ritardata
Con questa opzione sarà possibile
ritardare l’avvio di un programma in un
orario più comodo.
Premere ripetutamente il tasto per
impostare il ritardo necessario. Il tempo
aumenta a intervalli di 1 ora fino a 20
ore.
Dopo aver toccato il tasto Avvio/Pausa
, sul display compare l'indicatore
relativo e il tempo di ritardo selezionato,
quindi l'apparecchiatura inizia il conto
alla rovescia. Il coperchio è bloccato.
7.4 Avvio/Pausa
Premere il tasto Avvio/Pausa per
avviare, mettere in pausa
l'apparecchiatura o interrompere un
programma in funzione.
Page 13
ITALIANO 13
7.5 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
La spia corrispondente si accende.
• Usare questa funzione per
aggiungere una fase di pre-lavaggio a
30°C prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Questa opzione può
aumentare la durata del
programma.
7.6 Centrifuga
Quando viene impostato un programma,
l'apparecchiatura seleziona in modo
automatico la velocità di centrifuga
massima consentita eccetto il
programma Denim.
Premere questo bottone per
impostare ulteriori opzioni di
centrifuga:
• Ridurre la velocità della
centrifuga.Sul display compaiono
solo le velocità di centrifuga disponibili
per il programma selezionato.
• Nessuna centrifuga compare
sul display.
Impostare questa opzione per
disattivare tutte le fasi di centrifuga.
L'apparecchiatura esegue solo la fase
di scarico del programma di lavaggio
selezionato. Impostare questa
opzione per tessuti molto delicati. La
fase di risciacquo per alcuni
programmi di lavaggio utilizza più
acqua
• Stop acqua in vasca . La spia
corrispondente si accende.
La centrifuga finale non viene
eseguita. Si esclude lo scarico
dell'acqua dell'ultimo risciacquo in
modo da non sgualcire i tessuti. Il
programma di lavaggio finisce con
l’acqua nel cesto.
Il coperchio resta bloccato e il cesto
ruota regolarmente per ridurre la
formazione di pieghe. Prima di aprire
il coperchio si deve scaricare l'acqua.
Premendo il tasto Avvio/Pausa
l'apparecchiatura esegue la fase di
centrifuga e poi scarica l'acqua.
• Notturna . La spia corrispondente
si accende.
Le fasi intermedie e quella finale di
centrifuga vengono eliminate e il
programma si conclude con l'acqua
nel cesto. In questo modo vengono
ridotte le pieghe. Il coperchio resta
bloccato. Il cesto ruota regolarmente
per ridurre le pieghe. Prima di aprire il
coperchio si deve scaricare l'acqua.
Dato che il programma è molto
silenzioso, è adatto per essere usato
di notte quando l'energia elettrica
costa meno. In alcuni programmi, i
risciacqui saranno eseguiti con una
maggiore quantità di acqua.
Toccando il tasto Avvio/Pausa ,
l'apparecchiatura esegue unicamente
la fase di scarico.
L'apparecchiatura svuota
l'acqua automaticamente
dopo circa 18 ore.
7.7 Temperatura
Quando viene selezionato un
programma di lavaggio,
l’apparecchiatura propone
automaticamente una temperatura
predefinita.
Toccare ripetutamente questo tasto fino
a che non compare il valore di
temperatura desiderato sul display.
Quando il display mostra le spie
l'apparecchiatura non scalda l'acqua.
,
7.8 On/Off
Premere questo tasto per alcuni secondi
sarà possibile attivare o disattivare
l'apparecchiatura. Quando
l'apparecchiatura viene accesa o spenta,
si sentono due suoni diversi.
Quando la funzione Stand-by disattiva
automaticamente l'apparecchiatura dopo
alcuni minuti per ridurre il consumo
energetico, potrebbe essere necessario
attivare nuovamente l'apparecchiatura.
Page 14
www.electrolux.com14
Per ulteriori dettagli rimandiamo al
paragrafo Stand-by nel capitolo Utilizzo
quotidiano.
8. PROGRAMMI
8.1 Tabella dei programmi
Programma
Temperatura
predefinita
Gamma di
temperatura
Eco 40-60
1)
40 °C
Cotoni
40°C
90°C - A fred‐
do
Sintetici
40°C
60 °C – A
freddo
Delicati
30 °C
40 °C – A
freddo
Rapido 14'
30 °C
Risciacquo 1200
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1200
giri/min
(1200 -
400)
1200
giri/min
(1200 -
400)
1200
giri/min
(1200 -
400)
1200
giri/min
(1200 -
400)
800
giri/min
(800 - 400)
giri/min
(1200 -
400)
Carico
massi‐
mo
6 kg Cotone bianco e colorato sintetico. Capi
6 kg Cotone bianco e cotone colorato. Sporco
3 kg Capi in tessuti sintetici o misti. Capi nor‐
2 kg Tessuti delicati quali ad esempio acrilici,
1,5 kg Capi in tessuti sintetici e misti. Capi poco
6 kg Tutti i tessuti, eccetto lana e tessuti molto
Descrizione del programma
(Tipo di carico e livello di sporco)
normalmente sporchi. Il consumo di energia si
riduce e la durata del programma di lavaggio
viene allungata, garantendo buoni risultati di
lavaggio.
normale o leggero.
malmente sporchi.
viscosa e tessuti misti che richiedono un
lavaggio più delicato. Capi normalmente e
poco sporchi.
sporchi e capi da rinfrescare.
delicati. Programma per risciacquare e centri‐
fugare il bucato. La velocità di centrifuga pre‐
definita è quella usata per i programmi per il
cotone. Ridurre la velocità di centrifuga in ba‐
se al tipo di biancheria. Ove necessario, impo‐
stare l’opzione Extra Risciacquo per aggiun‐
gere ulteriori risciacqui. Con una bassa veloci‐
tà di centrifuga l'apparecchiatura effettua ri‐
sciacqui delicati ed una centrifuga breve.
Page 15
ITALIANO 15
Programma
Temperatura
predefinita
Gamma di
temperatura
Centrifuga/
Scarico
2)
Anti-allergie
60°C
Piumini
40°C
60 °C – A
freddo
Seta
30 °C
Lana
40°C
40 °C – A
freddo
Sport
30 °C
40 °C – A
freddo
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1200
giri/min
(1200 -
400)
1200
giri/min
(1200 -
400)
800
giri/min
(800 - 400)
800
giri/min
(800 - 400)
1200
giri/min
(1200 -
400)
1200
giri/min
(1200 -
400)
Carico
massi‐
Descrizione del programma
(Tipo di carico e livello di sporco)
mo
6 kg Tutti i tessuti, a parte i capi in lana e i tes‐
suti delicati. Per centrifugare la biancheria e
scaricare l’acqua nel cesto.
6 kg Capi in cotone bianco. Questo programma
rimuove i microrganismi grazie a una fase di
lavaggio in cui la temperatura viene mantenu‐
ta al di sopra dei 60 °C per diversi minuti. Ciò
contribuisce a rimuovere germi, batteri, mi‐
crorganismi e particelle. Un’ulteriore fase di ri‐
sciacquo garantisce una corretta rimozione
dei residui di detersivo e delle particelle di pol‐
line/allergeni. In questo modo il lavaggio è più
efficace.
Programma di lavaggio speciale per singoli
2 kg
piumini, coperte in tessuto sintetico, copri‐
letto ecc.
1 kg Programma speciale per capi in seta e sinte‐
tici misti.
1 kg Indumenti di lana lavabili a macchina, a
mano e altri tessuti che riportano sull’etichet‐
ta il simbolo di “lavaggio a mano”
3)
3 kg Indumenti sportivi in tessuti misti. Capi po‐
co sporchi o da rinfrescare.
Page 16
www.electrolux.com16
Programma
Temperatura
predefinita
Gamma di
temperatura
Outdoor
30 °C
40 °C – A
freddo
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
[giri/min]
1200
giri/min
(1200 -
400)
Carico
massi‐
mo
4)
2 kg
5)
1 kg
Descrizione del programma
(Tipo di carico e livello di sporco)
Non usare ammorbidente e fare
in modo che non vi siano residui
di ammorbidente nel cassetto del
detersivo.
Capi sportivi in tessuti sintetici. Questo
programma è stato pensato per lavare in mo‐
do delicato indumenti sportivi ed è anche
adatto per abbigliamento da palestra, cicli‐
smo, jogging e articoli simili. Il carico di bucato
consigliato è 2 kg.
Tessuti impermeabili, impermeabili-traspi‐
ranti e tessuti idrorepellenti. Questo pro‐
gramma può essere usato anche come ciclo
di ripristino della funzione idro-repellente, ap‐
positamente realizzato per creare uno strato
idrofobico sugli indumenti. Per eseguire il ciclo
di impermeabilizzazione, procedere come in‐
dicato di seguito:
• Versare il detersivo nello scomparto .
• Versare un prodotto speciale per l'idrore‐
pellenza nello scomparto del cassetto dedi‐
cato all'ammorbidente
.
• Ridurre il carico del bucato a 1 kg.
Per migliorare ulteriormente la
funzione di impermeabilizzazione,
asciugare in asciugatrice impo‐
stando il programma di asciugatu‐
ra Outdoor (ove disponibile e se
l'etichetta nel consente l'asciuga‐
tura in asciugatrice).
Page 17
ITALIANO 17
Programma
Temperatura
predefinita
Gamma di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma
Carico
massi‐
mo
Descrizione del programma
(Tipo di carico e livello di sporco)
velocità
centrifuga
[giri/min]
Denim
30 °C
40 °C – A
freddo
1)
Secondo la norma UE 2019/2023 della Commissione, questo programma a 40 °C è in
grado di pulire il bucato di cotone con un livello di sporco normale, dichiarato lavabile a
40 °C o 60 °C, insieme nello stesso ciclo.
Per la temperatura raggiunta nella lavanderia, la durata del programma e altri
dati, consultare il capitolo "Valori di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere
quelli che funzionano a temperature più basse e durano più a lungo.
2)
Impostare la velocità di centrifuga. Verificare che sia adatta al tipo di tessuto lavato. Se si
imposta l’opzione No Centrifuga, è disponibile solo la fase di scarico.
3)
Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se
sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.
4)
Programma di lavaggio.
5)
Programma di lavaggio e fase di impermeabilizzazione.
800
giri/min
(1200 -
400)
2 kg Programma speciale per gli indumenti in
Denim con una fase di lavaggio delicata
per ridurre gli sbiadimenti e i segni del la‐
vaggio. Per una miglior cura degli indumenti
consigliamo un carico ridotto.
Compatibilità delle opzioni programma
OPZIONI
Centrifuga
Programma
Prelavaggio
Partenza Ritardata
Eco 40-60 ■ ■ ■ ■ ■ ■ ■
Cotoni ■ ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■
Rapido 14' ■ ■ ■ ■
Risciacquo ■ ■ ■ ■ ■
Centrifuga/Scarico ■ ■ ■
Risparmio Tempo
Page 18
www.electrolux.com18
Programma
Anti-allergie
Piumini
OPZIONI
Centrifuga
Prelavaggio
■ ■ ■ ■ ■ ■
■ ■ ■
Partenza Ritardata
Risparmio Tempo
Seta
Lana
■ ■ ■
■ ■ ■ ■
Sport ■ ■ ■ ■ ■ ■
Outdoor
■ ■ ■ ■ ■
Denim ■ ■ ■ ■ ■ ■
Detergenti idonei per i programmi di lavaggio
Programma
Polvere uni‐
1)
versale
Liquido
universa‐
le
Liquido
per colora‐
ti
Delicati in
lana
Speciali
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni
Sintetici
Delicati
Rapido 14'
Anti-allergie
Piumini
Seta
Lana
Sport
▲ ▲ ▲ -- --
▲ ▲ ▲ -- --
-- -- -- ▲ ▲
-- ▲ ▲ -- --
▲ ▲ -- -- ▲
-- -- -- ▲ ▲
-- -- -- ▲ ▲
-- -- -- ▲ ▲
-- ▲ ▲ -- ▲
Outdoor
Denim
1)
A temperature superiori a 60 °C si consiglia l'uso di detersivo in polvere.
-- -- -- ▲ ▲
-- -- ▲ ▲ ▲
▲ = Consigliato -- = Non consigliato
Page 19
8.2 Woolmark Apparel Care - Blu
9. IMPOSTAZIONI
ITALIANO 19
Il lavaggio lana di questa apparecchiatura
è stato approvato dalla Woolmark Compa‐
ny per lavare indumenti di lana con etichet‐
ta riportante la dicitura “lavaggio a mano” a
patto che i capi vengano lavati seguendo
le istruzioni riportate dal produttore della
lavabiancheria. Per ulteriori istruzioni sul‐
l'asciugatura e sulla biancheria fare riferi‐
mento all'etichetta. M1145
Il simbolo Woolmark è un marchio di Certi‐
ficazione in molti paesi.
9.1 Segnali acustici
Questa apparecchiatura ha vari segnali
acustici, che funzionano quando:
• Viene attivata l’apparecchiatura
(breve suono speciale).
• Viene disattivata l’apparecchiatura
(breve suono speciale).
• Si toccano i tasti (suono clic).
• Viene effettuata una selezione non
valida (3 suoni brevi).
• Il programma è completato (sequenza
di suoni per circa 2 minuti).
• L’apparecchiatura ha un’anomalia di
funzionamento (sequenza di brevi
suoni per circa 5 minuti).
Per disattivare/attivare i segnali acustici
quando il programma è impostato,
sfiorare contemporaneamente i tasti
Risparmio Tempo e Partenza Ritardata
per circa 2 secondi. Il display visualizza
On/Off
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell’apparecchiatura.
9.2 Sicurezza Bambini
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
• Per attivare/disattivare questa
opzione, tenere premuto il tasto
Centrifuga fino a che non
compare/sparisce sul display.
L'apparecchiatura torna in modo
predefinito a questa opzione dopo lo
spegnimento.
La funzione Blocco bambini non è
disponibile per alcuni secondi dopo
l'accensione dell'apparecchiatura.
9.3 Impostazione permanente
Extra Risciacquo
Con questa opzione è possibile fare
sempre un risciacquo extra quando viene
impostato un nuovo programma.
• Per attivare/disattivare questa
opzione, tenere premuto il tasto
Prelavaggio fino a che la spia
pertinente non compare/
sparisce.
Page 20
A
www.electrolux.com20
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
1. Verificare che l'alimentazione
elettrica sia disponibile e che il
rubinetto dell'acqua sia aperto.
2. Versare 2 litri di acqua nello
scomparto del detersivo
contrassegnato da .
Questa azione attiva il sistema di scarico.
3. Versare un po' di detersivo nello
scomparto contrassegnato da .
11. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
11.1 Attivazione
dell'apparecchiatura
1. Inserire la spina nella presa.
2. Aprire il rubinetto dell’acqua.
3. Premere il tasto On/Off per
accendere l'apparecchiatura.
Si sente un breve segnale acustico.
11.2 Caricare la biancheria
1. Aprire il coperchio
dell'apparecchiatura.
2. Premere il tasto A.
4. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico all'interno
del cesto.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
ATTENZIONE!
Prima di chiudere il
coperchio
dell'apparecchiatura,
accertarsi che il cesto sia
chiuso correttamente.
11.3 Scomparti del detersivo. Uso di detersivi e additivi
1. Misurare i detergenti indicati e
l’ammorbidente.
2. Versare il detersivo e l’ammorbidente
nelle rispettive vaschette pulite.
Attenersi sempre alle
istruzioni presenti sulla
confezione dei detersivi;
consigliamo tuttavia di non
superare il livello massimo
indicato. Questa quantità
garantirà comunque risultati
di lavaggio ottimali.
Il cesto si apre automaticamente.
3. Mettere la biancheria nel cesto, un
capo per volta.
4. Scuotere i capi prima di introdurli
nell'apparecchiatura.
Accertarsi di non mettere troppa
biancheria nel cesto.
5. Chiudere il cesto e il coperchio.
Quando vengono usati
detersivi liquidi, aggiungerli
in una pallina dosatrice
(fornita dal produttore del
detersivo). Mettere la pallina
dosatrice nel cestello della
lavatrice, sopra agli
indumenti.
Page 21
Vaschetta del detersivo per la fase di prelavaggio o ammollo.
Vaschetta del detersivo per la fase di lavaggio.
Scomparto degli additivi liquidi (ammorbidente, amido).
Il segno M indica il livello massimo di additivi liquidi.
ITALIANO 21
11.4 Impostazione di un
programma
1. Ruotare il selettore del programma
per selezionare il programma di
lavaggio desiderato.
La spia del pulsante Avvio/Pausa
lampeggia.
Il display mostra la durata indicativa del
programma.
2. Per modificare la temperatura e/o la
velocità di centrifuga, premere i
relativi tasti.
3. Qualora lo si desideri, impostare una
o più opzioni toccando i relativi tasti.
Se una selezione non è
possibile viene emesso un
segnale acustico.
11.5 Avvio di un programma
Premere il pulsante Avvio/Pausa per
avviare il programma. Non è possibile
avviare il programma quando la spia del
pulsante è spenta e non lampeggia (ad
esempio selettore programma sulla
posizione errata).
La spia corrispondente smette di
lampeggiare e rimane accesa.
Il programma si avvia, il coperchio si
blocca. Il display mostra la spia .
La pompa di scarico
funziona brevemente prima
che l'apparecchiatura si
riempia di acqua.
11.6 Avvio del programma con partenza ritardata
1. Toccare il tasto Partenza Ritardata
finché il display non mostra il ritardo
desiderato. La spia corrispondente si
accende.
2. Premere il tasto Avvio/Pausa . Il
coperchio dell'apparecchiatura si blocca
e inizia il conto alla rovescia della
partenza ritardata. Il display mostra la
spia .
Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia
Per annullare la partenza ritardata:
1. Premere il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
Page 22
www.electrolux.com22
2. Toccare ripetutamente il pulsante
Partenza Ritardata fino a quando il
display mostra .
3. Premere nuovamente il tasto Avvio/
Pausa per avviare
immediatamente il programma.
Modifica della partenza ritardata dopo l'inizio del conto alla rovescia
Per modificare la partenza ritardata:
1. Premere il tasto Avvio/Pausa per
mettere in pausa l'apparecchiatura.
La spia corrispondente lampeggia.
2. Toccare ripetutamente il tasto
Partenza Ritardata finché il display
non mostra il ritardo desiderato.
3. Premere nuovamente il tasto Avvio/
Pausa per avviare il nuovo conto
alla rovescia.
11.7 SensiCare System
Rilevamento del carico
Dopo aver toccato il pulsante Avvio/
Pausa :
1. Il SensiCare System inizia a stimare
il peso del carico per calcolare la
durata effettiva del programma.
Durante questa fase lampeggiano i
due puntini che separano le ore dai
minuti.
2. Dopo circa 15-20 minuti viene
visualizzata la durata del nuovo ciclo.
L’elettrodomestico regola
automaticamente la durata del
programma in base al carico per
ottenere i migliori risultati di lavaggio
nel minor tempo possibile.
Il SensiCare System non è
disponibile con tutti i
programmi, quali: Lana,
Rapido 14' e i programmi
con cicli brevi.
11.8 Interruzione di un programma e modifica delle opzioni
Quando il programma è in funzione sarà
possibile modificare solo alcune opzioni:
1. Sfiorare il tasto Avvio/Pausa
La spia corrispondente lampeggia.
2. Modifica delle opzioni. Le
informazioni fornite nel display
variano di conseguenza.
3. Toccare nuovamente il tasto Avvio/
Pausa .
Il programma di lavaggio prosegue.
.
11.9 Annullamento di un
programma in corso
1. Premere il tasto On/Off per annullare
il programma e per spegnere
l'apparecchiatura.
2. Premere nuovamente il tasto On/Off
per accendere l'apparecchiatura.
Se il SensiCare System si è
concluso e il riempimento
dell'acqua è già iniziato,
inizia il nuovo programma
senza ripetere il SensiCare
System. L'acqua e il
detersivo non vengono
scaricati per evitare sprechi.
C'è anche un modo alternativo per
eseguire l'annullamento:
1. Ruotare la manopola di selezione fino
alla posizione "Reset" .
2. Attendere 1 secondo. Il display
visualizza .
A questo punto è possibile impostare un
nuovo programma di lavaggio.
11.10 Termine del programma
Appena il programma è completato,
l'apparecchiatura si ferma
automaticamente. Se attivi, vengono
emessi dei segnali acustici. Il display
visualizza
La spia del tasto Avvio/Pausa si
spegne.
Il coperchio si sblocca e la spia si
spegne.
Page 23
ITALIANO 23
1. Premere il tasto On/Off per spegnere
l'apparecchiatura.
Dopo cinque minuti dalla fine del
programma, la funzione di risparmio
energetico spegne automaticamente
l'apparecchiatura.
Quando si accende
nuovamente
l'apparecchiatura, il display
mostra la fine del
programma precedente.
Ruotare il selettore dei
programmi per impostare un
nuovo ciclo.
2. Togliere la biancheria
dall'apparecchiatura.
3. Assicurarsi che il cesto sia vuoto.
4. Tenere il coperchio e il detergente
del detersivo socchiusi per evitare la
formazione di muffa e cattivi odori.
5. Chiudere il rubinetto dell'acqua.
11.11 Scarico dell'acqua alla
fine del ciclo
Qualora sia stato scelto un programma o
un'opzione che non svuota l'acqua
dell'ultimo risciacquo, il programma è
completato, ma:
• L'area tempo mostra
display mostra il coperchio bloccato
.
• Il cesto ruota ancora a intervalli
regolari in modo da non sgualcire i
tessuti.
• Il coperchio resta bloccato.
• Prima di aprire il coperchio si deve
scaricare l'acqua:
1. Ove necessario, premere il tasto
Centrifuga per ridurre la velocità di
centrifuga proposta
dall'apparecchiatura.
2. Premere il tasto Avvio/Pausa:
• Qualora sia stato impostato
Acqua in vasca
e il
,
l'apparecchiatura scarica l'acqua
ed esegue la centrifuga.
• Qualora sia stato impostato
Notturna , l'apparecchiatura
scarica solo l'acqua.
La spia opzione Acqua in vasca e
Notturna scompare.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato si
spegne ed è possibile aprire il
coperchio.
4. Premere il tasto On/Off per alcuni
secondi per disattivare
l’apparecchiatura.
11.12 Opzione Stand-by
La funzione Stand-by disattiva
automaticamente l'apparecchiatura per
ridurre il consumo di energia quando:
• Non viene usata l'apparecchiatura per
5 minuti quando non c'è nessun
programma in funzione.
Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.
• Dopo 5 minuti dal termine del
programma di lavaggio.
Premere il tasto On/Off per attivare
nuovamente l’apparecchiatura.
Il display mostra il tempo dell'ultimo
programma impostato.
Ruotare il selettore dei programmi per
impostare un nuovo ciclo.
Se il selettore viene ruotato fino alla
posizione "Reset" , l'apparecchiatura
si spegne automaticamente dopo 30
secondi.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione Stand-by non
disattiva l'apparecchiatura
per ricordarvi di scaricare
l'acqua.
12. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Il carico di biancheria
• Dividere il bucato in: bianchi, colorati,
sintetici, delicati e lana.
Page 24
www.electrolux.com24
• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati potrebbero
perdere colore al primo lavaggio. Si
consiglia di lavarli separatamente le
prime due volte.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un
detersivo apposito.
• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:
a. interrompere il programma e
aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano);
b. ridistribuire manualmente il
carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;
c. premere il tasto Avvio/Pausa. La
fase di centrifuga continua.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere
cinture, cordoni, lacci, nastri e altri
elementi allentati.
• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad
es. reggiseni con ferretto, cinture,
calze, lacci, nastri, ecc.).
• Svuotare le tasche e distendere gli
indumenti.
12.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
12.3 Tipo e quantità di detersivo
La scelta del detersivo e l'uso di quantità
corrette non solo influisce sulle
prestazioni di lavaggio, ma aiuta anche
ad evitare sprechi e a proteggere
l'ambiente:
• Usare solo detersivi e altri additivi
adatti ai lavaggi in lavabiancheria: Per
prima cosa, attenersi a queste regole
generiche:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato,
– detersivo liquido, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• La scelta e la quantità di detersivo
dipenderà da: tipo di tessuto (delicati,
lane, cotoni, ecc.), colore dei vestiti,
dimensione del carico, grado di
sporcizia, temperatura di lavaggio e
durezza dell'acqua utilizzata.
• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
Page 25
ITALIANO 25
prodotti senza superare il livello
massimo indicato ( ).
• Non mischiare tipi diversi di detersivi.
• Utilizzare una quantità minore di
detersivo se:
– si lava poca biancheria,
– la biancheria è poco sporca,
– si forma molta schiuma durante il
lavaggio.
• Quando si usano capsule o pastiglie
di detersivo, metterle sempre
all'interno del cestello, non nel
cassetto del detersivo.
Una quantità insufficiente di detersivo
può causare:
• risultati di lavaggio insoddisfacenti,
• l’ingrigimento del carico di lavaggio,
• vestiti unti,
• muffa all'interno dell’apparecchiatura.
Una quantità eccessiva di detersivo
può causare:
• formazione di schiuma,
• riduzione dell’effetto del lavaggio,
• risciacquo inadeguato,
• un maggiore impatto sull'ambiente.
12.4 Consigli ecologici
Per ridurre i consumi di acqua ed energia
e contribuire alla protezione
dell’ambiente, osservare le seguenti
indicazioni:
• Per la biancheria normalmente
sporca,è possibile evitare il
prelavaggio per limitare i consumi di
detersivo e acqua (con effetti positivi
anche sull’ambiente).
• Caricando l’apparecchiatura alla
capacità massima indicata per ogni
programma è possibile ridurre il
consumo di energia e di acqua.
• Con un pretrattamento adeguato, è
possibile eliminare le macchie difficili
o lo sporco più evidente in modo da
eseguire il lavaggio a una
temperatura più bassa.
• Per utilizzare la giusta quantità di
detersivo, rimandiamo alla quantità
indicata dal produttore del detersivo.
Controllare inoltre la durezza
dell'acqua del proprio sistema
domestico. Fare riferimento a
"Durezza dell'acqua".
• Impostare la velocità di centrifuga
massima possibileper i programmi di
lavaggio selezionati prima di
asciugare il bucato
nell’asciugabiancheria. In questo
modo si risparmia energia durante
l’asciugatura.
12.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per scoprire il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
13. PULIZIA E MANUTENZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
Leggere il capitolo nella sua
interezza per informazioni
sulla manutenzione e la cura
ottimali dell'apparecchiatura.
13.1 Programma di pulizia
periodica
La pulizia periodica aiuta a prolungare
la durata dell'apparecchiatura.
Dopo ogni ciclo, tenere lo sportello e il
cassetto del detersivo leggermente
socchiusi per far circolare l'aria e
asciugare l'umidità all'interno
dell'apparecchiatura. In questo modo si
eviteranno muffe e odori.
Page 26
www.electrolux.com26
Se l'apparecchiatura non viene utilizzata
per un lungo periodo di tempo, chiudere
il rubinetto dell'acqua e staccare la spina.
Programma indicativo di pulizia
periodica
Disincrostazione Due volte l’anno
Lavaggio di manu‐
tenzione
Pulizia della guar‐
nizione del coper‐
chio
Pulizia del cesto Ogni due mesi
Pulizia del casset‐
to del detersivo
Pulizia del filtro
della pompa di
scarico
Pulizia del tubo di
carico e del filtro
della valvola
I paragrafi seguenti spiegano come si
deve pulire ogni parte.
Una volta al mese
Ogni due mesi
Ogni due mesi
Due volte l’anno
Due volte l’anno
13.2 Rimuovere gli oggetti estranei
Assicurarsi che le tasche
siano vuote e che tutti gli
elementi sciolti siano legati
prima di eseguire il ciclo.
Fare riferimento alla sezione
“Carico di biancheria” in
“Consigli e suggerimenti
utili”.
Rimuovere eventuali oggetti estranei
(come clip di metallo, bottoni, monete,
ecc.) che si possono trovare nei filtri e
nel tamburo. Fare riferimento ai paragrafi
“Pulizia del cestello”, “Pulizia della
pompa di scarico” e “Pulizia del tubo di
carico e del filtro della valvola”. Se
necessario, contattare il Centro di
Assistenza Autorizzato.
13.3 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici. Non
utilizzare spugne abrasive o materiale
abrasivo.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
13.4 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di usare un
decalcificatore dell’acqua
per lavabiancheria.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto disincrostante.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
13.5 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese):
Rimandiamo al paragrafo
dedicato alla "Pulizia del
cesto".
13.6 Pulizia del cesto
Controllare regolarmente il cesto per
evitare la formazione di ruggine.
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Page 27
1 2 3
ITALIANO 27
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per una pulizia completa:
• Togliere tutta la biancheria dal
cesto.
• Selezionare il programma Cotoni
con la temperatura più elevata
Aggiungere una piccola quantità
di detersivo in polvere nel cesto
vuoto per risciacquare tutti i
residui rimasti.
13.7 Guarnizione coperchio
Controllare regolarmente la guarnizione
e rimuovere tutti gli oggetti presenti nella
parte interna. Pulirla se necessario con
un detergente in crema a base di
ammoniaca senza graffiare la superficie
della guarnizione.
13.8 Pulizia del cassetto del detersivo
13.9 Pulizia del filtro di scarico
Controllare a intervalli regolari il filtro
della pompa di scarico e verificare che
sia pulito.
Pulire la pompa di scarico se:
• L'apparecchiatura non scarica
l'acqua.
• Il cesto non gira.
• L’apparecchiatura emette un rumore
anomalo a causa del blocco della
pompa di scarico.
• Sul display compare il codice di
allarme
Tenere sempre a portata di mano uno
straccio per asciugare l'acqua che
potrebbe fuoriuscire quando si toglie il
filtro.
Osservare le istruzioni
riportate sulle confezioni dei
prodotti.
AVVERTENZA!
• Scollegare la spina dalla
presa di corrente.
• Non togliere il filtro
durante il funzionamento
dell'apparecchiatura.
• Non pulire la pompa se
l'acqua presente
nell'apparecchiatura è
calda. Attendere che
l'acqua si raffreddi.
Page 28
1 2 3
4 5
1
2
3
21
3
4
1
90O90
O
www.electrolux.com28
Procedere come segue per effettuare la pulizia della pompa:
13.10 Pulizia del tubo di carico e del filtro della valvola
13.11 Scarico di emergenza
Qualora il dispositivo non scarichi acqua,
eseguire la stessa procedura descritta
nel paragrafo "Pulizia della pompa di
scarico". Se necessario, pulire la pompa.
Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è
necessario attivare di nuovo il sistema di
scarico:
1. Versare 2 litri d’acqua nello
scomparto del lavaggio principale del
contenitore del detersivo.
2. Avviare il programma per scaricare
l’acqua.
13.12 Precauzioni antigelo
Se si installa l’apparecchiatura in un
luogo in cui la temperatura può
raggiungere valori intorno agli 0°C
oppure scendere al di sotto di 0°C,
togliere l'acqua residua dal tubo di carico
dell'acqua e dalla pompa di scarico.
1. Scollegare la spina dalla presa di
corrente.
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.
Page 29
ITALIANO 29
4. Svuotare la pompa di scarico. Fare
riferimento alla procedura per lo
scarico di emergenza.
5. Quando la pompa di scarico è vuota,
rimontare il tubo di carico.
14. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
14.1 Codici di allarme e possibili guasti
L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di
risolvere il problema (fare riferimento alla tabella).
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In alcuni casi il display visualizza un codice allarme e il
pulsanteAvvio/Pausa può lampeggiare continuamente:
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.
Problema Possibile soluzione
• Controllare che il rubinetto dell'acqua sia aperto.
L'apparecchiatura
non carica l'acqua in
modo appropriato.
• Controllare che la pressione dell'acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a questo
proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, dan‐
neggiato o piegato.
• Controllare che il collegamento del tubo di carico dell'ac‐
qua sia stato eseguito correttamente.
• Assicurarsi che il filtro del tubo di carico e il filtro della val‐
vola non siano ostruiti. Fare riferimento al capitolo "Pulizia
e cura".
Page 30
www.electrolux.com30
• Controllare che lo scarico del lavello non sia ostruito.
L'apparecchiatura
non scarica l'acqua.
• Verificare che il tubo di scarico non sia attorcigliato o pie‐
gato.
• Controllare che il filtro di scarico non sia ostruito. Pulire il
filtro, se necessario. Fare riferimento al capitolo "Pulizia e
cura".
• Controllare che il raccordo del tubo di scarico sia stato
eseguito correttamente.
• Impostare il programma di scarico se si seleziona un pro‐
gramma senza fase di scarico.
• Impostare il programma di scarico se si sceglie un'opzione
che termina con l'acqua in vasca.
• Il programma non si è concluso correttamente o l'apparec‐
Assenza di comuni‐
cazione tra gli ele‐
menti elettronici del‐
l'apparecchiatura.
chiatura si è fermata troppo presto. Spegnere e riaccende‐
re la macchina
• In caso di ricomparsa del codice allarme, contattare il Cen‐
tro di Assistenza Autorizzato.
• Attendere che l’alimentazione si stabilizzi.
L'alimentazione di re‐
te è instabile.
Se il display mostra altri codici di allarme, disattivarli e attivare
l'apparecchiatura. In caso di ricomparsa dell'anomalia, contattare il
Centro di Assistenza Autorizzato.
In caso di problema diverso con la lavabiancheria, vedere la tabella
di seguito per le possibili soluzioni.
Problema Possibile soluzione
• Verificare che la spina sia collegata alla presa elettrica.
• Assicurarsi che il coperchio dell'apparecchiatura e la porta
del cesto siano chiusi.
• Assicurarsi che il fusibile all'interno del quadro elettrico
Il programma non si
avvia.
non sia danneggiato.
• Assicurarsi di aver premuto il tasto Avvio/Pausa .
• Se è stata impostata la Partenza ritardata, annullare l'im‐
postazione o attendere il termine del conto alla rovescia.
• Disattivare la funzione Sicurezza bambino se attiva.
• Controllare la posizione della manopola sul programma
selezionato.
L'apparecchiatura ca‐
rica e scarica imme‐
diatamente l'acqua.
• Accertarsi che il tubo di scarico sia nella posizione corret‐
ta. Il tubo flessibile potrebbe essere posizionato troppo
basso. Fare riferimento alla sezione "Istruzioni di installa‐
zione".
Page 31
Problema Possibile soluzione
• Impostare il programma di centrifuga.
La fase di centrifuga
non si avvia o il ciclo
di lavaggio dura più a
lungo del normale.
• Controllare che il filtro di scarico non sia ostruito. Pulire il
filtro, se necessario. Fare riferimento al capitolo "Pulizia e
cura".
• Sistemare manualmente i capi nella vasca e riavviare la
fase di centrifuga. Il problema può essere legato a proble‐
mi di sbilanciamento.
• Assicurarsi che i raccordi dei tubi dell'acqua siano serrati e
non vi siano perdite d'acqua.
Presenza di acqua
sul pavimento.
• Verificare che i tubi di carico e scarico dell'acqua non sia‐
no danneggiati.
• Assicurarsi di utilizzare il detersivo adeguato e la giusta
quantità.
• Verificare che non sia stato selezionato un programma di
lavaggio che si conclude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
Non è possibile apri‐
re il coperchio del‐
l'apparecchiatura.
• Impostare il programma di scarico o di centrifuga se è pre‐
sente dell’acqua nel cesto.
• Assicurarsi che l'apparecchiatura sia alimentata dalla cor‐
rente elettrica.
• Questo problema può essere causato da un malfunziona‐
mento dell'apparecchiatura. Contattare il Centro Assisten‐
za Autorizzato.
• Assicurarsi che il livellamento dell'apparecchiatura sia cor‐
retto. Fare riferimento alla sezione "Istruzioni di installazio‐
L'apparecchiatura
emette un rumore
anomalo e vibra.
ne".
• Assicurarsi che l'imballaggio e/o i dadi per il trasporto sia‐
no stati rimossi. Fare riferimento alla sezione "Istruzioni di
installazione".
• Aggiungere altri capi nel cesto. Il carico potrebbe essere
insufficiente.
La durata del pro‐
gramma aumenta o
diminuisce durante
l'esecuzione del pro‐
• SensiCare System consente di regolare la durata del pro‐
gramma a seconda del tipo e delle dimensioni del carico di
bucato. Consultare la “Funzione di rilevamento del carico
SensiCare System" nel capitolo "Utilizzo quotidiano".
gramma.
• Aumentare la dose di detersivo o utilizzare un altro prodot‐
I risultati del lavaggio
non sono soddisfa‐
centi.
to.
• Utilizzare un prodotto speciale per eliminare le macchie
difficili prima di lavare la biancheria.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di biancheria.
Troppa schiuma nel
• Ridurre la quantità di detersivo.
cesto durante il ciclo
di lavaggio.
ITALIANO 31
Page 32
www.electrolux.com32
Una volta effettuati questi controlli, attivare l’apparecchiatura. Il
programma riprende dal punto in cui era stato interrotto.
In caso di ricomparsa dell'anomalia, contattare il Centro di
Assistenza Autorizzato.
Le informazioni necessarie per il Centro di Assistenza si trovano
sulla targhetta dei dati.
15. VALORI DI CONSUMO
15.1 Introduzione
Per informazioni dettagliate sull’etichetta energetica,
vedere il sito www.theenergylabel.eu.
Il codice QR sull'etichetta energetica fornita con
l'apparecchio fornisce un link web alle informazioni
correlate al funzionamento di questa
apparecchiatura nella banca dati EPREL dell'UE.
Conservare l'etichetta energetica come riferimento
insieme al manuale d'uso e a tutti gli altri documenti
forniti con questo apparecchio.
È possibile trovare le stesse informazioni anche in
EPREL utilizzando il link https://eprel.ec.europa.eu
e il nome del modello e il numero di prodotto che si
trovano sulla targhetta dell'apparecchio. Fare
riferimento al capitolo "Descrizione del prodotto” per
la posizione della targhetta di identificazione.
15.2 Legenda
kg Carico di biancheria. h:mm Durata programma.
kWh Consumo di energia. °C Temperatura nella stanza.
Litri Consumo d'acqua. giri/minVelocità di centrifuga.
% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di
centrifuga, maggiore è il rumore e minore è l'umidità residua.
I valori e la durata del programma possono variare a seconda delle
diverse condizioni (ad es. temperatura ambiente, temperatura e pressione
dell'acqua, dimensione del carico e tipo di biancheria, tensione di
alimentazione) e anche se si modifica l'impostazione predefinita di un
programma.
Page 33
15.3 Conforme al regolamento UE 2019/2023 della Commissione
ITALIANO 33
Eco 40-60 pro‐
gramma
Pieno carico 6 0.940 47 3:17 53 47 1151
Mezzo carico 3 0.518 37 2:35 53 39 1151
1/4 di carico 1,5 0.260 29 2:35 55 25 1151
1)
Velocità massima di centrifugazione.
Consumo di potenza in diverse modalità
Spento (W) Stand-by (W)
0.48 0.48 4.00
La modalità Spento/Standby dura al massimo 15 minuti.
kg kWh Litri h:mm % °C
Partenza ritar‐
giri/
min
data (W)
15.4 Programmi comuni
Questi valori sono solo indicativi.
Programma
2)
Cotoni
90 °C
Cotoni
60 °C
Cotoni 20°
20 °C
Sintetici
40 °C
4)
Delicati
30 °C
kg kWh Litri h:mm % °C
6 2.60 85 3:25 53 85 1200
6 1.85 85 3:25 53 55 1200
3)
6 0.40 85 2:45 53 20 1200
3 0.65 55 2:10 35 40 1200
2 0.35 50 1:00 35 30 1200
giri/
min
1)
1)
Page 34
1
2
1
2
3
1 32
www.electrolux.com34
Programma
Lana
30 °C
1)
Indicatore di riferimento della velocità di centrifuga.
2)
Adatto per il lavaggio di tessuti molto sporchi.
3)
Adatto per il lavaggio di cotoni poco sporchi.
4)
Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.
16. GUIDA RAPIDA
16.1 Utilizzo quotidiano
Collegare la spina alla presa di corrente.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti
nello scomparto adeguato del cassetto
del detersivo.
1. Premere il tasto On/Off per
attivare l'apparecchiatura. Ruotare il
selettore programma per impostare il
programma desiderato.
kg kWh Litri h:mm % °C
giri/
min
1 0.20 35 1:10 30 30 1200
2. Impostare le opzioni desiderate (1)
per mezzo dei pulsanti touch
corrispondenti. Per avviare il
programma, sfiorare il pulsante
Avvio/Pausa (2).
3. L'apparecchiatura si avvia.
Al termine del programma, togliere il
bucato.
Premere il tasto On/Off per disattivare
l'apparecchiatura.
1)
16.2 Pulizia del filtro della pompa di scarico
Page 35
Pulire il filtro a intervalli regolati, e in
particolar modo se il codice allarme
viene visualizzato sul display.
16.3 Programmi
Programmi Carico Descrizione del prodotto
Eco 40-60 6 kg
Cotoni 6 kg Cotone bianco e colorato.
Sintetici 3 kg Capi in tessuti sintetici o misti.
Delicati 2 kg
Rapido 14' 1,5 kg
Risciacquo 6 kg
Centrifuga/Scarico 6 kg
Anti-allergie 6 kg
Piumini 2 kg
Cotoni bianchi e colorati. Capi normalmen‐
te sporchi.
Tessuti delicati quali capi acrilici, in viscosa
e poliestere.
Tessuti sintetici e misti. Sporco leggero e
capi da rinfrescare.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per risciacquo e centri‐
fuga.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per centrifuga e scari‐
co dell'acqua.
Capi in cotone bianco. Questo programma
aiuta anche a rimuovere germi e batteri.
Coperte sintetiche per letto singolo, indu‐
menti imbottiti, piumini e giacche a vento.
ITALIANO 35
Seta
Lana
Sport 3 kg Capi sportivi.
Outdoor
Denim 2 kg Indumenti in denim.
1)
Programma di lavaggio.
2)
Programma di lavaggio e fase di impermeabilizzazione.
1 kg
1 kg
2 kg
1 kg
Programma speciale per capi in seta e sin‐
tetici misti.
Lana lavabile a macchina, lana lavabile a
mano e indumenti delicati.
1)
Indumenti sportivi moderni per attività out‐
door.
2)
17. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
Page 36
www.electrolux.com36
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
Page 37
Page 38
Page 39
Page 40
www.electrolux.com/shop
135999920-A-102021
Loading...
