Electrolux EW1480F User Manual

드럼세탁기사용설명서

105 176 020-01-230304-01

고객 여러분께,

일렉트로룩스 전자동 드럼세탁기를 구입해 주셔서 감사합니다. 먼저 본 사용설명서를 주의 깊게 읽어주십시오. 특히 첫 부분에 있는“안전을 위한 주의사항”은 세심한 주의를 요하는 사항들입니다. 사용중에 언제나 참고 할 수 있도록 사용설명서를 잘 보관해 주십시오. 본 제품을 다른 사람에게 양 도할 경우에는 사용설명서를 같이 인계하여 주십시오.

다음의 기호들은 제품 사용에 대한 이해를 높이고자 표시되는 것입니다.

안전수칙

경고!

사용자의 안전에 관련된 사항

중요!

제품의 손상과 관련된 사항

제품 사용에 유용한 정보

환경보호에 관한 정보

1. 이 숫자들은 단계별로 세탁기 작동법을 알려드립니다.

2. ....

3. ....

본 사용설명서에는 자가진단법이 포함되어 있습니다. 에러 메시지가 표시되거 나 작동이 이상한 경우“서비스를 신청하기전에”부분을 참조하세요.

사용방법

안전을 위한 주의사항 폐기 환경보호를 위한 사항 최초 전원 연결 - 언어 설정 각 부분의 명칭

앞면 세제 및 섬유유연제통 표시창과 작동패널

표시창의 항목들 인포메이션 패널

기본 조작 방법

세탁기 전원 켜고 끄기 설정 취소 진행 표시 선택 다이얼과 페이지 버튼과 레벨 프로그램 설정

기본 기능

프로그램 (레벨 1)

세탁 프로그램

특수 프로그램 선택항목 (레벨 2) 추가항목 (레벨 3)

6 6 8 8

9 10 10 10 11 11 11

12 12 12 13 13 14 15

17 17 17 18 19 20

세탁물 준비

세탁물 분류 및 준비 세탁물의 종류와 의류에 붙어있는 세탁 주의 라벨 세제와 섬유유연제

적당한 세제와 섬유유연제 세제와 섬유유연제 사용량

처음 세탁하기 전에

시간 설정 처음 사용하기 전 세탁 프로그램 실행

21 21 22 23 23 23

24 24 25

세탁하기

문열고닫기 세탁물 넣기 세제와 섬유유연제 넣기 세탁 프로그램 설정 예약세탁 설정 세탁 프로그램 시작 세탁 프로그램 진행 세탁 프로그램이 종료

메모리

프로그램 설정 저장 저장된 프로그램 설정 취소

언어 설정 바꾸기

청소와 손질

작동패널 세제통 세탁기 드럼 문

서비스를 신청하기 전에

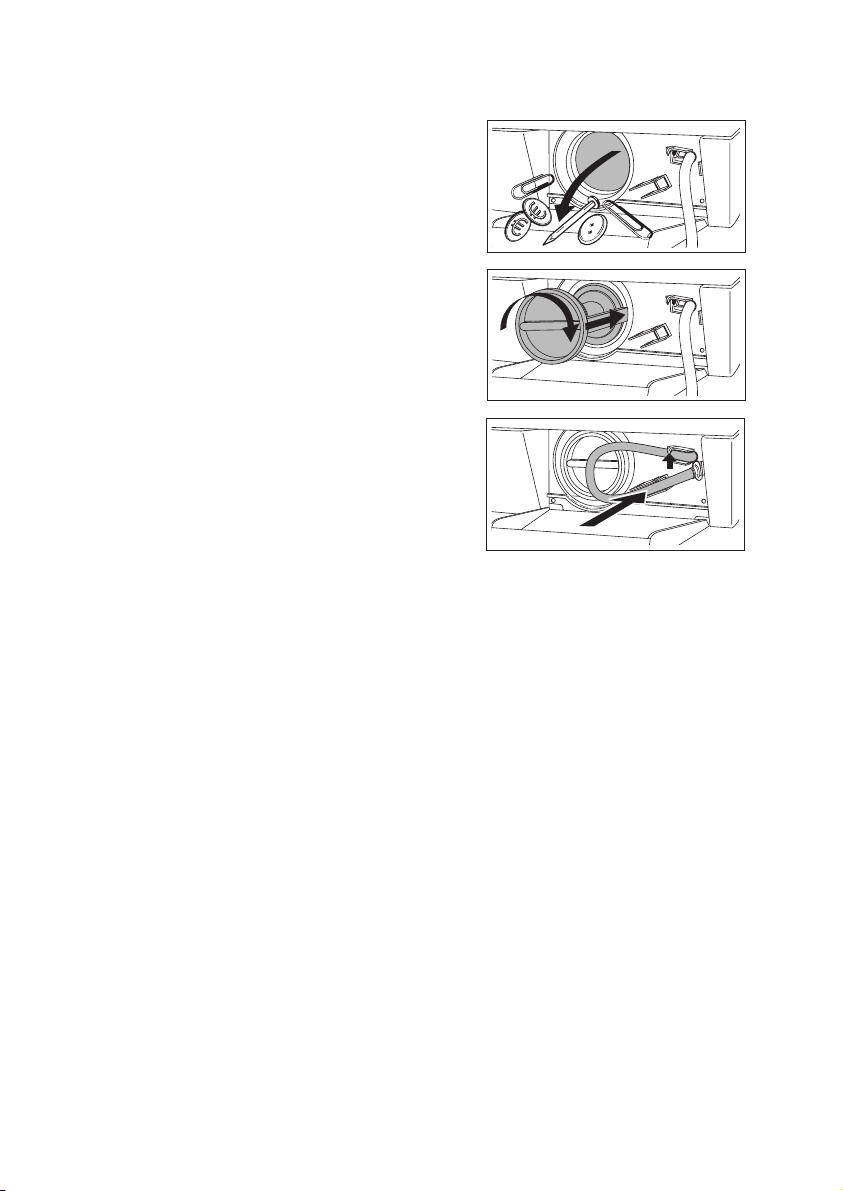

확인사항 세탁 결과가 만족스럽지 않을 때 긴급 배수 실행 배수펌프

누수방지시스템 아쿠아 컨트롤 + 아쿠아 알람

“업데이트”

어린이 보호 기능

에너지소비량 및 적정 세탁량

26 26 26 27 28 29 30 31

34 34 36

38 38 38 39 39

40 40 43 44 45

설치와 연결 방법

설치전 주의사항 제품설치

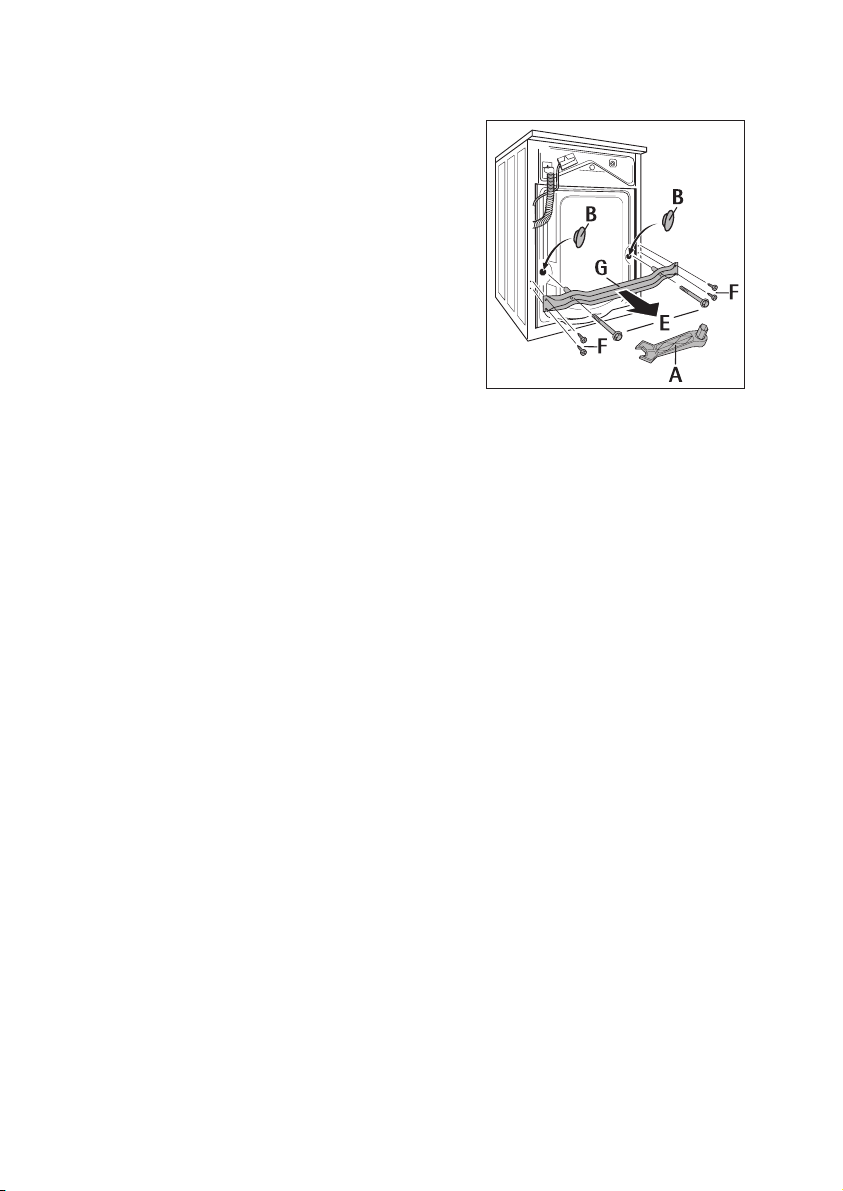

제품운반 운송 안전 장치 제거 설치 장소 준비

콘크리트 바닥에 설치할 때 진동이 있는 바닥에 설치할 때

바닥 수평 조절

50 50 50 51 52 53 53 53

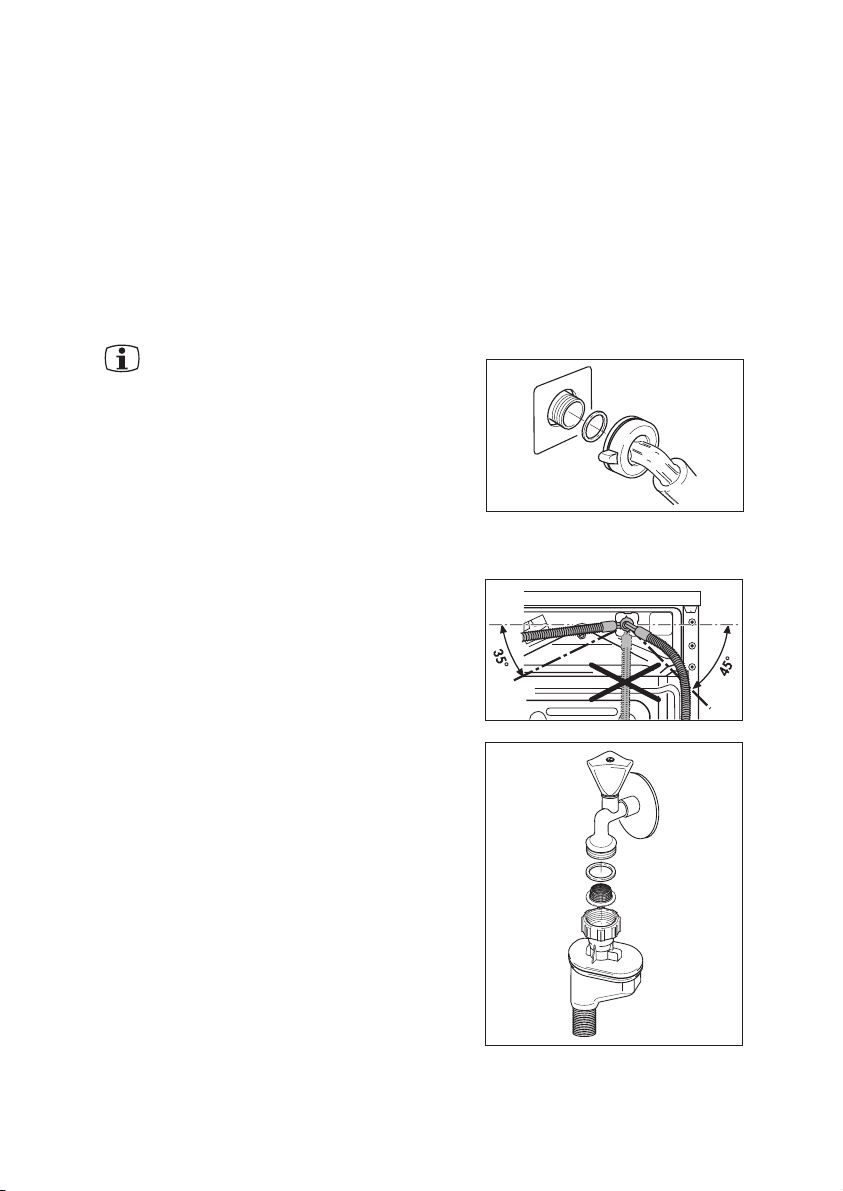

전원연결 급수연결

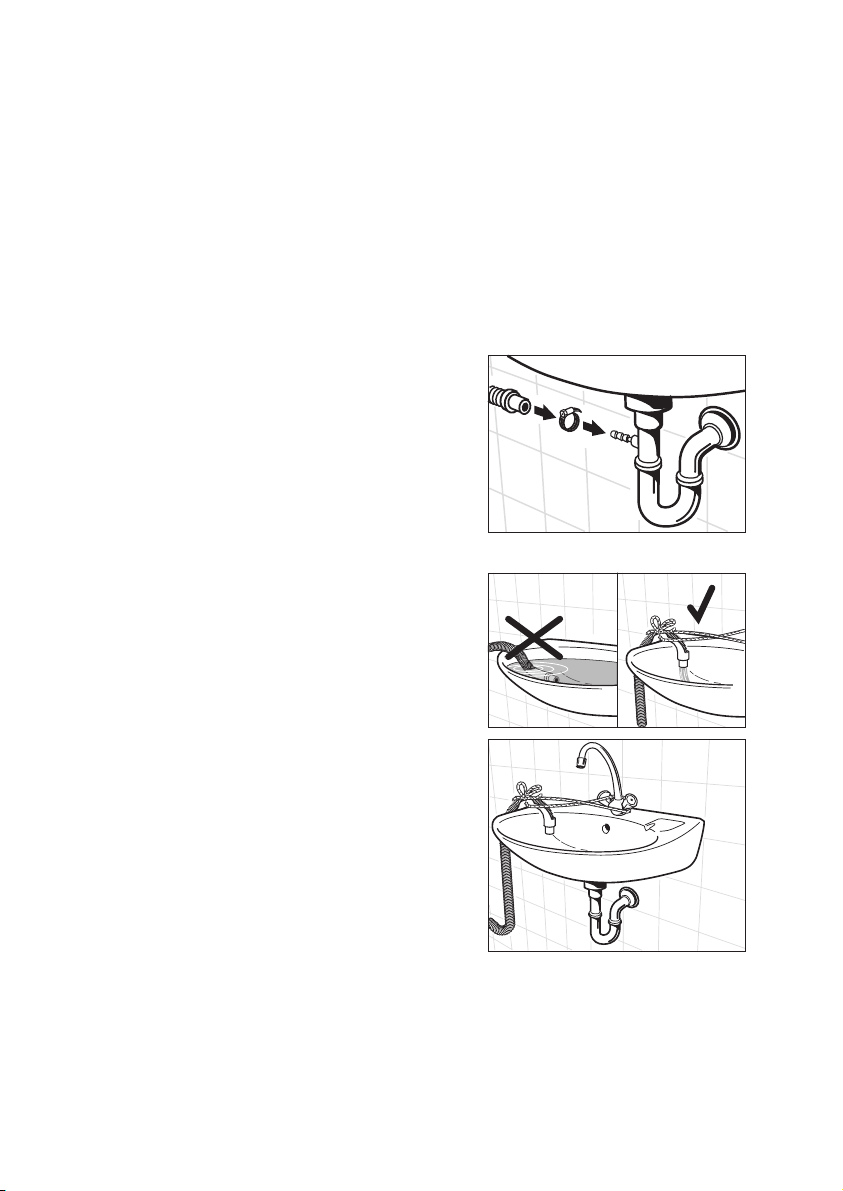

사용가능한 수압 급수 배수 배수 높이가 1m 이상인 경우

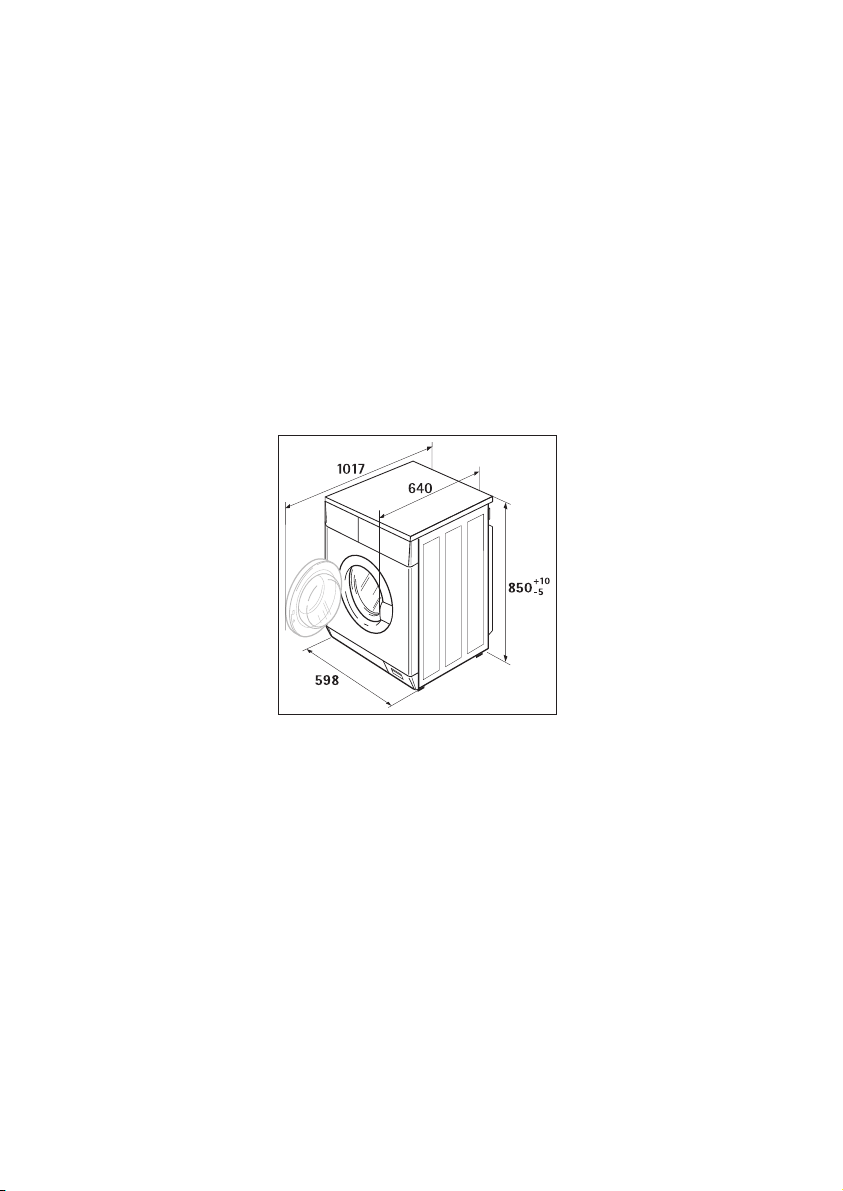

기술 데이터 제품 치수

54 54 54 55 56 56 57 57

고객 서비스

사용 방법

안전을 위한 주의사항

본 일렉트로룩스 제품의 안전 기준은 독일 가전제품 안전규정과 기술 표준을 준수합니다. 사용자의 안전을 지키고, 재산상의 손해 등을 막기 위해 다음의 사 항들을 준수하여, 올바르게 사용해 주십시오.

처음 사용하기 전에

󳥍

본 사용설명서의“설치와 연결 방법”부분을 읽고, 참고하시기 바랍니다.

󳥍

만약 세탁기가 영하의 겨울철에 배달된다면, 작동시키기 전에 세탁기를 상온 에 몇 시간 정도 두시기 바랍니다.

올바른 사용법

󳥍

본 세탁기는 일반 가정용으로 설계되었으므로 다른 용도로는 사용하지 마십 시오. 본 세탁기가 다른 용도로 사용되거나 잘못 조작되어 발생되는 피해에 대해서는 제조업체는 어떤 책임도 지지 않습니다.

󳥍

절대로 세탁기를 개조하거나 변형시키지 마십시오.

󳥍

드럼세탁기 전용 세제만 사용하시고, 세제에 표기된 주의사항을 참고하십시 오.

󳥍

휘발성이 있는 물질이나 휘발성 물질이 묻은 세탁물은 폭발, 또는 화재의 위 험이 있으므로 절대로 세탁기에 넣거나 근처에 두지 마십시오. 애벌세탁을 한 경우라도 세탁기로 세탁하지 마십시오.

󳥍

세탁기를 드라이클리닝 용도로 사용하지 마십시오.

󳥍

염색제 또는 탈색제는 그 제조회사에서 드럼세탁기의 사용을 명시적으로 허 용할 때만 세탁기에 사용할 수 있습니다. 세탁기에 사용이 불가능한 염색제 나 탈색제를 사용하여 발생된 피해에 대해서는 책임을 지지 않습니다.

󳥍

본 세탁기는 일반 수도관에만 연결하여 주십시오.

󳥍

동파사고로 인한 손해는 품질보증서에 의해 보상 받을 수 없습니다. 만일 세 탁기가 동파될 수 있는 상태에 있다면, 즉시 세탁기와 배수호스에 있는 물을 제거하십시오. (“긴급 배수 실행”부분 참조)

어린이들을 위한 주의사항

󳥍

비닐과 폴리스티렌 등 포장물질은 어린이들에게 질식 등의 위험을 끼칠 수 있습니다. 모든 포장물질은 어린이들의 손이 닿지 않는 곳에 버리십시오.

󳥍

어린이들은 때때로 전기제품과 관련된 위험을 인식하지 못합니다. 따라서, 세탁기가 작동중일 때는 어린이들을 적절하게 감독하시고, 절대로 어린이들 이 세탁기로 장난하지 않도록 하십시오. 종종 어린이들이 세탁기 내부에 갇 힐 수 있는 위험이 있으니 주의하십시오.

󳥍

어린이들이나 애완동물이 세탁기의 드럼에 들어가지 못하도록 주의하십시 오.

󳥍

세탁기를 폐기할 때는, 급·배수 호스와 전원 전선을 제거하고 도어 잠금 장 치를 파손시켜 주십시오.

일반적인 주의사항

󳥍

모든 수리는 자격을 갖춘 기술자에 의해 행해져야 합니다. 부적절한 수리행 위는 심각한 위험을 초래할 수 있습니다. 서비스가 필요할 때는 일렉트로룩 스 서비스 센터로 연락해 주십시오.

󳥍

급수호스가 손상되었거나 또는 작동패널, 세탁기의 상판, 하단부가 손상되었 을 때는 절대로 세탁기를 작동하지 마십시오.

󳥍

세탁기를 청소, 손질, 보수할 때는 전원 스위치를 끄고, 전원코드를 빼시기 바랍니다.

󳥍

장시간 세탁기를 사용하지 않을 경우에는, 전원코드를 빼 놓으십시오.

󳥍

전원코드를 뺄 때는 전선을 잡지 말고, 항상 플러그를 잡고 뽑아야 합니다.

󳥍

연장 코드나 멀티 탭을 이용하여 전원 연결을 하지 마십시오. 누전이나 과열 에 의한 화재위험이 있습니다.

󳥍

세탁기 본체에 물을 뿌리지 마십시오. 감전의 위험이 있습니다.

󳥍

세탁기 도어의 유리는 고온 세탁을 할 때 뜨거워질 수 있으니, 손대거나 만 지지 마십시오.

󳥍

배수펌프 청소시나 긴급히 세탁기 문을 열어야 할 경우에는 먼저 세탁기 내 부의 물이 식을 때까지 기다리십시오.

󳥍

애완동물이 전원전선이나 급수 호스를 물어뜯으면 감전이나 누수의 위험이 있으니, 애완동물이 세탁기에 접근하지 못하도록 해주십시오.

폐기

포장재 폐기하기

세탁기의 포장을 올바르게 벗기십시오. 본 세탁기의 모든 포장재는 환경 친화 적으로 재활용이 가능한 물질들을 사용하였습니다.

󳥍

플라스틱 포장재들은 국제적으로 표준화된 축약어들로 명시되어 있습니다. >PE< 폴리에틸렌, 예: 포장비닐 >PS< 폴리스티렌, 예: 충격완화용 스티로폼(CFC-free) >POM< 폴리옥시메틸렌, 예: 플라스틱 클립

󳥍

박스는 재생종이로 제작되었으며, 재활용을 위해 분리 수거하십시오.

구형제품 폐기하기

기존에 사용하던 제품을 버리고자 하는 경우, 가까운 재활용센터나 관련기관을 통하여 처리하십시오.

환경보호를 위한 사항

󳥍

일반적인 세탁물은 예비세탁이나 불림세탁을 하지 않아도 무방합니다. 이렇

게 함으로써 세제, 물, 시간을 절약할 수 있습니다.

󳥍

본 사용설명서에 표시된 적정량의 세탁물만 넣으십시오.

󳥍

소량 세탁시에는 적정 세제량을 1/2 또는 2/3로 줄여 사용하십시오.

󳥍

얼룩과 때를 세탁 전에 적절히 손질하면 낮은 온도에서도 세탁할 수 있습니

다.

󳥍

때때로 섬유 유연제를 사용하지 않고도 세탁이 가능합니다.

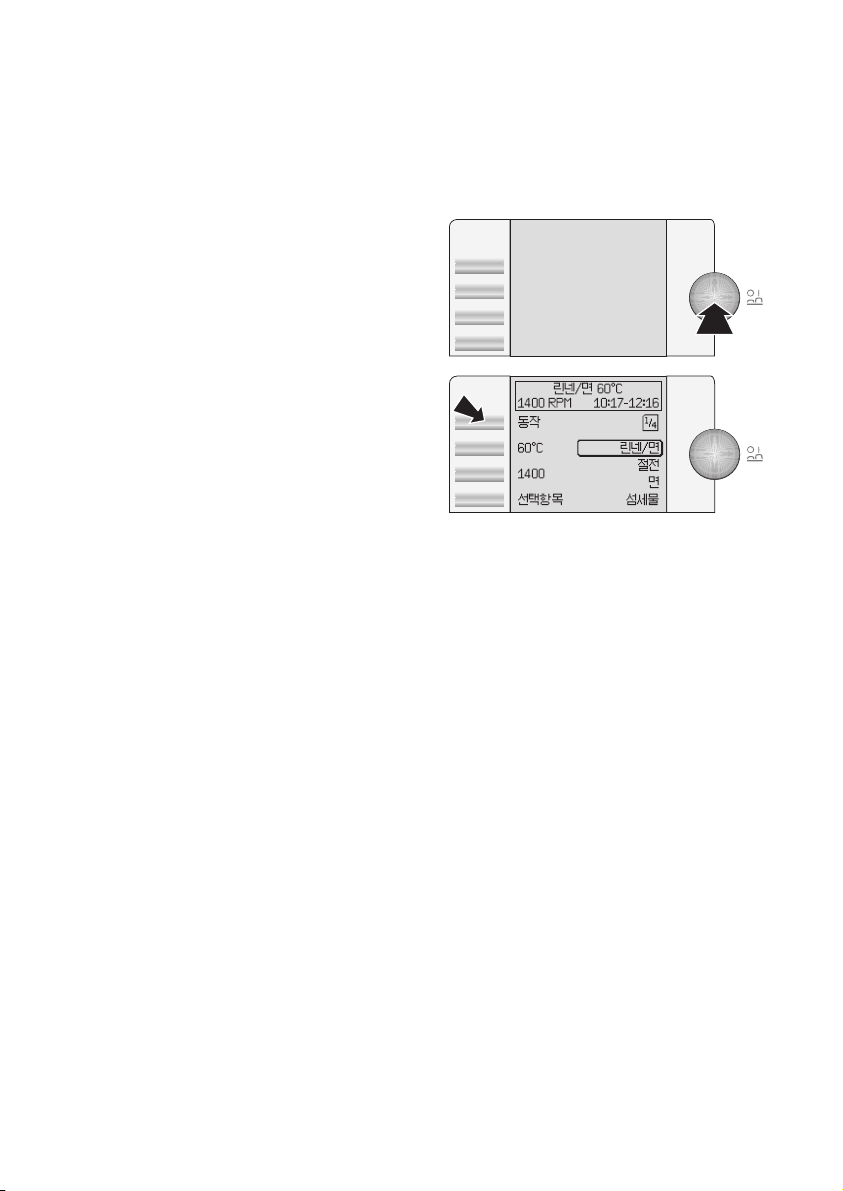

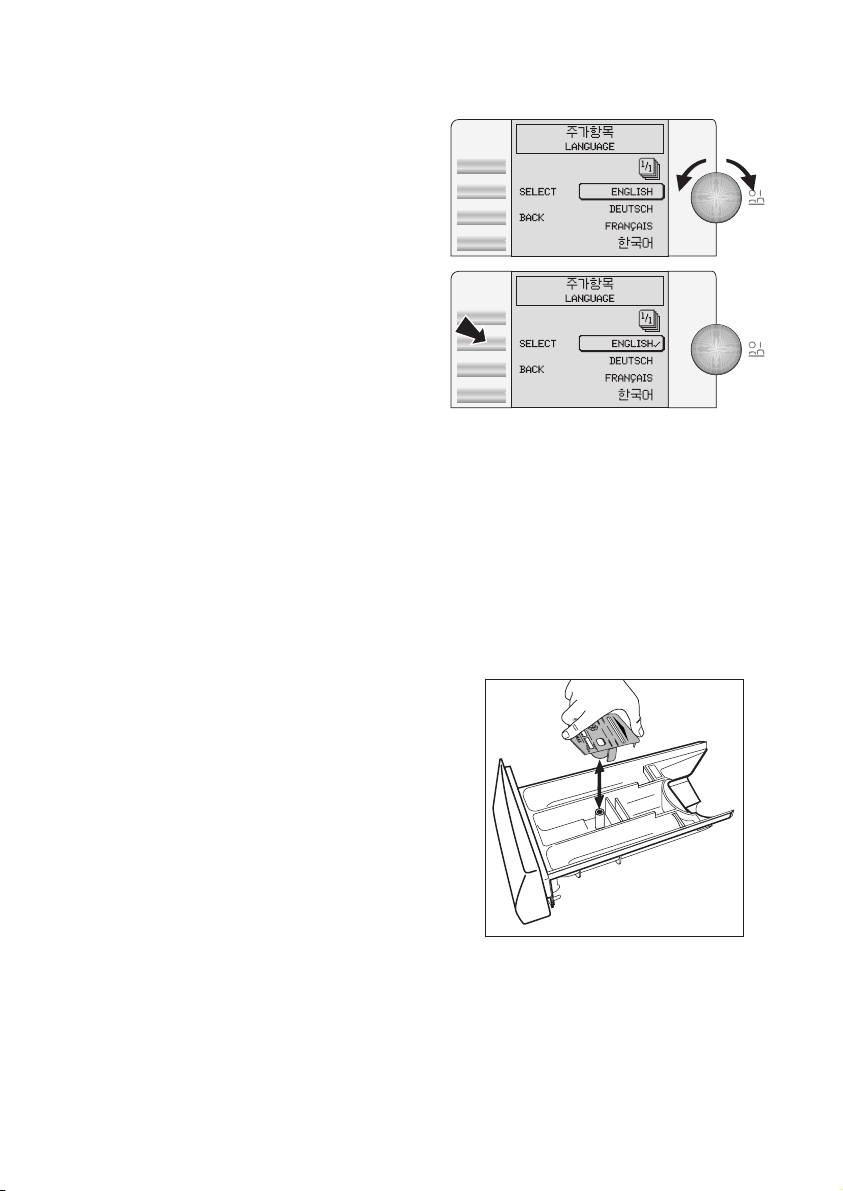

최초 전원 연결 - 언어설정

본 제품을 처음 사용하기전에, 표시창에 나타나는 언어를 설정해야 합니다.

1. 선택 다이얼(전원 스위치)을 눌러 서 세탁기를 켜십시오. 작동패널에 서선택다이얼이더이상깜박거 리지 않을 것입니다.

작동패널 중앙의 표시창이 밝아지면 세탁기의 전원이 켜진 것입니다. 선 택 가능한 언어들이 표시창의 우측에 나타납니다.

중요!

아무런 언어도 나타나지 않는다면, 이미 언어 설정이 된 상태입니다. 설 정된 언어를 바꿀 때는 본 설명서의“언어 설정 바꾸기”부분을 참고하시기 바 랍니다.

2. 선택 다이얼을 돌려 원하는 언어를

선택하십시오.

선택

버튼을 누르십시오. 선택된 언어 옆에 체크 표시(V)가 나타납 니다. 이제부터는 표시창의 모든 언어가 선택된 언어로 표시됩니다.

4. 선택 다이얼을 눌러서 세탁기를 끄 십시오.

전원이 다시 켜지면, 표시창 내의 모 든 항목들은 선택된 언어로 표시됩니 다.

세탁을 시작하기전에 먼저“처음 세탁하기 전에”부분을 읽어주십시오.

각 부분의 명칭

앞면

세제 및 섬유유연제통

작동패널

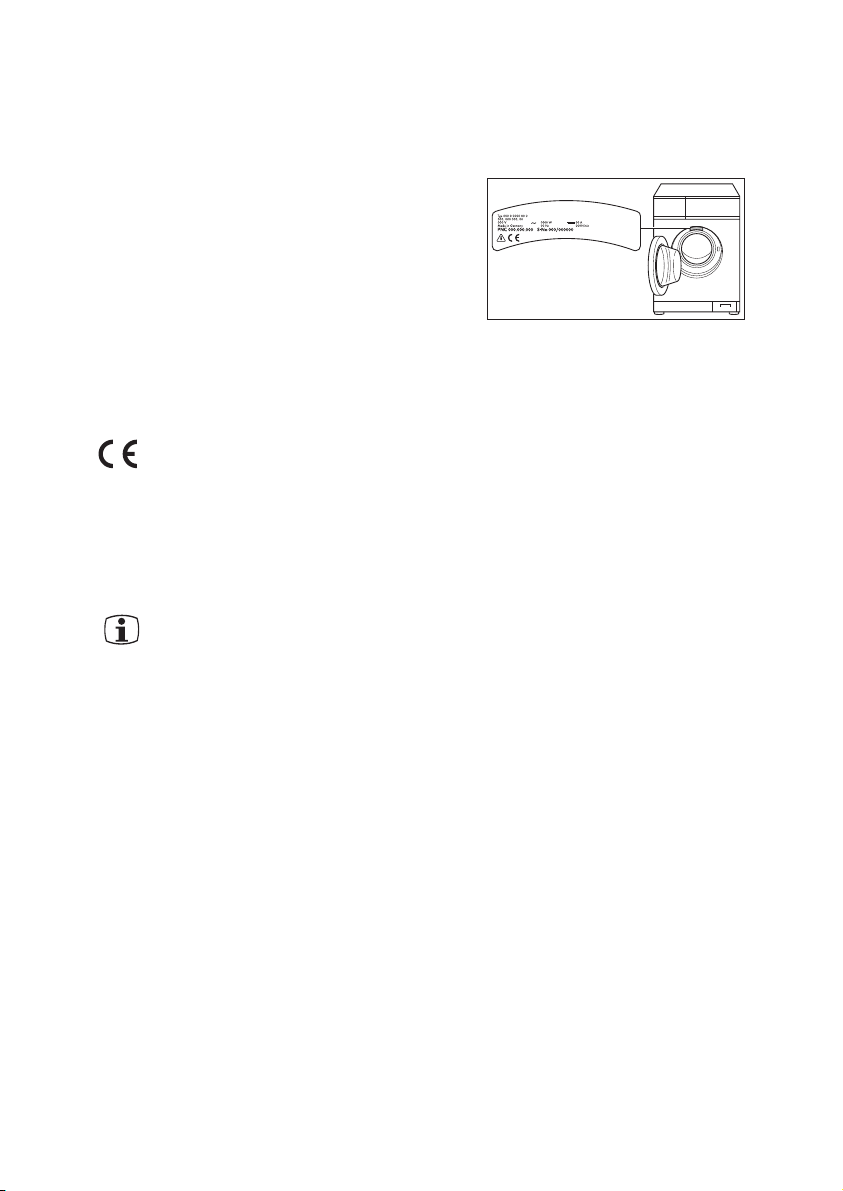

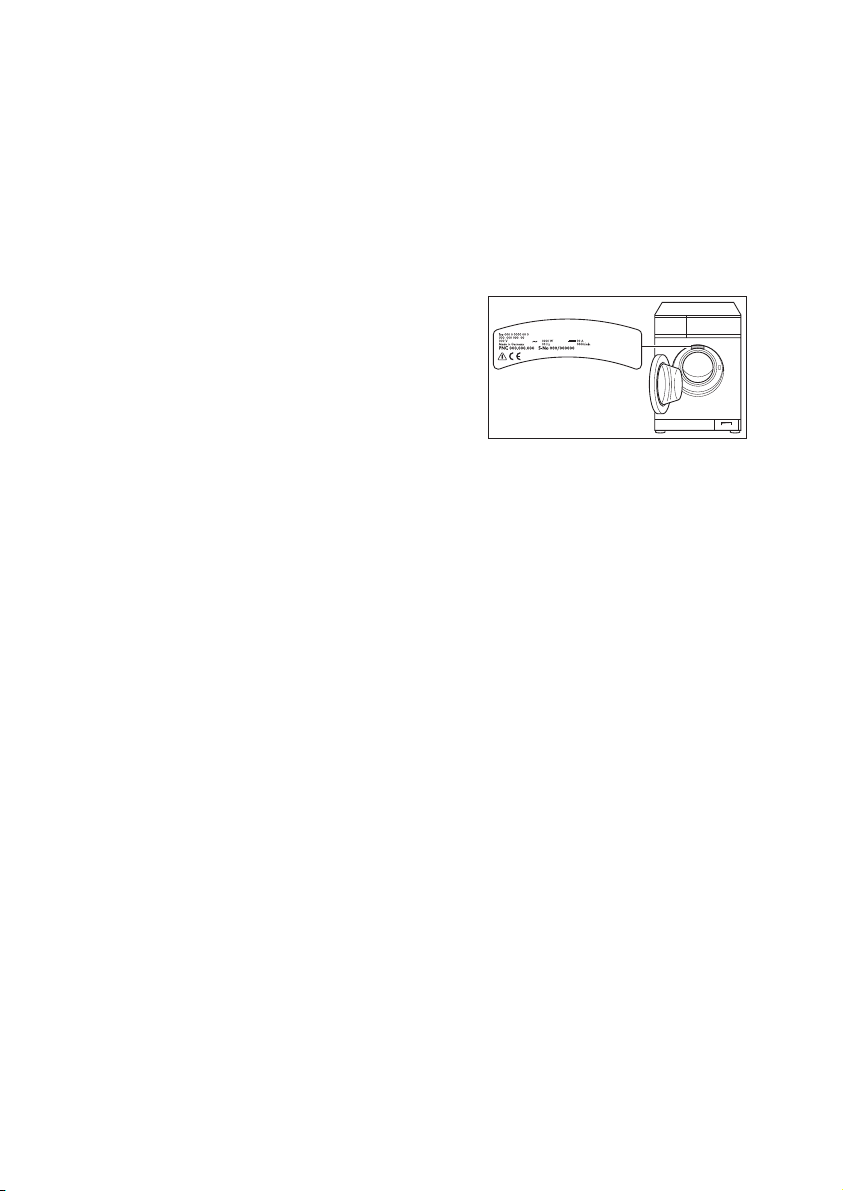

제품 라벨 (문 안쪽)

문

높이조절나사 (왼쪽 뒤 다리는 자동 조정)

세제 및 섬유유연제통

본세탁용 세제 (분말형태)

배수펌프 덮개

얼룩제거제

예비세탁용 세제

섬유유연제

표시창과 작동패널

버튼 표시창 선택 다이얼

표시창의 항목들

인인포포메메이이션션 패패널널

현재 설정 표시

기기호호부부

현재 설정된 선택항목과 추가항목 표시

표시창의 페이지

선선택택

세탁 프로그램, 선택항목, 추가항목

인포메이션 패널

프로그램

탈수속도

온도

현재시간

-선택된 프로그램의 종료시간

기본 조작 방법

본 제품은 하나의 선택 다이얼과 네 개의 버튼들을 이용하여 수많은 기능들을 컨트롤 할 수 있습니다. 이러한 간단한 조작방식은 대화식 표시창을 통해 가능 합니다. 대화식이란 세탁기의 표시창에 여러분이 선택한 사항들이 표시되는 것을 의미 합니다. 실제로 가능하고 적절한 것만이 선택될 수 있습니다. 인포메이션 패널과 기호부를 통해 언제든지 현재 설정을 확인할 수 있습니다. 세탁기를 좀 더 친숙하게 사용하기 위해 이 부분에 관심을 기울여 주시기 바랍 니다.

세탁기 전원 켜고 끄기

전원을 켜고 끌 때는 선택 다이얼을 누르십시오. 전원이 켜져 있을 때, 선택 다이얼은 원위치에서 약간 튀어나와 있습니다. 전원을 끄려면 선택 다이얼을 눌러 주십시오.

이전 프로그램 설정을 취소하려면, 전원을 끄고, 다시 켜기 전에 약 3초 정도 기다려 주십시오.

설정 취소

이전 설정을 모두 취소하려면, 전원을 끄고 약 3초 정도 기다린 후 다시 전원 을 켜십시오. 이제 새로운 설정을 할 수 있습니다.

진행 표시

이 기능은 현재 표시창의 표시내용이 어디에 해당하는가를 상세하게 표시 합니다.

레벨 3 (현재 레벨) 레벨2 레벨 1

하나의 레벨은 여러 개의 페이지로 구성될 수 있습니다.

네비게이션 표시를 통해 현재 어떤 레벨의 어느 페이지를 진행하고 있는 지 알 수 있습니다. (예: 레벨 3에서 2페이지 중의 1 페이지 표시)

현재페이지 전체페이지

선택 다이얼과 페이지

선택 다이얼을 돌려서 표시창 우측에 있는 항목들을 선택할 수 있습니다.

시계 반대 방향으로 선택 다이얼을 돌리면, 선택된 부분이 아래로 내려 갑니다. 선택된 부분이 마지막 항목 일 때(예: 이얼을 시계 반대 방향으로 돌리면 다음 페이지로 넘어갑니다.

선택 다이얼을 시계 방향으로 돌리 면, 선택된 부분이 위로 올라 갑니다. 선택된 부분이 처음 항목일 때(예:

울

일 경우), 선택 다이얼을 시계 방 향으로 돌리면 이전 페이지로 넘어갑 니다.

섬세물

일 경우), 선택 다

버튼과 레벨

버튼을 사용하여 다음과 같이 할 수 있습니다.

- 버튼 오른쪽 항목을 선택할 수 있 습니다. (예:

- 설정을 바꿀 수 있습니다. (예: 온 도)

선택항목

른 레벨로 바꿀 수 있습니다.

1. 레벨: 프로그램

(첫번째 레벨, 4 페이지 중 1 페 이지) 이 레벨에서는 다음 사항들을 할 수 있습니다

- 프로그램, 온도, 탈수속도를 선택할

수 있습니다.

선택항목

벨로 이동하십시오.

2. 레벨: 선택항목

(두번째 레벨, 2 페이지 중 1 페 이지) 이 레벨에서는 다양한 추가항 목을 설정할 수 있습니다.

선택

항목을 선택하십시오. (예:

거

) 다른 선택을 위해(예:

약

) 다양한 하위 항목으로 이동할

수 있습니다.

뒤로 버튼을 눌러 이전 레벨로 돌

아올 수 있습니다.

- 다음 레벨로 이동하려면

버튼을 누르십시오.

동작

)

버튼을 눌러 표시창의 다

버튼을 사용하여 다음 레

버튼을 눌러서 직접 몇 가지

얼룩제 시간절

추가항목

각 프로그램당 하나 또는 그 이상의 선택항목을 선택할 수 있습니다.

먼저 프로그램을 설정한 다음(레벨1), 선택항목을 설정하십시오.(레벨2) .

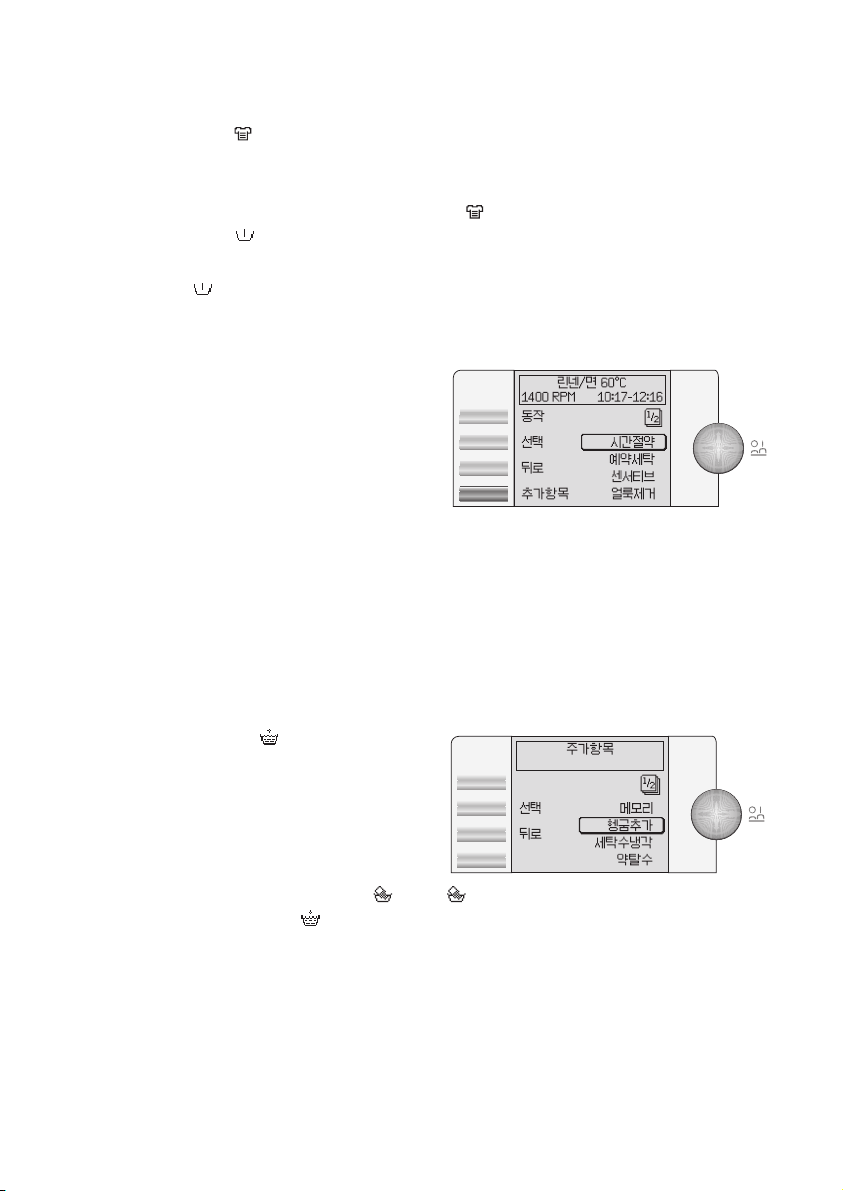

3. 레벨: 추가항목

(세번째 레벨, 2 페이지 중 1 페 이지) 이 레벨에서는 다양한 기본 설 정을 할 수 있습니다. 기본 설정은 전원을 꺼도 지워지지 않습니다. 인 위적으로 취소하기 전에는 기본 설정 은 한번 설정한 그대로 유지됩니다.

“추가항목” 부분에서 보다 상세하게

설명되어 있습니다.

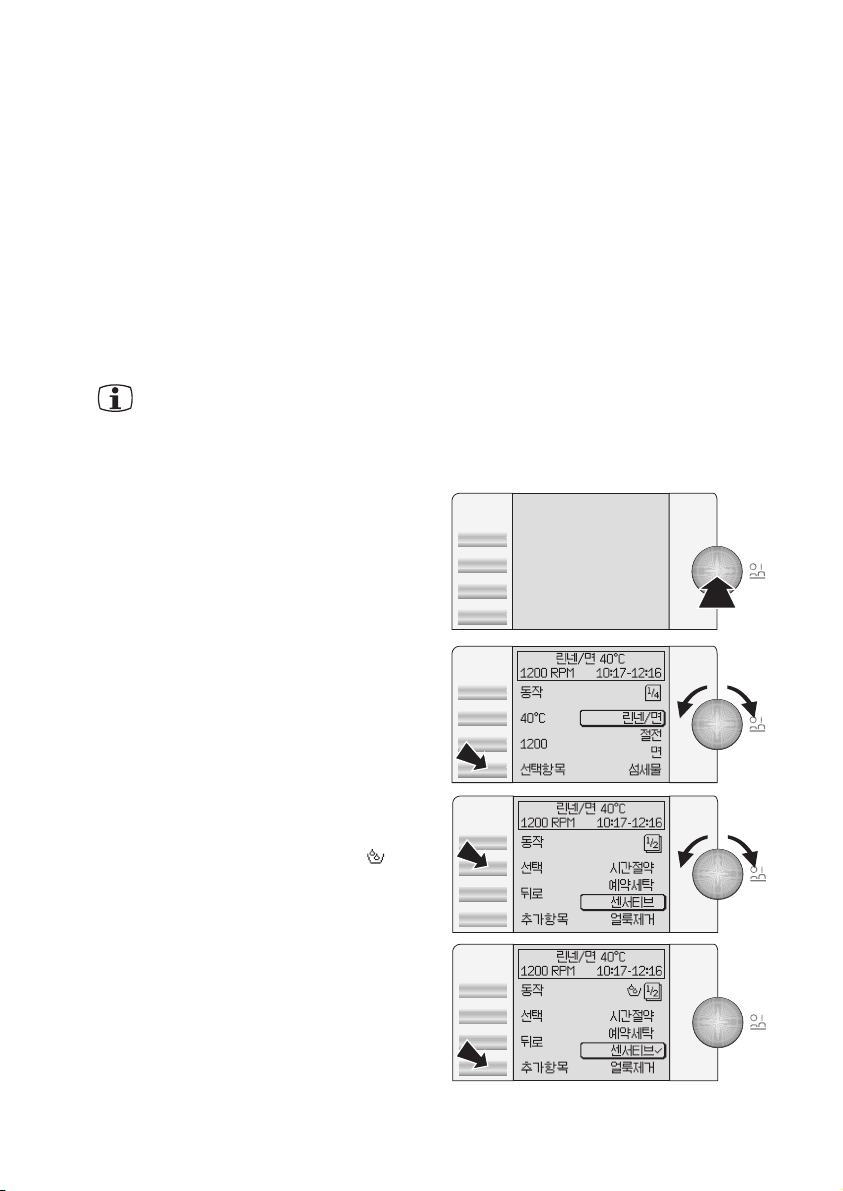

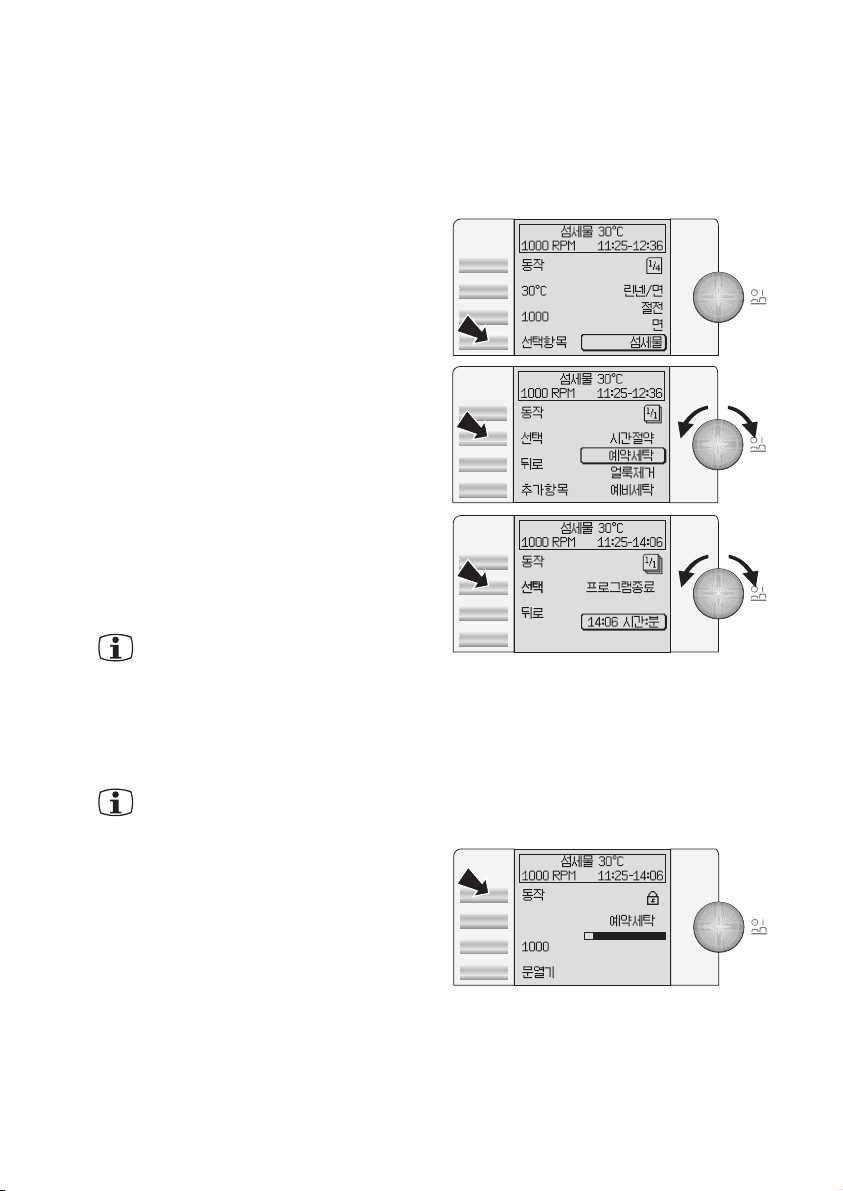

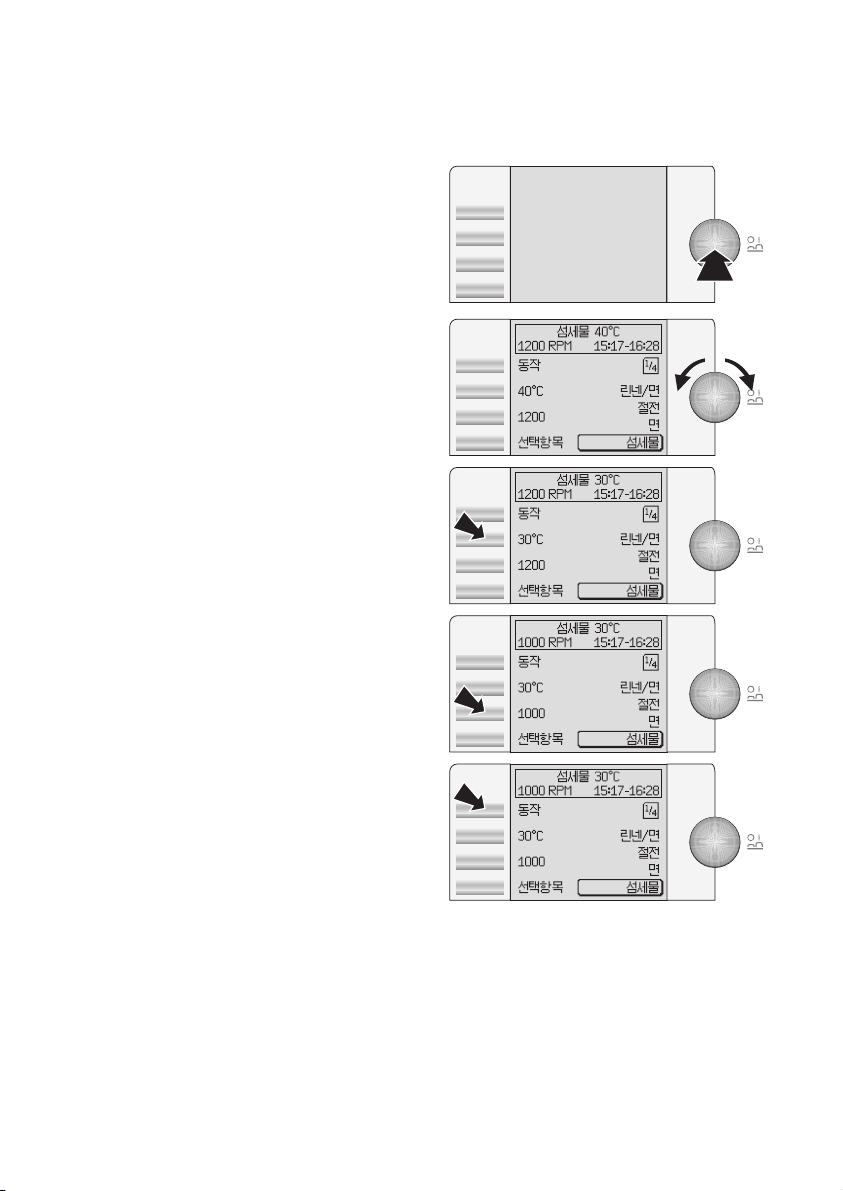

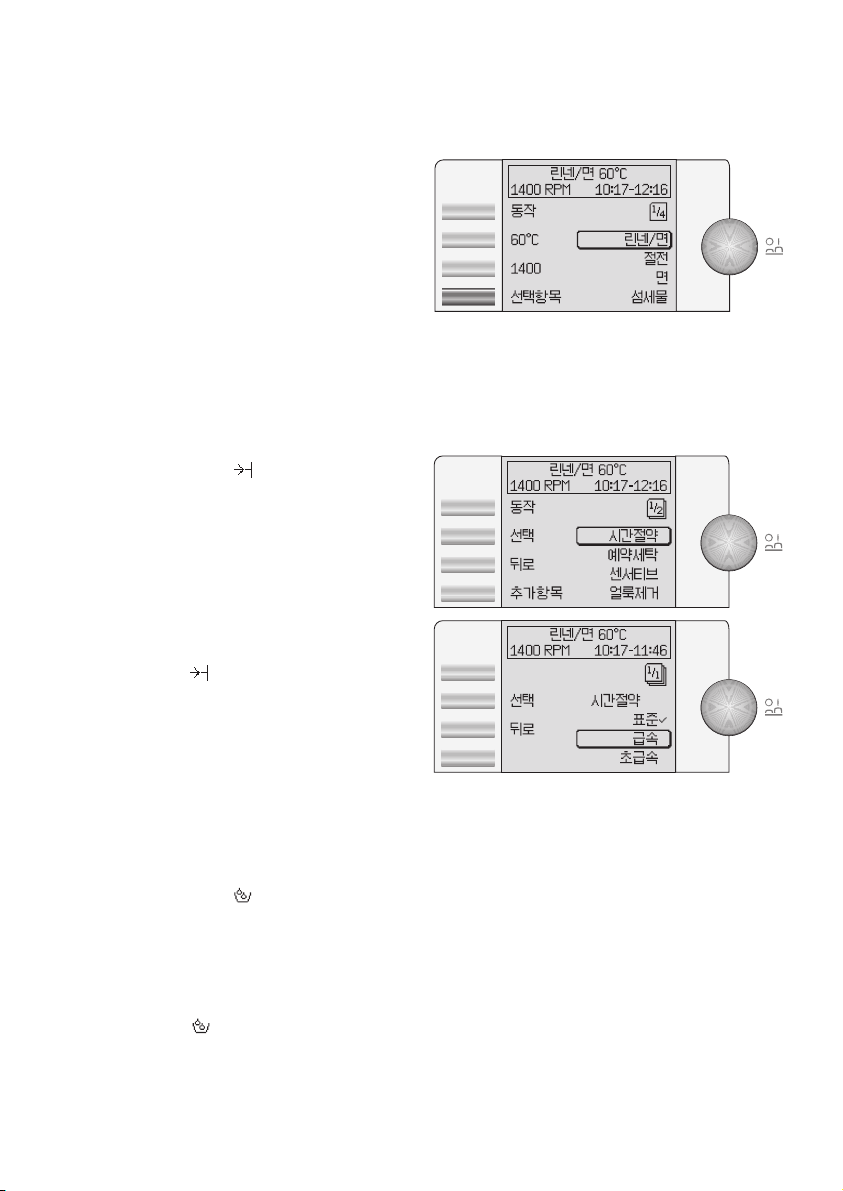

프로그램 설정

섬세물 프로그램, 세탁온도 30℃, 탈수속도 1000 RPM, 얼룩제거 선택

1. 선택 다이얼을 눌러 전원을 켜십

시오. 전원이 들어오고 표시창에 불이 들어옵니다.

2. 선택 다이얼을 사용하여

프로그램을 선택하십시오.

3. 세탁온도가 30℃가 될 때까지 세

탁온도 버튼을 누르십시오.

4. 탈수속도가 1000이 될 때까지 탈수

속도 버튼을 누르십시오.

섬세물

선택항목

버튼을 누르십시오.

6. 선택 다이얼을 사용하여 항목을 선택하십시오.

선택

버튼을 누르십시오.

거

항목 옆에 체크 표시가 나타날 것입니다. 이 항목이 선택되었습니 다. 표시가 기호부에 나타날 것 입니다.

세탁 프로그램을 시작하기 전에“세제와 섬유유연제 넣기”및“세탁물 넣기” 부분을 참조하십시오.

8. 이렇게 설정된 세탁 프로그램을 실행할 때는 다음과 같이 하십시 오.:

동작

버튼을 누르십시오. 그러면 세

탁 프로그램이 시작됩니다.

- 그렇지 않으면, 선택 다이얼을 눌

러서 전원을 끄십시오. 표시창의 항목들이 사라집니다. 모든 설정이 취소되었습니다.

얼룩제거

얼룩제

기본 기능

프로그램 (레벨 1)

세탁 프로그램

린넨/면

면직물/유색의류(면/린넨), 혼방직물(예: 면/폴리에스 테르), 합섬섬유를 위한 세탁 프로그램(20℃~ 60℃)입 니다. 세탁물이 혼방직물 뿐일 경우, 과도한 주름 발생 을 방지하기 위해 세탁물이 3kg을 넘지 않도록 하는 것이 좋습니다.

절전

전기와 물을 절약하기 위해 심하게 얼룩지지 않은 면직물/유색의류(면/린넨)를 60℃에서 세탁하는 프로그램입니다.

면

면직물/유색의류(면/린넨)을 95℃에서 세탁하는 프로그램입니다.

섬세물

30℃ 또는 40℃에서 섬세물을 세탁하는 프로그램입니다.

울 (손빨래)

세탁기로 세탁이 가능한 울 및 손빨래 라벨 이 붙 어 있는 울 소재의 세탁물을 찬물~40℃로 세탁하는 프로그램입니다.

실크 (손빨래)

세탁기 세탁과 손빨래가 가능한 실크 소재의 세탁물을 30℃에서 세탁하는 프로그램입니다.

실크는 아주 섬세한 섬유이므로 가능하면 한 번에 세탁물 하나만 세탁하고, 다른 거친 소재의 세탁물과 섞어서 세탁하지 않도록 하십시오. 특히, 더욱 섬세한 실크 섬유의 경우, 시간절약 항목을 선택하면 좀 더 부드럽게 세탁할 수 있습니다.

란제리

섬세한 세탁물을 40℃에서 부드럽게 세탁하는 프로그램입니다. 중요! 패딩된 란제리는 세탁망에 넣어 세탁하십시오.

40-60℃ 합섬

세탁물에 따라 다양한 온도가 필요한 세탁물들을 동시에 세탁하는 프로그램입 니다. 의류에 붙어있는 세탁 주의 라벨에 따라 40℃ 또는 60℃에서 따로 세탁 할 세탁물을 40-60℃ 합섬(믹스) 프로그램에서 함께 세탁할 수 있습니다. 이 프로그램을 이용하면 세탁 횟수를 줄여 결과적으로 물과 전기를 절약할 수 있 습니다. 또한 세탁 시간이 늘어나므로, 표준 60℃에서 세탁한 것과 같은 효과를 얻을 수 있습니다.

다림질용

혼방직물을 40℃에서 세탁하는 프로그램으로, 세탁후 가볍게 다림질하기 알맞는 상태로 마치게 됩니다.

간편세탁

한 번만 입은 운동복처럼 약간 오염된 세탁물을 약 20분 동안 30℃에서 빨리 세탁하는 프로그램입니다.

신소재섬유

비스코스(viscose), 모달(modal), 큐프라(cupro), 리오셀(lyocell) 등과 같은 신소 재섬유를 40℃에서 부드럽게 세탁하는 프로그램입니다.

특수 프로그램

단축탈수

배수대기 후 배수, 약탈수, 또는 섬세한 세탁물을 낮은 탈수속도에서 별도 탈수 하는 단축탈수 프로그램입니다.

탈수

배수대기 후 배수와 탈수, 손빨래한 면직물/유색의류 나 혼방직물을 별도로 탈수하는 프로그램입니다.

유연/강화

별도로 빨랫감에 풀을 먹이거나(강화제), 유연제 처리 를 위한 프로그램입니다.(헹굼 1회, 섬유유연제통

에 넣은 액상 섬유유연제가 투입됨, 탈수) 추가 세 제(강화제, 섬유유연제)를 넣지 않고 이 프로그램을 실행하면, 별도 헹굼으로 사용할 수 있습니다.

배수

배수대기 후 배수하는 프로그램입니다. (탈수 안됨)

배수대기란 마지막 헹굼 후 배수와 탈수과정을 거치지않고 빨랫감이 물에 잠겨 있는 채로 끝나는 것을 의미합니다.
