Chère cliente, Cher client,
veuillez lire attentivement cette notice d’utilisation.
Tenez compte surtout des avertissements importants donnés dans les premières pages de cette notice.
Gardez cette notice d’utilisation pour toute consultation future. Remettez-la à l’acheteur éventuel de votre
appareil.
Dégâts de transport
A la réception de l'appareil, nous vous prions de faire les «réserves d'usage» en présence du livreur (dégâts
esthétiques par exemple).
Comment lire votre notice d’utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation:
Instructions de sécurité.
Conseils et recommandations.
Informations liées à la protection de l’environnement.
Notre contribution à la protection de l’environnement:
nous utilisons du papier écologique.
33
FRANCAIS
Sommaire
Avertissements importants 34-35
Recyclage 35
Conseils écologiques 35
Caractéristiques techniques 36
Installation 37
●
Débridage 37
●
Emplacement et mise à niveau 37
●
Arrivée d'eau 38
●
Vidange 38
●
Branchement électrique 38
Votre nouvelle lavante-séchante 39
Description de l’appareil 39
●
Voyant “hublot verrouillé” 39
●
Tiroir des bacs à produits 39
Utilisation 40
●
Le bandeau de commande 40
●
Description des commandes 40-43
●
Informations sur les programmes 44
●
Conseils pour le lavage 45
Le tri du linge par catégorie 45
Températures 45
Charge 45
Avant de charger le linge 45
Traitement des taches 45
Produits de lavage 46
●
Conseils pour le séchage 47
Charge 47
Linge ne convenant pas au séchage 47
Symboles pour le séchage 47
Résidus de fibres 47
Séchage supplémentaire 47
●
Comment faire un lavage 48-50
●
Comment faire un séchage 51
Symboles internationaux pour
l'entretien des textiles
52
Tableau des programmes 53-55
Programmes de lavage 53
Programmes spéciaux 54
Séchage chronométrique 55
Entretien 56
●
La carrosserie 56
●
Le tiroir des bacs à produits 56
●
Le hublot 56
●
Le filtre du tuyau d’arrivée d’eau 56
●
Le filtre de vidange 56
●
Vidange de secours 57
●
Précautions contre le gel 57
En cas d’anomalie
de fonctionnement
58-59
Service Après-Vente 91
34
Avertissements importants
Règles de sécurité générales
●
En cas de panne, n'essayez pas de réparer
l'appareil vous-même.
Les réparations effectuées par du personnel non
qualifié peuvent provoquer des dommages.
Contactez le service après-vente le plus proche
et exigez des pièces d’origine.
●
Ne modifiez pas ou n’essayez pas de modifier
les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
●
Ne tirez jamais sur le câble, mais saisissez-le par
la fiche pour débrancher l’appareil.
●
Le hublot s’échauffe durant le fonctionnement de
l’appareil. Ne le touchez pas!
Installation
●
L'appareil doit être débridé avant l'utilisation. La
non élimination ou l'élimination incomplète des
dispositifs de protection pour le transport
pourrait occasionner des dommages à l'appareil
ou aux meubles. Suivez à ce propos le
paragraphe relatif dans la notice d'utilisation.
●
Si l'installation de votre habitation nécessite une
modification pour le branchement de votre
appareil, faites appel à un électricien qualifié.
●
Tous travaux hydrauliques nécessaires à
l'installation de l'appareil ne seront confiés qu'à
un plombier qualifié.
●
Assurez-vous, après avoir installé l'appareil, que
celui-ci ne repose pas sur le câble
d'alimentation.
●
Si la machine est installée sur un sol recouvert
de moquette, réglez les pieds de façon à ce que
l’air puisse circuler librement autour de l’appareil.
Utilisation
●
Votre appareil est destiné à un usage
domestique. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres
buts que celui pour lequel il a été conçu.
●
Lavez et séchez en machine uniquement les
articles pouvant supporter ce traitement. Suivez
les indications se trouvant sur l'étiquette dont
chaque article est muni.
●
Ne surchargez pas l'appareil. Suivez les
instructions données dans la notice d'utilisation.
●
Les articles détachés à l'essence, à l'alcool, au
trichloréthylène, etc. ne doivent pas être mis
dans une lavante-séchante. Si de tels détachants
sont utilisés avant le lavage en machine, il faudra
attendre que le fluide se soit évaporé avant
d'introduire les articles dans l'appareil.
●
Ne séchez que des articles lavés à l’eau.
●
Lorsque le lavage est effectué avec une lessive
liquide contenue das une boule à placer
directement dans le tambour, il est nécessaire de
retirer cette boule avant de procéder au séchage
du linge.
●
Ne lavez pas en machine le linge avec baleines,
les tissus non ourlés ou déchirés.
●
Les pièces de monnaie, épingles de sûreté,
broches, vis, etc. qui sont restées dans le linge
peuvent provoquer des dommages importants.
●
Groupez les petits articles, tels que chaussettes,
ceintures, etc. dans un petit sac de toile ou une
taie, afin d'éviter que ces pièces ne puissent se
glisser entre le tambour et la cuve.
●
N'utilisez que la quantité de produit
assouplissant indiquée par le fabricant. Une
quantité excessive pourrait endommager le linge.
●
Contrôlez toujours, avant d'ouvrir le hublot, que
l'eau ait été évacuée. Dans le cas contraire
effectuez la vidange suivant les indications de la
notice d'utilisation.
●
Les petits animaux domestiques peuvent se
glisser dans le tambour du lave-linge. Contrôlez
le tambour de votre machine avant de mettre
l'appareil en fonctionnement.
●
Débranchez toujours la prise de courant et
fermez le robinet de l'eau après l'utilisation de
l'appareil.
●
Laissez le hublot entrouvert lorsque l'appareil
n'est pas utilisé, afin de préserver le joint du
hublot et d'éviter la formation d'odeur de moisi.
Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien
vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
35
FRANCAIS
Recyclage
Sécurité des enfants
●
Les enfants ne sont souvent pas en mesure de
reconnaître les risques émanant des appareils
ménagers. Il est donc indispensable de les
garder sous surveillance lorsque l'appareil
fonctionne. Ne les laissez pas jouer avec le lavelinge!
●
Les éléments constituant l'emballage (les films
en plastique, les morceaux de styropor par ex.)
peuvent présenter un danger pour les enfants.
Risque d'asphyxie! Gardez les éléments
d'emballage hors de la portée des enfants.
●
Assurez-vous que les enfants ou vos animaux
domestiques ne puissent pas pénétrer dans le
tambour du lave-linge.
●
Pendant le fonctionnement, l'appareil se
réchauffe sensiblement au niveau du hublot.
Assurez-vous par conséquent que les enfants en
bas âge ne s'en approchent pas.
●
Si vous procédez à la mise à la casse de votre
appareil, veillez à mettre hors d'usage ce qui
pourrait représenter un danger: coupez le câble
d'alimentation au ras de l'appareil et détériorez le
dispositif de fermeture du hublot.
Vous éviterez ainsi que les enfants s’y enferment
en se mettant ainsi en danger de mort.
●
Recyclage de l’emballage
Tous les matériaux marqués par le symbole sont
recyclables. Pour qu’ils puissent être récupérés
(recyclés), il est nécessaire de les déposer dans les
déchetteries prévues à cet effet (renseignez-vous
auprès des autorités locales).
●
Mise à la casse de l’ancien
appareil
Informez-vous auprès de la municipalité au sujet de
l’endroit où déposer l’ancien appareil pour qu’il
puisse être ensuite recyclé ou détruit.
Conseils écologiques
Afin de réaliser des économies d’eau et d’énergie et
de contribuer à la protection de l’environnement,
nous vous conseillons de respecter les instructions
suivantes:
●
Utilisez si possible l’appareil à pleine capacité
plutôt qu’avec des charges partielles. Veillez
toutefois à ne pas surcharger le tambour.
●
N’utilisez le prélavage que pour du linge très
sale.
●
Adaptez la dose de lessive à la dureté de l’eau
ainsi qu’à la charge et au degré de salissure du
linge.
●
Choisissez le programme “économie” pour du
linge normalement sale et le programme “court”
pour du linge peu sale.
●
En traitant préalablement le linge, il est possible
d’éliminer les taches et les zones de saleté
limitées; il sera donc ensuite possible d’effectuer
le lavage à une température plus basse,
économisant ainsi de l’énergie.
●
La machine consomme moins d’énergie si le
linge est bien essoré avat le séchage.
36
Caractéristiques techniques
Dimensions Hauteur 85 cm
Largeur 60 cm
Profondeur 58 cm
Charge maximum Lavage Séchage
coton 5,5 kg 2,75 kg
synthétiques 3,0 kg 2 kg
délicats 3,0 kg -
laine 2 kg Vitesse d’essorage maximum 1400 t/min.
Tension/fréquence 220-230 V/50 Hz
Puissance totale 2200 W
Puissance minimum du fusible 10 A
Pression de l’eau minimum 500 kPa
maximum 800 kPa
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
37
FRANCAIS
Installation
Débridage
Il est conseillé de conserver tous ces dispositifs, car
ils devront être remontés en cas de transferts futurs
de l’appareil.
1. Dévissez à l'aide d’une clé la vis arrière droite.
2. Couchez l'appareil sur le dos, en faisant attention
à ne pas endommager les tuyaux.
A cet effet placez une cornière de l'emballage
entre la machine et le sol.
3. Enlevez le bloc de polystyrène du fond de la
machine.
4. Dégagez les deux sachets en polyéthylène.
Extrayez avec soin le sachet droit (1) et ensuite le
sachet gauche (2) en les tirant vers le centre de
l'appareil.
5. Remettez la machine debout et dévissez les 2
autres vis à l'arrière.
2
1
P1066
P1068
P0255
6. Extrayez les trois goujons en plastique des trous
où se trouvaient les vis.
7. Bouchez les trous restés libres à l'aide des
caches qui sont livrés avec la notice d’utilisation.
Emplacement et mise à niveau
Placez l’appareil sur un sol plat et dur.
Veillez à ce que l’appareil ne touche pas au mur ou
aux autres meubles de la cuisine.
Le robinet, l’installation pour la vidange et la prise de
courant doivent se trouver à proximité des tuyaux de
la machine et du câble d’alimentation.
Mettez l’appareil à niveau en vissant ou en dévissant
les vérins.
Une mise à niveau précise évite les vibrations, les
bruits et les déplacements de la machine durant le
fonctionnement.
P1051
P0020
P0256
Avant de mettre la machine en marche il
est indispensable d'enlever les dispositifs
de sécurité utilisés pour le transport.
38
Arrivée d'eau
Branchez le tuyau d'arrivée à un robinet fileté au pas
de gaz de 3/4".
L'autre extrémité du tuyau d'arrivée, du côté de la
machine, peut être orientée dans n'importe quelle
direction. Dévissez un peu la bague de serrage,
tournez le bout du tuyau et revissez solidement la
bague.
Le tuyau d'arrivée ne peut pas être prolongé. Si le
tuyau est trop court, achetez un tuyau pour haute
pression plus long, spécialement conçu pour lavelinge.
Vidange
La crosse du tuyau de vidange peut être placée de
trois manières différentes:
Sur le bord d'un lavabo à l'aide du coude en
plastique livré avec l'appareil. Dans ce cas il est
nécessaire de veiller à ce que l'extrémité ne puisse
pas se décrocher du bord lorsque la machine effectue
la vidange. Vous pouvez, par exemple, la fixer avec
une petite ficelle au robinet, ou l'accrocher au mur.
Dans une dérivation de la vidange du lavabo.
Cette dérivation doit se trouver au-dessus du
siphon, de manière que la crosse du tuyau soit au
moins à 60 cm du sol.
P0022
P0021
P1088
Dans un conduit de vidange dont la distance du
sol doit être comprise entre 60 et 90 cm.
Il est indispensable de prévoir une entrée d’air à
l’extrémité du tuyau de vidange, pour éviter un
siphonnage éventuel.
En outre, le tuyau de vidange ne devra former aucun
coude. Il devra être placé au niveau du sol, la crosse
devra se trouver à la hauteur indiquée
précédemment.
L’inobservation de ces règles pourrait entraîner un
fonctionnement irrégulier de la pompe de vidange.
Branchement électrique
Cette machine ne peut être branchée qu'à 220-230 V,
50 Hz. Puissance minimum du fusible 10 A,
puissance totale 2,2 kW.
Vérifiez si le compteur et les fusibles de l'installation
électrique de la maison peuvent supporter l'intensité
absorbée par la machine, compte tenu des autres
appareils branchés.
Utilisez un socle de prise de courant comportant une
borne de mise à la terre, qui doit être
obligatoirement raccordée conformément aux
normes en vigueur.
Le branchement devra être exécuté en respectant
les normes SEV et les éventuelles normes locales.
Contrairement à ce qui est indiqué dans les normes
SEV, par. 47350, il n’est pas nécessaire de garder
les distances entre la machine et les parties
inflammables de l’immeuble.
P0023
Notre responsabilité ne saurait être
engagée, en cas d’accidents ou incidents
provoqués par une mise à la terre
inexistante ou défectueuse.
Le remplacement éventuel du câble
d’alimentation ne devra être effectué que
par notre service après-vente.
Important: Le câble d’alimentation doit être
facilement accessible après l’installation de
l’appareil.
39
FRANCAIS
Votre nouvelle lavante-séchante

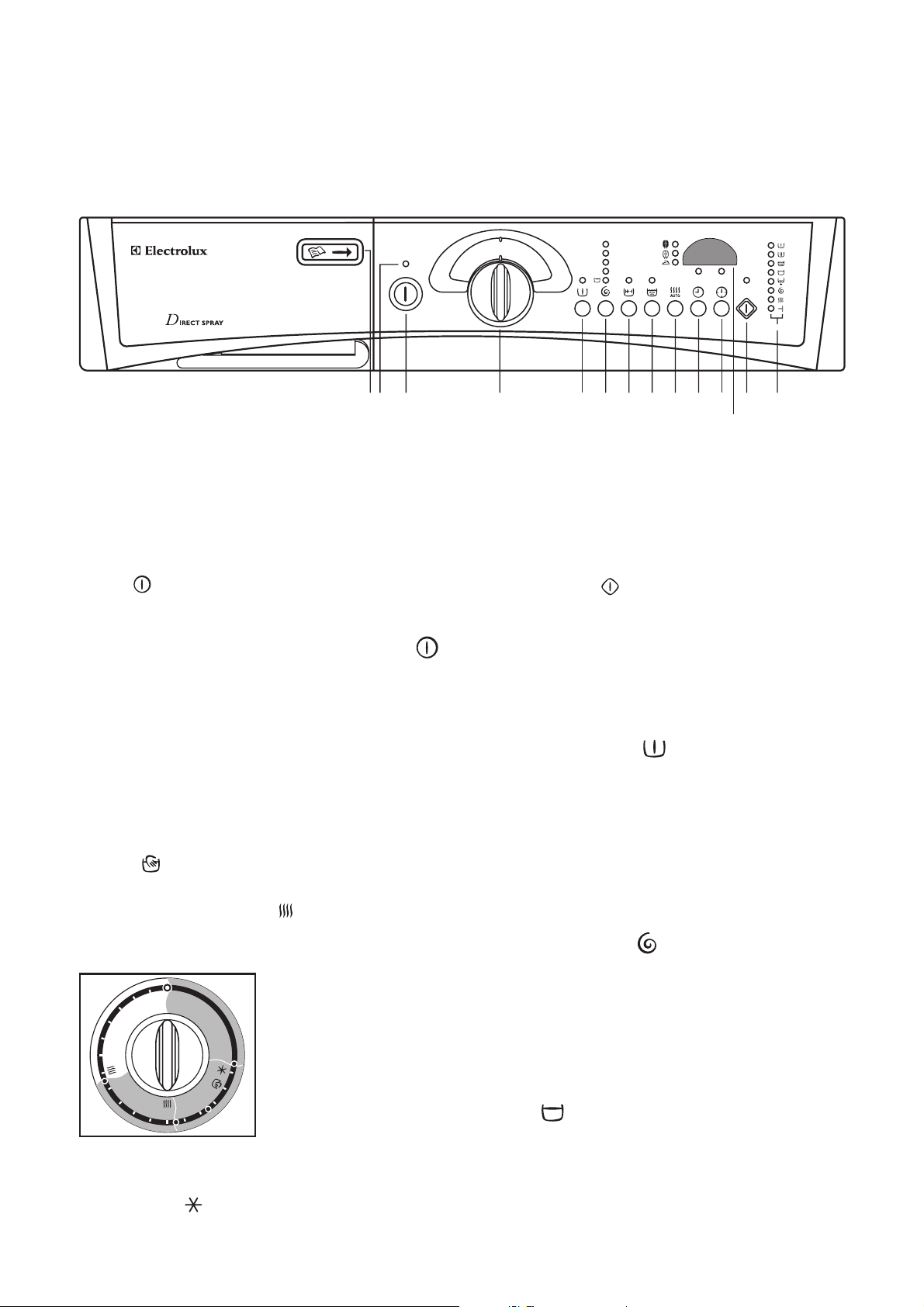

Description de l’appareil
1 Tiroir des bacs à produits
2 Carte programmes
3 Bandeau de commande
4 Voyant “hublot verrouillé”
5 Filtre de vidange
6 Vérins
Voyant “hublot verrouillé”
Il reste allumé tant que le hublot est verrouillé.
L’ouverture du hublot ne sera possible qu’après
l’extinction de ce voyant. (voir page 50)
Tiroir des bacs à produits
Prélavage
Lavage
Assouplissant
Cette nouvelle machine répond à toutes les
exigences de traitement moderne du linge en
économisant l’eau, l’énergie et le détergent.
Grâce au nouveau système de lavage Direct spray
même les petites charges de linge sont lavées de
manière économique car les valeurs de consommation s’adaptent automatiquement à la quantité et au
type de linge.
●
La manette pour la sélection des programmes
est simple à utiliser car elle regroupe aussi bien la
fonction de choix du programme que celle du
choix de la température.
●
L’indicateur des programmes renseigne sur le
déroulement du programme en cours.
●
Le départ différé vous permet de remettre le
lavage à plus tard, pour profiter du tarif heures
creuses si votre habitation est équipée d’un
compteur jour/nuit.
●
Le programme laine, grâce à son brassage
délicat, traite votre linge avec douceur, comme si
vous le laviez à la main.
●
Les programmes de séchage vous permettront
d’avoir du linge sec et souple quelles que soient
les conditions météorologiques.
●
La sécurité anti-balourd assure la stabilité du
lave-linge pendant l’essorage.
5
4
6
13
2
1000
900
700
500
EW 1066 W
P0874
Loading...
