LAVADORA

WASHING MACHINE

MANUAL DE USO

INSTRUCTION BOOKLET

EW 1065 F
EW 1265 F
EW 1465 F

124 972 020

GB

E

2

Estimado cliente,

Le rogamos leer atentamente estas instrucciones de
uso y prestar particular atención a las normas de
seguridad escritas en las primeras páginas. Le
aconsejamos conservar estas instrucciones para
consultas futuras y darlas al nuevo usuario en caso
de venta del aparato.

Daños de transporte

Al momento del desembalaje, controle que el
aparato no esté dañado. Si tiene dudas no lo ponga
en funcionamiento y consulte la asistencia técnica.

Algunos párrafos de este libro de instrucciones han sido identificados con símbolos que tienen el siguiente
significado:

El triángulo de advertencia y/o los términos de señal (¡Atención!, ¡Advertencia!), subrayan instrucciones
muy importantes para Su seguridad o para el buen funcionamiento del aparato. Le rogamos respetarlas.

Las informaciones precedidas por este símbolo completan las instrucciones de uso y de utilización
práctica del aparato.

Este símbolo indica consejos e instrucciones para un empleo económico del aparato que respete el
ambiente.

Nuestra contribución al ambiente:

utilizamos papel reciclado.

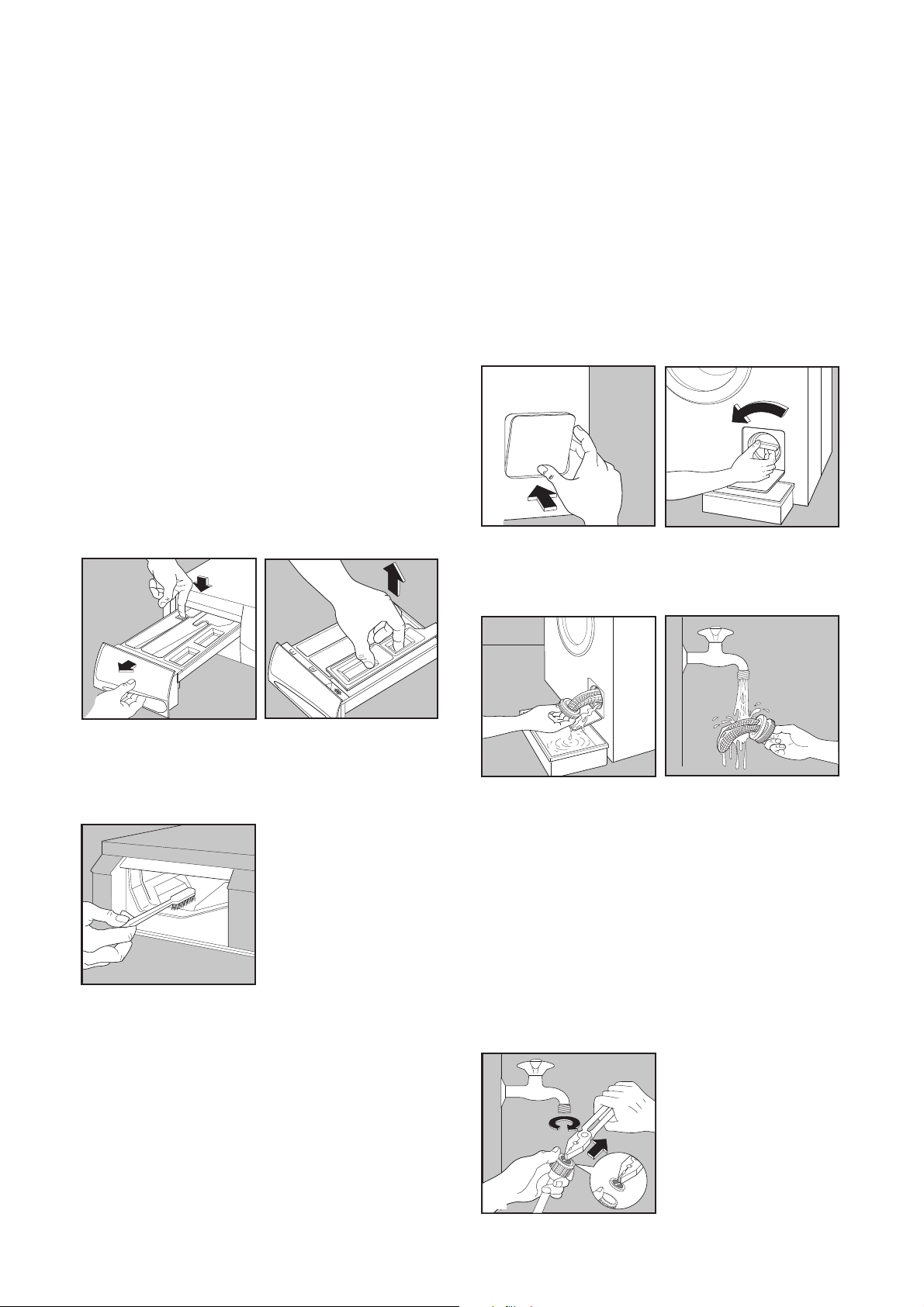

Mantenimiento 22

Exterior del aparato 22
Cubeta detergente 22
Filtro de desagüe 22
Filtro del tubo de carga del agua 22
Vaciado de emergencia 23
Precauciones contra el hielo 23

Anomalías de funcionamiento

24-25

Advertencias y consejos 4-5
Eliminación 5
Consejos para la protección del

ambiente 5
Características técnicas 6
Instalación 7

Dispositivos de seguridad para el transporte 7
Colocación 7
Carga de agua 8
Descarga de agua 8
Conexión eléctrica 8

Su nueva lavadora 9
Descripción del aparato 9

Luz piloto de la puerta 9
Cubeta detergente 9

Uso 10

Panel de mandos 10
Mandos 10-13
Funciones 13
Información sobre los programas 14
Consejos para el lavado 15

Selección de las prendas 15
Temperaturas 15
Antes de cargar la ropa 15
Carga máxima de ropa 15
Pesos de la ropa 15
Eliminación de las manchas 15

Detergentes y aditivos 16
Secuencia de las operaciones 17-18
Símbolos internacionales

para el tratamiento de los tejidos 19
Programas de lavado 20
Programas especiales 21

ESPAÑOL

3

Índice

Instalación

• Antes del uso, hay que quitar todas las piezas de
embalaje y de transporte; de no hacerlo así, tanto
el aparato como los muebles podrían sufrir graves
daños. Consulte las instrucciones.

• Cualquier trabajo de tipo eléctrico necesario para
la instalación del aparato tendrá que ser realizado
por un electricista especializado o por una persona
competente.

• Cualquier trabajo de tipo hidráulico tendrá que ser
realizado por un fontanero especializado o por una
persona competente.

• Hay que tener cuidado de que el aparato no esté
apoyado sobre el cable de alimentación eléctrica.

• Si la máquina está colocada sobre piso de
alfombra asegúrese de que haya circulación de
aire entre las patas de apoyo y el piso.

Uso

• Este aparato ha sido proyectado para uso
doméstico. No lo use con finalidades diferentes a
aquellas para las cuales ha sido proyectado.

• Lave sólo aquellos tejidos que se pueden lavar en
la lavadora. En caso de dudas siga las
instrucciones que aparecen en la etiqueta del
artículo.

• No sobrecargue el aparato. Siga las instrucciones
contenidas en este manual.

• Las monedas, los imperdibles, los alfileres, los
tornillos, etc. que han quedado en la ropa pueden
provocar graves daños.

• No ponga en el aparato prendas manchadas con
gasolina, alcohol, aguarrás, etc. Si usa estos
productos, antes de introducir las prendas en el
aparato para lavarlas, espere que el producto se
haya evaporado.

• Agrupe las prendas pequeñas como calcetines,
cinturones, etc. en un bolso de tela o en una
funda. Evitará que esta ropa termine entre el cesto
y el tambor.

Advertencias y consejos

4

• Use solamente la cantidad de suavizante indicada
por el productor. Una cantidad excesiva de
producto podría arruinar la ropa.

• Deje la puerta entreabierta cuando no se usa el
aparato. Esto permite una mejor conservación de
la guarnición de la puerta y previene los olores de
moho.

• Antes de abrir la puerta, controle siempre que el
agua haya sido descargada. De lo contrario,
descárguela siguiendo las instrucciones dadas en
el manual de uso.

• Después del uso desenchufe siempre el aparato y
cierre el grifo del agua.

Seguridad en general

• Las reparaciones deben ser efectuadas sólo por
personal especializado. Las reparaciones
inadecuadas pueden causar peligros notables.
Para eventuales reparaciones diríjase a un centro
de asistencia técnica autorizado.

• Nunca desenchufe el aparato tirando del cable de
alimentación, tire directamente del enchufe.

• Durante el lavado a altas temperaturas el vidrio de
la puerta está caliente. ¡No lo toque!

Estas advertencias han sido redactadas para su seguridad y la de todas las personas. Por lo tanto le rogamos
leerlas atentamente antes de instalar y utilizar el aparato.

ESPAÑOL

5

Eliminación

Consejos para la protección del ambiente

Materiales de embalaje

Los materiales que incluyen el símbolo pueden
ser reciclados.

>PE<= polietileno
>PS<=poliestireno
>PP<=polipropileno

Para poder recuperarlos se deben depositar en los
espacios apropiados (o contenedores).

Aparato

Para una correcta eliminación de su viejo aparato,
Le aconsejamos utilizar las escombreras
autorizadas. ¡Ayúdenos a mantener limpia Su
ciudad!

Para ahorrar agua y energía y contribuir a la
protección del ambiente, aconsejamos atenerse a lo
siguiente:

• Para ropa normalmente sucia es suficiente un
programa sin prelavado; de esta manera se ahorra
detergente, agua y tiempo (¡y se protege al
ambiente!).

• El aparato trabaja en economía si se cargan las
cantidades máximas de ropa indicadas.

• Con un tratamiento apropiado se pueden eliminar
las manchas y las zonas sucias limitadas; después
se puede efectuar un lavado a baja temperatura.

• Adapte la dosis de detergente a la dureza del
agua, a la cantidad de ropa y al grado de suciedad
de la misma.

Seguridad para los niños

• Los niños no se dan cuenta de los peligros de los
aparatos eléctricos. Cuando el aparato está
funcionando vigile atentamente a los niños y no los
deje jugar con el aparato.

• Las piezas de embalaje (por ej. películas,
poliestireno), pueden ser peligrosas para los niños.
¡Peligro de sofocación! Tenga las piezas fuera del
alcance de los niños.

• Conserve los detergentes en un lugar seguro fuera
del alcance de los niños.

• Asegúrese de que los niños o los pequeños
animales domésticos no entren en el tambor de la
máquina.

• Cuando quiera destruir el aparato, desenchúfelo,
corte el cable de alimentación y elimine el enchufe
con el cable restante. Inutilice el cierre de la
puerta: de esta manera los niños que están
jugando no se quedarán atrapados en el aparato.

DIMENSIONES Altura 85 cm

Anchura 60 cm
Profundidad 60 cm

CAPACIDAD DE CARGA MAXIMA Algodón 5 kg

Sintéticos 2 kg
Delicados 2 kg
Lana 1 kg

VELOCIDAD CENTRIFUGADO 1000 rpm máx. (EW 1065F)

1200 rpm máx. (EW 1265F)
1400 rpm máx. (EW 1465F)

VOLTAJE/FRECUENCIA 220-230V/50 Hz
POTENCIA MAXIMA ABSORBIDA 2200 W
POTENCIA MINIMA DEL FUSIBLE 10 A

PRESION DEL AGUA mín. 5 N/cm

2

máx. 80 N/cm

2

Este aparato es conforme a las siguientes normas CEE:
73/23/CEE del 19/02/73 relativa al bajo voltaje
89/336/CEE del 03/05/89 relativa a la compatibilidad electromagnética.

Características técnicas

6

ESPAÑOL

Dispositivos de seguridad para el
transporte

Antes de poner en marcha el aparato,

controle que se hayan quitado todos los

dispositivos previstos para el transporte.

Proceda de la siguiente manera:

1. Desatornille y quite (por medio de una llave) el
tornillo posterior derecho y apoye el aparato
sobre la parte trasera, tratando de no aplastar los
tubos.
A tal fin intercale entre el aparato y el piso un
ángulo del embalaje.

2. Quite el taco central de poliestireno rígido del
fondo del aparato y suelte las dos bolsas en
polietileno quitando la cinta adhesiva.

3. Quite con mucho cuidado primero la bolsa
derecha (1) y luego la izquierda (2), tirándolas
hacia la parte central del aparato.

4. Vuelva a poner el aparato en posición vertical y
desatornille los otros dos tornillos posteriores.

P0233

2

1

P0234

P0255

5. Extraiga los tres pernos de plástico de los
agujeros que alojaban los tornillos.

6. Tape los agujeros que han quedado abiertos con
los tapones que se encuentran en el respaldo del
aparato.

Nota: se aconseja guardar todas las piezas para
volverlas a montar si el aparato fuera nuevamente
desplazado en futuro.

Colocación

Coloque la lavadora sobre un piso plano y rígido.
Controle que la circulación del aire alrededor del
aparato no sea impedida por alfombras, moquetas,
etc. Controle también que el aparato no toque la
pared u otros muebles de la cocina.
Nivele el aparato cuidadosamente enroscando o
desenroscando las patas de apoyo. Nunca ponga
cartón, madera o materiales similares debajo del
aparato para compensar los eventuales desniveles
del piso.

P1051

P0020

P0256

7

Instalación

Carga de agua

Conecte el tubo de carga a un grifo roscado de 3/4"
después de haber intercalado el filtro “A”
suministrado junto con el aparato.

La otra extremidad del tubo de carga, del lado del
aparato, puede ser orientada en cualquier dirección.
Desenrosque un poco la tuerca de fijación, gire la
extremidad del tubo y vuelva a enroscar la tuerca,
controlando que no haya pérdidas de agua.

Si el tubo es demasiado corto y no se desea
desplazar el grifo, es necesario comprar un tubo
más largo, adecuado para este tipo de uso existente
en el servicio técnico autorizado.

Descarga de agua

Se puede instalar el recodo del tubo de desagüe en
tres modos diferentes:

En el borde de un lavabo usando el recodo de
plástico suministrado con el aparato. En este

caso es necesario verificar que el recodo no se
mueva del borde cuando el aparato descarga el
agua. Por ejemplo, se lo puede fijar al grifo o a la
pared con una cuerda.

En una derivación del desagüe del lavabo. Esta
derivación debe estar arriba del sifón, de modo tal
que el recodo del tubo esté como mínimo a 60 cm
del suelo.

P0022

P0021

A

P0003

En un conducto de desagüe situado a una altura
no inferior a 60 cm y no superior a 90 cm.

La extremidad del tubo de desagüe debe ser
siempre ventilada, o sea el diámetro interno del
conducto de desagüe debe ser más ancho que el
diámetro externo del tubo de desagüe.

El tubo de desagüe no debe estar retorcido.
Se deberá desplazar sobre el suelo y subirlo sólo

cerca del desagüe.

Conexión eléctrica

El aparato funciona con una tensión de 220-230 V,
monofásica, 50 Hz.

Controle que la instalación doméstica pueda
soportar la carga máxima requerida (2,2 kW),
considerando también los otros aparatos en
funcionamiento.

Conecte el aparato a una toma de tierra y según
las normas en vigor.

El fabricante declina cualquier
responsabilidad por los daños o las lesiones
provocadas por el incumplimiento de las
normas de seguridad antedichas.
Si se debe sustituir el cable de alimentación,
diríjase a nuestro Centro de Asistencia
técnica.

P0023

8
