Electrolux EUT6256 User Manual [en, de, fr, it]

benutzerinformation

notice d'utilisation
istruzioni per l’uso

user manual

Gefriergerät
Congélateur
Congelatore

Freezer

EUT6256

2 electrolux

Diese Kurz-Benutzerinformation enthält alles Wissenswerte über das neue Produkt und ist einfach
anzuwenden. Electrolux hat es sich zum Ziel gesetzt, zum Schutz der Umwelt den Papierverbrauch für
Benutzerinformationen um 30 % zu senken; diese Maßnahme schont 12.000 Bäume pro Jahr. Die Kurz-

Benutzerinformation ist einer von vielen Schritten, die Elextrolux zum Schutz der Umwelt unternimmt.

Es mag vielleicht ein kleiner Schritt sein, aber jeder Schritt zählt auf diesem Weg!

Eine komplette Benutzerinformation finden Sie unter www.electrolux.com

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die optimale
Geräteanwendung vor der Installation und dem
Gebrauch des Gerätes die vorliegende Benutzer­information aufmerksam durch, einschließlich der
Ratschläge und Warnungen. Es ist wichtig, dass
zur Vermeidung von Fehlern und Unfällen alle Per­sonen, die das Gerät benutzen, mit der Bedie­nung und den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation gut auf
und übergeben Sie sie bei einem Weiterverkauf
des Gerätes dem neuen Besitzer, so dass jeder
während der gesamten Lebensdauer des Gerä­tes über Gebrauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vorsichts­maßnahmen der vorliegenden Benutzerinformati­on, da der Hersteller bei Missachtung derselben
von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen
Personen

• Das Gerät darf von Personen (einschließlich Kin-

dern), deren physische, sensorische Fähigkei-

ten und deren Mangel an Erfahrung und Kennt-

nissen einen sicheren Gebrauch des Gerätes

ausschließen nur unter Aufsicht oder nach aus-

reichender Einweisung durch eine verantwor-

tungsbewusste Person benutzt werden, die si-

cherstellt, dass sie sich der Gefahren des Ge-

brauchs bewusst sind.

Kinder müssen beaufsichtigt werden, damit sie

nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt

von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes

den Netzstecker, schneiden Sie das Netzkabel

(so nah wie möglich am Gerät) ab und entfer-

nen Sie die Tür, so dass spielende Kinder vor

elektrischem Schlag geschützt sind und sich

nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdich-

tung ein älteres Modell mit Schnappverschluss

(Türlasche) an der Tür oder auf dem Deckel er-

setzt, machen Sie den Schnappverschluss vor

dem Entsorgen des Altgerätes unbrauchbar.

So verhindern Sie, dass das Gerät nicht zu ei-

ner Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen müssen

immer frei von Hindernissen sein.

• Das Gerät ist ausschließlich für den Gebrauch
im Haushalt bestimmt.

• Das Gerät ist für die Aufbewahrung von Lebens­mitteln und/oder Getränken in einem normalen
Haushalt bestimmt, wie in den vorliegenden Ge­brauchsanweisungen beschrieben wird.

• Benutzen Sie keine mechanischen oder sonsti­gen Hilfsmittel, um den Abtauprozess zu be­schleunigen.

• Verwenden Sie keine anderen Elektrogeräte
(wie Speiseeisbereiter) in Kühlgeräten, wenn sol­che Geräte nicht ausdrücklich vom Hersteller
für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kühlkreislauf nicht zu
beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreis­lauf des Gerätes ist ein natürliches und sehr um­weltfreundliches Gas, das jedoch leicht ent­flammbar ist.
Achten Sie beim Transport und bei der Aufstel­lung des Gerätes darauf, nicht die Komponen­ten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des Kälte­kreislaufs:
– offene Flammen und Zündfunken vermeiden;
– den Raum, in dem das Gerät installiert ist,

gut lüften.

• Änderungen der Spezifikationen und am Gerät
sind gefährlich. Ein defektes Netzkabel kann
Kurzschlüsse und Feuer verursachen und/oder
zu Stromschlägen führen.

Warnung! Elektrische Bauteile (Netzkabel,

Stecker, Kompressor) dürfen nur vom Kun­dendienst oder einer kompetenten Fachkraft aus­gewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzste­cker nicht von der Geräterückseite ge­quetscht oder beschädigt wird. Ein ge­quetschter oder beschädigter Netzstecker
überhitzt und kann einen Brand verursa­chen.

3. Vergewissern Sie sich, dass der Netzste­cker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lo­ckere Steckdose. Es besteht Brand- und
Stromschlaggefahr.

electrolux 3

6. Das Gerät darf nicht ohne Lampenabde­ckung betrieben werden,

1)

Innenbeleuch-

tung vorgesehen ist.

• Dieses Gerät ist schwer. Vorsicht beim Trans­port.

• Entnehmen oder berühren Sie nie mit nassen/
feuchten Händen Tiefkühlgut, da dies zu Haut­verletzungen oder Kälteverbrennungen führen
kann.

• Das Gerät nicht direkter Sonneneinstrahlung
aussetzen.

•

Die Leuchtmittel

2)

in diesem Gerät sind Spezi­allampen, die nur für Haushaltsgeräte geeignet
sind. Sie eignen sich nicht zur Raumbeleuch­tung.

Vorsicht! Legen Sie keine tiefgefrorenen

Lebensmittel auf die Arbeitsplatte, da die
Verdunstungskälte zur Wasserkondensation in
ihrem Inneren führen kann. Die tropfende
Flüssigkeit könnte Störungen verursachen.
Stellen Sie daher keine gefrorenen Lebensmittel
auf die Arbeitsplatte oder lassen sie darauf
liegen.

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunst-

stoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder

Flüssigkeiten in dem Gerät. Explosionsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luft-

auslass auf der Rückwand.

3)

• Ein aufgetautes Produkt darf nicht wieder ein-

gefroren werden.

• Abgepackte Tiefkühlkost immer entsprechend

den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers

sollten strikt eingehalten werden. Halten Sie
sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Spru-

del in den Tiefkühlschrank stellen, da der Druck­anstieg in den Behältern zur Explosion führen
und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursa-

chen, wenn es direkt nach der Entnahme aus
dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das

Gerät ab und ziehen Sie den Netzstecker aus
der Steckdose. Falls Sie nicht an die Steckdo­se kommen, unterbrechen Sie die Stromversor­gung.

• Bevor Sie das Gerät in Betrieb nehmen, besei-

tigen Sie den typischen "Neugeruch" am bes­ten durch Auswaschen der Innenteile mit lau-

1) Wenn die Lampenabdeckung vorgesehen ist

2) Falls vorhanden.

3) No-Frost-Geräte

4) Falls ein Wasseranschluss erforderlich ist

warmem Wasser und einem neutralen Reini­gungsmittel. Sorgfältig nachtrocknen.

• Reinigen Sie das Gerät nicht mit Metallgegen­ständen.

• Keine scharfen Gegenstände zum Entfernen
von Reif und Eis im Gerät verwenden. Verwen­den Sie einen Kunststoffschaber.

• Verwenden Sie niemals einen Haartrockner
oder andere Heizgeräte, um das Abtauen zu be­schleunigen. Starke Hitze kann die Plastikteile
im Innenraum beschädigen und Feuchtigkeit
kann in das elektrische System eindringen, so
dass die Teile unter Spannung stehen.

Montage
Wichtig! Halten Sie sich für den elektrischen

Anschluss strikt an die Anweisungen der
betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Ge­rät auf eventuelle Beschädigungen. Nehmen
Sie das Gerät nicht in Betrieb, wenn es beschä­digt ist. Melden Sie die Schäden umgehend
dem Händler, bei dem Sie es erworben haben.
Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden
stehen, bevor Sie es elektrisch anschließen, da­mit das Öl in den Kompressor zurückfließen
kann.

• Ausreichenden Freiraum zur Luftzirkulation um
das Gerät lassen; anderenfalls besteht Überhit­zungsgefahr. Halten Sie sich für die Belüftung
an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbren­nungen durch Berührung von heißen Bauteilen
(Kompressor, Kondensator) möglichst mit der
Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkör­pern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker
des Gerätes nach der Installation frei zugäng­lich ist.

• Verbinden Sie das Gerät ausschließlich mit ei­ner Trinkwasserzuleitung.

4)

Kundendienst

• Sollte die Wartung des Gerätes elektrische Ar­beiten verlangen, so dürfen diese nur von ei­nem qualifizierten Elektriker oder einem Elektro­Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung
nur an Fachkräfte der autorisierten Kunden­dienststellen und verlangen Sie stets Original­Ersatzteile.

4 electrolux

Umweltschutz

Das Gerät enthält im Kältekreis oder in dem

Isoliermaterial keine ozonschädigenden Ga­se. Das Gerät darf nicht wie normaler Hausmüll
entsorgt werden. Die Isolierung enthält entzündli­che Gase: das Gerät muss gemäß den geltenden
Vorschriften entsorgt werden; sie erhalten diese

BEDIENBLENDE

1 2 3 4 5

1 Grüne Ein/Aus-Kontrolllampe
2 Temperaturregler und Ein-/Aus-Taste
3 Gelbe Superfrost-Kontrolllampe
4 Taste zum Abschalten des Alarmsignals und

für die Superfrost-Funktion

5 Rote Alarm-Kontrolllampe

Einschalten

1. Lassen Sie das Gerät nach dem Aufstellen 4

Stunden stehen.

2. Stecken Sie den Stecker in die Netzsteckdose.

3. Drehen Sie den Temperaturregler im Uhrzei-

gersinn auf eine niedrigere Temperatur unter­halb der - 16 °C-Position.

4. Die grüne Ein/Aus-Kontrolllampe leuchtet auf

und die rote Alarm-Kontrolllampe beginnt zu
blinken.

5. Das Aufleuchten der grünen Ein/Aus-Kontroll-

lampe zeigt an, dass das Gerät eingeschaltet
ist.

6. Das Blinken der roten Alarm-Kontrolllampe

zeigt an, dass die Temperatur im Gefrierfach
nicht richtig ist. Zudem ist eine akustische Sig­nalabfolge zu hören, die durch einmaliges Drü­cken der Taste zum Abschalten des Alarmsig­nals und für die Superfrost-Funktion abge­schaltet werden kann.

7. Wenn das Gefriergerät zum ersten Mal einge-

schaltet wird, beginnt die rote Alarm-Kontroll­lampe zu blinken, bis die Innentemperatur
den Wert erreicht hat, der für die sichere Auf­bewahrung des Gefrierguts erforderlich ist.

Ausschalten

1. Drehen Sie den Temperaturregler zum Aus-

schalten des Geräts in die Position „O“.

2. Ziehen Sie den Netzstecker aus der Steckdo-

se, um das Gerät von der Stromversorgung
zu trennen.

bei Ihrer Gemeindeverwaltung. Nicht das Kälteag­gregat beschädigen, insbesondere nicht in der Nä­he des Wärmetauschers. Die Materialien, die bei
der Herstellung dieses Geräts verwendet wurden

und mit dem Symbol
cycelt werden.

Temperaturregelung

Die Temperatur im Gefrierraum wird durch den
Temperaturregler, der sich auf der Bedienblende
befindet, geregelt.
Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler auf eine nied­rigere Einstellung, um die minimal mögliche
Kühlung zu erreichen.

• Drehen Sie den Temperaturregler auf eine hö­here Einstellung, um die maximal mögliche Küh­lung zu erreichen.

Eine mittlere Einstellung ist im Allgemeinen
am besten geeignet.

Allerdings muss für eine exakte Einstellung be­rücksichtigt werden, dass die Temperatur im In­nern des Gerätes von verschiedenen Faktoren ab­hängt:

• Raumtemperatur

• Von der Häufigkeit der Türöffnung

• Von der Menge der eingelagerten Lebensmittel

• Und vom Standort des Geräts.

Rote Alarm-Kontrolllampe

Unter normalen Betriebsbedingungen gewährleis­tet die Innentemperatur des Gefriergeräts die Halt­barkeit der eingelagerten Lebensmittel über einen
längeren Zeitraum.
Sobald die Temperatur einen bestimmten Wert
(-12 °C) übersteigt, löst das Gerät einen akusti­schen und optischen Alarm aus. Als optischer
Alarm blinkt die rote Lampe (rote Alarm-Kontroll­lampe) und als akustischer Alarm gibt das Gerät
eine akustische Signalabfolge aus.
Der Alarmton kann durch einmaliges Drücken der
Taste zum Abschalten des Alarmtons ausgeschal­tet werden.

markiert sind, können re-

electrolux 5

Wenn das Gefriergerät zum ersten Mal ein-

geschaltet wird, beginnt die rote Alarm-Kon­trolllampe zu blinken, bis die Innentemperatur auf
einen Wert abgesunken ist, der für die sichere La­gerung des Gefrierguts erforderlich ist.

Superfrost-Funktion (Schnellgefrieren)

Wenn mehr als 3-4 kg Lebensmittel eingefroren
werden sollen:

1. Aktivieren Sie die Superfrost-Funktion 6-24

Stunden, bevor Sie frische Lebensmittel in
das Gefriergerät legen. Halten Sie dafür die Su­perfrost-Taste 2-3 Sekunden gedrückt. Die
gelbe Kontrolllampe leuchtet auf. Der Kom­pressor läuft jetzt kontinuierlich und gewähr­leistet so eine möglichst schnelle Tiefkühlung
der frischen Lebensmittel.

2. Diese Funktion kann jederzeit ausgeschaltet

werden. Halten Sie dafür die Superfrost-Taste
2-3 Sekunden gedrückt.

3. Legen Sie die Lebensmittel in das Gefrierfach

(das obere Fach). Um die höchste Gefrierleis-

ERSTE INBETRIEBNAHME

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseiti­gen Sie den typischen "Neugeruch" am besten
durch Auswaschen der Innenteile mit lauwarmem
Wasser und einem neutralen Reinigungsmittel.
Sorgfältig nachtrocknen.

TÄGLICHER GEBRAUCH

Einfrieren frischer Lebensmittel

Der Gefrierraum (das oberste Fach) eignet sich
zum Einfrieren von frischen Lebensmitteln und
zum Lagern von gefrorenen und tiefgefrorenen Le­bensmitteln über einen längeren Zeitraum.
Aktivieren Sie zum Einfrieren frischer Lebensmit­tel die Superfrost-Funktion.
Die maximale Menge an Lebensmitteln, die in 24
Stunden eingefroren werden kann, ist auf dem
Typenschild angegeben, das sich im Innern des
Geräts befindet.
Der Gefriervorgang dauert 24 Stunden: Legen
Sie während dieses Zeitraums keine weiteren ein­zufrierenden Lebensmittel in das Gerät.

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten Inbetrieb­nahme oder nach einer Zeit, in der das Gerät
nicht benutzt wurde, mindestens zwei Stunden
lang auf den höheren Einstellungen laufen, bevor
Sie Lebensmittel in das Gefrierfach hinein legen.

tung zu ermöglichen, entnehmen Sie die
Schublade (falls vorhanden) und legen Sie
dann die einzufrierenden Lebensmittel direkt
auf den Verdampfer. Beim Gefrieren kleinerer
Mengen ist eine Herausnahme der Schublade
nicht notwendig.

4. Sobald die Lebensmittel vollständig gefroren
sind (dies kann bis zu 24 Stunden dauern),
können Sie die Superfrost-Funktion ausschal­ten. Halten Sie dafür die Superfrost-Taste 2-3
Sekunden gedrückt. Die gelbe Superfrost­Kontrolllampe erlischt dann ebenfalls.

5. Nehmen Sie das Gefriergut aus dem Gefrier­fach heraus und legen Sie es in die anderen
beiden Fächer (Lagerfächer), um wieder Platz
für ein erneutes Schnellgefrieren zu schaffen.

Falls die Superfrost-Taste versehentlich ein-

geschaltet bleibt, schaltet sich die Super­frost-Funktion automatisch 48 Stunden später
aus. Die gelbe Superfrost-Kontrolllampe erlischt
dann ebenfalls.

Wichtig! Verwenden Sie keine Reinigungsmittel
oder Scheuerpulver, da hierdurch die Oberfläche
beschädigt wird.

Wichtig! Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte als der in der
Tabelle mit den technischen Daten angegebene
Wert (siehe "Ausfalldauer") zu einem ungewollten
Abtauen, dann müssen die aufgetauten
Lebensmittel sehr rasch verbraucht oder sofort
gekocht und (nach dem Abkühlen) erneut
eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel kön­nen vor der Verwendung bei Raumtemperatur auf­getaut werden.
Kleinere Gefriergutteile können sogar direkt aus
dem Gefriergerät entnommen und anschließend
sofort gekocht werden: in diesem Fall dauert der
Garvorgang allerdings etwas länger.

6 electrolux

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den Netzstecker

aus der Steckdose.

Der Kältekreis des Gerätes enthält Kohlen-

wasserstoffe; Wartungsarbeiten und Nach­füllen von Kältemittel dürfen daher nur durch vom
Hersteller autorisiertes Fachpersonal ausgeführt
werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gerei­nigt werden:

• Reinigen Sie die Innenseiten und die Zubehör-

teile mit lauwarmem Wasser und etwas Neutra­lseife.

• Prüfen und säubern Sie die Türdichtungen in re-

gelmäßigen Abständen und kontrollieren Sie,
dass diese sauber und frei von Verunreinigun­gen sind.

• Spülen und trocknen Sie diese sorgfältig ab.
Wichtig! Ziehen Sie nicht an Leitungen und/

oder Kabeln im Innern des Kühlschranks und
achten Sie darauf, diese nicht zu verschieben
oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums kei­nesfalls Putzmittel, Scheuerpulver, stark parfü­mierte Reinigungsmittel oder Wachspolituren, da
diese die Oberfläche des Innenraums beschädi­gen und einen starken Eigengeruch hinterlassen
können.

Reinigen Sie den Kondensator (schwarzes Gitter)
und den Motorkompressor auf der Geräterücksei­te mit einer Bürste oder einem Staubsauger. Da­durch verbessert sich die Leistung des Geräts
und es verbraucht weniger Strom.

Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten Che­mikalien, die den im Gerät verwendeten Kunst­stoff angreifen können. Aus diesem Grund ist es
empfehlenswert, das Gerät außen nur mit war­mem Wasser und etwas flüssigem Tellerspülmit­tel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wie­der an die Netzversorgung an.

Abtauen des Gefriergeräts

Auf den Ablagen des Gefriergeräts und im Innern
des oberen Fachs bildet sich stets etwas Reif.
Tauen Sie das Gefriergerät ab, wenn die Reif­schicht eine Stärke von etwa 3 bis 5 mm erreicht
hat.

Wichtig! Stellen Sie den Temperaturregler bitte
12 Stunden vor dem Abtauen auf einen kälteren
Wert ein, damit sich bis zur

Betriebsunterbrechung genügend Kältereserve
aufgebaut hat.

Entfernen Sie den Reif wie nachstehend erläutert:

1. Schalten Sie das Gerät ab und ziehen Sie den
Netzstecker aus der Steckdose.

2. Nehmen Sie das gesamte Gefriergut heraus,
verpacken Sie es in mehrere Schichten Zei­tungspapier und lagern Sie es an einem küh­len Ort.

Vorsicht! Fassen Sie das Gefriergut nicht
mit nassen Händen an. Ihre Hände könnten

an den Lebensmitteln festfrieren.

3. Lassen Sie die Tür des Geräts offen stehen
und setzen Sie den Kunststoffschaber in die
entsprechende Aufnahme in Bodenmitte ein;
stellen Sie eine Schale zum Auffangen des Tau­wassers darunter.

Stellen Sie eine Schale mit warmem Wasser

in den Gefrierraum, um den Abtauprozess
zu beschleunigen Entfernen Sie bereits während
des Abtauprozesses vorsichtig Eisstücke, die
sich lösen lassen.

4. Ist das Geräteinnere vollständig abgetaut, tro-

cken Sie die nassen Oberflächen gründlich ab
und heben Sie den Kunststoffschaber zur spä­teren Verwendung auf.

5. Gerät einschalten.

6. Stellen Sie den Temperaturregler auf die Posi-

tion -18 °C und lassen Sie das Gerät mindes­tens 4 Stunden mit eingeschalteter Superfrost­Funktion laufen.

7. Nach 4 Stunden legen Sie die ausgelagerten

Lebensmittel wieder in die Gerätefächer.

electrolux 7

Warnung! Entfernen Sie Reif und Eis vom

Verdampfer bitte niemals mit scharfen
Gegenständen, da dieser dadurch beschädigt
werden könnte.
Versuchen Sie nicht, den Abtauvorgang durch an­dere als vom Hersteller empfohlene mechanische
oder sonstige Hilfsmittel zu beschleunigen.
Ein Temperaturanstieg des Gefrierguts während
des Abtauens des Gerätes kann die Lagerzeit die­ser Lebensmittel verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Geräts müssen Sie fol­gendermaßen vorgehen:

1. trennen Sie das Gerät von der Netzversorgung

2. entnehmen Sie alle Lebensmittel

3. tauen Sie das Gerät ab; reinigen Sie den In­nenraum und das gesamte Zubehör

4. lassen Sie die Türen offen, um das Entstehen
unangenehmer Gerüche zu vermeiden.

Wichtig! Möchten Sie bei einer längeren
Abwesenheit das Gerät weiter laufen lassen,
bitten Sie jemanden, gelegentlich die Temperatur
zu prüfen, damit das Gefriergut bei einem
möglichen Stromausfall nicht im Innern des
Geräts verdirbt.

WAS TUN, WENN …

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und
Blubbern zu hören, wenn das Kältemittel durch
die Leitungen gepumpt wird. Das ist normal.

• Bei eingeschaltetem Kompressor wird das Käl­temittel umgewälzt und Sie hören ein Surren
und ein pulsierendes Geräusch vom Kompres­sor. Das ist normal.

• Die thermische Ausdehnung kann ein plötzli­ches Krachen verursachen. Das ist eine natürli­che und nicht gefährliche physikalische Erschei­nung. Das ist normal.

• Beim Ein- oder Ausschalten des Kompressors
ist ein leises "Klicken" des Temperaturreglers
zu hören. Das ist normal.

TECHNISCHE DATEN

Abmessungen
Höhe 850 mm
Breite 595 mm
Tiefe 635 mm
Ausfalldauer 24 h

Die technischen Informationen befinden sich auf
dem Typschild innen links im Gerät sowie auf der
Energieplakette.

MONTAGE

Vorsicht! Lesen Sie bitte die

"Sicherheitshinweise" sorgfältig vor der
Aufstellung des Geräts durch, um Gefahren für
Sie selbst zu vermeiden und einen korrekten
Betrieb des Geräts zu gewährleisten.

Aufstellung

Dieses Gerät kann auch in einer trockenen, gut
belüfteten Garage oder in einem Keller installiert
werden, doch für eine optimale Leistung sollte die­ses Gerät an einem Ort installiert werden, an
dem die Umgebungstemperatur mit der Klima­klasse übereinstimmt, die auf dem Typschild des
Geräts angegeben ist:

Klima­klasse

SN +10 °C bis 32 °C
N +16 °C bis 32 °C
ST +16 °C bis 38 °C
T +16 °C bis 43°C

Ausrichten

Bei der Aufstellung des Gerätes ist dieses waage­recht auszurichten. Dies lässt sich mit zwei
Schraubfüßen (2) am vorderen Sockel des Gerä­tes erreichen. Bei Bedarf kann zum Einstellen der
Schraubfüße das Distanzstück (1) entfernt werden.

Umgebungstemperatur

8 electrolux

1

2

Standort

Das Gerät sollte möglichst weit entfernt von Wär­mequellen wie Heizungen, Boilern oder direktem
Sonnenlicht usw. aufgestellt werden. Sicherstel­len, dass die Luft frei auf der Rückseite des Gerä­tes zirkulieren kann. Damit das Gerät die optima­le Leistung bringen kann, wenn es unter einer
überhängenden Wand installliert wird, sollte der
Mindestabstand zwischen der Geräteoberseite
und der Wand mindestens 100 mm betragen. Al­lerdings sollte die Aufstellung des Gerätes unter
einer überhängenden Wand nach Möglichkeit ver­mieden werden. Die korrekte waagerechte Aus­richtung des Gerätes kann mit Hilfe eines oder
mehrerer Schraubfüße am Sockel des Gerätes er­folgen.
Wird das Gerät in einer Ecke aufgestellt, und
zeigt die Scharnierseite dabei zur Wand, so muss
der Abstand zwischen Wand und Gerät mindes­tens 10 mm betragen, damit die Tür zum Heraus­nehmen der Ablagen geöffnet werden kann.

Warnung! Es muss möglich sein, das

Gerät vom Netz zu trennen; nach der
Installation muss die Steckdose daher zugänglich
bleiben.

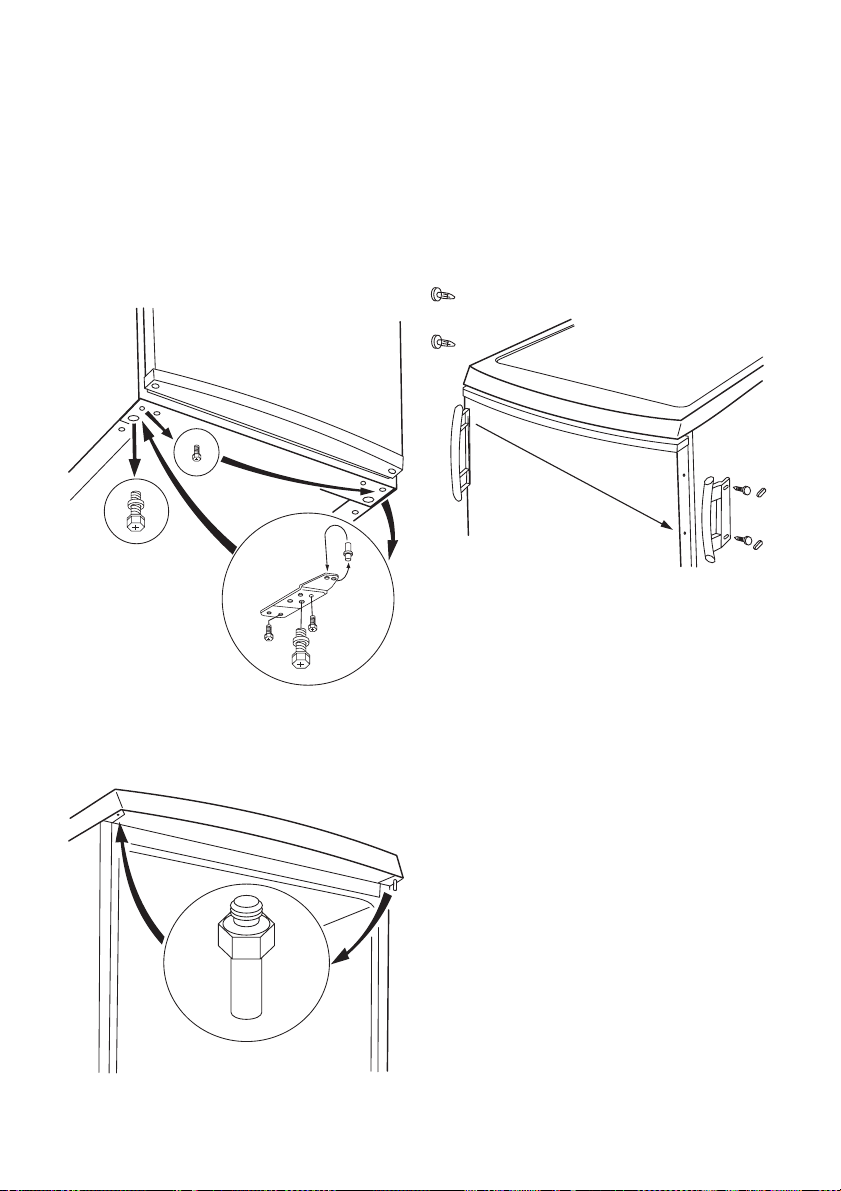

Wechsel des Türanschlags
Wichtig! Die nachfolgend beschriebenen

Tätigkeiten müssen mit Hilfe einer zweiten
Person durchgeführt werden, um ein
Herunterfallen der Türen zu vermeiden.

Beim Wechsel des Türanschlags muss wie folgt
vorgegangen werden:

1. Ziehen Sie den Stecker aus der Steckdose.

2. Neigen Sie das Gerät vorsichtig nach hinten,
so dass der Kompressor nicht den Boden be­rühren kann.

3. Schrauben Sie beide Schraubfüße ab.

4. Lösen Sie die Schrauben des unteren Tür­scharniers.

5. Nehmen Sie die Gerätetür ab, indem Sie sie
vorsichtig nach unten ziehen.

6. Schrauben Sie den Haltestift des oberen Tür­scharniers heraus und schrauben Sie ihn
dann auf der anderen Seite wieder an.

15mm 100mm

15mm

electrolux 9

7. Setzen Sie danach die Gerätetür auf den obe­ren Haltestift des Scharniers.

8. Nehmen Sie das untere Scharnier ab. Ste­cken Sie den Bolzen in Pfeilrichtung um.

9. Lösen Sie die Schraube und bringen Sie sie
an der gegenüberliegenden Seite wieder an.

10. Bauen Sie das untere Türscharnier auf der ge­genüberliegenden Seite ein. Lassen Sie da­bei die Position der Tür unverändert.

11. Schrauben Sie die einzelne Schraube an der
dafür vorgesehenen Stelle auf der gegenüber­liegenden Seite fest, ebenso die beiden Ver­stellfüße (2 Stück).

12.

Bauen Sie den Griff ab
überliegenden Seite wieder an.

13. Schieben Sie das Gerät wieder an seinen
Standort, richten Sie es waagerecht aus und

5)

und auf der gegen-

nehmen Sie es mindestens vier Stunden lang
nicht in Betrieb. Schließen Sie es dann an die
Stromversorgung an.

Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Die Tür korrekt öffnet und schließt.
Bei niedrigen Umgebungstemperaturen (z.B. im
Winter) kann es sein, dass die Türdichtung nicht
richtig am Gerät anliegt. Warten Sie in diesem
Fall auf die natürliche Anpassung der Dichtung.
Wenden Sie sich bitte an den Kundendienst, falls
Sie die oben beschriebenen Tätigkeiten nicht
selbst durchführen möchten. Ein Kundendienst­techniker wird die Türen dann auf Ihre Kosten um­bauen.

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des
Gerätes, ob die Netzspannung und -frequenz Ih­res Hausanschlusses mit den auf dem Typen­schild angegebenen Anschlusswerten überein­stimmen.
Das Gerät muss geerdet sein. Zu diesem Zweck
ist die Netzkabelsteckdose mit einem Schutzkon­takt ausgestattet. Falls die Steckdose Ihres Haus­anschlusses nicht geerdet sein sollte, lassen Sie
das Gerät bitte gemäß den geltenden Vorschrif­ten erden und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung für
Schäden oder Verletzungen, die durch Missach­tung der oben genannten Sicherheitshinweise ent­stehen.
Das Gerät entspricht den EU- Richtlinien.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem Sammelpunkt
für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über

5) Falls dies vorgesehen ist

das Recycling dieses Produkts erhalten Sie von
Ihrem Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen SENS­Recyclern.
Die Liste der offiziellen SENS-Sammelstellen
findet sich unter www.sens.ch.

10 electrolux

Ce Guide d'utilisation, simple à utiliser, vous procure des informations, nécessaires à l'utilisation de

votre nouvel appareil. Electrolux souhaite réduire de 30 % sa consommation de papier concernant ses

notices d'utilisation, ce qui permettra de sauvegarder 12 000 arbres par an. Ce Guide d'utilisation

n'est autre qu'une des nombreuses mesures adoptées par Electrolux en faveur de l'environnement.

Pour vous procurer la notice d'utilisation originale, rendez-vous sur www.electrolux.com

Une petite mesure qui permettra d'obtenir de grands résultats.

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation cor­recte de l'appareil, lisez attentivement cette noti­ce, y compris les conseils et avertissements,
avant d'installer et d'utiliser l'appareil pour la pre­mière fois. Pour éviter toute erreur ou accident,
veillez à ce que toute personne qui utilise l'appa­reil connaisse bien son fonctionnement et ses
fonctions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu ou cé­dé à une autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il puisse
se familiariser avec son fonctionnement et sa sé­curité.
Pour la sécurité des personnes et des biens, con­servez et respectez les consignes de sécurité fi­gurant dans cette notice. Le fabricant décline tou­te responsabilité en cas de dommages dus au
non-respect de ces instructions.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utilisé par

des enfants ou des personnes dont les capaci­tés physiques, sensorielles ou mentales, ou le
manque d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque lors­qu'ils sont sans surveillance ou en l'absence
d'instruction d'une personne responsable qui
puisse leur assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à por-

tée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à cou-

per le câble d'alimentation électrique au ras de
l'appareil pour éviter les risques d'électrocu­tion. Démontez la porte pour éviter que des en­fants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnéti-

ques. S'il remplace un appareil équipé d'une
fermeture à ressort, nous vous conseillons de
rendre celle-ci inutilisable avant de vous en dé­barrasser. Ceci afin d'éviter aux enfants de s'en­fermer dans l'appareil et de mettre ainsi leur
vie en danger.

Sécurité générale

Attention Veillez à ce que les orifices de

ventilation ne soient pas obstrués.

• Cet appareil est exclusivement destiné à un usa­ge domestique.

• Cet appareil est destiné uniquement à la con­servation d'aliments et/ou de boissons dans le
cadre d'un usage domestique normal, tel que
celui décrit dans la présente notice.

• N'utilisez pas de dispositifs mécaniques ou au­tres moyens artificiels pour accélérer le dégivra­ge de l'appareil.

• N'utilisez pas d'autres appareils électriques
(par exemple, sorbetières) à l'intérieur d'appa­reils réfrigérants sauf s'ils sont homologués
pour cet usage par leur fabricant.

• N'endommagez pas le circuit de refroidisse­ment.

• Le circuit de refroidissement de l'appareil con­tient de l'isobutane (R600a), un gaz naturel of­frant un haut niveau de compatibilité avec l'en­vironnement mais qui est néanmoins inflamma­ble.
Pendant le transport et l'installation de l'appa­reil, assurez-vous qu'aucune pièce du circuit
de refroidissement n'est endommagée.
Si tel est le cas :
– évitez les flammes vives et les sources d'igni-

tion

– aérez soigneusement la pièce où se trouve

l'appareil

• Il est dangereux de modifier de quelque maniè­re que ce soit les caractéristiques de l’appareil.
Un cordon d'alimentation endommagé peut
être la cause de courts-circuits, d'incendies et/
ou de décharges électriques.

Avertissement Les composants électri-

ques (cordon d'alimentation, prise, compres­seur) doivent être remplacés par un technicien
d’entretien agréé ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à
une rallonge.

2. Assurez-vous que la prise n'est pas écra­sée ou endommagée par l'arrière de l'appa­reil. Une prise de courant endommagée
peut s'échauffer et provoquer un incendie.

3. Assurez-vous de pouvoir accéder à la prise
secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimentation.

5. Si la fiche du cordon d'alimentation est des­serrée, ne la branchez pas dans la prise mu­rale. Risque d'électrocution ou d'incendie.

electrolux 11

6. N'utilisez pas l'appareil si le diffuseur de
l'ampoule d'éclairage n'est pas présent.

6)

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en le dé­plaçant.

• Ne touchez pas les produits congelés sortant
du congélateur avec les mains humides car ce­ci peut provoquer des abrasions ou des brûlu­res cutanées.

• Évitez les expositions prolongées de l'appareil
aux rayons solaires.

•

Ampoules

7)

les ampoules utilisées dans cet ap­pareil sont spéciales et dédiées uniquement à
un usage avec des appareils ménagers. Elles
ne conviennent pas à l'éclairage de votre habi­tation.

Attention Ne placez pas d'aliments

surgelés sur le plan de travail car le froid et
la vapeur peuvent produire une condensation
d'eau sur sa face intérieure. L'égouttement qui
en résulterait risquerait de provoquer des
dysfonctionnements. Par conséquent, ne placez
et ne déposez aucun aliment surgelé sur le plan
de travail.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les par-

ties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam-

mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la

sortie d'air sur la paroi arrière de l'appareil.

8)

• Un produit décongelé ne doit jamais être recon-

gelé.

• Conservez les aliments emballés conformé-

ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de l'appa­reil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment con­gélateur, car la pression se formant à l'intérieur
du contenant pourrait le faire éclater et endom­mager ainsi l'appareil.

• Ne consommez pas certains produits tels que

les bâtonnets glacés dès leur sortie de l'appa­reil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap-

pareil à l'arrêt et débranchez-le.

• Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires inter­nes avec de l'eau tiède savonneuse pour sup-

primer l'odeur caractéristique du " neuf ", puis
séchez soigneusement.

• N'utilisez pas d'objets métalliques pour net­toyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la
couche de givre. Utilisez une spatule en plasti­que.

• N'utilisez pas d'appareils électriques ou
d'agents chimiques pour dégivrer l'appareil. La
chaleur excessive pourrait endommager le re­vêtement plastique interne et l'humidité pour­rait s'introduire dans le système électrique.

Installation
Important Avant de procéder au branchement

électrique, respectez scrupuleusement les
instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas en­dommagé. Ne branchez pas l'appareil s'il est
endommagé. Signalez immédiatement au re­vendeur de l'appareil les dommages consta­tés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heu­res avant de brancher l'appareil pour que le cir­cuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de
l'appareil pour éviter qu'il ne surchauffe. Pour
assurer une ventilation suffisante, respectez les
instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout
contact avec le compresseur et le condenseur
(risque de brûlure).

• Placez de préférence votre appareil loin d'une
source de chaleur (chauffage, cuisson ou ray­ons solaires trop intenses).

• Assurez-vous que la prise murale reste acces­sible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uni­quement.

9)

Maintenance

• Les branchements électriques nécessaires à
l'entretien de l'appareil doivent être réalisés par
un électricien qualifié ou une personne compé­tente.

• Cet appareil ne doit être entretenu et réparé
que par un Service après-vente autorisé, exclu­sivement avec des pièces d'origine.

6) Si le diffuseur est prévu

7) Si le diffuseur est prévu

8) Si l'appareil est sans givre

9) Si un branchement sur le réseau d'eau est prévu

12 electrolux

Protection de l'environnement

Le système frigorifique et l'isolation de votre

appareil ne contiennent pas de C.F.C. con­tribuant ainsi à préserver l'environnement. L'appa­reil ne doit pas être mis au rebut avec les ordures
ménagères et les déchets urbains. La mousse
d'isolation contient des gaz inflammables : l'appa-

BANDEAU DE COMMANDE

1 2 3 4 5

1 Voyant Marche/ Arrêt vert
2 Thermostat et interrupteur Marche/ Arrêt
3 Voyant Congélation rapide jaune
4 Touche Arrêt du signal sonore et Congélation

rapide

5 Voyant Alarme rouge

Mise en fonctionnement

1. Après l'installation, attendez quatre heures

avant de brancher votre appareil.

2. Branchez l'appareil à une prise murale.

3. Tournez le thermostat dans le sens des aiguil-

les d'une montre pour le régler sur une tempé­rature inférieure à << - 16 °C >>.

4. Le voyant Marche/ Arrêt vert s'allume et le voy-

ant Alarme rouge clignote.

5. Le voyant Marche/ Arrêt vert allumé signifie

que le congélateur est sous tension et fonc­tionne.

6. Le voyant Alarme rouge allumé signifie que la

température à l'intérieur du congélateur est in­correcte. En outre, cet avertissement est con­firmé par un signal sonore intermittent que
l'on peut arrêter en appuyant une fois sur la
touche Arrêt du signal sonore et Congélation
rapide.

7. Lorsque l'on allume le congélateur pour la pre-

mière fois, le voyant Alarme rouge clignote jus­qu'à ce que la température interne atteigne le
niveau requis pour assurer une conservation
sûre des produits congelés.

Mise à l'arrêt

1. Pour mettre à l'arrêt l'appareil, tournez le ther-

mostat sur la position "0"

2. Pour mettre l'appareil hors tension, débran-

chez-le électriquement.

reil sera mis au rebut conformément aux règle­ments applicables disponibles auprès des autori­tés locales. Veillez à ne pas détériorer les circuits
frigorifiques, notamment au niveau du conden­seur. Les matériaux utilisés dans cet appareil iden-

tifiés par le symbole

Réglage de la température

La température régnant à l'intérieur de l'appareil
est contrôlée par un thermostat situé sur le ban­deau de commande.
Pour faire fonctionner l'appareil, procédez com­me suit :

• tournez le thermostat sur la position minimum
pour obtenir moins de froid.

• tournez le thermostat sur la position maximum
pour obtenir plus de froid.

Une position moyenne est généralement la
plus indiquée.

Toutefois, le réglage doit être choisi en tenant
compte du fait que la température à l'intérieur de
l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Voyant Alarme rouge

Dans des conditions d'utilisation normales, la tem­pérature interne du congélateur assure une con­servation à long terme des produits congelés.
Lorsque la température interne remonte anorma­lement (-12°C ), l'alarme visuelle et sonore se dé­clenche. L'alarme visuelle est un voyant rouge cli­gnotant (voyant Alarme rouge). L'alarme sonore
est une tonalité intermittente.
Vous pouvez arrêter l'alarme sonore en appuyant
une fois sur la touche Arrêt du signal sonore.

Lorsque l'on allume le congélateur pour la

première fois, le voyant Alarme rouge cligno­te jusqu'à ce que la température interne atteigne
le niveau requis pour assurer une conservation sû­re des produits congelés.

sont recyclables.

electrolux 13

Fonction Congélation Rapide

Pour congeler plus de 3-4 kg d'aliments :

1. Appuyez sur la touche de congélation rapide
pendant 2-3 secondes pour activer la fonc­tion Congélation Rapide 6 à 24 heures avant
de placer les aliments frais dans le congéla­teur, le voyant jaune s'allume. Le compres­seur fonctionne désormais continuellement
pour que les denrées fraîches soient conge­lées le plus rapidement possible.

2. Il est possible de désactiver la fonction à n'im­porte quel moment en appuyant sur la touche
de congélation rapide pendant 2 ou 3 secon­des.

3. Placez les aliments dans le compartiment de
congélation (compartiment supérieur). Pour
une performance de congélation optimale, re­tirez le tiroir (si présent) et rangez les aliments
directement sur l'évaporateur. Vous n'avez

PREMIÈRE UTILISATION

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, net­toyez l'intérieur et tous les accessoires internes
avec de l'eau tiède savonneuse pour supprimer
l'odeur caractéristique du "neuf" puis séchez soi­gneusement.

UTILISATION QUOTIDIENNE

Congélation d'aliments frais

Le compartiment congélateur (supérieur) est idéal
pour congeler des denrées fraîches et conserver
à long terme des aliments surgelés ou congelés.
Pour congeler des denrées fraîches, activez la
fonction Congélation Rapide.
La quantité maximale de denrées fraîches que
vous pouvez congeler par tranche de 24 heures
est indiquée sur la plaque signalétique (située à
l'intérieur de l'appareil).
Le processus de congélation dure 24 heures :
vous ne devez ajouter aucune autre denrée à con­geler au cours de cette période.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé,
placez le thermostat sur la position Max pendant
2 heures environ, avant d'introduire les produits
dans le compartiment.

pas besoin d'enlever le tiroir si vous congelez
des quantités d'aliments moins importantes.

4. Lorsque les aliments sont totalement conge­lés (la congélation peut nécessiter jusqu'à 24
heures), vous pouvez appuyer pendant 2 à 3
secondes sur la touche Congélation rapide
pour désactiver cette fonction. Le voyant jau­ne Congélation rapide s'éteindra.

5. Transférez les aliments congelés du comparti­ment de congélation dans les deux autres
compartiments de stockage pour pouvoir con­geler d'autres aliments.

Si la touche Congélation rapide reste invo-

lontairement activée, la congélation rapide
sera automatiquement désactivée après 48 heu­res. Le voyant Congélation rapide jaune s'étein­dra également.

Important N'utilisez pas de produits abrasifs,
poudre à récurer, éponge métallique pour ne pas
abîmer la finition.

Important En cas de dégivrage accidentel, dû
par exemple à une panne de courant, si la panne
doit se prolonger plus longtemps qu'il n'est
indiqué à la rubrique "temps d'augmentation"
dans la section Caractéristiques techniques,
consommez les aliments décongelés le plus
rapidement possible ou recongelez-les après les
avoir cuits (une fois refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent être
décongelés à température ambiante.
Les petites pièces peuvent même être cuites
sans décongélation préalable : dans ce cas, la
cuisson est plus longue.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et la
recharge ne doivent donc être effectués que par
du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec
de l'eau tiède savonneuse.

14 electrolux

• vérifiez régulièrement les joints de porte et net­toyez-les en les essuyant pour éviter toute ac­cumulation de déchets.

• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou causti­ques ni d'éponges avec grattoir pour nettoyer l'in­térieur de façon à ne pas l'abîmer et laisser de for­tes odeurs.

Nettoyer le condenseur (grille noire) et le compres­seur situés à l'arrière de l'appareil avec une bros­se ou un aspirateur. Cette opération améliore les
performances de l'appareil et permet des écono­mies d'énergie.

Important Attention à ne pas endommager le
système de réfrigération.

De nombreux détergents pour la cuisine recom­mandés par les fabricants contiennent des pro­duits chimiques qui peuvent attaquer/endomma­ger les pièces en plastique utilisées dans cet ap­pareil. Il est par conséquent recommandé d'utili­ser seulement de l'eau chaude additionnée d'un
peu de savon liquide pour nettoyer la carrosserie
de l'appareil.
Après le nettoyage, rebranchez l'appareil.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours
sur les clayettes du congélateur et autour du com­partiment supérieur.
Dégivrez le congélateur lorsque l'épaisseur de la
couche de givre est d'environ 3-5 mm.

Important Environ 12 heures avant d'effectuer
un dégivrage, mettez le thermostat sur une
position de froid supérieure pour que les aliments
soient assez congelés pendant l'interruption de
fonctionnement.

Pour enlever le givre, suivez les instructions ci­dessous :

1. Mettez l'appareil à l'arrêt et débranchez-le

électriquement.

2. Sortez les denrées congelées, enveloppez cel-

les-ci dans plusieurs feuilles de papier journal
et conservez-les dans un endroit frais.

Attention Ne touchez pas avec les mains

humides les surfaces givrées et les produits
congelés. Risque de brûlures ou arrachement de
la peau.

3. Maintenez la porte ouverte et utilisez une spa-

tule en plastique comme gouttière en l'insé­rant dans l'emplacement prévu à cet effet. Pla­cez au-dessous un récipient pour recueillir
l'eau de dégivrage.

Le dégivrage peut être accéléré en plaçant

dans le compartiment congélateur un ou plu­sieurs récipients d'eau chaude non bouillante, à
l'exclusion de toute autre source de chaleur. Reti­rez également les morceaux de glace au fur et à
mesure que ceux-ci se détachent, avant que le
processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, épongez et sé-

chez bien l'intérieur du congélateur et conser­vez la spatule pour une prochaine utilisation.

5. Mettez l'appareil sous tension.

6. Réglez le thermostat sur << -18 °C >> et lais-

sez la fonction Congélation rapide activée pen­dant au moins 4 heures.

7. Après 4 heures, replacez les produits dans

les compartiments.

Avertissement N'utilisez en aucun cas un

couteau, un autre objet tranchant ou un
objet métallique pour gratter la couche de givre,
vous risquez de détériorer irrémédiablement
l'évaporateur.
N'utilisez aucun dispositif mécanique ou autre
pour accélérer le processus de dégivrage hormis
ceux recommandés par le fabricant.
Une élévation de la température des denrées con­gelées, pendant la décongélation, peut réduire
leur durée de conservation.

En cas d'absence prolongée ou de non­utilisation

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les ac-

cessoires

4. laissez la porte/les portes ouverte(s) pour pré-

venir la formation d'odeurs désagréables.

electrolux 15

Important Si, toutefois, vous n'avez pas la
possibilité de débrancher et de vider l'appareil,

faites vérifier régulièrement son bon
fonctionnement pour éviter la détérioration des
aliments en cas de panne de courant.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le
circuit d'évaporation peut produire un bruit de
gargouillis ou de bouillonnement. Ce phénomè­ne est normal.

• Le compresseur peut produire un ronronne­ment aigu ou un bruit de pulsation. Ce phéno­mène est normal.

• La dilatation thermique peut provoquer un sou­dain, léger bruit de craquement. C'est un phé­nomène normal et sans gravité. Ce phénomè­ne est normal.

• Un léger claquement se produit lors de la mise
en fonctionnement/à l'arrêt du compresseur.
Ce phénomène est normal.

CARACTÉRISTIQUES TECHNIQUES

Dimensions
Hauteur 850 mm
Largeur 595 mm
Profondeur 635 mm
Autonomie de fonctionnement 24 h

Les informations techniques se trouvent sur la pla­que signalétique sur la paroi intérieure gauche de
l'appareil et sur l'étiquette énergétique.

INSTALLATION

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire
attentivement les "Consignes de sécurité" avant
d'installer l'appareil.

Emplacement

Pour le bon fonctionnement de l'appareil, il est im­pératif de respecter les températures ambiantes
du local où doit être placé l'appareil, suivant la
classe climatique (indiquée sur la plaque signaléti­que) pour lequel il est prévu. Au delà de ces tem­pératures, ses performances peuvent s'en trou­ver diminuées : les différentes classes climati­ques existantes et les températures ambiantes
correspondantes en fonction du modèle de l'ap­pareil sont les suivantes :

Classe

climati-

que

SN + 10 °C à + 32 °C
N + 16 °C à + 32 °C
ST +16 °C à + 38 °C
T +16 °C à + 43 °C

Température ambiante

Mise à niveau

Lors de la mise en place de l'appareil, assurez­vous qu'il soit positionné de façon plane. Servez­vous des deux pieds réglables se trouvant à
l'avant de l'appareil (2). Si besoin, réglez les
pieds en retirant l'entretoise (1).

Emplacement

L'appareil doit être installé à bonne distance de
toute source de chaleur telle que les radiateurs,
chauffe-eau, lumière directe du soleil etc. Assurez­vous que l'air circule librement à l'arrière de l'ap-

1

2

16 electrolux

pareil. Pour garantir un rendement optimum si l'ap­pareil est installé sous un élément suspendu, la
distance entre le haut de l'armoire et l'élément
suspendu doit être de 100 mm minimum. Si pos­sible, évitez de placer l'appareil sous des élé­ments suspendus. La mise à niveau se fait à l'ai­de d'un ou de plusieurs pieds réglables à la base
de l'armoire.
Si l'armoire est placée dans un angle et le côté
avec les charnières est face au mur, la distance
entre le mur et l'armoire doit être de 10 mm mini­mum afin de permettre à la porte de s'ouvrir suffi­samment pour pouvoir sortir les clayettes.

Avertissement L'appareil doit pouvoir être

débranché à tout moment ; Il est donc
nécessaire que la prise murale reste accessible
après l'installation.

3. Dévissez les deux pieds réglables.

4. Dévissez les vis de la charnière inférieure de
la porte.

5. Retirez la porte de l'appareil en la tirant légè­rement vers le bas.

6. Dévissez la goupille de la charnière de la por­te supérieure de l'appareil et revissez-la de
l'autre côté.

15mm 100mm

Réversibilité de la porte
Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par une
autre personne pour maintenir fermement les
portes de l'appareil pendant les opérations.

Pour changer le sens d'ouverture de la porte, pro­cédez comme suit :

1. Retirez la fiche de la prise de courant.

2. Inclinez l'appareil avec précaution vers l'arriè­re pour que le compresseur ne touche pas le
sol.

15mm

7. Installez la porte de l'appareil sur la goupille
de la charnière de la porte supérieure.

8. Retirez la charnière inférieure. Placez la gou­pille dans le sens de la flèche.

9. Dévissez et installez la vis sur le côté opposé.

10. Installez la charnière inférieure sur le côté op­posé sans modifier la position de la porte.

11. Vissez la vis dans l'orifice resté libre de l'au­tre côté ainsi que les pieds réglables (2 pieds).

electrolux 17

12.

Déposez et installez la poignée
côté.

13. Remettez l'appareil en place, mettez-le
d'aplomb, attendez quatre heures au moins
puis branchez-le sur la prise de courant.

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver,
par exemple), il se peut que le joint n'adhère pas

10)

de l'autre

parfaitement. Dans ce cas, attendez que le joint
reprenne sa taille naturelle.
Si vous ne voulez pas effectuer personnellement
les opérations décrites ci-dessus, contactez vo­tre Service Après-vente. Un technicien du Serci­ce Après-vente pourra effectuer la réversibilité de
la porte, mais cette intervention vous sera facturée.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la ten­sion et la fréquence indiquées sur la plaque signa­létique correspondent à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche du câ­ble d'alimentation comporte un logement pour mi­se à la terre. Si la prise de courant murale n'est
pas mise à la terre, branchez l'appareil sur une pri­se de terre conformément aux normes en vi­gueur, en demandant conseil à un électricien qua­lifié.
Le fabricant décline toute responsabilité en cas
d'incident suite au non-respect des consignes de
sécurité sus-mentionnées.
Cet appareil est conforme aux directives commu­nautaires.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point
de ramassage concerné, se chargeant du
recyclage du matériel électrique et électronique.
En vous assurant que ce produit est éliminé
correctement, vous favorisez la prévention des
conséquences négatives pour l’environnement et
la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce
produit. Pour obtenir plus de détails sur le
recyclage de ce produit, veuillez prendre contact

avec le bureau municipal de votre région, votre
service d’élimination des déchets ménagers ou le
magasin où vous avez acheté le produit.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont vendus,
mais aussi dans un centre de collecte ou
une entreprise de récupération officiels
SENS.
La liste des centres de collecte officiels
SENS est disponible sous www.sens.ch.

10) Le cas échéant

18 electrolux

Questa Guida rapida, di facile consultazione, contiene tutte le informazioni principali sul vostro nuovo

prodotto. Electrolux intende ridurre del 30% il consumo di carta legato alla stampa dei libretti di

istruzioni, una riduzione che permetterà di salvare 12.000 alberi ogni anno. La Guida rapida è una

delle molte iniziative che Electrolux ha intrapreso a favore dell’ambiente. Si tratta di un piccolo passo,

Il libretto di istruzioni completo è disponibile all’indirizzo www.electrolux.com

ma con i piccoli passi si può arrivare lontano.

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'ap­parecchio, prima dell'installazione e del primo uti­lizzo leggere con attenzione il libretto istruzioni, in­clusi i suggerimenti e le avvertenze. Per evitare er­rori e incidenti, è importante garantire che tutte le
persone che utilizzano l'apparecchio ne conosca­no il funzionamento e le caratteristiche di sicurez­za. Conservare queste istruzioni e accertarsi che
rimangano unite all'apparecchio in caso di vendi­ta o trasloco, in modo che chiunque lo utilizzi sia
correttamente informato sull'uso e sulle norme di
sicurezza.
Per la sicurezza delle persone e delle cose osser­vare le precauzioni indicate nelle presenti istruzio­ni per l'utente, il produttore non è responsabile
dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da

persone, bambini inclusi, con ridotte capacità fi­siche, sensoriali o psichiche, oppure prive di co­noscenza e esperienza, a meno che non siano
state istruite all'uso dell'apparecchio da parte
dei responsabili della loro sicurezza, oppure sot­to vigilanza di questi.
I bambini devono essere sorvegliati per assicu­rarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della

portata dei bambini. Alcuni materiali possono
creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrarre

la spina dalla presa, tagliare il cavo di collega­mento (il più vicino possibile all'apparecchio) e
smontare lo sportello per evitare che i bambini
giocando possano subire scosse elettriche o
chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di

guarnizioni magnetiche nello sportello, va a so­stituirne uno più vecchio avente sportello o co­perchio con chiusure a molla, si deve rendere
inutilizzabili tali chiusure prima di eliminare l'ap­parecchio sostituito, per evitare che diventi una
trappola mortale per i bambini.

Avvertenze di sicurezza generali

Attenzione Assicurarsi che le aperture di

ventilazione non siano otturate.

• Questa apparecchiatura è destinata esclusiva-

mente all'uso domestico.

11) Per le apparecchiature che prevedono il coprilampada

• L'apparecchiatura è progettata per la conserva­zione domestica di alimenti e/o bevande nelle
modalità descritte nelle presenti istruzioni.

• Non utilizzare dispositivi meccanici o altri mezzi
artificiali per accelerare lo sbrinamento.

• Non utilizzare altre apparecchiature elettriche
(per esempio gelatiere) all'interno del frigorifero,
salvo quelli approvati per tale scopo dal produt­tore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatura con­tiene isobutano (R600a), un gas naturale con
un elevato livello di compatibilità ambientale
che, tuttavia, è infiammabile.
Durante il trasporto e l'installazione dell'appa­recchiatura, assicurarsi che nessuno dei com­ponenti del circuito refrigerante venga danneg­giato.
In caso di danneggiamento del circuito refrige­rante:
– evitare fiamme libere e scintille
– aerare bene il locale in cui si trova l'apparec-

chiatura

• È pericoloso cambiare le specifiche o modifica­re il prodotto in qualunque modo. Un danneg­giamento del cavo potrebbe provocare corto­circuiti, incendi e/o scosse elettriche.

Avvertenza Tutti i componenti elettrici (ca-

vo di alimentazione, spina, compressore) de­vono essere sostituiti da un tecnico certificato o
da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimen­tazione.

2. Evitare che il lato posteriore dell'apparec­chiatura possa schiacciare o danneggiare
la spina causandone il surriscaldamento
con un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve trovarsi
in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente sta­bile, non inserire la spina. Il collegamento
potrebbe provocare scosse elettriche o
creare un rischio di incendio.

6. L'apparecchio non deve essere messo in
funzione senza il coprilampada interno

della luce interna.

11)

electrolux 19

• Questa apparecchiatura è pesante. Prestare at­tenzione quando occorre spostarla.

• Evitare di estrarre o di toccare gli alimenti ripo­sti nel vano congelatore con le mani bagnate o
umide; il contatto potrebbe provocare ustioni
da freddo.

• Evitare un'esposizione prolungata dell'apparec­chiatura alla luce solare diretta.

•

Lampadine

12)

utilizzate in questo apparecchio
sono lampadine speciali, selezionate per esse­re usate unicamente negli elettrodomestici.
Non sono adatte per l'illuminazione degli am­bienti.

Attenzione Non posizionare cibo

congelato sul piano di lavoro, in quanto il
freddo e il vapore potrebbero produrre condensa
all'interno. Il liquido risultante potrebbe provocare
dei malfunzionamenti. Si consiglia quindi di non
posizionare o lasciare cibi congelati di nessun
tipo sul piano di lavoro.

Uso quotidiano

• Non collocare pentole calde sulle parti in plasti-

ca dell'apparecchio.

• Non collocare gas e liquidi infiammabili nell'ap-

parecchio, perché potrebbero esplodere.

• Non collocare gli alimenti direttamente contro

l'uscita dell'aria nella parete posteriore.

13)

• Gli alimenti congelati non devono essere ricon-

gelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezionati se-

condo le istruzioni del produttore dell'alimento
surgelato.

• Osservare rigorosamente i consigli per la con-

servazione degli alimenti del produttore dell'ap­parecchio. Vedere le relative istruzioni.

• Non collocare bevande gassate o frizzanti nello

scomparto congelatore perché creano pressio­ne sul recipiente che può esplodere danneg­giando l'apparecchio.

• I ghiaccioli possono provocare bruciature da ge-

lo se consumati immediatamente dopo averli
tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di ma-

nutenzione, spegnere l'apparecchiatura ed
estrarre la spina dalla presa.

• Prima di utilizzare l'apparecchiatura per la pri-

ma volta, lavare l'interno e gli accessori con ac­qua tiepida e sapone neutro per eliminare il tipi­co odore dei prodotti nuovi, quindi asciugare
accuratamente.

• Non pulire l'apparecchiatura con oggetti metal-

lici.

• Non usare oggetti appuntiti per sbrinare l'appa­recchiatura. Usare un raschietto di plastica.

• Non utilizzare mai asciugacapelli o altri apparec­chi riscaldanti per accelerare lo sbrinamento.
Un calore eccessivo può danneggiare le parti
in plastica interne e l'umidità può penetrare nel
sistema elettrico rendendolo sotto tensione.

Installazione
Importante Per il collegamento elettrico,

seguire attentamente le istruzioni dei paragrafi
corrispondenti.

• Disimballare l'apparecchio e assicurarsi che
non presenti danni. Non collegare l'apparec­chio se è danneggiato. Segnalare immediata­mente gli eventuali danni al negozio in cui è sta­to acquistato. In questo caso conservare l'im­ballaggio.

• Si consiglia di attendere almeno due ore prima
di collegare l'apparecchio per consentire all'o­lio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere un'ade­guata circolazione dell'aria, altrimenti si può sur­riscaldare. Per ottenere una ventilazione suffi­ciente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe
essere posizionato contro una parete per evita­re di toccare le parti calde o di rimanervi impi­gliati (compressore, condensatore), evitando
così possibili scottature.

• L'apparecchio non deve essere posto vicino a
radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa ri­manga accessibile.

• Per il collegamento idrico, usare solo sorgenti
d'acqua potabile.

14)

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devo­no essere eseguiti esclusivamente da elettrici­sti qualificati o da personale competente.

• Gli interventi di assistenza devono essere ese­guiti esclusivamente da tecnici autorizzati e uti­lizzando solo ricambi originali.

12) Nel caso in cui la lampadina sia prevista

13) Se l'apparecchio è di tipo No-Frost

14) Per gli apparecchi che prevedono un collegamento alla rete idrica

20 electrolux

Tutela ambientale

Questo apparecchio non contiene gas che

potrebbero danneggiare lo strato di ozono
nel circuito refrigerante o nei materiali isolanti.
L'apparecchio non deve essere smaltito assieme
ai rifiuti urbani e alla spazzatura. La schiuma dell'i­solamento contiene gas infiammabili: lo smalti-

PANNELLO DEI COMANDI

1 2 3 4 5

1 Spia On/Off verde
2 Regolatore della temperatura e interruttore On/

Off

3 Spia congelamento rapido gialla
4 Interruttore disattivazione segnale acustico e

congelamento rapido

5 Spia allarme rossa

Accensione

1. Al termine dell'installazione, lasciare riposare
l'apparecchio per 4 ore.

2. Inserire la spina nella presa a parete.

3. Impostare il regolatore della temperatura su li­vello inferiore alla posizione << - 16 °C >>.

4. La spia On/Off verde si accenderà e quella di
allarme rossa lampeggerà.

5. L'accensione della spia On/Off verde indica
che l'apparecchiatura è accesa.

6. Il lampeggiamento della spia allarme rossa in­dica una temperatura errata nel vano congela­tore. Inoltre, è possibile che sia emesso un
suono intermittente, disattivabile premendo
una volta l'interruttore disattivazione segnale
acustico e congelamento rapido.

7. Quando si accende il congelatore per la pri­ma volta, la spia di allarme rossa lampeggerà
fino a quando la temperatura interna raggiun­ge un livello adeguato per la conservazione si­cura del cibo congelato.

Spegnimento

1. Per spegnere l’apparecchiatura, ruotare il re­golatore della temperatura in posizione "O".

2. Per scollegare l’apparecchiatura dalla corren­te elettrica, staccare la spina dalla presa a pa­rete.

mento dell'apparecchio va eseguito secondo le
prescrizioni vigenti da richiedere alle autorità loca­li. Evitare di danneggiare il gruppo refrigerante,
specialmente nella parte posteriore vicino allo
scambiatore di calore. I materiali usati su questo

apparecchio contrassegnati dal simbolo
riciclabili.

Regolazione della temperatura

La temperatura all'interno dell'apparecchiatura è
controllata dal Regolatore della Temperatura che
si trova sul Pannello dei comandi.
Per regolare il livello di raffreddamento, procede­re come segue:

• ruotare il regolatore della temperatura sul mas­simo per aumentare l'intensità di raffreddamen­to.

• ruotare il regolatore della temperatura verso l'im­postazione massima per aumentare l'intensità
del raffreddamento.

In condizioni normali, si consiglia di utilizzare
una regolazione media.

Tuttavia, è importante ricordare che la temperatu­ra all'interno dell'apparecchiatura dipende dai se­guenti fattori:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di alimenti conservati

• posizione dell'apparecchiatura.

Spia allarme rossa

In normali condizioni di funzionamento, la tempe­ratura interna del congelatore assicurerà la con­servazione duratura del cibo conservato.
Quando la temperatura sale oltre un certo livello
(-12 °C), l'apparecchio emettere un allarme acu­stico e luminoso. La spia luminosa lampeggerà di
rosso (spia allarme rossa), mentre l'allarme acusti­co sarà emesso a intervalli intermittenti.
Per disattivare l'allarme acustico premere una vol­ta l'interruttore di disattivazione segnale acustico.

Quando si accende il congelatore per la pri-

ma volta, la spia di allarme rossa lampegge­rà fino a quando la temperatura interna raggiun­ge un livello adeguato per la conservazione sicu­ra del cibo congelato.

sono

electrolux 21

Funzione di congelamento rapido

Se è necessario congelare più di 3-4 kg di cibo:

1. Premere l'interruttore di congelamento rapido
per 2-3 secondi per attivare la funzione di con­gelamento rapido 6-24 ore prima di inserire il
cibo fresco nel congelatore; la spia di conge­lamento rapido gialla si accenderà. Il compres­sore funzionerà ora in modo continuo, al fine
di garantire che i cibi freschi vengano congela­ti il più rapidamente possibile.

2. È possibile disattivare la funzione in qualsiasi
momento premendo l'interruttore di congela­mento rapido per 2-3 secondi.

3. Sistemare gli alimenti nei vani del congelatore
(il contenitore in alto); per ottenere la massima
prestazione togliere il vassoio (se previsto dal
modello) e collocare direttamente i cibi da con­gelare sull'evaporatore. Per congelare piccole

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima vol­ta, lavare l'interno e gli accessori interni con ac­qua tiepida e un po' di sapone neutro in modo a
togliere il tipico odore dei prodotti nuovi, quindi
asciugare accuratamente.

UTILIZZO QUOTIDIANO

Congelazione di alimenti freschi

Il vano congelatore (il contenitore in alto) è adatto
alla congelazione di alimenti freschi e alla conser­vazione a lungo termine di alimenti congelati e sur­gelati.
Per la congelazione di cibi freschi azionare la fun­zione di congelamento rapido.
La quantità massima di alimenti congelabile in 24
ore è riportata sulla targhetta , un'etichetta pre­sente sulle pareti interne dell'apparecchio.
Il processo di congelamento dura 24 ore: non ag­giungere altri alimenti da congelare per tutta la du­rata del processo.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo,
lasciare in funzione l'apparecchiatura per almeno

quantità di cibo non occorre rimuovere il ce­stello.

4. Quando il cibo è completamente congelato
(potrebbero occorrere fino a 24 ore) disattiva­re manualmente la funzione di congelamento
rapido premendo l'interruttore di congelamen­to rapido per 2-3 secondi; anche la spia di con­gelamento rapido gialla si spegnerà.

5. Spostare gli alimenti congelati dal vano del
congelatore negli altri due scomparti (destinati
alla conservazione), onde fare posto per un al­tro congelamento.

Se si lascia accidentalmente accesa la fun-

zione di congelamento rapido, la suddetta
sarà spenta automaticamente 48 ore dopo. An­che la spia di congelamento rapido gialla si spe­gnerà.

Importante Non usare detergenti corrosivi o pol­veri abrasive che danneggiano le finiture.

2 ore con una regolazione alta prima di introdurre
gli alimenti.

Importante Se si verifica un'interruzione della
corrente elettrica di durata superiore al "tempo di
salita" indicato nella tabella dei dati tecnici, il cibo
scongelato deve essere consumato rapidamente
o cucinato immediatamente e quindi ricongelato
(dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati pos­sono essere scongelati a temperatura ambiente.
Gli alimenti divisi in piccole porzioni possono es­sere cucinati direttamente, senza essere prima
scongelati: in questo caso, tuttavia, la cottura du­rerà più a lungo.

PULIZIA E CURA

Attenzione Staccare la spina
dell'apparecchio prima di eseguire lavori di

manutenzione.

Questo apparecchio contiene idrocarburi

nell'unità di raffreddamento; la manutenzio­ne e la ricarica devono pertanto essere effettuate
esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepi­da e un po' di sapone neutro.

• controllare regolarmente le guarnizioni della por­ta e verificare che siano pulite e prive di residui.

• risciacquare e asciugare accuratamente.

22 electrolux

Importante Non tirare, spostare o danneggiare

tubi e/o cavi all'interno dell'apparecchio.
Non usare mai detergenti, polveri abrasive, pro­dotti per la pulizia con una forte profumazione o
cere lucidanti per pulire l'interno, in quanto dan­neggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compres­sore sul retro con una spazzola o un aspirapolve­re. Questa operazione migliorerà le prestazioni del­l'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare il sistema di
raffreddamento.

Molti detergenti per cucine di marca contengono
sostanze chimiche in grado di attaccare/danneg­giare la plastica impiegata in questo apparecchio.
Per questo motivo si raccomanda di pulire l'invo­lucro esterno dell'apparecchio solo con acqua cal­da con un po' di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio alla rete
di alimentazione.

Sbrinamento del congelatore

È normale che sui ripiani del congelatore e intor­no allo scomparto superiore si formi, con il tem­po, uno strato di brina.
Quando tale strato raggiunge uno spessore di cir­ca 3-5 mm, è necessario procedere allo sbrina­mento del vano congelatore.

Importante Circa 12 ore prima dello
sbrinamento, impostare il regolatore della
temperatura su una regolazione più alta per
accumulare una riserva di freddo sufficiente per
l'interruzione del funzionamento.

Per rimuovere la brina, procedere come segue:

1. Spegnere l'apparecchiatura ed estrarre la spi­na dalla presa di alimentazione.

2. Rimuovere i surgelati, avvolgerli in alcuni strati
di carta di giornale e riporli in un luogo fresco.

Attenzione Non toccare il cibo congelato
con le mani bagnate. Le mani potrebbero

aderire all'alimento congelato.

3. Lasciare aperta la porta e inserire il raschietto
in plastica nella sede appropriata al centro sul
fondo, collocando una bacinella al di sotto
per raccogliere l'acqua di sbrinamento.

Per accelerare il processo di sbrinamento,

collocare un recipiente di acqua calda nel va­no congelatore. Rimuovere inoltre i pezzi di ghiac­cio che si staccano prima che lo sbrinamento sia
completo.

4. Una volta completato lo sbrinamento, asciuga­re accuratamente l'interno conservando il ra­schietto per l'uso futuro.

5. Accendere l’apparecchiatura.

6. Impostare il regolatore della temperatura sulla
posizione << -18 °C >> e lasciarlo funzionare
in modalità di congelamento rapido per alme­no 4 ore.

7. Dopo tale periodo reintrodurre nel vano con­gelatore gli alimenti precedentemente rimossi.

Avvertenza Per rimuovere la brina

dall'evaporatore, non usare utensili metallici
appuntiti che possano danneggiarlo.
Non usare dispositivi elettrici o altri strumenti arti­ficiali non raccomandati dal produttore allo scopo
di accelerare il processo di sbrinamento.
Un aumento della temperatura dei surgelati duran­te lo sbrinamento può ridurre la loro durata di con­servazione.

Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per un
lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica

2. estrarre tutti gli alimenti

3. Sbrinare e pulire l'apparecchiatura e tutti gli ac-

cessori

4. Lasciare le porte aperte per evitare la forma-

zione di odori sgradevoli.

Importante Se l'apparecchiatura rimane
accesa, farla controllare periodicamente per
evitare che gli alimenti si deteriorino in caso di
interruzione della corrente elettrica.

COSA FARE SE…

Rumori normali durante il funzionamento

• Quando il refrigerante viene pompato attraver­so le bobine o le tubazioni si può sentire un fie-

vole gorgoglio e un borbottio. Non si tratta di
un'anomalia.

electrolux 23

• Quando il compressore è in funzione, viene
pompato il refrigerante e si può sentire un ron­zio e un rumore pulsante dal compressore.
Non si tratta di un'anomalia.

• La dilatazione termica potrebbe provocare uno
schiocco improvviso. È un fenomeno naturale,
non pericoloso. Non si tratta di un'anomalia.

• Quando il compressore si accende o si spe­gne, si sente un lieve scatto del regolatore del­la temperatura. Non si tratta di un'anomalia.

DATI TECNICI

Dimensioni
Altezza 850 mm
Larghezza 595 mm
Profondità 635 mm
Tempo di salita 24 h

I dati tecnici sono riportati sulla targhetta del mo­dello, applicata sul lato sinistro interno dell'appa­recchio, e sull'etichetta dei valori energetici.

INSTALLAZIONE

Attenzione Leggere con attenzione le

"Informazioni per la sicurezza" per la vostra
sicurezza e per il corretto funzionamento
dell'apparecchio prima di procedere
all'installazione.

Luogo d'installazione

Questa apparecchiatura può essere installata in
un luogo asciutto e ben ventilato (garage o una
cantina); tuttavia, per ottenere prestazioni ottimali
è consigliabile installarlo in un luogo la cui tempe­ratura ambiente corrisponda alla classe climatica
indicata sulla targhetta del modello:

Classe

climati-

ca

SN da +10°C a 32°C
N da +16°C a 32°C
ST da +16°C a 38°C
T da +16°C a 43°C

Livellamento

L'apparecchio deve trovarsi perfettamente in pia­no. Per correggere gli eventuali dislivelli è possibi­le regolare in altezza i due piedini anteriori (2). Se
necessario, regolare i piedini rimuovendo il distan­ziatore (1).

Temperatura ambiente

Posizione

L'apparecchio deve essere installato lontano da
fonti di calore (termosifoni, boiler, luce solare di­retta, ecc.). Verificare che sul lato posteriore sia
garantita un'adeguata circolazione dell'aria. Per
ottenere prestazioni ottimali, se l'apparecchio è in­stallato al di sotto di un pensile si raccomanda di
mantenere una distanza minima tra quest'ultimo
e lo spigolo superiore dell'apparecchio di almeno
100 mm. Se possibile, tuttavia, evitare di installa­re l'apparecchio sotto un pensile. Per consentire
un perfetto livellamento dell'apparecchio sono
provvisti uno o più piedini regolabili.
Se l'apparecchio è installato in un angolo con il la­to incernierato verso la parete, la distanza rispet­to a quest'utima deve essere di almeno 10 mm,
in modo che la porta possa aprirsi in misura suffi­ciente per consentire la rimozione dei ripiani.

1

2

24 electrolux

Avvertenza Deve essere possibile

scollegare l'apparecchio dalla rete elettrica;
eseguire perciò l'installazione facendo sì che la
spina rimanga facilmente accessibile.

15mm 100mm

Reversibilità della porta
Importante Per eseguire le seguenti operazioni,

si raccomanda di farsi aiutare da un'altra persona
che tenga ben ferme le porte
dell'apparecchiatura.

Per cambiare la direzione di apertura della porta,
procedere come segue:

1. Estrarre la spina dalla presa.

2. Inclinare con attenzione all'indietro l'apparec-

chiatura in modo che il compressore non toc­chi il pavimento.

3. Svitare i due piedini regolabili.

15mm

5. Togliere la porta dell'apparecchiatura tirando­la leggermente verso il basso.

6. Svitare il perno della ceniera della porta del­l'apparecchiatura, quindi riavvitarlo sul lato op­posto.

7. Inserire la porta dell'apparecchiatura sul per­no della cerniera della porta superiore.

8. Rimuovere la cerniera inferiore. Inserire il per­no nella direzione della freccia.

9. Rimuovere la vite e installarla sul lato opposto.

10. Installare la cerniera inferiore sul lato opposto
lasciando invariata la posizione della porta.

11. Inserire una vite nel posto lasciato libero sul­l'altro lato unitamente ai piedini regolabili (2
pz).

12.

Rimuovere e installare la maniglia
opposto.

15)

sul lato

4. Rimuovere le viti dalla cerniera inferiore della
porta.

15) Nelle apparecchiature in cui è presente

13. Riposizionare l'apparecchiatura, livellarla, at­tendere almeno quattro ore e inserire la spina
nella presa.

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.

• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio
in inverno), è possibile che la guarnizione non ade-

electrolux 25

risca perfettamente. In tal caso, attendere che
aderisca naturalmente.
Per chi preferisca non eseguire direttamente le
operazioni sopra descritte, rivolgersi al servizio
post-vendita più vicino. L'intervento di inversione
delle porte eseguito dai tecnici del servizio post­vendita sarà a carico dell'utente.

Collegamento elettrico

Prima di inserire la spina, verificare che la tensio­ne e la frequenza riportate sulla targhetta corri­spondano ai valori della rete elettrica domestica.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto domestico,
ma deve essere portato nel punto di raccolta
appropriato per il riciclaggio di apparecchiature
elettriche ed elettroniche. Provvedendo a smaltire
questo prodotto in modo appropriato, si
contribuisce a evitare potenziali conseguenze
negative, che potrebbero derivare da uno
smaltimento inadeguato del prodotto. Per
informazioni più dettagliate sul riciclaggio di

L'apparecchio deve essere collegato a massa.
La spina del cavo di alimentazione è dotata di un
contatto a tale scopo. Se la presa della rete elet­trica domestica non è collegata a massa, collega­re l'apparecchio ad una massa separata in con­formità alle norme relative alla corrente, consultan­do un elettricista qualificato.
Il fabbricante declina qualsiasi responsabilità se le
precauzioni suddette non sono rispettate.
Il presente apparecchio è conforme alle direttive
CEE.

questo prodotto, contattare l’ufficio comunale, il
servizio locale di smaltimento rifiuti o il negozio in
cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi
nuovi oppure si restituiscono ai centri di
raccolta ufficiali della SENS oppure ai
riciclatori ufficiali della SENS.
La lista dei centri di raccolta ufficiali della
SENS è visibile nel sito www.sens.ch.

26 electrolux

This Quick user manual contains all the basic facts of your new product and is easy to use. Electrolux

wants to lower our paper consumption related to user manuals by some 30%, which will help spare

12,000 trees every year. The Quick user manual is one of many steps taken by Electrolux for the

environment. It may be a small step, but just by doing a little you do a lot.

A complete user manual can be found at www.electrolux.com

SAFETY INFORMATION

In the interest of your safety and to ensure the cor­rect use, before installing and first using the appli­ance, read this user manual carefully, including
its hints and warnings. To avoid unnecessary mis­takes and accidents, it is important to ensure
that all people using the appliance are thoroughly
familiar with its operation and safety features.
Save these instructions and make sure that they
remain with the appliance if it is moved or sold,
so that everyone using it through its life will be
properly informed on appliance use and safety.
For the safety of life and property keep the pre­cautions of these user's instructions as the man­ufacturer is not responsible for damages caused
by omission.

Children and vulnerable people safety

• This appliance is not intended for use by per­sons (including children) with reduced physical,
sensory or mental capabilities, or lack of expe­rience and knowledge, unless they have been
given supervision or instruction concerning use
of the appliance by a person responsible for
their safety.
Children should be supervised to ensure that
they do not play with the appliance.

• Keep all packaging well away from children.
There is risk of suffocation.

• If you are discarding the appliance pull the plug
out of the socket, cut the connection cable (as
close to the appliance as you can) and remove
the door to prevent playing children to suffer
electric shock or to close themselves into it.

• If this appliance featuring magnetic door seals
is to replace an older appliance having a spring
lock (latch) on the door or lid, be sure to make
that spring lock unusable before you discard
the old appliance. This will prevent it from be­coming a death trap for a child.

General safety

Caution! Keep ventilation openings clear

of obstruction.

• The appliance is designed exclusively for do­mestic use.

• The appliance is intended for keeping foodstuff
and/or beverages in a normal household as ex­plained in this instruction booklet.

• Do not use a mechanical device or any artificial
means to speed up the thawing process.

16) If the lamp cover is foreseen

• Do not use other electrical appliances (such as
ice cream makers) inside of refrigerating appli­ances, unless they are approved for this pur­pose by the manufacturer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is contained
within the refrigerant circuit of the appliance, a
natural gas with a high level of environmental
compatibility, which is nevertheless flammable.
During transportation and installation of the ap­pliance, be certain that none of the compo­nents of the refrigerant circuit become dam­aged.
If the refrigerant circuit should become dam­aged:
– avoid open flames and sources of ignition
– thoroughly ventilate the room in which the ap-

pliance is situated

• It is dangerous to alter the specifications or mod­ify this product in any way. Any damage to the
cord may cause a short-circuit, fire and/or elec­tric shock.

Warning! Any electrical component (power

cord, plug, compressor) must be replaced
by a certified service agent or qualified service per­sonnel.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not squash­ed or damaged by the back of the appli­ance. A squashed or damaged power plug
may overheat and cause a fire.

3. Make sure that you can come to the mains
plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do not in­sert the power plug. There is a risk of elec­tric shock or fire.

6. You must not operate the appliance with­out the lamp cover

16)

of interior lighting.

• This appliance is heavy. Care should be taken
when moving it.

• Do not remove nor touch items from the freez­er compartment if your hands are damp/wet,
as this could cause skin abrasions or frost/freez­er burns.

• Avoid prolonged exposure of the appliance to
direct sunlight.

•

Bulb lamps

17)

used in this appliance are spe-

cial purpose lamps selected for household ap-

electrolux 27

pliances use only. They are not suitable for
household room illumination.

Caution! Do not place frozen food on the

worktop since cold and vapour may
produce water condensate within its inner side.
The resulting drip liquid may cause malfunctions.
Therefore, do not place nor leave frozen items of
any kind on the worktop.

Daily Use

• Do not put hot pot on the plastic parts in the

appliance.

• Do not store flammable gas and liquid in the ap-

pliance, because they may explode.

• Do not place food products directly against the

air outlet on the rear wall.

18)

• Frozen food must not be re-frozen once it has

been thawed out.

• Store pre-packed frozen food in accordance

with the frozen food manufacturer's instruc­tions.

• Appliance's manufacturers storage recommen-

dations should be strictly adhered to. Refer to
relevant instructions.

• Do not place carbonated or fizzy drinks in the

freezer compartment as it creates pressure on
the container, which may cause it to explode,
resulting in damage to the appliance.

• Ice lollies can cause frost burns if consumed

straight from the appliance.

Care and cleaning

• Before maintenance, switch off the appliance

and disconnect the mains plug from the mains
socket.

• Before using the appliance for the first time,

wash the interior and all internal accessories
with lukewarm water and some neutral soap
so as to remove the typical smell of a brand­new product, then dry thoroughly.

• Do not clean the appliance with metal objects.

• Do not use sharp objects to remove frost from

the appliance. Use a plastic scraper.

• Never use a hair drier or other heating applian-

ces to speed up defrosting. Excessive heat
may damage the plastic interior, and humidity
could enter the electric system making it live.

Installation
Important! For electrical connection carefully

follow the instructions given in specific
paragraphs.

• Unpack the appliance and check if there are
damages on it. Do not connect the appliance if
it is damaged. Report possible damages imme­diately to the place you bought it. In that case
retain packing.

• It is advisable to wait at least four hours before
connecting the appliance to allow the oil to
flow back in the compressor.

• Adequate air circulation should be around the
appliance, lacking this leads to overheating. To
achieve sufficient ventilation follow the instruc­tions relevant to installation.

• Wherever possible the back of the product
should be against a wall to avoid touching or
catching warm parts (compressor, condenser)
to prevent possible burn.

• The appliance must not be located close to ra­diators or cookers.

• Make sure that the mains plug is accessible af­ter the installation of the appliance.

•

Connect to potable water supply only.

19)

Service

• Any electrical work required to do the servicing
of the appliance should be carried out by a quali­fied electrician or competent person.

• This product must be serviced by an author­ized Service Centre, and only genuine spare
parts must be used.

Environment Protection

This appliance does not contain gasses

which could damage the ozone layer, in ei­ther its refrigerant circuit or insulation materials.
The appliance shall not be discarded together
with the urban refuse and rubbish. The insulation
foam contains flammable gases: the appliance
shall be disposed according to the applicable reg­ulations to obtain from your local authorities.
Avoid damaging the cooling unit, especially at the
rear near the heat exchanger. The materials used

on this appliance marked by the symbol

are

recyclable.

17) If the lamp is foreseen

18) If the appliance is Frost Free

19) If a water connection is foreseen

28 electrolux

CONTROL PANEL

1 2 3 4 5

1 Green On/Off Indicator Light
2 Temperature Regulator and On/Off Switch
3 Yellow Fast Freeze Indicator Light
4 Acoustic Signal Stop and Fast Freeze Switch
5 Red Alarm Indicator Light

Switching on

1. Allow the appliance to stand for 4 hrs after in­stallation.

2. Insert the plug into the wall socket.

3. Turn the Temperature Regulator clockwise to
a temperature lower than << - 16 °C >> posi­tion.

4. The Green On/Off Indicator Light will light up
and Red Alarm Indicator Light will blink.

5. The lighting up of the Green On/Off Indicator
Light means that the appliance is switched on.

6. The blinking of the Red Alarm Indicator Light
means an improper temperature in the freez­ing compartment. In addition, an intermittent
sound can be heard, which can be stopped
by pressing the Acoustic Signal Stop and
Fast Freeze Switch once.

7. When switching on the freezer for the first
time, the Red Alarm Indicator Light will blink
until the internal temperature has reached a
level required for the safe conservation of fro­zen food.

Switching off

1. To turn off the appliance, turn the Tempera­ture Regulator to the "O" position.

2. To disconnect the appliance from the power
disconnect the mains plug from the wall sock­et.

Temperature regulation

The temperature within the appliance is control­led by the Temperature Regulator situated on the
control panel.
To operate the appliance, proceed as follows:

• turn the Temperature Regulator toward lower

settings to obtain the minimum coldness.

• turn the Temperature Regulator toward higher

settings to obtain the maximum coldness.

A medium setting is generally the most suit­able.

However, the exact setting should be chosen
keeping in mind that the temperature inside the
appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.

Red Alarm Indicator Light

Under normal operating conditions, the internal
temperature of the freezer will ensure the long­term conservation of the stored food.
When such temperature rises above a certain lev­el (-12 °C), the appliance will trigger an acoustic
and light alarm. The light alarm is a blink red light
(Red Alarm Indicator Light), while the acoustic
alarm is an intermittent sound.
You can stop the acoustic alarm by pressing the
Acoustic Signal Stop Switch once.

When switching on the freezer for the first

time, the Red Alarm Indicator Light will blink
until the internal temperature has reached a level
required for the safe conservation of frozen food.

Fast Freeze function

If more than 3-4 kg of food is to be frozen:

1. Press the Fast Freeze Switch for 2-3 seconds

to activate the fast-freeze function 6-24 hours
before placing the fresh food in the freezer,
the Yellow Fast Freeze Indicator Light will illu­minate. The compressor will now run continu­ously, to ensure that the fresh food is frozen
as quickly as possible.

2. It is possible to deactivate the function at any

time by pressing the Fast Freeze Switch for
2-3 seconds.

3. Place the foods in the freezing compartment

(the top box), for maximum freezing perform­ance remove the drawer (if the drawer is fore­seen) and then place the foods to be frozen di­rectly on the evaporator. In case of freezing
smaller food volumes do not need to remove
the drawer.

4. Once the food is completely frozen (it may

take up to 24 hours) you can manually switch
off the fast-freeze function by pressing the
Fast Freeze Switch for 2- 3 seconds and the

electrolux 29

Yellow Fast Freeze Indicator light will also go
out.

5. Move frozen food from the freezing compart­ment into the other two compartments (stor­ing compartments) to make room for another
freezing.

FIRST USE

Cleaning the interior

Before using the appliance for the first time, wash
the interior and all internal accessories with luke­warm water and some neutral soap so as to re­move the typical smell of a brand-new product,
then dry thoroughly.

DAILY USE

Freezing fresh food

The freezer compartment (the top box) is suitable
for freezing fresh food and storing frozen and
deep-frozen food for a long time.
To freeze fresh food activate the fast freeze func­tion.
The maximum amount of food that can be frozen
in 24 hours is specified on the rating plate , a la­bel located on the inside of the appliance.
The freezing process lasts 24 hours: during this
period do not add other food to be frozen.

Storage of frozen food

When first starting-up or after a period out of use,
before putting the products in the compartment
let the appliance run at least 2 hours on the high­er settings.

If the Fast Freeze Switch is accidentally left

on, the fast-freeze function will be automati­cally switched off 48 hours later. The Yellow Fast
Freeze Indicator light will also go out.

Important! Do not use detergents or abrasive
powders, as these will damage the finish.

Important! In the event of accidental defrosting,
for example due to a power failure, if the power
has been off for longer than the value shown in
the technical characteristics chart under "rising
time", the defrosted food must be consumed
quickly or cooked immediately and then re-frozen
(after cooling).

Thawing

Deep-frozen or frozen food, prior to being used,
can be thawed at room temperature.
Small pieces may even be cooked still frozen, di­rectly from the freezer: in this case, cooking will
take longer.

CARE AND CLEANING

Caution! Unplug the appliance before
carrying out any maintenance operation.

This appliance contains hydrocarbons in its

cooling unit; maintenance and recharging
must therefore only be carried out by authorized
technicians.

Periodic cleaning

The equipment has to be cleaned regularly:

• clean the inside and accessories with luke-

warm water and some neutral soap.

• regularly check the door seals and wipe clean

to ensure they are clean and free from debris.

• rinse and dry thoroughly.
Important! Do not pull, move or damage any

pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders, highly
perfumed cleaning products or wax polishes to
clean the interior as this will damage the surface
and leave a strong odour.

Clean the condenser (black grill) and the compres­sor at the back of the appliance with a brush or a
vacuum cleaner. This operation will improve the
performance of the appliance and save electricity
consumption.

Important! Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners con­tain chemicals that can attack/damage the plas­tics used in this appliance. For this reason it is rec­ommended that the outer casing of this appli­ance is only cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment to the
mains supply.

Defrosting the freezer

A certain amount of frost will always form on the
freezer shelves and around the top compartment.

30 electrolux

Defrost the freezer when the frost layer reaches a
thickness of about 3-5 mm.

Important! About 12 hours prior to defrosting,
set the Temperature Regulator toward higher
settings , in order to build up sufficient chill
reserve for the interruption in operation.

To remove the frost, follow the instructions below:

1. Switch off the appliance and disconnect the

mains plug from the mains socket.

2. Remove any stored food, wrap it in several lay-

ers of newspaper and put it in a cool place.

Caution! Do not touch frozen goods with

wet hands. Hands can freeze to the goods.

3. Leave the door open and insert the plastic

scraper in the appropriate seating at the bot­tom centre, placing a basin underneath to col­lect the defrost water.

In order to speed up the defrosting process,

place a pot of warm water in the freezer com­partment. In addition, remove pieces of ice that
break away before defrosting is complete.

4. When defrosting is completed, dry the interior
thoroughly and keep the scraper for future use.

5. Switch on the appliance.

6. Turn the Temperature Regulator to the <<

-18 °C >> position and leave to run for at
least 4 hours in quick freeze mode.

7. After 4 hours reload the previously removed
food into the compartments.

Warning! Never use sharp metal tools to

scrape off frost from the evaporator as you
could damage it.
Do not use a mechanical device or any artificial
means to speed up the thawing process other
than those recommended by the manufacturer.
A temperature rise of the frozen food packs, dur­ing defrosting, may shorten their safe storage life.

Periods of non-operation

When the appliance is not in use for long periods,
take the following precautions:

1. disconnect the appliance from electricity sup-

ply

2. remove all food

3. defrost and clean the appliance and all acces-

sories

4. leave the door/doors open to prevent unpleas-

ant smells.

Important! If the cabinet will be kept on, ask
somebody to check it once in a while to prevent
the food inside from spoiling in case of a power
failure.

WHAT TO DO IF…

Normal Operating Sounds

• You may hear a faint gurgling and a bubbling
sound when the refrigerant is pumped through
the coils or tubing. This is correct.

• When the compressor is on, the refrigerant is
being pumped around and you will hear a whir­ring sound and a pulsating noise from the com­pressor. This is correct.

• The thermic dilatation might cause a sudden
cracking noise. It is natural, not dangerous phys­ical phenomenon. This is correct.

• When the compressor switches on or switches
off, you will hear a faint "click" of the tempera­ture regulator. This is correct.

TECHNICAL DATA

Dimension
Height 850 mm
Width 595 mm
Depth 635 mm
Rising Time 24 h

The technical information are situated in the rat­ing plate on the internal left side of the appliance
and in the energy label.

INSTALLATION

Caution! Read the "Safety Information"

carefully for your safety and correct
operation of the appliance before installing the
appliance.

Positioning

This appliance can be installed in a dry, well ven­tilated indoor (garage or cellar) also, but for opti­mum performance install this appliance at a loca­tion where the ambient temperature corresponds
to the climate class indicated on the rating plate
of the appliance:

Climate

class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

Levelling

When placing the appliance ensure that it stands
level. This can be achieved by two adjustable feet
at the bottom in front (2). If necessary adjust the
feet by removing the spacer (1).

Ambient temperature

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc. Ensure that air can circulate freely
around the back of the cabinet. To ensure best
performance, if the appliance is positioned below
an overhanging wall unit, the minimum distance
between the top of the cabinet and the wall unit
must be at least 100 mm . Ideally, however, the
appliance should not be positioned below over­hanging wall units. Accurate levelling is ensured
by one or more adjustable feet at the base of the
cabinet.
If the cabinet is placed in a corner and the side
with the hinges facing the wall, the distance be­tween the wall and the cabinet must be at least
10 mm to allow the door to open enough so that
the shelves can be removed.

Warning! It must be possible to

disconnect the appliance from the mains
power supply; the plug must therefore be easily
accessible after installation.

electrolux 31

1

2

15mm 100mm

15mm

32 electrolux

Door reversibility
Important! To carry out the following

operations, we suggest that this be made with
another person that will keep a firm hold on the
doors of the appliance during the operations.

To change the opening direction of the door, do
these steps:

1. Remove the plug from the power socket.

2. Tilt back the appliance carefully so that the
compressor cannot touch the floor.

3. Unscrew both adjustable feet.

4. Unscrew the screws of the door bottom hinge.

5. Take off the appliance door by pulling it slight­ly downwards.

6. Unscrew the top door hinge pin of the appli­ance then screw it back on the other side.

8. Remove the lower hinge. Put over the pin in
the direction of the arrow.

9. Unscrew and install the screw on the oppo­site side.

10. Install the lower hinge on the opposite side
leaving the position of the door unchanged.

11. Screw in the one screw in the place set free
on the other side as well as the adjustable
feet (2 pieces).

12.

Remove and install the handle

20)

on the op-

posite side.

13. Reposition, level the appliance, wait for at
least four hours and then connect it to the
power socket.

Do a final check to make sure that:

• All screws are tightened.

• The door opens and closes correctly.

If the ambient temperature is cold (i.e. in Winter),
the gasket may not fit perfectly to the cabinet. In
that case, wait for the natural fitting of the gasket.
In case you do not want to carry out the above
mentioned operations, contact the nearest After
Sales Service Force. The After Sales Service spe­cialist will carry out the reversibility of the doors at
your cost.

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the rating plate correspond
to your domestic power supply.
The appliance must be earthed. The power sup­ply cable plug is provided with a contact for this
purpose. If the domestic power supply socket is
not earthed, connect the appliance to a separate
earth in compliance with current regulations, con­sulting a qualified electrician.
The manufacturer declines all responsibility if the
above safety precautions are not observed.
This appliance complies with the E.E.C. Directives.

7. Fit the appliance door on the upper door
hinge pin.

20) If foreseen

ENVIRONMENTAL CONCERNS

The symbol on the product or on its
packaging indicates that this product may not be
treated as household waste. Instead it should be
taken to the appropriate collection point for the
recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly,
you will help prevent potential negative

electrolux 33

consequences for the environment and human
health, which could otherwise be caused by
inappropriate waste handling of this product. For
more detailed information about recycling of this
product, please contact your local council, your
household waste disposal service or the shop
where you purchased the product.

34 electrolux

electrolux 35

www.electrolux.com/shop

200383496-00-052010
