Chère Cliente, Cher Client

Avant de mettre votre nouvel appareil en marche,
veuillez lire attentivement le présent mode d’emploi.
Vous y trouverez des informations importantes sur la
sécurité d’utilisation, l’installation et l’entretien de
l’appareil.
Conservez le mode d’emploi de manière à pouvoir le
consulter par la suite. Remettez-le à un éventuel nou­veau propriétaire de l’appareil.
Ce mode d’emploi s’applique à plusieurs modèles
techniquement comparables, qui diffèrent par leur
équipement. Observez uniquement les indications
qui correspondent à votre modèle.

1

1. Des indications numérotées vous guident pas à

2. ....

3

2

Vous trouverez les explications des termes spécifi­ques utilisés dans le mode d’emploi tout à la fin, au
chapitre "Terminologie spécifique".
Le mode d’emploi contient des indications qui per­mettent de remédier soi-même à d’éventuels déran­gements. Voir "Que faire si ...". Si ces indications ne
suffisent pas, notre service après vente se tient à
votre disposition.

Le triangle d’avertissement et/ou des indica­tions correspondantes (Avertissement !
Prudence ! Attention !) signalent les infor­mations importantes pour votre sécurité ou
le bon fonctionnement de l’appareil. Obser­vez impérativement ces indications.

pas pour l’utilisation de l’appareil.

Ce symbole précède des informations com­plémentaires sur l’utilisation et l’application
pratique de l’appareil.

La feuille de trèfle signale les conseils et
informations relatifs à une utilisation écono­mique et non polluante de l’appareil.

22

Contenu

Consignes de sécurité ....................24

Elimination .............................25

Transport de l’appareil ...................25

Retraitdelaprotectionpourletransport ....26

Installation .............................26

Lieu d’installation .........................26

L’appareil a besoin d’air ....................27

Mise en place de l’appareil ..................27

Raccordement électrique...................27

Réversibilité de la porte ...................28

Ajustement de la porte ...................29

Système d’ouverture rapide de la porte ......29

Constitution de l’appareil .................30

Vuededevant ...........................30

Eclairage intérieur ........................30

Tablette de congélation ....................30

Accumulateursdefroid ....................31

Bandeau de commande ....................31

Touches de réglage de la température ........31

Indicateur de température ..................32

ToucheSUPERFROST ....................32

Congélation ............................ 35

Conservation de produits congelés ........35

Préparer des glaçons .................... 36

Charge maximale / Limite

de chargement .......................... 36

Dégivrage .............................. 36

Nettoyage et entretien .................... 37

Conseils pour économiser l’énergie ........ 37

Que faire si ... ........................... 38

Remèdes en cas de dérangements .......... 38

Remplacementdelalampe................. 39

Bruits de fonctionnement ................. 40

Règlements, normes, directives ...........40

Terminologie spécifique .................. 40

Service après vente ......................41

Service après vente Suisse................ 63

Avant la mise en service ..................32

Mise en service ..........................33

Réglagedelatempérature ................33

Arrêtdel’appareil ........................33

Système de contrôle et d’information .......34

Avertissement de température

et de décongélation .......................34

Avertissement de «porte ouverte» ............34

Défautsdefonctionnement .................34

23

1

Consignes de sécurité

La sécurité de nos appareils frigorifiques est con­forme aux règles reconnues de la technique et à la
législation sur la sécurité des appareils. Nous vous
rappelons toutefois les règles de sécurité suivantes :

Utilisation conforme

• L’appareil frigorifique est conçu pour un usage
domestique. Selon le mode de fonctionnement
réglé, il convient pour la congélation, le stockage
de produits surgelés, la préparation de glaçons ou
la réfrigération d’aliments. Le fabricant décline
toute responsabilité pour les dommages éven­tuels résultant d’une utilisation non conforme ou
incorrecte de l’appareil.

• Pour des raisons de sécurité,ilestinterditde
modifier ou de transformer l’appareil frigorifique.

• Lorsque l’appareil frigorifique sert à un usage pro­fessionnel ou à d’autres fins que la congélation, le
stockage de produits surgelésoularéfrigération
d’aliments, il convient de respecter les disposi­tions légales applicables au secteur concerné.

Avant la première mise en service

• Vérifier si l’appareil frigorifique n’a pas subi de
dommages au cours du transport. Ne brancher en
aucun cas un appareil défectueux ! En cas de
dommage, veuillez vous adresser à votre fournis­seur.

Frigorigène

Le circuit frigorifique de l’appareil contient un frigori­gène, l’isobutane (R600a), un gaz naturel peu pol­luant mais inflammable.

• Avertissement - Lors du transport et de l’installa­tion de l’appareil, veiller à n’endommager aucune
partie du circuit frigorifique.

• En cas d’endommagement du circuit frigorifique :
–éviter impérativement les flammes ouvertes et

les sources d’inflammation ;

– bien ventiler la pièce dans laquelle se trouve

l’appareil.

Sécurité des enfants

• Les éléments d’emballage (par ex. les films, le
polystyrène) peuvent être dangereux pour les
enfants. Risque d’asphyxie ! Tenir les matériaux
d’emballage hors de la portée des enfants !

• Mettre les vieux appareils hors d’état de fonction­ner avant leur élimination. Débrancher la fiche
secteur, sectionner le câble d’alimentation, retirer
ou détruire les éventuelles fermetures à houssette
ou à verrou. Ceci a pour but d’empêcher des
enfants de s’enfermer dans l’appareil par jeu (ris­que d’asphyxie !) ou de se mettre dans d’autres
situations dangereuses pouvant être mortelles.

• Les enfants ne sont souvent pas en mesure
d’apprécier les dangers liés à la manipulation
d’équipements ménagers. Assurez par consé­quent la surveillance nécessaire et ne laissez pas
les enfants jouer avec l’appareil !

Dans le cadre du fonctionnement quoti­dien

• Les récipients contenant des gaz ou des liquides
inflammables peuvent perdre leur étanchéité sous
l’effet du froid. Risque d’explosion ! Ne pas con­server de récipients contenant des produits bom­bes, recharges de briquet, etc. dans l’appareil
frigorifique.

• Les bouteilles et boîtes ne doivent pas être pla­cées dans le congélateur. Ils peuvent éclater si
leur contenu gèle, voire exploser en cas de forte
teneur en gaz carbonique ! Ne jamais placer de
limonade, de jus de fruits, de bière, de vin, de
mousseux, etc. dans le congélateur. Exception :
Les spiritueux à forte teneur en alcool peuvent
être conservés au congélateur.

• Ne pas mettre directement en bouche d e la glace
ou des glaçons qui sortent directement du congé­lateur. La glace très froide peut coller aux lèvres
ou à la langue et occasionner des blessures.

• Ne pas toucher les produits congelésavecdes
mains mouillées. Les mains pourraient y rester
collées sous l’effet du froid.

• Avertissement - Ne pas faire fonctionner d’appa­reils électriques (par ex. de sorbetières électri­ques, de mélangeurs, etc.) à l’intérieur de
l’appareil frigorifique.

• Avertissement - Ne pas fermer les ouvertures de
ventilation des parois de l'appareil ni de la struc­ture des meubles d'encastrement.

• Avertissement - Pour accélérer le dégivrage, ne
pas utiliser d'autre dispositif mécanique ni autres
moyens ar tificiels que ceux recommandés par le
fabricant.

• Avant tout nettoyage, arrêter toujours l’appareil et
débrancher la fiche secteur ou déconnecter ou
dévisser le fusible du domicile.

• Si des produits congelés sont placés sur le des­sus de l’appareil, le froid peut provoquer de la
condensation dan s l’espace creux de la plaque.
Cet espace creux renferme des composants élec­troniques. Si de l’eau de condensation goutte sur
ces composants, un court-circuit peut se produire.
Par conséquent, ne pas déposer de marchandi­ses congelées sur le dessus de l’appareil.

• Tirer toujours sur la fiche pour débrancher celle-ci,
jamais sur le câble.

24

En cas de dérangement

• Si un dérangement devait se produire sur l’appa­reil, se reporter d’abord au chapitre "Que faire si
..." du présent mode d’emploi. Si les indications
qui y figurent ne permettent pas de remédier au
défaut, ne pas effectuer soi-même d’autres tra­vaux.

Elimination

• Les réparations sur les appareils frigorifiques doi­vent être effectuées uniquement par des profes­sionnels qualifiés. Les réparations non effectuées
dans les règles de l’art sont une source impor­tante de danger. Pour toute réparation, veuillez
vous adresser à votre revendeur ou à notre ser­vice après-vente.

Information sur l’emballage de
l’appareil

Tous les matériaux utilisés sont non polluants ! Ils
peuvent être déposés sans danger à une décharge
ou incinérés!
Matériaux : Les matières plastiques peuvent égale­ment être recyclées et sont repérées de la manière
suivante:
>PE< pour le polyéthylène, par ex. pour l’enveloppe
extérieure et les sachets à l’intérieur.
>PS< pour la mousse de polystyrène, par ex. pour
les éléments de rembourrage, toujours sans CFC.
Les éléments en carton sont réalisés à partir de
papier recyclé et doivent être ramenés à la collecte
de vieux papiers.

Elimination des vieux appareils

Pour des raisons de protection de l’environnement,
les appareils frigorifiques doivent être éliminés dans
les règles de l’art. Cette règle s’applique à votre
appareil précédent ainsi qu’à votre nouvel appareil,
lorsqu’il ne servira plus.

1

Attention ! Avant l’élimination, rendre les
vieux appareils inutilisables. Débrancher la
fiche secteur, sectionner le câble d’alimenta­tion, retirer ou détruire les éventuelles ferme­tures à houssette ou à verrou. Ceci a pour
but d’empêcher des enfants de s’enfermer
dans l’appareil par jeu (risque d’asphyxie !)
ou de se mettre dans d’autres situations dan­gereuses pouvant être mortelles.

Consignes d’élimination :

• L’appareil ne doit pas être mis avec les ordures
ménagères ou les déchets encombrants.

• Le circuit frigorifique, en particulier l’échangeur
thermique au dos de l’appareil, ne doit pas être
endommagé.

• Le service municipal compétent ou l’administra­tion communale vous renseignera sur les dates de
prise en charge ou les points de collecte.

Transport de l’appareil

Pour une meilleure préhension, deux prises sont pré­vues à l’avant, au socle de l’appareil et à l’arrière, au
haut de l’appareil.

1. Retirez la plinthe vers l’avant (v. «Réversibilité de
la porte »., point 1)

2. Saisissez l’appareil par les prises, dans la position
représentée, et transportez-le.

3. Pour glisser l’appareil à sa position définitive,
pousser prudemment le haut de la porte et bascu­ler légèrement l’appareil vers l’arrière. Le poids
est ainsi reporté sur les roulettes à l’arrière, ce qui
permet de pousser facilement l’appareil.

.

25

Retrait de la protection pour le transport

L’appareil et ses équipements intérieurs sont proté­gés pour le transport.

1. Retirer les rubans adhésifs à gauche et à droite à
l’extérieur de la porte.

3

2. Retirer tous les rubans adhésifs et éléments de

3. Retirer le film protecteur du bandeau de com-

4. Al’intérieur de la porte, retirer les éléments de

5. La porte étant ouverte, retirer la protection du

Les éventuelles traces de colle s’enlèvent
avec de la benzène ou de l’éther de pétrole.

rembourrage à l’intérieur de l’appareil.

mande.

protection du joint.

palier de porte.

Installation

Lieu d’installation

L’appareil doit être placé dans un local bien ventilé et
sec. La cave est un endroit idéal pour l’installation
d’un congélateur armoire.
La température ambiante influence la consommation
électrique et le bon fonctionnement de l'appareil.
Par conséquent

– ne pas exposer directement l’appareil au soleil;
– ne pas placer l’appareil à côté d’un poêle ou

autre source de chaleur;

– ne placer l’appareil qu’à un endroit dont la tem-

pérature ambiante correspond à la classe cli-

matique pour lequel il est prévu.
La classe climatique est indiquée sur la plaque signa­létique qui se trouve à l’intérieur de l’appareil.
Le tableau ci-dessous montre à quelle catégorie cli­matique la température ambiante appartient:

Classe climatique

SN +10 à +32 °C

N+16à +32 °C

ST +18 à +38 °C

T+18à +43 °C

Si l’installation à côté d’une source de chaleur est
inévitable, observer les distances latérales minimales
suivantes:

– avec des cuisinières électriques 3 cm;

– avec des poêles à mazout et à charbon 30 cm.
S’il n’est pas possible d’observer ces distances, une
plaque isolante doit être placée entre la source de
chaleur et l’appareil frigorifique.
Si l’appareil est placéàcôté d’un autre réfrigérateur
ou congélateur, une distance latérale de 5 cm est
nécessaire pour éviter la formation de condensation
sur les côtés des appareils.

pour une température

ambiante de

26

L’appareil a besoin d’air

L’arrivéed’air s’effectue sous la porte, à travers les
fentes dans le socle et l’air sort vers le haut, le long
de la face arrière. Pour permettre à l’air de circuler,
ne jamais recouvr ir ou modifier ces ouvertures.
Attention! Si l’appareil est placé par exemple en
dessous d’un meuble, une distance minimale de 10
cm doit être respectée entre le haut de l’appareil et le
meuble.

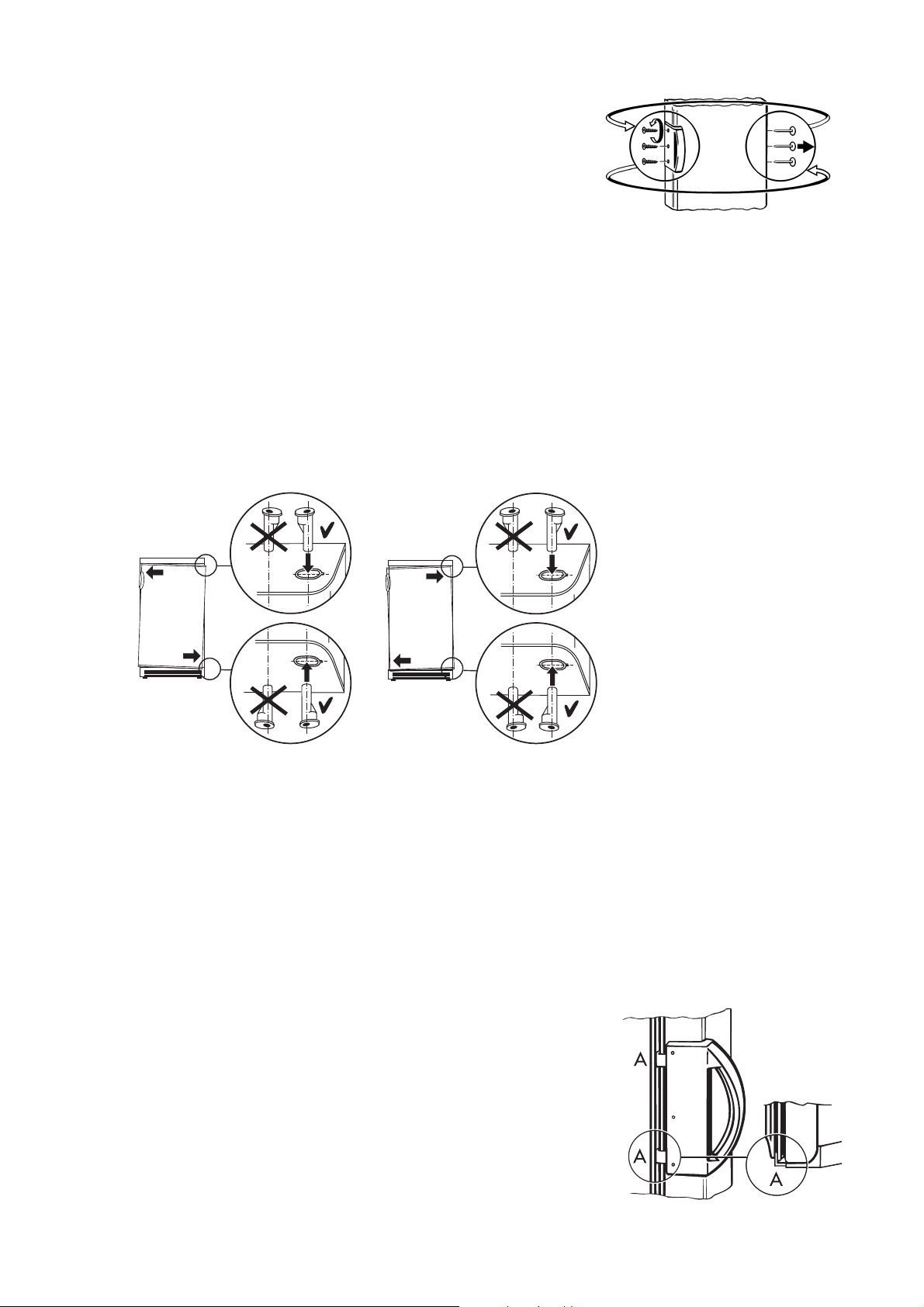

1. Démonter les deux écarteurs muraux du socle et
les introduire dans les logements de la paroi
arrière de l’appareil conformément à la figure afin
de ménager l’espace requis pour l’échappement
nécessaire à l’arrière de l’appareil.

Mise en place de l’appareil

1. L’appareil doit être disposéàl’horizontale et béné-

ficier d’un appui stable. Compenser les inégalités
du sol en vissant ou dévissant les deux pieds
réglables à l’avant.

Raccordement électrique

Une prise de courant de sécurité posée dans les
règles de l’art est nécessaire pour le raccordement
électrique. Le fusible doit avoir une valeur minimale
de 10 ampères.
Si la prise de courant n’est plus accessible une fois
l’appareil installé, une mesure appropriée doit être
prise au niveau de l’installation électrique pour pou­voir couper l’appareil du secteur (par ex. un coupe­circuit, un sectionneur, un disjoncteur à courant de
défaut ou un autre dispositif équivalent, d’un écarte­ment des contacts d’au moins 3 mm).

1. Avant la mise en service, vérifier sur la plaque
signalétique de l’appareil si la tension d’alimenta­tion et le type de courant correspondent aux
valeurs du réseau électrique du lieu d’installation.

par ex.: AC 220 ... 240 V 50 Hz ou

220 ... 240 V ~ 50 Hz
(c-à-d courant alternatif 220 à 240 volts, 50 Hertz)
La plaque signalétiquesetrouveà gauche, dans
l’appareil.

Attention! Le cordon d’alimentation électrique peut
uniquement être remplacé par un électricien. En cas
de réparation, veuillez vous adresser à notre service
après–vente.

27

Réversibilité de la porte

La porte de cet appareil est réversible : son sens
d’ouverture peut être modifié en fonction du souhait
de l’utilisateur.

1. Tirez le cache du socle vers l'avant et enlevez les
recouvrements du palier de porte de gauche pour
les remettre ensuite dans le palier de porte de
droite (v. point 9).

La porte étant fermée, retirez le pivot inférieur (A)

2.

et la rondelle (B).

3. Retirez prudemment la porte.

4. Déplacez sur le côté opposé le pivot supérieur.

1

Attention ! Lorsdelaréversibilité de la
porte, l’appareil doit être débranché.

5. Dégagez le cache en haut de la porte en faisant
levier avec un petit tournevis et placez-le sur le
côté opposé.

6. Remettez en place prudemment la porte dans le
pivot supérieur et fermez la porte.

7. Placez la rondelle (B) en bas à gauche entre la
porte et le palier de porte et vissez le pivot (A).

28

8. Transposez la poignée de porte ainsi que les bro­ches de fermeture des trous suivant schéma et
vissez la poignée jointe.

9. Placez les caches (v. point 1) dans le palier de
porte de droite et remettez le cache du socle en
place.

Ajustement de la porte

La porte de l’appareil peut être ajustéesinécessaire.

1. Pour ce faire, retirer la porte (voir "Déplacement
de la butée de porte").

2. Si nécessaire, enlever, à l’aide d’un petit tourne­vis, les coussinets excentriques en haut de l’appa­reil ou en bas de la porte, les tourner confor­mément à la figure et les enfoncer de nouveau.

L’illustration montre uniquement la butée de porte de
droite.
Pour la butée de porte de gauche, faire de même à
gauche en haut/en bas de la porte.

3. Remettre la porte en place (voir "Déplacement de
la butée de porte").

Système d’ouverture rapide de la porte

Grâce à son mécanisme d’ouver ture intégré, le sys­tème d’ouverture rapide de la porte permet une
ouverture aisée à tout moment. Toujours veiller à ce
que les deux entraîneurs (A) s’encliquettent dans la
fente du joint de porte conformément à la figure.

29

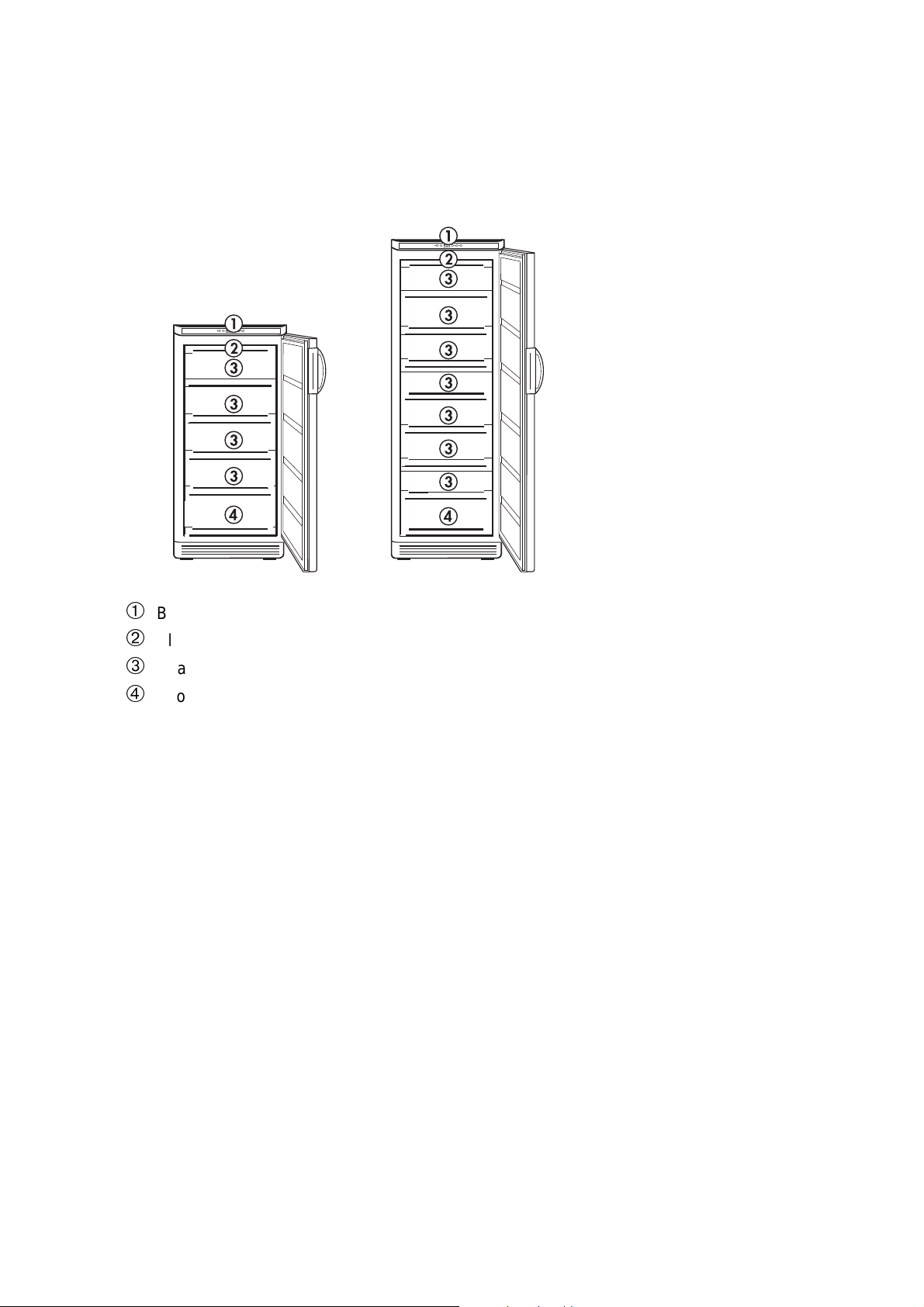

Constitution de l’appareil

Vuededevant

(différents modèles)



Bandeau de commande



Plateau de congélation



Abattant(s) et tioirs de compartiment (pour la conservation et la congélation)



Tiroir (uniquement pour la conservation)
Lors du dégivrage, le tiroir inférieur sert également à recueillir l’eaudedégivrage.

Eclairage intérieur

L’éclairage s’enclenche et se coupe automatiquement
à l’ouverture et à la fermeture de la porte.

3

Lorsque, bien que l’appareil fonctionne (reconnaissa­ble à l’indicateur de contrôle secteur vert), l’éclairage
intérieur ne s’allume pas à l’ouverture de la porte, la
lampe est défectueuse. Pourson remplacement, con­sulter le paragraphe «Remplacement de la lampe».

Si la porte de l’appareil reste ouverte pen­dant plus de 5 minutes, l'éclairage intérieur
s'éteint automatiquement afin d'économiser
l'énergie.

Tablette de congélation

Une tablette de congélation est insérée dans la partie
supérieure du congélateur derrière le volet du casier.

3

La tablette de congélation peut aussi recevoir les
petits produits congelés (telles que les fines herbes)
ainsi que le bac à glaçons.

La tablette de congélation permet de précon­geler séparément par exemple des petits
fruits. Avantage : Les petits fruits ne sont pas
écrasés et co nservent leur forme naturelle.
Les petits fruits congelés peuvent ensuite
être conservés en portions dans les casiers/
tiroirs.

30

Accumulateursdefroid

Sur certains modèles, la tablette de congélation con­tient deux accumulateurs à froid.
Pour la congélation des accus à froid, voir "Avant la
mise en service".

3

Les accus à froid peuvent également être utiliséspro­visoirement pour refroidir des sacs isothermes.

En cas de panne du courant ou de dérange­ment de l’appare il, les accus à froid prolon­gent la durée de protection des produits
congelés contre une échauffement excessif
de plusieurs heures.

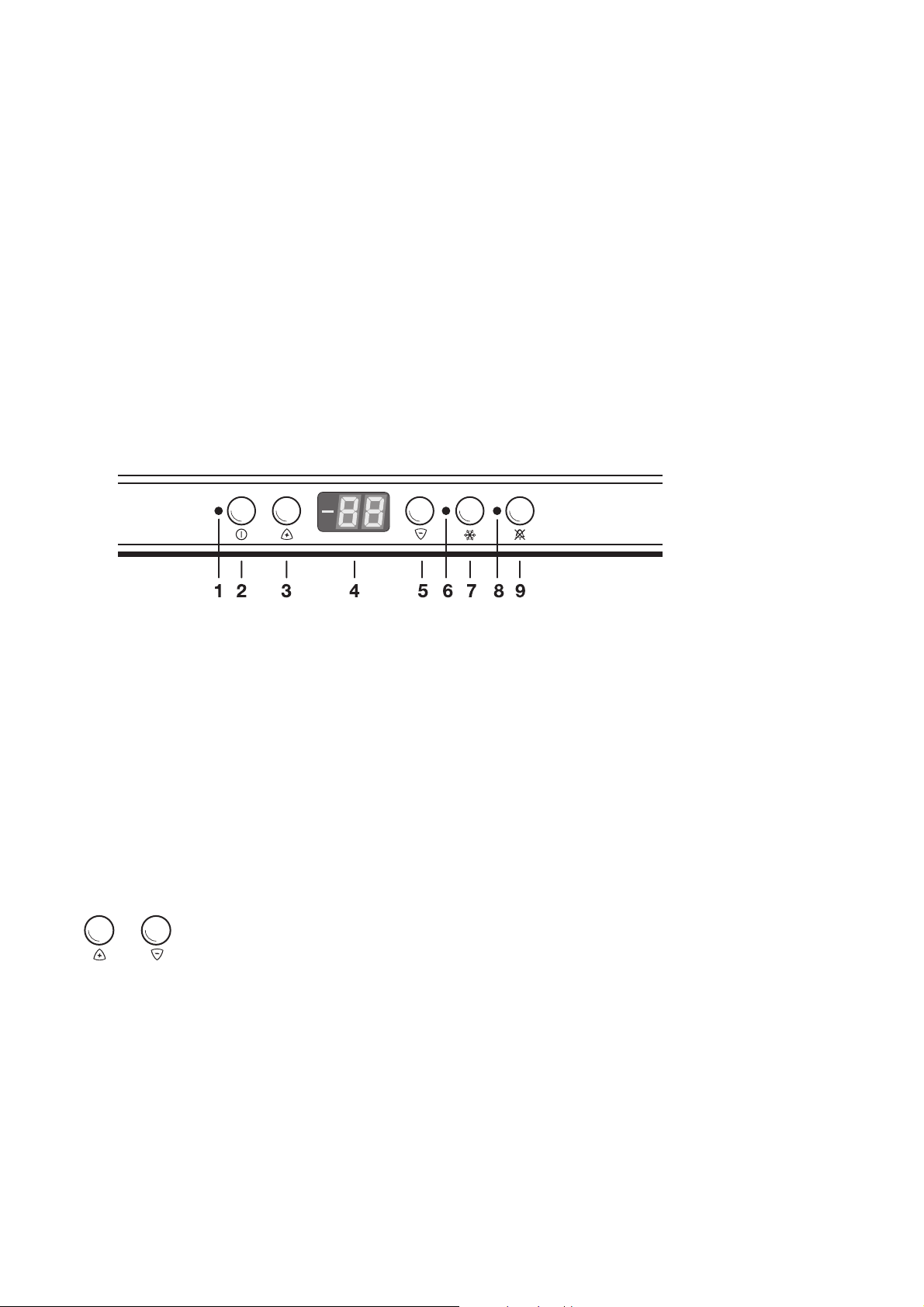

Bandeau de commande

1 Voyant de fonctionnement (vert)
2 Touche MARCHE/ARRET
3 Touche de réglagedelatempérature (pour températures plus chaudes)
4 Indicateur de température
5 Touche de réglagedelatempérature (pour températuresplusfroides)
6 Voyant SUPERFROST (jaune)
7 Touche SUPERFROST (pour une congélation rapide)
8 Voyant ALARME (rouge)
9 Touche ALARME ARRÊT (voir chapitre «Système de contrôle et d’information»)

Touches de réglagedelatempérature

Le réglage de la température se fait à
l’aide des touches «+» (PLUS
CHAUD) et «-» (PLUS FROID).

Les touches sont en relation avec l’indicateur de tem­pérature.

• Lorsqu’on appuie sur une des deux touches «+»
(PLUS CHAUD) ou «-» (PLUS FROID), l’indica­teur de temp érature passe de l’affichage de la
température REELLE (l'indication de température
s'allume) à l’affichage de la température de CON­SIGNE (l'indication de température clignote).

• A chaque pression supplémentaire sur une des
deux touches, la température de CONSIGNE est
modifiéede1°C.

• Si on n’actionne aucune touche, l’indicateur de
température affiche à nouveau la température
REELLE aprèsunbrefdélai (env. 5 s). La tempé­rature REELLE dans l'appareil est maintenant
comparéeaveclatempérature DE CONSIGNE
prédéfinie.

Température de CONSIGNE signifie:
La température qui doit régner dans l'appareil. La
température de CONSIGNE est indiquée par des
chiffres clignotants.
Température REELLE signifie:
L'affichage de température indique la température qui
est momentanément réellement présente dans
l'appareil. La température REELLE est indiquéepar
des chiffres lumineux.

31

Indicateur de température

L’indicateur de température peut
afficher plusieurs informations.

• En fonctionnement normal, il affiche la tempéra­ture régnant momentanément dans l’appareil
(température REELLE).

• Pendant le réglage de température, la tempéra­ture momentanément réglée pour la chambre de
congélation est affichée avec clignotement (tem­pérature de CONSIGNE).

Touche SUPERFROST

Cette fonction SUPERFROST accélère la
congélation de denrées fraîches et protège
en même temps les marchandises déjà
entreposées d’un réchauffement indésira­b

le.

1. En appuyant la touche SUPERFROST, on enclen­che la fonction SUPERFROST. Le voyant jaune
s’allume.

2. En enfonçant à nouveau la touche SUPER­FROST, on peut à tout moment mettre fin à la
fonction SUPERFROST. Le voyant jaune s’éteint.

• Si les aliments congelés ont été décongelés(p.
ex. lors d'une coupure temporaire de courant),
lorsqu'on actionne la touche ALARME ARRET,
l'indicateur de température indique la température
la plus élevée atteinte par les aliments congelés
au moment du retour de l'alimentation électrique.

• En cas d’anomalie de l’appareil, l'indicateur de
températureafficheuncarré

Si la fonction SUPERFROST n’est pas interrompue
manuellement, la fonction SUPERFROST est enclen­chée automatiquement (au bout de 30 à 51 heures
au maximum, suivant la quantité). Le voyant jaune
s’éteint.

Avant la mise en service

1. Votre appareil étant destiné au stockage des ali-

ments, prenez la précaution de nettoyer l’intérieur
ainsi que les accessoires avec de l’eau tiède et un
savon inodore (produit utilisé pour la vaisselle)
avant toute utilisation. Rincez et séchez soigneu­sement.

2. Sortez les accumulateurs de froid du plateau de
congélation.

3. Placez les accumulateurs de froid dans un tiroir
et/ou abattant qu’une fois que la température de

-18 °Cestatteinte.

4. Au bout d’environ 24 heures, placez les accumu­lateurs de froid sur le plateau de congélation.

5. S’ils sont décongelés, par ex. après un nettoyage
de l’appareil, recongelez les accumulateurs de
froiddelamême manière.

32

Mise en service

1. Branchez l’appareil.

2. Appuyez sur la touche MARCHE/ARRET. Le

voyant verte s’allume. L’indicateur de température
indique la température REELLE régnant momen­tanément dans la chambre de congélation. Le
voyant rouge ALARME clignote ce qui indique que
la température nécessaire au stockage des ali­ments n’est pas encore atteinte.

3

Le voyant ALARME s’arrêt automatiquement
lorsque la température dans la chambre de
congélation retombe et atteint à nouveau la
plage de réglage du régulateur de tempéra­ture.

3. Réglez la température sur -18 °C ou une tempéra­ture inférieure (-19 °Cou-22°C, ...) (voir chapitre
«Réglage de la température»).

4. Avant d’entreposer des aliments à congeler ou
surgelés, attendez que la température du compar­timent congélateur ait atteint -18 °C et que le
voyant rouge ALARME s’éteigne.

Réglagedelatempérature

1. Appuyez sur une des touches «+» (PLUS

CHAUD) ou «-» (PLUS F ROID).
L’indicate ur de température change d’affichage et
indique par un clignotement la température de
CONSIGNE momentanément réglée.

2. Si vous souhaitez une température plus chaude,
appuyez sur la touche «+» (PLUS CHAUD). Si
vous souhaitez une température plus froide,
appuyez sur la touche «-» (PLUS FROID). L’indi­cateur de température indique immédiatement le
réglage modifié. A chaque pression supplémen­taire sur une des deux touches, la température de
CONSIGNE est modifiéede1°C.
Plage de température réglable: -15 °C à -24 °C.

3

3. Si les touches ne sont plus actionnées aprèsavoir
modifié le réglage de la température, l’indicateur
de température aprèsunbrefdélai (env. 5 s) affi­che à nouveau la température régnant momenta­nément dans le congélateur (température
REELLE). L’indicateur passe d’un affichage cli­gnotant à un affichage permanent.

Important! Veuillez contrôler régulièrement le res-
pect de la température de stockage à l’aide du voyant
rouge ALARME et de l’indicateur de température.

Une température de conservation de -18 °C
peut être considérée scientifiquement
comme suffisante.

Arrêtdel’appareil

Pour protéger les produits congelés, l’appareil pos­sède une protection contre les mises à l’arrêt fortuites
(protection contre les enfants).

1. Pour mettre hors service, maintenez la touche
MARCHE/ARRET enfoncée pendant env. 2
secondes. L'affichage de température effectue un
«Count down»,ildécompte de «3»à«1».
Lorsqu'il atteint «1», le compartiment frigo se met
hors service. L'affichage de température s'éteint.

Indication:

L’appareil ne peut être mis ni en service ni hors ser­vice lorsque la fiche est tiréedelapriseouen
l’absence de tension d’alimentation.
Après raccordement au réseau électrique, l’appareil
reprend l’état dans lequel il était avant la coupure de
l’alimentation.

En cas d’absence prolongée ou de non­utilisation

1. Appuyez sur la touche MARCHE/ARRET jusqu’à

ce que l'affichage s'éteigne (voir ci-dessus).

2. Débranchez et videz l’appareil.

3. Dégivrez et nettoyez soigneusement l’appareil

(voir «Nettoyage et entretien»).

4. Maintenez la porte entrouverte pendant toute la
durée de non-utilisation.

Si toutefois, vous n’avez pas la possibilité de débran­cher et vider l’appareil, assurez-vous que quelqu’un
puisse venir vérifier régulièrement le bon fonctionne­ment de celui-ci et ceci en tenant compte de son
autonomie de fonctionnement.

33

Système de contrôle et d’information

Le système de contrôle et d’information se compose
de l’indicateur de température et du signal sonore et
visuel du voyant rouge alarme.
Le système avertit:

– lorsque la porte de l’appareil est ouverte;
– lorsque la température devient trop élevée

dans le compartiment;

– lorsqu’une décongélation des aliments e st sus-

pectée;

– en cas d’anomalie de fonctionnement de

l’appareil.

Avertissement de tempéra­ture et de décongélation

Le voyant d'avertissement rouge clignote et un signal
sonore retentit dès que la température dans le com­partiment surgélateur monte au-delà de -12 °C.

1. Avec la touche ALARME ARRET, vous pouvez
arrêter le signal sonore.
L'indicateur de température pour le compar timent
surgélateur affiche la température la plus élevée
qui a été atteinte dans le compartiment surgéla­teur pendant l'alarme de température. Aprèsenv.
5 secondes, l'indicateur de température revient à
la température réelle dans le compartiment surgé­lateur.

3

Remarque : Le signal sonore est supprimé aprèsla
mise en service de l’appareil, jusqu’à ce que la tem­pérature de CONSIGNE réglée soit atteinte.

Tant que la température actuelle du compar­timent congélateur est supérieure à -12 °C,
la température la plus élevée qui a été
atteinte dans le compartiment congélateur
durant l'alarme de température reste mémo­risée et peut être rappelée à l'aide de la tou­che ALARME ARRET.

Le signal sonore s'arrête automatiquement
lorsque la température dans le compartiment
surgélateur redescend en dessous de -13 °C
Le voyant d'avertissement rouge continue de
clignoter.

Si on appuie maintenant sur la touche
ALARME ARRET, le voyant d'avertissement
rouge s'éteint. De plus, l'indicateur de tempé­rature indique pendant cinq secondes la tem­pérature la plus élevée atteinte par les
aliments congelés. Ensuite, l'indicateur
revient à la température actuelle du compar­timent congélateur. La température la plus
élevéequiétait mémor isée est maintenant
effacée.

Avertissement! Si une décongélation ou un début
de décongélation est suspectée, vérifier si la qualité
des aliments est encore bonne et si ceux-ci peuvent
être utilisés.

Un accroissement de la température peut éventuelle­ment être dû aux causes suivantes :

– ouverture fréquente ou prolongéedelaporte;
– congélation de quantités importantes d’ali-

ments chauds ;
– température ambiante élevée;
– défaut de l’appareil.

Avertissement de «porte
ouverte»

Le voyant d'avertissement rouge clignote lorsque la
porte est ouverte. Si la porte reste ouverte pendant
plus d'env. 80 secondes, un signal sonore retentit
également.

.

Si une duréesupérieure est nécessaire pour garnir
ou ranger l’appareil, le signal sonore peut être arrêté
en actionnant la touche ALARME ARRET.
Le voyant d'avertissement rouge s'éteint lorsqu'on
ferme la porte.

Défauts de fonctionnement

Si l'électronique de l'appareil a détecté un défaut
technique qui doit être réparé par le service après­vente, un carré apparaît dans la partie inférieure de
l'indicateur de température et le voyant d'avertisse­ment rouge clignote. L'appareil tourne en fonctionne­ment de secours.

34

Congélation

Outreletiroirinférieur, qui ne sert qu’au stockage,
tous les autres tiroirs et/ou abattants conviennent
pour la congélation des aliments.

Attention!

• Avant de congeler des aliments, la température
REELLE dans le congélateur doit être de -18 °C
ou inférieure.

• Observer la capacité de congélation indiquéesur
la plaque signalétique. La capacité de congélation
est la quantité maximale de produits frais qu’il est
possible de congeler en 24 heures. Si la congéla­tion est effectuée sur plusieurs jours d’affilée, ne
congeler que 2/3 à 3/4 de la quantité indiquéesur
la plaque signalétique.

• Les aliments décongelés sans autre transforma­tion (préparation de plats finis) ne doivent jamais
être congelés une seconde fois.

1. Pour l’utilisation de la capacité de congélation
maximale, actionner la touche SUPERFROST
24 heures avant la congélation. 4 à 6 heures suffi­sent pour des quantitésinférieures. L’indicateur
jaune s’allume.

3

2. Emballer hermétiquement tous les aliments avant

3. Placer les aliments emballés dans les casiers ou

Il n’est pas nécessaire d’actionner la touche
SUPERFROST pour les quantités qui
n’excèdent pas 3 kg.

de les congeler pour les empêcher de dessécher,
de perdre leur goût et pour éviter que le goûtne
soit transmis à d’autres aliments congelés.
Caution! Ne pas toucher les aliments congelés
avec les mains mouillées. Les mains pourraient y
rester collées sous l’effet du froid.

tiroirs. Les produits non congelés ne doivent pas
entrer en contact avec les produits déjà congelés
pour éviter que ceux-ci ne commencent à décon­geler.

3

• Les emballages suivants conviennent particulière-

• Pour la fermeture des sacs et films, utiliser :

• Avant la fermeture, chasser l’air des sacs et films

• Former des petits paquets plats, dont la congéla-

• Ne pas remplir les boîtes spéciales à ras bord de

3

Les plans d’empilement pour la déterminationdela
capacité de congélation ou du temps de réchauffe­ment peuvent être demandés directement au fabri­cant.

L’électronique de l’appareil reconnaîtd’elle­même quand la fonction SUPERFROST peut
être arrêtée et inactive alors automatique­ment celle-ci. L’indicateur jaune s’éteint. La
fonction SUPERFROST peut également être
arrêtée manuellement en appuyant une nou­velle fois sur la touche SUPERFROST.

ment pour les aliments congelés:
– sacs et films de congélation en polyéthylène;
– boîtes de congélation spéciales;
– papier aluminium extra-résistant.

des pinces en plastique, des élastiques ou des
rubans adhésifs.

car l’air favorise le dessèchement des produits
congelés.

tion est plus rapide.

pâte ou de liquide en raison de la dilatation qui se
produit lors de la congélation.

Remarque pour les services de
contrôle :

Conservation de produits congelés

Attention! Avant de garnir le congélateur pour la

première fois avec des produits déjà congelés, la
température de conservation de -18 °Cdoitêtre
atteinte.

• Conserver uniquement des aliments congelés
emballés pour éviter qu’ils ne se dessèchent,
qu’ils ne perdent leur goût ou que le goûtne
passe à d’autres produits.

• Observer la durée de conservation ou la date
limite de conservation des produits congelés.

2

3

Dans toute la mesure du possible, séparer
par type les produits surgelésdanslestiroirs.
Cette solution fournit une meilleure vue
d’ensemble, évite une ouverture prolongée
de la porte et permet donc une économie de
courant.

Surleplandel’hygiène alimentaire, une tem­pérature de conservation de 18 °Cestjugée
suffisamment basse.

35

Préparer des glaçons

1. Remplir le bac à glaçons aux ¾ d’eau froide, le

placer dans la tablette de congélation ou dans un
tiroir et laisser l’eau se congeler.

2. Pour sortir les glaçons, déformer le bac à glaçons
ou le passer rapidement sous l’eau courante.

Attention! Si le bac à glaçons est collé par la glace,
ne jamais le décoller avec des objets pointus ou cou­pants. Utiliser un manche de cuiller ou autre.

Charge maximale / Limite de chargement

Afin de profiter de la capacité maximale de congéla­tion, les tiroirs peuvent être retirés(à l’exception du
tiroir inférieur) et les aliments congeléspeuventêtre
placés sur les gr illes de l’évaporateur.

Veillez à ne pas dépasser la limite de charge (repère)
se trouvant sur le côté gauche à l’intérieur de l’appa­reil.

Dégivrage

Periodiquement (toutes les 2 ou 3 semaines) à l’aide
de la spatule en plastique, grattez la mince couche
de givre qui recouvre les parois.
N’utilisez jamais de couteau ou d’objet métallique
pour gratter la couche de givre, vous risquez de dété­riorer irrémédiablement l’évaporateur.
Une ou deux fois par an, ou chaque fois que l’épais­seur du givre excède 4 mm environ, il est recom­mandé de procéder, au dégivrage complet.

1

• N’utilisez pas d’appareils électriques chauffants et

• N’utilisez pas de sprays de dégivrage qui peuvent

1. Choisissez le moment où votre appareil est peu

2. Comme une élévation de température peut altérer

Attention!

autres aides mécaniques ou artificielles pour
accélérer le dégivrage.

nuire à la santé et/ou contenir des substances qui
agressent le plastique.

garni

les denrées congelées, appuyez sur la touche
SUPERFROST 12 heures avant d’effectuer le
dégivrage pour assurer une réserve de froid (une
baisse de température des aliments).

3. Sortez les denrées congelées. Enveloppez celles­ci dans plusieurs feuilles de papier journal, ou
mieux, dans des emballages isothermes. Conser­vez-les dans un endroit f rais.

4. Appuyez sur la touche MARCHE/ARRET et
débranchez l’appareil. Maintenez la porte ouverte.

5. Retirez les tiroirs à l’exception du tiroir inférieur,
que vous utiliserez pour recueillir l’eau de dégi­vrage.

3

6. Le dégivrage terminé, rebranchez l’appareil. Pro-

Vous pouvez toutefois accélérer le dégivrage
en plaçant dans le compartiment congéla­teur un ou plusieurs récipients d’eau chaude
non bouillante, à l’exclusion de toute autre
source de chaleur.

cédez au nettoyage de l’appareil (et de ses acces­soires) et remettez-le en service.
Deux heures plus tard, replacez les produits sur­gelés et congelés(s’il y lieu).

36

Nettoyage et entretien

Pour des raisons d’hygiène, il est nécessaire de net­toyer régulièrement l’intérieur de l’appareil, y compris
les équipements intérieurs.

1

• L’appareil ne doit pas être branché au réseau

• Ne jamais nettoyer l’appareil au jet de vapeur.

• L’appareil doit être sec avant la remise en marche.

• L’appareil dégivre automatiqueme nt. Ne pas utili-

Attention !

électrique pendant le nettoyage. Risque de choc
électrique ! Avant le nettoyage, m ettre l’appareil à
l’arrêtetdébrancher la fiche secteur ou déconnec­ter ou dévisser le fusible.

L’humidité pourrait pénétrer dans les composants
électriques, risque de choc électrique ! La vapeur
chaude peut endommager les pièces en plasti­que.

ser d’appareils électriques chauffants et autres
aides mécaniques ou artificielles pour accélérer le
dégivrage

Attention!

• Les huiles essentielles et les solvants organiques
peuvent agresser les pièces en plastique, par ex.
– le jus d’écorcedecitronoud’orange ;
– l’acide butyrique ;
– les produits de nettoyage contenant de l’acide

acétique.
Les substances de ce type ne doivent pas être
mises en contact avec les éléments constitutifs
de l’appareil.

• Ne pas utiliser de produits de nettoyage abrasifs.

1. Arrêter l’appareil en enfonçant la touche MAR­CHE/ARRET pendant environ 2 secondes.

2. Débrancher la fiche secteur ou déconnecter ou
dévisser le fusible.

3. Nettoyer l’appareil y compris les équipements
intérieurs avec un chiffon et de l’eau tiède. Ajouter
éventuellement un peu de produit usuel pour la
vaisselle.

4. Essuyer ensuite avec de l’eau pure et sécher.

2

5. Lorsque tout est sec, remettre l’appareil en mar-

Les dépôts de poussière sur le condenseur
augmentent la consommation d’énergie. Par
conséquent, nettoyer prudemment le con­denseur à l’arrière de l’appareil avec une
brosse souple ou un aspirateur une fois par
an.

che.

2 Conseils pour économiser l’énergie

• Ne pas disposer l’appareil à proximité d’une cuisi­nière, d’un radiateur ou d’autres sources de cha­leur. Si la température ambiante est élevée, le
compresseur fonctionne plus fréquemment et plus
longtemps.

• Assurer une ventilation et une aération suffisantes
au socle et au dos de l’appareil. Ne jamais obs­truer les ouvertures de ventilation.

• Ne pas placer d’aliments chauds dans l’appareil.
Attendre que les aliments chauds soient refroidis.

• Ne pas laisser la porte ouverte plus longtemps
que nécessaire.

• Ne pas régler la température plus froid que néces­saire.

• Placer les aliments congelés dans le réfrigérateur
pour les décongeler. Le froid accumulé dans les
aliments congelés sera ainsi utilisé pour refroidir
le réfrigérateur.

• Le condenseur au dos de l’appareil doit toujours
être propre.

• Lorsqu’une partie seulement de l’espace intérieur
de l’appareil doit être utilisée, la tablette de congé­lation peut être remplacée par le séparateur éco­nomique de compar timent de congélation

37

Que faire si ...

Remèdes en cas de dérangements

Un éventuel dérangement n’est peut être qu’un inci­dent mineur auquel vous pouvez remédier vous­même à l’aide des indications ci-après. Si les indica­tions qui suivent ne permettent pas de remédier au
dérangement, n’effectuez pas vous-même d’autres
travaux.

Dérangement Cause possible Remède

L’appareil n’est pas en marche. Mettre l’appareil en marche.
La fiche secteur n’est pas branchée

L’appareil ne fonctionne pas, l’indi­cateur de contrôle secteur vert et
l’indicateur de température sont
éteints.

L’indicateur d’avertissement rouge
clignote,l’indicateur de température
indique une température trop éle­vée.

ou a du jeu.
Le fusible a sauté ou est défec-

tueux.

La prise est défectueuse.

Avertissement décongélation.
La température des produits conge­lés a monté et ceux-ci se sont
décongelésouundébut de décon­gélation a eu lieu.

1

Attention ! Les réparations de l’appareil fri­gorifique doivent être effectuées uniquement
par un professionnel qualifié. Les réparations
non effectuées dans les règles de l’art repré­sentent une source importante de danger
pour l’utilisateur. Pour toute réparation,
veuillez vous adresser à votre revendeur ou
à notre ser vice après-vente.

Brancher la fiche secteur.
Vérifier le fusible, le remplacer le

cas échéant.
Les dérangements du réseau élec-

trique doivent être supprimés par
votre électricien.

Voir "Système de contrôle et d’infor­mation".

L’indicateur d’avertissement rouge
clignote,l’indicateur de température
indique un carré.

La température du congélateur est
insuffisante.

L’éclairage intérieur ne fonctionne
pas.

Si la porte reste ouverte pendant
plus de 5 minutes, l’éclairage inté­rieur s’éteint.

Veuillez informer le service après-

Il y a un défaut de fonctionnement.

La température est mal réglée. Voir "Réglage de la température".
La porte est restée longtemps

ouverte.
Au cours des dernières 24 heures,

des quantités importantes d’ali­ments chauds ont été placés dans
l’appareil.

L’appareil est placéàcôté d’une
source de chaleur.

La lampe est défectueuse.

Ceci est normal, il ne s’agit pas
d’un dérangement.

vente. N'ouvrez plus la porte de
l'appareil.

Ne pas laisser la porte ouverte plus
longtemps que nécessaire.

Actionner la touche SUPERFROST.

Voir "Lieu d’installation".
Dans ce paragraphe, consulter la

section "Remplacement de la
lampe".

Voir, dans le chapitre, "Eclairage
intérieur".

38

Dérangement Cause possible Remède

Forte formation de givre dans
l’appareil ainsi qu’éventuellement
sur le joint de la porte.

Le joint de la porte n’est pas étan­che (éventuellement aprèsun
déplacement de la butéedela
porte).

Aux endroits non hermétiques,
chauffer prudemment le joint de la
porte avec un sèche-cheveux (pas
plus chaud qu’environ 50 °C). En
même temps, former manuellement
le joint chauffé de la porte de
manière à ce qu’il soit de nouveau

bien en contact.
L’appareil n’est pas droit.
L’appareil est en contact avec le

Bruits inhabituels

Après avoir enfoncé la touche
SUPERFROST ou aprèsavoir
modifié le réglage de la tempéra­ture, le compresseur ne se met pas
en marche immédiatement.

mur ou avec d’autres objets.
Une partie, par ex. un tube au dos

de l’appareil, touche une autre par­tie de l’appareil ou le mur.

Ceci est normal, il ne s’agit pas
d’un dérangement.

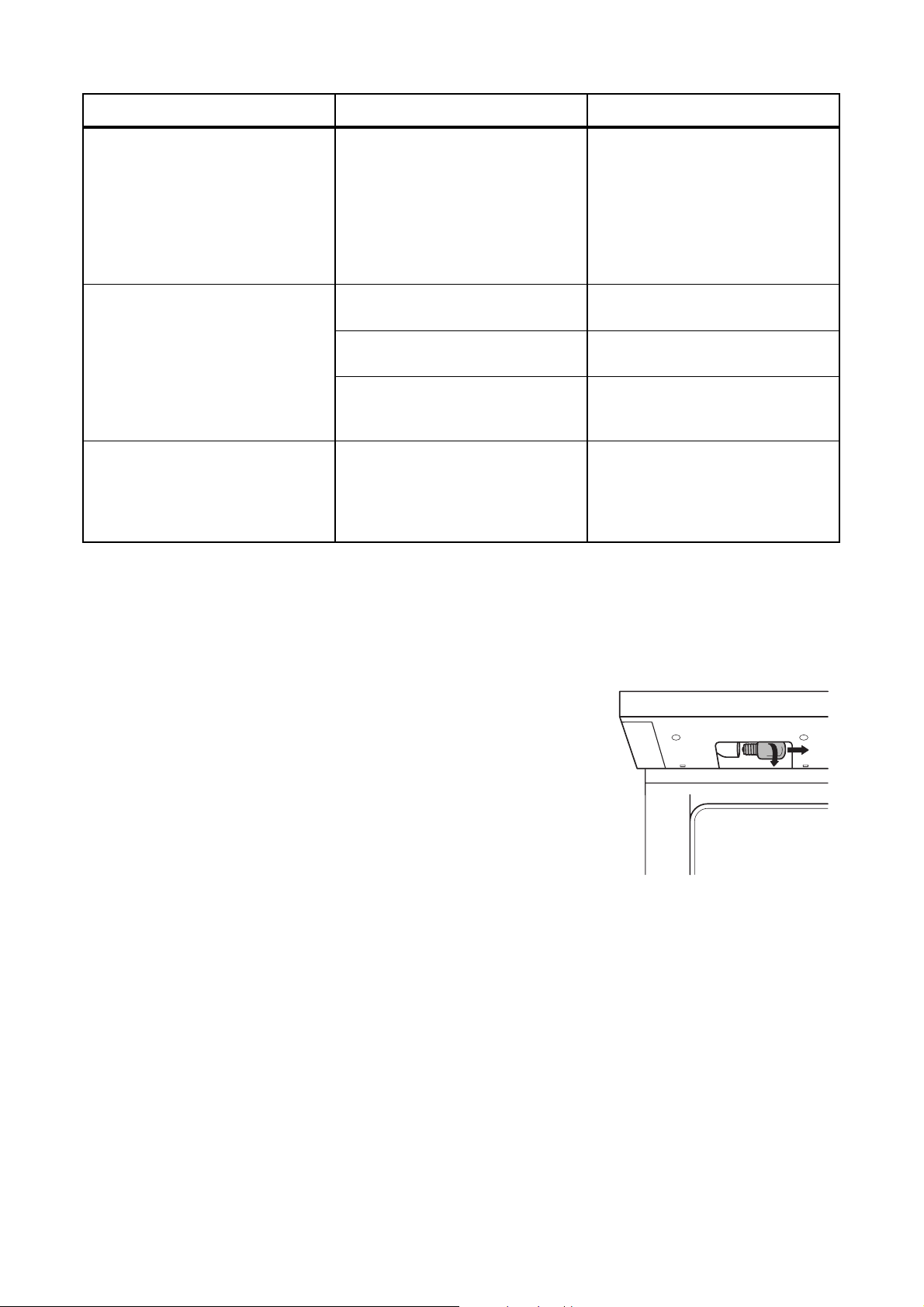

Remplacement de la lampe

1

Caractéristiques de la lampe: 220 à 240 V,
max. 15 W, douille: E 14

1. Pour mettre l’appareil à l’arrêt, maintenir la touche

2. Débrancher la fiche secteur.

3. Remplacer la lampe défectueuse. La lampe se

Attention ! Risque de choc électrique !

Avant de changer la lampe, mettre l’appareil
à l’arrêtetdébrancher la fiche se cteur ou
déconnecter ou dévisser le fusible.

MARCHE/ARRET enfoncées pedant environ
2 secondes

trouve sous le bandeau de commande et est
accessible par le bas lorsque la porte est ouverte.

Réajuster les pieds réglables à

l’avant.

Pousser légèrement l’appareil.

Le cas échéant, éloigner cette

pièce prudemment en la courbant.

Le compresseur se met en marche

de lui même au bout d’un certain

temps.

39

Bruits de fonctionnement

Les bruits suivants sont typiques des appareils frigo­rifiques :

• Cliquetis
Chaque mise en marche ou à l’arrêt du compres­seur s’accompagne d’un cliquetis.

• Bourdonnement
Le fonctionnement du compresseur s’accompa­gne d’un bourdonnement audible.

• Gargouillement/clapotis
Lorsque le frigorigène pénètre dans des tubes
fins, un gargouillement ou un clapotis est audible.
Ce bruit reste audible brièvement aprèsl’arrêtdu
compresseur.

• Bruits de fonctionnement
Le ventilateur produit des courants d’air suscepti­bles de provoquer des bruits de fonctionnement.

Règlements, normes, directives

L’appareil frigorifique est destinéàun usage domesti­que et a été fabriqué en respect des normes s’appli­quant à ce type d’appareils.
La fabrication tient en particulier compte des mesu­res prévues par la loi allemande sur la sécurité des
appareils (GSG), le règlement préventif contre les
accidents pour les installations frigorifiques (VBG 20)
et les dispositions de l’union des électrotechniciens
allemands (VDE).
L’étanchéité du circuit frigorifique a été contrôlée.

;

Cet appareil est conforme aux directives
européennes suivantes :
– 73/23/CEE du 19.2.1973 - Directive sur

les basses tensions

– 89/336/CEE du 3.5.1989

(y compris la directive de modification 92/
31/CEE) - Directive de CEM

Terminologie spécifique

• Frigorigène
Les liquides qui peuvent servir à produire du froid
sont appelés frigorigènes. Leur point d’ébullition
est relativement bas, au point que la chaleur des
aliments stockés dans l’appareil peut amener le
frigorigène à bouillir ou à s’évaporer.

• Circuit frigorifique
Circuit fermé qui renferme le frigorigène. Le circuit
frigorifique se compose principalement d’un éva­porateur, d’un compresseur, d’un condenseur et
de conduites.

• Evaporateur
Le frigorigène s’évapore dans l’évaporateur. Cette
chaleur est extraite de l’intérieur de l’appareil qui
ainsi se refroidit. Comme tous les liquides, le frigo­rigène nécessite de la chaleur pour s’évaporer.
C’est pourquoi l’évaporateur est disposéàl’inté­rieur de l’appareil.

• Compresseur

• Condenseur

Le compresseur ressemble à un petit tonneau. Il
est actionné par un moteur électrique incorporé et
est logéàl’arrière,auniveaudusocledel’appa­reil. La tâche du compresseur consiste à soutirer
de l’évaporateur le frigorigène sous forme de
vapeur, à le compresser et à le transmettre au
condenseur.

Le condenseur se présente le plus souvent sous
la forme d’une grille. Le frigorigène compressé par
le compresseur est liquéfié dans le condenseur.
Ce processus dégage une chaleur qui est trans­mise à l’air environnant par la surface du conden­seur. C’est pourquoi le condenseur est placéà
l’extérieur, le plus souvent au dos de l’appareil.

40

Service aprèsvente

Si le présent mode d’emploi ne contient pas le
remède à un dérangement, veuillez vous adresser à
votre revendeur ou à notre service après vente. Les
adresses et numéros de téléphone figurent en
page 63.
Préparer les pièces de rechange permet d’éviter les
déplacements inutiles et de réduire les frais. Par con­séquent, merci d’indiquer les caractéristiques suivan­tes de votre appareil :

• Désignation du modèle

• Numéro de produit (PNC)

• Numéro de fabrication (S-No.)

Ces indications figurent sur la plaque signalétique à
gauche, à l’intérieur de l’appareil. Nous vous con­seillons de noter ces indications ici afin de les avoir
rapidement à portéedelamain.

41
