ELECTROLUX ESM23100SX User guide

ESM23100SX

ET Nõudepesumasin Kasutusjuhend 2
PL Zmywarka Instrukcja obsługi 27

www.electrolux.com2

SISUKORD

1. OHUTUSINFO.................................................................................................... 2

2. OHUTUSJUHISED............................................................................................. 4

3. SEADME KIRJELDUS........................................................................................6

4. JUHTPANEEL.................................................................................................... 7

5. PROGRAMMID...................................................................................................8

6. VALIKUD.......................................................................................................... 10

7. SEADED...........................................................................................................10

8. ENNE ESMAKORDSET KASUTAMIST........................................................... 14

9. IGAPÄEVANE KASUTAMINE.......................................................................... 15

10. VIHJEID JA NÄPUNÄITEID............................................................................16

11. PUHASTUS JA HOOLDUS............................................................................ 18

12. VEAOTSING...................................................................................................21

13. TEHNILISED ANDMED.................................................................................. 25

MÕELDES SINULE

Täname teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille
loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni.
Nutika ja stiilse disaini kõrval ei ole unustatud ka teid. Ükskõik, millal Te seda ka
ei kasuta – suurepärastes tulemustes võite Te alati alati kindel olla.
Teretulemast Electroluxi!

Külastage meie veebisaiti:

Nõuandeid, brošüüre, veaotsingu, teavet teeninduse ja parandusvõimaluste
kohta:

www.electrolux.com/support

Registreerige oma toode parema teeninduse saamiseks:

www.registerelectrolux.com

Ostke lisaseadmeid, tarvikuid ja originaalvaruosi:

www.electrolux.com/shop

KLIENDITEENINDUS

Soovitame alati kasutada originaalvaruosi.
Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed: Mudel,
tootenumber (PNC), seerianumber.
Andmed leiate seadme andmesildilt.

Hoiatus / oluline ohutusinfo
Üldine informatsioon ja nõuanded
Keskkonnateave

Jäetakse õigus teha muutusi.

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege
kaasasolev juhend tähelepanelikult läbi. Tootja ei võta

EESTI 3

endale vastutust vigastuste või varalise kahju eest, mis
on tingitud paigaldusnõuete eiramisest või väärast
kasutusest. Hoidke kasutusjuhend kindlas kohas alles,
et saaksite seda vajadusel vaadata.

1.1 Laste ja ohustatud inimeste turvalisus

• Üle 8-aastased lapsed ning füüsilise, sensoorse või

vaimse erivajadusega või oskuste ja teadmisteta
inimesed võivad seda seadet kasutada vaid järelvalve
olemasolul ja juhul, kui neid on õpetatud seadet
turvaliselt kasutama ning nad mõistavad seadme
kasutamisega kaasnevaid ohte.

• Lapsed vanuses 3 kuni 8 aastat ning raske või

keerulise puudega isikud tuleks hoida seadmest
eemal, kui neil ei saa pidevalt silma peal hoida.

• Alla 3-aastased lapsed tuleks seadmest eemal hoida,

kui täiskasvanu nende tegevust ei jälgi.

• Ärge lubage lastel seadmega mängida.

• Hoidke pesuained lastele kättesaamatuna.

• Hoidke lapsed ja väikesed koduloomad seadmest

eemal, kui selle uks on lahti.

• Ilma järelvalveta ei tohi lapset seadet puhastada ega

hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud kasutamiseks koduses

majapidamises või muudes sarnastes kohtades,
näiteks:

– talumajapidamistes, personalile mõeldud köökides

kauplustes, kontorites ja mujal;

– hotellides, motellides ja muudes majutuskohtades.

• Ärge muutke seadme tehnilisi omadusi.

• Kasutatava vee surve (minimaalne ja maksimaalne)

peab jääma vahemikku 0.5 (0.05) / 8 (0.8) bar (MPa)

• Järgige maksimaalset 10 nõudekomplektide arvu.

• Kui toitejuhe on vigastatud, laske see ohutuse mõttes

välja vahetada tootja, selle volitatud hooldekeskuses
või lihtsalt kvalifitseeritud isiku poolt.

www.electrolux.com4

• Pange söögiriistad söögiriistade korvi teravama

otsaga allapoole või horisontaalasendis söögiriistade

sahtlisse teravama servaga allapoole.

• Ärge jätke seadme ust lahti, kui selle juurest ära

lähete, sest keegi võib kogemata ukse taha

komistada.

• Enne mis tahes hooldust lülitage seade alati välja ja

eemaldage toitepistik pistikupesast.

• Ärge kasutage seadme puhastamiseks survestatud

vee- ega aurupihustit.

• Kui seadme põhjas on ventilatsiooniaugud, ei tohi

need olla tõkestatud (nt vaibaga).

• Seade tuleb veevarustusega ühendada kaasasolevate

uute voolikukomplektide abil. Vanu voolikukomplekte

kasutada ei tohi.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada
ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada
ega kasutada.

• Järgige seadmega kaasasolevaid
paigaldusjuhiseid.

• Kuna seade on raske, olge selle
liigutamisel ettevaatlik. Kasutage
töökindaid ja kinnisi jalanõusid.

• Ärge paigaldage seadet ruumi, mille
temperatuur on alla 0 °C.

• Paigaldage seade ohutusse ja
sobivasse kohta, mis vastab
paigaldusnõuetele.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.

• Kontrollige, kas andmeplaadil olevad
elektriandmed vastavad teie kohaliku
vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt
paigaldatud elektriohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega
pikenduskaableid.

• Veenduge, et te ei vigastaks
toitepistikut ega -juhet. Kui seadme
toitekaabel tuleb välja vahetada, siis
pöörduge meie hoolduskeskusse.

• Ühendage toitepistik seinakontakti
alles pärast paigalduse lõpuleviimist.
Veenduge, et pärast paigaldamist
säilib juurdepääs toitepistikule.

• Seadet vooluvõrgust eemaldades
ärge tõmmake toitekaablist. Võtke
alati kinni pistikust.

• Selle seadme juurde kuulub 13 A
toitepistik. Kui on vaja vahetada
toitepistikus olevat kaitset, kasutage
13 A ASTA (BS 1362) kaitset (ainult
UK ja Iirimaa).

2.3 Veeühendus

• Vältige veevoolikute kahjustamist.

• Enne ühendamist uute või pikalt
kasutamata torudega või pärast
parandustöid või uute seadeldiste (nt
veemõõdikute) paigaldamist laske
veel mõnda aega voolata, kuni see on
puhas ja selge.

• Seadme esmakordsel kasutamisel ja
pärast seda kontrollige, ega kuskil
pole lekkeid.

EESTI 5

• Vee sisselaskevoolikul on kaitseklapp
ja kattega sisemine toitejuhe.

HOIATUS!

Ohtlik pinge.

• Kui vee sisselaskevoolik on
kahjustada saanud, sulgege kohe
veekraan ja eemaldage pistik
seinakontaktist. Vee sisselaskevooliku
asendamiseks võtke ühendust
hoolduskeskusega.

2.4 Kasutamine

• Ärge pange süttivaid või süttiva
ainega määrdunud esemeid
seadmesse, selle lähedusse või
peale.

• Nõudepesumasina pesuained on
ohtlikud. Järgige pesuainepakendil
olevaid ohutusjuhiseid.

• Ärge jooge ega kasutage seadmes
olnud vett.

• Ärge eemaldage nõusid seadmest
enne, kui programm on lõppenud.
Nõudele võib jääda veidi pesuainet.

• Ärge asetage avatud uksele mingeid
esemeid ega avaldage sellele survet.

• Kui avate ukse pesuprogrammi
töötamise ajal, võib ukse vahelt välja
paiskuda kuuma auru.

2.5 Sisevalgustus

HOIATUS!

Vigastusoht!

• Teave selles seadmes olevate
lampide ja eraldi müüdavate
varulampide kohta: Need lambid
taluvad ka koduste
majapidamisseadmete
äärmuslikumaid tingimusi, näiteks
temperatuuri, vibratsiooni, niiskust või

on mõeldud edastama infot seadme
tööoleku kohta. Need pole mõeldud
kasutamiseks muudes rakendustes
ega sobi ruumide valgustamiseks.

• Sisevalgustuse vahetamiseks võtke
ühendust teeninduskeskusega.

2.6 Teenindus

• Seadme parandamiseks võtke
ühendust volitatud
teeninduskeskusega. Kasutage ainult
originaalvaruosi.

• Pidage meeles, et kui olete
parandanud seadet ise või lasknud
seda teha ebapädeval isikul, võib see
kahjustada seadme ohutust ja muuta
garantii kehtetuks.

• Pärast mudeli tootmise lõpetamist on
7 aasta jooksul saadaval järgmised
tagavaraosad: mootor, tsirkulatsiooni­ja tühjenduspump, kuumutusseadmed
ja kuumutuselemendid, sealhulgas
soojuspumbad, torud ja nende juurde
kuuluvad seadmed, sealhulgas
voolikud, ventiilid, filtrid ja veesulgurid,
ukse juurde kuuluvad osad,
trükkplaadid, elektroonilised näidikud,
survelülitid, termostaadid ja andurid,
tarkvara ja püsivara koos
eelseadistatud tarkvaraga. Pidage
meeles, et mõned tagavaraosad on
saadaval ainult ametlikele
parandajatele ning et mõned
tagavaraosad ei pruugi kõigile
mudelitele sobida.

• Pärast mudeli tootmise lõpetamist on
10 aasta jooksul saadaval järgmised
tagavaraosad: uksehing ja tihendid,
muud tihendid, pihustikonsoolid,
tühjendusfiltrid, sisemised restid ja
plastikust osad nagu korvid ja kaaned.

2.7 Jäätmekäitlus

HOIATUS!

Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.

• Lõigake toitekaabel seadme küljest
lahti ja visake ära.

• Eemaldage seadme ukse fiksaator, et
vältida laste ja loomade seadmesse
lõksujäämist.

5

4

8

9

10

67

11

12

2

3

1

www.electrolux.com6

3. SEADME KIRJELDUS

Alltoodud joonisel näete
toote üldist ülevaadet.
Täpsema teabe saamiseks
lugege käesoleva seadmega
kaasasolevat juhendit ja/või
dokumente.

Tööpind

1

Ülemised pihustikonsoolid

2

Alumine pihustikonsool

3

Filtrid

4

Andmeplaat

5

Soolamahuti

6

Ventilatsiooniava

7

Loputusvahendi jaotur

8

Pesuaine jaotur

9

Alumine korv

10

Ülemine korv

11

Söögiriistade sahtel

12

4. JUHTPANEEL

1

2 4 5

68

3

7

EESTI 7

Sisse/välja-nupp

1

Program-nupp

2

Programmide indikaatorid

3

Ekraan

4

Delay-nupp

5

4.1 Indikaatorid

Indikaator Kirjeldus

Option-nupp

6

Indikaatorid

7

Start-nupp

8

Soolaindikaator. Põleb, kui soolamahuti vajab täitmist. Programmi
töötamise ajal on see indikaator alati väljas.

Loputusvahendi indikaator. Põleb, kui loputusvahendi jaotur vajab täit‐
mist. Programmi töötamise ajal on see indikaator alati väljas.

Pesutsükli indikaator. Põleb pesufaasi töötamise ajal.

Loputustsükli indikaator. Põleb loputusfaasi töötamise ajal.

Kuivatusfaasi indikaator. Põleb, kui valitud on kuivatustsükliga pro‐
gramm. Vilgub kuivatustsükli ajal.

Delay-indikaator. Põleb, kui valite viitkäivituse.

GlassCare-indikaator.

ExtraPower-indikaator.

ExtraHygiene-indikaator.

www.electrolux.com8

5. PROGRAMMID

Tabelis olevate programmide järjestus ei
pruugi näidata nende järjekorda
juhtpaneelil.

Pro‐
gramm

Nõude tüüp Määrdumi‐

• Lauanõud

1)

• Söögiriis‐
tad

• Potid

• Pannid

• Lauanõud

• Söögiriis‐
tad

• Potid

• Pannid

• Lauanõud

• Söögiriis‐
tad

• Potid

• Pannid

• Lauanõud

• Söögiriis‐
tad

• Lauanõud

• Söögiriis‐
tad

• Lauanõud

2)

• Söögiriis‐
tad

• Potid

• Pannid

saste

• Tavaline

• Kergelt
kuivanud

• Tavaline
kuni tugev

• Kuivanud

• Tavaline

• Kergelt
kuivanud

• Värske

• Kergelt
kuivanud

• Värske • Pesu 50 °C

Programm
sobib kõigi
määrdumi‐
sastmetega.

Programmi etapid Funktsioonid

• Eelpesu

• Pesu 50 °C

• Vaheloputus

• Lõpuloputus
55 °C

• Kuivatus

• AirDry

• Eelpesu

• Pesu 60 °C

• Vaheloputus

• Lõpuloputus
60 °C

• Kuivatus

• AirDry

• Pesu 60 °C

• Vaheloputus

• Lõpuloputus
55 °C

• Kuivatus

• AirDry

• Pesu 60 °C

• Vaheloputus

• Lõpuloputus
50 °C

• AirDry

• Vaheloputus

• Lõpuloputus
50 °C

• AirDry

• Eelpesu

• Pesu 50 - 60 °C

• Vaheloputus

• Lõpuloputus
60 °C

• Kuivatus

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraHygiene

EESTI 9

Pro‐
gramm

3)

4)

Nõude tüüp Määrdumi‐

saste

• Ilma nõu‐
deta

Programm
puhastab
seadme sise‐
must.

• Kõik nõu‐
detüübid

• Kõik
määrdumi‐

Programmi etapid Funktsioonid

• Pesu 70 °C

• Vaheloputus

• Lõpuloputus

• AirDry

• Eelpesu

sastmed

1)

See programm tarbib tavalise määrdumisastmega lauanõude ja söögiriistade pesemiseks
vett ja energiat kõige efektiivsemalt. See on standardprogramm testimisasutustele. Seda
programmi kasutatakse, et hinnata vastavust komisjoni ökodisaini määrusele (EL)
2019/2022.

2)

Seade tunneb ära korvides olevate esemete määrdumisastme ja koguse. Vee tempera‐
tuuri ja kogust, energiatarvet ja programmi kestust reguleeritakse automaatselt.

3)

See programm on mõeldud masina sisemuse kiireks ja tõhusaks puhastamiseks. See ee‐
maldab ka katlakivi ja rasvajäägid. Seda programmi tuleks ilma nõudeta käivitada vähemalt
kord kahe kuu jooksul, kasutades spetsiaalset nõudepesumasina jaoks mõeldud puhastu‐
sainet.

4)

Selle programmi abil saate nõudelt kiirelt maha loputada toidujäätmed, et ära hoida halva
lõhna tekkimist seadmes. Ärge kasutage koos selle programmiga pesuaineid.

5.1 Tarbimisväärtused

Programm 1)

2)

Vesi (l) Energia (kWh) Kestus (min)

9.93) / 9.9

4)

0.8323) / 0.835

4)

2403) / 240

9.4 - 11.5 0.876 - 1.071 160

4)

9.3 - 11.4 0.772 - 0.944 90

9.0 - 11.0 0.693 - 0.847 60

9.3 - 11.3 0.560 - 0.685 30

8.3 - 11.5 0.677 - 1.036 120 - 170

8.3 - 10.1 0.593 - 0.725 60

3.1 - 3.8 0.012 - 0.014 15

1)

Vee surve ja temperatuur, elektripinge kõikumine, erinevad valikud ja nõude kogus ning
määrdumisaste võivad väärtusi mõjutada.

2)

Programmide väärtused, mis erinevad ECO arvnäitajatest, on ainult indikatiivsed.

3)

Vastavalt määrusele 1016/2010.

4)

Vastavalt määrusele 2019/2022.

www.electrolux.com10

5.2 Teave testimisasutustele

Vajaliku teabe saamiseks testide
läbiviimise kohta (nt vastavalt
standarditele EN60436 ), saatke e-kiri
aadressile:

[email protected]

6. VALIKUD

Sobivad valikud tuleb sisse
lülitada iga kord, kui te
programmi käivitate.
Programmi töösoleku ajal
valikuid sisse ega välja
lülitada ei saa.

Nupuga Option saab liikuda
läbi saadaolevate valikute ja
nende võimalike
kombinatsioonide.

Kõik valikud omavahel ei
sobi. Kui valite omavahel
sobimatud funktsioonid,
lülitab seade automaatselt
neist ühe või rohkem välja.
Põlema jäävad ainult
toimivate funktsioonide
indikaatorid.

Kui valik programmiga ei
sobi, ei põle ka vastav
indikaator (või vilgub kiiresti
paar sekundit ja kustub siis).

Valikute sisselülitamine võib
mõjutada vee- ja
energiatarvet ja programmi
kestust.

6.1 GlassCare

See valik pakub õrnade esemete
erihooldust. See hoiab ära valitud

Lisage oma taotlusse ka tootenumber
(PNC), mille leiate andmesildilt.

Kui teil on oma nõudepesumasina kohta
muid küsimusi, vaadake seadmega
kaasnenud hooldusjuhendit.

programmi pesutemperatuuri kiireid
kõikumisi ja vähendab seda tasemeni
45 °C. See kaitseb eeskätt klaase
kahjustuste eest.

GlassCare sisselülitamine

Vajutage , kuni süttib -indikaator.

Ekraan näitab programmi uuendatud
kestust.

6.2 ExtraPower

See valik parandab valitud programmi
pesutulemusi. Valik suurendab pesemise
temperatuuri ja kestust.

ExtraPower sisselülitamine

Vajutage , kuni süttib -indikaator.

Ekraan näitab programmi uuendatud
kestust.

6.3 ExtraHygiene

See valik pakub paremaid hügieenilisi
tulemusi, hoides viimase loputusfaasi
ajal temperatuuri vähemalt 10 minutit 65
kuni 70 °C vahel.

ExtraHygiene sisselülitamine

Vajutage , kuni süttib -indikaator.

Ekraan näitab programmi uuendatud
kestust.

7. SEADED

7.1 Programmi valiku režiim ja

kasutajarežiim

Kui seade on programmi valimise
režiimis, saab valida sobiva programmi ja
sisestada kasutajarežiimi.

Kasutajarežiimi puhul saadaolevad
valikud:

• Veepehmendaja taset vastavalt vee
karedusele.

• Loputusvahendi taset vastavalt
vajalikule kogusele.

EESTI 11

• Valiku AirDry sisse- või
väljalülitamine.

Kuna seaded salvestatakse, ei pea
neid enne tsüklit iga kord eraldi
konfigureerima.

Kasutajarežiimi sisestamiseks vajutage
ja hoidke korraga ja , kuni
indikaatorid , ja

vilguvad ja ekraan läheb pimedaks.

7.2 Veepehmendaja
Programmi valimise režiimi
valimine

Seade on programmi valimise režiimis
siis, kui programmi indikaator

põleb ja ekraanil kuvatakse programmi
kestus.

Pärast sisselülitamist on seade vaikimisi
programmi valimise režiimis. Kui see nii
ei ole, valige programmi valimise režiim
järgmiselt:

Vajutage ja hoidke samaaegselt

, kuni seade jõuab programmi valimise

režiimi.

ja

Veepehmendaja eemaldab vees olevad
mineraalid, mis ei mõju hästi ei
pesutulemusele ega seadmele endale.

Mida kõrgem on mineraalide tase, seda
karedam on vesi. Vee karedust
mõõdetakse vastavate skaaladega.

Veepehmendajat tuleks reguleerida
vastavalt teie piirkonna vee karedusele.
Teavet oma piirkonna vee kareduse
kohta saate kohalikult vee-ettevõttelt.
Heade pesutulemuste saamiseks tuleb
kindlasti valida õige veepehmendaja
tase.

Kasutajarežiimi sisenemine

Veenduge, et seade on programmi
valimise režiimis.

Vee karedus

Saksa kraadid

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Tehaseseade.

2)

Selle taseme puhul ärge soola kasutage.

Prantsuse

kraadid (°fH)

mmol/l Clarke'i

kraadid

Veepehmendaja

tase

1)

5

2)

1

Olenemata kasutatavast pesuainest
valige õige veekareduse tase, et hoida

soolamahuti täitmise indikaatorit
sisselülitatult.

www.electrolux.com12

Soola sisaldavad
multitabletid ei ole kareda
vee pehmendamiseks
piisavalt tõhusad.

Regenereerimisprotsess

Veepehmendaja õige toimimise
tagamiseks tuleb veepehmendi seadmes
olevat vaiku regulaarselt uuendada.
Tegemist on automaatse toiminguga ja
see kuulub nõudepesumasina töö juurde.

Kui eelmisest regenereemisest alates on
kasutatud ette nähtud koguses vett,
käivitab seade uue
regenereerimistoimingu, mis viiakse läbi
viimase loputusfaasi ja programmi lõpu
vahel.

Veepehmendaja

tase

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

Kui veepehmendi seade on kõrgemal
tasemel, võidakse see toiming läbi viia ja
programmi keskel, enne loputamist (kaks
korda programmi jooksul).
Regenereerimise käivitamine ei mõjuta
tsükli pikkust, välja arvatud juhul, kui see
viiakse läbi programmi keskel või
programmi lõpus, kui kasutatakse
lühikest kuivatusfaasi. Sel juhul pikendab
regenereerimistoiming programmi
kogupikkust 5 minuti võrra.

Seega võib 5 minutit kestev
veepehmendaja loputamine alata sama
tsükli jooksul või järgmise programmi
alguses. See toiming suurendab
programmi käigus tarbitava vee hulka 4

Vee kogus (l)

liitri võrra ja programmi jooksul
kasutatava energia hulka täiendava 2
Wh võrra. Veepehmendaja loputamine
lõpeb veest tühjendamisega.

Iga teostatud veepehmendaja loputus
(mis võib toimuda rohkem kui üks kord
sama tsükli jooksul) võib pikendada
programmi kestust täiendava 5 minuti
võrra, kui see leiab aset kas programmi
alguses või keskel.

Kõik käesolevas jaotises
toodud tarbimisväärtused on
määratud vastavalt sobivale
standardile
laboritingimustes, mille puhul
vee karedus vastavalt
määrusele 2019/2022 on 2,5
mmol/L (veepehmendaja: 3.
tase).
Vee surve ja temperatuur
ning erinevused
elektrivarustuses võivad neid
väärtusi muuta.

Veepehmendaja taseme valimine

Veenduge, et seade oleks
kasutajarežiimis.

1. Vajutage .

• Indikaator

• Ülejäänud indikaatorid on
kustunud.

• Ekraanil kuvatakse olemasolev
seade: nt = tase 5.

2. Seade muutmiseks vajutage järjest
.

3. Seade kinnitamiseks vajutage sisse/

välja-nuppu.

jätkab vilkumist.

7.3 Loputusvahendi tase

Loputusvahend võimaldab nõusid
kuivatada ilma triipude ja plekkideta.
Loputusvahendi eraldamine toimub
automaatselt kuuma loputustsükli ajal.

Eraldatava loputusvahendi kogust on
võimalik valida vahemikus tase 1
(miinimumkogus) kuni tase 8
(maksimumkogus). Tehaseseade: tase 5.

EESTI 13

Kui loputusvahendi mahuti on tühi, süttib
loputusvahendi indikaator, andes märku
täitmise vajadusest. Kui üksnes
multitablettide kasutamine tagab
rahuldavad kuivatustulemused, võib
loputusvahendi jaoturi ja indikaatori ka
välja lülitada. Parimate
kuivatustulemuste saamiseks tuleks alati
kasutada loputusvahendit ja hoida
loputusvahendi indikaator sees.

Loputusvahendi jaoturi ja indikaatori
väljalülitamiseks seadke loputusvahend
tasemele 0.

Loputusvahendi taseme valimine

Veenduge, et seade oleks
kasutajarežiimis.

1. Vajutage

• Indikaator jätkab
vilkumist.

• Ülejäänud indikaatorid on
kustunud.

• Ekraanil kuvatakse olemasolev
seade: nt = tase 4.

2. Seade muutmiseks vajutage järjest
.

3. Seade kinnitamiseks vajutage sisse/

välja-nuppu.

.

7.4 AirDry

AirDry tõhustab kuivatustulemusi.
Kuivatusfaasi ajal avaneb seadme uks
automaatselt ja jääb paokile.

AirDry lülitatakse sisse automaatselt
kõigi programmidega, välja arvatud

(kui see on olemas).

ETTEVAATUST!

Pärast ukse automaatset
avanemist ärge üritage seda
esimese 2 minuti jooksul
sulgeda. See võib seadet
kahjustada.

ETTEVAATUST!

Kui lastel on seadmele
juurdepääs, soovitame
valiku AirDry välja lülitada.
Ukse automaatne
avanemine võib olla ohtlik.

Funktsiooni AirDry väljalülitamine

Veenduge, et seade oleks
kasutajarežiimis.

1. Vajutage .

• Indikaator jätkab
vilkumist.

• Ülejäänud indikaatorid on
kustunud.

• Ekraanil kuvatakse olemasolev
seade:

= AirDry on välja

–

lülitatud.

– = AirDry on sisse lülitatud.

2. Seade muutmiseks vajutage .

3. Seade kinnitamiseks vajutage sisse/

välja-nuppu.

B

C

A

www.electrolux.com14

8. ENNE ESMAKORDSET KASUTAMIST

1. Kontrollige, kas veepehmendaja
on reguleeritud vastavalt teie
piirkonna vee karedusele. Kui
mitte, reguleerige veepehmendaja
taset.

2. Täitke soolamahuti.

3. Täitke loputusvahendi jaotur.

4. keerake veekraan lahti.

5. Käivitage programm, et eemaldada

kõik seadmes leiduda võivad
tootmisjäägid. Ärge kasutage
pesuainet ega pange korvidesse
nõusid.

Pärast programmi käivitamist aktiveerib
seade kuni 5 minutiks veepehmendajas
oleva vaigu. Pesutsükkel käivitub alles
pärast selle toimingu lõppemist.
Toimingut viiakse läbi regulaarselt.

8.1 Soolamahuti

ETTEVAATUST!

Kasutage ainult
nõudepesumasinale
mõeldud jämedat soola.
Peenike sool suurendab
korrosiooniohtu.

Soola kasutatakse veepehmendaja vaigu
aktiveerimiseks ja igapäevases
kasutuses heade pesutulemuste
tagamiseks.

4. Raputage kergelt lehtrit, et kõik
soolagraanulid mahutisse juhtida.

5. Eemaldage sool soolamahuti avause
ümbert.

6. Soolamahuti sulgemiseks keerake
soolamahuti korki päripäeva.

ETTEVAATUST!

Vesi ja sool võivad
soolamahutist täitmise ajal
välja tulla. Rooste
ärahoidmiseks käivitage
programm kohe pärast
soolamahuti täitmist.

8.2 Loputusvahendi jaoturi

täitmine

Soolamahuti täitmine

1. Keerake soolamahuti korki
vastupäeva ja võtke see välja.

2. Valage soolamahutisse 1 liiter vett
(ainult esimesel korral).

3. Kallake soolamahutisse 1 kg soola
(kuni see on täis).

ETTEVAATUST!

Kasutage vaid
nõudepesumasina jaoks
mõeldud loputusvahendit.

1. Vajutage avamisdetaili (A), et avada
kaas (B).

2. Kallake loputusvahend jaoturisse (C),
kuni vedelik jõuab tasemeni "FILL".

3. Eemaldage mahaläinud
loputusvahend imava lapiga, et ei
tekiks liiga palju vahtu.

4. Sulgege kaas. Veenduge, et kaas
lukustub asendisse.

9. IGAPÄEVANE KASUTAMINE

B

C

A

EESTI 15

1. Keerake veekraan lahti.

2. Seadme sisselülitamiseks vajutage

sisse/välja-nuppu.

Veenduge, et seade on programmi
valimise režiimis.

• Kui soolaindikaator põleb, täitke
soolamahuti.

• Kui loputusvahendi indikaator
põleb, täitke loputusvahendi
jaotur.

3. Pange nõud korvidesse.

4. Lisage pesuaine.

5. Määrake ja käivitage nõude tüübile ja

määrdumisastmele vastav
programm.

9.1 Pesuaine kasutamine

ETTEVAATUST!

Kasutage ainult
nõudepesumasinate jaoks
mõeldud pesuainet.

1. Vajutage avamisnuppu (B), et avada
kaas (C).

2. Pange pesuaine lahtrisse (A).
Kasutada võib ka pesutablette, ­pulbrit või -geeli.

3. Kui pesuprogramm sisaldab ka
eelpesu, pange väike kogus
pesuainet seadme ukse sisemisele
küljele.

4. Sulgege kaas. Veenduge, et kaas
lukustub asendisse.

9.2 Programmi valimine ja käivitamine

Funktsioon Auto Off

See funktsioon võimaldab vähendada
energiatarbimist, lülitades mittetöötava
seadme automaatselt välja.

Funktsioon käivitub:

• Kui programm on lõppenud.

• 5 minutit ei ole programmi käivitatud.

Programmi käivitamine

1. Seadme sisselülitamiseks vajutage
sisse/välja-nuppu. Veenduge, et
seade on programmi valimise
režiimis.

2. Sulgege seadme uks.

3. Vajutage järjest , kuni süttib

soovitud programmi indikaator.

Ekraanil kuvatakse programmi kestus.

4. Soovi korral valige sobivad valikud.

5. Vajutage , et programm käivitada.

• Põleb käimasoleva faasi

indikaator.

• Programmi kestus, mille

pöördloendus kuvatakse
minutites.

Programmi käivitamine viitkäivitusega

1. Valige programm.

2. Vajutage korduvalt -nuppu, kuni

ekraanil kuvatakse soovitud
viitkäivituse aeg (1 kuni 24 tundi).

Indikaator põleb.

3. Vajutage
pöördloendus.

Järelejäänud aega loetakse maha
tundides. Viimane tund kuvatakse
minutittes.
Kui pöördloendus on lõppenud, käivitub
programm ja käimasoleva faasi

indikaator süttib. Indikaator on
kustunud.

, et käivitada

www.electrolux.com16

Ukse avamine seadme töö ajal

Avades ukse programmi töösoleku ajal,
peatub seadme töö. See võib
suurendada energiatarbimist ja
pikendada programmi kestust. Kui ukse
uuesti sulgete, jätkub seadme töö
kohast, kus see katkes.

Kui kuivatusfaasi ajal
avatakse uks kauemaks kui
30 sekundit, lülitub
käimasolev programm välja.
Seda ei juhtu juhul, kui uks
avatakse funktsiooniga
AirDry.

Pärast ukse automaatset
avanemist funktsiooniga
AirDry ärge üritage seda
esimese 2 minuti jooksul
sulgeda, sest see võib
seadet kahjustada.
Kui uks jääb pärast seda
suletuks vähemalt 3
minutiks, lõpeb olemasolev
programm.

Viitkäivituse tühistamine pöördloenduse ajal

Viitkäivituse tühistamisel tuleb programm
ja valikud uuesti valida.

Vajutage ja hoidke samaaegselt ja

, kuni seade jõuab programmi valimise

režiimi.

Programmi tühistamine

Vajutage ja hoidke samaaegselt ja

, kuni seade jõuab programmi valimise
režiimi.

Enne uue programmi käivitamist
veenduge, et pesuaine jaoturis on
pesuainet.

Programmi lõpp

Kui programm on lõppenud, siis Auto Off
lülitab funktsioon seadme automaatselt
välja.

Kõik nupud on mitteaktiivsed, välja
arvatud sees/väljas nupp.

Sulge veekraan.

10. VIHJEID JA NÄPUNÄITEID

10.1 Üldteave

Järgmisi näpunäiteid järgides saavutate
igapäevasel kasutamisel parimad pesu­ja kuivatustulemused ning aitate säästa
keskkonda.

• Kasutusjuhendis toodud juhiseid
järgides on nõude pesemine
nõudepesumasinas tunduvalt vee- ja
energiasäästlikum kui nende käsitsi
pesemine.

• Vee ja energia kokkuhoidmiseks
pange masin täis. Parimate tulemuste
saavutamiseks sättige nõud
korvidesse nii, nagu kasutusjuhendis
kirjeldatud; ärge masinat liiga täis
pange.

• Ärge loputage nõusid eelnevalt
käsitsi. See suurendab vee- ja

energiatarbimist. Vajadusel valige
eelpesufaasiga programm.

• Eemaldage suuremad toidujäägid ja
kallake tassid ja klaasid tühjaks, enne
kui need masinasse panete.

• Kinnikõrbenud või liiga kuivanud
toiduga nõusid võib enne masinasse
panemist eelnevalt veidi leotada või
puidust labidaga puhastada.

• Kontrollige, et nõud ei puutu üksteise
vastu ega ole üksteise peal. Vaid nii
saavad nad veega täielikult kokku
puutuda ja puhtaks.

• Pesemisel võib kasutada eraldi
nõudepesumasina-pesuainet,
loputusvahendit ja -soola, või ka
multitablette (nt ''All in 1''). Järgige
pakendil olevaid juhiseid.

EESTI 17

• Valige nõude tüübile ja
määrdumisastmele vastav programm.

tarbib vett ja energiat kõige

efektiivsemalt.

• Et vältida katlakivi tekkimist seadmes:

– Täitke vajadusel soolamahuti.
– Kasutage soovitatud koguses

pesuainet ja loputusvahendit.

– Kontrollige, kas veepehmendaja

on reguleeritud vastavalt teie
piirkonna vee karedusele.

– Järgige juhiseid peatükis

"Puhastus ja hooldus".

10.2 Soola, loputusvahendi ja

pesuaine kasutamine

• Kasutage ainult nõudepesumasina
jaoks mõeldud soola, loputusvahendit
ja pesuvahendit. Teised tooted võivad
seadet kahjustada.

• Kareda ja väga kareda vee korral
soovitame optimaalsete puhastamis­ja kuivatamistulemuste saamiseks
kasutada tavalist nõudepesuvahendit
(pulber, geel, tabletid, mis ei sisalda
täiendavaid aineid), loputusvahendeid
ja soola eraldi.

• Lühikeste programmidega ei jõua
pesuainetabletid täielikult lahustuda.
Nõudele pesuvahendi jääkide
tekkimise vältimiseks soovitame
kasutada tablette pikkade
programmidega.

• Kasutage alati õiges koguses
pesuainet. Ebapiisav pesuainekogus
võib põhjustada mitterahuldavaid
pesutulemusi ja tekitada nõudele
karedast veest tingitud kihi või plekid.
Liiga suur pesuainekogus pehme või
pehmendatud veega jätab nõudele
pesuainejäägid. Kasutage pesuainet
vastavalt vee kareduse tasemele. Vt
pesuaine pakendil olevaid juhiseid.

• Kasutage alati õiges koguses
loputusvahendit. Liiga väheses
koguses loputusvahendit halvendab
kuivatustulemusi. Liiga suures
koguses loputusvahendit jätab
nõudele sinaka kihi.

• Veenduge, et veepehmendaja tase
oleks õige. Kui kogus on liiga suur,
võib üleliigne soolakogus vees
tekitada söögiriistadel roostet.

10.3 Kuidas lõpetada multitablettide kasutamine

Enne pesuaine, soola ja loputusvahendi
eraldi kasutamist tehke järgmist.

1. Valige kõrgeim veepehmendaja tase.

2. Veenduge, et soolamahuti ja

loputusvahendi jaotur on täis.

3. Käivitage lühim loputusfaasiga
programm. Ärge kasutage pesuainet
ega pange korvidesse nõusid.

4. Kui pesuprogramm on lõppenud,
kohandage veepehmendaja vastavalt
oma piirkonna vee karedusele.

5. Reguleerige eraldatava
loputusvahendi kogust.

10.4 Korvide täitmine

• Kasutage alati ära kogu korvide ruum.

• Kasutage seadet ainult

nõudepesumasinakindlate esemete
pesemiseks.

• Ärge peske nõudepesumasinas

puidust, sarvest, alumiiniumist, tinast
või vasest esemeid, sest need võivad
mõraneda, värvi kaotada või mõlki
minna.

• Ärge peske seadmes vett imavaid

esemeid (käsnu või lappe).

• Asetage õõnsad esemed (tassid,

klaasid ja pannid) masinasse
avausega allapoole.

• Veenduge, et klaasesemed ei puutuks

omavahel kokku.

• Pange kerged esemed ülemisse korvi.

Veenduge, et esemed liikuma ei
pääseks.

• Pange söögiriistad ja väiksemad

esemed söögiriistade sahtlisse.

• Lükake ülemist korvi ülespoole, kui

soovite alumisse paigutada
suuremaid esemeid.

• Enne programmi käivitamist

veenduge, et pihustikonsool saab
vabalt liikuda.

10.5 Enne programmi

käivitamist

Enne valitud programmi käivitamist
veenduge järgmises:

• Filtrid on puhtad ja õigesti

paigaldatud.

• Soolamahuti kork on kindlalt kinni.

C

B

A

www.electrolux.com18

• Pihustuskonsoolid ei ole ummistunud.

• Nõudepesusoola ja loputusvahendi
kogus on piisav (juhul, kui te ei kasuta
multitablette).

• Esemete paigutus korvides on õige.

• Valitud programm sobib pestavate
esemete tüübi ja määrdumisastmega.

• Kasutatav pesuainekogus on õige.

10.6 Korvide tühjendamine

1. Enne seadmest väljavõtmist laske

nõudel jahtuda. Tulised nõud
purunevad kergesti.

11. PUHASTUS JA HOOLDUS

HOIATUS!

Enne hooldust lülitage seade
välja ja eemaldage toitepistik
pistikupesast.

Mustad filtrid ja ummistunud
pihustikonsoolid põhjustavad
halvemaid pesemistulemusi.
Kontrollige nende
seisukorda regulaarselt;
vajadusel puhastage.

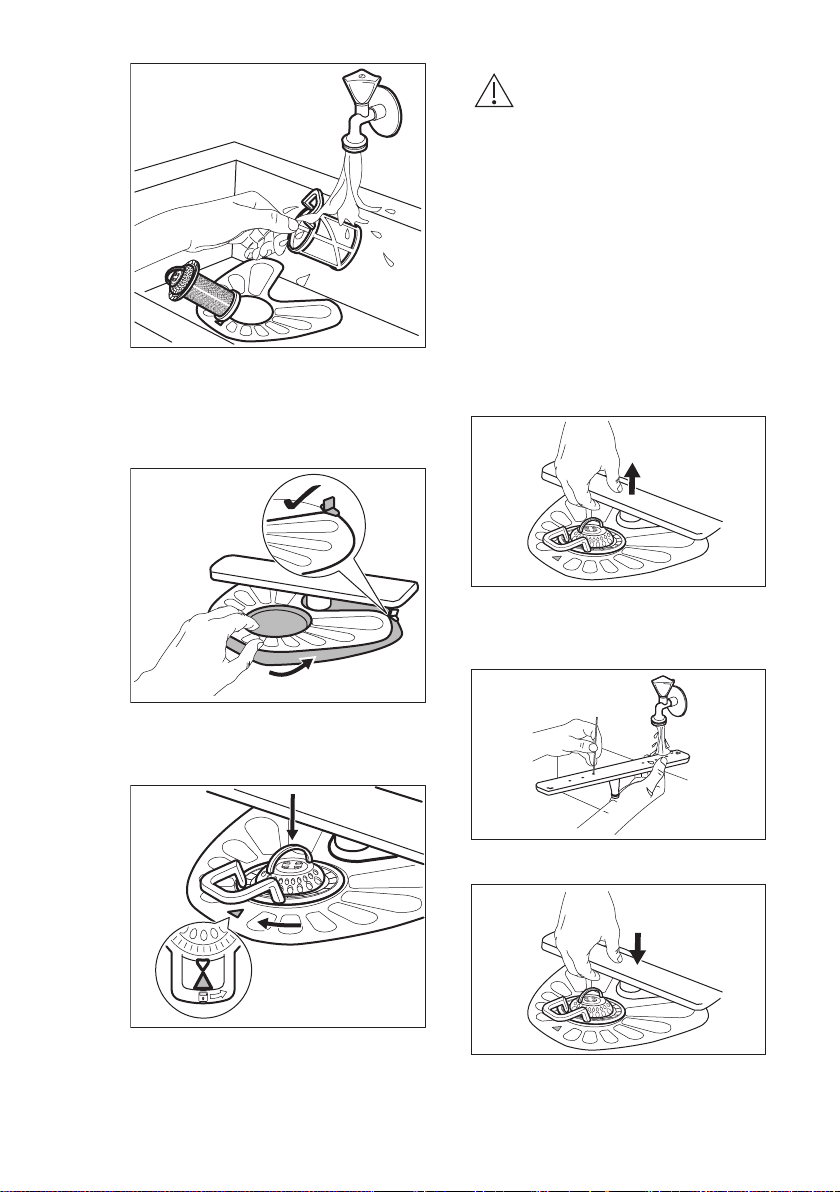

11.1 Filtrite puhastamine

Filtrisüsteem koosneb kolmest osast.

2. Võtke kõigepealt välja esemed
alumisest korvist, seejärel ülemisest.

Ka pärast programmi
lõppemist võib seadme
sisepindadel siiski olla vett.

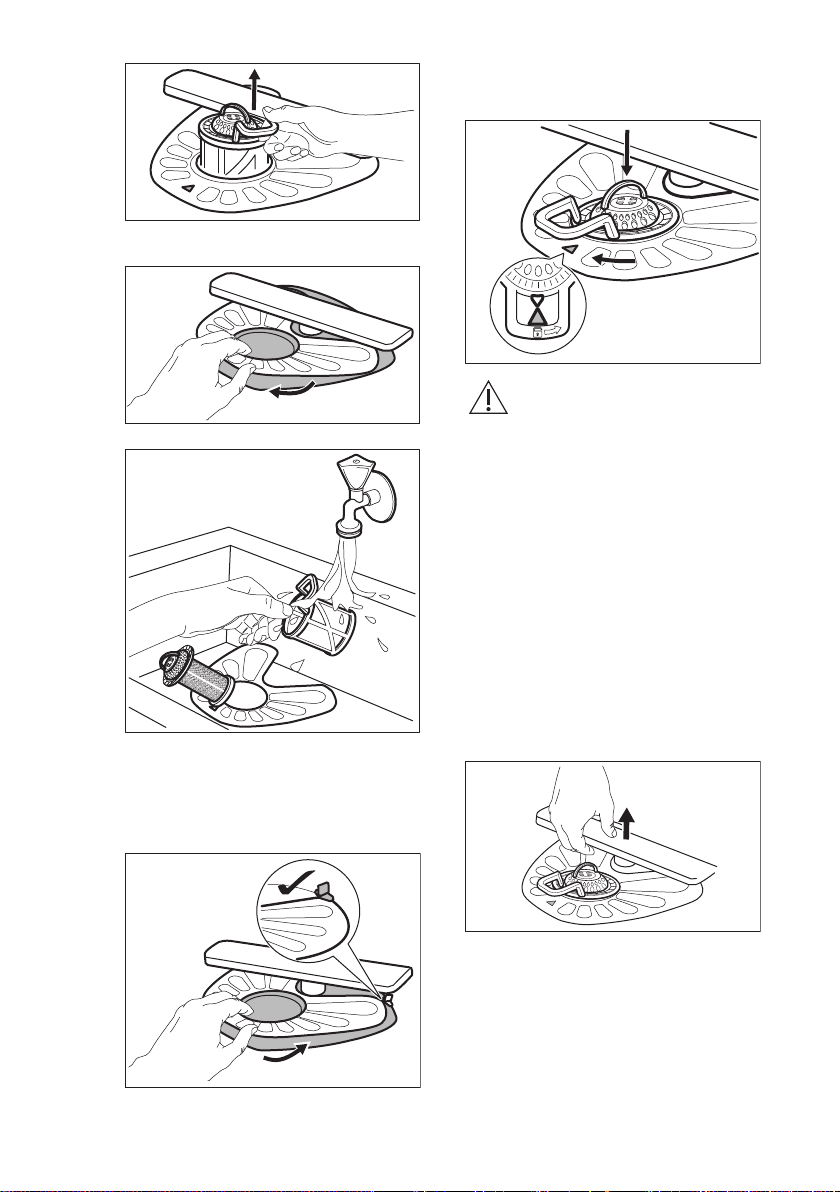

2. Eemaldage filter (C) filtrist (B).

3. Eemaldage lame filter (A).

4. Peske filtrid puhtaks.

1. Pöörake filtrit (B) vastupäeva ja võtke

välja.

5. Veenduge, ega settevanni äärte
ümber pole kogunenud toidujäätmeid
või mustust.

6. Asetage lame filter (A) tagasi.
Veenduge, et see paikneb õigesti
kahe juhiku all.

EESTI 19

ETTEVAATUST!

Filtrite ebaõige asend võib
põhjustada kehva
pesutulemust ja kahjustada
seadet.

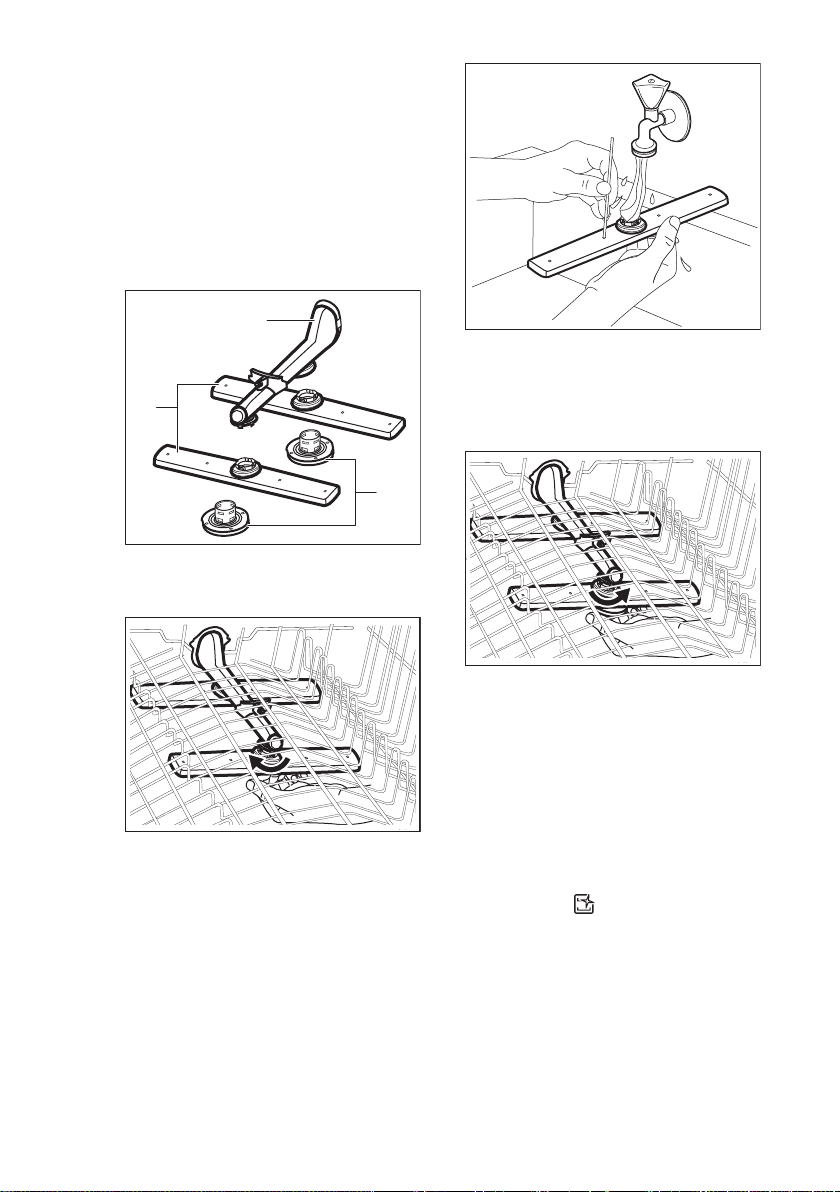

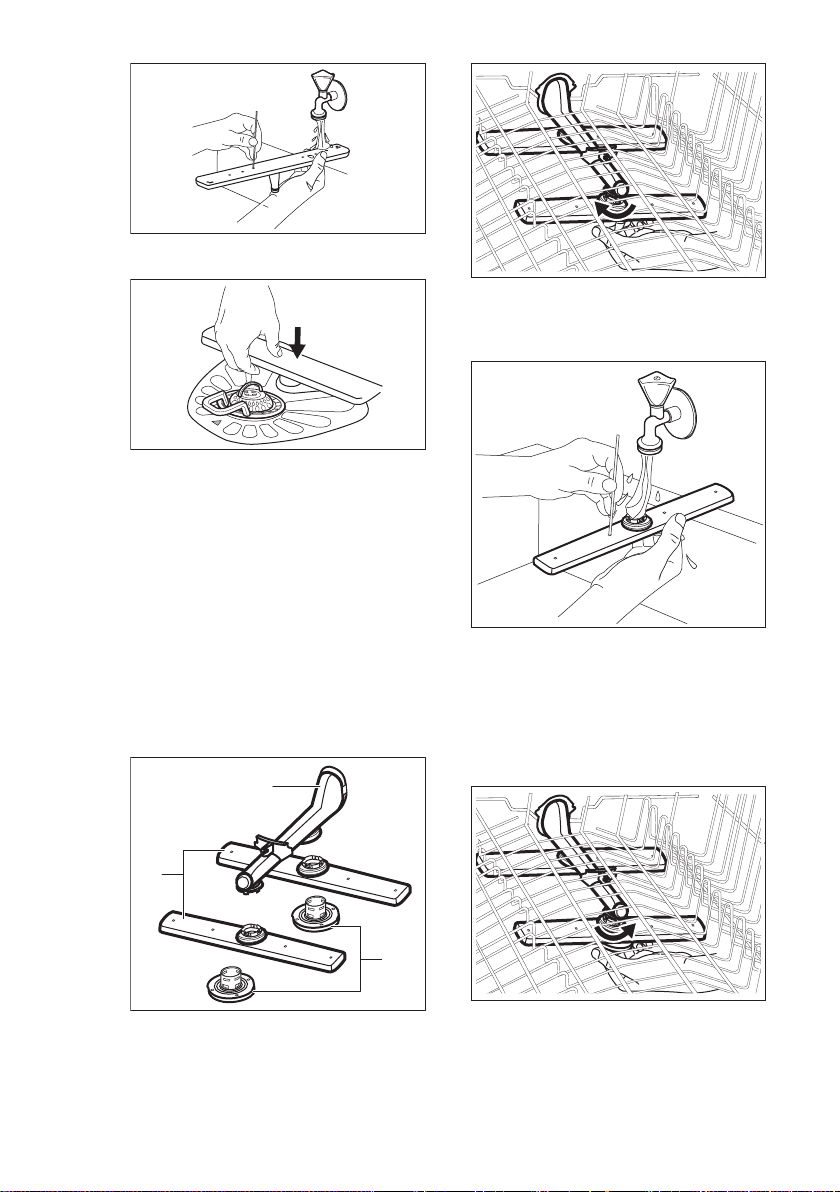

11.2 Alumise pihustikonsooli puhastamine

Alumist pihustikonsooli on soovitatav
regulaarselt puhastada, et vältida avade
ummistumist.

Ummistunud avad võivad olla kehvade
pesutulemuste põhjuseks.

1. Alumise pihustikonsooli
eemaldamiseks tõmmake seda
ülespoole.

2. Peske pihustikonsool jooksva vee all
puhtaks. Kasutage peenikest teravat
eset (nt hambaorki), et eemaldada
avadesse kogunenud sodi.

7. Pange uuesti kokku filtrid (B) ja (C).

8. Pange tagasi filter (B) lameda filtri

sees (A). Keerake päripäeva, kuni
see kohale lukustub.

3. Pihustikonsooli tagasipanemiseks
vajutage seda allapoole.

A

B

C

www.electrolux.com20

11.3 Ülemiste pihustikonsoolide

puhastamine

Ülemisi pihustikonsoole on soovitatav
regulaarselt puhastada, et vältida avade
ummistumist. Ummistunud avad võivad
olla kehvade pesutulemuste põhjuseks.

Ülemised pihustikonsoolid asuvad
ülemise korvi all. Pihustikonsoolid (B) on
paigaldatud sisselasketoru (A) külge
kinnituselemendi abil (C).

1. Tõmmake ülemine korv välja.

2. Pihustikonsooli paigaldamiseks

keerake kinnitusdetaili päripäeva.

4. Pihustikonsooli tagasiasetamiseks
lükake kinnituselement
pihustikonsooli ja kinnitage seejärel
vastupäeva keerates sisselasketoru
külge. Veenduge, et kinnituselement
lukustub oma kohale.

11.4 Sisemine puhastamine

• Puhastage masinat ja ukse ümber

olevat tihendit pehme niiske lapiga.

• Masina töökorras hoidmiseks

kasutage nõudepesumasinate jaoks
mõeldud puhastusvahendit vähemalt
iga kahe kuu järel. Järgige hoolikalt

3. Peske pihustikonsool jooksva vee all
puhtaks. Kasutage peenikest teravat
eset (nt hambaorki), et eemaldada
avadesse kogunenud sodi.

toote pakendil olevaid juhiseid.

• Kasutage optimaalsete
puhastustulemuste saavutamiseks

programmi .

• Ärge kasutage abrasiivseid tooteid,
abrasiivseid puhastuslappe, teravaid
tööriistu, tugevaid kemikaale,
nuustikuid ega lahusteid.

• Korrapäraselt lühiajaliste
programmide kasutamine võib
seadme sees põhjustada rasva ja
katlakivi kogunemist. Kogunemise
vältimiseks käivitage pikaajalisi
programme vähemalt kaks korda
kuus.

EESTI 21

11.5 Lahtiste detailide

eemaldamine

Pärast iga kasutamist kontrollige
nõudepesumasina filtreid ja äravooluosa.
Lahtised detailid (nt klaasi-, plast-,
luutükid, hambaorgid jms) halvendavad
pesutulemusi ja võivad seadme
tühjenduspumpa kahjustada.

1. Võtke filtrisüsteem lahti nii, nagu
käesolevas jaotises näidatud.

2. Eemaldage lahtised detailid käsitsi.

ETTEVAATUST!

Kui te ei saa neid kätte,
pöörduge volitatud
teeninduskeskuse poole.

12. VEAOTSING

HOIATUS!

Oskamatud parandustööd
võivad kujutada ohtu
seadme kasutajale.
Parandustöid tohib teha
ainult kvalifitseeritud töötaja.

Enamiku probleemide lahendamiseks
pole teeninduskeskuse poole
pöörduda tarvis.

3. Pange filtrisüsteem kokku nii, nagu

käesolevas jaotises näidatud.

11.6 Välispinna puhastamine

• Puhastage seadet pehme niiske
lapiga.

• Kasutage ainult neutraalseid
pesuaineid.

• Ärge kasutage abrasiivseid tooteid,
küürimisšvamme ega lahusteid.

Vaadake alltoodud tabelit, et leida teavet
võimalike probleemide kohta.

Mõne probleemi puhul kuvatakse
ekraanil veakoodid.

Probleem ja veakood Võimalik põhjus ja lahendus

Seade ei käivitu. • Veenduge, et pistik on pistikupesasse ühendatud.

Programm ei käivitu. • Veenduge, et seadme uks on suletud.

Seade ei täitu veega.
Ekraanil kuvatakse i10 või
i11.

• Veenduge, et kaitsmekapis ei ole kaitse läbi läinud.

• Vajutage Start.

• Kui olete valinud viitkäivituse, siis tühistage see või
oodake pöördloenduse lõppemiseni.

• Seade aktiveerib veepehmendajas leiduvat vaiku.
Selle toimingu kestus on umbes 5 minutit.

• Veenduge, et veekraan on lahti.

• Veenduge, et veevarustuse surve ei ole liiga väike.
Selle teabe saamiseks pöörduge kohaliku vee-ette‐
võtte poole.

• Veenduge, et veekraan ei ole ummistunud.

• Veenduge, et sisselaskevooliku filter ei ole ummistu‐
nud.

• Veenduge, et sisselaskevoolik ei oleks muljutud ega
väänatud.

www.electrolux.com22

Probleem ja veakood Võimalik põhjus ja lahendus

Seade ei tühjene veest.
Ekraanil kuvatakse i20.

• Veenduge, et valamu äravool ei ole ummistunud.

• Veenduge, et sisemine filtrisüsteem ei ole ummistu‐
nud.

• Veenduge, et tühjendusvoolik ei ole muljutud ega
väänatud.

Üleujutusvastane seade
töötab.
Ekraanil kuvatakse i30.

• Sulgege veekraan.

• Veenduge, et seade oleks õigesti paigaldatud.

• Jälgige, et nõud asetseksid korvides nii, nagu kasu‐
tusjuhendis näidatud.

Veetaseme tuvastusanduri
rike.

• Veenduge, et filtrid on puhtad.

• Lülitage seade välja ja sisse.

Ekraanil kuvatakse i41 ­i44.

Vee- või tühjenduspumba

• Lülitage seade välja ja sisse.

rike.
Ekraanil kuvatakse i51 ­i59 või i5A - i5F.

Seadmes oleva vee tem‐
peratuur on liiga kõrge või
on tegu veeanduri rikkega.

• Jälgige, et sissetuleva vee temperatuur ei ületaks
60°C.

• Lülitage seade välja ja sisse.

Ekraanil kuvatakse i61 või
i69.

Seadmel on tehniline rike.

• Lülitage seade välja ja sisse.

Ekraanil kuvatakse iC0 või
iC3.

Seadmes oleva vee tase
on liiga kõrge.
Ekraanil kuvatakse iF1.

• Lülitage seade välja ja sisse.

• Veenduge, et filtrid on puhtad.

• Kontrollige, kas tühjendusvoolik on paigaldatud põr‐
anda suhtes õigele kõrgusele. Vt paigaldusjuhiseid.

Seade jääb pesemise käi‐
gus korduvalt seisma ja

• Viga ei ole. See tagab parimad pesutulemused ja
energia kokkuhoiu.

hakkab uuesti tööle.

Programm kestab liiga
kaua.

Ekraanil olev järelejäänud

• Kui olete valinud viitkäivituse, siis tühistage see või
oodake pöördloenduse lõppemiseni.

• Tegu ei ole rikkega. Seade töötab õigesti.

aeg pikeneb ja liigub edasi
hüplikult kuni programmi
lõpuni.

Väike leke seadme uksest. • Seade on loodist väljas. Reguleerige tugijalgu vasta‐

valt vajadusele (kui see võimalus on olemas).

• Seadme uks ei ole paagi suhtes õigesti. Reguleerige
tagumisi jalgu (kui see võimalus on olemas).

Probleem ja veakood Võimalik põhjus ja lahendus

Seadme ust on raske sul‐
geda.

Seadmest kostab klirinat/
koputusi.

Seade põhjustab kaitsme
väljalülitumise.

• Seade on loodist väljas. Reguleerige tugijalgu vasta‐
valt vajadusele (kui see võimalus on olemas).

• Nõude osad ulatuvad korvidest väljapoole.

• Nõud ei ole korvidesse paigutatud õigesti. Vaadake
korvide täitmise infolehte.

• Veenduge, et pihustikonsool saab vabalt pöörelda.

• Saadaolevad amprid ei võimalda kõigi kasutatavate
seadmete üheaegset kasutamist. Kontrollige saadao‐
levate amprite mahtu ja lülitage vajadusel mõni kasu‐
tatavatest seadmetest välja.

• Seadme sisemine elektririke. Võtke ühendust hool‐
duskeskusega.

EESTI 23

Muude võimalike põhjuste
leidmiseks vaadake jaotist

"Enne esimest
kasutamist", "Igapäevane
kasutamine" või
"Nõuanded ja näpunäited".

Kui olete seadme üle vaadanud, lülitage
see välja ja siis uuesti sisse. Kui rike
ilmneb uuesti, pöörduge
hoolduskeskusse.

Tabelis mitte leiduvate veakoodide puhul
võtke ühendust hoolduskeskusega.

HOIATUS!

Me ei soovita seadme
kasutamist jätkata enne
probleemi täielikku
kõrvaldamist. Eemaldage
seade vooluvõrgust ja ärge
seda enne sisse lülitage, kui
olete kindel, et seade on
korras.

12.1 Pesu- ja kuivatustulemused ei vasta ootustele

Probleem Võimalik põhjus ja lahendus

Kehvad pesutulemused. • Vt jaotist jaotist „Igapäevane kasutus“, jaotist

„Nõuanded ja soovitused“ ning korvi täitmise in‐

folehte.

• Kasutage tõhusamat pesuprogrammi.

• Aktiveerige ExtraPower funktsioon, et valitud pro‐
grammi pesutulemusi tõhustada.

• Puhastage pihustikonsool ja filter. Vt jaotist „Pu‐

hastus ja hooldus“.

www.electrolux.com24

Probleem Võimalik põhjus ja lahendus

Kehvad kuivatustulemused. • Nõud on jäänud suletud seadmesse liiga kauaks.

Aktiveerige AirDry , et seada ukse automaatne
avanemine ja tõhustada kuivatamist.

• Loputusvahendit pole kasutatud või on seda lisatud
liiga vähe. Täitke loputusvahendi jaotur või seadke
loputusvahendi tase kõrgemaks.

• Põhjuseks võib olla loputusvahendi kvaliteet.

• Soovitame alati kasutada loputusvahendit, ka koos
multitablettidega.

• Plastist esemed tuleks rätikuga üle kuivatada.

• Programmil ei ole kuivatustsüklit. Vt jaotist „Pro‐
grammide ülevaade“.

Valged triibud või sinakas
kiht klaasidel ja nõudel.

• Eraldatava loputusvahendi kogus on liiga suur.
Seadke loputusvahendi tase madalamaks.

• Pesuaine kogus on liiga suur.

Plekid ning veetilkade jäägid
klaasidel ja nõudel.

• Eraldatava loputusvahendi kogus pole piisavalt
suur. Seadke loputusvahendi tase kõrgemaks.

• Põhjuseks võib olla loputusvahendi kvaliteet.

Seadme sisemus on märg. • Tegemist pole seadme defektiga. Niiske õhk kon‐

denseerub seadme seintele.

Pesemisel tekib liiga palju
vahtu.

• Kasutage ainult nõudepesumasinate jaoks mõel‐
dud pesuainet.

• Kasutage mõne teise tootja pesuainet.

• Ärge eelloputage nõusid jooksva vee all enne, kui
need masinasse asetate.

Söögiriistadel on roostejäl‐
jed.

• Pesemiseks kasutatav vesi sisaldab liiga palju soo‐
la. Vt jaotist „Veepehmendaja“.

• Hõbedast ja roostevabast terasest söögiriistad on
pandud kokku. Ärge pange hõbedast ja roosteva‐
bast terasest söögiriistu liiga lähestikku.

Programmi lõpus on pesuai‐
nejaoturis pesuainejäägid.

• Pesutablett on jäänud jaoturisse kinni ja pole see‐
tõttu veega täielikult ära uhutud.

• Vesi ei suuda jaoturis olevat pesuainet välja uhtu‐
da. Veenduge, et pihustikonsool pole blokeeritud
ega ummistunud.

• Veenduge, et korvides olevad esemed ei takista
pesuainejaoturi kaane avanemist.

Ebameeldiv lõhn masina
sees.

• Vt jaotist „Sisemuse puhastamine“.

• Käivitage programm koos katlakivieemaldi või
nõudepesumasinate puhastusvahendiga.

Probleem Võimalik põhjus ja lahendus

Katlakivijäägid nõudel, sise‐
musel ja ukse siseküljel.

Tuhmid, värvi muutnud või
pragunenud nõud.

Vt jaotist „Enne esimest

kasutamist“, jaotist
„Igapäevane kasutus“ või
jaotist „Nõuanded ja
soovitused“ muude

võimalike põhjuste
leidmiseks.

• Soola tase on madal, kontrollige soola lisamise in‐
dikaatorit.

• Soolamahuti kork on lahti.

• Kohalik kraanivesi on kare. Vt jaotist „Veepehmen‐
daja“.

• Kasutage soola ja seadke veepehmendaja ka siis,
kui kasutate multitablette. Vt jaotist „Veepehmen‐
daja“.

• Käivitage programm koos nõudepesumasinale
mõeldud katlakivieemaldiga.

• Kui vaatamata sellele näete lubjasetet, kasutage
seadmes selleks otstarbeks mõeldud puhastusva‐
hendeid.

• Katsetage teist pesuainet.

• Pöörduge pesuaine tootja poole.

• Veenduge, et pesete masinas ainult nõudepesu‐
masinakindlaid nõusid.

• Täitke ja tühjendage korv ettevaatlikult. Vaadake
korvi täitmise infolehte.

• Pange õrnemad esemed ülemisse korvi.

• Aktiveerige GlassCare funktsioon, et tagada eri‐
hooldus klaasidele ja õrnadele nõudele.

EESTI 25

13. TEHNILISED ANDMED

Mõõdud Laius / kõrgus / sügavus

Elektriühendus

Veevarustuse surve Min. / maks. bar (MPa) 0.5 (0.05) / 8 (0.8)

Veevarustus

Mahutavus Nõudekomplektid 10

Energiatarve Ooterežiim (W) 5.0

1)

Muud andmed leiate andmeplaadilt.

2)

Kui kuum vesi tuleb alternatiivsest energiaallikast (nt päikesepaneelid), kasutage energia‐

kulu vähendamiseks neid kuumaveeallikaid.

1)

(mm)

Pinge (V) 220 - 240

Sagedus (Hz) 50

Külm või kuum vesi

Väljas-režiim (W) 0.50

446/850/615

2)

maks. 60 °C

www.electrolux.com26

13.1 Link EL EPREL-i

andmebaasile

Seadme energiamärgisel olevalt QR­koodilt leiate veebilingi selle seadme
registreerimiseks EL EPREL-i
andmebaasis. Hoidke energiamärgis
koos kasutusjuhendi ja kõigi muude
seadmega kaasas olnud dokumentidega
alles.

Toote jõudlusega seotud teavet on
võimalik leida EL EPREL-i

14. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib
ringlusse suunata. Selleks viige pakendid
vastavatesse konteineritesse. Aidake
hoida keskkonda ja inimeste tervist ja
suunake elektri- ja elektroonilised
jäätmed ringlusse. Ärge visake

andmebaasist, kasutades linki https://
eprel.ec.europa.eu ja toote mudelinime
ja tootenumbrit, mille leiate seadme
andmesildilt. Vt jaotist "Toote kirjeldus".

Täpsema teabe saamiseks
energiamärgise kohta külastage
www.theenergylabel.eu.

sümboliga tähistatud seadmeid muude
majapidamisjäätmete hulka. Viige seade
kohalikku ringluspunkti või pöörduge abi
saamiseks kohalikku omavalitsusse.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 28

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 30

3. OPIS PRODUKTU............................................................................................ 32

4. PANEL STEROWANIA.....................................................................................33

5. PROGRAMY.....................................................................................................34

6. OPCJE..............................................................................................................36

7. USTAWIENIA................................................................................................... 37

8. PRZED PIERWSZYM UŻYCIEM......................................................................40

9. CODZIENNA EKSPLOATACJA....................................................................... 41

10. WSKAZÓWKI I PORADY............................................................................... 43

11. KONSERWACJA I CZYSZCZENIE................................................................ 45

12. ROZWIĄZANIE PROBLEMÓW...................................................................... 48

13. DANE TECHNICZNE......................................................................................53

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To przydatne i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania doskonałych efektów.
Witamy w świecie marki Electrolux!

Zapraszamy do naszej witryny internetowej, aby:

Uzyskać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/support

Zarejestrować produkt, aby otrzymać lepszą obsługę serwisową:

www.registerelectrolux.com

POLSKI 27

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: informacje o modelu, numer produktu, numer seryjny.
Te informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

www.electrolux.com28

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
dołączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu w celu wykorzystania w
przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

POLSKI 29

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych

zastosowań w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach
pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach
mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 10 .

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić

producent, autoryzowane centrum serwisowe lub inna

wykwalifikowana osoba.

• Sztućce należy wkładać do kosza na sztućce, ostrymi

zakończeniami skierowanymi w dół, lub umieścić je

poziomo w szufladzie na sztućce, ostrymi krawędziami

skierowanymi w dół.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z

gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowego zestawu węży

dostarczonych w komplecie z urządzeniem. Nie wolno

używać starego zestawu węży.

www.electrolux.com30

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu,
które spełnia wymagania instalacyjne.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji

urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Urządzenie wyposażono we wtyczkę
zasilającą z bezpiecznikiem 13 A.
Jeśli konieczna jest wymiana
bezpiecznika we wtyczce zasilającej,
należy użyć bezpiecznika 13 A ASTA
(BS 1362) (dotyczy tylko Wielkiej
Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży
wodnych.

• Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
nowe urządzenia (liczniki wody itp.),
należy umożliwić wypływ wody, aż
będzie ona czysta.

• Podczas pierwszego użycia
urządzenia i bezpośrednio po nim
należy upewnić się, że nie ma
widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. Należy
skontaktować się z autoryzowanym

POLSKI 31

centrum serwisowym w celu wymiany
węża dopływowego.

2.4 Użytkowanie

• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.

• Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
wskazówek dotyczących
bezpieczeństwa podanych na
opakowaniu detergentu.

• Nie pić wody z urządzenia ani nie
wykorzystywać jej do zabawy.

• Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach mogą pozostać resztki
detergentu.

• Nie kłaść żadnych przedmiotów ani
nie wywierać nacisku na otworzone
drzwi urządzenia.

• Po otworzeniu drzwi w czasie pracy
urządzenia może dojść do uwolnienia
gorącej pary.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń.

• Informacja dotycząca oświetlenia w
urządzeniu i elementów
oświetleniowych sprzedawanych
osobno jako części zamienne:
Zastosowane elementy oświetleniowe
są przystosowane do pracy w
wymagających warunkach fizycznych
(temperatura, drgania, wilgotność) w
urządzeniach domowych lub są
przeznaczone do sygnalizacji stanu
działania urządzenia. Nie są one
przeznaczone do innych zastosowań i
nie nadają się do oświetlania
pomieszczeń domowych.

• Aby wymienić wewnętrzne
oświetlenie, należy skontaktować się
z autoryzowanym punktem serwisem.

centrum serwisowym. Należy
stosować wyłącznie oryginalne części
zamienne.

• Samodzielna lub nieprofesjonalna
naprawa może mieć negatywny
wpływ na bezpieczeństwo i
spowodować utratę gwarancji.

• Następujące części zamienne będą
dostępne przez 7 lat po zakończeniu
produkcji modelu: silnik, pompa
obiegu i pompa opróżniająca, grzałki i
elementy grzejne, w tym pompy
ciepła, przewody i powiązane
elementy, takie jak węże, zawory,
filtry i elementy układu Aqua Stop,
elementy konstrukcyjne i wewnętrzne
związane z zespołem drzwi, układy
elektroniczne, wyświetlacze
elektroniczne, przełączniki
ciśnieniowe, termostaty i czujniki,
oprogramowanie i oprogramowanie
układowe, w tym oprogramowanie
resetujące. Niektóre z tych części
zamiennych będą dostępne wyłącznie
dla profesjonalnych punktów
serwisowych i nie wszystkie części
zamienne są odpowiednie do
wszystkich modeli.

• Następujące części zamienne będą
dostępne przez 10 lat po zakończeniu
produkcji modelu: zawias i uszczelki
drzwi, inne uszczelki, ramiona
spryskujące, filtry odpływowe,
wewnętrzne kosze i plastikowe
elementy wyposażenia, takie jak
kosze i pokrywy.

2.7 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.

2.6 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym

5

4

8

9

10

67

11

12

2

3

1

www.electrolux.com32

3. OPIS PRODUKTU

Rysunek poniżej
przedstawia tylko ogólny
wygląd urządzenia. Więcej
szczegółowych informacji
można znaleźć w innych
rozdziałach lub
dokumentach dostarczonych
wraz z urządzeniem.

Blat roboczy

1

Górne ramiona spryskujące

2

Dolne ramię spryskujące

3

Filtry

4

Tabliczka znamionowa

5

Zbiornik soli

6

Otwór wentylacyjny

7

Dozownik płynu nabłyszczającego

8

Dozownik detergentu

9

Dolny kosz

10

Górny kosz

11

Szuflada na sztućce

12

4. PANEL STEROWANIA

1

2 4 5

68

3

7

POLSKI 33

Przycisk wł./wył.

1

Przycisk Program

2

Wskaźniki programów

3

Wyświetlacz

4

Przycisk Delay

5

4.1 Wskaźniki

Wskaźnik Opis

Przycisk Option

6

Wskaźniki

7

Przycisk Start

8

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐
nienia. W trakcie programu wskaźnik ten jest zawsze wyłączony.

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐
nik płynu nabłyszczającego wymaga uzupełnienia. W trakcie progra‐
mu wskaźnik ten jest zawsze wyłączony.

Wskaźnik fazy zmywania. Włącza się podczas fazy zmywania.

Wskaźnik fazy płukania. Włącza się podczas fazy płukania.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐
szenia. Miga podczas fazy suszenia.

Wskaźnik funkcji Delay. Świeci się, jeśli włączono funkcję opóźnienia
rozpoczęcia programu.

Wskaźnik funkcji GlassCare.

Wskaźnik funkcji ExtraPower.

Wskaźnik funkcji ExtraHygiene.

www.electrolux.com34

5. PROGRAMY

Kolejność programów w tabeli może nie
odpowiadać ich kolejności na panelu
sterowania.

Programu Rodzaj wsa‐duStopień za‐

• Naczynia

1)

• Sztućce

• Garnki

• Patelnie

• Naczynia

• Sztućce

• Garnki

• Patelnie

• Naczynia

• Sztućce

• Garnki

• Patelnie

• Naczynia

• Sztućce

• Naczynia

• Sztućce

brudzenia

• Normalne

• Lekko za‐
schnięte

• Średnie
do dużego

• Zaschnię‐
te

• Normalne

• Lekko za‐
schnięte

• Świeże

• Lekko za‐
schnięte

• Świeże • Mycie 50°C

Fazy programu Opcje

• Mycie wstępne

• Mycie 50°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Osuszanie

• AirDry

• Mycie wstępne

• Mycie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Osuszanie

• AirDry

• Mycie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Osuszanie

• AirDry

• Mycie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
50°C

• AirDry

• Płukanie pośred‐
nie

• Płukanie końcowe
50°C

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

POLSKI 35

Programu Rodzaj wsa‐duStopień za‐

Fazy programu Opcje

brudzenia

• Naczynia

2)

• Sztućce

• Garnki

• Patelnie

Program do‐
stosowuje się
do stopnia
zabrudzenia.

• Mycie wstępne

• Zmywanie
50-60°C

• Płukanie pośred‐

• ExtraHygiene

nie

• Płukanie końcowe
60°C

• Osuszanie

• AirDry

3)

• Bez ładun‐kuProgram
przeznaczony
do czyszcze‐
nia wnętrza
urządzenia.

4)

• Dowolny

ładunek

• Dowolny

stopień

• Mycie 70°C

• Płukanie pośred‐
nie

• Płukanie końcowe

• AirDry

• Mycie wstępne

zabrudze‐
nia

1)

W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycz‐
nej podczas zmywania średnio zabrudzonych naczyń i sztućców. Jest to program standar‐
dowy dla ośrodków przeprowadzających testy. Program ten służy do oceny zgodności z
rozporządzeniem Komisji (UE) w sprawie ekoprojektu 2019/2022.

2)

Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w ko‐
szach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas
trwania programu.

3)

Program przeznaczony do skutecznego czyszczenia wnętrza urządzenia. Usuwa osady z
kamienia i tłuszczu. Program należy uruchomić co najmniej raz na 2 miesiące ze środkiem
do czyszczenia zmywarek, bez żadnych naczyń.

4)

W tym programie można szybko spłukać pozostałości potraw z naczyń, aby zapobiec po‐
wstawaniu nieprzyjemnych zapachów w urządzeniu. W tym programie nie stosować deter‐
gentu.

5.1 Parametry eksploatacyjne

Programu 1)

2)

Woda (l) Energia (kWh) Czas trwania (min)

9.93) / 9.9

9.4 - 11.5 0.876 - 1.071 160

9.3 - 11.4 0.772 - 0.944 90

9.0 - 11.0 0.693 - 0.847 60

9.3 - 11.3 0.560 - 0.685 30

8.3 - 11.5 0.677 - 1.036 120 - 170

4)

0.8323) / 0.835

4)

2403) / 240

4)

www.electrolux.com36

Programu 1)

1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

2)

Wartości dla programów innych niż EKO mają wyłącznie orientacyjny charakter.

3)

Zgodnie z rozporządzeniem 1016/2010.

4)

Zgodnie z rozporządzeniem 2019/2022.

5.2 Informacje dla ośrodków przeprowadzających testy

Aby uzyskać potrzebne informacje
dotyczące przeprowadzania testów
wydajności (np. zgodnie z normą
EN60436 ), należy przesłać wiadomość
e-mail na adres:

[email protected]

6. OPCJE

2)

Żądane opcje należy zawsze
włączać przed
uruchomieniem programu.
Opcji nie można włączać ani
wyłączać w trakcie
programu.

Przycisk Option umożliwia
przełączanie między
dostępnymi opcjami, a ich
możliwymi kombinacjami.

Nie wszystkie opcje są ze
sobą zgodne. Jeśli zostaną
wybrane niezgodne ze sobą
opcje, urządzenie
automatycznie wyłączy
jedną lub więcej opcji.
Pozostaną włączone tylko
wskaźniki aktywnych opcji.

Jeśli opcja nie jest dostępna
w danym programie, jej
wskaźnik nie włącza się lub
miga przez kilka sekund, a
następnie gaśnie.

Woda (l) Energia (kWh) Czas trwania (min)

8.3 - 10.1 0.593 - 0.725 60

3.1 - 3.8 0.012 - 0.014 15

W wiadomości należy podać numer
produktu (PNC), który znajduje się na
tabliczce znamionowej urządzenia.

Więcej informacji na temat zmywarki
znajduje się w instrukcji obsługi
dołączonej do urządzenia.

Włączenie opcji może
wpłynąć na zużycie wody i
energii oraz na czas trwania
programu.

6.1 GlassCare

Ta opcja zapewnia specjalną ochronę
delikatnych naczyń. Zapobiega ona
gwałtownym zmianom temperatury
zmywania w ramach wybranego
programu i obniża ją do wartości 45 °C.
Zapobiega to uszkodzeniu zwłaszcza
szklanych naczyń.

Włączanie opcji GlassCare

Naciskać , aż włączy się wskaźnik .

Wyświetlacz wyświetli zaktualizowany
czas trwania programu.

6.2 ExtraPower

Ta opcja zapewnia lepsze efekty
zmywania w ramach wybranego
programu. Jej włączenie powoduje
podniesienie temperatury i wydłużenie
czasu zmywania.

POLSKI 37

Włączanie opcji ExtraPower

Naciskać , aż włączy się wskaźnik

.

Wyświetlacz wyświetli zaktualizowany
czas trwania programu.

6.3 ExtraHygiene

Ta opcja zapewnia najlepszy efekt
higieniczny dzięki utrzymywaniu przez co

7. USTAWIENIA

7.1 Tryb wyboru programów i

tryb użytkownika

Gdy urządzenie znajduje się w trybie
wyboru programu, można ustawić
program i przejść do trybu użytkownika.

Ustawienia dostępne w trybie
użytkownika:

• Poziom zmiękczania wody

odpowiednio do twardości wody.

• Poziom płynu nabłyszczającego

odpowiednio do wymaganego
dozowania.

• Włączenie lub wyłączenie funkcji

AirDry.

Urządzenie zapisuje ustawienia, więc
nie ma potrzeby konfigurowania ich
przed każdym cyklem.

Ustawianie trybu wyboru programów

Urządzenie jest w trybie wyboru
programów, gdy wskaźnik programu

jest włączony, a na wyświetlaczu

pokazany jest czas trwania programu.
Po włączeniu urządzenia jest ono

domyślnie w trybie wyboru programów.
W przeciwnym wypadku należy przejść
do trybu wyboru programów w
następujący sposób:

Nacisnąć jednocześnie i przytrzymać
przyciski

się w trybie wyboru programów.

i , aż urządzenie znajdzie

najmniej 10 minut temperatury 65-70°C
podczas ostatniej fazy płukania.

Włączanie opcji ExtraHygiene

Naciskać , aż włączy się wskaźnik .

Wyświetlacz wyświetli zaktualizowany
czas trwania programu.

Uruchamianie trybu użytkownika

Upewnić się, że urządzenie jest w trybie
wyboru programów.

Aby uruchomić tryb użytkownika, należy
nacisnąć jednocześnie i przytrzymać

przyciski i , aż zaczną migać
wskaźniki , i , a

wyświetlacz będzie pusty.

7.2 Zmiękczanie wody

Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą mieć
negatywny wpływ na efekty zmywania
lub na pracę urządzenia.

Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.

Zmiękczanie powinno być dostosowane
do stopnia twardości wody
doprowadzonej do urządzenia. W
lokalnym zakładzie wodociągowym
można uzyskać informację na temat
twardości wody. Istotne jest ustawienie
właściwego poziomu zmiękczania wody,
aby zapewnić dobre efekty zmywania.

www.electrolux.com38

Twardość wody

Stopnie nie‐

mieckie (°dH)

Stopnie fran‐

cuskie (°fH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Ustawienie fabryczne.

2)

Przy tym poziomie nie stosować soli.

Niezależnie od rodzaju stosowanego
detergentu należy ustawić prawidłowy
poziom twardości wody, aby wskaźnik
poziomu soli był włączony.

Tabletki wieloskładnikowe
zawierające sól nie są
wystarczająco skuteczne,
aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie
zmiękczacza wody, niezbędna jest
regularna regeneracja żywicy w układzie
zmiękczającym. Proces ten przebiega
automatycznie i jest częścią normalnej
pracy zmywarki.

Po zużyciu określonej ilości wody od
czasu poprzedniego procesu regeneracji
między ostatnim płukaniem a końcem
programu zostaje zainicjowany nowy
proces regeneracji.

Poziom zmięk‐

Ilość wody (l)

czania wody

1 250

2 100

3 62

mmol/l Stopnie

Clarka

Poziom zmięk‐

Poziom zmięk‐

czania wody

Ilość wody (l)

czania wody

4 47

5 25

6 17

7 10

8 5

9 3

10 3

W przypadku ustawienia wysokiego
poziomu zmiękczania wody może mieć
miejsce także w środku programu, przed
płukaniem (dwukrotnie podczas
programu). Rozpoczęcie regeneracji nie
ma wpływu na czas trwania cyklu, chyba
że nastąpi w środku programu lub na
końcu programu z krótką fazą suszenia.
W takich przypadkach regeneracja
wydłuża całkowity czas trwania programu
o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na
początku następnego programu, może
rozpocząć się przepłukiwanie

1)

5

2)

1

POLSKI 39

zmiękczacza wody, które trwa 5 minut.
Czynność ta zwiększa całkowite zużycie
wody w programie o dodatkowe 4 litry
oraz całkowite zużycie energii o
dodatkowe 2 Wh. Przepłukiwanie
zmiękczacza kończy się całkowitym
odpompowaniem wody.

Każde przepłukiwanie zmiękczacza
(możliwe jest więcej niż jedno w tym
samym cyklu) może wydłużyć czas
trwania programu o kolejne 5 minut, jeśli
nastąpi na początku lub w środku
programu.

Wszystkie wartości zużycia
podane w tym rozdziale
zostały określone zgodnie z
aktualnie obowiązującą
normą, w warunkach
laboratoryjnych, przy
twardości wody 2,5 mmol/l,
zgodnie z rozporządzeniem
2019/2022 (ustawienie
zmiękczania wody: poziom

3).
Ciśnienie i temperatura
wody, a także zmiany
parametrów zasilania
sieciowego, mogą
spowodować zmianę
wartości.

Ustawianie poziomu zmiękczania wody

Upewnić się, że urządzenie jest w trybie
użytkownika.

1. Nacisnąć .

• Wskaźnik
migał.

• Pozostałe wskaźniki zgasną.

• Na wyświetlaczu pojawi się
aktualne ustawienie: np. =

poziom 5.

2. Nacisnąć kilkakrotnie , aby zmienić
ustawienie.

3. Nacisnąć przycisk wł./wył, aby
potwierdzić ustawienie.

będzie nadal

7.3 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Jest on automatycznie podawany
podczas fazy płukania gorącą wodą.

Dozowanie płynu nabłyszczającego
można ustawić w przedziale od 1
(minimalna ilość) do 8 (maksymalna
ilość). Ustawienie fabryczne: poziom 5.

Gdy komora na płyn nabłyszczający jest
pusta, włącza się wskaźnik płynu
nabłyszczającego, informując o
konieczności uzupełnienia płynu. Jeśli
podczas stosowania wyłącznie tabletek
wieloskładnikowych efekty suszenia są
zadowalające, można wyłączyć dozownik
i wskaźnik. Jednak aby zapewnić
najlepsze efekty suszenia, należy
zawsze używać płynu nabłyszczającego i
pozostawić włączony wskaźnik płynu
nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu
nabłyszczającego, należy ustawić
dozowanie na wartość 0.

Regulacja dozowania płynu nabłyszczającego

Upewnić się, że urządzenie jest w trybie
użytkownika.

1. Nacisnąć .

• Wskaźnik będzie nadal
migał.

• Pozostałe wskaźniki zgasną.

• Na wyświetlaczu pojawi się
aktualne ustawienie: np. =

poziom 4.

2. Nacisnąć kilkakrotnie
zmienić ustawienie.

3. Nacisnąć przycisk wł./wył, aby
potwierdzić ustawienie.

, aby

7.4 AirDry

Funkcja AirDry poprawia skuteczność
suszenia. Podczas fazy suszenia drzwi
otwierają się automatycznie i pozostają
otworzone.

www.electrolux.com40

Funkcja AirDry włącza się automatycznie
we wszystkich programach z wyjątkiem

(jeśli występuje).

UWAGA!

Nie należy zamykać drzwi
urządzenia w ciągu 2 minut
od ich automatycznego
otworzenia. Może to
spowodować uszkodzenie
urządzenia.

UWAGA!

Jeśli do urządzenia mają
dostęp dzieci, zaleca się
wyłączenie funkcji AirDry.
Samoczynne otworzenie się
drzwi może być dla nich
niebezpieczne.

Wyłączanie opcji AirDry

Upewnić się, że urządzenie jest w trybie
użytkownika.

1. Nacisnąć .

• Wskaźnik będzie nadal
migał.

• Pozostałe wskaźniki zgasną.

• Na wyświetlaczu pojawi się
aktualne ustawienie:

= funkcja AirDry jest

–

wyłączona.

–

= funkcja AirDry jest

włączona.

2. Nacisnąć , aby zmienić
ustawienie.

3. Nacisnąć przycisk wł./wył, aby
potwierdzić ustawienie.

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program, aby usunąć

wszelkie pozostałości poprodukcyjne
mogące wciąż znajdować się w
urządzeniu. Nie stosować detergentu
ani nie umieszczać naczyń w
koszach.

Po uruchomieniu programu urządzenie
zacznie aktywować żywicę w
zmiękczaczu wody – może to potrwać do
5 minut. Faza zmywania rozpocznie się

dopiero po zakończeniu tego procesu.
Procedura jest powtarzana okresowo.

8.1 Zbiornik soli

Sól aktywuje żywicę w zmiękczaczu
wody oraz zapewnia dobre efekty
zmywania podczas codziennej
eksploatacji.

UWAGA!

Stosować wyłącznie grubą
sól przeznaczoną do
zmywarek. Sól
drobnoziarnista zwiększa
ryzyko korozji.

B

C

A

POLSKI 41

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.

2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).

3. Napełnić zbiornik soli 1 kg soli (do
pełna).

4. Ostrożnie potrząsnąć lejkiem,
trzymając go za uchwyt, aby opróżnić
go ze wszystkich granulek.

5. Usunąć sól rozsypaną wokół otworu
zbiornika soli.

8.2 Napełnianie dozownika płynu nabłyszczającego

UWAGA!

Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.

1. Nacisnąć element zwalniający (A),
aby otworzyć pokrywę (B).

2. Wlać płyn nabłyszczający do
dozownika (C), aż osiągnie poziom
oznaczenia FILL.

3. Rozlany płyn nabłyszczający należy
zetrzeć chłonną szmatką, aby
zapobiec powstaniu zbyt dużej ilości
piany.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa jest zablokowana.

6. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
program zmywania, aby
zapobiec korozji.

9. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie.

Upewnić się, że urządzenie jest w trybie
wyboru programów.

• Jeśli świeci się wskaźnik soli,

napełnić zbiornik soli.

• Jeśli świeci się wskaźnik płynu
nabłyszczającego, napełnić
dozownik płynu
nabłyszczającego.

3. Załadować kosze.

4. Dodać detergent.

B

C

A

www.electrolux.com42

5. Ustawić i uruchomić program

odpowiedni do rodzaju naczyń i
stopnia zabrudzenia.

9.1 Stosowanie detergentu

UWAGA!

Stosować wyłącznie
detergent przeznaczony do
zmywarek.

1. Nacisnąć przycisk zwalniający (B),
aby otworzyć pokrywę (C).

2. Umieścić detergent w przegródce
(A). Można używać detergentu w
tabletkach, w proszku lub w żelu.

3. Jeśli program przewiduje fazę
zmywania wstępnego, umieścić
niewielką ilość detergentu na
wewnętrznej stronie drzwi
urządzenia.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa jest zablokowana.

9.2 Ustawianie i uruchamianie

urządzenie jest w trybie wyboru
programów.

2. Zamknąć drzwi urządzenia.

3. Nacisnąć kilkakrotnie , aż włączy

się wskaźnik żądanego programu.

Wyświetlacz wyświetli czas trwania
programu.

4. W razie potrzeby wybrać

odpowiednie opcje.

5. Nacisnąć , aby uruchomić

program.

• Włączy się wskaźnik bieżącej fazy
programu.

• Czas trwania programu będzie
odliczany w minutach.

Uruchamianie programu z opóźnieniem

1. Ustawić program.

2. Nacisnąć kilkakrotnie , aż na

wyświetlaczu pojawi się żądany czas
opóźnienia (od 1 do 24 godzin).

Zaświeci się wskaźnik .

3. Nacisnąć , aby rozpocząć
odliczanie czasu.

Pozostały czas jest odliczany w
odstępach godzinnych. Ostatnia godzina
jest aktualizowana na wyświetlaczu co
minutę.
Po zakończeniu odliczania czasu
program uruchomi się automatycznie i
włączy się wskaźnik bieżącej fazy

programu. Wskaźnik zgaśnie.

programu

Otwieranie drzwi w trakcie

Funkcja Auto Off

Funkcja ta służy do zmniejszenia zużycia
energii elektrycznej przez automatyczne
wyłączanie urządzenia, gdy nie jest ono
używane.

Funkcja uruchamia się:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie
uruchomiono programu.

pracy urządzenia

Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie
urządzenia. Może mieć to wpływ na
zużycie energii i czas trwania programu.
Po zamknięciu drzwi urządzenie
kontynuuje pracę od momentu jej
przerwania.

Uruchamianie programu

1. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie. Upewnić się, że

POLSKI 43

Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia
bieżący program zostanie
zakończony. Nie dotyczy to
otworzenia drzwi przez
funkcję AirDry.

Nie należy zamykać drzwi w
ciągu 2 minut od
automatycznego otworzenia
drzwi przez funkcję AirDry,
ponieważ może to
spowodować uszkodzenie
urządzenia.
Jeśli następnie użytkownik
zamknie drzwi w ciągu co
najmniej 3 minut, bieżący
program zakończy się.

Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Po anulowaniu opóźnienia rozpoczęcia
programu należy ponownie ustawić
program.

10. WSKAZÓWKI I PORADY

Nacisnąć jednocześnie i przytrzymać
przyciski i , aż urządzenie znajdzie

się w trybie wyboru programów.

Anulowanie programu

Nacisnąć jednocześnie i przytrzymać
przyciski

się w trybie wyboru programów.

Przed uruchomieniem nowego programu
należy upewnić się, że w dozowniku
znajduje się detergent.

i , aż urządzenie znajdzie

Zakończenie programu

Po zakończeniu programu funkcja Auto
Off automatycznie wyłącza urządzenie.

Wszystkie przyciski są nieaktywne z
wyjątkiem przycisku wł./wył.

Zamknąć zawór wody.

10.1 Ogólne wskazówki

Stosowanie się do poniższych
wskazówek pozwoli zapewnić optymalne
efekty zmywania i suszenia w codziennej
eksploatacji oraz przyczyni się do
ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z
instrukcją obsługi zwykle wiąże się z
mniejszym zużyciem wody i energii
niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię
należy ładować zmywarkę do pełna.
Aby uzyskać najlepsze efekty
zmywania, należy układać przedmioty
w koszach zgodnie z instrukcją
obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie.
Zwiększa to zużycie wody i energii. W
razie potrzeby wybrać program z fazą
zmywania wstępnego.

• Przed umieszczeniem naczyń w
urządzeniu usunąć z nich większe

resztki potraw oraz opróżnić kubki i
szklanki.

• Namoczyć naczynia z resztkami
przypalonych potraw (lub lekko
zeskrobać resztki) przed ich umyciem
w urządzeniu.

• Upewnić się, że przedmioty w
koszach nie stykają się ze sobą ani
się nie zasłaniają. Tylko wtedy woda
będzie mogła dotrzeć do wszystkich
naczyń.

• Można osobno stosować detergent,
płyn nabłyszczający i sól do
zmywarek lub tabletki
wieloskładnikowe (np. typu „Wszystko
w jednym”). Postępować zgodnie ze
wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla
określonego rodzaju naczyń i stopnia

ich zabrudzenia. zapewnia
największą efektywność zużycia wody
i energii.

• Aby zapobiec osadzaniu się kamienia
wewnątrz urządzenia:

www.electrolux.com44

– W razie potrzeby napełniać

zbiornik soli.

– Używać zalecanych dawek

detergentu i płynu
nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada
twardości wody doprowadzanej
do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w
rozdziale „Konserwacja i

czyszczenie”.

10.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.

• Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.

• Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości
detergentu. Użycie niewystarczającej
ilości detergentu może skutkować
niezadowalającymi efektami
zmywania i obecnością osadu lub
plam na naczyniach w związku
wysoką twardością wody. Użycie zbyt
dużej ilości detergentu przy miękkiej
lub zmiękczonej wodzie skutkuje
pozostaniem resztek detergentu na
naczyniach. Dostosować ilość
detergentu do twardości wody.
Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości
płynu nabłyszczającego.
Niewystarczająca ilość płynu
nabłyszczającego powoduje
pogorszenie efektów suszenia. Użycie
zbyt dużej ilości płynu
nabłyszczającego powoduje

powstanie niebieskawego nalotu na
naczyniach.

• Sprawdzić, czy poziom zmiękczania
wody jest prawidłowy. Jeśli poziom
jest zbyt wysoki, zwiększona ilość soli
w wodzie może spowodować
rdzewienie sztućców.

10.3 Postępowanie

w przypadku zaprzestania
korzystania z tabletek
wieloskładnikowych

Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższe czynności:

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są
pełne.

3. Uruchomić najkrótszy program z fazą

płukania. Nie dodawać detergentu
ani nie umieszczać naczyń w
koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu

nabłyszczającego.

10.4 Ładowanie koszy

• Należy zawsze wykorzystywać całą
pojemność koszy.

• W urządzeniu należy zmywać
wyłącznie przedmioty przystosowane
do mycia w zmywarce.

• Nie myć w urządzeniu przedmiotów
wykonanych z drewna, rogu,
aluminium, cyny ani miedzi, ponieważ
mogą one popękać, odkształcić się,
odbarwić lub ulec innemu
uszkodzeniu.

• Nie myć w urządzeniu przedmiotów,
które mogą pochłaniać wodę (gąbki,
ściereczki).

• Wklęsłe naczynia (kubki, szklanki i
miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie
stykają się ze sobą.

C

B

A

POLSKI 45

• Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia nie
przemieszczają się swobodnie.

• Sztućce oraz małe przedmioty
umieścić w szufladzie na sztućce.

• Aby ułatwić wkładanie dużych
przedmiotów do dolnego kosza,
podnieść górny kosz.

• Przed uruchomieniem programu
upewnić się, że ramiona spryskujące
swobodnie się obracają.

(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem);

• ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe;

• program jest odpowiedni do danego
rodzaju załadunku i stopnia
zabrudzenia;

• użyto prawidłowej ilości detergentu.

10.6 Opróżnianie koszy

10.5 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić
się, że:

• filtry są czyste i prawidłowo założone;

• pokrywka zbiornika soli nie jest
poluzowana;

• ramiona spryskujące nie są zatkane;

• w zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający

1. Przed wyjęciem naczyń ze zmywarki
poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z
dolnego kosza, a potem z górnego.

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do
konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę
przewodu zasilającego z
gniazda elektrycznego.

Po zakończeniu programu
na wewnętrznych
powierzchniach urządzenia
ciągle może pozostawać
woda.

Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy je regularnie
sprawdzać i w razie potrzeby
wyczyścić.

11.1 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i go wyjąć.

www.electrolux.com46

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

5. Upewnić się, że wokół krawędzi

osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.

8. Włożyć filtr (B) do filtra płaskiego (A).
Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.

UWAGA!

Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.

11.2 Czyszczenie dolnego

ramienia spryskującego

Zaleca się regularne czyszczenie
dolnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Zatkanie otworów może być przyczyną
niezadowalających efektów zmywania.

1. Aby wyjąć dolne ramię spryskujące,
pociągnąć je do góry.

7. Włożyć filtry (B) i (C).

2. Umyć ramię spryskujące pod bieżącą

wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię

A

B

C

spryskujące, wcisnąć je do dołu.

11.3 Czyszczenie górnych ramion spryskujących

Zaleca się regularne czyszczenie
górnych ramion spryskujących, aby
zapobiec zatkaniu znajdujących się w
nich otworów. Niedrożność otworów
może być przyczyną niezadowalających
efektów zmywania.

Górne ramiona spryskujące są
umieszczone pod górnym koszem.
Ramiona spryskujące (B) są
zamocowane w kanale (A) za pomocą
elementów mocujących (C).

POLSKI 47

3. Umyć ramię spryskujące pod bieżącą

wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

4. Aby z powrotem zainstalować ramię
spryskujące, należy umieścić
element mocujący w ramieniu
spryskującym i zamocować go w
kanale, obracając przeciwnie do
ruchu wskazówek zegara. Upewnić
się, że element mocujący zatrzasnął
się we właściwym miejscu.

1. Całkowicie wysunąć górny kosz.

2. Aby odłączyć ramię spryskujące,

należy obróć element mocujący
zgodnie z ruchem wskazówek
zegara.

11.4 Czyszczenie wnętrza

• Urządzenie, w tym gumową uszczelkę

drzwi, należy czyścić miękką wilgotną
szmatką.

www.electrolux.com48

• Aby zapewnić wydajność urządzenia,
należy co najmniej raz na dwa
miesiące stosować środki czyszczące
przeznaczone specjalnie do
zmywarek. Należy ściśle przestrzegać
wskazówek umieszczonych na
opakowaniu produktu.

• Użyć programu , aby zapewnić
optymalne efekty zmywania.

• Nie używać produktów ściernych,
myjek do szorowania, ostrych
narzędzi, silnych środków
chemicznych, szorstkich myjek ani
rozpuszczalników.

• Częste używanie krótkich programów
może powodować gromadzenie się
tłuszczu i kamienia wewnątrz
urządzenia. Aby zapobiec tworzeniu
się osadów, należy uruchamiać długi
program co najmniej dwa razy w
miesiącu.

11.5 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy
sprawdzić filtry i osadnik. Ciała obce (np.
kawałki szkła, plastiku, kości lub

wykałaczki itp.) powodują zmniejszenie
skuteczności zmywania i mogą
spowodować uszkodzenie pompy
opróżniającej.

1. Rozmontować zespół filtrów zgodnie

2. Usunąć ręką wszystkie ciała obce.

3. Zmontować filtry zgodnie ze

11.6 Czyszczenie obudowy

• Czyścić urządzenie za pomocą

• Używać wyłącznie neutralnych

• Nie używać produktów ściernych,

12. ROZWIĄZANIE PROBLEMÓW

ze wskazówkami zawartymi w tym
rozdziale.

UWAGA!

Jeśli nie można ich
usunąć, należy
skontaktować się z
autoryzowanym centrum
serwisowym.

wskazówkami zawartymi w tym
rozdziale.

wilgotnej szmatki.

detergentów.

myjek do szorowania ani
rozpuszczalników.

OSTRZEŻENIE!

Nieprawidłowa naprawa
urządzenia może stanowić
zagrożenie dla użytkownika.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.

Większość występujących problemów
można rozwiązać bez potrzeby

Problem i kod alarmu Możliwa przyczyna i rozwiązanie

Urządzenie nie włącza się. • Upewnić się, że wtyczkę przewodu zasilającego wło‐

żono do gniazdka.

• Upewnić się, że bezpiecznik w skrzynce bezpieczni‐
ków jest sprawny.

kontaktowania się z autoryzowanym
centrum serwisowym.

W poniższej tabeli zawarto informacje na
temat możliwych problemów.

Przy niektórych usterkach na
wyświetlaczu pojawia się kod alarmowy.

Problem i kod alarmu Możliwa przyczyna i rozwiązanie

Program nie uruchamia
się.

• Upewnić się, że zamknięto drzwi urządzenia.

• Nacisnąć Start.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐
cza wody. Czas trwania tego procesu wynosi około 5
minut.

Urządzenie nie napełnia
się wodą.
Na wyświetlaczu widoczne
jest wskazanie i10 lub i11.

• Sprawdzić, czy zawór wody jest otworzony.

• Upewnić się, że ciśnienie wody nie jest za niskie.
W tym celu należy skontaktować się z miejscowym
zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.

• Upewnić się, że wąż dopływowy nie jest zagięty ani
przygnieciony.

Urządzenie nie wypompo‐
wuje wody.
Na wyświetlaczu widoczne
jest wskazanie i20.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest
drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.

Włączyło się zabezpiecze‐
nie przed zalaniem.
Na wyświetlaczu widoczne
jest wskazanie i30.

• Zakręcić zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainsta‐
lowane.

• Upewnić się, że kosze są załadowane zgodnie z in‐
strukcją obsługi.

Usterka czujnika wykrywa‐
nia poziomu wody.

• Sprawdzić, czy filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

Na wyświetlaczu widoczne
jest wskazanie i41-i44.

Usterka pompy myjącej lub

• Wyłączyć i ponownie włączyć urządzenie.

pompy opróżniającej.
Na wyświetlaczu widoczne
jest wskazanie i51-i59 lub
i5A-i5F.

Temperatura wody w urzą‐
dzeniu jest zbyt wysoka
lub wystąpiła usterka czuj‐

• Upewnić się, że temperatura doprowadzanej wody
nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

nika temperatury.
Na wyświetlaczu widoczne
jest wskazanie i61 lub i69.

Usterka techniczna urzą‐

• Wyłączyć i ponownie włączyć urządzenie.

dzenia.
Na wyświetlaczu widoczne
jest wskazanie iC0 lub iC3.

POLSKI 49

www.electrolux.com50

Problem i kod alarmu Możliwa przyczyna i rozwiązanie

Poziom wody w urządze‐
niu jest zbyt wysoki.
Na wyświetlaczu widoczne
jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Sprawdzić, czy filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na
odpowiedniej wysokości nad podłogą. Zapoznać się
z instrukcją instalacji.

Urządzenie wielokrotnie
przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne
efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub zaczekać do końca odli‐
czania czasu.

Pozostały czas do zakoń‐
czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐
łowo.

wany na wyświetlaczu wy‐
dłuża się i przeskakuje nie‐
mal do końca programu.

Niewielki wyciek z drzwi
urządzenia.

• Urządzenie nie jest dobrze wypoziomowane. Poluzo‐
wać lub dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem
komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐
mknięciem drzwi urządze‐
nia.

Grzechotanie/stukanie do‐
chodzące z wnętrza urzą‐
dzenia.

• Urządzenie nie jest dobrze wypoziomowane. Poluzo‐
wać lub dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Naczynia nie są prawidłowo rozłożone w koszach.
Należy zapoznać się z broszurą dotyczącą załadun‐
ku koszy.

• Upewnić się, że ramiona spryskujące obracają się
swobodnie.

Urządzenie wyzwala auto‐
matyczny wyłącznik.

• Wydajność prądowa instalacji jest niewystarczająca
do jednoczesnego zasilania wszystkich włączonych
urządzeń. Należy sprawdzić parametry zasilania w
gniazdku oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐
nia. Skontaktować się z autoryzowanym punktem
serwisowym.

Patrz „Przed pierwszym

użyciem”, „Codzienna
eksploatacja” lub
„Wskazówki i porady”, aby

znaleźć inne możliwe
przyczyny.

Po sprawdzeniu urządzenia należy je
wyłączyć i włączyć. Jeśli problem wystąpi
ponownie, należy skontaktować się z
autoryzowanym centrum serwisowym.

Jeśli pojawi się kod błędu nieujęty w
tabeli, należy skontaktować się z
autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się używania
urządzenia do czasu
całkowitego rozwiązania
problemu. Odłączyć
urządzenie od zasilania i nie
podłączać go ponownie do
czasu upewnienia się, że
działa poprawnie.

12.1 Efekty prania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty
zmywania.

Niezadowalające efekty su‐
szenia.

Na szklankach i naczyniach
widać białawe smugi lub nie‐
bieskawy nalot.

Na szklankach i naczyniach
widać plamy i osuszanie wo‐
dy.

Wnętrze urządzenia jest
mokre.

• Patrz punkt „Codzienne użytkowanie”, „Wska‐
zówki i porady” oraz zapoznać się z ulotką doty‐
czącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐
ny cykl zmywania.

• Włączyć opcję ExtraPower w celu zapewnienia lep‐
szych efektów zmywania w ramach wybranego
programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt
„Konserwacja i czyszczenie”.

• Naczynia pozostawały za długo w zamkniętym
urządzeniu. Włączyć opcję AirDry , która powoduje
automatyczne otworzenie drzwi i zapewnia lepsze
efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Napełnić dozownik
płynu nabłyszczającego lub ustawić wyższy poziom
dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Zaleca się stałe stosowanie płynu nabłyszczające‐
go, także w połączeniu z tabletkami wieloskładniko‐
wymi.

• Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt
„Przegląd programów”.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐
wystarczająca. Zwiększyć dozowanie płynu nabły‐
szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Nie jest to usterka urządzenia. Wilgotne powietrze
skrapla się na ścianach urządzenia.

POLSKI 51

www.electrolux.com52

Problem Możliwa przyczyna i rozwiązanie

Nadmiar piany podczas
zmywania.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie należy wstępnie płukać naczyń pod bieżącą
wodą przed włożeniem ich do urządzenia.

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Nie umieszczać blisko siebie sztućców
ze srebra i stali nierdzewnej.

Po zakończeniu programu w
dozowniku znajdują się po‐
zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej całkowicie.

• Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramiona spryskujące mogą się
obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w
urządzeniu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program ze środkiem odkamieniają‐
cym lub produktem do czyszczenia zmywarek.

Osad z kamienia na naczy‐
niach, w komorze zmywarki i
po wewnętrznej stronie jej
drzwi.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda.
Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody
także w przypadku stosowania tabletek wieloskład‐
nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program ze środkiem odkamieniają‐
cym do zmywarek.

• Jeśli nadal widoczny jest osad z kamienia, należy
oczyścić urządzenie odpowiednimi środkami czy‐
szczącymi.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

Matowe, odbarwione lub wy‐
szczerbione naczynia.

• Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.

• Delikatne naczynia należy umieszczać w górnym
koszu.

• Włączyć opcję GlassCare , która zapewnia specjal‐
ną ochronę szklanych i delikatnych naczyń.

Patrz punkty „Przed

pierwszym użyciem”,
„Codzienna eksploatacja”

lub „Wskazówki i porady”,
by zapoznać się z innymi
możliwymi przyczynami.

13. DANE TECHNICZNE

POLSKI 53

Wymiary Szerokość / wysokość /

Podłączenie do sieci elek‐
trycznej

Ciśnienie doprowadzanej
wody

Dopływ wody

Pojemność Liczba kompletów naczyń 10

Pobór mocy Tryb czuwania (W) 5.0

1)

2)

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

1)

Pozostałe wartości znajdują się na tabliczce znamionowej.
Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

13.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z
oznaczeniem klasy energetycznej, którą
dołączono do urządzenia, zawiera łącze
do strony internetowej umożliwiającej
rejestrację urządzenia w bazie danych
EU EPREL. Należy zachować etykietę z
oznaczeniem klasy energetycznej wraz
instrukcją obsługi i innymi dokumentami
dostarczonymi wraz z urządzeniem w
celu ewentualnego wykorzystania w
przyszłości.

głębokość (mm)

Napięcie (V) 220 - 240

Częstotliwość (Hz) 50

Min./maks. bar (MPa) 0.5 (0.05) / 8 (0.8)

Zimna lub ciepła woda

Tryb wyłączenia (W) 0.50

Informacje o wydajności urządzenia
można znaleźć w bazie danych UE
EPREL, korzystając z łącza https://
eprel.ec.europa.eu i podając nazwę
modelu oraz numer produktu, które
można znaleźć na tabliczce
znamionowej urządzenia. Patrz rozdział
„Opis urządzenia”.

Więcej szczegółowych informacji na
temat etykiety z oznaczeniem klasy
energetycznej można znaleźć na stronie
www.theenergylabel.eu.

446/850/615

maks. 60°C

2)

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

*

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

www.electrolux.com/shop

156948880-A-312020
