Page 1
ESL 8325RO
IT Lavastoviglie Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI PER LA SICUREZZA.............................................................. 3
2. ISTRUZIONI DI SICUREZZA............................................................................. 4
3. DESCRIZIONE DEL PRODOTTO......................................................................6
4. PANNELLO DEI COMANDI................................................................................6
5. PROGRAMMI..................................................................................................... 7
6. IMPOSTAZIONI.................................................................................................. 9
7. OPZIONI...........................................................................................................12
8. PREPARAZIONE AL PRIMO UTILIZZO.......................................................... 13
9. UTILIZZO QUOTIDIANO.................................................................................. 14
10. CONSIGLI E SUGGERIMENTI UTILI.............................................................16
11. PULIZIA E CURA............................................................................................17
12. RISOLUZIONE DEI PROBLEMI.....................................................................20
13. DATI TECNICI................................................................................................ 24
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, PNC, numero di serie.
Le informazioni si trovano sulla targhetta dei dati.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
Page 3
1. INFORMAZIONI PER LA SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. Il produttore non
è responsabile se un'installazione ed un uso non
corretto dell'apparecchiatura provocano lesioni e danni.
Tenere sempre le istruzioni a portata di mano come
riferimento futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dal'oblò dell'apparecchiatura quando è aperto.
• La pulizia e gli interventi di manutenzione non devono
essere eseguiti dai bambini senza supervisione.
ITALIANO 3
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura è destinata all'uso domestico e
applicazioni simili, tra cui:
– case di campagna; cucine di negozi, uffici e altri
ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali.
• Non apportare modifiche alle specifiche di questa
apparecchiatura.
Page 4
www.electrolux.com4
• La pressione di esercizio dell'acqua (minima e
massima) deve essere compresa tra 0.5 (0.05) / 8
(0.8) bar (Mpa)
• Rispettare il numero massimo di 15 coperti.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Sistemare i coltelli e le posate appuntite nel cestello
portaposate con l’estremità rivolta verso il basso o in
posizione orizzontale.
• Non tenere la porta dell’apparecchiatura aperta senza
supervisione per evitare di caderci.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non nebulizzare acqua né utilizzare vapore per pulire
l'apparecchiatura.
• Le aperture di ventilazione alla base (ove previste)
non devono essere ostruite da un tappeto.
• L'apparecchiatura deve essere collegata
correttamente all'impianto idrico con i tubi nuovi forniti.
I tubi usati non devono essere riutilizzati.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di
sotto di 0°C.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Assicurarsi che l'apparecchiatura sia
installata sotto e vicino a parti
adeguatamente ancorate a una
struttura fissa.
2.2 Collegamento elettrico
ATTENZIONE!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Verificare che i dati elettrici riportati
sulla targhetta dei dati corrispondano
a quelli dell'impianto. In caso
contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
Page 5
• Accertarsi di non danneggiare la
A
B
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Questa apparecchiatura è conforme
alle direttive CEE.
• Solo per il Regno Unito e l'Irlanda.
L'apparecchiatura è dotata di spina di
alimentazione da 13 amp. Nel caso si
rendesse necessario sostituire il
fusibile nella spina di alimentazione,
utilizzare il fusibile: 13 amp ASTA (BS
1362).
2.3 Collegamento dell’acqua
• Accertarsi di non danneggiare i tubi di
carico e scarico dell'acqua.
• Prima di collegare l’apparecchiatura a
tubazioni nuove o non utilizzate per
un lungo periodo, far scorrere l’acqua
finché non è limpida.
• La prima volta che si usa
l’apparecchiatura, accertarsi che non
vi siano perdite.
• Il tubo di carico dell'acqua ha una
valvola di sicurezza che evita che il
tubo si allenti. Per scollegare il tubo,
premere la leva (B) e ruotare il
dispositivo di fissaggio (A) in senso
orario.
ITALIANO 5
dalla presa elettrica. Contattare il
Centro di Assistenza autorizzato per
sostituire il tubo di carico dell’acqua.
2.4 Utilizzo
• Non sedersi o salire sulla porta
aperta.
• I detersivi per la lavastoviglie sono
pericolosi. Osservare le istruzioni di
sicurezza riportate sulla confezione
del detersivo.
• Non bere o giocare con l’acqua
all’interno dell’apparecchiatura.
• Non rimuovere i piatti
dall'apparecchiatura fino al
completamento del programma.
Potrebbe rimanere del detersivo sulle
stoviglie.
• L'apparecchiatura può rilasciare
vapore caldo se si apre la porta
durante lo svolgimento del
programma.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
2.5 Luce interna
ATTENZIONE!
Rischio di lesioni.
• Questa apparecchiatura dispone di
una lampadina interna che si accende
e si spegne, rispettivamente, quando
si apre e si chiude la porta.
• Le lampadine utilizzate per questa
apparecchiatura non possono essere
utilizzate per l'illuminazione
domestica.
• Per sostituire la lampadina, contattare
il Centro di Assistenza.
2.6 Smaltimento
ATTENZIONE!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica.
• Se il tubo di carico è danneggiato,
scollegare immediatamente la spina
• Tagliare il cavo di rete e smaltirlo.
Page 6
5
4
10
9
67
11
12
2
3
1
8
1
2
3
4
5
6
7
8
9
www.electrolux.com6
• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.
3. DESCRIZIONE DEL PRODOTTO
Mulinello su cielo vasca
1
Mulinello superiore
2
Mulinello inferiore
3
Filtri
4
Targhetta dei dati
5
Contenitore del sale
6
Apertura di ventilazione
7
4. PANNELLO DEI COMANDI
Tasto On/Off
1
Display
2
Tasto Delay
3
Tasto Program
4
Tasto MyFavourite
5
Contenitore del brillantante
8
Contenitore del detersivo
9
Cestello inferiore
10
Cestello superiore
11
Cassetto portaposate
12
Tasto TimeManager
6
Tasto XtraDry
7
Tasto Reset
8
Spie
9
Page 7
4.1 Spie
Spia Descrizione
Spia del brillantante. La spia è spenta durante l'esecuzione del pro‐
gramma.
Spia del sale. La spia è spenta durante l'esecuzione del programma.
5. PROGRAMMI
ITALIANO 7
Programma Grado di sporco
P1
1)
P2
P3
3)
P4
4)
P5 • Sporco normale
P6
5)
Tipo di carico
• Sporco normale
• Stoviglie e pos‐
ate
• Tutto
• Stoviglie miste,
2)
posate e pen‐
tole
• Sporco misto
• Stoviglie miste,
posate e pen‐
tole
• Sporco intenso
• Stoviglie miste,
posate e pen‐
tole
o leggero
• Stoviglie e bic‐
chieri delicati
• Sporco fresco
• Stoviglie e pos‐
ate
Fasi del programma Opzioni
• Prelavaggio
• Lavaggio a 50°C
• Risciacqui
• Asciugatura
• Prelavaggio
• Lavaggio da 45°C a
70°C
• Risciacqui
• Asciugatura
• Prelavaggio
• Lavaggio a 50°C e
65°C
• Risciacqui
• Asciugatura
• Prelavaggio
• Lavaggio a 70°C
• Risciacqui
• Asciugatura
• Lavaggio a 45°C
• Risciacqui
• Asciugatura
• Lavaggio a 60°C
• Risciacqui
• TimeManager
• XtraDry
• XtraDry
• TimeManager
• XtraDry
• TimeManager
• XtraDry
• XtraDry
• XtraDry
Page 8
www.electrolux.com8
Programma Grado di sporco
Fasi del programma Opzioni
Tipo di carico
P7
6)
1)
Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare
stoviglie e posate con grado di sporco normale. (Programma standard per gli istituti di pro‐
va).
2)
L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli.
Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e
la durata del programma.
3)
Con questo programma è possibile lavare un carico con sporco misto. Caricare le stovi‐
glie con sporco molto intenso nel cestello inferiore e sporco normale nel cestello superiore. I
valori di pressione e temperatura dell'acqua nel cestello inferiore sono maggiori rispetto al
cestello superiore.
4)
Questo programma prevede una fase di risciacquo ad alta temperatura per garantire mi‐
gliori risultati igienici. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C
per almeno 10 minuti.
5)
Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Ga‐
rantisce buoni risultati di lavaggio in breve tempo.
6)
Con questo programma è possibile risciacquare velocemente le stoviglie per evitare resi‐
dui di cibo sui piatti e la formazione di odori all'interno dell'apparecchiatura. Non utilizzare il
detersivo con questo programma.
• Tutto • Prelavaggio
5.1 Valori di consumo
Programma
1)
Acqua
(l)
P1 11 0.961 225
Energia
(kWh)
Durata
(min)
P2 7 - 14 0.6 - 1.6 40 - 160
P3 14 - 16 1.2 - 1.5 139 - 155
P4 12.5 - 14.5 1.4 - 1.8 169 - 179
P5 12 - 14 0.7 - 0.9 75 - 85
P6 10 0.9 30
P7 4 0.1 14
1)
I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle
variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.
Page 9
5.2 Informazioni per gli istituti di prova
Per le informazioni necessarie, relative
alle prestazioni inviare una mail a:
6. IMPOSTAZIONI
ITALIANO 9
Riportare il numero del prodotto (PNC)
che si trova sulla targhetta dei dati.
6.1 Modalità di selezione programma e modalità utente
Quando l'apparecchiatura si trova in
modalità di selezione programma, è
possibile impostare un programma ed
accedere alla modalità utente.
In modalità utente è possibile
modificare le seguenti impostazioni:
• Il livello del decalcificatore dell'acqua
in base alla durezza dell'acqua.
• L'attivazione o disattivazione del
segnale acustico al termine del
programma.
• Attivazione/disattivazione della
notifica contenitore del brillantante
vuoto.
• Il livello di brillantante in base al
dosaggio richiesto.
Tali impostazioni vengono
memorizzate fino alla successiva
modifica.
Come impostare la modalità di selezione programma
L’apparecchiatura si trova in modalità di
selezione programma quando il display
mostra il numero del programma P1.
Quando si attiva l’apparecchiatura,
generalmente si trova in modalità di
selezione programma. Tuttavia, se ciò
non accade, è possibile impostare la
modalità di selezione programma come
segue:
Tenere premuto Reset finché
l’apparecchiatura entra in modalità di
selezione programma.
6.2 Decalcificatore dell’acqua
Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e
sull'apparecchiatura.
La durezza dell'acqua dipende dal
contenuto di questi minerali. La durezza
dell'acqua è misurata in scale
equivalenti.
Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell’acqua
locale. Per informazioni sulla durezza
dell’acqua nella propria zona è possibile
rivolgersi all’ente erogatore locale. È
importante impostare il livello corretto del
decalcificatore dell'acqua per garantire
buoni risultati di lavaggio.
Durezza dell'acqua
Gradi tedeschi
(°dH)
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
Gradi francesi
(°fH)
mmol/l Gradi
Clarke
Livello del decal‐
cificatore dell’ac‐
qua
Page 10
www.electrolux.com10
Gradi tedeschi
(°dH)
19 - 22 33 - 39 3.3 - 3.9 23 - 27
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5
1)
Impostazioni di fabbrica.
2)
Non utilizzare il sale a questo livello.
Se si utilizzano pastiglie multifunzione
contenenti sale e la durezza dell'acqua è
inferiore a 21° dH, è possibile impostare
il livello più basso del decalcificatore. In
questo caso si disattiva la spia di
riempimento del sale.
Se si utilizza un detersivo normale o
pastiglie multifunzione senza sale,
impostare il corretto livello di durezza
dell'acqua per mantenere la spia di
riempimento del sale attiva.
Come impostare il livello del decalcificatore
L'apparecchiatura deve essere in
modalità di selezione programma.
1. Per accedere alla modalità utente,
tenere premuti contemporaneamente
e finché le spie , , e
iniziano a lampeggiare e il display
è vuoto.
2. Premere .
• Le spie , e si spengono.
• La spia continua a
lampeggiare.
• Il display mostra l'impostazione
corrente: ad es.
3. Premere ripetutamente il tasto
per modificare l'impostazione.
4. Premere il tasto On/Off per
confermare l'impostazione.
Gradi francesi
(°fH)
= livello 5.
mmol/l Gradi
Clarke
6.3 Contenitore del brillantante
Il brillantante permette di asciugare le
stoviglie senza strisce o macchie.
Il brillantante viene erogato
automaticamente durante la fase di
risciacquo con acqua calda.
È possibile impostare la quantità di
brillantante rilasciata tra il livello 1
(quantità minima) e il livello 6 (quantità
massima). Il livello 0 disattiva il
contenitore del brillantante che di
conseguenza non viene rilasciato.
Impostazione di fabbrica: livello 4.
Come impostare il livello del brillantante
L'apparecchiatura deve essere in
modalità di selezione programma.
1. Per accedere alla modalità utente,
tenere premuti contemporaneamente
e finché le spie , , e
iniziano a lampeggiare e il display
è vuoto.
2. Premere .
• Le spie , e si spengono.
• La spia continua a
lampeggiare.
• Il display mostra l'impostazione
corrente: ad es. = livello 4.
Livello del decal‐
cificatore dell’ac‐
qua
1)
5
2)
1
Page 11
– I livelli di brillantante vanno da
0A a 6A.
– Livello 0 = nessuna
erogazione di brillantante.
3. Premere ripetutamente il tasto
per modificare l'impostazione.
4. Premere il tasto On/Off per
confermare l'impostazione.
6.4 Indicazione assenza
brillantante
Quando la vaschetta del brillantante è
vuota, la spia corrispondente è attiva per
indicare di aggiungere altro brillantante.
Se si utilizzando pastiglie multifunzione
contenenti brillantante e si è soddisfatti
dei risultati di asciugatura, è possibile
disattivare la spia di riempimento.
Tuttavia, si consiglia di usare sempre il
brillantante per ottenere le migliori
prestazioni di asciugatura.
Se si utilizza un detersivo standard o
pastiglie multifunzione senza brillantante,
attivare la spia di riempimento.
ITALIANO 11
= la notifica contenitore del
brillantante vuoto è disattivata.
4. Premere il tasto On/Off per
confermare l'impostazione.
6.5 MyFavourite
Questa opzione consente di impostare e
memorizzare il programma usato più di
frequente.
È possibile memorizzare solo 1
programma. Una nuova impostazione
annulla la precedente.
Come salvare il programma MyFavourite
1. Impostare il programma che si
desidera memorizzare
È anche possibile impostare le opzioni
disponibili per il programma scelto.
2. Tenere premuto il tasto
spia corrispondente non si accende
in modo fisso.
finché la
Come disattivare la notifica contenitore del brillantante vuoto
L'apparecchiatura deve essere in
modalità selezione programma.
1. Per avviare la modalità utente
premere e tenere premuto
contemporaneamente
che gli indicatori
non iniziano a lampeggiare e il
display è vuoto.
2. Premere .
• Gli indicatori , e si
spengono.
• L'indicatore continua a
lampeggiare.
• Il display mostra l'impostazione
attuale:
contenitore del brillantante vuoto
è attiva (impostazione di
fabbrica).
3. Premere per cambiare
l'impostazione.
= la notifica
e fino a
, , e
Come impostare il programma MyFavourite
Premere .
• Si illumina la spia MyFavourite.
• Il display mostra il numero e la
durata del programma.
• Se sono state salvate delle
opzioni insieme al programma, le
spie corrispondenti alle opzioni si
accendono.
6.6 Segnali acustici
I segnali acustici vengono emessi in
caso di malfunzionamento
dell'apparecchiatura. Non è possibile
disattivare questi segnali acustici.
C'è inoltre un segnale acustico che viene
emesso al termine del programma. Per
impostazione predefinita, questo segnale
acustico è disattivato ma è possibile
attivarlo.
Page 12
www.electrolux.com12
Come attivare il segnale acustico che indica il termine del programma
L'apparecchiatura deve essere in
modalità di selezione programma.
1. Per accedere alla modalità utente,
tenere premuti contemporaneamente
e finché le spie , , e
iniziano a lampeggiare e il display
è vuoto.
2. Premere
7. OPZIONI
Le opzioni desiderate
devono essere attivate ogni
volta prima dell'avvio di un
programma.
Non è possibile attivare o
disattivare le opzioni durante
l'esecuzione di un
programma.
Non tutte le opzioni sono
compatibili tra loro. Se sono
state selezione delle opzioni
non compatibili,
l'apparecchiatura ne
disattiva automaticamente
una o diverse. Solo le spie
delle opzioni ancora attive
rimangono accese.
7.1 XtraDry
Attivare questa opzione se si desidera
migliorare le prestazioni di asciugatura.
Utilizzando questa opzione, la durata di
alcuni programmi, il consumo d'acqua e
la temperatura dell'ultimo risciacquo
potrebbero subire delle variazioni.
L'opzione XtraDry non è un'opzione
permanente e deve essere selezionata
ad ogni ciclo.
Come attivare l'opzione XtraDry
• Le spie , e si spengono.
• La spia continua a
lampeggiare.
• Il display mostra l'impostazione
corrente:
non attivo.
3. Premere per cambiare
l'impostazione.
= Segnale acustico attivo.
4. Premere il tasto On/Off per
confermare l'impostazione.
La spia corrispondente si accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o
lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.
= Segnale acustico
7.2 TimeManager
L'opzione aumenta la pressione e la
temperatura dell'acqua. Le fasi di
lavaggio e di asciugatura sono più brevi.
La durata complessiva del programma si
riduce di circa il 50%.
I risultati di lavaggio sono gli stessi che si
ottengono con la normale durata del
programma. I risultati di asciugatura
possono ridursi.
Come attivare TimeManager
Premere , la spia corrispondente si
accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o
lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.
Premere .
Page 13
8. PREPARAZIONE AL PRIMO UTILIZZO
1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.
2. Riempire il contenitore del sale.
3. Riempire il contenitore del
brillantante.
4. Aprire il rubinetto dell’acqua.
5. Avviare un programma per rimuovere
possibili residui di lavorazione
presenti all’interno
dell’apparecchiatura. Non utilizzare il
detersivo e non caricare stoviglie.
Quando si avvia un programma,
l'apparecchiatura può impiegare fino a 5
minuti per rigenerare la resina nel
decalcificatore. Può sembrare che
l'apparecchiatura non funzioni
correttamente. La fase di lavaggio si
avvia soltanto al termine di tale
procedura. La procedura viene ripetuta
periodicamente.
8.1 Contenitore del sale
AVVERTENZA!
Utilizzare solo sale specifico
per lavastoviglie.
Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per
assicurare buoni risultati di lavaggio
nell'uso quotidiano.
4. Togliere l'eventuale sale rimasto
attorno all'apertura del contenitore.
5. Ruotare il tappo del contenitore del
sale in senso orario per chiuderlo.
Acqua e sale potrebbero
fuoriuscire dal contenitore
del sale durante il
riempimento. Rischio di
corrosione. Per evitarlo,
avviare un programma dopo
aver riempito il contenitore
del sale.
ITALIANO 13
Come riempire il contenitore del sale
1. Ruotare il tappo del contenitore del
sale in senso antiorario e aprirlo.
2. Versare 1 litro d’acqua nel
contenitore del sale (solo la prima
volta).
3. Riempire il contenitore del sale.
Page 14
A
B
C
A
B
C
www.electrolux.com14
8.2 Come riempire il contenitore
del brillantante
AVVERTENZA!
Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.
1. Aprire il coperchio (C).
2. Riempire il contenitore (B) finché il
brillantante non raggiunge
l'indicazione di "MAX".
3. Rimuovere l'eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.
4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.
Riempire il contenitore del
brillantante quando la spia
(A) diventa trasparente.
Se si utilizzano pastiglie
multifunzione e le
prestazioni di asciugatura
sono soddisfacenti, la spia di
riempimento del brillantante
può essere disattivata.
Si consiglia di utilizzare
sempre il brillantante per
migliori prestazioni di
asciugatura, anche in
combinazione con pastiglie
multifunzione contenenti un
agente di risciacquo.
9. UTILIZZO QUOTIDIANO
1. Aprire il rubinetto dell’acqua.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.
• Se la spia del sale è accesa,
riempire il contenitore del sale.
• Se la spia del brillantante è
accesa, riempire il contenitore del
brillantante.
3. Caricare i cestelli.
4. Aggiungere il detersivo.
5. Impostare ed avviare il programma
corretto per il tipo di carico ed il
grado di sporco.
9.1 Utilizzo del detersivo
Page 15
AVVERTENZA!
Utilizzare solo detersivo
specifico per lavastoviglie.
1. Premere il tasto di sgancio (A) per
aprire il coperchio (C).
2. Mettere il detersivo in polvere o in
pastiglie nell'apposito contenitore
(B).
3. Se il programma ha una fase di
prelavaggio, mettere una piccola
quantità di detersivo nella parte
interna della porta
dell'apparecchiatura.
4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.
9.2 Impostazione ed avvio di un
programma
Funzione Auto Off
Questa funzione permette di ridurre il
consumo di energia disattivando
automaticamente l'apparecchiatura
quando non è in funzione.
La funzione si attiva:
• Dopo 5 minuti dal termine del
programma.
• Dopo 5 minuti se il programma non è
stato avviato.
Avvio di un programma
1. Tenere la porta dell'apparecchiatura
socchiusa.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.
3. Premere ripetutamente fino a
quando il display mostra il numero
del programma che si desidera
avviare. Il display mostrerà il numero
del programma per circa 3 secondi,
seguito dalla durata del programma.
• Per selezionare il programma
MyFavourite, premere
.
ITALIANO 15
– Le spie delle fasi delle opzioni
relative al programma
MyFavourite si accendono.
4. Impostare le opzioni disponibili.
5. Chiudere la porta
dell'apparecchiatura per avviare il
programma.
Avvio del programma con partenza ritardata
1. Impostare un programma.
2. Premere ripetutamente finché il
display indica l'intervallo desiderato
per la partenza ritardata (da 1 a 24
ore).
Si accende la spia Partenza ritardata.
3. Chiudere la porta
dell'apparecchiatura per avviare il
conto alla rovescia.
Una volta avviato il conto alla rovescia, è
possibile aumentare il ritardo ma non
modificare il programma e le opzioni.
Appena è completato il conto alla
rovescia, il programma si avvia.
Apertura della porta durante il funzionamento dell'apparecchiatura
Se si apre la porta mentre è in corso un
programma, l’apparecchiatura si arresta.
Ciò potrebbe avere degli effetti sul
consumo di energia e sulla durata del
programma. Quando si chiude
nuovamente la porta, l'apparecchiatura
riprende dal punto in cui era stata
interrotta.
Se la porta rimane aperta
per più di 30 secondi
durante la fase di
asciugatura, il programma in
corso termina.
Page 16
www.electrolux.com16
Annullamento della partenza
ritardata mentre è in corso il
Verificare che vi sia del detersivo
nell'apposito contenitore prima di avviare
un nuovo programma.
conto alla rovescia
Quando si annulla la partenza ritardata,
è necessario impostare nuovamente il
programma e le opzioni.
Tenere premuto Reset finché
l’apparecchiatura entra in modalità di
selezione programma.
Fine programma
Quando al termine del programma si
apre la porta, l'apparecchiatura si
disattiva automaticamente.
Chiudere il rubinetto dell'acqua.
Annullamento del programma
Tenere premuto Reset finché
l’apparecchiatura entra in modalità di
selezione programma.
10. CONSIGLI E SUGGERIMENTI UTILI
10.1 Informazioni generali
I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.
• Gettare i residui di cibo più grandi
nella spazzatura.
• Non prelavare le stoviglie a mano. Se
necessario, utilizzare il programma
prelavaggio (se disponibile) o
selezionare un programma con fase
di prelavaggio.
• Utilizzare sempre tutto lo spazio
presente nei cestelli.
• Quando si carica l'apparecchiatura,
assicurarsi che le stoviglie vengano
raggiunte interamente e lavate
dall'acqua rilasciata dagli ugelli del
mulinello. Verificare che gli oggetti
non si tocchino o coprano.
• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad es. "3 in 1", "4 in 1",
"Tutto in uno"). Seguire le istruzioni
riportate sulla confezione.
• Impostare il programma corretto per il
tipo di carico ed il grado di sporco. Il
programma ECO consente un utilizzo
più efficiente di acqua ed elettricità
per lavare stoviglie e posate con
grado di sporco normale.
10.2 Se si utilizzano sale, brillantante e detersivo
• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie.
Altri prodotti possono danneggiare
l'apparecchiatura.
• Le pastiglie multifunzione sono
generalmente adatte in zone con una
durezza dell'acqua fino a 21°dH. Nelle
zone che superano tale limite, il
brillantante e il sale devono essere
utilizzati insieme alle pastiglie
multifunzione. Tuttavia, in zone con
acqua dura e molto dura si consiglia
di utilizzare solo detersivo (in polvere,
gel, pastiglie senza funzioni
aggiuntive), brillantante e sale
separatamente per risultati di pulizia e
asciugatura ottimali.
• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.
• Non usare una dose di detersivo
superiore alla quantità raccomandata.
Osservare le istruzioni riportate sulla
confezione del detersivo.
Page 17
10.3 Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione
Prima di iniziare ad usare separatamente
detersivo, sale e brillantante attenersi
alla procedura seguente:
1. Impostare il livello più alto del
decalcificatore dell'acqua.
2. Assicurarsi che i contenitori del sale
e del brillantante siano pieni.
3. Avviare il programma più breve con
una fase di risciacquo. Non
aggiungere il detersivo e non
caricare i cestelli.
4. Una volta completato il programma,
regolare il decalcificatore dell'acqua
in base alla durezza dell'acqua
locale.
5. Regolare la quantità di brillantante
rilasciata.
6. Attivare il contenitore del brillantante.
10.4 Caricare i cestelli
• Utilizzare l’apparecchiatura
esclusivamente per lavare articoli
idonei al lavaggio in lavastoviglie.
• Non introdurre nell’apparecchiatura
articoli di legno, osso, alluminio, peltro
o rame.
• Non inserire nell'apparecchiatura
oggetti che possano assorbire acqua
(spugne, panni per la pulizia).
• Gettare i residui di cibo più grandi
nella spazzatura.
• Ammorbidire le tracce di bruciato sulle
stoviglie.
• Disporre gli utensili cavi (tazze,
bicchieri e padelle) con l’apertura
rivolta verso il basso.
ITALIANO 17
• Verificare che i bicchieri non si
tocchino l’un l’altro.
• Sistemare le posate e i piccoli oggetti
nel cassetto portaposate.
• Sistemare gli oggetti leggeri nel
cestello superiore. In modo tale che
non possano muoversi.
• Prima di avviare un programma,
assicurarsi che i mulinelli possano
ruotare liberamente.
10.5 Prima di avviare il
programma
Verificare che:
• I filtri siano puliti e installati
correttamente.
• Il tappo del contenitore del sale sia
serrato.
• I fori sui mulinelli non siano ostruiti.
• Siano presenti il sale per lavastoviglie
e il brillantante (a meno che non si
utilizzino le pastiglie combinate).
• Le stoviglie siano riposte
correttamente nei cestelli.
• Il programma sia adatto al tipo di
carico e al grado di sporco.
• Si utilizzi la quantità corretta di
detersivo e additivi.
10.6 Scaricare i cestelli
1. Lasciare raffreddare i piatti prima di
estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.
2. Vuotare prima il cestello inferiore e
quindi quello superiore.
Al termine del programma,
dell'acqua potrebbe
rimanere sulle pareti e sulla
porta dell'apparecchiatura.
11. PULIZIA E CURA
ATTENZIONE!
Prima di eseguire qualunque
intervento di manutenzione,
spegnere l'apparecchiatura
ed estrarre la spina dalla
presa.
Filtri sporchi e mulinelli
ostruiti riducono i risultati di
lavaggio. Eseguire controlli
periodici e pulirli, se
necessario.
Page 18
C
B
A
www.electrolux.com18

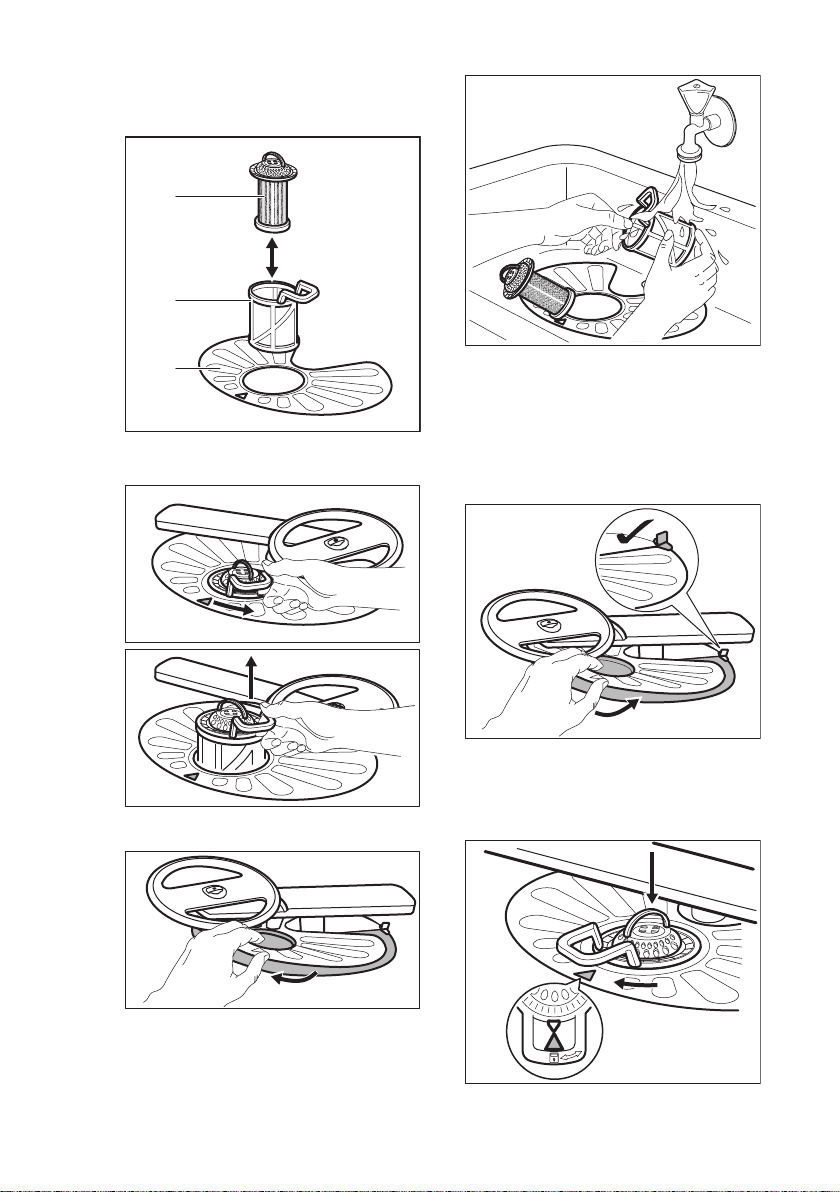

11.1 Pulizia dei filtri
Il sistema del filtro si compone di 3 parti.
1. Ruotare il filtro (B) in senso antiorario
e rimuoverlo.
5. Assicurarsi che non vi siano residui
di cibo o di sporco all'interno o
attorno al bordo della vasca di
raccolta.
6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.
7. Rimontare i filtri (B) e (C).
8. Posizionare nuovamente il filtro (B)
nel filtro piatto (A). Ruotarlo in senso
2. Estrarre il filtro (C) dal filtro (B).
3. Rimuovere il filtro piatto (A).
orario finché non si blocca in
posizione.
4. Lavare i filtri.
Page 19
AVVERTENZA!
Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.
11.2 Pulizia del mulinello superiore
Si consiglia di pulire regolarmente il
mulinello superiore per evitare che lo
sporco ostruisca i fori.
Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.
1. Estrarre il cestello superiore.
2. Per sganciare il mulinello dal
cestello, premerlo verso l'alto nella
direzione indicata dalla freccia
inferiore e contemporaneamente
ruotarlo in senso orario.
3. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.
ITALIANO 19
4. Per riagganciare il mulinello al
cestello, premerlo nella direzione
indicata dalla freccia inferiore e
contemporaneamente ruotarlo in
senso antiorario finché non si blocca
in posizione.
11.3 Pulizia esterna
• Pulire l'apparecchiatura con un panno
inumidito e morbido.
• Utilizzare solo detergenti neutri.
• Non usare prodotti abrasivi, spugnette
abrasive o solventi.
11.4 Pulizia interna
• Pulire accuratamente
l'apparecchiatura, inclusa la
guarnizione in gomma della porta, con
un panno morbido umido.
• Se si usano regolarmente programmi
di breve durata, è possibile riscontrare
depositi di grasso e calcare all'interno
dell'apparecchiatura. Per evitarlo, si
consiglia di avviare programmi lunghi
almeno 2 volte al mese.
• Per ottenere le migliori prestazioni
dall'apparecchiatura, si consiglia di
utilizzare mensilmente un prodotto
specifico per la pulizia della
lavastoviglie. Seguire attentamente le
istruzioni riportate sulla confezione del
prodotto.
Page 20
www.electrolux.com20
12. RISOLUZIONE DEI PROBLEMI
L'apparecchiatura non si avvia o si
blocca durante il funzionamento. Prima
di contattare il Centro di Assistenza
Autorizzato, tentare di risolvere il
problema da soli con l'aiuto delle
informazioni riportate in tabella.
ATTENZIONE!
Riparazioni non eseguite in
modo accurato possono
comportare gravi rischi per
la sicurezza dell'utente.
Qualsiasi tipo di riparazione
deve essere eseguita da
personale qualificato.
Problema e codice al‐
larme
Non è possibile accendere
l'apparecchiatura.
Il programma non si avvia. • Controllare che la porta sia chiusa.
Possibile causa e soluzione
• Verificare che la spina sia collegata alla presa elettri‐
ca.
• Assicurarsi che il fusibile all'interno del quadro elettri‐
co non sia danneggiato.
• Se è stato impostato il ritardo, annullare l'imposta‐
zione o attendere il termine del conto alla rovescia.
• L'apparecchiatura ha avviato la procedura di rigener‐
azione della resina all'interno del decalcificatore. La
procedura dura all'incirca 5 minuti.
In alcuni casi il display visualizza un
codice allarme.
La maggior parte dei possibili
problemi possono essere risolti senza
il bisogno di contattare il Centro di
Assistenza Autorizzato.
L'apparecchiatura non car‐
ica acqua.
Il display visualizza .
L'apparecchiatura non
scarica l'acqua.
Il display visualizza .
• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimenta‐
zione non sia troppo bassa. Per ottenere informazio‐
ni a questo proposito, contattare l'ente erogatore lo‐
cale.
• Controllare che il rubinetto dell'acqua non sia ostrui‐
to.
• Controllare che il filtro nel tubo di carico non sia os‐
truito.
• Verificare che il tubo di carico non sia attorcigliato o
piegato.
• Controllare che lo scarico del lavello non sia ostruito.
• Controllare che il filtro nel tubo di scarico non sia os‐
truito.
• Controllare che il sistema del filtro interno non sia os‐
truito.
• Verificare che il tubo di scarico non sia attorcigliato o
piegato.
Page 21
ITALIANO 21
Problema e codice al‐
Possibile causa e soluzione
larme
Il dispositivo antiallaga‐
mento è attivo.
• Chiudere il rubinetto dell’acqua e contattare il Centro
di Assistenza Autorizzato.
Il display visualizza .
L'apparecchiatura si ar‐
resta e riparte più volte du‐
• È normale. Permette di ottenere risultati di pulizia ot‐
timali e risparmiare energia.
rante il funzionamento.
Il programma dura troppo. • Selezionare l'opzione TimeManager per ridurre la
durata del programma.
• Se è stata impostata la partenza ritardata, annullare
l'impostazione o attendere il termine del conto alla
rovescia.
Il tempo residuo sul display
aumenta e raggiunge qua‐
• Non si tratta di un'anomalia. L'apparecchiatura fun‐
ziona correttamente.
si il termine del program‐
ma.
Le opzioni del programma
devono essere reimpostate
• Per salvare la configurazione preferita utilizzare l'op‐
zione MyFavourite.
ogni volta.
Leggera perdita dalla porta
dell'apparecchiatura.
• L'apparecchiatura non è correttamente livellata. Al‐
lentare o stringere i piedini regolabili (ove previsti).
• La porta dell'apparecchiatura non è centrata rispetto
alla vasca. Regolare il piedino posteriore (ove previs‐
to).
La porta dell'apparecchia‐
tura si chiude con difficoltà.
Tintinnio/colpi dall'interno
dell'apparecchiatura.
L'apparecchiatura fa scat‐
tare l'interruttore princi‐
pale.
• L'apparecchiatura non è correttamente livellata. Al‐
lentare o stringere i piedini regolabili (ove previsti).
• Alcune parti di pentole e stoviglie sporgono dai ces‐
telli.
• Le pentole e le stoviglie non sono state sistemate
adeguatamente nei cestelli. Fare riferimento al libret‐
to contenente le indicazioni per caricare il cestello.
• Accertarsi che i mulinelli possano girare liberamente.
• L'amperaggio è insufficiente per sopportare l'uso di
più apparecchiature contemporaneamente. Verificare
l'amperaggio della presa e la capacità del contatore
o spegnere una delle apparecchiature in uso.
• Guasto elettrico interno all'apparecchiatura. Contat‐
tare un Centro di Assistenza Autorizzato.
Page 22
www.electrolux.com22
Fare riferimento a
"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre
possibili cause.
Una volta controllata l'apparecchiatura,
spegnerla e riaccenderla. In caso di
ricomparsa dell'anomalia, contattare il
Centro di Assistenza Autorizzato.
Per i codici allarme non presenti in
tabella, contattare un Centro di
Assistenza Autorizzato.
12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti
Problema Possibile causa e soluzione
Risultati di lavaggio insod‐
disfacenti.
• Fare riferimento a "Utilizzo quotidiano", "Consi‐
gli e suggerimenti" e al libretto contenente le indi‐
cazioni per caricare il cestello.
• Usare programmi di lavaggio più intensi.
• Pulire i mulinelli ed il filtro. Vedere il capitolo "Puli‐
zia e cura".
Risultati di asciugatura in‐
soddisfacenti.
Su bicchieri e stoviglie ri‐
mangono delle striature
biancastre o striature bluas‐
tre.
Macchie e tracce di gocce
d'acqua su bicchieri e stovi‐
glie.
• Pentole e stoviglie sono state lasciate troppo tem‐
po all'interno dell'apparecchiatura chiusa.
• Brillantante assente o quantità di brillantante insuf‐
ficiente. Impostare il contenitore del brillantante su
un livello superiore.
• Gli oggetti di plastica devono essere asciugati con
un panno.
• Per ottenere le migliori prestazioni di asciugatura,
attivare l'opzione XtraDry.
• Si consiglia di utilizzare sempre il brillantante, an‐
che in combinazione con pastiglie multifunzione.
• La quantità di brillantante erogata è eccessiva. Re‐
golare il livello del brillantante su una posizione in‐
feriore.
• È stata utilizzata una dose eccessiva di detersivo.
• La quantità di brillantante erogata non è sufficiente.
Regolare il livello del brillantante su una posizione
superiore.
• La causa potrebbe essere la qualità del brillan‐
tante.
Page 23
ITALIANO 23
Problema Possibile causa e soluzione
Le stoviglie sono bagnate. • Per ottenere le migliori prestazioni di asciugatura,
attivare l'opzione XtraDry.
• Il programma non dispone di una fase di asciuga‐
tura oppure questa fase viene eseguita a bassa
temperatura.
• Il contenitore del brillantante è vuoto.
• La causa potrebbe essere la qualità del brillan‐
tante.
• La causa potrebbe essere la qualità del detersivo
in pastiglie multifunzione. Provare un prodotto di
una marca diversa o attivare il contenitore del bril‐
lantante e utilizzare il brillantante insieme al deter‐
sivo in pastiglie multifunzione.
• Lasciare la porta della lavastoviglie socchiusa e at‐
tendere alcuni minuti prima di estrarre le stoviglie.
L'interno dell'apparecchia‐
tura è bagnato.
Insolita produzione di schiu‐
ma durante il lavaggio.
Tracce di ruggine sulle pos‐
ate.
Sono presenti residui di de‐
tersivo all'interno del conte‐
nitore al termine del pro‐
gramma.
Odori all'interno dell'appar‐
ecchiatura.
Il calcare può depositarsi su
pentole e stoviglie, nella
vasca o all'interno della por‐
ta.
• Non si tratta di un'anomalia ma dell'umidità pre‐
sente nell'aria che si condensa sulle pareti.
• Utilizzare solo detersivi per lavastoviglie.
• Perdita dal contenitore del brillantante. Contattare
un Centro di Assistenza Autorizzato.
• È presente troppo sale nell'acqua utilizzata per il
lavaggio. Fare riferimento a "Decalcificatore
dell'acqua".
• Sono state sistemate insieme posate d'argento e
acciaio inossidabile. Evitare di sistemare oggetti
d'argento e acciaio inossidabile uno accanto all'al‐
tro.
• La pastiglia del detersivo si è incollata all'interno
del contenitore e l'acqua non è riuscita ad eliminar‐
la completamente.
• L'acqua non è in grado di eliminare il detersivo dal
contenitore. Assicurarsi che il mulinello non sia
bloccato o ostruito.
• Assicurarsi che gli oggetti nei cestelli non impedis‐
cano l'apertura del coperchio del contenitore del
detersivo.
• Fare riferimento a "Pulizia interna".
• Fare riferimento a "Decalcificatore dell'acqua".
Page 24
www.electrolux.com24
Problema Possibile causa e soluzione
Pentole e stoviglie opache,
scolorite o incrinate.
Fare riferimento a
"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre
possibili cause.
13. DATI TECNICI
• Assicurarsi di introdurre nell'apparecchiatura solo
oggetti lavabili in lavastoviglie.
• Caricare e scaricare il cestello delicatamente. Fare
riferimento al libretto contenente le indicazioni per
caricare il cestello.
• Sistemare gli oggetti delicati nel cestello superiore.
Dimensioni Larghezza/Altezza/Profondità
(mm)
Tensione (V) 200 - 240
Collegamento elettrico
1)
Frequenza (Hz) 50 / 60
Pressione dell’acqua di ali‐
mentazione
Collegamento dell'acqua
bar (minima e massima) 0.5 - 8
MPa (minima e massima) 0.05 - 0.8
Acqua fredda o calda
2)
Capacità Coperti 15
Consumo di energia Modalità Acceso (W) 5.0
Consumo di energia Modalità Spento (W) 0.10
1)
Per altri valori, fare riferimento alla targhetta dei dati.
2)
Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di ener‐
gia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.
14. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
596 / 818-898 / 550
max. 60°C
*
Page 25
ITALIANO 25
Page 26
www.electrolux.com26
Page 27
ITALIANO 27
Page 28
www.electrolux.com/shop
117894282-A-422015
Loading...
