Electrolux ESL8315RO User Manual [it]

ESL 8315RO

LAVE-VAISSELLE

FR

LAVASTOVIGLIE

IT

NOTICE D'UTILISATION 2
ISTRUZIONI PER L’USO 21

www.electrolux.com2

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ................................................................................ 3

2. INSTRUCTIONS DE SÉCURITÉ........................................................................... 4

3. DESCRIPTION DE L'APPAREIL........................................................................... 5

4. BANDEAU DE COMMANDE................................................................................ 6

5. PROGRAMMES...................................................................................................6

6. RÉGLAGES......................................................................................................... 8

7. OPTIONS...........................................................................................................11

8. AVANT LA PREMIÈRE UTILISATION..................................................................12

9. UTILISATION QUOTIDIENNE............................................................................. 13

10. CONSEILS.......................................................................................................15

11. ENTRETIEN ET NETTOYAGE.......................................................................... 17

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT.............................................. 18

13. CARACTÉRISTIQUES TECHNIQUES...............................................................20

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que
chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrez votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pièces d'origine.
Avant de contacter le service, assurez-vous de disposer des informations
suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
peut être tenu pour responsable des dommages et
blessures liés à une mauvaise installation ou utilisation.
Conservez toujours cette notice avec votre appareil pour
vous y référer ultérieurement.

1.1 Consignes générales de sécurité

• Cet appareil est conçu uniquement pour un usage

domestique et des situations telles que :

– bâtiments de ferme, cuisines réservées aux employés

dans les magasins, bureaux et autres lieux de travail ;

– pour une utilisation privée, par les clients, dans des

hôtels et autres lieux de séjour.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l'eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar
(Mpa)

• Respectez le nombre maximum de 15 couverts.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, son atelier d'entretien ou un
technicien qualifié afin d'éviter tout danger.

• Placez les couteaux et les couverts avec des bouts

pointus dans le panier à couverts avec les pointes
tournées vers le bas ou en position horizontale.

• Ne laissez pas la porte de l'appareil ouverte sans

surveillance pour éviter tout risque de chute.

• Avant toute opération d'entretien, éteignez l'appareil et

débranchez la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer

l'appareil.

• L'appareil doit être raccordé au circuit d'eau à l'aide

des tuyaux neufs fournis. N'utilisez pas de tuyaux
provenant d'anciens appareils.

FRANÇAIS

3

www.electrolux.com4

1.2 Sécurité des enfants et des personnes

vulnérables

• Cet appareil peut être utilisé par des enfants de plus de

8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de la porte de

l'appareil lorsque celle-ci est ouverte.

• Les enfants ne doivent pas nettoyer ni entreprendre une

opération de maintenance sur l'appareil sans
surveillance.

2. INSTRUCTIONS DE SÉCURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• N'installez pas l'appareil ou ne l'utilisez
pas dans un endroit où la température
ambiante est inférieure à 0 °C.

• Suivez scrupuleusement les
instructions d'installation fournies avec
l'appareil.

• Vérifiez que l'appareil est installé sous
et à proximité de structures sûres.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques
figurant sur la plaque signalétique
correspondent à celles de votre
réseau. Si ce n'est pas le cas,
contactez un électricien.

• Utilisez toujours une prise antichoc
correctement installée.

• N'utilisez pas d'adaptateurs multiprises
ni de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du cordon
d'alimentation de l'appareil doit être
effectué par notre service après-vente.

• Ne branchez la fiche d'alimentation à la
prise de courant qu'à la fin de
l'installation. Assurez-vous que la prise
de courant est accessible une fois
l'appareil installé.

• Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.

• Cet appareil est conforme aux
directives CEE.

• Pour le Royaume-Uni et l'Irlande
uniquement. L'appareil est livré avec
une fiche secteur de 13 ampères. Si
vous devez changer le fusible de la
fiche secteur, utilisez un fusible 13 A
approuvé ASTA (BS 1362).

2.3 Raccordement à l'arrivée

5

4

10

9

67

11

12

2

3

1

8

d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant de brancher l'appareil à des
tuyaux neufs ou n'ayant pas servi
depuis longtemps, laissez couler l'eau
jusqu'à ce qu'elle soit propre.

• Avant d'utiliser l'appareil pour la
première fois, assurez-vous de
l'absence de fuites.

• Si le tuyau d'arrivée d'eau est
endommagé, débranchez
immédiatement la fiche de la prise
secteur. Contactez le service après­vente pour remplacer le tuyau d'arrivée
d'eau.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de
votre appareil ; ne vous asseyez pas
dessus.

• Les produits de lavage pour lave­vaisselle sont dangereux. Suivez les
consignes de sécurité figurant sur
l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne
jouez pas avec.

FRANÇAIS

• N'enlevez pas la vaisselle de l'appareil
avant la fin du programme. Il peut
rester du produit de lavage sur la
vaisselle.

• De la vapeur chaude peut s'échapper
de l'appareil si vous ouvrez la porte
pendant le déroulement d'un
programme.

• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.

2.5 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

• Débranchez l'appareil de l'alimentation
électrique.

• Coupez le câble d'alimentation et
mettez-le au rebut.

• Retirez le dispositif de verrouillage de la
porte pour empêcher les enfants et les
animaux de s'enfermer dans l'appareil.

5

3. DESCRIPTION DE L'APPAREIL

1

82 3 4 5 6 7

9

www.electrolux.com6

Bras d'aspersion supérieur

1

Bras d'aspersion intermédiaire

2

Bras d'aspersion inférieur

3

Filtres

4

Plaque de calibrage

5

Réservoir de sel régénérant

6

Fente d'aération

7

Distributeur de liquide de rinçage

8

Distributeur de produit de lavage

9

Panier du bas

10

Panier du haut

11

Panier à couverts

12

4. BANDEAU DE COMMANDE

3.1 Beam-on-Floor

Le faisceau Beam-on-Floor est une
lumière projetée sur le sol, sous la porte
de l'appareil.

• Lorsque le programme démarre, le
faisceau rouge s'allume et reste allumé
pendant toute la durée du programme.

• Lorsque le programme est terminé, le
faisceau devient vert.

• En cas de dysfonctionnement de
l'appareil, le faisceau rouge clignote.

Le faisceau Beam-on-Floor
s'éteint lorsque vous arrêtez
l'appareil.

Touche Marche/Arrêt

1

Affichage

2

Touche Delay

3

Touche Program

4

Touche MyFavourite

5

4.1 Voyants

Voyant Description

Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint
pendant le déroulement du programme.

Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint
pendant le déroulement du programme.

5. PROGRAMMES

Programme Degré de salis-

P1

1)

sure
Type de vaisselle

• Normalement
sale

• Vaisselle et cou­verts

Touche TimeManager

6

Touche Multitab

7

Touche EnergySaver

8

Voyants

9

Phases du programme Options

• Prélavage

• Lavage à 50 °C

• Rinçages

• Séchage

• EnergySaver

• TimeManager

• Multitab

FRANÇAIS

7

Programme Degré de salis-

Phases du programme Options
sure
Type de vaisselle

P2

• Tous

• Vaisselle, cou-

2)

verts, plats et
casseroles

• Prélavage

• Lavage de 45 °C à
70 °C

• Rinçages

• EnergySaver

• Multitab

• Séchage

P3

3)

• Saleté variable

• Vaisselle, cou­verts, plats et
casseroles

• Prélavage

• Lavage de 50 °C à
65 °C

• Rinçages

• EnergySaver

• TimeManager

• Multitab

• Séchage

P4

4)

P5 • Normalement

• Très sale

• Vaisselle, cou­verts, plats et
casseroles

ou légèrement
sale

• Prélavage

• Lavage à 70 °C

• Rinçages

• Séchage

• Lavage à 45 °C

• Rinçages

• Séchage

• EnergySaver

• TimeManager

• Multitab

• EnergySaver

• Multitab

• Vaisselle fragile
et verres

P6

5)

• Vaisselle
fraîchement sa­lie

• Lavage à 60 °C

• Rinçages

• Multitab

• Vaisselle et cou­verts

1)

Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la
vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts
de tests.)

2)

L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle
automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la
durée du programme.

3)

Ce programme vous permet de laver de la vaisselle dont le degré de salissure n'est pas ho­mogène. Vaisselle très sale dans le panier inférieur et vaisselle normalement sale dans le panier
supérieur. La pression et la température de l'eau sont plus élevées dans le panier inférieur que
dans le panier supérieur.

4)

Ce programme comprend une phase de rinçage à haute température, pour des résultats
plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant au
moins 10 minutes.

5)

Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons
résultats de lavage en peu de temps.

www.electrolux.com8

5.1 Valeurs de consommation

Programme

P1 11 1.082 225

P2 7 - 14 0.6 - 1.4 40 - 150

P3 14 - 16 1.2 - 1.5 139 - 149

P4 12.5 - 14.5 1.4 - 1.6 154 - 164

P5 12 - 14 0.7 - 0.9 75 - 85

P6 10 0.9 30

1)

Les valeurs de consommation peuvent changer en fonction de la pression et de la tempéra­ture de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée
ainsi que des options sélectionnées.

1)

Eau

(l)

5.2 Informations pour les

instituts de test

Pour toute information relative aux
performances de test, envoyez un courrier
électronique à l'adresse :

Consommation

électrique

(kWh)

[e-mail]

Notez le numéro du produit (PNC) indiqué
sur la plaque signalétique.

Durée

(min)

6. RÉGLAGES

6.1 Mode de sélection de

programme et mode utilisateur

Lorsque l'appareil est en mode de
sélection de programme, il est possible de
régler un programme et d'entrer dans le
mode utilisateur.

En mode utilisateur, les réglages
suivants peuvent être modifiés :

• Niveau de l'adoucisseur d'eau en

fonction de la dureté de l'eau.

• Activation ou désactivation du signal

sonore de fin de programme.

• Désactivation du distributeur de liquide

de rinçage lorsque vous souhaitez
utiliser l'option Multitab sans liquide de
rinçage.

• Niveau du liquide de rinçage en
fonction du dosage nécessaire.

Ces réglages seront sauvegardés
jusqu'à ce que vous les modifiez à
nouveau.

Comment régler le mode Programmation

L'appareil est en mode Programmation
lorsque le numéro de programmeP1
s'affiche.

Lorsque vous allumez l'appareil, il est
généralement en mode Programmation.
Cependant, si ce n'est pas le cas, vous

pouvez régler le mode Programmation de
la façon suivante :

Maintenez les touches et
enfoncées simultanément jusqu'à ce que
l'appareil se mette en mode
Programmation.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.

Dureté de l'eau

Degrés alle-

mands (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Réglages d'usine.

2)

N'utilisez pas de sel à ce niveau.

Degrés fran-

çais (°fH)

Plus la teneur en minéraux est élevée, plus
l'eau est dure. La dureté de l'eau est
mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre
région. Votre compagnie des eaux peut
vous indiquer la dureté de l'eau dans votre
région. Il est important de régler
l'adoucisseur d'eau sur un niveau adéquat
pour vous garantir de bons résultats de
lavage.

mmol/l Degrés

Clarke

FRANÇAIS

Réglage du ni-

veau de l'adou-

cisseur d'eau

1)

5

2)

1

9

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit être en mode
Programmation.

1. Pour entrer en mode utilisateur,
maintenez les touches et

enfoncées simultanément jusqu'à ce
que les voyants , , et se

mettent à clignoter et que plus rien ne
s'affiche.

2. Appuyez sur la touche .

• Les voyants , et
s'éteignent.

• Le voyant continue à clignoter.

• L'affichage indique le réglage
actuel : Par ex., = niveau 5.

3. Appuyez sur la touche à plusieurs
reprises pour modifier le réglage.

4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.

www.electrolux.com10

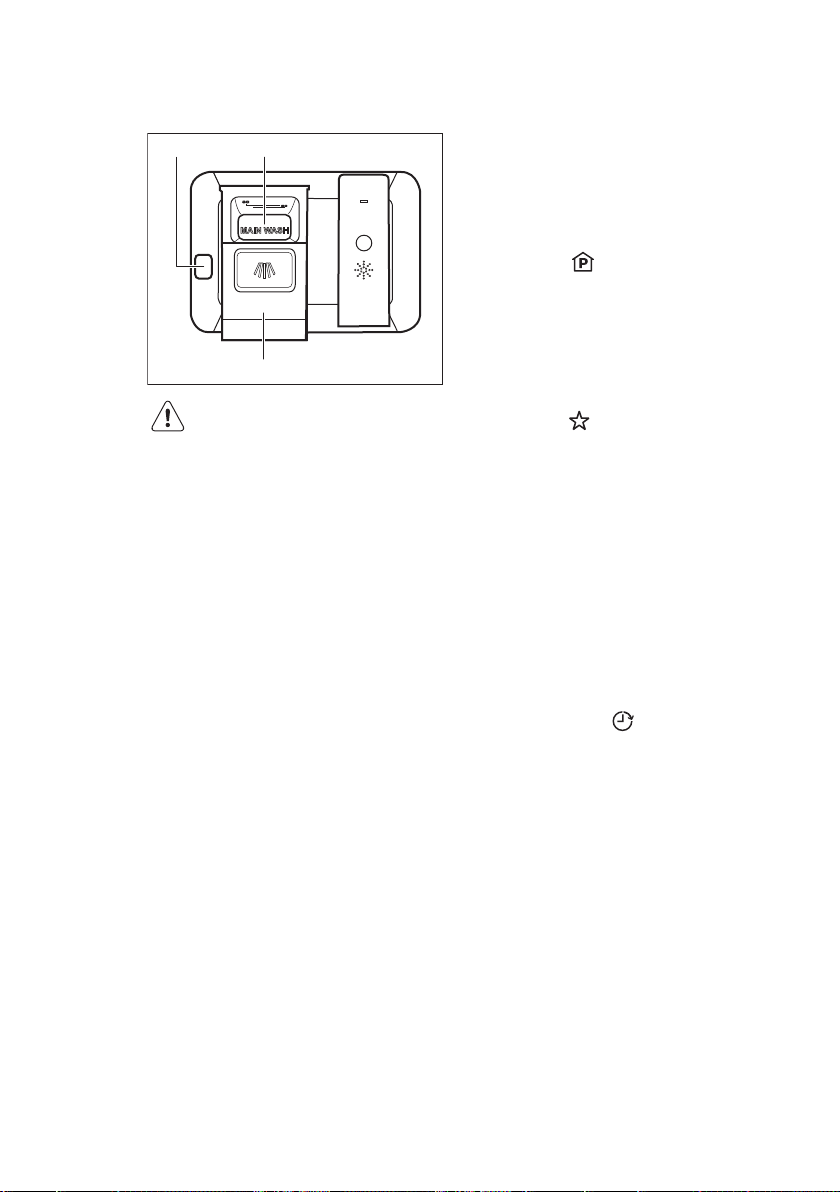

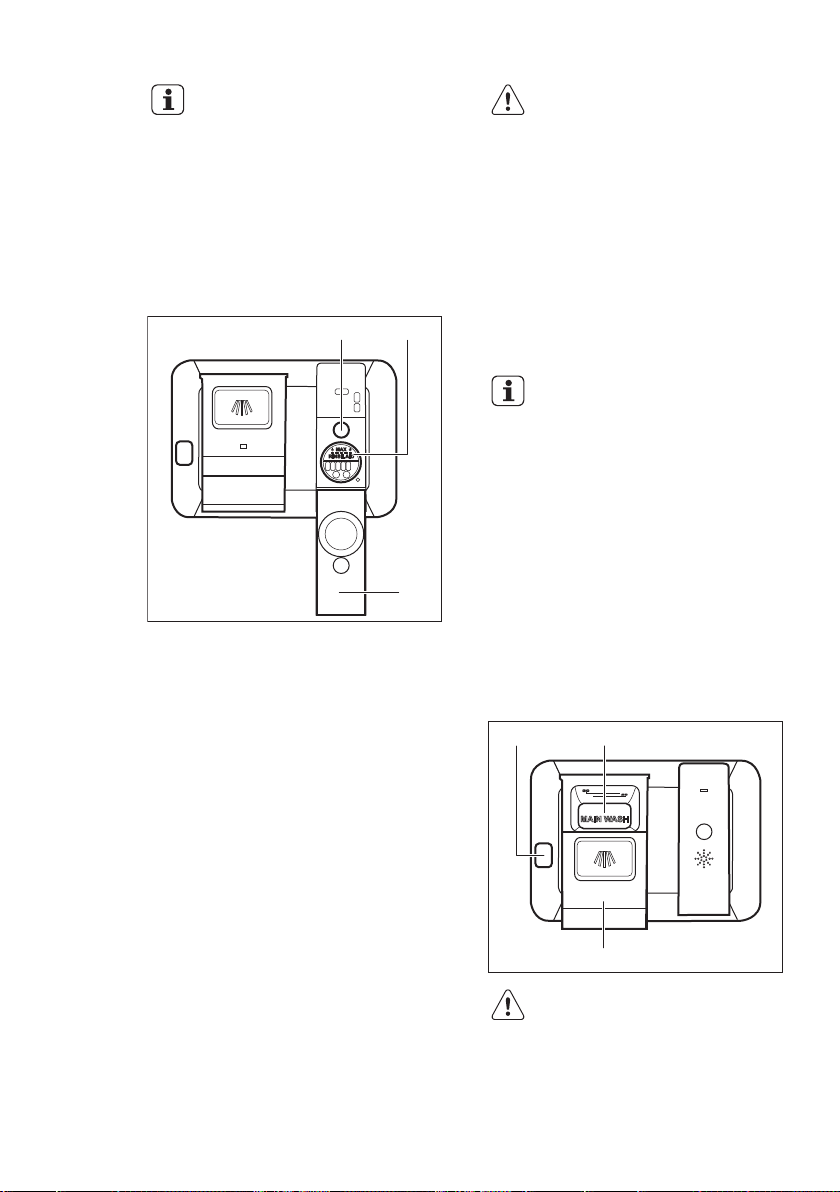

6.3 Le distributeur de liquide de

rinçage

Le liquide de rinçage permet de sécher la
vaisselle sans laisser de traînées ni de
taches.

Le liquide de rinçage est automatiquement
ajouté au cours du rinçage chaud.

Vous pouvez régler le dosage du liquide
de rinçage entre 1 (dosage minimum) et 6
(dosage maximum). Le dosage 0
désactive le distributeur de liquide de
rinçage, et le liquide n'est pas diffusé.

Réglage usine : dosage 4.

Comment régler le niveau de liquide de rinçage

L'appareil doit être en mode
Programmation.

1. Pour entrer en mode utilisateur,
maintenez les touches

enfoncées simultanément jusqu'à ce
que les voyants , , et se

mettent à clignoter et que plus rien ne
s'affiche.

2. Appuyez sur la touche .

• Les voyants , et

s'éteignent.

• Le voyant continue à clignoter.

• L'affichage indique le réglage

actuel : Par ex., = niveau 4.

– Les niveaux de liquide de

rinçage s'échelonnent de 0A à
6A.

– Niveau 0 = aucun liquide de

rinçage n'est libéré.

3. Appuyez sur la touche
reprises pour modifier le réglage.

4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.

et

à plusieurs

liquide de rinçage. Dans ce cas, les
résultats de séchage risquent d'être
insatisfaisants.

Lorsque le distributeur de liquide de
rinçage est désactivé, le voyant de
contrôle du liquide de rinçage est toujours
éteint.

Comment désactiver le distributeur de liquide de rinçage

L'appareil doit être en mode
Programmation.

1. Pour entrer en mode utilisateur,
maintenez les touches et

enfoncées simultanément jusqu'à ce
que les voyants , , et se

mettent à clignoter et que plus rien ne
s'affiche.

2. Appuyez sur la touche .

•

Les voyants , et
s'éteignent.

• Le voyant continue à clignoter.

• L'affichage indique le réglage
actuel :

liquide de rinçage activé

3. Appuyez sur pour modifier le
réglage. = distributeur de liquide

de rinçage désactivé

Le voyant de liquide de rinçage s'éteint.

4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.

= distributeur de

6.5 MyFavourite

Cette option vous permet de régler et
d'enregistrer le programme que vous
utilisez le plus souvent.

Vous pouvez uniquement mémoriser
1 programme. Tout nouveau réglage
annule le précédent.

6.4 Utilisation du liquide de
rinçage et des pastilles tout-en­un

Lorsque vous activez l'option Multitab, le
distributeur de liquide de rinçage continue
à libérer le liquide de rinçage. Vous pouvez
cependant désactiver le distributeur de

Comment enregistrer le programme MyFavourite

1. Sélectionnez le programme que vous
souhaitez enregistrer.

Vous pouvez également sélectionner des
options compatibles avec le programme.

FRANÇAIS

11

2. Maintenez la touche enfoncée

jusqu'à ce que le voyant
correspondant s'allume en continu.

Comment sélectionner le programme MyFavourite

Appuyez sur .

• Le voyant MyFavourite s'allume.

• L'affichage indique le numéro et la

• Si des options ont été

6.6 Signaux sonores

Les signaux sonores se déclenchent en
cas d''anomalie de fonctionnement de
l'appareil. Il est impossible de désactiver
ces signaux sonores.

Un signal sonore retentit également
lorsque le programme est terminé. Par
défaut, ce signal sonore est désactivé,
mais il est possible de l'activer.

7. OPTIONS

7.1 Multitab

Activez cette option lorsque vous utilisez
des pastilles tout en 1 contenant le sel

durée du programme.

sauvegardées avec le programme,
les voyants correspondant à ces
options s'allument.

Vous devez activer les
options souhaitées à chaque
fois avant de lancer un
programme. Vous ne pouvez
pas activer ni désactiver
d'options pendant le
déroulement d'un
programme.

Certaines options ne sont
pas compatibles entre elles.
Si vous avez choisi des
options incompatibles,
l'appareil en désactivera
automatiquement une ou
plusieurs. Seuls les voyants
correspondant aux options
encore actives resteront
allumés.

Comment activer le signal sonore de fin de programme

L'appareil doit être en mode
Programmation.

1. Pour entrer en mode utilisateur,
maintenez les touches et

enfoncées simultanément jusqu'à ce
que les voyants , , et se

mettent à clignoter et que plus rien ne
s'affiche.

2. Appuyez sur

•

Les voyants , et
s'éteignent.

• Le voyant continue à clignoter.

• L'affichage indique le réglage

actuel :
désactivé.

3. Appuyez sur pour modifier le
réglage.

= Signal sonore activé.

4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.

régénérant, le liquide de rinçage et le
produit de lavage. Elles peuvent
également contenir d'autres agents de
lavage ou de rinçage.

Cette option désactive la libération du sel
régénérant. Le voyant du sel régénérant
ne s'allume pas.

En utilisant cette option, la durée du
programme est prolongée, pour améliorer
les résultats de lavage et de séchage
offerts par les pastilles Tout en 1.

Multitab n'est pas une option permanente
et doit être sélectionnée à chaque cycle.

= Signal sonore

Comment activer l'option Multitab

Appuyez sur la touche .
Le voyant correspondant s'allume.

www.electrolux.com12

7.2 TimeManager

Cette option augmente la pression et la
température de l'eau. Les phases de
lavage et de séchage sont réduites.

La durée totale du programme diminue
d'environ 50 %.

Les résultats de lavage seront les mêmes
qu'avec la durée normale du programme.
Les résultats de séchage peuvent être
moins satisfaisants.

Comment activer l'option TimeManager

Appuyez sur ; le voyant correspondant
s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant ne
s'allume pas ou clignote rapidement
pendant quelques secondes, puis s'éteint.
L'affichage indique la durée du
programme réactualisée.

7.3 EnergySaver

Cette option diminue la température de la
dernière phase de rinçage et, par
conséquent, la consommation d'énergie
(environ -25 %).

Il se peut que la vaisselle soit encore
mouillée à la fin du programme.

La durée du programme est plus courte.

Comment activer l'option EnergySaver

Appuyez sur ; le voyant
correspondant s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant ne
s'allume pas ou clignote rapidement
pendant quelques secondes, puis s'éteint.
L'affichage indique la durée du
programme réactualisée.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide
de rinçage.

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer

tous les résidus qui peuvent toujours
se trouver à l'intérieur de l'appareil.
N'utilisez pas de produit de lavage et
ne chargez pas les paniers.

Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. Pendant ce temps, l'appareil
semble ne pas fonctionner. La phase de
lavage ne démarre qu'une fois cette
procédure achevée. La procédure sera
répétée régulièrement.

8.1 Réservoir de sel régénérant

Le sel permet de recharger la résine dans
l'adoucisseur d'eau et de garantir de bons
résultats de lavage en utilisation
quotidienne.

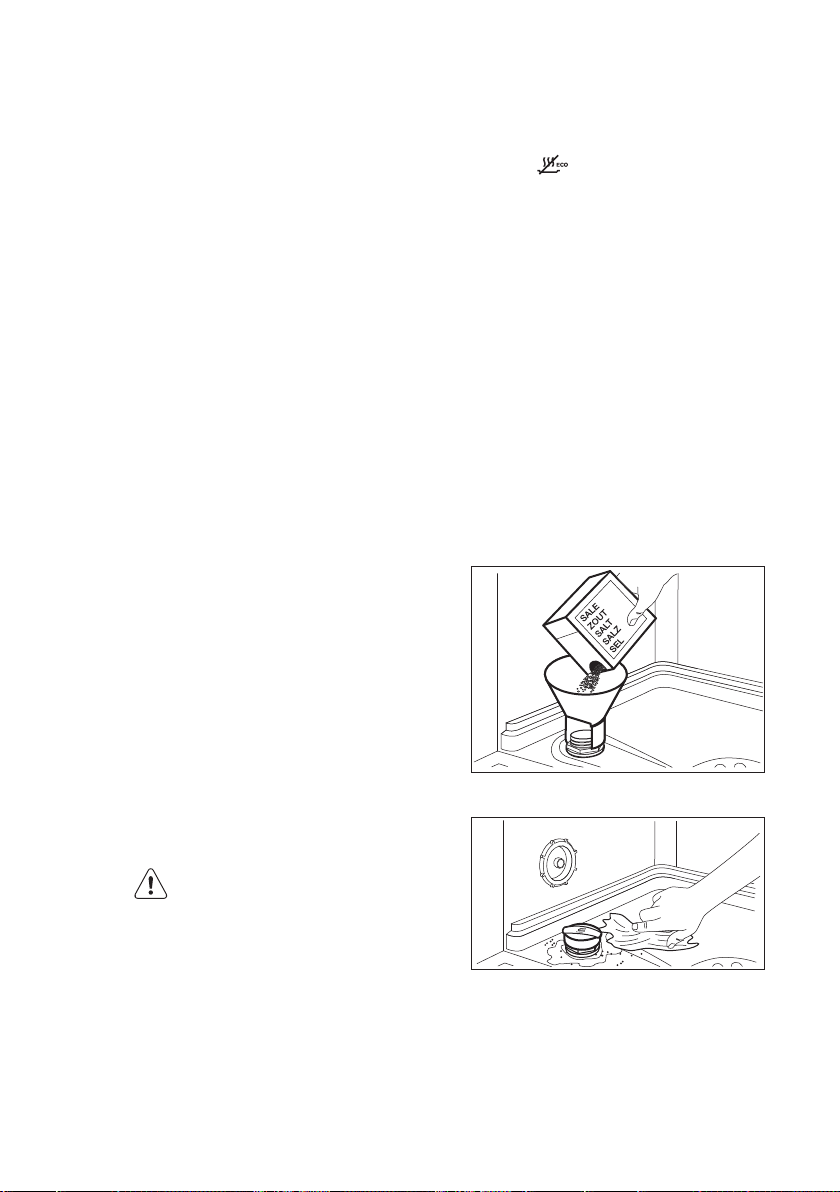

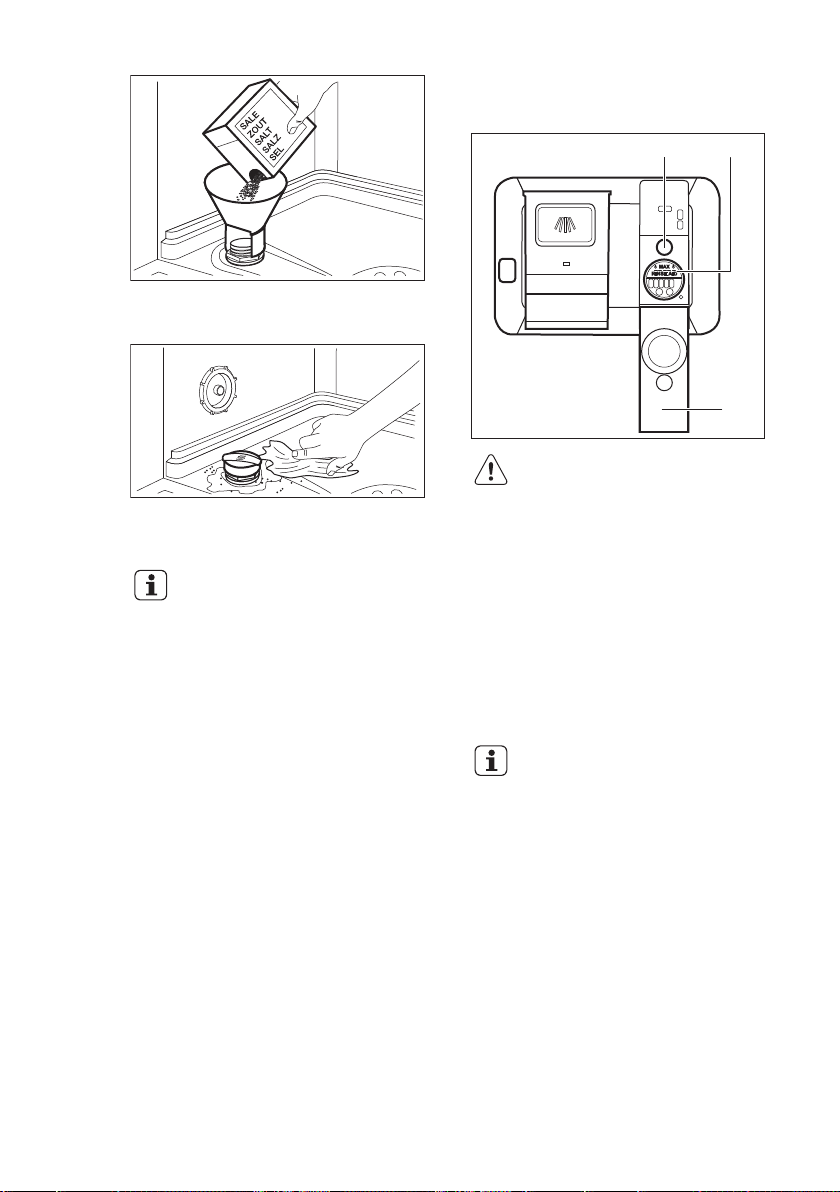

Remplissage du réservoir de sel régénérant

1. Tournez le couvercle du réservoir de

2. Versez 1 litre d'eau dans le réservoir

3. Remplissez le réservoir avec du sel

ATTENTION!

Utilisez uniquement du sel
régénérant conçu pour les
lave-vaisselle.

sel régénérant vers la gauche et
retirez-le.

de sel régénérant (uniquement la
première fois).

régénérant.

4. Enlevez le sel qui se trouve autour de

A

B

C

l'ouverture du réservoir de sel
régénérant.

5. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour
refermer le réservoir.

De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Risque de
corrosion. Afin d'éviter cela,
après avoir rempli le réservoir
de sel régénérant, démarrez
un programme.

FRANÇAIS

8.2 Comment remplir le

distributeur de liquide de rinçage

ATTENTION!

Utilisez uniquement du liquide
de rinçage spécialement
conçu pour les lave-vaisselle.

1. Ouvrez le couvercle (C).

2. Remplissez le distributeur (B) jusqu'à

ce que le liquide de rinçage atteigne le
repère « MAX ».

3. Si le liquide de rinçage déborde,
épongez-le avec un chiffon absorbant
pour éviter tout excès de mousse.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

Remplissez le distributeur de
liquide de rinçage lorsque le
voyant (A) s'allume.

13

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt

pour allumer l'appareil.
Assurez-vous que l'appareil est en mode
Utilisateur.

• Si le voyant du réservoir de sel
régénérant est allumé, remplissez
le réservoir.

• Si le voyant du liquide de rinçage
est allumé, remplissez le
distributeur de liquide de rinçage.

3. Chargez les paniers.

4. Ajoutez du produit de lavage. Si vous

utilisez des pastilles « Tout en 1 »,
activez l'option Multitab.

5. Réglez et lancez le programme adapté
au type de vaisselle et au degré de
salissure.

A

B

C

www.electrolux.com14

9.1 Utilisation du produit de

lavage

ATTENTION!

Utilisez uniquement un
produit de lavage spécial
pour lave-vaisselle.

1. Appuyez sur la touche de
déverrouillage (A) pour ouvrir le
couvercle (C).

2. Versez le produit de lavage sous
forme de poudre ou tablette dans le
compartiment approprié (B).

3. Si le programme comporte une phase
de prélavage, versez une petite
quantité de produit de lavage à
l'intérieur de la porte de l'appareil.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

9.2 Réglage et départ d'un

programme

Fonction Auto Off

Cette fonction réduit la consommation
d'énergie en éteignant automatiquement
l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme

de lavage.

• Au bout de 5 minutes si le programme

n'a pas démarré.

Départ d'un programme

1. Laissez la porte de l'appareil
entrouverte.

2. Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil. Assurez-vous
que l'appareil est en mode
Programmation.

3. Appuyez à plusieurs reprises sur la
touche jusqu'à ce que l'affichage

indique le numéro du programme que
vous souhaitez lancer. Le numéro du
programme s'affiche pendant environ
3 secondes, puis la durée du
programme s'affiche.

• Si vous souhaitez sélectionner le
programme MyFavourite, appuyez

sur .

– Les voyants des options

correspondant au programme

MyFavourite s'allument.
Le numéro du programme s'affiche
pendant environ 3 secondes, puis la durée
du programme s'affiche.

4. Sélectionnez les options compatibles.

5. Fermez la porte de l'appareil pour

démarrer le programme.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.

2. Appuyez sur à plusieurs reprises

jusqu'à ce que l'affichage indique le
délai choisi pour le départ différé (de 1
à 24 heures).

Le voyant du départ différé s'allume.

3. Fermez la porte de l'appareil pour

démarrer le décompte.
Pendant un décompte, il est possible
d'allonger le délai du départ différé, mais
pas de changer le programme et les
options.
Lorsque le décompte est terminé, le
programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un
programme est en cours, l'appareil

s'arrête. Lorsque vous refermez la porte,
l'appareil reprend là où il a été interrompu.

Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s'arrête.

Annulation du départ différé au cours du décompte

Lorsque vous annulez le départ différé,
vous devez régler de nouveau le
programme et les options.

Appuyez simultanément sur les touches

et et maintenez-les enfoncées
jusqu'à ce que l'appareil soit en mode de
sélection du programme.

10. CONSEILS

FRANÇAIS

Annulation du programme

Appuyez simultanément sur les touches

et et maintenez-les enfoncées
jusqu'à ce que l'appareil soit en mode de
sélection du programme.
Assurez-vous que le distributeur de
produit de lavage n'est pas vide avant de
démarrer un nouveau programme de
lavage.

Fin de programme

Lorsque le programme est terminé et que
vous ouvrez la porte, l'appareil s'éteint
automatiquement.

Fermez le robinet d'eau.

15

10.1 Raccordement

Les conseils suivants vous garantissent
des résultats de lavage et de séchage
optimaux au quotidien, et vous aideront à
protéger l'environnement.

• Videz les plus gros résidus alimentaires
des plats dans une poubelle.

• Ne rincez pas vos plats à la main au
préalable. En cas de besoin, utilisez le
programme de prélavage (si disponible)
ou sélectionnez un programme avec
une phase de prélavage.

• Utilisez toujours tout l'espace des
paniers.

• Lorsque vous chargez l'appareil, veillez
à ce que l'eau libérée par les embouts
des bras d'aspersion puisse atteindre
parfaitement les plats pour qu'ils soient
parfaitement lavés. Vérifiez que les
plats ne se touchent pas ou ne se
recouvrent pas les uns les autres.

• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel régénérant
séparément, ou des pastilles tout en 1
(par ex. « 3 en 1 », « 4 en 1 » ou « tout
en 1 »). Suivez les instructions
indiquées sur l'emballage.

• Sélectionnez le programme en fonction
du type de vaisselle et du degré de
salissure. Le programme ECO vous
permet d'optimiser votre

consommation d'eau et d'énergie pour
la vaisselle et les couverts normalement
sales.

10.2 Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant,
du liquide de rinçage et du produit de
lavage conçus pour les lave-vaisselle.
D'autres produits peuvent
endommager l'appareil.

• Les pastilles tout en 1 sont
généralement adaptées aux régions où
la dureté de l'eau est inférieure à
21 °dH. Dans les régions où la dureté
dépasse cette limite, du liquide de
rinçage et du sel régénérant doivent
être utilisés en complément des
pastilles tout en 1. Cependant, dans
les régions où l'eau est dure ou très
dure, nous recommandons l'utilisation
séparée d'un détergent simple
(poudre, gel, pastille, sans fonction
supplémentaire), de liquide de rinçage
et de sel régénérant pour des résultats
de lavage et de séchage optimaux.

• Si vous utilisez des pastille tout en 1,
vous pouvez sélectionner l'option
Multitab (si disponible). Cette option
améliore les résultats de lavage et de

www.electrolux.com16

séchage avec l'utilisation de pastilles
tout en 1.

• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.

• N'utilisez que la quantité nécessaire de
produit de lavage. Reportez-vous aux
instructions figurant sur l'emballage du
produit de lavage.

10.3 Que faire si vous ne voulez

plus utiliser de pastilles de
détergent multifonctions

Avant de commencer à utiliser du produit
de lavage, du sel régénérant et du liquide
de rinçage séparément, effectuez la
procédure suivante :

1. Réglez l'adoucisseur d'eau au niveau

maximal.

2. Assurez-vous que le réservoir de sel

régénérant et le distributeur de liquide
de rinçage sont pleins.

3. Lancez le programme le plus court

avec une phase de rinçage. N'utilisez
pas de produit de lavage et ne
chargez pas les paniers.

4. Lorsque le programme de lavage est

terminé, réglez l'adoucisseur d'eau en
fonction de la dureté de l'eau dans
votre région.

5. Ajustez la quantité de liquide de

rinçage libérée.

• Laissez tremper les casseroles
contenant des restes d'aliments brûlés.

• Chargez les articles creux (tasses,
verres et casseroles) en les retournant.

• La vaisselle et les couverts ne doivent
pas être insérés les uns dans les autres
ni se chevaucher. Mélangez les
cuillères avec d'autres couverts.

• Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.

• Placez les petits articles dans le panier
à couverts.

• Placez les objets légers dans le panier
supérieur. Disposez-les de façon à ce
qu'ils ne puissent pas se retourner.

• Assurez-vous que le bras d'aspersion
tourne librement avant de lancer un
programme.

10.5 Avant le démarrage d'un

programme

Assurez-vous que :

• Les filtres sont propres et correctement
installés.

• Le bouchon du réservoir de sel
régénérant est vissé.

• Les bras d'aspersion ne sont pas
obstrués.

• Vous avez utilisé du sel régénérant et
du liquide de rinçage (sauf si vous
utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans
les paniers.

• Le programme est adapté au type de
vaisselle et au degré de salissure.

• Vous utilisez la bonne quantité de
produit de lavage.

10.4 Chargement des paniers

• Utilisez uniquement cet appareil pour
laver des articles qui peuvent passer au
lave-vaisselle.

• Ne mettez pas dans le lave-vaisselle
des articles en bois, en corne, en
aluminium, en étain et en cuivre.

• Ne placez pas dans l'appareil des
objets pouvant absorber l'eau
(éponges, chiffons de nettoyage).

• Enlevez les restes d'aliments sur les
articles.

10.6 Déchargement des paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer du lave-vaisselle. La
vaisselle encore chaude est sensible
aux chocs.

2. Déchargez d'abord le panier inférieur,
puis le panier supérieur.

À la fin du programme, les
côtés et la porte de l'appareil
peuvent être mouillés.

11. ENTRETIEN ET NETTOYAGE

C

B

A

AVERTISSEMENT!

Avant toute opération
d'entretien, éteignez l'appareil
et débranchez la fiche de la
prise secteur.

Les filtres sales et les bras
d'aspersion obstrués
diminuent les résultats de
lavage. Contrôlez-les
régulièrement et nettoyez-les
si nécessaire.

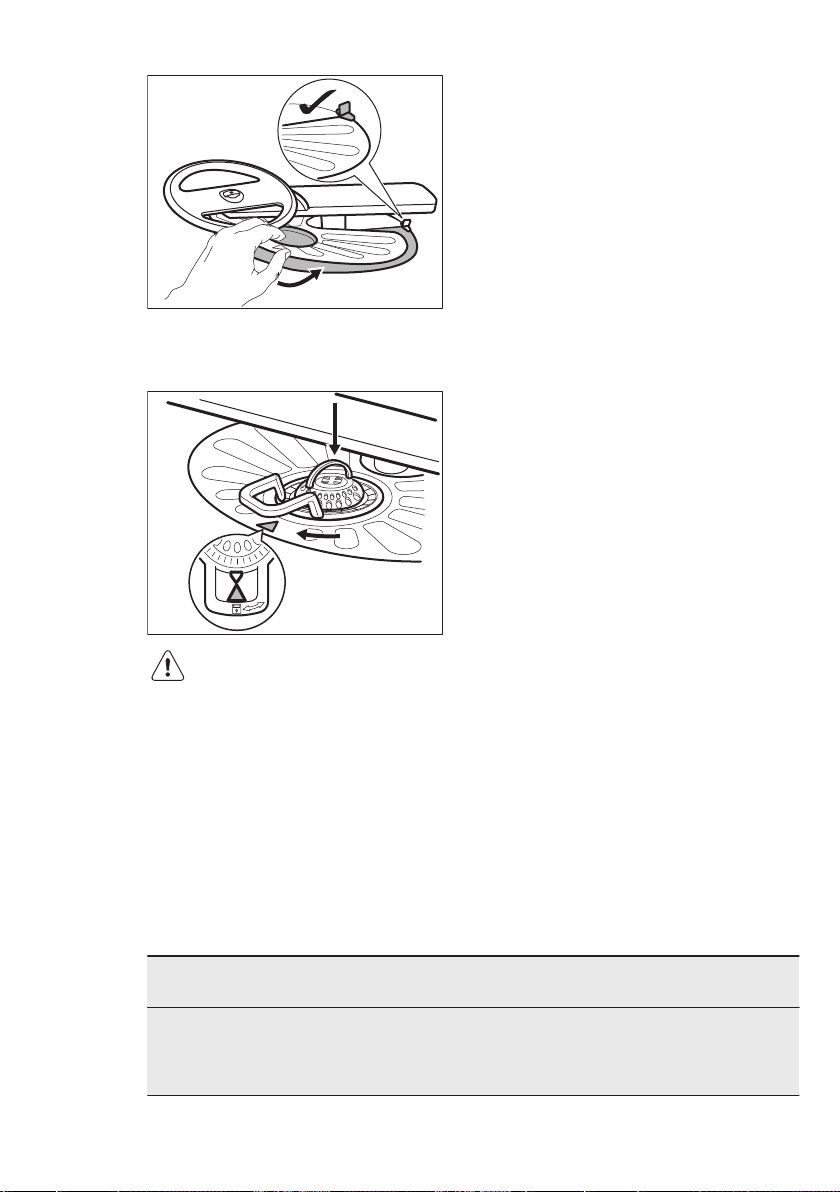

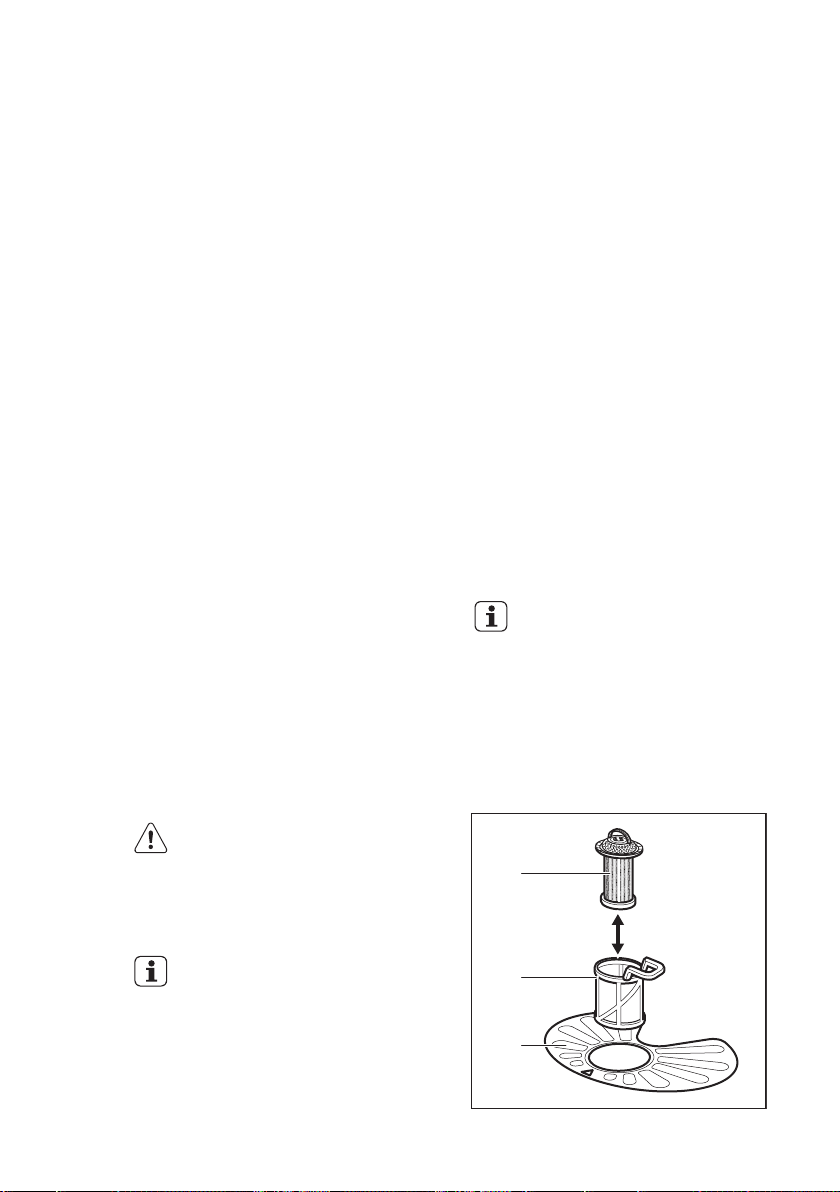

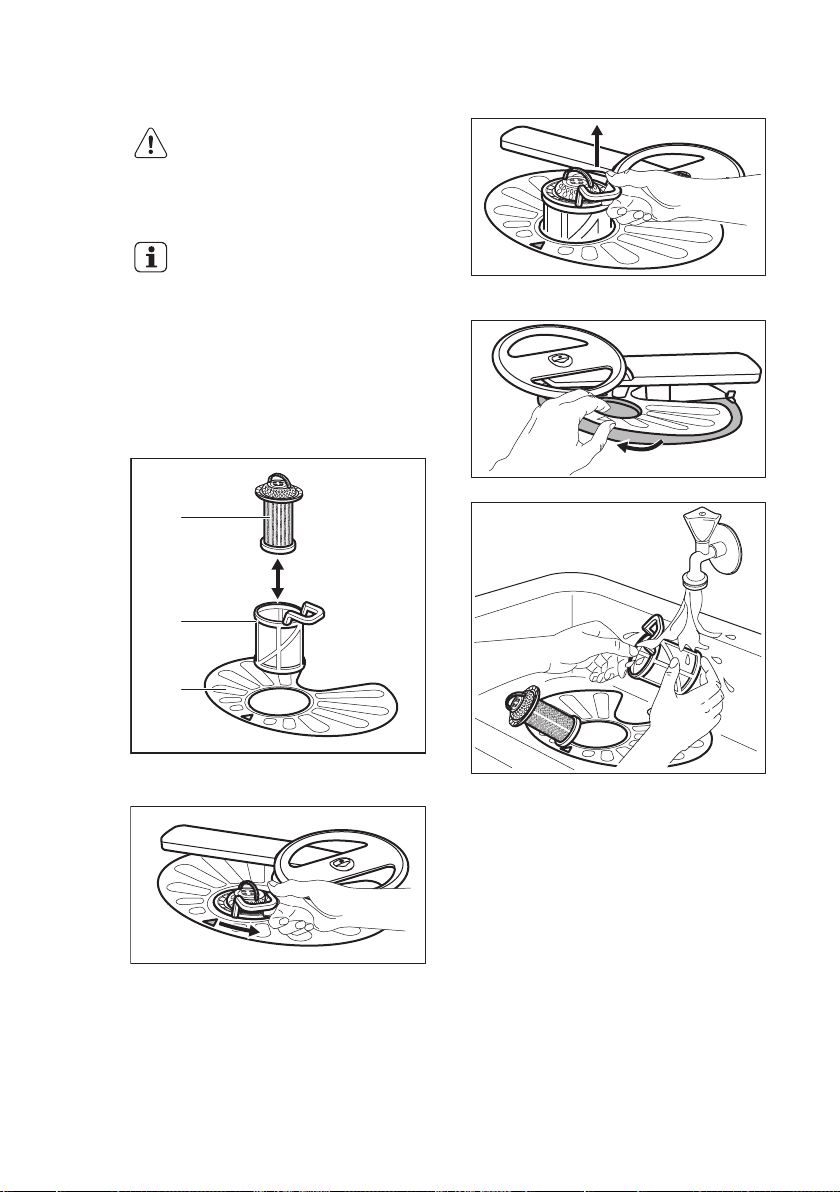

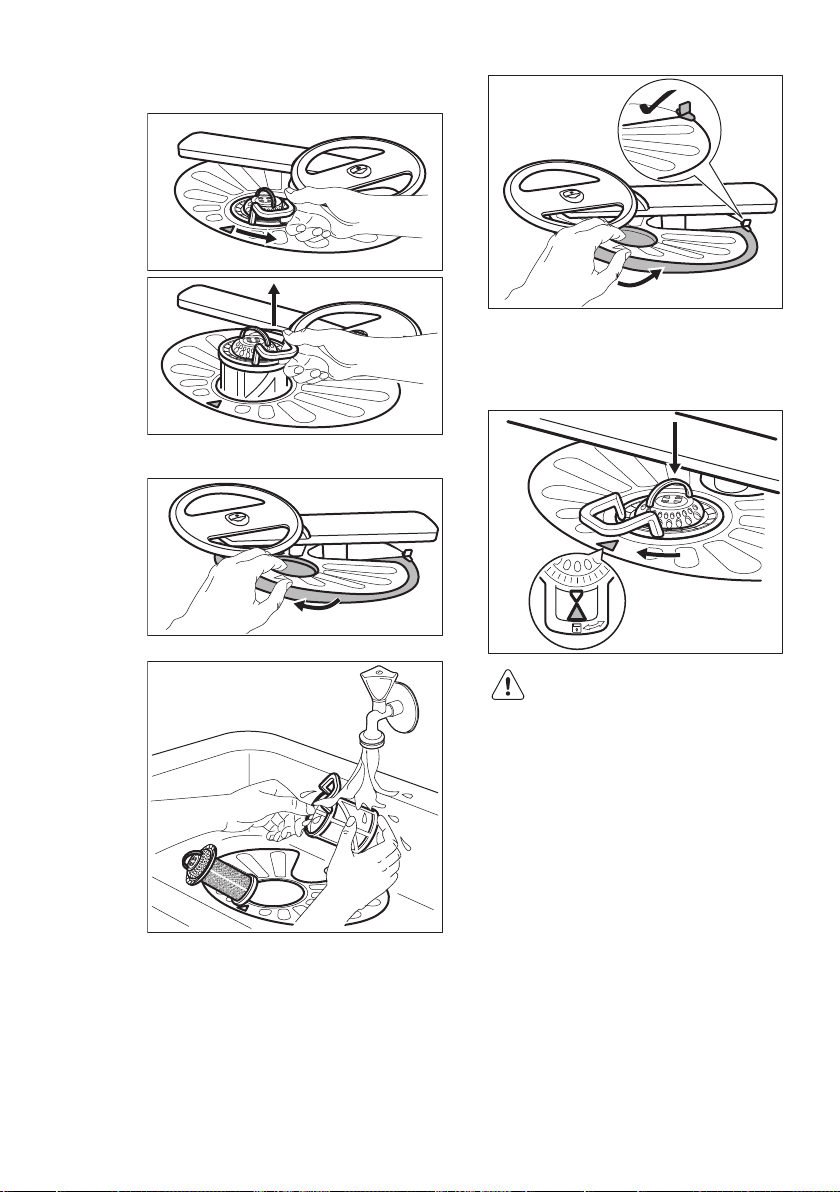

11.1 Nettoyage des filtres

Le système de filtrage se compose de
trois éléments.

FRANÇAIS

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

4. Lavez les filtres.

17

1. Faites pivoter le filtre (B) dans le sens

antihoraire puis sortez-le.

5. Assurez-vous qu'il ne reste aucun
résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.

6. Remettez le filtre plat à sa place (A).
Vérifiez qu'il est correctement
positionné sous les deux guides.

www.electrolux.com18

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre plat

(A). Tournez-le dans le sens horaire
jusqu'à la butée.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d’aspersion. Si des
résidus ont bouché les orifices des bras
d'aspersion, éliminez ceux-ci à l'aide d'un
objet fin et pointu.

11.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon
doux humide.

• Utilisez uniquement des produits de
lavage neutres.

• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.

11.4 Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y
compris le joint caoutchouc du hublot
avec un chiffon doux humide.

• Si vous utilisez régulièrement des
programmes de courte durée, des
dépôts de graisse et des dépôts
calcaires peuvent se former à l'intérieur
de l'appareil. Pour éviter cela, nous
recommandons de lancer un
programme long au moins 2 fois par
mois.

ATTENTION!

Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrête en
cours de programme, avant de contacter
le service après-vente, vérifiez d'abord si
vous ne pouvez pas résoudre le problème
vous même à l'aide des informations du
tableau.

Problème et code
d'alarme

L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimentation est

Solution possible

bien insérée dans la prise de courant.

• Assurez-vous qu'aucun fusible n'est grillé dans la boîte
à fusibles.

Pour certaines anomalies, l'écran
affiche un code d'alarme.

FRANÇAIS

19

Problème et code

Solution possible

d'alarme

Le programme ne démarre
pas.

• Vérifiez que la porte de l'appareil est fermée.

• Si vous avez sélectionné un départ différé, annulez-le
ou attendez la fin du décompte.

• L'appareil a commencé la procédure de recharge de
la résine dans l'adoucisseur d'eau. La durée de la
fonction est d'environ 5 minutes.

L'appareil ne se remplit pas
d'eau.

L'affichage indique .

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression de l'arrivée d'eau n'est
pas trop basse. Pour obtenir cette information, con­tactez votre compagnie des eaux.

• Assurez-vous que le robinet d'eau n'est pas obstrué.

• Assurez-vous que le filtre du tuyau d'arrivée d'eau
n'est pas obstrué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
tordu ni plié.

L'appareil ne vidange pas
l'eau.

L'affichage indique .

Le système de sécurité an­ti-débordement s'est dé-

• Assurez-vous que le siphon de l'évier n'est pas ob­strué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
tordu ni plié.

• Fermez le robinet d'eau et contactez votre service
après vente.

clenché.
L'affichage indique .

Une fois que vous avez contrôlé l'appareil,
éteignez l'appareil puis rallumez-le. Si le
problème persiste, contactez le service
après-vente.

Si des codes d'erreurs non décrits dans le
tableau fourni s'affichent, contactez le
service après-vente.

12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Solution possible

Traînées blanchâtres ou pelli­cules bleuâtres sur les verres
et la vaisselle.

Taches et traces de gouttes
d'eau séchées sur les verres
et la vaisselle.

• La quantité de liquide de rinçage libérée est trop im­portante. Placez le sélecteur de dosage du liquide de
rinçage sur un niveau plus faible.

• La quantité de produit de lavage est excessive.

• La quantité de liquide de rinçage libérée n'est pas
suffisante. Placez le sélecteur de dosage du liquide
de rinçage sur un niveau plus élevé.

• Il se peut que la qualité du liquide de rinçage soit en
cause.

www.electrolux.com20

Problème Solution possible

La vaisselle est mouillée. • Le programme ne comprend pas de phase de séch-

Pour trouver d'autres causes
possibles, reportez-vous au
chapitre « Conseils ».

age ou inclut une phase de séchage à basse tem­pérature.

• Le distributeur de liquide de rinçage est vide.

• Il se peut que la qualité du liquide de rinçage soit en
cause.

• Il se peut que la qualité des pastilles de détergent
multifonctions soit en cause. Essayez une marque
différente ou activez le distributeur de liquide de rin­çage et utilisez du liquide de rinçage avec les pas­tilles de détergent multifonctions.

13. CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon-

Branchement électrique

Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Arrivée d'eau Eau froide ou eau

Capacité Couverts 15

Consommation électrique Mode « Veille » (W) 0.99

Consommation électrique Mode « Éteint » (W) 0.10

1)

Reportez-vous à la plaque signalétique pour d'autres valeurs.

2)

Si l'eau chaude est produite à partir d"une source d'énergie respectueuse de l'environne­ment (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude
afin de réduire la consommation d'énergie.

deur (mm)

Tension (V) 220-240

1)

Fréquence (Hz) 50

2)

chaude

596 / 818-898 / 550

max. 60 °C

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez
à la protection de l'environnement et à
votre sécurité, recyclez vos produits
électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec
les ordures ménagères. Apportez ce
produit à votre centre de recyclage local

ou contactez votre administration
municipale.

INDICE

1. INFORMAZIONI PER LA SICUREZZA................................................................ 22

2. ISTRUZIONI DI SICUREZZA...............................................................................23

3. DESCRIZIONE DEL PRODOTTO....................................................................... 24

4. PANNELLO DEI COMANDI................................................................................25

5. PROGRAMMI.................................................................................................... 26

6. IMPOSTAZIONI..................................................................................................27

7. OPZIONI............................................................................................................30

8. PREPARAZIONE AL PRIMO UTILIZZO.............................................................. 31

9. UTILIZZO QUOTIDIANO.....................................................................................32

10. CONSIGLI E SUGGERIMENTI UTILI.................................................................34

11. PULIZIA E CURA............................................................................................. 35

12. RISOLUZIONE DEI PROBLEMI........................................................................ 37

13. DATI TECNICI..................................................................................................38

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed
elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento
desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.
Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza:

www.electrolux.com

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

ITALIANO

21

Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza, accertarsi di disporre dei seguenti dati:
Modello, PNC, numero di serie.
Le informazioni si trovano sulla targhetta dei dati.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

www.electrolux.com22

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. Il produttore non è
responsabile se un'installazione ed un uso non corretto
dell'apparecchiatura provocano lesioni e danni. Tenere
sempre le istruzioni a portata di mano come riferimento
futuro.

1.1 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e

applicazioni simili, tra cui:

– case di campagna; cucine di negozi, uffici e altri

ambienti di lavoro;

– clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali.

• Non apportare modifiche alle specifiche di questa

apparecchiatura.
La pressione di esercizio dell'acqua (minima e massima)

•

deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Rispettare il numero massimo di 15 coperti.

• Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal produttore, da un tecnico autorizzato o da
una persona qualificata per evitare situazioni di pericolo.

• Sistemare i coltelli e le posate appuntite nel cestello

portaposate con l’estremità rivolta verso il basso o in
posizione orizzontale.

• Non tenere la porta dell’apparecchiatura aperta senza

supervisione per evitare di caderci.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.

• Non nebulizzare acqua né utilizzare vapore per pulire

l'apparecchiatura.

• L'apparecchiatura deve essere collegata correttamente

all'impianto idrico con i tubi nuovi forniti. I tubi usati non
devono essere riutilizzati.

1.2 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a

partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente se
sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.

• Non consentire ai bambini di giocare con

l'apparecchiatura.

• Tenere i detersivi fuori dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dal'oblò

dell'apparecchiatura quando è aperto.

• La pulizia e gli interventi di manutenzione non devono

essere eseguiti dai bambini senza supervisione.

2. ISTRUZIONI DI SICUREZZA

ITALIANO

23

2.1 Installazione

• Rimuovere tutti i materiali di
imballaggio.

• Non installare o utilizzare
l'apparecchiatura se è danneggiata.

• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di sotto
di 0°C.

• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.

• Assicurarsi che l'apparecchiatura sia
installata sotto e vicino a parti
adeguatamente ancorate a una
struttura fissa.

2.2 Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa
elettrica.

• L'apparecchiatura deve disporre di una
messa a terra.

• Verificare che i dati elettrici riportati
sulla targhetta dei dati corrispondano a
quelli dell'impianto. In caso contrario,
contattare un elettricista.

• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.

• Non utilizzare prese multiple e
prolunghe.

• Accertarsi di non danneggiare la spina
e il cavo. Qualora il cavo elettrico
debba essere sostituito, l’intervento
dovrà essere effettuato dal nostro
Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella
presa solo al termine dell'installazione.
Verificare che la spina di alimentazione
rimanga accessibile dopo
l'installazione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

• Questa apparecchiatura è conforme
alle direttive CEE.

• Solo per il Regno Unito e l'Irlanda.
L'apparecchiatura è dotata di spina di
alimentazione da 13 amp. Se si
rendesse necessario cambiare il fusibile
della spina di alimentazione, utilizzarne
uno da 13 amp ASTA (BS 1362).

5

4

10

9

67

11

12

2

3

1

8

www.electrolux.com24

2.3 Collegamento dell’acqua

• Accertarsi di non danneggiare i tubi di
carico e scarico dell'acqua.

• Prima di collegare l’apparecchiatura a
tubazioni nuove o non utilizzate per un
lungo periodo, far scorrere l’acqua
finché non è limpida.

• La prima volta che si usa
l’apparecchiatura, accertarsi che non vi
siano perdite.

• Se il tubo di carico è danneggiato,
scollegare immediatamente la spina
dalla presa elettrica. Contattare il
Centro di Assistenza autorizzato per
sostituire il tubo di carico dell’acqua.

2.4 Utilizzo

• Non sedersi o salire sulla porta aperta.

• I detersivi per la lavastoviglie sono
pericolosi. Osservare le istruzioni di
sicurezza riportate sulla confezione del
detersivo.

• Non bere o giocare con l’acqua
all’interno dell’apparecchiatura.

• Non rimuovere i piatti
dall'apparecchiatura fino al

3. DESCRIZIONE DEL PRODOTTO

completamento del programma.
Potrebbe rimanere del detersivo sulle
stoviglie.

• L'apparecchiatura può rilasciare vapore
caldo se si apre la porta durante lo
svolgimento del programma.

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.

2.5 Smaltimento

ATTENZIONE!

Rischio di lesioni o
soffocamento.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.

Mulinello su cielo vasca

1

Mulinello superiore

2

Mulinello inferiore

1

82 3 4 5 6 7

9

3

Filtri

4

Targhetta dei dati

5

Contenitore del sale

6

Apertura di ventilazione

7

Contenitore del brillantante

8

Contenitore del detersivo

9

Cestello inferiore

10

Cestello superiore

11

Cassetto portaposate

12

3.1 Beam-on-Floor

Il Beam-on-Floor è un fascio di luce
proiettato sul pavimento della cucina al di
sotto della porta dell'apparecchiatura.

4. PANNELLO DEI COMANDI

ITALIANO

• Quando il programma si avvia, la luce è
rossa e rimane accesa per tutta la
durata del programma.

• Una volta terminato il programma, la
luce diventa verde.

• Se l’apparecchiatura presenta
un’anomalia, la luce rossa lampeggia.

Il Beam-on-Floor si spegne
con lo spegnimento
dell'apparecchiatura.

25

Tasto On/Off

1

Display

2

Tasto Delay

3

Tasto Program

4

Tasto MyFavourite

5

4.1 Spie

Spia Descrizione

Spia del sale. La spia è spenta durante l'esecuzione del programma.

Spia del brillantante. La spia è spenta durante l'esecuzione del pro­gramma.

Tasto TimeManager

6

Tasto Multitab

7

Tasto EnergySaver

8

Spie

9

www.electrolux.com26

5. PROGRAMMI

Programma Grado di sporco

Fasi del programma Opzioni

Tipo di carico

P1

1)

• Sporco normale

• Stoviglie e pos­ate

• Prelavaggio

• Lavaggio a 50°C

• Risciacqui

• EnergySaver

• TimeManager

• Multitab

• Asciugatura

P2

• Tutto

• Stoviglie miste,

2)

posate e pen­tole

• Prelavaggio

• Lavaggio da 45°C a
70°C

• Risciacqui

• EnergySaver

• Multitab

• Asciugatura

P3

3)

• Sporco misto

• Stoviglie miste,
posate e pen­tole

• Prelavaggio

• Lavaggio a 50°C e
65°C

• Risciacqui

• EnergySaver

• TimeManager

• Multitab

• Asciugatura

P4

4)

P5 • Sporco normale

• Sporco intenso

• Stoviglie miste,
posate e pen­tole

o leggero

• Stoviglie e bic-

• Prelavaggio

• Lavaggio a 70°C

• Risciacqui

• Asciugatura

• Lavaggio a 45°C

• Risciacqui

• Asciugatura

• EnergySaver

• TimeManager

• Multitab

• EnergySaver

• Multitab

chieri delicati

P6

5)

1)

Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stovi-

glie e posate con grado di sporco normale. (Programma standard per gli istituti di prova).

2)

L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Re­gola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e la du­rata del programma.

3)

Con questo programma è possibile lavare un carico con sporco misto. Caricare le stoviglie
con sporco molto intenso nel cestello inferiore e sporco normale nel cestello superiore. I valori
di pressione e temperatura dell'acqua nel cestello inferiore sono maggiori rispetto al cestello
superiore.

4)

Questo programma prevede una fase di risciacquo ad alta temperatura per garantire migliori
risultati igienici. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C per alme­no 10 minuti.

5)

Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garan­tisce buoni risultati di lavaggio in breve tempo.

• Sporco fresco

• Stoviglie e pos­ate

• Lavaggio a 60°C

• Risciacqui

• Multitab

5.1 Valori di consumo

ITALIANO

27

Programma

P1 11 1.082 225

P2 7 - 14 0.6 - 1.4 40 - 150

P3 14 - 16 1.2 - 1.5 139 - 149

P4 12.5 - 14.5 1.4 - 1.6 154 - 164

P5 12 - 14 0.7 - 0.9 75 - 85

P6 10 0.9 30

1)

I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle var-

iazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

1)

5.2 Informazioni per gli istituti di

prova

Per le informazioni necessarie, relative alle
prestazioni inviare una mail a:

6. IMPOSTAZIONI

Acqua

(l)

Energia

(kWh)

[e-mail]

Riportare il numero del prodotto (PNC)
che si trova sulla targhetta dei dati.

Durata

(min)

6.1 Modalità selezione

programma e modalità utente

Quando l'apparecchiatura si trova in
modalità di selezione programma, è
possibile impostare un programma ed
accedere alla modalità utente.

In modalità utente è possibile
modificare le seguenti impostazioni:

• Il livello del decalcificatore dell'acqua in
base alla durezza dell'acqua.

• L'attivazione o disattivazione del
segnale acustico al termine del
programma.

• La disattivazione del contenitore del
brillantante quando si desidera
utilizzare l'opzione Multitab senza il
brillantante.

• Il livello di brillantante in base al
dosaggio richiesto.

Tali impostazioni vengono
memorizzate fino alla successiva
modifica.

Come impostare la modalità di selezione programma

L’apparecchiatura si trova in modalità di
selezione programma quando il display
mostra il numero del programma P1.

Quando si attiva l’apparecchiatura,
generalmente si trova in modalità di
selezione programma. Tuttavia, se ciò non
accade, è possibile impostare la modalità
di selezione programma come segue:

Tenere premuti contemporaneamente
e finché l’apparecchiatura entra in

modalità di selezione programma.

www.electrolux.com28

6.2 Decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e sull'apparecchiatura.

La durezza dell'acqua dipende dal
contenuto di questi minerali. La durezza
dell'acqua è misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell’acqua

Durezza dell'acqua

Gradi tedeschi

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Impostazioni di fabbrica.

2)

Non utilizzare il sale a questo livello.

Gradi francesi

(°fH)

locale. Per informazioni sulla durezza
dell’acqua nella propria zona è possibile
rivolgersi all’ente erogatore locale. È
importante impostare il livello corretto del
decalcificatore dell'acqua per garantire
buoni risultati di lavaggio.

mmol/l Gradi

Clarke

Livello del decal-

cificatore dell’ac-

qua

5

1

1)

2)

Come impostare il livello del decalcificatore

L'apparecchiatura deve essere in modalità
di selezione programma.

1. Per accedere alla modalità utente,
tenere premuti contemporaneamente

e finché le spie , , e
iniziano a lampeggiare e il display è

vuoto.

2. Premere .

• Le spie , e si spengono.

• La spia continua a

lampeggiare.

• Il display mostra l'impostazione
corrente: ad es. = livello 5.

3. Premere ripetutamente il tasto per
modificare l'impostazione.

4. Premere il tasto On/Off per
confermare l'impostazione.

6.3 Contenitore del brillantante

Il brillantante permette di asciugare le
stoviglie senza strisce o macchie.

Il brillantante viene erogato
automaticamente durante la fase di
risciacquo con acqua calda.

È possibile impostare la quantità di
brillantante rilasciata tra il livello 1 (quantità

minima) e il livello 6 (quantità massima). Il
livello 0 disattiva il contenitore del
brillantante che di conseguenza non viene
rilasciato.

Impostazione di fabbrica: livello 4.

Come impostare il livello del brillantante

L'apparecchiatura deve essere in modalità
di selezione programma.

1. Per accedere alla modalità utente,
tenere premuti contemporaneamente

e finché le spie , , e
iniziano a lampeggiare e il display è

vuoto.

2. Premere .

• Le spie , e si spengono.

•

La spia continua a
lampeggiare.

• Il display mostra l'impostazione

corrente: ad es.

– I livelli del brillantante vanno da

0A a 6A.

– Livello 0 = nessuna erogazione

di brillantante.

3. Premere ripetutamente il tasto
modificare l'impostazione.

4. Premere il tasto On/Off per
confermare l'impostazione.

= livello 4.

per

6.4 Utilizzo del brillantante e

delle pastiglie multifunzione

Quando si attiva l'opzione Multitab, il
contenitore del brillantante continua a
rilasciare il brillantante.. È possibile
disattivare il contenitore del brillantante. I
questo caso i risultati di asciugatura
potrebbero non essere soddisfacenti.

Con il contenitore del brillantante
disattivato, la spia corrispondente è
sempre spenta.

Come disattivare il contenitore del brillantante

L'apparecchiatura deve essere in modalità
di selezione programma.

ITALIANO

1. Per accedere alla modalità utente,

tenere premuti contemporaneamente

e finché le spie , , e
iniziano a lampeggiare e il display è

vuoto.

2. Premere .

• Le spie , e si spengono.

• La spia
lampeggiare.

• Il display mostra l'impostazione
corrente: = contenitore del

brillantante attivato.

3. Premere per cambiare
l'impostazione. = contenitore del

brillantante disattivato.

La spia del brillantante si spegne.

4. Premere il tasto On/Off per
confermare l'impostazione.

continua a

6.5 MyFavourite

Questa opzione consente di impostare e
memorizzare il programma usato più di
frequente.

È possibile memorizzare solo 1
programma. Una nuova impostazione
annulla la precedente.

Come salvare il programma MyFavourite

1. Impostare il programma che si
desidera memorizzare

È anche possibile impostare le opzioni
disponibili per il programma scelto.

2. Tenere premuto il tasto finché la
spia corrispondente non si accende in
modo fisso.

Come impostare il programma MyFavourite

Premere .

• Si illumina la spia MyFavourite.

• Il display mostra il numero e la

durata del programma.

• Se sono state salvate delle opzioni

insieme al programma, le spie
corrispondenti alle opzioni si
accendono.

29

www.electrolux.com30

6.6 Segnali acustici

I segnali acustici vengono emessi in caso
di malfunzionamento dell'apparecchiatura.
Non è possibile disattivare questi segnali
acustici.

C'è inoltre un segnale acustico che viene
emesso al termine del programma. Per
impostazione predefinita, questo segnale
acustico è disattivato ma è possibile
attivarlo.

Come attivare il segnale acustico che indica il termine del programma

L'apparecchiatura deve essere in modalità
di selezione programma.

7. OPZIONI

1. Per accedere alla modalità utente,

tenere premuti contemporaneamente

e finché le spie , , e
iniziano a lampeggiare e il display è

vuoto.

2. Premere

• Le spie , e si spengono.

• La spia continua a
lampeggiare.

• Il display mostra l'impostazione
corrente: = Segnale acustico

non attivo.

3. Premere per cambiare
l'impostazione.

= Segnale acustico attivo.

4. Premere il tasto On/Off per
confermare l'impostazione.

Le opzioni desiderate devono
essere attivate ogni volta
prima dell'avvio di un
programma. Non è possibile
attivare o disattivare le
opzioni durante l'esecuzione
di un programma.

Non tutte le opzioni sono
compatibili tra loro. Se sono
state selezione delle opzioni
non compatibili,
l'apparecchiatura ne disattiva
automaticamente una o
diverse. Solo le spie delle
opzioni ancora attive
rimangono accese.

7.1 Multitab

Attivare questa opzione quando si
utilizzano pastiglie multifunzione
contenenti sale, brillantante e detersivo.
Possono contenere anche altri agenti
pulenti o di risciacquo.

Questa opzione disattiva il rilascio di sale.
La spia del sale non si accende.

Utilizzando questa opzione, la durata del
programma viene prolungata per
aumentare i risultati di pulizia ed

asciugatura con l'uso di pastiglie
multifunzione.

Multitab non è un'opzione permanente e
deve essere selezionata ad ogni ciclo.

Come attivare Multitab

Premere .
La spia corrispondente si accende.

7.2 TimeManager

L'opzione aumenta la pressione e la
temperatura dell'acqua. Le fasi di lavaggio
e di asciugatura sono più brevi.

La durata complessiva del programma si
riduce di circa il 50%.

I risultati di lavaggio sono gli stessi che si
ottengono con la normale durata del
programma. I risultati di asciugatura
possono ridursi.

Come attivare TimeManager

Premere , la spia corrispondente si
accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o

lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.

7.3 EnergySaver

L'opzione riduce la temperatura dell'ultima
fase di risciacquo e, di conseguenza,
anche il consumo di energia (di circa il
25%).

Una volta terminato il programma le
stoviglie potrebbero essere ancora
bagnate.

La durata del programma viene ridotta.

Come attivare EnergySaver

Premere , la spia corrispondente si
accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o
lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.

8. PREPARAZIONE AL PRIMO UTILIZZO

ITALIANO

31

1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare un programma per rimuovere

possibili residui di lavorazione presenti
all’interno dell’apparecchiatura. Non
utilizzare il detersivo e non caricare
stoviglie.

Quando si avvia un programma,
l'apparecchiatura può impiegare fino a 5
minuti per rigenerare la resina nel
decalcificatore. Può sembrare che
l'apparecchiatura non funzioni
correttamente. La fase di lavaggio si avvia
soltanto al termine di tale procedura. La
procedura viene ripetuta periodicamente.

8.1 Contenitore del sale

AVVERTENZA!

Utilizzare solo sale specifico
per lavastoviglie.

Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per assicurare
buoni risultati di lavaggio nell'uso
quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del
sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel contenitore
del sale (solo la prima volta).

3. Riempire il contenitore del sale.

4. Togliere l'eventuale sale rimasto

attorno all'apertura del contenitore.

5. Ruotare il tappo del contenitore del
sale in senso orario per chiuderlo.

A

B

C

A

B

C

www.electrolux.com32

Acqua e sale potrebbero
fuoriuscire dal contenitore del
sale durante il riempimento.
Rischio di corrosione. Per
evitarlo, avviare un
programma dopo aver
riempito il contenitore del
sale.

8.2 Come riempire il contenitore del brillantante

9. UTILIZZO QUOTIDIANO

AVVERTENZA!

Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.

1. Aprire il coperchio (C).

2. Riempire il contenitore (B) finché il

brillantante non raggiunge
l'indicazione di "MAX".

3. Rimuovere l'eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.

4. Chiudere il coperchio. Assicurarsi che
il coperchio si blocchi in posizione.

Riempire il contenitore del
brillantante quando la spia (A)
diventa chiara.

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto On/Off per accendere

l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità utente.

• Se la spia del sale è accesa,
riempire il contenitore del sale.

• Se la spia del brillantante è accesa,
riempire il contenitore del
brillantante.

3. Caricare i cestelli.

4. Aggiungere il detersivo. Se si utilizza il

detersivo in pastiglie multifunzione,
attivare l'opzione Multitab.

5. Impostare ed avviare il programma
corretto per il tipo di carico ed il grado
di sporco.

9.1 Utilizzo del detersivo

AVVERTENZA!

Utilizzare solo detersivo
specifico per lavastoviglie.

1. Premere il tasto di sgancio (A) per
aprire il coperchio (C).

2. Mettere il detersivo in polvere o in
pastiglie nell'apposito contenitore (B).

3. Se il programma ha una fase di
prelavaggio, mettere una piccola
quantità di detersivo nella parte interna
della porta dell'apparecchiatura.

4. Chiudere il coperchio. Assicurarsi che
il coperchio si blocchi in posizione.

9.2 Impostazione ed avvio di un

programma

Funzione Auto Off

Questa funzione permette di ridurre il
consumo di energia disattivando
automaticamente l'apparecchiatura
quando non è in funzione.

La funzione si attiva:

• Dopo 5 minuti dal termine del

programma.

• Dopo 5 minuti se il programma non è

stato avviato.

Avvio di un programma

1. Tenere la porta dell'apparecchiatura
socchiusa.

2. Premere il tasto On/Off per accendere
l’apparecchiatura. Verificare che
l'apparecchiatura sia in modalità di
selezione programma.

3. Premere ripetutamente finché il
display non mostra il numero del
programma che si desidera avviare. Il
display indica il numero del
programma per circa 3 secondi e poi
la durata dello stesso.

• Per impostare il programma

MyFavourite, premere .

– Le spie delle opzioni

corrispondenti al programma

MyFavourite si accendono.
Il display indica il numero del programma
per circa 3 secondi e poi la durata dello
stesso.

4. Impostare le opzioni disponibili.

5. Chiudere la porta dell'apparecchiatura

per avviare il programma.

ITALIANO

Avvio del programma con partenza ritardata

1. Impostare un programma.

2. Premere ripetutamente finché il

display indica l'intervallo desiderato
per la partenza ritardata (da 1 a 24
ore).

Si accende la spia Partenza ritardata.

3. Chiudere la porta dell'apparecchiatura
per avviare il conto alla rovescia.

Una volta avviato il conto alla rovescia, è
possibile aumentare il ritardo ma non
modificare il programma e le opzioni.
Appena è completato il conto alla
rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta mentre è in corso un
programma, l’apparecchiatura si arresta.
Quando si chiude nuovamente la porta,
l'apparecchiatura riprende dal punto in cui
era stata interrotta.

Se la porta rimane aperta per
più di 30 secondi durante la
fase di asciugatura, il
programma in corso termina.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Quando si annulla la partenza ritardata, è
necessario impostare nuovamente il
programma e le opzioni.

Tenere premuti contemporaneamente
e finché l’apparecchiatura entra in

modalità di selezione programma.

Annullamento del programma

Tenere premuti contemporaneamente
e finché l’apparecchiatura entra in

modalità di selezione programma.

33

www.electrolux.com34

Verificare che vi sia del detersivo
nell'apposito contenitore prima di avviare
un nuovo programma.

Chiudere il rubinetto dell'acqua.

Fine programma

Quando al termine del programma si apre
la porta, l'apparecchiatura si disattiva
automaticamente.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Informazioni generali

I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.

• Gettare i residui di cibo più grandi nella
spazzatura.

• Non prelavare le stoviglie a mano. Se
necessario, utilizzare il programma
prelavaggio (se disponibile) o
selezionare un programma con fase di
prelavaggio.

• Utilizzare sempre tutto lo spazio
presente nei cestelli.

• Quando si carica l'apparecchiatura,
assicurarsi che le stoviglie vengano
raggiunte interamente e lavate
dall'acqua rilasciata dagli ugelli del
mulinello. Verificare che gli oggetti non
si tocchino o coprano.

• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad es. "3 in 1", "4 in 1",
"Tutto in uno"). Seguire le istruzioni
riportate sulla confezione.

• Impostare il programma corretto per il
tipo di carico ed il grado di sporco. Il
programma ECO consente un utilizzo
più efficiente di acqua ed elettricità per
lavare stoviglie e posate con grado di
sporco normale.

10.2 Se si utilizzano sale,

brillantante e detersivo

• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie. Altri
prodotti possono danneggiare
l'apparecchiatura.

• Le pastiglie multifunzione sono
generalmente adatte in zone con una

durezza dell'acqua fino a 21°dH. Nelle
zone che superano tale limite, il
brillantante e il sale devono essere
utilizzati insieme alle pastiglie
multifunzione. Tuttavia, in zone con
acqua dura e molto dura si consiglia di
utilizzare detersivo solo (in polvere, gel,
pastiglie senza funzioni aggiuntive),
brillantante e sale separatamente per
risultati di pulizia e asciugatura ottimali.

• Se si utilizzano le pastiglie multifunzione
è possibile selezionare l'opzione
Multitab (se disponibile). Questa
opzione aumenta i risultati di pulizia e
asciugatura con l'uso delle pastiglie
multifunzione.

• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.

• Non usare una dose di detersivo
superiore alla quantità raccomandata.
Osservare le istruzioni riportate sulla
confezione del detersivo.

10.3 Cosa fare se non si

desidera utilizzare più il detersivo
in pastiglie multifunzione

Prima di iniziare ad usare separatamente
detersivo, sale e brillantante attenersi alla
procedura seguente:

1. Impostare il livello più alto del

decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale e

del brillantante siano pieni.

3. Avviare il programma più breve con

una fase di risciacquo. Non
aggiungere il detersivo e non caricare i
cestelli.

4. Una volta completato il programma,

C

B

A

regolare il decalcificatore dell'acqua in
base alla durezza dell'acqua locale.

5. Regolare la quantità di brillantante
rilasciata.

10.4 Caricare i cestelli

• Utilizzare l’apparecchiatura

esclusivamente per lavare articoli idonei
al lavaggio in lavastoviglie.

• Non introdurre nell’apparecchiatura

articoli di legno, osso, alluminio, peltro
o rame.

• Non inserire nell'apparecchiatura

oggetti che possano assorbire acqua
(spugne, panni).

• Eliminare i residui di cibo dalle stoviglie.

• Ammorbidire le tracce di bruciato sulle

stoviglie.

• Disporre gli utensili cavi (tazze, bicchieri

e padelle) con l’apertura rivolta verso il
basso.

• Assicurarsi che le posate e i piatti non

aderiscano tra loro. Mescolare i
cucchiai con le altre posate.

• Verificare che i bicchieri non si tocchino

l’un l’altro.

• Disporre gli oggetti piccoli nel cestello

portaposate.

• Sistemare gli oggetti leggeri nel cestello

superiore in modo tale che non
possano muoversi.

• Prima di avviare un programma,

assicurarsi che i mulinelli possano
ruotare liberamente.

ITALIANO

10.5 Prima di avviare il

programma

Verificare che:

• I filtri siano puliti e installati
correttamente.

• Il tappo del contenitore del sale sia
serrato.

• I fori sui mulinelli non siano ostruiti.

• Siano presenti il sale per lavastoviglie e
il brillantante (a meno che non si
utilizzino le pastiglie combinate).

• Le stoviglie siano riposte correttamente
nei cestelli.

• Il programma sia adatto al tipo di
carico e al grado di sporco.

• Si utilizzi la quantità corretta di
detersivo e additivi.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Al termine del programma,
dell'acqua potrebbe rimanere
sulle pareti e sulla porta
dell'apparecchiatura.

35

11. PULIZIA E CURA

ATTENZIONE!

Prima di eseguire qualunque
intervento di manutenzione,
spegnere l'apparecchiatura
ed estrarre la spina dalla
presa.

11.1 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

Filtri sporchi e mulinelli ostruiti
riducono i risultati di lavaggio.
Eseguire controlli periodici e
pulirli, se necessario.

www.electrolux.com36

1. Ruotare il filtro (B) in senso antiorario e

rimuoverlo.

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B) nel

filtro piatto (A). Ruotarlo in senso
orario finché non si blocca in
posizione.

4. Lavare i filtri.

5. Assicurarsi che non vi siano residui di

cibo o di sporco all'interno o attorno al
bordo della vasca di raccolta.

6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.

AVVERTENZA!

Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.

11.2 Pulizia dei mulinelli

Non rimuovere i mulinelli. Se i fori dei
mulinelli sono ostruiti da residui di sporco,
liberarli servendosi di un oggetto a punta
fine.

11.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno
inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette
abrasive o solventi.

11.4 Pulizia interna

• Pulire accuratamente
l'apparecchiatura, inclusa la

guarnizione in gomma della porta, con
un panno morbido umido.

• Se si usano regolarmente programmi di
breve durata, è possibile riscontrare
depositi di grasso e calcare all'interno

12. RISOLUZIONE DEI PROBLEMI

ITALIANO

dell'apparecchiatura. Per evitarlo, si
consiglia di avviare programmi lunghi
almeno 2 volte al mese.

37

L'apparecchiatura non si avvia o si blocca
durante il funzionamento. Prima di
contattare il Centro di Assistenza
autorizzato, tentare di risolvere il problema
da soli con l'aiuto delle informazioni
riportate in tabella.

Problema e codice al­larme

Non è possibile accendere
l'apparecchiatura.

Il programma non si avvia. • Controllare che la porta sia chiusa.

L'apparecchiatura non cari­ca acqua.

Il display visualizza .

L'apparecchiatura non
scarica l'acqua.

Il display visualizza .

Il dispositivo antiallagamen­to è attivo.

Il display visualizza .

Possibile soluzione

• Verificare che la spina sia collegata alla presa elettrica.

• Assicurarsi che il fusibile all'interno del quadro elettrico
non sia danneggiato.

• Se è stato impostato il ritardo, annullare l'impostazione
o attendere il termine del conto alla rovescia.

• L'apparecchiatura ha avviato la procedura di rigenera­zione della resina all'interno del decalcificatore. La pro­cedura dura all'incirca 5 minuti.

• Controllare che il rubinetto dell'acqua sia aperto.

• Controllare che la pressione dell'acqua di alimenta­zione non sia troppo bassa. Per ottenere informazioni
a questo proposito, contattare l'ente erogatore locale.

• Controllare che il rubinetto dell'acqua non sia ostruito.

• Controllare che il filtro nel tubo di carico non sia ostrui­to.

• Verificare che il tubo di carico non sia attorcigliato o
piegato.

• Controllare che lo scarico del lavello non sia ostruito.

• Verificare che il tubo di scarico non sia attorcigliato o
piegato.

• Chiudere il rubinetto dell’acqua e contattare il Centro
di Assistenza autorizzato.

In alcuni casi il display visualizza un
codice allarme.

Una volta controllata l'apparecchiatura,
spegnerla e riaccenderla. In caso di
ricomparsa dell'anomalia, contattare il
Centro di Assistenza autorizzato.

Per i codici allarme non presenti in tabella,
contattare un Centro di Assistenza
autorizzato.

www.electrolux.com38

12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile soluzione

Su bicchieri e stoviglie riman­gono delle striature biancas­tre o striature bluastre.

Macchie e tracce di gocce
d'acqua su bicchieri e stovi­glie.

Le stoviglie sono bagnate. • Il programma non dispone di una fase di asciugatura

Fare riferimento alla sezione
"Consigli e suggerimenti
utili" per trovare altre possibili
cause.

• La quantità di brillantante erogata è eccessiva. Im­postare il selettore del brillantante nella posizione in­feriore.

• È stata utilizzata una dose eccessiva di detersivo.

• La quantità di brillantante erogata non è sufficiente.
Impostare il selettore del brillantante nella posizione
superiore.

• La causa potrebbe essere la qualità del brillantante.

oppure questa fase viene eseguita a bassa tempera­tura.

• Il contenitore del brillantante è vuoto.

• La causa potrebbe essere la qualità del brillantante.

• La causa potrebbe essere la qualità del detersivo in
pastiglie multifunzione. Provare un prodotto di una
marca diversa o attivare il contenitore del brillantante
e utilizzare il brillantante insieme al detersivo in pasti­glie multifunzione.

13. DATI TECNICI

Dimensioni Larghezza/Altezza/Profon-

Collegamento elettrico

Pressione dell’acqua di ali­mentazione

Collegamento dell'acqua

Capacità Coperti 15

Consumo di energia Modalità Acceso (W) 0.99

Consumo di energia Modalità Spento (W) 0.10

1)

Per altri valori, fare riferimento alla traghetta dei dati.

2)

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia

alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

dità (mm)

Tensione (V) 220-240

1)

Frequenza (Hz) 50

Min./max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Acqua fredda o calda

596 / 818-898 / 550

max. 60°C

2)

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .
Smaltire l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana e
a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che

riportano il simbolo di normale rifiuto
domestico. Portare il prodotto al punto di
riciclaggio più vicino o contattare il
comune di residenza.

ITALIANO

39

*

www.electrolux.com/shop

117901380-A-112014
