ESL7542RO
IT Lavastoviglie Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 4
3. DESCRIZIONE DEL PRODOTTO......................................................................6
4. PANNELLO COMANDI.......................................................................................7
5. PROGRAMMI..................................................................................................... 7
6. IMPOSTAZIONI.................................................................................................. 9
7. OPZIONI...........................................................................................................13
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 14
9. UTILIZZO QUOTIDIANO.................................................................................. 15
10. CONSIGLI E SUGGERIMENTI UTILI.............................................................17
11. PULIZIA E CURA............................................................................................18
12. RISOLUZIONE DEI PROBLEMI.....................................................................21
13. DATI TECNICI................................................................................................ 25
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
Page 3
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
ITALIANO 3
1.2 Avvertenze di sicurezza generali
• Questo elettrodomestico è destinato ad un uso
domestico e applicazioni simili, quali:
– case di campagna; cucine di negozi, uffici e altri
ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali.
• Non modificare le specifiche tecniche
dell'apparecchiatura.
Page 4
www.electrolux.com4
• La pressione di esercizio dell'acqua (minima e
massima) deve essere compresa tra 0.5 (0.05) / 8
(0.8) bar (MPa)
• Rispettare il numero massimo di 13 coperti.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, dal Centro di
Assistenza Autorizzato o da una persona qualificata
per evitare situazioni di pericolo.
• Mettere le posate all'interno del cestello con le
estremità appuntite rivolte verso il basso, oppure
metterle nel cassetto delle posate in posizione
orizzontale con le estremità affilate rivolte verso il
basso.
• Non lasciare l'apparecchiatura con la porta aperta
senza sorveglianza per evitare che qualcuno inciampi
e cada.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore
per pulire l'apparecchio.
• Qualora l'apparecchiatura disponga di aperture di
ventilazione nella base, queste non vanno coperte da
oggetti quali ad esempio un tappeto.
• L'apparecchiatura deve essere collegata
correttamente all'impianto idrico con i tubi nuovi forniti.
I tubi usati non devono essere riutilizzati.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa scendere al di
sotto di 0°C.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
Page 5
• Assicurarsi che l'apparecchiatura sia
installata sotto e vicino a parti
adeguatamente ancorate a una
struttura fissa.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Questa apparecchiatura è conforme
alle direttive CEE.
• Solo Regno Unito e Irlanda.
L'apparecchiatura è dotata di una
presa 13 A. Se si rendesse
necessario cambiare il fusibile della
spina di alimentazione, utilizzarne uno
da 13 A ASTA (BS 1362).
2.3 Collegamento dell’acqua
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar scorrere l'acqua fino a
che non sarà trasparente e limpida.
ITALIANO 5
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
• Il tubo di carico dell'acqua dispone di
una valvola di sicurezza e una guaina
con un cavo elettrico interno.
AVVERTENZA!
Tensione pericolosa.
• Se il tubo di carico è danneggiato,
chiudere immediatamente il rubinetto
e scollegare immediatamente la spina
dalla presa elettrica. Contattare il
Centro di Assistenza autorizzato per
sostituire il tubo di carico dell’acqua.
2.4 Utilizzo
• Non sedersi o salire sull'oblò aperto.
• I detersivi per la lavastoviglie sono
pericolosi. Osservare le istruzioni di
sicurezza riportate sulla confezione
del detersivo.
• Non bere o giocare con l’acqua
all’interno dell’apparecchiatura.
• Non rimuovere i piatti
dall'apparecchiatura fino al
completamento del programma.
Potrebbe rimanere del detergente sui
piatti.
• L'apparecchiatura può rilasciare
vapore caldo se si apre la porta
durante lo svolgimento del
programma.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
Page 6
5
4
67
9
8
12
2
3
11
10
1
www.electrolux.com6
2.5 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare
che bambini e animali domestici
rimangano chiusi all'interno
dell'apparecchiatura.
3. DESCRIZIONE DEL PRODOTTO
Mulinello su cielo vasca
1
Mulinello superiore
2
Mulinello inferiore
3
Filtri
4
Targhetta dei dati
5
Contenitore del sale
6
Apertura di ventilazione
7
3.1 Beam-on-Floor
Il Beam-on-Floor è un fascio di luce
mostrato sul pavimento al di sotto della
porta dell'apparecchiatura.
• Quando il programma si avvia, la luce
è rossa e rimane accesa per la durata
del programma.
• Una volta terminato il programma, la
luce diventa verde.
Contenitore del brillantante
8
Contenitore del detersivo
9
Cestello portaposate
10
Cestello inferiore
11
Cestello superiore
12
• Se l’apparecchiatura presenta
un’anomalia, la luce rossa lampeggia.
Il Beam-on-Floor si spegne
con lo spegnimento
dell'apparecchiatura.
Page 7
Quando viene attivato AirDry
1
2
3
4
5
6
7
8
9
durante la fase di
asciugatura, la proiezione
sul pavimento potrebbe non
essere completamente
visibile. Per vedere se il ciclo
si è concluso, controllare il
pannello di controllo.
4. PANNELLO COMANDI
ITALIANO 7
Tasto On/Off
1
Display
2
Tasto Delay
3
Tasto Program
4
Tasto MyFavourite
5
4.1 Spie
Spia Descrizione
Spia del brillantante. La spia è spenta durante l'esecuzione del pro‐
gramma.
Spia del sale. La spia è spenta durante l'esecuzione del programma.
5. PROGRAMMI
Fasi del pro‐
gramma
P1
1)
P2
2)
Grado di sporco
Tipo di carico
• Grado di spor‐
co normale
• Stoviglie e po‐
sate
• Tutto
• Stoviglie miste,
posate e pento‐
le
Tasto TimeManager
6
Tasto XtraDry
7
Tasto Reset
8
Spie
9
Fasi del programma Opzioni
• Ammollo
• Lavaggio a 50 °C
• Risciacqui
• Asciugatura
• Ammollo
• Lavaggio da 45°C a
70°C
• Risciacqui
• Asciugatura
• TimeManager
• XtraDry
• XtraDry
Page 8
www.electrolux.com8
Fasi del pro‐
gramma
P3
3)
Grado di sporco
Tipo di carico
• Sporco misto
• Stoviglie miste,
posate e pento‐
le
Fasi del programma Opzioni
• Ammollo
• Lavaggio a 50 °C e
• TimeManager
• XtraDry
65 °C
• Risciacqui
• Asciugatura
P4 • Grado di spor‐
co intenso
• Stoviglie miste,
posate e pento‐
• Ammollo
• Lavaggio a 70 °C
• Risciacqui
• Asciugatura
• TimeManager
• XtraDry
le
P5 • Sporco normale
o leggero
• Stoviglie e bic‐
• Lavaggio a 45 °C
• Risciacqui
• Asciugatura
• XtraDry
chieri delicati
P6
4)
P7
5)
1)
Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare
stoviglie e posate con grado di sporco normale. Programma standard per gli istituti di prova.
2)
L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli.
Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e
la durata del programma.
3)
Con questo programma è possibile lavare un carico con sporco misto. Caricare le stovi‐
glie con sporco molto intenso nel cestello inferiore e sporco normale nel cestello superiore. I
valori di pressione e temperatura dell'acqua nel cestello inferiore sono maggiori rispetto al
cestello superiore.
4)
Con questo programma è possibile lavare un mezzo carico di stoviglie con sporco fresco.
Garantisce buoni risultati di lavaggio in breve tempo.
5)
Con questo programma è possibile risciacquare velocemente le stoviglie per evitare resi‐
dui di cibo sui piatti e la formazione di odori all'interno dell'apparecchiatura. Non utilizzare il
detersivo con questo programma.
• Sporco fresco
• Stoviglie e po‐
sate
• Lavaggio a 60°C o
65°C
• Risciacqui
• Tutto • Ammollo
• XtraDry
5.1 Valori di consumo
Programma
1)
Acqua
(l)
P1 10.5 0.821 232
P2 7 - 15 0.6 - 1.7 40 - 170
Classi
(kWh)
Durata
(min.)
Page 9
ITALIANO 9
Programma
P3 14 - 16 1.2 - 1.5 160 - 180
P4 12.5 - 14.5 1.4 - 1.7 170 - 190
P5 12 - 14 0.7 - 0.9 82 - 92
P6 10 0.9 30
P7 4 0.1 14
1)
I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle
variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.
1)
5.2 Informazioni per gli istituti di
prova
Per le informazioni necessarie, relative
alle prestazioni inviare una mail a:
6. IMPOSTAZIONI
6.1 Modalità di selezione
programma e modalità utente
Quando l'apparecchiatura si trova in
modalità di selezione programma, è
possibile impostare un programma ed
accedere alla modalità utente.
Impostazioni disponibili nella
modalità utente:
• Il livello del decalcificatore dell'acqua
in base alla durezza dell'acqua.
• L'attivazione o la disattivazione del
segnale acustico al termine del
programma.
• Attivazione o disattivazione della
notifica contenitore del brillantante
vuoto.
• Il livello di brillantante in base al
dosaggio richiesto.
• Attivazione o disattivazione di AirDry.
Dato che l'apparecchiatura archivia le
impostazioni salvate, non serve
configurarle prima di ogni ciclo.
Acqua
(l)
Classi
(kWh)
Riportare il numero del prodotto (PNC)
che si trova sulla targhetta dei dati.
Durata
(min.)
Come impostare la modalità di selezione programma
L’apparecchiatura si trova in modalità di
selezione programma quando il display
mostra il numero del programma P1.
Dopo l'attivazione, l'apparecchiatura si
trova di default in modalità di selezione
programma. In caso contrario, impostare
la modalità di selezione programma
come segue:
Tenere premuto Reset finché
l’apparecchiatura entra in modalità di
selezione programma.
Come accedere alla modalità utente
Verificare che l'apparecchiatura sia in
modalità di selezione programma.
Per accedere alla modalità utente, tenere
premuti contemporaneamente e
Page 10
www.electrolux.com10
finché le spie , , , e
lampeggiano e il display è vuoto.
6.2 Decalcificatore dell’acqua
Il decalcificatore rimuove dall'acqua i
minerali che avrebbero effetti negativi sui
risultati di lavaggio e
sull'apparecchiatura.
La durezza dell'acqua dipende dal
contenuto di questi minerali. La durezza
Durezza dell'acqua
Gradi tedeschi
(°dH)
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5
1)
Impostazioni di fabbrica.
2)
Non utilizzare il sale a questo livello.
Gradi francesi
(°fH)
dell'acqua è misurata in scale
equivalenti.
Il decalcificatore dell'acqua deve essere
regolato in base alla durezza dell’acqua
locale. Per informazioni sulla durezza
dell’acqua nella propria zona è possibile
rivolgersi all’ente erogatore locale. È
importante impostare il livello corretto del
decalcificatore dell'acqua per garantire
buoni risultati di lavaggio.
mmol/l Gradi Clar‐keLivello del decal‐
cificatore dell’ac‐
qua
1)
5
2)
1
Quando si utilizza un detersivo
normale o pastiglie multifunzione (con
o senza sale), impostare il corretto
livello di durezza dell'acqua per
mantenere la spia di riempimento del
sale attiva.
Le multi-pastiglie contenenti
sale non sono
sufficientemente efficaci per
ammorbidire l'acqua dura.
Come impostare il livello del decalcificatore
Verificare che l'apparecchiatura sia in
modalità utente.
1. Premere .
• Le spie , , e sono
spente.
• L'indicatore
• Il display mostra l'impostazione
attuale: ad esempio
5.
2. Premere
cambiare l'impostazione.
lampeggia ancora.
= livello
ripetutamente per
Page 11
3. Premere On/Off per confermare
l'impostazione.
6.3 Indicazione assenza
brillantante
Il brillantante permette di asciugare le
stoviglie senza strisce o macchie.
Il brillantante viene erogato
automaticamente durante la fase di
risciacquo con acqua calda.
Quando la vaschetta del brillantante è
vuota, la spia corrispondente è attiva per
indicare di aggiungere altro brillantante.
Se i risultati di lavaggio sono
soddisfacenti quando vengono usate
solo pastiglie multifunzione, sarà
possibile disattivare la notifica per il
rifornimento del brillantante. Per
prestazioni di asciugatura eccellenti,
consigliamo tuttavia di usare sempre il
brillantante.
Se si utilizza un detersivo standard o
pastiglie multifunzione senza brillantante,
attivare la spia di riempimento.
Come disattivare la notifica contenitore del brillantante vuoto
Verificare che l'apparecchiatura sia in
modalità utente.
1. Premere .
• Le spie
spente.
• L'indicatore lampeggia ancora.
• Il display mostra l'impostazione
attuale: = la notifica
contenitore del brillantante vuoto
è attiva (impostazione di
fabbrica).
2. Premere per cambiare
l'impostazione.
= la notifica contenitore del
brillantante vuoto è disattivata.
3. Premere On/Off per confermare
l'impostazione.
, , e sono
ITALIANO 11
6.4 Contenitore del brillantante
Il brillantante permette di asciugare le
stoviglie senza strisce o macchie.
Il brillantante viene erogato
automaticamente durante la fase di
risciacquo con acqua calda.
Sarà possibile impostare la quantità di
brillantante rilasciata tra il livello 1
(quantità minima) e il livello 6 (quantità
massima). Il livello 0 disattiva il
contenitore del brillantante che di
conseguenza non viene rilasciato.
Impostazione di fabbrica: livello 4.
Come impostare il livello del brillantante
Verificare che l'apparecchiatura sia in
modalità utente.
1. Premere
• Le spie , , e sono
spente.
• L'indicatore continua a
lampeggiare.
• Il display mostra l'impostazione
attuale: ad esempio = livello
4.
– Il livelli di brillantante
2. Premere ripetutamente per
cambiare l'impostazione.
3. Premere On/Off per confermare
l'impostazione.
.
spaziano da 0A a 6A dove il
livello 0A indica che non viene
usato brillantante.
6.5 Segnali acustici
I segnali acustici vengono emessi in
caso di malfunzionamento
dell'apparecchiatura. Non è possibile
disattivare questi segnali acustici.
C'è inoltre un segnale acustico che viene
emesso al termine del programma. Per
impostazione predefinita, questo segnale
acustico è disattivato ma è possibile
attivarlo.
Page 12
www.electrolux.com12
Come attivare il segnale acustico per la fine del programma
Verificare che l'apparecchiatura sia in
modalità utente.
1. Premere .
• Le spie , , e sono
spente.
• L'indicatore
• Il display mostra l'impostazione
attuale:
spento.
2. Premere per cambiare
l'impostazione.
= Segnale acustico acceso.
3. Premere On/Off per confermare
l'impostazione.
lampeggia ancora.
= Segnale acustico
6.6 AirDry
AirDry migliora i risultati di asciugatura
con consumi elettrici ridotti.
ATTENZIONE!
Qualora vi siano bambini
presenti, sarà possibile
disattivare il sistema AirDry
per tenere la porta chiusa al
termine del ciclo.
AirDry viene attivata automaticamente
con tutti i programmi, escluso
Per migliorare le prestazioni di
asciugatura, fare riferimento all'opzione
XtraDry o attivare nuovamente AirDry.
Come disattivare l'opzione AirDry
Verificare che l'apparecchiatura sia in
modalità utente.
1. Premere .
• Le spie , , e sono
spente.
• L'indicatore lampeggia ancora.
• Il display mostra l'impostazione
attuale:
2. Premere
l'impostazione: = AirDry
disattivato.
3. Premere On/Off per confermare
l'impostazione.
= AirDry attivato.
per cambiare
Mentre la fase di asciugatura
è in funzione, un dispositivo
apre la porta
dell'apparecchiatura. La
porta viene tenuta
socchiusa.
ATTENZIONE!
Non cercare di chiudere
l'apparecchiatura 2 minuti
dopo l'apertura automatica.
Ciò potrebbe danneggiare
l'apparecchio.
6.7 MyFavourite
Questa opzione consente di impostare e
salvare il programma usato con
maggiore frequenza.
Sarà possibile salvare solo 1
programma. Una nuova impostazione
annulla la precedente.
Come salvare il programma MyFavourite
1. Impostare il programma scelto.
È possibile impostare le opzioni
disponibili insieme al programma.
2. Premere e tenere premuto fino a
che non si accende il relativo
indicatore.
Page 13
Come impostare il programma MyFavourite
Premere .
• La spia MyFavourite è accesa.
7. OPZIONI
ITALIANO 13
• Il display mostra il numero e la
durata del programma.
• Se sono state salvate delle
opzioni insieme al programma, le
spie corrispondenti alle opzioni si
accendono.
Le opzioni desiderate
devono essere attivate ogni
volta prima dell'avvio di un
programma.
Non è possibile attivare o
disattivare le opzioni durante
l'esecuzione di un
programma.
Non tutte le opzioni sono
compatibili tra loro. Se
vengono selezionate opzioni
non compatibili,
l'apparecchiatura ne
disattiva automaticamente
una o diverse. Solo le spie
delle opzioni ancora attive
rimangono accese.
7.1 XtraDry
Attivare questa opzione se si desidera
migliorare le prestazioni di asciugatura.
Utilizzando questa opzione, la durata di
alcuni programmi, il consumo d'acqua e
la temperatura dell'ultimo risciacquo
potrebbero subire delle variazioni.
L'opzione XtraDry è un'opzione
permanente per tutti i programmi che
non siano , e non deve essere
selezionata a ogni ciclo.
Ogni volta che viene attivato ,
XtraDry l'opzione è spenta e deve essere
scelta manualmente. Negli altri
programmi, l'impostazione XtraDry è
fissa e viene usata automaticamente nei
cicli successivi. Questa configurazione
può essere modificata in qualsiasi
momento.
L'attivazione dell'opzione XtraDry
disattiva TimeManager.
Come attivare XtraDry
Premere . La spia corrispondente si
accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o
lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.
7.2 TimeManager
TimeManager consente di ridurre la
durata di un programma selezionato
indicativamente del 50%.
I risultati di lavaggio sono gli stessi che si
ottengono con la normale durata del
programma. I risultati di asciugatura
possono ridursi.
L'opzione aumenta la pressione e la
temperatura dell'acqua. Le fasi di
lavaggio e di asciugatura sono più brevi.
Per impostazione predefinita,
TimeManager è spento ma è possibile
attivarlo manualmente. Non è possibile
combinare questa opzione con XtraDry.
Come attivare TimeManager
Premere , la spia corrispondente si
accende.
Se l'opzione non è prevista con il
programma selezionato, la spia
corrispondente non si accende o
lampeggia velocemente per alcuni
secondi, quindi si spegne.
Il display indica la durata aggiornata del
programma.
Page 14
www.electrolux.com14
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
1. Accertarsi che il livello del
decalcificatore dell'acqua attuale
sia conforme alla durezza
dell'acqua. In caso contrario,
regolare il livello del
decalcificatore dell'acqua.
2. Riempire il contenitore del sale.
3. Riempire il contenitore del
brillantante.
4. Aprire il rubinetto dell’acqua.
5. Avviare un programma per rimuovere
possibili residui di lavorazione
presenti all’interno
dell’apparecchiatura. Non utilizzare il
detersivo e non caricare stoviglie.
Quando si avvia un programma,
l'apparecchiatura può impiegare fino a 5
minuti per rigenerare la resina nel
decalcificatore. Può sembrare che
l'apparecchiatura non funzioni
correttamente. La fase di lavaggio si
avvia soltanto al termine di tale
procedura. La procedura viene ripetuta a
intervalli periodici.
8.1 Contenitore del sale
ATTENZIONE!
Usare sale grosso specifico
per lavastoviglie. Il sale fino
aumenta il rischio di
corrosione.
Il sale viene utilizzato per rigenerare la
resina nel decalcificatore e per
assicurare buoni risultati di lavaggio
nell'uso quotidiano.
Come riempire il contenitore del sale
1. Ruotare il tappo del contenitore del
sale in senso antiorario e aprirlo.
2. Versare 1 litro d’acqua nel
contenitore del sale (solo la prima
volta).
3. Riempire il contenitore di sale con 1
kg di sale (fino a che non sarà
pieno).
4. Scuotere con delicatezza l'imbuto per
la maniglia per far scendere anche gli
ultimi granuli.
5. Togliere l'eventuale sale rimasto
attorno all'apertura del contenitore.
6. Ruotare il tappo del contenitore del
sale in senso orario per chiuderlo.
ATTENZIONE!
Acqua e sale potrebbero
fuoriuscire dal contenitore
del sale durante il
riempimento. Dopo aver
riempito il contenitore del
sale, avviare
immediatamente un
programma volto ad evitare
la corrosione.
Page 15
8.2 Come riempire il contenitore
A
B
C
A
B
C
del brillantante
ATTENZIONE!
Utilizzare solo prodotti
brillantanti specifici per
lavastoviglie.
1. Aprire il coperchio (C).
2. Riempire il contenitore (B) finché il
brillantante non raggiunge
l'indicazione di "MAX".
ITALIANO 15
3. Rimuovere l'eventuale brillantante
fuoriuscito con un panno assorbente,
per evitare che si formi troppa
schiuma.
4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.
Riempire il contenitore del
brillantante quando la spia
(A) diventa trasparente.
Se si utilizzano pastiglie
multifunzione e le
prestazioni di asciugatura
sono soddisfacenti, la spia di
riempimento del brillantante
può essere disattivata.
Si consiglia di utilizzare
sempre il brillantante per
migliori prestazioni di
asciugatura, anche in
combinazione con pastiglie
multifunzione contenenti un
agente di risciacquo.
9. UTILIZZO QUOTIDIANO
1. Aprire il rubinetto dell’acqua.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.
• Se la spia del sale è accesa,
riempire il contenitore del sale.
• Se la spia del brillantante è
accesa, riempire il contenitore del
brillantante.
3. Caricare i cestelli.
4. Aggiungere il detersivo.
5. Impostare ed avviare il programma
corretto per il tipo di carico ed il
grado di sporco.
9.1 Utilizzo del detersivo
ATTENZIONE!
Utilizzare solo detersivo
specifico per lavastoviglie.
1. Premere il tasto di sgancio (A) per
aprire il coperchio (C).
Page 16
www.electrolux.com16
2. Mettere il detersivo in polvere o in
pastiglie nell'apposito contenitore
(B).
3. Se il programma ha una fase di
prelavaggio, mettere una piccola
quantità di detersivo nella parte
interna della porta
dell'apparecchiatura.
4. Chiudere il coperchio. Assicurarsi
che il coperchio si blocchi in
posizione.
9.2 Impostazione ed avvio di un
programma
Funzione Auto Off
Questa funzione permette di ridurre il
consumo di energia disattivando
automaticamente l'apparecchiatura
quando non è in funzione.
La funzione si attiva:
• Dopo 5 minuti dal termine del
programma.
• Dopo 5 minuti se il programma non è
stato avviato.
Avvio di un programma
1. Tenere la porta dell'apparecchiatura
socchiusa.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
Verificare che l'apparecchiatura sia in
modalità di selezione programma.
3. Premere ripetutamente finché il
display non mostra il numero del
programma selezionato. Il display
mostrerà il numero del programma
per circa 3 secondi, e poi indica la
durata del programma.
• Per selezionare il programma
MyFavourite, premere .
• Le spie delle fasi delle opzioni
relative al programma
MyFavourite si accendono.
4. Impostare le opzioni disponibili.
5. Chiudere la porta
dell'apparecchiatura per avviare il
programma.
Avvio del programma con partenza ritardata
1. Impostare un programma.
2. Premere ripetutamente finché il
display indica l'intervallo desiderato
per la partenza ritardata (da 1 a 24
ore).
Si accende la spia Partenza ritardata.
3. Chiudere la porta
dell'apparecchiatura per avviare il
conto alla rovescia.
Una volta avviato il conto alla rovescia, è
possibile aumentare il ritardo ma non
modificare il programma e le opzioni.
Appena è completato il conto alla
rovescia, il programma si avvia.
Apertura della porta durante il funzionamento dell'apparecchiatura
Se si apre la porta mentre è in corso un
programma, l’apparecchiatura si arresta.
Ciò può influenzare il consumo di
energia e la durata del programma.
Quando si chiude nuovamente la porta,
l'apparecchiatura riprende dal punto in
cui era stata interrotta.
Se la porta rimane aperta
per più di 30 secondi
durante la fase di
asciugatura, il programma in
corso termina. Ciò non
avviene se la porta viene
aperta da AirDry.
ATTENZIONE!
Non provare a chiudere la
porta dell'apparecchiatura
entro 2 minuti dopo che
AirDry la apre
automaticamente, dato che
ciò potrebbe causare danni
all'apparecchiatura. Qualora
successivamente la porta
venga chiusa per altri 3
minuti, si conclude la
modalità in funzione.
Page 17
Annullamento della partenza
ritardata mentre è in corso il
Verificare che vi sia del detersivo
nell'apposito contenitore prima di avviare
un nuovo programma.
conto alla rovescia
Quando si annulla la partenza ritardata,
è necessario impostare nuovamente il
programma e le opzioni.
Tenere premuto Reset finché
l’apparecchiatura entra in modalità di
selezione programma.
Fine programma
Quando al termine del programma si
apre la porta, l'apparecchiatura si
disattiva automaticamente.
Chiudere il rubinetto dell'acqua.
Annullamento del programma
Tenere premuto Reset finché
l’apparecchiatura entra in modalità di
selezione programma.
10. CONSIGLI E SUGGERIMENTI UTILI
ITALIANO 17
10.1 Informazioni generali
I seguenti suggerimenti garantiranno una
pulizia e risultati di asciugatura quotidiani
ottimali ed aiuteranno a salvaguardare
l'ambiente.
• Gettare i residui di cibo più grandi
nella spazzatura.
• Non prelavare le stoviglie a mano. Se
necessario, utilizzare il programma
prelavaggio (se disponibile) o
selezionare un programma con fase
di prelavaggio.
• Utilizzare sempre tutto lo spazio
presente nei cestelli.
• Quando si carica l'apparecchiatura,
assicurarsi che le stoviglie vengano
raggiunte interamente e lavate
dall'acqua rilasciata dagli ugelli del
mulinello. Verificare che gli oggetti
non si tocchino o coprano.
• È possibile utilizzare il detersivo per
lavastoviglie, il brillantante e il sale
separatamente o le pastiglie
multifunzione (ad es. "3 in 1", "4 in 1",
"Tutto in uno"). Seguire le istruzioni
riportate sulla confezione.
• Impostare il programma corretto per il
tipo di carico ed il grado di sporco. Il
programma ECO consente un utilizzo
più efficiente di acqua ed elettricità
per lavare stoviglie e posate con
grado di sporco normale.
10.2 Se si utilizzano sale, brillantante e detersivo
• Utilizzare soltanto sale, brillantante e
detersivo specifici per lavastoviglie.
Altri prodotti possono danneggiare
l'apparecchiatura.
• In zone con acqua dura e molto dura
si consiglia di utilizzare solo detersivo
(in polvere, gel, pastiglie senza
funzioni aggiuntive), brillantante e
sale separatamente per risultati di
pulizia e asciugatura ottimali.
• Almeno una volta al mese, far
funzionare l'apparecchiatura con un
detergente adatto a tal fine.
• Le pastiglie possono non sciogliersi
completamente nei cicli brevi. Per
evitare residui di detersivo sulle
stoviglie, consigliamo di utilizzare il
detersivo in pastiglie con i programmi
lunghi.
• Non usare una dose di detersivo
superiore alla quantità raccomandata.
Osservare le istruzioni riportate sulla
confezione del detersivo.
Page 18
www.electrolux.com18
10.3 Cosa fare se non si
desidera utilizzare più il
detersivo in pastiglie
multifunzione
Prima di iniziare ad usare separatamente
detersivo, sale e brillantante attenersi
alla procedura seguente:
1. Impostare il livello più alto del
decalcificatore dell'acqua.
2. Assicurarsi che i contenitori del sale
e del brillantante siano pieni.
3. Avviare il programma più breve con
una fase di risciacquo. Non
aggiungere il detersivo e non
caricare i cestelli.
4. Una volta completato il programma,
regolare il decalcificatore dell'acqua
in base alla durezza dell'acqua
locale.
5. Regolare la quantità di brillantante
rilasciata.
6. Attivare l'indicazione assenza
brillantante.
10.4 Caricare i cestelli
• Utilizzare l’apparecchiatura
esclusivamente per lavare articoli
idonei al lavaggio in lavastoviglie.
• Non introdurre nell’apparecchiatura
articoli di legno, osso, alluminio, peltro
o rame.
• Non inserire nell'apparecchiatura
oggetti che possano assorbire acqua
(spugne, panni per la pulizia).
• Gettare i residui di cibo più grandi
nella spazzatura.
• Ammorbidire le tracce di bruciato sulle
stoviglie.
• Disporre gli utensili cavi (tazze,
bicchieri e padelle) con l’apertura
rivolta verso il basso.
• Verificare che i bicchieri non si
tocchino l’un l’altro.
• Sistemare le posate e i piccoli oggetti
nel cestello portaposate.
• Sistemare gli oggetti leggeri nel
cestello superiore. In modo tale che
non possano muoversi.
• Prima di avviare un programma,
assicurarsi che i mulinelli possano
ruotare liberamente.
10.5 Prima di avviare il
programma
Verificare che:
• I filtri siano puliti e installati
correttamente.
• Il tappo del contenitore del sale sia
serrato.
• I fori sui mulinelli non siano ostruiti.
• Siano presenti il sale per lavastoviglie
e il brillantante (a meno che non si
utilizzino le pastiglie combinate).
• Le stoviglie siano riposte
correttamente nei cestelli.
• Il programma sia adatto al tipo di
carico e al grado di sporco.
• Si utilizzi la quantità corretta di
detersivo e additivi.
10.6 Scaricare i cestelli
1. Lasciare raffreddare i piatti prima di
estrarli dall'apparecchiatura. Le
stoviglie calde possono essere più
facilmente danneggiabili.
2. Vuotare prima il cestello inferiore e
quindi quello superiore.
Al termine del programma,
dell'acqua potrebbe
rimanere sulle pareti e sulla
porta dell'apparecchiatura.
11. PULIZIA E CURA
AVVERTENZA!
Prima di eseguire qualunque
intervento di manutenzione,
spegnere l'apparecchiatura
ed estrarre la spina dalla
presa.
Filtri sporchi e mulinelli
ostruiti riducono i risultati di
lavaggio. Eseguire controlli
periodici e pulirli, se
necessario.
Page 19

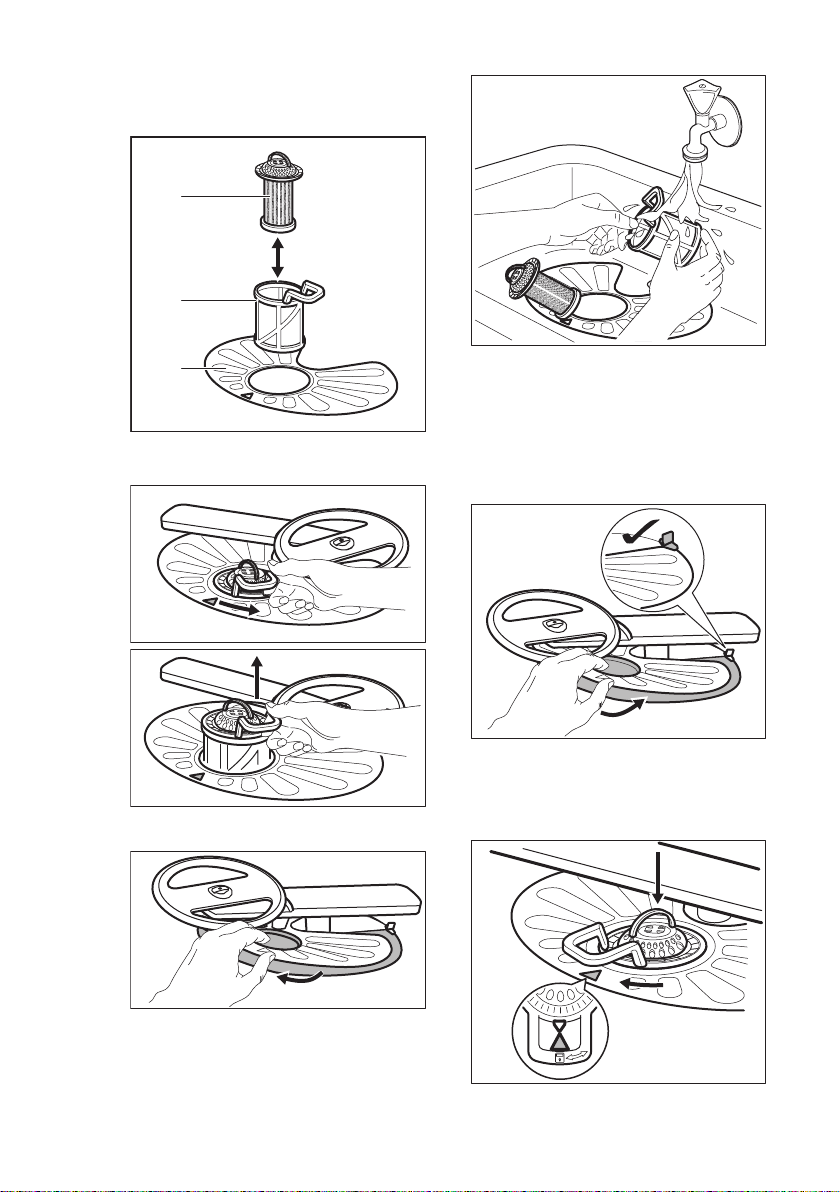

11.1 Pulizia dei filtri
C
B
A
Il sistema del filtro si compone di 3 parti.
1. Ruotare il filtro (B) in senso antiorario
e rimuoverlo.
ITALIANO 19
5. Assicurarsi che non vi siano residui
di cibo o di sporco all'interno o
attorno al bordo della vasca di
raccolta.
6. Posizionare nuovamente il filtro piatto
(A). Assicurarsi che sia posizionato
correttamente al di sotto delle due
guide.
7. Rimontare i filtri (B) e (C).
8. Posizionare nuovamente il filtro (B)
nel filtro piatto (A). Ruotarlo in senso
2. Estrarre il filtro (C) dal filtro (B).
3. Rimuovere il filtro piatto (A).
orario finché non si blocca in
posizione.
4. Lavare i filtri.
Page 20
www.electrolux.com20
ATTENZIONE!
Un’errata posizione dei filtri
può comportare scadenti
risultati di lavaggio e danni
all’apparecchiatura.

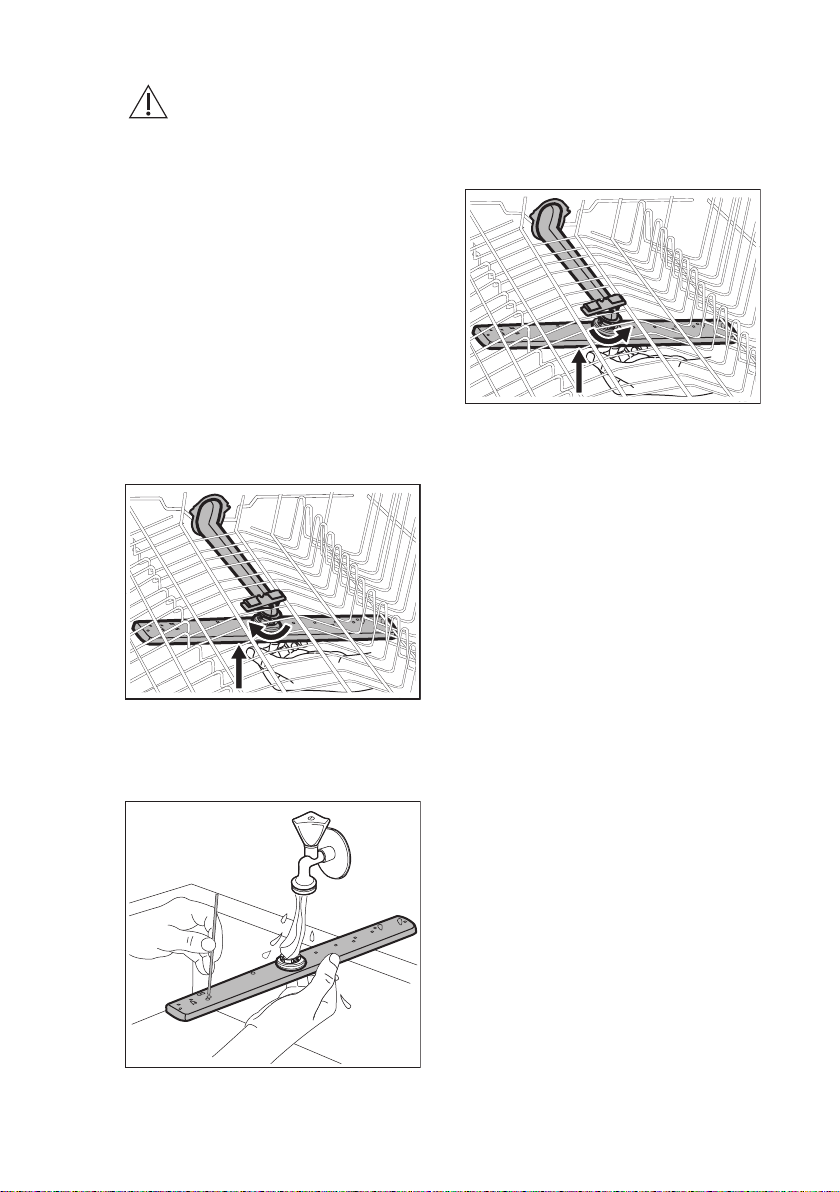

11.2 Pulizia del mulinello superiore
Si consiglia di pulire regolarmente il
mulinello superiore per evitare che lo
sporco ostruisca i fori.
Fori ostruiti possono causare risultati di
lavaggio insoddisfacenti.
1. Estrarre il cestello superiore.
2. Per sganciare il mulinello dal
cestello, premerlo verso l'alto nella
direzione indicata dalla freccia
inferiore e contemporaneamente
ruotarlo in senso orario.
3. Lavare il mulinello sotto l'acqua
corrente. Utilizzare un oggetto sottile
appuntito, ad es. uno stuzzicadenti,
per rimuovere i residui di sporco dai
fori.
4. Per riagganciare il mulinello al
cestello, premerlo nella direzione
indicata dalla freccia inferiore e
contemporaneamente ruotarlo in
senso antiorario finché non si blocca
in posizione.
11.3 Pulizia esterna
• Pulire l'apparecchiatura con un panno
inumidito e morbido.
• Utilizzare solo detergenti neutri.
• Non usare prodotti abrasivi, spugnette
abrasive o solventi.
11.4 Pulizia interna
• Pulire accuratamente
l'apparecchiatura, inclusa la
guarnizione in gomma della porta, con
un panno morbido umido.
• Se si usano regolarmente programmi
di breve durata, è possibile riscontrare
depositi di grasso e calcare all'interno
dell'apparecchiatura. Al fine di evitare
ciò, consigliamo di eseguire
programmi di lunga durata almeno
due volte al mese.
• Per mantenere al meglio le
prestazioni dell'apparecchiatura, si
consiglia di utilizzare un prodotto
specifico per la pulizia per
lavastoviglie (almeno una volta al
mese). Seguire attentamente le
indicazioni riportate sulle confezioni
dei prodotti.
Page 21
12. RISOLUZIONE DEI PROBLEMI
ITALIANO 21
Se l'apparecchiatura non si avvia o si
arresta durante il funzionamento, prima
di contattare il Centro di Assistenza
Autorizzato, tentare di risolvere il
problema da soli con l'aiuto delle
informazioni riportate in tabella.
AVVERTENZA!
Riparazioni non eseguite in
modo accurato possono
comportare gravi rischi per
la sicurezza dell'utente.
Qualsiasi tipo di riparazione
deve essere eseguita da
personale qualificato.
Problema e codice allar‐mePossibile causa e soluzione
Non è possibile accendere
l'apparecchiatura.
Il programma non si avvia. • Controllare che l’oblò dell’apparecchiatura sia chiu‐
L'apparecchiatura non ca‐
rica acqua.
Il display mostra o
.
L'apparecchiatura non sca‐
rica l'acqua.
Il display visualizza .
• Verificare che la spina sia collegata alla presa elettri‐
ca.
• Assicurarsi che il fusibile all'interno del quadro elettri‐
co non sia danneggiato.
so.
• Se è stato impostato il ritardo, annullare l'impostazio‐
ne o attendere il termine del conto alla rovescia.
• L'apparecchiatura ha avviato la procedura di rigene‐
razione della resina all'interno del decalcificatore. La
procedura dura all'incirca 5 minuti.
• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimenta‐
zione non sia troppo bassa. Per ottenere informazio‐
ni a questo proposito, contattare l'ente erogatore lo‐
cale.
• Controllare che il rubinetto dell'acqua non sia ostrui‐
to.
• Controllare che il filtro nel tubo di carico non sia
ostruito.
• Verificare che il tubo di carico non sia attorcigliato o
piegato.
• Controllare che lo scarico del lavello non sia ostruito.
• Controllare che il filtro nel tubo di scarico non sia
ostruito.
• Controllare che il sistema del filtro interno non sia
ostruito.
• Verificare che il tubo di scarico non sia attorcigliato o
piegato.
In alcuni casi il display visualizza un
codice allarme.
La maggior parte dei possibili
problemi possono essere risolti senza
il bisogno di contattare il Centro di
Assistenza Autorizzato.
Page 22
www.electrolux.com22
Problema e codice allar‐mePossibile causa e soluzione
Il dispositivo antiallaga‐
mento è attivo.
• Chiudere il rubinetto dell’acqua e contattare il Centro
di Assistenza Autorizzato.
Il display visualizza .
L'apparecchiatura si arre‐
sta e riparte più volte du‐
rante il funzionamento.
• Non si tratta di un'anomalia di funzionamento. Per‐
mette di ottenere risultati di pulizia ottimali e rispar‐
miare energia.
Il programma dura troppo. • Selezionare l'opzione TimeManager per ridurre la
durata del programma.
• Se è stata impostata la partenza ritardata, annullare
l'impostazione o attendere il termine del conto alla
rovescia.
Il tempo residuo sul display
aumenta e raggiunge qua‐
• Non si tratta di un'anomalia. L'apparecchiatura fun‐
ziona correttamente.
si il termine del program‐
ma.
Le opzioni del programma
devono essere reimpostate
• Per salvare la configurazione preferita utilizzare l'op‐
zione MyFavourite.
ogni volta.
Leggera perdita dalla porta
dell'apparecchiatura.
• L'apparecchiatura non è correttamente livellata. Al‐
lentare o stringere i piedini regolabili (ove previsti).
• La porta dell'apparecchiatura non è centrata rispetto
alla vasca. Regolare il piedino posteriore (ove previ‐
sto).
La porta dell'apparecchia‐
tura si chiude con difficoltà.
• L'apparecchiatura non è correttamente livellata. Al‐
lentare o stringere i piedini regolabili (ove previsti).
• Alcune parti di pentole e stoviglie sporgono dai ce‐
stelli.
Tintinnio/colpi dall'interno
dell'apparecchiatura.
• Le pentole e le stoviglie non sono state sistemate
adeguatamente nei cestelli. Fare riferimento al libret‐
to contenente le indicazioni per caricare il cestello.
• Accertarsi che i mulinelli possano girare liberamente.
L'apparecchiatura fa scat‐
tare l'interruttore principa‐
le.
• L'amperaggio è insufficiente per sopportare l'uso di
più apparecchiature contemporaneamente. Verificare
l'amperaggio della presa e la capacità del contatore
o spegnere una delle apparecchiature in uso.
• Guasto elettrico interno all'apparecchiatura. Contat‐
tare un Centro di Assistenza Autorizzato.
Fare riferimento a
"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre
possibili cause.
Una volta controllata l'apparecchiatura,
spegnerla e riaccenderla. In caso di
ricomparsa dell'anomalia, contattare il
Centro di Assistenza Autorizzato.
Per i codici allarme non presenti in
tabella, contattare un Centro di
Assistenza Autorizzato.
Page 23
ITALIANO 23
12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti
Problema Possibile causa e soluzione
Risultati di lavaggio insoddi‐
sfacenti.
Risultati di asciugatura in‐
soddisfacenti.
Su bicchieri e stoviglie ri‐
mangono delle striature
biancastre o striature blua‐
stre.
Macchie e tracce di gocce
d'acqua su bicchieri e stovi‐
glie.
Le stoviglie sono bagnate. • Per ottenere le migliori prestazioni di asciugatura,
L'interno dell'apparecchiatu‐
ra è bagnato.
Insolita produzione di schiu‐
ma durante il lavaggio.
• Fare riferimento a "Utilizzo quotidiano", "Consi‐
gli e suggerimenti" e al libretto contenente le indi‐
cazioni per caricare il cestello.
• Usare programmi di lavaggio più intensi.
• Pulire i mulinelli ed il filtro. Vedere il capitolo "Puli‐
zia e cura".
• Pentole e stoviglie sono state lasciate troppo tem‐
po all'interno dell'apparecchiatura chiusa.
• Brillantante assente o quantità di brillantante insuf‐
ficiente. Impostare il contenitore del brillantante su
un livello superiore.
• Gli oggetti di plastica devono essere asciugati con
un panno.
• Per ottenere le migliori prestazioni di asciugatura,
attivare l'opzione XtraDry e impostare AirDry.
• Si consiglia di utilizzare sempre il brillantante, an‐
che in combinazione con pastiglie multifunzione.
• La quantità di brillantante erogata è eccessiva. Re‐
golare il livello del brillantante su una posizione in‐
feriore.
• È stata utilizzata una dose eccessiva di detersivo.
• La quantità di brillantante erogata non è sufficiente.
Regolare il livello del brillantante su una posizione
superiore.
• La causa potrebbe essere la qualità del brillantan‐
te.
attivare l'opzione XtraDry e impostare AirDry.
• Il programma non dispone di una fase di asciugatu‐
ra oppure questa fase viene eseguita a bassa tem‐
peratura.
• Il contenitore del brillantante è vuoto.
• La causa potrebbe essere la qualità del brillantan‐
te.
• La causa potrebbe essere la qualità del detersivo
in pastiglie multifunzione. Provare un prodotto di
una marca diversa o attivare il contenitore del bril‐
lantante e utilizzare il brillantante insieme al deter‐
sivo in pastiglie multifunzione.
• Non si tratta di un'anomalia ma dell'umidità presen‐
te nell'aria che si condensa sulle pareti.
• Utilizzare solo detersivi per lavastoviglie.
• Perdita dal contenitore del brillantante. Contattare
un Centro di Assistenza Autorizzato.
Page 24
www.electrolux.com24
Problema Possibile causa e soluzione
Tracce di ruggine sulle po‐
sate.
• È presente troppo sale nell'acqua utilizzata per il
lavaggio. Fare riferimento a "Decalcificatore del‐
l'acqua".
• Sono state sistemate insieme posate d'argento e
acciaio inossidabile. Evitare di sistemare oggetti
d'argento e acciaio inossidabile uno accanto all'al‐
tro.
Sono presenti residui di de‐
tersivo all'interno del conte‐
nitore al termine del pro‐
gramma.
• La pastiglia del detersivo si è incollata all'interno
del contenitore e l'acqua non è riuscita ad eliminar‐
la completamente.
• L'acqua non è in grado di eliminare il detersivo dal
contenitore. Assicurarsi che il mulinello non sia
bloccato o ostruito.
• Assicurarsi che gli oggetti nei cestelli non impedi‐
scano l'apertura del coperchio del contenitore del
detersivo.
Odori all'interno dell'appa‐
• Fare riferimento a "Pulizia interna".
recchiatura.
Il calcare può depositarsi su
pentole e stoviglie, nella va‐
sca o all'interno della porta.
• Il livello di sale è basso, controllare l'indicatore di
riempimento.
• Il tappo del contenitore del sale è lento.
• L'acqua di rubinetto è dura. Fare riferimento a "De‐
calcificatore dell'acqua".
• Anche le pastiglie multi-funzione usano il sale e im‐
postano la rigenerazione dell'ammorbidente dell'ac‐
qua. Fare riferimento a "Decalcificatore dell'ac‐
qua".
• Qualora i depositi di calcare rimangano, pulire l'ap‐
parecchiatura con detergenti particolarmente adatti
a tal fine.
• Provare un detergente diverso.
• Contattare il produttore del detergente.
Pentole e stoviglie opache,
scolorite o incrinate.
• Assicurarsi di introdurre nell'apparecchiatura solo
oggetti lavabili in lavastoviglie.
• Caricare e scaricare il cestello delicatamente. Fare
riferimento al libretto contenente le indicazioni per
caricare il cestello.
• Sistemare gli oggetti delicati nel cestello superiore.
Fare riferimento a
"Preparazione al primo
utilizzo", "Utilizzo
quotidiano" o "Consigli e
suggerimenti" per altre
possibili cause.
Page 25
13. DATI TECNICI
ITALIANO 25
Dimensioni Larghezza/Altezza/Profondità
(mm)
Tensione (V) 220 - 240
Collegamento elettrico
1)
Frequenza (Hz) 50
Pressione dell’acqua di ali‐
mentazione
Collegamento dell'acqua
bar (minima e massima) 0.5 - 8
MPa (minima e massima) 0.05 - 0.8
Acqua fredda o calda
2)
Capacità Coperti 13
Consumo di energia Modalità Acceso (W) 5.0
Consumo di energia Modalità Spento (W) 0.10
1)
Per altri valori, fare riferimento alla targhetta dei dati.
2)
Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di ener‐
gia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.
14. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
596 / 818 - 898 / 550
max. 60°C
*
Page 26
www.electrolux.com26
Page 27
ITALIANO 27
Page 28
www.electrolux.com/shop
117877250-A-322017
Loading...
