electrolux ESL692.1 User Manual [fr]

152985 66/0

it

fr

de

Geschirrspüler

Lave-vaisselle

Lavastoviglie

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

LIBRETTO ISTRUZIONI

Model ESL 692.1

28

A l’intention de l’utilisateur

Avertissements importants 29
Description de l’appareil 31
Le bandeau de commandes 31
Mise en service 33

L’ adoucisseur d’eau 33
Le produit de rinçage 35

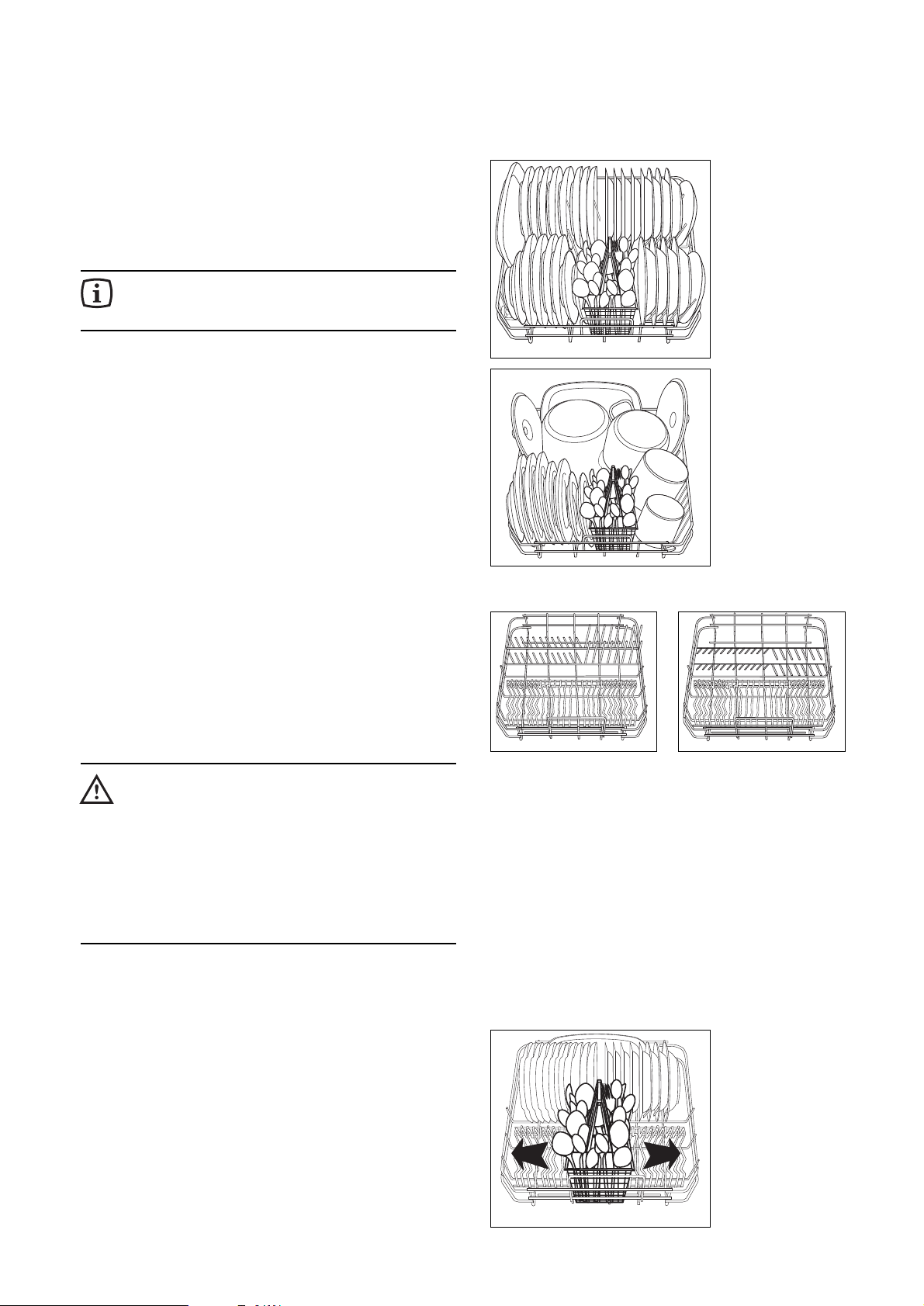

Chargement de votre appareil 36

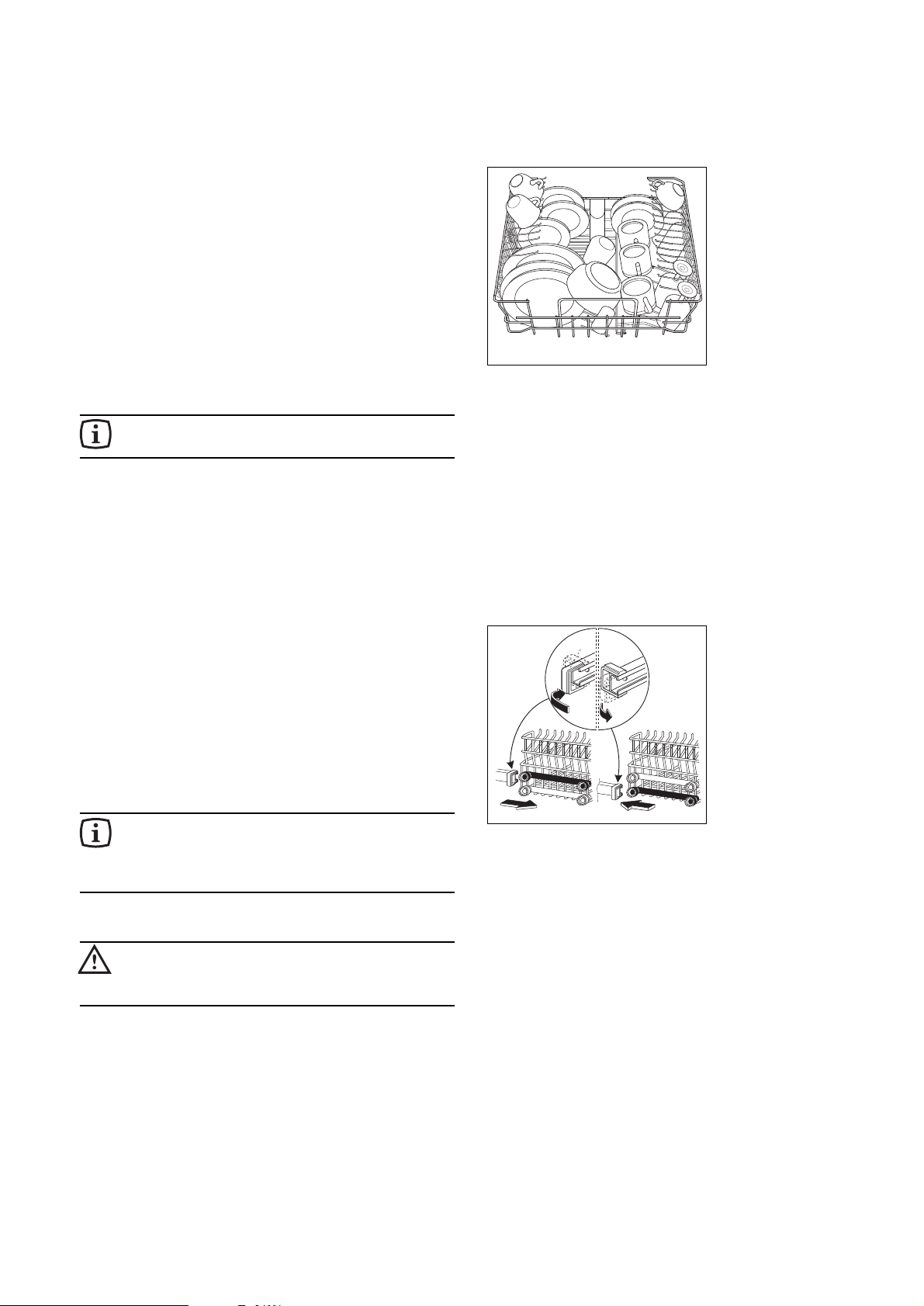

Réglage en hauteur du panier supérieur 37
Le produit de lavage 38

Guide de lavage 39
Tableau des programmes 40
Comment faire un lavage? 41

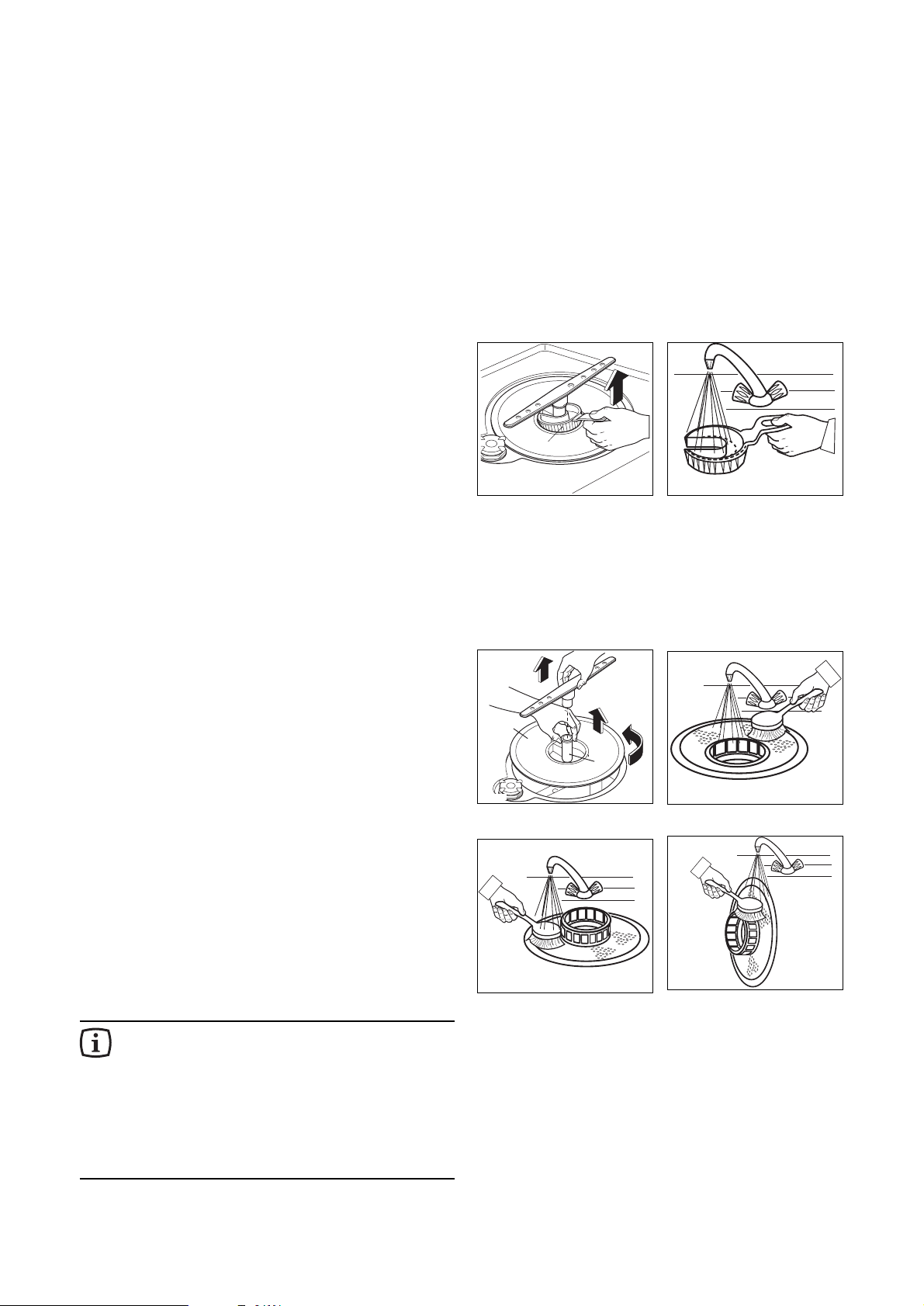

Entretien et nettoyage 43
En cas d’anomalie de fonctionnement 45

Service Aprés Vente 46
Sécurités anti-débordement 46

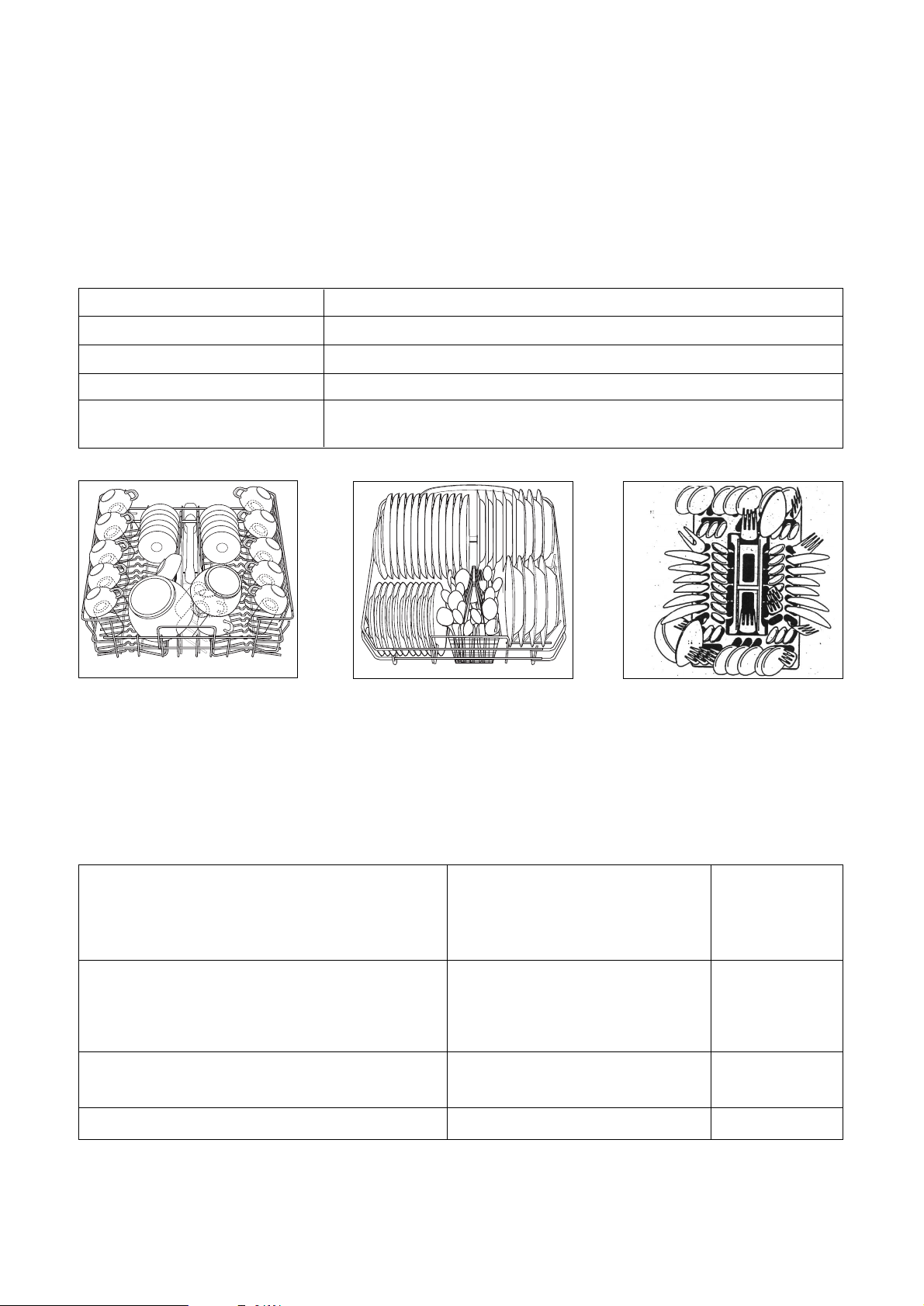

Information pour essais comparatifs 47
Caractéristiques techniques 47

Nous sommes aussi à votre disposition
après la vente 54

Service après-vente 81

Ponts de service 81
Point de vente de rechange 81
Demonstration / Vente 81
Garantie 81

A l’intention de l’installateur

Emplacement 48

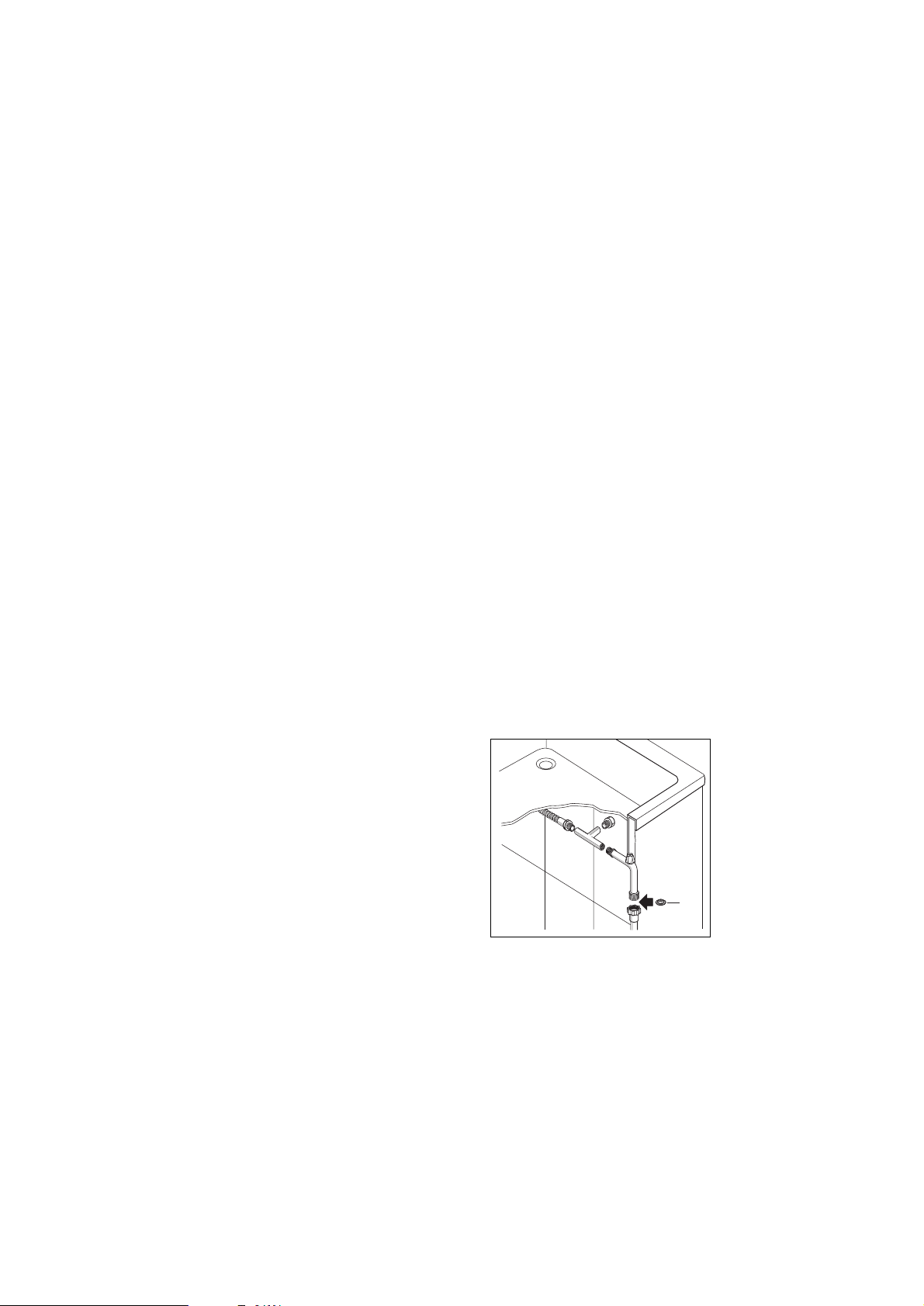

Raccordement d’eau 48

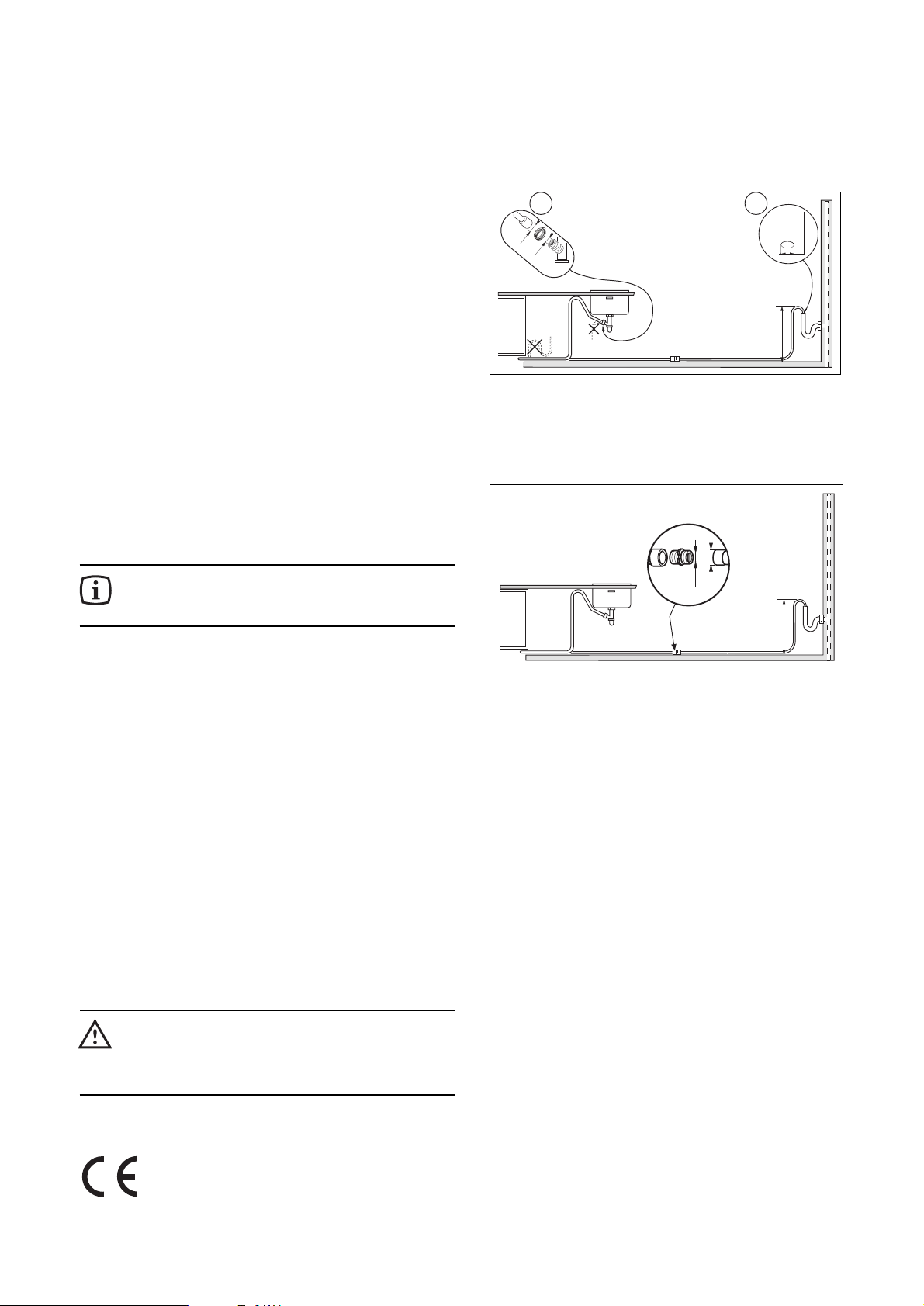

Évacuation d’eau 49
Raccordement électrique 49

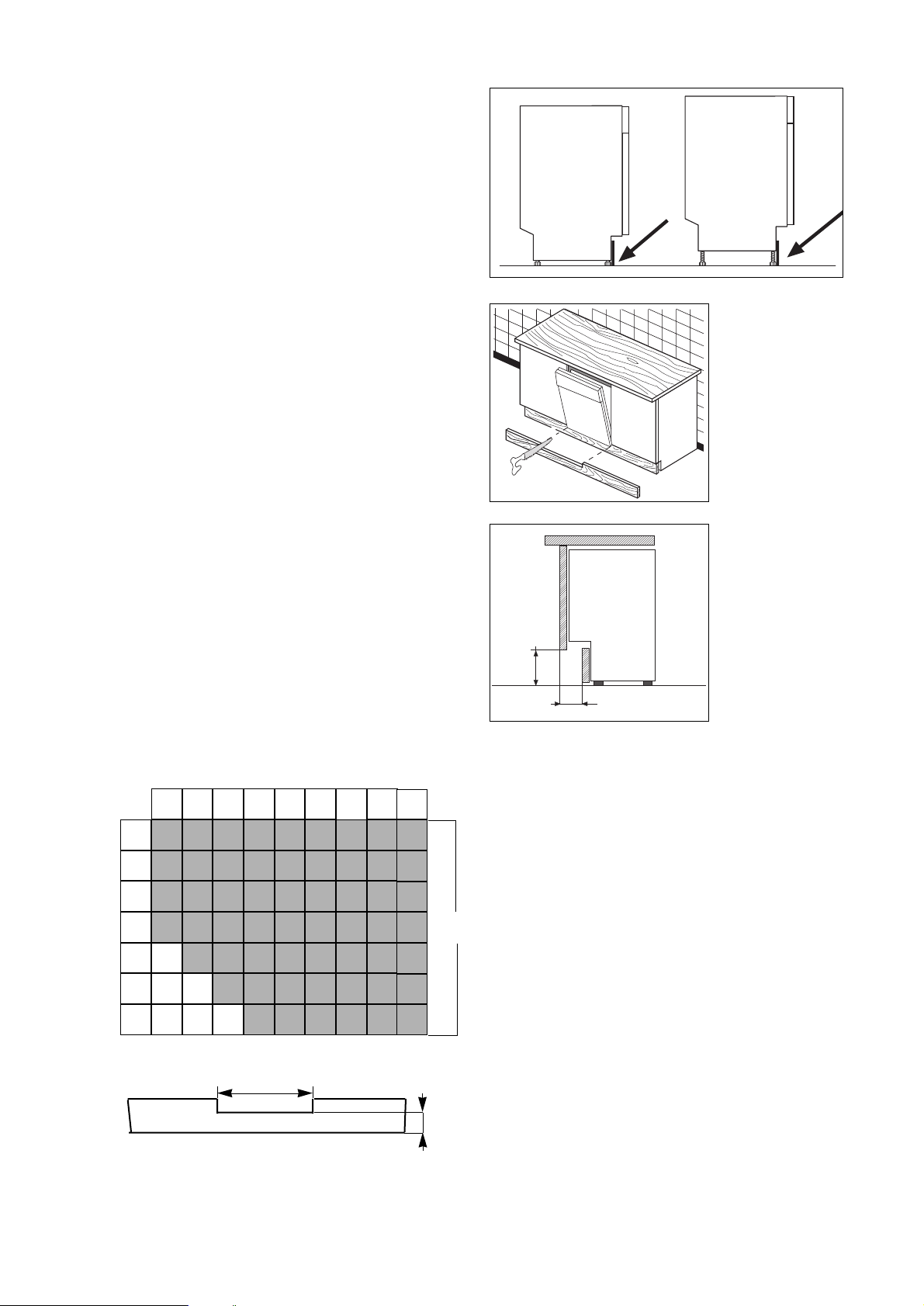

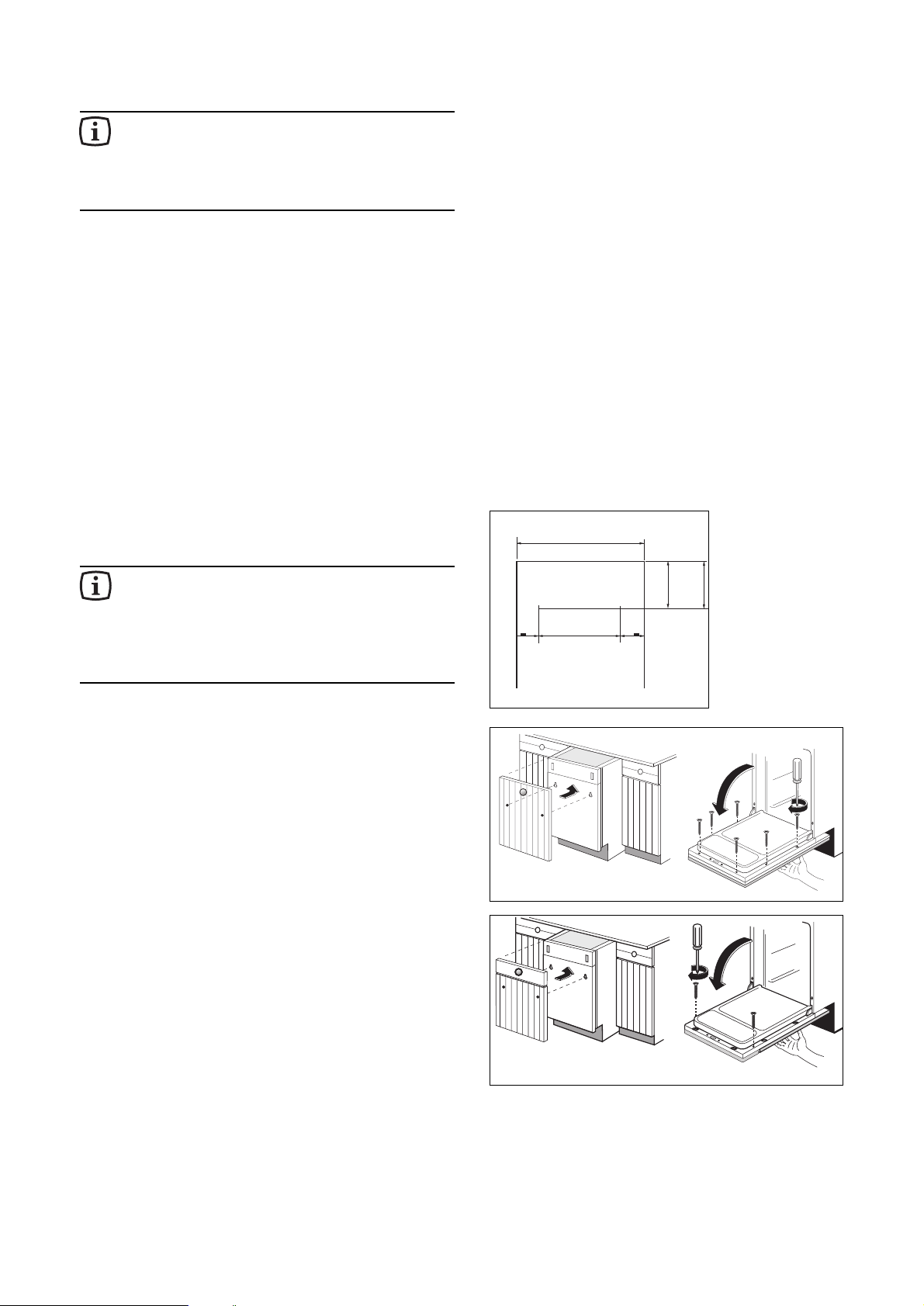

Encastrement 50

IND23fr

Sommaire

Comment lire votre notice d’utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

1. 2. 3. Description d’opérations étape par étape

Conseils et recommandations

Protection de l’environnement

29

Utilisation

● Cet appareil a été conçu pour être utilisé par des

adultes.Veillez à ce que les enfants n’y touchent
pas et ne l’utilisent pas comme un jouet.

● A la réception de l’appareil, déballez-le ou faites-le

déballer immédiatement.
Vérifiez son aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison dont vous
garderez un exemplaire.

● Votre appareil est destiné à un usage

domestique normal. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres
buts que celui pour lequel il a été conçu.

● Ne modifiez pas ou n’essayez pas de modifier les

caractéristiques de cet appareil. Cela
représenterait un danger pour vous.

● Débranchez toujours la prise de courant et fermez

le robinet d’arrivée d’eau après utilisation de
l’appareil.

● Débranchez l’appareil avant toute intervention

technique.

● N’ouvrez pas la porte de votre lave vaisselle quand

celui-ci est en marche.
Arrêtez-le toujours avant.

● Evitez dans la mesure du possible d’ouvrir la porte

du lave vaisselle lors de son fonctionnement, car il
en sort alors de la vapeur brûlante.

● Ne touchez pas l’élément chauffant pendant ou

immédiatement après la fin d’un programme
de lavage.

● Fermez toujours la porte après avoir chargé ou

sorti la vaisselle. Une porte ouverte représente
toujours un danger.

● Les ustensiles qui ont été en contact avec de

l’essence, peinture, débris d’acier ou de fer,
produits chimiques corrosifs, acides ou alcalins ne
doivent pas être lavés dans votre appareil.

● Evitez de placer votre lave vaisselle à proximité

immédiate d’un appareil de cuisson ou de
chauffage (cuisinière par exemple) ceci afin d’éviter
tout risque de dommages dû à la chaleur.

● N’introduisez pas dans votre lave vaisselle

d’articles qui ne sont pas certifiés pour le
lavage en machine, tels que couverts à
manche en bois, en corne, en ivoire, en argent,
porcelaine décorée de motifs fragiles, objets en
bois ou en plastique, etc.

● Si vous avez retiré une pièce de vaisselle de la

machine avant la fin du programme de lavage,
il est très important de la rincer soigneusement
à l’eau courante pour éliminer les restes
éventuels de produit de lavage.

● En cas de panne, n’essayez jamais de réparer

votre appareil vous-même.Les réparations
effectuées par du personnel non qualifié
peuvent provoquer des dommages ou de
graves dérèglements.

● Faites particulièrement attention lorsque vous

nettoyez votre appareil: des extrémités
métalliques peuvent occasionner des blessures.

● Gardez les emballages hors de portée des

enfants.

● Gardez les produits de lavage dans un endroit

sûr, hors de la portée des enfants.

● Veillez à ce que les enfants ne s’assoient ou ne

montent pas sur la porte.

Le produit de lavage pour
lave vaisselle est
dangereux!

Le produit de lavage est très corrosif;tout accident
provoqué par ce détergent doit impérativement
faire l’objet d’un appel à votre centre anti-poison
régional et à un médecin. Si quelqu’un a avalé du
produit de lavage pour lave vaisselle, il faut
immédiatement contacter le centre antipoison
régional et un médecin. En cas de projection de
produit de lavage dans les yeux, baignez
abondamment à l’eau en attendant l’intervention
du médecin.Veillez à ranger ce produit dans un
endroit sûr, hors de portée des enfants.Ne laissez
jamais la porte ouverte lorsque l’appareil contient
du détergent. Nous vous recommandons de
remplir le réservoir de produit de lavage juste
avant de démarrer un programme.

AVV01fr

Avertissements importants

Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à une autre
personne, assurez-vous que la notice d’utilisation l’accompagne.Le nouvel utilisateur pourra alors être
informé du fonctionnement de celui-ci des avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.

30

Installation

● Si l’installation électrique de votre habitation

nécessite une modification pour le branchement de
votre appareil, faites appel à un électricien qualifié.

● Avant de procéder au branchement de votre

appareil lisez attentivement les instructions
figurant au chapitre "Raccordement électrique".

● Ne confiez les travaux hydrauliques

nécessaires à l’installation de l’appareil qu’à un
plombier qualifié.

● Ne confiez les travaux électriques nécessaires à

l’installation de l’appareil qu’à un électricien
qualifié.

● Assurez-vous, après avoir installé l’appareil que

celui-ci ne repose pas sur le câble d’alimentation.

● Cet appareil est lourd. Faites attention lors de son

déplacement.

Protection de l’environnement

Tous les matériaux marqués par le symbole sont
recyclables.Déposez-les dans une déchetterie prévue
à cet effet (renseignez-vous auprès des services de
votre commune) pour qu’ils puissent être récupérés et
recyclés.

Si vous procédez à la mise à la casse de votre ancien
appareil, mettez hors d’usage ce qui pourrait
représenter un danger: coupez le câble d’alimentation
au ras de l’appareil et neutralisez le dispositif de
fermeture de porte.

AVV03fr

31

1. Guide de porte

2. Butée panier supérieur

3. Bouchon réserve à sel

4. Bras inférieur

5. Réserve produit de lavage

6. Bandeau de commandes

7. Plaque signalétique

8. Réserve produit de rinçage

9. Grand filtre

10. Filtre central

11. Bras supérieur

12. Panier supérieur

1. Touche Marche/Arrêt

2. Voyant de contrôle de la réserve de produit
de rinçage

3. Voyant de contrôle de la réserve de sel
régénérant

4. Affichage numérique

5. Touches de sélection des programmes

6. Touche de sélection "Séchage économique"

7. Touche pour "Démarrage différé"

Elle permet de retarder le démarrage du
programme pour une période qui va d’un
minimum d’une heure à un maximum de neuf
heures.

8. Touche "Annulation"

9. Lampe témoin pour programme "Intensif
70°C"

Elle s’allume quand on sélectionne le
programme "Intensif 70°C".

APP55fr

Description de l’appareil

Le bandeau de commandes

1
2

3
4

5

7

8

9

10

11

IN86

12

6

1

2

3

4

5

6

7

8

9

32

Des signaux sonores vous informent des
opérations que le lave-vaisselle est en train
d’exécuter.

Signal sonore de "commande acceptée"

Si on appuie sur une touche quelconque, il y a un
signal sonore bref qui indique que l’appareil a accepté
la commande reçue.

Signal sonore de "départ de programme"

Un signal sonore continu d’une seconde environ, que
l’on entend uniquement lorsqu’on ferme la porte,
indique que le programme de lavage est en train de
démarrer.

Signal sonore de "fin de programme"

Un signal sonore intermittent de la durée globale de
cinq secondes vous indique que le programme de
lavage est terminé.

Si vous voulez éliminer ces signaux sonores, appuyez
en même temps sur les touches de "séchage
économique" et de "démarrage différé" pendant 3
secondes, jusqu’à ce vous entendiez trois signaux
sonores brefs.

Pour rétablir le signal sonore, appuyez de nouveau en
même temps sur les deux touches pendant 3
secondes, jusqu’à ce que vous entendiez trois signaux
sonores brefs.

APP37fr

START

SO286

33

Avant d’utiliser votre lave-vaisselle pour la
première fois:

1. Assurez-vous que les raccordements électrique

et hydraulique soient conformes aux instructions
d’installation.

2. Sortir tous les matériaux d’emballage de l’intérieur
de la machine.

3. Réglez l’adoucisseur d’eau.

4. Versez un litre d’eau dans le réservoir après

remplissez du sel.

5. Mettez du produit de rinçage dans le réservoir
prévu à cet effet.

L’ adoucisseur d’eau

Suivant les localités, l’eau contient une quantité
variable de sels calcaires et minéraux.Ceux-ci se
déposent sur la vaisselle laissant des taches et des
dépôts blanchâtres.

Plus la teneur en sels est élevée et plus l’eau est
«dure».

Le lave-vaisselle est muni d’un adoucisseur et,
utilisant du sel régénérant spécial pour lave-vaisselle,
il fournit une eau dépourvue de calcaire (adoucie)
pour les opérations de lavage.

L’ adoucisseur peut traiter une eau ayant une dureté
atteignant 120 °TH et possède 10 niveaux de réglage.

Vous pouvez demander le degré de dureté de votre
eau à la Compagnie Locale des Eaux.

L’ adoucisseur est réglé d’origine au niveau 4.
Vous pouvez sélectionner un niveau de réglage

différent de celui qui a été prévu en usine.

Pour sélectionner un nouveau niveau,il
suffit de procéder de la façon suivante:

1. Appuyez sur la touche Marche/Arrêt pour mettre

le lave-vaisselle sous tension.

2. Appuyez en même temps pendant 5 secondes
environ sur les touches de "séchage économique"
et "annulation" jusqu’à ce que le signal sonore bref
de "commande acceptée" se fasse entendre.Sur
l’affichage on voit apparaître le numéro 4 du niveau
programmé en usine.

3. Appuyez sur la touche de "séchage économique"
autant de fois qu’il le faut pour faire apparaître le
niveau voulu sur l’affichage.La lampe témoin
correspondante clignote pour vous signaler que
c’est la touche sur laquelle il faut appuyer. A
chaque pression, on augmente d’un niveau.

4. Au bout de 5 secondes, si on n’appuie plus sur
cette touche, l’appareil se remet sur la
programmation précédente et mémorise le niveau
sélectionné.

PDU15fr

Mise en service

Dureté de l’eau

°dH

degrés

allemands

*

°TH

degrés

français

PPM

(Particules

par millions)

0 - 4
5 - 8

9 - 11
12 - 17
18 - 22
23 - 28
29 - 33
34 - 39

40 -45

46 - 67

0 - 8

9 - 14
15 - 20
21 - 30
31 - 40
41 - 50
51 - 60
61 - 70
71 - 80

81 - 120

0 - 80

81 - 140
141 - 200
201 - 300
301 - 400
401 - 500
501 - 600
601 - 700
701 - 800

801 - 1200

Niveau

0

1
2
3
4
5
6
7
8
9

Emploi

sel

régénérant

NON

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

*

°TH = Degré hydrotimétrique

Si la dureté de votre eau correspond au
niveau 0, il n’est pas nécessaire d’utiliser
de sel régénérant car elle est déjà douce.
Dans ce cas le voyant de contrôle sel sur
le bandeau de commandes restera
toujours allumé, lorsque la machine est
en service.
Utilisez régulièrement le sel régénérant à
partir du niveau 1.

START

SO287

34

Remplissage du réservoir de sel

N’utiliser que du sel spécifique pour lave­vaisselle.
N’utilisez jamais de sel de cuisine,
l’adoucisseur risquerait de se colmater.
D’autres types de sel contiennent certaines
substances qui pourraient rendre inefficace
votre adoucisseur.

Le remplissage du réservoir doit être
effectué juste avant de commencer un
programme de lavage,à l’exclusion du
programme "Lavage d’attente",ceci afin
d’éviter que d’éventuels grains de sel ou de
l’eau salée ne provoquent la corrosion.

Pour remplir le réservoir:

1. Retirez le panier inférieur.

2. Dévissez et ôtez le bouchon du réservoir.

3. Versez un litre d’eau dans le réservoir
(ceci n’est indispensable que lors du premier
remplissage).

4. A l’aide de l’entonnoir livré avec l’appareil,

remplissez le réservoir de sel.
Le réservoir de sel contient toujours de l’eau. Il
est donc normal que celle-ci déborde lorsque
vous versez du sel dans ce réservoir.

5. Revissez soigneusement le bouchon en vous
assurant qu’il n’y ait pas de sel sur le filetage et
sur le joint.

6. Revissez hermétiquement le bouchon.

Par la suite, il suffit d’ajouter périodiquement du sel
dans le réservoir.
Cette opération est à effectuer chaque fois que le
voyant de contrôle du sel sur le bandeau de
commande s’allume.

Le voyant de contrôle de la réserve de sel
régénérant, s’allumant quand le réservoir de
sel est vide, reste allumé jusqu’à 2 - 6
heures après l’ajout de sel, voyant Marche/
Arrêt allumé. Si on utilise un type de sel qui
se dissout lentement, cette période peut
même durer encore plus longtemps. Ceci
ne compromet en rien le bon
fonctionnement de l’appareil.

SAL01fr

SALE

SALT

SALZ

SEL

SR06

35

Le produit de rinçage

Ce produit évite que l’eau ne reste sur la vaisselle
sous forme de gouttelettes laissant des taches
blanches après séchage.

L’admission du produit de rinçage se fait
automatiquement au moment du dernier rinçage.

Le réservoir situé à l’intérieur de la porte peut contenir
environ 110 ml de produit de rinçage, quantité
suffisante pour 16 à 40 programmes de lavage, en
fonction de la dose programmée.

Ne versez jamais de produit de lavage dans
le réservoir de produit de rinçage.

Remplissage du réservoir de
produit de rinçage

1. Ouvrez le réservoir en tournant le bouchon (A)

vers la gauche.

2. Versez le produit de rinçage dans la goulotte de
remplissage, jusqu’à ce que le réservoir soit plein.
Le témoin (B) situé à gauche présente alors une
coloration sombre.

Refermez bien le bouchon

Le liquide qui s’est éventuellement écoulé hors du
réservoir pendant le remplissage doit être
soigneusement nettoyé à l’aide d’un papier absorbant,
ceci afin d’éviter une importante formation de mousse
au lavage suivant.

Contrôle de la réserve de produit de
rinçage.

Lorsque le voyant de contrôle du produit de rinçage
sur le bandeau de commandes s’allume, remplissez le
réservoir.

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose
de produit en agissant sur le sélecteur à 6 positions
(C) situé à l’intérieur de la goulotte de remplissage
(position 1 dose minimum, position 6 dose maximum).

Lors des premières utilisations, nous vous conseillons
la position 3.

Augmentez graduellement la dose si vous observez
sur la vaisselle des gouttes d’eau ou des taches de
calcaire; diminuez la dose au contraire si vous notez la
présence de rayures blanchâtres (voir figure ci ­contre).

BRI02fr

BR01

A

BR03

B

5

4

6

x

3

a

2

m

1

C

5

4

6

x

3

a

2

m

1

BR02

36

Rangement de la vaisselle

Avant de placer la vaisselle dans l’appareil,
débarrassez-la de tous les déchets alimentaires qui
boucheraient les filtres et réduiraient l’efficacité du
lavage.

Ne lavez pas en machine de la vaisselle de
petite dimension qui pourrait facilement
sortir des paniers.

Tirez les paniers pour y charger la vaisselle.

Le panier inférieur

Le panier inférieur est destiné à recevoir les
casseroles, les couvercles, les assiettes, les saladiers,
les couverts, etc.

Les plats et les grands couvercles seront disposés de
préférence autour du panier, de manière à ne pas
gêner la rotation du bras supérieur.

Il est possible d’abaisser simplement et rapidement
les deux rangées de picots qui se trouvent à l’arrière
du panier inférieur, pour pouvoir charger plus
commodément des casseroles et saladiers.

Pour abaisser les picots:

tirez-les légèrement vers le haut et inclinez-les.

Pour les redresser:

il suffit de les remettre en position verticale.

Le panier à couverts

Les couteaux longs placés verticalement
constituent un danger potentiel.
Les couverts et utensiles longs (louches) ou
tranchants, comme les couteaux à découper,
doivent être placés horizontalement dans le
panier supérieur.
Faites attention lorsque vous chargez ou
sortez des objets tranchants comme des
couteaux.

On placera les couverts dans le petit panier amovible,
les manches tournés vers le bas.

Si ces derniers traversent le fond du panier et risquent
de gêner la rotation du bras inférieur, retournez-les.

Intercalez les cuillères entre les autres couverts pour
éviter qu’elles ne s’emboîtent.

Les couverts en argent ont tendance à noircir s’ils
sont mélangés à des couverts en inox.

Séparez l’argenterie des autres métaux.
Disposez-les dans le panier à couverts, séparés des

autres.
Le panier à couverts peut être déplacé de la droite

vers la gauche (sur le largeur du panier inférieur).

CES05fr

Chargement de votre appareil

UI56

UI47

UI43

UI42

UI44

37

Le panier supérieur

Le panier supérieur est prévu pour recevoir des
assiettes (à dessert, soucoupes, plates et creuses
jusqu’à 24 cm de diamètre), des saladiers, des tasses
et des verres.

Les verres à pied peuvent être suspendus aux porte­tasses.

Disposez les pièces en quinconce au-dessus et au­dessous du support à tasses rabattable, afin que l’eau
puisse bien asperger toutes les parties.

Il est préférable de ranger les objets légers (récipients
en plastique conçus pour être lavés en lave vaisselle)
dans le panier supérieur et de les disposer de façon à
ce qu’ils ne se retournent pas.

Avant de fermer la porte, assurez-vous que
les bras puissent tourner librement.

Réglage en hauteur du panier
supérieur

Si vous devez laver des assiettes très grandes (plus
de 27 et jusqu’à 31 cm de diamètre) vous pouvez les
disposer dans le panier inférieur après avoir placé
dans la position la plus haute le panier supérieur.

Pour cela:

1. Tournez vers l’extérieur les butées avant (A) du

panier supérieur, puis ôtez le panier.

2. Glissez le panier dans la position la plus haute et
remettez les butées (A) dans la position d’origine.

Après cette opération, il ne sera pas
possible de ranger dans le panier supérieur
des assiettes ayant plus de 20 cm de
diamètre et d’utiliser les porte-tasses.

Fermez toujours la porte après avoir chargé
ou sorti la vaisselle. Une porte ouverte
représente toujours un danger.

CES06fr

US29

A

RC01

38

Le produit de lavage

N’utilisez que des produits de lavage pour
des lave-vaisselle ménagers.

Le produit de lavage pour lave vaisselle est
dangereux. Reportez-vous au paragraphe
"AVERTISSEMENTS IMPORTANTS"
Ce produit est un détergent en poudre,
liquide ou sous forme de pastille
spécialement adapté au lavage de la
vaisselle en machine.

Pour l’emploi de détergent en poudre procédez
comme suit:

1. Ouvrez le distributeur situé à l’avant de la contre-

porte, si le couvercle est fermé actionnez le cliquet
de fermeture (D).

2. Ajoutez le détergent en suivant les
recommandations et instructions figurant sur les
emballages.

3. Refermez le couvercle.

4. Ajoutez de toute façon une petite dose de produit

au-dessus su couvercle du bac pour tous les
programmes avec un prélavage.

Pour l’emploi de détergent en pastilles,procédez
comme suit:

1. Pour tous les programmes, posez 1 pastille entière

dans le bac du détergent.

2. Refermez le couvercle.

3. Pour tous les programmes avec prélavage, posez

une portion d’une autre pastille sur le couvercle du
bac.

Nous vous rappelons que le produit de
lavage ne peut garantir une propreté
complète s’il est employé en quantité
insuffisante; s’il est employé en excès,il
n’améliorera pas les résultats et constituera
un gaspillage. N’utilisez pas en excès le
produit de lavage afin de contribuer à la
protection de l’environnement.

DET02fr

Détergents compacts sans phosphates

Il est possible de se procurer maintenant dans le commerce des nouveaux produits de lavage compacts, avec
un degré d’alcali réduit dont les substances difficilement dégradables sont remplacées par des enzymes
naturelles (non polluant pour l’environnement).Ces enzymes agissent déjà à une température de 50°C. En
utilisant le programme Bio, on obtient les mêmes résultats de lavage qu’avec un produit traditionnel à 65°C.

D

MIN

MAX

DE17

Min = 15 g
Max = 30 g

DE02

39

Pour économiser de l’énergie

Rangez la vaisselle sale dans les paniers
immédiatement après usage.Ne procédez au lavage
que lorsque l’appareil est chargé en totalité.

Effectuez éventuellement le programme "Lavage
d’attente" (voir le tableau des programmes) pour éviter
que les résidus ne sèchent trop avant le lavage
complet.

Il est inutile de passer au préalable la vaisselle sous
l’eau courante.

Sélectionnez un programme économique en présence
de vaisselle peu sale, en suivant les indications
reportées dans le tableau des programmes.

Choisissez un séchage économique, en vous
contentant de résultats moins brillants.

Pour obtenir les meilleurs résultats
de lavage et de séchage

Les casseroles contenant des aliments attachés ou
brûlés doivent faire l’objet d’un trempage préalable.

Disposez toujours les casseroles, les tasses, les
verres, etc., tournés vers le bas.

Inclinez légèrement les objets bombés pour faciliter le
passage de l’eau.

Evitez le contact entre les pièces de vaisselle, pour
obtenir de meilleurs résultats de lavage.

Laissez la porte de l’appareil entrouverte en fin de
programme pour permettre le séchage naturel de la
vaisselle.

Attendez quelques minutes avant de sortir la vaisselle;
vous obtiendrez de meilleurs résultats de séchage.
Videz d’abord le panier inférieur; vous éviterez ainsi
que la vaisselle du panier supérieur goutte sur la
vaisselle du panier inférieur.

Vaisselle non indiquée pour le
lavage en lave-vaisselle

La vaisselle suivante n’est pas indiquée pour le
lavage en lave-vaisselle (bien qu’elle soit vendue
comme pouvant être lavée en lave vaisselle):

- Les couverts avec manche en bois ou en corne
ou constitués d’éléments collés

- Les couverts en bronze

- Les casseroles avec manche en bois

- Les objets en aluminium

- Les objets en cristal

- Cristal

- Objets en plastique

- Porcelaines anciennes ou peintes à la main

Certaines décorations ne sont pas garanties pour
résister au lavage en machine et peuvent perdre
leurs couleurs.

Les objets en cristal et en plastique, si leur lavage
en lave vaisselle n’est pas garanti, devront être
lavés à la main.

Certaines qualités de verre peuvent devenir
opaques après de nombreux lavages en machine.

Les couverts en argent ont tendance à noircir s’ils
sont mélangés à des couverts en inox.Disposez­les dans le panier à couverts, séparés des autres.

Les objets en fer ou en fonte peuvent rouiller et
tacher d’autres pièces de vaisselle.

L’ aluminium a tendance à noircir, le cuivre, l’étain
et le laiton ont tendance à se tacher.

En cas de doute, prenez contact avec le
fabricant de l’objet.

Au moment où vous achetez de la
nouvelle vaisselle, vérifiez si elle est
indiquée pour le lavage en lave vaisselle.

CON07fr

Guide de lavage

40

Programme

Degré de salissure et

type de vaisselle

Description
du cycle

PRO47fr

Tableau des programmes

3.

Normal Plus 65°C

avec prélavage

1.

Lavage d’attente

Prélavage à l’eau tiède
Lavage à 65°C
2 rinçages à froid
1 rinçage à l’eau chaude
Séchage

Prélavage à l’eau froide
Lavage à 65°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage

Prélavage à l’eau froide
Lavage à 50°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage

Lavage à 55°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage

1 rinçage à froid,
(pour éviter que les résidus
d’aliments ne sèchent sur la
vaisselle).

Très sale.

Vaisselle variée

5.

Bio 50°C

avec prélavage

Normalement sale.

Vaisselle variée

4.

Normal 65°C

avec prélavage

Normalement sale.

Vaisselle variée

*

9.

Lavage Rapide

55°C

Légèrement sale.

Vaisselle variée

Légèrement sale.

Vaisselle variée, vaisselle pour buffets

Tous types de salissures.

chargement partiel devant être complété

plus tard dans la journée.

*

C’est un programme spécial qui permet de laver, en peu de temps, un chargement complet d’assiettes,
verres et vaisselle peu sale (sauf les casseroles) en permettant leur utilisation immédiate.

2.

Intensif 70°C

Prélavage à l’eau chaude
Lavage à 70°C
2 rinçages à froid
1 rinçage à l’eau chaude
Séchage

Très sale.

Casseroles et vaisselle variée

Lavage à 50°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage

6.

Bio 50°C

sans prélavage

Légèrement sale.

Vaisselle variée

Lavage à 45°C
1 rinçage à froid
1 rinçage à l’eau chaude
Séchage

7.

Économique 55°C

sans prélavage

Légèrement sale.

Cristaux et porcelaine

Lavage à 55°C
1 rinçage à froid
1 rinçage à l’eau chaude

8.

Delicat 45°C

sans prélavage

41

Dans ce lave-vaisselle, qui a été conçu pour se
confondre complètement avec les meubles de
cuisine, les commandes se trouvent dans le haut de
la porte. Pour pouvoir utiliser les commandes, il faut
laisser la porte légèrement entrouverte.

1. Vérifiez la propreté des filtres

Vérifiez qu’ils soient propres et correctement
positionnés (voir paragraphe "Entretien et
nettoyage")

2. Appuyez sur la touche
Marche/Arrêt

Sur l’affichage numérique, il y a le numéro 1 qui
apparaît.Il s’agit du premier programme qu’il est
possible de sélectionner (Lavage d’attente).

3. Effectuez le contrôle des
réservoirs de sel et de produit
de rinçage

Les lampes témoins du produit de rinçage et
du sel s’allument lorsque les réservoirs sont
vides.

4. Disposez la vaisselle dans
l’appareil

Débarrassez la vaisselle des résidus
alimentaires.

Tirez le panier inférieur et placez-y casseroles,
assiettes et couverts.

Tirez le panier supérieur et placez-y assiettes,
verres, tasses etc...

Poussez les paniers à l’intérieur de la machine.

5. Assurez-vous que les bras de
lavage ne sont pas gênés dans
leur rotation

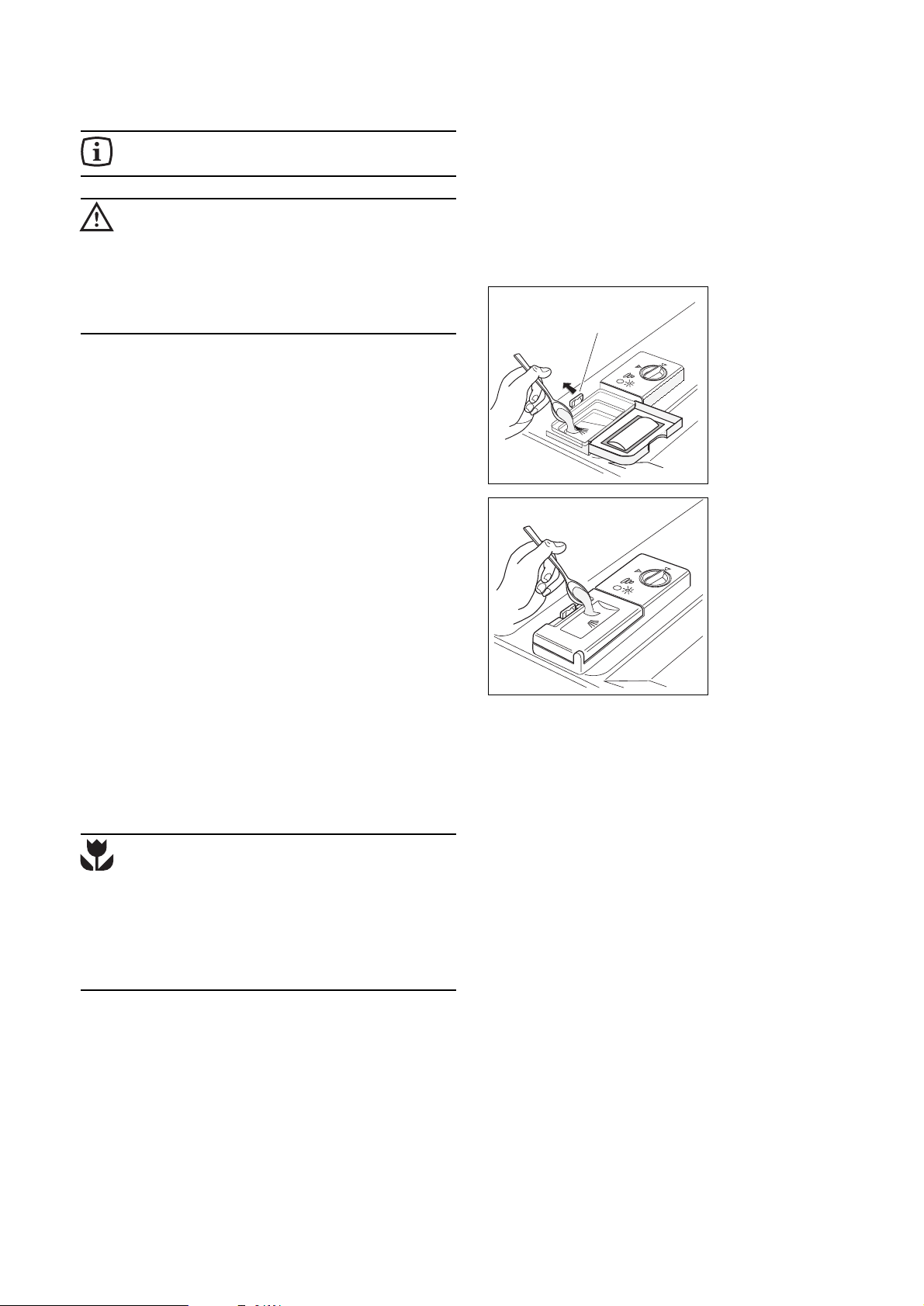

6. Dosez le produit de lavage

Versez la dose correcte de produit de lavage
dans le distributeur.
Refermez le couvercle du distributeur de produit
de lavage.

7. Sélectionnez le programme

Appuyez sur la touche de sélection des
programmes, jusqu’à ce que vous lisiez le
chiffre qui correspond au programme voulu
sur l’affichage.Le lampe témoin continue à
clignoter, tant que le programme ne démarre
pas.

Vous pouvez aussi sélectionner:

a- Séchage économique

En appuyant sur cette touche, on élimine le
réchauffage de l’eau du dernier rinçage, ce
qui permet d’économiser du courant.

Pour remettre l’appareil en fonctionnement,
appuyez de nouveau sur la touche;le
programme reprendra où il a été interrompu.

Dans ce cas-là, la vaisselle ne sèche pas
automatiquement dans l’appareil.

La lampe témoin correspondante s’allume.

Si la lampe témoin est éteinte, la phase de
séchage se fait complètement.

b- Démarrage différé

En appuyant sur la touche correspondante,
jusqu’à ce que les heures de délai voulues
apparaissent.

Lorsqu’on appuie sur la touche, le numéro 0
apparaît sur l’affichage.

En appuyant de nouveau sur la touche, on
peut sélectionner le nombre d’heures de
retard pour le démarrage du programme
voulu, jusqu’à un maximum de 9.

Un point clignotant sur l’affichage numérique
indique que le démarrage différé est
déclenché. L’ouverture de la porte n’a aucun
effet sur le compte à rebours qui a
commencé.

Pour effacer le démarrage différé programmé,
appuyez sur la touche jusqu’à ce que le
numéro 0 apparaisse.

Après avoir déclenché le compte à rebours, si
vous voulez annuler le démarrage retardé en
fermant la porte, appuyez sur al touche
"annulation" pendant 2 secondes environ,
jusqu’à ce que un signal sonore se fasse
entendre.

SEQ20fr

Comment faire un lavage?

42

8. Mettez le lave-vaisselle en
marche

Ouvrez le robinet d’eau.
Fermez la porte du lave-vaisselle.Un signal

sonore vous indique que le programme a
démarré.

Si vous avez sélectionné le démarrage
différé, le lave-vaisselle commence le
compte à rebours est on peut lire sur
l’affichage combien de temps il reste, en
heures, jusqu’au début du programme.

Une fois que le temps de retard programmé
est passé, le processus se met en marche
automatiquement.

9. Annulation d’un programme

Pour annuler un programme de lavage en
cours, appuyez sur la touche "annulation"
jusqu’à ce qu’un signal sonore se fasse
entendre.Sur l’affichage, on voit apparaître le
numéro 1 du premier programme qu’il est
possible de sélectionner et la lampe témoin
de sélection de programmes clignote.
La programmation précédente a été annulée
et il est possible de sélectionner un nouveau
programme.

10. A fin du programme de lavage

L’ appareil s’arrête automatiquement. Un
signal sonore intermittent vous indique que le
programme est terminé. Sur l’affichage, on
voir un (–) qui clignote.Ce signal reste jusqu’à
ce que l’on appuie sur la touche de sélection
de programmes.

Ouvrez la porte et éteindre le lave-vaisselle
en appuyant sur la touche Marche/Arrêt.

Lorsque le programme est terminé,
débranchez l’appareil et coupez l’arrivée
d’eau.
Ouvrez la porte et attendez quelques
minutes avant de sortir la vaisselle:vous
éviterez de vous brûler et vous
obtiendrez de meilleurs résultats de
séchage.

Nous déconseillons l’ouverture de la
porte pendant le fonctionnement de
l’appareil; cependant, un dispositif de
sécurité arrête la machine au moment
de l’ouverture.

N’ouvrez pas la porte pendant la phase
de chauffage: de l’eau chaude pourrait
vous éclabousser.

Si vous devez absolument ouvrir la
porte pendant le fonctionnement,
éteignez toujours l’appareil au préalable
en appuyant sur la touche
«Marche/Arrêt».

Evitez dans la mesure du possible
d’ouvrir la porte du lave vaisselle lors
de son fonctionnement.

SEQ21fr

43

Nettoyage intérieur

Nettoyez les joints d’étanchéité de la porte et les
distributeurs de produit de lavage et de rinçage avec
un chiffon humide.

Tous les trois mois, effectuez un programme de lavage
à 65°C sans vaisselle et avec du produit de lavage.

Nettoyage du filtre central

(après chaque lavage)
Les résidus d’aliments peuvent s’accumuler dans le

filtre central (A).Eliminez-les périodiquement en
rinçant le filtre sous l’eau courante.

Pour sortir le filtre central:

- il suffit de le retirer à l’aide de la poignée.
Une fois le nettoyage effectué, remontez le filtre dans

son emplacement d’origine, en poussant jusqu’à ce
qu’il soit bien engagé.

Nettoyage du grand filtre

(une fois par mois)
Nettoyez le grand filtre (B) des deux côtés, sous l’eau

courante et en vous aidant d’une petite brosse.

Pour le sortir le grand filtre:

1. Ôtez le bras rotatif en le tirant vers haut.

2. Tournez la colonne (C) de 90°C en sens inverse

des aiguilles d’une montre, puis sortez le filtre.

3. Pour remonter le filtre, inversez les opérations
ci-dessus.

4. Assurez-vous que le filtre est dans la position
correcte, la poignée du filtre doit être positionnée
vers l’avant de l’appareil.

N’utilisez jamais le lave-vaisselle sans
filtres.

Un positionnement incorrect des filtres
entraîne de mauvais résultats de lavage.

Un mauvais entretien des filtres peut
diminuer l’efficacité de lavage.

MAN01fr

Entretien et nettoyage

A

MA04

MA19

MA21

MA05

B

90°

C

MA20

MA18

44

Nettoyage extérieur

Nettoyez régulièrement les surfaces extérieures de
l’appareil et le bandeau de commande avec un chiffon
doux humide et, si nécessaire, uniquement avec des
détergents doux.

N’employez jamais de produits abrasifs ou de
solvants (acétone, trichloréthylène,etc...).

En cas d’absence prolongée

Si vous ne devez pas utiliser l’appareil pendant un
certain temps:

1. Débranchez la prise de courant et coupez l’arrivée
d’eau.

2. Remplissez le réservoir de produit de rinçage.

3. Laissez la porte entrouverte pour éviter la

formation de mauvaises odeurs.

4. Laissez l’intérieur de l’appareil propre.

Précautions contre le gel

Evitez de placer l’appareil dans un local où la
température est inférieure à 0°C.

En cas de gel, vidangez l’appareil, fermez le robinet
d’arrivée d’eau, débranchez le tuyau d’arrivée d’eau et
videz-le.

Déplacement de l’appareil

Si vous devez déplacer l’appareil (lors d’un
déménagement, etc...):

1. Débranchez-le;

2. Fermez le robinet d’arrivée d’eau;

3. Retirez les tuyaux d’arrivée d’eau et de vidange;

4. Tirez l’appareil hors de sa niche ainsi que les

tuyaux.

Evitez de trop incliner l’appareil pendant le transport.

MAN03fr

45

Symptôme Code erreur Solution / Vérifiez que:

L’appareil ne démarre pas ● La porte est correctement fermée.

● L’appareil est branché.

● Il n’y a pas de coupure de courant

● Les fusibles sont en bon état.

L’eau n’arrive pas lors de Alarme A ● Le robinet d’arrivée d’eau est effectivement ouvert.
la mise en marche

● Il n’y a pas de coupure d’eau.

● Le tuyau d’arrivée d’eau n’est pas plié ou obstrué.

● Le filtre dans le tuyau d’arrivée est obstrué. Nettoyez le filtre

dans l’extrémité du tuyau d’arrivée

Les filtres sont bouchés Alarme F

● Les filtres sont propres.

Les bras de lavage ne

● Le vaisselle est correctement chargée.

tournent pas
L’appareil n’évacue Alarme P ● Le tuyau d’évacuation n’est pas plié.

pas l’eau ● L’évier n’est pas bouché.

● La rallonge du tuyau d’évacuation convient effectivement.

● Il y a effectivement une entrée d’air à l’extrémité du tuyau de

vidange.

Général Alarmes C, H, L

● Éteignez le lave-vaisselle, rallumez-le et faites partir le

programme de lavage. si l’alarme recommence, prévenez le
Service Après-Vente, en précisant quelle est la lettre qui
apparaît.

Trop de bruit pendant le ● Les pièces de vaisselle ne se cognent pas entre elles.
lavage ● Les bras de lavage ne touchent pas la vaisselle.

La porte se ferme

● Le lave vaisselle est de niveau et est correctement encastré.

difficilement
La vaisselle n’est ● Les paniers ne sont pas trop chargés.

pas propre ● La vaisselle est correctement placée.

● Les bras de lavage ne sont pas bloqués.

● Les trous des bras de lavage ne sont pas obstrués.

● Les filtres ne sont pas bouchés.

● Les filtres sont correctement mis en place.

● Le produit de lavage est correctement dosé et convient

au lavage en lave vaisselle.

● Le produit de lavage n’est pas devenu dur ou n’est de

mauvaise qualité.

● Le bouchon du réservoir de sel est correctement fermé.

● Le programme de lavage convient au type de salissure de la

vaisselle.

Traces de calcaire

● Il y a effectivement du sel régénérant et que le réglage de

l’adoucisseur correspond à la dureté de l’eau.

Vaisselle mal séchée ● Il y a effectivement du produit de rinçage et en quantité

suffisante.

Certaines anomalies de fonctionnement peuvent dépendre d’opérations d’entretien non correctes ou d’oubli.
Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au

Service Après-Vente.Dans la majorité des cas, vous pourrez y remédier vous-même.
Sur l’affichage numérique, il y a les signaux d’alarme suivants qui apparaissent, sous forme de lettres (A, C, F,

H, L, P) qui clignotent. Le lave-vaisselle ne démarre pas ou se bloque pendant le fonctionnement;toutes les
lampes témoins sont éteintes, sauf la lettre sur l’affichage numérique, et toutes les touches sont inactives, sauf
la touche Marche/Arrêt.

Après avoir effectué ces contrôles, sélectionnez et faites démarrer un nouveau programme de lavage; si
l’alarme réapparaît, appelez le Service Technique.

RIM15fr

En cas d’anomalie de fonctionnement

46

Service après-vente

Cet appareil doit être réparé par un
personnel autorisé, et des pièces détachées
d’origine doivent uniquement être utilisées.
Dans aucun cas vous ne devriez essayer de
réparer la machine vous-même. Des
réparations effectuées par des personnes
inexpérimentées peuvent provoquer des
dommages ou de graves dérèglements.
Contactez le service après-vente le plus
proche.

Exigez toujours des pièces détachées
d’origine.

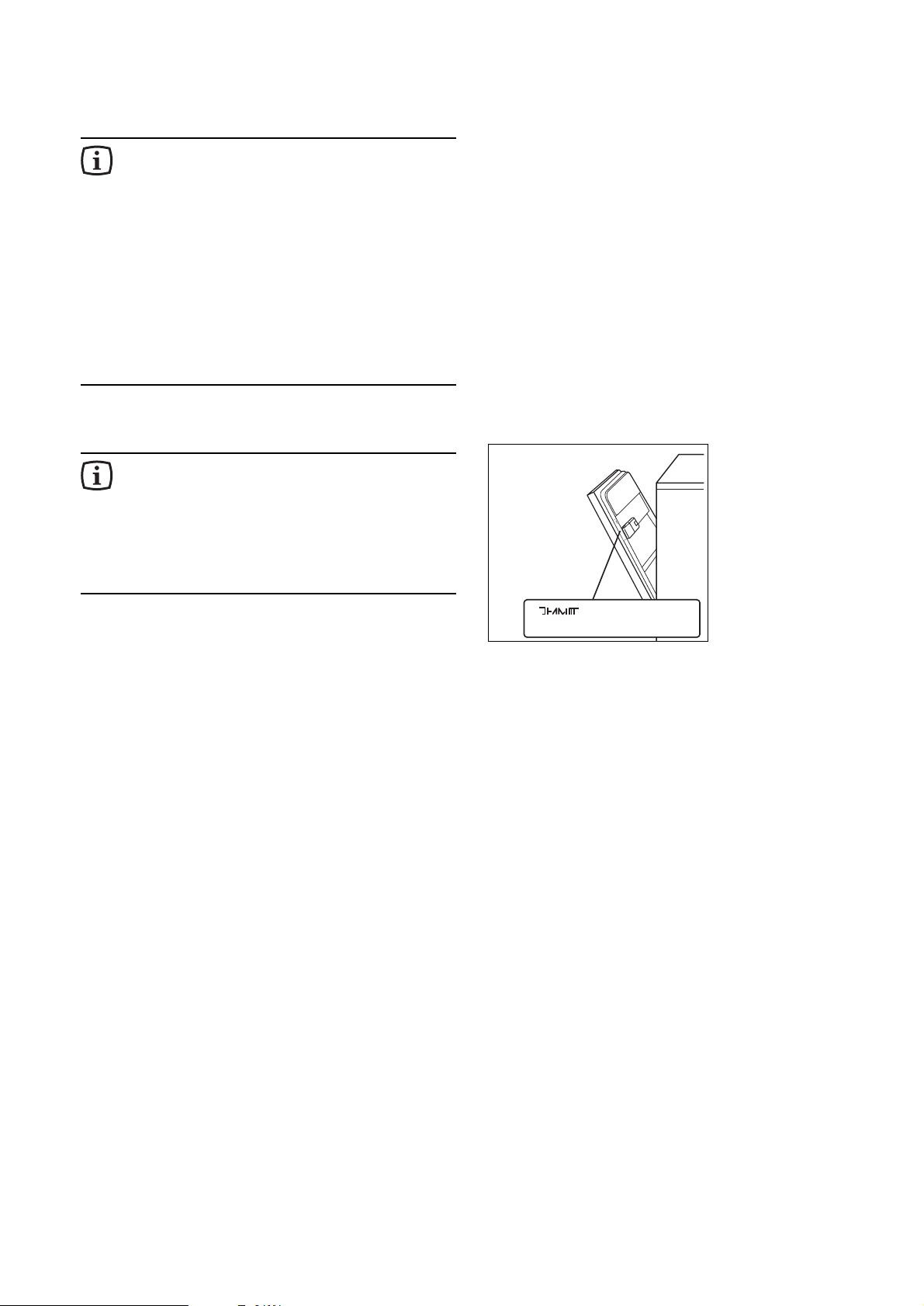

Plaque signalétique

En appelant un Service Après-Vente,
indiquez-lui le modèle, le numéro de produit
et le numéro de série de l’appareil. Ces
indications figurent sur la plaque
signalétique située sur la côté droit de la
porte de votre lave vaisselle.

Sécurités anti-débordement

La machine est munie de d’un système de sécurité
anti-débordement ayant les caractéristiques suivantes:

Placé sur le fond de la machine, il intervient en cas
de fuites d’eau à l’intérieur de la machine. Il est
actif pendant le fonctionnement de la machine.

Pour la réparation de la machine, faites appel au
Service Après-Vente.

RIM16fr

Prod.No.

........

Ser. No.

.........

Mod.

........

RA01

47

Informations pour
essais comparatifs

Avant les essais, il faut remplir complètement le
réservoir de sel de l’adoucisseur et le réservoir du
produit de rinçage.

IST47fr

Norme de contrôle: EN 50242
Programme comparé: Bio 50°C avec prélavage
Chargement: 12 couverts
Sélecteur du produit de rinçage: position 5
Dosage du détergent: 25 g dans le réservoir

5 g sur le couvercle du réservoir

Disposition panier supérieur Disposition panier inférieur

UI65

Disposition panier à couverts

DIMENSIONS Largeur 59.6 cm

Hauteur 81.8 - 87.8 cm
Profondeur max. 55.5 cm
Profondeur max.avec porte ouverte 111.4 cm

TENSION/FREQUENCE 230 V - 50 Hz
PUISSANCE ABSORBEE MOTEUR LAVAGE 200 W
PUISSANCE ABSORBEE ELEMENT CHAUFFANT 2100 W
PUISSANCE TO TALE 2300 W

PRESSION DE L’ EAU D’ALIMENTATION Min. 50 kPa (0.5 bar)

Max. 800 kPa (8 bar)

CAPACITÉ 12 couverts

Caractéristiques techniques

US50

UI50

48

Enlevez tout emballage avant d’installer l’appareil.

Placez l’appareil, si possible, à proximité d’une arrivée
d’eau (robinet) et d’une évacuation.

Raccordement d’eau

Ce lave-vaisselle peut être alimenté en eau froide ou
chaude jusqu’à 60°C max.
Nous vous conseillons néanmoins le raccordement à
une arrivée d’eau froide.

Contrôlez que la pression de l’eau d’alimentation
n’excède pas les valeurs indiquées dans les
caractéristiques techniques.

Votre société de distribution d’eau peut vous
renseigner sur la pression de l’eau de votre région.

L’ extrémité du tuyau raccordée à l’appareil peut être
orientée selon les besoins, il suffit de désserrer l’écrou
de fixation.

Evitez toute pliure ou étranglement du tuyau qui
pourrait empêcher ou ralentir le passage de l’eau.

Si l’appareil est branché à des conduites neuves ou
n’ayant pas été utilisées depuis un certain
temps,laissez couler l’eau pendant quelques minutes
avant de brancher le tuyau d’arrivée d’eau.
Vous éviterez ainsi que des dépôts de sable ou de
rouille puissent obstruer le petit filtre placé dans le
tuyau d’arrivée.

Branchez le tuyau à un robinet avec un raccord 20/27
(3/4") ou à une prise d’eau à branchement rapide
(Press Block).

Assurez-vous que le joint d’étanchéité (A) se trouve
dans l’embout du tuyau.

Vérifiez que les deux extrémités du tuyau soient
bien vissées afin d’éviter d’éventuelles fuites
d’eau.

En cas de débordement ou de fuite d’eau:

• Fermez immédiatement le robinet d’arrivée d’eau

et débranchez l’appareil.

• Contrôlez l’étanchéité des joints et des raccords.

• Faites appel à votre service après-vente.

Tout raccordement sur une canalisation d’eau entraîne
obligatoirement un risque de fuite quelles que soient
les précautions prises. Aussi, prenez pour règle de
toujours fermer le robinet d’arrivée d’eau lorsque vous
n’utilisez pas le lave-vaisselle.

COL07fr

A

CA03

Emplacement

49

Évacuation d’eau

L’extrémité du tuyau d’évacuation peut être branchée:

1. Au siphon de l’évier, en la fixant éventuellement
avec un collier.

2. A une évacuation murale pourvue d’une ventilation
spéciale, ayant un diamètre intérieur d’au moins 4
cm.

Le branchement pour l’évacuation doit se trouver à
une hauteur comprise entre 30 cm (minimum) et 100
cm (maximum) du sol.

Le tuyau d’évacuation peut être orienté indifféremment
vers la droite ou vers la gauche.

Evitez les pliures et les étranglements du tuyau qui
pourraient empêcher ou ralentir l’écoulement de l’eau.

Une éventuelle rallonge du tuyau d’évacuation ne
devra pas être supérieure à 2 mètres et son diamètre
intérieur devra être égal à celui du tuyau de l’appareil.

De même, les raccords utilisés pour le branchement
doivent avoir un diamètre intérieur non inférieur à celui
du tuyau d’évacuation.

La rallonge doit reposer au sol et ne monter
à la verticale qu’à proximité du système de
vidange.

Raccordement électrique

Ce lave-vaisselle ne peut être branché qu’en
monophase 230 V - 50Hz.

Vérifiez que votre compteur et les fusibles peuvent
supporter l’intensité absorbée par la machine, compte
tenu des autres appareils électriques branchés.

Utilisez un socle de prise de courant comportant une
borne de mise à la terre, qui doit être obligatoirement
raccordée conformément aux normes en vigueur.

Le branchement devra être exécuté en respectant les
normes en vigueur.

La ligne d’alimentation électrique partant du compteur
ne devra pas être inférieure à 2,5 mm2par conducteur.

Notre responsabilité ne saurait être
engagée, en cas d’accidents ou incidents
provoqués par une mise à la terre
inexistante ou défectueuse.

COL06fr

CS13

min 30 cm

max 100 cm

min 4 cm

Ø 21

Ø 18

1 2

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives;

- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications
successives.

CS14

Ø 18

+ 2 m max

Ø 21

min 30 cm

max 100 cm

50

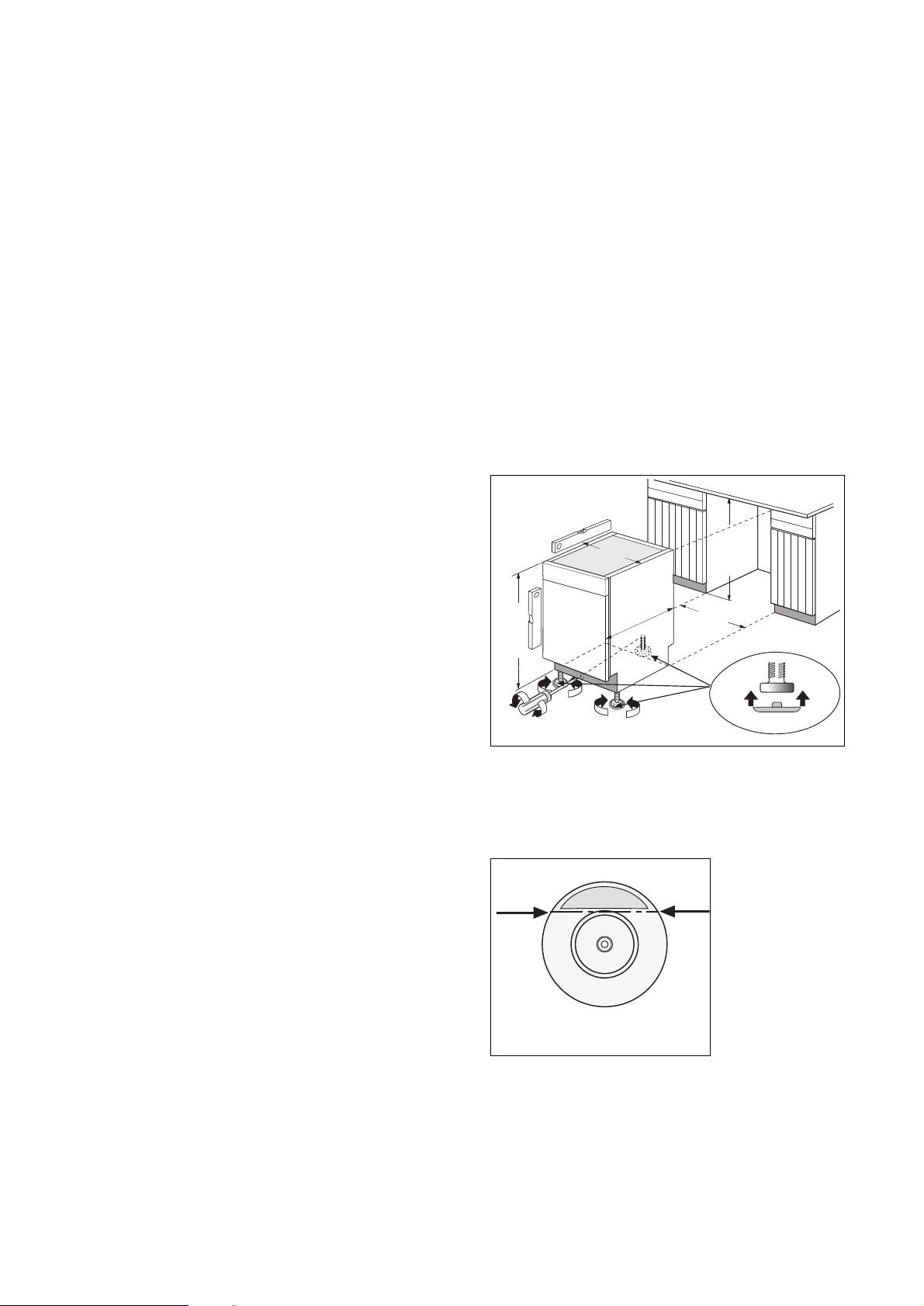

Ce lave-vaisselle a été conçu pour être encastré sous
en évier ou un plan de travail.

Il est necéssaire de prévoir un espace pour le
passage du câble d’alimentation et des tuyaux
d’alimentation et d’évacuation d’eau, afin qu’ils ne
soient pas pliés.

Débranchez l’appareil avant toute intervention.
Respectez les côtes d’encastrement indiquées sur la

figure.
La hauteur de l’appareil peut varier de 6 cm grâce aux

pieds réglables.
Réglez la hauteur de l’appareil entre 820 et 880 mm
en agissant sur les pieds réglables.

La conception de votre lave-vaisselle ne permet pas
l’encastrement d’une table de cuisson.

Ajustement de la hauteur de
l’appareil

Une bonne mise à niveau est indispensable pour une
parfaite fermeture et l’étanchéité de la porte.

Dévissez ou vissez les pieds réglables, afin de mettre
parfaitement l’appareil d’aplomb.

Pour ajuster la hauteur procédez comme suit:

1. Serrez ou désserrez les deux pieds avant.

2. Pour ajuster le pied arrière vissez ou dévissez

l’écrou que vous trouverez au milieu de la plinthe.

Des coussinets sont également disponibles pour
glisser facilement l’appareil dans sa niche ou son
retrait.

Fixez les coussinets en les pressant sous les pieds.
Si nécessaire, il est possible de réduire les

dimensions des coussinets en les pliant en suivant le
trait.

Laissez un espace de 2 mm entre le dessus de
l’appareil et le meuble ou l’évier.

Une mise à niveau correcte est essentielle pour
assurer une bonne fermeture et une bonne étanchéité
de la porte. Lorsque l’appareil est correctement mis
d’aplomb, la porte ne bute pas contre les guides de
porte situés de part et d’autre de la carrosserie.

INS45fr

575
max

600

596

555
max

600

+

-

555
max

596

820

880

−

818

878

−

II65

Encastrement

II52

51

Important!
Pour une installation suivante norme SINK
utilisez le kit spécial livrable sur demande.
Les instructions de montage se trouvent
dans le kit.

Application du panneau de porte

La porte de ce lave-vaisselle a été conçue pour
l’application d’un panneau en bois ayant les
dimensions suivantes:

Largeur 596 mm
Hauteur 644 - 724 mm SINK (755 - 762)
Épaisseur 20 mm max.
Poids 2 à 7.5 kg max.

La hauteur du panneau dépend de celle du socle des
meubles adjacents.

Attention
Ne dépassez pas la hauteur maximum
indiquée, autrement vous ne pourrez pas
ouvrir complètement la porte, car le
panneau cognerait contre le socle du
meuble de la cuisine.

Le panneau doit être pourvu de poignée, car celle de
la porte est masquée par le panneau.

1. Percez le panneau avec un foret de Ø 2 x 14,
suivant les cotes données sur le croquis.

2. Vissez les deux pivots de fixation dans les trous
indiqués sur le croquis.

3. Montez le panneau d’habillage en introduisant
les deux pivots de fixation dans les tous à
boutonnière de la porte.
Soulevez le panneau d’habillage jusqu’à obtenir
un alignement parfait avec le bandeau de
commande.

4. Une fois la position correcte trouvée, ouvrez la
porte et fixez le panneau d’habillage à l’aide des
6/8 vis 4 x 40 fournies, en utilisant les trous de la
contre-porte.

INS46fr

II118

553

187

596 max

*

*

SINK 232

II116

II117

52

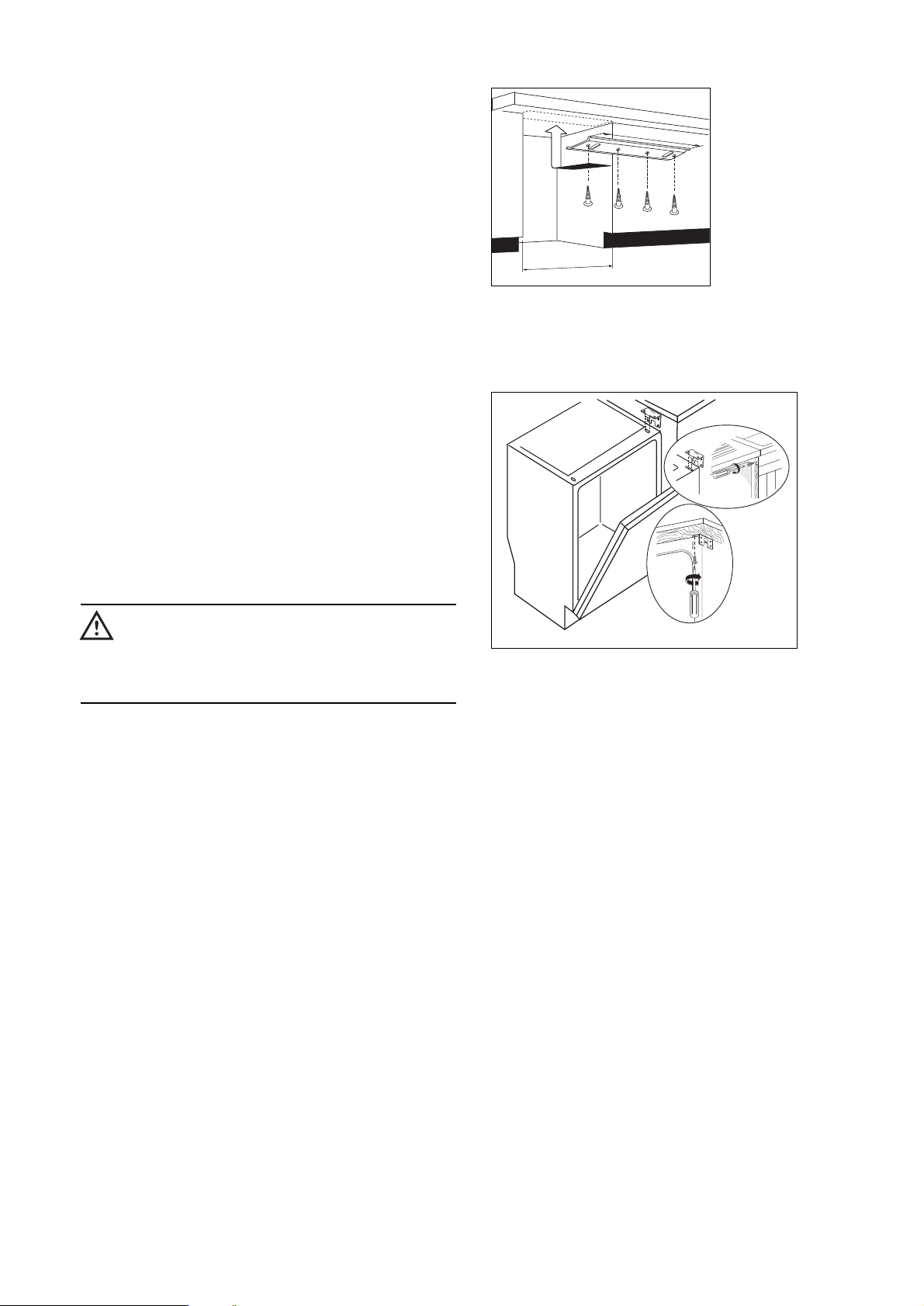

Installation du protecteur anti-buée

Fixez le protecteur en tôle sous le plan de travail, à la
partie avant de la niche du lave-vaisselle, à l’aide de 4
vis 3.5 x 16.

Fixation aux meubles adjacents

Pour éviter le renversement du lave-vaisselle, il doit
être fixé au plan de travail ou aux meubles
adjacents/ou murs au moyen d’équerres. Insérez les
deux équerres dans la fente prévue à cet effet sur la
partie supérieure du lave-vaisselle comme indiqué sur
le croquis.

Fixez les équerres au plan de travail ou au meuble
adjacent au moyen de vis 3.5 x 16 en utilisant les
trous supérieurs ou latéraux.

Les parois latérales du lave-vaisselle ne
doivent en aucun cas être percées, pour
éviter d’endommager les composants
hydrauliques qui se trouvent entre la cuve et
les parois.

INS16fr

600 mm

600 mm

II25

II54

53

Protection anti-bruit

Pour garantir une isolation acoustique parfaite quelles
que soient les conditions d’installation, le lave­vaisselle est fourni avec une protection adhésive à
appliquer après avoir encastré l’appareil dans son
logement et d’avoir réglé sa hauteur.

Appliquez la protection comme le montre la figure de
telle sorte que la partie non adhésive atteigne le sol.

Adaptation du socle

Pour permettre l’ouverture complète de la porte il peut
être nécessaire de découper le socle du meuble.

Sur la base des cotes (a) et (b) (voir croquis) vous
pourrez tirer du tableau ci-dessous la hauteur (x) de
l’ouverture à pratiquer dans le socle.

INS37fr

II61

170 160 150 140 130 120 110 100

136 131 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85

139 130 124 115 105 98 88

138 129 120 110 100 90

135 125 115 105 95

90

75
75
75
75
78
80
85

/
/ /
/

40
50
60
70
80
90

100 / /

Hauteur (a)*

Profondeur (b)*

X

X

600 mm

(minimum)

Dimensions de l’ouverture

à pratiquer dans le socle

(*) dimensions en mm

II111

II15

a

b

54

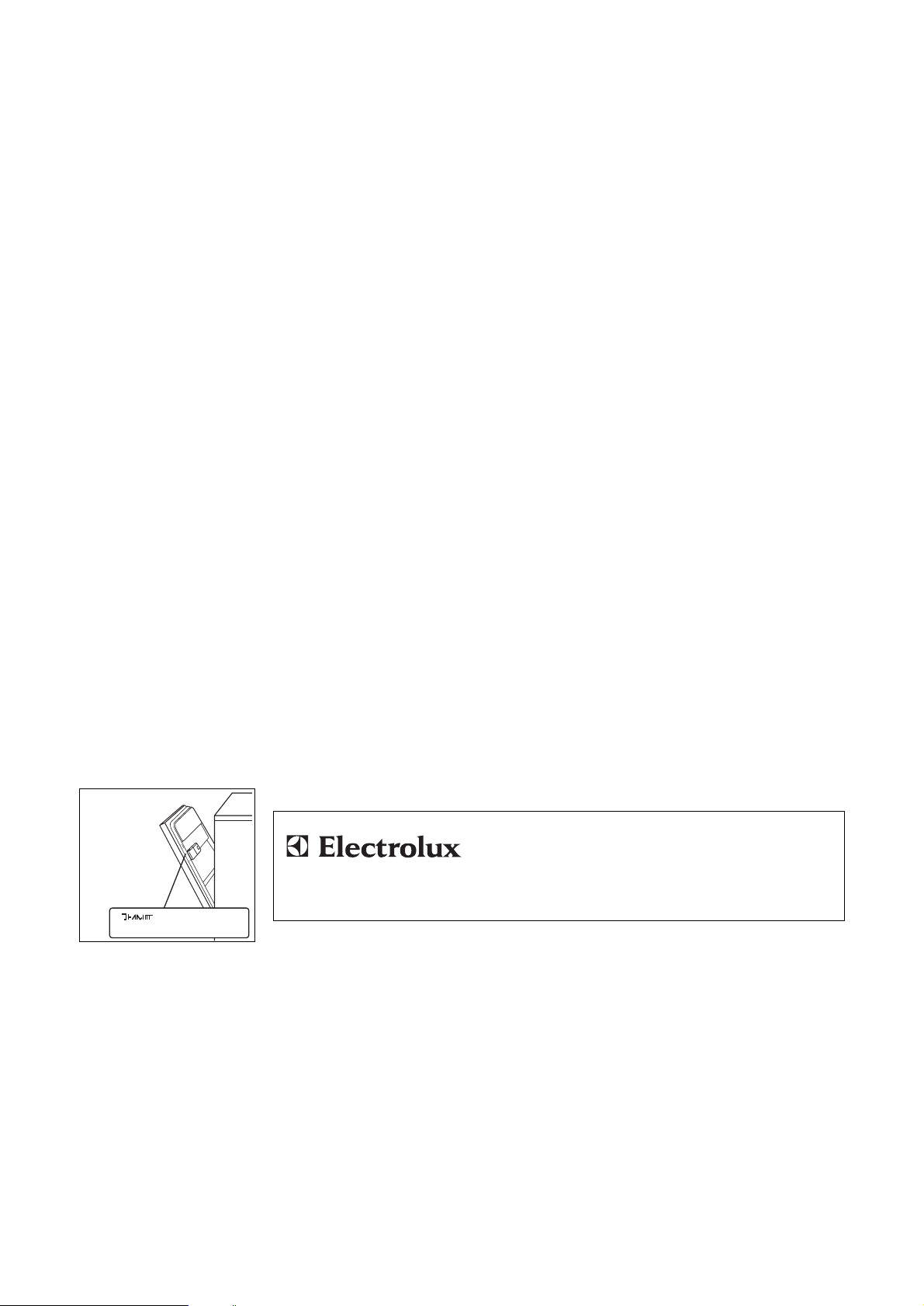

Le Service Après-Vente bien éntendu d’Electrolux est
à disposition de tous nos clients.

Avant d’appeler le Service Après­Vente

● Assurez-vous qu’il ne s’agit pas d’une erreur de

manipulation.

● Vérifiez votre lave-vaisselle selon le chapitre "En

cas d’anomalie de fonctionnement".

Si vous avez besoin du Service
Après-Vente

● Notez les indications suivantes sur la plaquette

signalétique de votre machine:

Modèle
Numéro de produit
Numéro de série

● Notez les symptômes éventuels.

● Cherchez le point de service Electrolux les plus

proche et appelez-nous (cf."Points de service").

● Nous vous prions d’être chez vous quand notre

technicien de service arrive, car vos informations
peuvent lui être utiles.

GAR05fr

Nous sommes aussi à votre disposition
après la vente

Prod. No. Ser. No.

Mod. 230V ~ 50 Hz

Geräte-Nummer Seriennummer
Numéro de produit Numéro de série
Numero prodotto Numero di serie

Geräte-Nummer
Numéro de produit
Numero prodotto

Prod.No.

........

Ser. No.

.........

Mod.

........

RA01
