Page 1
ESI6531LOX
ESI6531LOK
ESI6531LOW
FR LAVE-VAISSELLE
NOTICE D'UTILISATION
Page 2
2 www.electrolux.com
TABLE DES MATIÈRES
1. CONSIGNES DE SÉCURITÉ......................................................................................3
2. INSTRUCTIONS DE SÉCURITÉ.................................................................................4
3. DESCRIPTION DE L'APPAREIL.................................................................................6
4. BANDEAU DE COMMANDE......................................................................................6
5. PROGRAMMES........................................................................................................ 7
6. OPTIONS.................................................................................................................. 9
7. RÉGLAGES.............................................................................................................10
8. AVANT LA PREMIÈRE UTILISATION....................................................................... 12
9. UTILISATION QUOTIDIENNE...................................................................................13
10. CONSEILS............................................................................................................ 15
11. ENTRETIEN ET NETTOYAGE................................................................................ 17
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT.................................................... 19
13. CARACTÉRISTIQUES TECHNIQUES.................................................................... 20
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines
d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été
conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation
vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrez votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
Utilisez toujours des pièces d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement
Sous réserve de modifications.
Page 3
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
peut être tenu pour responsable des dommages et
blessures liés à une mauvaise installation ou utilisation.
Conservez toujours cette notice avec votre appareil pour
vous y référer ultérieurement.
1.1 Consignes générales de sécurité
• Cet appareil est conçu uniquement pour un usage
domestique et des situations telles que :
– bâtiments de ferme, cuisines réservées aux employés
dans les magasins, bureaux et autres lieux de travail ;
– pour une utilisation privée, par les clients, dans des
hôtels et autres lieux de séjour.
• Ne modifiez pas les caractéristiques de cet appareil.
• La pression de l'eau en fonctionnement (minimale et
maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar
(Mpa)
• Respectez le nombre maximum de 12 couverts.
• Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son atelier d'entretien ou un
technicien qualifié afin d'éviter tout danger.
• Placez les couteaux et les couverts avec des bouts
pointus dans le panier à couverts avec les pointes
tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans
surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et
débranchez la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer
l'appareil.
• L'appareil doit être raccordé au circuit d'eau à l'aide
des tuyaux neufs fournis. N'utilisez pas de tuyaux
provenant d'anciens appareils.
FRANÇAIS
3
Page 4
www.electrolux.com4
1.2 Sécurité des enfants et des personnes
vulnérables
• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de
l'appareil lorsque celle-ci est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprendre une
opération de maintenance sur l'appareil sans
surveillance.
2. INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez
pas dans un endroit où la température
ambiante est inférieure à 0 °C.
• Suivez scrupuleusement les
instructions d'installation fournies avec
l'appareil.
• Vérifiez que l'appareil est installé sous
et à proximité de structures sûres.
2.2 Branchement électrique
AVERTISSEMENT!
Risque d'incendie ou
d'électrocution.
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques
figurant sur la plaque signalétique
correspondent à celles de votre
réseau. Si ce n'est pas le cas,
contactez un électricien.
• Utilisez toujours une prise antichoc
correctement installée.
• N'utilisez pas d'adaptateurs multiprises
ni de rallonges.
• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du cordon
d'alimentation de l'appareil doit être
effectué par notre service après-vente.
• Ne branchez la fiche d'alimentation à la
prise de courant qu'à la fin de
l'installation. Assurez-vous que la prise
de courant est accessible une fois
l'appareil installé.
• Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.
• Cet appareil est conforme aux
directives CEE.
• Pour le Royaume-Uni et l'Irlande
uniquement. L'appareil est livré avec
une fiche secteur de 13 ampères. Si
vous devez changer le fusible de la
fiche secteur, utilisez un fusible 13 A
approuvé ASTA (BS 1362).
Page 5
2.3 Raccordement à l'arrivée d'eau
• Veillez à ne pas endommager les
tuyaux de circulation d'eau.
• Avant de brancher l'appareil à des
tuyaux neufs ou n'ayant pas servi
depuis longtemps, laissez couler l'eau
jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la
première fois, assurez-vous de
l'absence de fuites.
• Le tuyau d'arrivée d'eau comporte une
vanne de sécurité et une gaine avec un
câble d'alimentation intérieur.
AVERTISSEMENT!
Tension dangereuse.
• Si le tuyau d'arrivée d'eau est
endommagé, débranchez
immédiatement la fiche de la prise
secteur. Contactez le service aprèsvente pour remplacer le tuyau d'arrivée
d'eau.
FRANÇAIS
consignes de sécurité figurant sur
l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne
jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil
avant la fin du programme. Il peut
rester du produit de lavage sur la
vaisselle.
• De la vapeur chaude peut s'échapper
de l'appareil si vous ouvrez la porte
pendant le déroulement d'un
programme.
• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
2.5 Maintenance
• Contactez votre service après-vente
pour faire réparer l'appareil. N'utilisez
que des pièces de rechange d'origine.
• Avant de contacter le service, assurezvous de disposer des informations
suivantes (qui se trouvent sur la plaque
signalétique).
Modèle :
PNC :
Numéro de série :
2.6 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
5
2.4 Utilisation
• Ne montez pas sur la porte ouverte de
votre appareil ; ne vous asseyez pas
dessus.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les
• Débranchez l'appareil de l'alimentation
électrique.
• Coupez le câble d'alimentation et
mettez-le au rebut.
• Retirez le dispositif de verrouillage de la
porte pour empêcher les enfants et les
animaux de s'enfermer dans l'appareil.
Page 6
4
3
7
9
8
10
56
11
1
2
1
2 3
4 5
678
www.electrolux.com6
3. DESCRIPTION DE L'APPAREIL
Bras d'aspersion intermédiaire
1
Bras d'aspersion inférieur
2
Filtres
3
Plaque de calibrage
4
Réservoir de sel régénérant
5
Fente d'aération
6
4. BANDEAU DE COMMANDE
Touche Marche/Arrêt
1
Touche Program
2
Distributeur de liquide de rinçage
7
Distributeur de produit de lavage
8
Panier à couverts
9
Panier du bas
10
Panier du haut
11
Page 7
Voyants de programme
3
Affichage
4
Touche Delay
5
Touche Start
6
4.1 Voyants
Voyant Description
Phase de lavage. Il s'allume au cours de la phase de lavage.
Phase de séchage. Il s'allume au cours de la phase de séchage.
Voyant Multitab.
Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint
pendant le déroulement du programme.
Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint
pendant le déroulement du programme.
Voyant EnergySaver.
5. PROGRAMMES
Voyants
7
Touche Option
8
FRANÇAIS
7
Programme Degré de salissure
1)
3)
Type de vaisselle
• Normalement
sale
• Vaisselle et couverts
• Tous
2)
• Vaisselle, couverts, plats et
casseroles
• Très sale
• Vaisselle, couverts, plats et
casseroles
• Normalement ou
légèrement sale
• Vaisselle fragile
et verres
• Vaisselle fraîchement salie
• Vaisselle et couverts
Phases du programme
• Prélavage
• Lavage à 50 °C
• Rinçages
• Séchage
• Prélavage
• Lavage de 45 °C
à 70 °C
• Rinçages
• Séchage
• Prélavage
• Lavage à 70 °C
• Rinçages
• Séchage
• Lavage à 45 °C
• Rinçages
• Séchage
• Lavage de 60 °C
à 65 °C
• Rinçages
Options
• EnergySaver
• Multitab
• EnergySaver
• Multitab
• EnergySaver
• Multitab
• EnergySaver
• Multitab
• Multitab
Page 8
www.electrolux.com8
Programme Degré de salissure
Type de vaisselle
4)
1)
Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la
vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts
de tests.)
2)
L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle
automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la
durée du programme.
3)
Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons
résultats de lavage en peu de temps.
4)
Avec ce programme, vous pouvez rincez rapidement les plats pour éviter aux résidus alimentaires d'accrocher aux plats, et aux odeurs d'envahir l'appareil N'utilisez pas de produit de
lavage avec ce programme.
• Tous • Prélavage
Phases du programme
Options
5.1 Valeurs de consommation
Programme
1)
Eau
(l)
9.9 0.91 195
8 - 14 0.6 - 1.4 40 - 150
13 - 15 1.3 - 1.4 130 - 150
13 - 14 0.7 - 0.9 70 - 80
9 0.8 30
Électricité
(KWh)
Durée
(min)
4 0.1 14
1)
Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée
ainsi que des options sélectionnées.
5.2 Informations pour les instituts de test
Pour toute information relative aux
Notez le numéro du produit (PNC) indiqué
sur la plaque signalétique.
performances de test, envoyez un courrier
électronique à l'adresse :
Page 9
6. OPTIONS
FRANÇAIS
9
Vous devez activer les
options souhaitées à chaque
fois avant de lancer un
programme. Vous ne pouvez
pas activer ni désactiver
d'options pendant le
déroulement d'un
programme.
Certaines options ne sont
pas compatibles entre elles.
Si vous avez choisi des
options incompatibles,
l'appareil en désactivera
automatiquement une ou
plusieurs. Seuls les voyants
correspondant aux options
encore actives resteront
allumés.
6.1 Multitab
Activez cette option lorsque vous utilisez
des pastilles tout-en-un contenant le sel
régénérant, le liquide de rinçage et le
produit de lavage. Elles peuvent
également contenir d'autres agents de
lavage ou de rinçage.
Cette option désactive la libération du sel
régénérant et du liquide de rinçage de
leurs réservoirs respectifs. Le voyant du
sel régénérant et le voyant du liquide de
rinçage ne s'allument pas.
En utilisant cette option, la durée du
programme est prolongée, pour améliorer
les résultats de lavage et de séchage
offerts par les pastilles tout-en-un.
Multitab n'est pas une option permanente
et doit être sélectionnée à chaque cycle.
conséquent, la consommation d'énergie
(environ -25 %).
Il se peut que la vaisselle soit encore
mouillée à la fin du programme.
La durée du programme est plus courte.
Comment activer EnergySaver
Appuyez sur la touche Option jusqu'à ce
que le voyant s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant ne
s'allume pas ou clignote rapidement
pendant quelques secondes puis s'éteint.
L'affichage indique la durée actualisée du
programme.
6.3 MyFavourite
Cette option vous permet de régler et
d'enregistrer le programme que vous
utilisez le plus souvent.
Vous pouvez uniquement mémoriser
1 programme. Tout nouveau réglage
annule le précédent.
Comment enregistrer le programme MyFavourite
1. Sélectionnez le programme que vous
souhaitez enregistrer.
Vous pouvez également sélectionner des
options compatibles avec le programme.
2. Appuyez simultanément sur les
touches Program et Delay en les
maintenant enfoncées jusqu'à ce que
les voyants du programme et des
options clignotent pendant quelques
secondes.
Comment activer Multitab
Appuyez sur la touche Option jusqu'à ce
que le voyant s'allume.
6.2 EnergySaver
Cette option diminue la température de la
dernière phase de rinçage et, par
Comment sélectionner le programme MyFavourite
Appuyez sur la touche Program jusqu'à
ce que les voyants correspondant au
programme et aux options MyFavourite
s'allument.
La durée du programme s'affiche.
Page 10
www.electrolux.com10
7. RÉGLAGES
7.1 Mode Sélection de
programme et mode utilisateur
Lorsque l'appareil est en mode Sélection
de programme, il est possible de régler un
programme et d'entrer en mode
utilisateur.
Dans le mode utilisateur, il est
possible de changer :
• Le niveau de l'adoucisseur d'eau en
fonction de la dureté de l'eau.
• L'activation ou la désactivation du
signal sonore de fin de programme.
• L'activation du distributeur de liquide
de rinçage lorsque vous souhaitez
utiliser l'option Multitab et le liquide de
rinçage simultanément.
Ces réglages restent mémorisés tant
que vous ne les modifiez pas.
Comment sélectionner le mode Sélection de programme
L'appareil est en mode Sélection de
programme lorsque le voyant est
allumé et que la durée du programme est
affichée.
Dureté de l'eau
Degrés allemands (°dH)
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
Degrés fran-
çais (°fH)
En général, lorsque vous allumez
l'appareil, il est en mode Sélection de
programme. Cependant, si ce n'est pas le
cas, vous pouvez sélectionner le mode
Sélection de programme de la façon
suivante :
Appuyez simultanément sur les touches
Program et Option et maintenez-les
enfoncées jusqu'à ce que l'appareil se
mette en mode Sélection de programme.
7.2 Adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.
Plus la teneur en minéraux est élevée, plus
l'eau est dure. La dureté de l'eau est
mesurée en échelles d'équivalence.
L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre
région. Votre compagnie des eaux peut
vous indiquer la dureté de l'eau dans votre
région. Il est important de régler
l'adoucisseur d'eau sur un niveau adéquat
pour vous garantir de bons résultats de
lavage.
mmol/l Degrés
Clarke
Réglage du ni-
veau de l'adou-
cisseur d'eau
1)
5
Page 11
FRANÇAIS
11
Degrés alle-
mands (°dH)
<4 <7 <0.7 < 5
1)
Réglages d'usine.
2)
N'utilisez pas de sel à ce niveau.
Degrés fran-
çais (°fH)
mmol/l Degrés
Comment régler le niveau de l'adoucisseur d'eau
L'appareil doit être en mode Sélection de
programme.
1. Pour entrer en mode utilisateur,
appuyez simultanément sur les
touches Delay et Start en les
maintenant enfoncées jusqu'à ce que
les voyants
commencent à clignoter et que
l'affichage soit vide.
2. Appuyez sur la touche Program.
• Les voyants et
s'éteignent.
• Le voyant continue à
clignoter.
• L'affichage indique le réglage
actuel : Par ex.,
3. Appuyez sur la touche Program à
plusieurs reprises pour modifier le
réglage.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
, et
= niveau 5.
7.3 Distributeur de liquide de
rinçage
Le liquide de rinçage permet de sécher la
vaisselle sans laisser de traînées ni de
taches.
Le liquide de rinçage est automatiquement
ajouté au cours de la phase de rinçage
chaud.
Utilisation simultanée de liquide de rinçage et de pastilles de détergent multifonctions
Lorsque l'option Multitab est activée, le
distributeur de liquide de rinçage ne libère
Clarke
plus de liquide de rinçage. Cependant, si
vous utilisez des pastilles de détergent
multifonctions et que les résultats de
séchage ne sont pas satisfaisants, nous
suggérons d'utiliser simultanément des
pastilles de détergent multifonctions et du
liquide de rinçage. Dans ce cas, vous
devez activer le distributeur de liquide de
rinçage.
Le distributeur de liquide de rinçage reste
activé tant que le réglage n'est pas
modifié.
Réglage du ni-
veau de l'adou-
cisseur d'eau
2)
1
Comment activer le distributeur de liquide de rinçage
L'appareil doit être en mode Sélection de
programme.
1. Pour entrer en mode utilisateur,
appuyez simultanément sur les
touches Delay et Start en les
maintenant enfoncées jusqu'à ce que
les voyants , et
commencent à clignoter et que
l'affichage soit vide.
2. Appuyez sur la touche Option.
• Les voyants et
s'éteignent.
• Le voyant continue à
clignoter.
• L'affichage indique le réglage
actuel.
= Distributeur de liquide
–
de rinçage désactivé.
–
= Distributeur de liquide
3. Appuyez sur la touche Option pour
4. Appuyez sur la touche Marche/Arrêt
5. Réglez le dosage du liquide de
de rinçage activé.
modifier le réglage.
pour confirmer le réglage.
rinçage.
Page 12
www.electrolux.com12
6. Remplissez le distributeur de liquide
de rinçage.
7.4 Signaux sonores
Les signaux sonores se déclenchent en
cas d''anomalie de fonctionnement de
l'appareil. Il est impossible de désactiver
ces signaux sonores.
Un signal sonore retentit également
lorsque le programme est terminé. Par
défaut, ce signal sonore est désactivé,
mais il est possible de l'activer.
2. Appuyez sur la touche Delay
Comment activer le signal sonore de fin de programme
L'appareil doit être en mode Sélection de
programme.
1. Pour entrer en mode utilisateur,
appuyez simultanément sur les
3. Appuyez sur la touche Delay pour
4. Appuyez sur la touche Marche/Arrêt
8. AVANT LA PREMIÈRE UTILISATION
touches Delay et Start en les
maintenant enfoncées jusqu'à ce que
les voyants , et
commencent à clignoter et que
l'affichage soit vide.
• Les voyants et
s'éteignent.
• Le voyant continue à clignoter.
• L'affichage indique le réglage
actuel :
– = Signal sonore
désactivé.
– = Signal sonore activé.
modifier le réglage.
pour confirmer le réglage.
1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.
2. Remplissez le réservoir de sel
régénérant.
3. Remplissez le distributeur de liquide
de rinçage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer
tous les résidus qui peuvent toujours
se trouver à l'intérieur de l'appareil.
N'utilisez pas de produit de lavage et
ne chargez pas les paniers.
Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. Pendant ce temps, l'appareil
semble ne pas fonctionner. La phase de
lavage ne démarre qu'une fois cette
procédure achevée. La procédure sera
répétée régulièrement.
8.1 Réservoir de sel régénérant
ATTENTION!
Utilisez uniquement du sel
régénérant conçu pour les
lave-vaisselle.
Le sel permet de recharger la résine dans
l'adoucisseur d'eau et de garantir de bons
résultats de lavage en utilisation
quotidienne.
Remplissage du réservoir de sel régénérant
1. Tournez le couvercle du réservoir de
sel régénérant vers la gauche et
retirez-le.
2. Versez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la
première fois).
3. Remplissez le réservoir avec du sel
régénérant.
Page 13
4. Enlevez le sel qui se trouve autour de
A
B
D
C
M
A
X
1
2
3
4
+
-
A
B
D
C
l'ouverture du réservoir de sel
régénérant.
5. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour
refermer le réservoir.
De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Risque de
corrosion. Afin d'éviter cela,
après avoir rempli le réservoir
de sel régénérant, démarrez
un programme.
8.2 Comment remplir le
distributeur de liquide de rinçage
FRANÇAIS
ATTENTION!
Utilisez uniquement du liquide
de rinçage spécialement
conçu pour les lave-vaisselle.
1. Appuyez sur le bouton d'ouverture (D)
pour ouvrir le couvercle (C).
2. Versez le liquide de rinçage dans le
distributeur (A) jusqu'à ce qu'il
atteigne le niveau « max ».
3. Si le liquide de rinçage déborde,
épongez-le avec un chiffon absorbant
pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous
que le bouton d'ouverture se verrouille
correctement.
Vous pouvez tourner le
sélecteur de quantité délivrée
(B) entre la position 1
(quantité minimale) et la
position 4 ou 6 (quantité
maximale).
13
9. UTILISATION QUOTIDIENNE
1. Ouvrez le robinet d'eau.
Page 14
30
20
A BD
C
20
30
B
A D
C
www.electrolux.com14
2. Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil.
Assurez-vous que l'appareil est en mode
Sélection de programme.
• Si le voyant du réservoir de sel
régénérant est allumé, remplissez
le réservoir.
• Si le voyant du liquide de rinçage
est allumé, remplissez le
distributeur de liquide de rinçage.
3. Chargez les paniers.
4. Ajoutez le produit de lavage. Si vous
utilisez des pastilles de détergent
multifonctions, activez l'option
Multitab.
5. Réglez et lancez le programme adapté
au type de vaisselle et au degré de
salissure.
9.1 Utilisation du produit de
lavage
1. Appuyez sur le bouton d'ouverture (B)
pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre
ou en tablette, dans le compartiment
(A).
3. Si le programme comporte une phase
de prélavage, versez une petite
quantité de produit de lavage dans le
compartiment (D).
4. Fermez le couvercle. Assurez-vous
que le bouton d'ouverture se verrouille
correctement.
9.2 Réglage et départ d'un
programme
Fonction Auto Off
Cette fonction réduit la consommation
d'énergie en éteignant automatiquement
l'appareil lorsqu'il ne fonctionne pas.
La fonction s'active :
• 5 minutes après la fin du programme
de lavage.
• Au bout de 5 minutes si le programme
n'a pas démarré.
Départ d'un programme
1. Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil. Assurez-vous
que l'appareil est en mode Sélection
de programme.
2. Fermez la porte de l'appareil.
3. Appuyez sur la touche Program à
plusieurs reprises jusqu'à ce que le
voyant du programme que vous
souhaitez sélectionner s'allume.
• Pour sélectionner le programme
MyFavourite , appuyez sur la
touche Program et maintenez-la
enfoncée jusqu'à ce que le réglage
MyFavourite s'allume.
L'affichage indique la durée du
programme.
4. Sélectionnez les options compatibles.
5. Appuyez sur la touche Start pour
lancer le programme.
• Le voyant de la phase de lavage
s'allume.
• Le décompte de la durée du
programme démarre et s'effectue
par paliers d'une minute.
Page 15
Démarrage d'un programme avec départ différé
1. Sélectionnez un programme.
2. Appuyez sur la touche Delay à
plusieurs reprises jusqu'à ce que
l'affichage indique le délai choisi pour
le départ différé (de 1 à 24 heures).
Le voyant du programme sélectionné
clignote.
3. Appuyez sur la touche Start.
4. Fermez la porte de l'appareil pour
démarrer le décompte.
Lorsque le décompte est terminé, le
programme démarre et le voyant de la
phase de lavage s'allume.
Ouverture de la porte au cours du fonctionnement de l'appareil
Si vous ouvrez la porte lorsqu'un
programme est en cours, l'appareil
s'arrête. Lorsque vous refermez la porte,
l'appareil reprend là où il a été interrompu.
Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s'arrête.
FRANÇAIS
Appuyez simultanément sur les touches
Program et Option et maintenez-les
enfoncées jusqu'à ce que l'appareil se
mette en mode Sélection de programme.
Annulation du programme
Appuyez simultanément sur les touches
Program et Option et maintenez-les
enfoncées jusqu'à ce que l'appareil se
mette en mode Sélection de programme.
Assurez-vous que le distributeur de
produit de lavage n'est pas vide avant de
démarrer un nouveau programme de
lavage.
Fin du programme
Lorsque le programme est terminé, 0:00
s'affiche. Les voyants de phase sont
éteints.
Toutes les touches sont inactives à
l'exception de la touche Marche/Arrêt.
1. Appuyez sur la touche Marche/Arrêt
ou attendez que la fonction Auto Off
éteigne l'appareil automatiquement.
Si vous ouvrez la porte avant
l'activation de la fonction Auto Off,
l'appareil s'arrête automatiquement.
2. Fermez le robinet d'eau.
15
Annulation du départ différé au cours du décompte
Lorsque vous annulez le départ différé,
vous devez régler de nouveau le
programme et les options.
10. CONSEILS
10.1 Raccordement
Les conseils suivants vous garantissent
des résultats de lavage et de séchage
optimaux au quotidien, et vous aideront à
protéger l'environnement.
• Videz les plus gros résidus alimentaires
des plats dans une poubelle.
• Ne rincez pas vos plats à la main au
préalable. En cas de besoin, utilisez le
programme de prélavage (si disponible)
ou sélectionnez un programme avec
une phase de prélavage.
• Utilisez toujours tout l'espace des
paniers.
• Lorsque vous chargez l'appareil, veillez
à ce que l'eau libérée par les embouts
des bras d'aspersion puisse atteindre
parfaitement les plats pour qu'ils soient
parfaitement lavés. Vérifiez que les
plats ne se touchent pas ou ne se
recouvrent pas les uns les autres.
• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel régénérant
séparément, ou des pastilles tout en 1
(par ex. « 3 en 1 », « 4 en 1 » ou « tout
Page 16
www.electrolux.com16
en 1 »). Suivez les instructions
indiquées sur l'emballage.
• Sélectionnez le programme en fonction
du type de vaisselle et du degré de
salissure. Le programme ECO vous
permet d'optimiser votre
consommation d'eau et d'énergie pour
la vaisselle et les couverts normalement
sales.
10.2 Utilisation de sel
régénérant, de liquide de rinçage
et de produit de lavage
• Utilisez uniquement du sel régénérant,
du liquide de rinçage et du produit de
lavage conçus pour les lave-vaisselle.
D'autres produits peuvent
endommager l'appareil.
• Les pastilles tout en 1 sont
généralement adaptées aux régions où
la dureté de l'eau est inférieure à
21 °dH. Dans les régions où la dureté
dépasse cette limite, du liquide de
rinçage et du sel régénérant doivent
être utilisés en complément des
pastilles tout en 1. Cependant, dans
les régions où l'eau est dure ou très
dure, nous recommandons l'utilisation
séparée d'un détergent simple
(poudre, gel, pastille, sans fonction
supplémentaire), de liquide de rinçage
et de sel régénérant pour des résultats
de lavage et de séchage optimaux.
• Si vous utilisez des pastille tout en 1,
vous pouvez sélectionner l'option
Multitab (si disponible). Cette option
améliore les résultats de lavage et de
séchage avec l'utilisation de pastilles
tout en 1.
• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.
• N'utilisez que la quantité nécessaire de
produit de lavage. Reportez-vous aux
instructions figurant sur l'emballage du
produit de lavage.
10.3 Que faire si vous ne voulez plus utiliser de pastilles de détergent multifonctions
Avant de commencer à utiliser du produit
de lavage, du sel régénérant et du liquide
de rinçage séparément, effectuez la
procédure suivante :
1. Réglez l'adoucisseur d'eau au niveau
maximal.
2. Assurez-vous que le réservoir de sel
régénérant et le distributeur de liquide
de rinçage sont pleins.
3. Lancez le programme le plus court
avec une phase de rinçage. N'utilisez
pas de produit de lavage et ne
chargez pas les paniers.
4. Lorsque le programme de lavage est
terminé, réglez l'adoucisseur d'eau en
fonction de la dureté de l'eau dans
votre région.
5. Ajustez la quantité de liquide de
rinçage libérée.
10.4 Chargement des paniers
• Utilisez uniquement cet appareil pour
laver des articles qui peuvent passer au
lave-vaisselle.
• Ne mettez pas dans le lave-vaisselle
des articles en bois, en corne, en
aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des
objets pouvant absorber l'eau
(éponges, chiffons de nettoyage).
• Retirez les gros résidus alimentaires
des plats et jetez-les à la poubelle.
• Laissez tremper les casseroles
contenant des restes d'aliments brûlés.
• Chargez les articles creux (tasses,
verres et casseroles) en les retournant.
• Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier
à couverts.
• Placez les objets légers dans le panier
supérieur. Disposez-les de façon à ce
qu'ils ne puissent pas se retourner.
• Assurez-vous que le bras d'aspersion
tourne librement avant de lancer un
programme.
Page 17
10.5 Avant le démarrage d'un
C
B
A
programme
Assurez-vous que :
• Les filtres sont propres et correctement
installés.
• Le bouchon du réservoir de sel
régénérant est vissé.
• Les bras d'aspersion ne sont pas
obstrués.
• Vous avez utilisé du sel régénérant et
du liquide de rinçage (sauf si vous
utilisez des pastilles tout en 1).
• La vaisselle est bien positionnée dans
les paniers.
• Le programme est adapté au type de
vaisselle et au degré de salissure.
11. ENTRETIEN ET NETTOYAGE
FRANÇAIS
• Vous utilisez la bonne quantité de
produit de lavage.
10.6 Déchargement des paniers
1. Attendez que la vaisselle refroidisse
avant de la retirer du lave-vaisselle. La
vaisselle encore chaude est sensible
aux chocs.
2. Déchargez d'abord le panier inférieur,
puis le panier supérieur.
À la fin du programme, les
côtés et la porte de l'appareil
peuvent être mouillés.
17
AVERTISSEMENT!
Avant toute opération
d'entretien, éteignez l'appareil
et débranchez la fiche de la
prise secteur.
Les filtres sales et les bras
d'aspersion obstrués
diminuent les résultats de
lavage. Contrôlez-les
régulièrement et nettoyez-les
si nécessaire.
1. Tournez le filtre (B) vers la gauche et
sortez-le.
11.1 Nettoyage des filtres
Le système de filtres est composé de
3 parties.
2. Retirez le filtre (C) du filtre (B).
3. Retirez le filtre plat (A).
4. Lavez les filtres.
Page 18
www.electrolux.com18
ATTENTION!
Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

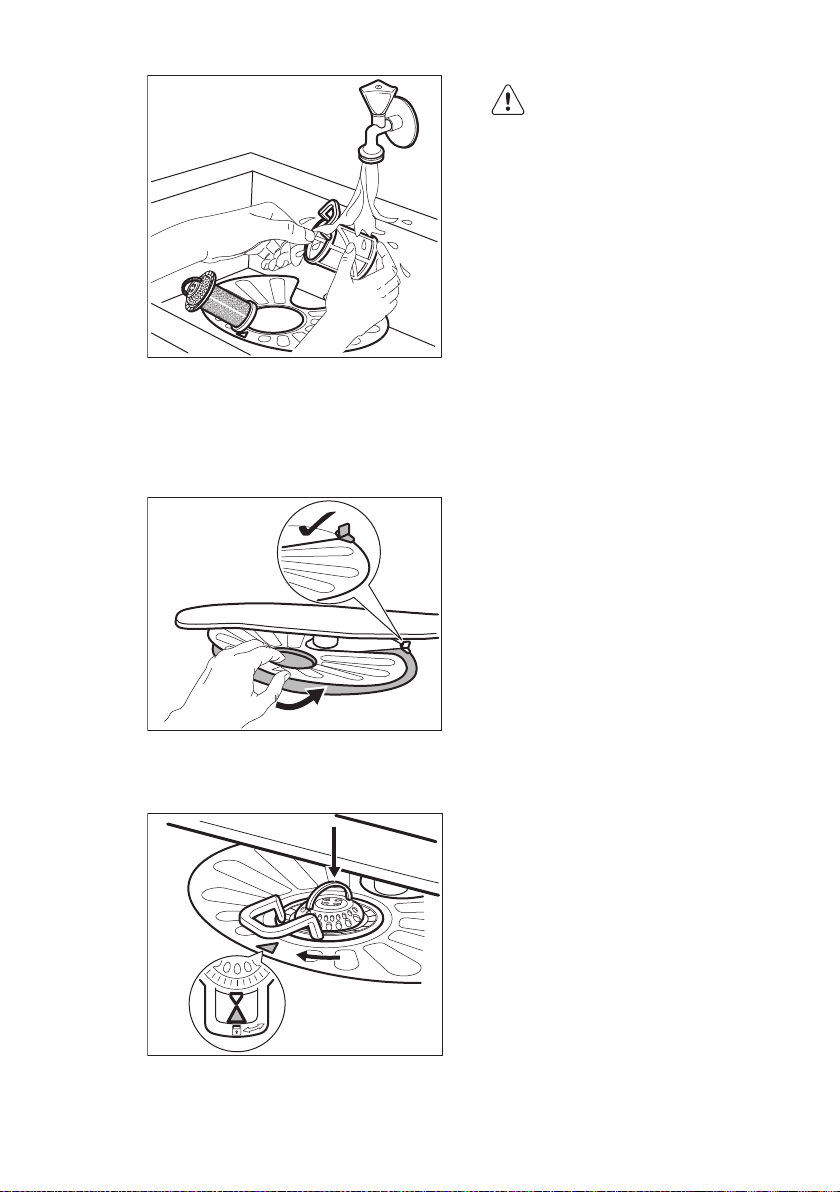

11.2 Nettoyage des bras d'aspersion
Ne retirez pas les bras d’aspersion. Si des
résidus ont bouché les orifices des bras
d'aspersion, éliminez ceux-ci à l'aide d'un
objet fin et pointu.
5. Assurez-vous qu'il ne reste aucun
résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.
6. Remettez le filtre plat (A) en place.
Assurez-vous qu'il est correctement
positionné sous les 2 guides.
7. Remontez les filtres (B) et (C).
8. Remettez le filtre (B) dans le filtre plat
(A). Tournez-le vers la droite jusqu'à la
butée.
11.3 Nettoyage extérieur
• Nettoyez l'appareil avec un chiffon
doux humide.
• Utilisez uniquement des produits de
lavage neutres.
• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.
11.4 Nettoyage intérieur
• Nettoyez soigneusement l'appareil, y
compris le joint caoutchouc du hublot
avec un chiffon doux humide.
• Si vous utilisez régulièrement des
programmes de courte durée, des
dépôts de graisse et des dépôts
calcaires peuvent se former à l'intérieur
de l'appareil. Pour éviter cela, nous
recommandons de lancer un
programme long au moins 2 fois par
mois.
Page 19
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT
FRANÇAIS
19
Si l'appareil ne démarre pas ou s'arrête en
cours de programme, avant de contacter
le service après-vente, vérifiez d'abord si
vous ne pouvez pas résoudre le problème
vous même à l'aide des informations du
tableau.
Problème et code
d'alarme
L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimentation est
Le programme ne démarre
pas.
L'appareil ne se remplit pas
d'eau.
L'affichage indique .
L'appareil ne vidange pas
l'eau.
L'affichage indique .
Le système de sécurité anti-débordement s'est déclenché.
L'affichage indique .
Solution possible
bien insérée dans la prise de courant.
• Assurez-vous qu'aucun fusible n'est grillé dans la boîte
à fusibles.
• Vérifiez que la porte de l'appareil est fermée.
• Appuyez sur la touche Start.
• Si vous avez sélectionné un départ différé, annulez-le
ou attendez la fin du décompte.
• L'appareil a commencé la procédure de recharge de
la résine dans l'adoucisseur d'eau. La durée de la
fonction est d'environ 5 minutes.
• Assurez-vous que le robinet d'eau est ouvert.
• Assurez-vous que la pression de l'arrivée d'eau n'est
pas trop basse. Pour obtenir cette information, contactez votre compagnie des eaux.
• Assurez-vous que le robinet d'eau n'est pas obstrué.
• Assurez-vous que le filtre du tuyau d'arrivée d'eau
n'est pas obstrué.
• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
tordu ni plié.
• Assurez-vous que le siphon de l'évier n'est pas obstrué.
• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
tordu ni plié.
• Fermez le robinet d'eau et contactez votre service
après vente.
Pour certaines anomalies, l'écran
affiche un code d'alarme.
Une fois que vous avez contrôlé l'appareil,
éteignez l'appareil puis rallumez-le. Si le
problème persiste, contactez le service
après-vente.
Si des codes d'erreurs non décrits dans le
tableau fourni s'affichent, contactez le
service après-vente.
Page 20
www.electrolux.com20
12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants
Problème Solution possible
Traînées blanchâtres ou pellicules bleuâtres sur les verres
et la vaisselle.
Taches et traces de gouttes
d'eau séchées sur les verres
et la vaisselle.
La vaisselle est mouillée. • Le programme ne comprend pas de phase de séch-
Pour trouver d'autres causes
possibles, reportez-vous au
chapitre « Conseils ».
• La quantité de liquide de rinçage libérée est trop importante. Placez le sélecteur de dosage du liquide de
rinçage sur un niveau plus faible.
• La quantité de produit de lavage est excessive.
• La quantité de liquide de rinçage libérée n'est pas
suffisante. Placez le sélecteur de dosage du liquide
de rinçage sur un niveau plus élevé.
• Il se peut que la qualité du liquide de rinçage soit en
cause.
age ou inclut une phase de séchage à basse température.
• Le distributeur de liquide de rinçage est vide.
• Il se peut que la qualité du liquide de rinçage soit en
cause.
• Il se peut que la qualité des pastilles de détergent
multifonctions soit en cause. Essayez une marque
différente ou activez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles de détergent multifonctions.
13. CARACTÉRISTIQUES TECHNIQUES
Dimensions Largeur / hauteur / profon-
Branchement électrique
Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Arrivée d'eau Eau froide ou eau
Capacité Couverts 12
Consommation électrique Mode « Veille » (W) 0.99
Consommation électrique Mode « Éteint » (W) 0.10
1)
Reportez-vous à la plaque signalétique pour d'autres valeurs.
2)
Si l'eau chaude est produite à partir d"une source d'énergie respectueuse de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude
afin de réduire la consommation d'énergie.
deur (mm)
Tension (V) 220 - 240
1)
Fréquence (Hz) 50
2)
chaude
596 / 818 - 898 / 575
max. 60 °C
Page 21
FRANÇAIS
14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez
à la protection de l'environnement et à
votre sécurité, recyclez vos produits
électriques et électroniques. Ne jetez pas
les appareils portant le symbole avec
les ordures ménagères. Apportez ce
produit à votre centre de recyclage local
ou contactez votre administration
municipale.
21
*
Page 22
www.electrolux.com22
Page 23
FRANÇAIS
23
Page 24
www.electrolux.com/shop
156978830-A-122014
Loading...
