ESF7750ROW ESF7750ROX

FI Astianpesukone Käyttöohje 2 SV Diskmaskin Bruksanvisning 26

Page 2

www.electrolux.com2

SISÄLTÖ

1. TURVALLISUUSTIEDOT................................................................................... 3

2. TURVALLISUUSOHJEET.................................................................................. 4

3. LAITTEEN KUVAUS...........................................................................................6

4. KÄYTTÖPANEELI.............................................................................................. 7

5. OHJELMAT.........................................................................................................7

6. ASETUKSET...................................................................................................... 9

7. LISÄTOIMINNOT..............................................................................................13

8. KÄYTTÖÖNOTTO............................................................................................14

9. PÄIVITTÄINEN KÄYTTÖ..................................................................................15

10. VIHJEITÄ JA NEUVOJA.................................................................................17

11. HOITO JA PUHDISTUS................................................................................. 19

12. VIANMÄÄRITYS.............................................................................................21

13. TUOTTEEN TIETOLOMAKE..........................................................................24

14. TEKNISET LISÄTIEDOT................................................................................ 25

SINUN PARHAAKSESI

Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista. Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.electrolux.com/webselfservice

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero. Kyseiset tiedot löytyvät laitteen arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet Yleisohjeet ja vinkit Ympäristönsuojelu

Oikeus muutoksiin pidätetään.

Page 3

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset

henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.

• Laite on pidettävä 3-8-vuotiaiden lasten ja erittäin

vakavasti liikuntarajoitteisten henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta,

ellei heitä valvota jatkuvasti.

• Älä anna lasten leikkiä laitteella.

• Pidä pesuaineet lasten ulottumattomissa.

• Pidä lapset ja kotieläimet poissa laitteen luota silloin,

kun laitteen luukku on auki.

• Lapset eivät saa puhdistaa laitetta tai suorittaa

laitteeseen käyttäjän huoltotoimenpiteitä.

SUOMI 3

1.2 Yleiset turvallisuusohjeet

• Laite on tarkoitettu käytettäväksi kotiympäristöissä ja

vastaavissa ympäristöissä, kuten:

– maatalot, henkilöstön keittiöympäristöt liikkeissä,

toimistoissa ja muissa työympäristöissä

– hotellien, motellien ja muiden majatalojen

asiakkaiden käyttöympäristöt.

• Älä muuta laitteen teknisiä ominaisuuksia.

Page 4

www.electrolux.com4

• Vedenpaineen (minimi ja maksimi) on oltava käytön

aikana välillä 0.5 (0.05) / 8 (0.8) baaria (MPa)

• Noudata astiaston maksimimäärää 13.

• Jos virtajohto vaurioituu, sen saa vaaratilanteiden

välttämiseksi vaihtaa vain valmistaja, valtuutettu

huoltoliike tai vastaava ammattitaitoinen henkilö.

• Aseta ruokailuvälineet ruokailuvälinekoriin terävät päät

alaspäin tai aseta ne ruokailuvälinekoteloon

vaakasuunnassa terävät päät alaspäin.

• Älä jätä laitteen luukkua auki ilman valvontaa, jotta

siihen ei astu kukaan vahingossa.

• Kytke laite pois toiminnasta ja irrota pistoke

pistorasiasta ennen ylläpitotoimien aloittamista.

• Älä käytä painepesureita ja/tai höyryä laitteen

puhdistamiseen.

• Jos laitteen alaosassa on tuuletusaukkoja, ne eivät

saa olla maton yms. peitossa.

• Laite tulee liittää vesijohtoverkkoon pakkauksen

mukana toimitettua uutta letkua käyttäen. Vanhaa

letkua ei saa käyttää uudelleen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.

• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Laitetta ei saa asentaa tilaan tai käyttää tilassa, jossa lämpötila on alle 0 °C.

• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Kytke pistoke maadoitettuun pistorasiaan.

• Älä käytä jakorasioita tai jatkojohtoja.

• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

Page 5

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Tämä kodinkone vastaa Euroopan yhteisön direktiivejä.

• Koskee vain Isoa-Britanniaa ja Irlantia. Laitteessa on 13 A pistoke. Jos pistokkeen sulakkeen vaihto on tarpeen, käytä vain 13 A ASTA (BS

1362) sulaketta.

2.3 Vesiliitäntä

• Varo, etteivät vesiletkut vaurioidu.

• Anna veden valua, kunnes se on puhdasta ja kirkasta ennen uusien putkien liittämistä, kun putkia ei ole käytetty pitkään aikaan, korjaustöiden jälkeen tai kun uusia laitteita (vesimittarit, jne.) on asennettu.

• Tarkista ensimmäisen käyttökerran aikana ja sen jälkeen, ettei laitteessa ole vesivuotojen merkkejä.

• Jos vedenottoletku vaurioituu, sulje heti vesihana ja irrota pistoke verkkopistorasiasta. Ota yhteyttä valtuutettuun huoltoliikkeeseen vedenottoletkun vaihtamiseksi.

2.4 Käyttö

• Älä istu tai seiso avoimen luukun päällä.

• Konetiskiaineet ovat vaarallisia. Lue konetiskiaineen pakkauksen turvallisuusohjeet.

• Älä juo laitteessa olevaa vettä tai leiki sillä.

• Älä poista astioita laitteesta, ennen kuin ohjelma on päättynyt. Astioihin voi jäädä hiukan pesuainetta.

• Laitteesta voi tulla kuumaa höyryä, jos luukku avataan ohjelman ollessa käynnissä.

SUOMI 5

• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

2.5 Sisävalo

VAROITUS!

Henkilövahingon vaara.

• Laitteen sisällä on lamppu, joka syttyy ja sammuu luukun avaamisen ja sulkemisen yhteydessä.

• Tässä laitteessa käytetty lampputyyppi on tarkoitettu vain kodinkoneiden valaistukseen. Älä käytä sitä rakennuksen valaisemiseen.

• Kun sisävalo on vaihdettava, ota yhteyttä valtuutettuun huoltoliikkeeseen.

2.6 Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.

• Käytä vain alkuperäisiä varaosia.

2.7 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.

• Leikkaa johto irti ja hävitä se.

• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

Page 6

www.electrolux.com6

3. LAITTEEN KUVAUS

Ylin suihkuvarsi

Ylempi suihkuvarsi

Alempi suihkuvarsi

Suodattimet

Arvokilpi

Suolasäiliö

Tuuletusaukko

Huuhtelukirkastelokero

3.1 TimeBeam

TimeBeam näyttää seuraavat tiedot lattiassa laitteen luukun alapuolella:

• Ohjelman kesto ohjelman käynnistyessä.

• 0:00 ja CLEAN, kun ohjelma on päättynyt.

• DELAY ja ajanlaskenta ajastimen käynnistyessä.

• Hälytyskoodi, kun laitteessa on jokin toimintahäiriö.

Pesuainelokero

Comfort Lift -kori

Kytkinkahva

Alakorin kahva

Yläkori

Ruokailuvälinekotelo

Page 7

Kun AirDry on toiminnassa

kuivausvaiheen aikana, heijastus ei välttämättä näy kokonaan lattiassa. Tarkista käynnissä olevan ohjelman jäljellä oleva aika käyttöpaneelin näytöstä.

4. KÄYTTÖPANEELI

SUOMI 7

Virtapainike

Näyttö

Program -kosketuspainike

Delay -kosketuspainike

MyFavourite -kosketuspainike

4.1 Merkkivalot

Merkkivalo Kuvaus

5. OHJELMAT

Taulukon ohjelmanumerot (P1, P2, jne.) vastaavat niiden järjestystä käyttöpaneelissa.

Ohjelma Likaisuusaste

ECO

TimeManager -kosketuspainike

XtraDry -kosketuspainike

Hygiene -kosketuspainike

Merkkivalot

Suolan merkkivalo. Palaa, kun suolasäiliön täyttö on tarpeen.

Huuhtelukirkasteen merkkivalo. Palaa, kun huuhtelukirkastelokeron täyttö on tarpeen.

Ohjelmien järjestys taulukossa ei välttämättä vastaa niiden järjestystä käyttöpaneelissa.

Pestävät astiat

• Normaalilikaiset astiat

• Ruokailuastiat ja ruokailuväli‐ neet

Ohjelman vaiheet Lisätoiminnot

• Esipesu

• Pesu 50 °C

• Huuhtelut

• Kuivaus

• Hygiene

• XtraDry

Page 8

www.electrolux.com8

Ohjelma Likaisuusaste

Ohjelman vaiheet Lisätoiminnot

Pestävät astiat

P2 AutoFlex

P3 FlexiWash

• Kaikki

• Ruokailuastiat,

• Vaihteleva likai‐

• Ruokailuastiat,

ruokailuväli‐ neet, kattilat ja pannut

suusaste

ruokailuväli‐ neet, kattilat ja

• Esipesu

• Pese lämpötilalla 45 °C - 70 °C

• Huuhtelut

• Kuivaus

• Esipesu

• Pese lämpötilalla 50 °C ja 65 °C

• Huuhtelut

• Kuivaus

• Hygiene

• XtraDry

• TimeManager

• XtraDry

pannut

P4 Intensive

• Erittäin likaiset

• Ruokailuastiat,

astiat

ruokailuväli‐

• Esipesu

• Pesu 70 °C

• Huuhtelut

• Kuivaus

• Hygiene

• TimeManager

• XtraDry

neet, kattilat ja pannut

P5 Glass Care

• Normaalilikaiset tai vähän likai‐

set astiat

• Pesu 45 °C

• Huuhtelut

• Kuivaus

• XtraDry

• Arat ruokailua‐ stiat ja lasit

P6 Quick Plus

• Tuore lika

• Ruokailuastiat

ja ruokailuväli‐

• Pesu 60 °C

• Huuhtelut

• Hygiene

• XtraDry

neet

• Kaikki • Esipesu

Rinse &

Hold

Tämä ohjelma pesee normaalilikaiset astiat ja ruokailuvälineet tehokkaimmalla veden- ja

energiankulutuksella. Tämä on testilaitoksien standardiohjelma.

Laite tunnistaa likaisuusasteen ja korissa olevien välineiden määrän. Se säätää auto‐

maattisesti lämpötilan ja veden määrän sekä pesuohjelman keston.

Tämän ohjelman avulla voit pestä astiat, joiden likaisuustaso vaihtelee. Aseta erittäin li‐ kaiset astiat alakoriin ja normaalilikaiset astiat yläkoriin. Alakorin vedenpaine ja lämpötila ovat yläkoria korkeammat.

Tämä ohjelma pesee erittäin likaiset astiat suurella vedenpaineella ja korkeassa lämpöti‐ lassa.

Tämä ohjelma säätää veden lämpötilaa arkalaatuisten ja erityisesti lasien hellävaraista hoitoa varten.

Tämä ohjelma pesee täyden tai puoliksi täyden koneellisen vähän likaisia tai vasta käy‐ tettyjä astioita lyhyessä ajassa.

Tämän ohjelman avulla voit nopeasti huuhdella ruokajäämät pois astioista, jotta konee‐ seen ei muodostuisi hajua. Älä käytä pesuainetta tämän ohjelman aikana.

Page 9

5.1 Kulutusarvot

SUOMI 9

Ohjelma

P1 ECO

P2 AutoFlex

P3 FlexiWash

P4 Intensive

P5 Glass Care

P6 Quick Plus

P7 Rinse & Hold

mintojen ja astioiden määrän mukaisesti.

Arvot voivat vaihdella paineen ja veden lämpötilan, energiansyötön vaihteluiden, lisätoi‐

Vesi

(l)

11 0.832 235

8 - 15 0.7 - 1.7 46 - 170

14 - 16 1.2 - 1.5 160 - 180

12.5 - 14.5 1.4 - 1.7 170 - 190

12 - 14 0.8 - 1.0 82 - 92

10 0.9 30

4 0.1 14

5.2 Tietoja testilaitokselle

Voit pyytää suosituskykytesteihin vaaditut tiedot (esim. standardin EN60436 mukaisesti) lähettämällä sähköpostia osoitteeseen:

[email protected]

Energia

(kWh)

Ilmoita pyynnössä laitteen arvokilvessä oleva tuotenumero (PNC).

Mikäli sinulla on kysyttävää astianpesukoneeseen liittyen, katso lisätietoa laitteen mukana toimitetusta huolto-oppaasta.

Kestoaika

(min)

6. ASETUKSET

6.1 Ohjelman valintatila ja

käyttäjätila

Kun laite on ohjelman valintatilassa, voit asettaa ohjelman ja siirtyä käyttäjätilaan.

Käyttäjätilassa saatavilla olevat asetukset:

• Vedenpehmentimen taso veden kovuuden mukaan.

• Huuhtelukirkasteen täyttötarpeen ilmoituksen käyttöönotto tai käytöstäpoisto.

• Huuhtelukirkasteen taso vaaditun annostelun mukaan.

• Ohjelman loppu -äänimerkin käyttöönotto tai käytöstäpoisto.

• TimeBeam-toiminnon värin valitseminen.

• AirDry-toiminnon käyttöönotto tai käytöstäpoisto.

Laite tallentaa tallennetut asetukset, joten niitä ei tarvitse määrittää ennen jokaista ohjelmaa.

Ohjelman valintatilan asettaminen

Laite on ohjelman valintatilassa vasta sitten, kun näytössä näkyy ohjelman numero P1.

Page 10

www.electrolux.com10

Päälle kytkemisen jälkeen laite on oletuksena ohjelman valintatilassa. Aseta muutoin ohjelman valintatila seuraavasti:

Paina ja pidä alhaalla samanaikaisesti painiketta ja , kunnes laite on

ohjelman valintatilassa.

Käyttäjätilaan siirtyminen

Varmista, että laite on ohjelman valintatilassa.

Käyttäjätilaan voidaan siirtyä painamalla ja pitämällä samanaikaisesti alhaalla

painiketta

, , , , ja vilkkuvat ja

näyttö on tyhjä.

Vedenkovuus

Saksalaiset

asteet (°dH)

47 - 50 84 - 90 8,4 - 9,0 58 - 63 10

43 - 46 76 - 83 7,6 - 8,3 53 - 57 9

37 - 42 65 - 75 6,5 - 7,5 46 - 52 8

29 - 36 51 - 64 5,1 - 6,4 36 - 45 7

23 - 28 40 - 50 4,0 - 5,0 28 - 35 6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

Tehdasasetus.

Älä käytä suolaa tällä tasolla.

ja , kunnes merkkivalot

Ranskalaiset

asteet (°fH)

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

< 4 < 7 < 0,7 < 5

6.2 Vedenpehmennin

Vedenpehmennin poistaa vedestä mineraalit, joilla on negatiivisia vaikutuksia pesutulokseen ja laitteeseen.

Mitä enemmän vedessä on mineraaliaineita, sitä kovempaa vesi on. Vedenkovuus määritetään toisiaan vastaavilla asteikoilla.

Vedenpehmentimen asetukset tulee määrittää vesijohtoverkon vedenkovuuden mukaisesti. Voit kysyä vedenkovuustiedot paikkakuntasi vesilaitokselta. On tärkeää asettaa oikea vedenpehmentimen taso hyvän pesutuloksen saavuttamiseksi.

mmol/l Clarken

järjestelmä

Vedenpehmenti‐

men asetus

Aseta oikea vedenkovuuden taso käytetystä konetiskiaineesta riippumatta, jotta suolan lisäämisen merkkivalo on käytössä.

Suolaa sisältävät yhdistelmäpesuainetabletit eivät ole riittävän tehokkaita kovan veden pehmentämiseen.

Vedenpehmentimen tason asettaminen

Varmista, että laite on käyttäjätilassa.

1. Paina painiketta .

• Merkkivalot , , , ja

sammuvat.

• Merkkivalo vilkkuu edelleen.

Page 11

• Näytössä näkyy sen hetkinen asetus, esim. = taso 5.

2. Voit muuttaa asetusta painamalla painiketta toistuvasti.

3. Vahvista asetus virtapainikkeella.

6.3 Huuhtelukirkasteen

täyttötarpeen ilmoitus

Huuhtelukirkaste auttaa kuivaamaan astiat ilman raitoja ja läikkiä. Sitä annostuu automaattisesti kuuman huuhteluvaiheen aikana.

Kun huuhtelukirkastesäiliö on tyhjä, huuhtelukirkasteen merkkivalo syttyy täyttötarpeen ilmoittamiseksi. Jos kuivaustulokset ovat tyydyttävät käyttäessä ainoastaan yhdistelmäpesuainetabletteja, huuhtelukirkasteen täyttötarpeen ilmoitus voidaan kytkeä pois päältä. Käytä kuitenkin aina huuhtelukirkastetta parhaiden tuloksien saavuttamiseksi.

Jos käytät tavallista konetiskiainetta tai huuhtelukirkastetta sisältämättömiä pesuainetabletteja, ota ilmoitus käyttöön huuhtelukirkasteen täyttötarpeen ilmoitusta varten.

Huuhtelukirkastelokeron täyttötarpeen ilmoituksen poistaminen käytöstä

Varmista, että laite on käyttäjätilassa.

1. Paina painiketta .

• Merkkivalot

sammuvat.

• Merkkivalo

• Nykyinen asetus näkyy näytössä.

–

täyttötarpeen ilmoitus on pois käytöstä.

– = huuhtelukirkasteen

täyttötarpeen ilmoitus on käytössä.

2. Voit muuttaa asetusta painamalla .

3. Vahvista asetus virtapainikkeella.

, , , ja

vilkkuu edelleen.

= huuhtelukirkasteen

SUOMI 11

6.4 Huuhtelukirkastetaso

Huuhtelukirkasteen määräksi voidaan asettaa taso 1 (vähimmäismäärä) - taso 6 (enimmäismäärä). Taso 0 poistaa huuhtelukirkastelokeron käytöstä eikä huuhtelukirkastetta käytetä.

Tehdasasetus: taso 4.

Huuhtelukirkastetason asettaminen

Varmista, että laite on käyttäjätilassa.

1. Paina painiketta .

• Merkkivalot , , , ja sammuvat.

• Merkkivalo vilkkuu edelleen.

• Näytössä näkyy sen hetkinen asetus, esim.

– Huuhtelukirkastetasot

vaihtelevat välillä 0A - 6A. Taso 0A tarkoittaa, ettei huuhtelukirkastetta käytetä.

2. Voit muuttaa asetusta painamalla painiketta toistuvasti.

3. Vahvista asetus virtapainikkeella.

= taso 4.

6.5 Äänimerkit

Äänimerkit kuuluvat, kun laitteessa tapahtuu toimintahäiriö. Äänimerkkejä ei voida poistaa käytöstä.

Laitteesta kuuluu äänimerkki myös ohjelman päätyttyä. Oletuksena äänimerkki on pois käytöstä, mutta se voidaan ottaa käyttöön.

Ohjelman päättymisestä ilmoittavan äänimerkin käyttöönotto

Varmista, että laite on käyttäjätilassa.

1. Paina painiketta .

• Merkkivalot

sammuvat.

• Merkkivalo vilkkuu edelleen.

• Nykyinen asetus näkyy näytössä.

– = äänimerkit on poistettu

käytöstä.

, , , ja

Page 12

www.electrolux.com12

– = äänimerkit on käytössä.

2. Voit muuttaa asetusta painamalla .

3. Vahvista asetus virtapainikkeella.

6.6 Värin asettaminen

toimintoon TimeBeam

Varmista, että laite on käyttäjätilassa. TimeBeam-toiminnon väri voidaan

muuttaa keittiön lattian värin mukaan. Käytettävissä on useita värejä. TimeBeam voidaan myös kytkeä pois toiminnasta.

1. Paina painiketta

• Merkkivalot sammuvat.

• Merkkivalo

• Näytössä näkyy numero ja kirjain C. Numerot viittaavat eri väreihin.

–

= TimeBeam pois

2. Voit muuttaa asetusta painamalla

3. Vahvista asetus virtapainikkeella.

käytöstä.

painiketta toistuvasti.

, , , ja

vilkkuu edelleen.

6.7 AirDry

AirDry parantaa kuivaustulosta pienemmällä energiankulutuksella.

Luukku avautuu automaattisesti kuivausvaiheen aikana ja se jää raolleen.

HUOMIO!

Älä yritä sulkea laitteen luukkua 2 minuutin kuluessa sen automaattisesta avautumisesta. Muutoin laite voi vaurioitua. Jos luukku suljetaan sen jälkeen 3 minuutin ajaksi, käynnissä oleva ohjelma päättyy.

AirDry kytkeytyy automaattisesti toimintaan kaikkien ohjelmien yhteydessä lukuun ottamatta ohjelmaa Rinse & Hold (jos varusteena).

Katso XtraDry-lisätoiminto tai kytke AirDry-toiminto päälle kuivaustehon parantamiseksi.

HUOMIO!

Jos lapset pääsevät käsiksi laitteeseen, AirDry-toiminto on suositeltavaa kytkeä pois toiminnasta, sillä luukun avaaminen voi aiheuttaa vaaratilanteita.

Pois päältä kytkeminen AirDry

Varmista, että laite on käyttäjätilassa.

1. Paina painiketta .

• Merkkivalot sammuvat.

• Merkkivalo vilkkuu edelleen.

• Nykyinen asetus näkyy näytössä.

– = AirDry kytkeytyy pois

toiminnasta.

– = AirDry kytkeytyy

toimintaan.

2. Voit muuttaa asetusta painamalla .

3. Vahvista asetus virtapainikkeella.

, , , ja

6.8 MyFavourite

Tämä lisätoiminto mahdollistaa useimmin käytetyn ohjelman asettamisen ja tallentamisen.

Vain yksi ohjelma voidaan tallentaa kerrallaan. Uusi asetus peruuttaa edellisen.

Page 13

MyFavourite-ohjelman tallentaminen

1. Aseta haluamasi ohjelma. Soveltuvat lisätoiminnot voidaan asettaa ohjelman ohella.

2. Paina ja pidä alhaalla -painiketta, kunnes vastaava merkkivalo syttyy.

MyFavourite-ohjelman asettaminen

Paina painiketta .

7. LISÄTOIMINNOT

SUOMI 13

• Merkkivalo MyFavourite palaa.

• Näytössä näkyy ohjelman numero ja kesto.

• Jos lisätoiminnot on tallennettu ohjelman kanssa, vastaavien lisätoimintojen merkkivalot syttyvät.

Vaaditut lisätoiminnot tulee kytkeä päälle aina ennen ohjelman käynnistämistä. Lisätoimintoja ei voi ottaa käyttöön tai poistaa käytöstä ohjelman ollessa käynnissä.

Kaikki lisätoiminnot eivät ole yhteensopivia. Jos valitset yhteensopimattomia lisätoimintoja, laite kytkee niistä yhden tai useamman automaattisesti pois päältä. Ainoastaan edelleen päällä olevien lisätoimintojen merkkivalot palavat.

Jos lisätoiminto ei ole saatavilla ohjelmaan, vastaava merkkivalo on sammunut tai se vilkkuu nopeasti joidenkin sekuntien ajan ja sammuu sen jälkeen.

Lisätoimintojen käyttö voi vaikuttaa veden- ja energiankulutukseen sekä ohjelman kestoon.

7.1 XtraDry

Kytke tämä lisätoiminto päälle kuivauksen tehostamiseksi.

XtraDry on pysyvä lisätoiminto kaikissa ohjelmissa ohjelmaa ECO lukuun ottamatta. Se kytkeytyy automaattisesti

päälle seuraavien ohjelmien aikana. Tätä asetusta voidaan muuttaa milloin tahansa

Kun ECO kytketään toimintaan, XtraDry on pois päältä ja se tulee valita manuaalisesti.

Kun XtraDry kytketään toimintaan, TimeManager kytkeytyy pois toiminnasta ja päinvastoin.

Päälle kytkeminen XtraDry

Paina painiketta . Vastaava merkkivalo palaa. Päivitetty ohjelman kesto näkyy näytössä.

7.2 TimeManager

TimeManager mahdollistaa valitun ohjelman keston lyhentämisen noin puoleen50%.

Pesutulokset vastaavat normaalilla ohjelman kestolla saavutettuja tuloksia. Kuivaustulos voi olla heikompi.

Tämä lisätoiminto lisää vedenpainetta ja lämpötilaa. Pesu- ja kuivausjaksot ovat lyhyemmät.

Oletuksena TimeManager on pois käytöstä, mutta se voidaan ottaa käyttöön manuaalisesti. Tätä lisätoimintoa ei voi yhdistää XtraDrytoimintoon.

Page 14

www.electrolux.com14

Päälle kytkeminen TimeManager

Paina painiketta . Vastaava merkkivalo palaa. Päivitetty ohjelman kesto näkyy näytössä.

7.3 Hygiene

Tämä lisätoiminto tarjoaa paremmat pesutulokset säilyttämällä lämpötilan 70

8. KÄYTTÖÖNOTTO

°C vähintään 10 minuutin ajan viimeisen huuhteluvaiheen aikana.

Päälle kytkeminen Hygiene

Paina painiketta . Vastaava merkkivalo palaa. Päivitetty ohjelman kesto näkyy näytössä.

1. Varmista, että vedenpehmentimen nykyinen taso vastaa vesijohtoverkon veden kovuutta. Säädä muussa tapauksessa vedenpehmentimen taso.

2. Täytä suolasäiliö.

3. Täytä huuhtelukirkastelokero.

4. Avaa vesihana.

5. Käynnistä ohjelma mahdollisten

koneen sisällä olevien prosessijäämien poistamiseksi. Älä käytä pesuainetta tai aseta astioita koreihin.

Ohjelman käynnistämisen jälkeen laite puhdistaa vedenpehmentimen hartsia korkeintaan 5 minuutin ajan. Pesuvaihe käynnistyy vasta tämän toiminnon jälkeen. Toiminto toistetaan säännöllisesti.

8.1 Suolasäiliö

HUOMIO!

Käytä ainoastaan astianpesukoneisiin tarkoitettua karkeaa suolaa. Hieno suola lisää korroosion vaaraa.

Suolaa käytetään vedenpehmentimen hartsin puhdistukseen ja hyvän pesutuloksen takaamiseksi päivittäisessä käytössä.

Suolasäiliön täyttäminen

Varmista, että Comfort Liftkori on tyhjä ja lukittu yläasentoon.

1. Kierrä suolasäiliön korkkia vastapäivään ja poista se.

2. Kaada suolasäiliöön 1 litra vettä (vain ensimmäisellä käyttökerralla).

3. Täytä suolasäiliö astianpesukoneen suolalla (kunnes se on täysi).

4. Loput rakeista voidaan lisätä säiliöön ravistamalla suppiloa varoen kahvasta kiinnipitäen.

5. Poista suolasäiliön suun ympärille roiskunut suola.

Page 15

6. Sulje suolasäiliön korkki kiertämällä

sitä myötäpäivään.

HUOMIO!

Vettä ja suolaa voi tulla ulos suolasäiliöstä, kun täytät sen. Käynnistä lyhin ohjelma välittömästi suolasäiliön täyttämisen jälkeen korroosion estämiseksi. Älä laita astioita koreihin.

8.2 Huuhtelukirkastelokeron täyttäminen

SUOMI 15

HUOMIO!

Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita.

1. Avaa kansi (C).

2. Täytä lokero (B), kunnes

huuhtelukirkaste saavuttaa merkinnän ''MAX''.

3. Pyyhi yliroiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liiallisen vaahdon muodostuksen.

4. Sulje kansi. Varmista, että kansi lukittuu paikoilleen.

Täytä huuhtelukirkastelokero, kun ilmaisin (A) on kirkas.

9. PÄIVITTÄINEN KÄYTTÖ

1. Avaa vesihana.

2. Kytke laite toimintaan painamalla

virtapainiketta. Varmista, että laite on ohjelman valintatilassa.

• Jos suolan merkkivalo palaa, täytä suolasäiliö.

• Jos huuhtelukirkasteen merkkivalo palaa, täytä huuhtelukirkastelokero.

3. Täytä korit.

4. Lisää konetiskiaine.

5. Aseta ja käynnistä astioiden tyypille

ja likaisuusasteelle sopiva ohjelma.

9.1 Comfort Lift

HUOMIO!

Telineen päällä ei saa istua ja lukittuun koriin ei saa kohdistaa liiallista painetta.

HUOMIO!

18 kg:n maksimitäyttömäärää ei saa ylittää.

HUOMIO!

Varmista, etteivät astiat tule ulos korin rungosta, muutoin astiat ja Comfort Liftmekanismi voivat vaurioitua.

Page 16

www.electrolux.com16

Comfort Lift-mekanismi mahdollistaa alatelineen nostamisen ylös (toiselle telinetasolle) ja laskemisen alas koneen helppoa täyttöä ja tyhjennystä varten.

Alakorin täyttäminen tai tyhjentäminen:

1. Nosta kori vetämällä teline ulos astianpesukoneesta korin kahvan avulla. Älä käytä kytkinkahvaa.

Kori lukittuu automaattisesti ylätasolle.

2. Aseta astiat varoen koriin tai poista ne varoen (ks. korin täyttöä

koskeva esite).

3. Laske kori liittämällä kytkinkahvan

korin runkoon alla olevan kuvan mukaisesti. Nosta kytkinkahva kokonaan ylös ja korin kahvaa hiukan ylöspäin, kunnes se irtoaa molemmilta puolilta.

9.2 Pesuaineen käyttäminen

HUOMIO!

Käytä ainoastaan astianpesukoneille tarkoitettua konetiskiainetta.

1. Avaa kansi (C) painamalla vapautuspainiketta (A).

2. Laita konetiskiaine tai pesuainetabletti lokeroon (B).

3. Jos ohjelmassa on esipesuvaihe, aseta pieni määrä konetiskiainetta luukun sisäosaan.

4. Sulje kansi. Varmista, että kansi lukittuu paikoilleen.

9.3 Ohjelman asettaminen ja

käynnistäminen

Ohjelman käynnistys

1. Jätä laitteen luukku raolleen.

2. Kytke laite toimintaan painamalla

virtapainiketta. Varmista, että laite on

Kun korin lukitus on avattu, paina teline alas. Mekanismi palaa oletusasentoon alatasolle. Kori voidaan laskea kahdella eri tavalla korin täyttömäärästä riippuen:

• jos kori on täytetty kokonaan, paina koria hiukan alaspäin

• jos kori on tyhjä tai puolillaan, paina kori alas.

ohjelman valintatilassa.

3. Paina -painiketta toistuvasti, kunnes valitun ohjelman numero näkyy näytössä. Ohjelman numero näkyy näytössä noin 3 sekunnin ajan, minkä jälkeen tulee näkyviin ohjelman kesto.

• Valitse MyFavourite-ohjelma

painamalla painiketta

• MyFavourite-ohjelmaan liittyvien

lisätoimintojen merkkivalot syttyvät.

4. Valitse soveltuvat lisätoiminnot.

5. Sulje laitteen luukku ohjelman

käynnistämiseksi.

Page 17

Ohjelman käynnistäminen ajastuksella

1. Aseta ohjelma.

2. Paina painiketta toistuvasti,

kunnes haluamasi viive (1–24 tuntia) näkyy näytössä.

Merkkivalo palaa.

3. Sulje laitteen luukku viiveajan laskennan käynnistämiseksi.

Ajanlaskennan ollessa käynnissä voit lisätä viiveaikaa, mutta et voi muuttaa ohjelmaa ja lisätoimintoja.

Kun asetettu aika on kulunut loppuun, ohjelma käynnistyy.

Luukun avaaminen laitteen ollessa toiminnassa

Jos luukku avataan ohjelman ollessa käynnissä, laite sammuu. Se voi vaikuttaa energiankulutukseen ja ohjelman kestoon. Kun suljet luukun, laite käynnistyy uudelleen keskeytyskohdasta.

Jos luukku avataan yli 30 sekunnin ajaksi kuivausvaiheen aikana, käynnissä oleva ohjelma päättyy. Tämä ei koske niitä tilanteita, jolloin AirDrytoiminto on avannut luukun.

Ajastimen peruuttaminen ajanlaskennan ollessa käynnissä

Kun peruutat ajastimen, ohjelma ja lisätoiminnot tulee asettaa uudelleen.

SUOMI 17

Paina ja pidä alhaalla samanaikaisesti painiketta ja , kunnes laite on

ohjelman valintatilassa.

Ohjelman peruuttaminen

Paina ja pidä alhaalla samanaikaisesti painiketta

ohjelman valintatilassa. Varmista, että pesuainelokerossa on konetiskiainetta ennen uuden ohjelman käynnistämistä.

ja , kunnes laite on

Ohjelman päättyminen

Kun ohjelma on päättynyt, näytössä näkyy 0:00.

Kaikki painikkeet ovat pois käytöstä virtapainiketta lukuun ottamatta.

1. Paina virtapainiketta tai odota, että Auto Off-toiminto kytkee laitteen automaattisesti pois päältä. Jos luukku avataan ennen kuin Auto Off-toiminto aktivoituu, laite kytkeytyy automaattisesti pois päältä.

2. Sulje vesihana.

Auto Off-toiminto

Kyseinen toiminto vähentää energiankulutusta kytkemällä laitteen automaattisesti pois päältä, kun sitä ei käytetä.

Toiminto kytkeytyy päälle:

• 5 minuutin kuluttua ohjelman

päättymisestä.

• 5 minuutin kuluttua, jos ohjelma ei ole

käynnistynyt.

10. VIHJEITÄ JA NEUVOJA

10.1 Yleistä

Noudata seuraavia neuvoja optimaalisten puhdistus- ja kuivaustuloksien varmistamiseksi päivittäisessä käytössä ja ympäristön suojelemiseksi.

• Poista suuremmat ruokajäämät astioista roskakoriin.

• Älä esihuuhtele astioita käsin. Valitse tarvittaessa ohjelma, jossa on esipesuvaihe.

• Käytä aina hyväksi korien koko tila.

• Varmista, että koreissa olevat astiat eivät kosketa tai peitä toisiaan. Täten varmistat tasaisen veden jakautumisen astioihin hyvän pesutuloksen saavuttamiseksi.

Page 18

www.electrolux.com18

• Voit käyttää konetiskiainetta, huuhtelukirkastetta ja suolaa erikseen tai yhdistelmäpesuainetabletteja (esim. ''All in 1''). Noudata pakkauksen ohjeita.

• Valitse ohjelma pestävien astioiden ja likaisuustason perusteella. ECO tarjoaa tehokkaimman veden- ja energiankulutuksen.

10.2 Suolan,

huuhtelukirkasteen ja konetiskiaineen käyttö

• Käytä ainoastaan astianpesukoneeseen tarkoitettua suolaa, huuhtelukirkastetta ja konetiskiainetta. Muut tuotteet voivat vahingoittaa laitetta.

• Jos alueen veden kovuus on kovaa tai erittäin kovaa, suosittelemme käyttämään pelkkää konetiskiainetta (jauhe, geeli, tabletit ilman lisäaineita), huuhtelukirkastetta ja suolaa erikseen optimaalisen puhdistus- ja kuivaustuloksen saavuttamiseksi.

• Puhdista laite tähän tarkoitukseen tarkoitetulla puhdistusaineella vähintään kerran kuukaudessa.

• Pesuainetabletit eivät liukene täysin lyhyissä ohjelmissa. Jotta astioihin ei jäisi pesuainejäämiä, suosittelemme pitkien ohjelmien käyttöä tablettien kanssa.

• Älä aseta koneeseen liikaa konetiskiainetta. Lue konetiskiaineen pakkauksen ohjeet.

10.3

Yhdistelmäpesuainetablettien käytön lopettaminen

Toimi seuraavasti ennen kuin aloitat käyttämään erikseen pesuainetta, suolaa ja huuhtelukirkastetta:

1. Aseta vedenpehmentimen korkein

taso.

2. Varmista, että suolasäiliö ja

huuhtelukirkastelokero on täytetty täyteen.

3. Käynnistä lyhin ohjelma, joka sisältää

huuhteluvaiheen. Älä lisää konetiskiainetta tai täytä koreja.

4. Kun ohjelma on suoritettu loppuun, säädä vedenpehmennin alueesi veden kovuuden mukaan.

5. Säädä huuhtelukirkasteen määrä.

6. Ota käyttöön huuhtelukirkasteen

täyttötarpeen ilmoitus.

10.4 Korien täyttäminen

• Pese laitteella ainoastaan astioita,

jotka kestävät pesun astianpesukoneessa.

• Älä pese laitteessa puu-, sarviaines-,

alumiini-, tina- ja kupariastioita.

• Älä pese laitteessa esineitä, jotka

imevät vettä (sienet, erilaiset kankaat).

• Poista suuremmat ruokajäämät

astioista.

• Liota keittoastioita, joissa on kiinni

palaneita ruokajäämiä, ennen niiden pesemistä laitteessa.

• Aseta kupit, lasit, padat yms. alassuin.

• Varmista, etteivät lasit kosketa

toisiaan.

• Laita kevyet astiat yläkoriin. Tarkista,

että astiat eivät pääse liikkumaan.

• Aseta ruokailuvälineet ja pienet

esineet ruokailuvälinekoteloon.

• Tarkista ennen ohjelman

käynnistämistä, että suihkuvarret pyörivät esteettä.

10.5 Ennen ohjelman

käynnistämistä

Varmista ennen valitun ohjelman käynnistämistä, että:

• Sihdit ovat puhtaat tai oikein

paikallaan.

• Suolasäiliön kansi on tiivis.

• Suihkuvarret eivät ole tukkiutuneet.

• Koneessa on riittävästi suolaa ja

huuhtelukirkastetta (ellet käytä yhdistelmäpesuainetabletteja).

• Astiat on asetettu oikein koreihin.

• Ohjelma sopii astioiden tyypille ja

likaisuusasteelle.

• Käytät oikeaa pesuainemäärää.

10.6 Korien tyhjentäminen

1. Anna astioiden jäähtyä, ennen kuin

tyhjennät ne koneesta. Kuumat astiat särkyvät helposti.

Page 19

2. Tyhjennä ensin alakori ja vasta sen

jälkeen yläkori.

11. HOITO JA PUHDISTUS

VAROITUS!

Ennen kuin aloitat hoitoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.

Likaiset sihdit ja tukkiutuneet suihkuvarret heikentävät pesutuloksia. Tarkista sihdit säännöllisin välein ja puhdista ne tarvittaessa.

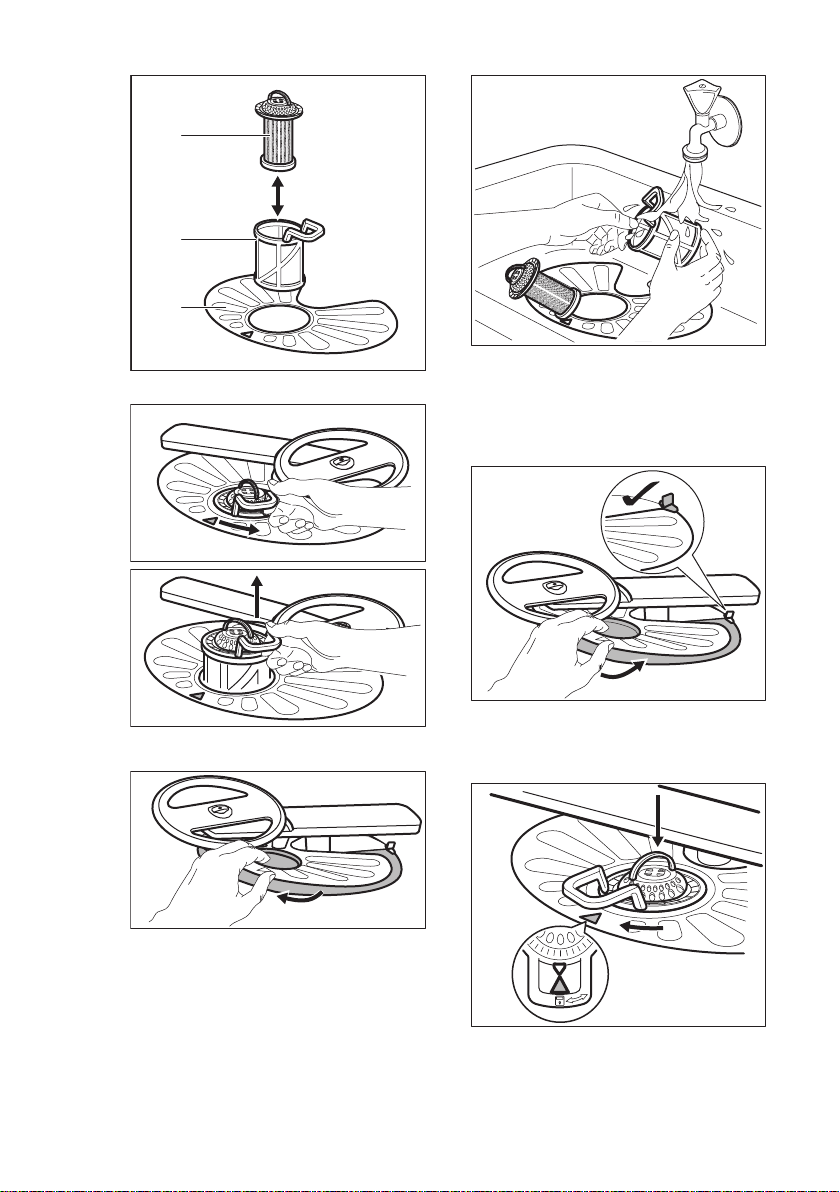

11.1 Sihtien puhdistaminen

Sihtijärjestelmä koostuu 3 osasta.

SUOMI 19

Koneen sisäpinnoille voi jäädä vettä ohjelman päätyttyä.

2. Poista sihti (C) sihdistä (B).

3. Irrota tasosihti (A).

4. Pese sihdit.

1. Kierrä sihtiä (B) vastapäivään ja

poista se.

5. Varmista, ettei asennusaukon reunassa tai sen ympärillä ole ruokajäämiä tai epäpuhtauksia.

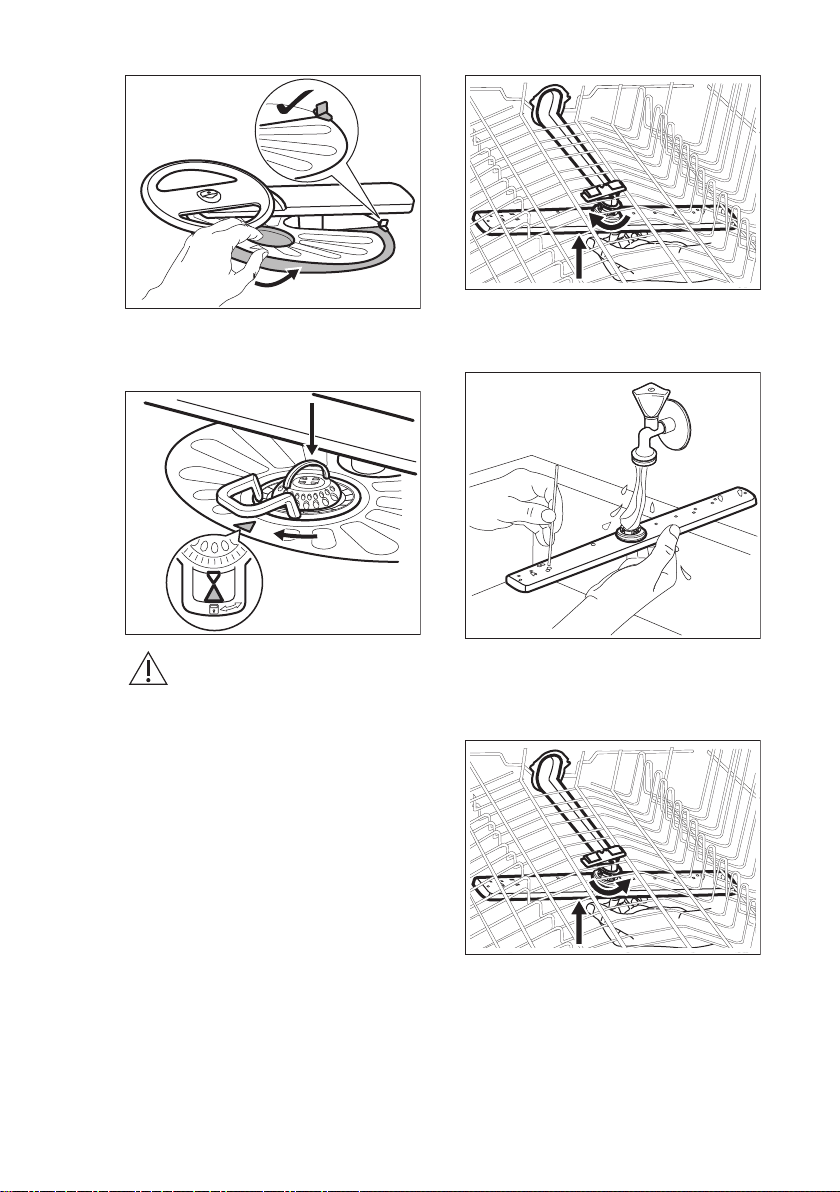

6. Asenna tasosihti (A) takaisin paikoilleen. Varmista, että se on oikein paikoillaan 2 ohjaimen alapuolella.

Page 20

www.electrolux.com20

7. Kokoa sihdit (B) ja (C).

8. Asenna sihti (B) tasosihtiin (A).

Käännä sitä myötäpäivään, kunnes se lukittuu.

3. Pese suihkuvarsi juoksevan veden alla. Poista likahiukkaset rei'istä ohutkärkisellä välineellä (esim. hammastikku).

HUOMIO!

Sihtien virheellinen asento voi aiheuttaa heikkoja pesutuloksia ja vaurioittaa laitetta.

11.2 Yläsuihkuvarren puhdistaminen

Suosittelemme puhdistamaan yläsuihkuvarren säännöllisesti reikien tukoksien välttämiseksi.

Tukkiutuneet reiät voivat aiheuttaa heikkoja pesutuloksia.

1. Vedä yläkori ulos.

2. Voit irrottaa suihkuvarren korista

painamalla suihkuvartta ylöspäin ja kääntämällä sitä samanaikaisesti myötäpäivään.

4. Asenna suihkuvarsi takaisin painamalla suihkuvartta ylöspäin ja kääntämällä sitä samanaikaisesti vastapäivään, kunnes se lukittuu paikoilleen.

11.3 Ulkopintojen

puhdistaminen

• Puhdista laite kostealla pehmeällä

liinalla.

• Käytä vain mietoja puhdistusaineita.

• Älä käytä hankausainetta, hankaavia

pesulappuja tai liuottimia.

Page 21

11.4 Sisätilan puhdistaminen

• Puhdista laite, oven kumitiiviste mukaan lukien, huolellisesti pehmeällä ja kostealla liinalla.

• Käytä erityistä astianpesukoneiden puhdistusainetta vähintään kerran kuukaudessa laitteen parhaan suorituskyvyn säilyttämiseksi. Noudata tarkoin tuotepakkauksissa olevia ohjeita.

12. VIANMÄÄRITYS

SUOMI 21

• Älä käytä hankausainetta, hankaavia pesulappuja, teräviä välineitä, voimakkaita kemikaaleja, teräsharjaa tai liuottimia.

• Jos lyhyitä ohjelmia käytetään säännöllisesti, laitteen sisälle voi kertyä rasvaa ja kalkkia. Suorita pitkä ohjelma vähintään kaksi kertaa kuukaudessa kalkkikertymien välttämiseksi.

VAROITUS!

Laitteen virheellinen korjaus voi aiheuttaa turvallisuusvaaroja käyttäjälle. Korjaustoimenpiteet saa suorittaa vain asiantunteva henkilöstö.

Ongelma ja virhekoodi Mahdollinen syy ja korjaustoimenpide

Laite ei kytkeydy toimin‐ taan.

Pesuohjelma ei käynnisty. • Tarkista, että laitteen luukku on suljettu.

Laitteeseen ei tule vettä. Näytössä näkyy tai

Koneeseen jää vettä. Näytössä näkyy .

Ylivuotosuoja on käytössä. Näytössä näkyy .

• Varmista, että pistoke on kiinnitetty pistorasiaan.

• Varmista, ettei mikään sulakekotelon sulakkeista ole palanut.

• Jos ajastin on asetettu, peruuta asetus tai odota, kunnes ajanlaskenta on kulunut umpeen.

• Laite puhdistaa vedenpehmentimen hartsin. Toiminto kestää noin 5 minuuttia.

• Tarkista, että vesihana on auki.

• Varmista, ettei vedensyöttöpaine ole liian alhainen. Kysy lisätietoa paikalliselta vesilaitokselta.

• Tarkista, ettei vesihana ole tukossa.

• Varmista, ettei vedenottoletkun sihti ole tukossa.

• Varmista, ettei vedenottoletkussa ole vääntymiä tai taittumia.

• Tarkista, ettei altaan poistoviemäri ole tukossa.

• Varmista, ettei vedenpoistoletkun sihti ole tukossa.

• Tarkista, ettei sisäinen suodatusjärjestelmä ole tu‐ kossa.

• Varmista, ettei tyhjennysletkussa ole vääntymiä tai taittumia.

• Sulje vesihana ja ota yhteyttä valtuutettuun huolto‐ palveluun.

Suurin osa mahdollisista ongelmista voidaan ratkaista ilman yhteydenottoa valtuutettuun huoltoliikkeeseen.

Katso lisätietoa mahdollisista ongelmista alla olevasta taulukosta.

Joidenkin ongelmien kohdalla näytössä näkyy hälytyskoodi.

Page 22

www.electrolux.com22

Ongelma ja virhekoodi Mahdollinen syy ja korjaustoimenpide

Laite pysähtyy ja käynnis‐ tyy useita kertoja toimin‐

• Tämä on normaalia. Täten taataan optimaaliset puh‐ distustulokset ja energiansäästö.

nan aikana.

Ohjelma kestää liian pit‐ kään.

• Jos Ajastin-lisätoiminto on asetettu, peruuta asetus tai odota, kunnes ajanlaskenta on kulunut umpeen.

• Voit lyhentää ohjelman kestoa kytkemällä TimeMa‐ nager-lisätoiminnon päälle.

• Lisätoiminnot voivat pidentää ohjelman kestoa.

Jäljellä oleva aika kasvaa

• Tämä ei ole laitevika. Laite toimii virheettömästi.

näytössä ja se säätyy lä‐ hes ohjelman keston lop‐ puun.

Laitteen luukussa on pieni vuoto.

• Laite ei ole oikein tasapainotettu. Löysää tai kiristä säädettäviä jalkoja (jos soveltuu).

• Laitteen luukkua ei ole keskitetty altaaseen. Säädä takimmaista jalkaa (jos soveltuu).

Laitteen luukun sulkemi‐ nen on vaikeaa.

• Laite ei ole oikein tasapainotettu. Löysää tai kiristä säädettäviä jalkoja (jos soveltuu).

• Astioiden osia tulee ulos koreista.

Laitteen sisältä kuuluu koli‐ naa tai iskuääniä.

• Astioita ei ole sijoitettu oikein koreihin. Katso lisätie‐ toa korin täyttöä koskevasta esitteestä.

• Varmista, että suihkuvarsi pääsee kiertämään va‐ paasti.

Laitteen virrankatkaisin laukeaa.

• Ampeeriarvo on riittämätön syöttämään virtaa kaik‐ kiin käytössä oleviin laitteisiin samanaikaisesti. Tar‐ kista pistokkeen ampeeriarvo ja mittarin kapasiteetti tai kytke jokin käytössä olevista laitteista pois päältä.

• Laitteen sisäisen sähköjärjestelmän vika. Ota yhteyt‐ tä valtuutettuun huoltoliikkeeseen.

Katso muita mahdollisia syitä osiosta

"Käyttöönotto", "Päivittäinen käyttö", tai "Neuvoja ja vinkkejä".

Kun olet tarkistanut laitteen, kytke laite pois päältä ja päälle. Jos ongelma

toistuu, ota yhteyttä valtuutettuun huoltopalveluun.

Jos jotakin hälytyskoodia ei ole kuvattu taulukossa, ota yhteyttä valtuutettuun huoltopalveluun.

Page 23

SUOMI 23

12.1 Pesu- ja kuivaustulokset eivät ole tyydyttävät

Ongelma Mahdollinen syy ja korjaustoimenpide

Huonot pesutulokset. • Katso lisätietoa osiosta "Päivittäinen käyttö",

Huonot kuivaustulokset. • Astiat on jätetty liian pitkäksi ajaksi suljetun laitteen

Laseissa ja muissa astioissa on vaaleita raitoja tai sinertä‐ vä pinta.

Laseissa ja astioissa on tah‐ roja ja kuivia vesipisaroita.

Astiat ovat märkiä. • Kytke XtraDry ja AirDry päälle parhaan kuivaustu‐

Laitteen sisäosa on märkä. • Kyse ei ole laiteviasta. Kostea ilma kondensoituu

Epätavallinen määrä vaah‐ toa pesun aikana.

Ruokailuvälineissä on ruos‐ teen merkkejä.

"Neuvoja ja vinkkejä" ja korin täyttöä koskevasta esitteestä.

• Käytä tehokkaampia pesuohjelmia.

• Puhdista suihkuvarret ja sihti. Lue ohjeet kohdasta "Hoito ja puhdistus".

sisälle.

• Huuhtelukirkaste on loppunut tai sitä ei ole riittä‐ västi. Säädä huuhtelukirkasteen taso korkeampaan tasoon.

• Muoviset osat voi olla tarpeen kuivata pyyhkeellä.

• Kytke XtraDry ja AirDry päälle parhaan kuivaustu‐ loksen saavuttamiseksi.

• Suosittelemme käyttämään aina huuhtelukirkastet‐ ta, myös yhdistelmäpesuainetablettien kanssa.

• Huuhtelukirkastetta on annosteltu liikaa. Säädä huuhtelukirkasteen taso alhaisempaan tasoon.

• Konetiskiainetta on liian paljon.

• Huuhtelukirkastetta on annosteltu liian vähän. Sää‐ dä huuhtelukirkasteen taso korkeampaan tasoon.

• Syynä voi olla käytetyn huuhtelukirkasteen laatu.

loksen saavuttamiseksi.

• Ohjelmassa ei ole kuivausvaihetta tai sen kuivaus‐ ohjelman lämpötila on alhainen.

• Huuhtelukirkastelokero on tyhjä.

• Syynä voi olla käytetyn huuhtelukirkasteen laatu.

• Syynä voi olla käytettyjen yhdistelmäpesuainetab‐ lettien laatu. Kokeile toista merkkiä tai ota käyttöön huuhtelukirkastelokero ja käytä huuhtelukirkastetta yhdistelmäpesuainetablettien kanssa.

laitteen seiniin.

• Käytä erityisesti astianpesukoneisiin tarkoitettua konetiskiainetta.

• Huuhtelukirkastelokero vuotaa. Ota yhteyttä valtuu‐ tettuun huoltoliikkeeseen.

• Pesuvedessä on liikaa suolaa. Katso kohta "Ve‐ denpehmennin".

• Hopeisia ja ruostumattomasta teräksestä valmistet‐ tuja ruokailuvälineitä on sekoitettu. Vältä sekoitta‐ masta hopeisia ja ruostumattomasta teräksestä valmistettuja ruokailuvälineitä.

Page 24

www.electrolux.com24

Ongelma Mahdollinen syy ja korjaustoimenpide

Lokerossa on pesuainejää‐ miä ohjelman päättyessä.

Laitteessa on hajuja. • Katso "Sisätilan puhdistaminen".

Kalkkijäämiä astioissa, al‐ taassa ja luukun sisäosassa.

Astiat ovat himmeitä, värjäy‐ tyneitä tai haljenneita.

• Pesutabletti juuttui lokeroon ja vesi ei huuhdellut si‐ tä kokonaan pois tämän vuoksi.

• Vesi ei huuhtele pesuainetta pois lokerosta. Var‐ mista, ettei suihkuvarsi ole juuttunut kiinni tai tukos‐ sa.

• Varmista, etteivät korissa olevat astiat estä pesuai‐ nelokeron avautumista.

• Alhainen suolataso. Tarkista suolan merkkivalo.

• Suolasäiliön kansi on löysä.

• Huomattava veden kovuus. Katso kohta "Veden‐ pehmennin".

• Käytä suolaa ja aseta vedenpehmentimen regene‐ rointi jopa yhdistelmäpesuainetabletteja käyttäes‐ sä. Katso kohta "Vedenpehmennin".

• Jos kalkkikertymiä on edelleen, puhdista laite tähän tarkoitukseen tarkoitetulla puhdistusaineella.

• Kokeile toista konetiskiainetta.

• Ota yhteyttä konetiskiaineen valmistajaan.

• Varmista, että laitteessa pestään ainoastaan kone‐ pesun kestäviä astioita.

• Täytä ja tyhjennä kori varoen. Katso lisätietoa korin täyttöä koskevasta esitteestä.

• Aseta arkalaatuiset astiat yläkoriin.

• Kun peset arkalaatuisia astioita ja laseja, valitse nii‐ hin sopiva ohjelma. Katso kohta "Ohjelmat".

Katso muita mahdollisia syitä osiosta

"Käyttöönotto", "Päivittäinen käyttö", tai "Neuvoja ja vinkkejä".

13. TUOTTEEN TIETOLOMAKE

Tavaramerkki Electrolux

Malli ESF7750ROW;

Nimelliskapasiteetti (standardiastiastoina) 13

Energiatehokkuusluokka A+++

Energiankulutus X kWh vuodessa, kun huomioon otetaan 280 peruspesuohjelmaa kylmävesiliitännällä sekä tehonsäästötilojen energiankulutus. Todellinen energiankulutus riippuu laitteen käyt‐ tötavoista.

ESF7750ROX

234

Page 25

Peruspesuohjelman energiankulutus (kWh) 0.832

Tehonkulutus pois päältä -tilassa (W) 0.10

Tehonkulutus päälle jätettynä -tilassa (W) 5.0

Vedenkulutus X litraa vuodessa, kun huomioon otetaan 280 pe‐ ruspesuohjelmaa. Todellinen vedenkulutus riippuu laitteen käyt‐ tötavasta.

Kuivaustehokkuusluokka asteikolla G:stä (vähiten tehokas) A:han (tehokkain)

Perusohjelma” on peruspesuohjelma, jota merkissä ja tuotese‐ losteessa annetut tiedot koskevat, ja että tämä ohjelma sopii nor‐ maalilikaisten astioiden pesuun ja on yhdistetyn energian- ja ve‐ denkulutuksensa kannalta tehokkain ohjelma. Se on merkitty "Eco"-ohjelmaksi.

Peruspesuohjelman kesto minuutteina (min) 235

Päälle jätettynä -tilan kesto (min) 5

Äänitaso ilmaistuna äänen tehona dB(A) re1 pW pyöristettynä lä‐ himpään kokonaislukuun

Integroitu laite K/E Ei

14. TEKNISET LISÄTIEDOT

SUOMI 25

3080

ECO

Mitat Leveys / korkeus / syvyys (mm) 596 / 818 - 878 / 570

Sähköliitäntä

Vedenpaine bar (minimi- ja maksimiarvo) 0.5 - 8

Vedensyöttö

Katso arvot arvokilvestä.

Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim.

aurinkopaneelit), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

Jännite (V) 200 - 240

Taajuus (Hz) 50 / 60

Mpa (minimi- ja maksimiarvo) 0.05 - 0.8

Kylmä tai kuuma vesi

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla

se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

maks. 60 °C

Page 26

www.electrolux.com26

INNEHÅLL

1. SÄKERHETSINFORMATION...........................................................................27

2. SÄKERHETSINSTRUKTIONER.......................................................................28

3. PRODUKTBESKRIVNING................................................................................30

4. KONTROLLPANEL...........................................................................................31

5. PROGRAM....................................................................................................... 31

6. INSTÄLLNINGAR............................................................................................. 33

7. ALTERNATIV....................................................................................................37

8. FÖRE FÖRSTA ANVÄNDNING....................................................................... 38

9. DAGLIG ANVÄNDNING................................................................................... 39

10. RÅD OCH TIPS.............................................................................................. 41

11. SKÖTSEL OCH RENGÖRING....................................................................... 42

12. FELSÖKNING.................................................................................................45

13. PRODUKTINFORMATIONSBLAD................................................................. 48

14. YTTERLIGARE TEKNISK INFORMATION.................................................... 49

VI TÄNKER PÅ DIG

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer. Informationen står på typskylten.

Varnings-/viktig säkerhetsinformation Allmän information och tips Miljöinformation

Med reservation för ändringar.

Page 27

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder

och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

• Barn mellan 3 och 8 år eller personer med mycket

omfattande och komplexa funktionshinder ska inte vara i närheten av produkten om de inte är under uppsikt.

• Barn under 3 år ska inte vistas i närheten utan ständig

uppsikt.

• Låt inte barn leka med produkten.

• Tvättmedel ska förvaras utom räckhåll för barn.

• Håll barn och husdjur borta från produkten när luckan

är öppen.

• Barn får inte utföra städning och underhåll av

apparaten utan uppsikt.

SVENSKA 27

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och

liknande användningsområden som t.ex.:

– Bondgårdar, personalkök i butiker, på kontor och

andra arbetsmiljöer,

– av gäster på hotell, motell, bed and breakfast och

andra typer av boendemiljöer.

• Ändra inte produktens specifikationer.

Page 28

www.electrolux.com28

• Vattentrycket (minimum och maximum) måste vara

mellan 0.5 (0.05) / 8 (0.8) bar (MPa)

• Följ maximalt antal 13-kuvert.

• Om nätsladden är skadad måste den bytas av

tillverkaren, tillverkarens auktoriserade servicecenter

eller personer med motsvarande utbildning, för att

undvika fara.

• Sätt besticken i bestickkorgen med de vassa kanterna

nedåt eller sätt dem i besticklådan i ett horisontellt

läge med de vassa kanterna nedåt.

• Låt inte produkten stå med luckan öppen för att

undvika att snubbla över den.

• Stäng av produkten och koppla bort den från eluttaget

före underhåll.

• Använd inte högtrycksvattenspray och/eller ånga för

att rengöra produkten.

• Om produkten har ventilationsöppningar nedtill får

dessa inte täppas igen med t.ex. en matta.

• Produkten ska anslutas till vattentillförseln med de nya

medföljande slanguppsättningarna. Gamla

slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

VARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.

• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

2.2 Elektrisk anslutning

• Produkten måste jordas.

• Se till att de parametrarna på

• Använd alltid ett korrekt installerat,

• Använd inte grenuttag eller

• Kontrollera så att du inte skadar

• Anslut stickkontakten till eluttaget först

VARNING!

Risk för brand och elektriska stötar.

märkskylten överensstämmer med elnätets elektricitet.

stötsäkert och jordat eluttag.

förlängningssladdar.

stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.

vid slutet av installationen. Kontrollera

Page 29

att stickkontakten är åtkomlig efter installationen.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Denna produkt uppfyller kraven enligt EU:s direktiv.

• Endast Storbritannien och Irland. Denna produkt är utrustad med en 13 A nätkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring användas.

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.

• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.

• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.

• Om tilloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta auktoriserad service för att byta ut tilloppsslangen.

2.4 Använd

• Sitt eller stå inte på luckan när den är öppen.

• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på tvättmedelspaket.

• Drick och lek inte med vattnet i produkten.

• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Vissa diskmedel kan stanna kvar på disken.

SVENSKA 29

• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

2.5 Lampa inuti produkten

VARNING!

Risk för personskador föreligger.

• Den här produkten har en inre belysning som tänds när du öppnar luckan och släcks när du stänger den.

• Lampan som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.

• Om du vill byta den inre belysningen kontaktar du det godkända servicecentret.

2.6 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.

• Använd endast originaldelar.

2.7 Avfallshantering

VARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.

• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Page 30

www.electrolux.com30

3. PRODUKTBESKRIVNING

Toppspolarm

Övre spolarmen

Nedre spolarmen

Filter

Typskylt

Saltbehållare

Ventilation

Spolglansfack

3.1 TimeBeam

TimeBeam visar följande information på golvet nedanför luckan:

• Programlängden när programmet startar.

• 0:00 och CLEAN när programmet är klart.

• DELAY och nedräkningsperioden när fördröjd start börjar.

• Larmkod vid fel på produkten.

Diskmedelsfack

Comfort Lift korg

Spärrhandtag

Lägre korgens handtag

Överkorg

Besticklåda

Page 31

När AirDry är aktiverad

under torkningen kan det hända att displayen på golvet inte syns. För att se återstående tid på programmet ska man titta på kontrollpanelens display istället.

4. KONTROLLPANEL

SVENSKA 31

Strömbrytare

Display

Program touch-knapp

Delay touch-knapp

MyFavourite touch-knapp

4.1 Indikatorlampor

Indikator Beskrivning

5. PROGRAM

Programmens nummer i tabellen (P1, P2, etc.) är enligt ordningen på kontrollpanelen.

Program Smutsgrad

ECO

TimeManager touch-knapp

XtraDry touch-knapp

Hygiene touch-knapp

Kontrollampor

Saltkontrollampa. Den lyser när saltbehållaren behöver fyllas på.

Kontrollampa för spolglans. Den lyser när spolglansen behöver fyllas på.

Programmens nummer i tabellen är enligt ordningen på kontrollpanelen.

Typ av disk

• Normalt smuts‐ at

• Porslin och be‐ stick

Programfaser Tillvalsfunktion

• Fördisk

• Disk 50 °C

• Sköljning

• Torkning

• Hygiene

• XtraDry

Page 32

www.electrolux.com32

Program Smutsgrad

Programfaser Tillvalsfunktion

Typ av disk

P2 AutoFlex

• Allt

• Porslin, bestick,

kastruller och pannor

• Fördisk

• Disk från 45 °C till 70 °C

• Sköljning

• Hygiene

• XtraDry

• Torkning

P3 FlexiWash

• Blandad smuts‐ grad

• Porslin, bestick, kastruller och

• Fördisk

• Disk 50 °C och 65 °C

• Sköljning

• Torkning

• TimeManager

• XtraDry

pannor

P4 Intensive

P5 Glass Care

• Hårt smutsat

• Porslin, bestick,

• Normalt eller

• Finporslin och

kastruller och pannor

lätt smutsat

• Fördisk

• Disk 70 °C

• Sköljning

• Torkning

• Disk 45 °C

• Sköljning

• Torkning

• Hygiene

• TimeManager

• XtraDry

glas

P6 Quick Plus

• Nyligen insatt

• Porslin och be‐

• Disk 60 °C

• Sköljning

stick

• Allt • Fördisk

• Hygiene

• XtraDry

Rinse &

Hold

Med detta program får du den mest effektiva användningen av vatten och energiförbruk‐

ning för normalt smutsat porslin och bestick. Detta är standardprogrammet för testinstitut.

Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar auto‐

matiskt temperaturen, mängden vatten och programtiden.

Med detta program kan du köra en disk med blandad smuts. Mycket kraftigt smutsad disk i den nedre korgen och normalt smutsad disk i den övre korgen. Vattentrycket och vatten‐ temperaturen i den nedre korgen är högre än i den övre.

Detta program är utformat för att diska mycket smutsiga föremål med högt vattentryck och vid hög temperatur.

Det här programmet kontrollerar temperaturen på vattnet för att du ska kunna diska öm‐ tåliga saker som finglasen.

Detta program är lämpligt för att diska en hel eller en halv maskin med nyligen insatt disk eller disk med lite smuts under ett kortprogram.

Med detta program kan du snabbt skölja bort matrester från rätter och förhindra att lukt bildas i produkten. Använd inte diskmedel för det här programmet.

Page 33

5.1 Förbrukningsvärden

SVENSKA 33

Program

P1 ECO

P2 AutoFlex

P3 FlexiWash

P4 Intensive

P5 Glass Care

P6 Quick Plus

P7 Rinse & Hold

Vattnets tryck och temperatur, spänningsvariationer, mängden disk och tillvalsfunktioner

kan ändra värdena.

Vatten

(l)

11 0.832 235

8 - 15 0.7 - 1.7 46 - 170

14 - 16 1.2 - 1.5 160 - 180

12.5 - 14.5 1.4 - 1.7 170 - 190

12 - 14 0.8 - 1.0 82 - 92

10 0.9 30

4 0.1 14

5.2 Information till provanstalter

För att få den information som krävs för att utföra prestationstest (t.ex. enligt EN60436), skicka ett mail till:

[email protected]

Energi

(kWh)

I din förfrågan ange produktnummer (PNC) som finns på märkskylten.

För övriga frågor angående din diskmaskin, se serviceboken som medföljer din produkt.

Längd

(min.)

6. INSTÄLLNINGAR

6.1 Programvalsläget och

användarläget

När produkten är i programvalsläget kan man ställa in ett program och öppna användarläget.

Tillgängliga inställningar i användarläge:

• Vattenavhärdarens nivå enligt vattenhårdheten.

• Aktiverar eller avaktiverar indikatorn för spolglansfacket tomt.

• Spolglansnivån efter nödvändig dos.

• Aktivering och avaktivering av ljudsignalen för program klart.

• Val av färg på TimeBeam.

• Aktivering eller avaktivering av AirDry.

Eftersom produkten lagrar sparade inställningar behöver man inte konfigurera före varje program.

Ställa in programvalsläget

Produkten är i programvalsläge när displayen visar programnumret P1.

Efter aktivering är produkten i programvalsläge som standard. Om inte, ställ in programvalsläge på följande sätt:

Håll in produkten är i programvalsläge.

och samtidigt tills

Page 34

www.electrolux.com34

Öppna användarläge

Kontrollera att produkten är i programvalsläge.

Öppna användarläget genom att hålla in

och samtidigt tills indikatorerna

, , , , och blinkar och

displayen är tom.

6.2 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha

Vattenhårdhet

Tyska värden

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Fabriksinställning.

Använd inte salt på denna nivå.

Franska vär‐

den (°fH)

skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i ekvivalenta mått.

Vattenavhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket. Det är viktigt att ställa in rätt vattenavhärdarnivå, för att få bra diskresultat.

mmol/l Clarke-gra‐

der

Vattenhårdhet

Oavsett vilken typ av tvättmedel som används ska rätt vattenhårdhetsnivå ställas in för att hålla saltpåfyllningsindikatorn aktiv.

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

Inställning av vattenhårdhet

Kontrollera att produkten är i användarläge.

1. Tryck på .

• Indikatorerna är släckta.

• Indikatorn

• På displayen visas den aktuella

inställningen: t.ex. = nivå 5.

2. Tryck på flera gånger för att ändra inställningen.

3. Tryck på på/av-knappen för att bekräfta inställningen.

, , , och

blinkar fortfarande.

Page 35

SVENSKA 35

6.3 Indikatorn för

spolglansfacket tomt

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Det släpps automatiskt ut under den heta sköljfasen.

När spolglansfacket är tomt lyser indikatorn så att du ska fylla på. Om torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av spolglans. Använd alltid spolglans för bästa torkresultat.

Om du använder standarddiskmedel eller multitabletter utan spolglans, aktivera indikatorn för att hålla påfyllningsindikatorn för spolglans aktiv.

Avaktivera indikatorn för spolglansfacket tomt

Kontrollera att produkten är i användarläge.

1. Tryck på .

• Indikatorerna , , , och är släckta.

• Indikatorn blinkar fortfarande.

• På displayen visas den aktuella

inställningen.

– = indikatorn för

spolglansfacket tomt är avaktiverat.

– = indikatorn för

spolglansfacket tomt är aktiverat.

2. Tryck på för att ändra inställningen.

3. Tryck på på/av för att bekräfta inställningen.

6.4 Spolglansnivå

Du kan ställa in hur mycket spolglans som ska doseras mellan nivå 1 (minsta mängd) och nivå 6 (största mängd). Nivå 0 inaktiverar spolglansfacket och spolglans doseras inte.

Fabriksinställning: nivå 4.

Ställa in spolglansnivån

Kontrollera att produkten är i användarläge.

1. Tryck på .

• Indikatorerna , , , och är släckta.

• Indikatorn blinkar fortfarande.

• På displayen visas den aktuella

inställningen: t.ex. = nivå 4.

– Nivåerna på spolglans går

från 0A till 6A där 0A innebär att spolglans inte används.

2. Tryck på flera gånger för att ändra inställningen.

3. Tryck på på/av för att bekräfta inställningen.

6.5 Ljudsignaler

Ljudsignaler hörs när ett fel inträffar i produkten. Det går inte att inaktivera dessa ljudsignaler.

Det finns även en ljudsignal som hörs när programmet är klart. Ljudsignalen är som standard inaktiverad, men det går att aktivera den.

Aktivera ljudsignalen för avslutat program

Kontrollera att produkten är i användarläge.

1. Tryck på .

• Indikatorerna

är släckta.

• Indikatorn blinkar fortfarande.

• På displayen visas den aktuella

inställningen.

– = ljudsignalen är

avstängd.

–

= ljudsignalen är

påslagen.

2. Tryck på inställningen.

3. Tryck på på/av för att bekräfta inställningen.

, , , och

för att ändra

Page 36

www.electrolux.com36

6.6 Ställa in färgen på

TimeBeam

Kontrollera att produkten är i användarläge.

Det går att ändra färgen på TimeBeam för att matcha köksgolvet. Det finns flera olika färger. TimeBeam kan också avaktiveras.

1. Tryck på

• Indikatorerna

• Indikatorn blinkar fortfarande.

• Displayen visar en siffra och bokstaven C. Varje siffra hör ihop med en viss färg.

– = TimeBeam avaktiverat.

2. Tryck på flera gånger för att ändra färgen.

3. Tryck på på/av för att bekräfta inställningen.

, , , och

är släckta.

6.7 AirDry

AirDry förbättrar torkningsresultatet med lägre energiförbrukning.

AirDry aktiveras automatiskt med alla program, ej inkluderat Rinse & Hold (om tillämpligt).

För att förbättra torkprestandan, se alternativet XtraDry eller aktivera AirDry.

FÖRSIKTIGHET!

Om barn kan komma åt produkten är det lämpligt att avaktivera AirDry eftersom öppning av luckan kan vara farligt.

Avaktivering av AirDry

Kontrollera att produkten är i användarläge.

1. Tryck på

• Indikatorerna

• Indikatorn blinkar fortfarande.

• På displayen visas den aktuella inställningen.

– = AirDry är avaktiverad. – = AirDry är aktiverad.

2. Tryck på för att ändra inställningen.

3. Tryck på på/av för att bekräfta inställningen.

, , , och

är släckta.

Under torkningsfasen öppnas luckan och lämnas på glänt.

FÖRSIKTIGHET!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada produkten. Om luckan. efter ytterligare 3 minuter stängs, avslutas pågående program.

6.8 MyFavourite

Med denna funktionen kan man ställa in och spara de mest använda programmen.

Man kan bara spara ett program. En ny inställning avbryter den tidigare.

Spara MyFavourite-programmet

1. Ställa in valt program.

Det går också att ställa in tillämpliga funktioner tillsammans med programmet.

2. Tryck och håll in kontrollampa tänds.

tills motsvarande

Ställa in MyFavouriteprogrammet

Tryck på .

Page 37

• Indikatorlampan MyFavourite lyser.

• Displayen visar programmets siffra och längd.

• Om tillvalsfunktionerna har sparats tillsammans med

7. ALTERNATIV

SVENSKA 37

programmet, tänds kontrollamporna som hör till funktionerna.

Önskade funktioner måste aktiveras varje gång innan du startar ett program. Det går inte att aktivera eller inaktivera funktionen medan ett program pågår.

Alla tillvalsfunktioner är inte heller kompatibla med varandra. Om du väljer ickekompatibla funktioner stänger produkten automatiskt av en eller flera av dem. Endast kontrollamporna för funktionerna som fortfarande är aktiva förblir tända.

Om en funktion inte kan användas till ett program, tänds inte tillhörande kontrollampa eller så blinkar den snabbt i några sekunder och släcks sedan.

Aktivering av funktioner kan påverka vatten- och energiförbrukningen samt programlängden.

7.1 XtraDry

Aktivera det här alternativet för att öka torkeffekten.

XtraDry är ett permanent alternativ för alla program förutom ECO. Det aktiveras automatiskt i nästa program. Denna konfiguration kan ändras när som helst.

Varje gång ECO aktiveras stängs XtraDry av och måste väljas manuellt.

Aktivering av XtraDry avaktiverar TimeManager och vice versa.

Aktivering av XtraDry

Tryck på . Tillhörande indikator är tänd. Displayen visar den uppdaterade programlängden.

7.2 TimeManager

Med TimeManager kan du minska programtiden på valt program med ca 50%.

Diskresultatet är samma som vid normal programlängd. Torkresultatet kan minska.

Denna funktion ökar trycket och vattnets temperatur. Disk- och torkfaserna är kortare.

TimeManager är som standard avstängd, men kan aktiveras manuellt. Detta alternativ kan inte kombineras med XtraDry.

Aktivering av TimeManager

Tryck på . Tillhörande indikator är tänd. Displayen visar den uppdaterade programlängden.

7.3 Hygiene

Funktionen ger bättre hygieniskt resultat genom att hålla temperaturen vid 70 °C i minst 10 minuter under den sista sköljfasen.

Aktivering av Hygiene

Tryck på . Tillhörande indikator är tänd. Displayen visar den uppdaterade programlängden.

Page 38

www.electrolux.com38

8. FÖRE FÖRSTA ANVÄNDNING

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

2. Fyll saltbehållaren.

3. Fyll spolglansfacket.

4. Öppna vattenkranen.

5. Starta ett program för att avlägsna

eller bearbeta rester som kan finnas kvar i produkten. Använd inte diskmedel och ladda inte korgarna med disk.

Efter att programmet har startat laddar maskinen hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas periodvis.

8.1 Saltbehållaren

FÖRSIKTIGHET!

Använd endast grovt salt avsett för diskmaskinen. Fint salt ökar risken för rost.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

Fylla salt i saltbehållaren

Se till att Comfort Lift-korgen är tom och i upphöjt låst läge.

1. Öppna saltbehållaren genom att vrida locket moturs och ta bort det.

2. Häll 1 liter vatten i saltbehållaren (endast första gången).

3. Fyll saltbehållaren med diskmedelssalt (tills den är full).

4. Skaka försiktigt på tratten i handtaget

5. Ta bort eventuellt salt från

6. Vrid locket på saltbehållaren medurs

för att få ut de sista kornen.

saltbehållarens öppning.

för att stänga saltbehållaren.

FÖRSIKTIGHET!

Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. När du har fyllt på saltbehållaren ska du starta det kortaste programmet genast för att förhindra rost. Stoppa inte in någon disk i korgarna.

Page 39

SVENSKA 39

8.2 Fylla på spolglansfacket

9. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.

2. Tryck på strömbrytaren för att

aktivera produkten. Kontrollera att produkten är i programvalsläge.

• Om saltbehållarens kontrollampa är på, fyll på saltbehållaren.

• Om indikatorn för spolglans lyser, fyll på spolglansfacket.

3. Ladda korgarna.

4. Tillsätt diskmedlet.

5. Ställ in och starta ett program som är

lämpligt för typen av disk och smutsgrad.

9.1 Comfort Lift

FÖRSIKTIGHET!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Öppna locket (C).

2. Fyll på spolglansfacket (B) tills

spolglansvätskan når markeringen "MAX".

3. Torka upp eventuellt utspilld spolglans med en absorberande trasa så att det inte bildas för mycket skum.

4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

Fyll på spolglansfacket när indikatorn (A) blir klar.

Med Comfort Lift-mekanismen kan den nedre korgen lyftas uppåt (till den översta nivån) och neråt för att enklare sätta in och plocka ur disken.

Sätta in och plocka ur korgen:

1. Lyft korgen genom att dra ut korgen från diskmaskinen i korghandtaget. Spärrhandtaget får inte användas.

FÖRSIKTIGHET!

Sitt inte på hyllan eller lägg för mycket tryck på den låsta korgen.

FÖRSIKTIGHET!

Överstig inte maximal lastkapacitet på 18 kg.

FÖRSIKTIGHET!

Se till att föremålen inte sticker ut ur korgramen eftersom det kan skada föremålen och Comfort Liftmekanismen.

Korgen låses automatiskt i det övre läget.

2. Sätt försiktigt in eller ta ut disken ur korgen (se Broschyren om hur man

laddar korgarna).

3. Sänk korgen genom att ansluta

spärrhandtaget till korgramen så som visas nedan. Lyft spärrhandtaget helt och hållet och korgen lite grann, tills korgen är urkopplad på båda sidor.

Page 40

www.electrolux.com40

9.3 Ställa in och starta ett

program

Starta ett program

1. Låt luckan stå på glänt.

2. Tryck på strömbrytaren för att

aktivera produkten. Kontrollera att produkten är i programvalsläge.

När korgen är upplåst ska du trycka ner stället. Mekanismen återgår till utgångsläget på det nedre läget. Det finns två sätt att sänka korgen beroende på hur man laddat den:

• Om den är full med tallrikar ska man dra den något neråt.

• Om korgen är tom eller halvfull ska man trycka ner korgen.

9.2 Använda diskmedel

3. Tryck flera gånger på tills valt

programnummer visas på displayen. Programnumret visas på displayen i ca tre sekunder och sedan visas programlängden.

• För att välja MyFavouriteprogrammet, tryck på .

• Indikatorerna som hör till MyFavourite-programmet är tända.

4. Välj tillvalsfunktioner.

5. Stäng luckan för att starta

programmet.

Starta ett program med fördröjd start

1. Ställ in program.

2. Tryck på upprepade gånger tills

displayen visar önskad tidsfördröjning (från 1 till 24 timmar).

Indikatorn för är tänd.

3. Stäng luckan för att starta nedräkningen.

FÖRSIKTIGHET!

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

1. Tryck in spärren (A) för att öppna locket (C).

2. Placera diskmedlet, pulver eller tabletter, i facket märkt (B).

3. Om diskprogrammet har en fördiskfas, häll lite diskmedel på insidan av produktens lucka.

4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

Under nedräkningen kan man öka fördröjningstiden, men inte ändra programvalet och funktionerna.

När nedräkningen löper ut startar programmet.

Öppna luckan medan maskinen är igång

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Page 41

SVENSKA 41

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas av AirDryfunktionen.

Avbryta den fördröjda starten medan nedräkningen pågår

När du avbryter en fördröjd start måste du ställa in programmet och funktionerna igen.

Håll in och samtidigt tills produkten är i programvalsläge.

Avbryta programmet

Håll in och samtidigt tills produkten är i programvalsläge. Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

10. RÅD OCH TIPS

10.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.

• Skölj inte tallrikarna för hand i förväg. Välj ett program med förtvättsfas om så behövs.

• Använd alltid hela utrymmet i korgarna.

• Se till att föremålen i korgarna inte vidrör eller täcker över varandra. Bara då kan vattnet helt komma åt och diska all disk.

• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. ''Allt i 1''). Följ instruktionerna på förpackningen.

• Välj ett program enligt typen av tvätt och hur smutsig den är. ECO erbjuder

Program klart

När programmet är klart visas 0:00 på displayen.

Alla knappar är inaktiva utom strömbrytaren.

1. Tryck på strömbrytaren eller vänta tills Auto Off-funktionen automatiskt avaktiverar produkten. Om du öppnar luckan innan Auto Off aktiverats stängs produkten av automatiskt.

2. Stäng vattenkranen.

Funktionen Auto Off

Funktionen sänker energiförbrukningen genom att automatiskt inaktivera produkten när den inte är igång.

Funktionen sätter igång:

• 5 minuter efter att programmet är

klart.

• Efter 5 minuter om programmet inte

har startat.

den mest effektiva användningen av vatten och energiförbrukning.

10.2 Använda salt, spolglans

och diskmedel

• Använd endast salt, spolglans och

diskmedel avsett för diskmaskin. Andra sorters produkter kan skada maskinen.

• I områden med hårt vatten och

mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.

• Minst en gång i månaden ska du låta

maskinen gå med särskilt avsett maskinrengöringsmedel.

• Diskmedelstabletter löses inte upp

helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.

• Använd inte mer än korrekt mängd

diskmedel. Se tillverkarens

Page 42

www.electrolux.com42

anvisningar på diskmedelsförpackningen.

10.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande.

1. Ställ in vattenavhärdarens högsta nivå.

2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.

3. Starta det kortaste programmet med en sköljfas. Använd inte diskmedel och ladda inte korgarna.

4. När programmet är klart, ställ in avhärdaren efter vattenhårdheten där du bor.

5. Justera den utsläppta mängden spolglans.

6. Aktivering av indikatorn för spolglansfacket tomt.

10.4 Ladda korgarna

• Diska bara föremål som tål

maskindisk.

• Ställ inte in föremål av trä, horn,

aluminium, tenn eller koppar.

• Placera inte föremål i produkten som

kan absorbera vatten (svampar, disktrasor).

• Ta bort matrester från disken.

• Blötlägg kokkärl med vidbränd mat

innan du ställer in dessa i maskinen.

• Placera ihåliga föremål (till exempel

koppar, glas och kokkärl) med öppningen nedåt.

• Se till att glas inte vidrör andra glas.

• Lägg lätta föremål i den övre korgen. Se till att föremålen inte kan flytta på sig.

• Placera bestick och små föremål i bestickslådan.

• Kontrollera att spolarmarna kan röra sig fritt innan ett program startas.

10.5 Innan ett program startas

Innan du sätter på valt program måste du se till att:

• Filtren är rena och rätt isatta.

• Saltbehållarens lock sitter tätt.

• Spolarmarna inte är igensatta.

• Det finns salt och spolglans (såvida du inte använder multitabletter).

• Disken är korrekt placerad i korgarna.

• Programmet är lämpligt för disken och smutsgraden.

• Rätt mängd diskmedel används.

10.6 Plocka ut disken ur

korgarna

1. Låt disken kallna innan den plockas

ut ur produkten. Varm disk kan lätt skadas.

2. Plocka först ut diskgods från den

nedre korgen, sedan från den övre.

När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

11. SKÖTSEL OCH RENGÖRING

VARNING!

Stäng av produkten och koppla bort den från eluttaget före underhåll.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

11.1 Rengöra filtren

Filtersystemet består av tre delar.

Page 43

1. Vrid filtret (B) moturs och ta bort det.

SVENSKA 43

5. Kontrollera att det inte finns några

matrester eller smuts i eller runt kanterna på sumpen.

6. Sätt tillbaka det platta filtret (A). Se till att det sitter rätt under de två styrtapparna.

7. Sätt ihop filtren (B) och (C) igen.

2. Ta bort filtret (C) utan filter (B).

3. Ta ut det platta filtret (A).

4. Tvätta filtren.

8. Sätt tillbaka filtret (B) i det platta filtret

(A). Vrid medurs tills det låses på plats.

Page 44

www.electrolux.com44

FÖRSIKTIGHET!

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

11.2 Rengöring av den övre spolarmen

Vi rekommenderar regelbunden rengöring av den övre spolarmen för att undvika att smuts täpper igen hålen.

Tilltäppta hål kan ge oönskat resultat.

1. Dra ut överkorgen.

2. För att lossa spolarmen från korgen,

tryck den uppåt och vrid den samtidigt medurs.

3. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen.

4. För att sätta tillbaka spolarmen, tryck den uppåt och vrid den moturs tills den låses på plats.

11.3 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk

trasa.

• Använd bara neutrala

rengöringsmedel.

• Använd inte produkter med slipeffekt,

skursvampar eller lösningsmedel.

11.4 Invändig rengöring

• Rengör produkten noga, inklusive

luckans gummipackning, med en mjuk fuktad duk.

• För att behålla din produkts

prestanda, använd ett rengöringsmedel som är utformat speciellt för diskmaskiner minst en gång i månaden. Följ instruktionerna noga på produktförpackningen.

• Använd inte produkter med slipeffekt,

skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.

• Om man använder kortprogrammen

regelbundet kan det orsaka uppbyggnad av fett och kalk i produkten. Kör de långa programmen minst två gånger per månad för att förhindra det.

Page 45

12. FELSÖKNING

SVENSKA 45

VARNING!

Felaktig reparation kan utgöra en fara för användarens säkerhet. Alla reparationer ska utföras av kvalificerad personal.

De flesta problemen som kan uppstå kan lösas utan att man behöver

Problem och larmkod Möjliga orsaker och åtgärder

Jag inte kan sätta på pro‐ dukten.

Programmet startar inte. • Se till att luckan är stängd.

Produkten fylls inte med vatten.

Displayen visar eller

Maskinen inte tömmer ut vattnet.

Displayen visar .

Översvämningsskyddet är aktiverat.

Displayen visar .

Maskinen stannar och star‐ tar om flera gånger under en diskning.

Programmet varar för länge.

• Se till att stickkontakten sitter ordentligt i eluttaget.

• Kontrollera att det inte finns en skadad säkring i säk‐ ringsdosan.

• Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.

• Produkten laddar hartset inuti vattenavhärdaren. Pro‐ cedurens varaktighet är ca 5 minuter.

• Kontrollera att vattenkranen är öppen.

• Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.

• Kontrollera att vattenkranen inte är igensatt.

• Kontrollera att filtret i tilloppsslangen inte är igensatt.

• Kontrollera att tilloppsslangen inte är böjd eller snodd.

• Kontrollera att vattenlåset inte är igensatt.

• Kontrollera att filtret i utloppsslangen inte är igensatt.

• Kontrollera att inre filtersystemet inte är igensatt.

• Kontrollera att tömningsslangen inte är böjd eller snodd.

• Stäng vattenkranen och kontakta auktoriserad servi‐ ce.

• Det är helt normalt. Det ger optimalt rengöringsresul‐ tat och energibesparingar.

• Om fördröjd start är inställd avbryter du den inställ‐ ningen eller väntar tills nedräkningen är slut.

• Aktivera TimeManager-funktionen för att minska pro‐ gramlängden.

• Aktivering av dessa funktioner kan lägga till tid till programlängden.

kontakta en auktoriserad serviceverkstad.

Se nedanstående tabell för information om eventuella problem.

Vid vissa fel visas en larmkod på displayen.

Page 46

www.electrolux.com46

Problem och larmkod Möjliga orsaker och åtgärder

Den återstående tiden på displayen ökar och hoppar nästan till slutet av pro‐ gramtiden.

Det läcker lite från maskin‐ ens lucka.

Luckan är svår att stänga. • Produkten står inte i våg. Lossa eller dra åt de juster‐

Skramlande/knackande ljud inifrån maskinen.

Apparaten löser ut bryta‐ ren.

• Detta är inget fel. Maskinen fungerar som den ska.

• Produkten står inte i våg. Lossa eller dra åt de juster‐ bara fötterna (om tillämpligt).

• Maskinens lucka är inte centrerad. Justera den bakre foten (om tillämpligt).

bara fötterna (om tillämpligt).

• Delar av porslinet sticker ut från korgarna.

• Porslinet är inte ordentligt insatt i korgarna. Se bro‐ schyren om hur man laddar korgarna.

• Se till att sprayarmen kan röra sig fritt.

• Strömstyrkan är otillräcklig för att kunna ha alla ap‐ parater i bruk. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av en av de ap‐ parater som används.

• Internt elektriskt fel på maskinen. Kontakta en aukto‐ riserad serviceverkstad.

Se "Före första

användning", "Daglig användning" eller "Tips"

för andra möjliga orsaker.

När du har kontrollerat produkten, stäng av och sätt på produkten. Kontakta

auktoriserad service om problemet uppstår igen.

För larmkoder som inte beskrivits i tabellen, kontakta en auktoriserad serviceverkstad.

12.1 Diskresultat och torkning är inte tillfredsställande

Problem Möjliga orsaker och åtgärder

Dåligt diskresultat. • Se "Daglig användning", "Tips" och broschyren

Maskinen torkar disken då‐ ligt.

om hur man laddar korgarna.

• Använd ett intensivare diskprogram.

• Rengör spolarmunstyckena och filtret. Se kapitlet "Underhåll och rengöring".

• Disken har lämnats kvar för länge i maskinen med luckan stängd.

• Det finns ingen spolglans eller så är mängden spolglans för liten. Ställ in nivån på spolglansen till en högre nivå.

• Plastartiklar kan behöva handtorkas.

• För bästa torkresultat, aktivera XtraDry och AirDry.

• Vi rekommenderar att alltid använda spolglans, även i kombination med multitabletter.

Page 47

SVENSKA 47

Problem Möjliga orsaker och åtgärder

Det finns vitaktiga streck och fläckar, eller blåaktiga be‐ läggningar på glas och dis‐

• Den utsläppta mängden spolglans är för stor. Ställ in nivån på spolglansen till en lägre nivå.

• För mycket diskmedel har använts.

kgods.

Det finns fläckar och torkade vattendroppar på glas och porslin.

• Den utsläppta mängden spolglans är inte tillräcklig. Ställ in nivån på spolglansen till en högre nivå.

• Spolglansens kvalitet kan också vara en orsak.

Disken är blöt. • För bästa torkresultat, aktivera XtraDry och AirDry.

• Programmet har ingen torkfas eller har en torkfas med låg temperatur.

• Spolglansfacket är tomt.

• Spolglansens kvalitet kan också vara en orsak.

• Kvaliteten på multitabletterna kan vara orsaken. Prova ett annat märke eller aktivera spolglansfack‐ et och använd spolglans tillsammans med multitab‐ letterna.

Insidan på maskinen är blöt. • Detta är normalt för maskinen. Fuktig luft konden‐

serar på produktens väggar.

Ovanligt skum under dis‐ kning.

• Använd bara diskmedel som är särskilt avsett för diskmaskiner.

• Det läcker från spolglansfacket. Kontakta en aukto‐ riserad serviceverkstad.

Det finns rost på besticken. • Det finns för mycket salt i vattnet under diskningen.

Se avsnittet "Vattenavhärdare".

• Silverbestick och bestick av rostfritt stål placerades tillsammans. Undvik att sätta bestick av silver och rostfritt stål nära varandra.

Det finns rester kvar i disk‐ medelsfacket vid slutet av programmet.

• Diskmedelstabletten fastnade i facket och kunde inte sköljas bort med vatten.

• Vatten kan inte skölja bort diskmedel från facket. Se till att spolarmen roterar fritt och inte är tilltäppt.

• Se till att disken i korgarna inte hindrar locket på diskmedelsfacket från att kunna öppnas.

Lukter inifrån maskinen. • Se "Intern rengöring".

Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.

• Saltnivån är låg. Kontrollera saltindikatorn.

• Saltbehållarens lock är löst.

• Vattnets hårdhetsgrad är hög. Se avsnittet "Vat‐ tenavhärdare".

• Använd salt och ställ in avhärdningen även när multifunktionstabletter används. Se avsnittet "Vat‐ tenavhärdare".

• Om det fortfarande finns kalkavlagringar ska ma‐ skinen rengöras med särskilda medel som är av‐ sedda för detta ändamål.

• Testa ett annat diskmedel.

• Kontakta diskmedelstillverkaren.

Page 48

www.electrolux.com48

Problem Möjliga orsaker och åtgärder

Tråkigt, missfärgat eller nag‐ gat porslin.

Se "Före första

användning", "Daglig användning" eller "Tips"

för andra möjliga orsaker.

• Se till att endast diskmaskinssäkra produkter dis‐ kas i maskinen.

• Ladda och plocka ur korgarna försiktigt. Se bro‐ schyren om hur man laddar korgarna.

• Lägg lätta föremål i den övre korgen.

• För diskning av ömtåliga föremål och glas, välj av‐ sett program. Se "Program".

13. PRODUKTINFORMATIONSBLAD

Varumärke Electrolux

Modell ESF7750ROW;

Kapacitet i antal standardkuvert 13

Energieffektivitetsklass A+++

Energiförbrukning i kWh per år, baserad på 280 standarddisk‐ cykler vid kallvattenanslutning och förbrukning enligt energispar‐ läge. Den faktiska energiförbrukningen beror på hur maskinen används.

Energiförbrukning i en standarddiskcykel (kWh). 0.832

Effektförbrukning i frånläge (W) 0.10

Effektförbrukning i viloläge (W) 5.0

Vattenförbrukning i liter per år, baserad på 280 standarddiskcyk‐ ler. . Den faktiska vattenförbrukningen beror på hur maskinen används.

Torkeffektsklass på en skala från G (minst effektiv) till A (effekti‐ vast)

"Standardprogrammet” är den standarddiskcykel som informatio‐ nen på etiketten och informationsbladet hänför sig till. Detta pro‐ gram är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning. Det anges som "Eco"-program.

Vilolägets varaktighet (min) 235

Programtiden för standarddiskcykeln (min) 5

Luftburet akustiskt buller (db(A) re 1pW) 40

Inbyggd maskin J/N Nej

ESF7750ROX

234

3080

ECO

Page 49

14. YTTERLIGARE TEKNISK INFORMATION

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 878 / 570

Elektrisk anslutning

Spänning (V) 200 - 240

Frekvens (Hz) 50 / 60

Vattentryck bar (min. och max.) 0.5 - 8

MPa (min. och max.) 0.05 - 0.8

Vattentillförsel

Se märkskylten för andra värden.

Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvat‐

tensanslutning användas för att minska energiförbrukningen.

Kallt eller varmt vatten

max 60 °C

15. MILJÖSKYDD

SVENSKA 49

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Page 50

www.electrolux.com50

Page 51

SVENSKA 51

Page 52

www.electrolux.com/shop

117871861-A-462018
