A	f w a s a u t o m a a t
L	a v e - v a i s s e l l e

Model ESF 6162

NL

Gebruiksaanwijzing

bladzijde 2

page 21

Sommaire

Avertissements importants	22
Protection de l’environnement	22
Comment économiser de l’énergie, tout en
respectant l’environnement	22
Emplacement	23
Encastrement de l’appareil	23
Mise à niveau	23
Raccordement d’eau	23
Le tuyau d’arrivèe avec vanne de sécurité	23
Evacuation d’eau	24
Raccordement électrique	24
Description de l’appareil	25
Le bandeau de commandes	25
Fonction "3 en 1"	26
Avant d’utiliser le lave-vaisselle pour la première fois	27

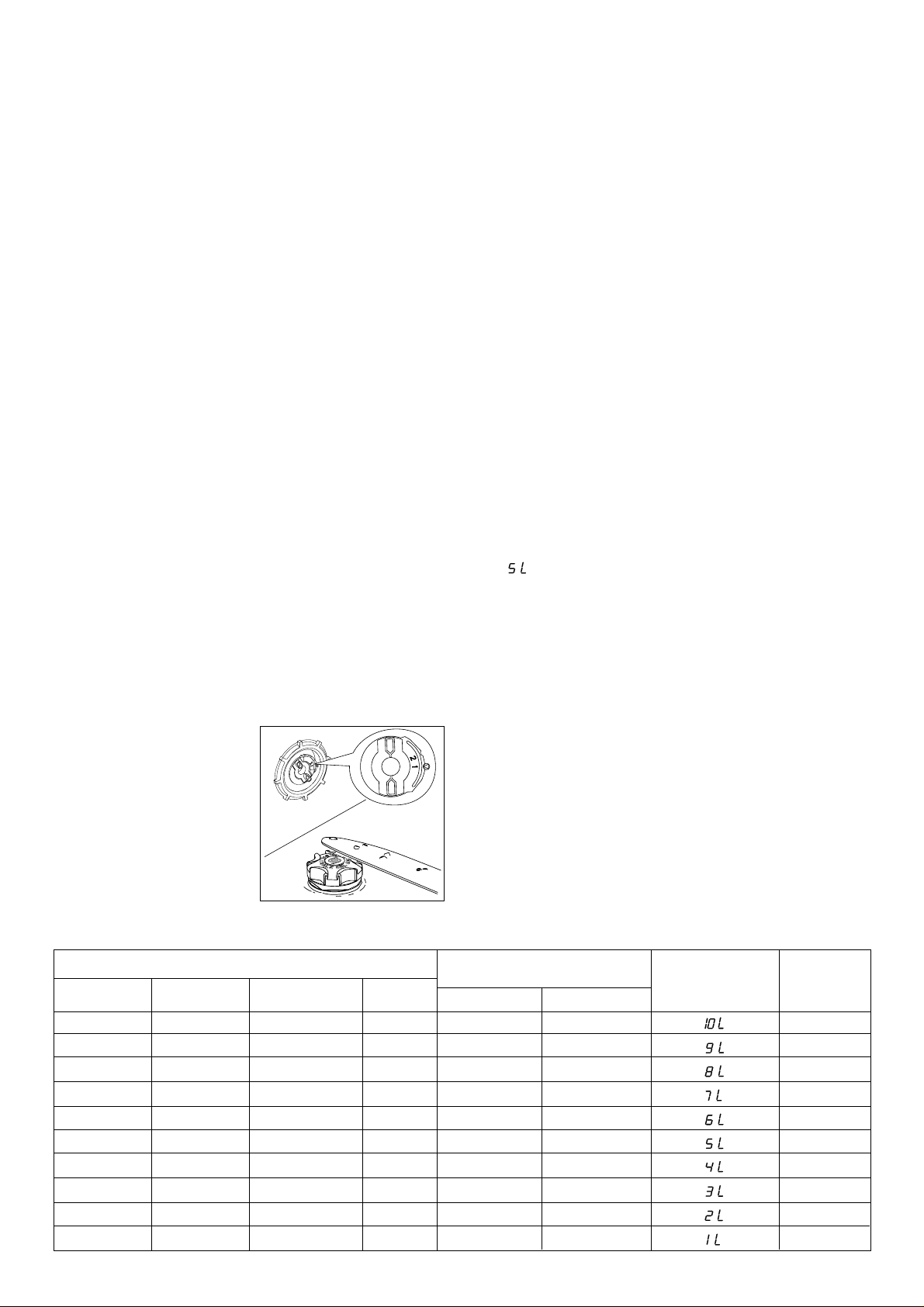

L’adoucisseur d’eau	27

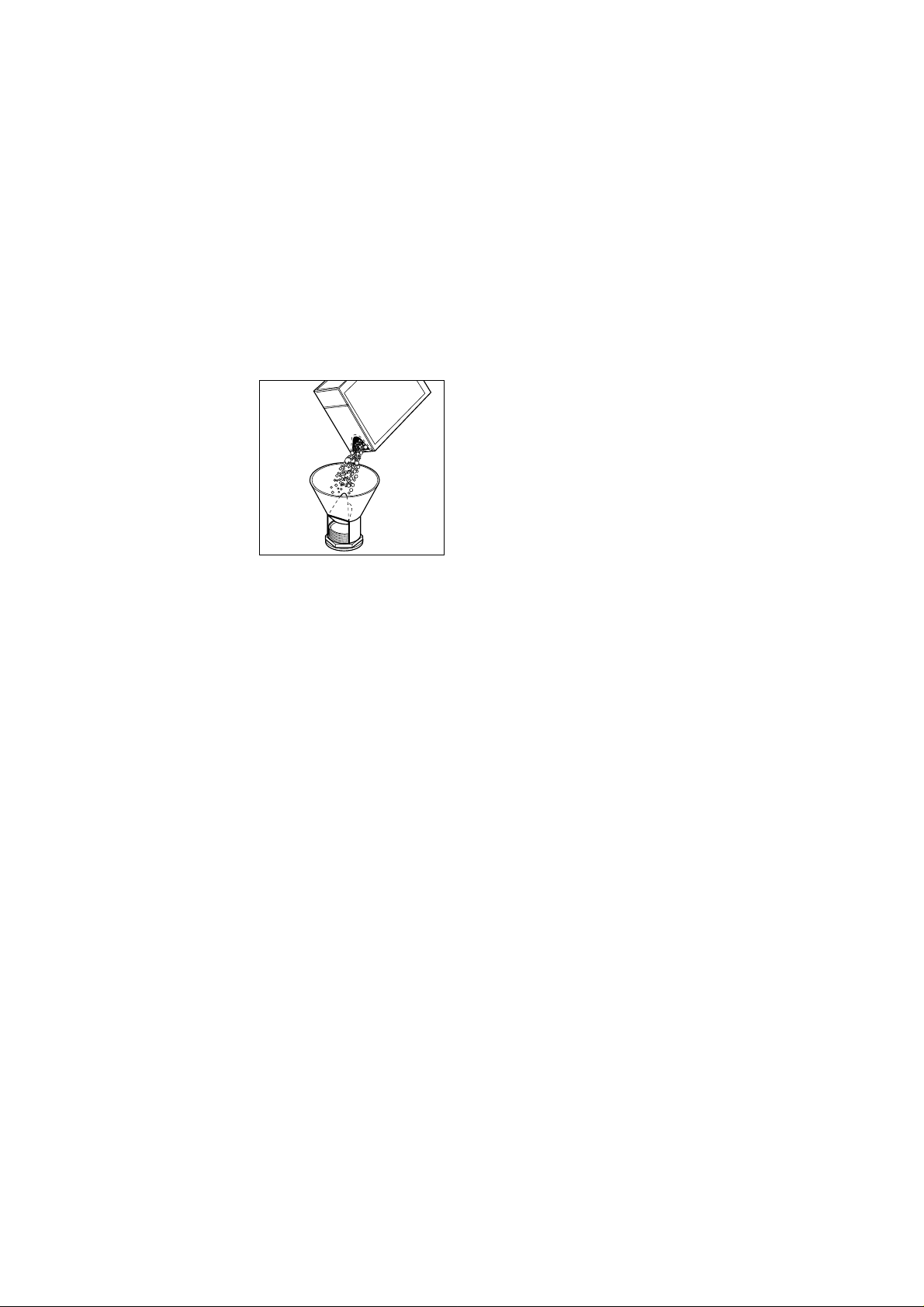

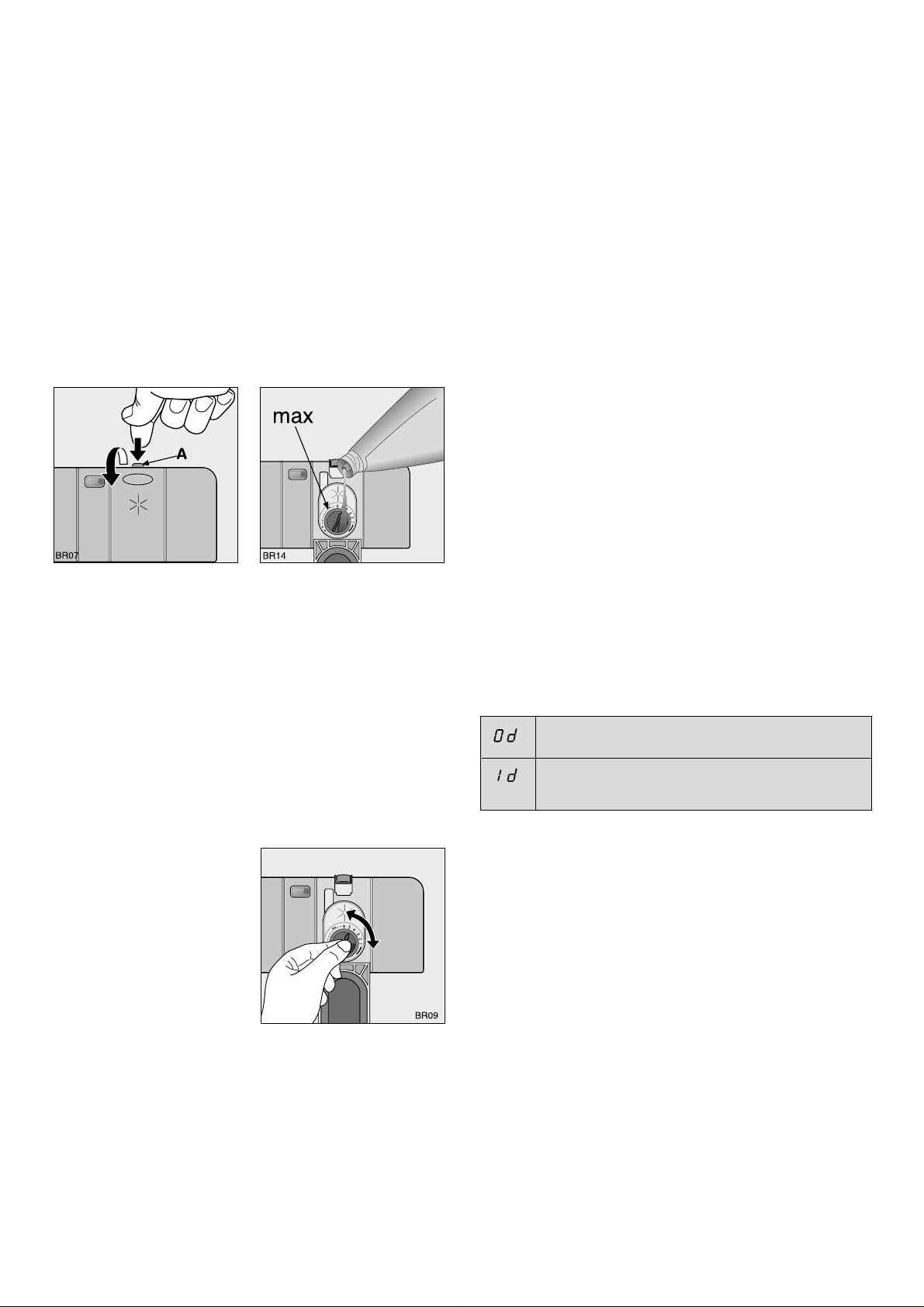

Remplissage du réservoir de sel	28

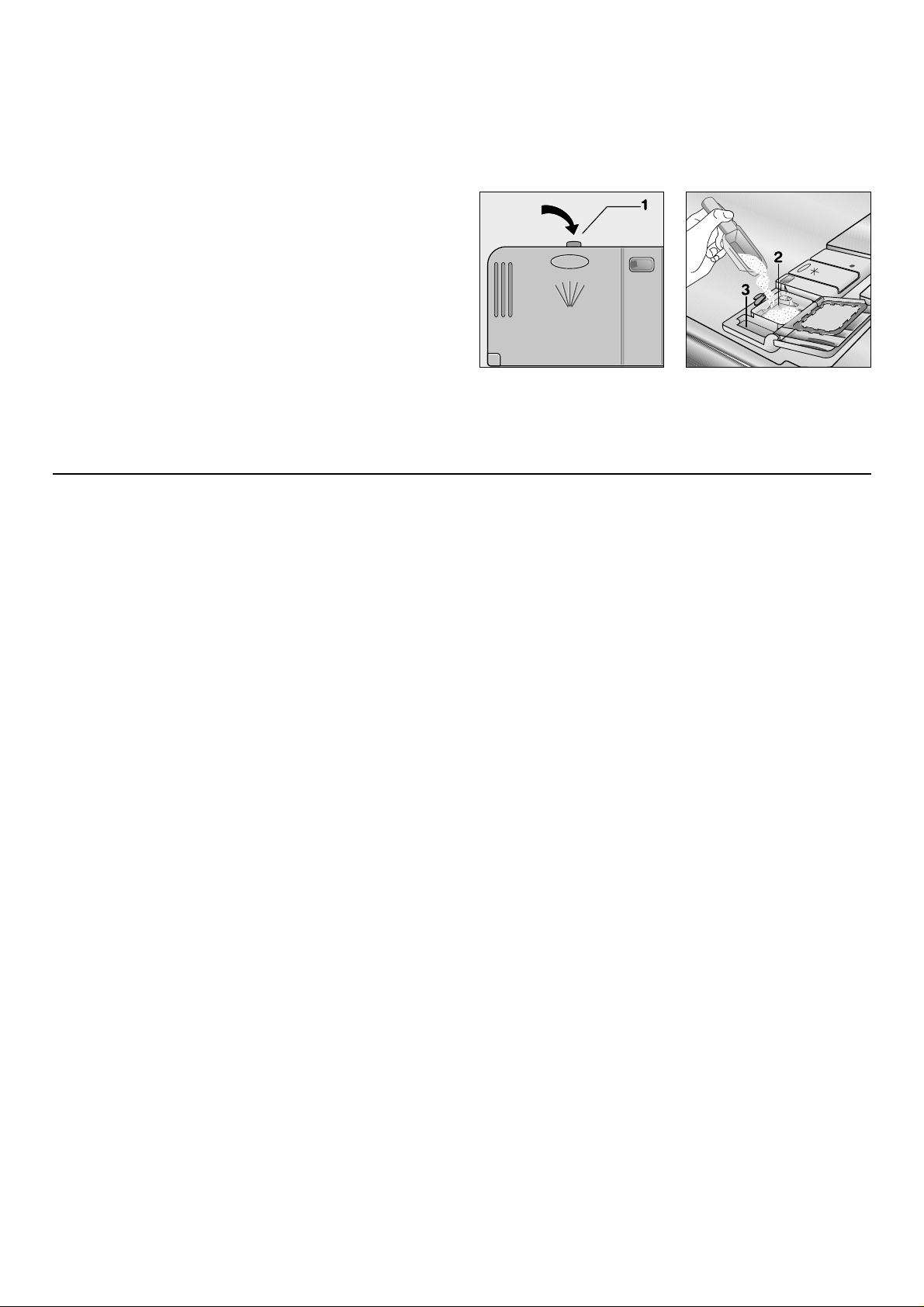

Le produit de rinçage	29
L’utilisation au quotidien	30

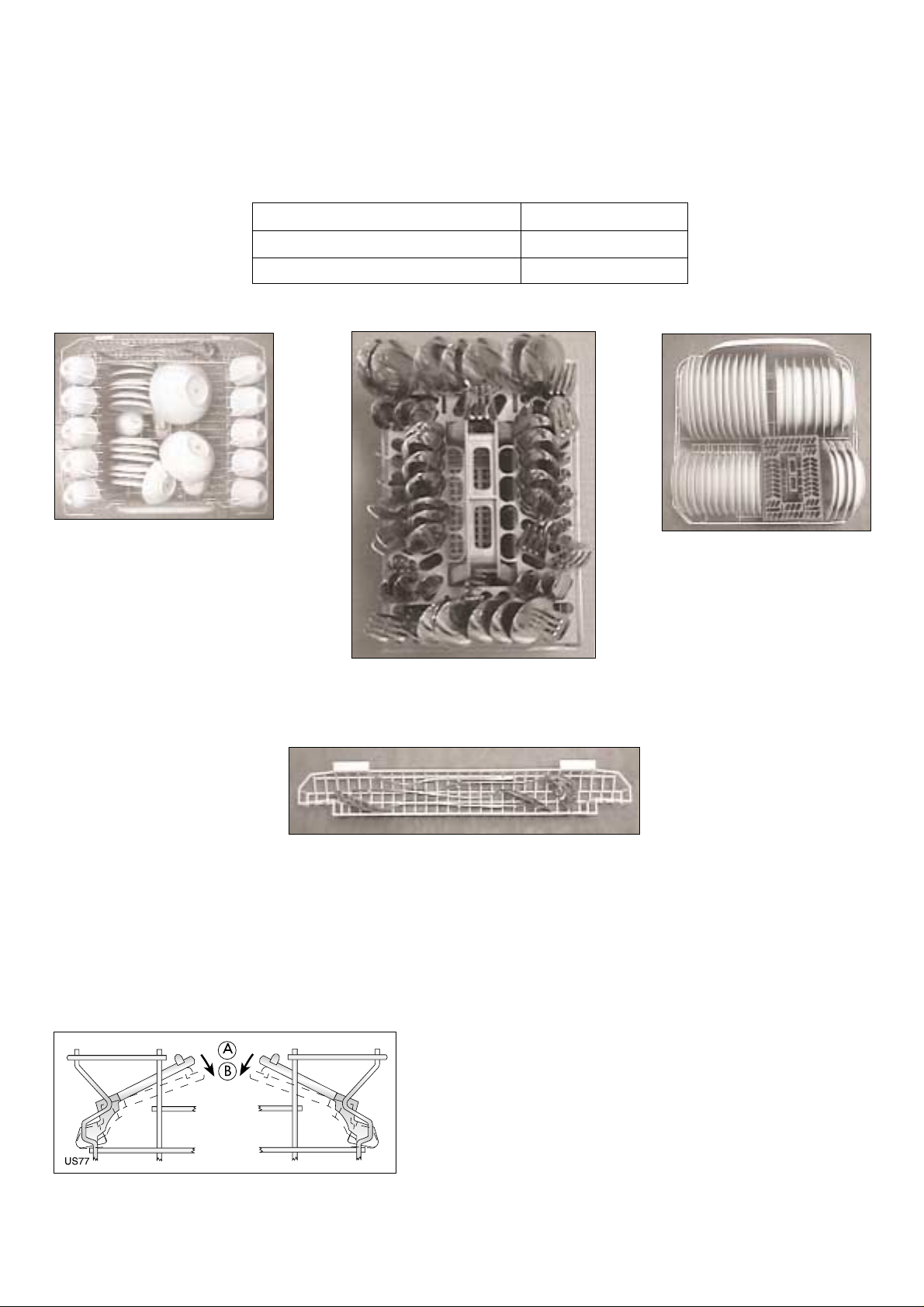

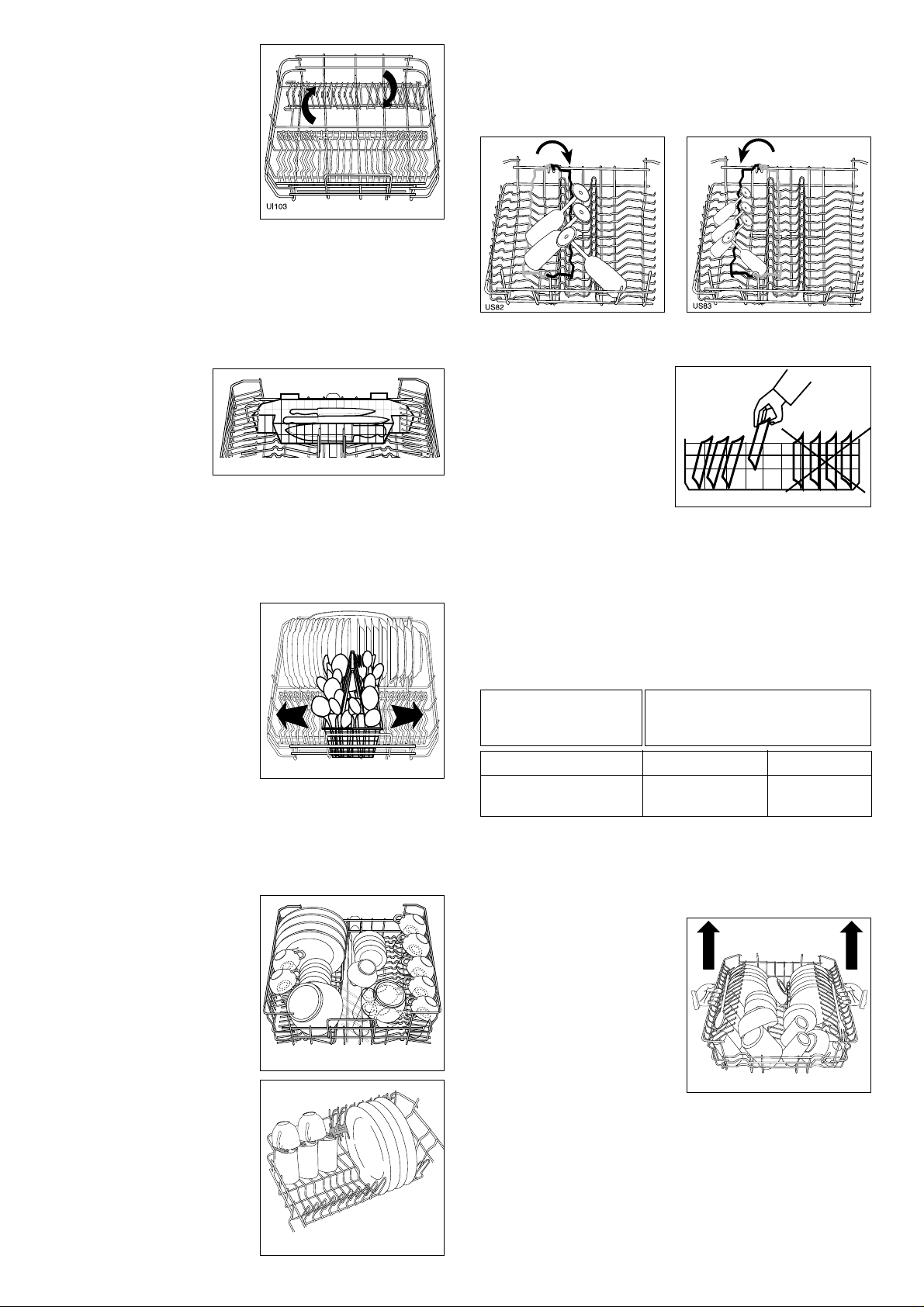

Rangement de la vaisselle et des couverts	30
Le panier inférieur	30
Le panier à couverts	31
Le panier supérieur	31
Réglage en hauteur du panier supérieur	31
Le produit de lavage	32
Diffèrents types de produits de lavage	32
Tableau des programmes	33
Départ d’un programme de lavage	34

Entretien et nettoyage	35

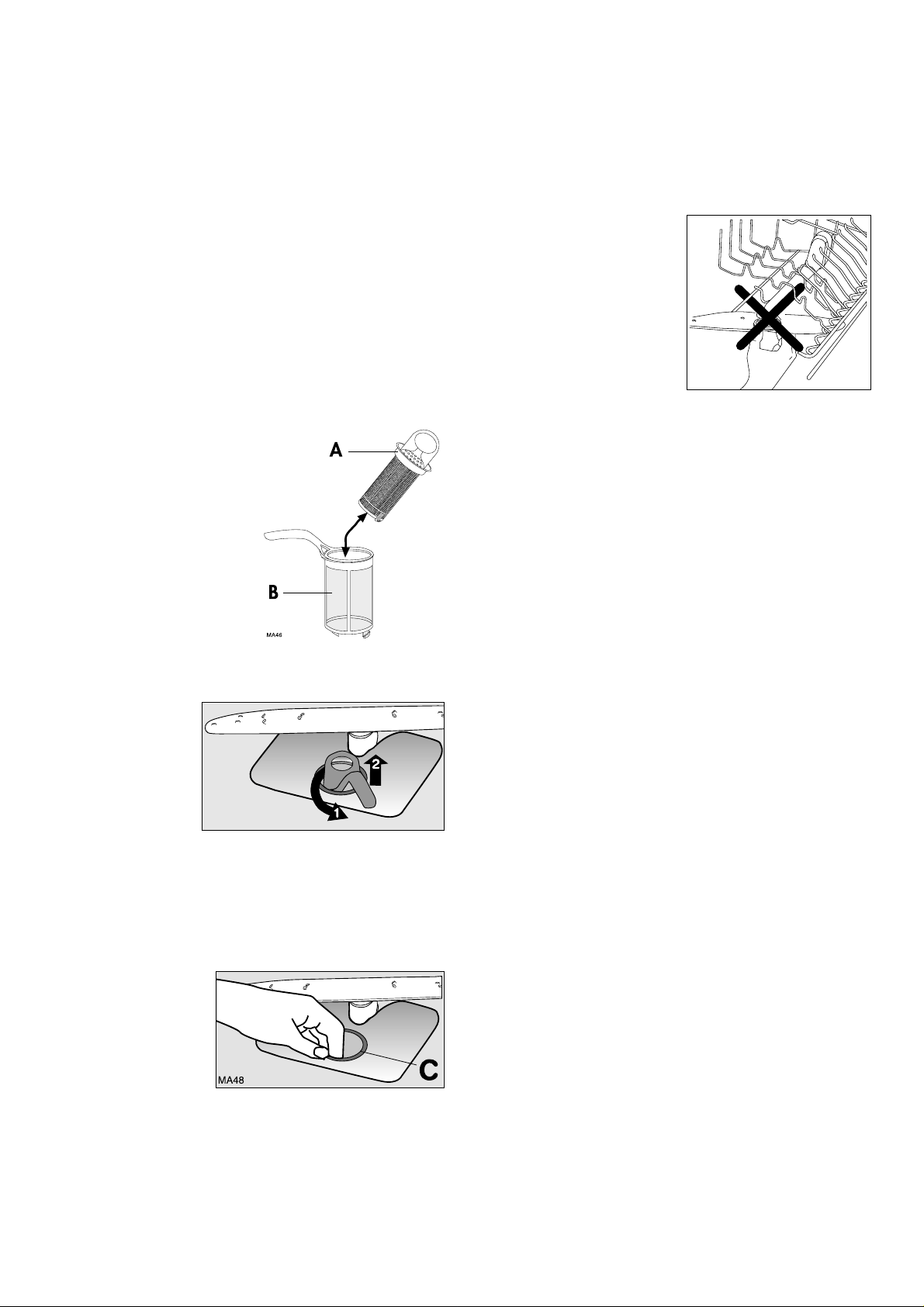

Nettoyage des filtres	35
En cas d’absence prolongée	35
Précautions contre le gel	35
Déplacement de l’appareil	35
En cas d’anomalie de fonctionnement	36

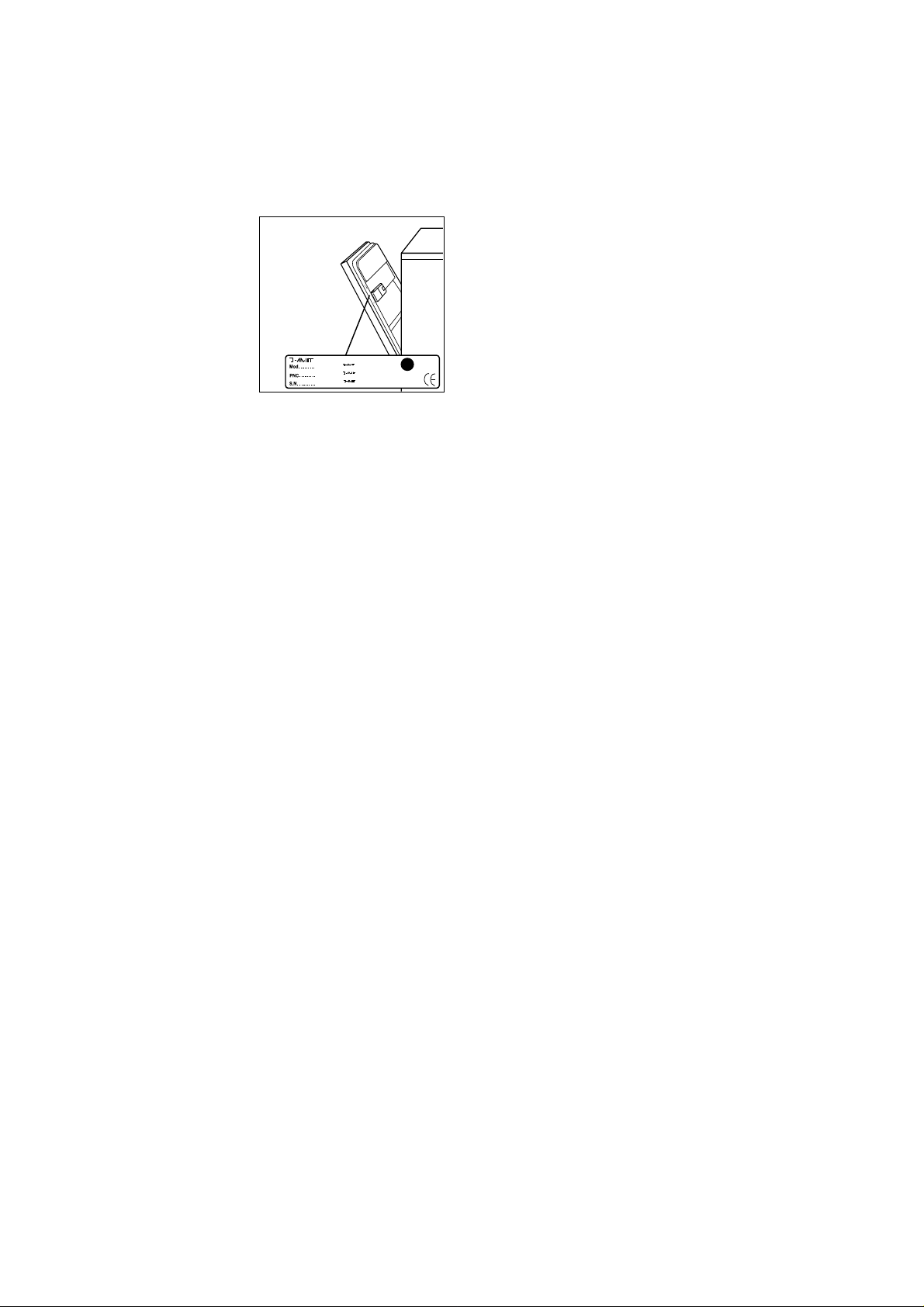

Plaque signalétique	38
Service clientèle	38

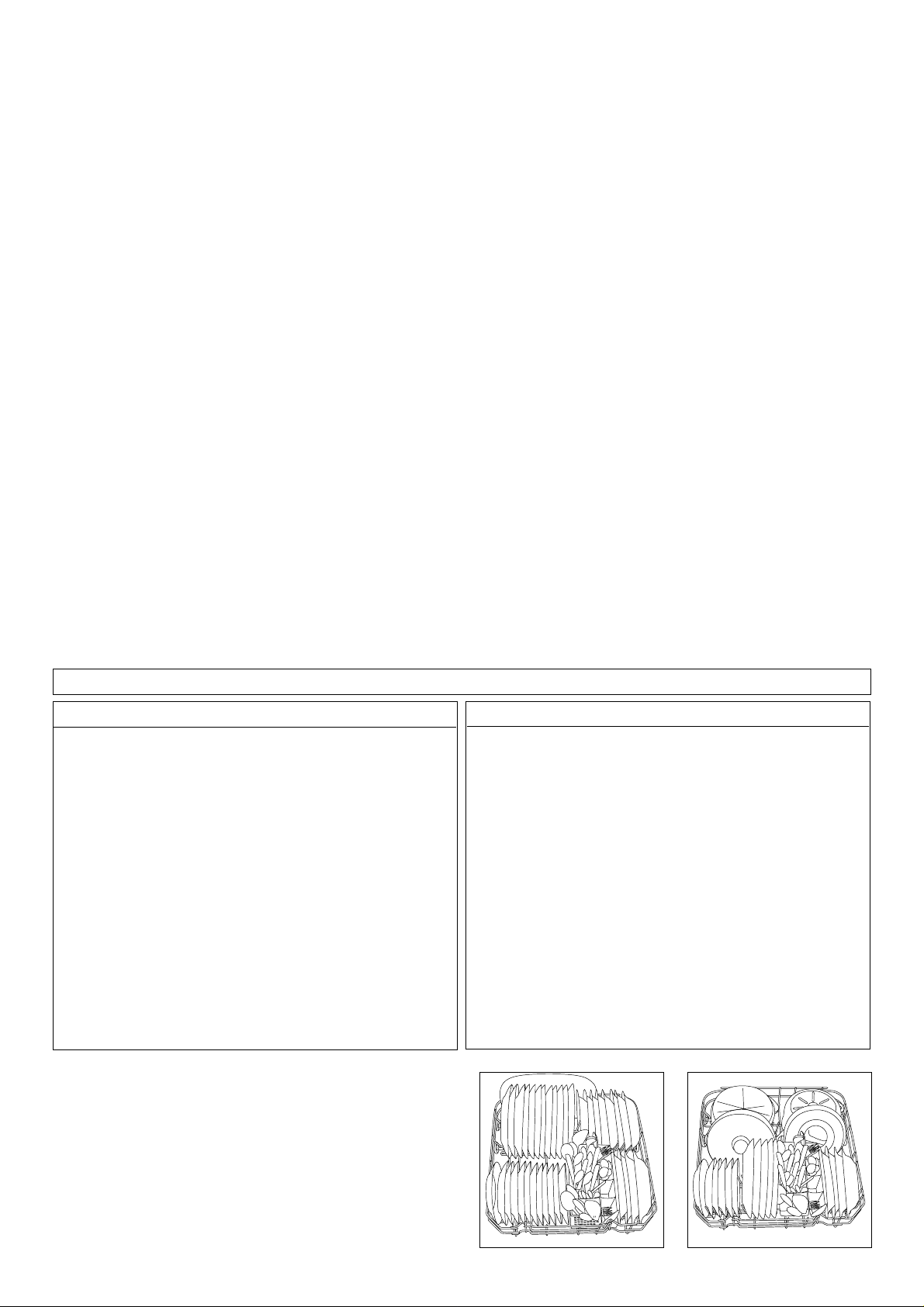

Informations pour essais comparatifs	39

Caractéristiques techniques

Dimensions	Largeur		60 cm
	Hauteur avec plan de travail		85 cm
	Hauteur sans plan de travail		82 cm
	Profondeur max.		63.5 cm
	Profondeur max. avec porte ouverte		118.5 cm
Raccordement électrique:	Les données nominales pour le raccordement électrique sont
Tension/Fréquence	reportées sur la plaque signalétique, situèe sur le côté de la porte.
Puissance totale
Calibre du fusible
Pression de l’eau d’alimentation	Min.		50 kPa (0.5 bar)
	Max.		800 kPa (8 bar)
Capacité			12 couverts

Cet appareil est conforme aux Directives Communautaires suivantes:

-73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives;

-89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) et modifications successives.

21

Avertissements importants

Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurezvous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celuici et des avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.

Installation

●Vérifiez que l’appareil n’ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, adressez-vous à votre revendeur.

●Pour des raisons de sécurité, vous ne devez ni altérer ni modifier les caractéristiques de votre lave-vaisselle.

●Ne confiez les travaux hydrauliques et électriques nécessaires à l’installation de l’appareil qu’à un plombier et un électricien qualifiés.

●Assurez-vous, après avoir installé l’appareil que celui-ci ne repose pas sur le câble d’alimentation ou sur les tuyaux d’arrivée et de vidange.

●Les parois du lave-vaisselle ne doivent être en aucun cas percés, pour éviter d’endommager les composants hydrauliques positionnés entre la cuve et les parois.

Sécurité des enfants

●Cet appareil a été conçu pour être utilisé par des adultes.

●Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

●Les emballages peuvent être dangereux pour les enfants, qui risquent de s’asphyxier! Il faut donc garder les emballages hors de la portée des enfants.

●L’eau qui se trouve dans votre lave-vaisselle ne doit pas être bue. Il peut y avoir des restes de produits de lavage dans l’appareil. Prenez soin de ne pas verser ces résidus caustiques sur la peau ou de ne pas en avaler, pour éviter tout risque d’étouffement.

●Gardez les produits de lavage dans un endroit sûr, hors de la portée des enfants.

Utilisation

●Les couteaux et les autres ustensiles pointus ou coupant doivent être placés dans le panier à couverts pointe vers le bas ou en position horizontale dans le panier supérieur ou dans le tiroir à couteaux (si votre appareil en est équipé).

●Les ustensiles qui ont été en contact avec de l’essence, peinture, débris d’acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil.

●Evitez dans la mesure du possible d’ouvrir la porte du lavevaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe: car il en sort alors de la vapeur brûlante ou de l’eau chaude pourrait vous éclabousser.

Le lave-vaisselle est équipé d’un dispositif de sécurité qui, en cas d’ouverture de la porte, bloque immédiatement le fonctionnement de l’appareil.

●N’utilisez que des produits (sel, détergents, rinçage, etc.) spécifiques pour lave-vaisselle.

●Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou retirer la vaisselle. vous éviterez ainsi que quelqu’un ne trébuche sur la porte ouverte et ne se blesse (risque de basculement).

●Lorsque le programme est terminé, débranchez l’appareil et fermez le robinet d’eau.

●Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

●Débranchez l’appareil avant toute intervention technique.

●En cas de panne, n’essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.

Protection de l’environnement

Nos lave-vaisselle ont besoin d’un emballage très sûr pour le transport, bien que l’on essaie de le limiter au minimum indispensable.

Tous les matériaux d’emballage utilisés sont compatibles avec l’environnement et peuvent être réutilisés. Les parties en carton sont faites en papier recyclé et les parties en bois n’ont pas subi de traitement particulier.

Les matières plastiques sont marquées de la façon suivante:

<PE>	pour le polyéthylène; pour les feuilles d’emballage, par
	exemple.
<PS>	pour le polystyrène; pour les parties servant de
	rembourrage, par exemple (surtout sans CFC).

<POM> pour le polyoxyméthylène; pour les pinces en plastique, par exemple.

Grâce au recyclage et à la réutilisation des matériaux d’emballage, il est possible d’économiser des matières premières et de réduire le volume des déchets.

Déposez les parties de l’emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’elles puissent être récupérées et recyclées.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d’usage ce qui pourrait représenter un danger.

Attention! En jouant, les enfants risquent de s’enfermer (et de s’asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur vie en danger. Coupez le câble d’alimentation et les tuyaux au ras de l’appareil. Neutralisez le dispositif de fermeture de porte.

Renseignez-vous auprès des services de votre commune pour la reprise de l’appareil.

Comment économiser de l’énergie, tout en respectant l'environnement

●Veillez à ce que l'adoucisseur de l'eau soit bien réglé.

●Ne rincez pas préalablement la vaisselle à l’eau courante.

●Choisissez toujours le programme de lavage qui correspond au type de vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des programmes").

●N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage.

Suivez les conseils sur les doses à utiliser qui sont fournis sur les emballages de ces produits.

22

Emplacement

Tous travaux électriques et hydrauliques nécessaires à l’installation de l’appareil ne seront confiés qu’à un électricien et un plombier qualifiés.

Enlevez tout emballage avant d’installer l’appareil.

Placez l’appareil, si possible, à proximité d’une arrivée d’eau (robinet) et d’une évacuation.

Encastrement de l’appareil

(sous évier ou plan de travail continu)

En retirant le plan de travail de l’appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis.

570	-
	600
820
600
IN05

Procédez comme suit:

-Retirer le plan de travail du lave-vaisselle, en dévissant les deux vis de fixation situées à l’arrière, puis tirer le plan de travail par l’arrière et le dégager des emboîtements avant, en le soulevant.

Lors de l’encastrement de la machine, veillez à ce que les tuyaux d’arrivée d’eau ou de vidange ne soient pas pliés ou écrasés.

Encastrez l’appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds réglables.

Remarque!

Installez l’appareil de manière à ce qu’il soit facilement accessible en cas d’intervention.

Si le lave-vaisselle ne doit plus être dans un deuxième temps encastré, il faut réinstaller le plan de travail d’origine.

Le socle du lave-vaisselle n’est pas réglable.

Raccordement d’eau

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu’à 60°C max.

Nous vous conseillons néanmoins le raccordement à une arrivée d’eau froide.

Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d’eau à branchement rapide (Press Block).

Contrôlez que la pression de l’eau d’alimentation n’excède pas les valeurs indiquées dans les caractéristiques techniques. Votre société de distribution d’eau peut vous renseigner sur la pression de l’eau de votre région.

Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l’eau.

L’extrémité du tuyau raccordée à l’appareil peut être orientée selon les besoins, il suffit de desserrer l’écrou de fixation.

Revissez bien l’écrou de fixation pour éviter des pertes d’eau. (Il est à noter que certains modèles de lave-vaisselle sont équipés de tuyaux d’alimentation SANS écrou de fixation, il n’est donc pas possible d’effectuer cette opération).

Si l’appareil est branché à des conduites neuves ou n’ayant pas été utilisées depuis un certain temps,laissez couler l’eau pendant quelques minutes avant de brancher le tuyau d’arrivée d’eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d’arrivée.

N’utilisez pas, pour le raccordement, des tuyaux déjà employés précédemment.

Le lave-vaisselle est équipé d’une sècurité qui empêche le retour de l’eau de lavage dans les tuyaux de l’eau potable; elle répond aux exigences prévues par les normes de sécurité en vigueur en la matière.

En cas de débordement ou de fuite d’eau:

●Fermez immédiatement le robinet d’arrivée d’eau et débranchez l’appareil.

●Contrôlez l’étanchéité des joints et des raccords.

●Faites appel à votre service clientèle.

Tout raccordement sur une canalisation d’eau entraîne obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d’arrivée d’eau lorsque vous n’utilisez pas le lavevaisselle.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et l’étanchéité de la porte.

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l’appareil d’aplomb.

Le tuyau d’arrivée avec vanne de sécurité

La vanne de sécurité se trouve dans la partie du tuyau raccordé au robinet d’eau. Si pendant l’arrivée d’eau le tuyau perd, la vanne de sécurité bloque l’entrée d’eau.

Raccorder soigneusement le tuyau d’alimentation:

-Le câble électrique pour la vanne de sécurité se trouve à l’intérieur du tuyau lui-même. N’immergez pas le tuyau d’alimentation et/ou la vanne de sécurité dans l’eau.

-Si le tuyau d’alimentation et/ou la vanne de sécurité sont endommagés, retirez immédiatement la prise de courant.

-Le tuyau d’alimentation avec vanne de sécurité doit être remplacé par du personnel qualifié ou par le service clientèle.

-Positionnez le tuyau d’arrivée de façon à ce qu’il ne dépasse jamais la hauteur de la partie inférieure de la vanne de sécurité.

23

Évacuation d’eau

L’extrémité du tuyau d’évacuation peut être branchée:

1.Au siphon de l’évier, en la fixant éventuellement avec un collier.

2.Accrochée au rebord de l’évier, en utilisant la crosse en plastique spéciale, prévue à cet effet (fournie selon modèle).

3.A une évacuation murale pourvue d’une ventilation spéciale, ayant un diamètre intérieur d’au moins 4 cm.

Le branchement pour l’évacuation doit se trouver à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.

Le tuyau d’évacuation peut être orienté indifféremment vers la droite ou vers la gauche.

Evitez les pliures et les étranglements du tuyau qui pourraient empêcher ou ralentir l’écoulement de l’eau.

Une éventuelle rallonge du tuyau d’évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l’appareil.

CS18

De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d’évacuation.

La rallonge doit reposer au sol et ne monter à la verticale qu’à proximité du système de vidange.

Attention!

Nos appareils sont équipés d’une sécurité qui empêche le retour de l’eau usée à l’intérieur du lave-vaisselle.

Si le siphon d’évacuation de votre évier a une vanne de non retour incorporée, cela peut empêcher l’évacuation correcte du lave-vaisselle.

Nous vous conseillons donc de l’enlever.

Raccordement électrique

Les caractéristiques relatives au raccordement électrique sont reportées sur la plaque signalétique, située sur le côté de la porte.

Avant de brancher l’appareil, assurez-vous que:

1.La tension du secteur indiquée sur la plaque signalétique corresponde à la tension du secteur fournie sur le lieu de l’installation.

2.Votre compteur et les fusibles peuvent supporter l’intensité absorbée par la machine compte tenu des autres appareils électriques branchés. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple.

(Risque d’incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Le branchement devra être exécuté en respectant les normes en vigueur.

Pour isoler le lave-vaisselle du secteur, débranchez la prise.

Attention!

La prise doit rester accessible même après l’installation de l’appareil.

Si le cable d’alimentation doit être remplacé, adressez-vous au service après vente de votre magasin vendeur.

Attention!

Notre responsabilité ne saurait être engagée, en cas d’accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.

24

Description de l’appareil

1.Butée panier supérieur

2.Réglage de l’adoucisseur d’eau

3.Bouchon réserve à sel

4.	Réserve produit de lavage
5.	Bandeau de commandes
6.	Plaque signalétique
7.	Réserve produit de rinçage
8.	Filtres
9.	Bras inférieur
10.	Bras supérieur
11.	Panier supérieur
12.	Plan de travail

Remarque: ce lave-vaisselle est équipé d’un éclairage interne qui s’allume et s’éteint à l’ouverture et à la fermeture de la porte.

Pour un remplacement éventuel, faites appel au service clientèle.

IN144

Le bandeau de commandes

Touches multifonctions
Voyants lumineux
Affichage	Voyant de fonctionnement
numérique

Touches de sélection

Poignée de porte

Touche Marche/Arrêt

des programmes

Touche de sélection Départ différé

Touches multifonctions: en plus du programme de lavage indiqué, par combinaison de ces touches, il est possible de:

- programmer le réglage de l’adoucisseur,

Touche de sélection "Départ différé": permet de différer le début du programme de 3, 6 ou 9 heures.

-désactiver/réactiver la distribution du produit de rinçage,

-activer/désactiver la fonction "3 en 1",

-annuler un programme en cours.

Touches de sélection des programmes: permet de sélectionner le programme de lavage souhaité (voir "Tableau des programmes").

Sur l’affichage numérique se trouve indiqué:

-le niveau de l’adoucisseur d’eau,

-désactivation/réactivation de la distribution du produit de rinçage,

-le temps approximatif restant pour le programme en cours,

-le compte à rebours pour le départ différé,

-anomalie de fonctionnement.

25

Voyants lumineux: ont la signification suivante:

Programme en cours: s’allume lorsqu’un programme de lavage est sélectionné et reste allumé pour toute la durée du programme.

S’éteint lorsque le programme de lavage est terminé.

Lorsque le voyant reste éteint avec le départ différè sélectionné.

Fin de programme: s’allume lorsque le programme de lavage est terminé.

Fonction 3 en 1: indique l’activation/desactivation de la fonction 3 en 1 (voir Fonction "3 in 1").

Sel: voyant de contrôle de la réserve de sel régénérant.

Rinçage: voyant de contrôle de la réserve du produit de rinçage.

Durant le déroulement d’un programme, les voyants sel et produit de rinçage restent éteints, même s’il manque du sel ou du produit de rinçage.

Fonction "3 en 1"

Ce lave-vaisselle est pourvu de la fonction 3 en 1, qui permet l’utilisation optimale des détergents combinés en pastilles "3 en 1".

Cette fonction peut être utilisée avec tous les programmes de lavage.

Lorsque cette fonction est activée, la distribution de sel régénérant et de produit de rinçage des réservoirs spécifiques est interrompue et les voyants de contrôle pour le sel et le produit de rinçage sont désactivés.

Une fois cette fonction sélectionnée (voyant correspondant allumé), elle reste active aussi pour les programmes de lavage suivants.

Une fois le programme de lavage lancé, la fonction "3 en 1" NE peut PAS être modifiée. Si vous souhaitez annuler cette fonction, il faut annuler la sélection du programme de lavage (voir "Annuler un programme en cours"), puis désactiver la fonction.

Dans ce cas il faut resélectionner un nouveau programm

L’emploi de la fonction "3 en 1"peut modifier la durée totale du programme sélectionné, qui est automatiquement actualisée sur l’affichage numérique dans la phase de sélection.

Activatión/désactivation de la fonction "3 en 1"

(le lave-vaisselle doit être mis hors tension)

1. Appuyer sur la touche Marche/Arrêt. Le voyant de fonctionnement s’allume (état de programmation).

Si le voyant d’une touche de sélection des programmes s’allume, cela veut dire qu’un programme de lavage a été sélectionné. Le programme sélectionné doit être annulé: appuyez simultanément sur les touches multifonctions 2 et 3 pendant environ 2 secondes. Après environ 2 secondes tous les voyants lumineux s’éteignent (à l’exception du voyant de fonctionnement et, éventuellement, les voyants du sel et produit de rinçage), indiquant ainsi que le programme sélectionné a été annulé et que la machine se trouve en état de programmation.

2.	Appuyez simultanément sur les touches multifonctions 2 et
	3, les voyants correspondant aux touches multifonctions 1,
	2, 3 et 4 clignotent.
3.	Appuyez sur la touche multifonctions 4, les voyants
	correspondant aux touches multifonctions 1, 2 et 3
	s’éteignent, tandis que le voyant de la touche multifonctions
	4 continue à clignoter.
4.	Appuyez à nouveau sur la touche multifonctions 4, le voyant
	de la fonction "3 en 1" s’allume, pour indiquer que la
	fonction 3 en 1 est activée.
	Pour désactiver la fonction "3 en 1" appuyez à nouveau sur
	la touche multifonctions 4, le voyant de la fonction "3 en 1"
	a été désactivée.
Fonction "3 en 1" activée		voyant allumé
Fonction "3 en 1" désactivée		voyant éteint
5.	Pour le mémoriser mettez hors tension l’appareil en
	appuyant sur la touche Marche/Arrêt ou bien attendre 60

secondes après quoi la machine revient automatiquement à la phase de programmation.

26
