Page 1

ESF5541LOW

CS Myčka nádobí Návod k použití 2 ET Nõudepesumasin Kasutusjuhend 23 FR Lave-vaisselle Notice d'utilisation 44

Page 2

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3

2. BEZPEČNOSTNÍ POKYNY................................................................................4

3. POPIS SPOTŘEBIČE.........................................................................................6

4. OVLÁDACÍ PANEL ............................................................................................7

5. PROGRAMY.......................................................................................................8

6. NASTAVENÍ....................................................................................................... 9

7. FUNKCE...........................................................................................................11

8. PŘED PRVNÍM POUŽITÍM...............................................................................12

9. DENNÍ POUŽÍVÁNÍ.......................................................................................... 13

10. TIPY A RADY................................................................................................. 15

11. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 16

12. ODSTRAŇOVÁNÍ ZÁVAD.............................................................................. 18

13. TECHNICKÉ INFORMACE............................................................................ 21

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

Page 3

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými schopnostmi, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Prací prostředky uschovejte z dosahu dětí.

• Jsou-li dvířka spotřebiče otevřená, nedovolte dětem a

domácím zvířatům, aby se k němu přibližovaly.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• Tento spotřebič je určen pro použití v domácnosti a

pro následující způsoby použití:

– ve farmářských domech, v kuchyňkách pro

zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;

– pro zákazníky hotelů, motelů, penzionů a jiných

ubytovacích zařízení.

• Neměňte technické parametry tohoto spotřebiče.

• Hodnota provozního tlaku vody (minimální a

maximální) musí být mezi 0.5 (0.05) / 8 (0.8) bar (MPa).

• Dodržujte maximální počet 13 jídelních souprav.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, autorizované servisní středisko nebo

Page 4

www.electrolux.com4

osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• Nože a další nástroje s ostrými špičkami vkládejte do

košíčku na příbory špičkou dolů nebo vodorovně.

• Nenechávejte dvířka spotřebiče otevřená bez dozoru,

aby na ně nikdo nespadl.

• Před každou údržbou spotřebič vždy vypněte a

vytáhněte síťovou zástrčku ze zásuvky.

• K čištění spotřebiče nepoužívejte vysokotlaký proud

vody nebo páru.

• Větrací otvory umístěné vespod spotřebiče (jsou-li

součástí spotřebiče) nesmí být zakryté kobercem.

• Spotřebič musí být připojen k vodovodnímu potrubí

pomocí nové dodané soupravy hadic. Neinstalujte již jednou použitou soupravu hadic znovu.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

• Odstraňte všechny obaly nebo přepravní šrouby.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Neinstalujte nebo nepoužívejte spotřebič tam, kde může teplota klesnout pod 0 °C.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na elektrikáře.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést námi autorizované servisní středisko.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Tento spotřebič je v souladu se směrnicemi EHS.

• Pouze pro Velkou Británii a Irsko. Spotřebič je vybaven 13A síťovou zástrčkou. Je-li nutné vyměnit pojistku v síťové zástrčce, použijte pojistku: 13 amp ASTA (BS 1362).

2.3 Vodovodní přípojka

• Dbejte na to, abyste hadice nepoškodili.

• Před připojením spotřebiče k novým hadicím nebo k hadicím, které nebyly dlouho používány, nebo tam, kde byly prováděny opravy či instalována nová zařízení (vodoměry apod.), nechte

Page 5

vodu na několik minut odtéct, dokud nebude čistá.

• Ujistěte se, že při prvním použití spotřebiče ani po něm nedošlo k viditelnému úniku vody.

• Přívodní hadice s opláštěním je vybavena bezpečnostním ventilem a vnitřním síťovým kabelem.

UPOZORNĚNÍ!

Nebezpečné napětí.

• Jestliže se přívodní hadice poškodí, okamžitě vytáhněte síťovou zástrčku ze zásuvky. Zkontaktujte autorizované servisní středisko, aby vám přívodní hadici vyměnilo.

2.4 Použití spotřebiče

• Na otevřená dvířka si nesedejte, ani si na ně nestoupejte.

• Mycí prostředky pro myčky jsou nebezpečné. Řiďte se bezpečnostními pokyny uvedenými na balení mycího prostředku.

• Nepijte ani si nehrajte s vodou ve spotřebiči.

ČESKY 5

• Nádobí ze spotřebiče nevyjímejte, dokud se nedokončí program. Na nádobí mohou být zbytky mycího prostředku.

• Pokud během probíhajícího programu otevřete dvířka spotřebiče, může dojít k uvolnění horké páry.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

2.5 Obsluha

• Pro opravu spotřebiče kontaktujte autorizované servisní středisko. Doporučujeme používat pouze originální náhradní díly.

• Když budete kontaktovat autorizované servisní středisko, ujistěte se, že máte poznamenané následující informace, které lze nalézt na typovém štítku. Model: Výrobní číslo (PNC): Sériové číslo:

2.6 Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

Page 6

www.electrolux.com6

3. POPIS SPOTŘEBIČE

Horní deska

Horní ostřikovací rameno

Dolní ostřikovací rameno

Filtry

Typový štítek

Zásobník na sůl

Větrací otvor

Dávkovač leštidla

Dávkovač mycího prostředku

Košíček na příbory

Dolní koš

Horní koš

Page 7

4. OVLÁDACÍ PANEL

2 3

4 5

678

ČESKY 7

Tlačítko Zap/Vyp

Tlačítko Program

Kontrolky programů

Displej

Tlačítko Delay

4.1 Kontrolky

Kontrolka Popis

Tlačítko Start

Kontrolky

Tlačítko Option

Fáze mytí. Rozsvítí se během fáze mytí.

Fáze sušení. Rozsvítí se během fáze sušení.

Kontrolka TimeManager.

Kontrolka XtraDry.

Kontrolka stavu leštidla. Nikdy v průběhu programu nesvítí.

Kontrolka množství soli. Nikdy v průběhu programu nesvítí.

Page 8

www.electrolux.com8

5. PROGRAMY

Program Stupeň znečištění

Fáze programu Funkce

Druh náplně

• Normálně zneči‐ štěné

• Nádobí a příbory

• Předmytí

• Mytí 50 °C

• Oplachy

• TimeManager

• XtraDry

• Sušení

• Vše

• Nádobí, příbory, hrnce a pánve

• Předmytí

• Mytí od 45 °C do 70 °C

• XtraDry

• Oplachy

• Sušení

• Velmi znečiště‐ né

• Nádobí, příbory, hrnce a pánve

• Lehce znečiště‐ né

• Nádobí a příbory

• Čerstvě zneči‐ štěné

• Nádobí a příbory

Tento program nabízí nejúspornější spotřebu vody a energie při mytí normálně znečiště‐

ného nádobí a příborů. (Jedná se o standardní program pro zkušebny.)

Spotřebič zjistí stupeň znečištění a množství nádobí v koších. Automaticky pak nastaví

teplotu a množství vody, spotřebu energie a délku programu.

Tento program zahrnuje oplachovací fázi při vysoké teplotě, která zajišťuje lepší hygie‐ nické výsledky. Během oplachovací fáze zůstane teplota na hodnotě 70 °C po dobu nejmé‐ ně 10 minut.

U tohoto programu můžete umýt čerstvě znečištěné nádobí. Tento program nabízí dobré výsledky mytí při krátké délce programu.

S tímto programem můžete rychle opláchnout nádobí, aby se zabránilo přilepení zbytků jídla na nádobí a nepříjemnému zápachu vycházejícímu ze spotřebiče. Pro tento program nepoužívejte mycí prostředek.

• Vše • Předmytí

• Předmytí

• Mytí 70 °C

• Oplachy

• Sušení

• Mytí 50 °C nebo 55 °C

• Oplachy

• Mytí 60 °C nebo 65 °C

• Oplachy

• TimeManager

• XtraDry

5.1 Údaje o spotřebě

Program

Voda

(l)

Energie

(kWh)

Délka

(min)

9.9 0.932 195

7 - 12 0.6 - 1.4 40 - 150

Page 9

ČESKY 9

Program

Hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání v dodávce pro‐

udu, na zvolených funkcích a na množství nádobí.

5.2 Informace pro zkušebny

Pro všechny potřebné informace ohledně testu výkonnosti zašlete e-mail na:

[email protected]

6. NASTAVENÍ

6.1 Režim volby programu a

uživatelský režim

Když se spotřebič nachází v režimu volby programu, je možné nastavit program a přejít do uživatelského režimu.

V uživatelském režimu lze změnit následující nastavení:

• Stupeň změkčovače vody v závislosti na tvrdosti vody.

• Zapnutí či vypnutí zvukové signalizace na konci programu.

• Zapnutí nebo vypnutí signalizace prázdného dávkovače leštidla.

Tato nastavení se uloží, dokud je opět nezměníte.

Jak nastavit režim volby programu

Spotřebič se nachází v režimu volby programu, když svítí kontrolka programu

a na displeji se zobrazuje délka

programu.

Voda

(l)

13 - 15 1.3 - 1.5 140 - 160

8 - 9 1.0 - 1.2 55 - 65

9 0.9 30

4 0.1 14

Energie

(kWh)

Poznamenejte si výrobní číslo (PNC) uvedené na typovém štítku.

Když zapnete spotřebiče, obvykle se přepne do režimu volby programu. Nicméně, pokud se tak nestane, můžete režim volby programu aktivovat následujícím způsobem:

Současně stiskněte a podržte Program a Option, dokud se spotřebič nepřepne do režimu volby programu.

Délka

(min)

6.2 Změkčovač vody

Změkčovač vody odstraňuje z přiváděné vody minerály a soli, které by mohly mít škodlivé nebo nežádoucí účinky na výsledky mytí nebo na spotřebič.

Čím je obsah těchto minerálů vyšší, tím je voda tvrdší. Tvrdost vody se označuje v ekvivalentních stupních tvrdosti.

Změkčovač by měl být nastaven podle tvrdosti vody v místě vašeho bydliště. Tvrdost vody v místě vašeho bydliště zjistíte u místního vodárenského podniku. K zajištění dobrých výsledků mytí je důležité nastavit správný stupeň změkčovače vody.

Page 10

www.electrolux.com10

Tvrdost vody

Německé

stupně (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Nastavení z výroby.

Při tomto stupni sůl nepoužívejte.

Francouzské

stupně (°fH)

mmol/l Clarkovy

stupně

Nastavení změk‐

čovače vody

Pokud používáte kombinované tablety obsahující sůl a tvrdost vaší vody je nižší než 21 °dH, můžete nastavit nejnižší stupeň změkčovače vody. Vypne se tím kontrolka doplnění soli.

Pokud používáte standardní mycí prostředek nebo kombinované tablety bez soli, nastavte správný stupeň změkčovače vody, který udrží kontrolku doplnění soli zapnutou.

Jak nastavit stupeň změkčovače vody

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky prázdným displejem.

2. Stiskněte Program.

• Kontrolky a

zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální

nastavení: např. = stupeň 5.

, a s

3. Opětovným stisknutím Program změňte nastavení.

4. Potvrďte nastavení stisknutím tlačítka Zap/Vyp.

6.3 Signalizace prázdného

dávkovače leštidla

Je-li komora dávkovače leštidla prázdná, kontrolka dávkovače leštidla se rozsvítí a signalizuje, že je nutné leštidlo doplnit. Používáte-li kombinované mycí tablety, které obsahují leštidlo, a jste s výsledky sušení spokojeni, můžete signalizaci prázdného dávkovače leštidla vypnout. Pro dosažení nejlepších výsledků sušení však doporučujeme leštidlo vždy používat.

Používáte-li standardní mycí prostředek nebo kombinované tablety bez leštidla, signalizaci prázdného dávkovače leštidla zapněte.

Jak vypnout signalizaci prázdného dávkovače leštidla

Spotřebič musí být v režimu volby programu.

Page 11

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , a s prázdným displejem.

2. Stiskněte Option.

• Kontrolky a zhasnou.

• Kontrolka dále bliká.

• Na displeji se zobrazí aktuální

nastavení.

= signalizace prázdného

–

dávkovače leštidla je zapnutá.

–

= signalizace prázdného

3. Stisknutím Option změňte nastavení.

4. Potvrďte nastavení stisknutím tlačítka

dávkovače leštidla je vypnutá.

Zap/Vyp.

6.4 Zvuková signalizace

Zvuková signalizace zazní, když dojde k poruše spotřebiče. Tyto zvukové signály nelze vypnout.

Další zvuková signalizace se také spustí po dokončení programu. Tato zvuková signalizace je ve výchozím nastavení vypnutá, ale je možné ji zapnout.

ČESKY 11

Jak zapnout zvukovou signalizaci na konci programu

Spotřebič musí být v režimu volby programu.

1. Do uživatelského režimu přejdete současným stisknutím a podržením Delay a Start, dokud nezačnou blikat

kontrolky , a s prázdným displejem.

2. Stiskněte Delay

• Kontrolky a

zhasnou.

• Kontrolka

• Na displeji se zobrazí aktuální

nastavení:

– = Zvuková signalizace

vypnuta.

– = Zvuková signalizace

zapnuta.

3. Stisknutím Delay změňte nastavení.

4. Potvrďte nastavení stisknutím tlačítka

Zap/Vyp.

dále bliká.

7. FUNKCE

Před spuštěním programu je nutné pokaždé navolit požadované funkce. Během spuštěného programu již není možné funkce vypnout či zapnout.

Ne všechny funkce jsou vzájemně slučitelné. Pokud zvolíte neslučitelné funkce, spotřebič automaticky jednu nebo více z nich vypne. Zůstanou svítit pouze ukazatele těch funkcí, které jsou stále zapnuty.

7.1 XtraDry

Tuto funkci zapněte, chcete-li intenzivnější sušicí výkon. Použití této funkce může mít vliv na délku některých programů, spotřebu vody a teplotu posledního oplachu.

Funkce XtraDry není pojata jako trvalá a je nutné ji zvolit při každém cyklu.

Jak zapnout XtraDry

Stiskněte Option, dokud se nerozsvítí kontrolka .

Pokud tuto funkci nelze s daným programem použít, příslušná kontrolka se nerozsvítí nebo bude několik sekund rychle blikat a poté zhasne. Na displeji se zobrazí aktualizovaná délka programu.

7.2 TimeManager

Tato funkce zvyšuje tlak a teplotu vody. Mycí a sušicí fáze jsou kratší.

Celková délka programu se sníží o přibližně 50 %.

Page 12

www.electrolux.com12

Výsledky mytí jsou stejné jako u normální délky programu. Výsledky sušení se mohou snížit.

Jak zapnout TimeManager

Stiskněte Option, dokud se nerozsvítí kontrolka .

8. PŘED PRVNÍM POUŽITÍM

1. Ujistěte se, zda aktuální stupeň změkčovače vody odpovídá tvrdosti vaší vody. Pokud ne, nastavte stupeň změkčovače vody.

2. Naplňte zásobník na sůl.

3. Naplňte dávkovač leštidla.

4. Otevřete vodovodní kohoutek.

5. Spusťte program k odstranění všech

možných zbytků uvnitř spotřebiče. Nepoužívejte mycí prostředek a nevkládejte nic do košů.

Při spuštění programu může spotřebiči trvat až pět minut, než se zregeneruje pryskyřice ve změkčovači vody. Během této chvíle spotřebič vypadá, že nepracuje. Mycí fáze se spustí až po dokončení této procedury. Tato procedura se pravidelně opakuje.

8.1 Zásobník na sůl

POZOR!

Používejte pouze sůl pro myčky nádobí.

Sůl se používá k regeneraci pryskyřice ve změkčovači vody a k zajištění dobrých mycích výsledků při každodenním používání.

Jak doplnit zásobník na sůl

1. Otočením víčka proti směru hodinových ručiček otevřete zásobník na sůl.

2. Do zásobníku na sůl nalijte 1 l vody (pouze při prvním plnění).

3. Naplňte zásobník na sůl solí do myčky.

4. Odstraňte sůl, která se vysypala okolo zásobníku na sůl.

5. Zavřete zásobník na sůl otočením jeho víčka po směru hodinových ručiček.

Při plnění může ze zásobníku na sůl unikat voda nebo sůl. Nebezpečí koroze. Po naplnění zásobníku na sůl jí zabráníte spuštěním programu.

Page 13

A BD

ČESKY 13

8.2 Jak plnit dávkovač leštidla

9. DENNÍ POUŽÍVÁNÍ

1. Otevřete vodovodní kohoutek.

2. Stisknutím tlačítka Zap/Vyp zapněte

spotřebič. Zkontrolujte, zda je spotřebič v režimu volby programu.

• Pokud kontrolka stavu soli svítí, doplňte zásobník na sůl.

• Pokud kontrolka stavu leštidla svítí, doplňte dávkovač leštidla.

3. Naplňte koše.

4. Přidejte mycí prostředek.

5. Nastavte a spusťte správný program

pro daný druh náplně a stupeň znečištění.

POZOR!

Používejte pouze leštidlo pro myčky nádobí.

1. Stiskněte uvolňovací tlačítko (D) a otevřete víko (C).

2. Nalijte leštidlo (A), dokud kapalina nedosáhne hladiny „max“.

3. Rozlité leštidlo setřete savým hadříkem, aby se netvořilo přílišné množství pěny.

4. Zavřete víko. Ujistěte se, že se uvolňovací tlačítko zaklapne zpět.

Voličem můžete nastavit dávkované množství (B) jeho otočením do polohy 1 (nejmenší množství) až 4 nebo 6 (největší množství).

9.1 Použití mycího prostředku

Page 14

A D

www.electrolux.com14

1. Stiskněte uvolňovací tlačítko (B) a otevřete víko (C).

2. Mycí prostředek či tabletu vložte do komory (A).

3. Pokud program zahrnuje fázi

předmytí, přidejte trochu mycího prostředku do komory (D).

4. Zavřete víko. Ujistěte se, že se uvolňovací tlačítko zaklapne zpět.

9.2 Nastavení a spuštění

programu

Funkce Auto Off

Tato funkce snižuje spotřebu energie automatickým vypnutím nepracujícího spotřebiče.

Funkce se spustí:

• Po pěti minutách po dokončení

programu.

• Po pěti minutách, kdy nebyl spuštěn

žádný program.

Spuštění programu

1. Stisknutím tlačítka Zap/Vyp zapněte spotřebič. Zkontrolujte, zda je spotřebič v režimu volby programu.

2. Zavřete dvířka spotřebiče.

3. Několikrát stiskněte tlačítko Program, dokud se nerozsvítí

kontrolka vámi požadovaného programu.

Na displeji se zobrazí délka programu.

4. Zvolte použitelné funkce.

5. Stiskněte Start ke spuštění

programu.

• Rozsvítí se kontrolka mycí fáze.

• Délka programu se začne snižovat v krocích po jedné minutě.

Spuštění programu s odloženým startem

1. Nastavte program.

2. Opakovaně stiskněte Delay, dokud

se na displeji nezobrazí čas odloženého startu, který chcete nastavit (1 – 24 hodin).

Kontrolka zvoleného programu bliká.

3. Stiskněte Start.

4. Odpočet spustíte zavřením dvířek

spotřebiče.

Po dokončení odpočtu se program spustí a rozsvítí se kontrolka mycí fáze.

Otevření dvířek za chodu spotřebiče

Pokud otevřete dvířka během probíhajícího programu, spotřebič přeruší svůj chod. Může to mít vliv na spotřebu energie a délku programu. Když dvířka opět zavřete, bude spotřebič pokračovat od okamžiku přerušení.

Pokud dvířka otevřete během sušicí fáze na déle než 30 sekund, probíhající program se ukončí.

Zrušení odloženého startu během jeho odpočítávání

Když zrušíte odložený start, musíte opět nastavit program a jeho funkce.

Současně stiskněte a podržte Program a Option, dokud se spotřebič nepřepne do režimu volby programu.

Zrušení programu

Současně stiskněte a podržte Program a Option, dokud se spotřebič nepřepne do režimu volby programu.

Page 15

Před spuštěním nového programu zkontrolujte, zda je v dávkovači mycí prostředek.

Konec programu

Po dokončení mycího programu se na displeji zobrazí 0:00. Kontrolky fází nesvítí.

10. TIPY A RADY

ČESKY 15

Žádná tlačítka kromě tlačítka Zap/Vyp nesvítí.

1. Stiskněte tlačítko Zap/Vyp nebo vyčkejte, až funkce Auto Off automaticky vypne spotřebič. Pokud jste otevřeli dvířka před zapnutím Auto Off, spotřebič se automaticky vypne.

2. Zavřete vodovodní kohoutek.

10.1 Obecné informace

Následující rady zajistí optimální výsledky mytí a sušení při každodenním používání a také pomohou chránit životní prostředí.

• Z nádobí odstraňte větší zbytky jídla, které dejte do odpadu.

• Nádobí neoplachujte ručně. V případě potřeby použijte program předmytí (jeli dostupný) nebo zvolte program s fází předmytí.

• Vždy využijte celý objem košů.

• Při plnění spotřebiče se ujistěte, že na nádobí všude dosáhne voda vycházející z trysek ostřikovacího ramene. Ujistěte se, že se kusy nádobí nedotýkají nebo nepřekrývají.

• Můžete používat odděleně mycí prostředek, leštidlo a sůl nebo můžete používat kombinované tablety (např. „3 v 1“, „4 v 1“, „Vše v 1“). Řiďte se pokyny na balení.

• Nastavte a program pro daný druh náplně a stupeň zašpinění. Program ECO nabízí nejúspornější spotřebu vody a energie při mytí normálně znečištěného nádobí a příborů.

10.2 Použití soli, leštidla a

mycího prostředku

• Používejte pouze sůl, leštidlo a mycí prostředek určený pro myčky nádobí. Jiné výrobky by mohly spotřebič poškodit.

• Kombinované tablety jsou obvykle vhodné v oblastech s vodou o tvrdosti do 21 °dH. V oblastech přesahujících tento limit je nutné použít kromě kombinovaných tablet také leštidlo a sůl. V oblastech s tvrdou nebo velmi

tvrdou vodou však doporučujeme k dosažení nejlepších výsledků mytí a sušení používat samostatný mycí prostředek (prášek, gel, tablety bez doplňujících funkcí), leštidlo a sůl odděleně.

• Mycí tablety se u krátkých programů zcela nerozpustí. Abyste zabránili usazování zbytků mycího prostředku na nádobí, doporučujeme používat tablety s dlouhými programy.

• Nepoužívejte větší množství mycího prostředku, než je správné. Řiďte se pokyny na balení mycího prostředku.

10.3 Co dělat, pokud chcete

přestat používat mycí tablety

Než začnete odděleně používat mycí prostředek, sůl a leštidlo, proveďte následující postup.

1. Nastavte nejvyšší stupeň

změkčovače vody.

2. Ujistěte se, že je zásobník na sůl a

dávkovač leštidla plný.

3. Nastavte nejkratší program s

oplachovací fází. Nepoužívejte mycí prostředek a nevkládejte nic do košů.

4. Po dokončení programu nastavte

změkčovač vody na stupeň tvrdosti vody v místě vašeho bydliště.

5. Seřiďte dávkování leštidla.

6. Zapněte signalizaci prázdného

dávkovače leštidla.

10.4 Plnění košů

• Spotřebič používejte pouze k mytí nádobí, které je bezpečné mýt v myčce.

Page 16

www.electrolux.com16

• Do spotřebiče nevkládejte předměty vyrobené ze dřeva, rohoviny, hliníku, mědi nebo cínu.

• Nevkládejte do spotřebiče předměty, které sají vodu (houby, hadry).

• Z nádobí odstraňte větší zbytky jídla, které dejte do odpadu.

• Připálené zbytky jídel na nádobí nechte změknout.

• Duté nádobí (např. šálky, sklenice, hrnce) pokládejte dnem vzhůru.

• Přesvědčte se, že se sklenice vzájemně nedotýkají.

• Malé kusy nádobí a příbory vložte do košíčku na příbory.

• Lehké kusy vložte do horního koše. Dbejte na to, aby se jednotlivé kusy nádobí nehýbaly.

• Před spuštěním programu zkontrolujte, zda se ostřikovací ramena mohou volně otáčet.

10.5 Před spuštěním programu

Zkontrolujte, zda:

11. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!

Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

• Filtry jsou čisté a správně nainstalované.

• Víčko zásobníku na sůl je dotažené.

• Ostřikovací ramena nejsou zanesená.

• Je doplněna sůl do myčky a leštidlo (pokud nepoužíváte kombinované mycí tablety).

• Rozmístění nádobí v koších je správné.

• Program je vhodný pro daný druh náplně a stupeň znečištění.

• Používá se správné množství mycího prostředku.

10.6 Vyprazdňování košů

1. Nádobí před vyjmutím z myčky

nechte vychladnout. Horké nádobí se snadněji poškodí.

2. Nejprve vyprázdněte dolní koš a

teprve poté horní.

Na konci programu může být na stěnách a dvířkách spotřebiče voda.

Znečištěné filtry a ucpaná ostřikovací ramena snižují výsledky mytí. Pravidelně je kontrolujte a v případě potřeby je vyčistěte.

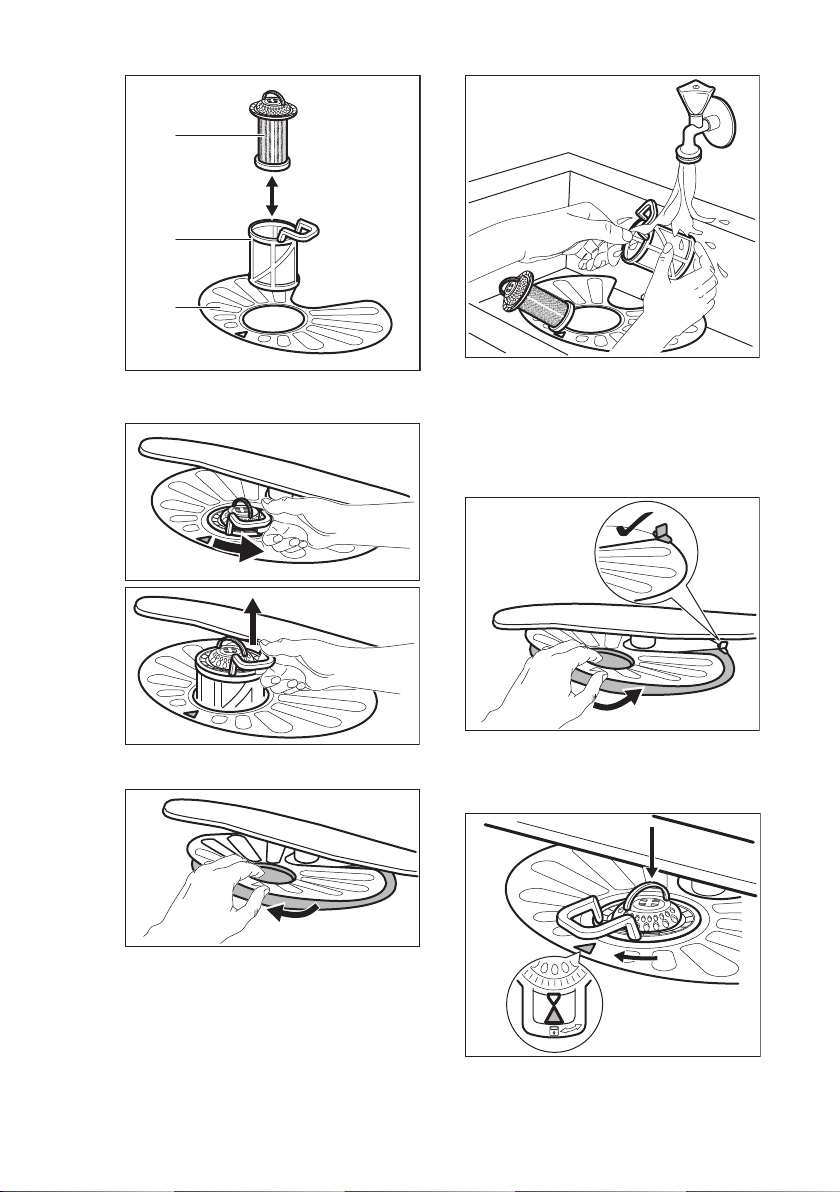

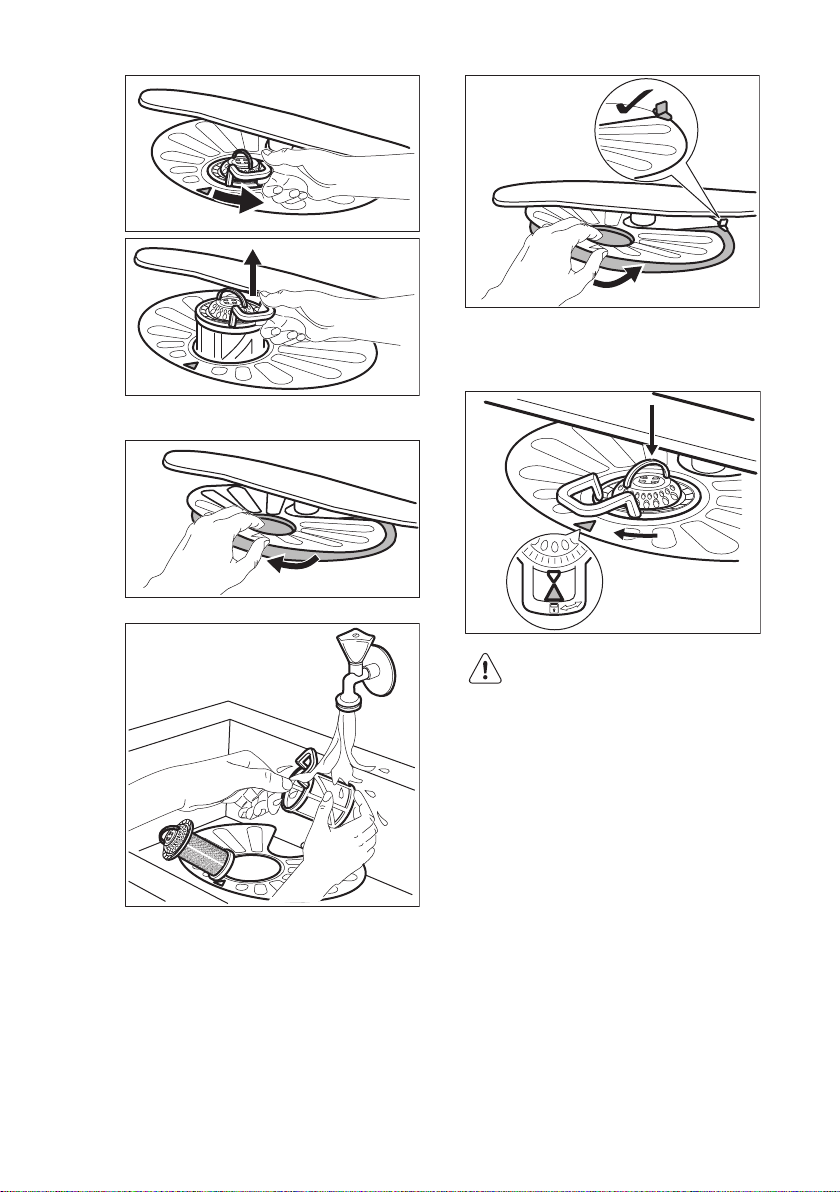

11.1 Čištění filtrů

Systém filtru se skládá ze tří částí.

1. Otočte filtrem (B) proti směru

hodinových ručiček a vyndejte jej.

Page 17

2. Vyndejte filtr (C) ze sestavy filtru (B).

3. Vyjměte plochý filtr (A).

4. Filtry omyjte.

ČESKY 17

7. Sestavte filtry (B) a (C).

8. Vložte zpět filtr (B) do plochého filtru

(A). Otočte jím po směru hodinových ručiček, dokud se nezajistí.

POZOR!

Nesprávné umístění filtrů může mít z následek špatné výsledky mytí a poškození spotřebiče.

11.2 Čištění ostřikovacích ramen

Ostřikovací ramena nevyjímejte. Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je úzkým špičatým předmětem.

5. Zkontrolujte, zda ve sběrné jímce nebo kolem ní nejsou žádné zbytky jídel a nečistot.

6. Vložte zpět plochý filtr (A). Ujistěte se, že je správně umístěn pod dvěma vodicími drážkami.

11.3 Čištění vnějších ploch

• Vyčistěte spotřebič vlhkým měkkým hadrem.

• Používejte pouze neutrální mycí prostředky.

• Nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpouštědla.

11.4 Čištění vnitřního prostoru

• Pečlivě očistěte spotřebič včetně pryžového těsnění dvířek vlhkým měkkým hadříkem.

• Pokud pravidelně používáte krátké programy, může uvnitř spotřebiče dojít k usazování mastnoty a vodního kamene. Aby k tomu nedocházelo, doporučujeme nejméně dvakrát měsíčně spustit dlouhý program.

• K uchování nejlepšího výkonu vašeho spotřebiče doporučujeme každý měsíc použít speciální čisticí

Page 18

www.electrolux.com18

prostředek pro myčky nádobí. Řiďte se pečlivě pokyny na balení výrobku.

12. ODSTRAŇOVÁNÍ ZÁVAD

Pokud spotřebič nezačne pracovat nebo se během provozu zastavuje. Než se obrátíte na autorizované servisní středisko, ověřte si, zda dokážete problém vyřešit sami pomocí informací uvedených v tabulce.

UPOZORNĚNÍ!

Nesprávně provedené opravy mohou mít za následek vážné ohrožení bezpečnosti uživatele. Jakékoliv opravy musí provést kvalifikovaný personál.

Problém a výstražný kód Možná příčina a řešení

Nelze zapnout spotřebič. • Ujistěte se, že je zástrčka zapojená do síťové zásuv‐

ky.

• Ujistěte se, že není poškozená domovní pojistka či ji‐ stič.

Nespustil se program. • Přesvědčte se, že jsou dvířka spotřebiče zavřená.

• Stiskněte Start.

• Pokud je nastaven odložený start, zrušte jej nebo vy‐ čkejte do konce odpočítávání.

• Spotřebič spustil regeneraci pryskyřice ve změkčova‐ či vody. Délka této procedury je přibližně pět minut.

U některých poruch se na displeji zobrazí výstražný kód.

Většinu problémů, které se objeví, lze vyřešit bez nutnosti kontaktovat autorizované servisní středisko.

Spotřebič se neplní vodou. Na displeji se zobrazí .

Spotřebič nevypouští vodu. Na displeji se zobrazí .

• Zkontrolujte, zda je vodovodní kohoutek otevřený.

• Ujistěte se, že není příliš malý tlak na přívodu vody. Ohledně těchto informací se obraťte na místní vodá‐ renský podnik.

• Ujistěte se, že není zanesený vodovodní kohoutek.

• Ujistěte se, že není zanesený filtr v přívodní hadici.

• Ujistěte se, že přívodní hadice není přehnutá či přiskřípnutá.

• Ujistěte se, že není zanesený sifon.

• Ujistěte se, že není zanesený filtr ve vypouštěcí hadi‐ ci.

• Ujistěte se, že není zanesený vnitřní systém filtrů.

• Ujistěte se, že vypouštěcí hadice není přehnutá či přiskřípnutá.

Page 19

Problém a výstražný kód Možná příčina a řešení

Je aktivován bezpečnostní systém proti vyplavení.

• Zavřete vodovodní kohoutek a obraťte se na autori‐ zované servisní středisko.

Na displeji se zobrazí .

Spotřebič se během chodu vícekrát zastaví a spustí.

• Nejde o závadu. Zajišťují se tím optimální výsledky mytí a úspora energie.

ČESKY 19

Program probíhá příliš dlouho.

• Ke zkrácení délky programu zvolte funkci TimeMana‐ ger.

• Pokud je nastavena funkce odloženého startu, zrušte nastavenou prodlevu nebo vyčkejte do konce odpo‐ čítávání.

Na displeji se zvýší zbýva‐

• Nejde o závadu. Spotřebič pracuje správně.

jící čas a přeskočí téměř na konec programu.

Menší únik z dvířek spotřebiče.

• Spotřebič není vyrovnaný. Povolte či utáhněte seřiditelné nožičky (je-li to možné).

• Dvířka spotřebiče nejsou vystředěná vzhledem k va‐ ně spotřebiče. Seřiďte zadní nožičku (je-li to možné).

Dvířka spotřebiče se obtí‐ žně zavírají.

• Spotřebič není vyrovnaný. Povolte či utáhněte seřiditelné nožičky (je-li to možné).

• Části nádobí přečnívají z košů.

Z vnitřku spotřebiče vychá‐ zí zvuky rachocení či kle‐ pání.

• Nádobí není správně rozmístěno v koších. Viz leták o plnění košů.

• Ujistěte se, že se mohou ostřikovací ramena volně otáčet.

Spotřebič vyhodí pojistky. • Nedostatečný příkon k současnému napájení všech

používaných spotřebičů. Zkontrolujte hodnoty proudu u zásuvky a pojistek nebo vypněte jeden z používa‐ ných spotřebičů.

• Vnitřní elektrická závada na spotřebiči. Kontaktujte autorizované servisní středisko.

Ohledně dalších možných příčin viz části „Před

prvním použitím“, „Denní používání“ nebo „Tipy a rady“.

Po kontrole spotřebiče jej vypněte a znovu zapněte. Pokud se problém objeví

znovu, obraťte se na autorizované servisní středisko.

Při výskytu výstražných kódů, které nejsou uvedené v tabulce, se obraťte na autorizované servisní středisko.

Page 20

www.electrolux.com20

12.1 Nádobí není dostatečně umyté nebo suché

Problém Možná příčina a řešení

Špatné výsledky mytí. • Viz „Denní používání“, „Tipy a rady“ a leták o

plnění košů.

• Používejte intenzivnější mycí programy.

• Vyčistěte trysky ostřikovacích ramen a filtr. Řiďte se částí „Čištění a údržba“.

Špatné výsledky sušení. • Nádobí bylo ponecháno příliš dlouho uvnitř

Na nádobí a skle jsou bílé šmouhy nebo modravý po‐ tah.

Na sklenicích a nádobí jsou skvrny a zaschlé vodní kap‐ ky.

Nádobí je mokré. • Nejlepších výsledků sušení dosáhnete, když za‐

zavřeného spotřebiče.

• Došlo leštidlo nebo je nedostatečné dávkování le‐ štidla. Nastavte dávkování leštidla na vyšší stupeň.

• Plastové předměty mohou vyžadovat osušení utěr‐ kou.

• Nejlepších výsledků sušení dosáhnete, když za‐ pnete funkci XtraDry.

• Doporučujeme vždy používat leštidlo, a to i společ‐ ně s kombinovanými mycími tabletami.

• Uvolňuje se příliš velké množství leštidla. Nastavte množství leštidla na nižší stupeň.

• Nadměrné množství mycího prostředku.

• Uvolňuje se příliš malé množství leštidla. Nastavte množství leštidla na vyšší stupeň.

• Příčinou může být kvalita leštidla.

pnete funkci XtraDry.

• Program neobsahuje sušicí fázi nebo obsahuje po‐ uze sušicí fázi při nízké teplotě.

• Dávkovač leštidla je prázdný.

• Příčinou může být kvalita leštidla.

• Příčinou může být kvalita mycích tablet. Zkuste ji‐ nou značku nebo zapněte dávkovač leštidla a pou‐ žijte leštidlo spolu s mycími tabletami.

• Nechte dvířka myčky na nějakou dobu pootevřená, a teprve potom nádobí vyjměte.

Vnitřek spotřebiče je vlhký. • Nejedná se o závadu spotřebiče. Způsobuje to

Během mytí dochází k nad‐ měrnému pěnění.

vlhkost vzduchu, který kondenzuje na stěnách spotřebiče.

• Používejte pouze mycí prostředek pro myčky nád‐ obí.

• Dochází k úniku leštidla z dávkovače. Kontaktujte autorizované servisní středisko.

Page 21

ČESKY 21

Problém Možná příčina a řešení

Na příborech jsou stopy rzi. • Ve vodě používané k mytí je příliš mnoho soli. Viz

„Nastavení změkčovače vody“.

• Příbory ze stříbra a nerezové oceli byly vloženy do‐ hromady. Vyvarujte se vložení stříbrných a nerezo‐ vých příborů blízko sebe.

Po dokončení programu jsou v dávkovači zbytky mycího prostředku.

Zápach uvnitř spotřebiče. • Viz „Čištění vnitřního prostoru“.

Usazeniny vodního kamene na nádobí, ve vaně nebo na vnitřní straně dvířek.

Matné, zbarvené či naštíp‐ nuté nádobí.

Ohledně dalších možných příčin viz části „Před

prvním použitím“, „Denní používání“ nebo „Tipy a rady“.

• Mycí tableta se vzpříčila v dávkovači, a proto neby‐ la plně rozpuštěna vodou.

• Voda nemůže vymýt mycí prostředek z dávkovače. Ujistěte se, že není ostřikovací rameno zablokova‐ né či ucpané.

• Ujistěte se, že nádobí v koši nebrání víčku dávko‐ vače mycího prostředku v otevření.

• Viz „Nastavení změkčovače vody“.

• Ujistěte se, že do spotřebiče vkládáte pouze nád‐ obí, které lze bezpečně mýt v myčce nádobí.

• Koš plňte a vyprazdňujte opatrně. Viz leták o plnění košů.

• Křehké kusy nádobí vložte do horního koše.

13. TECHNICKÉ INFORMACE

Rozměry Šířka / výška / hloubka

Připojení k elektrické síti

Tlak přívodu vody Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

Přívod vody Studená nebo teplá vo‐

Kapacita Jídelní soupravy 13

Příkon Režim zapnuto (W) 5.0

(mm)

Napětí (V) 200 - 240

Frekvence (Hz) 50 / 60

600 / 850 / 625

max. 60 °C

Page 22

www.electrolux.com22

Příkon Režim vypnuto (W) 0.10

Ohledně ostatních údajů viz typový štítek.

Pokud odebíráte horkou vodu z alternativních zdrojů (např. solární panely, větrná ener‐

gie), použijte tuto horkou vodu ke snížení spotřeby energie.

14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Page 23

SISUKORD

1. OHUTUSTEAVE...............................................................................................24

2. OHUTUSJUHISED........................................................................................... 25

3. SEADME KIRJELDUS......................................................................................27

4. JUHTPANEEL ................................................................................................. 28

5. PROGRAMMID.................................................................................................29

6. SEADED...........................................................................................................30

7. VALIKUD.......................................................................................................... 32

8. ENNE ESIMEST KASUTAMIST....................................................................... 33

9. IGAPÄEVANE KASUTAMINE.......................................................................... 34

10. VIHJEID JA NÄPUNÄITEID............................................................................36

11. PUHASTUS JA HOOLDUS............................................................................ 37

12. VEAOTSING...................................................................................................39

13. TEHNILISED ANDMED.................................................................................. 42

SULLE MÕELDES

Täname teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille loomisel on rakendatud pikaaegset asjatundlikku kogemust ja uuenduslikkust. Nutika ja stiilse disaini kõrval ei ole unustatud ka teid. Ükskõik, millal te seda ka ei kasuta – suurepärastes tulemustes võite te alati kindel olla. Teretulemast Electroluxi.

Külastage meie veebisaiti:

Kasutusnõuanded, brošüürid, veaotsing, teave teeninduse kohta:

www.electrolux.com/webselfservice

EESTI

Registreerige oma toode parema teeninduse saamiseks:

www.registerelectrolux.com

Ostke lisaseadmeid, tarvikuid ja originaalvaruosi:

www.electrolux.com/shop

KLIENDITEENINDUS

Soovitame alati kasutada originaalvaruosi. Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed. Mudel, tootenumber (PNC), seerianumber. Andmed leiate andmesildilt.

Hoiatus / oluline ohutusinfo Üldine informatsioon ja nõuanded Keskkonnateave

Jäetakse õigus teha muutusi.

Page 24

www.electrolux.com24

1. OHUTUSTEAVE

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja ohustatud inimeste turvalisus

• Üle 8-aastased lapsed ning füüsilise, sensoorse või

vaimupuudega inimesed või kogemuste ega teadmisteta isikud võivad seda seadet kasutada järelvalve all juhul, kui neid on juhendatud seadet turvaliselt kasutama ning nad mõistavad seadme kasutamisega kaasnevaid võimalikke ohte.

• Ärge lubage lastel seadmega mängida.

• Hoidke pesuained lastele kättesaamatuna.

• Hoidke lapsed ja lemmikloomad seadme uksest

eemal, kui see on avatud.

• Ilma järelvalveta ei tohi lapset seadet puhastada ega

hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud kasutamiseks koduses

majapidamises või muudes sarnastes kohtades, näiteks:

– talumajapidamistes, personalile mõeldud köökides

kauplustes, kontorites ja mujal;

– hotellides, motellides ja muudes majutuskohtades.

• Ärge muutke seadme tehnilisi omadusi.

• Kasutatava vee surve (minimaalne ja maksimaalne)

peab jääma vahemikku 0.5 (0.05) / 8 (0.8) baari (Mpa)

• Järgige kohalikku maksimaalset 13 taset.

• Kui toitejuhe on vigastatud, laske see ohutuse mõttes

välja vahetada tootja, selle volitatud hooldekeskuses või lihtsalt kvalifitseeritud isiku poolt.

Page 25

• Pange noad ja teravate otsadega söögiriistad

söögiriistade korvi otsaga allapoole või horisontaalasendisse.

• Ärge jätke seadme ust lahti; vastasel korral võib keegi

selle otsa komistada.

• Enne mis tahes hooldust lülitage seade alati välja ja

eemaldage toitepistik pistikupesast.

• Ärge kasutage seadme puhastamiseks vee- ja/või

aurupihustit.

• Põhjal olevaid ventilatsiooniavasid (kui need on

olemas) ei tohi vaipkattega tõkestada.

• Seade tuleb veevarustusega ühendada kaasasolevate

uute voolikukomplektide abil. Vanu voolikukomplekte kasutada ei tohi.

2. OHUTUSJUHISED

EESTI 25

2.1 Paigaldamine

• Eemaldage pakend ja transpordipoldid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Ärge paigaldage seadet ruumi, mille temperatuur on alla 0 °C.

• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.

• Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga.

• Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.

• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist.

Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Seadet välja lülitades ärge tõmmake toitekaablist. Hoidke alati kinni toitepistikust.

• See seade vastab EÜ direktiividele.

• Ainult UK-s ja Iirimaal. Seadmel on 13-ampriline voolupistik. Kui peate toitepistikus kaitset vahetama, kasutage järgmist kaitset: 13 amp ASTA (BS 1362).

2.3 Veeühendus

• Vältige veevoolikute kahjustamist.

• Enne ühendamist uute või pikalt kasutamata torudega või pärast parandustöid või uute seadeldiste (nt veemõõdikute) paigaldamist laske veel mõnda aega voolata, kuni see on puhas ja selge.

• Seadme esmakordsel kasutamisel ja pärast seda kontrollige, ega kuskil pole lekkeid.

• Vee sisselaskevoolikul on kaitseklapp ja kattega sisemine toitejuhe.

Page 26

www.electrolux.com26

HOIATUS!

Ohtlik pinge.

• Kui vee sisselaskevoolik on kahjustada saanud, eemaldage pistik koheselt seinakontaktist. Vee sisselaskevooliku asendamiseks võtke ühendust hoolduskeskusega.

• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.

2.5 Hooldus

• Seadme remontimiseks võtke ühendust tootja volitatud hoolduskeskusega. Soovitame alati kasutada ainult originaalvaruosi.

• Hooldusesse pöördumisel veenduge, et teil on olemas järgnev andmeplaadil kirjas olev teave. Mudel: PNC: Seerianumber:

2.6 Jäätmekäitlus

2.4 Kasutamine

• Ärge avatud uksel istuge ega seiske.

• Nõudepesumasina pesuained on ohtlikud. Järgige pesuainepakendil olevaid kasutusjuhiseid.

• Ärge jooge ega kasutage seadmes olnud vett.

• Ärge eemaldage nõusid seadmest enne, kui programm on lõppenud. Nõudele võib olla jäänud pesuainet.

• Kui avate ukse pesuprogrammi töötamise ajal, võib ukse vahelt välja paiskuda kuuma auru.

HOIATUS!

Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.

• Lõigake toitekaabel seadme küljest lahti ja visake ära.

• Eemaldage seadme ukse fiksaator, et vältida laste ja loomade seadmesse lõksujäämist.

Page 27

3. SEADME KIRJELDUS

EESTI 27

Tööpind

Ülemine pihustikonsool

Alumine pihustikonsool

Filtrid

Andmesilt

Soolamahuti

Ventilatsiooniava

Loputusvahendi jaotur

Pesuaine jaotur

Söögiriistade korv

Alumine korv

Ülemine korv

Page 28

2 3

4 5

678

www.electrolux.com28

4. JUHTPANEEL

Sisse/välja-nupp

Program-nupp

Programmide indikaatorid

Ekraan

Delay-nupp

4.1 Indikaatorid

Indikaator Kirjeldus

Pesufaas. Süttib pesufaasi töötamise ajal.

Kuivatusfaas. Süttib kuivatusfaasi ajal.

TimeManager-indikaator.

XtraDry-indikaator.

Loputusvahendi indikaator. Programmi töötamise ajal on see indikaa‐ tor alati väljas.

Soolaindikaator. Programmi töötamise ajal on see indikaator alati väl‐ jas.

Start-nupp

Indikaatorid

Option-nupp

Page 29

5. PROGRAMMID

EESTI 29

Programm Määrdumisaste

Programmi faasid Funktsioonid

Nõude tüüp

• Tavaline määr‐ dumine

• Lauanõud ja söögiriistad

• Kõik

• Lauanõud, söö‐ giriistad, potid ja pannid

• Eelpesu

• Pesu 50 °C

• Loputused

• Kuivatamine

• Eelpesu

• Pesu alates 45 °C kuni 70 °C

• Loputused

• TimeManager

• XtraDry

• Kuivatamine

• Tugev määrdu‐ mine

• Lauanõud, söö‐ giriistad, potid ja

• Eelpesu

• Pesu 70 °C

• Loputused

• Kuivatamine

• TimeManager

• XtraDry

pannid

• Kerge määrdu‐ mine

• Lauanõud ja

• Pesu 50 °C või 55 °C

• Loputused

• XtraDry

söögiriistad

• Värske määrdu‐ mine

• Lauanõud ja

• Pesu 60 °C või 65 °C

• Loputused

• XtraDry

söögiriistad

Selle programmiga kasutate te tavalise määrdumisastmega lauanõude ja söögiriistade pesemiseks vett ja energiat kõige efektiivsemalt. (See on standardprogramm testimisasu‐ tustele.)

Seade tunneb ära korvides olevate esemete määrdumisastme ja koguse. Vee tempera‐ tuuri ja kogust, energiatarvet ja programmi kestust reguleeritakse automaatselt.

Selle programmi puhul kasutatakse paremate hügieeniliste tulemuste saavutamiseks lo‐ putamisel kõrget temperatuuri. Loputusfaasis püsib temperatuur 70 °C juures vähemalt 10 minutit.

See programm sobib äsja kasutatud nõude pesemiseks. Seda kasutades saate head pe‐ sutulemused lühikese ajaga.

Selle programmiga saate nõusid kiiresti loputada, et takistada toidujääkide kuivamist nõu‐ de külge ja hoida ära ebameeldiva lõhna tekkimist. Ärge kasutage selle programmi puhul pesuainet.

• Kõik • Eelpesu

Page 30

www.electrolux.com30

5.1 Tarbimisväärtused

Programm

Veesurve ja -temperatuur, elektripinge kõikumine, erinevad valikud ja nõude kogus või‐

vad tarbimisväärtusi mõjutada.

5.2 Teave testimisasutustele

Kogu vajaliku teabe saamiseks testimise kohta saatke meilisõnum aadressile:

[email protected]

6. SEADED

6.1 Programmi valiku režiim ja

kasutajarežiim

Kui seade on programmi valimise režiimis, saab valida sobiva programmi ja sisestada kasutajarežiimi.

Kasutajarežiimis saab muuta järgmisi seadeid:

• Veepehmendaja taset vastavalt vee karedusele.

• Programmi lõpus kõlavate helisignaalide sisse- või väljalülitamist.

• Tühja loputusvahendi jaoturi märguande sisse- või väljalülitamist.

Need seaded salvestatakse seniks, kuni te neid uuesti muudate.

Programmi valimise režiimi valimine

Seade on programmi valimise režiimis siis, kui programmi indikaator

Vesi

(l)

9.9 0.932 195

7 - 12 0.6 - 1.4 40 - 150

13 - 15 1.3 - 1.5 140 - 160

8 - 9 1.0 - 1.2 55 - 65

9 0.9 30

4 0.1 14

Energia

(kWh)

Pange kirja tootenumber (PNC), mis asub andmeplaadil.

põleb ja ekraanil kuvatakse programmi kestus.

Kui te seadme sisse lülitate, on see tavaliselt programmi valimise režiimis. Kui see nii aga pole, saate programmi valimise režiimi sisse lülitada järgmiselt:

Vajutage ja hoidke samaaegselt Program ja Option, kuni seade jõuab programmi valimise režiimi.

Kestus

(min)

6.2 Veepehmendaja

Veepehmendaja eemaldab vees olevad mineraalid, mis halvendavad nii pesutulemust kui ka seadet ennast.

Mida kõrgem on mineraalide tase, seda karedam on vesi. Vee karedust mõõdetakse vastavate skaaladega.

Veepehmendajat tuleks reguleerida vastavalt teie piirkonna vee karedusele. Teavet oma piirkonna vee kareduse kohta saate kohalikult vee-ettevõttelt. Heade pesutulemuste saamiseks tuleb kindlasti valida õige veepehmendaja tase.

Page 31

Vee karedus

Saksa kraadid

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Tehaseseade.

Selle taseme puhul ärge soola kasutage.

Prantsuse

kraadid (°fH)

mmol/l Clarke'i

kraadid

EESTI 31

Veepehmendaja

tase

Kui kasutate soola sisaldavaid multitablette ja kasutatava vee karedus on alla 21°dH, võite valida madalama veepehmendaja taseme. See lülitab soola lisamise indikaatori välja.

Kui kasutate tavalist pesuainet või ilma soolata multitablette, valige selline vee kareduse tase, mis hoiab soola lisamise indikaatori sisselülitatuna.

Veepehmendi taseme valimine

Seade peab olema programmi seadistamise režiimis.

1. Kasutajarežiimi sisestamiseks vajutage ja hoidke korraga Delay ja

Start, kuni indikaatorid

ekraan läheb pimedaks.

2. Vajutage Program.

• Indikaatorid ja

• Indikaator jätkab vilkumist.

• Ekraanil kuvatakse olemasolev

ja hakkavad vilkuma ja

kustuvad.

seade: nt

= tase 5.

3. Seade muutmiseks vajutage korduvalt Program-nuppu.

4. Seade kinnitamiseks vajutage sisse/ välja-nuppu.

6.3 Loputusvahendi puudumise

märguanne

Kui loputusvahendi mahuti on tühi, annab loputusvahendi puudumise indikaator sellest märku. Kui te kasutate loputusainet sisaldavaid multitablette ja olete kuivatustulemustega rahul, võite te selle märguande välja lülitada. Parimate kuivatustulemuste tagamiseks on siiski soovitatav alati kasutada loputusvahendit.

Kui te kasutate tavapärast pesuainet või loputusvahendit mitte sisaldavaid multitablette, lülitage loputusvahendi täitmise märguanne sisse, et see oleks pidevalt saadaval.

Tühja loputusvahendi jaoturi märguande väljalülitamine

Seade peab olema programmi valimise režiimis.

Page 32

www.electrolux.com32

1. Kasutajarežiimi sisestamiseks vajutage ja hoidke korraga Delay ja

Start, kuni indikaatorid ,

ekraan läheb tühjaks.

2. Vajutage Option.

• Indikaatorid ja

• Indikaator

• Ekraanil kuvatakse kehtiv seade.

3. Seade muutmiseks vajutage Option.

4. Seade kinnitamiseks vajutage sisse/

välja-nuppu.

ja hakkavad vilkuma ja

kustuvad.

jätkab

vilkumist.

– = tühja loputusvahendi

jaoturi märguanne on sisse lülitatud.

– = tühja loputusvahendi

jaoturi märguanne on välja lülitatud.

6.4 Helisignaalid

Helisignaalid kõlavad siis, kui seadmel tekib rike. Neid helisignaale ei ole võimalik välja lülitada.

Programmi lõpus kõlab samuti helisignaal. Vaikeseadena on see

signaal välja lülitatud, aga seda on võimalik sisse lülitada.

Programmi lõpus kõlava helisignaali sisse lülitamine

Seade peab olema programmi seadistamise režiimis.

1. Kasutajarežiimi sisestamiseks vajutage ja hoidke korraga Delay ja

Start, kuni indikaatorid ,

ja hakkavad vilkuma ja

ekraan läheb pimedaks.

2. Vajutage samaaegselt Delay

• Indikaatorid ja

kustuvad.

• Indikaator jätkab vilkumist.

• Ekraanil kuvatakse olemasolev

seade:

– = helisignaal on väljas. – = helisignaal on sees.

3. Seadistuse muutmiseks vajutage nuppu Delay.

4. Seade kinnitamiseks vajutage sisse/ välja-nuppu.

7. VALIKUD

Sobivad valikud tuleb sisse lülitada iga kord, kui te programmi käivitate. Programmi töösoleku ajal valikuid sisse ega välja lülitada ei saa.

Kõik valikud omavahel ei sobi. Kui olete sisse lülitanud omavahel sobimatud valikud, lülitab seade automaatselt neist ühe või rohkem välja. Põlema jäävad ainult sisselülitatud valikute indikaatorid.

7.1 XtraDry

Lülitage see valik sisse, kui soovite kuivatustulemusi parandada. Selle valiku kasutamine võib mõjutada mõne

programmi kestust, veetarvet ja viimase loputuse temperatuuri.

Valik XtraDry ei ole püsiv ja seetõttu tuleb see iga tsükli jaoks eraldi sisse lülitada.

XtraDry sisselülitamine

Vajutage Option, kuni süttib indikaator. Kui valik programmiga ei sobi, ei sütti ka vastav indikaator (või vilgub kiiresti paar sekundit ja kustub siis). Ekraan näitab programmi uuendatud kestust.

7.2 TimeManager

See valik tõstab veesurvet ja temperatuuri. Pesu- ja kuivatusfaasid on lühemad.

Page 33

Programmi kogukestus väheneb ligikaudu 50%.

Pesutulemus on sama mis tavalise programmi kestuse puhulgi. Kuivatustulemused võivad olla kehvemad.

Kui valik programmiga ei sobi, ei sütti ka vastav indikaator (või vilgub kiiresti paar sekundit ja kustub siis). Ekraan näitab programmi uuendatud kestust.

TimeManager sisselülitamine

Vajutage Option, kuni süttib indikaator.

8. ENNE ESIMEST KASUTAMIST

EESTI 33

1. Kontrollige, kas veepehmendaja on reguleeritud vastavalt teie piirkonna vee karedusele. Kui mitte, reguleerige veepehmendaja taset.

2. Täitke soolamahuti.

3. Täitke loputusvahendi jaotur.

4. Keerake veekraan lahti.

5. Käivitage programm, et eemaldada

kõik seadmes leiduda võivad tootmisjäägid. Ärge kasutage pesuainet ega pange midagi korvidesse.

Programmi käivitamisel kulub seadmel veepehmendajas sisalduva vaigu aktiveerimiseks kuni 5 minutit. Võib jääda mulje, et seade ei tööta. Pesutsükkel käivitub alles pärast selle toimingu lõppemist. Toimingut korratakse perioodiliselt.

8.1 Soolamahuti

ETTEVAATUST!

Kasutage ainult nõudepesumasinate jaoks mõeldud soola.

Soola kasutatakse veepehmendaja vaigu aktiveerimiseks ja igapäevases kasutuses heade pesutulemuste tagamiseks.

Soolamahuti täitmine

1. Keerake soolamahuti korki vastupäeva ja võtke see välja.

2. Valage soolamahutisse 1 liiter vett (ainult esimesel korral).

3. Täitke soolamahuti nõudepesumasina soolaga.

4. Eemaldage sool soolamahuti avause ümbert.

5. Soolamahuti sulgemiseks keerake soolamahuti korki päripäeva.

Vesi ja sool võivad soolamahutist täitmise ajal välja tulla. Korrosioonioht! Selle vältimiseks käivitage pärast soolamahuti täitmist programm.

Page 34

A BD

www.electrolux.com34

8.2 Loputusvahendi jaoturi

sisselülitamine

9. IGAPÄEVANE KASUTAMINE

ETTEVAATUST!

Kasutage vaid nõudepesumasina jaoks mõeldud loputusvahendit.

1. Vajutage avamisnuppu (D), et avada kaas (C).

2. Kallake loputusvahend jaoturisse (A), kuni vedelik jõuab tasemeni "max".

3. Eemaldage mahaläinud loputusvahend imava lapiga, et ei tekiks liiga palju vahtu.

4. Sulgege kaas. Veenduge, et vabastusnupp lukustub asendisse.

Aine eraldumiskogust määravat valikunuppu (B) saate keerata asendite 1 (väikseim kogus) ja 4 või 6 (suurim kogus) vahel.

1. Keerake veekraan lahti.

2. Vajutage sisse/välja-nuppu, et seade

9.1 Pesuaine kasutamine

käivitada. Veenduge, et seade on programmi valimise režiimis.

• Kui soolaindikaator põleb, täitke soolamahuti.

• Kui loputusvahendi indikaator põleb, täitke loputusvahendi jaotur.

3. Pange nõud korvidesse.

4. Lisage pesuaine.

5. Määrake ja käivitage nõude tüübile ja

määrdumisastmele vastav programm.

Page 35

A D

1. Vajutage avamisnuppu (B), et avada kaas (C).

2. Pange pesuaine (pulber või tabletid) lahtrisse (A).

3. Kui programmil on eelpesutsükkel, pange väike kogus pesuainet ka lahtrisse (D).

4. Sulgege kaas. Veenduge, et vabastusnupp lukustub asendisse.

9.2 Programmi valimine ja

käivitamine

Funktsioon Auto Off

See funktsioon võimaldab vähendada energiatarbimist, lülitades mittetöötava seadme automaatselt välja.

Funktsioon käivitub:

• 5 minutit pärast pesuprogrammi

lõppu.

• Kui 5 minuti jooksul ei ole programm

käivitunud.

Programmi käivitamine

1. Vajutage sisse/välja-nuppu, et seade käivitada. Veenduge, et seade on programmi valimise režiimis.

2. Sulgege seadme uks.

3. Vajutage korduvalt nuppu Program,

kuni sobiva programmi indikaator süttib.

Ekraanil kuvatakse programmi kestus.

4. Valige saadaolevad funktsioonid.

5. Vajutage Start, et programm

käivitada.

• Süttib pesufaasi indikaator.

EESTI 35

• Programmi kestuse näit hakkab vähenema 1-minutiliste sammudega.

Programmi käivitamine viitkäivitusega

1. Valige programm.

2. Vajutage järjest Delay-nuppu, kuni

ekraanil kuvatakse soovitud viitkäivituse aeg (1 kuni 24 tundi).

Valitud programmi indikaator vilgub.

3. Vajutage Start.

4. Pöördloenduse käivitamiseks

sulgege seadme uks.

Kui pöördloendus on lõppenud, käivitub programm ja pesufaasi indikaator süttib.

Ukse avamine seadme töö ajal

Kui avate ukse programmi töösoleku ajal, peatub seadme töö. See võib suurendada energiatarbimist ja pikendada programmi kestust. Kui panete ukse uuesti kinni, jätkub seadme töö kohast, kus see katkes.

Kui kuivatusfaasi ajal avatakse uks kauemaks kui 30 sekundit, lülitub käimasolev programm välja.

Viitkäivituse tühistamine pöördloenduse ajal

Viitkäivituse tühistamisel tuleb programm ja valikud uuesti valida.

Vajutage ja hoidke samaaegselt Program ja Option, kuni seade jõuab programmi valimise režiimi.

Programmi tühistamine

Vajutage ja hoidke samaaegselt Program ja Option, kuni seade jõuab programmi valimise režiimi.

Enne uue programmi käivitamist veenduge, et pesuaine jaoturis on pesuainet.

Page 36

www.electrolux.com36

Programmi lõpp

Kui programm on lõppenud, kuvatakse ekraanil 0:00. Faaside indikaatorid on kustunud.

Kõik nupud on passiivsed (välja arvatud sisse/välja-nupp).

10. VIHJEID JA NÄPUNÄITEID

1. Vajutage sisse/välja-nuppu või

oodake, kuni funktsioon Auto Off seadme automaatselt välja lülitab. Kui avate ukse enne funktsiooni Auto Off sisselülitamist, lülitub seade automaatselt välja.

2. Sulgege veekraan.

10.1 Üldteave

Järgmisi näpunäiteid järgides saavutate igapäevasel kasutamisel parimad pesuja kuivatustulemused ning aitate säästa keskkonda.

• Enne masinasse panekut eemaldage nõudelt suurem mustus.

• Ärge loputage nõusid eelnevalt käsitsi. Vajadusel kasutage eelpesuprogrammi (kui see on olemas) või valige mõni eelpesuga programm.

• Kasutage alati ära kogu korvide ruum.

• Seadme täitmisel veenduge, et kõik nõud oleks paigutatud selliselt, et pihustikonsoolidest eralduv vesi pääseks neile juurde ja saaks neid pesta. Kontrollige, et nõud ei puutu üksteise vastu ega ole üksteise peal.

• Pesemisel võib kasutada eraldi nõudepesumasina-pesuainet, loputusvahendit ja -soola, või ka multitablette (nt ''3in1'', ''4in1'', ''All in 1''). Järgige pakendil olevaid juhiseid.

• Valige nõude tüübile ja määrdumisastmele vastav programm. Programmiga ECO kasutate te tavalise määrdumisastmega lauanõude ja söögiriistade pesemiseks vett ja energiat kõige efektiivsemalt.

10.2 Soola, loputusvahendi ja

pesuaine kasutamine

• Kasutage ainult nõudepesumasina jaoks mõeldud soola, loputusvahendit ja pesuainet. Teised tooted võivad seadet kahjustada.

• Multitablette sobib kasutada piirkondades, mille veekaredus on kuni 21 °dH. Piirkondades, kus see tase on kõrgem, tuleks

multitablettidele lisaks kasutada ka loputusvahendit ja soola. Piirkondades, kus vesi on kare või väga kare, on parima pesu- ja kuivatustulemuse saamiseks soovitatav kasutada eraldi nii pesuainet (lisaomadusteta pulbrit, geeli või tablette), loputusvahendit kui ka soola.

• Lühikeste programmidega ei jõua pesuainetabletid täielikult lahustuda. Et nõudele ei jääks pesuainejääke, soovitatakse pesuainetablette kasutada ainult pikkade programmidega.

• Ärge kasutage pesuainet rohkem, kui ette nähtud. Vt pesuaine pakendil olevaid juhiseid.

10.3 Kuidas lõpetada

multitablettide kasutamine

Enne pesuaine, soola ja loputusvahendi eraldi kasutamist tehke järgmist.

1. Valige kõrgeim veepehmendaja tase.

2. Veenduge, et soolamahuti ja

loputusvahendi jaotur on täis.

3. Käivitage lühim loputusfaasiga

programm. Ärge kasutage pesuainet ega pange midagi korvidesse.

4. Kui pesuprogramm on lõppenud,

kohandage veepehmendaja vastavalt oma piirkonna vee karedusele.

5. Reguleerige eraldatava

loputusvahendi kogust.

6. Lülitage sisse loputusvahendi

puudumise märguanne.

10.4 Korvide täitmine

• Kasutage seadet ainult nõudepesumasinakindlate nõude pesemiseks.

Page 37

• Ärge pange seadmesse puust,

sarvest, alumiiniumist, tinast ega vasest esemeid.

• Ärge pange seadmesse vett imavaid esemeid (käsnu või lappe).

• Enne masinasse panekut eemaldage nõudelt suurem mustus.

• Enne pesemist leotage kõrbenud kohad nõude küljest lahti.

• Asetage õõnsad esemed (tassid, klaasid ja pannid) masinasse avausega allapoole.

• Veenduge, et klaasid ei puutuks omavahel kokku.

• Pange söögiriistad ja väiksemad esemed söögiriistade korvi.

• Pange kerged esemed ülemisse korvi. Veenduge, et esemed liikuma ei pääseks.

• Enne programmi käivitamist veenduge, et pihustikonsool saab vabalt liikuda.

10.5 Enne programmi

käivitamist

Veenduge järgmises:

11. PUHASTUS JA HOOLDUS

EESTI 37

• Filtrid on puhtad ja õigesti paigaldatud.

• Soolamahuti kork on kindlalt kinni.

• Pihustuskonsoolid ei ole ummistunud.

• Nõudepesusool ja loputusvahend on mahutites (juhul, kui te ei kasuta multitablette).

• Esemete paigutus korvides on õige.

• Valitud programm sobib pestavate esemete tüübi ja määrdumisastmega.

• Kasutatav pesuainekogus on õige.

10.6 Korvide tühjendamine

1. Enne seadmest väljavõtmist laske

nõudel jahtuda. Tulised nõud purunevad kergesti.

2. Võtke kõigepealt välja esemed

alumisest korvist, seejärel ülemisest.

Programmi lõpus võib seadme külgedel ja uksel olla veel vett.

HOIATUS!

Enne hooldust lülitage seade välja ja eemaldage toitepistik pistikupesast.

Mustad filtrid ja ummistunud pihustikonsoolid põhjustavad halvemaid pesemistulemusi. Kontrollige nende seisukorda regulaarselt; vajadusel puhastage.

11.1 Filtrite puhastamine

Filtrisüsteem koosneb kolmest osast.

1. Pöörake filtrit (B) vastupäeva ja võtke

välja.

Page 38

www.electrolux.com38

2. Eemaldage filter (C) filtrist (B).

3. Eemaldage lame filter (A).

4. Peske filtrid puhtaks.

7. Pange uuesti kokku filtrid (B) ja (C).

8. Pange tagasi filter (B) lameda filtri

sees (A). Keerake päripäeva, kuni see kohale lukustub.

5. Veenduge, ega settevanni äärte ümber pole kogunenud toidujäätmeid või mustust.

6. Asetage lame filter (A) tagasi. Veenduge, et see paikneb õigesti kahe juhiku all.

ETTEVAATUST!

Filtrite ebaõige asend võib põhjustada kehva pesutulemust ja kahjustada seadet.

11.2 Pihustikonsoolide puhastamine

Ärge pihustikonsoole eemaldage. Kui pihustikonsoolide avad on ummistunud, eemaldage mustus peenikese teravaotsalise esemega.

11.3 Välispinna puhastamine

• Puhastage seadet pehme niiske lapiga.

• Kasutage ainult neutraalseid pesuaineid.

• Ärge kasutage abrasiivseid tooteid, küürimisšvamme ega lahusteid.

Page 39

11.4 Sisemuse puhastamine

• Puhastage seadet, sealhulgas ukse kummist tihendit, pehme niiske lapiga.

• Kui kasutate tihti lühikesi programme, võib sellega kaasneda rasvajääkide ja katlakivi kogunemine seadmesse. Selle ärahoidmiseks on soovitatav vähemalt kaks korda kuus kasutada ka pikki programme.

12. VEAOTSING

EESTI 39

• Parima jõudluse säilitamiseks on soovitatav igakuiselt kasutada spetsiaalset nõudepesumasinale mõeldud puhastusvahendit. Lugege tähelepanelikult tootepakendil olevat juhendit.

Seade ei käivitu või seiskub töö käigus. Enne hoolduskeskuse poole pöördumist proovige probleem alltoodud tabeli abil ise lahendada.

HOIATUS!

Ebaõiged parandustööd võivad seadme kasutajale kaasa tuua tõsise ohu. Parandustöid tohib teha ainult kvalifitseeritud töötaja.

Probleem ja veakood Võimalik põhjus ja lahendus

Seade ei käivitu. • Veenduge, et pistik on pistikupesasse ühendatud.

Programm ei käivitu. • Veenduge, et seadme uks on suletud.

Seade ei täitu veega. Ekraanil kuvatakse .

• Veenduge, et kaitsmekapis ei ole kaitse läbi läinud.

• Vajutage Start.

• Kui olete valinud viitkäivituse, siis tühistage see või oodake pöördloenduse lõppemiseni.

• Seade on alustanud veepehmendajas oleva vaigu aktiveerimist. Selle toimingu kestus on umbes 5 mi‐ nutit.

• Veenduge, et veekraan on lahti.

• Veenduge, et veevarustuse surve ei ole liiga väike. Selle teabe saamiseks pöörduge kohaliku vee-ette‐ võtte poole.

• Veenduge, et veekraan ei ole ummistunud.

• Veenduge, et sisselaskevooliku filter ei ole ummistu‐ nud.

• Veenduge, et sisselaskevoolik ei oleks muljutud ega väänatud.

Mõne probleemi puhul kuvatakse ekraanil veakoodid.

Enamiku probleemide lahendamiseks pole teeninduskeskuse poole pöörduda tarvis.

Page 40

www.electrolux.com40

Probleem ja veakood Võimalik põhjus ja lahendus

Seade ei tühjene veest. Ekraanil kuvatakse .

• Veenduge, et valamu äravool ei ole ummistunud.

• Veenduge, et tühjendusvooliku filter ei ole ummistu‐ nud.

• Veenduge, et sisemine filtrisüsteem ei ole ummistu‐ nud.

• Veenduge, et tühjendusvoolik ei ole muljutud ega väänatud.

Üleujutusvastane seade

• Sulgege veekraan ja pöörduge hoolduskeskusse.

töötab. Ekraanil kuvatakse .

Seade jääb pesemise käi‐ gus korduvalt seisma ja

• Viga ei ole. See tagab parimad pesutulemused ja energia kokkuhoiu.

hakkab uuesti tööle.

Programm kestab liiga kaua.

• Programmi lühendamiseks valige TimeManager.

• Kui olete valinud viitkäivituse, siis tühistage see või oodake pöördloenduse lõppemiseni.

Ekraanil olev järelejäänud

• Tegu ei ole rikkega. Seade töötab õigesti.

aeg pikeneb ja liigub edasi hüplikult kuni programmi lõpuni.

Väike leke seadme uksest. • Seade on loodist väljas. Reguleerige tugijalgu vasta‐

valt vajadusele (kui see võimalus on olemas).

• Seadme uks ei ole paagi suhtes õigesti. Reguleerige tagumisi jalgu (kui see võimalus on olemas).

Seadme ust on raske sul‐ geda.

• Seade on loodist väljas. Reguleerige tugijalgu vasta‐ valt vajadusele (kui see võimalus on olemas).

• Nõude osad ulatuvad korvidest väljapoole.

Seadmest kostab klirinat/ koputusi.

• Nõud ei ole korvidesse paigutatud õigesti. Vaadake korvide täitmise infolehte.

• Veenduge, et pihustikonsool saab vabalt pöörelda.

Seade põhjustab kaitsme väljalülitumise.

• Saadaolevad amprid ei võimalda kõigi kasutatavate seadmete üheaegset kasutamist. Kontrollige saadao‐ levate amprite mahtu ja lülitage vajadusel mõni kasu‐ tatavatest seadmetest välja.

• Seadme sisemine elektririke. Võtke ühendust hool‐ duskeskusega.

Vt jaotisi "Enne esimest

kasutamist", "Igapäevane kasutamine" või "Vihjeid ja näpunäiteid", et leida muid

võimalikke põhjusi.

Kui olete seadme üle vaadanud, lülitage see välja ja siis uuesti sisse. Kui rike ilmneb uuesti, pöörduge hoolduskeskusse.

Tabelis mitte leiduvate veakoodide puhul võtke ühendust hoolduskeskusega.

Page 41

EESTI 41

12.1 Pesu- ja kuivatustulemused ei ole rahuldavad

Probleem Võimalik põhjus ja lahendus

Kehvad pesutulemused. • Vt "Igapäevane kasutamine", "Vihjeid ja näpu‐

näiteid" ja infolehte korvide täitmise kohta.

• Kasutage intensiivsemaid pesuprogramme.

• Puhastage pihustikonsool ja filter. Vt "Hooldus ja puhastamine".

Kehvad kuivatustulemused. • Nõud on jäänud suletud seadmesse liiga kauaks.

Valged jooned ja plekid või sinakas kiht klaasidel ja nõu‐ del.

Plekid ja kuivanud veetilka‐ de jäljed nõudel ja klaasidel.

Nõud on märjad. • Parimate kuivatustulemuste saamiseks lülitage sis‐

• Loputusvahendit pole kasutatud või on seda lisatud liiga vähe. Seadke loputusvahendi jaotur kõrgema‐ le tasemele.

• Plastist esemed tuleks rätikuga üle kuivatada.

• Parimate kuivatustulemuste saamiseks lülitage sis‐ se valik XtraDry.

• Soovitame alati kasutada loputusvahendit, ka koos multitablettidega.

• Eraldatava loputusvahendi kogus on liiga suur. Seadke loputusvahendi jaotur madalamale taseme‐ le.

• Pesuaine kogus on liiga suur.

• Eraldatava loputusvahendi kogus on liiga väike. Seadke loputusvahendi jaotur kõrgemale tasemele.

• Põhjuseks võib olla loputusvahendi kvaliteet.

se valik XtraDry.

• Programmil puudub kuivatusfaas või kasutatakse madala temperatuuriga kuivatust.

• Loputusvahendi jaotur on tühi.

• Põhjuseks võib olla loputusvahendi kvaliteet.

• Põhjuseks võib olla pesuaine multitablettide kvali‐ teet. Proovige mõnda teist marki või aktiveerige lo‐ putusvahendi jaotur ja kasutage loputusvahendit koos multitablettidega.

• Enne nõude eemaldamist hoidke nõudepesumasi‐ na ust veidi aega paokil.

Seadme sisemus on märg. • Tegemist ei ole seadme veaga. Põhjuseks on ma‐

Pesemisel tekib liiga palju vahtu.

sina seintele kondenseerunud õhuniiskus.

• Kasutage ainult nõudepesumasinale mõeldud pe‐ suainet.

• Loputusvahendi jaotur lekib. Võtke ühendust hool‐ duskeskusega.

Page 42

www.electrolux.com42

Probleem Võimalik põhjus ja lahendus

Söögiriistadel on roostejäl‐ jed.

• Pesemiseks kasutatav vesi sisaldab liiga palju soo‐ la. Vt jaotist "Veepehmendaja".

• Hõbedast ja roostevabast terasest söögiriistad on pandud kokku. Ärge pange hõbedast ja roosteva‐ bast terasest söögiriistu liiga lähestikku.

Programmi lõpus on pesuai‐ nejaoturis pesuainejäägid.

Seadmes on lõhnad. • Vt "Sisemuse puhastamine".

Katlakivijäägid nõudel, torul ja ukse siseküljel.

Tuhmid, värvi muutnud või pragunenud nõud.

Vt jaotisi "Enne esimest

kasutamist", "Igapäevane kasutamine" või "Vihjeid ja näpunäiteid", et leida muid

võimalikke põhjusi.

• Pesutablett on jäänud jaoturisse kinni ja pole see‐

• Vesi ei suuda jaoturis olevat pesuainet välja uhtu‐

• Kontrollige, ega korvides olevad esemed ei takista

• Vt jaotist "Veepehmendaja".

• Veenduge, et pesete masinas ainult nõudepesu‐

• Täitke ja tühjendage korve ettevaatlikult. Vaadake

• Pange õrnemad esemed ülemisse korvi.

13. TEHNILISED ANDMED

Mõõdud Laius / kõrgus / sügavus

Elektriühendus

Veesurve Min. / maks. bar (MPa) 0.5 (0.05) / 8 (0.8)

Veevarustus

Jõudlus Kohalikud seaded 13

Voolutarve Ooterežiim (W) 5.0

(mm)

Pinge (V) 200 - 240

Sagedus (Hz) 50 / 60

Külm või kuum vesi

tõttu veega täielikult ära uhutud.

da. Vaadake, ega pihustikonsool pole blokeeritud või ummistunud.

pesuainejaoturi kaane avanemist.

masinakindlaid nõusid.

korvide täitmise infolehte.

600 / 850 / 625

maks. 60 °C

Page 43

Voolutarve Väljas-režiim (W) 0.10

Muud andmed leiate andmeplaadilt.

Kui kuum vesi tuleb alternatiivsest energiaallikast (nt päikesepaneelid, tuuleenergia), ka‐

sutage energiakulu vähendamiseks neid kuumaveeallikaid.

14. JÄÄTMEKÄITLUS

EESTI 43

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake

sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

Page 44

www.electrolux.com44

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ........................................................................... 45

2. INSTRUCTIONS DE SÉCURITÉ......................................................................46

3. DESCRIPTION DE L'APPAREIL......................................................................48

4. BANDEAU DE COMMANDE ........................................................................... 49

5. PROGRAMMES............................................................................................... 50

6. RÉGLAGES......................................................................................................51

7. OPTIONS..........................................................................................................54

8. AVANT LA PREMIÈRE UTILISATION............................................................. 54

9. UTILISATION QUOTIDIENNE..........................................................................56

10. CONSEILS......................................................................................................58

11. ENTRETIEN ET NETTOYAGE.......................................................................59

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT...........................................61

13. CARACTÉRISTIQUES TECHNIQUES...........................................................65

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com/webselfservice

Enregistrer votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils. Informations en matière de protection de l'environnement.

Sous réserve de modifications.

Page 45

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus

de 8 ans et par des personnes dont les capacités sont réduites, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés du hublot

de l'appareil lorsque celui-ci est ouvert.

• Les enfants ne doivent pas nettoyer ni entreprendre

une opération de maintenance sur l'appareil sans surveillance.

FRANÇAIS 45

1.2 Consignes générales de sécurité

• Cet appareil est conçu uniquement pour un usage

domestique et des utilisations telles que :

– bâtiments de ferme, cuisines réservées aux

employés dans les magasins, bureaux et autres lieux de travail ;

– pour une utilisation privée, par les clients, dans des

hôtels et autres lieux de séjour.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l'eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (Mpa)

Page 46

www.electrolux.com46

• Respectez le nombre maximum de 13 couverts.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Placez les couteaux et les couverts avec des bouts

pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.

• Ne laissez pas la porte de l'appareil ouverte sans

surveillance pour éviter tout risque de chute.

• Avant toute opération d'entretien, éteignez l'appareil et

débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression

pour nettoyer l'appareil.

• Les orifices d'aération situés à la base (si présents) ne

doivent pas être obstrués par de la moquette.

• L'appareil doit être raccordé au réseau de distribution

d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

2. INSTRUCTIONS DE SÉCURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage et les boulons de transport.

• N'installez pas et ne branchez pas un appareil endommagé.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

2.2 Connexion électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique

• Utilisez toujours une prise de courant

• N'utilisez pas d'adaptateurs

• Veillez à ne pas endommager la fiche

• Ne branchez la fiche d'alimentation à

• Ne tirez jamais sur le câble

correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

de sécurité correctement installée.

multiprises ni de rallonges.

secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.

la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

Page 47

• Cet appareil est conforme aux directives CEE.

• Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche électrique, utilisez le fusible : 13 amp ASTA (BS 1362).

2.3 Raccordement à l'arrivée

d'eau

• Veillez à ne pas endommager les tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.

• Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.

FRANÇAIS 47

• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.

• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

2.5 Maintenance

• Contactez votre service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine.

• Avant de contacter le service, assurez-vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique). Modèle : PNC : Numéro de série :

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service aprèsvente pour remplacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Page 48

www.electrolux.com48

3. DESCRIPTION DE L'APPAREIL

Plan de travail

Bras d'aspersion intermédiaire

Bras d'aspersion inférieur

Filtres

Plaque de calibrage

Réservoir de sel régénérant

Fente d'aération

Distributeur de liquide de rinçage

Distributeur de produit de lavage

Panier à couverts

Panier du bas

Panier du haut

Page 49

4. BANDEAU DE COMMANDE

2 3

4 5

678

FRANÇAIS 49

Touche Marche/Arrêt

Touche Program

Voyants de programme

Affichage

Touche Delay

4.1 Voyants

Indicateur Description

Phase de lavage. Il s'allume au cours de la phase de lavage.

Phase de séchage. Il s'allume au cours de la phase de séchage.

Voyant TimeManager.

Voyant XtraDry.

Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pendant le déroulement du programme.

Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme.

Touche Start

Voyants

Touche Option

Page 50

www.electrolux.com50

5. PROGRAMMES

Programme Degré de salissure

Type de vaisselle

• Normalement sale

• Vaisselle et cou‐ verts

• Tous

• Vaisselle, cou‐ verts, plats et casseroles

Phases du pro‐ gramme

• Prélavage

• Lavage à 50 °C

• Rinçages

• Séchage

• Prélavage

• Lavage de 45 °C à 70 °C

• Rinçages

Options

• TimeManager

• XtraDry

• Séchage

• Très sale

• Vaisselle, cou‐ verts, plats et casseroles

• Légèrement sale

• Vaisselle et cou‐ verts

• Vaisselle fraî‐ chement salie

• Vaisselle et cou‐

• Prélavage

• Lavage à 70 °C

• Rinçages

• Séchage

• Lavage à 50 °C ou 55 °C

• Rinçages

• Lavage à 60 °C ou 65 °C

• Rinçages

• TimeManager

• XtraDry

verts

Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les insti‐ tuts de tests.)

L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il rè‐ gle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.

Ce programme comprend une phase de rinçage à haute température, pour des résultats plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant au moins 10 minutes.

Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps.

Avec ce programme, vous pouvez rincez rapidement les plats pour éviter aux résidus ali‐ mentaires d'accrocher aux plats, et aux odeurs d'envahir l'appareil. N'utilisez pas de produit de lavage avec ce programme.

• Tous • Prélavage

Page 51

5.1 Valeurs de consommation

FRANÇAIS 51

Programme

Les valeurs de consommation peuvent changer en fonction de la pression et de la tem‐ pérature de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

5.2 Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

6. RÉGLAGES

6.1 Mode Programmation et

mode Utilisateur

Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur.

En mode utilisateur, vous pouvez modifier :

• Le niveau de l'adoucisseur d'eau en

fonction de la dureté de l'eau.

• L'activation ou la désactivation du

signal sonore de fin de programme.

• L'activation ou la désactivation de la

notification du distributeur de liquide de rinçage vide.

Ces réglages seront sauvegardés jusqu'à ce que vous les changiez à nouveau.

Eau

(l)

9.9 0.932 195

7 - 12 0.6 - 1.4 40 - 150

13 - 15 1.3 - 1.5 140 - 160

8 - 9 1.0 - 1.2 55 - 65

9 0.9 30

4 0.1 14

Consommation

électrique

(kWh)

[email protected]

Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.

Durée

(min)

Comment sélectionner le mode Sélection de programme

L'appareil est en mode Sélection de programme lorsque le voyant est

allumé et que la durée du programme est affichée.

En général, lorsque vous allumez l'appareil, il est en mode Sélection de programme. Cependant, si ce n'est pas le cas, vous pouvez sélectionner le mode Sélection de programme de la façon suivante :

Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un

Page 52

www.electrolux.com52

impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre

Dureté eau

Degrés alle‐

mands (°dH)

47 - 50 84 - 90 8,4 - 9,0 58 - 63 10

43 - 46 76 - 83 7,6 - 8,3 53 - 57 9

37 - 42 65 - 75 6,5 - 7,5 46 - 52 8

29 - 36 51 - 64 5,1 - 6,4 36 - 45 7

23 - 28 40 - 50 4,0 - 5,0 28 - 35 6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

<4 <7 <0,7 < 5

Réglages d'usine.

N'utilisez pas de sel à ce niveau.

Degrés fran‐

çais (°fH)

région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage.

mmol/l Degrés

Clarke

Réglage du ni‐

veau de l'adou‐

cisseur d'eau

Si vous utilisez des pastilles tout-en-1 contenant du sel régénérant et que la dureté de l'eau de votre domicile est inférieure à 21° dH, vous pouvez régler votre adoucisseur d'eau sur le niveau le plus bas. Cela désactive le voyant de remplissage du sel régénérant.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans sel régénérant, réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de remplissage du sel régénérant.

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit être en mode Sélection de programme.

1. Pour entrer en mode utilisateur, appuyez simultanément sur les touches Delay et Start en les maintenant enfoncées jusqu'à ce que

les voyants , et commencent à clignoter et que l'affichage soit vide.

2. Appuyez sur la touche Program.

• Les voyants et

s'éteignent.

• Le voyant continue à

clignoter.

• L'affichage indique le réglage

actuel : Par ex., = niveau 5.

3. Appuyez sur la touche Program à plusieurs reprises pour modifier le réglage.

4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

Page 53

FRANÇAIS 53

6.3 Notification de liquide de

rinçage vide

Quand la chambre du liquide de rinçage est vide, le voyant de liquide de rinçage s'allume pour signaler qu'un remplissage du liquide de rinçage est nécessaire. Si vous utilisez utilisez des pastilles touten-1 contenant un agent de rinçage et que vous êtes satisfait des résultats du séchage, vous pouvez désactiver la notification du remplissage du liquide de rinçage. Nous vous recommandons, cependant, de toujours utiliser du liquide de rinçage pour de meilleures performances du séchage.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans agent de rinçage, activez la notification pour que le voyant Remplissage du liquide de rinçage reste actif.

Comment désactiver la notification du distributeur de liquide de rinçage vide

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches Delay et Start enfoncées jusqu'à ce que les voyants

, et se mettent à clignoter et que plus rien ne s'affiche.

2. Appuyez sur Option.

• Les voyants et

s'éteignent.

• Le voyant continue à

clignoter.

• L'affichage indique le réglage

actuel.

– = notification du

distributeur de liquide de

rinçage vide activée.

= notification du

–

distributeur de liquide de

3. Appuyez sur Option pour modifier le

4. Appuyez sur la touche Marche/Arrêt

rinçage vide désactivée.

réglage.

pour confirmer le réglage.

6.4 Signaux sonores

Des signaux sonores retentissent lorsqu'une anomalie de fonctionnement s'est produite. Il est impossible de désactiver ces signaux sonores.

Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.

Comment activer le signal sonore de fin de programme

L'appareil doit être en mode Sélection de programme.

1. Pour entrer en mode utilisateur, appuyez simultanément sur les touches Delay et Start en les maintenant enfoncées jusqu'à ce que

les voyants , et commencent à clignoter et que l'affichage soit vide.

2. Appuyez sur la touche Delay

• Les voyants

s'éteignent.

• Le voyant continue à clignoter.

• L'affichage indique le réglage

actuel :

– = Signal sonore

désactivé.

– = Signal sonore activé.

3. Appuyez sur la touche Delay pour modifier le réglage.

4. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

Page 54

www.electrolux.com54

7. OPTIONS

Vous devez activer les options souhaitées à chaque fois avant de lancer un programme. Vous ne pouvez pas activer ni désactiver d'options pendant le déroulement d'un programme.

Certaines options ne sont pas compatibles entre elles. Si vous avez choisi des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyants correspondant aux options encore actives resteront allumés.

7.1 XtraDry

Activez cette option lorsque vous voulez améliorer les performances de séchage. En utilisant cette option, la durée de certains programmes, la consommation d'eau et la température du dernier rinçage peuvent être affectés.

L'option XtraDry n'est pas une option permanente et doit être sélectionnée à chaque cycle.

Comment activer l'option XtraDry

Appuyez sur Option jusqu'à ce que le voyant

s'allume.

Si cette option n'est pas compatible avec le programme, le voyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes, puis s'éteint. L'affichage indique la durée du programme réactualisée.

7.2 TimeManager

Cette option augmente la pression et la température de l'eau. Les phases de lavage et de séchage sont réduites.

La durée totale du programme diminue d'environ 50 %.

Les résultats de lavage seront les mêmes qu'avec la durée normale du programme. Les résultats de séchage peuvent être moins satisfaisants.

Comment l'activer TimeManager

Appuyez sur Option jusqu'à ce que le voyant s'allume.

Si cette option n'est pas compatible avec le programme, le voyant correspondant ne s'allume pas ou bien clignote rapidement pendant quelques secondes puis s'éteint. L'écran affiche la nouvelle durée du programme.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide de rinçage.

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer

tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur

Page 55

d'eau. Pendant ce temps, l'appareil

semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

8.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du sel régénérant conçu pour les lave-vaisselle.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage en utilisation quotidienne.

Remplissage du réservoir de sel régénérant

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le.

2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).

3. Remplissez le réservoir avec du sel régénérant.

FRANÇAIS 55

5. Tournez le couvercle du réservoir de

sel régénérant vers la droite pour refermer le réservoir.

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'éviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

8.2 Comment remplir le distributeur de liquide de rinçage

4. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.

ATTENTION!

Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).

Page 56

A BD

A D

www.electrolux.com56

2. Versez le liquide de rinçage dans le

distributeur (A) jusqu'à ce qu'il atteigne le niveau « max ».

3. Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.

4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt

pour allumer l'appareil.

Assurez-vous que l'appareil est en mode Programmation.

• Si le voyant du réservoir de sel

régénérant est allumé, remplissez le réservoir.

• Si le voyant du liquide de rinçage

est allumé, remplissez le distributeur de liquide de rinçage.

3. Chargez les paniers.

4. Ajoutez le produit de lavage.

5. Réglez et lancez le programme

adapté au type de vaisselle et au degré de salissure.

9.1 Utilisation du produit de

lavage

Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).

2. Versez le produit de lavage, en poudre ou en tablette, dans le compartiment (A).

3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartiment (D).

4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9.2 Réglage et départ d'un

programme

Fonction Auto Off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme

de lavage.

• Au bout de 5 minutes si le programme

n'a pas démarré.

Page 57

Départ d'un programme

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Sélection de programme.

2. Fermez la porte de l'appareil.

3. Appuyez sur la touche Program à

plusieurs reprises jusqu'à ce que le voyant du programme que vous souhaitez sélectionner s'allume.

L'affichage indique la durée du programme.

4. Sélectionnez les options compatibles.

5. Appuyez sur la touche Start pour lancer le programme.

• Le voyant de la phase de lavage

s'allume.

• Le décompte de la durée du

programme démarre et s'effectue par paliers d'une minute.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.

2. Appuyez sur la touche Delay à

plusieurs reprises jusqu'à ce que l'affichage indique le délai choisi pour le départ différé (de 1 à 24 heures).

Le voyant du programme sélectionné clignote.

3. Appuyez sur la touche Start.

4. Fermez la porte de l'appareil pour

démarrer le décompte.

Lorsque le décompte est terminé, le programme démarre et le voyant de la phase de lavage s'allume.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du

FRANÇAIS 57

programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête.

Annulation du départ différé au cours du décompte

Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options.

Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme.

Annulation du programme

Appuyez simultanément sur les touches Program et Option et maintenez-les enfoncées jusqu'à ce que l'appareil se mette en mode Sélection de programme.

Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Lorsque le programme est terminé, 0:00 s'affiche. Les voyants de phase sont éteints.

Toutes les touches sont inactives à l'exception de la touche Marche/Arrêt.

1. Appuyez sur la touche Marche/Arrêt ou attendez que la fonction Auto Off éteigne l'appareil automatiquement. Si vous ouvrez la porte avant l'activation de la fonction Auto Off, l'appareil s'arrête automatiquement.

2. Fermez le robinet d'eau.

Page 58

www.electrolux.com58

10. CONSEILS

10.1 Raccordement

Les conseils suivants vous garantissent des résultats de lavage et de séchage optimaux au quotidien, et vous aideront à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.

• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage.

• Utilisez toujours tout l'espace des paniers.

• Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres.

• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.

• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

10.2 Utilisation de sel

régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.

• Les pastilles tout en 1 sont généralement adaptées aux régions où la dureté de l'eau est inférieure à

21 °dH. Dans les régions où la dureté dépasse cette limite, du liquide de rinçage et du sel régénérant doivent être utilisés en complément des pastilles tout en 1. Cependant, dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux.

• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

• N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

10.3 Que faire si vous ne

voulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante.

1. Réglez l'adoucisseur d'eau sur le

niveau maximal.

2. Assurez-vous que le réservoir de sel

régénérant et le distributeur de liquide de rinçage sont pleins.

3. Lancez le programme le plus court

avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

4. Lorsque le programme de lavage est

terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.

5. Ajustez la quantité de liquide de

rinçage libérée.

6. Activez la notification du distributeur

de liquide de rinçage vide.

Page 59

10.4 Chargement des paniers

• Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle.

• Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre.

• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).

• Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle.

• Laissez tremper les casseroles contenant des restes d'aliments brûlés.

• Chargez les articles creux (tasses, verres et casseroles) en les retournant.

• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

• Placez les petits articles dans le panier à couverts.

• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.

• Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

FRANÇAIS 59

• Les filtres sont propres et correctement installés.

• Le bouchon du réservoir de sel régénérant est vissé.

• Les bras d'aspersion ne sont pas obstrués.

• Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans les paniers.

• Le programme est adapté au type de vaisselle et au degré de salissure.

• Vous utilisez la bonne quantité de produit de lavage.

10.6 Déchargement des

paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

2. Commencez par décharger le panier

inférieur, puis le panier supérieur.

À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

10.5 Avant le démarrage d'un programme

Assurez-vous que :

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyezles si nécessaire.

11.1 Nettoyage des filtres

Le système de filtres est composé de 3 parties.

Page 60

www.electrolux.com60

1. Tournez le filtre (B) vers la gauche et

sortez-le.

Assurez-vous qu'il ne reste aucun

résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

6. Remettez le filtre plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre

plat (A). Tournez-le vers la droite jusqu'à la butée.

4. Lavez les filtres.

Page 61

FRANÇAIS 61

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

11.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.

• Utilisez uniquement des produits de lavage neutres.

• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

11.4 Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.

• Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois.

• Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrête en cours de programme. Avant de contacter le service après-vente agréé, vérifiez si vous pouvez résoudre le problème par vous-même à l'aide des informations du tableau.

AVERTISSEMENT!

Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié.

Pour certaines anomalies, l'écran affiche un code d'alarme.

La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé.

Problème et code d'alar‐meCause et solution possibles

L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimentation est

bien insérée dans la prise de courant.

• Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.

Page 62

www.electrolux.com62

Problème et code d'alar‐meCause et solution possibles

Le programme ne démarre pas.

L'appareil ne se remplit pas d'eau.

L'affichage indique .

L'appareil ne vidange pas l'eau.

L'affichage indique .

Le système de sécurité an‐ ti-débordement s'est dé‐ clenché.

L'affichage indique .

L'appareil s'arrête et redé‐ marre plusieurs fois en cours de fonctionnement.

Le programme dure trop longtemps.

• Vérifiez que la porte de l'appareil est fermée.

• Appuyez sur Start.

• Si vous avez sélectionné un départ différé, annulezle ou attendez la fin du décompte.

• L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, con‐ tactez votre compagnie des eaux.

• Assurez-vous que le robinet d'eau n'est pas obstrué.

• Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.

• Assurez-vous que le siphon de l'évier n'est pas obs‐ trué.

• Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué.

• Assurez-vous que le système du filtre intérieur n'est pas obstrué.

• Assurez-vous que le tuyau de vidange n'est pas tor‐ du ni plié.

• Fermez le robinet d'eau et contactez le service après-vente agréé.

• C'est normal. Cela vous garantit des résultats de la‐ vage optimaux et des économies d'énergie.

• Sélectionnez l'option TimeManager pour raccourcir la durée du programme.

• Si vous avez sélectionné un départ différé, annulezle ou attendez la fin du décompte.

Le temps restant sur l'affi‐ chage augmente et passe presque instantanément à la fin du programme.

• Ceci est normal. L'appareil fonctionne correctement.

Page 63

Problème et code d'alar‐meCause et solution possibles

FRANÇAIS 63

Petite fuite au niveau de la porte de l'appareil.

La porte de l'appareil est difficile à fermer.

Bruit de cliquetis ou de battement à l'intérieur de l'appareil.

L'appareil déclenche le disjoncteur.

Reportez-vous aux chapitres

« Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître

les autres causes probables.

• L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).

• La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible).

• L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).

• De la vaisselle dépasse des paniers.

• La vaisselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier.

• Assurez-vous que les bras d'aspersion peuvent tour‐ ner librement.

• L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultané‐ ment. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des appareils qui sont en cours de fonctionnement.

• Défaut électrique interne de l'appareil. Faites appel à un service après vente agréé.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persiste, contactez le service après-vente agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agréé.

12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause et solution possibles

Résultats de lavage insatis‐ faisants.

• Reportez-vous aux chapitres « Utilisation quoti‐ dienne », « Conseils » et au manuel de charge‐ ment du panier.

• Utilisez un programme de lavage plus intense.

• Nettoyez les jets des bras d'aspersion et le filtre. Reportez-vous au chapitre « Entretien et nettoya‐

ge ».

Page 64

www.electrolux.com64

Problème Cause et solution possibles

Résultats de séchage insa‐ tisfaisants.

• La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée.

• Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rinçage.

• Les articles en plastiques peuvent avoir besoin d'être essuyés.

• Pour de meilleurs performances de séchage, acti‐ vez l'option XtraDry.

• Nous vous recommandons de toujours utiliser du li‐ quide de rinçage, même si vous utilisez déjà des pastilles tout-en-1.

Il y a des traînées blanchâ‐ tres ou pellicules bleuâtres sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée est trop importante. Placez le sélecteur de dosage du liqui‐ de de rinçage sur le niveau le plus faible.

• La quantité de produit de lavage est excessive.

Il y a des taches et traces de gouttes d'eau séchées sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée n'est pas suffisante. Placez le sélecteur de dosage du liquide de rinçage sur le niveau le plus élevé.

• Il se peut que la qualité du liquide de rinçage soit en cause.

La vaisselle est mouillée. • Pour de meilleurs performances de séchage, acti‐

vez l'option XtraDry.

• Le programme ne contient pas de phase de sécha‐ ge ou une phase de séchage à basse température.

• Le distributeur de liquide de rinçage est vide.

• Il se peut que la qualité du liquide de rinçage soit en cause.

• Il se peut que la qualité des pastilles tout-en-1 soit en cause. Essayez une marque différente ou acti‐ vez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles tout-en-1.

• Laissez la porte du lave-vaisselle entrouverte quel‐ ques instants avant de retirer la vaisselle.

L'intérieur de l'appareil est humide.

• Ce n'est pas un défaut de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les parois.

Mousse inhabituelle en cours de lavage.

• Utilisez uniquement des produits de lavage pour la‐ ve-vaisselle.

• Il y a une fuite dans le distributeur de liquide de rin‐ çage. Faites appel à un service après vente agréé.

Page 65

Problème Cause et solution possibles

Traces de rouille sur les couverts.

• Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucis‐ seur d'eau ».

• Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côté des autres.

FRANÇAIS 65

Il y a des résidus de déter‐ gent dans le distributeur de produit de lavage à la fin du programme.

Odeurs à l'intérieur de l'ap‐ pareil.

Dépôts calcaires sur la vais‐ selle, dans la cuve et à l'inté‐ rieur de la porte.

Vaisselle ternie, décolorée ou ébréchée.

Reportez-vous aux chapitres

« Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître

les autres causes probables.

• La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau.

• L'eau ne peut pas éliminer le détergent du distribu‐ teur de produit de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué.

• Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distribu‐ teur de liquide de rinçage.

• Reportez-vous au chapitre « Nettoyage intér‐ ieur ».

• Reportez-vous au chapitre « Adoucisseur d'eau ».

• Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle.

• Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du pa‐ nier.

• Placez les objets délicats dans le panier supérieur.

13. CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon‐

Branchement électrique

Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)

deur (mm)

Tension (V) 200 - 240

Fréquence (Hz) 50 / 60

600 / 850 / 625

Page 66

www.electrolux.com66

Arrivée d'eau Eau froide ou eau chau‐

Capacité Couverts 13

Consommation électrique Mode « Veille » (W) 5.0

Consommation électrique Mode « Éteint » (W) 0.10

Reportez-vous à la plaque signalétique pour d'autres valeurs.

Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environne‐ ment (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages

dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

max. 60 °C

Page 67

FRANÇAIS 67

Page 68

www.electrolux.com/shop

100000732-A-472015
