ELECTROLUX ESF45010 User Manual [fr]

notice d’utilisation

Lave-vaisselle

ESF 45010

We were thinking of you

when we made this product

bienvenue dans le monde d’Electrolux electrolux 3

Bienvenue dans le monde d’Electrolux

Nous vous remercions de la confiance que vous nous témoignez
en choisissant un appareil Electrolux qui nous espérons vous
accompagnera agréablement au fil du temps. Au travers d’une
large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable. Vous pourrez en visualiser un
exemple sur la couverture de cette notice. Mais maintenant, il est
temps de découvrir ce guide pour enfin utiliser votre appareil et
profiter des avantages qu’il vous offre. Nous vous assurons qu’il
vous rendra la vie plus facile. Abientôt.

4 electrolux sommaire

Sommaire

Informations relatives à la sécurité 5
Description de l’appareil 7
Bandeau de commande 8
Première utilisation 11
Utilisation quotidienne 16
Programmes de lavage 28
Entretien et nettoyage 30
En cas d’anomalie de

fonctionnement 32
Données techniques 35
Conseils pour les instituts de test 37
Installation 38
En matière de protection de

l’environnement 43
Guarantie/service-clientèle 44

Les symboles suivants sont utilisés dans la présente notice d’utilisation :

Informations importantes concernant votre sécurité et consignes pour
éviter tout endommagement de l’appareil

Informations générales et conseils

Informations en matière de protection de l'environnement

informations relatives à la sécurité electrolux 5

Informations relatives à la sécurité

● N’utilisez que des produits

(détergent, sel, liquide et produit

Pour votre sécurité et pour garantir
une utilisation correcte de
l'appareil, lisez attentivement cette
notice d'utilisation, ainsi que ses
conseils et avertissements, avant
d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter
toute erreur ou accident, veillez à
ce que toute personne qui utilise
l'appareil connaisse bien son
fonctionnement et ses options de
sécurité. Conservez cette notice
avec l'appareil. Si l'appareil devait
être vendu ou cédé à une autre
personne, assurez-vous que la
notice d'utilisation l'accompagne,
afin que le nouvel utilisateur soit
correctement informé du
fonctionnement de celui-ci et des
avertissements s'y rapportant.

de rinçage) spécifiques pour le
lave-vaisselle.

● Évitez d’ouvrir la porte pendant le

fonctionnement de l’appareil, car
de la vapeur chaude pourrait s’en
échapper tandis que l’appareil
foncrionne: une vapeur brûlate
peut s’en échapper.

● Ne sortez pas la vaisselle du lave-

vaisselle avant la fin du cycle de
lavage.

● Lorsque le programme est terminé,

débranchez l’appareil et fermez le
robinet d’arrivée d’eau.

● Cet appareil rne peut être

entretenu et réparé que par un
technicien autorisé, exclusivement
avec des pièces d’origine.

Utilisation correcte

● Votre appareil est destiné à un

usage domestique normal. Ce lave
vaisselle est conçu pour laver la
vaisselle et les ustensiles de
cuisine pouvant être lavés en
machine.

● N'utilisez pas de solvants dans

votre lave vaisselle. Ceux-ci
pourraient provoquer une
explosion.

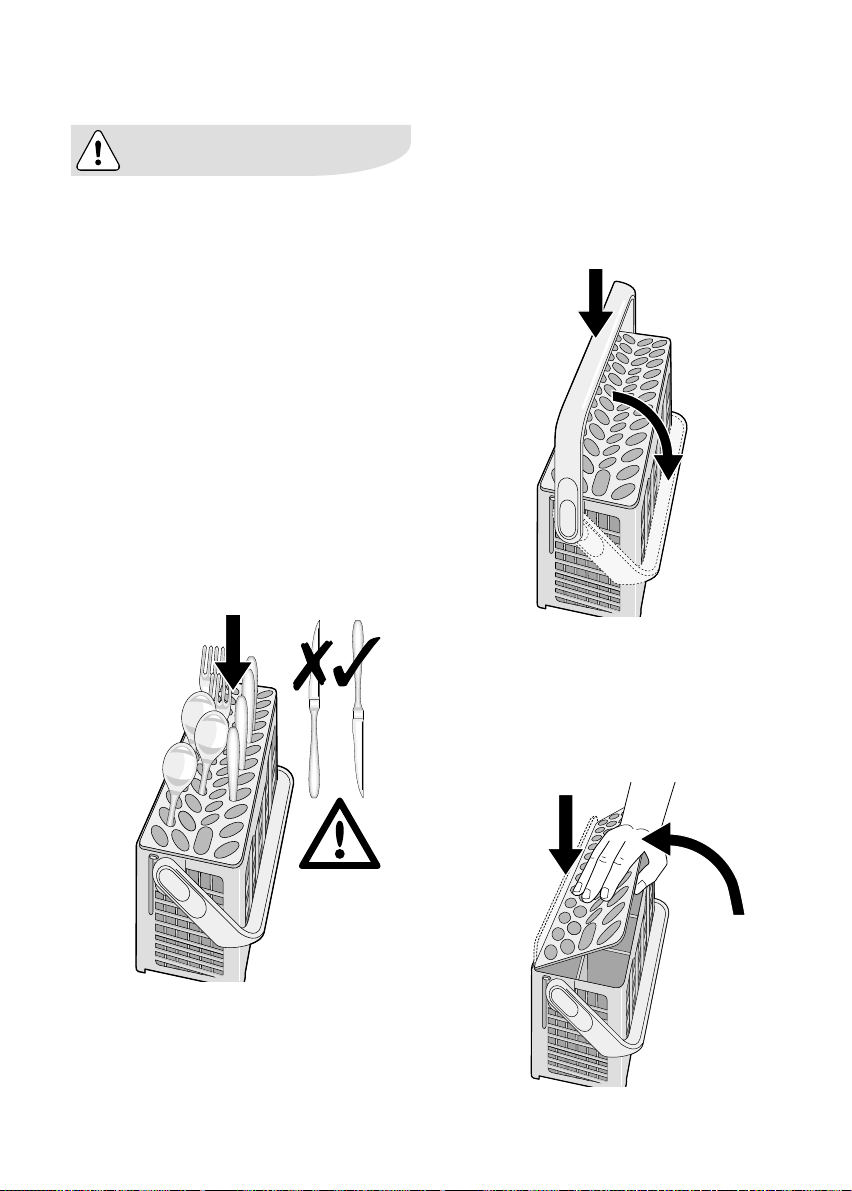

● Les couteaux et autres ustensiles

pointus ou tranchants doivent être
placés dans le panier à couverts
avec la pointe vers le bas, ou en
position horizontale dans le panier
supérieur.

Consignes de sécurité

● Les détergents pour lave-vaisselle

peuvent provoquer occasionner
des brûlures chimiques aux yeux,
de la bouche et de la gorge. Votre
vie peut être mise en
potentiellement dangereux !
Respectez les instructions de
sécurité du fabricant de détergent
pour lave-vaisselle.

● L’eau présente dans de votre lave-

vaisselle n’est pas potable. Des
résidus de détergent peuvent
subsister dans votre lave­vaisselle.

6 electrolux informations relatives à la sécurité

● Assurez-vous que la porte du lave-

vaisselle est toujours
correctement fermée lorsque vous
n’êtes pas occupé a le remplir ou
le vider. Vous éviterez ainsi que
quelqu’un ne trébuche sur la porte
ouverte et ne se blesse.

● Ne montez pas et ne vous

asseyez pas sur la porte ouverte
de botre appareil.

Sécurité enfants

● Cet appareil est conçu pour être

utilisé par des adultes. Ne laissez
pas les enfants utiliser le lave­vaisselle sans surveillance
contrôle.

● Ne laissez pas les emballages à

portée des enfants. Ils pourraient
s’asphyxier.

● Conservez tous les détergents

dans un endroit sûr, hors de portée
des enfants.

● Eloignez les enfants du lave-

vaisselle lorsque la porte est
ouverte.

● Pour des raisons de sécurité, il est

interdit de modifier les
spécifications ou de tenter de
modifier l’appareil de quelque
façon que ce soit.

● N'utilisez jamais le lave vaisselle si

le câble électrique ou les tuyaux
d'eau sont endommagés; ou si le
bandeau de commande, le plan de
travail de l'appareil ou la plinthe
sont endommagés au point que
l'intérieur de l'appareil en est
accessible.

● Les parois du lave-vaisselle ne

doivent jamais être percées, pour
éviter d’endommager les
composants hydrauliques et
électriques.

Avant de procéder aux
branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

Installation

● Vérifiez que le lave-vaisselle n’a

subi aucun dommage en cours de
transport. Ne branchez jamais un
appareil endommagé. Votre lave­vaisselle est endommagé,
andressez-vous à votre revendeur.

● Retirez tous les emballages avant

utilisation.

● Les branchement électriques et

hydrauliques nécessaires à
l'installation de l'appareil ne
doivent être effectués que par un
électricien et/ou un plombier
qualifié.

Description de l’appareil

description de l’appareil electrolux 7

1

Panier supérieur

2

Réglage de l’adoucisseur d’eau

3

Réservoir à sel
Distributeur de produit de lavage

4

Distributeur de liquide de rinçage

5

Plaque signalétique

6

Filtres

7

Bras d’aspersion inférieur

8

Bras d’aspersion supérieur

9

Plan de travail

10

8 electrolux bandeau de commande

Bandeau de commande

1

Touche Marche/Arrêt
Touches de sélection des

2

programmes

3

Touche de départ différé (Delay)

4

Affichage numérique

5

Voyants

Voyants

bandeau de commande electrolux 9

Déroulement du
programme

Fin du programme

fonction 3 en 1

Sel

Liquide de rinçage

Il s’allume quand un cycle est sélectionné et reste
allumé pendant toute la durée du programme.

Il s’éteint quand le programme est terminé.

Il s’allume quand un cycle est terminé. Il possède
également des fonctions supplémentaires de
signalisation visuelle, telles que :

- le réglage de l’adoucisseur d’eau,

- l’activation/désactivation du distributeur de
liquide de rinçage,

- le déclenchement d’une alarme en cas
d’anomalie de fonctionnement de la machine.

Il indique que la fonction “3 en 1” est
activée/désactivée (voir “fonction 3 en 1”).

Il s’allume quand le réservoir à sel est vide.

Il s’allume quand le liquide de rinçage est
manquant.

Les voyants des réservoirs à sel et
de liquide de rinçage ne sont
jamais allumés pendant qu’un
programme est en cours, même s’il
est nécessaire d’ajouter du sel
et/ou du liquide de rinçage.

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après avoir effectué le remplissage,
à condition que le lave-vaisselle
reste sous tension. Si vous utilisez
un sel peu soluble, il se peut que
cette opération prenne davantage
de temps. Le fonctionnement de la
machine n’en sera pas pour autant
entravé.

10 electrolux bandeau de commande

Mode programmation

Rappelez-vous que pour effectuer:

- le réglage de l’adoucisseur,

- l’activation/la désactivation du
distributeur de liquide de rinçage,

le lave-vaisselle DOIT être en mode
programmation:

● Appuyez sur la touche

Marche/Arrêt, TOUS les voyants
du programme sont allumés et 3
lignes verticales sont visibles sur
l'affichage numérique = appareil en
mode réglage.

● Appuyez sur la touche Marche/Arrêt,

UN SEUL voyant du programme est
allumé et 1 ligne verticale est visible
sur l'affichage numérique = le
dernier programme exécuté ou
sélectionné est encore activé.
Dans un tel cas, pour restaurer le
mode réglage, il sera nécessaire
d'annuler le programme.

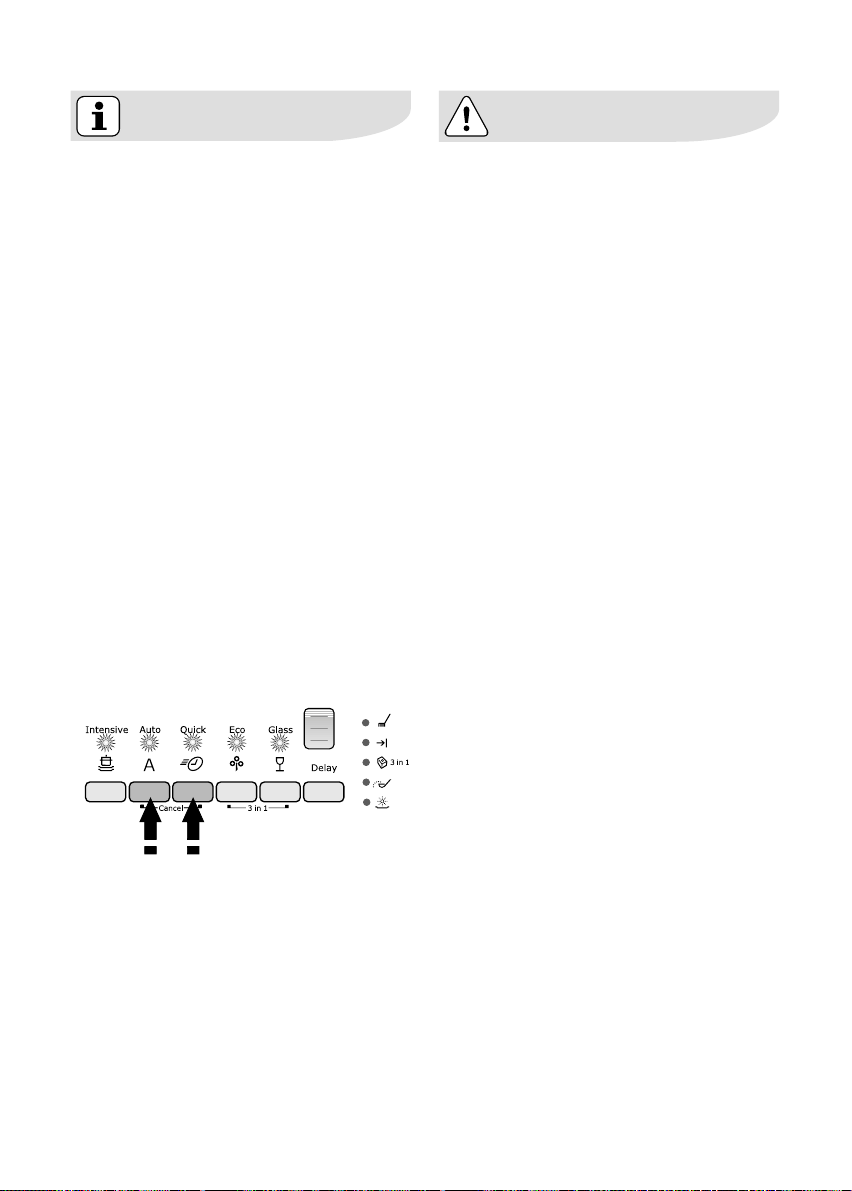

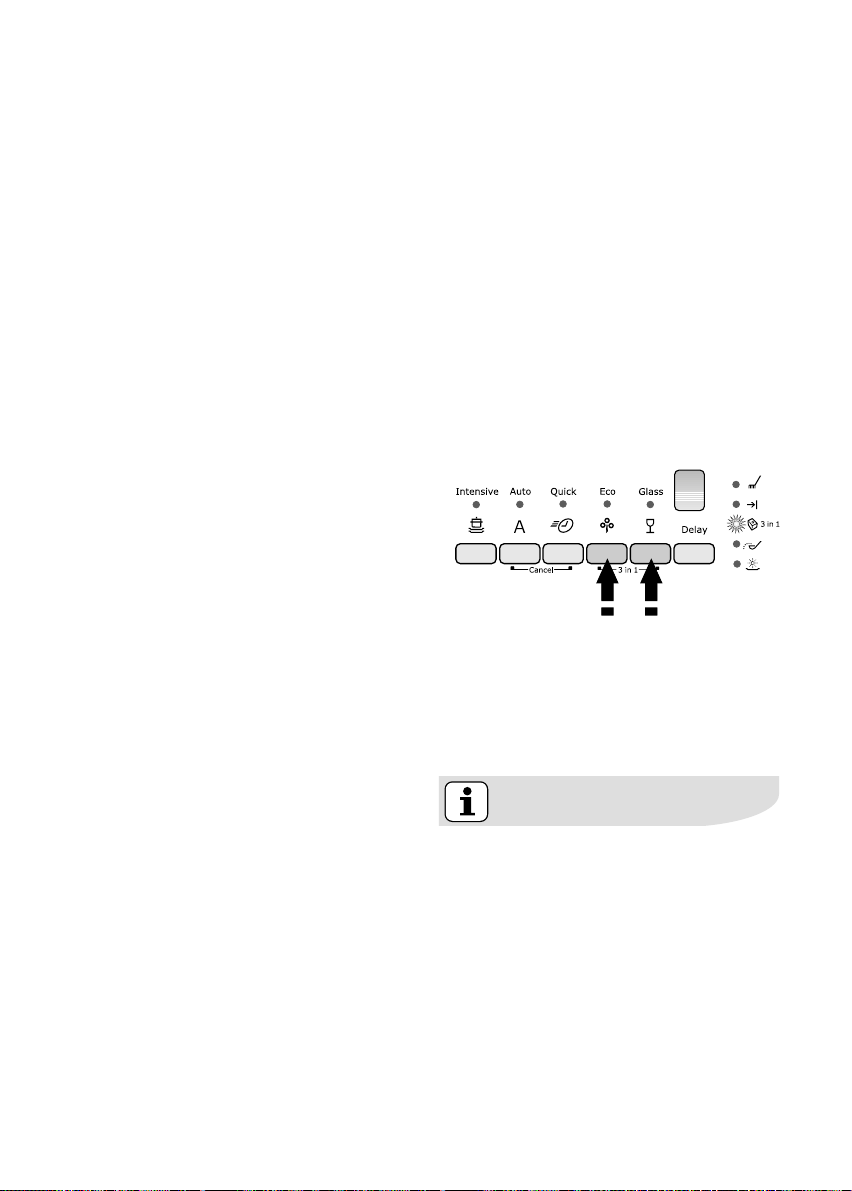

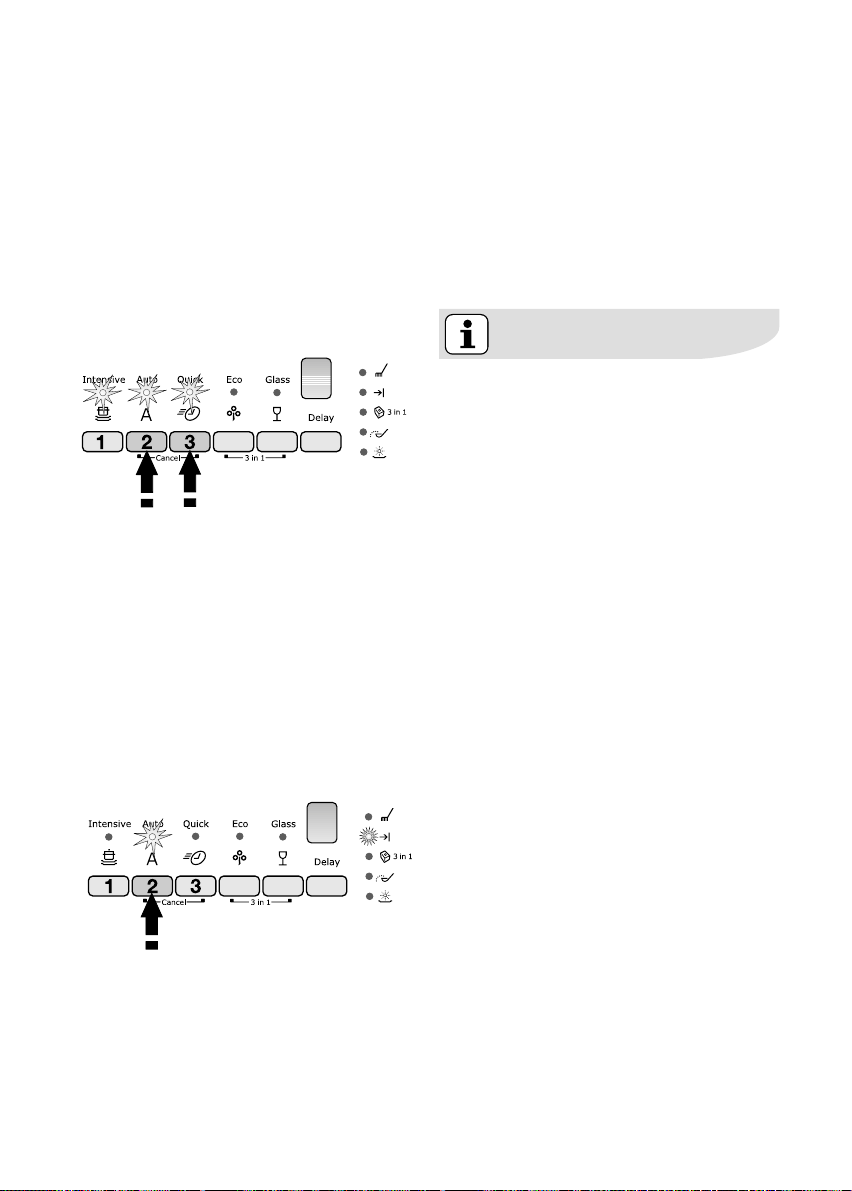

Pour annuler un programme réglé
ou en cours

Appuyez simultanément sur les deux
touches du programme, situées au­dessus du mot Cancel, et maintenez­les enfoncées jusqu'à ce que tous les
voyants du programme s'allument et
que 3 lignes verticales apparaissent sur
l'affichage numérique. Le programme
est alors annulé et l'appareil se trouve
en mode réglage.

Première utilisation

première utilisation electrolux 11

Avant d’utiliser votre lave-vaisselle
pour la première fois :

● Assurez-vous que les

raccordements électriques et
hydrauliques sont conformes aux
instructions d’installation.

● Retirez tous les emballages

présents à l’intérieur de l’appareil.

● Réglez l’adoucisseur d’eau

● Versez 1 l d’eau dans le réservoir

à sel, puis approvisionnez en sel

● Remplissez le distributeur de

liquide de rinçage

Réglage de l’adoucisseur d’eau

Le lave-vaisselle est équipé d’un
adoucisseur d’eau conçu pour éliminer
les minéraux et les sels de l’eau
d’alimentation susceptibles de nuire
au bon fonctionnement de l’appareil.

Plus la teneur en minéraux et en sels
est élevée, plus l’eau est dure.

La dureté de l’eau est calculée en
échelles équivalentes, degrés
allemands (°dH), degrés français
(°TH) et mmol/l (millimol par litre ­unité internationale de dureté de
l’eau).

L’adoucisseur doit être réglé en
fonction du degré de dureté de l’eau

Si vous souhaitez utiliser des
pastilles de détergent multifonctions
telles que : “3 en 1”, “4 en 1”, “5 en
1” etc., réglez la fonction 3 en 1 (voir
“fonction 3 en 1”).

Dureté de l’eau

dans votre region. Renseignez-vous
auprès de la Compagnie locale de
distribution des Eaux pour connaître le
degré de dureté de l’eau de votre
zone d’habitation.

Réglage de la dureté

de l’eau

°dH °TH mmol/l manuel électronique

Utilisation

du sel

régénérant

51 - 70 91 - 125 9,0 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 8,9 2 niveau 9 oui

37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui

23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui

15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

ne pas approvisionner en sel

*

*

12 electrolux première utilisation

L’adoucisseur d’eau doit être réglé
des deux façons suivantes :
manuellement, à l’aide du sélecteur
de dureté de l’eau et
électroniquement, à l’aide de
certaines touches de programme
présentes sur le bandeau de
commande.

Réglage manuel
Le lave-vaisselle est réglé d’usine

sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave­vaisselle.

3. Tournez le sélecteur de dureté de
l’eau sur la position 1 ou 2 (voir
tableau).

4. Replacez le panier inférieur.

2. Appuyez simultanément sur les
touches 2 et 3 et maintenez-les
enfoncées jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignotent.

3. Appuyez sur la touche 1, les
voyants des touches 2 et 3
s’éteignent tandis que le voyant de
la touche 1 se met à clignoter.
L’indicateur de fin du programme
clignote simultanément.
Le niveau actuellement
sélectionné est indiqué par le
nombre de clignotements de
l’indicateur de fin du programme
(voir tableau).

Réglage électronique
Le lave-vaisselle est réglé d’usine

sur la position 5.

Le réglage électronique de
l'adoucisseur d'eau est
UNIQUEMENT possible lorsque la
fonction 3 en 1 est désactivée.

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode réglage.

Exemples :

5 clignotements, pause, 5
clignotements, pause, etc. = niveau
5

6 clignotements, pause, 6
clignotements, pause, etc. = niveau
6

4. Pour modifier le niveau, appuyez
sur la touche de fonction 1. Le
niveau change à chaque pression
de la touche. (Pour sélectionner
un autre niveau, référez-vous au
tableau).

première utilisation electrolux 13

Exemples :

Si le niveau actuel est 5, une
pression de la touche de fonction
amènera le niveau à 6.

Si le niveau actuel est 10, une
pression de la touche de fonction
amènera le niveau à 1.

5. Pour mémoriser l’opération, mettez
à l’arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier
inférieur et dévissez le bouchon du
réservoir de sel en le tournant
dans le sens inverse des aiguilles
d’une montre.

2. Versez 1 l d’eau à l’intérieur du
réservoir (cette opération est

nécessaire uniquement lorsque
vous remplissez le réservoir
pour la première fois).

3. Versez le sel à l’aide de
l’entonnoir, jusqu’à ce que le
réservoir soit rempli.

Remplissage du réservoir de sel

Utilisez uniquement du sel spécial
pour lave-vaisselle. Tout autre type de
sel non spécialement étudié pour être
utilisé dans un lave-vaisselle, en
particulier le sel de cuisine, peut
endommager l’adoucisseur d’eau.
Approvisionnez en sel avant de
démarrer un programme de lavage
complet.
Vous éviterez ainsi que des grains de
sel ou de l’eau salée qui a débordé
n’entre en contact avec le fond de la
cuve pendant un laps de temps
prolongé, engendrant de la corrosion.

4. Remettez le bouchon en place en
veillant à ce que le pas de filetage
et le joint ne présentent aucune
trace de sel.

5. Serrez le bouchon en le tournant
des aiguilles d’une montre, jusqu’à
ce que vous entendiez un clic.

Ne vous préoccupez pas si de l’eau
déborde du réservoir lorsque vous le
rémplissez. Cela est parfaitement
normal.

14 electrolux première utilisation

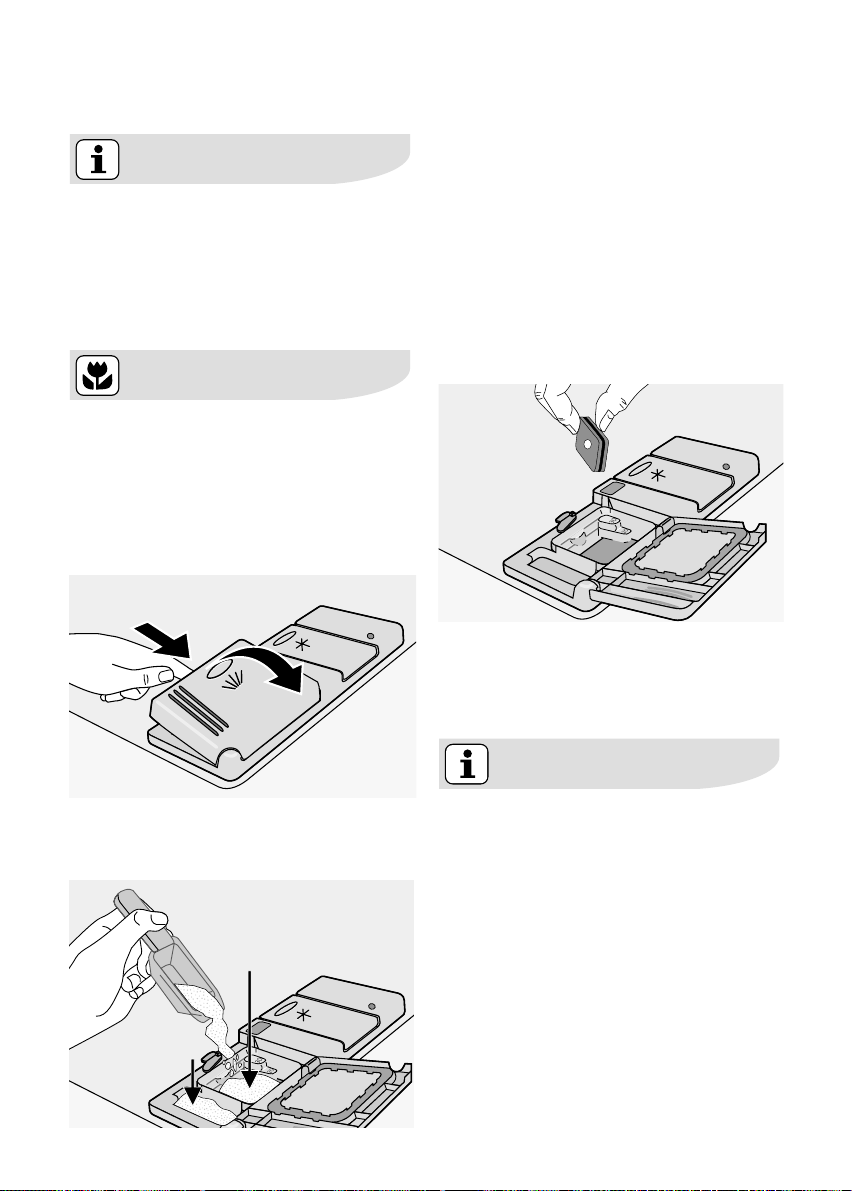

Remplissage du distributeur de
liquide de rinçage

Le liquide de rinçage assure un
rinçage optimal et un séchage sans
taches ni striures.

Le liquide de rinçage est
automatiquement ajouté au cours du
dernier rinçage.

1. Ouvrez le distributeur en appuyant
sur la touche de le levier de
fermeture (A).

2. Versez le liquide de rinçage dans
la goulotte de remplissage. Le
niveau maximum de remplissage
est signalé par “max”.

En fonction des résultats de brillance et
de séchage obtenus, adaptez le
dosage du liquide de rinçage à l’aide
du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage
maximum).

Le sélecteur est réglé d’usine sur la
position 4.

Augmentez le dosage si vous
constatez la présence de gouttes d’eau
ou de taches de calcaire sur la
vaisselle au terme du lavage.

En revanche, si des rayures blanches
sont présentes sur les plats de service,
la vaisselle, ou si les verres et les
lames de couteaux sont recouverts
d’un film bleuâtre, il convient de réduire
le dosage.

3. Vérifiez que le couvercle est fermé
après chaque remplissage.

Le distributeur contient environ 110 ml
de liquide de rinçage, quantité
suffisante pour 16 à 40 cycles de
lavage, en fonction du réglage de la
dose programmée.

Essuyez tout débordement de
liquide de rinçage à l’aide de papier
absorbant, afin d’éviter une
formation excessive de mousse
lors du lavage suivant.

Utilisez exclusivement des liquides
de rinçage de marque, spéciaux
pour lave-vaisselle.

Ne remplissez jamais le
distributeur de liquide de rinçage
avec d’autres produits (par ex. un
agent de nettoyage pour lave­vaisselle, du produit de lavage).
Cela aurait pour effet
d’endommager la machine.

première utilisation electrolux 15

16 electrolux utilisation quotidienne

Utilisation quotidienne

● Contrôlez le niveau du réservoir de

sel et du distributeur de liquide de
rinçage.

● Rangez les couverts et las

vaisselle dans le lave-vaisselle.

● Versez le produit de lavage dans

le réservoir correspondant.

● Sélectionnez un programme

adapté au lavage des couverts et
des plats de type de charge et de
salissure.

● Démarrez le programme.

Rangement des couverts et des
plats de service de la vaisselle.

Les éponges, les chiffons de
nettoyage et tout autre objet
absorbant l’eau ne doivent pas être
lavés au lave-vaisselle.

● Avant de charger les plats de

service la vaisselle, veillez à :

- enlever tous les restes
d’aliments.

- laisser tremper les casseroles
au fond desquelles adhèrent des
restes d'aliments brûlés ou
attachés.

● Lorsque vous chargez la vaisselle

et les couverts, veillez à prendre
les précautions suivantes :

- Les plats de la vaisselle et les
couverts ne doivent pas entraver
la rotation des bras d’aspersion.

- Chargez les articles creux, tels
que tasses, verres, casseroles,
etc. en les retournant, de
manière à ce que l’eau ne
s’accumule pas dans leur cavité
ou dans un fond bombé.

- Les plats de service et les
couverts ne peuvent doivent pas
être placés les uns dans les
autres, ou se chevaucher.

- Pour éviter que les verres ne se
brisent, évitez qu’ils se touchent.

- Déposez les petits objets dans le
panier à couverts.

● Las vaisselle en plastique et les

poêles en en matériau antiadhésif
tendent à retenir les gouttes d’eau;
ces articles ne seront pas
complètement secs, tout comme
séchés aussi bien que les articles
en porcelaine et en acier.

utilisation quotidienne electrolux 17

Pour le lavage au lave-vaisselle, les couverts et vaisselle suivants

ne sont pas adaptés: - Couverts à manche en bois, en corne, en

porcelaine ou en nacre.

- Articles en plastique non résistant à la
chaleur.

- Couverts anciens dont certains éléments
sont présentent des soudures et ne
résistent pas à la température.

- Couverts ou vaisselle collés.

- Articles en étain ou en cuivre.

- Verres en cristal au plomb, les cristaux.

- Articles en acier sujets à la rouille.

- Plateaux en bois.

- Articles en fibres synthétiques.

peuvent convenir dans
une mesure limitée:

- Lavez au lave-vaisselle uniquement de la
vaisselle en faïence garantie lavable en
machine par le fabricant.

- Les décorations sur verre décors vernis
peuvent se ternir au fil des lavages.

- Les pièces en argent et en aluminium ont
tendance à se décolorer au cours du
lavage: les résidus de blanc d’œuf, de
jaune d’œuf et de moutarde provoquent
souvent une décoloration et la formation de
taches sur l’argent. Par conséquent, veillez
à toujours éliminer les restes des ustensiles
d'aliments de la vaisselle en argent si vous
ne les lavez pas immédiatement après
utilisation.

18 electrolux utilisation quotidienne

Ouvrez la porte et tirez les paniers
vers vous pour y charger la vaisselle.

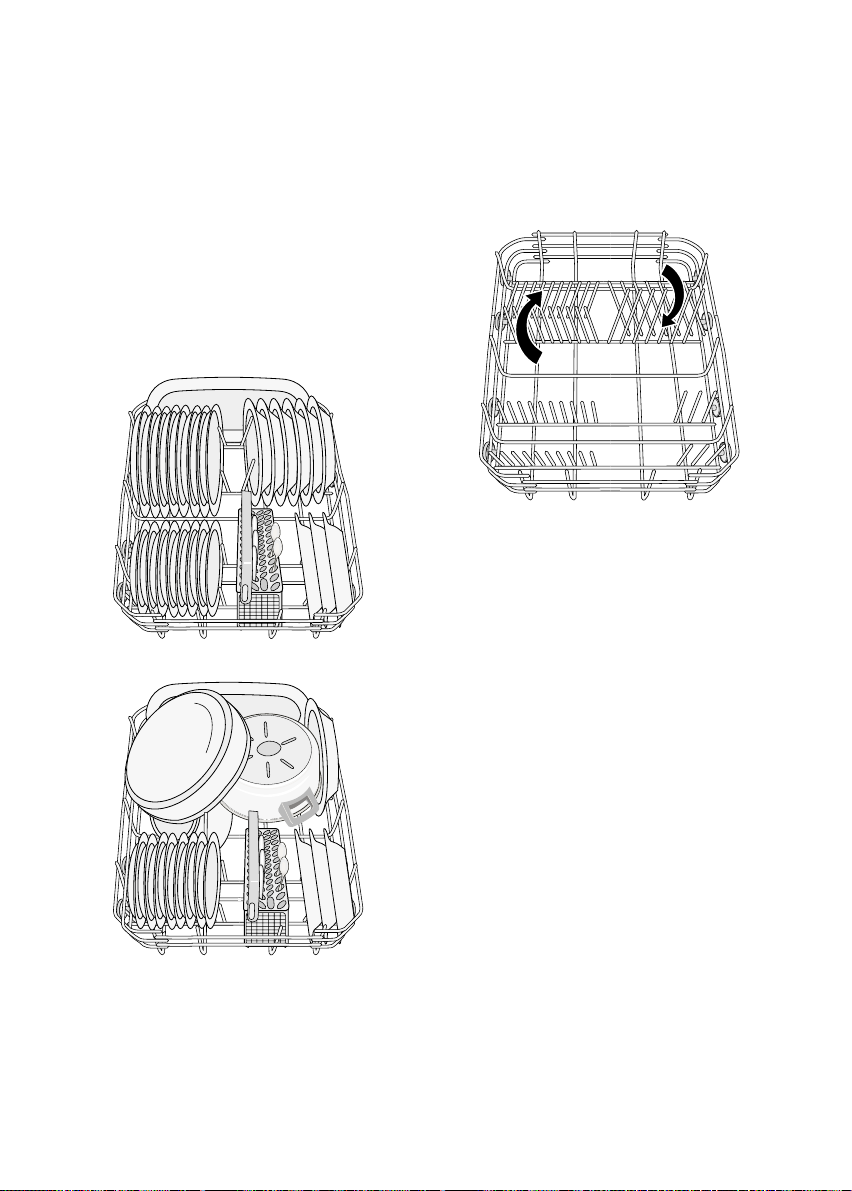

Panier inférieur

La panier inférieur est conçu pour y
ranger des casseroles, des
couvercles, des assiettes, des
saladiers, des couverts, etc.
Les plats et les grands couvercles
doivent être disposés sur les bords
autour du panier, afin de ne pas gêner
la rotation des bras d’aspersion.

Les deux rangées de support du
panier inférieur peuvent être
abaissées aisément pour vous
permettre de charger des casseroles,
des poêles et des saladiers.

utilisation quotidienne electrolux 19

Panier à couverts

Les couteaux à longue lame
disposés avec le manche vers le
bas représentent un danger
potentiel.

Les couteaux et les autres
ustensiles pointus ou coupant
doivent être placés dans le panier à
couverts pointe vers le bas ou en
position horizontale, dans le panier
supérieur.

Soyez prudent lorsque vous
chargez ou déchargez des articles
coupants du lave-vaisselle.

Disposez les fourchettes et les
cuillères dans le panier à couverts
extractible, le manche tourné vers le
bas, et les couteaux avec le manche
orienté vers le haut (fig. 1).

Fig. 1

Intercalez les cuillères aux autres
couverts, afin d'éviter qu'elles ne
s'emboîtent.

Pour faciliter le chargement du panier
à couverts, nous vous conseillons
d’abaisser la poignée de celui-ci
(fig.2).

Fig. 2

Afin de garantir un résultat optimal, il
est recommandé d'utiliser le
séparateur à couverts

Si la taille des couverts ne permet pas
l'utilisation du séparateur, il vous sera
possible de le retirer facilement (fig. 3).

Si les manches dépassent du fond
du panier à couverts et entravent la
rotation du bras d’aspersion, disposez
les couverts avec le manche tourné
vers le haut.

Fig. 3

20 electrolux utilisation quotidienne

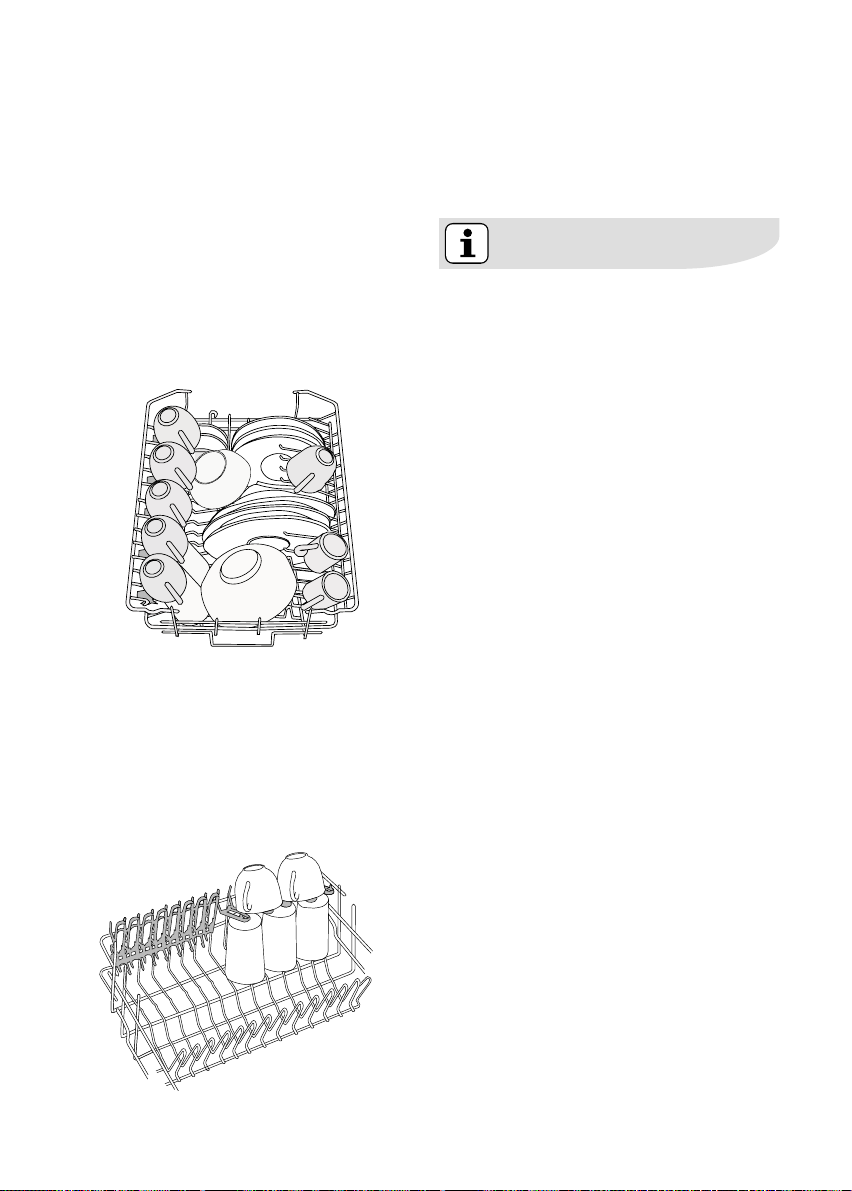

Panier supérieur

Le panier supérieur est conçu pour y
ranger des assiettes (assiettes à
dessert, sous-tasses, assiettes de
service de 24 cm de diamètre
maximum), des saladiers, des tasses
et des verres.

Disposez les articles en quinconce
au-dessus et au-dessous des
supports pour tasses, de façon à ce
que l’eau puisse atteindre toutes les
surfaces.

Les verres à long pied peuvent être
rangés dans les supports suspendus
aux porte-tasses en les retournant.

Pour les articles de plus grande
dimension, il vous est possible de
rabattre les étriers pour tasses vers le
haut.

Les articles légers (bols en plastique,
etc.) doivent être rangés dans le
panier supérieur et disposés de façon
à ce qu’ils ne puissent se retourner.

Avant de refermer la porte, assurez­vous que les bras d’aspersion
tournent librement.

utilisation quotidienne electrolux 21

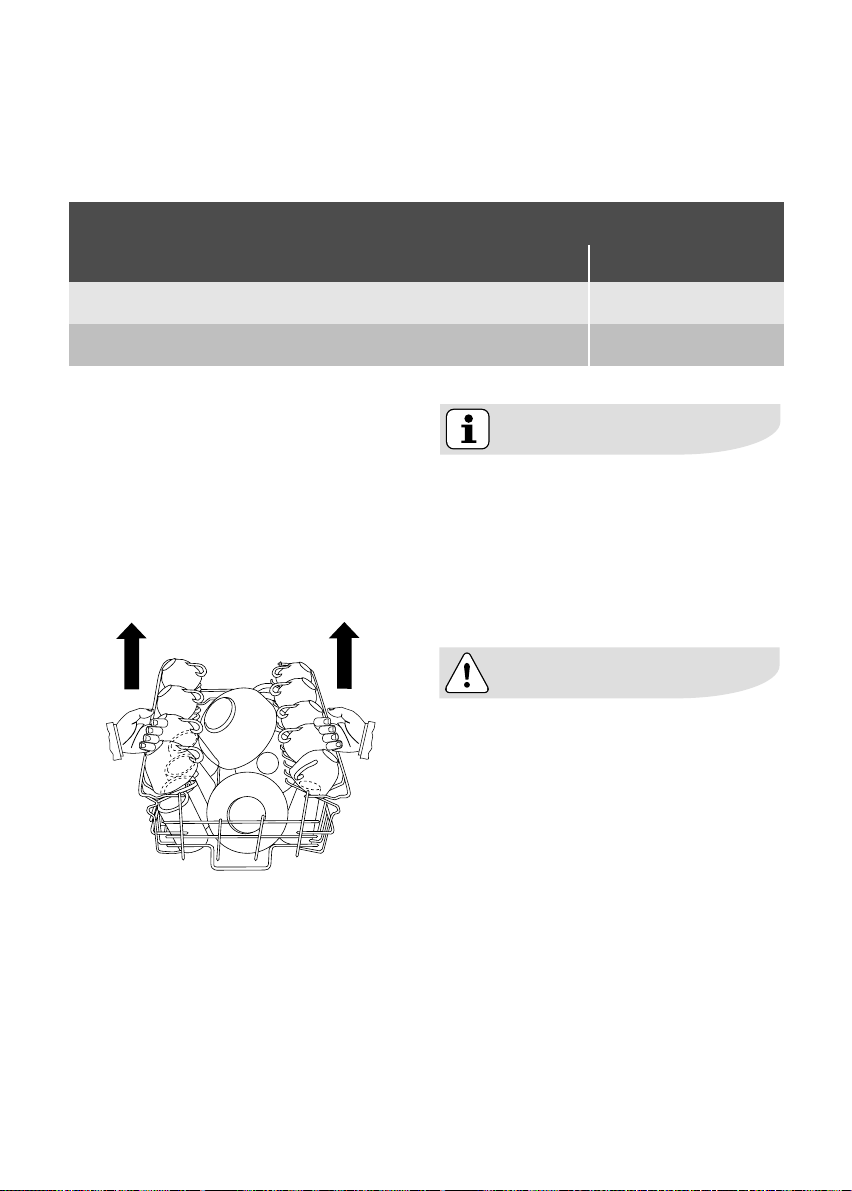

Réglage de la hauteur du panier supérieur

Si vous devez laver des plats de grande dimension, disposez-les dans le
panier inférieur après avoir mis le panier supérieur dans sa position la plus
haute.

Hauteur maximale de la vaisselle dans le:

Avec le panier supérieur relevé
Avec le panier supérieur abaissé

Pour régler le panier dans sa
position la plus haute, procédez
comme suit:

1. Tirez le panier jusqu’à la butée.

2. Soulevez délicatement les deux
côtés jusqu’à ce que le
mécanisme s’encliquette et que le
panier soit en position stable.

panier supérieur

panier inférieur

20 cm 31 cm
24 cm 27 cm

Ne soulevez ou n’abaissez jamais
le panier d’un seul côté
uniquement.

Lorsque le panier est en position
haute, il ne vous est plus possible
d’utiliser les supports pour tasses.

Après avoir chargé la machine, veillez
à toujours refermer la porte, car une
porte ouverte est source de danger.

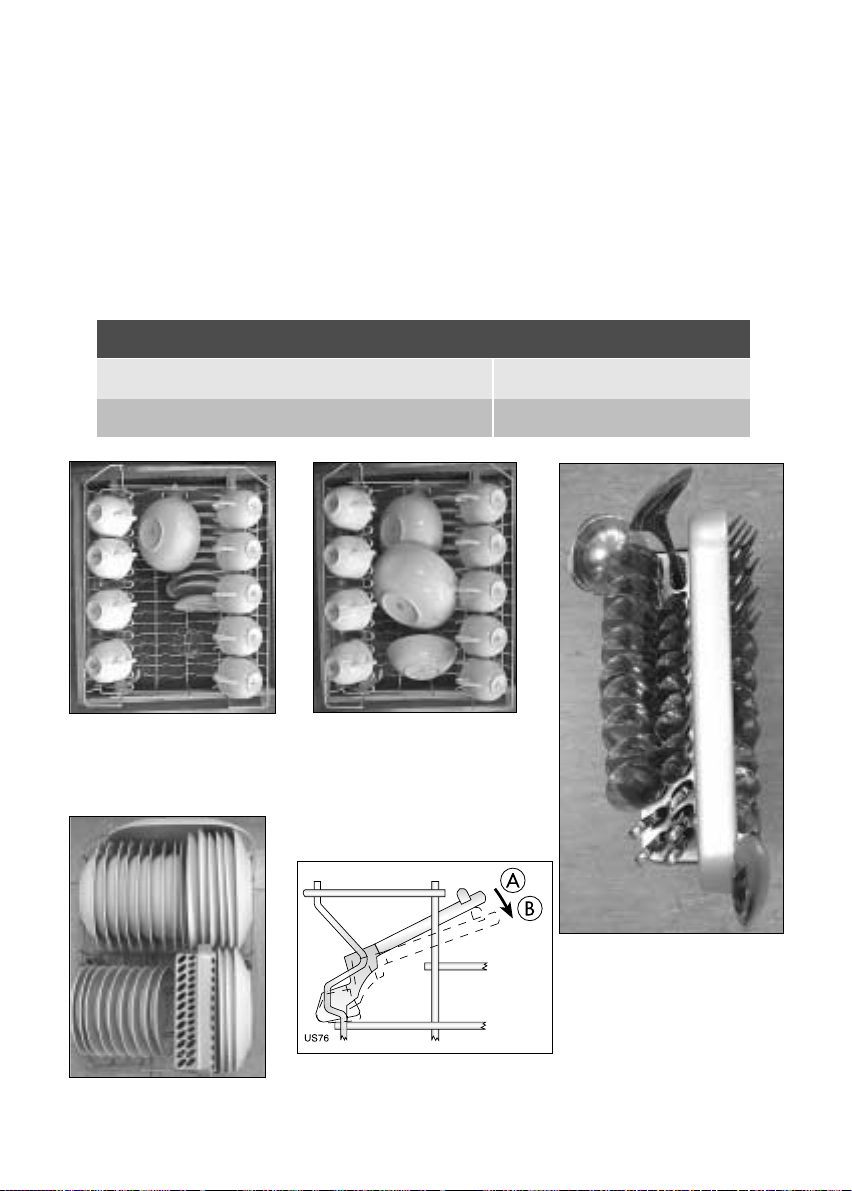

Pour abaisser le panier dans sa
position d’origine, procédez
comme suit:

1. Tirez le panier jusqu’à la butée.

2. Soulevez délicatement les deux
côtés, puis faites en sorte que le
mécanisme s’emboîte vers
l’arrière, tout en maintenant le
panier.

22 electrolux utilisation quotidienne

Utilisation du produit de lavage

Utilisez exclusivement de produit de
lavage spécialement conçus pour une
utilisation au lave-vaisselle.

Veuillez respecter le dosage et les
consignes de stockage du fabricant
figurant sur l’emballage.

En utilisant la quantité de détergent
strictement nécessaire, vous
contribuerez à la protection de
l’environnement.

Remplissage de produit de lavage

1. Ouvrez le couvercle.

20 = environ 20 g de détergent
30 = environ 30 g de détergent

3. Tous les programmes avec
prélavage nécessitent une dose
supplémentaire de détergent (5 à
10 g) à placer dans le
compartiment de prélavage (2). Ce
détergent agira au cours de la
phase de prélavage.

Si vous utilisez du produit de
lavage en pastilles: placez la
pastille dans le compartiment (1)

4. Fermez le couvercle et appuyez
jusqu’à ce qu’il soit verrouillé.

2. Versez le produit de lavage dans
le distributeur (1). Le repère
indique le niveau de dosage:

1

2

Produit de lavage en pastilles

Les pastilles de détergent de
différents fabricants présentent un
taux de dissolution variable. C’est
pourquoi certains produit de lavage
en pastilles n’atteignent pas leur
pouvoir de nettoyage optimal au cours
des programmes courts. Par
conséquent, veuillez sélectionner un
programme de lavage long si vous
utilisez des pastilles de produit de
lavage en pastilles, afin d’éliminer
complètement les résidus de lessive.

utilisation quotidienne electrolux 23

“fonction 3 en 1”

Cet appareil est doté de la “fonction 3
en 1”, ce qui vous permet d’utiliser les
pastilles des produits de lavage
combinés “3 en 1”.

Ces produits combinent les fonctions
de produit de lavage, de produit de
rinçage et de sel régénérant.

Ils peuvent également contenir
d’autres substances selon le type de
pastille utilisé (“3 en 1”, “4 en 1”, “5 en
1” etc.)

Vérifiez que ces détergents sont
appropriés au degré de dureté de
l’eau d’alimentation. Consultez à cet
effet les instructions du fabricant.

Cette fonction peut être sélectionnée
avec tous les programmes de lavage.

Lorsque cette fonction est
sélectionnée, l’alimentation en liquide
de rinçage et en sel à partir des
réservoirs respectifs est
automatiquement désactivée, de
même que les voyants respectifs du
sel et du liquide de rinçage.

Sélectionnez la “fonction 3 en 1” avant
le départ du programme de lavage.

Dès que cette fonction est
sélectionnée (le voyant correspondant
s’allume), elle restera également
activée pour les programmes de
lavage suivant.

L’utilisation de la “fonction 3 en 1” peut
entraîner une modification de la durée
du cycle indiquée dans le tableau des
“Programmes de lavage”.

Dès que le cycle a démarré, la
“fonction 3 en 1” NE peut PLUS être
modifiée. Si vous souhaitez exclure la
“fonction 3 en 1”, il vous faudra
d’abord annuler le réglage du
programme, puis désactiver la
“fonction 3 en 1”.

Dans ce cas, vous devrez régler à
nouveau le programme de lavage (et
les options souhaitées).

Activation/désactivation de la
fonction 3 en 1

Appuyez sur la touche Marche/Arrêt.
Le lave-vaisselle doit se trouver en
mode programmation.
Appuyez simultanément sur les deux
touches situées au-dessus de
l’inscription 3 en 1, jusqu’à ce que
l’indicateur correspondant au symbole
“3 en 1” s’allume. Cela signifie que la
fonction est activée.

Pour désactiver la fonction, appuyez à
nouveau sur ces deux touches
jusqu’à ce que l’indicateur
correspondant au symbole “3 en 1”
soit éteint.

Si le séchage n'est pas satisfaisant,
nous vous suggérons de :

1. Remplir le distributeur de liquide
de rinçage.

2. Activer le distributeur de liquide de
rinçage.

3. Régler le dosage du liquide de
rinçage sur la position 2.

● L'activation/la désactivation du

distributeur de liquide de rinçage
est possible uniquement si la
fonction "3 en 1" est activée.

24 electrolux utilisation quotidienne

Activation/désactivation du
distributeur de liquide de rinçage

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

2. Appuyez simultanément sur les
touches 2 et 3, jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignoter.

3. Appuyez sur la touche 2 : les
voyants des touches 1 et 3
s'éteignent, tandis que le voyant
de la touche 2 continue à clignoter.

4. Pour activer le distributeur de
liquide de rinçage, appuyez à
nouveau sur la touche 2,
l’indicateur de fin du programme
s’allume, indiquant que le
distributeur de liquide de rinçage a
été activé.

6. Pour désactiver à nouveau le dis­tributeur de liquide de rinçage, sui­vez les instructions jusqu’à ce que
l’indicateur de fin du programme
soit éteint.

Si vous souhaitez réutiliser des
produits de lavage traditionnels,
nous vous recommandons de:

1. Désactiver la fonction 3 en 1.

2. Approvisionner à nouveau le
réservoir à sel et le distributeur de
liquide de rinçage.

3. Régler la position maximale du
degré de dureté de l’eau et
d’effectuer 1 programme normal
sans charger la machine.

4. Régler ensuite le degré de dureté
de l’eau en fonction de la dureté
de l’eau de votre région.

5. Ajuster le dosage du liquide de
rinçage.

5. Pour mémoriser cette opération,
mettez à l'arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

utilisation quotidienne electrolux 25

Sélection et départ d’un
programme de lavage

Sélectionnez le programme et le
départ différé en laissant la porte
légèrement ouverte. Le départ du
programme ou du compte à
décompte du départ différé
démarrera uniquement après que
vous aurez refermé la fermeture de
la porte. Vous pouvez effectuer
toutes les modifications souhaitées
jusqu’à ce moment-là.

1. Vérifiez que les paniers ont été
chargés correctement et que les
bras d’aspersion tournent
librement.

2. Assurez-vous que le robinet d’eau
est ouvert.

3. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

4. Appuyez sur la touche
correspondant au programme
souhaité (référez-vous au tableau
des “Programmes de lavage”).
Le voyant correspondant au
programme sélectionné s’allume.

3 lignes verticales sont visibles sur
l'affichage numérique.

Le voyant de déroulement du
programme s’allume.

Fermez la porte du lave-vaisselle,
le programme démarre
automatiquement.

Le voyant de déroulement du
programme reste allumé.

1 seule ligne verticale est visible
sur l'affichage numérique et elle
restera affichée pendant toute la
durée du programme de lavage.

Réglage et départ du programme
avec "départ différé"

1. Après avoir sélectionné le
programme de lavage, appuyez sur
la touche départ différé (Delay)
jusqu’à ce que le nombre d’heures
clignotant correspondant au départ
souhaité apparaisse sur l’affichage
numérique. Il est possible de
sélectionner un départ différé de 1
à 9 heures.

2. Fermez la porte du lave-vaisselle,
le décompte démarre
automatiquement. Le nombre
affiché ne clignote plus, mais
devient fixe avec un éclairage
statique.

3. Le décompte s'effectue par
intervalles de 1 heure.

4. L'ouverture de la porte ne
modifiera en rien et n'interrompra
pas le décompte.

5. Dès que la durée du départ différé
est écoulée, le programme
démarre automatiquement.

Lorsque la fonction de départ différé
est activée, le voyant de
déroulement du programme est
éteint. Dès que le compte à
décompte du départ différé est
terminé, le programme démarre
automatiquement et le voyant de

déroulement du programme

s’allume.

26 electrolux utilisation quotidienne

Il vous est possible de sélectionner
le programme de lavage et la
durée du départ différé également
lorsque la porte est fermée.
Rappelez-vous que, dans ce cas,
dès que vous appuyez sur la
touche programme, vous disposez
de 3 secondes SEULEMENT pour
sélectionner éventuellement un
autre programme ou un départ
différé, après quoi le programme
démarrera automatiquement.

Annulation du "départ différé"

● Pour annuler un départ différé,

vous devez réinitialiser le lave­vaisselle.

● Appuyez simultanément sur les

deux touches du programme
situées au-dessus du mot Cancel
(Annuler) jusqu'à ce que tous les
voyants des programmes
s'allument.

● L'annulation d'un départ différé

détermine l'annulation du
programme de lavage sélectionné.
Dans ce cas, vous devez répéter
la sélection du programme de
lavage.

Interrompez ou annulez un
programme en cours UNIQUEMENT
si cela s’avère strictement
nécessaire.

Attention! Un nuage de vapeur peut
s’échapper par la porte du lave­vaisselle lorsque vous l’ouvrez.
Soyez prudent en effectuant cette
opération (risque de brûlure).

Interruption d’un programme en
cours:

● Ouvrez la porte du lave-vaisselle ;

le programme s’arrête. Fermez la
porte; le programme reprend là où
il a été interrompu.

● Appuyez sur la touche

Marche/Arrêt, tous les voyants
s’éteignent. Pressez à nouveau la
touche Marche/Arrêt; le
programme reprendra là où il a été
interrompu.

Annulation d'un programme en
cours

● Appuyez simultanément sur les

deux touches du programme,
situées au-dessus du mot Cancel
et maintenez-les enfoncées
jusqu'à ce que tous les voyants du
programme s'allument et que 3
lignes verticales apparaissent sur
l'affichage numérique. Le
programme de lavage a été annulé

Si vous souhaitez sélectionner un
nouveau programme, vérifiez qu'il
y a du produit de lavage dans le
distributeur de détergent
correspondant.

utilisation quotidienne electrolux 27

Fin du programme de lavage

● Le lave-vaisselle s'arrête

automatiquement et le voyant du
programme en cours s'éteint.

● Le voyant d'indication de la fin du

programme s'allume.

● Le voyant du programme qui vient

de terminer reste allumé.

● L'affichage numérique s'éteint.

1. Mettez le lave-vaisselle hors
tension en appuyant sur la touche
Marche/Arrêt.

2. Ouvrez la porte du lave-vaisselle,
laissez-la entrouverte et attendez
quelques minutes avant de
décharger la vaisselle ; cela
permet de la laisser refroidir et
améliore le processus de séchage.

Pour prévenir d’éventuelles
condensations de vapeur d’eau
présente dans la lave-vaisselle sur les
couverts, la circulation d'air est
maintenue pendant 20 minutes.

Si pendant ces 20 minutes la porte
est ouverte ou la touche Marche/Arrêt
actionnée, cette phase est annulée.

Déchargement du lave-vaisselle

● Les plats encore chauds sont

sensibles aux chocs. C’est
pourquoi il est préférable de
laisser refroidir la vaisselle avant
de la décharger de la machine.

● Videz en premier lieu le panier

inférieur, puis le panier supérieur ;
ceci permettra d’éviter que de
l’eau ne s’égoutte du panier
supérieur sur la vaisselle du panier
inférieur.

● Il se peut que de l’eau soit

présente sur les parois internes et
sur la porte du lave-vaisselle, car
l’acier inoxydable est en définitive
plus froid que les plats.

Dès que le programme est terminé,
débranchez le lave-vaisselle et
fermez le robinet d’arrivée d’eau.

28 electrolux programmes de lavage

Programmes de lavage

Programme

Intensif

Auto

Rapide

Eco

Verres

Degré de
salissure

Très sale

Moyennement

sale

Légèrement

sale

Moyennement

sale

Moyennement

sale

Type de

vaisselle

Vaisselle,
couverts,
plats et
casseroles

Vaisselle,
couverts,
plats et
casseroles

Vaisselle et
couverts

Vaisselle et
couverts

Vaisselle
délicate et
verres

Description du programme

Prélavage
Lavage principal à 70°C
2 rinçages intermédiaires
Rinçage final
Séchage

Prélavage
Lavage principal à 50°C ou 65°C
2 rinçages intermédiaires
Rinçage final
Séchage

Lavage principal à 60°C
Rinçage final

Prélavage
Lavage principal à 50°C
1 rinçage intermédiaire
Rinçage final
Séchage

Lavage principal à 45°C
1 rinçage intermédiaire
Rinçage final
Séchage

Informations relatives aux
programmes de lavage

Programme “Auto”

Au cours du programme “Auto”, le
degré de salissure de la vaisselle est
déterminé par le degré de turbidité de
l’eau.

Si la machine est n’est pas chargée
complètement et que la vaisselle est
peu sale, les phases de “prélavage”,
de “lavage principal” et de “rinçage”
du programme sont écourtées, et le
niveau de consommation d’eau est
plus faible.

Si la machine est à pleine charge et
que la vaisselle est particulièrement
sale, les phases de “prélavage”, de
“lavage principal” et de “rinçage” du
programme sont allongées, et le
niveau de consommation d’eau est
dès lors plus important.

C’est pour cette raison que la durée
du programme, les niveaux de
consommation d’eau et d’énergie
peuvent varier dans les limites de la
plage fixée pour le programme “Auto”
(référez-vous au “Tableau des
programmes de lavage”).

Au cours du programme “Auto”, la
température de l’eau du lavage
principal est également
automatiquement réglée entre 50°C et
65°C, en fonction du degré de
salissure de la vaisselle.

programmes de lavage electrolux 29

30 electrolux entetien et nettoyage

Entretien et nettoyage

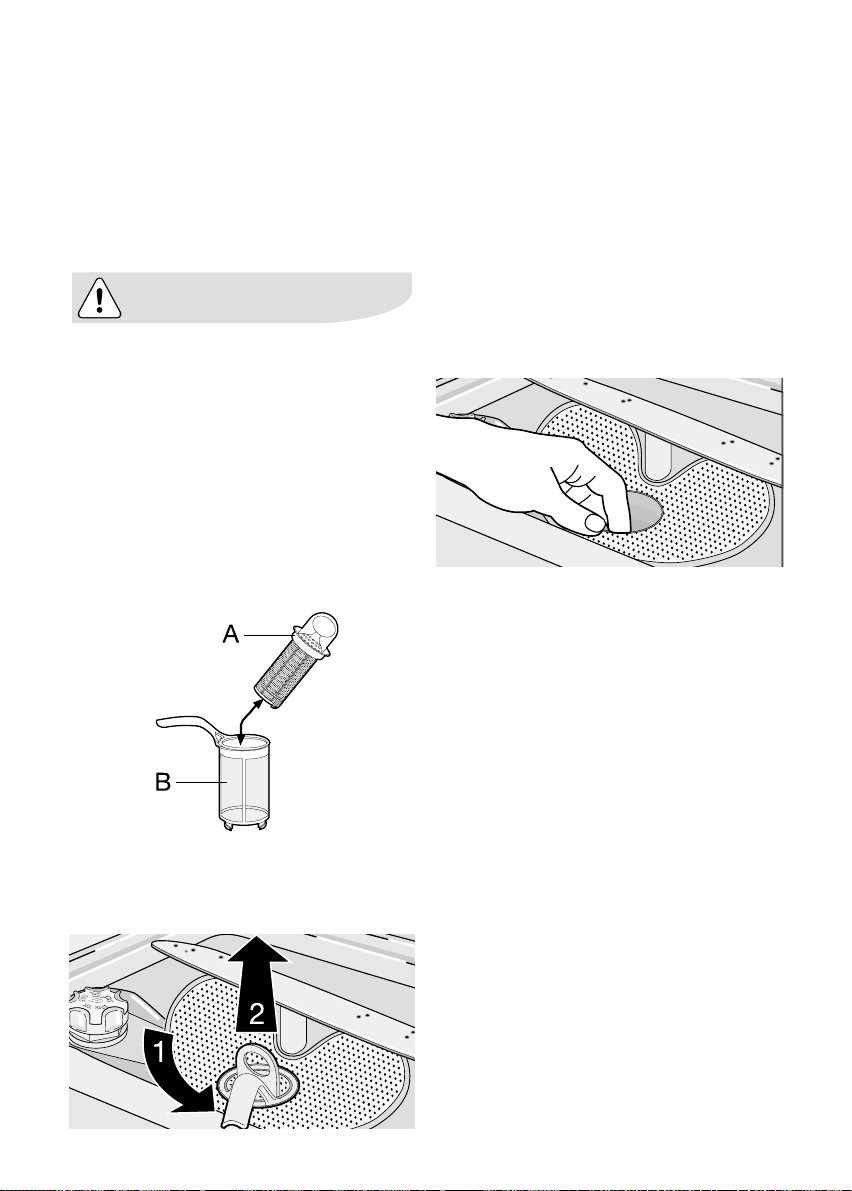

Nettoyage des filtres

Contrôlez et nettoyez les filtres très
régulièrement. Des filtres non
nettoyés réduisent les performances
de lavage.

Avant de nettoyez les filtres,
assurez-vous que la machine est
mise hors tension.

1. Ouvrez la porte, sortez le panier
inférieur.

2. Le système de filtrage du lave­vaisselle comporte un filtre à
mailles grossier (A), un microfiltre
(B) et un filtre plat. Desserrez le
système de filtrage à l’aide de la
poignée du microfiltre et sortez-le.

3. Tournez la poignée dans le sens
contraire des aiguilles d'une
montre et effectuez

1

/4de tour

environ, puis sortez-le.

4. Saisissez le filtre à mailles grossier
(A) par la poignée avec l’orifice et
retirez-le du microfiltre (B).

5. Nettoyez soigneusement tous les
filtres à l’eau courante.

6. Retirez le filtre plat du fond du
compartiment de lavage et
nettoyez soigneusement les deux
faces.

7. Réinstallez le filtre plat dans le
fond du compartiment de lavage et
assurez-vous qu’il est
correctement en place.

8. Introduisez le filtre à mailles
grossier (A) dans le microfiltre (B)
et pressez de manière à ce qu’ils
s’emboîtent l’un dans l’autre.

9. Mettez l'ensemble des ces filtres
en place et bloquez-le en tournant
la poignée dans des aiguilles d'une
montre e jusqu’à la butée. Au
cours de cette opération, contrôlez
que le filtre plat ne dépasse pas
de la base du compartiment de
lavage.

N’utilisez en aucun cas le lave­vaisselle sans avoir préalablement
réinstallez les filtres. Si les filtres n’ont
pas été correctement réinstallés, les
performances de lavage pourront être
compromises.

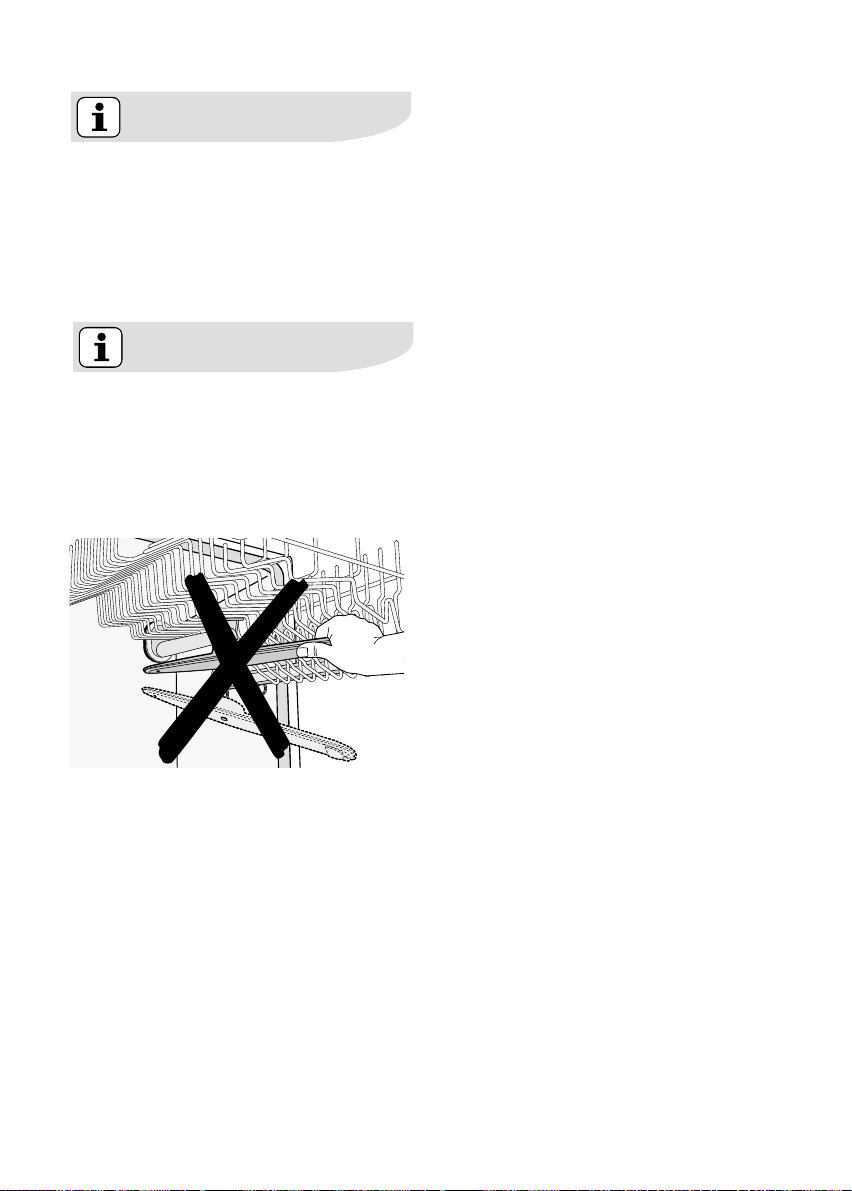

Ne retirez JAMAIS le bras
d’aspersion supérieur.

Si des résidus de saletés ont bouché
les orifices du bras d’aspersion
supérieur, éliminez ceux-ci à l’aide
d’un cure-dent.

entetien et nettoyage electrolux 31

Essuyez régulièrement les joints
situés autour de la porte et des
distributeurs de produit de lavage et
de liquide de rinçage à l’aide d’un
chiffon humide.

Nous vous conseillons d’effectuer un
lavage à 65°C sans produit de lavage
tous les 3 mois.

En cas d’absence prolongée

Si vous n’utilisez pas l'appareil
pendant une longue période de
temps, veillez à:

1. Débrancher la machine et à fermer
le robinet d’arrivée d’eau.

2. Laisser la porte entrouverte pour
prévenir la formation d’odeurs
désagréables.

3. Nettoyer soigneusement l’intérieur
de l'appareil.

Précautions contre le gel

Évitez d’installer l'appareil dans un
endroit où la température ambiante
est inférieure à 0°C. Si cela n’est pas
possible, videz la machine, fermez la
porte, débranchez le tuyau d’arrivée
d’eau et vidangez.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de la
machine, de même que le bandeau
de commande, à l’aide d’un chiffon
doux humide. Au besoin, utilisez un
peu de détergent neutre, au besoin,
uniquement humidifié d'eau
savonneuse. N’utilisez en aucun cas
de substances abrasives, de tampons
métalliques ou de solvants (acétone,
trichloréthylène, etc.).

Transport de l'appareil

Si vous devez transporter la machine
(en cas de déménagement, etc.):

1. Débranchez-le.

2. Fermez le robinet d'arrivée.

3. Retirez les tuyaux d’arrivée d’eau
et de vidange.

4. Tirez l'appareil hors de sa niche
ainsi que les tuyaux.

Évitez d’incliner l'appareil au cours du
transport.

32 electrolux en cas d’anomalie de fonctionnement

En cas d’anomalie de fonctionnement

Le lave-vaisselle ne démarre pas ou s’arrête en cours de programme.
Certaines anomalies de fonctionnement peuvent dépendre d'opérations

d'entretien non correctes ou d'oubli, et peuvent être résolus à l’aide des
indications fournies dans le tableau, sans faire appel à un service après vente.

Mettez le lave-vaisselle hors tension, ouvrez la porte et effectuez les actions
contrôles que nous vous suggérons ci-après.

Code erreur et anomalie de

fonctionnement

● le voyant du programme en cours

clignote en permanence,

● l’indicateur de fin du programme

clignote 1 fois,

Le lave-vaisselle n’est pas approvisionné
en eau

● le voyant du programme en cours

clignote en permanence,

● l’indicateur de fin du programme

clignote à 2 reprises,

Le lave-vaisselle ne vidange pas

● le voyant du programme en cours

clignote en permanence,

● l’indicateur de fin du programme

clignote à 3 reprises,

Cause possible et solution

● Le robinet d’arrivée d’eau est obstrué ou

incrusté de tartre.
Nettoyez le robinet d’arrivée d’eau.

● Le robinet d’arrivée d’eau est fermé.

Ouvrez le robinet d’arrivée d’eau.

● Le filtre (s’il est présent) situé dans

l’embout à vis du tuyau au niveau de la
soupape d’admission est bouché.
Nettoyez le filtre situé dans l'embout à
vis du tuyau.

● Le tuyau d’arrivée d’eau n’a pas été

installé correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de
vidange.

● Le robinet de l’évier est bouché.

Nettoyez à fond le robinet de l’évier.

● Le tuyau d’arrivée d’eau n’a pas été

installé correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de
vidange.

● Fermez le robinet d’arrivée d’eau et

contactez le Service Après-vente.

Le système de sécurité anti-débordement
s'est déclenché.

en cas d’anomalie de fonctionnement electrolux 33

Anomalie de fonctionnement Cause possible et solution

Le programme ne démarre pas ● La porte du lave-vaisselle n’a pas été

fermée correctement.
Fermez la porte.

● La prise n’est pas branchée.

● Branchez l'appareil.

● Le fusible a disjoncté dans la boîte à

fusibles.
Remplacez le fusible.

● Le départ différé a été réglé.

Si la vaisselle doit être lavée
immédiatement, annulez le départ
différé.

Après avoir effectué ces contrôles,
fermez la porte du lave-vaisselle et
mettez l’appareil sous tension.
Appuyez sur la touche du programme
qui était en cours au moment de
l’intervention de l’alarme. Le
programme reprendra là où il avait
été interrompu.
Si l’anomalie persiste ou si le code
d’erreur s’affiche à nouveau,
contactez le Service Après-vente.
Si des codes autres que ceux décrits
dans le tableau ci-dessus s’affichent,
contactez le Service Après-vente.

Lorsque vous appelez le Service
Après-vente, communiquez le
modèle, le numéro de code produit et
le numéro de série.
Vous trouverez ces informations sur la
plaque signalétique située sur le côté
du lave-vaisselle.

Afin de pouvoir disposer à tout
moment de ces numéros, nous vous
recommandons de les inscrire ici :

Modèle : . . . . . . . . . . . . . . . . . . . . .

N° code produit : . . . . . . . . . . . . . . .

N° de série : . . . . . . . . . . . . . . . . . .

34 electrolux en cas d’anomalie de fonctionnement

Les résultats de lavage sont insatisfaisants

La vaisselle n'est
pas propre.

La vaisselle est mouillée
et terne.

Les verres et la vaisselle
présentent des rayures,
des taches blanches ou
un film bleuâtre.

● Vous n’avez pas sélectionné le programme approprié.

● La vaisselle est disposée de manière telle à empêcher

l’eau d’atteindre toutes les surfaces. Ne surchargez pas
les paniers.

● La rotation des bras d’aspersion est entravée par de la

vaisselle mal rangée.

● Les filtres situés dans le fond de la cuve sont encrassés

ou mal installés.

● Vous avez utilisé trop peu de produit de lavage ou avez

oublié d’approvisionner le distributeur de produit de
lavage.

● Si des dépôts de tartre sont présents sur la vaisselle,

cela signifie que le réservoir à sel est vide ou que vous
n’avez pas réglé correctement le niveau de
l’adoucisseur d’eau.

● Le raccordement du tuyau de vidange n’a pas été

réalisé correctement.

● Le bouchon du réservoir à sel n’a pas été vissé

correctement.

● Vous n’avez pas utilisé de liquide de rinçage.

● Le distributeur de liquide de rinçage est vide.

● Réduisez le dosage du liquide de rinçage.

Des gouttes d’eau ont
séché sur les verres et la
vaisselle.

● Augmentez le dosage du liquide de rinçage.

● Il se peut que le produit de lavage soit en cause. Contactez

le service clientèle du fabricant du produit de lavage.

Si, après avoir effectué tous ces
contrôles, le problème persiste,
contactez le Service Après-vente.

données techniques electrolux 35

Données techniques

Dimensions Largeur 45 cm

Hauteur
Profondeur

85 cm
63 cm

Branchement électrique
Tension - Puissance
totale - Fusible

Pression de l’eau
d’alimentation

Capacité 9 couverts
Poids maximum 37 kg
Niveau de bruit 49 dB (A)

Les informations concernant le branchement
électrique figurent sur la plaque signalétique
apposée sur le bord intérieur de la porte du lave­vaisselle

Minimum 0.05 MPa
Maximum

0.8 MPa

Sous réserve de modifications

36 electrolux données techniques

Valeurs de consommation

Programme Consommation

Durée du

programme

(en minutes)

énergétique

(en kWh)

105 - 115Intensif 1.6 - 1.8 19 - 21

80 - 105Auto 0.8 - 1.2 12 - 21

25 - 30Rapide 0.7 - 0.8 7 - 8

Eco

(Programme de
test pour les
instituts de test)

Verres

160

55 - 65

0.8 13

0.6 - 0.7 11 - 12

Les valeurs de consommation sont
fournies à titre indicatif et varient en
fonction de la pression et de la
température de l’eau, des variations
dans l’alimentation électrique et de la
quantité de vaisselle.

Consommation

d’eau

(en litres)

conseils pour les instituts de test electrolux 37

Conseils pour les instituts de test

Les essais, conformément à la norme
EN 60704, doivent être réalisés avec
l’appareil à pleine charge et à l’aide
du programme de test (voir “Valeurs
de consommation”).

Pleine charge: 9 couverts

Quantité de produit de lavage requise:
Réglage du dosage du liquide de rinçage:

Disposition panier

supérieur sans petite

coupe et saladier

Disposition panier

supérieur avec petite

coupe et saladier

Les essais, conformément à la norme
EN 50242, doivent être réalisés après
avoir approvisionné le réservoir à sel
et le distributeur de liquide de rinçage
respectivement en sel et en liquide de
rinçage, et à l’aide du programme de
test (voir “Valeurs de consommation”).

5 g + 20 g (Type B)
position 4 (Type III)

Disposition du panier

inférieur

Disposition du panier à

couverts

Supports pour tasses:

position A

38 electrolux installation

Installation

Les branchements électriques et
raccordements hydrauliques
nécessaires à l'installation de
l'appareil doivent être réalisés par
un électricien qualifié et/ou un
plombier ou toute personne
compétente.

Retirez tous les emballages avant
d'installer la machine.

Dans la mesure du possible, placez-la
à proximité d'un robinet d'arrivée
d'eau et d'un dispositif d'évacuation.

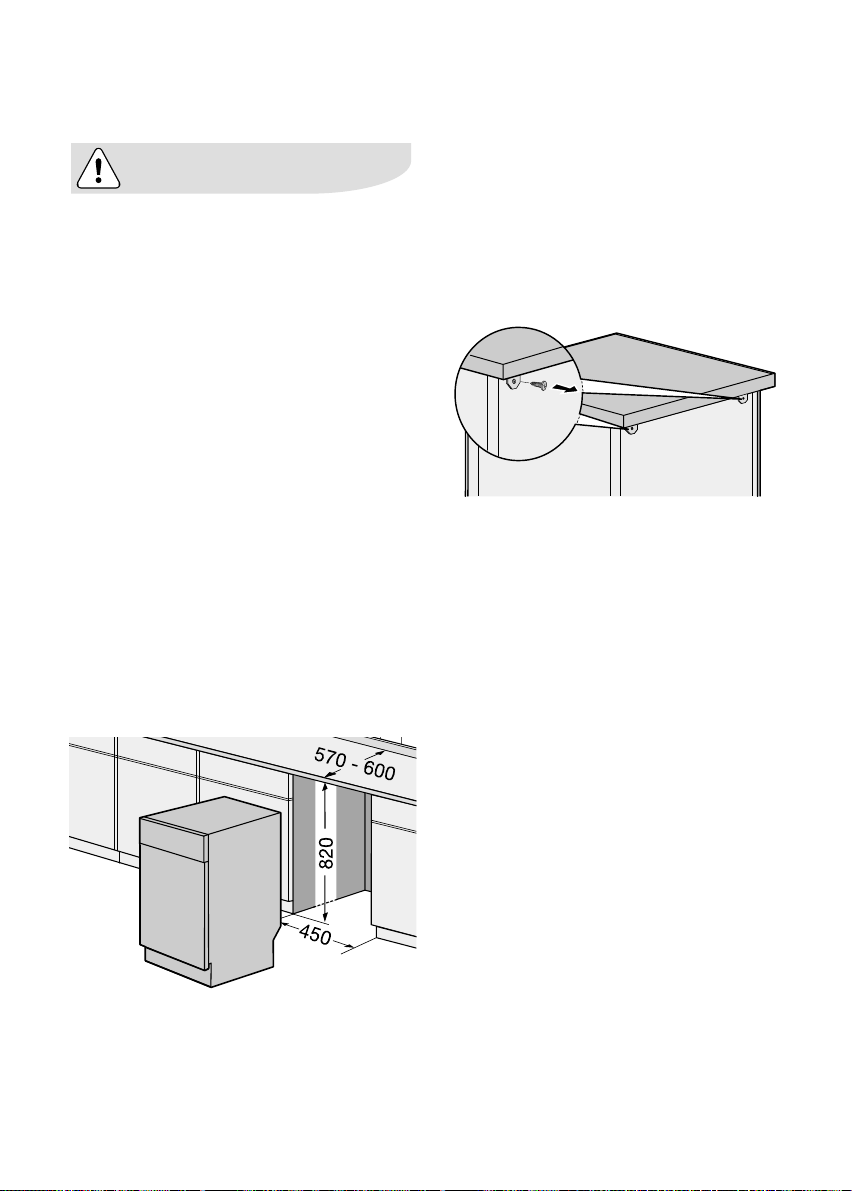

Encastrement

(sous plan de travail ou un évier.)
En retirant le plan de travail de

l'appareil, vous pouvez encastrer
celui-ci sous un évier ou sous un plan
de travail déjà existant, à condition
que la niche corresponde aux
dimensions du croquis.

Procédez comme suit:

● Retirez le plan de travail du lave-

vaisselle. Pour cela, dévissez les
deux vis de fixation situées, puis
tirez le plan de travail par l'arrière
et dégagez-le des emboîtements
avant, en le soulevant.

Encastrez l'appareil après avoir ajusté
sa hauteur en vissant ou dévissant
ses pieds de réglage. Pendant
l'encastrement de l'appareil, vérifiez
que le tuyau d'arrivée d'eau, le tuyau
de vidange et le cordon d'alimentation
ne sont pas pliés ni écrasés.

Avant toute intervention sur le lave­vaisselle, il est nécessaire de
débrancher l'appareil.

Après son installation, le lave­vaisselle doit être facilement
accessible par un technicien en cas
d'intervention.

Si le lave vaisselle ne doit plus être
encastré dans un deuxième temps, il
faut réinstaller le plan de travail.

Le socle du lave vaisselle n'est pas
réglable.

installation electrolux 39

Mise à niveau

Une mise à niveau correcte est
essentielle pour permettre la
fermeture hermétique de la porte.
Si l’appareil est correctement de
niveau, la porte n’entrera pas en
contact avec les deux côtés du
meuble. Si la porte ne ferme pas
correctement, desserrez ou serrez les
pieds jusqu’à ce que la machine soit
parfaitement de niveau.

Raccordements à l’arrivée d’eau

Ce lave-vaisselle peut être alimenté
en eau chaude (max. 60°) ou en eau
froide. Quoiqu’il en soit, nous vous
conseillons de le raccorder à une
arrivée d’eau froide.

Une alimentation d’eau chaude n’est
pas toujours efficace en cas de
vaisselle particulièrement sale, car la
durée du programme est dans ce cas
considérablement réduite.

Pour réaliser le raccordement
proprement dit, l’écrou-raccord installé
dans le tuyau d’alimentation de la
machine doit être vissé sur une
goulotte avec filetage Witworth pour
tuyau 3/4” ou à un robinet à raccord
rapide spécialement conçu à cet effet
de type press-block. La pression de
l’eau doit se situer dans les limites
indiquées dans les “Données
techniques”. Pour connaître la
pression d’alimentation moyenne de
votre zone d'habitation, adressez­vous à votre société locale de
distribution d’eau.

Veillez à ce que le tuyau d’arrivée
d’eau ne soit pas enroulé, écrasé ou
enchevêtré lorsque vous effectuez le
raccordement.

Le lave-vaisselle est doté de tuyaux
d’alimentation et de vidange pouvant
être orientés à gauche ou à droite
selon les besoins de l’installation, à
l’aide du contre-écrou.

Il est nécessaire que le contre­écrou soit installé correctement
pour éviter toute fuite d’eau.

(Attention ! Les lave-vaisselle ne sont
PAS tous dotés de tuyaux
d’alimentation et de vidange avec
contre-écrou. Dans ce cas-ci, cette
option n’est pas disponible).

Si la machine est raccordée au
moyen de tuyaux neufs ou de tuyaux
ayant peu servi, faites s’écouler l’eau
pendant quelques minutes avant de
brancher le tuyau d’arrivée d’eau.

N’utilisez PAS des tuyaux
provenant d’un ancien appareil.

Cet appareil est doté de fonctions de
sécurité destinées à empêcher que
l’eau utilisée dans la machine ne soit
réintroduite dans le système d’eau
potable. Cet appareil est conforme
aux règlements applicables en
matière de tuyauterie.

40 electrolux installation

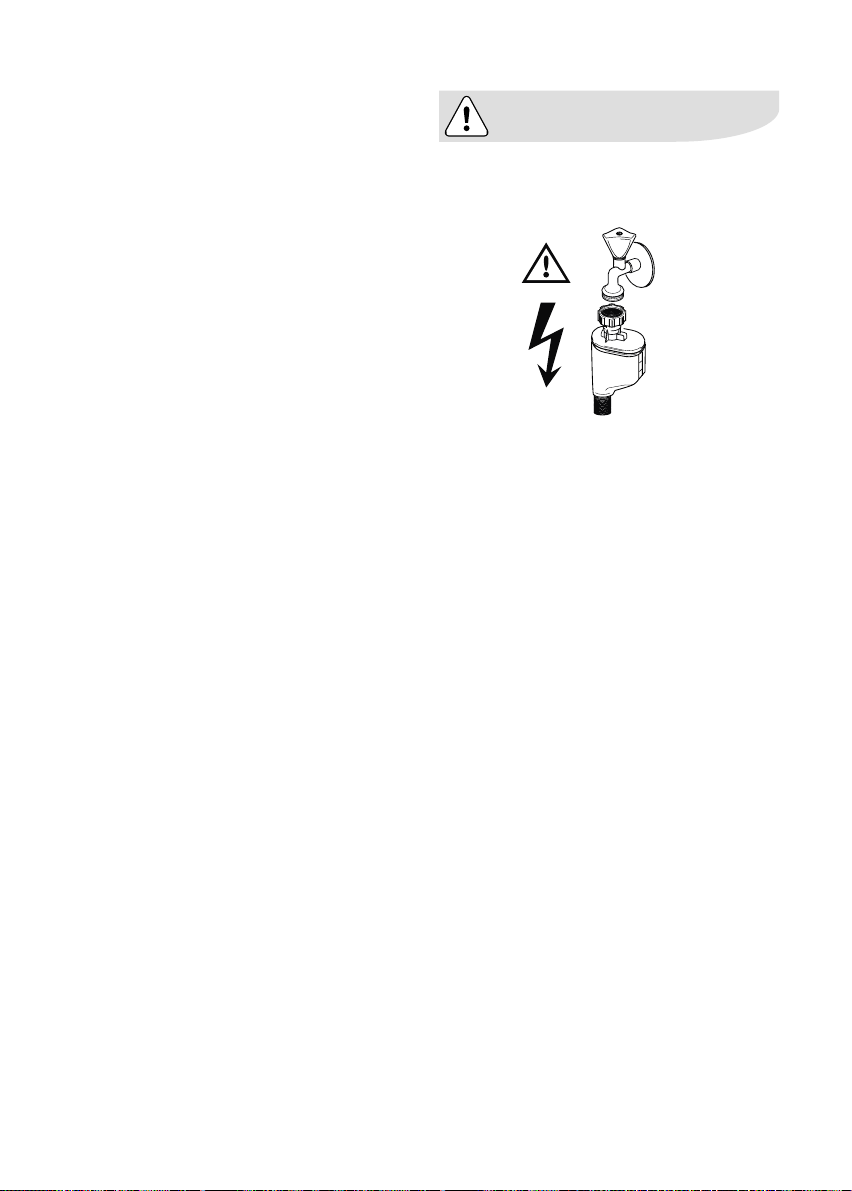

Tuyau d’arrivée d’eau avec
soupape de sécurité

Après avoir raccordé le tuyau
d’arrivée d’eau à double paroi, la
soupape de sécurité se situe à
proximité du robinet. Par conséquent,
le tuyau d’arrivée d’eau est sous
pression uniquement lorsque l’eau
s’écoule. Si le tuyau d’arrivée d’eau
fuit au cours de cette opération, la
soupape de sécurité interrompt
l’écoulement de l’eau.

Faites attention au moment
d’installer le tuyau d’arrivée d’eau :

- Le fil électrique de la soupape de
sécurité est situé à l’intérieur du
tuyau d’arrivée d’eau à double
paroi. N’immergez pas le tuyau
d’arrivée d’eau ou la soupape de
sécurité dans l’eau.

- Si le tuyau d’arrivée d’eau ou la
soupape de sécurité est
endommagé, remplacez
immédiatement la prise secteur.

- Le remplacement du tuyau
d’arrivée d’eau avec soupape de
sécurité relève de la compétence
exclusive d’un professionnel ou du
Service Après-vente.

- Positionnez le tuyau d’arrivée
d’eau de façon à ce qu’il ne se
trouve jamais plus haut que le
bord inférieur de la soupape de
sécurité.

Attention!
Tension élevée

installation electrolux 41

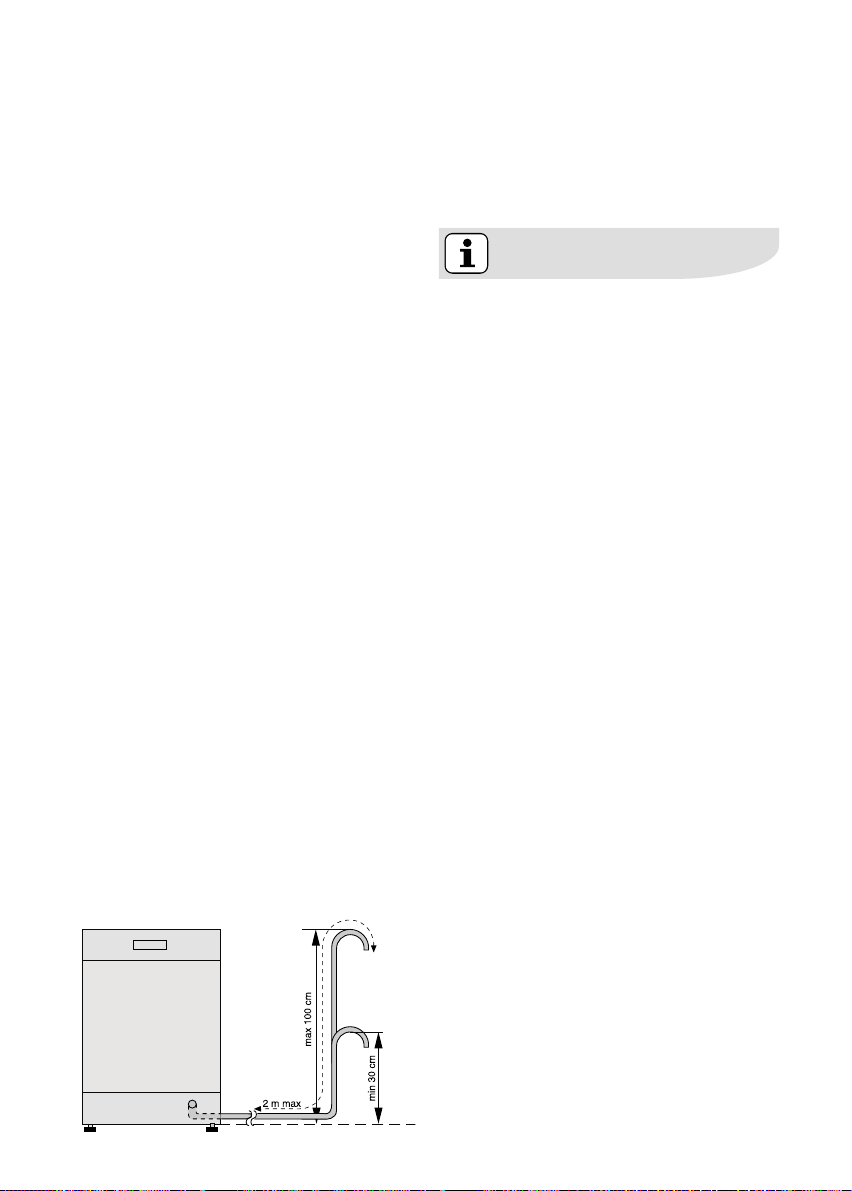

Raccordement du tuyau de vidange

L’extrémité du tuyau de vidange peut
être raccordée de deux façons:

1. Au robinet de sortie de l’évier, en
la fixant à la partie inférieure de la
surface de travail. Cela empêchera
que les eaux usées de l’évier ne
pénètrent dans la machine.

2. À une conduite fixe dotée d’un
évacuation murale pourvue d'une
ventilation spéciale, diamètre
intérieur de 4 cm minimum.

Le raccordement de vidange doit être
situé à une hauteur comprise entre 30
cm (minimum) et 100 cm (maximum)
par rapport à la base du lave­vaisselle.

Le tuyau de vidange peut être orienté
à droite ou à gauche du lave­vaisselle.

Assurez-vous que le tuyau n’est pas
courbé ou écrasé, sous peine
d’empêcher ou de ralentir l’évacuation
de l’eau.

Le bouchon d’évier ne doit pas être
mis en place lorsque la machine
évacue l’eau, sous peine de
provoquer un effet de siphon et un
reflux de l’eau vers la machine.

Si vous utilisez une rallonge de tuyau,
celle-ci ne doit pas dépasser 2 mètres
et son diamètre intérieur ne doit pas
être inférieur au diamètre du tuyau
fourni.

De même que le diamètre intérieur
des raccords utilisés pour les
branchements ne doit pas être
inférieur au diamètre du tuyau
d'évacuation fourni.

Nos appareils sont équipés d’un
dispositif de sécurité empêchant le
reflux des eaux usées vers la
machine.
Si le robinet de votre évier est doté
d’un clapet de retenue incorporé, cela
pourrait entraver la vidange correcte
de votre lave-vaisselle. C’est pourquoi
nous vous recommandons de le
retirer.

42 electrolux installation

Branchements électriques

L’appareil doit être relié à la terre
conformément aux réglementations
de normes en vigueur. Le fabricant
décline toute responsabilité en cas
de non-respect des précautions de
sécurité mentionnées dans ce
chapitre.

Avant d’utiliser l’appareil pour la
première fois, vérifiez que la
tension nominale et le type
d’alimentation figurant sur la
plaque signalétique correspondent
aux valeurs d’alimentation de la
pièce où l’appareil doit être installé.
La puissance nominale du fusible
figure également sur la plaque
signalétique.

Branchez toujours la fiche dans
une prise protégée contre les
chocs et correctement installée.

L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une
prise multiple ou d'un
raccordement multiple (risque
d'incendie).

Si cela s’avère nécessaire, faites
remplacer la prise femelle du
système électrique de l’habitation.
Pour remplacer le cordon
d’alimentation, faites appel au
Service Après-vente.

La prise doit être accessible, même
après que l’appareil a été installé.

Pour débranchez l’appareil, ne tirez
jamais sur le cordon mais sur la
fiche.

en matière de protection de l’environnement electrolux 43

En matière de protection de l’environnement

Matériaux d’emballage

Les matériaux d’emballage sont
conçus dans le respect de
l’environnement et sont recyclables.
Les composants plastiques sont
identifiables grâce aux sigles >PE<,
>PS<, etc. Veuillez jeter les matériaux
d’emballage dans le conteneur
approprié du centre de collecte des
déchets de votre commune.

Lorsqu’un appareil n’est plus utilisé:

- Retirez la fiche de la prise du
câble d'alimentation.

- Coupez le câble d’alimentation et
la fiche prise et mettez-les au
rebut.

- Éliminez le verrouillage de la porte
pour empêcher que des enfants ne
restent enfermés à l’intérieur de
l’appareil et ne mettent leur vie en
danger.

Ancien appareil

Le symbole sur le produit ou son
emballage indique que ce produit ne
peut être traité comme déchet
ménager. Il doit être remis au point de
collecte dédié à cet effet (collecte et
recyclage du matériel électrique et
électronique). En procédant à la mise
à la casse réglementaire de l’appareil,
nous préservons l’environnement et
notre sécurité, s’assurant ainsi que le
déchets seront traités dans des
conditions appropriées. Pour obtenir
plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué
l’achat.

44 electrolux guarantie/service-clientèle

Guarantie/service-clientèle

Garantie Europeenne

Cet appareil est garanti par Electrolux
dans chacun des pays énumérés ci­après et pour la période spécifiée par
la garantie ou, à défaut, par la
législation en vigueur. Si vous
déménagez d’un pays dans un autre
pays repris dans la liste, la garantie
déménagera avec vous dans les
conditions suivantes:

● La garantie commence à la date à

laquelle l’appareil a effectivement
été acheté à l’origine telle qu’elle
apparaîtra sur production d’un
document d’achat valable délivré
par le vendeur de l’appareil.

● La garantie est valable pour la

même période et couvre le
remplacement de pièces
détachées et la main-d’oeuvre
dans les mêmes conditions que
celles prévues pour votre nouveau
pays de résidence pour le type de
modèle ou la gamme d’appareils
particuliers.

● La garantie de l’appareil est

exclusivement reconnue à
l’acheteur d’origine et ne peut être
cédée à un autre utilisateur de
l’appareil.

● L’appareil devra être installé et

utilisé conformément aux
instructions fournies par Electrolux,
l’usage étant limité à des
applications ménagères et à des
fins non commerciales.

● L’appareil sera installé

conformément à toutes les
prescriptions et législations en
vigueur dans votre nouveau pays
de résidence.

Les dispositions de cette garantie
européene n’affecte en aucune
manière les droits qui vous sont
reconnus par la loi.

guarantie/service-clientèle electrolux 45

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien [phone] Bergensesteenweg 719, 1502 Lembeek

Česká republika [phone] Budějovická 3, Praha 4, 140 21

Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn
España [phone] Carretera M-300, Km. 29,900

France www.electrolux.fr
Great Britain [phone] Addington Way, Luton, Bedfordshire

Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Lietuva [phone] Verki˜ 29, LT-09108 Vilnius

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm
Magyarország [phone] H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland [phone] Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge [phone] Risløkkvn. 2, 0508 Oslo
Österreich [phone] Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warsaw
Portugal [phone] Quinta da Fonte - Edificio Gonçalves Zarco -

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera [phone] Industriestrasse 10, CH-5506 Mägenwil

Slovenija [phone] Electrolux Ljubljana, d.o.o.

Slovensko [phone] Electrolux Slovakia s.r.o., Electrolux

Suomi [phone] Konepajanranta 4, 28100 Pori
Sverige [phone] Electrolux Service, S:t Göransgatan 143,

Türkiye [phone] Tarlabafl› caddesi no : 35 Taksim Istanbul

–ÓÒÒˡ [phone] 129090 ГУТН‚‡, ŒОЛПФЛИТНЛИ ФУТФВНЪ,

Alcalá de Henares Madrid

LU4 9QQ

Q 35 - 2774 - 518 Paço de Arcos

Tržaška 132, 1000 Ljubljana

Domáce spotrebiče SK,
Seberíniho 1, 821 03 Bratislava

S-105 45 Stockholm

16 ¡ч СŒОЛПФЛНо

46 electrolux

Notes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

www.electrolux.com

117997 88/0-00-01092006
