Merci d'avoir choisi Electrolux pour l'acquisition de votre nouveau lave-vaisselle. Nous espérons
que cet appareil vous donnera pleinement satisfaction.

Lisez attentivement ce manuel d'instructions. Il vous familiarisera rapidement avec votre
machine et vous permettra de profiter au mieux de ses performances.

Prenez un siège et asseyez-vous près du lave-vaisselle afin de découvrir les commandes et les
fonctions au fur et à mesure que vous lisez le manuel.

Attention! Conservez ce manuel. Votre machine est construite pour offrir de nombreuses années
de bons et loyaux services. Un jour, vous (ou le futur propriétaire de l'appareil) apprécierez de
reconsulter ce manuel.

Table des matières

A l’intention de l’utilisateur

Songez à votre sécurité et
à celle des autres 13

Conseils généraux

Dégâts de transport 14
Utilisation de la machine 14
Si la machine se trouve dans un endroit... 14
Encastrement 14
Adoucisseur d’eau 14

Essai de fonctionnement 15
Préparatifs et nettoyage

Distributeur de produit de rinçage 16
Bras rotatif d’aspersion 16
Tamis pour pros déchets 16
Filtre fin 16
Compartiment pour le détergent 16
Adoucisseur 16
Bouchon en caoutchouc 16

Chargement 17
Programmes 18
En cas d’anomalie

de fonctionnement 19
Service après-vente 20

A l’intention de l’installateur

Caractéristiques techniques 20
Choix de l’emplacement

et installation

Emplacement 21
Alimentation en eau 21
Anschluss des abraccordement du

tuyau d’évacuation 21
Branchement électrique 21

- 12 -

Avant d'installer et d'utiliser le lave-vaisselle, lisez attentivement et complètement ces instructions. Tenez comp­te de toutes les directives, conseils et avertissements. Pour éviter erreurs et accidents, veillez à ce que toutes

les personnes qui utilisent le lave-vaisselle soient totalement familiarisées avec son fonctionnement et soient
bien conscientes des consignes de sécurité à respecter. Conservez ce manuel. Votre machine est construite pour off­rir de nombreuses années de bons et loyaux services. Un jour, vous (ou le futur propriétaire de l'appareil) apprécierez
de reconsulter ce manuel pour y trouver des informations utiles.

- N'oubliez pas que les sacs en plastique (l'emballage du lave-vaisselle en comporte) peuvent devenir DES JOUETS

MORTELS pour les enfants (risques d'asphyxie).

- Cet appareil est destiné exclusivement au lavage de vaisselle ménagère. Toute autre utilisation peut provoquer des

dommages corporels ou matériels.

- Le lave-vaisselle ne sera utilisé que par des adultes. Ne laissez pas les enfants jouer avec les boutons de comman-

de ou avec d'autres parties de la machine.

- L'installation doit être effectuée par des personnes compétentes et expérimentées en matière de raccordement à

l'eau de ville et à l'évacuation d'eaux usées, travaux qui devront être conformes aux instructions données dans le
présent manuel (utilisation et installation).

-Le raccordement à l'eau devra comporter un robinet d'arrêt facilement accessible.

- Le câble d'alimentation de la machine se termine par une fiche à introduire dans une prise de courant murale. Les

installations électriques fixes, et en particulier les mises à la terre, doivent être conformes aux règlements en vigueur
et contrôlées par un électricien agréé.

- Débranchez la machine avant et pendant toute intervention technique (tirer la fiche hors de la prise murale).

- Empêcher les enfants de s'asseoir, de se balancer ou de se tenir debout sur la porte ouverte de la machine.

- Si vous désirez encastrer le lave-vaisselle dans votre cuisine, utilisez notre kit spécial homologué.

- Lorsque vous déplacez votre lave-vaisselle pour l'installer, pour nettoyer sous ou derrière la machine, assurez-vous

que le câble d'alimentation électrique n'est pas pincé, écrasé ou menacé d'être endommagé.

- Ne mettez pas les couteaux très acérés en position debout (pointes vers le haut) dans le lave-vaisselle; il est beau-

coup plus prudent de les poser à plat dans le rack à vaisselle.

- PRUDENCE AVEC LES DÉTERGENTS POUR LAVE-VAISSELLE !

Si quelqu'un a avalé du détergent pour lave-vaisselle, faites-lui boire immédiatement plusieurs verres de lait
ou d'eau. Ne provoquez pas de vomissements. Appelez d'urgence un médecin. Si du détergent pour lave-vais­selle atteint les yeux de quelqu'un, rincez-les immédiatement et abondamment à l'eau claire. Appelez d'urgen­ce un médecin. Veillez à ce que les enfants ne puissent en aucun cas avoir accès au détergent pour lave-vais­selle. Conservez le produit en un endroit sûr, ramassez et/ou essuyez immédiatement tout détergent qui se
serait répandu. Ne laissez jamais la porte du lave-vaisselle ouverte alors s'il y a déjà du détergent dans la
machine.

- N'ouvrez pas la porte pendant que le lave-vaisselle fonctionne.

- Si vous sortez un objet de la machine avant la fin de son cycle complet, il est extrêmement important de rincer soig-

neusement cet objet à l'eau courante, afin d'éliminer les restes de détergen

EN CAS D'INONDATION OU DE FUITE D'EAU

- Fermez immédiatement le robinet d'arrêt d'eau et débranchez le lave-vaisselle du courant en tirant la fiche hors de la

prise murale d'électricité.

- Vérifiez que la fuite ne provient pas des joints ou raccords.

- Appelez un réparateur agréé.
Quelles que soient les mesures de sécurité prises, il existe toujours un certain risque de fuites dans toute machine rac-

cordée à la distribution d'eau de ville. Nous vous conseillons dès lors de fermer systématiquement le robinet d'arrêt
lorsque votre lave-vaisselle n'est pas utilisé.

- Tout entretien et toute réparation seront effectués uniquement par des sociétés ou dépanneurs agréés par nous à

ces fins. N'utilisez que des pièces de rechange fournies par eux.

- 13 -

Songez à votre sécurité et à celle des autres

Dégâts de transport

Si vous constatez que la machine qui vous a été livrée
est endommagée, signalez-le au transporteur dans les
sept jours de la réception.

Déballez l'appareil et vérifiez que les accessoires sui­vants sont fournis avec le lave-vaisselle:

- Tuyau flexible (1) pour évacuation d'eau

- Collier (2) pour tuyau d'évacuation

- Coude (3) pour tuyau d'évacuation

- Une entonnoir pour le remplissage du sel

Utilisation de la machine

Cet appareil est destiné exclusivement au lavage de vais­selle ménagère. Toute autre utilisation peut endommager
le lave-vaisselle et supprime le droit à la garantie.

Si la machine se trouve dans un endroit à risques
de gelées (températures égales ou inférieures à 0°C)

Fermez l'arrivée d'eau qui alimente la machine. Déposez
et vidangez les flexibles (alimentation et évacuation).
Pour vider l'électrovanne d'admission d'eau, faites fonc­tionner l'appareil durant quelques secondes sur l'un des
programmes.

Encastrement

Si vous désirez encastrer le lave-vaisselle dans votre cui­sine, il est important d'utiliser notre kit spécial homolo­gué, fourni avec les instructions de placement correctes
en vue d'un placement conforme aux réglementations.
Vous pouvez vous procurer ce kit chez votre fournisseur.

Adoucisseur d’eau

Sur un lave-vaisselle avec adoucisseur, il est très impor­tant de remlir de sel régénérant, avant la première vais­selle, le réservoir situé sous le bouchon.
Voici comment procéder:

1. Dévissez le bouchon du réservoir de sel

2. Remplissez d’eau le r´servoir de sel

3. Versez de sel régénérant dans le réservoir, en utilisant
l’entonnoir pour ne pas en mettre à côté

4. Retirez l’entonnoir et essuyez autor du bouchon

5. Revissez le bouchon

Cela fait, l’adoucisseur est prêt pour la première vaissel­le. A noter qu’ilö ne faut JAMAIS verser de produit de
lavage dans l'adoucisseur.

PRUDENCE AVEC LES DÉTERGENTS

POUR LAVE-VAISSELLE !
Si quelqu'un a avalé du détergent pour lave-vaisselle, fai­tes-lui boire immédiatement plusieurs verres de lait ou
d'eau. Ne provoquez pas de vomissements. Appelez d'ur­gence un médecin. Si du détergent atteint les yeux de
quelqu'un, rincez-les immédiatement et abondamment à
l'eau claire. Appelez d'urgence un médecin.

Veillez à ce que les enfants ne puissent en aucun cas avoir
accès au détergent pour lave-vaisselle. Conservez le produit
en un endroit sûr, ramassez et/ou essuyez immédiatement tout
détergent qui se serait répandu. Ne laissez jamais la porte du
lave-vaisselle ouverte s'il y a déjà du détergent dans la machine.

- 14 -

Conseils généraux

2

1

3

- 15 -

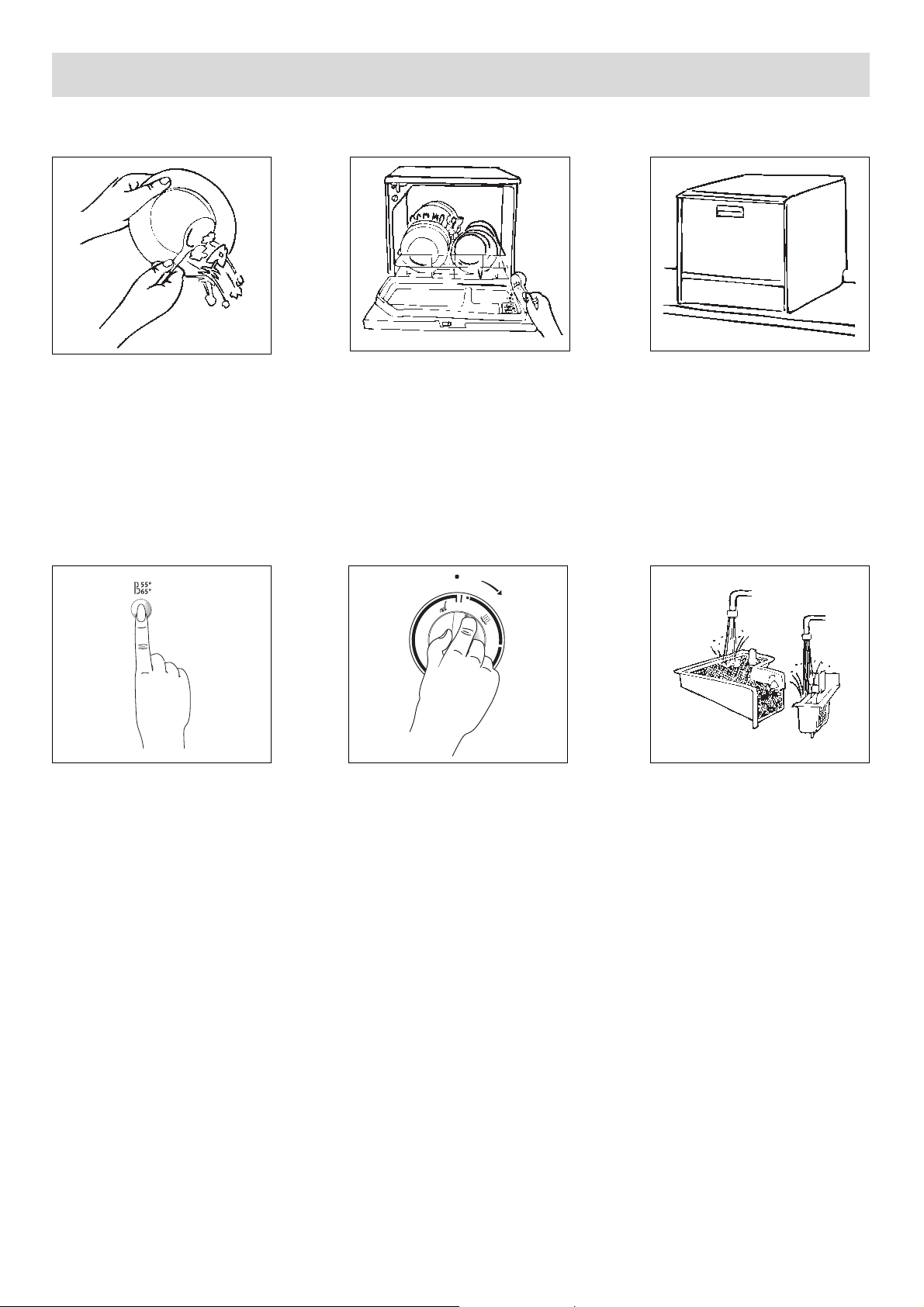

Essai de fonctionnement

Eliminez les restes d'aliments
solides en grattant ou en rinç­ant la vaisselle.

Chargez le lave-vaisselle (

voir

page 17 : "CHARGEMENT"

).
Remplissez le distributeur de
produit de rinçage. Versez la
quantité correcte de détergent
dans le distributeur de détergent.

Fermez la porte.

Choisissez la température de
lavage souhaitée.

Mettre le bouton de sélection sur
la position de départ. La touche
de marche/arrêt est intégrée au
bouton de sélection.

Après le lavage, voyez si le
tamis et le filtre à l'intérieur du
lave-vaisselle ne doivent pas
être nettoyés.

o

Distributeur de produit de rinçage (1)

Grâce à l'emploi d'un produit de rinçage, votre vaisselle
sera plus propre et séchera plus vite. Ce produit facilite
l'écoulement de l'eau et des saletés. Une dose trop forte
produit des nuages sur la vaisselle, une dose trop faible
donne un aspect mat, avec taches blanches. La capacité
du distributeur est de 140 ml environ, soit assez pour 40 à
70 cycles de lavage, selon réglage du dosage. Lorsque le
niveau du produit de rinçage arrive presque au bas de l'é­chelle graduée, il est temps de remplir à nouveau le distri­buteur. Sortez le col de remplissage en le faisant pivoter
et versez prudemment du produit de rinçage jusqu'à ce
que le niveau atteigne le repère rouge sur l'échelle. Ne
remplissez pas au-delà de ce maximum et essuyez soig­neusement tout liquide qui se serait répandu, afin d'éviter
les problèmes de moussage du détergent. N'oubliez pas
de refermer ensuite le col de remplissage. Réglez le
dosage du produit de rinçage en fonction de la dureté de
l'eau. Commencez par le dosage le plus faible et aug­mentez-le si nécessaire, en tournant la flèche dans le
sens des aiguilles d'une montre. Attention! Ne remplis-

sez jamais le distributeur de produit de rinçage en y
versant du détergent liquide pour lave-vaisselle.

Bras rotatif d’aspersion (2)

Il est important que tous les trous du bras d'aspersion
restent bien dégagés. Un trou qui se bouche peut diminuer
notablement l'efficacité du lavage. Si le bras d'aspersion
doit être nettoyé, dévissez l'écrou en tournant à l'envers
du sens habituel (dans le sens des aiguilles d'une montre,
l'écrou ayant un filet gauche) et sortez le bras en le soulevant.
Nettoyez les trous et secouez le bras pour en extraire les
résidus alimentaires.

Tamis pour gros déchets (3)

Le tamis pour gros déchets a pour but de retenir de grands
débris, comme cure-dents ou fragments de coquilles
d'oeufs. Ce tamis comporte un microfiltre qui arrête les
plus petits déchets. Veillez à ce que le tamis soit toujours
propre. Enlevez-le en le soulevant et rincez-le à l'eau
courante chaque fois que nécessaire.

Filtre fin (4)

Il est tout aussi important de veiller à la propreté de ce fil­tre. S'il est très chargé, voire colmaté, l'efficacité du lava­ge en souffrira. Pour nettoyer ce filtre, il est très facile de
l'extraire en le soulevant, après avoir déposé le tamis à
gros déchets.

Compartiment pour le détergent (5)

Pour une charge normale, versez 1 à 2 cuillères à soupe
de détergent dans le distributeur.

Adoucisseur (6)

Certain lave-vaisselle sont équipés d’un adoucisseur
poue l’eau dure (calcaire). Si c’est le cas du vôtre, le
dosage du produit de rinçage doiut être réglé sur une fai­ble valeur.
Le calcaire que contient l’eau forme des d´pôts dans
lamachine. Pour empêcher cala, l’eau traverse un réser­voir spécial où le calcaire se dépose. L’adoucisseur
ayantbesoin de sel régénérant pour fonctionner, il est
nécessaire de refaire le plein de sel après un certain
nombre de vaisselles. Le voyant situé sur le tableau de
commande indique en s’allunmant que le moment set
venu de compléter ce plein.

Comment procéder:

Dévissez le bouchon du réservoir de sel st remplissez
avec du sel régénérant. L’utilisation de sel fin peut

mettre l'adoucisseur hors d’état de fonctionner.

Utilisez pour le remplissage l'entonnoir fourni avec le
lave-vaisselle. Essuyez avec soin autor de l’orifice du

réservoir, afin que le bouchon soit bien étanche une
fois revisé. Le réservoir de sel a ine contenance d’envi-

ron 1 litre, ce que suffit pour 20-30 vaisselles.

Bouchon en caoutchouc

L'adoucisseur eest réglé à la livraison pour une dureté de
l’eau de 36°Th (

°Th, degré hydrotimétrique. Vous pouvez
obtenir ce renseignement en vous adressant à la
Compagnie Locale de Eaux

). Si votre aau est plus calcai­re, vous pouvez alors augmenter la puissance de l’adou­cisseur en retirant le bouchon en caoutchouc situé au dos
de la machine, du c^te droit. Voir illustration.

Ne faites jamais fonctionner le lave-vaisselle avec le
réservoir de sel vide. Cela risquerait de mettre l’adou­cisseur hors d’usage.

Si les dégâts sont limités, il est possible de rendre partiel­lement sa fonction à l’adoucisseur en faisant le plein de
sel, puis en exécutant le programme de lavage normal à
4 ou 5 reprises.

1

2

3

4

5

6

Préparatifs et nettoyage

- 16 -

- 17 -

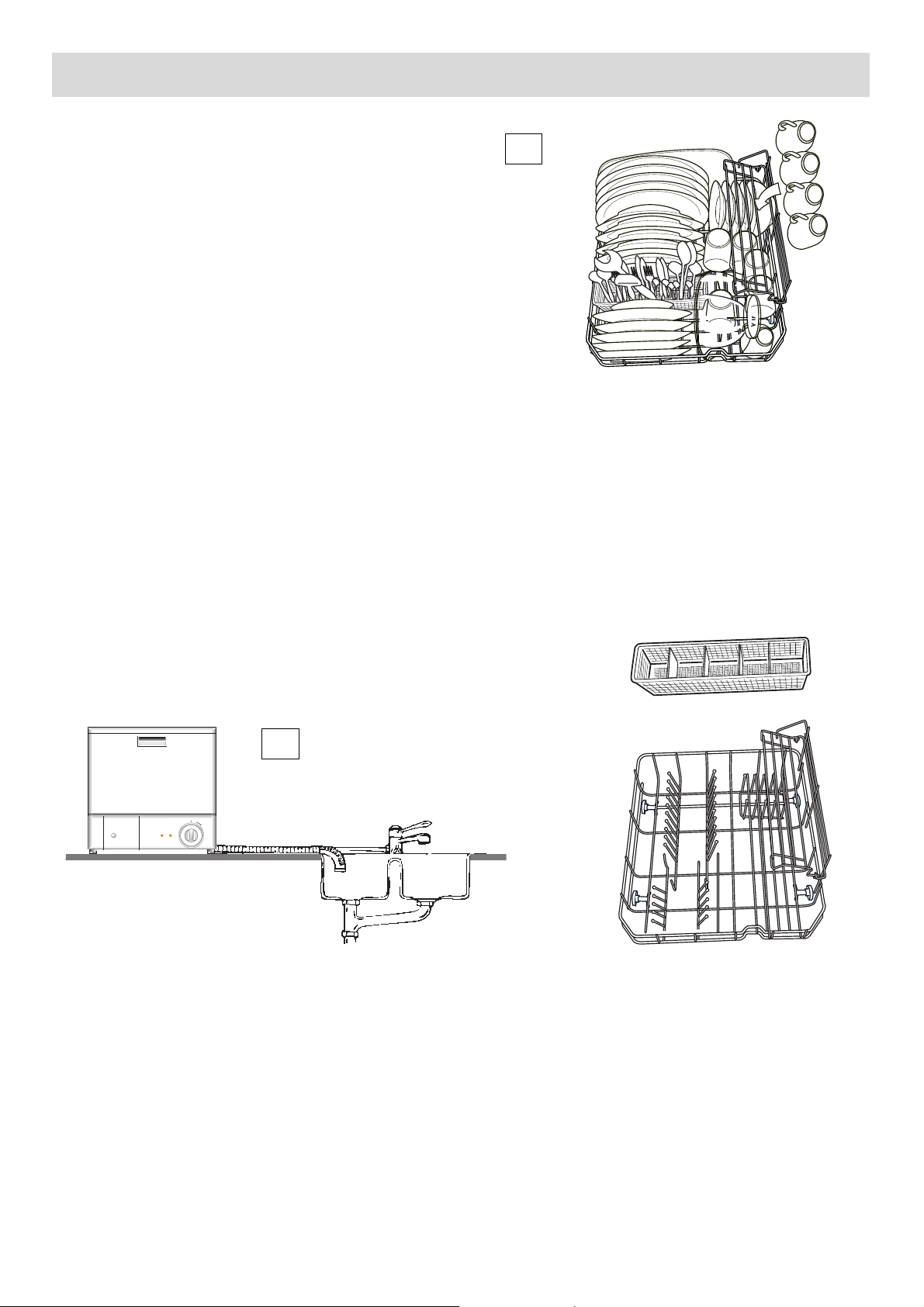

Chargement

Pour charger votre lave-vaisselle

L'illustration montre la machine chargée de 5 couverts
normalisés IEC. Vos assiettes, vos tasses ne sont peut­être pas identiques à celles représentées, mais si vous
suivez les conseils donnés ci-après, nous sommes cer­tains que vous obtiendrez d'excellents résultats.

- Placez toujours vos verres, vos tasses et vos bols le
fond vers le haut.

- Inclinez vos assiettes creuses (assiettes à soupe, etc.)
afin que l'eau puisse s'écouler au séchage.

- Veillez à ce que les assiettes et les couverts ne se tou­chent pas. Cette précaution est primordiale, surtout
dans le panier à couverts, parce qu'il FAUT QUE L'EAU
PUISSE ATTEINDRE TOUTES LES PARTIES
SOUILLÉES.

- Veillez à ce que les couverts à longs manches ou d'autres
pièces ne fassent pas saillie par les ouvertures du pani­er et n'empêchent pas la rotation du bras d'arrosage.

- Ne mélangez jamais des objets en argent et des objets
en acier inoxydable. Ces métaux réagissent chimique­ment entre eux et l'argent est attaqué.

- La porcelaine de Chine avec motifs émaillés ne peut
pas aller au lave-vaisselle, car elle se décolore et devi­ent mate. Même remarque pour les couverts avec man­ches en bois ou en plastique.

POUR VOS ACHATS FUTURS, CHOISISSEZ DES
ARTICLES SUPPORTANT LE LAVAGE AU LAVE­VAISSELLE.

- Certains plastiques ne sont pas lavables en machine. Si
vous doutez, faites un essai avec une pièce, ou lavez­les à la main.

- Pour la vaisselle de pièces délicates, choisissez la plus
basse température.

- Dans un lave-vaisselle, l'aluminium devient mat et
terne. Il sort propre, mais au détriment de son aspect.

- Des substances contenant des colorants intenses
(comme le ketchup) peuvent déteindre dans la machi­ne.

Rack et panier

Panier à couverts
Rack

1

Instructions pour les tests de vérification

Test standard: EN 50242
Puissance normale: 5 réglages
Chargement du bâti: voir schéma 1
Programme test: normal 65° C
Détergent (IEC type B): 15 grammes dans le distributeur
Distributeur (type III) de produit de rinçage: réglage moyen
Pression de l’eau d’alimentation: minimum 0,8 bar, maximum 10 bar
Ecoulement eaux usées: voir schéma 2

Suivre le manuel d’instruction pour le remplissage du conteneur de sel et du distributeur de
produit de rinçage.
Avant de réaliser les mesures, faire fonctionner le lave-vaisselle pendant un ou deux cycles
complets en utilisant du détergent et de la vaisselle propre.

2

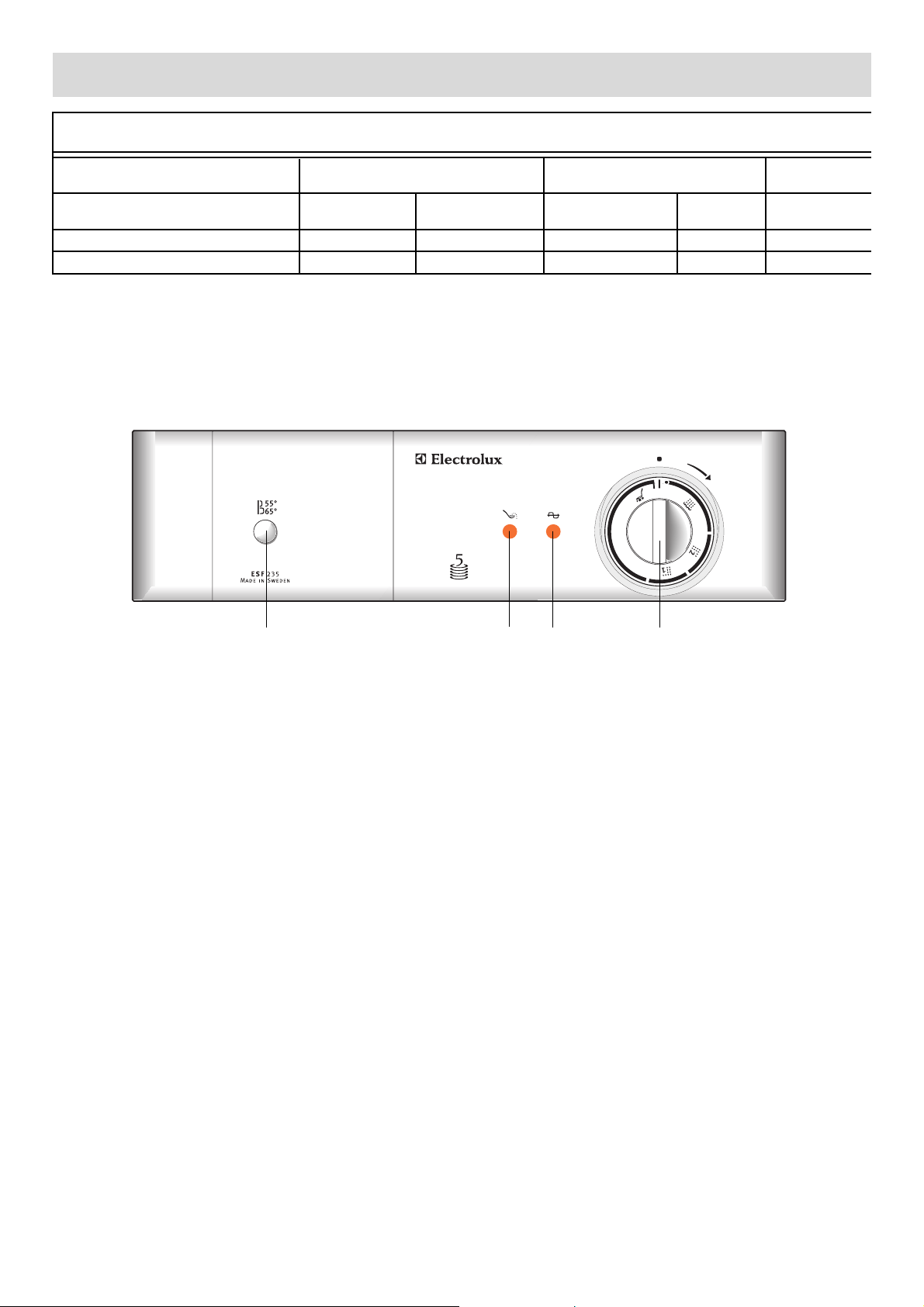

Programmes ESF 235

1 Touche de sélection de la température

55° - touche enfoncée
65° - touche relâchée

2 Bouton de sélection

Pour mettre la machine en marche:

- Mettre le bouton de sélection sur la position de départ.
La touche de marche/arrêt est intégrée au bouton de
sélection. Le témoin lumineux s’éteint lorsque le
cycle de lavage est terminé. Pour isoler complètement
la machine de l’alimentation secteur, débrancher le
cordon d’alimentation de la prise murale.

3 Témoin de marche

Ce témoin lumineux reste allumé pendant toute la
durée du cycle de lavage.

4 Témoin de niveau de sel

Ce témoin lumineux s’éclaire lorsque le niveau de sel
devient insuffisant. Il peut rester allumé pendant les
quelques cycles faisant suite au rechargement en sel.

Verrouillage de la porte

Pour ouvrir la porte, pousser la poignée vers le bas. Ne
pas ouvrir la porte lorsque la machine fonctionne. Si l’on
entrebâille la porte après la fin du cycle de lavage, la vais­selle sèche en quelques instants.

- 18 -

CONSOMMATION ET DURÉE DES PROGRAMMES

Eau froide à 15°C Eau chaude à 60°C

Température Electricité Durée Electricité Durée VE*

55° C 0,60 kWh 47 min 0,19 kWh 29 min 13 L
65° C 0,75 kWh 55 min 0,28 kWh 33 min 13 L

*: VE = volume d'eau consommé

-Tous les chiffres sont des valeurs nominales qui peuvent varier dans la pratique, par exemple suite à des écarts de
température de l'eau d'alimentation.

-Ces données s'entendent pour le lavage de 5 couverts normalisés IEC

o

123

4

- 19 -

En cas d’anomalie de fonctionnement

• Fuite d’eau • Fermez immédiatement le robinet d'arrêt d'eau et

débranchez le lave-vaisselle en tirant la fiche hors
de la prise murale.

• Vérifiez que la fuite ne provient pas des joints ou
raccords.

Quelles que soient les mesures de sécurité prises, il existe toujours un certain risque de fuites dans toute machine rac­cordée à la distribution d'eau de ville. Nous vous conseillons dès lors de fermer systématiquement le robinet d'arrêt
lorsque votre lave-vaisselle n'est pas utilisé.

Avant d'appeler un réparateur, vérifiez:

• Le lave-vaisselle ne démarre pas

• La porte est-elle correctement fermée?

• Le robinet d'arrêt d'eau est-il ouvert?

• Le lave-vaisselle est-il branché dans la prise de courant?

• Les fusibles ont-ils sauté?

•L’eau n’est pas évacuée en fin de cycle • Avez-vous ouvert la porte avant extinction du témoin et fin du cycle?

• Le tamis/le filtre est-il (sont-ils) colmaté(s)?

• Y a-t-il un obstacle (un bouchon) dans le tuyau d'évacuation?

•Défauts de propreté de la vaisselle
aprés lavage

• La rotation du bras d'aspersion a-t-elle été entravée?

• Les objets ont-ils été placés trop près les uns des autres?

• Avez-vous mis assez de détergent (quantité correcte: 1 à 2
cuillères à soupe par charge complète du lave-vaisselle)?

• Faut-il nettoyer le tamis/le filtre?

• Vérifiez que le distributeur de produit de rinçage n'est pas vide.

• Vérifiez que les trous du bras d'aspersion ne sont pas obstrués.

• Le filtre/le tamis sont-ils bien positionnés et fixés?

•La vaisselle est mate ou couverte
de nuages

• Du calcaire dû à la dureté de l'eau s'est formé dans la machine
et s'est déposé sur votre vaisselle. Achetez un décalcarant et
suivez les instructions données par le fabricant.

Ne tentez jamais de réparer vous-méme le lave-vais­selle. Toute réparation effectuée ou tentée par des
personnes non habilitées ou inexpérimentées peut
provoquer des dommages corporels ou causer
d’autres dégats à la machine.

Service après-vente et pièces détachées

Si les conseils donnés ci-dessus ne permettent toujours
pas de résoudre l'anomalie, appelez un réparateur.

En cas d'intervention sur votre appareil, exigez du service
aprés-vente les pièces de Rechange certifiées
Constructeur.

Avant de téléphoner copiez toutes les informations repri­ses sur la plaquette signalétique fixée à l'arrière de votre
lave-vaisselle.

Notez les renseignements suivants:

TYPE:.........................................................................

MOD:..........................................................................

PROD.NO.:.................................................................

SER.NO.:....................................................................

Date d’achat:..............................................................

Service après-vente

- 20 -

Caractéristiques techniques

Capacité: 5 couverts normalisés IEC
Dimensions en mm: largeur 450 mm

hauteur 460 mm
profondeur 480 mm

Poids: 17 kg
Tension: 230V, monophasé, 50 Hz
Fusibles: 10 A
Câble réseau: longeur 1,7 m avec fiche pour branchement dans une prise murale 230V.
Puissance: résistance chauffante: 1200 W

totale: 1280 W

Pression d’eau: 50-1000 kPa (0.5-10 kp/cm2).
Température: max. 65°C

- 21 -

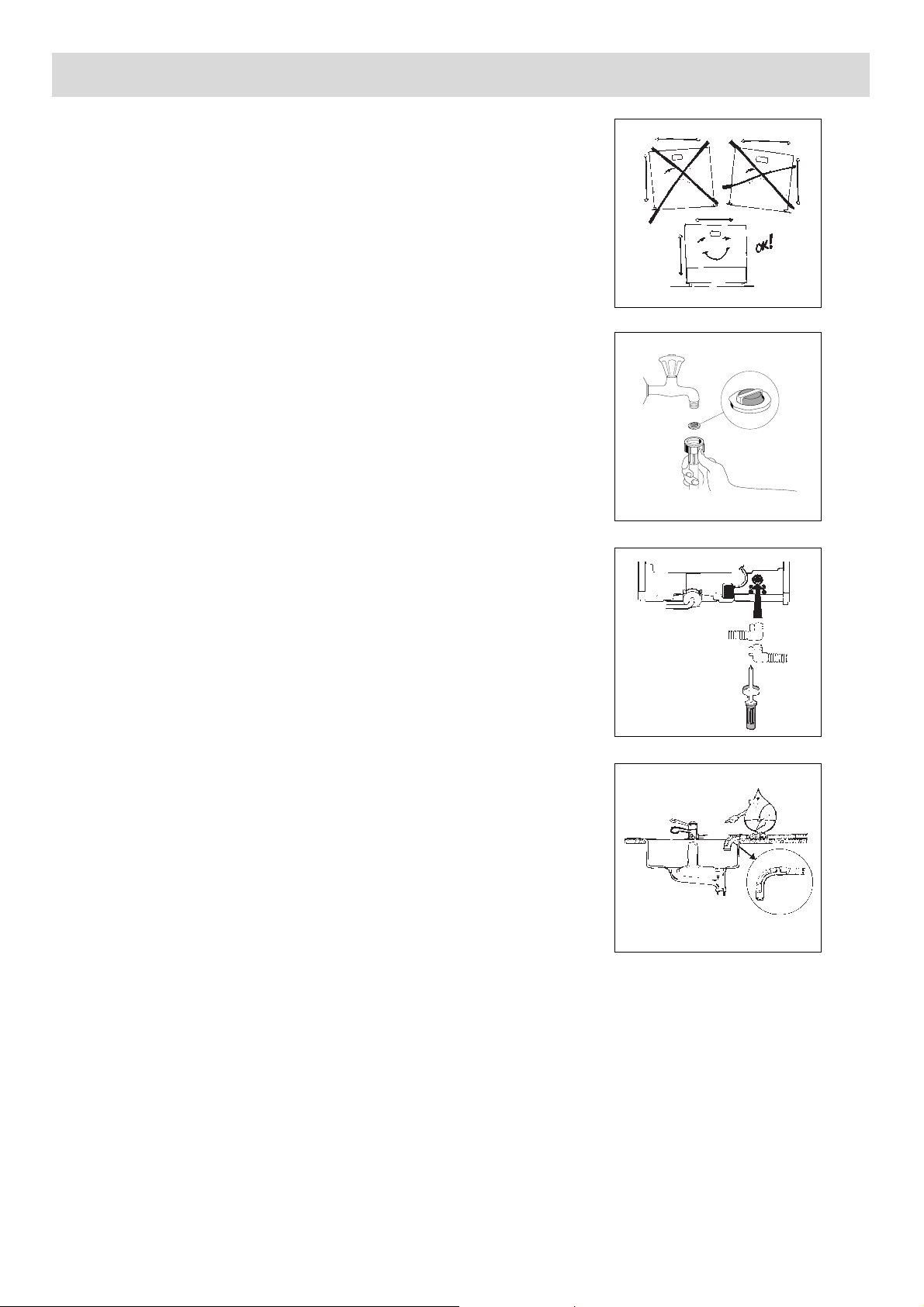

Choix de l’emplacement et installation

Emplacement

Dans sa version standard, la machine est destinée à être posée sur un évier
de cuisine ou sur un plan de travail. Une mise à niveau parfaite du lave­vaisselle est indispensable à son bon fonctionnement. Vous pouvez régler
sa hauteur en agissant sur les pieds de mise à niveau (8 mm de course
pour chacun).

Alimentation en eau

La température initiale de l'eau ne doit pas dépasser les 65° C et sa pres­sion doit être comprise entre 50 et 1 000 kPa (0,5 - 10 kp/cm2).
La machine doit être installé à proximité d'une soupape de retenue facile
d'accès. On trouve dans le commerce des robinets à mélangeur spéciaux
avec raccords pour lave-vaisselle, ainsi que des adaptateurs pour robinets
à mélangeur de modèle plus ancien.
Introduire l'ensemble joint caoutchouc/filtre et brancher le tuyau d'amenèe
(1) sur un robinet de 1,905 cm de diamètre. Le tuyau d'amenèe ne doit en
aucun cas être raccordé à un tuyau de rallonge de quelque type que ce
soit. S'il est trop court, ce tuyau doit être remplacé par un tuyau haute
pression plus long conçu spécialement à cet effet. La pièce raccordant ce
tuyau à la machine permet l'orientation du tuyau dans n'importe quelle
direction. Il suffit de desserrer l'écrou de fixation, de réorienter le tuyau et
de resserrer l'écrou.

Anschluss des abraccordement du tuyau d’évacuation

Raccordez le tuyau d'évacuation au bec qui lui est destiné, à l'arrière de
la machine, en utilisant le collier fourni. Il est important de pousser le tuyau
d'évacuation (2) le plus loin possible sur ce bec et de serrer ensuite, aussi
fort que possible, le collier (3). Placez l'autre extrémité du tuyau d'évacuation
au-dessus de l'évier (voir illustration).

En aucun point de son trajet, le tuyau d'évacuation ne peut s'élever plus
haut que le sommet du lave-vaisselle. Si cette consigne n'est pas respectée,
la machine risque de mal fonctionner. Il est également important que ce
tuyau ne soit nulle part écrasé: son diamètre intérieur doit rester partout égal
ou supérieur à 13 mm. Si le tuyau d'évacuation est trop long, il peut faci­lement être coupé à bonne longueur:

- utilisez un couteau bien tranchant, puis

- fixez le coude fourni sur l'extrémité du tuyau.

Branchement électrique

Le lave-vaisselle doit être branché dans une prise de courant murale
avec terre, facilement accessible et protégée par des fusibles de 10 A.
Les installations électriques fixes, et en particulier les mises à la terre,

doivent être conformes aux règlements en vigueur et être contrôlées
par un électricien agréé. Débrancher la machine avant et pendant toute

intervention technique (tirer par exemple la fiche hors de la rise murale).

1

2

3
